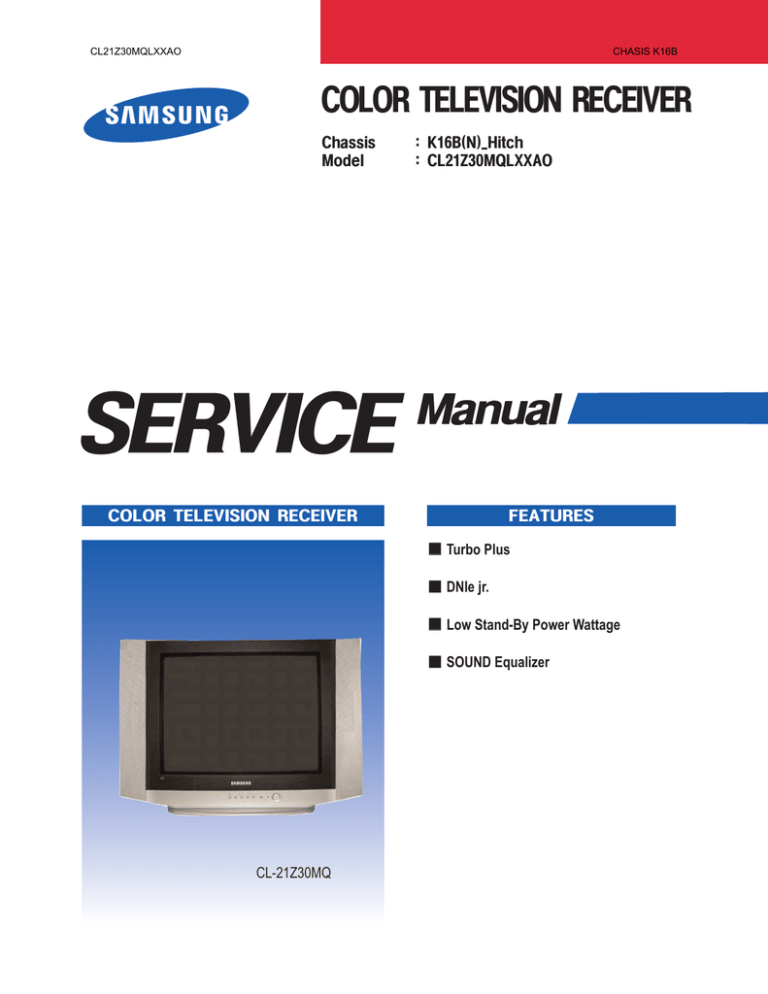

CL21Z30MQLXXAO CHASIS K16B

COLOR TELEVISION RECEIVER

Chassis

Model

: K16B(N)_Hitch

: CL21Z30MQLXXAO

SERVICE Manual

COLOR TELEVISION RECEIVER

Turbo Plus

FEATURES

DNIe jr.

Low Stand-By Power Wattage

SOUND Equalizer

CL-21Z30MQ

CL21Z30MQLXXAO CHASIS K16B

Table of Contents

Chapter 1 Precaution

■ 1-1 Safety Precautions . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 1-1

■ 1-2 Servicing Precautions . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 1-3

■ 1-3 Static Electricity Precautions . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 1-4

■ 1-4 Installation Precautions . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 1-5

Chapter 2 Product Specification

■ 2-1 Product Features . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 2-1

■ 2-2 Key Features . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 2-2

■ 2-3 Specifications Analysis . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 2-3

■ 2-4 Accessories . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 2-4

Chapter 3 Alignment & Adjustment

■ 3-1 Service Instruction . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 3-1

■ 3-2 How to Access Service Mode . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 3-2

■ 3-3 Factory Data . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 3-3

■ 3-4 Service Adjustment . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 3-10

■ 3-5 Software Upgrade . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 3-12

■ 3-6 Replacements & Calibration . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 3-16

Chapter 4 Exploded View & Part List

■ 4-1 CL21Z30MQLXXAO . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 4-1

Chapter 5 Electrical Part List

■ 5-1 CL21Z30MQLXXAO . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 5-1

Chapter 6 Troubleshooting

■ 6-1 Checkpoints by Error Mode . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 6-1

■ 6-2 Troubleshooting Procedures by Error Modes . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 6-3

■ 6-3 Troubleshooting Procedures by ASS'Y . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 6-4

Chapter 7 Block Diagram

■ 7-1 Overall Block Diagram . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 7-1

■ 7-2 Partial Block Diagram . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 7-2

Chapter 8 Wiring Diagram

■ 8-1 Overall Wiring . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 8-1

■ 8-2 Pin Connection . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 8-2

CL21Z30MQLXXAO CHASIS K16B

Chapter 9 PCB Diagram

■ 9-1 Main Board . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 9-1

■ 9-2 CRT Board . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 9-3

Chapter 10 Schematic Diagram

■ 10-1 Power Block . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 10-1

■ 10-2 Main Block . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 10-2

■ 10-3 CRT Block . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 10-3

■ 10-4 Sound Block . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 10-4

CL21Z30MQLXXAO

2. Product Specification

2-1 Product Features

Block

CRT 21" SLIM FIT CRT

RF Part LNA F/S TUNER

Specfication

Power WORLD WIDE INPUT VOLTAGE RANGE

Video

Audio

- MULTI SYSTEM(NT/PAL/SECAM)

- 1H Comb Filter

- Output : 10W X2

- Function : NICAM/A2 STEREO,

- PSEUDO STEREO,

- TURBO PLUS

Cabinet - 21" CABINET

Other

- BASIC MODEL : CL-21Z30MQ

- UOC3 with a built-in MSP

- TURBO → TURBO PLUS

■ Core Parts Functions

- TDA12025PQ : Video/Sound Processing¹ xMICOM

- STR-W6750F : SMPS Power STR

- TDA7297SA : 5W ~ 15W Sound Output BTL AMP

- 24C16 : 16K EEPROM

- LA78040 : Vertical Deflection AMP

- C5936 : H-OUT S/W TR

- TDQ-6L : F/S PAL Tuner(LNA Option)

- TDA6107JF : R/G/B Drive AMP IC

- Flyback Trans : FQH21A001(11P,27KV)

Product Specification

CHASIS K16B

Core Parts

SLIM FIT CRT

TDQ-6L/125S, LNA

STR-W6750F

TDA12025PQ/N1F80

TDA12025PQ/N1F80

TDA7297SA

Remark

Samsung Electronics 2-1

Product Specification

CL21Z30MQLXXAO

2-2 Key Features

Model

Voltage

Frequency of Operation

Power Consumption

Dimensions (mm/inches)

Weight (Kg/ lbs)

CL-21Z30MQ

AC 100~240V

50/60 Hz

100 Watts

640 x 399 x 470/

15.71 x 25.43 x 18.5

25.5Kg / 46.96

■ Hardware Configuration

- 1 Chip : UOC3 TDA12005PQ(CHROMA, IF+Deflection, MICOM, MSP)

- Tuner : TDA-6F/13F2S

- SOUND AMP : TDA7297SA(ZIP, 15P, -, DUAL, 32dB, PLASTIC, 20V, 30W)

- SMPS Controller : STR-W6750F(6P, TO-3P-F7L)

- Vertical AMP : LA78040(TO220, 7P, 15V)

- Flyback Trans : FQH21A001(11P, 27KV)

- CRT : A51QDX993X(A) (AK, 1H Single Focus)

■ Software Configuration

- MCU : 80C51-controller core

- Data Capture for US Closed Caption

- 0.4883s machine cycle

■ Picture

- Enhance : DNIe Jr.(Digital Natural Image Engine)

- System : NTSC3.58

- Interlaced(60Hz)

- AKB(Auto Kinetic Bais)

- Comb Filter : 1H Comb Filter

- 4:3

■ Sound

- BTSC/SAP-STEREO

- Output : 5/10/15W X 2CH

- Auto Stereo, Sound Equalizer, Auto Mute, Auto Volume Limit, PSEUDO STEREO, TURBO PLUS

■ Feature

- Composite (RCA A/V, DVD), S-Video(Y/C)

- Picture Size : 4:3

- Auto Serch

- Sleep Timer : 180 Min

- Clock Setting

- Blue Screen, Melody On-Off, Picture Mode Select

■ In/Out Terminals

- Rear : 2RCA/DVD

- Front or Side A/V Input(Side A/V Preferability)

■ Remocon

- Universal Interface TM75

■ Power Consumption : 105W

2-2

CHASIS K16B

Samsung Electronics

CL21Z30MQLXXAO

2-3 Specifications Analysis

Model

Chassis

Design


Sound

Convenience

Voltage

Jacks

Screen Size

Pure Flat CRT

DNIe Jr.

Comb Filter

Velocity Modulation

Video Noise Reduction

Auto Kinetic Bias

Color Tone Control

Tilt Control

Picture Mode

MTS/SAP

Output Power(RMS)

Tweeter

BBE

Surround

Sound Mode

Graphic Equalizer

Sub-Woofer Speaker

Auto Volume Leveler

Melody On/Off

Turbo Sound

PIP

Plug & Play

Zoom Mode

OSD Demo

OSD Language

Previous Channel

Closed Caption

On/Off Timer

Sleep Timer

Auto Power Off

Clock

Channel Scan

Self-diagnostic System

Remote Control

Remote Surf

Channel Labelling

Blue Screen

Rack

Voltage

Stand-by

RF Input

A/V Input

Monitor Output

S-VHS Input

Headphone

DVD Input

PC Input(VGA)

Samsung Electronics

CL-21M21PQ

KS7A

AC100under 3W

R1

S1/R2

R1

R1

S1

×

×

4 Mode

15W x 2

×

×

Surround

5 Mode

×

×

1T (Optional)

21"

4H

×

×

TM76

×

E/F/S

CL-21Z30MQ

K16B

Product Specification

CHASIS K16B

AC100-240V under 5W

R1

S1/R2

R1

×

S1

×

×

×

E/F/S

×

TM75

×

×

4 Mode

10Wx2

×

×

Surround

5 Mode

×

21"

1H

×

2-3

Product Specification

CL21Z30MQLXXAO

2-4 Accessories

Accessories

CHASIS K16B

Remark Item

Remote Control

AAA Alkaline Battery (2)

User Manual

Warranty Card

Video Cable /

Audio Cable

Antenna Cable

Component Cable

HDMI Cable

Antenna Cable

HDMI/DVI Cable

Item code

AA59-00316D

4301-000121

AA68-03751A

-

-

-

-

AA68-03727A

-

-

Samsung Service center

Internal shopping mall

2-4 Samsung Electronics

CL21Z30MQLXXAO

Alignment & Adjustment

CHASIS K16B

3. Alignment & Adjustment

3-1 Service Instruction

1. General Adjustment :

In general, a color TV can provide ideal visual quality by adjusting the basic settings such as the vertical size, horizontal size, focus, etc.

Display a black and white picture on the screen to check if the picture is clearly displayed.

If there are some 'spotted' points on the screen when displaying a black and white picture, degauss the screen using the degauss coil. If the spotted points remain, re-adjust the purity and the convergence.

This completes the basic performance examination.

Notice.

■ These adjustments and the check list are only applied to K16B chassis-applied models.

■ Only use 230V for the measurement set. It is recommended using an insulation transformer when supplying power to the set so as to prevent shock to the set or to yourself.

■ These adjustment specifications have been created on the basis of the domestic K16B chassis-applied remote control model. Some of the contents may be changed subject to the sales location and the product specifications.

※ When replacing the Module Service Instruction

1. When replacing the MAIN Board : Tilt adjustment, Focus adjustment, Screen voltage, W/B adjustment are all required. Since the settings including the Channel information, Deflection, etc. are saved to the EEPROM, recogfigure these settings when replacing the MAIN Board.

The notation of the software information : T-HITNSA-1000 refer to "HITCH BASIC MODEL EUROPE.ver.1000"

Since the settings including the Channel information, Deflection, etc. are saved to the EEPROM, recogfigure these settings when replacing the MAIN Board.

2. When replacing the CRT Ass'y : No adjustments required

3. When replacing the front panel Master Power switch : No adjustments required

4. When replacing the Side AV Ass'y : No adjustments required

5. When replacing the PIP Module : No adjustments required

6. When replacing the Control Ass'y : No adjustments required

7. When replacing the PFC Ass'y : No adjustments required

Samsung Electronics 3-1

Alignment & Adjustment

CL21Z30MQLXXAO

3-2 How to Access Service Mode

CHASIS K16B

1. To enter Service Mode, press the keys on the remote control according to the following sequence. (in Stand-by status)

Mute → 1 → 8 → 2 → Power On

※ When failing to enter Service Mode, repeat the procedure above.

2. The initial screen of Service Mode.

Option1 XX XX XX XX XX

Option2

Deflection

Video Adjust1

Video Adjust2

Video Adjust3

Video Adjust4

Video Adjust5

YC Delay

Others

Bus Stop Off

CHECKSUM 0000

G2 Adjust

RESET

T-HITNSA-XXXX 20XX/XX/XX

3. Functions of the Keys within Service Mode.

MENU

▲ / ▼

◀ / ▶

Show all menus

Move the cursor to select an item.

Adjust the selected configuration value

3-2 Samsung Electronics

CL21Z30MQLXXAO

3-3 Factory Data

1. Option1

No

1 System

2 Video Mute

3 AV Jack

4 Sound

5 Volume Curve

6 Initial Lang.

7 Tilt

8 DNIe Jr

9 PIP

10 Auto Power On

11 Caption

12 Vchip

13 Child Look

14 Plug Play

15 StandBy LED

Item

Alignment & Adjustment

CHASIS K16B

★ The underlined are items applied during the service adjustment. None of the others should be adjusted.

CL21Z30MQLXXAX

Off

On

Off

Off

On

Off

CL

400msec

2RCA+DVD

Stereo

Large

English

Off

Off

Off

CL21Z30MQLXXAZ

On

On

On

Off

On

Off

CP

400msec

2RCA+DVD

Stereo

Small

Portugal

Off

Off

Off

2. Option2

No

1 X-Ray Protect

2 High Deviation

3 V-Guard

4 ACS

5 CRT

6 LNA

7 Hotel Mode

8 Philippines

9 PIP Device

Item CL21Z30MQLXXAX

Off

Off

On

Off

4:3 Zoom

Off

Off

Off

SDA9488

CL21Z30MQLXXAZ

Off

Off

On

Off

4:3 Zoom

Off

Off

Off

SDA9488

Samsung Electronics 3-3

Alignment & Adjustment

CL21Z30MQLXXAO

3. Deflection(NTSC 60Hz)

Item No

1 V Amp

2 V Shift

3 H EW

4 H Shift

5 V Linearity

6 V S-Correction

7 V Slope

8 V Scroll

9 V Zoom

10 H Parabola

11 Upper Corner

12 Lower Corner

13 H Trapezium

14 Bow

15 Angle

4. Deflection(PAL N 50Hz)

Item No

1 V Amp

2 V Shift

3 H EW

4 H Shift

5 V Linearity

6 V S-Correction

7 V Slope

8 V Scroll

9 V Zoom

10 H Parabola

11 Upper Corner

12 Lower Corner

13 H Trapezium

14 Bow

15 Angle

Var./Fixed

Fixed

Var.

Var.

Var.

Var.

Var.

Var.

Var.

Var.

Var.

Var.

Var.

Fixed

Fixed

Fixed

CL21Z30MQLXXAX

48

32

32

32

32

32

32

30

30

32

35

28

32

32

36

CHASIS K16B

CL21Z30MQLXXAZ

48

32

32

32

32

32

32

30

30

32

35

28

32

32

36

Var./Fixed

Fixed

Fixed

Fixed

Fixed

Fixed

Fixed

Fixed

Fixed

Fixed

Var.

Var.

Var.

Var.

Fixed

Fixed

CL21Z30MQLXXAX

0

0

0

0

0

0

0

0

0

-6

0

0

0

-3

0

CL21Z30MQLXXAZ

0

0

0

0

0

0

0

0

0

-6

0

0

0

-3

0

3-4 Samsung Electronics

CL21Z30MQLXXAO

Alignment & Adjustment

CHASIS K16B

Samsung Electronics 3-5

Alignment & Adjustment

CL21Z30MQLXXAO

5. Video Adjust1

No Item

1 R Cutoff

2 B Cutoff

3 R Drive

4 G Drive

5 B Drive

6 Sub Bright

7 Sub Contrast

8 PAL/SECAM Sub Color

9 NTSC Sub Color

10 NTSC Sub Tint

11 YUV Sub Tint

12 AKB Option

13 Peaking CFO & Delay Mode

14 Sub Sharpness-RF

6. Video Adjust2

No

1 Melody Volume

2 RF AGC

3 IF AGC Speed

4 VM Mode

5 VM Gain

6 VM Delay

7 Blue Stretch

8 G2 Adjust Bright

9 Soft Clipping Level

10 Peak White Limit

11 Cathode Drive Level

12 IF Demodulator

13 Fast Filter IF PLL

14 FOAB

Item

Var./Fixed

Fixed

Fixed

Fixed

Fixed

Fixed

Fixed

Fixed

Var.

Var.

Var.

Fixed

Var.

Var.

Var.

CL21Z30MQLXXAX

23

16

13

32

0

1

23

40

14

9

23

43

44

32

CHASIS K16B

CL21Z30MQLXXAZ

12

16

13

32

0

1

23

40

14

9

23

43

44

32

Var./Fixed

Fixed

Fixed

Fixed

Fixed

Fixed

Fixed

Fixed

Fixed

Var.

Fixed

Fixed

Fixed

Fixed

Fixed

CL21Z30MQLXXAX

0

3

6

30

42

1

15

0

0

1

0

0

25

21

CL21Z30MQLXXAZ

0

3

6

30

42

1

15

0

0

1

0

0

15

21

3-6 Samsung Electronics

CL21Z30MQLXXAO

7. Video Adjust3

No

1 PIP Contrast

2 PIP Bright

3 PIP Tint

4 PIP Color

5 PIP YC Delay

6 PIP PAL V.Pos

7 PIP NTSC V. Pos

8 PIP H. Pos

9 PIP R Cutoff

10 PIP G Cutoff

11 PIP B Cutoff

12 PIP R Drive

13 PIP G Drive

14 PIP B Drive

15 PIP AGC Mode

Item

8. Video Adjust4

No Item

1 IF Preset Value 1

2 IF Preset Value 2

3 IF PLL Osc Preset Value

4 Preset Gain R

5 Preset Gain G

6 Preset Gain B

7 Turbo Center Frequency

8 DCXO Caps/NICAM Center

9 DCXO Scaning Control Gain

10 Component H-Shift Offset

11 Component R Cutoff

12 Component B Cutoff

13 Component R Drive

14 Component B Drive

Var./Fixed

Fixed

Fixed

Fixed

Fixed

Fixed

Fixed

Fixed

Fixed

Fixed

Fixed

Fixed

Fixed

Fixed

Fixed

Fixed

CL21Z30MQLXXAX

115

127

115

3

9

7

8

1

1

10

12

0

2

2

1

Alignment & Adjustment

CHASIS K16B

CL21Z30MQLXXAZ

115

127

115

2

9

7

8

1

1

10

12

0

2

2

1

Var./Fixed

Fixed

Fixed

Fixed

Fixed

Fixed

Fixed

Fixed

Fixed

Fixed

Fixed

Fixed

Fixed

Fixed

Fixed

CL21Z30MQLXXAX

0

0

0

0

20

0

59

3

3

32

32

0

20

20

CL21Z30MQLXXAZ

0

0

0

0

20

0

59

3

3

32

32

0

20

20

Samsung Electronics 3-7

Alignment & Adjustment

CL21Z30MQLXXAO

9. Video Adjust5

No Item

1 System I Output Signal AMP

2 Bypass of Chroma Base Band

3 Fixed Beam Current

4 Fixed Beam Current 1

5 IF Sensitivity

6 Forced Digital Interface

7 Enable Digital Interface

8 Sync Performance Trick Mode

9 Vertical Overscan

10 Beam Current Limiting

11 Comb filter

12 De Interlace

13 Chroma Trap Mode

14 Black Current Measure Line

15 EHT Tracking Mode

10. YC Delay

No

1 PAL Delay

2 NTSC Delay

3 PAL AV Delay

4 NTSC AV Delay

Item

Var./Fixed

Fixed

Fixed

Fixed

Fixed

Fixed

Fixed

Fixed

Fixed

Fixed

Fixed

Fixed

Fixed

Fixed

Fixed

Fixed

CL21Z30MQLXXAX

0

0

0

0

0

0

1

0

0

0

0

0

0

1

0

CHASIS K16B

CL21Z30MQLXXAZ

0

0

0

0

0

0

1

0

0

0

0

0

0

0

0

Var./Fixed

Fixed

Fixed

Fixed

Fixed

CL21Z30MQLXXAX

8

8

8

8

CL21Z30MQLXXAZ

8

8

8

8

3-8 Samsung Electronics

CL21Z30MQLXXAO

11. Others

No Item

1 Service Blanking

2 High Current Level

3 Black Area

4 Black Stretch

5 OSD Brightness

6 PWL Active

7 Bypass Peaking Delay

8 Ratio Pre. & After Shoot

9 Ratio Posi. & Nega Peaks

10 Dynamic Skin

11 Gamma & White Stretch

12 Video Depandent Coring

13 PAL/NTSC Ident Sensitivity

14 Comb Filter Diode Clamp

15 DC Transfer Ratio

Var./Fixed

Fixed

Fixed

Fixed

Fixed

Fixed

Fixed

Fixed

Fixed

Fixed

Fixed

Fixed

Fixed

Fixed

Fixed

Fixed

CL21Z30MQLXXAX

1

1

2

1

1

1

0

2

1

2

25

1

0

1

2

12. Bus Stop : Off

13. Checksum : 0000

14. G2 Adjust : Screen Adjust OK/NG/Obove

15. Reset

Model

MICOM(UOC3) Version NO.

White Balance(NTSC/PAL N_M)

CL21Z30MQLXXAX

T-HITNSA-1000 2005/**/**

275/275/45ft

265/265/2.5ft

CL21Z30MQLXXAZ

T-HITNSA-1000 2005/**/**

275/275/45ft

265/265/2.3ft

Alignment & Adjustment

CHASIS K16B

CL21Z30MQLXXAZ

0

1

2

1

1

1

0

2

1

2

25

1

0

1

2

Samsung Electronics 3-9

Alignment & Adjustment

CL21Z30MQLXXAO

3-4 Service Adjustment

3-4-1 Adjusting the Picture Size

CHASIS K16B

■ Since the K16B chassis includes a deflection adjustment of the Factory Data, adjustments must be performed according to the following procedures when replacing the Main Board.

1. Display the Lion pattern.

2. Press "Power Off → Mute → 1 → 8 → 2 → Power On" using the remote control and enter Factory Mode.

3. Enter Deflection Mode.

4. Adjust the V-AMP, V-SHIFT, H-AMP and H-SHIFT items so that the width becomes 5 and the height becomes 4.

3-10 Samsung Electronics

CL21Z30MQLXXAO

3-4-2 Adjusting the Picture Straight Lines

1. Display the Cross Hatch pattern.

Alignment & Adjustment

CHASIS K16B

2. Adjust settings other than V-AMP, V-SHIFT, H-AMP and H-SHIFT so that straight lines are displayed without curves.

3. Adjust BOW and the Angle settings so that the center line becomes a straight line.

4. Adjust the H-Parabola and H-Trapezium settings so that the left and right lines become straight.

5. Adjust the Upper Corner and the Low Corner settings so that the end of the lines become straight.

6. Adjust the V-Linearity and V-SC settings so that the intervals of the horizontal lines become uniform.

7. When the adjustments are complete, display the Lion pattern and check that the picture size has not been changed.

If there is no change, finish the adjustments.

Samsung Electronics 3-11

Alignment & Adjustment

CL21Z30MQLXXAO

3-5 Software Upgrade

3-5-1 Checking the Version of the Software (Analog SW)

CHASIS K16B

1. To enter Service Mode, press the keys on the remote control according to the following sequence. (in Stand-by status)

Mute → 1 → 8 → 2 → Power On

2. When entering Service mode, the software information is displayed at the top of the service mode menu OSD.

ex) T-HITNSA-1000 20XX/XX/XX

3-12 Samsung Electronics

CL21Z30MQLXXAO

3-5-2 Service Download Procedure

1. Double click the your desktop “WISP” icon.

2. Check the standard

- Check the appoint "Picasso N2"

- Check the "Flash selection" item is appoint "Manual"

- You can adjust program delay time for program speed but we use the normal "5[ms]"

- Check the green lamp if this is sometime red lamp you can not programming

Alignment & Adjustment

CHASIS K16B

Samsung Electronics 3-13

Alignment & Adjustment

CL21Z30MQLXXAO

3. Check the IIC line

- Click the “Enter ISP Mode” button For IIC bus line problem or not

- Change the “Press Send to enter ISP Mode”

- Click the “Send” button

CHASIS K16B

4. Erase before program

- Click the “Erase Flash” button for before program erase

- You can select flash selection item but we use normal “All” mode

- Change the “Select flash ROM to erase. When ready press Send.”

- Click the “Send” button

3-14 Samsung Electronics

CL21Z30MQLXXAO

5. Write new program

- Click the “Write Flash” button for new program download

- Change the “Load.hex file to program flashes.”

- Click the “Browse” button and find the new program folder in your computer

- Click the “Send” button

Alignment & Adjustment

CHASIS K16B

6. Verify new program

- Click the “Verify Flash” button

- Change the “Select flash to verify correct programming. When ready press Send.”

- Click the “Send” button

Samsung Electronics 3-15

Alignment & Adjustment

CL21Z30MQLXXAO

3-6 Replacements & Calibration

3-6-1 Adjusting the Focus

CHASIS K16B

■ Adjustments must be performed according to the following procedures when replacing the K16B chassis, CRT PCB, FBT or

CRT.

1. Display the Cross Hatch pattern.

2. Set the Screen Adjustment to "Standard".

3. Turn the Static Focus VR clockwise to the maximum position.

(End of clockwise direction)

4. Slowly turn the Static Focus VR counter clockwise so that the center vertical line is the most clearly displayed. [adjusted point : Center(2/1)]

After Adjustment

Single

Focus VR

5. Check the entire screen focus and repeat steps 3 to 4, if necessary.

3-16 Samsung Electronics

CL21Z30MQLXXAO

3-6-2 Adjusting the Screen Voltage

1. Select "Power Off → Mute → 1 → 8 → 2 → Power On" to enter Service Mode.

2. Initialize all settings to the values appropriate to the corresponding model.

3. Display the Toshiba pattern.

Alignment & Adjustment

CHASIS K16B

4. First check IBRM in "G2 Adjust" of Factory and adjust Screen VR until the color of IBRM item turns green.

Screen

VR

Samsung Electronics 3-17

Alignment & Adjustment

CL21Z30MQLXXAO

3-6-3 Adjusting the White Balance

CHASIS K16B

1. Select "Power Off → Mute → 1 → 8 → 2 → Power On" to enter Service Mode.

2. Initialize all settings to the values appropriate to the corresponding model.

3. Display the Toshiba pattern and adjust the White Balance using CA100 with the coordinates of the corresponding model.

4. Enter Video Adjust1 of Service Mode. Adjust Low/Light.

- Adjust Sub Bright to set Y.

- Adjust B Cutoff to set y.

- Adjust R Cutoff to set x.

5. Enter Video Adjust1 of Service Mode. Adjust High/Light.

- Adjust Sub Contrast to set Y.

- Adjust B Drive to set y.

- Adjust R Drive to set x.

6. Check Low/Light and readjust it if its value has been changed.

7. If you have readjusted Low/Light, readjust High/Light until the two values are identical to the coordinates of the corresponding model.

※ White Balance Standard Data

No Item

Model

Required Adjustment

1

White Balance

(NTSC/PAL N_M)

CL21Z30MQLXXAX

275/275/45ft

265/265/2.5ft

CL21Z30MQLXXAZ

275/275/45ft

265/265/2.3ft

White Balance

(Standard Data)

3-6-4 Check List for the Screen Voltage and White Balance Adjustment

1. The Screen Voltage and White Balance are connected each other, and both of them have to be configured to the correct values.

2. Adjust the White Balance after the Screen Voltage was adjusted, and check if the Screen Voltage is normal after adjusting the

White Balance.

3. If the White Balance is readjusted, check the Screen Voltage again.

4. When the adjustment is finished, check the following checklist.

- If there is a spot on the screen when turning the TV set off/on, adjust the Screen Voltage again.

- If there is a ghost line on the screen, adjust the Screen Voltage again.

3-18 Samsung Electronics

CL21Z30MQLXXAO

AA91-09761E

2002-001017

2201-000723

2201-000723

2202-000825

2301-001259

2401-000430

2401-000430

6042-000001

6042-000001

AA27-90001B

AA27-90001B

AA27-90001B

BH71-40300A

BH71-40300A

BH71-40300A

BH71-40300A

AA41-01177A

2901-000299

2001-000241

2001-000241

AA94-15708A

0202-001522

3704-001197

AA97-16385A

0402-000006

0402-000006

0402-000006

0402-000006

0403-000720

0403-000720

0403-000720

2001-000281

2001-000281

2001-000281

2001-000281

2001-001062

2002-001017

2002-001017

2001-000241

4715-001036

2701-000142

AA96-50311P

6003-000334

AA62-30175D

1201-002244

AA94-15707A

0202-001522

3722-001061

3722-001164

AA39-20068E

AA39-20069C

AA97-16384A

2001-000028

2001-000028

2202-000121

2202-000121

2401-002009

2401-002009

2701-000114

2701-000114

AA41-01178A

M0017

RA01

RA02

CA01

CA02

CA03

CA04

LA01

LA02

PCB

T0091

T0245

JE01

JA01

T0245

T0245

LX085

LX085

GT501

GT502

GT503

GT504

PCB

F101

R502

R503

R511

C508

C509

C505

C504

C506

C507

EL501

EL502

LX085

R506

T0310

L505

IC501

M0081

T0175

T0074

DZ501

DZ502

DZ503

R501

R504

R505

R551

R514

R501H

R502H

T0107

T0245

V999S

T0100

D501

D502

D503

D504

5. Electrical Part List

5-1 CL21Z30MQLXXAO

You can search for the updated part code through ITSELF web site.

URL:http://itself.sec.samsung.co.kr

Loc.No.

Code No. Description Specification

ASSY CHASSIS

ASSY CHASSIS

ASSY PCB MISC-SIDE AV

SOLDER-WIRE FLUX

JACK-PHONE

JACK-PIN

LEAD CONNECTOR-ASSY

LEAD CONNECTOR-ASSY

ASSY AUTO-AV

R-CARBON(S)

R-CARBON(S)

C-CERAMIC,MLC-AXIAL

C-CERAMIC,MLC-AXIAL

C-AL

C-AL

INDUCTOR-AXIAL

INDUCTOR-AXIAL

PCB SUB

ASSY PCB MISC-PCB CRT

SOLDER-WIRE FLUX

SOCKET-CRT

ASSY AUTO-CRT

DIODE-RECTIFIER

DIODE-RECTIFIER

DIODE-RECTIFIER

DIODE-RECTIFIER

DIODE-ZENER

DIODE-ZENER

DIODE-ZENER

R-CARBON

R-CARBON

R-CARBON

R-CARBON

R-CARBON(S)

R-COMPOSITION

R-COMPOSITION

R-COMPOSITION

C-CERAMIC,DISC

C-CERAMIC,DISC

C-CERAMIC,MLC-AXIAL

C-FILM,LEAD-PPF

C-AL

C-AL

EYELET

EYELET

COIL-SPARK,GAP

COIL-SPARK,GAP

COIL-SPARK,GAP

PIN-HINGE

PIN-HINGE

PIN-HINGE

PIN-HINGE

PCB CRT

FILTER-EMI ON BOARD

R-CARBON

R-CARBON

R-CARBON

SURGE ABSORBER

INDUCTOR-AXIAL

ASSY HEAT SINK P

SCREW-TAPTITE

HEAT SINK-PS

IC-VIDEO AMP

CL21Z30MQLXXAO,K16B,HITCH

21Z30,S16C,HITCH

LFA3-107,-,D1.2,96.5Sn/

1P,3.6PI,AG,BLK,N

3P,SN,WH:YE:RE,STRAIGHT

,8P,500,YBNH025-08,6

,5P,400,YBNH025-05,6

21Z30,S16C,HITCH

100OHM,5%,1/2W,AA,TP,2.4X6.4

100OHM,5%,1/2W,AA,TP,2.4X6.4

0.1nF,10%,50V,Y5P,-,

0.1nF,10%,50V,Y5P,-,

100uF,20%,16V,GP,TP,6.3x7,5

100uF,20%,16V,GP,TP,6.3x7,5

10UH,10%,2534

10UH,10%,2534

CS21Z30,FR-1,1,A,1.6,245*245*1.6

21Z30,S16C,HITCH

LFA3-107,-,D1.2,96.5Sn/

8P+SEN,29PI,22.5PI,NI+SN,-

21Z30,S16C,HITCH

1N4007GP,1KV,1A,DO-41,TP

1N4007GP,1KV,1A,DO-41,TP

1N4007GP,1KV,1A,DO-41,TP

1N4007GP,1KV,1A,DO-41,TP

MTZJ9.1B,8.57-9.01V,500mW,DO

MTZJ9.1B,8.57-9.01V,500mW,DO

MTZJ9.1B,8.57-9.01V,500mW,DO

100OHM,5%,1/8W,AA,TP,1.8X3.2MM

100OHM,5%,1/8W,AA,TP,1.8X3.2MM

100OHM,5%,1/8W,AA,TP,1.8X3.2MM

100OHM,5%,1/8W,AA,TP,1.8X3.2MM

10MOHM,5%,1/2W,AA,TP,2.4X6.4

1Kohm,10%,1/2W,AA,TP,3.7x9

1Kohm,10%,1/2W,AA,TP,3.7x9

1Kohm,10%,1/2W,AA,TP,3.7x9

4.7NF,20%,3KV,Y5U,TP,16X5

4.7NF,20%,3KV,Y5U,TP,16X5

680pF,10%,50V,Y5P,TP

100nF,5%,400V,TP,19x8x16

10uF,20%,250V,GP,TP,10x16mm,5m

10uF,20%,250V,GP,TP,10x16mm,5m

ID2.2,OD2.7,L3.1,NI+SN,BSP3-1/2H

ID2.2,OD2.7,L3.1,NI+SN,BSP3-1/2H

S-23,1.5KV,-,-,-,-,-,-,-,

S-23,1.5KV,-,-,-,-,-,-,-,

S-23,1.5KV,-,-,-,-,-,-,-,

BRASS,D2.36!,HEAT/SINK,SN

BRASS,D2.36!,HEAT/SINK,SN

BRASS,D2.36!,HEAT/SINK,SN

BRASS,D2.36!,HEAT/SINK,SN

CS21Z30,FR-1,1,A,1.6,245*245*1.6

-,6A,UL/CSA,-,9x7.5,

1.5KOHM,5%,1/8W,AA,TP,1.8X3.2MM

1.5KOHM,5%,1/8W,AA,TP,1.8X3.2MM

1.5KOHM,5%,1/8W,AA,TP,1.8X3.2MM

500V,20%,-,-,TP

1UH,10%,2534

AA62-30175D,TDA6108AJF,

RH,+,2S,M3,L6,ZPC(YEL),SWR

-,SECC,T1.0,-,33X15X30 FT-2

TDA6108AJF,DBS9MPF,9P,21.8x

Samsung Electronics

Q'ty SA/SNA Remark

S.N.A

S.A

S.A

S.N.A

S.N.A

S.N.A

S.N.A

S.N.A

S.A

S.A

S.A

S.A

S.A

S.A

S.A

S.A

S.A

S.A

S.N.A

S.N.A

S.A

S.A

S.N.A

S.A

S.N.A

S.N.A

S.N.A

S.A

S.A

S.A

S.A

S.A

S.A

S.A

S.A

S.A

S.A

S.A

S.N.A

S.N.A

S.A

S.N.A

S.A

S.A

S.A

S.A

S.A

S.A

S.A

S.A

S.A

S.N.A

S.N.A

S.N.A

S.A

S.A

S.A

S.A

S.N.A

S.A

S.A

S.A

1

1

1

1

1

1

1

1

1

1

1

1

1

1

1

1

1

1

1

1

1

1

1

1

1

1

1

1

1

1

1

1

1

1

1

1

1

1

1

1

1

1

1

1

0.003

1

1

1

1

1

1

1

1

1

1

1

1

1

1

1

0.003

1

5-1

Loc.No.

CN502

M0081

T0175

Q404

CIS1

T0175

M0081

Q409

LD901

IC602

CIS1

T0010

LX801S

RM901

T0245

CIS3

GT301

GT801

IC802

CIS1

T0087

M0081

T0607

T0066

T0085

Q401

CIS1

M0081

T0105

T0098

CN701

CN501

CN601

JA701

JA702

T801S

T444

T401

T0296

T0010

CR403S

CR406S

C800

C803

X201

SF101

SF102

SW906

FD802

CN602

IC112

T0087

T0087

T0900

R813

CY802S

C405

CR405S

CX801S

CR402S

M0014

T0245

D408

D809A

D801S

D404

D811

D807

PC801S

IC801S

CIS1

M0081

T0066

IC063

M0014

Code No. Description

3711-002648

6003-000333

AA61-01390A

AA62-30182G

1201-002118

AA96-02906C

0205-001154

6003-000333

AA60-30001A

AA62-00145A

0502-001264

AA96-50371T

0205-001154

6003-000333

AA62-30181H

AA13-00116A

AA97-16414E

AA27-00286B

AA29-00015A

AA32-00015A

AA39-20031D

AA40-00016A

AA60-40012F

AA60-40012G

AA96-00243T

0205-001154

1203-001944

6003-000334

AA62-00045A

AA96-00624G

0205-001154

AA62-00057B

6003-000334

0505-001723

AA96-01710A

AA96-02124A

0205-001154

2306-000357

2306-001004

2401-001652

2401-001652

2801-003316

2904-001107

2904-001418

3404-001004

3601-000281

3711-002644

3711-002647

3711-002648

3711-003043

3722-001333

3722-001457

AA26-00228D

AA26-00259A

AA26-50001M

AA27-00035B

AA27-00067A

AA94-15738E

0202-001522

0402-001295

0402-001374

0402-001477

0402-001599

0402-001603

0402-001604

0604-001032

1103-001211

1203-001006

1203-004010

1404-001045

2009-001011

2201-000446

2301-001338

2303-000296

2306-000318

2306-000330

HEADER-BOARD TO CABLE

COIL CHOKE

FILTER LINE NOISE

Module Remocon

LEAD CONNECTOR-ASSY

TUNER-F/S

PIN-GT

PIN-GT

ASSY HEAT SINK P

OIL-SILICON

IC-POSI.FIXED REG.

SCREW-TAPTITE

HEAT SINK-PS

ASSY HEAT SINK P

OIL-SILICON

HEAT SINK-PS

SCREW-TAPTITE

FET-SILICON

ASSY MISC P-LED GUIDE

ASSY HEAT SINK P

OIL-SILICON

SCREW-TAPTITE

BRACKET-IC

HEAT SINK-ES

IC-AUDIO AMP

ASSY HEAT SINK P

OIL-SILICON

SCREW-TAPTITE

WASHER-PLATE

HEAT SINK

TR-POWER

ASSY HEAT SINK P

OIL-SILICON

SCREW-TAPTITE

HEAT SINK-ES

IC HYBRID

ASSY AUTO-MAIN

ASSY PCB MAIN

SOLDER-WIRE FLUX

DIODE-RECTIFIER

DIODE-RECTIFIER

DIODE-BRIDGE

DIODE-RECTIFIER

DIODE-RECTIFIER

DIODE-RECTIFIER

PHOTO-COUPLER

IC-EEPROM

IC-POSI.FIXED REG.

IC-POSI.FIXED REG.

THERMISTOR-NTC

R-METAL PLATE

C-CERAMIC,DISC

C-FILM,LEAD-OTHER

C-FILM,LEAD-PPF

C-FILM,LEAD-PPF

C-FILM,LEAD-PPF

C-FILM,LEAD-PPF

C-FILM,LEAD-PPF

C-AL

C-AL

CRYSTAL-UNIT

FILTER-SAW AV

FILTER-SAW AV

SWITCH-TACT

FUSE-CARTRIDGE

HEADER-BOARD TO CABLE

HEADER-BOARD TO CABLE

HEADER-BOARD TO CABLE

HEADER-BOARD TO CABLE

JACK-PIN

JACK-PIN

TRANS SWITCHING

TRANS FBT

TRANS-H.DRIVE

COIL LINEARITY

COIL CHOKE

5-2

Specification

BOX,9P,1R,2.5mm,ST

CL21Z30MQLXXAO,K16B,HITCH

LFA3-107,-,D1.2,96.5Sn/

GUR460L-5700,600V,4A,DO-

FFPF06U20S,200V,6A,TO-22

GSIB460,600V,4A,SIP-4,ST

DGP30L,1500,3A,DO-201AD(

MUR480E,800V,4A,DO-201AD

MUR420,200V,4A,DO-201AD,

TR,170-260%,300mW,DIP-4,ST

24C16,2Kx8Bit,DIP,8P,10.16x7.1

78R05,TO-220F,4P,-,PL

KA78R08CTU,TO-220F,4P

4.7ohm,4.565A,2900K,-,-,-

0.18ohm,10%,5W,CL,TP,5x14x

3.3NF,20%,400V,Y5U,BK,15X

0.68NF,5%,1.6KV,BK,28X

18nF,5%,630V,BK,20x16x9.

220nF,20%,275V,BK,26x7x1

7.7NF,3%,1.6KV,BK,28.5X1

8.2nF,5%,1.6KV,BK,20x9.5

300nF,5%,400V,BK,26x14x2

680uF,20%,250V,GP,BK,25x50mm,1

680uF,20%,250V,GP,BK,25x50mm,1

24.576MHz,30ppm,28-AAM,20pF

45.75MHz,SIP5K,TP,12.6dB,N

45.75MHZ,-,ST,-,-,-

12V,50mA,160gf,8.4x22.7mm,SP

250V,4A,TIME-LAG,GLASS,5.

BOX,5P,1R,2.5mm,ST

BOX,8P,1R,2.5mm,ST

BOX,9P,1R,2.5mm,ST

BOX,4P,1R,2.5MM,ST

9P,NI,BLK,ANGLE

3P/9P,3.4mm,NI,GRN/BLU/RED,-

42B135-**,CORE,80V~280V,

FQH21A001,CPTTV,3.33mH,FUR3966

-,-,-,80mH,-,-,520uH,-,-,-

30uH,DR15x18,11.0mm,19x45

-,240uH,YL9N 12x20 C:6.0,0.12

1mH,10%,0.5ohm,1A,DR1420C:6.0

WS32W8,28-20MH 1.5A,+-

FRP-3521H31,38KHZ,940MM,M

UL1007#26,9P,500,SMH

TDQ-6F/13F2S,NTSC,181CH,45.75M

4P,2.36PI,6/12/14mm,NYLON66,LOCKI

3P,2.36PI,10/5mm,NYLON66,LOCKING

AA62-00045A,KA78R08,TVD

G746,-,-

78RM33,TO-220,3P,-,PL

RH,+,2S,M3,L6,ZPC(YEL),SWR

-,-,T1.0,-,-,DREAM,-,-,-,-,

SCREW,AA62-00057B,FQP63

G746,-,-

CT-29K12P,A1050S,1.0,41,60,

RH,+,2S,M3,L6,ZPC(YEL),SWR

FQP630TSTU,N,200V,9A,0.4OHM,

LTL-307JGTH128R

AA62-30182G,SCREW,TDA72

G746,-,-

RH,+,2S,M3,L10,ZPC(YEL),SW

CT-29A20HR,SECC,T1.0

CT-29A20HR,A6063S,T2.0,26.2

TDA7297SA,ZIP,15P,-,DUAL,32

AA62-00145A,6003-000333

G746,-,-

RH,+,2S,M3,L10,ZPC(YEL),SW

M3,ID3.5,15X8.5,T1.0,SBHG

KS9A,A1050,T1.0,23,50,WHITE,PS

2SC5936,NPN,40000mW,TOP-3E,ST,5

AA62-30181H,SCREW,STR-W

G746,-,-

RH,+,2S,M3,L10,ZPC(YEL),SW

-,AL6063 EXTR.,2,WHT,50MM,-

STR-W6750F,6,-20 to +115,TO-3P

CL21Z30MQLXXAO,K16B,HITCH

CHASIS K16B

SA/SNA Remark

S.A

S.N.A

S.N.A

S.N.A

S.N.A

S.A

S.N.A

S.N.A

S.N.A

S.N.A

S.A

S.N.A

S.N.A

S.N.A

S.N.A

S.N.A

S.A

S.N.A

S.N.A

S.N.A

S.N.A

S.N.A

S.N.A

S.A

S.N.A

S.N.A

S.N.A

S.A

S.A

S.A

S.A

S.A

S.N.A

S.N.A

S.N.A

S.N.A

S.A

S.A

S.A

S.A

S.A

S.A

S.A

S.A

S.A

S.A

S.A

S.A

S.A

S.A

S.A

S.A

S.A

S.A

S.A

S.A

S.A

S.A

S.A

S.A

S.A

S.A

S.A

S.A

S.A

S.A

S.A

S.A

S.A

S.A

S.A

S.A

S.A

S.N.A

S.A

S.A

Q'ty

1

1

1

1

1

1

0.1

1

1

0.2

1

1

1

1

1

1

1

1

1

1

1

0.2

1

1

1

0.2

1

1

1

1

0.1

1

1

1

1

1

1

1

1

1

1

1

1

1

1

1

1

1

1

1

1

1

1

1

1

1

1

1

1

1

1

1

1

1

1

1

1

1

1

1

1

1

1

0.003

1

1

Samsung Electronics

CL21Z30MQLXXAO

Loc.No.

R428

L110

L199

R123

R215

R216

R217

R301

VP801

VX801S

R909

R915

R905

R424

R306

R405

R406

R807

Q904

Q403

Q273

Q501

Q502

Q805

Q806

Q902

Q905

IC012

DZ905

DZ814

DZ815

DZ301

DZ302

DZ305

DZ242

Q207

Q272

Q903

DZ903

DZ807

DZ901

DZ902

DZ701

DZ702

DZ703

DZ813

DZ818

DZ303

D303

D803

DZ810

DZ306

DZ811

DZ812

DZ605

DZ819

DZ510

DZ802

DZ816

D804

D805

D402

D403

D813

D405

D401

D406

D407

D201

D409

D510

D511

D512

D513

D606

D630

DZ403

Code No. Description

1405-000152

1405-000187

2001-000007

2001-000007

2001-000008

2001-000012

2001-000016

2001-000020

2001-000028

2001-000037

2001-000258

2001-000281

2001-000281

2001-000281

2001-000281

2001-000281

2001-000281

2001-000281

0403-001317

0403-001320

0403-001321

0403-001329

0403-001329

0403-001329

0403-001373

0501-000283

0501-000283

0501-000283

0501-000283

0501-000369

0501-000389

0501-000389

0501-000389

0501-000389

0501-000389

0501-000389

0501-000389

1203-001217

0402-000546

0402-000546

0403-000508

0403-000700

0403-000700

0403-000700

0403-000714

0403-000714

0403-000716

0403-000717

0403-000717

0403-000718

0403-000719

0403-000719

0403-000720

0403-000720

0403-000720

0403-000720

0403-000720

0403-001221

0401-000005

0401-000005

0401-000005

0401-000005

0401-000005

0401-000005

0401-000005

0401-000005

0401-000005

0401-000005

0401-000006

0401-000006

0402-000132

0402-000132

0402-000493

0402-000534

0402-000537

0402-000540

0402-000540

VARISTOR

VARISTOR

R-CARBON

R-CARBON

R-CARBON

R-CARBON

R-CARBON(S)

R-CARBON(S)

R-CARBON(S)

R-CARBON(S)

R-CARBON

R-CARBON

R-CARBON

R-CARBON

R-CARBON

R-CARBON

R-CARBON

R-CARBON

DIODE-ZENER

DIODE-ZENER

DIODE-ZENER

DIODE-ZENER

DIODE-ZENER

DIODE-ZENER

DIODE-ZENER

TR-SMALL SIGNAL

TR-SMALL SIGNAL

TR-SMALL SIGNAL

TR-SMALL SIGNAL

TR-SMALL SIGNAL

TR-SMALL SIGNAL

TR-SMALL SIGNAL

TR-SMALL SIGNAL

TR-SMALL SIGNAL

TR-SMALL SIGNAL

TR-SMALL SIGNAL

TR-SMALL SIGNAL

IC-POSI.ADJUST REG.

DIODE-SWITCHING

DIODE-SWITCHING

DIODE-SWITCHING

DIODE-SWITCHING

DIODE-SWITCHING

DIODE-SWITCHING

DIODE-SWITCHING

DIODE-SWITCHING

DIODE-SWITCHING

DIODE-SWITCHING

DIODE-SWITCHING

DIODE-SWITCHING

DIODE-RECTIFIER

DIODE-RECTIFIER

DIODE-RECTIFIER

DIODE-RECTIFIER

DIODE-RECTIFIER

DIODE-RECTIFIER

DIODE-RECTIFIER

DIODE-RECTIFIER

DIODE-RECTIFIER

DIODE-ZENER

DIODE-ZENER

DIODE-ZENER

DIODE-ZENER

DIODE-ZENER

DIODE-ZENER

DIODE-ZENER

DIODE-ZENER

DIODE-ZENER

DIODE-ZENER

DIODE-ZENER

DIODE-ZENER

DIODE-ZENER

DIODE-ZENER

DIODE-ZENER

DIODE-ZENER

DIODE-ZENER

DIODE-ZENER

Samsung Electronics

Specification

1N4148,75V,150mA,DO-35,T

1N4148,75V,150mA,DO-35,T

1N4148,75V,150mA,DO-35,T

1N4148,75V,150mA,DO-35,T

1N4148,75V,150mA,DO-35,T

1N4148,75V,150mA,DO-35,T

1N4148,75V,150mA,DO-35,T

1N4148,75V,150mA,DO-35,T

1N4148,75V,150mA,DO-35,T

1N4148,75V,150mA,DO-35,T

BAV21,250V,200mA,DO-35,T

BAV21,250V,200mA,DO-35,T

1N4004,400V,1A,DO-41,TP

1N4004,400V,1A,DO-41,TP

1R5GU41,400V,1.5A,DO-15L

RG10V,400V,1.2A,DO-201,T

RH1A,600V,0.6A,DO-204AC,

RU20A,600V,1.5A,-,TP

RU20A,600V,1.5A,-,TP

TVR10G,400V,1A,DO-41,TP

TVR10G,400V,1A,DO-41,TP

MTZJ5.6B,5.45-5.73V,500mW,DO

TZP33A,5%,1000mW,DO-41,TP

TZP33A,5%,1000mW,DO-41,TP

TZP33A,5%,1000mW,DO-41,TP

MTZJ3.3B,3.32-3.53V,500mW,DO

MTZJ3.3B,3.32-3.53V,500mW,DO

MTZJ4.7B,4.59-4.77V,500mW,DO

MTZJ5.1B,4.94-5.2V,500mW,DO-

MTZJ5.1B,4.94-5.2V,500mW,DO-

MTZJ6.8B,6.52-6.79V,500mW,DO

MTZJ7.5B,7.11-7.44V,500mW,DO

MTZJ7.5B,7.11-7.44V,500mW,DO

MTZJ9.1B,8.57-9.01V,500mW,DO

MTZJ9.1B,8.57-9.01V,500mW,DO

MTZJ9.1B,8.57-9.01V,500mW,DO

MTZJ9.1B,8.57-9.01V,500mW,DO

MTZJ9.1B,8.57-9.01V,500mW,DO

UZ39BSB,35.36-37.19V,500mW,D

MTZJ3.0B,3.01-3.22V,500mW,DO

MTZJ6.2C,6.16-6.4V,500mW,DO-

MTZJ6.8C,6.7-6.97V,500mW,DO-

MTZJ24B,22.75-23.73V,500mW,D

MTZJ24B,22.75-23.73V,500mW,D

MTZJ24B,22.75-23.73V,500mW,D

MTZJ5.1A,4.85-5.03V,500mW,DO

KSA539,PNP,400mW,TO-92,T

KSA539,PNP,400mW,TO-92,T

KSA539,PNP,400mW,TO-92,T

KSA539,PNP,400mW,TO-92,T

KSC2331-Y,NPN,1000mW,TO-

KSC815,NPN,400mW,TO-92,T

KSC815,NPN,400mW,TO-92,T

KSC815,NPN,400mW,TO-92,T

KSC815,NPN,400mW,TO-92,T

KSC815,NPN,400mW,TO-92,T

KSC815,NPN,400mW,TO-92,T

KSC815,NPN,400mW,TO-92,T

431,TO-92,3P,4.58MIL

560V,2500A,14x8.5mm,TP

615Vdc,1250A,12.5x7mm,TP

3KOHM,5%,1/8W,AA,TP,1.8X3.2MM

3KOHM,5%,1/8W,AA,TP,1.8X3.2MM

15KOHM,5%,1/8W,AA,TP,1.8X3.2MM

680KOHM,5%,1/8W,AA,TP,1.8X3.2MM

1OHM,5%,1/2W,AA,TP,2.4X6.4MM

22OHM,5%,1/2W,AA,TP,2.4X6.4M

100OHM,5%,1/2W,AA,TP,2.4X6.4

330OHM,5%,1/2W,AA,TP,2.4X6.4

1.8KOHM,5%,1/8W,AA,TP,1.8X3.2MM

100OHM,5%,1/8W,AA,TP,1.8X3.2MM

100OHM,5%,1/8W,AA,TP,1.8X3.2MM

100OHM,5%,1/8W,AA,TP,1.8X3.2MM

100OHM,5%,1/8W,AA,TP,1.8X3.2MM

100OHM,5%,1/8W,AA,TP,1.8X3.2MM

100OHM,5%,1/8W,AA,TP,1.8X3.2MM

100OHM,5%,1/8W,AA,TP,1.8X3.2MM

SA/SNA Remark

S.A

S.A

S.A

S.A

S.A

S.A

S.A

S.A

S.A

S.A

S.A

S.A

S.A

S.A

S.A

S.A

S.A

S.A

S.A

S.A

S.A

S.A

S.A

S.A

S.A

S.A

S.A

S.A

S.A

S.A

S.A

S.A

S.A

S.A

S.A

S.A

S.A

S.A

S.A

S.A

S.A

S.A

S.A

S.A

S.A

S.A

S.A

S.A

S.A

S.A

S.A

S.A

S.A

S.A

S.A

S.A

S.A

S.A

S.A

S.A

S.A

S.A

S.A

S.A

S.A

S.A

S.A

S.A

S.A

S.A

S.A

S.A

S.A

S.A

S.A

S.A

S.A

Q'ty

1

1

1

1

1

1

1

1

1

1

1

1

1

1

1

1

1

1

1

1

1

1

1

1

1

1

1

1

1

1

1

1

1

1

1

1

1

1

1

1

1

1

1

1

1

1

1

1

1

1

1

1

1

1

1

1

1

1

1

1

1

1

1

1

1

1

1

1

1

1

1

1

1

1

1

1

1

5-3

Code No. Description

2001-000786

2001-000793

2001-000812

2001-000812

2001-000812

2001-000812

2001-000812

2001-000812

2001-000812

2001-000812

2001-000812

2001-000837

2001-000857

2001-000878

2001-000924

2001-000924

2001-000938

2001-000947

2001-000969

2001-000969

2001-000969

2001-000563

2001-000577

2001-000577

2001-000577

2001-000591

2001-000591

2001-000613

2001-000645

2001-000679

2001-000734

2001-000734

2001-000734

2001-000734

2001-000734

2001-000734

2001-000734

2001-000734

2001-000786

2001-000786

2001-000786

2001-000290

2001-000290

2001-000290

2001-000290

2001-000302

2001-000302

2001-000319

2001-000331

2001-000331

2001-000347

2001-000347

2001-000347

2001-000429

2001-000429

2001-000429

2001-000429

2001-000429

2001-000440

2001-000440

2001-000515

2001-000281

2001-000281

2001-000281

2001-000281

2001-000281

2001-000281

2001-000281

2001-000281

2001-000281

2001-000281

2001-000281

2001-000281

2001-000281

2001-000281

2001-000290

2001-000290

R-CARBON

R-CARBON

R-CARBON

R-CARBON

R-CARBON

R-CARBON

R-CARBON

R-CARBON

R-CARBON

R-CARBON

R-CARBON

R-CARBON

R-CARBON

R-CARBON

R-CARBON

R-CARBON

R-CARBON

R-CARBON

R-CARBON

R-CARBON

R-CARBON

R-CARBON

R-CARBON

R-CARBON

R-CARBON

R-CARBON

R-CARBON

R-CARBON

R-CARBON

R-CARBON

R-CARBON

R-CARBON

R-CARBON

R-CARBON

R-CARBON

R-CARBON

R-CARBON

R-CARBON

R-CARBON

R-CARBON

R-CARBON

R-CARBON

R-CARBON

R-CARBON

R-CARBON

R-CARBON

R-CARBON

R-CARBON

R-CARBON

R-CARBON

R-CARBON

R-CARBON

R-CARBON

R-CARBON

R-CARBON

R-CARBON

R-CARBON

R-CARBON

R-CARBON

R-CARBON

R-CARBON

R-CARBON

R-CARBON

R-CARBON

R-CARBON

R-CARBON

R-CARBON

R-CARBON

R-CARBON

R-CARBON

R-CARBON

R-CARBON

R-CARBON

R-CARBON

R-CARBON

R-CARBON

R-CARBON

Loc.No.

R916

R606

R211

R210

R167

R934

R271

R106

R701

R702

R703

R932

L202

R706

R707

R708

R709

R719

R720

R721

R722

R300

R520

R522

R523

R841

R903

R921

R109

R427

R923

R429

R163

R621

R622

R924

R926

R205

R113

R521

R213

R912

R917

R264

R276

R902

R913

R942

R901

R925

R124

R607

R608

R620

R623

R927

R928

R114

R422

R929

R911

R906

R908

R910

R920

R933

R935

R936

R941

R218

R311

R307

R419

R609

R726

R727

R730

5-4

Specification

100OHM,5%,1/8W,AA,TP,1.8X3.2MM

100OHM,5%,1/8W,AA,TP,1.8X3.2MM

100OHM,5%,1/8W,AA,TP,1.8X3.2MM

100OHM,5%,1/8W,AA,TP,1.8X3.2MM

100OHM,5%,1/8W,AA,TP,1.8X3.2MM

100OHM,5%,1/8W,AA,TP,1.8X3.2MM

100OHM,5%,1/8W,AA,TP,1.8X3.2MM

100OHM,5%,1/8W,AA,TP,1.8X3.2MM

100OHM,5%,1/8W,AA,TP,1.8X3.2MM

100OHM,5%,1/8W,AA,TP,1.8X3.2MM

100OHM,5%,1/8W,AA,TP,1.8X3.2MM

100OHM,5%,1/8W,AA,TP,1.8X3.2MM

100OHM,5%,1/8W,AA,TP,1.8X3.2MM

100OHM,5%,1/8W,AA,TP,1.8X3.2MM

10KOHM,5%,1/8W,AA,TP,1.8X3.2MM

10KOHM,5%,1/8W,AA,TP,1.8X3.2MM

10KOHM,5%,1/8W,AA,TP,1.8X3.2MM

10KOHM,5%,1/8W,AA,TP,1.8X3.2MM

10KOHM,5%,1/8W,AA,TP,1.8X3.2MM

10KOHM,5%,1/8W,AA,TP,1.8X3.2MM

10OHM,5%,1/8W,AA,TP,1.8X3.2MM

10OHM,5%,1/8W,AA,TP,1.8X3.2MM

120KOHM,5%,1/8W,AA,TP,1.8X3.2MM

12KOHM,5%,1/8W,AA,TP,1.8X3.2MM

12KOHM,5%,1/8W,AA,TP,1.8X3.2MM

13KOHM,5%,1/8W,AA,TP,1.8X3.2MM

13KOHM,5%,1/8W,AA,TP,1.8X3.2MM

13KOHM,5%,1/8W,AA,TP,1.8X3.2MM

1KOHM,5%,1/8W,AA,TP,1.8X3.2MM

1KOHM,5%,1/8W,AA,TP,1.8X3.2MM

1KOHM,5%,1/8W,AA,TP,1.8X3.2MM

1KOHM,5%,1/8W,AA,TP,1.8X3.2MM

1KOHM,5%,1/8W,AA,TP,1.8X3.2MM

1OHM,5%,1/8W,AA,TP,1.8X3.2MM

1OHM,5%,1/8W,AA,TP,1.8X3.2MM

220OHM,5%,1/8W,AA,TP,1.8X3.2MM

27KOHM,5%,1/8W,AA,TP,1.8X3.2MM

2KOHM,5%,1/8W,AA,TP,1.8X3.2MM

2KOHM,5%,1/8W,AA,TP,1.8X3.2MM

2KOHM,5%,1/8W,AA,TP,1.8X3.2MM

3.3KOHM,5%,1/8W,AA,TP,1.8X3.2MM

3.3KOHM,5%,1/8W,AA,TP,1.8X3.2MM

3.9KOHM,5%,1/8W,AA,TP,1.8X3.2MM

330KOHM,5%,1/8W,AA,TP,1.8X3.2MM

36KOHM,5%,1/8W,AA,TP,1.8X3.2MM

4.7KOHM,5%,1/8W,AA,TP,1.8X3.2MM

4.7KOHM,5%,1/8W,AA,TP,1.8X3.2MM

4.7KOHM,5%,1/8W,AA,TP,1.8X3.2MM

4.7KOHM,5%,1/8W,AA,TP,1.8X3.2MM

4.7KOHM,5%,1/8W,AA,TP,1.8X3.2MM

4.7KOHM,5%,1/8W,AA,TP,1.8X3.2MM

4.7KOHM,5%,1/8W,AA,TP,1.8X3.2MM

4.7KOHM,5%,1/8W,AA,TP,1.8X3.2MM

47KOHM,5%,1/8W,AA,TP,1.8X3.2MM

47KOHM,5%,1/8W,AA,TP,1.8X3.2MM

47KOHM,5%,1/8W,AA,TP,1.8X3.2MM

47KOHM,5%,1/8W,AA,TP,1.8X3.2MM

47OHM,5%,1/8W,AA,TP,1.8X3.2MM

5.6KOHM,5%,1/8W,AA,TP,1.8X3.2MM

5.6KOHM,5%,1/8W,AA,TP,1.8X3.2MM

5.6KOHM,5%,1/8W,AA,TP,1.8X3.2MM

5.6KOHM,5%,1/8W,AA,TP,1.8X3.2MM

5.6KOHM,5%,1/8W,AA,TP,1.8X3.2MM

5.6KOHM,5%,1/8W,AA,TP,1.8X3.2MM

5.6KOHM,5%,1/8W,AA,TP,1.8X3.2MM

5.6KOHM,5%,1/8W,AA,TP,1.8X3.2MM

5.6KOHM,5%,1/8W,AA,TP,1.8X3.2MM

51KOHM,5%,1/8W,AA,TP,1.8X3.2MM

560OHM,5%,1/8W,AA,TP,1.8X3.2MM

6.2KOHM,5%,1/8W,AA,TP,1.8X3.2MM

680OHM,5%,1/8W,AA,TP,1.8X3.2MM

680OHM,5%,1/8W,AA,TP,1.8X3.2MM

68OHM,5%,1/8W,AA,TP,1.8X3.2MM

7.5KOHM,5%,1/8W,AA,TP,1.8X3.2MM

75OHM,5%,1/8W,AA,TP,1.8X3.2MM

75OHM,5%,1/8W,AA,TP,1.8X3.2MM

75OHM,5%,1/8W,AA,TP,1.8X3.2MM

CHASIS K16B

SA/SNA Remark

S.A

S.A

S.A

S.A

S.A

S.A

S.A

S.A

S.A

S.A

S.A

S.A

S.A

S.A

S.A

S.A

S.A

S.A

S.A

S.A

S.A

S.A

S.A

S.A

S.A

S.A

S.A

S.A

S.A

S.A

S.A

S.A

S.A

S.A

S.A

S.A

S.A

S.A

S.A

S.A

S.A

S.A

S.A

S.A

S.A

S.A

S.A

S.A

S.A

S.A

S.A

S.A

S.A

S.A

S.A

S.A

S.A

S.A

S.A

S.A

S.A

S.A

S.A

S.A

S.A

S.A

S.A

S.A

S.A

S.A

S.A

S.A

S.A

S.A

S.A

S.A

S.A

Q'ty

1

1

1

1

1

1

1

1

1

1

1

1

1

1

1

1

1

1

1

1

1

1

1

1

1

1

1

1

1

1

1

1

1

1

1

1

1

1

1

1

1

1

1

1

1

1

1

1

1

1

1

1

1

1

1

1

1

1

1

1

1

1

1

1

1

1

1

1

1

1

1

1

1

1

1

1

1

Samsung Electronics

CL21Z30MQLXXAO

Loc.No.

C638

C642

C643

C644

C312

C313

C417

C902

C703

C704

C705

C117

C120

C143

C607

C608

C627

C629

C823

C828

C820

C408

C411

C413

C818

C888

C403

C845

R821

R302

R413

R414

R304

R418

R450

C306

C424

C302

R309

R310

R426

R425

R411

R305

R408

R816

R169

R819

R409

RX801S

RY801S

R802

R803

R804

R423

R823

R303

R407

R810

R404

R410

R818

R826

R836

R808

R809

R895

R402

R711

R713

R401

R829

R830

R831

R805

R817

R820

Code No. Description

2202-000121

2202-000121

2202-000121

2202-000127

2202-000127

2202-000222

2202-000231

2202-000231

2202-000231

2202-000231

2202-000231

2202-000231

2202-000231

2202-000231

2202-000796

2202-000796

2202-000796

2202-000796

2004-004089

2004-004097

2008-000253

2008-000264

2008-001015

2008-001135

2008-001135

2201-000003

2201-000132

2201-000192

2201-000291

2201-000374

2201-000406

2201-000556

2201-000556

2201-000556

2201-000556

2201-000556

2201-000599

2201-000599

2001-001168

2002-000133

2002-001012

2003-000586

2003-000586

2003-000586

2003-001042

2003-002020

2003-002070

2003-002193

2003-002205

2003-002205

2003-002288

2004-000433

2004-001099

2004-001371

2004-001390

2004-001891

2004-001914

2004-001983

2001-000969

2001-000969

2001-001072

2001-001078

2001-001078

2001-001078

2001-001088

2001-001088

2001-001088

2001-001097

2001-001114

2001-001115

2001-001131

2001-001131

2001-001138

2001-001150

2001-001150

2001-001152

2001-001153

R-METAL(S)

R-METAL

R-FUSIBLE(S)

R-FUSIBLE(S)

R-FUSIBLE(S)

R-FUSIBLE(S)

R-FUSIBLE(S)

C-CERAMIC,DISC

C-CERAMIC,DISC

C-CERAMIC,DISC

C-CERAMIC,DISC

C-CERAMIC,DISC

C-CERAMIC,DISC

C-CERAMIC,DISC

C-CERAMIC,DISC

C-CERAMIC,DISC

C-CERAMIC,DISC

C-CERAMIC,DISC

C-CERAMIC,DISC

C-CERAMIC,DISC

C-CERAMIC,MLC-AXIAL

C-CERAMIC,MLC-AXIAL

C-CERAMIC,MLC-AXIAL

C-CERAMIC,MLC-AXIAL

C-CERAMIC,MLC-AXIAL

C-CERAMIC,MLC-AXIAL

C-CERAMIC,MLC-AXIAL

C-CERAMIC,MLC-AXIAL

C-CERAMIC,MLC-AXIAL

C-CERAMIC,MLC-AXIAL

C-CERAMIC,MLC-AXIAL

C-CERAMIC,MLC-AXIAL

C-CERAMIC,MLC-AXIAL

C-CERAMIC,MLC-AXIAL

C-CERAMIC,MLC-AXIAL

C-CERAMIC,MLC-AXIAL

C-CERAMIC,MLC-AXIAL

C-CERAMIC,MLC-AXIAL

R-CARBON

R-CARBON

R-CARBON(S)

R-CARBON(S)

R-CARBON(S)

R-CARBON(S)

R-CARBON(S)

R-CARBON(S)

R-CARBON(S)

R-CARBON(S)

R-CARBON(S)

R-CARBON(S)

R-CARBON(S)

R-CARBON(S)

R-CARBON(S)

R-CARBON(S)

R-CARBON(S)

R-CARBON(S)

R-CARBON(S)

R-CARBON(S)

R-COMPOSITION

R-COMPOSITION

R-METAL OXIDE(S)

R-METAL OXIDE(S)

R-METAL OXIDE(S)

R-METAL OXIDE(S)

R-METAL OXIDE(S)

R-METAL OXIDE

R-METAL OXIDE(S)

R-METAL OXIDE(S)

R-METAL OXIDE(S)

R-METAL OXIDE(S)

R-METAL

R-METAL

R-METAL(S)

R-METAL(S)

R-METAL(S)

R-METAL

R-METAL(S)

Samsung Electronics

Specification

75OHM,5%,1/8W,AA,TP,1.8X3.2MM

75OHM,5%,1/8W,AA,TP,1.8X3.2MM

12OHM,5%,1/2W,AA,TP,2.4X6.4M

15KOHM,5%,1/2W,AA,TP,2.4X6.4

15KOHM,5%,1/2W,AA,TP,2.4X6.4

15KOHM,5%,1/2W,AA,TP,2.4X6.4

1KOHM,5%,1/2W,AA,TP,2.4X6.4M

1KOHM,5%,1/2W,AA,TP,2.4X6.4M

1KOHM,5%,1/2W,AA,TP,2.4X6.4M

2.4KOHM,5%,1/2W,AA,TP,2.4X6.

270OHM,5%,1/2W,AA,TP,2.4X6.4

27KOHM,5%,1/2W,AA,TP,2.4X6.4

33KOHM,5%,1/2W,AA,TP,2.4X6.4

33KOHM,5%,1/2W,AA,TP,2.4X6.4

390OHM,5%,1/2W,AA,TP,2.4X6.4

470KOHM,5%,1/2W,AA,TP,2.4X6.

470KOHM,5%,1/2W,AA,TP,2.4X6.

47KOHM,5%,1/2W,AA,TP,2.4X6.4

47ohm,5%,1/2W,AA,TP,2.4x6.4m

6.8KOHM,5%,1/2W,AA,TP,2.4X6.

3.3Mohm,5%,1/2W,AA,TP,3.5x

8.2Mohm,5%,1/2W,AA,TP,3.7x

22Kohm,5%,2W,AF,TP,4x12

22Kohm,5%,2W,AF,TP,4x12

22Kohm,5%,2W,AF,TP,4x12

5.6Kohm,5%,2W,AF,TP,3.9

56Kohm,5%,2W,AF,TP,3.9x

1ohm,5%,2W,AF,TP,3.9x10mm

33Kohm,5%,2W,AG,TP,3.9X

330ohm,5%,2W,AG,TP,3.9X

330ohm,5%,2W,AG,TP,3.9X

2.2KOHM,5%,2W,AF,TP,3.9

1Kohm,1%,1/8W,AA,TP,1.8x3.2mm

56Kohm,1%,1/4W,AA,TP,2.4x6.4mm

1.5Kohm,1%,1/2W,AA,TP,2.4x6.4

1Kohm,2%,1/2W,AA,TP,2.4x6.4mm

133Kohm,1%,1/2W,AA,TP,2.5x6.5

39Kohm,2%,1/8W,AA,TP,1.8x3.5mm

2.49Kohm,1%,1/2W,AA,TP,2.4x6.

123Kohm,1%,1/2W,AA,TP,2.5x6.5

1.6Kohm,2%,1/2W,AA,TP,2.4X6.4mm

0.47ohm,5%,1W,AF,TP,3.9x10m

1ohm,5%,1W,AF,TP,3.9x10mm

1.5ohm,5%,2W,AF,TP,3.9x10mm

3.9ohm,5%,1W,AF,TP,3.9x10mm

3.9ohm,5%,1W,AF,TP,3.9x10mm

0.068NF,10%,2KV,SL,TP,7X5

0.1NF,10%,500V,Y5P,TP,6.5

0.01nF,0.25pF,500V,C0G,-,

1NF,10%,500V,Y5P,TP,7.5X3

0.22NF,5%,50V,C0G,TP,10.5

0.27NF,10%,2KV,Y5P,TP,6.3

0.47NF,10%,500V,Y5P,TP,5.

0.47NF,10%,500V,Y5P,TP,5.

0.47NF,10%,500V,Y5P,TP,5.

0.47NF,10%,500V,Y5P,TP,5.

0.47NF,10%,500V,Y5P,TP,5.

0.56NF,10%,500V,Y5P,TP,5.

0.56NF,10%,500V,Y5P,TP,5.

0.1nF,10%,50V,Y5P,-,

0.1nF,10%,50V,Y5P,-,

0.1nF,10%,50V,Y5P,-,

10nF,+80-20%,25V,Y5V

10nF,+80-20%,25V,Y5V

3.3nF,20%,16V,Y5P,TP

0.33NF,10%,50V,Y5P,T

0.33NF,10%,50V,Y5P,T

0.33NF,10%,50V,Y5P,T

0.33NF,10%,50V,Y5P,T

0.33NF,10%,50V,Y5P,T

0.33NF,10%,50V,Y5P,T

0.33NF,10%,50V,Y5P,T

0.33NF,10%,50V,Y5P,T

1NF,10%,50V,Y5P,TP,3

1NF,10%,50V,Y5P,TP,3

1NF,10%,50V,Y5P,TP,3

1NF,10%,50V,Y5P,TP,3

SA/SNA Remark

S.A

S.A

S.A

S.A

S.A

S.A

S.A

S.A

S.A

S.A

S.A

S.A

S.A

S.A

S.A

S.A

S.A

S.A

S.A

S.A

S.A

S.A

S.A

S.A

S.A

S.A

S.A

S.A

S.A

S.A

S.A

S.A

S.A

S.A

S.A

S.A

S.A

S.A

S.A

S.A

S.A

S.A

S.A

S.A

S.A

S.A

S.A

S.A

S.A

S.A

S.A

S.A

S.A

S.A

S.A

S.A

S.A

S.A

S.A

S.A

S.A

S.A

S.A

S.A

S.A

S.A

S.A

S.A

S.A

S.A

S.A

S.A

S.A

S.A

S.A

S.A

S.A

Q'ty

1

1

1

1

1

1

1

1

1

1

1

1

1

1

1

1

1

1

1

1

1

1

1

1

1

1

1

1

1

1

1

1

1

1

1

1

1

1

1

1

1

1

1

1

1

1

1

1

1

1

1

1

1

1

1

1

1

1

1

1

1

1

1

1

1

1

1

1

1

1

1

1

1

1

1

1

1

5-5

Code No. Description

2401-000360

2401-000365

2401-000480

2401-000480

2401-000480

2401-000480

2401-000480

2401-000480

2401-000493

2401-000553

2401-000553

2401-000649

2401-000649

2401-000660

2401-000660

2401-000660

2401-000660

2401-000698

2401-000703

2401-000913

2401-000913

2301-000383

2301-000383

2301-000383

2301-000383

2301-000383

2301-001067

2301-001083

2301-001342

2305-000237

2305-000285

2305-000289

2305-000289

2305-000382

2305-000665

2305-000665

2305-000665

2305-000665

2306-000134

2401-000262

2401-000302

2202-002037

2202-002037

2202-002037

2202-002037

2202-002037

2202-002037

2202-002037

2202-002037

2202-002037

2202-002037

2202-002037

2202-002037

2202-002037

2202-002037

2301-000289

2301-000289

2301-000301

2301-000342

2301-000342

2301-000356

2202-000807

2202-000807

2202-002037

2202-002037

2202-002037

2202-002037

2202-002037

2202-002037

2202-002037

2202-002037

2202-002037

2202-002037

2202-002037

2202-002037

2202-002037

2202-002037

C-AL

C-AL

C-AL

C-AL

C-AL

C-AL

C-AL

C-AL

C-AL

C-AL

C-AL

C-AL

C-AL

C-AL

C-AL

C-AL

C-AL

C-AL

C-AL

C-AL

C-AL

C-FILM,LEAD-PEF

C-FILM,LEAD-PEF

C-FILM,LEAD-PEF

C-FILM,LEAD-PEF

C-FILM,LEAD-PEF

C-FILM,LEAD-PPF

C-FILM,LEAD-PPF

C-FILM,LEAD-PPF

C-FILM,LEAD-PEF

C-FILM,LEAD-PEF

C-FILM,LEAD-PEF

C-FILM,LEAD-PEF

C-FILM,LEAD-PEF

C-FILM,LEAD-PEF

C-FILM,LEAD-PEF

C-FILM,LEAD-PEF

C-FILM,LEAD-PEF

C-FILM,LEAD-PPF

C-AL

C-AL

C-CERAMIC,MLC-AXIAL

C-CERAMIC,MLC-AXIAL

C-CERAMIC,MLC-AXIAL

C-CERAMIC,MLC-AXIAL

C-CERAMIC,MLC-AXIAL

C-CERAMIC,MLC-AXIAL

C-CERAMIC,MLC-AXIAL

C-CERAMIC,MLC-AXIAL

C-CERAMIC,MLC-AXIAL

C-CERAMIC,MLC-AXIAL

C-CERAMIC,MLC-AXIAL

C-CERAMIC,MLC-AXIAL

C-CERAMIC,MLC-AXIAL

C-CERAMIC,MLC-AXIAL

C-CERAMIC,MLC-AXIAL

C-CERAMIC,MLC-AXIAL

C-CERAMIC,MLC-AXIAL

C-CERAMIC,MLC-AXIAL

C-CERAMIC,MLC-AXIAL

C-CERAMIC,MLC-AXIAL

C-CERAMIC,MLC-AXIAL

C-CERAMIC,MLC-AXIAL

C-CERAMIC,MLC-AXIAL

C-CERAMIC,MLC-AXIAL

C-CERAMIC,MLC-AXIAL

C-CERAMIC,MLC-AXIAL

C-CERAMIC,MLC-AXIAL

C-CERAMIC,MLC-AXIAL

C-CERAMIC,MLC-AXIAL

C-CERAMIC,MLC-AXIAL

C-FILM,LEAD-PEF

C-FILM,LEAD-PEF

C-FILM,LEAD-PEF

C-FILM,LEAD-PEF

C-FILM,LEAD-PEF

C-FILM,LEAD-PEF

Loc.No.

C930

C612

C613

C137

C139

C721

C722

C846

C817

C104

C202

C303

C304

C108

C146

C206

C218

C906

C912

C925

C511

C148

C824

C404

C133

C140

C212

C620

C145

C821

C402

C401

C618

C801

C810

C928

C415

C414

C807

C499

C305

C920

C924

C926

C931

C610

C611

C929

C301

C809

C844

C719

C725

C904

C907

C909

C911

C913

C914

C916

C917

C125

C130

C131

C132

C204

C205

C219

C713

C715

C717

C144

C147

C101

C103

C107

C110

5-6

Specification

22nF,+80-20%,25V,Y5V

22nF,+80-20%,25V,Y5V

100nF,80-20%,50V,Y5V

100nF,80-20%,50V,Y5V

100nF,80-20%,50V,Y5V

100nF,80-20%,50V,Y5V

100nF,80-20%,50V,Y5V

100nF,80-20%,50V,Y5V

100nF,80-20%,50V,Y5V

100nF,80-20%,50V,Y5V

100nF,80-20%,50V,Y5V

100nF,80-20%,50V,Y5V

100nF,80-20%,50V,Y5V

100nF,80-20%,50V,Y5V

100nF,80-20%,50V,Y5V

100nF,80-20%,50V,Y5V

100nF,80-20%,50V,Y5V

100nF,80-20%,50V,Y5V

100nF,80-20%,50V,Y5V

100nF,80-20%,50V,Y5V

100nF,80-20%,50V,Y5V

100nF,80-20%,50V,Y5V

100nF,80-20%,50V,Y5V

100nF,80-20%,50V,Y5V

100nF,80-20%,50V,Y5V

100nF,80-20%,50V,Y5V

100nF,80-20%,50V,Y5V

100nF,80-20%,50V,Y5V

100nF,80-20%,50V,Y5V

100nF,80-20%,50V,Y5V

5.6nF,5%,50V,TP,7x6x3mm,

5.6nF,5%,50V,TP,7x6x3mm,

6.8nF,5%,50V,TP,6.5X5.5X

2.2nF,5%,50V,TP,7.4x3.9x

2.2nF,5%,50V,TP,7.4x3.9x

47nF,5%,50V,TP,7.5x4.0x6

10nF,5%,50V,TP,6x7x3.2mm

10nF,5%,50V,TP,6x7x3.2mm

10nF,5%,50V,TP,6x7x3.2mm

10nF,5%,50V,TP,6x7x3.2mm

10nF,5%,50V,TP,6x7x3.2mm

82nF,5%,400V,TP,19x15.5x

27nF,5%,400V,TP,20x7.5x1

1.5nF,5%,800V,TP,15x6.5x

1uF,5%,63V,TP,7.5x15.5mm

220NF,5%,100V,TP,10.5X5.

220nF,5%,63V,TP,-,5mm

220nF,5%,63V,TP,-,5mm

4.7nF,5%,400V,TP,-,5mm

100nF,5%,63V,TP,7.5x4.0x

100nF,5%,63V,TP,7.5x4.0x

100nF,5%,63V,TP,7.5x4.0x

100nF,5%,63V,TP,7.5x4.0x

150nF,5%,400V,TP,19x17x1

100uF,20%,160V,HR,TP,16x25,7.5

100uF,20%,25V,GP,TP,6.3x11,5

100uF,20%,50V,GP,TP,8x11.5,5

100uF,20%,50V,WT,TP,10x12.5mm,

10uF,20%,50V,GP,TP,5x11,5

10uF,20%,50V,GP,TP,5x11,5

10uF,20%,50V,GP,TP,5x11,5

10uF,20%,50V,GP,TP,5x11,5

10uF,20%,50V,GP,TP,5x11,5

10uF,20%,50V,GP,TP,5x11,5

10uF,20%,50V,LZ,TP,5x11mm,5mm

1uF,10%,50V,GP,TP,5x11,5

1uF,10%,50V,GP,TP,5x11,5

2.2uF,20%,50V,BP,TP,5x11,5

2.2uF,20%,50V,BP,TP,5x11,5

2.2uF,20%,50V,GP,TP,5x11,5

2.2uF,20%,50V,GP,TP,5x11,5

2.2uF,20%,50V,GP,TP,5x11,5

2.2uF,20%,50V,GP,TP,5x11,5

2200uF,20%,16V,WT,TP,12.5x25,5

2200uF,20%,25V,GP,-,12.5x25mm,

22uF,20%,16V,GP,TP,5x11,5

22uF,20%,16V,GP,TP,5x11,5

CHASIS K16B

SA/SNA Remark

S.A

S.A

S.A

S.A

S.A

S.A

S.A

S.A

S.A

S.A

S.A

S.A

S.A

S.A

S.A

S.A

S.A

S.A

S.A

S.A

S.A

S.A

S.A

S.A

S.A

S.A

S.A

S.A

S.A

S.A

S.A

S.A

S.A

S.A

S.A

S.A

S.A

S.A

S.A

S.A

S.A

S.A

S.A

S.A

S.A

S.A

S.A

S.A

S.A

S.A

S.A

S.A

S.A

S.A

S.A

S.A

S.A

S.A

S.A

S.A

S.A

S.A

S.A

S.A

S.A

S.A

S.A

S.A

S.A

S.A

S.A

S.A

S.A

S.A

S.A

S.A

S.A

Q'ty

1

1

1

1

1

1

1

1

1

1

1

1

1

1

1

1

1

1

1

1

1

1

1

1

1

1

1

1

1

1

1

1

1

1

1

1

1

1

1

1

1

1

1

1

1

1

1

1

1

1

1

1

1

1

1

1

1

1

1

1

1

1

1

1

1

1

1

1

1

1

1

1

1

1

1

1

1

Samsung Electronics

CL21Z30MQLXXAO

Loc.No.

EL803

EL804

EL805

EL806

EL807

EL808

EL844

EL845

SW902

SW903

SW904

SW905

FD801A

FD802S

F801A

F801B

EL801

EL802

F101

L2514

L2514

L2514

L2514

L2514

L2514

L2514

L2514

SW901

L707

L107

L607

L608

L705

L706

L808

L303B

F101

F101

L903

L906

L907

L908

L909

L910

L911

L424

L703

L704

C808

C822

C815

C102

C922

L101

L102

L201

L204

L902

C410

C811

C905

C109

C903

C915

C918

C919

C921

C927

C409

C412

C601

C602

C621

C819

C812

C901

C407

Code No. Description

3404-001252

3404-001252

3404-001252

3404-001252

3601-001163

3601-001163

3602-000001

3602-000001

6042-000001

6042-000001

6042-000001

6042-000001

6042-000001

6042-000001

6042-000001

6042-000001

6042-000001

6042-000001

2701-000142

2701-000159

2701-000177

2701-000177

2701-000177

2701-000177

2701-001030

2701-001034

2901-000297

2901-000297

2901-000297

3301-000287

3301-000287

3301-000287

3301-000287

3301-000287

3301-000287

3301-000287

3301-000287

3404-001252

2401-003046

2401-003058

2401-003224

2401-003578

2401-003578

2701-000114

2701-000114

2701-000114

2701-000114

2701-000114

2701-000114

2701-000114

2701-000114

2701-000114

2701-000114

2701-000114

2701-000114

2701-000142

2701-000142

2701-000142

2401-001397

2401-001527

2401-001914

2401-001914

2401-001998

2401-001998

2401-002075

2401-002144

2401-002268

2401-002288

2401-002463

2401-002463

2401-003036

2401-003036

2401-003036

2401-003036

2401-003036

2401-003036

2401-003036

INDUCTOR-AXIAL

INDUCTOR-AXIAL

INDUCTOR-AXIAL

INDUCTOR-AXIAL

INDUCTOR-AXIAL

INDUCTOR-AXIAL

INDUCTOR-AXIAL

INDUCTOR-AXIAL

FILTER-EMI ON BOARD

FILTER-EMI ON BOARD

FILTER-EMI ON BOARD

BEAD-AXIAL

BEAD-AXIAL

BEAD-AXIAL

BEAD-AXIAL

BEAD-AXIAL

BEAD-AXIAL

BEAD-AXIAL

BEAD-AXIAL

SWITCH-TACT

SWITCH-TACT

SWITCH-TACT

SWITCH-TACT

SWITCH-TACT

FUSE-AXIAL LEAD

FUSE-AXIAL LEAD

FUSE-CLIP

FUSE-CLIP

EYELET

EYELET

EYELET

EYELET

EYELET

EYELET

EYELET

EYELET

EYELET

EYELET

C-AL

C-AL

C-AL

C-AL

C-AL

C-AL

C-AL

C-AL

C-AL

C-AL

C-AL

C-AL

C-AL

C-AL

C-AL

C-AL

C-AL

C-AL

C-AL

C-AL

C-AL

C-AL

C-AL

C-AL

INDUCTOR-AXIAL

INDUCTOR-AXIAL

INDUCTOR-AXIAL

INDUCTOR-AXIAL

INDUCTOR-AXIAL

INDUCTOR-AXIAL

INDUCTOR-AXIAL

INDUCTOR-AXIAL

INDUCTOR-AXIAL

INDUCTOR-AXIAL

INDUCTOR-AXIAL

INDUCTOR-AXIAL

INDUCTOR-AXIAL

INDUCTOR-AXIAL

INDUCTOR-AXIAL

Samsung Electronics

Specification

1UH,10%,2534

22UH,10%,4298

33UH,10%,2534

33UH,10%,2534

33UH,10%,2534

33UH,10%,2534

43UH,10%,4514

22UH,10%,4514

-,3A,-,-,3.5x5,TP,-

-,3A,-,-,3.5x5,TP,-

-,3A,-,-,3.5x5,TP,-

,3.5x1.0x6.0mm,3000mA,TP,,,50

,3.5x1.0x6.0mm,3000mA,TP,,,50

,3.5x1.0x6.0mm,3000mA,TP,,,50

,3.5x1.0x6.0mm,3000mA,TP,,,50

,3.5x1.0x6.0mm,3000mA,TP,,,50

,3.5x1.0x6.0mm,3000mA,TP,,,50

,3.5x1.0x6.0mm,3000mA,TP,,,50

,3.5x1.0x6.0mm,3000mA,TP,,,50

12VDC,50MA,130GF,7.5X7.1,1

12VDC,50MA,130GF,7.5X7.1,1

12VDC,50MA,130GF,7.5X7.1,1

12VDC,50MA,130GF,7.5X7.1,1

12VDC,50MA,130GF,7.5X7.1,1

125V,7A,-,EPOXY,2.4X7.1M

125V,7A,-,EPOXY,2.4X7.1M

-,-,30mohm

-,-,30mohm

ID2.2,OD2.7,L3.1,NI+SN,BSP3-1/2H

ID2.2,OD2.7,L3.1,NI+SN,BSP3-1/2H

ID2.2,OD2.7,L3.1,NI+SN,BSP3-1/2H

ID2.2,OD2.7,L3.1,NI+SN,BSP3-1/2H

ID2.2,OD2.7,L3.1,NI+SN,BSP3-1/2H

ID2.2,OD2.7,L3.1,NI+SN,BSP3-1/2H

ID2.2,OD2.7,L3.1,NI+SN,BSP3-1/2H

ID2.2,OD2.7,L3.1,NI+SN,BSP3-1/2H

ID2.2,OD2.7,L3.1,NI+SN,BSP3-1/2H

ID2.2,OD2.7,L3.1,NI+SN,BSP3-1/2H

470uF,20%,25V,GP,TP,10x16,5

47uF,20%,250V,HR,TP,13x25mm,5m

1uF,20%,50V,BP,TP,5x11,5

1uF,20%,50V,BP,TP,5x11,5

1000uF,20%,25V,GP,TP,10x20,5mm

1000uF,20%,25V,GP,TP,10x20,5mm

4.7uF,20%,50V,GP,TP,5x11,5

47uF,20%,16V,GP,TP,5x11,5

2.2uF,20%,250V,LZ,TP,8X11,5

470uF,20%,25V,WT,TP,10x20,5

470uF,20%,16V,GP,TP,8x11.5,5

470uF,20%,16V,GP,TP,8x11.5,5

100uF,20%,16V,GP,TP,5X11mm,5mm

100uF,20%,16V,GP,TP,5X11mm,5mm

100uF,20%,16V,GP,TP,5X11mm,5mm

100uF,20%,16V,GP,TP,5X11mm,5mm

100uF,20%,16V,GP,TP,5X11mm,5mm

100uF,20%,16V,GP,TP,5X11mm,5mm

100uF,20%,16V,GP,TP,5X11mm,5mm

47uF,20%,50V,WT,TP,6.3x11,2.5

100uF,20%,200V,WT,TP,16x25,7.5

470uF,20%,16V,WT,TP,8X11.5,5mm

1000uF,20%,10V,GP,TP,8x20mm,5

1000uF,20%,10V,GP,TP,8x20mm,5

10UH,10%,2534

10UH,10%,2534

10UH,10%,2534

10UH,10%,2534

10UH,10%,2534

10UH,10%,2534

10UH,10%,2534

10UH,10%,2534

10UH,10%,2534

10UH,10%,2534

10UH,10%,2534

10UH,10%,2534

1UH,10%,2534

1UH,10%,2534

1UH,10%,2534

SA/SNA Remark

S.N.A

S.N.A

S.N.A

S.N.A

S.N.A

S.N.A

S.N.A

S.N.A

S.A

S.A

S.A

S.A

S.A

S.A

S.A

S.A

S.N.A

S.N.A

S.A

S.N.A

S.N.A

S.N.A

S.N.A

S.N.A

S.N.A

S.N.A

S.N.A

S.A

S.A

S.A

S.A

S.A

S.A

S.A

S.A

S.A

S.A

S.A

S.A

S.A

S.A

S.A

S.A

S.A

S.A

S.A

S.A

S.A

S.A

S.A

S.A

S.A

S.A

S.A

S.A

S.A

S.A

S.A

S.A

S.A

S.A

S.A

S.A

S.A

S.A

S.A

S.A

S.A

S.A

S.A

S.A

S.A

S.A

S.A

S.A

S.A

S.A

Q'ty

1

1

1

1

1

1

1

1

1

1

1

1

1

1

1

1

1

1

1

1

1

1

1

1

1

1

1

1

1

1

1

1

1

1

1

1

1

1

1

1

1

1

1

1

1

1

1

1

1

1

1

1

1

1

1

1

1

1

1

1

1

1

1

1

1

1

1

1

1

1

1

1

1

1

1

1

1

5-7

Code No. Description

6042-000002

6042-000002

6042-000002

6042-000002

6042-000002

6042-000002

6042-000002

6042-000002

6042-000002

6042-000002

6042-000002

AA37-00001A

AA37-00001A

AA41-01180A

BH71-40300A

BH71-40300A

BH71-40300A

BH71-40300A

BH71-40300A

BH71-40300A

BH71-40300A

6042-000002

6042-000002

6042-000002

6042-000002

6042-000002

6042-000002

6042-000002

6042-000002

6042-000002

6042-000002

6042-000002

6042-000002

6042-000002

6042-000002

6042-000002

6042-000002

6042-000002

6042-000002

6042-000002

6042-000002

6042-000002

6042-000002

6042-000002

6042-000002

6042-000002

6042-000002

6042-000002

6042-000002

6042-000002

6042-000002

6042-000002

6042-000002

6042-000002

6042-000002

6042-000002

6042-000002

6042-000002

6042-000002

6042-000002

6042-000002

6042-000002

6042-000002

6042-000002

6042-000002

6042-000002

6042-000002

6042-000002

6042-000002

6042-000002

6042-000002

6042-000002

6042-000002

6042-000002

6042-000002

6042-000002

6042-000002

EYELET

EYELET

EYELET

EYELET

EYELET

EYELET

EYELET

EYELET

EYELET

EYELET

EYELET

EYELET

EYELET

EYELET

EYELET

EYELET

EYELET

EYELET

EYELET

EYELET

EYELET

EYELET

EYELET

EYELET

EYELET

EYELET

EYELET

EYELET

EYELET

EYELET

EYELET

CONNECTOR-FBT FIX PIN

CONNECTOR-FBT FIX PIN

PCB MAIN

PIN-HINGE

PIN-HINGE

PIN-HINGE

PIN-HINGE

PIN-HINGE

PIN-HINGE

PIN-HINGE

EYELET

EYELET

EYELET

EYELET

EYELET

EYELET

EYELET

EYELET

EYELET

EYELET

EYELET

EYELET

EYELET

EYELET

EYELET

EYELET

EYELET

EYELET

EYELET

EYELET

EYELET

EYELET

EYELET

EYELET

EYELET

EYELET

EYELET

EYELET

EYELET

EYELET

EYELET

EYELET

EYELET

EYELET

EYELET

EYELET

Loc.No.

EY898

CN909

CN909

T0077

GT101

GT102

GT103

GT404

GT804

GT805

GT806

EY887

EY888

EY889

EY890

EY891

EY892

EY894

EY895

EY896

EY897

EY877

EY878

EY879

EY880

EY881

EY882

EY883

EY884

EY885

EY886

EY867

EY868

EY869

EY870

EY871

EY872

EY873

EY874

EY875

EY876

EY855

EY856

EY858

EY859

EY861

EY862

EY863

EY864

EY865

EY866

EY843

EY846

EY847

EY848

EY849

EY850

EY851

EY852

EY853

EY854

EY600

EY601

EY602

EY603

EY801

EY802

EY803

EY804

EY805

EY807

EY810

EY838

EY839

EY840

EY841

EY842

5-8

Specification

ID1.5,OD2,L2.8,NI+SN,BSP3-1/2H

ID1.5,OD2,L2.8,NI+SN,BSP3-1/2H

ID1.5,OD2,L2.8,NI+SN,BSP3-1/2H

ID1.5,OD2,L2.8,NI+SN,BSP3-1/2H

ID1.5,OD2,L2.8,NI+SN,BSP3-1/2H

ID1.5,OD2,L2.8,NI+SN,BSP3-1/2H

ID1.5,OD2,L2.8,NI+SN,BSP3-1/2H

ID1.5,OD2,L2.8,NI+SN,BSP3-1/2H

ID1.5,OD2,L2.8,NI+SN,BSP3-1/2H

ID1.5,OD2,L2.8,NI+SN,BSP3-1/2H

ID1.5,OD2,L2.8,NI+SN,BSP3-1/2H

ID1.5,OD2,L2.8,NI+SN,BSP3-1/2H

ID1.5,OD2,L2.8,NI+SN,BSP3-1/2H

ID1.5,OD2,L2.8,NI+SN,BSP3-1/2H

ID1.5,OD2,L2.8,NI+SN,BSP3-1/2H

ID1.5,OD2,L2.8,NI+SN,BSP3-1/2H

ID1.5,OD2,L2.8,NI+SN,BSP3-1/2H

ID1.5,OD2,L2.8,NI+SN,BSP3-1/2H

ID1.5,OD2,L2.8,NI+SN,BSP3-1/2H

ID1.5,OD2,L2.8,NI+SN,BSP3-1/2H

ID1.5,OD2,L2.8,NI+SN,BSP3-1/2H

ID1.5,OD2,L2.8,NI+SN,BSP3-1/2H

ID1.5,OD2,L2.8,NI+SN,BSP3-1/2H

ID1.5,OD2,L2.8,NI+SN,BSP3-1/2H

ID1.5,OD2,L2.8,NI+SN,BSP3-1/2H

ID1.5,OD2,L2.8,NI+SN,BSP3-1/2H

ID1.5,OD2,L2.8,NI+SN,BSP3-1/2H

ID1.5,OD2,L2.8,NI+SN,BSP3-1/2H

ID1.5,OD2,L2.8,NI+SN,BSP3-1/2H

ID1.5,OD2,L2.8,NI+SN,BSP3-1/2H

ID1.5,OD2,L2.8,NI+SN,BSP3-1/2H

JM-3500,CPTTV,0.36

JM-3500,CPTTV,0.36

CL21Z30,FR-1,1,A,1.6,245*245*1.

BRASS,D2.36!,HEAT/SINK,SN

BRASS,D2.36!,HEAT/SINK,SN

BRASS,D2.36!,HEAT/SINK,SN

BRASS,D2.36!,HEAT/SINK,SN

BRASS,D2.36!,HEAT/SINK,SN

BRASS,D2.36!,HEAT/SINK,SN

BRASS,D2.36!,HEAT/SINK,SN

ID1.5,OD2,L2.8,NI+SN,BSP3-1/2H

ID1.5,OD2,L2.8,NI+SN,BSP3-1/2H

ID1.5,OD2,L2.8,NI+SN,BSP3-1/2H

ID1.5,OD2,L2.8,NI+SN,BSP3-1/2H

ID1.5,OD2,L2.8,NI+SN,BSP3-1/2H

ID1.5,OD2,L2.8,NI+SN,BSP3-1/2H

ID1.5,OD2,L2.8,NI+SN,BSP3-1/2H

ID1.5,OD2,L2.8,NI+SN,BSP3-1/2H

ID1.5,OD2,L2.8,NI+SN,BSP3-1/2H

ID1.5,OD2,L2.8,NI+SN,BSP3-1/2H

ID1.5,OD2,L2.8,NI+SN,BSP3-1/2H

ID1.5,OD2,L2.8,NI+SN,BSP3-1/2H

ID1.5,OD2,L2.8,NI+SN,BSP3-1/2H

ID1.5,OD2,L2.8,NI+SN,BSP3-1/2H

ID1.5,OD2,L2.8,NI+SN,BSP3-1/2H

ID1.5,OD2,L2.8,NI+SN,BSP3-1/2H

ID1.5,OD2,L2.8,NI+SN,BSP3-1/2H

ID1.5,OD2,L2.8,NI+SN,BSP3-1/2H

ID1.5,OD2,L2.8,NI+SN,BSP3-1/2H

ID1.5,OD2,L2.8,NI+SN,BSP3-1/2H

ID1.5,OD2,L2.8,NI+SN,BSP3-1/2H

ID1.5,OD2,L2.8,NI+SN,BSP3-1/2H

ID1.5,OD2,L2.8,NI+SN,BSP3-1/2H

ID1.5,OD2,L2.8,NI+SN,BSP3-1/2H

ID1.5,OD2,L2.8,NI+SN,BSP3-1/2H

ID1.5,OD2,L2.8,NI+SN,BSP3-1/2H

ID1.5,OD2,L2.8,NI+SN,BSP3-1/2H

ID1.5,OD2,L2.8,NI+SN,BSP3-1/2H

ID1.5,OD2,L2.8,NI+SN,BSP3-1/2H

ID1.5,OD2,L2.8,NI+SN,BSP3-1/2H

ID1.5,OD2,L2.8,NI+SN,BSP3-1/2H

ID1.5,OD2,L2.8,NI+SN,BSP3-1/2H

ID1.5,OD2,L2.8,NI+SN,BSP3-1/2H

ID1.5,OD2,L2.8,NI+SN,BSP3-1/2H

ID1.5,OD2,L2.8,NI+SN,BSP3-1/2H

ID1.5,OD2,L2.8,NI+SN,BSP3-1/2H

CHASIS K16B

SA/SNA Remark

S.A

S.A

S.A

S.N.A

S.N.A

S.N.A

S.N.A

S.N.A

S.N.A

S.N.A

S.N.A

S.A

S.A

S.A

S.A

S.A

S.A

S.A

S.A

S.A

S.A

S.A

S.A

S.A

S.A

S.A

S.A

S.A

S.A

S.A

S.A

S.A

S.A

S.A

S.A

S.A

S.A

S.A

S.A

S.A

S.A

S.A

S.A

S.A

S.A

S.A

S.A

S.A

S.A

S.A

S.A

S.A

S.A

S.A

S.A

S.A

S.A

S.A

S.A

S.A

S.A

S.A

S.A

S.A

S.A

S.A

S.A

S.A

S.A

S.A

S.A

S.A

S.A

S.A

S.A

S.A

S.A

Q'ty

1

1

1

1

1

1

1

1

1

1

1

1

1

1

1

1

1

1

1

1

1

1

1

1

1

1

1

1

1

1

1

1

1

1

1

1

1

1

1

1

1

1

1

1

1

1

1

1

1

1

1

1

1

1

1

1

1

1

1

1

1

1

1

1

1

1

1

1

1

1

1

1

1

1

1

1

1

Samsung Electronics

T0521

T0063

T0089

T0527

T0603

M0045

M0045

T0251

T0524

T0903

T0116

T0075

T0074

0

T0238

M0596

M0596

T0892

T0245

T0016

CIS1

T0066

T0061

T0268

T0010

CIS1

CL21Z30MQLXXAO

Loc.No.

C826

R914

M0018

T0119

P803T

IC301

CIS1

T0088

M0081

T0175

Code No. Description

2301-001194

2001-000241

AA97-16507A

AA09-00508A

1404-001265

BP96-00712B

0205-001154

1204-002183

6003-000334

BP62-00063A

C-FILM,LEAD-PPF

R-CARBON

ASSY MICOM

IC MICOM

THERMISTOR-PTC

ASSY HEAT SINK P

OIL-SILICON

IC-VERTICAL PROCESSO

SCREW-TAPTITE

HEAT SINK-PS

AA91-09762E

AA39-20010D

AA65-30009A

AA65-30018A

AA96-20109J

3811-001609

AA39-10006X

AA61-20284A

AA65-30110A

ASSY FIXING

ASSY FIXING

LEAD CONNECTOR-ASSY

CLAMPER CORE-FBT

CLAMPER CORE-WIRE

ASSY POWER CORD

WIRE-PVC CU

CBF-POWER CORD

HOLDER

CLAMPER CORE-WIRE

AA91-09800C

AA03-00467A

AA27-00362A

AA65-30107A

AA96-03893A

AA92-11486E

AA96-03912A

3721-000136

6902-000009

AA26-90001F

AA39-40001B

AA42-00003A

AA59-00316D

AA68-03242F

AA68-03727A

AA68-03750A

AA68-03751A

ASSY CPT

ASSY CPT

CRT COLOR

COIL DEGAUSSING

CLAMPER CORE-D,COIL

ASSY TBC WIRE P

ASSY ACCESSORY

ASSY ACCESSORY

ASSY ACCESSORY

PLUG-CONVERSION

BAG PE

TRANS MATCHING

CABLE RCA

ANT ROD

REMOCON

MANUAL FLYER-01,SAFETY GUIDE

MANUAL FLYER-WARRANTY CARD

MANUAL USERS-00

MANUAL USERS-00

M0003

T0130

M0113

T0376

T0524

T0376

T0214

M0001

M0081

M0081

M0081

CCM1

T0003

AA92-11494D

AA69-03238B

AA92-11495A

6902-000001

6902-000005

6902-000061

AA60-40006A

AA90-05457D

6003-001026

6003-001026

6003-001268

AA60-10050R

AA96-03933B

ASSY BOX

ASSY BOX

BOX-00,SET

ASSY P/MATERIAL

ASSY P/MATERIAL

BAG AIR

BAG PE

BAG AIR

PIN-STAPLE

ASSY COVER FRONT

ASSY COVER FRONT

SCREW-TAPTITE

SCREW-TAPTITE

SCREW-TAPTITE

SCREW-MACHINE

ASSY COVER P-FRONT

Specification

470nF,5%,250V,TP,18x16x8

1.5KOHM,5%,1/8W,AA,TP,1.8X3.2MM

T-HITNSA-1000,K16B,HITCH NTSC

TDA12005PQ/N1FCO-MTP,CL21M21EQ2

4.5OHM/100OHM,+30/-20%,22

BP62-00063A,6003-000334

G746,-,-

LA78045,TO220,7P,15

RH,+,2S,M3,L6,ZPC(YEL),SWR

CHAMP,A1050S,T2.0,42,100,WH

Q'ty

1

1

1

1

0.1

1

1

1

1

1

CL21Z30MQLXXAO,CP-2/NO,K16B,

,1P,400,YFH800-01,S,

-,ABS,V0,-,BLK,-

DONG-A,NYLON-66,-,-,-,

-,CP2/NO(4.0),H/S 200MM,

BCWA,300V,ROLL,-,#22,BLK

-,-,KKP419C,3P,-,-,BLK,-,

P-CORD,PP,-,-,-,BLK,VO,KE-002

ALL MODEL,NYLON 66,V2,

21,A51QGD991X001,+380MG,SDI FL

A51QGD991X001,+380,0.96,12.6,1

YE-050926,CPPTV,4.41mh,5

20~22 INCH,NYLON 66,

Vixlim,21,PAL,NTSC,2P

CL21Z30MQLXXAO,K16B,HITCH

CL21Z30MQLXXAO,K16B,HITCH

2P,4.0mm,N,NI

HDPE,T0.03,L400,W240,TRP,8,2,PE M

-,300ohm/75ohm,NTSC,40-89

,3P,1500MM,RED/WHT/YEL,RCA,RCA

-,3S,720mm,ABS,UL/CSA,-

TM75,ET,30,G6148A,NT,EX

All Model,S

All,SAMSUNG,S

COMM,SEM,SPA,S/AMERICA,W

COMM,SEM,ENG,S/AMERICA,W

CL21Z30MQLXXAO

21Z30(OVERSEA),DY-04,AB,YEL,A

21Z30

LDPE,T0.2,L1800,W1000,TRP,,,LDPE

HDPE/NITRON/HDPE,T0.015/T0.5/T0.0

LDPE,T0.2,L1000,W500,TRP,,,

AUTO,33X17.8X2.4,H18,33X17.8X

CL21Z30MQLXXAO

RH,+,B,M4,L15,ZPC(BLK),SWR

RH,+,B,M4,L15,ZPC(BLK),SWR

TH,+,B,M4,L12,ZPC(YEL),SWR

-,SWRCH18A,M5,L31.5,HH,+,W

21Z30,HIPS,HB,GR503,B

1

1.01

1

2

1

3

1

1

1

0.15

1

1

4

1

1

1

4

1

2

1

1

5

1

1

1

1

1

1

1

1

1

1

1

1

1

0.007

1

0.03

6

S.N.A

S.N.A

S.A

S.N.A

S.A

S.A

S.A

S.A

S.N.A

S.N.A

S.N.A

S.N.A

SA/SNA Remark

S.A

S.A

S.A

S.A

S.A

S.N.A

S.N.A

S.A

S.N.A

S.N.A

S.N.A

S.A

S.A

S.N.A

S.A

S.A

S.N.A

S.A

S.N.A

S.N.A

S.A

S.N.A

S.A

S.N.A

S.N.A

S.N.A

S.A

S.A

S.A

S.N.A

S.N.A

S.N.A

S.N.A

S.N.A

S.N.A

S.N.A

S.N.A

Samsung Electronics 5-9

Loc.No.

M0081

M0081

T0069

M0081

T0607

CIS7

M0112

T0750

T0023

T0022

T0054

T0299

T0057

CIS1

T0175

T0382

M0081

T0382

Code No. Description

6003-001019

6003-001019

AA60-00091J

AA60-10002A

AA61-40113A

AA61-60003J

AA63-01287A

AA63-01305A

AA64-04309A

AA64-04310A

AA64-04311A

AA64-04312A

AA64-70123A

AA65-00011C

AA96-03164A

BP61-00509C

6003-001268

BP61-00495C

SCREW-TAPTITE

SCREW-TAPTITE

SPACER-FELT

SCREW-TAPTITE

STOPPER-PCB

SPRING ETC-CS

COVER-FRONT

COVER-MASK

KNOB POWER

KNOB CONTROL

KNOB-DECORATION

WINDOW-RMC LED

BADGE-BRAND

CLAMPER CORE-WIRE

ASSY SPEAKER P

HOLDER-CARE

SCREW-TAPTITE

HOLDER-CARE

M0002

T0069

M0006

T0578

T0066

T0522

AA90-05458B

AA60-00091J

AA63-01288A

AA64-03660Z

AA64-03974K

AA65-30008A

ASSY COVER REAR

ASSY COVER REAR

SPACER-FELT

COVER-REAR

INLAY AV

INLAY-BACK

CLAMPER CORE-CORD

Specification

RH,+,-,B,M4,L12,ZPC(BLK),S

RH,+,-,B,M4,L12,ZPC(BLK),S

-,FELT,330X10,-,-,BLK,T0.5,-

RH,+,-,-,M4,L12,ZPC(YEL),S

501H,HIPS,-,-,HB,NTR,-

-,SUS304,-,-,OD6,N7,OD6,-,

21Z30(SAMEX),HIPS,HB,GR503,S

21Z30(SAMEX),HIPS,HB,GR503,BK

21Z30,ABS,HB,SILVER,SVM3012

21Z30,ABS,HB,SILVER,SVM3012

21Z30,ABS,HB,SILVER,SVM3

21Z30,PC,CLEAR

NEW,AL,L50,FLAT,SILVER,SAMSU

ALL MODEL,NYLON 66,V2,

8ohm,6*13cm,Z31,10W,SPK+W

PJT,ACRYL-FOAM,T0.25,W20.0mm

TH,+,B,M4,L12,ZPC(YEL),SWR

PJT,ACRYL-FOAM,T0.25,W30.0mm

21Z30,HIPS,HB,BK500,K16B

-,FELT,330X10,-,-,BLK,T0.5,-

21Z30(SAMEX),HIPS,HB,BK500,S/

21Z30(NT),PS,T0.3,BLK,SHEET,K16

K16A(XAZ),PS,SHEET,T0.3,BLK,R

-,PE,HB,-,BLK,-

1

3

1

1

1

1

Q'ty

1

1

1

1

0.28

1

1

1

1

1

10

0.2

4

1

1

1

1

1

CHASIS K16B

SA/SNA Remark

S.N.A

S.N.A

S.N.A

S.N.A

S.N.A

S.N.A

S.A

S.N.A

S.A

S.N.A

S.N.A

S.N.A

S.A

S.A

S.N.A

S.N.A

S.A

S.N.A

S.N.A

S.N.A

S.A

S.N.A

S.N.A

S.N.A

5-10 Samsung Electronics

CL21Z30MQLXXAO

6. Troubleshooting

6-1 Checkpoints by Error Mode

■ Power LED: Check that the LED works when turning the Master Switch ON/OFF

■ LED Indicators: See table 6-2-1 Basic Troubleshooting: LED Diagnosis on the Front Panel.

■ In case of a power failure or abnormal screen, check the following items.

1) Check that the power cord is correctly connected to a 230V wall outlet.

2) Check that the Master Switch has been pressed.

3) Check that the transmitter is turned on.

4) Check that transmitter device selection is set to TV.

5) Check that the signal cable is properly connected.

6) Check that channel setting has been set.

Troubleshooting

CHASIS K16B

Samsung Electronics 6-1

Troubleshooting

CL21Z30MQLXXAO

6-1-1 Flow Chart for Malfunction

N o P i c t u r e & N o S o u n d

CHASIS K16B

C h e c k t h e A C v o tl a g e i m p r e s s

6-2

C h e c k t h e m a s t e r s w ti c h o n

C h e c k t h e

F U S E “ F P 8 0 1 S ”

No

Y e s

C h a n g e “ F P 8 0 1 S ”

Y e s

C o m p l e a t

R e p a ri N o P o w e r

N o p i c t u r e & n o s o u n d

( 1 s t p o w e r O K )

C h e c k

“ D 8 0 1 S ” t h e

# 1

N o

C h a n g e “ D 8 0 1 S ”

Y e s

C h e c k t h e

I C 8 0 1 S # 1

W 6 7 5 0 F

N o

C h a n g e “ I C 8 0 1 S ”

Y e s

C h e c k t h e o t h e r s p a r t

C h e c k t h e + 1 2 5 V il n e

Y e s

N o

“ D 8 1 1 ” ( D 805A ) o p e n a n d c h e c k

Y e s

N o

C h a n g e t h e “ D 805A”

( D 805A) r e p

C a ri o m p n o l e p a t o w e r

C h e c k t

B + h il e o t n e h e r s

C

T 4 4 4 B + P i n # 3

O p e n a n d c h e c k

N o

Y e s

C h e c k t h e “ Q 4 0 1 ”

Y e s h a n g e t h e

N o

“ Q 4 0 1 ”

C h e c k t h e + 1 2 5 V il n e o t h e r s p a r t

TU01S

CN602

IC602

IC804

CN601

IC802

IC902

X201

IC201S

SP102

D809A

D807 IC803

CN501

CN701

T801S

D811

PC801S

CY802S

IC301

T401

RM901

C800

CN901

LD901 C803

GT801

D801S

IC801S

NT801S

SW801S

LX801S

CX801S

PT801

R813 LR402S

L405

FP801S

L408

CR406S

C405

CR402S

CR403S

D408

Q404

GT301

D404

Q401

T444S

JA702

JA701

Samsung Electronics

CL21Z30MQLXXAO

6-2 Troubleshooting Procedures by Error Modes

6-2-1 Basic Troubleshooting: Diagnosis of LED on the Front Panel

Troubleshooting

CHASIS K16B

● : Light is On

◑ : Light is Blinking

○ : Light is Off

Power

○→◑→●

Description

This happens when the Master Switch is not pressed or the power cord is disconnected.

This happens when the power cord is connected and the power switch is pressed.

If you cannot set the power switch on by pressing it, check the power switch Ass'y.

If you press the power switch of the transmitter or the channel key on the remote control when in

St-BY status, the screen will be turned on.

If the LED blinks and the screen is not displayed, check the connection between the Control

Assy and the Main Board.

6-2-2 Troubleshooting by the Checksum

■ Diagnosis of trouble by the checksum is neither reliable nor convenient.

You can only use the checksume of the current direct-view TV to determine whether the software is corrupted or not.

The Checksum value is determined according to the version of the software loaded on the set.

Therefore, you can determine whether the software has been properly downloaded, if you know the correct checksum for that version of the software.

You can check the checksum according in the following order.

Factory Mode → Checksum → Right Button → Calculate Checksum → Output Checksum (e.g. 3036)

■ Checksum Examples

T-HITNSA-1000:checksum = 4964

Samsung Electronics 6-3

Troubleshooting

CL21Z30MQLXXAO

6-3 Troubleshooting Procedures by ASS'Y

6-3-1 No Power (1st Power)

No Picture & No Sound

CHASIS K16B

Check the AC voltage impress

Check the master switch on

Check the

FUSE “FP801S”

Yes

Change “FP801S”

Yes

Compleat

Repair No Power

Yes Check the

“D801S” #1

No

Change “D801S”

Yes

Check the

IC801S #1

W6750F

No

Change “IC801S”

Yes

Check the others part

6-3-2 No Picture(2nd Power)

No picture

(1st power OK)

Check the +125V line

Yes

No

“D811”(D811A) open and check

Yes

No

Change the “D811”

(D811A)

T444 B+ Pin #3

Open and check

No

Yes

Check the “Q401”

Yes

No

Change the “Q401”

Check the others

B+ line

Check IC501 Pin#6

Change IC501

No

Yes

Change IC201

Compleat repair no picture

6-4 Samsung Electronics

CL21Z30MQLXXAO

6-3-3 No Sound

No sound

(1st power OK)

Check the +14V line

No

Check FD801S

(FD802S)

No

Change FD801S

(FD802S)

Yes

Check D807

No

Yes

No

Check IC601 Pin#6

Yes

Check IC201 Pin#58,59

Yes

Change IC601”

Change IC201

Compleat repair no sound

TU01S

IC602

CN602

IC804

CN601

IC802

D809A

D807 IC803

IC902

X201

IC201S

SP102

CN501

CN701

T801S

D811

PC801S

CY802S

IC301

T401

RM901

C800

CN901

LD901 C803

GT801

D801S

IC801S

SW801S

NT801S

LX801S

PT801

CX801S

R813 LR402S

L405

FP801S

L408

Q401

CR406S

C405

CR402S

CR403S

D408

Q404

GT301

D404

D404

T444S

JA702

JA701

Troubleshooting

CHASIS K16B

Samsung Electronics 6-5

CL21Z30MQLXXAO

7. Block Diagram

7-1 Overall Block Diagram

Block Diagram

CHASIS K16B

Samsung Electronics 7-1

Block Diagram

CL21Z30MQLXXAO

7-2 Partial Block Diagram

7-2-1 Deflection Block Diagram

H D R I V E

H .

D .

T

S C A S T L E

U O C 3

V D P

V D N

V S y n c

CHASIS K16B

B + 1 5 V B 1 3 .

5 V

V d e lf e c it o n

( L A 7 8 0 4 0 )

P I P M O D U L E

( T D A 9 4 8 8 X )

H d e lf e c it o n T R ( S T 2 0 0 1 H )

F B T

H .

V

F O C U S

S C R E E N

D .

Y

7-2-2 Power Block Diagram

Switching IC

(FREEW6750F)

B R I D G E D I O D E

D S 9 9 5 1 il n e if tl e r

1 5 V

M a i n T r a n s

( 1 5 W : 4 9 5 0 T y p e )

( 7 W : 3 9 4 2 T y p e )

1 3 V

6 V

R e l a y ( O p it o n )

A C I n p u t

1 0 0 ~ 2 4 0 V o tl s

1 2 5 V

S O U N D A M P I C B +

E E P R O M

I C R E G .

( 7 8 R 0 8 )

I C R E G .

( 7 8 R 3 3 )

8 V

3 .

3 V

H .

D .

T B +

I C R E G .

( 7 8 R 0 5 )

5 V

1 4 .

5 V

1 3 .

5 V

F B T 1 8 0 V

6 .

2 5 V r m s

U O C 3 I C

K E Y M A T R I X

P I P M O D U L E

T U N E R

V E R T I C A L I C

V I D E O A M P

C R T H E A T E R

C R T H .

V , F o c u s ,

S c r e e n V o .l

7-2 Samsung Electronics

CL21Z30MQLXXAO

7-2-3 Micom & Tuner Block Diagram

I F

TUNER

(TDQ-6F/13F2S)

5 V 3 3 V

V I D E O S A W

( M 3 9 5 3 )

V I F

S O U N D -

S A W

( M 9 3 7 0 )

S I F

S C L / S D A

Block Diagram

CHASIS K16B

( T D A

U O

C

R /

V B

L

A V 1 , A V 2 , S V I D E O , M O M I T O R O U T

I

S 1

N

C V B S 2

R / L I N

Y C C V B S O U T

R / L O U T

C

1 2 0 0 5 P Q /

C H R O M A / S O U N D /

3 I C

T D A 1 2 0 1 5 P Q )

M I C O M / D E F L E C T I O N

P I P C V B S O U T

P I P M O D U L E

( T D A 9 4 8 8 X )

5 V

S C A S T L E

V _ s y n c

R / G / B

( Y / P b / P r )

Y

P b

P r

C O M P O N E

N T

( 4 8 0 )i

E E P R O M

( 2 4 C 1 6 )

5 V

S C L / S D A

R / L O U T

S O U N D A M P

T D A 7 2 9 7 S A

( T D A 7 2 6 6 S A )

K E Y 1 K E Y 3 5 V 8 V 3 .

3 V 1 .

8 V

KEY1 MATRIX

(CH UP/DOWN,

VOL UP/DOWN, MENU)

KEY3 MATRIX

POWER KEY

H-DRIVE/S-CASTLE

V-DRIVE/V-sync

R / G / B O U T

S E N C E

S P E A K E R

H E A D P H O N E

7-2-4 CRT Drive Block Diagram

R K / G K / B K

VIDEO AMP

(TDA6108AJF)

R G B S E N C E

B + 1 8 0 V H e a t e r

C R T

D Y H V

S C R E E N

F O C U S

UOC3 FBT

H .

V

Samsung Electronics 7-3

CL21Z30MQLXXAO

8. Wiring Diagram

8-1 Overall Wiring

CRT Power Supply & Main Input

CRT

MAIN

Wiring Diagram

CHASIS K16B

A V

AV Signal

Audio Out

SPEAKER

Samsung Electronics 8-1

Wiring Diagram

CL21Z30MQLXXAO

8-2 Pin Connection

CHASIS K16B

CN501

1

2

3

4

5

6

7

8

9

B+200V

GND

HEATER

GND

SENSE

GND

R-OUT

G-OUT

B-OUT

CN601

3

4

1

2

R+

R-

L+

L-

4

5

2

3

1

CN602

R+

R-

GND

L+

L-

2 RCA

CN701

6

7

4

5

8

1

2

3

DVD

L-IN

R-IN

L-OUT

R-OUT

GND

V-IN

GND

V-OUT

TU01S

T

U

N

E

R

8-2 Samsung Electronics

CL21Z30MQLXXAO

9. PCB Diagram

9-1 Main Board

9-1-1 Assy Main Board

PCB Diagram

CHASIS K16B

CN501

CN601

CN602

CN701

■ The Board that Controls Various Signals & Power for Product Operations

9-1-2 Names & Roles of Key Parts

* CN601 : A 4 pin port connected to the SPEAKER port, which delivers the signal from the AMP to the speakers.

* CN602 : A 5 pin port connected to the AV ASSY, which delivers the signal to the headphone.

* CN501 : A 9 pin port connected to the CRT ASSY, which outputs the R/G/B signal to the CRT ASS'Y for display and Power signals to the CRT DRIVE.

* CN701 : A 8 pin port connected to the AV ASSY, which receives AV2 external input.

Samsung Electronics 9-1

PCB Diagram

CL21Z30MQLXXAO

9-1-3 Main Board Connector Pin

CN601

Connected to the Speaker

PIN No.

Pin Name

1

2

3

4

R+

R-

L+

L-

CN501

Connected to the CRT ASS'y

PIN No.

Pin Name

8

9

6

7

3

4

1

2

5

B+200V

GND

HEATER

GND

SENSE

GND

R-OUT

G-OUT

B-OUT

CN602

Connected to the AV ASS'y

PIN No.

1

2

3

Pin Name

R+

R-

GND

4

5

L-

L+

CN701

Connected to the AV Ass'y

PIN No.

Pin Name

6

7

8

3

4

1

2

5

L-IN

R-IN

L-OUT

R-OUT

GND

V-IN

GND

V-OUT

CHASIS K16B

9-2 Samsung Electronics

CL21Z30MQLXXAO

9-2 CRT Board

9-2-1 Assy CRT Board

CN502

PCB Diagram

CHASIS K16B

GT504

GT502

GT503 GT501

■ Through this port, the power from the DEFLECTION BLOCK & the R/G/B output signal from the UOC Module are supplied to drive the CRT and AMP.

9-2-2 Names & Roles of Key Parts

* GT502 & GT503 : The TBC-WIRE connection port. This port plays the role of the CRT GROUND.

* CN502 : The R/G/B output signal from the UOC Module & the power, which is required to drive the CRT and the AMP, from the

DEFLECTION BLOCK is connected to this port.

9-2-3 CRT Board Connector Pin

CN502

Connects the R/G/B signal from the UOC Module.

PIN No.

Pin NAME

7

8

5

6

9

1

2

3

4

B+200V

GND

HEATER

GND

SENSE

GND

R-OUT

G-OUT

B-OUT

Samsung Electronics 9-3

CL21Z30MQLXXAO

10. Schematic Diagram

10-1 Power Block

This Document can not be used without Samsung’s authorization.

Power

Signal

TP05

TP03

TP01

Samsung Electronics

TP02

Schematic Diagram

CHASIS K16B

TP01

TP02

TP08 TP03

TP05

TP08

10-1

Schematic Diagram

CL21Z30MQLXXAO

10-2 Main Block

This Document can not be used without Samsung’s authorization.

Power

Signal

10-2

TP06 TP04 TP07

TP09

TP10

TP11

TP12

TP13

TP12

CHASIS K16B

TP04

TP13 TP06

TP07

TP09

TP10

TP11

Samsung Electronics

CL21Z30MQLXXAO

10-3 CRT Block

This Document can not be used without Samsung’s authorization.

Power

Signal

Samsung Electronics

Schematic Diagram

CHASIS K16B

10-3

Schematic Diagram

CL21Z30MQLXXAO

10-4 Sound Block

This Document can not be used without Samsung’s authorization.

Power

Signal

10-4

CHASIS K16B

Samsung Electronics

advertisement

Was this manual useful for you? Yes No
Thank you for your participation!

* Your assessment is very important for improving the workof artificial intelligence, which forms the content of this project

Related manuals
