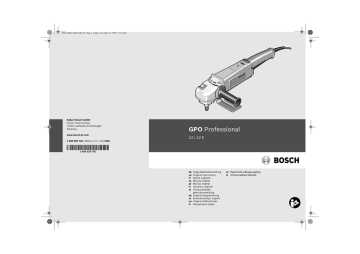

Bosch GPO 14 CE Professional Operating instructions

OBJ_DOKU-20041-001.fm Page 1 Friday, November 27, 2009 11:43 AM
Robert Bosch GmbH
Power Tools Division
70745 Leinfelden-Echterdingen
Germany
www.bosch-pt.com
1 609 929 T45 (2009.11) O / 135 WEU
GPO Professional
12 | 12 E
de
en
fr
es
pt
it
nl
Originalbetriebsanleitung
Original instructions
Notice originale
Manual original
Manual original
Istruzioni originali
Oorspronkelijke
gebruiksaanwijzing
da Original brugsanvisning
sv Bruksanvisning i original
no Original driftsinstruks
fi Alkuperäiset ohjeet
el Πρωτότυπο οδηγιών χρήσης
tr Orijinal işletme talimat
OBJ_BUCH-1139-001.book Page 2 Friday, November 27, 2009 11:44 AM
2|
Deutsch . . . . . . . . . . . . . . . . . . . . . . . . . . . . Seite
6
English . . . . . . . . . . . . . . . . . . . . . . . . . . . . . Page
16
Français . . . . . . . . . . . . . . . . . . . . . . . . . . . . Page
26
Español. . . . . . . . . . . . . . . . . . . . . . . . . . . . Página
37
Português . . . . . . . . . . . . . . . . . . . . . . . . . . Página
48
Italiano . . . . . . . . . . . . . . . . . . . . . . . . . . . . Pagina
58
Nederlands . . . . . . . . . . . . . . . . . . . . . . . . . Pagina
69
Dansk . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . Side
79
Svenska . . . . . . . . . . . . . . . . . . . . . . . . . . . . Sida
88
Norsk . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . Side
97
Suomi . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . Sivu 106
Ελληνικά . . . . . . . . . . . . . . . . . . . . . . . . . . . Σελίδα 115
Türkçe . . . . . . . . . . . . . . . . . . . . . . . . . . . . . Sayfa 126
1 609 929 T45 | (27.11.09)
Bosch Power Tools
OBJ_BUCH-1139-001.book Page 3 Friday, November 27, 2009 11:44 AM
3|
1 603 521 013
2 602 025 075
1 605 703 028
1 601 329 013
Ø 250 mm
1 608 611 002
1 608 611 003
Ø 180 mm
1 608 601 006
1 603 340 015
1 603 345 004
Ø 160 mm
1 608 613 013
Ø 180 mm
1 608 610 000
Ø 175 mm
1 608 611 000
Ø 180 mm
1 608 612 002
1 609 929 T45 | (27.11.09)
Bosch Power Tools
OBJ_DOKU-20045-001.fm Page 4 Friday, November 27, 2009 11:43 AM
4|
5|
6
22
5
4
7
5
8
3
9
2
5
10
1
11
15
17
20
21
12
18
16
13
19
GPO 12 E
Professional
14
1 609 929 T45 | (27.11.09)
Bosch Power Tools
1 609 929 T45 | (27.11.09)
Bosch Power Tools
OBJ_BUCH-1139-001.book Page 6 Friday, November 27, 2009 11:44 AM
6 | Deutsch
Sicherheitshinweise
de
Allgemeine Sicherheitshinweise für
Elektrowerkzeuge
WARNUNG Lesen Sie alle Sicherheitshinweise und Anweisungen. Versäumnisse bei der Einhaltung der Sicherheitshinweise und Anweisungen können elektrischen
Schlag, Brand und/oder schwere Verletzungen
verursachen.
Bewahren Sie alle Sicherheitshinweise und Anweisungen für die Zukunft auf.
Der in den Sicherheitshinweisen verwendete
Begriff „Elektrowerkzeug“ bezieht sich auf netzbetriebene Elektrowerkzeuge (mit Netzkabel)
und auf akkubetriebene Elektrowerkzeuge (ohne Netzkabel).
1) Arbeitsplatzsicherheit
a) Halten Sie Ihren Arbeitsbereich sauber
und gut beleuchtet. Unordnung oder unbeleuchtete Arbeitsbereiche können zu
Unfällen führen.
b) Arbeiten Sie mit dem Elektrowerkzeug
nicht in explosionsgefährdeter Umgebung, in der sich brennbare Flüssigkeiten, Gase oder Stäube befinden. Elektrowerkzeuge erzeugen Funken, die den
Staub oder die Dämpfe entzünden können.
c) Halten Sie Kinder und andere Personen
während der Benutzung des Elektrowerkzeugs fern. Bei Ablenkung können
Sie die Kontrolle über das Gerät verlieren.
2) Elektrische Sicherheit
a) Der Anschlussstecker des Elektrowerkzeuges muss in die Steckdose passen.
Der Stecker darf in keiner Weise verändert werden. Verwenden Sie keine Adapterstecker gemeinsam mit schutzgeerdeten Elektrowerkzeugen. Unveränderte
Stecker und passende Steckdosen verringern das Risiko eines elektrischen Schlages.
1 609 929 T45 | (27.11.09)
b) Vermeiden Sie Körperkontakt mit geerdeten Oberflächen wie von Rohren, Heizungen, Herden und Kühlschränken. Es
besteht ein erhöhtes Risiko durch elektrischen Schlag, wenn Ihr Körper geerdet
ist.
c) Halten Sie Elektrowerkzeuge von Regen
oder Nässe fern. Das Eindringen von Wasser in ein Elektrowerkzeug erhöht das Risiko eines elektrischen Schlages.
d) Zweckentfremden Sie das Kabel nicht,
um das Elektrowerkzeug zu tragen, aufzuhängen oder um den Stecker aus der
Steckdose zu ziehen. Halten Sie das Kabel fern von Hitze, Öl, scharfen Kanten
oder sich bewegenden Geräteteilen. Beschädigte oder verwickelte Kabel erhöhen
das Risiko eines elektrischen Schlages.
e) Wenn Sie mit einem Elektrowerkzeug im
Freien arbeiten, verwenden Sie nur Verlängerungskabel, die auch für den Außenbereich geeignet sind. Die Anwendung eines für den Außenbereich
geeigneten Verlängerungskabels verringert das Risiko eines elektrischen Schlages.
f) Wenn der Betrieb des Elektrowerkzeuges in feuchter Umgebung nicht vermeidbar ist, verwenden Sie einen Fehlerstromschutzschalter. Der Einsatz eines
Fehlerstromschutzschalters vermindert
das Risiko eines elektrischen Schlages.
3) Sicherheit von Personen
a) Seien Sie aufmerksam, achten Sie darauf, was Sie tun, und gehen Sie mit Vernunft an die Arbeit mit einem Elektrowerkzeug. Benutzen Sie kein
Elektrowerkzeug, wenn Sie müde sind
oder unter dem Einfluss von Drogen, Alkohol oder Medikamenten stehen. Ein
Moment der Unachtsamkeit beim Gebrauch des Elektrowerkzeuges kann zu
ernsthaften Verletzungen führen.
Bosch Power Tools
OBJ_BUCH-1139-001.book Page 7 Friday, November 27, 2009 11:44 AM
Deutsch | 7
b) Tragen Sie persönliche Schutzausrüstung und immer eine Schutzbrille. Das
Tragen persönlicher Schutzausrüstung,
wie Staubmaske, rutschfeste Sicherheitsschuhe, Schutzhelm oder Gehörschutz, je
nach Art und Einsatz des Elektrowerkzeuges, verringert das Risiko von Verletzungen.
c) Vermeiden Sie eine unbeabsichtigte Inbetriebnahme. Vergewissern Sie sich,
dass das Elektrowerkzeug ausgeschaltet
ist, bevor Sie es an die Stromversorgung
und/oder den Akku anschließen, es aufnehmen oder tragen. Wenn Sie beim Tragen des Elektrowerkzeuges den Finger am
Schalter haben oder das Gerät eingeschaltet an die Stromversorgung anschließen, kann dies zu Unfällen führen.
d) Entfernen Sie Einstellwerkzeuge oder
Schraubenschlüssel, bevor Sie das Elektrowerkzeug einschalten. Ein Werkzeug
oder Schlüssel, der sich in einem drehenden Geräteteil befindet, kann zu Verletzungen führen.
e) Vermeiden Sie eine abnormale Körperhaltung. Sorgen Sie für einen sicheren
Stand und halten Sie jederzeit das
Gleichgewicht. Dadurch können Sie das
Elektrowerkzeug in unerwarteten Situationen besser kontrollieren.
f) Tragen Sie geeignete Kleidung. Tragen
Sie keine weite Kleidung oder Schmuck.
Halten Sie Haare, Kleidung und Handschuhe fern von sich bewegenden Teilen. Lockere Kleidung, Schmuck oder lange Haare können von sich bewegenden
Teilen erfasst werden.
g) Wenn Staubabsaug- und -auffangeinrichtungen montiert werden können,
vergewissern Sie sich, dass diese angeschlossen sind und richtig verwendet
werden. Verwendung einer Staubabsaugung kann Gefährdungen durch Staub verringern.
Bosch Power Tools
4) Verwendung und Behandlung des Elektrowerkzeuges
a) Überlasten Sie das Gerät nicht. Verwenden Sie für Ihre Arbeit das dafür bestimmte Elektrowerkzeug. Mit dem passenden Elektrowerkzeug arbeiten Sie
besser und sicherer im angegebenen Leistungsbereich.
b) Benutzen Sie kein Elektrowerkzeug, dessen Schalter defekt ist. Ein Elektrowerkzeug, das sich nicht mehr ein- oder ausschalten lässt, ist gefährlich und muss
repariert werden.
c) Ziehen Sie den Stecker aus der Steckdose und/oder entfernen Sie den Akku, bevor Sie Geräteeinstellungen vornehmen,
Zubehörteile wechseln oder das Gerät
weglegen. Diese Vorsichtsmaßnahme verhindert den unbeabsichtigten Start des
Elektrowerkzeuges.
d) Bewahren Sie unbenutzte Elektrowerkzeuge außerhalb der Reichweite von Kindern auf. Lassen Sie Personen das Gerät
nicht benutzen, die mit diesem nicht vertraut sind oder diese Anweisungen nicht
gelesen haben. Elektrowerkzeuge sind
gefährlich, wenn sie von unerfahrenen
Personen benutzt werden.
e) Pflegen Sie Elektrowerkzeuge mit Sorgfalt. Kontrollieren Sie, ob bewegliche
Teile einwandfrei funktionieren und
nicht klemmen, ob Teile gebrochen oder
so beschädigt sind, dass die Funktion
des Elektrowerkzeuges beeinträchtigt
ist. Lassen Sie beschädigte Teile vor dem
Einsatz des Gerätes reparieren. Viele Unfälle haben ihre Ursache in schlecht gewarteten Elektrowerkzeugen.
f) Halten Sie Schneidwerkzeuge scharf und
sauber. Sorgfältig gepflegte Schneidwerkzeuge mit scharfen Schneidkanten
verklemmen sich weniger und sind leichter zu führen.
1 609 929 T45 | (27.11.09)
OBJ_BUCH-1139-001.book Page 8 Friday, November 27, 2009 11:44 AM
8 | Deutsch
g) Verwenden Sie Elektrowerkzeug, Zubehör, Einsatzwerkzeuge usw. entsprechend diesen Anweisungen. Berücksichtigen Sie dabei die Arbeitsbedingungen
und die auszuführende Tätigkeit. Der Gebrauch von Elektrowerkzeugen für andere
als die vorgesehenen Anwendungen kann
zu gefährlichen Situationen führen.
5) Service
a) Lassen Sie Ihr Elektrowerkzeug nur von
qualifiziertem Fachpersonal und nur mit
Original-Ersatzteilen reparieren. Damit
wird sichergestellt, dass die Sicherheit
des Elektrowerkzeuges erhalten bleibt.
Sicherheitshinweise für Polierer
Gemeinsame Sicherheitshinweise zum Sandpapierschleifen, Arbeiten mit Drahtbürsten
und Polieren
f Dieses Elektrowerkzeug ist zu verwenden
als Sandpapierschleifer, Drahtbürste und
Polierer. Beachten Sie alle Sicherheitshinweise, Anweisungen, Darstellungen und Daten, die Sie mit dem Elektrowerkzeug erhalten. Wenn Sie die folgenden Anweisungen
nicht beachten, kann es zu elektrischem
Schlag, Feuer und/oder schweren Verletzungen kommen.
f Dieses Elektrowerkzeug ist nicht geeignet
zum Schleifen und Trennschleifen. Verwendungen, für die das Elektrowerkzeug nicht
vorgesehen ist, können Gefährdungen und
Verletzungen verursachen.
f Verwenden Sie kein Zubehör, das vom Hersteller nicht speziell für dieses Elektrowerkzeug vorgesehen und empfohlen wurde. Nur weil Sie das Zubehör an Ihrem
Elektrowerkzeug befestigen können, garantiert das keine sichere Verwendung.
f Die zulässige Drehzahl des Einsatzwerkzeugs muss mindestens so hoch sein wie
die auf dem Elektrowerkzeug angegebene
Höchstdrehzahl. Zubehör, das sich schneller
als zulässig dreht, kann zerbrechen und umherfliegen.
1 609 929 T45 | (27.11.09)
f Außendurchmesser und Dicke des Einsatzwerkzeugs müssen den Maßangaben Ihres
Elektrowerkzeugs entsprechen. Falsch bemessene Einsatzwerkzeuge können nicht
ausreichend abgeschirmt oder kontrolliert
werden.
f Schleifscheiben, Flansche, Schleifteller
oder anderes Zubehör müssen genau auf
die Schleifspindel Ihres Elektrowerkzeugs
passen. Einsatzwerkzeuge, die nicht genau
auf die Schleifspindel des Elektrowerkzeugs
passen, drehen sich ungleichmäßig, vibrieren
sehr stark und können zum Verlust der Kontrolle führen.
f Verwenden Sie keine beschädigten Einsatzwerkzeuge. Kontrollieren Sie vor jeder Verwendung Einsatzwerkzeuge wie Schleifscheiben auf Absplitterungen und Risse,
Schleifteller auf Risse, Verschleiß oder starke Abnutzung, Drahtbürsten auf lose oder
gebrochene Drähte. Wenn das Elektrowerkzeug oder das Einsatzwerkzeug herunterfällt, überprüfen Sie, ob es beschädigt ist,
oder verwenden Sie ein unbeschädigtes
Einsatzwerkzeug. Wenn Sie das Einsatzwerkzeug kontrolliert und eingesetzt haben, halten Sie und in der Nähe befindliche
Personen sich außerhalb der Ebene des rotierenden Einsatzwerkzeugs auf und lassen
Sie das Elektrowerkzeug eine Minute lang
mit Höchstdrehzahl laufen. Beschädigte Einsatzwerkzeuge brechen meist in dieser Testzeit.
f Tragen Sie persönliche Schutzausrüstung.
Verwenden Sie je nach Anwendung Vollgesichtsschutz, Augenschutz oder Schutzbrille. Soweit angemessen, tragen Sie Staubmaske, Gehörschutz, Schutzhandschuhe
oder Spezialschürze, die kleine Schleif- und
Materialpartikel von Ihnen fernhält. Die Augen sollen vor herumfliegenden Fremdkörpern geschützt werden, die bei verschiedenen Anwendungen entstehen. Staub- oder
Atemschutzmaske müssen den bei der Anwendung entstehenden Staub filtern. Wenn
Sie lange lautem Lärm ausgesetzt sind, können Sie einen Hörverlust erleiden.
Bosch Power Tools
OBJ_BUCH-1139-001.book Page 9 Friday, November 27, 2009 11:44 AM
Deutsch | 9
f Achten Sie bei anderen Personen auf sicheren Abstand zu Ihrem Arbeitsbereich. Jeder, der den Arbeitsbereich betritt, muss
persönliche Schutzausrüstung tragen.
Bruchstücke des Werkstücks oder gebrochener Einsatzwerkzeuge können wegfliegen
und Verletzungen auch außerhalb des direkten Arbeitsbereichs verursachen.
f Halten Sie das Gerät nur an den isolierten
Griffflächen, wenn Sie Arbeiten ausführen,
bei denen das Einsatzwerkzeug verborgene
Stromleitungen oder das eigene Netzkabel
treffen kann. Der Kontakt mit einer spannungsführenden Leitung kann auch metallene Geräteteile unter Spannung setzen und zu
einem elektrischen Schlag führen.
f Halten Sie das Netzkabel von sich drehenden Einsatzwerkzeugen fern. Wenn Sie die
Kontrolle über das Gerät verlieren, kann das
Netzkabel durchtrennt oder erfasst werden
und Ihre Hand oder Ihr Arm in das sich drehende Einsatzwerkzeug geraten.
f Legen Sie das Elektrowerkzeug niemals ab,
bevor das Einsatzwerkzeug völlig zum Stillstand gekommen ist. Das sich drehende Einsatzwerkzeug kann in Kontakt mit der Ablagefläche geraten, wodurch Sie die Kontrolle
über das Elektrowerkzeug verlieren können.
f Lassen Sie das Elektrowerkzeug nicht laufen, während Sie es tragen. Ihre Kleidung
kann durch zufälligen Kontakt mit dem sich
drehenden Einsatzwerkzeug erfasst werden,
und das Einsatzwerkzeug sich in Ihren Körper bohren.
f Reinigen Sie regelmäßig die Lüftungsschlitze Ihres Elektrowerkzeugs. Das Motorgebläse zieht Staub in das Gehäuse, und eine
starke Ansammlung von Metallstaub kann
elektrische Gefahren verursachen.
f Verwenden Sie das Elektrowerkzeug nicht
in der Nähe brennbarer Materialien. Funken
können diese Materialien entzünden.
f Verwenden Sie keine Einsatzwerkzeuge,
die flüssige Kühlmittel erfordern. Die Verwendung von Wasser oder anderen flüssigen
Kühlmitteln kann zu einem elektrischen
Schlag führen.
Bosch Power Tools
Rückschlag und entsprechende Sicherheitshinweise
f Rückschlag ist die plötzliche Reaktion infolge
eines hakenden oder blockierten drehenden
Einsatzwerkzeugs, wie Schleifscheibe,
Schleifteller, Drahtbürste usw. Verhaken
oder Blockieren führt zu einem abrupten
Stopp des rotierenden Einsatzwerkzeugs.
Dadurch wird ein unkontrolliertes Elektrowerkzeug gegen die Drehrichtung des Einsatzwerkzeugs an der Blockierstelle beschleunigt.
Wenn z. B. eine Schleifscheibe im Werkstück
hakt oder blockiert, kann sich die Kante der
Schleifscheibe, die in das Werkstück eintaucht, verfangen und dadurch die Schleifscheibe ausbrechen oder einen Rückschlag
verursachen. Die Schleifscheibe bewegt sich
dann auf die Bedienperson zu oder von ihr
weg, je nach Drehrichtung der Scheibe an
der Blockierstelle. Hierbei können Schleifscheiben auch brechen.
Ein Rückschlag ist die Folge eines falschen
oder fehlerhaften Gebrauchs des Elektrowerkzeugs. Er kann durch geeignete Vorsichtsmaßnahmen, wie nachfolgend beschrieben, verhindert werden.
f Halten Sie das Elektrowerkzeug gut fest
und bringen Sie Ihren Körper und Ihre Arme
in eine Position, in der Sie die Rückschlagkräfte abfangen können. Verwenden Sie immer den Zusatzgriff, falls vorhanden, um
die größtmögliche Kontrolle über Rückschlagkräfte oder Reaktionsmomente beim
Hochlauf zu haben. Die Bedienperson kann
durch geeignete Vorsichtsmaßnahmen die
Rückschlag- und Reaktionskräfte beherrschen.
f Bringen Sie Ihre Hand nie in die Nähe sich
drehender Einsatzwerkzeuge. Das Einsatzwerkzeug kann sich beim Rückschlag über Ihre Hand bewegen.
f Meiden Sie mit Ihrem Körper den Bereich,
in den das Elektrowerkzeug bei einem
Rückschlag bewegt wird. Der Rückschlag
treibt das Elektrowerkzeug in die Richtung
entgegengesetzt zur Bewegung der Schleifscheibe an der Blockierstelle.
1 609 929 T45 | (27.11.09)
OBJ_BUCH-1139-001.book Page 10 Friday, November 27, 2009 11:44 AM
10 | Deutsch
f Arbeiten Sie besonders vorsichtig im Bereich von Ecken, scharfen Kanten usw. Verhindern Sie, dass Einsatzwerkzeuge vom
Werkstück zurückprallen und verklemmen.
Das rotierende Einsatzwerkzeug neigt bei
Ecken, scharfen Kanten oder wenn es abprallt, dazu, sich zu verklemmen. Dies verursacht einen Kontrollverlust oder Rückschlag.
f Verwenden Sie kein Ketten- oder gezähntes
Sägeblatt. Solche Einsatzwerkzeuge verursachen häufig einen Rückschlag oder den Verlust der Kontrolle über das Elektrowerkzeug.
Besondere Sicherheitshinweise zum Sandpapierschleifen
f Benutzen Sie keine überdimensionierten
Schleifblätter, sondern befolgen Sie die
Herstellerangaben zur Schleifblattgröße.
Schleifblätter, die über den Schleifteller hinausragen, können Verletzungen verursachen
sowie zum Blockieren, Zerreißen der Schleifblätter oder zum Rückschlag führen.
Besondere Sicherheitshinweise zum Polieren
f Lassen Sie keine losen Teile der Polierhaube, insbesondere Befestigungsschnüre, zu.
Verstauen oder kürzen Sie die Befestigungsschnüre. Lose, sich mitdrehende Befestigungsschnüre können Ihre Finger erfassen oder sich im Werkstück verfangen.
Besondere Sicherheitshinweise zum Arbeiten
mit Drahtbürsten
f Beachten Sie, dass die Drahtbürste auch
während des üblichen Gebrauchs Drahtstücke verliert. Überlasten Sie die Drähte nicht
durch zu hohen Anpressdruck. Wegfliegende Drahtstücke können sehr leicht durch
dünne Kleidung und/oder die Haut dringen.
f Wird eine Schutzhaube empfohlen, verhindern Sie, dass sich Schutzhaube und Drahtbürste berühren können. Teller- und Topfbürsten können durch Anpressdruck und
Zentrifugalkräfte ihren Durchmesser vergrößern.
1 609 929 T45 | (27.11.09)
Zusätzliche Sicherheitshinweise
Tragen Sie eine Schutzbrille.
f Verwenden Sie geeignete Suchgeräte, um
verborgene Versorgungsleitungen aufzuspüren, oder ziehen Sie die örtliche Versorgungsgesellschaft hinzu. Kontakt mit Elektroleitungen kann zu Feuer und elektrischem
Schlag führen. Beschädigung einer Gasleitung kann zur Explosion führen. Eindringen in
eine Wasserleitung verursacht Sachbeschädigung oder kann einen elektrischen Schlag
verursachen.
f Entriegeln Sie den Ein-/Ausschalter und
bringen Sie ihn in Aus-Position, wenn die
Stromversorgung unterbrochen wird, z. B.
durch Stromausfall oder Ziehen des Netzsteckers. Dadurch wird ein unkontrollierter
Wiederanlauf verhindert.
f Verwenden Sie zum Bearbeiten von Stein
eine Staubabsaugung. Der Staubsauger
muss zum Absaugen von Steinstaub zugelassen sein. Das Verwenden dieser Einrichtungen verringert Gefährdungen durch
Staub.
f Halten Sie das Elektrowerkzeug beim Arbeiten fest mit beiden Händen und sorgen Sie
für einen sicheren Stand. Das Elektrowerkzeug wird mit zwei Händen sicherer geführt.
f Sichern Sie das Werkstück. Ein mit Spannvorrichtungen oder Schraubstock festgehaltenes Werkstück ist sicherer gehalten als mit
Ihrer Hand.
f Halten Sie Ihren Arbeitsplatz sauber. Materialmischungen sind besonders gefährlich.
Leichtmetallstaub kann brennen oder explodieren.
f Benutzen Sie das Elektrowerkzeug nicht
mit beschädigtem Kabel. Berühren Sie das
beschädigte Kabel nicht und ziehen Sie den
Netzstecker, wenn das Kabel während des
Arbeitens beschädigt wird. Beschädigte Kabel erhöhen das Risiko eines elektrischen
Schlages.
Bosch Power Tools
OBJ_BUCH-1139-001.book Page 11 Friday, November 27, 2009 11:44 AM
Deutsch | 11
Funktionsbeschreibung
Lesen Sie alle Sicherheitshinweise
und Anweisungen. Versäumnisse
bei der Einhaltung der Sicherheitshinweise und Anweisungen können
elektrischen Schlag, Brand
und/oder schwere Verletzungen verursachen.
3 Spindel-Arretiertaste
4 Griffhalter*
5 Zusatzgriff (isolierte Grifffläche)
6 Stellrad Drehzahlvorwahl(GPO 12 E)
7 Ein-/Ausschalter
8 Feststelltaste für Ein-/Ausschalter
9 Handschutz*
Bitte klappen Sie die Aufklappseite mit der Darstellung des Elektrowerkzeugs auf, und lassen
Sie diese Seite aufgeklappt, während Sie die
Betriebsanleitung lesen.
10 Schleifspindel
Bestimmungsgemäßer Gebrauch
14 Spannmutter*
Das Elektrowerkzeug ist bestimmt zum Polieren
und Bürsten von Metall- und Lackoberflächen
und den Steinschliff ohne Verwendung von Wasser.
Abgebildete Komponenten
Die Nummerierung der abgebildeten Komponenten bezieht sich auf die Darstellung des Elektrowerkzeuges auf der Grafikseite.
1 Schutzkappe für Getriebekopf*
2 Befestigungsschraube für Schutzkappe*
11 Aufspannbolzen*
12 Spannflansch*
13 Schwabbelscheibe*
15 Polierschwamm*
16 Lammfellhaube für Polierschwamm*
17 Gummischleifteller*
18 Schleifblatt*
19 Rundmutter*
20 Filzpolierscheibe*
21 Topfbürste*
22 Handgriff (isolierte Grifffläche)
*Abgebildetes oder beschriebenes Zubehör gehört
nicht zum Standard-Lieferumfang. Das vollständige
Zubehör finden Sie in unserem Zubehörprogramm.
Technische Daten
Polierer
GPO 12
Professional
GPO 12 E
Professional
0 601 366 0..
0 601 366 7..
Nennaufnahmeleistung
W
1200
1200
Abgabeleistung
W
700
700
Nenndrehzahl
-1
min
2100
3000
Drehzahleinstellbereich
min-1
–
750 – 3000
Sachnummer
max. Schleiftellerdurchmesser
mm
Schleifspindelgewinde
max. Spindellänge
Gewicht entsprechend EPTA-Procedure 01/2003
Schutzklasse
230
230
M 14
M 14
mm
24
24
kg
3,3
3,5
/II
/II
Angaben gelten für Nennspannungen [U] 230/240 V. Bei niedrigeren Spannungen und in länderspezifischen Ausführungen können diese Angaben variieren.
Bitte beachten Sie die Sachnummer auf dem Typenschild Ihres Elektrowerkzeugs. Die Handelsbezeichnungen einzelner Elektrowerkzeuge können variieren.
Bosch Power Tools
1 609 929 T45 | (27.11.09)
OBJ_BUCH-1139-001.book Page 12 Friday, November 27, 2009 11:44 AM
12 | Deutsch
Geräusch-/Vibrationsinformation
Konformitätserklärung
Messwerte für Geräusch ermittelt entsprechend
EN 60745.
Wir erklären in alleiniger Verantwortung, dass
das unter „Technische Daten“ beschriebene
Produkt mit den folgenden Normen oder normativen Dokumenten übereinstimmt: EN 60745 gemäß den Bestimmungen der Richtlinien
2004/108/EG, 98/37/EG (bis 28.12.2009),
2006/42/EG (ab 29.12.2009).
Der A-bewertete Geräuschpegel des Elektrowerkzeugs beträgt typischerweise: Schalldruckpegel 90 dB(A); Schallleistungspegel
101 dB(A). Unsicherheit K=3 dB.
Gehörschutz tragen!
Schwingungsgesamtwerte (Vektorsumme dreier
Richtungen) ermittelt entsprechend EN 60745:
Polieren: Schwingungsemissionswert
ah <2,5 m/s2, Unsicherheit K=1,5 m/s2.
Schleifen mit Schleifblatt: Schwingungsemissionswert ah <2,5 m/s2, Unsicherheit
K=1,5 m/s2.
Der in diesen Anweisungen angegebene Schwingungspegel ist entsprechend einem in EN 60745
genormten Messverfahren gemessen worden
und kann für den Vergleich von Elektrowerkzeugen miteinander verwendet werden. Er eignet
sich auch für eine vorläufige Einschätzung der
Schwingungsbelastung.
Der angegebene Schwingungspegel repräsentiert die hauptsächlichen Anwendungen des
Elektrowerkzeugs. Wenn allerdings das Elektrowerkzeug für andere Anwendungen, mit abweichenden Einsatzwerkzeugen oder ungenügender Wartung eingesetzt wird, kann der
Schwingungspegel abweichen. Dies kann die
Schwingungsbelastung über den gesamten Arbeitszeitraum deutlich erhöhen.
Für eine genaue Abschätzung der Schwingungsbelastung sollten auch die Zeiten berücksichtigt
werden, in denen das Gerät abgeschaltet ist
oder zwar läuft, aber nicht tatsächlich im Einsatz ist. Dies kann die Schwingungsbelastung
über den gesamten Arbeitszeitraum deutlich reduzieren.
Legen Sie zusätzliche Sicherheitsmaßnahmen
zum Schutz des Bedieners vor der Wirkung von
Schwingungen fest wie zum Beispiel: Wartung
von Elektrowerkzeug und Einsatzwerkzeugen,
Warmhalten der Hände, Organisation der Arbeitsabläufe.
Technische Unterlagen bei:
Robert Bosch GmbH, PT/ESC,
D-70745 Leinfelden-Echterdingen
Dr. Egbert Schneider
Senior Vice President
Engineering
Dr. Eckerhard Strötgen
Head of Product
Certification
Robert Bosch GmbH, Power Tools Division
D-70745 Leinfelden-Echterdingen
06.11.2009
Montage
Schutzvorrichtungen montieren
f Ziehen Sie vor allen Arbeiten am Elektrowerkzeug den Netzstecker aus der Steckdose.
Zusatzgriff
f Verwenden Sie Ihr Elektrowerkzeug nur mit
dem Zusatzgriff 5.
Schrauben Sie den Zusatzgriff 5 abhängig von
der Arbeitsweise rechts oder links am Getriebekopf ein.
Mit Hilfe des Griffhalters 4 können Sie den Zusatzgriff 5 schwerpunktgünstig über dem Getriebekopf montieren. Schrauben Sie den Griffhalter 4 abhängig von der Arbeitsweise rechts
oder links am Getriebekopf ein.
Handschutz
Bei Arbeiten ohne den Griffhalter 4 sollten Sie
den Handschutz 9 montieren.
Befestigen Sie den Handschutz 9 mit dem Zusatzgriff 5.
1 609 929 T45 | (27.11.09)
Bosch Power Tools
OBJ_BUCH-1139-001.book Page 13 Friday, November 27, 2009 11:44 AM
Deutsch | 13
Schutzkappe für Getriebekopf
Filzpolierscheibe
Beim Arbeiten mit dem Elektrowerkzeug erwärmt sich der Getriebekopf. Sie können die
Schutzkappe 1 als Berührschutz verwenden.
Schrauben Sie die Filzpolierscheibe 20 fest auf
die Schleifspindel 10 auf.
Setzen Sie die Schutzkappe 1 auf den Getriebekopf und befestigen Sie diese mit der Befestigungsschraube 2 und dem Zusatzgriff 5.
Schleifwerkzeuge montieren
f Ziehen Sie vor allen Arbeiten am Elektrowerkzeug den Netzstecker aus der Steckdose.
Reinigen Sie die Schleifspindel 10 und alle zu
montierenden Teile.
Drücken Sie zum Festspannen und Lösen der
Schleifwerkzeuge die Spindel-Arretiertaste 3,
um die Schleifspindel festzustellen.
f Betätigen Sie die Spindel-Arretiertaste nur
bei stillstehender Schleifspindel. Das Elektrowerkzeug kann sonst beschädigt werden.
Die Reihenfolge der Montage ist auf der Grafikseite ersichtlich.
Topfbürste/Scheibenbürste
Die Topfbürste/Scheibenbürste muss sich so
weit auf die Schleifspindel schrauben lassen,
dass sie am Schleifspindelflansch am Ende des
Schleifspindelgewindes fest anliegt. Spannen
Sie die Topfbürste/Scheibenbürste mit einem
Gabelschlüssel fest.
Zulässige Schleifwerkzeuge
Sie können alle in dieser Bedienungsanleitung
genannten Schleifwerkzeuge verwenden.
Die zulässige Drehzahl [min-1] bzw. Umfangsgeschwindigkeit [m/s] der verwendeten Schleifwerkzeuge muss den Angaben in der nachfolgenden Tabelle mindestens entsprechen.
Beachten Sie deshalb die zulässige Drehzahl
bzw. Umfangsgeschwindigkeit auf dem Etikett
des Schleifwerkzeuges.
max.
[mm]
Schwabbelscheibe
Schrauben Sie den Aufspannbolzen 11 fest auf
die Schleifspindel 10 auf und ziehen Sie ihn an
der Schlüsselfläche mit einem Gabelschlüssel
fest.
Schieben Sie den Spannflansch 12 und die
Schwabbelscheibe 13 auf den Aufspannbolzen
11. Schrauben Sie die Spannmutter 14 auf und
spannen Sie diese mit dem Zweilochschlüssel.
Polierschwamm
Schrauben Sie den Polierschwamm 15 fest auf
die Schleifspindel 10 auf. Über den Polierschwamm 15 kann die Lammfellhaube 16 gezogen werden.
Gummi-Schleifteller
Schieben Sie den Gummischleifteller 17 auf die
Schleifspindel 10.
Schrauben Sie die Rundmutter 19 auf und spannen Sie diese mit dem Zweilochschlüssel.
D
[mm]
D
b
d
[min-1]
[m/s]
230
–
–
3000
80
100
30
M 14
3000
45
d
b
D
Staub-/Späneabsaugung
f Stäube von Materialien wie bleihaltigem Anstrich, einigen Holzarten, Mineralien und Metall können gesundheitsschädlich sein. Berühren oder Einatmen der Stäube können
allergische Reaktionen und/oder Atemwegserkrankungen des Benutzers oder in der
Nähe befindlicher Personen hervorrufen.
Drücken Sie das Schleifblatt 18 fest auf die Unterseite des Gummischleifteller 17 auf.
Bosch Power Tools
1 609 929 T45 | (27.11.09)
OBJ_BUCH-1139-001.book Page 14 Friday, November 27, 2009 11:44 AM
14 | Deutsch
Bestimmte Stäube wie Eichen- oder Buchenstaub gelten als krebserzeugend, besonders
in Verbindung mit Zusatzstoffen zur Holzbehandlung (Chromat, Holzschutzmittel). Asbesthaltiges Material darf nur von Fachleuten
bearbeitet werden.
– Sorgen Sie für gute Belüftung des Arbeitsplatzes.
– Es wird empfohlen, eine Atemschutzmaske mit Filterklasse P2 zu tragen.
Beachten Sie in Ihrem Land gültige Vorschriften für die zu bearbeitenden Materialien.
Betrieb
Inbetriebnahme
f Beachten Sie die Netzspannung! Die Spannung der Stromquelle muss mit den Angaben auf dem Typenschild des Elektrowerkzeuges übereinstimmen. Mit 230 V
gekennzeichnete Elektrowerkzeuge können
auch an 220 V betrieben werden.
Ein-/Ausschalten
Schieben Sie zur Inbetriebnahme des Elektrowerkzeuges die Feststelltaste 8 nach vorn und
drücken Sie anschließend den Ein-/Ausschalter
7.
Zum Feststellen des gedrückten Ein-/Ausschalters 7 schieben Sie die Feststelltaste 8 weiter
nach vorn.
Um das Elektrowerkzeug auszuschalten, lassen
Sie den Ein-/Ausschalter 7 los bzw. wenn arretiert ist, drücken Sie den Ein-/Ausschalter 7 kurz
und lassen ihn dann los.
f Überprüfen Sie die Schleifwerkzeuge vor
dem Gebrauch. Das Schleifwerkzeug muss
einwandfrei montiert sein und sich frei drehen können. Führen Sie einen Probelauf
von mindestens 1 Minute ohne Belastung
durch. Verwenden Sie keine beschädigten,
unrunden oder vibrierenden Schleifwerkzeuge. Beschädigte Schleifwerkzeuge können zerbersten und Verletzungen verursachen.
1 609 929 T45 | (27.11.09)
Drehzahlvorwahl (GPO 12 E)
Mit dem Stellrad Drehzahlvorwahl 6 können Sie
die benötigte Drehzahl auch während des Betriebes vorwählen.
Die erforderliche Drehzahl ist vom Werkstoff
und den Arbeitsbedingungen abhängig und kann
durch praktischen Versuch ermittelt werden.
Arbeitshinweise
f Spannen Sie das Werkstück ein, sofern es
nicht durch sein Eigengewicht sicher liegt.
f Belasten Sie das Elektrowerkzeug nicht so
stark, dass es zum Stillstand kommt.
f Lassen Sie das Elektrowerkzeug nach starker Belastung noch einige Minuten im Leerlauf laufen, um das Einsatzwerkzeug abzukühlen.
Verwenden Sie für Schleifarbeiten an weichen
Werkstoffen, z. B. Gips oder Farbe, am besten
den Gummischleifteller 17 mit Schleifblatt 18.
Zum Entrosten eignen sich Topfbürsten 21 und
Scheibenbürsten.
Polieren
Zum Aufpolieren von verwitterten Lacken oder
Nachpolieren von Kratzern (z. B. Acrylglas) kann
das Elektrowerkzeug mit entsprechenden Polierwerkzeugen wie Lammwollhaube, Polierfilz
oder -schwamm (Zubehör) ausgestattet werden.
GPO 12 E: Wählen Sie beim Polieren eine niedrige Drehzahl (Stufe 1–2), um eine übermäßige
Erwärmung der Oberfläche zu vermeiden.
Arbeiten Sie das Poliermittel mit einem Polierschwamm mit Kreuzgang- bzw. Kreisbewegungen und mäßigem Druck ein und lassen es anschließend leicht antrocknen.
Polieren Sie das angetrocknete Poliermittel mit
Lammwollhaube mit Kreuzgang- oder Kreisbewegungen auf.
Reinigen Sie die Polierwerkzeuge regelmäßig,
um gute Polierergebnisse zu sichern. Waschen
Sie die Polierwerkzeuge mit mildem Waschmittel und warmem Wasser aus, verwenden Sie keine Verdünnungsmittel.
Bosch Power Tools
OBJ_BUCH-1139-001.book Page 15 Friday, November 27, 2009 11:44 AM
Deutsch | 15
Wartung und Service
Wartung und Reinigung
f Ziehen Sie vor allen Arbeiten am Elektrowerkzeug den Netzstecker aus der Steckdose.
f Halten Sie das Elektrowerkzeug und die
Lüftungsschlitze sauber, um gut und sicher
zu arbeiten.
f Verwenden Sie bei extremen Einsatzbedingungen nach Möglichkeit immer eine Absauganlage. Blasen Sie die Lüftungsschlitze
häufig aus und schalten Sie einen Fehlerstrom-(FI-)Schutzschalter vor. Bei der Bearbeitung von Metallen kann sich leitfähiger
Staub im Innern des Elektrowerkzeugs absetzen. Die Schutzisolierung des Elektrowerkzeugs kann beeinträchtigt werden.
Lagern und behandeln Sie das Zubehör sorgfältig.
Sollte das Elektrowerkzeug trotz sorgfältiger
Herstellungs- und Prüfverfahren einmal ausfallen, ist die Reparatur von einer autorisierten
Kundendienststelle für Bosch-Elektrowerkzeuge
ausführen zu lassen.
Geben Sie bei allen Rückfragen und Ersatzteilbestellungen bitte unbedingt die 10-stellige
Sachnummer laut Typenschild des Elektrowerkzeuges an.
Kundendienst und Kundenberatung
Der Kundendienst beantwortet Ihre Fragen zu
Reparatur und Wartung Ihres Produkts sowie zu
Ersatzteilen. Explosionszeichnungen und Informationen zu Ersatzteilen finden Sie auch unter:
www.bosch-pt.com
Das Bosch-Kundenberater-Team hilft Ihnen gerne bei Fragen zu Kauf, Anwendung und Einstellung von Produkten und Zubehören.
www.powertool-portal.de, das Internetportal
für Handwerker und Heimwerker.
www.ewbc.de, der Informations-Pool für Handwerk und Ausbildung.
Bosch Power Tools
Deutschland
Robert Bosch GmbH
Servicezentrum Elektrowerkzeuge
Zur Luhne 2
37589 Kalefeld – Willershausen
Tel. Kundendienst: +49 (1805) 70 74 10
Fax: +49 (1805) 70 74 11
E-Mail: Servicezentrum.Elektrowerkzeuge@de.
bosch.com
Tel. Kundenberatung: +49 (1803) 33 57 99
Fax: +49 (711) 7 58 19 30
E-Mail: kundenberatung.ew@de.bosch.com
Österreich
Tel.: +43 (01) 7 97 22 20 10
Fax: +43 (01) 7 97 22 20 11
E-Mail:
service.elektrowerkzeuge@at.bosch.com
Schweiz
Tel.: +41 (044) 8 47 15 11
Fax: +41 (044) 8 47 15 51
Luxemburg
Tel.: +32 (070) 22 55 65
Fax: +32 (070) 22 55 75
E-Mail: outillage.gereedschap@be.bosch.com
Entsorgung
Elektrowerkzeuge, Zubehör und Verpackungen
sollen einer umweltgerechten Wiederverwertung zugeführt werden.
Nur für EU-Länder:
Werfen Sie Elektrowerkzeuge
nicht in den Hausmüll!
Gemäß der Europäischen Richtlinie 2002/96/EG über Elektro- und
Elektronik-Altgeräte und ihrer Umsetzung in nationales Recht müssen nicht mehr gebrauchsfähige Elektrowerkzeuge getrennt gesammelt und einer
umweltgerechten Wiederverwertung zugeführt
werden.
Änderungen vorbehalten.
1 609 929 T45 | (27.11.09)
OBJ_BUCH-1139-001.book Page 16 Friday, November 27, 2009 11:44 AM
16 | English
Safety Notes
en
General Power Tool Safety Warnings
WARNING Read all safety warnings and all
instructions. Failure to follow
the warnings and instructions may result in electric shock, fire and/or serious injury.
Save all warnings and instructions for future
reference.
The term “power tool” in the warnings refers to
your mains-operated (corded) power tool or
battery-operated (cordless) power tool.
1) Work area safety
a) Keep work area clean and well lit. Cluttered or dark areas invite accidents.
b) Do not operate power tools in explosive
atmospheres, such as in the presence of
flammable liquids, gases or dust. Power
tools create sparks which may ignite the
dust or fumes.
c) Keep children and bystanders away
while operating a power tool. Distractions can cause you to lose control.
2) Electrical safety
a) Power tool plugs must match the outlet.
Never modify the plug in any way. Do not
use any adapter plugs with earthed
(grounded) power tools. Unmodified
plugs and matching outlets will reduce
risk of electric shock.
b) Avoid body contact with earthed or
grounded surfaces, such as pipes, radiators, ranges and refrigerators. There is
an increased risk of electric shock if your
body is earthed or grounded.
c) Do not expose power tools to rain or wet
conditions. Water entering a power tool
will increase the risk of electric shock.
d) Do not abuse the cord. Never use the
cord for carrying, pulling or unplugging
the power tool. Keep cord away from
heat, oil, sharp edges and moving parts.
Damaged or entangled cords increase the
risk of electric shock.
1 609 929 T45 | (27.11.09)
e) When operating a power tool outdoors,
use an extension cord suitable for outdoor use. Use of a cord suitable for outdoor use reduces the risk of electric
shock.
f) If operating a power tool in a damp location is unavoidable, use a residual current device (RCD) protected supply. Use
of an RCD reduces the risk of electric
shock.
3) Personal safety
a) Stay alert, watch what you are doing and
use common sense when operating a
power tool. Do not use a power tool
while you are tired or under the influence of drugs, alcohol or medication. A
moment of inattention while operating
power tools may result in serious personal injury.
b) Use personal protective equipment. Always wear eye protection. Protective
equipment such as dust mask, non-skid
safety shoes, hard hat, or hearing protection used for appropriate conditions will
reduce personal injuries.
c) Prevent unintentional starting. Ensure
the switch is in the off-position before
connecting to power source and/or battery pack, picking up or carrying the
tool. Carrying power tools with your finger on the switch or energising power
tools that have the switch on invites accidents.
d) Remove any adjusting key or wrench before turning the power tool on. A wrench
or a key left attached to a rotating part of
the power tool may result in personal injury.
e) Do not overreach. Keep proper footing
and balance at all times. This enables
better control of the power tool in unexpected situations.
f) Dress properly. Do not wear loose clothing or jewellery. Keep your hair, clothing
and gloves away from moving parts.
Loose clothes, jewellery or long hair can
be caught in moving parts.
Bosch Power Tools
OBJ_BUCH-1139-001.book Page 17 Friday, November 27, 2009 11:44 AM
English | 17
g) If devices are provided for the connection of dust extraction and collection facilities, ensure these are connected and
properly used. Use of dust collection can
reduce dust-related hazards.
4) Power tool use and care
a) Do not force the power tool. Use the correct power tool for your application. The
correct power tool will do the job better
and safer at the rate for which it was designed.
b) Do not use the power tool if the switch
does not turn it on and off. Any power
tool that cannot be controlled with the
switch is dangerous and must be repaired.
c) Disconnect the plug from the power
source and/or the battery pack from the
power tool before making any adjustments, changing accessories, or storing
power tools. Such preventive safety
measures reduce the risk of starting the
power tool accidentally.
d) Store idle power tools out of the reach of
children and do not allow persons unfamiliar with the power tool or these instructions to operate the power tool.
Power tools are dangerous in the hands of
untrained users.
e) Maintain power tools. Check for misalignment or binding of moving parts,
breakage of parts and any other condition that may affect the power tool’s operation. If damaged, have the power tool
repaired before use. Many accidents are
caused by poorly maintained power tools.
f) Keep cutting tools sharp and clean. Properly maintained cutting tools with sharp
cutting edges are less likely to bind and
are easier to control.
g) Use the power tool, accessories and tool
bits etc. in accordance with these instructions, taking into account the working conditions and the work to be performed. Use of the power tool for
operations different from those intended
could result in a hazardous situation.
Bosch Power Tools
5) Service
a) Have your power tool serviced by a qualified repair person using only identical
replacement parts. This will ensure that
the safety of the power tool is maintained.
Safety Warnings for Polishers
Safety warnings common for sanding with
sanding discs, working with wire brushes and
polishing
f This power tool is to be used as a sander,
wire brush and polisher. Observe all safety
warnings, instructions, illustrations and data supplied with the power tool. Non-observance of the following instructions can
lead to electric shock, fire and/or serious injury.
f This power tool is not suitable for grinding
and cut-off grinding. Applications, for which
the power tool is not intended for, can lead
to hazardous situations and injury.
f Do not use accessories which are not specifically designed and recommended by the
tool manufacturer. Just because the accessory can be attached to your power tool, it
does not assure safe operation.
f The rated speed of the accessory must be at
least equal to the maximum speed marked
on the power tool. Accessories running faster than their rated speed can break and fly
apart.
f The outside diameter and the thickness of
your accessory must be within the capacity
rating of your power tool. Incorrectly sized
accessories cannot be adequately guarded
or controlled.
f The arbor size of wheels, flanges, backing
pads or any other accessory must properly
fit the spindle of the power tool. Accessories with arbor holes that do not match the
mounting hardware of the power tool will run
out of balance, vibrate excessively and may
cause loss of control.
1 609 929 T45 | (27.11.09)
OBJ_BUCH-1139-001.book Page 18 Friday, November 27, 2009 11:44 AM
18 | English
f Do not use a damaged accessory. Before
each use inspect the accessory such as
abrasive wheels for chips and cracks, backing pad for cracks, tear or excess wear, wire
brush for loose or cracked wires. If power
tool or accessory is dropped, inspect for
damage or install an undamaged accessory.
After inspecting and installing an accessory, position yourself and bystanders away
from the plane of the rotating accessory
and run the power tool at maximum no-load
speed for one minute. Damaged accessories
will normally break apart during this test
time.
f Wear personal protective equipment. Depending on application, use face shield,
safety goggles or safety glasses. As appropriate, wear dust mask, hearing protectors,
gloves and workshop apron capable of stopping small abrasive or workpiece fragments. The eye protection must be capable
of stopping flying debris generated by various operations. The dust mask or respirator
must be capable of filtrating particles generated by your operation. Prolonged exposure
to high intensity noise may cause hearing
loss.
f Keep bystanders a safe distance away from
work area. Anyone entering the work area
must wear personal protective equipment.
Fragments of workpiece or of a broken accessory may fly away and cause injury beyond immediate area of operation.
f Hold power tool by insulated gripping surfaces only, when performing an operation
where the cutting accessory may contact
hidden wiring or its own cord. Cutting accessory contacting a “live” wire may make exposed metal parts of the power tool “live”
and shock the operator.
f Position the cord clear of the spinning accessory. If you lose control of the power tool,
the cord may be cut or snagged and your
hand or arm may be pulled into the spinning
accessory.
1 609 929 T45 | (27.11.09)
f Never lay the power tool down until the accessory has come to a complete stop. The
spinning accessory may grab the surface and
pull the power tool out of your control.
f Do not run the power tool while carrying it
at your side. Accidental contact with the
spinning accessory could snag your clothing,
pulling the accessory into your body.
f Regularly clean the power tool’s air vents.
The motor’s fan will draw the dust inside the
housing and excessive accumulation of powdered metal may cause electrical hazards.
f Do not operate the power tool near flammable materials. Sparks could ignite these materials.
f Do not use accessories that require liquid
coolants. Using water or other liquid coolants may result in electrocution or shock.
Kickback and related warnings
f Kickback is a sudden reaction to a pinched or
snagged rotating wheel, backing pad, brush
or any other accessory. Pinching or snagging
causes rapid stalling of the rotating accessory which in turn causes the uncontrolled
power tool to be forced in the direction opposite of the accessory’s rotation at the
point of the binding.
For example, if an abrasive wheel is snagged
or pinched by the workpiece, the edge of the
wheel that is entering into the pinch point
can dig into the surface of the material causing the wheel to climb out or kick out. The
wheel may either jump toward or away from
the operator, depending on direction of the
wheel’s movement at the point of pinching.
Abrasive wheels may also break under these
conditions.
Kickback is the result of power tool misuse
and/or incorrect operating procedures or
conditions and can be avoided by taking
proper precautions as given below.
Bosch Power Tools
OBJ_BUCH-1139-001.book Page 19 Friday, November 27, 2009 11:44 AM
English | 19
f Maintain a firm grip on the power tool and
position your body and arm to allow you to
resist kickback forces. Always use auxiliary
handle, if provided, for maximum control
over kickback or torque reaction during
start-up. The operator can control torque reactions or kickback forces, if proper precautions are taken.
Safety warnings specific for wire brushing operations
f Never place your hand near the rotating accessory. Accessory may kickback over your
hand.
f If the use of a guard is recommended for
wire brushing, do not allow any interference of the wire wheel or brush with the
guard. Wire wheel or brush may expand in diameter due to work load and centrifugal forces.
f Do not position your body in the area where
power tool will move if kickback occurs.
Kickback will propel the tool in direction opposite to the wheel’s movement at the point
of snagging.
f Use special care when working corners,
sharp edges, etc. Avoid bouncing and snagging the accessory. Corners, sharp edges or
bouncing have a tendency to snag the rotating accessory and cause loss of control or
kickback.
f Do not attach a saw chain woodcarving
blade or toothed saw blade. Such blades
create frequent kickback and loss of control
over the power tool.
Safety warnings specific for sanding operations
f Do not use excessively oversized sanding
disc paper. Follow manufacturers recommendations, when selecting sanding paper.
Larger sanding paper extending beyond the
sanding pad presents a laceration hazard and
may cause snagging, tearing of the disc, or
kickback.
Safety warnings specific for polishing operations
f Do not allow any loose portion of the polishing bonnet or its attachment strings to spin
freely. Tuck away or trim any loose attachment strings. Loose and spinning attachment strings can entangle your fingers or
snag on the workpiece.
Bosch Power Tools
f Be aware that wire bristles are thrown by
the brush even during ordinary operation.
Do not overstress the wires by applying excessive load to the brush. The wire bristles
can easily penetrate light clothing and/or
skin.
Additional safety warnings
Wear safety goggles.
f Use suitable detectors to determine if utility lines are hidden in the work area or call
the local utility company for assistance.
Contact with electric lines can lead to fire
and electric shock. Damaging a gas line can
lead to explosion. Penetrating a water line
causes property damage or may cause an
electric shock.
f Release the On/Off switch and set it to the
off position when the power supply is interrupted, e. g., in case of a power failure or
when the mains plug is pulled. This prevents
uncontrolled restarting.
f When working stone, use dust extraction.
The vacuum cleaner must be approved for
the extraction of stone dust. Using this
equipment reduces dust-related hazards.
f When working with the machine, always
hold it firmly with both hands and provide
for a secure stance. The power tool is guided
more secure with both hands.
f Secure the workpiece. A workpiece clamped
with clamping devices or in a vice is held
more secure than by hand.
1 609 929 T45 | (27.11.09)
OBJ_BUCH-1139-001.book Page 20 Friday, November 27, 2009 11:44 AM
20 | English
f Keep your workplace clean. Blends of materials are particularly dangerous. Dust from
light alloys can burn or explode.
f Never use the machine with a damaged cable. Do not touch the damaged cable and
pull the mains plug when the cable is damaged while working. Damaged cables increase the risk of an electric shock.
Products sold in GB only: Your product is fitted
with an BS 1363/A approved electric plug with
internal fuse (ASTA approved to BS 1362).
If the plug is not suitable for your socket outlets,
it should be cut off and an appropriate plug fitted in its place by an authorised customer service agent. The replacement plug should have the
same fuse rating as the original plug.
The severed plug must be disposed of to avoid a
possible shock hazard and should never be inserted into a mains socket elsewhere.
Products sold in AUS and NZ only: Use a residual current device (RCD) with a rated residual
current of 30 mA or less.
Product Features
The numbering of the product features refers to
the illustration of the machine on the graphics
page.
1 Protective cap for gear head*
2 Fastening screw for protective cap*
3 Spindle lock button
4 Handle extension*
5 Auxiliary handle (insulated gripping surface)
6 Thumbwheel for speed preselection
(GPO 12 E)
7 On/Off switch
8 Lock-on button for On/Off switch
9 Hand guard*
10 Grinder spindle
11 Clamping mandrel*
12 Clamping flange*
13 Buffing disc*
14 Clamping nut*
15 Polishing sponge*
Functional Description
Read all safety warnings and all instructions. Failure to follow the
warnings and instructions may result in electric shock, fire and/or serious injury.
While reading the operating instructions, unfold
the graphics page for the machine and leave it
open.
Intended Use
16 Lambskin polishing bonnet for polishing
sponge*
17 Rubber sanding plate*
18 Sanding sheet*
19 Round nut*
20 Felt polishing disc*
21 Cup brush*
22 Handle (insulated gripping surface)
*Accessories shown or described are not part of the
standard delivery scope of the product. A complete
overview of accessories can be found in our accessories program.
The machine is intended for polishing and
brushing metal and coated surfaces as well as
for polishing stone without the use of water.
1 609 929 T45 | (27.11.09)
Bosch Power Tools
OBJ_BUCH-1139-001.book Page 21 Friday, November 27, 2009 11:44 AM
English | 21
Technical Data
Polisher
GPO 12
Professional
GPO 12 E
Professional
Article number
0 601 366 0..
0 601 366 7..
Rated power input
W
1200
1200
Output power
W
700
700
Rated speed
-1
min
2100
3000
Speed control adjustment
min-1
–
750 – 3000
mm
230
230
Sanding pad diameter, max.
M 14
M 14
mm
24
24
kg
3.3
3.5
/II
/II
Thread of grinder spindle
Max. spindle length
Weight according to EPTA-Procedure 01/2003
Protection class
The values given are valid for nominal voltages [U] of 230/240 V. For lower voltage and models for specific countries,
these values can vary.
Please observe the article number on the type plate of your machine. The trade names of the individual machines
may vary.
Noise/Vibration Information
Measured sound values determined according
to EN 60745.
Typically the A-weighted noise levels of the
product are: Sound pressure level 90 dB(A);
Sound power level 101 dB(A). Uncertainty
K =3 dB.
Wear hearing protection!
Vibration total values (triax vector sum) determined according to EN 60745:
Polishing: Vibration emission value ah <2.5 m/s2,
Uncertainty K=1.5 m/s2.
Disk sanding: Vibration emission value
ah <2.5 m/s2, Uncertainty K=1.5 m/s2.
The vibration emission level given in this information sheet has been measured in accordance
with a standardised test given in EN 60745 and
may be used to compare one tool with another.
It may be used for a preliminary assessment of
exposure.
The declared vibration emission level represents the main applications of the tool. However
if the tool is used for different applications, with
different accessories or poorly maintained, the
Bosch Power Tools
vibration emission may differ. This may significantly increase the exposure level over the total
working period.
An estimation of the level of exposure to vibration should also take into account the times
when the tool is switched off or when it is running but not actually doing the job. This may significantly reduce the exposure level over the total working period.
Identify additional safety measures to protect
the operator from the effects of vibration such
as: maintain the tool and the accessories, keep
the hands warm, organisation of work patterns.
Declaration of Conformity
We declare under our sole responsibility that
the product described under “Technical Data” is
in conformity with the following standards or
standardization documents: EN 60745 according to the provisions of the directives
2004/108/EC, 98/37/EC (until 28 Dec 2009),
2006/42/EC (from 29 Dec 2009).
Technical file at:
Robert Bosch GmbH, PT/ESC,
D-70745 Leinfelden-Echterdingen
1 609 929 T45 | (27.11.09)
OBJ_BUCH-1139-001.book Page 22 Friday, November 27, 2009 11:44 AM
22 | English
Dr. Egbert Schneider
Senior Vice President
Engineering
Dr. Eckerhard Strötgen
Head of Product
Certification
Mounting the Grinding Tools
f Before any work on the machine itself, pull
the mains plug.
Clean the grinder spindle 10 and all parts to be
mounted.
Robert Bosch GmbH, Power Tools Division
D-70745 Leinfelden-Echterdingen
06.11.2009
Assembly
For clamping and loosening the grinding tools,
lock the grinder spindle with the spindle lock
button 3.
f Actuate the spindle lock button only when
the grinder spindle is at a standstill. Otherwise, the machine may become damaged.
See graphics page for the mounting sequence.
Mounting the Protective Devices
f Before any work on the machine itself, pull
the mains plug.
Auxiliary Handle
f Operate your machine only with the auxiliary handle 5.
Screw the auxiliary handle 5 on the right or left
of the machine head depending on the working
method.
With the handle extension 4, the auxiliary handle 5 can be mounted above the gear head, providing a favourable centre of gravity. Depending
on the working manner, screw the handle extension 4 to the right or left on the gear head.
Hand Guard
When working without the handle extension 4,
the hand guard 9 should be mounted.
The hand guard 9 is fastened with the auxiliary
handle 5.
Protective Cap for Gear Head
The gear head warms up when working with the
machine. The protective cap 1 can be used as a
contact protector.
Mount the protective cap 1 onto the gear head
and fasten it with fastening screw 2 and the auxiliary handle 5.
1 609 929 T45 | (27.11.09)
Buffing Disc
Screw the clamping mandrel 11 firmly onto
grinder spindle 10 and tighten it via the spanner
surfaces with an open-end spanner.
Mount the clamping flange 12 and the buffing
disc 13 onto the clamping mandrel 11. Screw on
the clamping nut 14 and tighten with the twopin spanner.
Polishing Sponge
Screw the polishing sponge 15 firmly onto the
grinder spindle 10. The lambskin polishing bonnet 16 can be pulled over the polishing sponge
15.
Rubber Sanding Plate
Place the rubber sanding plate 17 onto the
grinder spindle 10.
Screw on the round nut 19 and tighten with the
two-pin spanner.
Firmly press the sanding sheet 18 onto the bottom side of the rubber sanding plate 17.
Felt Polishing Disc
Firmly screw the felt polishing disc 20 onto the
grinder spindle 10.
Cup Brush/Disc Brush
The cup brush/disc brush must be able to be
screwed onto the grinder spindle until it rests
firmly against the grinder spindle flange at the
end of the grinder spindle threads. Tighten the
cup brush/disc brush with an open-end spanner.
Bosch Power Tools
OBJ_BUCH-1139-001.book Page 23 Friday, November 27, 2009 11:44 AM
English | 23
Approved Grinding Tools
Operation
All grinding tools mentioned in these operating
instructions can be used.
Starting Operation
-1
The permissible speed [min ] or the circumferential speed [m/s] of the grinding tools used
must at least match the values given in the table.
Therefore, observe the permissible rotational/
circumferential speed on the label of the grinding tool.
max.
[mm]
D
Switching On and Off
To start the machine, push lock-on button 8 toward the front and then press the On/Off switch
7.
[mm]
D
b
d
[min-1]
[m/s]
To lock the pressed On/Off switch 7, push the
lock-on button 8 further toward the front.
230
–
–
3000
80
To switch off the power tool, release the On/Off
switch 7, or when it is locked, briefly press the
On/Off switch 7 and then release it.
100
30
M 14
3000
45
d
b
f Observe correct mains voltage! The voltage
of the power source must agree with the
voltage specified on the nameplate of the
machine. Power tools marked with 230 V
can also be operated with 220 V.
D
Dust/Chip Extraction
f Dusts from materials such as lead-containing
coatings, some wood types, minerals and
metal can be harmful to one’s health. Touching or breathing-in the dusts can cause allergic reactions and/or lead to respiratory infections of the user or bystanders.
Certain dusts, such as oak or beech dust, are
considered as carcinogenic, especially in
connection with wood-treatment additives
(chromate, wood preservative). Materials
containing asbestos may only be worked by
specialists.
– Provide for good ventilation of the working place.
– It is recommended to wear a P2 filterclass respirator.
Observe the relevant regulations in your
country for the materials to be worked.
f Check grinding tools before using. The
grinding tool must be mounted properly
and be able to move freely. Carry out a test
run for at least one minute with no load. Do
not use damaged, out-of-centre or vibrating
grinding tools. Damaged grinding tools can
burst and cause injuries.
Speed preselection (GPO 12 E)
The required speed can be preselected with the
thumbwheel 6 (also while running).
The required speed depends on the material
and the working conditions and can be determined through practical testing.
Working Advice
f Clamp the workpiece if it does not remain
stationary due to its own weight.
f Do not strain the machine so heavily that it
comes to a standstill.
f After heavily straining the power tool, continue to run it at no-load for several minutes
to cool down the cutting/grinding tool.
For sanding applications on soft materials, e. g.,
gypsum or paint, it is recommended to use the
rubber sanding plate 17 with sanding disc 18.
Cup brushes 21 and wheel brushes are suitable
for rust removal.
Bosch Power Tools
1 609 929 T45 | (27.11.09)
OBJ_BUCH-1139-001.book Page 24 Friday, November 27, 2009 11:44 AM
24 | English
Polishing
For the polishing of weathered paint or buffing
out scratches (e.g., acrylic glass), the machine
can be equipped with appropriate polishing accessories such as lamb’s wool bonnet, polishing
felt or sponge (accessories).
GPO 12 E: Select a low speed for polishing
(stage 1 – 2) in order to avoid excessive heating
of the surface.
Apply polishing agent crosswise or in a circular
motion with a polishing sponge and moderate
pressure, and then allow it to dry lightly.
Polish the partially dried polishing agent with
crosswise or circular motions using a lamb’s
wool polishing bonnet.
Clean the polishing accessories regularly to ensure good polishing results. Wash out polishing
accessories with a mild detergent and warm water; do not use paint thinner.
Maintenance and Service
After-sales Service and Customer
Assistance
Our after-sales service responds to your questions concerning maintenance and repair of your
product as well as spare parts. Exploded views
and information on spare parts can also be
found under:
www.bosch-pt.com
Our customer service representatives can answer your questions concerning possible applications and adjustment of products and accessories.
Great Britain
Robert Bosch Ltd. (B.S.C.)
P.O. Box 98
Broadwater Park
North Orbital Road
Denham
Uxbridge
UB 9 5HJ
Tel. Service: +44 (0844) 736 0109
Fax: +44 (0844) 736 0146
E-Mail: boschservicecentre@bosch.com
Maintenance and Cleaning
Ireland
f Before any work on the machine itself, pull
the mains plug.
Origo Ltd.
Unit 23 Magna Drive
Magna Business Park
City West
Dublin 24
Tel. Service: +353 (01) 4 66 67 00
Fax: +353 (01) 4 66 68 88
f For safe and proper working, always keep
the machine and ventilation slots clean.
f In extreme conditions, always use dust extraction as far as possible. Blow out ventilation slots frequently and install a residual
current device (RCD). When working metals,
conductive dust can settle in the interior of
the power tool. The total insulation of the
power tool can be impaired.
Please store and handle the accessory(-ies)
carefully.
If the machine should fail despite the care taken
in manufacturing and testing procedures, repair
should be carried out by an after-sales service
centre for Bosch power tools.
In all correspondence and spare parts order,
please always include the 10-digit article
number given on the type plate of the machine.
1 609 929 T45 | (27.11.09)
Australia, New Zealand and Pacific Islands
Robert Bosch Australia Pty. Ltd.
Power Tools
Locked Bag 66
Clayton South VIC 3169
Customer Contact Center
Inside Australia:
Phone: +61 (01300) 307 044
Fax: +61 (01300) 307 045
Inside New Zealand:
Phone: +64 (0800) 543 353
Fax: +64 (0800) 428 570
Outside AU and NZ:
Phone: +61 (03) 9541 5555
www.bosch.com.au
Bosch Power Tools
OBJ_BUCH-1139-001.book Page 25 Friday, November 27, 2009 11:44 AM
English | 25
Republic of South Africa
Customer service
Hotline: +27 (011) 6 51 96 00
Gauteng – BSC Service Centre
35 Roper Street, New Centre
Johannesburg
Tel.: +27 (011) 4 93 93 75
Fax: +27 (011) 4 93 01 26
E-Mail: bsctools@icon.co.za
KZN – BSC Service Centre
Unit E, Almar Centre
143 Crompton Street
Pinetown
Tel.: +27 (031) 7 01 21 20
Fax: +27 (031) 7 01 24 46
E-Mail: bsc.dur@za.bosch.com
Western Cape – BSC Service Centre
Democracy Way, Prosperity Park
Milnerton
Tel.: +27 (021) 5 51 25 77
Fax: +27 (021) 5 51 32 23
E-Mail: bsc@zsd.co.za
Bosch Headquarters
Midrand, Gauteng
Tel.: +27 (011) 6 51 96 00
Fax: +27 (011) 6 51 98 80
E-Mail: rbsa-hq.pts@za.bosch.com
Disposal
The machine, accessories and packaging should
be sorted for environmental-friendly recycling.
Only for EC countries:
Do not dispose of power tools into household waste!
According the European Guideline
2002/96/EC for Waste Electrical
and Electronic Equipment and its
implementation into national
right, power tools that are no longer usable
must be collected separately and disposed of in
an environmentally correct manner.
Subject to change without notice.
Bosch Power Tools
1 609 929 T45 | (27.11.09)
OBJ_BUCH-1139-001.book Page 26 Friday, November 27, 2009 11:44 AM
26 | Français
Avertissements de sécurité
fr
Avertissements de sécurité généraux
pour l’outil
AVERTISSEMENT Lire tous les avertissements de sécurité et
toutes les instructions. Ne pas suivre les avertissements et instructions peut donner lieu à un
choc électrique, un incendie et/ou une blessure
sérieuse.
Conserver tous les avertissements et toutes
les instructions pour pouvoir s’y reporter ultérieurement.
Le terme « outil » dans les avertissements fait
référence à votre outil électrique alimenté par le
secteur (avec cordon d’alimentation) ou votre
outil fonctionnant sur batterie (sans cordon
d’alimentation).
1) Sécurité de la zone de travail
a) Conserver la zone de travail propre et
bien éclairée. Les zones en désordre ou
sombres sont propices aux accidents.
b) Ne pas faire fonctionner les outils électriques en atmosphère explosive, par
exemple en présence de liquides inflammables, de gaz ou de poussières. Les
outils électriques produisent des étincelles qui peuvent enflammer les poussières
ou les fumées.
c) Maintenir les enfants et les personnes
présentes à l’écart pendant l’utilisation
de l’outil. Les distractions peuvent vous
faire perdre le contrôle de l’outil.
2) Sécurité électrique
a) Il faut que les fiches de l’outil électrique
soient adaptées au socle. Ne jamais modifier la fiche de quelque façon que ce
soit. Ne pas utiliser d’adaptateurs avec
des outils à branchement de terre. Des fiches non modifiées et des socles adaptés
réduiront le risque de choc électrique.
b) Eviter tout contact du corps avec des
surfaces reliées à la terre telles que les
tuyaux, les radiateurs, les cuisinières et
les réfrigérateurs. Il existe un risque accru de choc électrique si votre corps est
relié à la terre.
1 609 929 T45 | (27.11.09)
c) Ne pas exposer les outils à la pluie ou à
des conditions humides. La pénétration
d’eau à l’intérieur d’un outil augmentera
le risque de choc électrique.
d) Ne pas maltraiter le cordon. Ne jamais
utiliser le cordon pour porter, tirer ou
débrancher l’outil. Maintenir le cordon à
l’écart de la chaleur, du lubrifiant, des
arêtes ou des parties en mouvement. Les
cordons endommagés ou emmêlés augmentent le risque de choc électrique.
e) Lorsqu’on utilise un outil à l’extérieur,
utiliser un prolongateur adapté à l’utilisation extérieure. L’utilisation d’un cordon adapté à l’utilisation extérieure réduit
le risque de choc électrique.
f) Si l’usage d’un outil dans un emplacement humide est inévitable, utiliser une
alimentation protégée par un dispositif à
courant différentiel résiduel (RCD).
L’usage d’un RCD réduit le risque de choc
électrique.
3) Sécurité des personnes
a) Rester vigilant, regarder ce que vous
êtes en train de faire et faire preuve de
bon sens dans l’utilisation de l’outil. Ne
pas utiliser un outil lorsque vous êtes fatigué ou sous l’emprise de drogues, d’alcool ou de médicaments. Un moment
d’inattention en cours d’utilisation d’un
outil peut entraîner des blessures graves
des personnes.
b) Utiliser un équipement de sécurité. Toujours porter une protection pour les
yeux. Les équipements de sécurité tels
que les masques contre les poussières, les
chaussures de sécurité antidérapantes, les
casques ou les protections acoustiques
utilisés pour les conditions appropriées réduiront les blessures des personnes.
c) Eviter tout démarrage intempestif. S’assurer que l’interrupteur est en position
arrêt avant de brancher l’outil au secteur
et/ou au bloc de batteries, de le ramasser ou de le porter. Porter les outils en
ayant le doigt sur l’interrupteur ou brancher des outils dont l’interrupteur est en
position marche est source d’accidents.
Bosch Power Tools
OBJ_BUCH-1139-001.book Page 27 Friday, November 27, 2009 11:44 AM
Français | 27
d) Retirer toute clé de réglage avant de
mettre l’outil en marche. Une clé laissée
fixée sur une partie tournante de l’outil
peut donner lieu à des blessures de personnes.
e) Ne pas se précipiter. Garder une position et un équilibre adaptés à tout moment. Cela permet un meilleur contrôle
de l’outil dans des situations inattendues.
f) S’habiller de manière adaptée. Ne pas
porter de vêtements amples ou de bijoux. Garder les cheveux, les vêtements
et les gants à distance des parties en
mouvement. Des vêtements amples, des
bijoux ou les cheveux longs peuvent être
pris dans des parties en mouvement.
g) Si des dispositifs sont fournis pour le
raccordement d’équipements pour l’extraction et la récupération des poussières, s’assurer qu’ils sont connectés et
correctement utilisés. Utiliser des collecteurs de poussière peut réduire les risques dus aux poussières.
4) Utilisation et entretien de l’outil
a) Ne pas forcer l’outil. Utiliser l’outil adapté à votre application. L’outil adapté réalisera mieux le travail et de manière plus
sûre au régime pour lequel il a été construit.
b) Ne pas utiliser l’outil si l’interrupteur ne
permet pas de passer de l’état de marche
à arrêt et vice versa. Tout outil qui ne peut
pas être commandé par l’interrupteur est
dangereux et il faut le faire réparer.
c) Débrancher la fiche de la source d’alimentation en courant et/ou le bloc de
batteries de l’outil avant tout réglage,
changement d’accessoires ou avant de
ranger l’outil. De telles mesures de sécurité préventives réduisent le risque de démarrage accidentel de l’outil.
d) Conserver les outils à l’arrêt hors de la
portée des enfants et ne pas permettre à
des personnes ne connaissant pas l’outil
ou les présentes instructions de le faire
fonctionner. Les outils sont dangereux
entre les mains d’utilisateurs novices.
Bosch Power Tools
e) Observer la maintenance de l’outil. Vérifier qu’il n’y a pas de mauvais alignement
ou de blocage des parties mobiles, des
pièces cassées ou toute autre condition
pouvant affecter le fonctionnement de
l’outil. En cas de dommages, faire réparer l’outil avant de l’utiliser. De nombreux accidents sont dus à des outils mal
entretenus.
f) Garder affûtés et propres les outils permettant de couper. Des outils destinés à
couper correctement entretenus avec des
pièces coupantes tranchantes sont moins
susceptibles de bloquer et sont plus faciles à contrôler.
g) Utiliser l’outil, les accessoires et les lames etc., conformément à ces instructions, en tenant compte des conditions
de travail et du travail à réaliser. L’utilisation de l’outil pour des opérations différentes de celles prévues pourrait donner
lieu à des situations dangereuses.
5) Maintenance et entretien
a) Faire entretenir l’outil par un réparateur
qualifié utilisant uniquement des pièces
de rechange identiques. Cela assurera
que la sécurité de l’outil est maintenue.
Avertissements de sécurité pour
polisseuses
Avertissements de sécurité communs pour les
opérations de ponçage, de brossage métallique et de lustrage
f Cet outil électrique est destiné à être utilisé
comme ponceuse, brosse métallique et polisseuse. Lire toutes les mises en garde de
sécurité, les instructions, les illustrations et
les spécifications fournies avec cet outil
électrique. Le fait de ne pas suivre toutes les
instructions données ci-dessous peut provoquer un choc électrique, un incendie et/ou
une blessure grave.
1 609 929 T45 | (27.11.09)
OBJ_BUCH-1139-001.book Page 28 Friday, November 27, 2009 11:44 AM
28 | Français
f Les opérations de ponçage et de tronçonnage ne sont pas recommandées avec cet outil
électrique. Les opérations pour lesquelles
cet outil électrique n’a pas été conçu peuvent conduire à des situations dangereuses
et être la cause de blessures.
f Ne pas utiliser d’accessoires non conçus
spécifiquement et recommandés par le fabricant d’outils. Le simple fait que l’accessoire puisse être fixé à votre outil électrique
ne garantit pas un fonctionnement en toute
sécurité.
f La vitesse assignée de l’accessoire doit être
au moins égale à la vitesse maximale indiquée sur l’outil électrique. Les accessoires
fonctionnant plus vite que leur vitesse assignée peuvent se rompre et voler en éclat.
f Le diamètre extérieur et l’épaisseur de votre accessoire doivent se situer dans le cadre des caractéristiques de capacité de votre outil électrique. Les accessoires
dimensionnés de façon incorrecte ne peuvent pas être protégés ou commandés de
manière appropriée.
f La taille de mandrin des meules, flasques,
patins d’appui ou tout autre accessoire doit
s’adapter correctement à l’arbre de l’outil
électrique. Les accessoires avec alésages
centraux ne correspondant pas aux éléments
de montage de l’outil électrique seront en
déséquilibre, vibreront excessivement, et
pourront provoquer une perte de contrôle.
f Ne pas utiliser d’accessoire endommagé.
Avant chaque utilisation examiner les accessoires comme les meules abrasives pour
détecter la présence éventuelle de copeaux
et fissures, les patins d’appui pour détecter
des traces éventuelles de fissures, de déchirure ou d’usure excessive, ainsi que les
brosses métalliques pour détecter des fils
desserrés ou fissurés. Si l’outil électrique
ou l’accessoire a subi une chute, examiner
les dommages éventuels ou installer un accessoire non endommagé. Après examen et
installation d’un accessoire, placez-vous
ainsi que les personnes présentes à distance du plan de l’accessoire rotatif et faites
marcher l’outil électrique à vitesse maxima-
1 609 929 T45 | (27.11.09)
le à vide pendant 1 min. Les accessoires endommagés seront normalement détruits
pendant cette période d’essai.
f Porter un équipement de protection individuelle. En fonction de l’application, utiliser
un écran facial, des lunettes de sécurité ou
des verres de sécurité. Le cas échéant, utiliser un masque antipoussières, des protections auditives, des gants et un tablier capables d’arrêter les petits fragments abrasifs
ou des pièces à usiner. La protection oculaire doit être capable d’arrêter les débris volants produits par les diverses opérations. Le
masque antipoussières ou le respirateur doit
être capable de filtrer les particules produites par vos travaux. L’exposition prolongée
aux bruits de forte intensité peut provoquer
une perte de l’audition.
f Maintenir les personnes présentes à une
distance de sécurité par rapport à la zone
de travail. Toute personne entrant dans la
zone de travail doit porter un équipement
de protection individuelle. Des fragments
de pièce à usiner ou d’un accessoire cassé
peuvent être projetés et provoquer des blessures en dehors de la zone immédiate d’opération.
f Tenir l’outil uniquement par les surfaces de
préhension isolantes, pendant les opérations au cours desquelles l’accessoire coupant peut être en contact avec des conducteurs cachés ou avec son propre câble. Le
contact de l’accessoire coupant avec un fil
« sous tension » peut également mettre
« sous tension » les parties métalliques exposées de l’outil électrique et provoquer un
choc électrique sur l’opérateur.
f Placer le câble éloigné de l’accessoire en
rotation. Si vous perdez le contrôle, le câble
peut être coupé ou subir un accroc et votre
main ou votre bras peut être tiré dans l’accessoire en rotation.
f Ne jamais reposer l’outil électrique avant
que l’accessoire n’ait atteint un arrêt complet. L’accessoire de rotation peut agripper
la surface et arracher l’outil électrique hors
de votre contrôle.
Bosch Power Tools
OBJ_BUCH-1139-001.book Page 29 Friday, November 27, 2009 11:44 AM
Français | 29
f Ne pas faire fonctionner l’outil électrique
en le portant sur le côté. Un contact accidentel avec l’accessoire en rotation pourrait
accrocher vos vêtements et attirer l’accessoire sur vous.
f Nettoyer régulièrement les orifices d’aération de l’outil électrique. Le ventilateur du
moteur attirera la poussière à l’intérieur du
boîtier et une accumulation excessive de
poudre de métal peut provoquer des dangers
électriques.
f Ne pas faire fonctionner l’outil électrique à
proximité de matériaux inflammables. Des
étincelles pourraient enflammer ces matériaux.
f Ne pas utiliser d’accessoires qui nécessitent des réfrigérants fluides. L’utilisation
d’eau ou d’autres réfrigérants fluides peut
aboutir à une électrocution ou un choc électrique.
Rebonds et mises en garde correspondantes
f Le rebond est une réaction soudaine au pincement ou à l’accrochage d’une meule rotative, d’un patin d’appui, d’une brosse ou de
tout autre accessoire. Le pincement ou l’accrochage provoque un blocage rapide de
l’accessoire en rotation qui, à son tour, contraint l’outil électrique hors de contrôle dans
le sens opposé de rotation de l’accessoire au
point du grippage.
Par exemple, si une meule abrasive est accrochée ou pincée par la pièce à usiner, le bord
de la meule qui entre dans le point de pincement peut creuser la surface du matériau,
provoquant des sauts ou l’expulsion de la
meule. La meule peut sauter en direction de
l’opérateur ou encore en s’en éloignant, selon le sens du mouvement de la meule au
point de pincement. Les meules abrasives
peuvent également se rompre dans ces conditions.
Le rebond résulte d’un mauvais usage de
l’outil et/ou de procédures ou de conditions
de fonctionnement incorrectes et peut être
évité en prenant les précautions appropriées
spécifiées ci-dessous.
Bosch Power Tools
f Maintenir fermement l’outil électrique et
placer votre corps et vos bras pour vous
permettre de résister aux forces de rebond.
Toujours utiliser une poignée auxiliaire, le
cas échéant, pour une maîtrise maximale du
rebond ou de la réaction de couple au cours
du démarrage. L’opérateur peut maîtriser les
couples de réaction ou les forces de rebond,
si les précautions qui s’imposent sont prises.
f Ne jamais placer votre main à proximité de
l’accessoire en rotation. L’accessoire peut
effectuer un rebond sur votre main.
f Ne pas vous placer dans la zone où l’outil
électrique se déplacera en cas de rebond.
Le rebond pousse l’outil dans le sens opposé
au mouvement de la meule au point d’accrochage.
f Apporter un soin particulier lors de travaux
dans les coins, les arêtes vives etc. Eviter
les rebondissements et les accrochages de
l’accessoire. Les coins, les arêtes vives ou
les rebondissements ont tendance à accrocher l’accessoire en rotation et à provoquer
une perte de contrôle ou un rebond.
f Ne pas fixer de chaîne coupante ni de lame
de scie dentée. De telles lames provoquent
des rebonds fréquents et des pertes de contrôle.
Mises en garde de sécurité spécifiques aux
opérations de ponçage
f Ne pas utiliser de papier abrasif trop surdimensionné pour les disques de ponçage.
Suivre les recommandations des fabricants,
lors du choix du papier abrasif. Un papier
abrasif plus grand s’étendant au-delà du patin de ponçage présente un danger de lacération et peut provoquer un accrochage, une
déchirure du disque ou un rebond.
Mises en garde de sécurité spécifiques aux
opérations de lustrage
f Ne permettre à aucune partie lâche du bonnet de lustrage ou de ses fils de fixation de
tourner librement. Cacher ou tailler tous les
fils de fixation lâches. Les fils de fixation lâches et en rotation peuvent s’enchevêtrer
sur vos doigts ou s’accrocher sur la pièce à
usiner.
1 609 929 T45 | (27.11.09)
OBJ_BUCH-1139-001.book Page 30 Friday, November 27, 2009 11:44 AM
30 | Français
Mises en garde de sécurité spécifiques aux
opérations de brossage métallique
f Garder à l’esprit que des brins métalliques
sont rejetés par la brosse même au cours
d’une opération ordinaire. Ne pas soumettre à une trop grande contrainte les fils métalliques en appliquant une charge excessive à la brosse. Les brins métalliques peuvent
aisément pénétrer dans des vêtements légers et/ou la peau.
f Si l’utilisation d’un protecteur est recommandée pour le brossage métallique, ne
permettre aucune gêne du touret ou de la
brosse métallique au protecteur. Le touret
ou la brosse métallique peut se dilater en diamètre en raison de la charge de travail et des
forces centrifuges.
Avertissements supplémentaires
Porter des lunettes de protection.
f Utiliser des détecteurs appropriés afin de
déceler des conduites cachées ou consulter
les entreprises d’approvisionnement locales. Un contact avec des lignes électriques
peut provoquer un incendie ou un choc électrique. Un endommagement d’une conduite
de gaz peut provoquer une explosion. La perforation d’une conduite d’eau provoque des
dégâts matériels et peut provoquer un choc
électrique.
f Déverrouiller l’interrupteur Marche/Arrêt
et le mettre dans la position d’arrêt, si l’alimentation en courant est interrompue,
par ex. par une panne de courant ou quand
la fiche du secteur est débranchée. Ceci
permet d’éviter un redémarrage incontrôlé.
f Pour les travaux de ponçage de la pierre,
utiliser un dispositif d’aspiration des poussières. L’aspirateur doit être agréé pour
l’aspiration des poussières de pierre. L’utilisation de tels dispositifs réduit les dangers
venant des poussières.
1 609 929 T45 | (27.11.09)
f Toujours bien tenir l’outil électroportatif
des deux mains et veiller à toujours garder
une position de travail stable. Avec les deux
mains, l’outil électroportatif est guidé de manière plus sûre.
f Bloquer la pièce à travailler. Une pièce à travailler serrée par des dispositifs de serrage
appropriés ou dans un étau est fixée de manière plus sûre que tenue dans les mains.
f Maintenir propre l’espace de travail. Les
mélanges de matériaux sont particulièrement dangereux. Les poussières de métaux
légers peuvent être explosives ou inflammables.
f Ne jamais utiliser un outil électroportatif
dont le câble est endommagé. Ne pas toucher à un câble endommagé et retirer la fiche du câble d’alimentation de la prise de
courant, au cas où le câble aurait été endommagé lors du travail. Un câble endommagé augmente le risque de choc électrique.
Description du fonctionnement
Il est impératif de lire toutes les
consignes de sécurité et toutes les
instructions. Le non-respect des
avertissements et instructions indiqués ci-après peut conduire à une
électrocution, un incendie et/ou de graves blessures. Bien garder tous les avertissements et
instructions.
Dépliez le volet sur lequel l’appareil est représenté de manière graphique. Laissez le volet déplié pendant la lecture de la présente notice
d’utilisation.
Utilisation conforme
L’outil électroportatif est conçu pour le polissage et le brossage de surfaces métalliques et vernies ainsi que pour le ponçage de la pierre sans
utilisation d’eau.
Bosch Power Tools
OBJ_BUCH-1139-001.book Page 31 Friday, November 27, 2009 11:44 AM
Français | 31
Eléments de l’appareil
La numérotation des éléments de l’appareil se
réfère à la représentation de l’outil électroportatif sur la page graphique.
1 Capot de protection de la tête d’engrenage*
2 Vis de fixation du capot de protection*
3 Dispositif de blocage de broche
4 Fixation de la poignée*
5 Poignée supplémentaire (surface de préhension isolante)
10 Broche d’entraînement
11 Boulon de montage*
12 Bride de serrage*
13 Meule boisseau*
14 Ecrou de serrage*
15 Eponge à polir*
16 Peau de mouton pour éponge à polir*
17 Plateau de ponçage en caoutchouc*
18 Feuille abrasive*
19 Ecrou cylindrique*
6 Molette de présélection de la vitesse
(GPO 12 E)
20 Disque à polir en feutre*
7 Interrupteur Marche/Arrêt
22 Poignée (surface de préhension isolante)
8 Bouton de blocage de l’interrupteur
Marche/Arrêt
*Les accessoires décrits ou illustrés ne sont pas tous
compris dans la fourniture. Vous trouverez les accessoires complets dans notre programme d’accessoires.
9 Protège-mains*
21 Brosse boisseau*
Caractéristiques techniques
Polisseuse
N° d’article
Puissance nominale absorbée
W
GPO 12
Professional
GPO 12 E
Professional
0 601 366 0..
0 601 366 7..
1200
1200
W
700
700
Vitesse de rotation nominale
tr/min
2100
3000
Plage de réglage de la vitesse de rotation
tr/min
–
750 – 3000
mm
230
230
M 14
M 14
Puissance utile débitée
Diamètre max. du plateau de ponçage
Filetage de broche
Longueur max. de la broche
Poids suivant EPTA-Procedure 01/2003
Classe de protection
mm
24
24
kg
3,3
3,5
/II
/II
Ces indications sont valables pour des tensions nominales de [U] 230/240 V. Ces indications peuvent varier pour des
tensions plus basses ainsi que pour des versions spécifiques à certains pays.
Respectez impérativement le numéro d’article se trouvant sur la plaque signalétique de l’outil électroportatif. Les
désignations commerciales des différents outils électroportatifs peuvent varier.
Bosch Power Tools
1 609 929 T45 | (27.11.09)
OBJ_BUCH-1139-001.book Page 32 Friday, November 27, 2009 11:44 AM
32 | Français
Niveau sonore et vibrations
Déclaration de conformité
Valeurs de mesure du niveau sonore relevées
conformément à la norme EN 60745.
Nous déclarons sous notre propre responsabilité que le produit décrit sous « Caractéristiques
techniques » est en conformité avec les normes
ou documents normatifs suivants : EN 60745
conformément aux termes des réglementations
en vigueur 2004/108/CE, 98/37/CE (jusqu’au
28.12.2009), 2006/42/CE (à partir du
29.12.2009).
Les mesures réelles (A) des niveaux sonores de
l’appareil sont : niveau de pression acoustique
90 dB(A) ; niveau d’intensité acoustique
101 dB(A). Incertitude K=3 dB.
Porter une protection acoustique !
Valeurs totales des vibrations (somme vectorielle des trois axes directionnels) relevées conformément à la norme EN 60745 :
Polissage : Valeur d’émission vibratoire
ah <2,5 m/s2, incertitude K=1,5 m/s2.
Ponçage avec feuille abrasive : Valeur d’émission vibratoire ah <2,5 m/s2, incertitude
K=1,5 m/s2.
Le niveau d’oscillation indiqué dans ces instructions d’utilisation a été mesuré conformément à
la norme EN 60745 et peut être utilisé pour une
comparaison d’outils électroportatifs. Il est également approprié pour une estimation préliminaire du niveau de vibrations.
Le niveau d’oscillation représente les utilisations principales de l’outil électroportatif. Si
l’outil électrique est cependant utilisé pour
d’autres applications, avec d’autres outils de
travail ou avec un entretien non approprié, le niveau d’oscillation peut être différent. Ceci peut
augmenter considérablement la charge vibratoire pendant toute la durée de travail.
Pour une estimation précise de la charge vibratoire, il est recommandé de prendre aussi en
considération les périodes pendant lesquelles
l’appareil est éteint ou en fonctionnement, mais
pas vraiment utilisé. Ceci peut réduire considérablement la charge vibratoire pendant toute la
durée de travail.
Déterminez des mesures de protection supplémentaires pour protéger l’utilisateur des effets
de vibrations, telles que par exemple : entretien
de l’outil électrique et des outils de travail,
maintenir les mains chaudes, organisation judicieuse des opérations de travail.
1 609 929 T45 | (27.11.09)
Dossier technique auprès de :
Robert Bosch GmbH, PT/ESC,
D-70745 Leinfelden-Echterdingen
Dr. Egbert Schneider
Senior Vice President
Engineering
Dr. Eckerhard Strötgen
Head of Product
Certification
Robert Bosch GmbH, Power Tools Division
D-70745 Leinfelden-Echterdingen
06.11.2009
Montage
Montage des capots de protection
f Avant d’effectuer des travaux sur l’outil
électroportatif, retirez la fiche de la prise
de courant.
Poignée supplémentaire
f N’utilisez l’outil électroportatif qu’avec la
poignée supplémentaire 5.
En fonction du mode de travail, vissez la poignée
supplémentaire 5 du côté droit ou gauche du
carter d’engrenage.
La fixation de la poignée 4 permet de monter la
poignée supplémentaire 5 au-dessus de la tête
d’engrenage, ce qui donne un meilleur équilibre
à l’appareil. En fonction du mode de travail, serrez la fixation de la poignée 4 du côté droite ou
gauche de la tête d’engrenage.
Bosch Power Tools
OBJ_BUCH-1139-001.book Page 33 Friday, November 27, 2009 11:44 AM
Français | 33
Protège-main
Plateau de ponçage en caoutchouc
Lors des travaux sans fixation de la poignée 4, il
est recommandé de monter le protège-main 9.
Montez le plateau de ponçage en caoutchouc 17
sur la broche d’entraînement 10.
Montez le protège-main 9 avec la poignée supplémentaire 5.
Montez l’écrou cylindrique 19 et serrez-le à
l’aide de la clé à ergots.
Capot de protection de la tête d’engrenage
Pressez la feuille abrasive 18 sur la surface inférieure du plateau de ponçage en caoutchouc 17.
Lors du travail avec l’outil électroportatif, la tête
d’engrenage chauffe. Vous pouvez utiliser le capot de protection 1 comme protection contre un
contact accidentel.
Montez le capot de protection 1 sur la tête d’engrenage et serrez-le à l’aide de la vis de fixation
2 et de la poignée supplémentaire 5.
Montage des outils de meulage
f Avant d’effectuer des travaux sur l’outil
électroportatif, retirez la fiche de la prise
de courant.
Nettoyez la broche d’entraînement 10 ainsi que
toutes les pièces à monter.
Afin de serrer et de desserrer les outils de meulage, appuyez sur le dispositif de blocage de la
broche 3 afin de bloquer la broche d’entraînement.
f N’actionnez le dispositif de blocage de la
broche que lorsque la broche d’entraînement est à l’arrêt. Sinon, vous pourriez endommager l’outil électroportatif.
L’ordre du montage est indiqué sur la page des
graphiques.
Disque à polir en feutre
Vissez le disque à polir en feutre 20 fermement
sur la broche d’entraînement 10.
Brosse boisseau/brosse circulaire
Vissez la brosse boisseau/la brosse circulaire
sur la broche d’entraînement de façon à ce
qu’elle repose fermement sur le flasque se trouvant au bout du filet de la broche. Serrez la brosse boisseau/la brosse circulaire à l’aide d’une
clé à fourche.
Outils de meulage autorisés
Tous les outils de meulage figurant dans ces instructions d’utilisation peuvent être utilisés.
La vitesse de rotation admissible [min-1] ou la vitesse circonférentielle [m/s] des outils de meulage utilisés doit correspondre au moins aux indications figurant sur le tableau ci-dessous.
En conséquence, respectez la vitesse de rotation ou la vitesse circonférentielle admissible
figurant sur l’étiquette de l’outil de ponçage.
max.
[mm]
Meule boisseau
Montez le boulon de montage 11 fermement sur
la broche d’entraînement 10 et serrez-le à l’aide
d’une clé à fourche.
Poussez la bride de serrage 12 et la meule boisseau 13 sur le boulon de montage 11. Montez
l’écrou de serrage 14 et serrez-le à l’aide de la
clé à ergots.
Eponge à polir
D
[mm]
D
b
d
[min-1]
[m/s]
230
–
–
3000
80
100
30
M 14
3000
45
d
b
D
Vissez l’éponge à polir 15 fermement sur la broche d’entraînement 10. Il est possible d’enfiler
la peau de mouton 16 sur l’éponge à polir 15.
Bosch Power Tools
1 609 929 T45 | (27.11.09)
OBJ_BUCH-1139-001.book Page 34 Friday, November 27, 2009 11:44 AM
34 | Français
Aspiration de poussières/de copeaux
f Les poussières de matériaux tels que peintures contenant du plomb, certains bois, minéraux ou métaux, peuvent être nuisibles à la
santé. Entrer en contact ou aspirer les poussières peut entraîner des réactions allergiques et/ou des maladies respiratoires auprès
de l’utilisateur ou de personnes se trouvant à
proximité.
Certaines poussières telles que les poussières de chêne ou de hêtre sont considérées
comme cancérigènes, surtout en association
avec des additifs pour le traitement du bois
(chromate, lazure). Les matériaux contenant
de l’amiante ne doivent être travaillés que
par des personnes qualifiées.
– Veillez à bien aérer la zone de travail.
– Il est recommandé de porter un masque
respiratoire avec un niveau de filtration de
classe P2.
Respectez les règlements spécifiques aux
matériaux à traiter en vigueur dans votre
pays.
Mise en marche
Mise en service
f Tenez compte de la tension du réseau ! La
tension de la source de courant doit correspondre aux indications se trouvant sur la
plaque signalétique de l’outil électroportatif. Les outils électroportatifs marqués
230 V peuvent également être utilisés avec
220 V.
Mise en Marche/Arrêt
Pour la mise en service de l’outil électroportatif, poussez le bouton de blocage 8 vers l’avant,
puis appuyez sur l’interrupteur Marche Arrêt 7.
Pour bloquer l’interrupteur Marche/Arrêt 7 en
marche continue, poussez le bouton de blocage
8 d’avantage vers l’avant.
Pour arrêter l’outil électroportatif, relâchez l’interrupteur Marche/Arrêt 7 ou, s’il est bloqué,
appuyez brièvement sur l’interrupteur Marche/
Arrêt 7, puis relâchez-le.
1 609 929 T45 | (27.11.09)
f Contrôlez les outils de meulage avant de les
utiliser. L’outil de meulage doit être correctement monté et doit pouvoir tourner librement. Effectuez un essai de marche en laissant tourner sans sollicitation l’outil
pendant au moins 1 minute. N’ utilisez pas
d’outils de meulage endommagés, non équilibrés ou produisant des vibrations. Les
outils de meulage endommagés peuvent se
fendre lors du travail et entraîner de graves
blessures.
Préréglage de la vitesse de rotation
(GPO 12 E)
La molette de présélection de la vitesse de rotation 6 permet de sélectionner la vitesse de rotation nécessaire (même durant l’utilisation de
l’appareil).
La vitesse de rotation nécessaire dépend du matériau à travailler et des conditions de travail et
peut être déterminée par des essais pratiques.
Instructions d’utilisation
f Serrez correctement la pièce à travailler
lorsque celle-ci ne repose pas de manière
sûre malgré son propre poids.
f Ne sollicitez pas l’outil électroportatif au
point qu’il s’arrête.
f Laissez tourner l’outil électroportatif à vide
pendant quelques minutes après une forte
sollicitation pour refroidir l’outil de travail.
Pour des travaux de ponçage sur des matériaux
tendres, comme par exemple le plâtre ou la
peinture, le mieux est d’utiliser le plateau de
ponçage en caoutchouc 17 avec feuille abrasive
18.
Les brosses boisseaux 21 et les brosses circulaires sont appropriées pour les travaux de dérouillage.
Le polissage
Pour les travaux de polissage de peintures altérées sous l’effet des intempéries ou pour faire
disparaître des rayures (p. ex. verre acrylique),
il est possible d’équiper l’outil électroportatif
d’outils de ponçage appropriés tels que disque
en peau de mouton, feutre ou éponge à polir
(accessoires).
Bosch Power Tools
OBJ_BUCH-1139-001.book Page 35 Friday, November 27, 2009 11:44 AM
Français | 35
GPO 12 E : Pour le polissage, choisissez une faible vitesse de rotation (niveau 1 – 2) pour éviter
un échauffement excessif de la surface.
Travaillez la pâte à polir à l’aide d’une éponge à
polir (accessoires) par des mouvements cruciformes ou circulaires et en appliquant une pression modérée ; laissez légèrement sécher.
Polissez la pâte séchée à l’aide d’une peau de
mouton en effectuant des mouvements cruciformes ou circulaires.
Nettoyez régulièrement les outils de polissage
pour garantir de bons résultats de polissage. Lavez les outils de polissage avec un détergent
doux et de l’eau chaude, n’utilisez pas de diluants.
Entretien et Service
Après-Vente
Nettoyage et entretien
f Avant d’effectuer des travaux sur l’outil
électroportatif, retirez la fiche de la prise
de courant.
f Veillez à ce que l’outil électroportatif ainsi
que les ouïes de ventilation soient toujours
propres afin d’obtenir un travail impeccable
et sûr.
f Dans la mesure du possible, utilisez toujours un dispositif d’aspiration quand les
conditions de travail sont extrêmes. Soufflez souvent de l’air comprimé au travers
des fentes de ventilation et placez un dispositif à courant différentiel résiduel (RCD)
en amont. Lors du travail des métaux, il est
possible que des poussières métalliques à effet conducteur se déposent à l’intérieur de
l’outil. La double isolation de l’outil électrique peut ainsi en être endommagée.
Stockez et traitez les accessoires avec précaution.
Si, malgré tous les soins apportés à la fabrication et au contrôle de l’appareil, celui-ci présentait un défaut, la réparation ne doit être confiée
qu’à une station de Service Après-Vente agréée
pour outillage Bosch.
Bosch Power Tools
Pour toute demande de renseignement ou commande de pièces de rechange, précisez-nous
impérativement le numéro d’article à dix chiffres de l’outil électroportatif indiqué sur la plaque signalétique.
Service Après-Vente et Assistance Des
Clients
Notre Service Après-Vente répond à vos questions concernant la réparation et l’entretien de
votre produit et les pièces de rechange. Vous
trouverez des vues éclatées ainsi que des informations concernant les pièces de rechange également sous :
www.bosch-pt.com
Les conseillers techniques Bosch sont à votre
disposition pour répondre à vos questions concernant l’achat, l’utilisation et le réglage de vos
produits et de leurs accessoires.
France
Vous êtes un utilisateur, contactez :
Le Service Clientèle Bosch Outillage Electroportatif
Tel. : 0 811 36 01 22
(coût d’une communication locale)
Fax : +33 (0) 1 49 45 47 67
E-Mail :
contact.outillage-electroportatif@fr.bosch.com
Vous êtes un revendeur, contactez :
Robert Bosch (France) S.A.S.
Service Après-Vente Electroportatif
126, rue de Stalingrad
93705 DRANCY Cédex
Tel. : +33 (0) 1 43 11 90 06
Fax : +33 (0) 1 43 11 90 33
E-Mail :
sav.outillage-electroportatif@fr.bosch.com
Belgique, Luxembourg
Tel. : +32 (070) 22 55 65
Fax : +32 (070) 22 55 75
E-Mail : outillage.gereedschap@be.bosch.com
Suisse
Tel. : +41 (044) 8 47 15 12
Fax : +41 (044) 8 47 15 52
1 609 929 T45 | (27.11.09)
OBJ_BUCH-1139-001.book Page 36 Friday, November 27, 2009 11:44 AM
36 | Français
Elimination des déchets
Les outils électroportatifs, ainsi que leurs accessoires et emballages, doivent pouvoir suivre
chacun une voie de recyclage appropriée.
Seulement pour les pays de l’Union
Européenne :
Ne jetez pas votre appareil électroportatif avec les ordures
ménagères !
Conformément à la directive européenne 2002/96/CE relative aux
déchets d’équipements électriques et électroniques et sa mise en vigueur conformément aux législations nationales, les outils
électroportatifs dont on ne peut plus se servir
doivent être isolés et suivre une voie de recyclage appropriée.
Sous réserve de modifications.
1 609 929 T45 | (27.11.09)
Bosch Power Tools
OBJ_BUCH-1139-001.book Page 37 Friday, November 27, 2009 11:44 AM
Español | 37
Instrucciones de seguridad
es
Advertencias de peligro generales para
herramientas eléctricas
ADVERTENCIA Lea íntegramente estas advertencias de peligro e instrucciones. En caso de no atenerse a las advertencias de peligro e instrucciones siguientes,
ello puede ocasionar una descarga eléctrica, un
incendio y/o lesión grave.
Guardar todas las advertencias de peligro e
instrucciones para futuras consultas.
El término herramienta eléctrica empleado en
las siguientes advertencias de peligro se refiere
a herramientas eléctricas de conexión a la red
(con cable de red) y a herramientas eléctricas
accionadas por acumulador (o sea, sin cable de
red).
1) Seguridad del puesto de trabajo
a) Mantenga limpio y bien iluminado su
puesto de trabajo. El desorden o una iluminación deficiente en las áreas de trabajo pueden provocar accidentes.
b) No utilice la herramienta eléctrica en un
entorno con peligro de explosión, en el
que se encuentren combustibles líquidos, gases o material en polvo. Las herramientas eléctricas producen chispas que
pueden llegar a inflamar los materiales en
polvo o vapores.
c) Mantenga alejados a los niños y otras
personas de su puesto de trabajo al emplear la herramienta eléctrica. Una distracción le puede hacer perder el control
sobre la herramienta eléctrica.
2) Seguridad eléctrica
a) El enchufe de la herramienta eléctrica
debe corresponder a la toma de corriente utilizada. No es admisible modificar el
enchufe en forma alguna. No emplear
adaptadores en herramientas eléctricas
dotadas con una toma de tierra. Los enchufes sin modificar adecuados a las respectivas tomas de corriente reducen el
riesgo de una descarga eléctrica.
Bosch Power Tools
b) Evite que su cuerpo toque partes conectadas a tierra como tuberías, radiadores, cocinas y refrigeradores. El riesgo a quedar
expuesto a una sacudida eléctrica es mayor
si su cuerpo tiene contacto con tierra.
c) No exponga la herramienta eléctrica a la
lluvia y evite que penetren líquidos en su
interior. Existe el peligro de recibir una
descarga eléctrica si penetran ciertos líquidos en la herramienta eléctrica.
d) No utilice el cable de red para transportar o colgar la herramienta eléctrica, ni
tire de él para sacar el enchufe de la toma de corriente. Mantenga el cable de
red alejado del calor, aceite, esquinas
cortantes o piezas móviles. Los cables de
red dañados o enredados pueden provocar una descarga eléctrica.
e) Al trabajar con la herramienta eléctrica a
la intemperie utilice solamente cables de
prolongación apropiados para su uso en
exteriores. La utilización de un cable de
prolongación adecuado para su uso en exteriores reduce el riesgo de una descarga
eléctrica.
f) Si fuese imprescindible utilizar la herramienta eléctrica en un entorno húmedo,
es necesario conectarla a través de un
fusible diferencial. La aplicación de un fusible diferencial reduce el riesgo a exponerse a una descarga eléctrica.
3) Seguridad de personas
a) Esté atento a lo que hace y emplee la herramienta eléctrica con prudencia. No
utilice la herramienta eléctrica si estuviese cansado, ni tampoco después de
haber consumido alcohol, drogas o medicamentos. El no estar atento durante el
uso de la herramienta eléctrica puede
provocarle serias lesiones.
b) Utilice un equipo de protección personal
y en todo caso unas gafas de protección.
El riesgo a lesionarse se reduce considerablemente si, dependiendo del tipo y la
aplicación de la herramienta eléctrica empleada, se utiliza un equipo de protección
adecuado como una mascarilla antipolvo,
zapatos de seguridad con suela antideslizante, casco, o protectores auditivos.
1 609 929 T45 | (27.11.09)
OBJ_BUCH-1139-001.book Page 38 Friday, November 27, 2009 11:44 AM
38 | Español
c) Evite una puesta en marcha fortuita.
Asegurarse de que la herramienta eléctrica esté desconectada antes de conectarla a la toma de corriente y/o al montar
el acumulador, al recogerla, y al transportarla. Si transporta la herramienta
eléctrica sujetándola por el interruptor de
conexión/desconexión, o si alimenta la
herramienta eléctrica estando ésta conectada, ello puede dar lugar a un accidente.
d) Retire las herramientas de ajuste o llaves fijas antes de conectar la herramienta eléctrica. Una herramienta de ajuste o
llave fija colocada en una pieza rotante
puede producir lesiones al poner a funcionar la herramienta eléctrica.
e) Evite posturas arriesgadas. Trabaje sobre una base firme y mantenga el equilibrio en todo momento. Ello le permitirá
controlar mejor la herramienta eléctrica
en caso de presentarse una situación inesperada.
f) Lleve puesta una vestimenta de trabajo
adecuada. No utilice vestimenta amplia
ni joyas. Mantenga su pelo, vestimenta y
guantes alejados de las piezas móviles.
La vestimenta suelta, el pelo largo y las joyas se pueden enganchar con las piezas
en movimiento.
g) Siempre que sea posible utilizar unos
equipos de aspiración o captación de
polvo, asegúrese que éstos estén montados y que sean utilizados correctamente.
El empleo de estos equipos reduce los
riesgos derivados del polvo.
4) Uso y trato cuidadoso de herramientas
eléctricas
a) No sobrecargue la herramienta eléctrica.
Use la herramienta eléctrica prevista para el trabajo a realizar. Con la herramienta adecuada podrá trabajar mejor y más
seguro dentro del margen de potencia indicado.
b) No utilice herramientas eléctricas con un
interruptor defectuoso. Las herramientas eléctricas que no se puedan conectar
o desconectar son peligrosas y deben hacerse reparar.
1 609 929 T45 | (27.11.09)
c) Saque el enchufe de la red y/o desmonte
el acumulador antes de realizar un ajuste
en la herramienta eléctrica, cambiar de
accesorio o al guardar la herramienta
eléctrica. Esta medida preventiva reduce
el riesgo a conectar accidentalmente la
herramienta eléctrica.
d) Guarde las herramientas eléctricas fuera
del alcance de los niños. No permita la
utilización de la herramienta eléctrica a
aquellas personas que no estén familiarizadas con su uso o que no hayan leído
estas instrucciones. Las herramientas
eléctricas utilizadas por personas inexpertas son peligrosas.
e) Cuide la herramienta eléctrica con esmero. Controle si funcionan correctamente,
sin atascarse, las partes móviles de la
herramienta eléctrica, y si existen partes
rotas o deterioradas que pudieran afectar al funcionamiento de la herramienta
eléctrica. Haga reparar estas piezas defectuosas antes de volver a utilizar la herramienta eléctrica. Muchos de los accidentes se deben a herramientas
eléctricas con un mantenimiento deficiente.
f) Mantenga los útiles limpios y afilados.
Los útiles mantenidos correctamente se
dejan guiar y controlar mejor.
g) Utilice la herramienta eléctrica, accesorios, útiles, etc. de acuerdo a estas instrucciones, considerando en ello las condiciones de trabajo y la tarea a realizar.
El uso de herramientas eléctricas para trabajos diferentes de aquellos para los que
han sido concebidas puede resultar peligroso.
5) Servicio
a) Únicamente haga reparar su herramienta
eléctrica por un profesional, empleando
exclusivamente piezas de repuesto originales. Solamente así se mantiene la seguridad de la herramienta eléctrica.
Bosch Power Tools
OBJ_BUCH-1139-001.book Page 39 Friday, November 27, 2009 11:44 AM
Español | 39
Instrucciones de seguridad para
pulidora
Instrucciones de seguridad comunes para el lijado, pulido y el trabajo con cepillos de alambre
f Esta herramienta eléctrica ha sido concebida para lijar, pulir y trabajar con cepillos de
alambre. Observe todas las indicaciones de
seguridad, instrucciones, ilustraciones y datos que se suministran con la herramienta
eléctrica. En caso de no atenerse a las instrucciones siguientes, ello puede acarrear
una electrocución, incendio y/o lesiones graves.
f Esta herramienta eléctrica no es apropiada
para amolar ni para tronzar. La utilización de
la herramienta eléctrica en trabajos para los
que no ha sido prevista puede provocar un
accidente.
f No emplee accesorios diferentes de aquellos que el fabricante haya previsto o recomendado especialmente para esta herramienta eléctrica. El mero hecho de que sea
acoplable un accesorio a su herramienta
eléctrica no implica que su utilización resulte
segura.
f Las revoluciones admisibles del útil deberán ser como mínimo iguales a las revoluciones máximas indicadas en la herramienta
eléctrica. Aquellos accesorios que giren a
unas revoluciones mayores a las admisibles
pueden llegar a romperse y salir despedidos.
f El diámetro exterior y el grosor del útil deberán corresponder con las medidas indicadas para su herramienta eléctrica. Los útiles
de dimensiones incorrectas no pueden protegerse ni controlarse con suficiente seguridad.
f Los orificios de los discos amoladores, bridas, platos lijadores u otros útiles deberán
alojar exactamente sobre el husillo de su
herramienta eléctrica. Los útiles que no
ajusten correctamente sobre el husillo de la
herramienta eléctrica, al girar descentrados,
generan unas vibraciones excesivas y pueden
hacerle perder el control sobre el aparato.
Bosch Power Tools
f No use útiles dañados. Antes de cada uso
inspeccione el estado de los útiles con el fin
de detectar, p. ej., si están desportillados o
fisurados los útiles de amolar, si está agrietado o muy desgastado el plato lijador, o si
las púas de los cepillos de alambre están
flojas o rotas. Si se le cae la herramienta
eléctrica o el útil, inspeccione si han sufrido
algún daño o monte otro útil en correctas
condiciones. Una vez controlado y montado
el útil sitúese Vd. y las personas circundantes fuera del plano de rotación del útil y deje funcionar la herramienta eléctrica en vacío, a las revoluciones máximas, durante un
minuto. Por lo regular, aquellos útiles que estén dañados suelen romperse al realizar esta
comprobación.
f Utilice un equipo de protección personal.
Dependiendo del trabajo a realizar use una
careta, una protección para los ojos, o unas
gafas de protección. Si procede, emplee
una mascarilla antipolvo, protectores auditivos, guantes de protección o un mandil especial adecuado para protegerle de los pequeños fragmentos que pudieran salir
proyectados al desprenderse del útil o pieza. Las gafas de protección deberán ser indicadas para protegerle de los fragmentos que
pudieran salir despedidos al trabajar. La
mascarilla antipolvo o respiratoria deberá
ser apta para filtrar las partículas producidas
al trabajar. La exposición prolongada al ruido
puede provocar sordera.
f Cuide que las personas en las inmediaciones se mantengan a suficiente distancia de
la zona de trabajo. Toda persona que acceda a la zona de trabajo deberá utilizar un
equipo de protección personal. Podrían ser
lesionadas, incluso fuera del área de trabajo
inmediato, al salir proyectados fragmentos
de la pieza de trabajo o del útil.
f Únicamente sujete el aparato por las empuñaduras aisladas al realizar trabajos en los
que el útil pueda tocar conductores eléctricos ocultos o el propio cable del aparato. El
contacto con conductores bajo tensión puede hacer que las partes metálicas del aparato
le provoquen una descarga eléctrica.
1 609 929 T45 | (27.11.09)
OBJ_BUCH-1139-001.book Page 40 Friday, November 27, 2009 11:44 AM
40 | Español
f Mantenga el cable de red alejado del útil en
funcionamiento. En caso de que Vd. pierda
el control sobre la herramienta eléctrica puede llegar a cortarse o enredarse el cable de
red con el útil y lesionarle su mano o brazo.
f Jamás deposite la herramienta eléctrica antes de que el útil se haya detenido por completo. El útil en funcionamiento puede llegar
a tocar la base de apoyo y hacerle perder el
control sobre la herramienta eléctrica.
f No deje funcionar la herramienta eléctrica
mientras la transporta. El útil en funcionamiento podría lesionarle al engancharse accidentalmente con su vestimenta.
f Limpie periódicamente las rejillas de refrigeración de su herramienta eléctrica. El
ventilador del motor aspira polvo hacia el interior de la carcasa, por lo que, en caso de
una acumulación fuerte de polvo metálico,
ello puede provocarle una descarga eléctrica.
f No utilice la herramienta eléctrica cerca de
materiales combustibles. Las chispas producidas al trabajar pueden llegar a incendiar
estos materiales.
f No emplee útiles que requieran ser refrigerados con líquidos. La aplicación de agua u
otros refrigerantes líquidos puede comportar una descarga eléctrica.
Causas del retroceso y advertencias al
respecto
f El retroceso es una reacción brusca que se
produce al atascarse o engancharse el útil,
como un disco de amolar, plato lijador, cepillo, etc. Al atascarse o engancharse el útil en
funcionamiento, éste es frenado bruscamente. Ello puede hacerle perder el control sobre
la herramienta eléctrica y hacer que ésta salga impulsada en dirección opuesta al sentido
de giro que tenía el útil.
En el caso, p. ej., de que un disco amolador
se atasque o bloquee en la pieza de trabajo,
puede suceder que el canto del útil que penetra en el material se enganche, provocando la rotura del útil o el retroceso del aparato. Según el sentido de giro y la posición del
útil en el momento de bloquearse puede que
1 609 929 T45 | (27.11.09)
éste resulte despedido hacia, o en sentido
opuesto al usuario. En estos casos puede suceder que el útil incluso llegue a romperse.
El retroceso es ocasionado por la aplicación
o manejo incorrecto de la herramienta eléctrica. Es posible evitarlo ateniéndose a las
medidas preventivas que a continuación se
detallan.
f Sujete con firmeza la herramienta eléctrica
y mantenga su cuerpo y brazos en una posición propicia para resistir las fuerzas de reacción. Si forma parte del aparato, utilice
siempre la empuñadura adicional para poder soportar mejor las fuerzas de retroceso,
además de los pares de reacción que se presentan en la puesta en marcha. El usuario
puede controlar las fuerzas de retroceso y de
reacción si toma unas medidas preventivas
oportunas.
f Jamás aproxime su mano al útil en funcionamiento. En caso de un retroceso, el útil podría lesionarle la mano.
f No se sitúe dentro del área hacia el que se
movería la herramienta eléctrica al ser rechazada. Al resultar rechazada, la herramienta eléctrica saldrá despedida desde el punto
de bloqueo en dirección opuesta al sentido
de giro del útil.
f Tenga especial precaución al trabajar esquinas, cantos afilados, etc. Evite que el útil de
amolar rebote contra la pieza de trabajo o
que se atasque. En las esquinas, cantos afilados, o al rebotar, el útil en funcionamiento
tiende a atascarse. Ello puede hacerle perder
el control o causar un retroceso del útil.
f No utilice hojas de sierra para madera ni
otros útiles dentados. Estos útiles son propensos al retroceso y pueden hacerle perder
el control sobre la herramienta eléctrica.
Instrucciones de seguridad específicas para
trabajos con hojas lijadoras
f No use hojas lijadoras más grandes que el
soporte, ateniéndose para ello a las dimensiones que el fabricante recomienda. Las
hojas lijadoras de un diámetro mayor que el
plato lijador pueden provocar un accidente,
fisurarse, o causar un retroceso brusco del
aparato.
Bosch Power Tools
OBJ_BUCH-1139-001.book Page 41 Friday, November 27, 2009 11:44 AM
Español | 41
Instrucciones de seguridad específicas para
pulido
f Evite partes sueltas en la caperuza para pulir, especialmente el cordón de sujeción.
Recoja o corte los cabos del cordón de sujeción. Los cabos del cordón pueden engancharse con sus dedos o en la pieza de trabajo.
Instrucciones de seguridad específicas para el
trabajo con cepillos de alambre
f Considere que las púas de los cepillos de
alambre pueden desprenderse también durante un uso normal. No fuerce las púas
ejerciendo una fuerza de aplicación excesiva. Las púas desprendidas pueden traspasar
muy fácilmente tela delgada y/o la piel.
f En caso de recomendarse el uso de una caperuza protectora, evite que el cepillo de
alambre alcance a rozar contra la caperuza
protectora. Los cepillos de plato y de vaso
pueden aumentar su diámetro por efecto de
la presión de aplicación y de la fuerza centrífuga.
Instrucciones de seguridad adicionales
Colóquese unas gafas de protección.
f Utilice unos aparatos de exploración adecuados para detectar posibles tuberías de
agua y gas o cables eléctricos ocultos, o
consulte a la compañía local que le abastece con energía. El contacto con cables eléctricos puede electrocutarle o causar un incendio. Al dañar las tuberías de gas, ello
puede dar lugar a una explosión. La perforación de una tubería de agua puede redundar
en daños materiales o provocar una electrocución.
f Desenclave el interruptor de conexión/desconexión y colóquelo en la posición de desconexión en caso de cortarse la alimentación de la herramienta eléctrica, p. ej.
debido a un corte del fluido eléctrico o al
sacar el enchufe con la herramienta en funcionamiento. De esta manera se evita una
puesta en marcha accidental de la herramienta eléctrica.
f Al trabajar piedra utilice un equipo para aspiración de polvo. El aspirador empleado
deberá ser adecuado para aspirar polvo de
piedra. La utilización de estos equipos reduce los riesgos derivados del polvo.
f Trabajar sobre una base firme sujetando la
herramienta eléctrica con ambas manos. La
herramienta eléctrica es guiada de forma
más segura con ambas manos.
f Asegure la pieza de trabajo. Una pieza de
trabajo fijada con unos dispositivos de sujeción, o en un tornillo de banco, se mantiene
sujeta de forma mucho más segura que con
la mano.
f Mantenga limpio su puesto de trabajo. La
mezcla de diversos materiales es especialmente peligrosa. Las aleaciones ligeras en
polvo pueden arder o explotar.
f No utilice la herramienta eléctrica si el cable está dañado. No toque un cable dañado,
y desconecte el enchufe de la red, si el cable se daña durante el trabajo. Un cable dañado comporta un mayor riesgo de electrocución.
Descripción del
funcionamiento
Lea íntegramente estas advertencias de peligro e instrucciones. En
caso de no atenerse a las advertencias de peligro e instrucciones siguientes, ello puede ocasionar una
descarga eléctrica, un incendio y/o lesión grave.
Despliegue y mantenga abierta la solapa con la
imagen del aparato mientras lee las instrucciones de manejo.
Bosch Power Tools
1 609 929 T45 | (27.11.09)
OBJ_BUCH-1139-001.book Page 42 Friday, November 27, 2009 11:44 AM
42 | Español
Utilización reglamentaria
La herramienta eléctrica ha sido diseñada para
pulir y cepillar superficies metálicas o pintadas
y para amolar piedra sin la aportación de agua.
Componentes principales
La numeración de los componentes está referida a la imagen de la herramienta eléctrica en la
página ilustrada.
8 Tecla de enclavamiento del interruptor de
conexión/desconexión
9 Protección para las manos*
10 Husillo
11 Perno de sujeción*
12 Brida de apriete*
13 Disco de paño para pulir*
14 Tuerca de fijación*
15 Esponja pulidora*
1 Caperuza protectora del cabezal de la
reductora*
16 Caperuza de lana de oveja para esponja
pulidora*
2 Tornillo de sujeción de la caperuza protectora*
17 Plato lijador de goma*
18 Hoja lijadora*
3 Botón de bloqueo del husillo
19 Tuerca tensora*
4 Soporte de la empuñadura*
20 Disco pulidor de fieltro*
5 Empuñadura adicional (aislada)
21 Cepillo de vaso*
6 Rueda preselectora de revoluciones
(GPO 12 E)
22 Empuñadura (aislada)
7 Interruptor de conexión/desconexión
*Los accesorios descritos e ilustrados no corresponden al material que se adjunta de serie. La gama completa de accesorios opcionales se detalla en nuestro
programa de accesorios.
Datos técnicos
Pulidora
Nº de artículo
Potencia absorbida nominal
W
GPO 12
Professional
GPO 12 E
Professional
0 601 366 0..
0 601 366 7..
1200
1200
W
700
700
Revoluciones nominales
min-1
2100
3000
Margen de ajuste de revoluciones
min-1
–
750 – 3000
mm
230
230
M 14
M 14
Potencia útil
Diámetro del plato lijador, máx.
Rosca del husillo
Longitud del husillo, máx.
Peso según EPTA-Procedure 01/2003
Clase de protección
mm
24
24
kg
3,3
3,5
/II
/II
Estos datos son válidos para tensiones nominales de [U] 230/240 V. Los valores pueden variar si la tensión fuese
inferior, y en las ejecuciones específicas para ciertos países.
Preste atención al nº de artículo en la placa de características de su aparato, ya que las denominaciones comerciales
de algunos aparatos pueden variar.
1 609 929 T45 | (27.11.09)
Bosch Power Tools
OBJ_BUCH-1139-001.book Page 43 Friday, November 27, 2009 11:44 AM
Español | 43
Información sobre ruidos y vibraciones
Declaración de conformidad
Ruido determinado según EN 60745.
Declaramos bajo nuestra responsabilidad, que
el producto descrito bajo “Datos técnicos” está
en conformidad con las normas o documentos
normalizados siguientes: EN 60745 de acuerdo
con las disposiciones en las directivas
2004/108/CE, 98/37/CE (hasta el 28.12.2009),
2006/42/CE (a partir del 29.12.2009).
El nivel de presión sonora típico del aparato, determinado con un filtro A, asciende a: Nivel de
presión sonora 90 dB(A); nivel de potencia
acústica 101 dB(A). Tolerancia K=3 dB.
¡Colocarse unos protectores auditivos!
Nivel total de vibraciones (suma vectorial de
tres direcciones) determinado según EN 60745:
Pulido: Valor de vibraciones generadas
ah <2,5 m/s2, tolerancia K=1,5 m/s2.
Lijado con hojas de lija: Valor de vibraciones generadas ah <2,5 m/s2, tolerancia K=1,5 m/s2.
El nivel de vibraciones indicado en estas instrucciones ha sido determinado según el procedimiento de medición fijado en la norma
EN 60745 y puede servir como base de comparación con otras herramientas eléctricas. También es adecuado para estimar provisionalmente la solicitación experimentada por las
vibraciones.
El nivel de vibraciones indicado ha sido determinado para las aplicaciones principales de la herramienta eléctrica. Por ello, el nivel de vibraciones puede ser diferente si la herramienta
eléctrica se utiliza para otras aplicaciones, con
útiles diferentes, o si el mantenimiento de la
misma fuese deficiente. Ello puede suponer un
aumento drástico de la solicitación por vibraciones durante el tiempo total de trabajo.
Para determinar con exactitud la solicitación experimentada por las vibraciones, es necesario
considerar también aquellos tiempos en los que
el aparato esté desconectado, o bien, esté en
funcionamiento, pero sin ser utilizado realmente. Ello puede suponer una disminución drástica
de la solicitación por vibraciones durante el
tiempo total de trabajo.
Fije unas medidas de seguridad adicionales para
proteger al usuario de los efectos por vibraciones, como por ejemplo: Mantenimiento de la herramienta eléctrica y de los útiles, conservar calientes las manos, organización de las
secuencias de trabajo.
Bosch Power Tools
Expediente técnico en:
Robert Bosch GmbH, PT/ESC,
D-70745 Leinfelden-Echterdingen
Dr. Egbert Schneider
Senior Vice President
Engineering
Dr. Eckerhard Strötgen
Head of Product
Certification
Robert Bosch GmbH, Power Tools Division
D-70745 Leinfelden-Echterdingen
06.11.2009
Montaje
Montaje de los dispositivos de
protección
f Antes de cualquier manipulación en la herramienta eléctrica, sacar el enchufe de red
de la toma de corriente.
Empuñadura adicional
f Solamente utilice la herramienta eléctrica
con la empuñadura adicional 5 montada.
Dependiendo del trabajo a realizar, enrosque la
empuñadura adicional 5 a la derecha o izquierda
del cabezal del aparato.
El soporte de la empuñadura 4 le permite montar la empuñadura adicional 5 por encima del cabezal de la reductora cerca del centro de gravedad de la herramienta eléctrica. Dependiendo
del trabajo a realizar, enrosque el soporte de la
empuñadura 4 a la derecha o izquierda del cabezal del aparato.
1 609 929 T45 | (27.11.09)
OBJ_BUCH-1139-001.book Page 44 Friday, November 27, 2009 11:44 AM
44 | Español
Protección para las manos
Plato lijador de goma
Si trabaja sin el soporte de la empuñadura 4 deberá montar la protección para las manos 9.
Inserte el plato lijador de goma 17 en el husillo
10.
Sujete la protección para las manos 9 con la empuñadura adicional 5.
Enrosque la tuerca tensora 19 en el husillo y
apriétela con la llave de dos pivotes.
Caperuza protectora del cabezal de la
reductora
Presione firmemente la hoja lijadora 18 contra la
cara inferior del plato lijador de goma 17.
Al trabajar con la herramienta eléctrica el cabezal de la reductora se calienta. Como protección
contra contacto puede Ud. montar la caperuza
protectora 1.
Disco pulidor de fieltro
Acople la caperuza protectora 1 al cabezal de la
reductora y fíjela con el tornillo de sujeción 2 y
la empuñadura adicional 5.
Cepillo de vaso y de disco
Montaje de los útiles de amolar
f Antes de cualquier manipulación en la herramienta eléctrica, sacar el enchufe de red
de la toma de corriente.
Limpie el husillo 10 y todas las demás piezas a
montar.
Al sujetar y aflojar los útiles de amolar, retenga
el husillo accionando para ello el botón de bloqueo del husillo 3.
f Solamente accione el botón de bloqueo del
husillo estando detenido el husillo. En caso
contrario podría dañarse la herramienta eléctrica.
Enrosque firmemente el disco pulidor de fieltro
20 en el husillo 10.
El cepillo de vaso o de disco deberá dejar enroscarse lo suficiente en el husillo, de manera que
éste asiente firmemente contra la cara de apoyo
del husillo. Apretar firmemente el cepillo de vaso o de disco con una llave fija.
Útiles de amolar admisibles
Puede utilizar todos los útiles de amolar mencionados en estas instrucciones de manejo.
Las revoluciones [min-1] o velocidad periférica
[m/s] admisibles de los útiles de amolar empleados, deberán cumplir como mínimo las indicaciones detalladas en la tabla siguiente.
Por ello, es imprescindible tener en cuenta las
revoluciones o velocidad periférica admisibles
que figuran en la etiqueta del útil de amolar.
El orden de montaje puede observarse en la página ilustrada.
máx.
[mm]
Disco de paño para pulir
Enrosque el perno de sujeción 11 en el husillo
10 y apriételo firmemente aplicando la llave fija
a los planos fresados que lleva.
Inserte la brida de apriete 12 y el disco de paño
para pulir 13 en el perno de sujeción 11. Enrosque la tuerca de fijación 14 en el husillo y apriétela con la llave de dos pivotes.
Esponja pulidora
D
[mm]
D
b
d
[min-1]
[m/s]
230
–
–
3000
80
100
30
M 14
3000
45
d
b
D
Enrosque con firmeza la esponja pulidora 15 en
el husillo 10. La esponja pulidora 15 puede cubrirse con una caperuza de lana de oveja 16.
1 609 929 T45 | (27.11.09)
Bosch Power Tools
OBJ_BUCH-1139-001.book Page 45 Friday, November 27, 2009 11:44 AM
Español | 45
Aspiración de polvo y virutas
f El polvo de ciertos materiales como, pinturas
que contengan plomo, ciertos tipos de madera y algunos minerales y metales, puede ser
nocivo para la salud. El contacto y la inspiración de estos polvos pueden provocar en el
usuario o en las personas circundantes reacciones alérgicas y/o enfermedades respiratorias.
Ciertos polvos como los de roble, encina y
haya son considerados como cancerígenos,
especialmente en combinación con los aditivos para el tratamiento de la madera (cromatos, conservantes de la madera). Los materiales que contengan amianto solamente
deberán ser procesados por especialistas.
– Observe que esté bien ventilado el puesto
de trabajo.
– Se recomienda una mascarilla protectora
con un filtro de la clase P2.
Observe las prescripciones vigentes en su
país sobre los materiales a trabajar.
Operación
Puesta en marcha
f ¡Observe la tensión de red! La tensión de
alimentación deberá coincidir con las indicaciones en la placa de características de la
herramienta eléctrica. Las herramientas
eléctricas marcadas con 230 V pueden funcionar también a 220 V.
Conexión/desconexión
Para la puesta en marcha de la herramienta
eléctrica empuje hacia delante la tecla de enclavamiento 8 y presione a continuación el interruptor de conexión/desconexión 7.
Para enclavar el interruptor de conexión/desconexión 7 estando éste accionado, empuje hacia
delante la tecla de enclavamiento 8.
Bosch Power Tools
Para desconectar la herramienta eléctrica suelte el interruptor de conexión/desconexión 7, o
en caso de estar enclavado, presione brevemente y suelte a continuación el interruptor de conexión/desconexión 7.
f Verifique los útiles de amolar antes de su
uso. Los útiles de amolar deberán estar correctamente montados, sin rozar en ningún
lado. Deje funcionar el útil en vacío, al menos un minuto. No emplee útiles de amolar
dañados, de giro excéntrico, o que vibren.
Los útiles de amolar dañados pueden romperse y causar accidentes.
Preselección de revoluciones (GPO 12 E)
La rueda preselectora de revoluciones 6 le permite seleccionar el nº de revoluciones incluso
durante la operación del aparato.
El nº de revoluciones precisado depende del
material y condiciones de trabajo, siendo conveniente determinarlo probando.
Instrucciones para la operación
f Fijar la pieza de trabajo, a no ser que se
mantenga en una posición firme por su propio peso.
f No sobrecargue la herramienta eléctrica de
tal manera que llegue a detenerse.
f Si ha sido fuertemente solicitada, deje funcionando en vacío algunos minutos la herramienta eléctrica para refrigerar el útil.
Al realizar trabajos de lijado en materiales blandos como, p. ej., escayola o pintura, se recomienda usar el plato lijador de goma 17 con la
hoja lijadora 18.
Para la desoxidación de piezas son apropiados
los cepillos de vaso 21 y los de disco.
Pulido
Para pulir pintura deslucida o para eliminar arañazos (p. ej. en plexiglás) puede equiparse la
herramienta eléctrica con los accesorios para
pulir correspondientes, como una caperuza de
lana de oveja, o un fieltro o esponja para pulir
(accesorios especiales).
1 609 929 T45 | (27.11.09)
OBJ_BUCH-1139-001.book Page 46 Friday, November 27, 2009 11:44 AM
46 | Español
GPO 12 E: Al pulir deberán seleccionarse unas
revoluciones reducidas (etapa 1 – 2) para evitar
un sobrecalentamiento de la superficie.
Aplique el agente pulidor con una esponja de
pulir efectuando unos movimientos cruciformes
o rotativos con leve presión, y a continuación,
espere a que éste se haya secado ligeramente.
Procese el agente pulidor semiseco con una caperuza de lana de oveja realizando movimientos
cruciformes o rotativos.
Limpie con regularidad los accesorios para pulir
con el fin de mantener unos buenos resultados
en el pulido. Lave los accesorios para pulir con
un detergente suave y agua caliente; no emplee
diluyentes.
Mantenimiento y servicio
Mantenimiento y limpieza
f Antes de cualquier manipulación en la herramienta eléctrica, sacar el enchufe de red
de la toma de corriente.
f Mantenga limpia la herramienta eléctrica y
las rejillas de refrigeración para trabajar
con eficacia y seguridad.
f En el caso de aplicaciones extremas, siempre que sea posible, utilice un equipo de aspiración. Sople con frecuencia las rejillas de
refrigeración y conecte el aparato a través
de un fusible diferencial (FI). Al trabajar metales puede llegar a acumularse en el interior
de la herramienta eléctrica polvo susceptible
de conducir corriente. Ello puede mermar la
eficacia del aislamiento de la herramienta
eléctrica.
Almacene y trate cuidadosamente los accesorios.
Si a pesar de los esmerados procesos de fabricación y control, la herramienta eléctrica llegase
a averiarse, la reparación deberá encargarse a
un servicio técnico autorizado para herramientas eléctricas Bosch.
Para cualquier consulta o pedido de piezas de
repuesto es imprescindible indicar el nº de artículo de 10 dígitos que figura en la placa de características de la herramienta eléctrica.
1 609 929 T45 | (27.11.09)
Servicio técnico y atención al cliente
El servicio técnico le asesorará en las consultas
que pueda Ud. tener sobre la reparación y mantenimiento de su producto, así como sobre piezas de recambio. Los dibujos de despiece e informaciones sobre las piezas de recambio las
podrá obtener también en internet bajo:
www.bosch-pt.com
Nuestro equipo de asesores técnicos le orientará gustosamente en cuanto a la adquisición,
aplicación y ajuste de los productos y accesorios.
España
Robert Bosch España, S.A.
Departamento de ventas
Herramientas Eléctricas
C/Hermanos García Noblejas, 19
28037 Madrid
Tel. Asesoramiento al cliente:
+34 (0901) 11 66 97
Fax: +34 (091) 327 98 63
Venezuela
Robert Bosch S.A.
Final Calle Vargas. Edf. Centro Berimer P.B.
Boleita Norte
Caracas 107
Tel.: +58 (02) 207 45 11
México
Robert Bosch S.A. de C.V.
Tel. Interior: +52 (01) 800 627 1286
Tel. D.F.: +52 (01) 52 84 30 62
E-Mail: arturo.fernandez@mx.bosch.com
Argentina
Robert Bosch Argentina S.A.
Av. Córdoba 5160
C1414BAW Ciudad Autónoma de Buenos Aires
Atención al Cliente
Tel.: +54 (0810) 555 2020
E-Mail: herramientas.bosch@ar.bosch.com
Perú
Autorex Peruana S.A.
República de Panamá 4045,
Lima 34
Tel.: +51 (01) 475-5453
E-Mail: vhe@autorex.com.pe
Bosch Power Tools
OBJ_BUCH-1139-001.book Page 47 Friday, November 27, 2009 11:44 AM
Español | 47
Chile
EMASA S.A.
Irarrázaval 259 – Ñuñoa
Santiago
Tel.: +56 (02) 520 3100
E-Mail: emasa@emasa.cl
Eliminación
Recomendamos que las herramientas eléctricas, accesorios y embalajes sean sometidos a
un proceso de recuperación que respete el medio ambiente.
Sólo para los países de la UE:
¡No arroje las herramientas eléctricas a la basura!
Conforme a la Directiva Europea
2002/96/CE sobre aparatos eléctricos y electrónicos inservibles,
tras su transposición en ley nacional, deberán acumularse por separado las herramientas eléctricas para ser sometidas a un reciclaje ecológico.
O CERTIFIC
CT
PRO
U
O
AD
D
Reservado el derecho de modificación.
C
TI
U
CE
Bosch Power Tools
T
MR
R
FIE
D PRO
D
1 609 929 T45 | (27.11.09)
OBJ_BUCH-1139-001.book Page 48 Friday, November 27, 2009 11:44 AM
48 | Português
Indicações de segurança
pt
Indicações gerais de advertência para
ferramentas eléctricas
Devem ser lidas todas as indicações de advertência e todas as
instruções. O desrespeito das advertências e
instruções apresentadas abaixo pode causar
choque eléctrico, incêndio e/ou graves lesões.
ATENÇÃO
Guarde bem todas as advertências e instruções para futura referência.
O termo “Ferramenta eléctrica” utilizado a seguir nas indicações de advertência, refere-se a
ferramentas eléctricas operadas com corrente
de rede (com cabo de rede) e a ferramentas
eléctricas operadas com acumulador (sem cabo
de rede).
1) Segurança da área de trabalho
a) Mantenha a sua área de trabalho sempre
limpa e bem iluminada. Desordem ou áreas de trabalho insuficientemente iluminadas podem levar a acidentes.
b) Não trabalhar com a ferramenta eléctrica em áreas com risco de explosão, nas
quais se encontrem líquidos, gases ou
pós inflamáveis. Ferramentas eléctricas
produzem faíscas, que podem inflamar
pós ou vapores.
c) Manter crianças e outras pessoas afastadas da ferramenta eléctrica durante a
utilização. No caso de distracção é possível que perca o controlo sobre o aparelho.
2) Segurança eléctrica
a) A ficha de conexão da ferramenta eléctrica deve caber na tomada. A ficha não
deve ser modificada de maneira alguma.
Não utilizar uma ficha de adaptação junto com ferramentas eléctricas protegidas por ligação à terra. Fichas não modificadas e tomadas apropriadas reduzem o
risco de um choque eléctrico.
1 609 929 T45 | (27.11.09)
b) Evitar que o corpo possa entrar em contacto com superfícies ligadas à terra, como tubos, aquecimentos, fogões e frigoríficos. Há um risco elevado devido a
choque eléctrico, se o corpo estiver ligado à terra.
c) Manter o aparelho afastado de chuva ou
humidade. A infiltração de água numa ferramenta eléctrica aumenta o risco de choque eléctrico.
d) Não deverá utilizar o cabo para outras finalidades. Jamais utilizar o cabo para
transportar a ferramenta eléctrica, para
pendurá-la, nem para puxar a ficha da tomada. Manter o cabo afastado de calor,
óleo, cantos afiados ou partes do aparelho em movimento. Cabos danificados ou
emaranhados aumentam o risco de um
choque eléctrico.
e) Se trabalhar com uma ferramenta eléctrica ao ar livre, só deverá utilizar cabos
de extensão apropriados para áreas exteriores. A utilização de um cabo de extensão apropriado para áreas exteriores
reduz o risco de um choque eléctrico.
f) Se não for possível evitar o funcionamento da ferramenta eléctrica em áreas
húmidas, deverá ser utilizado um disjuntor de corrente de avaria. A utilização de
um disjuntor de corrente de avaria reduz
o risco de um choque eléctrico.
3) Segurança de pessoas
a) Esteja atento, observe o que está a fazer
e tenha prudência ao trabalhar com a
ferramenta eléctrica. Não utilizar uma
ferramenta eléctrica quando estiver fatigado ou sob a influência de drogas, álcool ou medicamentos. Um momento de
descuido ao utilizar a ferramenta eléctrica, pode levar a lesões graves.
b) Utilizar equipamento de protecção pessoal e sempre óculos de protecção. A utilização de equipamento de protecção pessoal,
como máscara de protecção contra pó, sapatos de segurança antiderrapantes, capacete de segurança ou protecção auricular,
de acordo com o tipo e aplicação da ferramenta eléctrica, reduz o risco de lesões.
Bosch Power Tools
OBJ_BUCH-1139-001.book Page 49 Friday, November 27, 2009 11:44 AM
Português | 49
c) Evitar uma colocação em funcionamento
involuntária. Assegure-se de que a ferramenta eléctrica esteja desligada, antes
de conectá-la à alimentação de rede e/ou
ao acumulador, antes de levantá-la ou de
transportá-la. Se tiver o dedo no interruptor ao transportar a ferramenta eléctrica
ou se o aparelho for conectado à alimentação de rede enquanto estiver ligado, poderão ocorrer acidentes.
d) Remover ferramentas de ajuste ou chaves de boca antes de ligar a ferramenta
eléctrica. Uma ferramenta ou chave que
se encontre numa parte do aparelho em
movimento pode levar a lesões.
e) Evite uma posição anormal. Mantenha
uma posição firme e mantenha sempre o
equilíbrio. Desta forma é mais fácil controlar a ferramenta eléctrica em situações
inesperadas.
f) Usar roupa apropriada. Não usar roupa
larga nem jóias. Mantenha os cabelos,
roupas e luvas afastadas de partes em
movimento. Roupas frouxas, cabelos longos ou jóias podem ser agarrados por peças em movimento.
g) Se for possível montar dispositivos de
aspiração ou de recolha, assegure-se de
que estejam conectados e utilizados correctamente. A utilização de uma aspiração de pó pode reduzir o perigo devido ao
pó.
4) Utilização e manuseio cuidadoso de ferramentas eléctricas
a) Não sobrecarregue o aparelho. Utilize a
ferramenta eléctrica apropriada para o
seu trabalho. É melhor e mais seguro trabalhar com a ferramenta eléctrica apropriada na área de potência indicada.
b) Não utilizar uma ferramenta eléctrica
com um interruptor defeituoso. Uma ferramenta eléctrica que não pode mais ser
ligada nem desligada, é perigosa e deve
ser reparada.
Bosch Power Tools
c) Puxar a ficha da tomada e/ou remover o
acumulador antes de executar ajustes no
aparelho, de substituir acessórios ou de
guardar o aparelho. Esta medida de segurança evita o arranque involuntário da ferramenta eléctrica.
d) Guardar ferramentas eléctricas não utilizadas fora do alcance de crianças. Não
permita que pessoas que não estejam familiarizadas com o aparelho ou que não
tenham lido estas instruções, utilizem o
aparelho. Ferramentas eléctricas são perigosas se forem utilizadas por pessoas
inesperientes.
e) Tratar a ferramenta eléctrica com cuidado. Controlar se as partes móveis do
aparelho funcionam perfeitamente e não
emperram, e se há peças quebradas ou
danificadas que possam prejudicar o
funcionamento da ferramenta eléctrica.
Permitir que peças danificadas sejam reparadas antes da utilização. Muitos acidentes têm como causa, a manutenção insuficiente de ferramentas eléctricas.
f) Manter as ferramentas de corte afiadas
e limpas. Ferramentas de corte cuidadosamente tratadas e com cantos de corte
afiados emperram com menos frequência
e podem ser conduzidas com maior facilidade.
g) Utilizar a ferramenta eléctrica, acessórios, ferramentas de aplicação, etc. conforme estas instruções. Considerar as
condições de trabalho e a tarefa a ser
executada. A utilização de ferramentas
eléctricas para outras tarefas a não ser as
aplicações previstas, pode levar a situações perigosas.
5) Serviço
a) Só permita que o seu aparelho seja reparado por pessoal especializado e qualificado e só com peças de reposição originais. Desta forma é assegurado o
funcionamento seguro do aparelho.
1 609 929 T45 | (27.11.09)
OBJ_BUCH-1139-001.book Page 50 Friday, November 27, 2009 11:44 AM
50 | Português
Indicações de segurança para polidoras
Indicações de segurança conjuntas para trabalhar com papel de lixar, com escovas metálicas
e para polir
f Esta ferramenta eléctrica deve ser utilizada
como lixadeira, como escova de arame e como polidora. Observar todas as indicações
de segurança, instruções, apresentações e
dados fornecidos com a ferramenta eléctrica. O desrespeito das seguintes instruções
pode levar a um choque eléctrico, incêndio
e/ou graves lesões.
f Esta ferramenta eléctrica não é apropriada
para lixar nem para separar por rectificação. Aplicações, para as quais a ferramenta
eléctrica não é prevista, podem causar riscos
e lesões.
f Não utilizar acessórios, que não foram especialmente previstos e recomendados pelo fabricante para serem utilizados com esta ferramenta eléctrica. O facto de poder
fixar o acessório a esta ferramenta eléctrica,
não garante uma aplicação segura.
f O número de rotação admissível da ferramenta de trabalho deve ser no mínimo tão
alto quanto o máximo número de rotação indicado na ferramenta eléctrica. Acessórios
que girem mais rápido do que permitido, podem quebrar e serem atirados para longe.
f O diâmetro exterior e a espessura da ferramenta de trabalho devem corresponder às
indicações de medida da sua ferramenta
eléctrica. Ferramentas de trabalho incorrectamente medidas podem não ser suficientemente blindadas nem controladas.
f Discos abrasivos, flanges, pratos abrasivos
ou outros acessórios devem caber exactamente no veio de rectificação da sua ferramenta eléctrica. Ferramentas de trabalho,
que não cabem exactamente no veio de rectificação da ferramenta eléctrica, giram irregularmente, vibram fortemente e podem levar à perda de controlo.
f Não utilizar ferramentas de trabalho danificadas. Antes de cada utilização deverá controlar as ferramentas de trabalho, e verificar se por exemplo os discos abrasivos
1 609 929 T45 | (27.11.09)
apresentam fissuras e estilhaços, se pratos
abrasivos apresentam fissuras, se há desgaste ou forte atrição, se as escovas de arame apresentam arames soltos ou quebrados. Se a ferramenta eléctrica ou a
ferramenta de trabalho caírem, deverá verificar se sofreram danos, ou trocar por uma
ferramenta de trabalho intacta. Após ter
controlado e introduzido a ferramenta de
trabalho, deverá manter-se, e as pessoas
que se encontrem nas proximidades, fora
do nível de rotação da ferramenta de trabalho e permitir que a ferramenta eléctrica
funcione durante um minuto com o máximo
número de rotação. A maioria das ferramentas de trabalho danificadas quebram durante
este período de teste.
f Utilizar um equipamento de protecção pessoal. De acordo com a aplicação, deverá utilizar uma protecção para todo o rosto, protecção para os olhos ou um óculos
protector. Se for necessário, deverá utilizar
uma máscara contra pó, protecção auricular, luvas de protecção ou um avental especial, para proteger-se de pequenas partículas de amoladura e de material. Os olhos
devem ser protegidos contra partículas a voar, produzidas durante as diversas aplicações. A máscara contra pó ou a máscara de
respiração deve ser capaz de filtrar o pó produzido durante a respectiva aplicação. Se for
sujeito durante longo tempo a fortes ruídos,
poderá sofrer a perda da capacidade auditiva.
f Observe que as outras pessoas mantenham
uma distância segura em relação ao seu local de trabalho. Cada pessoa que entrar na
área de trabalho, deverá usar um equipamento de protecção pessoal. Estilhaços da
peça a ser trabalhada ou ferramentas de trabalho quebradas podem voar e causar lesões
fora da área imediata de trabalho.
f Ao executar trabalhos durante os quais podem ser atingidos cabos eléctricos ou o próprio cabo de rede deverá sempre segurar a
ferramenta eléctrica pelas superfícies de
punho isoladas. O contacto com um cabo
sob tensão também pode colocar sob tensão
as peças metálicas do aparelho e levar a um
choque eléctrico.
Bosch Power Tools
OBJ_BUCH-1139-001.book Page 51 Friday, November 27, 2009 11:44 AM
Português | 51
f Manter o cabo de rede afastado de ferramentas de trabalho em rotação. Se perder o
controlo sobre a ferramenta eléctrica, é possível que o cabo de rede seja cortado ou enganchado e a sua mão ou braço sejam puxados contra a ferramenta de trabalho em
rotação.
f Jamais depositar a ferramenta eléctrica,
antes que a ferramenta de trabalho esteja
completamente parada. A ferramenta de trabalho em rotação pode entrar em contacto
com a superfície de apoio, provocando uma
perda de controlo da ferramenta eléctrica.
f Não permitir que a ferramenta eléctrica funcione enquanto estiver a transportá-la. A
sua roupa pode ser agarrada devido a um
contacto acidental com a ferramenta de trabalho em rotação, de modo que a ferramenta
de trabalho possa ferir o seu corpo.
f Limpar regularmente as aberturas de ventilação da sua ferramenta eléctrica. A ventoinha do motor puxa pó para dentro da carcaça, e uma grande quantidade de pó de metal
pode causar perigos eléctricos.
f Não utilizar a ferramenta eléctrica perto de
materiais inflamáveis. Faíscas podem incendiar estes materiais.
f Não utilizar ferramentas de trabalho que
necessitem agentes de refrigeração líquidos. A utilização de água ou de outros agentes de refrigeração líquidos pode provocar
um choque eléctrico.
Contra-golpe e respectivas advertências
f Contra-golpe é uma repentina reacção devido a uma ferramenta de trabalho travada ou
bloqueada, como por exemplo um disco
abrasivo, um prato abrasivo, uma escova de
arame etc. Um travamento ou um bloqueio
levam a uma parada abrupta da ferramenta
de trabalho em rotação. Desta maneira, uma
ferramenta eléctrica descontrolada pode ser
acelerada no local de bloqueio, sendo forçada no sentido contrário da rotação da ferramenta de trabalho.
Se por exemplo um disco abrasivo travar ou
bloquear numa peça a ser trabalhada, o canto do disco abrasivo pode mergulhar na peça
Bosch Power Tools
a ser trabalhada e encravar-se, quebrando o
disco abrasivo ou causando um contra-golpe.
O disco abrasivo se movimenta então no sentido do operador ou para longe deste, dependendo do sentido de rotação do disco no local do bloqueio. Sob estas condições os
discos abrasivos também podem partir-se.
Um contra-golpe é a consequência de uma
utilização incorrecta ou indevida da ferramenta eléctrica. Ele pode ser evitado por
apropriadas medidas de precaução como
descrito a seguir.
f Segurar firmemente a ferramenta eléctrica
e posicionar o seu corpo e os braços de modo que possa resistir às forças de um contra-golpe. Sempre utilizar o punho adicional, se existente, para assegurar o máximo
controlo possível sobre as forças de um
contra-golpe ou sobre momentos de reacção durante o arranque. O operador pode
controlar as forças de contra-golpe e as forças de reacção através de medidas de precaução apropriadas.
f Jamais permita que as suas mãos se encontrem perto de ferramentas de trabalho em
rotação. No caso de um contra-golpe a ferramenta de trabalho poderá passar pela sua
mão.
f Evite que o seu corpo se encontre na área,
na qual a ferramenta eléctrica possa ser
movimentada no caso de um contra-golpe.
O contra-golpe força a ferramenta eléctrica
no sentido contrário ao movimento do disco
abrasivo no local do bloqueio.
f Trabalhar com especial cuidado na área ao
redor de esquinas, cantos afiados etc. Evite
que ferramentas de trabalho sejam ricocheteadas e travadas pela peça a ser trabalhada. A ferramenta de trabalho em rotação tende a travar em esquinas, em cantos afiados
ou se for ricocheteada. Isto causa uma perda
de controlo ou um contra-golpe.
f Não utilizar lâminas de serra de correias
nem dentadas. Estas ferramentas de trabalho causam frequentemente um contra-golpe
ou a perda de controlo sobre a ferramenta
eléctrica.
1 609 929 T45 | (27.11.09)
OBJ_BUCH-1139-001.book Page 52 Friday, November 27, 2009 11:44 AM
52 | Português
Advertências especiais de segurança específicas para lixar com lixa de papel
f Não utilizar lixas de papel demasiado grandes, mas sempre seguir as indicações do fabricante sobre o tamanho correcto das lixas
de papel. Lixas de papel, que sobressaem
dos cantos do prato abrasivo, podem causar
lesões, assim como bloquear e rasgar as lixas
de papel ou levar a um contra-golpe.
Indicações especiais de aviso para polir
f Não permitir que hajam partes soltas da
boina de polimento, principalmente cordões de fixação. Os cordões de fixação devem ser bem arrumados ou cortados. Cordões de fixação soltos e em rotação podem
agarrar os seus dedos ou prender-se na peça
a ser trabalhada.
Advertências especiais de segurança específicas para trabalhar com escovas de arame
f Esteja ciente de que a escova de arame também perde pedaços de arame durante a utilização normal. Não sobrecarregue os arames exercendo uma força de pressão
demasiada. Pedaços de arame a voar, podem
penetrar facilmente em roupas finas e/ou na
pele.
f Se for recomendável uma capa de protecção, deverá evitar que a escova de arame
entre em contacto com a capa de protecção. O diâmetro das escovas em forma de
prato ou de tacho pode aumentar devido à
força de pressão e às forças centrífugas.
Advertências de segurança adicionais
Usar óculos de protecção.
f Utilizar detectores apropriados, para encontrar cabos escondidos, ou consulte a
companhia eléctrica local. O contacto com
cabos eléctricos pode provocar fogo e choques eléctricos. Danos em tubos de gás podem levar à explosão. A penetração num cano de água causa danos materiais ou pode
provocar um choque eléctrico.
1 609 929 T45 | (27.11.09)
f Destravar o interruptor de ligar-desligar e
colocá-lo na posição desligada, se a alimentação de rede for interrompida, p. ex. devido a uma falha de corrente ou se a ficha de
rede tiver sido puxada da tomada. Assim é
evitado um rearranque descontrolado do
aparelho.
f Para o trabalho em pedras deverá utilizar
uma aspiração de pó. O aspirador de pó deve ser homologado para a aspiração de pó
de pedras. A utilização destes dispositivos
reduz o perigo devido ao pó.
f Segurar a ferramenta eléctrica firmemente
com ambas as mãos durante o trabalho e
manter uma posição firme. A ferramenta
eléctrica é conduzida com segurança com
ambas as mãos.
f Fixar a peça a ser trabalhada. Uma peça a
ser trabalhada fixa com dispositivos de aperto ou com torno de bancada está mais firme
do que segurada com a mão.
f Manter o seu local de trabalho limpo. Misturas de material são especialmente perigosas.
Pó de metal leve pode queimar ou explodir.
f Não utilizar a ferramenta eléctrica com um
cabo danificado. Não tocar no cabo danificado nem puxar a ficha da tomada, se o cabo for danificado durante o trabalho. Cabos
danificados aumentam o risco de um choque
eléctrico.
Descrição de funções
Devem ser lidas todas as indicações de advertência e todas as instruções. O desrespeito das advertências e instruções apresentadas
abaixo pode causar choque eléctrico, incêndio e/ou graves lesões.
Abrir a página basculante contendo a apresentação do aparelho, e deixar esta página aberta enquanto estiver lendo a instrução de serviço.
Bosch Power Tools
OBJ_BUCH-1139-001.book Page 53 Friday, November 27, 2009 11:44 AM
Português | 53
Utilização conforme as disposições
A ferramenta eléctrica é destinada para para polir superfícies metálicas e envernizadas com escovas e para lixar pedras, sem utilizar água.
Componentes ilustrados
A numeração dos componentes ilustrados refere-se à apresentação da ferramenta eléctrica na
página de esquemas.
8 Tecla de fixação para o interruptor
de ligar-desligar
9 Protecção para as mãos*
10 Veio de rectificação
11 Cavilha de aperto*
12 Flange de aperto*
13 Disco de polir*
14 Porca de aperto*
15 Esponja de polir*
1 Capa de protecção para a cabeça de
engrenagem*
16 Boina de pele de cordeiro para a esponja
de polir*
2 Parafuso de fixação para a capa de
protecção*
17 Prato abrasivo de borracha*
18 Folha de lixar*
3 Tecla de bloqueio do veio
19 Porca redonda*
4 Porta-punho*
20 Disco de polir de feltro*
5 Punho adicional (superfície isolada)
21 Escova tipo tacho*
6 Roda de ajuste para pré-selecção do número
de rotação(GPO 12 E)
22 Punho (superfície isolada)
7 Interruptor de ligar-desligar
*Acessórios apresentados ou descritos não pertencem ao volume de fornecimento padrão. Todos os
acessórios encontram-se no nosso programa de acessórios.
Dados técnicos
Polidora
N° do produto
Potência nominal consumida
W
GPO 12
Professional
GPO 12 E
Professional
0 601 366 0..
0 601 366 7..
1200
1200
W
700
700
Número de rotações nominal
min-1
2100
3000
Ajuste do número de rotações
min-1
–
750 – 3000
máx. diâmetro do disco de lixa
mm
230
230
M 14
M 14
Potência útil
Rosca do veio de rectificação
máx. comprimento do veio
Peso conforme EPTA-Procedure 01/2003
Classe de protecção
mm
24
24
kg
3,3
3,5
/II
/II
As indicações só valem para tensões nominais [U] 230/240 V. Estas indicações podem variar no caso de tensões inferiores e em modelos específicos dos países.
Observar o número de produto na placa de características da sua ferramenta eléctrica. A designação comercial das
ferramentas eléctricas individuais pode variar.
Bosch Power Tools
1 609 929 T45 | (27.11.09)
OBJ_BUCH-1139-001.book Page 54 Friday, November 27, 2009 11:44 AM
54 | Português
Informação sobre ruídos/vibrações
Declaração de conformidade
Valores de medição para ruídos, averiguados
conforme EN 60745.
Declaramos sob nossa exclusiva responsabilidade que o produto descrito em “Dados técnicos”
cumpre as seguintes normas ou documentos
normativos: EN 60745 conforme as disposições
das directivas 2004/108/CE, 98/37/CE (até
28.12.2009), 2006/42/CE (a partir de
29.12.2009).
O nível de ruído avaliado como A do aparelho é
tipicamente: Nível de pressão acústica
90 dB(A); Nível de potência acústica 101 dB(A).
Incerteza K=3 dB.
Usar protecção auricular!
Valores totais de vibração (soma dos vectores
das três direcções) determinadas conforme
EN 60745:
Polir: Valor de emissão de oscilações
ah <2,5 m/s2, incerteza K=1,5 m/s2.
Lixar com lixa de papel: Valor de emissão de oscilações ah <2,5 m/s2, incerteza K=1,5 m/s2.
O nível de oscilações indicado nestas instruções
de serviço foi medido de acordo com um processo de medição normalizado pela norma
EN 60745 e pode ser utilizado para a comparação de aparelhos. Ele também é apropriado para
uma avaliação provisória da carga de vibrações.
O nível de vibrações indicado representa as aplicações principais da ferramenta eléctrica. Se a
ferramenta eléctrica for utilizada para outras
aplicações, com outras ferramentas de trabalho
ou com manutenção insuficiente, é possível que
o nível de vibrações seja diferente. Isto pode aumentar sensivelmente a carga de vibrações para
o período completo de trabalho.
Para uma estimação exacta da carga de vibrações, também deveriam ser considerados os períodos nos quais o aparelho está desligado ou
funciona, mas não está sendo utilizado. Isto pode reduzir a carga de vibrações durante o completo período de trabalho.
Além disso também deverão ser estipuladas medidas de segurança para proteger o operador
contra o efeito de vibrações, como por exemplo:
Manutenção de ferramentas eléctricas e de ferramentas de trabalho, manter as mãos quentes
e organização dos processos de trabalho.
Processo técnico em:
Robert Bosch GmbH, PT/ESC,
D-70745 Leinfelden-Echterdingen
Dr. Egbert Schneider
Senior Vice President
Engineering
Dr. Eckerhard Strötgen
Head of Product
Certification
Robert Bosch GmbH, Power Tools Division
D-70745 Leinfelden-Echterdingen
06.11.2009
Montagem
Montar os dispositivos de protecção
f Antes de todos trabalhos na ferramenta
eléctrica deverá puxar a ficha de rede da tomada.
Punho adicional
f Só utilizar a sua ferramenta eléctrica com o
punho adicional 5.
Atarraxar o punho adicional 5 de acordo com o
tipo de trabalho, do lado direito ou do lado esquerdo do cabeçote de engrenagens.
Com ajuda do porta-punho 4 é possível montar
o punho adicional 5 à cabeça da engrenagem de
forma propícia em relação ao centro de gravidade. Atarraxar o porta-punho 4 em função do tipo
de trabalho, do lado direito ou do lado esquerdo
do cabeçote de engrenagens.
Protecção para as mãos
Ao trabalhar sem porta-punho 4 deveria montar
a protecção para as mãos 9.
Fixar a protecção para as mãos 9 com o punho
adicional 5.
1 609 929 T45 | (27.11.09)
Bosch Power Tools
OBJ_BUCH-1139-001.book Page 55 Friday, November 27, 2009 11:44 AM
Português | 55
Capa de protecção para a cabeça de engrenagem
A cabeça de engrenagem se aquece durante o
trabalho com a ferramenta eléctrica. A capa de
protecção 1 pode ser usada como protecção
contra contacto.
Colocar a capa de protecção 1 sobre a cabeça
de engrenagem e fixá-la com o parafuso de fixação 2 e com o punho adicional 5.
Montar ferramentas abrasivas
f Antes de todos trabalhos na ferramenta
eléctrica deverá puxar a ficha de rede da tomada.
Limpar o veio de rectificação 10 e todas as peças a serem montadas.
Premir a tecla de bloqueio do veio 3 para prender e soltar as ferramentas abrasivas e para imobilizar o veio de rectificação.
f Só accionar a tecla de bloqueio do veio com
o veio de rectificação parado. Caso contrário é possível que a ferramenta eléctrica seja
danificada.
Disco de polir de feltro
Aparafusar firmemente o disco de polir 20 no
veio de rectificação 10.
Escova tipo tacho/escova plana
Deverá ser possível atarraxar a escova tipo tacho/escova plana no veio de rectificação, até
que fiquem firmemente encostadas no flange do
veio de rectificação no fim da rosca do veio de
rectificação. Apertar a escova tipo tacho/escova
plana com a chave de forqueta.
Ferramentas abrasivas admissíveis
Podem ser utilizadas todas as ferramentas abrasivas mencionadas nesta instrução de serviço.
O número de rotação admissível [min-1] ou a velocidade circunferencial [m/s] das ferramentas
abrasivas utilizadas deve corresponder às indicações contidas na tabela abaixo.
Observe portanto o número de rotação ou a velocidade circunferencial admissível como indicado na etiqueta da ferramenta abrasiva.
A sequência de montagem está apresentada na
página de esquemas.
máx.
[mm]
Disco de polir
D
b
d
[min-1]
[m/s]
230
–
–
3000
80
100
30
M 14
3000
45
Aparafusar a cavilha de aperto 11 sobre o veio
de rectificação 10 e apertá-la com a chave de
forqueta na superfície de aplicação de chave.
Deslizar o flange de aperto 12 e o disco de polir
13 sobre a cavilha de aperto 11. Atarraxar a porca de aperto 14 e apertá-la com a chave de dois
furos.
D
[mm]
d
b
D
Esponja de polir
Aparafusar firmemente a esponja de polir 15 no
veio de rectificação 10. Sobre a esponja de polir
15 pode ser colocada uma capa de pele de cordeiro 16.
Prato abrasivo de borracha
Deslizar o disco de lixar de borracha 17 sobre o
veio de rectificação 10.
Atarraxar a porca redonda 19 e apertá-la com a
chave de dois furos.
Aspiração de pó/de aparas
f Pós de materiais como por exemplo, tintas
que contém chumbo, alguns tipos de madeira, minerais e metais, podem ser nocivos à
saúde. O contacto ou a inalação dos pós pode provocar reações alérgicas e/ou doenças
nas vias respiratórias do utilizador ou das
pessoas que se encontrem por perto.
Premir a folha de lixar 18 firmemente contra o
lado de baixo do prato de lixar de borracha 17.
Bosch Power Tools
1 609 929 T45 | (27.11.09)
OBJ_BUCH-1139-001.book Page 56 Friday, November 27, 2009 11:44 AM
56 | Português
Certos pós, como por exemplo pó de carvalho e faia são considerados como sendo cancerígenos, especialmente quando juntos
com substâncias para o tratamento de madeiras (cromato, preservadores de madeira).
Material que contém asbesto só deve ser
processado por pessoal especializado.
– Assegurar uma boa ventilação do local de
trabalho.
– É recomendável usar uma máscara de protecção respiratória com filtro da classe
P2.
Observe as directivas para os materiais a serem trabalhados, vigentes no seu país.
Funcionamento
Colocação em funcionamento
f Observar a tensão de rede! A tensão da fonte de corrente deve coincidir com a indicada na chapa de identificação da ferramenta
eléctrica. Ferramentas eléctricas marcadas
para 230 V também podem ser operadas
com 220 V.
Ligar e desligar
Para a colocação em funcionamento da ferramenta eléctrica, deverá empurrar a tecla de fixação 8 para frente e em seguida premir o interruptor de ligar-desligar 7.
Para fixar o interruptor de ligar-desligar premido 7, deverá empurrar a tecla de fixação 8 um
pouco para frente.
Para desligar a ferramenta eléctrica, soltar o interruptor de ligar-desligar 7, ou se estiver travado, deverá premir por instantes o interruptor de
ligar-desligar 7 e em soltá-lo de seguida.
f Controlar a ferramenta abrasiva antes de
utilizá-la. A ferramenta abrasiva deve estar
montada de forma correcta e deve movimentar-se livremente. Executar um funcionamento de teste, sem carga, de no mínimo
1 minuto. Não utilizar ferramentas abrasivas danificadas, descentrados ou a vibrar.
Ferramentas abrasivas danificadas podem
estoirar e causar lesões.
1 609 929 T45 | (27.11.09)
Pré-selecção do número de rotação
(GPO 12 E)
Com a roda de pré-selecção do número de rotações 6 é possível pré-seleccionar o número de
rotações necessário durante o funcionamento.
O n° de rotações necessário depende do material e das condições de trabalho e pode ser verificado através de ensaios práticos.
Indicações de trabalho
f Fixar a peça a ser trabalhada se esta não estiver firmemente apoiada devido ao seu
próprio peso.
f Não carregue demasiadamente a ferramenta eléctrica, de modo que chegue a parar.
f Após um trabalho com carga elevada, deverá permitir que a ferramenta eléctrica funcione alguns minutos em vazio, para que a
ferramenta de trabalho possa arrefecer.
Para lixar materiais macios como por exemplo
gesso ou tinta, deverá usar de preferência o prato de lixar de borracha 17 com a folha de lixa 18.
Escovas tipo tacho 21 e escovas de disco são
apropriadas para desenferrujar.
Polir
Para polir vernizes erodidos ou para polir arranhões (p. ex. vidro acrílico) é possível equipar a
ferramenta eléctrica com as respectivas ferramentas de polir, como por exemplo boina de lã
de cordeiro, feltro de polir ou esponha de polir
(acessórios).
GPO 12 E: Seleccionar um número de rotações
baixo para polir (nível 1 – 2), para evitar um sobreaquecimento da superfície.
Aplicar o produto de polimento com uma esponja de polir com pressão moderada, com movimentos cruzados ou circulares e em seguida
permitir que seque um pouco.
Polir o produto de polir seco com uma boina de
lã de cordeiro, com movimentos cruzados ou circulares.
Limpar regularmente as ferramentas de polir,
para assegurar bons resultados de polimento.
Lavar as ferramentas de polir com um detergente brando e com água morna, não utilizar solventes.
Bosch Power Tools
OBJ_BUCH-1139-001.book Page 57 Friday, November 27, 2009 11:44 AM
Português | 57
Manutenção e serviço
Manutenção e limpeza
f Antes de todos trabalhos na ferramenta
eléctrica deverá puxar a ficha de rede da tomada.
f Manter a ferramenta eléctrica e as aberturas de ventilação sempre limpas, para trabalhar bem e de forma segura.
f Em condições de trabalho extremas deverá,
se possível, usar sempre um equipamento
de aspiração. Soprar frequentemente as
aberturas de ventilação e interconectar um
disjuntor de corrente de avaria. Durante o
processamento de metais é possível que se
deposite pó condutivo no interior da ferramenta eléctrica. Isto pode prejudicar o isolamento de protecção da ferramenta eléctrica.
Os acessórios devem ser armazenados e tratados com cuidado.
Se a ferramenta eléctrica falhar apesar de cuidadosos processos de fabricação e de teste, a reparação deverá ser executada por uma oficina
de serviço autorizada para ferramentas eléctricas Bosch.
Para todas as questões e encomendas de peças
sobressalentas é imprescindível indicar o número de produto de 10 dígitos como consta na placa de características da ferramenta eléctrica.
Serviço pós-venda e assistência ao
cliente
Portugal
Robert Bosch LDA
Avenida Infante D. Henrique
Lotes 2E – 3E
1800 Lisboa
Tel.: +351 (021) 8 50 00 00
Fax: +351 (021) 8 51 10 96
Brasil
Robert Bosch Ltda.
Caixa postal 1195
13065-900 Campinas
Tel.: +55 (0800) 70 45446
E-Mail: sac@bosch-sac.com.br
Eliminação
Ferramentas eléctricas, acessórios e embalagens devem ser enviados a uma reciclagem ecológica de matérias primas.
Apenas países da União Europeia:
Não deitar ferramentas eléctricas
no lixo doméstico!
De acordo com a directiva europeia 2002/96/CE para aparelhos
eléctricos e electrónicos velhos, e
com as respectivas realizações
nas leis nacionais, as ferramentas eléctricas que
não servem mais para a utilização, devem ser
enviadas separadamente a uma reciclagem ecológica.
Sob reserva de alterações.
O serviço pós-venda responde às suas perguntas a respeito de serviços de reparação e de manutenção do seu produto, assim como das peças sobressalentes. Desenhos explodidos e
informações sobre peças sobressalentes encontram-se em:
www.bosch-pt.com
A nossa equipa de consultores Bosch esclarece
com prazer todas as suas dúvidas a respeito da
compra, aplicação e ajuste dos produtos e acessórios.
Bosch Power Tools
1 609 929 T45 | (27.11.09)
OBJ_BUCH-1139-001.book Page 58 Friday, November 27, 2009 11:44 AM
58 | Italiano
Norme di sicurezza
it
Avvertenze generali di pericolo per elettroutensili
Leggere tutte le avvertenze
di pericolo e le istruzioni
operative. In caso di mancato rispetto delle avvertenze di pericolo e delle istruzioni operative
si potrà creare il pericolo di scosse elettriche,
incendi e/o incidenti gravi.
AVVERTENZA
Conservare tutte le avvertenze di pericolo e le
istruzioni operative per ogni esigenza futura.
Il termine «elettroutensile» utilizzato nelle avvertenze di pericolo si riferisce ad utensili elettrici alimentati dalla rete (con linea di allacciamento) ed ad utensili elettrici alimentati a
batteria (senza linea di allacciamento).
1) Sicurezza della postazione di lavoro
a) Tenere la postazione di lavoro sempre
pulita e ben illuminata. Il disordine oppure zone della postazione di lavoro non illuminate possono essere causa di incidenti.
b) Evitare d’impiegare l’elettroutensile in
ambienti soggetti al rischio di esplosioni
nei quali si abbia presenza di liquidi, gas
o polveri infiammabili. Gli elettroutensili
producono scintille che possono far infiammare la polvere o i gas.
c) Tenere lontani i bambini ed altre persone durante l’impiego dell’elettroutensile. Eventuali distrazioni potranno comportare la perdita del controllo
sull’elettroutensile.
2) Sicurezza elettrica
a) La spina di allacciamento alla rete
dell’elettroutensile deve essere adatta
alla presa. Evitare assolutamente di apportare modifiche alla spina. Non impiegare spine adattatrici assieme ad elettroutensili dotati di collegamento a
terra. Le spine non modificate e le prese
adatte allo scopo riducono il rischio di
scosse elettriche.
1 609 929 T45 | (27.11.09)
b) Evitare il contatto fisico con superfici
collegate a terra, come tubi, riscaldamenti, cucine elettriche e frigoriferi.
Sussiste un maggior rischio di scosse elettriche nel momento in cui il corpo è messo
a massa.
c) Custodire l’elettroutensile al riparo dalla
pioggia o dall’umidità. La penetrazione
dell’acqua in un elettroutensile aumenta il
rischio di una scossa elettrica.
d) Non usare il cavo per scopi diversi da
quelli previsti ed, in particolare, non
usarlo per trasportare o per appendere
l’elettroutensile oppure per estrarre la
spina dalla presa di corrente. Non avvicinare il cavo a fonti di calore, olio, spigoli
taglienti e neppure a parti della macchina che siano in movimento. I cavi danneggiati o aggrovigliati aumentano il rischio
d’insorgenza di scosse elettriche.
e) Qualora si voglia usare l’elettroutensile
all’aperto, impiegare solo ed esclusivamente cavi di prolunga che siano adatti
per l’impiego all’esterno. L’uso di un cavo di prolunga omologato per l’impiego
all’esterno riduce il rischio d’insorgenza
di scosse elettriche.
f) Qualora non fosse possibile evitare di
utilizzare l’elettroutensile in ambiente
umido, utilizzare un interruttore di sicurezza. L’uso di un interruttore di sicurezza
riduce il rischio di una scossa elettrica.
3) Sicurezza delle persone
a) È importante concentrarsi su ciò che si
sta facendo e maneggiare con giudizio
l’elettroutensile durante le operazioni di
lavoro. Non utilizzare mai l’elettroutensile in caso di stanchezza oppure quando
ci si trovi sotto l’effetto di droghe, bevande alcoliche e medicinali. Un attimo
di distrazione durante l’uso dell’elettroutensile può essere causa di gravi incidenti.
Bosch Power Tools
OBJ_BUCH-1139-001.book Page 59 Friday, November 27, 2009 11:44 AM
Italiano | 59
b) Indossare sempre equipaggiamento protettivo individuale, nonché guanti protettivi. Indossando abbigliamento di protezione personale come la maschera per
polveri, scarpe di sicurezza che non scivolino, elmetto di protezione oppure protezione acustica a seconda del tipo e
dell’applicazione dell’elettroutensile, si riduce il rischio di incidenti.
4) Trattamento accurato ed uso corretto degli
elettroutensili
c) Evitare l’accensione involontaria
dell’elettroutensile. Prima di collegarlo
alla rete di alimentazione elettrica e/o alla batteria ricaricabile, prima di prenderlo oppure prima di iniziare a trasportarlo, assicurarsi che l’elettroutensile sia
spento. Tenendo il dito sopra l’interruttore mentre si trasporta l’elettroutensile oppure collegandolo all’alimentazione di
corrente con l’interruttore inserito, si vengono a creare situazioni pericolose in cui
possono verificarsi seri incidenti.
b) Non utilizzare mai elettroutensili con interruttori difettosi. Un elettroutensile
con l’interruttore rotto è pericoloso e deve essere aggiustato.
d) Prima di accendere l’elettroutensile togliere gli attrezzi di regolazione o la chiave inglese. Un accessorio oppure una
chiave che si trovi in una parte rotante
della macchina può provocare seri incidenti.
e) Evitare una posizione anomala del corpo. Avere cura di mettersi in posizione
sicura e di mantenere l’equilibrio in ogni
situazione. In questo modo è possibile
controllare meglio l’elettroutensile in caso di situazioni inaspettate.
f) Indossare vestiti adeguati. Non indossare vestiti larghi, né portare bracciali e catenine. Tenere i capelli, i vestiti ed i
guanti lontani da pezzi in movimento. Vestiti lenti, gioielli o capelli lunghi potranno
impigliarsi in pezzi in movimento.
g) In caso fosse previsto il montaggio di dispositivi di aspirazione della polvere e di
raccolta, assicurarsi che gli stessi siano
collegati e che vengano utilizzati correttamente. L’utilizzo di un’aspirazione polvere può ridurre lo svilupparsi di situazioni pericolose dovute alla polvere.
Bosch Power Tools
a) Non sottoporre la macchina a sovraccarico. Per il proprio lavoro, utilizzare esclusivamente l’elettroutensile esplicitamente previsto per il caso. Con un
elettroutensile adatto si lavora in modo
migliore e più sicuro nell’ambito della sua
potenza di prestazione.
c) Prima di procedere ad operazioni di regolazione sulla macchina, prima di sostituire parti accessorie oppure prima di
posare la macchina al termine di un lavoro, estrarre sempre la spina dalla presa
della corrente e/o estrarre la batteria ricaricabile. Tale precauzione eviterà che
l’elettroutensile possa essere messo in
funzione involontariamente.
d) Quando gli elettroutensili non vengono
utilizzati, conservarli al di fuori del raggio di accesso di bambini. Non fare usare
l’elettroutensile a persone che non siano
abituate ad usarlo o che non abbiano letto le presenti istruzioni. Gli elettroutensili sono macchine pericolose quando vengono utilizzati da persone non dotate di
sufficiente esperienza.
e) Eseguire la manutenzione dell’elettroutensile operando con la dovuta diligenza.
Accertarsi che le parti mobili della macchina funzionino perfettamente, che non
s’inceppino e che non ci siano pezzi rotti
o danneggiati al punto da limitare la funzione dell’elettroutensile stesso. Prima
di iniziare l’impiego, far riparare le parti
danneggiate. Numerosi incidenti vengono
causati da elettroutensili la cui manutenzione è stata effettuata poco accuratamente.
f) Mantenere gli utensili da taglio sempre
affilati e puliti. Gli utensili da taglio curati
con particolare attenzione e con taglienti
affilati s’inceppano meno frequentemente
e sono più facili da condurre.
1 609 929 T45 | (27.11.09)
OBJ_BUCH-1139-001.book Page 60 Friday, November 27, 2009 11:44 AM
60 | Italiano
g) Utilizzare l’elettroutensile, gli accessori
opzionali, gli utensili per applicazioni
specifiche ecc., sempre attenendosi alle
presenti istruzioni. Così facendo, tenere
sempre presente le condizioni di lavoro
e le operazioni da eseguire. L’impiego di
elettroutensili per usi diversi da quelli
consentiti potrà dar luogo a situazioni di
pericolo.
5) Assistenza
a) Fare riparare l’elettroutensile solo ed
esclusivamente da personale specializzato e solo impiegando pezzi di ricambio
originali. In tale maniera potrà essere salvaguardata la sicurezza dell’elettroutensile.
Indicazioni di sicurezza per pulitrici
Indicazioni generali di sicurezza relative ad
operazioni di levigatura con carta vetrata, lavori con spazzole metalliche ed operazioni di lucidatura
f Questo elettroutensile è previsto per essere utilizzato come smerigliatrice con carta
vetrata, spazzola metallica e pulitrice. Attenersi a tutte le avvertenze di pericolo, istruzioni, illustrazioni e dati che vengono forniti
insieme all’elettroutensile. In caso di mancata osservanza delle seguenti istruzioni vi è
pericolo di provocare una scossa elettrica, di
sviluppare incendi e/o lesioni gravi.
f Questo elettroutensile non è adatto per levigatura ed operazioni di troncatura. Utilizzando l’elettroutensile per applicazioni non
esplicitamente previste per lo stesso, possono verificarsi situazioni pericolose e lesioni.
f Non utilizzare nessun accessorio che la casa costruttrice non abbia esplicitamente
previsto e raccomandato per questo elettroutensile. Il semplice fatto che un accessorio possa essere fissato al Vostro elettroutensile non è una garanzia per un impiego
sicuro.
1 609 929 T45 | (27.11.09)
f Il numero di giri ammesso dell’accessorio
impiegato deve essere almeno tanto alto
quanto il numero massimo di giri riportato
sull’elettroutensile. Un accessorio che gira
più rapidamente di quanto consentito può
rompersi in vari pezzi e venir lanciato intorno.
f Il diametro esterno e lo spessore dell’accessorio montato devono corrispondere ai dati
delle dimensioni dell’elettroutensile in dotazione. In caso di utilizzo di portautensili e
di accessori di dimensioni sbagliate non sarà
possibile schermarli oppure controllarli a
sufficienza.
f Dischi abrasivi, flange, platorelli oppure altri portautensili ed accessori devono adattarsi perfettamente al mandrino portamola
dell’elettroutensile in dotazione. Portautensili ed accessori che non si adattino perfettamente al mandrino portamola dell’elettroutensile non ruotano in modo uniforme,
vibrano molto forte e possono provocare la
perdita del controllo.
f Non utilizzare mai portautensili od accessori danneggiati. Prima di ogni utilizzo controllare i portautensili e gli accessori ed accertarsi che sui dischi abrasivi non vi siano
scheggiature o crepature, che il platorello
non sia soggetto ad incrinature, crepature o
forte usura e che le spazzole metalliche non
abbiano fili metallici allentati oppure rotti.
Se l’elettroutensile oppure l’accessorio impiegato dovesse sfuggire dalla mano e cadere, accertarsi che questo non abbia subito
nessun danno oppure utilizzare un accessorio intatto. Una volta controllato e montato
il portautensili o accessorio, far funzionare
l’elettroutensile per la durata di un minuto
con il numero massimo di giri avendo cura
di tenersi lontani e di impedire anche ad altre persone presenti di avvicinarsi al portautensili o accessorio in rotazione. Nella
maggior parte dei casi i portautensili o accessori danneggiati si rompono nel corso di questo periodo di prova.
Bosch Power Tools
OBJ_BUCH-1139-001.book Page 61 Friday, November 27, 2009 11:44 AM
Italiano | 61
f Indossare abbigliamento di protezione. A
seconda dell’applicazione in corso utilizzare una visiera completa, maschera di protezione per gli occhi oppure occhiali di sicurezza. Per quanto necessario, portare
maschere per polveri, protezione acustica,
guanti di protezione oppure un grembiule
speciale in grado di proteggervi da piccole
particelle di levigatura o di materiale. Gli occhi dovrebbero essere protetti da corpi
estranei espulsi in aria nel corso di diverse
applicazioni. La maschera antipolvere e la
maschera respiratoria devono essere in grado di filtrare la polvere provocata durante
l’applicazione. Esponendosi per lungo tempo
ad un rumore troppo forte vi è il pericolo di
perdere l’udito.
f Avere cura di evitare che altre persone possano avvicinarsi alla zona in cui si sta lavorando. Ogni persona che entra nella zona di
operazione deve indossare un abbigliamento protettivo personale. Frammenti del pezzo in lavorazione oppure utensili rotti possono volar via oppure provocare incidenti
anche al di fuori della zona diretta di lavoro.
f Tenere l’apparecchio esclusivamente per le
superfici isolate dell’impugnatura qualora
venissero effettuati lavori durante i quali
l’accessorio potrebbe venire a contatto con
cavi elettrici nascosti oppure con il proprio
cavo di rete. Il contatto con un cavo sotto
tensione può mettere sotto tensione anche
parti metalliche dell’apparecchio, causando
una scossa elettrica.
f Tenere il cavo di collegamento elettrico
sempre lontano da portautensili o accessori
in rotazione. Se si perde il controllo sull’elettroutensile vi è il pericolo di troncare o di colpire il cavo di collegamento elettrico e la Vostra mano o braccio può arrivare a toccare il
portautensili o accessorio in rotazione.
f Mai poggiare l’elettroutensile prima che il
portautensili o l’accessorio impiegato non
si sia fermato completamente. L’utensile in
rotazione può entrare in contatto con la superficie di appoggio facendoVi perdere il
controllo sulla macchina pneumatica.
Bosch Power Tools
f Mai trasportare l’elettroutensile mentre
questo dovesse essere ancora in funzione.
Attraverso un contatto casuale l’utensile in
rotazione potrebbe fare presa sugli indumenti oppure sui capelli dell’operatore e potrebbe arrivare a ferire seriamente il corpo
dell’operatore.
f Pulire regolarmente le feritoie di ventilazione dell’elettroutensile in dotazione. Il ventilatore del motore attira polvere nella carcassa ed una forte raccolta di polvere di metallo
può provocare pericoli di origine elettrica.
f Non utilizzare mai l’elettroutensile nelle vicinanze di materiali infiammabili. Le scintille
possono far prendere fuoco questi materiali.
f Non utilizzare mai accessori che richiedano
refrigeranti liquidi. L’utilizzo di acqua o di altri liquidi refrigeranti può provocare una
scossa di corrente elettrica.
Contraccolpo e relative avvertenze di pericolo
f Un contraccolpo è l’improvvisa reazione in
seguito ad agganciamento oppure blocco di
accessorio in rotazione come può essere un
disco abrasivo, platorello, spazzola metallica
ecc.. Agganciandosi oppure bloccandosi il
portautensili o accessorio provoca un arresto
improvviso della rotazione dello stesso. In
questo caso l’operatore non è più in grado di
controllare l’elettroutensile ed al punto di
blocco si provoca un rimbalzo dello stesso
che avviene nella direzione opposta a quella
della rotazione del portautensili o dell’accessorio.
Se p. es. un disco abrasivo resta agganciato
o bloccato nel pezzo in lavorazione, il bordo
del disco abrasivo che si abbassa nel pezzo
in lavorazione può rimanere impigliato provocando in questo modo una rottura oppure un
contraccolpo del disco abrasivo. Il disco
abrasivo si avvicina o si allontana dall’operatore a seconda della direzione di rotazione
che ha nel momento in cui si blocca. In tali situazioni è possibile che le mole abrasive possano anche rompersi.
Un contraccolpo è la conseguenza di un utilizzo non appropriato oppure non corretto
dell’elettroutensile. Esso può essere evitato
soltanto prendendo misure adatte di sicurezza come dalla descrizione che segue.
1 609 929 T45 | (27.11.09)
OBJ_BUCH-1139-001.book Page 62 Friday, November 27, 2009 11:44 AM
62 | Italiano
f Tenere sempre ben saldo l’elettroutensile e
portare il proprio corpo e le proprie braccia
in una posizione che Vi permetta di compensare le forze di contraccolpo. Se disponibile, utilizzare sempre l’impugnatura supplementare in modo da poter avere sempre il
maggior controllo possibile su forze di contraccolpi oppure momenti di reazione che si
sviluppano durante la fase in cui la macchina raggiunge il regime di pieno carico. Prendendo appropriate misure di precauzione
l’operatore può essere in grado di tenere sotto controllo le forze di contraccolpo e quelle
di reazione a scatti.
Avvertenze di pericolo specifiche per operazioni di lucidatura
f Mai avvicinare la propria mano alla zona degli utensili in rotazione. Nel corso dell’azione di contraccolpo il portautensili o accessorio potrebbe passare sulla Vostra mano.
f Tenere presente che la spazzola metallica
perde pezzi di fil di ferro anche durante il
comune impiego. Non sottoporre i fili metallici a carico troppo elevato esercitando una
pressione troppo alta. Pezzi di fil di ferro
espulsi in aria possono penetrare molto facilmente attraverso indumenti sottili e/o la pelle.
f Evitare di avvicinarsi con il proprio corpo alla zona in cui l’elettroutensile viene mosso
in caso di un contraccolpo. Un contraccolpo
provoca uno spostamento improvviso
dell’elettroutensile che si sviluppa nella direzione opposta a quella della rotazione della
mola abrasiva al punto di blocco.
f Operare con particolare attenzione in prossimità di spigoli, spigoli taglienti ecc.. Avere
cura di impedire che portautensili o accessori possano rimbalzare dal pezzo in lavorazione oppure possano rimanervi bloccati.
L’utensile in rotazione ha la tendenza a rimanere bloccato in angoli, spigoli taglienti oppure in caso di rimbalzo. Ciò provoca una
perdita del controllo oppure un contraccolpo.
f Non utilizzare seghe a catena e neppure lame dentellate. Questo tipo di accessori provocano spesso un contraccolpo oppure la
perdita del controllo sull’elettroutensile.
Avvertenze di pericolo specifiche per lavori di
levigatura con carta vetro
f Non utilizzare mai fogli abrasivi troppo
grandi ma attenersi alle indicazioni del rispettivo produttore relative alle dimensioni
dei fogli abrasivi. Fogli abrasivi che dovessero sporgere oltre il platorello possono provocare incidenti oppure blocchi, strappi dei fogli abrasivi oppure contraccolpi.
1 609 929 T45 | (27.11.09)
f Evitare assolutamente che parti della cappa
lucidatura restino staccate e prestare in
modo particolare attenzione alle cordicelle
di fissaggio. Raccogliere per bene oppure
tagliare le cordicelle di fissaggio ad una lunghezza adatta. Cordicelle di fissaggio che girino con la cappa possono far presa sulle dita
dell’operatore oppure rimanere impigliate
nel pezzo in lavorazione.
Avvertenze di pericolo specifiche per lavori
con spazzole metalliche
f Impiegando una cuffia di protezione si impedisce che la cuffia di protezione e la spazzola metallica possano toccarsi. I diametri
delle spazzole a disco e delle spazzola a tazza
possono essere aumentati attraverso forze di
pressione e tramite l’azione di forze centrifugali.
Ulteriori avvertenze di pericolo
Indossare degli occhiali di protezione.
f Al fine di rilevare linee di alimentazione nascoste, utilizzare adatte apparecchiature di
ricerca oppure rivolgersi alla locale società
erogatrice. Un contatto con linee elettriche
può provocare lo sviluppo di incendi e di
scosse elettriche. Danneggiando linee del
gas si può creare il pericolo di esplosioni. Penetrando una tubazione dell’acqua si provocano seri danni materiali oppure vi è il pericolo di provocare una scossa elettrica.
Bosch Power Tools
OBJ_BUCH-1139-001.book Page 63 Friday, November 27, 2009 11:44 AM
Italiano | 63
f Se l’alimentazione di corrente viene interrotta p. es. a causa di mancanza di corrente
oppure di estrazione della spina di rete,
sbloccare l’interruttore di avvio/arresto e
posizionarlo su arresto. In questo modo viene impedito un riavviamento incontrollato.
f Per lavorare la pietra utilizzare un’aspirazione polvere. L’aspirapolvere deve essere
adatto all’aspirazione di polvere minerale e
disporre di rispettiva omologazione. L’utilizzo di tali dispositivi contribuisce a ridurre lo
svilupparsi di situazioni pericolose provocate
dalla presenza di polvere.
f Durante le operazioni di lavoro è necessario
tenere l’elettroutensile sempre con entrambe le mani ed adottare una posizione di lavoro sicura. Utilizzare con sicurezza l’elettroutensile tenendolo sempre con entrambe
le mani.
f Assicurare il pezzo in lavorazione. Un pezzo
in lavorazione può essere bloccato con sicurezza in posizione solo utilizzando un apposito dispositivo di serraggio oppure una morsa
a vite e non tenendolo con la semplice mano.
f Mantenere pulita la propria zona di lavoro.
Miscele di materiali di diverso tipo possono
risultare particolarmente pericolose. La polvere di metalli leggeri può essere infiammabile ed esplosiva.
f Mai utilizzare l’elettroutensile con un cavo
danneggiato. Non toccare il cavo danneggiato ed estrarre la spina di rete in caso che
si dovesse danneggiare il cavo mentre si lavora. Cavi danneggiati aumentano il rischio
di una scossa di corrente elettrica.
Descrizione del funzionamento
Leggere tutte le avvertenze di pericolo e le istruzioni operative. In caso di mancato rispetto delle avvertenze di pericolo e delle istruzioni
operative si potrà creare il pericolo
di scosse elettriche, incendi e/o incidenti gravi.
Si prega di aprire la pagina ribaltabile su cui si
trova raffigurata schematicamente la macchina
e lasciarla aperta mentre si legge il manuale delle Istruzioni per l’uso.
Bosch Power Tools
Uso conforme alle norme
L’elettroutensile è idoneo per la lucidatura e la
spazzolatura di superfici metalliche e verniciate
nonché per la levigatura di pietra senza l’impiego di acqua.
Componenti illustrati
La numerazione dei componenti illustrati si riferisce all’illustrazione dell’elettroutensile che si
trova sulla pagina con la rappresentazione grafica.
1 Copertura di protezione per testata
ingranaggi*
2 Vite di fissaggio per copertura di protezione*
3 Tasto di bloccaggio dell’alberino
4 Supporto dell’impugnatura*
5 Impugnatura supplementare (superficie di
presa isolata)
6 Rotellina di selezione numero giri
(GPO 12 E)
7 Interruttore di avvio/arresto
8 Tasto di bloccaggio per interruttore avvio/arresto
9 Protezione mano*
10 Filettatura alberino
11 Bullone di fissaggio*
12 Flangia di serraggio*
13 Disco per lucidatrice*
14 Dado di serraggio*
15 Tampone in spugna*
16 Cuffia in pelle d’agnello per tampone in
spugna*
17 Platorello in gomma*
18 Foglio abrasivo*
19 Dado cilindrico*
20 Disco per lucidatura in feltro*
21 Spazzola a tazza*
22 Impugnatura (superficie di presa isolata)
*L’accessorio illustrato oppure descritto non è compreso nel volume di fornitura standard. L’accessorio
completo è contenuto nel nostro programma accessori.
1 609 929 T45 | (27.11.09)
OBJ_BUCH-1139-001.book Page 64 Friday, November 27, 2009 11:44 AM
64 | Italiano
Dati tecnici
Pulitrice
GPO 12
Professional
GPO 12 E
Professional
Codice prodotto
0 601 366 0..
0 601 366 7..
Potenza nominale assorbita
W
1200
1200
Potenza resa
W
700
700
Numero giri nominale
-1
min
2100
3000
Campo di regolazione del numero di giri
min-1
–
750 – 3000
mm
230
230
max. diametro del platorello
M 14
M 14
mm
24
24
kg
3,3
3,5
/II
/II
Filettatura dell’alberino portamola
max. lunghezza dell’alberino
Peso in funzione della EPTA-Procedure 01/2003
Classe di sicurezza
Le caratteristiche si riferiscono a tensioni nominali [U] 230/240 V. In caso di tensioni minori ed in caso di modelli
speciali a seconda dei Paesi, le caratteristiche riportate possono essere divergenti.
Si prega di tenere presente il codice prodotto applicato sulla targhetta di costruzione del Vostro elettroutensile. Le
descrizioni commerciali di singoli elettroutensili possono variare.
Informazioni sulla rumorosità e sulla
vibrazione
Valori misurati per rumorosità rilevati conformemente alla norma EN 60745.
Il livello di pressione acustica stimato A della
macchina ammonta a dB(A): livello di rumorosità 90 dB(A); livello di potenza acustica
101 dB(A). Incertezza della misura K=3 dB.
Usare la protezione acustica!
Valori complessivi di oscillazioni (somma vettoriale in tre direzioni) misurati conformemente alla norma 60745:
Lucidatura: Valore di emissione oscillazioni
ah <2,5 m/s2, incertezza della misura
K=1,5 m/s2.
Levigatura con foglio abrasivo: Valore di emissione oscillazioni ah <2,5 m/s2, incertezza della
misura K=1,5 m/s2.
1 609 929 T45 | (27.11.09)
Il livello di vibrazioni indicato nelle presenti
istruzioni è stato rilevato seguendo una procedura di misurazione conforme alla norma
EN 60745 e può essere utilizzato per confrontare gli elettroutensili. Lo stesso è idoneo anche
per una valutazione temporanea della sollecitazione da vibrazioni.
Il livello di vibrazioni indicato rappresenta gli impieghi principali dell’elettroutensile. Qualora
l’elettroutensile venisse utilizzato tuttavia per
altri impieghi, con accessori differenti oppure
con manutenzione insufficiente, il livello di vibrazioni può differire. Questo può aumentare
sensibilmente la sollecitazione da vibrazioni per
l’intero periodo di tempo operativo.
Per una valutazione precisa della sollecitazione
da vibrazioni bisognerebbe considerare anche i
tempi in cui l’apparecchio è spento oppure è acceso ma non è utilizzato effettivamente. Questo
può ridurre chiaramente la sollecitazione da vibrazioni per l’intero periodo operativo.
Adottare misure di sicurezza supplementari per
la protezione dell’operatore dall’effetto delle vibrazioni come p.es.: manutenzione dell’elettroutensile e degli accessori, mani calde, organizzazione dello svolgimento del lavoro.
Bosch Power Tools
OBJ_BUCH-1139-001.book Page 65 Friday, November 27, 2009 11:44 AM
Italiano | 65
Dichiarazione di conformità
Assumendone la piena responsabilità, dichiariamo che il prodotto descritto nei «Dati tecnici» è
conforme alle seguenti normative ed ai relativi
documenti: EN 60745 in base alle prescrizioni
delle direttive 2004/108/CE, 98/37/CE (fino al
28.12.2009), 2006/42/CE (a partire dal
29.12.2009).
Copertura di protezione per testata ingranaggi
Durante i lavori con l’elettroutensile la testata
ingranaggi si riscalda. È possibile utilizzare la copertura di protezione 1 come protezione anticontatto.
Applicare la copertura di protezione 1 sulla testata ingranaggi e fissarla con la vite di fissaggio
2 e l’impugnatura supplementare 5.
Fascicolo tecnico presso:
Robert Bosch GmbH, PT/ESC,
D-70745 Leinfelden-Echterdingen
Montaggio degli utensili abrasivi
Dr. Egbert Schneider
Senior Vice President
Engineering
Pulire la filettatura alberino 10 e tutti i componenti da montare.
Dr. Eckerhard Strötgen
Head of Product
Certification
f Prima di qualunque intervento sull’elettroutensile estrarre la spina di rete dalla presa.
Per bloccare in posizione e sbloccare gli utensili
abrasivi, premere il tasto di bloccaggio dell’alberino 3 per bloccare l’alberino.
Robert Bosch GmbH, Power Tools Division
D-70745 Leinfelden-Echterdingen
06.11.2009
f Azionare il tasto di bloccaggio dell’alberino
solo ed esclusivamente quando l’alberino è
fermo. In caso contrario l’elettroutensile potrebbe subire dei danni.
Montaggio
La sequenza del montaggio è riportata sulla pagina con la rappresentazione grafica.
Montaggio del dispositivo di protezione
Disco per lucidatrice
f Prima di qualunque intervento sull’elettroutensile estrarre la spina di rete dalla presa.
Avvitare saldamente il bullone di fissaggio 11
sulla filettatura alberino 10 e serrarlo bene sulla
superficie per chiavi con una chiave fissa.
Impugnatura supplementare
f Utilizzare il Vostro elettroutensile soltanto
con l’impugnatura supplementare 5.
A seconda della posizione di lavoro che si preferisce, avvitare l’impugnatura supplementare 5 a
destra oppure a sinistra della testata ingranaggi.
Con l’ausilio del supporto dell’impugnatura 4 è
possibile montare l’impugnatura supplementare
5 in maniera ottimale per il baricentro sopra la testata ingranaggi. A seconda del tipo di operazione di lavoro avvitare il supporto dell’impugnatura
4 a destra o a sinistra sulla testata ingranaggi.
Protezione mano
In caso di lavori senza il supporto dell’impugnatura 4 è necessario che sia montata la protezione mano 9.
Fissare la protezione per le mani 9 servendosi
dell’impugnatura supplementare 5.
Bosch Power Tools
Spingere la flangia di serraggio 12 ed il disco per
lucidatrice 13 sul bullone di fissaggio 11. Avvitare il dado di serraggio 14 e serrarlo con la chiave
a doppio foro.
Tampone in spugna
Avvitare saldamente il tampone in spugna 15
sulla filettatura alberino 10. Sopra il tampone in
spugna 15 può essere applicata la cuffia in pelle
d’agnello 16.
Platorello in gomma
Spingere il platorello in gomma 17 sulla filettatura alberino 10.
Avvitare il dado cilindrico 19 e stringerlo utilizzando la chiave a forcella.
Premere con forza il foglio abrasivo 18 sul lato
inferiore del platorello in gomma 17.
1 609 929 T45 | (27.11.09)
OBJ_BUCH-1139-001.book Page 66 Friday, November 27, 2009 11:44 AM
66 | Italiano
Disco per lucidatura in feltro
Avvitare saldamente il disco per lucidatura in feltro 20 sulla filettatura alberino 10.
Spazzola a tazza/spazzola piatta (a fili intrecciati)
La spazzola a tazza/spazzola piatta deve poter essere avvitata sulla filettatura alberino in modo da
aderire perfettamente alla flangia del mandrino
portamola alla fine dell’attacco alberino filettato.
Stringere bene la spazzola a tazza/spazzola piatta (a fili intrecciati) utilizzando una chiave fissa.
Utensili abrasivi ammessi
Possono essere utilizzati tutti gli utensili abrasivi riportati nelle presenti Istruzioni per l’uso.
La velocità ammessa [min-1] oppure la velocità
perimetrale [m/s] degli utensili abrasivi utilizzati
devono corrispondere al minimo ai valori riportati nella tabella che segue.
Per questo motivo, tenere in considerazione il
numero di giri consentito oppure la velocità periferica riportata sull’etichetta dell’utensile
abrasivo.
max.
[mm]
D
– Provvedere per una buona aerazione del
posto di lavoro.
– Si consiglia di portare una mascherina
protettiva con classe di filtraggio P2.
Osservare le norme in vigore nel Vostro paese per i materiali da lavorare.
Uso
Messa in funzione
f Osservare la tensione di rete! La tensione
della rete deve corrispondere a quella indicata sulla targhetta dell’elettroutensile. Gli
elettroutensili con l’indicazione di 230 V
possono essere collegati anche alla rete di
220 V.
Accendere/spegnere
[mm]
D
b
d
[min-1]
[m/s]
230
–
–
3000
80
Per la messa in funzione dell’elettroutensile
spingere il tasto di bloccaggio 8 in avanti e premere successivamente l’interruttore di avvio/arresto 7.
Per l’arresto dell’interruttore di avvio/arresto
premuto 7 spingere ulteriormente in avanti il tasto di arresto 8.
d
100
b
Determinate polveri come polvere da legname di faggio o di quercia sono considerate
cancerogene, in modo particolare insieme ad
additivi per il trattamento del legname (cromato, protezione per legno). Materiale contenente amianto deve essere lavorato esclusivamente da personale specializzato.
30
M 14
3000
45
D
Aspirazione polvere/aspirazione
trucioli
f Polveri e materiali come vernici contenenti
piombo, alcuni tipi di legname, minerali e metalli possono essere dannosi per la salute. Il
contatto oppure l’inalazione delle polveri
possono causare reazioni allergiche e/o malattie delle vie respiratorie dell’operatore oppure delle persone che si trovano nelle vicinanze.
1 609 929 T45 | (27.11.09)
Per spegnere l’elettroutensile rilasciare l’interruttore di avvio/arresto 7 oppure, se è bloccato,
premere brevemente l’interruttore di avvio/arresto 7 e rilasciarlo.
f Prima di utilizzarli, controllare lo stato degli
utensili abrasivi. L’utensile abrasivo deve
essere montato perfettamente e deve poter
ruotare liberamente. Eseguire una prova di
funzionamento per almeno 1 minuto e senza sottoporre a carico. Non utilizzare mai
utensili abrasivi difettosi, ovalizzati oppure
che vibrano. Utensili abrasivi difettosi possono andare in pezzi e creare il pericolo di incidenti.
Bosch Power Tools
OBJ_BUCH-1139-001.book Page 67 Friday, November 27, 2009 11:44 AM
Italiano | 67
Preselezione del numero di giri (GPO 12 E)
Tramite la rotellina per la selezione del numero
giri 6 è possibile preselezionare la velocità richiesta anche durante la fase di funzionamento.
Pulire regolarmente gli utensili per lucidatura
per assicurare buoni risultati di lucidatura. Lavare gli utensili per lucidatura con detersivo delicato ed acqua calda, non utilizzare alcun diluente.
Il numero di giri necessario dipende dal tipo di
materiale e dalle condizioni operative e può essere determinato eseguendo prove pratiche.
Manutenzione ed assistenza
Indicazioni operative
Manutenzione e pulizia
f Bloccare il pezzo in lavorazione in modo
adatto a meno che esso non abbia di per sé
una stabilità sicura dovuta al proprio peso.
f Prima di qualunque intervento sull’elettroutensile estrarre la spina di rete dalla presa.
f Non sottoporre l’elettroutensile a carico
tanto elevato da farlo fermare.
f Dopo un’elevata sollecitazione far funzionare l’elettroutensile ancora per alcuni minuti
in funzionamento al minimo per raffreddare
l’elettroutensile.
Per lavori di levigatura su materiali morbidi,
p. es. gesso oppure vernice, si consiglia di utilizzare preferibilmente il platorello in gomma 17
con foglio abrasivo 18.
Per eliminare la ruggine sono adatte spazzole a
tazza 21 e spazzole piatte a fili intrecciati.
Lucidatura
L’elettroutensile può essere equipaggiato con
relativi utensili per la lucidatura come cuffia in
lana d’agnello, feltro per lucidatura oppure spugna per lucidatura (accessori) per la lucidatura
di vernici danneggiate dagli agenti atmosferici
oppure per la ripassatura di graffi (p. es. vetro
acrilico).
GPO 12 E: Per la lucidatura selezionare un numero di giri basso (livello 1–2), per evitare un
eccessivo riscaldamento della superficie.
f Per poter garantire buone e sicure operazioni di lavoro, tenere sempre puliti l’elettroutensile e le prese di ventilazione.
f In caso di condizioni di impiego estreme utilizzare sempre un impianto di aspirazione.
Soffiare spesso sulle feritoie di ventilazione
e preinstallare un interruttore di sicurezza
per correnti di guasto (FI). In caso di lavorazione di metalli è possibile che si depositi
polvere conduttrice all’interno dell’elettroutensile. L’isolamento di protezione dell’elettroutensile può esserne pregiudicato.
Conservare e trattare con cura l’accessorio.
Se nonostante gli accurati procedimenti di produzione e di controllo l’elettroutensile dovesse
guastarsi, la riparazione va fatta effettuare da un
punto di assistenza autorizzato per gli elettroutensili Bosch.
In caso di richieste o di ordinazione di pezzi di
ricambio, comunicare sempre il codice prodotto
a 10 cifre riportato sulla targhetta di fabbricazione dell’elettroutensile!
Lavorare il lucido con una spugna per lucidatura
con movimenti incrociati oppure movimenti rotatori e pressione moderata e al termine lasciare
asciugare leggermente.
Lucidare il lucido asciutto con la cuffia in lana
d’agnello con movimenti incrociati oppure movimenti rotatori.
Bosch Power Tools
1 609 929 T45 | (27.11.09)
OBJ_BUCH-1139-001.book Page 68 Friday, November 27, 2009 11:44 AM
68 | Italiano
Servizio di assistenza ed assistenza
clienti
Il servizio di assistenza risponde alle Vostre domande relative alla riparazione ed alla manutenzione del Vostro prodotto nonché concernenti le
parti di ricambio. Disegni in vista esplosa ed informazioni relative alle parti di ricambio sono
consultabili anche sul sito:
www.bosch-pt.com
Il team assistenza clienti Bosch è a Vostra disposizione per rispondere alle domande relative
all’acquisto, impiego e regolazione di apparecchi ed accessori.
Italia
Officina Elettroutensili
Robert Bosch S.p.A. c/o GEODIS
Viale Lombardia 18
20010 Arluno
Tel.: +39 (02) 36 96 26 63
Fax: +39 (02) 36 96 26 62
Fax: +39 (02) 36 96 86 77
E-Mail: officina.elettroutensili@it.bosch.com
Svizzera
Tel.: +41 (044) 8 47 15 13
Fax: +41 (044) 8 47 15 53
Smaltimento
Avviare ad un riciclaggio rispettoso dell’ambiente gli imballaggi, gli elettroutensili e gli accessori
dismessi.
Solo per i Paesi della CE:
Non gettare elettroutensili dismessi tra i rifiuti domestici!
Conformemente alla norma della
direttiva 2002/96/CE sui rifiuti di
apparecchiature elettriche ed
elettroniche (RAEE) ed all’attuazione del recepimento nel diritto nazionale, gli
elettroutensili diventati inservibili devono essere raccolti separatamente ed essere inviati ad
una riutilizzazione ecologica.
Con ogni riserva di modifiche tecniche.
1 609 929 T45 | (27.11.09)
Bosch Power Tools
OBJ_BUCH-1139-001.book Page 69 Friday, November 27, 2009 11:44 AM
Nederlands | 69
Veiligheidsvoorschriften
nl
Algemene veiligheidswaarschuwingen
voor elektrische gereedschappen
WAARSCHUWING Lees alle veiligheidswaarschuwingen en alle voorschriften. Als de waarschuwingen en
voorschriften niet worden opgevolgd, kan dit
een elektrische schok, brand of ernstig letsel tot
gevolg hebben.
Bewaar alle waarschuwingen en voorschriften
voor toekomstig gebruik.
Het in de waarschuwingen gebruikte begrip
„elektrisch gereedschap” heeft betrekking op
elektrische gereedschappen voor gebruik op het
stroomnet (met netsnoer) en op elektrische gereedschappen voor gebruik met een accu (zonder netsnoer).
1) Veiligheid van de werkomgeving
a) Houd uw werkomgeving schoon en goed
verlicht. Een rommelige of onverlichte
werkomgeving kan tot ongevallen leiden.
b) Werk met het elektrische gereedschap
niet in een omgeving met explosiegevaar
waarin zich brandbare vloeistoffen,
brandbare gassen of brandbaar stof bevinden. Elektrische gereedschappen veroorzaken vonken die het stof of de dampen tot ontsteking kunnen brengen.
c) Houd kinderen en andere personen tijdens het gebruik van het elektrische gereedschap uit de buurt. Wanneer u wordt
afgeleid, kunt u de controle over het gereedschap verliezen.
2) Elektrische veiligheid
a) De aansluitstekker van het elektrische
gereedschap moet in het stopcontact
passen. De stekker mag in geen geval
worden veranderd. Gebruik geen adapterstekkers in combinatie met geaarde
elektrische gereedschappen. Onveranderde stekkers en passende stopcontacten beperken het risico van een elektrische schok.
Bosch Power Tools
b) Voorkom aanraking van het lichaam met
geaarde oppervlakken, bijvoorbeeld van
buizen, verwarmingen, fornuizen en
koelkasten. Er bestaat een verhoogd risico door een elektrische schok wanneer
uw lichaam geaard is.
c) Houd het gereedschap uit de buurt van
regen en vocht. Het binnendringen van
water in het elektrische gereedschap vergroot het risico van een elektrische schok.
d) Gebruik de kabel niet voor een verkeerd
doel, om het elektrische gereedschap te
dragen of op te hangen of om de stekker
uit het stopcontact te trekken. Houd de
kabel uit de buurt van hitte, olie, scherpe
randen en bewegende gereedschapdelen. Beschadigde of in de war geraakte kabels vergroten het risico van een elektrische schok.
e) Wanneer u buitenshuis met elektrisch
gereedschap werkt, dient u alleen verlengkabels te gebruiken die voor gebruik
buitenshuis zijn goedgekeurd. Het gebruik van een voor gebruik buitenshuis geschikte verlengkabel beperkt het risico
van een elektrische schok.
f) Als het gebruik van het elektrische gereedschap in een vochtige omgeving onvermijdelijk is, dient u een aardlekschakelaar te gebruiken. Het gebruik van een
aardlekschakelaar vermindert het risico
van een elektrische schok.
3) Veiligheid van personen
a) Wees alert, let goed op wat u doet en ga
met verstand te werk bij het gebruik van
het elektrische gereedschap. Gebruik
geen elektrisch gereedschap wanneer u
moe bent of onder invloed staat van
drugs, alcohol of medicijnen. Een moment van onoplettendheid bij het gebruik
van het elektrische gereedschap kan tot
ernstige verwondingen leiden.
b) Draag persoonlijke beschermende uitrusting. Draag altijd een veiligheidsbril.
Het dragen van persoonlijke beschermende uitrusting zoals een stofmasker, slipvaste werkschoenen, een veiligheidshelm
1 609 929 T45 | (27.11.09)
OBJ_BUCH-1139-001.book Page 70 Friday, November 27, 2009 11:44 AM
70 | Nederlands
of gehoorbescherming, afhankelijk van de
aard en het gebruik van het elektrische gereedschap, vermindert het risico van verwondingen.
c) Voorkom per ongeluk inschakelen. Controleer dat het elektrische gereedschap
uitgeschakeld is voordat u de stekker in
het stopcontact steekt of de accu aansluit en voordat u het gereedschap oppakt of draagt. Wanneer u bij het dragen
van het elektrische gereedschap uw vinger aan de schakelaar hebt of wanneer u
het gereedschap ingeschakeld op de
stroomvoorziening aansluit, kan dit tot
ongevallen leiden.
d) Verwijder instelgereedschappen of
schroefsleutels voordat u het elektrische gereedschap inschakelt. Een instelgereedschap of sleutel in een draaiend
deel van het gereedschap kan tot verwondingen leiden.
e) Voorkom een onevenwichtige lichaamshouding. Zorg ervoor dat u stevig staat
en steeds in evenwicht blijft. Daardoor
kunt u het elektrische gereedschap in onverwachte situaties beter onder controle
houden.
f) Draag geschikte kleding. Draag geen loshangende kleding of sieraden. Houd haren, kleding en handschoenen uit de
buurt van bewegende delen. Loshangende kleding, lange haren en sieraden kunnen door bewegende delen worden meegenomen.
g) Wanneer stofafzuigings- of stofopvangvoorzieningen kunnen worden gemonteerd, dient u zich ervan te verzekeren
dat deze zijn aangesloten en juist worden gebruikt. Het gebruik van een stofafzuiging beperkt het gevaar door stof.
4) Zorgvuldige omgang met en zorgvuldig gebruik van elektrische gereedschappen
a) Overbelast het gereedschap niet. Gebruik voor uw werkzaamheden het daarvoor bestemde elektrische gereedschap.
Met het passende elektrische gereedschap werkt u beter en veiliger binnen het
aangegeven capaciteitsbereik.
1 609 929 T45 | (27.11.09)
b) Gebruik geen elektrisch gereedschap
waarvan de schakelaar defect is. Elektrisch gereedschap dat niet meer kan worden in- of uitgeschakeld, is gevaarlijk en
moet worden gerepareerd.
c) Trek de stekker uit het stopcontact of
neem de accu uit het elektrische gereedschap voordat u het gereedschap instelt,
toebehoren wisselt of het gereedschap
weglegt. Deze voorzorgsmaatregel voorkomt onbedoeld starten van het elektrische gereedschap.
d) Bewaar niet-gebruikte elektrische gereedschappen buiten bereik van kinderen. Laat het gereedschap niet gebruiken door personen die er niet mee
vertrouwd zijn en deze aanwijzingen niet
hebben gelezen. Elektrische gereedschappen zijn gevaarlijk wanneer deze
door onervaren personen worden gebruikt.
e) Verzorg het elektrische gereedschap
zorgvuldig. Controleer of bewegende delen van het gereedschap correct functioneren en niet vastklemmen en of onderdelen zodanig gebroken of beschadigd
zijn dat de werking van het elektrische
gereedschap nadelig wordt beïnvloed.
Laat deze beschadigde onderdelen voor
het gebruik repareren. Veel ongevallen
hebben hun oorzaak in slecht onderhouden elektrische gereedschappen.
f) Houd snijdende inzetgereedschappen
scherp en schoon. Zorgvuldig onderhouden snijdende inzetgereedschappen met
scherpe snijkanten klemmen minder snel
vast en zijn gemakkelijker te geleiden.
g) Gebruik elektrisch gereedschap, toebehoren, inzetgereedschappen en dergelijke volgens deze aanwijzingen. Let daarbij op de arbeidsomstandigheden en de
uit te voeren werkzaamheden. Het gebruik van elektrische gereedschappen
voor andere dan de voorziene toepassingen kan tot gevaarlijke situaties leiden.
Bosch Power Tools
OBJ_BUCH-1139-001.book Page 71 Friday, November 27, 2009 11:44 AM
Nederlands | 71
5) Service
a) Laat het elektrische gereedschap alleen
repareren door gekwalificeerd en vakkundig personeel en alleen met originele
vervangingsonderdelen. Daarmee wordt
gewaarborgd dat de veiligheid van het gereedschap in stand blijft.
Veiligheidsvoorschriften voor polijstmachines
Algemene veiligheidsvoorschriften voor
schuurwerkzaamheden met schuurpapier,
werkzaamheden met draadborstels en polijstwerkzaamheden
f Dit elektrische gereedschap moet worden
gebruikt als schuurmachine (voor gebruik
met schuurpapier), draadborstel en polijstmachine. Neem alle veiligheidsvoorschriften, aanwijzingen, afbeeldingen en gegevens die u bij het elektrische gereedschap
ontvangt in acht. Als u de volgende aanwijzingen niet in acht neemt, kunnen een elektrische schok, brand en/of ernstig letsel het gevolg zijn.
f Dit elektrische gereedschap is niet geschikt
voor slijp- en doorslijpwerkzaamheden.
Toepassingen waarvoor het elektrische gereedschap niet is voorzien, kunnen gevaren
en verwondingen veroorzaken.
f Gebruik uitsluitend toebehoren dat door de
fabrikant speciaal voor dit elektrische gereedschap is voorzien en geadviseerd. Het
feit dat u het toebehoren aan het elektrische
gereedschap kunt bevestigen, waarborgt nog
geen veilig gebruik.
f Het toegestane toerental van het inzetgereedschap moet minstens even hoog zijn als
het maximale toerental dat op het elektrische gereedschap vermeld staat. Toebehoren dat sneller draait dan toegestaan, kan
breken en wegvliegen.
f De buitendiameter en de dikte van het inzetgereedschap moeten overeenkomen met
de maatgegevens van het elektrische gereedschap. Inzetgereedschappen met onjuiste afmetingen kunnen niet voldoende afgeschermd of gecontroleerd worden.
Bosch Power Tools
f Slijpschijven, flenzen, steunschijven en ander toebehoren moeten nauwkeurig op de
uitgaande as van het elektrische gereedschap passen. Inzetgereedschappen die niet
nauwkeurig op de uitgaande as van het elektrische gereedschap passen, draaien ongelijkmatig, trillen sterk en kunnen tot het verlies van de controle leiden.
f Gebruik geen beschadigde inzetgereedschappen. Controleer voor het gebruik altijd inzetgereedschappen zoals slijpschijven op afsplinteringen en scheuren,
steunschijven op scheuren of sterke slijtage en draadborstels op losse of gebroken
draden. Als het elektrische gereedschap of
het inzetgereedschap valt, dient u te controleren of het beschadigd is, of gebruik
een onbeschadigd inzetgereedschap. Als u
het inzetgereedschap hebt gecontroleerd
en ingezet, laat u het elektrische gereedschap een minuut lang met het maximale
toerental lopen. Daarbij dient u en dienen
andere personen uit de buurt van het ronddraaiende inzetgereedschap te blijven. Beschadigde inzetgereedschappen breken
meestal gedurende deze testtijd.
f Draag persoonlijke beschermende uitrusting. Gebruik afhankelijk van de toepassing
een volledige gezichtsbescherming, oogbescherming of veiligheidsbril. Draag voor zover van toepassing een stofmasker, een gehoorbescherming, werkhandschoenen of
een speciaal schort dat kleine slijp- en materiaaldeeltjes tegenhoudt. Uw ogen moeten worden beschermd tegen wegvliegende
deeltjes die bij verschillende toepassingen
ontstaan. Een stof- of adembeschermingsmasker moet het bij de toepassing ontstaande stof filteren. Als u lang wordt blootgesteld
aan luid lawaai, kan uw gehoor worden beschadigd.
f Let erop dat andere personen zich op een
veilige afstand bevinden van de plaats waar
u werkt. Iedereen die de werkomgeving betreedt, moet persoonlijke beschermende
uitrusting dragen. Brokstukken van het
werkstuk of gebroken inzetgereedschappen
kunnen wegvliegen en verwondingen veroorzaken, ook buiten de directe werkomgeving.
1 609 929 T45 | (27.11.09)
OBJ_BUCH-1139-001.book Page 72 Friday, November 27, 2009 11:44 AM
72 | Nederlands
f Houd het gereedschap alleen aan de geïsoleerde greepvlakken vast als u werkzaamheden uitvoert waarbij het inzetgereedschap verborgen stroomleidingen of de
eigen stroomkabel kan raken. Contact met
een onder spanning staande leiding kan ook
metalen delen van het gereedschap onder
spanning zetten en tot een elektrische schok
leiden.
f Houd de stroomkabel uit de buurt van
draaiende inzetgereedschappen. Als u de
controle over het elektrische gereedschap
verliest, kan de stroomkabel worden doorgesneden of meegenomen en uw hand of arm
kan in het ronddraaiende inzetgereedschap
terechtkomen.
f Leg het elektrische gereedschap nooit neer
voordat het inzetgereedschap volledig tot
stilstand is gekomen. Het draaiende inzetgereedschap kan in contact komen met het oppervlak, waardoor u de controle over het
elektrische gereedschap kunt verliezen.
f Laat het elektrische gereedschap niet lopen
terwijl u het draagt. Uw kleding kan door
toevallig contact met het draaiende inzetgereedschap worden meegenomen en het inzetgereedschap kan zich in uw lichaam boren.
f Reinig regelmatig de ventilatieopeningen
van het elektrische gereedschap. De motorventilator trekt stof in het huis en een sterke
ophoping van metaalstof kan elektrische gevaren veroorzaken.
f Gebruik het elektrische gereedschap niet in
de buurt van brandbare materialen. Vonken
kunnen deze materialen ontsteken.
f Gebruik geen inzetgereedschappen waarvoor vloeibare koelmiddelen vereist zijn.
Het gebruik van water of andere vloeibare
koelmiddelen kan tot een elektrische schok
leiden.
1 609 929 T45 | (27.11.09)
Terugslag en bijbehorende waarschuwingen
f Terugslag is de plotselinge reactie als gevolg
van een vasthakend of geblokkeerd draaiend
inzetgereedschap, zoals een slijpschijf,
steunschijf, draadborstel, enz. Vasthaken of
blokkeren leidt tot abrupte stilstand van het
ronddraaiende inzetgereedschap. Daardoor
wordt een ongecontroleerd elektrisch gereedschap tegen de draairichting van het inzetgereedschap versneld op de plaats van de
blokkering.
Als bijvoorbeeld een slijpschijf in het werkstuk vasthaakt of blokkeert, kan de rand van
de slijpschijf die in het werkstuk invalt, zich
vastgrijpen. Daardoor kan de slijpschijf uitbreken of een terugslag veroorzaken. De
slijpschijf beweegt zich vervolgens naar de
bediener toe of van de bediener weg, afhankelijk van de draairichting van de schijf op de
plaats van de blokkering. Hierbij kunnen slijpschijven ook breken.
Een terugslag is het gevolg van het verkeerd
gebruik of onjuiste gebruiksomstandigheden
van het elektrische gereedschap. Terugslag
kan worden voorkomen door geschikte voorzorgsmaatregelen, zoals hieronder beschreven.
f Houd het elektrische gereedschap goed
vast en breng uw lichaam en uw armen in
een positie waarin u de terugslagkrachten
kunt opvangen. Gebruik altijd de extra
handgreep, indien aanwezig, om de grootst
mogelijke controle te hebben over terugslagkrachten of reactiemomenten bij het op
toeren komen. De bediener kan door geschikte voorzorgsmaatregelen de terugslagen reactiekrachten beheersen.
f Breng uw hand nooit in de buurt van
draaiende inzetgereedschappen. Het inzetgereedschap kan bij de terugslag over uw
hand bewegen.
f Mijd met uw lichaam het gebied waarheen
het elektrische gereedschap bij een terugslag wordt bewogen. De terugslag drijft het
elektrische gereedschap in de richting die tegengesteld is aan de beweging van de slijpschijf op de plaats van de blokkering.
Bosch Power Tools
OBJ_BUCH-1139-001.book Page 73 Friday, November 27, 2009 11:44 AM
Nederlands | 73
f Werk bijzonder voorzichtig in de buurt van
hoeken, scherpe randen, enz. Voorkom dat
inzetgereedschappen van het werkstuk terugspringen en vastklemmen. Het ronddraaiende inzetgereedschap neigt er bij hoeken, scherpe randen of wanneer het
terugspringt toe om zich vast te klemmen.
Dit veroorzaakt een controleverlies of terugslag.
f Gebruik geen kettingblad of getand zaagblad. Zulke inzetgereedschappen veroorzaken vaak een terugslag of het verlies van de
controle over het elektrische gereedschap.
Bijzondere waarschuwingen voor schuurwerkzaamheden
f Gebruik geen schuurbladen met te grote afmetingen, maar houd u aan de voorschriften van de fabrikant voor de maten van
schuurbladen. Schuurbladen die over de
rand van de steunschijf uitsteken, kunnen
verwondingen veroorzaken en kunnen tot
blokkeren, scheuren van de schuurbladen of
terugslag leiden.
Bijzondere waarschuwingen voor polijstwerkzaamheden
f De polijstkap mag geen losse delen hebben,
in het bijzonder geen losse bevestigingssnoeren. Maak de bevestigingssnoeren vast
of kort deze in. Losse, meedraaiende bevestigingssnoeren kunnen uw vingers meenemen of in het werkstuk vasthaken.
Bijzondere waarschuwingen voor werkzaamheden met draadborstels
f Houd er rekening mee dat de draadborstel
ook tijdens het normale gebruik draadstukken verliest. Overbelast de draden niet
door een te hoge aandrukkracht. Wegvliegende draadstukken kunnen gemakkelijk
door dunne kleding en/of de huid dringen.
f Als het gebruik van een beschermkap wordt
geadviseerd, dient u te voorkomen dat beschermkap en draadborstel elkaar kunnen
raken. Vlakstaal- en komstaalborstels kunnen door aandrukkracht en centrifugaalkrachten hun diameter vergroten.
Bosch Power Tools
Extra waarschuwingen
Draag een veiligheidsbril.
f Gebruik een geschikt detectieapparaat om
verborgen stroom-, gas- of waterleidingen
op te sporen of raadpleeg het plaatselijke
energie- of waterleidingbedrijf. Contact met
elektrische leidingen kan tot brand of een
elektrische schok leiden. Beschadiging van
een gasleiding kan tot een explosie leiden.
Breuk van een waterleiding veroorzaakt materiële schade en kan een elektrische schok
veroorzaken.
f Ontgrendel de aan/uit-schakelaar en zet deze in de uit-stand als de stroomvoorziening
wordt onderbroken, bijvoorbeeld door
stroomuitval of uit het stopcontact trekken
van de stekker. Daardoor wordt ongecontroleerd opnieuw starten voorkomen.
f Gebruik voor het bewerken van steen een
stofafzuiging. De stofzuiger moet zijn goedgekeurd voor het zuigen van steenstof. Het
gebruik van deze voorzieningen beperkt het
gevaar door stof.
f Houd het elektrische gereedschap tijdens
de werkzaamheden stevig met beide handen vast en zorg ervoor dat u stevig staat.
Het elektrische gereedschap wordt met twee
handen veiliger geleid.
f Zet het werkstuk vast. Een met spanvoorzieningen of een bankschroef vastgehouden
werkstuk wordt beter vastgehouden dan u
met uw hand kunt doen.
f Houd uw werkplek schoon. Materiaalmengsels zijn bijzonder gevaarlijk. Stof van lichte
metalen kan ontvlammen of exploderen.
f Gebruik het elektrische gereedschap niet
met een beschadigde kabel. Raak de beschadigde kabel niet aan en trek de stekker
uit het stopcontact als de kabel tijdens de
werkzaamheden wordt beschadigd. Beschadigde kabels vergroten het risico van een
elektrische schok.
1 609 929 T45 | (27.11.09)
OBJ_BUCH-1139-001.book Page 74 Friday, November 27, 2009 11:44 AM
74 | Nederlands
Functiebeschrijving
Lees alle veiligheidswaarschuwingen en alle voorschriften. Als de
waarschuwingen en voorschriften
niet worden opgevolgd, kan dit een
elektrische schok, brand of ernstig
letsel tot gevolg hebben.
Vouw de uitvouwbare pagina met de afbeelding
van het gereedschap open en laat deze pagina
opengevouwen terwijl u de gebruiksaanwijzing
leest.
Gebruik volgens bestemming
Het elektrische gereedschap is bestemd voor
het polijsten en borstelen van metaal- en lakoppervlakken en voor het schuren van steen zonder gebruik van water.
Afgebeelde componenten
De componenten zijn genummerd zoals op de
afbeelding van het elektrische gereedschap op
de pagina met afbeeldingen.
1 Beschermkap voor voorzijde van machine*
2 Bevestigingsschroef voor beschermkap*
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
Blokkeerknop uitgaande as
Greephouder*
Extra handgreep (geïsoleerd greepvlak)
Stelwiel vooraf instelbaar toerental
(GPO 12 E)
Aan/uit-schakelaar
Blokkeerknop voor aan/uit-schakelaar
Handbescherming*
Uitgaande as
Opspanbout*
Spanflens*
Moltonschijf*
Spanmoer*
Polijstspons*
Lamsvel voor polijstspons*
Rubber steunschijf*
18
19
20
21
22
Schuurblad*
Ronde moer*
Viltpolijstschijf*
Komstaalborstel*
Handgreep (geïsoleerd greepvlak)
* Niet elk afgebeeld en beschreven toebehoren wordt
standaard meegeleverd. Het volledige toebehoren
vindt u in ons toebehorenprogramma.
Technische gegevens
Polijstmachine
GPO 12
Professional
GPO 12 E
Professional
Zaaknummer
0 601 366 0..
0 601 366 7..
1200
Opgenomen vermogen
W
1200
Afgegeven vermogen
W
700
700
Nominaal toerental
min-1
2100
3000
Instelbereik toerental
min-1
–
750 – 3000
mm
230
230
Max. diameter steunschijf
M 14
M 14
mm
24
24
kg
3,3
3,5
/II
/II
Schroefdraad uitgaande as
Max. lengte uitgaande as
Gewicht volgens EPTA-Procedure 01/2003
Isolatieklasse
Gegevens gelden voor nominale spanningen [U] 230/240 V. Bij lagere spanningen en bij per land verschillende uitvoeringen kunnen deze gegevens afwijken.
Let op het zaaknummer op het typeplaatje van het elektrische gereedschap. De handelsbenamingen van sommige
elektrische gereedschappen kunnen afwijken.
1 609 929 T45 | (27.11.09)
Bosch Power Tools
OBJ_BUCH-1139-001.book Page 75 Friday, November 27, 2009 11:44 AM
Nederlands | 75
Informatie over geluid en trillingen
Conformiteitsverklaring
Meetwaarden voor geluid bepaald volgens
EN 60745.
Wij verklaren als alleen verantwoordelijke dat
het onder „Technische gegevens” beschreven
product voldoet aan de volgende normen en
normatieve documenten: EN 60745 volgens de
bepalingen van de richtlijnen 2004/108/EG,
98/37/EG (tot 28-12-2009) en 2006/42/EG (vanaf 29-12-2009).
Het A-gewogen geluidsniveau van het gereedschap bedraagt kenmerkend: geluidsdrukniveau
90 dB(A); geluidsvermogenniveau 101 dB(A).
Onzekerheid K=3 dB.
Draag een gehoorbescherming.
Totale trillingswaarden (vectorsom van drie
richtingen) bepaald volgens EN 60745:
polijsten: trillingsemissiewaarde ah <2,5 m/s2,
onzekerheid K=1,5 m/s2.
Schuren met schuurblad: trillingsemissiewaarde
ah <2,5 m/s2, onzekerheid K=1,5 m/s2.
Het in deze gebruiksaanwijzing vermelde trillingsniveau is gemeten met een volgens
EN 60745 genormeerde meetmethode en kan
worden gebruikt om elektrische gereedschappen met elkaar te vergelijken. Het is ook geschikt voor een voorlopige inschatting van de
trillingsbelasting.
Het aangegeven trillingsniveau representeert de
voornaamste toepassingen van het elektrische
gereedschap. Als echter het elektrische gereedschap wordt gebruikt voor andere toepassingen, met afwijkende inzetgereedschappen of
onvoldoende onderhoud, kan het trillingsniveau
afwijken. Dit kan de trillingsbelasting gedurende
de gehele arbeidsperiode duidelijk verhogen.
Voor een nauwkeurige schatting van de trillingsbelasting moet ook rekening worden gehouden
met de tijd waarin het gereedschap uitgeschakeld is, of waarin het gereedschap wel loopt,
maar niet werkelijk wordt gebruikt. Dit kan de
trillingsbelasting gedurende de gehele arbeidsperiode duidelijk verminderen.
Leg aanvullende veiligheidsmaatregelen ter bescherming van de bediener tegen het effect van
trillingen vast, zoals: Onderhoud van elektrische
gereedschappen en inzetgereedschappen,
warm houden van de handen, organisatie van
het arbeidsproces.
Technisch dossier bij:
Robert Bosch GmbH, PT/ESC,
D-70745 Leinfelden-Echterdingen
Dr. Egbert Schneider
Senior Vice President
Engineering
Dr. Eckerhard Strötgen
Head of Product
Certification
Robert Bosch GmbH, Power Tools Division
D-70745 Leinfelden-Echterdingen
06.11.2009
Montage
Beschermingsvoorzieningen monteren
f Trek altijd voor werkzaamheden aan het
elektrische gereedschap de stekker uit het
stopcontact.
Extra handgreep
f Gebruik het elektrische gereedschap alleen
met de extra handgreep 5.
Schroef de extra handgreep 5 afhankelijk van de
werkwijze rechts of links op het voorste deel van
de machine vast.
Met de greephouder 4 kunt u de extra handgreep 5 met een gunstig zwaartepunt boven het
voorste deel van de machine monteren. Schroef
de greephouder 4 afhankelijk van de werkwijze
rechts of links op het voorste deel van de machine vast.
Handbescherming
Bij werkzaamheden zonder de greephouder 4
moet u de handbescherming 9 monteren.
Bevestig de handbescherming 9 met de extra
handgreep 5.
Bosch Power Tools
1 609 929 T45 | (27.11.09)
OBJ_BUCH-1139-001.book Page 76 Friday, November 27, 2009 11:44 AM
76 | Nederlands
Beschermkap voor voorzijde van machine
Viltpolijstschijf
Tijdens het werken met het elektrische gereedschap wordt de voorzijde warm. U kunt de beschermkap 1 als aanraakbeveiliging gebruiken.
Schroef de viltpolijstschijf 20 stevig op de uitgaande as 10.
Zet de beschermkap 1 op de voorzijde van het
gereedschap en bevestig de beschermkap met
de bevestigingsschroef 2 en de extra handgreep
5.
Slijpgereedschappen monteren
f Trek altijd voor werkzaamheden aan het
elektrische gereedschap de stekker uit het
stopcontact.
Reinig de uitgaande as 10 en alle te monteren
delen.
Druk voor het vastspannen en losdraaien van de
slijpgereedschappen op de blokkeerknop 3 om
de uitgaande as vast te zetten.
f Bedien de blokkeerknop alleen als de uitgaande as stilstaat. Anders kan het elektrische gereedschap beschadigd raken.
De volgorde van de montage kunt u op de pagina
met afbeeldingen zien.
Komstaalborstel of vlakstaalborstel
De komstaalborstel of vlakstaalborstel moet zo
ver op de uitgaande as kunnen worden geschroefd, dat deze nauw aansluit op de flens
aan het einde van de schroefdraad van de uitgaande as. Span de komstaalborstel of vlakstaalborstel met een steeksleutel vast.
Toegestane slijpgereedschappen
U kunt alle schuurgereedschappen gebruiken
die in deze gebruiksaanwijzing worden genoemd.
Het toegestane toerental [min-1] en de omtreksnelheid [m/s] van de gebruikte slijpgereedschappen moeten minstens even hoog zijn als
de in de volgende tabel aangegeven waarden.
Let daarom op het toegestane toerental resp.
de toegestane omtreksnelheid op het etiket
van het slijpgereedschap.
max.
[mm]
Moltonschijf
Schroef de opspanbout 11 stevig op de uitgaande as 10 en draai de bout aan het sleutelvlak
met een steeksleutel vast.
Schuif de spanflens 12 en de moltonschijf 13 op
de opspanbout 11. Schroef de spanmoer 14 op
de as en span deze met de pensleutel.
Polijstspons
Schroef de polijstspons 15 stevig op de uitgaande as 10. Over de polijstspons 15 kan het lamsvel 16 worden getrokken.
D
[mm]
D
b
d
[min-1]
[m/s]
230
–
–
3000
80
100
30
M 14
3000
45
d
b
D
Rubber steunschijf
Afzuiging van stof en spanen
Schuif de rubber steunschijf 17 op de uitgaande
as 10.
f Stof van materialen zoals loodhoudende verf,
enkele houtsoorten, mineralen en metaal
kunnen schadelijk voor de gezondheid zijn.
Aanraking of inademing van stof kan leiden
tot allergische reacties en/of ziekten van de
ademwegen van de gebruiker of personen
die zich in de omgeving bevinden.
Schroef de ronde moer 19 op de as en span deze met de pensleutel.
Druk het schuurblad 18 stevig op de onderzijde
van de rubber steunschijf 17 vast.
1 609 929 T45 | (27.11.09)
Bosch Power Tools
OBJ_BUCH-1139-001.book Page 77 Friday, November 27, 2009 11:44 AM
Nederlands | 77
Bepaalde soorten stof, bijvoorbeeld van eiken- en beukenhout, gelden als kankerverwekkend, in het bijzonder in combinatie met
toevoegingsstoffen voor houtbehandeling
(chromaat en houtbeschermingsmiddelen).
Asbesthoudend materiaal mag alleen door
bepaalde vakmensen worden bewerkt.
– Zorg voor een goede ventilatie van de
werkplek.
– Er wordt geadviseerd om een ademmasker met filterklasse P2 te dragen.
Neem de in uw land geldende voorschriften
voor de te bewerken materialen in acht.
Gebruik
Ingebruikneming
f Let op de netspanning! De spanning van de
stroombron moet overeenkomen met de gegevens op het typeplaatje van het elektrische gereedschap. Met 230 V aangeduide
elektrische gereedschappen kunnen ook
met 220 V worden gebruikt.
Vooraf instelbaar toerental (GPO 12 E)
Met het stelwiel voor het vooraf instellen van het
toerental 6 kunt u het benodigde toerental vooraf instellen, ook terwijl de machine loopt.
Het vereiste toerental is afhankelijk van het materiaal en de werkomstandigheden en kan proefondervindelijk worden vastgesteld.
Tips voor de werkzaamheden
f Span het werkstuk in als het niet door het
eigen gewicht stabiel ligt.
f Belast het elektrische gereedschap niet zo
sterk dat het tot stilstand komt.
f Laat het elektrische gereedschap na sterke
belasting nog enkele minuten onbelast lopen om het inzetgereedschap te laten afkoelen.
Gebruik voor het schuren van zachte materialen
zoals gips en verf bij voorkeur de rubber steunschijf 17 met schuurblad 18.
Voor ontroestwerkzaamheden zijn komstaalborstels 21 en vlakstaalborstels geschikt.
Polijsten
Als u het elektrische gereedschap wilt inschakelen, duwt u de vastzetknop 8 naar voren en
drukt u vervolgens op de aan/uit-schakelaar 7.
Voor het polijsten van verweerde lak of het wegpolijsten van krassen (bijv. acrylglas) kan het
elektrische gereedschap worden uitgerust met
geschikt polijstgereedschap, zoals lamsvel, polijstvilt of polijstspons (toebehoren).
Voor het vastzetten van de ingedrukte aan/uitschakelaar 7 schuift u de vastzettoets 8 verder
naar voren.
GPO 12 E: Kies bij het polijsten een laag toerental (stand 1–2) om overmatige opwarming van
het oppervlak te voorkomen.
Als u het elektrische gereedschap wilt uitschakelen laat u de aan/uit-schakelaar 7 los. Als deze
vergrendeld is, drukt u de aan/uit-schakelaar 7
kort in en laat u deze vervolgens los.
Werk het polijstmiddel in met een polijstspons.
Maak kruis- of cirkelvormige bewegingen, werk
met matige druk en laat het polijstmiddel daarna licht opdrogen.
f Controleer de slijpgereedschappen voor
het gebruik. Het slijpgereedschap moet op
de juiste wijze zijn gemonteerd en vrij kunnen draaien. Laat het slijpgereedschap minstens 1 minuut onbelast proefdraaien. Gebruik geen beschadigde, niet-ronde of
trillende slijpgereedschappen. Beschadigde
slijpgereedschappen kunnen barsten of verwondingen veroorzaken.
Boen het opgedroogde polijstmiddel uit met een
lamsvel. Maak kruis- of cirkelvormige bewegingen.
In- en uitschakelen
Bosch Power Tools
Reinig het polijstgereedschap regelmatig om
goede polijstresultaten te bereiken. Was het polijstgereedschap met een mild wasmiddel en
warm water. Gebruik geen verdunningsmiddelen.
1 609 929 T45 | (27.11.09)
OBJ_BUCH-1139-001.book Page 78 Friday, November 27, 2009 11:44 AM
78 | Nederlands
Onderhoud en service
Onderhoud en reiniging
f Trek altijd voor werkzaamheden aan het
elektrische gereedschap de stekker uit het
stopcontact.
f Houd het elektrische gereedschap en de
ventilatieopeningen altijd schoon om goed
en veilig te werken.
f Gebruik onder extreme gebruiksomstandigheden indien mogelijk altijd een afzuiginstallatie. Blaas de ventilatieopeningen regelmatig schoon en sluit het gereedschap
aan via een aardlekschakelaar. Tijdens het
bewerken van metalen kan geleidend stof in
het elektrische gereedschap terechtkomen.
Daardoor kan de veiligheidsisolatie van het
elektrische gereedschap worden geschaad.
Bewaar en behandel het toebehoren zorgvuldig.
Mocht het elektrische gereedschap ondanks
zorgvuldige fabricage- en testmethoden toch defect raken, dient de reparatie te worden uitgevoerd door een erkende klantenservice voor
Bosch elektrische gereedschappen.
België en Luxemburg
Tel.: +32 (070) 22 55 65
Fax: +32 (070) 22 55 75
E-mail: outillage.gereedschap@be.bosch.com
Afvalverwijdering
Elektrische gereedschappen, toebehoren en
verpakkingen moeten op een voor het milieu verantwoorde wijze worden hergebruikt.
Alleen voor landen van de EU:
Gooi elektrische gereedschappen
niet bij het huisvuil.
Volgens de Europese richtlijn
2002/96/EG over elektrische en
elektronische oude apparaten en
de omzetting van de richtlijn in nationaal recht moeten niet meer bruikbare elektrische gereedschappen apart worden ingezameld en op een voor het milieu verantwoorde
wijze worden hergebruikt.
Wijzigingen voorbehouden.
Vermeld bij vragen en bestellingen van vervangingsonderdelen altijd het uit tien cijfers bestaande zaaknummer volgens het typeplaatje
van het elektrische gereedschap.
Klantenservice en advies
Onze klantenservice beantwoordt uw vragen
over reparatie en onderhoud van uw product en
over vervangingsonderdelen. Explosietekeningen en informatie over vervangingsonderdelen
vindt u ook op:
www.bosch-pt.com
De medewerkers van onze klantenservice adviseren u graag bij vragen over de aankoop, het
gebruik en de instelling van producten en toebehoren.
Nederland
Tel.: +31 (076) 579 54 54
Fax: +31 (076) 579 54 94
E-mail: gereedschappen@nl.bosch.com
1 609 929 T45 | (27.11.09)
Bosch Power Tools
OBJ_BUCH-1139-001.book Page 79 Friday, November 27, 2009 11:44 AM
Dansk | 79
Sikkerhedsinstrukser
da
Generelle advarselshenvisninger for
el-værktøj
ADVARSEL Læs alle advarselshenvisninger og instrukser. I tilfælde af
manglende overholdelse af advarselshenvisningerne og instrukserne er der risiko for elektrisk
stød, brand og/eller alvorlige kvæstelser.
Opbevar alle advarselshenvisninger og instrukser til senere brug.
Det i advarselshenvisningerne benyttede begreb
„el-værktøj“ refererer til netdrevet el-værktøj
(med netkabel) og akkudrevet el-værktøj (uden
netkabel).
1) Sikkerhed på arbejdspladsen
a) Sørg for, at arbejdsområdet er rent og
rigtigt belyst. Uorden eller uoplyste arbejdsområder øger faren for uheld.
b) Brug ikke el-værktøjet i eksplosionsfarlige omgivelser, hvor der findes brændbare væsker, gasser eller støv. El-værktøj
kan slå gnister, der kan antænde støv eller
dampe.
c) Sørg for, at andre personer og ikke
mindst børn holdes væk fra arbejdsområdet, når maskinen er i brug. Hvis man
distraheres, kan man miste kontrollen
over maskinen.
2) Elektrisk sikkerhed
a) El-værktøjets stik skal passe til kontakten. Stikket må under ingen omstændigheder ændres. Brug ikke adapterstik
sammen med jordforbundet el-værktøj.
Uændrede stik, der passer til kontakterne, nedsætter risikoen for elektrisk stød.
b) Undgå kropskontakt med jordforbundne
overflader som f.eks. rør, radiatorer,
komfurer og køleskabe. Hvis din krop er
jordforbundet, øges risikoen for elektrisk
stød.
d) Brug ikke ledningen til formål, den ikke
er beregnet til (f.eks. må man aldrig bære el-værktøjet i ledningen, hænge
el-værktøjet op i ledningen eller rykke i
ledningen for at trække stikket ud af
kontakten). Beskyt ledningen mod varme, olie, skarpe kanter eller maskindele,
der er i bevægelse. Beskadigede eller indviklede ledninger øger risikoen for elektrisk stød.
e) Hvis el-værktøjet benyttes i det fri, må
der kun benyttes en forlængerledning,
der er egnet til udendørs brug. Brug af
forlængerledning til udendørs brug nedsætter risikoen for elektrisk stød.
f) Hvis det ikke kan undgås at bruge
el-værktøjet i fugtige omgivelser, skal
der bruges et HFI-relæ. Brug af et HFI-relæ reducerer risikoen for at få elektrisk
stød.
3) Personlig sikkerhed
a) Det er vigtigt at være opmærksom, se,
hvad man laver, og bruge el-værktøjet
fornuftigt. Brug ikke noget el-værktøj,
hvis du er træt, har nydt alkohol eller er
påvirket af medikamenter eller euforiserende stoffer. Få sekunders uopmærksomhed ved brug af el-værktøjet kan føre
til alvorlige personskader.
b) Brug beskyttelsesudstyr og hav altid beskyttelsesbriller på. Brug af sikkerhedsudstyr som f.eks. støvmaske, skridsikkert
fodtøj, beskyttelseshjelm eller høreværn
afhængig af maskintype og anvendelse
nedsætter risikoen for personskader.
c) Undgå utilsigtet igangsætning. Kontrollér, at el-værktøjet er slukket, før du tilslutter det til strømtilførslen og/eller akkuen, løfter eller bærer det. Undgå at
bære el-værktøjet med fingeren på afbryderen og sørg for, at el-værktøjet ikke er
tændt, når det sluttes til nettet, da dette
øger risikoen for personskader.
c) Maskinen må ikke udsættes for regn eller fugt. Indtrængning af vand i et el-værktøj øger risikoen for elektrisk stød.
Bosch Power Tools
1 609 929 T45 | (27.11.09)
OBJ_BUCH-1139-001.book Page 80 Friday, November 27, 2009 11:44 AM
80 | Dansk
d) Gør det til en vane altid at fjerne indstillingsværktøj eller skruenøgle, før
el-værktøjet tændes. Hvis et stykke værktøj eller en nøgle sidder i en roterende
maskindel, er der risiko for personskader.
e) Undgå en anormal legemsposition. Sørg
for at stå sikkert, mens der arbejdes, og
kom ikke ud af balance. Dermed har du
bedre muligheder for at kontrollere
el-værktøjet, hvis der skulle opstå uventede situationer.
f) Brug egnet arbejdstøj. Undgå løse beklædningsgenstande eller smykker. Hold
hår, tøj og handsker væk fra dele, der bevæger sig. Dele, der er i bevægelse, kan
gribe fat i løstsiddende tøj, smykker eller
langt hår.
g) Hvis støvudsugnings- og opsamlingsudstyr kan monteres, er det vigtigt, at dette tilsluttes og benyttes korrekt. Brug af
en støvopsugning kan reducere støvmængden og dermed den fare, der er forbundet støv.
4) Omhyggelig omgang med og brug af
el-værktøj
a) Undgå overbelastning af maskinen. Brug
altid et el-værktøj, der er beregnet til det
stykke arbejde, der skal udføres. Med
det passende el-værktøj arbejder man
bedst og mest sikkert inden for det angivne effektområde.
b) Brug ikke et el-værktøj, hvis afbryder er
defekt. Et el-værktøj, der ikke kan startes
og stoppes, er farlig og skal repareres.
c) Træk stikket ud af stikkontakten og/eller
fjern akkuen, inden maskinen indstilles,
der skiftes tilbehørsdele, eller maskinen
lægges fra. Disse sikkerhedsforanstaltninger forhindrer utilsigtet start af
el-værktøjet.
d) Opbevar ubenyttet el-værktøj uden for
børns rækkevidde. Lad aldrig personer,
der ikke er fortrolige med maskinen eller
ikke har gennemlæst disse instrukser,
benytte maskinen. El-værktøj er farligt,
hvis det benyttes af ukyndige personer.
1 609 929 T45 | (27.11.09)
e) El-værktøjet bør vedligeholdes omhyggeligt. Kontroller, om bevægelige maskindele fungerer korrekt og ikke sidder
fast, og om delene er brækket eller beskadiget, således at el-værktøjets funktion påvirkes. Få beskadigede dele repareret, inden maskinen tages i brug. Mange
uheld skyldes dårligt vedligeholdte
el-værktøjer.
f) Sørg for, at skæreværktøjer er skarpe og
rene. Omhyggeligt vedligeholdte skæreværktøjer med skarpe skærekanter sætter
sig ikke så hurtigt fast og er nemmere at
føre.
g) Brug el-værktøj, tilbehør, indsatsværktøj
osv. iht. disse instrukser. Tag hensyn til
arbejdsforholdene og det arbejde, der
skal udføres. Anvendelse af el-værktøjet
til formål, som ligger uden for det fastsatte anvendelsesområde, kan føre til farlige
situationer.
5) Service
a) Sørg for, at el-værktøj kun repareres af
kvalificerede fagfolk og at der kun benyttes originale reservedele. Dermed sikres
størst mulig maskinsikkerhed.
Sikkerhedsinstrukser for poleringsmaskiner
Fælles sikkerhedsinstrukser til sandpapirslibning, arbejde med trådbørster og polering
f Dette el-værktøj kan bruges som sandpapirslibemaskine, trådbørste og poleringsmaskine. Læs og overhold alle sikkerhedsinstrukser, vejledninger, illustrationer og
data, som du modtager i forbindelse med
el-værktøjet. Overholder du ikke følgende instrukser, kan du få elektrisk stød, der kan opstå brand og/eller du kan blive kvæstet alvorligt.
f Dette el-værktøj er ikke egnet til slibning og
gennemskæring. Anvendelse af el-værktøjet
til formål, det ikke er beregnet til, er forbundet med farer og kvæstelser.
Bosch Power Tools
OBJ_BUCH-1139-001.book Page 81 Friday, November 27, 2009 11:44 AM
Dansk | 81
f Anvend kun tilbehør, hvis det er beregnet
til dette el-værktøj og anbefalet af fabrikanten. En mulig fastgørelse af tilbehøret til
el-værktøjet sikrer ikke en sikker anvendelse.
f Den tilladte hastighed for indsatsværktøjet
skal være mindst lige så høj som den max.
hastighed, der er angivet på el-værktøjet.
Tilbehør, der drejer hurtigere end tilladt, kan
blive ødelagt eller flyve omkring.
f Indsatsværktøjets udvendige diameter og
tykkelse skal svare til målene på Dit
el-værktøj. Forkert målt indsatsværktøj kan
ikke afskærmes eller kontrolleres tilstrækkeligt.
f Slibeskiver, flanger, slibebagskiver eller andet tilbehør skal passe nøjagtigt til slibespindlen på dit el-værktøj. Indsatsværktøj,
der ikke passer nøjagtigt på el-værktøjets slibespindel, drejer ujævnt, vibrerer meget
stærkt og kan medføre, at man taber kontrollen.
f Brug ikke el-værktøjet, hvis det er beskadiget. Kontrollér altid før brug indsatsværktøj
som f.eks. slibeskiver for afsplintninger og
revner, slibebagskiver for revner, slid eller
stærkt slid, trådbørster for løse eller brækkede tråde. Tabes el-værktøjet eller indsatsværktøjet på jorden, skal Du kontrollere, om det er beskadiget; anvend evt. et
ubeskadiget indsatsværktøj. Når indsatsværktøjet er kontrolleret og indsat, skal Du
holde dig selv og personer, der befinder sig
i nærheden, uden for det niveau, hvor indsastværktøjet roterer, og lade el-værktøjet
køre i et minut ved højeste hastighed. Beskadiget indsatsværktøj brækker for det meste i denne testtid.
f Brug personligt beskyttelsesudstyr. Brug
helmaske til ansigtet, øjenværn eller beskyttelsesbriller, afhængigt af det udførte
arbejde.Brug afhængigt af arbejdets art
støvmaske, høreværn, beskyttelseshandsker eller specialforklæde, der beskytter
dig mod små slibe- og materialepartikler.
Bosch Power Tools
Øjnene skal beskyttes mod fremmede genstande, der flyver rundt i luften og som opstår i forbindelse med forskelligt arbejde.
Støv- eller åndedrætsmaske skal filtrere det
støv, der opstår under arbejdet. Udsættes du
for høj støj i længere tid, kan du lide høretab.
f Sørg for tilstrækkelig afstand til andre personer under arbejdet. Enhver, der betræder
arbejdsområdet, skal bruge personligt beskyttelsesudstyr. Brudstykker fra emnet eller brækket indsatsværktøj kan flyve væk og
føre til kvæstelser også uden for det direkte
arbejdsområde.
f Hold altid maskinen i de isolerede gribeflader, når du udfører arbejde, hvor indsatsværktøjet kan ramme bøjede strømledninger eller maskinens eget kabel. Kontakt med
en spændingsførende ledning kan også sætte maskinens metaldele under spænding,
hvilket kan føre til elektrisk stød.
f Hold netkablet væk fra roterende indsatsværktøj. Taber Du kontrollen over el-værktøjet, kan netkablet skæres over eller rammes,
og Din hånd eller Din arm kan trækkes ind i
det roterende indsatsværktøj.
f Læg aldrig el-værktøjet til side, før indsatsværktøjet står helt stille. Det roterende indsatsværktøj kan komme i kontakt med fralægningsfladen, hvorved Du kan tabe
kontrollen over el-værktøjet.
f Lad ikke el-værktøjet køre, mens det bæres.
Dit tøj kan blive fanget ved en tilfældig kontakt med det roterende indsatsværktøj, hvorved indsatsværktøjet kan bore sig ind i Din
krop.
f Rengør ventilationsåbningerne på Dit
el-værktøj med regelmæssige mellemrum.
Motorhuset trækker støv ind i huset, og store
mængder metalstøv kan være farligt rent
elektrisk.
f Brug ikke el-værktøjet i nærheden af
brændbare materialer. Gnister kan sætte ild
i materialer.
f Brug ikke indsatsværktøj, der transporterer
flydende kølemiddel. Brug af vand eller andre flydende kølemidler kan føre til elektrisk
stød.
1 609 929 T45 | (27.11.09)
OBJ_BUCH-1139-001.book Page 82 Friday, November 27, 2009 11:44 AM
82 | Dansk
Tilbageslag og tilsvarende advarsler
f Tilbageslag er en pludselig reaktion, som
skyldes, at et roterende indsatsværktøj (slibemaskine, slibebagskive, trådbørste osv.)
har sat sig fast eller blokerer. Fastsættelse
eller blokering fører til et pludseligt stop af
det roterende indsatsværktøj. Derved accelereres et ukontrolleret el-værktøj mod indsatsværktøjets omdrejningsretning på blokeringsstedet.
Sidder f.eks. en slibeskive fast eller blokerer
i et emne, kan kanten på slibeskiven, der dykker ned i emnet, blive siddende, hvorved slibeskiven brækker af eller fører til et tilbageslag. Slibeskiven bevæger sig så hen imod
eller væk fra betjeningspersonen, afhængigt
af skivens drejeretning på blokeringsstedet.
Derved kan slibeskiver også brække.
Et tilbageslag skyldes forkert eller fejlbehæftet brug af el-værktøjet. Det kan forhindres
ved at træffe egnede sikkerhedsforanstaltninger, der beskrives i det følgende.
f Hold godt fast i el-værktøjet og sørg for at
både krop og arme befinder sig i en position, der kan klare tilbageslagskræfterne. Anvend altid ekstrahåndtaget, hvis et sådant
findes, for at have så meget kontrol som
muligt over tilbageslagskræfterne eller reaktionsmomenterne, når maskinen kører op
i hastighed. Betjeningspersonen kan beherske tilbageslags- og reaktionskræfterne med
egnede sikkerhedsforanstaltninger.
f Sørg for at Din hånd aldrig kommer i nærheden af det roterende indsatsværktøj. Indsatsværktøjet kan bevæge sig hen over Din
hånd i forbindelse med et tilbageslag.
f Undgå at Din krop befinder sig i det område, hvor el-værktøjet bevæger sig i forbindelse med et tilbageslag. Tilbageslaget driver el-værktøjet i modsat retning af
slibeskivens bevægelse på blokeringsstedet.
1 609 929 T45 | (27.11.09)
f Arbejd særlig forsigtig i områder som f.eks.
hjørner, skarpe kanter osv. Det skal forhindres, at indsatsværktøjet slår tilbage fra
emnet og sætter sig fast. Det roterende indsatsværktøj har tendens til at sætte sig fast,
når det anvendes i hjørner, skarpe kanter, eller hvis det springer tilbage. Dette medfører,
at man taber kontrollen eller tilbageslag.
f Brug ikke kædesavklinger eller tandede
savklinger. Sådant indsatsværktøj fører hyppigt til tilbageslag, eller at man mister kontrollen over el-værktøjet.
Særlige advarselshenvisninger til sandpapirslibning
f Anvend ikke overdimensioneret slibepapir,
men læs og overhold fabrikantens forskrifter mht. slibepapirets størrelse. Slibepapirer, der rager ud over slibebagskiven, kan føre til kvæstelser eller blokering eller
iturivning af slibepapirerne eller til tilbageslag.
Særlige advarselshenvisninger i forbindelse
med polering
f Undgå løse dele på poleringshætten, især
fastgørelsessnore. Afkort fastgørelsessnorene eller gem dem væk. Løse, meddrejende fastgørelsessnore kan gribe fat i dine fingre eller sætte sig fast i emnet.
Særlige advarselshenvisninger i forbindelse
med arbejde med trådbørster
f Vær opmærksom på, at trådbørsten også taber trådstykker under almindelig brug.
Overbelast ikke trådene med et for stort
tryk. Vækflyvende trådstykker kan meget
hurtigt trænge ind under tyndt tøj og/eller
huden.
f Anbefales det at bruge en beskyttelseskappe, skal Du forhindre, at beskyttelseskappe
og trådbørste kan berøre hinanden. Tallerken- og kopbørster kan øge deres diameter
med tryk og centrifugalkraft.
Bosch Power Tools
OBJ_BUCH-1139-001.book Page 83 Friday, November 27, 2009 11:44 AM
Dansk | 83
Ekstra advarselshenvisinnger
Brug sikkerhedsbriller.
f Anvend egnede søgeinstrumenter til at finde frem til skjulte forsyningsledninger eller
kontakt det lokale forsyningsselskab. Kontakt med elektriske ledninger kan føre til
brand og elektrisk stød. Beskadigelse af en
gasledning kan føre til eksplosion. Brud på et
vandrør kan føre til materiel skade eller elektrisk stød.
f Åben for start-stop-kontakten og stil den på
stop, når strømforsyningen afbrydes
(f. eks. som følge af strømsvigt eller hvis
netstikket trækkes ud). Derved forhindres
en ukontrolleret genstart.
f Brug en støvopsugning til bearbejdning af
sten. Støvsugeren skal være godkendt til
opsugning af stenstøv. Brug af dette udstyr
nedsætter risikoen for personskader som følge af støv.
f Hold altid maskinen fast med begge hænder
og sørg for at stå sikkert under arbejdet.
El-værktøjet føres sikkert med to hænder.
f Sikr emnet. Et emne holdes bedre fast med
spændeanordninger eller skruestik end med
hånden.
f Renhold arbejdspladsen. Blandede materialer er særlig farlige. Letmetalstøv kan brænde eller eksplodere.
f El-værktøjet må ikke benyttes, hvis ledningen er beskadiget. Berør ikke den beskadigede ledning og træk netstikket ud, hvis
ledningen beskadiges under arbejdet. Beskadigede ledninger øger risikoen for elektrisk stød.
Funktionsbeskrivelse
Læs alle advarselshenvisninger og
instrukser. I tilfælde af manglende
overholdelse af advarselshenvisningerne og instrukserne er der risiko
for elektrisk stød, brand og/eller alvorlige kvæstelser.
Klap venligst foldesiden med illustration af produktet ud og lad denne side være foldet ud,
mens du læser betjeningsvejledningen.
Beregnet anvendelse
El-værktøjet er beregnet til polering og børstning af metal- og lakoverflader og stenslibning
uden brug af vand.
Illustrerede komponenter
Nummereringen af de illustrerede komponenter
refererer til illustrationen af el-værktøjet på illustrationssiden.
1 Beskyttelseskappe til gearhoved*
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
Fastgørelsesskrue til beskyttelseskappe*
Spindel-låsetaste
Grebholder*
Ekstrahåndtag (isoleret gribeflade)
Indstillingshjul omdrejningstal(GPO 12 E)
Start-stop-kontakt
Låsetast til start-stop-kontakt
Håndbeskyttelse*
Slibespindel
Påspændingsbolt*
Spændeflange*
Polereskive*
Spændemøtrik*
Poleresvamp*
Lammeuldshætte til poleresvamp*
Gummibagskive*
Slibeblad*
Rundmøtrik*
Filtpolereskive*
Kopbørste*
Håndgreb (isoleret gribeflade)
*Tilbehør, som er illustreret og beskrevet i betjeningsvejledningen, er ikke indeholdt i leveringen. Det
fuldstændige tilbehør findes i vores tilbehørsprogram.
Bosch Power Tools
1 609 929 T45 | (27.11.09)
OBJ_BUCH-1139-001.book Page 84 Friday, November 27, 2009 11:44 AM
84 | Dansk
Tekniske data
Poleringsmaskine
GPO 12
Professional
GPO 12 E
Professional
Typenummer
0 601 366 0..
0 601 366 7..
Nominel optagen effekt
W
1200
1200
Afgiven effekt
W
700
700
Nominelt omdrejningstal
-1
min
2100
3000
Område til indstilling af omdrejningstal
min-1
–
750 – 3000
mm
230
230
maks. slibeskivediameter
M 14
M 14
mm
24
24
kg
3,3
3,5
/II
/II
Slibespindelgevind
maks. spindellængde
Vægt svarer til EPTA-Procedure 01/2003
Beskyttelsesklasse
Angivelserne gælder for nominelle spændinger [U] 230/240 V. Disse angivelser kan variere ved lavere spændinger og
i landespecifikke udførelser.
Se typenummer på el-værktøjets typeskilt. Handelsbetegnelserne for de enkelte el-værktøjer kan variere.
Støj-/vibrationsinformation
Måleværdier for støj beregnet iht. EN 60745.
Værktøjets A-vægtede støjniveau er typisk: Lydtryksniveau 90 dB(A); lydeffektniveau
101 dB(A). Usikkerhed K=3 dB.
Brug høreværn!
Samlede vibrationsværdier (vektorsum for tre
retninger) beregnet iht. EN 60745:
Polering: Vibrationseksponering ah <2,5 m/s2,
usikkerhed K=1,5 m/s2.
Slibning med slibeblad: Vibrationseksponering
ah <2,5 m/s2, usikkerhed K=1,5 m/s2.
Det svingningsniveau, der er angivet i nærværende instruktioner, er blevet målt iht. en standardiseret måleproces i EN 60745, og kan bruges til at sammenligne el-værktøjer. Det er også
egnet til en foreløbig vurdering af svingningsbelastningen.
Det angivede svingningsniveau repræsenterer
de væsentlige anvendelser af el-værktøjet. Hvis
el-værktøjet dog anvendes til andre formål, med
afvigende indsatsværktøj eller utilstrækkelig
vedligeholdelse, kan svingningsniveauet afvige.
Dette kan føre til en betydelig forøgelse af svingningsbelastningen i hele arbejdstidsrummet.
1 609 929 T45 | (27.11.09)
Til en nøjagtig vurdering af svingningsbelastningen bør der også tages højde for de tider, i hvilke værktøjet er slukket eller godt nok kører, men
rent faktisk ikke anvendes. Dette kan føre til en
betydelig reduktion af svingningsbelastningen i
hele arbejdstidsrummet.
Fastlæg ekstra sikkerhedsforanstaltninger til beskyttelse af brugeren mod svingningers virkning
som f.eks.: Vedligeholdelse af el-værktøj og indsatsværktøj, holde hænder varme, organisation
af arbejdsforløb.
Overensstemmelseserklæring
Vi erklærer under almindeligt ansvar, at det produkt, der er beskrevet under „Tekniske data“, er
i overensstemmelse med følgende standarder
eller normative dokumenter: EN 60745 iht. bestemmelserne i direktiverne 2004/108/EF,
98/37/EF (indtil 28.12.2009), 2006/42/EF (fra
29.12.2009).
Teknisk dossier hos:
Robert Bosch GmbH, PT/ESC,
D-70745 Leinfelden-Echterdingen
Bosch Power Tools
OBJ_BUCH-1139-001.book Page 85 Friday, November 27, 2009 11:44 AM
Dansk | 85
Dr. Egbert Schneider
Senior Vice President
Engineering
Dr. Eckerhard Strötgen
Head of Product
Certification
Montering af slibeværktøj
f Træk stikket ud af stikkontakten, før der
udføres arbejde på el-værktøjet.
Rengør slibespindlen 10 og alle dele, der skal
monteres.
Robert Bosch GmbH, Power Tools Division
D-70745 Leinfelden-Echterdingen
06.11.2009
Tryk til fastspænding og løsning af slibeværktøjet på spindel-låsetasten 3 for at justere slibespindlen.
Montering
f Aktivér kun spindellåsetasten, når slibespindlen står stille. Ellers kan el-værktøjet
blive beskadiget.
Montering af beskyttelsesanordninger
Monteringens rækkefølge ses på den grafiske side.
f Træk stikket ud af stikkontakten, før der
udføres arbejde på el-værktøjet.
Ekstrahåndtag
f Brug altid el-værktøjet med ekstrahåndtaget 5.
Skru ekstrahåndtaget 5 ind i gearhovedet på
højre eller venstre side afhængigt af, hvilket arbejde, de skal udføres.
Med grebholderen 4 kan du montere ekstrahåndtaget 5 et fordelagtigt sted mht. tyngdepunktet over gearhovedet. Skru grebholderen 4
ind i gearhovedet på højre eller venstre side afhængigt af, hvilket arbejde skal udføres.
Håndbeskyttelse
Arbejdes uden grebholder 4, bør du montere
håndbeskyttelsen 9.
Fastgør håndbeskyttelsen 9 med ekstrahåndtaget 5.
Beskyttelseskappe til gearhoved
Under arbejdet med el-værktøjet opvarmes
gearhovedet. Du kan bruge beskyttelseskappen
1 som berøringsbeskyttelse.
Anbring beskyttelseskappen 1 på gearhovedet
og fastgør denne med fastgørelsesskruen 2 og
ekstrahåndtaget 5.
Bosch Power Tools
Polereskive
Skru påspændingsbolten 11 fast på slibespindlen 10 og spænd den fast på nøglefladen med en
gaffelnøgle.
Skub spændeflangen 12 og polereskiven 13 på
påspændingsbolten 11. Skru spændemøtrikken
14 på og spænd denne med tapnøglen.
Poleresvamp
Skru poleresvampen 15 fast på slibespindlen
10. Lammeuldshætten 16 kan trækkes hen over
poleresvampen 15.
Gummi-slibeskive
Skub gummibagskiven 17 på slibespindlen 10.
Skru den runde møtrik 19 på og spænd den med
tapnøglen.
Tryk slibebladet 18 fast på undersiden af gummibagskiven 17.
Filtpolereskive
Skru filtpolereskiven 20 fast på slibespindlen
10.
Kopbørste/skivebørste
Kopbørsten/skivebørsten skal kunne skrues så
meget på slibespindlen, at den ligger fast på slibespindelflangen for enden af slibespindelgevindet. Spænd kopbørsten/skivebørsten fast
med en gaffelnøgle.
1 609 929 T45 | (27.11.09)
OBJ_BUCH-1139-001.book Page 86 Friday, November 27, 2009 11:44 AM
86 | Dansk
Brug
Tilladt slibeværktøj
Det er muligt at benytte alt det slibeværktøj, der
er nævnt i denne betjeningsvejledning.
-1
Det tilladte omdrejningstal [min ] eller omfangshastigheden [m/s] for det benyttede slibeværktøj skal mindst svare til angivelserne i tabellen.
Læs og overhold derfor det tilladte omdrejningstal eller omfangshastigheden på slibeværktøjets etiket.
max.
[mm]
D
f Kontrollér netspændingen! Strømkildens
spænding skal stemme overens med angivelserne på el-værktøjets typeskilt.
El-værktøj til 230 V kan også tilsluttes
220 V.
Tænd/sluk
Skub til ibrugtagning af el-værktøjet låsetasten 8
frem og tryk herefter på start-stop-kontakten 7.
Til fastholdelse af den nedtrykkede start-stopkontakt 7 skydes låsetasten 8 videre fremad.
[mm]
D
b
d
[min-1]
[m/s]
230
–
–
3000
80
100
30
M 14
3000
45
d
b
Ibrugtagning
D
Støv-/spånudsugning
f Støv fra materialer som f.eks. blyholdig maling, nogle træsorter, mineraler og metal kan
være sundhedsfarlige. Berøring eller indånding af støv kan føre til allergiske reaktioner
og/eller åndedrætssygdomme hos brugeren
eller personer, der opholder sig i nærheden
af arbejdspladsen.
Bestemt støv som f.eks. ege- eller bøgestøv
gælder som kræftfremkaldende, især i forbindelse med ekstra stoffer til træbehandling
(chromat, træbeskyttelsesmiddel). Asbestholdigt materiale må kun bearbejdes af fagfolk.
– Sørg for god udluftning af arbejdspladsen.
– Det anbefales at bære åndeværn med filterklasse P2.
Overhold forskrifterne, der gælder i dit land
vedr. de materialer, der skal bearbejdes.
El-værktøjet slukkes ved at slippe start-stopkontakten 7 eller hvis den er fastlåst, trykkes
start-stop-kontakten 7 kort, før den slippes.
f Kontrollér slibeværktøjet, før det tages i
brug. Slibeværktøjet skal være korrekt
monteret og skal kunne rotere frit. Gennemfør en prøvekørsel i mindst 1 minut
uden belastning. Brug ikke beskadiget, ikke
rundt eller vibrerende slibeværktøj. Beskadiget slibeværktøj kan revne og føre til kvæstelser.
Indstilling af omdrejningstal (GPO 12 E)
Stillehjulet til indstilling af omdrejningstallet 6
bruges til at indstille det nødvendige omdrejningstal – også under driften.
Det krævede omdrejningstal afhænger af arbejdsmaterialet og arbejdsbetingelserne; det
kan optimeres ved praktiske forsøg.
Arbejdsvejledning
f Spænd emnet, hvis det ikke ligger sikkert
vha. sin egenvægt.
f Belast ikke el-værktøjet så meget, at det
standser.
f Lad el-værktøjet køre i tomgang i et par minutter efter stærk belastning, så indsatsværktøjet kan køle af.
Brug til slibearbejde på bløde materialer som
f.eks. gips eller farve helst gummibagskiven 17
med slibebladet 18.
Kopbørster 21 og skivebørster er egnet til afrustning.
1 609 929 T45 | (27.11.09)
Bosch Power Tools
OBJ_BUCH-1139-001.book Page 87 Friday, November 27, 2009 11:44 AM
Dansk | 87
Polering
Til oppolering af forvitret lak eller efterpolering
af ridser (f.eks. akrylglas) kan el-værktøjet udstyres med tilsvarende poleringsværktøj som
f.eks. lammeuldskappe, poleringsfilt eller
-svamp (tilbehør).
GPO 12 E: Vælg til polering et lavt omdrejningstal (trin 1 – 2) for at undgå, at overfladen bliver
alt for varm.
Arbejd polermidlet ind i overfladen med en polersvamp, mens værktøjet bevæges kryds- og
cirkelformet med jævnt tryk og lad det herefter
tørre en smule.
Poler det tørrede polermiddel med en lammeuldskappe med kryds- og cirkelformede bevægelser.
Rengør polerværktøjet med regelmæssige mellemrum for at sikre gode polerresultater. Vask
polerværktøjet rent med mildt vaskemiddel og
varmt vand, anvend ikke fortyndingsmiddel.
Vedligeholdelse og service
Vedligeholdelse og rengøring
f Træk stikket ud af stikkontakten, før der
udføres arbejde på el-værktøjet.
f El-værktøj og el-værktøjets ventilationsåbninger skal altid holdes rene for at sikre et
godt og sikkert arbejde.
f Brug så vidt muligt altid et opsugningsanlæg ved ekstreme brugsbetingelser. Blæs
ventilationsåbningerne igennem med hyppige mellemrum og forkoble en fejl-strømbeskyttelseskontakt (FI-kontakt). Ved bearbejdning af metal kan ledende støv aflejre sig
inde i elværktøjet. Elværktøjets beskyttelsesisolering kan forringes.
Kundeservice og kunderådgivning
Kundeservice besvarer dine spørgsmål vedr. reparation og vedligeholdelse af dit produkt samt
reservedele. Reservedelstegninger og informationer om reservedele findes også under:
www.bosch-pt.com
Bosch kundeservice-team vil gerne hjælpe dig
med at besvare spørgsmål vedr. køb, anvendelse og indstilling af produkter og tilbehør.
Dansk
Bosch Service Center
Telegrafvej 3
2750 Ballerup
Tel. Service Center: +45 (4489) 8855
Fax: +45 (4489) 87 55
E-Mail: vaerktoej@dk.bosch.com
Bortskaffelse
El-værktøj, tilbehør og emballage skal genbruges på en miljøvenlig måde.
Gælder kun i EU-lande:
Smid ikke el-værktøj ud sammen
med det almindelige husholdningsaffald!
Iht. det europæiske direktiv
2002/96/EF om affald af elektrisk
og elektronisk udstyr skal kasseret elektrisk udstyr indsamles separat og genbruges iht. gældende miljøforskrifter.
Ret til ændringer forbeholdes.
Opbevar og behandle tilbehøret omhyggeligt.
Skulle el-værktøjet trods omhyggelig fabrikation
og kontrol holde op med at fungere, skal reparationen udføres af et autoriseret serviceværksted
for Bosch-elektroværktøj.
El-værktøjets 10-cifrede typenummer (se typeskilt) skal altid angives ved forespørgsler og bestilling af reservedele.
Bosch Power Tools
1 609 929 T45 | (27.11.09)
OBJ_BUCH-1139-001.book Page 88 Friday, November 27, 2009 11:44 AM
88 | Svenska
Säkerhetsanvisningar
sv
Allmänna säkerhetsanvisningar för elverktyg
Läs noga igenom alla anvisningar. Fel som uppstår till följd av
att anvisningarna nedan inte följts kan orsaka elstöt, brand och/eller allvarliga kroppsskador.
VARNING
Förvara alla varningar och anvisningar för
framtida bruk.
Nedan använt begrepp ”Elverktyg” hänför sig till
nätdrivna elverktyg (med nätsladd) och till batteridrivna elverktyg (sladdlösa).
1) Arbetsplatssäkerhet
a) Håll arbetsplatsen ren och välbelyst.
Oordning på arbetsplatsen och dåligt belyst arbetsområde kan leda till olyckor.
b) Använd inte elverktyget i explosionsfarlig omgivning med brännbara vätskor,
gaser eller damm. Elverktygen alstrar
gnistor som kan antända dammet eller gaserna.
c) Håll under arbetet med elverktyget barn
och obehöriga personer på betryggande
avstånd. Om du störs av obehöriga personer kan du förlora kontrollen över elverktyget.
2) Elektrisk säkerhet
a) Elverktygets stickpropp måste passa till
vägguttaget. Stickproppen får absolut
inte förändras. Använd inte adapterkontakter tillsammans med skyddsjordade
elverktyg. Oförändrade stickproppar och
passande vägguttag reducerar risken för
elstöt.
b) Undvik kroppskontakt med jordade ytor
som t. ex. rör, värmeelement, spisar och
kylskåp. Det finns en större risk för elstöt
om din kropp är jordad.
c) Skydda elverktyget mot regn och väta.
Tränger vatten in i ett elverktyg ökar risken för elstöt.
d) Missbruka inte nätsladden och använd
den inte för att bära eller hänga upp elverktyget och inte heller för att dra
1 609 929 T45 | (27.11.09)
stickproppen ur vägguttaget. Håll nätsladden på avstånd från värme, olja,
skarpa kanter och rörliga maskindelar.
Skadade eller tilltrasslade ledningar ökar
risken för elstöt.
e) När du arbetar med ett elverktyg utomhus använd endast förlängningssladdar
som är avsedda för utomhusbruk. Om en
lämplig förlängningssladd för utomhusbruk används minskar risken för elstöt.
f) Använd ett felströmsskydd om det inte
är möjligt att undvika elverktygets användning i fuktig miljö. Felströmsskyddet
minskar risken för elstöt.
3) Personsäkerhet
a) Var uppmärksam, kontrollera vad du gör
och använd elverktyget med förnuft. Använd inte elverktyg när du är trött eller
om du är påverkad av droger, alkohol eller mediciner. Under användning av elverktyg kan även en kort ouppmärksamhet leda till allvarliga kroppsskador.
b) Bär alltid personlig skyddsutrustning
och skyddsglasögon. Användning av personlig skyddsutrustning som t. ex. dammfiltermask, halkfria säkerhetsskor,
skyddshjälm och hörselskydd reducerar
alltefter elverktygets typ och användning
risken för kroppsskada.
c) Undvik oavsiktlig igångsättning. Kontrollera att elverktyget är frånkopplat innan
du ansluter stickproppen till vägguttaget
och/eller ansluter/tar bort batteriet, tar
upp eller bär elverktyget. Om du bär elverktyget med fingret på strömställaren
eller ansluter påkopplat elverktyg till nätströmmen kan olycka uppstå.
d) Ta bort alla inställningsverktyg och
skruvnycklar innan du kopplar på elverktyget. Ett verktyg eller en nyckel i en
roterande komponent kan medföra
kroppsskada.
e) Undvik onormala kroppsställningar. Se
till att du står stadigt och håller balansen. I detta fall kan du lättare kontrollera
elverktyget i oväntade situationer.
Bosch Power Tools
OBJ_BUCH-1139-001.book Page 89 Friday, November 27, 2009 11:44 AM
Svenska | 89
f) Bär lämpliga arbetskläder. Bär inte löst
hängande kläder eller smycken. Håll håret, kläderna och handskarna på avstånd
från rörliga delar. Löst hängande kläder,
långt hår och smycken kan dras in av roterande delar.
g) Vid elverktyg med dammutsugnings- och
-uppsamlingsutrustning, se till att denna
är rätt monterade och används på korrekt sätt. Användning av dammutsugning
minskar de risker damm orsakar.
4) Korrekt användning och hantering av elverktyg
a) Överbelasta inte elverktyget. Använd för
aktuellt arbete avsett elverktyg. Med ett
lämpligt elverktyg kan du arbeta bättre
och säkrare inom angivet effektområde.
b) Ett elverktyg med defekt strömställare
får inte längre användas. Ett elverktyg
som inte kan kopplas in eller ur är farligt
och måste repareras.
c) Dra stickproppen ur vägguttaget och/eller ta bort batteriet innan inställningar
utförs, tillbehörsdelar byts ut eller elverktyget lagras. Denna skyddsåtgärd
förhindrar oavsiktlig inkoppling av elverktyget.
d) Förvara elverktygen oåtkomliga för barn.
Låt elverktyget inte användas av personer som inte är förtrogna med dess användning eller inte läst denna anvisning.
Elverktygen är farliga om de används av
oerfarna personer.
e) Sköt elverktyget omsorgsfullt. Kontrollera att rörliga komponenter fungerar felfritt och inte kärvar, att komponenter inte brustit eller skadats; orsaker som kan
leda till att elverktygets funktioner påverkas menligt. Låt skadade delar repareras innan elverktyget tas i bruk. Många
olyckor orsakas av dåligt skötta elverktyg.
f) Håll skärverktygen skarpa och rena. Omsorgsfullt skötta skärverktyg med skarpa
eggar kommer inte så lätt i kläm och går
lättare att styra.
Bosch Power Tools
g) Använd elverktyget, tillbehör, insatsverktyg osv. enligt dessa anvisningar. Ta
hänsyn till arbetsvillkoren och arbetsmomenten. Om elverktyget används på ett
sätt som det inte är avsett för kan farliga
situationer uppstå.
5) Service
a) Låt endast kvalificerad fackpersonal reparera elverktyget och endast med originalreservdelar. Detta garanterar att elverktygets säkerhet upprätthålls.
Säkerhetsanvisningar för polermaskiner
Allmänna säkerhetsanvisningar för slipning
med slippapper, arbeten med stålborstar och
polering
f Detta elverktyg kan användas för slipning
med slippapper, med stålborste och för polering. Beakta alla säkerhetsanvisningar, instruktioner, illustrationer och data som följer med elverktyget. Om nedanstående
anvisningar ignoreras finns risk för elstöt,
brand och/eller allvarlig personskada.
f Detta elverktyg är inte lämpligt för slipning
eller kapning. Om elverktyget används för arbeten det inte är avsett för, kan farliga situationer och personskador uppstå.
f Använd inte tillbehör som tillverkaren inte
uttryckligen godkänt och rekommenderat
för detta elverktyg. Även om tillbehör kan
fästas på elverktyget finns det ingen garanti
för en säker användning.
f Insatsverktygets tillåtna varvtal måste åtminstone motsvara det på elverktyget angivna högsta varvtalet. Tillbehör med en högre rotationshastighet kan brista och slungas
ut.
f Insatsverktygets yttre diameter och tjocklek måste motsvara elverktygets dimensioner. Feldimensionerade insatsverktyg kan inte på betryggande sätt avskärmas och
kontrolleras.
1 609 929 T45 | (27.11.09)
OBJ_BUCH-1139-001.book Page 90 Friday, November 27, 2009 11:44 AM
90 | Svenska
f Slipskivor, flänsar, sliprondeller och annat
tillbehör måste passa exakt på elverktygets
slipspindel. Insatsverktyg som inte exakt
passar till elverktygets slipspindel roterar
ojämnt, vibrerar kraftigt och kan leda till att
du förlorar kontrollen över verktyget.
f Använd aldrig skadade insatsverktyg. Kontrollera före varje användning insatsverktygen som t. ex. slipskivor avseende splitterskador och sprickor, sliprondeller avseende
sprickor repor eller kraftig nedslitning, stålborstar avseende lösa eller brustna trådar.
Om elverktyget eller insatsverktyget skulle
falla ned kontrollera om skada uppstått eller montera ett oskadat insatsverktyg. Du
och andra personer i närheten ska efter
kontroll och montering av insatsverktyg
ställa er utanför insatsverktygets rotationsradie och sedan låta elverktyget rotera en
minut med högsta varvtal. Skadade insatsverktyg går i de flesta fall sönder vid denna
provkörning.
f Använd personlig skyddsutrustning. Använd alltefter avsett arbete ansiktsskärm,
ögonskydd eller skyddsglasögon. Om så behövs, använd dammfiltermask, hörselskydd, skyddshandskar eller skyddsförkläde som skyddar mot små utslungade slipoch materialpartiklar. Ögonen ska skyddas
mot utslungade främmande partiklar som
kan uppstå under arbetet. Damm- och andningsskydd måste kunna filtrera bort det
damm som eventuellt uppstår under arbetet.
Risk finns för hörselskada under en längre
tids kraftigt buller.
f Se till att obehöriga personer hålls på betryggande avstånd från arbetsområdet. Alla
som rör sign inom arbetsområdet måste använda personlig skyddsutrustning. Brottstycken från arbetsstycket eller insatsverktygen kan slungas ut och orsaka personskada
även utanför arbetsområdet.
f Håll fast verktyget endast vid de isolerade
greppytorna när arbeten utförs på ställen
där insatsverktyget kan skada dolda elledningar eller egen nätsladd. Kontakt med en
spänningsförande ledning kan sätta maskinens metalldelar under spänning och leda till
elstöt.
1 609 929 T45 | (27.11.09)
f Håll nätsladden på avstånd från roterande
insatsverktyg. Om du förlorar kontrollen
över elverktyget kan nätsladden kapas eller
dras in varvid risk finns för att din hand eller
arm dras mot det roterande insatsverktyget.
f Lägg aldrig bort elverktyget innan insatsverktyget stannat fullständigt. Det roterande insatsverktyget kan komma i beröring
med underlaget varvid risk finns för att du
förlorar kontrollen över verktyget.
f Elverktyget får inte rotera när det bärs. Kläder kan vid tillfällig kontakt med det roterande insatsverktyget dras in varvid insatsverktyget dras mot din kropp.
f Rengör regelbundet elverktygets ventilationsöppningar. Motorfläkten drar in damm i
huset och en kraftig anhopning av metalldamm kan orsaka farliga elströmmar.
f Använd inte elverktyget i närheten av
brännbara material. Risk finns för att gnistor
antänder materialet.
f Använd inte insatsverktyg som kräver flytande kylmedel. Vatten eller andra kylvätskor kan medföra elstöt.
Varning för bakslag
f Ett bakslag är en plötslig reaktion hos insatsverktyget när t. ex. slipskivan, sliprondellen,
stålborsten hakar upp sig eller blockerar.
Detta leder till abrupt uppbromsning av det
roterande insatsverktyget. Härvid accelererar ett okontrollerat elverktyg mot insatsverktygets rotationsriktning vid inklämningsstället.
Om t. ex. en slipskiva hakar upp sig eller
blockerar i arbetsstycket kan slipskivans kant
i arbetsstycket klämmas fast varvid slipskivan bryts sönder eller orsakar bakslag. Slipskivan rör sig nu mot eller bort från användaren beroende på skivans rotationsriktning vid
inklämningsstället. Härvid kan slivskivor även
brista.
Bakslag uppstår till följd av missbruk eller felaktig hantering av elverktyget. Detta kan undvikas genom skyddsåtgärder som beskrivs
nedan.
Bosch Power Tools
OBJ_BUCH-1139-001.book Page 91 Friday, November 27, 2009 11:44 AM
Svenska | 91
f Håll stadigt i elverktyget samt kroppen och
armarna i ett läge som är lämpligt för att
motstå bakslagskrafter. Använd alltid stödhandtaget för bästa möjliga kontroll av bakslagskrafter och reaktionsmoment vid start.
Användaren kan genom lämpliga försiktighetsåtgärder bättre behärska bakslags- och
reaktionskrafterna.
f Håll alltid handen på betryggande avstånd
från det roterande insatsverktyget. Insatsverktyget kan vid ett bakslag gå mot din hand.
f Undvik att hålla kroppen inom det område
elverktyget vid ett bakslag rör sig. Bakslaget kommer att driva elverktyget i motsatt
riktning till slipskivans rörelse vid inklämningsstället.
f Var särskilt försiktig vid bearbetning av
hörn, skarpa kanter osv. Håll emot så att insatsverktyget inte studsar ut från arbetsstycket eller kommer i kläm. På hörn, skarpa
kanter eller vid studsning tenderar det roterande insatsverktyget att komma i kläm. Detta kan leda till att kontrollen förloras eller att
bakslag uppstår.
f Använd aldrig kedje- eller tandade sågklingor. Dessa insatsverktyg orsakar ofta ett bakslag eller förlust av kontrollen över elverktyget.
Speciella säkerhetsanvisningar för sandpappersslipning
f Använd inte för stora slippapper, se tillverkarens uppgifter om slippapperets storlek.
Slippapper som står ut över sliprondellen
kan leda till personskada, blockera, rivas sönder eller också orsaka bakslag.
Speciella säkerhetsanvisningar för polering
f Se till att inga lösa delar finns på polerhättan t.ex. fastspänningsband. Kläm in eller
kapa fastspänningsbanden. Lösa roterande
fastspänningsband kan gripa tag i fingren eller dras in i arbetsstycket.
Speciella säkerhetsanvisningar för arbeten
med trådborstar
f Observera att trådborstar även under normal användning förlorar trådbitar. Överbelasta inte stålborsten med för högt anliggningstryck. Utslungade trådbitar kan lätt
tränga in genom kläder och/eller i huden.
Bosch Power Tools
f När sprängskydd används bör man se till att
sprängskyddet och trådborsten inte berör
varandra. Tallriks- och koppborstarnas diameter kan till följd av anliggningstryck och
centrifugalkrafter öka.
Extra säkerhetsanvisningar
Bär skyddsglasögon.
f Använd lämpliga detektorer för att lokalisera dolda försörjningsledningar eller konsultera det lokala eldistributionsbolaget. Kontakt med elledningar kan orsaka brand och
elstöt. En skadad gasledning kan leda till explosion. Inträngning i en vattenledning kan
orsaka skador på föremål eller elstöt.
f Lås upp strömställaren och ställ den i Frånläget om strömförsörjningen avbryts t. ex.
vid strömavbrott eller när stickproppen
frånkopplas. Detta hindrar en okontrollerad
återstart av verktyget.
f Använd dammutsugning vid bearbetning av
sten. Dammsugaren måste vara godkänd för
utsugning av stendamm. Dessa anordningar
reducerar riskerna i samband med damm.
f Håll i elverktyget med båda händerna under
arbetet och se till att du står stadigt. Elverktyget kan styras säkrare med två händer.
f Säkra arbetsstycket. Ett arbetsstycke som
är fastspänt i en uppspänningsanordning eller ett skruvstycke hålls säkrare än med handen.
f Håll arbetsplatsen ren. Materialblandningar
är särskilt farliga. Lättmetalldamm kan brinna och explodera.
f Elverktyget får inte användas med defekt
sladd. Berör inte skadad nätsladd, dra sladden ur vägguttaget om den skadats under
arbetet. Skadade nätsladdar ökar risken för
elstöt.
1 609 929 T45 | (27.11.09)
OBJ_BUCH-1139-001.book Page 92 Friday, November 27, 2009 11:44 AM
92 | Svenska
Funktionsbeskrivning
Läs noga igenom alla anvisningar.
Fel som uppstår till följd av att anvisningarna nedan inte följts kan orsaka elstöt, brand och/eller allvarliga kroppsskador.
Fäll upp sidan med illustration av elverktyget
och håll sidan uppfälld när du läser bruksanvisningen.
Ändamålsenlig användning
Elverktyget är avsett för polering och borstning
av metall- och lackytor samt för torrslipning av
sten.
5 Stödhandtag (isolerad greppyta)
6 Ställratt varvtalsförval(GPO 12 E)
7 Strömställare Till/Från
8 Spärrknapp för strömställaren
9 Handskydd*
10 Slipspindel
11 Uppspänningstapp*
12 Spännfläns*
13 Lumpskiva*
14 Spännmutter*
15 Polersvamp*
16 Lammullshätta för polersvamp*
17 Gummisliprondell*
18 Slippapper*
Illustrerade komponenter
19 Rundmutter*
Numreringen av komponenterna hänvisar till illustration av elverktyget på grafiksida.
21 Koppborste*
1 Skyddskåpa för motorhuvud*
2 Fästskruv för skyddskåpan*
3 Spindellåsknapp
4 Greppfäste*
20 Filtpolerskiva*
22 Handgrepp (isolerad greppyta)
*I bruksanvisningen avbildat och beskrivet tillbehör
ingår inte i standardleveransen. I vårt tillbehörsprogram beskrivs allt tillbehör som finns.
Tekniska data
Polermaskin
GPO 12
Professional
GPO 12 E
Professional
0 601 366 0..
0 601 366 7..
Upptagen märkeffekt
W
1200
1200
Avgiven effekt
W
700
700
Märkvarvtal
-1
min
2100
3000
Område för varvtalsinställning
min-1
–
750 – 3000
Produktnummer
max. sliprondelldiameter
mm
Slipspindelgänga
max. spindellängd
Vikt enligt EPTA-Procedure 01/2003
Skyddsklass
230
230
M 14
M 14
mm
24
24
kg
3,3
3,5
/II
/II
Uppgifterna gäller för märkspänningar [U] 230/240 V. Vid låg spänning och utföranden i vissa länder kan uppgifterna
variera.
Beakta produktnumret på elverktygets typskylt. Handelsbeteckningarna för enskilda elverktyg kan variera.
1 609 929 T45 | (27.11.09)
Bosch Power Tools
OBJ_BUCH-1139-001.book Page 93 Friday, November 27, 2009 11:44 AM
Svenska | 93
Buller-/vibrationsdata
Mätvärdena för ljudnivån anges enligt EN 60745.
Maskinens A-vägda ljudnivå uppnår i typiska fall:
Ljudtrycksnivå 90 dB(A); ljudeffektnivå
101 dB(A). Onoggrannhet K=3 dB.
Använd hörselskydd!
Totala vibrationsvärden (vektorsumma i tre riktningar) framtaget enligt EN 60745:
polering: Vibrationsemissionsvärde
ah <2,5 m/s2, onoggrannhet K=1,5 m/s2.
Slipning med slipblad: Vibrationsemissionsvärde ah <2,5 m/s2, onoggrannhet K=1,5 m/s2.
Mätningen av den vibrationsnivå som anges i
denna anvisning har utförts enligt en mätmetod
som är standardiserad i EN 60745 och kan användas vid jämförelse av olika elverktyg. Mätmetoden är även lämplig för preliminär bedömning av vibrationsbelastningen.
Den angivna vibrationsnivån representerar den
huvudsakliga användningen av elverktyget. Om
däremot elverktyget används för andra ändamål
och med andra insatsverktyg eller inte underhållits ordentligt kan vibrationsnivån avvika. Härvid
kan vibrationsbelastningen under arbetsperioden öka betydligt.
För en exakt bedömning av vibrationsbelastningen bör även de tider beaktas när elvektyget
är frånkopplat eller är igång men inte används.
Detta reducerar tydligt vibrationsbelastningen
för den totala arbetsperioden.
Bestäm extra säkerhetsåtgärder för att skydda
operatören mot vibrationernas inverkan t.ex.:
underhåll av elverktyget och insatsverktygen, att
hålla händerna varma, organisation av arbetsförloppen.
Försäkran om överensstämmelse
Vi försäkrar härmed under exklusivt ansvar att
denna produkt som beskrivs i ”Tekniska data”
överensstämmer med följande normer och normativa dokument: EN 60745 enligt bestämmelserna i direktiven 2004/108/EG, 98/37/EG (till
28.12.2009), 2006/42/EG (from 29.12.2009).
Dr. Egbert Schneider
Senior Vice President
Engineering
Dr. Eckerhard Strötgen
Head of Product
Certification
Robert Bosch GmbH, Power Tools Division
D-70745 Leinfelden-Echterdingen
06.11.2009
Montage
Montering av skyddsutrustning
f Dra stickproppen ur nätuttaget innan arbeten utförs på elverktyget.
Stödhandtag
f Använd alltid elverktyget med stödhandtag
5.
Skruva fast stödhandtaget 5 i relation till arbetssätt till höger eller vänster om växelhuset.
Med handtagshållaren 4 kan stödhandtaget 5 på
motorhuvudet monteras i gynnsamt tyngdpunktsläge. Skruva fast handtagshållaren 4 i relation till arbetssätt till höger eller vänster om
motorhuvudet.
Handskydd
Vid arbeten utan handtagshållare 4 ska handskyddet 9 vara monterat.
Fäst handskyddet 9 med stödhandtaget 5.
Skyddskåpa för växelhuvud
Under arbetet med elverktyget blir växelhuvudet
varmt. Skyddskåpan 1 kan tjäna som beröringsskydd.
Lägg upp skyddskåpan 1 på växelhuvdet och
fäst kåpan med fästskruven 2 och stödhandtaget 5.
Teknisk tillverkningsdokumentation finns hos:
Robert Bosch GmbH, PT/ESC,
D-70745 Leinfelden-Echterdingen
Bosch Power Tools
1 609 929 T45 | (27.11.09)
OBJ_BUCH-1139-001.book Page 94 Friday, November 27, 2009 11:44 AM
94 | Svenska
Montering av slipverktyg
Tillåtna slipverktyg
f Dra stickproppen ur nätuttaget innan arbeten utförs på elverktyget.
Alla de slipverktyg som anges i denna bruksanvisning kan användas.
Rengör slipspindeln 10 och alla delar som skall
monteras.
Det tillåtna varvtalet [min-1] resp. periferihastigheten [m/s] hos använt slipverktyg måste minst
motsvara uppgifterna i tabellen nedan.
Tryck för fastspänning och lossning av slipverktyg spindellåsknappen 3 för blockering av slipspindeln.
Beakta därför tillåtna varvtal resp. periferihastigheter på slipverktygets etikett.
f Tryck ned spindellåsknappen endast när
slipspindeln står stilla. I annat fall kan elverktyget skadas.
max.
[mm]
Ordningsföljden vid montering visas på grafiksidan.
Lumpskiva
D
Skruva stadigt fast uppspänningstappen 11 på
slipspindeln 10 och dra fast tappen genom att
lägga an en fast skruvnyckel på nyckeltaget.
Skjut upp spännflänsen 12 och lumpskivan 13
på uppspänningstappen 11. Skruva på spännmuttern 14 och dra fast med spännyckeln.
[mm]
D
b
d
[min-1]
[m/s]
230
–
–
3000
80
100
30
M 14
3000
45
d
b
D
Polersvamp
Damm-/spånutsugning
Skruva stadigt fast polersvampen 15 på slipspindeln 10. På polersvampen 15 kan lammullshättan 16 dras på.
f Dammet från material som t. ex. blyhaltig
målning, vissa träslag, mineraler och metall
kan vara hälsovådligt. Beröring eller inandning av dammet kan orsaka allergiska reaktioner och/eller andningsbesvär hos användaren eller personer som uppehåller sig i
närheten.
Vissa damm från ek eller bok anses vara cancerogena, speciellt då i förbindelse med tillsatsämnen för träbehandling (kromat, träkonserveringsmedel). Endast yrkesmän får
bearbeta asbesthaltigt material.
Gummisliprondell
Skjut upp gummisliprondellen 17 på slipspindeln 10.
Skruva på rundmuttern 19 och dra fast med tvåstiftsnyckeln.
Tryck kraftigt fast slippapperet 18 på gummisliprondellens undre sida 17.
Filtpolerskiva
Skruva stadigt fast filtpolerskivan 20 på slipspindeln 10.
Koppborste/skivborste
Koppborsten/skivborsten måste kunna skruvas
upp på slipspindeln så långt att den ligger stadigt an mot slipspindelflänsen vid ändan på slipspindelgängan. Spänn fast koppborsten/skivborsten med fast skruvnyckel.
1 609 929 T45 | (27.11.09)
– Se till att arbetsplatsen är väl ventilerad.
– Vi rekommenderar ett andningsskydd i filterklass P2.
Beakta de föreskrifter som i aktuellt land gäller för bearbetat material.
Bosch Power Tools
OBJ_BUCH-1139-001.book Page 95 Friday, November 27, 2009 11:44 AM
Svenska | 95
Drift
Driftstart
f Beakta nätspänningen! Kontrollera att
strömkällans spänning överensstämmer
med uppgifterna på elverktygets typskylt.
Elverktyg märkta med 230 V kan även anslutas till 220 V.
In- och urkoppling
Skjut för start av elverktyget låsknappen 8 framåt och tryck sedan ned strömställaren Till/Från
7.
För att spärra den nedtryckta strömställaren
Till/Från 7 skjut låsknappen 8 ytterligare framåt.
För elverktygets frånkoppling släpp strömställaren Till/Från 7 eller om den är låst tryck helt kort
på strömställaren Till/Från 7 och släpp den igen.
f Kontrollera slipverktygen innan de tas i
bruk. Slipverktyget måste vara felfritt monterat och kunna rotera fritt. Provkör minst
under 1 minut utan belastning. Använd inte
skadade, orunda eller vibrerande slipverktyg. Skadade slipverktyg kan spricka och orsaka personskada.
Varvtalsförval (GPO 12 E)
Med ställratten varvtalsförval 6 kan önskat varvtal väljas även under drift.
Erforderligt varvtal är beroende av materialet
och arbetsvillkoren, prova dig fram till bästa inställningen genom praktiska försök.
Arbetsanvisningar
f Spänn fast arbetsstycket om det inte ligger
stadigt på grund av egen vikt.
f Belasta inte elverktyget till den grad att det
stannar.
f Om elverktyget använts under hög belastning låt det gå några minuter på tomgång
för avkylning av instatsverktyget.
För slipning av mjukt material t. ex. gips eller
färg använd helst gummisliprondellen 17 med
slippapper 18.
Polering
För uppolering av förvittrade lack eller efterpolering av repor (t. ex. akrylglas) kan elverktyget
förses med polerverktyg såsom lammullhätta,
polerfilt eller -svamp (tillbehör).
GPO 12 E: För polering välj ett lågt varvtal (steg
1–2) för att undvika en för hög uppvärmning av
ytan.
Applicera polermedlet med en polersvamp med
korsande eller cirklande rörelse och måttligt
tryck, låt sedan polermedlet torka lätt.
Efter polermedlets sättning polera med lammullshätta i korsande eller cirklande rörelse.
En regelbunden rengöring av polerverktygen garanterar bra polerresultat. Tvätta polerverktygen med ett milt tvättmedel och varmt vatten;
använd inte förtunningsmedel.
Underhåll och service
Underhåll och rengöring
f Dra stickproppen ur nätuttaget innan arbeten utförs på elverktyget.
f Håll elverktyget och dess ventilationsöppningar rena för bra och säkert arbete.
f Använd under extrema betingelser om möjligt en utsugningsanläggning. I dylika fall
ska ventilationsöppningarna renblåsas ofta
och ett felströmsskydd (FI) förkopplas. Vid
bearbetning av metall kan damm samlas i elverktygets inre. Elverktygets skyddsisolering
kan försämras.
Lagra och hantera tillbehöret med omsorg.
Om i elverktyget trots exakt tillverkning och
sträng kontroll störning skulle uppstå, bör reparation utföras av auktoriserad serviceverkstad
för Bosch elverktyg.
Ange alltid vid förfrågningar och reservdelsbeställningar det 10-siffriga produktnumret som
finns på elverktygets typskylt.
För borttagning av rost är koppborstar 21 och
skivborstar lämpliga.
Bosch Power Tools
1 609 929 T45 | (27.11.09)
OBJ_BUCH-1139-001.book Page 96 Friday, November 27, 2009 11:44 AM
96 | Svenska
Kundservice och kundkonsulter
Kundservicen ger svar på frågor beträffande reparation och underhåll av produkter och reservdelar. Sprängskissar och informationer om reservdelar lämnas även på adressen:
www.bosch-pt.com
Bosch kundkonsultgruppen hjälper gärna när
det gäller frågor beträffande köp, användning
och inställning av produkter och tillbehör.
Svenska
Bosch Service Center
Telegrafvej 3
2750 Ballerup
Danmark
Tel.: +46 (020) 41 44 55
Fax: +46 (011) 18 76 91
Avfallshantering
Elverktyg, tillbehör och förpackning ska omhändertas på miljövänligt sätt för återvinning.
Endast för EU-länder:
Släng inte elverktyg i hushållsavfall!
Enligt europeiska direktivet
2002/96/EG för kasserade elektriska och elektroniska apparater
och dess modifiering till nationell
rätt måste obrukbara elverktyg omhändertas separat och på miljövänligt sätt lämnas in för återvinning.
Ändringar förbehålles.
1 609 929 T45 | (27.11.09)
Bosch Power Tools
OBJ_BUCH-1139-001.book Page 97 Friday, November 27, 2009 11:44 AM
Norsk | 97
Sikkerhetsinformasjon
no
Generelle advarsler for elektroverktøy
ADVARSEL Les gjennom alle advarslene
og anvisningene. Feil ved overholdelsen av advarslene og nedenstående anvisninger kan medføre elektriske støt, brann og/eller alvorlige skader.
Ta godt vare på alle advarslene og informasjonene.
Det nedenstående anvendte uttrykket «elektroverktøy» gjelder for strømdrevne elektroverktøy
(med ledning) og batteridrevne elektroverktøy
(uten ledning).
1) Sikkerhet på arbeidsplassen
a) Hold arbeidsområdet rent og ryddig og
sørg for bra belysning. Rotete arbeidsområder eller arbeidsområder uten lys
kan føre til ulykker.
b) Ikke arbeid med elektroverktøyet i eksplosjonsutsatte omgivelser – der det
befinner seg brennbare væsker, gass eller støv. Elektroverktøy lager gnister som
kan antenne støv eller damper.
c) Hold barn og andre personer unna når
elektroverktøyet brukes. Hvis du blir forstyrret under arbeidet, kan du miste kontrollen over elektroverktøyet.
2) Elektrisk sikkerhet
a) Støpselet til elektroverktøyet må passe
inn i stikkontakten. Støpselet må ikke
forandres på noen som helst måte. Ikke
bruk adapterstøpsler sammen med jordede elektroverktøy. Bruk av støpsler
som ikke er forandret på og passende
stikkontakter reduserer risikoen for elektriske støt.
b) Unngå kroppskontakt med jordede overflater slik som rør, ovner, komfyrer og
kjøleskap. Det er større fare ved elektriske støt hvis kroppen din er jordet.
c) Hold elektroverktøyet unna regn eller
fuktighet. Dersom det kommer vann i et
elektroverktøy, øker risikoen for elektriske støt.
Bosch Power Tools
d) Ikke bruk ledningen til andre formål,
f. eks. til å bære elektroverktøyet, henge
det opp eller trekke det ut av stikkontakten. Hold ledningen unna varme, olje,
skarpe kanter eller verktøydeler som beveger seg. Med skadede eller opphopede
ledninger øker risikoen for elektriske støt.
e) Når du arbeider utendørs med et elektroverktøy, må du kun bruke en skjøteledning som er egnet til utendørs bruk. Når
du bruker en skjøteledning som er egnet
for utendørs bruk, reduseres risikoen for
elektriske støt.
f) Hvis det ikke kan unngås å bruke elektroverktøyet i fuktige omgivelser, må du
bruke en jordfeilbryter. Bruk av en jordfeilbryter reduserer risikoen for elektriske
støt.
3) Personsikkerhet
a) Vær oppmerksom, pass på hva du gjør,
gå fornuftig frem når du arbeider med et
elektroverktøy. Ikke bruk elektroverktøy
når du er trett eller er påvirket av narkotika, alkohol eller medikamenter. Et øyeblikks uoppmerksomhet ved bruk av elektroverktøyet kan føre til alvorlige skader.
b) Bruk personlig verneutstyr og husk alltid
å bruke vernebriller. Bruk av personlig
sikkerhetsutstyr som støvmaske, sklifaste
arbeidssko, hjelm eller hørselvern – avhengig av type og bruk av elektroverktøyet
– reduserer risikoen for skader.
c) Unngå å starte verktøyet ved en feiltagelse. Forviss deg om at elektroverktøyet er
slått av før du kobler det til strømmen
og/eller batteriet, løfter det opp eller
bærer det. Hvis du holder fingeren på bryteren når du bærer elektroverktøyet eller
kobler elektroverktøyet til strømmen i innkoblet tilstand, kan dette føre til uhell.
d) Fjern innstillingsverktøy eller skrunøkler
før du slår på elektroverktøyet. Et verktøy eller en nøkkel som befinner seg i en
roterende verktøydel, kan føre til skader.
e) Unngå en unormal kroppsholdning. Sørg
for å stå stødig og i balanse. Dermed kan
du kontrollere elektroverktøyet bedre i
uventede situasjoner.
1 609 929 T45 | (27.11.09)
OBJ_BUCH-1139-001.book Page 98 Friday, November 27, 2009 11:44 AM
98 | Norsk
f) Bruk alltid egnede klær. Ikke bruk vide
klær eller smykker. Hold hår, tøy og hansker unna deler som beveger seg. Løstsittende tøy, smykker eller langt hår kan
komme inn i deler som beveger seg.
g) Hvis det kan monteres støvavsug- og
oppsamlingsinnretninger, må du forvisse
deg om at disse er tilkoblet og brukes på
korrekt måte. Bruk av et støvavsug reduserer farer på grunn av støv.
4) Omhyggelig bruk og håndtering av elektroverktøy
a) Ikke overbelast verktøyet. Bruk et elektroverktøy som er beregnet til den type
arbeid du vil utføre. Med et passende
elektroverktøy arbeider du bedre og sikrere i det angitte effektområdet.
b) Ikke bruk elektroverktøy med defekt
på-/av-bryter. Et elektroverktøy som ikke
lenger kan slås av eller på, er farlig og må
repareres.
c) Trekk støpselet ut av stikkontakten
og/eller fjern batteriet før du utfører innstillinger på elektroverktøyet, skifter tilbehørsdeler eller legger maskinen bort.
Disse tiltakene forhindrer en utilsiktet
starting av elektroverktøyet.
d) Elektroverktøy som ikke er i bruk må
oppbevares utilgjengelig for barn. Ikke la
maskinen brukes av personer som ikke
er fortrolig med dette eller ikke har lest
disse anvisningene. Elektroverktøy er farlige når de brukes av uerfarne personer.
e) Vær nøye med vedlikeholdet av elektroverktøyet. Kontroller om bevegelige
verktøydeler fungerer feilfritt og ikke
klemmes fast, og om deler er brukket eller skadet, slik at dette innvirker på elektroverktøyets funksjon. La disse skadede delene repareres før
elektroverktøyet brukes. Dårlig vedlikeholdte elektroverktøy er årsaken til mange
uhell.
f) Hold skjæreverktøyene skarpe og rene.
Godt stelte skjæreverktøy med skarpe
skjær setter seg ikke så ofte fast og er lettere å føre.
1 609 929 T45 | (27.11.09)
g) Bruk elektroverktøy, tilbehør, verktøy
osv. i henhold til disse anvisningene. Ta
hensyn til arbeidsforholdene og arbeidet
som skal utføres. Bruk av elektroverktøy
til andre formål enn det som er angitt kan
føre til farlige situasjoner.
5) Service
a) Elektroverktøyet ditt skal alltid kun repareres av kvalifisert fagpersonale og
kun med originale reservedeler. Slik opprettholdes verktøyets sikkerhet.
Sikkerhetsinformasjoner for poleringsmaskiner
Felles sikkerhetsinformasjoner om sandpapirsliping, arbeid med stålbørster og polering
f Dette elektroverktøyet skal brukes som sandpapirsliper, stålbørste og poleringsmaskin.
Følg alle sikkerhetsinformasjoner, anvisninger, bilder og data som du får levert sammen
med elektroverktøyet. Dersom disse anvisninger ikke følges, kan det resultere i elektrisk
overslag, brann eller store personskader.
f Dette elektroverktøyet er ikke egnet til sliping og kapping. Hvis elektroverktøyet brukes til formål det ikke er beregnet til, kan dette forårsake farer og skader.
f Ikke bruk tilbehør som ikke er spesielt beregnet og anbefalt av produsenten for dette
elektroverktøyet. Selv om du kan feste tilbehøret på elektroverktøyet ditt, garanterer
dette ingen sikker bruk.
f Det godkjente turtallet til innsatsverktøyet
må være minst like høyt som det maksimale
turtallet som er angitt på elektroverktøyet.
Tilbehør som dreies hurtigere enn godkjent,
kan brekke og slynges rundt.
f Utvendig diameter og tykkelse på innsatsverktøyet må tilsvare målene for elektroverktøyet. Gale innsatsverktøy kan ikke sikres eller kontrolleres tilstrekkelig.
f Slipeskiver, flenser, slipetallerkener eller
annet tilbehør må passe nøyaktig på slipespindelen til elektroverktøyet. Innsatsverktøy som ikke passer nøyaktig på slipespindelen til elektroverktøyet, roterer uregelmessig,
vibrerer svært sterkt og kan føre til at du mister kontrollen.
Bosch Power Tools
OBJ_BUCH-1139-001.book Page 99 Friday, November 27, 2009 11:44 AM
Norsk | 99
f Ikke bruk skadede innsatsverktøy. Sjekk før
hver bruk om innsatsverktøy slik som slipeskiver er splintret eller revnet, om slipetallerkener er revnet eller svært slitt, om stålbørster har løse eller har brukkede tråder.
Hvis elektroverktøyet eller innsatsverktøyet faller ned, må du kontrollere om det er
skadet eller bruk et ikke skadet innsatsverktøy. Når du har kontrollert og satt inn
innsatsverktøyet, må du holde personer
som oppholder seg i nærheten unna det roterende innsatsverktøyet og la elektroverktøyet gå i ett minutt med maksimalt turtall.
Som regel brekker skadede innsatsverktøy i
løpet av denne testtiden.
f Bruk personlig beskyttelsesutstyr. Avhengig av typen bruk må du bruke visir, øyebeskyttelse eller vernebriller. Om nødvendig
må du bruke støvmaske, hørselvern, vernehansker eller spesialforkle som holder små
slipe- og materialpartikler unna kroppen
din. Øynene bør beskyttes mot fremmedlegemer som kan fly rundt ved visse typer bruk.
Støv- eller pustevernmasker må filtere den
typen støv som oppstår ved denne bruken.
Hvis du er utsatt for sterk støy over lengre
tid, kan du miste hørselen.
f Pass på at andre personer holder tilstrekkelig avstand til arbeidsområdet ditt. Alle som
går inn i arbeidsområdet må bruke personlig verneutstyr. Brukne deler til verktøyet eller brukne innsatsverktøy kan slynges ut og
derfor også forårsake skader utenfor det direkte arbeidsområdet.
f Hold maskinen kun på de isolerte gripeflatene, hvis du utfører arbeid der innsatsverktøyet kan treffe på skjulte strømledninger eller den egne strømledningen. Kontakt
med en spenningsførende ledning kan også
sette maskinens metalldeler under spenning
og føre til elektriske støt.
f Hold strømledningen unna roterende innsatsverktøy. Hvis du mister kontrollen over
elektroverktøyet kan strømledningen kappes
eller komme inn i verktøyet, og hånden eller
armen din kan komme inn i det roterende
innsatsverktøyet.
Bosch Power Tools
f Legg aldri elektroverktøyet ned før innsatsverktøyet er stanset helt. Det roterende innsatsverktøyet kan komme i kontakt med overflaten der maskinen legges ned, slik at du kan
miste kontrollen over elektroverktøyet.
f La aldri elektroverktøyet være innkoblet
mens du bærer det. Tøyet ditt kan komme
inn i det roterende innsatsverktøyet hvis det
tilfeldigvis kommer i kontakt med verktøyet
og innsatsverktøyet kan da bore seg inn i
kroppen din.
f Rengjør ventilasjonsåpningene til elektroverktøyet med jevne mellomrom. Motorviften trekker støv inn i huset, og en stor oppsamling av metallstøv kan medføre elektrisk
fare.
f Ikke bruk elektroverktøyet i nærheten av
brennbare materialer. Gnister kan antenne
disse materialene.
f Bruk ikke innsatsverktøy som krever flytende kjølemidler. Bruk av vann eller andre flytende kjølemidler kan føre til elektriske støt.
Tilbakeslag og tilsvarende advarsler
f Tilbakeslag er innsatsverktøyets plutselige
reaksjon etter at det har hengt seg opp eller
blokkerer. Dette kan gjelde slipeskiven, slipetallerkenen, stålbørsten osv.. Opphenging eller blokkering fører til at det roterende innsatsverktøyet stanser helt plutselig. Slik
akselereres et ukontrollert elektroverktøy
mot innsatsverktøyets dreieretning på blokkeringstedet.
Hvis f. eks. en slipeskive henger seg opp eller
blokkerer i arbeidsstykket, kan kanten på slipeskiven som dykker inn i arbeidsstykket,
henge seg opp og slik brekker slipeskiven eller forårsaker et tilbakeslag. Slipeskiven beveger seg da mot eller bort fra brukeren, avhengig av skivens dreieretning på
blokkeringsstedet. Slik kan slipeskiver også
brekke.
Et tilbakeslag er resultat av en gal eller feilaktig bruk av elektroverktøyet. Det kan unngås
ved å følge egnede sikkerhetstiltak som beskrevet nedenstående.
1 609 929 T45 | (27.11.09)
OBJ_BUCH-1139-001.book Page 100 Friday, November 27, 2009 11:44 AM
100 | Norsk
f Hold elektroverktøyet godt fast og plasser
kroppen og armene dine i en stilling som kan
ta imot tilbakeslagskrefter. Bruk alltid ekstrahåndtaket – hvis dette finnes – for å ha
størst mulig kontroll over tilbakeslagskrefter eller reaksjonsmomenter ved oppkjøring. Brukeren kan beherske tilbakeslags- og
reaksjonsmomenter med egnede tiltak.
f Hvis det anbefales å bruke et vernedeksel,
må du forhindre at vernedekselet og stålbørsten kan berøre hverandre. Tallerken- og
koppbørster kan få større diameter med
presstrykk og sentrifugalkrefter.
Ekstra advarsler
Bruk vernebriller.
f Hold aldri hånden i nærheten av det roterende innsatsverktøyet. Innsatsverktøyet
kan bevege seg over hånden din ved tilbakeslag.
f Unngå at kroppen din befinner seg i området der elektroverktøyet vil bevege seg ved
et tilbakeslag. Tilbakeslaget driver elektroverktøyet i motsatt retning av slipeskivens
dreieretning på blokkeringsstedet.
f Vær spesielt forsiktig i hjørner, på skarpe
kanter osv. Du må forhindre at innsatsverktøy avprelles fra arbeidsstykket eller klemmes fast. Det roterende innsatsverktøyet har
en tendens til å klemmes fast i hjørner, på
skarpe kanter eller hvis det avprelles. Dette
forårsaker kontrolltap eller tilbakeslag.
f Bruk ikke kjedesagblad eller tannet sagblad. Slike innsatsverktøy fører ofte til tilbakeslag eller til at man mister kontrollen over
elektroverktøyet.
Spesielle advarsler om sandpapirsliping
f Ikke bruk overdimensjonerte slipeskiver,
følg produsentens informasjoner om slipepapirstørrelsen. Slipeskiver som peker ut
over slipetallerkenen kan forårsake skader og
føre til at slipeskivene blokkerer eller revner
eller til at det oppstår tilbakeslag.
Spesielle advarsler om polering
f Det må aldri finnes løse deler på polerhetten, spesielt ikke festesnorer. Putt unna eller kapp festesnorene. Løse roterende festesnorer kan gripe tak i fingrene dine eller
vikle seg inn i arbeidsstykket.
Spesielle advarsler for arbeid med stålbørster
f Husk på at stålbørsten mister stålbiter i løpet av vanlig bruk. Ikke overbelast ståldelene med for sterkt presstrykk. Ståldeler som
slynges bort kan lett trenge inn gjennom tynt
tøy og/eller hud.
1 609 929 T45 | (27.11.09)
f Bruk egnede detektorer til å finne skjulte
strøm-/gass-/vannledninger, eller spør hos
det lokale el-/gass-/vannverket. Kontakt
med elektriske ledninger kan medføre brann
og elektrisk støt. Skader på en gassledning
kan føre til eksplosjon. Inntrenging i en vannledning forårsaker materielle skader og kan
medføre elektriske støt.
f Lås opp av-/på-bryteren og sett den i av-posisjon hvis strømtilførselen avbrytes, f. eks.
ved strømbrudd eller hvis støpselet trekkes
ut. Slik forhindres en ukontrollert ny start.
f Bruk støvavsug til bearbeidelse av stein.
Støvsugeren må være godkjent til oppsuging av steinstøv. Bruk av disse innretningene reduserer farer på grunn av støv.
f Hold elektroverktøyet fast med begge hender under arbeidet og sørg for å stå stødig.
Elektroverktøyet føres sikrere med to hender.
f Sikre arbeidsstykket. Et arbeidsstykke som
holdes fast med spenninnretninger eller en
skrustikke, holdes sikrere enn med hånden.
f Hold arbeidsplassen ren. Materialblandinger
er spesielt farlige. Lettmetallstøv kan brenne
eller eksplodere.
f Bruk aldri elektroverktøyet med skadet ledning. Ikke berør den skadede ledningen og
trekk støpselet ut hvis ledningen skades i
løpet av arbeidet. Med skadet ledning øker
risikoen for elektriske støt.
Bosch Power Tools
OBJ_BUCH-1139-001.book Page 101 Friday, November 27, 2009 11:44 AM
Norsk | 101
Funksjonsbeskrivelse
Les gjennom alle advarslene og anvisningene. Feil ved overholdelsen
av advarslene og nedenstående anvisninger kan medføre elektriske
støt, brann og/eller alvorlige skader.
Brett ut utbrettssiden med bildet av maskinen,
og la denne siden være utbrettet mens du leser
bruksanvisningen.
4 Håndtakholder*
5 Ekstrahåndtak (isolert grepflate)
6 Stillhjul for turtallforvalg(GPO 12 E)
7 På-/av-bryter
8 Låsetast for på-/av-bryter
9 Håndbeskyttelse*
10 Slipespindel
11 Spennbolt*
12 Spennflens*
13 Moltonskive*
Formålsmessig bruk
14 Spennmutter*
Elektroverktøyet er beregnet til polering og børsting av metall- og lakkoverflater og til sliping av
stein uten bruk av vann.
16 Lammeullshette for polersvamp*
15 Polersvamp*
17 Gummislipetallerken*
18 Slipeskive*
Illustrerte komponenter
19 Rundmutter*
Nummereringen av de illustrerte komponentene
gjelder for bildet av elektroverktøyet på illustrasjonssiden.
20 Filtpolerhette*
1 Beskyttelseskappe for girhode*
2 Festeskrue for beskyttelseskappe*
3 Spindel-låsetast
21 Koppbørste*
22 Håndtak (isolert grepflate)
*Illustrert eller beskrevet tilbehør inngår ikke i standard-leveransen. Det komplette tilbehøret finner du i
vårt tilbehørsprogram.
Tekniske data
Poleringsmaskin
Produktnummer
GPO 12
Professional
GPO 12 E
Professional
0 601 366 0..
0 601 366 7..
Opptatt effekt
W
1200
1200
Avgitt effekt
W
700
700
Nominelt turtall
-1
min
2100
3000
Turtallinnstillingsområde
min-1
–
750 – 3000
Max. slipeskivediameter
mm
Slipespindelgjenger
Maks. spindellengde
Vekt tilsvarende EPTA-Procedure 01/2003
Beskyttelsesklasse
230
230
M 14
M 14
mm
24
24
kg
3,3
3,5
/II
/II
Informasjonene gjelder for nominell spenning [U] 230/240 V. Ved lavere spenning og på visse nasjonale modeller kan
disse informasjonene variere noe.
Legg merke til produktnummeret på typeskiltet til elektroverktøyet ditt. Handelsbetegnelsene for de enkelte elektroverktøyene kan variere.
Bosch Power Tools
1 609 929 T45 | (27.11.09)
OBJ_BUCH-1139-001.book Page 102 Friday, November 27, 2009 11:44 AM
102 | Norsk
Støy-/vibrasjonsinformasjon
Måleverdier for lyden funnet i henhold til
EN 60745.
Maskinens typiske A-bedømte støynivå er: Lydtrykknivå 90 dB(A); lydeffektnivå 101 dB(A).
Usikkerhet K=3 dB.
Bruk hørselvern!
Totale svingningsverdier (vektorsum fra tre retninger) beregnet jf. EN 60745:
Polering: Svingningsemisjonsverdi ah <2,5 m/s2,
usikkerhet K=1,5 m/s2.
Sliping med slipeskive: Svingningsemisjonsverdi
ah <2,5 m/s2, usikkerhet K=1,5 m/s2.
Vibrasjonsnivået som er angitt i disse anvisningene er målt iht. en målemetode som er standardisert i EN 60745 og kan brukes til sammenligning av elektroverktøy med hverandre. Den
egner seg til en foreløbig vurdering av svingningsbelastningen.
Det angitte svingningsnivået representerer de
hovedsakelige anvendelsene til elektroverktøyet. Men hvis elektroverktøyet brukes til andre
anvendelser, med avvikende innsatsverktøy eller
utilstrekkelig vedlikehold, kan svingningsnivået
avvike. Dette kan føre til en tydelig øking av
svingningsbelastningen over hele arbeidstidsrommet.
Til en nøyaktig vurdering av svingningsbelastningen skal det også tas hensyn til de tidene maskinen er slått av eller går, men ikke virkelig brukes.
Dette kan tydelig redusere svingningsbelastningen over hele arbeidstidsrommet.
Bestem ekstra sikkerhetstiltak til beskyttelse av
brukeren mot svingningenes virkning, som for
eksempel: Vedlikehold av elektroverktøy og innsatsverktøy, holde hendene varme, organisere
arbeidsforløpene.
Samsvarserklæring
Vi erklærer som eneansvarlig at produktet som
beskrives under «Tekniske data» stemmer overens med følgende normer eller normative dokumenter: EN 60745 jf. bestemmelsene i direktivene 2004/108/EF, 98/37/EF (frem til
28.12.2009), 2006/42/EF (fra 29.12.2009).
1 609 929 T45 | (27.11.09)
Tekniske underlag hos:
Robert Bosch GmbH, PT/ESC,
D-70745 Leinfelden-Echterdingen
Dr. Egbert Schneider
Senior Vice President
Engineering
Dr. Eckerhard Strötgen
Head of Product
Certification
Robert Bosch GmbH, Power Tools Division
D-70745 Leinfelden-Echterdingen
06.11.2009
Montering
Montering av beskyttelsesinnretninger
f Før alle arbeider på elektroverktøyet utføres må støpselet trekkes ut av stikkontakten.
Ekstrahåndtak
f Bruk elektroverktøyet kun med ekstrahåndtaket 5.
Skru ekstrahåndtaket 5 inn på høyre eller venstre side av girhodet avhengig av typen bruk.
Ved hjelp av håndtakholderen 4 kan du montere
ekstrahåndtaket 5 med gunstig tyngdepukt over
girhodet. Skru håndtakholderen 4 inn på høyre
eller venstre side av girhodet avhengig av typen
bruk.
Håndbeskyttelse
Ved arbeid uten håndtakholderen 4 bør du montere håndbeskyttelsen 9.
Fest håndbeskyttelsen 9 med ekstrahåndtaket
5.
Beskyttelseskappe for girhode
Ved arbeid med elektroverktøyet varmes girhodet opp. Du kan bruke beskyttelseskappen 1
som berøringsvern.
Sett beskyttelseskappen 1 på girhodet og fest
den med festeskruen 2 og ekstrahåndtaket 5.
Bosch Power Tools
OBJ_BUCH-1139-001.book Page 103 Friday, November 27, 2009 11:44 AM
Norsk | 103
Montering av slipeverktøy
Godkjente slipeverktøy
f Før alle arbeider på elektroverktøyet utføres må støpselet trekkes ut av stikkontakten.
Det kan brukes alle slipeverktøy som er angitt i
denne bruksanvisningen.
Rengjør slipespindelen 10 og alle delene som
skal monteres.
Det godkjente turtallet [min-1] hhv. periferihastigheten [m/s] til anvendt slipeverktøy må minst
tilsvare informasjonene i nedenstående tabell.
Til festing og løsning av slipeverktøy må spindellåsetasten 3 låses rundt slipespindelen.
Ta derfor hensyn til godkjent turtall hhv. periferihastighet på etiketten til slipeverktøyet.
f Trykk på spindellåsetasten kun når slipespindelen står stille. Elektroverktøyet kan ellers ta skade.
max.
[mm]
Rekkefølgen til monteringen er angitt på bildesiden.
Moltonskive
D
Skru spennbolten 11 fast på slipespindelen 10
og trekk den fast på nøkkelflaten med en fastnøkkel.
Skyv spennflensen 12 og moltonskiven 13 inn på
spennbolten 11. Skru spennmutteren 14 på og
spenn denne med hakenøkkelen.
[mm]
D
b
d
[min-1]
[m/s]
230
–
–
3000
80
100
30
M 14
3000
45
d
b
D
Polersvamp
Støv-/sponavsuging
Skru polersvampen 15 godt på slipespindelen
10. Over polersvampen 15 kan du trekke en lammeullshette 16.
f Støv fra materialer som blyholdig maling, noen tresorter, mineraler og metall kan være
helsefarlige. Berøring eller innånding av støv
kan utløse allergiske reaksjoner og/eller åndedrettssykdommer hos brukeren eller personer som befinner seg i nærheten.
Visse typer støv som eik- eller bøkstøv gjelder som kreftfremkallende, spesielt i kombinasjon med tilsetningsstoffer til trebearbeidelse (kromat, trebeskyttelsesmidler).
Asbestholdig materiale må kun bearbeides av
fagfolk.
Gummi-slipetallerken
Skyv gummi-slipetallerkenen 17 på slipespindelen 10.
Skru rundmutteren 19 på og spenn denne med
hakenøkkelen.
Trykk slipeskiven 18 fast mot undersiden av
gummi-slipetallerkenen 17.
Filtpolerhette
Skru filt-polerhetten 20 godt på slipespindelen
10.
Koppbørste/skivebørste
Koppbørsten/skivebørsten må kunne skrus så
langt inn på slipespindelen at slipespindelflensen ligger godt mot enden på slipespindelgjengen. Spenn koppbørsten/skivebørsten fast med
en fastnøkkel.
Bosch Power Tools
– Sørg for god ventilasjon av arbeidsplassen.
– Det anbefales å bruke en støvmaske med
filterklasse P2.
Følg ditt lands gyldige forskrifter for de materialene som skal bearbeides.
1 609 929 T45 | (27.11.09)
OBJ_BUCH-1139-001.book Page 104 Friday, November 27, 2009 11:44 AM
104 | Norsk
Bruk
Igangsetting
f Ta hensyn til strømspenningen! Spenningen
til strømkilden må stemme overens med angivelsene på elektroverktøyets typeskilt.
Elektroverktøy som er merket med 230 V
kan også brukes med 220 V.
Inn-/utkobling
Til igangsetting av elektroverktøyet må du trykke låsetasten 8 fremover og deretter trykke på
på-/av-bryteren 7.
Polering
Til polering av forvitret lakk eller etterpolering
av riper (f. eks. akrylglass) kan elektroverktøyet
utstyres med tilsvarende poleringsverktøy, for
eksempel lammeullshette, polerfilt- eller svamp
(tilbehør).
GPO 12 E: Ved polering velger du et lavt turtall
(trinn 1–2), for å unngå en for sterk oppvarming
av overflaten.
Påfør polermiddelet med en polersvamp på
kryss og tvers eller med sirkelbevegelser og med
middels trykk, la det deretter tørke litt.
Til låsing av den trykte på-/av-bryteren 7 skyver
du låsetasten 8 enda mer fremover.
Poler det tørkede polermiddelet med en lammeullshette på kryss og tvers eller med sirkelbevegelser.
Til utkobling av elektroverktøyet slipper du
på-/av-bryteren 7 hhv. – hvis den er låst trykker
du på-/av-bryteren 7 ett øyeblikk og slipper den
deretter.
Rengjør poleringsverktøyene regelmessig, for å
sikre gode poleringsresultater. Vask poleringsverktøyene med et mildt vaskemiddel og varmt
vann, bruk ikke fortynningsmidler.
f Kontroller slipeverktøyene før bruk. Slipeverktøyet må være feilfritt montert og kunne dreie seg fritt. Utfør en prøvekjøring på
minst 1 minutt uten belastning. Ikke bruk
skadede, urunde eller vibrerende slipeverktøy. Skadede slipeverktøy kan brekke og forårsake skader.
Turtallforvalg (GPO 12 E)
Med stillhjul for turtallforvalg 6 kan nødvendig
turtall forhåndsinnstilles også under drift.
Det nødvendige turtallet er avhengig av materiale og arbeidsvilkårene og kan finnes frem til
praktiske forsøk.
Arbeidshenvisninger
f Spenn verktøyet inn, hvis det ikke ligger
godt fast med sin egen vekt.
f Ikke belast elektroverktøyer så sterkt at
det stanser.
f La elektroverktøyet gå noen minutter i tomgang etter sterk belastning for å avkjøle
det.
Til sliping på myke materialer, f. eks. gips eller
maling, er det best å bruke en gummislipetallerken 17 med slipeskive 18.
Til rustfjerning kan du bruke stålbørster 21 og
skivebørster.
1 609 929 T45 | (27.11.09)
Service og vedlikehold
Vedlikehold og rengjøring
f Før alle arbeider på elektroverktøyet utføres må støpselet trekkes ut av stikkontakten.
f Hold elektroverktøyet og ventilasjonsspaltene alltid rene, for å kunne arbeide bra og
sikkert.
f Ved ekstreme bruksvilkår må du om mulig
alltid bruke et avsuganlegg. I slike tilfeller,
blås gjennom ventilasjonsspaltene og koble
til en jordfeilbryter. Ved bearbeidelse av metall kan det sette seg lededyktig støv inne i
elektroverktøyet. Beskyttelsesisolasjonen til
elektroverktøyet kan innskrenkes.
Tilbehøret må lagres og behandles med omhu.
Hvis elektroverktøyet til tross for omhyggelige
produksjons- og kontrollmetoder en gang skulle
svikte, må reparasjonen utføres av et autorisert
serviceverksted for Bosch-elektroverktøy.
Ved alle forespørsler og reservedelsbestillinger
må du oppgi det 10-sifrede produktnummeret
som er angitt på elektroverktøyets typeskilt.
Bosch Power Tools
OBJ_BUCH-1139-001.book Page 105 Friday, November 27, 2009 11:44 AM
Norsk | 105
Kundeservice og kunderådgivning
Kundeservice hjelper deg ved spørsmål om reparasjon og vedlikehold av produktet ditt og reservedelene. Deltegninger og informasjoner om
reservedeler finner du også under:
www.bosch-pt.com
Bosch-kundeservice er gjerne til hjelp ved spørsmål om kjøp, bruk og innstilling av produkter og
tilbehør.
Norsk
Robert Bosch AS
Postboks 350
1402 Ski
Tel.: (+47) 64 87 89 50
Faks: (+47) 64 87 89 55
Deponering
Elektroverktøy, tilbehør og emballasje må leveres inn til miljøvennlig gjenvinning.
Kun for EU-land:
Ikke kast elektroverktøy i vanlig
søppel!
Jf. det europeiske direktivet
2002/96/EF vedr. gamle elektriske og elektroniske apparater og
tilpassingen til nasjonale lover må
gammelt elektroverktøy som ikke lenger kan
brukes samles inn og leveres inn til en miljøvennlig resirkulering.
Rett til endringer forbeholdes.
Bosch Power Tools
1 609 929 T45 | (27.11.09)
OBJ_BUCH-1139-001.book Page 106 Friday, November 27, 2009 11:44 AM
106 | Suomi
Turvallisuusohjeita
fi
Sähkötyökalujen yleiset turvallisuusohjeet
Lue kaikki turvallisuus- ja muut
ohjeet. Turvallisuusohjeiden
noudattamisen laiminlyönti saattaa johtaa sähköiskuun, tulipaloon ja/tai vakavaan loukkaantumiseen.
VAROITUS
Säilytä kaikki turvallisuus- ja muut ohjeet tulevaisuutta varten.
Turvallisuusohjeissa käytetty käsite ”sähkötyökalu” käsittää verkkokäyttöisiä sähkötyökaluja
(verkkojohdolla) ja akkukäyttöisiä sähkötyökaluja (ilman verkkojohtoa).
1) Työpaikan turvallisuus
a) Pidä työskentelyalue puhtaana ja hyvin
valaistuna. Työpaikan epäjärjestys tai valaisemattomat työalueet voivat johtaa tapaturmiin.
b) Älä työskentele sähkötyökalulla räjähdysalttiissa ympäristössä, jossa on palavaa nestettä, kaasua tai pölyä. Sähkötyökalu muodostaa kipinöitä, jotka saattavat
sytyttää pölyn tai höyryt.
c) Pidä lapset ja sivulliset loitolla sähkötyökalua käyttäessäsi. Voit menettää laitteesi hallinnan, huomiosi suuntautuessa
muualle.
2) Sähköturvallisuus
a) Sähkötyökalun pistotulpan tulee sopia
pistorasiaan. Pistotulppaa ei saa muuttaa millään tavalla. Älä käytä mitään pistorasia-adaptereita maadoitettujen sähkötyökalujen kanssa. Alkuperäisessä
kunnossa olevat pistotulpat ja sopivat pistorasiat vähentävät sähköiskun vaaraa.
b) Vältä koskettamasta maadoitettuja pintoja, kuten putkia, pattereita, liesiä tai
jääkaappeja. Sähköiskun vaara kasvaa,
jos kehosi on maadoitettu.
d) Älä käytä verkkojohtoa väärin. Älä käytä
sitä sähkötyökalun kantamiseen, ripustamiseen tai pistotulpan irrottamiseen
pistorasiasta vetämällä. Pidä johto loitolla kuumuudesta, öljystä, terävistä reunoista ja liikkuvista osista. Vahingoittuneet tai sotkeutuneet johdot kasvattavat
sähköiskun vaaraa.
e) Käyttäessäsi sähkötyökalua ulkona, käytä ainoastaan ulkokäyttöön soveltuvaa
jatkojohtoa. Ulkokäyttöön soveltuvan jatkojohdon käyttö pienentää sähköiskun
vaaraa.
f) Jos sähkötyökalun käyttö kosteassa ympäristössä ei ole vältettävissä, tulee
käyttää vikavirtasuojakytkintä. Vikavirtasuojakytkimen käyttö vähentää sähköiskun vaaraa.
3) Henkilöturvallisuus
a) Ole valpas, kiinnitä huomiota työskentelyysi ja noudata tervettä järkeä sähkötyökalua käyttäessäsi. Älä käytä mitään
sähkötyökalua, jos olet väsynyt tai huumeiden, alkoholin tahi lääkkeiden vaikutuksen alaisena. Hetken tarkkaamattomuus sähkötyökalua käytettäessä, saattaa
johtaa vakavaan loukkaantumiseen.
b) Käytä suojavarusteita. Käytä aina suojalaseja. Henkilökohtaisen suojavarustuksen käyttö, kuten pölynaamarin, luistamattomien turvakenkien, suojakypärän tai
kuulonsuojaimien, riippuen sähkötyökalun lajista ja käyttötavasta, vähentää loukaantumisriskiä.
c) Vältä tahatonta käynnistämistä. Varmista, että sähkötyökalu on poiskytkettynä,
ennen kuin liität sen sähköverkkoon
ja/tai liität akun, otat sen käteen tai kannat sitä. Jos kannat sähkötyökalua sormi
käynnistyskytkimellä tai kytket sähkötyökalun pistotulpan pistorasiaan, käynnistyskytkimen ollessa käyntiasennossa, altistat itsesi onnettomuuksille.
c) Älä aseta sähkötyökalua alttiiksi sateelle
tai kosteudelle. Veden tunkeutuminen
sähkötyökalun sisään kasvattaa sähköiskun riskiä.
1 609 929 T45 | (27.11.09)
Bosch Power Tools
OBJ_BUCH-1139-001.book Page 107 Friday, November 27, 2009 11:44 AM
Suomi | 107
d) Poista kaikki säätötyökalut ja ruuvitaltat, ennen kuin käynnistät sähkötyökalun. Työkalu tai avain, joka sijaitsee laitteen pyörivässä osassa, saattaa johtaa
loukkaantumiseen.
e) Vältä epänormaalia kehon asentoa. Huolehdi aina tukevasta seisoma-asennosta
ja tasapainosta. Täten voit paremmin hallita sähkötyökalua odottamattomissa tilanteissa.
f) Käytä tarkoitukseen soveltuvia vaatteita. Älä käytä löysiä työvaatteita tai koruja. Pidä hiukset, vaatteet ja käsineet loitolla liikkuvista osista. Väljät vaatteet,
korut ja pitkät hiukset voivat takertua liikkuviin osiin.
g) Jos pölynimu- ja keräilylaitteita voidaan
asentaa, tulee sinun tarkistaa, että ne on
liitetty ja että ne käytetään oikealla tavalla. Pölynimulaitteiston käyttö vähentää
pölyn aiheuttamia vaaroja.
4) Sähkötyökalujen huolellinen käyttö ja käsittely
a) Älä ylikuormita laitetta. Käytä kyseiseen
työhön tarkoitettua sähkötyökalua. Sopivaa sähkötyökalua käyttäen työskentelet
paremmin ja varmemmin tehoalueella, jolle sähkötyökalu on tarkoitettu.
b) Älä käytä sähkötyökalua, jota ei voida
käynnistää ja pysäyttää käynnistyskytkimestä. Sähkötyökalu, jota ei enää voida
käynnistää ja pysäyttää käynnistyskytkimellä, on vaarallinen ja se täytyy korjata.
c) Irrota pistotulppa pistorasiasta, ennen
kuin suoritat säätöjä, vaihdat tarvikkeita
tai siirrät sähkötyökalun varastoitavaksi.
Nämä turvatoimenpiteet estävät sähkötyökalun tahattoman käynnistyksen.
d) Säilytä sähkötyökalut poissa lasten ulottuvilta, kun niitä ei käytetä. Älä anna sellaisten henkilöiden käyttää sähkötyökalua, jotka eivät tunne sitä tai jotka eivät
ole lukeneet tätä käyttöohjetta. Sähkötyökalut ovat vaarallisia, jos niitä käyttävät
kokemattomat henkilöt.
Bosch Power Tools
e) Hoida sähkötyökalusi huolella. Tarkista,
että liikkuvat osat toimivat moitteettomasti, eivätkä ole puristuksessa sekä, että siinä ei ole murtuneita tai vahingoittuneita osia, jotka saattaisivat vaikuttaa
haitallisesti sähkötyökalun toimintaan.
Anna korjata nämä vioittuneet osat ennen käyttöä. Monen tapaturman syyt löytyvät huonosti huolletuista laitteista.
f) Pidä leikkausterät terävinä ja puhtaina.
Huolellisesti hoidetut leikkaustyökalut,
joiden leikkausreunat ovat teräviä, eivät
tartu helposti kiinni ja niitä on helpompi
hallita.
g) Käytä sähkötyökaluja, tarvikkeita, vaihtotyökaluja jne. näiden ohjeiden mukaisesti. Ota tällöin huomioon työolosuhteet ja suoritettava toimenpide.
Sähkötyökalun käyttö muuhun kuin sille
määrättyyn käyttöön, saattaa johtaa vaarallisiin tilanteisiin.
5) Huolto
a) Anna ainoastaan koulutettujen ammattihenkilöiden korjata sähkötyökalusi ja hyväksy korjauksiin vain alkuperäisiä varaosia. Täten varmistat, että sähkötyökalu
säilyy turvallisena.
Kiillotuskoneen turvallisuusohjeet
Yhteiset turvallisuusohjeet hiekkapaperihiontaa, työskentelyä teräsharjan kanssa ja kiillotusta varten
f Tätä sähkötyökalua tulee käyttää hiekkapaperihiomakoneena, teräsharjana ja kiillotuskoneena. Ota huomioon kaikki turvallisuusohjeet, ohjeet, piirustukset ja tiedot,
joita saat sähkötyökalun kanssa. Ellet noudata seuraavia ohjeita, saattaa se johtaa sähköiskuun, tulipaloon ja/tai vaikeisiin loukkaantumisiin.
f Tämä sähkötyökalu ei sovellu käytettäväksi
hiontaan eikä katkaisuhiontaan. Käyttö, johon sähkötyökalu ei ole tarkoitettu, saattaa
aiheuttaa vaaratilanteita ja loukkaantumista.
1 609 929 T45 | (27.11.09)
OBJ_BUCH-1139-001.book Page 108 Friday, November 27, 2009 11:44 AM
108 | Suomi
f Älä käytä mitään lisälaitteita, joita ei valmistaja ole tarkoittanut tai suositellut nimenomaan tälle sähkötyökalulle. Vain se, että
pystyt kiinnittämään laitetta sähkötyökaluusi
ei takaa sen turvallista käyttöä.
laisessa käytössä. Pöly- tai hengityssuojanaamareiden täytyy suodattaa pois työstössä
syntyvä pöly. Jos olet pitkään alttiina voimakkaalle melulle, saattaa se vaikuttaa heikentävästi kuuloon.
f Vaihtotyökalun sallitun kierrosluvun tulee
olla vähintään yhtä suuri, kuin sähkötyökalussa mainittu suurin kierrosluku. Lisätarvike, joka pyörii sallittua suuremmalla nopeudella, saattaa murtua ja sinkoutua
ympäristöön.
f Varmista, että muut henkilöt pysyvät turvallisella etäisyydellä työalueeltasi. Jokaisella,
joka tulee työalueelle, tulee olla henkilökohtaiset suojavarusteet. Työkappaleen tai
murtuneen vaihtotyökalun osia saattaa sinkoutua kauemmas ja vahingoittaa ihmisiä
myös varsinaisen työalueen ulkopuolella.
f Vaihtotyökalun ulkohalkaisijan ja paksuuden tulee vastata sähkötyökalun mittatietoja. Väärin mitoitettuja vaihtotyökaluja ei voida suojata tai hallita riittävästi.
f Hiomalaikkojen, laippojen, hiomalautasten
ja muitten tarvikkeiden tulee sopia tarkasti
sähkötyökalusi hiomakaraan. Vaihtotyökalut, jotka eivät sovi tarkkaan sähkötyökalun
hiomakaraan pyörivät epätasaisesti, tärisevät
voimakkaasti ja saattavat johtaa työkalun hallinnan menettämiseen.
f Älä käytä vaurioituneita vaihtotyökaluja.
Tarkista ennen jokaista käyttöä, ettei vaihtotyökalussa, kuten hiomalaikoissa ole pirstoutumia tai halkemia, hiomalautasessa halkeamia tai voimakasta kulumista,
teräsharjassa irtonaisia tai katkenneita lankoja. Jos sähkötyökalu tai vaihtotyökalu putoaa, tulee tarkistaa, että se on kunnossa
tai sitten käyttää ehjää vaihtotyökalua. Kun
olet tarkistanut ja asentanut vaihtotyökalun, pidä itsesi ja lähistöllä olevat henkilöt
loitolla pyörivän vaihtotyökalun tasosta ja
anna sähkötyökalun käydä minuutti täydellä kierrosluvulla. Vaurioituneet vaihtotyökalut menevät yleensä rikki tässä ajassa.
f Käytä henkilökohtaisia suojavarusteita. Käytä käytöstä riippuen kokokasvonaamiota,
silmäsuojusta tai suojalaseja. Jos mahdollista, käytä pölynaamaria, kuulonsuojainta,
suojakäsineitä tai erikoissuojavaatetta, joka
suojaa sinut pieniltä hioma- ja materiaalihiukkasilta. Silmät tulee suojata lenteleviltä
vierailta esineiltä, jotka saattavat syntyä eri-
1 609 929 T45 | (27.11.09)
f Tartu laitteeseen ainoastaan eristetyistä
pinnoista, tehdessäsi työtä, jossa vaihtotyökalu saattaisi osua piilossa olevaan sähköjohtoon tai sahan omaan sähköjohtoon.
Kosketus jännitteiseen johtoon voi tehdä
sähkötyökalun metalliosat jännitteisiksi ja
johtaa sähköiskuun.
f Pidä verkkojohto poissa pyörivistä vaihtotyökaluista. Jos menetät sähkötyökalun hallinnan, saattaa verkkojohto tulla katkaistuksi
tai tarttua kiinni ja vetää kätesi tai käsivartesi
kiinni pyörivään vaihtotyökaluun.
f Älä aseta sähkötyökalua pois, ennen kuin
vaihtotyökalu on pysähtynyt kokonaan.
Pyörivä vaihtotyökalu saattaa koskettaa lepopintaa ja voit menettää sähkötyökalusi hallinnan.
f Älä koskaan pidä sähkötyökalua käynnissä
sitä kantaessasi. Vaatteesi voi hetkellisen
kosketuksen seurauksena tarttua kiinni pyörivään vaihtotyökaluun, joka saattaa porautua kehoosi.
f Puhdista sähkötyökalusi tuuletusaukot
säännöllisesti. Moottorin tuuletin imee pölyä työkalun koteloon, ja voimakas metallipölyn kasautuma voi synnyttää sähköisiä vaaratilanteita.
f Älä käytä sähkötyökalua palavien aineiden
lähellä. Kipinät voivat sytyttää näitä aineita.
f Älä käytä vaihtotyökaluja, jotka tarvitsevat
nestemäistä jäähdytysainetta. Veden tai
muiden nestemäisten jäähdytysaineiden
käyttö saattaa johtaa sähköiskuun.
Bosch Power Tools
OBJ_BUCH-1139-001.book Page 109 Friday, November 27, 2009 11:44 AM
Suomi | 109
Takaisku ja vastaavat varo-ohjeet
f Takaisku on äkillinen reaktio, joka syntyy pyörivän vaihtotyökalun, kuten hiomalaikan, hiomalautasen tai teräsharjan tarttuessa kiinni
tai jäädessä puristukseen. Tarttuminen tai
puristukseen joutuminen johtaa pyörivän
vaihtotyökalun äkilliseen pysähdykseen. Tällöin hallitsematon sähkötyökalu sinkoutuu
tarttumakohdasta vaihtotyökalun kiertosuunnasta vastakkaiseen suuntaan.
Jos esim. hiomalaikka tarttuu tai joutuu puristukseen työkappaleeseen, saattaa hiomalaikan reuna, joka on uponnut työkappaleeseen, juuttua kiinni aiheuttaen hiomalaikan
ponnahduksen ulos työkappaleesta tai aiheuttaa takaiskun. Hiomalaikka liikkuu silloin
käyttävää henkilöä vasten tai poispäin hänestä, riippuen laikan kiertosuunnasta tarttumakohdassa. Tällöin hiomalaikka voi myös murtua.
Takaisku johtuu sähkötyökalun väärinkäytöstä tai käytöstä väärään tarkoitukseen. Se voidaan estää sopivin varotoimin, joita selostetaan seuraavassa.
f Pitele sähkötyökalua tukevasti ja saata kehosi ja käsivartesi asentoon, jossa pystyt
vastaamaan takaiskuvoimiin. Käytä aina lisäkahvaa, jos sinulla on sellainen, jotta pystyisit parhaalla mahdollisella tavalla hallitsemaan takaiskuvoimia tai
vastamomentteja työkalun ryntökäynnissä.
Käyttävä henkilö pystyy hallitsemaan takaisku ja vastamomenttivoimat noudattamalla
sopivia suojatoimenpiteitä.
f Älä koskaan tuo kättäsi lähelle pyörivää
vaihtotyökalua. Vaihtotyökalu saattaa takaiskun sattuessa liikkua kätesi yli.
f Vältä pitämästä kehoasi alueella, johon sähkötyökalu liikkuu takaiskun sattuessa. Takaisku pakottaa sähkötyökalun vastakkaiseen suuntaan hiomalaikan liikkeeseen
nähden tarttumiskohdassa.
Bosch Power Tools
f Työskentele erityisen varovasti kulmien, terävien reunojen jne. alueella, estä vaihtotyökalua ponnahtamasta takaisin työkappaleesta ja juuttumasta kiinni. Pyörivällä
vaihtotyökalulla on taipumus juuttua kiinni
kulmissa, terävissä reunoissa tai saadessaan
kimmokkeen. Tämä johtaa hallinnan pettämiseen tai takaiskuun.
f Älä käytä ketjuteriä tai hammastettuja sahanteriä. Tällaiset vaihtotyökalut aiheuttavat
usein takaiskun tai sähkötyökalun hallinnan
menettämisen.
Erityiset varo-ohjeet hiekkapaperihiontaan
f Älä käytä ylisuuria hiomapyöröjä, vaan noudata valmistajan ohjeita hiomapyöröjen
koosta. Hiomapyöröt jotka ulottuvat hiomalautasen ulkopuolelle, saattavat aiheuttaa
loukkaantumista tai johtaa kiinnijuuttumiseen, hiomapyörön repeytymiseen tai takaiskuun.
Erityiset varo-ohjeet kiillotukseen
f Älä hyväksy mitään irtonaisia osia kiillotushupussa, esim. kiinnitysnauhoja. Piilota tai
lyhennä kiinnitysnauhat. Irtonaiset pyörivät
kiinnitysnauhat voivat tarttua sormeesi tai
työkappaleeseen.
Erityiset varo-ohjeet työskentelyyn teräsharjan kanssa
f Ota huomioon, että teräsharjasta irtoaa lankoja myös normaalikäytössä. Älä ylikuormita lankoja käyttämällä liian suurta painetta
työkappaletta vasten. Irti sinkoutuvat langan
kappaleet voivat helposti tunkeutua ohuen
vaatteen tai ihon läpi.
f Jos suojusta suositellaan, tulee sinun varmistaa, ettei suojus ja teräsharja voi koskettaa toisiaan. Lautas- ja kuppiharjojen halkaisijat voivat laajeta puristuspaineen ja
keskipakovoiman johdosta.
1 609 929 T45 | (27.11.09)
OBJ_BUCH-1139-001.book Page 110 Friday, November 27, 2009 11:44 AM
110 | Suomi
Lisävaro-ohjeita
Käytä suojalaseja.
f Käytä sopivia etsintälaitteita piilossa olevien syöttöjohtojen paikallistamiseksi, tai
käänny paikallisen jakeluyhtiön puoleen.
Kosketus sähköjohtoon saattaa johtaa tulipaloon ja sähköiskuun. Kaasuputken vahingoittaminen saattaa johtaa räjähdykseen. Vesijohtoon tunkeutuminen aiheuttaa aineellista
vahinkoa tai saattaa johtaa sähköiskuun.
f Vapauta käynnistyskytkin ja saata se offasentoon, jos virransyöttö keskeytyy esim.
sähkökatkoksen tai verkkopistotulpan irrottamisen takia. Tämä estää tahattoman uudelleenkäynnistymisen.
f Käytä pölynimua, kun työstät kiviainesta.
Pölynimurin tulee olla sallittu kivipölyn imurointiin. Näiden laitteiden käyttö vähentää
pölyn aiheuttamia vaaroja.
f Pidä työn aikana sähkötyökalua kaksin käsin ja ota tukeva seisoma-asento. Sähkötyökalua pystyy ohjaamaan varmemmin kahdella
kädellä.
f Varmista työkappale. Kiinnityslaitteilla tai
ruuvipenkissä kiinnitetty työkappale pysyy
tukevammin paikoillaan, kuin kädessä pidettynä.
f Pidä työpaikka puhtaana. Materiaalien sekoitukset ovat erityisen vaarallisia. Kevytmetallipöly saattaa syttyä palamaan tai räjähtää.
f Älä koskaan käytä sähkötyökalua, jonka
verkkojohto on viallinen. Älä kosketa vaurioitunutta johtoa ja irrota pistotulppa pistorasiasta, jos johto vaurioituu työn aikana.
Vahingoittunut johto kasvattaa sähköiskun
vaaraa.
Toimintaselostus
Lue kaikki turvallisuus- ja muut ohjeet. Turvallisuusohjeiden noudattamisen laiminlyönti saattaa johtaa
sähköiskuun, tulipaloon ja/tai vakavaan loukkaantumiseen.
Käännä auki taittosivu, jossa on laitteen kuva ja
pidä se uloskäännettynä lukiessasi käyttöohjetta.
Määräyksenmukainen käyttö
Sähkötyökalu on tarkoitettu metalli- ja lakkapintojen kiillotukseen ja harjaukseen sekä kiven hiontaan ilman veden käyttöä.
Kuvassa olevat osat
Kuvassa olevien osien numerointi viittaa grafiikkasivussa olevaan sähkötyökalun kuvaan.
1 Vaihteiston pään suojakansi*
2 Suojakannen kiinnitysruuvi*
3 Karan lukituspainike
4 Kahvan pidin*
5 Lisäkahva (eristetty kädensija)
6 Kierrosluvun asetuksen säätöpyörä
(GPO 12 E)
7 Käynnistyskytkin
8 Käynnistyskytkimen lukituspainike
9 Käsisuojus*
10 Hiomakara
11 Kiinnityspultti*
12 Kiristyslaippa*
13 Kangaslaikka*
14 Kiinnitysmutteri*
15 Kiillotussieni*
16 Kiillotussienen lampaanvillatyyny*
17 Kuminen hiomalautanen*
18 Hiomapaperi *
19 Rengasmutteri*
20 Huopakiillotuslaikka*
21 Kuppiharja*
22 Kahva (eristetty kädensija)
*Kuvassa tai selostuksessa esiintyvä lisätarvike ei
kuulu vakiotoimitukseen. Löydät täydellisen tarvikeluettelon tarvikeohjelmastamme.
1 609 929 T45 | (27.11.09)
Bosch Power Tools
OBJ_BUCH-1139-001.book Page 111 Friday, November 27, 2009 11:44 AM
Suomi | 111
Tekniset tiedot
Kiillotuskone
GPO 12
Professional
GPO 12 E
Professional
Tuotenumero
0 601 366 0..
0 601 366 7..
Ottoteho
W
1200
1200
Antoteho
W
700
700
Nimellinen kierrosluku
-1
min
2100
3000
Kierrosluvun säätöalue
min-1
–
750 – 3000
mm
230
230
Hiomalautasen maks. halkaisija
M 14
M 14
mm
24
24
kg
3,3
3,5
/II
/II
Hiontakaran kierre
Karan maks. pituus
Paino vastaa EPTA-Procedure 01/2003
Suojausluokka
Tiedot koskevat 230/240 V nimellisjännitettä [U]. Alhaisemmalla jännitteellä ja maakohtaisissa malleissa nämä tiedot
voivat vaihdella.
Ota huomioon sähkötyökalusi mallikilvessä oleva tuotenumero. Yksittäisten koneiden kauppanimitys saattaa vaihdella.
Melu-/tärinätiedot
Melun mittausarvot on määritetty EN 60745 mukaan.
Laitteen tyypillinen A-painotettu äänen painetaso on: Äänen painetaso 90 dB(A); äänen tehotaso 101 dB(A). Epävarmuus K=3 dB.
Käytä kuulonsuojaimia!
Värähtelyn yhteisarvot (kolmen suunnan vektorisumma) mitattuna EN 60745 mukaan:
Kiillotus: Värähtelyemissioarvo ah <2,5 m/s2,
epävarmuus K=1,5 m/s2.
Hionta hiomapyöröllä: Värähtelyemissioarvo
ah <2,5 m/s2, epävarmuus K=1,5 m/s2.
Näissä ohjeissa mainittu värähtelytaso on mitattu EN 60745 standardoidun mittausmenetelmän
mukaisesti ja sitä voidaan käyttää sähkötyökalujen vertailussa. Se soveltuu myös värähtelyrasituksen väliaikaiseen arviointiin.
Ilmoitettu värähtelytaso vastaa sähkötyökalun
pääasiallisia käyttötapoja. Jos sähkötyökalua
kuitenkin käytetään muissa töissä, poikkeavilla
vaihtotyökaluilla tai riittämättömästi huollettuna, saattaa värähtelytaso poiketa. Tämä saattaa
kasvattaa koko työaikajakson värähtelyrasitusta
huomattavasti.
Bosch Power Tools
Värähtelyrasituksen tarkkaa arviointia varten
määrätyn työaikajakson aikana tulisi ottaa huomioon myös se aika, jolloin laite on sammutettuna tai käy, mutta sitä ei tosiasiassa käytetä. Tämä voi selvästi pienentää koko työaikajakson
värähtelyrasitusta.
Määrittele lisävarotoimenpiteet käyttäjän suojaksi värähtelyn vaikutukselta, kuten esimerkiksi: Sähkötyökalujen ja vaihtotyökalujen huolto,
käsien pitäminen lämpiminä, työnkulun organisointi.
Standardinmukaisuusvakuutus
Vakuutamme yksin vastaavamme siitä, että kohdassa ”Tekniset tiedot” selostettu tuote vastaa
seuraavia standardeja tai standardoituja asiakirjoja: EN 60745 direktiivien 2004/108/EY,
98/37/EY (28.12.2009 asti), 2006/42/EY
(29.12.2009 alkaen) määräysten mukaan.
Tekninen tiedosto kohdasta:
Robert Bosch GmbH, PT/ESC,
D-70745 Leinfelden-Echterdingen
1 609 929 T45 | (27.11.09)
OBJ_BUCH-1139-001.book Page 112 Friday, November 27, 2009 11:44 AM
112 | Suomi
Dr. Egbert Schneider
Senior Vice President
Engineering
Dr. Eckerhard Strötgen
Head of Product
Certification
Hiomatyökalun asennus
f Irrota pistotulppa pistorasiasta ennen kaikkia sähkötyökaluun kohdistuvia töitä.
Puhdista hiomakara 10 ja kaikki asennettavat
osat.
Robert Bosch GmbH, Power Tools Division
D-70745 Leinfelden-Echterdingen
06.11.2009
Asennus
Paina karan lukituspainiketta 3 karan lukitsemiseksi hiomatyökaluja kiinnitettäessä ja irrotettaessa.
f Käytä karan lukitusta vain katkaisulaikan ollessa pysähdyksissä. Muussa tapauksessa
sähkötyökalu saattaa vaurioitua.
Asennuksen järjestys näkyy grafiikkasivussa.
Suojalaitteiden asennus
f Irrota pistotulppa pistorasiasta ennen kaikkia sähkötyökaluun kohdistuvia töitä.
Lisäkahva
f Käytä supistushylsyä vain lisäkahvan 5
kanssa.
Kierrä lisäkahva 5 vaihteiston päähän oikealle tai
vasemmalle riippuen työtavasta.
Kahvan pitimen 4 avulla voidaan lisäkahva 5
asentaa painopisteen kannalta edullisesti laitteen pään yläpuolelle. Kierrä kahvan pidin 4
vaihteiston päähän oikealle tai vasemmalle, työtavasta riippuen.
Käsisuojus
Työskenneltäessä ilman kahvan pidintä 4 tulisi
asentaa käsisuojus 9.
Kiinnitä käsisuojus 9 lisäkahvan 5 avulla.
Vaihteiston pään suojakansi
Vaihteiston pää kuumenee sähkötyökalun kanssa työskenneltäessä. Voit käyttää suojakantta 1
kosketussuojana.
Aseta suojakansi 1 vaihteiston päähän ja kiinnitä
se kiinnitysruuvilla 2 ja lisäkahvalla 5.
1 609 929 T45 | (27.11.09)
Kangaslaikka
Kierrä kiinnityskara 11 hiomakaraan 10 ja kiristä
se avainpinnasta kiintoavaimella.
Työnnä kiristyslaippa 12 ja kangaslaikka 13 kiinnityskaraan 11. Kierrä kiinnitysmutteri 14 paikoilleen ja kiristä se sakara-avaimella.
Kiillotussieni
Kierrä kiillotussieni 15 kiinni hiomakaraan 10.
Kiillotussienen 15 päälle voidaan vetää lampaanvillatyyny 16.
Kuminen hiomalautanen
Työnnä kuminen hiomalautanen 17 hiomakaraan
10.
Kierrä rengasmutteri 19 paikoilleen ja kiristä se
sakara-avaimella.
Paina hiomapyörö 18 kiinni kumisen hiomalautasen 17 alapintaan.
Huopakiillotuslaikka
Kierrä huopakiillotuslaikka 20 kiinni hiomakaraan 10.
Kuppiharja/laikkaharja
Kuppiharja/laikkaharja tulee pystyä kiertämään
niin pitkälle hiomakaraan, että ne tukevat hiomakaran laippaan hiomakaran kierteen lopussa.
Kiristä kuppiharja/laikkaharja sakara-avaimella.
Bosch Power Tools
OBJ_BUCH-1139-001.book Page 113 Friday, November 27, 2009 11:44 AM
Suomi | 113
Käyttö
Sallitut hiomatyökalut
Kaikkia tässä käyttöohjeessa mainittuja hiomatyökaluja voidaan käyttää.
-1
Käytetyn hiomatyökalun kierrosluvun [min ] ja
kehänopeuden [m/s] tulee vähintään noudattaa
seuraavan taulukon arvoja.
Tarkista sen tähden hiomatyökalun etiketissä
oleva sallittu kierrosluku tai kehänopeus.
maks.
[mm]
D
f Ota huomioon verkkojännite! Virtalähteen
jännitteen tulee vastata laitteen tyyppikilvessä olevia tietoja. 230 V merkittyjä laitteita voidaan käyttää myös 220 V verkoissa.
Käynnistys ja pysäytys
Työnnä sähkötyökalun käynnistämiseksi käynnistyskytkimen lukituspainiketta 8 eteenpäin ja
paina samalla käynnistyskytkintä 7.
[mm]
D
b
d
[min-1]
[m/s]
Lukitse painettu käynnistyskytkin 7 työntämällä
lukituskytkintä 8 pidemmälle eteenpäin.
230
–
–
3000
80
Sammuta sähkötyökalu päästämällä käynnistyskytkin 7 vapaaksi tai, jos se on lukittuna painat
lyhyesti käynnistyskytkintä 7 ja päästat sen sitten vapaaksi.
100
30
M 14
3000
45
f Tarkista hiomatyökalut ennen käyttöä. Hiomatyökalun tulee olla moitteettomasti
asennettu ja sen täytyy pystyä pyörimään
vapaasti. Suorita vähintään 1 minuutin koekäyttö ilman kuormitusta. Älä käytä vaurioituneita, epämuotoisia tai täriseviä hiomatyökaluja. Vaurioituneet hiomatyökalut
voivat mennä palasiksi ja aiheuttaa loukkaantumisia.
d
b
Käyttöönotto
D
Pölyn ja lastun poistoimu
f Materiaalien, kuten lyijypitoisen pinnoitteen,
muutamien puulaatujen, kivennäisten ja metallin pölyt voivat olla terveydelle vaarallisia.
Pölyn kosketus tai hengitys saattaa aiheuttaa
käyttäjälle tai lähellä oleville henkilöille allergisia reaktioita ja/tai hengitystiesairauksia.
Määrättyjä pölyjä, kuten tammen- tai pyökinpölyä pidetään karsinogeenisena, eritoten
yhdessä puukäsittelyssä käytettyjen lisäaineiden kanssa (kromaatti, puunsuoja-aine).
Asbestipitoisia aineita saavat käsitellä vain
ammattilaiset.
– Huolehdi työkohteen hyvästä tuuletuksesta.
– Suosittelemme käyttämään suodatusluokan P2 hengityssuojanaamaria.
Ota huomioon maassasi voimassaolevat
säännökset, koskien käsiteltäviä materiaaleja.
Bosch Power Tools
Kierrosluvun esivalinta (GPO 12 E)
Kierrosluvun esivalinnan säätöpyörällä 6 voit
asettaa tarvittavan kierrosluvun myös käytön aikana.
Tarvittava kierrosluku riippuu materiaalista ja
työolosuhteista ja se voidaan määrittää käytännön kokein.
Työskentelyohjeita
f Kiinnitä työkappale, ellei se oman painonsa
ansiosta pysy paikoillaan.
f Älä kuormita sähkötyökalua niin kovaa, että
se pysähtyy.
f Anna sähkötyökalun käydä muutamia minuutteja tyhjäkäynnillä kovan rasituksen
jälkeen, jotta vaihtotyökalu jäähtyisi.
1 609 929 T45 | (27.11.09)
OBJ_BUCH-1139-001.book Page 114 Friday, November 27, 2009 11:44 AM
114 | Suomi
Käytä hiomatyöhön pehmeisiin materiaaleihin,
esim. kipsi tai maali parhaiten kumista kiinnitysrunkoa 17 ja hiomapyöröä 18.
Ruosteen poistoon sopivat kuppiharjat 21 ja
laikkaharjat.
Kiillotus
Rapautuneiden maalien tai naarmujen (esim.
pleksilasi) uudelleen kiillottamista varten voidaan sähkötyökalu varustaa vastaavilla kiillotustyökaluilla, kuten lampaanvillahupulla, kiillotushuovalla tai -sienellä (lisätarvikkeita).
GPO 12 E: Valitse kiillotukseen alhainen kierrosluku (nopeus 1 – 2), jotta pinta ei kuumenisi liikaa.
Työstä kiillotusaine kiillotussienellä ristikkäisin
tai pyörivin liikkein sekä kevyesti painaen ja anna sen sitten kuivua vähän.
Kiillota kuivunut kiillotusaine lampaanvillahupulla käyttäen ristikkäisiä tai kiertäviä liikkeitä.
Jos sähkötyökalussa huolellisesta valmistuksesta ja koestusmenettelystä huolimatta esiintyy vikaa, tulee korjaus antaa Bosch-keskushuollon
tehtäväksi.
Ilmoita kaikissa kyselyissä ja varaosatilauksissa
10-numeroinen tuotenumero, joka löytyy laitteen mallikilvestä.
Huolto ja asiakasneuvonta
Huolto vastaa tuotteesi korjausta ja huoltoa sekä varaosia koskeviin kysymyksiin. Räjähdyspiirustuksia ja tietoja varaosista löydät myös osoitteesta:
www.bosch-pt.com
Bosch-asiakasneuvonta auttaa mielellään sinua
tuotteiden ja lisätarvikkeiden ostoa, käyttöä ja
säätöä koskevissa kysymyksissä.
Suomi
Puhdista kiillotustyökalut säännöllisesti hyvän
kiillotustuloksen varmistamiseksi. Pese kiillotustyökalut miedolla pesuaineella ja lämpimällä vedellä. Älä käytä liuottimia.
Robert Bosch Oy
Bosch-keskushuolto
Pakkalantie 21 A
01510 Vantaa
Puh.: +358 (09) 435 991
Faksi: +358 (09) 870 2318
www.bosch.fi
Hoito ja huolto
Hävitys
Huolto ja puhdistus
Sähkötyökalu, lisätarvikkeet ja pakkaukset tulee
toimittaa ympäristöystävälliseen uusiokäyttöön.
f Irrota pistotulppa pistorasiasta ennen kaikkia sähkötyökaluun kohdistuvia töitä.
f Pidä aina sähkötyökalua ja sähkötyökalun
tuuletusaukkoja puhtaana, jotta voit työskennellä hyvin ja turvallisesti.
f Käytä aina äärimmäisissä käyttöolosuhteissa mahdollisuuksien mukaan imulaitetta.
Puhalla usein tuuletusaukot puhtaiksi ja liitä vikavirta-suojakytkimen (FI-) kautta. Metallia työstettäessä saattaa sähkötyökalun sisälle kerääntyä johtavaa pölyä.
Sähkötyökalun suojaeristys saattaa vahingoittua.
Vain EU-maita varten:
Älä heitä sähkötyökaluja talousjätteisiin!
Eurooppalaisen vanhoja sähkö- ja
elektroniikkalaitteita koskevan direktiivin 2002/96/EY ja sen kansallisten lakien muunnosten mukaan,
tulee käyttökelvottomat sähkötyökalut kerätä
erikseen ja toimittaa ympäristöystävälliseen uusiokäyttöön.
Oikeus teknisiin muutoksiin pidätetään.
Varastoi ja käsittele lisätarviketta huolellisesti.
1 609 929 T45 | (27.11.09)
Bosch Power Tools
OBJ_BUCH-1139-001.book Page 115 Friday, November 27, 2009 11:44 AM
Eλληνικά | 115
Υποδείξεις ασφαλείας
el
Γενικές προειδοποιητικές υποδείξεις
για ηλεκτρικά εργαλεία
Διαβάστε όλες τις προειδοποιητικές υποδείξεις. Αμέλειες κατά την τήρηση των προειδοποιητικών υποδείξεων μπορεί να προκαλέσουν
ηλεκτροπληξία, κίνδυνο πυρκαγιάς ή/και
σοβαρούς τραυματισμούς.
Φυλάξτε όλες τις προειδοποιητικές υποδείξεις
και οδηγίες για κάθε μελλοντική χρήση.
Ο ορισμός «Ηλεκτρικό εργαλείο» που χρησιμοποιείται στις προειδοποιητικές υποδείξεις αναφέρεται σε ηλεκτρικά εργαλεία που τροφοδοτούνται από το ηλεκτρικό δίκτυο (με ηλεκτρικό
καλώδιο) καθώς και σε ηλεκτρικά εργαλεία που
τροφοδοτούνται από μπαταρία (χωρίς ηλεκτρικό
καλώδιο).
b) Αποφεύγετε την επαφή του σώματός σας
με γειωμένες επιφάνειες όπως σωλήνες,
θερμαντικά σώματα (καλοριφέρ), κουζίνες ή ψυγεία. Όταν το σώμα σας είναι
γειωμένο αυξάνεται ο κίνδυνος ηλεκτροπληξίας.
c) Μην εκθέτετε τα μηχανήματα στη βροχή
ή την υγρασία. Η διείσδυση νερού σ’ ένα
ηλεκτρικό εργαλείο αυξάνει τον κίνδυνο
ηλεκτροπληξίας.
d) Μη χρησιμοποιείτε το ηλεκτρικό καλώδιο για να μεταφέρετε ή να αναρτήσετε
το ηλεκτρικό εργαλείο, ή για να βγάλετε
το φις από την πρίζα. Κρατάτε το ηλεκτρικό καλώδιο μακριά από υπερβολικές
θερμοκρασίες, κοφτερές ακμές και/ή
από κινητά εξαρτήματα. Τυχόν χαλασμένα
ή περιπλεγμένα ηλεκτρικά καλώδια αυξάνουν τον κίνδυνο ηλεκτροπληξίας.
a) Διατηρείτε τον τομέα που εργάζεσθε
καθαρό και καλά φωτισμένο. Αταξία ή μη
φωτισμένες περιοχές εργασίας μπορεί να
οδηγήσουν σε ατυχήματα.
e) Όταν εργάζεσθε μ’ ένα ηλεκτρικό εργαλείο στο ύπαιθρο να χρησιμοποιείτε
καλώδια επιμήκυνσης (μπαλαντέζες) που
είναι κατάλληλα και για χρήση στο
ύπαιθρο. Η χρήση καλωδίων επιμήκυνσης
κατάλληλων για υπαίθριους χώρους
ελαττώνει τον κίνδυνο ηλεκτροπληξίας.
b) Μην εργάζεσθε με το ηλεκτρικό εργαλείο σε περιβάλλον όπου υπάρχει κίνδυνος έκρηξης, στο οποίο υπάρχουν εύφλεκτα υγρά, αέρια ή σκόνες. Τα ηλεκτρικά εργαλεία δημιουργούν σπινθηρισμό ο
οποίος μπορεί να αναφλέξει τη σκόνη ή τις
αναθυμιάσεις.
f) Όταν η χρήση του ηλεκτρικού εργαλείου
σε υγρό περιβάλλον είναι αναπόφευκτη,
τότε χρησιμοποιήστε έναν προστατευτικό διακόπτη διαρροής (διακόπτη FI).
Η χρήση ενός προστατευτικού διακόπτη
διαρροής ελαττώνει τον κίνδυνο ηλεκτροπληξίας.
1) Ασφάλεια στο χώρο εργασίας
c) Όταν χρησιμοποιείτε το ηλεκτρικό εργαλείο κρατάτε μακριά απ’ αυτό τα παιδιά κι
άλλα τυχόν παρευρισκόμενα άτομα. Σε
περίπτωση απόσπασης της προσοχής σας
μπορεί να χάσετε τον έλεγχο του μηχανήματος.
2) Ηλεκτρική ασφάλεια
a) Το φις του ηλεκτρικού εργαλείου πρέπει
να ταιριάζει στην πρίζα. Δεν επιτρέπεται
με κανέναν τρόπο η μετατροπή του φις.
Μη χρησιμοποιείτε προσαρμοστικά φις
σε συνδυασμό με γειωμένα ηλεκτρικά
εργαλεία. Μη μεταποιημένα φις και κατάλληλες πρίζες μειώνουν τον κίνδυνο ηλεκτροπληξίας.
Bosch Power Tools
3) Ασφάλεια προσώπων
a) Να είστε πάντοτε προσεκτικός/προσεκτική, να δίνετε προσοχή στην εργασία
που κάνετε και να χειρίζεστε το μηχάνημα με περίσκεψη. Μη χρησιμοποιήσετε
ένα ηλεκτρικό εργαλείο όταν είστε κουρασμένος/κουρασμένη ή όταν βρίσκεστε
υπό την επήρεια ναρκωτικών, οινοπνεύματος ή φαρμάκων. Μια στιγμιαία απροσεξία κατά το χειρισμό του ηλεκτρικού
εργαλείου μπορεί να οδηγήσει σε σοβαρούς τραυματισμούς.
1 609 929 T45 | (27.11.09)
OBJ_BUCH-1139-001.book Page 116 Friday, November 27, 2009 11:44 AM
116 | Eλληνικά
b) Φοράτε έναν κατάλληλο για σας προστατευτικό εξοπλισμό και πάντοτε προστατευτικά γυαλιά. Όταν φοράτε έναν κατάλληλο προστατευτικό εξοπλισμό όπως μάσκα προστασίας από σκόνη, αντιολισθητικά
υποδήματα ασφαλείας, προστατευτικό
κράνος ή ωτασπίδες, ανάλογα με το
εκάστοτε εργαλείο και τη χρήση του,
ελαττώνεται ο κίνδυνος τραυματισμών.
c) Αποφεύγετε την αθέλητη εκκίνηση.
Βεβαιωθείτε ότι το ηλεκτρικό εργαλείο
έχει αποζευχτεί πριν το συνδέσετε με το
ηλεκτρικό δίκτυο ή με την μπαταρία
καθώς και πριν το παραλάβετε ή το μεταφέρετε. Όταν μεταφέρετε το ηλεκτρικό
εργαλείο έχοντας το δάχτυλό σας στο διακόπτη ή όταν συνδέσετε το μηχάνημα με
την πηγή ρεύματος όταν αυτό είναι ακόμη
στη θέση ΟΝ, τότε δημιουργείται κίνδυνος
τραυματισμών.
d) Αφαιρείτε από τα ηλεκτρικά εργαλεία
τυχόν συναρμολογημένα εργαλεία ρύθμισης ή κλειδιά πριν θέσετε το ηλεκτρικό
εργαλείο σε λειτουργία. Ένα εργαλείο ή
κλειδί συναρμολογημένο σ’ ένα περιστρεφόμενο τμήμα ενός μηχανήματος μπορεί
να οδηγήσει σε τραυματισμούς.
e) Μην υπερεκτιμάτε τον εαυτό σας. Φροντίζετε για την ασφαλή στάση του σώματός σας και διατηρείτε πάντοτε την ισορροπία σας. Έτσι μπορείτε να ελέγξετε
καλύτερα το μηχάνημα σε περιπτώσεις
απροσδόκητων περιστάσεων.
f) Φοράτε κατάλληλα ενδύματα. Μη φοράτε φαρδιά ρούχα ή κοσμήματα. Κρατάτε
τα μαλλιά σας, τα ρούχα σας και τα γάντια
σας μακριά από κινούμενα εξαρτήματα.
Χαλαρή ενδυμασία, κοσμήματα ή μακριά
μαλλιά μπορεί να εμπλακούν στα κινούμενα εξαρτήματα.
g) Όταν υπάρχει η δυνατότητα συναρμολόγησης διατάξεων αναρρόφησης ή συλλογής σκόνης, βεβαιωθείτε ότι αυτές είναι
συνδεμένες με το μηχάνημα καθώς και
ότι χρησιμοποιούνται σωστά. Η χρήση
μιας αναρρόφησης σκόνης μπορεί να ελαττώσει τον κίνδυνο που προκαλείται από τη
σκόνη.
1 609 929 T45 | (27.11.09)
4) Επιμελής χειρισμός και χρήση ηλεκτρικών
εργαλείων
a) Μην υπερφορτώνετε το μηχάνημα. Χρησιμοποιείτε για την εκάστοτε εργασία το
ηλεκτρικό εργαλείο που προορίζεται γι’
αυτήν. Με το κατάλληλο ηλεκτρικό εργαλείο εργάζεστε καλύτερα και ασφαλέστερα
στην αναφερόμενη περιοχή ισχύος.
b) Μη χρησιμοποιήσετε ποτέ ένα μηχάνημα
που έχει χαλασμένο διακόπτη. Ένα ηλεκτρικό εργαλείο που δεν μπορείτε πλέον να
το θέσετε σε λειτουργία και/ή εκτός λειτουργίας είναι επικίνδυνο και πρέπει να
επισκευαστεί.
c) Βγάλτε το φις από την πρίζα και/ή
αφαιρέστε την μπαταρία πριν διεξάγετε
στο μηχάνημα μια οποιαδήποτε εργασία
ρύθμισης, πριν αλλάξετε ένα εξάρτημα ή
όταν πρόκειται να διαφυλάξετε/να αποθηκεύσετε το μηχάνημα. Αυτά τα προληπτικά μέτρα ασφαλείας μειώνουν τον κίνδυνο από τυχόν αθέλητη εκκίνηση του ηλεκτρικού εργαλείου.
d) Διαφυλάγετε τα ηλεκτρικά εργαλεία που
δε χρησιμοποιείτε μακριά από παιδιά.
Μην επιτρέψετε τη χρήση του μηχανήματος σε άτομα που δεν είναι εξοικειωμένα
μ’ αυτό ή δεν έχουν διαβάσει τις παρούσες οδηγίες. Τα ηλεκτρικά εργαλεία είναι
επικίνδυνα όταν χρησιμοποιούνται από
άπειρα πρόσωπα.
e) Να περιποιείστε προσεκτικά το ηλεκτρικό εργαλείο. Ελέγχετε, αν τα κινούμενα
εξαρτήματα λειτουργούν άψογα, χωρίς
να μπλοκάρουν, ή μήπως έχουν σπάσει ή
φθαρεί τυχόν εξαρτήματα τα οποία επηρεάζουν τον τρόπο λειτουργίας του
ηλεκτρικού εργαλείου. Δώστε αυτά τα
χαλασμένα εξαρτήματα για επισκευή
πριν τα ξαναχρησιμοποιήσετε. Η κακή
συντήρηση των ηλεκτρικών εργαλείων
αποτελεί αιτία πολλών ατυχημάτων.
f) Διατηρείτε τα εργαλεία κοπής κοφτερά
και καθαρά. Προσεκτικά συντηρημένα
κοπτικά εργαλεία σφηνώνουν δυσκολότερα και οδηγούνται ευκολότερα.
Bosch Power Tools
OBJ_BUCH-1139-001.book Page 117 Friday, November 27, 2009 11:44 AM
Eλληνικά | 117
g) Χρησιμοποιείτε ηλεκτρικά εργαλεία,
εξαρτήματα, παρελκόμενα εργαλεία κτλ.
σύμφωνα με τις παρούσες οδηγίες. Λαμβάνετε επίσης υπόψη σας τις εκάστοτε
συνθήκες και την υπό εκτέλεση εργασία.
Η χρησιμοποίηση των ηλεκτρικών εργαλείων για εργασίες που δεν προβλέπονται
γι’ αυτά μπορεί να δημιουργήσει επικίνδυνες καταστάσεις.
5) Service
a) Δώστε το ηλεκτρικό εργαλείο σας για
επισκευή από άριστα εκπαιδευμένο
προσωπικό και με γνήσια ανταλλακτικά.
Έτσι εξασφαλίζετε τη διατήρηση της ασφάλειας του μηχανήματος.
Υποδείξεις ασφαλείας για στιλβωτές
Κοινές υποδείξεις ασφαλείας για λείανση με
σμυριδόχαρτο, για εργασίες με
συρματόβουρτσες και για στίλβωση
f Αυτό το ηλεκτρικό εργαλείο προορίζεται για
χρήση ως λειαντήρας με σμυριδόχαρτο και
με συρματόβουρτσες καθώς και ως
στιλβωτής. Να λαμβάνετε υπόψη σας όλες
τις υποδείξεις ασφαλείας, τις οδηγίες
καθώς και τις απεικονίσεις και τα στοιχεία
που σας παραδίνονται μαζί με το ηλεκτρικό
εργαλείο. Η μη τήρηση των οδηγιών που
ακολουθούν μπορεί να οδηγήσει σε
ηλεκτροπληξία, φωτιά και/ή σε σοβαρούς
τραυματισμούς.
f Αυτό το ηλεκτρικό εργαλείο δεν είναι
κατάλληλο για λείανση και για κοπές. Η
χρήση του ηλεκτρικού εργαλείου σε εργασίες
για τις οποίες αυτό δεν προβλέπεται, μπορεί
να δημιουργήσει κινδύνους και να προκαλέσει
τραυματισμούς.
f Μη χρησιμοποιήσετε ποτέ εξαρτήματα που
δεν προβλέπονται και δεν προτάθηκαν από
τον κατασκευαστή ειδικά γι’ αυτό το
ηλεκτρικό εργαλείο. Μόνο η διαπίστωση ότι
μπορείτε να στερεώσετε ένα εξάρτημα στο
ηλεκτρικό εργαλείο σας δεν εγγυάται την
ασφαλή χρήση του.
f Ο μέγιστος επιτρεπτός αριθμός στροφών
του εργαλείου που χρησιμοποιείτε πρέπει
να είναι τουλάχιστον τόσο υψηλός όσο ο
Bosch Power Tools
μέγιστος αριθμός στροφών που αναφέρεται
επάνω στο ηλεκτρικό εργαλείο. Εξαρτήματα
που περιστρέφονται με ταχύτητα μεγαλύτερη
από την επιτρεπτή μπορεί να καταστραφούν.
f Η εξωτερική διάμετρος και το πάχος του
εργαλείου που χρησιμοποιείτε πρέπει να
ανταποκρίνονται πλήρως στις αντίστοιχες
διαστάσεις του ηλεκτρικού εργαλείου σας.
Εργαλεία με εσφαλμένες διαστάσεις δεν
μπορούν να καλυφθούν ή να ελεγχθούν
ασφαλώς.
f Οι δίσκοι κοπής, οι φλάντζες, οι δίσκοι
λείανσης ή άλλα εξαρτήματα πρέπει να
ταιριάζουν ακριβώς επάνω στον άξονα του
ηλεκτρικού εργαλείου σας. Εργαλεία που
δεν ταιριάζουν ακριβώς επάνω στον άξονα
περιστρέφονται ανομοιόμορφα, τραντάζονται
πολύ ισχυρά και μπορεί να οδηγήσουν σε
απώλεια του ελέγχου του ηλεκτρικού
εργαλείου.
f Μη χρησιμοποιείτε χαλασμένα εργαλεία. Να
ελέγχετε πάντοτε τα εργαλεία που
πρόκειται να χρησιμοποιήσετε, π. χ. τους
δίσκους κοπής για σπασίματα και ρωγμές,
του δίσκους λείανσης για ρωγμές, φθορές ή
ξεφτίσματα και τις συρματόβουρτσες για
χαλαρά ή σπασμένα σύρματα. Σε περίπτωση
που το ηλεκτρικό εργαλείο ή κάποιο
χρησιμοποιήσιμο εργαλείο πέσει κάτω, τότε
ελέγξτε το εργαλείο μήπως έχει υποστεί
κάποια βλάβη ή χρησιμοποιήστε ένα άλλο,
άψογο εργαλείο. Μετά τον έλεγχο και την
τοποθέτηση του εργαλείου που πρόκειται
να χρησιμοποιήσετε πρέπει να
απομακρύνετε τυχόν παρευρισκόμενα
πρόσωπα από το επίπεδο περιστροφής του
εργαλείου, κι ακολούθως ν’ αφήσετε το
ηλεκτρικό εργαλείο να εργαστεί ένα λεπτό
υπό το μέγιστο αριθμό στροφών χωρίς
φορτίο. Τυχόν χαλασμένα εργαλεία σπάνε ως
επί το πλείστον κατά τη διάρκεια αυτού του
χρόνου δοκιμής.
f Να φοράτε πάντοτε τη δική σας, ατομική
προστατευτική ενδυμασία. Να χρησιμοποιείτε επίσης, ανάλογα με την εκάστοτε
εργασία που εκτελείτε, προστατευτικές
μάσκες, προστατευτικές διατάξεις ματιών ή
προστατευτικά γυαλιά. Αν χρειαστεί,
φορέστε και μάσκα προστασίας από σκόνη,
1 609 929 T45 | (27.11.09)
OBJ_BUCH-1139-001.book Page 118 Friday, November 27, 2009 11:44 AM
118 | Eλληνικά
f
f
f
f
f
ωτασπίδες, προστατευτικά γάντια ή μια
ειδική προστατευτική ποδιά, που θα σας
προστατεύει από τυχόν εκσφενδονιζόμενα
λειαντικά σωματίδια ή θραύσματα υλικού.
Τα μάτια πρέπει να προστατεύονται από τυχόν
αιωρούμενα σωματίδια που μπορεί δημιουργηθούν κατά την εκτέλεση των διάφορων
εργασιών. Οι αναπνευστικές και οι προστατευτικές μάσκες πρέπει να φιλτράρουν τον αέρα
και να συγκρατούν τη σκόνη που δημιουργείται κατά την εργασία. Σε περίπτωση που θα
εκτεθείτε για πολύ χρόνο σε ισχυρό θόρυβο
μπορεί να απωλέσετε την ακοή σας.
Φροντίζετε, τυχόν παρευρισκόμενα άτομα
να βρίσκονται πάντοτε σε ασφαλή απόσταση
από τον τομέα που εργάζεσθε. Κάθε άτομο
που μπαίνει στον τομέα που εργάζεσθε
πρέπει να φορά προστατευτική ενδυμασία.
Θραύσματα του υπό κατεργασία τεμαχίου ή
σπασμένων εργαλείων μπορεί να εκσφενδονιστούν και να προκαλέσουν τραυματισμούς ακόμη κι εκτός του άμεσου τομέα
εργασίας.
Να κρατάτε το ηλεκτρικό εργαλείο μόνο από
τις μονωμένες επιφάνειες συγκράτησης
όταν υπάρχει κίνδυνος το εργαλείο να έρθει
σε επαφή με μη ορατούς ηλεκτροφόρους
αγωγούς. H επαφή με έναν ηλεκτροφόρο
αγωγό μπορεί να θέσει τα μεταλλικά μέρη του
ηλεκτρικού εργαλείου επίσης υπό τάση και
προκαλέσει έτσι ηλεκτροπληξία.
Να κρατάτε και να οδηγείτε το ηλεκτρικό
καλώδιο σε ασφαλή απόσταση από τα
περιστρεφόμενα εργαλεία. Σε περίπτωση
που χάσετε τον έλεγχο του ηλεκτρικού
εργαλείου το ηλεκτρικό καλώδιο μπορεί να
κοπεί ή να περιπλεχτεί και το χέρι σας ή το
μπράτσο σας να τραβηχτεί επάνω στο
περιστρεφόμενο εργαλείο.
Μην αποθέσετε ποτέ το ηλεκτρικό εργαλείο
πριν το τοποθετημένο εργαλείο πάψει εντελώς να κινείται. Το περιστρεφόμενο εργαλείο μπορεί να έρθει σε επαφή με την επιφάνεια στην οποία ακουμπήσατε το ηλεκτρικό
εργαλείο κι έτσι να χάσετε τον έλεγχό του.
Μην αφήσετε ο ηλεκτρικό εργαλείο να
εργάζεται όταν το μεταφέρετε. Τα ρούχα
σας μπορεί να τυλιχτούν τυχαίως στο περιστρεφόμενο εργαλείο κι αυτό να τρυπήσει το
σώμα σας.
1 609 929 T45 | (27.11.09)
f Να καθαρίζετε τακτικά τις σχισμές αερισμού
του ηλεκτρικού εργαλείου σας. Η πτερωτή
του κινητήρα τραβάει σκόνη μέσα στο περίβλημα και η συσσώρευση μεταλλικής σκόνης
μπορεί να δημιουργήσει ηλεκτρικούς
κινδύνους.
f Μη χρησιμοποιείτε το ηλεκτρικό εργαλείο
κοντά σε εύφλεκτα υλικά. Ο σπινθηρισμός
μπορεί να τα αναφλέξει.
f Μη χρησιμοποιείτε εργαλεία που απαιτούν
ψύξη με ψυκτικά υγρά. Η χρήση νερού ή
άλλων ψυκτικών υγρών μπορεί να οδηγήσει σε
ηλεκτροπληξία.
Κλότσημα και σχετικές προειδοποιητικές
υποδείξεις
f Το κλότσημα είναι μια απροσδόκητη αντίδραση όταν το περιστρεφόμενο εργαλείο, π.χ.
ο δίσκος κοπής, ο δίσκος λείανσης, η συρματόβουρτσα κτλ., προσκρούσει κάπου (σκοντάψει) ή μπλοκάρει. Το σφήνωμα ή το μπλοκάρισμα οδηγεί στην απότομη διακοπή της
περιστροφής του εργαλείου. Έτσι, ένα τυχόν
μη υπό έλεγχο ευρισκόμενο ηλεκτρικό εργαλείο αντιδρά στο σημείο μπλοκαρίσματος/πρόσκρουσης με σφοδρότητα και περιστρέφεται με συνεχώς αυξανόμενη ταχύτητα
με φορά αντίθετη από εκείνη του εργαλείου.
Όταν π.χ. ένας δίσκος κοπής σφηνώσει ή
μπλοκάρει μέσα στο υπό κατεργασία υλικό,
τότε η ακμή του δίσκου που βυθίζεται μέσα
στο υλικό μπορεί να στρεβλώσει και ακολούθως ο δίσκος κοπής να πεταχτεί με ορμή και
ανεξέλεγκτα από το υλικό ή να προκαλέσει
κλότσημα. Όταν συμβεί αυτό ο δίσκος κοπής
κινείται με κατεύθυνση προς το χειριστή/τη
χειρίστρια ή και αντίθετα, ανάλογα με τη φορά
περιστροφής στο σημείο μπλοκαρίσματος. Σε
τέτοιες περιπτώσεις δεν αποκλείεται ακόμη
και το σπάσιμο των δίσκων κοπής.
Το κλότσημα είναι το αποτέλεσμα ενός εσφαλμένου ή ελλιπή χειρισμού του ηλεκτρικού
εργαλείου και μπορεί να αποφευχθεί με λήψη
κατάλληλων προληπτικών μέτρων, σαν αυτά
που περιγράφονται παρακάτω.
Bosch Power Tools
OBJ_BUCH-1139-001.book Page 119 Friday, November 27, 2009 11:44 AM
Eλληνικά | 119
f Να κρατάτε το ηλεκτρικό εργαλείο πάντοτε
καλά και να παίρνετε με το σώμα σας μόνο
θέσεις, στις οποίες θα μπορέσετε να αντιμετωπίσετε επιτυχώς ένα ενδεχόμενο
κλότσημα. Να χρησιμοποιείτε πάντοτε την
πρόσθετη λαβή, αν αυτή φυσικά υπάρχει,
για να εξασφαλίσετε έτσι το μέγιστο δυνατό
έλεγχο του ηλεκτρικού εργαλείου σε
περίπτωση εμφάνισης ανάστροφων και
αντίρροπων δυνάμεων (π.χ. κλότσημα) κατά
την εκκίνηση. Έτσι ο χειριστής/η χειρίστρια
μπορεί να αντιμετωπίσει με επιτυχία τα
κλοτσήματα και τις ανάστροφες ροπές.
f Μη βάζετε ποτέ τα χέρια σας κοντά στα
περιστρεφόμενα εργαλεία. Σε περίπτωση
κλοτσήματος το εργαλείο μπορεί να περάσει
πάνω από το χέρι σας.
f Μην παίρνετε με το σώμα σας θέσεις προς
τις οποίες θα κινηθεί το ηλεκτρικό εργαλείο
σε περίπτωση κλοτσήματος. Κατά το κλότσημα το ηλεκτρικό εργαλείο κινείται ανεξέλεγκτα με κατεύθυνση αντίθετη προς τη φορά
περιστροφής του δίσκου λείανσης στο σημείο
μπλοκαρίσματος.
f Να εργάζεσθε με ιδιαίτερη προσοχή σε
γωνίες, κοφτερές ακμές κτλ. Φροντίζετε, το
λειαντικό εργαλείο να μην ανατιναχτεί έξω
από το υπό κατεργασία υλικό και να μη σφηνώσει σ’ αυτό. Το περιστρεφόμενο λειαντικό
εργαλείο σφηνώνει εύκολα κατά την εργασία
σε γωνίες και σε κοφτερές ακμές ή όταν εκτινάζεται. Αυτό προκαλεί κλότσημα ή απώλεια
του ελέγχου.
f Μη χρησιμοποιείτε τσαπραζωμένες ή
οδοντωτές πριονόλαμες. Τα εργαλεία αυτά
προκαλούν συχνά κλότσημα ή οδηγούν σε
απώλεια του ελέγχου του ηλεκτρικού
εργαλείου.
Ιδιαίτερες προειδοποιητικές υποδείξεις για
εργασίες λείανσης με σμυριδόχαρτο
f Μη χρησιμοποιείτε υπερμεγέθη
σμυριδόφυλλα αλλά τηρείτε τις συστάσεις
του κατασκευαστή για το μέγεθος των
σμυριδόφυλλων. Σμυριδόφυλλα που
προεξέχουν από το δίσκο λείανσης μπορεί να
προκαλέσουν τραυματισμούς, να οδηγήσουν
σε μπλοκάρισμα, να σχιστούν ή να
προκαλέσουν κλότσημα.
Bosch Power Tools
Ιδιαίτερες προειδοποιητικές υποδείξεις για
εργασίες στίλβωσης
f Ο σκούφος στίλβωσης και τα διάφορα
εξαρτήματά του, ιδιαίτερα ο σπάγκος
πρόσδεσης, δεν επιτρέπεται να είναι
χαλαρά. Να σκεπάζετε ή να κοντύνετε το
σπάγκο στερέωσης του σκούφου
στίλβωσης. Ένας χαλαρός, περιστρεφόμενος
σπάγκος μπορεί να μπερδευτεί στα δάχτυλά
σας ή να εμπλακεί στο υπό κατεργασία
τεμάχιο.
Ιδιαίτερες προειδοποιητικές υποδείξεις για
εργασίες με συρματόβουρτσες
f Να λαμβάνετε πάντοτε υπόψη σας ότι οι
συρματόβουρτσες χάνουν σύρματα κατά τη
διάρκεια της κανονικής τους χρήσης. Να
μην ασκείτε υπερβολική πίεση για να μην
επιβαρύνονται υπερβολικά τα σύρματα.
Τυχόν εκσφενδονιζόμενα τεμάχια συρμάτων
μπορεί να διατρυπήσουν όχι μόνο λεπτά
ρούχα αλλά και/ή το δέρμα σας.
f Όταν προτείνεται η χρήση προφυλακτήρα
πρέπει να φροντίσετε, τα σύρματα της
βούρτσας να μην εγγίζουν τον
προφυλακτήρα. Η διάμετρος των δισκοειδών
και των ποτηροειδών βουρτσών μπορεί να
μεγαλώσει εξαιτίας της ασκούμενης πίεσης
και της ανάπτυξης κεντρόφυγων δυνάμεων.
Συμπληρωματικές προειδοποιητικές
υποδείξεις
Φοράτε προστατευτικά γυαλιά.
f Χρησιμοποιείτε κατάλληλες ανιχνευτικές
συσκευές για να εντοπίσετε τυχόν μη ορατές τροφοδοτικές γραμμές ή να συμβουλεύεστε την τοπική εταιρία παροχής
ενέργειας. Η επαφή με ηλεκτρικές γραμμές
μπορεί να οδηγήσει σε πυρκαγιά και ηλεκτροπληξία. Η πρόκληση ζημιάς σ’ έναν αγωγό
φωταερίου (γκαζιού) μπορεί να οδηγήσει σε
έκρηξη. Το τρύπημα ενός σωλήνα νερού
προκαλεί ζημιά σε πράγματα ή/και μπορεί να
οδηγήσει σε ηλεκτροπληξία.
1 609 929 T45 | (27.11.09)
OBJ_BUCH-1139-001.book Page 120 Friday, November 27, 2009 11:44 AM
120 | Eλληνικά
f Απομανδαλώστε το διακόπτη ON/OFF και
θέστε τον στη θέση OFF σε περίπτωση που
διακοπεί η τροφοδοσία με ηλεκτρικό ρεύμα,
π. χ. λόγω διακοπής ηλεκτρικού ρεύματος ή
επειδή βγήκε το φις από την πρίζα. Έτσι
εμποδίζεται η ανεξέλεγκτη επανεκκίνησή του.
f Να χρησιμοποιείτε αναρρόφηση σκόνης
όταν κατεργάζεστε ορυκτά υλικά. Ο
απορροφητήρας σκόνης πρέπει να είναι
κατάλληλος για αναρρόφηση σκόνης από
πετρώματα. Η χρήση τέτοιων διατάξεων
ελαττώνει τον κίνδυνο που προκαλεί η σκόνη.
f Όταν εργάζεσθε να κρατάτε το ηλεκτρικό
εργαλείο καλά και με τα δυο σας χέρια και
να φροντίζετε για την ασφαλή θέση του
σώματός σας. Το ηλεκτρικό εργαλείο
οδηγείται ασφαλέστερα όταν το κρατάτε και
με τα δυο σας χέρια.
f Ασφαλίζετε το υπό κατεργασία τεμάχιο. Ένα
υπό κατεργασία τεμάχιο συγκρατιέται ασφαλέστερα με μια διάταξη σύσφιγξης ή με μια
μέγγενη παρά με το χέρι σας.
f Διατηρείτε πάντα καθαρό το χώρο που
εργάζεσθε. Μίγματα από διάφορα υλικά είναι
ιδιαιτέρως επικίνδυνα. Σκόνη από ελαφρά
μέταλλα μπορεί να αναφλεχθεί ή να εκραγεί.
f Μη χρησιμοποιήσετε το ηλεκτρικό εργαλείο
όταν το ηλεκτρικό καλώδιό του είναι χαλασμένο. Μην αγγίξετε το χαλασμένο καλώδιο
και βγάλτε το φις από την πρίζα όταν το
καλώδιο υποστεί βλάβη/χαλάσει κατά τη
διάρκεια της εργασίας σας. Τυχόν χαλασμένα
καλώδια αυξάνουν τον κίνδυνο
ηλεκτροπληξίας.
Χρήση σύμφωνα με τον προορισμό
Το ηλεκτρικό εργαλείο προορίζεται για στίλβωση
και βούρτσισμα μεταλλικών και βερνικωμένων
επιφανειών καθώς και για λείανση ορυκτών
υλικών, χωρίς τη χρήση νερού.
Απεικονιζόμενα στοιχεία
Η απαρίθμηση των απεικονιζόμενων στοιχείων
αναφέρεται στην απεικόνιση του ηλεκτρικού
εργαλείου στη σελίδα γραφικών.
1 Προστατευτικό περίβλημα για την κεφαλή
συμπλέκτη*
2 Βίδα στερέωσης για περίβλημα*
3 Πλήκτρο μανδάλωσης άξονα
4 Συγκρατήρας λαβής*
5 Πρόσθετη λαβή (μονωμένη επιφάνεια
πιασίματος)
6 Τροχίσκος Προεπιλογή αριθμού στροφών
(GPO 12 E)
7 Διακόπτης ON/OFF
8 Πλήκτρο ακινητοποίησης διακόπτη ON/OFF
9 Προφυλακτήρας χεριού*
10 Άξονας
11 Πίρος συγκράτησης*
12 Φλάντζα σύσφιξης*
13 Δίσκος στίλβωσης*
14 Παξιμάδι σύσφιξης*
15 Σπόγγος στίλβωσης*
16 Σκούφος αρνίσιος για σπόγγο στίλβωσης*
17 Ελαστικός δίσκος λείανσης*
18 Φύλλο λείανσης*
19 Στρογγυλό παξιμάδι*
Περιγραφή λειτουργίας
Διαβάστε όλες τις προειδοποιητικές υποδείξεις. Αμέλειες κατά την
τήρηση των προειδοποιητικών υποδείξεων μπορεί να προκαλέσουν
ηλεκτροπληξία, κίνδυνο πυρκαγιάς
ή/και σοβαρούς τραυματισμούς.
20 Δίσκος στίλβωσης από κετσέ*
21 Ποτηροειδής βούρτσα*
22 Λαβή (μονωμένη επιφάνεια πιασίματος)
*Εξαρτήματα που απεικονίζονται ή περιγράφονται δεν
περιέχονται στη στάνταρ συσκευασία. Για τον πλήρη
κατάλογο εξαρτημάτων κοίτα το πρόγραμμα
εξαρτημάτων.
Παρακαλούμε ανοίξτε τη διπλωμένη σελίδα με
την απεικόνιση της συσκευής κι αφήστε την
ανοιχτή όσο θα διαβάζετε τις οδηγίες χειρισμού.
1 609 929 T45 | (27.11.09)
Bosch Power Tools
OBJ_BUCH-1139-001.book Page 121 Friday, November 27, 2009 11:44 AM
Eλληνικά | 121
Τεχνικά χαρακτηριστικά
Στιλβωτής
GPO 12
Professional
GPO 12 E
Professional
Αριθμός ευρετηρίου
0 601 366 0..
0 601 366 7..
Ονομαστική ισχύς
W
1200
1200
Αποδιδόμενη ισχύς
W
700
700
Ονομαστικός αριθμός στροφών
-1
min
2100
3000
Περιοχή ρύθμισης αριθμού στροφών
min-1
–
750 – 3000
mm
230
230
μέγ. διάμετρος δίσκου λείανσης
M 14
M 14
mm
24
24
kg
3,3
3,5
/II
/II
Σπείρωμα άξονα
μέγ. μήκος άξονα
Βάρος σύμφωνα με EPTA-Procedure 01/2003
Κατηγορία μόνωσης
Τα στοιχεία ισχύουν για ονομαστικές τάσεις [U] 230/240 V. Υπό χαμηλότερες τάσεις και σε εκδόσεις ειδικές για τις
διάφορες χώρες τα στοιχεία αυτό μπορεί να διαφέρουν.
Παρακαλούμε να προσέξετε τον αριθμό ευρετηρίου στην πινακίδα κατασκευαστή του ηλεκτρικού εργαλείου σας. Οι
εμπορικοί χαρακτηρισμοί ορισμένων ηλεκτρικών εργαλείων μπορεί να διαφέρουν.
Πληροφορίες για θόρυβο και δονήσεις
Οι τιμές μέτρησης του θορύβου εξακριβώθηκαν
κατά EN 60745.
Η σύμφωνα με την καμπύλη A εκτιμηθείσα
χαρακτηριστική στάθμη ακουστικής πίεσης του
μηχανήματος ανέρχεται σε 90 dB(A). Στάθμη
ακουστικής πίεσης 101 dB(A). Ανασφάλεια
μέτρησης K=3 dB.
Φοράτε ωτασπίδες!
Οι ολικές τιμές κραδασμών (άθροισμα
ανυσμάτων τριών κατευθύνσεων)
εξακριβώθηκαν κατά EN 60335:
Στίλβωση: Τιμή εκπομπής κραδασμών
ah <2,5 m/s2, ανασφάλεια μέτρησης K=1,5 m/s2.
Λείανση με σμυριδόχαρτο: Τιμή εκπομπής
κραδασμών ah <2,5 m/s2, ανασφάλεια μέτρησης
K=1,5 m/s2.
Η στάθμη κραδασμών που αναφέρεται σ’ αυτές
τις οδηγίες έχει μετρηθεί σύμφωνα με μια διαδικασία μέτρησης τυποποιημένη στο πλαίσιο του
προτύπου EN 60745 και μπορεί να χρησιμοποιηθεί στη σύγκριση των διάφορων μηχανημάτων.
Είναι επίσης κατάλληλη για έναν προσωρινό υπολογισμό της επιβάρυνσης από τους κραδασμούς.
Bosch Power Tools
Η στάθμη κραδασμών που αναφέρεται αντιπροσωπεύει τις βασικές χρήσεις του ηλεκτρικού
εργαλείου. Σε περίπτωση, όμως, που το ηλεκτρικό εργαλείο θα χρησιμοποιηθεί διαφορετικά, με
μη προτεινόμενα εργαλεία ή χωρίς επαρκή συντήρηση, τότε η στάθμη κραδασμών μπορεί να είναι
κι αυτή διαφορετική. Αυτό μπορεί να αυξήσει
σημαντικά την επιβάρυνση από τους κραδασμούς
κατά τη συνολική διάρκεια ολόκληρου του χρονικού διαστήματος που εργάζεσθε.
Για την ακριβή εκτίμηση της επιβάρυνσης από
τους κραδασμούς θα πρέπει να λαμβάνονται
επίσης υπόψη και οι χρόνοι κατά τη διάρκεια των
οποίων το μηχάνημα βρίσκεται εκτός λειτουργίας
ή λειτουργεί, χωρίς όμως στην πραγματικότητα να
χρησιμοποιείται. Αυτό μπορεί να μειώσει σημαντικά την επιβάρυνση από τους κραδασμούς κατά
τη διάρκεια ολόκληρου του χρονικού διαστήματος που εργάζεσθε.
Γι’ αυτό, πριν αρχίσει η δράση των κραδασμών, να
καθορίζετε πρόσθετα μέτρα ασφαλείας για την
προστασία του χειριστή όπως: συντήρηση του
ηλεκτρικού εργαλείου και των εργαλείων που
χρησιμοποιείτε, ζέσταμα των χεριών, οργάνωση
της εκτέλεσης των διάφορων εργασιών.
1 609 929 T45 | (27.11.09)
OBJ_BUCH-1139-001.book Page 122 Friday, November 27, 2009 11:44 AM
122 | Eλληνικά
Δήλωση συμβατότητας
Δηλώνουμε υπευθύνως ότι το προϊόν που περιγράφεται στα «Τεχνικά χαρακτηριστικά» εκπληρώνει τους εξής κανονισμούς ή κατασκευαστικές
συστάσεις: EN 60745 σύμφωνα με τις διατάξεις
των οδηγιών 2004/108/ΕΚ, 98/37/EΚ (έως
28.12.2009), 2006/42/EΚ (από 29.12.2009).
Τεχνικός φάκελος από:
Robert Bosch GmbH, PT/ESC,
D-70745 Leinfelden-Echterdingen
Dr. Egbert Schneider
Senior Vice President
Engineering
Dr. Eckerhard Strötgen
Head of Product
Certification
Robert Bosch GmbH, Power Tools Division
D-70745 Leinfelden-Echterdingen
06.11.2009
Προφυλακτήρας χεριού
Για εργασίες χωρίς το συγκρατήρα λαβής 4 θα
πρέπει να συναρμολογείτε τον προφυλακτήρα
χεριού 9.
Συναρμολογήστε τον προφυλακτήρα χεριού 9 με
την πρόσθετη λαβή 5.
Προστατευτικό περίβλημα κεφαλής συμπλέκτη
Κατά τη διάρκεια της εργασίας με το ηλεκτρικό
εργαλείο ζεσταίνεται η κεφαλή συμπλέκτη.
Μπορείτε να χρησιμοποιήσετε το προστατευτικό
περίβλημα 1 σαν προστατευτικό επαφής.
Θέστε το προστατευτικό περίβλημα 1 επάνω στην
κεφαλή συμπλέκτη και στερεώστε το με τη βίδα
στερέωσης 2 και την πρόσθετη λαβή 5.
Συναρμολόγηση των λειαντικών
εργαλείων
f Βγάζετε το φις από την πρίζα πριν από
οποιαδήποτε εργασία στο ηλεκτρικό
εργαλείο.
Συναρμολόγηση
Να καθαρίζετε τον άξονα 10 και όλα τα υπό
συναρμολόγηση εξαρτήματα.
Συναρμολόγηση των προστατευτικών
διατάξεων
Για να μπορέσετε να σφίξετε και/ή να λύσετε τα
λειαντικά εργαλεία ακινητοποιήστε τον άξονα
πατώντας το πλήκτρο μανδάλωσης άξονα 3.
f Βγάζετε το φις από την πρίζα πριν από
οποιαδήποτε εργασία στο ηλεκτρικό
εργαλείο.
Πρόσθετη λαβή
f Να πατάτε το πλήκτρο ακινητοποίησης
άξονα μόνο όταν ο άξονας είναι ακίνητος.
Διαφορετικά μπορεί να υποστεί ζημιά το
ηλεκτρικό εργαλείο.
f Χρησιμοποιείτε το ηλεκτρικό εργαλείο
πάντοτε με συναρμολογημένη την πρόσθετη
λαβή 5.
Η σειρά της συναρμολόγησης φαίνεται στη
σελίδα γραφικών.
Συναρμολογήστε την πρόσθετη λαβή 5, ανάλογα
με τον εκάστοτε τρόπο εργασίας, στη δεξιά ή την
αριστερή πλευρά της κεφαλής του συμπλέκτη.
Βιδώστε τον πίρο συγκράτησης 11 καλά επάνω
στον άξονα 10 και σφίξτε τον εφαρμόζοντας ένα
γερμανικό κλειδί στην αντίστοιχη επιφάνεια.
Με τη βοήθεια του συγκρατήρα λαβής 4 μπορείτε
να συναρμολογήσετε την πρόσθετη λαβή 5
οπουδήποτε στην κεφαλή συμπλέκτη, ανάλογα
με το κέντρο βάρους του ηλεκτρικού εργαλείου.
Βιδώστε το συγκρατήρα λαβής 4 στη δεξιά την
αριστερή πλευρά της κεφαλής συμπλέκτη,
ανάλογα με την εκάστοτε εργασία.
Περάστε τη φλάντζα σύσφιξης 12 και το δίσκο
λείανσης 13 επάνω στον πίρο συγκράτησης 11.
Βιδώστε το παξιμάδι σύσφιξης 14 και σφίξτε το
με το γαντζόκλειδο.
1 609 929 T45 | (27.11.09)
Δίσκος στίλβωσης
Σπόγγος στίλβωσης
Βιδώστε το σπόγγο στίλβωσης 15 καλά επάνω
στον άξονα 10. Τώρα, επάνω στο σπόγγο
στίλβωσης 15 μπορείτε να περάσετε τον αρνίσιο
σκούφο 16 για σπόγγο στίλβωσης.
Bosch Power Tools
OBJ_BUCH-1139-001.book Page 123 Friday, November 27, 2009 11:44 AM
Eλληνικά | 123
Ελαστικός δίσκος λείανσης
Περάστε τον ελαστικό δίσκο λείανσης 17 επάνω
στον άξονα 10.
Βιδώστε το στρογγυλό παξιμάδι 19 και σφίξτε το
με το γαντζόκλειδο.
Πατήστε το σμυριδόχαρτο 18 γερά επάνω στην
κάτω πλευρά του ελαστικού δίσκου λείανσης 17.
Δίσκος στίλβωσης από κετσέ
Βιδώστε το δίσκο στίλβωσης 20 από κετσέ καλά
επάνω στον άξονα 10.
Ποτηροειδής βούρτσα/Δισκοειδής βούρτσα
Η ποτηροειδής βούρτσα/Η δισκοειδής βούρτσα
πρέπει να βιδωθεί τόσο βαθειά επάνω στον
άξονα, ώστε να ακουμπάει επάνω στη φλάντζα
του άξονα, στο τέρμα του σπειρώματος του
άξονα. Σφίξτε καλά την ποτηροειδή βούρτσα/τη
δισκοειδή βούρτσα μ’ ένα γερμανικό κλειδί.
Κατάλληλα λειαντικά εργαλεία
Μπορείτε να χρησιμοποιήσετε όλα τα λειαντικά
εργαλεία που αναφέρονται σ’ αυτές τις οδηγίες
χειρισμού.
Ο επιτρεπτός αριθμός στροφών [min-1] ή,
ανάλογα, η περιφερειακή ταχύτητα [m/s] των
υπό χρήση λειαντικών εργαλείων πρέπει να
ανταποκρίνεται τουλάχιστον στα στοιχεία του
πίνακα που ακολουθεί.
Γι’ αυτό πρέπει να προσέχετε τον αριθμό
στροφών ή την περιφερειακή ταχύτητα στην
πινακίδα του λειαντικού εργαλείου.
μέγ.
[mm]
D
[mm]
D
b
d
[min-1]
[m/s]
230
–
–
3000
80
d
100
b
D
Bosch Power Tools
30
M 14
3000
45
Αναρρόφηση σκόνης/ροκανιδιών
f Η σκόνη από ορισμένα υλικά. π.χ. από μολυβδούχες μπογιές, από μερικά είδη ξύλου, από
ορυκτά υλικά και από μέταλλα μπορεί να είναι
ανθυγιεινή. Η επαφή με τη σκόνη ή/και η εισπνοή της μπορεί να προκαλέσει αλλεργικές
αντιδράσεις ή/και ασθένειες των αναπνευστικών οδών του χρήστη ή τυχόν παρευρισκομένων ατόμων.
Ορισμένα είδη σκόνης, π.χ. σκόνη από ξύλο
βελανιδιάς ή οξιάς θεωρούνται σαν καρκινογόνα, ιδιαίτερα σε συνδυασμό με διάφορα
συμπληρωματικά υλικά που χρησιμοποιούνται
στην κατεργασία ξύλων (ενώσεις χρωμίου,
ξυλοπροστατευτικά μέσα). Η κατεργασία
αμιαντούχων υλικών επιτρέπεται μόνο σε
ειδικά εκπαιδευμένα άτομα.
– Να φροντίζετε για τον καλό αερισμό του
χώρου εργασίας.
– Σας συμβουλεύουμε να φοράτε μάσκες
αναπνευστικής προστασίας με φίλτρο
κατηγορίας P2.
Να τηρείτε τις διατάξεις που ισχύουν στη χώρα
σας για τα διάφορα υπό κατεργασία υλικά.
Λειτουργία
Εκκίνηση
f Δώστε προσοχή στην τάση δικτύου! Η τάση
της ηλεκτρικής πηγής πρέπει να ταυτίζεται
με την τάση που είναι αναγραμμένη στην
πινακίδα κατασκευαστή του ηλεκτρικού
εργαλείου. Ηλεκτρικά εργαλεία με
χαρακτηριστική τάση 230 V λειτουργούν και
με τάση 220 V.
Θέση σε λειτουργία κι εκτός λειτουργίας
Για να θέσετε σε λειτουργία το ηλεκτρικό
εργαλείο ωθήστε το πλήκτρο ακινητοποίησης 8
προς τα εμπρός και ακολούθως πατήστε το
διακόπτη 7.
Για να ακινητοποιήσετε τον πατημένο διακόπτη
ON/OFF 7 ωθήστε το πλήκτρο ακινητοποίησης 8
ακόμη περισσότερο προς τα εμπρός.
1 609 929 T45 | (27.11.09)
OBJ_BUCH-1139-001.book Page 124 Friday, November 27, 2009 11:44 AM
124 | Eλληνικά
Για να θέσετε εκτός λειτουργίας το ηλεκτρικό
εργαλείο αφήστε το διακόπτη ON/OFF 7
ελεύθερο ή, αν είναι μανδαλωμένος, πατήστε
σύντομα το διακόπτη 7 και ακολούθως αφήστε
τον ελεύθερο.
f Να ελέγχετε τα λειαντικά εργαλεία πριν τα
χρησιμοποιήσετε. Το λειαντικό εργαλείο
πρέπει να είναι άψογα συναρμολογημένο
και να μπορεί να κινείται ελεύθερα. Αφήστε
το να εργαστεί δοκιμαστικά χωρίς φορτίο
τουλάχιστον για 1 λεπτό. Μη χρησιμοποιείτε χαλασμένα, μη στρογγυλά ή δονούμενα
λειαντικά εργαλεία. Χαλασμένα λειαντικά
εργαλεία μπορεί να σπάσουν και να προκαλέσουν τραυματισμούς.
Προεπιλογή αριθμού στροφών (GPO 12 E)
Με τον τροχίσκο ρύθμισης Προεπιλογή αριθμού
στροφών 6 μπορείτε να επιλέξετε τον επιθυμητό
αριθμό στοφών, ακόμη και κατά τη διάρκεια της
λειτουργίας.
Ο απαιτούμενος αριθμός στροφών εξαρτάται από
το υπό κατεργασία υλικό και τις συνθήκες
εργασίας και μπορεί να εξακριβωθεί με πρακτική
δοκιμή.
Υποδείξεις εργασίας
f Να σφίγγετε το υπό κατεργασία τεμάχιο
όταν δε σταθεροποιείται ασφαλώς από το
ίδιο του το βάρος.
f Μην επιβαρύνετε το ηλεκτρικό εργαλείο
τόσο πολύ ώστε να σταματήσει να κινείται.
f Μετά από μια πολύ υψηλή επιβάρυνση του
εργαλείου να το αφήνετε να εργάζεται για
μερικά λεπτά ακόμη χωρίς φορτίο για να
κρυώσει το τοποθετημένο εργαλείο.
Όταν λειαίνετε μαλακά υλικά, π. χ. γύψο ή
χρώματα, να χρησιμοποιείτε κατά προτίμηση τον
ελαστικό δίσκο λείανσης 17 με το φύλλο
λείανσης 18.
Για την αφαίρεση σκουριάς να προτιμάτε τις
ποτηροειδείς βούρτσες 21 και τις δισκοειδείς
βούρτσες.
1 609 929 T45 | (27.11.09)
Στίλβωση
Για να στιλβώσετε βερνίκια ξεθωριασμένα από
τον καιρό ή για καλύψετε γρατζουνιές (π.χ. σε
ακρυλικό γυαλί) μπορείτε να εξοπλίσετε το
ηλεκτρικό εργαλείο με ανάλογα κατάλληλα
εργαλεία στίλβωσης, π.χ. μάλλινο σκούφο, κετσέ
ή σπόγγο λείανσης (ειδικά εξαρτήματα).
GPO 12 E: Για τη στίλβωση πρέπει να επιλέγετε
χαμηλό αριθμό στροφών (βαθμίδα 1 – 2), για να
αποφεύγετε την υπερβολική θέρμανση της
επιφάνειας.
Απλώστε το υλικό στίλβωσης με ένα σπόγγο
στίλβωσης ασκώντας μέτρια πίεση και εκτελώντας διασταυρούμενες ή κυκλικές κινήσεις και
αφήστε το ακολούθως να στεγνώσει.
Στιλβώστε το στεγνό μέσο στίλβωσης με έναν
μάλλινο σκούφο στίλβωσης, εκτελώντας
διασταυρούμενες ή κυκλικές κινήσεις.
Να καθαρίζετε τακτικά τα εργαλεία στίλβωσης για
να εξασφαλίζετε άριστα λειαντικά αποτελέσματα.
Να ξεπλένετε τα εργαλεία στίλβωσης με ήπια
απορρυπαντικά και ζεστό νερό. Μην χρησιμοποιήσετε διαλύτες.
Συντήρηση και Service
Συντήρηση και καθαρισμός
f Βγάζετε το φις από την πρίζα πριν από
οποιαδήποτε εργασία στο ηλεκτρικό
εργαλείο.
f Διατηρείτε το ηλεκτρικό εργαλείο και τις
σχισμές αερισμού καθαρές για να μπορείτε
να εργάζεσθε καλά και ασφαλώς.
f Υπό ακραίες συνθήκες εργασίας να
χρησιμοποιείτε κατά το δυνατό μια
αναρρόφηση σκόνης. Να καθαρίζετε
τακτικά τις σχισμές αερισμού με πεπιεσμένο
αέρα και να συνδέσετε εν σειρά έναν
προστατευτικό διακόπτη διαρροής
(διακόπτη FI). Κατά την κατεργασία μετάλλων
μπορεί να κατακαθίσει αγώγιμη στο
εσωτερικού του ηλεκτρικού εργαλείου. Έτσι
μπορεί να επηρεαστεί αρνητικά η
προστατευτική μόνωση του ηλεκτρικού
εργαλείου.
Bosch Power Tools
OBJ_BUCH-1139-001.book Page 125 Friday, November 27, 2009 11:44 AM
Eλληνικά | 125
Να αποθηκεύετε και να μεταχειρίζεστε τα
εξαρτήματα με επιμέλεια.
Αν παρ’ όλες τις επιμελημένες μεθόδους κατασκευής κι ελέγχου το ηλεκτρικό εργαλείο σταματήσει κάποτε να λειτουργεί, τότε η επισκευή του
πρέπει να ανατεθεί σ’ ένα εξουσιοδοτημένο
συνεργείο για ηλεκτρικά εργαλεία της Bosch.
Όταν ζητάτε διασαφητικές πληροφορίες καθώς
και όταν παραγγέλνετε ανταλλακτικά πρέπει να
αναφέρετε οπωσδήποτε το 10ψήφιο αριθμό
ευρετηρίου που αναγράφεται στην πινακίδα
κατασκευαστή.
Service και σύμβουλος πελατών
To Service απαντά στις ερωτήσεις σας σχετικά με
την επισκευή και τη συντήρηση του προϊόντος
σας καθώς και για τα αντίστοιχα ανταλλακτικά.
Λεπτομερή σχέδια και πληροφορίες για τα
ανταλλακτικά θα βρείτε στην ηλεκτρονική
διεύθυνση:
www.bosch-pt.com
Η ομάδα συμβούλων της Βosch σας υποστηρίζει
ευχαρίστως όταν έχετε ερωτήσεις σχετικές με την
αγορά, τη χρήση και τη ρύθμιση των προϊόντων
και ανταλλακτικών.
Απόσυρση
Τα ηλεκτρικά εργαλεία, τα εξαρτήματα και οι
συσκευασίες πρέπει να ανακυκλώνονται με
τρόπο φιλικό προς το περιβάλλον.
Μόνο για χώρες της ΕΕ:
Μην ρίχνετε τα ηλεκτρικά εργαλεία
στα απορρίμματα του σπιτιού σας!
Σύμφωνα με την Κοινοτική Οδηγία
2002/96/EΚ σχετικά με τις παλαιές
ηλεκτρικές και ηλεκτρονικές
συσκευές και τη μεταφορά της
οδηγίας αυτής σε εθνικό δίκαιο δεν είναι πλέον
υποχρεωτικό τα άχρηστα ηλεκτρικά εργαλεία να
συλλέγονται ξεχωριστά για να ανακυκλωθούν με
τρόπο φιλικό προς το περιβάλλον.
Τηρούμε το δικαίωμα αλλαγών.
Ελλάδα
Robert Bosch A.E.
Ερχείας 37
19400 Κορωπί – Αθήνα
Tel.: +30 (0210) 57 01 270
Fax: +30 (0210) 57 01 283
www.bosch.com
ABZ Service A.E.
Tel.: +30 (0210) 57 01 380
Fax: +30 (0210) 57 01 607
Bosch Power Tools
1 609 929 T45 | (27.11.09)
OBJ_BUCH-1139-001.book Page 126 Friday, November 27, 2009 11:44 AM
126 | Türkçe
Güvenlik Talimat
tr
Elektrikli El Aletleri İçin Genel Uyar
Talimat
Bütün uyarlar ve talimat hükümlerini okuyun. Açklanan uyarlara ve
talimat hükümlerine uyulmadğ takdirde elektrik çarpmalarna, yangnlara ve/veya ağr yaralanmalara neden olunabilir.
UYARI
Bütün uyarlar ve talimat hükümlerini ileride
kullanmak üzere saklayn.
c) Aleti yağmur altnda veya nemli ortamlarda brakmayn. Suyun elektrikli el aleti
içine szmas elektrik çarpma tehlikesini
artrr.
d) Elektrikli el aletini kablosundan tutarak
taşmayn, kabloyu kullanarak asmayn
veya kablodan çekerek fişi çkarmayn.
Kabloyu sdan, yağdan, keskin kenarl
cisimlerden veya aletin hareketli parçalarndan uzak tutun. Hasarl veya dolaşmş kablo elektrik çarpma tehlikesini
artrr.
Uyar ve talimat hükümlerinde kullanlan “Elektrikli El Aleti” kavram, akm şebekesine bağl
(şebeke bağlant kablosu ile) aletlerle akü ile
çalşan aletleri (akm şebekesine bağlants
olmayan aletler) kapsamaktadr.
e) Bir elektrikli el aleti ile açk havada
çalşrken, mutlaka açk havada kullanlmaya uygun uzatma kablosu kullann.
Açk havada kullanlmaya uygun uzatma
kablosunun kullanlmas elektrik çarpma
tehlikesini azaltr.
1) Çalşma yeri güvenliği
f) Elektrikli el aletinin nemli ortamlarda
çalştrlmas şartsa, mutlaka arza akm
koruma şalteri kullann. Arza akm koruma şalterinin kullanm elektrik çarpma
tehlikesini azaltr.
a) Çalştğnz yeri temiz tutun ve iyi aydnlatn. Çalştğnz yer düzensiz ise ve iyi
aydnlatlmamşsa kazalar ortaya çkabilir.
b) Yaknnda patlayc maddeler, yanc sv,
gaz veya tozlarn bulunduğu yerlerde
elektrikli el aleti ile çalşmayn. Elektrikli
el aletleri, toz veya buharlarn tutuşmasna neden olabilecek kvlcmlar
çkarrlar.
c) Elektrikli el aleti ile çalşrken çocuklar
ve başkalarn uzakta tutun. Dikkatiniz
dağlacak olursa aletin kontrolünü kaybedebilirsiniz.
2) Elektrik Güvenliği
a) Elektrikli el aletinin bağlant fişi prize uymaldr. Fişi hiçbir zaman değiştirmeyin.
Koruyucu topraklanmş elektrikli el aletleri ile birlikte adaptör fiş kullanmayn.
Değiştirilmemiş fiş ve uygun priz elektrik
çarpma tehlikesini azaltr.
b) Borular, kalorifer petekleri, stclar ve
buzdolaplar gibi topraklanmş yüzeylerle bedensel temasa gelmekten kaçnn. Bedeniniz topraklandğ anda büyük
bir elektrik çarpma tehlikesi ortaya çkar.
1 609 929 T45 | (27.11.09)
3) Kişilerin Güvenliği
a) Dikkatli olun, ne yaptğnza dikkat edin,
elektrikli el aleti ile işinizi makul bir tempo ve yöntemle yürütün. Yorgunsanz,
aldğnz haplarn, ilaçlarn veya alkolün
etkisinde iseniz elektrikli el aletini kullanmayn. Aleti kullanrken bir anki dikkatsizlik önemli yaralanmalara neden olabilir.
b) Daima kişisel koruyucu donanm ve bir
koruyucu gözlük kullann. Elektrikli el aletinin türü ve kullanmna uygun olarak; toz
maskesi, kaymayan iş ayakkablar, koruyucu kask veya koruyucu kulaklk gibi
koruyucu donanm kullanm yaralanma
tehlikesini azalttr.
c) Aleti yanlşlkla çalştrmaktan kaçnn.
Akm ikmal şebekesine ve/veya aküye
bağlamadan, elinize alp taşmadan önce
elektrikli el aletinin kapal olduğundan
emin olun. Elektrikli el aletini parmağnz
şalter üzerinde dururken taşrsanz ve alet
açkken fişi prize sokarsanz kazalara
neden olabilirsiniz.
Bosch Power Tools
OBJ_BUCH-1139-001.book Page 127 Friday, November 27, 2009 11:44 AM
Türkçe | 127
d) Elektrikli el aletini çalştrmadan önce
ayar aletlerini veya anahtarlar aletten
çkarn. Aletin dönen parçalar içinde
bulunabilecek bir yardmc alet yaralanmalara neden olabilir.
e) Çalşrken bedeniniz anormal durumda
olmasn. Çalşrken duruşunuz güvenli
olsun ve dengenizi her zaman koruyun.
Bu sayede aleti beklenmedik durumlarda
daha iyi kontrol edebilirsiniz.
f) Uygun iş elbiseleri giyin. Geniş giysiler
giymeyin ve tak takmayn. Saçlarnz,
giysileriniz ve eldivenlerinizi aletin
hareketli parçalarndan uzak tutun. Bol
giysiler, uzun saçlar veya taklar aletin
hareketli parçalar tarafndan tutulabilir.
g) Toz emme donanm veya toz tutma tertibat kullanrken, bunlarn bağl olduğundan ve doğru kullanldğndan emin olun.
Toz emme donanmnn kullanm tozdan
kaynalanabilecek tehlikeleri azaltr.
4) Elektrikli el aletlerinin özenle kullanm ve
bakm
a) Aleti aşr ölçede zorlamayn. Yaptğnz
işe uygun elektrikli el aletleri kullann.
Uygun performansl elektrikli el aleti ile,
belirlenen çalşma alannda daha iyi ve
güvenli çalşrsnz.
b) Şalteri bozuk olan elektrikli el aletini kullanmayn. Açlp kapanamayan bir elektrikli el aleti tehlikelidir ve onarlmaldr.
c) Alette bir ayarlama işlemine başlamadan
ve/veya aküyü çkarmadan önce, herhangi bir aksesuar değiştirirken veya
aleti elinizden brakrken fişi prizden
çekin. Bu önlem, elektrikli el aletinin
yanlşlkla çalşmasn önler.
d) Kullanm dş duran elektrikli el aletlerini
çocuklarn ulaşamayacağ bir yerde saklayn. Aleti kullanmay bilmeyen veya bu
kullanm klavuzunu okumayan kişilerin
aletle çalşmasna izin vermeyin. Deneyimsiz kişiler tarafndan kullanldğnda
elektrikli el aletleri tehlikelidir.
Bosch Power Tools
e) Elektrikli el aletinizin bakmn özenle
yapn. Elektrikli el aletinizin kusursuz
olarak işlev görmesini engelleyebilecek
bir durumun olup olmadğn, hareketli
parçalarn kusursuz olarak işlev görüp
görmediklerini ve skşp skşmadklarn, parçalarn hasarl olup olmadğn
kontrol edin. Aleti kullanmaya başlamadan önce hasarl parçalar onartn. Birçok
iş kazas elektrikli el aletlerinin kötü
bakmndan kaynaklanr.
f) Kesici uçlar daima keskin ve temiz
tutun. Özenle bakm yaplmş keskin
kenarl kesme uçlarnn malzeme içinde
skşma tehlikesi daha azdr ve daha rahat
kullanm olanağ sağlarlar.
g) Elektrikli el aletini, aksesuar, uçlar ve
benzerlerini, bu özel tip alet için öngörülen talimata göre kullann. Bu srada
çalşma koşullarn ve yaptğnz işi dikkate aln. Elektrikli el aletlerinin kendileri
için öngörülen alann dşnda kullanlmas
tehlikeli durumlara neden olabilir.
5) Servis
a) Elektrikli el aletinizi sadece yetkili personele ve orijinal yedek parça kullanma
koşulu ile onartn. Bu sayede aletin güvenliğini sürekli hale getirirsiniz.
Polisaj makineleri için güvenlik talimat
Zmpara kağtlar ile zmparalama işleri ve tel
frçalarla çalşmaya ait müşterek güvenlik
talimat
f Bu elektrikli el aleti zmpara kağtlar ve tel
frçalarla çalşmak ve polisaj yapmak için
tasarlanmştr. Lütfen elektrikli el aletinin
ekinde aldğnz bütün güvenlik talimat
hükümlerine, uyarlara, şekillere ve teknik
verilere uyun. Aşağdaki talimat hükümleri ve
uyarlara uymadğnz takdirde elektrik
çarpmasna, yangna ve/veya ağr
yaralanmalara neden olabilirsiniz.
1 609 929 T45 | (27.11.09)
OBJ_BUCH-1139-001.book Page 128 Friday, November 27, 2009 11:44 AM
128 | Türkçe
f Bu elektrikli el aleti taşlama yapmaya ve
kesici taşlama olarak kullanlmaya uygun
değildir. Elektrikli el aletinin kendisi için
öngörülmeyen işlerde kullanlmas tehlikeli
durumlarn ortaya çkmasna ve
yaralanmalara neden olabilir.
f Üretici tarafndan özel olarak bu alet
öngörülmeyen ve tavsiye edilmeyen
aksesuar kullanmayn. Bir aksesuar
elektrikli el aletinize takabiliyor olmanz, o
aksesuarn güvenli olarak kullanlabileceği
anlamna gelmez.
f Kullanlan ucun müsaade edilen devir says
en azndan elektrikli el aletinin tip
etiketinde belirtilen devir says kadar
olmaldr. Müsaade edilenden hzl dönen
aksesuar krlabilir ve etrafa yaylabilir.
f Kullanlan ucun dş çap ve kalnlğ
elektrikli el aletinizin ölçülerine uymaldr.
Ölçüsü uygun olmayan uçlar yeteri derecede
kapatlamaz veya kontrol edilemez.
f Taşlama diskleri, flanşlar, zmpara tablalar
veya diğer aksesuar elektrikli el aletinizin
taşlama miline tam olarak uymaldr.
Elektrikli el aletinizin taşlama miline tam
olarak uymayan uçlar düzensiz döner, aşr
titreşim yapar ve aletin kontrolünün
kaybedilmesine neden olabilir.
f Hasarl uçlar kullanmayn. Her kullanmdan
önce taşlama disklerinde çatlak ve çizik
olup olmadğn, zmpara tablalarnda çizik
ve aşnma olup olmadğn, tel frçalarda
gevşeme veya krk teller olup olmadğn
kontrol edin. Elektrikli el aleti veya uç yere
düşecek olursa hasar görüp görmediklerini
kontrol edin, gerekiyorsa hasar görmemiş
başka bir uç kullann. Kullanacağnz ucu
kontrol edip taktktan sonra ucun dönme
alan yaknnda bulunan kişileri uzaklaştrn
ve elektrikli el aletini bir dakika en yüksek
devir saysnda çalştrn. Hasarl uçlar çoğu
zaman bu test süresinde krlr.
f Kişisel koruyucu donanm kullann.
Yaptğnz işe göre tam yüz siperliği, göz
koruma donanm veya koruyucu gözlük
kullann. Eğer uygunsa küçük taşlama ve
malzeme parçacklarna karş koruma
sağlayan toz maskesi, koruyucu kulaklk,
1 609 929 T45 | (27.11.09)
koruyucu iş eldivenleri veya özel iş önlüğü
kullann. Gözler çeşitli uygulamalarda etrafa
savrulan parçacklardan korunmaldr. Toz
veya soluma maskesi çalşma srasnda
ortaya çkan tozlar filtre eder. Uzun süre
yüksek gürültü altnda çalşrsanz işitme
kaybna uğrayabilirsiniz.
f Başkalarnn çalştğnz yerden güvenli
uzaklkta olmasna dikkat edin. Çalşma
alannza girmek zorunda olan herkes
koruyucu donanm kullanmaldr. İş
parçasnn veya ucun krlmas sonucu ortaya
çkan parçacklar etrafa savrularak çalşma
alannzn dşndaki kişileri de yaralayabilir.
f Çalşrken alet ucunun görünmeyen elektrik
kablolarna veya aletin bağlant kablosuna
temas etme olaslğ varsa aleti sadece
izolasyonlu tutamaklarndan tutun. Elektrik
akm ileten kablolarla temas aletin metal
parçalarn da elektrik akmna maruz brakr
ve elektrik çarpmalar olabilir.
f Şebeke bağlant kablosunu dönen uçlardan
uzak tutun. Elektrikli el aletinin kontrolünü
kaybederseniz, şebeke bağlant kablosu ayrlabilir veya uç tarafndan tutulabilir ve el veya
kollarnz dönmekte olan uca temas edebilir.
f Uç tam olarak durmadan elektrikli el aletini
elinizden brakmayn. Dönmekte olan uç
aleti brakacağz yüzeye temas edebilir ve
elektrikli el aletinin kontrolünü
kaybedebilirsiniz.
f Elektrikli el aletini çalşr durumda taşmayn. Giysileriniz rastlant sonucu dönmekte
olan uç tarafndan tutulabilir ve uç bedeninize temas edebilir.
f Elektrikli el aletinizin havalandrma deliklerini düzenli olarak temizleyin. Motor fan
tozu aletin gövdesine çeker ve metal tozunun
aşr birikimi elektrik çarpma tehlikesi yaratr.
f Elektrikli el aletini yanc malzemenin yaknnda kullanmayn. Kvlcmlar bu malzemeyi
tutuşturabilir.
f Sv soğutucu madde gerektiren uçlar
kullanmayn. Suyun veya diğer sv soğutucu
maddenin kullanm elektrik çarpmasna
neden olabilir.
Bosch Power Tools
OBJ_BUCH-1139-001.book Page 129 Friday, November 27, 2009 11:44 AM
Türkçe | 129
Geri tepme ve buna ait uyarlar
f Geri tepme, dönmekte olan taşlama diski,
zmpara tablas, tel frça ve benzeri uçlarn
taklmas veya bloke olmas sonucu ortaya
çkan ani tepkidir. Taklma ve blokaj
dönmekte olan ucun ani olarak durmasna
neden olur. Bu gibi durumlarda elektrikli el
aleti blokaj yerinden ucun dönme yönünün
tersine doğru savrulur.
Öerneğin bir taşlama diski iş parças içinde
taklr veya bloke olursa, taşlama diskinin
içine giren kenar tutulur ve disk krlr veya
geri tepme kuvvetinin ortaya çkmasna
neden olur. Bu durumda taşlama diski blokaj
yerinden, diskin dönme yönüne bağl olarak
kullancya doğru veya kullancnn tersine
hareket eder. Bu gibi durumlarda taşlama
disklerinin krlma olaslğ da vardr.
Geri tepme kuvveti elektrikli el aletinin yanlş
veya hatal kullanm sonucu ortaya çkar.
Geri tepme kuvvetleri aşağda açklanan
koruyucu önlemlerle önlenebilir.
f Elektrikli el aletini skca tutun ve bedeniniz
ile ellerinizi geri tepme kuvvetlerini rahatça
karşlayabilecek duruma getirin. Alet
hzlanrken ortaya çkabilecek geri tepme
kuvvetlerini veya reaksiyon momentlerini
optimaum ölçüde karşlayabilmek için eğer
varsa her zaman ek tutamağ kullann.
Kullanc uygun önlemler alarak geri tepme ve
reaksiyon kuvvetlerine hakim olabilir.
f Elinizi hiçbir zaman dönen ucun yaknna
getirmeyin. Uç geri tepme srasnda elinize
doğru hareket edebilir.
f Bedeninizi geri tepme srasnda elektrikli el
aletinin hareket edebileceği alandan uzak
tutun. Geri tepme kuvveti elektrikli el aletini
blokaj yerinden taşlama diskinin dönme
yönünün tersine doğru iter.
f Özellikle köşeleri, keskin kenarlar ve
benzerlerini işlerken dikkatli olun. Ucun iş
parçasndan dşar çkmasn ve taklp
skşmasn önleyin. Dönmekte olan uç
köşelerde, keskin kenarlarda çalşrken
skşmaya eğilimlidir. Bu ise kontrol kaybna
veya geri tepmeye neden olur.
Bosch Power Tools
f Zincir veya dişli testere bçağ kullanmayn.
Bu gibi uçlar sk sk geri tepme kuvvetine veya
elektrikli el aletinin kontrolünün
kaybedilmesine neden olur.
Zmpara kağtlar ile çalşmaya ait özel uyarlar
f Boyutlar yüksek zmpara kağtlarn
kullanmayn, zmpara kağtlar için
üreticinin verilerine uyun. Zmpara
tablasndan dşar çknt yapan zmpara
kağtlar yaralanmalara neden olabilirler,
blokaja neden olabilirler, yrtlabilirler veya
geri tepme kuvvetlerinin oluşmasna neden
olabilirler.
Polisaj işlemine ait özel uyarlar
f Özellikle tespit ipi olmak üzere polisaj
kapağnda gevşek parça brakmayn. Tespit
iplerini düzgünce yerleştirin veya ksaltn;
birlikte dönen tespit ipleri parmaklarnz
kapabilir veya iş parçasna sarlabilir.
Tel frça ile çalşmaya ait özel uyarlar
f Tel frçann normal kullanm koşullarnda da
tellerini kaybettiğini dikkate aln. Fazla
bastrma kuvveti uygulayarak telleri
zorlamayn. Kopan ve frlayan tel parçalar
rahatlkla giysi veya derinizden içeri girebilir.
f Koruyucu kapak kullanrken koruyucu
kapakla tel frçann birbirine temas
etmesini önleyin. Tabla veya çanak biçimli
frçalar bastrma ve merkezkaç kuvvetleri
nedeniyle çaplarn büyütebilir.
Ek uyarlar
Koruyucu gözlük kullann.
f Görünmeyen ikmal hatlarn tespit etmek
üzere uygun tarama cihazlar kullann veya
mahalli ikmal şirketlerinden yardm aln.
Elektrik kablolaryla temas yanklara ve
elektrik çarpmasna neden olabilir. Bir gaz
borusuna hasar vermek patlamalar ortaya
çkarabilir. Bir su borusuna girmek maddi
hasara veya elektrik çarpmasna neden
olabilir.
1 609 929 T45 | (27.11.09)
OBJ_BUCH-1139-001.book Page 130 Friday, November 27, 2009 11:44 AM
130 | Türkçe
f Elektrik kesintisi olduğunda açma/kapama
şalterini boşa aln ve kapal duruma getirin
veya fişi prizden çekin. Bu yolla aletin
kontrol dş çalşmasn önlersiniz.
f Taşlar işlerken toz emme tertibat kullann.
Kullandğnz elektrikli süpürge toz tozunun
emilmesine müsaadeli olmaldr. Bu donanmlarn kullanlmas tozdan kaynaklanabilecek tehlikeleri azaltr.
f Çalşrken elektrikli el aletini iki elinizle
skca tutun ve duruş pozisyonunuzun
güvenli olmasna dikkat edin. Elektrikli el
aleti iki elle daha güvenli kullanlr.
f İş parçasn emniyete aln. Bir germe tertibat veya mengene ile sabitlenen iş parças
elle tutmaya oranla daha güvenli tutulur.
f Çalşma yerinizi daima temiz tutun.
Malzeme karşmlar özellikle tehlikelidir.
Hafif metal tozlar yanabilir veya patlayabilir.
f Elektrikli el aletinizi hasarl kablo ile kullanmayn. Çalşma srasnda kablo hasar
görecek olursa, dokunmayn ve kabloyu
hemen prizden çekin. Hasarl koblolar
elektrik çarpma tehlikesini artrr.
Şekli gösterilen elemanlar
Şekli gösterilen elemanlarn numaralar grafik
sayfasndaki elektrikli el aleti resmindeki
numaralarla ayndr.
1 Şanzman baş için koruyucu kapak*
2 Koruyucu kapak tespit vidas*
3 Mil kilitleme düğmesi
4 Tutamak tutucusu*
5 Ek tutamak (izolasyonlu tutamak yüzeyi)
6 Devir says ön seçim düğmesi(GPO 12 E)
7 Açma/kapama şalteri
8 Açma/kapama şalteri tespit tuşu
9 El koruma parças*
10 Taşlama mili
11 Germe cvatas*
12 Bağlama flanş*
13 Cilalama diski*
14 Germe somunu*
15 Polisaj süngeri*
16 Polisaj süngeri için kuzu derisi*
17 Lastik zmpara tablas*
18 Zmpara kağd*
19 Yuvarlak başl somun*
Fonksiyon tanm
Bütün uyarlar ve talimat hükümlerini okuyun. Açklanan uyarlara
ve talimat hükümlerine uyulmadğ
takdirde elektrik çarpmalarna, yangnlara ve/veya ağr yaralanmalara
neden olunabilir.
20 Keçe polisaj diski*
21 Çanak frça*
22 Tutamak (izolasyonlu tutamak yüzeyi)
*Şekli gösterilen veya tanmlanan aksesuar standart
teslimat kapsamnda değildir. Aksesuarn tümünü
aksesuar programmzda bulabilirsiniz.
Lütfen aletin resminin göründüğü sayfay açn ve
bu kullanm klavuzunu okuduğunuz sürece bu
sayfay açk tutun.
Usulüne uygun kullanm
Bu elektrikli el aleti su kullanmadan polisaj işleri,
metal ve lak yüzeylerinin frçalanmas ve taş
malzemenin zmparalanmas için tasarlanmştr.
1 609 929 T45 | (27.11.09)
Bosch Power Tools
OBJ_BUCH-1139-001.book Page 131 Friday, November 27, 2009 11:44 AM
Türkçe | 131
Teknik veriler
Polisaj makinesi
GPO 12
Professional
GPO 12 E
Professional
Ürün kodu
0 601 366 0..
0 601 366 7..
Giriş gücü
W
1200
1200
Çkş gücü
W
700
700
Devir says
dev/dak
2100
3000
Devir says ayar alan
dev/dak
–
750 – 3000
mm
230
230
Maksimum zmpara tablas çap
M 14
M 14
mm
24
24
kg
3,3
3,5
/II
/II
Taşlama mili dişi
Maksimum mil uzunluğu
Ağrlğ EPTA-Procedure 01/2003’e göre
Koruma snf
Veriler [U] 230/240 V’luk anma gerilimleri için geçerlidir. Daha düşük gerilimlerde ve ülkelere özgü tiplerde bu veriler
değişebilir.
Lütfen elektrikli el aletinizin tip etiketi üzerindeki ürün koduna dikkat edin. Tek tek aletlerin ticari kodlar değişik
olabilir.
Gürültü/Titreşim bilgisi
Gürültüye ait ölçme değerleri EN 60745’e göre
tespit edilmektedir.
Aletin A olarak değerlendirilen gürültü seviyesi
tipik olarak şöyledir: Ses basnc seviyesi
90 dB(A); gürültü emisyonu seviyesi 101 dB(A).
Tolerans K=3 dB.
Koruyucu kulaklk kullann!
Toplam titreşim değeri (üç yönün vektör
toplam) EN 60745’e göre tespit edilmektedir:
Polisaj: Titreşim emisyon değeri ah <2,5 m/s2,
tolerans K=1,5 m/s2.
Zmpara kağd ile zmpara: Titreşim emisyon
değeri ah <2,5 m/s2, tolerans K=1,5 m/s2.
Bu talimatta belirtilen titreşim seviyesi
EN 60745’e göre normlandrlmş bir ölçme
yöntemi ile tespit edilmiştir ve elektrikli el
aletlerinin karşlaştrlmasnda kullanlabilir. Bu
değer geçici olarak titreşim seviyesinin tahmin
edilmesine uygundur.
Belirtilen titreşim seviyesi elektrikli el aletinin
temel kullanm alanlarn temsil eder. Ancak
elektrikli el aleti başka kullanm alanlarnda
kullanlrken, farkl uçlarla kullanlrken veya
Bosch Power Tools
yetersiz bakmla kullanlrken, titreşim seviyesi
belirtilen değerden farkl olabilir. Bu da toplam
çalşma süresi içindeki titreşim yükünü önemli
ölçüde artrabilir.
Titreşim yükünü tam olarak tahmin edebilmek
için aletin kapal olduğu veya çalştğ halde
kullanlmadğ süreler de dikkate alnmaldr. Bu,
toplam çalşma süresi içindeki titreşim yükünü
önemli ölçüde azaltabilir.
Titreşimin kullancya bindirdiği yük için
önceden ek güvenlik önlemleri aln. Örneğin:
Elektrikli el aletinin ve uçlarn bakm, ellerin
scak tutulmas, iş aşamalarnn organize
edilmesi.
Uygunluk beyan
Tek sorumlu olarak “Teknik veriler” bölümünde
tanmlanan bu ürünün: 2004/108/AT ile
98/37/AT yönetmelikleri hükümleri uyarnca
(28.12.2009 tarihine kadar) ve 2006/42/AT
yönetmelikle hükümleri uyarnca da (29.12.2009
tarihinden itibaren) EN 60745 normlarna veya
bu normlara ait normatif belgelere uygunluğunu
beyan ederiz.
1 609 929 T45 | (27.11.09)
OBJ_BUCH-1139-001.book Page 132 Friday, November 27, 2009 11:44 AM
132 | Türkçe
Teknik belgelerin bulunduğu merkez:
Robert Bosch GmbH, PT/ESC,
D-70745 Leinfelden-Echterdingen
Dr. Egbert Schneider
Senior Vice President
Engineering
Dr. Eckerhard Strötgen
Head of Product
Certification
Taşlama uçlarnn taklmas
f Elektrikli el aletinin kendinde bir çalşma
yapmadan önce her defasnda fişi prizden
çekin.
Taşlama milini 10 ve taklacak bütün parçalar
temizleyin.
Taşlama uçlarn gevşetmek ve skmak için mil
kilitleme düğmesine 3 basarak mili sabitleyin.
Robert Bosch GmbH, Power Tools Division
D-70745 Leinfelden-Echterdingen
06.11.2009
Montaj
Koruyucu donanmlarn taklmas
f Elektrikli el aletinin kendinde bir çalşma
yapmadan önce her defasnda fişi prizden
çekin.
Ek tutamak
f Elektrikli el aletinizi her zaman ek tutamakla 5 kullann.
Ek tutamağ 5 yaptğnz işe göre şanzman
başnn sağna veya soluna vidalayn.
f Mil kilitleme düğmesini sadece taşlama mili
dururken kullann. Aksi takdirde elektrikli el
aleti hasar görebilir.
Montaj işleminin sras grafik sayfasnda
gösterilmektedir.
Cilalama diski
Bağlama cvatasn 11 taşlama miline 10 skca
vidalayn ve bir çatal anahtarla skn.
Bağalama flanşn 12 ve cilalama diskini 13
bağlama cvatasna 11 itin. Germe somununu 14
takn ve iki pimli anahtarla skn.
Polisaj süngeri
Polisaj süngerini 15 taşlama miline 10 skca
vidalayn. Polisaj süngeri 15 üzerine kuzu derisi
parlatc 16 çekilebilir.
Tutamak mesnedi 4 yardm ile ek tutamağ 5
alet ağrlk merkezine uygun olarak şanzman
başna takabilirsiniz. Tutamak mesnedini 4
çalşma durumunuza uygun olarak şanzman
başnn sağna veya soluna vidalayn.
Lastik zmpara tablas
El koruma parças
Zmpara kağdn 18 lastik zmpara tablasnn 17
alt tarafna skca bastrn.
Tutamak mesnedi 4 olmadan çalşrken el
koruma parçasn 9 takmalsnz.
El koruma parçasn 9 ek tutamakla 5 tespit edin.
Şanzman baş için koruyucu kapak
Elektrikli el aleti ile çalşrken şanzman baş
snr. Koruyucu kapağ 1 temas emniyeti olarak
kullanabilirsiniz.
Koruyucu kapağ 1 şanzman baş üzerine
yerleştirin ve tespit vidas 2 ve ek tutamakla 5
tespit edin.
1 609 929 T45 | (27.11.09)
Lastik zmpara tablasn 17 taşlama
(zmparalama) miline 10 itin.
Yuvarlak başl somunu 19 vidalayn ve iki pimli
anahtarla skn.
Keçe polisaj diski
Keçe polisaj diskini 20 zmparalama miline 10
skca vidalayn.
Çanak frça/disk frça
Çanak frça/disk frça taşlama miline öyle
vidalanabilmelidir ki, taşlama mili dişinin
sonundaki mil flanşna skca oturmaldr. Çanak
frçay/disk frçay bir çatal anahtarla skn.
Bosch Power Tools
OBJ_BUCH-1139-001.book Page 133 Friday, November 27, 2009 11:44 AM
Türkçe | 133
Müsaade edilen taşlama uçlar
İşletim
Bu kullanm klavuzunda anlan bütün taşlama
uçlarn kullanabilirsiniz.
Çalştrma
Kullanlan taşlama uçlarnn müsaade edilen
devir saylar [dev/dak] veya çevre hzlar [m/sn]
aşağdaki tabloda görülen verilere uymaldr.
Bu nedenle taşlama ucu etiketinde belirtilen
müsaade edilen devir saysna veya çevre
hzna dikkat edin.
maks.
[mm]
D
[mm]
D
b
d
[dev/
dak]
[m/sn]
230
–
–
3000
80
100
30
M 14
3000
45
D
Toz ve talaş emme
f Kurşun içeren boyalar, baz ahşap türleri,
mineraller ve metaller gibi maddeler işlenirken ortaya çkan toz sağlğa zararl olabilir.
Bu tozlara temas etmek veya bu tozlar solumak allerjik reaksiyonlara ve/veya kullancnn veya onun yaknndaki kişilerin nefes alma
yollarndaki hastalklara neden olabilir.
Kayn veya meşe gibi baz ağaç tozlar kanserojen etkiye sahiptir, özellikle de ahşap
işleme sanayiinde kullanlan katk maddeleri
(kromat, ahşap koruyucu maddeler) ile
birlikte. Asbest içeren malzemeler sadece
uzmanlar tarafndan işlenmelidir.
– Çalşma yerinizi iyi bir biçimde
havalandrn.
– P2 filtre snf filtre takl soluk alma
maskesi kullanmanz tavsiye ederiz.
İşlenen malzemelere ait ülkenizdeki geçerli
yönetmelik hükümlerine uyun.
Bosch Power Tools
Açma/kapama
Elektrikli el aletini işletmeye almak için tespit
tuşunu 8 öne itin ve daha sonra açma/kapama
şalterine 7 basn.
d
b
f Şebeke gerilimine dikkat edin! Akm
kaynağnn gerilimi elektrikli el aletinin tip
etiketi üzerindeki verilere uygun olmaldr.
230 V ile işaretlenmiş elektrikli el aletleri
220 V ile de çalştrlabilir.
Basl açma/kapama şalterini 7 tespit etmek
üzere tespit tuşunu 8 daha öne itin.
Elektrikli el aletini kapatmak için açma/kapama
şalterini 7 brakn veya kilitli ise açma/kapama
şalterine 7 ksa süre basn ve şalteri brakn.
f Her kullanmdan önce taşlama uçlarn
kontrol edin. Taşlama ucu kusursuz biçimde
taklmş olmal ve serbetçe dönebilmelidir.
Alete yük bindirmeden en azndan
1 dakikalk bir deneme çalştrmas yapn.
Hasar görmüş, yuvarlaklğn kaybetmiş
veya titreşim yapan taşlama uçlarn
kullanmayn. Hasarl taşlama uçlar krlabilir
ve yaralanmalara neden olabilirler.
Devir says ön seçimi (GPO 12 E)
Devir says ön seçim düğmesi 6 ile gerekli devir
saysn alet çalşrken de önceden seçerek
belirleyebilirsiniz.
Gerekli olan devir says işlenen malzemeye ve
çalşma koşullarna bağl olup, en doğru biçimde
deneyle belirlenebilir.
Çalşrken dikkat edilecek hususlar
f Kendi ağrlğ ile güvenli olarak durmayan iş
parçalarn uygun bir tertibatla skn.
f Elektrikli el aletini duracak ölçüde
zorlamayn.
f Aşr yüklenme durumunda soğuma için
elektrikli el aletini birkaç dakika boşta
çalştrn.
1 609 929 T45 | (27.11.09)
OBJ_BUCH-1139-001.book Page 134 Friday, November 27, 2009 11:44 AM
134 | Türkçe
Örneğin alç veya boya gibi malzemede
zmparalama işleri için lastik zmpara tablas 17
ile zmpara kağd 18 kullann.
Pas kazma işlerine en uygun uçlar çanak frçalar
21 ve disk frçalardr.
Polisaj
Bozulmuş lakl yüzeyleri parlatmak veya çizikleri
gidermek için (örneğin akrilglasta) elektrikli el
aletine polisaj yünü, polisaj keçesi veya polisaj
süngeri (aksesuar) takabilirsiniz.
GPO 12 E: Yüzeyin aşr ölçüde snmamas için
polisaj işlemi çin düşük devir says seçin
(kareme 1 – 2).
Polisaj maddesini bir polisaj süngeri ile yüzeye
çapraz veya dairesel hareketlerle az bastrma
kuvveti ile emdirin ve hafifçe kurumaya brakn.
Kuruyan polisaj maddesini çapraz veya dairesel
hareketlerle polisaj yünü ile işleyin.
İyi polisaj sonucu elde edebilmek için polisaj
uçlarn düzenli olarak temizleyin. Polisaj uçlarn
scak su ve yumuşak temizlik maddesi ile ykayn,
çözücü madde kullanmayn.
Dikkatli biçimde yürütülen üretim ve test
yöntemlerine rağmen elektrikli el aleti arza
yapacak olursa, onarm Bosch elektrikli aletleri
için yetkili bir serviste yaplmaldr.
Bütün başvuru ve yedek parça siparişlerinizde
mutlaka aletinizin tip etiketindeki 10 haneli ürün
kodunu belirtiniz.
Müşteri servisi ve müşteri danşmanlğ
Müşteri servisleri ürününüzün onarm ve bakm
ile yedek parçalarna ait sorularnz yantlandrr. Demonte görünüşler ve yedek parçalara ait
bilgileri şu adreste de bulabilirsiniz:
www.bosch-pt.com
Bosch müşteri servisi timi satn alacağnz ürünün özellikleri, bu ürünün kullanm ve ayar
işlemleri hakkndaki sorularnz ile yedek parçalarna ait sorularnz memnuniyetle yantlandrr.
Türkçe
Bosch San. ve Tic. A.S.
Ahi Evran Cad. No:1 Kat:22
Polaris Plaza
80670 Maslak/Istanbul
Müşteri Danşman: +90 (0212) 335 06 66
Müşteri Servis Hatt: +90 (0212) 335 07 52
Bakm ve servis
Tasfiye
Bakm ve temizlik
f Elektrikli el aletinin kendinde bir çalşma
yapmadan önce her defasnda fişi prizden
çekin.
f İyi ve güvenli çalşabilmek için elektrikli el
aletini ve havalandrma deliklerini daima
temiz tutun.
f Olağan dş kullanm koşullarnda mümkün
olduğu kadar bir emici tertibat kullann.
Havalandrma aralklarn sk sk basnçl
hava ile temizleyin ve devreye hatal akm
koruma şalteri (FI şalteri) bağlayn. Metaller
işlenirken elektrikli el aletinin içinde iletken
tozlar birikebilir. Ve bu da elektrikli el aletinin
koruyucu izolasyonunu olumsuz yönde
etkileyebilir.
Aksesuar dikkatli biçimde depolayn ve kullann.
1 609 929 T45 | (27.11.09)
Elektrikli el aleti, aksesuar ve ambalaj malzemesi
çevre dostu bir yöntemle tasfiye edilmek üzere
tekrar kazanm merkezine gönderilmelidir.
Sadece AB üyesi ülkeler için:
Elektrikli el aletini evsel çöplerin
içine atmayn!
Elektrikli el aletleri ve eski elektronik aletlere ilişkin 2002/96/AT
sayl Avrupa Birliği yönetmeliği ve
bunlarn tek tek ülkelerin hukuklarna uyarlanmas uyarnca, kullanm ömrünü
tamamlamş elektrikli el aletleri ayr ayr toplanmak ve çevre dostu bir yöntemle tasfiye edilmek
üzere yeniden kazanm merkezlerine gönderilmek zorundadr.
Değişiklik haklarmz sakldr.
Bosch Power Tools
