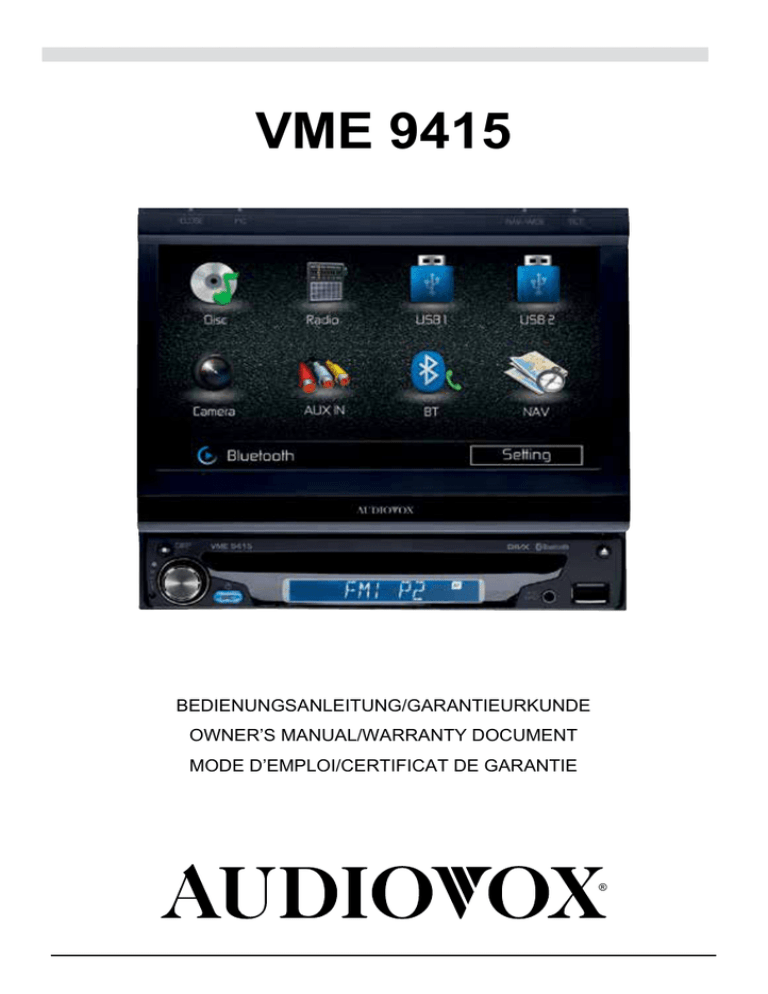

VME 9415
BEDIENUNGSANLEITUNG/GARANTIEURKUNDE
OWNER’S MANUAL/WARRANTY DOCUMENT
MODE D’EMPLOI/CERTIFICAT DE GARANTIE
®
“Made for iPod,” and “Made for iPhone” mean that an electronic accessory has
been designed to connect specifically to iPod or iPhone, respectively, and has
been certified by the developer to meet Apple performance standards. Apple is
not responsible for the operation of this device or its compliance with safety and
regulatory standards. Please note that the use of this accessory with iPod or
iPhone may affect wireless performance.
iPhone,iPod classic, iPod nano, and iPod touch are trademarks of Apple Inc.,
registered in the U.S. and other countries.
Bluetooth® is a trademark of Bluetooth Special Interest Group (SIG) Inc.
iGo Primo is a trademark of NNG Kft.
ABOUT DIVX VIDEO: DivX® is a digital video format created by DivX, LLC,
a subsidiary of Rovi Corporation.This is an official DivX Certified® device that
plays DivXvideo. Visit divx.com for more information and software tools to
convert your files into DivX videos.
ABOUT DIVX VIDEO-ON-DEMAND: This DivX Certified® device must be
registered in order to play purchased DivX Video-on-Demand (VOD) movies.
To obtain your registration code, locate the DivX VOD section in your device
setup menu. Go to vod.divx. com for more information on how to complete your
registration.
Bitte führen Sie das Gerät am Ende seiner Lebensdauer den zur
Verfügung stehenden Rückgabe- und Sammelsystemen zu.
At the end of the product’s useful life, please dispose of it at
appropriate collection points provided in your country.
Une fois le produit en fin de vie, veuillez le déposer dans un point de
recyclage approprié.
4
72
138
Danke, dass Sie sich für ein Produkt von Audiovox entschieden haben. Wir hoffen,
Ihnen die Funktion des Geräts mit den in dieser Bedienungsanleitung beschriebenen
Anweisungen einfach und verständlich erklären zu können. Bitte nehmen Sie sich
einige Minuten Zeit um sich mit der Bedienungsanleitung zu befassen. Dieses
erleichtert Ihnen dann später die Bedienung des Gerätes.
INHALT
Besonderheiten���������������������������������������������������������������������������������������������������������� 5
Warnhinweise������������������������������������������������������������������������������������������������������������� 7
Bedienelemente und Anzeigen��������������������������������������������������������������������������������� 8
Verwenden des TFT-Monitors���������������������������������������������������������������������������������� 10
Bedienung����������������������������������������������������������������������������������������������������������������� 11
Lenkradfernbedienung��������������������������������������������������������������������������������������������� 18
Systemeinstellungen����������������������������������������������������������������������������������������������� 19
Radio-Betrieb������������������������������������������������������������������������������������������������������������ 26
DVD/VCD-Video-Betrieb������������������������������������������������������������������������������������������� 32
DVD/CD-Audio-Betrieb��������������������������������������������������������������������������������������������� 38
MP3/WMA/Xvid/DivX-Betrieb����������������������������������������������������������������������������������� 42
iPod/iPhone-Betrieb������������������������������������������������������������������������������������������������� 50
Bluetooth-Betrieb����������������������������������������������������������������������������������������������������� 54
Rückfahrkamera������������������������������������������������������������������������������������������������������� 63
Fehlerbehebung�������������������������������������������������������������������������������������������������������� 64
Pflege und Wartung�������������������������������������������������������������������������������������������������� 68
Technische Daten����������������������������������������������������������������������������������������������������� 69
4
BESONDERHEITEN
DVD
•
•
•
•
Bildformat - Full und Normal
Schneller Vor-/Rücklauf - 2X, 4X, 8X, and 20X
Langsamer Vor-/Rücklauf - 1/2, 1/4, 1/6, and 1/8
Play, Pause, Stopp, nächstes Kapitel, vorheriges Kapitel
CD/MP3/WMA
•
•
•
•
CD-Text-kompatibel
ID3-Tag-kompatibel
Verzeichnissuche (nur MP3 / WMA)
Abspielen von selbsterstellten DVD+R/RWs mit bis zu 1500 MP3- und WMA
Dateien
• Titelsuche vorwärts/rückwärts (CD-DA Only)
• Zufallswiedergabe, Wiederholung, Intro
• Play, Pause, Stopp, nächster Titel, vorheriger Titel
UKW/MW
•
•
•
•
•
Europa-Frequenzschritte
30 Senderspeicherplätze (18 UKW / 12 MW)
Auto Stereo/Mono
Local/Distance-Funktion
Automatische Speicherung / automatischer Sendersuchlauf
iPod/iPhone
• iPod/ iPhone über USB
• Zugriff auf iPod/iPhone Playlisten, Interpreten, Alben, Lieder
• iPod-Ladefunktion
Gehäuse
•
•
•
•
•
•
•
•
1.0 DIN
Ein-/Ausfahrbarer Monitor
16-Segment-LCD-Frontdisplay
7” / 17,8 cm TFT Active Matrix LCD
336, 960 Sub-Pixel (1440B X 234H)
Neigungswinkeleinstellung für den Monitor
Bestätigungston (ein- und ausschaltbar)
Wärmemanagementsystem – Aktive Kühlung stellt Solltemperatur der Chip-Sätze
beim Betrieb sicher
5
Allgemein
• NAV Ready (Audiovox NAV104)
• Bluetooth-Freisprecheinrichtung für mehr Sicherheit und Komfort und mit Audio
Streaming (A2DP/AVRCP)
• Video-Ausgang zum Anschluss eines zusätlichen Monitors
• Audio/Video-Eingang vorne
• Drei-Band-Klangeinstellung (Bass, Mitten und Höhen) mit 8 voreingestellten
Equalizer-Kurven
• A/V AUX-Eingang vorne für portable Geräte
• Front/Rear/Subwoofer-Line-Ausgang
• Programmierbare Lautstärkeregelung
• Videoeingang für Rückfahrkamera (Normalbild und Spiegelbild)
• Kalibrierungsmodus für Touchscreen
• 4V-Niederpegelausgänge
• Lautstärkeeinstellung mittels Drehregler
• SWC-Anschluss, Anschluss durch optional erhältlichen Adapter (kompatibel mit
Dietz UNICO DUAL PLUS mit Kabel, PAC (Pacific Accessory Corporation) SWI-PS
und Metra ASWC Interface Protokoll)
Optionales Zubehör
• Audiovox NAV104
An das VME 9415 kann ein Navigationssystem angeschlossen werden. Bevor
Sie auf die Navigationsfunktionen zugreifen können, müssen Sie das NAV-Modul
kaufen und installieren. Alle Montage- und Bedienungsanweisungen sind im
Lieferumfang des NAV-Navigationsmoduls enthalten. Nach dem Anschließen des
NAV-Moduls und bei dessen ordnungsgemäßer Funktion wird der NAV-Modus
aktiviert. Ist das NAV-Modul nicht installiert, wird dieNAV-Option grau hinterlegt
angezeigt. Dies zeigt an, dass die Funktion nicht zur Verfügung steht.
• Rückfahrkamera
An das VME 9415 kann eine Rückfahrkamera angeschlossen werden. Bevor
Sie auf die Kamerafunktionen zugreifen können, müssen Sie eine RückfahrVideokamera kaufen und installieren. Nach dem Anschließen der Rückfahrkamera
und deren ordnungsgemäßer Funktion wird der CAMERA-Modus aktiviert. Ist die
Kamera nicht installiert, wird die CAMERA-Option grau hinterlegt angezeigt. Dies
zeigt an, dass die Funktion nicht zur Verfügung steht
6
ACHTUNG!
ACHTUNG!
Montieren Sie das Gerät nicht an
einem Ort, an dem die Sicherheit beim
Fahren durch die Bedienung und die
Verwendung des Geräts beeinträchtigt
werden könnte.
Das Gerät darf nicht zerlegt oder
verändert werden.
ACHTUNG!
Verwenden Sie ausschließlich
Datenträger im Standardformat.
ACHTUNG!
Verwenden Sie die Videofunktion
des Geräts nie während der Fahrt,
um Unfälle zu vermeiden (mit
Ausnahme der Videofunktion für die
Rückfahrkamera). Die Verwendung
während der Fahrt ist gesetzlich
verboten.
ACHTUNG!
Schützen Sie den TFT-Monitor
vor externer Krafteinwirkung, um
Beschädigungen des integrierten
Mechanismus dieses Geräts zu
vermeiden.
ACHTUNG!
ACHTUNG!
Schützen Sie das Gerät vor
Durch die Verwendung einer falschen
Feuchtigkeit und Wasser, um
Sicherung kann das Gerät beschädigt
Verletzungen durch einen Stromschlag oder in Brand gesetzt werden.
oder Feuer zu verhindern.
7
BEDIENELEMENTE UND ANZEIGEN
OPEN
BAND
1
2
CLOSE
PIC
3
4
5
NAV / WIDE TILT
DISP
DISP
M
U
T
E
14
13
A/V
INPUT
SRC
12
11
10
9
8
7
6
1. CLOSE/OPEN
Drücken Sie diese Taste, um den automatischen Ausfahrmechanismus zu
aktivieren, und stellen Sie die gewünschte Position des TFT-Monitors ein. Drücken
Sie erneut auf diese Taste, um den TFT-Monitor wieder einzufahren.
8
2. PIC/BAND
Bei ausgefahrenem Monitor: Drücken Sie PIC, um die Helligkeit und den Kontrast
einzustellen (weitere Informationen erhalten Sie im Kapitel “Bild/Display-Einstellungen”).
Bei eingefahrenem Monitor: Drücken Sie BAND, um zwischen den drei UKW- und den
zwei MW-Bändern zu wechseln.
3. TFT-Monitor
4. WIDE/
Bei ausgefahrenem Monitor: Drücken Sie WIDE, um zwischen den Bildformaten FULL
und STANDBY zu wechseln.
Bei eingefahrenem Monitor: Drücken Sie
, um die Rückwärtssuche zu starten.
5. TILT/
Bei ausgefahrenem Monitor: Drücken Sie TILT, um die Winkeleinstellungen des
Monitors zu aktivieren. Nehmen Sie die Einstellungen mithilfe des Drehreglers vor,
während das blaue Symbol blinkt.
Bei eingefahrenem Monitor: Drücken Sie
, um die Vorwärtssuche zu starten.
6. EJECT
Drücken Sie diese Taste, um eine Disc auszuwerfen. Halten Sie die Taste gedrückt, um
das Laufwerk zurückzusetzen.
7. USB-Anschluss
Zum Anschluss eines USB-Gerätes zur Wiedergabe von Musik-/Videodateien.
8. A/V-Eingang
Zum Anschluss eines Audio/Video-Gerätes.
9. Disc-Schlitz
10.LCD Display
11. / SRC
Drücken Sie die Taste, um das Gerät einzuschalten. Ist das Gerät eingeschaltet, wird
durch kurzes Drücken der SRC-Taste das Wiedergabequellen-Menü angezeigt. Halten
Sie die Taste gedrückt, um das Gerät auszuschalten.
12.Drehregler
Drehen Sie diesen Regler, um die Lautstärke einzustellen. Durch Drücken dieses
Reglers wird die Audio-Wiedergabe stumm geschaltet. Drücken Sie diesen Regler
erneut, um die Audio-Wiedergabe wieder einzuschalten.
Während des Radio-Betriebs: Halten Sie den Regler gedrückt, um die LOC-Funktion zu
aktivieren. Drücken Sie erneut, um die Funktion zu deaktivieren.
13.RESET
Drücken Sie diese Taste, um das System auf die Werkseinstellungen zurückzusetzen
(außer Passwort-Einstellung).
14.DISP
Bei ausgefahrenem Monitor: Drücken Sie die Taste einmal während der DVDWiedergabe, um Zeit, Titel-, Kapitelinformationen anzuzeigen, drücken Sie ein zweimal,
um Sprache, Untertitel, Blickwinkel und Bitrate anzuzeigen.
Bei eingefahrenem Monitor: Drücken Sie diese Taste, um zwischen den LCD-DisplayInformationen zu wechseln.
9
VERWENDEN DES TFT-MONITORS
Aus- und Einfahren des TFT-Monitors
Ausfahren des TFT-Monitors
Drücken Sie OPEN auf der Vorderseite des Gerätes, um den Mechanismus zum
Ausfahrendes Monitors in die Wiedergabeposition zu aktivieren.
Einfahren des TFT-Monitors
Drücken Sie OPEN auf der Vorderseite des Gerätes, um das den TFT-Monitor wieder
einzufahren.
Automatisches Ausfahren des TFT-Monitors
• Ist die Funktion “ÖFFNE TFT” aktiviert (“Auto Ein”), wird der Monitor beim
Einschalten des Geräts automatisch ausgefahren.
• Ist die Funktion “ÖFFNE TFT” deaktiviert (“Auto Aus”), drücken Sie OPEN auf der
Vorderseite des Gerätes, um den Monitor auszufahren.
• Ist die Funktion “ÖFFNE TFT” auf manuellen Betrieb (“Manuell”) eingestellt, wird
der TFT-Monitor beim Ausschalten des Gerätes nicht eingefahren.
Einstellen des Neigungswinkels
Die Wiedergabequalität von LCD-Displays hängt vom Blickwinkel ab. Um den
Neigungswinkel des Monitors optimal einzustellen, drücken Sie die TILT-Taste auf
dem Gerät. Während das Neigungswinkelsymbol auf dem Bildschirm blinkt, kann
mittels des Drehreglers der Winkel eingestellt werden.
Bildformat
Halten Sie bei ausgefahrenem Monitor die Taste WIDE auf dem Monitor gedrückt, um
das Bildformat wie folgt einzustellen:
FULL
Der Bildschirm wird über die gesamte Breite auf das 16:9-Format ausgedehnt. Die
Ausdehnung ist über den gesamten Bildschirm gleich.
STANDBY
Der Bildschirm wird schwarz. Berühren Sie den Bildschirm, um den Standby-Modus
zu beenden.
10
BEDIENUNG
Power Ein / Aus
Um das Gerät einzuschalten, drücken Sie die Taste
/SRC auf der Vorderseite des
Gerätes, oder Sie öffnen den TFT-Monitor durch Drücken der Taste OPEN.
/SRC auf der Vorderseite des
Um das Gerät auszuschalten, halten sie die Taste
Gerätes gedrückt. Der Monitor wird eingefahren.
Bestätigung durch akustisches Signal
Jede Funktionsauswahl wird durch ein akustisches Signal bestätigt. Das akustische
Signal kann über das Setup-Menü deaktiviert werden.
Stummschaltung
Drücken Sie auf den Drehregler auf der Vorderseite des Gerätes, um das Gerät
stummzuschalten. Auf dem Display erscheint ein Mute-Symbol.
Drücken Sie die Taste erneut, um die Lautstärke wiederherzustellen. Durch das
Einstellen der Lautstärke oder die Verwendung einer Klangeinstellung wird die
Stummschaltung aufgehoben.
Wenn das MUTE-Kabel angeschlossen ist, wird die Audio-Wiedergabe
stummgeschaltet, wenn ein Anruf auf Ihrem Mobiltelefon eingeht.
Auswahl der Bild-/Tonquelle
Bei eingefahrenem Monitor: Drücken Sie die Taste SRC auf der Vorderseite des
Gerätes, um zwischen den verfügbaren Wiedergabequellen zu wechseln: RADIO,
DISC, USB1, USB2, BT, NAV, AUX und CAMERA. Die Wiedergabequelle wird auf
dem Bildschirm angezeigt.
11
Menü Wiedergabequellen
Sie können die Quelle auch im Wiedergabequellen-Menü über den Touchscreen
auswählen. Berühren Sie den Bildschirm oben links, oder drücken Sie die Taste SRC
auf der Vorderseite des Gerätes, um das Wiedergabequellen-Menü aufzurufen.
Drücken Sie DISC, RADIO, USB, USB2, BT (Bluetooth), NAV, AUX IN, CAMERA
oder SETTING, um eine Wiedergabequelle auszuwählen.
Hinweis: Wird ein iPod an den USB-Anschluss angeschlossen, erscheint in der
Anzeige “iPOD” anstatt “USB”.
Drücken Sie Setting, um das Menü EINSTELLUNGEN aufzurufen.
12
Externe Audio-/Video-Geräte
Externe Geräte, wie z. B. Spielekonsole, Camcorder, Navigationssystem, iPod, Zune
usw., können mit einem A/V-Media-Adapter-Kabel (nicht im Lieferumfang enthalten)
an die Cinch-Ausgänge angeschlossen werden.
A/V
INPUT
1
2
3
4
Right Audio
Left Audio
Ground
Video
3.5mm A/V Cable (not included)
Verbinden Sie das externe Gerät mit dem A/V-Media-Adapter-Kabel, und stecken
dann das Kabel in den A/V-Eingang auf der Vorderseite des Gerätes. Wählen Sie im
Wiedergabequellen-Menü AUX IN, um auf das externe Gerät zuzugreifen. Externe
Geräte, die über den A/V-Eingang angeschlossen sind, können nicht direkt gesteuert
werden.
Weitere Informationen zur Verwendung von USB-Geräten erhalten Sie im Kapitel
“Verwendung eines USB-Gerätes”.
Einstellen der Lautstärke
Lautstärke erhöhen / verringern
Um die Lautstärke zu erhöhen oder zu verringern, drehen Sie den Regler auf der
Vorderseite des Gerätes. Wenn der Lautstärkepegel auf 0 oder 40 eingestellt wurde,
ertönt ein akustisches Signal, um anzuzeigen, dass die unterste bzw. oberste Grenze
für die Lautstärke erreicht wurde. Auf dem LCD-Display oder dem TFT-Monitor wird
der eingestellteLautstärkepegel für 3 Sekunden angezeigt.
Programmierbare Einschaltlautstärke
Über diese Option können Sie eine Einschaltlautstärke auswählen, die beim
Einschalten des Geräts unabhängig von der zuletzt gewählten Lautstärke eingestellt
wird.
Um eine bestimmte Einschaltlautstärke zu programmieren, drehen Sie den
Regler, um die gewünschte Lautstärke beim Einschalten festzulegen. Halten
Sie den Drehregler gedrückt, während das blaue Lautsprechersymbol und die
Lautstärkeanzeige auf dem Bildschirm angezeigt werden. Die Einstellung der
Einschaltlautstärke wird durch ein akustisches Signal bestätigt.
13
Equalizer- und Balance/Fader-Einstellungen
Mithilfe der Equalizer- und Balance/Fader-Einstellungen können Sie Ihr Audiosystem
problemlos an die akustischen Gegebenheiten im Fahrzeug anpassen, die je nach
Fahrzeugtyp und -größe unterschiedlich sein können
Equalizer-Einstellungen
auf der rechten Seit edes Touchscreens, um die
Drücken Sie die Taste EQ
Equalizer-Einstellungen aufzurufen.
Berühren Sie die Schaltflächen +/-, um die Audio-Einstellungen vorzunehmen.
14
Equalizer-Einstellungen
Einstellung
Einstellbarer
Bereich
Funktion
BASS
-14 bis +14
Erhöht oder verringert die Basswiedergabe.
Drücken Sie die Tasten + oder -, um die
Einstellungen anzupassen.
MID
-14 bis +14
Erhöht oder verringert die Mitteltonwiedergabe.
Drücken Sie die Tasten + oder -, um die
Einstellungen anzupassen.
TREB
-14 bis +14
Erhöht oder verringert die Hochtonwiedergabe.
Drücken Sie die Tasten + oder -, um die
Einstellungen anzupassen.
LCF
60 Hz
Auswahl der Mittenfrequenz für die
Bassanhebung.
Drücken Sie die Tasten + oder -, um die
Einstellungen anzupassen.
80 Hz
100 Hz
200 Hz
MCF
0.5 kHz
1 kHz
1.5 kHz
2.5 kHz
TCF
10 kHz
12.5 kHz
15 kHz
17.5 kHz
Equalizer Pre- Nutzer
sets (VoreinAkoustik
stellungen)
Urban
Rave
Latin
Tanz
Auswahl der Mittenfrequenz für die Anhebung der
mittleren Töne.
Drücken Sie die Tasten + oder -, um die
Einstellungen anzupassen.
Auswahl der Mittenfrequenz für die
Hochtonanhebung.
Drücken Sie die Tasten + oder -, um die
Einstellungen anzupassen.
Es stehen verschiedene voreingestellte Equalizer
zur Verfügung.
Drücken Sie oder , um die Einstellungen zu
ändern.
HINWEIS: Sobald individuelle Einstellungen
vorgenommen werden, wird automatisch die
Einstellung “Nutzer” gewählt.
Hip Hop
Rock
Um die Equalizer-Einstellungen zu verlassen:
• Drücken Sie die Taste X oben links auf dem Bildschirm, oder halten Sie den
Drehknopf gedrückt, um zum vorherigen Bildschirm zurückzukehren.
• Drücken Sie die Taste BAL-FAD auf der linken Seite des Bildschirms, um die
Balance/Fader-Einstellungen aufzurufen.
15
Balance-Fader
Drücken Sie die Taste BAL-FAD auf der linken Seite der Equalizer-Einstellungen, um
die Balance/Fader-Einstellungen aufzurufen.
Balance-Fader-Einstellungen
Einstellung
Einstellbarer
Bereich
Funktion
Balance
-16 bis +16
Drücken Sie oder , um die Balance links/
rechts einzustellen.
Fade
-16 bis +16
Drücken Sie oder , um den Fader vorne/
hinten einzustellen einzustellen.
Sub
-14 bis +14
Erhöht oder verringert die Basswiedergabe.
Drücken Sie die Tasten + oder -, um die
Einstellungen anzupassen.
Um die Balance/Fader-Einstellungen zu verlassen:
• Drücken Sie die Taste X oben links auf dem Bildschirm.
• Drücken Sie die Taste EQ, um die Equalizer-Einstellungen aufzurufen
16
Zurücksetzen des Systems (Reset):
Drücken Sie den Reset-Schalter unten links auf auf der Vorderseite des Gerätes
mit Hilfe der Spitze eines Stiftes, wenn sich das System aufgehängt hat oder sich in
einem unzulässigen Zustand befindet. Durch das Zurücksetzen des Systems werden
die Werkseinstellungen des Gerätes wiederhergestellt.
HINWEIS: Wird das Gerät während der Wiedergabe einer DVD zurückgesetzt,
wird die Wiedergabe nach dem Zurücksetzen fortgesetzt.
Bildeinstellungen
Videoausgangsmodi
Wiedergabequelle
Videoausgangsmodi
AM/FM TUNER
RGB Modus
DVD
YCbCr Modus
AUX IN
CVBS* Modus
*CVBS – Composite-Video-Basisband-Signal
Bildeinstellungen
Bildeinstellungen für den Monitors nehmen Sie folgendermaßen vor:
1. Drücken Sie die Taste PIC auf dem Monitor, um das Menü Bildeinstellungen
aufzurufen. Die Einstellungsleiste für die Helligkeit ist gelb hervorgehoben.
2. Durch Drehen des Drehreglers können Sie die Helligkeit einstellen.
3. Drücken Sie PIC erneut. Die Einstellungsleiste für den Kontrast ist nun gelb
hervorgehoben.
4. Durch Drehen des Drehreglers können Sie den Kontrast einstellen.
5. Drücken Sie PIC erneut, um das Bildanpassungs-Menü zu verlassen.
Handbremsensperre
Wenn das rosa “Parking”-Kabel an den Bremsschalter angeschlossen ist, kann
auf dem TFT-Monitor nur dann ein Video anzeigt werden, wenn die Handbremse
angezogen wurde.
17
LENKRADFERNBEDIENUNG (SWC - Steering
Wheel Control)
(falls vorhanden)
Das VME 9415 ist kompatibel mit den Lenkradsteuerungsadaptern Dietz UNICO
DUAL PLUS + Kabel, PAC (Pacific Accessory Corporation) SWI-PS und Metra
ASWC. Eine 3,5 mm-Klinkenbuchse (gekennzeichnet mit „SWC Interface“) auf
der Rückseite des Geräts ermöglicht den Anschluss der Adapter. Ausführliche
Installationsanweisungen finden Sie im Gerätehandbuch der Adapter.
SWC-Funktionen
Folgende Funktionen sind bei den meisten Fahrzeugen verfügbar:
1. Volume Up
2. Volume Down
3. Mute
4. Seek Up
5. Seek Down
6. Source
7. Preset Up
8. Preset Down
9. Band
**Eventuell sind bei einigen Fahrzeugen nicht alle Funktionen verfügbar.
18
Systemeinstellungen
Aufrufen des Setup-Menüs:
Drücken Sie die Taste Setting im Wiedergabequellen-Menü, um das Menü
Einstellungen aufzurufen. Das Untermenü Allgemein ist blau hervorgehoben.
Untermenü öffnen
Drücken Sie auf eines der Submenü-Ikons (Allgemein, Sprachen, MISC, Audio
usw.), um ein untergeordnetes Menü zu öffnen. Die im hervorgehobenen Untermenü
verfügbaren Optionen werden links auf dem Bildschirm angezeigt.
Einstellungen ändern
1. Drücken Sie auf eine Einstellung, um diese zu ändern. Verwenden Sie die Tasten
oder , um durch die Liste der Einstellungen zu scrollen. Auf der rechten Seite
wird die derzeit gewählte Option angezeigt.
2. Drücken Sie auf eine Option, um diese zu ändern. Die Einstellung wird aktualisiert.
19
Untermenü Allgemein
Einstellung
Option
Funktion
Tuner Region
Europa
•
•
•
•
Aus
Aktiviert/deaktiviert die RDS-Funktion.
RDS
AM Frequenzschritte - 9 kHz
MW-Frequenzband - 522 kHz ~ 1620 kHz
FM Frequenzschritte - 50 kHz
UKW Frequenzband - 87.5 MHz ~ 107.9 MHz
An
Beep
Uhr Modus
Uhr
Aus
Kein Bestätigungston.
An
Jede Funktionsauswahl wird durch ein akustisches
Signal bestätigt.
12Hr
Anzeige der Uhrzeit im 12-Stunden-Format (AM
und PM).
24Hr
Anzeige der Uhrzeit im 24-Stunden-Format (bis
23:59).
(HH:MM)
Die Uhrzeit wird bei einigen Vorgängen rechts
oben auf dem Bildschirm angezeigt.
TsCal
Yes (Ja)
Initiiert die Touchscreen-Kalibrierung.
Hintergrund
Black
Einstellen eines Hintergrundbildes. Das
Hintergrundbild wird nicht angezeigt im
Wiedergabequellen-, Kamera- oder EqualizerMenü.
Motorsport
Space
Havoc
Metall
20
Untermenü Sprachen
Wenn eine DVD mehrere Untertitel- oder Audiosprachen unterstützt, können alle
verfügbaren Sprachen während der Wiedergabe ausgewählt werden. Wird die
ausgewählte Sprache von der DVD nicht unterstützt, wird die Standardsprache
verwendet.
Einstellung
Option
Funktion
Sprachen
Englisch
Bildschirmanzeige erscheint in Englisch.
Französisch
Bildschirmanzeige erscheint in Französisch.
Deutsch
Bildschirmanzeige erscheint in Deutsch.
Englisch
Der DVD-Untertitel wird in Englisch angezeigt
(wenn verfügbar).
Französisch
Der DVD-Untertitel wird in Französisch angezeigt
(wenn verfügbar).
Deutsch
Der DVD-Untertitel wird in Deutsch angezeigt
(wenn verfügbar).
Auto
Der DVD-Untertitel wird gemäß der auf der Disc
spezifizierten Einstellungen angezeigt.
Aus
Es wird kein Untertitel angezeigt.
Englisch
Audioausgabe erfolgt in Englisch (wenn
verfügbar).
Französisch
Audioausgabe erfolgt in Französisch (wenn
verfügbar).
Deutsch
Audioausgabe erfolgt in Deutsch (wenn
verfügbar).
Englisch
Das DVD-Menü wird in Englisch angezeigt (wenn
verfügbar).
Französisch
Das DVD-Menü wird in Französisch angezeigt
(wenn verfügbar).
Deutsch
Das DVD-Menü wird in Deutsch angezeigt (wenn
verfügbar).
Untertitel
Audio
DVD-Menü
21
Untermenü Misc:
Einstellung
Option
Funktion
Load Factory
(Werkseinstellungen)
Reset
Stellt die Werkseinstellungen wieder her.
DivX Registrierung
Anzeige des DivX® Registrierungscodes.
DivX Deaktivierung
Deaktiviert die DivX® Registrierung.
Untermenü Audio
Einstellung
Option
Funktion
DRC
Aus
Schalten Sie die DRC-Option (Dynamic Range
Control, Dynamikbereichsteuerung) ein, um
die Wiedergabe bei niedrigen Lautstärken zu
verbessern.
An
Loudness
Aus
Low Boost
Auswahl der Anhebung der Tiefen Frequenzen
bzw. der hohen und tiefen Frequenzen.
High&Low
Subwoofer
Aus
Schaltet den Subwooferausgang ein oder aus.
An
Subw.-Filter
80 Hz
120 Hz
160 Hz
BASS Q
1.0
1.25
Mit dieser Einstellung können Sie die
Übergangsfrequenz des Subwoofers (falls
vorhanden) einstellen (Tiefpassfilter).
Einstellung der Dämpfung/Bandbreite der
Bassfrequenz.
1.5
2.0
MID Q
0.5
0.75
Einstellung der Dämpfung/Bandbreite für dei
mittlere Frequenz.
1.0
1.25
22
Quelle
Radio
Disk
USB1
Wählen Sie eine Quelle, um die relative
Lautstärke zu erhöhen oder zu verringern
(LEVEL).
USB2
AUX IN
NAV
BT
Pegel
0 bis 6
Die Grundeinstellung ist 3 (0dB Referenz):
0 = (-6dB)
1 = (-4dB)
2 = (-2dB)
3 = (0dB)
4 = (+2dB)
5 = (+4dB)
6 = (+6dB).
Untermenü Hardware
Befindet sich der Monitor im Anzeigemodus, schaltet er beim Einlegen des
Rückwärtsgangs automatisch in den CAMERA-Modus. Wird das Rückwärtsfahren
beendet, schaltet der Monitor wieder in den ursprünglichen Modus.
Einstellung
Option
Funktion
Farbwahl
Weiß
Mit dieser Einstellung können Sie eine
voreingestellte LED-Farbe für den Hintergrund
des Displays auswählen.
Rot
Blau
Grün
Gelb
Violett
AquaBlau
SkyBlau
Nutzer
Farbscan
Aus
Vorschau der voreingestellten LED-Farben.
An
RGB Farbe
Rot
Grün
Mit dieser Einstellung kann die Farbe der
LEDs eingestellt werden.
Blau
23
Kamera-Eingang
Normal
Spiegel
Video-Eingang
Öffne TFT
Kehrt die Kamerabilder um, als würden Sie in
einen Rückspiegel schauen.
NTSC
Die Farbsignale entsprechen dem NTSCFormat.
PAL
Die Farbsignale entsprechen dem PALFormat.
Auto
Das Farbsignal des Videoausgangs wird
automatisch gemäß der aktuellen Videoquelle
ausgewählt (NTSC oder PAL).
Auto Ein
Der TFT-Monitor wird automatisch
ausgefahren, wenn das Gerät eingeschaltet
wird.
Auto Aus
Drücken Sie OPEN, um den TFT-Monitor
auszufahren.
Manuell
Wenn die Zündung ausgeschaltet wird, fährt
der TFT-Monitor nicht wieder ein.
Kamera-Eingang
Befindet sich der Monitor im Anzeigemodus, schaltet er beim Einlegen des
Rückwärtsgangs automatisch in den KAMERA-Modus. Wird ein anderer Gang als der
Rückwärtsgang gewählt, schaltet das Gerät zurück auf den vorherigen Bildschirm.
Demo-Modus
Der Demo-Modus ist standardmäßig eingeschaltet (Auto-run). Der Demo-Modus zeigt
verschiedene Menü-Seiten, wie z. B. Radio, Disc, AUX IN, Kamera. Im Demo-Modus
werden ebenfalls die Equalizer- und Einstellungen-Menüs gezeigt. Wenn Sie den
Bildschirm berühren, wird der Demo-Modus unterbrochen. Wird der Bildschirm nicht
innerhalb von 30 Sekunden erneut berührt, wird der Demo-Modus fortgeführt. Um den
Demo-Modus zu deaktivieren, öffnen Sie das Einstellungen-Untermenü Allgemein
und schalten Demo auf Aus.
TS Cal (Touchscreen-Kalibrierung)
Um die Touchscreen-Kalibrierung aufzurufen, wählen Sie “TS CAL” im Menü
SETTING. Nach dem Aufrufen des Kalibrierungsmodus wird in einem Eckquadranten
des Monitors ein Fadenkreuz angezeigt. Um die Kalibrierung zu starten, halten Sie
das Fadenkreuz für eine Sekunde gedrückt, bis es sich in den nächsten Quadranten
bewegt. Fahren Sie mit den einzelnen Quadranten fort, bis die Kalibrierung
abgeschlossen ist.
24
Verlassen des Einstellungs-Menüs
Drücken Sie die Taste Setting, um das Einstellungs-Menü zu verlassen und zur normalen
Wiedergabe zurückzukehren.
25
Radio-Betrieb
Aus- und Einfahren des TFT-Monitors
Ausfahren des TFT-Monitors
Drücken Sie OPEN auf der Vorderseite des Gerätes, um den Mechanismus zum
Ausfahrendes Monitors in die Wiedergabeposition zu aktivieren.
Einfahren des TFT-Monitors
Drücken Sie OPEN auf der Vorderseite des Gerätes, um das den TFT-Monitor wieder
einzufahren.
Radiomenü
26
• R
ADIO: Drücken Sie diese Taste, um das Wiedergabequellen-Menü anzuzeigen,
und wählen Sie eine neue Wiedergabequelle.
• Anzeige des aktuellen Bandes
• Local/Distance-Anzeige: Lokaler Sender mit starkem Signal.
• Equalizer-Anzeige: Anzeige der aktuellen Equalizer-Einstellung.
: Drücken Sie diese Taste, um die Equalizer-Einstellungen aufzurufen.
• EQ
• Uhrzeit: Anzeige der Zeit, die im Menü Einstellungen eingegeben wurde.
• AF: Zeigt an, dass die AF-Funktion aktiviert ist.
• TA: Anzeige Verkehrsfunkdurchsagen Ein/Aus.
• TP: Anzeige aktueller Sender mit eigener Verkehrsfunkdurchsage.
• Programm-Information: Anzeige von drei verschiedenen Informationen: PS,
RT und PTY. PTY zeigt die Programmkategorie des aktuellen Senders an
(Nachrichten, Sport, Unterhaltung usw.) RT/PS zeigt den aktuellen Musiktitel,
Künstler und Sendername an.
• Anzeige der Senderfrequenz.
•
: Drücken Sie diese Taste, um die Vorwärtssuche zu starten.
• : Springt zur nächsthöheren Frequenz.
• : Springt zur nächstniedrigeren Frequenz.
: Drücken Sie diese Taste, um die Rückwärtssuche zu starten.
•
• Mehr: Drücken Sie diese Taste, um zwischen der ersten und zweiten Seite des
Menüs zu wechseln.
• AS: Drücken Sie diese Taste, um automatisch Sender abzuspeichern.
• PTY: Drücken Sie diese Taste, um die PTY-Funktion zu aktivieren.
• Scan: Drücken Sie diese Taste, um nach allen verfügbaren Sender zu suchen,
wobei jeder Sender für 5 Sekunden angespielt wird. Die Suche wird fortgesetzt, bis
Sie einen Sender auswählen.
• Mem: Anzeigebildschirm zum Speichern des aktuellen Kanals im Senderspeicher.
• Band: Drücken Sie diese Taste, um zwischen UKW- und MW-Band zu wechseln.
• Direkte Eingabe: Drücken Sie diese Taste, um den Direkteingabe-Bildschirm zu
öffnen.
• Stationstasten mit gespeicherten Sendernamen. Berühren Sie eine Stationstaste,
um den gespeicherten Sender aufzurufen.
• Option: Drücken Sie diese Taste, um das Optionen-Menü anzuzeigen.
27
Menü Optionen
Berühren Sie Option, um das Options-Menü zu öffnen.
LOC
DX
RDS ON/OFF (EIN/AUS):
Die RDS (Radio Data System)-Funktion ermöglicht den Empfang von
Verkehrsmeldungen und bietet weitere Dienste, z. B. die Anzeige des Sendernamens
auf dem Display.
TA Volume
Drücken Sie im OPTION-Menü die Schaltfläche TA VOL. Stellen Sie die gewünschte
Lautstärke mit der Schaltfläche bzw. ein. Drücken Sie die Schaltfläche OPTION.
Das Radiomenü wird wieder angezeigt, die eingestellte Lautstärke ist gespeichert.
TA
Drücken Sie die Schaltfläche TA ON/OFF (EIN/AUS), um den Vorrang für
Verkehrsmeldungen ein- bzw. auszuschalten.
CT:
(Clock Time - Zeitsynchronisation, RDS-Dienst) Ist die Funktion eingeschaltet, wird
die Uhrzeit des Radios automatisch anhand der RDS-Radiosignale synchronisiert.
In Regionen, in denen die Sommerzeit nicht eingehalten wird, weicht die
Systemuhrzeit um 1 Stunde ab. Schalten Sie in diesem Fall die CT-Funktion aus und
stellen die Uhrzeit manuell ein.
AF
Das Gerät kann automatisch auf eine Alternativfrequenz (AF) desselben Senders
wechseln, wenn der Empfang schlecht wird. Drücken Sie die Schaltfläche ON/
OFF (EIN/AUS) , um die automatische Auswahl von Alternativfrequenzen bei RDSEmpfang ein- bzw. auszuschalten.
MODE:
Berühren Sie diese Taste, um den Radioempfang im Lokal- oder Distanz-Modus
auszuwählen. Ist die Funktion LOCAL aktiviert, werden nur Sender wiedergegeben,
für die ein starkes lokales Signal empfangen wird.
28
Zum Radiobetrieb wechseln
• Berühren Sie den Bildschirm oben links, um das Wiedergabequellen-Menü
anzuzeigen. Berühren Sie die Schaltfläche Radio.
• Drücken Sie die Taste SRC auf der Vorderseite, um zum Radio-Betrieb zu
wechseln.
Auswahl des UKW/MW-Bandes
Berühren Sie das BAND-Icon auf dem Bildschirm, um zwischen folgenden Bändern
zu wechseln: FM1, FM2, FM3, AM1 und AM2.
Einen Sender einstellen
Sendersuchlauf
Um den nächsthöheren Sender zu suchen, drücken Sie .
Um den nächstniedrigeren Sender zu suchen, drücken Sie
Manuelle Senderwahl
Um die Senderfrequenz schrittweise zu ändern, drücken Sie
.
oder .
Direkte Sendereingabe
1. Um einen Sender direkt aufzurufen, berühren Sie die Taste Direkte Eingabe, um
das Direkteingabemenü zu öffnen.
2. G
eben Sie die gewünschte Radiofrequenz mithilfe des angezeigten Nummernfeldes ein. Um eine Eingabe zu löschen, berühren Sie die Taste
. Drücken Sie
ok, um den eingegebenen Sender aufzurufen. Um das Menü zu verlassen, ohne
den Sender zu ändern, drücken Sie X.
29
Nutzung der Senderspeicherplätze
Für das Speichern und Aufrufen von Radiosendern stehen sechs Speicherplätze je
Band zur Verfügung. Alle sechs gespeicherten Sender (P1-P6) für das aktuelle Band
werden auf dem Bildschirm angezeigt.
Speichern eines Senders
1. Wählen Sie gegebenenfalls ein Band aus. Wählen Sie dann einen Sender.
2. Berühren Sie die Schaltfläche Mem, um das Senderspeicher-Menü aufzurufen.
3. Berühren Sie den Speicherplatz, unter dem Sie den Sender speichern möchten
(oder drücken Sie X, um den Vorgang abzubrechen und das Menü zu schließen). Die
Senderfrequenz wird oben im Menü angezeigt. Der Speicherplatz ist hervorgehoben.
Die Senderfrequenz wird in dem hervorgehobenen Speicherplatz gespeichert. Der
Sender wird auf Radio-Display angezeigt.
Aufrufen eines Senders
1. Wählen Sie gegebenenfalls ein Band aus.
2. Berühren Sie eine der Speichertasten auf dem Bildschirm, um den gewünschten
gespeicherten Sender aufzurufen.
30
Automatische Speicherfunktion (AS)
Wählen und speichern von sechs Sendern mit starkem Signal im aktuellen Band
1. Wählen Sie gegebenenfalls ein Band aus.
2. Berühren Sie die Schaltfläche AS auf dem Bildschirm, um die Automatische
Speicherfunktion zu aktivieren.
Bereits gespeicherte Sender werden von den neuen Sendern ersetzt. Wenn Sie
die Senderspeicher bereits mit Ihren Lieblingssendern belegt haben, werden diese
durch das Aufrufen der automatischen Speicherfunktion gelöscht und mit den
neuen, signalstarken Sendern überschrieben. Die automatische Speicherfunktion
ist besonders nützlich, wenn Sie sich in einem Gebiet bewegen, dessen lokale
Radiosender Sie nicht kennen.
Vorschau-Suche (SCAN)
Um das UKW- oder MW-Band nach verfügbaren Sendern in Ihrer Region
abzusuchen, drücken Sie die Taste Scan. Jeder Sender wird 5 Sekunden
angespielt. Drücken Sie die Taste Scan erneut, um einen Sender auszuwählen und
die Scan-Funktion zu beenden.
Suche nach lokalen Radiosendern
Wenn die Funktion Local eingeschaltet ist, werden nur Radiosender mit einem
starken lokalen Signal wiedergegeben.
Aktivieren der Funktion Local im UKW/MW-Radiomodus:
1. Drücken Sie die Schaltfläche Optionen. Ein Pop-up-Fenster öffnet sich.
2. Drücken Sie die Schaltfläche MODE LOC/DX, um die Funktion Local ein- oder
auszuschalten.
Ist die Funktion Local aktiviert, ist die Local-Anzeige (LOC) oben auf dem
Bildschirm beleuchtet. Ist die Funktion DISTANCE eingeschaltet ist, ist die DistanceAnzeige (DX) oben auf dem Bildschirm beleuchtet.
31
DVD/VCD-VIDEO-BETRIEB
Hinweis: Bei ordnungsgemäßer Installation, wird auf dem Front-Monitor nur
dann ein Video angezeigt, wenn die Handbremse angezogen ist. Wenn Sie
während der Fahrt versuchen, ein Video abzuspielen, erscheint auf dem
Bildschirm die eine entsprechende Meldung. Der Betrieb eines Rear-ViewEntertainment-Systems, sofern angeschlossen, ist jedoch während der Fahrt
möglich.
Aus- und Einfahren des TFT-Monitors
Ausfahren des TFT-Monitors
Drücken Sie OPEN auf der Vorderseite des Gerätes, um den Mechanismus zum
Ausfahrendes Monitors in die Wiedergabeposition zu aktivieren.
Einfahren des TFT-Monitors
Drücken Sie OPEN auf der Vorderseite des Gerätes, um das den TFT-Monitor wieder
einzufahren.
DVD/VCD-Menü
Warnung !!!
Es ist gesetzlich nicht erlaubt, während der Fahrt oder bei laufendem Motor ein
Video abzuspielen. Ziehen Sie die Handbremse, um ein Video anzusehen.
Um die Bildschirmsteuerung aufzurufen, berühren Sie den Bildschirm im unteren
Drittel, während eine DVD abgespielt wird. Drücken Sie
, um Seite 2 der
Bildschirmsteuerung aufzurufen.
DVD
Menu
Seite 1
DVD
Menu
Seite 2
32
•
: Drücken Sie diese Taste, um zum nächsten Kapitel zu wechseln.
• : Berühren Sie diese Schaltfläche, um zu Seite 2 des Menüs zu wechseln.
• : Drücken Sie diese Taste, um das Tastenfeld für die direkte Kapitel-/Titelauswahl
aufzurufen.
•
(Stop): Drücken Sie diese Taste, um die Wiedergabe zu stoppen.
• Sub (Untertitel): Drücken Sie diese Taste während der Wiedergabe, um
eine Untertitel-Sprache auszuwählen (wenn die Disc in mehreren Sprachen
aufgezeichnet wurde). Jedes Mal, wenn Sie auf dieses Symbol drücken, wird eine
andere Untertitelsprache ausgewählt. Die Untertitelfunktion kann auch ein- oder
ausgeschaltet werden.
• Audio: Drücken Sie diese Taste während der Wiedergabe, um eine AudioSprache einzustellen. Jedes Mal, wenn Sie diese Taste drücken, wird eine andere
Sprache ausgewählt, wenn Sie eine mehrsprachige DVD ansehen.
• : Drücken Sie diese Taste, um die DVD-Steuerung auszublenden.
• : Drücken Sie diese Taste, um den schnellen Rücklauf zu starten. Wiederholtes
Drücken erhöht die Rücklaufgeschwindigkeit (x2, x4, x8, x20). Drücken Sie , um
die Wiedergabe mit normaler Geschwindigkeit fortzusetzen.
• : Drücken Sie diese Taste, um den schnellen Vorlauf zu starten. Wiederholtes
Drücken erhöht die Vorlaufgeschwindigkeit (x2, x4, x8, x20). Drücken Sie , um
die Wiedergabe mit normaler Geschwindigkeit fortzusetzen.
•
: Drücken Sie diese Taste, um zum vorherigen Kapitel zu wechseln.
• : Drücken Sie diese Taste, um die Wiedergabe zu starten. Drücken Sie die
Taste erneut, um die Wiedergabe zu unterbrechen.
• Titel: Drücken Sie diese Taste, um einen anderen Titel für die Wiedergabe
auszuwählen. Wählen Sie den Titel über den Touchscreen aus.
• DISP: Drücken Sie diese Taste, um Wiedergabeinformationen, z. B.
wiedergegebenes Medium und aktuelle Wiedergabezeit, anzuzeigen.
• EQ: Drücken Sie diese Taste, um die Equalizer-Einstellungen aufzurufen.
: Drücken Sie diese Taste, um das Menü Einstellungen aufzurufen.
•
• 1/2: Drücken Sie diese Taste, um die Zeitlupenfunktion (vorwärts und rückwärts)
zu aktivieren. Drücken Sie, um den aktuellen Titel in Zeitlupe abzuspielen.
Drücken Sie die Taste wiederholt, um die Geschwindigkeit der Zeitlupe zu ändern
(vorwärts: 1/2, 1/4, 1/6 und 1/8; rückwärts: 1/2, 1/4, 1/6 und 1/8) Drücken Sie ,
um die Wiedergabe mit normaler Geschwindigkeit fortzusetzen.
• (Wiederholung): Drücken Sie diese Taste während der Wiedergabe, um
das aktuelle Kapitel zu wiederholen. Drücken Sie die Taste erneut, um den
aktuellen Titel zu wiederholen. Drücken Sie die Taste ein weiteres Mal, um die
Wiederholungsfunktion auszuschalten.
• A-B: Drücken Sie diese Taste, um eine bestimmten Abschnitt auf der DVD von
Punkt A bis Punkt B zu wiederholen.
• : Drücken Sie diese Taste, um eine Szene aus verschiedenen Blickwinkeln
wiederzugeben.
• Menü: Drücken Sie diese Taste, um das DVD-Hauptmenü anzuzeigen.
33
Wiedergabesteuerung
Einlegen einer Disc
Wenn eine DVD eingelegt wird, wechselt das Gerät in den DVD-Modus und die
Wiedergabe der Disc beginnt.
Sie können keine Disc einlegen, wenn sich bereits eine Disc im Gerät befindet
oder das Gerät ausgeschaltet ist.
HINWEIS: DVD-R und DVD-RW werden nur abgespielt, wenn der Brennvorgang
beendet und die DVD abgeschlossen wurde.
Auswerfen einer Disc
Drücken Sie die Taste auf der Vorderseite des Geräts, um die Disc auszuwerfen.
Das Gerät wechselt automatisch in den Radiobetrieb. Sie können die Disc auch
auswerfen, wenn das Gerät ausgeschaltet ist. Das Gerät bleibt danach ausgeschaltet.
Zurücksetzen des Lademechanismus
Wenn die Disc nicht richtig geladen wird oder der Mechanismus nicht korrekt
funktioniert, halten Sie die Taste am Gerät gedrückt, um den Lademechanismus
zurückzusetzen. Anschließend wird der normale Betrieb wieder aufgenommen.
Aktivieren des DVD-Modus
Um in den DVD-Modus zu wechseln, wenn bereits eine DVD eingelegt wurde,
drücken Sie SRC auf der Vorderseite des Gerätes, um das Wiedergabequellen-Menü
zu öffnen. Drücken Sie die Schaltfläche Disc.
Wiedergabe wiederholen
, um den Wiederholungsmodus in folgender Reihenfolge zu
Drücken Sie
aktivieren:
• DVD: Wiederholung Kapitel / Wiederholung Titel / Wiederholung Aus
• VCD (PBC Aus): einmalige Wiederholung / Wiederholung aus
HINWEIS: Bei der Wiedergabe einer Video-CD ist die Wiederholfunktion nicht
verfügbar, wenn die PBC-Wiedergabesteuerung aktiviert ist.
34
Wiederholen eines bestimmten Bereiches (A-B)
Verwenden Sie die A-B-Funktion, um einen bestimmten Bereich auf der Disc zu
wiederholen.
• Drücken Sie A-B auf der zweiten Seite des DVD-Menüs, um den Startpunkt (A)
festzulegen.
• Drücken Sie A-B erneut, wenn Sie den gewünschten Endpunkt (B) erreichen. Der
gewählte Bereich der DVD wird nun kontinuierlich wiederholt.
• Drücken Sie A-B ein weiteres Mal, um den Bereich A-B zu löschen und die
Wiederholung zu beenden.
DVD-Hauptmenü aufrufen
• Drücken Sie die Taste MENÜ auf der zweiten Seite des DVD-Menüs, um das DVDHauptmenü aufzurufen. Wählen Sie einen Titel aus dem Menü.
• Drücken Sie die Taste TITEL auf der zweiten Seite des DVD-Menüs, um einen
anderen Titel für die Wiedergabe auszuwählen.
• Sie können einen Titel auch über den Touchscreen auswählen.
Wechseln zwischen Kapiteln
Drücken Sie
Drücken Sie
, um zum nächsten Kapitel zu wechseln.
, um zum vorherigen Kapitel zu wechseln. .
Direkte Kapitel/Titelauswahl
1. Drücken Sie die Taste , um das Tastenfeld für die direkte Kapitel-/Titelauswahl
aufzurufen.
2. G
eben Sie das gewünschte Kapitel/Titel mithilfe des Tastenfeldes ein.
3. Drücken Sie , um Ihre Eingabe zu bestätigen. Um die Eingabe zu löschen und
neu zu beginnen, drücken Sie
. Um das Menü zu verlassen, drücken Sie X.
Verwenden alternativer Blickwinkel (nur im DVD-Modus)
Einige DVDs enthalten Szenen, die aus verschiedenen Blickwinkeln betrachtet
werden können. Für Discs, die verschiedene Blickwinkel bereitstellen, drücken Sie
die Taste
auf der zweiten Seite des DVD-Menüs, um zwischen den verschiedenen
Blickwinkeln für das angezeigte Bild zu wechseln..
35
Mehrsprachige Discs (Nur im DVD-Modus)
Ändern der Audiosprache
Wenn Sie eine mehrsprachige DVD anschauen, drücken Sie Audio auf der ersten
Seite des DVD-Menüs, um eine Sprache auszuwählen. Jedes Mal, wenn Sie auf
dieses Symbol drücken, wird eine andere Sprache ausgewählt.
Ändern der Untertitelsprache
Wenn Sie eine mehrsprachige DVD mit Untertiteln anschauen, drücken Sie Sub auf
der ersten Seite des DVD-Menüs, um eine Untertitelsprache auszuwählen.
HINWEIS: Drücken Sie während der VCD-Wiedergabe die Taste AUDIO auf der
zweiten Seite des DVD-Menüs, um den linken oder rechten Kanal bzw. den
Stereomodus auszuwählen.
PBC - Wiedergabesteuerung (Nur im VCD-Modus)
Auf einer VCD mit PBC-Funktion bietet die PBC-Wiedergabesteuerung zusätzliche
Möglichkeiten der Wiedergabesteuerung.
Drücken Sie PBC auf der ersten Seite des DVD-Menüs, um die PBC-Funktion einbzw. auszuschalten. Ist die PBC-Funktion aktiviert, startet die Wiedergabe mit dem
ersten Titel der Wiedergabeliste.
HINWEIS: Ist die PBC-Funktion aktiviert, sind die Funktionen für den schnellen
Vorlauf, die Wiedergabe in Zeitlupe und das Wechseln zum vorherigen oder nächsten
Track verfügbar. Wiederholung und Direktwahl eines Titels sind jedoch nicht möglich.
Die PBC-Funktion wird automatisch durch die Auswahl der Zufallswiedergabe, Scanoder Suchfunktion ausgeschaltet.
Wiedergabeinformationen
Berühren Sie während der Wiedergabe die Taste DISP auf der zweiten Seite des
DVD-Menüs, um Wiedergabeinformationen, z. B. wiedergegebenes Medium und
aktuelle Wiedergabezeit, anzuzeigen.
DVD-Wiedergabeinformationen
• DVD Video – Format der aktuellen Disc.
• Zeit 00:01:30/00:36:10 – Zeigt die Wiedergabezeit des aktuellen Titels an.
• Titel 5/08 – Zeigt an, dass derzeit der fünfte von acht Titeln auf der DVD abgespielt
wird.
• Kapitel 2/16 – Zeigt an, dass derzeit das zweite von 16 Kapiteln auf der DVD
abgespielt wird.
VCD-Wiedergabeinformationen
• VCD2.0 – Format der aktuellen Disc.
• Zeit 00:01:30/00:36:10 – Zeigt die Wiedergabezeit des aktuellen Titels an.
• PBC Ein/Aus – Zeigt an, ob die PBC-Funktion ein- oder ausgeschaltet ist.
36
Allgemeine Disc-Informationen
Symbol
12 cm Disc-Eigenschaften
Max. Wiedergabezeit
Single side single layer (DVD-5)
Single side double layer (DVD-9)
Double side single layer (DVD-10)
Double side double layer (DVD-18)
(MPEG-2-Methode)
133 Minuten
242 Minuten
266 Minuten
484 Minuten
Single side single layer (VCD)
(MPEG-1-Methode)
74 Minuten
Single side single layer
74 Minuten
Disc-Symbole
Symbol
Bedeutung
Anzahl der aufgenommenen Sprachen. Die Ziffer gibt an, wie viele
Sprachen auf der Disc verfügbar sind (max. 8)
Anzahl der Untertitelsprachen auf der Disc (max. 32).
Anzahl der Perspektiven (max. 9).
Verfügbare Bildformate. “LB” steht für Letter Box und “PS” steht für Pan/
Scan. Im Beispiel links kann von 16:9 auf Letter Box umgestellt werden.
Angabe des Ländercodes, wo die Disc abgespielt werden kann.
• Region 1: USA, Kanada, Ostpazifische Inseln
• Region 2: Japan, Westeuropa, Nordeuropa, Ägypten, Südafrika,
Mittlerer Osten
• Region 3: Taiwan, Hong Kong, Südkorea, Thailand, Indonesien, SüdOst-Asien
• Region 4: Australien, Neuseeland, Mittel- und Südamerika,
Südpazifische Inseln, Ozeanien
• Region 5: Russland, Mongolei, Indien, Mittel-Asien, Osteuropa,
Nordkorea, Nordafrika, Nord-West-Asien
• Region 6: China
• ALL: Alle Länder.
37
DVD/CD-AUDIO-BETRIEB
Aus- und Einfahren des TFT-Monitors
Ausfahren des TFT-Monitors
Drücken Sie OPEN auf der Vorderseite des Gerätes, um den Mechanismus zum
Ausfahrendes Monitors in die Wiedergabeposition zu aktivieren.
Einfahren des TFT-Monitors
Drücken Sie OPEN auf der Vorderseite des Gerätes, um das den TFT-Monitor wieder
einzufahren.
Abspielbare Discs
Der VME 9415 kann Musik oder andere Audio-Dateien von folgenden Discs
wiedergeben:
• CD-DA
• CD-R/RW
• DVD
• DVD+R/RW
• DVD-R/RW
Nachdem Sie eine Disc eingelegt haben, werden Disc- und Track-Titel (wenn
vorhanden) sowie Track-Nummer und Wiedergabezeit auf dem Bildschirm angezeigt.
CD-Menü
Die Anzeigen und Schaltflächen für CD-Wiedergabe werden nachfolgend gezeigt.
Menü Seite 1
Menü Seite 2
38
• Disc: Drücken Sie diese Taste, um das Wiedergabequellen-Menü anzuzeigen.
Wählen Sie eine Wiedergabequelle.
) - Diese Anzeige ist beleuchtet, wenn der
• Wiederholungsanzeige (
Wiederholungsmodus aktiviert ist.
• Anzeige Zufallswiedergabe ( ) - Diese Anzeige ist beleuchtet, wenn die zufällige
Wiedergabe aktiviert ist.
• Equalizer-Anzeige: Anzeige der aktuellen Equalizer-Einstellung.
• EQ
: Drücken Sie diese Taste, um die Equalizer-Einstellungen aufzurufen
• Uhrzeit: Anzeige der Zeit, die im Menü Einstellungen eingegeben wurde.
•
•
•
•
•
•
•
•
•
•
•
•
•
•
Vorschaufenster: Zeigt das Album-Cover an (wenn verfügbar).
:Berühren Sie diese Schaltfläche, um zwischen Seite 1 und 2 des Menüs zu
wechseln.
(Stop): Drücken Sie diese Taste, um die Wiedergabe zu stoppen.
: Drücken Sie diese Taste, um zum nächsten Titel zu wechseln.
(Pause / Play ): Drücken Sie diese Taste, um die Wiedergabe zu
unterbrechen. Drücken Sie die Taste erneut, um die Wiedergabe fortzusetzen.
: Drücken Sie diese Taste, um zum vorherigen Titel zu wechseln.
Liste: Drücken Sie diese Taste, um die Wiedergabeliste anzuzeigen..
Anzeige Spielzeit: Zeigt die Gesamtspielzeit und die bereits verstrichene Spielzeit
des abgespielten Titels an.
Track-Anzeige: Zeigt die aktuelle Track-Nummer und die Gesamtzahl der Tracks
auf der Disc an.
EQ: Drücken Sie diese Taste, um die Equalizer-Einstellungen aufzurufen.
: Drücken Sie diese Taste, um das Tastenfeld für die direkte Kapitel-/Titelauswahl
aufzurufen.
(Wiederholung): Drücken Sie diese Taste, um den Wiederholungsmodus in
folgender Reihenfolge zu aktivieren: Einmalige Wiederholung > Wiederholung
Ordner > Wiederholung alle > Wiederholung Aus
: Drücken Sie diese Taste, um die Zufallswiedergabe ein- oder auszuschalten.
SCAN: Spielt die ersten zehn Sekunden jedes Titels. Drücken Sie die Taste erneut,
um die Funktion zu deaktivieren.
39
Wiedergabelisten-Menü
Dieses Menü ermöglicht die Direktsuche nach Musik auf Ihrer Disc.
• Berühren Sie einen Track-Titel (wenn vorhanden) oder eine Track-Nummer, um die
Wiedergabe dieses Tracks zu starten.
• Drücken Sie , um die vorherige Seite anzuzeigen. Drücken Sie , um die nächste
Seite anzuzeigen.
, um zur ersten Seite des Menüs zurückzukehren.
• Drücken Sie
40
Steuern der Wiedergabe
Eine Disc einlegen
Die Wiedergabe beginnt, wenn eine CD eingelegt wird. Sie können keine Disc
einlegen, wenn sich bereits eine Disc im Gerät befindet oder das Gerät ausgeschaltet
ist.
Auswerfen einer Disc
Drücken Sie die Taste auf der Vorderseite des Geräts, um die Disc auszuwerfen.
Das Gerät wechselt automatisch in den Radiobetrieb. Sie können die Disc auch
auswerfen, wenn das Gerät ausgeschaltet ist. Das Gerät bleibt danach ausgeschaltet.
Zurücksetzen des Lademechanismus
Wenn die Disc nicht richtig geladen wird oder der Mechanismus nicht korrekt funktioniert, halten Sie die Taste am Gerät gedrückt, um den Lademechanismus zurückzusetzen. Anschließend wird der normale Betrieb wieder aufgenommen.
Wiedergabe Stoppen
Drücken Sie , um die Wiedergabe der Disc zu stoppen.
Drücken Sie , um die Wiedergabe fortzusetzen.
Wiedergabe unterbrechen
Drücken Sie , um die Wiedergabe der Disc zu unterbrechen oder fortzusetzen.
Wechseln zwischen Titeln
Drücken Sie , um zu nächsten Titel auf der Disc zu wechseln.
Drücken Sie , um zum vorherigen Titel zu wechseln.
Wiederholte Wiedergabe
Drücken Sie die Taste
, um den Wiederholungsmodus in folgender Reihenfolge zu
aktivieren
• DVD: Einmalige Wiederholung > Wiederholung Ordner > Wiederholung alle >
Wiederholung Aus
• CD-DA: Einmalige Wiederholung > Wiederholung Ordner > Wiederholung alle >
Wiederholung Aus
• CD-R/RW: Einmalige Wiederholung > Wiederholung Ordner > Wiederholung alle >
Wiederholung Aus
• DVD-R/RW: Einmalige Wiederholung > Wiederholung Ordner > Wiederholung alle
> Wiederholung Aus
Zufallswiedergabe
Drücken Sie
, um die Titel auf der Disc in zufälliger Reihenfolgen wiederzugeben.
erneut, um die Zufallswiedergabe zu deaktivieren.
Drücken Sie
HINWEIS: CD-R und CD-RW können nur abgespielt werden, wenn der
Brennvorgang abgeschlossen wurde.
41
MP3/WMA/XVID/DIVX-Betrieb
Aus- und Einfahren des TFT-Monitors
Ausfahren des TFT-Monitors
Drücken Sie OPEN auf der Vorderseite des Gerätes, um den Mechanismus zum
Ausfahrendes Monitors in die Wiedergabeposition zu aktivieren.
Einfahren des TFT-Monitors
Drücken Sie OPEN auf der Vorderseite des Gerätes, um das den TFT-Monitor wieder
einzufahren.
Anforderungen für Medien/Dateien
Das Gerät kann MP3- und WMA-Dateien abspielten, die auf CD-R/RWs, DVD+R/
RWs und DVD-R/RWs gespeichert wurden.
Bei CD-RWs muss sichergestellt sein, dass die Formatierung vollständig und nicht als
Schnellformatierung durchgeführt wird, um Fehler bei der Wiedergabe zu vermeiden.
Die größtmögliche Speicherkapazität bieten Dual-Layer-DVDs.
Kompabilität des MP3-Formats
Die nachfolgend aufgeführten Dateinamenformate sind mit diesem Gerät kompatibel:
• ISO 9660 – Dateiname: 12 Zeichen, Dateiendung: 3 Zeichen
• ISO 9660 – Dateiname: 31 Zeichen, Dateiendung: 3 Zeichen
• Joliet – 64 Zeichen
Entspricht der Name des Ordners oder der Datei nicht dem ISO9660Dateisystemstandard, ist eine korrekte Anzeige oder Wiedergabe unter Umständen
nicht möglich. Verwenden Sie die folgenden Einstellungen, wenn Sie Audiodaten für
die MP3-Disc komprimieren:
• Übertragungsbitrate: 128 kbps
• Abtastfrequenz: 48 kHz
Wenn die maximale Kapazität der Disc zum Beschreiben mit MP3-Dateien nutzen,
deaktivieren Sie die Option für das weitere Beschreiben. Wenn Sie die gesamte
Kapazität einer leeren Disc nutzen möchten, aktivieren Sie die Einstellung „Disc at
once“
Reihenfolge der MP3-Wiedergabe
Die Wiedergabe von Dateien und Ordnern (Auswahl über Ordnersuche, Dateisuche
und Ordnerauswahl) erfolgt in der Reihenfolge, in der sie vom CD-Brenner auf die
Disc geschrieben wurden. Daher entspricht die erwartete Wiedergabereihenfolge
möglicherweise nicht der tatsächlichen Wiedergabe. Sie können die Reihenfolge
der MP3/WMA-Dateiwiedergabe festlegen, indem Sie die Dateien auf ein Medium
(z.B. eine CD-R) schreiben und den Dateinamen dabei eine Wiedergabereihenfolge
zuweisen, beispielsweise „01“ bis „99“.
42
Zum Beispiel erfolgt für ein Medium mit der folgenden Ordner-/Dateihierarchie die
Ordnersuche, Dateisuche oder Ordnerauswahl folgendermaßen:
Der VME 9415 Player erkennt nur drei Ordnerebenen und zeigt keine Ordner an, die
nur andere Ordner enthalten. Im obigen Beispiel zeigt das Gerät die Ordner 3, 4, 6 und
8 aber nicht die Ordner 2 und 7 an, da diese keine Tracks enthalten. Ordner 5 wird nicht
erkannt, da er sich auf der vierten Ebene befindet.
43
Einstecken eines USB-Gerätes
HINWEIS: Die USB-Eingänge erkennen die meisten USB-Flash-Speichergeräte
und portable Festplatten (Festplatten müssen als FAT32 formatiert sein, NTFS
wird nicht unterstützt). HINWEIS: An den vorderen und hinteren USB-Eingang
können Apple iPod/Phone-Geräte, USB-Speichersticks oder portable Festplatten
angeschlossen werden.
1. Der USB-Anschluss befindet sich auf der Vorderseite des Gerätes.
Type A
USB Connector
A/V
INPUT
2. S
chließen Sie das USB-Gerät an den USB-Anschluss an. Die Audio/VideoDateien auf dem USB/SD-Gerät werden automatisch gelesen.
Um das USB/SD-Gerät zu entfernen, drücken Sie SRC oder nutzen Sie das
Wiedergabequellen-Menü, um einen anderen Modus auszuwählen. Entfernen Sie
dann das USB/SD-Gerät.
44
Dieses Gerät ist zertifiziert nach DivX HomeTheater Version 3.0.
DivX® ist ein digitales Videoformat, das von DivX, Inc. entwickelt wurde und ein
hochwertiges Seh-Erlebnis auf verschiedenen Plattformen bietet wie z. Bsp. Handys
und DVD-Playern. DivX®, DivX Certified ® und zugehörige Logos sind eingetragenes
Handelszeichen der FirmaDivX, Inc. und werden auf Lizenzbasis verwendet.
Dieses Gerät ist DivX zertifiziert® und muss registriert werden, um gekaufte DivX
Filme (VOD)wiederzugeben.
Zur Registrierung des Gerätes verwenden Sie bitte den Registrierungscode.
Bitte beachten Sie dazu die Hinweise im Internet unter www.divx.com/vod.
Dieses Gerät kann DivX-Videodateien abspielen, die auf CD-R/RW, DVD-R/RW und
DVD+R/RW Discs und USB Stick aufgenommen wurden.
Dieses Gerät spielt alle Versionen von DivX®-Videos ab (einschl.DivX®8), mit einer
Standardwiedergabe von DivX®-Mediendateien.
Nicht autorisierte DivX-Dateien können möglicherweise nicht ordnungsgemäß
ausgeführt werden.
Dateierweiterungen, wie .avi oder .divx, müssen richtig verwendet werden.
Technische Änderungen und Irrtum vorbehalten. Unter www.divx.com erhalten Sie
weitere Informationen zur DivX® Video-Dateien und über Software-Tools.
45
MP3/WMA-Menü
Die Anzeigen und Schaltflächen für die MP3/WMA-Wiedergabe werden nachfolgend
gezeigt.
Menu
Page
1
Menu
Page
2
46
• Disc: Drücken Sie diese Taste, um das Wiedergabequellen-Menü anzuzeigen.
Wählen Sie eine Wiedergabequelle.
) - Diese Anzeige ist beleuchtet, wenn der
• Wiederholungsanzeige (
Wiederholungsmodus aktiviert ist.
• Anzeige Zufallswiedergabe ( ) - Diese Anzeige ist beleuchtet, wenn die zufällige
Wiedergabe aktiviert ist.
• Equalizer-Anzeige: Anzeige der aktuellen Equalizer-Einstellung.
• EQ
: Drücken Sie diese Taste, um die Equalizer-Einstellungen aufzurufen.
• Uhrzeit: Anzeige der Zeit, die im Menü Einstellungen eingegeben wurde.
•
•
•
•
•
•
•
•
•
•
•
•
•
•
Vorschaufenster: Zeigt das Album-Cover an (wenn verfügbar).
:Berühren Sie diese Schaltfläche, um zwischen Seite 1 und 2 des Menüs zu
wechseln.
(Stop): Drücken Sie diese Taste, um die Wiedergabe zu stoppen.
: Drücken Sie diese Taste, um zum nächsten Titel zu wechseln.
(Pause / Play ): Drücken Sie , um die Wiedergabe zu unterbrechen.
Drücken Sie , um die Wiedergabe zu starten.
: Drücken Sie diese Taste, um zum vorherigen Titel zu wechseln.
Liste: Drücken Sie diese Taste, um die Wiedergabeliste anzuzeigen.
Anzeige Spielzeit: Zeigt die Gesamtspielzeit und die bereits verstrichene Spielzeit
des abgespielten Titels an.
Track-Anzeige: Zeigt die aktuelle Track-Nummer und die Gesamtzahl der Tracks
auf der Disc an.
EQ: Drücken Sie diese Taste, um die Equalizer-Einstellungen aufzurufen.
: Drücken Sie diese Taste, um das Tastenfeld für die direkte Kapitel-/Titelauswahl
aufzurufen.
(Wiederholung): Drücken Sie diese Taste, um den Wiederholungsmodus in
folgender Reihenfolge zu aktivieren: Einmalige Wiederholung > Wiederholung
Ordner > Wiederholung alle > Wiederholung Aus
: Drücken Sie diese Taste, um die Zufallswiedergabe ein- oder auszuschalten.
SCAN: Spielt die ersten zehn Sekunden jedes Titels. Drücken Sie die Taste
erneut, um die Funktion zu deaktivieren.
47
Wiedergabelisten-Menü
Dieses Menü ermöglicht die Direktsuche nach Musik-, Video- oder Fotodateien, die
auf der MP3-Disc bzw. dem USB-Gerät gespeichert sind.
• Berühren Sie einen Ordner, um den Inhalt des Verzeichnisses anzuzeigen, oder
berühren Sie einen Track-/Dateinamen, um die Wiedergabe dieser Datei zu starten.
• Drücken Sie , um die vorherige Seite anzuzeigen. Drücken Sie , um die nächste
Seite anzuzeigen.
• Drücken Sie
, um zur ersten Seite des Menüs zurückzukehren.
Suche nach Dateitypen
1. Drücken Sie MUSIK .
2. D
rücken Sie “MUSIK,” “FOTO” oder “VIDEO”. Die Dateiliste wird entsprechend
der Auswahl gefiltert.
48
Wiedergabesteuerung
Einlegen einer Disc
Die Wiedergabe beginnt, wenn eine MP3/WMA-Disc eingelegt wird. Sie können
keine Disc einlegen, wenn sich bereits eine Disc im Gerät befindet oder das Gerät
ausgeschaltet ist.
Auswerfen einer Disc
Drücken Sie die Taste auf der Vorderseite des Geräts, um die Disc auszuwerfen.
Das Gerät wechselt automatisch in den Radiobetrieb. Sie können die Disc auch
auswerfen, wenn das Gerät ausgeschaltet ist. Das Gerät bleibt danach ausgeschaltet.
Zurücksetzen des Lademechanismus
Wenn die Disc nicht richtig geladen wird oder der Mechanismus nicht korrekt
funktioniert, halten Sie die Taste am Gerät gedrückt, um den Lademechanismus
zurückzusetzen. Anschließend wird der normale Betrieb wieder aufgenommen.
Wiedergabe von MP3/WMA-Dateien
Nachdem Sie eine MP3/WMA-Disc eingelegt haben, werden die Dateien in der
Reihenfolge wiedergegeben, in der sie im Stammverzeichnis abgelegt wurden.
HINWEIS: Verwenden Sie beim Brennen von MP3/WMA-Dateien auf eine DVDDisc möglichst die 2X- oder 4X-Schreibfunktion. Diese langsamere Schreibgeschwindigkeit hilft, Pufferfehler zu vermeiden, und sie verbessert die Zuverlässigkeit beim Lesen der Disc. Verwenden Sie beim Brennen zahlreicher Songs/
Dateien auf einer Disc mehrere Ordner, um die Navigation durch die Musik zu
erleichtern. Wählen Sie die Option „Disc at Once“, und schließen Sie Ihre Disc.
Wiedergabe Stoppen
Drücken Sie , um die Wiedergabe der Disc zu stoppen.
Drücken Sie , um die Wiedergabe fortzusetzen.
Wiedergabe unterbrechen
Drücken Sie , um die Wiedergabe der Disc zu unterbrechen oder fortzusetzen.
Wechseln zwischen Titeln
Drücken Sie , um zu nächsten Titel auf der Disc zu wechseln.
Drücken Sie , um zum vorherigen Titel zu wechseln.
Wiederholte Wiedergabe
Drücken Sie die Taste
, um den Wiederholungsmodus in folgender Reihenfolge
zu aktivieren: Einmalige Wiederholung > Wiederholung Ordner > Wiederholung alle >
Wiederholung Aus
HINWEIS: CD-R und CD-RW können nur abgespielt werden, wenn der
Brennvorgang abgeschlossen wurde.
Zufallswiedergabe
Drücken Sie
, um die Titel auf der MP3-Disc bzw. dem USB-Gerät in zufälliger
erneut, um die Zufallswiedergabe zu
Reihenfolge wiederzugeben. Drücken Sie
deaktivieren.
49
iPod/iPhone-Betrieb
iPod-Menü
An dieses Gerät kann ein iPod/iPhone angeschlossen werden. Sie können Ihren
iPod über den Touchscreen steuern und auf Playlisten, Interpreten, Alben, Titel usw.
zugreifen. Unterstützt werden folgende Modelle (weitere Modelle möglich):
•
•
•
•
iPhone 4S / 4 / 3GS /
iPod touch 5. und 4. Generation
iPod nano 6. und 5. Generation
iPod classic
HINWEIS: Vergewissern Sie sich, dass die neueste Firmware auf Ihrem Apple
iPod installiert ist zur Optimierung der Verbindung.
Aus- und Einfahren des TFT-Monitors
Ausfahren des TFT-Monitors
Drücken Sie OPEN auf der Vorderseite des Gerätes, um den Mechanismus zum
Ausfahrendes Monitors in die Wiedergabeposition zu aktivieren.
Einfahren des TFT-Monitors
Drücken Sie OPEN auf der Vorderseite des Gerätes, um das den TFT-Monitor wieder
einzufahren.
In den iPod-Modus wechseln
Das Gerät wechselt automatisch in den iPod-Modus, wenn ein iPod, iPod touch oder
iPhone an den vorderen oder hinteren USB-Eingang angeschlossen wird.
HINWEIS: Für Grundfunktionen können Sie das weiße iPod-Kabel (30-pol.
Stecker auf USB) benutzen, das Sie mit Ihrem iPod erhalten haben.
Um von einem anderen Wiedergabequellen-Menü wieder zum iPod-Menü zu
wechseln, drücken SRC auf der Vorderseited es Gerätes, bis das iPod-Menü auf dem
Bildschirm erscheint, oder drücken Sie Schaltfläche iPod im Wiedergabequellen-Menü
(nur verfügbar, wenn ein iPod oder iPhone am USB-Eingang angeschlossen ist).
50
Suchmenü
Dieses Menü ermöglicht die Suche nach Playlisten, Interpreten, Alben, Songs,
Genres, Komponisten, Podcast oder Hörbüchern.
• iPod: Drücken Sie diese Taste, um das Wiedergabequellen-Menü anzuzeigen.
Wählen Sie eine Wiedergabequelle.
•
/ -Anzeige: Zeigt an, ob ein Medium gerade wiedergegeben wird oder ob die
Wiedergabe unterbrochen wurde.
• Track-Anzeige: Zeigt die aktuelle Track-Nummer und die Gesamtzahl der Tracks
an
• EQ
: Drücken Sie diese Taste, um die Equalizer-Einstellungen aufzurufen
• Uhrzeit: Anzeige der Zeit, die im Menü Einstellungen eingegeben wurde.
•
•
•
•
•
•
•
Vorschaufenster: Zeigt das Album-Cover an (wenn verfügbar).
:Berühren Sie diese Schaltfläche, um zwischen Seite 1 und 2 des Menüs zu
wechseln.
: Drücken Sie diese Taste, um zum nächsten Titel zu wechseln.
(Pause / Play ): Drücken Sie diese Taste, um die Wiedergabe zu
unterbrechen. Drücken Sie die Taste erneut, um die Wiedergabe fortzusetzen.
: Drücken Sie diese Taste, um zum vorherigen Titel zu wechseln.
: Drücken Sie diese Taste, um das Tastenfeld für die direkte Kapitel-/Titelauswahl
aufzurufen.
: Drücken Sie diese Taste, um zum vorherigen Menü zurückzukehren.
51
Anzeigen/Schaltflächen
Die Anzeigen und Schaltflächen für die iPod-Wiedergabe werden nachfolgend
gezeigt.
• iPod: Drücken Sie diese Taste, um das Wiedergabequellen-Menü anzuzeigen.
Wählen Sie eine Wiedergabequelle.
•
/ -Anzeige: Zeigt an, ob ein Medium gerade wiedergegeben wird oder ob die
Wiedergabe unterbrochen wurde.
• Equalizer-Anzeige: Anzeige der aktuellen Equalizer-Einstellung.
• EQ
: Drücken Sie diese Taste, um die Equalizer-Einstellungen aufzurufen
• Uhrzeit: Anzeige der Zeit, die im Menü Einstellungen eingegeben wurde.
• Wiederholungsanzeige (
) - Diese Anzeige ist beleuchtet, wenn der
Wiederholungsmodus aktiviert ist.
• Anzeige Zufallswiedergabe ( ) - Diese Anzeige ist beleuchtet, wenn die zufällige
Wiedergabe aktiviert ist.
• 2/23: Zeigt die aktuelle Track-Nummer und die Gesamtzahl der Tracks auf der
Disc an.
• Song-Titel, Album, Interpret.
• 02.01: Zeigt die bereits verstrichene Spielzeit des abgespielten Titels an.
• 04:20: Gesamtspielzeit des aktuellen Tracks.
•
•
•
•
•
•
•
Vorschaufenster: Zeigt das Album-Cover an (wenn verfügbar).
(Wiederholung): Drücken Sie diese Taste, um den Wiederholungsmodus in
folgender Reihenfolge zu aktivieren: Einmalige Wiederholung > Wiederholung
Ordner > Wiederholung alle > Wiederholung Aus
: Drücken Sie diese Taste, um die Zufallswiedergabe ein- oder auszuschalten.
: Drücken Sie diese Taste, um zum nächsten Titel zu wechseln.
(Pause / Play ): Drücken Sie diese Taste, um die Wiedergabe zu
unterbrechen. Drücken Sie die Taste erneut, um die Wiedergabe fortzusetzen.
: Drücken Sie diese Taste, um zum vorherigen Titel zu wechseln.
: Drücken Sie diese Taste, um zum vorherigen Menü zurückzukehren.
52
Steuerung des iPod
Drücken Sie MENÜ, um das iPod-Hauptmenü zu öffnen. Steuern Sie den iPod über
den Touchscreen.
Direkte Titelwahl
To select a track directly:
1. Drücken Sie , um das Direkteingabemenü zu öffnen.
2. G
eben Sie die Nummer des gewünschten Titels/Kapitels mithilfe des Tastenfeldes
ein.
3. Drücken Sie , um die gewählte Datei abzuspielen. Um das Menü zu verlassen,
ohne die Datei zu ändern, drücken Sie X. Um Ihre Eingabe zu löschen und neu zu
beginnen, drücken Sie .
HINWEIS: Nachdem Sie Ihren iPod getrennt haben, wechselt das VME 9415
wieder in den zuletzt verwendeten Modus.
53
BLUETOOTH-BETRIEB
Die Bluetooth®-Technologie bietet die Möglichkeit, Geräte drahtlos zu
synchronisieren und Daten zwischen Geräten zu übertragen. Die BluetoothAudiofähigkeiten können für Freisprecheinrichtungen von Mobiltelefonen verwendet
werden.
Bevor Sie versuchen, die Bluetooth-Funktionen des Geräts zu nutzen, vergewissern
Sie sich, dass Ihr Mobiltelefon Bluetooth-Funktionen unterstützt.
Wir nutzen die neueste Parrot Bluetooth-Technologie, um Ihnen beste
Verbindungsqualität, zahlreiche Features und einfachste Kopplung mit anderen
Geräten zu bieten. Allerdings unterscheiden sich die Funktionsweisen von Telefonen.
Bitte lesen Sie auch die Bedienungsanleitung Ihres Telefons und machen sich mit
den verfügbaren Bluetooth-Funktionen vertraut. Nicht alles Features funktionieren mit
allen Telefonen.
HINWEIS:
Die Entfernung zwischen dem Audiovox-Gerät und Ihrem Mobiltelefon darf maximal
2,4 Meter betragen, um mit der drahtlosen Bluetooth-Technologie Sprache und Daten
senden und empfangen zu können.
Stellen Sie sicher, dass Ihr Mobiltelefon Bluetooth-Funktionen unterstützt (Headset
und/oder Freisprechfunktion). Bitte beachten Sie folgende Hinweise:
• Bevor Sie Bluetooth-Funktionen verwenden können, müssen Sie eine Verbindung
zwischen Ihrem Mobiltelefon und dem VME 9415 herstellen (s. Kapitel “Verbinden
eines Mobiltelefons mit dem Audiovox-Gerät”). Für bestmöglichen Empfang
für die Kopplung und Wiederverbindung stellen Sie bitte vorab sicher, dass Ihr
Mobiltelefon vollständig aufgeladen ist.
• Die Kopplung sollte vorzugsweise innerhalb weniger Minuten nach dem
Einschalten des Mobiltelefons vorgenommen werden.
• Wenn das Gerät mit dem Mobiltelefon gekoppelt wurde, erscheint die
Modellbezeichnung VME 9415 auf dem Display Ihres Mobiltelefons.
• Der Abstand zwischen dem VME 9415 und dem Mobiltelefon sollte max. 3 Meter
betragen.
• Der Weg zwischen Mobiltelefon und VME 9415 sollte frei sein. Platzieren Sie kein
metallischen Gegenstände oder andere Hindernisse zwischen Mobiltelefon und
Naviceiver.
• Einige Mobiltelefone (z. B. Sony Ericsson) besitzen einen Energiesparmodus. Bitte
deaktivieren Sie den Energiesparmodus, wenn Sie das Mobiltelefon mit dem
VME 9415 verbinden.
• Bevor Sie ein Telefonat führen, stellen Sie bitte sicher, dass die Bluetooth-Funktion
an Ihrem Mobiltelefon eingeschaltet ist.
• Für einen bestmöglichen Sprachempfang sollten Sie max. 1 Meter vom Mikrofon
entfernt sein.
• Um das Mobiltelefon vom Naviceiver zu trennen, deaktivieren Sie die BluetoothFunktion an Ihrem Mobiltelefon, oder drücken Sie
54
Bluetooth Benutzeroberfläche
Die Anzeigen und Schaltflächen für die Bluetooth-Funktionen werden nachfolgend
gezeigt.
• B
T: Drücken Sie diese Taste, um das Wiedergabequellen-Menü anzuzeigen.
Wählen Sie eine Wiedergabequelle.
• Equalizer-Anzeige: Anzeige der aktuellen Equalizer-Einstellung.
: Drücken Sie diese Taste, um die Equalizer-Einstellungen aufzurufen
• EQ
• Uhrzeit: Anzeige der Zeit, die im Menü Einstellungen eingegeben wurde.
•
/
: Zeigt an, ob der Naviceiver mit einem Bluetooth-Gerät verbunden ist.
• Pair: Drücken Sie diese Taste, um den Kopplungsvorgang mit einem BluetoothGerät zu initiieren.
• Optionen: Drücken Sie diese Taste, um die Bluetooth-Einstellungen und Optionen
einzustellen. Weitere Informationen finden Sie im Menü Optionen.
• BT Audio: Öffnet die Bluetooth-Musikfunktion.
• Telefon: Drücken Sie diese Taste, um das Anrufmenü aufzurufen.
•
: Drücken Sie diese Taste, um zum vorherigen Menü zurückzukehren.
55
Freisprechfunktion (HFP - hands free profile)
Wenn Sie ein Mobiltelefon mit dem Naviceiver verwenden möchten, muss zunächst
eine Bluetooth-Verbindung hergestellt werden. Die Verbindung wird normalerweise
unter Verwendung einer Freisprecheinrichtung hergestellt, die Ihnen die Kontrolle
der auf dem Mobiltelefon enthaltenen Funktionen ermöglicht. Abhängig vom Modell
Ihres Mobiltelefons kann die Verbindung auch unter Verwendung eines Headsets
erfolgen, wodurch einige Funktionen nicht mehr zur Verfügung stehen. Dies ist eine
Einschränkung Ihres Mobiltelefons, nicht des VME 9415.
Aufgrund der zahlreichen auf dem Markt erhältlichen Bluetooth-Mobiltelefone,
kann die Bedienung sehr unterschiedlich sein. Bitte lesen Sie daher auch die
Bedienungsanleitung Ihres Bluetooth-Mobiltelefons.
Verbinden eines Mobiltelefons mit dem Audiovox-Gerät
Ihr Mobiltelefon kann die Suche nach neuen Geräten und die Kopplung initiieren.
Nachfolgend wird der Kopplungsvorgang beschrieben.
HINWEIS: Die folgenden Prozeduren sind generisch. Die Prozeduren zum
Verbinden von Mobiltelefonen können je nach Hersteller des Mobiltelefons
leicht abweichen.
1. Drücken Sie SRC auf der Vorderseite, um das Wiedergabequellen-Menü zu
öffnen.
2. Drücken Sie BT im Wiedergabequellen-Menü, um die BluetoothBenutzeroberfläche aufzurufen.
3. Drücken Sie Optionen. Folgende Anzeige erscheint:
4. Aktivieren Sie die Bluetooth-Funktion im Untermenü Optionen.
5. Aktivieren Sie die Verbindungs-Funktion im Untermenü Optionen.
6. Drücken Sie die “Pair”-Taste im Bluetooth-Menü des Naviceivers.
7. Rufen Sie die Bluetooth-Funktion Ihres Mobiltelefons auf und aktivieren Sie diese.
8. Aktivieren Sie an Ihrem Mobiltelefon die Suche nach Geräten.
HINWEIS: Es kann sein, dass für diese Suche ein Zeitlimit (üblicherweise 1
Minute) besteht. Nach Ablauf dieser Zeit wird die Suche automatisch abgeschaltet.
9. Wählen Sie an Ihrem Mobiltelefon die Funktion zum Hinzufügen neuer Geräte. Im
Display Ihres Mobiltelefons werden die verfügbaren Geräte angezeigt.
56
10.Auf Ihrem Mobiltelefon sollte eine Aufforderung zum Bestätigen der
Verbindungsherstellung angezeigt werden. Bestätigen Sie die Anforderung und
initiieren Sie den Prozess.
HINWEIS: Einige Mobiltelefone fordern für die Verbindung die Eingabe
eines Passwortes oder Kopplungs-Codes. Wenn Ihr Mobiltelefon danach
fragt, müssen Sie diese Nummer eingeben. Der Standard-Code für viele
Mobiltelefone lautet “0000”. Der Standard-Code des Audiovox-Geräts lautet
“1234”. 11.Es sollte eine Aufforderung zum Eingeben einer PIN-Nummer oder eines
Gerätecodes angezeigt werden. Der Standardschlüssel des Gerätes lautet „1234“.
12.Jetzt sollte eine Meldung angezeigt werden, die Sie über die erfolgreiche
Kopplung informiert. Jetzt erhalten Sie die Anfrage, ob die Verbindung herstellt
werden soll. Wählen Sie Ja. Das Mobiltelefon und das Audiovox-Gerät sollten sich
verbinden. Auf dem Display des Mobiltelefons sollte eine Meldung erscheinen,
dass die Geräte verbunden sind. Die Verbindung zwischen dem Mobiltelefon und
Ihrem Audiovox-Gerät wurde hergestellt. In der Geräteliste Ihres Mobiltelefons
erscheint der Name des Naviceivers VME 9415.
Eingehende Anrufe
Wenn Sie mit einem Bluetooth-Telefon verbunden sind, schaltet das Audiovox-Gerät
automatisch stumm, unterbricht die DVD/CD-Wiedergabe und wechselt in das
Bluetooth-Menü, wenn ein Anruf eingeht. Die Telefonnummer oder der hinterlegte
Name des Anrufers werden auf dem Bildschirm angezeigt. Ein akustisches Signal
vom Gerät ertönt und auf dem Bildschirm erscheint eine grafische Anzeige.
• Direkte Eingabe:Drücken Sie diese Taste, um die direkte Eingabe aufzurufen.
•
: Drücken Sie diese Taste, um einen Anruf anzunehmen.
57
• Ü
bertrage Anruf: Drücken Sie diese Taste, um den Anruf zurück auf das
Mobiltelefon zu übertragen.
• Stumm: Drücken Sie diese Taste, um das Mikrofon stummzuschalten. Drücken
Sie die Taste erneut, um die Stummschaltung wieder aufzuheben
: Drücken Sie diese Taste, um das Gespräch zu beenden.
•
•
: Drücken Sie diese Taste, um zum vorherigen Menü zurückzukehren.
Einen eingehenden Anruf annehmen
Um einen eingehenden Anruf anzunehmen, drücken Sie . Für bestmöglichen
Empfang, sprechen Sie laut und deutlich in das Mikrofon. Um das Gespräch zu
.
beenden, drücken Sie
Einen eingehenden Anruf abweisen
Drücken Sie die Taste “Übertrage Anruf.”, um einen eingehenden Anruf abzuweisen.
Der Anruf wird an Ihr Mobiltelefon/Mailbox weitergeleitet.
Lautstärkeregelung
Um die Lautstärke eines eingehenden Gespräches zu erhöhen oder zu verringern,
drehen Sie den Drehregler auf der Vorderseite des Gerätes.
Stummschalten
Um das Gerät stummzuschalten, wenn ein Anruf eingeht, drücken Sie den
Drehregler auf der Vorderseite des Gerätes. Drücken Sie den Regler erneut, um die
Stummschaltung aufzuheben.
58
Einen Anruf tätigen
Sie können die Nummer direkt mithilfe der Bildschirmtastatur eingeben. Drücken Sie
Direkte Eingabe, um die Bildschirmtastatur aufzurufen.
Rufnummerneingabe
1. Drücken Sie Direkte Eingabe, und folgender Bildschirm wird angezeigt:
2. Drücken Sie 0-9,*, #, um die gewünschte Telefonnummern einzugeben. Drücken
Sie
, um eine Ziffer zu löschen.
3. Wenn die richtige Nummer angezeigt wird, drücken Sie . Drücken Sie das X, um
die Rufnummerneingabe zu verlassen.
4. Drücken Sie
im vorherigen Menü, um das Gespräch zu beenden.
59
Einen Anruf weiterleiten
Drücken Sie Übertrage Anruf. während eines Telefonates, um das Gespräch vom
Audiovox-Gerät auf Ihr Mobiltelefon zurückzuleiten. Ein Anruf kann nur weitergeleitet
werden, wenn er entgegengenommen wurde. Drücken Sie die Taste erneut, um
das Gespräch wieder auf das Audiovox-Gerät zu leiten. Folgender Bildschirm wird
angezeigt:
60
Bluetooth Musik-Funktion
Die A2DP (Advanced Audio Distribution Profile)-Technologie ermöglicht
die Übertragung von Audiosignalen von einem Mobiltelefon oder portablen
Multimediaplayer (z. B. MP3 Player) via Bluetooth. So können Sie mit Ihrem
Audiovox-Gerät Musikstücke von Ihrem Mobiltelefon oder MP3 Player abspielen,
wenn eine Bluetooth-Verbindung besteht.
Hinweis: Bevor Sie einen Anruf tätigen, sollten Sie den A2DP-Modus verlassen,
da es abhängig vom Modell Ihres Mobiltelefons zu unvorhergesehenen
Resultaten kommen kann.
Das AVRCP (Audio/Video Remote Control Profile) ermöglicht die Steuerung
eines Bluetooth-Audioplayers. Bluetooth-kompatible Audiogeräte (oder Bluetoothkompatible Adapter) können an das Audiovox-Gerät angeschlossen werden.
Drücken Sie BT Audio, und folgender Bildschirm erscheint:
Während der Musikwiedergabe stehen folgende Funktionen zur Verfügung:
• (Pause / Play ): Drücken Sie diese Taste, um die Wiedergabe zu
unterbrechen. Drücken Sie die Taste erneut, um die Wiedergabe fortzusetzen.
•
: Drücken Sie diese Taste, um zum vorherigen Titel zu wechseln.
•
: Drücken Sie diese Taste, um zum nächsten Titel zu wechseln.
•
: Drücken Sie diese Taste, um die Wiedergabe zu stoppen.
61
Die Funktionen hängen vom unterstützten Profil ab.
• A2DP: Streamen Sie Musik von Ihrem Bluetooth-Player zum Audiovox-Gerät.
• AVRCP: Streamen Sie Musik von Ihrem Bluetooth-Player zum Audiovox-Gerät,
und steuern Sie die Abspielfunktionen (Play, Pause, Titelauswahl) über das
Audiovox-Gerät.
Hinweis: Titelinformationen (z. B. verstrichene Wiedergabezeit, Songtitel,
Songverzeichnis usw.) können auf dem Audiovox-Gerät nicht angezeigt werden.
Aufgrund der Vielfalt der auf dem Markt erhältlichen Audioplayer, können die
Funktionen je nach Audioplayer sehr verschieden sein. Bitte lesen Sie auch die
Bedienungsanleitung Ihres Bluetooth-Audioplayers.
Erhalten Sie einen Anruf, wird die Wiedergabe unterbrochen. Wenn der Anruf
beendet ist, werden wieder die Audio-Funktionen angezeigt und die Wiedergabe wird
fortgesetzt.
62
RÜCKFAHRKAMERA
(falls vorhanden)
An das Gerät kann eine Rückfahrkamera angeschlossen werden. Bevor Sie auf die
Kamerafunktionen zugreifen können, muss eine Rückfahrkamera installiert werden.
Wenn keine Kamera installiert ist und Sie auf die Funktion zugreifen, indem Sie
den Rückwärtsgang einlegen, erscheint auf dem Bildschirm der Hinweis, dass die
Funktion nicht verfügbar ist.
Ist eine Kamera installiert, wird automatisch der Bereich hinter dem Fahrzeug
angezeigt, wenn der Rückwärtsgang eingelegt wird. Wird ein anderer Gang als der
Rückwärtsgang gewählt, schaltet das Gerät zurück auf den vorherigen Bildschirm.
Im Setup-Menü (Untermenü Video) können Sie zwischen der normalen Darstellung
auf die Spiegelbild-Darstellung umschalten.
63
Fehlerbehebung
Problem
Ursache
Lösung
Die Sicherung des Radios ist
durchgebrannt.
Setzen Sie eine neue Sicherung des richtigen Typs und
mit der richtigen Amperezahl
ein.
Die Sicherung der Autobatterie
ist durchgebrannt.
Setzen Sie eine neue Sicherung des richtigen Typs und
mit der richtigen Amperezahl
ein.
Unzulässiger Bedienvorgang.
Drücken Sie die Taste
RESET auf der Gerätevorderseite.
Die Verbindungen des
Audioausgangs sind fehlerhaft.
Überprüfen Sie die Verkabelung, und korrigieren Sie sie
ggf.
Die Lautstärke ist zu niedrig
eingestellt
Erhöhen Sie die Lautstärke.
Das MUTE-Kabel ist fehlerhaft
angeschlossen.
Schauen Sie sich das Schaltbild an, und überprüfen Sie
den Anschluss des MUTEKabels.
Die Lautsprecher sind
beschädigt.
Tauschen Sie die Lautsprecher aus.
Stark verzerrte Balance.
Stellen Sie die Kanal-Balance
auf die mittlere Position ein.
Lautsprecherkabel hat
Kontakt mit einem metallenen
Fahrzeugteil.
Isolieren Sie alle Lautsprecherkabel.
Allgemein
Das Gerät
lässt sich nicht
einschalten
Kein
Audioausgang/
Leiser
Audioausgang
Schlechte
Soundqualität
Eine Raubkopie wird verwendet. Verwenden Sie die Originalversion.
Leistung des Lautsprechers ist
nicht kompatibel.
Schließen Sie die richtigen
Lautsprecher an.
Kurzschluss des Lautsprechers.
Überprüfen Sie die Lautsprecheranschlüsse.
Das Gerät setzt
Der Anschluss zwischen ACC
sich bei ausgeund dem positiven Pol der
schaltetem Motor Batterie ist nicht korrekt.
zurück
64
Überprüfen Sie die Verkabelung, und korrigieren Sie sie
ggf.
Problem
Ursache
Lösung
Der Monitor
fährt nicht
automatisch aus.
Die Funktion TFT AUTO OPEN
ist ausgeschaltet.
Schalten Sie die Funktion
TFT AUTO OPEN ein.
Kein Bild
Der Anschluss der Handbremse
ist fehlerhaft.
Überprüfen Sie die
Verkabelung, und korrigieren
Sie sie ggf.
Die Handbremse ist nicht
angezogen.
Halten Sie das Fahrzeug an
einer sicheren Stelle an, und
ziehen Sie die Handbremse.
Die DVD ist nicht mit den
aktuellen Fernsehsystem
Einstellungen kompatibel.
Ändern Sie das Setup gemäß
der eingelegten Disc.
Fehlerhafte Video
Signalverkabelung.
Überprüfen Sie die
Verkabelung, und korrigieren
Sie sie ggf.
TFT Monitor
Flackerndes
Bild oder
Bildstörungen
Verlangsamtes
Es wurde das falsche Bildformat Verwenden Sie das richtige
Bild oder Anzeige ausgewählt.
Bildformat.
mit fehlerhaftem
horizontalen
oder vertikalen
Bildformat
Monitor
fährt nicht
ordnungsgemäß
aus.
Der Monitor kann wegen eines
Hindernisses nicht korrekt
ausfahren.
Drücken Sie die Taste OPEN,
um den Monitor erneut
auszufahren.
Die Autoantenne ist nicht
vollständig ausgefahren.
Überprüfen Sie den
Antennenanschluss.
Die Autoantenne ist nicht
korrekt angeschlossen.
Überprüfen Sie den
Antennenanschluss.
Die Funktion LOCAL ist
aktiviert.
Schalten Sei die LOCALFunktion aus.
RADIO
Schwache
Empfangssignale
bei der
Sendersuche
65
Problem
Ursache
Lösung
Die Disc kann
nicht eingelegt
werden
Disc bereits im Gerät.
Aktuelle Disc entnehmen und
neue einlegen.
Das Bild ist
verschwommen,
verzerrt oder
dunkel
Es wird eine Raubkopie
verwendet.
Verwenden Sie die
Originalversion.
Disc wird nicht
wiedergegeben
Die Disc ist verbogen oder
verkratzt.
Verwenden Sie eine
einwandfreie Disc.
DISC
Disc ist verschmutzt oder
feucht.
Reinigen Sie die Disc mit
einem weichen Tuch.
Die Laserlinse ist verschmutzt.
Reinigen Sie die Laserlinse
mit einer Reinigungs-CD.
Eine inkompatible Disc wird
verwendet.
Verwenden Sie eine
kompatible Disc.
Der Ländercode ist nicht mit
dem Gerät kompatibel.
Verwenden Sie eine Disc mit
kompatiblem Ländercode
Die Disc wurde falsch herum
eingelegt.
Legen Sie die Disc mit dem
Label nach oben ein.
Die WiederDie Wiedergabesteuerungsgabesteuerung
Funktion ist für die Disc nicht
kann während
verfügbar.
der VCD-Wiedergabe nicht verwendet werden.
Keine
Wiederholung
oder
Suchfunktion
während
der VCDWiedergabe
Die Wiedergabesteuerung
(PBC) ist aktiviert.
66
Deaktivieren Sie die
Wiedergabesteuerung.
Problem
Ursache
Lösung
Die Disc ist verschmutzt oder
verkratzt.
Reinigen Sie die Disc, oder
tauschen Sie sie aus.
Die Datei ist defekt/wurde nicht
korrekt gespeichert.
Erstellen Sie eine Disc mit
fehlerfrei gespeicherten
Dateien.
MP3
Die Wiedergabe
wurde
unterbrochen
Fehlermeldungen
Angezeigte Meldung
Ursache
Lösung
No Disc
Die Disc ist verschmutzt.
Reinigen Sie die Disc mit
einem weichen Tuch.
Die Disc wurde falsch
herum eingelegt.
Legen Sie die Disc richtig
herum ein.
Es befindet sich keine
Disc im Fach.
Legen Sie eine Disc ein.
Die Disc ist verschmutzt.
Reinigen Sie die Disc mit
einem weichen Tuch.
Die Disc wurde falsch
herum eingelegt.
Legen Sie die Disc richtig
herum ein.
Unknown disc
Die Disc wurde falsch
herum eingelegt.
Legen Sie die Disc richtig
herum ein.
Region Error
Das Discformat ist
nicht mit diesem Gerät
kompatibel.
Error
Nicht zulässiger
Bedienvorgang.
Bad Disc
67
Drücken Sie 5 Sekunden
lang die Taste EJECT, um
den Lademechanismus
zurückzusetzen.
Pflege und Wartung
1. Verwenden Sie zur Reinigung der Gerätevorderseite oder des Monitors ein sauberes
Tuch und ein neutrales Reinigungsmittel. Ein raues Tuch und ein nicht neutrales
Reinigungsmittel (zum Beispiel Alkohol) können die Konsole oder den Monitor
verkratzen oder die Farbe lösen.
2. Sprühen Sie keine flüssigen Reinigungsmittel oder Wasser auf das Gerät.
3. Wenn der Player zu heiß wird, wird automatisch ein Schutzmechanismus aktiviert, der
die Wiedergabe der Disc stoppt. Lassen Sie das Gerät in diesem Fall abkühlen, bevor
Sie den Player wieder in Betrieb nehmen.
4. Legen Sie immer nur 5-Zoll-CDs (12 cm) in den Player ein. Alle anderen Gegenstände
oder Discformate können den Mechanismus beschädigen.
5. Legen Sie in dieses Gerät keine 3-Zoll-CDs (8 cm) ein (weder mit noch ohne Adapter),
da dadurch der Player und/oder die Disc beschädigt werden können. Eine auf diese
Weise verursachte Beschädigung wird nicht durch die Garantie für dieses Produkt
abgedeckt.
6. Bei extremer Hitze oder Kälte können Funktionsstörungen des CD-Players auftreten.
Warten Sie in diesem Fall, bis im Inneren des Fahrzeugs eine normale Temperatur
erreicht wurde, bevor Sie den Player erneut in Betrieb nehmen.
7. Wenn das Innere des Fahrzeugs bei kalten Außentemperaturen geheizt wird oder
wenn eine hohe Luftfeuchtigkeit besteht, kann sich Kondenswasser auf dem LCDDisplay absetzen. In diesem Fall funktioniert das Display erst wieder fehlerfrei,
nachdem die Feuchtigkeit verdunstet ist.
8. Wir empfehlen, dieses Gerät häufiger mit einer Reinigungs-CD zu reinigen
als Ihr Gerät zu Hause, da Geräte im Inneren des Fahrzeugs aufgrund der
Umgebungsbedingungen schneller verschmutzen.
68
Technische Daten
DVD/CD-Player
Kompatible Disc-Medien: DVD +/- R/ +/- RW (Single und Dual Layer) und CD-R/-RW
Kompatible Medienformate: CD-DA, MP3, WMA, VCD, SVCD, Xvid, DivX, AVI, MPEG
1/2
Rauschabstand: >95 dBA
Dynamikbereich:>95 dB
Frequenzgang: 20 Hz bis 20 kHz, -3 dB
Übersprechdämpfung: > 60 dB bei 1 kHz
Digital/Analog-Wandler: High Performance 24 Bit / 192 kHz Abtastrate, Multi-Bit
Sigma-Delta Modulator
Video
Format: NTSC, PAL (auto-detection)
Ausgang: 1Vp-p (75-ohm)
Eingang: 1Vp-p (75-ohm)
UKW-Tuner (FM)
Frequenzbereich: 87,5 MHz - 107,9 MHz
Mono-Rauschempfindlichkeit (-30 dB): 9 dBf
Empfindlichkeit bei Rauschabstand (-50 dB): 15 dBf
Trennschärfe: 70 dB
Rauschabstand bei 1 kHz: 58 dB
Spiegelfrequenzunterdrückung: 80 dB
Kanaltrennung bei 1 kHz: > 30 dB
Frequenzgang: 30 Hz - 15 kHz, -3 dB
MW-Radio (AM)
Frequenzbereich: 522 kHz - 1620 kHz
Empfindlichkeit (-20 dB): 15 uV
Rauschabstand bei 1 kHz: 50 dB
Spiegelfrequenzunterdrückung: 60 dB
Frequenzgang: 50 Hz - 2 kHz, -3 dB
Monitor
Bildschirmgröße: 7“ (17,8 cm, in der Diagonale gemessen), 16:9-Format
Typ: High Definition TFT Liquid Crystal Display (LCD)
Auflösung: 336.960 Sub-Pixel, 1440 (B) x 234 (H)
69
Allgemein
Auxiliary-Eingangsimpedanz: 10 k
Spannungsversorgung: 11 bis 16 Volt Gleichstrom, negativer Masseanschluss
Aktive Antenne (Blau): max. 500 mA, Überstromschutz
Remote-Verstärkeranschluss (Blau/Weiß): max. 500 mA, Überstromschutz
Betriebstemperatur: -20°C - 65°C
Sicherung: 15 Ampere, Mini ATM
DIN-Chassis-Abmessungen: 178 x 178 x 50 mm
Leistungsangaben
Ausgangsleistung: 4 x 40 Watt max
Rauschabstand: 70 dBA unter Referenzwert (Referenzwert: 1 Watt, 4 Ohm)
Frequenzgang: 20 Hz - 20 kHz, -3 dB. (bei Aux-Eingang als Referenzeingang)
Referenzwert für Netzspannung: 14,4 V Gleichstrom
*Die technischen Daten unterliegen Änderungen ohne vorherige Ankündigung.
70
Thank you for choosing an Audiovox product. We hope you will find the instructions
in this owner’s manual clear and easy to follow. If you take a few minutes to look
through it, you’ll learn how to use all the features of your new Audiovox VME 9415
Mobile Multimedia Receiver for maximum enjoyment.
CONTENTS
Features�������������������������������������������������������������������������������������������������������������������� 73
Warnings������������������������������������������������������������������������������������������������������������������� 75
Controls and Indicators������������������������������������������������������������������������������������������� 76
Using the TFT Monitor��������������������������������������������������������������������������������������������� 78
Operating Instructions��������������������������������������������������������������������������������������������� 80
Steering Wheel Controls������������������������������������������������������������������������������������������ 87
Settings Menu����������������������������������������������������������������������������������������������������������� 88
Tuner Operation�������������������������������������������������������������������������������������������������������� 94
DVD/VCD Video Operation������������������������������������������������������������������������������������� 100
DVD/CD Audio Operation��������������������������������������������������������������������������������������� 106
MP3/WMA/Xvid/DivX Operation����������������������������������������������������������������������������� 110
iPod/iPhone Operation������������������������������������������������������������������������������������������� 118
Bluetooth Operation����������������������������������������������������������������������������������������������� 122
Rear Camera Operation����������������������������������������������������������������������������������������� 130
Troubleshooting����������������������������������������������������������������������������������������������������� 131
Care and Maintenance������������������������������������������������������������������������������������������� 134
Specifications��������������������������������������������������������������������������������������������������������� 135
72
FEATURES
Congratulations on your purchase of the AUDIOVOX VME 9415 Mobile Multimedia
Receiver. It’s a good idea to read all of the instructions before beginning the
installation. We recommend having your AUDIOVOX VME 9415 installed by a
reputable installation shop.
DVD
•
•
•
•
Aspect Ratio - Full and Normal
Fast Forward - 2X, 4X, 8X, and 20X
Slow Motion - 2X, 4X, 8X, and 20X
Play, Pause, Stop, Next Chapter, and Previous Chapter
CD / MP3 / WMA
•
•
•
•
•
•
•
CD-Text Compatible
ID3 Tag Compatible
Directory Search (MP3 / WMA Only)
Burn up to 1500 MP3 and WMA Files onto a DVD+R / RW
Audible Forward / Reverse Track Search (CD-DA Only)
Random, Repeat, and Intro
Play, Pause, Stop, Next Track, and Previous Track
AM-FM
•
•
•
•
•
Europe Frequency Spacing
30 Station Presets (18 FM / 12 AM)
Auto Stereo / Mono
Local / Distance
Auto Store / Preview Scan
iPod/iPhone
• iPod/iPhone via USB
• High Speed Direct Connect Interface to Access iPod Playlists, Artists, Albums and Songs.
• Power Management Charges iPod while Connected
Chassis
•
•
•
•
•
•
•
•
1.0 DIN (Import / ISO-DIN Mountable)
Motorized Flip-Out / Flip-Up LCD Screen
16 Character / Segment Type Secondary LCD Display
7” TFT Active Matrix LCD
336, 960 Sub Pixels (1440W X 234H)
Screen Tilt / Angle Adjustment
Beep Tone Confirmation (ON-OFF Option)
Heat Management System - Forced Air-Cooling To Keep The Chip-Sets Operating
at Nominal Temperatures
73
General
• Navigation Ready (Audiovox NAV104)
• Built-In Bluetooth with external microphone, providing hands-free operation
for safety and convenience and A2DP/AVRCP for streaming music from your
smartphone or other Bluetooth device.
• One Composite Video Output for Additional Screens
• Front Panel Audio/Video Input
• Three-Band Tone control (Bass, Mid and Treble) with Eight Preset EQ Curves
• Front Panel A/V Aux Input for Portable Media Devices
• Front, Rear, and Subwoofer Line Output
• Programmable Volume Control
• Rear Camera Input (Normal and Mirror Image View)
• Touch Screen Calibration Mode
• 4 VRMS Line Output - All Channels
• Rotary Encoder Audio Control
• SWC Interface - Compatible with the steering wheel control adapters: Dietz UNICO
DUAL PLUS + cable, PAC (Pacific Accessory Corporation) SWI-PS and Metra
ASWC (sold separately)
Optional Equipment
• NAV104
The VME 9415 is “navigation ready.” Before accessing any navigation features, you
must purchase and install the navigation module (Audiovox NAV104). All installation
and operating instructions will be included with the navigation module.
Once the navigation module is connected and operating properly, the NAV source
mode will become active. While the navigation module is not installed, the NAV
option appears gray, indicating the function is not available.
• Rear Camera
The VME 9415 is “camera ready.” Before accessing any camera features, you
must purchase and install a rear video camera. Once the rear camera is connected
and operating properly, the CAMERA source mode will become active. While the
camera is not installed, the CAMERA option appears gray, indicating the function is
not available.
74
WARNING!
Never install this unit where
operation and viewing could interfere
with safe driving conditions.
WARNING!
To reduce the risk of a traffic accident
(except when using for rear view video
camera) never use the video display
function while driving the vehicle.
This is a violation of federal law.
WARNING!
To prevent injury from shock or
fire, never expose this unit to
moisture or water.
WARNING!
Never disassemble the unit.
WARNING!
Never use irregular discs.
WARNING!
To prevent damage to the mechanism
inside this unit, avoid impact
to the unit’s monitor.
WARNING!
Using an improper fuse may cause
damage to the unit and result in a fire.
75
CONTROLS AND INDICATORS
OPEN
BAND
1
2
CLOSE
PIC
3
4
5
NAV / WIDE TILT
DISP
DISP
M
U
T
E
14
13
A/V
INPUT
SRC
12
11
10
76
9
8
7
6
1. CLOSE/OPEN
Press to activate the automatic mechanical system and move the TFT monitor into
the viewing position. Press again to close the TFT.
2. PIC/BAND
With the monitor open, press PIC to adjust the Brightness and Contrast (see
“Image/Display Settings”).
With the monitor closed, press BAND to change between three FM and two AM
bands.
3. TFT Display
4. WIDE/
With the monitor open, press WIDE to adjust the display aspect of the picture to
one of two settings: Full or STANDBY.
With the monitor closed, press
to seek backward.
5. TILT/
With the monitor open, press TILT to activate the tilt function. Use the rotary
encoder to make adjustments while the blue tilt icon is flashing.
With the monitor closed, press
to seek forward.
6. EJECT
Press to eject a disc. Press and hold to reset the core mechanism position.
7. USB Interface Connector
Insert a USB device for playback of music/video files.
8. A/V Input
Attach a compatible A/V device.
9. DISC SLOT
10.LCD Display
11. / SRC
Press to turn the unit on. Once the unit is on, momentarily pressing the SRC
button will display the Main Source Menu.
Press and hold to turn the unit off.
12.Rotary Encoder
Rotate to adjust the volume. Press to activate the MUTE function and silence the
receiver. Press again to resume sound.
While in tuner mode, press and hold to activate the LOC feature. Repeat to
deactivate.
13.RESET
Press to reset the system settings to factory default (except the password setting).
14.DISP
With the monitor open, during DVD playback, press once to view Time, Title,
Chapter info or twice for Audio, Subtitle, Angle, and Bit Rate info.
With the monitor closed, press to view alternate LCD display information.
77
USING THE TFT MONITOR
Opening/Closing the TFT Monitor
Open TFT Monitor
Press the OPEN button on the front panel to activate the mechanism that moves the
display panel into the viewing position.
Close TFT Monitor
Press the OPEN button on the front panel to load the display panel back into the
compartment.
TFT Monitor Auto Open
• If “TFT Auto Open” is “on” when the unit is turned on, the monitor automatically
moves to the viewing position.
• If “TFT Auto Open” is “off” when the unit is turned on, press the OPEN button on the
front panel to move the monitor into the viewing position.
• If “TFT Auto Open” is set to “Manual”, the TFT will not close when the key is turned
off.
Monitor Tilt Angle Adjustment
A known characteristic of LCD panels is the quality of the display in relationship to
the viewing angle. The monitor angle can be adjusted for optimum viewing using by
pressing the TILT button on the unit. While the blue tilt icon is flashing, turn the rotary
encoder to adjust the screen angle.
78
TFT Aspect Ratio
With the monitor open, press and hold the WIDE button on the monitor to adjust the aspect
ratio as follows:
FULL
The entire screen is extended horizontally to the aspect ratio of 16 to 9. The extension ratio
is the same at any point.
STANDBY
The screen becomes black. Touch the screen to resume.
79
OPERATING INSTRUCTIONS
Power On / Off
Press the
/SRC button on the front panel to turn the unit on. You can also turn on
the unit by pressing the OPEN button and opening the TFT screen.
/SRC button on the front panel to power off the unit. The
Press and hold the
monitor is drawn back into the main compartment.
Audible Beep Confirmation
An audible beep tone confirms each function selection. The Beep tone can be
disabled through the Setup menu.
Mute/Line Mute
Press the rotary encoder MUTE button on the front panel to mute the volume. The
mute symbol is displayed on the TFT screen.
Press the rotary encoder button again to restore the volume. Adjusting the volume or
using any of the audio setup features cancels the mute function.
If the “MUTE” wire is connected, audio output mutes when a telephone call is
received by a mobile phone.
Playing Source Selection
When the monitor is closed, press the SRC button on the front panel to change
between available audio playing sources in the following order: RADIO, DISC, USB1,
USB2, BT, NAV, AUX, and CAMERA. The source is displayed on the LCD screen.
80
Source Menu
You can also use the touch screen to change the source through the SOURCE MENU
page. To access the SOURCE MENU, touch the top left corner of the screen or press
the SRC button on the front panel.
Touch the DISC, RADIO, USB, USB2, BT (Bluetooth), NAV, AUX IN, CAMERA or
SETTINGS icons to select the corresponding source.
NOTE: If an iPod or iPhone is attached to a USB port, “IPOD” appears instead of
the text “USB.”
Touch the Setting icon to access the SETTING MENU.
81
External Devices
External peripheral devices, including a game console, camcorder, navigation unit,
iPod, Zune, etc. can be connected to this unit via RCA output using an A/V Media
Adapter Cable (not included).
A/V
INPUT
1
2
3
4
Right Audio
Left Audio
Ground
Video
3.5mm A/V Cable (not included)
Connect the external device to the A/V Media Adapter Cable and then plug the
cable into the A/V INPUT connector on the front of the radio. Select “AUX IN” on the
SOURCE MENU to access auxiliary devices. You cannot directly control external
devices connected to the A/V INPUT.
For information regarding the use of USB devices, see “Inserting a USB Device.”
Volume Adjustment
Volume Increase/Decrease
To increase or decrease the volume level, turn the rotary encoder on the front panel.
When the volume level reaches “0” or “40”, a beep sounds, indicating that the
adjustment limit has been reached. The LCD or TFT screen displays the volume level
for 3 seconds.
Programmable Turn-On Volume
This feature allows the user to select a turn-on volume setting regardless of the
volume setting prior to turning the unit off.
To program a specific turn-on volume level, turn the rotary encoder to adjust the
volume to the desired turn-on volume. Push and hold the rotary encoder while the
blue speaker icon and level indication is displayed on the screen. The unit will beep to
confirm your turn-on volume setting.
82
Audio Control Menu
The Audio Control feature allows you to easily adjust your audio system to meet the
acoustical characteristics of your vehicle, which vary depending on the type of vehicle
and its measurements. Proper setting of the Fader and Balance boosts the effects of
the cabin equalizer.
Equalizer
Touch the EQ
icon on the right side of the touch screen to display the equalizer
screen.
• Use the touch screen +/- icons to adjust the settings for an audio feature.
83
Equalizer Adjustments
Setting
Adjustable
Range
Function
BASS
-14 to +14
Reduces or increases the bass frequency
sound level.
Touch the + or - buttons to adjust the settings.
MID
-14 to +14
Reduces or increases the mid-range
frequency sound level.
Touch the + or - buttons to adjust the settings.
TREB
-14 to +14
Reduces or increases the high frequency
sound levels.
Touch the + or - buttons to adjust the settings.
LCF
60 Hz
Selects the low pass filter center frequency.
Touch the + or - buttons to adjust the settings.
80 Hz
100 Hz
200 Hz
MCF
0.5 kHz
1 kHz
Selects the mid pass filter center frequency.
Touch the + or - buttons to adjust the settings.
1.5 kHz
2.5 kHz
TCF
10 kHz
12.5 kHz
Selects the high pass filter center frequency.
Touch the + or - buttons to adjust the settings.
15 kHz
17.5 kHz
Equalizer Presets
User
Acoustic
Urban
Rave
Latin
Applies a preset sound level to the unit’s
audio output signal.
Touch the or button to change the setting.
NOTE: The equalizer will automatically
change to “USER” when individual audio
functions are adjusted.
Dance
Hip Hop
Rock
To exit the equalizer:
• touch the X button on the top left corner of the screen or press and hold the rotary
encoder to return to the previous screen.
• touch the BAL-FAD button on the left side of the screen to display the balance/
fader screen.
84
Balance-Fader
Touch the BAL-FAD button on the left side of the equalizer screen to display the
balance/fader screen.
Balance-Fader Adjustments
Setting
Adjustable Range
Function
Balance
-16 to +16
Balances the audio output levels between the
left and right side of the vehicle.
Touch the or button to change the setting.
Fade
-16 to +16
Balances the audio output levels between the
front and back side of the vehicle.
Touch the or button to change the setting.
Sub
-14 to +14
Reduces or increases the subwoofer sound
level.
Touch the + or - buttons to adjust the settings.
To exit the balance-fader:
• touch the X button on the top left corner of the screen.
• touch the EQ button on the left side of the screen to display the equalizer screen.
85
System Reset
To correct a system halt or other illegal operation, use the tip of a pen to press the
reset button located on the front bottom-left corner. After a system reset, the unit
restores all factory default settings.
NOTE: If the unit is reset while a DVD is playing, the DVD resumes play once the
reset is complete.
Image/Display Settings
Video Output Modes
The following table shows the video output mode for each playing source.
Video Output Modes
Playing Source
Video Output Modes
AM/FM TUNER
RGB Mode
DVD
YCbCr Mode
AUX IN
CVBS Mode
*CVBS – Composite Video Baseband Signal
Picture Adjustment
To adjust monitor display settings, perform the following steps:
1. Press the PIC button on the monitor to display the picture adjustment menu. The
“BRIGHT” bar is highlighted in yellow.
2. Turn the rotary encoder to adjust the brightness setting level.
3. Press the PIC button again. The “CONTRAST” bar is highlighted in yellow.
4. Turn the rotary encoder to adjust the contrast setting level.
5. Press the PIC button again to exit the picture adjustment menu.
Parking Brake Inhibit
When the pink “Parking” wire is connected to the vehicle Parking Brake circuit, the
front TFT monitor will display video when the Parking Brake is engaged. (When the
pink wire is grounded via the Parking Brake circuit, video will be displayed.)
86
STEERING WHEEL CONTROLS (SWC)
(if equipped)
The VME 9415 is compatible with following steering wheel control adapters: Dietz
UNICO DUAL PLUS + cable, PAC (Pacific Accessory Corporation) SWI-PS and Metra
ASWC. A 3.5mm female connector (labeled “SWC Interface”) on the back of the head
unit allows connectivity to the adapters. Please refer to the instructions included with
the adapters for detailed installation information.
SWC Functions
The following controls are available for most vehicles:
1. Volume Up
2. Volume Down
3. Mute
4. Seek Up
5. Seek Down
6. Source
7. Preset Up
8. Preset Down
9. Band
**If additional SWC buttons are available on the vehicle, these features may be
supported. All SWC functions may not be available on some vehicles.
87
SETTINGS MENU
To access system settings, touch the Settings icon on the source menu to enter the
SETTINGS MENU. The General Sub-menu appears on the bottom of the screen
highlighted in blue.
Accessing Menu Items
Touch the sub-menu name on the bottom of the screen to select a sub-menu
(General, Language, Misc, Audio, Hardware or Demo). The features available for
adjustment under the highlighted sub-menu option will appear on the left of the
screen.
Adjusting a Feature
1. Touch an item on the touchscreen to select the feature to be adjusted. Touch the
or icon to view the previous or next feature page, if applicable. An options list
appears on the right.
2. Touch the option field for the feature you want to adjust. The feature option is
updated.
88
General Sub-menu Features
Setting
Options
Function
Tuner Region
Europe
•
•
•
•
RDS
Off
Turn On/Off the RDS feature.
AM Frequency Spacing - 9 kHz
AM Frequency Band - 522 kHz ~ 1620 kHz
FM Frequency Spacing - 50 kHz
FM Frequency Band - 87.5 MHz ~ 107.9 MHz
On
Beep
Clock Mode
Off
No beep sounds.
On
When turned on, an audible beep tone confirms
each function selection.
12Hr
Clock displays 12 hour time using AM and PM.
24Hr
Clock displays 24 hour time up to 23:59.
Clock
(HH:MM)
Clock appears in the top right corner of the screen
during certain operations.
NOTE: The AM/PM indication will change as
you continue to adjust the hour past 12.
TsCal
Yes
Press to access the touch screen calibration
function.
Wallpaper
Black
Allows the user to select a screen background.
The Wallpaper will not appear on the Main Source
Menu, Camera source or EQ settings page.
Motorsport
Space
Havoc
Sheet Metal
89
Language Sub-menu Features
If a DVD supports more than one Subtitle or Audio language, all the languages are
available for selection during playback. If the selected language is not supported by
the DVD, then the default language is used.
Setting
Options
Function
Language
English
On Screen Display appears in English.
French
On Screen Display appears in French.
German
On Screen Display appears in German.
English
DVD subtitles automatically appear in English
when available.
French
DVD subtitles automatically appear in French
when available.
German
DVD subtitles automatically appear in German
when available.
Auto
DVD subtitles appear according to the default
subtitle language specified on the disc.
Off
DVD subtitles do not appear.
English
Audio is heard in English when the option is
available.
French
Audio is heard in French when the option is
available.
German
Audio is heard in German when the option is
available.
English
DVD menu (if applicable) is displayed in English.
French
DVD menu (if applicable) is displayed in French.
German
DVD menu (if applicable) is displayed in German.
Subtitle
Audio
DVD Menu
Misc Sub-menu Features:
Setting
Options
Function
Load Factory
Reset
Select “Reset” to restore the factory default
settings.
DivX Registration
Shows DivX® registration code.
DivX Deactivation
Deactivates DivX® registration.
90
Audio Sub-menu Features
Setting
Options
Function
DRC
Off
Employ the Dynamic Range Control (DRC) for
better playback for low volumes.
On
Loudness
Off
LO
Select low frequency boost only or high and low
frequency boost.
HI/LO
Subwoofer
Off
Turns the subwoofer output on or off.
On
Sub Filter
80 Hz
120 Hz
160 Hz
BASS Q
1.0
1.25
Selects a crossover frequency to set a cut-off
frequency for the subwoofer’s Low-Pass Filter
(LPF).
Adjust the Q / Bandwidth of the bass response of
the selected Bass Center Frequency (BCF).
1.5
2.0
MID Q
0.5
0.75
1.0
Adjust the Q / Bandwidth of the midrange
response of the selected Midrange Center
Frequency (MCF).
1.25
Source
Radio
Disc
Choose a source for which you would like to
increase or decrease the relative volume (LEVEL).
USB1
USB2
AUX IN
Nav
BT
Level
0 to 6
The default level is 3 (0dB reference):
0 = (-6dB)
1 = (-4dB)
2 = (-2dB)
3 = (0dB)
4 = (+2dB)
5 = (+4dB)
6 = (+6dB).
91
Hardware Sub-menu Features
If the rear-view video camera is connected, the unit is on, and the TFT monitor
is retracted inside the unit, the TFT monitor automatically moves into the viewing
position and Camera mode is selected upon shifting into REVERSE gear. When
shifting into DRIVE gear, the TFT monitor is retracted back inside unit.
Setting
Options
Function
Color Select
White
This feature allows the user to select eight
pre-defined LED colors for the front panel
button illumination.
Red
Blue
Green
Yellow
Purple
AquaBlue
SkyBlue
Custom
Color Scan
On
Off
Color Custom
Red
Green
Blue
Camera In
Normal
Mirror
Video Input (Input circuitry
auto detects the video
signal from the Aux In
source).
TFT Auto Open
The unit will “scan” the color spectrum to
allow the user to select a color.
This feature allows the user to tune the
RGB colors of the LEDs to obtain an exact
match for their vehicle.
Reverse the camera image as if looking
through a rear-view mirror.
NTSC
The color signals are output in the
standard NTSC format.
PAL
The color signals are output in the
standard PAL format.
Auto
The color signal output is switched
automatically based on the current video
input signal - NTSC or PAL.
On
The TFT panel automatically opens when
the unit is turned on.
Off
You must press the OPEN button to open
the TFT panel.
Manual
When the ignition is turned OFF, the
TFT panel DOES NOT retract if it was
previously out.
92
Camera In
If the monitor is in display mode, the monitor automatically switches to CAMERA
mode upon reverse driving. When the reverse driving stops, the monitor return to its
original input mode.
Demo Sub-menu Features
The Demo mode is on and set to Auto run by default. The Demo mode will display
various user interface TFT display pages such as the Radio, Disc, Aux In, and
Camera sources. The Demo mode will also display the Equalizer and Settings
menu pages. Touching any portion of the touch screen will pause the Demo mode
temporarily. If the touch screen is not pressed again (within 30 seconds) the Demo
mode will resume.
To turn the Demo mode off, access the Settings Menu and turn Auto run to OFF.
TS Cal (Screen Calibration)
To access the “Screen Calibration” function from the SETTINGS MENU, select the
“TS CAL” option.
After entering calibration mode, a crosshair + appears in a corner quadrant of the
screen. To begin calibration, touch and hold the crosshair for one second until it
moves to the next quadrant. Continue for each quadrant until the calibration is
completed.
Exiting the System Settings Menu
To exit setup mode and resume normal playback, touch the Setting icon on the
screen.
93
TUNER OPERATION
Opening/Closing the TFT Monitor
Open TFT Monitor
Press the OPEN button on the front panel to activate the mechanism that moves the
display panel into the viewing position.
Close TFT Monitor
Press the OPEN button on the front panel to load the display panel back into the
compartment.
Tuner TFT Display
The on-screen indicators and touch key areas for the tuner functions are shown
below.
94
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
adio icon: Touch to view the SOURCE MENU and select a new playback source.
R
Current radio band indicator.
Loc/Dx Indicator: Strong/Local signal broadcasting indicator.
Equalizer setting indicator: Displays the current equalizer preset setting.
icon: Touch for quick access to Equalizer level settings.
EQ
Clock: Displays the time as entered by the user in the settings menu.
AF: Indicates the AF function is activated.
TA: Traffic Announcement indicator
TP: Traffic Program indicator
Program Information: This indicator provides three types of information: PS,
RT, and PTY. PTY displays the program category of the current station such as
category (news, sports, talk etc.) RT/PS provide the current song title, current song
title, performing artist and station call letters.
Radio frequency indicator
icon: Touch to seek forward.
icon: Touch to tune forward one step.
icon: Touch to tune backward one step.
icon: Touch to seek backward.
More icon: Touch to toggle between menu page 1 and menu page 2.
AS icon: Touch to automatically store stations.
PTY icon: Touch to activate the program type related search function.
Scan icon: Touch to scan all stations available, stopping for 5 seconds at each and
continuing until a station is selected.
Mem icon: Touch to display screen used to enter current channel into preset
memory.
Band icon: Touch to change between AM/FM bands.
Direct Entry icon: Touch to access the direct entry screen.
Presets: Provides a display of the preset frequencies. Touch to recall preset
stations.
Options icon: Touch to access the Options Screen.
95
Options Submenu
Touch the Options icon to display the Options Screen.
LOC
DX
RDS ON/OFF:
Radio Data System (RDS) enables traffic reports to be received and provides many
facilities, including enabling the radio station name to be displayed on the radio
display.
TA Volume
In the OPTION menu, press the TA VOL button. Adjust the desired volume with the
or button. Press the OPTION button. The radio menu is displayed again, the set
volume is stored.
TA
Press the TA ON/OFF button to switch the priority for traffic announcements on or off.
CT:
(Clock Time, RDS feature) When enabled the radio system clock is synchronized
with broadcasters time signal setting the clock automatically. In some regions where
daylight savings time is not adhered to, the system clock will be off by one hour. In
these cases, set CT to OFF and manually set
the clock.
AF
The receiver can automatically switche to an alternative frequency (AF) of the same
station if the reception becomes poor. Press the OFF/ON touch-point to turn the
automatic scanning for alternative frequencies of an RDS broad-cast station off and
on.
MODE:
This allows the user to activate local station reception function. When the Local
function is on, only radio stations with a strong local radio signal are played.
96
Switching to Radio Tuner Source
• Touch the top left corner of the screen (the radio box) to view the SOURCE MENU.
Touch “Radio”.
• Press the SRC button on the front panel to switch to the AM/FM or RADIO source.
Selecting FM/AM Band
Touch the Band icon on the screen to change between the following bands: FM1,
FM2, FM3, AM1, and AM2.
NOTE: The BAND button on the front panel of the unit only works when the TFT
is closed.
Seek Tuning
To seek the next higher station, touch the
To seek the next lower station, touch the
button.
button.
Manual Tuning
To increase or decrease the tuning frequency one step, touch the
or
button.
Direct Tuning
To enter a radio station directly:
1. Touch the Direct Entry icon to display the DIRECT ENTRY MENU.
2. E
nter the desired radio station frequency using the on-screen number pad. If
you wish to delete an entry number touch the
icon. Press OK to tune to the
selected station. To exit the screen without changing the station, touch X.
97
Using Preset Stations
Six numbered preset buttons store and recall stations for each band. All six stored
stations (P1 - P6) for the current band appear on the screen.
Storing a Station
1. Select a band (if needed), then select a station.
2. Touch the on-screen Mem icon to access the preset screen.
3. T
ouch the preset number in which you would like to store the current station (or
touch X to cancel and close the menu). The station frequency is displayed at the
top of the menu. The preset number will appear highlighted. The station frequency
will be stored in the highlighted preset. The station will be displayed on the front
panel of the tuner screen.
Recalling a Station
1. Select a band (if needed).
2. Touch an on-screen preset button to select the corresponding stored station.
98
Auto Store (AS)
To select six strong stations and store them in the current band:
1. Select a band (if needed).
2. Touch the AS icon on the on-screen controls to activate the Auto Store function.
The new stations replace stations already stored in that band. If you have already set
the preset memories to your favorite stations, activating the Auto Store feature will
erase those stations and enter the new strong stations. This feature is most useful
when travelling in an area where you are not familiar with the local stations.
Preview Scan (SCAN)
To scan the AM or FM band for a preview of available stations in your particular area,
touch Scan. The scan function will play the first five seconds of each station. When a
desired station is reached, touch Scan again. Play of the selected station will continue
and the preview scan will stop.
Local Radio Station Seeking (LOC)
When the Local function is on, only radio stations with a strong local radio signal are
played. To activate the Local function in the AM/FM tuner mode:
1. Touch the Options icon on the touch screen. A pop-up window appears.
2. Touch MODE LOC/DX to turn the local function on or off.
When the Local function is active, the LOC indicator at the top of the screen is
illuminated. When the Distant function is active, the DX indicator at the top of the
screen is illuminated.
99
DVD/VCD VIDEO OPERATION
NOTE: When properly installed, DVD video cannot be displayed on the main TFT
screen unless the parking brake is applied. If you attempt to play a DVD while
the vehicle is moving, the TFT screen display a parking brake notice. Rear video
screens, if applicable, will operate normally.
Opening/Closing the TFT Monitor
Open TFT Monitor
Press the OPEN button on the front panel to activate the mechanism that moves the
display panel into the viewing position.
Close TFT Monitor
Press the OPEN button on the front panel to load the display panel back into the
compartment.
DVD/VCD TFT Display
Warning!!! It is illegal to view video while driving or operating a motor vehicle.
Set parking brake to view video.
To access the on-screen controls, touch the bottom 1/3 of the screen while a DVD is
playing. Touch
to view a second page of controls.
DVD
Menu
Page
1
DVD
Menu
Page
2
100
1. icon: Touch to advance to the next chapter on the DVD.
2. icon: Touch to see the second page of DVD controls.
3. icon: Touch to select a chapter/track directly using the on-screen display direct
entry menu display
4. icon: Touch to stop DVD playback.
5. Sub icon: Touch during playback to select the subtitle language if the disc is
recorded in multiple languages. Each time the icon is touched a different subtitle
language is selected. The subtitle function can also be turned on or off.
6. Audio icon: Touch during playback to select to select the audio language. Each
time the icon is touched a different audio language is selected if you are watching
a disc recorded in multiple languages.
7. icon: Touch to remove the DVD controls from the screen during DVD playback.
8. icon: Touch to fast reverse. Keep touching and releasing the icon to increase
the rate from “x2” to “x4”, “x8”, and “x20”. Touch the icon again to resume normal
play.
9. icon: Touch to fast forward. Keep touching and releasing the icon to increase
the rate from “x2” to “x4”, “x8”, and “x20”. Touch the icon again to resume normal
play.
10. icon: Touch to move to previous chapter.
11. icon: Touch to begin playback. Touch the icon again to pause playback.
12.Title icon: Touch to select a different title for playback. Select a title using the
touch screen.
13.DISP icon: Touch to display playback information on the screen including the
media playing and current playback time.
14.EQ:Touch for quick access to the Equalizer level settings.
15. icon: Touch to view the SETTINGS menu.
16. 1/2 icon: Touch to select and activate Slow Motion Playback (Forward and
Reverse). Touch to play the current title in slow motion. Keep touching and
releasing the icon to change the rate from forward 1/2, 1/4, 1/6 and 1/8 speed.
Continue for slow motion backward at 1/2,1/4, 1/6 and 1/8 speeds.Touch the onscreen play icon (
) to resume normal play.
17.
icon: Touch during playback to repeat the current chapter. Touch the icon
a second time to repeat the current title. Touch the icon a third time to turn the
repeat function off.
18.A-B icon: Touch to repeat a specific portion from point A to point B of the
DVD disc.
19. icon: Touch to view angles if the DVD contains scenes shot from different
angles.
20.Menu icon: Touch to display the DVD root menu.
101
Controlling Playback
Inserting a Disc
Upon inserting a DVD disc, DVD mode is entered and disc play begins.
You cannot insert a disc if there is already a disc in the unit or if the power is off.
NOTE: DVD-R and DVD-RW will not play unless the recording session is
finalized and the DVD is closed.
Ejecting a Disc
Press the button on the front of the unit to eject the disc. The unit automatically
reverts to Tuner mode. You may eject a disc with the unit powered off. The unit will
remain off after the disc is ejected.
Resetting the Loading Mechanism
If the disc loads abnormally or an abnormal core mechanism operation occurs, press
and hold the button to reset the loading mechanism. Normal operation resumes.
Accessing DVD Mode
To switch to DVD mode when a disc is already inserted, press the SRC button on the
front panel to access the source menu. Touch the disc icon.
Repeat Playback
)to alter repeat mode according to the following:
Touch the repeat button (
• DVD: Repeat Chapter, Repeat Title, Repeat Off
• VCD (PBC Off): Repeat Single, Repeat Off
NOTE: For VCD play, the repeat function is not available if PBC is on.
Sectional Repeat Function (A-B)
Use the A-B function to define a specific area of a disc to repeat.
• Touch A-B on the second page of DVD on-screen controls to set the start point (A)
of the repeated section.
• Touch A-B again once you reach the desired end point (B) of the repeated section.
The selected portion of the DVD will now repeat continuously.
• Touch A-B a third time to cancel the A-B section setting and stop repeat play.
102
Accessing the DVD Source Menu
• Touch MENU on the second page of DVD on-screens controls to recall the DVD
source menu. Touch to select a title from the menu.
• Touch TITLE on the second page of DVD on-screen controls to select a different
title for playback.
• Select a title using the touch screen.
Moving Through Chapters
Touch
Touch
to advance to the next chapter on the DVD.
button to move to the previous chapter.
Direct Chapter / Track Selection
To select a chapter/track directly:
1. Touch the on-screen to display the Direct Entry Menu.
2. E
nter the desired chapter/track using the on-screen number pad.
3. Touch the check mark to enter your selection. To clear your entry and start over,
touch the back arrow. To exit the screen, touch X.
Viewing an Alternate Picture Angle (DVD Only)
Some DVDs contain scenes that have been shot simultaneously from different
angles. For discs recorded with multiple angles, touch
on the second page of DVD
on-screen controls to toggle available angles of the on-screen image.
103
Multi-Language Discs (DVD Only)
Changing Audio Language
If you are watching a disc recorded in multiple languages, touch AUDIO on the first
page of DVD on-screen controls to choose a language. Each time the icon is touched
the language will change.
Changing Subtitle Language
If you are watching a disc recorded in multiple languages with subtitles, touch Sub on
the first page of DVD on-screen controls to choose the language in which you would
like the subtitles to appear.
NOTE: During VCD playback, touch the AUDIO on the first page of DVD onscreen controls to choose between Left Channel, Right Channel, and Stereo.
PBC - Play Back Control (VCD Only)
For VCDs with play back functionality, play back control (PBC) provides additional
controls for VCD playback.
Touch PBC on the first page of DVD on-screen controls to toggle the PBC function
“On”/”Off”. Once PBC is on, playback starts from track one of the play list.
NOTE: When PBC is activated, fast forward, slow playback, and previous/next
track are available. Repeat and direct track selection are not available.
When PBC is activated, selecting random, scan, or search playback automatically
deactivates PBC.
Playback Information
During DVD and VCD playback, touch DISP on the second page of DVD on-screen
controls to display playback information on the screen, including the media playing
and current playback time.
DVD Playback Information
• DVD Video – Format of current disc.
• Time 00:01:30/00:36:10 – Indicates the playback time of the current track.
• Title 5/08 – Indicates the fifth of 8 titles on the DVD is currently playing.
• Chapter 2/16 – Indicates that the second of 16 chapters on the DVD is currently
playing.
VCD Playback Information
• VCD2.0 – Format of current disc.
• Time 00:01:30/00:36:10 – Indicates the playback time of the current track.
• PBC On/Off – Indicates whether Play Back Control is On or Off.
104
General Disc Information
Disc Properties
Symbol
12 cm Disc Properties
Max Play Time
Single side single layer (DVD-5)
Single side double layer (DVD-9)
Double side single layer (DVD-10)
Double side double layer (DVD-18)
(MPEG 2 Method)
133 minutes
242 minutes
266 minutes
484 minutes
Single side single layer (VCD)
(MPEG 1 Method)
74 minutes
Single side single layer
74 minutes
Disc Symbols
Symbol
Meaning
Number of voice languages recorded. The number inside the icon
indicates the number languages on the disc (maximum of 8).
Number of subtitle languages available on the disc (maximum of 32).
Number of angles provided (maximum of 9).
Aspect ratios available. “LB” stands for Letter Box and “PS” stands for
Pan/Scan. In the example on the left, the 16:9 video can be converted to
Letter Box video.
Indicates the region code where the disc can be played.
• Region 1: USA, Canada, East Pacific Ocean Islands
• Region 2: Japan, Western Europe, Northern Europe, Egypt, South
Africa, Middle East
• Region 3: Taiwan, Hong Kong, South Korea, Thailand, Indonesia,
South-East Asia
• Region 4: Australia, New Zealand, Middle and South America, South
Pacific Ocean Islands/Oceania
• Region 5: Russia, Mongolia, India, Middle Asia, Eastern Europe,
North Korea, North Africa, North-West Asia
• Region 6: Mainland China
• ALL: All regions
105
DVD/CD AUDIO OPERATION
Opening/Closing the TFT Monitor
Open TFT Monitor
Press the OPEN button on the front panel to activate the mechanism that moves the
display panel into the viewing position.
Close TFT Monitor
Press the OPEN button on the front panel to load the display panel back into the
compartment.
Media Requirements
The VME 9415 will play music or other audio files from the following disc media:
• CD-DA
• CD-R/RW
• DVD
• DVD+R/RW
• DVD-R/RW
Upon inserting a disc with the TFT screen open, the disc and track title (if available),
along with the track number and playing time appear on the screen.
CD TFT Display
The on-screen indicators and touch key areas for CD playback are outlined below.
Menu Page 1
Menu Page 2
106
•
•
•
•
•
•
isc icon: Touch to view the SOURCE MENU and select a new playback source.
D
Repeat Play Indicator (
) - This indicator is lit when the repeat mode is active.
Random Play Indicator ( ) - This indicator is lit when the random mode is active.
Equalizer setting indicator: Displays the current equalizer preset setting.
EQ
: Touch for quick access to the Equalizer level settings menu.
Clock: Displays the time as entered by the user in the settings menu.
Preview Window: Displays album art, if available.
•
) icon: Touch to toggle between menu page 1 and menu
• T
oggle (
page 2.
• Stop ( ) icon: Touch to stop playback.
) icon: Touch to play the next track.
• Next (
) icon: Touch to pause playback. Touch again to resume playback.
• Pause/Play (
) icon: Touch to play the previous track.
• Previous (
• List icon: Touch to display the Playlist screen.
• Elapsed time Indicator: Displays the elapsed and total playing time of the current
track playing.
• Track Indicator: Displays the current track number playing and total number of
tracks on disc.
• EQ icon: Touch for quick access to the Equalizer level settings menu.
• icon: Touch to select a chapter/track directly using the on-screen display direct
entry menu display.
) icon: Touch to alter repeat mode as follows: Repeat Single >
• Repeat (
Repeat Folder > Repeat All > Repeat Off
• Random (
) icon: Touch to alter random mode as follows: Random On >
Random Off
• SCAN: Plays the first ten seconds of each track. Press again to stop this function.
107
Playlist Screen
The Playlist screen allows you to directly search for music on your disc.
• Touch a track title (if available) or track number to begin playback of that track.
• Touch to view the previous playlist page. Touch to view the next
playlist page.
• Touch
to return to menu page 1.
108
Controlling Playback
Inserting a Disc
Upon inserting a CD, disc play begins. You cannot insert a disc if there is already a
disc in the unit or if the power is off.
Ejecting a Disc
Press the button on the front of the unit to eject the disc. The unit automatically
reverts to Tuner mode.
You may eject a disc with the unit powered off. The unit will remain off after the disc is
ejected.
Resetting the Loading Mechanism
If the disc loads abnormally or an abnormal core mechanism operation occurs, press and hold the button to reset the loading mechanism. Normal
operation resumes.
Stopping Playback
Touch the Stop ( ) icon to stop disc play.
To resume playback, touch the Pause/Play (
Pausing Playback
Touch the Pause/Play (
) icon.
) icon to suspend or resume disc play.
Moving Through Tracks
) icon to advance to the next track on the disc.
Touch the Next (
Touch the Previous (
) button to move to the previous track.
Repeat Playback
Touch the
icon to alter repeat mode according to the following:
• DVD: Repeat Single > Repeat Folder > Repeat All > Repeat Off
• CDDA: Repeat Single > Repeat Folder > Repeat All > Repeat Off
• CD-R/RW: Repeat Single > Repeat Folder > Repeat All > Repeat Off
• DVD-R/RW: Repeat Single > Repeat Folder > Repeat All > Repeat Off
Random Play Select
Touch the Random (
order.
Touch the Random (
) icon to play the tracks on the disc in a random, shuffled
) icon again to cancel Random Play mode.
NOTE: CD-R and CD-RW will not play unless the recording session is finalized.
109
MP3/WMA/XVID/DIVX OPERATION
Opening/Closing the TFT Monitor
Open TFT Monitor
Press the OPEN button on the front panel to activate the mechanism that moves the
display panel into the viewing position.
Close TFT Monitor
Press the OPEN button on the front panel to load the display panel back into the
compartment.
Media and File Requirements
This player allows you to play back MP3 and WMA files recorded onto CD-R/RWs,
DVD+R/RWs, and DVD-R/RWs. For CD-RW discs, please make sure it is formatted
using the full method and not the quick method to prevent illegal disc operation.
For the greatest file capacity, Dual Layer DVD’s can be used when burning music to a
disc.
MP3 Format Compatibility
The file naming formats listed below are compatible with this unit:
• ISO 9660 – file name: 12 characters, file extension: 3 characters
• ISO 9660 – file name: 31 characters, file extension: 3 characters
• Joliet – 64 characters
If the file or folder name does not conform to ISO 9660 file system standards, it
may not be displayed or played back correctly. Use the following settings when
compressing audio data for your MP3 disc:
• Transfer Bit Rate: 128 kbps
• Sampling Frequency: 48 kHz
When recording MP3 up to the maximum disc capacity, disable additional writing.
For recording on an empty disc up to maximum disc capacity, use the “Disc at once”
setting.
MP3 Playing Order
When selected for play, files and folders (Folder Search, File Search or Folder Select)
are accessed in the order they were written by the CD writer. As a result, the order
in which they are expected to be played may not match the order in which they are
actually played. You may be able to set the order in which MP3/WMA files are to be
played by writing them onto a medium such as a CD-R with their file names beginning
with play sequence numbers such as “01” to “99”.
110
For example, a medium with the following folder/file hierarchy is subject to Folder
Search, File Search or Folder Select, as shown below.
The VME 9415 player will only recognize three folder levels and does not display
folders containing only other folders. In the example above, the unit will display
folders 3, 4, 6, and 8, but not 2 and 7 since they do not contain any tracks directly.
Folder 5 is not recognized at all since it is at the fourth level.
111
Inserting a USB Device
NOTE: The USB ports will recognize most USB flash memory devices and
portable hard drives (hard drives must be formatted to FAT32 and NTFS is not
supported).
NOTE: Front and rear USB ports are for Apple devices, USB memory sticks or
portable HDD.
1. Locate the USB interface cover on the front of the radio.
Type A
USB Connector
A/V
INPUT
2. Insert the USB device into the USB connector. The unit will read the audio/video
files on the USB device automatically.
Removing a USB Device
To remove the USB device, press the SRC button or use the SOURCE MENU to
switch to another mode, and then remove the USB device from the connector.
112
This device is certified in accordance with DivX® Home Theater Version 3.0.
DivX® is a digital video format which has been developed by DivX, Inc. to provide a
high-quality viewing experience on various platforms, for example, on mobile phones
and DVD players. DivX®, DivX Certified® and associated logos are registered
trademarks of DivX, Inc. and are used under licence.
This DivX Certified® device must be registered in order to play purchased DivX
Video-on-Demand (VOD) movies.
Please note the online information www.divx.com/vod.
This device is able to play DivX® video files that have been recorded on CD-R/RW,
DVD-R/RW and DVD+R/RW discs and USB sticks.
This device plays all versions of DivX® video (incl. DivX®8), with standard playback
of DivX® media files.
Unauthorised DivX® files may not play properly. File extensions such as .avi or .divx
must be used properly.
You can obtain further information on DivX® video files and software tools at
www.divx.com.
113
MP3/WMA/XVID/DIVX TFT Display
The on-screen indicators and touch key areas for MP3/WMA playback are outlined
below.
Menu
Page
1
Menu
Page
2
114
•
•
•
•
•
•
isc icon: Touch to view the SOURCE MENU and select a new playback source.
D
) - This indicator is lit when the repeat mode is active.
Repeat Play Indicator (
Random Play Indicator ( ) - This indicator is lit when the random mode is active.
Equalizer setting indicator: Displays the current equalizer preset setting.
EQ
: Touch for quick access to the Equalizer level settings menu.
Clock: Displays the time as entered by the user in the settings menu.
Preview Window: Displays album art, if available.
•
) icon: Touch to toggle between menu page 1 and menu
• T
oggle (
page 2.
• Stop ( ) icon: Touch to stop playback.
) icon: Touch to play the next track.
• Next (
) icon: Touch to pause playback. Touch again to resume
• Pause/Play (
playback.
• Previous (
) icon: Touch to play the previous track.
• List icon: Touch to display the Playlist screen.
• Elapsed time Indicator: Displays the elapsed and total playing time of the current
track playing.
• Track Indicator: Displays the current track number playing and total number of
tracks on disc.
• EQ icon: Touch for quick access to the Equalizer level settings menu.
• icon: Touch to select a chapter/track directly using the on-screen display direct
entry menu display.
• Repeat (
) icon: Touch to alter repeat mode as follows: Repeat Single >
Repeat Folder > Repeat All > Repeat Off
• Random (
) icon: Touch to alter random mode as follows: Random On >
Random Off
• SCAN: Plays the first ten seconds of each track. Press again to stop this function.
115
Playlist Screen
The Playlist screen allows you to directly search for music, video or photo files stored
on your MP3 disc/USB device.
• Touch a folder to view the contents of the directory or touch a track title/file name to
begin playback of that file.
• Touch to view the previous playlist page. Touch to view the next
playlist page.
• Touch
to return to menu page 1.
Search Playlist by File Type
1. Touch the MUSIC
icon.
2. T
ouch “MUSIC,” “PHOTO” or “VIDEO”. The list of files that appear will be filtered
by the type of file selected.
116
Controlling Playback
Inserting a Disc
Upon inserting a MP3/WMA disc, disc play begins. You cannot insert a disc if there is
already a disc in the unit or if the power is off.
Ejecting a Disc
Press the button on the front of the unit to eject the disc. The unit automatically
reverts to Tuner mode.
You may eject a disc with the unit powered off. The unit will remain off after the disc is
ejected.
Resetting the Loading Mechanism
If the disc loads abnormally or an abnormal core mechanism operation occurs, press and hold the button to reset the loading mechanism. Normal
operation resumes.
Playing MP3/WMA Files
After inserting a MP3/WMA disc, files will play in the sequence of the “Root’ directory.
NOTE: When burning MP3 / WMA files onto a DVD disc, use the 2X or 4X burning
option, if available. This slower burning speed will help eliminate buffer errors
and increase disc reading reliability. Also, use folders when burning large
numbers of songs / files to a disc for easy music navigation. Select the “Disc at
Once” option and close your disc.
Stopping Playback
Touch the Stop ( ) icon to stop playback.
To resume playback, touch the Pause/Play (
Pausing Playback
Touch the Pause/Play (
) icon.
) icon to suspend or resume playback.
Moving Through Tracks
) icon to advance to the next track
Touch the Next (
Touch the Previous (
) button to move to the previous track on the MP3 disc/USB
device.
Repeat Playback
) icon to alter repeat mode as follows: Repeat Single >
Touch the Repeat (
Repeat Folder > Repeat All > Repeat Off
NOTE: CD-R and CD-RW will not play unless the recording session is finalized.
Random Play Select
Touch the Random (
) icon to play the tracks on the MP3 disc/USB device in a
) icon again to cancel Random Play
random, shuffled order. Touch the Random (
mode.
117
iPod/ iPhone OPERATION
This unit is Made for iPod and iPhone. You can control your iPod and iPhone via the
touch screen to access Playlist, Artist, Albums, Songs, etc. Supported models include,
but are not limited to the following:
• iPhone 4S / 4 / 3GS /
• iPodtouch 5th and 4th Generation
• iPod nano 6th and 5th Generation
• iPod classic
NOTE: Be sure your iPod has the latest Apple firmware installed to avoid
connectivity issues.
Opening/Closing the TFT Monitor
Open TFT Monitor
Press the OPEN button on the front panel to activate the mechanism that moves the
display panel into the viewing position.
Close TFT Monitor
Press the OPEN button on the front panel to load the display panel back into the
compartment.
Accessing iPod Mode
The unit will automatically switch to iPod mode when an iPod, iPod touch or iPhone is
plugged into the front or rear USB connector.
NOTE: For basic iPod connectivity, you can use the white 30-pin to USB iPod
cable that came with your Apple device.
To return to the iPod menu from any other source menu, touch SRC on the front panel
until the iPod menu appears on the screen, or choose the iPod icon from the source
menu (only available when an iPod or iPhone is connected to the USB connector).
118
Search Screen
The Search Screen allows you to search for music files stored in your iPod/iPhone.
Touch the Music list box to search for music grouped by playlists, artists, albums,
songs, genres, composer or podcast.
•
•
•
•
•
iPod icon: Touch to view the SOURCE MENU and select a new playback source.
/
indicator: Indicates whether media is playing or paused.
2/23 indicator: File number and total number of files on the disc.
EQ
icon: Touch for quick access to Equalizer level settings menu.
Clock: Displays the time as entered by the user in the settings menu.
Preview Window: Displays album art, if available.
•
) icon: Touch to toggle between menu page 1 and menu
• T
oggle (
page 2.
• Next (
) icon: Touch to play the next track.
) icon: Touch to pause playback. Touch again to resume playback.
• Pause/Play (
• Previous (
) icon: Touch to play the previous track.
• icon: Touch to select a chapter/track directly using the on-screen display direct
entry menu display.
• icon: Touch to return to a previous menu.
119
Controls and Indicators
The on-screen indicators and touch key areas for iPod playback are outlined below.
•
•
•
•
•
•
•
•
•
•
•
iPod icon: Touch to view the SOURCE MENU and select a new playback source.
/
indicator: Indicates whether media is playing or paused.
Equalizer setting indicator: Displays the current equalizer preset setting.
icon: Touch for quick access to Equalizer level settings menu.
EQ
Clock: Displays the time as entered by the user in the settings menu.
Repeat (
) icon: Indicates the repeat function is enabled.
Random (
) icon: Indicates the random function is enabled.
2/23: File number and total number of files on the disc.
Song title, album, and performing artist.
02.01: Elapsed playing time and playback progress bar for current file.
04:20 Total playing time for current file.
• Preview Window: Displays album art, if available.
• Repeat (
) icon: Touch to alter repeat mode as follows: Repeat Single >
Repeat Folder > Repeat All > Repeat Off
• Random (
) icon: Touch to alter random mode as follows: Random On >
Random Off
• Next (
) icon: Touch to play the next track.
• Pause/Play (
) icon: Touch to pause playback. Touch again to resume playback.
• Previous (
) icon: Touch to play the previous track.
•
icon: Touch to return to a previous menu.
120
Controlling Your iPod
Touch the MENU button to access the main iPod menu. Use the touchscreen to
navigate the iPod menus.
Direct Track Entry
To select a track directly:
1. Touch the icon to display the Direct Entry Menu.
2. T
ouch to select a chapter/track directly using the direct entry menu by entering the
desired track number.
3. Touch  to play the selected file. To exit the screen without changing the file,
touch the X. To clear your entry and start over, touch the
icon.
NOTE: After disconnecting your iPod, the VME 9415 will always return to the last
mode accessed when the iPod is plugged back into the unit.
121
BLUETOOTH OPERATION
Bluetooth® was launched by a special interest group (SIG) comprised of Ericsson
Inc., Intel Corp., Nokia Corp., Toshiba and IBM in 1998, and it is currently developed
by nearly 2,000 companies worldwide. The Bluetooth® word mark and logos
are owned by the Bluetooth SIG, Inc. and any use of such marks by Audiovox
Corporation is under license. Other trademarks and trade names are those of their
respective owners.
Bluetooth® technology has the capability to wirelessly synchronize and transfer data
among devices. The Bluetooth® audio capabilities can be used for mobile phones
hands free applications. Bluetooth® has many profiles and the unit is compatible with
most Bluetooth® enabled mobile phones. Before attempting to use the Bluetooth®
functions on the unit, please make sure your mobile phone supports Bluetooth®
functions.
NOTE: The line-of-sight distance between this unit and your mobile phone must
be 8 feet (2.4 meters) or less for sending and receiving voice and data via
Bluetooth® wireless technology.
Please make sure your mobile phone supports Bluetooth® functions (Headset
or Handsfree profiles or both). Adhere to the following guidelines for successful
operation:
• Before using Bluetooth® functions, you must pair your mobile phone to the
VME 9415 head unit (see “Pairing the Bluetooth® System with Your Mobile Phone
and Head Unit”). To ensure the best reception for pairing and reconnection, please
make sure the phone battery is fully charged before you begin.
• Try to perform pairing within a few minutes of the phone being turned on.
• Once the unit has been paired with the phone, the unit’s model number, “VME
9415”, will be displayed on the mobile phone.
• To achieve the best performance, always keep the mobile phone within
3 meters of the head unit.
• Always keep a clear path between the mobile phone and the head unit. Never
place a metal object or any other obstacle between the mobile phone and the head
unit.
• Some mobile phones (like Sony Ericsson) may have a “Power Saving Mode”
option. PLEASE DO NOT use the power saving mode with the VME 9415.
• Before accepting or making a call, make sure your mobile phone’s “Bluetooth
function” is turned on.
• To ensure the best conversation quality/performance, stay within one meter of the
microphone when talking.
• To “disconnect” the mobile phone from the head unit, turn the Bluetooth®
connectivity off on the mobile phone or touch the
button.
122
Bluetooth User Interface
The on-screen indicators and touch key areas for Bluetooth® functions are outlined
below.
•
•
•
•
•
•
•
•
•
•
T icon: Touch to view the SOURCE MENU and select a new playback source.
B
Equalizer setting indicator: Displays the current equalizer preset setting.
icon: Touch for quick access to Equalizer level settings.
EQ
Clock: Displays the time as entered by the user in the settings menu.
/
indicator: Indicates whether the unit is disconnected/connected with a
Bluetooth®device.
Pair icon: Touch to initiate the pairing process with a Bluetooth®device.
Options icon: Touch to configure Bluetooth® parameters and options. Refer to the
Options screen for further details.
BT Audio icon: Touch to access the Bluetooth® music function.
Phone icon: Touch to access the phone call menu.
icon: Touch to return to a previous menu.
123
Hands Free Profile (HFP)
To use a mobile phone with this unit, it is necessary to first establish a connection
using Bluetooth® wireless technology. The connection is normally established using
Hands Free Profile (HFP), which gives you full control of functions available on the
telephone source. However, depending on your phone, the connection may be made
using Head Set Profile (HSP), making some functions unavailable. This is a limitation
of your phone, not the VME 9415.
Since there are a number of Bluetooth® mobile phone implementations available on
the market, operations with your Bluetooth® mobile phone using this unit vary greatly.
Please refer to the instruction manual that came with your Bluetooth® mobile phone
along with this manual while operating your phone with this unit.
Pairing Your Mobile Phone with the Head Unit
Your mobile phone can initiate a search for new devices and pair to the unit. The
following procedure describes the pairing process.
NOTE: The following procedures are generic. Procedures for pairing mobile
phones may vary slightly from phone manufacturer to phone manufacturer.
1. Press the SRC button on the front panel to access the source menu.
2. Touch the BT icon on the source menu and the Bluetooth® user interface screen
will appear.
3. Touch the Options icon and the following screen will appear.
4. On the Options submenu set the Bluetooth function to ON.
5. On the Options submenu set the Connect function to ON.
6. Press the “Pair” button on the head unit’s Bluetooth® user interface screen.
7. Access the mobile phone Bluetooth® function and set the function to ON.
8. Set the mobile phone Bluetooth® discover mode to ON.
NOTE: Some discovery modes have a time limit (usually a minute) before they
are automatically turned off.
9. Use the mobile phone’s add a new device feature. A device or devices will appear
on your mobile phone display.
124
10.A prompt to pair or bond should appear on your mobile phone. Accept the request
and initiate the process.
NOTE: Some mobile phones require a “pass key” or pairing code to connect. If
your phone requires a pass key or pairing code, you will need to enter this
number. The default pairing code for many wireless phones is “0000”. The
default code for the unit is “1234”.
11.A prompt to enter a PIN number or passkey for the unit should appear. The default
passkey for the unit is “1234”.
12.At this point a prompt stating that pairing is successful should appear. Another
prompt should appear asking connect to the unit, Yes or No. Press Yes. The
mobile phone and the unit should connect. The mobile phone should display a
message similar to “Device Connected.” The mobile phone and the unit are now
connected. VME 9415 will appear on the mobile phone list of devices.
Managing Incoming Calls
When connected to a Bluetooth® phone, the unit will mute audio output, pause
CD play, and change to the Bluetooth screen below when a call is received. The
incoming phone number or as-signed name for that number will appear in the top of
the screen. An audible tone will sound from the unit and a graphic display will appear
on the front panel. If the incoming call has no caller ID, the unit will display “Private
Caller”.
• D
irect Entry icon: Touch to access the direct dial screen. Refer to the Direct Entry
screen for further detail.
•
icon: Touch to answer an incoming call.
125
• T
ransfer Call icon: Touch to transfer a call back to the mobile phone.
• Mute icon: Touch to mute the microphone audio from the unit. Touch the icon
again to restore the microphone and audio from the unit.
icon: Touch to end an in coming call.
•
•
icon: Touch to return to a previous menu
Answering an Incoming Call
Touch the
icon. For best reception, speak loudly and clearly into the microphone.
To end the conversation, touch the
icon.
Rejecting an Incoming Call
Press the Transfer Call icon to reject an incoming call. The call will revert to your
mobile phone and be left for voice mail.
Volume Control
To increase or decrease the volume level of an incoming call, turn the rotary knob on
the front panel.
Audio Mute
To mute the phone call audio from the unit when a call is received, press the front
panel rotary knob. Press the front panel rotary knob again and phone call audio will
be restored to the unit.
126
Making an Outgoing Call
Outgoing calls can be performed by touching the Direct Entry icon and using the
unit’s touch screen keypad.
Direct Dialing
1. Touch the Direct Entry icon and the following screen will appear:
2. U
sing the keypad, touch 0-9,* or # to enter the phone number you wish to dial. If
you enter an incorrect number touch the
icon to delete the incorrect number.
3. Once the correct number appears on the screen touch the
icon. To exit the
direct entry screen touch the X.
4. To end the call touch the
icon on the previous screen.
127
Call Transfer
While talking, to transfer audio from the unit back to the wireless phone, touch the
Transfer Call icon. You can only transfer a call after it has been answered. Touching
the Transfer Call icon again will return the audio from the mobile phone to the unit.
Touch the Transfer Call icon and the following screen will appear:
128
Bluetooth Music Function (BT Audio/A2DP)
Bluetooth provides an Advanced Audio Distribution Profile (A2DP) profile for
streaming music from a wireless phone or a portable multimedia player (PMP),
sometimes referred to as a MP3 player. The unit allows you to play back audio files
from your wireless phone or a PMP using a Bluetooth connection.
NOTE: Please quit A2DP mode before attempting to make a phone call, as
unexpected results may occur depending on your wireless phone model.
The unit can control a Bluetooth audio player via Advanced Audio Distribution Profile
(A2DP) or Audio/Video Remote Control Profile (AVRCP). Bluetooth audio players
(or Bluetooth adapters) compatible with these profiles can be connected to this unit.
Touch the BT Audio icon and the following screen will appear:
While listening to audio the following functions are available:
) icon: Touch to pause playback. Touch again to resume playback.
• Pause/Play (
• Previous (
) icon: Touch to play the previous track.
• Next (
) icon: Touch to play the next track.
• Touch the Stop ( ) icon to stop playback.
Functionality varies depending on the profile used:
• A2DP: Stream audio from your Bluetooth compatible audio player and listen to the
music through the unit.
• AVRCP: Play back, pause, select songs, etc. while streaming audio from your
Bluetooth compatible audio player to the unit.
NOTE: Song information (e.g. elapsed playing time, song title, song index, etc.)
cannot be displayed on this unit. Since there are a number of Bluetooth audio
players available on the market, operations with your Bluetooth audio player
using this unit vary greatly. Please refer to the instruction manual that came with
your Bluetooth audio player.
When there is an incoming call, the song will be paused. After the incoming call
is finished, the screen will return to the music function screen and playback will
continue.
129
REAR CAMERA OPERATION
(if equipped)
This unit is “camera ready.” Before accessing any camera features, you must install a
rear video camera.
When the camera is not installed and the function is accessed by the gear
selector being placed in reverse or by the unit’s menu, the message “VIDEO NOT
DETECTED” will appear, indicating the function is not available.
When the camera is installed, the rear view image of what is behind the vehicle will
appear when the vehicle is placed in reverse gear. When leaving reverse gear, the
unit displays the previous screen.
The rear camera image can be adjusted from Normal to Mirror using the “Setup”
menu (“see Hardware Sub-menu Features”).*
130
TROUBLESHOOTING
Troubleshooting
Problem
Cause
Corrective Action
Radio Fuse blown
Install new fuse with correct
rating
Car battery fuse blown
Install new fuse with correct
rating
Illegal operation
Press the RESET button
located in the bottom right
corner of the front panel
Improper audio output
connection
Check wiring and correct
Volume set too low
Increase volume level
Improper “MUTE”
connection
Review wiring diagram and
check “MUTE” connection
Speakers damaged
Replace speakers
Heavily biased volume
balance
Adjust the channel balance to
the center position
Speaker wiring is in
contact with metal part
of car
Insulate all speaker wiring
connections
Pirated disc is in use
Use original copy
Speaker power rating not
compatible with unit
Connect proper speakers
Speaker is shorted
Check speaker contact
Incorrect connection
between ACC and
positive battery wire
Check wiring and correct
Monitor does not open
automatically
TFT Auto Open is turned
off
Turn TFT Auto Open on
No image
Incorrect connection to
parking brake wire
Check wiring and correct
Parking brake is not
engaged
Stop vehicle in safe place
and apply parking brake
GENERAL
Unit will not power on
No/low audio output
Poor sound quality or
distortion
Unit resets itself when
engine is off
TFT MONITOR
131
Problem
Cause
Corrective Action
Flashing image or
DVD is not compatible
interference appears on with current TV system
screen
settings
Change setup to
accommodate disc
Improper video signal
connections
Check wiring and correct
Prolonged image or
improper height/width
ratio display
Improper aspect ratio
setup
Use correct aspect ratio
setting
Monitor stops at
incorrect position
Moving path is blocked
Press OPEN key to restart
monitor movement
Auto antenna is not fully
extended
Connect the auto antenna
control cable properly
Auto antenna not
properly connected
Connect the auto antenna
control cable properly
LOCAL function is
activated
Turn LOCAL function off
Cannot insert disc
Disc already inside unit
Eject current disc and insert
new one
Image blurred,
distorted, or dark
Disc is illegally copied
Use original disc
TUNER
Weak station searching
DISC
Disc does not play back Disc is warped or
scratched
Use disc in good condition
Disc is dirty or wet
Clean disc with soft cloth
Laser pickup is dirty
Clean laser pickup with
cleaning disc
Incompatible disc is used
Use compatible disc
Disc region code is not
compatible with unit
Use disc with proper region
code
Disc is inserted upside
down
Insert disc with label side up
132
Problem
Cause
PBC cannot be used
during VCD playback
PBC is not available on
the disc
Corrective Action
No repeat or searching
while playing VCD
PBC is on
Turn PBC off
Disc is dirty or scratched
Clean disc or replace
File is damaged/bad
recording
Recreate disc with good files
MP3
Interruption occurred
during playback
Error Messages
Error Messages
Message Displayed
Cause
Corrective Action
No Disc
Disc is dirty
Clean disc with soft cloth
Disc is upside down
Insert disc with label side
up
Disc not present in
loading compartment
Insert disc
Disc is dirty
Clean disc with soft cloth
Disc is upside down
Insert disc with label side
up
Bad Disc
Unknown disc
Disc format is not
compatible with this unit
Region Error
DVD is not compatible
with region code of unit
Error
Illegal mechanism
operation
133
Press EJECT key for 5
seconds to reset loading
mechanism
CARE AND MAINTENANCE
1. U
se only a clean silicone cloth and neutral detergent to clean the front panel or
monitor. A rough cloth and non-neutral detergent (such as alcohol) may result in
scratching or discoloration.
2. Do not get water or cleaning fluids on the unit.
3. If the temperature inside the player gets too hot, a protective circuit automatically
stops play of the disc. If this occurs, allow the unit to cool before operating the
player again.
4. Never insert anything other than a 5” (12 cm) compact disc into the player as the
mechanism can be damaged by foreign objects.
5. Do not attempt to use a 3” (8 cm) CD-Single disc in this unit, either with or without
an adaptor, as damage to the player and/or disc may occur. Such damage is not
covered by the Warranty on this product.
6. The CD player may not operate properly in extreme hot or cold. If such conditions
occur, allow the interior of the vehicle to reach a normal temperature before using
player.
7. When the vehicle warms up during cold weather or under damp conditions,
condensation may appear on the TFT panel. Should this occur, the screen will not
operate properly until the moisture has evaporated.
8. We suggest you use a cleaning disc in this unit more frequently than in the unit in
your home due to the environmental conditions of the vehicle.
134
SPECIFICATIONS
DVD/CD Player
Compatible Disc Media: DVD + R / RW (Single and Dual Layer) and CD-R / RW
Compatible Media Formats: CD-DA, MP3, WMA, VCD, SVCD, Xvid, DviX, AVI,
MPEG 1/2
Signal to Noise Ratio: >95dBA
Dynamic Range: >95dB
Frequency Response: 20Hz to 20 kHz, -3dB
Channel Separation: > 60dB @ 1 kHz
D/A Converter: High performance 24-bit / 192 kHz sample rate, Multi-Bit Sigma-Delta
Modulator
Video
Format: NTSC, PAL (auto-detection)
Output: 1Vp-p (75-ohm)
Input: 1Vp-p (75-ohm)
FM Tuner
Tuning Range: 87.5MHz - 107.9MHz
Mono Sensitivity (-30dB): 9dBf
Quieting Sensitivity (-50dB): 15dBf
Alternate Channel Selectivity: 70dB
Signal to Noise Ratio @ 1 kHz: 58dB
Image Rejection: 80dB
Stereo Separation @ 1 kHz: >30dB
Frequency Response: 30Hz - 15 kHz, -3d
AM Tuner
Tuning Range: 522 kHz - 1620 kHz
Sensitivity (-20dB): 15uV
Signal to Noise Ratio @ 1 kHz: 50dB
Image Rejection: 60dB
Frequency Response: 50Hz - 2 kHz, -3dB
135
Monitor
Screen Size: 17.8 cm / 7” (Measured diagonally), 16:9 Widescreen
Screen Type: TFT Liquid Crystal Display (LCD) active matrix
Resolution: 336,960 sub pixels, 1440 (W) X 234 (H)
General
Auxiliary Input impedance: 10k
Power Supply: 11 to 16VDC, negative ground
Power Antenna (Blue): 500mA max, current limited protection
Amplifier Remote (Blue/White): 500mA max, current limited protection
Operating Temperature: -20C ~ 65C
Fuse: 15-amp, mini ATM type
DIN chassis dimensions: 7” X 7” X 2” (178mm x 178mm x 50mm)
Power Ratings
Power Output: 4 x 40 Watts max
Signal to Noise Ratio: 70dBA below reference (Reference: 1 Watt, 4-Ohms)
Frequency Response: 20 Hz - 20 kHz, -3dB. (Aux Input used as reference input)
Reference Supply Voltage: 14.4VDC
*Specifications subject to change without notice.
136
137
Merci d’avoir opté pour un produit Audiovox. Nous espérons que les instructions
de ce manuel seront claires et simples à suivre. Il suffit de quelques minutes
pour apprendre comment utiliser toutes les fonctions de notre nouveau récepteur
multimédia mobile Audiovox VME 9414 et en apprécier toutes les options.
Sommaire
Spécifications��������������������������������������������������������������������������������������������������������� 139
Avvertissements����������������������������������������������������������������������������������������������������� 141
Commandes et témoins����������������������������������������������������������������������������������������� 142
Utilisation du moniteur TFT ���������������������������������������������������������������������������������� 144
Instructions d’utilisation ��������������������������������������������������������������������������������������� 146
SWC - Commande de volant���������������������������������������������������������������������������������� 153
Menu de Configuration������������������������������������������������������������������������������������������ 154
Utilisation de la radio�������������������������������������������������������������������������������������������� 160
Utilisation DVD/VCD Vidéo������������������������������������������������������������������������������������ 166
Utilisation DVD/CD Audio�������������������������������������������������������������������������������������� 172
Utilisation MP3/WMA/Xvid/DivX���������������������������������������������������������������������������� 176
Utilisation iPod/iPhone������������������������������������������������������������������������������������������ 184
Utilisation Bluetooth���������������������������������������������������������������������������������������������� 188
Caméra de recul����������������������������������������������������������������������������������������������������� 195
Dépannage�������������������������������������������������������������������������������������������������������������� 196
Entretien et maintenance��������������������������������������������������������������������������������������� 199
Caractéristiques techniques��������������������������������������������������������������������������������� 200
138
Spécifications
DVD
•
•
•
•
Rapport Largeur/Longueur - Full et Normal
Avance/Recul rapides - 2X, 4X, 8X and 20X
Ralenti en avant/à l’envers - 1/2, 1/4, 1/6 and 1/8
Jouer, Suspension, Mise en arrêt, Chapitre prochain et Chapitre précédent.
CD / MP3 / WMA
•
•
•
•
•
•
•
CD-Text Compatible
ID3 Tag Compatible
Recherche répertoire (seulement MP3 / WMA)
Enregistrez jusqu’à 1500 fichiers MP3 et WMA sur un DVD+R / RW
Recherche audible Chanson en avant/à l’envers (CD-DA uniquement)
Aléatoire, Répétition et Intro
Jouer, Suspension, Mise en arrêt, chanson prochaine et chanson précédente
AM-FM
•
•
•
•
•
Europe espacement de fréquence
30 Stations Préréglées (18 FM / 12 AM)
Auto Stereo / Mono
Local / Distance
Mise en mémoire automatique / Scan de prévisionnement
iPod/iPhone
• iPod/ iPhone via USB
• Interface du branchement direct à haute vitesse pour accéder aux listes d’écoute,
Artistes, Albums et Chansons iPod.
• Gestion de puissance charge l’iPod alors qu’il est branché.
Châssis
•
•
•
•
•
•
•
•
1.0 DIN (Import / ISO-DIN Montable)
Flip-Out motorisé / Flip-Up Ecran de l’affichage aux cristaux liquides
16 Caractère / Affichage aux cristaux liquides du type segment secondaire
7” / 17.8 cm Écran TFT LCD haute définition
336 960 sous-pixels (1440 (L) x 234 (H))
Ajustement d’angle/ Inclinaison d’écran
Confirmation de tonalité bip (Allumer/Éteindre facultatif)
Système de gestion de chaleur - Refroidissement de l’air forcé pour garder les jeux
de puces en opération à des températures nominales
139
Général
• Prêt pour la navigation (Audiovox NAV104)
• Bluetooth encastré, avec microphone externe, fournissant un profil à mains libres
pour la sécurité et la commodité et un profil A2DP/AVRCP pour la musique en
continu depuis un PDA/PMP
• Une sortie vidéo composite pour des écrans supplémentaires
• Entrée Audio/Vidéo à panneau d’avant
• Commande de tonalité à trois bandes (Basse, Moyen, et Aigu) avec huit courbes
EQ Préréglées
• Entrée auxiliaire A/V pour des dispositifs de média portatifs à panneau d’avant
• Sortie de ligne avant / arrière / sub
• Commande de volume programmable
• Entrée de Caméra à l’arrière (Vision d’image à miroir et normale)
• Mode de calibration à écran tactile
• Sortie de ligne 4VRMS - tous les canaux
• Commande Audio Encodeur rotatif
• Commandes au volant, connexion par adaptateur optionnel (compatible avec les
adaptateurs de commande de volant Dietz UNICO DUAL PLUS avec câble, PAC
(Pacific Accessory Corporation) SWI-PS et Metra ASWC)
Équipement facultatif
• NAV104
Le VME 9415 est prêt pour la navigation. Avant d’accéder aux fonctions de
navigation, vous devez acheter et installer le module de navigation (Audiovox
NAV104). Toutes les instructions d’installation et d’opération seront incluses avec le
module de navigation.
Lorsque le module de navigation est branché et fonctionne correctement, le mode
de source NAV deviendra actif. Lorsque le module de navigation n’est pas installé,
le choix NAV est gris, indiquant que la fonction n’est pas disponible.
• Caméra à l’arrière
Le VME 9415 est prêt pour la caméra. Avant d’accéder aux fonctions caméra,
vous devez acheter et installer une caméra vidéo à l’arrière. Lorsque la caméra
à l’arrière est branchée et fonctionne correctement, le mode de source CAMERA
deviendra actif. Lorsque la caméra n’est pas installée, le choix CAMERA est gris;
indiquant que la fonction n’est pas disponible.
140
Avertissement
Ne jamais installer cet appareil à un
endroit qui pourrait compromettre la
sécurité de la conduite.
Avertissement
Pour réduire les risques d’accident
de la circulation, ne jamais utiliser la
fonction vidéo durant la conduite du
véhicule (sauf si une caméra de recul
est utilisée). Ceci constitue un délit.
Avertissement
Pour éviter toute blessure due à un
choc électrique ou à un incendie,
ne jamais exposer cet appareil à
l’humidité ni à l’eau.
Avertissement
Ne jamais démonter ni régler
l’appareil.
Avertissement
Ne jamais utiliser de disques de forme
irrégulière.
Avertissement
Pour éviter d’endommager le
mécanisme de cet appareil, éviter de
cogner le moniteur TFT.
Avertissement
Utiliser un fusible inapproprié peut
endommager l’appareil et provoquer
un incendie.
141
Commandes et témoins
OPEN
BAND
1
2
CLOSE
PIC
3
4
5
NAV / WIDE TILT
DISP
DISP
M
U
T
E
14
13
A/V
INPUT
SRC
12
11
10
142
9
8
7
6
1. CLOSE/OPEN
Pressez pour activer le système mécanique automatique et déplacer le moniteur
TFT dans une position de visionnement. Pressez de nouveau pour fermer le TFT.
2. PIC/BAND
Avec le moniteur ouvert , pressez pour ajuster la Luminosité et le Contraste (Voir
les « Réglages Image/Affichage »).
Avec le moniteur fermé, pressez BAND pour changer entre trois bandes FM et
deux bandes AM.
3. Écran TFT
4. WIDE/
Avec le moniteur ouvert, pressez WIDE pour ajuster l’aspect d’affichage de
l’image à l’un des deux réglages: Plein ou En Attente.
Avec le moniteur fermé, pressez
pour chercher vers l’arrière.
5. TILT/
Avec le moniteur ouvert, pressez pour activer la fonction d’inclinaison. Utilisez
l’encodeur rotatif pour faire des ajustements alors que l’icône bleue d’inclinaison
se clignote.
Avec le moniteur fermé, pressez
pour chercher en avant.
6. EJECT
Appuyez sur ce bouton pour faire sortir un disque. Pressez et maintenez pour
réinitialiser la position du mécanisme de cœur.
7. Prise USB
Branchez un périphérique USB pour lire les fichiers vidéo/audio.
8. Entrée A/V Input
Attachez un dispositif A/V compatible.
9. Fente pour disque
10.LCD Display
11. / SRC
Appuyez pour allumer l’appareil. Lorsqu’allumé, pressez brièvement pour ouvrir le
Menu Source.
Appuyez et maintenez appuyé pour éteindre.
12.Encodeur rotatif
Régulez le volume en tournant le bouton. Appuyez pour couper le son. Appuyez
de nouveau pour remettre le volume.
En mode radio, appuyez et maintenez le bouton pour activer la fonction LOC.
Répétez la procédure pour la désactiver.
13.RESET
Appuyez sur ce bouton pour réinitialiser les paramètres du système sur les
valeurs par défaut définies en usine (sauf le mot de passe).
14.DISP
Ouvrez le moniteur et pendant la lecture du DVD appuyez une fois sur le bouton
pour afficher l’heure, le titre, les chapitres ou deux fois pour afficher les sources
audio, les sous-titres, l’angle ou le débit binaire. Fermez le moniteur et appuyez
sur le bouton pour afficher des informations en alternance sur l’écran LCD.
143
UTILISATION DU MONITEUR TFT
Ouvrir/fermer Moniteur TFT
Ouvrir le Moniteur TFT
Pressez le bouton OPEN sur le panneau d’avant pour activer le mécanisme qui déplace le panneau d’affichage dans une position de vistionnement.
Fermer le Moniteur TFT
Pressez le bouton OPEN sur le panneau d’avant pour charger le panneau d’affichage
sur le compartiment.
Ouverture automatique du Moniteur TFT
• Si « TFT Open » est « Auto on » lorsque l’appareil est allumé, le moniteur se
déplace automatiquement dans une position de visionnement.
• Si « TFT Open » est « Auto off » lorsque l’appareil est allumé, pressez le bouton
OPEN pour déplacer le moniteur dans une position de visionnement.
• Si « TFT Open » est réglé à « Manual », le TFT ne se fermera pas lorsque la clé
est éteinte.
Ajustement d’angle de l’inclinaison du moniteur
Un caractéristique connu des panneaux d’affichage aux cristaux liquides est la qualité
de l’affichage par rapport à l’angle de visionnement. L’angle du moniteur peut être
ajusté pour un visionnement optimal en pressant le bouton TILT sur l’appareil. Alors
que l’icône bleue d’inclinaison se clignote, tournez l’encodeur rotatif pour ajuster
l’angle de l’écran.
144
Rapport Largeur/Longueur
Avec le moniteur ouvert, pressez et maintenez le bouton WIDE sur le moniteur pour ajuster
le rapport largeur/longueur comme suit:
FULL
L’écran tout entier est étendu horizontalement à un rapport largeur/longueur de 16 à 9. Le
rapport d’extension est le même à n’importe quel point. .
STANDBY
L’écran devient noir. Touchez l’écran pour reprendre.
145
INSTRUCTIONS D’OPERATION
Puissance Allumée/Éteinte
Pressez le bouton
/SRC sur l’appareil pour mettre l’appareil en marche. Vous
pouvez allumer l’appareil aussi en pressant le bouton OPEN et en ouvrant l’écran
TFT.
/SRC pour éteindre l’appareil. Le moniteur se
Pressez et maintenez le bouton
retire dans le compartiment principal.
Confirmation du bip sonore
Une tonalité de bip sonore confirme la sélection de chaque fonction. La tonalité Bip
peut être désactivée par le menu Configuration.
Mute/Line Mute
Pressez le bouton de l’encodeur rotatif MUTE sur le panneau avant pour assourdir le
volume de l’appareil. Le témoin Silence s’affiche sur l’écran TFT.
Pressez le bouton de nouveau pour rétablir le volume. L’ajustement du volume ou
l’utilisation de n’importe laquelle des fonctions de la configuration audio annulent la
fonction d’assourdissement.
Si le fil « MUTE » est branché, la sortie audio s’assourdit lorsqu’un appel
téléphonique est reçu par un téléphone mobile.
Sélection de la source de reproduction
Lorsque le moniteur est fermé, pressez le bouton SRC (4) pour changer entre les
sources de reproduction audio dans l’ordre suivant: RADIO, DISC, USB1, USB2, BT,
NAV, AUX et CAMERA. La source s’affiche sur l’écran LCD.
146
Menu Source
Vous pouvez aussi utiliser l’écran tactile pour changer la source à travers le MENU
SOURCE. Pour accéder au MENU SOURCE, touchez le coin gauche supérieur de
l’écran ou bien pressez le bouton SRC sur le panneau avant.
Touchez le bouton DISC, RADIO, USB, USB2, BT (Bluetooth), NAV, AUX IN,
CAMERA ou SETTINGS pour sélectionner la source correspondante.
REMARQUE: Si un iPod ou iPhone est attaché au port USB, « IPOD » apparaît au
lieu du texte « USB ».
Touchez Setting pour accéder le menu de réglages.
147
Dispositifs externes
Des dispositifs périphériques externes, y compris un console de jeux, un camcorder,
un appareil de navigation, iPod, Zune, etc. peuvent être branché à cet appareil par la
sortie RCA en utilisant un Câble d’Adaptateur Média A/V (non inclus).
A/V
INPUT
1
2
3
4
Right Audio
Left Audio
Ground
Video
3.5mm A/V Cable (not included)
Branchez le dispositif externe au câble adaptateur média A/V et puis branchez le
câble au connecteur A/V INPUT sur le devant de la radio. Sélectionnez le mode
«AUX IN» du MENU SOURCE pour accéder aux dispositifs auxiliaires. Vous ne
pouvez commander directement des dispositifs externes branchés à A/V INPUT.
Pour des informations concernant l’utilisation des dispositifs USB, voir «Insérez un
dispositif USB».
Réglage du volume
Augmenter/réduire le volume
Pour augmenter ou réduire le volume, tourner le bouton encodeur rotatif de la façade.
Lorsque le volume atteint les valeurs 0 ou 40, un bip se fait entendre, indiquant que la
limite de réglage est atteinte. L’écran LCD ou TFT affiche le niveau du volume durant
3 secondes.
Volume de mise en marche programmable
Cette fonction permet à l’utilisateur de sélectionner un paramètre de volume de mise
en marche indépendamment du réglage du volume avant l’arrêt.
Pour programmer un niveau de volume à la mise en marche, tourner la commande
le bouton encodeur rotatif pour régler le volume à la valeur souhaitée. Appuyez sur le
bouton encodeur rotatif et le maintenir enfoncé jusqu’à ce que l’icône bleu en forme
de haut-parleur et l’indication du volume s’affichent sur l’écran. L’appareil émettra un
bip pour confirmer le paramétrage de volume à la mise en marche.
148
Menu de Commande Audio
La fonction Audio Control vous permet de régler facilement le système audio pour
l’adapter aux caractéristiques acoustiques du véhicule, qui varient selon le type du
véhicule et ses dimensions.
Égaliseur
Appuyez sur le bouton EQ
sur le côté droit de l’écran pour afficher l’écran de
l’égaliseur.
Touchez les boutons +/- pour ajuster les réglages pour une fonction audio.
149
Réglages d’égaliseur
Fourchette réglable Portée d’ajustement Fonction
BASS
-14 à +14
Réglage des basses
Touchez les boutons + ou - pour
ajuster les réglages.
MID
-14 à +14
Réglage de la fréquence moyenne
Touchez les boutons + ou - pour
ajuster les réglages.
TREB
-14 à +14
Réglage des aigus
Touchez les boutons + ou - pour
ajuster les réglages.
60 Hz
Sélectionne la fréquence centrale du
filtre passe-bas.
Touchez les boutons + ou - pour
ajuster les réglages.
LCF
80 Hz
100 Hz
200 Hz
MCF
0.5 kHz
Sélectionne la fréquence centrale du
filtre passe-moyen.
Touchez les boutons + ou - pour
ajuster les réglages.
1 kHz
1.5 kHz
2.5 kHz
TCF
10 kHz
Sélectionne la fréquence centrale du
filtre passe-haut.
Touchez les boutons + ou - pour
ajuster les réglages.
12.5 kHz
15 kHz
17.5 kHz
Perso Acoustique
(Égaliseurs
préréglés)
Utilisateur
Les préréglages de l’égalisateur
appliquent un volume préréglé sur le
signal de sortie audio de l’appareil.
Touchez les boutons ou pour
ajuster les réglages.REMARQUE :
le paramétrage de l’utilisateur est
automatiquement choisi lors des
paramètres de réglage audio sont
modifiés.
Acoustique
Urban
Rave
Latin
Dance
Hip Hop
Rock
Quitter l’égaliseur:
• Appuyez sur le bouton X en haut à gauche sur l’écran ou pressez et maintenez
l’encodeur rotatif pour revenir sur l’écran précédent.
• Appuyez sur le bouton BAL-FAD sur le côté gauche pour afficher l’écran de
balance/fader.
150
Écran Balance-Fader
Appuyez sur le bouton BAL-FAD sur le côté gauche de l’écran de l’égaliseur pour
afficher l’écran balance/fader.
Réglages Balance-Fader
Fourchette
réglable
Portée
d’ajustement
Fonction
Balance
-16 à +16
Cette option permet de régler la balance
gauche/droite. Appuyez sur les boutons
ou pour modifier les paramètres.
Fade
-16 à +16
Cette option permet de régler le fader
avant/arrière. Appuyez sur les boutons
ou pour modifier les paramètres.
Sub
-14 à +14
Cette option permet de régler le volume
du caisson de basses (selon équipement).
Appuyez sur les bouton + ou - pour
augmenter ou diminuer les paramètres.
Quitter l’écran Balance/Fader:
• Appuyez sur le bouton X en haut à gauche sur l’écran
• Appuyez sur le bouton EQ sur le côté à gauche de l’écran pour afficher l’écran de
l’égaliseur.
151
Réinitialisation du système
Pour corriger une interruption du système ou tout autre
[RESET] Button
fonctionnement non valide, utilisez la pointe d’un stylo pour
appuyer sur le bouton de réinitialisation situé au-dessus
du bouton encodeur rotatif. Après une réinitialisation du
système, l’appareil restaure tous les paramètres par défaut
définis en usine.
REMARQUE: si l’appareil est réinitialisé durant la lecture d’un DVD, la lecture
du DVD reprend une fois la réinitialisation terminée.
Réglages Image/Affichage
Modes de sortie vidéo
Le tableau ci-dessous montre les modes de sortie vidéo pour chaque source de
reproduction.
Modes de sortie vidéo
Sources de reproduction
Modes de sortie vidéo
AM/FM TUNER
Mode RGB
DVD
Mode YCbCr
AUX IN
Mode CVBS*
*CVBS – Composite Video Baseband Signal (signal vidéo composite de bande de
base)
Ajustement de l’image
Pour ajuster les réglages d’affichage du moniteur, performez les étapes suivantes:
1. Appuyez le bouton PIC sur l’écran pour afficher l’écran de l’ajustement de l’image.
La barre “LUMINOSITÉ” est mis en surbrillance en jaune.
2. Tournez l’encodeur rotatif pour régler le niveau de luminosité.
3. Pressez de nouveau le bouton PIC. La barre “CONTRASTE” mis en surbrillance
en jaune.
4. Tournez l’encodeur rotatif pour régler le niveau de contraste.
5. Pressez le bouton PIC de nouveau pour quitter le menu d’ajustement de l’image.
Inhibition du frein de stationnement
Lorsque le fil rose « Parking » est branché au circuit du frein de stationnement
du véhicule, le moniteur TFT de l’avant va afficher de la vidéo lorsque le Frein de
Stationnement est engagé. (Lorsque le fil rose est mis à la terre par le circuit du frein
de stationnement, de la vidéo sera affichée).
152
Commande de volant (SWC - Steering Wheel
Control)
(le cas échéant)
Le VME 9425 est compatible avec les adaptateurs de commande de volant Dietz
UNICO DUAL PLUS avec câble, PAC (Pacific Accessory Corporation) SWI-PS et
Metra ASWC. Une prise femelle de 3,5 mm (étiquetée «SWC Interface»), à l’arrière
de l’appareil, permet de connecter aux adaptateurs. Cf. instructions livrées avec les
adaptateurs pour de plus amples informations d’installation.
Fonctions SWC
Les commandes suivantes sont disponibles pour la plupart des véhicules:
1. Augmenter le volume
2. Diminuer le volume
3. Couper le son
4. Recherche vers le haut
5. Recherche vers le bas
6. Source
7. Preset Up
8. Preset Down
9. Bande
**Il est possible que toutes les fonctions de commande au volant ne soient pas
disponibles sur certains véhicules.
153
MENU DE CONFIGURATION
Pour accéder au menu de configuration, appuyez sur la touche Setting sur l’écran
Menu Source. Le sous-menu «Général» s’affiche en bas de l’écran, mis en
surbrillance en bleu
Accéder aux articles Menu
Appuyez sur l’icône de nom d’un sous-menu en bas de l’écran (Général, Langue,
NISC, Audio etc.) pour sélectionner un sous-menu. Les paramètres disponibles
pour le réglage de l’option de sous-menu mise en surbrillance s’affichent sur le côté
gauche de l’écran.
Ajuster une fonction
1. A
ppuyez sur un élément de l’écran tactile pour sélectionner le paramètre à régler.
Appuyez sur ou pour faire défiler la liste des paramètres vers le haut ou vers
le bas, le cas échéant. Un champ d’option apparaît sur la droite.
2. Appuyez sur le champ d’option pour modifier le paramètre que vous souhaitez
régler. L’option de réglage est mise à jour.
154
Sous-menu Général
Paramètre
Option
Fonction
Région du
syntoniseur
Europe
•
•
•
•
RDS
Arrêt
Appuyez pour activer/désactiver la fonction RDS.
Espacement entre fréquences AM - 9 kHz
Bande de fréquences AM - 522 kHz ~ 1620 kHz
Espacement entre fréquences FM - 50 kHz
Bande de fréquences FM - 87.5 MHz ~ 107.9
MHz
Marche
Bip
Mode horloge
Arrêt
Aucun bip n’est émis.
Marche
Lorsque l’appareil est en marche, un bip audible
confirme chaque sélection de fonction.
12 hr
Affichage horloge 12 heures en mode AM (matin)
et PM (après-midi).
24 hr
Affichage horloge 24 heures jusqu’à 23:59.
Clock (Heure)
(HH:MM)
L’horloge se trouve dans l’angle supérieur droit de
l’écran au cours de certaines opérations.
REMARQUE: l’indication AM/PM change si l’on
continue à régler l’heure au-delà de 12.
TsCal
Yes (Oui)
Appuyez pour accéder à la fonction de calibrage
de l’écran.
Wallpaper
Black
Permet à l’utilisateur de sélectionner un fond
d’écran. Le papier peint n’apparaîtra pas dans le
menu Main Source (Source principale), sur la page
de la caméra ou sur la page de paramétrage EQ.
Motorsport
Space
Havoc
Sheet Metal
155
Sous-menu Langue
Si un DVD prend en charge plus d’une langue en mode Audio ou pour les soustitres, toutes les langues peuvent être sélectionnées pour la lecture. Si la langue
sélectionnée n’est pas prise en charge par le DVD, la langue par défaut sera alors
utilisée.
Paramètre
Option
Fonction
Langue
Anglais
L’affichage à l’écran est en anglais.
Français
L’affichage à l’écran est en français.
Allemand
L’affichage à l’écran est en allemand.
English
Les sous-titres du DVD apparaissent
automatiquement en anglais lorsque l’option est
disponible.
French
Les sous-titres du DVD apparaissent
automatiquement en français lorsque l’option est
disponible.
German
Les sous-titres du DVD apparaissent
automatiquement en allemand lorsque l’option
est disponible.
Auto
Les sous-titres du DVD apparaissent selon la
langue du sous-titrage par défaut spécifiée sur le
disque.
Off
Des sous-titres du DVD n’apparaissent pas.
Anglais
Les sous-titres du DVD apparaissent
automatiquement en anglais lorsque l’option est
disponible.
Français
Les sous-titres du DVD apparaissent
automatiquement en français lorsque l’option est
disponible.
Allemand
Les sous-titres du DVD apparaissent
automatiquement en allemand lorsque l’option
est disponible.
Anglais
Le menu du DVD est affiché en anglais (le cas
échéant).
Français
Le menu du DVD est affiché en français (le cas
échéant).
Allemand
Le menu du DVD est affiché en allemand (le cas
échéant).
Sous-titre
Audio
Menu DVD
156
Sous-menu MISC
Paramètre
Option
Fonction
Réglage Usine
Initialiser
Appuyez sur le bouton “Réinitialiser” pour réinitialiser les paramètres du système sur les valeurs
par défaut définies en usine.
Inscription DivX
Montre le code d’enregistrement DivX®.
DivX Deactivation
Désactiver l’enregistrement DivX®.
Sous-menu Audio
Paramètre
Option
Fonction
DRC
Arrêt
Mettre la commande de portée dynamique (DRC
= Dynamic Range Control ) sur «On» pour une
meilleure qualité sonore à faible volume.
Marche
Corr. phys.
(Loudness)
Arrêt
Low Boost
Sélectionnez l’amplification de basses fréquences
uniquement ou des hautes et basses fréquences.
High&Low
Graves
Arrêt
Appuyez pour activer/désactiver la sortie subwoofer.
Marche
Filtre
subwoofer
80 Hz
120 Hz
160 Hz
BASS Q
1.0
1.25
1.5
Sélectionnez une fréquence d’aire de recouvrement
pour régler une fréquence de coupure pour le filtre
passe bas du caisson de basse.
Réglez la largeur de bande de la réponse des
basses de la fréquence centrale des basses
sélectionnée.
2.0
MID Q
0.5
0.75
1.0
1.25
157
Source
Radio
Disque
Choisissez une source pour laquelle vous voudriez
augmenter le volume relatif.
USB1
USB2
AUX IN
NAV
BT
Niveau
0à6
Le niveau par défaut est 3 (référence 0 dB):
0 = (-6dB)
1 = (-4dB)
2 = (-2dB)
3 = (0dB)
4 = (+2dB)
5 = (+4dB)
6 = (+6dB).
Sous-menu Hardware
Si la caméra vidéo à vue arrière est branchée, l’appareil est allumé et le moniteur
TFT est retiré dans l’appareil, le moniteur TFT se déplace automatiquement dans une
position de visionnement et le mode Caméra est sélectionné lorsque le véhicule fait
marche arrière. Lorsque vous changez à la vitesse DRIVE, le moniteur TFT est retiré
de nouveau à l’intérieur de l’appareil.
Paramètre
Option
Fonction
Sélection
couleur
Blanc
Ce paramètre permet à l’utilisateur de sélectionner les
huit couleurs de LED prédéfinies par l’utilisateur pour
l’allumage du panneau avant.
Rouge
Bleu
Vert
Ambre
Violet
AquaBleu
SkyBleu
Usager
Couleur RGB
Color Custom
Arrêt
Marche
L’appareil « scannera » le spectre de couleurs afin de
permettre à l’utilisateur de sélectionner une couleur.
Rouge
Permet à l’utilisateur régler la couleur des LEDs.
Vert
Bleu
158
Entrée
Caméra
Normal
Entrée Vidéo
NTSC
Les signaux en couleur sont sortis dans le format
NTSC standardisé.
PAL
Les signaux en couleur sont sortis dans le format PAL
standardisé
Auto
La sortie du signal en couleur est changé
automatiquement en fonction du signal d’entrée vidéo
actuel - NTSC ou PAL.
Manual
Lorsque le commutateur d’allumage est OFF, le
panneau TFT ne se retire pas s’il était auparavant
dehors.
Auto On
Le panneau TFT s’ouvre automatiquement lorsque
l’appareil est allumé.
Auto Off
Vous devez presser le bouton OPEN pour ouvrir le
panneau TFT.
TFT Open
Miroir
Renverse l’image de la caméra comme si on regardait
par le miroir à vue arrière.
Entrée Caméra
Si le moniteur est en mode d’affichage, le moniteur change automatiquement en
mode CAMERA lorsque le véhicule fait marche arrière. Lorsque la marche arrière
s’arrête, le moniteur revient au mode d’entrée du départ.
Fonctions du mode démo
Le mode démo est activé (exécution automatique) par défaut. Le mode démo affiche
plusieurs pages de l’écran TFT de l’interface utilisateur telles que les pages Radio,
Disque, Entrée aux. et Caméra. Le mode démo affiche également les pages des
menus égaliseur et paramètres. Touchez l’écran tactile pour mettre le mode démo
provisoirement en pause. Si vous n’appuyez pas à nouveau sur l’écran tactile (dans
les 30 secondes), le mode démo reprend.
Pour quitter le mode démo, accédez aux paramètres du sous-menu Général et sélectionnez Arrêt pour le paramètre Démo.
Calibrage de l’écran
Pour accéder à la fonction « Screen Calibration » depuis le menu SETUP,
sélectionnez le choix « TS CAL ».
Après avoir entré le mode de calibration, un réticule apparait dans le quadrant au coin
de l’écran. Pour commencer la calibration, touchez et maintenez le réticule pour une
seconde jusqu’à ce qu’il se déplace au quadrant prochain. Continuez pour chaque
quadrant jusqu’à ce que la calibration soit terminée.
Pour quitter le mode setup et reprendre la reproduction normale, touchez le bouton
Setting sur l’écran.
159
UTILISATION DE LA RADIO
Ouvrir/fermer Moniteur TFT
Ouvrir le Moniteur TFT
Pressez le bouton OPEN sur le panneau d’avant pour activer le mécanisme qui déplace le panneau d’affichage dans une position de vistionnement.
Fermer le Moniteur TFT
Pressez le bouton OPEN sur le panneau d’avant pour charger le panneau d’affichage
sur le compartiment.
Écran de radio FM/AM
160
• Icône RADIO: Appuyez sur cette touche pour voir le MENU SOURCE et
sélectionnez une nouvelle source de lecture.
• Indicateur de bande radio actuelle.
• Indicateur Loc/Dx: Indicateur de diffusion de signal local puissant.
• Témoin des paramètres de l’égaliseur: Affiche le paramètre préréglé actuel pour
l’égaliseur.
: Appuyez sur cette touche pour accéder rapidement aux réglages de
• EQ
l’égaliseur.
• Horloge: Affiche l’heure comme l’a saisie l’utilisateur sur le menu de configuration.
• AF: Indique que la fonction AF est activée.
• TA: Indicateur d’annonces de circulation
• TP: Indicateur de programme de circulation
• Informations du program: PS (service programme), PTY (type de programme), RT
(texte radio)
• Indicateur de fréquence radio.
•
: Appuyez sur cette touche pour une recherche en amont.
: Appuyez sur cette touche pour avancer d’une station.
•
•
: Appuyez sur cette touche pour reculer d’une station.
•
: Appuyez sur cette touche pour une recherche en aval.
• More: Touchez pour passer du page 1 et page 2 du menu.
• AS: Appuyez sur cette touche pour mettre automatiquement la station en
mémoire.
• PTY: Touchez pour activer la fonction PTY.
• Scan: Touchez pour scaner toutes les stations disponibles, s’arrêtant pour
5 secondes à chaque station et continuant jusqu’à ce qu’une station soit
sélectionnée.
• Mem: Visionner l’écran utilisé pour entrer le canal actuel dans la mémoire
préréglée.
• Icône Band: Appuyez sur cette touche pour se déplacer entre bande AM et FM
• Icône Entrée directe: Appuyez sur cette touche pour accéder à l’écran d’entrées
directesStations préréglées: Touchez pour rappeler des stations préréglées
• Options: Appuyez sur cette touche pour accéder à l’écran Options.
161
Écran Options
Appuyez sur la bouton Options pour accéder à l’écran Options.
LOC
DX
RDS ON/OFF (Marche/Arrêt):
Le système de données radio (RDS) permet de recevoir les rapports de circulation et
offre de nombreux avantages dont la possibilité d’afficher le nom de la station radio
sur l’écran de la radio.
TA Volume
Appuyez sur le bouton VOL TA dans le menu OPTION. Réglez le volume sonore
souhaité avec le bouton ou . Appuyez sur le bouton OPTION. Le menu radio
réapparaît, le volume sonore réglé est mémorisé.
TA
Appuyez sur le bouton ON/OFF (Marche/Arrêt) dans le menu radio pour activer ou
désactiver la priorité aux messages d’informationroutière.
CT ON/OFF (Marche/Arrêt):
(Fonctions Clock Time, RDS [Horloge, RDS]) Lorsqu’elle est activée l’horloge
système se synchronise sur le signal d’heure des stations et paramètre l’heure
automatiquement. Dans certaines régions où l’heure d’été n’est pas appliquée,
l’horloge système sera décalée d’une heure. Dans ces cas, réglez CT (Horloge) sur
OFF (Arrêt) et réglez l’horloge manuellement.
AF
L’appareil peut passer automatiquement à une fréquence alternative (AF) de la même
station lorsque la réception est mauvaise. Appuyez sur le bouton ON/OFF (Marche/
Arrêt) dans le menu radio pour activer ou désactiver cette fonction.
MODE:
Pour activer la fonction Local. Lorsque la fonction Locale est activée, seules les
stations de radio locales possédant un signal puissant peuvent être écoutées.
162
Passer en source radio
• Appuyez sur l’angle supérieur gauche de l’écran (box RADIO) pour afficher le Menu
Source. Appuyez sur «Radio».
• Appuyez sur le bouton SRC de la façade pour passer sur AM/FM ou sur la source
RADIO.
Sélectionner la bande FM/AM
Appuyez sur le bouton BAND de l’écran pour sélectionner l’une des bandes
suivantes: FM1, FM2, FM3, AM1 et AM2.
NOTE: Le bouton BAND sur l’appareil ne fonctionne que lorsque le TFT est
fermé.
Recherche de radio
Pour rechercher la station de fréquence supérieure suivante appuyez sur le bouton
.
Pour rechercher la station de fréquence inférieure précédente appuyez sur le bouton
.
Réglage manuel
Pour augmenter ou réduire la fréquence radio d’un cran appuyez sur le bouton
ou .
Syntonisation directe
1. Pour sélectionner une station de radio directement, appuyez sur le bouton Entrée
Directe pour afficher le menu d’entrée directe.
2. S
aisir la station de radio souhaitée à l’aide du pavé numérique de l’écran. Pour
effacer l’entrée, appuyez sur
. Appuyez sur la touche ok pour régler la radio
à la station sélectionnée. Pour quitter l’écran sans changer de station, appuyez
sur X.
163
Utilisation des stations préréglées
Six boutons de préréglage numérotés mettent en mémoire et rappellent les stations
de chaque bande. Les six stations, mises en mémoire (P1 à P6) pour la bande active,
s’affichent à l’écran.
Mettre une station en mémoire
1. Sélectionnez une bande (le cas échéant), puis sélectionner une station.
2. Appuyez sur le bouton MEM à l’écran, pour ouvrir l’écran prédéterminé.
3. A
ppuyez sur le numéro préréglé sur lequel on souhaite mettre en mémoire la
station en cours d’écoute (ou appuyez sur X pour annuler et fermer le menu).
La fréquence radio s’affiche en haut du menu. Le numéro préréglé apparait en
surbrillance. La fréquence radio sera mise en mémoire sur la station préréglée
sélectionnée. La station s’affiche sur l’écran TFT radio.
Retrouver une station
1. Sélectionnez une bande (le cas échéant).
2. Appuyez sur un bouton préréglé à l’écran (P1 à P6) pour sélectionner la station
correspondante mise en mémoire.
164
Mise en mémoire automatique (AS)
Pour sélectionner six stations fortes et les mettre en mémoire dans la bande actuelle:
1. Sélectionnez une bande (le cas échéant).
2. Touchez le bouton AS sur l’écran pour activer la fonction mise en mémoire
automatique.
Les nouvelles stations remplacent les stations déjà mises en mémoire dans cette
bande. Si vous avez déjà mis en mémoire vos stations préférées, activer la fonction
auto-store (recherche automatique de stations) effacera les stations saisies et saisira
de nouvelles stations étant les mieux reçues. Cette fonction est le plus utile lorsque
vous vous déplacez dans un endroit dans lequel vous ne connaissez pas les chaînes
radio.
Scaner le prévisionnement (SCAN)
Pour scaner la bande AM ou FM pour une prévision des stations disponibles dans
votre région particulière, touchez le bouton Scan. La fonction Scan joue les cinq
premières secondes de chaque station. Lorsque vous arrivez à une station désirée,
touchez le bouton Scan de nouveau pour jouer la station sélectionnée et annuler la
fonction.
Recherche de station de radio locale (LOC)
Lorsque la fonction Local est activée, seules les stations de radio locales possédant
un signal puissant peuvent être écoutées.
Pour activer la fonction Local en mode AM/FM:
1. Appuyez sur le bouton Options sur l’écran tactile pour ouvrir l’écran.
2. Appuyez sur le bouton Mode LOC/DX pour activer ou désactiver la fonction
Locale.
Lorsque la fonction Locale est active, le témoin LOC en haut de l’écran est allumé.
Lorsque la fonction Distance est active, le témoin DX en haut de l’écran est allumé.
165
UTILISATION VIDÉO DVD/VCD
REMARQUE: Lorsqu’il est bien installé, la vidéo DVD ne peut pas être affiché sur
l’écran TFT principal à moins que le frein de stationnement ne soit appliqué. Si
vous tentez de jouer un DVD alors que le véhicule est en mouvement, l’affichage
de l’écran TFT affichera un avis d’appliquer le frein de stationnement. Des
écrans vidéo en arrière, si applicable, opéreront normalement.
Ouvrir/fermer Moniteur TFT
Ouvrir le Moniteur TFT
Pressez le bouton OPEN sur le panneau d’avant pour activer le mécanisme qui déplace le panneau d’affichage dans une position de vistionnement.
Fermer le Moniteur TFT
Pressez le bouton OPEN sur le panneau d’avant pour charger le panneau d’affichage
sur le compartiment.
Écran TFT DVD/VCD
Avertissement !!!
Il est interdit de regarder des vidéos pendant la conduite ou l’utilisation d’un
véhicule motorisé. Serrez le frein à main pour regarder une vidéo.
Pour accéder aux commandes sur écran, touchez le tiers inférieur de l’écran alors
qu’un DVD est en train de jouer. Touchez le bouton
pour ouvrir une deuxième
page de commandes.
Page
1 du
Menu
Page
2 du
Menu
166
•
: Appuyez sur ce bouton pour choisir le chapitre suivant.
: Appuyez sur ce bouton pour ouvrir la deuxième page du menu.
•
• : Pour sélectionner un chapitre/une chanson directement, touchez ce bouton sur
écran pour afficher le menu d’entrée directe.
• : Appuyez sur ce bouton pour arrêter la lecture.
• Sub: Appuyez sur ce bouton lors de la lecture d’un disque pour choisir la langue
de sous-titrage (si le disque est enregistré dans différentes langues). À chaque
fois que l’on appuie sur l’icône, une autre langue de sous-titrage est choisie. Cette
fonction peut être coupée ou allumée.
• Audio: Appuyez sur ce bouton lors de la lecture d’un disque pour choisir la langue
audio. A chaque fois que l’on appuie sur l’icône, une autre langue audio est
choisie (si le disque est enregistré dans différentes langues).
• : Appuyez pour effacer les commandes DVD de l’écran pendant la lecture du
DVD.
• : Rembobinage arrière rapide X 2, 4, 8 et 20 fois. Appuyez de nouveau pour
reprendre la vitesse de lecture normale.
• : Rembobinage avant rapide X 2, 4, 8 et 20 fois. Appuyez de nouveau pour
reprendre la vitesse de lecture normale.
•
: Appuyez sur ce bouton pour choisir le chapitre précédent.
• : Appuyez sur ce bouton pour commencer la lecture. Appuyez de nouveau pour
mettre la lecture en pause.
• Titre: Touchez pour sélectionner un titre différent à lire. Sélectionnez un titre en
utilisant l’écran tactile.
• DISP: Touchez pour afficher les information de lecture.
• EQ:Appuyez sur cette touche pour accéder rapidement aux réglages de
l’égaliseur.
: Appuyez sur ce bouton pour ouvrir le MENU DE CONFIGURATION.
•
• 1/2: Appuyez sur ce bouton pour ralentir la lecture (en avant et en arrière).
Touchez pour une lecture ralentie du titre acuel. Continuez à enfoncer et relâcher
le bouton pour augmenter le ralenti de 1/2, 1/4, 1/6 et 1/8. Touchez le bouton ( )
sur l’écran pour reprendre la vitesse de lecture normale.
• (répétition): Appuyez sur ce bouton lors de la lecture d’un disque pour relire le
chapitre actuel. Appuyez sur cet icône une seconde fois pour relire le titre actuel.
Appuyez une fois de plus pour couper la fonction de répétition.
• A-B: Appuyez sur ce bouton pour répéter une partie spécifique d’un point A à un
autre point B du disque.
• : Appuyez sur ce bouton pour passer entre les angles disponibles de l’image à
l’écran.
• Menu: Appuyez sur ce bouton pour accéder au menu de base du DVD.
167
Commander la reproduction
Insérer un disque
Après avoir inséré un disque DVD, le mode DVD est entrée et la reproduction du
disque commence.
Vous ne pouvez insérer un disque s’il y a déjà un disque dans l’appareil et si la
puissance est éteinte.
REMARQUE: DVD-R et DVD-RW ne joueront pas à moins que la séance
d’enregistrement ne soit finalisée et que le DVD ne soit fermé.
Ejecter un disque
Pressez le bouton sur le panneau avant pour éjecter le disque. L’appareil revient
automatiquement au mode Tuner. Vous pouvez éjecter un disque avec l’appareil
éteint. L’appareil restera éteint après l’éjection du disque.
Régler le mécanisme de chargement de nouveau
Si le disque se charge anormalement, ou une opération du mécanisme de cœur anormale advient, pressez et maintenez le bouton sur le panneau avant pour régler le
mécanisme de chargement de nouveau. Opération normale se reprend.
Accéder au mode DVD
Pour changer au mode DVD lorsqu’un disque est déjà inséré, pressez le bouton SRC
sur le panneau avant.
Répéter la reproduction
Touchez le bouton
pour modifier le mode de répétition selon le suivant:
• DVD: Répéter le chapitre, Répéter le titre, Répéter arrêt
• VCD (PBC Off): Répéter simple, Répéter arrêt
Remarque: Pour la reproduction VCD, la fonction à répétition n’est pas
disponible lorsque le PBC est allumé.
Fonction de répétition par section (A-B)
Utilisez la fonction A-B pour définir un champ spécifique du disque à répéter:
• Touchez le bouton A-B sur la deuxième page des commandes sur écran du DVD
pour régler le point de démarrage (A) de la section à répéter.
• Touchez le bouton A-B de nouveau lorsque vous arrivez au point final de la section
à répéter (B). La partie sélectionnée du DVD va alors se répéter indéfiniment.
• Touchez le bouton A-B une troisième fois pour annuler le réglage par section A-B
pour arrêter la reproduction à répétition.
168
Accéder au menu DVD
• Touchez le bouton MENU sur la deuxième page des commandes sur écran du
DVD pour afficher le menu source du DVD. Touchez pour sélectionner un titre de
ce menu.
• Touchez le bouton TITRE sur la deuxième page des commandes sur écran du DVD
pour sélectionner un titre différent pour reproduction.
• Sélectionnez un titre en utilisant l’écran tactile.
Se déplacer à travers les chapitres
pour avancer jusqu’au prochain chapitre.
Touchez le bouton
Touchez le bouton
pour reculer jusqu’au chapitre précédent.
Sélection directe de Chapitre/Chanson
Pour sélectionner directement un chapitre/chanson:
1.Touchez le bouton sur l’écran pour afficher le menu de l’entrée directe.
2.Entrez le chapitre/chanson désiré en utilisant le pavé numérique sur écran.
3.Touchez le bouton  pour valider votre sélection. Pour annuler votre entrée et
recommencer, touchez
. Pour quitter l’écran touchez X.
Visionner un angle d’image alternatif (DVD uniquement)
Certains DVDs contiennent des scènes qui ont été tournées des angles différents
simultanément. Pour des disques enregistrés avec des angles multiples, touchez le
bouton
sur la deuxième page des commandes sur écran du DVD pour basculer
entre les angles différents disponibles de l’image sur écran.
169
Disques langues multiples (DVD Uniquement)
Changer la langue audio
Si vous regardez un disque enregistré dans de langues multiples, touchez le bouton
Audio sur la première page des commandes sur écran du DVD pour choisir une
langue. À chaque fois que l’on appuie sur l’icône, une autre langue audio est choisie.
Changer la langue du sous-titrage
Si vous regardez un disque enregistré dans de langues multiples avec des soustitres; touchez le bouton Sub (sous-titre) sur la deuxième page des commandes sur
écran du DVD pour choisir la langue dans la quelle vous voudriez que les sous-titre
apparaissent.
REMARQUE: Pendant la reproduction du VCD, touchez le bouton AUDIO sur la
deuxième page des commandes sur écran du DVD pour choisir entre le canal
droite, canal gauche et Stéréo.
PBC - Play Back Control (VCD Uniquement)
Pour des VCDs avec la fonctionnalité de reproduction, la commande de reproduction
(PBC) fournit des commandes supplémentaires pour la reproduction VCD.
Touchez le bouton PBC sur la première page des commandes sur écran du DVD
pour basculer la fonction PBC «Allumer/Eteindre». Lorsque le PBC est allumé, la
reproduction commence à partir du premier morceau de la liste à jouer.
REMARQUE: Lorsque le PBC est activé, avance et recul rapides et morceau
précédent/prochain sont disponibles. La fonction à répétition et la sélection
directe ne sont pas disponibles.
Lorsque le PBC est activé, sélectionner la reproduction aléatoire, scaner ou la
reproduction recherchée désactive automatiquement le PBC.
Information sur la reproduction
Pendant la reproduction du DVD ou du VCD, touchez le bouton DISP sur la deuxième
page des commandes sur écran du DVD pour afficher l’information de reproduction
sur écran, y compris la média reproduisante et le temps de reproduction actuel.
Information de reproduction DVD
• DVD Video – Format du disque actuel.
• Time 00:01:30/00:36:10 – Indique le temps de reproduction du morceau actuel.
• Title 5/08 – Indique que le cinquième des 8 titres sur le DVD sont en train de jouer.
• Chapter 2/16 – Indique que le deuxième des 16 chapitres sur le DVD est en train
de jouer.
Information de reproduction VCD
• VCD2.0 – Format du disque actuel.
• Time 00:01:30/00:36:10 – Indique le temps de reproduction du morceau actuel.
• PBC Marche/Arrêt – Indique si la commande de reproduction est allumée et ou
éteinte.
170
Information générale du disque
Caractéristiques du disque
Symbôle
Caractéristiques du disque 12 cm
Temps de
reproduction max
Face simple, couche simple (DVD-5)
Face simple, couche double (DVD-9)
Double face, couche simple (DVD-10)
Double face, couche double (DVD-18)
(MPEG 2 Method)
133 minutes242
minutes266 minutes484
minutes
Face simple, couche simple (VCD)
(MPEG 1 Method)
74 minutes
Face simple couche simple
74 minutes
Symbôles du disque
Symbôle
Sens
Le nombre de langues verbales enregistrées. Le numéro à l’intérieur
de l’icône indique le nombre de langues sur le disque (maximum 8).
Nombre de langues de sous-titrages disponibles sur le disque (Maxmum de 32).
Nombre d’angles fourni (maximum de 9).
Rapport largeur/longueur disponibles. « LB » signifie Letter Box (Boîte
à lettres) et « PS » signifie Pan(panoramique)/Scan. Dans l’exemple à
gauche, la vidéo 16:9 peut être converti en vidéo Boîte à lettres.
Indique le code régional où le disque peut être joué.
• Zone 1: Amérique du nord (Etats-Unis et Canada)
• Zone 2: Europe, Moyen-Orient, Égypte, Afrique du Sud, Japon
• Zone 3: Asie du Sud-Est, Asie de l’Est, Hong Kong, Taïwan
• Zone 4: Amérique centrale, Amérique du Sud, Mexique, Australie,
Nouvelle-Zélande
• Zone 5: Russie, Afrique, Inde
• Zone 6: Chine
• ALL: toutes les régions
171
UTILISATION DVD/CD AUDIO
Ouvrir/fermer Moniteur TFT
Ouvrir le Moniteur TFT
Pressez le bouton OPEN sur le panneau d’avant pour activer le mécanisme qui déplace le panneau d’affichage dans une position de vistionnement.
Fermer le Moniteur TFT
Pressez le bouton OPEN sur le panneau d’avant pour charger le panneau d’affichage
sur le compartiment.
Exigences Média
Le VME 9415 va jouer de la musique ou d’autres fichiers audio depuis la média
disque suivante:
• CD-DA
• CD-R/RW
• DVD
• DVD+R/RW
• DVD-R/RW
Après avoir inséré un disque avec l’écran TFT ouvrt ; le titre du disque ou de chanson
(si disponibles) avec le numéro de chanson et le temps de reproduction apparaîtront
sur l’écran.
Écran TFT CD
Les indicateurs sur écran et les zones de clés tactiles pour la reproduction CD sont
soulignés ci-dessous.
Page 1 du Menu
.
Page 2 du Menu
172
• Bouton Disque: Touchez pour visionner le Menu Source et sélectionner une
nouvelle source de reproduction.
) - Cet indicateur est allumé lorsque la fonction est
• Indicateur Répétition (
active.
• Indicateur Aléatoire ( ) - et indicateur est allumé lorsque la fonction est active.
• Témoin des paramètres de l’indicateur : Affiche le paramètre préréglé actuel pour
l’égaliseur.
• EQ
: Touchez pour accéder rapidement aux réglages du niveau d’Egaliseur.
• Horloge: Affiche l’heure comme l’a saisie l’utilisateur sur le menu de configuration.
• Fenêtre de prévisualisation: Affiche la pochette de l’album, si elle est
disponible.
• : Appuyez sur ce bouton pour passer de la première page du menu à la
deuxième page du menu.
• : Appuyez sur ce bouton pour arrêter la lecture.
•
(Prochain): Touchez pour aller à la chanson prochaine.
• (Pause / Play): Touchez pour mettre la lecture en pause. Touchez de nouveau
pour commencer la lecture.
•
(Précédent): Touchez pour aller à la chanson précédente.
• Bouton List: Appuyez sur ce bouton pour accéder à l’écran de la liste de lecture.
• Indicateur lecture écoulée: Affiche la lecture écoulée et la durée totale du titre
actuel.
• Affichage des informations de lecture: Affiche le chanson, l’ artiste et l’album.
• EQ: Touchez pour accéder rapidement aux réglages du niveau d’Egaliseur.
• : Pour sélectionner un chapitre/une chanson directement, touchez ce bouton sur
écran pour afficher le menu d’entrée directe.
• (Répétition): Touchez pour modifier le mode de répétition selon le suivant:
Simple répété > Dossier répété > Répéter tout > Répétition arrêt.
• : Touchez pour activer/désactiver la reproduction aléatoire.
• SCAN: Joue les dix premières secondes de chaque titre. Touchez de nouveau
pour annuler la fonction.
173
L’écran de la liste de lecture.
L’écran de la liste de lecture vous permet de rechercher les fichiers de musique sur
votre disque.
• Touchez un titre de chanson (si disponible) ou un numéro de chanson pour
commencer la lecture de la chanson.
• Touchez pour ouvrir la page précédente de la liste de lecture. Touchez pour
afficher la page suivante.
• Touchez
pour retourner à la première page de menu.
174
Commander la reproduction
Insérer un disque
Après avoir inséré un disque CD, la reproduction du disque commence. Vous ne
pouvez insérer un disque s’il y a déjà un disque dans l’appareil et si la puissance est
éteinte.
Ejecter un disque
Pressez le bouton EJECT ( ) sur le panneau avant pour éjecter le disque. L’appareil
revient automatiquement au mode Tuner. Vous pouvez éjecter un disque avec
l’appareil éteint. L’appareil restera éteint après l’éjection du disque.
Régler le mécanisme de chargement de nouveau
Si le disque se charge anormalement, ou une opération du mécanisme de cœur anormale advient, pressez et maintenez le bouton EJECT ( ) sur le panneau avant pour
régler le mécanisme de chargement de nouveau. Opération normale se reprend.
Arrêter la reproduction
Touchez le bouton ( ) pour arrêter la reproduction du disque.
Pour reprendre la reproduction, touchez le bouton .
Suspendre la reproduction
Touchez le bouton
pour suspendre ou reprendre la reproduction du disque.
Se déplacer à travers les chansons
pour avancer jusqu’à la prochaine chanson sur le disque.
Touchez le bouton
Touchez le bouton
pour aller à la chanson précédente.
Répéter la reproduction
Touchez le bouton
(répétition) pour modifier le mode de répétition selon le suivant:
• DVD: Simple répété > Dossier répété > Répéter tout > Répétition arrêt
• CD-DA: Simple répété > Dossier répété > Répéter tout > Répétition arrêt
• CD-R/RW: Simple répété > Dossier répété > Répéter tout > Répétition arrêt
• DVD-R/RW: Simple répété > Dossier répété > Répéter tout > Répétition arrêt
Sélectionner la reproduction aléatoire
Lorsque la reproduction du disque s’arrête, touchez le bouton
pour jouer toutes les
de nouveau
chansons sur le disque dans un ordre aléatoire. Touchez le bouton
pour annuler la reproduction aléatoire.
Remarque: CD-R et CD-RW ne joueront pas à moins que la séance
d’enregistrement n’ait été finalisée.
175
UTILISATION MP3/WMA/XVID/DIVX
Ouvrir/fermer Moniteur TFT
Ouvrir le Moniteur TFT
Pressez le bouton OPEN sur le panneau d’avant pour activer le mécanisme qui déplace le panneau d’affichage dans une position de vistionnement.
Fermer le Moniteur TFT
Pressez le bouton OPEN sur le panneau d’avant pour charger le panneau d’affichage
sur le compartiment.
Exigences Média et Fichier
Ce lecteur vous permet de jouer des fichiers MP3 ou WMA enregistrés sur des CD-R/
RWs, DVD+R/RWs, et DVD-R/RWs. Pour des disques CD-RW, assurez-vous que
le disque est formaté en utilisant la méthode complète et non pas la méthode rapide
pour empêcher des opérations de disque illégales.
Pour bénéficier d’une grande capacité de stockage, vous pouvez enregistrer la
musique sur des DVD double couche.
Compatibilité Format MP3
Les formats de nomination de fichiers donné ci-dessous sont compatibles avec cet
appareil:
• ISO 9660 – nom de fichier: 12 caractères, extension de fichier: 3 caractères
• ISO 9660 – Nom de fichier: 31 caractères, extension de fichiers: 3 caractères
• Joliet – 64 caractères
Si le nom de fichier ou de dossier ne se conforme pas aux standards du système de
fichier ISO9660, il peut ne pas être affiché ou reproduit correctement. Utilisez les
réglages suivants lorsque vous comprimez des données audio pour votre disque MP3:
• Transfert du débit binaire: 128kbps
• Cadence d’échantillonnage: 48kHz
Lorsque vous enregistrez un fichier MP3 jusqu’à la capacité maximum du disque,
désactivez l’écriture supplémentaire. Pour l’enregistrement sur un disque vide
jusqu’à la capacité maximum du disque, utilisez le réglage « Disc at once ».
L’ordre de reproduction MP3
Lorsqu’ils sont sélectionnés pour jouer, des fichiers et des dossiers (Folder Search,
File Search ou Folder Select) sont accédés dans l’ordre dans lequel ils ont été écrit
par l’écrivain CD. Par conséquent, l’ordre dans lequel on s’attend à les écouter peut
ne pas correspondre à l’ordre dans lequel ils sont de fait reproduits. Vous pouvez,
toutefois, régler l’ordre dans lequel des fichiers MP3/WMA sont joués en les écrivant
sur un médium tel que le CD-R avec leur nom de fichier commençant avec des
numéros de séquence de reproduction tels que « 01 » à « 99 ».
Par exemple, un médium avec la hiérarchie dossier/fichier suivant est sujet à
Folder Search (recherche dossier), File Search (recherche fichier) or Folder Select
(sélectionner dossier), comme montré ci-après:
176
Le VME 9415 ne reconnaîtra que trois niveaux de dossiers et n’affichera pas des
dossiers qui ne contiennent que d’autres dossiers. Dans l’exemple ci-dessus,
l’appareil va afficher des dossiers 3, 4, 6 et 8, mais non pas 2 et 7 puisqu’ils ne
contiennent pas de chansons directement. Dossier 5 n’est pas reconnu du tout
puisqu’il est au quatrième niveau.
177
Insérez un dispositif USB
Remarque: Les ports USB reconnaîtront la plupart des dispositifs à mémoire
flash USB et des disques durs portatifs (les disques durs doivent être
formatés au FAT32, et NTFS n’est pas soutenu).
Remarque: Les ports USB avant et arrière sont dédiés à des iPod / iPhone
d’Apple, des clés USB ou des disques durs portables.
1. Trouvez un connecteur USB/SD sur le devant de la radio.
Type A
USB Connector
A/V
INPUT
2. Insérez un dispositif USB dans le connecteur USB. L’appareil lira les fichiers
audio/Vidéo sur le dispositif USB automatiquement.
Enlever le dispositif USB
Pour enlever le dispositif USB, pressez le bouton SRC ou bien utilisez le Menu
Source pour changer à un autre mode, et puis enlevez le dispositif USB du
connecteur.
178
Cet appareil est certifié conformément à DivX Home Theater Version 3.0.
DivX® est un format de vidéo numérique, qui a été développé par DivX, Inc. et offre
une expérience visuelle de grande qualité sur différentes platesformes, telles que les
téléphones portables et les lecteurs de DVD. DivX®, DivX Certified ® et les logos
correspondants sont des marques déposées de la société DivX, Inc. et sont utilisés
sous licence.
Pour pouvoir lire des contenus VOD DivX achetés sur cet appareil, cet appareil doit
être enregistré.
Veuillez respecter les instructions correspondantes sur Internet à l’adresse www.divx.
com/vod .
Cet appareil peut lire des fichiers vidéo DivX qui ont été enregistrés sur des CD-R/
RW, DVD-R/RW, DVD+R/RW et clés USB.
Cet appareil lit toutes les versions de vidéos DivX® (y compris DivX®8), avec une
lecture standard de fichiers de supports DivX®.
Les fichiers DivX non autorisés peuvent ne pas être lus correctement.
Les extensions de fichiers, telles que .avi ou .divx, doivent être utilisées correctement.
Vous trouverez sous plus d’informations sur les fichiers vidéo DivX® et sur les outils
logiciels.
Sous www.divx.com vous trouverez des informations complémentaires sur DivX®
fichiers vidéo et outils logiciels.
179
Écran MP3/WMA/XVID/DIVX TFT
Les indicateurs sur écran et les zones de clés tactiles pour reproduction MP3/WMA
sont exposés brièvement ci-dessous.
Page
1 du
Menu
Page
2 du
Menu
180
• Bouton Disque: Touchez pour visionner le Menu Source et sélectionner une
nouvelle source de reproduction.
) - Cet indicateur est allumé lorsque la fonction est
• Indicateur Répétition (
active.
• Indicateur Aléatoire ( ) - et indicateur est allumé lorsque la fonction est active.
• Témoin des paramètres de l’indicateur : Affiche le paramètre préréglé actuel pour
l’égaliseur.
• EQ
: Touchez pour accéder rapidement aux réglages du niveau d’Egaliseur.
• Horloge: Affiche l’heure comme l’a saisie l’utilisateur sur le menu de configuration.
• Fenêtre de prévisualisation: Affiche la pochette de l’album, si elle est
disponible.
• : Appuyez sur ce bouton pour passer de la première page du menu à la
deuxième page du menu.
• : Appuyez sur ce bouton pour arrêter la lecture.
•
(Prochain): Touchez pour aller à la chanson prochaine.
• (Pause / Play): Touchez pour mettre la lecture en pause. Touchez de nouveau
pour commencer la lecture.
•
(Précédent): Touchez pour aller à la chanson précédente.
• Bouton List: Appuyez sur ce bouton pour accéder à l’écran de la liste de lecture.
• Indicateur lecture écoulée: Affiche la lecture écoulée et la durée totale du titre
actuel.
• Affichage des informations de lecture: Affiche le chanson, l’ artiste et l’album.
• EQ: Touchez pour accéder rapidement aux réglages du niveau d’Egaliseur.
• : Pour sélectionner un chapitre/une chanson directement, touchez ce bouton sur
écran pour afficher le menu d’entrée directe.
• (Répétition): Touchez pour modifier le mode de répétition selon le suivant:
Simple répété > Dossier répété > Répéter tout > Répétition arrêt.
• : Touchez pour activer/désactiver la reproduction aléatoire.
• SCAN: Joue les dix premières secondes de chaque titre. Touchez de nouveau
pour annuler la fonction.
181
L’écran de la liste de lecture
L’écran de la liste de lecture vous permet de rechercher les fichiers de musique, vidéo
ou photo sur votre disque MP3/ dispositif USB.
• A
ppuyez sur un dossier pour afficher le contenu d’un répertoire ou touchez un titre/
fichier pour commencer la lecture de cet élément.
• Touchez pour ouvrir la page précédente de la liste de lecture. Touchez pour
afficher la page suivante.
• Touchez
pour retourner à la première page de menu.
Recherche dans la liste de lecture par type de fichier
1. Touchez le bouton MUSIC .
2. T
ouchez “MUSIC,” “PHOTO” ou “VIDEO”. La liste des fichiers est filtrée en
fonction du type de fichier sélectionné.
182
Controlling Playback
Insérer un disque
Après avoir inséré un disque MP3/WMA, la reproduction du disque commence. Vous
ne pouvez insérer un disque s’il y a déjà un disque dans l’appareil et si la puissance est
éteinte.
Ejecter un disque
Pressez le bouton EJECT ( ) sur le panneau avant pour éjecter le disque. L’appareil revient automatiquement au mode Tuner. Vous pouvez éjecter un disque avec l’appareil éteint.
L’appareil restera éteint après l’éjection du disque.
Régler le mécanisme de chargement de nouveau
Si le disque se charge anormalement, ou une opération du mécanisme de cœur anormale
advient, pressez et maintenez le bouton EJECT ( ) sur le panneau avant pour régler le
mécanisme de chargement de nouveau. Opération normale se reprend.
Jouer des fichiers MP3/WMA
Après avoir inséré un disque MP3/WMA, des fichiers seront joués dans la séquence du
répertoire « Root » (Racine).
REMARQUE: Lorsque vous enregistrez des fichiers MP3 / WMA sur un disque DVD,
utilisez le choix d’enregistrement 2X ou 4X, si disponible. Cette vitesse
d’enregistrement plus lente va aider à éliminer des erreurs tampons et augmenter la
lisibilité du disque. Aussi, utilisez des dossiers lorsque vous enregistrez un nombre
important de chansons/fichiers sur un disque pour une navigation facile de la
musique. Sélectionnez le choix « Disc at once » et fermez votre disque.
Arrêter la reproduction
Touchez le bouton ( ) pour arrêter la reproduction du disque.
Pour reprendre la reproduction, touchez le bouton .
Suspendre la reproduction
Touchez le bouton
pour suspendre ou reprendre la reproduction du disque.
Se déplacer à travers les chansons
Touchez le bouton
pour avancer à la chanson prochaine sur le disque MP3/dispositif
pour aller à la chanson précédente sur le disque MP3/dispositif
USB. Touchez le bouton
USB.
Répéter la reproduction
Touchez le bouton
(répétition) pour modifier le mode de répétition selon le suivant:
Simple répété > Dossier répété > Répéter tout > Répétition arrêt.
REMARQUE: CD-R et CD-RW ne joueront pas à moins que la séance d’enregistrement
ne soit finalisée.
Sélectionner la reproduction aléatoire
Lorsque la reproduction du disque s’arrête, touchez le bouton
pour jouer toutes les
chansons sur le disque MP3/dispositifs USB dans un ordre aléatoire. Touchez le bouton
de nouveau pour annuler la reproduction aléatoire.
183
Utilisation iPod/iPhone
Cet appareil est fait pour iPod et iPhone. Vous pouvez commander votre iPod à
travers l’écran tactile pour accéder aux Listes d’écoute, l’artiste, l’album, les chansons,
etc. Des modèles soutenus comprennent, mais ne sont pas limités; aux suivants:
•
•
•
•
iPhone 4S / 4 / 3GS
iPod touch 5G / 4G
iPod nano 6G / 5G
iPod classic
REMARQUE: Assurez-vous que votre iPod a des logiciels les plus récents
installés pour éviter des problèmes de connectivité.
Ouvrir/fermer Moniteur TFT
Ouvrir le Moniteur TFT
Pressez le bouton OPEN sur le panneau d’avant pour activer le mécanisme qui déplace le panneau d’affichage dans une position de vistionnement.
Fermer le Moniteur TFT
Pressez le bouton OPEN sur le panneau d’avant pour charger le panneau d’affichage
sur le compartiment.
Accéder au mode iPod
L’appareil va changer automatiquement au mode iPod lorsqu’un iPod, iPod touch ou
un iPhone est branché dans le connecteur USB avant ou arrière.
REMARQUE: Pour la connectivité iPod de base, vous pouvez utiliser le câble
iPod USB blanc à 30 aiguille qui vient avec votre dispositif Apple.
Pour revenir au menu iPod de n’importe quelle autre source, pressez le bouton
SRC sur le panneau avant jusqu’à ce que le menu iPod apparaisse sur l’écran, ou
choisissez l’icône iPod de « MENU SOURCE » (disponible uniquement lorsqu’un
iPod ou un iPhone est branché au connecteur USB).
184
Écran de recherche
L’écran de recherche vous permet de rechercher les fichiers de musique et de vidéo
stockés sur votre iPod/iPhone. Appuyez sur la liste déroulante Music (Musique) pour
rechercher les musiques en fonction des morceaux, albums, artistes, genres ou listes
de lecture.
• Bouton iPod: Touchez pour visionner le Menu Source et sélectionner une
nouvelle source de reproduction.
• Indicateur / : Indique si la lecture est lancée ou en pause.
• Indicateur 2
/23: Chanson actuelle et le nombre total de chansons sur le disque.
• EQ
: Touchez pour accéder rapidement aux réglages du niveau d’Egaliseur.
• Horloge: Affiche l’heure comme l’a saisie l’utilisateur sur le menu de configuration.
• Fenêtre de prévisualisation: Affiche la pochette de l’album, si elle est disponible.
• : Appuyez sur ce bouton pour passer de la première page du menu à la
deuxième page du menu.
• : Touchez pour aller à la chanson prochaine.
• (Pause/Play): Touchez pour mettre la lecture en pause. Touchez de nouveau
pour reprendre la lecture.
• : Touchez pour aller à la chanson précédente.
• : Pour sélectionner un chapitre/une chanson directement, touchez ce bouton sur
écran pour afficher le menu d’entrée directe.
• : Touchez pour ouvrir le menu précédent.
185
Indicateurs/Commandes
Les indicateurs sur écran et les zones de clés tactiles pour la reproduction iPod sont
présentés ci-dessous.
• Bouton iPod: Touchez pour visionner le Menu Source et sélectionner une
nouvelle source de reproduction.
• Indicateur / : Indique si la lecture est lancée ou en pause.
• Témoin des paramètres de l’indicateur : Affiche le paramètre préréglé actuel pour
l’égaliseur.
• EQ
: Touchez pour accéder rapidement aux réglages du niveau d’Egaliseur.
• Horloge: Affiche l’heure comme l’a saisie l’utilisateur sur le menu de configuration.
• Indicateur Répétition (
) - Cet indicateur est allumé lorsque la fonction est active.
• Indicateur Aléatoire ( ) - et indicateur est allumé lorsque la fonction est active.
• Indicateur 2/23: Chanson actuelle et le nombre total de chansons sur le disque.
• Titre, album, artiste
• 02.01: Affiche la lecture écoulée et du titre actuel.
• 04:20: Affiche la durée totale du titre actuel.
• Fenêtre de prévisualisation: Affiche la pochette de l’album, si elle est disponible.
• (Répétition): Touchez pour modifier le mode de répétition selon le suivant:
Simple répété > Dossier répété > Répéter tout > Répétition éteinte.
• : Touchez pour activer/désactiver la reproduction aléatoire.
•
(Prochain): Touchez pour aller à la chanson prochaine.
• (Pause/Play): Touchez pour mettre la lecture en pause. Touchez de nouveau
pour reprendre la lecture.
•
(Précédent): Touchez pour aller à la chanson précédente
• : Touchez pour ouvrir le menu précédent.
186
Commander votre iPod
Touchez le bouton MENU pour accéder au menu iPod principal. Utilisez l’écran tactile
pour naviguer les menus iPod.
Écran d’entrée directe de pistes
Pour sélectionner directement une piste.
1. Touchez le bouton pour afficher le menu de l’entrée directe
2. S
électionnez un chapitre/une chanson directement en utilisant le pavé numérique
sur écran.
3. Touchez le bouton  pour jouer le fichier sélectionné. Pour quitter l’écran
touchez X. Pour annuler votre entrée et recommencer, touchez
.
REMARQUE: Après avoir débranché votre iPod, le VME 9415 retournera
toujours au dernier mode accédé.
187
UTILISATION BLUETOOTH
ÉCRAN BLUETOOTH
Bluetooth® et sa technologie, permettent de synchroniser et de transférer des
informations entre appareils, sans besoin de fil. Les possibilités audio de Bluetooth
permettent d’utiliser les téléphones sans fil en tant que système portatif. Avant
d’essayer d’utiliser les fonctions Bluetooth de l’appareil, veuillez vous assurer que
votre téléphone sans fil supporte les fonctions Bluetooth.
Nous utilisons la dernière technologie Bluetooth Parrot afin de vous offrir une
meilleure connexion, davantage de fonctions et un appariement plus facile ; mais
tous les téléphones fonctionnent différemment. Veuillez lire le manuel d’instructions
de votre téléphone et vous familiariser avec ses fonctions Bluetooth disponibles.
Toutes les fonctions ne fonctionneront pas avec tous les téléphones.
REMARQUE: La distance visuelle entre cet appareil et votre téléphone portable doit
être inférieure ou égale à 2,4 mètres si vous voulez arriver à envoyer ou recevoir des
informations ou signaux vocaux en utilisant la technologie sans fil Bluetooth.
Veuillez vous rassurer que votre téléphone portatif soutient des fonctions Bluetooth
(profils mains libres ou casque ou les deux). Adhérez aux consignes suivantes pour
une opération réussie.
• Avant d’utiliser les fonctions Bluetooth, vous devez apparier votre téléphone portatif
à l’installation de tête VME 9415 (voir « Apparier le système Bluetooth avec votre
téléphone portatif et l’installation de tête »). Pour assurer la meilleure réception
pour l’appariment et le rebranchement, assurez-vous que la pile du téléphone est
chargée avant que vous ne commenciez.
• Essayez de performer l’appariment dans quelques minutes après l’allumage du
téléphone.
• Lorsque l’appareil a été apparié avec le téléphone, le numéro du modèle de
l’appareil « VME 9415 », sera affiché au téléphone portatif.
• Pour avoir la meilleure performance, gardez toujours votre téléphone portatif dans
3 mètres de l’installation de tête.
• Gardez toujours un chemin clair entre le téléphone portatif et l’installation de tête.
Ne placez jamais d’objert métallique ou autre obstacle entre le téléphone portatif et
l’installation de tête.
• Certains téléphone portatifs (comme Sony Ericsson) peuvent avoir un choix
« Power Saving Mode ». VEUILLEZ NE PAS utilisez le mode d’économie de
puissance avec le VME 9415.
• Avant d’accepter ou faire un appel, assurez vous que la fonction Bluetooth de votre
téléphone portatif est allumée.
• Pour assurer la meilleure qualité/performance de conversation, restez dans un
mètre du microphone lorsque vous parlez.
• Pour débrancher le téléphone portatif de l’installation de tête, éteignez le
branchement Bluetooth du téléphone portatif, ou touchez le bouton
.
188
Interface utilisateur Bluetooth
Les indicateurs sur écran et les zones de clés tactiles pour opération Bluetooth sont
brièvement exposés ci-dessous.
•Bouton BT: Touchez pour visionner le Menu Source et sélectionner une nouvelle
source de reproduction.
•Témoin des paramètres de l’indicateur : Affiche le paramètre préréglé actuel pour
l’égaliseur.
•EQ
: Touchez pour accéder rapidement aux réglages du niveau d’Egaliseur.
•Horloge: Affiche l’heure comme l’a saisie l’utilisateur sur le menu de configuration.
•
/
: Indique si le VME 9415 est branché/débranché avec un périphérique
Bluetooth.
•Pair: Touchez pour initier la procédure d’appariement.
•Bouton Options: Touchez pour configurer les paramètres et options Bluetooth.
Référez-vous à l’écran Options pour plus de détails.
•Bouton BT Audio: Touchez pour accéder la fonction musique de Bluetooth.
•Bouton Téléphoner: Touchez pour accéder au menu Appel téléphonique.
• : Touchez pour ouvrir le menu précédent.
189
Profil mains libres (HFP)
Pour utilisez un téléphone sans fil avec cet appareil, il est nécessiare d’abord d’établir
un branchement en utilisant la technologie sans fil Bluetooth. Le branchement est
normalement établi en utilisant HFP (Hands Free Profile ou profil mains libres), qui
vous donne une commande totale des fonctions disponibles sur la source téléphone.
Cependant ce branchement peut être fait en utilisant le HSP (Head Set Profile ou
profil combiné) rendant certaines fonctions indisponibles. C’est une limitation de votre
téléphone ; non pas du VME 9425.
Puisqu’il y a une quantité de mises en oeuvre du téléphone portatif Bluetooth sur le
marché, des opérations avec votre téléphone portatif en utilisant cet appareil varient
largement.
Veuillez vous référer au manuel d’instructions qui vient avec votre téléphone portatif
Bluetooth avec ce manuel lorsque vous opérez votre téléphone avec cet appareil.
Apparier un téléphone sans fil à l’apparei
Votre téléphone sans fil peut lancer la recherche de dispositifs compatibles et
apparier à l’appareil. Les paragraphes suivants décrivent la procédure d’appariement.
REMARQUE: Les procédures suivantes sont générales. Ces procédures peuvent
être légèrement différentes d’un fabricant de téléphones à un autre.
1. Pressez le bouton SRC sur sur le panneau avant pour accéder le menu de
source.
2. Touchez le bouton BT (Bluetooth) depuis le Menu Source. L’écran Bluetooth
s’affiche.
3. Touchez le bouton Options. L’écran suivant s’affiche:
4. Sur l’écran Options mettez la fonction Bluetooth sur ON (Activé).
5. Sur l’écran Options mettez la fonction Auto Connect (connexion automatique)
sur ON (Activé).
6. Appuyez sur le bouton PAIR (« Apparier ») sur l’écran de l’interface utilisateur de
l’unité principale Bluetooth®.
7. Accéder à la fonction Bluetooth du téléphone sans fil et mettre la fonction
Bluetooth sur ON (Activé).
8. Mettez le mode de recherche Bluetooth de téléphone sans fil sur Activé.
REMARQUE: Certaines modes de recherche sont limités en durée, avant qu’ils
ne s’éteignent automatiquement.
190
9. U
tilisez le téléphone sans fil pour ajouter un nouvel appareil. Un appareil ou
plusieurs, apparaitront sur l’écran du téléphone.
10.Un message demandant d’apparier ou de mettre en liaison apparaitra sur votre
téléphone sans fil. Acceptez et lancez le processus.
REMARQUE: Certains téléphones demandent un « mot de passe » ou code
d’appariement pour se connecter. Si le téléphone demande un mot de passe
ou un code d’appariement, il faut saisir ce code. Le code d’appariement par
défaut de nombreux téléphones sans fil est«1234». Le code par défaut de
l’appareil est “0000”.
11.Un message vous demandant de saisir un numéro PIN ou mot de passe pour
l’appareil, devrait apparaitre. Le mot de passe par défaut de l’appareil est “1234”.
12.A ce moment-là, un message vous indiquant que l’appariement s’est bien passé
devrait apparaitre. Un autre devrait apparaitre pour vous demander de connecter
à l’appareil, “Yes” ou “No”. Appuyez sur “Yes”. Le téléphone sans fil et l’appareil
devraient s’apparier. Le téléphone mobile doit afficher un message indiquant
qu’il est connecté. Le téléphone et l’unité sont désormais connectés. VME 9415
apparaît sur la liste des périphériques du téléphone mobile.
Gestion des appels entrants
Lorsqu’il est connecté à un téléphone Bluetooth, l’appareil mettra sous silence
la sortie audio, sur pause la lecture d’un disque et passera sur l’écran Bluetooth
lorsqu’un appel est reçu. Le numéro de téléphone entrant et le nom lui étant attribué,
apparaitront au milieu de l’écran. L’appareil émettra une sonorité et un affichage
graphique apparaitra sur la panneau avant. Si le numéro entrant est masqué,
l’appareil affichera “Private caller”.
• Entrée directe: Touchez pour ouvrir l’écran de composition directe. Référez-vous
à l’écran Entrée Directe pour plus de détails.
• icon: Touchez pou répondre à un appel entrant
• Appel de transfert: Touchez pour transférer le son de l’appareil vers le téléphone
sans fil.
191
• M
uet: Appuyez pour mettre sous silence le microphone de l’appareil. Appuyez à
nouveau sur l’icône pour remettre le volume du microphone et le volume audio de
l’appareil.
icon: Touchez pour arrêter un appel.
•
•
icon: Touchez pour ouvrir le menu précédent.
Répondre à l’appel entrant
Pour répondre à un appel, touchez le bouton
Pour la meilleure réception parlez
fort et clairement. Pour terminer la conversation, touchez le bouton
.
Rejeter un appel entrant
Touchez le bouton Appel de transfert pour rejeter un appel entrant. L’appel va
revenir à votre téléphone et peut être laissé pour messagerie vocale
Commande du volume
Pour augmenter ou diminuer le niveau de volume d’un appel entrant, tournez
l’encodeur rotatif sur le panneau avant.
Audio sous silence
Pour mettre sous silence un appel téléphonique depuis l’appareil lorsqu’un appel est
reçu, appuyez sur l’encodeur rotatif sur le panneau avant. Appuyez dessus une fois
de plus et vous pourrez reprendre cet appel.
Faire un appel sortant
Un appel sortant peut être effectué en composant directement le numéro avec le clavier
sur l’écran tactile. Appuyez sur le bouton Entrée Directe pour afficher le clavier.
Pour appeler directement
1. Touchez le bouton Entrée Directe et l’écran suivant s’affiche:
192
2. Touchez 0-9,*, # pour entrer le numéro de téléphone. Si nécessaire, appuyez sur
pour supprimer un chiffre incorrect.
3. Après avoir entré le numéro de téléphone, appuyez sur le bouton pour appeler.
Pour quitter l’écran d’entrée directe appuyez sur le bouton X.
4. Pour terminer la conversation, touchez le bouton
sur l’écran précédent.
Transfert d’appel
Touchez le bouton Appel de transfert pendant que vous parlez afin de transférer
le son du VME 9415 vers le téléphone sans fil. Vous ne pouvez transférer un appel
qu’après qu’il ait été répondu. Appuyez à nouveau sur le bouton Appel de transfert
pour renvoyer le son du téléphone sans fil vers le VME 9415. Touchez le bouton
Appel de transfert et l’écran suivant s’affiche:
193
FONCTION MUSIQUE DE BLUETOOTH
Bluetooth fournit un profil de distribution audio avancé (A2DP) pour écouter la
musique en flux continu (streaming) à partir d’un téléphone sans fil ou d’un lecteur
multimédia, parfois appelé lecteur MP3. L’appareil vous permet de lire des fichiers
audio depuis votre téléphone sans fil ou un lecteur multimédia à l’aide de la
connexion Bluetooth.
REMARQUE: Veuillez sortir du mode A2DP avant de composer un numéro
de téléphone ; dans le cas contraire, vous pourriez obtenir des résultats
inattendus en fonction du modèle de votre téléphone sans fil.
L’appareil peut contrôler un lecteur audio Bluetooth via le profil de distribution audio
avancé (A2DP) ou le profil de commande audio/vidéo à distance (AVRCP). Les
lecteurs audio Bluetooth (ou les adaptateurs Bluetooth) compatibles avec ces profils
peuvent être connectés à l’appareil. Touchez le bouton BT Audio et l’écran suivant
s’affiche:
Pendant l’écoute d’une source audio, les fonctions suivantes sont disponibles :
• : Appuyez pour mettre la lecture en pause. Appuyez à nouveau pour commencer
la lecture.
• : Touchez pour aller à la chanson précédente.
• : Touchez pour aller à la chanson prochaine.
• Touchez pour arrêter la lecture.
Les fonctionnalités varient en fonction du profil utilisé:
• A2DP: Transfert en flux continu des fichiers audio à partir de votre lecteur audio
compatible Bluetooth et écoute de la musique sur l’appareil.
• AVRCP: Lecture, pause, sélection de morceaux, etc. tout en transférant en flux
continu des fichiers audio depuis votre lecteur audio compatible Bluetooth vers
l’appareil.
REMARQUE: Les informations sur le morceau (par ex. durée écoulée, titre du
morceau, numéro du morceau, etc.) ne peuvent pas être affichées sur l’appareil.
Puisque le nombre de lecteurs audio compatibles Bluetooth disponibles sur
le marché est important, il est possible que le fonctionnement de votre lecteur
audio Bluetooth avec l’appareil varie considérablement. Veuillez vous reporter
un manuel d’instructions vendu avec votre lecteur audio Bluetooth.
En cas d’appel entrant, le morceau est mis en pause. Une fois l’appel entrant terminé,
l’écran de fonction musique s’affiche de nouveau et la lecture continue.
194
Caméra de recul
La caméra est déjà prête à être utilisée sur l’appareil. Avant d’accéder aux fonctions
de la caméra, achetez et installez une caméra vidéo à l’arrière.
Si la caméra n’est pas installée et qu’on utilise le sélecteur de vitesses pour accéder
à la fonction, en le mettant en position de marche arrière, ou en utilisant le menu de
l’appareil, il s’affiche l’information que la fonction n’est pas disponible.
Si la caméra est installée, l’image d’aperçu, portant sur ce qui se trouve à l’arrière du
véhicule, apparaitra lorsque le levier de vitesses de la voiture est mis sur la marche
arrière. Lorsqu’on retire le levier de la position en marche arrière, l’appareil reviendra
sur l’écran précédent.
L’image de la caméra de recul peut être ajustée sur le menu de configuration dans
le sous-menu «Vidéo». Il est possible de modifier l’image pour la faire passer de
normale à image miroir.
195
DÉPANNAGE
Problème
Cause
Mesure corrective
PROBLÈMES D’ORDRE GÉNÉRAL
L’appareil ne
s’allume pas
Sortie audio faible/
nulle
Mauvaise qualité ou
distorsion du
L’appareil se
réinitialise tout seul
lorsque le contact
est coupé
Fusible de radio brûlé.
Installez un nouveau
fusible du calibre
approprié.
Fusible de batterie du véhicule
brûlé.
Installez un nouveau
fusible du calibre
approprié.
Opération illégale.
Appuyez sur le bouton
RESET sur l’avant de
l’appareil.
Mauvais branchement de la sortie Vérifiez le câblage et
audio.
corriger.
Volume trop faible.
Augmentez le volume.
Mauvais branchement de
«MUTE».
Révisez le schéma
de câblage et vérifiez
le branchement de
«MUTE».
Haut-parleurs endommagés.
Remplacez les hautparleurs.
Balance du volume très altérée.
Réglez la balance du
canal en position.
Le câble du haut-parleur est
en contact avec une pièce
métallique du véhicule.
Isoler tous les
branchements de câble
des haut-parleurs.
Le disque utilisé est piraté.
Utilisez une copie
originale.
La puissance nominale du hautparleur n’est pas compatible avec
l’appareil.
Branchez les hautparleurs appropriés.
Court-circuit du haut-parleur.
Vérifiez le contact du
haut-parleur.
Mauvais branchement entre le
câble ACC et le positif de la
batterie.
Vérifiez le câblage et
corrigez.
196
Problème
Cause
Mesure corrective
Moniteur ne
s’ouvre pas
automatiquement
TFT Auto Open est éteint.
Allumez TFT Auto
Open.
Pas d’image
Mauvais branchement sur le
câble du frein à main.
Vérifiez le câblage et
corrigez.
PRK SW est activé, le frein à
main n’est pas enclenché.
Garez le véhicule dans
un endroit approprié et
enclenchez le frein à
main.
L´image clignote ou
des interférences
s´affichent á l´ecran
Le DVD n’est pas compatible
avec les paramètres actuels du
système TV.
Mauvaise connexion du signal
vidéo.
Modifiez la configuration
pour accepter le disque.
Vérifiez le câblage et
corrigez
Image allongée ou
mauvaise rapport
hauteur/largeur de
l’affichage
Mauvaise configuration du format
de l’image.
Corrigez les paramètres
de format d’image.
Moniteur s’arrête
à des positions
incorrectes
Chemin est bloqué.
Pressez OPEN
pour redémarrer
le mouvement du
moniteur.
MONITEUR TFT
RADIO
Recherche de station L’antenne automatique n’est pas
faible
correctement déployée.
Branchez correctement
le câble de commande
de l’antenne.
L’antenne automatique est mal
branchée.
Branchez correctement
le câble de commande
de l’antenne.
La fonction LOCAL est activée.
Désactivez la fonction
LOCAL.
Ne peut pas insérer
le disque
Disque déjà à l’intérieur l’unité
Ejectez le disque actuel
et insérez un nouveau.
Image floue,
déformée ou foncée
Le disque a été copié sans
autorisation légale
Utilisez un disque
original.
DISQUE
197
Problème
Cause
Mesure corrective
Le disque ne joue
pas
Le disque est voilé ou égratigné.
Utilisez un disque en
bon état.
Disque est sale ou moite.
Nettoyer le disque ou le
remplacer.
La saisie laser est sale.
Nettoyer la saisie laser
avec un disque de
nettoyage.
Un disque non compatible est
utilisé.
Utilisez un disque
compatible.
Le code régional du disque n’est
pas compatible avec l’appareil.
Utilisez un disque
avec le code régional
approprié.
Le disque est inséré à l’envers.
Insérez le disque avec
l’étiquette sur le dessus.
La fonction PBC ne
peut pas être utilisée
au cours de la
lecture de VCD
La fonction PBC n’est pas
disponible sur le disque.
Aucune répétition ni
recherche au cours
de la lecture de VCD
La fonction PBC est activée.
Désactivez la fonction
PBC.
Le disque est sale ou rayé.
Nettoyez le disque ou le
remplacer.
Le fichier est endommagé ou
l’enregistrement de mauvaise
qualité.
Recréez un disque avec
de bons fichiers.
MP3
Interruption durant la
lecture
Messages d’erreur
Message affiché
Cause
Mesure corrective
Charge
Lecture du disque en
cours.
Aucun disque
Le disque est sale.
Nettoyez le disque avec
un tissu doux.
Le disque est inséré à
l’envers.
Insérez le disque avec
l’étiquette sur le dessus.
Il n’y a pas de disque
dans le compartiment.
Insérez un disque.
198
Bad Disc (mauvais
disque)
Le disque est sale.
Nettoyez le disque avec
un tissu doux.
Le disque est inséré à
l’envers.
Insérez le disque avec
l’étiquette sur le dessus.
Unknown disc (disque
inconnu)
Le format du disque n’est
pas compatible avec
cet appareil.
Region Error (erreur
région)
Le code régional
du disque n’est pas
compatible
avec celui de l’appareil.
Error (erreur)
Opération du mécanisme
illégale.
Entretien et maintenance
Appuyez sur la touche
EJECT durant 5
secondes pour réinitialiser
le mécanisme de
chargement.
1. Utilisez seulement un tissu siliconé propre et un détergent neutre pour nettoyer
la façade ou le moniteur. Un tissu rugueux et un détergent nonneutre (comme
l’alcool) peuvent les rayer ou les décolorer.
2. Ne pas utiliser d’eau ni de liquides de nettoyage sur l’appareil.
3. Si la température à l’intérieur du lecteur augmente trop, un circuit de protection
arrête automatiquement la lecture du disque. Dans ce cas, laisser le lecteur
refroidir avant de le réutiliser.
4. Ne jamais insérer autre chose qu’un disque compact de 12 cm de diamètre dans
le lecteur sous peine d’endommager le mécanisme avec desobjets étrangers.
5. Ne pas tenter d’utiliser des disques single de 8 cm dans ce lecteur, avec ou sans
adaptateur, sous peine d’endommager le lecteur et/ou le disque. Ce type de
dommages n’est pas couvert par la garantie du produit.
6. Le lecteur CD peut ne pas fonctionner correctement aux températures extrêmes.
Dans ce cas, laisser l’intérieur du véhicule retrouver une température normale de
fonctionnement avant d’utiliser le lecteur.
7. Lorsque le véhicule se réchauffe en hiver ou sous la pluie, de la condensation
peut apparaître sur l’écran LCD. Dans ce cas, il ne fonctionnerapas correctement
tant que l’humidité ne se sera pas évaporée.
8. Nous recommandons d’utiliser un disque de nettoyage plus souvent dans cet
appareil que pour les appareils ordinaires du domicile en raisondes conditions de
fonctionnement du véhicule.
199
Caractéristiques techniques
Lecteur DVD/CD
Disques compatibles: DVD + R / RW (à couche simple et double) et CD-R/RW
Formats de supports compatibles: CD-DA, MP3, WMA, VCD, SVCD, Xvid, AVI,
MPEG1 / 2
Rapport signal/bruit: > 95 dBA
Portée dynamique: >95 dB
Réponse en fréquence: 20 Hz à 20 kHz, -3 dB
Séparation des canaux: >60 dB à 1 kHz
Convertisseur numérique-analogique: Echantillonnage hautes performances 24-bit /
192 kHz , modulateur Sigma-Delta multibit
Vidéo
Format: NTSC, PAL (détection automatique)
Sortie: 1 Vp-p (75 ohms)
Entrée: 1 Vp-p (75 ohms)
Radio FM (syntoniseur)
Fourchette de syntonisation: 87,5 MHz - 107,9 MHz
Sensibilité mono (-30 dB): 9 dBf
Seuil de sensibilité (-50 dB): 15 dBf
Autre sélection de canal: 70 dB
Rapport signal/bruit à 1 kHz: 58 dB
Atténuation d’image: 80 dB
Séparation stéréo à 1 kHz: >30 dB
Réponse en fréquence: 30Hz – 15kHz, -3dB
Radio AM (syntoniseur)
Fourchette de syntonisation: 522 kHz - 1 620 kHz
Sensibilité (-20 dB): 15 uV
Rapport signal/bruit à 1 kHz: 50 dB
Atténuation d’image: 60 dB
Réponse en fréquence: 50 Hz – 2 kHz, -3 dB
Ecran
Dimensions de l’écran: 17,8 cm/7 po (mesuré dans sa diagonale), écran large 16:9
Type d’écran: Affichage à cristaux liquides (lcd) TFT haute définition
Résolution: 336 960 sous-pixels, 1440 (large) x 234 (haut)
200
Généralités
Impédance de l’entrée auxiliaire: 10 k
Alimentation: 11 à 16 V CC, masse négative
Alimentation antenne (bleue): 500 mA max, protection de limitation du courant
Amplificateur distant (bleue, blanche): 500 mA max, protection de limitation du
courant
Température de service: -20 °C ~ 65 °C
Fusible: 15 amp, type mini ATM
Dimensions du châssis DIN: 178 x 178 x 50 mm
Valeurs nominales de puissance
Puissance en sortie: 4 x 40 watt max
Rapport signal/bruit: 70 dBA < référence (référence: 1 Watt, 4 ohms)
Réponse en fréquence: 20 Hz - 20 kHz, -3 dB (entrée aux. utilisée en tant qu’entrée
de référence)
Alimentation de référence: 14,4 V CC
*Spécifications sujettes à modifications sans avis.
201
Wir gratulieren Ihnen! Durch Ihre kluge Wahl sind Sie Besitzer eines AUDIOVOX Mobile-Video-Produktes geworden.
AUDIOVOX Mobile-Video-Produkte erfreuen sich aufgrund der hohen Qualität eines ausgezeichneten Rufes weltweit. Dieser hohe
Qualitätsstandard ermöglicht es für AUDIOVOX Mobile-Video-Produkte 2 Jahre Garantie zu gewähren.
Die Produkte werden während des gesamten Fertigungsvorganges laufend kontrolliert und geprüft. Im Servicefall beachten Sie
bitte folgendes:
1. Die Garantiezeit beginnt mit dem Kauf des Produktes und gilt nur für den Erstbesitzer.
2. Während der Garantiezeit beseitigen wir etwaige Mängel, die nachweislich auf Material- oder Fabrikationsfehler beruhen, nach
unserer Wahl durch Austausch oder Nachbesserung der defekten Teile. Weitergehende Ansprüche, insbesondere auf Minderung,
Wandlung, Schadenersatz oder Folgeschäden sind ausgeschlossen. Die Garantiezeit wird von einer Garantieleistung durch uns
nicht berührt.
3. Am Produkt dürfen keine unsachgemäßen Eingriffe vorgenommen worden sein.
4. Bei Inanspruchnahme der Garantie wenden Sie sich bitte zunächst an Ihren Fachhändler. Sollte es sich als notwendig erweisen,
das Produkt an uns einzuschicken, so sorgen Sie bitte dafür, dass • das Produkt in einwandfreier Originalverpackung verschickt
wird, • die Kontrollkarte ausgefüllt dem Produkt beiliegt • die Kaufquittung beigefügt ist.
5. Von der Garantie ausgenommen sind: • Leuchtmittel • Verschleißteile • Transportschäden, sichtbar oder unsichtbar
(Reklamationen für solche Schäden müssen umgehend bei der Transportfirma, Bahn oder Post eingereicht
werden.) • Kratzer in Metallteilen, Frontabdeckungen u.s.w. (Diese Defekte müssen innerhalb von 5 Tagen nach
Kauf direkt bei Ihrem Händler reklamiert werden.) • Fehler, die durch fehlerhafte Aufstellung, falschen Anschluss,
unsachgemäße Bedienung (siehe Bedienungsanleitung), Beanspruchung oder äußere gewaltsame Einwirkung
entstanden sind. • Unsachgemäß reparierte oder geänderte Geräte, die von anderer Seite als von uns geöffnet wurden.
• Folgeschäden an fremden Geräten • Kostenerstattung bei Schadensbehebung durch Dritte ohne unser vorheriges Einverständnis.
• Batterien und Akkus.
Congratulations! You have made a wise selection in becoming the owner of a AUDIOVOX Mobile Video equipment. Due
to high quality AUDIOVOX Mobile Video products have earned an excellent reputation through the western world. And this high
quality standard enables us to grant a 2-years warranty for AUDIOVOX Mobile Video products.
The equipments are checked and tested continously during the entire production process. In case you have problems with your
AUDIOVOX HiFi equipment, kindly observe the following:
1. The guarantee period commences with the purchase of the component and is applicable only to the original owner.
2. During the guarantee period we will rectify any defects due to faulty material or workmanship by replacing or repairing the defective
part at our discretion. Further claims, and in particular those for price reduction, cancellation of sale, compensation for damages
or subsequential damages, are excluded. The guarantee period is not altered by the fact that we have carried out guarantee work.
3. Unauthorized tampering with the equipment will invalidate this guarantee.
4. Consult your authorized dealer first, if guarantee service is needed. Should it prove necessary to return the component to the
factory, please insure that • the component is packed in original factory packing in good condition • the quality control card has been
filled out and enclosed with the component • your enclose your receipt as proof of purchase.
5. Excluded from the guarantee are: • Illuminates • Wear parts • Shipping damages, either readily apparent or concealed (claims for
such damages must be lodged immediately with forwarding agent, the railway express office or post office). • Scratches in cases,
metal components, front panels, etc. (You must notify your dealer directly of such defects within three days of purchase.) • Defects
caused by incorrect installation or connection, by operation errors (see operating instructions), by overloading or by external force.
• Equipments which have been repaired incorrectly or modified or where the case has been opened by persons other than us. •
Consoquential damages to other equipments. • Reimbursement of cools, without our prior consent, when repairing damages by
third parties • Batteries and battery packs.
Toutes nos félicitations! Vouz avez bien choisi et êtes le propriétaire heureux d’un produit AUDIOVOX Mobile Video. Les
produits AUDIOVOX Mobile Video ont une excellente réputation pour leur bonne qualité. Pour cette raison, nous accordons 2 ans
de garantie sur tous les produits AUDIOVOX Mobile Video.
Les appareils sont soumis pendant toutes les opérations de fabrications à des contrôles et vérifications constants. Si, pourtant, vous
rencontrez des difficulés avec votre appareil AUDIOVOX veuillez tenir compte de ce qui suit:
1. La garantie débute avec l’achat de l’appareil et est valable uniquement pour le premier propriétaire.
2. Pendant la période de garantie nous réparons les dommages provenant des défauts de matériel ou de fabrication et nous
procédons, à notre guise, à l’échange ou à la réparation des pièces défectueuses.
3. Aucune réparation impropre ne doit avoir été effectuée à l’appareil.
4. Lors d’une demande de garantie, veuillez vous adresser en premier lieu à votre distributeur. Si ce dernier décide que l’appareil
doit nous être retourné, veuillez tenir compte que: • l’appareil soit expédié dans son ermballage d’origine, • la carte de contrôle
dûment remplie soit jointe, • le bon d’achat soit joint.
5. Ne sont pas compris dans la garantie: • Matériel d´eclairage • Pièces d’usure • Avaries de transport, visibles ou non (de telles réclamations
doivent être faites immédiatement auprès du transporteur, du chermin de fer ou de la poste). • Des rayures sur le boîtier, pièces métalliques,
couvercles etc. (ces dommages doivent être signalés directement à votre distributeur dans les trois jours suivant l’achat). • Dommages
résultant d’un raccordement incorrect, maniement incorrect (voir instructions de service), surcharge ou application de force extérieure.
• Appareils réparés non conformément ou modifiés et qui ont été ouverts par une personne autre que nous. • Dommages ultérieurs
à d’autres appareils. • Remboursement des frais à des tiers ayant effectué les réparations sans notre accord préalable. • Accus
et batteries.
G arantiekarte
Warranty C ard
Typ/Type
Serien-Nr./Serial-No.
Name und Anschrift des Händlers/Stempel
Name and address of the dealer/stamp
Käufer/Customer
Name/Name
Straße/Street
PLZ, Ort/City
Land /Country
Kaufdatum/buying date
Nur gültig in Verbindung mit Ihrer Kaufquittung!
No warranty without receipt!
Audiovox Audio Produkte GmbH
Lise-Meitner-Str. 9 • D-50259 Pulheim • Germany
Tel. +49 (0) 2234 807-0 • Fax +49 (0) 2234 807-399
www.audiovox.de
Irrtum und technische Ändeurngen vorbehalten./Errors and technical modifications reserved.
®
