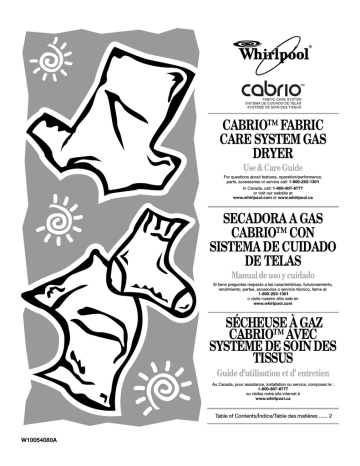

W10054080A

®

CABRIO™ FABRIC

CARE SYSTEM GAS

DRYER

Use & Care Guide

For questions about features, operation/performance, parts, accessories or service call: 1-800-253-1301

In Canada, call: 1-800-807-6777 or visit our website at

www.whirlpool.com or www.whirlpool.ca

SECADORA A GAS

CABRIO™ CON

SISTEMA DE CUIDADO

DE TELAS

Manual de uso y cuidado

Si tiene preguntas respecto a las características, funcionamiento, rendimiento, partes, accesorios o servicio técnico, llame al:

1-800-253-1301 o visite nuestro sitio web en www.whirlpool.com

SÉCHEUSE À GAZ

CABRIO™ AVEC

SYSTÈME DE SOIN DES

TISSUS

Guide d’utilisation et d’ entretien

Au Canada, pour assistance, installation ou service, composez le :

1-800-807-6777 ou visitez notre site internet à www.whirlpool.ca

Table of Contents/Índice/Table des matières ...... 2

2

TABLE OF CONTENTS

DRYER SAFETY..............................................................................3

INSTALLATION INSTRUCTIONS ..................................................4

Tools and Parts ............................................................................4

Location Requirements ................................................................5

Electrical Requirements ...............................................................6

Gas Supply Requirements ...........................................................6

Venting Requirements..................................................................7

Plan Vent System .........................................................................9

Install Vent System.....................................................................10

Install Leveling Legs ...................................................................10

Make Gas Connection ...............................................................10

Connect Vent..............................................................................11

Level Dryer .................................................................................11

Reverse Door Swing ..................................................................11

Complete Installation .................................................................13

DRYER USE ..................................................................................14

Starting Your Dryer.....................................................................14

Stopping, Pausing or Restarting................................................15

Drying and Cycle Tips ................................................................15

Status Lights ..............................................................................15

Cycles.........................................................................................16

Modifiers.....................................................................................17

Options .......................................................................................17

End of Cycle Signal ....................................................................18

Changing Cycles, Modifiers and Options..................................18

Drying Rack Option ....................................................................18

DRYER CARE ...............................................................................19

Cleaning the Dryer Location ......................................................19

Cleaning the Lint Screen............................................................19

Cleaning the Dryer Interior .........................................................19

Removing Accumulated Lint......................................................19

Vacation and Moving Care.........................................................20

Changing the Drum Light...........................................................20

TROUBLESHOOTING ..................................................................20

ASSISTANCE OR SERVICE.........................................................22

WARRANTY ..................................................................................23

ÍNDICE

SEGURIDAD DE LA SECADORA ................................................25

INSTRUCCIONES DE INSTALACIÓN.........................................27

Herramientas y piezas................................................................27

Requisitos de ubicación ............................................................27

Requisitos eléctricos ..................................................................28

Requisitos del suministro de gas...............................................29

Requisitos de ventilación ...........................................................30

Planificación del sistema de ventilación ....................................31

Instalación del sistema de ventilación .......................................32

Instalación de las patas niveladoras..........................................33

Conexión del suministro de gas ................................................33

Conexión del ducto de escape..................................................34

Nivelación de la secadora..........................................................34

Cómo invertir el cierre de la puerta............................................34

Complete la instalación..............................................................36

USO DE LA SECADORA ..............................................................37

Puesta en marcha de la secadora .............................................37

Cómo detener, pausar y volver a poner en marcha..................38

Sugerencias de ciclos y secado ................................................38

Luces de estado.........................................................................39

Ciclos..........................................................................................39

Modificadores.............................................................................40

Opciones ....................................................................................41

Señal de fin de ciclo (End of Cycle Signal) ................................42

Cambio de ciclos, modificadores y opciones ...........................42

Opción de estante de secado....................................................42

CUIDADO DE LA SECADORA.....................................................43

Limpieza del lugar donde está la secadora ...............................43

Limpieza del filtro de pelusa ......................................................43

Limpieza del interior de la secadora ..........................................44

Eliminación de pelusa acumulada .............................................44

Cuidado durante las vacaciones y mudanzas...........................44

Cambio de la luz del tambor ......................................................44

SOLUCIÓN DE PROBLEMAS......................................................44

AYUDA O SERVICIO TÉCNICO...................................................46

GARANTÍA.....................................................................................47

TABLE DES MATIÈRES

SÉCURITÉ DE LA SÉCHEUSE ....................................................48

INSTRUCTIONS D’INSTALLATION.............................................50

Outillage et pièces......................................................................50

Exigences d’emplacement.........................................................50

Spécifications électriques ..........................................................51

Alimentation en gaz ....................................................................52

Exigences concernant l'évacuation ...........................................53

Planification du système d’évacuation ......................................54

Installation du système d’évacuation.........................................55

Installation des pieds de nivellement .........................................56

Raccordement au gaz ................................................................56

Raccordement du conduit d’évacuation ...................................57

Réglage de l'aplomb de la sécheuse.........................................57

Inversion du sens d'ouverture de la porte .................................57

Achever l’installation ..................................................................59

UTILISATION DE LA SÉCHEUSE................................................60

Mise en marche de la sécheuse ................................................60

Arrêt, pause ou remise en marche.............................................61

Conseils pour le séchage et les programmes ...........................61

Témoins lumineux ......................................................................62

Programmes ...............................................................................62

Modificateurs..............................................................................63

Options .......................................................................................64

Signal de fin de programme.......................................................65

Changement des programmes, modificateurs et options.........65

Option de grille de séchage .......................................................65

ENTRETIEN DE LA SÉCHEUSE ..................................................66

Nettoyage de l'emplacement de la sécheuse ...........................66

Nettoyage du filtre à charpie......................................................66

Nettoyage de l’intérieur de la sécheuse.....................................67

Retrait de la charpie accumulée ................................................67

Précautions à prendre pour les vacances et avant un déménagement .....................................................................67

Changement de l’ampoule d’éclairage du tambour ..................67

DÉPANNAGE.................................................................................68

ASSISTANCE OU SERVICE .........................................................70

GARANTIE.....................................................................................71

®

DRYER SAFETY

Your safety and the safety of others are very important.

We have provided many important safety messages in this manual and on your appliance. Always read and obey all safety messages.

This is the safety alert symbol.

This symbol alerts you to potential hazards that can kill or hurt you and others.

All safety messages will follow the safety alert symbol and either the word “DANGER” or “WARNING.”

These words mean:

DANGER

You can be killed or seriously injured if you don't immediately follow instructions.

WARNING

You can be killed or seriously injured if you don't follow instructions.

All safety messages will tell you what the potential hazard is, tell you how to reduce the chance of injury, and tell you what can happen if the instructions are not followed.

WARNING: For your safety, the information in this manual must be followed to minimize the risk of fire or explosion, or to prevent property damage, personal injury, or death.

Do not store or use gasoline or other flammable vapors and liquids in the vicinity of this or any other appliance.

WHAT TO DO IF YOU SMELL GAS:

Do not try to light any appliance.

Do not touch any electrical switch; do not use any phone in your building.

Clear the room, building, or area of all occupants.

Immediately call your gas supplier from a neighbor's phone. Follow the gas supplier's instructions.

If you cannot reach your gas supplier, call the fire department.

Installation and service must be performed by a qualified installer, service agency, or the gas supplier.

In the State of Massachusetts, the following installation instructions apply:

■ Installations and repairs must be performed by a qualified or licensed contractor, plumber, or gasfitter qualified or licensed by the State of Massachusetts.

■ If using a ball valve, it shall be a T-handle type.

■ A flexible gas connector, when used, must not exceed 3 feet.

3

4

IMPORTANT SAFETY INSTRUCTIONS

WARNING:

To reduce the risk of fire, electric shock, or injury to persons when using the dryer, follow basic precautions, including the following:

Read all instructions before using the dryer.

Do not place items exposed to cooking oils in your dryer.

Items contaminated with cooking oils may contribute to a chemical reaction that could cause a load to catch fire.

Do not dry articles that have been previously cleaned in, washed in, soaked in, or spotted with gasoline, drycleaning solvents, or other flammable or explosive substances as they give off vapors that could ignite or explode.

Do not allow children to play on or in the dryer. Close supervision of children is necessary when the dryer is used near children.

Before the dryer is removed from service or discarded, remove the door to the drying compartment.

Do not reach into the dryer if the drum is moving.

Do not install or store the dryer where it will be exposed to the weather.

Do not tamper with controls.

Do not repair or replace any part of the dryer or attempt any servicing unless specifically recommended in this

Use and Care Guide or in published user-repair instructions that you understand and have the skills to carry out.

Do not use fabric softeners or products to eliminate static unless recommended by the manufacturer of the fabric softener or product.

Do not use heat to dry articles containing foam rubber or similarly textured rubber-like materials.

Clean lint screen before or after each load.

Keep area around the exhaust opening and adjacent surrounding areas free from the accumulation of lint, dust, and dirt.

The interior of the dryer and exhaust vent should be cleaned periodically by qualified service personnel.

See installation instructions for grounding requirements.

SAVE THESE INSTRUCTIONS

IMPORTANT: The gas installation must conform with local codes, or in the absence of local codes, with the National Fuel Gas

Code, ANSI Z223.1/NFPA 54 or the Canadian Natural Gas and Propane Installation Code, CSA B149.1.

The dryer must be electrically grounded in accordance with local codes, or in the absence of local codes, with the National

Electrical Code, ANSI/NFPA 70 or Canadian Electrical Code, CSA C22.1.

INSTALLATION INSTRUCTIONS

Tools and Parts

Gather the required tools and parts before starting installation.

Read and follow the instructions provided with any tools listed here.

Parts supplied:

Remove parts package from dryer drum. Check that all parts were included.

8" or 10" pipe wrench

8" or 10" adjustable wrench (for gas connections)

Flat-blade screwdriver

Adjustable wrench that opens to 1" (2.5 cm) or hex-head socket wrench

(for adjusting dryer feet)

Level

¼" nut driver or socket wrench

Knife

Vent clamps

Pipe-joint compound resistant to LP gas

Caulking gun and compound (for installing new exhaust vent)

Pliers

4 leveling legs

Parts needed:

Check local codes and consult gas supplier. Check existing gas supply, electrical supply and venting, and read “Electrical

Requirements,” “Gas Supply Requirements” and “Venting

Requirements” before purchasing parts.

Mobile home installations require special parts (listed following) that may be ordered by calling the dealer from whom you purchased your dryer. For information on ordering, please refer to the “Assistance or Service” section of this manual. You may also contact the dealer from whom you purchased your dryer.

■ Mobile home installation kit. Ask for Part Number 346764.

■ Metal exhaust system hardware.

WARNING

Explosion Hazard

Keep flammable materials and vapors, such as gasoline, away from dryer.

Location Requirements

Installation spacing for recessed area or closet installation

The following spacing dimensions are recommended for this dryer. This dryer has been tested for spacing of 0" (0 cm) clearance on the sides and rear. Recommended spacing should be considered for the following reasons:

■ Additional spacing should be considered for ease of installation and servicing.

■ Additional clearances might be required for wall, door and floor moldings.

■ Additional spacing should be considered on all sides of the dryer to reduce noise transfer.

Place dryer at least 18 inches (46 cm) above the floor for a garage installation.

Failure to do so can result in death, explosion, or fire.

For closet installation, with a door, minimum ventilation openings in the top and bottom of the door are required.

Louvered doors with equivalent ventilation openings are acceptable.

Companion appliance spacing should also be considered.

■ Additional spacing is required if you exhaust out the rear of the dryer to either the right or left side.

You will need

■ A location that allows for proper exhaust installation. See

“Venting Requirements.”

■ A separate 30-amp circuit.

A grounded electrical outlet located within 2 ft (61 cm) of either side of the dryer. See “Electrical Requirements.”

A sturdy floor to support the total weight (dryer and load) of

200 lbs (90.7 kg). The combined weight of a companion appliance should also be considered.

■ A level floor with a maximum slope of 1" (2.5 cm) under entire dryer.

Do not operate your dryer at temperatures below 45ºF (7ºC). At lower temperatures, the dryer might not shut off at the end of an automatic cycle. Drying times can be extended.

The dryer must not be installed or stored in an area where it will be exposed to water and/or weather.

Check code requirements. Some codes limit, or do not permit, installation of the dryer in garages, closets, mobile homes or sleeping quarters. Contact your local building inspector.

NOTE: No other fuel-burning appliance can be installed in the same closet as a dryer.

Installation Clearances

The location must be large enough to allow the dryer door to open fully.

Dryer Dimensions

18"*

(45.7 cm)

1"

(2.5 cm)

29"

(73.7 cm)

A

*Required spacing

14" max.*

(35.6

cm)

1"

(2.5 cm)

1"*

(2.5 cm)

29¼"

(74.3 cm)

5"

(12.7 cm)

B

24 in. *

2

(155 cm )

A. Recessed area

B. Side view - closet or confined area

C. Closet door with vents

C

3"*

(7.6 cm)

3"*

(7.6 cm)

Mobile home - Additional installation requirements

This dryer is suitable for mobile home installations. The installation must conform to the Manufactured Home

Construction and Safety Standard, Title 24 CFR, Part 3280

(formerly the Federal Standard for Mobile Home Construction and Safety, Title 24, HUD Part 280) or Standard CAN/CSA-Z240

MH.

43 ½"

(110.5 cm)

Mobile home installations require:

■ Metal exhaust system hardware, which is available for purchase from your dealer.

Mobile home Installation Kit Part Number 346764. See “Tools and Parts” section for information on ordering.

Special provisions must be made in mobile homes to introduce outside air into the dryer. The opening (such as a nearby window) should be at least twice as large as the dryer exhaust opening.

22¼"

(56.5 cm)

*29 ¼"

(74.3 cm)

29"

(73.7 cm)

*Most installations require a minimum 5" (12.7 cm) clearance behind the dryer for the exhaust vent with elbow. See “Venting

Requirements.”

5

Electrical Requirements

WARNING

Gas Supply Requirements

WARNING

Electrical Shock Hazard

Plug into a grounded 3 prong outlet.

Do not remove ground prong.

Do not use an adapter.

Do not use an extension cord.

Failure to follow these instructions can result in death, fire, or electrical shock.

Explosion Hazard

Use a new CSA International approved gas supply line.

Install a shut-off valve.

Securely tighten all gas connections.

If connected to LP, have a qualified person make sure gas pressure does not exceed 13" (33 cm) water column.

Examples of a qualified person include: licensed heating personnel, authorized gas company personnel, and authorized service personnel.

Failure to do so can result in death, explosion, or fire.

■ 120 Volt, 60 Hz., AC only, 15- or 20-amp fused electrical supply is required. A time-delay fuse or circuit breaker is recommended. It is also recommended that a separate circuit serving only this dryer be provided.

GROUNDING INSTRUCTIONS

■ For a grounded, cord-connected dryer:

This dryer must be grounded. In the event of malfunction or breakdown, grounding will reduce the risk of electric shock by providing a path of least resistance for electric current.

This dryer is equipped with a cord having an equipmentgrounding conductor and a grounding plug. The plug must be plugged into an appropriate outlet that is properly installed and grounded in accordance with all local codes and ordinances.

WARNING:

Improper connection of the equipmentgrounding conductor can result in a risk of electric shock.

Check with a qualified electrician or service representative or personnel if you are in doubt as to whether the dryer is properly grounded. Do not modify the plug provided with the dryer: if it will not fit the outlet, have a proper outlet installed by a qualified electrician.

SAVE THESE INSTRUCTIONS

Gas Type

Natural Gas:

This dryer is equipped for use with Natural gas. It is designcertified by CSA International for LP (propane or butane) gases with appropriate conversion.

■ Your dryer must have the correct burner for the type of gas in your home. Burner information is located on the rating plate in the door well of your dryer. If this information does not agree with the type of gas available, contact your dealer or call the phone numbers referenced on the front page of this manual.

LP gas conversion:

Conversion must be made by a qualified technician.

No attempt shall be made to convert the appliance from the gas specified on the model/serial rating plate for use with a different gas without consulting your gas company. For information on ordering an LP conversion kit, please refer to the “Assistance or

Service” section of this manual. Ask for Part Number 49572.

Gas Supply Line:

Must include ¹⁄₈ " NPT minimum plugged tapping accessible for test gauge connection, immediately upstream of the gas connection to the dryer (see illustration).

¹⁄₂" IPS pipe is recommended.

³⁄₈" approved aluminum or copper tubing is acceptable for lengths under 20 ft (6.1 m) if local codes and gas supplier permit.

If you are using Natural gas, do not use copper tubing.

³⁄₈" flare x ³⁄₈" NPT adapter fitting between dryer pipe and ³⁄₈" approved tubing.

Lengths over 20 ft (6.1 m) should use larger tubing and a different size adapter fitting.

If your dryer has been converted to use LP gas, ³⁄₈" LP compatible copper tubing can be used. If the total length of the supply line is more than 20 ft (6.1 m), use larger pipe.

NOTE: Pipe-joint compounds that resist the action of LP gas must be used. Do not use TEFLON ®† tape.

6

■ Must include a shutoff valve:

In the U.S.A.:

An individual manual shutoff valve must be installed within six (6) feet (1.8 m) of the dryer in accordance with the National

Fuel Gas Code, ANSI Z223.1.

In Canada:

An individual manual shutoff valve must be installed in accordance with the B149.1, Natural Gas and Propane

Installation Code. It is recommended that an individual manual shutoff valve be installed within six (6) feet (1.8 m) of the dryer. The location should be easy to reach for opening and closing.

A C E

Dryer Gas Pipe

■ The gas pipe that comes out through the rear of your dryer has a

³⁄₈" male pipe thread.

A

A.

³⁄₄ "

(1.9 cm)

³⁄₈

" NPT dryer pipe

2"

(5.1 cm)

B D

A.

B.

C.

³⁄₈

" flexible gas connector

³⁄₈

" pipe to flare adapter fitting

¹⁄₈

" NPT minimum plugged tapping

D. ½" NPT gas supply line

E. Gas shutoff valve

Venting Requirements

WARNING

Gas supply connection requirements

■ Use an elbow and a ³⁄₈" flare x ³⁄₈" NPT adapter fitting between the flexible gas connector and the dryer gas pipe, as needed to avoid kinking.

Use only pipe-joint compound. Do not use TEFLON ®† tape.

This dryer must be connected to the gas supply line with a listed flexible gas connector that complies with the standard for connectors for gas appliances, ANSI Z21.24 or CSA 6.10.

Burner Input Requirements:

Elevations above 10,000 ft (3,048 m):

■ When installed above 10,000 ft (3,048 m) a 4% reduction of the burner Btu rating shown on the model/serial number plate is required for each 1,000 ft (305 m) increase in elevation.

Gas Supply Pressure Testing

■ The dryer must be disconnected from the gas supply piping system during pressure testing at pressures greater than

½ psi.

Fire Hazard

Use a heavy metal vent.

Do not use a plastic vent.

Do not use a metal foil vent.

Failure to follow these instructions can result in death or fire.

WARNING:

To reduce the risk of fire, this dryer MUST BE

EXHAUSTED OUTDOORS.

IMPORTANT: Observe all governing codes and ordinances.

The dryer exhaust must not be connected into any gas vent, chimney, wall, ceiling or a concealed space of a building.

If using an existing vent system

Clean lint from the entire length of the system and make sure exhaust hood is not plugged with lint.

Replace any plastic or metal foil vent with rigid or flexible heavy metal vent.

Review Vent system chart. Modify existing vent system if necessary to achieve the best drying performance.

®TEFLON is a registered trademark of E.I. Du Pont De Nemours and Company.

7

If this is a new vent system

Vent material

■ Use a heavy metal vent. Do not use plastic or metal foil vent.

■ 4" (10.2 cm) heavy metal exhaust vent and clamps must be used. DURASAFE™ venting products are recommended.

Clamps

■ Use clamps to seal all joints.

■ Exhaust vent must not be connected or secured with screws or other fastening devices that extend into the interior of the duct. Do not use duct tape.

4"

10.2 cm

4" (10.2 cm) heavy metal exhaust vent

DURASAFE™ vent products can be purchased from your dealer or by calling Whirlpool Parts and Accessories. For more information, see the “Assistance or Service” section of this manual.

Rigid metal vent

■ For best drying performance, rigid metal vents are recommended.

Rigid metal vent is recommended to avoid crushing and kinking.

Flexible metal vent

■ Flexible metal vents are acceptable only if accessible for cleaning.

Flexible metal vent must be fully extended and supported when the dryer is in its final location.

Remove excess flexible metal vent to avoid sagging and kinking that may result in reduced airflow and poor performance.

■ Do not install flexible metal vent in enclosed walls, ceilings or floors.

Elbows

45° elbows provide better airflow than 90° elbows.

Good Better

Clamp

Exhaust

Recommended hood styles are shown here.

B

A

4"

(10.2 cm)

4"

(10.2 cm)

A. Louvered hood style

B. Box hood style

The angled hood style (shown here) is acceptable.

4"

(10.2 cm)

2½"

(6.4 cm)

An exhaust hood should cap the vent to keep rodents and insects from entering the home.

Exhaust hood must be at least 12" (30.5 cm) from the ground or any object that may be in the path of the exhaust (such as flowers, rocks or bushes, snow line, etc.).

Do not use an exhaust hood with a magnetic latch.

Improper venting can cause moisture and lint to collect indoors, which may result in:

Moisture damage to woodwork, furniture, paint, wallpaper, carpets, etc.

Housecleaning problems and health problems.

8

Choose your exhaust installation type

Plan Vent System

NOTE: The following kits for close clearance alternate installations are available for purchase. Please see the

“Assistance or Service” section of this manual to order.

Recommended exhaust installations

Typical installations vent the dryer from the rear of the dryer.

■ Over-the-Top Installation:

Part Number 4396028

B

■ Periscope Installation (For use with dryer vent to wall vent mismatch):

C

Part Number 4396037 - 0" (0 cm) to 18" (45.72 cm) mismatch

A

D

E

F

G

Part Number 4396011 - 18" (45.72 cm) to 29" (73.66 cm) mismatch

Part Number 4396014 - 29" (73.66 cm) to 50" (127 cm) mismatch

B

■ Rear exhaust installation to left or right side:

Part Number 8212504

A. Dryer

B. Elbow

C. Wall

D. Exhaust hood

H

E. Clamps

F. Rigid metal or flexible metal vent

G. Vent length necessary to connect elbows

H. Exhaust outlet

Special provisions for mobile home installations

The exhaust vent must be securely fastened to a noncombustible portion of the mobile home structure and must not terminate beneath the mobile home. Terminate the exhaust vent outside.

Standard exhaust installation with rigid metal or flexible metal vent

Alternate installations for close clearances

Venting systems come in many varieties. Select the type best for your installation. Two close-clearance installations are shown.

Refer to the manufacturer’s instructions.

A B C

A. Over-the-top installation (also available with one offset elbow)

B. Periscope installation

C. Rear exhaust installation to left or right side

Determine vent path

Select the route that will provide the straightest and most direct path outdoors.

Plan the installation to use the fewest number of elbows and turns.

When using elbows or making turns, allow as much room as possible.

Bend vent gradually to avoid kinking.

Use the fewest 90° turns possible.

Determine vent length and elbows needed for best drying performance

■ Use the following Vent system chart to determine type of vent material and hood combinations acceptable to use.

NOTE: Do not use vent runs longer than those specified in the Vent system chart. Exhaust systems longer than those specified will:

Shorten the life of the dryer.

Reduce performance, resulting in longer drying times and increased energy usage.

The Vent system chart provides venting requirements that will help to achieve the best drying performance.

9

Vent system chart

NOTE: Performance of rear exhaust to either side of the dryer is equivalent to adding one elbow. To determine maximum exhaust length, add one elbow to the chart.

Number of

90º turns or elbows

0

1

2

3

4

Type of vent

Rigid metal

Flexible metal

Rigid metal

Flexible metal

Rigid metal

Flexible metal

Rigid metal

Flexible metal

Rigid metal

Flexible metal

Box or

Louvered hoods

64 ft (20 m)

36 ft (11 m)

54 ft (16.5 m)

31 ft (9.4 m)

44 ft (13.4 m)

27 ft (8.2 m)

35 ft (10.7 m)

25 ft (7.6 m)

27 ft (8.2 m)

23 ft (7 m)

Angled hoods

58 ft (17.7 m)

28 ft (8.5 m)

48 ft (14.6 m)

23 ft (7 m)

38 ft (11.6 m)

19 ft (5.8 m)

29 ft (8.8 m)

17 ft (5.2 m)

21 ft (6.4 m)

15 ft (4.6 m)

3. Examine the leveling legs. Find the diamond marking.

4. Screw the legs into the leg holes by hand. Use a wrench to finish turning the legs until the diamond marking is no longer visible.

5. Place a carton corner post from dryer packaging under each of the 2 dryer back corners. Stand the dryer up. Slide the dryer on the corner posts until it is close to its final location.

Leave enough room to connect the exhaust vent or gas line.

For mobile home use

Gas dryers must be securely fastened to the floor.

Install Vent System

1. Install exhaust hood. Use caulking compound to seal exterior wall opening around exhaust hood.

2. Connect vent to exhaust hood. Vent must fit inside exhaust hood. Secure vent to exhaust hood with 4" (10.2 cm) clamp.

3. Run vent to dryer location. Use the straightest path possible.

See “Determine vent path” in “Plan Vent System.” Avoid 90º turns. Use clamps to seal all joints. Do not use duct tape, screws or other fastening devices that extend into the interior of the vent to secure vent.

Install Leveling Legs

WARNING

Excessive Weight Hazard

Use two or more people to move and install dryer.

Failure to do so can result in back or other injury.

1. To protect the floor, use a large flat piece of cardboard from the dryer carton. Place cardboard under the entire back edge of the dryer.

2. Firmly grasp the body of the dryer (not the top or console panel). Gently lay the dryer on the cardboard. See illustration.

Mobile home installations require a Mobile Home Installation Kit.

See “Tools and Parts” section for information on ordering.

Make Gas Connection

1. Remove the red cap from the gas pipe.

2. Using a wrench to tighten, connect the gas supply to the dryer. Use pipe-joint compound on the threads of all nonflared male fittings. If flexible metal tubing is used, be sure there are no kinks.

A

B

A. Flared male thread

B. Non-flared male thread

NOTE: For LP gas connections, you must use pipe-joint compound resistant to the action of LP gas. Do not use

TEFLON ®† tape.

®TEFLON is a registered trademark of E.I. Du Pont De Nemours and Company.

10

A combination of pipe fittings must be used to connect the dryer to the existing gas line. Shown is a recommended connection. Your connection may be different, according to the supply line type, size and location.

Level Dryer

Check the levelness of the dryer by first placing a level on the top of the dryer near the console.

D

A

C

B

A.

³⁄₈

" flexible gas connector

B.

³⁄₈

" dryer pipe

C.

D.

³⁄₈

" to

³⁄₈

" pipe elbow

³⁄₈

" pipe-to-flare adapter fitting

3. Open the shutoff valve in the supply line. The valve is open when the handle is parallel to the gas pipe.

A

B

Then, by placing a level in the crease on the side of the dryer between the top of the dryer and the dryer cabinet, check the levelness from front to back.

A. Closed valve

B. Open valve

4. Test all connections by brushing on an approved noncorrosive leak-detection solution. Bubbles will show a leak. Correct any leak found.

Connect Vent

1. Using a 4" (10.2 cm) clamp, connect vent to exhaust outlet in dryer. If connecting to existing vent, make sure the vent is clean. The dryer vent must fit over the dryer exhaust outlet and inside the exhaust hood. Check that the vent is secured to exhaust hood with a 4" (10.2 cm) clamp.

2. Move dryer into its final location. Do not crush or kink vent.

3. (On gas models) Check that there are no kinks in the flexible gas line.

4. Once the exhaust vent connection is made, remove the corner posts and cardboard.

If the dryer is not level, prop up the dryer using a wood block.

Use a wrench to adjust the legs up or down and check again for levelness.

Reverse Door Swing

You can change your door swing from a right-side opening to a left-side opening, if desired.

1. Place a towel or soft cloth on top of the dryer or work space to protect the surface.

Remove the door assembly

1. Open the dryer door.

2. Remove the bottom screw from each of the 2 hinges that attach the dryer door to the front panel of the dryer.

11

3. Loosen the top screw from each of the 2 hinges in Step 2.

A

B

Reverse the strike

1. Remove the door strike from the dryer door opening.

2. Remove the cosmetic screw opposite the door strike.

A B

A

B

A. Loosen these screws.

B. Remove these screws.

4. Remove the dryer door and the hinges by lifting upward on the door. Lay the door on a flat, protected surface, with the inside of the door facing up. Remove remaining 2 loose screws from dryer front panel.

5. Remove the 4 plastic plugs located outside the dryer door opening.

A. Door strike

B. Cosmetic screw

3. Reinstall the door strike and cosmetic screw on the opposite side of the dryer door opening from where they were removed.

NOTE: Door strike and plugs must be on the same side of the dryer door opening.

Reinstall the door

1. Remove the 4 screws and 2 hinges from the dryer door.

2. Replace the 4 screws in the same holes.

6. Install 4 plastic plugs into screw holes in the dryer left where the hinges were removed in Step 4.

3. Remove the 4 screws from the opposite side of the door.

12

4. Install the 2 hinges to the front panel of the dryer using

4 screws. Use the non-slotted side to attach the hinge to the front panel.

5. Install screws in the top hinge holes in the door. Do not tighten screws. Leave approximately ¼" (5 mm) of screw exposed.

A

Complete Installation

1. Check that all parts are now installed. If there is an extra part, go back through the steps to see which step was skipped.

2. Check that you have all of your tools.

3. Dispose of/recycle all packaging materials.

4. Check the dryer’s final location. Be sure the vent is not crushed or kinked.

5. Check that the dryer is level. See “Level Dryer.”

WARNING

A

A. Install these screws first.

6. Hang door by placing screw heads into top slotted holes of hinges and slide door down. Align bottom screw holes in hinge and door. Install two bottom screws. Tighten all hinge screws.

7. Close door to engage door strike.

Electrical Shock Hazard

Plug into a grounded 3 prong outlet.

Do not remove ground prong.

Do not use an adapter.

Do not use an extension cord.

Failure to follow these instructions can result in death, fire, or electrical shock.

6. Plug into a grounded 3 prong outlet. Turn on power.

7. Remove any protective film or tape remaining on the dryer.

NOTE: Glass door models have a protective film on the window that should be removed.

8. Read “Dryer Use.”

9. Wipe the dryer drum interior thoroughly with a damp cloth to remove any dust.

10. Test dryer operation by selecting a Timed Dry heated cycle and starting the dryer. For this test, do not select the Air Only modifier.

If the dryer will not start, check the following:

Dryer is plugged into a grounded 3 prong outlet.

Electrical supply is connected.

Household fuse is intact and tight, or circuit breaker has not tripped.

Dryer door is closed.

11. When the dryer has been running for 5 minutes, open the dryer door and feel for heat. If you feel heat, cancel cycle and close door. If you do not feel heat, turn off the dryer and check that the gas supply line shutoff valve is open.

■ If the gas supply line shutoff valve is closed, open it, then repeat the 5-minute test as outlined above.

■ If the gas supply line shutoff valve is open, contact a qualified technician.

13

DRYER USE

WARNING

Starting Your Dryer

WARNING

Keep flammable materials and vapors, such as gasoline, away from dryer.

Do not dry anything that has ever had anything flammable on it (even after washing).

Failure to follow these instructions can result in death, explosion, or fire.

Explosion Hazard Fire Hazard

No washer can completely remove oil.

Do not dry anything that has ever had any type of oil on it (including cooking oils).

Items containing foam, rubber, or plastic must be dried on a clothesline or by using an Air Cycle.

Failure to follow these instructions can result in death or fire.

This manual covers several different models. Your dryer may not have all of the cycles and features described.

Follow these basic steps to start your dryer. Please refer to specific sections of this manual for more detailed information.

1. Clean lint screen before each load. See “Cleaning the Lint

Screen.”

2. Place laundry into dryer and shut door.

3. Press POWER.

4. Turn the knob to the selected cycle. The preset settings for

Automatic Cycles or Timed Cycles will illuminate. The estimated (automatic cycle) or actual (timed) cycle time (in minutes) will show in the display.

NOTE: A default time is displayed when an automatic cycle is selected. During the first few minutes of the drying process, the cycle time may automatically vary from the default time based on the size and fabric type of the load. Toward the end of the drying process, the estimated time display will adjust again, showing the final drying time.

To use an Automatic Cycle

Press POWER.

Turn the knob to desired Automatic Cycle.

Select DRYNESS to adjust how dry you want the load. As the cycle runs, the control senses the dryness of the load and adjusts the time automatically for the selected dryness level.

The default dryness setting is Normal when an Automatic

Cycle is selected. You can select a different dryness level, depending on your load, by pressing Dryness and choosing More, Less or Damp. Selecting More, Less or

Damp automatically adjusts the sensed time needed.

Once a dryness level is set, it cannot be changed without stopping the cycle.

Select the desired Options.

To make changes during an Automatic Cycle:

■ Press PAUSE/CANCEL.

14

■ Adjust Dryness.

NOTE: Dryness selections can be made only while using

Automatic Cycles.

How the AccelerCare™ Drying System Works

Moisture-sensing strips inside the dryer drum and temperature sensors in the airstream monitor how fast the load is drying, how hot the air should be and when clothes are dry. The system automatically stops the cycle to help save time and avoid overdrying.

To use a Timed Cycle

Turn knob to desired Timed Cycle.

Press the TIME ADJUST up or down arrows until the desired drying time is displayed. Press the up or down arrows and the time will change by 1-minute intervals.

Press and hold the up or down arrows and the time will change by 5-minute intervals.

NOTE: The Time Adjust features can be used only with

Timed Cycles.

■ Press TEMP until the desired temperature illuminates.

NOTE: The Temp feature can be used only with Timed

Cycles.

NOTE: During a Timed Cycle, you can change the settings for

Time, Temp, WRINKLE SHIELD™ and the End of Cycle

Signal.

5. (OPTIONAL STEP) If desired, select OPTIONS. For more details, see “Options.”

6. (OPTIONAL STEP) If desired, press END OF CYCLE SIGNAL.

A signal will sound to alert you when a cycle ends. For more details, see “End of Cycle Signal.”

7. Press START. Be sure the door is closed.

■ If you do not press Start within 5 minutes of selecting the cycle, the dryer automatically shuts off.

■ If you wish to end your drying cycle after pressing Start, press PAUSE/CANCEL twice.

Stopping, Pausing or Restarting

To stop or pause your dryer at any time

Open the door or press PAUSE/CANCEL once. Press PAUSE/

CANCEL twice to cancel a cycle.

To restart the dryer

Close the door. Press START until dryer starts.

NOTE: Drying will continue from where the cycle was interrupted if you close the door and press Start within 5 minutes. If the cycle is interrupted for more than 5 minutes, the dryer will shut off.

Select new cycle settings before restarting the dryer.

Drying and Cycle Tips

Select the correct cycle and dryness level or temperature for your load. If an Automatic Cycle is running, the display shows the estimated cycle time when your dryer is automatically sensing the dryness level of your load. If a Timed Cycle is running, the display shows the exact number of minutes remaining in the cycle.

Cool Down tumbles the load without heat during the last few minutes of all cycles. Cool Down makes the loads easier to handle and reduces wrinkling. The length of the Cool Down depends on the load size and dryness level.

Drying tips

■ Follow care label directions when they are available.

If desired, add a fabric softener sheet. Follow package instructions.

To reduce wrinkling, remove the load from the dryer as soon as tumbling stops. This is especially important for permanent press, knits and synthetic fabrics.

Avoid drying heavy work clothes together with lighter fabrics.

This could cause overdrying of lighter fabrics and lead to increased shrinkage or wrinkling.

Cycle tips

■ Dry most loads using the preset cycle settings.

■ Refer to the Automatic or Timed Preset Cycle Settings chart

(in the “Cycles” section) for a guide to drying various loads.

Drying temperature and dryness level are preset when you choose an Automatic Cycle. You can select a different dryness level, depending on your load, by pressing Dryness and choosing More, Normal, Less or

Damp.

NOTE: You cannot use the Time Adjust and you cannot choose a Temperature with the Automatic Cycles.

If you wish to adjust the cycle length of a Timed Cycle, press the Time Adjust up or down arrows. Adjust the temperature of a Timed Cycle by pressing Temp until the desired temperature is selected.

NOTE: You cannot choose a dryness level with Timed

Cycles.

Status Lights

Follow the progress of your dryer with the drying Status indicator lights.

Sensing

■ In an Automatic Cycle, the Sensing light illuminates until a wet item is detected.

■ In a Timed Cycle, the Sensing light illuminates at the beginning of a cycle and turns off 5 minutes into the cycle.

Wet

The Wet light illuminates at the beginning of an Automatic Cycle if a wet item is detected.

■ In an Automatic Cycle, if a wet item is not detected after approximately 5 minutes, the dryer goes directly into Cool

Down and the Cool Down and the WRINKLE SHIELD™ setting indicators illuminate, if selected.

15

■ In a Timed Cycle, wet items are not detected. The dryer will continue to run for the length of time selected, and the Wet light will illuminate. The damp light will not illuminate.

Damp

The Damp light illuminates in an Automatic Cycle when the laundry is approximately 80% dry. Damp Dry Signal beeps, if selected. See “Options.”

Cool Down

The Cool Down light illuminates during the cool down part of the cycle. Laundry cools for ease in handling.

Done

The Done light illuminates when the drying cycle is finished. This indicator stays on during the WRINKLE SHIELD™ setting.

WRINKLE SHIELD™ Setting

The WRINKLE SHIELD™ setting light illuminates when this option is selected. This indicator stays on during the WRINKLE

SHIELD™ setting.

Indicator lights

Other indicator lights show Cycle, Modifiers, Options and Cycle

Signal settings selected. The display shows the estimated or actual time remaining.

Cycles

Select the drying cycle that matches the type of load you are drying. See Automatic or Timed Preset Cycle Settings charts.

Automatic Cycles

Automatic Cycles allow you to match the cycle to the load you are drying. See the following Automatic Preset Cycle Settings chart. Each cycle dries certain fabrics at the recommended temperature. A sensor detects the moisture in the load and automatically adjusts the drying time for optimal drying.

Heavy Duty

Use this cycle to get high heat for heavyweight mixed loads, cottons and jeans.

Normal

Use this cycle to get medium heat for drying sturdy fabrics such as work clothes.

Casual

Use this cycle to get low heat for drying no-iron fabrics, such as sport shirts, casual business clothes and permanent press blends.

Delicate

Use this cycle to get extra-low heat to gently dry items such as lingerie, blouses or washable knit fabrics.

Automatic Preset Cycle Settings

Automatic Cycles

Load Type

HEAVY DUTY

Heavyweight mixed loads, cottons, jeans

NORMAL

Corduroys, work clothes

CASUAL

Business casual clothes, permanent press, synthetics

DELICATE

Lingerie, blouses, washable knit fabrics

Temperature

High

Medium

Low

Extra-Low

Timed Cycles

Use Timed Cycles to select a specific amount of drying time and a drying temperature. When a Timed Cycle is selected, the

Estimated Time Remaining display shows the actual time remaining in your cycle. You can change the actual time in the cycle by pressing the Time Adjust up or down arrows. See

“Changing Cycles, Modifiers and Options.”

NOTE: Timed Cycles may also be used with the dryer rack. See

“Dryer Rack.”

Timed Dry

Use this cycle to complete drying if items are still damp after an

Automatic Cycle. Timed Dry is also useful for drying heavyweight and bulky items, such as bedspreads and work clothes.

Lightweight garments, such as exercise wear, can be dried using

Timed Dry on a low temperature setting.

QUICK DRY

Use this cycle for drying small loads or loads that need a short drying time.

Touch Up

Use this cycle to help smooth out wrinkles from such items as clothes packed in a suitcase or items wrinkled from being left in the dryer too long.

Timed Preset Cycle Settings

Timed Cycles

Load Type

TIMED DRY

Heavyweight, bulky items, work clothes

QUICK DRY

Small loads

TOUCH UP

Helps to smooth out wrinkles

Default

Temperature

High

Medium

Medium

Default Time

(Minutes)

40

24

20

16

Modifiers

Automatic Cycle Modifiers

Use the Dryness Modifier to select dryness levels for the Auto Dry

Cycles. Press DRYNESS until the desired Dryness setting illuminates.

The preset dryness setting is Normal when an Automatic Cycle is selected. You can select a different dryness level, depending on your load, by pressing Dryness and choosing More, Normal, Less or Damp. Selecting More, Normal, Less or Damp automatically adjusts the dryness level at which the dryer will shut off. Once a dryness level is set, it cannot be changed without stopping the cycle.

Options

You can customize your cycles by selecting options.

NOTE: Dryness Level selections cannot be used with the Timed

Cycles.

Timed Cycle Modifiers

Use the Temperature Modifier to select temperatures for the

Timed Cycles. Press TEMP until the desired temperature setting illuminates.

NOTE: Temperature modifiers cannot be used with the Auto Dry

Cycles.

Air Only

Use the Air Only Modifier for items that require drying without heat such as rubber, plastic and heat-sensitive fabrics. This table shows examples of items that can be dried using Air Only.

Type of Load Time*

(Minutes)

Foam rubber - pillows, padded bras, stuffed toys 20 - 30

Plastic - Shower curtains, tablecloths

Rubber-backed rugs

Olefin, polypropylene, sheer nylon

20 - 30

40 - 50

10 - 20

*Reset cycle to complete drying, if needed.

When using Air Only

■ Check that coverings are securely stitched.

Shake and fluff pillows by hand periodically during the cycle.

Dry item completely. Foam rubber pillows are slow to dry.

NOTE: Air Only is not available with Automatic Cycles.

Drum Light

On some models, select Drum Light to turn on the light inside the dryer drum. During a cycle, if Drum Light is selected, the drum light turns on and will remain on until DRUM LIGHT is pressed again, the door is opened and closed, or the door is left open for

5 minutes.

When the dryer is not running, the drum light will turn on when

DRUM LIGHT is pressed or the dryer door is opened, and it will remain on until the dryer door has been open for 5 minutes, the dryer door is closed or DRUM LIGHT is pressed again.

Press DRUM LIGHT at any time to turn the drum light ON or OFF.

WRINKLE SHIELD™ Setting

The WRINKLE SHIELD™ setting helps keep wrinkles from forming when you cannot unload the dryer promptly at the end of a cycle. During this option, the dryer stops tumbling and then tumbles again for a brief period.

■ Press the WRINKLE SHIELD™ setting to get up to

120 minutes of heat-free, periodic tumbling at the end of a cycle.

Stop the WRINKLE SHIELD™ setting at any time by pressing

WRINKLE SHIELD™ setting or opening the dryer door.

For the Perm Press/Casual Cycle, the WRINKLE SHIELD™ setting is preset to ON. The other Automatic Cycles will retain the WRINKLE SHIELD™ setting. For example, if you select the WRINKLE SHIELD™ setting in the Normal cycle, the

WRINKLE SHIELD™ setting will be on the next time you select the Normal cycle.

NOTE: If you do not select the WRINKLE SHIELD™ setting, the dryer stops after cool down.

Damp Dry Signal

Select the Damp Dry Signal to alert you that your clothes are approximately 80% dry. This is useful when you want to remove lightweight items in a mixed load to avoid overdrying or remove partially dry items that may need ironing.

The Damp Dry Signal is useful when drying bedsheets/linens in a mixed load. When the signal goes off, open the door to stop the dryer, rearrange the load inside the dryer, close the door and restart the dryer to finish the drying cycle. Rearranging the load will aid in the drying process.

NOTE: The Damp Dry Signal is available only with the Automatic

Cycles.

17

End of Cycle Signal

End of Cycle Signal

The End of Cycle Signal produces an audible sound when the drying cycle is finished. Promptly removing clothes at the end of the cycle reduces wrinkling.

Press END OF CYCLE SIGNAL until the desired volume (Loud,

Soft or Off) is selected.

NOTE: When the WRINKLE SHIELD™ setting is selected and the

End of Cycle Signal is on, a tone sounds every 5 minutes until the clothes are removed, or the WRINKLE SHIELD™ setting ends.

Changing Cycles, Modifiers and Options

You can change Automatic and Timed Cycles, Modifiers and

Options anytime before pressing Start.

■ Three short tones sound if an unavailable combination is selected. The last selection will not be accepted.

Changing Cycles after pressing Start

1. Press PAUSE/CANCEL twice.

2. Select the desired cycle and options.

3. Press START. The dryer starts at the beginning of the new cycle.

NOTE: If you do not press Start within 5 minutes of selecting the cycle, the dryer automatically shuts off.

Changing Modifiers and Options after pressing Start

You can change an Option or Modifier anytime before the selected Option or Modifier begins.

1. Press PAUSE/CANCEL once.

2. Select the new Option and/or Modifiers.

3. Press START to continue the cycle.

NOTE: If you happen to press PAUSE/CANCEL twice, the program clears and your dryer shuts down. Restart the selection process.

Changing the Preset Dryness Level Settings

If all of your loads on all Auto Dry cycles are consistently not as dry as you would like, you may change the preset Dryness Level settings to increase the dryness. This change will affect all of your

Auto Dry cycles.

Your Dryness Level settings can be adjusted to adapt to different installations, environmental conditions or personal preference.

There are 3 drying settings: 1 (factory preset dryness level),

2 (slightly dryer clothes, approximately 15% more drying time) and 3 (much dryer clothes, approximately 30% more drying time).

1. The Dryness Level settings cannot be changed while the dryer is running.

2. Press and hold the DRYNESS button for 5 seconds. The dryer will beep, and “CF” will be displayed for 1 second followed by the current drying setting.

3. To select a new drying setting, press the DRYNESS button again until the desired drying setting is shown.

NOTE: While cycling through the settings, the current setting will not flash, but the other settings will flash.

4. Press START to save the drying setting.

5. The drying setting you selected will become your new preset drying setting for all Auto Dry cycles.

Drying Rack Option

Use the Drying Rack to dry items such as sweaters and pillows without tumbling. The drum turns, but the rack does not move.

If your model does not have a drying rack, you may be able to purchase one for your model. To find out whether your model allows drying rack usage and for information on ordering, please refer to the front page of the manual or contact the dealer from whom you purchased your dryer.

NOTE: The rack must be removed for normal tumbling. Do not use the automatic cycle with the drying rack.

To use the drying rack

1. Open dryer door.

B

A

A

A. Front edge

2. Place drying rack inside dryer drum, positioning the back wire on the ledge of the inner dryer back panel. Push down on front edge of drying rack to secure at the front of the dryer.

A. Dryer rack front edge

B. Dryer back panel

3. Put the wet items on top of the rack. Leave space between the items so air can reach all the surfaces.

NOTE: Do not allow items to hang over the edge of the rack.

4. Close the door.

18

5. Press the POWER button.

6. Select a timed drying cycle and temperature (see following chart). Items containing foam, rubber or plastic must be dried on a clothesline or by using the Air Only temperature setting.

7. You must select a time by pressing TIME ADJUST Up or

Down. Reset time as needed to complete drying. Refer to the following table.

8. Press (and hold) START button (about 1 second).

This chart shows examples of items that can be rack dried and the suggested cycle, temperature setting and drying time. Actual drying time will depend on the amount of moisture items hold.

Setting Temp.

Timed

Dry

Low

Time*

60

Rack Dry

Wool Sweaters

Block to shape and lay flat on the rack.

Stuffed toys or pillows

Cotton or polyester fiber filled

Stuffed toys or pillows

Foam rubber filled

Sneakers or canvas shoes

Timed

Dry

Timed

Dry

Timed

Dry

Low

Air Only

(no heat)

Air Only

(no heat)

60

90

90

*(Minutes) Reset time to complete drying, if needed.

DRYER CARE

Cleaning the Dryer Location

Keep dryer area clear and free from items that would obstruct the flow of combustion and ventilation air.

WARNING

Explosion Hazard

Keep flammable materials and vapors, such as gasoline, away from dryer.

Place dryer at least 18 inches (46 cm) above the floor for a garage installation.

Failure to do so can result in death, explosion, or fire.

Every load cleaning

1. The lint screen is located on the top of the dryer. Pull the lint screen toward you. Roll lint off the screen with your fingers.

Do not rinse or wash screen to remove lint. Wet lint is hard to remove.

2. Push the lint screen firmly back into place.

As needed cleaning

1. Roll lint off screen with your fingers.

2. Wet both sides of lint screen with hot water.

3. Wet a nylon brush with hot water and liquid detergent. Scrub lint screen with the brush to remove residue buildup.

4. Rinse screen with hot water.

5. Thoroughly dry lint screen with a clean towel. Insert lint screen back into dryer.

Cleaning the Dryer Interior

1. Apply a liquid, nonflammable household cleaner to the stained area of the drum and rub with a soft cloth until stain is removed.

2. Wipe drum thoroughly with a damp cloth.

3. Tumble a load of clean cloths or towels to dry the drum.

NOTE: Garments that contain unstable dyes, such as denim blue jeans or brightly colored cotton items, may discolor the dryer interior. These stains are not harmful to your dryer and will not stain future loads of clothes. Dry unstable dye items inside-out to avoid dye transfer.

Removing Accumulated Lint

From Inside the Dryer Cabinet

Lint should be removed every 2 years, or more often, depending on dryer usage. Cleaning should be done by a qualified person.

From the Exhaust Vent

Lint should be removed every 2 years, or more often, depending on dryer usage.

Cleaning the Lint Screen

Clean the lint screen before each load. A screen blocked by lint can increase drying time.

IMPORTANT:

■ Do not run the dryer with the lint screen loose, damaged, blocked or missing. Doing so can cause overheating and damage to both the dryer and fabrics.

■ If lint falls off the screen into the dryer during removal, check the exhaust hood and remove the lint.

19

Vacation and Moving Care

Vacation care

Operate your dryer only when you are at home. If you will be on vacation or not using your dryer for an extended period of time, you should:

1. Unplug dryer or disconnect power.

2. Close shutoff valve in gas supply line.

3. Clean lint screen. See “Cleaning the Lint Screen.”

Moving care

1. Unplug the power supply cord.

2. Close shutoff valve in gas supply line.

3. Disconnect gas supply line pipe and remove fittings attached to dryer pipe.

4. Cap the open fuel supply line.

5. Make sure leveling legs are secure in dryer base.

6. Use masking tape to secure dryer door.

Changing the Drum Light

The dryer light automatically turns on inside the dryer drum when you open the door.

To change the drum light

1. Unplug dryer or disconnect power.

2. Open the dryer door. Locate the light bulb cover on the back wall of the dryer. Remove the screw located in the lower right corner of the cover. Remove the cover.

3. Turn bulb counterclockwise. Replace the bulb with a 10-watt appliance bulb only. Replace the cover and secure with the screw.

4. Plug in dryer or reconnect power.

TROUBLESHOOTING

First try the solutions suggested here and possibly avoid the cost of a service call...

Dryer Operation

Unusual sounds Dryer will not run

Has a household fuse blown, or circuit breaker tripped?

Replace the fuse or reset the circuit breaker. If the problem continues, call an electrician.

Was a regular fuse used?

Use a time-delay fuse.

Is the dryer door firmly closed?

Was the Start button firmly pressed?

Large loads may require pressing and holding the Start button for 2-5 seconds.

No heat

Has a household fuse blown, or has a circuit breaker tripped?

The drum may be turning, but you may not have heat.

Replace the fuse or reset the circuit breaker. If the problem continues, call an electrician.

Is the valve open on the gas supply line?

Has the dryer had a period of non-use?

If the dryer hasn’t been used for a while, there may be a thumping sound during the first few minutes of operation.

Is a coin, button or paper clip caught between the drum

and front or rear of the dryer?

Check the front and rear edges of the drum for small objects.

Clean out pockets before laundering.

Is it a gas dryer?

The gas valve clicking is a normal operating sound.

Are the four legs installed, and is the dryer level front to

back and side to side?

The dryer may vibrate if not properly installed. See the

Installation Instructions.

Is the clothing knotted or balled up?

When balled up, the load will bounce, causing the dryer to vibrate. Separate the load items and restart the dryer.

Dryer displaying code message

“PF” (power failure), check the following:

Was the drying cycle interrupted by a power failure?

Press and hold START to restart the dryer.

“F” Variable (F1, F2, F20, etc.) service codes:

Call for service.

20

Dryer Results

Clothes are not drying satisfactorily, drying times are too long, or load is too hot

■ Is the dryer located in a room with temperature below

45ºF (7ºC)?

Proper operation of dryer cycles requires temperatures above

45ºF (7ºC).

Is the lint screen clogged with lint?

Lint screen should be cleaned before each load.

WARNING

Is the dryer located in a closet?

Closet doors must have ventilation openings at the top and bottom of the door. The rear of the dryer requires 5½" (14 cm) of airspace, and the sides and front of the dryer require a minimum of 1" (2.5 cm). See the Installation Instructions.

Has the Air Only modifier been selected?

Select the right temperature for the types of garments being dried. See “Modifiers.”

Is the load too large and heavy to dry quickly?

Separate the load to tumble freely.

Fire Hazard

Use a heavy metal vent.

Do not use a plastic vent.

Do not use a metal foil vent.

Cycle time too short

WARNING

Failure to follow these instructions can result in death or fire.

Excessive Weight Hazard

Use two or more people to move and install dryer.

Is the exhaust vent or outside exhaust hood clogged with

lint, restricting air movement?

Run the dryer for 5-10 minutes. Hold your hand under the outside exhaust hood to check air movement. If you do not feel air movement, clean exhaust system of lint or replace exhaust vent with heavy metal or flexible metal vent. See the

Installation Instructions.

Are fabric softener sheets blocking the grille?

Use only one fabric softener sheet, and use it only once.

Is the exhaust vent the correct length?

Check that the exhaust vent is not too long or has too many turns. Long venting will increase drying times. See the

Installation Instructions.

Is the exhaust vent diameter the correct size?

Use 4" (10.2 cm) diameter vent material.

Failure to do so can result in back or other injury.

Is the automatic cycle ending early?

The load may not be contacting the sensor strips. Level the dryer.

Change the dryness level setting on Automatic Cycles.

Increasing or decreasing the dryness level will change the amount of drying time in a cycle.

Lint on load

Is the lint screen clogged?

Clean lint screen. Check for air movement.

Stains on load or drum

WARNING

■ Was dryer fabric softener properly used?

Add dryer fabric softener sheets at the beginning of the cycle.

Fabric softener sheets added to a partially dried load can stain your garments.

Drum stains are caused by dyes in clothing (usually blue jeans). This will not transfer to other clothing.

Explosion Hazard

Keep flammable materials and vapors, such as gasoline, away from dryer.

Place dryer at least 18 inches (46 cm) above the floor for a garage installation.

Failure to do so can result in death, explosion, or fire.

Loads are wrinkled

Was the load removed from dryer at the end of the cycle?

Was the dryer overloaded?

Dry smaller loads that can tumble freely.

Odors

■ Have you recently been painting, staining or varnishing in the area where your dryer is located?

If so, ventilate the area. When the odors or fumes are gone from the area, rewash and dry the clothing.

21

ASSISTANCE OR SERVICE

Before calling for assistance or service, please check

“Troubleshooting.” It may save you the cost of a service call. If you still need help, follow the instructions below.

When calling, please know the purchase date and the complete model and serial number of your appliance. This information will help us to better respond to your request.

In Canada

Call the Whirlpool Canada LP Customer Interaction Centre toll free: 1-800-807-6777.

Our consultants provide assistance with:

■ Use and maintenance procedures

If you need replacement parts

If you need to order replacement parts, we recommend that you only use FSP ® factory specified parts. These parts will fit right and work right because they are made with the same precision used to build every new WHIRLPOOL ® appliance.

To locate FSP ® replacement parts in your area:

In the U.S.A., call the Customer eXperience Center at

1-800-253-1301, or your nearest designated service center.

In Canada, call 1-800-807-6777, or your nearest designated service center.

In the U.S.A.

Call the Whirlpool Customer eXperience Center toll free: 1-800-253-1301.

Our consultants provide assistance with:

■ Features and specifications on our full line of appliances.

Accessory and repair parts sales

Features and specifications on our full line of appliances

Referrals to local dealers, repair parts distributors, and service companies. Whirlpool Canada LP designated service technicians are trained to fulfill the product warranty and provide after-warranty service anywhere in Canada.

For further assistance

If you need further assistance, you can write to Whirlpool Canada

LP with any questions or concerns at:

Customer Interaction Centre

Whirlpool Canada LP

1901 Minnesota Court

Mississauga, Ontario L5N 3A7

Please include a daytime phone number in your correspondence.

Installation information.

Use and maintenance procedures.

Accessory and repair parts sales.

Specialized customer assistance (Spanish speaking, hearing impaired, limited vision, etc.).

Referrals to local dealers, repair parts distributors, and service companies. Whirlpool designated service technicians are trained to fulfill the product warranty and provide afterwarranty service, anywhere in the United States.

To locate the Whirlpool designated service company in your area, you can also look in your telephone directory Yellow

Pages.

For further assistance

If you need further assistance, you can write to Whirlpool

Corporation with any questions or concerns at:

Whirlpool Brand Home Appliances

Customer eXperience Center

553 Benson Road

Benton Harbor, MI 49022-2692

Please include a daytime phone number in your correspondence.

Accessories U.S.A.

To order accessories, call the Whirlpool Customer eXperience

Center toll free at 1-800-442-9991 and follow the menu prompts.

Or visit our website at www.whirlpool.com.

22

WHIRLPOOL CORPORATION MAJOR APPLIANCE WARRANTY

ONE YEAR LIMITED WARRANTY

For one year from the date of purchase, when this major appliance is operated and maintained according to instructions attached to or furnished with the product, Whirlpool Corporation or Whirlpool Canada LP (hereafter “Whirlpool”) will pay for Factory Specified Parts and repair labor to correct defects in materials or workmanship. Service must be provided by a Whirlpool designated service company.

This limited warranty applies only when the major appliance is used in the country in which it was purchased.

ITEMS WHIRLPOOL WILL NOT PAY FOR

1. Service calls to correct the installation of your major appliance, to instruct you how to use your major appliance, to replace or repair house fuses or to correct house wiring or plumbing.

2. Service calls to repair or replace appliance light bulbs, air filters or water filters. Those consumable parts are excluded from warranty coverage.

3. Repairs when your major appliance is used for other than normal, single-family household use.

4. Damage resulting from accident, alteration, misuse, abuse, fire, flood, acts of God, improper installation, installation not in accordance with electrical or plumbing codes, or use of products not approved by Whirlpool.

5. Any food loss due to refrigerator or freezer product failures.

6. Replacement parts or repair labor costs for units operated outside the United States or Canada.

7. Pickup and delivery. This major appliance is designed to be repaired in the home.

8. Repairs to parts or systems resulting from unauthorized modifications made to the appliance.

9. Expenses for travel and transportation for product service in remote locations.

10. The removal and reinstallation of your appliance if it is installed in an inaccessible location or is not installed in accordance with published installation instructions.

11. Replacement parts or repair labor costs when the major appliance is used in a country other than the country in which it was purchased.

DISCLAIMER OF IMPLIED WARRANTIES; LIMITATION OF REMEDIES

CUSTOMER'S SOLE AND EXCLUSIVE REMEDY UNDER THIS LIMITED WARRANTY SHALL BE PRODUCT REPAIR AS PROVIDED

HEREIN. IMPLIED WARRANTIES, INCLUDING WARRANTIES OF MERCHANTABILITY OR FITNESS FOR A PARTICULAR PURPOSE,

ARE LIMITED TO ONE YEAR OR THE SHORTEST PERIOD ALLOWED BY LAW. WHIRLPOOL SHALL NOT BE LIABLE FOR

INCIDENTAL OR CONSEQUENTIAL DAMAGES. SOME STATES AND PROVINCES DO NOT ALLOW THE EXCLUSION OR LIMITATION

OF INCIDENTAL OR CONSEQUENTIAL DAMAGES, OR LIMITATIONS ON THE DURATION OF IMPLIED WARRANTIES OF

MERCHANTABILITY OR FITNESS, SO THESE EXCLUSIONS OR LIMITATIONS MAY NOT APPLY TO YOU. THIS WARRANTY GIVES

YOU SPECIFIC LEGAL RIGHTS AND YOU MAY ALSO HAVE OTHER RIGHTS, WHICH VARY FROM STATE TO STATE OR PROVINCE

TO PROVINCE.

Outside the 50 United States and Canada, this warranty does not apply. Contact your authorized Whirlpool dealer to determine if another warranty applies.

If you need service, first see the “Troubleshooting” section of the Use & Care Guide. After checking “Troubleshooting,” additional help can be found by checking the “Assistance or Service” section or by calling Whirlpool. In the U.S.A., call 1-800-253-1301. In Canada, call 1-800-807-6777.

12/05

Keep this book and your sales slip together for future reference. You must provide proof of purchase or installation date for in-warranty service.

Write down the following information about your major appliance to better help you obtain assistance or service if you ever need it.

You will need to know your complete model number and serial number. You can find this information on the model and serial number label located on the product.

Dealer name____________________________________________________

Address ________________________________________________________

Phone number __________________________________________________

Model number __________________________________________________

Serial number __________________________________________________

Purchase date __________________________________________________

23

24

Notes

SEGURIDAD DE LA SECADORA

Su seguridad y la seguridad de los demás es muy importante.

Hemos incluido muchos mensajes importantes de seguridad en este manual y en su electrodoméstico. Lea y obedezca siempre todos los mensajes de seguridad.

Este es el símbolo de advertencia de seguridad.

Este símbolo le llama la atención sobre peligros potenciales que pueden ocasionar la muerte o una lesión a usted y a los demás.

Todos los mensajes de seguridad irán a continuación del símbolo de advertencia de seguridad y de la palabra

“PELIGRO” o “ADVERTENCIA”. Estas palabras significan:

PELIGRO

Si no sigue las instrucciones de inmediato, usted puede morir o sufrir una lesión grave.

ADVERTENCIA

Si no sigue las instrucciones, usted puede morir o sufrir una lesión grave.

Todos los mensajes de seguridad le dirán el peligro potencial, le dirán cómo reducir las posibilidades de sufrir una lesión y lo que puede suceder si no se siguen las instrucciones.

ADVERTENCIA: Para su seguridad, la información en este manual debe ser observada para minimizar el riesgo de incendio o explosión, o para prevenir daños a propiedades, heridas o la muerte.

No almacene o use gasolina u otros líquidos y vapores inflamables cerca de éste u otro aparato electrodoméstico.

PASOS QUE USTED DEBE SEGUIR SI HUELE A GAS:

No trate de encender ningún aparato electrodoméstico.

No toque ningún interruptor eléctrico; no use ningún teléfono en su edificio.

Desaloje a todos los ocupantes del cuarto, edificio o área.

Llame inmediatamente a su proveedor de gas desde el teléfono de un vecino.

Siga las instrucciones de su proveedor de gas.

Si usted no puede comunicarse con su proveedor de gas, llame al departamento de bomberos.

La instalación y el servicio deben ser efectuados por un instalador calificado, una agencia de servicio o por el proveedor de gas.

En el estado de Massachusetts se aplican las siguientes instrucciones de instalación:

■ Las instalaciones y reparaciones se deben efectuar por un contratista, plomero o gasista calificado o licenciado por el estado de Massachusetts.

■ Si se usa una válvula de bola, debe ser un tipo de manigueta T.

■ Si se usa un conector de gas flexible no debe exceder de 3 pies.

25

26

INSTRUCCIONES IMPORTANTES DE SEGURIDAD

ADVERTENCIA:

A fin de reducir el riesgo de incendio, descarga eléctrica o de daño a las personas que usen la secadora, deben seguirse las precauciones básicas, incluidas las siguientes:

Lea todas las instrucciones antes de usar la secadora.

No coloque los objetos expuestos a aceite para cocinar en su secadora. Los objetos expuestos a aceites para cocinar pueden contribuir a una reacción química que podría causar que una carga se inflame.

No seque artículos que ya se hayan limpiado, lavado, remojado o manchado con gasolina, disolventes de limpieza en seco, u otras sustancias inflamables o explosivas ya que despiden vapores que pueden encenderse o causar una explosión.

No permita que jueguen los niños sobre o dentro de la secadora. Es necesaria la cuidadosa vigilancia de los niños toda vez que se use la secadora cerca de ellos.

Quite la puerta de la secadora al compartimiento de secado antes de ponerla fuera de funcionamiento o de descartarla.

No introduzca las manos en la secadora cuando el tambor está en movimiento.

No instale o almacene esta secadora donde estará expuesta a agua o a la intemperie.

No trate de forzar los controles.

No repare o reemplace ninguna pieza de la secadora ni trate de repararla a menos que esto se recomiende especificamente en el Manual del propietario o en instrucciones de reparación publicadas para el usuario que usted comprenda y sólo si cuenta con la experiencia necesaria para llevar a cabo dicha reparación.

No utilice suavizadores de tejidos o productos para eliminar el estático de prendas a menos que lo recomiende el fabricante del suavizador de tejidoso las instrucciones del producto en uso.

No utilice calor para secar prendas que contengan espuma de caucho o materiales de caucho con textura similar.

Limpie el filtro de pelusa antes o depués de cada carga de ropa.

Mantenga el área alrededor de la apertura de ventilación y las áreas adyacentes a esta apertura sin pelusa, polvo o tierra.

La parte interior de la secadora y el ducto de escape se deben limpiar periódicamente. Esta limpieza la debe llevar a cabo un reparador calificado.

Vea la instrucciones de instalación para los requisitos de conexión a tierra.

GUARDE ESTAS INSTRUCCIONES

IMPORTANTE: La instalación de gas debe hacerse de acuerdo con los códigos locales, o si no los hay, con el Código Nacional de Gas Combustible (National Fuel Gas Code), ANSI Z223.1/NFPA 54.

La secadora debe estar conectada a tierra de acuerdo con los códigos locales, o si no los hay, con el Código Nacional de

Electricidad (National Electrical Code), ANSI/NFPA 70.

INSTRUCCIONES DE INSTALACIÓN

Herramientas y piezas

Reúna las herramientas y piezas necesarias antes de comenzar la instalación. Lea y siga las instrucciones provistas con cualquiera de las herramientas enlistadas aquí.

Llave para tubos de 8" ó

10"

Llave de tuercas ajustable de 8" ó 10" (para conexiones de gas)

Destornillador de hoja plana

Llave de tuercas ajustable que se abra a 1" (2,5 cm) o una llave de cubo de cabeza hexagonal (para regular las patas de la secadora)

Nivel

Llave para tuercas de ¹⁄₄ " o llave de cubo

Cuchillo

Abrazaderas para ducto

Pegamento para tuberías resistente a gas LP

Pistola y masilla para calafateo (para instalar el nuevo ducto de escape)

Alicates

Piezas suministradas:

Retire el paquete de piezas del tambor de la secadora. Verifique que estén todas las piezas.

Requisitos de ubicación

ADVERTENCIA

Peligro de Explosión

Mantenga los materiales y vapores inflamables, como la gasolina, lejos de la secadora.

Coloque la secadora a un mínimo de 46 cm sobre el piso para la instalación en un garaje.

No seguir estas instrucciones puede ocasionar la muerte, explosión o incendio.

4 patas niveladoras

Piezas para adquirir:

Verifique los códigos locales y con la compañía abastecedora de gas. Verifique el suministro de gas existente, el suministro eléctrico y la ventilación y lea “Requisitos eléctricos”, “Requisitos del suministro de gas” y “Requisitos de ventilación” antes de comprar las piezas.

Las instalaciones en casas rodantes requieren piezas especiales

(enumeradas a continuación) que se pueden ordenar llamando al distribuidor donde compró la secadora. Para obtener más información, sírvase referirse a la sección “Ayuda o servicio técnico” de este manual.También puede ponerse en contacto con el distribuidor en donde compró la secadora.

■ Juego de instalación en casas rodantes. Pida la Pieza

Número 346764.

■ Herramientas del sistema de escape de metal.

Usted necesitará

■ Una ubicación que permita una instalación adecuada del ducto de escape. Consulte “Requisitos de ventilación”.

Un circuito separado de 30 amperios.

Un contacto con conexión a tierra ubicado a no más de

2 pies (61 cm) de cualquiera de los lados de la secadora. Vea

“Requisitos eléctricos”.

Un piso resistente para soportar la secadora con un peso total de 200 lbs (90,7 kgs). Asimismo se debe considerar el peso de otro artefacto que la acompañe.

Un piso nivelado con un declive máximo de 1" (2,5 cm) debajo de la secadora completa.

No ponga a funcionar su secadora a temperaturas inferiores a

45ºF (7ºC). A temperaturas inferiores, es posible que la secadora no se apague al final de un ciclo automático. Los tiempos de secado pueden prolongarse.

No debe instalarse ni guardarse la secadora en un área en donde pueda estar expuesta al agua y/o a la intemperie.

Verifique los requisitos de los códigos. Algunos códigos limitan, o no permiten, la instalación de la secadora en garajes, clósets, casas rodantes o en dormitorios. Póngase en contacto con el inspector de construcciones de su localidad.

NOTA: No se puede instalar otro electrodoméstico que usa combustible en el mismo clóset en que se encuentra la secadora.

Espacios de instalación

La ubicación debe ser lo suficientemente grande para poder abrir completamente la puerta de la secadora.

27

Dimensiones de la secadora

43 ½"

(110,5 cm)

*29 ¼"

(74,3 cm)

22¼"

(56,5 cm)

29"

(73,7 cm)

*La mayoría de las instalaciones requieren un espacio mínimo de

5" (12,7 cm) detrás de la secadora para acomodar el ducto de escape con codo. Vea “Requisitos de ventilación”.

Espacio para la instalación en un lugar empotrado o en un clóset

Se recomiendan las siguientes medidas de espacio para esta secadora. Esta secadora ha sido puesta a prueba para espacios de 0" (0 cm) en los costados y en la parte posterior. El espacio recomendado debe ser considerado por los siguientes motivos:

■ Debe considerarse el espacio adicional para facilitar la instalación y el servicio técnico.

Se podrían necesitar espacios libres adicionales para las molduras de la pared, puerta y piso.

Se debe considerar agregar espacio adicional en todos los lados de la secadora para reducir la transferencia de ruido.

Para la instalación en clóset, con una puerta, se requieren aberturas de ventilación mínimas en la parte superior e inferior de la puerta. Se aceptan puertas tipo persianas con aberturas de ventilación equivalentes.

También se debe considerar espacio adicional para otro electrodoméstico que le acompañe.

Debe considerarse espacio adicional si va a ventilar la secadora hacia el exterior por la parte posterior izquierda o derecha.

14" máx.*

(35,6 cm)

3"*

(7,6 cm)

18"*

(45,7 cm)

3"*

(7,6 cm)

1"

(2,5 cm)

29"

(73,7 cm)

A

1"

(2,5 cm)

1"*

(2,5 cm)

29¼"

(74,3 cm)

5"

(12,7 cm)

B C

A. Lugar empotrado

B. Vista lateral - clóset o lugar confinado

C. Puerta del clóset con orificios de ventilación

*Espacio necesario

Requisitos de instalación adicionales para las casas rodantes

Esta secadora es apropiada para instalaciones en casas rodantes. La instalación debe ajustarse al Estándar de seguridad y construcción de casas fabricadas, Título 24 CFR, Parte 3280

(anteriormente conocido como Estándar federal para la seguridad y construcción de casas rodantes, Título 24, HUD

Parte 280).

28

Las instalaciones en casas rodantes necesitan:

■ Herramientas para el sistema de escape de metal, que están disponibles con su distribuidor.

■ Juego para la instalaciòn en casas rodantes, Pieza número

346764. Vea la sección “Herramientas y piezas” para obtener información sobre pedidos.

■ Se deben tomar medidas especiales en el caso de casas rodantes para introducir el aire del exterior en la secadora. La abertura (como la de una ventana adyacente) deberá ser por lo menos el doble de tamaño que la abertura de ventilación de la secadora.

Requisitos eléctricos

ADVERTENCIA

Peligro de Choque Eléctrico

Conecte a un contacto de pared de conexión a tierra de

3 terminales.

No quite la terminal de conexión a tierra.

No use un adaptador.

No use un cable eléctrico de extensión.

No seguir estas instrucciones puede ocasionar la muerte, incendio o choque eléctrico.

■ Se necesita un suministro eléctrico de 120 voltios,

60 hertzios, CA solamente, de 15 ó 20 amperios y protegido con fusible. Se recomienda el empleo de un fusible retardador o cortacircuitos. Asimismo se recomienda el uso de un circuito independiente que preste servicio únicamente a esta secadora.

INSTRUCCIONES PARA LA CONEXIÓN A TIERRA

■ Para la conexión de una secadora mediante cable eléctrico conectado a tierra:

Esta secadora debe estar conectada a tierra. En el caso de funcionamiento defectuoso o avería, la conexión a tierra reducirá el riesgo de choque eléctrico al proporcionar una vía de menor resistencia para la corriente eléctrica. Esta secadora está equipada con un cable que cuenta con un conductor para la conexión a tierra del equipo y un enchufe de conexión a tierra. El enchufe debe conectarse en un contacto apropiado, que esté debidamente instalado y conectado a tierra de acuerdo con todos los códigos y ordenanzas locales.

ADVERTENCIA:

La conexión indebida del conductor para la conexión a tierra del equipo puede ocasionar un riesgo de choque eléctrico. Verifique con un electricista, representante o personal de servicio técnico calificado para asegurarse de que la conexión a tierra de la secadora sea apropiada. No modifique el enchufe proporcionado con la secadora. Si no encaja en el contacto, contrate un electricista calificado para que instale un contacto adecuado.

GUARDE ESTAS INSTRUCCIONES

Peligro de Explosión

Use una línea de suministro de gas nueva con aprobación CSA Internacionál.

Instale una válvula de cierre.

Apriete firmemente todas las conexiones de gas.

Tipo de gas

Requisitos del suministro de gas

■ Si usted está usando gas natural, no use tubería de cobre.

ADVERTENCIA

■ Un adaptador abocinado NPT de 3/8" por 3/8" entre el tubo de la secadora y la tubería aprobada de 3/8".

Si se conecta a un suministro de gas L.P., la presión no debe exceder una columna de agua de 33 cm (13 pulg) y debe ser verificada por una persona calificada.

Ejemplos de una persona calificada incluyen: personal de servicio del sistema de calefacción con licencia, personal autorizado de la compañía de gas, y personal autorizado para dar servicio.

No seguir estas instrucciones puede ocasionar la muerte, explosión o incendio.

Las longitudes superiores a los 20 pies (6,1 m) deberán usar tuberías más largas y un accesorio adaptador de tamaño distinto.

Si su secadora ha sido convertida para usar gas LP, se puede usar tubería de cobre compatible de LP de ³⁄₈". Si la longitud total de la línea de suministro es mayor que 20 pies (6,1 m), use un tubo más largo.

NOTA: Se deben usar pegamentos para uniones de tuberías que resistan la acción del gas LP. No use cinta de TEFLON ®† .

Debe incluir una válvula de cierre:

Debe instalarse una válvula de cierre individual manual a una distancia de no más de 6 pies (1,8 m) de la secadora de acuerdo con el Código Nacional de Gas combustible

(National Fuel Gas Code), ANSI Z223.1.

A C E

B D

A. Conector de gas flexible de

³⁄₈

"

B. Accesorio adaptador abocinado para tubo de

³⁄₈

"

C. Derivación tapada NPT por lo menos de

¹⁄₈

"

D. Línea de suministro de gas NPT de ½"

E. Válvula de cierre del gas

Gas natural:

Esta secadora está equipada para uso con gas natural. Su diseño está certificado por la CSA Internacional para gases LP

(de propano o butano) con la conversión apropiada.

■ Su secadora debe tener el quemador adecuado para el tipo de gas que tiene en su casa. La información respecto al quemador está ubicada en la placa de clasificación que está en la cavidad de la puerta de su secadora. Si esta información no está de acuerdo con el tipo de gas disponible, póngase en contacto con su distribuidor o llame a los números de teléfono indicados en la portada de este manual.

Conversión de gas LP:

La conversión deberá llevarla a cabo un técnico calificado.

No se deberá hacer intento alguno para convertir el uso del gas especificado en la placa de clasificación del modelo/de la serie de este artefacto por el uso de un gas distinto sin consultar con el abastecedor de gas. Para obtener información sobre cómo pedir un juego de conversión a LP, sírvase referirse a la sección

“Ayuda o servicio técnico” de este manual. Pida la pieza número

49572.

La línea de suministro de gas:

Requisitos para la conexión del suministro de gas

Use un codo y un accesorio adaptador abocinado NPT de

³⁄₈" por

³⁄₈" entre el conector de gas flexible y el tubo de gas de la secadora, para evitar que se doblen.

Use solamente compuesto para juntas de tubería. No utilice cinta TEFLON ®† .

Esta secadora debe conectarse a la línea de suministro de gas con un conector de gas flexible que cumpla con las normas para conectores de electrodomésticos a gas, ANSI

Z21.24.

Requisitos de entrada del quemador

Elevaciones superiores a 10.000 pies (3.048 m):

■ Si se instala la secadora a un nivel superior a los 10.000 pies

(3.048 m) de altitud, se requiere una reducción de categoría de Btu del 4% del quemador, que se muestra en la placa del número de modelo/serie, por cada incremento de 1.000 pies

(305 m) de altitud.

Debe incluir una derivación tapada NPT de por lo menos ¹⁄₈ accesible para la conexión del manómetro de prueba, inmediatamente arriba de la conexión de suministro de gas a la secadora (vea la ilustración).

Se recomienda un tubo IPS de ½".

Si los códigos locales y el proovedor de gas lo permite, es aceptable una tubería de aluminio o cobre aprobada de ³⁄₈" para longitudes menores de 20 pies (6,1 m).

Prueba de presión del suministro de gas

■ Durante pruebas de presión a presiones mayores de

½ lb/pulg², la secadora debe ser desconectada del sistema de tubería del suministro de gas.

†®TEFLON es una marca registrada de E.I. Du Pont De Nemours and Company.

29

El tubo de gas de la secadora

■ El tubo de gas que sale por la parte posterior de su secadora tiene una conexión de rosca macho de

³⁄₈".

2"

(5,1 cm)

Si éste es un nuevo sistema de ventilación

Material de ventilación

■ Use un ducto de escape de metal pesado. No use ducto de escape de plástico o de hoja de metal.

■ Se debe usar un ducto de escape de metal pesado de

4" (10,2 cm) y abrazaderas. Los productos de ventilación

DURASAFE™ son recomendables.

A ³⁄₄

"

(1,9 cm)

A. Tubo de la secadora NPT de

³⁄₈

"

Requisitos de ventilación

ADVERTENCIA

Peligro de Incendio

Use un ducto de escape de metal pesado.

No use un ducto de escape de plástico.

No use un ducto de escape de aluminio.

No seguir estas instrucciones puede ocasionar la muerte o incendio.

ADVERTENCIA:

Para reducir el riesgo de incendio, esta secadora DEBE VENTILARSE HACIA EL EXTERIOR.

IMPORTANTE: Observe todas las normas y ordenanzas vigentes.

El ducto de escape de la secadora no debe conectarse en ningún ducto de escape de gas, chimenea, pared, techo o el espacio oculto de un edificio.

Si usa un sistema de ventilación existente

Limpie la pelusa que está en toda la longitud del sistema y asegúrese de que la capota de ventilación no esté obstruida con pelusa.

Reemplace cualquier ducto de escape de plástico o de hoja de metal por uno de metal pesado rígido o flexible.

Vuelva a consultar el cuadro del sistema de ventilación.

Modifique el sistema de ventilación existente si fuera necesario para lograr el mejor rendimiento de la secadora.

4"

10,2 cm

Ducto de escape de metal pesado de 4" (10,2 cm)

Los productos de ventilación DURASAFE™ pueden adquirirse con su distribuidor o llamando a Whirlpool Parts and Accessories (Piezas y accesorios de Whirlpool). Para más información, vea la sección “Ayuda o servicio técnico” de este manual.

Ducto de escape de metal rígido

■ Para un óptimo rendimiento de secado, se recomiendan ductos de escape de metal rígido.

Se recomienda el ducto de escape de metal rígido para evitar que se aplaste o se tuerza.

Ducto de escape de metal flexible

■ Los ductos de escape de metal flexible son aceptables

únicamente si se puede acceder a los mismos para limpiarlos.

El ducto de escape de metal flexible debe extenderse y sostenerse por completo cuando la secadora está en su ubicación final.

Quite el exceso del ducto de metal flexible para evitar que se doble y se tuerza, lo cual podría dar lugar a una reducción del flujo de aire y a un rendimiento insuficiente.

■ No instale el ducto de escape de metal flexible en paredes, techos o pisos encerrados.

Codos

Los codos de 45° proveen un mejor flujo de aire que los codos de 90°.

Bien Mejor

30

Abrazaderas

■ Utilice abrazaderas para sellar todas las juntas.

■ No debe conectarse ni asegurarse el ducto de escape con tornillos ni con ningún otro dispositivo que se extienda hacia el interior de dicho ducto. No utilice cinta adhesiva para conductos.

Abrazadera

Respiradero

Los estilos recomendados de capotas de ventilación se ilustran aquí.

B

A

4"

(10,2 cm)

4"

(10,2 cm)

A. Estilo de capota con ventilación tipo persiana

B. Estilo de capota con ventilación tipo caja

El estilo de capota de ventilación angular (que se ilustra aquí) es aceptable.

4"

(10,2 cm)

Planificación del sistema de ventilación

Seleccione su tipo de instalación de ventilación

Instalaciones recomendadas de escape

Las instalaciones típicas tienen la ventilación en la parte posterior de la secadora.

B

A

A. Secadora

B. Codo

C. Pared

D. Capota de ventilación

E. Abrazaderas

C

D

E

F

G

B

H

F. Ducto de metal rígido o de metal flexible

G. Longitud necesaria del ducto de escape para conectar los codos

H. Salida de ventilación

Instalación con salida de ventilación estándar con ducto de escape de metal rígido o flexible

2½"

(6,4 cm)

Una capota de ventilación debe tapar el ducto de escape para evitar el ingreso de roedores e insectos a la casa.

La capota de ventilación debe estar por lo menos a

12" (30,5 cm) de distancia del piso o de cualquier objeto que pudiese estar en el trayecto del ducto de escape (como flores, rocas o arbustos, límite de nieve, etc).

No use capotas de ventilación con pestillos magnéticos.

La ventilación inadecuada puede ocasionar la acumulación de humedad y pelusa en la casa, lo cual puede dar como resultado:

Daños de humedad en la carpintería, muebles, pintura, empapelado, alfombras, etc.

Problemas en la limpieza de la casa y de salud.

Instalaciones alternas para espacios limitados

Los sistemas de ventilación vienen en una amplia gama.

Seleccione el tipo más apropiado para su instalación. A continuación se ilustran dos tipos de instalación para espacios limitados. Consulte las instrucciones del fabricante.

A B C

A. Instalación en la parte superior (también está disponible con un codo de desviación)

B. Instalación de periscopio

C. Instalación de ventilación en la parte posterior derecha o izquierda

NOTA: Se pueden adquirir los siguientes juegos para instalaciones alternas en espacios limitados. Para pedir las piezas, sírvase referirse a la sección “Ayuda o servicio técnico” de este manual.

31

Instalación en la parte superior:

Pieza número 4396028

Instalación de periscopio (Para usar si hay desacoplo entre el ducto de escape de la pared y el conducto de ventilación de la secadora):

Pieza número 4396037 - Desacoplo de 0" (0 cm) a

18" (45,72 cm)

Pieza número 4396011 - Desacoplo de 18" (45,72 cm) a

29" (73,66 cm)

Pieza número 4396014 - Desacoplo de 29" (73,66 cm) a

50" (127 cm)

Instalación de ventilación en la parte posterior derecha o izquierda:

Pieza número 8212504

Previsiones especiales para las instalaciones en casas rodantes

El ducto de escape deberá sujetarse firmemente en un lugar no inflamable de la estructura de la casa rodante y no debe terminar debajo de la casa rodante. El ducto de escape debe terminar en el exterior.

Determinación de la vía del ducto de escape

Seleccione la vía que proporcione el trayecto más recto y directo al exterior.

Planifique la instalación a fin de usar el menor número posible de codos y vueltas.

Cuando use los codos o haga vueltas, deje todo el espacio que sea posible.

Doble el ducto gradualmente para evitar torceduras.

Use la menor cantidad posible de vueltas de 90°.

Determinación de la longitud del ducto de escape y de los codos necesarios para obtener un óptimo rendimiento de secado

■ Use el cuadro del sistema de ventilación a continuación para determinar el tipo de material para ducto y la combinación de capota aceptable a usar.

NOTA: No use tendidos de ducto de escape más largos que los especificados en el cuadro del sistema de ventilación. Los sistemas de ventilación más largos que los especificados:

Acortarán la vida de la secadora.

Reducirán el rendimiento, dando lugar a tiempos de secado más largos y un aumento en el consumo de energía.

El cuadro del sistema de ventilación indica los requisitos de ventilación que le ayudarán a alcanzar el mejor rendimiento de secado.

Cuadro del sistema de ventilación

NOTA: Para el funcionamiento del ducto de escape posterior a ambos lados de la secadora deberá considerarse como si fuera un codo. Para determinar la longitud máxima del ducto de escape, agregue un codo al cuadro.

No. de vueltas de 90º o codos

Tipo de ducto Capotas de ventilación de caja o tipo persianas

Capotas angulares

0

1

2

3

4

Metal rígido

Metal flexible

Metal rígido

Metal flexible

Metal rígido

Metal flexible

Metal rígido

Metal flexible

Metal rígido

Metal flexible

64 pies (20 m)

36 pies (11 m)

54 pies (16,5 m)

31 pies (9,4 m)

44 pies (13,4 m)

27 pies (8,2 m)

35 pies (10,7 m)

25 pies (7,6 m)

27 pies (8,2 m)

23 pies (7 m)

58 pies (17,7 m)

28 pies (8,5 m)

48 pies (14,6 m)

23 pies (7 m)

38 pies (11,6 m)

19 pies (5,8 m)

29 pies (8,8 m)

17 pies (5,2 m)

21 pies (6,4 m)

15 pies (4,6 m)

Instalación del sistema de ventilación

1. Instale la capota de ventilación. Emplee una masilla de calafateo para sellar la abertura de la pared externa alrededor de la capota de ventilación.

2. Conecte el ducto de escape a la capota de ventilación. El ducto de escape debe encajar dentro de la capota de ventilación. Asegure el ducto de escape a la capota de ventilación con una abrazadera de 4" (10,2 cm).

3. Extienda el ducto de escape a la ubicación de la secadora.

Use la trayectoria más recta posible. Vea “Determinación de la vía del ducto de escape” en “Planificación del sistema de ventilación”. Evite giros de 90º. Use abrazaderas para sellar todas las juntas. No use cinta adhesiva para conductos, tornillos ni otros dispositivos de fijación que se extiendan dentro del ducto de escape, para fijar el mismo.

32

Instalación de las patas niveladoras

ADVERTENCIA

Peligro de Peso Excesivo

Use dos o más personas para mover e instalar la secadora.

No seguir esta instrucción puede ocasionar una lesión en la espalda u otro tipo de lesiones.

1. Para proteger el piso, use un pedazo de cartón grande y plano del cartón de la secadora. Coloque el cartón debajo de todo el borde posterior de la secadora.

2. Sujete con firmeza el cuerpo de la secadora (no la parte superior o el panel de la consola). Coloque la secadora cuidadosamente sobre el cartón. Vea la ilustración.

Conexión del suministro de gas

1. Quite la tapa roja del tubo de gas.

2. Utilizando una llave de tuercas, conecte el suministro de gas a la secadora. Use sellador compuesto para las roscas de todos los accesorios macho no abocinados. Si se usa tubería flexible de metal, asegúrese que no hay partes retorcidas.

A

B

A. Accesorios macho abocinados

B. Accesorios macho no abocinados

NOTA: Para las conexiones de gas LP, debe usar un pegamento de unión de tubos resistente a la acción del gas

LP. No use cinta TEFLON ®† .

Se debe usar una combinación de accesorios para tuberías para conectar la secadora a la línea de suministro de gas existente. A continuación se ilustra una conexión recomendada. Su conexión puede ser distinta, de acuerdo con el tipo de línea de suministro, tamaño y ubicación.

3. Examine las patas niveladoras. Localice la marca en forma de diamante.

D

4. Atornille con la mano las patas en los orificios de las patas.

Use una llave de tuercas para terminar de atornillar las patas hasta que la marca en forma de diamante no quede visible.

5. Coloque un poste esquinal de cartón debajo de cada uno de los 2 esquinales posteriores de la secadora. Ponga la secadora de pie. Deslice la secadora sobre los postes esquinales hasta que quede cerca de su ubicación final. Deje suficiente espacio para conectar el ducto de escape o la línea de gas.

Para uso en casas rodantes

Las secadoras a gas deben ser aseguradas al piso con firmeza.

A

C

B

A. Conector flexible de gas de

³⁄₈

"

B. Tubo de la secadora de

³⁄₈

"

C. Codo de tubería de

³⁄₈

" a

³⁄₈

"

D. Accesorio adaptador abocinado para tubo de

³⁄₈

"

3. Abra la válvula de cierre en la línea de suministro. La válvula está abierta cuando la manija está paralela al tubo de gas.

A

B

La instalación en casas rodantes requiere el Juego de Instalación para casas rodantes. Vea la sección “Herramientas y piezas” para información sobre cómo ordenar.

A. Válvula cerrada

B. Válvula abierta

4. Pruebe todas las conexiones aplicando con un cepillo una solución aprobada para detección de fugas que no sea corrosiva. Se observarán burbujas si hay fuga. Tape cualquier fuga que encuentre.

†®TEFLON es una marca registrada de E.I. Du Pont De Nemours and Company.

33

Conexión del ducto de escape

1. Usando una abrazadera de 4" (10,2 cm), conecte el ducto de escape a la salida de aire de la secadora. Si se conecta a un ducto de escape existente, asegúrese de que el mismo esté limpio. El ducto de escape de la secadora debe encajar sobre la salida de aire de la secadora y dentro de la capota de ventilación. Cerciórese de que el ducto de escape esté asegurado a la capota de ventilación con una abrazadera de

4" (10,2 cm).

2. Mueva la secadora a su posición final. No aplaste ni retuerza el ducto de escape.

3. (En modelos a gas) Asegúrese de que no hayan torceduras en la línea de gas flexible.

4. Una vez que la conexión del ducto de escape esté lista, quite los esquinales y el cartón.

Nivelación de la secadora

Verifique la nivelación de la secadora colocando primero un nivel en la parte superior de la secadora cerca de la consola.

Cómo invertir el cierre de la puerta

Usted puede invertir el cierre de la puerta de la apertura a la derecha a la apertura a la izquierda, si lo desea.

1. Coloque una toalla o un paño suave en la parte superior de la secadora o de la superficie de trabajo, para proteger la superficie.

Cómo quitar el ensamblaje de la puerta

1. Abra la puerta de la secadora.

2. Quite el tornillo inferior de cada una de las 2 bisagras que unen la puerta de la secadora al panel frontal de la misma.

3. Afloje el tornillo superior de cada una de las 2 bisagras en el paso 2.

A

B

A

B

Luego, verifique la nivelación de adelante hacia atrás colocando un nivel en la plegadura que está en el costado de la secadora entre la parte superior de la secadora y el gabinete de la misma.

A. Afloje estos tornillos.

B. Saque estos tornillos.

4. Quite la puerta de la secadora y las bisagras levantando la puerta. Coloque la puerta sobre una superficie plana y protegida con la parte interior de la puerta mirando hacia arriba. Quite los 2 tornillos flojos restantes del panel frontal de la secadora.

5. Quite los 4 tapones de plástico ubicados fuera de la abertura de la puerta de la secadora.

Si la secadora no está nivelada, apuntale la secadora, usando un bloque de madera. Use una llave de tuercas para regular las patas hacia arriba o hacia abajo y verifique nuevamente si la secadora está nivelada.

6. Instale los 4 tapones de plástico en los orificios de los tornillos de la secadora que quedaron cuando se quitaron las bisagras en el paso 4.

34

Cómo invertir el tope

1. Quite el tope de la puerta de la abertura de la puerta de la secadora.

2. Quite el tornillo de adorno del lado opuesto del tope de la puerta.

A B

3. Quite los 4 tornillos del lado opuesto de la puerta.

A. Tope de la puerta

B. Tornillo de adorno

3. Vuelva a instalar el tope de la puerta y el tornillo de adorno en el lado opuesto de la abertura de la puerta de la secadora de donde se quitaron.

NOTA: El tope de la puerta y los tapones deben estar del mismo lado de la abertura de la puerta de la secadora.

Vuelva a instalar la puerta

1. Quite los 4 tornillos y las 2 bisagras de la puerta de la secadora.

2. Vuelva a colocar los 4 tornillos en los mismos orificios.

4. Instale las 2 bisagras en el panel frontal de la secadora usando 4 tornillos. Utilice el lado sin ranuras para ajustar la bisagra al panel frontal.

5. Coloque los tornillos en los orificios superiores de ambas bisagras en la puerta. No apriete los tornillos. Deje aproximadamente ¼" (5 mm) de tornillo expuesto.

A

A

A. Instale estos tornillos primero.

35

6. Cuelgue la puerta colocando las cabezas de tornillo en los orificios superiores con ranuras de las bisagras y deslícela hacia abajo. Alinee los orificios de tornillo inferiores en la bisagra y la puerta. Instale los dos tornillos inferiores. Apriete todos los tornillos de las bisagras.

Complete la instalación

1. Revise para cerciorarse de que todas las piezas estén instaladas. Si hay alguna pieza extra, vuelva a revisar todos los pasos para ver cuál se omitió.

2. Verifique si tiene todas las herramientas.

3. Deshágase de todos los materiales de embalaje o recíclelos.

4. Revise la ubicación final de la secadora. Asegúrese de que el ducto de escape no esté aplastado o retorcido.

5. Verifique si la secadora está nivelada. Vea “Nivelación de la secadora”.

ADVERTENCIA

7. Cierre la puerta para enganchar el tope.

Peligro de Choque Eléctrico

Conecte a un contacto de pared de conexión a tierra de

3 terminales.

No quite la terminal de conexión a tierra.

No use un adaptador.

No use un cable eléctrico de extensión.

No seguir estas instrucciones puede ocasionar la muerte, incendio o choque eléctrico.

6. Conecte a un contacto de pared de conexión a tierra de

3 terminales. Conecte el suministro de energía.

7. Quite la película protectora o cinta adhesiva que haya quedado en la secadora.

NOTA: Los modelos con puerta de vidrio tienen una película protectora en la ventana, la cual debe quitarse.

8. Lea “Uso de la secadora”.

9. Limpie el interior del tambor de la secadora meticulosamente con un paño húmedo para quitar residuos de polvo.

10. Pruebe el funcionamiento de la secadora seleccionando un ciclo de secado programado (Timed Dry) con calor y ponga la secadora en marcha. Para esta prueba no seleccione el modificador de sólo aire (Air Only).

Si la secadora no funciona, revise lo siguiente:

Que la secadora esté conectada en un contacto de

3 terminales con conexión a tierra.

Que el suministro eléctrico esté conectado.

Que el fusible de la casa esté intacto y ajustado, o que no se haya disparado el cortacircuitos.

Que la puerta de la secadora esté cerrada.

11. Después de que la secadora haya estado funcionando durante 5 minutos, abra la puerta y fíjese si está caliente. Si siente calor, cancele el ciclo y cierre la puerta. Si no siente calor, apague la secadora y verifique que esté abierta la válvula de cierre de la línea de suministro de gas.

■ Si está cerrada la válvula de cierre de la línea de suministro de gas, ábrala y repita la prueba de 5 minutos como se indicó anteriormente.

Si está abierta la válvula de cierre de la línea de suministro de gas, contacte a un técnico calificado.

36

USO DE LA SECADORA

Puesta en marcha de la secadora

ADVERTENCIA ADVERTENCIA lavarlo).

Peligro de Explosión

Mantenga los materiales y vapores inflamables, tales como la gasolina, alejados de la secadora.

No seque ningún artículo que haya tenido alguna vez cualquier substancia inflamable (aún después de

No seguir estas instrucciones puede ocasionar la muerte, explosión o incendio.

Este manual cubre varios modelos diferentes. Es posible que su secadora no tenga todos los ciclos y las características descriptos.

Siga estos pasos básicos para poner su secadora en marcha.

Por favor consulte las secciones específicas de este manual para obtener información más detallada.

1. Limpie el filtro de pelusa antes de cada carga. Vea “Limpieza del filtro de pelusa”.

2. Coloque la ropa en la secadora y cierre la puerta.

3. Presione el botón de suministro de energía (POWER).

4. Gire la perilla del selector de ciclos hacia el ciclo deseado.

Los ajustes prefijados para los ciclos de secado automático o para los ciclos programados se iluminarán. El tiempo estimado (ciclos automáticos) o real (programados) del ciclo

(en minutos) aparecerá en la pantalla.

Peligro de Incendio

Ninguna lavadora puede eliminar completamente el aceite.

No seque ningún artículo que haya tenido alguna vez cualquier tipo de aceite (incluyendo los aceites de cocina).

Los artículos que contengan espuma, hule o plástico deben secarse en un tendedero o usando un

Ciclo de Aire.

No seguir estas instrucciones puede ocasionar la muerte o incendio.

NOTA: Cuando se selecciona un ciclo de secado automático aparece en la pantalla un tiempo prefijado. Durante los primeros minutos del proceso de secado, el tiempo de secado podrá variar automáticamente del tiempo prefijado de acuerdo con el tamaño de la carga y el tipo de tela. Hacia el final del proceso de secado, el tiempo estimado de la pantalla se ajustará nuevamente, mostrando el tiempo final de secado.

Para usar un ciclo automático

Presione el botón de suministro de energía (POWER).

Gire la perilla al ciclo automático deseado.

Seleccione Sequedad (DRYNESS) para regular el nivel de sequedad que usted desea para su ropa. A medida que avanza el ciclo, el control detecta el nivel de sequedad de la carga y regula automáticamente el tiempo según el nivel de sequedad seleccionado.

37

38

El ajuste de sequedad prefijado es Normal cuando se selecciona un ciclo automático. Puede seleccionar un nivel de sequedad diferente según la carga, presionando

Sequedad (Dryness) y eligiendo Más (More), Menos

(Less) o Húmedo (Damp). Al seleccionar Más (More),

Menos (Less) o Húmedo (Damp) se ajusta automáticamente el tiempo necesario que se ha detectado. Una vez que se haya fijado el nivel de sequedad, no podrá cambiarse si no se detiene el ciclo.

Seleccione las Opciones deseadas.

Para hacer cambios durante un ciclo automático:

Presione Pausa/Anulado (PAUSE/CANCEL).

Regule el nivel de secado.

NOTA: Las selecciones de Sequedad (Dryness) se pueden hacer únicamente con los ciclos automáticos.

Cómo funciona el sistema de secado AccelerCare™

Las bandas sensoras de humedad y los sensores de temperatura dentro del tambor de la secadora controlan la rapidez del secado de la carga, cuán caliente debe estar el aire y cuándo las prendas están secas. El sistema automáticamente detiene el ciclo para ayudar a ahorrar tiempo y evitar el secado en exceso.

Para usar un ciclo programado

Gire la perilla al ciclo programado deseado.

Presione las flechas hacia arriba o hacia abajo del Ajuste de tiempo (ADJUST TIME) hasta que se vea el tiempo de secado que desea. Presione las flechas hacia arriba o hacia abajo y el tiempo cambiará en intervalos de 1 minuto. Presione y sostenga las flechas hacia arriba o hacia abajo y el tiempo cambiará en intervalos de 5 minutos.

NOTA: Las características de ajuste de tiempo (Time

Adjust) pueden ser usadas sólo con ciclos programados.

■ Presione Temperatura (TEMP) hasta que la temperatura deseada se ilumine.

NOTA: La característica de temperatura puede usarse solamente con los ciclos programados.

NOTA: Durante un ciclo programado (Timed cycle), puede cambiar los ajustes de tiempo (Time), temperatura (Temp), el ajuste de protección antiarrugas (WRINKLE SHIELD™) y la señal de fin de ciclo (End of Cycle Signal).

5. (PASO OPCIONAL) Si lo desea, seleccione Opciones

(OPTIONS). Para obtener más detalles, vea “Opciones”.

6. (PASO OPCIONAL) Si lo desea, presione la señal de fin de ciclo (END OF CYCLE SIGNAL). Sonará una señal para avisarle cuando un ciclo ha terminado. Para obtener más detalles, vea “Señal de fin de ciclo”.

7. Presione Inicio (START). Cerciórese de que la puerta esté cerrada.

■ Si no presiona Inicio dentro de los 5 minutos de haber seleccionado el ciclo, la secadora se apaga automáticamente.

■ Si desea terminar el ciclo de secado después de presionar Inicio, presione Pausa/Anulado (PAUSE/

CANCEL) dos veces.

Cómo detener, pausar y volver a poner en marcha

Para detener o hacer una pausa de la secadora en cualquier momento

Abra la puerta u oprima Pausa/Anulado (PAUSE/CANCEL) una vez. Presione Pausa/Anulado (PAUSE/CANCEL) dos veces para cancelar un ciclo.

Para reanudar la marcha de la secadora

Cierre la puerta. Presione START hasta que la secadora inicie la marcha.

NOTA: El secado continuará desde la etapa en que se interrumpió el ciclo si usted cierra la puerta y presiona puesta en marcha dentro de los 5 minutos siguientes. Si se interrumpe el ciclo durante más de 5 minutos, la secadora se apagará.

Seleccione nuevos ajustes de ciclo antes de volver a poner la secadora en marcha.

Sugerencias de ciclos y secado

Seleccione el ciclo y el nivel de secado o la temperatura correctos para su carga. Si está en marcha un ciclo automático

(Automatic Cycle) la pantalla muestra el tiempo estimado del ciclo que la secadora determina al detectar automáticamente el nivel de sequedad de la carga. Si está funcionado un ciclo programado (Timed Cycle), la pantalla muestra el número exacto de minutos restantes en el ciclo.

El enfriamiento (Cool Down) hace rotar la ropa sin calor durante los últimos minutos de todos los ciclos. El enfriamiento hace que las prendas se puedan manejar con más facilidad y reduce la formación de arrugas. La duración del enfriamiento depende del tamaño de la carga y del nivel de sequedad.

Sugerencias de secado

■ Siga las instrucciones de cuidado de la etiqueta cuando estén disponibles.

Si desea, agregue una hoja de suavizante de telas. Siga las instrucciones del paquete.

Quite la carga de la secadora tan pronto se detenga la rotación para reducir la formación de arrugas. Esto es de especial importancia para los tejidos de planchado permanente, de punto y de fibras sintéticas.

Evite el secar la ropa de trabajo pesada junto con telas más livianas. Esto podría ocasionar un secado excesivo de las telas más livianas, dando lugar a un mayor encogimiento o formación de arrugas de las mismas.

Sugerencias de ciclos

■ Seque la mayoría de las cargas usando los ajustes prefijados de ciclos.

■ Consulte el cuadro de Ajustes prefijados de ciclos automáticos o programados (en la sección “Ciclos”) a fin de obtener una guía para el secado de diversas cargas de ropa.

La temperatura de secado y el nivel de secado están prefijados cuando usted elije un ciclo automático. Usted puede seleccionar un nivel de sequedad distinto, según su carga de ropa, al presionar Nivel de sequedad

(Dryness) y elegir Más (More), Normal, Menos (Less) o

Húmedo (Damp).

NOTA: Usted no puede usar el ajuste de tiempo (Time

Adjust) ni puede elegir la temperatura con los ciclos automáticos.

Si desea regular la duración de un ciclo programado, presione las flechas de ajuste de tiempo (Time Adjust) hacia arriba o hacia abajo. Ajuste la temperatura de un ciclo programado presionando Temperatura (Temp) hasta seleccionar la temperatura deseada.

NOTA: Usted no puede elegir el nivel de sequedad

(Dryness) con los ciclos programados (Timed Cycles).

Luces de estado

Observe el progreso de su secadora con las luces indicadoras de estado.

Listo (Done)

La luz de Listo se ilumina cuando el ciclo de secado ha finalizado. Este indicador se mantiene encendido durante el ajuste de WRINKLE SHIELD™.

Ajuste WRINKLE SHIELD™

La luz del ajuste WRINKLE SHIELD™ se ilumina cuando se selecciona esta opción. Este indicador se mantiene encendido durante el ajuste de WRINKLE SHIELD™.

Luces indicadoras

Las otras luces indicadoras muestran los ajustes de ciclo, modificadores, opciones y la señal de ciclo seleccionados. La pantalla muestra el tiempo estimado o real restante.

Ciclos

Seleccione el ciclo de secado de acuerdo con el tipo de carga que va a secar. Vea los cuadros de Ajustes prefijados de ciclos automáticos o programados.

Detección (Sensing)

■ En un ciclo automático, la luz de detección se ilumina hasta que se detecta un artículo húmedo.

■ En un ciclo programado, la luz de detección se ilumina al principio de un ciclo y se apaga después de 5 minutos.

Mojado (Wet)

La luz de Wet se ilumina al comienzo de un ciclo de secado automático si se detecta un artículo mojado.

■ En un ciclo automático, si después de approximadamente

5 minutos no se han detectado artículos mojados, la secadora procede directamente a la fase de enfriamiento y los indicadores de Enfriamiento (Cool Down) y Protección antiarrugas (WRINKLE SHIELD™) se iluminan si han sido seleccionados.

■ En un ciclo programado (Timed Cycle), no se detectan los artículos mojados. La secadora continuará funcionando por la duración seleccionada de tiempo y la luz de mojado (Wet) se encenderá. La luz de húmedo (Damp) no se encenderá.

Húmedo (Damp)

La luz de Damp se ilumina en un ciclo automático cuando la ropa está aproximadamente 80% seca. La señal de semi seco (Damp

Dry Signal) suena, si se ha seleccionado. Vea “Opciones”.

Enfriamiento (Cool Down)

La luz de Cool Down se ilumina durante la etapa de enfriamiento del ciclo. La ropa se enfría para facilitar su manejo.

Ciclos automáticos (Automatic Cycles)

Los ciclos automáticos (Automatic Cycles) le permiten regular el ciclo según la carga que va a secar. Vea el siguiente cuadro de

Ajustes prefijados de ciclos automáticos. Cada ciclo seca determinadas telas a la temperatura recomendada. Un sensor detecta la humedad de la carga y regula automáticamente el tiempo de secado para lograr un secado óptimo.

Secado intenso (Heavy Duty)

Use este ciclo para obtener calor alto para las cargas pesadas mixtas, prendas de algodón y pantalones de mezclilla.

Normal

Use este ciclo para obtener calor medio para secar telas resistentes como ropa de trabajo.

Informal (Casual)

Use este ciclo para obtener calor bajo para secar telas que no necesitan planchado, como camisas deportivas, ropa de oficina informal y mezclas de planchado permanente.

Ropa delicada (Delicate)

Use este ciclo para obtener calor extra bajo para secar suavemente artículos como lencería, blusas o tejidos de punto lavables.

39

Ajustes prefijados de ciclos automáticos

Ciclos de secado automático

Tipo de carga

Secado intenso

(HEAVY DUTY)

Cargas pesadas mixtas, algodón y pantalones de mezclilla

NORMAL

Ropa de pana, ropa de trabajo

Informal (CASUAL)

Ropa de oficina informal, fibras de planchado permanente, fibras sintéticas

Ropa delicada (DELICATE)

Lencería, blusas, tejidos de punto lavables

Temperatura

Alta

Media

Baja

Extra baja

Retoque (Touch Up)

Use este ciclo para alisar las arrugas de ropa que ha estado empacada en una valija o artículos que se han arrugado por haber permanecido mucho tiempo en la secadora.

Ajustes prefijados de ciclos programados

Ciclos programados

Tipo de carga

Temperatura por defecto

Alta

Tiempo por defecto

(Minutos)

40 Secado programado

(TIMED DRY)

Ropa pesada, ropa voluminosa, ropa de trabajo

Secado rápido

(QUICK DRY)

Cargas pequeñas

Retoque

(TOUCH UP)

Ayuda a alisar las arrugas

Media

Media

24

20

Ciclos programados (Timed Cycles)

Use los ciclos programados (Timed Cycles) para seleccionar una cantidad específica de tiempo de secado y temperatura de secado. Al seleccionar un ciclo programado, la pantalla de

Tiempo estimado restante (Estimated Time Remaining) muestra el tiempo real restante del ciclo. Puede cambiar el tiempo real del ciclo presionando las flechas de ajuste de tiempo (TIME ADJUST) hacia arriba o hacia abajo. Vea “Cambio de ciclos, modificadores y opciones”.

NOTA: Los ciclos programados pueden también usarse con el estante de la secadora. Vea “Estante de la secadora”.

Secado programado (Timed Dry)

Use este ciclo para terminar el secado de artículos que todavía están húmedos después de un ciclo de secado automático. El secado programado es también útil para secar artículos pesados y voluminosos como frazadas y ropa de trabajo. Las prendas de peso liviano tales como ropa de ejercicio pueden secarse usando el secado programado (Timed Dry) en un ajuste bajo de temperatura.

Secado rápido (QUICK DRY)

Use este ciclo para secar cargas pequeñas o cargas que necesitan un tiempo de secado corto.

Modificadores

Modificadores de los ciclos automáticos

Use el modificador de nivel de sequedad (Dryness) para seleccionar los niveles de sequedad para los ciclos de secado automático (Auto Dry Cycles). Presione el nivel de sequedad hasta que se ilumine el ajuste deseado de nivel de sequedad.

El ajuste de sequedad prefijado es Normal cuando se selecciona un ciclo automático. Puede seleccionar un nivel de sequedad diferente según la carga, presionando Nivel de sequedad

(Dryness) y eligiendo Más (More), Normal, Menos (Less) o

Húmedo (Damp). Al seleccionar Más (More), Normal, Menos

(Less) o Húmedo (Damp) se ajusta automáticamente el nivel de sequedad en el cual se apagará la secadora. Una vez que se haya fijado el nivel de sequedad, no podrá cambiarse si no se detiene el ciclo.

NOTA: Las selecciones de nivel de sequedad no pueden usarse con los ciclos programados.

40

Modificadores de los ciclos programados

Use el modificador de temperatura para seleccionar las temperaturas para los ciclos programados. Presione

Temperatura (Temp) hasta que se ilumine el ajuste deseado de temperatura.

NOTA: Los modificadores de temperatura no se pueden usar con los ciclos de secado automático.

Sólo aire (Air Only)

Use el modificador de sólo aire para artículos que necesiten secarse sin calor como artículos de goma, de plástico y telas sensibles al calor. Esta tabla muestra ejemplos de artículos que pueden secarse usando sólo aire.

Tipo de carga Tiempo*

(Minutos)

20 - 30 Goma espuma – almohadas, brasieres acolchados, juguetes de peluche

Plástico – cortinas de baño, manteles

Alfombras con reverso de goma

Olefina, polipropileno, nilón transparente

20 - 30

40 - 50

10 - 20

*Reajuste el ciclo para terminar de secar si fuera necesario.

Cuando use Sólo aire (Air Only)

■ Revise las cubiertas para ver si las costuras están firmes.

Sacuda y palmotee las almohadas con la mano periódicamente durante el ciclo.

Seque el artículo completamente. Las almohadas de goma espuma tardan en secar.

NOTA: El modificador de sólo aire (Air Only) no está disponible en los ciclos automáticos.

Opciones

Usted puede personalizar sus ciclos al seleccionar opciones.

Luz del tambor (Drum Light)

En algunos modelos, seleccione la luz del tambor (Drum Light) para encender la luz que está dentro del tambor de la secadora.

Durante un ciclo, si se selecciona la luz del tambor, ésta se enciende y permanecerá encendida hasta que se presione nuevamente la luz del tambor (DRUM LIGHT), se abra y cierre la puerta o se deje la misma abierta por 5 minutos.

Cuando la secadora no esté funcionando, la luz del tambor se encenderá cuando se la presione (DRUM LIGHT) o se abra la puerta de la secadora; permanecerá encendida hasta que la puerta de la secadora se haya dejado abierta por 5 minutos, se cierre la puerta de la secadora o se presione nuevamente la luz del tambor (DRUM LIGHT).

Presione DRUM LIGHT en cualquier momento para encender

(ON) o apagar (OFF) la luz del tambor.

Ajuste de protección antiarrugas WRINKLE SHIELD(TM)

El ajuste de WRINKLE SHIELD™ ayuda a evitar que se formen arrugas cuando no puede descargar la secadora rápidamente al final de un ciclo. Durante esta opción, la secadora deja de girar y vuelve a girar nuevamente por un breve período.

■ Presione el ajuste de WRINKLE SHIELD™ para obtener hasta un máximo de 120 minutos de rotación periódica sin calor al final de un ciclo.

Detenga el ajuste de WRINKLE SHIELD™ en cualquier momento presionando el ajuste de WRINKLE SHIELD™ o abriendo la puerta de la secadora.

Para el ciclo de planchado permanente/informal (Perm Press/

Casual), el ajuste de WRINKLE SHIELD™ está prefijado en encendido (ON). Los otros ciclos automáticos retendrán el ajuste de WRINKLE SHIELD™. Por ejemplo, si usted selecciona el ajuste WRINKLE SHIELD™ en el ciclo Normal, el ajuste WRINKLE SHIELD™ estará encendido la próxima vez que seleccione el ciclo Normal.

NOTA: Si usted no selecciona el ajuste WRINKLE SHIELD™, la secadora se detiene después del enfriamiento.

Señal de semi seco (Damp Dry Signal)

Seleccione la señal de semi seco para alertarle cuando su ropa esté aproximadamente 80% seca. Esto es útil cuando usted quiere quitar artículos livianos en una carga mixta para evitar que se sequen en exceso, o para quitar artículos parcialmente secos que pudiesen necesitar un planchado.

La señal de semi seco (DAMP DRY SIGNAL) es útil cuando seca sábanas/artículos de lino en una carga mixta. Cuando suene la señal, abra la puerta para detener la secadora, vuelva a arreglar la carga dentro de la secadora, cierre la puerta y vuelva a poner la secadora en marcha para terminar el ciclo de secado. El volver a arreglar la carga, ayudará en el proceso de secado.

NOTA: La señal de semi seco está disponible solamente con los ciclos automáticos.

41

Señal de fin de ciclo (End of Cycle Signal)

Señal de fin de ciclo (End of Cycle Signal)

La señal fin de ciclo emite un sonido audible una vez que el ciclo de secado ha terminado. El quitar la ropa con prontitud al final del ciclo reduce la formación de arrugas.

Presione la señal de fin de ciclo (END OF CYCLE SIGNAL) hasta seleccionar el volumen deseado (Alto [Loud], Bajo [Soft] o

Apagado [Off]).

NOTA: Cuando se selecciona el ajuste de protección antiarrugas

(WRINKLE SHIELD™) y la señal de fin de ciclo está encendida, se escuchará un tono cada 5 minutos hasta que se saque la ropa o hasta que el período de protección antiarrugas (WRINKLE

SHIELD™) se haya terminado.

Cambio de ciclos, modificadores y opciones

Usted puede cambiar los ciclos automáticos y programados, modificadores y opciones en cualquier momento antes de presionar Puesta en marcha (Start).

■ Al seleccionar una combinación no disponible se escuchan tres tonos audibles cortos. No se aceptará la última selección.

Cambio de ciclos después de presionar puesta en marcha

1. Oprima dos veces pausa/anulación (PAUSE/CANCEL).

2. Seleccione el ciclo y las opciones deseados.

3. Presione START. La secadora vuelve a funcionar al comienzo del nuevo ciclo.

NOTA: Si usted no oprime puesta en marcha dentro de los

5 minutos de haber seleccionado el ciclo, la secadora se apaga automáticamente.

Cambio de modificadores y opciones después de presionar puesta en marcha

Usted puede cambiar un modificador u opción en cualquier momento antes de que comience el modificador u opción seleccionado.

1. Presione pausa/anulación (PAUSE/CANCEL) una vez.

2. Seleccione el nuevo modificador y/u opción.

3. Presione START para continuar el ciclo.

NOTA: Si accidentalmente presiona pausa/anulación (PAUSE/

CANCEL) dos veces, el programa se despejará y la secadora se apagará. Vuelva a iniciar el proceso de selección.

Cómo cambiar los ajustes prefijados de nivel de sequedad

Si todas las cargas de los ciclos de secado automático (Auto Dry) no están tan secas como usted quisiera, puede cambiar los ajustes prefijados de nivel de sequedad (Dryness Level) para aumentar la sequedad. Este cambio afectará todos los ciclos de secado automático.

Los ajustes de nivel de sequedad pueden ajustarse para adecuarse a las diferentes instalaciones, las condiciones del medio ambiente o las preferencias personales. Existen 3 ajustes de secado: 1 (nivel de sequedad prefijado de fábrica), 2 (prendas ligeramente más secas, aproximadamente 15% más de tiempo de secado) y 3 (prendas mucho más secas, aproximadamente

30% más de tiempo de secado).

1. Los ajustes de nivel de sequedad no pueden cambiarse mientras esté funcionando la secadora.

2. Presione y sostenga el botón de nivel de secado (Dryness) por 5 segundos. La secadora sonará, y aparecerá en la pantalla “CF” por 1 segundo seguido del ajuste de secado actual.

3. Para seleccionar un nuevo ajuste de secado, presione nuevamente el botón de nivel de sequedad (Dryness Level) hasta que aparezca el ajuste de secado deseado.

NOTA: Entre los ciclos de ajustes, el ajuste actual no destellará, pero sí los otros ajustes.

4. Presione Inicio (START) para grabar el ajuste de secado.

5. El ajuste de secado que usted seleccionó se convertirá en el nuevo ajuste de secado prefijado para todos los ciclos de secado automático.

Opción de estante de secado

Use el estante de secado para secar artículos tales como suéters y almohadas sin rotación. El tambor gira, pero el estante no se mueve.

Si su modelo no tiene un estante de secado, usted puede comprar uno para su modelo. Refiérase a la portada del manual o póngase en contacto con el distribuidor donde compró su secadora para saber si puede usar un estante de secado con su modelo, y para recibir información sobre cómo ordenarlo.

NOTA: Usted deberá quitar el estante para un secado normal con rotación. No use el ciclo automático con el estante de secado.

Para usar el estante de secado

1. Abra la puerta de la secadora.

A. Borde anterior

2. Coloque el estante de secado dentro del tambor de la secadora, colocando el alambre posterior sobre la saliente del panel posterior del interior de la secadora. Empuje hacia abajo sobre el borde anterior del estante de secado para asegurarlo al frente de la secadora.

B

A

A

A. Borde anterior del estante de la secadora

B. Panel posterior de la secadora

42

3. Ponga los artículos mojados sobre el estante de secado. Deje espacio entre los artículos para que el aire pueda llegar a todas las superficies.

NOTA: No permita que los artículos se cuelguen del borde del estante.

CUIDADO DE LA SECADORA

Limpieza del lugar donde está la secadora

Mantenga el área donde está la secadora despejada y libre de artículos que pudieran obstruir el flujo de aire para la combustión y la ventilación.

4. Cierre la puerta.

5. Oprima el botón de suministro de energía (POWER).

6. Seleccione el ciclo programado de secado y la temperatura

(vea el siguiente cuadro). Los artículos que contengan espuma, hule o plástico deben secarse en un tendedero o usando el ajuste de temperatura de sólo aire (Air Only).

7. Deberá seleccionar un tiempo presionando la flecha de ajuste de tiempo (TIME ADJUST) hacia arriba o hacia abajo. Vuelva a fijar el tiempo para terminar el secado, si es necesario.

Consulte el cuadro a continuación.

8. Presione (y sostenga) el botón de Inicio (START) (por aproximadamente 1 segundo).

Este cuadro muestra ejemplos de artículos que pueden secarse en el estante y el tiempo sugerido de secado, ciclo y el ajuste de temperatura. El tiempo real de secado dependerá de la cantidad de humedad en la carga.

Secado con estante Ajuste Temp.

Tiempo*

Suéteres de lana

Darles la forma original y colocarlos extendidos sobre el estante de secado.

Secado programado

Baja 60

Juguetes de peluche o almohadas

Rellenos de fibras de algodón o poliéster

Juguetes de peluche o almohadas

Rellenos con hule espuma

Zapatos tenis o zapatos de lona

Secado programado

Secado programado

Secado programado

Baja

Sólo aire

(sin calor)

Sólo aire

(sin calor)

60

90

90

*(Minutos) Vuelva a fijar el ciclo para terminar el secado, si es necesario.

Peligro de Explosión

Mantenga los materiales y vapores inflamables, como la gasolina, lejos de la secadora.

Coloque la secadora a un mínimo de 46 cm sobre el piso para la instalación en un garaje.

No seguir estas instrucciones puede ocasionar la muerte, explosión o incendio.

Limpieza del filtro de pelusa

Limpie el filtro de pelusa antes de cada carga. Un filtro obstruido con pelusa puede aumentar el tiempo de secado.

IMPORTANTE:

■ No ponga a funcionar la secadora con el filtro de pelusa flojo, dañado, obstruido o sin él. El hacerlo puede causar un sobrecalentamiento y dañar tanto la secadora como las prendas.

■ Si al quitar la pelusa del filtro ésta cae dentro de la secadora, revise la capota de ventilación y quite la pelusa.

Limpieza de cada carga

1. El filtro de pelusa está ubicado en la parte superior de la secadora. Jale el filtro de pelusa hacia usted. Quite la pelusa enrollándola con los dedos. No enjuague o lave el filtro para quitar la pelusa. La pelusa mojada es difícil de sacar.

2. Empuje el filtro firmemente hasta que quede en su lugar.

Limpieza periódica

1. Quite la pelusa enrollándola con los dedos.

2. Moje ambos lados del filtro de pelusa con agua caliente.

3. Moje un cepillo de nylon con agua caliente y detergente líquido. Talle el filtro de pelusa con el cepillo para quitar la acumulación de residuos.

43

4. Enjuague el filtro con agua caliente.

5. Seque minuciosamente el filtro de pelusa con una toalla limpia. Vuelva a colocar el filtro en la secadora.

Limpieza del interior de la secadora

1. Aplique un limpiador líquido doméstico no inflamable al área manchada del tambor y frote con un paño suave hasta que desaparezca la mancha.

2. Limpie el tambor minuciosamente con un paño húmedo.

3. Ponga a funcionar la secadora con una carga de ropa limpia o toallas para secar el tambor.

NOTA: Las prendas de colores que destiñen tales como mezclillas o artículos de algodón de colores vivos, pueden teñir el interior de la secadora. Estas manchas no dañan su secadora ni mancharán las cargas futuras de ropa. Seque los artículos de colores que destiñen al revés para evitar la transferencia del tinte.

Eliminación de pelusa acumulada

En el interior del gabinete de la secadora

Según el uso de la secadora, se debe quitar la pelusa cada

2 años, o con más frecuencia. La limpieza deberá efectuarla una persona calificada.

En el ducto de escape

Según el uso de la secadora, se debe quitar la pelusa cada

2 años, o con más frecuencia.

Cuidado durante las vacaciones y mudanzas

Cuidado para las vacaciones

Ponga la secadora a funcionar sólo cuando esté en casa. Si va a salir de vacaciones o no va a usar su secadora por un tiempo prolongado, usted deberá:

1. Desenchufar la secadora o desconectar el suministro de energía.

2. Cerrar la válvula de cierre en la línea de suministro de gas.

3. Limpiar el filtro de pelusa. Vea “Limpieza del filtro de pelusa”.

Cuidado para la mudanza

1. Desenchufe el cable de suministro de energía.

2. Cierre la válvula de cierre en la línea de suministro de gas.

3. Desconecte el tubo de la línea de suministro de gas y quite las piezas de conexión adheridas al tubo de la secadora.

4. Ponga una tapa en la línea abierta del suministro de combustible.

5. Asegúrese de que las patas niveladoras estén fijas en la base de la secadora.

6. Use cinta adhesiva para asegurar la puerta de la secadora.

Cambio de la luz del tambor

La luz de la secadora se enciende automáticamente en el interior del tambor de la secadora cuando usted abre la puerta.

Para cambiar la luz del tambor

1. Desenchufe la secadora o desconecte el suministro de energía.

2. Abra la puerta de la secadora. Localice la cubierta del foco de luz en la pared posterior de la secadora. Quite el tornillo ubicado en la esquina inferior derecha de la cubierta. Quite la cubierta.

3. Gire el foco en sentido contrario a las manecillas del reloj.

Reemplácelo únicamente con un foco para electrodomésticos de 10 W. Vuelva a colocar la cubierta en su lugar y asegúrela con el tornillo.

SOLUCIÓN DE PROBLEMAS

Pruebe primero las soluciones aquí sugeridas y posiblemente se evite el costo de una visita de servicio técnico…

Funcionamiento de la secadora

La secadora no funciona

■ ¿Se quemó un fusible de la casa o se disparó un

disyuntor?

Reemplace el fusible o reposicione el circuito. Si el problema continúa, llame a un electricista.

¿Se usó un fusible común? Use un fusible retardador.

¿Está cerrada con firmeza la puerta de la secadora?

¿Se oprimió con firmeza el botón de Inicio (Start)?

Para cargas más grandes puede ser necesario presionar y sostener el botón de Start por 2 a 5 segundos.

Sin calor

¿Hay un fusible de la casa fundido o se disparó el cortacircuitos?

El tambor quizás rote pero sin calor. Reemplace el fusible o reposicione el cortacircuitos. Si el problema continúa, llame a un electricista.

¿Está la válvula abierta en la via de abastecimiento de gas?

Sonidos raros

■ ¿Ha estado la secadora sin uso por una temporada?

Si no se ha usado la secadora por una temporada, es posible que se escuche un sonido fuerte durante los primeros minutos de funcionamiento.

44

¿Hay una moneda, botón o sujetapapeles entre el tambor

y la parte frontal o trasera de la secadora? Revise los bordes frontales y traseros del tambor para verificar si hay objetos pequeños. Limpie los bolsillos antes del lavado.

¿Es una secadora a gas?

El chasquido de la válvula de gas es un sonido de funcionamiento normal.

¿Están las cuatro patas instaladas y está la secadora

nivelada de frente hacia atrás y de lado a lado?

La secadora puede vibrar si no está instalada adecuadamente. Vea las Instrucciones de instalación.

■ ¿Las prendas están enredadas o hechas un ovillo?

Si la carga está hecha un ovillo, rebotará haciendo vibrar a la secadora. Separe los artículos de la carga y reinicie la secadora.

La secadora muestra mensajes codificados

“PF” (corte de corriente), revise lo siguiente:

¿Se ha interrumpido el ciclo de secado por un corte de corriente? Presione y sostenga Inicio (START) para reanudar la marcha de la secadora.

F Códigos de servicio técnico variables (F1, F2, F20, etc.):

Llame solicitando servicio técnico.

Resultados de la secadora

Las prendas no se secan satisfactoriamente, los tiempos de secado son demasiado largos, la carga está demasiado caliente

¿Está el filtro de pelusa obstruido con pelusa?

El filtro de pelusa debe ser limpiado antes de cada carga.

ADVERTENCIA

ADVERTENCIA

Peligro de Explosión

Mantenga los materiales y vapores inflamables, como la gasolina, lejos de la secadora.

Coloque la secadora a un mínimo de 46 cm sobre el piso para la instalación en un garaje.

No seguir estas instrucciones puede ocasionar la muerte, explosión o incendio.

Peligro de Incendio

Use un ducto de escape de metal pesado.

No use un ducto de escape de plástico.

No use un ducto de escape de aluminio.

No seguir estas instrucciones puede ocasionar la muerte o incendio.

¿Está obstruido con pelusa el ducto de escape o la capota de ventilación exterior, restringiendo el flujo del

aire? Ponga a funcionar la secadora unos 5 a 10 minutos.

Ponga su mano debajo de la capota de ventilación exterior, para verificar el movimiento del aire. Si no lo siente, limpie la pelusa del sistema de ventilación o reemplace el ducto de escape con uno de metal pesado o de metal flexible. Vea las

Instrucciones de instalación.

¿Están las hojas del suavizante de telas bloqueando la

rejilla?

Use únicamente una hoja del suavizante de telas y úsela una sola vez.

¿Tiene el ducto de escape el largo correcto?

Revise el ducto de escape para verificar que no sea demasiado largo o no dé demasiadas vueltas. Una ventilación larga aumentará el tiempo de secado. Vea las

Instrucciones de instalación.

¿Es el diámetro del ducto de escape del tamaño correcto?

Use un material de ventilación de 4" (10,2 cm) de diámetro.

¿Está la secadora ubicada en una habitación cuya

temperatura está debajo de 7ºC (45ºF)?

El funcionamiento apropiado de los ciclos de la secadora requiere temperaturas superiores a 7ºC (45ºF).

¿Está la secadora ubicada en un armario?

Las puertas del armario deben tener aberturas de ventilación en la parte superior e inferior de la puerta. La parte posterior de la secadora requiere un espacio de 5½" (14 cm); los lados y el frente de la secadora requieren un mínimo de 1" (2,5 cm).

Vea las Instrucciones de instalación.

¿Se ha seleccionado un modificador de secado al aire?

Seleccione la temperatura correcta para el tipo de prendas que se estén secando. Vea "Modificadores".

¿Está la carga demasiado voluminosa y pesada para

secarse con rapidez?

Separe la carga de modo que pueda rotar libremente.

45

El tiempo del ciclo es demasiado corto

ADVERTENCIA

Peligro de Peso Excesivo

Use dos o más personas para mover e instalar la secadora.

No seguir esta instrucción puede ocasionar una lesión en la espalda u otro tipo de lesiones.

¿Está terminando más rápido el ciclo automático?

Quizás la carga no está haciendo contacto con las bandas del detector. Nivele la secadora.

Cambie el ajuste del nivel de secado en ciclos automáticos.

Aumentar o disminuir el nivel de secado cambiará la cantidad de tiempo de secado en un ciclo.

Pelusa en la ropa

■ ¿Está obstruido el filtro de pelusa?

Limpie el filtro de pelusa. Verifique si hay movimiento de aire.

Manchas en la carga o en el tambor

■ ¿Se ha empleado adecuadamente el suavizante de telas?

Agregue hojas de suavizante de telas al comienzo del ciclo.

Las hojas del suavizante de telas que se agregan a una carga parcialmente seca pueden manchar las prendas.

Las manchas en el tambor están causadas por los tintes en las prendas (habitualmente los pantalones de mezclilla). Esto no se transferirá a otras prendas.

Ropa arrugada

¿Se ha sacado la ropa de la secadora al final del ciclo?

¿Se ha sobrecargado la secadora?

Seque cargas más pequeñas que puedan rotar con libertad.

Olores

■ ¿Ha estado pintando, tiñendo o barnizando recientemente el área donde se encuentra la secadora?

De ser así, ventile el área. Cuando los olores o humos se hayan esfumado del área, vuelva a lavar y secar la ropa.

AYUDA O SERVICIO TÉCNICO

Antes de solicitar ayuda o servicio técnico, por favor consulte la sección “Solución de problemas”. Esto le podría ahorrar el costo de una visita de servicio técnico. Si considera que aún necesita ayuda, siga las instrucciones que aparecen a continuación.

Cuando llame, tenga a mano la fecha de compra y el número completo del modelo y de la serie de su electrodoméstico. Esta información nos ayudará a atender mejor a su pedido.

Si necesita piezas de repuesto

Si necesita pedir piezas de repuesto, recomendamos que use

únicamente piezas especificadas de fábrica FSP ® . Estas piezas encajarán bien y funcionarán bien ya que están fabricadas con la misma precisión empleada en la fabricación de cada electrodoméstico nuevo de WHIRLPOOL ® .

Para conseguir las piezas de repuesto FSP ® en su localidad:

En los EE.UU., llame al Centro para la eXperiencia del cliente al

1-800-253-1301, o al centro de servicio designado más cercano a su localidad.

Para solicitar ayuda o servicio técnico

Llame al Centro para la eXperiencia del cliente de Whirlpool sin costo alguno a: 1-800-253-1301.

Nuestros consultores ofrecen ayuda con respecto a:

■ Características y especificaciones de nuestra línea completa de electrodomésticos.

Venta de accesorios y partes para reparación.

Ayuda especializada para el consumidor (habla hispana, problemas de audición, visión limitada, etc.).

Recomendaciones con distribuidores locales, compañías que dan servicio y distribuidores de partes para reparación. Los técnicos de servicio designados por Whirlpool están entrenados para cumplir con la garantía de producto y ofrecer servicio una vez que la garantía termine, en cualquier lugar de los Estados Unidos.

Para localizar a una compañía de servicio designada por

Whirlpool en su área, también puede consultar la sección amarilla de su guía telefónica.

Para obtener más ayuda

Si necesita ayuda adicional, puede escribir a Whirlpool

Corporation con sus preguntas o dudas a:

Whirlpool Brand Home Appliances

Customer eXperience Center

553 Benson Road

Benton Harbor, MI 49022-2692

Favor de incluir un número telefónico de día en su correspondencia.

Información sobre instalación.

Procedimiento para el uso y mantenimiento.

Accesorios en los EE.UU.

Para ordenar los accesorios, llame gratis al Centro para la eXperiencia del cliente al 1-800-442-9991 y siga las indicaciones del menú. O visite nuestro sitio web www.whirlpool.com.

46

GARANTÍA DE LOS ELECTRODOMÉSTICOS PRINCIPALES DE

WHIRLPOOL CORPORATION

GARANTÍA LIMITADA DE UN AÑO

Durante un año a partir de la fecha de compra, siempre y cuando se dé a este electrodoméstico principal un uso y mantenimiento de conformidad con las instrucciones adjuntas o provistas con el producto, Whirlpool Corporation o Whirlpool Canada LP (en lo sucesivo denominado “Whirlpool”) se hará cargo del costo de las piezas especificadas de fábrica y del trabajo de reparación para corregir defectos en los materiales o en la mano de obra. El servicio deberá ser suministrado por una compañía de servicio designada por

Whirlpool. Esta garantía limitada se aplica sólo cuando el electrodoméstico principal se use en el país en donde se compró.

WHIRLPOOL NO PAGARÁ POR LOS SIGUIENTES ARTÍCULOS

1. Visitas de servicio técnico para corregir la instalación de su electrodoméstico principal, para enseñarle a usar su electrodoméstico principal, para cambiar o reparar fusibles domésticos o para corregir la instalación eléctrica o de la tubería de la casa.

2. Visitas de servicio técnico para reparar o reemplazar focos para electrodomésticos, filtros de aire o filtros de agua. Esos insumos están excluidos de la cobertura de la garantía.

3. Reparaciones cuando su electrodoméstico principal se use de un modo diferente al doméstico normal de una familia.

4. Daños causados por accidente, alteración, uso indebido, abuso, incendio, inundación, actos fortuitos, instalación incorrecta, instalación que no esté de acuerdo con los códigos eléctricos o de plomería, o el empleo de productos no aprobados por

Whirlpool.

5. Cualquier pérdida de comida debido a fallas del refrigerador o del congelador.

6. Piezas de repuesto o gastos de reparación para electrodomésticos que se empleen fuera de los Estados Unidos o Canadá.

7. Recogida y entrega. Este electrodoméstico principal está diseñado para ser reparado en el hogar.

8. Reparaciones de piezas o sistemas como resultado de modificaciones no autorizadas que se hayan efectuado en el electrodoméstico.

9. Gastos de viaje y transporte para obtener servicio del producto en lugares remotos.

10. La remoción e instalación de su electrodoméstico si estuviera instalado en un lugar inaccesible o si no estuviera instalado de conformidad con las instrucciones de instalación publicadas.

11. Piezas de repuesto o gastos de reparación cuando el electrodoméstico principal se use en un país diferente del país en donde se compró.

EXCLUSIÓN DE GARANTÍAS IMPLÍCITAS; LIMITACIÓN DE RECURSOS

EL ÚNICO Y EXCLUSIVO RECURSO DEL CLIENTE SEGÚN LOS TÉRMINOS DE ESTA GARANTÍA LIMITADA SERÁ EL DE REPARAR

EL PRODUCTO SEGÚN SE ESTIPULA EN LA PRESENTE. LAS GARANTÍAS IMPLÍCITAS, INCLUYENDO LAS GARANTÍAS DE

COMERCIABILIDAD O DE CAPACIDAD PARA UN PROPÓSITO PARTICULAR, SERÁN LIMITADAS A UN AÑO O AL PERÍODO MÁS

CORTO PERMITIDO POR LEY. WHIRLPOOL NO SE RESPONSABILIZARÁ POR DAÑOS INCIDENTALES O CONSECUENTES.

ALGUNOS ESTADOS Y PROVINCIAS NO PERMITEN LAS EXCLUSIONES O LIMITACIONES POR DAÑOS INCIDENTALES O

CONSECUENTES, O LIMITACIONES ACERCA DE CUÁNTO DEBE DURAR UNA GARANTÍA IMPLÍCITA DE COMERCIABILIDAD O

CAPACIDAD, DE MODO QUE LAS LIMITACIONES O EXCLUSIONES ARRIBA MENCIONADAS PUEDEN NO APLICARSE EN SU CASO.

ESTA GARANTÍA LE OTORGA DERECHOS LEGALES ESPECÍFICOS Y ES POSIBLE QUE USTED TENGA TAMBIÉN OTROS

DERECHOS QUE PUEDEN VARIAR DE UN ESTADO A OTRO O DE UNA PROVINCIA A OTRA.

Esta garantía no tiene vigor fuera de los cincuenta Estados Unidos y Canadá. Póngase en contacto con el distribuidor autorizado de

Whirlpool para determinar si corresponde otra garantía.

Si necesita servicio, consulte primero la sección “Solución de problemas” del Manual de uso y cuidado. Después de consultar la sección “Solución de problemas”, puede encontrar ayuda adicional en la sección “Ayuda o servicio técnico”, o llamando a Whirlpool.

En EE.UU., llame al 1-800-253-1301. En Canadá, llame al 1-800-807-6777.

12/05

Guarde este libro y su comprobante de compra juntos para referencia futura. Usted deberá proporcionar el comprobante de la compra o una fecha de instalación para obtener servicio bajo la garantía.

Escriba la siguiente información acerca de su electrodoméstico principal para ayudarle mejor a obtener asistencia o servicio técnico si alguna vez llegara a necesitarlo. Deberá tener a mano el número completo del modelo y de la serie. Usted puede encontrar esta información en la etiqueta con el número de modelo y de serie ubicada en el producto.

Nombre del distribuidor _________________________________________

Dirección_______________________________________________________

Número de teléfono _____________________________________________

Número de modelo _____________________________________________

Número de serie ________________________________________________

Fecha de compra _______________________________________________

47

48

SÉCURITÉ DE LA SÉCHEUSE

Votre sécurité et celle des autres est très importante.

Nous donnons de nombreux messages de sécurité importants dans ce manuel et sur votre appareil ménager. Assurez-vous de toujours lire tous les messages de sécurité et de vous y conformer.

Voici le symbole d’alerte de sécurité.

Ce symbole d’alerte de sécurité vous signale les dangers potentiels de décès et de blessures graves à vous et à d’autres.

Tous les messages de sécurité suivront le symbole d’alerte de sécurité et le mot “DANGER” ou

“AVERTISSEMENT”. Ces mots signifient :

DANGER

Risque possible de décès ou de blessure grave si vous ne suivez pas immédiatement les instructions.

AVERTISSEMENT

Risque possible de décès ou de blessure grave si vous ne suivez pas les instructions.

Tous les messages de sécurité vous diront quel est le danger potentiel et vous disent comment réduire le risque de blessure et ce qui peut se produire en cas de non-respect des instructions.

AVERTISSEMENT : Pour votre sécurité, les renseignements dans ce manuel doivent

être observés pour réduire au minimum les risques d’incendie ou d’explosion ou pour

éviter des dommages au produit, des blessures ou un décès.

Ne pas entreposer ou utiliser de l’essence ou d’autres vapeurs ou liquides inflammables à proximité de cet appareil ou de tout autre appareil électroménager.

QUE FAIRE DANS LE CAS D’UNE ODEUR DE GAZ :

Ne pas tenter d’allumer un appareil.

Ne pas toucher à un commutateur électrique; ne pas utiliser le téléphone se trouvant sur les lieux.

Évacuer tous les gens de la pièce, de l’édifice ou du quartier.

Appeler immédiatement le fournisseur de gaz d’un téléphone voisin. Suivre ses instructions.

À défaut de joindre votre fournisseur de gaz, appeler les pompiers.

L’installation et l’entretien doivent être effectués par un installateur qualifié, une agence de service ou le fournisseur de gaz.

IMPORTANTES INSTRUCTIONS DE SÉCURITÉ

la sécheuse, il convient d'observer certaines précautions élémentaires dont les suivantes :

Lire toutes les instructions avant d'utiliser la sécheuse.

Ne pas placer des articles exposés aux huiles de cuisson dans votre sécheuse. Les articles contaminés par des huiles de cuisson peuvent contribuer à une réaction chimique qui pourrait causer à la charge de s'enflammer.

Ne pas faire sécher dans la machine des articles qui ont déjà été nettoyés, lavés, imbibés, ou tachés d'essence, de solvants pour nettoyage à sec, d'autres substances inflammables, ou de substances explosives puisqu'elles dégagent des vapeurs qui peuvent provoquer un incendie ou une explosion.

Ne pas permettre à des enfants de jouer sur ou à l'intérieur de la sécheuse. Une surveillance étroite est nécessaire lorsque la sécheuse est utilisée près d'eux.

Avant d'enlever la sécheuse du service ou la jeter, enlever la porte du compartiment de séchage.

Ne pas mettre la main dans la sécheuse si le tambour est en mouvement.

Ne pas installer ni entreposer la sécheuse où elle sera exposée aux intempéries.

Ne pas jouer avec les commandes.

Ne pas réparer ni remplacer une pièce de la sécheuse ou essayer d'en faire l'entretien à moins d'une recommandation spécifique dans le guide d'utlilisation et d'entretien, ou publiée dans les instructions de réparation par l'utilisateur que vous comprenez et pouvez exécuter avec compétence.

Ne pas utiliser un produit assouplissant de tissu ou des produits pour éliminer la statique à moins qu'ils ne soient recommandés par le fabricant du produit assouplissant de tissu ou du produit.

Ne pas utiliser la chaleur pour faire sécher des articles fabriqués avec du caoutchouc mousse ou des matériaux semblables.

Nettoyer le filtre à charpie avant et après chaque charge.

Ne pas laisser la charpie, la poussière, ou la saleté s'accumuler autour du système d'évacuation ou autour de l'appareil.

Un nettoyage périodique de l'intérieur de la sécheuse et du conduit d'évacuation doit être effectué par une personne qualifiée.

Voir les instructions d'installation pour les exigences de liaison de l'appareil à la terre.

CONSERVEZ CES INSTRUCTIONS

IMPORTANT : L'installation du gaz doit se conformer aux codes locaux, ou en l'absence de codes locaux, au code canadien d'installation B149.1 du gaz naturel ou du propane.

La sécheuse doit être électriquement reliée à la terre conformément aux codes locaux, ou en l'absence de codes locaux, au Code canadien de l'électricité, CSA C22.1.

49

INSTRUCTIONS D’INSTALLATION

Outillage et pièces

Rassembler les outils et pièces nécessaires avant de commencer l’installation. Lire et suivre les instructions fournies avec les outils indiqués ici.

Clé à tuyau de 8" ou 10"

Clé à molette de 8" ou 10"

(pour le raccordement au gaz)

Tournevis à lame plate

Clé à molette avec ouverture jusqu’à

1" (2,5 cm) ou clé à douille hexagonale (pour ajuster les pieds de la sécheuse)

Niveau

Tourne-écrou ou clé à douille de ¼"

Couteau

Clapets d’évacuation

Composé d’étanchéité des tuyauteries résistant au gaz de pétrole liquéfié

Pistolet à calfeutrage et composé de calfeutrage

(pour l’installation d’un nouveau circuit d’évacuation)

Pince

Pièces fournies :

Retirer le sachet de pièces du tambour de la sécheuse. Vérifier que toutes les pièces de la liste sont présentes.

4 pieds de nivellement

Pièces nécessaires :

Consulter les codes locaux et le fournisseur de gaz, vérifier l’alimentation en gaz existante, l’alimentation électrique et le circuit d’évacuation, et lire les sections “Spécifications

électriques”, “Alimentation en gaz” et “Exigences concernant l’évacuation” avant d’acheter les pièces nécessaires.

Les installations pour maison mobile nécessitent des pièces particulières (voir liste ci-dessous) qui peuvent être commandées en appelant le marchand chez qui vous avez acheté votre sécheuse. Pour des informations sur la commande, veuillez vous référer à la section “Assistance ou service” de ce manuel. Vous pouvez également contacter le marchand chez qui vous avez acheté votre sécheuse.

■ Trousse d’installation pour maison mobile. Demander le numéro de pièce 346764.

■ Système d'évacuation en métal.

Exigences d’emplacement

AVERTISSEMENT

Risque d'explosion

Garder les matières et les vapeurs inflammables, telle que l’essence, loin de la sécheuse.

Placer la sécheuse au moins 46 cm (18 po) au-dessus du plancher pour une installation dans un garage.

Le non-respect de ces instructions peut causer un décès, une explosion ou un incendie.

Il vous faudra

■ Un emplacement permettant une évacuation appropriée. Voir

“Exigences concernant l'évacuation”.

Un circuit séparé de 30 ampères.

Une prise électrique avec liaison à la terre située à moins de

2 pi (61 cm) de l’un des côtés de la sécheuse. Voir

“Spécifications électriques”.

Un plancher robuste capable de supporter un poids total

(sécheuse et charge) de 200 lb (90,7 kg). Le poids combiné d'un appareil voisin doit également être pris en compte.

Un plancher horizontal avec une pente maximale de

1" (2,5 cm) sous l’ensemble de la sécheuse.

Ne pas faire fonctionner la sécheuse à des températures inférieures à 45°F (7°C). À des températures inférieures, la sécheuse risque de ne plus s’arrêter à la fin d’un programme automatique. Les temps de séchage risquent alors d’augmenter.

La sécheuse ne doit pas être installée ou remisée dans un endroit où elle sera exposée à l'eau et/ou aux intempéries.

Vérifier les règlements locaux. Certains codes limitent ou n’autorisent pas l’installation des sécheuses dans un garage, un placard, une maison mobile ou une chambre à coucher.

Communiquer avec l’inspecteur des bâtiments local.

REMARQUE : Aucun autre appareil consommant un combustible ne doit être installé dans le même placard.

Dégagements de séparation à respecter

L’emplacement doit être assez grand pour permettre d’ouvrir complètement la porte de la sécheuse.

50

Dimensions de la sécheuse

43 ½"

(110,5 cm)

L'installation dans une maison mobile exige :

■ Un système d'évacuation en métal qui peut être acheté chez votre marchand.

Trousse d’installation pour maison mobile Pièce n° 346764.

Voir la section “Outillage et pièces” pour des renseignements sur la commande.

Il faut prendre des dispositions spéciales pour l’apport d’air de l’extérieur dans la sécheuse. L’ouverture (telle qu’une fenêtre à proximité) devrait être au moins deux fois plus grande que l’ouverture de décharge de la sécheuse.

Spécifications électriques

AVERTISSEMENT

*29 ¼"

(74,3 cm)

22¼"

(56,5 cm)

29"

(73,7 cm)

*La plupart des installations requièrent un espace minimum de

5" (12,7 cm) derrière la sécheuse pour le conduit d’évacuation avec coude. Voir “Exigences concernant l’évacuation”.

Espacement minimum pour une installation dans un encastrement ou dans un placard

On recommande les dimensions d'espacement suivantes pour cette sécheuse. Cette sécheuse a été testée pour une installation avec dégagement de 0" (0 cm) sur les côtés et à l'arrière.

L'espacement recommandé doit être considéré pour les raisons suivantes :

■ On prévoira un peu plus d’espace pour faciliter l’installation et l’entretien.

Un espace supplémentaire peut être requis pour les moulures de porte et de plancher et pour les plinthes.

Un espace supplémentaire de tous les côtés de la sécheuse est recommandé pour réduire le transfert du bruit.

Si une porte de placard est installée (pour une installation encastrée), on doit prévoir des orifices d’entrée d’air en haut et en bas de la porte. Les portes à claire-voie offrant une surface équivalente de passage de l’air sont acceptables.

Il faut aussi prendre en compte l’espace requis entre les appareils voisins.

Un espacement supplémentaire est requis si l’air est évacué

à l'arrière de la sécheuse sur le côté gauche ou droit.

14" max.*

(35,6 cm)

48 po 2 *

3"*

(7,6 cm)

18"*

(45,7 cm)

24 po 2 *

3"*

(7,6 cm)

1"

(2,5 cm)

29"

(73,7 cm)

A

1"

(2,5 cm)

1"*

(2,5 cm)

29¼"

(74,3 cm)

5"

(12,7 cm)

B C

A. Encastrement

B. Vue latérale – placard ou endroit exigu

C. Porte du placard avec orifices d’entrée d’air

*Espacement requis

Exigences supplémentaires pour l’installation dans une maison mobile

Cette sécheuse convient aux installations pour maison mobile.

L’installation doit être conforme à la norme canadienne sur les maisons préfabriquées CAN/CSA-Z240 MH.

Risque de choc électrique

Brancher sur une prise à 3 alvéoles reliée à la terre.

Ne pas enlever la broche de liaison à la terre.

Ne pas utiliser un adaptateur.

Ne pas utiliser un câble de rallonge.

Le non-respect de ces instructions peut causer un décès, un incendie ou un choc électrique.

■ L’appareil doit être alimenté par un circuit de 120 V, CA seulement, 60 Hz, 15 ou 20 ampères, protégé par fusible. On recommande l’emploi d’un fusible ou d’un disjoncteur temporisé. Il est recommandé de raccorder l’appareil sur un circuit distinct exclusif à cet appareil.

INSTRUCTIONS DE LIAISON À LA TERRE

■ Pour une sécheuse reliée à la terre et connectée par

un cordon :

Cette sécheuse doit être reliée à la terre. En cas de mauvais fonctionnement ou de panne, la liaison à la terre réduira le risque de choc électrique en offrant au courant électrique un acheminement d'évacuation de moindre résistance. Cette sécheuse est alimentée par un cordon électrique comportant un conducteur relié à la terre et une fiche de branchement munie d'une broche de liaison à la terre. La fiche doit être branchée sur une prise appropriée qui est bien installée et reliée à la terre conformément à tous les codes et règlements locaux.

AVERTISSEMENT :

Le raccordement incorrect de cet appareil au conducteur de liaison à la terre peut susciter un risque de choc électrique. En cas de doute quant à la qualité de liaison à la terre de la sécheuse, consulter un

électricien ou un technicien ou un personnel qualifié. Ne pas modifier la fiche de branchement fournie avec la sécheuse; si la fiche ne correspond pas à la configuration de la prise de courant, demander à un électricien qualifié d'installer une prise de courant appropriée.

CONSERVEZ CES INSTRUCTIONS

51

AVERTISSEMENT

Alimentation en gaz

■ Pour les longueurs inférieures à 20 pi (6,1 m), on peut utiliser des tuyaux approuvés

³⁄₈” (aluminium ou cuivre) si les codes locaux et le fournisseur de gaz le permettent.

Risque d'explosion

Utiliser une canalisation neuve d'arrivée de gaz approuvée par CSA International.

Installer un robinet d'arrêt.

Bien serrer chaque organe de connexion de la canalisation de gaz.

En cas de connexion au gaz propane, demander à une personne qualifiée de s’assurer que la pression de gaz ne dépasse pas 33 cm (13 po) de la colonne d’eau.

Par personne qualifiée, on comprend : le personnel autorisé de chauffage, le personnel autorisé d’une compagnie de gaz, et le personnel d’entretien autorisé.

Le non-respect de ces instructions peut causer un décès, un explosion ou un incendie.

Pour le gaz naturel, ne pas utiliser de conduits en cuivre.

Adaptateur de 3/8" x tuyau NPT de 3/8" entre le conduit de la sécheuse et le tuyau approuvé de 3/8".

Pour les longueurs supérieures à 20 pi (6,1 m), on peut utiliser des tuyaux plus gros et un adaptateur de grosseur différente.

Si la sécheuse a été convertie au gaz de pétrole liquéfié, on peut utiliser un tuyau en cuivre compatible au gaz de pétrole liquéfié de ³⁄₈". Si la longueur totale de la canalisation d’arrivée de gaz est supérieure à 20 pi (6,1 m), utiliser une plus grosse conduite.

REMARQUE : On doit utiliser un composé d’étanchéité des tuyauteries résistant à l’action du gaz de pétrole liquéfié. Ne pas utiliser de ruban TEFLON ®† .

■ Doit comporter un robinet d’arrêt du gaz :

Un robinet d'arrêt manuel individuel doit être installé conformément à la norme B149.1 du Code des installations au gaz naturel ou propane. Il est recommandé qu’un robinet d’arrêt manual individuel soit installé en deçà de 6 pi (1,8 m) de la sécheuse. L'emplacement doit être facile à atteindre pour l’ouverture et la fermeture.

A C E

Type de gaz

Gaz naturel :

Cette sécheuse est équipée pour une alimentation au gaz naturel.

Sa conception est homologuée par la CSA International pour l’alimentation au gaz de pétrole liquéfié (propane ou butane), avec conversion appropriée.

■ Cette sécheuse doit être équipée du brûleur convenable, correspondant au gaz spécifique qui alimente l’habitation.

L’information sur le brûleur se trouve sur la plaque signalétique dans le logement de la porte de la sécheuse. Si cette information ne correspond pas au type de gaz disponible, contacter votre marchand ou composer les numéros de téléphone indiqués sur la page de couverture de ce manuel.

Conversion au gaz de pétrole liquéfié :

Un technicien qualifié doit effectuer la conversion.

Ne pas entreprendre de convertir l’appareil pour l’utilisation d’un gaz différent de celui indiqué sur la plaque signalétique sans d’abord consulter le fournisseur de gaz. Pour des renseignements sur la commande d'un ensemble de conversion au gaz de pétrole liquéfié, se référer à la section “Assistance ou service” de ce manuel. Demander la pièce n° 49572.

Canalisation d’arrivée de gaz

La canalisation doit comprendre un connecteur obturé

(filetage NPT de ¹⁄₈"ou plus) accessible pour le raccordement de l'instrument de mesure immédiatement en amont de la connexion d'alimentation en gaz de la sécheuse (voir l'illustration).

Un tuyau IPS de ½" est recommandé.

B D

A. Connecteur souple de

³⁄₈"

B. Adaptateur du tuyau au joint conique de

³⁄₈

"

C. Connecteur obturé (filetage NPT de

¹⁄₈

" ou plus)

D. Canalisation d’arrivée de gaz NPT de ½"

E. Robinet d’arrêt du gaz

Exigences concernant le raccordement au gaz

Utiliser un coude et un adaptateur NPT de ³⁄₈” x ³⁄₈” entre le connecteur de gaz flexible et la conduite de gaz de la sécheuse, tel que nécessaire pour éviter le pincement.

Utiliser uniquement un composé d'étanchéité des tuyauteries.

On doit raccorder la sécheuse à la conduite d’alimentation en gaz à l’aide d’un connecteur de gaz flexible homologué qui respecte les normes applicables aux connecteurs utilisés avec des appareils ménagers à gaz, CSA 6.10.

Caractéristiques d’alimentation du brûleur :

Altitudes supérieures à 10 000 pi (3 048 m) :

■ Si la sécheuse doit être utilisée à une altitude supérieure à

10 000 pi (3 048 m), on doit réduire de 4 % le débit thermique du brûleur indiqué sur la plaque signalétique pour chaque tranche de 1000 pi (305 m) d’augmentation de l’altitude.

Épreuve sous pression de l’alimentation en gaz

■ La sécheuse doit être déconnectée du système de canalisation d'alimentation en gaz lors de tout test de pression à des pressions plus élevées que ½ lb/po².

†®TEFLON est une marque déposée de E.I. Du Pont De Nemours et Compagnie

.

52

Canalisation d’arrivée de gaz de la sécheuse

■ La canalisation d’arrivée de gaz sortant à l’arrière de la sécheuse est dotée d’un filetage mâle de

³⁄₈".

■ Utiliser un conduit d'évacuation en métal lourd de

4" (10,2 cm) et des brides de serrage. Les produits d'évacuation DURASAFE™ sont recommandés.

2"

(5,1 cm)

A ³⁄₄

"

(1,9 cm)

A. Tuyau NPT de la sécheuse de

³⁄₈

"

Exigences concernant l'évacuation

AVERTISSEMENT

Risque d’incendie

Utiliser un conduit d’évacuation en métal lourd.

Ne pas utiliser un conduit d’évacuation en plastique.

Ne pas utiliser un conduit d’évacuation en feuille de métal.

Le non-respect de ces instructions peut causer un décès ou un incendie.

AVERTISSEMENT :

Pour réduire le risque d'incendie, cette sécheuse doit ÉVACUER L'AIR À L'EXTÉRIEUR.

IMPORTANT : Observer les dispositions de tous les codes et règlements en vigueur.

Le conduit d'évacuation de la sécheuse ne doit pas être connecté à une évacuation de gaz, une cheminée, un mur, un plafond ou un vide de construction.

En cas d'utilisation du système d'évacuation existant

Éliminer la charpie sur toute la longueur du système et veiller

à ce que le clapet de décharge ne soit pas obstrué par une accumulation de charpie.

Remplacer tout conduit de plastique ou de feuille métallique par un conduit de métal lourd rigide ou souple.

Examiner le tableau de longueur du conduit d'évacuation.

Apporter les modifications nécessaires au système d'évacuation pour atteindre le meilleur rendement de séchage.

En cas de nouveau système d'évacuation

Matériel pour l'évacuation

■ Utiliser un conduit d'évacuation en métal lourd. Ne pas utiliser un conduit de plastique ou en feuille métallique.

4"

10,2 cm

Conduit d'évacuation en métal lourd de 4" (10,2 cm)

On peut se procurer les produits d’évacuation DURASAFE™ auprès du marchand ou en téléphonant au service Pièces et accessoires de Whirlpool. Pour plus de renseignements, voir la section “Assistance ou service” de ce manuel.

Conduit métallique rigide

■ Pour un meilleur rendement de séchage, on recommande d'utiliser des conduits métalliques rigides.

On recommande d'utiliser un conduit métallique rigide pour réduire les risques d'écrasement et de déformation.

Conduit métallique flexible

■ Les conduits métalliques flexibles sont acceptables seulement dans la mesure où ils sont accessibles en vue du nettoyage.

Un conduit métallique flexible doit être totalement déployé et soutenu lorsque la sécheuse est à sa position finale.

Enlever tout excès de conduit flexible pour éviter tout affaissement ou déformation susceptible de réduire la capacité d'évacuation et le rendement.

Ne pas installer le conduit métallique flexible dans les cavités fermées des murs, plafonds ou planchers.

Coudes

Les coudes à 45° permettent une meilleure circulation de l'air que les coudes à 90°.

Bon Meilleur

Brides de serrage

■ Utiliser des brides pour sceller tous les joints.

■ Le conduit d'évacuation ne doit pas être connecté ou fixé avec des vis ou avec tout autre dispositif de serrage qui se prolonge à l'intérieur du conduit. Ne pas utiliser de ruban adhésif pour conduit.

Bride de serrage

53

Évacuation

Les styles de clapets recommandés sont illustrés ci-dessous.

B

A

4"

(10,2 cm)

4"

(10,2 cm)

A. Clapet à persiennes

B. Clapet de type boîte

Le clapet incliné de type boîte ci-dessous est acceptable.

4"

(10,2 cm)

2½"

(6,4 cm)

Terminer le conduit d'évacuation par un clapet de décharge pour empêcher les rongeurs et insectes d'entrer dans l'habitation.

Le clapet de décharge doit être situé à au moins

12" (30,5 cm) au-dessus du sol ou de tout autre objet susceptible de se trouver sur le trajet de l'air humide rejeté

(par exemple, fleurs, roches ou arbustes, limite de la neige, etc.).

Ne pas utiliser un clapet d'évacuation à fermeture magnétique.

Une mauvaise évacuation de l'air peut causer de l'humidité et une accumulation de charpie à l'intérieur de la maison, ce qui peut provoquer :

Dommages par l'humidité aux boiseries, meubles, peinture, papier-peint, tapis, etc.

Problèmes de nettoyage dans la maison et problèmes de santé.

Planification du système d’évacuation

Choisir un type de système d’évacuation

Installations d’évacuation recommandées

Les installations typiques consistent à acheminer le conduit d’évacuation à l’arrière de la sécheuse.

B

A

C

D

E

F

G

B

A. Sécheuse

B. Coude

C. Mur

D. Clapet de décharge

E. Brides

H

F. Conduit métallique rigide ou souple

G. Longueur de conduit nécessaire pour raccorder les coudes

H. Bouche de décharge

Installations standard du conduit d’évacuation à l’aide d’un conduit métallique rigide ou souple

Autres installations où le dégagement est réduit

Il existe de nombreux types de systèmes d’évacuation. Choisir le type qui convient le mieux à l’installation. Deux installations à dégagement réduit sont illustrées. Voir les instructions du fabricant.

A B C

A. Installation au-dessus de la sécheuse (aussi disponible avec un coude décalé)

B. Installation de périscope

C. Installation d’évacuation par l’arrière (côté gauche ou droit)

54

REMARQUE : On peut acheter les trousses suivantes pour les installations où le dégagement est réduit. Veuillez consulter la section “Assistance ou service” de ce guide pour commander.

■ Installation au-dessus de la sécheuse :

Pièce numéro 4396028

■ Installation de périscope (pour l’utilisation en cas de nonconcordance de la bouche de décharge de la sécheuse avec le clapet) :

Pièce numéro 4396037 - 0" (0 cm) à 18" (45,72 cm) de décalage

Pièce numéro 4396011 - 18" (45,72 cm) à 29" (73,66 cm) de décalage

Pièce numéro 4396014 - 29" (73,66 cm) à 50" (127 cm) de décalage

Installation d’évacuation par l’arrière (côté gauche ou droit) :

Pièce numéro 8242504

Dispositions spéciales pour les installations dans une maison mobile

Le système d'évacuation doit être solidement fixé à une section non combustible de la structure de la maison mobile et ne doit pas se terminer en dessous de la maison mobile. Faire en sorte que le système d'évacuation se termine à l'extérieur.

REMARQUE : Ne pas utiliser un conduit de longueur supérieure à la valeur spécifiée dans le tableau des systèmes d'évacuation. Si la longueur du circuit est supérieure à la valeur spécifiée dans le tableau, on observera :

Une réduction de la longévité de la sécheuse.

Une réduction du rendement, avec temps de séchage plus longs et une plus grande consommation d'énergie.

Le tableau des systèmes d'évacuation fournit les exigences d'évacuation qui vous aideront à atteindre la meilleure performance de séchage.

Tableau des systèmes d'évacuation

REMARQUE : L’évacuation par l’arrière (côté gauche ou droit) fonctionne en ajoutant un coude. Pour établir la longueur maximale du conduit, ajouter un coude supplémentaire dans le tableau.

Nombre de changements de direction à

90° ou coudes

0

Type de conduit

Clapets de type boîte ou

à persiennes

64 pi (20 m)

Clapets inclinés

58 pi (17,7 m) Métallique rigide

Métallique souple

36 pi (11 m) 28 pi (8,5 m)

1 54 pi (16,5 m)

31 pi (9,4 m)

48 pi (14,6 m)

23 pi (7 m)

2

3

4

Métallique rigide

Métallique souple

Métallique rigide

Métallique souple

Métallique rigide

Métallique souple

Métallique rigide

Métallique souple

44 pi (13,4 m)

27 pi (8,2 m)

35 pi (10,7 m)

25 pi (7,6 m)

27 pi (8,2 m)

23 pi (7 m)

38 pi (11,6 m)

19 pi (5,8 m)

29 pi (8,8 m)

17 pi (5,2 m)

21 pi (6,4 m)

15 pi (4,6 m)

Déterminer l'itinéraire d'acheminement du conduit

Choisir l'itinéraire d'acheminement vers l'extérieur qui sera le plus direct et le plus rectiligne.

Planifier l'installation pour introduire le nombre minimal de coudes et de changements de direction.

Si des coudes ou des changements de direction sont utilisés, prévoir autant d'espace que possible.

Plier le conduit graduellement pour éviter de le déformer.

Utiliser le moins possible de changements de direction à 90°.

Déterminer la longueur du conduit et les coudes nécessaires pour la meilleure performance de séchage

■ Utiliser le tableau des systèmes d'évacuation ci-dessous pour déterminer le type de matériel à utiliser pour le conduit et les combinaisons de clapet acceptables.

Installation du système d’évacuation

1. Installer le clapet d’évacuation. Utiliser du composé de calfeutrage pour sceller l’ouverture murale à l’extérieur autour du clapet d’évacuation.

2. Raccorder le conduit d’évacuation au clapet. Le conduit doit

être inséré à l’intérieur du clapet. Fixer ensemble le conduit et le clapet avec une bride de 4" (10,2 cm).

3. Acheminer le conduit d’évacuation jusqu’à l’emplacement de la sécheuse. Utiliser l’itinéraire le plus rectiligne possible. Voir

“Déterminer l'itinéraire d'acheminement du conduit” dans

“Planification du système d'évacuation”. Éviter les changements de direction à 90º. Utiliser des brides pour sceller tous les joints. Ne pas utiliser de ruban adhésif pour conduit, des vis ou autres dispositifs de fixation qui se prolongent à l’intérieur du conduit pour fixer celui-ci.

55

Installation des pieds de nivellement

AVERTISSEMENT

Risque du poids excessif

Utiliser deux ou plus de personnes pour déplacer et installer la sécheuse.

Le non-respect de cette instruction peut causer une blessure au dos ou d’autre blessure.

1. Pour protéger le sol, utiliser un grand morceau plat de l’emballage en carton de la sécheuse. Placer le carton sous le bord arrière de la sécheuse.

2. Saisir fermement la sécheuse par la caisse (ni par le dessus ni par le panneau de commande). Déposer délicatement la sécheuse sur le carton. Voir l’illustration.

Raccordement au gaz

1. Retirer le capuchon rouge de la conduite de gaz.

2. À l'aide d'une clé à molette, raccorder l’alimentation en gaz à la sécheuse. Utiliser un composé d’étanchéité des tuyauteries sur tous les filetages mâles non évasés. Si on utilise un conduit métallique souple, veiller à ce qu’il ne soit pas déformé.

A

B

3. Examiner les pieds de nivellement. Trouver le symbole de repérage (losange).

A. Filetage mâle évasé

B. Filetage mâle non évasé

REMARQUE : Pour les raccordements au gaz de pétrole liquéfié, il faut utiliser un composé d’étanchéité des tuyauteries résistant à l’action du gaz de pétrole liquéfié. Ne pas utiliser de ruban TEFLON ®† .

On doit utiliser une combinaison de raccords de tuyauterie pour raccorder la sécheuse à l’alimentation en gaz existante.

On voit ci-dessous une illustration d’un raccordement recommandé. Le raccordement peut varier, selon le type d’alimentation, la dimension et l’emplacement.

4. Engager manuellement les vis des pieds dans les trous.

Utiliser une clé à molette pour visser les pieds jusqu'à ce que le symbole de repérage (losange) ne soit plus visible.

5. Placer une cornière de carton prise à partir de l'emballage de la sécheuse sous chacun des deux coins arrière de la sécheuse. Redresser la sécheuse. Faire glisser la sécheuse sur les cornières jusqu'à ce qu'elle soit proche de son emplacement final. Laisser suffisamment d’espace pour connecter le conduit d’évacuation ou la canalisation de gaz.

Pour utilisation dans une maison mobile

Les sécheuses à gaz doivent être fixées solidement au plancher.

Les installations dans une maison mobile nécessitent une trousse d’installation pour maison mobile. Voir la section “Outillage et pièces” pour les renseignements de commande.

D

A

C

B

A. Connecteur de gaz souple de

³⁄₈

"

B. Conduit de la sécheuse de

C. Coude de conduit de

³⁄₈

"

³⁄₈

" à

³⁄₈

"

D. Adaptateur entre le conduit et le joint conique de

³⁄₈

"

3. Ouvrir le robinet d’arrêt du conduit d’alimentation. Le robinet est ouvert lorsque la poignée est parallèle au conduit d’alimentation en gaz.

A

B

A. Robinet fermé

B. Robinet ouvert

4. Vérifier tous les raccordements en les badigeonnant d’une solution de détection des fuites non corrosive approuvée.

L’apparition de bulles indique une fuite. Réparer toute fuite

éventuelle.

†®TEFLON est une marque déposée de E.I. Du Pont De Nemours et Compagnie

.

56

Raccordement du conduit d’évacuation

1. À l’aide d’une bride de fixation de 4" (10,2 cm), relier le conduit d’évacuation à la bouche d’évacuation de la sécheuse. Si on utilise un système d’évacuation existant, s’assurer qu’il est propre. Le conduit d’évacuation de la sécheuse doit être fixé sur la bouche d’évacuation de la sécheuse et dans le clapet d’évacuation. S’assurer que le conduit d’évacuation est fixé au clapet d’évacuation à l’aide d’une bride de fixation de 4" (10,2 cm).

2. Placer la sécheuse à son emplacement final. Ne pas écraser ni déformer le conduit d’évacuation.

3. (Sur les modèles à gaz) Vérifier que le tuyau de gaz flexible n'est pas déformé ou écrasé.

4. Une fois que le conduit d’évacuation est raccordé, retirer les cornières et le carton.

Réglage de l'aplomb de la sécheuse

Contrôler l'aplomb de la sécheuse en plaçant d'abord un niveau sur la partie supérieure de la sécheuse près de la console.

Inversion du sens d'ouverture de la porte

Le sens d'ouverture de la porte peut être changé du côté droit au côté gauche, si désiré.

1. Placer une serviette ou un linge doux sur le dessus de la sécheuse ou du plan de travail pour protéger la surface.

Dépose de la porte

1. Ouvrir la porte de la sécheuse.

2. Retirer la vis inférieure de chacune des deux charnières qui fixent la porte au panneau avant de la sécheuse.

3. Desserrer la vis supérieure de chacune des deux charnières :

Étape 2.

A

B

A

B

Puis, en plaçant un niveau dans la zone située sur le côté de la sécheuse, entre la partie supérieure et la caisse de la sécheuse, vérifier l'aplomb dans le sens avant/arrière.

A. Desserrer ces vis.

B. Ôter ces vis.

4. Retirer la porte de la sécheuse et les charnières en les soulevant à la verticale. Poser la porte sur une surface plane protégée, côté intérieur (partie interne de la porte) vers le haut. Retirer les deux vis desserrées du panneau avant de la sécheuse.

5. Retirer les quatre chevilles de plastique situées à l'extérieur de l'ouverture de la porte de la sécheuse.

Si la sécheuse n'est pas d'aplomb, la relever à l'aide d'un bloc de bois. Utiliser une clé pour ajuster les pieds vers le haut ou vers le bas, et vérifier à nouveau si elle est d'aplomb.

6. Installer 4 chevilles de plastique dans les trous des vis sur la gauche de la sécheuse après avoir retiré les charnières

(Étape 4).

57

Inversion de la gâche

1. Retirer la gâche de la porte de la sécheuse.

2. Retirer la vis cosmétique à l’opposé de la gâche de la porte.

3. Retirer les quatre vis du côté opposé de la porte.

A B

A. Gâche de la porte

B. Vis cosmétique

3. Réinstaller la gâche de la porte et la vis cosmétique sur le côté opposé de leur place initiale.

REMARQUE : La gâche de la porte et les chevilles d’obturation doivent être sur le même côté de l'ouverture de la porte.

Réinstallation de la porte

1. Retirer les quatre vis et les deux charnières de la porte de la sécheuse.

2. Replacer les quatre vis dans les mêmes trous.

4. Installer les deux charnières sur le panneau avant de la sécheuse à l'aide de quatre vis. Utiliser le côté sans fente pour fixer la charnière sur le panneau avant.

5. Installer les vis dans les trous supérieurs de la porte destinés

à la pose des charnières. Ne pas serrer les vis. Laisser les vis en retrait d’environ ¼" (5 mm).

A

A

A. Installer d’abord ces vis.

58

6. Suspendre la porte : insérer les têtes de vis dans les trous de fente supérieurs des charnières et glisser la porte vers le bas.

Aligner les trous de vis inférieurs dans la charnière et la porte.

Fixer deux vis inférieures. Serrer toutes les vis de la charnière.

Achever l’installation

1. Vérifier que toutes les pièces sont installées. S’il reste une pièce, passer en revue les différentes étapes pour découvrir laquelle aurait été oubliée.

2. S’assurer d’avoir récupéré tous vos outils.

3. Jeter/recycler tout le matériel d’emballage.

4. Vérifier l’emplacement définitif de la sécheuse. S’assurer que le conduit d’évacuation n’est pas écrasé ou déformé.

5. Vérifier que la sécheuse est de niveau. Voir “Mise à niveau de la sécheuse”.

AVERTISSEMENT

7. Fermer la porte; vérifier l’engagement de la gâche.

Risque de choc électrique

Brancher sur une prise à 3 alvéoles reliée à la terre.

Ne pas enlever la broche de liaison à la terre.

Ne pas utiliser un adaptateur.

Ne pas utiliser un câble de rallonge.

Le non-respect de ces instructions peut causer un décès, un incendie ou un choc électrique.

6. Brancher la sécheuse sur une prise à 3 broches reliée à la terre. Mettre l'appareil sous tension.

7. Retirer toute pellicule protectrice ou ruban adhésif restant sur la sécheuse.

REMARQUE : Les modèles avec une porte en verre possèdent un film de protection sur la vitre qui doit être retiré.

8. Lire “Utilisation de la sécheuse”.

9. Essuyer soigneusement l’intérieur du tambour de la sécheuse avec un chiffon humide pour éliminer toute trace de poussière.

10. Tester le fonctionnement de la sécheuse en sélectionnant un programme minuté avec séchage à chaud et en mettant la sécheuse en marche. Pour ce test, ne pas sélectionner le modificateur Air Only (air seulement).

Si la sécheuse ne démarre pas, vérifier ce qui suit :

La sécheuse est branchée sur une prise à 3 broches reliée à la terre.

L’alimentation électrique est connectée.

Les fusibles sont intacts et serrés, ou le disjoncteur n’est pas déclenché.

■ La porte de la sécheuse est fermée.

11. Après 5 minutes de fonctionnement, ouvrir la porte de la sécheuse et voir s'il y a de la chaleur. En cas de chaleur, annuler le programme et fermer la porte. Si vous ne sentez pas de chaleur, éteindre la sécheuse et vérifier si le robinet d’arrêt de la canalisation d’arrivée de gaz est ouvert.

■ Si le robinet d’arrêt de la canalisation d’arrivée de gaz est fermé, l’ouvrir, puis refaire le test des 5 minutes tel qu’indiqué ci-dessus.

■ Si le robinet d’arrêt de la canalisation d’arrivée de gaz est ouvert, contacter un technicien qualifié.

59

UTILISATION DE LA SÉCHEUSE

Mise en marche de la sécheuse

AVERTISSEMENT

AVERTISSEMENT

Risque d'explosion

Garder les matières et les vapeurs inflammables, telle que l’essence, loin de la sécheuse.

Ne pas faire sécher un article qui a déjà été touché par un produit inflammable (même après un lavage).

Le non-respect de ces instructions peut causer un décès, une explosion ou un incendie.

Ce manuel couvre plusieurs modèles différents. Votre modèle peut ne pas comporter l'ensemble des programmes ou caractéristiques décrits.

Suivre ces étapes de base pour mettre la sécheuse en marche.

Se référer aux sections spécifiques de ce manuel pour obtenir des renseignements plus détaillés.

1. Nettoyer le filtre à charpie avant chaque charge. Voir

“Nettoyage du filtre à charpie”.

2. Charger les vêtements dans la sécheuse et fermer la porte.

3. Appuyer sur POWER (alimentation).

4. Tourner le bouton au programme sélectionné. Les préréglages pour les programmes automatiques ou minutés s'allument. La durée estimée (programme automatique) ou réelle (programme minuté) du programme apparaît (en minutes) sur l'afficheur.

REMARQUE : Une durée par défaut est affichée lorsqu'un programme automatique est sélectionné. Au cours des premières minutes du processus de séchage, la durée du programme peut varier automatiquement par rapport à la durée par défaut en fonction du volume et du type de tissu de la charge. Vers la fin du processus de séchage, l'afficheur de la durée estimée s'ajustera de nouveau, indiquant la durée de séchage finale.

60

Risque d’incendie

Aucune laveuse ne peut complètement enlever l’huile.

Ne pas faire sécher des articles qui ont été salis par tout genre d’huile (y compris les huiles de cuisson).

Les articles contenant mousse, caoutchouc ou plastique doivent être séchés sur une corde à linge ou par le programme de séchage à l’air.

Le non-respect de ces instructions peut causer un décès ou un incendie.

Utilisation d'un programme automatique

Appuyer sur POWER (alimentation).

Tourner le bouton au programme automatique désiré.

Sélectionner DRYNESS (degré de séchage) pour régler le degré de séchage désiré. Au cours du programme, la commande détecte le degré de séchage de la charge et règle la durée automatiquement selon le degré de séchage sélectionné.

Le réglage de séchage par défaut est Normal lorsqu'on sélectionne un programme automatique. On peut sélectionner un degré de séchage différent, en fonction de la charge, en appuyant sur Dryness et en choisissant

More (plus), Less (moins) ou Damp (humide). La sélection de More (plus), Less (moins) ou Damp (humide) ajuste automatiquement la durée détectée nécessaire. Après avoir sélectionné un degré de séchage, il est impossible de le modifier sans arrêter le programme.

Sélectionner les options désirées.

Pour effectuer des changements durant un programme automatique :

Appuyer sur PAUSE/CANCEL (pause/annulation).

Régler le degré de séchage.

REMARQUE : Les sélections de degré de séchage ne peuvent être effectuées qu'avec les programmes automatiques.

Fonctionnement du système de séchage AccelerCare™

Les bandes de détection de l'humidité et de la température situées à l'intérieur du tambour de la sécheuse contrôlent la vitesse de séchage de la charge, la chaleur de l'air et le moment où les vêtements sont secs. Le système arrête automatiquement le programme pour gagner du temps et

éviter un séchage excessif. La technologie AccelerCare™ sèche les vêtements en toute sécurité en moins de temps qu’il n’en faut pour leur lavage.

Utilisation d'un programme minuté

Tourner le bouton au programme minuté désiré.

Appuyer sur les flèches TIME ADJUST (vers le haut ou vers le bas) jusqu'à ce que la durée de séchage désirée s'affiche. Appuyer sur les flèches (vers le haut ou vers le bas) et la durée changera par tranches de 1 minute.

Appuyer sans relâcher sur les flèches (vers le haut ou vers le bas) et la durée changera par tranches de 5 minutes.

REMARQUE : La caractéristique d'ajustement de la durée ne peut être utilisée qu'avec les programmes minutés.

■ Appuyer sur TEMP jusqu'à ce que la température désirée s'illumine.

REMARQUE : La caractéristique Temp ne peut être utilisée qu'avec les programmes minutés.

REMARQUE : Durant un programme minuté, on peut changer les réglages de durée, de température, de WRINKLE

SHIELD™ et de signal de fin de programme.

5. (ÉTAPE FACULTATIVE) Si désiré, choisir OPTIONS. Pour plus de détails, voir “Options”.

6. (ÉTAPE FACULTATIVE) Si désiré, appuyer sur END OF CYCLE

SIGNAL. Un signal sera émis pour vous annoncer la fin du programme. Pour plus de détails, voir la section “Signal de fin de programme”.

7. Appuyer sur START (mise en marche). Vérifier que la porte est fermée.

■ Si on n'appuie pas sur Start dans les 5 minutes qui suivent le choix de programme, la sécheuse s'arrête automatiquement.

■ Si on désire mettre fin au programme de séchage après avoir appuyé sur Start, appuyer deux fois sur PAUSE/

CANCEL.

Arrêt, pause ou remise en marche

Pour mettre la sécheuse en pause ou l'arrêter à tout moment

Ouvrir la porte ou appuyer une fois sur PAUSE/CANCEL. Appuyer deux fois sur PAUSE/CANCEL pour annuler un programme.

Pour remettre la sécheuse en marche

Fermer la porte. Appuyer sur START jusqu'à ce que la sécheuse se mette en marche.

REMARQUE : Le séchage reprendra là où le programme a été interrompu si on referme la porte et appuie sur Start dans les

5 minutes qui suivent. Si le programme est interrompu pendant plus de 5 minutes, la sécheuse s'arrête. Sélectionner les nouveaux réglages de programme avant de remettre la sécheuse en marche.

Conseils pour le séchage et les programmes

Choisir le programme, le degré de séchage et la température corrects pour la charge. Si un programme automatique est en cours, l'afficheur indique la durée estimée du programme au moment où la sécheuse détecte automatiquement le degré de séchage de la charge. Si un programme minuté est en cours, l'afficheur indique la durée exacte en minutes restante jusqu'à la fin du programme.

La période de refroidissement fait culbuter la charge sans chaleur au cours des quelques dernières minutes de tous les programmes. La période de refroidissement permet de manipuler les charges plus facilement et réduit le froissement. La durée de refroidissement varie en fonction de la charge et du degré de séchage.

Conseils de séchage

■ Suivre les directives figurant sur l'étiquette lorsqu'elles sont disponibles.

Si désiré, ajouter une feuille d'assouplissant de tissu. Suivre les instructions figurant sur l'emballage.

Pour réduire le froissement, enlever la charge de la sécheuse aussitôt que le culbutage cesse. Cette action est particulièrement importante pour les tissus à pressage permanent, les tricots et les tissus synthétiques.

■ Éviter de faire sécher des vêtements de travail épais avec des tissus plus légers. Il pourrait en résulter un séchage excessif des tissus plus légers et un rétrécissement ou froissement accru.

61

Conseils pour les programmes

■ On recommande de sécher la plupart des charges en utilisant les préréglages de programme.

■ Consulter le tableau des préréglages des programmes automatiques ou minutés (à la section “Programmes”) pour un guide de séchage de charges diverses.

La température de séchage et le degré de séchage sont préréglés lorsqu'on choisit un programme automatique.

On peut sélectionner un degré de séchage différent, en fonction de la charge, en appuyant sur Dryness et en choisissant More (plus), Normal (normal), Less (moins) ou

Damp (humide).

REMARQUE : Il est impossible d'utiliser la caractéristique d'ajustement de la durée ou de choisir une température avec les programmes automatiques.

Pour ajuster la durée d'un programme minuté, appuyer sur les flèches Time Adjust (vers le haut ou vers le bas).

Ajuster la température d'un programme minuté en appuyant sur Temp jusqu'à ce que la température désirée soit sélectionnée.

REMARQUE : Il est impossible de choisir un degré de séchage avec les programmes minutés.

Témoins lumineux

On peut suivre l'état d'avancement de la sécheuse grâce aux témoins lumineux du degré de séchage.

Done (linge prêt)

Le témoin Done s'allume lorsque le programme de séchage est terminé. Ce témoin reste allumé durant le réglage WRINKLE

SHIELD™.

Réglage WRINKLE SHIELD™

Le témoin du réglage WRINKLE SHIELD™ s'allume lorsque cette option est sélectionnée. Ce témoin reste allumé durant le réglage

WRINKLE SHIELD™.

Témoins lumineux

Les autres témoins lumineux indiquent les réglages de programme, de modificateurs, d'options et de signal de fin de programme sélectionnés. L'affichage indique la durée restante réelle ou estimée.

Programmes

Sélectionner le programme de séchage qui correspond au type de charge à sécher. Voir les tableaux des préréglages des programmes automatiques ou minutés.

Sensing (détection)

■ Au cours d'un programme automatique, le témoin Sensing est allumé jusqu'à ce qu'un article mouillé soit détecté.

■ Au cours d'un programme minuté, le témoin Sensing s'allume au début du programme et s'éteint au bout de 5 minutes.

Wet (mouillé)

Le témoin Wet s'allume au début d'un programme automatique si un article mouillé est détecté.

■ Au cours d'un programme automatique, si un article mouillé n'est pas détecté après environ 5 minutes, la sécheuse passe directement à la période de refroidissement et les témoins

Cool Down et WRINKLE SHIELD™ s'allument, si la fonction est sélectionnée.

■ Au cours d'un programme minuté, les articles mouillés ne sont pas détectés. La sécheuse continuera à fonctionner pour la durée de temps sélectionnée et le témoin Wet s'allumera. Le témoin lumineux Damp (humide) ne s'allumera pas.

Damp (humide)

Le témoin Damp s'allume au cours d'un programme automatique lorsque le linge est sec à environ 80 %. Si on sélectionne le séchage humide, un signal est émis. Voir “Options”.

Cool Down (refroidissement)

Le témoin Cool Down s'allume pendant la période de refroidissement du programme. Le linge refroidit pour faciliter sa manipulation.

Programmes automatiques

Les programmes automatiques permettent d'assortir le programme à la charge à sécher. Voir le tableau ci-après

“Préréglages des programmes automatiques”. Chaque programme sèche certains tissus à la température recommandée. Un capteur détecte l'humidité de la charge et règle automatiquement la durée pour un séchage optimal.

Heavy Duty (service intense)

Utiliser ce programme pour le séchage à température élevée des charges mixtes lourdes, des articles en coton et des jeans.

Normal

Utiliser ce programme pour le séchage à température moyenne des tissus robustes tels que les vêtements de travail.

Casual (tout-aller)

Utiliser ce programme pour le séchage à basse température des tissus sans repassage tels que les chemises de sport, les vêtements de travail tout-aller et les mélanges de tissus à pressage permanent.

Delicate (articles délicats)

Utiliser ce programme pour le séchage à température extra basse des articles tels que la lingerie, les chemisiers et les tricots lavables.

62

Préréglages des programmes automatiques

Programmes automatiques

Type de charge

HEAVY DUTY (service intense)

Charges mixtes lourdes, articles en coton, jeans

NORMAL

Velours côtelé, vêtements de travail

CASUAL (tout-aller)

Vêtements de travail tout-aller, pressage permanent, articles synthétiques

DELICATE (articles délicats)

Lingerie, chemisiers, tricots lavables en machine

Température

High (élevée)

Medium (moyenne)

Low (basse)

Extra-Low (extrabasse)

Programmes minutés

Utiliser les programmes minutés pour sélectionner une durée de séchage précise et une température de séchage. Lorsqu'un programme minuté est sélectionné, l'afficheur de la durée résiduelle estimée indique la durée réelle restante pour le programme en cours. Il est possible de modifier la durée réelle du programme en appuyant sur les flèches Time Adjust (vers le haut ou vers le bas). Voir “Changement des programmes, modificateurs et options”.

REMARQUE : Les programmes minutés peuvent également être utilisés avec la grille de séchage. Voir “Grille de séchage”.

Séchage minuté

Utiliser ce programme pour compléter le séchage si des articles sont encore humides après un programme automatique. Le séchage minuté est également utile pour le séchage d'articles lourds et encombrants tels que les couvre-lits et vêtements de travail. Les vêtements légers, tels que les vêtements de gymnastique, peuvent être séchés en utilisant le séchage minuté réglé à basse température.

QUICK DRY (séchage rapide)

Utiliser ce programme pour sécher les petites charges ou les articles qui requièrent un temps de séchage court.

Touch Up (rafraîchissement)

Utiliser ce programme pour aider à aplanir les faux plis des articles tels que les vêtements qui ont séjourné dans une valise ou qui sont restés trop longtemps dans la sécheuse.

Préréglages des programmes minutés

Programmes minutés

Type de charge

Température par défaut

TIMED DRY (séchage

minuté)

Articles lourds et encombrants, vêtements de travail

QUICK DRY (séchage

rapide)

Petites charges

TOUCH UP

(rafraîchissement)

Aide à aplanir les faux plis

High (élevée)

Medium

(moyenne)

Medium

(moyenne)

Modificateurs

Durée par défaut

(Minutes)

40

24

20

Modificateurs des programmes automatiques

Utiliser le modificateur de degré de séchage pour sélectionner les degrés de séchage des programmes automatiques. Appuyer sur

Dryness jusqu'à ce que le réglage de degré de séchage désiré s'allume.

Le réglage de séchage par défaut est Normal lorsqu'on sélectionne un programme de séchage automatique. On peut sélectionner un degré de séchage différent, en fonction de la charge, en appuyant sur Dryness et en choisissant More (plus),

Normal (normal), Less (moins) ou Damp (humide). La sélection de

More (plus), Normal (normal), Less (moins) ou Damp (humide) ajuste automatiquement le degré de séchage qui commandera l'arrêt de la sécheuse. Après avoir sélectionné un degré de séchage, il est impossible de le modifier sans arrêter le programme.

REMARQUE : Les sélections de degré de séchage ne peuvent

être utilisées avec les programmes minutés.

Modificateurs des programmes minutés

Utiliser le modificateur de température pour sélectionner les températures des programmes minutés. Appuyer sur Temp jusqu'à ce que le réglage de température désiré s'allume.

REMARQUE : Les modificateurs de température ne peuvent pas

être utilisés avec les programmes automatiques.

63

Air Only (air seulement)

Utiliser le modificateur Air Only pour les articles qui doivent être séchés sans chaleur, tels que le caoutchouc, le plastique et les tissus sensibles à la chaleur. Ce tableau donne des exemples d'articles qui peuvent être séchés au réglage Air Only.

Type de charge Durée*

(Minutes)

20 - 30 Caoutchouc mousse - oreillers, soutiens-gorge rembourrés, jouets rembourrés

Plastique - rideaux de douche, nappes

Tapis à endos de caoutchouc

Plastique oléfinique, polypropylène, nylon diaphane

20 - 30

40 - 50

10 - 20

*Régler de nouveau le programme pour compléter le séchage, si nécessaire.

Utilisation du réglage Air Only (air seulement)

■ Vérifier que les recouvrements sont bien cousus.

Secouer et faire bouffer les oreillers à la main périodiquement pendant le programme.

Sécher l'article complètement. Les oreillers en caoutchouc mousse sont lents à sécher.

REMARQUE : Air Only n'est pas disponible avec les programmes automatiques.

Options

On peut personnaliser les programmes en choisissant certaines options.

Lorsque la sécheuse ne fonctionne pas, la lampe du tambour s'allume lorsqu'on appuie sur la touche DRUM LIGHT (lampe du tambour) ou lorsque la porte est ouverte. Elle restera allumée à moins que la porte de la sécheuse ne soit laissée ouverte pendant 5 minutes, qu'on ferme la porte ou qu'on appuie à nouveau sur la touche DRUM LIGHT.

Appuyer sur DRUM LIGHT à tout moment pour allumer ou

éteindre la lampe du tambour.

Réglage WRINKLE SHIELD™

Le réglage WRINKLE SHIELD™ aide à aplanir les faux plis qui se forment lorsqu'on ne peut pas sortir la charge de la sécheuse dès la fin d'un programme. Au cours de cette option, la sécheuse arrête le culbutage puis effectue de nouveau un culbutage pendant une brève période.

■ Appuyer sur le réglage WRINKLE SHIELD™ pour obtenir jusqu'à 120 minutes de culbutage périodique sans chaleur à la fin d'un programme.

Arrêter le réglage WRINKLE SHIELD™ à tout moment en appuyant sur le réglage WRINKLE SHIELD™ ou en ouvrant la porte de la sécheuse.

Pour le programme Perm Press/Casual (pressage permanent/ tout-aller), le réglage WRINKLE SHIELD™ est préréglé à ON

(marche). Les autres programmes automatiques conservent le réglage WRINKLE SHIELD™ . Par exemple, si on sélectionne le réglage WRINKLE SHIELD™ dans le programme Normal, le réglage sera activé la prochaine fois que ce programme sera sélectionné.

REMARQUE : Lorsqu'on ne sélectionne pas le réglage WRINKLE

SHIELD™, la sécheuse s'arrête après la période de refroidissement.

Damp Dry Signal (signal de séchage humide)

Choisir cette option pour être averti lorsque les vêtements sont secs à environ 80 %. Cette option est utile lorsqu'on désire retirer des articles légers d'une charge mixte pour éviter de les sécher à l'excès ou sortir des articles partiellement secs nécessitant un

éventuel repassage.

Le signal de séchage humide est utile lorsqu'on sèche des draps/ du linge de maison dans une charge mixte. Lorsque le signal s'éteint, ouvrir la porte pour arrêter la sécheuse, réarranger la charge, fermer la porte et remettre la sécheuse en marche pour terminer le programme. Réarranger la charge aidera les articles à mieux sécher.

REMARQUE : Le signal de séchage humide est disponible uniquement avec les programmes automatiques.

Drum Light (lampe du tambour)

Sur certains modèles, sélectionner Drum Light (lampe du tambour) pour allumer la lampe à l'intérieur du tambour de la sécheuse. Pendant un programme, si la fonction Drum Light est sélectionnée, la lampe du tambour s'allume et reste allumée jusqu'à ce qu'on appuie à nouveau sur la touche DRUM LIGHT, qu'on ouvre ou ferme la porte ou qu'on laisse la porte ouverte pendant 5 minutes.

64

Signal de fin de programme

Signal de fin de programme

La sécheuse émet un signal sonore qui indique la fin du programme. Le fait de sortir rapidement les vêtements à la fin du programme réduit le froissement.

Appuyer sur END OF CYCLE SIGNAL (signal de fin de programme) jusqu'à la sélection du volume désiré (fort, faible ou

éteint).

REMARQUE : Lorsque le réglage WRINKLE SHIELD™ est sélectionné et que le signal de fin de programme est activé, un signal sonore retentit toutes les 5 minutes jusqu'à ce que les vêtements soient retirés, ou que le réglage WRINKLE SHIELD™ se termine.

Changement des programmes, modificateurs et options

Il est possible de changer les programmes automatiques et minutés, les modificateurs et les options à tout moment avant d'appuyer sur le bouton Start (mise en marche).

■ Trois brefs signaux sonores marquent le choix d'une combinaison non disponible. La dernière sélection ne sera pas acceptée.

Changement des programmes après avoir appuyé sur

Start

1. Appuyer deux fois sur la touche PAUSE/CANCEL (pause/ annulation).

2. Sélectionner le programme et les options désirés.

3. Appuyer sur START (mise en marche). La sécheuse recommence au début du nouveau programme.

REMARQUE : Si on n'appuie pas sur Start dans les 5 minutes qui suivent le choix de programme, la sécheuse s'arrête automatiquement.

Changement des modificateurs et options après avoir appuyé sur Start

Il est possible de changer une option ou un modificateur en tout temps avant que l'option ou le modificateur choisi ne commence.

1. Appuyer une fois sur PAUSE/CANCEL (pause/annulation).

2. Choisir la nouvelle option et/ou les nouveaux modificateurs.

3. Appuyer sur START pour continuer le programme.

REMARQUE : Si on appuie deux fois sur PAUSE/CANCEL, le programme est annulé et la sécheuse s'éteint. Recommencer le processus de sélection.

Modification des préréglages de niveau de séchage

Si les charges des programmes de séchage automatiques ne sont pas aussi sèches que désiré, vous pouvez modifier les préréglages du niveau de séchage pour augmenter le séchage.

Cette modification prendra effet pour tous les programmes de séchage automatiques.

Vos réglages de niveau de séchage peuvent être modifiés pour s'adapter à différentes installations, conditions environnementales ou préférences personnelles. Il existe

3 réglages de séchage : 1 (niveau de séchage préréglé en usine),

2 (vêtements légèrement plus secs, environ 15 % de temps de séchage supplémentaire) et 3 (vêtements beaucoup plus secs, environ 30 % de temps de séchage supplémentaire).

1. Les réglages de niveau de séchage ne peuvent pas être modifiés pendant le fonctionnement de la sécheuse.

2. Appuyer sur le bouton DRYNESS pendant 5 secondes. La sécheuse émet un signal sonore, et “CF” s'affiche pendant

1 seconde, suivi du réglage de séchage actuel.

3. Pour sélectionner un nouveau réglage de séchage, appuyer de nouveau sur le bouton DRYNESS jusqu'à ce que le réglage désiré s'affiche.

REMARQUE : Pendant une recherche de réglage, le réglage en cours ne clignote pas mais les autres réglages clignotent.

4. Appuyer sur START pour enregistrer le réglage de séchage.

5. Le réglage de séchage que vous avez sélectionné deviendra le nouveau réglage par défaut pour tous les programmes automatiques.

Option de grille de séchage

Utiliser la grille de séchage pour faire sécher sans culbutage des articles tels que chandails et oreillers. Le tambour tourne, mais la grille ne bouge pas.

Si votre modèle ne dispose pas d’une grille de séchage, vous pouvez en acheter une. Pour savoir si votre modèle permet l’utilisation d’une grille de séchage et pour obtenir des renseignements pour commander, veuillez consulter la couverture de ce manuel ou contacter le marchand chez qui vous avez acheté votre sécheuse.

REMARQUE : La grille doit être enlevée pour le culbutage normal. Ne pas utiliser le programme automatique avec la grille de séchage.

Utilisation de la grille de séchage

1. Ouvrir la porte de la sécheuse.

A. Bord avant

2. Placer la grille de séchage dans le tambour de la sécheuse en positionnant la broche arrière sur le rebord du panneau interne arrière de la sécheuse. Baisser le bord avant de la grille de séchage pour bien la fixer à l’avant de la sécheuse.

B

A

A

A. Bord avant de la grille de séchage

B. Panneau arrière de la sécheuse

65

3. Placer les articles mouillés sur la grille de séchage. Laisser de l’espace entre les articles pour que l’air puisse atteindre toutes les surfaces.

REMARQUE : Ne pas laisser un article pendre par-dessus le bord de la grille.

ENTRETIEN DE LA SÉCHEUSE

Nettoyage de l'emplacement de la sécheuse

Éviter de laisser des éléments qui pourraient obstruer le débit de combustion et empêcher une bonne ventilation autour de la sécheuse.

AVERTISSEMENT

4. Fermer la porte.

5. Appuyer sur le bouton POWER (alimentation).

6. Sélectionner un programme de séchage minuté et une température (voir tableau suivant). Les articles contenant de la mousse, du caoutchouc ou du plastique doivent être séchés sur une corde à linge ou au moyen du réglage de séchage à l’air seulement.

7. Il faut sélectionner une durée de séchage en appuyant sur

TIME ADJUST (vers le haut ou vers le bas). Régler de nouveau la durée au besoin pour compléter le séchage. Se référer au tableau suivant.

8. Appuyer sans relâcher sur le bouton START (pendant environ

1 seconde).

Ce tableau montre des exemples d’articles qui peuvent être séchés sur une grille et indique le programme, le réglage de température et la durée de séchage suggérés. La durée de séchage réelle dépendra du degré d’humidité retenue dans les articles.

Séchage sur grille Réglage Temp.

Durée*

Chandails en laine

Étirer à la taille normale et étaler à plat sur la grille.

Séchage minuté

Basse 60

Jouets rembourrés ou oreillers

Rembourrage de coton ou de polyester

Jouets rembourrés ou oreillers

Rembourrage en caoutchouc mousse

Chaussures de tennis ou de toile

Séchage minuté

Séchage minuté

Séchage minuté

Basse

Air seulement

(sans chaleur)

Air seulement

(sans chaleur)

60

90

90

*(Minutes) Régler de nouveau la durée pour compléter le séchage, si nécessaire.

Risque d'explosion

Garder les matières et les vapeurs inflammables, telle que l’essence, loin de la sécheuse.

Placer la sécheuse au moins 46 cm (18 po) au-dessus du plancher pour une installation dans un garage.

Le non-respect de ces instructions peut causer un décès, une explosion ou un incendie.

Nettoyage du filtre à charpie

Nettoyer le filtre à charpie avant chaque charge. Un filtre obstrué de charpie peut augmenter la durée de séchage.

IMPORTANT :

■ Ne pas faire fonctionner la sécheuse avec un filtre à charpie déplacé, endommagé, bloqué ou manquant. Une telle action peut causer une surchauffe ou des dommages à la sécheuse et aux tissus.

■ Si de la charpie tombe dans la sécheuse au moment du retrait du filtre, vérifier le conduit d'évacuation et retirer la charpie.

Nettoyage avant chaque charge

1. Le filtre à charpie est situé au sommet de la sécheuse. Tirer le filtre à charpie vers soi. Enlever la charpie du filtre en la roulant avec les doigts. Ne pas rincer ni laver le filtre pour enlever la charpie. La charpie mouillée s'enlève difficilement.

2. Remettre le filtre à charpie fermement en place.

66

Nettoyage au besoin

1. Enlever la charpie du filtre en la roulant avec les doigts.

2. Mouiller les deux côtés du filtre à charpie avec de l'eau chaude.

3. Mouiller une brosse en nylon avec de l'eau chaude et du détergent liquide. Frotter le filtre avec la brosse pour enlever l'accumulation de résidus.

4. Rincer le filtre à l'eau chaude.

5. Bien sécher le filtre à charpie avec une serviette propre.

Réinstaller le filtre à charpie dans la sécheuse.

Nettoyage de l’intérieur de la sécheuse

1. Appliquer un nettoyant domestique liquide et ininflammable sur la surface tachée du tambour et frotter avec un linge doux jusqu'à ce que la tache soit enlevée.

2. Essuyer complètement le tambour avec un linge humide.

3. Faire culbuter une charge de linge ou de serviettes propres pour sécher le tambour.

REMARQUE : Les vêtements contenant des teintures instables, tels que jeans en denim ou articles en coton de couleur vive, peuvent décolorer l'intérieur de la sécheuse. Ces taches ne sont pas nocives pour votre sécheuse et ne tacheront pas les vêtements des charges futures. Faire sécher les articles fabriqués d'une teinture instable en les tournant à l'envers pour éviter le transfert de la teinture.

Retrait de la charpie accumulée

De l'intérieur de la caisse de la sécheuse

Retirer la charpie tous les 2 ans, ou plus souvent, selon l'utilisation de la sécheuse. Le nettoyage doit être effectué par une personne qualifiée.

Du conduit d'évacuation

Retirer la charpie tous les 2 ans, ou plus souvent, selon l'utilisation de la sécheuse.

Précautions à prendre pour les vacances et avant un déménagement

Entretien avant les vacances

On ne doit faire fonctionner la sécheuse que lorsqu'on est présent. Si l'utilisateur doit partir en vacances ou n'utilise pas la sécheuse pendant une période prolongée, il convient d'exécuter les opérations suivantes :

1. Débrancher la sécheuse ou déconnecter la source de courant

électrique.

2. Fermer le robinet d’arrêt de la canalisation de gaz.

3. Nettoyer le filtre à charpie. Voir “Nettoyage du filtre à charpie”.

Précautions à prendre avant un déménagement

1. Débrancher le cordon d'alimentation électrique.

2. 2. Fermer le robinet d’arrêt de la canalisation de gaz.

3. Débrancher le tuyau de la canalisation de gaz et retirer les raccords fixés sur le tuyau de la sécheuse.

4. Recouvrir la canalisation de gaz ouverte.

5. Veiller à ce que les pieds de nivellement soient fixés solidement à la base de la sécheuse.

6. Utiliser du ruban adhésif de masquage pour fixer la porte de la sécheuse.

Changement de l’ampoule d’éclairage du tambour

La lumière de la sécheuse s’allume automatiquement à l’intérieur du tambour lorsqu’on ouvre la porte.

Changement de l’ampoule du tambour

1. Débrancher la sécheuse ou déconnecter la source de courant

électrique.

2. Ouvrir la porte de la sécheuse. Trouver le couvercle de l’ampoule d’éclairage sur la paroi arrière de la sécheuse.

Enlever la vis située au coin inférieur droit du couvercle.

Enlever le couvercle.

3. Tourner l’ampoule dans le sens antihoraire. Remplacer l’ampoule seulement par une ampoule de 10 watts pour appareil électroménager. Réinstaller le couvercle et le fixer avec la vis.

4. Brancher la sécheuse ou reconnecter la source de courant

électrique.

67

DÉPANNAGE

Essayer d'abord les solutions suggérées ici, ce qui vous évitera peut-être le coût d'une visite de service...

Fonctionnement de la sécheuse

Le sécheuse ne fonctionne pas

Un fusible est-il grillé ou le disjoncteur s'est-il déclenché?

Remplacer le fusible ou réenclencher le disjoncteur. Si le problème persiste, appeler un électricien.

A-t-on utilisé un fusible ordinaire?

Utiliser un fusible temporisé.

La porte de la sécheuse est-elle bien fermée?

A-t-on bien enfoncé le bouton Start (mise en marche)?

Pour les charges importantes, il peut être nécessaire d'appuyer sur le bouton Start pendant 2 à 5 secondes.

Absence de chaleur

Un fusible est-il grillé ou le disjoncteur s'est-il déclenché?

Le tambour peut tourner, mais sans chaleur. Remplacer le fusible ou réenclencher le disjoncteur. Si le problème persiste, appeler un électricien.

Le robinet du conduit d’alimentation en gaz est-il ouvert?

Sons inhabituels

La sécheuse est-elle restée hors service pendant un certain temps?

Si la sécheuse n'a pas été utilisée depuis quelque temps, il est possible qu'elle émette des bruits saccadés au cours des premières minutes de fonctionnement.

Une pièce de monnaie, un bouton ou un trombone sontils coincés entre le tambour et l'avant ou l'arrière de la

sécheuse?

Vérifier les bords avant et arrière du tambour pour voir si de petits objets y sont coincés. Vider les poches avant le lavage.

S’agit-il d’une sécheuse à gaz?

Le déclic du robinet de gaz est un bruit de fonctionnement normal.

Les quatre pieds sont-ils installés et la sécheuse est-elle d'aplomb de l'avant vers l'arrière et transversalement?

La sécheuse peut vibrer si elle n'est pas correctement installée. Voir les instructions d'installation.

Les vêtements sont-ils emmêlés ou en boule?

Une charge en boule rebondit, ce qui fait vibrer la sécheuse.

Séparer les articles de la charge et remettre la sécheuse en marche.

La sécheuse affiche un message codé

“PF” (panne de courant), vérifier ce qui suit :

Le programme de séchage a-t-il été interrompu par une panne de courant? Appuyer sans relâcher sur START pour remettre la sécheuse en marche.

Code de service “F” et variantes (F1, F2, F20, etc.) :

Faire un appel de service.

Résultats de la sécheuse

Le séchage des vêtements n'est pas satisfaisant, les durées de séchage sont trop longues ou la charge est trop chaude

■ Le filtre à charpie est-il obstrué de charpie?

Le filtre à charpie doit être nettoyé avant chaque charge.

AVERTISSEMENT

Risque d’incendie

Utiliser un conduit d’évacuation en métal lourd.

Ne pas utiliser un conduit d’évacuation en plastique.

Ne pas utiliser un conduit d’évacuation en feuille de métal.

Le non-respect de ces instructions peut causer un décès ou un incendie.

Le conduit d'évacuation ou le clapet d'évacuation à l'extérieur est-il obstrué de charpie, restreignant le mouvement de l'air?

Faire fonctionner la sécheuse pendant 5 à 10 minutes. Tenir la main sous le clapet d'évacuation à l'extérieur pour vérifier le mouvement de l'air. Si vous ne ressentez pas de l'air en mouvement, nettoyer le système d'évacuation ou remplacer le conduit d'évacuation par un conduit en métal lourd ou flexible. Voir les instructions d'installation.

Des feuilles d'assouplissant de tissu bloquent-elles la grille de sortie?

Utiliser une seule feuille d'assouplissant par charge et l'utiliser une seule fois.

Le conduit d'évacuation a-t-il la longueur appropriée?

Vérifier que le conduit d'évacuation n'est pas trop long ou ne comporte pas trop de changements de direction. Un long conduit augmentera les durées de séchage. Voir les instructions d'installation.

Le diamètre du conduit d'évacuation a-t-il la taille correcte?

Utiliser un composant de 4" (10,2 cm) de diamètre.

68

AVERTISSEMENT

Temps de programme trop court

Risque d'explosion

Garder les matières et les vapeurs inflammables, telle que l’essence, loin de la sécheuse.

Placer la sécheuse au moins 46 cm (18 po) au-dessus du plancher pour une installation dans un garage.

Le non-respect de ces instructions peut causer un décès, une explosion ou un incendie.

La sécheuse se trouve-t-elle dans une pièce où la température ambiante est inférieure à 45°F (7°C)?

Le bon fonctionnement des programmes de la sécheuse nécessite une température ambiante supérieure à 45°F (7°C).

La sécheuse est-elle installée dans un placard?

Les portes du placard doivent comporter des ouvertures d'aération au sommet et en bas de la porte. Un espace de 5”

(12,7 cm) est nécessaire à l’arrière de la sécheuse et un espace de 1” (2,5 cm) minimum est nécessaire sur les côtés et à l’avant de la sécheuse. Voir les instructions d'installation.

Le modificateur Air Only (air seulement) a-t-il été

sélectionné?

Choisir la température appropriée aux types de vêtements à sécher. Voir “Modificateurs”.

La charge est-elle trop grosse et trop lourde pour sécher rapidement?

Séparer la charge pour qu'elle culbute librement.

AVERTISSEMENT

Risque du poids excessif

Utiliser deux ou plus de personnes pour déplacer et installer la sécheuse.

Le non-respect de cette instruction peut causer une blessure au dos ou d’autre blessure.

■ Le programme automatique se termine-t-il trop tôt?

La charge n'est peut-être pas en contact avec les bandes de détection. Régler l'aplomb de la sécheuse.

Modifier le réglage de degré de séchage pour les programmes automatiques. L'augmentation ou la diminution du degré de séchage modifiera la durée de séchage d'un programme.

Charpie sur la charge

■ Le filtre à charpie est-il obstrué?

Nettoyer le filtre à charpie. Vérifier le mouvement de l'air.

Taches sur la charge ou sur le tambour

■ L'assouplissant de tissu pour sécheuse a-t-il été utilisé correctement?

Ajouter les feuilles d'assouplissant de tissu au début du programme. Les feuilles d'assouplissant de tissu ajoutées à une charge partiellement sèche peuvent tacher les vêtements.

Les taches sur le tambour sont dues aux teintures contenues dans les vêtements (les jeans en général). Il n'y aura pas de transfert sur les autres vêtements.

Charges avec faux plis

La charge a-t-elle été retirée de la sécheuse à la fin du programme?

La sécheuse a-t-elle été surchargée?

Faire sécher de plus petites charges qui peuvent culbuter librement.

Odeurs

■ Avez-vous récemment employé peinture, teinture ou vernis dans la pièce où est installée votre sécheuse?

Si c'est le cas, aérer la pièce. Une fois les odeurs ou

émanations disparues, laver et sécher à nouveau les vêtements.

69

ASSISTANCE OU SERVICE

Avant de faire un appel pour assistance ou service, veuillez vérifier la section “Dépannage”. Cette vérification peut vous faire

économiser le coût d’une visite de réparation. Si vous avez encore besoin d’aide, suivre les instructions ci-dessous.

Lors d’un appel, veuillez connaître la date d’achat et les numéros au complet de modèle et de série de votre appareil. Ces renseignements nous aideront à mieux répondre à votre demande.

Nos consultants fournissent l’assistance pour :

■ Procédés d'utilisation et d'entretien.

Vente d'accessoires et de pièces de rechange.

Caractéristiques et spécifications à notre gamme complète d’appareils électroménagers.

Les références aux concessionnaires, compagnies de service de réparation et distributeurs de pièces de rechange locaux.

Les techniciens de service désignés par Whirlpool Canada LP sont formés pour remplir la garantie des produits et fournir un service après la garantie, partout au Canada.

Si vous avez besoin de pièces de rechange

Si vous avez besoin de commander des pièces de rechange, nous vous recommandons d’utiliser seulement des pièces spécifiées par l'usine FSP ® . Ces pièces conviendront et fonctionneront bien parce qu’elles sont fabriquées selon les mêmes spécifications précises utilisées pour construire chaque nouvel appareil WHIRLPOOL ® .

Pour trouver des pièces de rechange FSP®. dans votre région :

Appeler au 1-800-807-6777 ou téléphoner à votre Centre de service désigné le plus proche.

Pour plus d’assistance

Si vous avez besoin de plus d’assistance, vous pouvez écrire à

Whirlpool Canada LP en soumettant toute question ou tout problème au :

Centre d’interaction avec la clientèle

Whirlpool Canada LP

1901 Minnesota Court

Mississauga, Ontario L5N 3A7

Dans votre correspondance, veuillez indiquer un numéro de téléphone où on peut vous joindre dans la journée.

70

GARANTIE DES GROS APPAREILS MÉNAGERS

WHIRLPOOL CORPORATION

GARANTIE LIMITÉE DE UN AN

Pendant un an à compter de la date d'achat, lorsque ce gros appareil ménager est utilisé et entretenu conformément aux instructions jointes à ou fournies avec le produit, Whirlpool Corporation ou Whirlpool Canada LP (ci-après désignées “Whirlpool”) paiera pour les pièces spécifiées par l'usine et la main-d'oeuvre pour corriger les vices de matériaux ou de fabrication. Le service doit être fourni par une compagnie de service désignée par Whirlpool. Cette garantie limitée s’applique exclusivement lorsque l’appareil est utilisé dans le pays où il a été acheté.

WHIRLPOOL NE PRENDRA PAS EN CHARGE

1. Les visites de service pour rectifier l'installation du gros appareil ménager, montrer à l'utilisateur comment utiliser l'appareil, remplacer ou réparer des fusibles ou rectifier le câblage ou la plomberie du domicile.

2. Les visites de service pour réparer ou remplacer les ampoules électriques de l'appareil, les filtres à air ou les filtres à eau. Ces pièces consomptibles ne sont pas couvertes par la garantie.

3. Les réparations lorsque le gros appareil ménager est utilisé à des fins autres que l'usage unifamilial normal.

4. Les dommages imputables à : accident, modification, usage impropre ou abusif, incendie, inondation, actes de Dieu, installation fautive ou installation non conforme aux codes d'électricité ou de plomberie, ou l'utilisation de produits non approuvés par

Whirlpool.

5. Toute perte d'aliments due à une défaillance du réfrigérateur ou du congélateur.

6. Le coût des pièces de rechange et de la main-d'œuvre pour les appareils utilisés hors des États-Unis ou du Canada.

7. Le ramassage et la livraison. Ce gros appareil ménager est conçu pour être réparé à domicile.

8. Les réparations aux pièces ou systèmes résultant d'une modification non autorisée faite à l'appareil.

9. Les frais de transport pour le service d'un produit dans les régions éloignées.

10. La dépose et la réinstallation de votre appareil si celui-ci est installé dans un endroit inaccessible ou n'est pas installé conformément aux instructions d'installation fournies.

11. Le coût des pièces de rechange et de la main-d'œuvre lorsque l’appareil est utilisé dans un pays autre que le pays où il a été acheté.

CLAUSE D'EXONÉRATION DE RESPONSABILITÉ AU TITRE DES GARANTIES IMPLICITES; LIMITATION DES RECOURS

LE SEUL ET EXCLUSIF RECOURS DU CLIENT DANS LE CADRE DE LA PRÉSENTE GARANTIE LIMITÉE CONSISTE EN LA

RÉPARATION PRÉVUE CI-DESSUS. LES GARANTIES IMPLICITES, Y COMPRIS LES GARANTIES APPLICABLES DE QUALITÉ

MARCHANDE ET D'APTITUDE À UN USAGE PARTICULIER, SONT LIMITÉES À UN AN OU À LA PLUS COURTE PÉRIODE AUTORISÉE

PAR LA LOI. WHIRLPOOL N'ASSUME AUCUNE RESPONSABILITÉ POUR LES DOMMAGES FORTUITS OU INDIRECTS. CERTAINES

JURIDICTIONS NE PERMETTENT PAS L'EXCLUSION OU LA LIMITATION DES DOMMAGES FORTUITS OU INDIRECTS, OU LES

LIMITATIONS DE LA DURÉE DES GARANTIES IMPLICITES DE QUALITÉ MARCHANDE OU D'APTITUDE À UN USAGE PARTICULIER,

DE SORTE QUE CES EXCLUSIONS OU LIMITATIONS PEUVENT NE PAS S'APPLIQUER DANS VOTRE CAS. CETTE GARANTIE VOUS

CONFÈRE DES DROITS JURIDIQUES SPÉCIFIQUES ET VOUS POUVEZ ÉGALEMENT JOUIR D'AUTRES DROITS QUI PEUVENT

VARIER D'UNE JURIDICTION À UNE AUTRE.

À l'extérieur du Canada et des 50 États des États-Unis, cette garantie ne s'applique pas. Contacter votre marchand Whirlpool autorisé pour déterminer si une autre garantie s'applique.

Si vous avez besoin de service, voir d'abord la section “Dépannage” du Guide d'utilisation et d'entretien. Après avoir vérifié la section

“Dépannage”, de l'aide supplémentaire peut être trouvée en vérifiant la section “Assistance ou service” ou en appelant Whirlpool. Aux

É.-U., composer le 1-800-253-1301. Au Canada, composer le 1-800-807-6777.

12/05

Conservez ce manuel et votre reçu de vente ensemble pour référence ultérieure. Pour le service sous garantie, vous devez présenter un document prouvant la date d'achat ou d'installation.

Inscrivez les renseignements suivants au sujet de votre gros appareil ménager pour mieux vous aider à obtenir assistance ou service en cas de besoin. Vous devrez connaître le numéro de modèle et le numéro de série au complet. Vous trouverez ces renseignements sur la plaque signalétique située sur le produit.

Nom du marchand ______________________________________________

Adresse ________________________________________________________

Numéro de téléphone ___________________________________________

Numéro de modèle______________________________________________

Numéro de série ________________________________________________

Date d’achat____________________________________________________

71

W10054080A

© 2006 Whirlpool Corporation.

All rights reserved.

Todos los derechos reservados.

Tous droits réservés.

® Registered Trademark/TM Trademark of Whirlpool, U.S.A., Whirlpool Canada LP Licensee in Canada

® Marca registrada/TM Marca de comercio de Whirlpool, U.S.A., usada bajo licencia de Whirlpool Canada LP en Canadá

® Marque déposée/TM Marque de commerce de Whirlpool, U.S.A., emploi licencié par Whirlpool Canada LP au Canada

11/06

Printed in U.S.A.

Impreso en EE.UU.

Imprimé aux É.-U.
