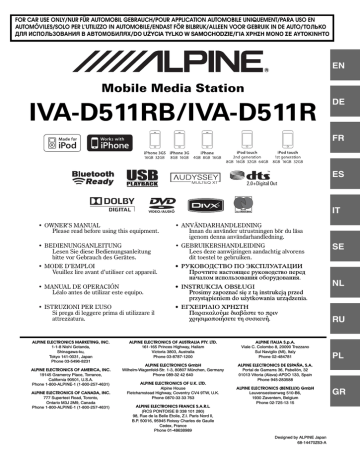

FOR CAR USE ONLY/NUR FÜR AUTOMOBIL GEBRAUCH/POUR APPLICATION AUTOMOBILE UNIQUEMENT/PARA USO EN
AUTOMÓVILES/SOLO PER L’UTILIZZO IN AUTOMOBILE/ENDAST FÖR BILBRUK/ALLEEN VOOR GEBRUIK IN DE AUTO/ТОЛЬКО
ДЛЯ ИСПОЛЬЗОВАНИЯ В АВТОМОБИЛЯХ/DO UŻYCIA TYLKO W SAMOCHODZIE/ΓΙΑ ΧΡΗΣΗ ΜΟΝΟ ΣΕ ΑΥΤΟΚΙΝΗΤΟ
EN
Mobile Media Station
IVA-D511RB/IVA-D511R
DE
FR
ES
IT
• OWNER’S MANUAL
Please read before using this equipment.
• BEDIENUNGSANLEITUNG
Lesen Sie diese Bedienungsanleitung bitte vor Gebrauch des Gerätes.
• MODE D’EMPLOI
Veuillez lire avant d’utiliser cet appareil.
• MANUAL DE OPERACIÓN
Léalo antes de utilizar este equipo.
• ISTRUZIONI PER L’USO
Si prega di leggere prima di utilizzare il attrezzatura.
• ANVÄNDARHANDLEDNING
Innan du använder utrustningen bör du läsa igenom denna användarhandledning.
• GEBRUIKERSHANDLEIDING
Lees deze aanwijzingen aandachtig alvorens dit toestel te gebruiken.
• РУКОВОДСТВО ПО ЭКСПЛУАТАЦИИ
Прочтите настоящее руководство перед началом использования оборудования.
• INSTRUKCJA OBSŁUGI
Prosimy zapoznać się z tą instrukcją przed przystąpieniem do użytkowania urządzenia.
• ΕΓΧΕΙΡΙΔΙΟ ΧΡΗΣΤΗ
Παρακαλούμε διαβάστε το πριν
χρησιμοποιήσετε τη συσκευή.
SE
NL
RU
ALPINE ELECTRONICS MARKETING, INC.
1-1-8 Nishi Gotanda,
Shinagawa-ku,
Tokyo 141-0031, Japan
Phone 03-5496-8231
ALPINE ELECTRONICS OF AMERICA, INC.
19145 Gramercy Place, Torrance,
California 90501, U.S.A.
Phone 1-800-ALPINE-1 (1-800-257-4631)
ALPINE ELECTRONICS OF CANADA, INC.
777 Supertest Road, Toronto,
Ontario M3J 2M9, Canada
Phone 1-800-ALPINE-1 (1-800-257-4631)
ALPINE ELECTRONICS OF AUSTRALIA PTY. LTD.
161-165 Princes Highway, Hallam
Victoria 3803, Australia
Phone 03-8787-1200
ALPINE ELECTRONICS GmbH
Wilhelm-Wagenfeld-Str. 1-3, 80807 München, Germany
Phone 089-32 42 640
ALPINE ELECTRONICS OF U.K. LTD.
Alpine House
Fletchamstead Highway, Coventry CV4 9TW, U.K.
Phone 0870-33 33 763
ALPINE ELECTRONICS FRANCE S.A.R.L.
(RCS PONTOISE B 338 101 280)
98, Rue de la Belle Etoile, Z.I. Paris Nord Il,
B.P. 50016, 95945 Roissy Charles de Gaulle
Cedex, France
Phone 01-48638989
ALPINE ITALIA S.p.A.
Viale C. Colombo 8, 20090 Trezzano
Sul Naviglio (MI), Italy
Phone 02-484781
ALPINE ELECTRONICS DE ESPAÑA, S.A.
Portal de Gamarra 36, Pabellón, 32
01013 Vitoria (Alava)-APDO 133, Spain
Phone 945-283588
ALPINE ELECTRONICS (BENELUX) GmbH
Leuvensesteenweg 510-B6,
1930 Zaventem, Belgium
Phone 02-725-13 15
Designed by ALPINE Japan
68-14470Z63-A
PL
GR
ESPAÑOL
Índice
Manual de instrucciones
ADVERTENCIA
ADVERTENCIA ........................................ 5
PRUDENCIA ............................................. 5
PRECAUCIONES ..................................... 6
Discos reproducibles en esta unidad ................................................... 7
Primeros pasos
Lista de accesorios ......................................... 11
Ubicación de los controles ............................. 11
Extracción y fijación del panel frontal ........... 12
Encendido y apagado ..................................... 12
Abrir/Cerrar el monitor .................................. 12
Cómo poner el monitor horizontal ................. 13
Ajuste del Volumen ........................................ 13
Reducción rápida del volumen ....................... 13
Visualización de la pantalla ............................ 13
Funcionamiento del panel táctil .................. 13
Recordar la fuente ....................................... 13
Visualización de la pantalla de introducción del teclado numérico ............................... 14
Radio
Uso de la radio ............................................... 15
Memorización manual de emisoras ................ 15
Memorización automática de emisoras .......... 15
Sintonía de emisoras memorizadas ................ 15
Manejo del RDS
(frecuencias alternativas) ............................ 16
Recepción de información sobre el tráfico ..... 16
Sintonía por tipo de programa (PTY) ............. 16
Prioridad del tipo noticias .............................. 17
Uso del etiquetado de iTunes ..........................17
Visualización de radiotexto .............................17
CD/MP3/WMA/AAC
Reproducción ..................................................18
Repetición de reproducción ............................18
M.I.X. (Reproducción aleatoria) .....................19
(para MP3/WMA/AAC) ..............................19
Acerca de MP3/WMA/AAC ...........................19
DVD/Video CD
Reproducción de un disco ...............................21
Para mostrar la pantalla de modo DVD .......21
Si aparece una pantalla de menú .................22
Visualización de la pantalla de menú principal ...................................................23
Visualización de la pantalla de menú ..........23
Visualización de la pantalla de modo de funciones de menú ...................................23
Búsqueda de programas ..................................23
Búsqueda por lista de reproducción ................23
Parada de la reproducción (Pre Stop) ..............24
Parada de la reproducción ...............................24
Avance rápido/Retroceso rápido .....................24
Reproducción de fotogramas estáticos
(pausa) ........................................................24
Reproducción a cámara lenta ..........................25
Selección de programa (SKIP) .......................25
Selección de lista de reproducción (SKIP) .....25
Selección de carpetas ......................................25
Reproducción con repetición ..........................25
Cambio del ángulo ..........................................27
Desplazamiento para avanzar o retroceder páginas ........................................27
Cambio del idioma del audio ..........................27
1
-ES
Cambio de los subtítulos (idioma) .................. 27
Cambio desde el menú del disco .................... 27
............................................ 28
Otras características
Ajuste del audio .............................................. 28
Recuperación de memorias ............................. 31
Función de búsqueda ...................................... 31
Función de selección trasera ........................... 32
Cambio del modo de visualización ................. 32
Cambio de la fuente visual únicamente
(función simultánea) .................................... 33
Para cancelar la función Simultánea ........... 33
Configuración
Procedimiento de configuración del DVD ...... 33
Cambio de la configuración de idioma ....... 34
Configuración del idioma de menús ............ 34
Configuración del idioma de audio ............. 34
Configuración del idioma de subtítulos ...... 34
Configuración del nivel de clasificación
(control paterno) ...................................... 35
Cambio de la configuración de la salida digital ............................................. 35
Configuración del modo Downmix ............. 37
Configuración de la pantalla de TV ............ 37
Ajuste del código bonus ............................. 37
Configuración del modo de reproducción de discos DVD de audio ......................... 37
Reproducción de datos MP3/WMA/AAC
(File Play Mode) ...................................... 38
Ajuste de los datos de reproducción de archivo comprimidos ............................... 38
Visualización de la información de discos
..................................................... 38
Configuración del modo de reproducción de
CD de vídeo ............................................. 38
Operación de configuración de fuente ............ 38
Configuración de radio ................................ 38
Operación de configuración de pantalla ......... 39
Ajuste del ángulo del monitor ..................... 39
Configuración de la apertura y cierre automáticos del monitor .......................... 40
Encendido y apagado de la guía de funciones (Function Guide Fade) ............ 40
Cambio del color de fondo de la fuente ...... 40
Ajuste del panel sensible al tacto ................ 40
Función de configuración Visual EQ ............. 41
(Live Contrast) ......................................... 41
(ajuste de fábrica) .................................... 41
Ajuste del brillo .......................................... 41
Ajuste del color de la imagen ..................... 41
Ajuste del matiz de color de la imagen ....... 42
Ajuste del contraste de imagen ................... 42
Ajuste de la calidad de imagen ................... 42
Almacenamiento de Visual EQ ................... 42
Operación de configuración general ............... 42
Visualización de la hora .............................. 42
Configuración de la visualización del reloj .................................................... 42
Configuración de la hora ............................. 43
Configuración de la hora de verano ............ 43
Función de demostración ............................ 43
Función guía de sonido (Beep) ................... 43
Configuración del desplazamiento .............. 43
Cambio a fuentes de idioma ruso ................ 43
Ajuste del atenuador de la iluminación nocturna de botones ................................. 43
Operación de configuración del sistema ........ 44
Configuración del modo de interrupción de dispositivo externo .............................. 44
Cambio de función del sensor remoto ........ 44
Configuración del modo de navegación ...... 45
2
-ES
Ajuste de Interrupción de navegación ......... 45
Configuración del modo AUX .................... 45
Configuración de la salida de imagen/sonido ......................................... 46
Configuración de la conexión BLUETOOTH
(BLUETOOTH IN) ................................. 46
Configuración de la salida digital ............... 46
Configuración del modo AUX+ .................. 46
Configuración de AUX+ Level ................... 46
Funcionamiento de IMPRINT
(opcional)
Cambio del modo MultEQ ............................. 47
Configuración del ajuste de sonido en modo
Manual ........................................................ 47
(Media Xpander) ..................................... 47
Configuración de los ajustes de Crossover
(X-Over) .................................................. 48
Ajuste de corrección de tiempo
(Time Correction) .................................... 49
Ajuste de las unidades de corrección de tiempo (T.Corr Parameter) ....................... 49
Ajustes del ecualizador gráfico (G-EQ) ...... 49
Ajuste de la curva del ecualizador paramétrico (P-EQ) ................................. 49
Memorias del ecualizador (F-EQ) .............. 50
Ajuste de la inclinación de respuesta del altavoz de gama alta (TW Setup) ............ 50
Recuperación de memorias ............................ 50
Acerca de Time Correction ............................ 51
Acerca de Crossover ....................................... 52
Funcionamiento del procesador de audio externo (opcional)
Procedimiento de ajuste de sonido Dolby
Surround ...................................................... 53
Configuración del modo MX del procesador de audio externo .................... 54
Ajuste del control de sonido de graves ....... 54
Utilización del modo Pro Logic II .............. 54
Ajuste X-OVER .......................................... 55
Ajuste de la corrección manual de tiempo
(Time Correction) .................................... 55
Cambio de fase ............................................ 56
Ajustes del ecualizador gráfico ................... 56
Ajustes del ecualizador paramétrico ............56
Configuración de los altavoces ....................56
Ajuste de Dolby Digital ...............................57
Configuración de los altavoces ....................57
Ajuste del nivel del DVD .............................58
Configuración de PCM lineal ......................58
Recuperación de memorias .............................58
Funcionamiento de BLUETOOTH
(opcional)
Ajustes previos ................................................58
Acerca de BLUETOOTH ............................58
Antes de usar la función manos libres .........58
Conexión de un dispositivo compatible con
BLUETOOTH (emparejamiento) ............59
Configuración de BLUETOOTH ....................59
BLUETOOTH ..........................................59
Control de teléfonos manos libres ..................60
Acerca de los teléfonos manos libres ..........60
Responder una llamada ...................................61
Colgar el teléfono ............................................61
Ajustar el volumen al recibir una llamada ......61
Función de rellamada ......................................61
Operación de transferencia de llamada ...........61
Historial de llamadas ......................................61
Llamar a un número del historial de llamadas realizadas ..................................62
Llamar a un número del historial de llamadas recibidas ....................................62
Llamar a un número del historial de llamadas perdidas .....................................62
Llamar a un número de la agenda
(Phone Book) ...........................................62
Llamar a un número mediante la marcación directa .....................................62
Operación de marcación por voz .................62
Función de audio BLUETOOTH ....................63
BLUETOOTH ..........................................63
Funcionamiento de la cámara trasera
(Opcional)
Cambio de la pantalla de la cámara trasera
(opcional) .....................................................63
Visualización de imagen de la cámara trasera de forma manual ...........................63
3
-ES
Sistema de navegación (opcional)
Cambio de la pantalla de navegación
(opcional) .................................................... 64
Si se utiliza el tipo de estación de acoplamiento ............................................ 64
Dispositivo auxiliar (opcional)
Manejo de dispositivos auxiliares
(opcional) .................................................... 64
Funcionamiento del TUE-T200DVB
(opcional)
(opcional) .................................................... 65
Cambiador (opcional)
Control del cambiador de CD (opcional) ....... 66
Selección de cambiador múltiple
(opcional) .................................................... 66
Memoria USB/reproductor de audio portátil (opcional)
Función BANK ............................................... 67
Reproducción .................................................. 67
Repetición de reproducción ............................ 68
Reproducción aleatoria Shuffle (M.I.X.) ........ 68
Búsqueda de la canción que desea escuchar ....................................................... 68
Búsqueda por nombre de artista .................. 68
Función de salto alfabético ............................. 69
Selección de Lista de reproducción/Artista/
Álbum/Género/Compositor ......................... 69
Seleccione la carpeta que desee
(carpeta arriba/abajo) .................................. 69
iPod/iPhone (Opcional)
Conexión de un iPod/iPhone .......................... 70
Reproducción ................................................. 70
Búsqueda de la canción que desea escuchar ...................................................... 70
Búsqueda por nombre de artista .................. 71
Función de búsqueda directa .......................... 71
Función de salto alfabético ............................. 71
Selección de lista de reproducción/artista/
Reproducción aleatoria Shuffle (M.I.X.) ........ 72
Repetición de reproducción ............................ 72
Acerca de la pantalla secundaria
Información
Acerca de los DVD ......................................... 74
Terminología .................................................. 75
Lista de códigos de idiomas ........................... 76
Lista de códigos de país ................................. 77
En caso de dificultad ...................................... 79
Especificaciones ............................................. 83
Instalación y conexiones
Advertencia ........................................... 84
Precaución ............................................. 84
Precauciones ......................................... 84
Instalación ...................................................... 85
Conexiones ..................................................... 87
Ejemplo de sistema ......................................... 90
4
-ES
Manual de instrucciones
ADVERTENCIA
ADVERTENCIA
Este símbolo indica que las instrucciones son importantes. De no tenerse en cuenta, podría ocasionarse heridas graves o muerte.
INSTALE LA UNIDAD CORRECTAMENTE PARA QUE EL
CONDUCTOR NO PUEDA VER EL VIDEO/TELEVISOR A
MENOS QUE EL VEHÍCULO SE ENCUENTRE PARADO Y SE
HAYA ACCIONADO EL FRENO DE MANO.
Ver el vídeo/televisor mientras se conduce se considera peligroso.
Si la unidad no se instala correctamente, el conductor podrá ver el vídeo/televisor y distraerse mientras conduce, incrementando el riesgo de accidente. Esto podría causar heridas graves al conductor y a otras personas.
NO MIRE EL VÍDEO MIENTRAS CONDUCE.
El conductor puede distraer su atención de la carretera mientras mira el vídeo y ocasionar un accidente.
NO REALICE NINGUNA OPERACIÓN QUE PUEDA DISTRAER
SU ATENCIÓN Y COMPROMETER LA SEGURIDAD DURANTE
LA CONDUCCIÓN DEL VEHÍCULO.
Las operaciones que requieren su atención durante más tiempo sólo deben realizarse después de detener completamente el vehículo.
Estacione el vehículo en un lugar seguro antes de realizar dichas operaciones. De lo contrario, podría ocasionar un accidente.
MANTENGA EL VOLUMEN A UN NIVEL QUE NO LE IMPIDA
ESCUCHAR LOS SONIDOS DEL EXTERIOR MIENTRAS
CONDUCE.
Los niveles de volumen demasiado altos que reducen la percepción de otros sonidos como las sirenas de emergencia o posibles señales acústicas de advertencia en carretera (cruces de trenes, etc.) podrían ser peligrosos y provocar un accidente. LOS NIVELES DE
VOLUMEN ALTOS EN EL VEHÍCULO TAMBIÉN PUEDEN
DAÑAR EL SISTEMA AUDITIVO DE LOS PASAJEROS.
REDUZCA AL MÁXIMO LA VISUALIZACIÓN DE LA
PANTALLA MIENTRAS CONDUCE.
El conductor puede distraer su atención de la carretera mientras mira la pantalla y ocasionar un accidente.
NO DESMONTE NI ALTERE LA UNIDAD.
Si lo hace, podrá ocasionar un accidente, un incendio o una descarga eléctrica.
UTILICE LA UNIDAD SOLAMENTE EN VEHÍCULOS QUE
TENGAN 12 VOLTIOS CON NEGATIVO A MASA.
(Consulte a su distribuidor en caso de duda.) De no ser así, podría ocasionar un incendio, etc.
MANTENGA LOS OBJETOS PEQUEÑOS, COMO TUERCAS O
TORNILLOS, FUERA DEL ALCANCE DE LOS NIÑOS.
La ingestión de estos objetos puede provocar lesiones graves. Si esto ocurre, consulte con un médico inmediatamente.
UTILICE EL AMPERAJE CORRECTO CUANDO CAMBIE
FUSIBLES.
De lo contrario, puede producirse un incendio o una descarga eléctrica.
NO OBSTRUYA LOS ORIFICIOS DE VENTILACIÓN O LOS
PANELES DEL RADIADOR.
Si los bloquea, el calor podría acumularse en el interior y producir un incendio.
UTILICE ESTE PRODUCTO CON APLICACIONES MÓVILES
DE 12 V.
Si se emplea para otra aplicación distinta de la prevista, podría producirse un incendio, una descarga eléctrica u otras lesiones.
NO INTRODUZCA LAS MANOS, LOS DEDOS NI OTROS
OBJETOS EXTRAÑOS EN LAS RANURAS DE INSERCIÓN O
EN LAS ABERTURAS.
Si lo hiciera, podría sufrir heridas u ocasionar daños al equipo.
PRUDENCIA
Este símbolo indica que las instrucciones son importantes. De no tenerse en cuenta, podría ocasionarse heridas graves o daños materiales.
DEJE DE USAR LA UNIDAD INMEDIATAMENTE SI APARECE
ALGÚN PROBLEMA.
Su uso en estas condiciones podría ocasionar lesiones personales o daños al producto. Lleve la unidad a un distribuidor Alpine autorizado o al Centro de servicio Alpine más próximo para repararla.
NO TOQUE LA UNIDAD CON LOS DEDOS MIENTRAS EL
PANEL FRONTAL O MONITOR MOTORIZADOS ESTÁN EN
MOVIMIENTO.
Esto podría ocasionar lesiones personales o daños al producto.
5
-ES
PRECAUCIONES
Limpieza del producto
Limpie el producto periódicamente con un paño suave y seco. Para limpiar las manchas más difíciles, humedezca el paño únicamente con agua. Cualquier otro líquido puede disolver la pintura o deteriorar el plástico.
Temperatura
Cerciórese de que la temperatura del interior de vehículo esté entre
+45 °C (+113°F) y 0 °C (+32°F) antes de conectar la alimentación de la unidad.
Condensación de humedad
Usted puede oír fluctuaciones en el sonido de reproducción de un disco compacto debido a la condensación de humedad. Cuando suceda esto, extraiga el disco del reproductor y espere aproximadamente una hora hasta que se evapore la humedad.
Disco dañado
No intente reproducir discos rayados, deformados o dañados. La reproducción de un disco en malas condiciones podría dañar el mecanismo de reproducción.
Mantenimiento
Si tiene problemas, no intente reparar la unidad por sí mismo.
Devuélvala a su proveedor Alpine o a la estación de servicio Alpine para que se la reparen.
No intente realizar nunca lo siguiente
No coja ni tire del disco mientras esté insertándose en el reproductor mediante el mecanismo de carga automática.
No intente insertar un disco en el reproductor mientras la alimentación del mismo esté desconectada.
Discos nuevos
Para evitar que el CD se atasque, aparece el mensaje “Disc Error” si se insertan discos con superficie irregular o si se insertan de forma equivocada. Cuando se expulse un disco nuevo inmediatamente después de la carga inicial, utilice un dedo para comprobar los bordes del orificio central y de la periferia. Si nota abultamientos o irregularidades, es posible que el disco no pueda cargarse apropiadamente. Para eliminar los abultamientos, frote el borde interior del orificio central y de la periferia con un bolígrafo u otro objeto similar, y después inserte de nuevo el disco.
Orificio central
Orificio central
Disco nuevo
Abultamientos Borde exterior
(abultamientos)
Lugar de instalación
Cerciórese de no instalar el IVA-D511RB/IVA-D511R en un lugar sometido a:
• La luz solar directa ni el calor
• Gran humedad y agua
• Polvo excesivo
• Vibraciones excesivas
Manejo correcto
No deje caer los discos mientras los maneje. Sujete los discos de forma que no queden huellas dactilares en su superficie. No pegue cintas, papeles, ni etiquetas engomadas en los discos. No escriba sobre los discos.
CORRECTO
INCORRECTO CORRECTO
Inserción de los discos
Su reproductor solamente aceptará un disco cada vez para reproducción. No intente cargar más de un disco.
Cerciórese de que la cara de la etiqueta esté hacia arriba cuando inserte el disco. Si inserta el disco de forma equivocada, aparecerá el mensaje
“Disc Error”. Si el mensaje “Disc Error” sigue apareciendo a pesar de haber insertado el disco correctamente, presione el interruptor RESET con ayuda de un objeto punzante, como un bolígrafo.
La reproducción de un disco al conducir por una carretera muy accidentada puede resultar en salto del sonido, pero el disco no se rayará ni se dañará el reproductor.
Discos de forma irregular
Asegúrese de utilizar solamente discos de forma redonda en esta unidad y nunca utilice ningún otro disco de forma especial.
El uso de discos de forma especial puede causar daños al mecanismo.
Limpieza de los discos
Las huellas dactilares, el polvo, o la suciedad de la superficie de los discos podría hacer que el reproductor saltase sus pistas. Para la limpieza rutinaria, frote la superficie de reproducción con un paño suave y limpio del centro hacia los bordes. Si la superficie está muy manchada, humedezca un paño suave y limpio en una solución de detergente neutro y frote el disco.
6
-ES
Accesorios para discos
Existen varios accesorios disponibles en el mercado para proteger la superficie de los discos y mejorar la cualidad acústica. Sin embargo, la mayoría de accesorios influirá en el grosor y/o el diámetro de dichos discos. La utilización de tales accesorios podría cambiar las especificaciones estándar de los discos y provocar problemas de funcionamiento. Se recomienda no emplearlos en los discos utilizados en reproductores de DVD Alpine.
Lámina transparente Estabilizador
Manejo del panel delantero desmontable
• No lo exponga a la lluvia ni al agua.
• No la deje caer ni la golpee.
• Después de apagar el sistema, permanecerá temporalmente en pantalla una ligera imagen fantasma. Se trata de un peculiar efecto de la tecnología LCD y es normal.
• En condiciones de temperaturas frías, es posible que la pantalla pierda contraste temporalmente. Después de un corto periodo de calentamiento, recuperará la normalidad.
Los productos Alpine equipados con el bus Ai-NET, conectados al
IVA-D511RB/IVA-D511R, podrán operarse desde el
IVA-D511RB/IVA-D511R. Dependiendo de los productos conectados, las funciones y visualizaciones variarán. Para detalles, consulte a su distribuidor Alpine.
La operación de algunas funciones de este unidad son muy complicadas. Debido a ello, se ha considerado necesario agrupar esas funciones en una pantalla especial de ajustes. Esto restringirá la operación de estas funciones a solo cuando el vehículo esté aparcado. De esta forma se asegura que la atención del conductor estará en la carretera y no en el IVA-D511RB/IVA-D511R. Esto ha sido pensado para la seguridad del conductor y de los pasajeros.
Los ajustes del procesador de audio no se pueden realizar cuando el vehículo está en movimiento. Para poder realizar los procedimientos descritos en el Manual de operación, el automóvil deberá estar aparcado y el freno de mano echado. Si se intenta realizar estas operaciones mientras se está conduciendo, se visualizará el aviso “Can’t operate while driving” (Operación no válida mientras conduce).
• La unidad IVA-D511RB/IVA-D511R consume una mínima cantidad de corriente estando el conmutador apagado. Si el cable de alimentación conmutado (encendido) del IVA-D511RB/
IVA-D511R se conecta directamente al polo positivo (+) de la batería del vehículo, la batería podría descargarse.
Para simplificar el proceso se puede instalar un interruptor unipolar (se vende por separado). Al salir del vehículo deberá ponerlo en posición OFF. Vuelva a poner el interruptor unipolar en ON antes de utilizar el IVA-D511RB/IVA-D511R. Para
(página 86). Si el cable de alimentación (encendido) no está
conmutado, deberá desconectarse de la batería en caso de que el vehículo no se utilice durante un período de tiempo prolongado.
Discos reproducibles en esta unidad
Discos reproducibles
En esta unidad principal pueden reproducirse los discos que figuran en la lista inferior.
DVD de vídeo
Marca
(logotipo)
Contenido grabado
Tamaño del disco
12 cm* Audio
+
Vídeo 8 cm
12 cm*
DVD de audio
Audio
+
Vídeo
8 cm
Vídeo CD
CD de música
Audio
+
Vídeo
Audio
Formato MP3 (“mp3”)
Formato WMA
(“wma”)
Formato AAC
(“aac”, “m4a”)
Formato de DVD de vídeo
Formato DVD-VR
Formato DivX
(“avi”, “divx”)
Formato Vídeo CD
Los discos sin finalizar no se pueden reproducir
12 cm
8 cm
12 cm
8 cm
(CD sencillo)
DivX ®
Audio
+
Vídeo
12 cm
8 cm
* Compatible con disco DVD de dos capas
En esta unidad principal pueden reproducirse los discos formateados que figuran en la lista inferior.
CD-R/
CD-RW
DVD-R/
DVD-RW
DVD+R/
DVD+RW
Formato CD
7
-ES
Discos que no pueden ser reproducidos
DVD-ROM, DVD-RAM, CD-ROM (excepto archivos MP3/WMA/
AAC), CD de fotos, etc.
DualDisc
Esta unidad no es compatible con DualDisc.
El uso de un DualDisc puede provocar fallos de funcionamiento y también en el disco al introducirlo o expulsarlo.
Número de región de DVD (número de región reproducible)
Este reproductor de DVD, reproducirá cualquier disco cuyo número de región sea 2 (o ALL (Todos)). Los DVD con un número de región que no sean los que figuran abajo, no pueden ser reproducidos en este reproductor DVD.
2 ALL
Vídeo CD
Esta unidad principal de DVD es compatible con los Vídeo CD compatibles con control de la reproducción (PBC) (versión 2.0).
“PBC” es una función por medio de la cual podrá utilizar pantallas de menús grabadas en el disco para buscar la escena que desee ver y los distintos tipos de información en estilo de diálogo.
Uso de discos compactos (CD/CD-R/CD-RW)
Si utiliza discos compactos sin especificar, no es posible garantizar un funcionamiento correcto.
Puede reproducir discos CD-R (CD-Recordable) y CD-RW
(CD-ReWritable) que se hayan grabado únicamente en dispositivos de audio. También es posible reproducir discos CD-R/CD-RW que contengan archivos de audio de formato MP3/WMA/AAC.
• En los casos siguientes, el disco no puede ser reproducido en esta unidad:
Discos defectuosos, discos con huellas dactilares, discos expuestos a la luz del sol o a temperaturas extremas (por ejemplo, discos que se hayan dejado dentro del coche o dentro de la unidad), discos grabados en condiciones inestables, discos con errores de grabación o en los que se haya intentado regrabar, discos protegidos contra copia que no se ajusten a los estándares de CD audio.
• Utilice discos con archivos MP3/WMA/AAC escritos en el formato compatible con esta unidad. Para obtener más detalles,
Para clientes que utilizan CD-R/CD-RW
• Si no se puede reproducir un CD-R/CD-RW, asegúrese de que la
última sesión de grabación se cerró (finalizó).
• Finalice el CD-R/CD-RW si es necesario y vuelve a intentar reproducirlo.
Consejos para crear sus propios CD
El IVA-D511RB/IVA-D511R reproduce DVD de vídeo, DVD de audio, Vídeo CD, CD de audio, DivX
®
y tiene incorporado un decodificador de MP3/WMA/AAC.
La siguiente información está diseñada para ayudarle a crear sus propios CD de música (tanto CD de audio o ficheros CD-R/RW de
MP3/WMA/AAC codificados).
¿Cuál es la diferencia entre un CD de audio y un CD de MP3/
WMA/AAC?
Un CD de audio tiene el mismo formato que un CD comercial que pueda usted adquirir en el mercado (también conocido como
CD-DA). El MP3 (MPEG-1 Audio Layer 3)/WMA (Windows
Media Audio)/AAC (Codificación avanzada de audio) es un archivo de datos que utiliza un esquema de compresión para reducir el tamaño de los archivos de música.*
CD de audio híbrido y discos CD-R/RW de datos (MP3/WMA/
AAC):
El IVA-D511RB/IVA-D511R puede leer cualquier sector del disco.
Elija CD-DA para reproducir la sección de CD de audio o MP3/
WMA/AAC para reproducir la sección MP3/WMA/AAC.*
CD-R/RW de multisesión:
Una vez que se haya detenido una reproducción, se considera una sesión. Si el disco no está cerrado (finalizado), puede añadirse información adicional. Una vez grabada esta información adicional, se convierte en un CD “multisesión”. El IVA-D511RB/IVA-D511R puede leer solo los discos multisesión DATA Formatted (ficheros
MP3/WMA/AAC – ficheros CD que no son de audio).
Discos MP3/WMA/AAC debidamente formateados:
Utilice el formateo ISO9660 para garantizar una buena reproducción. Puede utilizar un ISO para dar nombres a archivos de convención de Nivel 1 estándar (8.3 DOS estándar), Nivel 2
(32 caracteres) o Joliet, (nombres largos de archivos Windows o
Macintosh).*
*Consulte el Manual de operación para obtener más información.
Manejo de discos compactos (CD/CD-R/CD-RW)
• No toque la superficie.
• No exponga el disco a la luz solar directa.
• No adhiera etiquetas ni adhesivos.
• Limpie el disco cuando tenga polvo.
• Compruebe que no haya abolladuras en el disco.
• No utilice accesorios para discos disponibles en el mercado.
No deje el disco en el automóvil o en la unidad durante mucho tiempo. No exponga nunca el disco a la luz solar directa.
El calor y la humedad pueden dañar el disco y puede que no sea posible reproducirlo de nuevo.
8
-ES
Uso de DVD-R/DVD-RW/DVD+R/DVD+RW
• Esta unidad es compatible con discos grabados en el modo estándar DVD-Vídeo y modo DVD-VR (solo formato DVD-R/
DVD-RW).
• Tenga en cuenta que los discos no finalizados (procesados para unidades de DVD que solo permiten la reproducción) no se pueden reproducir en este reproductor de DVD.
• Es posible que los discos grabados en determinados dispositivos y con ciertos formatos no puedan reproducirse.
• Es posible que no puedan reproducirse tampoco discos o archivos con protección frente a copias. Algunos sistemas de grabación no dan el formato correcto a los archivos copiados para permitir una reproducción adecuada.
• En los casos siguientes, el disco no puede ser reproducido en esta unidad: discos grabados en algunas grabadoras de DVD, discos de forma irregular, discos defectuosos, discos sucios, cuando la lente lectora de este reproductor de DVD está sucia o cuando se condensa humedad en el interior de la unidad.
• Asegúrese de seguir todas las precauciones indicadas para los discos DVD-R/DVD-RW/DVD+R/DVD+RW.
• No pegue etiquetas, sellos o cinta adhesiva en el lado de la etiqueta de DVD-R/DVD-RW/DVD+R/DVD+RW.
• En comparación con los discos normales, los DVD-R/DVD-RW/
DVD+R/DVD+RW se ven más afectados por el calor, la humedad y la luz solar directa. Si se dejan en el interior de un coche, etc., pueden resultar dañados y no reproducirse en esta unidad.
• El rango de temperatura de funcionamiento para la reproducción de discos es el siguiente:
DVD-R/DVD-RW: -25 ~ +70°C
DVD+R/DVD+RW: +5 ~ +55°C
Terminología de los discos
Título
Si se programan títulos para el DVD, estos constituyen las unidades más grandes de división de la información grabada en el disco.
Capítulo
Cada título puede a su vez estar dividido en partes más pequeñas denominadas capítulos. Estos pueden ser escenas específicas o selecciones musicales.
Protección del conector USB
• solo es posible conectar al conector USB de esta unidad un iPod/ iPhone, una memoria USB o un reproductor de audio portátil.
No se garantiza un funcionamiento correcto de otros productos
USB.
• Si se utiliza el conector USB, asegúrese de usar solo el cable de conexión suministrado con la unidad. La unidad no admite el uso de concentradores USB.
• En función del dispositivo USB conectado, es posible que la unidad no funcione o que algunas funciones no puedan realizarse.
• El formato de archivos de audio que puede reproducirse en la unidad es MP3/WMA/AAC.
• Es posible visualizar el nombre de artista o de canción, aunque tal vez los caracteres no aparezcan correctamente.
PRUDENCIA
Alpine declina toda responsabilidad por pérdidas en los datos, aunque se produzcan durante el uso de este producto.
Manejo de la memoria USB
• Esta unidad puede controlar dispositivos de almacenamiento en memoria compatibles con el protocolo USB Mass Storage Class
(MSC). Los formatos de archivo de audio que pueden reproducirse son MP3, WMA y AAC.
• No se garantiza el funcionamiento de la memoria USB. Utilice la memoria USB de acuerdo con las condiciones contractuales. Lea con atención el Manual de operación de la memoria USB.
• No lo utilice ni la guarde en los siguientes lugares:
En el interior de un coche expuesto a la luz solar directa o a temperaturas elevadas.
En lugares con mucha presencia de humedad o sustancias corrosivas.
• Instale la memoria USB en un lugar en que no suponga un obstáculo para el conductor.
• Es posible que la memoria USB no funcione correctamente a temperaturas muy elevadas o muy bajas.
• Utilice solo memorias USB certificadas. Tenga en cuenta, sin embargo, que incluso las memorias USB certificadas pueden provocar problemas, en función de su estado o del tipo de dispositivo.
• En función de la configuración de la memoria USB, el estado de la memoria o el software de codificación, es posible que la unidad no reproduzca correctamente.
• Los archivos protegidos mediante DRM (Digital Rights
Management) no pueden reproducirse en esta unidad. Forman parte de esta categoría los archivos con formato AAC adquiridos en la tienda iTunes y los archivos WMA o de otro tipo con algún tipo de protección de derechos de autor.
• Es posible que la memoria USB tarde un tiempo en iniciar la reproducción. Si la memoria USB contiene archivos que no son de audio, es posible que la reproducción o la búsqueda tarden más tiempo.
• La unidad puede reproducir las extensiones de archivo “mp3”,
“wma” o “m4a”.
• No añada las extensiones anteriores a un archivo que no contenga datos de audio. El sistema no reconocerá un archivo de estas características. Asimismo, la reproducción puede emitir ruidos que podrían dañar los altavoces y/o los amplificadores.
• Recomendamos realizar copias de seguridad de los datos más importantes en un ordenador personal.
• No extraiga el dispositivo USB si hay una reproducción en curso.
Seleccione una fuente que no sea USB y extraiga el dispositivo
USB, para evitar posibles daños en su memoria.
9
-ES
Manejo de un reproductor de audio portátil
• La unidad puede controlar un reproductor de audio portátil a través de la interfaz USB. Los formatos de audio admitidos son
MP3 y WMA.
• No se garantiza el funcionamiento del reproductor de audio portátil. Utilice el reproductor de audio portátil de acuerdo con las condiciones contractuales. Lea con atención el Manual de operación del reproductor de audio portátil.
• No lo utilice ni la guarde en los siguientes lugares:
En el interior de un coche expuesto a la luz solar directa o a temperaturas elevadas.
En lugares con mucha presencia de humedad o sustancias corrosivas.
• Instale el reproductor de audio portátil en un lugar en que no suponga un obstáculo para el conductor.
• Es posible que el reproductor de audio portátil no funcione correctamente a temperaturas muy elevadas o muy bajas.
• En función de la configuración del reproductor de audio portátil, el estado de la memoria o el software de codificación, es posible que la unidad no reproduzca correctamente.
• Si el reproductor de audio portátil dispone de configuración
MSC/MTP, elija MTP.
• La unidad tal vez no reproduzca un reproductor de audio portátil con datos almacenados a través del protocolo de almacenamiento masivo USB.
• En función de la configuración del reproductor de audio portátil, es posible que admita el almacenamiento masivo USB. Para obtener más información, consulte el Manual de operación del reproductor.
• La unidad puede reproducir archivos MP3/WMA sincronizados mediante Windows Media Player (Ver. 10 o 11), que seguidamente se envían al reproductor. Es posible reproducir las extensiones “mp3” o “wma”.
• Si Windows Media Player no sincroniza los datos y se envían de otro modo, es posible que la unidad no pueda reproducir los archivos correctamente.
• Esta unidad es compatible con WMDRM10.
• No es posible reproducir archivos con protección contra copias
(protección de derechos de autor).
• Recomendamos realizar copias de seguridad de los datos más importantes en un ordenador personal.
• No extraiga el dispositivo USB si hay una reproducción en curso.
Seleccione una fuente que no sea USB y extraiga el dispositivo
USB, para evitar posibles daños en su memoria.
• Este producto incorpora tecnología de protección de derechos de autor amparada en patentes estadounidenses y otros derechos de propiedad intelectual. El uso de esta tecnología de protección de los derechos de autor debe de estar autorizado por
Macrovision, y está destinado para uso doméstico y otros usos de miras limitadas a menos que sea autorizado por Macrovision.
Se prohíbe ingeniería inversa o desmontaje.
• Fabricado bajo licencia de Dolby Laboratories.
Dolby y la marca de doble D son marcas registradas de Dolby
Laboratories.
• Fabricado bajo licencia en Estados Unidos. Números de patente: 5,451,942; 5,956,674; 5,974,380; 5,978,762; 6,487,535 y otras patentes internacionales y estadounidenses publicadas y pendientes. DTS y Symbol son marcas comerciales registradas.
DTS 2.0+ Digital Out y los logotipos de DTS son marcas comerciales de DTS, Inc. El software va incluido con el producto. © DTS, Inc. Todos los derechos reservados.
• Windows Media y el logotipo Windows son marcas comerciales o marcas registradas de Microsoft Corporation en los Estados
Unidos de América y/o en otros países.
• iPod e iTunes son marcas comerciales de Apple Inc., registradas en los EE. UU. y en otros países.
• iPhone es una marca comercial de Apple Inc., registradas en los
EE. UU. y en otros países.
• “Made for iPod” significa que un accesorio electrónico se ha diseñado para conectarse específicamente a un iPod y que, según la certificación del desarrollador, cumple con los estándares de rendimiento de Apple.
• “Works with iPhone” significa que un accesorio electrónico se ha diseñado para conectarse específicamente a un iPhone y que, según la certificación del desarrollador, cumple con los estándares de rendimiento de Apple.
• Apple no se hace responsable del funcionamiento de este dispositivo o cumplimiento con los requisitos normativos y de seguridad.
• La marca y los logotipos de la palabra BLUETOOTH
®
son marcas comerciales registradas propiedad de Bluetooth SIG,
Inc. y cualquier uso de dichas marcas realizado por Alpine
Electronics, Inc. se realiza bajo licencia.
• “Tecnología de codificación de audio MPEG Layer-3 con licencia de Fraunhofer IIS y Thomson”
• “El suministro de este producto solo cubre la licencia para uso privado y no comercial, y no implica una licencia ni ningún derecho de uso de este producto en ninguna difusión comercial
(es decir, que genere ingresos) en tiempo real (terrestre, por satélite, por cable y/u otros medios), la difusión/reproducción mediante Internet, intranets y/u otras redes o mediante otros sistemas de distribución de contenido electrónico, como aplicaciones de audio de pago o audio bajo demanda. Es necesaria una licencia independiente para dicho uso. Para más información, consulte http://www.mp3licensing.com”
• Audyssey MultEQ XT es una marca comercial registrada de
Audyssey Laboratories Inc.
• DivX, DivX Certified y los logotipos correspondientes son marcas comerciales de DivX, Inc. y se utilizan con licencia.
DivX Certified para la reproducción de DivX vídeo.
10
-ES
Primeros pasos
Lista de accesorios
• Unidad principal ..................................................................1
• Cable de alimentación.........................................................1
• Cable Pre OUT/AUX ............................................................1
• Funda de montaje................................................................1
• Soporte para el montaje ......................................................2
• Tornillo de cabeza embutida (M4 x 5) .................................8
• Tornillo de arandela hexagonal (M4 x 6) .............................4
• Funda de caucho ................................................................1
• Pasador hexagonal..............................................................1
• Marco Frontal.......................................................................1
• Cable de extensión USB ....................................................1
• Bolsa de transporte .............................................................1
• Manual de operación.................................................1 copia
Se puede conectar a la caja de la interfaz de control remoto
Si está unidad está conectada una caja de la interfaz de control remoto Alpine (opcional), podrá hacerla funcionar desde la unidad de control del vehículo. Para obtener más detalles consulte con su proveedor de Alpine.
Ubicación de los controles
Rotary encoder/MODE/MUTE
Ajuste el volumen girando el codificador giratorio a la izquierda o a la derecha.
Púlselo para mostrar la pantalla de modo de Audio. En este modo pueden ajustarse Balance/Fader, nivel del subwoofer y el modo Defeat.
Manténgalo pulsado durante al menos 2 segundos para activar o desactivar el modo silenciado.
Botón SOURCE/
Enciende la unidad. Manténgalo pulsado durante al menos
3 segundos para apagar la unidad.
Monitor abierto: recupera la pantalla de selección de
SOURCE.
Monitor cerrado: cambia la fuente.
Pantalla secundaria
Consulte “Acerca de la pantalla secundaria” en la página 73.
Botón de sintonía de pistas
Púlselo para seleccionar la emisora, la pista, el archivo o el capítulo de Radio memorizados.
Sensor remoto
Apunte el transmisor del mando a distancia opcional hacia el sensor remoto desde una distancia máxima de 2 metros.
Indicador de encendido/operación
Este indicador se ilumina cuando la unidad está encendida.
Cuando se realiza una operación, el botón parpadea.
Botón
Expulsa el disco.
Botón
Utilice este botón para extraer el panel frontal.
Botón OPEN/CLOSE
Púlselo para abrir o cerrar el monitor.
Botón FLAT
Púlselo para dejar el monitor abierto en la posición horizontal.
Indicador de ranura DISC
Se ilumina cuando la unidad está encendida.
Botón VISUAL
Monitor abierto: pulse este botón para recuperar la pantalla de selección VISUAL.
Monitor cerrado: pulse este botón para cambiar entre información de texto, información de etiqueta, etc. en la pantalla secundaria.
Botón BAND/TA
Modo de radio: cambia la banda.
Pulse este botón durante al menos 2 segundos para activar
(ON) o apagar (OFF) el modo T.INFO.
Pantalla principal
• Los botones de la parte frontal de esta unidad se escriben en negrita (por ejemplo SOURCE/ ). Los botones que aparecen en la pantalla sensible al tacto se resaltan en negrita y entre corchetes, [ ] (por ejemplo, [BAND]).
11
-ES
Extracción y fijación del panel frontal
Extracción
1
Apague la unidad.
2
Pulse (extraer) en la esquina inferior derecha hasta que el panel frontal se suelto.
3
Coja el panel frontal por la derecha y extráigalo.
Encendido y apagado
Algunas de las funciones de esta unidad no pueden utilizarse con el vehículo en movimiento. Asegúrese de que el vehículo está detenido en lugar seguro y el freno de mano echado antes de intentar llevar a cabo dichas operaciones.
1
Pulse SOURCE/ para encender la unidad.
• La unidad puede encenderse presionando cualquiera de los botones, salvo OPEN/CLOSE, FLAT y (expulsión).
2
Mantenga pulsado SOURCE/ durante al menos 3 segundos para apagar la unidad.
• El panel frontal podrá calentarse durante el uso normal
(especialmente los terminales del conector del panel frontal). Este comportamiento no es anormal.
• Para proteger el panel frontal, colóquelo en la bolsa de transporte suministrada.
Fijación
1
Inserte el lado izquierdo del panel frontal en la unidad principal. Alinee la ranura del panel frontal con las proyecciones de la unidad principal.
2
Empuje el lado derecho del panel frontal hasta que encaje con firmeza en la unidad principal.
• Antes de fijar el panel frontal, cerciórese de que no haya suciedad ni polvo en los terminales del conector, y de que no existan objetos extraños entre el panel frontal y la unidad principal.
• Fije el panel frontal con cuidado, sujetándolo por los lados para evitar pulsar cualquier botón por equivocación.
Puesta en funcionamiento inicial del sistema
Es preciso inicializar la unidad inmediatamente después de instalarla o de suministrarle alimentación. Para ello, en primer lugar, extraiga el panel frontal extraíble. Detrás del panel frontal, a la izquierda de los conectores, verá un pequeño orificio. Con ayuda de un lápiz o cualquier otro objeto punzante, presione el interruptor RESET situado detrás del orificio para completar el procedimiento de inicialización.
Abrir/Cerrar el monitor
1
Pulse OPEN/CLOSE.
El monitor emite 3 pitidos y se abre automáticamente.
2
Pulse OPEN/CLOSE otra vez.
El monitor emite 3 pitidos y se cierra automáticamente.
• El monitor no debe abrirse ni cerrarse manualmente. Se pueden producir fallos de funcionamiento.
• El ángulo del monitor está ajustado de fábrica en 90 grados. En función del vehículo, es posible que el monitor golpee el salpicadero al abrirse. El ángulo del monitor puede ajustarse y almacenarse en la memoria para que esto no suceda. Para ajustar el monitor,
consulte “Ajuste del ángulo del monitor” (página 39).
Incluso cuando se extrae la carga de pila del vehículo, el ángulo de monitor ajustado permanece almacenado en la memoria.
• El IVA-D511RB/IVA-D511R es un dispositivo de precisión. Si lo maneja con cuidado podrá disfrutar de sus características exclusivas durante mucho tiempo.
• Si el monitor choca con algún objeto mientras se está abriendo o cerrando, se emitirá un pitido y se interrumpirá dicha operación inmediatamente. En estos casos, retire el obstáculo y pulse
OPEN/CLOSE de nuevo.
• No sitúe ningún objeto sobre el monitor, no lo golpee ni aplique ninguna presión sobre él mientras esté abierto. En caso contrario podría dañarse el mecanismo.
• En condiciones de baja temperatura, es posible que la pantalla permanezca oscura durante un breve período de tiempo después del encendido. La pantalla volverá a su estado normal una vez se haya calentado el LCD.
• Por su seguridad, algunas de las funciones de esta unidad no pueden utilizarse con el vehículo en movimiento. En tal caso, detenga su vehículo y eche el freno de mano antes de llevar a cabo la operación.
• No funcionará ninguno de los botones mientras se lleva a cabo el restablecimiento.
12
-ES
Cómo poner el monitor horizontal
Si desea utilizar alguna de las características del vehículo (por ejemplo, el aire acondicionado) que queda oculta al elevar el monitor, utilice esta función.
1
Cuando el monitor esté abierto, pulse FLAT.
El monitor pasa a posición horizontal.
2
Vuelva a pulsar FLAT.
El monitor vuelve al ángulo anterior.
• El monitor recupera el ángulo anterior 10 segundos después de haber adoptado la posición horizontal.
• Si aplica una fuerza excesiva al monitor cuando está en posición horizontal, por ejemplo apoyando un objeto en su parte posterior, puede provocar un mal funcionamiento.
Recordar la fuente
A continuación, aparece una explicación de ejemplo sobre cómo recordar una fuente de la pantalla del modo Radio.
1
Pulse SOURCE/ .
Aparece la pantalla de selección de fuentes SOURCE.
Ejemplo de visualización de pantalla de selección de SOURCE
Ajuste del Volumen
Ajuste el volumen girando el Rotary encoder.
Volumen:
Reducción rápida del volumen
Al activar esta función el nivel de volumen se reducirá instantáneamente en 20 dB.
Mantenga pulsado Rotary encoder (MUTE) durante al menos 2 segundos.
El nivel de audio se reducirá en unos 20 dB.
Si vuelve a mantener pulsado Rotary encoder (MUTE) durante al menos 2 segundos, el audio recupera su nivel anterior.
Visualización de la pantalla
Funcionamiento del panel táctil
• Para proteger la pantalla, toque el botón que aparece en la pantalla con la punta del dedo.
• Si toca un botón y no se produce ninguna reacción, quite el dedo de la pantalla una vez y vuelva a intentarlo.
• Si toca dos botones al mismo tiempo, podría ocasionar un error de funcionamiento.
Los botones que aparecen en pantalla se muestran del modo siguiente en el Manual de operación.
• Los botones en pantalla se muestran en negrita y entre [ ] (p.ej.,
[BAND]).
Cambia de elemento en la lista de selección de fuente.
(En función del número de fuentes disponibles, es posible que este botón no aparezca.)
Muestra los modos de fuente que se pueden seleccionar.
Cambia a la pantalla de navegación. (Solo disponible si
“Configuración del modo de navegación” (página 45)
está ajustado en ON.)
Cambia a la pantalla principal de SETUP.
Cambia a la pantalla principal de navegación. (Cuando
AUX1” (página 45) está ajustado en “NAV.”)
Cambia a la pantalla de menú del teléfono.
(Cuando “BLUETOOTH IN” está ajustado en Adapter (la página 46).)
Muestra el vídeo de la vista trasera.
(Cuando hay una cámara trasera opcional conectada y
Camera IN no está ajustada en OFF (la página 44).)
Apaga la pantalla de selección de fuente y regresa a la pantalla de la fuente anterior.
Cambia a la pantalla de selección trasera cuando
“Configuración de la salida de imagen/sonido”
(página 46) está ajustado en ON.
Vuelve a la pantalla anterior.
• El tipo de modos de fuente que se muestra varía según la conexión y la configuración.
2
Toque [Radio].
La pantalla cambia a la pantalla principal del modo Radio.
13
-ES
Ejemplo de visualización de la pantalla Radio FM
Visualización de la pantalla de introducción del teclado numérico
La pantalla de introducción del teclado numérico se muestra cuando se selecciona el modo DVD o Vídeo CD para buscar un título o capítulo, así como para introducir un código de país o contraseña para el elemento de configuración de DVD.
1
Toque [10KEY] en la pantalla de fuente principal.
2
Toque la tecla numérica deseada.
Ejemplo de pantalla de teclado numérico
Cambia a la pantalla de selección de fuentes SOURCE
(a la pantalla del paso 1)
Muestra el nombre de fuente, como banda de radio, etc., que se selecciona.
Cambia directamente a la pantalla de selección
MultEQ*
1
, MX level*
2
, invocación de los botones de memorización de Audio*
3
.
Muestra la hora.
Guía de funciones:
La pantalla de la guía de funciones varía en función de cada fuente.
El contenido de la guía de funciones cambia al tocar
[P1/2]*
4
, [P1/3]*
4
o [P1/4]*
4 en la guía de funciones, y pueden ejecutarse muchas otras operaciones.
Muestra la imagen de la fuente activa.
*1
Solo es ajustable cuando se conecta un procesador de audio opcional IMPRINT; se almacena Curve1, Curve2.
*2
Solo es ajustable cuando Defeat se encuentra en OFF y Media
Xpander, en ON. No existe modo MX para radio FM, MW y LW. Si se
*3
*4 conecta un procesador de audio opcional IMPRINT, debe ajustarse
Solo es ajustable si Defeat está en OFF.
La pantalla puede variar según los dispositivos conectados.
• Cuando se conecta un reproductor de DVD o un cambiador de DVD opcional a través de Ai-NET, AUX aparece en la pantalla como
“EXT. DVD” o “DVD CHG.”.
• Cuando se conecta un reproductor de DVD y un cambiador de DVD opcional a través de Ai-NET, AUX aparece en la pantalla como
“EXT. DVD” y el cambiador de DVD como “DVD CHG.”.
3
Toque [Source] en la pantalla de la fuente principal para cambiar a la pantalla de otra fuente y seleccione la fuente deseada en la pantalla de selección SOURCE.
• La pantalla puede cambiar a la pantalla de selección VISUAL pulsando VISUAL.
• La pantalla puede cambiar a la pantalla de selección SETUP tocando [ ].
Área de la pantalla de introducción.
Se cierra la pantalla de introducción del teclado numérico.
Se borrarán todos los números introducidos.
Se borrará el número anterior.
Se confirma el número introducido.
Teclado numérico.
La pantalla de introducción del teclado numérico se cierra (si se muestra) al tocar esta área.
Cambia directamente a la pantalla de ajuste de brillo de la imagen. (Solo puede ajustarse cuando el vehículo se encuentra en modo de estacionamiento.)
3
Toque [Enter] para confirmar la selección.
14
-ES
Radio
Ejemplo de visualización de la pantalla Radio FM
Uso de la radio
1
Toque [Source] en la pantalla de fuente principal.
Aparece la pantalla de selección de fuentes SOURCE.
2
Toque [Radio].
Se activa el modo de radio y la pantalla cambia a modo
Radio.
3
Toque [BAND] (banda) para seleccionar la banda de radio deseada.
La banda cambia con cada pulsación, como se indica a continuación:
FM-1 FM-2 FM-3 MW LW FM-1
4
Toque [DX SEEK] para elegir el modo de sintonía.
DX SEEK Local SEEK MANUAL PTY
• Se pueden seleccionar dos modos de sintonía automática, DX y
Local:
- Modo DX (Distancia);
Se sintonizan las emisoras potentes y débiles.
- Modo Local;
Solo se sintonizan las emisoras potentes.
El ajuste inicial es DX.
5
Toque [ ], [ ] o [ ], [ ] para cambiar la frecuencia de sintonía hacia abajo o hacia arriba respectivamente.
Si se toca y se mantiene presionado en modo manual, la frecuencia cambiará de forma continua.
Memorización manual de emisoras
1
Mediante búsqueda manual o automática, sintonice la emisora que desee almacenar en la memoria de presintonías.
2
Toque [P1/2] para cambiar la guía de funciones.
3
Toque y mantenga pulsado cualquiera de los botones de memorización de [P.SET 1] a [P.SET 6] durante al menos 2 segundos.
La emisora seleccionada se guarda.
4
Repita el procedimiento para almacenar hasta 5 emisoras más de la misma banda.
Para emplear el mismo procedimiento en otras bandas, seleccione la banda deseada y repita el proceso.
Es posible memorizar un total de 30 emisoras en los botones de memorización (6 emisoras por cada banda;
FM1, FM2, FM3, MW y LW).
• Si ya se ha definido una memoria de presintonía en el mismo número predefinido, dicha memoria se borrará y se guardará la nueva emisora.
Botón [Source]: consulte la página 13
Muestra el número/frecuencia predefinidos
Toque esta opción para etiquetar la información de la canción, etc. Para obtener más información, consulte
“Uso del etiquetado de iTunes” en la página 17.
Botón [DX SEEK]*
1
: muestra la lista de selección del modo de sintonía.
Botón [PTY SEARCH]*
2
: busca una emisora por
sintonía PTY (Tipo de programa). Consulte “Sintonía por tipo de programa (PTY)” (página 16).
*
1
*
2
El botón muestra el modo de sintonía activo.
El botón solo aparece cuando está seleccionado el modo de sintonía de PTY.
Memorización automática de emisoras
El sintonizador puede buscar y almacenar automáticamente 6 emisoras potentes en la banda seleccionada, por orden de potencia de señal.
Después de seleccionar la banda deseada, toque y mantenga pulsado [A.MEMO] durante al menos 2 segundos.
El sintonizador busca y almacena automáticamente 6 emisoras potentes en [P.SET 1] - [P.SET 6], por orden de potencia de señal.
Una vez finalizado el almacenamiento automático, el sintonizador volverá a la emisora almacenada en la memoria
[P.SET 1].
• Si no hay emisoras almacenadas, el sintonizador volverá a la emisora que estaba escuchando antes de iniciar el procedimiento de almacenamiento automático.
Sintonía de emisoras memorizadas
Mediante los botones de función puede acceder a las emisoras memorizadas de cada banda.
1
Después de seleccionar la banda deseada, toque
[P1/2] para cambiar la guía de funciones.
2
Toque cualquiera de los botones de memorización incluidos entre [P.SET 1] y [P.SET 6] que contenga una emisora almacenada.
Se escuchará la emisora memorizada.
15
-ES
Manejo del RDS
Encender y apagar AF (frecuencias alternativas)
El sistema de datos radiofónicos (RDS) es un sistema de radioinformación que utiliza la subportadora de 57 kHz de la emisión normal de FM. El sistema RDS le permitirá recibir gran variedad de datos, como información sobre el tráfico y nombres de las emisoras, y resintonizar automáticamente una emisora de señal más intensa que esté transmitiendo el mismo programa.
1
Toque [ ] en la pantalla de fuente principal.
Aparece la pantalla de selección SETUP.
2
Toque la barra de título de Source Setup.
Aparece la pantalla de configuración de la fuente.
3
Toque la barra de título de RDS Setup.
Aparecerá la pantalla de modo RDS.
4
Toque [AF] para seleccionar el modo ON u OFF de
AF (frecuencias alternativas).
• El modo RDS SETUP no aparecerá si la banda de radio es MW o
LW.
• Cuando se selecciona el modo AF ON, la unidad sintoniza automáticamente una emisora de la lista AF cuya señal sea más fuerte.
• Utilice el modo AF OFF cuando no necesite el modo de sintonía automática.
5
Toque [ ] para volver a la pantalla anterior.
• Al tocar [Exit] se apagará la pantalla de configuración y se regresará a la pantalla principal anterior.
Consejos
• Si la unidad recibe la señal PTY31 (Emisión de emergencia), en la pantalla de la unidad aparecerá el mensaje “Alarm” solo si PTY31 está activado. Para obtener información sobre su funcionamiento,
consulte “Ajuste de recepción PTY31 (Emisión de emergencia)”
• Los datos de señal digital de RDS incluyen lo siguiente:
PI Identificación de programas
PS Nombre del servicio del programa
AF
TP
TA
PTY
Lista de frecuencias alternativas
Programa de tráfico
Anuncios sobre el tráfico
Tipo de programa
EON Otras redes mejoradas
PTY31 (Emisión de emergencia)”.
Recepción de información sobre el tráfico
Mantenga pulsado BAND/TA durante al menos 2 segundos para activar el modo de información de tráfico.
Cuando se sintoniza una emisora de información sobre el tráfico, se enciende el indicador TA.
La información sobre el tráfico solamente se oirá cuando se esté emitiendo. Si no se está emitiendo información sobre el tráfico, la unidad permanecerá en el modo de espera.
Cuando comience una emisión de información sobre el tráfico, la unidad la recibirá automáticamente y en la pantalla aparecerá “T. Info”.
Cuando finalice la emisión de información sobre el tráfico, la unidad pasará automáticamente al modo de espera.
• Si la señal de emisión de información sobre el tráfico desciende por debajo de cierto nivel, la unidad permanecerá en el modo de recepción durante 1 minuto. Si el nivel de la señal sigue debajo de un nivel determinado durante más de 70 segundos, “TA” aparecerá en la pantalla de modo intermitente.
• Si no desea escuchar la información sobre el tráfico que esté recibiendo, pulse ligeramente el botón BAND/TA para saltarse dicho mensaje. El modo T. INFO permanecerá activado para recibir la siguiente emisión de información sobre el tráfico.
• Si cambia el volumen cuando esté recibiendo información sobre el tráfico, la unidad memorizará el nuevo volumen ajustado. La próxima vez que reciba información sobre el tráfico, la recibirá automáticamente al nivel de volumen memorizado.
Sintonía por tipo de programa (PTY)
Modo RDS SETUP
1
Toque [PTY] en la pantalla.
Modo Radio FM
1
Toque [DX SEEK]* para elegir el modo de sintonía
PTY.
Se activa el modo PTY.
El tipo de programa de la emisora que esté recibiéndose se visualizará.
2
Toque [ ] o [ ] después de activar el modo PTY para elegir el tipo de programa deseado mientras se muestra “PTY” (Tipo de programa).
Con cada presión, el tipo de programa se desplazará en uno.
Modo RDS SETUP
3
Toque [PTY] tras seleccionar el tipo de programa para iniciar la búsqueda de una emisora en el tipo de programa seleccionado.
Modo Radio FM
3
Toque [PTY SEARCH] tras seleccionar el tipo de programa para iniciar la búsqueda de una emisora en el tipo de programa seleccionado.
Si no se encuentra ninguna emisora, en la pantalla aparecerá “No PTY”.
* El botón muestra el modo de sintonía activo.
16
-ES
Recepción de información sobre el tráfico durante la reproducción de un disco compacto o la escucha de la radio
Este ejemplo explica cómo recibir la emisión de información de tráfico durante la reproducción de un CD.
1
En modo CD, mantenga pulsado BAND/TA durante al menos 2 segundos para activar el modo de información de tráfico.
La unidad comienza automáticamente a buscar las emisiones de tráfico que pueden recibirse.
Cuando se ha localizado la emisión de información de tráfico, el modo CD cambia a modo Radio y la unidad recibe la emisión de información de tráfico.
• Cuando comienza la emisión de información de tráfico, la unidad silencia automáticamente el CD.
• Cuando finalice la emisión de información sobre el tráfico, la unidad volverá automáticamente a la reproducción de la fuente que estaba escuchándose antes de que comenzara dicha emisión.
• El receptor incorpora la función EON (otras redes mejoradas) que hace que el receptor sintonice automáticamente la emisora relacionada que emita información sobre el tráfico si la emisora que se está recibiendo deja de emitir dicha información.
2
Cuando finaliza la emisión de información de tráfico, la unidad vuelve al modo CD.
Prioridad del tipo noticias
Esta función le permite preajustar el programa de noticias al que quiera dar prioridad. De esta manera nunca se perderá el programa de noticias, porque la unidad dará automáticamente prioridad al programa de noticias preajustado cuando comience su emisión, e interrumpirá el que esté escuchando actualmente. Esta función solo trabaja en un modo que no sea LW ni MW.
1
Toque [NEWS] para activar el modo PRIORITY
NEWS.
Aparecerá el indicador “NEWS” en la pantalla. Toque
[NEWS] otra vez para desactivar el modo Prioridad del tipo noticias y volver a la emisión que estuviera escuchando anteriormente.
2
Toque [ ] para volver a la pantalla anterior.
Uso del etiquetado de iTunes
El etiquetado de iTunes permite etiquetar aquellas canciones que esté escuchando en emisoras RDS con el nuevo IVA-D511RB/IVA-D511R y obtener una vista previa, comprarlas y descargarlas posteriormente desde su lista de reproducción etiquetada de iTunes la próxima vez que sincronice su iPod.
• Para obtener más información sobre los modelos de iPod/iPhone
compatibles con esta unidad, consulte “Conexión de un iPod/iPhone” en la página 70.
• El iPod con vídeo no es compatible con la función de etiquetado.
1
Sintonice la emisora RDS deseada.
Si hay información de etiquetado, aparece el indicador
“Tag” en la pantalla.
2
Toque [Tag] mientras se esté emitiendo la canción deseada.
“Tag” parpadeará y al mismo tiempo la unidad emitirá dos pitidos; seguidamente aparecerá “Tagging ...”.
3
Cuando haya finalizado, aparecerá “Tag stored” y el indicador “Tag” se iluminará al tiempo que la unidad
emite dos pitidos*.
* Una vez finalizado, aparece “Tag Count X” (X es la cantidad total de información de etiquetado almacenada) si no hay ningún iPod/ iPhone conectado.
• Durante el etiquetado, el iPod/iPhone tiene preferencia a la hora de guardar la información de etiquetado. Si no hay ningún iPod/iPhone conectado, la información de etiquetado se guarda en la unidad.
• Cuando la memoria del iPod/iPhone está llena, aparece “iPod
Memory Full, Tag Count X” y la unidad emite dos pitidos. La información de etiquetado se almacena en la unidad.
• Si, durante el etiquetado, se cambia de fuente o se recibe una emisora RDS o información de tráfico, etc., se cancelará el etiquetado y aparecerá “Cannot Tag”.
• Esta unidad puede almacenar hasta 50 unidades de información de etiquetado. Cuando la memoria de la unidad está llena, es posible que aparezca “Tuner Memory Full. Connect iPod” y que la unidad emita dos pitidos.
• Cuando se conecta un iPod que no es compatible con la función de etiquetado, puede aparecer “Non-Tagging iPod”.
• Cuando se desconecta el iPod/iPhone de la unidad durante el etiquetado, la información de etiquetado se almacena en la unidad.
• Si hay información de etiquetado almacenada en la unidad y se conecta un iPod/iPhone compatible con la función de etiquetado, la información almacenada se transfiere automáticamente al iPod/ iPhone. Si el iPod/iPhone conectado no dispone de un volumen de almacenamiento suficiente, aparece “iPod Memory Full” y no se transmite información de etiquetado de la unidad al iPod/iPhone.
• Si ya existe información de etiquetado, aparece “Already Tagged” cuando se intenta etiquetar información de nuevo.
• Puede cancelar el proceso de etiquetado cambiando la frecuencia o la emisora; es posible que el mensaje “Cannot Tag”, etc., no aparezca.
Visualización de radiotexto
Puede visualizarse mensajes en texto de una emisora de radio.
1
Sintonice una emisora de radio que transmita mensajes de texto.
2
Toque [INFO.] en el modo de radio FM para activar el modo de radiotexto.
En la pantalla aparecerá “WAIT” durante unos segundos.
3
Para cambiar la visualización de radiotexto, toque
[INFO.].
• Si no se puede recibir ningún mensaje de texto o si la unidad no puede recibir el mensaje de texto correctamente, en la pantalla aparecerá “NO TEXT”.
17
-ES
CD/MP3/WMA/AAC
Ejemplo de visualización de la pantalla principal MP3/WMA/AAC
Botón [Source]: consulte la página 13
Botón [
CD:
Muestra el texto de pista*
1
/texto de disco*
1
.
• Si no hay información de nombre de pista ni de disco, aparecerá el mensaje “NO TEXT”.
MP3/WMA/AAC:
Después de visualizar el nombre de archivo en la línea superior, se mostrará el nombre de pista si hay información de etiqueta ID3.
Después de visualizar el nombre de la carpeta en la línea inferior, se mostrarán el nombre del artista y el nombre del
álbum si hay información de etiqueta ID3.
CD:
Muestra el estado de reproducción/número de disco*
2
/ número de pista/barra de progreso/tiempo transcurrido/ tiempo restante.
MP3/WMA/AAC:
Muestra el estado de reproducción/número de disco*
3
/ número de carpeta/número de pista/barra de progreso/ tiempo de reproducción transcurrido/tiempo restante.
*
1
*
2
*
3
Se muestra cuando se inserta un CD con texto.
Se muestra cuando hay un cambiador de CD conectado.
Se muestra cuando hay un cambiador de CD compatible con MP3 conectado.
• Cuando se selecciona la fuente cambiador CD/MP3, no se mostrará la barra de progreso, etc.
Reproducción
1
Toque [Source] en la pantalla de fuente principal.
Aparece la pantalla de selección de fuentes SOURCE.
2
Toque [Disc].
Se muestra la pantalla Disc.
Al insertar un CD/MP3/WMA/AAC con la etiqueta hacia arriba en la ranura para discos del IVA-D511RB/IVA-D511R, la unidad empieza a reproducir el CD/MP3/WMA/AAC.
3
Toque [ ] o [ ] para seleccionar la pista
(o archivo) deseada.
Para volver al principio de la pista (o archivo) actual:
Toque [ ].
Retroceso rápido:
Mantenga pulsado [ ].
Para avanzar hasta el principio de la pista (o archivo) siguiente:
Toque [ ].
18
-ES
Avance rápido:
Mantenga pulsado [ ].
Para detener temporalmente la reproducción (pausa)
Toque [ / ].
Si vuelve a pulsar [ / ] se reanudará la reproducción.
Para expulsar el disco
Pulse .
• Si el disco no se expulsa, mantenga presionado durante al menos
3 segundos.
• Los modelos IVA-D511RB/IVA-D511R incorporan una unidad MP3/
WMA/AAC. En esta unidad puede reproducir discos CD-ROM, CD-R y CD-RW que contengan archivos MP3/WMA/AAC. Utilice un formato compatible con esta unidad.
Para obtener más información acerca de la reproducción y
almacenamiento de archivos MP3/WMA/AAC consulte las las
páginas 19 y 20 antes de utilizar la unidad.
• Los archivos en formato WMA protegidos por DRM (Digital Rights
Management, función de protección de derechos de propiedad intelectual), los archivos en formato AAC adquiridos en la tienda en línea iTunes y los archivos con protección frente a copia (tecnología de protección de derechos de autor) no se pueden reproducir en esta unidad.
• La unidad puede reproducir discos que contengan tanto datos de audio como datos MP3/WMA/AAC.
• En la reproducción de datos de CD audio, la pantalla muestra los números de pista grabados en el disco.
• Se pueden utilizar CD de tres pulgadas (8 cm).
• “Reproducción de datos MP3/WMA/AAC (File Play Mode)” se menciona en la página 38.
• Si se reproduce un disco MP3/WMA/AAC con muchos archivos y carpetas, el inicio de la reproducción tardará más de lo normal.
• Toque [ ] para activar el modo de búsqueda. Para obtener
información sobre su funcionamiento, consulte “Función de búsqueda” en la página 31.
No obstante, la función de modo de búsqueda no funciona en el modo de cambiador de CD.
• Es posible que el tiempo de reproducción no se muestre correctamente si se reproduce un archivo grabado a VBR (velocidad de bits variable).
• Si el disco se deja en la unidad tras pulsar , el disco se introducirá en la unidad y se detendrá temporalmente. En ese caso, inicie la reproducción tocando [ / ] o expulse el disco y extráigalo antes de que transcurran 15 segundos.
Repetición de reproducción
Toque [ ] para reproducir de forma repetida la pista que se reproduce en ese momento.
La pista (o el archivo) se reproducirá de forma repetida.
Toque [ ] de nuevo para desactivar el modo de repetición.
CD: *
1
(Repetir uno) (Repetir disco)
(desactivado)
MP3/WMA/AAC:
1 Toque [P1/2]*
3
para cambiar la guía de funciones.
2 Toque [ ] y seleccione la repetición de reproducción deseada.
*
2
*
1
(Repetir uno) (Repetir carpeta) (Repetir disco)
(desactivado)
*
1
Si se ha conectado un cambiador de CD estándar o uno compatible con MP3 y se selecciona el modo RPT DISC, la unidad reproducirá de
*
2 forma repetida todas las pistas (o archivos) del disco seleccionado.
solo se reproducen en modo de repetición los archivos incluidos en
*
3 una carpeta.
La pantalla puede variar según los dispositivos conectados.
M.I.X. (Reproducción aleatoria)
Toque [ ] durante la reproducción.
Las pistas (o archivos) del disco se reproducirán en secuencia aleatoria.
Para cancelar la reproducción M.I.X., toque [ ].
CD: ALL*
1
(desactivado)
MP3/WMA/AAC:
1 Toque [P1/2]*
4
para cambiar la guía de funciones.
2 Toque [ ] y seleccione la reproducción M.I.X. deseada.
*
3
*
2
(desactivado) *
3
*
1
Si se conecta un cambiador de CD dotado de la función M.I.X. ALL, también se podrá seleccionar dicha función.
En este modo, las pistas de todos los CD del cargador actual se incluirán en la reproducción de secuencia aleatoria.
*
2
Si se conecta un cambiador de CD compatible con MP3, todos los archivos de un disco se reproducen en secuencia aleatoria y la
*
3 reproducción salta luego al disco siguiente.
En el modo M.I.X. de carpeta solo se reproducen aleatoriamente los
*
4 archivos de una carpeta.
La pantalla puede variar según los dispositivos conectados.
• Si el modo de búsqueda (la página 31) está activado, se cancelará el
modo de reproducción M.I.X.
Selección de carpetas (para MP3/WMA/
AAC)
Toque [ ] o [ ] para seleccionar la carpeta.
Acerca de MP3/WMA/AAC
PRECAUCIÓN
Excepto para uso personal, la duplicación de datos de audio
(incluidos datos MP3/WMA/AAC) o su distribución, transferencia o copia, ya sea de forma gratuita o no, sin el permiso del propietario de copyright están estrictamente prohibidos por las leyes de copyright y por tratados internacionales.
¿Qué es MP3?
MP3, cuyo nombre oficial es “MPEG-1, 2, 2.5 Audio Layer 3”, es un estándar de compresión formulado por ISO (International
Standardization Organization) y MPEG que es una institución conjunta de actividades de IEC.
Los archivos MP3 contienen datos de audio comprimidos.
La codificación MP3 puede comprimir los datos de audio a relaciones notablemente altas, comprimiendo archivos de música a un décimo de su tamaño original. Esto se obtiene mientras se mantiene una calidad similar a la de CD. El formato MP3 permite obtener relaciones de alta compresión eliminando los sonidos que son inaudibles para el oído humano o enmascarados por otros sonidos.
¿Qué es WMA?
WMA o “Windows Media™ Audio” son las siglas para datos de audio comprimidos.
Los datos de audio WMA son similares a los MP3 y pueden lograr sonido con calidad digital en archivos de tamaño reducido.
¿Qué es AAC?
AAC es la abreviatura de “Advanced Audio Coding
(Codificación avanzada de audio)”, y es un formato básico de compresión de audio utilizado por MPEG2 o MPEG4.
Método de creación de archivos MP3/WMA/AAC
Los datos de audio se comprimen mediante el software con los códecs MP3/WMA/AAC. Para obtener información detallada sobre la creación de archivos MP3/WMA/AAC, consulte el manual del usuario del software.
Los archivos MP3/WMA/AAC que se pueden reproducir en este dispositivo tienen las extensiones de archivo.
MP3: “mp3”
WMA: “wma” (las ver. 7.1, 8, 9, 9.1 y 9.2 son compatibles)
AAC: “m4a”
WMA no es compatible con los siguientes archivos: Windows
Media Audio Professional, Windows Media Audio 9 Voice o
Windows Media Audio 9 Pro Lossless.
Existen muchas versiones diferentes del formato AAC.
Compruebe que el software utilizado se ajusta a los formatos aceptables enumerados a continuación. Es posible que el formato no pueda reproducirse aunque la extensión sea válida.
La reproducción de archivos AAC codificados por iTunes es compatible.
Índices de muestreo y velocidades de bits de reproducción admitidos
MP3
Índices de muestreo: 48 kHz, 44,1 kHz, 32 kHz, 24 kHz,
22,05 kHz, 16 kHz, 12 kHz, 11,025 kHz,
8 kHz
Velocidades de bits: de 32 a 320 kbps
WMA
Índices de muestreo: 48 kHz, 44,1 kHz, 32 kHz
Velocidades de bits: de 48 a 192 kbps
AAC
Índices de muestreo: 48 kHz, 44,1 kHz, 32 kHz, 24 kHz,
22,05 kHz, 16 kHz, 12 kHz, 11,025 kHz,
8 kHz
Velocidades de bits: de 16 a 320 kbps
Es posible que este dispositivo no se reproduzca correctamente según los índices de muestreo.
Etiquetas ID3/etiquetas WMA
Este dispositivo admite etiquetas ID3 v1 y v2, así como etiquetas WMA.
Si los datos de etiqueta se encuentran en un archivo MP3/WMA/
AAC, este dispositivo podrá mostrar los datos de etiqueta ID3/ etiqueta WMA de título (título de canción), de nombre de artista y de nombre de álbum (máximo: 128 caracteres).
Este dispositivo solo puede mostrar caracteres alfanuméricos de un solo byte y el subrayado. En el caso de caracteres no admitidos, aparece “No Support”.
El número de caracteres puede estar limitado o no mostrarse correctamente, dependiendo de la información de etiqueta.
19
-ES
Producción de discos MP3/WMA/AAC
Los archivos MP3/WMA/AAC se preparan y, a continuación, se escriben en un CD-R o CD-RW (DVD-R/DVD-RW) mediante un software de escritura de CD-R. Un disco puede contener hasta
4.096 archivos/256 carpetas (incluidas las carpetas raíz) y el número máximo de carpetas es de 255.
Si un disco supera estos límites, es posible que no se reproduzca.
Medios admitidos
Los medios que puede reproducir este dispositivo son discos
CD-ROM, CD-R, CD-RW, DVD-R y DVD-RW.
Sistemas de archivo correspondientes
Este dispositivo admite discos formateados con ISO9660 nivel
1 ó 2.
En el estándar ISO9660, deben tenerse en cuenta ciertas restricciones.
La profundidad máxima de carpeta es 8 (incluido el directorio raíz). El número de caracteres de los nombres de carpeta/ archivo es limitado.
Los caracteres válidos para nombres de carpeta/archivo son letras A-Z (mayúsculas), números 0-9 y ‘_’ (guión bajo).
Este dispositivo también puede reproducir discos en estándar
Joliet, etc., y otros que cumplan con ISO9660. No obstante, ocasionalmente los nombres de archivo, carpeta, etc. no se muestran correctamente.
Formatos admitidos
Este dispositivo admite CD-ROM XA, discos compactos de modo mixto, CD mejorados (CD-Extra) y multisesión.
Este dispositivo no puede reproducir correctamente discos grabados con “Track At Once” o escritura de paquete.
Orden de archivos
Los archivos se reproducen en el orden en que el software de escritura los vuelca en el disco. Por ello, el orden de reproducción puede no coincidir con el esperado. Compruebe el orden de escritura en la documentación del software. El orden de reproducción de las carpetas y archivos es el siguiente. (Los siguientes números pueden ser distintos de los que realmente aparecen.)
Terminología
Velocidad de bits
Se trata de la velocidad de compresión de “sonido” especificada para la codificación. Cuanto mayor sea la velocidad de bits, mayor será la calidad de sonido, aunque los archivos serán más grandes.
Índice de muestreo
Este valor muestra las veces que los datos se muestrean (graban) por segundo. Por ejemplo, los discos compactos de música utilizando un
índice de muestreo de 44,1 kHz, por lo que el nivel de sonido se muestrea (graba) 44.100 veces por segundo. Cuanto mayor sea el
índice de muestreo, mayor será la calidad de sonido, aunque el volumen de datos también será mayor.
Codificación
Conversión de discos compactos de música, archivos WAVE (AIFF) y demás archivos de sonido en el formato de compresión de audio especificado.
Etiqueta
Información sobre las canciones como los títulos, nombres de los artistas, nombres de los álbumes, etc., escrita en archivos MP3/
WMA/AAC.
Carpeta raíz
La carpeta raíz se halla en el nivel superior del sistema de archivos
(o directorio raíz). La carpeta raíz contiene todas las carpetas y archivos. Se crea automáticamente para todos los discos grabados.
Carpeta raíz
20
-ES
Carpeta Archivo MP3/WMA/AAC
DVD/Video CD
Ejemplo de visualización de la pantalla principal DVD de vídeo
A
Botón [Source]: consulte la página 13.
Botón [ ]: cambia a la pantalla de navegación.
Botón [ ]: muestra la pantalla de selección SETUP.
Muestra el disco (DVD VIDEO, DVD AUDIO,
PROGRAM/PLAYLIST (DVD-VR), VIDEO CD) que está en reproducción.
Muestra la información de etiqueta para DivX
®
.
• Si se toca [ ] en la pantalla del modo DivX
®
, aparece la pantalla
de lista de búsquedas. Consulte “Función de búsqueda” (página 31).
• Es posible que algunas operaciones no puedan llevarse a cabo dependiendo del disco o de la pantalla de reproducción.
• Las visualizaciones de la guía de funciones [P1/2], etc., pueden variar dependiendo de los dispositivos conectados.
Los discos que pueden utilizarse para cada tipo se representan con las siguientes marcas.
Se pueden utilizar discos DVD de vídeo comerciales (empleados para la distribución de películas, etc.) o discos DVD-R/DVD-RW,
DVD+R/DVD+RW grabados en modo de vídeo.
(incluidos discos que contengan datos de vídeo DVD y audio DVD que se reproduzcan
cuando “Configuración del modo de reproducción de discos DVD de audio”
(página 37) está ajustado en “Video”).
Se pueden utilizar discos comerciales de DVD de audio.
Se pueden utilizar discos DVD-R/DVD-RW grabados en modo DVD-VR.
Se pueden utilizar discos de Vídeo CD.
Pueden utilizarse discos CD-R/CD-RW/
DVD-R/DVD-RW/DVD+R/DVD+RW grabados en modo DivX
®
.
Reproducción de un disco
El IVA-D511RB/IVA-D511R incluye un reproductor de DVD incorporado. Cuando se conecta un reproductor de DVD/Video CD/CD
(o cambiador de DVD) opcional Alpine al IVA-D511RB/IVA-D511R, puede controlarse desde el IVA-D511RB/IVA-D511R. (excepto algunas operaciones)
ADVERTENCIA
Es peligroso que el conductor mire la TV/DVD/vídeo mientras conduce el vehículo. Podría distraer su atención y provocar un accidente.
Instale correctamente el IVA-D511RB/IVA-D511R de forma que el conductor no pueda ver la TV/DVD/vídeo a menos que el vehículo esté detenido y el freno de mano echado.
Si el IVA-D511RB/IVA-D511R no se instala correctamente, el conductor podrá ver la TV/DVD/ vídeo mientras conduce y distraerá su atención, lo que puede provocar un accidente. El conductor y otras personas pueden resultar gravemente heridos.
Para mostrar la pantalla de modo DVD
• Si intenta activar el dispositivo auxiliar mientras conduce, se mostrará en la pantalla la advertencia Picture off for your safety
(pantalla desactivada por su seguridad).
Precaución
• No todos los DVD admiten todas las funciones.
Consulte las instrucciones de cada DVD para conocer las características admitidas.
• Las huellas dactilares en un disco pueden afectar de forma adversa a la reproducción. Si se produjera un problema, extraiga el disco y compruebe si hay huellas dactilares en el lado de reproducción.
Limpie el disco si fuera necesario.
• Si apaga la unidad, pone la llave de contacto en posición OFF o cambie de fuente durante la reproducción, ésta se reanudará desde el punto donde se quedó.
• Si intenta efectuar una operación no válida (para el tipo de disco que esté reproduciendo) se mostrará lo siguiente en la pantalla del monitor:
• Función de reproducción de posición en memoria
Aunque se apague la unidad, se ponga la llave de contacto en posición OFF o se cambia de fuente durante la reproducción, ésta se reanudará desde el punto en el que se quedó al volver a conectar la alimentación.
21
-ES
1
Toque [Source] en la pantalla de fuente principal.
Aparece la pantalla de selección de fuentes SOURCE.
2
Toque [Disc].
Aparece la pantalla del modo DISC.
Inserte un disco con la etiqueta hacia arriba. La unidad empezará a reproducir el disco.
Si se conecta un reproductor de DVD Alpine opcional:
Inserte un disco en el reproductor de DVD/Vídeo CD/CD y se iniciará su reproducción.
• La pantalla de funciones cambia a la pantalla visual en el modo
DVD o vídeo CD durante 5 segundos después de realizar una operación. Toque el panel de la pantalla para volver a visualizar la pantalla de funciones.
• El modo de visualización puede cambiarse tocando [WIDE].
Para obtener más detalles sobre su funcionamiento, consulte
“Cambio del modo de visualización” en la página 32.
Para expulsar el disco
Pulse .
• No se reproducirá automáticamente la cara contraria de un DVD de dos caras.
Extraiga el disco, gírelo y vuelva a insertarlo.
• Si el disco no se expulsa, mantenga presionado durante al menos
3 segundos.
• No inserte discos que contengan mapas para el sistema de navegación. Podría dañar la unidad.
• Consulte también “Configuración del DVD” (las páginas 33
• Asegúrese de que el cable de entrada del mando a distancia está conectado al cable de salida del control remoto de esta unidad cuando está conectado un cambiador de DVD o un reproductor de
DVD. Si no está conectado correctamente, puede que no se lleve a cabo la operación táctil.
• Para regresar a la pantalla anterior durante la reproducción de un
Vídeo CD, toque [ ] después de tocar [P1/2] en la guía de funciones. Sin embargo, la función puede variar en función del disco.
• Si el disco se deja en la unidad tras pulsar , el disco se introducirá en la unidad y se detendrá. En ese caso, inicie la reproducción tocando [ / ] o expulse el disco y extráigalo antes de que transcurran 15 segundos.
• Aparece “Can’t Downmix” cuando se reproduce una sección de
Downmix (las señales multicanal se mezclan en 2 canales) prohibido de un disco de audio DVD. En ese caso, solo se emitirá el sonido
Lch/Rch grabado en el disco. (No se emitirá el sonido del altavoz central, el altavoz envolvente izquierdo, el altavoz envolvente derecho y el subwoofer.)
• Mientras aparezca el mensaje “Index reading” en DivX
®
, no se pueden utilizar las funciones de avance rápido/retroceso rápido y de repetición.
Si aparece una pantalla de menú
En discos DVD y Vídeo CD con control de reproducción (PBC) es posible que aparezcan automáticamente pantallas de menú. Si ocurriera esto, realice la operación descrita más adelante para comenzar la reproducción.
“VCAP”.
Funciones de menú directas
1 Toque el menú DVD directamente.
• Es posible que algunas operaciones no puedan llevarse a cabo en función del disco.
Funciones de menú
1 Toque [Control] para mostrar las teclas de operaciones.
2 Toque [Key].
Aparecerá el modo de función de menú.
Toque [Return] para volver a la pantalla anterior.
(Es posible que la operación no se permita, en función del disco).
3 Toque [ ], [ ], [ ] o [ ] para seleccionar el elemento del menú que desee.
4 Toque [Enter] para confirmar el elemento seleccionado.
22
-ES
Funciones de introducción del teclado numérico
1 Toque [Control] para mostrar las teclas de operaciones.
2 Toque [Key].
El modo de función de menú cambia.
3 Vuelva a tocar [Key].
Aparece la pantalla de modo de introducción del teclado numérico.
Toque [TOP MENU] en la pantalla principal del modo
DVD.
Aparece la pantalla de menú principal.
“VCAP”.
Visualización de la pantalla de menú
Con un DVD que contenga dos o más menús, aparecerá una pantalla de menú de los programas disponibles, además de los programas principales
Toque [MENU] en la pantalla principal del modo DVD.
Aparece la pantalla de menú.
Visualización de la pantalla de modo de funciones de menú
1
Toque [P1/2]* en la pantalla principal del modo DVD.
La guía de funciones cambia.
* La pantalla varía en función del disco (y del modo).
2
Toque [MENU CONT].
Aparece la pantalla de modo de funciones de menú.
“VCAP”.
La pantalla de introducción del teclado numérico se cierra (si se muestra) al tocar esta
área.
Toque [X] para cerrar la pantalla de introducción del teclado numérico.
4 Toque el número que desee.
5 Toque [Enter] en la pantalla de modo del teclado numérico para confirmar la selección.
Funciones de introducción del teclado numérico
Si la función PBC se ajusta en OFF, no se muestra la pantalla de menú. Enciéndala (ON) para que aparezca la pantalla (consulte
“Configuración del modo de reproducción de CD de vídeo” en la página 38).
1 Toque [P1/2] en el modo de Vídeo CD para cambiar la guía de funciones.
2 Toque [10KEY].
Aparece el teclado numérico.
3 Toque e introduzca el número que desee.
4 Toque [Enter] para confirmar.
Visualización de la pantalla de menú principal
Cuando un DVD contiene dos o más títulos, aparece la pantalla de menú principal.
Búsqueda de programas
1
Toque [TOP MENU] en la pantalla principal del modo DVD durante la reproducción de un disco
DVD-VR.
Aparece la pantalla de lista de búsqueda de programas.
2
Toque la barra de título del programa que desea reproducir.
El programa seleccionado se reproducirá y, a continuación, regresa a la pantalla principal del modo DVD.
Búsqueda por lista de reproducción
1
Toque [MENU] en la pantalla principal del modo
DVD durante la reproducción de un disco DVD-VR.
Aparece la pantalla de lista de búsqueda de listas de reproducción.
2
Toque la barra de título de la lista de reproducción que desea reproducir.
La lista de reproducción seleccionada se reproducirá y, a continuación, regresa a la pantalla principal del modo DVD.
• Solo es posible utilizar esta función en discos que contengan listas de reproducción.
23
-ES
Parada de la reproducción (Pre Stop) Búsqueda de los inicios de capítulos/ pistas/archivos
Pulse el botón de paro durante la reproducción para detenerla. La posición se almacena en memoria.
1
Toque [ ] una vez durante la reproducción.
Aparece “Pre Stop”.
2
Toque [ / ] en el modo Pre Stop.
La reproducción comenzará desde la posición en la que se haya detenido.
• En algunos discos, la posición en la que se haya detenido la reproducción puede que no sea precisa.
“VCAP”.
Parada de la reproducción
Toque [ ] dos veces o bien toque y mantenga pulsado
[ ] durante al menos 2 segundos durante la reproducción.
Aparece el texto “Stop” y la reproducción se detiene.
• La reproducción se inicia desde el principio si toca [ / ].
Avance rápido/Retroceso rápido
Durante la reproducción, toque [ ] o [ ].
El capítulo/pista/archivo cambia con cada pulsación del botón, iniciándose la reproducción del capítulo/pista/archivo seleccionado.
: Toque este botón para iniciar la reproducción desde el principio del siguiente capítulo, pista o archivo.
: Toque este botón para iniciar la reproducción desde el principio del capítulo, pista o archivo actual.
• Algunos discos DVD no tienen capítulos.
• Antes de iniciar la búsqueda, asegúrese de desactivar PBC (consulte
“Configuración del modo de reproducción de CD de vídeo” en la página 38).
Explicación suplementaria
Los “Capítulos” son divisiones de las películas o de las selecciones musicales contenidas en los DVD.
Las “Pistas” son divisiones de las películas o selecciones musicales de los discos Vídeo CD, DVD de audio y CD de música.
Los “Grupos” asocian una pista (una canción) a otras pistas almacenadas en un DVD de audio. La reproducción de grupos varía según el disco.
Las “Listas de reproducción” especifican un rango de imágenes y su orden de reproducción.
• solo se pueden utilizar discos que contengan una lista de reproducción.
DVD Vídeo, DVD-VR, Video-CD, DVD-Audio (modo
VCAP)*, DivX
®
:
1
Durante la reproducción, toque y mantenga presionado [ ] (retroceso rápido) o [ ]
(avance rápido).
Al mantener pulsado uno de estos botones durante más de
1 segundo, el disco avanza o retrocede a doble velocidad.
Si se mantiene pulsado durante más de 5 segundos, el disco avanza o retrocede a 8 veces la velocidad normal. Si se mantiene pulsado durante 10 segundos o más, el disco avanza o retrocede a 21 veces la velocidad normal.
DVD de audio (modo VOFF)*:
1
Durante la reproducción, toque y mantenga presionado [ ] (retroceso rápido) o [ ]
(avance rápido).
2
Deje de tocar [ ] o [ ] para volver a la reproducción normal.
• No se oye sonido durante el avance o el retroceso rápido.
• En discos DVD y vídeo CD con control de reproducción (PBC) es posible que la pantalla de menú reaparezca durante el avance/ retroceso rápido.
• Es posible que la operación no se permita, en función del disco.
24
-ES
Reproducción de fotogramas estáticos
(pausa)
1
Durante la reproducción, toque [ / ] una vez.
2
Toque [ / ] para reanudar la reproducción.
• En modo de fotograma estático no se reproduce el sonido.
• La imagen o el sonido pueden detenerse temporalmente cuando comienza la reproducción desde el modo de pausa. Este comportamiento no es anormal.
Avance y retroceso rápido de la reproducción fotograma a fotograma
1
En modo de pausa, toque [ ] o [ ].
La imagen avanza o retrocede un fotograma cada vez que se pulsa el botón.
2
Toque [ / ] para volver al modo normal.
• En modo de avance o retroceso rápido de la reproducción fotograma a fotograma no se emite sonido.
• La reproducción de retroceso fotograma a fotograma no se puede realizar en el DVD-VR ni en el vídeo CD.
Reproducción a cámara lenta Reproducción con repetición
1
Si se pulsa y se mantiene tocado [ ] o [ ] durante el modo de pausa se activa el modo de reproducción a cámara lenta a 1/8 de velocidad.
Al pulsar el botón durante más de 5 segundos, la velocidad de cámara lenta pasa a la mitad de la velocidad normal.
2
Deje de tocar [ ] o [ ] para insertar una pausa, y toque [ / ] para reproducir.
• En modo de reproducción a cámara lenta no se reproduce el sonido.
• No es posible reproducir a cámara lenta hacia atrás en el DVD-VR o en el vídeo CD.
• Las cifras de 1/2 y 1/8 de velocidad son aproximadas. La velocidad real varía de un disco a otro.
Utilice esta función para reproducir los títulos, capítulos o pistas del disco, etc. repetidamente.
DVD de vídeo
1
Toque [ ].
El modo de repetición cambia cada vez que pulsa el botón.
Para reproducir el capítulo repetidamente.
Para reproducir el título repetidamente.
El reproductor vuelve al modo normal.
Selección de programa (SKIP)
1
Toque [P1/3] dos veces mientras reproduce el programa de un disco DVD-VR.
La guía de funciones PROGRAM se mostrará.
2
Toque * [ ] o [ ] para seleccionar un programa.
* Para cambiar la visualización de la guía de funciones de [ ] o
[ ] a [ ] o [ ], reproduzca el programa. Para obtener más
información, consulte “Búsqueda de programas” (página 23).
• La pantalla puede variar según los dispositivos conectados.
• El modo REPEAT siempre está desactivado al pulsar [ ] y mantenerlo pulsado durante al menos 2 segundos.
Vídeo CD
1
Durante la reproducción, toque [ ].
El modo de repetición cambia cada vez que pulsa el botón.
Para reproducir la pista repetidamente.
El disco se reproduce de forma repetida.
*
La reproducción no se repite.
Selección de lista de reproducción
(SKIP)
1
Toque [P1/3] dos veces mientras reproduce la lista de reproducción de un disco DVD-VR.
La guía de funciones PLAYLIST se mostrará.
2
Toque * [ ] o [ ] para seleccionar una lista de reproducción.
* Para cambiar la visualización de la guía de funciones de [ ] o
[ ] a [ ] o [ ], reproduzca la lista de reproducción. Para
obtener más información, consulte “Búsqueda por lista de reproducción” (página 23).
Selección de carpetas
Toque [ ] o [ ] para seleccionar la carpeta.
* Se muestra solamente en el modo de cambiador.
• La pantalla puede variar según los dispositivos conectados.
• Los modos de repetición de pista/disco no se pueden utilizar en CD de vídeo con control de reproducción (PBC). Estos modos pueden ejecutarse después de ajustar la función PBC en apagado (off).
Consulte “Configuración del modo de reproducción de CD de vídeo” en la página 38.
• En algunos discos no se puede cambiar el modo de repetición.
DVD de audio
1
Toque [ ].
El modo de repetición cambia cada vez que pulsa el botón.
Modo VCAP*
1
:
Para reproducir la pista repetidamente.
Para reproducir el grupo repetidamente.
El reproductor vuelve al modo normal.
25
-ES
Modo VOFF*
1
:
Para reproducir la pista repetidamente.
Para reproducir el grupo repetidamente.
El disco se reproduce de forma repetida.
*
1
DVD-VR
1
Toque [ ].
El modo de repetición cambia cada vez que pulsa el botón.
Modo de programa*
2
:
Para reproducir el capítulo repetidamente.
El programa se reproduce de forma repetida.
Para reproducir todos los programas repetidamente.
Modo de lista de reproducción*
2
:
Para reproducir el capítulo repetidamente.
Para reproducir la lista de reproducción repetidamente.
Para reproducir todas las listas de reproducción repetidamente.
*
2
Para pasar de la pantalla del modo de programa a la pantalla del modo de lista de reproducción en la pantalla principal del modo
DVD, reproduzca el disco desde la búsqueda de programa o de lista
• Solo es posible utilizar esta función en discos que contengan listas de reproducción.
DivX
®
1
Toque [ ] después de tocar [P1/2].
El modo de repetición cambia cada vez que pulsa el botón.
El archivo se reproduce de forma repetida.
La carpeta se reproduce de forma repetida.
El disco se reproduce de forma repetida.
• El modo REPEAT siempre está desactivado al pulsar [ ] y mantenerlo pulsado durante al menos 2 segundos.
Búsqueda por título/grupo/programa/ número de lista de reproducción/número de carpeta
Utilice esta función para buscar posiciones en el DVD mediante los títulos, grupos, programas o listas de reproducción.
1
Toque [P1/2]* mientras esté detenida la reproducción.
Aparece la guía de funciones.
* La pantalla varía en función del disco (y del modo).
2
Toque [10KEY].
Aparece la pantalla de modo de introducción del teclado numérico.
3
Introduzca el título, grupo, programa o lista de reproducción que desee tocando el número de título, grupo, programa o lista de reproducción correspondiente.
Consulte la la página 23 para obtener información sobre el
funcionamiento del teclado numérico.
4
Toque [Enter] para confirmar la selección.
La reproducción se iniciará desde el número de título seleccionado.
• Para pasar de la pantalla del modo de programa a la pantalla del modo de lista de reproducción en la pantalla principal del modo
DVD, reproduzca el disco desde la búsqueda de programa o de lista
• Esta función no puede utilizarse en los discos que no tengan grabado ningún número de título.
• La reproducción se inicia desde el principio del capítulo/pista, en estado de Pre Stop.
• Puede que algún disco no acepte ninguna función.
Búsqueda directa por número de capítulo, de pista o de archivo
Utilice esta función para desplazarse con facilidad al inicio de los capítulos, pistas o archivos del disco.
1
Toque [P1/2]* en cualquier modo distinto del modo de parada.
Aparece la guía de funciones.
* La pantalla varía en función del disco (y del modo).
2
Toque [10KEY].
Aparece la pantalla de modo de introducción del teclado numérico.
3
Toque e introduzca el número de capítulo o de pista que desea reproducir.
Consulte la la página 23 para obtener información sobre el
funcionamiento del teclado numérico.
4
Toque [Enter] para confirmar la selección.
La reproducción se iniciará desde el capítulo o la pista seleccionados.
• Esta función no está disponible para un disco que no contenga capítulos o pistas.
• Antes de iniciar la búsqueda, asegúrese de desconectar PBC
(Consulte “Configuración del modo de reproducción de CD de vídeo” en la página 38).
26
-ES
Cambio del ángulo
En los DVD en los que las imágenes se hayan fotografiado desde múltiples ángulos, el ángulo puede cambiarse durante la reproducción.
1
Durante la reproducción, toque [P1/2]*.
La guía de funciones cambia.
* La pantalla varía en función del disco (y del modo).
2
Toque [ANGLE].
Cada vez que toca este botón la imagen cambia entre los distintos ángulos grabados en el disco.
• Es posible que haya que esperar un momento para que cambie el ángulo.
• Dependiendo del disco, el ángulo puede cambiar de una o dos maneras.
- De forma continua: el ángulo cambia suavemente.
- De forma no continua: al efectuar el cambio de ángulo se muestra una imagen fija y, a continuación, el ángulo cambia.
“VCAP”.
Desplazamiento para avanzar o retroceder páginas
Una “página” es una imagen fija almacenada en un disco DVD de audio.
1
Toque [P1/3] dos veces durante la reproducción de un disco DVD de audio en modo VCAP*.
ajustado en “VCAP”.
2
Toque PAGE [ ] o [ ].
La pantalla cambiará.
Toque y mantenga presionado PAGE para acceder a la pantalla de inicio.
• En el caso de discos DVD de audio que no contengan páginas, en función de cada disco DVD de audio, es posible que la función
“Page” no funcione si las imágenes se almacenan en formato de presentación de diapositivas.
Cambio del idioma del audio
Vídeo CD o DVD-VR con audio multiplexado
1
Durante la reproducción, toque [P1/2]*
2
.
La guía de funciones cambia.
*
2
Toque [P1/3] mientras reproduce un disco DVD-VR.
2
Toque [AUDIO]*
3
.
Cada vez que toca este botón, la salida de los canales izquierdo y derecho se efectuará según se muestra.
*
3
Toque [AUDIO] durante, al menos, 2 segundos para cambiar durante la reproducción de un disco DVD-VR.
Audio LR Audio LL Audio RR Audio LR
Cambio de los subtítulos (idioma)
En los DVD con subtítulos en diversos idiomas, es posible cambiar el idioma de los subtítulos durante la reproducción e, incluso, ocultar los subtítulos.
1
Durante la reproducción, toque [P1/2]*.
La guía de funciones cambia.
* La pantalla varía en función del disco (y del modo).
2
Toque [SUBT.].
Si toca este botón de forma repetida, se seleccionan en secuencia los idiomas de subtítulos grabados en el disco y se ajustan los subtítulos en OFF.
“VCAP”.
• Es posible que haya que esperar un momento para que cambie el idioma de los subtítulos.
• En algunos discos no se pueden cambiar los subtítulos (idioma) durante la reproducción. En tal caso selecciónelos en el menú del
DVD.
• El idioma de subtítulo seleccionado pasa a ser la configuración predeterminada cada vez que se conecta la unidad o se cambia de disco. Si el nuevo disco no contiene ese idioma se selecciona en su lugar el idioma predeterminado del mismo. Sin embargo, el idioma de subtítulos puede variar en función del disco.
• En algunos discos los subtítulos se visualizarán aunque se ajuste a desactivado (OFF). Sin embargo, el idioma de subtítulos puede variar en función del disco.
• Activa y desactiva (ON/OFF) los subtítulos durante la reproducción de un disco DVD-VR.
Los DVD con varios idiomas de audio o audio multiplexado permiten cambiar el sonido durante la reproducción.
1
Durante la reproducción, toque [P1/2]*
1
.
*
1
La pantalla varía en función del disco (y del modo).
2
Toque [AUDIO].
Cada vez que toca este botón el sonido cambia entre las pistas de audio alternativas grabadas en el disco.
• La pista alternativa seleccionada pasa a ser la configuración predeterminada cada vez que se conecta la unidad o se cambia de disco. Si el nuevo disco no contiene esa pista, se selecciona en su lugar el idioma predeterminado del mismo.
• En algunos discos no es posible cambiar el idioma del audio durante la reproducción. En ese caso, seleccione el idioma del audio en el menú del DVD.
• Es posible que haya que esperar un momento para que cambie el idioma del audio.
Cambio desde el menú del disco
En ciertos discos, el idioma de audio, el ángulo y los subtítulos pueden cambiarse en el propio menú del disco.
1
Toque [MENU] o [TOP MENU] para mostrar el menú.
2
Seleccione un elemento para confirmarlo.
Consulte “Si aparece una pantalla de menú” en la página 22.
“VCAP”.
27
-ES
Acerca de DivX ®
DivX
®
es un programa de códecs (software) para comprimir imágenes en movimiento sin perder calidad de imagen gracias a una relación de compresión altamente avanzada y una gran velocidad de funcionamiento.
• Producto con certificación DivX
®
Certified oficial
• Reproduce todas las versiones de vídeo DivX
®
(incluida la versión DivX
®
5) y ofrece reproducción estándar de archivos multimedia DivX
®
• DivX, DivX Certified y los logotipos asociados son marcas comerciales de DivX, Inc. y deben utilizarse en virtud de una licencia
La unidad puede reproducir discos CD-R/CD-RW/DVD-R/
DVD-RW/DVD+R/DVD+RW grabados en modo DivX
®
con extensiones “avi” o “divx”.
El tamaño óptimo para la reproducción de discos DivX
® es el siguiente:
Tamaño de la pantalla: de 32 a 720 píxeles (horizontal) × de 32 a
576 píxeles (vertical)
Con una relación de aspecto distinta a 16:9, pueden aparecer barras negras a la izquierda y a la derecha, o en la parte superior o inferior de la pantalla.
Velocidad de bits de la imagen:
“media de 4 Mbps, máxima de 8 Mbps”, compatible con Home Theater Profile
Admiten los siguientes sistemas de grabación de audio:
MPEG1 Layer II
MPEG1 Layer III de 64 a 384 kbps de 32 a 320 kbps
MPEG2 Layer III de 8 a 160 kbps
MPEG2.5 Layer III de 8 a 160 kbps
Dolby Digital de 64 a 448 kbps (máx. 5,1 canales)
\
Otras características
Ajuste del audio
1
Toque [ ].
Aparece la pantalla de selección SETUP.
2
Toque la barra de título de Audio Setup.
La pantalla pasa a la pantalla de ajuste AUDIO.
Ejemplo de visualización de pantalla de ajuste de audio
• Si está conectado el procesador de audio IMPRINT opcional
(PXA-H100) o un procesador de audio externo, aparecerá la lista
“A.Processor”. Para obtener información sobre su funcionamiento,
consulte “Funcionamiento de IMPRINT (opcional)” (página 47) o
“Funcionamiento del procesador de audio externo (opcional)”
• Si toca [ ] volverá a la pantalla anterior.
• Desplace la lista línea a línea tocando [ ] o [ ].
• Desplácese por la lista página a página tocando [ ] o [ ].
....Esta opción solo se puede controlar desde el
IVA-D511RB/IVA-D511R.
....Esta opción está disponible solamente si está conectado el procesador de audio IMPRINT opcional (PXA-H100).
....Esta opción está disponible cuando se conecta un procesador de audio externo.
Ajuste del Balance/Fader
Toque la barra de título de Balance/Fader.
La pantalla cambiará a la pantalla de ajustes Balance/Fader.
28
-ES
Visualización de ejemplo de la pantalla Balance/Fader
A Ajuste del Fader
Toque [F] o [R] para ajustar el volumen de los altavoces delantero y trasero.
Gama de configuración: de F15 a R15
• Si se conecta un procesador de audio IMPRINT (PXA-H100) a esta unidad y se ha ajustado el interruptor 2,2ch (3WAY)/4,2ch (FRONT/
REAR/SUBW.) del procesador de audio IMPRINT (PXA-H100) a
2,2ch (3WAY), no es posible ajustar el modo Fader. Para obtener más información, consulte el Manual de operación del modelo PXA-H100.
B Ajuste de Balance
Toque [L] o [R] para ajustar el volumen del sonido de los altavoces izquierdo y derecho.
Gama de configuración: de L15 a R15
C Ajuste directo de Balance/Fader
Toque y mueva [ ] hasta el ajuste deseado.
También puede tocar la gama de configuración deseada y [ ] se desplazará hasta ese lugar.
Para realizar el ajuste fino, toque [L] o [R] en Balance y [F] o [R] en Fader.
Ajuste de graves/agudos
Es posible cambiar la intensidad de la frecuencia de los graves y los agudos para conseguir una configuración personal.
Toque la barra de título de Bass/Treble para acceder a la pantalla de ajustes.
• No se pueden realizar ajustes cuando Defeat está ajustado en ON.
• Si “Cambio del modo MultEQ” (página 47) está ajustada en OFF y el
procesador de audio IMPRINT está conectado, la Lista no aparecerá.
Ajuste del nivel de graves
Puede resaltar o disminuir la frecuencia de los graves.
Toque [ ] o [ ] en Bass Level para seleccionar el nivel de graves que desee.
Gama de configuración: de –7 a +7
Configuración del nivel de agudos
Puede potenciar la frecuencia de los agudos.
Toque [ ] o [ ] en Treble Level para seleccionar el nivel de agudos que desee.
Gama de configuración: de –7 a +7
Activación y desactivación del altavoz de subwoofer
Toque [ ] o [ ] en Subwoofer para ON (activarlo) o OFF
(desactivarlo).
OFF: Salida de subwoofer desactivada.
ON: Salida de subwoofer activada.
Ajuste del nivel del subwoofer
El ajuste solo está disponible si “Activación y desactivación del altavoz de subwoofer ” está ajustado en ON.
Cuando se ha conectado un procesador de audio externo, no aparece la lista.
1 Toque la barra de título de Subwoofer.
La pantalla cambiará a la pantalla de ajuste de Subwoofer.
2 Toque [ ] o [ ] en Level para ajustar la salida del subwoofer.
Gama de configuración: de 0 a 15
Cambio de la fase del subwoofer
El ajuste solo está disponible si “Activación y desactivación del altavoz de subwoofer” está ajustado en ON y el vehículo se encuentra estacionado.
La fase de salida del subwoofer se puede cambiar entre
SUBWOOFER NORMAL (0°) o SUBWOOFER REVERSE (180°).
1 Toque la barra de título de Subwoofer.
La pantalla cambiará a la pantalla de ajuste de Subwoofer.
2 Toque [ ] o [ ] en Phase para seleccionar 0°o 180°.
• Cuando el procesador de audio IMPRINT está conectado, ajuste
“Cambio del modo MultEQ” (página 47) en OFF con el vehículo
estacionado.
Ajuste del sistema de subwoofer
El ajuste solo está disponible si “Activación y desactivación del altavoz de subwoofer” está ajustado en ON y el vehículo se encuentra estacionado.
1 Toque la barra de título de Subwoofer.
La pantalla cambiará a la pantalla de ajuste de Subwoofer.
2 Toque [ ] o [ ] en System para seleccionar System 1 o System 2.
System 1: el nivel del subwoofer cambia en función del ajuste del volumen principal.
System 2: el cambio en el nivel del subwoofer es diferente respecto al ajuste del volumen principal. Por ejemplo, incluso con ajustes de volumen reducidos, el subwoofer es todavía audible.
Ajuste del canal del subwoofer
El ajuste solo está disponible si “Activación y desactivación del altavoz de subwoofer” está ajustado en ON y el vehículo se encuentra estacionado.
1 Toque la barra de título de Subwoofer.
La pantalla cambiará a la pantalla de ajuste de Subwoofer.
2 Toque [ ] o [ ] en Channel para seleccionar Stereo o Mono
(monoaural).
Stereo: salida estéreo (L/R) del subwoofer
Mono: salida monoaural del subwoofer
• Cuando el procesador de audio IMPRINT está conectado, ajuste
“Cambio del modo MultEQ” (página 47) en OFF con el vehículo
estacionado.
Ajuste del nivel del subwoofer
Cuando se ha conectado un procesador de audio externo, sí aparece la lista.
Toque [ ] o [ ] en Subw. Level para ajustar la salida del subwoofer.
Gama de configuración: de 0 a 15
Ajuste de Nav. Mix Level
Toque [ ] o [ ] en Nav. Mix Level para ajustar el volumen de interrupción de navegación.
Gama de configuración: de 0 a 15
• Este ajuste está disponible cuando Nav. Mix se encuentra en el
estado ON en “Ajuste de Interrupción de navegación” (página 45).
• El ajuste de interrupción de navegación no aparece si se ha conectado un procesador de audio externo no compatible con Nav. Mix.
• Mientras haya un procesador de audio externo conectado, es posible que esta función no esté operativa si Defeat está ajustado en ON.
29
-ES
Configuración del modo Media Xpander
Cuando Media Xpander está activado, puede ajustarse el nivel de Media Xpander. El ajuste aparece mientras el vehículo se encuentra estacionado.
1
Seleccione ON u OFF de MX tocando [ ] o [ ] en
Media Xpander.
OFF: Desactiva el efecto MX de todas las fuentes de música.
ON: Activa el modo MX especificado.
2
Toque la barra de título de Media Xpander después de seleccionar ON.
Aparece la pantalla de configuración de Media Xpander.
3
Toque [ ] o [ ] del modo MX activo.
• Puede ajustarse el nivel de fuente de música (por ejemplo USB y CD, etc.).
MX CD (No Effect, Level 1 a 3)
El modo CD procesa una gran cantidad de datos. Dichos datos sirven para reproducir el sonido de forma limpia utilizando la cantidad de datos.
MX CMPM (No Effect, Level 1 a 3)
Corrige la información omitida en el momento de la compresión.
Reproduce un sonido equilibrado muy parecido al original.
MX DVD (No Effect, Level 1 a 3)
Reproduce la conversación de vídeo con mayor claridad.
MX AUX (No Effect, Level 1 a 3)
Elija el modo MX que se corresponda con el medio conectado.
• Cuando se selecciona No Effect, el efecto MX de cada modo MX estará apagado.
• Cada fuente de música, como CD y MP3, puede tener su propia configuración de MX.
• No existe modo MX para radio FM, MW y LW.
• MX CMPM se aplica a los formatos MP3/WMA/AAC, iPod/iPhone y
BT Audio.
• El ajuste MX se puede realizar solo si hay una fuente seleccionada actualmente.
• Este ajuste no está disponible cuando se conecta un procesador de audio externo.
• Esta función no puede utilizarse cuando Defeat está ajustado en ON.
• Puede configurar esta opción directamente desde la pantalla principal de fuente tocando [ ].
Ajuste de la corrección de tiempo
El ajuste aparece mientras el vehículo se encuentra estacionado.
Antes de realizar el siguiente procedimiento, consulte “Acerca de Time Correction” (página 51).
1
Toque la barra de título de Time correction.
Aparece la pantalla Time correction.
2
Ajuste la distancia (0,0 - 336,6 cm) del altavoz que desee tocando el botón [ ] o [ ] correspondiente.
L = (distancia existente hasta el altavoz más alejado) –
(distancia existente hasta otros altavoces)
Consulte “Lista de valores de corrección de tiempo” en la página 51.
3
Repita el paso 2 para ajustar otro altavoz.
Ajuste estos valores para que el sonido llegue a la posición de escucha al mismo tiempo desde todos los altavoces.
• La distancia total de ajuste de todos los altavoces debe ser inferior a
680 cm (268,1 pulgadas).
• Este ajuste no está disponible cuando se conecta un procesador de audio externo.
Ajuste de las unidades de corrección de tiempo (T.Corr
Parameter)
El ajuste aparece mientras el vehículo se encuentra estacionado.
Es posible cambiar la unidad (cm o inch (pulgadas)) de la corrección del tiempo.
Toque [ ] o [ ] de T.Corr Parameter para seleccionar cm o Inch.
Elemento de configuración: T.Corr Parameter cm Inch cm: La unidad de corrección de tiempo es el centímetro.
Inch: La unidad de corrección de tiempo es la pulgada.
• Este ajuste no está disponible cuando se conecta un procesador de audio externo.
Configuración del modo EQ
El ajuste puede configurarse mientras el vehículo se encuentra estacionado.
Este ajuste le permite escoger entre un ecualizador paramétrico de 5 bandas o un ecualizador gráfico de 7 bandas.
Toque [ ] o [ ] en EQ Select para seleccionar P-EQ o G-EQ.
P-EQ: Ecualizador paramétrico de 5 bandas.
G-EQ: Ecualizador gráfico de 7 bandas.
• Este ajuste no es efectivo cuando Defeat se encuentra en ON o cuando se conecta un procesador de audio externo.
Ajuste de la curva del ecualizador paramétrico (P-EQ)
Este ajuste puede configurarse cuando P-EQ está ajustado en
“Setting EQ mode” y el vehículo se encuentra estacionado.
Tiene la opción de modificar los ajustes del ecualizador para crear una curva de respuesta que se adapte a sus gustos personales.
1
Toque la barra de título de EQ Select después de seleccionar P-EQ en “Setting EQ mode”.
Aparece la pantalla de lista P-EQ.
2
Ajuste el modo P-EQ según sus preferencias.
Ajuste de la banda
Toque [ ] o [ ] en Band para seleccionar la banda que desee ajustar.
Band 1 / Band 2 / Band 3 / Band 4 / Band 5
Ajuste de la frecuencia
Toque [ ] o [ ] en Freq. para ajustar la frecuencia de la banda seleccionada.
Bandas de frecuencia ajustables: de 63 Hz a 17,5 kHz (en pasos de
1/3 de octava)
Band-1: 63 Hz~200 Hz (63 Hz)
Band-2: 160 Hz~1 kHz (160 Hz)
Band-3: 630 Hz~4 kHz (630 Hz)
Band-4: 1,6 kHz~10 kHz (1,6 kHz)
Band-5: 10 kHz~17,5 kHz (10 kHz)
30
-ES
Ajuste del nivel
Toque [ ] o [ ] en Level para ajustar el nivel de la banda seleccionada.
Nivel ajustable: de –6 a +6 dB
Ajuste del ancho de banda
Toque [ ] o [ ] en Q para seleccionar el ancho de banda.
Ancho de banda ajustable: 1, 2, 3, 4
3
Para ajustar otra banda, repita el paso 2 y ajuste todas las bandas.
• La gama de valores de frecuencias de la banda activa debe ser superior a los del valor de la banda anterior e inferior al de la siguiente banda.
• Durante el ajuste de Parametric EQ, es necesario que tenga en cuenta la respuesta de frecuencia de los altavoces conectados.
• Cuando se ajusta el ecualizador paramétrico, el ajuste del ecualizador gráfico no tiene ningún efecto.
Ajuste de la curva del ecualizador gráfico (G-EQ)
Este ajuste puede configurarse cuando G-EQ está ajustado en
“Setting EQ mode” y el vehículo se encuentra estacionado.
Tiene la opción de modificar los ajustes del ecualizador para crear una curva de respuesta que se adapte a sus gustos personales.
1
Toque la barra de título de EQ Select después de seleccionar G-EQ en “Setting EQ mode”.
Aparece la pantalla de lista G-EQ.
2
Ajuste el modo G-EQ según sus preferencias.
Band-1 (80 Hz) / Band-2 (250 Hz) / Band-3 (500 Hz) /
Band-4 (1.000 Hz) / Band-5 (4.000 Hz) / Band-6 (8.000 Hz) /
Band-7 (16.000 Hz)
Ajuste del nivel
Toque [ ] o [ ] para ajustar el nivel de la banda seleccionada.
Nivel ajustable: de –6 a +6 dB
3
Para ajustar otra banda, repita el paso 2 y, seguidamente, ajuste todas las bandas.
• Si el ecualizador gráfico está seleccionado, el ajuste del ecualizador paramétrico no tiene ningún efecto.
Ajuste del filtro de paso alto
Cuando Defeat se encuentre en OFF, toque la barra de título de
H.P.F. para ajustar la pantalla.
Toque [ ] o [ ] en Front H.P.F. para ajustar el altavoz delantero.
Gama de configuración: OFF, 60 Hz, 80 Hz, 100 Hz
Toque [ ] o [ ] en Rear H.P.F. para ajustar el altavoz trasero.
Gama de configuración: OFF, 60 Hz, 80 Hz, 100 Hz
• Seleccione OFF cuando no sea necesario ningún ajuste.
• La opción H.P.F. no se muestra cuando se conecta un procesador de audio IMPRINT o un procesador de audio externo.
Ajuste de Defeat en ON u OFF
Almacenamiento de los ajustes en la memoria
Es posible guardar los ajustes o el contenido de la configuración de
Time Correction y P/G-EQ.
El contenido que se puede guardar varía en función del procesador de audio utilizado.
1
Compruebe si el modo Defeat está en OFF.
2
Toque [MEMORY] en la parte derecha de la pantalla inferior.
3
Antes de que pasen 5 segundos, toque cualquiera de los botones de memorización [P.SET 1] -
[P.SET 6] en la pantalla inferior.
El contenido del ajuste queda guardado.
• El contenido guardado no se borrará ni siquiera cuando se desconecte el cable de alimentación.
Recuperación de memorias
1
Compruebe si el modo Defeat está en OFF.
2
Para seleccionar la memoria de presintonías, toque cualquiera de los botones de memorización
[P.SET 1] - [P.SET 6] en la pantalla inferior.
• Puede configurar esta opción directamente desde la pantalla principal de fuente tocando [ ].
• La recuperación de la memoria de ajustes definidos tarda unos instantes.
Función de búsqueda
1
Toque [ ] en la guía de funciones mientras el modo CD o MP3/WMA/AAC o DivX
®
está activado.
Aparece la pantalla de lista de búsqueda.
Seleccione la pista o la carpeta que desee
Toque [ ] para la reproducción directa.
Si hay una lista jerárquica preparada, se mostrará . Toque la barra de título para mostrar las pantallas de las listas de jerarquía correspondientes.
Toque [ ] o [ ] en Defeat para activarlo (ON) o desactivarlo
(OFF).
31
-ES
Ejemplo de visualización de pantalla de búsqueda
2
Toque [Rear].
Aparece la pantalla Rear Select (selección trasera).
configuración del sistema.
• Si se toca [Main] en la pantalla de selección trasera, la pantalla cambia a la pantalla de fuente principal.
3
Toque la fuente que desee, por ejemplo VISUAL, (la entrada auxiliar, el DVD incorporado, etc.) para seleccionarla.
• Toque [Off] para cancelar la función monitor trasero.
• Cuando AUX1 IN está ajustado en OFF y AUX2 IN está ajustado en
iPod Video, no se muestra la fuente AUX. Consulte “Configuración del modo AUX” (página 45).
• Determinadas fuentes, como DVD CHG/EXT.DVD (con conexión a través de Ai-Net), DVB-T si el TUE-T250DV está conectado o USB-
Vídeo, pueden visualizarse en el monitor trasero solo si coinciden con la fuente principal.
Selecciónelo directamente tocando [ reproduzca la pista (o carpeta/archivo).
se muestra si hay una lista jerárquica.
] para que se
Desplace la lista línea a línea tocando [ ] o [ ].
Desplace la lista página a página tocando [ ] o [ ].
Toque [ ] para volver a la pantalla de lista anterior.
Al tocar [Exit] se apagará la pantalla de búsqueda y se regresará a la pantalla principal anterior.
• Esta función de búsqueda no funciona en el cambiador de DVD, vídeo CD o CD. Si se toca [TOP MENU] o [MENU] en el modo
DVD-VR, la unidad cambia a la función de búsqueda. Consulte
“Búsqueda de programas” y “Búsqueda por lista de reproducción”
• Solamente aparecerá una lista de carpetas durante la reproducción de MP3/WMA/AAC cuando el reproductor de DVD (DVA-5210) o el cambiador compatible con MP3 estén conectados.
Modo de reproductor de CD interno
1 Aparece la pantalla de lista de pistas*.
* Solamente si el CD es compatible con la función de texto.
2 Toque [ ] del texto de pista* que desee.
Se reproducirá la pista seleccionada.
• “TRACK” aparecerá en la lista de texto de pistas si no hay ningún texto en el disco.
Reproductor MP3/WMA/AAC/DivX interno/reproductor de DVD compatible con MP3/modo cambiador
1 Aparece la pantalla de lista de carpetas.
Seleccione la carpeta que desee y, a continuación, toque la barra de título.
( aparece solamente cuando hay un archivo en la carpeta seleccionada.)
Aparece la pantalla de lista de archivos.
• Toque [ ] para reproducir la carpeta directamente.
2 Toque [ ] del nombre de archivo que desee.
Se reproducirá el archivo seleccionado.
Cambio del modo de visualización
Mientras el vehículo esté aparcado, toque [WIDE] en la pantalla de fuente visual.
Cada toque cambia el modo de visualización, tal como se indica:
Mode 1 Mode 2 Mode 3 Mode 1
(WIDE) (CINEMA) (NORMAL) (WIDE)
En Modo 1 (Panorámico), el monitor ensancha las imágenes normales para ajustarlas a un monitor de pantalla ancha; para ello estira la imagen horizontalmente de forma equilibrada.
En Modo 2 (Cine), el monitor muestra una imagen normal estirándola horizontal y verticalmente. Este modo es adecuado para la visualización de imágenes cinematográficas con una proporción 16:9.
Función de selección trasera
La función de monitor trasero deriva de manera independiente fuentes distintas a la parte delantera y trasera del vehículo. Por ejemplo, mientras se está escuchando la radio u otra fuente de audio en la parte delantera, puede verse un DVD en la parte trasera con el monitor trasero opcional y los auriculares.
1
Toque [Source] en la pantalla de fuente principal.
Aparece la pantalla de selección de fuentes SOURCE.
En Modo 3 (Normal), el monitor muestra una imagen normal en el centro de la pantalla, con una banda negra vertical a cada lado.
• También es posible cambiar los modos de visualización pulsando
BAND/TA en la pantalla de fuentes con el vehículo estacionado.
32
-ES
Cambio de la fuente visual únicamente
(función simultánea)
Es posible escuchar la fuente de sonido actual y, al mismo tiempo, ver la parte de vídeo de una fuente distinta.
1
Pulse VISUAL mientras el monitor está abierto.
Aparece la pantalla de selección VISUAL.
2
Toque la fuente visual que desee.
La fuente visual cambia a la fuente que ha seleccionado.
Para cancelar la función Simultánea
1
Pulse VISUAL mientras el monitor está abierto.
2
Toque [Normal].
Se cancela la función simultánea.
• Si hay un reproductor de DVD conectado, podrá recibir la imagen del DVD.
El cambiador de DVD (DHA-S680P) está conectado:
Pulse V.OUT en el mando a distancia suministrado del reproductor de DVD o del cambiador de DVD durante más de 2 segundos. Se mostrará la imagen del DVD.
El DVA-5210 o el DHA-S690 está conectado:
Pulse V.OUT en el mando a distancia (incluido con el DVA-5210 o el
DHA-S690) para obtener la imagen del DVD.
• La función simultánea no puede utilizarse si la fuente de audio está en modo de navegación.
• Cuando AUX1 IN está ajustado en OFF y AUX2 IN está ajustado en
iPod Video, no se muestra la fuente AUX. Consulte “Configuración del modo AUX” (página 45).
• Determinadas fuentes, como DVD CHG/EXT.DVD (con conexión a través de Ai-Net), DVB-T si el TUE-T250DV está conectado o USB-
Vídeo, pueden visualizarse solo en el modo Visual si coinciden con la fuente principal.
Activación y desactivación del modo de apagado
Al activar el modo de oscurecimiento, la pantalla del monitor se apaga para reducir el consumo eléctrico.
Al contar con mayor potencia, mejorará la calidad del sonido.
1
Pulse VISUAL mientras el monitor está abierto.
Se muestra la pantalla de selección VISUAL.
2
Toque [Off].
La parte de la pantalla con iluminación de fondo desaparece.
3
Vuelva a tocar [Off] para cancelar la iluminación de fondo de la pantalla.
• Si se pulsa un botón de la unidad o toca la pantalla principal durante el modo de oscurecimiento, la función se mostrará durante 5 segundos antes de volver al modo de oscurecimiento.
Configuración
Configuración del DVD
Procedimiento de configuración del DVD
El freno de mano debe estar puesto para acceder a la pantalla del modo DVD. Si intenta acceder a esta pantalla mientras conduce, aparecerá la advertencia Can’t operate while driving (no es posible utilizar esta función mientras se conduce).
La operación de configuración del DVD puede llevarse a cabo después de sacar el disco de la unidad.
Los pasos siguientes del 1 al 5 son operaciones comunes a todos los “elementos de configuración” de configuración de DVD.
Para obtener más detalles, véase cada una de las secciones.
1
Toque [ ] en la pantalla principal.
Aparece la pantalla de selección SETUP.
2
Toque la barra de título de Source Setup.
Aparece la pantalla SOURCE SETUP.
3
Toque la barra de título de DVD Setup.
Aparece la pantalla de configuración de DVD.
4
Toque [ ] o [ ], etc., del elemento deseado para cambiar la configuración del mismo.
Elementos de configuración:
Menu Language / Audio Language / SUBT. Language /
Country Code / Parental / Digital Out Mode/ Downmix Mode /
TV Screen / Bonus Code / DVD-A Setup / File Play Mode /
DVD Play Mode / DivX Info. / PBC
Ejemplo de visualización de pantalla de configuración de DVD
Toque [Code] para mostrar la pantalla de introducción del teclado numérico.
Toque [ ] o [ ] para ajustar el idioma o elemento deseado.
Toque [ ] o [ ] para desplazarse una línea en la lista de elementos de configuración.
Toque [ ] o [ ] para desplazarse una página en la lista de elementos de configuración.
33
-ES
La pantalla de introducción del teclado numérico se cierra (si se muestra) al tocar esta área.
Pantalla de introducción del teclado numérico
Utilice el teclado numérico si desea reproducir en un idioma distinto del que se muestra o para introducir la contraseña de control paterno, etc.
5
Toque [ ] para volver a la pantalla anterior.
• Al tocar [Exit] se apagará la pantalla de configuración de DVD y se regresará a la pantalla principal anterior.
• No gire la llave de contacto a OFF inmediatamente después de cambiar los parámetros de modo DVD (mientras el sistema está introduciendo los títulos o datos automáticamente).
Si lo hace, no podrá cambiar los parámetros.
Cambio de la configuración de idioma
El idioma del audio, el idioma de los subtítulos y el idioma del menú pueden ajustarse de acuerdo con sus preferencias.
Una vez fijado el idioma, éste deviene el idioma por defecto. Esta función es conveniente si siempre prefiere el idioma inglés. (No todos los discos permiten ajustar el idioma. En ciertos casos, dicho idioma predeterminado se establece en fábrica.)
• Al modificar la configuración, los valores de configuración antiguos se sobrescriben. Tome nota de los ajustes actuales antes de realizar un cambio. Los valores de configuración se borran si la batería del vehículo está desconectada.
• Para cambiar temporalmente el idioma del disco actual, hágalo a través del menú del DVD o mediante la operación descrita en el
apartado “Cambio del idioma del audio” (página 27).
• Si el disco no contiene el idioma seleccionado, se toma en su lugar el idioma predeterminado del disco.
Configuración del idioma de menús
Establece el idioma utilizado en los menús (menú de título, etc.).
Elemento de configuración: Menu Language
Opciones de configuración: Auto / EN / JP / DE / ES / FR / IT / SE /
RU / CN
• Al seleccionar “Auto” se utiliza el idioma principal de menús de entre los contenidos en el disco.
Configuración del idioma de audio
Establezca el idioma que puede oírse a través de los altavoces.
Elemento de configuración: Audio Language
Opciones de configuración: Auto / EN / JP / DE / ES / FR / IT / SE /
RU / CN
• Al seleccionar “Auto” se utiliza el idioma principal de audio de entre los contenidos en el disco.
Configuración del idioma de subtítulos
Establezca el idioma de los subtítulos mostrados en pantalla.
Elemento de configuración: SUBT. Language
Opciones de configuración: Auto / EN / JP / DE / ES / FR / IT / SE /
RU / CN
• Al seleccionar “Auto” se utiliza el idioma principal de subtítulos de entre los contenidos en el disco.
Para reproducir en un idioma distinto de los mostrados
1 Toque [Code].
Aparece la pantalla del teclado numérico.
2 Toque el número de 4 dígitos correspondiente al idioma.
En lo que respecta al número de idioma, consulte “Lista de códigos de idiomas” (página 76).
3 Toque [Enter] para memorizar el número.
Cambio de la configuración de código de país
Introduzca el número del país para el que desea establecer el nivel de clasificación (control paterno).
Elemento de configuración: Country Code
Opciones de configuración: Auto / Other
Auto: Se reproduce el código del país principal de entre los grabados en el disco.
Other: La opción de configuración cambia a “Other” si se introduce el código de país deseado.
• Al modificar la configuración, los valores de configuración antiguos se sobrescriben. Tome nota de los ajustes actuales antes de realizar un cambio. Los valores de configuración se borran si la batería del vehículo está desconectada.
1 Toque [Code] en Country Code.
2 Toque [Delete All] o [ ].
Elimine el número de país mostrado.
3 Toque el código de país de 4 dígitos.
En lo que respecta al número de país, consulte “Lista de
códigos de país” (páginas 77, 78).
4 Toque [Enter] para memorizar el código.
34
-ES
Configuración del nivel de clasificación
(control paterno)
Esta función puede ayudar a restringir la visualización de películas
únicamente a los niños con la edad apropiada.
Elemento de configuración: Parental
Opciones de configuración: Input
• Al modificar la configuración, los valores de configuración antiguos se sobrescriben. Tome nota de los ajustes actuales antes de realizar un cambio. La memoria se borra al desconectar la batería del vehículo.
• En los discos DVD sin calificar, la reproducción no será restringida incluso si se ajusta el nivel de calificación.
• Si desea reproducir un software de DVD con la función de bloqueo paterno y su uso está actualmente restringido, cambie el nivel de clasificación y el número del país para poder reproducirlo.
• Una vez ajustado, este nivel de calificación permanecerá en la memoria hasta que se cambie. Para permitir la reproducción de discos con un nivel de clasificación mayor o para cancelar el control paterno se debe cambiar la configuración.
• No todos los discos DVD disponen de la función de Control Paterno.
Si no estuviera seguro acerca de un DVD, reprodúzcalo primero para confirmar. No deje los DVD que considere inadecuados para los niños a su alcance.
1 Toque [Input].
Aparece la pantalla del teclado numérico.
2 Toque el teclado numérico para introducir la contraseña de 4 dígitos.
El número inicial es 1111.
Cada número introducido se visualiza como “*”.
3 Toque [Enter] para memorizar el número.
Aparece la pantalla PARENTAL (control paterno).
Establezca el nivel de clasificación de PARENTAL
4 Toque [ ] o [ ] de Parental para activarlo.
5 Toque [ ] o [ ] en Parental Level para seleccionar el nivel de clasificación (de 1 a 8).
Seleccione “OFF” para cancelar el control paterno o si no desea ajustar un nivel de clasificación. Cuanto menor sea el número, mayor será el nivel de clasificación.
6 Toque [ ] para volver a la pantalla anterior.
Cambio de la contraseña
4 Toque [Input] en Password Change.
Aparece la pantalla del teclado numérico.
5 Toque la pantalla de introducción para introducir una nueva contraseña de 4 dígitos.
• Anote el número y guárdelo en un lugar seguro para evitar olvidarlo.
6 Toque [Enter] para memorizar el número.
7 Toque [ ] para volver a la pantalla anterior.
Cambio temporal del nivel de clasificación
Algunos discos pueden solicitar durante su reproducción el cambio del nivel de clasificación establecido de forma predeterminada. En tal caso, se mostrará en la pantalla del monitor el mensaje “Parental level change OK? [Yes] / [No].”
Si aparece el mensaje mencionado, cambie el nivel según este procedimiento:
• Para cambiar el nivel de control paterno y reproducir, toque
[Yes].
Al tocar [Yes], la pantalla de introducción del teclado numérico aparece. Escriba la contraseña de 4 dígitos en “Configuración del nivel de clasificación (control paterno)” y, a continuación, toque [Enter].
• Para reproducir sin cambiar el nivel de control paterno, toque
[No].
(Al tocar [No], se reproducirá con el nivel de control paterno establecido según el procedimiento descrito en “Configuración del nivel de clasificación (control paterno)”.)
Cambio de la configuración de la salida digital
Siga este procedimiento para configurar la salida de la señal de audio digital del IVA-D511RB/IVA-D511R.
Elemento de configuración: Digital Out Mode
Opciones de configuración: Auto / LPCM
Auto:
LPCM:
La salida digital cambia automáticamente según el tipo de señal de audio que se reproduce.
Asegúrese de seleccionar “Auto” si desea conectar un procesador de audio digital y reproducir audio en formato Dolby Digital. “Auto” es la configuración predeterminada de fábrica.
Las señales de audio grabadas en el disco se convierten a señales de audio PCM (modulación por codificación de pulsos) lineal de 48 kHz/16 bit (en el caso de DVD) o 44,1 kHz (en vídeo CD y CD de audio).
35
-ES
Salida de audio/Salida de audio digital óptica
Disco
Formato
LPCM
(CD-DA,
DVD-V, DVD-A,
DVD-VR)
PPCM
(DVD-A)
Dolby Digital
(-EX)
(DVD-V, DVD-A,
DVD-VR)
DTS (-ES)
(CD-DA,
DVD-V, DVD-A)
MPEG1Layer II
(VCD, DVD-V,
DVD-A,
DVD-VR)
MPEG2Layer II
(DVD-V, DVD-A,
DVD-VR)
MPEG1/2/
2.5Layer III
(MP3, WMA)
Formato de grabación de audio Configuración de salida
Fs Q digital
(DVD SETUP)
44,1/176,4kHz 16/20/24 bits AUTO o LPCM
Salida de audio digital
óptica
44,1kHz, 16 bits, LPCM
2ch (2ch Downmix)
*
48/96/192kHz 16/20/24 bits
16/20/24 bits
AUTO o LPCM
AUTO o LPCM
48kHz, 16 bits, LPCM
2ch (2ch Downmix)
*
Sin salida 44,1/88,2/
176,4kHz
48/96/192kHz
48kHz
16/20/24 bits
16/18/20 bits LPCM
44,1kHz
48/96kHz
44,1kHz
16/20/24 bits
16/20/24 bits
16 bits
AUTO
LPCM
AUTO
LPCM
AUTO
LPCM
48kHz, 16 bits, 2ch
Descodificado (2ch
Downmix)
*
Auto (Máx 7.1ch)
*
44,1kHz, 16 bits, 2ch
Descodificado (2ch
Downmix)
*
Auto (Máx 6.1ch)
*
48kHz, 16 bits, 2ch
Descodificado (2ch
Downmix)
*
Auto (Máx 6.1ch)
*
44,1kHz, 16 bits, 2ch
Descodificado
*
Auto
*
48kHz 16 bits
AUTO
LPCM
44,1kHz 16 bits
AUTO
LPCM
48kHz, 16 bits, 2ch
Descodificado (2ch
Downmix)
*
Auto (Máx 5.1ch)
*
44,1kHz, 16 bits, 2ch
Descodificado
*
Auto
*
48kHz 16 bits
AUTO
LPCM
32kHz
44,1kHz
48kHz
16 bits
16 bits
16 bits
AUTO
AUTO o LPCM
AUTO o LPCM
AUTO o LPCM
48kHz, 16 bits, 2ch
Descodificado (2ch
Downmix)
*
Auto (Máx 5.1ch)
*
32kHz, 16 bits, 2ch
Descodificado
44,1kHz, 16 bits, 2ch
Descodificado
48kHz, 16 bits, 2ch
Descodificado
Salida de audio analógica
(Salida Ai-NET, RCA)
OK
OK
OK
OK
OK
OK
OK
OK
OK
OK
OK
OK
OK
OK
OK
OK
OK
OK
OK
OK
* Sin salida al reproducir un DVD de audio.
36
-ES
Configuración del modo Downmix
Esta función se aplica a sonido continuo Dolby Digital, DTS.
Elemento de configuración: Downmix Mode
Opciones de configuración: Surround / Stereo
Surround:
Stereo:
Downmix compatible con Surround
Downmix estéreo
16:9 WIDE:
Seleccione este valor si se trata de un monitor de pantalla ancha. Ésta es la configuración predeterminada de fábrica.
Configuración de la pantalla de TV
Utilice el procedimiento que se describe a continuación para modificar la pantalla de salida en función del tipo de televisor (monitor trasero) que se utiliza.
Este ajuste también puede aplicarse a los modelos IVA-D511RB/
IVA-D511R.
Si el monitor trasero no está conectado, el ajuste de la pantalla será 16:9.
Elemento de configuración: TV Screen
Contenido de configuración: 4:3 LB / 4:3 PS / 16:9
• En algunos discos, es posible que la imagen no pueda ajustarse con el tamaño de pantalla seleccionado. (Para obtener más detalles, consulte la cubierta del disco.)
4:3 LETTER BOX:
Selecciónelo cuando se conecte a un monitor de tamaño convencional 4:3 (relación de aspecto normal del televisor). Es posible que aparezcan bandas negras en la parte superior y en la parte inferior de la pantalla (al reproducir una película 16:9).
La anchura de dichas bandas dependerá de la relación de aspecto original de la versión cinematográfica de la película.
4:3 PAN-SCAN:
Seleccione este valor si se trata de un monitor 4:3 convencional.
La imagen llenará la pantalla del televisor. No obstante, debido a discordancias de relación de aspecto, partes de la película en los extremos izquierdo y derechos no serán visibles (cuando se reproduce una película de tamaño 16:9).
Ajuste del código bonus
Algunos discos DVD de audio contiene grupos bonus.
Es posible memorizar el código de 4 dígitos del grupo bonus.
Consulte la información incluida en la caja, etc., del disco para obtener el número del código.
Elemento de configuración: Bonus Code
Opciones de configuración: Code
1
Toque [Code].
Aparece la pantalla de introducción de datos de 10 teclas.
2
Escriba el código de 4 dígitos incluido en la caja del disco, etc.
3
Toque [Enter] para memorizar el número.
• Si el número del código del grupo bonus no coincide con el ajustado en este apartado, la pantalla de introducción de 10 teclas aparece automáticamente en la pantalla. Si se introduce un nuevo número de código, éste se sustituirá.
Configuración del modo de reproducción de discos DVD de audio
Para reproducir el disco de DVD de audio, puede elegir 3 configuraciones distintas. Si el disco contiene DVD de vídeo y de audio, ajuste VCAP (Video Capable Audio Player, reproductor de audio compatible con vídeo) o VOFF (Video OFF, vídeo desactivado) para reproducir el DVD de audio.
Elemento de configuración: DVD-A Setup
Opciones de configuración: Video / VCAP / VOFF
Video:
VCAP:
VOFF: solo se puede reproducir el DVD de vídeo si el disco contiene DVD de vídeo y de audio.
El DVD de audio se reproduce con vídeo.
El DVD de audio se reproduce sin vídeo.
37
-ES
Reproducción de datos MP3/WMA/AAC
(File Play Mode)
En discos que contienen datos de audio y MP3/WMA/AAC.
Elemento de configuración: File Play Mode
Opciones de configuración: CD / CMPM
CD: Reproduce únicamente datos de audio de discos que contengan tanto datos de audio como datos MP3/WMA/
AAC.
CMPM: Reproduce únicamente archivos MP3/WMA/AAC de discos que contengan tanto datos de audio como datos
MP3/WMA/AAC.
• Si hay un disco insertado, retírelo de la unidad antes de realizar el ajuste.
• Si utiliza un cambiador de CD compatible con MP3, no se podrá aplicar esta configuración.
Ajuste de los datos de reproducción de archivo comprimidos
Si un disco contiene un archivo de vídeo comprimido y un archivo de audio comprimido, puede elegir entre la reproducción solo del vídeo o solo del audio.
Elemento de configuración: DVD Play Mode
Opciones de configuración: Video / Audio
Video:
Audio: solo se reproducen datos de Video.
solo se reproducen datos de Audio.
Visualización de la información de discos
DivX
®
Elemento de configuración: DivX Info.
Si se toca la barra de título de DivX Info. se reproduce un código registrado de un archivo DivX
®
.
Configuración del modo de reproducción de CD de vídeo
Al reproducir CD de vídeo habilitados con la función de control de reproducción (PBC), puede elegir si desea activarla o no.
Elemento de configuración: PBC
Opciones de configuración: OFF / ON
OFF: No se muestra el menú PBC.
ON: Se muestra el menú PBC.
Configuración de fuente
Operación de configuración de fuente
El freno de mano debe estar puesto para acceder a la pantalla del modo Source. Si intenta acceder a esta pantalla mientras conduce, aparecerá la advertencia Can’t operate while driving (no es posible utilizar esta función mientras se conduce).
Los pasos siguientes del 1 al 5 son operaciones comunes a todos los “elementos de configuración” de configuración de Radio.
Para obtener más detalles, véase cada una de las secciones.
1
Toque [ ] en la pantalla principal.
Aparece la pantalla de selección SETUP.
2
Toque la barra de título de Source Setup.
Aparece la pantalla SOURCE SETUP.
3
Toque la barra de título del modo de configuración que desee.
DVD Setup*
1
/Radio Setup/BLUETOOTH Setup*
2
/RDS Setup*
3
*
1
*
2
Consulte “Configuración del DVD” en la página 33.
Aparece cuando se ha conectado un BLUETOOTH INTERFACE
(KCE-400BT) opcional y “BLUETOOTH IN” está ajustado en
*
3
Consulte “Manejo del RDS” en la página 16.
4
Toque [ ], [ ], o la barra de título, etc., del elemento deseado para cambiar la configuración del mismo.
Radio Setup:
RDS Clock DISP / FM Level / PI Seek / RDS Regional /
PTY Language / PTY31 / Tuner Condition
BLUETOOTH Setup:
Paired Devices / Device Search / Clear Device / Service Provider /
Visible Mode / Auto Answer / Speaker Select / MIC Input /
Firmware Version / Firmware Update
• Para obtener información detallada sobre BLUETOOTH Setup,
consulte “Configuración de BLUETOOTH” (página 59).
5
Toque [ ] para volver a la pantalla anterior.
Configuración de radio
Se ha seleccionado “Radio Setup” en el menú principal de configuración de fuente del paso 3.
Visualización de la hora de RDS
Si se selecciona ON, el reloj se ajusta automáticamente sobre la base de los datos horarios enviados desde la emisión RDS.
Elemento de configuración: RDS Clock DISP
Opciones de configuración: OFF / ON
OFF: Para ajustarla manualmente.
ON: Ajusta el reloj automáticamente sobre la base de los datos horarios. En este caso, el reloj no puede ajustare manualmente.
Para ajustarlo manualmente, seleccione OFF.
38
-ES
Ajuste de los niveles de señal de las fuentes
Si la diferencia de volumen entre el reproductor de CD y la radio
FM es demasiado grande, ajuste el nivel de señal de FM de la forma siguiente.
Elemento de configuración: FM Level
Opciones de configuración: Low / High
Ajuste PI Seek
Elemento de configuración: PI Seek
Opciones de configuración: OFF / Auto
Recepción de emisoras de RDS regionales (locales)
Si se selecciona OFF, la unidad continuará recibiendo automáticamente la emisora de RDS local seleccionada.
Elemento de configuración: RDS Regional
Opciones de configuración: OFF / ON
Cambio del idioma de visualización PTY (Tipo de programa)
Puede seleccionar uno de los patrones de idiomas de visualización.
Elemento de configuración: PTY Language
Opciones de configuración: GB / NL / F / D / I / E
Ajuste de recepción PTY31 (Emisión de emergencia)
Es posible activar (ON) o desactivar (OFF) la recepción PTY31
(Emisión de emergencia).
Elemento de configuración: PTY31
Opciones de configuración: OFF / ON
• La unidad da prioridad automáticamente a una emisión de emergencia siempre que ésta se produzca e interrumpe el programa actual para ofrecerla siempre que PTY31 esté activado.
• La unidad mostrará el texto “Alarm” en la pantalla durante la recepción PTY31.
Configuración de la calidad de tono del sintonizador (FM)
(Tuner Condition)
Esta unidad puede configurarse según la calidad de tono deseada para la fuente de radio FM.
Elemento de configuración: Tuner Condition
Opciones de configuración: Normal / HiFi / Stable
Normal: Ajuste estándar
HiFi: Ajuste de alta calidad
Stable: Control del ruido
• En función del estado de recepción, el ruido puede notarse más cuando se ajusta HiFi. En ese caso, se recomienda utilizar el ajuste
Normal.
Configuración de pantalla
Operación de configuración de pantalla
El freno de mano debe estar puesto para acceder al modo de visualización Display. Si intenta acceder a esta pantalla mientras conduce, aparecerá la advertencia Can’t operate while driving
(no es posible utilizar esta función mientras se conduce).
Los pasos siguientes del 1 al 4 son operaciones comunes a todos los “elementos de configuración” de configuración de pantalla.
Para obtener más detalles, véase cada una de las secciones.
1
Toque [ ] en la pantalla principal.
Aparece la pantalla de selección SETUP.
2
Toque la barra de título de Display Setup.
Aparece la pantalla de configuración de pantalla.
3
Toque [ ] o [ ] etc., del elemento deseado para cambiar la configuración del mismo.
Elementos de configuración:
Tilt*
1
/ Open/Close*
1
/ Visual EQ*
2
/ Dimmer / Screen Dimmer
Level / Function Guide Fade / Base Color / Screen Alignment
*
1
*
2
Estas funciones pueden ajustarse mientras se conduce.
Cuando la fuente activa es iPod Audio o USB Audio, este ajuste no puede configurarse.
4
Toque [ ] para volver a la pantalla anterior.
• Al tocar [Exit] se apagará la pantalla de configuración de pantalla y se regresará a la pantalla principal anterior.
• No gire la llave de contacto a OFF inmediatamente después de cambiar los parámetros de modo DISPLAY (mientras el sistema está introduciendo los títulos o datos automáticamente).
Si lo hace, no podrá cambiar los parámetros.
Ajuste del ángulo del monitor
Ajuste el ángulo del monitor (entre 40 y 105 grados) para obtener una visibilidad óptima.
Elemento de configuración: Tilt
Gama de configuración: 10 ángulos ajustables.
• Si el monitor se encuentra con algún obstáculo, retírelo.
• El color de la pantalla cambiará al visualizarla con determinados
ángulos. Ajuste el ángulo de la pantalla para conseguir la mejor posición de visualización.
• Si la batería del vehículo dispone de poco voltaje, la pantalla podría parpadear al cambiar el ángulo. Este comportamiento no es anormal.
39
-ES
Configuración de la apertura y cierre automáticos del monitor
Elemento de configuración: Open / Close
Opciones de configuración: Manual / Full / Close
Manual: El monitor se abre y cierra manualmente pulsando
OPEN/CLOSE.
Full: El monitor se abre o se cierra automáticamente al poner la llave de contacto en las posiciones “ACC” u
“ON/OFF”.
Close: El monitor se cierra automáticamente al poner la llave de contacto en OFF.
Ajuste de la luminosidad de la iluminación de fondo
La iluminación de fondo viene proporcionada por una luz fluorescente incorporada en el panel de cristal líquido. El control de iluminación ajusta el brillo de la iluminación de fondo según la luz ambiente del automóvil, para permitir una mejor visualización.
Elemento de configuración: Dimmer
Opciones de configuración: Auto / ON / OFF
Auto: Ajusta automáticamente el brillo de la retroiluminación del monitor según la intensidad de luz en el interior del vehículo.
ON: Mantiene oscura la retroiluminación del monitor.
OFF: Desactiva el modo Auto Dimmer para mantener el brillo de la retroiluminación del monitor.
• Cuando se ha configurado ON o Auto, este ajuste también se aplica a
• Este ajuste también afecta a la pantalla secundaria.
Ajuste del nivel mínimo de la iluminación de fondo
Puede ajustar el brillo de la iluminación de fondo (LOW). Esta función podría utilizarse, por ejemplo, para cambiar el brillo de la pantalla cuando se viaja de noche.
Elemento de configuración: Screen Dimmer Level
Opciones de configuración: de –15 a +15
Se puede ajustar el nivel entre los valores MIN (–15) y MAX
(+15).
Al alcanzar dichos valores, se muestra en pantalla “MIN” o
“MAX” respectivamente.
Encendido y apagado de la guía de funciones (Function Guide Fade)
Al activarla (ON), la guía de funciones se oculta si no se ejecuta ninguna operación durante 5 segundos en fuente Radio, fuente USB, etc. Para mostrar la guía de funciones, toque la pantalla ligeramente.
Elemento de configuración: Function Guide Fade
Opciones de configuración: OFF / ON
• En modo de reproducción de DVD, la guía de funciones se oculta si no se realiza ninguna operación durante 5 segundos, incluso si el ajuste está configurado en OFF (apagado).
Cambio del color de fondo de la fuente
Puede elegir entre 4 colores distintos para el fondo de la fuente.
Elemento de configuración: Base Color
Opciones de configuración: Blue/Red/Green/Amber
Ajuste del panel sensible al tacto
El ajuste resulta necesario cuando la posición de visualización en la pantalla de cristal líquido y la posición que debe tocar en el panel sensible al tacto no coinciden.
Elemento de configuración: Screen Alignment
Opciones de configuración: / Reset
1 Toque la barra de título de Screen Alignment.
Aparece la pantalla de ajuste.
2 Toque con cuidado la marca que aparece en la esquina inferior izquierda de la pantalla.
La pantalla cambia a la pantalla de ajuste.
3 Toque con cuidado la marca que aparece en la esquina superior derecha de la pantalla.
Esto completará el ajuste y le devolverá a la pantalla de modo de Display Setup.
• Si ha tocado un punto distinto a la marca , toque [Reset] para restaurar la pantalla de ajuste a la configuración inicial.
• Si toca [ ] en la pantalla de ajuste, no se realizará ningún ajuste y se restaurará la pantalla de Display Setup.
40
-ES
Visual EQ™
Función de configuración Visual EQ
Los siguientes pasos 1 a 4 son operaciones comunes a todos los
“elementos de configuración” de la configuración Visual EQ.
Consulte cada sección para obtener más información.
1
Después de seguir los pasos 1 y 2 de “Operación de configuración de pantalla” (página 39), toque la
barra de título de Visual EQ.
Aparece la pantalla Visual EQ.
2
Seleccione el elemento de configuración que desee tocando [ ] o [ ].
Elementos de configuración:
Live Contrast* Visual EQ* Bright Color* Tint*
Contrast Sharp* User Memory*
* Este ajuste está disponible en el modo de fuente visual. (excepto pantalla de navegación)
3
Toque [ ] o [ ] del elemento seleccionado para cambiar la configuración del mismo.
4
Toque [ ] para volver a la pantalla anterior.
• Al tocar [Exit] se apagará la pantalla de configuración de pantalla y se regresará a la pantalla principal anterior.
• Solo puede mostrarse un elemento de configuración en cada página; puede seleccionarse el brillo, el matiz de imagen, etc., mediante la pantalla mostrada.
Ajuste del brillo de imagen (Live Contrast)
La parte de una imagen con brillo u oscuridad excesivos se ajusta automáticamente a un brillo adecuado.
Elemento de configuración: Live Contrast
Opciones de configuración: OFF / Low / High
• Puede ajustar este elemento en la pantalla de fuente visual tocando directamente [ ]. (En este caso, en lugar de “Live Contrast” aparece “Contrast”.)
Selección del modo Visual EQ (ajuste de fábrica)
Puede seleccionar un modo adecuado para la imagen del tema.
Elemento de configuración:
Opciones de configuración:
Visual EQ
OFF (FLAT) / Night M. / Soft / Sharp / Contrast /
P-1 / P-2
OFF (FLAT): Configuración inicial
Night M.: Adecuado para películas en las que aparezcan escenas oscuras con frecuencia.
Soft:
Sharp:
Contrast:
P-1:
P-2:
Adecuado para gráficos de ordenador y películas animadas.
Adecuado para películas antiguas en las que no se muestran las imágenes con claridad.
Adecuado para películas recientes.
Recupera el modo Visual EQ almacenado en el
número P-1 predefinido en “Almacenamiento de
Recupera el modo Visual EQ guardado en el
número P-2 predefinido en “Almacenamiento de
• Para volver al ajuste inicial, una vez seleccionado alguno de los contenidos de ajuste (de Night M. a Contrast) y ajustado el brillo, matiz de imagen, etc., ajuste esta función en OFF.
• Si el brillo, matiz de imagen, etc. se ajustan después de seleccionar cualquiera de los contenidos de ajuste (de Night M. a Contrast), se muestra “Custom”.
Ajuste del brillo
Elemento de configuración: Bright
Opciones de configuración: –15 a +15
Se puede ajustar el color entre los valores MIN (–15) y MAX
(+15). Al alcanzar dichos valores, se muestra en pantalla “MIN” o “MAX” respectivamente.
• Si el ajuste predefinido de Visual EQ está seleccionado, la luminosidad se ajustará automáticamente según la luminosidad
Ajuste del color de la imagen
Elemento de configuración: Color
Opciones de configuración: -15 a +15
Se puede ajustar el brillo entre los valores MIN (–15) y MAX
(+15). Al alcanzar dichos valores, se muestra en pantalla “MIN” o “MAX” respectivamente.
• El ajuste de color solo es posible en los modos de iPod video, DVD,
Vídeo CD y AUX.
• No es posible efectuar ajuste de color si se ha conectado un sistema de navegación con la función RGB.
41
-ES
Ajuste del matiz de color de la imagen
Elemento de configuración: Tint
Opciones de configuración: G15 a R15
Puede ajustar el color entre G15 y R15. Al llegar al valor máximo para cada color se mostrará en pantalla “G MAX” o “R MAX”.
• El ajuste de matiz solo es posible en los modos de iPod video, DVD,
Vídeo CD y AUX.
• Cuando la imagen de la entrada externa está definida en PAL, no podrá ajustarse Tint.
• No es posible efectuar ajuste de matiz si se ha conectado un sistema de navegación con la función RGB.
Ajuste del contraste de imagen
Elemento de configuración: Contrast
Opciones de configuración: de -15 a +15
El ajuste de la calidad de imagen se realiza en la gama de -15 a
+15. “HIGH” y “LOW” aparecen como los valores máximos y mínimos especificados.
Ajuste de la calidad de imagen
Elemento de configuración: Sharp
Opciones de configuración: de -5 a +5
La gama de ajuste de la calidad de imagen es de -5 a +5.
“SOFT” y “HARD” aparecen como los valores especificados mínimo y máximo.
• El ajuste de calidad de imagen solo es posible en los modos de iPod video, DVD, Vídeo CD y AUX.
• No se puede realizar si está conectado un sistema de navegación con la característica RGB.
Almacenamiento de Visual EQ
Puede almacenar los ajustes realizados en “Ajuste del brillo de la imagen, matiz, profundidad, calidad de la imagen y contraste”.
Elemento de configuración: User Memory
Opciones de configuración: P-1 / P-2
1 Después de finalizar el “Ajuste del brillo, matiz, color,
nitidez y contraste” (las páginas 41-42), toque [
] o [ ] en User Memory y, a continuación, seleccione los números predefinidos “P-1” o “P-2” en los que se van a almacenar los ajustes.
2 Después de seleccionar un número predefinido, toque
[Memory].
El modo Visual EQ ajustado se almacena mediante las operaciones anteriores.
• Puede recuperar el modo Visual EQ almacenado en esta ubicación
desde P-1 o P-2 de “Selección del modo Visual EQ (ajuste de fábrica)” (página 41).
Configuración general
Operación de configuración general
El freno de mano debe estar puesto para acceder a la pantalla del modo General. Si intenta acceder a esta pantalla mientras conduce, aparecerá la advertencia Can’t operate while driving
(no es posible utilizar esta función mientras se conduce).
Los pasos siguientes del 1 al 4 son operaciones comunes a todos los “elementos de configuración” de la configuración general.
Para obtener más detalles, véase cada una de las secciones.
1
Toque [ ] en la pantalla principal.
Aparece la pantalla de selección SETUP.
2
Toque la barra de título de General Setup.
Aparece la pantalla General Setup.
3
Toque [ ], [ ], o la barra de título del elemento deseado para cambiar la configuración del mismo.
Elementos de configuración:
Clock / Clock Mode / Clock Adjust / Summer Time /
Demonstration / Beep / Auto Scroll / Language Sel. /
Dimmer Level
4
Toque [ ] para volver a la pantalla anterior.
• Al tocar [Exit] se apagará la pantalla de configuración general y se regresará a la pantalla principal anterior.
• No gire la llave de contacto a OFF inmediatamente después de cambiar los parámetros de modo General (mientras el sistema está introduciendo los títulos o datos automáticamente).
Si lo hace, no podrá cambiar los parámetros.
Visualización de la hora
La indicación del reloj de la pantalla del monitor se apaga y se enciende respectivamente.
Elemento de configuración: Clock
Opciones de configuración: OFF / ON
• Cuando se configura en ON, el reloj se muestra en la pantalla secundaria cuando la unidad se apaga.
Configuración de la visualización del reloj
En función de sus preferencias, puede seleccionar el tipo de visualización del reloj: 12 horas o 24 horas.
Elemento de configuración: Clock Mode
Opciones de configuración: 24h / 12h
42
-ES
Configuración de la hora
Elemento de configuración: Clock Adjust
Otros elementos de configuración: Hour / Minute / Time Adjust
Opciones de configuración: 0-23 / 0-59 / Reset
Hour:
Minute:
Reset:
Ajusta la hora.
Ajusta los minutos.
Si el reloj indica que han transcurrido menos de 30 minutos, los minutos indicarán “0”; si han transcurrido más de 30, se avanza la hora.
• El modo de ajuste del reloj se cancela si se apaga la unidad o si se toca [ ] o [Exit].
Configuración de la hora de verano
Elemento de configuración: Summer Time
Opciones de configuración: OFF / ON
ON: Activa el modo Horario de verano. El valor de hora se incrementa en uno.
OFF: Vuelve a la hora normal.
Configuración del desplazamiento
La visualización de desplazamiento está disponible si se introduce texto de CD, un nombre de carpeta, un nombre de archivo o información de etiquetado.
Elemento de configuración: Auto Scroll
Opciones de configuración: OFF / ON
OFF: Desactiva el modo de desplazamiento AUTO. Se puede visualizar el desplazamiento una vez que se cambie la pista.
ON: Activa el modo de desplazamiento AUTO. La visualización de desplazamiento se repite mientras esté activado el modo.
• La pantalla se desplaza cuando se llena por completo.
• El nombre de la canción, del artista, del álbum, etc. se desplaza por la pantalla cuando se conecta un iPod/iPhone.
Cambio a fuentes de idioma ruso
Es posible seleccionar tres tipos de fuentes.
Elemento de configuración: Language Sel.
Opciones de configuración: Mode1 / Mode2 / Mode3
Mode1: Visualización de fuentes normales (ISO8859-1)
Mode2: Visualización de fuentes rusas (WINDOWS-1251)
Esta fuente no puede utilizarse para la visualización en
RDS, modo Tuner.
Mode3: Visualización de fuentes europeas (WINDOWS-1252)
Función de demostración
Esta unidad cuenta con una función de demostración que muestra las operaciones básicas de las fuentes correspondientes en la pantalla del monitor.
Elemento de configuración: Demonstration
Opciones de configuración: OFF / ON
ON: Activa el modo de demostración para mostrar las operaciones básicas.
OFF: Desactiva el modo de demostración.
• La operación de demostración se repite automáticamente hasta que se desactiva la función.
Función guía de sonido (Beep)
Elemento de configuración: Beep
Opciones de configuración: OFF / ON
ON: Activa el modo de guía de sonido.
OFF: Desactiva el modo de guía de sonido. Al pulsar o tocar un botón no sonará el pitido de guía.
• Siempre suena un pitido al abrir o cerrar el monitor, sea cual sea la configuración.
Ajuste del atenuador de la iluminación nocturna de botones
Puede ajustar la luminosidad de la iluminación nocturna de los botones y la pantalla secundaria con el atenuador.
Elemento de configuración: Dimmer Level
Nivel de configuración: de -2 a +2
43
-ES
Configuración del sistema
Operación de configuración del sistema
El freno de mano debe estar puesto para acceder a la pantalla del modo System. Si intenta acceder a esta pantalla mientras conduce, aparecerá la advertencia Can’t operate while driving
(no es posible utilizar esta función mientras se conduce).
Los pasos siguientes del 1 al 4 son operaciones comunes a todos los “elementos de configuración” de System Setup. Para obtener más detalles, véase cada una de las secciones.
1
Toque [ ] en la pantalla principal.
Aparece la pantalla de selección SETUP.
2
Toque la barra de título de System Setup.
Aparece la pantalla de configuración del sistema.
3
Toque [ ] o [ ] del elemento deseado para cambiar la configuración del mismo.
Elementos de configuración:
IN Int. Mute*
1
/ IN Int. Icon / Remote Sensor*
2
Nav. IN / Nav. Mix*
3
/ AUX1 IN*
4
/ Camera IN /
/ AUX2 IN / AUX Out /
BLUETOOTH IN / Optical Out / AUX+ IN / AUX+ Level*
5
/
Illumi Color
*
1
El elemento aparece cuando “Configuración de la conexión
BLUETOOTH (BLUETOOTH IN)” (página 46) está ajustado en OFF.
*
2
*
3
El elemento aparece cuando “Configuración del modo de navegación” (página 45) está ajustado en ON.
*
4
El elemento de configuración AUX1 IN no se muestra cuando se
selecciona “AUX” en “Configuración de la entrada de la cámara
*
5
El elemento aparece cuando AUX + IN está ajustado en ON.
4
Toque [ ] para volver a la pantalla anterior.
• Al tocar [Exit] se apagará la pantalla de configuración de sistema y se regresará a la pantalla principal anterior.
• No gire la llave de contacto a OFF inmediatamente después de cambiar los parámetros de modo SYSTEM (mientras el sistema está introduciendo los títulos o datos automáticamente).
Si lo hace, no podrá cambiar los parámetros.
Configuración del modo de interrupción de dispositivo externo
Si se conecta al IVA-D511RB/IVA-D511R una caja interruptora
Ai-NET Alpine (NVE-K200), se permitirá que una fuente externa interrumpa a la fuente de audio actual. Por ejemplo, puede oír la guía de voz de su sistema de navegación incluso durante la reproducción de un
CD o DVD. El reproductor de CD/DVD se silenciará automáticamente durante el funcionamiento de la guía de voz. Si desea más detalles, consulte el manual del NVE-K200.
Elemento de configuración: IN Int. Mute
Opciones de configuración: OFF / ON
OFF: El nivel de volumen puede ajustarse en modo de interrupción.
ON: No se reproduce el sonido. Se muestra el icono ajustado en “Configuración del icono de interrupción mostrado”.
44
-ES
• El dispositivo auxiliar conectado deberá disponer de un cable de interrupción con un activador negativo para que esta función pueda activarse automáticamente. En caso contrario, será necesario agregar un conmutador independiente para hacer el cambio de forma manual.
• Si “Configuración de la conexión BLUETOOTH (BLUETOOTH
IN)” (página 46) está ajustado en Adapter o Nav., no se muestra el
elemento de configuración IN Int. Mute.
Configuración del icono de interrupción mostrado
La unidad puede mostrar en pantalla el icono de un dispositivo externo, como por ejemplo un teléfono, para indicar una llamada telefónica entrante.
Elemento de configuración: IN Int. Icon
Opciones de configuración: INT / TEL
INT: El icono INT aparece en pantalla.
TEL: Cuando el dispositivo externo (teléfono) envía la señal de interrupción aparece en pantalla el icono del teléfono.
Cambio de función del sensor remoto
Para utilizar el control remoto, el sensor remoto de la unidad externa
(monitor, etc.) puede conmutarse según sus preferencias.
Elemento de configuración: Remote Sensor
Opciones de configuración: Front / Rear
Front:
Rear:
El sensor remoto de esta unidad funciona.
Se activa el sensor remoto del monitor externo conectado al terminal AUX OUT de esta unidad. El control remoto hace funcionar la fuente conectado a los terminales AUX OUT.
• El sensor del monitor trasero del panel sensible al tacto tiene prioridad sobre el sensor del control remoto. Si toca el monitor trasero (conectado a la salida trasera Alpine mediante el cable de control del monitor), se ejecuta el comando, independientemente de la configuración del interruptor del sensor del mando a distancia.
Sin embargo, tenga en cuenta que el sensor del control remoto que se ha configurado tendrá prioridad si han transcurrido 5 segundos desde que tocó el panel por última vez.
• Si hay conectado con cambiador de DVD opcional o un reproductor de DVD, y el sensor del mando a distancia está ajustado en Rear, es posible que algunas funciones de los botones programables ( [ ]
Stop, etc.) no se puedan realizar.
En este caso, ajuste el sensor del mando a distancia a Front.
Configuración de la entrada de la cámara trasera
Si hay una cámara trasera opcional conectada, se puede obtener el vídeo de la vista trasera en el monitor. En función de la cámara trasera conectada, este elemento debe ajustarse en “Direct” o “AUX”.
Elemento de configuración: Camera IN
Opciones de configuración: OFF / Direct / AUX
OFF:
Direct:
AUX:
El modo Camera no aparece en la pantalla de cambio de modos.
Debe utilizarse cuando se conecta una cámara de visión trasera opcional como HCE-C107D, etc.
Debe utilizarse cuando se conecta una cámara de visión trasera opción con conector de salida RCA.
• Al cambiar a marcha atrás (R), se muestran las imágenes captadas por la cámara trasera.
Esta función puede utilizarse si el cable de la marcha atrás está bien conectado.
Después de ajustar este elemento a Direct o AUX, toque la barra de título de Camera IN; se pueden ajustar los siguientes elementos de configuración complementarios.
Configuración de la señal de entrada de la cámara trasera
Puede elegirse el tipo de señal de entrada de vídeo.
Elemento de configuración complementario: Camera Signal
Opciones de configuración: NTSC/PAL / Auto
NTSC/PAL: Permite elegir manualmente el tipo de señal de entrada de vídeo.
Auto: Se elige automáticamente el tipo de señal de entrada de vídeo más adecuado entre NTSC y PAL.
• Cuando se ajusta en Auto, puede producirse una visualización inestable al reproducir determinadas señales de vídeo en blanco y negro. En ese caso, seleccione el modo NTSC o PAL manualmente.
Configuración de la visualización de la línea guía de la cámara trasera
Puede configurarse si se muestra la línea guía de la cámara trasera o no.
Elemento de configuración complementario: Guide Line
Opciones de configuración: OFF / ON
Ajuste de la línea guía de la cámara trasera
Es posible ajustar la posición de la línea guía de la cámara trasera.
Elemento de configuración complementario: Guide Line Adjustment
1
Toque la barra de título de Guide Line Adjustment.
Aparece la pantalla de ajuste de la línea guía.
2
Toque el cono guía que desee ajustar.
3
Toque [ ], [ ], [ ] o [ ] para ajustar la posición de la guía.
Después de mover la guía, al tocar [ ], las guías de la línea horizontal se alinean.
4
Una vez finalizados los ajustes, toque [OK].
Durante el ajuste puede tocar [Reset] para recuperar el ajuste predeterminado.
Configuración del modo de navegación
Al conectar un dispositivo de navegación opcional, active (ON) el modo de navegación.
Elemento de configuración: Nav. IN
Opciones de configuración: OFF / ON
ON: Se muestra la fuente Navegación.
OFF: No se muestra la fuente Navegación. Los parámetros de configuración relacionados con la navegación no pueden modificarse desde esta unidad.
Ajuste de Interrupción de navegación
Si se conecta un sistema de navegación Alpine al IVA-D511RB/
IVA-D511R, el control por voz de dicho sistema se mezclará con la reproducción de la radio o del CD.
Elemento de configuración: Nav. Mix
Opciones de configuración: OFF / ON
OFF: Se desactiva el modo de interrupción de navegación.
ON: Se activa el modo de interrupción de navegación.
Consulte “Ajuste de Nav. Mix Level” en “Ajuste del audio” en la
la página 29 para configurar el nivel de volumen de interrupción
de navegación.
• El nivel del volumen de avisos de voz durante la guía de navegación se configura ajustando su volumen mientras se anuncian dichos avisos. Una vez finalizado el anuncio, el volumen de audio normal y la pantalla de audio anterior vuelven a restaurarse. El volumen del aviso de voz siempre es igual o inferior que el volumen normal de escucha. Si un anuncio de navegación se produce cuando se está ajustando el nivel de audio, siempre se restaura en el nivel actual independientemente del ajuste del nivel de audio.
• Esta configuración está activa si se ha activado (ON) Nav.IN en la pantalla SYSTEM.
Configuración del modo AUX
Elemento de configuración: AUX1 IN
Opciones de configuración: OFF / ON
OFF:
ON:
No se muestra la fuente AUX-1.
Se muestra la fuente AUX-1.
• Con OFF seleccionado, no es posible modificar desde esta unidad la configuración de AUX-1.
• Cuando “Configuración de la entrada de la cámara trasera”
(página 44) se ajusta en AUX, este elemento queda inhabilitado.
Después de ajustar este elemento a ON, toque la barra de título de AUX1 IN; se pueden ajustar los siguientes elementos de configuración complementarios.
Ajuste del modo de nombre AUX1
Elementos de configuración complementarios: Primary / Secondary*
1
Opciones de configuración: OFF*
2
/ AUX*
3
/ DVD / GAME / TV /
DVB-T / EXT.DVD / NAV.*
4
/ DVD CHG /
USB Video
*
1
Cuando hay conectada una caja de USB Video o un TUE-T200DVB
(ambos se venden por separado y no pueden conectarse al mismo tiempo), puede utilizar este dispositivo para conectar otro dispositivo de entrada externa más. Al configurar el nombre secundario, se
*
2
*
3
*
4 cambia la visualización de nombre de fuente de este dispositivo.
Este ajuste solo está disponible para Secondary.
Este ajuste solo está disponible para Primary.
Cuando está conectada la navegación de PMD-B200P, si desea escuchar música desde PMD-B200P, seleccione este elemento de configuración.
• Solo puede configurarse el nombre Secondary cuando el nombre
Primary está ajustado en DVB-T (o USB Video). No es posible configurar el mismo nombre que en Primary.
• OFF no se muestra si hay conectado un reproductor de DVD o un cambiador de DVD opcional a través de Ai-Net. Asimismo, no es posible ajustar la fuente AUX1.
• Con OFF seleccionado, no es posible modificar desde esta unidad la configuración de AUX.
• El nombre seleccionado aparecerá en la pantalla de selección Visual y Rear.
• solo puede utilizar la guía de funciones de esta unidad si está conectado un sintonizador de TV Alpine.
• En lugar del nombre de fuente AUX se muestra el nombre de fuente seleccionado. Seleccione SOURCE para acceder a la guía de funciones de cada modo.
45
-ES
Elemento de configuración: AUX2 IN
Opciones de configuración: iPod Video / AUX iPod Video: Ajuste esta opción si hay un iPhone o un iPod compatible con vídeo conectado al conector iPod
(V)/AUX Input.
AUX: Elija este ajuste cuando haya conectado un cable de interfaz AV/RCA opcional (conector AV mini de 4 polos a 3-RCA). Se puede conectar a la unidad, por ejemplo, un reproductor de DVD con salida de audio/ vídeo RCA. En este caso, no se mostrará iPod video.
• Cuando la fuente activa es iPod video o AUX-2, este elemento no puede ajustarse.
Toque la barra de título de AUX1 IN o AUX2 IN y podrá ajustar los siguientes elementos complementarios.
Ajuste del nivel de audio de entrada externo
Elemento de configuración complementario: Level
Opciones de configuración: Low / High
Low:
High:
Reduce el nivel de audio de la entrada externa
Aumenta el nivel de audio de la entrada externa
• En el caso de AUX1, este elemento de configuración solo puede ajustarse cuando AUX1 IN está ajustado en ON.
• En el caso de AUX2, este elemento de configuración solo puede ajustarse cuando AUX2 IN está ajustado en AUX.
Cambio del sistema de señal de entrada visual
Elemento de configuración complementario: Signal
Opciones de configuración: NTSC/PAL / Auto
• Puede cambiarse el tipo de entrada de vídeo.
• Cuando se ajusta en Auto, puede producirse una visualización inestable al reproducir determinadas señales de vídeo en blanco y negro. En ese caso, seleccione el modo NTSC o PAL manualmente.
• En el caso de AUX1, este elemento de configuración solo puede ajustarse cuando AUX1 IN está ajustado en ON.
• En el caso de AUX2, este elemento de configuración solo puede ajustarse cuando AUX2 IN está ajustado en AUX.
Configuración de la salida de imagen/ sonido
Muestra la imagen de la fuente seleccionada en el IVA-D511RB/
IVA-D511R conectado al monitor trasero.
Elemento de configuración: AUX Out
Opciones de configuración: OFF / ON
ON: El elemento “Rear” se muestra en la pantalla de selección de fuente.
Toque [Rear] para cambiar a la pantalla de selección REAR y, a continuación, toque la fuente deseada. La imagen de fuente seleccionada se emite en el monitor trasero.
OFF: El elemento “Rear” no se muestra en la pantalla de selección de fuente.
Configuración de la conexión BLUETOOTH
(BLUETOOTH IN)
Elemento de configuración: BLUETOOTH IN
Opciones de configuración: OFF / Nav. / Adapter
OFF:
Nav.:
Adapter:
Seleccione esta opción para ignorar las interrupciones externas.
Selecciónelo si hay un sistema portátil de navegación opcional conectado.
Se muestra la pantalla del teléfono de la navegación portátil.
Selecciónelo si hay un BLUETOOTH INTERFACE opcional conectado.
Cuando se produzca una interrupción externa, la pantalla cambiará a la pantalla del teléfono.
46
-ES
• Para obtener más información sobre el funcionamiento de
BLUETOOTH, consulte el Manual de operación del BLUETOOTH
INTERFACE.
• Podrá utilizar la función de marcación de voz si está conectado un teléfono móvil compatible con dicha función.
Configuración de la salida digital
Para conectar un procesador de audio mediante la salida digital óptica, active (ajuste en “ON”) dicha salida mediante el procedimiento siguiente.
Elemento de configuración: Optical Out
Opciones de configuración: OFF / ON
• A continuación desactive (OFF) ACC y reactívelo (ON). La configuración de la salida digital queda establecida.
Configuración del modo AUX+
Es posible recibir el audio de un dispositivo externo (como un reproductor de audio portátil) a través del conector de BLUETOOTH interface de esta unidad. Es necesario un cable especial de conversión
(KCE-237B) para adaptar el conector de interfaz BLUETOOTH a AUX
IN.
No puede conectarse un dispositivo de música portátil y un
BLUETOOTH INTERFACE (KCE-400BT) al conector BLUETOOTH interface al mismo tiempo.
Elemento de configuración: AUX+ IN
Opciones de configuración: OFF / ON
OFF: No se muestra la fuente AUX+.
ON: Se muestra la fuente AUX+.
• Con OFF seleccionado, no es posible modificar desde esta unidad la configuración de AUX+.
Configuración de AUX+ Level
Tras ajustar en ON “Configuración del modo AUX+”, es posible realizar el ajuste.
Elemento de configuración: AUX+ Level
Opciones de configuración: Low / High
Low:
High:
Reduce el nivel de audio de la entrada externa
Aumenta el nivel de audio de la entrada externa
Cambio de los colores de iluminación de los botones
Elemento de configuración: Illumi Color
IVA-D511RB:
Opciones de configuración: Blue / Red
Blue:
Red:
El color de iluminación es azul.
El color de iluminación es rojo.
IVA-D511R:
Opciones de configuración: Green / Amber
Green: El color de iluminación es verde.
Amber: El color de iluminación es ámbar.
Funcionamiento de IMPRINT
(opcional)
Alpine presenta IMPRINT, la primera tecnología del mundo capaz de eliminar completamente los problemas acústicos de los automóviles que a menudo provocan la disminución de la calidad del sonido y que nos permite disfrutar de la música del modo ideado por los artistas.
Al conectar el procesador de audio IMPRINT (PXA-H100) (se vende por separado) a la unidad, podrá utilizar MultEQ y los siguientes ajustes de sonido.
El freno de mano debe estar puesto para acceder a la pantalla del modo IMPRINT. De lo contrario, algunas funciones no se podrán ajustar.
Cambio del modo MultEQ
MultEQ, desarrollado por Audyssey Labs, corrige automáticamente el sonido para que se ajuste al entorno acústico. El sistema está optimizado para determinadas posiciones del vehículo. Para ello, es necesario que
MultEQ disponga de las dimensiones del vehículo en cuestión. Para obtener más información acerca del procedimiento de configuración, consulte a su distribuidor autorizado de Alpine.
1
Toque [ ].
Aparece la pantalla de selección SETUP.
2
Toque la barra de título de IMPRINT Setup.
La pantalla pasa a la pantalla de ajuste IMPRINT.
3
Toque [ ] o [ ] en MultEQ.
Seleccione la gama de configuración que desee.
Gama de configuración: OFF (modo manual) / Curve1 (MultEQ-1)
/ Curve2 (MultEQ-2)
• El modo Curve solo se puede seleccionar si las curvas Curve 1 y
Curve 2 están guardadas.
• Si MultEQ está ajustado en Curve 1 ó 2, Media Xpander, X-Over,
Time Correction, Subwoofer Phase, Subwoofer Channel, TW Setup,
P-EQ, G-EQ y F-EQ se ajustan automáticamente. El usuario ya no podrá ajustarlos.
• Si se conecta un procesador de audio externo, no se podrá utilizar la función MultEQ.
Configuración del ajuste de sonido en modo Manual
Es posible cambiar estos ajustes de sonido para crear los suyos propios si el modo MultEQ está ajustado en OFF (modo manual).
Lleve a cabo los pasos del 1 al 5 para seleccionar uno de los modos de menú de sonido que desee modificar. Consulte la sección correspondiente a continuación para obtener más información acerca del elemento seleccionado.
1
Verifique que el modo Defeat esté en posición OFF
(la página 31) y, a continuación, toque [
] en la pantalla principal.
Aparece la pantalla de selección SETUP.
2
Toque la barra de título de Audio Setup.
Aparece la pantalla de configuración de audio.
3
Toque la barra de título de A.Processor.
Aparece la pantalla de lista A.PROCESSOR.
4
Toque [ ] o [ ] o la barra de título del elemento deseado para cambiar la configuración.
Opciones de ajuste: Media Xpander / X-Over / Time Correction /
T.Corr Parameter / G-EQ / P-EQ / F-EQ /
TW SETUP *
* Esta función puede utilizarse únicamente con el modelo PXA-H100
(se vende por separado) conectado y el modo 2.2ch (3WAY) ajustado.
Para obtener más información, consulte el Manual de operación del modelo PXA-H100.
Configuración del nivel de MX (Media
Xpander)
MX (Media Xpander) hace que las voces o instrumentos suenen diferentes independientemente de la fuente musical. El CD, el DVD y el iPod pueden reproducir la música de un modo claro incluso cuando hay mucho ruido fuera del coche.
Elemento de configuración: Media Xpander
1
Toque [ ] o [ ] en Media Xpander para seleccionar
ON u OFF.
OFF: Desactiva el efecto MX de todas las fuentes de música.
ON: Activa el modo MX especificado.
2
Toque la barra de título de Media Xpander después de seleccionar ON.
Aparece la pantalla de configuración de Media Xpander.
3
Toque [ ] o [ ] del modo MX deseado.
• Puede ajustar el nivel de las distintas fuentes de música (como CD o iPod, etc.).
MX CD (OFF, CD MX 1 a 3)
El modo CD procesa una gran cantidad de datos. Dichos datos sirven para reproducir el sonido de forma limpia utilizando la cantidad de datos.
MX CMPM (OFF, CMPM MX 1 a 3)
Corrige la información omitida en el momento de la compresión.
Reproduce un sonido equilibrado muy parecido al original.
MX DVD (OFF, Movie MX 1 a 2)
Reproduce la conversación de vídeo con mayor claridad.
(DVD Music)
Este disco contiene una gran cantidad de datos como, por ejemplo, vídeos musicales. MX utiliza estos datos para reproducir el sonido con precisión.
47
-ES
MX AUX (OFF, CMPM MX, Movie MX, Music MX)
Seleccione el modo MX (CMPM, Music, o Movie) que corresponda al soporte conectado.
• Cuando se selecciona OFF, el efecto MX de cada modo MX estará apagado.
• Cada fuente de música (como CD y MP3) puede tener su propia configuración de MX.
• El modo MX no funciona cuando está ajustado en ON para radio
FM, MW o LW.
• MX CMPM se aplica a los formatos MP3/WMA/AAC e iPod/iPhone.
• El ajuste MX se puede realizar solo si hay una fuente seleccionada actualmente.
• Esta función no puede utilizarse cuando Defeat está ajustado en ON.
• Puede configurar esta opción directamente desde la pantalla principal de fuente tocando [ ].
Configuración de los ajustes de Crossover
(X-Over)
Antes de realizar el siguiente procedimiento, consulte “Acerca de
Elemento de configuración: X-OVER
1
Toque [ ] o [ ] en X-Over para seleccionar L/R o
L+R.
L/R: Se pueden establecer distintos valores de ajuste para los canales izquierdo y derecho.
L+R: Se fijan los mismos valores de ajuste para el canal izquierdo y el derecho.
2
Toque la barra de título de X-Over.
3
Toque la barra de título de la banda que desea ajustar.
Aparecerá la pantalla de X-Over que se va a ajustar.
Sistema de 4.2ch (FRONT/REAR/SUBW.)
Sistema de 4.2ch (FRONT/REAR/SUBW.) / (L+R)
Opciones de ajustes:
Low (SUB-W) / Mid (REAR) / High (FRONT)
Sistema de 4.2ch (FRONT/REAR/SUBW.) / (L/R)
Opciones de ajustes:
Low (SUB-W)-L / Low (SUB-W)-R / Mid (REAR)-L /
Mid (REAR)-R / High (FRONT)-L / High (FRONT)-R
4
Ajuste el modo Crossover según sus preferencias.
Selección de la frecuencia de corte
Toque [ ] o [ ] en Freq. y, a continuación, seleccione la frecuencia de corte (punto de Crossover).
El ancho de banda ajustable difiere según el altavoz (canal).
Sistema de 4.2ch (FRONT/REAR/SUBW.)
Opciones de configuración:
Low (SUB-W) 20 Hz~200 Hz
Mid (REAR)
High (FRONT)
20 Hz~200 Hz
20 Hz~200 Hz
Ajuste de la inclinación
Toque [ ] o [ ] en Slope y, a continuación, ajuste la inclinación de HPF o LPF.
Inclinación ajustable: FLAT, –6 dB/oct., –12 dB/oct., –18 dB/oct.,
–24 dB/oct.
Ajuste del nivel
Toque [ ] o [ ] en Level y, a continuación, ajuste el nivel de
HPF o LPF.
Nivel de salida ajustable: de -12 a 0 dB.
48
-ES
5
Repita los pasos 3 y 4 para realizar ajustes en las demás bandas.
Sistema de 2.2ch (3WAY)
Sistema de 2.2ch (3WAY) / (L+R)
Opciones de ajustes:
Low / Mid-L / Mid-H / High
Sistema de 2.2ch (3WAY) / (L/R)
Opciones de ajustes:
Low-L / Low-R / Mid-L-L / Mid-L-R / Mid-H-L /
Mid-H-R / High-L / High-R
4
Ajuste el modo Crossover según sus preferencias.
Selección de la frecuencia de corte
Toque [ ] o [ ] en Freq. y, a continuación, seleccione la frecuencia de corte (punto de Crossover).
El ancho de banda ajustable difiere según el altavoz (canal).
Sistema de 2.2ch (3WAY)
Opciones de ajustes:
Low / Mid-L 20 Hz~200 Hz
Mid-H
High
20 Hz~20 kHz
(1 kHz~20 kHz) *
1
/(20 Hz~20 kHz) *
2
*
1
Si selecciona Factory’s, consulte “Ajuste de la inclinación de
*
2
respuesta del altavoz de gama alta (TW Setup)” (página 50).
Ajuste del nivel
Toque [ ] o [ ] en Level y, a continuación, ajuste el nivel de
HPF o LPF.
Nivel de salida ajustable: de –12 a 0 dB.
Ajuste de la inclinación
Toque [ ] o [ ] en Slope y, a continuación, ajuste la inclinación de HPF o LPF.
Inclinación ajustable: FLAT * , –6 dB/oct., –12 dB/oct.,
–18 dB/oct., –24 dB/oct.
* FLAT puede ajustarse para una inclinación HIGH únicamente
(página 50). En función de las características de respuesta del
altavoz, se debe tener cuidado al ajustar la inclinación de respuesta en FLAT: el altavoz podría averiarse. En esta unidad, aparece un mensaje si la inclinación de respuesta del altavoz de gama alta está ajustada en FLAT.
5
Repita los pasos 3 y 4 para realizar ajustes en las demás bandas.
• Al ajustar X-Over, debe tener en cuenta la respuesta de frecuencia de los altavoces conectados.
• Acerca del sistema de 2.2ch (3WAY)/4.2ch (FRONT/REAR/SUBW.)
Es posible acceder al modo de sistema con el interruptor de 2.2ch
(3WAY)/4.2ch (FRONT/REAR/SUBW.) de la unidad PXA-H100. Para obtener más información, consulte el Manual de operación del modelo PXA-H100.
Ajuste de corrección de tiempo (Time
Correction)
Antes de realizar el siguiente procedimiento, consulte “Acerca de Time
1
Toque la barra de título de Time Correction.
Aparece la pantalla de ajuste de corrección de tiempo.
2
Toque [ ] o [ ] en el altavoz que desee para ajustar la distancia.
L = (distancia existente hasta el altavoz más alejado) –
(distancia existente hasta otros altavoces)
Consulte “Lista de valores de corrección de tiempo” en la página 51.
3
Repita los pasos 1 y 2 para ajustar otro altavoz.
Ajuste estos valores para que el sonido llegue a la posición de escucha al mismo tiempo desde todos los altavoces.
Ajuste de las unidades de corrección de tiempo (T.Corr Parameter)
Es posible cambiar la unidad (cm o inch (pulgadas)) de la corrección del tiempo.
Elemento de configuración: T.Corr Parameter
Opciones de configuración: cm / Inch cm: El valor de la corrección de tiempo se expresa en centímetros.
Inch: El valor de la corrección de tiempo se expresa en pulgadas.
Ajustes del ecualizador gráfico (G-EQ)
Tiene la opción de modificar los ajustes del ecualizador para crear una curva de respuesta que se adapte a sus gustos personales.
Elemento de configuración: G-EQ
1
Seleccione L+R tocando [ ] en G-EQ.
L+R: Se fijan los mismos valores de ajuste para el canal izquierdo y el derecho.
Si selecciona EQ paramétrico, se desactivará esta opción.
2
Toque la barra de título de G-EQ después de seleccionar L+R.
Aparece la pantalla de lista G-EQ.
3
Ajuste el modo G-EQ según sus preferencias.
Selección de la banda
Toque [ ] o [ ] en Band para seleccionar la banda que desee ajustar.
Band-1 (63 Hz) / Band-2 (150 Hz) / Band-3 (400 Hz) /
Band-4 (1 kHz) / Band-5 (2,5 kHz) / Band-6 (6,3 kHz) /
Band-7 (17,5 kHz)
Ajuste del nivel
Toque [ ] o [ ] en Level para ajustar el nivel de la banda seleccionada.
Nivel de salida ajustable: de –6 a +6 dB
4
Para ajustar otra banda, repita el paso 3 y, a continuación, ajuste todas las bandas.
• Si el ecualizador gráfico está seleccionado, el ajuste del ecualizador paramétrico no tiene ningún efecto.
Ajuste de la curva del ecualizador paramétrico (P-EQ)
Tiene la opción de modificar los ajustes del ecualizador para crear una curva de respuesta que se adapte a sus gustos personales.
Elemento de configuración: P-EQ
1
Seleccione L+R tocando [ ] en P-EQ.
L+R: Se fijan los mismos valores de ajuste para el canal izquierdo y el derecho.
Si el ecualizador gráfico está seleccionado, este ajuste se desactivará.
2
Toque la barra de título de P-EQ después de seleccionar L+R.
Aparece la pantalla de lista P-EQ.
3
Ajuste el modo P-EQ según sus preferencias.
Selección de la banda
Toque [ ] o [ ] en Band para seleccionar la banda que desee ajustar.
Band 1 / Band 2 / Band 3 / Band 4 / Band 5
Ajuste de la frecuencia
Toque [ ] o [ ] en Freq. para ajustar la frecuencia de la banda seleccionada.
Bandas de frecuencia ajustables: de 20 Hz a 20 kHz (en pasos de
1/3 de octava)
Band-1: 20 Hz~80 Hz (63 Hz)
Band-2: 50 Hz~200 Hz (150 Hz)
Band-3: 125 Hz~3,2 kHz (400 Hz)
Band-4: 315 Hz~8 kHz (1 kHz)
Band-5: 800 Hz~20 kHz (2,5 kHz)
Ajuste del nivel
Toque [ ] o [ ] en Level para ajustar el nivel de la banda seleccionada.
Nivel ajustable: de –6 a +6 dB
Ajuste del ancho de banda
Toque [ ] o [ ] en Q para seleccionar el ancho de banda.
Ancho de banda ajustable: 1; 1,5; 3
4
Para ajustar otra banda, repita el paso 3 y, a continuación, ajuste todas las bandas.
• Cuando se ajusta el ecualizador paramétrico, el ajuste del ecualizador gráfico no tiene ningún efecto.
• Las frecuencias de las bandas contiguas no se pueden ajustar en 4 pasos.
• Durante el ajuste de Parametric EQ, es necesario que tenga en cuenta la respuesta de frecuencia de los altavoces conectados.
49
-ES
Memorias del ecualizador (F-EQ)
El ecualizador se configura en fábrica con 10 memorias típicas para la reproducción de material procedente de diversas fuentes musicales.
Opciones de configuración: F-EQ
1
Toque la barra de título de F-EQ.
Aparece la pantalla de lista F-EQ.
2
Toque [ ] o [ ] en el tipo deseado para ponerlo en la posición ON.
Flat / Pops / Rock / News / Jazz&Blues / Electrical Dance /
Hip Hop&Rap / Easy Listening / Country / Classical / User1 /
User2 / User3 / User4 / User5 / User6
• Solo puede ponerse un tipo en la posición ON.
• Si selecciona User 1 - 6, podrá recuperar el número de
memorización almacenado en “Ajustes del ecualizador gráfico (G-
EQ)” (página 49) o “Ajuste de la curva del ecualizador paramétrico
Ajuste de la inclinación de respuesta del altavoz de gama alta (TW Setup)
En función de las características de respuesta del altavoz, se debe tener cuidado al ajustar la inclinación de respuesta del altavoz de gama alta en
podría averiarse.
Elemento de configuración: TW Setup
Toque [ ] o [ ] en TW Setup para seleccionar Factory’s o
User’s.
Factory’s: Como protección frente a posibles averías, no se puede ajustar FLAT para la inclinación de respuesta del altavoz de gama alta en el modo de 2.2 ch
(3WAY).
User’s: Sí se puede ajustar FLAT en el modo de 2.2ch
(3WAY).
• Únicamente si coloca el conmutador de 2.2ch (3WAY) en 4.2ch
(FRONT/REAR/SUBW.) o 2.2ch (3WAY) en el procesador de audio
IMPRINT (PXA-H100), podrá seleccionar el modo TW Setup.
Almacenamiento de los ajustes en la memoria
Existe la opción de guardar los ajustes o las opciones de configuración de X-Over, Time Correction y P-EQ, entre otros.
El contenido que se puede guardar varía en función del procesador de audio IMPRINT utilizado.
1
Compruebe si el modo Defeat está en OFF.
2
Toque [MEMORY] en la pantalla de lista
A.Processor.
3
Antes de que pasen 5 segundos, toque cualquiera de los botones de memorización [P.SET 1] -
[P.SET 6] en la pantalla de lista A.Processor.
El contenido del ajuste queda guardado.
• El contenido guardado no se borrará ni siquiera cuando se desconecte el cable de alimentación.
• Esta operación no puede realizarse si selecciona un ajuste de
ecualizador típico (por ejemplo, pops) en “Memorias del ecualizador (F-EQ)” (página 50).
Recuperación de memorias
1
Compruebe si el modo Defeat está en OFF.
2
Toque cualquiera de los botones de memorización
[P.SET 1] - [P.SET 6] en la pantalla de lista
A.Processor para seleccionar la memoria.
• Puede configurar esta opción directamente desde la pantalla principal de fuente tocando [ ].
• El acceso a la memoria de presintonías tarda unos instantes.
50
-ES
Acerca de Time Correction
La distancia existente entre el oyente y los altavoces de un automóvil varía ampliamente debido a la compleja ubicación de los altavoces. Esta diferencia en las distancias existentes desde los altavoces hasta el oyente crea un cambio en las características de la imagen del sonido y en la frecuencia. Esto está provocado por la diferencia de tiempo existente entre la llegada del sonido al oído derecho e izquierdo del oyente.
Para corregirlo, esta unidad es capaz de retrasar el envío de la señal de audio a los altavoces situados más cerca del oyente. Ello crea de manera efectiva una percepción de mayor distancia hasta dichos altavoces. El oyente puede colocarse a la misma distancia del altavoz izquierdo y del derecho para obtener un entorno acústico óptimo.
El ajuste se efectuará para cada altavoz en pasos de 3,4 cm.
Ejemplo 1. Posición de escucha: asiento delantero izquierdo
Ajuste el nivel de corrección del tiempo del altavoz delantero izquierdo en un nivel alto y el altavoz posterior derecho en cero o en un valor bajo.
0,5m
2,25m
5,1ms
El sonido no está equilibrado debido a que la distancia entre la posición de escucha y los distintos altavoces es diferente.
La diferencia de distancia entre el altavoz delantero izquierdo y el posterior derecho es de 1,75 m.
A continuación se efectúa el cálculo del valor de la corrección del tiempo del altavoz delantero izquierdo del diagrama facilitado anteriormente.
Condiciones:
Altavoz más alejado – posición de escucha: 2,25 m
Altavoz delantero izquierdo – posición de escucha: 0,5 m
Cálculo: L = 2,25 m – 0,5 m = 1,75 m
Corrección del tiempo = 1,75 ÷ 343*
1
× 1000 = 5,1 (ms)
*
1
Velocidad del sonido: 343 m/s (765 mph) a 20 °C
En otras palabras, asignar al altavoz delantero izquierdo un valor de corrección del tiempo de 5,1 ms permite que parezca que la distancia existente entre éste y el oyente sea la misma que la existente hasta el altavoz más alejado.
La corrección del tiempo permite eliminar las diferencias existentes en el tiempo necesario para que el sonido llegue hasta la posición de escucha.
El tiempo del altavoz delantero izquierdo se corrige en 5,1 ms, de modo que el sonido proveniente de éste llega a la posición de escucha al mismo tiempo que el sonido del resto de los altavoces.
Ejemplo 2. Posición de escucha: todos los asientos
Ajuste el nivel de corrección del tiempo de cada altavoz casi al mismo nivel.
1
Siéntese en la posición de escucha (asiento del conductor, etc.), y mida la distancia existente (en metros) entre su cabeza y los distintos altavoces.
2
Calcule la diferencia existente entre el valor de corrección de la distancia del altavoz más alejado y del resto de altavoces.
L = (distancia existente hasta el altavoz más alejado) –
(distancia existente hasta otros altavoces)
Estos valores corresponden a la corrección del tiempo de los diferentes altavoces. Ajuste estos valores para conseguir que el sonido llegue a la posición de escucha al mismo tiempo que el sonido de los demás altavoces.
Lista de valores de corrección de tiempo
42
43
44
45
38
39
40
41
46
47
48
49
50
34
35
36
37
30
31
32
33
4,1
4,2
4,3
4,4
3,7
3,8
3,9
4,0
4,5
4,6
4,7
4,8
4,9
3,3
3,4
3,5
3,6
2,9
3,0
3,1
3,2
2,5
2,6
2,7
2,8
2,1
2,2
2,3
2,4
1,7
1,8
1,9
2,0
1,3
1,4
1,5
1,6
26
27
28
29
22
23
24
25
18
19
20
21
14
15
16
17
10
11
12
13
8
9
6
7
Número de desfase
Diferencia de tiempo
(ms)
Distancia
(cm)
Distancia
(pulgadas)
Número de desfase
Diferencia de tiempo
(ms)
Distancia
(cm)
Distancia
(pulgadas)
1 0,0 0,0 0,0 51 5,0 170,0 67,0
4
5
2
3
0,1
0,2
0,3
0,4
3,4
6,8
10,2
13,6
1,3
2,7
4,0
5,4
52
53
54
55
5,1
5,2
5,3
5,4
173,4
176,8
180,2
183,6
68,3
69,7
71,0
72,4
0,5
0,6
0,7
0,8
0,9
1,0
1,1
1,2
17,0
20,4
23,8
27,2
30,6
34,0
37,4
40,8
6,7
8,0
9,4
10,7
12,1
13,4
14,7
16,1
56
57
58
59
60
61
62
63
5,5
5,6
5,7
5,8
5,9
6,0
6,1
6,2
187,0
190,4
193,8
197,2
200,6
204,0
207,4
210,8
73,7
75,0
76,4
77,7
79,1
80,4
81,7
83,1
44,2
47,6
51,0
54,4
57,8
61,2
64,6
68,0
71,4
74,8
78,2
81,6
85,0
88,4
91,8
95,2
17,4
18,8
20,1
21,4
22,8
24,1
25,5
26,8
28,1
29,5
30,8
32,2
33,5
34,8
36,2
37,5
64
65
66
67
68
69
70
71
72
73
74
75
76
77
78
79
6,3
6,4
6,5
6,6
6,7
6,8
6,9
7,0
7,1
7,2
7,3
7,4
7,5
7,6
7,7
7,8
241,4
244,8
248,2
251,6
255,0
258,4
261,8
265,2
214,2
217,6
221,0
224,4
27,8
231,2
234,6
238,0
95,1
96,5
97,8
99,2
100,5
101,8
103,2
104,5
84,4
85,8
87,1
88,4
89,8
91,1
92,5
93,8
125,8
129,2
132,6
136,0
139,4
142,8
146,2
149,6
153,0
156,4
159,8
163,2
166,6
98,6
102,0
105,4
108,8
112,2
115,6
119,0
122,4
49,6
50,9
52,3
53,6
54,9
56,3
57,6
59,0
60,3
61,6
63,0
64,3
65,7
38,9
40,2
41,5
42,9
44,2
45,6
46,9
48,2
92
93
94
95
88
89
90
91
96
97
98
99
100
84
85
86
87
80
81
82
83
9,1
9,2
9,3
9,4
8,7
8,8
8,9
9,0
9,5
9,6
9,7
9,8
9,9
8,3
8,4
8,5
8,6
7,9
8,0
8,1
8,2
295,8
299,2
302,6
306,0
309,4
312,8
316,2
319,6
323,0
326,4
329,8
333,2
336,6
268,6
272,0
275,4
278,8
282,2
285,6
289,0
292,4
116,6
117,9
119,3
120,6
121,9
123,3
124,6
126,0
105,9
107,2
108,5
109,9
111,2
112,6
113,9
115,2
127,3
128,6
130,0
131,3
132,7
51
-ES
Acerca de Crossover
Crossover (X-Over):
Esta unidad está equipada con un crossover activo. El crossover limita las frecuencias emitidas a través de las salidas. Cada canal es controlado de manera independiente. Por esta razón, cada par de altavoces puede recibir las señales de las frecuencias para las que han sido diseñados
óptimamente.
El crossover ajusta el HPF (filtro de paso alto) o LPF (filtro de paso bajo) de cada banda, así como la inclinación (con qué rapidez procesa el filtro los agudos y los graves).
Los ajustes deben realizarse de acuerdo con las características de reproducción de los altavoces. En función de los altavoces, es posible que no sea necesario disponer de una red pasiva. Si no está seguro de este punto, consulte con un distribuidor autorizado de Alpine.
Modo de 4.2 canales (FRONT/REAR/SUBW.)
Frecuencia de corte (pasos de
1/3 de octava)
HPF LPF
Inclinación
HPF
Altavoz de tonos graves
Altavoz posterior de tonos agudos
Altavoz delantero de tonos agudos
----
20 Hz -
200 Hz
20 Hz -
200 Hz
20 Hz -
200 Hz
----
----
----
FLAT, 6,
12, 18,
24 dB/oct.
FLAT, 6,
12, 18,
24 dB/oct.
LPF
FLAT, 6,
12, 18,
24 dB/oct.
----
----
Nivel de 0 a
12 dB de 0 a
12 dB de 0 a
12 dB
Tonos graves Tonos medios
(Diferente de la visualización real)
Modo 2.2ch (3WAY)
Frecuencia de corte (pasos de 1/3 de octava)
HPF LPF
Altavoz de tonos graves
Altavoz de tonos medios
----
20 Hz -
200 Hz
20 Hz -
200 Hz
20 Hz -
20 kHz
Inclinación
HPF
----
FLAT, 6,
12, 18,
24 dB/oct.
Nivel
LPF
FLAT, 6,
12, 18,
24 dB/oct.
FLAT, 6,
12, 18,
24 dB/oct.
de 0 a
12 dB de 0 a
12 dB
Altavoz de tonos agudos
1 kHz -
20 kHz,
(20 Hz ~
20 kHz)*
----
FLAT*
6, 12, 18,
24 dB/oct.
---de 0 a
12 dB
Tonos Tonos Tonos
(Diferente de la visualización real)
Ajuste del nivel
(de 0 a –12 dB) Gama de frecuencias de salida
20 Hz
Frecuencia de corte de HPF
Frecuencia
Frecuencia de corte de LPF
Frecuencia
Inclinación
FLAT
Ajuste de la inclinación
(Diferente de la visualización real)
• HPF (filtro de paso alto): corta las frecuencias más bajas y permite el paso a las más altas.
• LPF (filtro de paso bajo): corta las frecuencias más altas y permite el paso a las más bajas.
• Inclinación: cambio de nivel (en dB) de un cambio de frecuencia de una octava.
• Cuanto mayor sea el valor de la inclinación, más empinada será
ésta.
• Ajuste la inclinación en FLAT para omitir los filtros HP o LP.
• No utilice un tweeter sin el HPF activado ni lo ajuste en una frecuencia baja, ya que podrían producirse daños en el altavoz debido a la baja frecuencia.
• No es posible ajustar la frecuencia de crossover en un nivel superior al HPF o inferior al LPF.
• El ajuste debe efectuarse de acuerdo con la frecuencia de crossover recomendada de los altavoces conectados. Determine la frecuencia de crossover recomendada de los altavoces. El ajuste de una gama de frecuencia diferente a la recomendada puede provocar daños en los altavoces.
Para obtener información acerca de las frecuencias de crossover recomendadas de los altavoces Alpine, consulte el Manual de operación respectivo.
Alpine no se hace responsable de los daños o fallos de funcionamiento de los altavoces causados por la utilización de un valor de crossover distinto del recomendado.
52
-ES
1
2
3
Funcionamiento del procesador de audio externo (opcional)
Se puede utilizar con esta unidad un procesador de audio externo compatible. Es posible que algunos procesadores de audio requieran un mando a distancia con cable. En las siguientes explicaciones se han utilizado los modelos PXA-H700/PXA-H701 como ejemplo. Consulte las instrucciones de funcionamiento del procesador de audio para obtener más información.
• Los ajustes o las configuraciones realizados en el procesador de audio conectado no pueden utilizarse correctamente desde esta unidad.
• Los ajustes de “Configuración de los altavoces”, “Ajuste del control de sonido de graves” y “Ajustes del ecualizador gráfico” no están disponibles si el MRA-D550 está conectado. Además, si está conectado el MRA-F350, tampoco estará disponible el siguiente ajuste de “Configuración del modo MX”. Asimismo, el contenido de la configuración difiere entre PXA-H700 y PXA-H701.
• Esta unidad no puede conectarse al PXA-H510 ni al PXA-H900.
El freno de mano debe estar puesto para acceder a la pantalla del modo del procesador de audio. Si intenta acceder a esta pantalla mientras conduce, aparecerá la advertencia Can’t operate while driving (no es posible utilizar esta función mientras se conduce).
4
5
6
Ajuste de la imagen acústica (la página 57)
(Ajuste de la imagen acústica para lograr un sonido como si el altavoz central estuviera justo enfrente del oyente)
Consecución de un potente sonido de volumen
(Consecución de un sonido de una potencia aún mayor, como el sonido de un cine)
Ajuste del nivel del DVD (la página 58)
(Ajuste del volumen -nivel de señal- en los modos
Dolby Digital, Pro Logic II, DTS y PCM)
7
Almacenamiento de los ajustes en la memoria
(Almacenamiento de todos los ajustes y las configuraciones realizados en el IVA-D511RB/
IVA-D511R, no solo los anteriores, en la memoria)
En caso de combinar los ajustes automáticos, etc.
Recomendamos realizar los ajustes automáticos antes de introducir los ajustes de Dolby Surround.
Procedimiento de ajuste de sonido
Dolby Surround
Realice los ajustes descritos a continuación para reproducir sonido
Dolby Digital y DTS con una mayor calidad.
Procedimiento de ajuste
Configuración del procesador de audio externo
Configuración de los altavoces (la página 57)
(Conexión y desconexión de los altavoces que desee utilizar, y ajuste de su respuesta)
Ajuste de los niveles de los altavoces
(Ajuste del nivel de la señal de salida a los distintos altavoces)
Mezcla de graves con el canal trasero
(Consecución de un sonido más suave en el asiento trasero mezclando las señales del audio delantero con las señales del altavoz trasero)
Los siguientes pasos 1 a 5 describen los procedimientos habituales para utilizar la función de ajuste del procesador de audio. Para obtener más información sobre los elementos de la función de ajuste, consulte las descripciones de los elementos correspondientes.
1
Verifique que el modo Defeat esté en posición OFF
(la página 31) y, a continuación, toque [
] en la pantalla principal.
Aparece la pantalla de selección SETUP.
2
Toque la barra de título de Audio Setup.
Aparece la pantalla de configuración de audio.
3
Toque la barra de título de A.Processor.
Aparece la pantalla de lista A.Processor.
4
Toque [ ], [ ] o la barra de título del elemento deseado para cambiar la configuración del mismo.
Elementos de ajuste :
Media Xpander / Bass Sound Cont. / Dolby PLII / Rear Fill /
X-Over / Time Correction / Phase / G-EQ / P-EQ / Speaker Select /
Multi Ch Setup / Speaker Setup / DVD Level / PCM Mode
5
Toque [ ] para volver a la pantalla anterior.
53
-ES
Configuración del modo MX del procesador de audio externo
Antes de llevar a cabo las operaciones siguientes, ajuste el modo MX
(Media Xpander) del PXA-H700 a “AUTO” cuando el PXA-H700 esté conectado.
Elemento de configuración: Media Xpander
1
Seleccione ON u OFF de MX tocando [ ] o [ ] en
Media Xpander.
OFF: Desactiva el efecto MX de todas las fuentes de música.
ON: Activa el modo MX especificado.
2
Toque la barra de título de Media Xpander después de seleccionar ON.
Aparece la pantalla de configuración de Media Xpander.
3
Toque [ ] o [ ] del modo MX deseado.
• Puede ajustar el nivel de las distintas fuentes de música (como CD o iPod, etc.).
MX CD (OFF, CD MX 1 a 3)
El modo CD procesa una gran cantidad de datos. Dichos datos sirven para reproducir el sonido de forma limpia utilizando la cantidad de datos.
MX CMPM (OFF, CMPM MX 1 a 3)
Corrige la información omitida en el momento de la compresión.
Reproduce un sonido equilibrado muy parecido al original.
MX DVD (OFF, Movie MX 1 a 2)
Reproduce la conversación de vídeo con mayor claridad.
(DVD Music)
Este disco contiene una gran cantidad de datos como, por ejemplo, vídeos musicales. MX utiliza estos datos para reproducir el sonido con precisión.
MX AUX (OFF, CMPM MX, Movie MX, Music MX)
Seleccione el modo MX (CMPM, Music, o Movie) que corresponda al soporte conectado.
• El contenido de MX ajustado aquí se refleja en PXA-H700 o un
PXA-H701.
• Cuando se selecciona OFF, el efecto MX de cada modo MX estará apagado.
• Cada fuente de música (como CD y MP3) puede tener su propia configuración de MX.
• No existe modo MX para radio FM, MW y LW.
• MX CMPM se aplica a los formatos MP3/WMA/AAC e iPod/iPhone.
• El ajuste MX se puede realizar solo si hay una fuente seleccionada actualmente.
• Esta función no puede utilizarse cuando Defeat está ajustado en ON.
• Puede configurar esta opción directamente desde la pantalla principal de fuente tocando [ ].
Ajuste del control de sonido de graves
Elemento de configuración: Bass Sound Cont.
Ajuste del compresor de graves
Puede ajustar el sonido de frecuencias bajas del modo que desee.
Toque [ ] o [ ] en Bass Comp. para seleccionar el modo que desee.
El sonido de graves se incrementa más a medida que el modo cambia por este orden a Mode 1 2 3, lo que le permite disfrutar de bajas frecuencias más intensas.
Seleccione OFF cuando no sea necesario el ajuste.
54
-ES
Ajuste de enfoque de graves
Si utiliza el número de pasos especificado (diferencia de tiempo), podrá ajustar una diferencia de tiempo entre los altavoces delanteros-traseros/izquierdos-derechos. Es decir, le permite realizar la corrección de tiempo según sus preferencias.
La corrección de tiempo audible puede establecerse con un retraso inicial de 0,05 ms para cada uno de los 0 a 400 pasos.
Ajuste el número de retraso en la parte delantera y trasera, y en la parte derecha e izquierda del altavoz que desee tocando el botón [ ] o [ ] correspondiente.
• En la corrección de tiempo se aplica cualquier ajuste del enfoque de
Utilización del modo Pro Logic II
Se puede realizar el procesamiento Pro Logic en las señales de música registradas en dos canales para lograr sonido envolvente Dolby Pro
Logic II. Para las señales Dolby Digital y DTS de dos canales, existe también una función “Rear Fill” (relleno trasero) para la salida de las señales desde el canal delantero hasta el canal trasero.
Elemento de configuración: Dolby PLII/Rear Fill
Toque [ ] o [ ] en Dolby PLII/Rear para seleccionar el modo que desee.
PL II Movie: Adapta los espectáculos y todos los programas de televisión codificados a Dolby Surround. Mejora la directividad del campo de sonido prácticamente hasta un sonido diferenciado del canal 5,1-.
PL II Music: Se puede utilizar para todas las grabaciones estéreo y crea un campo de sonido ancho y profundo.
OFF: Desactiva (OFF) la función Dolby PL II.
Si está seleccionado PL II Music, es posible ajustar la anchura central mediante las operaciones siguientes.
Esta función ofrece la posición vocal óptima ajustando la posición del canal central entre el altavoz central y el altavoz L/
R. (Los ajustes introducidos en “Ajuste de la imagen acústica
(Bi-Phantom)” (página 57) no tienen ningún efecto mientras está
activada esta función.)
Toque [ ] o [ ] en Center Width Cont. para ajustar el nivel.
Se puede ajustar el nivel entre 0 y +7. Cuando se incrementa el nivel, la posición del canal central se mueve a ambos lados desde la posición del altavoz central.
Toque [Off] en Center Width Cont. para desactivar el control de ancho central.
• Este ajuste no tiene eficacia alguna cuando el altavoz central está
ajustado en Small o Large en la configuración del altavoz (la página 57).
• Función “Rear Fill”:
En función de las señales de entrada, es posible que el sonido solo salga de los altavoces delanteros. En tal caso, se puede utilizar la función “Rear Fill” para que la señal también salga de los altavoces traseros.
• Evite detener la reproducción, ponerla en estado de pausa, cambiar el disco, intercalar pistas, adelantar la reproducción o cambiar el canal de audio de esta unidad mientras realiza este ajuste. El ajuste se cancela si se conecta el modo Decode.
• Este ajuste no tiene eficacia si el altavoz está ajustado en Center
OFF en “Configuración de los altavoces” (página 56).
• Esta función solo puede utilizarse con señales de dos canales. Esta operación no tiene eficacia alguna cuando entran señales Dolby
Digital o DTS de canal 5,1.
• Si se ajusta Rear Fill cuando Rear Mix está conectado (posición
ON), el sonido no cambia en el ajuste Rear Fill porque Rear Mix tiene prioridad en la decodificación de doble canal que no sea PCM lineal.
• En el caso de las señales PCM lineales, la voz sale del altavoz trasero independientemente de la configuración de Rear Fill y Rear
Mix.
Ajuste X-OVER
Opción de configuración: X-OVER
1
Toque [ ] o [ ] en X-Over para seleccionar L+R o
L/R.
L+R: Se fijan los mismos valores de ajuste para el canal izquierdo y el derecho.
L/R: Se pueden establecer distintos valores de ajuste para los canales izquierdo y derecho.
2
Toque la barra de título de X-Over.
Aparece una lista de altavoces en la pantalla X-Over.
3
Toque la barra de título del altavoz que desea ajustar.
Aparecerá la pantalla de X-Over que se va a ajustar.
4
Ajuste el modo Crossover según sus preferencias.
Selección de la frecuencia de corte
Toque [ ] o [ ] en Freq. y, a continuación, seleccione la frecuencia de corte (punto de Crossover).
El ancho de banda ajustable difiere según el altavoz (canal).
Ajuste del nivel
Toque [ ] o [ ] en Level y, a continuación, ajuste el nivel de
HPF o LPF.
Ajuste de la inclinación
Toque [ ] o [ ] en Slope y, a continuación, ajuste la inclinación de HPF o LPF.
• Si el altavoz está ajustado en el modo “OFF”, X-Over no se podrá
configurar para ese altavoz. Consulte “Configuración de los altavoces” (página 56).
• Compruebe las frecuencias de lectura de los altavoces conectados antes de realizar el ajuste.
• A fin de proteger los altavoces, no hay ninguna opción OFF para el filtro de paso bajo del subwoofer (la inclinación es la misma).
• No es posible desactivar (OFF) la inclinación en el HPF si se ha seleccionado el altavoz reforzador de agudos (TW) para Front1. Por otro lado, solo puede ajustarse el subwoofer si Stereo está seleccionado.
Ajuste de la corrección manual de tiempo
(Time Correction)
Debido a las condiciones específicas del interior del vehículo, puede haber grandes diferencias en las distancias entre los distintos altavoces y la posición de audición. Usted mismo puede calcular los valores de corrección óptimos y eliminar el error de tiempo en la posición de audición mediante esta función.
Elemento de configuración: Time Correction
1
Siéntese en la posición de audición (por ejemplo, la posición del conductor) y mida la distancia (en metros) que hay entre su cabeza y los distintos altavoces.
2
Calcule la diferencia de distancia entre el altavoz más alejado y los demás.
L = (distancia del altavoz más alejado)
– (distancia de los demás altavoces)
3
Divida las distancias calculadas de los distintos altavoces por la velocidad del sonido (343 m/s a una temperatura de 20°C).
Este valor es el valor de la corrección de tiempo de los distintos altavoces.
Ejemplos concretos
Cálculo del valor de la corrección de tiempo del altavoz delantero izquierdo en el diagrama siguiente.
Condiciones:
Distancia entre el altavoz más alejado y la posición de audición:
2,25 m
Distancia entre el altavoz delantero izquierdo y la posición de audición:
0,5 m
Cálculo:
L = 2,25 m – 0,5 m = 1,75 m
Tiempo de compensación = 1,75 ÷ 343 x 1.000 = 5,1 (ms)
En otras palabras, al fijar 5,1 (ms) como valor de corrección de tiempo del altavoz delantero izquierdo se establece una distancia virtual equivalente a la distancia del altavoz más alejado.
0,5m
2,25m
5,1ms
El sonido es desigual ya que la distancia entre la posición de audición y los distintos altavoces es distinta.
La diferencia de distancia entre el altavoz delantero izquierdo y el trasero derecho es de 1,75 metros (68-3/4").
La corrección del tiempo elimina la diferencia entre el tiempo necesario para que el sonido procedente de los distintos altavoces llegue a la posición de audición.
Al ajustar la corrección del tiempo del altavoz delantero izquierdo a 5,1 ms, resulta posible coordinar la distancia de la posición de audición hasta el altavoz.
4
Toque [ ] o [ ] en Time Correction.
Seleccione L+R o L/R.
L+R: Se fijan los mismos valores de ajuste para el canal izquierdo y el derecho.
L/R: Se pueden establecer distintos valores de ajuste para los canales izquierdo y derecho.
5
Toque la barra de título de Time Correction.
Aparece la pantalla de ajuste de T.CORR.
6
Ajuste el valor de corrección de tiempo (0,00 - 20,00 ms) del altavoz que desee tocando [ ] o [ ] correspondiente (1 paso = 0,05 ms).
• Cuando haya puesto un altavoz en el modo “OFF”, no podrá ajustar
el TCR para tal altavoz. Consulte “Configuración de los altavoces”
• El valor de ajuste de Front2 (altavoces) que se ajusta en la corrección de tiempo también se aplica a los altavoces delanteros en
“Ajuste de enfoque de graves” (página 54).
• El ajuste (AUTO TCR) no puede realizarse automáticamente en esta unidad.
55
-ES
Cambio de fase
Elemento de configuración: Phase
Cambie la fase (0° o 180°) tocando [ ] o [ ] del altavoz que desee.
Ajustes del ecualizador gráfico
El ecualizador gráfico le permite modificar el sonido utilizando 31 bandas para cada uno de los altavoces delanteros (izquierdo y derecho), traseros (izquierdo y derecho) y central. Hay 10 bandas adicionales para el subwoofer. Ello le permite personalizar el sonido a su propio gusto.
Elemento de configuración: G-EQ
1
Seleccione L+R o L/R tocando [ ] o [ ] en G-EQ.
L+R: Se fijan los mismos valores de ajuste para el canal izquierdo y el derecho.
L/R: Se pueden establecer distintos valores de ajuste para los canales izquierdo y derecho.
Cuando se ajusta EQ paramétrico, esta configuración estará desactivada.
2
Toque la barra de título de G-EQ.
Aparece la pantalla de lista G-EQ.
3
Toque la barra de título del altavoz que desee
(canal).
Aparece la pantalla de ajuste G-EQ.
4
Ajuste el modo G-EQ según sus preferencias.
Ajuste del nivel
Toque [ ] o [ ] en la frecuencia que desee para ajustar el nivel.
• Cuando haya puesto un altavoz en el modo “OFF”, no podrá configurar el ecualizador gráfico para tal altavoz. Consulte
“Configuración de los altavoces” (página 56).
• Compruebe las gamas de frecuencia reproducibles de los altavoces conectados antes de realizar los ajustes del ecualizador. Si la gama de frecuencia reproducible del altavoz se sitúa entre 55 Hz y 30 kHz, por ejemplo, el ajuste de la banda de 40 Hz o de 20 Hz no tiene efecto alguno. Además, es posible que los altavoces se sobrecarguen y sufran daños.
• Si el ecualizador gráfico está seleccionado, el ajuste del ecualizador paramétrico no tiene ningún efecto.
Ajustes del ecualizador paramétrico
Las bandas de frecuencia del ecualizador gráfico son fijas. Ello hace que resulte muy difícil corregir valles y picos no deseados a frecuencias concretas. La frecuencia central del ecualizador paramétrico puede ajustarse a dichas frecuencias concretas. A continuación, se ajustan el ancho de banda (Q) y el nivel, de manera independiente, para realizar las correcciones necesarias. La función del ecualizador paramétrico es una herramienta avanzada para los apasionados de la música.
Elemento de configuración: P-EQ
1
Seleccione L+R o L/R tocando [ ] o [ ] en P-EQ.
L+R: Se fijan los mismos valores de ajuste para el canal izquierdo y el derecho.
L/R: Se pueden establecer distintos valores de ajuste para los canales izquierdo y derecho.
Cuando se ajusta EQ gráfico, esta configuración estará desactivada.
56
-ES
2
Toque la barra de título de P-EQ.
Aparece la pantalla de lista P-EQ.
3
Toque la barra de título del altavoz que desee
(canal).
Aparece la pantalla de ajuste P-EQ.
4
Ajuste el modo P-EQ según sus preferencias.
Selección de la banda
Toque [ ] o [ ] en Band para seleccionar la banda que desee.
Ajuste de la frecuencia
Toque [ ] o [ ] en Freq. para ajustar la frecuencia de la banda seleccionada.
Ajuste del nivel
Toque [ ] o [ ] en Level para ajustar el nivel de la banda seleccionada.
Ajuste del ancho de banda
Toque [ ] o [ ] en Q para seleccionar el ancho de banda.
• Cuando haya puesto un altavoz en el modo “OFF”, no podrá configurar el ecualizador paramétrico para tal altavoz. Consulte
“Configuración de los altavoces” (página 56).
• No se pueden ajustar las frecuencias de bandas adyacentes en
7 pasos.
• Compruebe las gamas de frecuencia reproducibles de los altavoces conectados antes de realizar los ajustes del ecualizador. Si la gama de frecuencia reproducible del altavoz se sitúa entre 55 Hz y 30 kHz, por ejemplo, el ajuste de la banda de 40 Hz o de 20 Hz no tiene efecto alguno. Además, es posible que los altavoces se sobrecarguen y sufran daños.
• Cuando se ajusta el ecualizador paramétrico, el ajuste del ecualizador gráfico no tiene ningún efecto.
Configuración de los altavoces
Elemento de configuración: Speaker Select
Ajuste el altavoz conectado tocando los botones [ ] o
[ ] respectivamente.
Front1:
Front2:
Rear:
Center:
Subw.:
OFF/Full (gama completa)/TW (altavoz reforzador de agudos)
OFF/ON
OFF/ON
OFF/ON
OFF/Mono/Stereo
• Ponga en posición OFF el altavoz que no esté conectado.
• Los ajustes anteriores pueden realizarse incluso si el altavoz está en
posición OFF en “Configuración de los altavoces” (página 57).
• Para utilizar el altavoz de subwoofer en Mono con un PXA-H700 o un PXA-H701 conectado, conecte el altavoz de subwoofer al terminal de salida de subwoofer del PXA-H700 o un PXA-H701.
Ajuste de Dolby Digital
Elemento de configuración: Multi Ch Setup
Ajuste de la imagen acústica (Bi-Phantom)
En la mayoría de las instalaciones, el altavoz central debe colocarse directamente entre el acompañante y el conductor.
Esta función permite que la información del canal central se distribuya a los altavoces izquierdo y derecho. Ello crea una imagen acústica que simula la existencia de un altavoz central directamente enfrente de cada oyente. Si se ajusta la anchura
central en PL II Music (consulte “Utilización del modo Pro Logic
II” en la página 54), esa función no tiene eficacia alguna.
• Evite detener la reproducción, ponerla en estado de pausa, cambiar el disco, intercalar pistas, adelantar la reproducción o cambiar el canal de audio de esta unidad mientras realiza este ajuste. El ajuste se cancela si se conecta el modo Decode.
Toque [ ] o [ ] en Bi-Phantom para ajustar el nivel.
Se puede ajustar el nivel dentro de la gama de -5 a +5. Cuanto mayor es el nivel, más se mueve hacia los lados la posición del altavoz central.
La función Bi-Phantom se desconecta tocando [Off].
• Este ajuste no tiene eficacia alguna cuando el altavoz central está ajustado en Small o Large en los ajustes de la configuración del altavoz.
• Este ajuste no tiene eficacia si el altavoz está ajustado en Center
OFF en “Configuración de los altavoces” (página 56).
Mezcla de graves con el canal trasero (Rear Mix)
Esta función mezcla las señales de audio del canal delantero con la salida de señales de audio de los altavoces traseros, mejorando así el sonido en el asiento trasero del vehículo.
• Evite detener la reproducción, ponerla en estado de pausa, cambiar el disco, intercalar pistas, adelantar la reproducción o cambiar el canal de audio de esta unidad mientras realiza este ajuste. El ajuste se cancela si se conecta el modo Decode.
Toque [ ] o [ ] en Rear Mix para ajustar el nivel.
Se puede ajustar el nivel en cinco pasos: -6, -3, ±0, +3 y +6. Cuanto mayor es el nivel, mayor es el sonido de los graves que sale de los altavoces traseros. (El efecto varía según el software (DVD, etc.).)
La función Rear Mix se desconecta tocando [Off].
• Este ajuste no tiene eficacia alguna cuando la configuración del altavoz trasero está ajustada en “OFF”.
• En el caso de las señales PCM lineales, la voz sale del altavoz trasero independientemente de la configuración de Rear Fill y Rear
Mix.
Consecución de un potente sonido de volumen elevado
(Listening Mode)
Con Dolby Digital, la gama dinámica se comprime para que se pueda alcanzar un sonido potente a niveles regulares de volumen. Esta compresión se puede cancelar para lograr un volumen enérgico con una potencia todavía mayor, como el sonido en un cine. Esta función solo puede utilizarse en el modo
Dolby Digital.
Toque [ ] o [ ] de Listening Mode para seleccionar
STD o MAX.
STD: para sonido potente a niveles de volumen regulares.
MAX.: para sonido potente a niveles de volumen altos.
• Mantenga el volumen a un nivel en el que todavía pueda escucharse el sonido fuera del vehículo.
Ajuste de los niveles de los altavoces (Output Level)
Los tonos de prueba ayudan a realizar los ajustes de volumen de los distintos altavoces. Cuando los niveles son iguales, se puede percibir una fuerte sensación de presencia de los distintos altavoces en la posición del oyente.
• Evite detener la reproducción, ponerla en estado de pausa, cambiar el disco, intercalar pistas, adelantar la reproducción o cambiar el canal de audio de esta unidad mientras realiza este ajuste. El ajuste se cancela si se conecta el modo Decode.
1 Toque [ON] en Output Level.
La salida del tono de prueba se repite para cada uno de los distintos canales de los altavoces. Se repiten en el orden que aparece a continuación.
Si no se realiza ninguna operación durante 2 segundos, el canal pasa al canal siguiente.
Left (izquierdo) Center (central) Right (derecho)
Right Surround (sonido envolvente derecho)
Left Surround (sonido envolvente izquierdo)
Left (izquierdo)
2 Mientras se emite el tono de prueba de los altavoces, toque
[ ] o [ ] de Output Level para equilibrar la salida de todos los altavoces.
• La gama de ajustes de los distintos altavoces es
–10 dB - +10 dB.
• Realice el ajuste sobre la base de los altavoces delanteros.
3 Toque de nuevo [On] para apagar la unidad.
• Si un altavoz está apagado (modo Off), no puede ajustarse el nivel
del altavoz. Consulte “Configuración de los altavoces” (página 57).
Configuración de los altavoces
El PXA-H700 o PXA-H701 puede configurarse de acuerdo con la gama de frecuencia reproducible de sus altavoces.
Compruebe la gama de frecuencia reproducible de sus altavoces (a excepción del subwoofer) antes de realizar esta operación para verificar si los altavoces pueden reproducir frecuencias bajas (de unos 80 Hz o inferiores).
• Evite detener la reproducción, ponerla en estado de pausa, cambiar el disco, intercalar pistas, adelantar la reproducción o cambiar el canal de audio de esta unidad mientras realiza este ajuste. El ajuste se cancela si se conecta el modo Decode (Descodificar).
Elemento de configuración: Speaker Setup
Seleccione la característica del altavoz tocando [ ] o
[ ] del ajuste de altavoz que desee.
OFF *
1
: cuando no hay ningún altavoz seleccionado.
Small: cuando está conectado un altavoz que no puede reproducir frecuencias bajas (80 Hz o menos).
Large *
2
: cuando está conectado un altavoz que puede reproducir frecuencias altas (80 Hz o menos).
*
1
*
2
No es posible ajustar los altavoces delanteros en “OFF”.
Si los altavoces delanteros están configurados como “Small”, no es posible configurar los altavoces traseros y centrales como “Large”.
• El subwoofer solo se puede ajustar en ON/OFF.
• Si el altavoz central está en posición “OFF” (desconectado), las señales de audio del canal central se agregan a la salida de señales de audio de los altavoces delanteros.
• Si ajusta la respuesta del altavoz en “OFF”, ajuste también la
configuración del altavoz en “OFF” (la página 56).
• Lleve a cabo la configuración de todos los altavoces (“frontal”,
“central” ,“trasero” y “subwoofer”). Si no lo hace, es posible que el sonido no esté equilibrado.
• Si el altavoz central está ajustado en “OFF”, la configuración no tiene efecto alguno aunque se ajuste el central con esta función.
• Con el cambio de los ajustes de cada altavoz, podría ocurrir un cambio en la salida de los otros altavoces debido a los requisitos de ajuste.
• Cuando utilice PRO Logic II, si el altavoz trasero está ajustado a
“Large”, no habrá salida desde el subwoofer.
57
-ES
Ajuste del nivel del DVD
Se puede ajustar el volumen (nivel de señal) de los modos Dolby
Digital, Dolby PL II, DTS y PCM.
• Evite detener la reproducción, ponerla en estado de pausa, cambiar el disco, intercalar pistas, adelantar la reproducción o cambiar el canal de audio de esta unidad mientras realiza este ajuste. El ajuste se cancela si se conecta el modo Decode.
Elemento de configuración: DVD Level
Ajuste el nivel tocando [ ] o [ ] del modo de ajuste que desee.
Configuración de PCM lineal
Al reproducir discos grabados en PCM lineal, se puede ajustar la salida a 2 o 3 canales.
Elemento de configuración: PCM Mode
Toque [ ] o [ ] de PCM Mode para seleccionar 2CH o
3CH.
2CH: salida de 2 canales (L/R)
3CH: salida de 3 canales (L/R/CENTRE)
• Este ajuste no tiene eficacia si el altavoz está ajustado en Center
OFF en “Configuración de los altavoces” (página 56).
Almacenamiento de los ajustes en la memoria
Es posible guardar el contenido de los ajustes o de la configuración.
El contenido que se puede guardar varía en función del procesador de audio utilizado.
1
Toque [MEMORY] en la pantalla de lista
A.Processor.
2
Antes de que pasen 5 segundos, toque cualquiera de los botones de memorización [P.SET 1] -
[P.SET 6] en la pantalla de lista A.Processor.
El contenido del ajuste queda guardado.
• El contenido guardado no se borrará ni siquiera cuando se desconecte el cable de alimentación.
Recuperación de memorias
Toque cualquiera de los botones de memorización
[P.SET 1] - [P.SET 6] en la pantalla de lista A.Processor para seleccionar la memoria.
• Puede configurar esta opción directamente desde la pantalla principal de fuente tocando [ ].
• La recuperación de la memoria de ajustes definidos tarda unos instantes.
Funcionamiento de BLUETOOTH
(opcional)
Si la BLUETOOTH INTERFACE (KCE-400BT) opcional está conectada a la unidad, es posible realizar las siguientes operaciones.
Ajustes previos
Acerca de BLUETOOTH
BLUETOOTH es una tecnología inalámbrica que permite establecer comunicación entre un dispositivo móvil o un ordenador personal en distancias cortas. Con ello, ofrece la posibilidad de realizar llamadas en el modo manos libres o intercambiar datos con dispositivos compatibles con BLUETOOTH. La transmisión BLUETOOTH puede utilizarse en el espectro de 2,4 GHz sin licencia si la distancia entre los dispositivos no supera los 10 metros. Para obtener más información al respecto, consulte la página oficial de BLUETOOTH
(http://www.BLUETOOTH.com/).
• En función de la versión de BLUETOOTH que utilice, es posible que el dispositivo compatible con BLUETOOTH no pueda comunicarse con esta unidad.
• No garantizamos que todos los dispositivos compatibles con
BLUETOOTH funcionen correctamente con esta unidad. Para obtener información sobre la utilización de dispositivos compatibles con BT, póngase en contacto con su distribuidor ALPINE o consulte el sitio web de ALPINE.
• En función del sitio donde se halle, es posible que la conexión inalámbrica BLUETOOTH sea inestable.
• Cuando realice una llamada o lleve a cabo operaciones de configuración, no olvide parar antes el coche en un sitio seguro.
• En función de los dispositivos BLUETOOTH conectados, pueden variar las funciones disponibles. Consulte también el Manual de operación de los dispositivos conectados.
Antes de usar la función manos libres
Antes de utilizar la función teléfono/audio con manos libres, debe realizar los siguientes ajustes.
1
Configure “BLUETOOTH IN” en la posición Adapter
2
A continuación, gire la llave de contacto hasta la posición de desactivación (ACC OFF) y después de activación (ACC ON).
• Antes de usar un teléfono manos libres, debe emparejarlo con esta
unidad. Consulte el apartado “Configuración de BLUETOOTH”
58
-ES
Conexión de un dispositivo compatible con BLUETOOTH (emparejamiento)
Para obtener información acerca del procedimiento de control de un dispositivo compatible con BLUETOOTH, consulte el Manual de operación de dicho dispositivo.
1
Establezca una conexión BLUETOOTH desde un dispositivo compatible con BLUETOOTH.
2
Aparecerá el código PIN (“0000”) en la unidad.
3
Introduzca el código PIN (“0000”) en un dispositivo compatible con BLUETOOTH.
4
Si la unidad establece la conexión con un dispositivo compatible con BLUETOOTH, aparecerá
“Connected/(Nombre del dispositivo)” en la pantalla y regresará al modo normal.
• Configure “Configuración del modo de búsqueda” (página 60) en la
posición Visible Mode ON si desea que la unidad reconozca un teléfono móvil. Para obtener información sobre cómo introducir la contraseña de un teléfono móvil, consulte el Manual de operación de dicho dispositivo. Además, tiene la opción de buscar el teléfono
móvil directamente desde esta unidad. Consulte “Registrar el dispositivo BLUETOOTH” (página 59).
• Si se ha establecido la conexión con un dispositivo compatible con
BLUETOOTH, la próxima vez que active la llave de contacto en el coche, la unidad se conectará automáticamente al dispositivo anterior. Sin embargo, también es posible que la conexión falle. En caso de que falle la conexión automática, pruebe con la conexión manual.
Configuración de BLUETOOTH
Operación de configuración de
BLUETOOTH
Los pasos del 1 al 5 que encontrará a continuación sirven para distintas funciones relacionadas con BLUETOOTH. Para obtener más información, consulte cada función.
• La operación de configuración de BLUETOOTH no puede realizarse mientras hay una llamada en curso o si utiliza una fuente de audio
BLUETOOTH.
• Ajuste “BLUETOOTH IN” en la posición Adapter (la página 46) y, a
continuación, realice la operación de configuración de
BLUETOOTH.
1
Toque [ ] en la pantalla de fuente principal.
Aparecerá la pantalla principal SETUP.
2
Toque la barra de título de Source Setup.
Aparecerá la pantalla Source Setup.
3
Toque la barra de título de BLUETOOTH Setup.
Aparecerá la pantalla BLUETOOTH Setup.
4
Toque [ ], [ ] o la barra de título del elemento deseado para cambiar la configuración del mismo.
Elementos de configuración:
Paired Devices / Device Search / Clear Device /
Service Provider / Visible Mode / Auto Answer / Speaker Select /
MIC Input / Firmware Version / Firmware Update
5
Toque [ ] para volver a la pantalla anterior.
Toque [Exit] para regresar a la pantalla de fuente principal que aparecía antes de iniciar la operación de configuración.
Configuración del dispositivo BLUETOOTH
Seleccione uno de los cinco dispositivos compatibles con
BLUETOOTH conectados registrados anteriormente.
Elemento de configuración: Paired Devices
Toque el dispositivo compatible con BLUETOOTH que desee utilizar (cambio de conexión) en la lista de dispositivos emparejados.
• Si la conexión se establece correctamente, aparecerá “Connected/
(nombre del dispositivo)” durante 2 segundos y, después, volverá a mostrarse la pantalla de configuración.
• Si introduce una contraseña incorrecta o si la comunicación falla, aparecerá “Failed”.
• Si desea conectar otro dispositivo compatible con BLUETOOTH, después de desconectar el dispositivo utilizado en ese momento, conecte el nuevo dispositivo que desee utilizar.
• El número de registro 5 se borra al pasar la llave de contacto de la posición ACC a OFF. Si ha registrado las cinco posiciones, no podrá registrar un sexto dispositivo. Para registrar otro dispositivo, deberá eliminar primero uno de los dispositivos registrados entre las posiciones 1 y 5.
Registrar el dispositivo BLUETOOTH
El dispositivo BLUETOOTH puede utilizarse tras buscar y conectar un dispositivo compatible con BLUETOOTH conectable desde esta unidad o tras registrar un nuevo dispositivo compatible con BLUETOOTH.
Elemento de configuración: Device Search
1
Al seleccionar Device Search, aparecerá “Now
Searching” en la pantalla y empezará la búsqueda.
2
Toque el nombre del dispositivo con el que desea establecer la conexión en la lista de búsqueda de dispositivos.
3
Si el adaptador logra conectarse a un dispositivo compatible con BLUETOOTH, aparecerá el nombre del dispositivo emparejado y un número de registro en la pantalla (del 1 al 5) y la unidad regresará al modo normal.
• Cuando conecte un teléfono móvil por primera vez:
Introduzca una contraseña cuando aparezca la pantalla del teclado numérico y después introduzca la misma contraseña en el dispositivo compatible con BLUETOOTH para realizar el emparejamiento.
Cuando haya terminado el emparejamiento, la unidad se conectará automáticamente al dispositivo compatible con BLUETOOTH.
• Si introduce una contraseña incorrecta o si la comunicación falla, aparecerá “Failed”.
• La contraseña introducida en la unidad puede tener como máximo cuatro dígitos. Si la contraseña fijada en el dispositivo compatible con BLUETOOTH tiene más de cuatro dígitos, cámbiela y vuelva a realizar este ajuste.
Eliminar un dispositivo BLUETOOTH de la lista
Tiene la opción de eliminar el historial de los dispositivos compatibles con BLUETOOTH que ha conectado antes.
Elemento de configuración: Clear Device
1
Toque el dispositivo compatible con BLUETOOTH que desee eliminar de lista de eliminación de dispositivos.
Aparecerá un mensaje.
2
Toque [Yes] si desea eliminarlo.
• Toque [No] si desea cancelar esta operación.
• El número de registro 5 se borra al pasar la llave de contacto de la posición ACC a OFF.
59
-ES
Mostrar el nombre del proveedor del servicio telefónico
Elemento de configuración: Service Provider
El nombre del proveedor del servicio del dispositivo compatible con BLUETOOTH conectado se muestra por defecto. Si un dispositivo compatible con BLUETOOTH no está conectado, aparecerá “ID UNSENT”.
• En función del tipo de caracteres utilizado, a veces resulta imposible mostrar el nombre del proveedor del servicio telefónico.
Configuración del modo de búsqueda
Puede especificar si desea que un dispositivo compatible con
BLUETOOTH reconozca KCE-400BT o no. Normalmente se ajusta la opción Visible Mode en ON.
Elemento de configuración: Visible Mode
ON:
OFF:
Permite el reconocimiento de KCE-400BT por parte del dispositivo compatible con
BLUETOOTH.
No permite el reconocimiento de
KCE-400BT por parte del dispositivo compatible con BLUETOOTH.
• En función del teléfono móvil que utilice, a veces tendrá que introducir una contraseña. Para obtener información sobre como introducir la contraseña del teléfono móvil, consulte el Manual de operación del teléfono.
Recibir las llamadas automáticamente (Auto Answer)
Con respecto a las llamadas entrantes, puede decidir si desea recibirlas automáticamente o no.
Elemento de configuración: Auto Answer
ON:
OFF:
Al recibir una llamada, se descolgará automáticamente cuando hayan transcurrido unos 5 segundos.
Cuando tenga una llamada entrante, no se recibirá de forma automática. En este caso, si aparece un mensaje y toca [ ] al recibir una llamada, podrá atenderla.
• Si la opción de recepción de llamadas está activada en el teléfono móvil, la respuesta será automática aunque este ajuste esté configurada en OFF.
Seleccionar el altavoz de salida
Puede elegir el altavoz conectado del coche por el que desea que se emita la señal de sonido del teléfono.
Elemento de configuración: Speaker Select
All:
F-L:
F-R:
F-LR:
El sonido puede salir de todos los altavoces del coche.
El sonido solo sale por el altavoz delantero izquierdo.
El sonido solo sale por el altavoz delantero derecho.
El sonido solo sale por el altavoz delantero derecho y el altavoz delantero izquierdo.
• Esta opción no puede ajustarse mientras hay una llamada en curso.
Hay que hacerlo antes de iniciar una llamada.
• Al conectar un procesador de audio IMPRINT (PXA-H100) o un procesador de audio externo (PXA-H701, etc.) se define por defecto el ajuste All, que no puede modificarse.
Ajustar el volumen de entrada del micrófono
Tiene la opción de reforzar o reducir el nivel del volumen de entrada del micrófono.
Elemento de configuración: MIC Input
Toque [ ] o [ ] para el nivel de volumen que desea (0 ~15).
• Esta opción no puede ajustarse mientras hay una llamada en curso.
Hay que hacerlo antes de iniciar una llamada.
• Esta opción únicamente puede ajustarse con el dispositivo compatible con BLUETOOTH conectado.
Mostrar la versión del firmware
Elemento de configuración: Firmware Version
Aparecerá la versión del firmware utilizado por KCE-400BT en ese momento.
Actualizar el firmware
Elemento de configuración: Firmware Update
En un futuro, los clientes podrán actualizar el firmware
BLUETOOTH utilizado por KCE-400BT (para una mejora de la compatibilidad) en esta unidad.
Para obtener información sobre como actualizar el firmware
BLUETOOTH, consulte el sitio web de Alpine de su país o elija su país en la página de Alpine Europa
(http://www.alpine-europe.com).
Control de teléfonos manos libres
Acerca de los teléfonos manos libres
Para poder realizar llamadas en el modo manos libres, hay que utilizar un teléfono móvil compatible con HSP (perfil de auriculares) y HFP
(perfil manos libres).
• No es aconsejable realizar llamadas con el modo manos libres cuando hay mucho tráfico ni en calles estrechas o con muchas curvas.
• Cierre las ventanas al realizar una llamada para reducir el ruido de fondo.
• Si los dos interlocutores utilizan dispositivos manos libres o si la llamada se realiza desde un sitio con mucho ruido, es normal que resulte difícil escuchar la voz de la otra persona.
• Según el estado de la línea telefónica o el tipo de dispositivo móvil utilizado, los voces suenan a veces poco naturales.
• Al utilizar un teléfono, acérquese lo máximo posible al dispositivo para obtener la mejor calidad de sonido posible.
• Algunas opciones del teléfono móvil dependen de las prestaciones y los ajustes de la red de su proveedor de servicio. Además, es posible que su proveedor de servicio no active determinadas funciones o que los ajustes de red del proveedor limiten su funcionalidad.
Póngase siempre en contacto con su proveedor de servicio para obtener información sobre la disponibilidad y la funcionalidad de dichas funciones.
Todos los datos sobre funciones, funcionalidad y otras especificaciones del producto, así como la información que figura en el Manual de operación, están basados en la información más reciente y precisa disponible en el momento de imprimir el manual.
Alpine se reserva el derecho de enmendar o modificar cualquier tipo de información o datos de las especificaciones sin previo aviso ni obligaciones derivadas de esta decisión.
60
-ES
Responder una llamada
Las llamadas entrantes se anuncian con el tono de llamada recibida y un mensaje (nombre de la persona que llama/núm. teléfono).
Toque [ ].
Se iniciará la llamada.
• Indicador (intensidad de la señal):
Mientras está llamando, el indicador mostrará la intensidad de la señal del teléfono móvil en ese momento. Cuando se encuentre en un modo que no sea Calling, la unidad no podrá leer la intensidad de la señal del teléfono móvil con exactitud. En este caso, el indicador mostrará la intensidad de la última llamada.
• Cuando “Recibir las llamadas automáticamente (Auto Answer)”
(página 60) se encuentra en la posición ON, puede recibir las
llamadas de forma automática.
• Mientras hay una llamada en curso, se silencia el sonido fuente.
Cuando termina, se reanuda la reproducción.
Colgar el teléfono
Toque [ ].
Se da por terminada la llamada.
Ajustar el volumen al recibir una llamada
Mientras llama, tiene la opción de ajustar el volumen. Este nuevo nivel del volumen queda guardado.
Gire el Rotary encoder para ajustar el volumen.
• Es posible que tenga que subir el volumen de la fuente de audio que utiliza normalmente. Sin embargo, si sube demasiado el volumen puede acoplarse el sonido. Si percibe este efecto (relacionado directamente con el volumen), baje el volumen tanto como sea posible para eliminarlo. Otra medida que puede tomar es apartar el micrófono de los altavoces principales del coche (por ejemplo, sujetándolo a la visera), lo que también ayuda a reducir el acople al utilizar volúmenes altos.
Función de rellamada
Tiene la posibilidad de volver a marcar el número de la persona a la que había llamado antes.
Después de colgar, toque [ ] en la pantalla durante los
5 segundos siguientes.
La unidad volverá a marcar el número.
Operación de transferencia de llamada
Cuando hay una llamada en curso, esta función permite iniciar la transferencia del audio desde el teléfono móvil hasta los altavoces del coche y viceversa.
Mientras realiza una llamada, toque [ ] para pasar la llamada desde el teléfono móvil a la unidad y al revés.
• No todos los teléfonos móviles permiten realizar esta operación.
Historial de llamadas
El historial de llamadas recoge las últimas llamadas realizadas, recibidas y perdidas. Existen distintas formas de realizar llamadas a partir del “Historial de llamadas”. Los pasos del 1 al 3 son comunes en las diferentes formas de realizar estas llamadas. Para obtener más información, consulte cada categoría específica sobre la forma de realizar llamadas.
1
Compruebe que “Adapter” está seleccionado en
“Configuración de la conexión BLUETOOTH
2
Pulse SOURCE/ .
Aparece la pantalla de selección de fuentes SOURCE.
3
Toque [Phone].
A continuación, aparecerá la pantalla Telephone Menu.
4
Toque la barra de título del elemento deseado para realizar la llamada.
Elementos de configuración:
Dialed Calls / Received Calls / Missed Calls / Phone Book /
Dial Input / Voice Dial
• El adaptador actualizará automáticamente el historial de llamadas cada vez que conecte un teléfono móvil o que reciba o realice una llamada. Cuando esta operación esté en proceso, si selecciona cualquier modo de salida, aparecerá “Now Updating”.
• A veces tiene que pasar un rato hasta que aparece la lista; asimismo, justo después de la conexión, a veces la lista no está actualizada.
5
Toque [ ] para volver a la pantalla anterior.
Toque [ Exit] para regresar a la pantalla de fuente principal que aparecía antes de iniciar la operación de configuración.
• Si realiza una llamada directamente desde el teléfono móvil emparejado, no se mostrará el número de teléfono y, por tanto, no podrá utilizar la opción de rellamada desde esta unidad.
61
-ES
Llamar a un número del historial de llamadas realizadas
Los números de teléfono marcados se guardan en el historial de llamadas realizadas. Este sistema permite volver a marcar un número buscándolo en el historial.
Elemento de configuración: Dialed Calls
Toque [Call] junto al nombre de la persona o del número de teléfono al que desea llamar en la lista de llamadas realizadas.
A continuación, se iniciará la llamada.
Llamar a un número del historial de llamadas recibidas
Los números de teléfono de las llamadas recibidas se guardan en el historial de llamadas recibidas. Para volver a marcarlos, puede realizar una búsqueda en esta lista.
Elemento de configuración: Received Calls
Toque [Call] junto al nombre de la persona o del número de teléfono al que desea llamar en la lista de llamadas recibidas.
A continuación, se iniciará la llamada.
Llamar a un número del historial de llamadas perdidas
Los números de teléfono de las llamadas no contestadas se guardan en el historial de llamadas perdidas. Para volver a marcarlos, puede realizar una búsqueda en esta lista.
Elemento de configuración: Missed Calls
Toque [Call] junto al nombre de la persona o del número de teléfono al que desea llamar en la lista de llamadas perdidas.
A continuación, se iniciará la llamada.
Llamar a un número de la agenda (Phone
Book)
La unidad compatible con BLUETOOTH permite descargar un máximo de 1.000 números de teléfono desde un teléfono móvil. En este caso, para realizar una llamada debe seleccionar una persona de la agenda.
Elemento de configuración: Phone Book
Ejemplo de la pantalla de la agenda
Desplace la lista línea a línea tocando [ ] o [ ].
Desplace la lista página a página tocando [ ] o [ ].
Los nombres que figuran en la agenda se muestran en orden alfabético. Una vez en lista puede desplazarse hasta el siguiente carácter alfabético. Por ejemplo, toque ALPHABET [ ] para desplazarse hasta los nombres que empiezan por B desde los que comienzan por A. (Esta función solo puede utilizarse con los caracteres alfabéticos ingleses.)
62
-ES
Toque [Call] junto al nombre de la persona o del número de teléfono al que desea llamar en la lista de la agenda.
A continuación, se iniciará la llamada.
• Si un nombre tiene asociados varios números en la agenda, toque
[Call] cuando haya encontrado el número deseado después de tocar el nombre. A continuación, se establecerá la llamada. En cambio, si toca [Call] nada más encontrar el nombre, se marcará el número predeterminado de esa persona. No todos los teléfonos móviles conectados permiten utilizar esta función.
• Si no es posible obtener el nombre desde la agenda, solo se muestra el número de teléfono (predeterminado). Si no puede obtenerse ni el nombre ni el número, aparece “ID UNSENT”.
• Si se carga o elimina el historial de llamadas o la agenda del teléfono móvil mientras está conectado a la unidad, es posible que la lista que aparezca en la unidad no esté actualizada. En este caso, no podrá realizar una llamada correctamente.
Llamar a un número mediante la marcación directa
Puede realizar una llamada marcando directamente el número de teléfono con la pantalla del teclado numérico de la unidad.
Elemento de configuración: Dial Input
Visualización de la pantalla de marcación
Aparece la pantalla del teclado numérico. Introduzca el número de teléfono y toque [Call].
A continuación, se iniciará la llamada.
• Acerca del teclado numérico
[ ]: cierra la pantalla de marcación del teclado numérico.
[Delete All]: borra todos los números introducidos.
[ ]: borra el número anterior.
• Aparece la marcación rápida y es posible llamar al teléfono introduciendo directamente el número registrado en la marcación rápida del teléfono en la pantalla del teclado numérico de esta unidad (SPEED DIAL).
Operación de marcación por voz
Tiene la opción de realizar llamadas con el sistema de marcación por voz.
Elemento de configuración: Voice Dial
1
Toque [ ] para mostrar el elemento de Voice Dial.
2
Toque la barra de título de Voice Dial.
Aparecerá un mensaje.
3
Toque [Yes] para activar el modo de marcación por voz.
A continuación, se activará el modo de marcación por voz y aparecerá “Speak”.
• Toque [No] para volver a la pantalla Telephone Menu.
4
Pronuncie el número de teléfono* o el nombre*al que desea llamar en el micrófono.
* El número y el nombre dependen de la información de la marcación por voz guardada en el teléfono móvil.
• Si la marcación por voz falla, la unidad regresará al modo normal a los 30 segundos.
• Este sistema únicamente puede utilizarse cuando hay conectado un teléfono móvil compatible con la marcación por voz. Si el teléfono móvil no es compatible con la marcación por voz, aparecerá
“Failed” cuando hayan transcurrido 2 segundos.
• La función de marcación por voz depende del área de reconocimiento del teléfono móvil y del sitio donde está instalado el micrófono. Por ello, merece la pena tenerlo en cuenta al montar el micrófono.
• Esta operación no puede llevarse a cabo cuando la fuente seleccionada es BLUETOOTH Audio.
• La posibilidad de utilizar la marcación por voz depende de las funciones del teléfono móvil. Para obtener más información al respecto, consulte el Manual de operación del teléfono móvil.
Función de audio BLUETOOTH
Funcionamiento de la cámara trasera
(Opcional)
Si hay conectada una cámara trasera opcional con conector de salida
RCA o conector de salida directa, como HCE-C107D u otro modelo, es posible visualizar en el monitor el vídeo de la cámara.
• En función de la cámara trasera conectada, ajuste “Camera IN” en
Funcionamiento de audio BLUETOOTH
Desde esta unidad es posible controlar o reproducir de forma inalámbrica* la información de audio de un teléfono móvil o reproductor portátil compatible con BLUETOOTH.
* Para reproducir audio, es necesario un teléfono móvil o reproductor portátil compatible con A2DP (Advanced Audio Distribution Profile) o AVRCP (Audio/Video Remote Control Profile).
No todas las funciones pueden utilizarse con todos los dispositivos.
• Durante una llamada, el sonido de la fuente de audio BLUETOOTH está silenciado.
Recuperar la fuente de audio BLUETOOTH
1
Pulse SOURCE/ en la unidad.
Aparece la pantalla de selección de fuentes SOURCE.
2
Toque el icono [BT Audio].
Se activa la fuente BT Audio y aparece la pantalla principal de BT Audio.
Seleccionar una canción
Toque [ ].
Regresa al principio de la canción reproducida.
Toque [ ].
Avanza hasta la siguiente canción.
Pausa
Toque [ / ].
La reproducción se detiene. Si vuelve a tocar esta opción, la reproducción se reanuda.
Cambio de la pantalla de la cámara trasera (opcional)
La cámara trasera aparecerá en las dos situaciones siguientes.
Visualización de imagen de la cámara trasera cuando el vehículo da marcha atrás
1
Sitúe la palanca de cambios en la posición de marcha atrás (R).
La imagen trasera aparece siempre que el coche esté en marcha atrás.
2
Si sale de la posición de marcha atrás (R), la pantalla recupera la imagen anterior.
• Compruebe siempre visualmente la parte trasera del vehículo.
Utilice la cámara como recurso complementario para ver la parte trasera del vehículo.
• Esta función puede utilizarse si el cable de la marcha atrás está bien conectado.
Visualización de imagen de la cámara trasera de forma manual
1
Pulse SOURCE/ en la unidad.
Aparece la pantalla de selección de fuentes SOURCE.
2
Toque [Camera].
Se activa el modo Cámara y aparece la imagen de la cámara trasera.
3
Toque [Guide On] o [Guide Off] para activar o desactivar la línea de guía de la cámara trasera.
4
Toque [ ] para acceder a la pantalla de selección visual y, seguidamente, toque [Normal] para regresar a la pantalla principal anterior.
63
-ES
Sistema de navegación
(opcional)
Dispositivo auxiliar
(opcional)
Cambio de la pantalla de navegación
(opcional)
Si se conecta un sistema de navegación Alpine opcional al
IVA-D511RB/IVA-D511R, la pantalla de navegación también se mostrará en esta unidad.
1
Toque [Source] en la pantalla principal.
Aparece la pantalla de selección de fuente.
2
Toque [Nav.].
Aparece la pantalla de navegación.
Esta operación se lleva a cabo mediante el mando a distancia de navegación suministrado.
Para obtener más información sobre la operación de navegación, consulte Manual de operación del navegador.
• Pulse VISUAL para activar la pantalla de selección visual con el monitor abierto y, seguidamente, toque [Nav.]. El modo de navegación se activa mediante el modo de selección visual, sin que esto afecte al audio normal.
• También puede acceder directamente a la pantalla de navegación pulsando [ ] en la pantalla de fuentes principal. Para
obtener más información, consulte “Recordar la fuente” en la página 13.
• Si el menú del modo de navegación no aparece en la pantalla de
menú principal, seleccione ON en “Configuración del modo de navegación” (página 45).
• Si el sistema de navegación está activado y en modo de guía de voz, los mensajes de voz y el mapa de navegación interrumpirán la fuente de audio activa.
Funcionamiento del sistema de navegación portátil (opcional)
Desde la unidad se puede controlar el sistema de navegación portátil
Alpine opcional. Para obtener más información, consulte el Manual de operación del sistema de navegación portátil.
Si se utiliza el tipo de estación de acoplamiento
Para obtener más información sobre el sistema de navegación portátil que se puede conectar, consulte a su distribuidor Alpine.
1
Seleccione NAV. en “Configuración del modo AUX”
2
Monte el dispositivo de navegación portátil en la estación de acoplamiento opcional.
La conexión al sistema de navegación portátil se reconoce en los pasos 1 y 2.
3
Toque [Source] en la pantalla principal.
Aparece la pantalla de selección de fuentes.
4
Toque [Nav.].
Para obtener más información, consulte el Manual de operación del sistema de navegación portátil.
64
-ES
Manejo de dispositivos auxiliares
(opcional)
Para manejar los dispositivos conectados a los terminales AUX del panel posterior del IVA-D511RB/IVA-D511R (modo AUX1) o al conector de vídeo del iPod mediante un cable de interfaz AV/RCA (se vende por separado) (modo AUX2) o al conector de interfaz
BLUETOOTH mediante un cable de conversión especial (KCE-237B)
(se vende por separado) (modo AUX+), siga el procedimiento descrito a continuación.
ADVERTENCIA
Es peligroso que el conductor mire la TV o vídeo mientras conduce el vehículo. Podría distraer su atención y provocar un accidente.
Instale correctamente el IVA-D511RB/IVA-D511R de forma que el conductor no pueda ver la TV/vídeo a menos que el vehículo esté detenido y el freno de mano echado.
Si el IVA-D511RB/IVA-D511R no se instala correctamente, el conductor podrá ver la TV o el vídeo mientas conduce y su atención quedará perturbada, lo que puede provocar un accidente. El conductor y otras personas pueden resultar gravemente heridos.
• Si intenta activar el dispositivo auxiliar mientras conduce, se mostrará en la pantalla la advertencia Picture off for your safety
(pantalla desactivada por su seguridad).
1
Toque [Source] en la pantalla de fuente principal.
Aparece la pantalla de selección de fuente.
2
Toque [Aux-1]*, [Aux-2] o [Aux+].
Aparece la pantalla de introducción externa.
3
Toque [NTSC/PAL] para cambiar la entrada de vídeo.
* Aparecerá el nombre dado a la fuente en “Configuración del modo
• Si el modo AUX no aparece en el menú principal, configure AUX1 IN como ON o AUX2 IN como AUX siguiendo los pasos de
“Configuración del modo AUX” (página 45).
• La configuración del cambio NTSC/PAL, realizada en este apartado,
puede utilizarse del mismo modo en “Configuración del modo AUX” en la página 45.
• El modo de visualización cambia si toca [WIDE].
Para obtener información sobre su funcionamiento, consulte
“Cambio del modo de visualización” en la página 32.
Funcionamiento del
TUE-T200DVB
(opcional)
Utilización del TUE-T200DVB (opcional)
Funciona si el TUE-T200DVB opcional está conectado.
Si DVB-T está seleccionado en “Configuración del modo AUX”
(página 45), la fuente se mostrará en la pantalla de selección SOURCE.
1
Mientras el vehículo esté aparcado, toque [Source] en la pantalla principal.
Aparece la pantalla de selección de fuente.
2
Toque [DVB-T].
Aparecerá la pantalla DVB-T.
3
Lleve a cabo la operación que desee.
Subir/bajar número de canal o subir/bajar número de canal favorito
Toque [CH.]* para poder cambiar el canal o el canal favorito.
Toque CH. [ ] o [ ] para subir y bajar el número del canal.
Toque FAV [ ] o [ ] para subir y bajar el número del canal favorito.
* El botón muestra el modo de cambio activo ([CH.] o [FAV]).
Acceso a la pantalla de menú principal
Toque [MENU] para acceder a la pantalla de menú principal.
Acceso al modo de funciones de menú
Toque [MENU CONT] para acceder al modo de funciones de menú.
Cambio de la fuente
Toque [A/V].
La fuente cambiará cada vez que realice la acción.
Acceso a la guía electrónica de programas (EPG)
Toque [EPG] para acceder a la guía electrónica de programas.
Modo de barrido
1
Toque [P1/3].
Aparece la guía de funciones.
2
Toque [SCAN] para iniciar el proceso de barrido automático.
• Para obtener más información, consulte el Manual de operación del
TUE-T200DVB, que se vende por separado.
Funcionamiento del menú de vídeo de TUE-T200DVB
1
Toque [P1/3] dos veces.
Aparece la pantalla del modo de contacto directo.
• Si hay el TUE-T200DVB opcional conectado, puede controlarlo con la tecla táctil (excepto la tecla [Control]) en la pantalla de la unidad.
2
Toque [Control].
Regresa a la pantalla principal de DVB-T.
• Si no se realiza ninguna operación en un espacio de 5 segundos, la pantalla cambiará automáticamente al modo de pantalla completa.
65
-ES
Cambiador
(opcional)
• Si el cambiador de DVD opcional (DHA-S690) está conectado a esta unidad, toque [NTSC/PAL] tras tocar tres veces [P1/4] para cambiar la entrada de vídeo.
Control del cambiador de CD (opcional)
Es posible conectar un cambiador opcional de 6- ó 12- CD al
IVA-D511RB/IVA-D511R si se trata de un dispositivo compatible con
Ai-NET. Si tiene un cambiador de CD conectado a la entrada Ai-NET del IVA-D511RB/IVA-D511R, podrá controlar dicho cambiador de CD desde el IVA-D511RB/IVA-D511R.
Si el cambiador es compatible con MP3, podrá reproducir en el
IVA-D511RB/IVA-D511R discos CD-ROM, CD-R y CD-RW que contengan archivos MP3.
Mediante el uso del KCA-410C (terminal de enlace versátil) podrá utilizar el IVA-D511RB/IVA-D511R para controlar varios cambiadores.
de CD.
1
Toque [Source] en la pantalla principal.
2
Toque [CD CHG].
La pantalla cambia a modo de cambiador de CD.
Si se ha conectado un cambiador de CD de 6 discos;
1 Toque [P1/2]*.
Aparece la pantalla de la guía de funciones.
* Cuando está conectado un cambiador de CD compatible con MP3 o un cambiador de DVD, toque varias veces hasta que aparezca el número del disco.
2 Toque cualquiera de los botones de selección de
[DISC 1] a [DISC 6].
Con DISC 1 a DISC 6 se seleccionan los discos del primero al sexto.
Si se ha conectado un cambiador de CD compatible con MP3;
1 Toque [P1/3] dos veces para cambiar la pantalla de la guía de funciones.
2 Toque cualquiera de los botones de selección de
[DISC 1] a [DISC 6].
Con DISC 1 a DISC 6 se seleccionan los discos del primero al sexto.
Si se ha conectado un cambiador de CD de 12 discos;
Para seleccionar los discos 1 al 6, el procedimiento es el mismo que en el caso del cambiador de 6 discos.
Toque [P1/3] dos veces para seleccionar los discos 7 al 12.
La pantalla de la guía de funciones cambia de forma que
DISC 7 a DISC 12 representan los números de disco del 7 al 12.
• Después de seleccionar el disco deseado, podrá manejarlo de la misma forma que el reproductor de CD. Para obtener información más detallada, consulte el apartado CD/MP3/WMA/AAC.
• Si se conecta un cambiador de CD compatible con MP3, la unidad podrá reproducir discos que contengan tanto datos de audio como datos MP3.
• El cambiador de DVD (opcional) también puede controlarse desde el
IVA-D511RB/IVA-D511R, como en el caso del cambiador de CD.
• Para obtener información sobre el funcionamiento del cambiador de
DVD (DHA-S690) conectado, consulte el apartado “CD/MP3/WMA/
AAC” o “DVD/Video CD” de este manual o el Manual de operación del DHA-S690.
66
-ES
Selección de cambiador múltiple
(opcional)
Mediante el dispositivo KCA-410C (Versatile Link Terminal, terminal de enlace versátil) es posible conectar dos cambiadores de CD.
1
En el modo de cambiador, toque [CHG SEL] o pulse
BAND/TA en la unidad para seleccionar el cambiador siguiente (solo para los cambiadores de
CD conectados).
2
Para el manejo del cambiador seleccionado, consulte el apartado “CD/MP3/WMA/AAC”.
Memoria USB/ reproductor de audio portátil
(opcional)
Se puede conectar una memoria USB o un reproductor de audio portátil a esta unidad a través de su conector USB.
Si se ha conectado un dispositivo de memoria USB o un reproductor de audio portátil a la unidad, el equipo podrá reproducir archivos de formato MP3/WMA/AAC de la memoria USB y se podrán reproducir los archivos MP3/WMA del reproductor de audio portátil.
Función BANK
¿Qué es un banco?
Un banco es una unidad de hasta 1.000 canciones que se guarda en la memoria o el reproductor de audio portátil. La
“creación de bancos” hace referencia a la acción de agrupar las canciones de la memoria USB/reproductor de audio portátil en bancos de 1.000 canciones. Al conectar una memoria USB,
1BANK puede almacenar hasta 1.000 canciones si se cumplen las siguientes condiciones. De lo contrario, el número de canciones que pueden almacenarse tal vez sea inferior.
Condiciones (estimación en valores generales)
Listas de reproducción: 20 (32 caracteres; 64 bytes)
Géneros: 10 (32 caracteres; 64 bytes)
Compositores: 30 (32 caracteres; 64 bytes)
Artistas: 30 (32 caracteres; 64 bytes)
Álbumes: 100 (32 caracteres; 64 bytes)
Títulos: 1.000 (32 caracteres; 64 bytes)
Carpetas: 100 (32 caracteres; 64 bytes)
Archivos: 1.000 (32 caracteres; 64 bytes)
Rutas de archivo: 1.000 (128 caracteres; 256 bytes)
Acerca de de la creación de bancos
Aparece la indicación “Banking”, mientras se está creando un banco. La creación de bancos se produce al conectar un dispositivo de memoria USB o un reproductor de audio portátil a la unidad o tras el encendido de la unidad principal.
El proceso de creación del banco puede durar de unos segundos hasta varios minutos. Esto dependerá del número de archivos y carpetas de la memoria USB/reproductor de audio portátil.
Operaciones disponibles durante la creación de bancos
• Mientras se reproduce una canción, está disponible el avance rápido habitual y la selección de la canción siguiente.
No obstante, si hay un reproductor de audio portátil conectado, dicha operación no está disponible y no se emite sonido durante la creación de bancos.
• Durante la creación de bancos, el orden de reproducción de canciones puede no coincidir con el orden de la memoria
USB/reproductor de audio portátil.
• No se recomienda realizar búsquedas durante este proceso, ya que la base de datos está en construcción y podrían producirse errores.
Esta unidad dispone de la función BANK, que divide automáticamente cada 1.000 canciones almacenadas en la memoria USB/reproductor de audio portátil en bancos individuales para hacer que la búsqueda y la reproducción sean más fáciles. Cada banco puede almacenar 1.000 canciones como máximo de acuerdo con el orden en el que se almacenaron en la memoria USB/reproductor de audio portátil. Se pueden reconocer 20 bancos (20.000 canciones) como máximo. Se fija
BANK1 (canciones de la 1 a la 1.000) como predeterminado. Si desea buscar pasadas 1.000 canciones, realice la siguiente operación para seleccionar otro banco distinto.
N° de banco
BANK1
BANK2
Número de canción
1~1.000
1.001~2.000
BANK20 19.001~20.000
1
Toque [P1/2] para cambiar la guía de funciones.
2
Toque BANK [ ] o [ ] para seleccionar el banco que desee.
Cada operación puede realizarse en el banco seleccionado.
• Aunque los archivos se encuentren en la misma carpeta, pueden guardarse como un banco (BANK) distinto.
Reproducción
1
Toque [Source] en la pantalla de fuente principal.
Aparece la pantalla de selección de fuentes.
2
Toque [USB Audio]. Se activa el modo USB y la pantalla cambia a USB.
3
Toque [ ] o [ ] para seleccionar la pista (o archivo) deseada.
Para volver al principio de la pista (o archivo) actual:
Toque [ ].
Retroceso rápido:
Mantenga pulsado [ ].
Para avanzar hasta el principio de la pista (o archivo) siguiente:
Toque [ ].
Avance rápido:
Mantenga pulsado [ ].
• En función del reproductor de audio portátil conectado, es posible que el avance o retroceso rápido no esté disponible.
4
Para poner la reproducción en pausa, toque [ / ].
Si vuelve a pulsar [ / ] se reanudará la reproducción.
• Los archivos en formato WMA protegidos por DRM (Digital Rights
Management, función de protección de derechos de propiedad intelectual), los archivos en formato AAC adquiridos en la tienda en línea iTunes y los archivos con protección frente a copia (tecnología de protección de derechos de autor) no se pueden reproducir en esta unidad.
• Es posible que el tiempo de reproducción no se muestre correctamente si se reproduce un archivo grabado a VBR (velocidad de bits variable).
• Si está disponible la información de las etiquetas, se mostrará el nombre del artista/título del álbum/título de la pista.
• Etiqueta ID3/Etiqueta WMA
Si un archivo MP3/WMA/AAC contiene información de etiqueta ID3 o de etiqueta WMA, se mostrará toda la información de dichas etiquetas (por ejemplo, el nombre de canción, de artista o de álbum).
Los demás datos de la etiqueta se obviarán.
• Aparecerá “NO SUPPORT” cuando la información del texto no sea compatible con esta unidad.
• Antes de desconectar la memoria USB, es importante cambiar a otra fuente o poner la unidad en pausa.
67
-ES
Repetición de reproducción
Solo está disponible la opción de repetición única para este modo.
Repetición única: una sola canción se reproduce de forma repetida.
1
Toque [P1/2].
La guía de funciones se mostrará.
2
Toque [ ].
El archivo se reproducirá de forma repetida.
(desactivado)
(Repetición única)
3
Para cancelar la reproducción repetida, toque [ ].
Reproducción aleatoria Shuffle (M.I.X.)
La función Shuffle de la memoria USB o del reproductor de audio portátil se muestra como en la unidad IVA-D511RB/IVA-D511R.
Reproducción aleatoria ALL ALL:
Todas las canciones de la memoria USB o del reproductor de audio portátil se reproducen de forma aleatoria. No se repite ninguna canción hasta que no se hayan reproducido todas.
Reproducción aleatoria de canciones :
La reproducción aleatoria de canciones reproduce las canciones de una categoría seleccionada (lista de reproducción, álbum, etc.). Las canciones de dicha categoría se reproducen solo una vez hasta que todas las canciones se hayan reproducido.
1
Toque [ ] después de tocar [P1/2].
Las canciones se reproducirán de forma aleatoria.
ALL (desactivado)
(Reproducción aleatoria de canciones)
(Reproducción aleatoria ALL)
2
Para cancelar la reproducción M.I.X., toque [ ].
• Si una canción se reproduce durante la reproducción aleatoria (M.I.X.), la canción podrá volver a reproducirse aleatoriamente incluso si no se han reproducido aún todas las canciones de la memoria USB.
Búsqueda de la canción que desea escuchar
Una memoria USB o un reproductor de audio portátil puede contener cientos de canciones. Si utiliza la información de las etiquetas de los archivos y organiza las canciones en listas de reproducción, las funciones de búsqueda de esta unidad puede facilitar la búsqueda de canciones.
Cada categoría musical tiene su propia jerarquía. Utilice la jerarquía individual del modo de búsqueda listas de reproducción *
1 /artistas/
álbumes/canciones/géneros/compositores/carpetas/archivos para restringir las búsquedas, según la tabla siguiente.
Jerarquía 2 Jerarquía 3 Jerarquía 4 Jerarquía 1
Listas de reproducción
(Playlists)*
1
Artistas
(Artists)*
Álbumes
(Albums)*
Canciones
(Songs)
Géneros
(Genres)*
Compositores
(Composers)*
Carpetas
(Folders)
Archivos
(Files)
Canciones
Álbumes*
Canciones
—
Artistas*
Álbumes*
Archivos
—
—
Canciones
—
—
Álbumes*
Canciones
—
—
—
—
—
—
Canciones
—
—
—
*
1
La búsqueda de listas de reproducción no es posible si hay un reproductor de audio portátil conectado.
68
-ES
Por ejemplo: búsqueda por nombre de artista
El siguiente ejemplo explica cómo se realiza la búsqueda por Artistas.
Se puede utilizar otro modo de búsqueda para la misma operación, aunque la jerarquía es diferente.
Búsqueda por nombre de artista
1
Toque [ ].
El modo de búsqueda se activa y aparece la pantalla de lista de búsquedas.
• Si toca [ ] durante, al menos, 2 segundos, volverá al último modo de búsqueda.
2
Toque la barra de título de Artists.
Aparece la pantalla de búsqueda ARTISTS.
3
Seleccione el artista que desee.
Para reproducir directamente el artista
1 Toque [ ] situado junto al nombre del artista.
Se reproducirán todas las canciones del artista seleccionado.
Para buscar el álbum de un artista
1 Toque la barra de título del artista seleccionado.
Aparece la pantalla de búsqueda de Álbumes del artista seleccionado.
2 Toque [ ] situado junto al nombre del álbum que desee.
Se reproducirán todas las canciones del álbum seleccionado.
Para buscar una canción del álbum de un artista
1 Toque la barra de título del álbum que desee en “Para buscar el álbum de un artista” en el paso 2.
Aparece la pantalla de búsqueda de Canciones del álbum seleccionado.
2 Toque [ ] situado junto al nombre de la canción que desee.
Se reproducirá la canción seleccionada.
• Al tocar [ ] de ALL se reproducirán todas las canciones de la lista cuando esté en la jerarquía con un asterisco “*” (consulte la tabla en la columna izquierda).
• Al tocar la barra de título de ALL aparecerá la lista de búsqueda de la siguiente jerarquía.
• Si se realiza la búsqueda durante la reproducción M.I.X., el modo de reproducción M.I.X. se cancelará.
• En el modo de búsqueda, puede desplazar la lista página a página tocando [ ] o [ ].
• En el modo de búsqueda, es posible realizar una búsqueda rápida mediante la función de salto alfabético para encontrar el artista o la canción que desee. Para obtener más información, consulte
“Función de salto alfabético” en la página 69.
• En el modo de búsqueda, puede saltar a una posición predefinida tocando la barra de búsqueda directa para realizar una búsqueda
rápida. Para obtener más información, consulte “Función de búsqueda directa” (página 71).
Función de salto alfabético
Esta unidad incorpora una función de salto alfabético para facilitar las búsquedas. Al utilizar esta función en el modo de búsqueda, puede buscar rápidamente un artista o una canción.
Función de salto alfabético*:
La función de salto alfabético salta a la siguiente letra del abecedario, por ejemplo de A a B o de B a C, pulsando ALPHABET [ ]. Para saltar en el orden inverso, por ejemplo de B a A, debe pulsar
ALPHABET [ ].
Ejemplo de visualización de pantalla de búsqueda de álbumes
Selección de Lista de reproducción/
Artista/Álbum/Género/Compositor
La Lista de reproducción*/Artista/Álbum/Género/Compositor puede modificarse con facilidad.
Por ejemplo, si está escuchando una canción de un álbum seleccionado,
éste puede modificarse.
Toque [ ] o [ ] para seleccionar el la Lista de reproducción/Artista/Álbum/Género/Compositor que desee.
* Este elemento no es válido si hay un reproductor de audio portátil conectado.
• Si el modo de selección de búsqueda no está activado, no se podrá realizar la búsqueda por canción.
• Si ha seleccionado un álbum desde la búsqueda por artista, podrá realizar búsquedas en él.
• Durante la reproducción aleatoria (M.I.X.), esta operación no está permitida.
Muestra el modo de búsqueda actual.
Desplace la lista línea a línea tocando [ ] o [ ].
Desplace la lista página a página tocando [ ] o [ ]. Si toca y mantiene pulsado [ ] o [ ], la pantalla cambia de forma continua.
Desplace la lista una letra del alfabeto cada vez tocando ALPHABET [ ] o [ ].
Toque [ ] para volver al menú anterior.
* Los títulos se muestran alfabéticamente y se pueden saltar cada 200 títulos con el mismo carácter alfabético inicial. Si hay menos de 200 títulos, se seleccionarán los que comiencen por el siguiente carácter del abecedario, por ejemplo, al pulsar ALPHABET [ ], se cambia a la sección alfabética de la B desde la A.
• El objeto de selección del alfabeto solo son los caracteres alfabéticos registrados en código UTF-16.
• Esta función no es válida en el modo de búsqueda de listas de reproducción.
Seleccione la carpeta que desee
(carpeta arriba/abajo)
Si está escuchando un archivo de una carpeta seleccionada, puede cambiar dicha carpeta.
Toque [ ] o [ ] para seleccionar la carpeta.
Creación de una lista de reproducción a partir de la información de artista/álbum de la canción actual
Cuando se reproduce una canción, se puede crear una lista de reproducción de todas las canciones del mismo artista o álbum almacenadas en la memoria USB o en el reproductor de audio portátil.
1
Toque [P1/2] cuando se esté reproduciendo una canción.
La guía de funciones cambia.
2
Toque [X-RPT ARTIST] o [X-RPT ALBUM] para crear la lista de reproducción.
• Según la información del artista/álbum de la canción actual, se incluye una lista de reproducción de todas las canciones del mismo artista/álbum del BANK. A continuación, la lista empieza a reproducirse.
69
-ES
iPod/iPhone
(Opcional)
Conexión de un iPod/iPhone
Es posible conectar un iPod/iPhone a la unidad mediante un cable de conexión USB. Si se conecta la unidad con ayuda del cable, los mandos del iPod se desactivarán.
• Otras aplicaciones (como Internet, etc.) del iPhone o iPod touch no pueden controlarse desde la unidad, sino con el propio iPhone o iPod touch.
• Si conecta un iPhone a la unidad, podrá utilizarlo como si fuera un iPod. Si utiliza un iPhone en el modo manos libres, necesitará la BLUETOOTH INTERFACE opcional
(KCE-400BT).
• Para ver la pantalla de vídeo del archivo de vídeo en el iPod/ iPhone (iPhone, iPod touch, iPod classic, iPod con vídeo, iPod nano de tercera generación e iPod nano de cuarta generación) con la conexión USB y el freno de mano echado, configure “AUX2 IN” como “iPod Video” en
“Configuración del modo AUX” (página 45).
• En el caso de vehículos con transmisión automática, coloque la palanca de transmisión en la posición de parada.
Acerca de los iPod/iPhone que pueden utilizarse con esta unidad
• Versiones confirmadas con el sello Made for iPod. No garantizamos un funcionamiento correcto de versiones anteriores.
iPod touch (segunda generación): Ver.3.0
iPod nano (cuarta generación): Ver.1.0.2
iPod classic (solo 120 GB): Ver.2.0.1
iPod touch (primera generación): Ver.3.0
iPod nano (tercera generación): Ver.1.1.3 PC iPod classic (solo 80 GB y 160 GB): Ver.1.1.2 PC iPod nano (segunda generación): Ver.1.1.3
iPod con vídeo: Ver.1.3
iPod nano (primera generación): Ver.1.3.1
• Versiones confirmadas con el sello Works with iPhone. No garantizamos un funcionamiento correcto de versiones anteriores.
iPhone 3GS: Ver.3.1
iPhone 3G: Ver.3.0
iPhone: Ver.3.0
• Para facilitar la identificación de su modelo de iPod, consulte el documento de Apple “Identifying iPod models” en http://support.apple.com/kb/HT1353.
Reproducción
1
Toque [Source] en la pantalla principal.
Aparece la pantalla de selección de fuentes.
2
Toque [iPod].
Se muestra la pantalla del modo iPod.
3
Toque [ ] o [ ] para seleccionar la canción deseada.
Para volver al principio de la canción actual:
Toque [ ].
Para retroceder rápidamente la canción actual:
Mantenga pulsado [ ].
Para avanzar al principio de la siguiente canción:
Toque [ ].
Para avanzar rápidamente la canción actual:
Mantenga pulsado [ ].
4
Para poner la reproducción en pausa, toque [ / ].
Si vuelve a pulsar [ / ] se reanudará la reproducción.
• Si se está reproduciendo una canción en el iPod/iPhone cuando se conecta a esta unidad, la reproducción continuará tras la conexión.
• Si el nombre del artista, álbum o canción creado en iTunes tiene demasiados caracteres, es posible que no se reproduzcan las canciones cuando estén conectadas a esta unidad. Por tanto, se recomienda un máximo de 250 caracteres. El número máximo de caracteres de la unidad principal es 128 (128 bytes).
• Es posible que algunos caracteres no se muestren correctamente.
• Aparecerá “NO SUPPORT” cuando la información del texto no sea compatible con esta unidad.
• Si hay un iPhone o un iPod compatible con vídeo conectado, al tocar
[WIDE] en la guía de funciones cambiará el modo de visualización.
Para obtener información sobre su funcionamiento, consulte
“Cambio del modo de visualización” (página 32).
• Si escucha un episodio de un audiolibro o podcast seleccionado, puede cambiarlo pulsando Episodes [ ] o [ ].
• Un episodio puede contener varios capítulos. Para cambiar de capítulo, pulse [ ] o [ ].
• Si hay un iPhone 3GS o un iPod (Ver.3.x) conectado a esta unidad, tras cambiar la fuente o al recibir información de tráfico, para regresar al modo iPod USB, es posible que aparezca “No USB
Device”. En este caso, vuelva a conectar el iPhone 3GS/iPod.
Búsqueda de la canción que desea escuchar
Un iPod/iPhone puede contener cientos o miles de canciones. Si las organiza en listas de reproducción, esta unidad puede utilizarlas para facilitar la búsqueda de canciones.
Con la jerarquía individual del modo de búsqueda puede limitar la búsqueda, como se muestra en la siguiente tabla.
<Menú de búsqueda MUSIC>
Jerarquía 2 Jerarquía 1
Listas de reproducción
(Playlists)
Artistas
(Artists)*
Álbumes
(Albums)*
Canciones
(Songs)
Podcasts
Géneros
(Genres)*
Compositores
(Composers)*
Audiolibros
(Audiobooks)
Canciones
Álbumes*
Canciones
—
Episodios
Artistas*
Álbumes*
—
Jerarquía 3
—
Canciones
—
—
—
Álbumes*
Canciones
—
Jerarquía 4
—
—
—
—
—
Canciones
—
—
• El modo de búsqueda de vídeo depende del iPod/iPhone. Si la especificación del iPod/iPhone cambia, el modo de búsqueda de esta unidad también cambiará.
Por ejemplo: búsqueda por nombre de artista
El siguiente ejemplo explica cómo se realiza la búsqueda por Artista. Se puede utilizar otro modo de búsqueda para la misma operación, aunque la jerarquía es diferente.
70
-ES
Búsqueda por nombre de artista
1
Toque [ ].
El modo de búsqueda se activa y aparece la pantalla de lista de búsquedas.
• Si mantiene pulsado [ ] durante, al menos, 2 segundos, volverá al
último modo de búsqueda.
2
Toque la barra de título de Music.
Aparece la pantalla del menú de búsqueda Music.
• Si se selecciona el modo Vídeo, podrá utilizar el modo de búsqueda
Listas de reproducción de vídeo/Películas/Vídeos musicales/
Programas de TV/Podcasts de vídeo en función del iPod/iPhone (solo para iPhone o iPod compatible con vídeo).
• Si desea seleccionar el modo de búsqueda de vídeo, configure antes
AUX2 como iPod Video. Consulte “Configuración del modo AUX” en la página 45.
3
Toque la barra de título de Artists.
Aparece la pantalla de búsqueda de artista.
4
Seleccione el artista que desee.
Para reproducir directamente el artista
1 Toque [ ] situado junto al nombre del artista.
Se reproducirán todas las canciones del artista seleccionado.
Para buscar el álbum de un artista
1 Toque la barra de título del artista seleccionado.
Aparece la pantalla de búsqueda de álbum del artista seleccionado.
2 Toque [ ] situado junto al nombre del álbum que desee.
Se reproducirán todas las canciones del álbum seleccionado.
Para buscar una canción del álbum de un artista
1 Toque la barra de título del álbum que desee en “Para buscar el álbum de un artista” en el paso 2.
Aparece la pantalla de búsqueda de canción del álbum seleccionado.
2 Toque [ ] situado junto al nombre de la canción que desee.
Se reproducirá la canción seleccionada.
• Al tocar [ ] de ALL se reproducirán todas las canciones de la lista cuando esté en la jerarquía con un asterisco* (consulte la tabla en la página anterior).
• Al tocar la barra de título de ALL aparecerá la lista de búsqueda de la siguiente jerarquía.
• En el modo de búsqueda, puede saltar a una posición predefinida tocando la barra de búsqueda directa para realizar una búsqueda
rápida. Para obtener más información, consulte “Función de búsqueda directa” (página 71).
• Si la función de salto alfabético está activada en el modo de búsqueda, es posible realizar una búsqueda rápida mediante la función de salto alfabético para encontrar el artista o la canción que
desee. Para obtener más información, consulte “Función de salto alfabético” en la página 71.
• Si se realiza la búsqueda durante la reproducción M.I.X., el modo de reproducción M.I.X. se cancelará.
• En el modo de búsqueda, toque [ ] para volver al menú anterior.
• En el modo de búsqueda, toque [Exit] para regresar a la pantalla principal del iPod.
Función de búsqueda directa
Puede utilizar la función de búsqueda directa de la unidad para buscar
álbumes, canciones, etc. de forma más eficaz. En el modo Listas de reproducción/Artistas/Álbumes/Canciones/Géneros/Compositores/
Podcasts/Audiolibros puede dirigirse rápidamente a cualquier canción.
Ejemplo de visualización de pantalla de búsqueda de álbumes
Barra de búsqueda directa
Vuelve a la pantalla anterior.
Al tocar [Exit] se apagará la pantalla de búsqueda y se regresará a la pantalla principal.
En el modo de búsqueda, toque cualquier parte de la barra de búsqueda directa para desplazarse a través de los elementos. La pantalla de la lista de búsqueda también cambia en función de la posición de la canción seleccionada.
Función de salto alfabético
Esta unidad incorpora una función de salto alfabético para facilitar las búsquedas. Al utilizar esta función en el modo de búsqueda, puede buscar rápidamente un artista o una canción.
Función de salto alfabético*:
La función de salto alfabético salta a la siguiente letra del abecedario, por ejemplo de A a B o de B a C, pulsando ALPHABET [ ]. Para saltar en el orden inverso, por ejemplo de B a A, debe pulsar
ALPHABET [ ].
71
-ES
Ejemplo de visualización de pantalla de búsqueda de álbumes
Muestra el modo de búsqueda actual.
Desplace la lista línea a línea tocando [ ] o [ ].
Desplace la lista página a página tocando [ ] o [ ]. Si toca y mantiene pulsado [ ] o [ ], la pantalla cambia de forma continua.
Desplace la lista una letra del alfabeto* cada vez tocando ALPHABET [ ] o [ ].
Toque [ ] para volver al menú anterior.
* Los títulos se muestran alfabéticamente y se pueden saltar cada 200 títulos con el mismo carácter alfabético inicial. Si hay menos de 200 títulos, se seleccionarán los que comiencen por el siguiente carácter del abecedario, por ejemplo, al pulsar ALPHABET [ ], se cambia a la sección alfabética de la B desde la A.
Selección de lista de reproducción/ artista/álbum/género/compositor/ episodio/categoría
La Lista de reproducción/Artista/Álbum/Género/Compositor/Episodio/
Categoría* puede modificarse con facilidad.
Por ejemplo, si está escuchando una canción de un álbum seleccionado,
éste puede modificarse.
1
Toque [ ] o [ ] para seleccionar el la Lista de reproducción/Artista/Álbum/Género/Compositor/
Episodio/Categoría*que desee.
* La categoría solo puede modificarse al reproducir los archivos de vídeo del iPod/iPhone.
• Si el modo de selección de búsqueda no está activado, no se podrá realizar la búsqueda por canción.
• Durante la reproducción aleatoria (M.I.X.), esta operación no está permitida.
• Si no busca por Playlist/Artist/Album/Genre/Composer/Episode, no es posible realizar la operación.
Reproducción aleatoria Shuffle (M.I.X.)
La función Shuffle del iPod aparece como en el IVA-D511RB/
IVA-D511R.
Reproducción aleatoria ALL ALL:
Reproduce todas las canciones del iPod de forma aleatoria. No se repite ninguna canción hasta que no se hayan reproducido todas.
Reproducción aleatoria de álbumes :
La reproducción aleatoria de álbumes reproduce todas las canciones en orden y, seguidamente, selecciona el álbum siguiente de forma aleatoria. A continuación, todas las canciones del álbum se reproducen otra vez en orden./ Un
álbum se reproduce solo una vez.
Reproducción aleatoria de canciones :
La reproducción aleatoria de canciones reproduce determinadas canciones seleccionadas. Una canción se reproduce hasta que se han reproducido todas.
1
Toque [ ALL].
Las canciones se reproducirán de forma aleatoria.
ALL (desactivado)
(Shuffle ALL)
Toque [ ] después de tocar [P1/2].
(Reproducir
álbumes de forma aleatoria)
(Reproducir canciones de forma aleatoria)
2
Para cancelar la reproducción M.I.X., toque
[ ALL] o [ ].
(off)
• Para obtener más información sobre el modo de búsqueda, consulte
“Búsqueda de la canción que desea escuchar” (página 70).
• Si ha seleccionado una canción en el modo de búsqueda de álbumes antes de seleccionar el modo de reproducción aleatoria (M.I.X.), las canciones no se reproducirán aleatoriamente incluso si selecciona el modo de reproducción aleatoria de álbumes.
* La operación no puede realizarse para archivos de vídeo del iPod/iPhone.
Repetición de reproducción
Solo está disponible la opción de repetición única para el iPod.
Repetición única: una sola canción se reproduce de forma repetida.
1
Toque [P1/2].
La guía de funciones se mostrará.
2
Toque [ ].
El archivo se reproducirá de forma repetida.
(Repetición
única)
(off)
(Repite la lista que se está reproduciendo)
3
Para cancelar la reproducción repetida, toque [ ].
• En función del iPod conectado, tal vez no sea posible subir o bajar por las pistas durante la reproducción repetida.
72
-ES
Ejemplo de visualización de modo MP3/WMA/AAC/DivX
®
Acerca de la pantalla secundaria
Ejemplo de visualización del modo de radio
Se ilumina cuando se utiliza la función BLUETOOTH.
Se ilumina cuando se ha seleccionado el modo de reloj.
Se ilumina cuando el modo de cámara trasera está activado.
Muestra el número predefinido.
Muestra la frecuencia.
Se ilumina cuando el modo de información del tráfico está activado.
Se ilumina durante la recepción EON.
Se ilumina cuando se sintoniza la información del tráfico.
Se ilumina cuando el modo AF está encendido.
Ejemplo de visualización del modo CD
Se ilumina cuando aparece información sobre la canción o el archivo.
Se ilumina cuando aparece el nombre del álbum.
Se ilumina cuando aparece el nombre del artista.
Se ilumina cuando aparece información sobre la carpeta.
Muestra el número de canción/archivo
Se ilumina cuando la función de repetición/M.I.X. de carpeta está activada.
Se enciende al activarse la función Repeat Disc (si hay un cargador MP3 conectado).
Se ilumina cuando la función de repetición está activada.
Se ilumina cuando la función M.I.X. está activada.
Se ilumina cuando se utiliza la función BLUETOOTH.
Se ilumina cuando se ha seleccionado el modo de reloj o tiempo transcurrido.
Se ilumina cuando el modo de cámara trasera está activado.
Ejemplo de visualización del modo DVD
Se ilumina cuando aparece información sobre la pista.
Se ilumina cuando aparece texto de disco.
Muestra el número de pista
Se enciende al activarse la función Repeat/M.I.X. Disc
(si hay un cargador de CD conectado).
Se ilumina cuando la función de repetición está activada.
Se ilumina cuando la función M.I.X. está activada.
Se ilumina cuando se utiliza la función BLUETOOTH.
Se ilumina cuando se ha seleccionado el modo de reloj o tiempo transcurrido.
Se ilumina cuando el modo de cámara trasera está activado.
Se ilumina cuando aparece información sobre el capítulo.
Muestra el número de capítulo.
Se ilumina cuando la función de repetición de programa u otra está activada.
Se ilumina cuando la función de repetición está activada.
Se ilumina cuando se utiliza la función BLUETOOTH.
Se ilumina cuando se ha seleccionado el modo de reloj o tiempo transcurrido.
Se ilumina cuando el modo de cámara trasera está activado.
73
-ES
Ejemplo de visualización del modo VCD
Información
Se ilumina cuando aparece información sobre la pista.
Muestra el número de pista.
Se ilumina cuando la función de repetición de pista está activada.
Se ilumina cuando se utiliza la función BLUETOOTH.
Se ilumina cuando se ha seleccionado el modo de reloj o tiempo transcurrido.
Se ilumina cuando el modo de cámara trasera está activado.
Ejemplo de visualización del modo iPod
Acerca de los DVD
Los CD de música y los DVD tienen ranuras (pistas) en las que están grabados los datos digitales. Los datos están representados como señales microscópicas grabadas en la pista; estas señales son leídas por un rayo láser para reproducir el disco. En los discos DVD, la densidad de las pistas y de las señales microscópicas es el doble de los CD, por lo que los
DVD contienen más datos que los CD en menos espacio.
CD
DVD
Longitud mínima de señales -
0,9 µm
1,2 mm
Punto de pista -
1,6 µm
Se ilumina cuando aparece información sobre la canción.
Se ilumina cuando aparece el nombre del álbum.
Se ilumina cuando aparece el nombre del artista.
Muestra el número de pista.
Se ilumina cuando la función M.I.X. de canción está activada.
Se ilumina cuando la función M.I.X. de álbum está activada.
Se ilumina cuando la función de repetición está activada.
Se ilumina cuando la función M.I.X. está activada.
Se ilumina cuando se utiliza la función BLUETOOTH.
Se ilumina cuando se ha seleccionado el modo de reloj o tiempo transcurrido.
Se ilumina cuando el modo de cámara trasera está activado.
• Cuando el monitor está cerrado, puede cambiar la vista pulsando
VISUAL.
• Es posible que la información de etiquetas o de otro tipo no aparezca correctamente.
• En función del dispositivo conectado, la pantalla varía.
Longitud mínima de señales -
0,9 µm
0,6 mm
0,6 mm
Punto de pista -
0,74 µm
Un disco de 12 cm puede contener una película o unas cuatro horas de música.
Además, los DVD proporcionan una calidad de imagen nítida con colores vívidos gracias a una resolución horizontal superior a 500 líneas
(comparado con las menos de 300 líneas de una cinta VHS).
Además, los DVD ofrecen diversas funciones.
Audio múltiple* (la página 27)
Las películas pueden grabarse en hasta ocho idiomas. El idioma deseado puede ser seleccionado desde la unidad.
Función de los subtítulos* (la página 27)
Las películas pueden incluir subtítulos en hasta 32 idiomas. El idioma de subtítulos deseado puede ser seleccionado desde la unidad.
Función de ángulo múltiple* (la página 27)
Cuando el DVD contiene una escena de la película desde múltiples ángulos, el ángulo deseado puede ser seleccionado desde la unidad.
Función de argumento múltiple*
Con esta función, una única película incluye distintas líneas argumentales. Podrá seleccionar diferentes líneas argumentales de la misma película. El funcionamiento difiere de un disco a otro.
Durante la película aparecerán pantallas de selección de línea argumental que incluyen instrucciones. Solo tendrá que seguir las instrucciones.
* Las funciones de idiomas de audio, idiomas de subtítulos, los
ángulos, etc., difieren de un disco a otro. Para obtener más información remítase a las instrucciones del disco.
74
-ES
Terminología
Dolby Digital
Dolby Digital es una tecnología de compresión de audio digital desarrollada por Dolby Laboratories que permite que grandes cantidades de datos de audio sean reproducidas eficientemente en discos. Es compatible con las señales de audio desde mono (1 canal) en todas las formas hasta 5,1 canales de sonido envolvente. Las señales para los diferentes canales son completamente independientes, y puesto que el sonido es digital de alta calidad no hay pérdida de la calidad del sonido.
Altavoz central
Altavoces delanteros
Dolby Pro Logic II
Dolby Pro Logic II reproduce fuentes de 2 canales en 5 canales sobre el margen de frecuencia total.
Esto se ha realizado con un avanzado decodificador de sonido envolvente de matriz con sonido de alta calidad, el cual extrae las propiedades espaciales de la grabación original sin adicionar ningún sonido o cambiar el sonido de la fuente.
* Se requiere un procesador de audio digital (PXA-H700 etc.) vendido por separado para disfrutar del sonido envolvente Dolby Pro Logic
II.
Audio PCM lineal (LPCM)
LPCM es un formato de grabación de señales utilizado en los
CD de música. Mientras que los CD de música se graban a
44,1 kHz/16 bits, los DVD se graban de 48 kHz/16 bits a 96 kHz/
24 bits, por lo que se consigue una mayor calidad de sonido que con los CD de música.
Niveles de calificación (control paterno)
Esta es una función de los DVD para restringir la visión según edades de acuerdo con las leyes de los distintos países. La forma en que se restringe la visión difiere de un DVD a otro. A veces, el DVD no se puede reproducir en absoluto, otras veces se saltan ciertas escenas y otras veces ciertas escenas son reemplazadas por otras.
Altavoces traseros
Subwoofer
Disposición de los altavoces para disfrutar de sonido Dolby Digital/DTS
DTS
Este es un formato de sonido digital para uso doméstico del sistema de sonido DTS. Es un sistema de sonido de alta calidad, desarrollado por DTS, Inc. para empleo en salas de cine.
El DTS tiene seis pistas de sonido independientes. La representación teatral se realiza completamente en el hogar y otros entornos. DTS es la abreviatura de Digital Theater System.
* Para poder disfrutar del sonido envolvente DTS necesitará el procesador de audio digital DTS vendido por separado (PXA-H700 etc.). El software de vídeo DVD deberá tener también una pista sonora DTS.
El IVA-D511RB/IVA-D511R dispone de un descodificador de audio de 2 canales DTS incorporado. También hay disponibles salidas de audio analógicas.
75
-ES
Lista de códigos de idiomas
6976
6978
6979
6983
6984
6985
7065
7073
6682
6765
6779
6783
6789
6865
6869
6890
6590
6665
6669
6671
6672
6673
6678
6679
Código
6565
6566
6570
6577
6582
6583
6589
7185
7265
7273
7282
7285
7289
7365
7074
7079
7082
7089
7165
7168
7176
7178
Tibetano
Bretón
Catalán
Corso
Checo
Galés
Danés
Alemán
Bhutanés
Griego
Inglés
Esperanto
Español
Estonio
Euskera
Persa
Idioma
Afarí
Abcaciano
Afrikaans
Amarico
Arabe
Asamés
Aymara
Azerbayano
Bashkir
Bielorruso
Búlgaro
Biharí
Bislamano
Bengalí
Finés
Fidji
Faroese
Francés
Frisiano
Irlandés
Escocés gaélico
Gallego
Guaraní
Gujarati
Hausa
Hindú
Croata
Húngaro
Armenio
Interlingua
ES
ET
EU
FA
DZ
EL
EN
EO
CS
CY
DA
DE
BO
BR
CA
CO
Abreviatura
AA
AB
AF
AM
AR
AS
BG
BH
BI
BN
AY
AZ
BA
BE
HR
HU
HY
IA
GN
GU
HA
HI
FY
GA
GD
GL
FI
FJ
FO
FR
(Para obtener más detalles, consulte la la página 34.)
Kashmiri
Curdo
Kirghiz
Latín
Lingala
Laotian
Lituano
Latvian
Malgasy
Maorí
Macedonio
Malaylam
Mongol
Moldavio
Marathi
Malayo
Idioma
Interlingue
Inupiak
Indonesio
Islandés
Italiano
Hebreo
Japonés
Yidish
Javanés
Georgiano
Kazakh
Groenlandés
Camboyano
Kannada
Coreano
Maltés
Burmese
Nauru
Nepalí
Holandés
Noruego
Occitan
(Afan) Oromo
Orlya
Punjabi
Polaco
Pashto, Pushto
Portugués
Quechua
Romance
PS
PT
QU
RM
OM
OR
PA
PL
NE
NL
NO
OC
MS
MT
MY
NA
LV
MG
MI
MK
ML
MN
MO
MR
LA
LN
LO
LT
KO
KS
KU
KY
Abreviatura Código
IE
IK
7369
7375
IN
IS
IT
IW
7378
7383
7384
7387
JA
JI
JW
KA
KK
KL
KM
KN
7465
7473
7487
7565
7575
7576
7577
7578
7579
7583
7585
7589
7665
7678
7679
7684
7686
7771
7773
7775
7776
7778
7779
7782
7977
7982
8065
8076
8083
8084
8185
8277
7783
7784
7789
7865
7869
7876
7879
7967
Turco
Tsonga
Tatar
Twi
Ucrano
Urdu
Uzbek
Vietnamita
Volapuk
Wolof
Xhosa
Yoruba
Chino
Zulú
Albano
Serbio
Siswati
Sesotho
Sudanés
Sueco
Suajili
Tamil
Telugu
Tajik
Thailandia
Tigrinya
Turkmen
Tagalog
Setswana
Tongan
Idioma
Kirundi
Rumano
Ruso
Kinyarwanda
Sánscrito
Sindhi
Sangho
Serbio-croata
Singalés
Eslovaco
Esloveno
Samoan
Shona
Somalí
VO
WO
XH
YO
ZH
ZU
UK
UR
UZ
VI
TR
TS
TT
TW
TK
TL
TN
TO
TE
TG
TH
TI
SQ
SR
SS
ST
SU
SV
SW
TA
Abreviatura Código
RN
RO
8278
8279
RU
RW
SA
SD
8285
8287
8365
8368
SG
SH
SI
SK
SL
SM
SN
SO
8371
8372
8373
8375
8376
8377
8378
8379
8381
8382
8383
8384
8385
8386
8387
8465
8469
8471
8472
8473
8475
8476
8478
8479
8679
8779
8872
8979
9072
9085
8482
8483
8484
8487
8575
8582
8590
8673
76
-ES
Lista de códigos de país
(Para obtener más detalles, consulte la la página 34.)
CX
CY
CZ
DE
CO
CR
CU
CV
DJ
DK
CK
CL
CM
CN
CF
CG
CH
CI
BO
BR
BS
BT
BI
BJ
BM
BN
BE
BF
BG
BH
AZ
BA
BB
BD
Abreviatura
AD
AE
AF
AG
AI
AL
AM
AS
AT
AU
AW
AN
AO
AQ
AR
BV
BW
BY
BZ
CA
CC
CD
6779
6782
6785
6786
6788
6789
6790
6869
6874
6875
6770
6771
6772
6773
6775
6776
6777
6778
País
Andorra
Emiratos Árabes Unidos
Afganistán
Antigua y Barbuda
Anguilla
Albania
Armenia
Antillas Holandesas
Angola
Antártida
Argentina
Samoa Americana
Austria
Australia
Aruba
Azerbayán
Bosnia y Herzegovinia
Barbados
Bangladesh
Bélgica
Burkina Faso
Bulgaria
Bahrein
Burundi
Benin
Bermuda
Brunei
Bolivia
Brasil
Bahamas
Bhutan
Isla Buvet
Botswuana
Belarus
Bélice
Canadá
Islas Coos
República Democrática del Congo
República Centroafricana
Congo
Suiza
Costa de marfil
Islas Cook
Chile
Camerún
China
Colombia
Costa Rica
Cuba
Cabo Verde
Islas de Navidad
Chipre
República Checa
Alemania
Djibouti
Dinamarca
6673
6674
6677
6678
6679
6682
6683
6684
6590
6665
6666
6668
6669
6670
6671
6672
6686
6687
6689
6690
6765
6767
6768
6578
6579
6581
6582
6583
6584
6585
6587
Código
6568
6569
6570
6571
6573
6576
6577
GP
GQ
GR
GS
GI
GL
GM
GN
GD
GE
GF
GH
FO
FR
GA
GB
Abreviatura
DM
DO
DZ
EC
EE
EG
FI
FJ
FK
FM
EH
ER
ES
ET
IT
JM
JO
JP
IO
IQ
IR
IS
ID
IE
IL
IN
HN
HR
HT
HU
KE
KG
KH
GT
GU
GW
GY
HK
HM
Guatemala
Guam
Guinea Bisau
Guyana
Hong Kong
Isla Heard e Islas
McDonald
Honduras
Croacia
Haití
Hungría
Indonesia
Irlanda
Israel
India
Territorio Británico del Océano Índico
Irak
República Islámica de Irán
Islandia
Italia
Jamaica
Jordania
Japón
Kenya
Kyrgyzstan
Camboya
7686
7689
7765
7767
7768
7771
7772
7775
7666
7667
7673
7675
7682
7683
7684
7685
7867
7869
7870
7871
7873
7876
7786
7787
7788
7789
7790
7865
7879
7880
7882
7885
7890
7977
8065
7776
7777
7778
7779
7780
7781
7782
7783
7784
7785
Código
7573
7577
7578
7580
Kiribati
Comoros
País
Saint Kitts y Nevis
República Popular
Democrática de Corea
7582
7587
7589
7590
7665
República de Corea
Kuwait
Islas Caimán
Kazakstan
República Popular
Democrática de Laos
Líbano
Santa Lucía
Liechtenstain
Sri Lanka
Liberia
Lesotho
Lituania
Luxemburgo
Lavia
Libyan Arab Jamahiriya
Marruecos
Mónaco
Moldavia
Madagascar
Islas Marshall
Macedonia, Antigua
República de Yugoslavia
Mali
Myanmar
Mongolia
Macao
Islas Marianas del Norte
Martinica
Mauritania
Montserrat
Malta
Mauricio
Maldivas
Malawi
México
Malasia
Mozambique
Namibia
Nueva Caledonia
Níger
Isla Norlfolk
Nigeria
Nicaragua
Holanda
Noruega
Nepal
Nauru
Niue
Nueva Zelanda
Omán
Panamá
77
-ES
SB
SC
SD
SE
RO
RU
RW
SA
SG
SH
SI
Abreviatura
PE
PF
PG
PH
PK
PL
PM
PN
PR
PT
PW
PY
QA
RE
8279
8285
8287
8365
8366
8367
8368
8369
8371
8372
8373
8077
8078
8082
8084
8087
8089
8165
8269
Código
8069
8070
8071
8072
8075
8076
País
Perú
Polinesia Francesa
Papúa Nueva Guinea
Filipinas
Pakistán
Polonia
Saint Pierre y Miquesion
Pitcairn
Puerto Rico
Portugal
Palau
Paraguay
Quatar
Reunión
Rumania
Federación Rusa
Ruanda
Arabia Saudí
Islas Salomón
Seychelles
Sudán
Suecia
Singapur
Santa Helena
Eslovenia
TM
TN
TO
TP
TG
TH
TJ
TK
TR
TT
TV
Abreviatura
SJ
SK
SL
SM
SN
SO
SZ
TC
TD
TF
SR
ST
SV
SY
8471
8472
8474
8475
8477
8478
8479
8480
8482
8484
8486
8382
8384
8386
8389
8390
8467
8468
8470
Código
8374
8375
8376
8377
8378
8379
País
Svalbard y Jan Mayen
Eslovaquia
Sierra Leona
San Marino
Senegal
Somalia
Surinam
San Tomé y Príncipe
El Salvador
República Árabe Siria
Suiza
Chad
Turks y Caicos Islas
Territorios Franceses del Sur
Togo
Tailandia
Tajikistan
Tokelau
Turkemnistan
Tunez
Tonga
Timor del Este
Turquía
Trinidad Tobago
Tuvalu
Abreviatura
TW
TZ
UA
UG
UM
US
UY
UZ
VA
YE
YT
YU
ZA
ZM
ZW
VC
VE
VG
VI
VN
VU
WF
WS
8969
8984
8985
9065
9077
9087
8667
8669
8671
8673
8678
8685
8770
8783
Código
8487
8490
8565
8571
8577
8583
8589
8590
8665
País
Taiwan, Provincia de China
Tanzania, República Unida de
Ucrania
Uganda
United States Minor
Outlying Islands
Estados Unidos
Uruguay
Uzbestán
Santa Sede (Estado de
Ciudad de Vaticano)
Saint Vincent y Grenadines
Venezuela
Islas Vírgenes, Británicas
Islas Vírgenes, Americanas
Vietnam
Vanuatu
Wallis y Futuna
Satnos
Yemen
Mayotte
Yugoslavia
Sudáfrica
Zambia
Zimbawe
78
-ES
En caso de dificultad
Si surge algún problema, apáguelo y vuelva a encenderlo. Si la unidad sigue sin funcionar correctamente, compruebe las cuestiones que aparecen en la lista siguiente. Esta guía le ayudará a aislar el problema si la unidad no funciona. Por lo demás, asegúrese de que el resto del sistema está correctamente conectado y, de ser así, consulte con el proveedor Alpine.
Cuestiones básicas
En la pantalla no aparece ningún elemento o función.
• El vehículo tiene el contacto apagado.
- Aunque la unidad esté conectada según las instrucciones, no funcionará si el contacto del vehículo está apagado.
• Cables de alimentación mal ajustados.
- Compruebe los cables de alimentación.
• Fusible quemado.
- Compruebe el fusible que está en el cable de la batería de la unidad; sustitúyalo en caso necesario.
• Mal funcionamiento del microordenador interno a causa de interferencias, etc.
- Presione el interruptor RESET con un bolígrafo u otro elemento puntiagudo.
• El modo de fundido está activado.
- Cancele el modo de fundido.
No se oye ningún sonido o el sonido no es natural.
• Ajuste incorrecto de los controles de volume (volumen)/balance
(equilibrio)/fader (atenuador).
- Reajuste los controles.
• Las conexiones no están bien realizadas o están sueltas.
- Compruebe las conexiones y apriételas.
La pantalla está oscura.
• El control de brillo está ajustado en la posición mínima.
- Ajuste el control de brillo.
• La temperatura en el vehículo es demasiado baja.
- Aumente la temperatura del interior del vehículo hasta situarla dentro de la gama de temperatura de funcionamiento.
• Las conexiones del DVD, del reproductor de CD o del sistema de navegación no están bien sujetas.
- Compruebe las conexiones y apriételas.
Las imágenes visualizadas presentan un movimiento anormal.
• La temperatura en el vehículo es demasiado alta.
- Rebaje la temperatura en el interior del vehículo.
La imagen no es nítida o presenta ruido.
• La lámina fluorescente está gastada.
- Sustituya la lámina fluorescente.
El sistema de navegación no funciona.
• El sistema de navegación no está correctamente conectado.
- Compruebe las conexiones del sistema de navegación y conecte los cables de forma correcta y firme.
La imagen no es nítida.
• El tubo fluorescente está agotado.
- Sustituya el tubo fluorescente*.
* La sustitución del tubo fluorescente no está cubierta por la garantía, ya que el tubo es un artículo de consumo.
Radio
No se recibe ninguna emisora.
• No hay antena o bien hay una conexión abierta en el cable de antena.
- Compruebe que la antena esté correctamente conectada y sustituya la antena o el cable en caso necesario.
No se pueden sintonizar emisoras en el modo de búsqueda.
• Usted se encuentra en un área de recepción débil.
- Compruebe que el sintonizador está en modo DX.
• Si se encuentra en una zona de señal intensa, es posible que la antena no esté puesta a tierra o conectada adecuadamente.
- Compruebe las conexiones de la antena, si está bien conectada a tierra, y si la ubicación de montaje es correcta.
• Es posible que la longitud de la antena no sea adecuada.
- Compruebe si la antena está completamente desplegada. Si está rota, reemplácela por otra nueva.
La emisión es ruidosa.
• La longitud de la antena no es adecuada.
- Extienda completamente la antena. Si está rota, reemplácela por otra.
• La antena está mal conectada a tierra.
- Compruebe si la antena está bien conectada a tierra y si la ubicación de montaje es correcta.
• La señal de la emisora es débil y ruidosa.
- Si la solución anterior no funciona, sintonice otra emisora.
CD/MP3/WMA/AAC/DVD/Vídeo CD
El sonido de reproducción del disco fluctúa.
• Condensación de humedad en el módulo del disco.
- Espere el tiempo necesario para que se evapore la humedad
(aproximadamente 1 hora).
No es posible introducir un disco.
• Ya hay un disco en el reproductor de DVD.
- Expulse el disco y retírelo.
• No se está introduciendo el disco correctamente.
- Asegúrese de que el disco se está introduciendo tal como indican las instrucciones de la sección Funcionamiento del reproductor de CD/MP3/WMA/AAC, DVD/Vídeo.
No se puede avanzar ni rebobinar el disco.
• El disco está dañado.
- Expulse el disco y tírelo a la basura; la utilización de un disco dañado en la unidad puede causar daños en el mecanismo.
El sonido de reproducción del disco da saltos debido a la vibración.
• Montaje inadecuado de la unidad.
- Vuelva a montar la unidad firmemente.
• El disco está muy sucio.
- Limpie el disco.
• El disco está rayado.
- Cambie el disco.
• La lente del transductor está sucia.
- No utilice un disco limpiador de lentes de venta en comercios.
Póngase en contacto con su distribuidor ALPINE más cercano.
El sonido de reproducción del disco da saltos sin vibración.
• El disco está sucio o rayado.
- Limpie el disco. Los discos dañados deberán reemplazarse.
Imposible reproducir CD-R/CD-RW.
• No se ha realizado la sesión de cierre (finalización).
- Finalice el disco y vuelva a intentar reproducirlo.
Aparece un error
• Error mecánico
- Pulse . Una vez que desaparezca la indicación de error, introduzca de nuevo el disco. Si la solución señalada no resuelve el problema, consulte a su proveedor ALPINE más cercano.
79
-ES
Imposible reproducir MP3/WMA/AAC.
• Se ha producido un error de escritura. El formato de CD no es compatible.
- Compruebe que el CD se ha grabado en un formato
compatible. Consulte “Acerca de MP3/WMA/AAC”
(páginas 19 y 20 y escriba de nuevo el CD en el formato
aceptado por esta unidad.
La unidad no funciona.
• El monitor está apagado.
- Encienda el monitor.
• Condensación.
- Espere un rato (1 hora aproximadamente) para que la condensación se evapore.
No aparece ninguna imagen.
• El monitor no se encuentra en el modo que usted desea ver.
- Cambie al modo que desee.
• El monitor no está correctamente conectado al freno de mano.
- Conecte el cable del freno de mano al monitor y ponga el freno de mano.
(Si desea más detalles, consulte las instrucciones del monitor.)
La reproducción no comienza.
• Ha introducido el disco al revés.
- Compruebe el disco e introdúzcalo con la cara de la etiqueta hacia arriba.
• El disco está sucio.
- Limpie el disco.
• Se ha introducido un disco que la unidad no puede reproducir.
- Compruebe si el disco puede reproducirse.
• Está activado el control paterno.
- Cancele el control paterno o cambie el nivel de calificación.
La imagen no es nítida o presenta ruido.
• Se está adelantando o rebobinando el disco.
- La imagen puede presentar una ligera perturbación, pero es normal.
• La batería del vehículo está algo descargada.
- Compruebe la batería y las conexiones.
(Es posible que la unidad no funcione correctamente si la alimentación de la batería es inferior a 11 voltios con una carga aplicada.)
• El tubo fluorescente del monitor está agotado.
- Sustituya el tubo fluorescente del monitor.
La imagen se detiene a veces.
• El disco está rayado.
- Sustitúyalo por un disco que no esté rayado.
“Rental Countdown OK?”
• Durante la reproducción de un archivo de alquiler, si se selecciona B.SKIP o ENTER en el menú de selección de archivos, aparece el mensaje “Rental Countdown OK?” (¿Tiempo de descuento de alquiler correcto?). La reproducción del archivo de alquiler se interrumpe (el tiempo de visionado se reduce en 1).
Para confirmar la detención de la reproducción, toque [Yes], o bien toque [No] para seguir reproduciendo el archivo.
“View DivX
®
VOD Rental
This rental has (remaining times) views left.
Do you want to use one of your (remaining times) views now?”
• Si aún quedan tiempos de audio/visual, aparece el número veces que se podrá reproducir el archivo. Para reproducirlo, toque
[Yes]. Si quiere reproducir el siguiente archivo, toque [No].
Indicación para CD/MP3/WMA/AAC
• No se ha introducido ningún disco.
- Introduzca un disco.
• Aunque hay un disco introducido, aparece la indicación “No
Disc” y la unidad no reproduce ni expulsa el disco.
- Extraiga el disco siguiendo estos pasos:
Pulse durante 3 segundos por lo menos.
• Error del mecanismo.
1) Pulse y expulse el disco.
Si la unidad no expulsa el disco, consulte con su proveedor
Alpine.
2) Si la indicación de error persiste tras la expulsión del disco, pulse de nuevo.
Si la indicación de error tampoco desaparece al pulsar varias veces, consulte a su proveedor Alpine.
Archivo
No se pueden realizar algunas operaciones si se muestra el siguiente mensaje.
“Authorization Error This player is not authorized to play this video.”
• Si se reproducen archivos DivX
®
no autorizados y protegidos con DRM, aparecerá el siguiente mensaje durante 2 segundos:
“Authorization Error This player is not authorized to play this video”. Esto significa que el código de registro del archivo no coincide con el del reproductor, por lo que no se puede reproducir. Una vez mostrado el mensaje, se reproducirá el principio del siguiente archivo válido disponible automáticamente.
“Rental expired”
• El alquiler de DivX
®
da acceso a un número fijo de visionados.
Si el tiempo de visionado ha llegado a 0, aparecerá el mensaje
“Rental expired” (Alquiler vencido) durante 2 segundos. Esto indica que el archivo ya no podrá reproducirse más. Una vez mostrado el mensaje, se reproducirá el principio del siguiente archivo válido disponible automáticamente.
80
-ES
• Disco rayado, contaminado/mala grabación/disco incompatible con esta unidad.
- Pulse .
- Cambie el disco.
• Se reprodujo un archivo WMA protegido contra copias.
- Solo puede reproducir archivos no protegidos contra copia.
• Se ha utilizado una velocidad de bit/velocidad de muestreo no admitida por la unidad.
- Utilice una velocidad de bit/velocidad de muestreo admitida por la unidad.
Indicación para DVD/Vídeo CD Indicación para el cambiador de CD
• No se ha introducido ningún disco.
- Introduzca un disco.
• Aunque hay un disco introducido, aparece la indicación “No
Disc” y la unidad no reproduce ni expulsa el disco.
- Extraiga el disco siguiendo estos pasos:
Pulse durante 3 segundos por lo menos.
• Se ha activado el circuito protector debido a la alta temperatura.
- El indicador desaparecerá cuando la temperatura vuelva a situarse dentro de la gama de funcionamiento.
• Los botones de la unidad y del mando a distancia (opcional) no responden.
- En el caso de algunos discos o modos de reproducción, no pueden realizarse algunas operaciones. Este comportamiento no es anormal.
• Mal funcionamiento del cambiador de CD.
- Consulte a su proveedor Alpine. Pulse el botón de expulsión del cargador y extraiga el cargador.
Compruebe la indicación. Introduzca de nuevo el cargador.
Si no puede extraer el cargador, consulte a su proveedor
Alpine.
• No es posible extraer el cargador.
- Pulse el botón de expulsión del cargador. Si la unidad no expulsa el cargador, consulte con su proveedor Alpine.
• Error del mecanismo.
1) Pulse y expulse el disco.
Si la unidad no expulsa el disco, consulte con su proveedor
Alpine.
2) Si la indicación de error persiste tras la expulsión del disco, pulse de nuevo.
Si la indicación de error tampoco desaparece al pulsar varias veces, consulte a su proveedor Alpine.
• En el interior del cambiador de CD ha quedado un disco.
- Pulse el botón de expulsión para activar la función de expulsión. Cuando el cambiador de CD termine de ejecutar la función, introduzca un cargador de CD vacío en el cambiador de CD para que recoja el disco que quedó en el cambiador de
CD.
• No hay cargador insertado en el cambiador de CD.
- Inserte un cargador.
• Disco rayado, contaminado/mala grabación/disco incompatible con esta unidad.
- Pulse .
- Cambie el disco.
• El disco indicado no existe.
- Elija otro disco.
Indicación para memoria USB/reproductor de audio portátil
• El disco no coincide con el número del código de región.
- Inserte un disco que sí coincida con el número del código.
• Error de base de datos o de decodificador.
- Para resolver el problema, puede cambiar la fuente.
• Se ha intentado utilizar la unidad en modo DVD con un disco insertado.
- Saque el disco antes de iniciar el modo DVD.
• Error de comunicación o error en el arranque.
- Puede resolver el problema conectando de nuevo la memoria
USB/reproductor de audio portátil o cambiando la fuente.
(modo DivX
®
)
• Se ha utilizado una velocidad de bit/velocidad de muestreo no admitida por la unidad.
- Utilice una velocidad de bit/velocidad de muestreo admitida por la unidad.
81
-ES
Indicación para el modo iPod
• El reproductor de audio portátil no está verificado.
- Puede resolver el problema conectando de nuevo el reproductor de audio portátil.
• El iPod/iPhone no está conectado.
- Verifique que el reproductor iPod/iPhone esté debidamente conectado (consulte “Conexiones”).
Compruebe que el cable no esté doblado en exceso.
• El dispositivo conector USB recibe una corriente anómala.
- Para resolver el problema, puede cambiar la fuente.
• El reproductor iPod/iPhone no contiene ninguna canción.
- Descargue canciones al iPod/iPhone y conéctelo al
IVA-D511RB/IVA-D511R.
• Hay conectado un dispositivo USB no compatible con esta unidad.
- Conecte un dispositivo USB compatible con la unidad.
• Error de base de datos o de decodificador.
- Para resolver el problema, puede cambiar la fuente.
• No hay conectada ninguna memoria USB/reproductor de audio portátil.
- Asegúrese de que el dispositivo de memoria USB esté bien conectado y de que el cable no esté demasiado doblado.
• Error de comunicación o error en el arranque.
- Puede resolver el problema conectando de nuevo el iPod/ iPhone o cambiando de fuente.
• No hay ninguna canción (archivo) en la memoria USB/ reproductor de audio portátil.
- Conecte la memoria USB/reproductor de audio portátil después de guardar canciones (archivos).
• El iPod/iPhone no está verificado.
- Puede resolver el problema conectando de nuevo el iPod/ iPhone.
• Se ha utilizado una velocidad de bit/velocidad de muestreo no admitida por la unidad.
- Utilice una velocidad de bit/velocidad de muestreo admitida por la unidad.
• El dispositivo conector USB recibe una corriente anómala.
- Para resolver el problema, puede cambiar la fuente.
• Hay conectado un dispositivo USB no compatible con esta unidad.
- Conecte un dispositivo USB compatible con la unidad.
• Se reprodujo un archivo WMA protegido contra copias.
- Solo puede reproducir archivos no protegidos contra copia.
82
-ES
Especificaciones
SECCIÓN DEL MONITOR
Tamaño de la pantalla
Tipo de LCD
7,0"
TN LCD de tipo transparente
Sistema operativo
Número de elementos de la
Matriz activa TFT imagen
Número efectivo de elementos
384.000 elem. (800 × 480) de la imagen 99,99% o más
Sistema de iluminación LED
SECCIÓN DEL SINTONIZADOR FM
Rango de sintonía
Sensibilidad útil en mono
87,5 – 108,0 MHz
8,1 dBf (0,7 µV/75 ohmios)
Umbral de sensibilidad 50 dB 12 dBf (1,1 µV/75 ohmios)
Selectividad de canal alternativo 80 dB
Relación de señal/ruido
Separación estéreo
Relación de captura
65 dB
35 dB
2,0 dB
SECCIÓN DEL SINTONIZADOR MW
Rango de sintonía
Sensibilidad (Norma IEC)
531 – 1.602 kHz
25,1 µV/28 dBf
SECCIÓN DEL SINTONIZADOR DE LW
Rango de sintonía
Sensibilidad (Norma IEC)
153 – 281 kHz
31,6 µV/30 dBf
SECCIÓN DE USB
Requisitos de USB
Consumo máx. energía
Clase USB
Sistema de archivos
Decodificación MP3
Decodificación WMA
Decodificación AAC
Número de canales
Respuesta de frecuencia*
Distorsión armónica total
Gama dinámica
Relación de señal/ruido
Separación de canales
USB 1.1/2.0
500 mA
USB (dispositivo de reproducción)/
USB (almacenamiento masivo)
FAT12/16/32
MPEG-1/2 AUDIO Layer-3
Windows Media™ Audio
Archivo “.m4a” en formato
AAC-LC
2 canales (estéreo)
5-20.000 Hz (±1 dB)
0,008% (a 1 kHz)
95 dB (a 1 kHz)
105 dB
85 dB (a 1 kHz)
* La respuesta de frecuencia puede variar en función del software de codificación o la velocidad de bits.
SECCIÓN DE CD/DVD
Respuesta de frecuencia 5 – 20.000 Hz
Fluctuación y trémolo (% WRMS)Por debajo de los límites medibles
Distorsión armónica total
Gama dinámica
0,008% (a 1 kHz)
95 dB (a 1 kHz)
Separación de canales
Sistema de señal
Resolución horizontal
85 dB (a 1 kHz)
NTSC/PAL
500 líneas o más
Nivel de salida de vídeo 1Vp-p (75 ohmios)
Relación señal/ruido de vídeo DVD: 60 dB
Relación señal/ruido de audio 105 dB
RECEPCIÓN
Longitud de onda
Potencia de láser
DVD: 666 nm
CD: 785 nm
CLASS II
GENERAL
Alimentación
Temperatura de funcionamiento
14,4 V CC
(11–16 V de margen permisible)
+32 °F a +113 °F
(0 °C a +45 °C)
Salida de alimentación máxima50 W × 4
Voltaje de salida 2.000 mV/10 kohmios
Peso 2,7 kg
(5 lbs. 15 oz)
Nivel de salida de audio
Salida previa
(delantero, trasero): 2 V/10 kohmios (máx.)
Salida previa
(subwoofer): 2 V/10 kohmios (máx.)
AUX OUT: 1,2 V/10 kohmios
Ai-NET: 850 mV
TAMAÑO DEL CHASIS
Anchura
Altura
Profundidad
178 mm
50 mm
165 mm
• Debido a la mejora continua del producto, las especificaciones y el diseño están sujetos a cambio sin previo aviso.
• El panel LCD se fabrica utilizando una tecnología de fabricación de una precisión extremadamente alta. Su ratio de píxel efectivo es superior al 99,99%. Ello significa que existe una posibilidad de que el 0,01% de los píxeles estén siempre encendidos o apagados.
PRECAUCIÓN
PRODUCTO LÁSER
DE CLASE 1
(Parte inferior del reproductor)
CAUTION-Laser radiation when open, DO NOT STARE INTO BEAM
(Parte inferior del reproductor)
PRECAUCIÓN–Radiación láser al abrirse, NO MIRE FIJAMENTE EL
HAZ
83
-ES
Instalación y conexiones
Antes de instalar o conectar la unidad, lea atentamente
lo siguiente y de las páginas 5 a 10 de este manual para
emplearla adecuadamente.
Advertencia
REALICE LAS CONEXIONES CORRECTAMENTE.
Una conexión incorrecta puede producir un incendio o dañar el equipo.
UTILICE LA UNIDAD SOLAMENTE EN VEHÍCULOS QUE
TENGAN 12 VOLTIOS CON NEGATIVO A MASA.
(Consulte a su distribuidor en caso de duda.) De no ser así, podría ocasionar un incendio, etc.
ANTES DE EFECTUAR EL CABLEADO, DESCONECTE EL
CABLE DEL TERMINAL NEGATIVO DE LA BATERÍA.
De no hacerlo así, podría ocasionar una descarga eléctrica o heridas debido a cortocircuitos eléctricos.
IMPIDA QUE LOS CABLES SE ENREDEN CON LOS OBJETOS
SITUADOS ALREDEDOR.
Disponga la instalación eléctrica y los cables conforme a lo descrito en el manual para evitar obstáculos durante la conducción. Los cables que obstaculizan la conducción o que cuelgan de partes del vehículo como el volante de dirección, la palanca de cambios, los pedales de freno, etc., se consideran extremadamente peligrosos.
NO EMPALME CABLES ELÉCTRICOS.
Nunca corte el aislamiento de un cable para suministrar energía a otro equipo. Esto hace que la capacidad portadora del cable se supere y puede ser la causa de incendios o descargas eléctricas.
EVITE DAÑAR LOS TUBOS Y EL CABLEADO CUANDO
TALADRE AGUJEROS.
Si taladra agujeros en el chasis durante la instalación, tome las precauciones necesarias para no rozar, dañar u obstruir los tubos, las tuberías de combustible, los depósitos o el cableado eléctrico.
De lo contrario, podría provocar un incendio.
NO UTILICE TUERCAS O PERNOS EN EL SISTEMA DE
FRENOS O DE DIRECCIÓN PARA REALIZAR LAS
CONEXIONES A MASA.
Los pernos o tuercas empleados en los sistemas de freno o de dirección (o en cualquier otro sistema relacionado con la seguridad del vehículo), o los depósitos, NUNCA deben utilizarse para instalaciones de cableado o conexión a masa. Si utiliza tales partes podrá incapacitar el control del vehículo y provocar un incendio, etc.
MANTENGA LOS OBJETOS PEQUEÑOS, COMO TUERCAS O
TORNILLOS, FUERA DEL ALCANCE DE LOS NIÑOS.
La ingestión de estos objetos puede provocar lesiones graves. Si esto ocurre, consulte con un médico inmediatamente.
NO INSTALE EL EQUIPO EN LUGARES QUE PUEDAN
INTERFERIR CON LA OPERACIÓN DEL VEHÍCULO, COMO
EL VOLANTE DE DIRECCIÓN O LA CAJA DE CAMBIOS DE
VELOCIDAD.
Esto podría obstaculizar la visibilidad y dificultar el movimiento, etc. y provocar accidentes graves.
IMPORTANTE
Anote el número de serie de la unidad en el espacio proporcionado a continuación y consérvelo como registro permanente. La placa del número de serie se encuentra en la base de la unidad.
Precaución
CONFÍE EL CABLEADO Y LA INSTALACIÓN A PROFESIONALES.
El cableado y la instalación de este equipo requieren una competencia y experiencia técnica confirmada. Para garantizar la seguridad, póngase siempre en contacto con el distribuidor al que ha comprado el equipo para confiarle estas tareas.
UTILICE LOS ACCESORIOS ESPECIFICADOS E INSTÁLELOS
CORRECTAMENTE.
Asegúrese de utilizar los accesorios especificados solamente. La utilización de otras piezas no designadas puede ser la causa de daños en el interior de la unidad o de una instalación incorrecta.
Las piezas pueden aflojarse, lo que, además de ser peligroso, puede provocar averías.
DISPONGA EL CABLEADO DE FORMA QUE LOS CABLES NO
SE DOBLEN, NO SE CONTRAIGAN NI ROCEN UN BORDE
METÁLICO AFILADO.
Aleje los cables y el cableado de piezas móviles (como los raíles de los asientos) o de bordes puntiagudos o afilados. De esta forma evitará dobleces y daños en el cableado. Si los cables se introducen por un orificio de metal, utilice una arandela de goma para evitar que el borde metálico del orificio corte el aislamiento del cable.
NO INSTALE LA UNIDAD EN LUGARES MUY HÚMEDOS O
LLENOS DE POLVO.
Evite instalar la unidad en lugares con altos índices de humedad o polvo. Si entra polvo o humedad, el equipo puede averiarse.
Precauciones
• Asegúrese de desconectar el cable del borne negativo (–) de la batería antes de instalar el IVA-D511RB/IVA-D511R. Esto reducirá cualquier posibilidad de dañar la unidad en caso de un cortocircuito.
• Asegúrese de conectar los cables codificados con colores de acuerdo con el diagrama. Las conexiones incorrectas podrán ocasionar un malfuncionamiento de la unidad o dañar el sistema eléctrico del vehículo.
• Cuando haga las conexiones al sistema eléctrico del vehículo, tenga en cuenta los componentes instalados en fábrica (p.ej., el ordenador de a bordo). No coja corriente de estos conductores para alimentar esta unidad. Cuando conecte el IVA-D511RB/
IVA-D511R a la caja de fusibles, asegúrese de que el fusible del circuito que piensa utilizar para el IVA-D511RB/IVA-D511R tiene el amperaje adecuado. De lo contrario, la unidad y/o el vehículo podrán sufrir daños. Cuando no esté seguro, consulte a su distribuidor ALPINE.
• El IVA-D511RB/IVA-D511R utiliza tomas tipo RCA hembras para la conexión a otras unidades (p.ej. amplificador) dotadas de conectores RCA. Es posible que necesite un adaptador para conectar otras unidades. En ese caso, póngase en contacto con su distribuidor ALPINE autorizado para que le aconseje.
• Asegúrese de conectar los cables (–) de altavoz al terminal (–) de altavoz. No conecte nunca entre sí los cables de altavoz de los canales izquierdo y derecho ni a la carrocería del vehículo.
• La pantalla deberá estar completamente cerrada en el alojamiento al realizar la instalación. En caso contrario, podrán surgir problemas.
• Cuando instale la unidad en un automóvil, asegúrese de que la pantalla pueda cerrarse/abrirse sin tocar la palanca de cambios.
NÚMERO DE SERIE:
FECHA DE
INSTALACIÓN:
INSTALADOR:
LUGAR DE
ADQUISICIÓN:
84
-ES
Instalación
Precaución
No bloquee el ventilador o el sumidero de calor de la unidad, ya que impediría la circulación de aire. Si dichos elementos están bloqueados, el calor se acumulará dentro de la unidad y ello puede provocar un incendio.
Orificio de ventilación
Parte trasera de la unidad
Instalación del monitor
Lugar de instalación
Antes de decidir la posición de montaje, compruebe que la apertura y el cierre de la pantalla no obstaculizará la manipulación de la palanca de cambios de marcha.
• Instálela en un ángulo de visión de 30 grados desde la horizontal.
• El ángulo del monitor está ajustado de fábrica en 90 grados. En función del vehículo, es posible que el monitor golpee el salpicadero al abrirse. El ángulo del monitor puede ajustarse y almacenarse en la memoria para que esto no suceda. Para ajustar el monitor,
consulte “Ajuste del ángulo del monitor” en la página 39.
Incluso cuando se extrae la carga de pila del vehículo, el ángulo de monitor ajustado permanece almacenado en la memoria.
2
Tornillo
Tuerca hexagonal
(M5)
Pasador
IVA-D511RB/
IVA-D511R
Brida metálica de montaje
Cable de tierra
Bastidor
Marco frontal
(incluido)
El borde más ancho debería estar boca abajo.
Si su vehículo dispone de soporte, monte el pasador hexagonal en el panel posterior del IVA-D511RB/IVA-D511R y ponga la funda de caucho en el pasador. Si su vehículo no dispone de soporte de montaje, refuerce la unidad del monitor con una brida de montaje metálica (no incluida).
Fije el cable de tierra de la unidad en un punto metálico limpio utilizando un tornillo ( ) ya sujeto al bastidor del vehículo.
• En el caso del tornillo marcado con , utilice un tornillo adecuado para la ubicación de montaje elegida.
Conecte la conexión de entrada procedente de un amplificador o un ecualizador a la conexión de salida correspondiente de la parte posterior izquierda del
IVA-D511RB/IVA-D511R. Conecte las demás conexiones del IVA-D511RB/IVA-D511R siguiendo las indicaciones de la sección Conexiones.
3
1
Soporte
Funda de montaje
(incluida)
Soporte para el
Pasador hexagonal montaje (incluido)
(Incluida)
Salpicadero
Funda de caucho
(Incluida)
Placas de presión*
IVA-D511RB/
IVA-D511R
Tornillos de cabeza embutida
(M4 × 5) (incluidos)
Introduzca la funda de montaje en el salpicadero. Instale el soporte incorporado en el monitor.
• Utilice los tornillos de cabeza embutida incluidos (M4 × 5) para instalar el monitor.
Si utiliza tornillos de otro tipo para instalar el monitor, puede provocar un mal funcionamiento.
* Si el manguito de montaje instalado en el salpicadero está flojo, las placas de presión pueden doblarse un poco para solventar el problema.
Patilla de cierre
Introduzca el IVA-D511RB/IVA-D511R en el salpicadero.
Cuando la unidad esté en su lugar, cerciórese de que los pasadores de fijación hayan quedado completamente asentados hacia abajo. Para ello puede presionar firmemente a unidad al tiempo que empuja la patilla de cierre con un pequeño destornillador. Esto permite asegurarse de que la unidad queda correctamente fijada y no se saldrá accidentalmente del salpicadero. Coloque el marco frontal incorporado.
Retirada
1. Utilice un pequeño destornillador (u otra herramienta similar) para empujar las patillas de cierre hacia arriba
(posición “up”) (véase el Paso 3). Tras liberar la primera patilla, extraiga ligeramente la unidad para asegurarse de que no vuelve a bloquearse la patilla de cierre antes de soltar la segunda patilla.
2. Tire de la unidad hacia fuera y manténgala desbloqueada mientras lo hace.
85
-ES
< VEHÍCULO JAPONÉS >
Instálese la unidad utilizando el soporte original del vehículo.
Tornillos de cabeza embutida (M4 × 5) (incluidos)
Cable de tierra
IVA-D511RB/
IVA-D511R
Soporte para el montaje
• Utilice los tornillos de cabeza embutida incluidos (M4
× 5) para instalar el monitor.
Si utiliza tornillos de otro tipo para instalar el monitor, puede provocar un mal funcionamiento. No obstante, únicamente si no puede realizar la instalación con los tornillos de cabeza embutida (M4
× 5), utilice el tornillo suministrado (M4 × 6).
Diagrama de conexión del interruptor unipolar (vendido por separado)
(Si la fuente de alimentación de ciclo combinado no está disponible)
IVA-D511RB/IVA-D511R
ACC
(rojo)
BATERÍA
(amarillo)
SPST SW (opcional)
FUSIBLE (5 A)
(Opcional)
FUSIBLE (20 A)
(Opcional)
Batería
• Si su vehículo no tiene fuente de alimentación de ciclo combinado, agregue un interruptor unipolar (vendido por separado) y un fusible (vendido por separado).
• El diagrama y el amperaje de los fusibles que se muestran anteriormente corresponden a los casos en los que el IVA-D511RB/IVA-D511R se utiliza individualmente.
• Si el cable de alimentación conmutado (contacto) del IVA-D511RB/IVA-D511R se conecta directamente al borne positivo (+) de la batería del vehículo, el IVA-D511RB/IVA-D511R absorbe parte de la corriente (unos cientos de miliamperios) incluso cuando el interruptor está apagado
(posición OFF) y la batería podría descargarse.
Para evitar ruidos externos en el sistema de audio.
• Coloque la unidad y pase los cables a 10 cm por lo menos del conjunto de cables del automóvil.
• Mantenga los conductores de la batería lo más alejados posible de otros cables.
• Conecte el cable de tierra con seguridad a un punto metálico desnudo (si es necesario, elimine la pintura, suciedad o grasa) del chasis del automóvil.
• Si añade un supresor de ruido opcional, conéctelo lo más lejos posible de la unidad. Su proveedor Alpine ofrece distintos supresores de ruido; póngase en contacto con él para obtener más información.
• Su proveedor Alpine conoce la mejor forma de evitar el ruido. Solicítele más información.
86
-ES
Conexiones
(amarillo)
(blanco)
(rojo)
(amarillo)
(blanco)
(rojo)
Antena
Conector de antena ISO
Al terminal de entrada de vídeo
A los terminales de entrada de audio (R, L)
Al terminal de salida de vídeo
A los terminales de salida de audio (R, L)
Posterior izquierdo
Subwoofers
Posterior derecho
Subwoofers
Frontal izquierdo
Frontal derecho
REMOTE OUT (blanco/marrón)
REMOTE IN (blanco/marrón)
REVERSE (naranja/blanco)
(rosa/negro) ENTRADA DEL INTERRUPTOR DE AUDIO
(azul/blanco) ENCENDIDO REMOTO
(amarillo/azul)
FRENO DE MANO
(rojo)
(negro)
(azul)
(amarillo)
ACC
TIERRA
P.ANT
BATERÍA
Subwoofers
Amplificador
Al sistema de navegación
A la memoria USB/reproductor de audio portátil o iPod/iPhone
A la cámara trasera, como el modelo HCE-C107D u otro
A la BLUETOOTH INTERFACE
(KCE-400BT) (se vende por separado)
A la caja de la interfaz de control remoto del volante
Cambiador de CD
(se vende por separado)
Al cable de entrada remota
Al cable de salida remota
Al polo positivo del cable de señal de la luz trasera del coche
Al teléfono del vehículo
Al amplificador o al ecualizador
Al cable de señal del freno de mano
A la antena eléctrica
Llave de contacto
Batería
Altavoces
(verde)
Posterior izquierdo
(verde/negro)
(blanco)
Frontal izquierdo
(blanco/negro)
(gris/negro)
Frontal derecho
(gris)
(violeta/negro)
Posterior derecho
(violeta)
• Ajuste el interruptor del sistema a “NORM” cuando solo haya un cargador conectado (cuando no se utilice el ecualizador compatible Ai-NET).
Si se conecta el procesador de audio IMPRINT, ajuste la posición EQ/DIV.
* * Los interruptores del sistema están situados en la parte derecha de la unidad (si el panel frontal se ve desde el frente).
87
-ES
Receptáculo de la antena
Adaptador de antena ISO/JASO (se vende por separado)
Es posible que no se necesite el adaptador de antena ISO/
JASO, dependiendo del vehículo.
Conector de salida de vídeo (AUX OUTPUT)
(amarillo)
Genera la salida de vídeo.
Conectores de salida de audio (AUX OUTPUT)
RED (salida de audio derecho) y WHITE (salida de audio izquierdo).
Conector de entrada de vídeo/cámara RCA
(AUX/CAMERA IN) (amarillo)
Permite la entrada de vídeo AUX o cuando se utiliza una cámara trasera con un conector de salida RCA.
conector de salida RCA.
• Si utiliza este conector como conector de entrada de vídeo AUX
ON en “Configuración del modo AUX”.
Conector de entrada de audio (AUX/CAMERA IN)
ROJO (entrada de audio derecho) y BLANCO (entrada de audio izquierdo).
Conectores RCA de salida/entrada traseros
Se puede utilizar como conector RCA posterior de salida o de entrada.
RED (derecha) y WHITE (izquierda).
Conectores RCA de salida/entrada delanteros
Se puede utilizar como conector RCA delantero de salida o de entrada.
RED (derecha) y WHITE (izquierda).
Conectores RCA de salida del subwoofer
RED (derecha) y WHITE (izquierda).
Prolongador eléctrico RCA (se vende por separado)
Conector de entrada RGB (negro)
Conéctelo al terminal de salida RGB del sistema de navegación.
Conector USB
Conéctelo a la memoria USB/reproductor de audio portátil o iPod/iPhone. Para utilizar un iPod/iPhone, necesita un cable de interfaz para la conexión iPod.
• Utilice el cable USB suministrado. Si utiliza un cable USB que no sea el suministrado, no se garantiza un funcionamiento correcto.
• Procure que el cable USB quede separado de los demás cables.
Conector de entrada directo CAMERA
Utilizar cuando la cámara trasera opcional (como
HCE-C107D u otra) está conectada.
conector Direct Output como HCE-C107D.
Conector de interfaz BLUETOOTH (azul)
Conectar a una BLUETOOTH INTERFACE
(KCE-400BT) opcional. Para utilizar un teléfono móvil manos libres, será necesaria una conexión con
BLUETOOTH INTERFACE (KCE-400BT) opcional. Para obtener más información sobre el modo de realizar la conexión, consulte el Manual de operación de la
BLUETOOTH INTERFACE (KCE-400BT). También puede conectarlo a un dispositivo externo (como un reproductor portátil) mediante un cable de conexión (KCE-237B) para la
AUX IN (se vende por separado).
• Consulte “Configuración del modo AUX+” en la página 46.
ON: Si el dispositivo externo está conectado.
OFF: En posición OFF, la fuente AUX+ no puede seleccionarse.
88
-ES
Cable de conexión KCE-400BT (incluido con
KCE-400BT)
Conector de la interfaz de control remoto del volante
A la caja de la interfaz de control remoto del volante.
Para obtener más información sobre las conexiones, consulte a su distribuidor Alpine más cercano.
Conector Ai-NET
Conéctelo al conector de salida o entrada de otro dispositivo (cambiador de CD, ecualizador, etc.) equipado con Ai-NET.
• Precauciones al conectar el DHA-S690:
Establezca la “Configuración de la unidad principal conectada
(MODEL SETUP)” en el DHA-S690 en DVD CHG.
Cable Ai-NET (Incluido con el cambiador de CD)
Cable de salida del control remoto (blanco/marrón)
Conecte este cable al cable de entrada del control remoto.
Este cable permite la salida de señales de control del control remoto.
Cable de entrada del control remoto (blanco/marrón)
Conecte el producto Alpine externo al cable de salida del control remoto.
Cable de la marcha atrás (naranja/blanco)
Utilícelo únicamente cuando haya conectada una cámara de visión trasera. Conéctelo al polo positivo de la luz de marcha atrás del coche. Este indicador se ilumina cuando se pone la marcha atrás (R).
Si este cable está correctamente conectado, la imagen de vídeo cambia automáticamente a la cámara de visión trasera siempre que el coche circule marcha atrás (R).
Cable de entrada de interrupción audio (rosa/negro)
Toma de conexión remota (azul/blanca)
Conecte este cable al cable de control remoto del amplificador o del procesador de señal.
Cable del freno de mano (amarillo/azul)
Conecte este cable al extremo de alimentación del interruptor del freno de mano para transmitir las señales de estado del freno de mano al IVA-D511RB/IVA-D511R.
Cable de alimentación con interruptor (Contacto)
(rojo)
Conecte este cable a un terminal abierto de la caja de fusibles del vehículo o a otra fuente de alimentación no utilizada que genere una potencia de (+)12 V solo cuando el contacto esté encendido o en posición auxiliar.
Cable de tierra (negro)
Conecte este cable a una buena toma de tierra del vehículo. Asegúrese de realizar la conexión solo en el metal y de que quede perfectamente sujeto utilizando el tornillo de chapa de metal incorporado.
Cable para antena eléctrica (azul)
Si es necesario, conecte este cable al terminal +B de la antena eléctrica.
• Este cable solo se debe utilizar para controlar la antena del vehículo.
No utilice este cable para encender un amplificador, un procesador de señales, etc.
Cable de la batería (amarillo)
Conecte este cable al borne positivo (+) de la batería del vehículo.
Portafusible (10 A)
Conector de alimentación eléctrica ISO
Cable de salida de altavoz izquierdo trasero (+)
(verde)
Cable de salida del altavoz trasero izquierdo (–)
(verde/negro)
Cable de salida de altavoz izquierdo delantero (+)
(blanco)
Cable de salida del altavoz delantero izquierdo (–)
(blanco/negro)
Cable de salida del altavoz delantero derecho (–)
(gris/negro)
Cable de salida del altavoz delantero derecho (+)
(gris)
Cable de salida del altavoz trasero derecho (–)
(violeta/negro)
Cable de salida de altavoz derecho trasero (+)
(violeta)
Conector ISO (Salida del altavoz)
Conector de alimentación de energía
Conector de entrada iPod (V)/AUX
Entrada de la señal de iPod/vídeo compatible con iPhone o vídeo o la señal de vídeo/audio AUX.
• Ajuste “AUX2 IN” en “iPod Video” en “Configuración del modo
AUX” (página 45) si hay un iPhone o un iPod compatible con vídeo
conectado.
• Ajuste “AUX2 IN” en “AUX” en “Configuración del modo AUX”
(página 45) si la entrada es de vídeo/audio AUX normal.
Terminal de salida digital (óptica)
Se utiliza cuando se combinan productos compatibles de entrada de fibra óptica digital. Utilice solo el cable óptico digital (KWE-610A) (se vende por separado).
Conector AV
Interruptor del sistema
Si conecta un ecualizador o un separador utilizando un elemento Ai-NET, sitúe los dos interruptores en la posición
EQ/DIV. Si no hay ningún dispositivo conectado, deje el interruptor en posición NORM.
Deslice los dos interruptores hacia la izquierda para ponerlos en la posición NORM.
Deslice los dos interruptores hacia la derecha para ponerlos en la posición EQ/DIV.
(si el panel frontal se ve desde el frente).
• No ajuste los dos interruptores con configuraciones distintas.
• Asegúrese de desactivar la alimentación de la unidad antes de cambiar la posición del interruptor.
89
-ES
Ejemplo de sistema
Al conectar el procesador de audio compatible Ai-NET (compatible con fibra óptica digital), el sistema de navegación, el reproductor de DVD y el cambiador de discos
Cable digital óptico (KWE-610A)
Sistema de navegación (se vende por separado)
NVE-N099P, etc.
Terminal de entrada de fibra óptica digital
(para la unidad principal)
Procesador de audio
(Ai-NET) (compatible con fibra óptica digital) (se vende por separado)
(blanco/marrón)
REMOTE OUT
(amarillo)
Cable
Ai-NET
Terminal de entrada de fibra
óptica digital (para el reproductor de
DVD) Cable
Ai-NET
Cable de fibra óptica
(amarillo)
(blanco/marrón)
REMOTE IN
Reproductor de DVD
Video (Ai-NET)
(DVA-5210, etc.) (se vende por separado)
Cable Ai-NET
Cambiador de CD
(Ai-NET) (se vende por separado)
* Conecte únicamente un cambiador de CD compatible con fibra óptica digital
Terminal de entrada de fibra
óptica digital
(para el cambiador)
* Cable de fibra
óptica
Observe lo siguiente cuando utilice cables de fibra óptica.
• No bobine cables de fibra óptica más pequeños que un radio de 30 mm.
• No coloque nada encima del cable de fibra óptica.
• Tenga cuidado de no doblar el cable de fibra óptica en ángulos agudos.
Interruptor del sistema
Si conecta un ecualizador o un separador utilizando un elemento Ai-NET, sitúe los dos interruptores en la posición
EQ/DIV. Si no hay ningún dispositivo conectado, deje el interruptor en posición NORM.
Deslice los dos interruptores hacia la izquierda para ponerlos en la posición NORM.
Deslice los dos interruptores hacia la derecha para ponerlos en la posición EQ/DIV.
(si el panel frontal se ve desde el frente).
• No ajuste los dos interruptores con configuraciones distintas.
• Asegúrese de desactivar la alimentación de la unidad antes de cambiar la posición del interruptor.
Cable digital óptico (KWE-610A) (se vende por separado)
Conector de entrada RGB (negro)
Conéctelo al terminal de salida RGB del sistema de navegación.
Cable RGB (navegación incluida)
Conector Ai-NET
Conéctelo al conector de salida o entrada de otro producto equipado con Ai-NET.
90
-ES
Cable Ai-NET (incluido con el reproductor de vídeo
DVD)
Conector de entrada de vídeo/cámara RCA
(AUX/CAMERA IN) (amarillo)
Permite la entrada de vídeo AUX o cuando se utiliza una cámara trasera con un conector de salida RCA.
• Si utiliza este conector como conector de entrada de vídeo AUX
ON en “Configuración del modo AUX”.
Prolongador eléctrico RCA (incluido con el reproductor de vídeo DVD)
Cable de fibra óptica (se vende por separado)
Cable Ai-NET (incluido con el procesador de audio)
Cable Ai-NET (Incluido con el cambiador de CD)
Cable de salida del control remoto (blanco/marrón)
Conecte este cable al cable de entrada del control remoto.
Este cable permite la salida de señales de control del control remoto.
Al conector Ai-NET (gris)
Al conector Ai-NET (negro)
Terminal de salida digital (óptica)
Conexión de un iPhone/iPod compatible con vídeo y una cámara trasera caja de bloqueo
Cámara trasera (se vende por separado)
HCE-C107D iPhone/iPod compatible con vídeo (se vende por separado)
NORM EQ/DIV
Al terminal de salida de vídeo
Cámara trasera
(Se vende por separado) (amarillo)
Interruptor del sistema
Si conecta un ecualizador o un separador utilizando un elemento Ai-NET, sitúe los dos interruptores en la posición
EQ/DIV. Si no hay ningún dispositivo conectado, deje el interruptor en posición NORM.
Deslice los dos interruptores hacia la izquierda para ponerlos en la posición NORM.
Deslice los dos interruptores hacia la derecha para ponerlos en la posición EQ/DIV.
(si el panel frontal se ve desde el frente).
• No ajuste los dos interruptores con configuraciones distintas.
• Asegúrese de desactivar la alimentación de la unidad antes de cambiar la posición del interruptor.
Conector de entrada directo CAMERA
Utilizar cuando la cámara trasera opcional (como
HCE-C107D u otra) está conectada.
conector Direct Output como HCE-C107D.
Cable alargador de cámara (suministrado con
HCE-C107D)
Conector USB
Prolongador USB (Incluido)
*
Prolongador USB 30P (se vende por separado)
*
Prolongador AV (se vende por separado)
Conector AV
Conector de entrada de vídeo/cámara RCA
(AUX/CAMERA IN) (amarillo)
Permite la entrada de vídeo AUX o cuando se utiliza una cámara trasera con un conector de salida RCA.
conector de salida RCA.
Cable de extensión RCA (vendido por separado)
* El accesorio opcional KCU-451iV contiene y . No es posible comprar por separado ni .
91
-ES
Al conectar equipos externos
Al terminal de entrada de audio
Monitor trasero (se vende por separado)
Al terminal de entrada de vídeo
NORM EQ/DIV
Al terminal de salida de vídeo
DVE-5207,etc. (se vende por separado)
Al terminal de salida de audio
Al terminal de salida de vídeo
Sintonizador de TV o VCR
(se vende por separado)
Al terminal de salida de audio
(blanco/marrón) REMOTE IN
REMOTE OUT (blanco/marrón)
(blanco/marrón)
(blanco/marrón)
(naranja/blanco)
REMOTE OUT
REMOTE IN
REVERSE
Usar solo si está conectada la cámara trasera.
Interruptor del sistema
Si conecta un ecualizador o un separador utilizando un elemento Ai-NET, sitúe los dos interruptores en la posición
EQ/DIV. Si no hay ningún dispositivo conectado, deje el interruptor en posición NORM.
Deslice los dos interruptores hacia la izquierda para ponerlos en la posición NORM.
Deslice los dos interruptores hacia la derecha para ponerlos en la posición EQ/DIV.
(si el panel frontal se ve desde el frente).
• No ajuste los dos interruptores con configuraciones distintas.
• Asegúrese de desactivar la alimentación de la unidad antes de cambiar la posición del interruptor.
Conectores de salida de audio (AUX OUTPUT)
RED (salida de audio derecho) y WHITE (salida de audio izquierdo).
Conector de salida de vídeo (AUX OUTPUT)
(amarillo)
Genera la salida de vídeo.
Prolongador eléctrico RCA (se vende por separado)
Conector AV
Conector de entrada iPod (V)/AUX
Entrada de la señal de iPod/vídeo compatible con iPhone o vídeo o la señal de vídeo/audio AUX.
• Ajuste “AUX2 IN” en “AUX” en “Configuración del modo AUX”
(página 45) si la entrada es de vídeo/audio AUX normal.
• Si utiliza este conector como conector de entrada de vídeo/audio normal (entrada AUX 2), debe utilizar un cable de interfaz AV/RCA opcional. Para obtener más información, consulte .
Cable de interfaz AV/RCA (conector mini AV de 4 polos a 3-RCA) (se vende por separado)
Conector AV mini de 4 polos válido
El esquema de cableado de este sistema es el siguiente:
Audio L (blanco)
Audio R (rojo)
Tierra
Vídeo (amarillo)
• La configuración de los conectores AV mini de 4 polos disponibles en el mercado no está unificada.
92
-ES
Conectores de entrada de vídeo/audio
YELLOW corresponde a la entrada de vídeo, RED a la entrada de audio derecha y WHITE a la entrada de audio izquierda.
Conector de entrada de vídeo/cámara RCA
(AUX/CAMERA IN) (amarillo)
Permite la entrada de vídeo AUX o cuando se utiliza una cámara trasera con un conector de salida RCA.
• Si utiliza este conector como conector de entrada de vídeo AUX
ON en “Configuración del modo AUX”.
Conectores de entrada de audio (AUX/CAMERA IN)
ROJO (entrada de audio derecho) y BLANCO (entrada de audio izquierdo).
Cable de salida del control remoto (blanco/marrón)
Conecte este cable al cable de entrada del control remoto.
Este cable permite la salida de señales de control del control remoto.
Cable de entrada del control remoto (blanco/marrón)
Cable de la marcha atrás (naranja/blanco)
Utilícelo únicamente cuando haya conectada una cámara de visión trasera. Conéctelo al polo positivo de la luz de marcha atrás del coche. Este indicador se ilumina cuando se pone la marcha atrás (R).
Si este cable está correctamente conectado, la imagen de vídeo cambia automáticamente a la cámara de visión trasera siempre que el coche circule marcha atrás (R).
93
-ES
