CONTENTS
Preparations................................................... 1
Thermostat Details......................................... 1
Removing Old Thermostat.............................. 1
Mounting and Wiring....................................... 2
Check Thermostat Operation.......................... 3
Specifications................................................. 5
Troubleshooting.............................................. 5
Installation Instructions for
Heating & Air Conditioning
1F78
Non-Programmable Thermostat
YOUR THERMOSTAT REPLACES
Typical System Compatibility Chart
1F78
Standard Heat Only Two Wire Gas or Oil Fired Systems (24 volt)
Yes
Electronic Ignition Heat Only Two Wire Systems (24 volt)
Electronic Ignition Heat Only Gas or Oil Fired Systems (24 volt)
Yes
Yes
Standard Heat/Cool Systems (24 volt)
Yes
Heat/Cool Systems Electric Heat (24 volt)
Heat Only Electric Heat Systems (24 volt)
Cool Only Systems (24 volt)
Yes
Yes
Yes
Heat Pump Systems (No Aux or Emergency Heat)
Hot Water Zone Heat Only (Two Wire) Systems
Hot Water Zone Heat Only (Three Wire) Systems
Yes
Yes
No
Line Voltage Heating or Baseboard 110/240 Volt Systems
Millivolt Systems Floor or Wall Furnaces
12 VDC Mobile Home Application
No
Yes
Yes
Multistage Systems
Systems Exceding 30VAC, 1.5 Amp
No
No
1 PREPARATIONS
Assemble tools required below.
FLAT BLADE SCREWDRIVER
HAND OR POWER
DRILL WITH 3/16 INCH
DRILL BIT, IF NEEDED
WIRE CUTTER/STRIPPER
Failure to follow and read all instructions carefully
before installing or operating this control could cause
personal injury and/or property damage
3 REMOVING OLD THERMOSTAT
2 THERMOSTAT DETAILS
! CAUTION
Mounting
hole
-
+
-
+
W
W904
Clip for
Celsius
Display
To prevent electrical shock and/or equipment damage,
disconnect electrical power to the system at the main fuse
or circuit breaker until installation is complete.
RH
B
RC
W904
G
O
Y
W905
Before removing wires from old thermostat’s switching subbase,
label each wire with the terminal designation it was removed
from.
1. Remove Old Thermostat: A standard heat/cool thermostat
consists of three basic parts:
a. The cover, which may be either a snap-on or hinge type.
b. The base, which is removed by loosening all captive screws.
c. The switching subbase, which is removed by unscrewing the mounting screws that hold it on the wall or adaptor plate.
ELEC GAS
Mounting
hole
W905 Clip
for Hydronic
System
Electric/Gas
Switch
NOTE: Earlier models refer to 37-7006 for jumper locations.
Figure 1. Thermostat
2. Shut off electricity at the main fuse box until installation is
complete. Ensure that electrical power is disconnected.
3. Remove the front cover of the old thermostat. With wires still
attached, remove wall plate from the wall. If the old thermostat
has a wall mounting plate, remove the thermostat and the wall
mounting plate as an assembly.
4. Identify each wire attached to the old thermostat using the
labels enclosed with the new thermostat.
5. Disconnect the wires from the old thermostat one at a time. DO
NOT LET WIRES FALL BACK INTO THE WALL.
6. Install new thermostat using the following procedures.
www.white-rodgers.com
www.emersonclimate.com
PART NO. 37-6615C
Replaces 37-6615B
1028
3 REMOVING OLD THERMOSTAT
CONTINUED FROM FIRST PAGE
ATTENTION! This product does not contain mercury. However, this
product may replace a unit which contains mercury.
Do not open mercury cells. If a cell becomes damaged, do not
touch any spilled mercury. Wearing non-absorbent gloves, take up
the spilled mercury and place into a container which can be sealed.
If a cell becomes damaged, the unit should be discarded.
Mercury must not be discarded in household trash. When the unit
this product is replacing is to be discarded, place in a suitable
container. Refer to www.white-rodgers.com for location to send
product containing mercury.
4
MOUNTING AND WIRING
!
! CAUTION
Take care when securing and routing wires so they do not
short to adjacent terminals or rear of thermostat. Personal
injury and/or property damage may occur.
TERMINAL CROSS REFERENCE CHART
New Thermostat
Terminal Designation
RH
Other Manufacturers’
Terminal Designation
*
*
4
RH
M
R5
R
RC
R
R
V
-
-
G
G
G
F
G
G
W
W
W
H
4
W
Y
Y
Y
C
Y6
Y
* These are four-wire, single-transformer systems.
Factory installed jumper wire between the RH
and RC terminals must remain in place.
WARNING
Do not use on circuits exceeding specified voltage. Higher
voltage will damage control and could cause shock or fire
hazard.
Do not short out terminals on gas valve or primary control
to test. Short or incorrect wiring will damage thermostat
and could cause personal injury and/or property damage.
Thermostat installation and all components of the system
shall conform to Class II circuits per the NEC code.
Electric Heat or Single-Stage
Heat Pump Systems
This thermostat is configured from the factory to operate a heat/
cool, fossil fuel (gas, oil, etc.), forced air system. It is configured
correctly for any system that DOES NOT require the thermostat
to energize the fan on a call for heat. If your system is an electric
or heat-pump system that REQUIRES the thermostat to turn on
the fan on a call for heat, locate the GAS/ELECTRIC switch (see
fig. 1) and switch it to the ELECTRIC position. This will allow the
thermostat to energize the fan immediately on a call for heat. If you
are unsure if the heating/cooling system requires the thermostat
to control the fan, contact a qualified heating and air conditioning
service person.
Hydronic (Hot Water or Steam)
Heating Systems
This thermostat is set to operate properly with a forced-air heating
system. If you have a hydronic heating system (a system that heats
with hot water or steam), you must set the thermostat to operate
properly with your system.
The factory default setting is forced air heat. Clipping jumper W905
on the circuit board will produce a longer heating cycle which is
normally for hot water or steam (hydronic) systems. Both settings
produce a very accurate temperature control and can be set to
your personal preference. As received, the thermostat cycles the
system just under 1°F. With W905 clipped, the system cycles at
approximately 1.5°F.
Attach Thermostat Base to Wall
1. Remove the packing material from the thermostat. Gently pull the
cover straight off the base. Forcing or prying on the thermostat
will cause damage to the unit. If necessary, move the electric
heat switch (see ELECTRIC HEAT SYSTEMS, above).
2. Connect wires beneath terminal screws on base using
appropriate wiring schematic (see figs. 2 through 7).
3. Place base over hole in wall and mark mounting hole locations
on wall using base as a template.
4. Move base out of the way. Drill mounting holes.
5. Fasten base loosely to wall, as shown in fig. 1, using two
mounting screws. Adjust until level, and then tighten screws.
(Leveling is for appearance only and will not affect thermostat
operation.) If you are using existing mounting holes, or if holes
drilled are too large and do not allow you to tighten base snugly,
use plastic screw anchors to secure subbase.
6. Push excess wire into wall and plug hole with a fire-resistant
material (such as fiberglass insulation) to prevent drafts from
affecting thermostat operation.
Battery Location
This thermostat requires 2 “AAA” alkaline batteries to operate. If
is displayed, the batteries are low and should be
replaced. For best results, replace batteries once a year with new
premium brand alkaline batteries such as Duracell® or Energizer®.
To replace the batteries, install the batteries along the top of the
base (see fig. 1). The batteries must be installed with the positive (+)
ends to the right.
www.white-rodgers.com
4
MOUNTING AND WIRING
CONTINUED FROM SECOND PAGE
JUMPER
WIRE
B
Y
O
G
W
RC
Fan
Relay
Heating
System
B
THERMOSTAT
RH
Y
G
W
Cooling
System
Fan
Relay
Heating
System
O
SYSTEM
RC
24 VAC
NOTE
120 VAC
Neutral
Hot
24 VAC
Cooling
System
Fan
Relay
W
RC
RH
Neutral
Figure 5. Typical wiring diagram for
heat/cool, 5-wire, two-transformer systems
THERMOSTAT
SYSTEM
JUMPER
WIRE
B
Hot
24 VAC
120 VAC
TRANSFORMER
NOTE
O
Y
G
W
Cooling
System
Fan
Relay
Heating
System
RH
RC
RH
B
SYSTEM
Reversing
Valve*
120 VAC
Neutral
TRANSFORMER
O
Y
G
JUMPER
WIRE
W
RC
RH
Compressor Fan
Contactor Relay
120 VAC
* Reversing valve is energized when the
system switch is in the HEAT position
THERMOSTAT
SYSTEM
Hot
24 VAC
Neutral
Figure 4. Typical wiring diagram for
heat/cool, 4-wire, single transformer systems
SYSTEM
Hot
JUMPER
WIRE
THERMOSTAT
TRANSFORMER
THERMOSTAT
Figure 6. Typical wiring diagram for heat pump
with reversing valve energized in COOL
Hot
24 VAC
W
* Reversing valve is energized when the
system switch is in the COOL position
JUMPER
WIRE
RC
G
24 VAC
Figure 3. Typical wiring diagram for
cool only, 3-wire, single transformer systems
B
Y
O
JUMPER
WIRE
Reversing Compressor Fan
Valve*
Contactor Relay
Neutral
RED jumper wire (provided with thermostat) must be
connected between thermostat RH and RC terminals
for proper thermostat operation with this system.
120 VAC
COOLING TRANSFORMER
JUMPER
WIRE
G
120 VAC
Neutral
TRANSFORMER
Y
SYSTEM
HEATING
TRANSFORMER
Figure 2. Typical wiring diagram for
heat only, 3-wire, single transformer systems
O
THERMOSTAT
Hot
24 VAC
Hot
For 2-wire Heat only,
attach to RH and W
B
RH
120 VAC
Neutral
TRANSFORMER
Figure 7. Typical wiring diagram for heat pump
with reversing valve energized in HEAT
5 CHECK THERMOSTAT OPERATION
NOTE
To prevent static discharge problems, touch side of thermostat to release static build-up before touching any keys.
If at any time during testing your system does not operate properly,
contact a qualified service person.
Fan Operation
If your system does not have a G terminal connection, skip to
Heating System.
1. Turn on power to the system.
2. Move FAN switch to ON position. The blower should begin to
operate.
3. Move FAN switch to AUTO position. The blower should stop
immediately.
Cooling System
! CAUTION
To prevent compressor and/or property damage, if the
outdoor temperature is below 50°F, DO NOT operate the
cooling system.
This thermostat has a time delay between cooling cycles to allow
the head pressure in the compressor to stabilize. If the temperature
is adjusted to call for cool within 5 minutes of the last cycle the
snowflake icon will blink indicating the thermostat is locked out. After
3 to 5 minutes, the compressor will start and the snowflake icon will
stop flashing. This helps prevent the compressor from cycling too
quickly and is normal operation for the thermostat.
1. Move SYSTEM switch to COOL position.
to adjust thermostat setting below room temperature.
2. Press
The blower should come on immediately on high speed, followed
by cold air circulation
to adjust temperature setting above room
3. Press
temperature. The cooling system should stop operating.
Heating System
1. Move SYSTEM switch to HEAT position. If the heating system
has a standing pilot, be sure to light it.
to adjust thermostat setting above room temperature.
2. Press
The heating system should begin to operate.
to adjust temperature setting below room temperature.
3. Press
The heating system should stop operating.
www.white-rodgers.com
5 CHECK THERMOSTAT OPERATION
CONTINUED FROM THIRD PAGE
Before you begin using your thermostat, you should be familiar
with its features and with the display and the location and operation
of the thermostat buttons. Your thermostat consists of two parts:
the thermostat cover and the base. To remove the cover, gently
pull it straight out from the base. To replace the cover, line up the
cover with the base and press gently until the cover snaps onto the
base.
1
2
The Thermostat Buttons and Switches
FAN
SYSTEM
1 (Up arrow) Raises temperature setting.
ON AUTO COOL OFF HEAT
2 (Down arrow) Lowers temperature setting.
3 FAN switch (ON, AUTO).
4 SYSTEM switch (COOL, OFF, HEAT).
3
4
The Display
5 is displayed when the SYSTEM switch is in the HEAT is displayed (non-flashing) when the SYSTEM
position.
is displayed (flashing)
switch is in the COOL position.
when the compressor is in lockout mode.
6 Displays current temperature.
is displayed when the 2 “AAA” batteries are low
7 and should be replaced. Nothing else will be displayed. Earlier
models display “LO BATTERY”. Refer to 37-7006.
8 Displays currently set temperature (this is blank when
SYSTEM switch is in the OFF position).
Operating Features
Now that you are familiar with the thermostat buttons and display,
read the following information to learn about the many features of
the thermostat.
• SIMULTANEOUS HEATING/COOLING SETPOINT STORAGE
— You can enter both your heating and cooling setpoints at the
same time. There is no need to re-enter the thermostat at the
beginning of each season.
or
until the
• TEMPERATURE SETTING — Press
display shows the temperature you want. The thermostat will
keep the room temperature at the selected temperature.
• °F/°C CONVERTIBILITY — The factory default setting is
Fahrenheit. Clipping W904 jumper on the circuit board (see fig.
1) will alter this feature to Celsius temperature setting.
• LOW BATTERY INDICATOR — If the 2 “AAA” alkaline
batteries are low and should be replaced, the display will be
. When the batteries are low,
blank except for
pressing any button will cause the display to operate for ten
seconds. After ten seconds, the display will be blank except
for
. After
has been displayed for
4 weeks, the thermostat will raise the temperature 10° above
your setpoint in COOL mode and drop the temperature 10°
below your setpoint in HEAT mode. You cannot program with
low batteries, but you can override setpoint temperature.
6
8
7
5
Figure 8. Thermostat display, buttons, and switches
• TEMPERATURE DISPLAY ADJUSTMENT — Your new
thermostat has been accurately set in our factory. However,
if you wish, you may adjust your new thermostat temperature
display to match your old thermostat. This can be accomplished
(within a ±3° range) as follows:
1. Press
or
at the same time for two seconds with
the SYSTEM switch in OFF position.
or
to adjust the displayed temperature to
2. Press
your desired setting.
3. Move SYSTEM switch from OFF to exit the feature.
• DISPLAY BACKLIGHT — (Not available on earlier models.)
The display backlight improves display contrast in low lighting
conditions. Selecting backlight ON will turn the light on for
a short period of time after any button is pressed. Selecting
backlight OFF (default) will keep the light off. Turn the display
backlight feature ON as follows:
and
at the same time for two seconds
1. Press
with the SYSTEM switch in HEAT position. The display will
alternately show “-L” AND “FF” (off).
2. Press
or
to change “FF” to “ON”.
3. Move SYSTEM switch to OFF to exit the feature.
www.white-rodgers.com
6 SPECIFICATIONS
ELECTRICAL DATA
Electrical Rating:
0 to 30 VAC 50/60 Hz. or D.C.
0.05 to 1.0 Amps (Load per terminal)
1.5 Amps Maximum Total Load (All terminals combined)
THERMAL DATA
Setpoint Temperature Range:
45°F to 90°F (7°C to 32°C)
Operating Ambient Temperature Range:
32°F to 105°F (0°C to 41°C)
Operating Humidity Range:
0 to 90% RH (non-condensing)
Shipping Temperature Range:
-40°F to 150°F (-40°C to 66°C)
7 TROUBLESHOOTING
Reset Operation
If a voltage spike or static discharge blanks out the display or
causes erratic thermostat operation you can reset the thermostat
by pressing
and
at the same time while moving the
SYSTEM switch from OFF to HEAT. This also resets the factory
defaults. If the thermostat has power, has been reset and still does
not function correctly contact your heating/cooling service person
or place of purchase.
Batteries
For best results, replace batteries once a year with new premium
brand alkaline batteries such as Duracell® or Energizer®.
Symptom
Possible Cause
Corrective Action
No Heat/No Cool/No Fan
(common problems)
1. Blown fuse or tripped circuit breaker.
2. Furnace power switch to OFF.
3. Furnace blower compartment door or
panel loose or not properly installed.
Replace fuse or reset breaker.
Turn switch to ON.
Replace door panel in proper position to engage
safety interlock or door switch.
No Heat
1. Pilot light not lit.
2. SYSTEM Switch not set to HEAT.
Re-light pilot.
Set SYSTEM Switch to HEAT and raise setpoint
temperature above room temperature.
Verify thermostat and system wires are securely
attached.
Many furnaces have safety devices that shutdown
when a lock-out condition occurs. If the heat works
intermittently contact the furnace manufacturer or local
service person for assistance.
Diagnostic: Set SYSTEM Switch to HEAT and raise the
setpoint above room temperature. Within a few seconds
the thermostat should make a soft click sound. This
sound usually indicates the thermostat is operating
properly. If the thermostat does not click, try the reset
operation listed below. If the thermostat does not click
after being reset contact your heating and cooling
service person or place of purchase for a replacement. If
the thermostat clicks, contact the furnace manufacturer
or a service person to verify the heating is operating
correctly.
3. Loose connection to thermostat or system.
4. Furnace Lock-Out Condition. Heat may
also be intermittent.
5. Heating system requires service or
thermostat requires replacement.
No Cool
1. SYSTEM Switch not set to Cool.
2. Loose connection to thermostat or system.
3. Cooling system requires service or
thermostat requires replacement.
Set SYSTEM Switch to COOL and lower setpoint
temperature below room temperature.
Verify thermostat and system wires are securely
attached.
Same procedure as diagnostic for No Heat condition
except set the thermostat to COOL and lower the
setpoint below the room temperature. There may be up
to a five minute delay before the thermostat clicks in
Cooling.
www.white-rodgers.com
7 TROUBLESHOOTING
CONTINUED FROM FIFTH PAGE
Symptom
Possible Cause
Corrective Action
Heat, Cool or Fan Runs
Constantly.
1. Possible short in wiring.
2. Possible short in thermostat.
3. Possible short in heat/cool/fan system.
4. FAN Switch set to Fan ON.
Check each wire connection to verify they are not
shorted or touching together. No bare wire should
stick out from under terminal screws. Try resetting the
thermostat as described above. If the condition persists
the manufacturer of your system or service person
can instruct you on how to test the Heat/Cool system
for correct operation. If the system operates correctly,
replace the thermostat.
Furnace Cycles Too Fast 1. The location of the thermostat and/or
or Too Slow (narrow or
the size of the Heating System may be
wide temperature swing)
influencing the cycle rate.
Digital thermostats normally provide precise temperature
control and may cycle faster than some older mechanical
models. A faster cycle rate means the unit turns on
and off more frequently but runs for a shorter time so
there is no increase in energy use. If you would like
to increase the cycle time, clip Jumper W-905 as for
Hydronic Heating Systems. It is not possible to shorten
the cycle time. If an acceptable cycle rate is not achieved
as received or by clipping W-905 contact a local service
person for additional suggestions.
Cooling Cycles Too Fast 1. The location of the thermostat and the size
or Too Slow (narrow or
of the Cooling System can influence the
wide temperature swing)
cycle rate.
The cycle rate for cooling is fixed and can not be
adjusted. Contact a local service person for suggestions.
Thermostat Setting
and Thermostat
Thermometer Disagree
1. Thermostat thermometer setting requires
adjustment.
The thermometer can be adjusted +/- 3 degrees. See
Temperature Display Adjustment in the Operation
section.
Blank Display and/or
Keypad Not Responding
1. Voltage spike or static discharge.
2. Battery change required.
Replace batteries and check heat/cool system for
proper operation. If a voltage spike occurs use the Reset
Operation listed above.
Homeowner Help Line: 1-800-284-2925
White-Rodgers is a division
of Emerson Electric Co.
The Emerson logo is a
trademark and service mark
of Emerson Electric Co.
www.white-rodgers.com
www.emersonclimate.com
7 SOLUCIÓN DE PROBLEMAS
SIGUE DE LA PÁGINA 5
Síntoma
Causa posible
El modo de calor, frío o 1. Posible cortocircuito en los cables.
ventilador funciona de
2. Posible cortocircuito en el termostato.
manera constante.
3. Posible cortocircuito en el sistema de calor/frío/ventilador. 4. El interruptor FAN está en Fan ON.
Acción correctiva
Verifique todas las conexiones de los cables para
asegurarse de que no estén en cortocircuito o tocándose
entre sí. No debe sobresalir singún cable pelado por
debajo de los tornillos terminales. Intente reajustar el termostato como se describe más arriba. Si la condición persiste, el fabricante de su sistema o el personal técnico podrá indicarle cómo probar si el sistema de frío/calor está funcionando correctamente. Si el sistema funciona correctamente, cambie el termostato.
Los ciclos de la caldera son 1. La ubicación del termostato y/o el tamaño del Normalmente, los termostatos digitales proporcionan un
demasiado cortos o demasiado sistema de calefacción pueden influir en la control preciso de la temperatura y pueden apagarse y
largos (oscilación reducida o duración de los ciclos.
encenderse más rápido que algunos modelos mecánicos
amplia de la temperatura)
más viejos. Una duración de ciclo más corta significa que la unidad se enciende y se apaga con más frecuencia pero funciona por un tiempo más reducido, por lo que no hay un aumento en el consumo de energía. Si desea aumentar
la duración del ciclo, corte el cable de puente W-905 como se describe en las instrucciones para los sistemas de calefacción hidrónicos. No es posible acortar el tiempo del ciclo. Si no obtiene una duración de ciclo aceptable con el equipo tal como lo recibió o cortando el cable de puente W-905, póngase en contacto con personal técnico local para que le sugieran otras soluciones.
Cambie las pilas y verifique que el sistema de calor/frío
funcione correctamente. Si se produce un pico de voltaje, siga las indicaciones en la sección ‘Operación de reajuste’.
La pantalla está en blanco y/o el 1. Pico de voltaje o descarga estática.
teclado no responde 2. Es necesario cambiar las pilas.
El termómetro puede ajustarse en +/- 3 grados.
Vea Ajuste de la pantalla de temperatura en la sección
Operación de reajuste.
El ajuste del termostato y el 1. El valor del termómetro del termostato requiere termómetro del termostato no ajuste.
coinciden
La duración del ciclo de refrigeración es fija y no se puede
ajustar. Póngase en contacto con el personal de servicio local para que le sugiera otras soluciones.
Los ciclos de refrigeración son 1.
demasiados cortos o demasiado largos (oscillación reducida o
amplia de la temperatura) La ubicación del termostato y el tamaño del sistema de refrigeración pueden influir en la duración del ciclo.
LÍNEA DE AYUDA PARA EL USUARIO: 1-800-284-2925
White-Rodgers es una división de
Emerson Electric Co.
El logotipo de Emerson es una
marca comercial y una marca de
servicio de Emerson Electric Co.
www.white-rodgers.com
www.emersonclimate.com
6 ESPECIFICACIONES
DATOS ELÉCTRICOS
Características eléctricas:
0 a 30 VCA 50/60 hz. o D.C.
0.05 a 1.0 amps (carga por terminal)
Carga total máxima 1.5 amps
(todas las terminales combinadas)
7 SOLUCIÓN DE PROBLEMAS
Operación de reajuste
Si un pico de voltaje o una descarga estática pone en blanco la pantalla
o hace que el termostato funcione de manera errática puede reajustar el
termostato presionando
y
al mismo tiempo mientras mueve el
interruptor SYSTEM de la posición OFF a HEAT. De esta manera, también
reajustará los valores predeterminados de fábrica. Si el termostato tiene
Síntoma
Causa posible
El sistema no calienta/ 1.
El sistema no enfría/
2.
No funciona el ventilador
(problemas comunes) 3.
DATOS TÉRMICOS
Rango de temperaturas de referencia:
45°F a 90°F (7°C a 32°C)
Temperatura ambiente operativa:
32°F a 105°F F (0ºC a 41ºC)
Humedad operativa:
0 a 90% HR (sin condensación)
Temperatura de transporte:
-40°F a 150°F F (-40ºC a 66ºC)
alimentación y se ha reajustado pero aún no funciona correctamente,
póngase en contacto con su servicio técnico de calefacción/refrigeración o
con el lugar donde realizó la compra.
Pilas
Para obtener resultados óptimos, cambie las pilas una vez al año por pilas
alcalinas nuevas de una marca líder como Duracell® o Energizer®.
Acción correctiva
Se quemó el fusible o se disparó el disyuntor. Cambie el fusible o vuelva a activar el disyuntor.
El interruptor de alimentación de la caldera Coloque el interruptor en ON.
está en OFF.
La puerta o el panel del compartimiento del Vuelva a colocar el panel de la puerta en el lugar correcto soplador de la caldera están sueltos o no
para que se enganche con el interruptor de interbloqueo están bien instalados. de seguridad o de la puerta.
El sistema no calienta
1. La luz piloto no está encendida. Vuelva a encender el piloto.
2. El interruptor SYSTEM no está ajustado en HEAT. Ajuste el interruptor SYSTEM en HEAT y suba la tempe- ratura de referencia por encima de la temperatura ambiente.
Verifique que los cables del termostato y del sistema estén bien conectados. Siga el mismo procedimiento de diagnóstico que cuando
el sistema no calienta pero coloque el termostato en
COOL y coloque la temperatura de referencia por debajo de la temperatura ambiente. El termostato puede tardar hasta cinco minutos en pasar al modo de refrigeración.
2. La conexión al termostato o al sistema está
suelta.
3. El sistema de refrigeración requiere servicio técnico o es necesario cambiar el termostato.
Coloque el interruptor SYSTEM en COOL y baje la temperatura de referencia por debajo de la temperatura
ambiente.
El sistema no enfría
1. El interruptor SYSTEM no está
ajustado en COOL.
Diagnóstico: Coloque el interruptor SYSTEM en HEAT y la temperatura de referencia por encima de la temperatura
ambiente. En cuestión de segundos, debería oírse un
chasquido suave del termostato. Por lo general, este
sonido indica que el termostato está funcionando
correctamente. Si no se oye un chasquido, intente la
operación de reajuste arriba indicada. Si el termostato no
hace un chasquido después de reajustarlo, póngase en
contacto con su personal de servicio técnico de
calefacción y refrigeración o con el lugar de compra para
obtener un reemplazo. Si el termostato hace un chasquido,
póngase en contacto con el fabricante de la caldera o con el personal técnico para verificar que la calefacción esté
funcionando correctamente.
5. El sistema de calefacción requiere servicio técnico o es necesario cambia el termostato.
Muchas calderas tienen dispositivos de seguridad que se cierran cuando se produce una condición de bloqueo. Si
la calefacción funciona de manera intermitente, póngase
en contacto con el fabricante de la caldera o con el personal técnico local para solicitar ayuda.
3. La conexión al termostato o al sistema está suelta.
4. Condición de bloqueo de la caldera. El calor también puede ser intermitente.
Verifique que los cables del termostato y del sistema estén bien conectados.
www.white-rodgers.com
5 VERIFIQUE EL FUNCIONAMIENTO DEL TERMOSTATO
SIGUE DE LA PÁGINA 3
Antes de que comience a usar su termostato, debe familiarizarse con
sus funciones y con la pantalla y la ubicación y funcionamiento de los
diferentes botones. Su termostato consta de dos partes: la cubierta del
termostato y la base. Para retirar la cubierta, tire suavemente de ella para
separarla de la base. Para volver a colocarla, alinee la cubierta con la base
y presione suavemente hasta que se enganche en la base.
Los botones e interruptores del termostato
4 Interruptor SYSTEM (COOL, OFF, HEAT).
3 Interruptor FAN (ON, AUTO).
2 (Flecha descendente) Baja el ajuste de temperatura.
1 (Flecha ascendente) Sube el ajuste de temperatura.
FAN
1
2
SYSTEM
ON AUTO COOL OFF HEAT
3
4
La pantalla
6
Muestra
la
temperatura
actual.
aparece cuando las 2 pilas “AAA” tienen poca
7 carga y deben cambiarse. No aparecerá ningún otro mensaje.
En modelos anteriores, aparece “LO BATTERY”. Refiérase a
37-7006.
8 Muestra la temperatura programada actualmente (aparece
en blanco cuando el interruptor SYSTEM está en la posición
OFF).
5
aparece cuando el interruptor SYSTEM está en la posición
aparece (fijo) cuando el interruptor SYSTEM está
HEAT .
aparece (intermitente) cuando el
en la posición COOL.
compresor está en el modo de bloqueo.
Funciones operativas
Ahora que está familiarizado con los botones del termostato y la pantalla,
lea la siguiente información para conocer las diferentes funciones del
termostato.
• ALMACENAMIENTO SIMULTÁNEO DE PROGRAMAS DE
CALEFACCIÓN/REFRIGERACIÓN — Puede ingresar sus
temperaturas de referencia de calefacción y refrigeración al mismo
tiempo. No es necesario que vuelva a programar el termostato al
comienzo de cada estación.
o
hasta que la
• AJUSTE DE TEMPERATURA — Presione
pantalla muestre la temperatura que desea. El termostato mantendrá
la temperatura ambiente a la temperatura seleccionada.
• CONVERTIBILIDAD °F/°C — El ajuste predeterminado de fábrica es
en grados Fahrenheit. Cortando el puente W904 en la placa de circuito
(vea la figura 1) puede cambiar la configuración a grados Celsius.
• INDICADOR DE PILA BAJA — Si las 2 pilas alcalinas “AAA” tienen
poca carga y deben cambiarse la pantalla estará en blanco, salvo por
. Cuando las pilas tienen poca carga, la
el mensaje
pantalla funcionará durante diez segundos si pulsa cualquier botón.
Después de este tiempo, quedará en blanco, salvo por el mensaje
. Después de 4 semanas, el termostato elevará la
temperatura 10°F sobre la temperatura de referencia en el modo
COOL y la bajará 10°F en el modo HEAT. No es posible programar
el termostato con las pilas bajas pero se puede omitir la temperatura
programada.
6
8
7
5
Figura 8. Pantalla, botones e interruptores del termostato
• AJUSTE DE LA PANTALLA DE TEMPERATURA — Su nuevo
termostato viene ajustado con precisión de fábrica. No obstante, si
lo desea, puede ajustar la pantalla de temperatura de su termostato
(dentro de un rango de ±3°F) para que coincida con la de su termostato
anterior. Para ello, siga el procedimiento indicado a continuación:
o
al mismo tiempo durante dos segundos con
1. Presione
el interruptor SYSTEM en la posición OFF.
o
para ajustar la temperatura de pantalla al
2. Presione
valor deseado.
3. Mueva el interruptor SYSTEM de OFF para salir de la función.
• LUZ DE FONDO DE PANTALLA — (No disponible en los modelos
anteriores.) La luz de fondo mejora el contraste de la pantalla en
condiciones de poca luz. Si selecciona backlight ON, se encenderá la
luz durante un breve tiempo después de presionar cualquier botón. Si
selecciona backlight OFF (ajuste predeterminado), la luz se mantendrá
apagada. Para encender la función de luz de fondo de la pantalla,
proceda de la siguiente manera:
y
al mismo tiempo durante dos segundos con
1. Presione
el interruptor SYSTEM en la posición HEAT. La pantalla mostrará
en forma alterna “-L” y “FF” (off).
o
para cambiar “FF” a “ON”.
2. Presione
3. Mueva el interruptor SYSTEM a OFF para salir de la función.
www.white-rodgers.com
4
MONTAJE Y CONEXIONES
SIGUE DE LA PÁGINA 2
CABLE
DE PUENTE
B
O
Y
G
Relé del
ventilador
W
RC
RH
SISTEMA
B
O
TERMOSTATO
Sistema de
calefacción
Y
Sistema
de
refrigeración
G
Relé
del
ventilador
Neutro
120 VCA
NOTA
W
RC
G
W
RC
RH
SISTEMA
W
120 VCA
RC
RH
SISTEMA
120 VCA
Neutro
Vivo
24 VCA
120 VCA
Neutro
TRANSFORMADOR
DE REFRIGERACIÓN
B
Vivo
24 VCA
G
Y
O
G
CABLE
DE PUENTE
W
RC
RH
SISTEMA
TERMOSTATO
Relé
del
ventilador
Vivo
24 VCA
* La válvula inversora se energiza cuando el
interruptor del sistema está en la posición COOL
Vivo
VERIFIQUE EL FUNCIONAMIENTO DEL TERMOSTATO
120 VCA
Neutro
TRANSFORMADOR
Figura 6. Diagrama de conexiones típico para una bomba
de calor con válvula inversora energizada en COOL
CABLE
DE PUENTE
SISTEMA
B
TERMOSTATO
Sistema
de
calefacción
RH
24 VCA
TRANSFORMADOR
DE CALEFACCIÓN
TRANSFORMADOR
Y
O
CABLE
DE PUENTE
TERMOSTATO
Relé
del
ventilador
Y
O
Relé
del
ventilador
24 VCA
5
TERMOSTATO
Vivo
Sistema
de
calefacción
Vivo
24 VCA
Para sólo calor con 2
cables, conectar a RH y W
Figura 2. Diagrama de conexiones típico para sistemas
de sólo calor de un solo transformador y 3 cables
Figura 5. Diagrama de conexiones típico para sistemas
de calor/frío de dos transformadores y 5 cables
CABLE
DE PUENTE
B
Sistema
de
refrigeración
Válvula
Compresor
inversora* Contactor
Neutro
TRANSFORMADOR
Figura 3. Diagrama de conexiones típico para sistemas
de sólo frío de un solo transformador y 3 cables
NOTA
El cable de puente ROJO (suministrado con el termostato)
debe conectarse entre las terminales RH y RC del termostato CABLE DE
PUENTE
para que funcione en forma adecuada con este sistema.
B
Sistema
de
refrigeración
Y
O
G
Compresor
Contactor
Válvula
inversora*
CABLE
DE PUENTE
W
RC
SISTEMA
RH
TERMOSTATO
Relé
del
ventilador
Vivo
24 VCA
120 VCA
Neutro
TRANSFORMADOR
Figura 4. Diagrama de conexiones típico para sistemas
de calor/frío de un solo transformador y 4 cables
NOTA
Para evitar problemas de descarga estática, toque la parte
lateral del termostato para liberar la estática acumulada
antes de pulsar cualquier tecla.
Si en algún momento durante la prueba su sistema no funciona correctamente, póngase en contacto con un servicio técnico calificado.
Funcionamiento del ventilador
Si su sistema no tiene una conexión terminal G pase directamente a la
sección Sistema de calefacción.
1. Encienda la alimentación del sistema.
2. Mueva el interruptor FAN a la posición ON. El soplador debería comenzar a funcionar.
3. Mueva el interruptor FAN a la posición AUTO. El soplador debería
detenerse inmediatamente.
Sistema de refrigeración
! ¡PRECAUCIÓN!
Para evitar daños al compresor y/o daños materiales, si
la temperatura externa está por debajo de los 50°F, NO
utilice el sistema de refrigeración.
* La válvula inversora se energiza cuando el
interruptor del sistema está en la posición HEAT
120 VCA
Neutro
TRANSFORMADOR
Figura 7. Diagrama de conexiones típico para una bomba
de calor con válvula inversora energizada en HEAT
Este termostato tiene una demora de tiempo entre los ciclos de refrigeración que permite que se estabilice la presión de columna del compresor.
Si la temperatura se ajusta para que el sistema realice una llamada de frío
dentro de los 5 minutos del último ciclo, el icono con forma de copo de nieve
se encenderá en forma intermitente para indicar que el termostato está
bloqueado. Después de 3 a 5 minutos, el compresor arrancará y el icono
dejará de parpadear. Esto ayudará a evitar que el compresor se apague
y se encienda demasiado rápido y es parte del funcionamiento normal del
termostato.
1. Mueva el interruptor SYSTEM a la posición COOL.
2. Presione
para ajustar la configuración del termostato por debajo de la temperatura ambiente. El soplador debería
encenderse inmediatamente a alta velocidad, seguido de
circulación de aire frío.
3. Presione
para ajustar la configuración de la temperatura por encima de la temperatura ambiente. El sistema de refrigeración debería
dejar de funcionar.
Sistema de calefacción
1. Mueva el interruptor SYSTEM a la posición HEAT. Si el sistema de calefacción tiene un piloto, asegúrese de encenderlo.
para ajustar la configuración del termostato por encima
2. Presione
de la temperatura ambiente. El sistema de calefacción debería comenzar a funcionar.
para ajustar la configuración de la temperatura por deba3. Presione
jo de la temperatura ambiente. El sistema de calefacción debería dejar
de funcionar.
www.white-rodgers.com
3 CÓMO RETIRAR EL TERMOSTATO VIEJO
SIGUE DE LA PÁGINA 1
¡ATENCIÓN! Este producto no contiene mercurio. No obstante, puede
reemplazar una unidad que sí contiene mercurio.
No abra las celdas de mercurio. En el caso de que una celda se dañe,
no toque el mercurio derramado. Colóquese un par de guantes no absorbentes para recoger el mercurio derramado y viértalo en un recipiente que
pueda sellarse. Si se daña una celda, debe desecharse la unidad.
El mercurio no debe desecharse con los residuos domésticos. Para
desechar la unidad que será reemplazada por este equipo, colóquela en
un recipiente adecuado. Consulte en www.white-rodgers.com dónde enviar los productos que contienen mercurio.
4
MONTAJE Y CONEXIONES
!
¡ADVERTENCIA!
No utilizar en circuitos que excedan el voltaje especificado. Un
voltaje superior dañará el control y podría causar riesgos de
choques eléctricos o incendio.
No cortocircuite las terminales de la válvula de gas o del control
principal para probarlos. Un cortocircuito o una conexión
incorrecta dañará el termostato y podría causar lesiones
personales y/o daños materiales.
La instalación del termostato y de todos los componentes del
sistema debe cumplir con las reglamentaciones del código NEC
para circuitos de clase II.
! ¡PRECAUCIÓN!
Al fijar y pasar los cables, tenga cuidado de que no hagan
cortocircuito con las terminales adyacentes o en la parte trasera
del termostato. Podrían producirse lesiones personales y/o
daños materiales.
CUADRO DE REFERENCIA COMPARATIVO
DE LAS TERMINALES
Designación de las terminales
del nuevo termostato
RH
4
Designación de las terminales
de otros fabricantes
*
*
M
R5
R
RH
Y
Y6
C
Y
Y
Y
W
4
H
W
W
W
G
G
F
G
G
G
-
-
V
R
R
RC
* Éstos son sistemas de un solo transformador de
cuatro cables. El cable de puente instalado de fábrica
entre las terminales RH y RC debe dejarse en su lugar.
Fije la base del termostato a la pared
1.
2.
3.
Sistemas de calor eléctricos o
de bomba de calor de una sola etapa
Este termostato está configurado de fábrica para operar un sistema de
aire forzado con combustible fósil (gas, aceite, etc.) de calor/frío. Está
correctamente configurado para cualquier sistema que NO requiera que el termostato energice el ventilador en una llamada de calor. Si su sistema es un
sistema eléctrico o de bomba de calor que REQUIERE que el termostato
encienda el ventilador en una llamada de calor, ubique el interruptor GAS/
ELECTRIC (vea la figura 1) y colóquelo en la posición ELECTRIC. Esto
permitirá al termostato energizar el ventilador inmediatamente en una llamada de calor. Si no está seguro si el sistema de calefacción/refrigeración
requiere que el termostato controle el ventilador, póngase en contacto con
un servicio técnico de calefacción y aire acondicionado calificado.
Sistemas de calefacción hidrónicos
(agua caliente o vapor)
Este termostato está configurado para funcionar en forma adecuada
con un sistema de calefacción de aire forzado. Si tiene un sistema de
calefacción hidrónico (un sistema que genera calor con agua caliente
o vapor), debe configurar el termostato para que funcione de manera
adecuada con su sistema.
La configuración predeterminada de fábrica es de calor por aire forzado.
Si se corta el cable de puente W905 en el tablero del circuito se producirá
un ciclo de calefacción más largo que lo normal para sistemas de agua
caliente o vapor (hidrónicos). Ambas configuraciones producen un control
de temperatura sumamente exacto y pueden ajustarse según su preferencia personal. Tal como se envía de fábrica, el termostato apaga y enciende
el sistema debajo de 1°F. Con el cable de puente W905 cortado, el sistema
se apagará y encenderá a aproximadamente 1.5°F.
4.
5.
6.
Retire el material de embalaje del termostato. Tire suavemente de la
cubierta para separarla de la base. Si fuerza o hace palanca sobre el
termostato dañará la unidad. Si es necesario, mueva el interruptor de
calor eléctrico (vea la sección SISTEMAS DE CALOR ELÉCTRICOS,
más arriba).
Conecte los cables debajo de los tornillos terminales de la base consultando el esquema de conexiones apropiado (vea las figuras 2 a 7).
Coloque la base sobre el orificio de la pared y marque las ubicaciones
de los orificios de montaje usando la base como plantilla.
Mueva la base a un lado. Perfore los orificios de montaje.
Fije la base a la pared sin ajustarla demasiado, como muestra la figura
1, usando dos tornillos de montaje. Ajústela hasta que quede bien
nivelada y luego apriete los tornillos. (Esto es por razones estéticas
solamente y no afectará el funcionamiento del termostato.) Si utiliza
los orificios de montaje existentes, o si los orificios perforados son
demasiado grandes y no le permiten ajustar bien la base, use anclajes
plásticos para fijar la subbase.
Empuje el cable que sobresale hacia el interior de la pared y tape el
orificio con un material ignífugo (como aislamiento de fibra de vidrio)
para evitar que las corrientes de aire afecten el funcionamiento del
termostato.
Ubicación de las pilas
Este termostato requiere 2 pilas alcalinas “AAA” para funcionar. Si aparece
el mensaje
significa que las pilas tienen poca carga y
deben cambiarse. Para obtener resultados óptimos, cambie las pilas una
vez al año por pilas alcalinas nuevas de alguna marca líder como Duracell® o Energizer®. Para cambiar las pilas, instálelas a lo largo de la parte
superior de la base (vea la figura 1). Las pilas deben instalarse con los
polos positivos (+) hacia la derecha.
www.white-rodgers.com

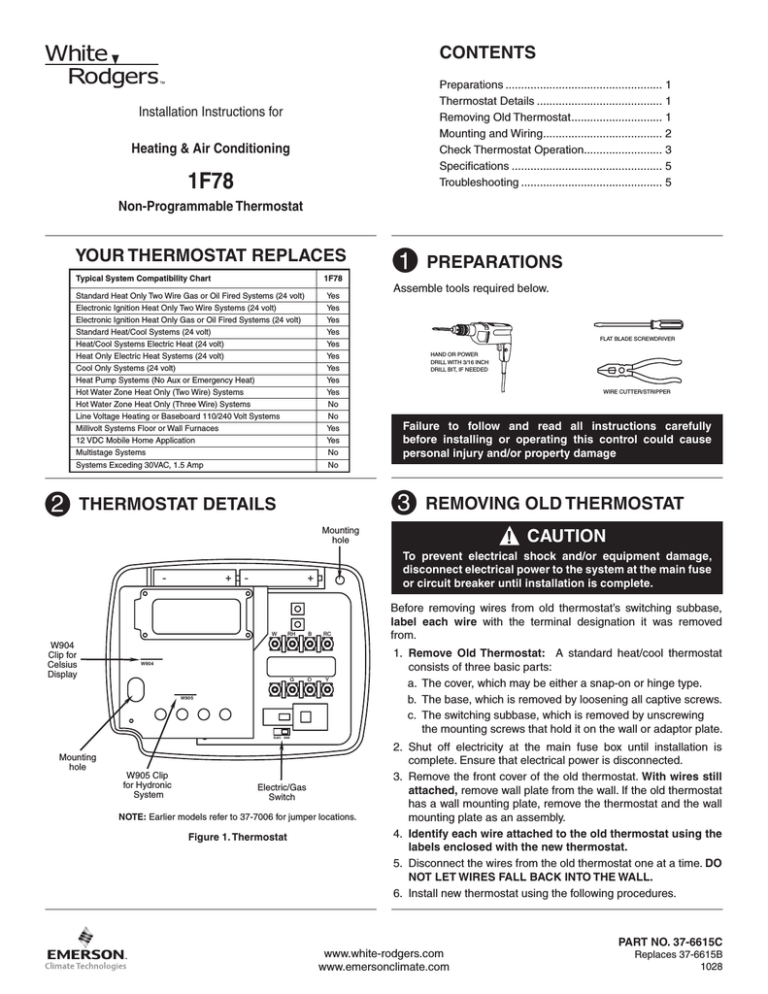

Instrucciones para la instalación del
termostato no programable
1F78
CONTENIDO
Preparación.................................................... 1
Detalles del termostato................................... 1
Cómo retirar el termostato viejo..................... 1
Montaje y conexiones..................................... 2
Verifique el funcionamiento del termostato.... 3
Especificaciones............................................. 5
Solución de problemas................................... 5
para calefacción y aire acondicionado
SU TERMOSTATO REEMPLAZA
Cuadro de compatibilidad típica del sistema
1F78
Sí
No
No
Aplicación para casas rodantes de 12 VCC
Sistemas multietapa
Sistemas que exceden los 30 VCA, 1.5 amp
Sí
Sí
No
No
Sí
Sistemas de bomba de calor (sin calor auxiliar o de emergencia)
Sistemas de sólo calor de zona de agua caliente (dos cables)
Sistemas de sólo calor de zona de agua caliente (tres cables)
Sistemas de calefacción de voltaje de línea o tipo zóclo de 110/240 voltios
Calderas de piso o pared de sistemas milivoltios
Sí
Sí
Sí
Sí
Sistemas de calor/frío estándar (24 voltios)
Sistemas de calor/frío eléctricos (24 voltios)
Sistemas de sólo calor eléctricos (24 voltios)
Sistemas de sólo frío (24 voltios)
Sí
Sí
Sí
Sistemas de sólo calor estándar de gas o aceite de dos cables (24 voltios)
Sistemas de sólo calor con encendido electrónico de dos cables (24 voltios)
Sistemas de sólo calor de gas o aceite con encendido electrónico (24 voltios)
2 DETALLES DEL TERMOSTATO
Orificio
de montaje
-
-
+
W
W904
Cortar
para pantalla
en grados
Celsius
+
O
G
B
RH
1 PREPARACIÓN
Procúrese las herramientas indicadas a continuación.
HAND OR POWER
DRILL WITH 3/16 INCH
DRILL BIT, IF NEEDED
Si no se leen y siguen con atención todas las instrucciones
antes de instalar o utilizar este control, pueden producirse
lesiones personales y/o daños materiales
3 CÓMO RETIRAR EL TERMOSTATO VIEJO
! ¡PRECAUCIÓN!
Para evitar choques eléctricos y/o daños al equipo, desconecte
la alimentación eléctrica al sistema en el disyuntor o caja de
fusibles principal hasta que la instalación esté terminada.
Antes de desconectar los cables de la subbase de conmutación del
termostato viejo, identifique cada cable con la designación del terminal
de la que se desconectó.
RC
W904
Y
W905
ELEC GAS
Orificio
de montaje
W905 Cortar
para sistemas
hidrónicos
Interruptor
eléctrico/de gas
NOTA: Para modelos anteriores, refiérase a 37-7006
para las ubicaciones de los puentes
Figura 1. Base del termostato
1. Retire el termostato viejo: un termostato de calor/frío consta de tres
partes básicas:
a. La cubierta, que puede ser a presión o articulada.
b. La base, que se quita aflojando todos los tornillos imperdibles.
c. La subbase de conmutación, que se quita desenroscando los tornillos de montaje que la sostienen sobre la pared o la placa adaptadora.
2. Apague la electricidad en la caja de fusibles principal hasta que haya
finalizado la instalación. Asegúrese de que la alimentación eléctrica
esté desconectada.
3. Retire la cubierta delantera del termostato viejo. Con los cables aún
conectados, retire la placa de la pared. Si el termostato viejo tiene una
placa de montaje sobre pared, retire el termostato y la placa juntos.
4. Identifique cada uno de los cables conectados al termostato viejo
usando las etiquetas incluidas con el nuevo termostato.
5. Desconecte los cables del termostato viejo de a uno a la vez. NO DEJE
QUE LOS CABLES VUELVAN A INTRODUCIRSE EN LA PARED.
6. Instale el termostato nuevo siguiendo el procedimiento indicado a
continuación.
N° DE PIEZA 37-6615C
www.white-rodgers.com
www.emersonclimate.com
Reemplaza 37-6615B
1028
