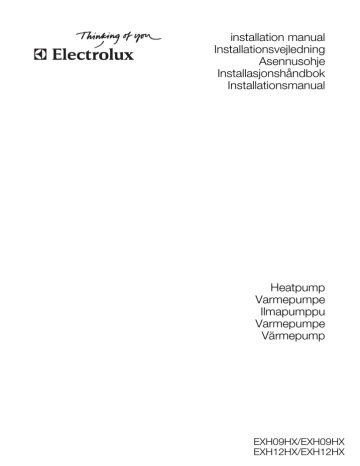

installation manual
Installationsvejledning
Asennusohje
Installasjonshåndbok
Installationsmanual
Heatpump
Varmepumpe
Ilmapumppu
Varmepumpe
Värmepump
EXH09HX/EXH09HX
EXH12HX/EXH12HX
2 electrolux
Heatpump
Important! Carefully read and follow these
instructions for smooth and trouble-free
installation.
Caution! This room Heatpump uses
new refrigerant R410A.
1. Keep any open ends of pipes be
sealed with a cap, etc. until connected with the equipment.
2. Exercise great care when performing
piping installation so as water, dust,
etc. will not enter into the piping and
equipment.
3. Pipes connected to the indoor and
outdoor units must be used new.
(This Heatpump using R410A incurs
pressure higher compared with R22,
it is necessary to choose adequate
materials.)
4. Use only R410A refrigerant when
charging additional refrigerant to the
equipment. Never add lubricating oil
to the equipment in any case.
5. In order to prevent any other refrigerant from being charged accidentally, the service port diameter of the
3-way valve has been changed. (1/2”
UNF screw)
Accessories
Items
Q'ty
Application
Mounting plate
1
To mount the indoor unit on the wall.
2
Wall plug
8
To fix the mounting plate with the long screws. To fix the
remote control with the special screw.
3
Long screw
7
To fix the mounting plate with the wall plugs.
4
Remote control
1
To control remotely.
5
Dry battery
2
For the remote control. AAA batteries.
6
Special screw
1
To mount the remote control on the wall.
1
To fix the CORD HOLDER.
1
7 Short screw
electrolux 3
Items
Q'ty
Application
8
Cord holder
1
To secure the electrical cable.
9
Manuals
1
Installation manual
1
Operation manual
2
To remove dust and tobacco smoke from the air.
INSTALL
OPER
10 Air purifying filter
Notes on locations
Important! Keep the following points in mind
and get the customer's approval.
Indoor unit
1. Keep the air outlet clear of any obstacle
so that outgoing air flows smoothly in the
entire room.
2. Make a drain hose hole for easy drainage.
3. Provide sufficient space on both sides
and above the unit.
4. The air filters should be easily taken in and
out.
5. Keep TV set, radio and the like 1 m or
more away from the unit and the remote
control.
6. Keep the air inlet clear of obstacles that
could block incoming air.
7. The remote control may not function
properly in a room equipped with an electronic simultaneous-start or rapid-start
fluorescent lighting.
8. Select a location that does not cause loud
operation noise and extreme vibrations.
Outdoor unit
1. Place the outdoor unit on a stable base.
2. Provided sufficient space around the
unit. It should also be well ventilated.
3. The unit should not be exposed to strong
wind nor splashed with rain water.
4. Water drain from the unit should be let
out without problem. Lay a drain hose if
required. In cold regions, installation of
the drain pipe is not advisable as freezing
could result.
5. Keep TV set, radio and the like 1 m or
more away from the unit.
6. Avoid locations exposed to machine oil
vapor, salty air (facing the seashore, for
example), hot spring vapor sulfur gas,
etc. Such location can cause breakdown.
7. Also, avoid locations exposed to muddy
water (along a road, for example) or
where the unit can be tampered with.
8. Select a location where the outgoing air
or operating noise cannot annoy others.
9. Install the unit on a stable base not to allow louder noise.
10. Keep the air outlet opening free of any
obstacle. This could affect the performance of the unit and create loud noises.
Piping
1. Piping length should be 1m or more in
order to decrease vibration propagated
from the outdoor unit.
2. If piping length exceeds 10m, add 20g of
refrigerant per 1m.
3. When the outdoor unit is placed at a higher level than the indoor units, provide a
trap near the hose’s lead-in port.
1
A
B
B
2
3
A)
B)
1
2
3
Max. piping length 15m
Max. level difference 7m
Indoor unit
Outdoor unit
Trap
4 electrolux
Locations of indoor and outdoor unit
min. 50
min. 50
min. 50
min. 70
4
4. Reconnect the drain hose to the right and
insert the drain cap to the left.
Fully insert the drain hose until it stops
and use the screw that was previously
removed in STEP (1) to secure the hose
holder to the drain pan.
Insert a hexagon socket screw key (4mm
diagonal) into the drain cap, and press it
fully.
1
1
2
3
min. 50
2
3
min. 100
min. 200
min. 200
4
4
Length unit: mm
Provide as much installation space as possible for efficient functioning.
Notes on drain hose
3
4
The drain hose can be connected at
either side of the indoor unit.
The unit has been shipped with the drain
hose connected at left (viewed from the back
of the unit) and the drain cap applied at right.
4
1
2
3
4
5
2
1
5
Screw
Hose holder
Drain hose
Drain cap
Hexagon socket screw key
Caution! After replacing, make sure that
both the drain hose and drain cap are
firmly inserted.
Outdoor unit mounting screw holes
540
299
1 Drain hose
2 Drain cap
Reposition the drain hose and drain cap as
required.
1. Remove the fixed screw in the hose holder at the end of the drain hose.
2. Hold the end of the drain hose, and pull it
out.
3. Pull out the drain cap.
electrolux 5
Opening/closing open panel
To open, hold the left and right bottom corners of the panel and lift it up.
Placing the mounting plate and making
a tube hole
Important! Fix the mounting plate
horizontally.
5
4
872
30
131
J
181
I
E
E
D
I
292
J
D
To close, press-fit the arrow-marked points.
5
A
45
F
108
115
F
1
Detaching the front panel
For servicing, for example, detach the front
panel in the following steps. Be sure to disconnect the power cord from the wall outlet
or turn off the circuit breaker.
1. Remove the air filter.
2. Unscrew the 2 screws of the front panel.
3. Open the vertical adjustment louver by
hand.
4. Remove the front panel.
– Slightly open the lower part of the front
panel, and extract the 5 hooks along
the upper surface for disassembly.
5. To set the panel back into position,
press-fit it at the bottom first and then
press its top.
2
1. Referring to the figure above, mark the
location for the wall plugs and the tube
hole.
Length unit: mm
1 Center of wall hole: Leftward piping.
2 Outline of indoor unit
3 Center of wall hole: Backward piping
4 Ceiling
5 unit size
2. Drill diameter 6.5mm, depth 32mm holes
and fit the wall plug.
6,5 mm
32 mm
4
3
2
1
1
2
1 Screw
2 Vertical adjustment louver
3 Air filter
3
A
2
3
3. Secure mounting plate and check the
stiffness. Refer to figure at right for fixing
hole locations on mounting plate. Fix
mounting plate to wall at 7 points. Recommended fixing holes are marked in
circle around the hole.
6 electrolux
2
3
1
2
1
3
4. Drill a piping hole with 70mm diameter
concrete drill or a hole saw with a 5mm
down ward slant to the outside.
1
2
3
2
1
3
4
5 mm
5
1 Indoor
2 Outdoor
3 Cut with a saw
4 Cap (Downward to outdoor)
5 Sleeve
5. Set the sleeve and caps.
Setting up the indoor unit
Piping route
For directions 1 and 3, cut out the specific
zone without leaving any sharp edge.
(Keep the cut-out plate for possible future
use.)
1 Cut the plate along notch
2 Cut-out
3 Notch
Mounting the indoor unit
If the wall is 250 mm or thicker, connect the
pipes first.
1. For rear exit piping, pass the auxiliary pipe
and the drain hose through the piping
hole, and hook the unit onto the mounting
plate.
2. Push the unit and apply the bottom hooking points to the mounting plate's support. (Take this step after cabling between the indoor and outdoor units.)
3. Pull the bottom of the unit to check that
the unit is fixed in place.
electrolux 7
1
1
1
2
1 Unit
2 Piping holder
3. Store the pipes within the back cavity of
the unit, and secure the pipes by attaching the piping holder. (Refer to steps a)
and b) as shown below.)
a) Insert the top of the piping holder into
the square opening.
1 Taping
Detaching the unit from the mounting
plate
Push the “ “ marks at the bottom of the indoor unit and pull the bottom of the unit.
When the hooks are released from the
mounting plate, support the bottom of the
unit and lift the unit upwards.
Horizontal Piping
1. Reverse the positions of the drain hose
and drain cap. Refer to Notes on drain
hose.
2
1
1 Drain cap
2 Drain hose
2. Connect the pipes and coil tape around
the pipes and electrical cable.
4
3
2
1
1 Unit
2 Tape
3 Piping holder
4 Insert
b) Hook the bottom of piping holder to
the unit.
8 electrolux
N 1 2
3
1
8
2
7
2
1
1 Earth wire
2 Electrical cable
3 Terminal board
4. Fix the cable with the accompanying cord
holder and the short screw.
5. Close the open panel.
Connecting the drain hose
Indoor unit
1. Connect a drain hose.
2. Tape over the connecting part.
1 Unit
2 Hook
4. Coil tape around the drain hose together
with the pipes and electrical cable.
5. Hook the unit onto the mounting plate.
Connecting the electrical cable to the
indoor unit
1. Process the end of the electrical cable for
the indoor side.
– Use a copper cable. (Cross-section
area 2mm² or more)
– Use a cable which is not lighter than
polychloroprene sheathed flexible cord
(design 245 IEC 57).
ø 18mm
1
40mm
8mm
1 Drain hose
2. Open the open panel by about 70°.
3. Connect the electrical cable.
– Be very careful not to confuse the terminal connections. Wrong cabling may
damage the internal control circuit.
– The markings on the indoor unit’s terminal board must match with those of
the outdoor unit.
electrolux 9
• Be sure to lay the drain hose downward for
smooth drainflow.
on a high-rise building, for example. For
this purpose, employ a "T tube joint" (PVCmade, commercially available) halfway in
the hose.
2
2
1
1 No trap allowed
2 Not to rise
• Be careful not to allow the drain hose to
rise, form a trap or leave its end in water,
as shown below.
1
1
2
3
1 Not running wavy
2 No trap allowed
3 Not left in water
• Coil thermal insulation around a drain hose
extension, if running in the room.
• It is recommended to add an "intermediate
air vent" when the drain hose is extended
horizontally, or an "anti-back-flow air vent"
when the hose is exposed to high winds
Flare nut tightening torque
Tube size
1 To drainage pit
2 Air vent (T tube joint)
Connecting the refrigerant pipes
• Use pipes with thickness 0.8mm.
• Connect the pipes for the indoor unit first
and then for the outdoor unit.
• Bend the pipes carefully as not to damage
them.
• Do not over tighten the tubes; it may be
deformed or damaged.
Use a torque wrench, when possible. See
the table below for the flare nut tightening
torque.
Torque
Liquid side
1/4"
16±2N·m (1.6±0.2kgf·m)
Gas side
3/8"
38±4N·m (3.8±0.4kgf·m)
Flaring the pipe end
1. Cutting with a pipe cutter
Cut at a right angle.
2. Deburring
Allow no cuttings in the pipe.
3. Putting in the flare nut
4. Flaring
Flare processing dimensions (A) differ according to the type of flare tool.
10 electrolux
shown below. As insulation, use polyethylene foam 6 mm or thicker.
A
1
2
5
R410A tool: 0-0.5mm
Conventional tool: 1.0-1.5mm
5. Checking
To be flared perfectly circular.
Flare nut not missing.
3
4
1
2
3
4
5
Gas
Insulation
Liquid
Drain hose
Electrical cable
OK
1
Connecting the pipes
1. Tighten the flare nuts by hand for the first
3-4 turns.
2. Use two wrenches to tighten up the
pipes.
1
2
1 Flare body
2 Flare nut
3. Wind coating tape around refrigerant
pipes together with drain hose and electrical cable for general.
1
1 Coating tape
– Lay the drain hose below the pipes.
– The thermal insulation should cover
both the GAS and LIQUID pipes as
OK
OK
1
1
2
3
2
3
2
3
1 Gas
2 Liquid
3 Insulation
Air removal
Use an adapter for preventing vacuum pump
oil from flowing back to the gauge manifold
hose.
ON/OFF operation of the vacuum pump
should be made by the adapter switch.
1. Remove both valve shaft caps of the 2
and 3-way valves.
2. Remove the service port cap of the 3way valve.
3. Connect the gauge manifold hose to the
service port and the vacuum pump.
Be sure that the hose end to be connected to the service port has a valve core
pusher.
4. Open the gauge manifold valve and operate the vacuum pump for 10-15 minutes.
Make sure the compound gauge reads
-76cmHg.
5. Close the gauge manifold valve.
6. Turn off the vacuum pump.
7. Fully open the 2-way valve with hexagon
socket screw key. (diagonally 4 mm)
Turn all the way up to contact.
electrolux 11
8. Fully open the 3-way valve with hexagon
socket screw key. Turn all the way up to
contact.
9. Disconnect the gauge manifold hose
from the service port.
10. Replace the service port cap and both
valve shaft caps tightly.
• Use a gauge manifold and hoses exclusive
for R410A.
• After air removal, check the tube connections for gas leak using a leakage detector
or soapy water. Regarding leakage detector, use high-sensitivity type designed specially for R410A.
1
2
3
4
5
6
7
8
9
10
11
Valve shaft cap
Hexagon socket screw key
2 - way valve
Service port cap
Vacuum pump
Vacuum pump adapter
Gauge manifold
Compound gauge
Valve shaft cap
3 - way valve
Indoor unit
11
7
10
3
8
2
7
1
Lo
3
9
1
8
9
1
10
10
Hi
4
5
6
2
10
4
5 4
6
Valve shaft cap tightening torque
Pipe size
Width
Torque
Liquid side
1/4"
22mm
24±3N·m
(2.4±0.3kgf·m)
Gas side
3/8"
22mm
24±3N·m
(2.4±0.3kgf·m)
Service port cap tightening torque
Torque
11±1N·m (1.1±0.1kgf·m)
Pump down
(Pump down is adopted in the case of
unit removal for re-installation, abandonment, repair etc.)
Pump down is to collect the refrigerant into
the outdoor unit by control of the 2 and 3way valves and the compressor.
1. Stop the Heatpump operation.
2. Remove both valve shaft caps of the 2
and 3-way valves.
3. Run the Heatpump at cooling test run
mode (Refer to TEST RUN). If pump
down is performed at normal cooling operation, the protection system may engage and stop the operation.
12 electrolux
4. After 5~10 minutes, fully close the 2-way
valve by turning the hexagon socket
screw key clockwise.
5. After 2~3 minutes, immediately close the
3-way valve fully.
6. Stop the test run operation.
7. Replace both valve shaft caps tightly.
8. Disconnect both refrigerant pipes.
• Do not perform the pump down when at
heating mode. The refrigerant will not be
collected.
Connecting the electrical cable to the
outdoor unit
1. Process the end of the electrical cable for
the outdoor unit.
40mm
8mm
2. Remove the control box cover.
3. Remove the cable holder and connect
the cable.
Be sure that the terminal connections are
as specified.
4. Fix the electrical cable sheath with the
cable holder and the screw.
5. Double-check that the cable is securely
in place.
6. Place the control box cover back in the
reverse order.
N 1
1
1
2
3
4
5
6
Earth wire
Terminal board
Cable holder
Electrical cable
Control box cover
Screw
Caution!
• Use the specified electrical cable.
Make sure the cable is secured in
place and that the terminals are free of
any excess force from the cable. Otherwise overheating or fire may result.
• Dress the cable so that the control box
cover, the cord holder and cable holder are not loose. Double-check that
the cover is tight in position. Otherwise overheating, fire or electric shock
may result.
• Be sure to put the cable leads deep
into the terminal board and tighten up
the screws. Poor contact can cause
overheating or fire, or malfunction.
Power cabling
Prepare a dedicated power supply circuit.
For the connections, see below.
2
2
3
6
4
5
Supply power
220-240V, single-phase
Circuit breaker
10A (EXH09HX)
15A (EXH12HX)
electrolux 13
A
B
C
1
2
3
Power supply cable
Power supply
A
Blue
Neutral
B
Brown
Live
C
Green/yellow-striped
Ground
• The appliance shall be installed in accordance with national wiring regulations.
Wrong connection can cause overheating
or fire.
• Fit a disconnect switch, having a contact
separation of at least 3mm in all poles, to
the electricity power line.
Earth leakage breaker
• Provide an earth leakage breaker in order
to protect against electric shock in case of
leak.
• Use the current-activated, high-sensitivity,
high-speed type breaker with a rated sensitivity current of below 30 mA and an
operating time of below 0.1 second.
Hanging the remote control
1. Fit the special screw to the wall with the
wall plug.
2. Hang the remote control to the screw
head.
2
6
1
1 Remote control rear side
Loading the batteries
Slide the cover in the direction of the arrow.
1. Open the cover.
2. Insert the batteries.
3. Close the cover.
– If after battery replacement the control
fails to function, take out the batteries.
Wait for more than 30 seconds and put
them in again.
Test run
1. Open the open panel to see the control
section.
2. Start the operation with the remote control.
3. Press the “AUX” button on the unit for 5
seconds or more.
14 electrolux
Explanation to Customer
• Explain to the customer how to use and
maintain the system, referring to the operation manual.
• Ask the customer to carefully read the operation manual.
• When the system has been set up, hand
the installation manual to the customer.
Important! Important points to explain
A beep sound is heard and the OPERATION lamp starts flashing. Now the system is in the cooling test run mode.
4. To put the system in the heating test run
mode, start the cooling operation and select the heating mode on the remote control.
5. Make sure the system runs well, and
press the AUX button again to stop the
operation.
Whipping sound :
• The system adjusts itself, by expansion or
shrinkage, according to great temperature
fluctuations.
Running liquid sound :
• The refrigerant runs in the system, generating such sound. (For details, refer to the
accompanying operation manual.)
electrolux 15
Varmepumpe
Vigtigt Læs denne vejledning grundigt. Den
sikrer, at installationen forløber glat og uden
problemer.
Bemærk Denne varmepumpe til
rumopvarmning anvender et nyt
kølemiddel, R410A.
1. Evt. åbne slangeender skal proppes
til, indtil de sluttes til enheden.
2. Vær meget omhyggelig, når rørføringen udføres, så der ikke kommer
vand, støv og lign. ind i rør og anlæg.
3. Der skal anvendes nye rør til tilslutningerne på ude- og indeenheden.
(Da varmepumpen bruger R410A
som kølemiddel, udsættes den for
højere driftstryk end med R22, og det
skal der tages højde for ved materialevalget).
4. Brug kun R410A-kølemiddel, når der
efterfyldes kølemiddel på anlægget.
Smør aldrig anlægget med smøreolie.
5. Diameteren på 3-vejsventilens driftsindgang er ændret for at sikre, at der
ikke utilsigtet kan påfyldes et andet
kølemiddel. (1/2" UNF-skrue)
Tilbehør
Betegnelse
Antal
Anvendelse
1
Monteringsplade
1
2
Rawlplug
8
Til fastgørelse af monteringspladen med de lange skruer.
Til fastgørelse af fjernbetjening med specialskrue.
3
Lang skrue
7
Til fastgørelse af monteringspladen med rawlpluggene.
4
Fjernbetjening
1
Til fjernstyret betjening.
5
Batteri
2
Til fjernbetjeningen. AAA-batterier.
6
Specialskrue
1
Til vægmontering af fjernbetjening.
1
Til fastgørelse af KABELKLEMME.
7 Kort skrue
Til vægmontering af indeenhed.
16 electrolux
Betegnelse
Antal
Anvendelse
8
Kabelklemme
1
Til fastgørelse af netkablet.
9
Vejledninger
1
Installationsvejledning
1
Betjeningsvejledning
2
Til at fjerne støv og tobak fra luften.
INSTALL
OPER
10 Luftrensningsfilter
Bemærkninger om placering
Vigtigt Husk på følgende, og spørg kunden
om lov.
Indeenhed
1. Hold luftudblæsningen fri for forhindringer, så den udgående luft uhindret kan
sendes rundt i hele rummet.
2. Lav et hul til afløbsslange, for nem aftapning.
3. Sørg for, at der er god plads på begge
sider og over enheden.
4. Det skal være let at komme til at tage luftfiltrene ud og sætte dem i.
5. Hold tv-apparat, radio og lign. mindst 1
meter fra enheden og fjernbetjeningen.
6. Sørg for, at der ikke står noget i vejen for
luftindsugningen, så indtaget blokeres.
7. Hvis der findes lamper med fluorescerende lys i rummet, virker fjernbetjeningen
muligvis ikke, som den skal.
8. Vælg en placering, der ikke giver kraftige
støjgener og vibrationer under drift.
Udeenhed
1. Sæt udeenheden på et stabilt underlag.
2. Sørg for god plads rundt om enheden.
Der skal også være god lufttilførsel.
3. Enheden må ikke udsættes for kraftig
blæst eller sprøjt fra regnvand.
4. Det skal være let at komme til enhedens
vandafløb. Læg evt. en afløbsslange. I
kolde egne frarådes det at installere et
afløbsrør, da det vil kunne fryse til.
5. Hold en afstand på mindst 1 meter til tvapparat, radio og lign.
6. Undgå placeringer, hvor enheden udsættes for dampe fra motorolie, saltholdig luft (f.eks. ved kysten), svovlgas fra
varme kilder og lign. På sådanne placeringer kan enheden bryde sammen.
7. Undgå også placeringer, hvor enheden
udsættes for mudret vand (f.eks. langs
en vej), eller hvor nogen kan komme til at
pille ved den.
8. Vælg en placering, hvor udblæsningsluft
eller driftsstøj ikke kan genere naboer.
9. Installer enheden på et stabilt underlag,
der ikke forstærker støjen.
10. Hold luftudblæsningen fri for forhindringer af enhver art. De vil kunne påvirke
enhedens ydelse og give kraftig støj.
Rørføring
1. Rørlængden skal mindst være 1 meter for
at mindske de vibrationer, der forplanter
sig fra udeenheden.
2. Hvis rørlængden er over 10 meter, tilsættes 20 g kølemiddel pr. løbende meter.
3. Hvis udeenheden placeres højere end indeenhederne, skal der være en vandlås
tæt ved slangens indføringsåbning.
1
A
B
B
2
3
A)
B)
1
2
3
Maks. rørlængde: 15 meter
Maks. niveauforskel: 7 meter
Indeenhed
Udeenhed
Vandlås
electrolux 17
4. Tilslut afløbsslangen til højre, og sæt afløbsproppen i på venstre side.
Sæt afløbsslangen så langt ind, som den
kan komme, og spænd slangeholderen
fast på bundkarret med den skrue, der
blev taget ud under TRIN (1).
Sæt en unbrakonøgle (4 mm diameter) i
afløbsproppen, og tryk den helt ind.
Placering af inde- og udeenhed
min. 50
min. 50
min. 50
min. 70
4
1
1
2
3
2
min. 50
3
min. 100
min. 200
4
min. 200
4
Længdeenhed: mm
Sørg for at give installationen så meget plads
som muligt for at sikre effektiv funktion.
3
Bemærkninger om afløbsslange
4
5
Afløbsslangen kan tilsluttes på begge sider af indeenheden.
Enheden leveres med afløbsslangen tilsluttet
til venstre (set fra enhedens bagside) og med
afløbsproppen til højre.
2
1
4
1
2
3
4
5
Skrue
Slangeholder
Afløbsslange
Afløbsprop
Unbrakonøgle
Bemærk Kontroller efter montering af
afløbsslange og afløbsprop, at de sidder
helt fast.
Skruehuller til montering af udeenhed
299
540
1 Afløbsslange
2 Afløbsprop
Omplacér afløbsslange og afløbsprop, hvis
det er nødvendigt.
1. Fjern den faste skrue i slangeholderen i
enden af afløbsslangen.
2. Hold fast i enden af afløbsslangen, og
træk den ud.
3. Træk afløbsproppen ud.
18 electrolux
Åbne/lukke adgangspanel
Panelet åbnes ved at holde i nederste højre
og venstre hjørne og løfte det op.
Placering af monteringsplade og hul til
rørføring
Vigtigt Fastgør monteringspladen vandret.
5
4
872
30
131
J
181
I
E
E
D
I
292
J
D
45
Panelet lukkes ved at trykke det på plads på
de steder, der er markeret med pile.
108
115
F
1
Aftagning af frontpanel
Til service og lign. afmonteres frontpanelet
som beskrevet nedenfor. Sørg for at tage
stikket ud af kontakten eller afbryde på ejendommens el-tavle.
1. Fjern luftfilteret.
2. Skru de 2 skruer i frontpanelet ud.
3. Åbn med hånden spjældet til lodret justering.
4. Fjern frontpanelet.
– Åbn frontpanelets nederste kant lidt,
og træk de 5 kroge langs overkanten
ud, så panelet kan tages af.
5. Panelet monteres igen ved at først at trykke det på plads langs underkanten og
derefter trykke foroven.
5
A
F
2
3
A
1. Markér placeringen af rawlpluggene og
hullet til rørføringen som vist på ovenstående tegning.
Længdeenhed: mm
1 Centrum, hul i væg: Rørføring til venstre.
2 Omrids, indeenhed
3 Centrum, hul i væg: Rørføring bagud
4 Maks.
5 enhedens størrelse
2. Bordiameter 6,5 mm, 32 mm dybe huller.
Sæt rawlplugs i.
6,5 mm
32 mm
4
3
2
1
1
2
1 Skrue
2 Spjæld til lodret justering
3 Luftfilter
2
3
3. Spænd monteringspladen fast, og mærk
efter, at den ikke giver sig. Hullernes placering på monteringspladen er vist på
tegningen til højre. Fastgør monteringspladen i væggen i 7 punkter. Anbefalede
monteringshuller er markeret med en cirkel om hullet.
electrolux 19
2
3
1
2
1
3
4. Bor hul til rørgennemføring med et 70 mm
murbor eller en hulsav, med 5 mm fald
mod ydersiden.
1
2
3
2
1
3
4
5 mm
5
1 Inde
2 Ude
3 Skær til med sav
4 Prop (med fald udefter)
5 Muffe
5. Påsæt muffe og propper.
Opsætning af indeenhed
Rørføring
Til retningerne 1 og 3 udskæres det pågældende område uden skarpe kanter.
(Gem det afskårne stykke til evt. senere
brug).
1 Skær pladen langs rillen
2 Afskæring
3 Rille
Montering af indeenhed
Hvis væggen er 250 mm tyk eller derover, tilsluttes rørene først.
1. Ved afgang bagtil sættes forlængerrøret
og afløbsslangen gennem rørgennemføringen, og enheden hægtes på monteringspladen.
2. Tryk på enheden, og sæt den fast på
monteringspladen ved at klemme den ind
over krogene nederst på monteringspladen. (Det gøres først, når ledningsføringen mellem inde- og udeenhed er færdig).
3. Træk i underkanten af enheden for at sikre, at den sidder helt fast.
20 electrolux
1
1
1
2
1 Enhed
2 Rørholder
3. Gem rørene i hulrummet bag i enheden,
og sæt dem fast med rørholderen. (Se trin
a) og b) nedenfor).
a) Sæt toppen af rørholderen ind i det
firkantede hul.
1 Bevikling
Afmontering af enhed fra monteringspladen
Tryk på " "-markeringerne nederst på indeenheden, og træk i enhedens underkant.
Når krogene slipper monteringspladen, understøttes enheden nedefra og løftes opad.
Vandret rørføring
1. Byt om på placeringen af afløbsslange og
afløbsprop. Se under Bemærkninger til
afløbsslange.
2
1
1 Afløbsprop
2 Afløbsslange
2. Tilslut rørene, og vikl tape rundt om rørene og elkablet.
4
3
2
1
1 Enhed
2 Tape
3 Rørholder
4 Hul
b) Hægt nederste ende i underkanten af
enheden.
electrolux 21
N 1 2
3
1
8
2
7
2
1
1 Jordleder
2 Elkabel
3 Klemrække
4. Fastgør kablet med den medfølgende kabelklemme og den korte skrue.
5. Luk adgangspanelet.
Tilslutning af afløbsslange
Indeenhed
1. Tilslut en afløbsslange.
2. Vikl tape om samlingen.
1 Enhed
2 Krog
4. Vikl tape rundt om afløbsslange plus rør
og elkabel.
5. Hægt enheden på monteringspladen.
Tilslutning af elkabel til indeenhed
1. Klargør enden af indeenhedens elkabel.
– Brug kobberkabel. (Tværsnit 2 mm² eller derover)
– Brug et kabel, der ikke er lettere end
ledning med polykloroprenkappe (iht.
245 IEC 57).
ø 18mm
40mm
8mm
1
1 Afløbsslange
2. Åbn adgangspanelet ca. 70°.
3. Tilslut elkablet.
– Pas på ikke at bytte rundt på terminalerne. Forkert tilslutning kan beskadige
den interne styrekreds.
– Markeringerne på klemrækkerne i inde- og udeenheden skal svare til hinanden.
22 electrolux
sættes for kraftig blæst, f.eks. på et højhus. Til formålet sættes et "T-stykke" (af
PVC, fås i handelen) halvvejs ind i slangen.
• Sørg for, at afløbsslangen har fald, så
vandet afledes effektivt.
2
2
1
1 Ingen luftlommer
2 Ingen stigning
• Sørg for, at afløbsslangen ikke stiger eller
danner luftlommer, eller at enden ligger i
vand, som vist på tegningen.
1
1
1 Til bundkar
2 Udluftning (T-stykke)
2
3
1 Må ikke bølge
2 Ingen luftlommer
3 Intet stående vand
• Vikl varmeisolering rundt om forlænger til
afløbsslange, hvis den er ført indendørs.
• Det anbefales at montere en "mellemventil", hvis afløbsslangen er udlagt vandret,
eller en "envejs-luftventil", hvis slangen udTilspændingsmoment for brystmøtrik
Rørdiameter
Tilslutning af kølerør
• Brug rør med en tykkelse på 0,8 mm.
• Tilslut først rørene til indeenheden, og derefter til udeenheden.
• Bøj rørene forsigtigt, så de ikke tager skade.
• Overspænd ikke rørene. De kan blive misdannet eller beskadiget.
Brug så vidt muligt momentnøgle. Tilspændingsmoment for brystmøtrikken er
vist i tabellen nedenfor.
Tilspændingsmoment
Væskesiden
1/4"
16±2 Nm (1,6±0,2 kpm)
Gasside
3/8"
38±4 Nm (3,8±0,4 kpm)
Opkravning af rørenden
1. Rørafskæring, med rørskærer
Skær i en ret vinkel.
2. Afgratning
Hold røret, så der ikke kommer spåner i
det.
3. Påsætning af brystmøtrik
4. Opkravning
Opkravningens mål (A) afhænger af opkravningsværktøjet.
electrolux 23
1
A
2
5
3
4
R410A-værktøj: 0-0,5 mm
Traditionelt værktøj: 1,0-1,5 mm
5. Kontrol
Udvidelsen skal være helt cirkelrund.
Brystmøtrikken må ikke mangle.
1
2
3
4
5
Gas
Isolering
Væske
Afløbsslange
Elkabel
OK
1
OK
OK
1
1
2
3
Tilslutning af rør
1. Spænd brystmøtrikkerne med hånden de
første 3-4 omgange.
2. Tilspænd rørforskruningen med to nøgler.
1
2
1 Opkravet rør
2 Brystmøtrik
3. Vikl rørtape rundt om kølerør plus afløbsslange og elkabel.
1
1 Rørtape
– Læg afløbsslangen under rørene.
– Varmeisoleringen skal både dække
GAS- og VÆSKE-rør, som vist på tegningen. Til isolering bruges PE-skum, 6
mm eller tykkere.
2
3
2
3
1 Gas
2 Væske
3 Isolering
Udluftning
Brug en adapter for at hindre tilbageløb af olie
fra vakuumpumpen til slangen på manometer-fordelerrøret.
Vakuumpumpen skal tændes og slukkes
med adapterens afbryder.
1. Fjern ventilhætter på 2- og 3-vejsventilernes spindler.
2. Fjern hætten på 3-vejsventilens driftsindgang.
3. Forbind slangen fra manometer-fordelerrøret til driftsindgangen og vakuumpumpen.
Sørg for, at den slangeende, der skal tilsluttes driftsindgangen, har ventilkegle
med trykstang.
4. Åbn ventilen til manometer-fordelerrøret,
og lad vakuumpumpen køre i 10-15 minutter.
Sørg for, at manometret viser -76 cmHg.
5. Luk ventilen på manometer-fordelerrøret.
6. Sluk for vakuumpumpen.
7. Luk helt op for 2-vejsventilen med unbrakonøglen. (4 mm diam.)
Luk helt op til stoppet.
24 electrolux
8. Luk helt op for 3-vejsventilen med unbrakonøglen. Luk helt op til stoppet.
9. Kobl måler-fordelerrøret fra driftsindgangen.
10. Skru hætten på driftsindgangen, og
stram begge ventilhætter helt til.
• Brug et specielt manometer-fordelerrør og
slanger til R410A.
• Efter udluftning kontrolleres rørforbindelser
for udsivende gas med en detektor eller
sæbevand. Hvis der bruges detektor: Brug
en højfølsom type specielt konstrueret til
R410A.
1 Hætte t. ventilspindel
2
3
4
5
6
7
8
9
10
11
Unbrakonøgle
2-vejsventil
Hætte, driftsindgang
Vakuumpumpe
Adapter t. vakuumpumpe
Manometer-fordelerrør
Manometer
Hætte t. ventilspindel
3-vejsventil
Indeenhed
11
7
10
3
8
2
7
3
9
1
1
8
Lo
9
1
10
10
Hi
4
5
6
2
10
4
5 4
6
Tilspændingsmoment for hætte på ventilspindel
Rørtykkelse
Bredde
Tilspændingsmoment
Væskeside
1/4"
22 mm
24±3 Nm (2,4±0,3
kpm)
Gasside
3/8"
22 mm
24±3 Nm (2,4±0,3
kpm)
Tilspændingsmoment, hætte på driftsindgang
Tilspændingsmoment
11±1 Nm (1,1±0,1 kpm)
Nedlukning
(Nedlukning udføres, før enheden nedtages for ominstallering, reparation,
skrotning osv.)
Ved nedlukning anlæg samles kølemidlet i
udeenheden, styret af 2- og 3-vejsventilen og
kompressoren.
1. Stands varmepumpen.
2. Fjern ventilhætter på 2- og 3-vejsventilernes spindler.
3. Kør varmepumpen med funktionen 'køletest' (se under PRØVEKØRSEL). Hvis
udpumpning udføres ved normal køledrift, kan beskyttelsessystemet blive udløst, så driften standses.
electrolux 25
4. Efter 5~10 minutter lukkes 2-vejsventilen
helt ved at dreje unbrakonøglen med uret.
5. Efter 2~3 minutter lukkes 3-vejsventilen
helt.
6. Stands prøvekørslen.
7. Skru begge hætter stramt på ventilspindlerne.
8. Kobl begge kølerør fra.
• Udpumpning må ikke udføres, mens varmefunktionen kører. Kølemidlet samler sig
ikke.
Tilslutning af elkabel til udeenhed
1. Klargør enden af udeenhedens elkabel.
40mm
8mm
2. Fjern kappen til el-boksen.
3. Fjern kabelklemmen, og forbind kablet.
Sørg for, at tilslutningen sker i de angivne
terminaler.
4. Spænd kablets kappe fast med kabelklemmen og skruen.
5. Kontrollér endnu en gang, at kablet sidder godt fast.
6. Sæt kappen til el-boksen på plads, i omvendt rækkefølge.
N 1
1
1
2
3
4
5
6
Jordleder
Klemrække
Kabelklemme
Elkabel
Kappe til el-boks
Skrue
Bemærk
• Brug det opgivne elkabel. Kontrollér,
at kablet er på plads og sidder fast, og
at kablet ikke belaster tilslutningerne i
klemrækken. Ellers er der risiko for
overophedning eller brand.
• Bevikl kablet, så kappen til el-boksen
og ledningsholderen ikke sidder løst.
Kontrollér en ekstra gang, at kappen
slutter helt tæt. Ellers er der risiko for
overophedning, brand eller elektrisk
stød.
• Sørg for at sætte kablets ledere godt
ind i klemrækken og stramme skruerne til. Dårlig kontakt kan føre til overophedning, brand eller driftsforstyrrelser.
Nettilslutning
Klargør en særskilt strømkreds. Vedr. tilslutninger: Se nedenfor.
2
2
3
6
4
5
Strømforsyning
220-240 V, enkeltfaset
Brydekapacitet
10 A (EXH09HX)
15 A (EXH12HX)
26 electrolux
A
B
C
1
2
3
Strømforsyningskabel
Strømforsyning
A
Blå
Nul
B
Brun
Fase
C
Grøn/gulstribet
Jord
• Apparatet skal installeres iht. Stærkstrømsreglementets bestemmelser. Forkert tilslutning kan medføre overophedning
eller brand.
• Monter en særskilt afbryder med en kontaktafstand på mindst 3 mm på alle poler
på forsyningskablet.
Jordafbryder
• Monter en jordafbryder som beskyttelse
mod elektrisk stød i tilfælde af lækage.
• Brug en strømaktiveret, højfølsom highspeed-afbryder med en nominel følsomhed på under 30 mA og en responstid på
under 0,1 sekund.
Ophængning af fjernbetjening
1. Monter specialskruen i væggen med
rawlpluggen.
2. Hæng fjernbetjeningen på skruehovedet.
1. Åbn dækslet.
2. Sæt batterierne i.
3. Luk dækslet.
– Hvis fjernbetjeningen ikke virker efter
batteriskift: Tag batterierne ud. Vent i
30 sekunder, og læg dem i igen.
Prøvekørsel
1. Åbn adgangspanelet, så styresektionen
ses.
2. Sæt anlægget i gang med fjernbetjeningen.
3. Tryk på enhedens "AUX"-knap i mindst 5
sekunder.
2
6
1
1 Fjernbetjening, bag
Ilægning af batterier
Skub dækslet i pilens retning.
electrolux 27
Kundevejledning
• Forklar kunden, hvordan anlægget bruges
og vedligeholdes, og henvis til betjeningsvejledningen.
• Bed kunden læse betjeningsvejledningen
grundigt igennem.
• Når anlægget er sat op, udleveres installationsvejledningen til kunden.
Vigtigt Vigtige punkter at forklare
Der høres et bip, og OPERATION-lampen
begynder at blinke. Nu er anlægget omstillet til prøvekørsel af køling.
4. Skift til prøvekørsel af varme ved først at
starte køling og derefter vælge varmedrift
på fjernbetjeningen.
5. Kontrollér, at anlægget kører godt, og
tryk igen på AUX-knappen for at standse
anlægget.
Piskende lyd:
• Ved store temperatursvingninger justerer
anlægget sig selv (med udvidelse eller
sammentrækning).
Rislende lyd:
• Lyden stammer fra kølevæsken, der løber
i anlægget. (Flere oplysninger i den medfølgende betjeningsvejledning).
28 electrolux
Ilmapumppu
Tärkeää Lue nämä ohjeet huolella ja
noudata niitä. Näin asennus tapahtuu
sujuvasti ja ongelmitta.
Huomio Tässä sisätilan
ilmalämpöpumpussa käytetään
uutta R410A-kylmäainetta.
1. Säilytä suojukset kaikkien avointen
putkien päissä, kunnes putket on liitetty laitteeseen.
2. Suorita putkiasennus äärimmäisen
varovasti, jotta putkiin ja laitteisiin ei
pääse vettä, pölyä tai muita haitallisia
aineita.
3. Sisä- ja ulkoyksikköihin liitettävien
putkien on oltava uusia. (Tämä
R410A-kylmäainetta käyttävä ilmalämpöpumppu käyttää R22:een verrattuna suurempia paineita, joten
materiaalit on valittava vastaavasti.)
4. Käytä ainoastaan R410A-kylmäainetta lisätessäsi kylmäainetta laitteistoon. Älä missään tapauksessa lisää
laitteistoon voiteluöljyä.
5. Jotta jonkin muun kylmäaineen täyttö vahingossa estettäisiin, 3-tieventtiilin huoltoportin läpimittaa on muutettu. (1/2" UNF-ruuvi)
Tarvikkeet
Tuote
Määrä
Käyttö
Asennuslevy
1
Sisäyksikön seinäasennukseen.
2
Tulppa
8
Asennuslevyn kiinnitykseen pitkillä ruuveilla. Kaukosäätimen kiinnitykseen erikoisruuvilla.
3
Pitkä ruuvi
7
Asennuslevyn kiinnitykseen tulpilla.
4
Kaukosäädin
1
Kauko-ohjaukseen.
5
Kuivaparisto
2
Kaukosäätimeen. AAA-paristoja.
6
Erikoisruuvi
1
Kaukosäätimen seinäasennukseen.
7 Lyhyt ruuvi
1
JOHTOPIDIKKEEN kiinnitykseen.
1
electrolux 29
Tuote
Määrä
Käyttö
8
Johtopidike
1
Sähköjohdon kiinnitykseen.
9
Käyttöohjeet
1
Asennusohje
1
Käyttöohje
2
Pölyn ja tupakansavun poistoon ilmasta.
INSTALL
OPER
10 Ilmanpuhdistussuodatin
Sijoituspaikkoja koskevia
huomautuksia
Tärkeää Pidä seuraavat seikat mielessäsi ja
hanki asiakkaan suostumus.
Sisäyksikkö
1. Pidä ilmanpoistoaukko vapaana kaikista
esteistä niin, että ulos virtaava ilma jakautuu tasaisesti koko huoneeseen.
2. Asenna vedenpoistoletku vedenpoiston
helpottamiseksi.
3. Varaa riittävästi tilaa laitteen molemmille
puolille ja sen päälle.
4. Ilmansuodattimien tulisi olla helposti poistettavissa ja asennettavissa.
5. Pidä televisio, radio ja muut vastaavat laitteet 1 m päässä tai kauempana laitteesta
ja kaukosäätimestä.
6. Pidä ilmanottoaukko vapaana ilmantuloa
mahdollisesti häiritsevistä esteistä.
7. Kaukosäätimen toiminta saattaa häiriintyä, jos tilassa on elektronisella välittömällä tai pikasytytyksellä varustettu loistevalaistus.
8. Valitse sijoituspaikka, joka ei aiheuta äänekästä käyntiä tai äärimmäistä värähtelyä.
Ulkoyksikkö
1. Aseta ulkoyksikkö tukevalle alustalle.
2. Jätä yksikön ympärille riittävästi tilaa.
Paikassa tulisi olla myös hyvä ilmanvaihto.
3. Yksikköä ei saa altistaa kovalle tuulelle tai
sadevesiroiskeille.
4. Yksikön vedenpoiston on tapahduttava
esteettä. Aseta vedenpoistoletku tarvittaessa. Kylmillä seuduilla emme suosittele vedenpoistoputken asentamista,
koska se saattaa jäätyä.
5. Pidä televisio, radio ja niiden kaltaiset laitteet vähintään yhden (1) metrin päässä
yksiköstä.
6. Vältä paikkoja, joissa laite altistuu koneöljyhöyryille, suolaiselle ilmalle (esimerkiksi merenrantaa kohti suunnattuna),
kuumien lähteiden rikkikaasulle ja muille
vastaaville vaikutuksille. Tällainen sijoituspaikka saattaa aiheuttaa laitteen rikkoutumisen.
7. Vältä myös paikkoja, joissa laite altistuu
mutavedelle (esim. tien varrella) tai joissa
laitetta voidaan vahingoittaa.
8. Valitse paikka, jossa poistuva ilma tai
käyttömelu ei häiritse muita.
9. Asenna laite tukevalle alustalle, joka ei
vahvista laitteen ääntä.
10. Pidä poistoilma-aukot vapaina esteistä.
Esteet saattavat vaikuttaa laitteen tehoon ja aiheuttaa kovaa ääntä.
Putkisto
1. Putkien tulisi olla vähintään 1 metrin pituisia, jotta ulkoyksikön aiheuttamaa tärinää
voitaisiin vaimentaa.
2. Jos putkiston pituus ylittää 10 metriä, lisää 20 g kylmäainetta metriä kohden.
3. Jos ulkoyksikkö asetetaan korkeammalle
kuin sisäyksiköt, letkun sisäänvientiportin
lähelle on laadittava lappo.
1
A
B
B
2
3
A) Suurin putkiston pituus 15 m
B) Suurin tasoero 7 m
30 electrolux
Vaihda vedenpoistoletkun ja tyhjennyssuojuksen paikkoja tarvittaessa.
1. Irrota letkupidikkeen kiinteä ruuvi vedenpoistoletkun päästä.
2. Pidä kiinni vedenpoistoletkun päästä ja
vedä se ulos.
3. Vedä tyhjennyssuojus ulos.
4. Liitä vedenpoistoletku oikealle ja aseta
tyhjennyssuojus vasemmalle.
Työnnä vedenpoistoletku paikoilleen rajoittimeen saakka ja käytä KOHDASSA (1)
aiemmin irrotettua ruuvia kiinnittääksesi
letkunpidikkeen tyhjennysaltaaseen.
Aseta kuusiokoloavain (läpimitta 4 mm)
tyhjennyssuojukseen ja paina se kokonaan paikoilleen.
1 Sisäyksikkö
2 Ulkoyksikkö
3 Lappo
Sisä- ja ulkoyksikön asennuspaikat
min. 50
min. 50
min. 50
min. 70
4
min. 50
1
min. 100
min. 200
1
2
3
2
3
min. 200
Yksikön pituus: mm
Huolehdi siitä, että käytössä on asennettaessa mahdollisimman paljon tilaa. Näin asennus voidaan suorittaa tehokkaasti.
4
4
Vedenpoistoletkua koskevia
huomautuksia
3
Vedenpoistoletku voidaan liittää sisäyksikköön kummalle puolelle tahansa.
4
Vedenpoistoletku on toimitettaessa asennettu vasemmalle (laitteen taustapuolelta katsottuna) ja tyhjennyssuojus oikealle.
4
1
2
3
4
5
2
1
1 Vedenpoistoletku
2 Tyhjennyssuojus
5
Ruuvi
Letkunpidike
Vedenpoistoletku
Tyhjennyssuojus
Kuusiokoloavain
Huomio Varmista, että
vedenpoistoletku ja tyhjennyssuojus
ovat tiiviisti paikoillaan.
electrolux 31
Ulkoyksikön asennusruuvien reiät
4
3
540
299
1
2
3
1
2
Avoimen paneelin avaaminen/
sulkeminen
Avaa pitämällä kiinni paneelin vasemmasta ja
oikeasta alanurkasta ja nosta paneeli ylös.
1 Ruuvi
2 Pystysuora säätösäleikkö
3 Ilmansuodatin
Asennuslevyn asettaminen ja letkureiän
tekeminen
Tärkeää Kiinnitä asennuslevy
vaakasuoraan.
5
4
872
30
E
E
D
I
J
292
Sulje paneeli painamalla nuolilla merkityistä
kohdista.
131
J
181
I
D
5
A
45
F
108
115
F
1
Etupaneelin irrottaminen
Irrota etupaneeli esimerkiksi huoltoa varten
seuraavasti. Varmista, että virtajohto irrotetaan seinäpistokkeesta tai virrankatkaisija
kytketään pois päältä.
1. Irrota ilmansuodatin.
2. Avaa etupaneelin kaksi ruuvia.
3. Avaa pystysuora säätösäleikkö käsin.
4. Irrota etupaneeli.
– Avaa etupaneelin alempaa osaa hieman ja poista 5 yläpinnalla olevaa
koukkua irrottaaksesi etupaneelin.
5. Aseta paneeli takaisin paikoilleen painamalla sitä ensin alhaalta ja sitten sen päältä.
2
3
A
1. Merkitse seinätulppien ja letkureiän paikat yllä olevan kuvan mukaisesti.
Laitteen pituus: mm
1 Seinäreiän keskikohta: vasemmalle
suunnatut putket.
2 Sisäyksikön ääriviivat
3 Seinäreiän keskikohta: taaksepäin
suunnatut putket
4 Katto
5 laitteen koko
2. Poraa reikä (läpimitta 6,5 mm, syvyys 32
mm) ja aseta seinätulppa reikään.
32 electrolux
2 Ulkotila
3 Leikkaa sahalla
4 Suojus (alaspäin ulos)
5 Holkki
5. Aseta holkki ja suojukset paikoilleen.
6,5 mm
Sisäyksikön pystyttäminen
Putkiston vetäminen
Leikkaa suunnille 1 ja 3 erityinen alue teräviä
reunoja jättämättä.
(Säilytä irtileikattu levy mahdollista myöhempää käyttöä varten.)
32 mm
2
3. Kiinnitä asennuslevy ja tarkasta jäykkyys.
Katso asennuslevyn kiinnitysreikien paikat oikealla olevasta piirroksesta. Kiinnitä
asennuslevy seinään seitsemästä kohdasta. Suositellut kiinnitysreiät on merkitty reiän ympärille renkaalla.
3
1
2
2
3
2
1
1
3
4. Poraa putkireikä läpimitaltaan 70 mm:n
betoniporalla tai reikäsahalla, jossa on 5
mm:n alaspäin suuntautunut viiste ulospäin.
1
2
3
4
5 mm
5
1 Sisätila
1 Leikkaa levy uraa pitkin
2 Lovi
3 Ura
Sisäyksikön asentaminen
Jos seinä on yli 250 mm paksu, liitä putket
ensiksi.
1. Taaksepäin suuntautunutta putkistoa
varten viedään lisäputki ja vedenpoistoletku putkistoreiän läpi ja laite asetetaan
asennuslevylle.
2. Työnnä laitetta ja lisää alaliitäntäkohdat
asennuslevyn tukeen. (Suorita tämä vaihe
sen jälkeen, kun olet johdottanut sisä- ja
ulkoyksiköt.)
3. Vedä laitteen pohjasta varmistaaksesi,
että laite on kiinnitetty paikoilleen.
electrolux 33
1
1
1
2
1 Laite
2 Putkistonpidike
3. Aseta putket laitteen takaonkaloon ja varmista putket putkistonpidikkeen avulla.
(Katso alla olevat vaiheet a) ja b).)
a) Aseta putkistonpidikkeen yläpää neliömäiseen aukkoon.
1 Eristenauhaa
Yksikön irrottaminen asennuslevyltä
Työnnä sisäyksikön pohjassa olevia " "merkkejä ja vedä laitteen pohjasta. Kun koukut irtoavat asennuslevystä, tue laitteen pohjaa ja nosta laitetta ylöspäin.
Vaakaputkisto
1. Vaihda vedenpoistoletkun ja tyhjennyssuojuksen paikkoja. Katso Vedenpoistoletkua koskevia huomautuksia.
4
3
2
2
1
1
1 Tyhjennyssuojus
2 Vedenpoistoletku
2. Liitä putket ja kierrä eristysnauhaa putkien ja sähköjohdon ympärille.
1 Laite
2 Eristysnauhaa
3 Putkistonpidike
4 Aseta
b) Liitä putkistonpidikkeen pohja laitteeseen.
34 electrolux
N 1 2
3
1
8
2
7
2
1
1 Maadoitusjohdin
2 Sähköjohto
3 Kytkentälevy
4. Kiinnitä johto mukana tulevalla johtopidikkeellä ja lyhyellä ruuvilla.
5. Sulje avoin paneeli.
Vedenpoistoletkun liittäminen
Sisäyksikkö
1. Liitä vedenpoistoletku.
2. Kierrä eristysteippiä liitoskohdan päälle.
1 Laite
2 Koukku
4. Kierrä eristysnauhaa vedenpoistoletkun
ja putkien sekä sähköjohtojen ympärille.
5. Liitä laite asennuslevyyn.
Sähköjohdon liittäminen sisäyksikköön
1. Valmistele sähköjohdon pää sisäpuolta
varten.
– Käytä kuparijohtoa. (halkaisija vähintään 2mm²)
– Käytä johtoa, joka ei ole polykloropreenipäällysteistä joustavaa johtoa kevyempää (malli 245 IEC 57).
40mm
8mm
ø 18mm
1
1 Vedenpoistoletku
2. Avaa avointa paneelia noin 70°.
3. Liitä sähköjohto.
– Varo sekoittamasta liitäntöjä keskenään. Väärä johdotus voi vaurioittaa sisäistä ohjausvirtapiiriä.
– Sisäyksikön kytkentälevyn merkintöjen
on vastattava ulkoyksikön merkintöjä.
electrolux 35
• Varmista, että vedenpoistoletku viettää
alaspäin. Näin poistovesi virtaa helposti
ulos.
vää ilmapoistoa", jos letku on alttiina
voimakkaille tuulille, esimerkiksi korkeassa
rakennuksessa. Käytä tähän tarkoitukseen
"T-liitosta" (PVC:stä, saatavana liikkeistä)
letkun puolessa välissä.
2
2
1
1 Lappoa ei saa käyttää
2 Ei ylöspäin
• Varmista, ettei vedenpoistoletku pääse
nousemaan ylöspäin, muodostamaan lappoa tai pitämään päätään vedessä, alla
näytetyillä tavoilla.
1
1
1 Vedenpoistoviemäriin
2 Ilmanpoisto (T-liitin)
2
3
1 Ei mutkia
2 Lappoa ei saa käyttää
3 Ei saa jättää veteen
• Kierrä lämpöeristystä vedenpoistoletkun
jatkeen ympärille, jos se on vedetty huoneeseen.
• "Väli-ilmanpoiston" lisäämistä suositellaan,
jos vedenpoistoletkua pidennetään vaakasuunnassa, tai käytetään "takaiskun estäLiitosmutterin kiristysmomentti
Putken koko
Kylmäaineputkien liittäminen
• Käytä 0,8 mm paksuja putkia.
• Liitä ensiksi sisäyksikön putket ja sitten ulkoyksikön putket.
• Taivuta putkia varovasti, jotta ne eivät vaurioidu.
• Älä kiristä putkia liikaa; ne saattavat vääntyä tai vaurioitua.
Käytä momenttiavainta, jos voit. Katso alla
olevasta taulukosta liitosmutterin kiristysmomentit.
Kiristysmomentti
Nestepuoli
1/4"
16±2N·m (1.6±0.2kgf·m)
Kaasupuoli
3/8"
38±4N·m (3.8±0.4kgf·m)
Putkenpään laajentaminen
1. Putkileikkurilla leikkaaminen
Leikkaa suorakulmaisesti.
2. Purseenpoisto
Älä jätä putkeen metallilastuja.
3. Liitosmutterin asettaminen paikoilleen
36 electrolux
4. Putken pään laajentaminen
Laajennusmitat (A) vaihtelevat laajennustyökalun mukaan.
A
– Aseta vedenpoistoletku putkien alle.
– Lämpöeristyksen tulisi peittää sekä
KAASU- että NESTEputket alla osoitetulla tavalla. Käytä eristeenä vähintään
6 mm paksua polyetyleenivaahtoa.
1
2
5
R410A-työkalu: 0-0,5 mm
Perinteinen työkalu: 1,0-1,5 mm
5. Tarkastus
Laajennettava täysin pyöreästi.
Liitosmutteri ei puutu.
3
4
1
2
3
4
5
Kaasu
Eristys
Neste
Vedenpoistoletku
Sähköjohto
OK
1
OK
OK
1
1
2
Putkien liittäminen
1. Kiristä liitosmuttereita käsin ensimmäiset
3-4 kierrosta.
2. Käytä kahta jakoavainta putkien kiristämiseen.
1
2
1 Laajennettu runko
2 Liitosmutteri
3. Kierrä suojateippiä kylmäaineputkien ja
vedenpoistoletkun sekä yleensä sähköjohdon ympärille.
1
1 Suojateippi
3
2
3
2
3
1 Kaasu
2 Neste
3 Eristys
Ilmapoisto
Käytä adapteria estääksesi tyhjiöpumpun öljyä virtaamasta takaisin mittarin putkijohdon
letkuun.
Tyhjiöpumpun PÄÄLLÄ/POIS-toiminto tulisi
suorittaa adapterikytkimellä.
1. Poista 2- ja 3-tieventtiilien molemmat
venttiilivarren suojukset.
2. Poista 3-tieventtiilin huoltoportin suojus.
3. Liitä mittariputkiston letku huoltoporttiin
ja tyhjiöpumppuun.
Varmista, että huoltoporttiin liitettävässä
letkunpäässä on venttiiliytimen työnnin.
4. Avaa mittariputkiston venttiili ja käytä
tyhjiöpumppua 10-15 minuuttia.
Varmista, että manovakumetrin lukema
on -76cmHg.
5. Sulje mittariputkiston venttiili.
6. Sammuta tyhjiöpumppu.
7. Avaa 2-tieventtiili kokonaan kuusiokoloavaimella. (läpimitta 4 mm)
Kierrä kokonaan pohjaan saakka.
electrolux 37
8. Avaa 3-tieventtiili kokonaan kuusiokoloavaimella. Kierrä kokonaan pohjaan
saakka.
9. Irrota mittariputkiston letku huoltoportista.
10. Aseta huoltoportin suojus ja molemmat
venttiilivarren suojukset tiukasti paikoilleen.
• Käytä ainoastaan R410A:lle tarkoitettua
mittariputkistoa ja letkuja.
• Kun ilma on poistettu, tarkasta letkuliitokset kaasuvuotojen varalta käyttämällä vuotomittaria tai saippuavettä. Käytä
R410A:lle tarkoitettua erikoisherkkää vuotomittaria.
1
2
3
4
5
6
7
8
9
10
11
Venttiilivarren suojus
Kuusiokoloavain
2-tieventtiili
Huoltoportin suojus
Tyhjiöpumppu
Tyhjiöpumpun adapteri
Mittariputkisto
Manovakumetri
Venttiilivarren suojus
3-tieventtiili
Sisäyksikkö
11
7
10
3
8
2
7
3
9
1
1
8
Lo
9
1
10
10
Hi
4
5
6
4
2
10
5 4
6
Venttiilivarren suojuksen kiristysmomentti
Putken koko
Leveys
Kiristysmomentti
Nestepuoli
1/4"
22 mm
24±3N·m
(2.4±0.3kgf·m)
Kaasupuoli
3/8"
22 mm
24±3N·m
(2.4±0.3kgf·m)
Huoltoportin suojuksen kiristysmomentti
Kiristysmomentti
11±1N·m (1.1±0.1kgf·m)
Alaspumppaus
(Alaspumppausta käytetään, jos yksikkö
irrotetaan uutta asennusta, hävittämistä, korjausta tmv. varten)
Alaspumppaus kerää kylmäaineen ulkoyksikköön ohjaamalla 2- ja 3-tieventtiilejä ja
kompressoria.
1. Lopeta ilmalämpöpumpun käyttö.
2. Irrota molemmat 2- ja 3-tieventtiilien venttiilivarren suojukset.
3. Käytä ilmalämpöpumppua jäähdytyksen
testausajotilassa (katso kohta TESTAUSAJO). Jos alaspumppaus suoritetaan
tavallisessa jäähdytystoiminnossa, suojajärjestelmä saattaa laueta ja pysäyttää
toiminnon.
38 electrolux
4. Sulje 2-tieventtiili kokonaan 5-10 minuutin kuluttua kiertämällä kuusiokoloavainta
myötäpäivään.
5. Sulje 3-tieventtiili välittömästi kokonaan
2-3 minuutin kuluttua.
6. Lopeta testausajokäyttö.
7. Aseta molemmat venttiilivarsien suojukset tiiviisti paikoilleen.
8. Irrota molemmat kylmäaineputket.
• Älä suorita alaspumppausta lämmitystilassa. Kylmäainetta ei tällöin kerätä.
Sähköjohdon liittäminen ulkoyksikköön
1. Valmistele sähköjohdon pää ulkoyksikköä varten.
40mm
8mm
2. Poista ohjauslaatikon kansi.
3. Poista johtopidike ja liitä johto.
Varmista, että pinneliitännät on suoritettu
erittelyn mukaisesti.
4. Kiinnitä sähköjohtovaippa johtopidikkeellä ja ruuvilla.
5. Tarkasta vielä kerran, että johto on tiiviisti
paikoillaan.
6. Aseta ohjauslaatikon kansi takaisin päinvastaisessa järjestyksessä.
N 1
1
1
2
3
4
5
6
Maadoitusjohto
Kytkentälevy
Johtopidike
Sähköjohto
Ohjauslaatikon kansi
Ruuvi
Huomio
• Käytä suositusten mukaista sähköjohtoa. Varmista, että johto on kiinnitetty
paikoilleen ja että pinteisiin ei kohdistu
johdon aiheuttamaa liiallista rasitusta.
Muutoin saattaa esiintyä ylikuumenemista tai aiheutua tulipalo.
• Päällystä johto niin, etteivät ohjauslaatikon kansi, liitäntäjohdon pidike ja
johtopidike ole irti. Tarkasta vielä kerran, että suojus on tiiviisti paikoillaan.
Muutoin tuloksena saattaa olla ylikuumeneminen, tulipalo tai sähköisku.
• Varmista, että johtimet sijaitsevat syvällä kytkentälevyssä ja kiristä ruuvit.
Heikko kontakti saattaa aiheuttaa ylikuumenemista, tulipalon tai toimintahäiriön.
Virtajohdotus
Valmistele erillinen virransyöttövirtapiiri. Katso liitännät alta.
2
2
3
6
4
5
Lähdevirta
220-240V, yksivaiheinen
Virtakytkin
10A (EXH09HX)
15A (EXH12HX)
electrolux 39
A
B
C
1
2
3
Virtajohto
Virtalähde
A
sininen
neutraali
B
ruskea
suora
C
virheä/kelta-raitainen
maadoitus
• Laite on asennettava paikallisten johdotusmääräysten mukaisesti. Väärä liitäntä voi
aiheuttaa ylikuumenemista tai tulipalon.
• Asenna sähköverkkoon irtikytketty kytkin,
jolla on vähintään 3 mm:n kosketusväli kaikissa navoissa.
Maavuotokatkaisija
• Asenna maavuotokatkaisija suojaksi sähköiskuilta vuodon sattuessa.
• Käytä virta-aktivoitua, erittäin herkkää, nopeaa kytkintä, jonka ominaisvirtaherkkyys
on alle 30 mA ja toiminta-aika alle 0,1 sekuntia.
Kaukosäätimen ripustaminen
1. Asenna erikoisruuvi seinään seinätulpan
kera.
2. Ripusta kaukosäädin ruuvin kantaan.
2
1. Avaa kansi.
2. Aseta paristot paikoilleen.
3. Sulje kansi.
– Jos kaukosäädin ei toimi paristojen
vaihtamisen jälkeen, poista paristot.
Odota vähintään 30 sekuntia ja aseta
paristot takaisin paikoilleen.
Testausajo
1. Avaa avoin paneeli nähdäksesi ohjausyksikön.
2. Käynnistä toiminta kaukosäätimellä.
3. Paina laitteen "AUX"-painiketta 5 sekuntia tai pidempään.
6
1
1 Kaukosäätimen taustapuoli
Paristojen asettaminen
Työnnä kantta nuolen suuntaan.
40 electrolux
Asiakkaan opastus
• Selvitä asiakkaalle, kuinka järjestelmää
käytetään ja huolletaan käyttöohjeen mukaan.
• Pyydä asiakasta lukemaan käyttöohje
huolellisesti läpi.
• Kun järjestelmä on asennettu, anna asennusopas asiakkaalle.
Tärkeää Tärkeitä selvitettäviä asioita
Kuuluu merkkiääni ja OPERATION-merkkivalo alkaa vilkkua. Nyt järjestelmä on
jäähdytyksen testausajotilassa.
4. Aseta järjestelmä lämmityksen testausajotilaan käynnistämällä jäähdytystoiminto
ja valitse lämmitystila kaukosäätimellä.
5. Varmista, että järjestelmä käy oikein, ja
paina AUX-painiketta uudelleen päättääksesi toiminnon.
Piiskaava ääni :
• Järjestelmä säätää itseään laajentamalla
tai kutistamalla suurten lämpötilavaihteluiden mukaisesti.
Virtaavan nesteen ääni :
• Kylmäaine virtaa järjestelmään ja saa aikaan tämän äänen. (Viittaa mukana tulevan käyttöohjeen sisältämiin yksityiskohtiin.)
electrolux 41
Varmepumpe
Viktig Les nøye gjennom og følg disse
instruksjonene for enkel og problemfri
installasjon.
Obs Denne luft-til-luftvarmepumpen bruker det nye
kjølemiddelet R410A.
1. Hold eventuelle åpne rørender lukket
med lokk e.a. inntil de kobles til utstyret.
2. Vær svært forsiktig ved installasjon
av rør, slik at ikke det kommer vann,
støv eller annet inn i rørene og utstyret.
3. Rørene som kobles til inne- og utedelen må være nye. (Siden denne
varmepumpen bruker R410A, noe
som betyr høyere trykk sammenlignet med R22, er det nødvendig å
velge kompatible materialer.)
4. Bruk bare R410A-kjølemiddel ved
etterfylling av kjølemiddel på produktet. Påfør aldri noen form for smøreolje på utstyret.
5. For å forhindre utilsiktet påfylling av
feil type kjølemiddel, er diameteren
på påfyllingsdelen av treveisventilen
blitt endret. (1/2" UNF-skrue)
Tilbehør
Artikler
Ant.
Bruk
Monteringsplate
1
For å montere innedelen på veggen.
2
Veggplugg
8
For å feste monteringsplaten med lange skruer. For å feste
fjernkontrollen med spesialskrue.
3
Lang skrue
7
For å feste monteringsplaten med veggpluggene.
4
Fjernkontroll
1
For fjernbetjening av utstyret.
5
Tørrbatteri
2
Til fjernkontrollen. AAA-batterier.
6
Spesialskrue
1
For å montere fjernkontrollen på veggen.
1
For å feste kabelholderen.
1
7 Kort skrue
42 electrolux
Artikler
Ant.
Bruk
8
Kabelholder
1
For å feste den elektriske kabelen.
9
Håndbøker
1
Installasjonshåndbok
1
Brukerhåndbok
2
For å fjerne støv og tobakksrøyk fra luften.
INSTALL
OPER
10 Rensefilter for luft
Merknader om plassering
Viktig Husk på følgende og på å få kundens
godkjennelse.
Innendørsdel
1. Hold luftutløpet fritt for alle hindringer slik
at den utgående luften strømmer fritt i hele rommet.
2. Lag et dreneringshull for enkel drenering.
3. Pass på at det er tilstrekkelig plass på
begge sider av og over apparatet.
4. Det skal være enkelt å sette inn og ta ut
luftfiltrene.
5. Hold alle tv-apparater, radioer og lignende minst én meter fra apparatet og fjernkontrollen.
6. Hold luftinntaket fritt for hindringer som
kan blokkere inngående luft.
7. Fjernkontrollen vil muligens ikke fungere
som den skal i et rom der det er lysstoffrør
med fellesstart eller hurtigstart.
8. Velg et sted som ikke skaper mye driftsstøy eller sterke vibrasjoner.
Utendørsdel
1. Plasser utendørsdelen på en stabil sokkel.
2. Sørg for at det er nok plass rundt apparatet. Det bør også være godt ventilert.
3. Apparatet bør ikke utsettes for sterk vind
eller regn.
4. Pass på at det er effektiv drenering fra
apparatet. Bruk en dreneringsslange om
nødvendig. På steder med kaldt klima
anbefaler vi ikke installasjon av dreneringsslange, siden den da kan fryse.
5. Hold alle tv-apparater, radioer og lignende minst én meter fra apparatet.
6. Unngå steder som er utsatt for maskinoljedamp, saltholdig luft (for eksempel
vendt mot sjøen), svovelholdig damp fra
7.
8.
9.
10.
varme kilder og lignende. Installasjon på
slike steder kan føre til at apparatet bryter sammen.
Unngå også steder der apparatet kan bli
utsatt for sølevann (for eksempel nær en
vei) og steder der det er utsatt for hærverk.
Velg et sted der støyen fra utluften og
motoren/viften ikke er til sjenanse for andre.
Installer apparatet på en stabil sokkel
som ikke forsterker lyd og vibrasjoner.
Hold luftutløpet fritt for alle hindringer.
Dette kan ha betydning for ytelsen og
støynivået.
Rør
1. Lengden på røret bør være minst 1 meter
for å dempe vibrasjon fra utendørsdelen.
2. Hvis rørlengden overskrider 10 meter, bør
du tilsette 20 gram kjølemiddel per meter.
3. Hvis utedelen plasseres høyere oppe enn
innedelen, må du plassere en vannlås
nær slangens inngangskobling.
1
A
B
B
2
3
A)
B)
1
2
3
Maks. rørlengde 15 m
Maks. nivåforskjell 7 m
Innedel
Utedel
Vannlås
electrolux 43
3. Trekk ut dreneringslokket.
4. Sett dreneringsslangen på plass på høyre
side, og dreneringslokket på venstre side.
Sett dreneringsslangen helt inn til den
stopper, og bruk skruen du tok ut i TRINN
(1) til å feste slangeholderen til dreneringspannen.
Sett en umbrakonøkkel (4 mm diagonal)
inn i dreneringslokket, og trykk den helt
inn.
Plassering av inne- og utedel
min. 50
min. 50
min. 50
min. 70
4
1
1
2
min. 50
3
2
min. 100
min. 200
3
min. 200
4
Lengdeenhet: mm
Sørg for at det er så god installasjonsplass
som mulig for best mulig effektivitet.
4
Merknader om dreneringsslange
3
Dreneringsslangen kan monteres på
en av sidene på innedelen.
4
Apparatet leveres med dreneringsslangen
koblet til på venstre side (sett fra baksiden av
apparatet) og dreneringslokket på høyre side.
4
1
2
3
4
5
2
1
5
Skrue
Slangeholder
Dreneringsslange
Dreneringslokk
Umbrakonøkkel
Obs Etter at du har byttet om slangen
og lokket, må du forsikre deg om at
begge deler er skikkelig festet.
Hull for monteringsskruer på utedel
540
299
1 Dreneringsslange
2 Dreneringslokk
Du kan bytte om dreneringsslangen og dreneringslokket hvis du ønsker det.
1. Skru ut den faste skruen i slangeholderen
i enden av dreneringsslangen.
2. Hold i enden av dreneringsslangen, trekk
den ut.
44 electrolux
Åpne/lukke panelet
Når du skal åpne panelet, holder du i begge
de nedre hjørnene av panelet og løfter det
opp.
Plassere monteringsplaten og lage et
slangehull
Viktig Fest monteringsplaten horisontalt
(vannrett).
5
4
872
30
131
J
181
I
E
E
D
I
292
J
D
45
F
Når du skal lukke panelet, trykker du på stedene som er merket med piler.
108
115
F
1
Demontere frontpanelet
Ved for eksempel service, kan du bruke følgende fremgangsmåte for å demontere
frontpanelet. Trekk støpselet ut fra stikkontakten.
1. Ta ut luftfilteret.
2. Skru ut de to skruene på frontpanelet.
3. Åpne det loddrette justeringsspjeldet for
hånd.
4. Ta av frontpanelet.
– Åpne den nedre delen av frontpanelet,
og ta ut de fem krokene langs den øvre
overflaten for demontering.
5. Når du skal sette panelet tilbake på plass,
setter du først den nedre delen på plass,
og trykker deretter inn toppen.
2
6,5 mm
32 mm
2
1
1
2
1 Skrue
2 Loddrett justeringsspjeld
3 Luftfilter
3
A
1. Se figuren ovenfor og merk av plasseringen av veggpluggene og hullet for slangen.
Lengdeenhet: mm
1 Sentrum av hullet i veggen: Rør på
venstre side.
2 Skisse av innedel
3 Sentrum av hullet i veggen: Rør i bakkant
4 Himling
5 enhetsstørrelse
2. Bor hull med diameter 6,5 mm, dybde 32
mm, og sett i veggpluggen.
4
3
5
A
2
3
3. Fest monteringsplaten og kontroller at
den er stiv nok. Se figuren til høyre for
plassering av festehullene på monteringsplaten. Fest monteringsplaten til
veggen i syv punkter. Anbefalte festehull
er markert med en sirkel rundt hullet.
electrolux 45
2
3
1
2
1
3
4. Bor et rørhull med 70 mm diameters betongbor eller hullsag, slik at hullet skrår 5
millimeter mot utsiden.
1
2
3
2
1
3
4
5 mm
5
1 Innendørs
2 Utendørs
3 Kutt med sag
4 Lokk (ned mot utsiden)
5 Hylse
5. Sett på plass hylse og lokk.
Sette opp innedelen
Plassering av rør/slange
For retning 1 og 3 skjærer du ut den aktuelle
sonen slik at det ikke blir noen skarpe kanter.
(Ta vare på den utskårne platen for fremtidig
bruk.)
1 Skjær platen langs innsnittet
2 Utskjæring
3 Innsnitt
Montere innedelen
Hvis veggen er 250 mm eller tykkere, kobler
du til rørene først.
1. Hvis røret føres ut i bakkant, fører du tilleggsrøret og dreneringsslangen gjennom rørhullet, og henger apparatet opp
på monteringsplaten.
2. Skyv apparatet inn og fest de nedre festepunktene til monteringsplatens holder. (Gjør dette etter kablingen mellom
inne- og utedelen.)
3. Trekk i den nedre delen av apparatet for
å kontrollere at den er skikkelig festet.
46 electrolux
1
1
1
2
1 Apparat
2 Rørholder
3. Oppbevar rørene i det bakre rommet på
apparatet, og fest dem ved å feste rørholderen. (Se trinn a) og b) nedenfor.)
a) Sett toppen av rørholderen inn i den
kvadratiske åpningen.
1 Taping
Ta apparatet av monteringsplaten
Trykk på " "-merkene nede på innedelen
og trekk i den nedre delen av apparatet. Når
krokene er løse fra monteringsplaten, støtter
du den nedre delen av apparatet og løfter det
oppover.
Rør vannrett
1. Bytt om dreneringsslangen og dreneringslokket. Se Merknader om dreneringsslange.
2
1
1 Dreneringslokk
2 Dreneringsslange
2. Koble til rørene og surr tape rundt rørene
og den elektriske kabelen.
4
3
2
1
1 Apparat
2 Tape
3 Rørholder
4 Sett inn
b) Hekt bunnen av rørholderen inn på
apparatet.
electrolux 47
N 1 2
3
1
8
2
7
2
1
1 Jordingsledning
2 Elektrisk kabel
3 Kontaktkort
4. Fest kabelen med den medfølgende kabelholderen og den korte skruen.
5. Lukk panelet.
Koble til dreneringsslangen
Innedel
1. Koble til en dreneringsslange.
2. Tape over tilkoblingspunktet.
1 Apparat
2 Krok
4. Surr tape rundt dreneringsslangen sammen med rørene og den elektriske kabelen.
5. Hekt apparatet på monteringsplaten.
Koble den elektriske kabelen til
innedelen
1. Klargjør enden av kabelen for innsiden.
– Bruk en kobberkabel. (Den må ha et
tverrsnittareal på minst 2 mm².)
– Bruk en kabel som ikke er lettere enn
fleksibel ledning med polykloroprenstrømpe (design 245 IEC 57).
40mm
ø 18mm
1
8mm
1 Dreneringsslange
2. Åpne panelet til omtrent 70°.
3. Koble til den elektriske kabelen.
– Vær svært nøye med å koble til riktige
kontaktpunkter. Feil kabling kan skade
den interne kontrollkretsen.
– Merkene på innedelens kontaktkort må
samsvare med merkene på utedelen.
48 electrolux
• Pass på at dreneringsslangen heller nedover for effektiv drenering.
er utsatt for sterk vind, for eksempel i en
høy bygning. Hvis det er behov for dette,
setter du på en T-kobling (av PVC, kan
kjøpes hos rørlegger/VVS-forhandler) omtrent midt på slangen.
2
2
1
1 Må ikke danne vannlås
2 Må ikke ligge i stigning
• Pass på at dreneringsslangen ikke ligger i
stigning, danner en vannlås/blokkering eller ligger med enden i vann, som vist nedenfor.
1
1
2
3
1 Må ikke ligge i siksak
2 Må ikke danne vannlås
3 Må ikke ligge i vann
• Kveil isoleringsmateriale rundt eventuell
del av dreneringsslangen som ligger innendørs.
• Vi anbefaler bruk av en lufteventil hvis dreneringsslangen ligger tilnærmet vannrett et
stykke, og tilbakeslagsventil hvis slangen
Tiltrekkingsmoment for kragemutter
Rørstørrelse
1 Til dreneringsutløp
2 Lufteventil (T-kobling)
Koble til kjølemiddelrørene
• Bruk rør med 0,8 mm tykkelse.
• Koble først til rørene for innedelen, og deretter for utedelen.
• Bøy rørene varsomt slik at de ikke skades.
• Ikke skru slangene for hardt til. Da kan de
ble deformert eller skadet.
Bruk helst en momentnøkkel. Se tabellen
under for kragemutterens tiltrekkingsmoment.
Moment
Væskeside
1/4"
16 ± 2 Nm (1,6 ± 0,2 kgf·m)
Gasside
3/8"
38 ± 4 Nm (3,8 ± 0,4 kgf·m)
Utkraging av rørenden
1. Kutte med rørkutter
Kutt i en rett vinkel.
2. Avskjegging
Pass på at ikke noe skjærespon havner i
røret.
3. Sette inn kragemutteren
4. Utkraging
Utkragingsmål (A) varierer avhenger av
typen utkragingsverktøy som brukes.
electrolux 49
1
A
2
5
3
4
R410A-verktøy: 0 - 0,5 mm
Konvensjonelt verktøy: 1,0 - 1,5 mm
5. Kontrollere
Utkragingen må være helt sirkelformet.
Kragemutteren må ikke mangle.
1
2
3
4
5
Gass
Isolasjon
Væske
Dreneringsslange
Elektrisk kabel
OK
1
OK
OK
1
1
2
3
Koble til rørene
1. Skru til kragemutrene for hånd de første
3-4 omdreiningene.
2. Bruk to skrunøkler for å skru til rørene.
1
2
1 Kragemutterfeste
2 Kragemutter
3. Surr beskyttelsestape rundt kjølemiddelrør, dreneringsslange og elektrisk kabel.
1
1 Beskyttelsestape
– Legg dreneringsslangen under rørene.
– Varmeisolasjonen skal dekke både
gass- og væskerørene, som vist nedenfor. Bruk 6 mm polyetylenskum eller mer som isolasjon.
2
3
2
3
1 Gass
2 Væske
3 Isolasjon
Fjerne luft
Bruk en adapter for å hindre at olje fra vakuumpumpen renner tilbake til slangekoblingen for måleren (manifolden).
Vakuumpumpen skal kunne slås av og på
ved hjelp av adapterbryteren.
1. Ta av begge ventilskaftlokkene på to- og
treveisventilene.
2. Ta av lokket fra utløpsporten på treveisventilen.
3. Koble målerens slange til utløpsporten
og vakuumpumpen.
Sørg for at slangeenden som skal kobles
til utløpsporten har en ventilkjerne-støtstang.
4. Åpne målerens manifoldventil og la vakuumpumpen gå i 10-15 minutter.
Kontroller at kompoundmåleren viser
-76 cmHg.
5. Lukk målerens manifoldventil.
6. Slå av vakuumpumpen.
7. Åpne toveisventilen helt opp med umbrakonøkkelen. (4 mm diagonalt)
Skru den helt opp til du oppnår kontakt.
8. Åpne treveisventilen helt opp med umbrakonøkkelen. Skru den helt opp til du
oppnår kontakt.
50 electrolux
9. Koble målerens manifoldslange fra utløpsporten.
10. Sett lokkene tilbake på plass på utløpsporten og begge ventilskaftene. Pass på
at du fester dem skikkelig.
• Bruk en målermanifold og slanger som er
spesiallaget for R410A.
• Når luften er fjernet, kontrollerer du slangekoblingene for gasslekkasje med en lekkasjedetektor eller såpevann. Hvis du
bruker lekkasjedetektor, må du bruke en
detektor med høy sensitivitet som er spesiallaget for R410A.
1 Lokk på ventilskaft
2
3
4
5
6
7
8
9
10
11
Umbrakonøkkel
Toveisventil
Lokk på utløpsport
Vakuumpumpe
Vakuumpumpeadapter
Målermanifold
Kompoundmåler
Lokk på ventilskaft
Treveisventil
Innedel
11
7
10
3
8
2
7
3
9
1
1
8
Lo
9
1
10
10
Hi
4
5
6
4
2
10
5 4
6
Tiltrekkingsmoment for ventilskaftlokk
Rørstørrelse
Bredde
Moment
Væskeside
1/4"
22 mm
24 ± 3 Nm (2,4 ± 0,3
kgf·m)
Gasside
3/8"
22 mm
24 ± 3 Nm (2,4 ± 0,3
kgf·m)
Tiltrekkingsmoment for lokk på utløpsport
Moment
11 ± 1 Nm (1,1 ± 0,1 kgf·m)
Pumpe ned
(Nedpumping gjøres dersom apparatet
skal fjernes for reinstallering, kassering,
reparasjon e.a.)
Å pumpe ned betyr å samle kjølemiddelet i
utedelen ved å bruke to- og treveisventilene
og kompressoren.
1. Stopp varmepumpen.
2. Ta av begge ventilskaftlokkene på to- og
treveisventilene.
3. Kjør varmepumpen i kjøletestmodus (se
TESTKJØRING). Hvis nedpumping utføres ved normal kjøledrift, kan beskyttelsessystemet bli aktivert og stoppe operasjonen.
electrolux 51
4. Etter 5-10 minutter lukker du toveisventilen helt ved å skru umbrakonøkkelen med
klokken.
5. Etter 2-3 minutter lukker du treveisventilen helt.
6. Stopp testkjøringen.
7. Sett lokkene tilbake på begge ventilskaftene. Pass på å sette dem skikkelig på
plass.
8. Koble fra begge kjølemiddelrørene.
• Du må ikke utføre nedpumping i varmemodus. Da vil kjølemiddelet ikke bli samlet
opp.
Koble den elektriske kabelen til utedelen
1. Klargjør enden av kabelen for utedelen.
40mm
8mm
2. Ta dekselet av kontaktskapet.
3. Ta av kabelholderen og koble til kabelen.
Forsikre deg om at du kobler til alle kontaktpunkter korrekt.
4. Fest kabelstrømpen med kabelholderen
og skruen.
5. Dobbeltsjekk at kabelen er godt festet.
6. Sett dekselet tilbake på plass på kontaktskapet i motsatt rekkefølge i forhold til da
du tok det av.
N 1
1
1
2
3
4
5
6
Jordingsledning
Kontaktkort
Kabelholder
Elektrisk kabel
Deksel på kontaktskap
Skrue
Obs
• Bruk en elektrisk kabel som er i overensstemmelse med spesifikasjonene.
Forsikre deg om at kabelen er skikkelig festet, og at kontaktpunktene ikke
utsettes for noen belastning eller kraft
fra kabelen. Hvis ikke, kan resultatet
bli overoppheting og i verste fall brann.
• Dekk til kabelen slik at verken dekselet
på kontaktskapet, ledningsholderen
eller kabelholderen er løse. Dobbeltsjekk at dekselet er skikkelig festet på
plass. Hvis ikke, kan resultatet bli
overoppheting, brann eller elektrisk
støt.
• Pass på at du plasserer kabellederne
langt inne på koblingskortet, og at du
skrur skruene skikkelig fast. Dårlig
kontakt kan føre til feil, overoppheting
og/eller brann.
Strømkabling
Klargjør en dedikert strømforsyningskrets.
Nedenfor finner du detaljer om tilkobling.
2
2
3
6
4
5
Strømtilførsel
220-240 V, enfaset
Sikring/kretsbryter
10 A (EXH09HX)
15 A (EXH12HX)
52 electrolux
A
B
C
1
2
3
Strømtilførselskabel
Strømtilførsel
A
Blå
Nøytral
B
Brun
Strømførende
C
Grønngul stripet
Jord
• Apparatet må installeres i overenstemmelse med lovpålagte krav til og bestemmelser for elektriske installasjoner. Feil tilkobling kan føre til overoppheting og/eller
brann.
• Installer en hovedbryter med kontaktåpning på minst 3 mm på alle polene, på
strømtilførselslinjen.
Jordfeilbryter
• Strømkretsen bør være utstyrt med en
jordfeilbryter som beskyttelse mot elektrisk
støt ved eventuell lekkasje.
• Bruk en strømaktivert, hurtig b ryter med
høy sensitivitet, med nominell strømstyrke
under 30 mA og en reaksjonstid på under
0,1 sekund.
Henge opp fjernkontrollen
1. Fest spesialskruen til veggen med veggpluggen.
2. Heng fjernkontrollen på skruehodet.
2
6
1
1 Fjernkontrollen sett bakfra
Sette i batterier
Skyv dekselet i pilens retning.
1. Åpne dekselet.
2. Sett i batteriene.
3. Lukk dekselet.
– Hvis fjernkontrollen ikke virker etter at
du har byttet batterier, tar du ut batteriene. Vent i minst 30 sekunder, og sett
dem inn igjen.
Testkjøring
1. Åpne panelet på apparatet slik at du ser
kontrollfeltet.
2. Start apparatet med fjernkontrollen.
3. Hold knappen "AUX" på apparatet inne i
minst fem sekunder.
electrolux 53
Forklaring til kunden
• Forklar kunden hvordan systemet skal brukes og vedlikeholdes, i henhold til brukerhåndboken.
• Be kunden lese nøye gjennom brukerhåndboken.
• Når systemet er konfigurert, leverer du installasjonshåndboken til kunden.
Viktig Ting som er viktig å forklare
Du hører et lydsignal og OPERATIONlampen begynner å blinke. Nå er systemet i kjøletestmodus.
4. Hvis du vil sette systemet i varmetestmodus, starter du vanlig avkjølingsmodus og
velger varmemodus på fjernkontrollen.
5. Forsikre deg om at systemet går som det
skal, og trykk på AUX-knappen på nytt for
å stoppe apparatet.
Bankelyd:
• Systemet justerer seg selv gjennom utvidelse og sammentrekning, ved store temperatursvingninger.
Lyd av rennende væske:
• Kjølemiddelen som sirkulerer i systemet
skaper denne lyden. (For mer informasjon
viser vi til den medfølgende brukerhåndboken.)
54 electrolux
Värmepump
Viktigt Läs noga igenom följande
instruktioner för en enkel och problemfri
installation.
Försiktighet Denna värmepump
använder köldmedel R410A.
1. Håll öppna rörändar tillslutna med
pluggar eller liknande tills rören skall
anslutas till utrustningen.
2. Var försiktig under rörinstallationen
så att vatten, damm eller smuts inte
tränger in i rörledningarna eller utrustningen.
3. Rörledningarna som ansluts till inomhus- och utomhusenheten måste
vara nya. Denna värmepump använder R410A och ger ett högre tryck
jämfört med R22. Det är därför extra
viktigt att välja lämpliga material.
4. Använd endast köldmedel R410A
om utrustningen behöver fyllas på
med ytterligare köldmedel. Smörjolja
får aldrig vid något tillfälle appliceras
på utrustningen.
5. För att förhindra att köldmedel
släpps ut av misstag har diametern
på 3-vägsventilens serviceport ändrats (1/2" UNF-skruv).
Tillbehör
Del
Antal
Användning
Väggfäste
1
För att montera inomhusenheten på väggen.
2
Väggplugg
8
För att montera väggfästet med långa skruvar. För att
montera fjärrkontrollen med specialskruven.
3
Lång skruv
7
För att montera väggfästet med väggpluggarna.
4
Fjärrkontroll
1
För att kontrollera enheten på avstånd.
5
Torrbatteri
2
För fjärrkontrollen. AAA-batterier.
6
Specialskruv
1
För att montera fjärrkontrollen på väggen.
1
För att montera kabelhållaren.
1
7 Kort skruv
electrolux 55
Del
Antal
Användning
8
Kabelhållare
1
För att fästa nätkabeln.
9
Manualer
1
Installationsmanual
1
Bruksanvisning
2
För att ta bort damm och tobaksrök från luften.
INSTALL
OPER
10 Luftreningsfilter
Anmärkningar om placering
Viktigt Observera följande punkter och
införskaffa kundens godkännande.
Inomhusenhet
1. Se till att inga föremål blockerar luftutloppet så att det utkommande luftflödet når
hela rummet.
2. Gör ett hål för tömningsslangen för enkel
tömning.
3. Se till att det är tillräckligt med fritt utrymme på bida sidorna och ovanför enheten.
4. Luftfiltren skall vara enkla att montera och
demontera.
5. Håll TV- och radioapparater och liknande
utrustning på minst 1 meters avstånd från
enheten och fjärrkontrollen.
6. Se till att inga föremål blockerar luftintaget.
7. Fjärrkontrollen kanske inte fungerar korrekt i ett rum med lysrörsbelysning som
har en elektronisk "samtidig start" eller
snabbstart.
8. Välj en plats som inte orsakar höga bullernivåer eller kraftiga vibrationer under
drift.
Utomhusenhet
1. Placera utomhusenheten på ett stabilt
underlag.
2. Se till att det är tillräckligt med fritt utrymme runt enheten. Den skall också ha
god ventilation.
3. Enheten får inte utsättas för kraftiga vindar eller stänkas ned av regnvatten.
4. Tömningen av vatten från enheten skall
kunna ske utan problem. Dra vid behov
en tömningsslang. I kalla områden bör
installation av en tömningsledning undvikas på grund av frysrisk.
5. Håll TV- och radioapparater och liknande
utrustning på minst 1 meters avstånd
från enheten.
6. Undvik platser som utsätts för ångor från
maskinolja, saltluft (t.ex. vänd mot en
havsstrand), svavelångor från heta källor, etc. Sådana platser kan orsaka
driftstopp.
7. Undvik också platser som utsätts för
smutsigt vatten och lera (t.ex. längs en
väg) eller där enheten kan manipuleras
av obehöriga.
8. Välj en plats där den utgående luften eller
ljudet under drift inte stör andra.
9. Installera enheten på ett stabilt underlag
för att undvika onödigt höga bullernivåer.
10. Se till att inga föremål blockerar luftutloppet. Detta kan påverka enhetens prestanda och orsaka höga bullernivåer.
Rörledningar
1. Rörlängden bör vara minst 1 meter för att
dämpa vibrationerna som utomhusenheten ger upphov till.
2. Om rörlängden överskrider 10 m, tillsätt
20 g köldmedel per 1 m.
3. Installera ett vattenlås nära slangens
ingång om utomhusenheten placeras
högre upp än inomhusenheten.
1
A
B
B
2
3
A) Max. rörlängd 15 m
B) Max. nivåskillnad 7 m
1 Inomhusenhet
56 electrolux
1. Lossa skruven som fäster slanghållaren i
änden av tömningsslangen.
2. Håll i slangänden och dra ut den.
3. Ta loss tömningspluggen.
4. Anslut tömningsslangen på höger sida
och tömningspluggen på vänster sida.
För in tömningsslangen hela vägen tills
den stoppar och dra fast slanghållaren på
plats med skruven som lossades i steg 1.
Sätt i en insexnyckel (4 mm diagonal) i
tömningspluggen och tryck in pluggen
helt.
2 Utomhusenhet
3 Vattenlås
Placering av inomhus- och
utomhusenhet
min. 50
min. 50
min. 50
min. 70
4
1
min. 50
1
2
3
2
3
min. 100
min. 200
4
min. 200
4
Måtten är i mm.
Skapa så mycket utrymme som möjligt för
installationen för effektiv funktion.
3
Anmärkningar om tömningsslang
4
5
Tömningsslangen kan anslutas på
båda sidorna av inomhusenheten.
Enheten levereras med tömningsslangen ansluten på vänster (sett från enhetens baksida)
och tömningspluggen på höger sida.
4
1
2
3
4
5
2
1
1 Tömningsslang
2 Tömningsplugg
Skifta vid behov slangens och pluggens placering.
Skruv
Slanghållare
Tömningsslang
Tömningsplugg
Insexnyckel
Försiktighet När omplaceringen är klar,
kontrollera att både tömningsslangen
och tömningspluggen sitter fast
ordentligt.
electrolux 57
Skruvhål för montering av
utomhusenhet
4
3
540
299
1
Öppna / stänga den öppna panelen
För att öppna panelen, ta tag i panelens nedre vänstra och högra hörn och lyft uppåt.
2
3
1
2
1 Skruv
2 Galler för vertikal justering
3 Luftfilter
Placera väggfäste och skapa rörhål
Viktigt Montera väggfästet horisontellt.
5
4
872
30
131
J
181
I
E
E
D
I
J
292
För att stänga panelen, tryck på punkterna
som är markerade med pilar.
D
5
A
45
F
108
115
F
1
Demontera frontpanelen
För exempelvis service, demontera frontpanelen på följande sätt. Var noga med att lossa
nätkabeln från elutaget eller slå ifrån huvudströmbrytaren.
1. Avlägsna luftfiltret.
2. Lossa de 2 skruvarna på frontpanelen.
3. Öppna det vertikala justeringsgallret för
hand.
4. Avlägsna frontpanelen.
– Öppna den nedre delen av frontpanelen något och frigör de 5 hakarna längs
den övre kanten för att ta loss panelen.
5. För att sätta tillbaka panelen på plats,
tryck först fast underdelen i läge och därefter överdelen.
2
3
A
1. Markera hålen för väggpluggarna och rörhålet med hjälp av ovanstånde figur.
Måtten är i mm.
1 Centrum i vägghål: rörledning åt vänster.
2 Inomhusenhetens kontur
3 Centrum i vägghål: rörledning bakåt
4 Tak
5 Enhetens bredd
2. Borra hål med 6,5 mm diameter och 32
mm djup och sätt i väggpluggarna.
58 electrolux
2 Utomhus
3 Kapa med såg
4 Plugg (nedåt mot utsida)
5 Muff
5. Sätt fast muffen och pluggen.
6,5 mm
Installation av inomhusenheten
Dragning av rörledning
För riktning 1 och 3, såga ut det angivna området utan att lämna några vassa kanter.
(Spara den utsågade plattan för eventuellt
framtida bruk.)
32 mm
2
3. Montera fast väggfästet och kontrollera
dess stabilitet. Se följande figur för placeringen av monteringshålen på väggfästet. Montera väggfästet på väggen på 7
ställen. Rekommenderade monteringshål
är markerade med en cirkel runt hålen.
3
1
2
2
3
2
1
1
3
4. Borra ett rörhål med ett betongborr med
70 mm diameter, eller använd ett annat
lämpligt håltagningsverktyg, med 5 mm
lutning nedåt mot utsidan.
1
2
3
4
5 mm
5
1 Inomhus
1 Såga ut plattan längs skåran
2 Urtag
3 Skåra
Montera inomhusenheten
Anslut först rörledningarna om väggen är 250
mm tjock eller tjockare.
1. För en bakre utgående rörledning, dra
rörledningen och tömningsslangen genom rörhålet och haka fast enheten på
väggfästet.
2. Lyft upp enheten och haka fast den i stöden på väggfästet. (Utför detta steg när
kabeldragningen är klar mellan inomhusoch utomhusenheten.)
3. Dra i enhetens undersida för att kontrollera att enheten sitter ordentligt på plats.
electrolux 59
1
1
1
2
1 Enhet
2 Rörhållare
3. Placera rörledningarna i det bakre utrymmet i enheten och säkra dem på plats
med rörhållaren. (Se steg a) och b) nedan.)
a) Sätt fast rörhållarens överdel i fyrkantsöppningen.
1 Tejpning
Demontera enheten från väggfästet
Tryck på " "-markeringarna nedtill på inomhusenheten och dra i underdelen. När hakarna frigörs från väggfästet, stöd enheten
underifrån och lyft den uppåt.
Horisontell rörledning
1. Skifta tömningsslangens och tömningspluggens placering. Se Anmärkningar
om tömningsslang.
4
3
2
2
1
1 Tömningsplugg
2 Tömningsslang
2. Anslut rörledningarna och linda tejp runt
rörledningarna och nätkabeln.
1
1 Enhet
2 Tejp
3 Rörhållare
4 Sätt fast
b) Haka fast rörhållarens underdel på
enheten.
60 electrolux
N 1 2
3
1
8
2
7
2
1
1 Jordledare
2 Nätkabel
3 Kopplingsplint
4. Säkra kabeln med medföljande kabelhållare och den korta skruven.
5. Stäng den öppna panelen.
Ansluta tömningsslangen
Inomhusenhet
1. Anslut en tömningsslang.
2. Tejpa den anslutande delen.
1 Enhet
2 Hake
4. Linda tejp runt tömningsslangen tillsammans med rörledningarna och nätkabeln.
5. Haka fast enheten på väggfästet.
Ansluta nätkabeln till inomhusenheten
1. Förbered änden av nätkabeln för inomhusenheten.
– Använd en kopparkabel med en tvärsnittsarea hos ledarna på minst 2
mm².
– Använd en kabel som inte är klenare än
en polykloroprenisolerad, flexibel kabel
enligt design 245 IEC 57.
ø 18mm
1
40mm
8mm
1 Tömningsslang
2. Öppna den öppna panelen cirka 70°.
3. Anslut nätkabeln.
– Var mycket noga med att inte förväxla
ledarnas anslutningsskruvar. Felaktig
anslutning kan skada de interna kontrollkretsarna.
– Markeringarna på inomhusenhetens
kopplingsplint måste överensstämma
med markeringarna på utomhusenhetens kopplingsplint.
electrolux 61
• Var noga med att dra tömningsslangen
nedåt hela vägen för en problemfri tömning.
"backluftventil" när slangen utsätts för
kraftiga vindar t.ex. på ett höghus. Använd
för detta ändamål en "T-rörskoppling" (av
PVC, finns i handeln) halvvägs längs slangen.
2
2
1
1 Inga vattenlås är tillåtna
2 Inga stigningar är tillåtna
• Se noga till att tömningsslangen inte stiger
i någon punkt eller bildar vattenlås och
lämna inte slangänden liggande i vatten, se
nedan.
1
1
1 Till avlopp
2 Avluftare (T-rörskoppling)
2
3
1 Inga vågformer är tillåtna
2 Inga vattenlås är tillåtna
3 Får ej ligga i vatten
• Om en förlängning av tömningsslangen är
dragen genom rummet, linda värmeisolerande tejp runt förlängningen.
• Vi rekommenderar att du installerar en
"mellanliggande avluftare" när tömningsslangen förlängs horisontellt, eller en
Åtdragningsmoment för flänsmutter
Ansluta rörledningar för köldmedel
• Använd rörledningar med 0,8 mm tjocklek.
• Anslut rörledningarna först till inomhusenheten och sedan till utomhusenheten.
• Böj rörledningarna försiktigt så att de inte
skadas.
• Dra inte åt rören för hårt: de kan skadas
eller deformeras.
Använd en momentnyckel när så är möjligt. Se tabellen nedan för flänsmutterns
åtdragningsmoment.
Rörstorlek
Moment
Vätskesida
1/4"
16 ±2 Nm
Gassida
3/8"
38 ±4 Nm
Flänsa röränden
1. Kapning med röravskärare:
Kapa i rät vinkel.
2. Avgradning:
Se till att det inte kommer in metallspån i
röret.
62 electrolux
3. Förbered flänsmuttern.
4. Flänsning:
Flänsningsmåtten (A) är olika beroende
på typen av flänsningsverktyg.
A
1 Överdragstejp
– Placera tömningsslangen under rörledningarna.
– Värmeisoleringen skall täcka både
gas- och vätskeledningen såsom visas
nedan. Använd som isolering polyetylenskum med en tjocklek på 6 mm eller
mer.
1
2
5
R410A-verktyg: 0-0,5 mm
Konventionellt verktyg: 1,0-1,5 mm
5. Kontroller:
Kontrollera att flänsen är perfekt rund.
Kontrollera att flänsmuttern inte saknas.
3
4
1
2
3
4
5
Gas
Isolering
Vätska
Tömningsslang
Nätkabel
OK
1
Ansluta rörledningarna
1. Dra först åt flänsmuttrarna 3-4 varv för
hand.
2. Använd två skruvnycklar för att dra åt rörledningarna.
1
2
1 Flänskropp
2 Flänsmutter
3. Linda överdragstejp runt köldmedelsledningarna, tömningsslangen och nätkabeln.
1
OK
OK
1
1
2
3
2
3
2
3
1 Gas
2 Vätska
3 Isolering
Avluftning
Använd en adapter för att förhindra att olja
från vakuumpumpen rinner tillbaka in i slangen till mätarförgreningen.
Start och avstängning av vakuumpumpen
skall utföras med adapterbrytaren.
1. Lossa ventilskafthatten från både 2- och
3-vägsventilen.
2. Lossa serviceporthatten från 3-vägsventilen.
3. Anslut mätarförgreningens slang till serviceporten och vakuumpumpen.
Se till att slangänden som skall anslutas
till serviceporten har en ventilstiftaktivator.
4. Öppna ventilen till mätarförgreningen
och låt vakuumpumpen arbeta i 10-15
minuter.
electrolux 63
Kontrollera att kompoundmätaren visar
-76 cmHg.
5. Stäng ventilen till mätarförgreningen.
6. Stäng av vakuumpumpen.
7. Öppna 2-vägsventilen helt med insexnyckeln (4 mm diagonal).
Vrid hela vägen upp till stopp.
8. Öppna 3-vägsventilen helt med insexnyckeln. Vrid hela vägen upp till stopp.
9. Koppla loss mätarförgreningens slang
från serviceporten.
10. Sätt tillbaka serviceporthatten och båda
ventilskafthattarna och dra åt ordentligt.
• Använd en mätarförgrening och slangar
som är speciellt avsedda för R410A.
• Efter avluftning, inspektera rörkopplingarna avseende gasläckor med en läcksökare
eller tvålvatten. Om en läcksökare används
skall denna vara högkänslig och speciellt
avsedd för R410A.
1 Ventilskafthatt
2 Insexnyckel
3 2-vägsventil
4 Serviceporthatt
5 Vakuumpump
6 Vakuumpumpadapter
7 Mätarförgrening
8 Kompoundmätare
9 Ventilskafthatt
10 3-vägsventil
11 Inomhusenhet
11
7
10
3
8
2
7
1
Lo
3
9
1
8
9
1
10
10
Hi
4
5
6
2
10
4
5 4
6
Åtdragningsmoment för ventilskafthatt
Rörstorlek
Bredd
Moment
Vätskesida
1/4"
22 mm
24 ±3 Nm
Gassida
3/8"
22 mm
24 ±3 Nm
Åtdragningsmoment för serviceporthatt
Moment
11 ±1 Nm
Utpumpning
(Utpumpning används vid demontering
av enheten för ominstallation, kassering, reparation, etc.)
Vid utpumpning samlas köldmedlet upp i utomhusenheten genom att reglera 2- och 3vägsventilerna och kompressorn.
1. Stoppa driften av värmepumpen.
2. Lossa ventilskafthatten från både 2- och
3-vägsventilen.
3. Kör värmepumpen i testläget för avkylning (se avsnittet Testkörning). Om utpumpning sker vid normal avkylningsdrift
kan skyddssystemet utlösas och stoppa
operationen.
64 electrolux
4. Efter 5-10 minuter, stäng 2-vägsventilen
helt genom att vrida insexnyckeln medurs.
5. Efter 2-3 minuter, stäng omedelbart 3vägsventilen helt.
6. Stoppa testkörningen.
7. Sätt tillbaka båda ventilskafthattarna och
dra åt ordentligt.
8. Koppla loss båda köldmedelsledningarna.
• Utför inte utpumpning i uppvärmningsläge.
Köldmedlet kommer inte att samlas upp.
Ansluta nätkabeln till utomhusenheten
1. Förbered änden av nätkabeln för utomhusenheten.
40mm
8mm
2. Ta bort luckan till kontrollenheten.
3. Lossa kabelhållaren och anslut kabeln.
Var noga med att ansluta respektive ledare till rätt kontaktskruv.
4. Säkra nätkabeln med kabelhållaren och
skruven.
5. Kontrollera noga att kabeln sitter ordentligt på plats.
6. Sätt tillbaka luckan till kontrollenheten.
N 1
1
1
2
3
4
5
6
Jordledare
Kopplingsplint
Kabelhållare
Nätkabel
Lucka till kontrollenhet
Skruv
Försiktighet
• Använd den specificerade nätkabeln.
Kontrollera att nätkabeln sitter ordentligt på plats och att ledarna inte utsätter anslutningspunkterna för några
påfrestningar. Det kan annars resultera i överhettning eller brand.
• Dra kabeln så att luckan till kontrollenheten och kabelhållarna inte sitter löst.
Kontrollera att luckan sitter åt ordentligt. Det kan annars resultera i överhettning, brand eller elektriska stötar.
• För in ledarnas ändar långt in i kopplingsplinten och dra åt kontaktskruvarna. Dålig kontakt kan orsaka överhettning, brand eller felfunktion.
Nätanslutning
Förbered anslutning till en dedicerad nätkrets. Se nedan för anslutningar.
2
2
3
6
4
5
Nätspänning
220-240 V, 1-fasig
Strömbrytare
10 A (EXH09HX)
15 A (EXH12HX)
electrolux 65
A
B
C
1
2
3
Nätkabel
Elnät
A
Blå
Neutral
B
Brun
Spänningsförande
C
Grön/gulrandig
Jord
• Utrustningen skall installeras enligt nationella bestämmelser för ledningsdragning.
Felaktig anslutning kan orsaka överhettning eller brand.
• Installera en strömbrytare med en kontaktavstånd på minst 3 mm mellan alla poler i
nätkretsen.
Jordfelsbrytare
• Installera en jordfelsbrytare för att skydda
mot elektriska stötar i händelse av läckströmmar.
• Använd en strömaktiverad, högkänslig
strömbrytare av höghastighetstyp med en
utlösningsström på max. 30 mA och en
reaktionstid på max. 0,1 sekund.
Hänga upp fjärrkontrollen
1. Skruva fast specialskruven i väggen med
en plugg.
2. Häng upp fjärrkontrollen på skruvhuvudet.
2
6
1
1 Fjärrkontrollens baksida
Sätta i batterierna
För locket i pilens riktning.
1. Öppna locket.
2. Sätt i batterierna.
3. Stäng locket.
– Om fjärrkontrollen inte fungerar när du
har bytt batterier, plocka ur batterierna
och sätt i dem igen efter 30 sekunder.
Testkörning
1. Öppna den öppna panelen för att se kontrollsektionen.
2. Sätt på enheten med fjärrkontrollen.
3. Håll AUX-knappen intryckt i minst 5 sekunder.
66 electrolux
Du hör en ljudsignal och OPERATIONlampan börjar att blinka. Systemet är nu i
testkörningsläge för avkylning.
4. För att ställa systemet i testkörningsläge
för uppvärmning, starta avkylningsfunktionen och välj uppvärmningsfunktionen
på fjärrkontrollen.
5. Säkerställ att systemet fungerar som det
ska och tryck en gång till på AUX-knappen för att stoppa driften.
Förklaring till kund
• Förklara för kunden, med hänvisningar till
bruksanvisningen, hur systemet skall användas och underhållas.
• Uppmana kunden att noggrant läsa igenom bruksanvisningen.
• Överlämna installationsmanualen till kunden när installationen av systemet är klar.
Viktigt Viktiga punkter att förklara
Piskande ljud:
• Systemet justerar sig självt genom att expandera eller krympa, beroende på stora
temperaturvariationer.
Ljud från rinnande vätska:
• Köldmedlet avger ett sådant ljud när det
cirkulerar i systemet. Se medföljande
bruksanvisning för mer information.
electrolux 67
www.electrolux.com
www.electrolux.dk
www.electrolux.fi
www.electrolux.no
www.electrolux.se
TINS-B117JBRZ
