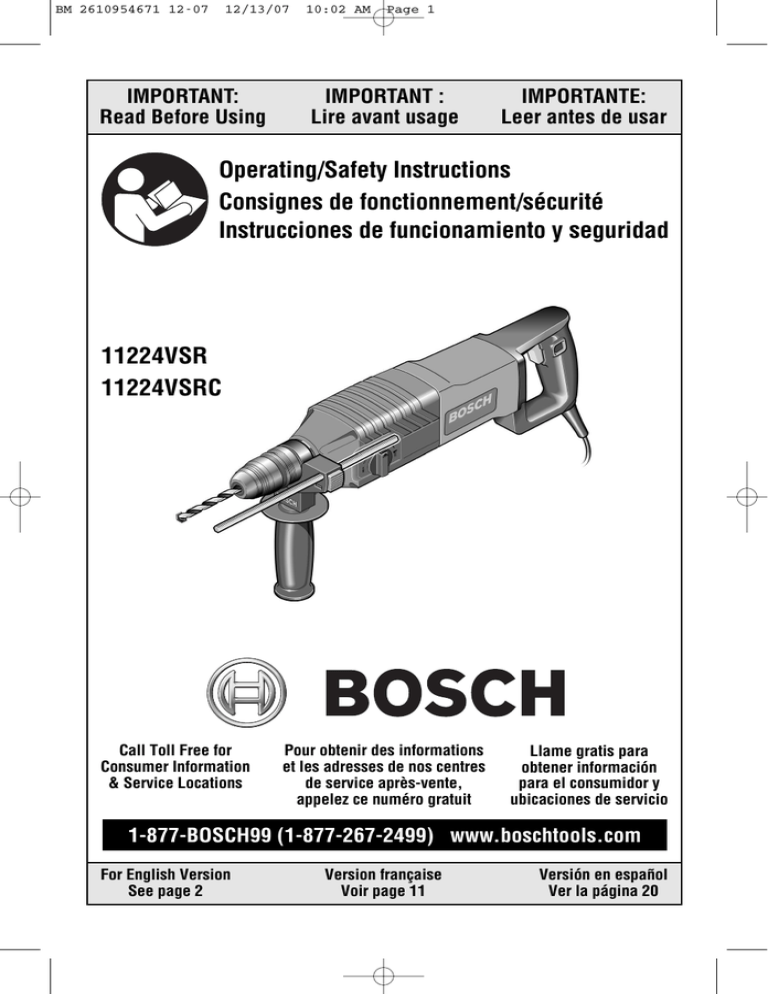

Bosch 11224VSRC Specifications

BM 2610954671 12-07
12/13/07
IMPORTANT:
Read Before Using
10:02 AM
Page 1
IMPORTANT :
Lire avant usage
IMPORTANTE:
Leer antes de usar
Operating/Safety Instructions
Consignes de fonctionnement/sécurité
Instrucciones de funcionamiento y seguridad
11224VSR
11224VSRC
Call Toll Free for
Consumer Information
& Service Locations
Pour obtenir des informations
et les adresses de nos centres
de service après-vente,
appelez ce numéro gratuit
Llame gratis para
obtener información
para el consumidor y
ubicaciones de servicio
1-877-BOSCH99 (1-877-267-2499) www.boschtools.com
For English Version
See page 2
Version française
Voir page 11
Versión en español
Ver la página 20
BM 2610954671 12-07
12/13/07
10:02 AM
Page 2
General Safety Rules
Read all instructions. Failure to follow all instructions listed below may
! WARNING result in electric shock, fire and/or serious injury. The term “power tool” in
all of the warnings listed below refers to your mains-operated (corded) power tool or batteryoperated (cordless) power tool.
SAVE THESE INSTRUCTIONS
Work area safety
If operating the power tool in damp
locations is unavoidable a Ground Fault
Circuit Interrupter (GFCI) must be used to
supply the power to your tool. GFCI and
personal protection devices like electrician’s
rubber gloves and footwear will further
enhance your personal safety.
Keep work area clean and well lit.
Cluttered or dark areas invite accidents.
Do not operate power tools in explosive
atmospheres, such as in the presence of
flammable liquids, gases or dust. Power
tools create sparks which may ignite the dust
or fumes.
Personal safety
Stay alert, watch what you are doing and
use common sense when operating a
power tool. Do not use a power tool while
you are tired or under the influence of
drugs, alcohol or medication. A moment of
inattention while operating power tools may
result in serious personal injury.
Keep children and bystanders away while
operating a power tool. Distractions can
cause you to lose control.
Electrical safety
Power tool plugs must match the outlet.
Never modify the plug in any way. Do not
use any adapter plugs with earthed
(grounded) power tools. Unmodified plugs
and matching outlets will reduce risk of
electric shock.
Use safety equipment. Always wear eye
protection. Safety equipment such as dust
mask, non-skid safety shoes, hard hat, or
hearing protection used for appropriate
conditions will reduce personal injuries.
Avoid body contact with earthed or
grounded surfaces such as pipes,
radiators, ranges and refrigerators. There
is an increased risk of electric shock if your
body is earthed or grounded.
Avoid accidental starting. Ensure the
switch is in the off-position before
plugging in. Carrying power tools with your
finger on the switch or plugging in power
tools that have the switch on invites
accidents.
Do not expose power tools to rain or wet
conditions. Water entering a power tool will
increase the risk of electric shock.
Remove any adjusting key or wrench
before turning the power tool on. A wrench
or a key left attached to a rotating part of the
power tool may result in personal injury.
Do not abuse the cord. Never use the cord
for carrying, pulling or unplugging the
power tool. Keep cord away from heat, oil,
sharp edges or moving parts. Damaged or
entangled cords increase the risk of electric
shock.
Do not overreach. Keep proper footing
and balance at all times. This enables
better control of the power tool in unexpected
situations.
When operating a power tool outdoors,
use an extension cord suitable for
outdoor use. Use of a cord suitable for
outdoor use reduces the risk of electric
shock.
Dress properly. Do not wear loose
clothing or jewelry. Keep your hair,
clothing and gloves away from moving
parts. Loose clothes, jewelry or long hair can
be caught in moving parts.
Do not use AC only rated tools with a DC
power supply. While the tool may appear to
work, the electrical components of the AC
rated tool are likely to fail and create a
hazard to the operator.
If devices are provided for the connection
of dust extraction and collection facilities,
ensure these are connected and properly
used. Use of these devices can reduce dustrelated hazards.
-2-
BM 2610954671 12-07
12/13/07
10:02 AM
Page 3
Keep handles dry, clean and free from oil
and grease. Slippery hands cannot safely
control the power tool.
Keep cutting tools sharp and clean.
Properly maintained cutting tools with sharp
cutting edges are less likely to bind and are
easier to control.
Power tool use and care
Use the power tool, accessories and tool
bits etc., in accordance with these
instructions and in the manner intended
for the particular type of power tool,
taking into account the working
conditions and the work to be performed.
Use of the power tool for operations different
from those intended could result in a
hazardous situation.
Do not force the power tool. Use the
correct power tool for your application.
The correct power tool will do the job better
and safer at the rate for which it was
designed.
Do not use the power tool if the switch
does not turn it on and off. Any power tool
that cannot be controlled with the switch is
dangerous and must be repaired.
Use clamps or other practical way to
secure and support the workpiece to a
stable platform. Holding the work by hand
or against your body is unstable and may
lead to loss of control.
Disconnect the plug from the power
source and/or the battery pack from the
power tool before making any
adjustments, changing accessories, or
storing power tools. Such preventive safety
measures reduce the risk of starting the
power tool accidentally.
Service
Have your power tool serviced by a
qualified repair person using only identical
replacement parts. This will ensure that the
safety of the power tool is maintained.
Store idle power tools out of the reach of
children and do not allow persons
unfamiliar with the power tool or these
instructions to operate the power tool.
Power tools are dangerous in the hands of
untrained users.
Develop a periodic maintenance schedule
for your tool. When cleaning a tool be
careful not to disassemble any portion of
the tool since internal wires may be
misplaced or pinched or safety guard
return springs may be improperly
mounted. Certain cleaning agents such as
gasoline, carbon tetrachloride, ammonia, etc.
may damage plastic parts.
Maintain power tools. Check for
misalignment or binding of moving parts,
breakage of parts and any other condition
that may affect the power tools operation.
If damaged, have the power tool repaired
before use. Many accidents are caused by
poorly maintained power tools.
Risk of injury to user, power cord must only be
serviced by a Bosch Factory Service Center
or Authorized Bosch Service Station.
SAVE THESE INSTRUCTIONS
Rotary Hammer Safety Rules
Wear ear protectors with impact drills.
Exposure to noise can cause hearing loss.
Use clamps or other practical way to secure
and support the workpiece to a stable
platform. Holding the work by hand or against
your body is unstable and may lead to loss of
control.
Use auxiliary handles supplied with the
tool. Loss of control can cause personal injury.
Hold power tools by insulated gripping
surfaces when performing an operation
where the cutting tool may contact hidden
wiring or its own cord. Contact with a "live"
wire will make exposed metal parts of the tool
"live" and shock the operator.
Do not drill, fasten or break into existing walls
or other blind areas where electrical wiring
may exist. If this situation is unavoidable,
disconnect all fuses or circuit breakers feeding
this worksite.
-3-
BM 2610954671 12-07
12/13/07
10:02 AM
Page 4
Use a metal detector to determine if there
are gas or water pipes hidden in the work
area or call the local utility company for
assistance before beginning the operation.
Striking or cutting into a gas line will result in
explosion. Water entering an electrical device
may cause electrocution.
Do not strike the bit with a handheld hammer
or sledge hammer when attempting to
dislodge a bound or jammed bit. Fragments
of metal from the bit could dislodge and strike
you or bystanders.
Always use the side handle for maximum
control over torque reaction or kick-back.
Never attempt to operate this tool with one
hand. The slip clutch engages if you firmly
control the tool during a torque reaction or
kickback.
Do not use dull or damaged bits and
accessories. Dull or damaged bits have a
greater tendency to bind in the workpiece.
Never place the tool down until the bit or
accessory have come to a complete stop.
When removing the bit from the tool avoid
contact with skin and use proper protective
gloves when grasping the bit or accessory.
Accessories may be hot after prolonged use.
Always wear safety goggles or eye
protection when using this tool. Use a dust
mask or respirator for applications which
generate dust. Safety goggles or eye
protection will help deflect fragments of the
material that may be thrown toward your face
and eyes. Dust generated or gases released
from the material you are cutting (i.e. asbestos
insulated pipes, radon) may cause respiratory
difficulties.
Do not run the tool while carrying it at your
side. The spinning drill bit may become
entangled with clothing and injury may result.
Some dust created by power
! WARNING sanding, sawing, grinding,
drilling, and other construction activities
contains chemicals known to cause cancer,
birth defects or other reproductive harm.
Some examples of these chemicals are:
Use thick cushioned gloves and limit the
exposure time by taking frequent rest
periods. Vibration caused by hammer-drill
action may be harmful to your hands and
arms.
• Lead from lead-based paints,
• Crystalline silica from bricks and cement and
other masonry products, and
• Arsenic and chromium from chemicallytreated lumber.
Position the cord clear of rotating bit. Do
not wrap the cord around your arm or
wrist. If cord becomes entangled with the
spinning bit it could entrap you causing
serious personal injury.
Your risk from these exposures varies,
depending on how often you do this type of
work. To reduce your exposure to these
chemicals: work in a well ventilated area, and
work with approved safety equipment, such as
those dust masks that are specially designed
to filter out microscopic particles.
Position yourself to avoid being caught
between the tool or side handle and walls
or posts. Should the bit become bound or
jammed in the work, the reaction torque of the
tool could crush your hand or leg.
-4-
BM 2610954671 12-07
12/13/07
10:02 AM
Page 5
Symbols
IMPORTANT: Some of the following symbols may be used on your tool. Please study them
and learn their meaning. Proper interpretation of these symbols will allow you to operate the
tool better and safer.
Symbol
Name
Designation/Explanation
V
Volts
Voltage (potential)
A
Amperes
Current
Hz
Hertz
Frequency (cycles per second)
W
Watt
Power
kg
Kilograms
Weight
min
Minutes
Time
s
Seconds
Time
Diameter
Size of drill bits, grinding wheels, etc.
No load speed
Rotational speed, at no load
n0
.../min
0
1, 2, 3, ...
I, II, III,
0
Revolutions or reciprocation per minute Revolutions, strokes, surface speed,
orbits etc. per minute
Off position
Zero speed, zero torque...
Selector settings
Speed, torque or position settings.
Higher number means greater speed
Infinitely variable selector with off
Speed is increasing from 0 setting
Arrow
Action in the direction of arrow
Alternating current
Type or a characteristic of current
Direct current
Type or a characteristic of current
Alternating or direct current
Type or a characteristic of current
Class II construction
Designates Double Insulated
Construction tools.
Earthing terminal
Grounding terminal
Warning symbol
Alerts user to warning messages
Ni-Cad RBRC seal
Designates Ni-Cad battery recycling
program
This symbol designates
that this tool is listed to
Canadian Standards by
Underwriters Laboratories.
This symbol designates
that this tool is listed by
Underwriters Laboratories.
This symbol designates that
this tool is listed by
Underwriters Laboratories,
and listed to Canadian
Standards by Underwriters
Laboratories.
This symbol designates
that this tool is listed by
the Canadian Standards
Association.
-5-
This symbol
designates
that
this tool
complies
to NOM
Mexican
Standards.
BM 2610954671 12-07
12/13/07
10:02 AM
Page 6
Functional Description and Specifications
Disconnect the plug from the power source before making any assembly,
! WARNING adjustments or changing accessories. Such preventive safety measures
reduce the risk of starting the tool accidentally.
Rotary Hammer
FIG. 1
TRIGGER
SWITCH
3-JAW
CHUCK
REVERSING
SWITCH LEVER
LOCKING
RING
LOCKING
SLEEVE
DUST
SHIELD
RELEASE BUTTON
SELECTOR DIAL
SELECTOR DIAL
DEPTH GAUGE
RELEASE BUTTON
AUXILIARY
HANDLE
DEPTH GAUGE
HAND GRIP
Model number
Shank style
Maximum Capacities:
Carbide tipped bits
Thin wall core bits
11224VSR & 11224VSRC
SDS-plus®
7/8"
2-1/2"
-6-
BM 2610954671 12-07
12/13/07
10:02 AM
Page 7
Operating Instructions
INSTALLING SDS-plus® ACCESSORIES
Clean the insert shank end of the accessory to
remove any debris, then lightly grease with a
light oil or lubricant
Insert accessory into the tool holder through
the dust shield, while twisting and pushing
inward until it locks automatically into place.
Pull outward on the accessory to be certain it
is locked into the tool holder (Fig. 2).
accessories is more than offset by the "time
saved" in operating the tool with sharp
accessories.
REMOVING SDS-plus® ACCESSORIES
Accessories may be hot after
! WARNING use. Avoid contact with skin
and use proper protective gloves or cloth to
remove.
To remove an accessory, pull and hold locking
sleeve backward and pull bit forward. All
accessories should be wiped clean after
removing (Fig. 3).
NOTE: The high efficiency available from the
rotary hammers can only be obtained if sharp
and undamaged accessories are used. The
"cost" to maintain sharp and undamaged
FIG. 2
FIG. 3
DUST
SHIELD
LOCKING
SLEEVE
CHANGING THE CHUCK
Do not carry the tool by the
! WARNING chuck. Tool may unexpectedly
fall if the chuck is not fully engaged.
REMOVING THE SDS-plus® CHUCK
Grasp the locking ring of the SDS-plus chuck
and pull forcefully in direction of arrow and
remove from tool (Fig. 4).
The SDS-plus chuck can easily be exchanged
for the 3-jaw chuck supplied with you tool.
ATTACHING THE 3-JAW CHUCK
Grasp the 3-jaw chuck firmly with your hand
and push it onto the tool with a twisting motion
until you hear it lock into place (Fig. 5).
Hammer drilling and chiseling are only
possible when using the SDS-plus chuck with
SDS-plus shank accessories.
Pull outward on the chuck to be certain it is
locked into the tool.
The 3-jaw chuck converts your tool for use
with a variety of straight shank bits for drilling
and driving.
FIG. 5
LOCKING RING
3-JAW
CHUCK
FIG. 4
-7-
BM 2610954671 12-07
12/13/07
10:02 AM
Page 8
INSTALLING ACCESSORIES
3-JAW CHUCK
Hold chuck collar with one hand and rotate
chuck sleeve in direction of arrow with the
other hand until the jaws are open (Fig. 6).
For small bits, open jaws enough to insert the
bit up to the flutes. For large bits, insert the bit
as far as it will go.
sleeve forcefully in direction of arrow until you
hear a ratcheting sound (Fig. 7).
Note: If after opening the chuck completely
you hear a ratcheting sound when closing,
simply open it a quarter turn and then resume
closing the chuck. The ratcheting sound will stop.
REMOVING ACCESSORIES
3-JAW CHUCK
To remove a accessory, hold chuck collar with
one hand and rotate chuck sleeve in direction
of arrow with the other hand until the
accessory can be removed (Fig. 6).
Insert bit, hold the chuck collar with one hand
and rotate chuck sleeve in direction of arrow
with the other hand until it latches. Then clamp
the accessory by continuing to turn the chuck
FIG. 6
CHUCK
COLLAR
FIG. 7
CHUCK
COLLAR
CHUCK
SLEEVE
CHUCK
SLEEVE
VARIABLE SPEED CONTROLLED
TRIGGER SWITCH
Your tool is equipped with a variable speed
trigger switch. The tool can be turned "ON" or
"OFF" by squeezing or releasing the trigger.
The speed can be adjusted from the minimum
to maximum nameplate RPM by the pressure
you apply to the trigger. Apply more pressure
to increase the speed and release pressure to
decrease speed.
SELECTOR DIAL
The selector dial allows the tool to be set for
various applications as listed in the chart
(Fig. 8).
Do not operate the
selection dial until the tool
come to a complete stop. Shifting during
rotation of the chuck can cause damage to
the tool.
! CAUTION
SELECTOR DIAL - “VARIO-LOCK”
Adjusting the Vario-Lock: The vario-lock can
be set in any one of thirty-six (10˚
increments) positions. Choose a position
which is best suited for your operation.
Depress release button and turn the selector
dial, to the “vario-lock” setting. Next, rotate
the locking sleeve, along with the accessory,
to the desired position. Then turn the selector
dial to the “hammer only” setting and slightly
turn the locking sleeve to have it
automatically lock into a definite position.
REVERSING SWITCH LEVER
The reversing switch lever is
! CAUTION located above the trigger
switch and is used to reverse rotation of the
bit.
The reversing switch should only be
activated when the motor is "OFF" and when
bit is at a complete standstill.
To use tool in "Forward" rotation move lever to
left side of tool, to "Reverse" the rotation of the
bit move the lever to the right side of the tool.
Drilling only:
used for drilling
wood, steel, etc.
Drilling/hammering:
Vario-lock
used for drilling
allows for 36 desired
concrete
positions of “hammer”
FIG. 8
-8-
Hammering only:
used for light
chipping work
BM 2610954671 12-07
12/13/07
10:02 AM
Page 9
SLIP CLUTCH
The tool has a internal pre-set slip clutch.
The output spindle will stop rotating if the
accessory binds and overloads the tool.
trigger. During operation, hold the drill firmly
and exert moderate, steady pressure. Too
much pressure at low speed will stall the
hammer. Too little pressure will keep the bit
from cutting and cause excess friction by
sliding over the surface. This can be
damaging to the drill and bit.
AUXILIARY HANDLE
The tool must be supported with the auxiliary
handle, which can be swiveled 360˚. To
reposition and/or swivel the handle, loosen
the hand grip, move the handle to the
desired position along the barrel and
securely retighten the hand grip.
Shanks of all drill bits should be wiped clean
prior to using and immediately after removing.
RECALL THESE INSTRUCTIONS FOR
SAFE OPERATION:
1. Some materials require slow drilling
speeds; whereas, others require higher speed
to produce the best results.
DEPTH GAUGE
Your drilling depth can be pre-set and/or
repeated by using the depth gauge.
2. All work must be supported or secured
before drilling and steady, even pressure
applied in line with the drill bit.
Setting depth: After the auxiliary handle is
installed, make sure the accessory has been
fully inserted into the tool holder before
setting the depth gauge (Fig. 1).
3. As the drill bit cuts through the opposite
side, reduce the pressure and continue
running the drill as the bit is withdrawn.
To adjust depth, push the depth gauge
release button, slide the depth gauge to
desired depth and release pressure on
button to lock the depth gauge in place.
Materials such as glass, porcelain, ceramics,
tiles, plastics, etc., should be drilled at low
speeds with specially designed drill bits and
lubricants.
TOOL TIPS
Following a few simple tips will reduce wear
on the tool and the chance of injury to the
operator.
DRILLING WOOD OR PLASTIC
If backing block is not used, ease up on the
pressure just before the bit breaks through
the wood to avoid splintering. Complete the
hole from the opposite side immediately after
the point breaks through. If bit binds, reverse
the drilling operation to help remove the bit
from the work.
The high efficiency available from the
BOSCH Rotary Hammer can only be
obtained if sharp and undamaged drilling
tools are used. Note that the costs for
maintaining sharp drilling tools are more than
offset by the time lost in operating dull drilling
tools.
DRILLING METAL
Make a center punch in the material for
easier starting. Use enough pressure to keep
the bit cutting. If the bit is allowed to merely
spin in the hole, it will become dull within a
short time. When drilling a larger hole, it is
faster and easier on your power pack to first
make a smaller hole and enlarge it to the
required size. Lubricate the tip of the bit
occasionally with CUTTING OIL for easier
metal drilling. If bit binds, reverse the drilling
to help remove the bit from the work.
All grease packed hammers require a short
time to warm up. Depending on the
temperature, this time will vary from
approximately 15 seconds (90° F) to 2
minutes (32° F). The tool will exert its full
power and hammering action after the heat
from impact hammering has spread,
softening the grease.
CARBIDE TIPPED BITS
Used for drilling stone, concrete, cement,
brick, cinder block and other unusually hard
non-metals. The Rotary Hammer is designed
for “SDS” Carbide Tipped Bits up to 3/4 inch
diameter.
DRILLING MASONRY
Use carbide-tipped SDS-plus® bit for cinder
block, mortar, common brick, soft stone and
other materials. The amount of pressure to
be used is dependent upon the type of
material being drilled. Soft materials require
less pressure while the hard materials need
more pressure to prevent the drill bit from
spinning.
3 JAW CHUCK
The 3 Jaw Chuck can convert your tool for
use with straight shank bits.
You will extend the life of your bits and do
neater work if you always put the bit in contact
with the workpiece BEFORE pulling the
-9-
BM 2610954671 12-07
12/13/07
10:02 AM
Page 10
Maintenance
Service
Preventive maintenance
! WARNING performed by unauthorized
personnel may result in misplacing of internal
wires and components which could cause
serious hazard. We recommend that all tool
service be performed by a Bosch Factory
Service Center or Authorized Bosch Service
Station.
TOOL LUBRICATION
Your Bosch tool has been properly lubricated
and is ready to use. It is recommended that
tools with gears be regreased with a special
gear lubricant at every brush change.
CARBON BRUSHES
The brushes and commutator in your tool
have been engineered for many hours of
dependable service. To maintain peak
efficiency of the motor, we recommend every
two to six months the brushes be examined.
Only genuine Bosch replacement brushes
specially designed for your tool should be
used.
BEARINGS
Every second brush change, the bearings
should be replaced at Bosch Factory Service
Center or Authorized Bosch Service Station.
Bearings which become noisy (due to heavy
load or very abrasive material cutting) should
be replaced at once to avoid overheating or
motor failure.
Cleaning
To avoid accidents always
! WARNING disconnect the tool from the
power supply before cleaning or performing
any maintenance. The tool may be cleaned
most effectively with compressed dry air.
Always wear safety goggles when cleaning
tools with compressed air.
Ventilation openings and switch levers must
be kept clean and free of foreign matter. Do
not attempt to clean by inserting pointed
objects through openings.
Certain cleaning agents
and solvents damage plastic
parts. Some of these are: gasoline, carbon
tetrachloride, chlorinated cleaning solvents,
ammonia and household detergents that
contain ammonia.
! CAUTION
Accessories
If an extension cord is
RECOMMENDED SIZES OF EXTENSION CORDS
120 VOLT ALTERNATING CURRENT TOOLS
! WARNING necessary, a cord with
adequate size conductors that is capable
of carrying the current necessary for your
tool must be used. This will prevent
excessive voltage drop, loss of power or
overheating. Grounded tools must use 3-wire
extension cords that have 3-prong plugs and
receptacles.
NOTE: The smaller the gauge number, the
heavier the cord.
* Auxiliary Handle
* Carrying case
Tool’s
Ampere
Rating
3-6
6-8
8-10
10-12
12-16
Cord Size in A.W.G.
Wire Sizes in mm2
Cord Length in Feet
Cord Length in Meters
25
50
100 150
18
18
18
16
14
16
16
16
16
12
16
14
14
14
—
14
12
12
12
—
(*= standard equipment)
(**= optional accessories)
-10-
15
30
60
120
0.75
0.75
0.75
1.0
—
0.75
1.0
1.0
2.5
—
1.5
2.5
2.5
4.0
—
2.5
4.0
4.0
—
—
BM 2610954671 12-07
12/13/07
10:02 AM
Page 11
Consignes générales de sécurité
consignes décrites ci-dessous, il y a risque de choc électrique, d’incendie et/ou
! AVERTISSEMENT de blessures corporelles graves. Dans toutes les mises en garde ci-dessous, le
terme « outil électroportatif » se rapporte à des outils branchés sur le secteur (avec fil) ou à des outils alimentés
par piles (sans fil).
CONSERVEZ CES CONSIGNES
Sécurité du lieu de travail
Maintenez le lieu de travail propre et bien éclairé.
Les risques d’accident sont plus élevés quand on
travaille dans un endroit encombré ou sombre.
N’utilisez pas d’outils électroportatifs dans des
atmosphères explosives, comme par exemple en
présence de gaz, de poussières ou de liquides
inflammables. Les outils électroportatifs produisent
des étincelles qui risquent d’enflammer les poussières
ou les vapeurs.
Éloignez les enfants et les visiteurs quand vous vous
servez d’un outil électroportatif. Vous risquez une
perte de contrôle si on vous distrait.
Sécurité électrique
Les fiches des outils électroportatifs doivent
correspondre à la prise. Il ne faut absolument jamais
modifier la fiche. N’utilisez pas d’adaptateur de prise
avec des outils électroportatifs munis d’une fiche de
terre. Le risque de choc électrique est moindre si on
utilise une fiche non modifiée sur une prise qui lui
correspond.
Évitez tout contact du corps avec des surfaces reliées
à la terre tels que tuyaux, radiateurs, gazinières ou
réfrigérateurs. Le risque de choc électrique augmente
si votre corps est relié à la terre.
N’exposez pas les outils électroportatifs à la pluie ou
à l’humidité. Si de l’eau pénètre dans un outil
électroportatif, le risque de choc électrique augmente.
Ne maltraitez pas le cordon. Ne vous en servez
jamais pour transporter l’outil électroportatif, pour le
tirer ou pour le débrancher. Éloignez le cordon de la
chaleur, des huiles, des arêtes coupantes ou des
pièces mobiles. Les cordons abîmés ou emmêlés
augmentent les risques de choc électrique.
Si vous utilisez un outil électroportatif à l’extérieur,
employez une rallonge conçue pour l’extérieur. Ces
rallonges sont faites pour l’extérieur et réduisent le
risque de choc électrique.
L’emploi d’un DDFT et de dispositifs de protection
personnelle tels que gants et chaussures d’électricien
en caoutchouc améliorent votre sécurité personnelle.
Sécurité personnelle
Restez concentré, faites attention à ce que vous
faites, et servez-vous de votre bon sens lorsque vous
utilisez un outil électroportatif. N'employez pas
d’outils électroportatifs quand vous êtes fatigué ou
sous l’emprise de drogues, d’alcool ou de
médicaments. Quand on utilise des outils
électroportatifs, il suffit d’un moment d’inattention pour
causer des blessures corporelles graves.
Utilisez des équipements de sécurité. Portez toujours
une protection oculaire. Si les conditions le
demandent, il faut porter un masque à poussière, des
chaussures de sécurité antidérapantes, un casque de
chantier ou une protection auditive pour réduire le
risque de blessure corporelle.
Évitez les démarrages intempestifs. Assurez-vous
que l’interrupteur est en position arrêt (OFF) avant de
brancher l’outil. Transporter un outil électroportatif
avec le doigt sur la gâchette ou le brancher quand
l’interrupteur est en position “marche” (ON) présente
des risques d’accident.
Enlevez toutes les clés de réglage avant de mettre
l’outil électroportatif en marche. Si on laisse une clé
sur une pièce tournante de l’outil électroportatif, il y a
risque de blessure corporelle.
Ne vous penchez pas. Conservez toujours une bonne
assise et un bon équilibre. Ceci vous permettra de
mieux maîtriser l’outil électroportatif dans des situations
inattendues.
Habillez-vous de manière appropriée. Ne portez pas
de vêtements amples ou de bijoux. Attachez les
cheveux longs. N’approchez pas les cheveux, les
vêtements ou les gants des pièces en mouvement.
Les vêtements amples, les bijoux ou les cheveux longs
risquent d’être happés par les pièces en mouvement.
N’utilisez pas un outil conçu uniquement pour le C.A.
sur une alimentation en C.C. Même si l’outil semble
fonctionner, les composants électriques d’un outil prévu
pour le C.A. tomberont probablement en panne et
risquent de créer un danger pour l’utilisateur.
Si l’outil est muni de dispositifs permettant le
raccordement d’un système d’aspiration et de
collecte des poussières, assurez-vous que ces
dispositifs sont raccordés et utilisés correctement.
L’utilisation de ces dispositifs peut permettre de réduire
les dangers liés à la poussière.
S’il est nécessaire d’utiliser l’outil dans un lieu
humide, il faut l’alimenter par l’intermédiaire d’un
disjoncteur différentiel de fuite à la terre (DDFT).
Maintenez les poignées sèches et exemptes d’huile et
de graisse. On ne pas maîtriser un outil électroportatif
en toute sécurité quand on a les mains glissantes.
-11-
BM 2610954671 12-07
12/13/07
10:02 AM
Page 12
Utilisation et entretien des outils
électroportatifs
bords tranchants affûtés sont moins susceptibles de
coincer et sont plus faciles à maîtriser.
Ne forcez pas sur l’outil électroportatif. Utilisez l’outil
électroportatif qui convient à la tâche à effectuer.
L’outil qui convient à la tâche fait un meilleur travail et
est plus sûr à la vitesse pour lequel il a été conçu.
Utilisez l’outil électroportatif, les accessoires, les
embouts etc. selon ces consignes et de la manière
prévue pour chaque type particulier d’outil
électroportatif en tenant compte des conditions de
travail et de la tâche à accomplir. L'emploi d’outils
électroportatifs pour des tâches différentes de celles
pour lesquelles ils ont été prévus peut résulter en une
situation dangereuse.
Ne vous servez pas de l’outil électroportatif si son
interrupteur ne parvient pas à le mettre en marche ou
à l’arrêter. Tout outil électroportatif qui ne peut pas
être commandé par son interrupteur est dangereux et
doit être réparé.
Débranchez la fiche de la prise ou enlevez le bloc-pile
de l’outil électroportatif avant tout réglage,
changement d’accessoires ou avant de ranger l’outil
électroportatif. De telles mesures de sécurité
préventive réduisent le risque de démarrage intempestif
de l’outil électroportatif.
Rangez les outils électroportatifs dont vous ne vous
servez pas hors de portée des enfants et ne permettez
pas à des personnes qui ne connaissent pas l’outil
électroportatif ou qui ignorent ces consignes de s’en
servir. Les outils électroportatifs sont dangereux dans
les mains d’utilisateurs inexpérimentés.
Entretenez les outils électroportatifs. Vérifiez que les
pièces mobiles sont alignées correctement et ne
coincent pas. Vérifiez qu’il n’y a pas de pièces
cassées ou d’autre circonstance qui risquent
d’affecter le fonctionnement de l’outil électroportatif.
Si l’outil est abîmé, faites-le réparer avant de
l’utiliser. De nombreux accidents sont causés par des
outils électroportatifs mal entretenus.
Maintenez les outils coupants affûtés et propres. Les
outils coupants entretenus correctement et dotés de
Utilisez des brides ou d’autres moyens pratiques de
brider ou de supporter la pièce sur une plate-forme
stable. Tenir la pièce à la main ou contre le corps est
instable et risque de résulter en une perte de contrôle.
Entretien
Faites réparer votre outil électroportatif par un agent
de service qualifié n’utilisant que des pièces de
rechange identiques. Ceci assure que la sécurité de
l’outil électroportatif est préservée.
Créez un agenda d’entretien périodique pour votre
outil. Quand vous nettoyez un outil, faites attention
de n’en démonter aucune pièce car il est toujours
possible de mal remonter ou de pincer les fils
internes ou de remonter incorrectement les ressorts
de rappel des capots de protection. Certains agents
de nettoyage tels que l’essence, le tétrachlorure de
carbone, l’ammoniaque, etc. risquent d’abîmer les
plastiques.
Risque de blessure pour l'utilisateur. Le cordon
d'alimentation électrique ne doit être réparé que par un
Centre de service usine de Bosch ou par une Station
service agréée de Bosch.
CONSERVEZ CES INSTRUCTIONS
Règles de sécurité concernant les marteaux rotatifs
Portez des protecteurs d'oreilles quand vous utilisez
des perceuses à percussion. L'exposition au bruit
peut causer une perte d'acuité auditive.
Utilisez les poignées auxiliaires fournies avec
l'outil. Une perte de contrôle pourrait causer des
blessures physiques.
Tenez les outils électroportatifs par les surfaces
isolées de préhension en exécutant une opération
au cours de laquelle les outils de coupe peuvent
venir en contact avec les fils cachés. Le contact
avec un fil sous tension rendra les pièces métalliques
exposées de l'outil sous tension et causera des chocs
à l'opérateur.
Utilisez des brides ou d’autres moyens pratiques de
brider ou de supporter la pièce sur une plate-forme
stable. Tenir la pièce à la main ou contre le corps est
instable et risque de résulter en une perte de contrôle.
Ne percez, fixez et ne rentrez pas dans des murs
existants ou autres endroits aveugles pouvant abriter
des fils électriques. Si cette situation est inévitable,
débranchez tous les fusibles ou les disjoncteurs
alimentant ce site.
Utilisez un détecteur de métaux afin d’établir s’il y a
des tuyaux d’eau ou à gaz dissimulés dans l’aire de
travail ou appelez la compagnie de service public
locale pour assistance avant de commencer
-12-
BM 2610954671 12-07
12/13/07
10:02 AM
Page 13
l’opération. Le fait de frapper une conduite de gaz ou
de couper dans celle-ci provoquera une explosion.
L’eau pénétrant dans un appareil électrique peut
entraîner une électrocution.
Utilisez toujours la poignée auxiliaire pour un
contrôle maximal sur le rebond ou la réaction de
couple. Ne tentez jamais d'utiliser cet outil d'une
seule main. L’embrayage à friction s’enclenche si vous
tenez fermement l’outil quand celui-ci subit un couple
de réaction ou un recul brutal.
Portez toujours des lunettes à coques latérales ou
des lunettes de protection en utilisant cet outil.
Utilisez un respirateur ou un masque antipoussières
pour les applications qui produisent de la poussière.
Les lunettes de sécurité ou la protection oculaire
permettent de dévier les fragments de matériau qui
pourraient être projetés vers votre visage et vos yeux.
La poussière générée ou les gaz libérés par le matériau
que vous travaillez (par ex. tuyaux à isolation amiante,
radon) peuvent causer des difficultés respiratoires.
Utilisez des gants rembourrés épais et limitez le
temps d'exposition en prenant des pauses
fréquentes. Les vibrations causées par l'action du
marteau-perceuse peuvent être nocives pour vos mains
et vos bras.
grippé ou coincé. Des fragments métalliques
pourraient se détacher du foret et vous frapper ou
frapper des personnes présentes.
Ne posez jamais l'outil jusqu'à ce que le foret ou
l'accessoire se soit arrêté complètement.
N'utilisez pas de forets et d'accessoires émoussés
ou endommagés. Les forets émoussés ou
endommagés ont tendance à gripper dans l'ouvrage.
En retirant le foret de l'outil, évitez tout contact avec
la peau et utilisez des gants protecteurs appropriés
en saisissant le foret ou l'accessoire. Les accessoires
peuvent être chauds après une utilisation prolongée.
Ne laissez pas l'outil en marche tout en le portant à
votre côté. Le foret en rotation peut s'emmêler avec les
vêtements et causer des blessures.
Les travaux à la machine
! AVERTISSEMENT tel que ponçage, sciage,
meulage, perçage et autres travaux du bâtiment
peuvent créer des poussières contenant des produits
chimiques qui sont des causes reconnues de cancer,
de malformation congénitale ou d’autres problèmes
reproductifs. Ces produits chimiques sont, par
exemple :
• Le plomb provenant des peintures à base de plomb,
Placez le cordon à l'écart du foret en rotation.
N'enroulez pas le cordon autour de votre bras ou de
votre poignet. Si vous perdez contrôle et que le cordon
s'enroule autour de votre bras ou de votre poignet, il
peut vous emprisonner et vous blesser.
• Les cristaux de silices provenant des briques et du
ciment et d’autres produits de maçonnerie, et
Placez-vous de manière à éviter d'être pris entre
l'outil ou la poignée latérale et les murs ou les
montants. Si le foret se coince ou grippe dans
l'ouvrage, le couple de réaction de l'outil pourrait
écraser votre main ou votre pied.
Le niveau de risque dû à cette exposition varie avec la
fréquence de ces types de travaux. Pour réduire
l’exposition à ces produits chimiques, il faut travailler
dans un lieu bien ventilé et porter un équipement de
sécurité approprié tel que certains masques à poussière
conçus spécialement pour filtrer les particules
microscopiques.
Ne frappez pas le foret avec une masse ou un
marteau à main en tentant de déloger un foret
• L’arsenic et le chrome provenant des bois traités
chimiquement.
-13-
BM 2610954671 12-07
12/13/07
10:02 AM
Page 14
Symboles
IMPORTANT : Certains des symboles suivants peuvent être utilisés sur votre outil. Veuillez les étudier et
apprendre leur signification. Une interprétation appropriée de ces symboles vous permettra d'utiliser l'outil de
façon plus efficace et plus sûre.
Symbole
Nom
Désignation/Explication
V
Volts
Tension (potentielle)
Courant
A
Ampères
Hz
Hertz
Fréquence (cycles par seconde)
W
Watt
Puissance
kg
Kilogrammes
Poids
min
Minutes
Temps
s
n0
.../min
0
1, 2, 3, ...
l, ll, lll, ...
0
Secondes
Temps
Diamètre
Taille des mèches de perceuse, meules,
etc.
Vitesse à vide
Vitesse de rotation, à vide
Tours ou mouvement alternatif par
minute
Tours, coups, vitesse en surface, orbites,
etc., par minute
Position d'arrêt
Vitesse zéro, couple zéro ...
Réglages du sélecteur
Réglages de vitesse, de couple ou de
position. Un nombre plus élevé signifie
une vitesse plus grande.
Sélecteur variable à l'infini avec arrêt
La vitesse augmente depuis le réglage 0
Flèche
Action dans la direction de la flèche
Courant alternatif
Type ou caractéristique du courant
Courant continu
Type ou caractéristique du courant
Courant alternatif
ou continu
Type ou caractéristique du courant
Construction classe II
Désigne des outils construits avec double
isolation
Borne de terre
Borne de mise à la terre
Symbole d'avertissement
Alerte l'utilisateur aux messages
d'avertissement.
Sceau Ni-Cad RBRC
Désigne le programme de recyclage des piles
Ni-Cad.
Ce symbole signifie que
cet outil est approuvé
conformément aux normes
canadiennes par Underwriters
Laboratories.
Ce symbole signifie que cet
outil est approuvé par
Underwriters Laboratories.
Ce symbole signifie que cet outil
est approuvé par Underwriters
Laboratories et qu’il a été
homologué selon les normes
canadiennes par Underwriters
Laboratories.
Ce symbole signifie que cet
outil est approuvé par
l'Association canadienne de
normalisation.
-14-
Ce symbole
signifie que
cet outil se
conforme aux
normes
mexicaines
NOM.
BM 2610954671 12-07
12/13/07
10:02 AM
Page 15
Description fonctionnelle et spécifications
Débranchez la fiche de la prise de courant avant d'effectuer quelque assemblage
! AVERTISSEMENT ou réglage que ce soit ou de changer les accessoires. Ces mesures de sécurité
préventive réduisent le risque d'une mise en marche accidentelle de l'outil.
Marteau rotatif
FIG. 1
MANDRIN À
3 MORS
INTERRUPTEUR À
GÂCHETTE
LEVIER
D’INTERRUPTEUR
BAGUE DE
VERROUILLAGE
MANCHON DE
VERROUILLAGE
PAREPOUSSIÈRE
BOUTON DE
DÉCLENCHEMENT
CADRAN SÉLECTEUR
BOUTON DE BLOCAGE DE LA
BUTÉE DE PROFONDEUR
POIGNÉE
AUXILIAIRE
BUTÉE DE
PROFONDEUR
POIGNÉE (PRISE)
Numéro de modèle
Type de tige
Capacités maximales :
Mèches à pointe au carbure
Mèches creuses à paroi mince
-15-
11224VSR et 11224VSRC
SDS-plus®
22 mm
63 mm
BM 2610954671 12-07
12/13/07
10:02 AM
Page 16
Consignes de fonctionnement
INSTALLATION D’ACCESSOIRES SDS-PLUS®
Nettoyez la tige de l’embout de l’accessoire pour en
enlever toute saleté, puis enduisez-la modérément
d’une huile ou graisse légère.
Au pare-poussière, introduisez l’accessoire dans la
douille de retenue tout en le tordant et l’enfonçant
jusqu’à ce qu’il se verrouille automatiquement en place.
Tirez sur l’embout pour vous assurer qu’il est bien
engagé dans la douille (Fig. 2).
REMARQUE : Le marteau rotatif ne produira les
résultats attendus que si vous l’équipez d’accessoires
bien affûtés et en parfait état. Les frais d’entretien des
FIG. 2
accessoires sont minimes comparés au temps que
vous épargnerez.
DÉMONTAGE D’ACCESSOIRES SDS-PLUS®
Les accessoires peurent être
! AVERTISSEMENT chauds après l’usage. Évitez
tout contact avec la peau et utilisez un chiffon ou des
gants protecteurs appropriés pour déposer.
Pour retirer un accessoire, tirez et tenez le manchon
de verrouillage vers l’arrière, et tirez le foret vers
l’avant. Essuyez tous les accessoires pour les nettoyer
après les avoir enlevés (Fig. 3).
FIG. 3
PAREPOUSSIÈRE
REMPLACEMENT DU MANDRIN
Ne portez pas l’outil par le
! AVERTISSEMENT
mandrin car il risque de
tomber de manière inattendue si le mandrin n’est pas
enclenché à fond.
On peut facilement remplacer le mandrin SDS-plus par le
mandrin à 3 mors fourni avec votre outil.
Le perçage à percussion et le burinage ne sont possibles
qu’avec le mandrin SDS-plus et des accessoires à queue
SDS-plus.
Le mandrin à 3 mors permet de convertir l’outil afin
d’utiliser avec une variété d’embouts à queue lisse pour
percer ou pour visser.
DÉMONTAGE DU MANDRIN SDS-plus®
Agrippez la bague de verrouillage du mandrin SDS-plus
et tirez fort dans le sens de la flèche, puis enlevez-le de
l’outil (Fig. 4).
MONTAGE DU MANDRIN À 3 MORS
Agrippez le mandrin à 3 mors fermement à la main et
poussez-le sur l’outil avec un mouvement de rotation
jusqu’à ce que vous l’entendiez s’enclencher à sa place
(Fig. 5).
Tirez sur le mandrin pour vous assurer qu’il est
verrouillé dans l’outil.
FIG. 5
BAGUE DE
VERROUILLAGE
FIG. 4
MANCHON DE
VERROUILLAGE
MANDRIN
À
3 MORS
-16-
BM 2610954671 12-07
12/13/07
10:02 AM
Page 17
INSTALLATION D’ACCESSOIRES
MANDRIN À 3 MORS
Tenez la bague du mandrin d’une main et de l’autre
tournez le manchon du mandrin dans le sens de la
flèche jusqu’à ce que les mors soient ouverts (Fig. 6).
Pour les petits forets, ouvrez les mors juste assez pour
enfoncer l’embout jusqu’aux cannelures. Enfoncez les
gros forets à fond.
Enfoncez l’embout, tenez la bague du mandrin d’une
main et de l’autre tournez le manchon du mandrin dans
le sens de la flèche jusqu’à ce qu’il se verrouille.
Ensuite, serrez l’accessoire en continuant de tourner le
manchon du mandrin avec force dans le sens de la
FIG. 6
flèche jusqu’à ce que vous entendiez un cliquetis
(Fig. 7).
Remarque: Si après avoir ouvert le mandrin
complètement, vous entendez un cliquetis quand vous
le fermez, il suffit de le réouvrir d’un quart de tour puis
de recommencer à le fermer. Le cliquetis disparaîtra.
DÉMONTAGE D’ACCESSOIRES
MANDRIN À 3 MORS
Pour démonter un accessoire, tenez la bague du
mandrin d’une main et de l’autre tournez le manchon
du mandrin dans le sens de la flèche jusqu’à ce que
vous puissiez enlever l’accessoire. (Fig. 6).
BAGUE DU
MANDRIN
FIG. 7
MANCHON
DU MANDRIN
MANCHON
DU MANDRIN
GACHETTE DE COMMANDE À VITESSE VARIABLE
Votre outil est équipée d’une gâchette de commande à
vitesse variable. Vous pouvez mettre la outil en
marche ou au repos en appuyant ou en relâchant
respectivement la gâchette. Dépendant de la pression
exercée sur la gâchette, il est possible de régler la
vitesse dans les limites minimale et maximale
spécifiées sur la plaquette emblématique. Exercez
plus de pression pour augmenter la vitesse et moins
pour la diminuer.
LEVIER D’INTERRUPTEUR D’INVERSION DE MARCHE
Le levier d’interrupteur d’inversion de marche est
situé au-dessus de la gâchette de commande, et il sert
à inverser le sens de marche de la lame.
L’interrupteur d’inversion de
! MISE EN GARDE marche ne doit être actionné
que lorsque le moteur est à l’arrêt et lorsque la lame
est complètement arrêtée.
Pour utiliser l’outil en marche avant, mettez le levier
sur le côté gauche de l’outil ; pour inverser la rotation
de la lame, mettez le levier sur le côté droit de l’outil.
Perçage seulement :
servant à percer dans
le bois, l’acier, etc.
BAGUE DU
MANDRIN
CADRAN SÉLECTEUR
Le cadran sélecteur permet de régler l’outil en
fonction de diverses applications tel qu’il est indiqué
dans le tableau suivant (Fig. 8).
N'actionnez pas le cadran
! MISE EN GARDE sélecteur avant que l'outil ne
se soit arrêté complètement. Le mouvement durant la
rotation du mandrin peut endommager l'outil.
CADRAN SÉLECTEUR — « VARIO-LOCK »
Réglage du dispositif « Vario-Lock » ; le dispositif
peut être réglé à trente-six positions différentes (10°
entre elles). Choisissez le réglage qui convient à votre
opération particulière.
Appuyez sur le bouton de déclenchement et tournez le
cadran sélecteur au réglage « vario-lock ». Ensuite,
tournez à la position désirée le manchon de
verrouillage ainsi que l’accessoire. Réglez ensuite le
cadran sélecteur à « martelage seulement » et
tournez légèrement le manchon de verrouillage de
sorte qu’il assume automatiquement une position
définitive.
Perçage/martelage :
servant à percer le
béton
Vario-lock :
permet de régler le
martelage de 36 façons
FIG. 8
-17-
Martelage seulement :
servant au travail peu
exigeant de burinage
BM 2610954671 12-07
12/13/07
10:02 AM
Page 18
ACCOUPLEMENT À GLISSEMENT
L’outil renferme un accouplement à glissement
préréglé. L’arbre arrêtera de tourner si l’accessoire
grippe et surcharge l’outil.
POIGNÉE AUXILIAIRE
La poignée auxiliaire, qui pivote sur 360°, doit être
utilisée pour supporter l’outil. Pour repositionner
et/ou faire pivoter la poignée, desserrez la manette,
déplacez la poignée à la position désiré le long du
cylindre, puis resserrez fermenment la manette.
BUTÉE DE PROFONDEUR
La butée de profondeur permet de pré-régler la
profondeur de perçage ou d’effectuer des perçages
répétitifs à une profondeur donnée.
Réglage de la profondeur : Après avoir installé la
poignée auxiliaire, assurez-vous que l’accessoire est
inséré à fond du porte-outil avant de régler la butée de
profondeur (Fig. 1).
Pour régler la profondeur, appuyez sur le bouton de
blocage de la butée de profondeur et faites coulisser
cette dernière pour l’amener à la profondeur désirée.
Relâchez ensuite le bouton de blocage pour bloquer la
butée de profondeur en place.
CONSEILS PRATIQUES
Le fait d’observer quelques simples conseils réduira
l’usure de l’outil et le risque de blessures.
Vous ne bénéficierez du rendement maximal du
marteau rotatif Bosch que si vous utilisez l’équipement
de forage bien affûté et en bon état. Sachez que les
frais d’affûtage de l’équipement de forage sont très
minimes, comparé au temps perdu par l’utilisation
d’outils émoussés.
Tous les marteaux garnis de graisse prennent un
certain temps à se réchauffer. Selon la température, le
délai variera entre 15 secondes (90 ˚F) et 2 minutes
(32 ˚F). Le marteau déployera toute son énergie et sa
capacité de martelage après que la chaleur produite par
la percussion se sera propagée, amolissant la graisse.
FORETS À POINTE AU CARBURE:
Utilisés pour le perçage dans la pierre, le béton, la
brique, le ciment et d’autres matériaux non métalliques
anormalement durs. Le marteau rotatif convient aux
forets à pointe de carbure «SDS» de diamètre allant
jusqu’à 3/4 de pouce.
MANDRIN À 3 MORS
Le mandrin à 3 mors permet de convertir votre outil
afin d’utiliser des embouts à queue lisse.
Vous prolongerez la durée de vos forets et obtiendrez
de meilleurs résultats si vous prenez l’habitude de les
poser sur la surface à percer AVANT d’appuyer sur la
gâchette. Pendant le perçage, tenez fermement le
marteau en exerçant une pression modérée et
constante. Une pression exagérée à basse vitesse
provoquera l’arrêt du marteau. Une pression
insuffisante empêchera le foret de pénétrer dans le
matériau et provoquera le frottement exagéré et le
patinage sur la surface à percer. Vous risqueriez ainsi
d’endommager le marteau et le foret.
Il faudrait essuyer à fond la tige des forets
immédiatement avant et après l’usage.
POUR VOTRE SÉCURITÉ, SOUVENEZ-VOUS:
1. Certains matériaux doivent être percés aux basses
vitesses, alors qu’avec d’autres les hautes vitesses
produisent de meilleurs résultats.
2. Il importe de bien assujettir le matériau à percer et
de maintenir une pression uniforme en ligne avec le
foret.
3. Arrêtez de peser dès que le foret traverse le côté
opposé du matériau et maintenez l’outil en marche
durant le retrait du foret.
Les matériaux tels que le verre, la porcelaine, la
céramique, la tuile, le plastique, etc. devraient être
percés à basse vitesse avec les forets appropriés et de
l’huile.
PERÇAGE DANS LE BOIS OU LE PLASTIQUE
Si un bloc d’appui n’est pas utilisé, relâchez la pression
immédiatement avant que le foret ne traverse le bois
afin d’éviter l’éclatement du bois. Terminez le trou du
côté opposé immédiatement après que la pointe ait
traversé. Si le foret se grippe, inversez l’opération de
perçage pour aider à retirer le foret de la pièce.
PERÇAGE DANS LE MÉTAL
Pratiquez un trou central au poinçon dans le matériau
pour faciliter l’approche. Utilisez suffisamment de
pression pour que le foret continue à couper. Si on
laisse le foret tourner tout simplement dans le trou, il
s’émoussera rapidement. Pour percer un trou de
dimensions plus grandes, il est plus rapide et plus facile
pour votre bloc-piles de pratiquer d’abord un trou plus
petit, puis de l’agrandir aux dimensions nécessaires.
Lubrifiez parfois la pointe du foret à l’aide d’HUILE DE
COUPE pour faciliter le perçage des métaux. Si le foret
se grippe, inversez l’opération de perçage pour aider à
retirer le foret de la pièce.
PERÇAGE DE MAÇONNERIE
Utilisez des forets à pointe carbure SDS-plus® pour les
parpaings, le mortier, la brique ordinaire, la pierre
tendre et autres matériaux. La quantité de pression à
utiliser dépend du type de matériau percé. Les
matériaux tendres nécessitent moins de pression tandis
que les matériaux durs nécessitent une plus grande
pression pour empêcher le foret de tourner.
-18-
BM 2610954671 12-07
12/13/07
10:02 AM
Page 19
Entretien
Service
Tout entretien préventif
! AVERTISSEMENT effectué par des personnels
non autorisés peut résulter en mauvais placement
de fils internes ou de pièces, ce qui peut présenter
un danger grave. Nous vous conseillons de faire faire
tout l’entretien par un centre de service d’usine Bosch
ou une station service agréée Bosch.
de faire remplacer les paliers par un centre de service
d’usine Bosch ou une station service agréée Bosch. Si
les paliers commencent à faire du bruit (à cause de
surcharges importantes ou du toupillage de matériaux
très abrasifs) il faut les faire remplacer immédiatement
pour éviter la surchauffe ou une panne de moteur.
Nettoyage
Pour éviter les accidents,
! AVERTISSEMENT il faut toujours débrancher
LUBRIFICATION DE L’OUTIL
Votre outil Bosch a été lubrifié correctement en usine
et il est prêt à l’utilisation. Nous vous conseillons de
re-graisser les outils qui comportent des engrenages
avec un lubrifiant à engrenages spécial à chaque fois
que vous changez les balais.
l’outil avant de le nettoyer ou de l’entretenir. Le
meilleur moyen de nettoyer l’outil est d’utiliser de l’air
comprimé sec. Il faut toujours porter des lunettes de
protection quand on utilise de l’air comprimé.
BALAIS OU CHARBONS
Les balais (ou charbons) et le collecteur de votre outil
ont été conçus pour apporter de nombreuses heures
de fonctionnement fiable.
Pour maintenir le
rendement du moteur à son maximum, nous vous
conseillons de contrôler les balais tous les deux à six
mois. Il ne faut utiliser que des balais de rechange
Bosch d’origine et conçus pour votre outil.
! MISE EN GARDE et certains dissolvants abîment
PALIERS
Après environ 300 à 400 heures de fonctionnement ou
tous les deux changements de balais, il est conseillé
Les ouïes de ventilation et les leviers de l’interrupteur
doivent rester propres et exempts de corps étrangers.
Ne tentez pas de les nettoyer en enfonçant des objets
pointus dans les orifices.
Certains agents de nettoyages
les pièces en plastique. Parmi ceux-ci se trouvent:
l’essence, le tétrachlorure de carbone, les dissolvants
de nettoyage chlorés, l’ammoniaque ainsi que les
détergents domestiques qui en contiennent.
Accessoires
Si un cordon de rallonge
! AVERTISSEMENT s'avère nécessaire, vous
devez utiliser un cordon avec conducteurs de
dimension adéquate pouvant porter le courant
nécessaire à votre outil. Ceci préviendra une chute
excessive de tension, une perte de courant ou une
surchauffe. Les outils mis à la terre doivent utiliser des
cordons de rallonge trifilaires pourvus de fiches à trois
broches ainsi que des prises à trois broches.
REMARQUE : Plus le calibre est petit, plus le fil est gros.
* Poignée auxiliaire
* Étui
DIMENSIONS DE RALLONGES RECOMMANDÉES
OUTILS 120 VOLTS COURANT ALTERNATIF
Intensité
nominale
de l’outil
3-6
6-8
8-10
10-12
12-16
Calibre A.W.G.
Calibre en mm2
Longueur en pieds
25
50 100 150
Longueur en mètres
15 30 60 120
18
18
18
16
14
0,75
0,75
0,75
1,0
—
16
16
16
16
12
16
14
14
14
—
(* = équipement standard)
(** = accessoire en option)
-19-
14
12
12
12
—
0,75
1,0
1,0
2,5
—
1,5
2,5
2,5
4,0
—
2,5
4,0
4,0
—
—
BM 2610954671 12-07
12/13/07
10:02 AM
Page 20
Normas generales de seguridad
! ADVERTENCIA Lea todas las instrucciones. Si no se siguen todas las instrucciones que aparecen a
continuación, el resultado podría ser sacudidas eléctricas, incendio y/o lesiones graves.
La expresión "herramienta mecánica" en todas las advertencias que aparecen a continuación se refiere a su
herramienta mecánica alimentada por la red eléctrica (herramienta alámbrica) o su herramienta mecánica alimentada
por baterías (herramienta inalámbrica).
GUARDE ESTAS INSTRUCCIONES
Seguridad del área de trabajo
Mantenga el área de trabajo limpia y bien iluminada.
Las áreas desordenadas u oscuras invitan a que se
produzcan accidentes.
No utilice herramientas mecánicas en atmósferas
explosivas, como por ejemplo en presencia de
líquidos, gases o polvos inflamables. Las
herramientas mecánicas generan chispas que pueden
incendiar el polvo o los vapores.
Mantenga alejados a los niños y a las personas que
estén presentes mientras esté utilizando una
herramienta mecánica. Las distracciones pueden
hacerle perder el control de la herramienta.
Seguridad eléctrica
Los enchufes de las herramientas mecánicas deben
coincidir con el tomacorriente. No modifique nunca el
enchufe de ningún modo. No use enchufes
adaptadores con herramientas mecánicas conectadas
a tierra (puestas a tierra). Los enchufes no
modificados y los tomacorrientes coincidentes
reducirán el riesgo de sacudidas eléctricas.
Evite el contacto del cuerpo con las superficies
conectadas o puestas a tierra, tales como tuberías,
radiadores, estufas y refrigeradores. Hay un aumento
del riesgo de sacudidas eléctricas si el cuerpo del
operador se conecta o pone a tierra.
No exponga las herramientas mecánicas a la lluvia o
a condiciones mojadas. La entrada de agua en una
herramienta mecánica aumentará el riesgo de que se
produzcan sacudidas eléctricas.
No maltrate el cordón de energía. No use nunca el
cordón para transportar la herramienta mecánica,
tirar de ella o desenchufarla. Mantenga el cordón
alejado del calor, el aceite, los bordes afilados o las
piezas móviles. Los cordones dañados o enganchados
aumentan el riesgo de que se produzcan sacudidas
eléctricas.
Cuando utilice una herramienta mecánica en el
exterior, use un cordón de extensión adecuado para
uso a la intemperie. La utilización de un cordón
adecuado para uso a la intemperie reduce el riesgo de
que se produzcan sacudidas eléctricas.
No use herramientas mecánicas con capacidad
nominal solamente para CA con una fuente de
energía de CC. Aunque pueda parecer que la
herramienta funciona correctamente, es probable que
los componentes eléctricos de la herramienta con
capacidad nominal para CA fallen y creen un peligro
para el operador.
Si es inevitable usar la herramienta mecánica en
lugares húmedos, se debe utilizar un interruptor de
circuito accionado por corriente de pérdida a tierra
(GFCI) para suministrar energía a la herramienta. Un
GFCI y los dispositivos de protección personal, como
guantes de goma y calzado de goma de electricista,
mejorarán más su seguridad personal.
Seguridad personal
Manténgase alerta, fíjese en lo que está haciendo y
use el sentido común cuando esté utilizando una
herramienta mecánica. No use una herramienta
mecánica cuando esté cansado o bajo la influencia de
drogas, alcohol o medicamentos. Un momento de
distracción mientras esté utilizando herramientas
mecánicas podría causar lesiones corporales graves.
Use equipo de seguridad. Use siempre protección de
los ojos. El equipo de seguridad, como por ejemplo una
máscara antipolvo, calzado de seguridad antideslizante,
casco o protección de oídos, utilizado para las
condiciones apropiadas, reducirá las lesiones
corporales.
Evite el arranque accidental. Asegúrese de que el
interruptor esté en la posición de apagado antes de
enchufar la herramienta. Si se transportan
herramientas mecánicas con el dedo en el interruptor o
se enchufan herramientas mecánicas que tienen el
interruptor en la posición de encendido, se invita a que
se produzcan accidentes.
Quite todas las llaves de ajuste o de tuerca antes de
encender la herramienta mecánica. Una llave de
tuerca o de ajuste que se deje colocada en una pieza
giratoria de la herramienta mecánica podría causar
lesiones corporales.
No intente alcanzar demasiado lejos. Mantenga un
apoyo de los pies y un equilibrio apropiados en todo
momento. Esto permite controlar mejor la herramienta
mecánica en situaciones inesperadas.
Vístase adecuadamente. No use ropa holgada ni
alhajas holgadas. Mantenga el pelo, la ropa y los
guantes alejados de las piezas móviles. La ropa
holgada, las alhajas holgadas o el pelo largo pueden
quedar atrapados en las piezas móviles.
-20-
BM 2610954671 12-07
12/13/07
10:02 AM
Page 21
Si se proporcionan dispositivos para la conexión de
instalaciones de extracción y recolección de polvo,
asegúrese de que dichas instalaciones estén
conectadas y se usen correctamente. El uso de estos
dispositivos puede reducir los peligros relacionados con
el polvo.
Mantenga los mangos secos, limpios y libres de
aceite y grasa. Las manos resbalosas no pueden
controlar de modo seguro la herramienta mecánica.
Uso y cuidado de las herramientas
mecánicas
No fuerce la herramienta mecánica. Use la
herramienta mecánica correcta para la aplicación que
desee realizar. La herramienta mecánica correcta hará
el trabajo mejor y con más seguridad a la capacidad
nominal para la que fue diseñada.
No use la herramienta mecánica si el interruptor no la
enciende y apaga. Toda herramienta mecánica que no
se pueda controlar con el interruptor es peligrosa y
debe ser reparada.
Desconecte el enchufe de la fuente de energía y/o el
paquete de batería de la herramienta mecánica antes
de hacer cualquier ajuste, cambiar accesorios o
almacenar herramientas mecánicas. Dichas medidas
preventivas de seguridad reducen el riesgo de arrancar
accidentalmente la herramienta mecánica.
Guarde las herramientas que no esté usando fuera
del alcance de los niños y no deje que personas que
no estén familiarizadas con la herramienta mecánica
o con estas instrucciones utilicen la herramienta. Las
herramientas mecánicas son peligrosas en manos de
usuarios que no hayan recibido capacitación.
Mantenga las herramientas mecánicas. Compruebe si
hay piezas móviles desalineadas o que se atoran, si
hay piezas rotas y si existe cualquier otra situación
que podría afectar el funcionamiento de la
herramienta mecánica. Si la herramienta mecánica
está dañada, haga que la reparen antes de usarla.
Muchos accidentes son causados por herramientas
mecánicas mantenidas deficientemente.
Mantenga las herramientas de corte afiladas y
limpias. Es menos probable que las herramientas de
corte mantenidas apropiadamente, con bordes de corte
afilados, se atoren, y dichas herramientas son más
fáciles de controlar.
Use la herramienta mecánica, los accesorios, las
brocas de la herramienta, etc., de acuerdo con estas
instrucciones y de la manera prevista para el tipo
específico de herramienta mecánica, teniendo en
cuenta las condiciones de trabajo y el trabajo que se
vaya a realizar. El uso de la herramienta mecánica para
operaciones distintas a aquéllas para las que fue
diseñada podría causar una situación peligrosa.
Use abrazaderas u otro modo práctico de sujetar y
soportar la pieza de trabajo en una plataforma
estable. Si se sujeta la pieza de trabajo con la mano o
contra el cuerpo, se crea una situación inestable que
podría causar pérdida de control.
Servicio de ajustes y reparaciones
Haga que su herramienta mecánica reciba servicio de
un técnico de reparaciones calificado, utilizando
únicamente piezas de repuesto idénticas. Esto
asegurará que se mantenga la seguridad de la
herramienta mecánica.
Desarrolle un programa de mantenimiento periódico
de la herramienta. Cuando limpie una herramienta,
tenga cuidado de no desmontar ninguna de sus
partes, ya que los cables internos podrían reubicarse
incorrectamente o pellizcarse, o los resortes de
retorno de los protectores de seguridad podrían
montarse incorrectamente. Ciertos agentes de
limpieza, tales como gasolina, tetracloruro de carbono,
amoníaco, etc., podrían dañar las piezas de plástico.
Riesgo de lesiones para el usuario. El cordón de energía
debe recibir servicio de ajustes y reparaciones
solamente por un Centro de Servicio de Fábrica Bosch o
una Estación de Servicio Bosch Autorizada.
GUARDE ESTAS INSTRUCCIONES
Normas de seguridad para martillos giratorios
Use protectores de oídos con los taladros de
percusión. La exposición al ruido puede causar pérdida
de audición.
Utilice los mangos auxiliares suministrados con la
herramienta. La pérdida de control puede causar
lesiones corporales.
Sujete las herramientas mecánicas por las
superficies de agarre aisladas cuando realice una
operación en la que las herramientas de corte
puedan entrar en contacto con cables ocultos. El
contacto con un cable que tenga corriente hará que
ésta pase a las partes metálicas descubiertas de la
herramienta y que el operador reciba sacudidas eléctricas.
Use abrazaderas u otro modo práctico de sujetar y
soportar la pieza de trabajo en una plataforma
estable. Si se sujeta la pieza de trabajo con la mano o
contra el cuerpo, se crea una situación inestable que
podría causar pérdida de control.
-21-
BM 2610954671 12-07
12/13/07
10:02 AM
Page 22
No taladre, rompa, ni haga trabajo de sujeción en
paredes existentes ni en otras áreas ciegas donde pueda
haber cables eléctricos. Si esta situación es inevitable,
desconecte todos los fusibles o cortacircuitos que
alimentan este sitio de trabajo.
Utilice un detector de metales para determinar si hay
tuberías de gas o de agua ocultas en el área de
trabajo o llame a la compañía local de servicios
públicos para obtener asistencia antes de comenzar la
operación. Golpear o cortar una tubería de gas
producirá una explosión. La entrada de agua en un
dispositivo eléctrico puede causar electrocución.
Utilice siempre el mango auxiliar para tener un control
máximo sobre la reacción de par motor o retroceso.
Nunca intente manejar esta herramienta con una
mano. El embrague deslizante se acopla si usted
controla firmemente la herramienta durante una reacción
de par motor o retroceso.
Use siempre gafas de seguridad o protección de los
ojos cuando utilice esta herramienta. Use una
máscara antipolvo o un respirador para aplicaciones
que generan polvo. Las gafas de seguridad o la
protección de los ojos ayudarán a desviar los
fragmentos del material que puedan salir despedidos
hacia la cara y los ojos. El polvo generado o los gases
liberados por los materiales que esté cortando (por ej.,
tuberías con aislamiento de asbesto, radón) pueden
causar dificultades respiratorias.
pieza de trabajo, el par motor de reacción de la
herramienta podría aplastarle la mano o la pierna.
No golpee la broca con un martillo de mano ni con una
herramienta de martilleo cuando intente soltar una
broca atascada o enganchada. Se podrían soltar
fragmentos de metal de la broca y golpearle a usted o
golpear a las personas que se encuentren presentes.
Nunca deje la herramienta en ningún lugar hasta que
la broca o el accesorio se haya detenido por completo.
No utilice brocas ni accesorios desafilados o dañados.
Las brocas o accesorios desafilados o dañados pueden
atascarse frecuentemente en la pieza de trabajo,
causando una reacción de par motor.
Al sacar la broca de la herramienta, evite el contacto
con la piel y use guantes de protección adecuados al
agarrar la broca o el accesorio. Los accesorios pueden
estar calientes después de un uso prolongado.
No tenga en marcha la herramienta mientras la lleva a
su lado. La broca taladradora que gira puede
engancharse en la ropa y se pueden producir lesiones.
Cierto polvo generado por el
! ADVERTENCIA lijado, aserrado, amolado y
taladrado mecánicos, y por otras actividades de
construcción, contiene agentes químicos que se sabe
que causan cáncer, defectos de nacimiento u otros
daños sobre la reproducción. Algunos ejemplos de
estos agentes químicos son:
Use guantes con almohadillado grueso y limite el
tiempo de exposición tomando frecuentes períodos de
descanso. La vibración causada por la acción de
percusión y taladrado puede ser perjudicial para las
manos y los brazos.
• Plomo de pinturas a base de plomo,
Posicione el cordón de modo que esté alejado de la
broca que gira. No enrolle el cordón alrededor del
brazo o de la muñeca. Si pierde el control y tiene el
cordón enrollado en el brazo o en la muñeca, el cordón
puede atraparle y causarle lesiones.
Su riesgo por causa de estas exposiciones varía,
dependiendo de con cuánta frecuencia realice este tipo
de trabajo. Para reducir su exposición a estos agentes
químicos: trabaje en un área bien ventilada y trabaje con
equipo de seguridad aprobado, como por ejemplo
máscaras antipolvo que estén diseñadas especialmente
para impedir mediante filtración el paso de partículas
microscópicas.
Sitúese de modo que evite ser atrapado entre la
herramienta o el mango lateral y las paredes o los
postes. Si la broca se atasca o se engancha en la
• Sílice cristalina de ladrillos y cemento y otros
productos de mampostería, y
• Arsénico y cromo de madera tratada químicamente.
-22-
BM 2610954671 12-07
12/13/07
10:02 AM
Page 23
Símbolos
IMPORTANTE: Es posible que algunos de los símbolos siguientes se usen en su herramienta. Por favor,
estúdielos y aprenda su significado. La interpretación adecuada de estos símbolos le permitirá utilizar la
herramienta mejor y con más seguridad.
Símbolo
Nombre
Designación/explicación
V
Volt
Tensión (potencial)
A
Ampere
Corriente
Hz
Hertz
Frecuencia (ciclos por segundo)
W
Watt
Potencia
kg
Kilogramo
Peso
min
s
n0
.../min
0
1, 2, 3, ...
I, II, III,
0
Minuto
Tiempo
Segundo
Tiempo
Diámetro
Tamaño de las brocas taladradoras,
muelas, etc
Velocidad sin carga
Velocidad rotacional sin carga
Revoluciones o alternación por minuto
Revoluciones, golpes, velocidad de
superficie, órbitas, etc., por minuto
Posición "off" (apagado)
Velocidad cero, par motor cero...
Graduaciones del selector
Graduaciones de velocidad, par motor o
posición. Un número más alto significa
mayor velocidad
Selector infinitamente variable con
apagado
La velocidad aumenta desde la
graduación de 0
Flecha
Acción en la dirección de la flecha
Corriente alterna
Tipo o una característica de corriente
Corriente continua
Tipo o una característica de corriente
Corriente alterna o continua
Tipo o una característica de corriente
Construcción de clase II
Designa las herramientas de construcción
con aislamiento doble.
Terminal de toma de tierra
Terminal de conexión a tierra
Símbolo de advertencia
Alerta al usuario sobre mensajes de
advertencia
Sello RBRC de Ni-Cd
Designa el programa de reciclaje de baterías
de Ni-Cd
Este símbolo indica que
Underwriters Laboratories ha
catalogado esta herramienta
indicando que cumple las
normas canadienses.
Este símbolo indica que esta
herramienta está catalogada
por Underwriters
Laboratories.
Este símbolo indica que esta
herramienta está catalogada por
Underwriters Laboratories y que
Underwriters Laboratories la ha
catalogado según las normas
canadienses.
Este símbolo indica que esta
herramienta está catalogada
por la Canadian Standards
Association.
-23-
Este símbolo
indica que esta
herramienta
cumple con la
norma mexicana
oficial (NOM).
BM 2610954671 12-07
12/13/07
10:02 AM
Page 24
Descripción funcional y especificaciones
Desconecte el enchufe de la fuente de energía antes de realizar cualquier ensamblaje o
! ADVERTENCIA ajuste, o cambiar accesorios. Estas medidas de seguridad preventivas reducen el riesgo
de arrancar la herramienta accidentalmente.
Martillo giratorio
MANDRIL DE 3
MORDAZAS
INTERRUPTOR
GATILLO
PALANCA DEL
INTERRUPTOR DE
INVERSION
ANILLO DE
FIJACIÓN
MANGUITO
DE FIJACIÓN
PROTECTOR
ANTIPOLVO
BOTÓN DE
LIBERACIÓN
DIAL SELECTOR
BOTÓN DE LIBERACION DEL
CALIBRE DE PROFUNDIDAD
MANGO
AUXILIAR
CALIBRE DE
PROFUNDIDAD
EMPUÑADURA
11224VSR y 11224VSRC
SDS-plus®
Número de modelo
Estilo de cuerpo
Capacidad máxima:
Brocas con punta de carburo
Brocas para de pared delgada
22 mm
63 mm
-24-
BM 2610954671 12-07
12/13/07
10:02 AM
Page 25
Instrucciones de funcionamiento
INSTALACIÓN DE ACCESORIOS SDS-PLUS®
Limpie el extremo de inserción del cuerpo del
accesorio para quitar los residuos que éste pueda
tener y luego engráselo ligeramente con un aceite o
lubricante ligero.
Introduzca el accesorio en el portaherramienta a través
del protector antipolvo a la vez que lo hace girar y lo
empuja hacia adentro hasta que quede fijo en su sitio
automáticamente. Tire del accesorio hacia afuera para
asegurarse de que ha quedado fijo dentro del soporte de
la herramienta (Fig. 2).
NOTA: La alta eficiencia proporcionada por los
martillos giratorios sólo se puede obtener si se
utilizan accesorios afilados y sin daños. El “costo” de
FIG. 2
mantener accesorios afilados y sin daños es
sobradamente compensado por el “tiempo que se
ahorra” al hacer funcionar la herramienta con
accesorios afilados.
REMOCIÓN DE ACCESORIOS SDS-PLUS®
Los accesorios pueden estar
! ADVERTENCIA calientes después de la
utilización. Evite el contacto con la piel y utilice
guantes de protección o un paño protector adecuados
para quitar dichos accesorios.
Para quitar un accesorio, tire hacia atrás del mango
de fijación, sujételo y tire de la broca hacia adelante.
Todos los accesorios deben limpiarse después de
quitarlos (Fig. 3).
PROTECTOR
ANTIPOLVO
FIG. 3
CAMBIO DEL MANDRIL
No transporte la herramienta
! ADVERTENCIA agarrándola por el mandril. La
herramienta podría caerse inesperadamente si el mandril
no está completamente acoplado.
El mandril SDS-plus se puede intercambiar fácilmente por
el mandril de 3 mordazas suministrado con la
herramienta.
El taladrado de percusión y el cincelado son posibles
solamente cuando se usa el mandril SDS-plus con
accesorios de cuerpo SDS-plus.
REMOCIÓN DEL MANDRIL SDS-plus®
Agarre el anillo de fijación del mandril SDS-plus, tire de
él con fuerza en el sentido de la flecha y quítelo de la
herramienta (Fig. 4).
COLOCACIÓN DEL MANDRIL DE 3 MORDAZAS
Agarre firmemente el mandril de 3 mordazas con la
mano y empújelo sobre la herramienta con un
movimiento de torsión hasta que oiga cómo se bloquea
en su sitio (Fig. 5).
Tire hacia afuera del mandril para estar seguro de que
está fijo en la herramienta.
El mandril de 3 mordazas convierte la herramienta para
utilizarla con una variedad de brocas de cuerpo recto para
taladrar y apretar tornillos.
FIG. 5
ANILLO DE FIJACIÓN
FIG. 4
MANGUITO DE
FIJACIÓN
MANDRIL
DE 3
MORDAZAS
-25-
BM 2610954671 12-07
12/13/07
10:02 AM
Page 26
INSTALACIÓN DE ACCESORIOS
MANDRIL DE 3 MORDAZAS
Sujete el collarín del mandril con una mano y gire el
manguito del mandril en el sentido de la flecha con la
otra mano hasta que las mordazas estén abiertas
(Fig. 6).
En el caso de brocas pequeñas, abra las mordazas lo
suficiente como para poder introducir la broca hasta
las estrías. En el caso de brocas grandes, introduzca la
broca tanto como se pueda.
Introduzca la broca, sujete el collarín del mandril con
una mano y gire el manguito del mandril en el sentido
de la flecha con la otra mano hasta que quede
acoplado. Luego, fije el accesorio, para lo cual deberá
FIG. 6 COLLARÍN DEL
MANDRIL
seguir girando con fuerza el manguito del mandril en el
sentido de la flecha hasta que oiga un sonido de
carraca (Fig. 7).
Nota: Si después de abrir completamente el mandril
oye un sonido de carraca cuando lo cierre,
simplemente ábralo un cuarto de vuelta y luego siga
cerrándolo. El sonido de carraca parará.
REMOCIÓN DE ACCESORIOS
MANDRIL DE 3 MORDAZAS
Para quitar un accesorio, sujete el collarín del mandril
con una mano y gire el manguito del mandril en el
sentido de la flecha con la otra mano hasta que se
pueda quitar el accesorio (Fig. 6).
FIG. 7
MANGUITO
DEL MANDRIL
MANGUITO
DEL MANDRIL
INTERRUPTOR GATILLO DE VELOCIDAD
VARIABLE CONTROLADA
La herramienta se controla con un interruptor gatillo
de velocidad variable. La herramienta se puede
encender (posición “ON”) o apagar (posición “OFF”)
apretando o soltando el gatillo. La velocidad se puede
ajustar desde las RPM mínimas hasta las RPM
máximas indicadas en la placa del fabricante por
medio de la presión que usted ejerce sobre el gatillo.
Ejerza más presión para aumentar la velocidad y
disminuya la presión para reducir la velocidad.
PALANCA DEL INTERRUPTOR DE INVERSIÓN
La palanca del interruptor de inversión está ubicada
encima del interruptor gatillo y se utiliza para invertir
el sentido de rotación de la broca.
El interruptor de inversión sólo
! PRECAUCION se debe activar cuando el motor
esté apagado (“OFF”) y cuando la broca se encuentre
completamente detenida.
Para utilizar la herramienta en rotación de “Avance”,
mueva la palanca hacia el lado izquierdo de la
herramienta. Para “Invertir” el sentido de rotación de
la broca, mueva la palanca hacia el lado derecho de la
herramienta.
Taladrado únicamente:
utilizado para
taladrar madera,
acero, etc.
COLLARÍN DEL
MANDRIL
DIAL SELECTOR
El dial selector permite ajustar la herramienta para las
distintas aplicaciones según se muestra en el cuadro
siguiente (Fig. 8).
No accione el dial de selección
! PRECAUCION hasta que la herramienta se
haya detenido por completo. Si se gira el dial mientras
el embrague está girando, la herramienta puede
dañarse.
DIAL SELECTOR — FIJACION VARIABLE
Ajuste de la fijación variable: La fijación variable se
puede ajustar en cualquiera de treinta y seis
posiciones (incrementos de 10°). Elija la posición
más idónea para la operación que usted desea
realizar.
Oprima el botón de liberación y gire el dial selector
hasta la posición de fijación variable. A continuación,
gire el manguito de fijación, junto con el accesorio,
hasta la posición deseada. Luego, gire el dial selector
hasta la posición de “martilleo únicamente” y gire
ligeramente el manguito de fijación para hacer que
éste quede fijo automáticamente en una posición
determinada.
Taladrado/martilleo:
utilizado para
taladrar concreto
Fijación variable:
permite 36 posiciones
deseadas de accesorios
de “martillo”
FIG. 8
-26-
Martilleo únicamente:
utilizado para
trabajo de desbastado
ligero
BM 2610954671 12-07
12/13/07
10:02 AM
Page 27
EMBRAGUE DESLIZANTE
Esta herramienta está dotada con un embrague
deslizante interno preajustado. El husillo de salida dejará
de girar si el accesorio se atasca y sobrecarga la
herramienta.
MANGO AUXILIAR
La herramienta se debe sujetar con el mango auxiliar, el
cual se puede girar 360°. Para reposicionar y/o hacer
girar el mango, afloje la empuñadura, mueva el mango
hasta la posición deseada a lo largo del cuerpo
cilíndrico y vuelva a apretar firmemente la empuñadura.
CALIBRE DE PROFUNDIDAD
La profundidad de perforación se puede prefijar y/o
repetir utilizando el calibre de profundidad.
Ajuste de la profundidad: Después de instalar el mango
auxiliar, asegúrese de que el accesorio se haya
introducido completamente en el portaherramienta
antes de ajustar el calibre de profundidad (Fig. 1).
Para ajustar la profundidad, oprima el botón de
liberación del calibre de profundidad, deslice dicho
calibre hasta la profundidad deseada y deje de ejercer
presión sobre el botón para fijar el calibre de
profundidad en su sitio.
CONSEJOS PARA LA HERRAMIENTA
El seguir unos cuantos consejos simples reducirá el
desgaste de la herramienta y las posibilidades de
lesiones del operador.
La alta eficacia que proporciona el martillo giratorio
BOSCH sólo se puede obtener si se utilizan
herramientas de taladrado afiladas y sin daños.
Observe que los costos de mantener afiladas las
herramientas de taladrado son sobradamente
compensados por el tiempo que deja de perderse si se
utilizaran herramientas de taladrado desafiladas.
Todos los martillos lubricados por llenado de grasa
requieren un corto período de tiempo para calentarse.
Según la temperatura, este período variará desde
aproximadamente 15 segundos (90˚F) hasta 2 minutos
(32˚F). La herramienta funcionará a plena potencia y
proporcionará una acción de martilleo máxima después
de que el calor generado por el martilleo por impacto se
haya propagado, ablandando la grasa.
BROCAS CON PUNTA DE CARBURO
Utilizadas para taladrar piedra, concreto, cemento,
ladrillo, ladrillo de cenizas y otros no metales
extraordinariamente duros. El martillo giratorio está
diseñado para brocas con punta de carburo “SDS” de
hasta 3/4 de pulgada de diámetro.
MANDRIL DE 3 MORDAZAS
El mandril de 3 moradazas puede convertir la
herramienta para utilizarla con brocas de cuerpo recto.
Usted prolongará la vida de las brocas y realizará un
trabajo mejor ejecutado si siempre pone la broca en
contacto con la pieza de trabajo ANTES de apretar el
gatillo. Durante el funcionamiento, sujete el taladro
firmemente y ejerza una presión moderada y uniforme.
Una presión excesiva a baja velocidad hará que el
martillo se detenga. Una presión demasiado pequeña
no permitirá que la broca corte y producirá un exceso
de fricción al patinar sobre la superficie. Esto puede ser
perjudicial para el taladro y para la broca.
El cuerpo de todas las brocas para taladro se debe
limpiar antes de la utilización de éstas e inmediatamente
después de quitarlas.
RECUERDE ESTAS INSTRUCCIONES PARA UN
FUNCIONAMIENTO CON SEGURIDAD:
1. Algunos materiales requieren velocidades de
taladrado lentas, mientras que otros requieren una
velocidad de taladrado más alta para producir los
mejores resultados.
2. Todas las piezas de trabajo se deben apoyar o fijar
antes de taladrar y se debe ejercer una presión firme y
uniforme en línea con la broca.
3. Cuando la broca atraviese la pieza de trabajo y llegue
al otro lado, reduzca la presión y continúe haciendo
funcionar el taladro a medida que va sacando la broca.
Los materiales tales como vidrio, porcelana, cerámica,
loseta, plástico, etc., se deben taladrar a velocidades
bajas con brocas para taladro y lubricantes diseñados
especialmente.
TALADRADO DE MADERA O PLASTICO
Si no se utiliza un bloque de refuerzo, disminuya la
presión justo antes de que la broca atraviese
completamente la madera para evitar el astillado.
Termine el agujero desde la parte posterior
inmediatamente después de que la punta atraviese la
pieza de trabajo. Si la broca se atasca, invierta la
operación de taladrado para ayudar a sacar la broca de
la pieza de trabajo.
TALADRADO DE METAL
Realice una punzonadura para marcar en el material a
fin de comenzar más fácilmente. Ejerza suficiente
presión para hacer que la broca siga cortando. Si se
permite que la broca se limite a girar en el agujero sin
avanzar, ésta se desafilará en poco tiempo. Al taladrar
un agujero más grande, es más rápido y gasta menos el
paquete de baterías hacer primero un agujero más
pequeño y agrandarlo hasta el tamaño requerido.
Lubrique la punta de la broca de vez en cuando con
ACEITE PARA CORTAR para taladrar metal más
fácilmente. Si la broca se atasca, invierta el taladrado
para ayudar a sacar la broca de la pieza de trabajo.
No se recomienda taladrar agujeros de más de 3/8" de
diámetro en acero suave con un grosor superior a 1/8".
El taladrado de metal consume rápidamente la energía
del paquete de baterías.
TALADRADO DE MAMPOSTERÍA
Utilice una broca SDS-plus® con punta de carburo para
ladrillo de cenizas, mortero, ladrillo común, piedra
blanda y otros materiales. La cantidad de presión a
ejercer depende del tipo de material que se está
taladrando. Los materiales blandos requieren menos
presión, mientras que los materiales duros
necesitan más presión para evitar que la broca dé
vueltas sin avanzar.
-27-
BM 2610954671 12-07
12/13/07
10:02 AM
Page 28
Mantenimiento
Servicio
! ADVERTENCIA El mantenimiento preventivo
realizado por personal no
autorizado pude dar lugar a la colocación incorrecta
de cables y componentes internos que podría
constituir un peligro serio. Recomendamos que todo el
servicio de las herramientas sea realizado por un Centro
de servicio de fábrica Bosch o por una Estación de
servicio Bosch autorizada.
LUBRICACIÓN DE LAS HERRAMIENTAS
Su herramienta Bosch ha sido lubricada adecuadamente
y está lista para la utilización. Se recomienda que las
herramientas con engranajes se vuelvan a engrasar con
un lubricante especial para engranajes en cada cambio
de escobillas.
ESCOBILLAS DE CARBÓN
Las escobillas y el conmutador de la herramienta han
sido diseñados para muchas horas de servicio fiable.
Para mantener un rendimiento óptimo del motor,
recomendamos que cada dos a seis meses se examinen
las escobillas. Sólo se deben usar escobillas de repuesto
Bosch genuinas diseñadas específicamente para su
herramienta.
RODAMIENTOS
Después de cada segundo cambio de escobillas, los
rodamientos deben cambiarse en un Centro de servicio
de fábrica Bosch o en una Estación de servicio Bosch
autorizada. Los rodamientos que se vuelven ruidosos
(debido a la carga pesada o al corte de materiales muy
abrasivos) deben ser sustituidos inmediatamente para
evitar el sobrecalentamiento o el fallo del motor.
Limpieza
Para
evitar
accidentes
! ADVERTENCIA desconecte siempre la herra-
mienta de la fuente de energía antes de la limpieza o
de la realización de cualquier mantenimiento. La
herramienta se puede limpiar más eficazmente con aire
comprimido seco. Use gafas de seguridad siempre que
limpie herramientas con aire comprimido.
Las aberturas de ventilación y las palancas de interruptor
deben mantenerse limpias y libres de materias extrañas.
No intente limpiar introduciendo objetos puntiagudos a
través de las aberturas.
Ciertos agentes de limpieza y
! PRECAUCION disolventes dañan las piezas de
plástico. Algunos de estos son: gasolina, tetracloruro de
carbono, disolventes de limpieza clorados, amoníaco y
detergentes domésticos que contienen amoníaco.
Accesorios
TAMAÑOS RECOMENDADOS DE CORDONES DE EXTENSION
HERRAMIENTAS DE 120 V CORRIENTE ALTERNA
Si es necesario un cordón de
! ADVERTENCIA extensión, se debe usar un
cordón con conductores de tamaño adecuado que sea
capaz de transportar la corriente necesaria para la
herramienta. Esto evitará caídas de tensión excesivas,
pérdida de potencia o recalentamiento. Las herramientas
conectadas a tierra deben usar cordones de extensión
de 3 hilos que tengan enchufes de 3 terminales y
receptáculos para 3 terminales.
Capacidad
nominal en
amperes de la
herramienta
3-6
6-8
8-10
10-12
12-16
NOTA: Cuanto más pequeño es el número de calibre,
más grueso es el cordón.
* Mango auxiliar
* Estuche de transporte
Tamaño del cordón en A.W.G.
Tamaños del cable en mm 2
Longitud del cordón en pies
25
50 100 150
Longitud del cordón en metros
15 30 60 120
18
18
18
16
14
16
16
16
16
12
16
14
14
14
—
14
12
12
12
—
(* = equipo estándar)
(** = accesorios opcionales)
-28-
0,75
0,75
0,75
1,0
—
0,75
1,0
1,0
2,5
—
1,5
2,5
2,5
4,0
—
2,5
4,0
4,0
—
—
BM 2610954671 12-07
12/13/07
10:02 AM
Page 29
Notes:
-29-
BM 2610954671 12-07
12/13/07
10:02 AM
Page 30
Remarques :
-30-
BM 2610954671 12-07
12/13/07
10:02 AM
Page 31
Notas:
-31-
BM 2610954671 12-07
12/13/07
10:02 AM
Page 32
LIMITED WARRANTY OF BOSCH PORTABLE AND BENCHTOP POWER TOOLS
Robert Bosch Tool Corporation (“Seller”) warrants to the original purchaser only, that all BOSCH portable and benchtop power tools will be free from
defects in material or workmanship for a period of one year from date of purchase. SELLER’S SOLE OBLIGATION AND YOUR EXCLUSIVE REMEDY
under this Limited Warranty and, to the extent permitted by law, any warranty or condition implied by law, shall be the repair or replacement of parts,
without charge, which are defective in material or workmanship and which have not been misused, carelessly handled, or misrepaired by persons
other than Seller or Authorized Service Station. To make a claim under this Limited Warranty, you must return the complete portable or benchtop
power tool product, transportation prepaid, to any BOSCH Factory Service Center or Authorized Service Station. For Authorized BOSCH Power Tool
Service Stations, please refer to your phone directory.
THIS LIMITED WARRANTY DOES NOT APPLY TO ACCESSORY ITEMS SUCH AS CIRCULAR SAW BLADES, DRILL BITS, ROUTER BITS, JIGSAW
BLADES, SANDING BELTS, GRINDING WHEELS AND OTHER RELATED ITEMS.
ANY IMPLIED WARRANTIES SHALL BE LIMITED IN DURATION TO ONE YEAR FROM DATE OF PURCHASE. SOME STATES IN THE U.S., SOME
CANADIAN PROVINCES DO NOT ALLOW LIMITATIONS ON HOW LONG AN IMPLIED WARRANTY LASTS, SO THE ABOVE LIMITATION MAY NOT
APPLY TO YOU.
IN NO EVENT SHALL SELLER BE LIABLE FOR ANY INCIDENTAL OR CONSEQUENTIAL DAMAGES (INCLUDING BUT NOT LIMITED TO LIABILITY
FOR LOSS OF PROFITS) ARISING FROM THE SALE OR USE OF THIS PRODUCT. SOME STATES IN THE U.S. AND SOME CANADIAN PROVINCES
DO NOT ALLOW THE EXCLUSION OR LIMITATION OF INCIDENTAL OR CONSEQUENTIAL DAMAGES, SO THE ABOVE LIMITATION OR
EXCLUSION MAY NOT APPLY TO YOU.
THIS LIMITED WARRANTY GIVES YOU SPECIFIC LEGAL RIGHTS, AND YOU MAY ALSO HAVE OTHER RIGHTS WHICH VARY FROM STATE TO
STATE IN THE U.S., PROVINCE TO PROVINCE IN CANADA AND FROM COUNTRY TO COUNTRY.
THIS LIMITED WARRANTY APPLIES ONLY TO PORTABLE AND BENCHTOP ELECTRIC TOOLS SOLD WITHIN THE UNITED STATES OF AMERICA,
CANADA AND THE COMMONWEALTH OF PUERTO RICO. FOR WARRANTY COVERAGE WITHIN OTHER COUNTRIES, CONTACT YOUR LOCAL
BOSCH DEALER OR IMPORTER.
GARANTIE LIMITÉE DES OUTILS ÉLECTRIQUES PORTATIFS ET D'ÉTABLI BOSCH
Robert Bosch Tool Corporation (le « vendeur ») garantit à l'acheteur initial seulement que tous les outils électriques portatifs et d'établi BOSCH
seront exempts de vices de matériaux ou d'exécution pendant une période d'un an depuis la date d'achat. LA SEULE OBLIGATION DU VENDEUR ET
LE SEUL RECOURS DE L’ACHETEUR sous la présente garantie limitée, et en autant que la loi le permette sous toute garantie ou condition implicite
qui en découlerait, sera l’obligation de remplacer ou réparer gratuitement les pièces défectueuses matériellement ou comme fabrication, pourvu que
lesdites défectuosités ne soient pas attribuables à un usage abusif ou à quelque réparation bricolée par quelqu’un d’autre que le vendeur ou le
personnel d’une station-service agréée. Pour présenter une réclamation en vertu de cette garantie limitée, vous devez renvoyer l'outil électrique
portatif ou d'établi complet, port payé, à tout centre de service agréé ou centre de service usine. Veuillez consulter votre annuaire téléphonique
pour les adresses.
LA PRÉSENTE GARANTIE NE S’APPLIQUE PAS AUX ACCESSOIRES TELS QUE LAMES DE SCIES CIRCULAIRES, MÈCHES DE PERCEUSES, FERS
DE TOUPIES, LAMES DE SCIES SAUTEUSES, COURROIES DE PONÇAGE, MEULES ET AUTRES ARTICLES DU GENRE.
TOUTE GARANTIE IMPLICITE SERA LIMITÉE COMME DURÉE À UN AN À COMPTER DE LA DATE D’ACHAT. CERTAINS ÉTATS AMÉRICAINS,
CERTAINES PROVINCES CANADIENNES N’ADMETTANT PAS LE PRINCIPE DE LA LIMITATION DE LA DURÉE DES GARANTIES IMPLICITES, IL
EST POSSIBLE QUE LES LIMITATIONS CI-DESSUS NE S’APPLIQUENT PAS À VOTRE CAS.
EN AUCUN CAS LE VENDEUR NE SAURAIT ÊTRE TENU POUR RESPONSABLE DES INCIDENTS OU DOMMAGES INDIRECTS (INCLUANT, MAIS NE
SE LIMITANT PAS AUX PERTES DE PROFITS) CONSÉCUTIFS À LA VENTE OU L’USAGE DE CE PRODUIT. CERTAINS ÉTATS AMÉRICAINS ET
CERTAINES PROVINCES CANADIENNES N’ADMETTANT PAS LE PRINCIPE DE LA LIMITATION NI L’EXCLUSION DES DOMMAGES INDIRECTS ET
CONSÉQUENTIELS, IL EST POSSIBLE QUE LES LIMITATIONS OU EXCLUSIONS CI-DESSUS NE S’APPLIQUENT PAS À VOTRE CAS.
LA PRÉSENTE GARANTIE VOUS ACCORDE DES DROITS BIEN DÉTERMINÉS, Y COMPRIS POSSIBLEMENT CERTAINS DROITS VARIABLES DANS
LES DIFFÉRENTS ÉTATS AMÉRICAINS, PROVINCES CANADIENNE ET DE PAYS À PAYS.
CETTE GARANTIE LIMITÉE NE S'APPLIQUE QU'AUX OUTILS ÉLECTRIQUES PORTATIFS ET D'ÉTABLI VENDUS AUX ÉTATS-UNIS D'AMÉRIQUE,
AU CANADA ET AU COMMONWEALTH DE PORTO RICO. POUR COUVERTURE DE GARANTIE DANS LES AUTRES PAYS, CONTACTEZ VOTRE
IMPORTATEUR OU REVENDEUR BOSCH LOCAL.
GARANTIA LIMITADA PARA HERRAMIENTAS MECANICAS PORTATILES Y PARA TABLERO DE BANCO BOSCH
Robert Bosch Tool Corporation ("el Vendedor") garantiza, únicamente al comprador original, que todas las herramientas mecánicas portátiles y
para tablero de banco BOSCH estarán libres de defectos de material o de fabricación durante un período de un año a partir de la fecha de compra.
LA UNICA OBLIGACION DEL VENDEDOR Y EL RECURSO EXCLUSIVO QUE USTED TIENE bajo esta Garantía Limitada y, hasta donde la ley lo
permita, bajo cualquier garantía o condición implícita por ley, consistirá en la reparación o sustitución sin costo de las piezas que presenten
defectos de material o de fabricación y que no hayan sido utilizadas incorrectamente, manejadas descuidadamente o reparadas incorrectamente
por personas que no sean el Vendedor o una Estación de servicio autorizada. Para efectuar una reclamación bajo esta Garantía Limitada, usted
debe devolver el producto, que consiste en la herramienta mecánica portátil o para tablero de banco completa, con el transporte pagado, a
cualquier Centro de servicio de fábrica o Estación de servicio autorizada. Para Estaciones de servicio autorizadas de herramientas mecánicas
BOSCH, por favor, consulte el directorio telefónico.
ESTA GARANTIA LIMITADA NO SE APLICA A ARTICULOS ACCESORIOS TALES COMO HOJAS PARA SIERRAS CIRCULARES, BROCAS PARA
TALADROS, BROCAS PARA FRESADORAS, HOJAS PARA SIERRAS DE VAIVEN, CORREAS PARA LIJAR, RUEDAS DE AMOLAR Y OTROS
ARTICULOS RELACIONADOS.
TODAS LAS GARANTIAS IMPLICITAS TENDRAN UNA DURACION LIMITADA A UN AÑO A PARTIR DE LA FECHA DE COMPRA. ALGUNOS
ESTADOS DE LOS EE.UU. Y ALGUNAS PROVINCIAS CANADIENSES NO PERMITEN LIMITACIONES EN CUANTO A LA DURACION DE UNA
GARANTIA IMPLICITA, POR LO QUE ES POSIBLE QUE LA LIMITACION ANTERIOR NO SEA APLICABLE EN EL CASO DE USTED.
EL VENDEDOR NO SERA RESPONSABLE EN NINGUN CASO DE NINGUN DAÑO INCIDENTAL O EMERGENTE (INCLUYENDO PERO NO LIMITADO
A RESPONSABILIDAD POR PERDIDA DE BENEFICIOS) QUE SE PRODUZCA COMO CONSECUENCIA DE LA VENTA O UTILIZACION DE ESTE
PRODUCTO. ALGUNOS ESTADOS DE LOS EE.UU. Y ALGUNAS PROVINCIAS CANADIENSES NO PERMITEN LA EXCLUSION O LIMITACION DE
LOS DAÑOS INCIDENTALES O EMERGENTES, POR LO QUE ES POSIBLE QUE LA LIMITACION O EXCLUSION ANTERIOR NO SEA APLICABLE EN
EL CASO DE USTED.
ESTA GARANTIA LIMITADA LE CONFIERE A USTED DERECHOS LEGALES ESPECIFICOS Y ES POSIBLE QUE USTED TAMBIEN TENGA OTROS
DERECHOS QUE VARIAN DE ESTADO A ESTADO EN LOS EE.UU., DE PROVINCIA A PROVINCIA EN CANADA Y DE UN PAIS A OTRO.
ESTA GARANTIA LIMITADA SE APLICA SOLAMENTE A HERRAMIENTAS ELECTRICAS PORTATILES Y PARA TABLERO DE BANCO VENDIDAS EN
LOS ESTADOS UNIDOS DE AMERICA, CANADA Y EL ESTADO LIBRE ASOCIADO DE PUERTO RICO. PARA COBERTURA DE GARANTIA EN OTROS
PAISES, PONGASE EN CONTACTO CON SU DISTRIBUIDOR O IMPORTADOR LOCAL DE BOSCH.
© Robert Bosch Tool Corporation 1800 W. Central Road Mt. Prospect, IL 60056 -2230
Exportado por: Robert Bosch Tool Corporation Mt. Prospect, IL 60056 -2230, E.U.A.
Importado a México por: Robert Bosch, S.A. de C.V., Calle Robert Bosch No. 405, Zona Industrial,
Toluca, Edo. de México, C.P. 50070, Tel. (722) 2792300
2610954671 12-07
Printed in Mexico
