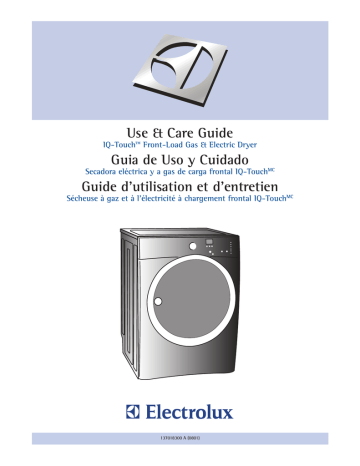

Electrolux IQ-Touch 137018300 A Use & care guide

Use & Care Guide
IQ-Touch™ Front-Load Gas & Electric Dryer
Guia de Uso y Cuidado
Secadora eléctrica y a gas de carga frontal IQ-TouchMC
Guide d’utilisation et d’entretien
Sécheuse à gaz et à l’électricité à chargement frontal IQ-TouchMC
137018300 A (0801)
2
Finding Information
Please read and save this guide
Thank you for choosing Electrolux, the new premium brand in home appliances. This Use & Care Guide
is part of our commitment to customer satisfaction and product quality throughout the life of your new
appliance.
We view your purchase as the beginning of a relationship. To ensure our ability to continue serving you,
please use this page to record important product information.
Keep a record for quick reference
Purchase date
Electrolux model number
Electrolux serial number
NOTE
Registering your product with Electrolux enhances
our ability to serve you. You can register online at
www.electroluxappliances.com or by dropping
your Product Registration Card in the mail.
Questions?
For toll-free telephone support in the U.S. and Canada: 1-877-4ELECTROLUX (1-877-435-3287)
For online support and product information visit http://www.electroluxappliances.com
Table of contents
Finding information.......................................................... 2
SAFETY........ ............................................................... 3-5
Features........................................................................... 6
Operating Instructions................................................ 7-18
• Getting Started............................................................ 7
• Normal Operating Sounds........................................... 7
• Operating Your Dryer................................................ 8-9
• Cycle Selection..................................................... 10-12
• Drying Temperature................................................... 13
• Dryness Level............................................................ 14
©2008 Electrolux Major Appliances
• Options................................................................. 15-16
• Dryer Features........................................................... 13
• Dryer Settings Chart.................................................. 14
Care & Cleaning............................................................. 19
Solutions to Common Problems.............................. 20-21
• Common Drying Problems........................................ 20
• Service Prevention Checklist................................ 21-22
Warranty Information..................................................... 23
Notes............................................................................. 24
All rights reserved.
Safety
Important Safety Instructions
Recognize safety symbols, words and
labels
Your safety and the safety of others is very
important.
We have provided many important safety
messages in the Use and Care Guide, Installation
Instructions and on your appliance. Always read
and obey all safety messages.
Safety items throughout this manual are labeled
with a WARNING or CAUTION based on the risk
type as described below:
This symbol alerts you to situations that may cause serious body
harm, death or property damage.
This symbol alerts you to situations that may cause bodily injury
or property damage.
NOTE
The instructions appearing in this Use and
Care Guide are not meant to cover every
possible condition and situation that may occur.
Common sense and caution must be practiced
when installing, operating and maintaining any
appliance.
WARNING
For your safety the following information in this
manual must be followed to minimize the risk of
fire or explosion or to prevent property damage,
personal injury or death.
Do not store or use gasoline or other
flammable vapors and liquids in the
vicinity of this or any other appliance.
WHAT TO DO IF YOU SMELL GAS:
•Do not try to light any appliance.
•Do not touch any electrical switch; do
not use any phone in your building.
•Clear the room, building or area of all
occupants.
•Immediately call your gas supplier from
a neighbor’s phone. Follow the gas
supplier’s instructions.
•If you cannot reach your gas supplier,
call the fire department.
Installation and service must be
performed by a qualified installer,
service agency or the gas supplier.
Save these instructions for future reference.
240 v Electric Dryer
10-30R
3-wire
(fused 30 amp)
14-30R
4-wire
120 v Gas Dryer
Grounding type
wall receptacle
UL-approved service
cord must be installed
on electric dryers (not
provided with unit
except those
manufactured for sale
in Canada).
Do not, under
any circumstances,
cut, remove,
or bypass the
grounding prong.
(fused 30 amp)
Power cord with
3-prong grounded plug
Avoid fire hazard or electrical shock. Do not use an adaptor plug or extension cord
or remove grounding prong from electrical power cord. Failure to follow this warning
can cause serious injury, fire or death.
3
4
Safety
WARNING
To reduce the risk of fire, electrical shock, or injury to persons when using this dryer, comply
with the basic warnings listed below. Failure to comply with these warnings could result in
serious personal injuries.
You can be killed or seriously injured if you don’t follow these Important Safety Instructions:
PREVENT FIRE
• Do not dry items that have been previously
cleaned in, soaked in, or spotted with gasoline,
cleaning solvents, kerosene, waxes, etc. Do not
store these items on or near the dryer. These
substances give off vapors that could ignite or
explode.
• Do not place items exposed to cooking oils in
your dryer. Items contaminated with cooking oils
may contribute to a chemical reaction that could
cause a load to catch fire.
• Do not dry articles containing rubber, plastic
or similar materials such as bras, galoshes,
bath mats, rugs, bibs, baby pants, plastic bags
and pillows that may melt or burn. Some rubber materials, when heated, can under certain
circumstances produce fire by spontaneous
combustion.
• Clean the lint screen before or after each load.
The interior of the dryer, lint screen housing and
exhaust duct should be cleaned approximately
every 18 months by qualified service personnel.
An excessive amount of lint build-up in these areas could result in inefficient drying and possible
fire. See Care and Cleaning.
WARNING
FIRE HAZARD
A clothes dryer produces combustible lint.
The dryer must be connected to an outdoors
exhaust. Regularly inspect the outdoor exhaust
opening and remove any accumulation of lint
around the opening and in the surrounding area.
• Do not operate the dryer if the lint screen is
blocked, damaged or missing. Fire hazard, overheating and damage to fabrics can occur.
• Do not obstruct the flow of ventilating air. Do not
stack or place laundry or throw rugs against the
front or back of the dryer.
• Do not spray any type of aerosol into, on or near
dryer at any time.
• Do not use fabric softeners or products to eliminate static unless recommended by the manufacturer of the fabric softener or product.
• Failure to comply with these warnings could
result in fire, explosion, serious bodily injury and/
or damage to the rubber or plastic parts of the
dryer.
PROTECT CHILDREN
• Do not allow children to play on or in the dryer.
Close supervision of children is necessary when
the dryer is used near children. As children grow,
teach them the proper, safe use of all appliances.
• Destroy the carton, plastic bag and other packing materials after the dryer is unpacked. Children might use them for play. Cartons covered
with rugs, bedspreads or plastic sheets can
become airtight chambers.
• Keep laundry products out of children’s reach.
To prevent personal injury, observe all warnings
on product labels.
• Before the dryer is removed from service or
discarded, remove the dryer door to prevent accidental entrapment.
• Failure to comply with these warnings could
result in serious personal injuries.
Safety
Important Safety Instructions, con’t
PREVENT INJURY
• To prevent shock hazard and assure stability
during operation, the dryer must be installed
and electrically grounded by a qualified service
person in accordance with local codes. Installation instructions are packed in the dryer for the
installer’s reference. Refer to INSTALLATION
INSTRUCTIONS for detailed grounding procedures. If the dryer is moved to a new location,
have it checked and reinstalled by a qualified
service person.
• To prevent personal injury or damage to the
dryer, the electrical power cord of a gas dryer
must be plugged into a properly grounded and
polarized 3-prong outlet. The third grounding
prong must never be removed. Never ground
the dryer to a gas pipe. Do not use an extension
cord or an adaptor plug.
• ALWAYS disconnect the dryer from the electrical
supply before attempting any service or cleaning. Failure to do so can result in electrical shock
or injury.
• Do not use any type spray cleanser when cleaning dryer interior. Hazardous fumes or electrical
shock could occur.
• To prevent injury, do not reach into the dryer
if the drum is moving. Wait until the dryer has
stopped completely before reaching into the
drum.
PREVENT INJURY AND DAMAGE TO THE
DRYER
• All repairs and servicing must be performed by
an authorized servicer unless specifically recommended in this Use & Care Guide. Use only
authorized factory parts.
• Do not tamper with controls.
• Do not install or store the dryer where it will be
exposed to the weather.
• A thermal limiter switch automatically turns off
the motor in the unlikely event of an overheated
situation (electric dryers only). A service technician must replace the thermal limiter switch after
correcting the fault.
• Failure to comply with these warnings could
result in serious personal injuries.
5
6
Features
Touch-2-Open™
Cycle Selector
LCD Display
Control Lock
3 Drum Vanes
(2 tumbling)
(1 mixing)
Dual Stage,
Wide-Angle
Door Hinge
Reversible,
Touch-2-Open™
Door System
Theater-Style,
Luxury-Lighting™
System
Large Surface
Moisture Sensor
Door Strike
Exhaust Channel
Outlet
Touch-2-Open™
Door Latch
Gentle Tumble™
Drying System
Touch-2-Open™
Latch Indicator
Adjustable
Leveling Legs
Collapsible
Drying Rack
Lint Filter
Stacking Kit for Mounting
on Matching Washer
Operating Instructions
Getting Started
To operate your dryer, follow these basic steps:
1. Check and clean the lint screen. (See page 9.)
2. Load the dryer. (See page 9.)
3. Select the desired cycle. (See page 9, pages
10-12 and page 18.)
4. Select desired settings and options. (See page
9, page 13, page 14 and pages 15-16.)
5. Start the dryer. (See page 9.)
Normal Operating Sounds
You may or may not hear the following sounds
from your new dryer:
A. SUSPENSION ROLLERS The dryer drum
is supported by a set of suspension rollers.
At times there may be a thumping or rolling
sound when the dryer starts. This may happen
if the dryer has not been in use for a period of
time, or after a heavy load has remained in the
dryer drum for an extended period, creating
a temporary flat spot on the edge of the
roller. The noise should dissipate as the dryer
operates and the flat spots smooth out.
B. AIR FLOW SYSTEM Your dryer is equipped
with a high volume air handling system. In
some installations there may be some sounds
associated with air movement throughout
the dryer, including the air duct, blower, and
exhaust system. This is normal and can vary
with load size and type.
C.GAS VALVE (Gas models only.) The flow of gas is
controlled by electric solenoids. During operation
there may be a clicking sound as the valve opens
and closes to control the gas flow.
D.GAS BURNER (Gas models only.) When the
burner is operating, there may be sounds
generated as the air flow mixes with the gas
flame. This noise is normal and will only occur
when the gas is ignited in the combustion tube.
A
D
C
B
7
8
Operating Instructions
Operating Your Dryer
BEFORE USING YOUR DRYER
Read the important instructions in this section of
the Use and Care Guide before operating your
dryer.
WARNING
To reduce the risk of fire, electric shock or injury
to persons, read the IMPORTANT SAFETY
INSTRUCTIONS in this Use and Care Guide
before operating your dryer.
OPERATING YOUR DRYER
1. Prepare load for drying.
Dry items of similar fabric, weight and construction in the same load.
Separate dark items from light-colored items.
Separate items that shed lint from those that
attract lint.
Check for stains which may not have been
removed in washing. Repeat stain removal
process and wash again before drying. Dryer
heat may permanently set some stains.
Place delicate or small items in a mesh bag.
Be sure buckles, buttons and trim are heatproof and won’t damage the drum finish. Close
zippers; fasten hooks and Velcro®-like fasteners. Tie strings and sashes to prevent snagging and tangling.
2. Check that the lint filter is clean and
in place.
3. Load the dryer and close the door.
Load items loosely. The average wet load will
fill the drum 1/3 to 1/2 full. Items need room to
tumble freely for even drying and less wrinkling.
If desired, place a dryer fabric softener sheet
on top of the load at the beginning of the
cycle.
To save energy and time and avoid uneven
drying and wrinkling, do not overload the dryer.
When drying large items, dry only two or three
items at a time. Fill out the load with small and
medium sized items.
For delicate or very small loads, add two or
three similar items to improve tumbling action.
(Mesh bag not included.)
Operating Instructions
4. Select the appropriate cycle and
settings for each load.
NOTE
Over-drying can cause wrinkles, shrinkage, lint,
harshness and a build up of static electricity.
Turn the cycle selector knob in either direction
to select the cycle desired. The estimated drying time for Auto Dry cycles or the actual drying time for Time Dry cycles will be displayed.
A suitable drying temperature, dryness level
and options will automatically be indicated for
the cycle selected. See the “Dryer Settings
Chart” for more details.
To change the drying temperature and dryness
level, press the temperature and dryness buttons to scroll to the desired settings.
To select or delete an option, press the button
for that option. The indicator will be illuminated
when the option has been selected. The indicator will no longer be lighted when the option
has been deleted.
NOTE
If a setting is not available for the cycle selected,
the indicator will not light.
Adjustments made to a cycle will be remembered and recalled each time that cycle is selected in
the future.
To return to factory settings, press the temperature and dryness buttons at the same
time and hold for 5 seconds.
5. Start the cycle.
Close the door and press start to begin the
cycle. The dryer will not operate with the door
open. To interrupt the cycle, press pause;
press start to resume the cycle. Press cancel
to stop the cycle.
If changes to the cycle, temperature, dryness
level or options are attempted after the cycle
starts, the lights will blink and a signal will beep.
To change the cycle once the cycle has begun, press cancel and select a new cycle. To
change the temperature, dryness level or options once the cycle has begun, press pause
and make the new selections.
A signal will sound at the end of the cycle if
the chime option has been selected. When the
cycle ends, remove the items promptly and
hang or fold.
IMPORTANT
Clean the lint filter after every load. CLEAN
FILTER will be displayed at the end of the cycle
to remind you to remove lint from the filter.
9
10
Operating Instructions
Cycle Selection
Turn the cycle selector in either direction to the
cycle desired. The indicator for that cycle will be
illuminated. Press on the cycle selector knob to
extend it or return it flush to the console.
For best results
Follow the fabric care label instructions
on items to be dried.
To change the cycle once it has begun, press the
cancel button before selecting a new cycle. Just
turning the cycle selector knob to another selection will not change the cycle.
AUTO DRY CYCLES
Auto Dry cycles take the guesswork out of selecting the correct drying time for each load. Moisture
sensing bars at the back of the dryer drum sense
the moisture level of the load as it tumbles through
the heated air. With Auto Dry cycles, the load will
automatically be dried at the selected temperature
to the desired dryness level.
Auto Dry cycles save time and energy and protect
fabrics. When the load has reached the selected
dryness level, it will continue to tumble, unheated,
during a cool down period. This helps reduce
wrinkling and makes items easier to handle during
unloading.
Drying time varies depending on size and dampness of load and fabric type. If the load is too small
or almost dry, the moisture sensing bars may not
detect enough moisture to continue the cycle and
the cycle may end after a few minutes. If this occurs, then select the time dry cycle to dry such
loads.
Room temperature and humidity, type of installation and electrical voltage or gas pressure can also
affect drying time.
Operating Instructions
AUTO DRY CYCLES, con’t
NORMAL
Select this cycle to dry everyday fabrics including
cottons and sheets with high, medium/high or
medium heat. All dryness levels except max and
all options including sanitize are available with
this Auto Dry cycle.
TOWELS
Select this cycle to dry heavy loads such as towels
and bath mats with high or medium/high heat.
All dryness levels except less and damp and the
sanitize option are available with this cycle.
MIXED LOAD
Select this cycle to dry loads containing a mix of
fabrics with medium/high or medium heat. All
dryness levels except max and all options except
sanitize are available with this Auto Dry cycle.
HEAVY DUTY
Select this cycle to dry durable fabrics such as
jeans and overalls. All temperature settings except low, all dryness levels except damp and all
options including sanitize are available with this
cycle.
BULKY/BEDDING
Select this cycle to dry bedding and bulky items
such as comforters, blankets, sleeping bags and
parkas. Medium/high and medium heat will be
used to dry the load to a normal or less dryness
level. All options except sanitize are available with
this cycle.
CASUAL
Select this cycle to dry cottons and blends with
a no-iron finish using medium/high or medium
heat. Normal, less and damp dryness levels and
all options except sanitize are available with this
cycle.
DELICATE
Select this cycle to dry knits and delicates with
low heat. Normal, less and damp dryness levels
and all options except sanitize are available with
this cycle.
11
12
Operating Instructions
TIME DRY CYCLES
TIME DRY
To manually select the drying time for any load,
turn the cycle selector knob to time dry. Press
the time dry button under the display window to
select 15, 30, 45, 60 or 75 minutes of drying time.
Select any drying temperature. Because this is not
an Auto Dry cycle, you will not be able to select a
dryness level. The extended tumble and delicate
heat options are available with this cycle.
WARNING
FIRE HAZARD
To avoid fire hazard, do not use heat to dry items
containing feathers or down, foam rubber, plastics
similarly textured, rubber-like materials. Use the
time dry cycle and the air (no heat) setting.
FAST DRY
Select this cycle to quickly dry small loads in 18
minutes with high or medium/high heat. No options are available with this time dry cycle.
TOUCH UP
Select this cycle to remove wrinkles from clean,
dry items that may have been left in the dryer,
stored in crowded closets or drawers or unpacked
from luggage. The load will tumble for 15 minutes
on low heat.
MY FAVORITE
To program a cycle with your preferred settings,
select the desired cycle, drying temperature, dryness level and options. Then press and hold the
my favorite button for 3 seconds.
To use that customized cycle to dry future loads,
simply press the my favorite button and the selected cycle, drying temperature, dryness level
and options will be indicated.
Your personalized cycle can be changed by repeating the my favorite procedure.
Operating Instructions
Drying Temperature
The appropriate drying temperature will automatically be indicated for the cycle selected.
For best results
Follow the fabric care label instructions
on items to be dried.
To change the preset temperature, press the temperature button to scroll to the desired setting.
To protect your fabrics, not all temperatures are
available with every cycle. If a temperature is not
appropriate for the cycle, it cannot be selected and
will not be lit by pressing the temperature button.
The temperature selected for the cycle will be
remembered and recalled each time that cycle is
selected in the future.
NOTE
To change the Temperature once the cycle has
begun, press the pause button, make the new
selection and press start again.
HIGH
Recommended for durable fabrics and towels.
MEDIUM/HIGH
Recommended for most cotton fabrics.
MEDIUM
Recommended for wrinkle free, easy care, lightweight fabrics and bulky loads.
LOW
Recommended for delicate fabrics.
AIR
This setting (no heat) should only be used with a
time dry cycle to dry items containing feathers,
down, foam rubber, plastics or rubber-like materials;
to refresh clothing, stuffed animal, pillows or blankets; and to dust draperies.
13
14
Operating Instructions
Dryness Level (Auto Dry)
The appropriate dryness level will automatically
be indicated when the cycle is selected.
To change the preset level, press the dryness button to scroll to the degree of dryness desired.
To protect your fabrics, not all dryness levels are
available with every cycle. If a dryness level is not
appropriate for the cycle, it cannot be selected and
will not be lit by pressing the dryness button.
The dryness level selected for the cycle will be
remembered and recalled each time that cycle is
selected in the future.
NOTE
To change the dryness level once the cycle has
begun, press the pause button, make the new
selection and press start again.
Select the normal dryness level for most Auto Dry
cycles.
Occasionally a load may seem too damp or overdried at the end of the cycle. To increase drying time
for similar loads in the future, select max. For loads
requiring less drying time, select less.
Select damp for items you wish to partially dry before hanging or ironing.
Drying Time (Time Dry)
Press the time dry button under the display
window to select 15, 30, 45, 60 or 75 minutes of
drying time. This button only operates with the time
dry cycle. If you press the time dry button while in
an Auto Dry cycle, an error chime signal will sound.
Operating Instructions
Options
Suitable options will automatically be indicated
when the cycle is selected.
To add options, press the corresponding options
buttons to illuminate the selections desired. To delete options, press the options buttons again and
the indicator lights will turn off.
Not all options are available with every cycle. The
indicator will not light if the option is not available
with that cycle.
NOTE
To change the options once the cycle has
begun, press the pause button, make the new
selections and press start again.
All options selected for the cycle, except sanitize,
will be remembered and recalled each time that
cycle is selected in the future. To prevent unintentional and accidental exposure of delicate material
to sanitize heat, the sanitize option will not be
remembered and must be reselected each time.
NOTE
The sanitize option will be retained and recalled if
it is selected and saved in the my favorite cycle.
DAMP ALERT
For loads that contain some items you plan to hang
dry, flat dry or iron, add the damp alert option to
any Auto Dry cycle. A signal will sound when the
load has reached the damp dryness level to remind
you to remove those items to hang dry, dry flat or
iron dry. Open the door, remove those items, close
the door and press the start button to continue drying the remaining items.
EXTENDED TUMBLE
Select the extended tumble option if the dried
load might not be removed promptly at the end of
the cycle. The dry load will tumble continuously
without heat for 30 minutes. EXT. TUMBLE will be
displayed and a chime will sound every 5 minutes
to remind you to remove the dried load.
The wrinkle release option can be selected with
extended tumble to increase the amount of time
the load will tumble without heat. Use this combination if you know it will be more than 45 minutes
before you can remove the load.
15
16
Operating Instructions
Options, Con’t
WRINKLE RELEASE
Select the wrinkle release option if the dried
load might not be removed promptly at the end of
the cycle. To help prevent wrinkles, the dry load
will intermittently tumble for a total of 45 minutes.
WRINKLE REL. will be displayed and a chime will
sound every 5 minutes to remind you to remove
the dried load.
The extended tumble option can be selected
with wrinkle release to add another 30 minutes of
tumbling without heat.
DELICATE HEAT
Select this option to protect a load from excessive heat. The drying temperature will be gradually
reduced as the load dries.
SANITIZE
Select this option for loads that may contain
harmful bacteria. An extended drying time at high
heat will kill 99.9% of bacteria with no carryover of
bacteria between loads. Check fabric care labels
to prevent damage caused by high heat.
CHIME
Select this option to add a chime to the end of
the cycle, to indicate when the load is damp in the
damp alert option, and as a reminder to remove
the load during extended tumble and wrinkle
release. Press the chime button to select the volume level desired or to turn off the signal.
Saving Favorites
To program a cycle with your preferred settings,
select the desired cycle, drying temperature, dryness level and options. Then press and hold the
my favorite button for 3 seconds.
To use that customized cycle to dry future loads,
simply press the my favorite button and the selected cycle, drying temperature, dryness level
and options will be indicated.
Your personalized cycle can be changed by repeating the my favorite procedure.
NOTE
The sanitize option has been certified by NSF
International®, an independent, third-party testing
and certification organization dedicated to public
health, safety and environmental protection.
NSF Protolcol P154
Sanitization Performance of
Residential Clothes Dryers
Operating Instructions
Other Features
CONTROL LOCK
To lock the controls between cycles, press and
hold the control lock button for 5 seconds. Repeat to unlock the controls when you are ready to
operate the dryer. Use this feature to reduce the
likelihood of accidental operation by children.
STATUS DISPLAY
The estimated total cycle time will be displayed
when the cycle is selected. The estimated remaining cycle time is displayed during the cycle.
DRUM LIGHT
The drum light will come on whenever the door is
opened to illuminate the drum during loading and
unloading. Closing the door turns off the light. The
drum light will automatically turn off if the door is
left open more than 3 minutes.
DRYING RACK
Use the drying rack to dry items which should not
be tumble dried. Fold down the metal support on
the back of the rack and slowly extend the rack
until the lock tabs click into place. Insert the rack
into the dryer drum, resting the back support on
the moisture sensor bars and the front legs on the
air grill.
STATUS DISPLAY
The following will also be displayed at the
appropriate times during the cycle:
DRYING
SANITIZING
COOLING
WRINKLE REL.
EXT. TUMBLE
CYCLE COMPLETE
CLEAN FILTER
Place items to be dried on top of the rack, leaving space between items and not allowing them
to hang over the sides or through the holes. The
weight should not exceed 10 lbs (4.5 kg). Select
the air (no heat) setting for items containing plastic, foam rubber, rubber-like materials, feathers or
down.
When items are dry, remove the rack, push the two
center tabs to collapse the rack and fold up the
back support. Store the drying rack in a convenient location.
Extend rack until tabs
click. Press tabs down
to collapse rack.
REVERSIBLE DOOR
Your dryer is equipped with a reversible door. The
door can be hinged on the right or left side.
NOTE
For step-by-step instructions on DOOR
REVERSAL, refer to the Installation Instructions
supplied with this dryer.
moisture sensing bars
17
18
Operating Instructions
Dryer Settings Chart
These Temperature, Dryness levels and Options are available with the following cycles:
bulky/
bedding
Estimated Cycle 60 min
Duration**
heavy
duty
mixed
load
towels
normal
casual
fast
dry
delicate
touch
up
time
dry
70 min
55 min
50 min
45 min
35 min
18 min
25 min
15 min
15-75
min
*


*


*
Temperature
*
high
medium/high

medium
*


*
*


*

*
low
*


air
Dryness
max


*


*
*

normal
*
*
*
less





*




damp
Options
damp alert






extended tumble




*

wrinkle release






delicate heat




*
*

sanitize
chime













* Factory presets
Available selections
**Estimated cycle duration is based on default dryness level and factory settings for electric dryers. Displayed cycle
duration may differ slightly on gas models.

Care & Cleaning
WARNING
To reduce risk of fire or serious injury to persons
or property, comply with the basic warnings listed
in the Important Safety Instructions and those
listed below.
• Before cleaning the dryer interior, unplug the
electrical power cord to avoid electrical shock
hazards.
• Do not use any type spray cleanser when cleaning the dryer interior. Hazardous fumes or electrical shock could occur.
WARNING
FIRE HAZARD
A clothes dryer produces combustible lint.
The dryer must be connected to an outdoors
exhaust. Regularly inspect the outdoor exhaust
opening and remove any accumulation of lint
around the opening and in the surrounding area.
INSIDE
• Clean the lint filter after every load. Lint buildup on the filter restricts air flow, which causes
longer drying times. The filter is located at the
bottom of the door opening. Remove by pulling
straight up. Remove the lint and replace the filter.
• Occasionally a waxy build-up may form on the
lint filter and/or moisture sensing bars from
using dryer-added fabric softener sheets. To
remove this build-up, wash them with warm,
soapy water. Dry the filter thoroughly and replace. Do not operate the dryer without the lint
filter in place.
• If the dryer drum becomes stained from noncolorfast fabrics, clean the drum with a damp cloth
and a mild liquid household cleanser. Remove
cleanser residue before drying the next load.
• Every 18 months an authorized servicer should
clean the dryer cabinet interior and exhaust
duct. These areas can collect lint and dust
over time. An excessive amount of lint build-up
could result in inefficient drying and possible
fire hazard.
IMPORTANT
Clean lint screen after every load.
OUTSIDE
• Clean the cabinet with mild soap and water.
Never use harsh, gritty or abrasive cleansers.
• If the cabinet becomes stained, clean with
diluted chlorine bleach (1 part bleach to 8 parts
water). Rinse several times with clear water.
• Remove glue residue from tape or labels with a
mixture of warm water and mild detergent. Or,
touch residue with the sticky side of the tape or
label.
• When cleaning chrome parts use a window
cleaner with ammonia or mild soap and water.
• Before moving the dryer, place a strip of cardboard or thin fiberboard under the front leveling
legs to prevent damage to the floor.
IMPORTANT
Do not store or place laundry products on top of
dryer at any time. They can damage the finish or
controls.
19
20
Solutions to Common Problems
Common Drying Problems
Many drying problems involve poor cleaning results, poor soil and stain removal, residues of lint and
scum, and fabric damage. For satisfactory drying results, follow these suggestions provided by The
Soap and Detergent Association.
PROBLEM
POSSIBLE CAUSES
SOLUTIONS
PREVENTIVE MEASURES
Greasy, oily
stains
• Fabric softener sheet.
• Rub fabric softener stains
with bar soap. Rinse and
rewash.
• Add a few bath towels
to small loads for proper
tumbling.
• Some “silk-like” fabrics
should be air dried.
• Use proper drying temperature.
• Place fabric softener sheet
on top of load before starting the dryer.
Lint
• Overloading.
• Overdrying causes static
electricity.
• Lint screen not clean when
cycle began.
• Lint is attached to “pills.”
• Reduce load size and
rewash using liquid fabric
softener in the final rinse.
• Or, add a fabric softener
sheet and tumble without
heat.
• Use lint brush or roller to
remove lint.
• Do not overload dryer.
• Use fabric softener in
washer or dryer to reduce
static electricity.
• Remove items when they
are slightly damp to avoid
overdrying.
• Check that lint filter is clean
and in place.
Pilling
(Fibers break
off, ball up and
cling to fabric.)
• Overdrying.
• Use a lint brush or shaver to • Use fabric softener to lubriremove pills.
cate fibers.
• When ironing, use spray
starch or fabric finish on
collars and cuffs.
• Turn items inside out to
reduce abrasion.
Shrinking
• Temperature too high.
• Overdrying.
• Irreversible condition.
• Follow fabric care label
directions.
• If shrinking is a concern,
check load often.
• Remove items while slightly
damp and hang or lay flat to
complete drying.
• Block knits into shape.
Wrinkling
• Overloading.
• Leaving items in dryer after
cycle ends.
• Reduce load size and
tumble at medium or low
heat for 5-10 minutes.
• Remove items immediately.
Hang or fold.
• Do not overload dryer.
• Remove items as soon as
cycle ends.
Solutions to Common Problems
Service Prevention Checklist
Before calling for service, review this list. It may save both time and expense. The list includes common
occurrences that are not the result of defective workmanship or materials in this dryer.
OCCURRENCE
POSSIBLE CAUSE
SOLUTION
Dryer does not start.
Electrical power cord is not securely plugged
in or plug may be loose.
Make sure the plug fits tightly in wall outlet.
House fuse blown or circuit breaker tripped.
Reset circuit breaker or replace fuse.
Make sure electrical line is not overloaded and the
dryer is on a separate circuit.
Thermal limiter tripped.
Call authorized service person for replacement.
LCD displays
DEMO MODE.
Dryer has been programmed to temporarily
perform a repeating demo cycle.
To return to the factory default settings, press and hold
the temperature and dryness buttons at the same for 5
seconds.
Dryer runs but won’t
heat.
There are 2 house fuses in the dryer circuit. If 1
of the 2 fuses is blown, the drum may turn but
the heater will not operate. (electric models)
Replace fuse.
Gas supply valve is not open (gas models).
Check to make sure supply valve is open. See INSTALLATION INSTRUCTIONS for procedure.
Dryer does not have enough air supply to
support the burner flame (gas models).
See INSTALLATION INSTRUCTIONS.
LP gas supply tank is empty or there has
been a utility interruption of natural gas (gas
models).
Refill or replace tank.
Lint filter is clogged with lint.
Make sure all lint has been removed from the dryer lint
filter before starting each cycle.
Exhaust duct requirements have not been
met.
Exhaust duct must be at least 4 inches in diameter and
made of rigid or semi-rigid metal.
Drying cycle takes too
long, outside of the
dryer feels too hot or
smells hot.
Dryer should heat when utility service is restored.
When in place, the duct must have no more than
two 90° bends and must not exceed length listed in
INSTALLATION INSTRUCTIONS.
Electric dryer is connected to a 208 volt
circuit.
Drying time will be 20% longer than drying on a 240
volt circuit.
Drying procedures have not been followed.
See “Operating Instructions.”
Outside exhaust hood or exhaust duct may
be clogged or restricted.
Clean out any obstruction.
High humidity.
Use a dehumidifier near the dryer.
21
22
Solutions to Common Problems
Service Prevention Checklist, con’t
OCCURRENCE
POSSIBLE CAUSE
SOLUTION
Excessive wrinkling.
Dryer is overloaded.
Do not overload. See “Operating Instructions.”
Items left in dryer too long.
Remove items as soon as cycle ends.
Insufficient sorting of items.
See “Operating Instructions.”
Drying temperature too high.
Follow fabric care label instructions.
Foreign objects such as coins, pins, clips or
buttons are inside the dryer.*
Always remove foreign objects from pockets before
laundering. Remove objects from drum and restart
dryer.
Permanently attached items such as belt
buckles, zippers and fasteners may be hitting
the inside of the drum.*
It may be necessary to sew a scrap of material
securely around ornaments before drying to prevent
scratching and damage to the dryer.
Scratching or chipping
of the drum finish.
*Drum damage caused by foreign objects or permanently attached items is not covered by the warranty.
Warranty Information
Your appliance is covered by a one year limited warranty. For one year from your original date of purchase, Electrolux will
repair or replace any parts of this appliance that prove to be defective in materials or workmanship when such appliance is
installed, used, and maintained in accordance with the provided instructions. In addition, your appliance is covered by an
additional one year, parts only, limited warranty. During the 2nd year from your original date of purchase, Electrolux will pay
for parts needed for this appliance that have proven to be defective in materials or workmanship when your appliance is
installed, used, and maintained in accordance with the provided instructions.
Exclusions
1.
2.
3.
4.
5.
6.
7.
8.
9.
10.
11.
12.
13.
This warranty does not cover the following:
Products with original serial numbers that have been removed, altered or cannot be readily determined.
Product that has been transferred from its original owner to another party or removed outside the USA or Canada.
Rust on the interior or exterior of the unit.
Products purchased “as-is” are not covered by this warranty.
Products used in a commercial setting.
Service calls which do not involve malfunction or defects in materials or workmanship, or for appliances not in ordinary
household use or used other than in accordance with the provided instructions.
Service calls to correct the installation of your appliance or to instruct you how to use your appliance.
Expenses for making the appliance accessible for servicing, such as removal of trim, cupboards, shelves, etc., which
are not a part of the appliance when it is shipped from the factory.
Service calls to repair or replace appliance light bulbs, air filters, water filters, other consumables, or knobs, handles,
or other cosmetic parts.
Pickup and delivery costs; your appliance is designed to be repaired in the home.
Surcharges including, but not limited to, any after hour, weekend, or holiday service calls, tolls, ferry trip charges, or
mileage expense for service calls to remote areas, including the state of Alaska.
Damages to the finish of appliance or home incurred during transportation or installation, including but not limited to
floors, cabinets, walls, etc.
Damages caused by: services performed by unauthorized service companies; use of parts other than genuine Electrolux parts or parts obtained from persons other than authorized service companies; or external causes such as
abuse, misuse, inadequate power supply, accidents, fires, or acts of God.
DISCLAIMER OF IMPLIED WARRANTIES; LIMITATION OF REMEDIES
CUSTOMER’S SOLE AND EXCLUSIVE REMEDY UNDER THIS LIMITED WARRANTY SHALL BE REPAIR OR REPLACEMENT AS PROVIDED HEREIN. CLAIMS BASED ON IMPLIED WARRANTIES, INCLUDING WARRANTIES OF MERCHANTABILITY OR FITNESS FOR A PARTICULAR PURPOSE, ARE LIMITED TO ONE YEAR OR THE SHORTEST
PERIOD ALLOWED BY LAW, BUT NOT LESS THAN ONE YEAR. ELECTROLUX SHALL NOT BE LIABLE FOR CONSEQUENTIAL OR INCIDENTAL DAMAGES SUCH AS PROPERTY DAMAGE AND INCIDENTAL EXPENSES RESULTING FROM
ANY BREACH OF THIS WRITTEN LIMITED WARRANTY OR ANY IMPLIED WARRANTY. SOME STATES AND PROVINCES
DO NOT ALLOW THE EXCLUSION OR LIMITATION OF INCIDENTAL OR CONSEQUENTIAL DAMAGES, OR LIMITATIONS
ON THE DURATION OF IMPLIED WARRANTIES, SO THESE LIMITATIONS OR EXCLUSIONS MAY NOT APPLY TO YOU.
THIS WRITTEN WARRANTY GIVES YOU SPECIFIC LEGAL RIGHTS. YOU MAY ALSO HAVE OTHER RIGHTS THAT VARY
FROM STATE TO STATE.
If You Need Service
Keep your receipt, delivery slip, or some other appropriate payment record to establish the warranty period should service
be required. If service is performed, it is in your best interest to obtain and keep all receipts. Service under this warranty
must be obtained by contacting Electrolux at the addresses or phone numbers below.
This warranty only applies in the USA, Puerto Rico and Canada. In the USA and Puerto Rico, your appliance is warranted
by Electrolux Major Appliances North America, a division of Electrolux Home Products, Inc. In Canada, your appliance
is warranted by Electrolux Canada Corp. Electrolux authorizes no person to change or add to any obligations under this
warranty. Obligations for service and parts under this warranty must be performed by Electrolux or an authorized service
company. Product features or specifications as described or illustrated are subject to change without notice.
USA
1-877-435-3287
Electrolux Major Appliances North America
North America
P.O. Box 212378
Augusta, GA 30907
Canada
1-800-265-8352
Electrolux Canada Corp.
5855 Terry Fox Way
Mississauga, Ontario, Canada
L5V 3E4
23
24
Notes
Use & Care Guide
IQ-Touch™ Front-Load Gas & Electric Dryer
Guia de Uso y Cuidado
Secadora eléctrica y a gas de carga frontal IQ-TouchMC
Guide d’utilisation et d’entretien
Sécheuse à gaz et à l’électricité à chargement frontal IQ-TouchMC
137018300 A (0801)
2
Renseignements
Veuillez lire et conserver ce guide
Merci d'avoir choisi Electrolux, la nouvelle marque de qualité en matière d'électroménager. Ce Guide
d’utilisation et d’entretien fait partie de notre engagement à vous satisfaire et à vous fournir un produit de
qualité pendant toute la durée de vie de votre nouvel appareil.
Nous considérons votre achat comme le début d’une nouvelle relation. Pour que nous puissions
continuer à vous servir, veuillez utiliser cette page pour enregistrer les renseignements importants
concernant ce produit.
À noter pour s'y reporter rapidement
Date d’achat
Numéro de modèle Electrolux
Numéro de série Electrolux
REMARQUE
L’enregistrement de votre produit nous permet de
mieux vous servir. Vous pouvez l'enregistrer en ligne
à l'adresse www.electroluxappliances.com ou en
envoyant la carte d'enregistrement du produit par la
poste.
Des questions?
Pour rejoindre le service sans frais aux États-Unis et au Canada :
1 877 4ELECTROLUX (1 877 435-3287)
Pour obtenir de l'aide et de l'information sur les produits en ligne,
visitez le site http://www.electroluxappliances.com
Table des matières
Renseignements.............................................................. 2
SÉCURITÉ.... ............................................................... 3-5
Caractéristiques.............................................................. 6
Instructions d'utilisation............................................. 7-21
• Introduction................................................................. 7
• Bruits d'un fonctionnement normal............................. 7
• Utilisation de votre sécheuse................................. 8-10
• Sélection d'un programme................................... 11-14
• Température de séchage ......................................... 15
© Electrolux Major Appliances, 2008
• Niveau de séchage.................................................... 16
• Options................................................................. 17-19
• Autres fonctions de la sécheuse............................... 20
• Tableau de réglage de la sécheuse........................... 21
Entretien et nettoyage.............................................. 22-23
Solutions aux problèmes courants........................... 24-26
• Problèmes de séchage fréquents.............................. 24
• Liste de vérification avant service........................ 25-26
Garantie.................................................................... 27-28
Tous droits réservés.
Sécurité
Mesures de sécurité importantes
Sachez reconnaître les symboles, les avertissements et les étiquettes de sécurité.
Votre sécurité et celle des autres personnes est
cruciale.
De nombreux messages de sécurité importants sont
inclus dans le Guide d'utilisation et d'entretien, dans
les instructions d'installation et sur votre appareil.
Lisez et respectez toujours les messages de sécurité.
Les mesures de sécurité présentées dans ce guide
sont identifiées par le mot AVERTISSEMENT ou
ATTENTION selon le type de risque présenté cidessous.
Ce symbole vous avertit à
propos des situations pouvant causer des dommages
matériels, des blessures graves ou même la mort.
Ce symbole vous avertit à propos des situations pouvant causer des dommages
matériels ou des blessures.
REMARQUE
Les instructions données dans ce Guide
d'utilisation et d'entretien ne sont pas conçues
pour couvrir toutes les éventualités ou situations
qui pourraient survenir. Faites preuve de bon
sens et de prudence durant l'installation, l'emploi
et l'entretien de tout appareil ménager.
Conservez ces instructions pour
vous y reporter ultérieurement.
Sécheuse électrique de 240 V
10-30R
3 fils
(fonctionne avec
des fusibles
de 30 ampères)
14-30R
4 fils
(fonctionne avec
des fusibles
de 30 ampères)
AVERTISSEMENT
Pour votre sécurité, l'information contenue dans
ces instructions doit être suivie afin de réduire les
risques d'incendie ou d'explosion ou pour prévenir
les dommages matériels, les blessures ou la mort.
Vous ne devez ni entreposer, ni utiliser d'essence ou d'autres vapeurs ou
liquides inflammables à proximité de
cet appareil ou de tout autre appareil
électroménager.
QUE FAIRE SI VOUS DÉTECTEZ UNE
ODEUR DE GAZ :
•Ne mettez pas d'appareil en marche.
•Ne touchez à aucun commutateur
électrique; n'utilisez aucun téléphone
de votre domicile.
•Évacuez la pièce, le bâtiment ou la
zone touchée.
•En utilisant le téléphone d'un voisin,
appelez immédiatement le fournisseur
de gaz. Suivez ses instructions.
•Si vous ne pouvez joindre votre fournisseur de gaz, appelez les pompiers.
L'installation et l'entretien de cet
appareil doivent être réalisés par un
installateur qualifié, un technicien de
service ou le fournisseur de gaz.
Sécheuse à gaz de 120 V
Prise murale avec
mise à la terre
Un cordon d'alimentation
certifié UL doit être
installé sur les sécheuses
électriques (non inclus,
sauf pour les modèles
fabriqués pour être
vendus au Canada).
Ne coupez pas, n'enlevez
pas et ne mettez pas hors
circuit la broche de mise
à la terre de cette fiche.
Cordon électrique muni
d’une fiche à trois broches
avec mise à la terre
Évitez tout risque d'incendie ou de choc électrique. N’utilisez pas de rallonge électrique ni de
fiche d'adaptation et n’enlevez pas la broche de mise à la terre du cordon d'alimentation. Le
non-respect de cet avertissement peut entraîner des blessures graves, un incendie ou la mort.
3
4
Sécurité
AVERTISSEMENT
Pour réduire les risques d’incendie, de choc électrique, de blessures ou de dommages à la
propriété lors de l'utilisation de cette laveuse, suivez les consignes ci-dessous : Tout défaut
de se conformer à ces avertissements pourrait entraîner de graves blessures.
Vous pouvez être tué ou blessé grièvement si vous ne suivez pas ces instructions de
sécurité importantes :
PRÉVENTION DES INCENDIES
• Ne séchez pas d'articles qui ont préalablement été
lavés, trempés ou éclaboussés avec de l'essence,
des solvants, du kérosène, des huiles de cuisson, de
la cire, etc. Ne rangez pas ces articles sur la sécheuse ou près de celle-ci. Ces substances dégagent des
vapeurs qui pourraient s'enflammer ou exploser.
• Ne mettez pas d'articles ayant été exposés à
des huiles de cuisson dans votre sécheuse. Les
articles contaminés avec des huiles de cuisson
peuvent contribuer à une réaction chimique qui
pourrait causer l'inflammation de la charge.
• Ne séchez pas d'articles contenant du caoutchouc,
du plastique ou des matériaux similaires, par exemple des soutiens-gorge, des galoches, des tapis,
des dossards, des pantalons pour bébé, des sacs
de plastique, des oreillers qui pourraient fondre ou
brûler. Dans des conditions particulières, certains
caoutchoucs, lorsqu'ils sont chauffés, peuvent
prendre en feu par combustion spontanée.
• Nettoyez le filtre à charpie avant et après chaque
utilisation. L'intérieur de la sécheuse, le compartiment du filtre à charpie et le conduit d'évacuation
doivent être nettoyés environ tous les 18 mois par
un technicien qualifié. Une accumulation excessive
de fibres et de peluches dans ces endroits peut entraîner un mauvais fonctionnement de la sécheuse
et présenter un risque d'incendie. Reportez-vous à
la section Entretien et nettoyage.
AVERTISSEMENT
RISQUE D'INCENDIE
La sécheuse produit de la charpie inflammable.
La sécheuse doit être branchée à une évacuation
extérieure. Inspectez régulièrement l'ouverture
de l'évacuation extérieure et retirez toute
accumulation de charpie près de l'ouverture et
de la région avoisinante.
• N'utilisez pas la sécheuse si le filtre à charpie est
bloqué, endommagé ou manquant. Cela pourrait
provoquer un risque d'incendie, une surchauffe
et les tissus pourraient être endommagés.
• N'obstruez pas le débit d'air de ventilation. Ne
placez pas de lessive ou de tapis contre l'avant
ou l'arrière de la sécheuse.
• En tout temps, ne vaporisez aucun type d'aérosol dans, ou près de la sécheuse.
• N'utilisez pas de produit assouplissant ou de
produit pour éliminer l'électricité statique, à
moins qu'il le soit recommandé par le fabricant
du produit assouplissant ou du produit.
• Tout défaut de se conformer à ces avertissements pourrait entraîner un incendie, de graves
blessures ou des dommages aux pièces en
plastique et en caoutchouc de l'appareil.
PROTECTION DES ENFANTS
• Ne laissez pas les enfants grimper sur la sécheuse
ou jouer autour de celle-ci. Assurez une supervision
attentive lorsque l’appareil est utilisé près des enfants. Lorsque les enfants grandissent, enseignezleur comment utiliser les appareils électroménagers
de façon appropriée et sécuritaire.
• Détruisez le carton, les sacs en plastique et tout
matériau d'emballage externe immédiatement
après le déballage de la sécheuse. Les enfants
pourraient les utiliser pour jouer. Le carton
recouvert de tapis, de couvertures ou de feuilles
de plastique peuvent devenir étanches à l'air.
• Tenez les produits de lavage hors de la portée des
enfants. Pour prévenir les blessures, respectez tous
les avertissements des étiquettes des produits.
• Avant de mettre la sécheuse hors service ou au
rebut, enlevez la porte pour éliminer les risques
d'enfermement.
• Tout défaut de se conformer à ces avertissements pourrait entraîner de graves blessures.
Sécurité
Mesures de sécurité importantes (suite)
PRÉVENTION DES BLESSURES
• Pour éliminer tout risque de choc électrique et
assurer le bon fonctionnement de l'appareil, la
sécheuse doit être installée et mise à la terre
par un technicien autorisé en vertu des règlements locaux. Les instructions d'installation
sont situées dans la sécheuse et sont destinées
à l'installateur. Reportez-vous aux INSTRUCTIONS D'INSTALLATION pour consulter les
procédures de mise à la terre détaillées. Si la
sécheuse est déplacée vers un autre endroit,
vous devez la faire vérifier et réinstaller par un
technicien qualifié.
• Pour prévenir les blessures ou les dommages à
la sécheuse, le cordon d'alimentation d'une sécheuse au gaz doit être branché dans une prise
à trois fiches mise à la terre et polarisée. La fiche
de mise à la terre ne doit jamais être retirée.
N'utilisez jamais un tuyau de gaz pour effectuer
la mise à la terre de la sécheuse. N'utilisez pas
de rallonge électrique ni de fiche d'adaptation.
• Débranchez TOUJOURS la sécheuse de l'alimentation électrique avant de procéder à un
entretien ou un nettoyage. Le non-respect de
cette procédure peut causer des décharges
électriques ou des blessures.
• N'utilisez pas de nettoyant en vaporisateur
lorsque vous nettoyez l'intérieur de la sécheuse.
Cela pourrait générer des fumées dangereuses
ou des décharges électriques.
• Pour éviter tout risque de blessure, ne mettez
pas la main à l'intérieur de la sécheuse si le
tambour est en mouvement. Attendez que la
sécheuse s'arrête complètement avant de mettre
la main dans le tambour.
PRÉVENTION DES BLESSURES ET DES DOMMAGES À LA SÉCHEUSE
• Toutes les réparations et l'entretien doivent être
effectués par un fournisseur autorisé à moins
d'avis contraire dans ce Guide d'utilisation et
d'entretien. Utilisez seulement des pièces d'origine autorisées.
• Ne modifiez pas les commandes.
• N'installez pas ou n'entreposez pas la sécheuse
dans un endroit où elle sera exposée aux intempéries.
• Un limiteur thermique éteint automatiquement le
moteur si une situation peu probable de surchauffe survient (sécheuses électriques seulement). Un technicien de service doit remplacer
le limiteur thermique une fois la défectuosité
corrigée.
• Tout défaut de se conformer à ces avertissements pourrait entraîner de graves blessures.
5
6
Caractéristiques
Sélecteur de programme à
pression Touch-2-OpenMC
Affichage ACL
3 ailettes du tambour
(2 pour culbuter)
(1 pour mélanger)
Verrouillage des
commandes
Charnière de porte
à grand angle et à
deux étages
Système d'éclairage
Luxury-LightingMC
style théâtre
Système de porte
réversible à pression
Touch-2-OpenMC
Détecteur
d'humidité à
grande surface
Gâche de porte
Bouche
d'évacuation
Loquet à pression
Touch-2-OpenMC
Système de séchage
à Gentle Tumble™
(culbutage léger)
Voyant de loquet
à pression
Touch-2-OpenMC
Pieds de mise à
niveau réglables
Étagère de séchage
repliable
Filtre à charpie
Nécessaire de superposition à assembler sur la laveuse correspondante
Instructions d'utilisation
Introduction
Pour utiliser votre sécheuse, suivez les étapes de base suivantes :
1. Vérifiez et nettoyez le filtre à charpie. (Reportezvous à la page 9.)
2. Chargez la sécheuse. (Reportez-vous à la page 9.)
3. Sélectionnez le programme souhaité. (Reportez-vous à la page 9, aux pages 10 à 12 et à la
page 18.)
4. Sélectionnez les options et les réglages désirés.
(Reportez-vous aux pages 9, 13 et 14, et aux
pages 15 et 16.)
5. Démarrez l'appareil. (Reportez-vous à la page 9.)
Bruits d'un fonctionnement normal
Il est possible que vous entendiez ou non les sons
provenant de votre nouvelle sécheuse :
A. ROULEMENTS DE SUSPENSION Le tambour
de la sécheuse est soutenu par un ensemble de
roulements de suspension. Il est possible que
vous entendiez parfois un son de battement
ou de roulement lorsque la sécheuse démarre.
Cela peut se produire si la sécheuse n'a pas été
utilisée pendant un certain temps, ou lorsqu'une
lourde charge est restée dans le tambour de
la sécheuse pendant une longue période, ce
qui crée temporairement un endroit plat sur le
bord du roulement. Le bruit devrait se dissiper
lors du fonctionnement de la sécheuse et de la
disparition des plats.
B. SYSTÈME DE VENTILATION Votre sécheuse
est équipée d'un système de traitement de l'air
à grand volume. Dans certaines installations,
il est possible d'entendre des sons liés au
mouvement de l'air dans la sécheuse, y
compris du conduit, du ventilateur et du
système d'évacuation. Cela est parfaitement
normal et peut varier selon la taille et le type de
la charge.
C.SOUPAPE À GAZ (Modèles au gaz uniquement.)
L'écoulement du gaz est contrôlé par des
électrovannes. Il est possible que vous entendiez
des cliquetis durant le fonctionnement lorsque
la soupape s'ouvre et se ferme pour contrôler
l'écoulement du gaz.
A
D
C
B
D.BRÛLEUR À GAZ (Modèles au gaz uniquement.)
Lorsque le brûleur fonctionne, il est possible que vous
entendiez des sons produits par le mélange de l'air et
des flammes. Ce bruit est normal et ne sera audible que
lorsque le gaz est allumé dans le tube de combustion.
7
8
Instructions d'utilisation
Utilisation de votre sécheuse
AVANT D'UTILISER VOTRE SÉCHEUSE
Veuillez lire les instructions importantes contenues
dans cette section du Guide d'utilisation et d'entretien avant d'utiliser votre sécheuse.
AVERTISSEMENT
Pour réduire les risques d'incendie, de choc électrique
ou de blessure, lisez les MESURES DE SÉCURITÉ
IMPORTANTES contenues dans ce guide d'utilisation
et d'entretien avant d'utiliser votre sécheuse.
INSTRUCTIONS D'UTILISATION DE LA
SÉCHEUSE
1. Préparez les articles à sécher.
Faites sécher les articles de tissu, de poids
et de fabrication similaires ensemble dans la
même charge.
Séparez les articles foncés des articles pâles. Séparez les articles qui produisent de la charpie de ceux qui attirent celle-ci.
Vérifiez s'il reste des taches qui n'ont pas été
éliminées durant le lavage. Répétez le processus d'élimination des taches et lavez les
articles de nouveau avant de les faire sécher.
Il est possible que la sécheuse rende permanente certaines taches.
Placez les articles délicats ou petits dans un
sac-filet.
Assurez-vous que les boucles, boutons et
garnitures résistent à la chaleur et qu'ils
n'endommageront pas la surface du tambour.
Fermez les fermetures à glissière, les agrafes
et les attaches de type VelcroMD. Attachez les
cordes et les ceintures pour éviter les accrocs
et l'emmêlement.
2. S'assurer que le filtre à charpie est
propre et en place.
3. Mettre les articles dans la sécheuse
et fermer la porte.
Mettez les articles dans l'appareil sans le surcharger. Une charge mouillée moyenne remplit
le tiers ou la moitié du tambour. Pour assurer
un séchage uniforme et éliminer le plus possible le froissage, les articles doivent disposer
d'un espace suffisant pour culbuter librement.
Si désiré, ajoutez une feuille d'assouplissant
au début du programme.
Pour économiser de l'énergie et du temps, et
pour éviter un séchage inégal et la formation
de plis, ne surchargez pas la sécheuse.
(Sac-filet non compris).
Instructions d'utilisation
Lorsque vous faites sécher des articles volumineux, ne mettez que deux ou trois articles en
même temps dans la sécheuse. Remplissez
ensuite la sécheuse à l'aide d'articles de petites ou de moyennes dimensions.
Pour les articles délicats ou de très petites
dimensions, ajoutez deux ou trois articles
semblables pour améliorer le culbutage.
4. Sélectionner le programme et les réglages appropriés pour chaque charge.
REMARQUE
Le séchage prolongé peut causer le froissage,
le rétrécissement, la formation de charpie,
l'accumulation d'électricité statique et rendre les
articles rugueux.
Tournez le sélecteur de programme dans un
sens ou dans l'autre pour choisir le programme désiré. La durée de séchage approximative
des programmes AUTO DRY (Séchage automatique) ou la durée réelle des programmes
TIME DRY (Séchage minuté) s'affiche.
Une température de séchage, un niveau de
séchage et des options adéquats sont automatiquement affichés pour le programme sélectionné. Reportez-vous au « Tableau de réglage de la
sécheuse » pour obtenir davantage de détails.
Pour modifier la température et le niveau de
séchage, appuyez sur TEMPERATURE (Température) et DRYNESS (Niveau de séchage)
pour naviguer vers les réglages désirés.
Pour sélectionner ou désactiver une option,
appuyez sur le bouton lié à l'option en question. Le voyant s'allume lorsque l'option est
sélectionnée. Le voyant ne s'allumera plus
lorsque l'option est supprimée.
REMARQUE
Si un réglage ne convient pas au programme
sélectionné, le voyant ne s'allume pas.
Les modifications apportées à un programme
seront mémorisées et les réglages seront utilisés
chaque fois que ce programme sera sélectionné
à l'avenir.
Pour rétablir les réglages préprogrammés
à l'usine, appuyez simultanément sur les
boutons TEMPERATURE (Température) et
DRYNESS (Niveau de séchage) et tenez-les
enfoncés pendant 5 secondes.
9
10
Instructions d'utilisation
5. Commencez le programme.
Fermez la porte et appuyez sur la touche
start (départ) pour amorcer le programme. La
sécheuse ne fonctionne pas lorsque la porte
est ouverte. Pour interrompre le programme,
appuyez sur pause; appuyez sur start (départ)
pour reprendre le programme. Appuyez sur
cancel (annuler) pour arrêter le programme.
Si vous tentez d'effectuer des changements
au programme, à la température, au niveau
de séchage ou aux options après le début du
programme, les voyants clignotent et un bip est
émis.
Pour changer le programme lorsque ce dernier
a commencé, appuyez sur cancel (annuler) et sélectionnez un nouveau programme. Pour
changer la température, le niveau de séchage
ou des options après le début du programme,
appuyez sur pause et apportez les modifications désirées.
Un bip est émis à la fin du programme si l'option chime (signal sonore) est sélectionnée.
Lorsque le programme est terminé, retirez les
articles immédiatement et suspendez-les ou
pliez-les.
IMPORTANT
Nettoyez le filtre à charpie après chaque
séchage. Le message « CLEAN FILTER »
(Nettoyer le filtre à charpie) s'affichera à la fin
du programme pour vous rappeler d'enlever la
charpie qui se trouve sur le filtre.
Instructions d'utilisation
Sélection d'un programme
Tournez le sélecteur de programme dans un
sens ou dans l'autre vers le programme désiré.
Le voyant du programme sélectionné s'allumera.
Tournez le sélecteur de programme pour prolonger
le séchage ou replacez-le à sa position initiale.
Pour de meilleurs résultats
Suivez les instructions sur les étiquettes des articles à sécher.
Pour changer de programme lorsque la sécheuse
est en marche, appuyez sur cancel (annuler) avant
de sélectionner un nouveau programme. Si vous
modifiez simplement la sélection avec le bouton
du sélecteur de programme, le programme ne
changera pas.
PROGRAMMES SÉCHAGE AUTOMATIQUE
Les programmes Séchage Automatique déterminent
la durée de séchage exacte pour chaque charge.
Les capteurs d'humidité situés à l'arrière du tambour de la sécheuse détectent le niveau d'humidité
des articles pendant qu'ils culbutent à l'air chaud.
Ces programmes permettent de faire sécher automatiquement les articles à la température sélectionnée et au niveau de séchage désiré.
Les programmes Séchage Automatique permettent
d'économiser temps et énergie, et de protéger les
tissus. Lorsque la charge atteint le niveau de séchage sélectionné, l'appareil continue de culbuter,
sans chauffer, en mode refroidissement. Cela permet
de réduire le froissage et facilite la manipulation des
articles pendant le déchargement.
Le temps de séchage varie en fonction de l'importance de la charge, de son taux d'humidité et
des types de tissus. Si une charge est trop petite
ou presque sèche, les capteurs peuvent ne pas
détecter suffisamment d'humidité pour continuer
le programme, ce qui peut mettre fin à ce dernier
après quelques minutes. Le cas échéant, sélectionnez le programme time dry (séchage minuté)
pour de telles charges.
La température et l'humidité ambiantes, le type
d'installation, la tension électrique ou la pression
de gaz peuvent également influer sur le temps de
séchage.
11
12
Instructions d'utilisation
PROGRAMMES DE SÉCHAGE AUTOMATIQUE (suite)
NORMAL
(NORMAL)
Sélectionnez ce programme pour sécher des éléments du quotidien comme les tissus en coton et
les draps à un réglage de chaleur high (élevé), medium/high (moyen-élevé) ou medium (moyen). Tous
les niveaux de séchage (sauf max) et toutes les options, dont sanitize (désinfecter) sont disponibles
avec ce programme de séchage automatique.
TOWELS
(SERVIETTES)
Sélectionnez ce programme pour sécher des articles volumineux comme les serviettes et les tapis
de bain à température high (élevé) ou medium/
high (moyen-élevé). Tous les niveaux de séchage
(sauf less [moins sec]) et damp [séchage humide]) et l'option sanitize (désinfecter) sont disponibles avec ce programme.
MIXED LOAD
(LAV. MIXTE)
Sélectionnez ce programme pour sécher des
tissus divers à une température medium/high
(moyen-élevé) ou medium (moyen). Tous les niveaux de séchage (sauf max) et toutes les options, sauf sanitize (désinfecter) sont disponibles
avec ce programme de séchage automatique.
HEAVY DUTY
(ROBUSTE)
Sélectionnez ce programme pour sécher les
articles faits en tissus robustes, comme les jeans
et les salopettes. Tous les réglages de température, sauf low [bas], tous les niveaux de séchage
(sauf damp [humide]) et toutes les options dont
sanitize (désinfecter) sont disponibles avec ce
programme.
Instructions d'utilisation
PROGRAMMES DE SÉCHAGE AUTOMATIQUE (suite)
BULKY/BEDDING
(ART. VOL./LITERIE)
Sélectionnez ce programme pour sécher la literie
et les articles volumineux comme les douillettes,
les couvertures, les sacs de couchage et les parkas. La sécheuse utilisera une température medium/high (moyen-élevé) ou medium (moyen) pour
sécher les articles à un niveau de séchage normal
(normal) ou less dry (inférieur). Toutes les options
(sauf sanitize [désinfecter]) sont disponibles avec
ce programme.
CASUAL
(TOUT-ALLER)
Sélectionnez ce programme pour sécher les
articles en coton et en fibres mélangées ne nécessitant aucun repassage à une température medium/high (moyen-élevé) ou medium (moyen). Les
niveaux de séchage normal (normal), less (moins
sec) et damp (humide) et toutes les options (sauf
sanitize [désinfecter]) sont disponibles avec ce
programme.
DELICATE
(DÉLICATS)
Sélectionnez ce programme pour sécher les tricots
et les tissus délicats à basse température. Les
niveaux de séchage normal (normal), less (moins
sec) et damp (humide) et toutes les options (sauf
sanitize [désinfecter]) sont disponibles avec ce
programme.
13
14
Instructions d'utilisation
PROGRAMMES DE SÉCHAGE MINUTÉ
TIME DRY
(SÉCH. MIN.)
Pour sélectionner manuellement le temps de séchage, tournez le sélecteur de programme à time
dry (séchage minuté). Appuyez sur le bouton time
dry (séchage minuté) se trouvant sous la fenêtre
d'affichage pour sélectionner 15, 30, 45, 60 ou
75 minutes de séchage. Sélectionnez la température de séchage désirée. Étant donné que ce
programme n'est pas automatique, vous ne pourrez pas sélectionner le niveau de séchage. Les
options extended tumble (culbutage prolongé) et
delicate heat (chaleur délicate) sont disponibles
avec ce programme.
AVERTISSEMENT
RISQUE D'INCENDIE
Pour éviter tout risque d'incendie, n'utilisez pas
de chaleur pour sécher des articles contenant
des plumes ou du duvet, du caoutchouc
mousse, du plastique ou des matériaux à texture
caoutchouteuse. Utilisez le programme time dry
(Séchage minuté) avec le réglage air (sans chaleur).
FAST DRY
(SÉCHAGE RAPIDE)
Sélectionnez ce programme pour sécher rapidement un petit nombre d'articles en moins de 20 minutes à une température high (élevé) ou medium/
high (moyen-élevé). Aucune option n'est disponibles avec ce programme de séchage minuté.
TOUCH UP
(RETOUCHES)
Sélectionnez ce programme pour enlever les plis
sur les articles propres et secs qui ont été laissés
dans la sécheuse, qui ont été rangés dans une garde-robe ou un tiroir trop plein ou que vous sortez
d'une valise après un voyage. Les articles culbutent
pendant 15 minutes à basse température.
MY FAVORITE (Mes préférences)
Il sert à régler un programme de séchage utilisant
un ajustement personnalisé de la température, du
niveau de séchage et des options. Ensuite, appuyez sur le bouton my favorite (mes préférences)
pendant 3 secondes.
Si vous désirez utiliser ce programme personnalisé
pour sécher d'autres articles, il vous suffit d'appuyer sur le bouton my favorite (mes préférences)
pour rappeler le programme, la température, le
niveau de séchage et les options sélectionnées.
Vous pouvez changer votre programme personnalisé en répétant la procédure pour le programme
my favorite (mes préférences).
Instructions d'utilisation
Température de séchage
La température de séchage appropriée s'affichera
automatiquement pour le programme sélectionné.
Pour de meilleurs résultats
Suivez les instructions sur les étiquettes des articles à sécher.
Pour changer la température prédéfinie, appuyez
sur le bouton temperature (température) pour naviguer vers le réglage désiré.
Pour protéger vos articles, certaines températures de séchage ne sont pas offertes avec chaque
programme. Si une température ne convient pas
au programme choisi, elle ne peut pas être sélectionnée et elle ne s'affichera pas en appuyant sur le
bouton temperature (température).
REMARQUE
Pour changer la température lorsque la
sécheuse est en marche, appuyez sur le bouton
PAUSE, sélectionnez un nouveau réglage et
appuyez de nouveau sur START (Départ).
La température sélectionnée pour ce programme
sera utilisée chaque fois que ce programme sera
sélectionné à l'avenir.
HIGH (Température élevée)
Recommandée pour les articles faits en tissus
robustes.
MEDIUM/HIGH (Température moyenne-élevée)
Recommandée pour la plupart des articles en coton.
MEDIUM (Température moyenne)
Recommandée pour les tissus infroissables, faciles
à entretenir et légers, ainsi que pour les articles
volumineux.
LOW (Température basse)
Recommandée pour les tissus délicats.
AIR
Ce réglage (sans chaleur) ne doit être utilisé qu'avec
un programme de séchage minuté et est utile pour
sécher des articles contenant des plumes, du duvet,
du caoutchouc mousse, du plastique ou d'autres
matériaux caoutchouteux; pour rafraîchir les vêtements, les oreillers ou les couvertures; ou pour
dépoussiérer les rideaux.
15
16
Instructions d'utilisation
Niveau de séchage (Séchage
automatique)
Le niveau de séchage approprié s'affichera automatiquement pour le programme sélectionné.
Pour changer le niveau préréglé, appuyez sur le
bouton dryness (niveau de séchage) pour naviguer
vers le niveau de séchage désiré.
Pour protéger vos tissus, les niveaux de séchage
ne sont pas tous disponibles pour chaque programme. Si le niveau de séchage ne convient pas
au programme choisi, il ne peut pas être sélectionné
et il ne s'affichera pas en appuyant sur le bouton
dryness (niveau de séchage).
Le niveau de séchage sélectionné pour ce programme sera utilisé chaque fois que ce programme
sera sélectionné à l'avenir.
REMARQUE
Pour changer le niveau de séchage lorsque la
sécheuse est en marche, appuyez sur le bouton
pause, sélectionnez un nouveau réglage et
appuyez de nouveau sur start (départ).
Sélectionnez le niveau de séchage nomral (normal) pour la plupart des programmes de séchage
automatique.
À l'occasion, une charge peut sembler trop humide
ou séchée à outrance à la fin du programme. Pour
accroître le temps de séchage de charges similaires
à l'avenir, sélectionnez max (séchage maximum).
Pour les charges qui requièrent moins de temps de
séchage, choisissez less dry (moins sec).
Sélectionnez damp dry (Séchage humide) si vous
souhaitez sécher des articles partiellement avant de
les étendre ou de les repasser.
Temps de séchage (Séchage
minuté)
Appuyez sur le bouton time dry (séchage minuté) se
trouvant sous la fenêtre d'affichage pour sélectionner 15, 30, 45, 60 ou 75 minutes de séchage. Ce
bouton fonctionne uniquement avec le programme
time dry (séchage minuté). Si vous appuyez sur le
bouton time dry (séchage minuté) pendant un programme de séchage automatique, un signal sonore
d'erreur retentit.
Instructions d'utilisation
Options
Les options appropriées s'afficheront automatiquement pour le programme sélectionné.
Pour ajouter des options, appuyez sur les boutons
des options désirées. Les voyants correspondants à celles-ci s'allumeront. Pour désactiver des
options, appuyez de nouveau sur les boutons des
options désirées. Leur voyant respectif s'éteindra.
Les options ne sont pas toutes disponibles pour
chaque programme. Si une option ne convient pas
à un programme en particulier, le voyant correspondant à cette option ne s'allumera pas.
REMARQUE
Pour changer les options lorsque la sécheuse
est en marche, appuyez sur le bouton pause,
sélectionnez les nouveaux réglages et appuyez
de nouveau sur start (Départ).
Toutes les options sélectionnées pour ce programme, sauf sanitize (désinfecter) seront mémorisées
chaque fois que le programme sera sélectionné à
l'avenir. Pour éviter que vos articles délicats soient
exposés involontairement et accidentellement à
l'option sanitize (désinfecter), cette option n'est pas
mémorisée et doit être sélectionnée chaque fois.
REMARQUE
L'option sanitize (désinfecter) sera gardée en
mémoire et rappelée si elle est sélectionnée
et gardée en mémoire dans my favorite (mes
préférences).
DAMP ALERT (ALARME HUM.)
Pour les articles que vous prévoyez suspendre pour
le séchage, sécher à plat ou repasser, ajoutez l'option damp alert (alarme humidité) à n'importe quel
programme de séchage automatique. Un signal
sonore sera émis lorsque la charge aura atteint le
niveau de séchage humide afin de vous rappeler d'enlever ces articles pour les suspendre, les
sécher à plat ou au fer à repasser. Ouvrez la porte,
enlevez ces articles, fermez la porte et appuyez sur
le bouton start (départ) pour continuer le séchage
des articles restants.
17
18
Instructions d'utilisation
Options, suite
EXTENDED TUMBLE (CULBUTAGE PROLONGÉ)
Sélectionnez l'option extended tumble (culbutage
prolongé) s'il se peut que les articles à sécher
ne soient pas retirés immédiatement à la fin du
programme. La sécheuse fera culbuter continuellement sans chaleur les articles séchés pendant
30 minutes. Le message EXT. TUMBLE (culbutage prolongé) s'affichera et un signal sonore se fera
entendre toutes les 5 minutes pour vous rappeler
de retirer les articles séchés de la sécheuse.
Il est possible de sélectionner l'option wrinkle
release (élimination des plis) avec l'option extended tumble (culbutage prolongé) pour accroître la durée du culbutage sans chaleur. Utilisez
cette combinaison si vous savez que vos articles
risquent de prendre plus de 45 minutes avant de
pouvoir être retirés.
WRINKLE RELEASE (ÉLIMIN. DES PLIS)
Sélectionnez l'option wrinkle release (élimination
des plis) s'il se peut que les articles séchés ne
soient pas retirés immédiatement à la fin du programme. Pour aider à éviter la formation de plis,
la sécheuse fera alterner les périodes de culbutage pendant 45 minutes. Le message WRINKLE
REL (élimination des plis) s'affichera et un signal
sonore se fera entendre toutes les 5 minutes pour
vous rappeler de retirer les articles séchés de la
sécheuse.
Vous pouvez sélectionner l'option extended
tumble (culbutage prolongé) avec l'option wrinkle
release (élimination des plis) afin d'ajouter 30 minutes de culbutage sans chaleur.
DELICATE HEAT (CHALEUR DÉLI)
Sélectionnez cette option pour protéger les articles contre la chaleur excessive. La température
de séchage est réduite graduellement au fur et à
mesure que les articles sèchent.
SANITIZE (DÉSINF.)
Sélectionnez cette option pour les articles pouvant
contenir des bactéries dangereuses. Une durée de
séchage prolongée à haute température élimine
99,9 % des bactéries sans les transmettre d'une
charge à l'autre. Reportez-vous aux étiquettes
d'entretien des articles pour éviter les dommages
pouvant être causés par une chaleur excessive.
REMARQUE
L'option sanitize (désinfecter) est certifiée par
NSF International®, une organisation d'essai et
de certification indépendante spécialisée dans
la santé publique, la sécurité et la protection de
l'environnement.
NSF Protolcol P154
Sanitization Performance of
Residential Clothes Dryers
Instructions d'utilisation
Options, suite
CHIME (SIGNAL SONORE)
Sélectionnez cette option pour ajouter à la fin du
programme un signal sonore qui vous indiquera
lorsque les articles auront atteint le bon niveau
d'humidité avec l'option damp alert (alerte hum.)
et qui vous rappellera de retirer les articles de
la sécheuse avec les options extended tumble
(culbutage prolongé) et wrinkle release (élimination des plis). Appuyez sur le bouton chime (signal
sonore) pour sélectionner le volume désiré ou
désactiver le signal sonore.
Sauvegarde des réglages
préférés
Pour régler un programme de séchage utilisant un
ajustement personnalisé, sélectionnez le programme désiré, la température de séchage, le niveau
de séchage et les options. Ensuite, appuyez sur
le bouton my favorite (mes préférences) pendant
3 secondes.
Si vous désirez utiliser ce programme personnalisé
pour sécher d'autres articles, il vous suffit d'appuyer sur le bouton my favorite (mes préférences)
pour rappeler le programme, la température, le
niveau de séchage et les options sélectionnées.
Vous pouvez changer votre programme personnalisé en répétant la procédure pour le programme
my favorite (mes préférences).
19
20
Instructions d'utilisation
Autres caractéristiques
CONTROL LOCK (VERR COMM)
Pour verrouiller les commandes, appuyez de nouveau sur le bouton control lock (verrouillage des
commandes) et tenez-le enfoncé pendant 5 secondes. Répétez cette procédure pour déverrouiller les
commandes quand vous êtes prêt à utiliser la sécheuse. Utilisez cette option pour prévenir le risque
de mise en marche accidentelle par des enfants.
AFFICHAGE DES DONNÉES DU PROGRAMME
La durée approximative totale du programme
s'affiche lorsque le programme est sélectionné. Le
temps restant approximativement au programme
s'affiche pendant que l'appareil fonctionne.
ÉCLAIRAGE DU TAMBOUR
Le dispositif d'éclairage du tambour s'allume lorsque la porte est ouverte pour éclairer le tambour durant le chargement et le déchargement des articles.
Le dispositif d'éclairage s'éteint lorsque vous fermez
la porte. Il s'éteindra automatiquement si la porte
est laissée ouverte pendant plus de 3 minutes.
ÉTAGÈRE DE SÉCHAGE
Servez-vous de l'étagère de séchage pour sécher
les articles qui ne doivent pas être culbutés. Pliez
le support en métal se trouvant à l'arrière de l'étagère et déployez lentement l'étagère jusqu'à ce
que les pattes de verrouillage s'enclenchent. Installez l'étagère dans le tambour de la sécheuse, en
faisant reposer le support arrière sur les capteurs
d'humidité et les pattes avant sur la grille à air.
AFFICHAGE DES DONNÉES DU PROGRAMME
Aussi, les messages suivants s'affichent à
un moment précis pendant le programme :
DRYING
SANITIZING
COOLING
WRINKLE REL.
Placez les articles à sécher sur le dessus de l'étagère de
sorte qu'il y ait de l'espace entre eux et qu'ils ne pendent
pas des côtés ou par les trous. Le poids de l'ensemble
des articles ne doit pas dépasser 4,5 kg (10 lb). Sélectionnez le réglage aur (sans chaleur) pour les articles
contenant du plastique, du caoutchouc mousse, des
matériaux caoutchouteux, des plumes ou du duvet.
Allongez l'étagère
jusqu'à ce que les languettes s'enclenchent.
Appuyez sur les languettes jusqu'à ce que
l'étagère se dégage.
Quand les articles sont secs, retirez l'étagère,
appuyez sur les deux languettes centrales pour
plier l'étagère et replier le support arrière. Rangez
l'étagère de séchage dans un endroit approprié.
PORTE RÉVERSIBLE
La sécheuse est équipée d'une porte réversible.
Elle peut être installée sur les charnières de gauche ou de droite.
REMARQUE
Reportez-vous à la section « Instructions pour
INVERSER LA PORTE » contenue dans les
Instructions d'installation pour obtenir des
directives étape par étape.
EXT. TUMBLE
CYCLE COMPLETE
CLEAN FILTER
capteurs d'humidité
Instructions d'utilisation
Tableau de réglage de la sécheuse
Ces températures, niveaux deséchage et options sont accessibles dans les programmes suivants :
art. vol./ robuste art. mél. serviettes normal tout-aller séchage
literie
rapide
Durée approx. du 60 min
programme**
70 min
55 min
50 min
45 min
35 min
*


*


*
18 min
délicat retouches séchage
minuté
25 min
15 min
15 à 75
min
Temperature
(Température)
high
(élevée)
*
medium/high
(moyenne/élevée)

medium
(moyenne)
*


*
*


*

low
(basse)
*
*
air
(air)


Dryeness
(Séchage)
max
(max.)
normal
(normal)
less
(moins)


*

*
*
*

*
*






*




damp
(humide)
Options
(Options)
damp alert
(alerte hum.)






extended tumble
(culbutage prolongé)




*

wrinkle release
(élimination des plis)






delicate heat
(chaleur délicate)




*
*
sanitize
(désinfecter)
chime
(signal sonore)














* Valeurs définies en usine
Sélections possibles
**La durée approximative du programme est basée sur le niveau de séchage par défaut et les réglages à l’usine de la
sécheuse électrique. La durée du programme affichée peut différer légèrement sur les modèles à gaz.

21
22
Entretien et nettoyage
AVERTISSEMENT
Pour réduire les risques d’incendie, de choc
électrique, de blessures ou de dommages à la
propriété, suivez les consignes énumérées dans
les Mesures de sécurité importantes ci-dessous :
• Avant de nettoyer l'intérieur de la sécheuse,
débranchez le cordon d'alimentation pour éviter
tout risque de choc électrique.
• N'utilisez pas de nettoyant en vaporisateur
lorsque vous nettoyez l'intérieur de la sécheuse.
Cela pourrait générer des fumées dangereuses
ou des décharges électriques.
AVERTISSEMENT
RISQUE D'INCENDIE
La sécheuse produit de la charpie inflammable.
La sécheuse doit être branchée à une évacuation
extérieure. Inspectez régulièrement l'ouverture
de l'évacuation extérieure et retirez toute
accumulation de charpie près de l'ouverture et
de la région avoisinante.
À L'INTÉRIEUR
• Nettoyez le filtre à charpie après chaque séchage. L'accumulation de charpie sur le filtre
restreint le débit de l'air, ce qui fait que les
articles prennent plus de temps à sécher. Le
filtre se trouve au bas de l'ouverture de la porte.
Enlevez-le en le tirant vers le haut. Enlevez la
charpie et remplacez le filtre.
• À l'occasion, il est possible qu'un dépôt cireux se forme sur le filtre à charpie et/ou les
capteurs d'humidité lorsque vous utilisez des
feuilles d'assouplissant. Pour enlever ce dépôt,
lavez-les dans de l'eau chaude et savonneuse.
Séchez le filtre soigneusement avant de le remettre en place. N'utilisez pas la sécheuse si le
filtre n'est pas en place.
• Si le tambour de la sécheuse est taché par des
tissus qui ont déteint, nettoyez le tambour avec
un linge humide et un nettoyant domestique
doux (liquide). Enlevez les résidus de nettoyant
avant de sécher les prochains articles.
• Un technicien de service autorisé doit nettoyer
l'intérieur de la sécheuse et le conduit d'évacuation. Avec le temps, ces endroits peuvent
accumuler de la charpie et de la poussière. Une
accumulation excessive de charpie peut causer
un séchage non performant et générer des
risques d'incendie.
IMPORTANT
Nettoyez le filtre à charpie après chaque séchage.
Entretien et nettoyage
À L'EXTÉRIEUR
• Lavez le corps de l'appareil avec du savon
doux et de l'eau. N'utilisez jamais de nettoyants
puissants, granuleux ou abrasifs.
• Si le corps de l'appareil est taché, nettoyez-le
à l'aide de javellisant dilué (1 mesure de javellisant pour 8 d'eau). Rincez plusieurs fois à l’eau
claire.
• Éliminez la colle laissée par le ruban ou les
étiquettes à l'aide d'un mélange d'eau chaude
et de détergent doux. Vous pouvez également
toucher au résidu de colle avec le côté collant
du ruban adhésif ou de l'étiquette.
• Lorsque vous nettoyez les pièces chromées,
utilisez du nettoie-vitres contenant de l'ammoniac ou du savon doux et de l'eau.
• Avant de déplacer la sécheuse, placez une
lisière de carton ou un mince panneau de fibres
sous les pieds de mise à niveau avant pour ne
pas endommager le plancher.
IMPORTANT
À tout moment, vous ne devez ni ranger ni
placer des produits de lessive sur le dessus de la
sécheuse. Ils pourraient endommager son fini ou
ses commandes.
23
24
Solutions aux problèmes courants
Problèmes de séchage fréquents
Les mauvais nettoyages, l'élimination inadéquate de la saleté et des taches, la présence de résidus de
charpie ou d'écume et les dommages causés aux tissus constituent les problèmes reliés au séchage
les plus fréquents. Pour éviter ces problèmes et obtenir des résultats de séchage optimaux, suivez ces
suggestions fournies par la Soap and Detergent Association.
PROBLÈME
CAUSES POSSIBLES
SOLUTIONS
MESURES PRÉVENTIVES
Taches graisseuses et
huileuses
• Feuille d'assouplissant.
• Frottez les taches d'assouplissant avec un pain de
savon. Rincez et lavez à
nouveau.
• Ajoutez quelques serviettes de
bain aux petites charges pour
obtenir un culbutage adéquat.
• Certains tissus semblables à la
soie doivent être séchés à l'air.
• Utilisez la température de
séchage appropriée.
• Avant de démarrer la sécheuse,
placez la feuille d'assouplissant
sur le dessus de la charge.
Charpie
• Surcharge.
• Le surséchage provoque de
l'électricité statique.
• Le filtre à charpie n'a pas
été vidé avant le démarrage
du programme.
• La charpie est liée à des
peluches.
• Réduisez la taille de la
charge et lavez à nouveau
en utilisant un assouplissant
liquide au rinçage final.
• Ou bien, ajoutez une feuille
d'assouplissant et lancez le
culbutage sans chaleur.
• Utilisez une brosse à
charpie ou un rouleau pour
éliminer la charpie.
• Ne surchargez pas l'appareil.
• Utilisez un feuille d'assouplissant dans la laveuse ou
la sécheuse afin de réduire
l'électricité statique.
• Afin d'éviter le surséchage,
retirez les articles lorsqu'ils
sont légèrement humides.
• Assurez-vous que le filtre à
charpie est propre et en place.
Peluchage
• Surséchage.
(Les fibres se
détachent en
formant des balles qui s'accrochent au tissu.)
• Utilisez une brosse à
charpie ou un grattoir pour
éliminer les peluches.
• Utilisez une feuille d'assouplissant pour lubrifier les fibres.
• Pendant le repassage,
utilisez de l'empois ou un
produit de finition sur les
cols et manchettes.
• Placez les articles à l'envers
pour minimiser le frottement.
Rétrécissement
• La température est trop
élevée.
• Surséchage.
• Irrémédiable.
• Suivez les instructions sur
les étiquettes.
• Si le rétrécissement représente une préoccupation,
vérifiez souvent les articles.
• Enlevez les articles
lorsqu'ils sont légèrement
humides et suspendez-les
ou séchez-les à plat pour
compléter le séchage.
• Préservez la forme des
tricots.
Froissage
• Surcharge.
• Laisser des articles dans la
sécheuse après la réalisation du séchage.
• Réduisez la taille de la charge
et faites culbuter à une température moyenne ou basse
pendant 5 à 10 minutes.
• Enlevez immédiatement les
articles. Suspendez ou pliez.
• Ne surchargez pas l'appareil.
• Enlevez les articles aussitôt
le séchage terminé.
Solutions aux problèmes courants
Liste de vérification avant service
Avant de faire appel au service après-vente, consultez cette liste. Cela pourrait vous faire économiser
temps et argent. Cette liste décrit des situations courantes qui ne sont causées ni par un défaut de fabrication ni par un matériau défectueux de la sécheuse.
PROBLÈME
CAUSE POSSIBLE
SOLUTION
La sécheuse ne démarre pas.
Le cordon d'alimentation n'est pas branché
correctement ou la fiche est lâche.
Assurez-vous que la fiche est bien serrée dans la prise
murale.
Les fusibles domestiques sont grillés ou le
disjoncteur du circuit est déclenché.
Remplacez le fusible ou réenclenchez le disjoncteur.
Le limiteur thermique est déclenché.
Contactez un technicien autorisé pour le remplacement.
Affichage ACL
DEMO MODE.
La sécheuse a été programmée pour effectuer des démos en boucle.
Pour rétablir les réglages préprogrammés à l'usine,
appuyez simultanément sur les boutons TEMPERATURE
(Température) et DRYNESS (Niveau de séchage) et
tenez-les enfoncés pendant 5 secondes.
La sécheuse fonctionne, mais ne produit pas
de chaleur.
Il y a 2 fusibles domestiques dans le circuit de
la sécheuse. Si un des deux fusibles est grillé,
il est possible que le tambour tourne, mais
aucune chaleur ne sera produite. (Modèles
électriques)
Remplacez le fusible.
Le robinet d'alimentation en gaz n'est pas
ouvert (modèles au gaz).
Vérifiez si le robinet d'alimentation est ouvert. Reportez-vous aux INSTRUCTIONS D'INSTALLATION pour
la procédure.
L'apport en air est insuffisant pour alimenter
la flamme du brûleur (modèles au gaz).
Reportez-vous aux INSTRUCTIONS D'INSTALLATION.
Le réservoir de GPL est vide ou l'alimentation
en gaz naturel a été interrompue (modèles
au gaz).
Remplissez ou remplacez le réservoir.
Le filtre à charpie est plein.
Assurez-vous que toute la charpie a été retirée du filtre
lors du démarrage d'un programme.
Les exigences pour le conduit d'évacuation
n'ont pas été remplies.
Le conduit d'évacuation doit avoir au moins 10,16
cm (4 po) de diamètres et être fait de métal rigide ou
semi-rigide.
Le programme de
séchage est trop
long, l'extérieur de la
sécheuse est excessivement chaud ou il y a
une odeur de brûlé.
Assurez-vous que la ligne électrique n'est pas surchargée et que la sécheuse est branchée sur un circuit
individuel.
La sécheuse devrait chauffer lorsque le gaz est rétabli.
Lorsqu'il est en place, le conduit ne doit pas avoir
plus de 2 courbures de 90 ° et ne doit pas excéder la
longueur indiquée dans les INSTRUCTIONS D'INSTALLATION.
La sécheuse électrique est connectée à un
circuit de 208 volts.
Le temps de séchage sera 20 % plus important que
sur un circuit de 240 volts.
Les procédures de séchage n'ont pas été
respectées.
Reportez-vous aux « Instructions d'utilisation ».
La sortie d'évacuation extérieure ou le
conduit d'évacuation est bloqué ou son débit
est limité.
Nettoyez toute obstruction.
Humidité élevée.
Utilisez un déshumidificateur près de la sécheuse.
25
26
Solutions aux problèmes courants
Liste de vérification avant service (suite)
PROBLÈME
CAUSE POSSIBLE
SOLUTION
Froissage excessif.
La sécheuse est surchargée.
Ne surchargez pas l'appareil. Reportez-vous aux « Instructions d'utilisation ».
Les articles ont été laissés trop longtemps
dans la sécheuse.
Enlevez les articles aussitôt le séchage terminé.
Les articles n'ont pas été triés correctement.
Reportez-vous aux « Instructions d'utilisation ».
La température de la sécheuse est trop
élevée.
Suivez les instructions sur les étiquettes.
Des objets étrangers, comme des pièces de
monnaie, des trombones ou des boutons à
l'intérieur de la sécheuse.*
Videz toujours les poches des vêtements avant de
faire la lessive. Enlevez les objets dans le tambour et
redémarrez la sécheuse.
Les articles fixés en permanence, comme
les boucles de ceinture, les fermetures à
glissière et les attaches peuvent percuter
l'intérieur du tambour.*
Pour éviter des rayures ou des dommages à la sécheuse, il peut être nécessaire de fixer un morceau de
tissu autour des garnitures avant de sécher.
Rayure ou écaillage du
fini du tambour.
*Les dommages au tambour causés par des objets étrangers ou des articles fixés en permanence ne
sont pas couverts par la garantie.
Garantie
Votre appareil est couvert par une garantie limitée d'un an. Pendant un an à partir de la date d'achat d'origine, Electrolux
réparera ou remplacera les pièces de cet appareil qui présentent un défaut de matériau ou de fabrication, si cet appareil
est installé, utilisé et entretenu selon les instructions fournies. De plus, votre appareil est couvert par une garantie limitée
supplémentaire d'un an, sur les pièces seulement. Au cours de la deuxième année à compter de la date d'achat d'origine,
Electrolux paiera les pièces de cet appareil qui présentent un défaut de matériau ou de fabrication, si cet appareil est installé, utilisé et entretenu selon les instructions fournies.
Exclusions
1.
2.
3.
4.
5.
6.
7.
8.
9.
10.
11.
12.
13.
Cette garantie ne couvre pas ce qui suit :
Les appareils dont les numéros de série originaux ont été enlevés, modifiés ou qui ne sont pas facilement déterminables.
Les appareils qui ont changé de propriétaire ou qui se trouvent à l’extérieur des États-Unis ou du Canada.
La rouille à l'intérieur ou à l'extérieur de l'appareil.
Les produits vendus « tels quels » ne sont pas couverts par cette garantie.
Les produits utilisés dans des établissements commerciaux.
Les appels de service qui ne concernent pas un mauvais fonctionnement, un défaut de fabrication ni un vice de
matériau, ou les appels effectués pour les appareils qui ne font pas l'objet d'un usage domestique ou qui ne sont pas
utilisés conformément aux instructions fournies.
Les appels de service visant à vérifier l'installation de votre appareil ou à obtenir des instructions concernant l’utilisation de votre appareil.
Les frais encourus afin de rendre l'appareil accessible pour une réparation, ce qui comprend la dépose de garnitures,
d'armoires, d'étagères, etc., qui ne faisaient pas partie de l'appareil lorsqu'il a quitté l'usine.
Les appels de service qui concernent la réparation ou le remplacement des ampoules, des filtres à air, des filtres à
eau, d'autres matériels ou des boutons, poignées ou autres pièces esthétiques.
Les coûts de ramassage et de livraison; votre appareil est conçu pour être réparé à la maison.
Les frais supplémentaires comprenant, sans en exclure d’autres, les appels de service en dehors des heures normales
de bureau, en fin de semaine ou un jour férié, les droits de péage, les frais de convoyage ou les frais de déplacement
pour les appels de service dans des endroits isolés, notamment l'État de l'Alaska.
Les dommages causés au fini de l'appareil ou à la maison pendant le transport ou l'installation, y compris, sans s'y
limiter, aux planchers, aux armoires, aux murs, etc.
Les dommages causés par : des réparations effectuées par des techniciens non autorisés; l'utilisation de pièces
autres que les pièces Electrolux d'origine ou qui n'ont pas été obtenues par l'entremise d'un réparateur autorisé; ou
les causes étrangères comme l'abus, la mauvaise utilisation, une alimentation électrique inadéquate, un accident, un
incendie ou une catastrophe naturelle.
AVERTISSEMENT CONCERNANT LES GARANTIES IMPLICITES; LIMITATIONS DES RECOURS
L'UNIQUE RECOURS DU CLIENT EN VERTU DE CETTE GARANTIE LIMITÉE EST LA RÉPARATION OU LE REMPLACEMENT DU PRODUIT COMME DÉCRIT PRÉCÉDEMMENT. LES RÉCLAMATIONS BASÉES SUR DES GARANTIES IMPLICITES, Y COMPRIS LES GARANTIES IMPLICITES DE QUALITÉ MARCHANDE OU D'ADAPTATION À UN USAGE
PARTICULIER, SONT LIMITÉES À UN AN OU À LA PÉRIODE LA PLUS COURTE PERMISE PAR LA LOI, QUI NE
DOIT PAS ÊTRE INFÉRIEURE À UN AN. ELECTROLUX NE POURRA ÊTRE TENUE RESPONSABLE DES DOMMAGES
ACCESSOIRES OU INDIRECTS NI DES DOMMAGES MATÉRIELS ET DES DÉPENSES IMPRÉVUES RÉSULTANT D'UNE
VIOLATION DE CETTE GARANTIE ÉCRITE OU DE TOUTE AUTRE GARANTIE IMPLICITE. CERTAINS ÉTATS ET CERTAINES PROVINCES NE PERMETTENT AUCUNE RESTRICTION OU EXEMPTION SUR LES DOMMAGES ACCESSOIRES OU
INDIRECTS NI RESTRICTION SUR LES GARANTIES IMPLICITES. DANS CE CAS, CES RESTRICTIONS OU EXEMPTIONS
POURRAIENT NE PAS ÊTRE APPLICABLES. CETTE GARANTIE ÉCRITE VOUS DONNE DES DROITS LÉGAUX PRÉCIS. IL
SE PEUT QUE VOUS AYEZ D'AUTRES DROITS VARIANT SELON L'ÉTAT OU LA PROVINCE.
27
28
Garantie
Si vous devez faire appel au service de réparation
Conservez votre reçu, votre bon de livraison ou toute autre preuve de paiement valide permettant d'établir la période de la
garantie au cas où vous auriez besoin de faire appel au service de réparation. Si une réparation est effectuée, il est dans
votre intérêt d'obtenir et de conserver tous les reçus. Le service auquel vous avez recours en vertu de cette garantie doit
être obtenu en communiquant avec Electrolux aux adresses ou aux numéros de téléphone ci-dessous.
Cette garantie n'est valide qu'aux États-Unis, à Puerto Rico et au Canada. Aux États-Unis et à Puerto Rico, votre appareil
est garanti par Electrolux Major Appliances North America, une division d'Electrolux Home Products, Inc. Au Canada, votre
appareil est garanti par Electrolux Canada Corp. Nul n'est autorisé à modifier les obligations contenues dans cette garantie
ni à y apporter des ajouts. Les obligations de cette garantie concernant la réparation et les pièces doivent être remplies
par Electrolux ou par une compagnie de réparation autorisée. Les caractéristiques et spécifications décrites ou illustrées
peuvent être modifiées sans préavis.
ÉTATS-UNIS
1-877-435-3287
Electrolux Major Appliances North America
North America
P.O. Box 212378
Augusta, GA 30907
CANADA
1-800-265-8352
Electrolux Canada Corp.
5855, Terry Fox Way
Mississauga, Ontario
L5V 3E4
