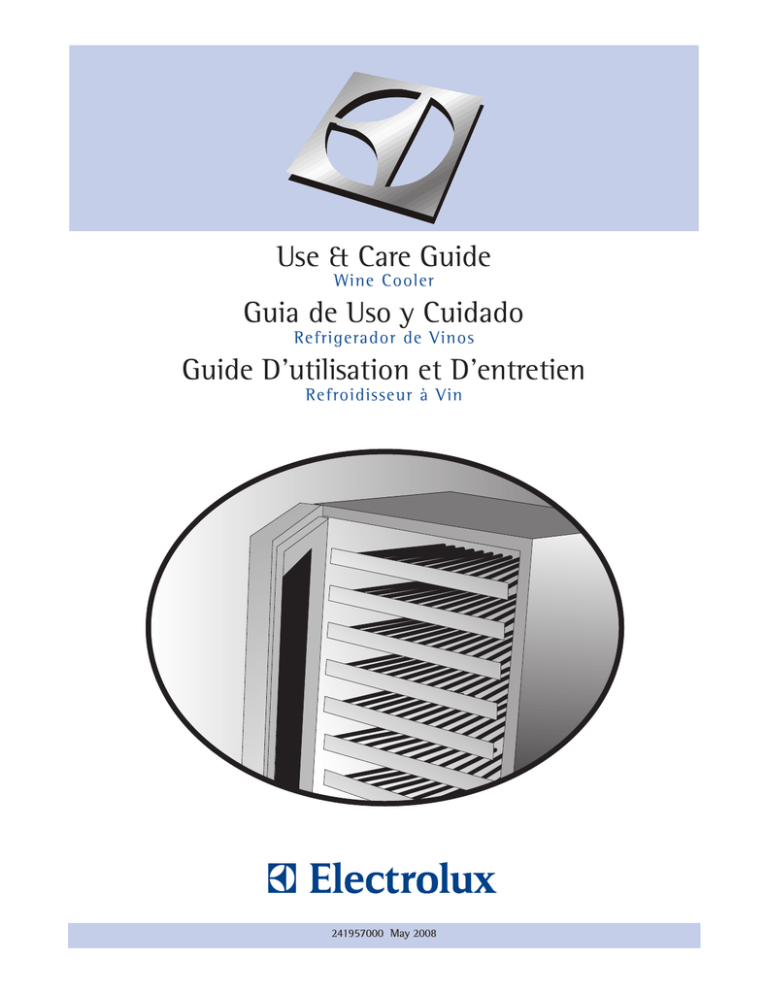

Use & Care Guide
Wine Cooler
Guia de Uso y Cuidado
Refrigerador de Vinos
Guide D’utilisation et D’entretien
Refroidisseur à Vin
241957000 May 2008
2
Finding Information
Please Read and Save This
Guide
Thank you for choosing Electrolux, the new
premium brand in home appliances. This Use &
Care Guide is part of our commitment to customer
satisfaction and product quality throughout the
service life of your new wine cooler.
We view your purchase as the beginning of a
relationship. To ensure our ability to continue
serving you, please use this page to record key
product information.
IMPORTANT
PLEASE READ all instructions completely before
attempting to install or operate the unit.
All wine coolers require a connection to an
electrical power source. Improper hook-up can
result in a safety hazard and potential damage
to the product or contents! Proper installation, in
accordance with the manufacturer’s specifications
and all local codes, is the sole responsibility of the
consumer. The manufacturer is not responsible
for any installation expenses or damages incurred
due to improper installation. If you are unsure of
your ability to safely connect electric power to the
unit, consult a licensed and insured professional
to perform all electrical work.
Once you have your unit installed, we suggest
you keep this manual in a safe place for future
reference. Should any problems occur, refer to the
“Troubleshooting” section of this manual. This
information will help you quickly identify a problem
and get it remedied. In the event you require
assistance, please contact the dealer where you
purchased your unit.
Make a Record for Quick
Reference
Whenever you call to request information or
service, you will need to know your model number
and serial number. You can find this information on
the serial plate located on the ceiling of your unit
and on the product registration card.
Product Registration Card
The package containing this manual also includes
your product registration information. Warranty
coverage begins at the time your Electrolux wine
cooler was purchased.
NOTE
Registering your product with Electrolux
enhances our ability to serve you. You can
register online (at the Internet address below)
or by dropping your Product Registration Card
in the mail. Complete and mail the Product
Registration Card as soon as possible to validate
the registration date.
Please record the purchase date of your Electrolux
unit and your dealer’s name, address and
telephone number.
_________________________________________
Purchase Date
_________________________________________
Electrolux Model Number
_________________________________________
Electrolux Serial Number
_________________________________________
Dealer Name
_________________________________________
Dealer Address
_________________________________________
Dealer Telephone
Keep this manual and the sales receipt together in
a safe place for further reference.
Questions?
For toll-free telephone support in the U.S. and
Canada:
1-877- 4ELECTROLUX (1-877-435-3287)
For online support and Internet product information:
www.electroluxicon.com
Finding Information
Table of Contents
Finding Information.................................................................................. 2
Please Read and Save This Guide....................................................................................... 2
Make a Record for Quick Reference.................................................................................... 2
Product Registration Card................................................................................................... 2
Questions?.......................................................................................................................... 2
Safety................................................................................................... 4
Important Safety Instructions............................................................................................. 4
Safety Precautions.......................................................................................................... 4
Definitions...................................................................................................................... 4
General Precautions........................................................................................................ 4
Installation ............................................................................................ 5
Installing the Wine Cooler................................................................................................... 5
Site Preparation.................................................................................................................. 7
Leveling................................................................................................ 8
Leveling the Unit................................................................................................................. 8
Door Reversal......................................................................................... 9
Reversing the Door............................................................................................................. 9
Start-Up and Temperature Control................................................................ 13
Starting the Unit................................................................................................................ 13
Adjusting the Temperature................................................................................................ 13
Operation............................................................................................. 14
Description of Features..................................................................................................... 14
Alarms............................................................................................................................... 14
Sabbath Mode................................................................................................................... 14
Storage................................................................................................ 15
Proper Storage.................................................................................................................. 15
Stocking Recommendations............................................................................................. 15
Maintenance.......................................................................................... 16
Maintaining Your Wine Cooler........................................................................................... 16
Exterior Cleaning for Your Stainless Steel Model.......................................................... 16
Interior Cleaning........................................................................................................... 16
Wine Rack Removal/Installation................................................................................... 16
Troubleshooting...................................................................................... 17
Before You Call for Service................................................................................................ 17
If Service is Required........................................................................................................ 17
Warranty Information............................................................................... 18
3
4
Safety
Important Safety Instructions
Safety Precautions
Do not attempt to install or operate your unit
until you have read the safety precautions in this
manual. Safety items throughout this manual are
labeled with a Danger, Warning or Caution based
on the risk type.
Definitions
This is the safety alert symbol. It is used to
alert you to potential personal injury hazards. Obey
all safety messages that follow this symbol to avoid
possible injury or death.
DANGER
DANGER indicates an imminently hazardous
situation which, if not avoided, will result in
death or serious injury.
WARNING
WARNING indicates a potentially hazardous
situation which, if not avoided, could result in
death or serious injury.
CAUTION
CAUTION indicates a potentially hazardous
situation which, if not avoided, may result in
minor or moderate injury.
IMPORTANT
Indicates installation, operation or maintenance
information which is important but not hazardrelated.
General Precautions
DANGER
RISK OF CHILD ENTRAPMENT. Before you
throw away your old appliance, take off the
doors and leave shelves in place so that
children may not easily climb inside.
WARNING
• Never attempt to repair or perform
maintenance on the unit until the electricity
has been disconnected.
• Altering, cutting of power cord, removal of
power cord, removal of power plug, or direct
wiring can cause serious injury, fire and/or
loss of property and/or life and will void the
warranty.
• Do not lift unit by door handle.
CAUTION
• Use care when moving the unit. Some edges
are sharp and may cause personal injury.
Wear gloves when moving or repositioning
the unit.
• Never install the unit behind closed doors.
Be sure front grille is free of obstruction.
Obstructing free air flow can cause the unit
to malfunction, and may void the warranty.
• Allow unit temperature to stabilize for 24
hours before use.
CAUTION
• Use only genuine Electrolux replacement
parts. Imitation parts can damage the unit
and may void the warranty.
Installation
Installing the Wine Cooler
Your Electrolux wine cooler has been designed for either free-standing or built-in installation. When builtin, your wine cooler does not require additional air space for top, sides or rear. In either case, the front
grille must NOT be obstructed.
NOTE
To ease unit installation and removal, it is recommended that the cabinet rough opening dimensions be
increased by at least ¼ inch over the dimensions given for your unit.
NOTE
All units require zero clearance when installed flush with a cabinet or wall. Electrolux ICON Designer
stainless steel models require a minimum 2 1/16 inch handle clearance when installed against a wall or
cabinet that extends beyond the front edge of the unit.
ICON Designer Unit Dimensions
Width
Height
Depth
23 13/16 inch
34-35 inches
25 7/8 inch
ICON Designer Product Dimensions
5
6
Installation
NOTE
All units require zero clearance when installed flush with a cabinet or wall. Electrolux ICON Pro stainless
steel models require a minimum 2 11/16 inch handle clearance when installed against a wall or cabinet
that extends beyond the front edge of the unit.
ICON Pro Unit Dimensions
Width
Height
Depth
23 /16 inch
34-35 inches
26 1/5 inch
13
ICON Pro Product Dimensions
Installation
Site Preparation
1 Position the unit on a flat, level surface
capable of supporting the entire weight of the
unit. Remember the unit will be significantly
heavier once it is fully loaded.
2 This unit requires a grounded and polarized
115 VAC, 60Hz, 15A circuit (normal
household current).
3 Avoid connecting the unit to a Ground
Fault Interruptor (GFI). GFIs are prone to
nuisance tripping which will cause the unit to
shut down. GFIs are generally not used on
circuits which power equipment that must run
unattended for long periods of time.
4 The unit must be installed according to your
local codes and ordinances.
WARNING
ELECTROCUTION HAZARD!
Electrical Grounding Required. This appliance
is equipped with a three prong (grounding)
polarized plug for your protection against
possible shock hazards.
• NEVER remove the round grounding prong
from the plug.
• NEVER use a two-prong grounding adapter.
• NEVER use an extension cord to connect
power to the unit.
Where a two-prong wall receptacle is
encountered or a longer power cord is
required, contact a qualified electrician to
have it replaced in accordance with applicable
electrical codes.
5 Position the unit to allow free air flow through
the front grille.
6 Wipe out inside of unit with a damp cloth.
7 Be sure to install the Anti-Tip bracket. Follow
the instructions provided with the Anti-Tip
bracket kit.
WARNING
The Anti-Tip Kit must be installed on this unit
before it is used. Double stacking units may
cause serious personal injury.
7
8
Leveling
Leveling the Unit
Position the unit on a flat, level surface capable of supporting the entire weight of the unit when full.
This unit contains four (4) adjustable leveling legs. Turn the legs clockwise to raise and counterclockwise
to lower.
Door Reversal
Reversing the Door
This model comes equipped with a RH-swing door.
To convert the unit to a LH-swing door (as shown
in the Use & Care Guide), certain components
must be obtained before beginning the conversion.
These components are available from your local
dealer or by calling Electrolux.
4 Remove upper right-hand (RH) hinge bracket
by loosening four (4) screws. Be careful
to support the door while loosening and
removing the upper hinge bracket.
Order Part Number: 5303418377
To reverse the door:
1 Disconnect power to the wine cooler.
2 Remove toe grille by removing two (2)
screws.
5 Lift the door off of the lower RH hinge
bracket. Turn the door upside down and
place on a soft, non-abrasive surface.
3 Disconnect door harness from connector
bracket behind lower front panel. Pull
harness from behind lower front panel so it is
hanging below the door.
9
10
Door Reversal
6 Remove access cover by removing two (2)
screws.
9 Install metal left-hand (LH) door stop by
installing screw.
7 Shift door harness from one side to the other.
Replace access cover.
10 Install plastic LH door stop by installing
screw.
11 Remove lower RH door hinge by removing
two (2) screws. Remove P-clamp and install
in LH side.
12 Install lower LH door closer in lower LH door
hinge by installing screw.
8 Remove plastic RH door closer by removing
screw. Remove metal RH door stop by
removing screw.
13 Install lower LH door hinge by installing two
(2) screws. Apply petroleum jelly to lower LH
hinge pin.
Door Reversal
14 Remove button plug from upper left side of
door and place in upper right side of door.
Place door on lower LH hinge bracket.
Remove Button Plug
From Left Side And
Install On Right Side
15 Install upper LH hinge bracket by installing
four (4) screws.
If door does not close properly after
reversing, the following actions may be taken:
a) Loosen lower hinge screws and align
door. Retighten screws.
b) Loosen upper hinge screws and align
door. Retighten screws.
c) Remove door gasket, turn 180°, and
reinstall.
ICON Designer
Remove Button Plug
From Left Side And
Install On Right Side
16 Route door harness behind lower front panel.
Reconnect door harness to bracket.
ICON Pro
11
12
Door Reversal
17 Reattach toe grille by installing two (2)
screws.
18 Reapply power.
Start-Up and Temperature Control
Starting the Unit
Your wine cooler is shipped in the ON position; however, you may turn it ON or OFF by pressing and
holding the ON/OFF for three (3) seconds and then releasing the key.
Adjusting the Temperature
To accurately check the temperature, insert a reliable thermometer
into a plastic (non-breakable) bottle, partially filled with water.
Tighten the bottle cap securely.
Place the bottle in the desired area for 24 hours. Refrain from
opening the unit during the testing period. After 24 hours, check the
temperature of the water.
Press and release the (+) or (–) indicator to adjust the temperature
to the desired setting. The temperature display will begin to blink
with the first touch and release. Adjust the temperature by touching
and releasing the key. After three (3) seconds of inactivity, the
display will beep to accept the new temperature.
Factors that affect the internal temperatures of the cabinet include:
1 Temperature setting.
2 Room temperature where installed.
3 Number of times the door is opened and closed.
4 Amount of time the internal light is illuminated. This affects primarily wines/beverages on the top
racks/shelves.
5 Installation in direct sunlight or near a heat source.
13
14
Operation
Description of Features
vacation mode
Conserves energy by disabling interior
lights and keypad inputs.
mute sounds
Tones emitted by each keypress can be
turned off based on user preference. The
sounds are muted when the red indicator is
lit. The mute sounds key also is used to
acknowledge alarm conditions, denoted by
a flashing red indicator. Press and hold the
mute sounds key for three (3) seconds
to enable control lock, which prevents
undesired changes to the unit settings.
Temperature display will show “LOC”.
temperature mode Simultaneously press and hold the (+) and
(–) keys for three (3) seconds then releasing the key causes the temperature display
to toggle from Fahrenheit to Celsius and
back again.
display light
Manually activates the lights, regardless of
whether the door is closed. Each successive keypress will advance the interior lights
from “Off” to “Low Intensity” to “Maximum
Intensity” then to “Off” again. Interior
lighting is automatically disabled after 120
minutes, at which point the lights may be
manually activated again if desired.
on off
Press and hold for three (3) seconds then
release the key. This allows the user to turn
off the cooling system. The temperature
display will display “OFF”. THIS DOES NOT
REMOVE POWER FROM THE UNIT.
Alarms
door ajar
If the door has been left open for five (5) minutes,
an audible alarm will sound and the door ajar
indicator will illuminate on the right side of the
display. The mute sounds indicator will blink.
Pressing the mute sounds key or closing the
door will acknowledge the alarm and disable the
audible portion and the LED indicator until the
door is left open another five (5) minutes.
power fail
In the event of a power failure or initial
power-up, an audible alarm will sound and the
power fail indicator on the right side of the
display will blink. The mute sounds indicator will blink. Pressing the mute sounds
key will acknowledge the alarm and disable
the audible portion. All other functions are
disabled until the alarm is acknowledged,
at which point the power fail indicator is
turned off and the unit will resume normal
operation.
Sabbath Mode
Sabbath mode disables portions of the unit and its controls in accordance with the weekly Sabbath and
religious holidays observed within the Orthodox Jewish community.
Sabbath mode is enabled and disabled by pressing and holding the vacation mode key for five
(5) seconds. Temperature display shows “Sb” while in Sabbath mode.
The customer may open or close the door at any time without concern of directly turning on or
off any lights, digital readouts, solenoids, fans, valves, compressor, icons, tones or alarms. After
power failure, the unit will immediately return to Sabbath mode.
While in Sabbath mode, alarm indicators will not illuminate, nor be accompanied by audible alarms.
For further assistance, guidelines for proper usage and a complete list of models with the Sabbath
feature, please visit the web at http:\\www.star-k.org.
Storage
Proper Storage
The wine cooler will accommodate 48 bottles (750
ml size). There are five (5) upper racks that will
hold eight (8) bottles each and two lower racks that
will hold four (4) bottles each. Specially designed
wine racks allow for proper horizontal storage of the
wine. The cork remains moist which keeps air from
entering the bottle.
Stocking Recommendations
The wine racks allow for the proper horizontal storage of wine. The bottles are properly positioned so
that the wine remains in contact with the cork to
assure that the cork does not become dry. Use the
procedure listed below to stock your wine cooler.
White and sparkling wines should be maintained on
the bottom to middle racks and red wine on the top
racks.
Your wine cooler should be stocked beginning with
the bottom rack at the back and working forward
staggering the bottles.
Subsequent racks should be stocked similarly,
starting with the back of each rack.
15
16
Maintenance
Maintaining Your Wine Cooler
Interior Cleaning - as Required
Periodic cleaning and proper maintenance will
ensure efficiency, top performance, and long
life. The maintenance intervals listed are based
on normal conditions. You may want to shorten
the intervals if you have pets or other special
considerations.
1 Disconnect power to the wine cooler.
Exterior Cleaning for Your Stainless
Steel Model
5 Reconnect power to the unit.
• Your stainless steel model may discolor when
exposed to chlorine gas, pool chemicals, salt
water, or cleaners with bleach.
• Keep your stainless unit looking new by
cleaning with a high quality, all-in-one
stainless steel cleaner/polish on a monthly
basis. Frequent cleaning will remove surface
contamination that could lead to rust. Some
installations will require cleaning on a weekly
basis.
• DO NOT CLEAN WITH STEEL WOOL PADS.
2 Remove racks if desired, see “WINE RACK
REMOVAL/INSTALLATION” below.
3 Wipe down the interior with a solution of nonabrasive mild detergent and warm water.
4 Rinse with clear water.
Wine Rack Removal/Installation
1 Open door fully.
2 Extend wine rack fully.
3 Ball bearing slide features plastic release
latches on each side. Push release latches,
then pull wine rack out.
4 To reinstall, push ball bearing slides in fully.
Slide rack into ball bearing slide ensuring
each side engages properly.
• DO NOT USE CLEANERS THAT ARE
NOT SPECIFICALLY INTENDED FOR
STAINLESS STEEL (this includes glass, tile
and counter cleansers).
• If any surface discolors or rusting appears,
clean it quickly with Bon-Ami or Barkeepers
Friend Cleanser and a non-abrasive cloth.
Always clean in the direction of the grain.
Always finish this process with a high quality,
all-in-one stainless steel cleaner/polish to
prevent further problems.
• USE OF ABRASIVE PADS SUCH AS
SCOTCHBRITE WILL CAUSE THE
GRAINING IN THE STAINLESS TO
BECOME BLURRED.
• Rust that is allowed to linger can penetrate
into the surface of the stainless steel and
become impossible to remove.
CAUTION
• Stainless steel models exposed to
chlorine gas and moisture such as areas
with spas or swimming pools, may have
some discoloration of the stainless steel.
Discoloration from chlorine gas is normal.
Follow exterior cleaning instructions.
• NEVER USE CHLORIDE OR CLEANERS
CONTAINING BLEACH TO CLEAN
STAINLESS STEEL.
Air Filter
Static Air Filter found in literature pack. Install in
proper housing.
Troubleshooting
Before You Call for Service
If Service is Required
If the unit appears to be malfunctioning, read
through this manual first. If the problem persists,
check the Troubleshooting Guide below. Locate
the problem in the guide and refer to the cause
and its remedy before calling for service. The
problem may be something very simple that can
be solved without a service call. Some remedies
listed in the Troubleshooting Guide are very
complex. Consulting or contracting a qualified
service technician may be necessary.
Contact the dealer where you purchased the unit
if service is required. State the model and serial
number and explain the problem. The model and
serial number plate is located on the ceiling of your
unit.
If you do not know the name of the selling dealer or
a local service company, you can check online at
www.electroluxicon.com or call 1-877-435-3287.
WARNING
ELECTROCUTION HAZARD
NEVER attempt to repair or perform maintenance on the unit until the main electrical power has
been disconnected.
Problem
Unit not cold enough.
Possible Cause
• Control set too warm.
Adjust temperatures (see “Adjusting
the Temperature” in the “Start-Up
• Light staying on.
and Temperature Control” section).
• Airflow to front grille blocked.
• Door gasket not sealing properly.
Unit too cold.
Remedy
• Adjust temperature colder. Allow
24 hours for temperature to
stabilize.
• Turn off manual light control. See
“Operation” Section.
• Airflow must not be obstructed
to front grille. See “Installation”
Section.
• Adjust door gasket.
• Control set too cold.
• Adjust temperature warmer.
Allow 24 hours for temperature to
stabilize.
No interior light.
• Failed LED assembly.
• Contact a qualified Electrolux
Service Technician.
Light will not go out when door is
closed.
• Manual light control is ON.
• Turn off manual light control. See
“Operation” Section.
• Check for proper door alignment.
Adjust temperatures (see “Adjusting
the Temperature” in the “Start-Up
and Temperature Control” section).
• Door switch not making contact.
Alarm(s) will not shut off.
• Door is ajar.
• Power has failed.
• Internal temperature is too high.
(Beverage Center only)
• Press “Mute Sounds” key to
acknowledge alarm.
• Ensure door is closed firmly.
• Allow 24 hours for temperature
to stabilize.
Power is not restored after power
failure.
• Circuit breaker has tripped.
• Verify electrical supply. See
“Installation” section.
Door does not close properly after
reversing it.
• Door hinges are misaligned.
• Loosen hinges and re-align door.
Retighten hinges.
• Turn gasket 180°. See “Door
Reversal” section.
• Door gasket is not sealing
properly.
17
18
26
Warranty Information
Warranty
REFRIGERATOR WARRANTY Your refrigerator is protected by this warranty
WARRANTY
PERIOD
THROUGH OUR AUTHORIZED SERVICERS,
WE WILL:
THE CONSUMER WILL BE
RESPONSIBLE FOR:
FULL ONEYEAR
WARRANTY
One year from
original
purchase date.
Pay all costs for repairing or replacing any parts of
this appliance which prove to be defective in
materials or workmanship. Excludes original and
replacement Ice & Water filter cartridges (if
equipped). Original and replacement cartridges are
warranted for 30 days (parts only).
Costs of service calls that are listed under
NORMAL RESPONSIBILITIES OF THE
CONSUMER.*
LIMITED 2 nd– 5 TH
YEAR
WARRANTY
(Cabinet Liner
and Sealed
System)
Second through
fifth years from
original
purchase date.
Repair or replace any parts in the cabinet liner or
sealed refrigeration system (compressor,
condenser, evaporator, dryer or tubing) which
prove to be defective in materials or workmanship.
Costs for pickup and delivery of the
appliance required because of service.
Costs for labor, parts and transportation
other than with respect to the cabinet liner
or Sealed Refrigeration System.
LIMITED
WARRANTY
(Applicable to
the State of
Alaska)
Time periods
listed above.
All of the provisions of the full warranties above
and the exclusions listed below apply.
Costs of the technician's travel to the
home and any costs for pick up and
delivery of the appliance required because
of service.
In the U.S.A., your appliance is warranted by Electrolux Home Products, Inc. We authorize no person to change or add to
any of our obligations under this warranty. Our obligations for service and parts under this warranty must be performed by
us or an authorized Electrolux Home Products, Inc. servicer. In Canada, your appliance is warranted by Electrolux
Canada Corp.
*NORMAL
RESPONSIBILITI
ES OF THE
CUSTOMER
This warranty applies only to products in ordinary household use, and the consumer is
responsible for the items listed below:
1. Proper use of the appliance in accordance with instructions provided with the product.
2. Proper installation by an authorized servicer in accordance with instructions provided with the
appliance and in accordance with all local plumbing, electrical and/or gas codes.
3. Proper connection to a grounded power supply of sufficient voltage, replacement of blown fuses,
repair of loose connections or defects in house wiring.
4. Expenses for making the appliance accessible for servicing, such as removal of trim, cupboards,
shelves, etc., which are not a part of the appliance when it was shipped from the factory.
5. Damages to finish after installation.
6. Replacement of light bulbs and/or fluorescent tubes (on models with these features).
EXCLUSIONS
This warranty does not cover the following:
1. CONSEQUENTIAL OR INCIDENTAL DAMAGES SUCH AS PROPERTY DAMAGE AND
INCIDENTAL EXPENSES RESULTING FROM ANY BREACH OF THIS WRITTEN OR ANY
IMPLIED WARRANTY.
Note: Some states do not allow the exclusion or limitation of incidental or consequential
damages, so this limitation or exclusion may not apply to you.
2. Service calls which do not involve malfunction or defects in workmanship or material, or for
appliances not in ordinary household use. The consumer shall pay for such service calls.
3. Damages caused by services performed by servicers other than Electrolux Home Products, Inc.,
Electrolux Canada Corp., or its authorized servicers; use of parts other than genuine Electrolux
Home Products parts; obtained from persons other than such servicers; or external causes such
as abuse, misuse, inadequate power supply or acts of God.
4. Products with original serial numbers that have been removed or altered and cannot be readily
determined.
IF YOU NEED
SERVICE
Keep your bill of sale, delivery slip, or some other appropriate payment record. The date on the bill
establishes the warranty period should service be required. If service is performed, it is in your best
interest to obtain and keep all receipts. This written warranty gives you specific legal rights. You may
also have other rights that vary from state to state. Service under this warranty must be obtained by
contacting Electrolux Home Products, Inc. or Electrolux Canada Corp.
This warranty only applies in the 50 States of the U.S.A. and Puerto Rico, and Canada. Product features or specifications
as described or illustrated are subject to change without notice. All warranties are made by Electrolux Home Products,
Inc. In Canada, your appliance is warranted by Electrolux Canada Corp.
USA
USA
1-877-435-3287
877-435-3287
Electrolux
Major Appliances North America
Electrolux
Home Products, Inc.
P.O.
Box 212378
P.O. Box
Augusta,
GA212378
30907
Augusta, GA 30917
Canada
Canada
1-800-265-8352
866-213-9397
Electrolux
Canada Corp.
Electrolux
Canada
Corp.
5855
Terry Fox
Way
McLaughlin
Road
Mississauga, 6150
Ontario,
Canada L5V
3E4
Mississauga, Ontario
L5R 4C2
Use & Care Guide
Wine Cooler
Guía de uso y cuidado
Refrigerador de vinos
Guide d’utilisation et d’entretien
Refroidisseur à vin
241957000 mai 2008
2
Renseignements
Veuillez lire et conserver ce
guide
Carte d'enregistrement du
produit
Merci d'avoir choisi Electrolux, la nouvelle marque
de qualité en matière d'électroménager. Ce Guide
d’utilisation et d’entretien fait partie de notre engagement
à vous satisfaire et à vous fournir un produit de qualité
pendant toute la durée de vie de votre nouveau
refroidisseur à vin.
Vous trouverez les renseignements concernant
l'enregistrement du produit dans l'enveloppe qui contient
ce guide. La garantie est valide à partir de la date d'achat
de votre refroidisseur à vin Electrolux.
Nous considérons votre achat comme le début d’une
nouvelle relation. Pour que nous soyons à même de
continuer à vous servir, veuillez utiliser cette page pour
enregistrer les renseignements importants concernant ce
produit.
L’enregistrement de votre produit nous permet
de mieux vous servir. Vous pouvez effectuer cet
enregistrement en ligne (à l'adresse ci-dessous)
ou en envoyant votre carte d'enregistrement de
produit par la poste. Veuillez remplir et poster la carte
d'enregistrement du produit dès que possible afin d'en
valider la date d'achat.
IMPORTANT
VEUILLEZ LIRE toutes les instructions avant d'installer
et d'utiliser cet appareil.
Tous les refroidisseurs à vin doivent être branchés à
une source d'alimentation électrique. Un branchement
inadéquat peut entraîner des risques d'accident et
dommages à l'appareil ou à son contenu! Il vous
incombe de vous assurer que l'installation est adéquate
et conforme aux directives du fabricant et aux codes
en vigueur dans votre région. Le fabricant n'est pas
responsable des frais d'installation ou des dommages
subis en raison d'une installation incorrecte. Si vous
pensez ne pas être capable de brancher l’appareil
en toute sécurité à l'alimentation électrique, veuillez
demander à un professionnel qualifié et assuré pour
effectuer tous les travaux d’électricité.
Une fois l'appareil installé, nous vous suggérons de
conserver ce guide pour vous y reporter ultérieurement.
Si des problèmes surviennent avec votre appareil,
reportez-vous à la section Dépannage de ce guide. Les
renseignements qu'elle contient vous permettront de
détecter rapidement un problème et d'y remédier. Pour
obtenir de l'aide additionnelle, veuillez communiquer
avec le marchand qui vous a vendu l'appareil.
REMARQUE
Veuillez inscrire la date d'achat de votre appareil
Electrolux ainsi que le nom, l'adresse et le numéro de
téléphone de votre marchand.
_________________________________________
Date d’achat
_________________________________________
Numéro de modèle Electrolux
_________________________________________
Numéro de série Electrolux
_________________________________________
Nom du marchand
_________________________________________
Adresse du marchand
_________________________________________
Numéro de téléphone du marchand
Conservez ce guide et votre reçu au même endroit pour
pouvoir vous y reporter ultérieurement.
Inscrivez les renseignements
Des questions?
importants pour vous y reporter Pour rejoindre le service sans frais aux États-Unis et au
Canada :
rapidement
1 877 4ELECTROLUX (1 877 435-3287)
Lorsque vous téléphonez pour obtenir de l'information
ou une réparation, vous devez connaître les numéros
de modèle et de série de votre appareil. Vous trouverez
ces renseignements sur la plaque signalétique située
sur la paroi supérieure de votre appareil et sur la carte
d'enregistrement du produit.
Pour obtenir de l'aide et des renseignements sur nos
produits en ligne : www.electroluxicon.com
Renseignements
Table des matières
Renseignements.................................................................................................. 2
Veuillez lire et conserver ce guide....................................................................................................... 2
Inscrivez les renseignements importants pour vous y reporter rapidement........................................ 2
Carte d'enregistrement du produit...................................................................................................... 2
Des questions?................................................................................................................................... 2
Sécurité............................................................................................................ 4
Mesures de sécurité importantes........................................................................................................ 4
Mesures de sécurité....................................................................................................................... 4
Définitions...................................................................................................................................... 4
Précautions générales.................................................................................................................... 4
Installation ........................................................................................................ 5
Refroidisseur à vin.............................................................................................................................. 5
Préparation de l'emplacement............................................................................................................ 7
Mise à niveau..................................................................................................... 8
Mettre l’appareil à niveau.................................................................................................................... 8
Inversion de la porte............................................................................................. 9
Inverser la porte.................................................................................................................................. 9
Mise en marche de l’appareil et commande de la température.......................................... 13
Mise en marche de l'appareil............................................................................................................ 13
Ajustement de la température........................................................................................................... 13
Fonctionnement.................................................................................................. 14
Description des fonctions................................................................................................................. 14
Alarmes............................................................................................................................................ 14
Mode sabbat..................................................................................................................................... 14
Rangement....................................................................................................... 15
Rangement approprié....................................................................................................................... 15
Recommandations pour le remplissage............................................................................................ 15
Entretien.......................................................................................................... 16
Entretien de votre refroidisseur à vin................................................................................................ 16
Nettoyage extérieur pour le modèle en acier inoxydable.............................................................. 16
Nettoyage intérieur....................................................................................................................... 16
Démontage et installation des porte-bouteilles............................................................................ 16
Aérer le Filtre................................................................................................................................ 16
Dépannage........................................................................................................ 17
Avant de faire appel au service après-vente...................................................................................... 17
Si vous devez faire appel à notre service après-vente....................................................................... 17
Garantie........................................................................................................... 18
3
4
Sécurité
Mesures de sécurité
importantes
Mesures de sécurité
Ne tentez pas d'installer ou d'utiliser votre appareil
avant d'avoir lu les mesures de sécurité présentées
dans ce guide. Les mesures de sécurité présentées
dans ce guide sont identifiées par les mots Danger,
Avertissement ou Attention, selon le type de risque
encouru.
Définitions
Voici le symbole d'avertissement concernant la
sécurité. Il est utilisé pour vous avertir des risques de
blessures potentiels. Respectez tous les messages qui
suivent ce symbole afin de prévenir les blessures ou la
mort.
DANGER
La mention DANGER indique un danger imminent
qui causera la mort ou de graves blessures, s'il
n'est pas évité.
AVERTISSEMENT
La mention AVERTISSEMENT indique une situation
potentiellement dangereuse qui, si elle n'est pas
évitée, peut entraîner des blessures graves, voire
la mort.
ATTENTION
La mention ATTENTION signale la présence d'une
situation potentiellement dangereuse qui, si elle
n'est pas évitée, est susceptible de causer des
blessures mineures ou moyennement graves.
IMPORTANT
Cette mention précède des renseignements importants
relatifs à l'installation, au fonctionnement ou à
l'entretien. Toutefois, ceux-ci n'impliquent aucune
notion de danger.
Précautions générales
DANGER
DANGER D'ENFERMEMENT DES ENFANTS. Avant
de mettre votre vieil électroménager au rebut,
enlevez les portes et laissez les clayettes en place
afin d'éviter que les enfants ne puissent grimper
facilement à l'intérieur.
AVERTISSEMENT
• N'essayez jamais de réparer ou de faire
l'entretien de l'appareil avant d'avoir coupé son
alimentation électrique.
• Si vous modifiez, coupez ou enlevez le cordon
d'alimentation, enlevez la fiche électrique ou
effectuez un câblage direct, vous risquez de
subir de graves blessures, et/ou une perte de
biens et/ou la mort. La garantie de l'appareil sera
également annulée.
• Ne soulevez pas l'appareil par sa poignée de
porte.
ATTENTION
• Faites preuve de prudence lorsque vous déplacez
l'appareil. Certains rebords sont coupants et
peuvent entraîner des blessures. Portez des
gants lorsque vous transportez ou déplacez
l'appareil.
• N’installez jamais l’appareil derrière des portes
fermées. Assurez-vous que la grille avant n'est
pas obstruée. L'obstruction de la circulation de
l'air peut provoquer un mauvais fonctionnement
de l'appareil et pourrait entraîner l'annulation de
la garantie.
• Laissez la température de l'appareil se stabiliser
pendant 24 heures avant de l'utiliser.
ATTENTION
• Utilisez seulement des pièces de rechange
Electrolux. L'utilisation de pièces provenant
d'une autre source pourrait endommager
l’appareil et entraîner l'annulation de la garantie.
Installation
Refroidisseur à vin
Votre refroidisseur à vin Electrolux a été conçu pour être autonome ou encastré. Lorsque vous l’encastrez, votre
refroidisseur à vin ne nécessite pas d’espace libre supplémentaire au-dessus, sur les côtés ou à l’arrière. Dans les
deux cas, la grille avant NE DOIT PAS être obstruée.
REMARQUE
Pour faciliter l’installation et le démontage de l’appareil, nous vous recommandons d'ajouter au moins 6 mm (¼ po)
aux dimensions de l’appareil.
REMARQUE
L’appareil n’a besoin d’aucun espace de dégagement lorsque vous l’installez en l'alignant avec une armoire ou un
mur. Les modèles Electrolux en acier inoxydable nécessitent un espace de dégagement d'au moins 5,2 cm (21⁄16 po)
pour la poignée lorsque vous les installez contre un mur ou une armoire qui dépasse l'avant de l’appareil.
Icon Designer Dimensions de l'appareil
Largeur
Hauteur
Profondeur
60,5 cm (23 / po)
86,4 à 88,9 cm (34 à 35 po)
63,7 cm (257/8 po)
13 16
119,4 cm (47 po)
5,2 cm (2 1/16 po)
60 cm
(23 5/8 po)
Vue de
dessus
63,7 cm (25 7/8 po)
58,6 cm (23 7/8 po)
86,4 cm (34 po)
réglable à
88,9 cm (35 po)
54,8 cm (21 9/16 po)
60,5 cm (23 13/16 po)
Vue
latérale
Vue
avant
7 cm
(2 3/4 po)
Icon Designer Dimensions du produit
8.4 cm
(3 5/16 po)
5
6
Installation
NOTE
Toutes unités exigent zéro dégagement quand l’éclat installé avec un cabinet ou un mur. ICON
d’Electrolux les Pro modèles d’acier inoxydable exigent un minimum 6,8 cm (2 11/16 po) dégagement de
poignée de pouce quand installé contre un mur ou un cabinet qui s’étend au-delà du bord de devant de
l’unité.
ICON Pro Dimensions de l’appareil
Largeur
Hauteur
Profondeur
60,5 cm (2313/16 po)
86,4 à 88,9 cm (34 à 35 po)
66,5 cm (261/5 po)
119,4 cm (47 po)
6,87 cm (2 11/16 po)
60 cm
(23 5/8 po)
Vue de
dessus
66,5 cm (26 1/5 po)
58,6 cm (23 7/8 po)
86,4 cm (34 po)
réglable à
88,9 cm (35 po)
54,8 cm (21 9/16 po)
60,5 cm (23 13/16 po)
Vue
latérale
Vue
avant
7 cm
(2 3/4 po)
ICON Pro Dimensions du produit
8,4 cm
(3 5/16 po)
Installation
Préparation de l’emplacement
1 Placez l’appareil sur une surface plane, de niveau
et capable de supporter tout le poids de l’appareil.
N’oubliez pas que l’appareil sera beaucoup plus
lourd une fois rempli.
2 Branchez cet appareil à un circuit électrique mis à
la terre et polarisé de 115 volts CA, 60 Hz et 15 A
(courant électrique domestique standard).
3 Évitez de brancher l’appareil sur un circuit
muni d’un interrupteur de défaut à la terre. Les
interrupteurs de défaut à la terre disjonctent
souvent inutilement et provoquent l’arrêt de
l’appareil. Généralement, les interrupteurs de
défaut à la terre ne sont pas utilisés sur des
circuits qui assurent l’alimentation électrique
d’appareils devant fonctionner sans surveillance
pendant de longues périodes.
4 L’appareil doit être installé conformément aux
ordonnances et aux codes en vigueur dans votre
région.
ADVERTISSEMENT
RISQUE D'ÉLECTROCUTION!
La mise à la terre est nécessaire. Cet appareil est
muni d'une fiche polarisée à trois broches (mise à
la terre) pour assurer votre protection contre les
chocs électriques.
• N'ENLEVEZ JAMAIS la broche ronde de mise à la
terre dont est munie la fiche.
• N'UTILISEZ JAMAIS un adaptateur de mise à la
terre à deux broches.
• N'UTILISEZ JAMAIS une rallonge pour fournir
l'alimentation électrique à l'appareil.
Si la prise murale ne possède que deux alvéoles ou
si l'installation requiert un cordon d'alimentation
plus long, demandez à un électricien qualifié de
remédier à la situation conformément aux codes de
l'électricité en vigueur.
5 Installez l’appareil dans un endroit où l’air peut
circuler librement à travers la grille avant.
ASPIRATION
ÉCHADDEMENT
6 Essuyez l’intérieur de l’appareil avec un linge
humide.
7 Assurez-vous d’installer le support antirenversement. Pour ce faire, suivez les
instructions fournies dans l’emballage du support
anti-renversement.
ADVERTISSEMENT
La Trousse Anti-Renversement doit être
installée sur cette unité avant qu’il est ait
utilisé. Doubler d’unité empilant peuvent
causer la blessure personnelle sérieuse.
7
8
Mise à niveau
Mettre l’appareil à niveau
Placez l'appareil sur une surface plane, de niveau et capable de supporter tout le poids de l'appareil.
L’appareil possède quatre (4) pieds de mise à niveau réglables. Tournez les pieds vers la droite pour élever l'appareil
et vers la gauche pour l'abaisser.
VERIFIER LE
NIVEAU
Les Pieds
de virage
pour Ajuster
Inversion de la porte
Inverser la porte
Ce modèle vient équipé avec une porte de RHbalançoire. Pour convertir l’unité à une porte de LHbalançoire (selon l’Usage & le Guide de Soin), les
certains composants doivent être obtenus avant de
commencer la conversion. Ces composants sont
disponibles de votre négociant local ou en appelant
Electrolux.
Retirer le
couvre-charnière
(certains modèles)
Enlever les 4 vis
et le support
de charnière
Commander le Nombre de Partie : 5303418377
Pour inverser la porte :
1 Coupez l’alimentation électrique du refroidisseur à
vin.
2 Retirez la grille de protection en enlevant les deux
(2) vis.
4 Retirez le support de charnière supérieur droit
en dévissant les quatre (4) vis. Assurez-vous de
soutenir la porte lorsque vous dévissez et retirez
le support de charnière supérieur.
Soutenir la porte
lors du démontage
A
Enlever
2 Vis
B
Enlever
la Grille d'Orteil
3 Débranchez le faisceau de la porte du support
connecteur situé à l'arrière du panneau avant
inférieur. Tirez sur le faisceau pour le retirer de
l'arrière du panneau avant inférieur, et laissez-le
pendre en dessous de la porte.
Support
A
B
Débrancher
le connecteur
du support
Tirer le faisceau
en dessous de la
porte pour le sortir
5 Soulevez la porte pour la retirer du support
de charnière inférieur droit. Tournez la porte à
l'envers et posez-la sur une surface molle et non
abrasive.
Porte
Soulever la porte pour
la retirer de la charnière
de la porte inférieure
Charnière
9
10
Inversion de la porte
6 Pour enlever le panneau d'accès, retirez les deux
(2) vis.
10 Posez la butée de porte en plastique de gauche à
l'aide de la vis.
7 Changez le faisceau de la porte de côté.
Remettez le panneau d'accès en place.
11 Enlevez la charnière de porte inférieure droite en
retirant les deux (2) vis. Enlever le P-serre-joint et
installer dans le côté de LH.
Remettre le panneau d'accès
et les vis en place
Enlever le
P-serre-joint
Retirer le panneau
d'accès en enlevant
les 2 vis
Retirer la charnière
de porte inférieure
droite
Changer le
faisceau de la
porte de côté
12 Posez le ferme-porte inférieur gauche à l'intérieur
de la charnière inférieure gauche à l'aide de la vis.
13 Posez la charnière de porte inférieure gauche
à l'aide des deux (2) vis. Appliquer la gelée de
pétrole pour abaisser la guide de LH.
8 Enlevez le ferme-porte en plastique de droite en
retirant la vis. Enlevez la butée de porte en métal
de droite en retirant la vis.
9 Posez la butée de porte en métal de gauche à
l'aide de la vis.
A
Poser le ferme-porte
inférieur gauche
Enlever le ferme-porte
et la butée de porte de
droite en retirant les vis
B
Poser le ferme-porte
et la butée de porte de
gauche à l'aide des vis
C
Poser la charnière de
porte inférieure gauche
Installer le
P-serre-joint
Inversion de la porte
14 Enlever le bouchon de bouton du côté supérieur
gauche de porte et le lieu dans le bon côté
supérieur de porte. Placer la porte sur le crochet
de gond de LH plus bas.
Retirer les bouchon
situés du côté gauche
et les poser du côté droit
15 Posez le support de charnière supérieur gauche à
l'aide des quatre (4) vis.
Si la porte ne fonctionne pas bien après avoir été
inversée, veuillez suivre les étapes suivantes :
a) Desserrez les vis de la charnière inférieure et
alignez la porte. Serrez les vis de nouveau.
b) Desserrez les vis de la charnière supérieure et
alignez la porte. Serrez les vis de nouveau.
c) Retirez le joint de porte, faites-le pivoter sur
180°, puis réinstallez-le.
Poser le couvrecharnière gauche
(certains modèles)
ICON Designer
Poser le support
de charnière
supérieur gauche
Enlever les Bouchon
de Bouton du Côté
Gauche Et Installer Sur
le Bon Côté
16 Faites passer le faisceau de la porte derrière le
panneau avant inférieur. Rebranchez le faisceau
de la porte au support.
ICON Pro
Brancher le
connecteur
au support
Placer la porte sur
la charnière inférieure
Support
11
12
Inversion de la porte
17 Fixez de nouveau la grille de protection à l'aide
des deux (2) vis.
Poser la
grille de
protection
18 Rétablissez l'alimentation électrique.
Mise en marche de l’appareil et
commande de la température
Mise en marche de l'appareil
Le refroidisseur à vin est livré avec la touche à la position de MARCHE; toutefois, vous pouvez l’allumer ou l’éteindre
en appuyant sur la touche ON/OFF (marche/arrêt) pendant trois (3) secondes, puis en la relâchant.
Ajustement de la température
Afin de vérifier la température avec précision, insérez un thermomètre fiable
dans une bouteille de plastique incassable et partiellement remplie d’eau.
Vissez fermement le bouchon de la bouteille.
Placez la bouteille dans la zone voulue pendant 24 heures. Évitez d’ouvrir la
porte de l’appareil pendant le test. Après 24 heures, vérifiez la température
de l’eau.
Appuyez sur les indicateurs « + » ou « – » et relâchez-les pour ajuster la
température au réglage désiré. L’affichage de la température commencera
à clignoter lorsque vous appuierez pour la première fois sur l’un ou l’autre
des indicateurs et que vous les relâcherez. Pour régler la température,
appuyez sur la touche et relâchez-la. Après trois (3) secondes d'inactivité,
l'afficheur émet un signal sonore pour indiquer que la nouvelle température
est activée.
Les facteurs qui influent la température à l’intérieur de la caisse sont, entre autres :
1 Le réglage de la température.
2 La température de la pièce où est installé l’appareil.
3 La fréquence à laquelle vous ouvrez et fermez la porte de l'appareil.
4 Le temps pendant lequel la lumière à l’intérieur de l’appareil est laissée allumée. La chaleur émise par
l'ampoule affecte principalement les vins/boissons placés dans les porte-bouteilles du haut.
5 L'installation en plein soleil ou à proximité d'une source de chaleur.
13
14
Fonctionnement
Description des fonctions
vacation mode
(mode de
vacances)
Permet d’économiser de l’énergie en désactivant
les lumières intérieures et les touches.
mute sounds
(blocage du
son)
Les signaux sonores émis à chaque pression
effectuée sur les touches peuvent être désactivés
au choix de l’utilisateur. Le voyant rouge lumineux
indique que les signaux sonores sont désactivés.
La touche mute sounds (blocage du son) sert
également à prévenir lors de situations d’alarme à
l’aide d’un voyant rouge clignotant. Appuyez sur la
touche mute sounds (blocage du son) pendant
trois (3) secondes et relâchez-la pour activer le
verrouillage des commandes et ainsi, éviter
de changer accidentellement les réglages de
l'appareil. L’affichage de température indiquera
« LOC » (verrouillage).
temperature
mode (mode
température)
Appuyer simultanément sur les touches « + » et
« – » pendant trois (3) secondes et les relâcher
permet de faire passer l'affichage des degrés
Fahrenheit aux degrés Celsius, et inversement.
display light
(voyant
d’affichage)
Permet d’activer manuellement les voyants, même
lorsque la porte est fermée. À chaque pression
successive exercée sur la touche, les voyants
intérieurs passent de la position « Off » (éteint), à
« Low Intensity » (faible intensité), à « Maximum
Intensity » (intensité maximale), puis de nouveau
à « Off » (éteint). L’éclairage intérieur se désactive
automatiquement après 120 minutes, après quoi
vous pouvez le réactiver manuellement au besoin.
on off
(marche/arrêt)
Appuyez sur la touche pendant trois (3) secondes,
puis relâchez-la. Cette touche permet d’éteindre
le système de refroidissement. L’affichage
de la température indiquera « OFF » (arrêt).
CETTE TOUCHE NE PERMET PAS DE COUPER
L’ALIMENTATION DE L’APPAREIL.
Alarmes
door ajar
(porte
entrouverte)
Lorsque la porte est laissée ouverte pendant cinq
(5) minutes, un signal sonore retentit et le voyant
door ajar (porte entrouverte) s’allume sur le
côté droit de l’afficheur. Le voyant mute sounds
(blocage du son) clignotera. Lorsque vous appuyez
sur la touche mute sounds (blocage du son) et
que vous la relâchez, vous êtes averti lors d'une
alarme, mais le signal sonore de cette dernière est
désactivé. Le voyant door ajar (porte entrouverte)
continuera à clignoter jusqu’à ce que la porte soit
refermée.
power fail
(panne
d’électricité)
Si une panne d’électricité survient lors de la
mise en marche initiale de l’appareil, un signal
sonore retentira et l’indicateur power fail (panne
d’électricité) du côté droit de l’affichage clignotera.
Le voyant mute sounds (blocage du son)
clignotera. Lorsque vous appuyez sur la touche
mute sounds (blocage du son) et que vous la
relâchez, vous êtes averti lors d'une alarme, mais le
signal sonore de cette dernière est désactivé. Toutes
les autres fonctions seront désactivées jusqu’à
ce que l’alarme et l’indicateur power fail (panne
d’électricité) soient éteints et que l’appareil revienne
à son mode de fonctionnement normal.
Mode sabbat
Le mode sabbat permet de désactiver certaines fonctions et commandes de l'appareil, en respect des
croyances du sabbat hebdomadaire et d'autres fêtes religieuses de la communauté juive orthodoxe.
Vous pouvez activer ou désactiver le mode sabbat en appuyant sur la touche vacation mode (mode
de vacances) pendant cinq (5) secondes et en la relâchant. L'afficheur de la température indique « Sb »
lorsque l'appareil est en mode sabbat.
Vous pouvez ouvrir ou fermer la porte à tout moment sans vous soucier d'éteindre ou d'allumer directement les
voyants, l'affichage numérique, les solénoïdes, les ventilateurs, les robinets, le compresseur, les icônes, les signaux
sonores ou les alarmes. Après une panne de courant, l'appareil se remet automatiquement en mode sabbat.
Lors du mode sabbat, les indicateurs d’alarme ne s’allument pas et ne sont pas non plus accompagnés d’un signal
sonore.
Pour obtenir plus de renseignements et des directives d'utilisation ou pour consulter la liste complète des modèles qui
possèdent la fonction de sabbat, rendez-vous au http:\\www.star-k.org.
Rangement
Rangement approprié
Le refroidisseur à vin peut contenir 48 bouteilles
(750 ml). Les cinq (5) porte-bouteilles supérieurs peuvent
contenir huit (8) bouteilles chacun deux étagères plus
basses qui tiendra quatre (4) embouteille chaque. Les
porte-bouteilles ont été spécialement conçus de manière
à permettre un rangement à l’horizontale adéquat pour
le vin. Dans cette position, le bouchon des bouteilles
demeure humide, empêchant ainsi l’air de pénétrer dans
la bouteille.
Recommandations pour le
remplissage
Les porte-bouteilles permettent d’entreposer le vin
correctement à l’horizontale. Les bouteilles sont
positionnées de façon à ce que le vin demeure en
contact avec le bouchon et que ce dernier ne sèche pas.
Utilisez la procédure expliquée ci-dessous pour remplir le
refroidisseur à vin. Les vins blancs et les vins mousseux
devraient être conservés sur les porte-bouteilles du bas
et du centre. Quant aux vins rouges, ils doivent être
conservés sur les porte-bouteilles du haut.
Il est préférable de remplir d'abord le inférieur du
refroidisseur à vin et de ranger les bouteilles du fond vers
l'avant.
Les autres porte-bouteilles doivent être remplis de la
même manière, du fond vers l'avant.
15
16
Entretien
Entretien de votre refroidisseur
à vin
Un nettoyage périodique et un entretien adéquat de
votre appareil lui assureront un fonctionnement efficace,
une performance optimale et une longue durée de vie.
Les intervalles d’entretien suggérés sont basés sur des
conditions d'usage normales. Vous pouvez raccourcir ces
intervalles si vous avez des animaux domestiques ou s’il
existe d’autres situations particulières.
Nettoyage extérieur pour le modèle en acier
inoxydable
• Les modèles en acier inoxydable peuvent
décolorer s’ils sont exposés à du chlore, à des
produits chimiques pour piscine, à de l’eau salée
ou à des nettoyants avec javellisant.
• Conservez l'apparence neuve de l’acier
inoxydable en le nettoyant tous les mois avec un
produit à nettoyer et à polir, tout-en-un, conçu
pour l’acier inoxydable. Les nettoyages fréquents
éliminent de la surface les contaminants qui
peuvent causer de la rouille. Certains appareils
devront être nettoyés toutes les semaines.
• NE NETTOYEZ PAS AVEC DES TAMPONS À
RÉCURER EN LAINE D’ACIER.
2 Enlevez les porte-bouteilles si vous le désirez.
Reportez-vous à la section « DÉMONTAGE ET
INSTALLATION DES PORTE-BOUTEILLES »
ci‑dessous.
3 Essuyez les parois intérieures avec une solution
d’eau tiède et de détergent doux et non abrasif.
4 Rincez à l'eau propre.
5 Rebranchez l’appareil.
Démontage et installation des portebouteilles
1 Ouvrez complètement la porte.
2 Allongez complètement les porte-bouteilles.
3 La glissière à roulement à billes est munie de
loquets de blocage de chaque côté. Poussez les
loquets de blocage, puis tirez le porte-bouteilles
pour le sortir.
4 Pour remettre le porte-bouteilles en place,
poussez complètement la glissière à l'intérieur
de l'appareil. Placez le porte-bouteilles sur la
glissière à roulement à billes en vous assurant
qu'il s'enclenche correctement sur la glissière.
• N’UTILISEZ PAS DE NETTOYANTS QUI NE
SONT PAS SPÉCIALEMENT CONÇUS POUR
L’ACIER INOXYDABLE (comme les nettoyants
pour le verre, la céramique ou le comptoir).
• Si le revêtement est décoloré ou rouillé, nettoyezle sans tarder avec les nettoyants Bon-Ami ou
Barkeepers Friend et un linge doux. Frottez
toujours dans la même direction que le grain.
Terminez toujours cette opération en appliquant un
produit à nettoyer et à polir tout-en-un pour acier
inoxydable, afin de prévenir d’autres problèmes.
• L'UTILISATION DE TAMPONS ABRASIFS
COMME LES TAMPONS SCOTCHBRITE
ESTOMPE LE GRAIN DE L’ACIER INOXYDABLE.
• Si vous laissez la rouille un certain temps sur
le revêtement d’acier inoxydable, celle-ci peut
pénétrer et devenir impossible à enlever.
ATTENTION
Aérer le Filtre
Filtre à air Statique a trouvé dans le tas de
littérature. Installer dans le logement correct.
• Les modèles en acier inoxydable qui sont
exposés au chlore et à l’humidité, situés dans
des endroits comme les stations santé et les
piscines, peuvent subir une décoloration.
La décoloration provoquée par le chlore
est normale. Suivez les instructions pour le
nettoyage extérieur de l’appareil.
Aérer
le filtre
• JAMAIS LE CHLORURE D’USAGE OU LES
NETTOYEURS CONTENANT LE DECOLORANT
POUR NETTOYER L’ACIER INOXYDABLE.
Nettoyage intérieur – Au besoin
1 Coupez l’alimentation électrique du refroidisseur à
vin.
Filtrer le
logement
Dépannage
Avant de faire appel au service
après-vente
Si vous devez faire appel à
notre service après-vente
Si cet appareil vous semble défectueux, lisez d'abord ce
manuel en entier. Si le problème persiste, consultez le
Guide de dépannage ci-dessous. Repérez le problème
dans ce guide, lisez la cause possible et la solution
proposée avant d'appeler le service après-vente. Il
pourrait s’agir d'un problème très simple pouvant être
résolu sans que vous n'ayez à faire appel au service
après-vente. Certaines solutions suggérées dans le
Guide de dépannage sont très complexes. Vous devrez
peut-être consulter ou engager un technicien qualifié.
Communiquez avec le marchand qui vous a vendu
l'appareil. Donnez-lui le numéro du modèle de votre
appareil de même que son numéro de série et expliquez
le problème. Les numéros de modèle et de série se
trouvent sur la paroi supérieure de votre appareil.
Si vous ne connaissez pas le nom du marchand ou de la
compagnie de réparation locale, vous pouvez le trouver
en ligne à l'adresse www.electroluxicon.com ou en
composant le 1 877 435-3287.
AVERTISSEMENT
RISQUE D'ÉLECTROCUTION
N’essayez JAMAIS de réparer ou d’entretenir l’appareil avant d’avoir débranché l’alimentation électrique
principale.
Problème
L’appareil ne refroidit pas assez.
Réglez la température (consultez la
partie Ajustement de la température de
la section Mise en marche de l’appareil
et commande de la température).
Cause possible
• La commande de la température est
réglée à un degré trop élevé.
• La lumière reste allumée.
• La circulation d’air de la grille avant est
entravée.
• Le joint de la porte n’est pas étanche.
L’appareil refroidit trop.
Solution
• Réglez la température à un degré plus
froid. Allouez 24 heures pour permettre
à la température de se stabiliser.
• Éteignez la commande de lumière
manuelle. Consultez la section
Fonctionnement.
• La grille de la circulation d'air ne doit
pas être obstruée. Consultez la section
Installation.
• Ajustez le joint de la porte.
• La commande de la température est
réglée à un degré trop froid.
• Réglez la température à un degré
plus chaud. Allouez 24 heures pour
permettre à la température de se
stabiliser.
La lumière intérieure ne s’allume pas.
• Mauvais fonctionnement de la DEL.
• Communiquez avec un réparateur
Electrolux qualifié.
La lumière ne s’éteint pas lorsque la
porte est fermée.
• La commande de lumière manuelle est
activée.
• Éteignez la commande de lumière
manuelle. Consultez la section
Fonctionnement.
• Vérifiez si l'alignement de la porte est
adéquat.
Réglez la température (consultez la
partie Ajustement de la température de
la section Mise en marche de l’appareil
et commande de la température).
• L'interrupteur de la porte n'assure pas
la connexion.
L’alarme ne s’éteint pas.
• La porte est entrouverte.
• Il y a une panne de courant.
• La température interne est trop élevée.
(Centre de boissons seulement)
• Appuyez sur la touche MUTE
SOUNDS (Blocage du son) pour
activer l’alarme sans signal sonore.
• Assurez-vous que la porte est bien
fermée.
• Laissez la température se stabiliser
pendant 24 heures.
L’alimentation n’est pas rétablie après
une panne de courant.
• Le disjoncteur du circuit est déclenché.
• Vérifiez le circuit d’alimentation
électrique. Consultez la section
Installation.
La porte ne se ferme pas correctement
après avoir été inversée.
• Les charnières de porte ne sont pas
alignées.
• Le joint de la porte n’est pas étanche.
• Desserrez les charnières et réalignez
la porte. Resserrez les charnières.
• Faites pivoter le joint sur 180°.
Consultez la section Inversion de la
porte.
17
18
Garantie
Renseignements concernant la garantie sur les gros appareils électroménagers
Votre appareil est couvert par une garantie limitée d'un an. Pendant un an à partir de la date d'achat d'origine, Electrolux réparera ou
remplacera les pièces de cet appareil qui présentent un défaut de matériau ou de fabrication, si cet appareil est installé, utilisé et entretenu
selon les instructions fournies. De plus, le revêtement de la caisse et le système hermétique de réfrigération (compresseur, condenseur,
évaporateur, déshydrateur ou conduite) de votre appareil sont couverts par une garantie limitée allant de la deuxième à la cinquième
année. Durant la période s'étendant de la deuxième à la cinquième année à partir de la date d'achat d'origine, Electrolux réparera ou
remplacera le revêtement de la caisse et les pièces du système hermétique de réfrigération qui présentent un défaut de matériau ou de
fabrication, si cet appareil est installé, utilisé et entretenu selon les instructions fournies.
Exclusions
1.
2.
3.
4.
5.
6.
7.
8.
9.
10.
11.
12.
13.
14.
Cette garantie ne couvre pas ce qui suit :
Les produits dont le numéro de série original a été enlevé, modifié ou n'est pas facilement déterminable.
Les appareils qui ont changé de propriétaire ou qui se trouvent à l’extérieur des États-Unis ou du Canada.
La présence de rouille à l'intérieur ou à l'extérieur de l'appareil.
Les produits vendus « tels quels » ne sont pas couverts par cette garantie.
La perte d'aliments causée par une panne du réfrigérateur ou du congélateur.
Les produits utilisés dans des établissements commerciaux.
Les appels de service qui ne concernent pas un mauvais fonctionnement, un défaut de fabrication ou un vice de matériau ou
pour les appareils qui ne font pas l'objet d'un usage domestique ou qui ne sont pas utilisés conformément aux instructions
fournies.
Les appels de service pour vérifier l'installation de votre appareil ou pour obtenir des instructions concernant l’utilisation de votre
appareil.
Les frais engagés pour rendre l'appareil accessible pour une réparation, par exemple l'enlèvement des garnitures, des armoires,
des étagères, etc., qui ne faisaient pas partie de l'appareil lorsqu'il a quitté l'usine.
Les appels de service qui concernent la réparation ou le remplacement des ampoules, des filtres à air, des filtres à eau ou
d'autres articles consomptibles, ou des boutons, des poignées ou d'autres pièces esthétiques.
Les coûts de ramassage et de livraison; votre appareil est conçu pour être réparé à la maison.
Les frais supplémentaires comprenant, sans s'y limiter, les appels de service en dehors des heures normales de bureau, en fin
de semaine ou un jour férié, les droits de péage, les frais de convoyage ou les frais de déplacement pour les appels de service
dans des endroits isolés, notamment l'État de l'Alaska.
Les dommages causés au fini de l'appareil ou à la maison pendant le transport ou l'installation, ce qui comprend, sans s'y limiter,
les planchers, les armoires, les murs, etc.
Les dommages causés par : des réparations effectuées par des techniciens non autorisés; l'utilisation de pièces autres que
les pièces Electrolux d'origine ou qui n'ont pas été obtenues par l'entremise d'un réparateur autorisé; ou les causes étrangères
comme l'abus, la mauvaise utilisation, une alimentation électrique inadéquate, un accident, un incendie ou une catastrophe
naturelle.
AVERTISSEMENT CONCERNANT LES GARANTIES IMPLICITES; LIMITATIONS DES RECOURS
L'UNIQUE RECOURS DU CLIENT EN VERTU DE CETTE GARANTIE LIMITÉE EST LA RÉPARATION OU LE REMPLACEMENT DU
PRODUIT COMME DÉCRIT PRÉCÉDEMMENT. LESRÉCLAMATIONSBASÉESSURDESGARANTIESIMPLICITES,YCOMPRIS
LESGARANTIESIMPLICITESDEQUALITÉMARCHANDEOUD'ADAPTATIONÀUNUSAGEPARTICULIER,SONTLIMITÉESÀUN
ANOUÀLAPÉRIODELAPLUSCOURTEPERMISEPARLALOI,QUINEDOITPASÊTREINFÉRIEUREÀUNAN. ELECTROLUX
NE POURRA ÊTRE TENUE RESPONSABLE DES DOMMAGES ACCESSOIRES OU INDIRECTS NI DES DOMMAGES MATÉRIELS
ET DES DÉPENSES IMPRÉVUES RÉSULTANT D'UNE VIOLATION DE CETTE GARANTIE ÉCRITE OU DE TOUTE AUTRE GARANTIE
IMPLICITE. CERTAINS ÉTATS ET CERTAINES PROVINCES NE PERMETTENT AUCUNE RESTRICTION OU EXEMPTION SUR
LES DOMMAGES ACCESSOIRES OU INDIRECTS NI RESTRICTION SUR LES GARANTIES IMPLICITES. DANS CE CAS, CES
RESTRICTIONS OU EXEMPTIONS POURRAIENT NE PAS ÊTRE APPLICABLES. CETTE GARANTIE ÉCRITE VOUS DONNE DES
DROITSLÉGAUXPRÉCIS.ILSEPEUTQUEVOUSAYEZD'AUTRESDROITSVARIANTSELONL'ÉTATOULAPROVINCE.
Sivousdevezfaireappelauservicederéparation
Conservez votre reçu, votre bon de livraison ou toute autre preuve de paiement valide permettant d'établir la période de la garantie au
cas où vous auriez besoin de faire appel au service de réparation. Si une réparation est effectuée, il est dans votre intérêt d'obtenir et
de conserver tous les reçus. Le service auquel vous avez recours en vertu de cette garantie doit être obtenu en communiquant avec
Electrolux aux adresses ou aux numéros de téléphone ci-dessous.
Cette garantie n'est valide qu'aux États-Unis, à Puerto Rico et au Canada. Aux États-Unis et à Puerto Rico, votre appareil est garanti
par Electrolux Major Appliances North America, une division d'Electrolux Home Products, Inc. Au Canada, votre appareil est garanti
par Electrolux Canada Corp. Nul n'est autorisé à modifier les obligations contenues dans cette garantie ni à y apporter des ajouts.
Les obligations de cette garantie concernant la réparation et les pièces doivent être remplies par Electrolux ou par une compagnie de
réparation autorisée. Les caractéristiques et les spécifications décrites ou illustrées peuvent être modifiées sans préavis.
ÉTATS-UNIS
1877435-3287
Electrolux Major Appliances North America
P.O. Box 212378
Augusta, GA 30907
CANADA
1800265-8352
Electrolux Canada Corp.
5855, Terry Fox Way
Mississauga, Ontario, Canada L5V 3E4
