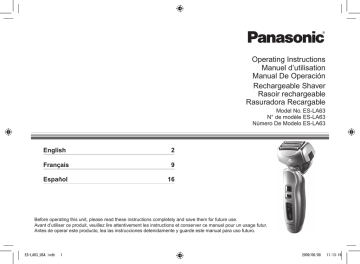

Panasonic ES-LA63-S men's shaver

Operating Instructions
Manuel d’utilisation
Manual De Operación
Rechargeable Shaver
Rasoir rechargeable
Rasuradora Recargable
Model No. ES‑LA63
N° de modèle ES‑LA63
Número De Modelo ES‑LA63
English
2
Français
9
Español
16
Before operating this unit, please read these instructions completely and save them for future use.
Avant d’utiliser ce produit, veuillez lire attentivement les instructions et conserver ce manuel pour un usage futur.
Antes de operar este producto, lea las instrucciones detenidamente y guarde este manual para uso futuro.
ES-LA63_USA.indb
1
2009/06/08
11:13:16
English
IMPORTANT SAFETY INSTRUCTIONS
When using an electrical appliance, basic
precautions should always be followed, including
the following:
Read all instructions before using this appliance.
reduce the risk of electric
DANGERToshock:
1.Do not reach for an appliance that has fallen
into water. Unplug immediately.
2.Charger unit is not for immersion or for use in
shower.
3.Do not place or store appliance where it can fall
or be pulled into a tub or sink. Do not place in
or drop into water or other liquid.
4.Except when charging, always unplug this
appliance from the electrical outlet immediately
after using.
5.Unplug this appliance before cleaning.
6.Do not use an extension cord with this
appliance.
2.Use this appliance only for its intended use as
described in this manual. Do not use
attachments not recommended by the
manufacturer.
3.Never operate this appliance if it has a
damaged cord or plug, if it is not working
properly, if it has been dropped or damaged, or
dropped into water. Return the appliance to a
service center for examination and repair.
4.Keep the cord away from heated surfaces.
5.Never drop or insert any object into any
opening.
6.Do not use outdoors or operate where aerosol
(spray) products are being used or where
oxygen is being administered.
7.Do not use this appliance with damaged
shaving blades and/or foil, as it has the
potential to result in facial injury.
8.Always attach plug to appliance first, then to
outlet. To disconnect, turn all controls to “off”
then remove plug from outlet.
SAVE THESE INSTRUCTIONS
reduce the risk of burns, fire,
WARNINGToelectric
shock, or injury to persons:
1.Close supervision is necessary when this
appliance is used by, on, or near children or
invalids.
SPECIFICATIONS
Power source: S
ee the name plate on the product.
(Automatic voltage conversion)
Motor voltage: 3.6 V DC
Charging time: 1 hour
This product is intended for household use only.
ES-LA63_USA.indb
2
2009/06/08
11:13:16
 Before use
This WET/DRY shaver can be used for wet shaving with shaving
lather or for dry shaving. You can use this watertight shaver in
the shower and clean it in water. The following is the symbol of
Wet shaver. The symbol means that the hand-held part may be
used in a bath or shower.
Treat yourself to wet lather shaves for at least three weeks and
notice the difference. Your Panasonic WET/DRY shaver requires
a little time to get used to because your skin and beard need
about a month to adjust to any new shaving method.
 Using the shaver
Caution - The outer foil is very thin and can be damaged if not
used correctly. Check that the foil is not damaged before using
the shaver. Do not use the shaver if the foil etc. is damaged as
you will cut your skin.
 Charging the shaver
Do not use any power cord or AC adaptor other than one
specifically designed for this model (RE7‑51). Plug in the
adaptor into a household outlet where there is no moisture and
handle it with dry hands. The shaver may become warm during
use and charging. However, this is not a malfunction. Do not
charge the shaver where it will be exposed to direct sunlight or
other heat sources. Hold the adaptor when disconnecting it from
the household outlet. If you tug on the power cord, you may
damage it. The supply cord cannot be replaced. If the cord is
damaged, the appliance should be scrapped.
Adequate ambient temperature for charging is 15-35 °C (5995 °F).
If the indicators on the LCD panel do not glow, wait for a short
while until it glows.
The adaptor is intended to be correctly oriented in a vertical or
floor mount position.
 Cleaning the shaver
Warning - Disconnect the power cord from the shaver before
cleaning it to prevent electric shock.
Keep both the inner blades inserted. If only one of the inner
blades is inserted, the shaver may be damaged. If you clean the
shaver with water, do not use salt water or hot water. Do not
soak the shaver in water for a long period of time. Wipe it with a
cloth dampened with soapy water. Do not use thinner, benzine
or alcohol.
 Storing the shaver
Disconnect the power cord when storing the shaver. Do not
bend the power cord or wrap it around the shaver. This
appliance is not intended for use by persons (including children)
with reduced physical, sensory or mental capabilities, or lack of
experience and knowledge, unless they have been given
supervision or instruction concerning use of the appliance by a
person responsible for their safety. Children should be
supervised to ensure that they do not play with the appliance.
Keep these operating instructions in a safe place.
English
Important
ES-LA63_USA.indb
3
2009/06/08
11:13:16
English













a
c
e



b
d
f
g

Ch
ar
ge
Parts identification
Charging
the appliance plug into
1 Insert
the shaver.
in the adaptor into a
2 Plug
household outlet.
• The indicators on the LCD panel glow and
charging starts.
• Charging is completed when the indicators
on the LCD panel blink.
(Max. 1 hour later)
• If the shape of the plug does not fit the power outlet, use an
attachment plug adaptor of the proper configuration.

c. Charge status
AProtective cap
d. Sonic vibration
BOuter foil section
e. Foil/blade check
1Foil frame
f. Clean
2System outer foil
g. Battery capacity
3System outer foil release
8Appliance socket
buttons
9Trimmer
CInner blades
Trimmer handle
DMain body
4Foil frame release buttons EAdaptor (RE7‑51)
Power cord
5OFF/ON switch
Appliance plug
6Switch lock button
FSoft case
7LCD panel
a. Used time
b. Battery capacity
ES-LA63_USA.indb
4
2009/06/08
11:13:17
Using the shaver
English
Sh
av
e
About the LCD panel
The LCD panel shows the remaining battery capacity from 0% to
100%, in 10% increments.
10 minutes after
After charging is
While charging
charging is
completed
completed
90˚
The indicators
glow.
The indicators
blink once every
second.
During use
min.used
The used time is shown.
• The indicators turn off after 5 seconds.
• The shown time returns to
[0’00”] after 10 minutes.
The indicators blink
once every 2
seconds.
After use
min.used
The used time and the
remaining battery capacity
are shown alternately after
turning off the shaver.
When the battery capacity is low
the switch lock
the shaver as
1 Slide
2 Hold
button downwards
illustrated above
and press the OFF/
ON switch.
and shave.
Start out shaving by applying gentle pressure to your face. Stretch
your skin with your free hand and move the shaver back and forth
in the direction of your beard. You may gently increase the amount
of pressure as your skin becomes accustomed to this shaver.
Applying excessive pressure does not provide a closer shave.
 Using the trimmer handle
You can change the pivot action. Also, slide the handle up to “
when using the trimmer.
LOCK
FREE
You can lock the
You can move the
shaver head.
shaver head.
”
FREE
LOCK
• You can shave 1 to 2 times after “10%” appears.
(This will differ depending on usage.)
“10%” appears and
blinks.
• A full charge will supply enough power for approx. 14 shaves of
3 minutes each.
Slide the trimmer handle up. Place at a
right angle to your skin and move
downwards to trim your sideburns.
FREE
LOCK
ES-LA63_USA.indb
5
2009/06/08
11:13:17
C
le
an
English
7.Dry the outer foil section and
the shaver completely.
8.Attach the outer foil section to
the shaver.
Cleaning
We recommend that you clean
your shaver with the turbo mode
for “sonic” vibration cleaning
when the faucet symbol
appears on the LCD panel.
1.Disconnect the power cord
from the shaver.
2.Apply some hand soap and
some water to the outer foil.
3.Slide the switch lock button
downwards to unlock the OFF/
ON switch.
4.Press the OFF/ON switch for
more than 2 seconds to
activate the turbo mode for
“sonic” vibration cleaning.
•
appears on the LCD
panel.
• After about 20 seconds, it
will be automatically turned
off, or you can turn it off by
pressing the OFF/ON switch.
5.Remove the outer foil section
and press the OFF/ON switch
for more than 2 seconds to
activate the turbo mode for
“sonic” vibration cleaning and
clean it with running water.
6.Wipe off any drops of water
with a dry cloth.
7
Caution for turbo mode
• Shaving in turbo mode may damage your skin. Turn the shaver
off and then on again to cancel turbo mode.
• Do not place your fingers on the OFF/ON switch while using
the shaver. This may cause the shaver to turn off or enter turbo
mode.
ES-LA63_USA.indb
6
2009/06/08
11:13:18
Replacing the inner blades
appears on the LCD panel once a year. (This will differ
depending on usage.) We recommend checking the system outer
foil and the inner blades when it appears.
• Press the OFF/ON switch for more than 30 seconds to delete .
system outer foil
once every year
inner blade
once every two years
Replacing the system outer foil
2
3
1.Press the foil frame release
buttons and lift the outer foil
section upwards as illustrated.
2.Press the system outer foil
release buttons and pull down
the system outer foil as
illustrated.
3.Align the foil frame
mark
and the system outer foil 
mark and securely attach
together.
• The system outer foil cannot
be reversely attached.
• Always insert the system
outer foil to the foil frame
when attaching to the shaver.
4.After turning the
mark to
the front, securely attach the
outer foil section to the shaver
until it clicks.
2 3
1.Press the foil frame release
buttons and lift the outer foil
section upwards as illustrated.
2.Remove the inner blades one
at a time as illustrated.
• Do not touch the edges
(metal parts) of the inner
blades to prevent injury to
your hand.
3.Insert the inner blades one at
a time until they click as
illustrated.
English
Replacing the system outer foil and the inner
blades
ES-LA63_USA.indb
7
2009/06/08
11:13:18
Removing the built-in rechargeable battery
English
ATTENTION:
A lithium ion battery that is recyclable powers the product you
have purchased. Please call 1-800-8-BATTERY for information
on how to recycle this battery.
• Perform steps 1 to 4 and lift the battery, and then remove it.


RBRC
TM
Li-ion
WARNING for Lithium Battery:
Fire, explosion, and severe burn hazard. Do not crush,
disassemble, heat above 100°C (212°F), or incinerate.


Remove the built-in rechargeable battery before disposing of the
shaver. Do not dismantle or replace the battery so that you can
use the shaver again. This could cause fire or an electric shock.
Replace it at an authorized service center.
• Disconnect the power cord from the shaver when removing the
battery.
FOR YOUR CONVENIENCE, WE HAVE ESTABLISHED A TOLLFREE (IN USA ONLY) NATIONAL ACCESSORY PURCHASE
HOT LINE AT 1-800-332-5368.
IN CANADA, CONTACT PANASONIC CANADA INC. AT THE
ADDRESS OR TELEPHONE NUMBER ON THE BACK PAGE.
ES-LA63_USA.indb
8
2009/06/08
11:13:18
Lors de l’utilisation d’un appareil électrique, il faut
toujours prendre des précautions de base, y compris
les suivantes:
Lisez toutes les instructions avant d’utiliser cet
appareil.
de réduire tout risque
DANGERAfin
d’électrocution:
1.Ne touchez pas un appareil qui est tombé dans
l’eau. Débranchez-le immédiatement.
2.N’immergez ni n’utilisez le chargeur dans la douche.
3.Ne placez ni ne rangez l’appareil là où il peut tomber
ou être précipité dans une baignoire ou un évier. Ne
déposez ou n’échappez pas dans l’eau ou dans un
autre liquide.
4.Débranchez toujours cet appareil de la prise
électrique immédiatement après usage, excepté
pendant la charge.
5.Débranchez cet appareil avant de le nettoyer.
6.N’employez pas de rallonge avec cet appareil.
de réduire le risque de brûlures, d’incendie,
MISES EN GARDEAfind’électrocution
ou de blessures corporelles:
1.Une grande vigilance est nécessaire lorsque cet
appareil est utilisé par des enfants ou des personnes
handicapées, sur eux ou en leur présence.
2.Utilisez cet appareil uniquement pour son usage
prévu, comme le décrit le présent manuel. N’utilisez
pas d’accessoires qui ne sont pas recommandés par
le fabricant.
3.N’utilisez jamais cet appareil si le cordon ou la fiche
est endommagé, s’il ne fonctionne pas correctement,
s’il est tombé, endommagé ou tombé dans l’eau.
Retournez l’appareil à un centre de réparation pour
le faire inspecter et réparer.
4.Gardez le cordon à distance des surfaces chauffées.
5.Ne faites jamais tomber ou n’insérez pas un objet
dans les ouvertures de l’appareil.
6.N’utilisez pas à l’extérieur, dans des endroits où des
aérosols (pulvérisateurs) sont utilisés ou là où de
l’oxygène est administré.
7.N’utilisez pas ce rasoir avec des lames de rasage et/
ou une grille endommagées, car il pourrait provoquer
des blessures au visage.
8.Branchez toujours la fiche à l’appareil en premier,
puis pour débrancher, commutez toutes les
commandes sur “arrêt”.
Français
CONSIGNES DE SÉCURITÉ IMPORTANTES
CONSERVEZ LES
PRÉSENTES INSTRUCTIONS
CARACTÉRISTIQUES TECHNIQUES
Alimentation: Voir la plaque signalétique sur le produit.
(Conversion de tension automatique)
Tension du moteur: 3,6 V c.c.
Temps de recharge: 1 heure
Ce produit est destiné à un usage domestique uniquement.
ES-LA63_USA.indb
9
2009/06/08
11:13:18
Important
 Avant utilisation
Ce rasoir est utilisable sur peau sèche ou peau mouillée avec du gel
de rasage. Vous pouvez utiliser ce rasoir étanche sous la douche et le
nettoyer sous l’eau. Le symbole suivant indique un rasoir mouillé. Ce
symbole signifie que la partie du rasoir qui est tenue à la main peut
être utilisée dans un bain ou sous la douche.
Français
Essayez le rasage mouillé au gel pendant un minimum de trois
semaines et vous verrez la différence! Il vous faudra un peu de temps
pour vous habituer à votre rasoir Panasonic sec/mouillé car votre peau
et votre barbe ont besoin d’un mois environ pour s’adapter à une
nouvelle méthode de rasage.
 Utilisation du rasoir
Attention - La grille de protection est très fine et peut être
endommagée en cas d’utilisation incorrecte. Vérifiez que la grille n’est
pas endommagée avant d’utiliser le rasoir. N’utilisez pas le rasoir si la
grille est endommagée car vous pourriez vous couper la peau.
 Chargement du rasoir
N’utilisez pas de cordon d’alimentation ou d’adaptateur secteur autres
que ceux prévus pour ce modèle (RE7‑51). Branchez l’adaptateur
dans une prise secteur qui n’est pas humide et manipulez-le en ayant
les mains sèches. Le rasoir pourrait dégager de la chaleur lors de son
utilisation et de son chargement. Ceci est tout à fait normal. Ne
chargez pas le rasoir dans un endroit où il sera exposé à la lumière
directe du soleil ou à une autre source de chaleur. Tenez l’adaptateur
lorsque vous le déconnectez de la prise secteur. Si vous tirez le cordon
d’alimentation, vous risquerez de l’endommager. Le cordon fourni ne
peut pas être remplacé. S’il est endommagé, l’appareil doit être mis au
rebut.
La température adéquate pour le chargement est 15-35 °C (59-95 °F).
Si les indicateurs de l’affichage ACL ne s’allument pas, veuillez
patienter quelques instants jusqu’à ce qu’ils s’allument.
Il convient de placer l’adaptateur à la verticale ou sur le plancher.
 Nettoyage du rasoir
Avertissement - Déconnectez le cordon d’alimentation du rasoir avant
de nettoyer ce dernier, afin de ne pas vous électrocuter.
Veillez à ce que les deux lames soient insérées. Si une seule lame est
insérée, le rasoir peut être endommagé. Si vous nettoyez le rasoir à
l’eau, n’utilisez pas d’eau salée ni d’eau chaude. Ne laissez pas
tremper le rasoir dans l’eau pendant trop longtemps. Nettoyez-le avec
un chiffon trempé dans de l’eau savonneuse. N’utilisez pas de solvant,
de benzène ou d’alcool.
 Rangement du rasoir
Déconnectez le cordon d’alimentation avant de ranger le rasoir. Ne
pliez pas le cordon d’alimentation et ne l’enroulez pas autour du rasoir.
Cet appareil n’a pas été conçu pour être utilisé par des personnes
(enfants y compris) souffrant d’un handicap physique, sensoriel ou
mental, ou ne disposant pas de l’expérience et des connaissances
nécessaires à une utilisation sûre, à moins qu’elles aient reçu toutes
les consignes requises par la personne responsable de leur sécurité
quant à l’utilisation de l’appareil. Surveillez les enfants, afin de vous
assurer qu’ils ne jouent pas avec l’appareil. Conservez et rangez ces
instructions dans un endroit sûr.
10
ES-LA63_USA.indb
10
2009/06/08
11:13:18








b
d
f
g
arg
em


a
c
e



la prise de l’appareil dans
1 Insérez
le rasoir.
l’adaptateur à la prise
2 Branchez
secteur.


• Les indicateurs de l’affichage ACL s’allument,
puis la recharge commence.
• La recharge est terminée dès que les indicateurs
de l’affichage ACL commencent à clignoter.
(1 heure après au maximum)
• Si la forme de la fiche ne correspond pas à la prise de courant, utilisez
un adaptateur de prise de la même configuration.
Français

Charge

Ch

ent
Identification des pièces
ACouvercle de protection
7Affichage ACL
BSection de la grille de protection
a. Temps d’utilisation
1Cadre de la grille de
b. Capacité de la batterie
protection
c. État de chargement
2Grille de protection du
d. Vibration Sonic
système
e. Vérification de la grille/
3Boutons de déverrouillage de la
lame
grille de protection du système
f. Nettoyer
CLames intérieures
g. Capacité de la batterie
DCorps principal
8Prise
4Boutons de déverrouillage du
9Taille-favoris
cadre de grille de protection
Levier du taille-favoris
5Interrupteur de de marche/
EAdaptateur (RE7‑51)
arrêt
Cordon d’alimentation
6Bouton de verrouillage
Fiche de l’appareil
d’interrupteur
FÉtui souple
11
ES-LA63_USA.indb
11
2009/06/08
11:13:19
Se
ra
ser
À propos de l’affichage ACL
L’affichage ACL indique la charge restante de la pile, allant de 0% à
100%, par pas de 10%.
Pendant le
Une fois le
10 minutes après la fin
chargement
chargement terminé
du chargement
Utilisation du rasoir
90˚
Les indicateurs
s’allument.
Les indicateurs
clignotent une fois
par seconde.
Pendant l’utilisation
min.used
Français
La durée d’utilisation est affichée.
• Les indicateurs s’éteignent après 5
secondes.
• La durée affichée retourne à [0’00”]
après 10 minutes d’utilisation.
Les indicateurs
clignotent une fois
toutes les 2 secondes.
Après l’utilisation
min.used
La durée d’utilisation ainsi que
le niveau de charge de la pile
sont affichés en alternance
après avoir mis le rasoir hors
marche.
Lorsque la capacité de la batterie est faible
• Une fois que l’indication “10%” s’affiche, il est
possible de se raser 1 à 2 fois.
(Cela dépend des conditions d’utilisation.)
“10%” s’affiche et
se met à clignoter.
• Une pleine charge permettra d’effectuer environ 14 rasages de
3 minutes chacun.
glisser le bouton de
le rasoir
1 Faites
2 Tenez
verrouillage de l’interrupteur
comme illustré
vers le bas et appuyez sur
l’interrupteur MARCHE/ARRÊT.
ci-dessus et
rasez-vous.
Commencez à vous raser en appuyant légèrement sur votre visage.
Tendez votre peau à l’aide de l’autre main et faites des allersretours en direction de la barbe. Vous pouvez appuyer un peu plus
au fur et à mesure que votre peau s’habitue au rasoir. Néanmoins,
le fait d’appuyer très fort n’augmente pas l’efficacité du rasage.
 Utilisation du levier du taille-favoris
Il est possible d’utiliser le sélecteur à pivot. Faites glisser le levier vers
“ ” lors de l’utilisation du taille-favoris.
LOCK
FREE
Vous pouvez verrouiller
Vous pouvez déplacer
la tête du rasoir.
la tête du rasoir.
FREE
LOCK
Faites glisser le levier du taille-favoris vers le
haut. Positionnez le taille-favoris à angle droit sur
votre peau et descendez pour tailler vos favoris.
FREE
LOCK
12
ES-LA63_USA.indb
12
2009/06/08
11:13:19
Nettoyage
Nous vous recommandons de nettoyer
votre rasoir à l’aide du mode turbo de
nettoyage à vibrations “soniques” lors
de l’affichage du symbole de robinet
sur l’affichage ACL.
1. Débranchez le cordon
d’alimentation du rasoir.
2. Nettoyez la grille de protection
avec de l’eau savonneuse.
3. Faites glisser le bouton de
verrouillage de l’interrupteur vers
le bas pour déverrouiller
l’interrupteur MARCHE/ARRÊT.
4. Appuyez sur l’interrupteur
pendant plus de 2 secondes pour
activer le mode turbo de
nettoyage à vibration “sonique”.
•
apparaît sur l’affichage ACL.
• Au bout de 20 secondes, il sera
automatiquement mis hors
marche, ou vous pouvez le
mettre hors marche en
appuyant sur l’interrupteur.
5. Retirez la grille de protection et
appuyez sur l’interrupteur de
MARCHE/ARRÊT pendant plus
de 2 secondes pour activer le
mode turbo de nettoyage à
vibration “sonique”, et la nettoyer
en la passant à l’eau courante.
6. Essuyez toute trace d’eau à l’aide
d’un chiffon sec.
7
Avertissement concernant le mode turbo
• Le rasage en mode turbo pourrait blesser votre peau. Mettez le rasoir
hors marche et remettez-le en marche pour annuler le mode turbo.
• Ne touchez pas l’interrupteur de MARCHE/ARRÊT pendant
l’utilisation du rasoir. Cela risquerait de mettre le rasoir hors marche
ou d’activer le mode turbo.
Français
Ne
t to
ye
r
7. Faites sécher la section de la
grille de protection et le rasoir
complètement.
8. Fixez la section de la grille de
protection au rasoir.
13
ES-LA63_USA.indb
13
2009/06/08
11:13:19
Remplacement de la grille de protection du système
et des lames intérieures
apparaît sur l’affichage ACL une fois par an. (Cela dépend des
conditions d’utilisation.) Nous vous recommandons alors d’inspecter la
grille de protection ainsi que les lames internes à l’affichage de ce
message.
• Maintenez enfoncé l’interrupteur de MARCHE/ARRÊT pendant plus de
30 secondes pour effacer .
grille de protection du système une fois par an
lame intérieure du système
2
3
une fois tous les deux ans
Remplacement de la grille de protection du système
Français
1. Appuyez sur les boutons de
déverrouillage de la grille de
protection et soulevez cette
dernière vers le haut comme
indiqué sur l’illustration.
2. Appuyez sur les boutons et tirez
la lame vers le bas comme
indiqué sur l’illustration.
3. Alignez le repère du cadre de la
grille
et celui de la grille de
protection du système , puis
assemblez fermement.
• La grille de protection du
système ne peut pas être
montée à l’envers.
• Replacez la grille de protection
dans son cadre de support
avant de la fixer au rasoir.
4. Après avoir fait tourner le repère
vers l’avant, assemblez
fermement la section de la grille
de protection et le rasoir jusqu’à
ce qu’un déclic se produise.
Remplacement des lames intérieures
2 3
1. Appuyez sur les boutons de
déverrouillage de la grille de
protection et soulevez cette
dernière vers le haut comme
indiqué sur l’illustration.
2. Retirez les lames intérieures, une
à la fois comme indiqué sur
l’illustration.
• Ne touchez pas le fil (partie
métallique) des lames
intérieures pour ne pas vous
blesser les mains.
3. Insérez les lames intérieures, une
à la fois, jusqu’à ce qu’elles
émettent un “clic”, comme indiqué
sur l’illustration.
14
ES-LA63_USA.indb
14
2009/06/08
11:13:20
Retrait de la batterie rechargeable intégrée
ATTENTION:
L’appareil que vous vous êtes procuré est alimenté par une batterie au
lithium-ion. Pour des renseignements sur le recyclage de la batterie,
veuillez composer le 1-800-8-BATTERY.
• Effectuez les étapes de 1 à 4, soulevez la batterie, et retirez-la.


RBRC
TM
Li-ion
AVERTISSEMENT sur la batterie au lithium:
Risque d’incendie, d’explosion et de brûlure grave. Ne démontez pas,
ne chauffez pas à plus de 100 °C (212 °F) ou ne mettez pas au feu.


Français
Retirez la batterie rechargeable intégrée avant de mettre le rasoir au
rebut. Ne démontez pas et ne remettez pas la batterie en place pour
utiliser à nouveau le rasoir. Cela pourrait entraîner un incendie ou une
électrocution. Faites-la remettre en place dans un centre de service
agréé.
• Débranchez le cordon d’alimentation du rasoir avant de retirer la
batterie.
POUR PLUS DE RENSEIGNEMENTS, COMMUNIQUEZ AVEC L’UNE
DES SUCCURSALES MENTIONNÉES À L’ENDOS DU MANUEL.
POUR LE CANADA, CONTACTER L’UNE DES SUCCURSALES DE
VENTE INDIQUÉES AU DOS.
15
ES-LA63_USA.indb
15
2009/06/08
11:13:20
INSTRUCCIONES DE SEGURIDAD IMPORTANTES
Al utilizar un dispositivo eléctrico, deben seguirse
siempre unas precauciones básicas que incluyen las
siguientes:
Lea todas las instrucciones antes de utilizar este
dispositivo.
reducir el riesgo de
PELIGROPara
descargas eléctricas:
1.No intente alcanzar un dispositivo que se haya caído
al agua. Desenchúfelo inmediatamente.
2.El cargador no debe sumergirse ni utilizarse en la
ducha.
3.No coloque ni guarde el dispositivo donde pueda
caerse en una bañera o lavabo. No lo coloque ni lo
deje caer en agua o algún otro líquido.
4.Excepto cuando lo esté cargando, desenchufe
siempre este aparato de la toma eléctrica tras
utilizarlo.
5.Desenchufe este dispositivo antes de limpiarlo.
6.No utilice un alargador con este dispositivo.
manual. No utilice ningún accesorio no
recomendado por el fabricante.
3.Nunca utilice el dispositivo si tiene el cordón o el
enchufe dañado, si no funciona correctamente, o si se
ha caído, dañado o mojado. Devuelva el dispositivo a
un centro de servicio para examinarlo y repararlo.
4.Mantenga el cable alejado de las superficies
calientes.
5.Nunca deje caer ni introduzca ningún objeto por
cualquier abertura.
6.No utilice la afeitadora en exteriores o donde se
estén utilizando aerosoles (spray) o donde se esté
administrando oxígeno.
7.No utilice este dispositivo si las hojas de corte o las
láminas están dañadas, ya que podría causarle
heridas en la cara.
8.Conecte siempre el enchufe al dispositivo y, a
continuación, a la toma de corriente. Para
desconectarlo, coloque todos los controles en la
posición “apagado” y, a continuación, retire el
enchufe de la toma de corriente.
reducir el riesgo de quemaduras, fuego, GUARDE ESTAS INSTRUCCIONES
ADVERTENCIA Para
descargas eléctricas o daños personales:
Español
1.Es necesaria una supervisión cercana cuando el
dispositivo sea utilizado por o cerca de niños o
minusválidos.
2.Utilice este dispositivo solamente para el uso para el
que se ha diseñado como se describe en este
ESPECIFICACIONES
Fuente de alimentación: Ver placa identificatoria sobre el producto.
(Conversión de voltaje automática)
Voltaje del motor: 3,6 V DC
Tiempo de carga: 1 hora
Este producto está destinado solamente para su uso doméstico.
16
ES-LA63_USA.indb
16
2009/06/08
11:13:20
 Antes de utilizarlo
Esta afeitadora en Mojado/Seco puede utilizarse para afeitado en
mojado con espuma o para afeitado en seco. Puede utilizar esta
afeitadora impermeable bajo la ducha y limpiarla con agua. El
siguiente es el símbolo de la afeitadora en mojado. El símbolo indica
que el dispositivo manual puede utilizarse en un baño o ducha.
Afeítese con espuma durante tres semanas y observe la diferencia. Su
afeitadora Panasonic en Mojado/Seco requiere algo de tiempo para
ajustarse debido a que su piel y barba necesitan alrededor de un mes
para acostumbrarse a un nuevo método de afeitado.
 Utilización de la afeitadora
Precaución - La lámina exterior es muy fina y puede dañarse si no se
utiliza correctamente. Compruebe que la lámina no esté dañada antes
de utilizar la afeitadora. No utilice la afeitadora si la lámina o algún otro
elemento está dañado, ya que podría cortarse la piel.
 Carga de la afeitadora
No utilice ningún cable de alimentación ni adaptador de corriente que
no sea el que está específicamente diseñado para este modelo
(RE7‑51). Enchufe el adaptador en una toma de corriente doméstica
donde no haya humedad y manéjela con las manos secas. El aparato
podría calentarse durante su uso y durante la carga. Sin embargo,
esto no supone una avería. No cargue el aparato en un lugar donde
pueda estar expuesto a la luz solar directa o a otras fuentes de calor.
Sujete el adaptador al desconectarlo de la toma de corriente
doméstica. Si tira ligeramente del cable de alimentación, esto podría
dañarlo. El cable de alimentación no se puede sustituir. Si el cable se
dañara, el aparato se debe desechar.
La temperatura ambiente adecuada para la carga es de 15-35 ºC (59-
95 ºF).
Si los indicadores en el panel LCD no se iluminan, espere unos
instantes hasta que se ilumine.
El adaptador está preparado para orientarlo correctamente en una
posición vertical o en el suelo.
 Limpieza de la afeitadora
Advertencia - Desconecte el cable de alimentación de la afeitadora
antes de limpiarla para evitar descargas eléctricas.
Mantenga insertadas ambas láminas internas. Si solamente está
insertada una lámina, la afeitadora podría dañarse. Si limpia la
afeitadora con agua, no utilice agua salada ni agua caliente. No moje
la afeitadora con agua durante un largo periodo de tiempo. Frótela con
un paño humedecido en agua jabonosa. No utilice disolventes,
bencina ni alcohol.
 Guardado de la afeitadora
Desconecte el cable de alimentación al guardar la afeitadora. No doble
el cable de alimentación ni lo enrolle alrededor de la afeitadora. Este
aparato no debe ser utilizado por personas (incluyendo niños) con
capacidades físicas, sensoriales o mentales reducidas, o con falta de
conocimiento y experiencia, a menos que se encuentren bajo
supervisión o bajo instrucciones sobre el uso del aparato de una
persona responsable de la seguridad. Supervise a los niños pequeños
para asegurarse de que no se encuentren próximos al aparato.
Guarde estas instrucciones de operación en un lugar seguro.
Español
Importante
17
ES-LA63_USA.indb
17
2009/06/08
11:13:20










a
c
e



b
d
f
g

Carga
el enchufe del dispositivo
1 Inserte
en la afeitadora.
el adaptador en una toma
2 Enchufe
de corriente doméstica.
• La carga inicia cuando los indicadores en el
panel LCD se iluminan.
• La carga se completa cuando los indicadores en
el panel LCD parpadean.
(Máx. 1 hora)
• Si el tipo de enchufe no encaja con la toma eléctrica, utilice un
adaptador de enchufe con la configuración adecuada.

Español
ATapa protectora
BSección de la lámina exterior
1Marco de la lámina
2Lámina exterior del sistema
3Botones de liberación de la
lámina exterior del sistema
CCuchillas internas
DCuerpo principal
4Botones de liberación del
marco de la lámina
5Interruptor Apagado/
Encendido
6Botón de bloqueo del
Interruptor
7Panel LCD
Ca



rg
a
Identificación de las partes
a.
b.
c.
d.
e.
Tiempo usado
Capacidad de la batería
Estado de la carga
Vibración sónica
Revisión de lámina/
cuchillas
f. Limpieza
g. Capacidad de la batería
8Conexión del aparato
9Cortapatillas
Mango del cortapatillas
EAdaptador (RE7‑51)
Cable de alimentación
Clavija del aparato
FEstuche suave
18
ES-LA63_USA.indb
18
2009/06/08
11:13:20
Af
eit
ad
o
Acerca del panel LCD
El panel LCD muestra la capacidad restante de la batería desde 0% a
100%, en incrementos de 10%.
10 minutos después
Cuando la carga se
Durante la carga
de completarse la
haya completado
carga
Utilización de la afeitadora
90˚
Los indicadores
parpadean una vez
por segundo.
Durante el uso
min.used
Se muestra el tiempo utilizado.
• Los indicadores se apagan a los 5 segundos.
• El tiempo mostrado regresa a
[0’00”] después de 10 minutos.
Los indicadores
parpadean una vez
por cada 2 segundos.
Después del uso
min.used
El tiempo utilizado y la capacidad
restante de la batería son
mostrados alternativamente
después de apagar la afeitadora.
Cuando la capacidad de la batería es baja
• Puede afeitarse 1 o 2 veces después de que
aparezca “10%”.
(Esto puede variar dependiendo de la utilización.)
“10%” aparece y
parpadea.
• Una carga completa proporcionará suficiente alimentación durante 14
afeitadas de 3 minutos cada una.
el botón de
la afeitadora
1 Deslice
2 Sujete
bloqueo hacia abajo y
como se muestra
pulse el interruptor de
Apagado/Encendido.
anteriormente y
aféitese.
Comience a afeitarse aplicando una suave presión sobre la cara.
Estire la piel con la mano libre y mueva la afeitadora hacia delante
y atrás en la dirección de la barba. Puede incrementar la presión a
medida que la piel se acostumbre a la afeitadora. Aplicar una
presión excesiva no proporciona un afeitado más apurado.
 Usar el mango del cortapatillas
Puede cambiar la acción del botón. Además, deslice el mango hacia
arriba a “ ” al usar el cortapatillas.
LOCK
FREE
Puede bloquear el
Puede mover el cabezal
cabezal de la
de la afeitadora.
afeitadora.
FREE
LOCK
Deslice el mango del cortapatillas hacia arriba.
Colóquelo en ángulo recto con su piel y
muévalo hacia abajo para recortar las patillas.
Español
Los indicadores se
iluminan.
FREE
LOCK
19
ES-LA63_USA.indb
19
2009/06/08
11:13:21
Li
mp
iez
a
7. Seque completamente la sección
de la lámina exterior y la
afeitadora.
8. Monte la sección de la lámina
exterior en la afeitadora.
Limpieza
Recomendamos limpiar su
afeitadora con el modo turbo para
limpieza “sónica” con vibración
cuando el símbolo del grifo
aparece en el panel LCD.
1. Desconecte el cable de
alimentación de la afeitadora.
2. Aplique jabón de manos y un
poco de agua a la lámina exterior.
3. Deslice el botón de bloqueo del
interruptor para desbloquear el
interruptor APAGADO/ENCENDIDO.
4. Pulse el interruptor Apagado/
Encendido por más de 2
segundos para activar el modo
turbo para una limpieza “sónica”
con vibración.
•
aparece en el panel LCD.
• Después de alrededor de 20
segundos, se desactivará
automáticamente o puede
desactivarlo pulsando el
interruptor Apagado/Encendido.
5. Retire la sección de la lámina
exterior y pulse el interruptor
APAGADO/ ENCENDIDO durante
más de 2 segundos para activar
el modo turbo para una limpieza
“sónica” con vibración y limpie
con agua corriente.
6. Limpie las gotas de agua con un
paño seco.
7
Precauciones para el modo turbo
• Afeitar con el modo turbo podría dañar su piel. Apague la afeitadora y
enciéndala de nuevo para cancelar el modo turbo.
• No coloque los dedos en el interruptor APAGADO/ ENCENDIDO
mientras utilice la afeitadora. Es posible que esto apague la
afeitadora o que ingrese en modo turbo.
Español
20
ES-LA63_USA.indb
20
2009/06/08
11:13:21
Sustitución de la lámina exterior del sistema y las
cuchillas internas
aparece en el panel LCD una vez al año. (Esto puede variar
dependiendo de la utilización.) Le recomendamos que verifique la lámina
exterior del sistema y las cuchillas internas cuando aparezca.
• Pulse el interruptor de Apagado/Encendido por más de 30 segundos
para borrar .
lámina exterior del sistema una vez al año
cuchilla interna
una vez cada dos años
Sustitución de la lámina exterior del sistema
1. Pulse los botones de liberación
del marco de la lámina y levante
la sección de la lámina exterior
hacia arriba como se muestra en
la ilustración.
2
3
2. Pulse los botones de liberación
de la lámina exterior del sistema y
desplácela hacia abajo como se
muestra.
3. Alinee la marca de la estructura
de lámina
y la marca de
lámina exterior del sistema  y
ajústelos juntos en forma segura.
• La lámina exterior del sistema
no puede ajustarse en forma
inversa.
• Siempre inserte la lámina
exterior del sistema al marco de
la lámina cuando la monte en la
afeitadora.
4. Luego de girar la marca
hacia el frente, ajuste en forma
segura la sección de lámina
exterior a la afeitadora hasta que
haga clic.
Sustitución de las cuchillas internas
Español
1. Pulse los botones de liberación
del marco de la lámina y levante
la sección de la lámina exterior
hacia arriba como se muestra en
la ilustración.
21
ES-LA63_USA.indb
21
2009/06/08
11:13:22
2 3
2. Retire las cuchillas internas de
una en una como se muestra en
la ilustración.
• No toque los bordes (partes de
metal) de las cuchillas internas
para evitar daños en las manos.
3. Inserte las cuchillas internas de
una en una hasta que hagan clic
tal y como se muestra en la
ilustración.
• Lleve a cabo los pasos 1 a 4 y levante la batería, después retírela.



Retirar la batería recargable interna
ATENCIÓN:
El producto que ha comprado se alimenta con una batería de iones Litio
reciclable. Llame al teléfono 1-800-8-BATTERY para obtener
información acerca de cómo reciclar la batería.

RBRC
TM
Li-ion
ADVERTENCIA para la Batería de Litio:
Riesgos de Fuego, explosión, y severas quemaduras. No prense,
desarme, caliente arriba de 100 °C (212 °F), o incinere.
Español
Retire la batería recargable interna antes de deshacerse de la afeitadora.
No desmantele ni reemplace la batería para utilizar de nuevo la
afeitadora. Podría causar fuego o descargas eléctricas. Reemplácela en
un centro de servicio autorizado.
• Desconecte el cable de alimentación de la afeitadora al extraer la
batería.
PARA SU CONVENIENCIA, AHORA DISPONEMOS DE UNA LÍNEA
NACIONAL DE LLAMADA GRATIS PARA LA COMPRA DE
ACCESORIOS (SOLEMENTE EN USA); LLAME AL 1-800- 332-5368.
22
ES-LA63_USA.indb
22
2009/06/08
11:13:22
MEMO
ES-LA63_USA.indb
23
2009/06/08
11:13:22
IN USA CONTACT:
Panasonic Consumer Electronics Company
One Panasonic Way 2F-3 Secaucus, NJ 07094
IN CANADA CONTACT:
AU CANADA, CONTACTER:
Panasonic Canada Inc.
5770 Ambler Drive, Mississauga, Ontario L4W 2T3
(905) 624-5010
En México:
Panasonic de México, S.A de C.V.
México D.F.
Moras No. 313 Col. Tlacoquemecatl del Valle Del. Benito Juarez,
Mexico, D.F, C.P.03200 R.F.C PME-780907754 Tel: 54-88-10-00
Service • Assistance • Accessories
Dépannage • Assistance • Accessoires
Call 1-800-338-0552 (In USA)
http://www.panasonic.com/shavers/
http://www.panasonic.com/consumersupport/
Call 1-800-561-5505 (In Canada)
Composer 1-800-561-5505 (Au Canada)
http://www.panasonic.ca/
F EN FR ES (U.S.A/CANADA)
ES-LA63_USA.indb
24
Printed in Japan
Imprimé au Japon
ES9700LA631A Y0709-0
2009/06/08
11:13:22
