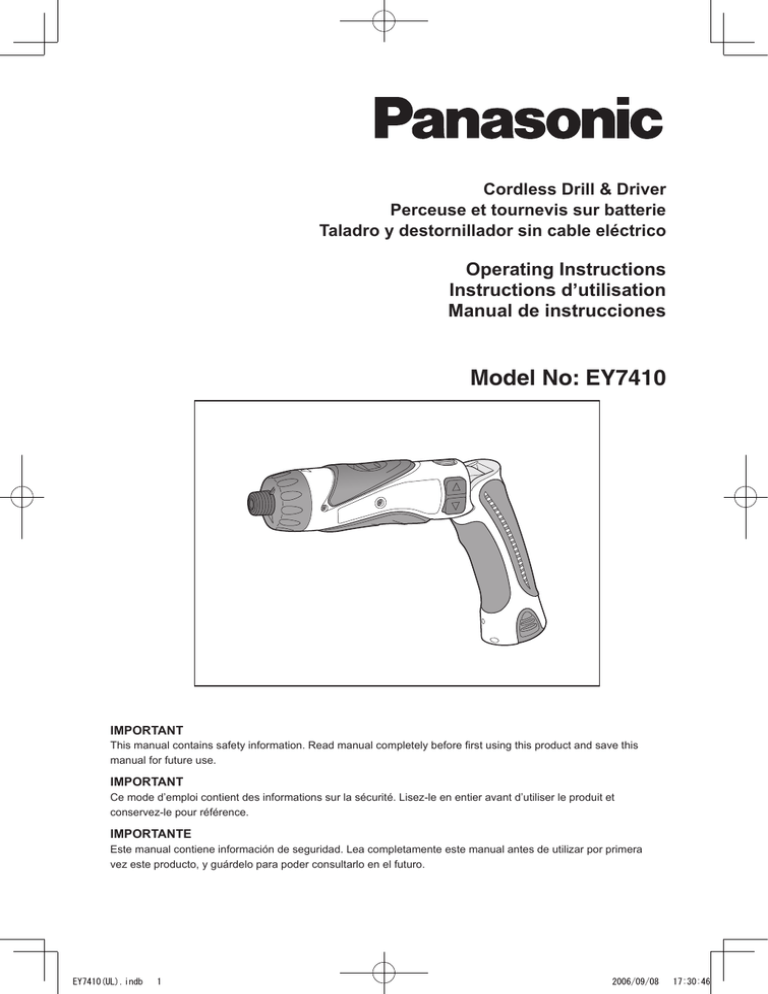

Cordless Drill & Driver
Perceuse et tournevis sur batterie
Taladro y destornillador sin cable eléctrico
Operating Instructions
Instructions d’utilisation
Manual de instrucciones
Model No: EY7410
IMPORTANT
This manual contains safety information. Read manual completely before first using this product and save this
manual for future use.
IMPORTANT
Ce mode d’emploi contient des informations sur la sécurité. Lisez-le en entier avant d’utiliser le produit et
conservez-le pour référence.
IMPORTANTE
Este manual contiene información de seguridad. Lea completamente este manual antes de utilizar por primera
vez este producto, y guárdelo para poder consultarlo en el futuro.
EY7410(UL).indb
1
2006/09/08
17:30:46
Index/Index/Indice
English:
Page
3
Français: Page
13
Español: Página24
FUNCTIONAL DESCRIPTION
DESCRIPTION DES FONCTIONS
DESCRIPCIÓN FUNCIONAL
(A)
(H)
(B)
(G)
(C)
(I)
(F)
(J)
(N)
(K)
(E)
(M)
(D)
(A)
(B)
(C)
(D)
(E)
(F)
(G)
(H)
(L)
Speed selector switch
Sélecteur de vitesse de rotation
Conmutador selector de velocidad
Main switch lock
Verrou de l’interrupteur principal
Bloqueo de interruptor principal
Main switch
Interrupteur principal
Interruptor principal
Battery pack (EY9L10)
Batterie (EY9L10)
Bloque de pilas (EY9L10)
LED light
Lumière DEL
Luz indicadora
Clutch handle
Poignée de l’embrayage
Mango de embrague
Hexagonal bit chuck
Mandrin de mèche hexagonal
Portador de broca hexagonal
Battery low warning lamp
Témoin d’avertissement de batterie
basse
Bouton Marche/Arrêt de la lumière
DEL
Jeu de mèches
Luz de aviso de baja carga de
batería
Botón ON/OFF de luz LED
Chargeur de batterie (EY0L10)
Cargador de la batería (EY0L10)
Poste d’accueil de la batterie
autonome Ni-MH/Ni-Cd
Couvercle du poste d’accueil de la
batterie
Poste d’accueil de la batterie
autonome Li-ion
Enchufe de carga de batería
Ni-MH/Ni-Cd
Cubierta de enchufe de carga de
batería
Enchufe de carga de batería Li-ión
(I) LED light on/off button
(J) Bit set
(K) Battery charger (EY0L10)
(L) Ni-Cd battery pack dock
(M) Battery dock cover
(N) Li-ion battery pack dock
Juego de brocas
--
EY7410(UL).indb
2
2006/09/08
17:30:47
I. GENERAL SAFE­
TY RULES
WARNING! Read all instructions
Failure to follow all instructions listed
below may result in electric shock, fire
and/or serious injury. The term “power
tool” in all of the warnings listed below
refers to your mains operated (corded)
power tool and battery operated (cord­
less) power tool.
SAVE THESE INSTRUCTIONS
Work Area Safety
1) Keep work area clean and well lit.
Cluttered or dark areas invite acci­dents.
2) Do not operate power tools in explo­
sive atmospheres, such as in the pres­
ence of flammable liquids, gases or
dust.
Power tools create sparks which may
ignite the dust or fumes.
3) Keep children and bystanders away
while operating a power tool.
Distractions can cause you to lose control.
Electrical Safety
1) Power tool plugs must match the
outlet. Never modify the plug in any
way. Do not use any adapter plugs
with earthed (grounded) power tools.
Unmodified plugs and matching outlets
will reduce risk of electric shock.
2) Avoid body contact with earthed or
grounded surfaces such as pipes,
radiators, ranges and refrigerators.
There is an increased risk of electric
shock if your body is earthed or grounded.
3) Do not expose power tools to rain or
wet conditions.
Water entering a power tool will in­
crease the risk of electric shock.
4) Do not abuse the cord. Never use the
cord for carrying, pulling or unplug­
ging the power tool. Keep cord away
from heat, oil, sharp edges or moving
parts.
Damaged or entangled cords increase
the risk of electric shock.
5) When operating a power tool out­
doors, use an extension cord suitable
for outdoor use.
Use of a cord suitable for outdoor use
reduces the risk of electric shock.
Personal Safety
1) Stay alert, watch what you are doing
and use common sense when opera­
ting a power tool. Do not use a power
tool while you are tired or under the
influence of drugs, alcohol or medi­
cation.
A moment of inattention while operating
power tools may result in personal injury.
2) Use safety equipment. Always wear
eye protection.
Safety equipment such as dust mask,
non-skid safety shoes, hard hat, or
hearing protection used for appropriate
conditions will reduce personal injuries.
3) Avoid accidental starting. Ensure the
switch is in the off position before
plugging in.
Carrying power tools with your finger on
the switch or plugging in the power tools
that have the switch on invites accidents.
4) Remove any adjusting key or wrench
before turning the power tool on.
A wrench or a key left attached to a
rotating part of the power tool may
result in personal injury.
5) Do not overreach. Keep proper foot­
ing and balance at all times.
This enables better control of the power
tool in unexpected situations.
6) Dress properly. Do not wear loose cloth­
ing or jewellery. Keep your hair, cloth­
ing and gloves away from moving
parts.
Loose clothes, jewellery or long hair can
be caught in moving parts.
7) If devices are provided for the con­
nection of dust extraction and collec­
tion facilities, ensure these are con­
nected and properly used.
Use of these devices can reduce dust
related hazards.
Power Tool Use and Care
1) Do not force the power tool. Use the
correct power tool for your appli­cation.
The correct power tool will do the job
better and safer at the rate for which it
was designed.
2) Do not use the power tool if the switch
does not turn it on and off.
Any power tool that cannot be cont­
rolled with the switch is dangerous and
must be repaired.
--
EY7410(UL).indb
3
2006/09/08
17:30:48
3) Disconnect the plug from the power
source and/or the battery pack from
the power tool before making any
adjustments, changing accessories,
or storing power tools.
Such preventive safety measures
reduce the risk of starting the power tool
accidentally.
4) Store idle power tools out of the reach
of children and do not allow persons
unfamiliar with the power tool or these
instructions to operate the power tool.
Power tools are dangerous in the hands
of untrained users.
5) Maintain power tools. Check for mis­
alignment or binding of moving parts,
breakage of parts and any other
condition that may affect the power
tools operation. If damaged, have the
power tool repaired before use.
Many accidents are caused by poorly
maintained power tools.
6) Keep cutting tools sharp and clean.
Properly maintained cutting tools with
sharp cutting edges are less likely to
bind and are easier to control.
7) Use the power tool, accessories and
tool bits etc. in accordance with these
instructions and in the manner intend­
ed for the particular type of power
tool, taking into account the work­
ing conditions and the work to be per­
formed.
Use of the power tool for operations
different from those intended could
result in a hazardous situation.
Battery Tool Use and Care
1) Ensure the switch is in the off posi­
tion before inserting battery pack.
Inserting battery pack into power tools
that have the switch on invites accidents.
2) Recharge only with the charger speci­
fied by the manufacturer.
A charger that is suitable for one type
of battery pack may create a risk of fire
when used with another battery pack.
3) Use power tools only with specifi­
cally designated battery packs.
Use of any other battery packs may
create a risk of injury and fire.
4) When battery pack is not in use, keep it
away from other metal objects like paper
clips, coins, keys, nails, screws, or other
small metal objects that can make a
connection from one terminal to another.
Shorting the battery terminals together
may cause burns, or a fire.
5) Under abusive conditions, liquid may
be ejected from battery; avoid con­
tact. If contact accidentally occurs,
flush with water. If liquid contacts
eyes, additionally seek medical help.
Liquid ejected from the battery may
cause irritation or burns.
Service
1) Have your power tool serviced by a
qualified repair person using only
identical replacement parts.
This will ensure that the safety of power
tool is maintained.
II.SPECIFIC SAFE­
TY RULES
1) Wear ear protectors when using the
tool for extended periods.
Prolonged exposure to high intensity
noise can cause hearing loss.
2) Be aware that this tool is always in an
operating condition, since it does not
have to be plugged into an electrical
outlet.
3) Hold power tools by insulated grip­
ping sur­faces when performing an
operation where the cutting tool may
contact hid­den wiring.
Contact with a “live” wire will make ex­
posed metal parts of the tool “live” and
shock the operator.
4) If the bit becomes jammed, immediately
turn the main switch off to prevent an
overload which can damage the battery
pack or motor. Use reverse motion to
loosen jammed bits.
5) Do not touch the rotating parts to avoid
injury.
6) Do not use the tool continuously for a
long period of time. Stop using the tool
from time to time to avoid temperature
rise and heat overload of the motor.
7) Do not drop the tool.
--
EY7410(UL).indb
4
2006/09/08
17:30:48
Symbol
Meaning
V
Volts
Direct current
n0
No load speed
…/min
Revolutions or reciprocations per
minutes
Ah
Electrical capacity of battery pack
Rotation only
WARNING!
Some dust created by power sanding, saw­
ing, grinding, drilling, and other construction
activities contains chemicals known to the
State of California to cause cancer, birth
defects or other reproductive harm. Some
examples of these chemicals are:
•Lead from lead-based paints
•Crystalline silica from bricks and cement
and other masonry products
•Arsenic and chromium from chemical­
ly-treated lumber.
To reduce your exposure to these chemi­
cals: work in a well ventilated area, and
work with approved safety equipment,
such as dust masks that are specially
designed to filter out microscopic particles.
III. FOR BATTERY CHAR­
GER & BATTERY PACK
Important Safety Instructions
1) SAVE THESE INSTRUCTIONS -This
manual contains important safety
and operating instructions for battery
charger EY0L10.
2) Before using battery charger, read all
instructions and cautionary markings
on battery charger, battery pack, and
product using battery pack.
3) CAUTION -To reduce the risk of injury,
charge only Panasonic Battery Pack as
shown in last page.
Other types of batteries may burst
causing personal injury and damage.
4) Do not expose charger and battery pack
to rain or snow.
5) To reduce risk of damaging the electric
plug and cord, pull by plug rather than
cord when disconnecting charger.
6) Make sure cord is located so that it
will not be stepped on, tripped over, or
otherwise subjected to damage or stress.
7) An extension cord should not be used
unless absolutely necessary.
Use of improper extension cord could
result in a risk of fire and electric shock.
If extension cord must be used, make
sure that:
a.pins on plug of extension cord are
the same number, size and shape as
those of plug on charger.
b.extension cord is properly wired and
in good electrical condition.
c.wire size is large enough for ampere
rating of charger as specified below.
RECOMMENDED MINIMUM AWG SIZE OF
EXTENSION CORDS FOR
BATTERY CHARGERS
AC Input Rating. Amperes
AWG Size of Cord
Equal to or
But less
Length of Cord,
greater than
than
Feet
25 50 100 150
0
2
18 18 18 16
8) Do not operate charger with damaged
cord or plug-replace them immediately.
9) Do not operate charger if it has received
a sharp blow, been dropped, or other­
wise damaged in any way; take it to a
qualified service personnel.
10)D o not disassemble charger; take it
to a qualified service personnel when
service or repair is required. Incorrect
reassembly may result in a risk of ele­
ctric shock or fire.
11)To reduce the risk of electric shock, unplug charger from outlet before attempting
any maintenance or cleaning.
12)The charger and battery pack are spe­
cifically designed to work together. Do
not attempt to charge any other cordless
tool or battery pack with this charger.
13)D o not attempt to charge the battery
pack with any other charger.
14)Do not attempt to disassemble the bat­
tery pack housing.
15)Do not store the tool and battery pack
in locations where the temperature may
reach or exceed 50°C (122°F) (such
as a metal tool shed, or a car in the
--
EY7410(UL).indb
5
2006/09/08
17:30:49
summer), which can lead to deterioration
of the storage battery.
16)D o not charge battery pack when the
temperature is BELOW 0°C (32°F) or
ABOVE 40°C (104°F). This is very important in order to maintain optimal condition
of the battery pack.
17)D o not incinerate the battery pack. It
can explode in a fire.
18)Avoid dangerous environment. Do not
use charger in damp or wet locations.
19)The charger is designed to operate on
standard household electrical power
only. Do not attempt to use it on any
other voltage!
20)Do not abuse cord. Never carry charger
by cord or yank it to disconnect from
outlet. Keep cord away from heat, oil
and sharp edges.
21)Charge the battery pack in a well ventilated place, do not cover the charger
and battery pack with a cloth, etc., while
charging.
22)Use of an attachment not recommend­
ed may result in a risk of fire, electric
shock, or personal injury.
23)Do not short the battery pack. A battery
short can cause a large current flow,
over heating and create the risk of fire
or personal injury.
24)N OTE: If the supply cord of this ap­
pliance is damaged, it must only be replaced by a repair shop authorized by
the manufacturer, because special purpose tools are required.
25)TO REDUCE THE RISK OF ELECTRIC
SHOCK, THIS APPLIANCE HAS A
POLARIZED PLUG (ONE BLADE IS
WIDER THAN THE OTHER).
This plug will fit in a polarized outlet
only one way. If the plug does not fit
fully in the outlet, reverse the plug. If
it still does not fit, contact a qualified
electrician to install the proper outlet.
Do not change the plug in any way.
IV.ASSEMBLY &
OPERATION

Hexagonal Bit Chuck
1.
2.
3.
4.
5.
Attaching the bits
NOTE:
When attaching or removing drill
bits, disconnect the battery pack
from the tool and switch the lock
button into the lock position.
Hold the collar of the chuck and pull it
out from the driver.
Insert the bit into the chuck. Release
the collar.
The collar will return to its original
position when it is released.
Pull the bit to make sure it does not
come out.
To remove the bit, pull out the collar
in the same way.
Bit
Hexagonal bit chuck
9.5 mm (3/8") - 13 mm (33/64")
6.35 mm (1/4")

Clutch Handle
(Clutch Torque Setting)
Adjust the torque to one of the 21 possible settings to the job. There is an
interval of about 0.13 N·m (1.3 k f-cm
or 1.1 in-lbs) between steps.
CAUTION:
Test the setting before actual opera­
tion.
Set the scale at this mark.
--
EY7410(UL).indb
6
2006/09/08
17:30:50
Reference for Adjusting Torque
Setting
1
5
9
13
17
21
tery loses its charge, causing the
battery low warning lamp to flash.
●If you notice the battery low warning lamp flashing, charge the battery pack immediately.
Torque
Use
Approx: 0.29 N·m
(3.0 kgf-cm or 2.6 in-lbs)
Approx: 0.82 N·m
(8.4 kgf-cm or 7.3 in-lbs)
Approx: 1.35 N·m
(13.8 kgf-cm or 12.0 in-lbs) For driving
screws
Approx: 1.88 N·m
(19.2 kgf-cm or 16.6 in-lbs)
Approx: 2.41 N·m
(24.6 kgf-cm or 21.3 in-lbs)
Approx: 2.94 N·m
(30.0 kgf-cm or 26.0 in-lbs)
For powerApprox: 4.4 N·m
ful driving
(45.0 kgf-cm or 39.0 in-lbs) screws and
drilling

Using the LED Light
Use the LED light on jobs in dark
locations such as attics to illuminate
your workspace.
● When using at high speeds, set the
clutch at 10 or below. (Operation
stops at the maximum torque of 1.5
N·m (15 kgf-cm) when the scale is
higher.)
● The auto shut-off function may be­
come inoperable at higher clutch
settings when battery power drops.
Recharge the battery in that case.
NOTE:
The chart is only a reference. The
torque settings may differ by materials, types of screws, etc. Please test
it at your own conditions before use.
CAUTION
●The LED light is intended for use as
a supplemental light source. Do not
use it as a flashlight.
Doing so may result in accident or
injury.
●Do not look at the light or shine it
directly into your eyes.
Continuous exposure to the LED
light may damage your eyes.
1.P ress
to toggle the light on
and off.
●To use the light immediately after
attaching the battery pack or after
the drill has not been used for 5
minutes or more, operate the drill
briefly.

Battery Low Warning Lamp
<Battery low warning lamp>
Off
(normal
operation)
Flashing
(No charge)
Battery
protection
feature active
Excessive (complete) discharging of
Li-ion batteries shortens their service
life dramatically. The driver includes a
battery protection feature designed to
prevent excessive discharging of the
battery pack.
●The battery protection feature activates immediately before the bat-
●The light will automatically turn
off if the drill is not used for 5
minutes.
●The light uses an extremely small
amount of current. Using the light
--
EY7410(UL).indb
7
2006/09/08
17:30:52
has a negligible effect on the
operational capacity of the drill.
●The LED is incapable of lighting
the tip of the bit when the drill is
used in the straight configuration.
LOW
HIGH
Torque
High
Low
CAUTION:
•Check speed selector switch before
use.
•Do not operate the speed selector
switch while the main switch is on
(switch is in the ON position).

Bit-locking Function
With the switch at off and the bit lock­
ed in place, the tool can be used as a
manual screw-driver - up to 14.7 N·m
(150 kgf-cm, 130 in-lbs).
There will be a little play in the driving
shaft, but this is not a malfunction.
Speed selection
200 /min (rpm)
600 /min (rpm)

Main Switch Lock
After use, set the main switch lock at
the lock position to prevent accidental
operation.
Lock
Main switch lock

Battery Pack (EY9L10)

Main Switch (ON/OFF)
Push the upper half of the switch for
forward rotation, or the lower half for
reverse rotation.
Forward
Forward
Reverse
CAUTION:
1. Remove the battery pack away from
the tool.
2. Charge the battery pack using the
battery charger.
3. After charging has been completed,
remove the battery pack from the
charger and connect it to the tool.
Disconnect the charger from the
power source when not in use.
Reverse

Speed Selector Switch
To suit the application of this tool, two
different rotational speeds are available. Depending upon use, either the
high or low speed should be selected.
HIGH
LOW
NOTE:
Use under extremely hot or cold
conditions will reduce operating
capacity per charge.
--
EY7410(UL).indb
8
2006/09/08
17:30:53
[Battery Pack]
[Battery Charger]
For Appropriate Use of Bat­
tery pack
Charging
Li­ion Battery pack (EY9L10)
Common Cautions for the Li­
ion/Ni­Cd Battery Pack
NOTE:
• For optimum battery life, store the Liion battery pack following use without
charging it.
• The ambient temperature range is
between 0°C (3°F) and 40°C (104°F).
If the battery pack is used when the
battery temperature is below 0°C
(3°F), the tool may fail to function
properly.
• When battery pack is not in use, keep
it away from other metal objects like:
paper clips, coins, keys, nails, screws,
or other small metal objects that can
make a connection from one terminal
to another.
Shorting the battery terminals together may cause sparks, burns or a fire.
• When operating the battery pack,
make sure the work place is well ventilated.
• When a cold battery (of about 0°C
or less) is to be charged in a warm
room, leave the battery in the room
for at least one hour and charge
it when it has warmed up to room
temperature. (Failing to do so may
result in less than a full charge.)
• Cool down the charger when charging
more than two battery packs consecutively.
• Do not insert your fingers into contact hole, when holding charger or
any other occasions.
CAUTION:
To prevent the risk of fire or damage
to the battery charger.
• Do not use power source from an
engine generator.
• Do not cover vent holes on the
charger and the battery pack.
• Unplug the charger when not in
use.
Battery Pack Life
The rechargeable batteries have a limited life. If the operation time becomes
extremely short after recharging,
replace the battery pack with a new
one.
Battery Recycling
ATTENTION:
FOR Li­ion Battery Pack, EY9L10
A Li-ion battery that is recyclable powers
the product you have purchased.
Please call 1­800­8­BATTERY for information on how to recycle this battery.
Li­ion Battery Pack
NOTE:
Your battery pack is not fully charged at the time of purchase. Be sure
to charge the battery before use.
Battery charger (EY0L10)
1. Plug the charger into the AC outlet.
NOTE:
Sparks may be produced when the
plug is inserted into the AC power
supply, but this is not a problem in
terms of safety.
. Slide the battery dock cover back to
allow insertion of the Li-ion battery
pack.
●Verify that the cover is locked se­
curely in place.
3. Insert the battery pack firmly into the
charger.
-9-
EY7410(UL).indb
9
2006/09/08
17:30:54
storage, charge it for about 24
hours to bring the battery up to full
capacity.
Battery charger (EY0L10)
To AC
outlet
1. Plug the charger into the AC outlet.
NOTE:
4. During charging, the charging lamp
will be lit.
When charging is completed, an internal electronic switch will automatically
be triggered to prevent overcharging.
• Charging will not start if the battery
pack is warm (for example, immediately after heavy-duty operation).
The orange standby lamp will be
flashing until the battery cools down.
Charging will then begin automatically.
5. The charge lamp (green) will flash
slowly once the battery is approxi­
mately 80% charged.
6. When charging is completed, the
charging lamp will start flashing quickly
in green color.
7. If the temperature of the battery pack
is 0°C or less, charging takes longer
to fully charge the battery pack than
the standard charging time. Even
when the bat­tery is fully charged, it will
have approximately 50% of the power
of a fully charged battery at normal
operating temperature.
8. If the power lamp does not light im­
mediately after the charger is plugged
in, or if after the standard charging
time the charging lamp does not flash
quickly in green, consult an authorized
dealer.
9. If a fully charged battery pack is in­
serted into the charger again, the
charging lamp lights up. After several
minutes, the charging lamp may flash
quickly to indicate the charging is
completed.
Ni-Cd Battery Pack
NOTE:
When you charge the battery pack
for the first time, or after prolonged
Sparks may be produced when the
plug is inserted into the AC power
supply, but this is not a problem in
terms of safety.
2. Slide the battery dock cover back to
allow insertion of the Ni-Cd battery
pack.
●Verify that the cover is locked securely
in place.
3. Insert the battery pack firmly into the
charger.
To AC
outlet
4. During charging, the charging lamp will
be lit.
When charging is completed, an internal electronic switch will automatically
be triggered to prevent overcharging.
• Charging will not start if the battery
pack is warm (for example, immediately after heavy-duty operation).
The orange standby lamp will be
flashing until the battery cools down.
Charging will then begin automatically.
5. When charging is completed, the
charg­ing lamp will start flashing quickly in green color.
6. If the power lamp does not light immediately after the charger is plug­
ged in, or if after the standard charging time the charging lamp does not
flash quickly in green, consult an authorized dealer.
7. If a fully charged battery pack is in­
serted into the charger again, the
charging lamp lights up. After several
minutes, the charging lamp may flash
quickly to indicate the charging is
completed.
- 10 -
EY7410(UL).indb
10
2006/09/08
17:30:55
LAMP INDICATIONS
Green Lit
Charger is plugged into the AC outlet.
Ready to charge.
Green Flashing Quickly
Charging is completed. (Full charge.)
Green Flashing
Battery is approximately 80% charg­ed. (Usable charge.
Li-ion only)
Green Lit
Now charging.
Orange Lit
Battery pack is cool.
The battery pack is being charged slowly to reduce the
load on the battery. (Li-ion only)
Orange Flashing
Battery pack is warm. Charging will begin when temperature of battery pack drops.
Charging Status Lamp
Left: green Right: orange will be displayed.
Both Orange and Green Flashing Quickly
Charging is not possible. Clogged with dust or malfunction of the battery pack.
If the temperature of the battery pack is –10°C or less,
the charging status lamp (orange) will also start flashing.
Charging will begin when the temperature of the battery
pack goes up (Li-ion only)
V. MAINTENANCE
Use only a dry, soft cloth for wiping the unit. Do not use a damp cloth, thinner, benzine,
or other volatile solvents for cleaning.
VI.ACCESSORIES
Use only bits suitable for size of drill’s chuck.
- 11 -
EY7410(UL).indb
11
2006/09/08
17:30:57
VII.SPECIFICATIONS
MAIN UNIT
Model
Capacity
Motor
EY7410
Machine screw
Screw driving
Wood screw
Drilling
For metal
No load speed
Maximum clutch torque
Overall length
Weight (with battery pack)
M2.5 - M5
ø 3.8 x 38 mm (5/32" x 1-29/64")
ø 5 mm (13/64") spc t = 1.6 mm
3.6 V DC
LOW: 200 /min (rpm)
HIGH: 600 /min (rpm)
3.0 N·m (30 kgf-cm, 26 in-lbs)
276 mm (10-55/64")
0.5 kg (1.1 lbs)
BATTERY PACK
Model
Storage battery
Battery voltage
Capacity
EY9L10
Li-ion Battery
3.6 V DC (3.6 V x 1 cell)
1.5 Ah
BATTERY CHARGER
Model
Weight
Electrical rating
Charging time
1.2 Ah
EY0L10
0.6 kg (1.3 lbs)
See the rating plate on the bottom of the charger.
3.6 V
2.4 V
EY9025
EY9021
15 min.
15 min.
EY9L10
Usable: 15 min.
Full: 30 min.
1.5 Ah
NOTE:
•For applicable battery packs to this charger, see the label on the charger or the latest
general catalog.
- 12 -
EY7410(UL).indb
12
2006/09/08
17:30:57
I. CONSIGNES DE SECU­
RITE GENERALES
AVERTISSEMENT! Veuillez lire tou­
tes les instructions.
Si les instructions détaillées ci-dessous ne
sont pas observées, cela peut entraîner une
électrocution, un incendie et/ou des blessures
graves. Le terme “outil mécanique” utilisé dans
tous les avertissements ci-dessous se réfère
aux outils mécaniques opérés par cordons
d'alimentation et par batterie (sans fil).
CONSERVEZ CES INSTRUC­
TIONS
Sécurité de la zone de travail
1) Gardez la zone de travail propre et
bien aérée.
Les endroits encombrés et sombres invitent les accidents.
2) Ne faites pas fonctionner les outils
mécaniques dans des atmosphères
explosives, comme en présence de
liquides inflammables, de gaz ou de
poussière.
Les outils mécaniques génèrent des étincelles qui peuvent enflammer la poussière ou les vapeurs.
3) Gardez les enfants et les spectateurs
éloignés lors du fonctionnement d’un
outil mécanique.
Les distractions peuvent en faire perdre le
contrôle.
Sécurité électrique
1) La fiche des outils mécaniques doit
correspondre aux prises secteur. Ne
modifiez la fiche sous aucun prétexte.
N’utilisez pas de fiche adaptatrice
avec les outils mécaniques mis à la
terre.
Des fiches non modifiées et des prises
secteur correspondant réduisent les
risques d’électrocution.
2) Evitez tout contact physique avec les
surfaces mises à la terre telles que
tuyaux, radiateurs, micro-ondes et
réfrigérateurs.
Il y a un risque d’électrocution supplémentaire si votre corps est mis à la terre.
3) N’exposez pas les outils mécaniques à
la pluie ou à des conditions humides.
De l’eau pénétrant dans un outil mécani­
que augmente le risque d’électrocution.
4) Ne malmenez pas le cordon. N’utilisez
jamais le cordon pour transporter,
pour tirer ou pour débrancher l’outil
mécanique. Gardez le cordon éloigné
de la chaleur, de l’huile, d'objets aux
bords coupants ou de pièces en mou­
vement.
Les cordons endommagés on emmêlés
augmentent le risque d'électrocution.
5) Lors du fonctionnement des outils méca­
niques à l’extérieur, utilisez une rallonge
adaptée à l’utilisation à l’extérieur.
L’utilisation d’un cordon adapté à l’utilisa­
tion à l’extérieur réduit les risques d’élec­
trocution.
Sécurité personnelle
1) Restez alerte, regardez ce que vous
faites et faites preuve de bon sens
lorsque vous utilisez un outil méca­
nique. N’utilisez pas un outil méca­
nique alors que vous êtes fatigué ou
sous les effets de drogue, d’alcool ou
de médicaments.
Un moment d’inattention pendant que
vous faites fonctionner l’outil mécanique
peut entraîner des blessures graves.
2) Utilisez des équipements de sécurité.
Portez toujours des protection pour
vos yeux.
Des équipements de sécurité comme
masque antipoussière, chaussures
de sécurité non glissantes, casque de
protection ou protections d’oreilles,
utilisés dans des conditions appropriées
réduisent les blessures corporelles.
3) Evitez tout démarrage accidentel.
Assurez-vous que l’interrupteur est
en position d'arrêt avant de brancher
l’outil.
Le transport d’outils mécaniques avec le
doigt sur l’interrupteur ou le branchement
d’outils mécaniques dont l’interrupteur
est sur la position de marche invite les
accidents.
4) Retirez toute clé d’ajustement ou
clé de serrage avant de mettre l’outil
mécanique en marche.
Une clé de serrage ou une clé d’ajuste­
ment laissée attachée à une pièce
tournante de l’outil mécanique peut
entraîner des blessures corporelles.
5) Ne vous mettez pas en déséquilibre.
Gardez une bonne prise au sol et votre
équilibre à tout moment.
Ceci permet un meilleur contrôle de l’outil
mécanique dans des situations inatten­
dues.
- 13 -
EY7410(UL).indb
13
2006/09/08
17:30:58
6) Habillez-vous correctement. Ne portez
pas de vêtements lâches ou de bijoux.
Gardez vos cheveux, vêtements et
gants éloignés des pièces en mouve­
ment.
Des vêtements lâches, des bijoux ou
des cheveux longs peuvent se faire
prendre dans les pièces en mouvement.
7) Si des dispositifs pour la connexion
d’ap­pareils d’extraction et de ramas­
sage de la poussière sont fournis,
assurez-vous qu’ils sont connectés et
correctement utilisés.
L’utilisation de ces dispositifs peut réduire
les risques concernés.
Utilisation et soins de l’outil méca­
nique
1) Ne forcez pas l’outil mécanique. Utilisez
l’outil mécanique correct pour votre
application.
L’outil mécanique correct exécute mieux
le travail dans de meilleurs conditions
de sécurité s’il est utilisé à l’allure pour
laquelle il a été conçu.
2) N’utilisez pas l’outil mécanique si l’inter­
rupteur ne le met pas en marche ou ne
l’arrête pas.
Tout outil mécanique qui ne peut pas
être contrôlé par son interrupteur est
dangereux et doit être réparé.
3) Débranchez la fiche de la source d’ali­
mentation et/ou du bloc de batterie
avant d’effectuer tout ajustement, de
changer d’accessoire ou de ranger
l’outil mécanique.
De telles mesures de sécurité pré­ventives
réduisent les risques de faire démarrer
l’outil mécanique accidentellement.
4) Rangez les outils mécaniques inuti­
lisés hors de la portée des enfants
et ne laissez personne qui n’est pas
familiarisé avec l’outil mécanique ou
ses instructions faire fonctionner l’outil
mécanique.
Les outils mécaniques sont dangereux
dans les mains des utilisateurs manquant
d’entraînement.
5) Entretenez bien les outils mécani­ques.
Vérifiez l’alignement ou l’emboîtage
des pièces en mouvement, l’intégrité
des pièces et toute autre condition
pouvant affecter le fonctionnement de
l’outil mécanique. S’il est endommagé,
faites réparer l’outil mécanique avant
de l’utiliser.
De nombreux accidents sont provoqués
par des outils mécaniques mal entre­
tenus.
6) Maintenez les outils de coupe affûtés
et propres.
Les outils de coupe bien entretenus
avec des lames bien affûtées ont moins
de chances de gripper et sont plus
faciles à contrôler.
7) Utilisez l’outil mécanique, les acces­
soires, les mèches, etc., conformé­
ment à ces instructions et de la façon
pour laquelle l’outil particulier a été
conçu en tenant compte des con­
ditions de travail et de la tâche à exé­
cuter.
L’utilisation de l’outil mécanique à des
fins autres que celles pour lesquelles
il a été conçu peut présenter une situa­
tion à risque.
Utilisation et soins de la batterie
de l’outil
1) Assurez-vous que l’interrupteur est
dans la position d’arrêt avant d’insérer
le bloc de batterie.
L’insertion du bloc de batterie dans un
outil mécanique dont l’interrupteur est
sur la position de marche peut provoquer
des accidents.
2) N’effectuez la recharge qu’avec le
chargeur spécifié par le fabricant.
Un chargeur convenant à un bloc de bat­
terie peut entraîner un risque d’incendie
lorsqu’un autre bloc de batterie est
utilisé.
3) N’utilisez les outils mécaniques
qu’avec les bloc de batterie spéciale­
ment conçus pour eux.
L’utilisation de tout autre bloc de bat­
terie peut entraîner un risque de bles­
sure et d’incendie.
4) Lorsqu’un bloc de batterie n’est pas
utilisé, gardez-le éloigné d’objets métal­
liques comme agrafes, pièces de mon­
naie, clés, clous, vis ou tout autre petit
objet métallique pouvant établir une
connexion entre les deux bornes.
Si les bornes de la batterie sont mises
en court-circuit, cela peut entraîner des
brûlures ou un incendie.
5) Si elle est malmenée, du liquide peut
s’échapper de la batterie. Evitez tout
contact. Si un contact accidentel se
produit, rincez à l’eau. Si du liquide
- 14 -
EY7410(UL).indb
14
2006/09/08
17:30:58
entre en contact avec les yeux, con­
sultez un médecin.
Le liquide éjecté de la batterie peut
entraîner des irritations ou des brûlures.
Symbole
Signification
V
Volts
Courant continu
Réparation
1) Faites réparer votre outil mécanique
par du personnel de réparation quali­
fié en n’utilisant que des pièces de
rechange identiques.
Ceci assure le maintien de la sécurité
de l’outil mécanique.
II.REGLES DE SECURITE
PARTICULIERES
1) Portez des lunettes lorsque vous uti­
lisez l’outil pendant de longues péri­
odes.
L’exposition prolongée à du bruit de
haute densité peut entraîner la perte de
l’ouïe.
2) N’oubliez pas que cet appareil est toujours prêt à fonctionner, parce qu’il ne
doit pas être branché dans une prise
électrique.
3) Tenez l’outil par les surfaces de prise
isolées lorsque vous effectuez une
opération lors de laquelle l’outil de
coupe risque d’entrer en contact avec
des câblages cachés.
Le contact avec un fil sous tension fera
passer le courant dans les pièces métalliques exposées et électrocutera l’opérateur.
4) Si la mèche est coincée, mettez immé­
diate­ment le commutateur de la gâchette
hors tension afin de prévenir une sur­
charge pouvant endommager la batterie
autonome ou le moteur. Dégagez la
mèche en inversant le sens de rotation.
5) Ne touchez pas les pièces rotatives pour
éviter toute blessure.
6) N’utilisez pas l’outil continuellement pen­
dant une longue période. Arrêtez d’utiliser
l’outil de temps en temps pour éviter une
augmentation de la température et de
surchauffer le moteur.
7) Ne laissez pas tomber l’outil.
n0
Vitesse sans charge
…/min
Tours ou mouvements alternatifs
par minute
Ah
Capacité électrique de la batterie
autonome
Rotation seulement
AVERTISSEMENT!
La poussière résultant de ponçage, sciage,
meulage, perçage à haute pression et de
toute autre activité de construction, contient
des produits chimiques réputés être cause
de cancer, de malformations congénitales ou
autres problèmes reproductifs. Ces produits
chimiques sont, par exemple :
•Le plomb contenu dans les peintures à
base de plomb
•La silice cristalline, contenue dans les
briques, le ciment et autres produits de
maçonnerie; et
•L’arsenic et le chrome provenant du
bois traité chimiquement.
Pour réduire l’exposition à ces produits
chimiques, il faut travailler dans un lieu bien
aéré et porter un équipement de sécurité
approprié tel que certains masques antipoussière conçus spécialement pour filtrer
les particules microscopiques.
III. CHARGEUR DE BAT­
TERIE ET BATTERIE
AUTO­NOME
Instructions de sécurité impor­
tantes
1) CONSERVEZ CES INSTRUCTIONS
– La présente notice contient des ins­
tructions de sécurité et d’utilisation
importantes pour le chargeur de batterie
EY0L10.
2) Avant d’utiliser le chargeur de batterie, lisez toutes les instructions et les
marques d’avertissement figurant sur
- 15 -
EY7410(UL).indb
15
2006/09/08
17:30:59
le chargeur de batterie, la batterie autonome et le produit utilisant la batterie
autonome.
3) MISE EN GARDE – Pour réduire le risque de blessures, chargez la batterie
autonome Panasonic seulement comme
indiqué à la dernière page.
Les autres types de batteries risquent
d’exploser et de causer des blessures
corporelles et des dommages matériels.
4) N’exposez pas le chargeur à la pluie ou
à la neige.
5) Pour réduire les risques de domma­ges
à la fiche et au cordon secteur, débranchez le chargeur en tirant la fiche et non
le cordon.
6) Veillez à acheminer le cordon de façon
que personne ne risque de le piétiner,
de trébucher dessus, d’endommager ou
d’étirer le cordon.
7) N’utilisez une rallonge qu'en cas de nécessité absolue.
Si vous utilisez une rallonge inadéquate,
vous risquez de causer un incendie ou
une électrocution. Si vous devez absolument utiliser une rallonge, veillez à respecter les points suivants:
a.Le nombre, la taille et la forme des
broches de la fiche de la rallonge doivent être identiques à ceux de la fiche du
chargeur de batterie.
b.La rallonge doit avoir des conducteurs
en bon état et être elle-même en bon
état d'utilisation.
c.La taille des conducteurs doit être suffisante pour les normes d'intensité en
ampères du chargeur, comme indiqué
ci-dessous.
TAILLE AWG MINIMUM RECOMMANDÉE DES
RALLONGES POUR CHARGEURS
DE BATTERIES
Norme d’entrée Ampères
Taille AWG du
CA
cordon
Egal ou
Mais
Longueur du
cordon, pieds
supérieur à
inférieur à
25 50 100 150
0
2
18 18 18 16
8) N’utilisez pas un chargeur dont la fiche
ou le cordon est endommagé ­ – remplacez-les immédiatement.
9) N’utilisez pas le chargeur s’il a reçu un
choc violent, s'il a subi une chute ou s’il
a été endommagé de quelque manière
que ce soit; confiez-le à un technicien
qualifié.
10)N e démontez pas le chargeur; si des
travaux d’entretien ou de réparation sont
nécessaires, confiez-le à un technicien
qualifié. Si vous le remontez incorrectement, vous risquez de causer une électrocution ou un incendie.
11)Pour réduire le risque d’électrocution, dé­
branchez le chargeur de la prise de courant avant d’entreprendre des travaux
d’entretien ou de nettoyage.
12)Le chargeur et la batterie autonome ont
été conçus spécifiquement pour fonctionner ensemble.
Ne tentez pas de charger un autre outil à
batterie ou une autre batterie autonome
avec ce chargeur.
13)Ne tentez pas de charger la batterie autonome avec un autre chargeur.
14)Ne tentez pas de démonter le logement
de la batterie autonome.
15)Ne rangez pas l’outil ou la batterie autonome à des endroits où la température
est susceptible d'atteindre ou de dépasser 50°C (122°F) (par exemple dans
une remise d’outils électriques, ou dans
une voiture en été), car ceci risquerait
d'abîmer la batterie stockée.
16)N e chargez pas la batterie autonome
lorsque la température est INFÉRIEURE
À 0°C (32°F) ou SUPÉRIEURE à 40°C
(104°F). Ceci est très important pour conserver le bon état de fonctionnement de
la batterie autonome.
17)N’incinérez pas la batterie autonome.
Elle risquerait d'exploser dans les flam­
mes.
18)Evitez toute utilisation dans un environ­
nement dangereux. N’utilisez pas le
chargeur à un endroit humide ou mouillé.
19)Le chargeur a été conçu pour fonctionner uniquement sur des prises secteur
domestiques standard. Ne l’utilisez pas
sous des tensions différentes!
20)Ne manipulez pas brutalement le cordon secteur. Ne transportez jamais le
chargeur en le tenant par le cordon, ou
ne le tirez pas brutalement pour le débrancher de la prise. Gardez le cordon à
l’abri de la chaleur, de l’huile et de bords
coupants.
21)Chargez la batterie autonome à un endroit bien ventilé; ne couvrez pas le char­
geur et la batterie autonome avec un chiffon, etc., pendant la charge.
22)Si vous utilisez un accessoire non recommandé, un incendie, une électrocution,
des blessures risqueraient de s’ensuivre.
- 16 -
EY7410(UL).indb
16
2006/09/08
17:30:59
23)N e court-circuitez pas la batterie autonome. Un court-circuit de la batterie
risquerait de faire passer un courant de
forte intensité, et une surchauffe, un incendie ou des blessures risqueraient de
s'ensuivre.
24)REMARQUE: Si le cordon secteur de
cet appareil est endommagé, il doit être
remplacé exclusivement dans un atelier
agréé par le fabricant, car ces travaux
exigent l’utilisation d’outils spéciaux.
25)P O U R R É D U I R E L E S R I S Q U E S
D’ÉLECTROCUTION, CET APPAREIL
EST ÉQUIPÉ D’UNE FICHE POLARISÉE (UNE LAME EST PLUS LARGE
QUE L’AUTRE).
Cette fiche ne pourra être insérée que
d'une seule façon dans une prise polarisée. Si la fiche ne peut pas être insérée
à fond dans la prise, insérez la fiche
sens dessus dessous. Si vous ne parvenez toujours pas à insérer la fiche, adressez-vous à un électricien qualifié pour
installer une prise de courant adéquate.
Ne modifiez la fiche en aucune façon.
IV.ASSEMBLAGE &
FONCTIONNEMENT
Mèche
9,5 mm (3/8") - 13 mm (33/64")
1.
2.
3.
4.
5.
6,35 mm (1/4")

Poignée de l’embrayage
(Réglage du couple de ser­
rage de l’embrayage)
Ajustez le couple de serrage sur l’un
des 21 réglages possibles pour le travail. Il y a un intervalle d’environ 0,13
N·m (1,3 kgf/cm ou 1,1 po-lbs) entre
chaque étape.
MISE EN GARDE:
Essayez le réglage avant l’utilisa­
tion effective.
Réglez l’échelle sur cette marque.

Mandrin de mèche hexagonal
Mandrin de mèche hexagonal
Fixation des mèches
Références pour l’ajustement du
couple de serrage
Réglage
REMARQUE:
Lors de la fixation ou de l’enlève­
ment de mèches de perceuse, dé­
branchez la batterie autonome de
l’outil et mettez le bouton de verrouillage dans la position verrouillée.
Maintenez le collier du mandrin de
connexion rapide et retirez-le de la
perceuse.
Insérez la mèche dans le mandrin.
Relâchez le collier.
Le collier reviendra dans sa position
d’origine lorsqu’il sera relâché.
Tirez sur la mèche pour vérifier qu’elle
ne ressort pas.
Pour retirer la mèche, tirez le collier
vers l’extérieur de la même manière.
1
5
9
13
17
21
Couple de serrage Utilisation
Environ 0,29 N·m (3,0
kgf/cm ou 2,6 po-lbs)
Environ 0,82 N·m (8,4
kgf/cm ou 7,3 po-lbs)
Environ 1,35 N·m (13,8
kgf/cm ou 12,0 po-lbs)
Pour visser
Environ 1,88 N·m (19,2 des vis
kgf/cm ou 16,6 po-lbs)
Environ 2,41 N·m (24,6
kgf/cm ou 21,3 po-lbs)
Environ 2,94 N·m (30,0
kgf/cm ou 26,0 po-lbs)
Pour un
Environ 4,4 N·m (45,0
vissage et
kgf/cm ou 39,0 po-lbs)
un perçage
puissants
● Lors de l’utilisation à hautes vites­ses,
réglez l’embrayage sur 10 ou plus
bas. (Le fonctionnement s’arrête au
couple de serrage maximum de 1,5
N·m (15 kgf/cm) lorsque l’échelle est
plus élevée.)
- 17 -
EY7410(UL).indb
17
2006/09/08
17:31:00
● La fonction d’arrêt automatique peut
ne pas fonctionner à des réglages
de l’embrayage plus élevés lorsque
la puissance de la batterie diminue.
Dans ce cas, rechargez la batterie.
REMARQUE:
Le tableau n’est qu’une référence.
Le réglage du couple de serrage
peut différer selon les matériaux, le
type des vis, etc. Veuillez effectuer
des essais de vos conditions particulières avant l’utilisation.

Témoin d’avertissement de
batterie basse
<Témoin d’avertissement de batterie basse>
Arrêt
(fonction­
nement
normal)
Clignotant
(Pas de charge)
Caractéristique de
protection de la
batterie active.
Une décharge excessive (totale) des
batteries aux ions de lithium réduit
leur durée de vie de façon notable.
L’outil comprend une caractéristique
de pro­tection de la batterie conçue
pour empêcher une décharge excessive de la batterie autonome.
●La caractéristique de protection de
la batterie s’active automatiquement avant que la batterie ne perde
sa charge, entraînant le clignotement du témoin d’avertissement de
batterie basse.
●Dès que vous remarquez le clig­note­
ment du témoin d’avertissement de
batterie basse, rechargez immédiatement la batterie autonome.

Utilisation de la lumière DEL
Utilisez la lumière DEL pour les
travaux effectués dans des endroits
sombres comme des greniers pour
éclairer votre espace de travail.
MISE EN GARDE
●La lumière DEL est conçue pour
être utilisée comme une source de
lumière supplémentaire. Ne l’utilisez pas comme une lampe torche.
Cela peut entraîner un accident ou
des blessures.
●Ne regardez pas la lumière et ne
la dirigez pas directement vers vos
yeux.
Une exposition continue à la lumière DEL peut endommager vos
yeux.
1.Appuyez sur
pour allumer et
éteindre la lumière DEL.
●Pour utiliser la lumière immédiatement après avoir installé la
batterie autonome ou après que
la perceuse n’ait pas été utilisée
pendant 5 minutes ou plus, faites
brièvement fonctionner la perceuse.
●La lumière s’éteint automatique­
ment si la perceuse n’est pas
utilisée pendant 5 minutes.
●La lumière utilise une infime quan­
tité de courant. L’utilisation de la
lumière n’a qu’un effet nég­ligeable
sur la capacité de fonc­tion­nement
de la perceuse.
●Le DEL est incapable d’éclairer le
bout de la mèche lorsque la per­
ceuse est utilisée selon la configu­
ration normale.
- 18 -
EY7410(UL).indb
18
2006/09/08
17:31:03

Fonction de verrouillage de
la mèche
Sélection de la vitesse
BAS
HAUT
Avec le commutateur sur la position
d’arrêt et la mèche verrouillée en place,
l’outil peut être utilisé comme un tournevis manuel - jusqu’à 14,7 N·m (150
kgf/cm, 130 po-lbs).
L’arbre d’entraînement présentera un
peu de jeu, mais cela n’est pas un
mauvais fonctionnement.
200 /min (t/mn)
600 /min (t/mn)
Couple de
serrage
Haut
Bas
MISE EN GARDE:
•Vérifiez le commutateur du sélec­
teur de vitesse avant l’utilisation.
•Ne faites pas fonctionner le commutateur du sélecteur de vitesse alors
que l’interrupteur principal est sur la
position de marche (le commutateur
est sur la position ON).

Verrou de l’interrupteur prin­
cipal
Après l’utilisation, mettez l’interrupteur principal sur la position verrouillée pour empêcher tout fonctionnement accidentel.
Verrou de l’interrupteur principal

Interrupteur principal (ON/
OFF)
Poussez la moitié supérieure de l’inter­
rupteur pour une rotation vers l’avant
ou la moitié inférieure pour une rotation en arrière.
Vers l’avant
Verrou

Batterie autonome (EY9L10)
MISE EN GARDE:
Vers l’avant
Vers l’arrière
Vers l’arrière

Commutateur du sélecteur
de vitesse
1. Retirez la batterie autonome de
l’outil.
2. Chargez la batterie autonome en
utilisant le chargeur de batterie.
3. Lorsque la charge est terminée,
retirez la batterie autonome du
chargeur et connectez-la à l’outil.
Déconnectez le chargeur de la
source d’alimentation lorsqu’il n’est
pas utilisé.
Pour adapter l’application de cet outil,
deux vitesses de rotation différentes sont disponibles. En fonction de
l’utilisation, sélectionnez soit la haute
vitesse, soit la basse vitesse.
HAUT
BAS
REMARQUE:
L’utilisation dans des conditions
extrêmes de chaleur ou de froid
réduit la capacité de fonctionnement
par charge.
- 19 -
EY7410(UL).indb
19
2006/09/08
17:31:04
[Batterie autonome]
Pour une utilisation correcte
de la batterie autonome
Batterie autonome Li­ion (EY9L10)
[Chargeur de batterie]
Recharge
Mises en garde communes pour
la batterie autonome Li­ion/Ni­Cd
REMARQUE:
• Pour une longévité optimale de la batterie, rangez la batterie autonome
Li-ion sans la charger après l’avoir utilisée.
• Le niveau de température ambiante
moyenne se situe entre 0°C (3°F) et
40°C (104°F).
Si la batterie autonome est utilisée
alors que sa température est inférieure
à 0°C (3°F), l’outil pourrait ne pas
fonctionner correctement.
• Lorsque vous n’utilisez pas la batterie autonome, éloignez-la d’autres
objets métalliques tels que: trombones,
pièces de monnaie, clés, clous, vis et
autres petits objets métalliques susceptibles de connecter les bornes entre
elles.
Si vous court-circuitez les bornes de
la batterie, vous risquez de causer
des étincelles, de vous brûler ou de
provoquer un incendie.
• Lors de l’utilisation de la batterie autonome, assurez-vous de la bonne ventilation du lieu de travail.
• Lorsqu’une batterie autonome
froide (en-dessous de 0°C) doit être
rechargée dans une pièce chaude,
laissez la batterie autonome dans la
pièce pendant une heure au moins
et rechargez-la quand elle a atteint la
température ambiante. (Sinon, il est
possible que la batterie autonome ne
soit pas complètement chargée.)
• Laissez refroidir le chargeur quand
vous rechargez plus de deux batteries
autonomes à la suite.
• Ne mettez pas vos doigts dans les
trous des connecteurs lorsque vous
prenez les chargeurs ou à n’importe
quelle occasion.
MISE EN GARDE:
Pour éviter les risques d’incendie ou
d’endommagement du chargeur de
batterie.
• N’utilisez pas de source d’alimentation provenant d’un générateur de
moteur.
• Ne bouchez pas les trous d’aération du chargeur et de la batterie
autonome.
• Débranchez le chargeur lorsque
vous ne l’utilisez pas.
Longévité des batteries autonomes
Les batteries rechargeables ont une
longévité limitée. Si le temps de fonctionnement devient très court après
la recharge, remplacez la batterie
autonome par une neuve.
Recyclage de la batterie autonome
Batterie autonome Li­ion
REMARQUE:
ATTENTION:
Votre batterie autonome n’est pas
complètement chargée au moment
de l’achat. Veillez à bien charger
complètement la batterie avant son
utilisation.
Pour une batterie autonome Li­ion
EY9L10
La batterie Li-ion que vous vous êtes
procurée est recyclable. Pour des
renseignements sur le recyclage
de la batterie, veuillez composer le
1­800­8­BATTERY.
Chargeur de batterie (EY0L10)
1. Branchez le cordon d’alimentation du
chargeur dans une prise secteur.
REMARQUE:
Des étincelles peuvent être produites lorsque la fiche est introduite
dans la prise d’alimentation secteur;
- 0 -
EY7410(UL).indb
20
2006/09/08
17:31:05
toutefois, ceci ne pose aucun problème de sécu­rité.
2. Faites glisser le couvercle du poste
d’accueil de la batterie vers l’arrière
pour permettre l’insertion de la batterie autonome Li-ion.
●Assurez-vous que le couvercle est
bien verrouillé en place.
3. Introduisez soigneusement la batterie
autonome dans le chargeur.
la durée de charge standard, le témoin
de charge ne clignote pas rapidement
en vert, consultez un concessionnaire
autorisé.
9. Si une batterie complètement chargée
est à nouveau insérée dans le
chargeur, le témoin de charge s’allume.
Après quelques minutes, le voyant de
charge risque de clignoter rapidement
pour indiquer que la charge est
terminée.
Batterie autonome Ni-Cd
REMARQUE:
Chargez une nouvelle batterie auto­
no­me, ou une batterie autonome
qui n’a pas été utilisée pendant
une période prolongée, pendant 24
heures pour lui redonner sa pleine
capacité.
Vers la prise
CA
4. Pendant la charge, le témoin s’allume.
Lorsque la charge est terminée, un
inter­rupteur électronique s’actionne
pour pro­téger la batterie.
• La charge ne peut pas être réalisée
si la batterie autonome est chaude
(par exemple, à la suite d’un long
travail de perçage).
Le témoin d’attente orange clignote
jusqu’à ce que la batterie se soit
refroidie.
La charge com­mence alors auto­
matique­ment.
5. Le témoin de charge (vert) clignote
lentement dès que la batterie est
chargée à environ 80%.
6. Lorsque la charge est terminée, le
témoin de charge se met à clignoter
rapidement en vert.
7. Lorsque la température de la batterie
autonome est de 0ºC ou moins, la batterie autonome prend plus longtemps
à charger que la durée standard. Même lorsque la batterie est complète­
ment chargée, elle n’aura qu’environ
50% de la puissance d’une batte­rie
complètement chargée à une tempé­
rature de fonctionnement normale.
8. Lorsque le témoin d’alimentation ne
s’allume pas immédiatement après
avoir branché le chargeur, ou si après
Chargeur de batterie (EY0L10)
1. Branchez le cordon d’alimentation du
chargeur dans une prise secteur.
REMARQUE:
Des étincelles peuvent être produites lorsque la fiche est introduite
dans la prise d’alimentation secteur;
toutefois, ceci ne pose aucun problème de sécu­rité.
2. Faites glisser le couvercle du poste
d’accueil de la batterie vers l’arrière
pour permettre l’insertion de la batte­
rie autonome Ni-Cd.
●Assurez-vous que le couvercle est
bien verrouillé en place.
3. Introduisez soigneusement la batterie
autonome dans le chargeur.
Vers la prise
CA
4. Pendant la charge, le témoin s’allume.
Lorsque la charge est terminée, un
inter­rupteur électronique s’actionne
pour pro­téger la batterie.
• La charge ne peut pas être réalisée
si la batterie autonome est chaude
- 21 -
EY7410(UL).indb
21
2006/09/08
17:31:06
(par exemple, à la suite d’un long travail de perçage).
Le témoin d’attente orange clignote
jusqu’à ce que la batterie se soit
refroidie. La charge com­mence alors
automatiquement.
5. Lorsque la charge est terminée, le
témoin de charge se met à clignoter
rapide­ment en vert.
6. Si le voyant de charge ne s’allume pas
immédiatement après le branchement
du chargeur ou, si après la durée de
charge standard, le voyant ne s’éteint
pas, consultez un revendeur agréé
pour de l’assistance technique.
7. Si une batterie complètement chargée
est à nouveau insérée dans le char­
geur, le témoin de charge s’allume.
Après quelques minutes, le voyant de
charge risque de clignoter rapidement
pour indiquer que la charge est
terminée.
INDICATION DU VOYANT
Allumé en vert
Le chargeur est branché dans la prise secteur.
Prêt pour la charge.
Clignotant rapidement en vert
Chargement terminé. (Pleine charge)
Clignotant en vert
La batterie est chargée à environ 80%. (Charge utile.
Li-ion seulement)
Allumé en vert
Chargement en cours.
Allumé en orange
La batterie autonome est froide
La batterie autonome est chargée lentement pour réduire l’effort de la batterie. (Li-ion seulement)
Clignotant en orange
La batterie autonome est chaude. La charge commence
lorsque la température de la batterie autonome descend.
Témoin de l’état de charge
Gauche: vert Droite: orange s’affichent.
Clignotant rapidement en orange et en vert
Impossible de charger. Colmatage par la pous­sière ou
mauvais fonctionnement de la batterie autonome.
Lorsque la température de la batterie autonome est de
–10ºC ou moins, le témoin de charge (orange) se met
également à clignoter. La charge commence lorsque la
température de la batterie autonome augmente (Li-ion
seulement).
V. ENTRETIEN
Nettoyez l’appareil au moyen d’un chif­fon sec et propre. N’utilisez ni eau, ni solvant, ni
produit de nettoyage volatile.
- 22 -
EY7410(UL).indb
22
2006/09/08
17:31:07
VI.ACCESSOIRES
Utilisez uniquement des mèches convenant à la taille du mandrin utilisé.
VII.CARACTERISTIQUES TECHNIQUES
UNITE PRINCIPALE
Modèle
Capacité
Moteur
Vissage
Perçage
Vis pour machine
Vis à bois
Pour métal
Vitesse sans charge
Couple de serrage maximum
de l’embrayage
Longueur totale
Poids (avec la batterie
autonome)
EY7410
M2,5 - M5
ø 3,8 x 38 mm (5/32" x 1-29/64")
ø 5 mm (13/64") spc t = 1,6 mm
3,6 V CC
BAS: 200/min (t/mn)
HAUT: 600/min (t/mn)
3,0 N·m (30 kgf/cm, 26 po-lbs)
276 mm (10-55/64")
0,5 kg (1,1 lbs)
BATTERIE AUTONOME
Modèle
Stockage de la batterie
Tension de la batterie
Capacité
EY9L10
Batterie Li-ion
3,6 V CC (3,6 V x 1 pile)
1,5 Ah
CHARGEUR DE BATTERIE
Modèle
Poids
Puissance nominale
Durée de chargement
1,2 Ah
EY0L10
0,6 kg (1,3 lbs)
Reportez-vous à la puissance nominale indiquée
au bas du chargeur.
3,6 V
2,4 V
EY9025
EY9021
15 min.
15 min.
EY9L10
Utilisable: 15 min.
Plein: 30 min.
1,5 Ah
REMARQUE:
•Pour les batteries autonome applicables à ce chargeur, reportez-vous à l’étiquette
apposée sur le chargeur ou au catalogue général le plus récent.
- 23 -
EY7410(UL).indb
23
2006/09/08
17:31:07
I. REGLAS DE SEGURI­
DAD GENERALES
¡ADVERTENCIA! Lea todas las
instrucciones.
Si no cumple con todas las siguientes
instrucciones puede recibir una des­
carga eléctrica, incendio y/o heridas
graves. El término “herramienta
eléctrica” en todas las advertencias a
continuación se refiere a su herramienta
eléctrica conectada al tomacorriente
(cableado) y a la herramienta eléctrica
que funciona con batería (sin cable).
GUARDE ESTAS INSTRUC­
CIONES
Seguridad del lugar de trabajo
1) Mantenga el lugar de trabajo limpio y
bien iluminado.
Un área desprolija u oscura es una
causa de accidentes.
2) No haga funcionar herramientas elé­ctri­
cas en un ambiente explosivo como en
lugares donde hay líquidos inflamables
cajas o polvo.
Las herramientas eléctricas producen
chispas que pueden encender el polvo
o el vapor.
3) Mantenga a los niños y personal no
relacionado lejos mientras haga funcio­
nar la herramienta eléctrica.
Una distracción puede hacer que pierda
el control.
Seguridad eléctrica
1) Los enchufes de herramientas elé­c­
tricas deben coincidir con el toma­
corriente. Nunca modifique el
enchufe. No utilice ningún adaptador
de enchufe con herramientas eléctri­
cas con tierra (conexión a tierra).
Un enchufe no modificado y tomacor­
rientes que coincidan reducirán el
riesgo de descarga eléctrica.
2) Evite el contacto de su cuerpo con
una superficie de tierra o conec­
tado a una tierra tales como tubos,
radiadores, microondas y refrigera­
dores.
Existe un mayor riesgo de descarga
eléctrica si su cuerpo queda conectado a
una tierra.
3) No exponga herramientas eléctricas a
la lluvia o condiciones de hume­dad.
El agua que entra en una herramienta
eléctrica aumentará el riesgo de des­
carga eléctrica.
4) No abuse del cable. Nunca utilice
el cable para transportar, tirar de o
desenchufar la herramienta eléctrica.
Mantenga el cable lejos de fuentes de
calor, aceite, bordes afilados o piezas
móviles.
Un cable dañado o enredado puede au­
mentar el riesgo de descarga eléc­trica.
5) Cuando haga funcionar una herra­
mienta eléctrica en exteriores, utilice
un cable de extensión adecuado para
uso en exteriores.
El uso de un cable adecuado para uso en
exteriores reduce el riesgo de descarga
eléctrica.
Seguridad personal
1) Manténgase alerta, vigile lo que haga
y utilice sentido común cuando haga
funcionar la herramienta eléctrica. No
utilice una herramienta eléctrica mien­
tras está cansado o bajo la influencia
de drogas, alcohol o medicamentos.
Un descuido instantáneo mientras hace
funcionar las herramientas eléctricas
puede provocar una herida personal de
gravedad.
2) Utilice equipo de seguridad. Utilice
siempre gafas protectoras.
Un equipo de seguridad como máscara
antipolvo, zapatos antideslizamiento,
casco duro o protección contra los
oídos utilizado en condiciones adecua­
das reducirá heridas personales.
3) Evite un arranque por accidente. Ase­
gúrese que el interruptor está en la
posición de desconexión antes de
desenchufar.
El transporte de las herramientas
eléctricas con su dedo en el interruptor
o el desenchufado de las herramientas
eléctricas que tengan el interruptor
conectado puede provocar un accidente.
4) Desmonte cualquier llave de ajuste
o llave de cubo antes de conectar la
herramienta eléctrica.
Una llave instalada en una pieza rota­
toria de la herramienta eléctrica puede
provocar una herida personal.
5) No fuerce su cuerpo. Mantenga sus
pies bien apoyados en el piso y su
equilibrio en todo momento.
Esto permite un mejor control de la her­
- 24 -
EY7410(UL).indb
24
2006/09/08
17:31:08
ramienta eléctrica en situaciones inespe­
radas.
6) Vístase correctamente. No utilice ropa
floja o joyas. Mantenga su cabello,
ropa y guantes lejos de piezas móviles.
Una ropa floja, joyas o cabello largo
puede quedar atrapado en piezas
móviles.
7) Si se entregan dispositivos para
recolección y extracción de polvo,
asegúrese que estén conectados y
se utilicen bien.
El uso de estos dispositivos puede
reducir los peligros relacionados con el
polvo.
Uso y cuidados de herramientas
eléctricas
1) No fuerce la herramienta eléctrica.
Utilice la herramienta eléctrica cor­
recta según su aplicación.
Una herramienta eléctrica correcta
hará el trabajo mejor y más seguro a la
velocidad para la que fue diseñada.
2) No utilice la herramienta eléctrica si
el interruptor no se conecta y des­
conecta.
Cualquier herramienta eléctrica que no
pueda controlarse con el interruptor es
peligroso y debe repararse.
3) Desconecte el enchufe del tomacor­
riente y/o paquete de bate­ría de la
herramienta eléctrica antes de hacer
un ajuste, cambio de acce­sorios o
guardado de herramien­tas eléctricas.
Estas medidas de seguridad preventiva
reducen el riesgo de que la herramienta
eléctrica arranque por accidente.
4) Guarde las herramientas eléctricas
apagadas en un lugar fuera del alcance
de los niños y no permita que personas
que no saben el uso de la herramienta
eléctrica o estas instrucciones hagan
funcionar la herramienta eléctrica.
Las herramientas eléctricas son peli­
grosas en manos de usuarios no entrena­
dos.
5) Mantenga las herramientas eléctricas.
Verifique por mala alineación o atas­
cado de piezas móviles, rotura de
piezas y otras condiciones que pue­
dan afectar el funcionamiento de las
herramientas eléctricas. Si está dañada,
haga reparar la herramienta eléc­trica
antes de utilizar.
Muchos accidentes se deben a her­ra­
mientas eléctricas mal mantenidas.
6) Mantenga las herramientas de corte
afiladas y limpias.
Las herramientas de corte bien mante­
nidas con bordes de corte afilados
tienen menos posibilidades de atascarse
y son más fáciles de controlar.
7) Utilice la herramienta eléctrica, acce­
sorios y brocas de herramienta, etc.
de acuerdo con estas instrucciones
y la forma especificada para el tipo
particular de herramienta eléctrica,
teniendo en cuenta las condiciones
de trabajo y el trabajo a hacer.
El uso de la herramienta eléctrica
para un funcionamiento diferente del
especificado puede traducirse en una
situación peligrosa.
Uso y cuidado de la herramienta
a batería
1) Asegúrese que el interruptor está des­
conectado antes de insertar el paquete
de batería.
La colocación del paquete de batería en
las herramientas eléctricas que tienen
el interruptor activado es causa de
accidentes.
2) Recargue sólo con el cargador espe­
cificado por el fabricante.
Un cargador que es adecuado para
un tipo de paquete de batería puede
provocar el riesgo de incendio cuando
se utiliza con otro paquete de batería.
3) Utilice herramientas eléctricas sólo
con los paquetes de batería especifi­
cados.
El uso de otros paquetes de batería
puede provocar el riesgo de heridas e
incendio.
4) C uando no se utilice el paquete de
batería, mantenga alejado de otros
objetos metálicos como ganchos de
papel, monedas, llaves, clavos, torni­
llos u otros objetos pequeños que
puedan crear una conexión de un ter­
mi­nal a otro.
El cortocircuito de terminales de batería
puede provocar quemaduras o un
incendio.
5) En condiciones de uso abusivo, el
líquido puede salir de la batería;
evite el contacto. Si se produce un
contacto por accidente, lave con
agua. Si el líquido entra en contacto
- 25 -
EY7410(UL).indb
25
2006/09/08
17:31:08
con los ojos, solicite además ayuda
médica.
El líquido que sale de la batería puede
provocar irritación o quemaduras
Símbolo
Significado
V
Voltios
Corriente continua
Servicio
1) Solicite el servicio de la herramienta
eléctrica a un técnico cualificado
utilizando sólo repuestos idénticos.
Esto mantendrá la seguridad de la
herramienta eléctrica.
II.NORMAS DE SEGURI­
DAD ESPECÍFICAS
1) Utilice protectores auditivos cuando
deba usar la herramienta por perío­
dos prolongados.
Una exposición prolongada a ruidos de
alta intensidad puede provocar pérdida
de audición.
2) Recuerde que esta herramienta puede
funcionar en cualquier momento ya que
no necesita enchufarse al tomacorriente
para hacerlo funcionar.
3) Mantenga la herramienta por las
super­ficies de empuñadura aisladas
cuando haga una operación donde la
her­ramienta de corte pueda entrar en
contacto con cables ocultos.
El contacto con un cable “vivo” puede
hacer que las piezas de metal expuestas
de la herramienta descar­guen electrici­dad
al operador.
4) Si la broca se atasca, desconecte inmediatamente el disparador para evitar una
sobrecarga que pudiera dañar la batería
o el motor.
Utilice la marcha atrás para aflojar las
brocas atascadas.
5) No toque las piezas giratorias para evitar herirse.
6) No utilice la herramienta continuamente
durante un largo período de tiempo.
Deje de utilizar la herramienta de vez
en cuando para evitar que suba la temperatura y se caliente excesivamente el
motor.
7) No deje caer la herramienta.
n0
Velocidad sin carga
…/min
Revoluciones o reciprocaciones
por minuto
Ah
Capacidad eléctrica del bloque de
batería
Solo rotacion
ADVERTENCIA!
Algunos tipos de polvo creados al lijar,
serrar, pulir, taladrar y al hacer otras
actividades de construcción contienen
productos químicos que el Estado de
Cali­fornia sabe que producen cáncer,
defectos de nacimiento y otros daños en
la reproducción. Entre estos productos
quí­micos se encuentran:
•El plomo de pinturas con base de
plomo.
•El sílice cristalino de ladrillos,cemento
y otros productos de albañilería.
•El arsénico y el cromo de la madera
tratada químicamente.
Para reducir la exposición a estos pro­
ductos químicos: Trabaje en un lugar bien
ventilado y con el equipo de seguridad
aprobado como, por ejemplo, máscaras
contra el polvo que han sido diseñadas
especialmente para no dejar pasar las
partículas microscópicas.
III. PARA EL CARGA­
DOR DE BATERIA
Y LA BATERIA
Instrucciones de seguridad im­
portantes
1) GUARDE ESTAS INSTRUCCIONES
– Este manual contiene instrucciones
de seguridad importantes y de funciona­
miento para el cargador de batería
EY0L10.
- 26 -
EY7410(UL).indb
26
2006/09/08
17:31:09
2) Antes de utilizar el cargador de batería,
lea tods las instrucciones y marcas de
precaución en el cargador de batería,
la batería y el producto que utilice la
batería.
3) PRECAUCIÓN – Para reducir el riesgo
de heridas, cargue sólo la batería de
Panasonic indicada en la última página.
Los otros tipos de baterías pueden
explotar provocando heridas perso­
nales y daños.
4) No exponga el cargador a la lluvia o
nieve.
5) Para reducir el riesgo de dañar el enchufe y cable eléctrico, tire del enchufe
y no del cable cuando desconecte el
cargador.
6) Cerciórese que el cable está instalado
de tal forma que nadie lo pise o enriede
en los pies o esté expuesto a otros
daños o tensión.
7) No debe utilizar un cable de extensión
a menos que sea absolutamente nece­
sario.
El uso de un cable de extensión incor­
recto puede provocar un riesgo de
fuego o descarga eléctrica. Si debe utilizar un cable de extensión, cerciórese
de que:
a.las patas en el enchufe del cable de
extensión son del mismo número,
tamaño y forma que los del enchufe
en el cargador.
b.el cable de extensión está bien
enchufado y en buenas condiciones
eléctricas.
c.el tamaño del cable es lo suficientemente grande para las especificaciones de amperios del cargador,
tal como se especifica a continua­
ción.
TAMAÑO PROMEDIO MINIMO RECOMENDADO
PARA LOS CABLES DE EXTENSION DE LOS
CARGADORES DE BATERIA
Espec. entrada de Amperios Tamaño promedio de
CA
cable
Igual o mayor
Pero meLongitud de cable Pies
que
nos de
25 50 100 150
0
2
18 18 18 16
8) No haga funcionar el cargador con un
cable o enchufe dañado – cámbielos
inmediatamente.
9) No haga funcionar el cargador si recibió un golpe fuerte, se cayó o está
dañado de alguna otra forma; lleve al
personal de servicio calificado.
10)No desarme el cargador, llévelo al personal de servicio calificado cuando sea
necesario un servicio o reparación. Un
rearmado incorrecto puede traducirse
en un riesgo de descarga eléctrica o
fuego.
11)P ara reducir el riesgo de descarga
elé­ctrica, desenchufe el cargador del
tomacorriente antes de proceder a un
mantenimiento o limpieza.
12)El cargador de batería y la batería fue­
ron diseñados específicamente para
funcionar uno con el otro.
No trate de cargar cualquier otra herramienta inalámbrica o la batería con
este cargador.
13)N o trate de cargar la batería con
ningún otro cargador.
14)N o trate de desarmar la caja de la
batería.
15)No guarde la herramienta y la ba­tería
en ambientes donde la temperatura
pueda alcanzar o superar los 50ºC
(122ºF) (tales como galpón de herra­
mientas para metal o un coche en
verano), ya que puede deteriorar la
batería guardada.
16)No cargue la batería cuando la tempe­
ratura está por DEBAJO de 0ºC (32ºF)
o por ENCIMA de 40ºC (104ºF). Esto
es muy importante para mantener en
condiciones óptimas la batería.
17)No incinere la batería. Puede explotar
en el fuego.
18)Evite ambientes peligrosos. No utilice
el cargador en lugares húmedos o mojados.
19)El cargador fue diseñado para funcionar sólo con la corriente eléctrica normal del hogar. ¡No trate de utilizar con
otro voltaje!
20)No abuse del cable. Nunca transporte
el cargador por el cable o tire del cable
para desconectarlo del tomacorriente.
Mantenga el cable lejos del calor,
aceite y bordes agudos.
- 27 -
EY7410(UL).indb
27
2006/09/08
17:31:09
21)C argue la batería en un lugar con
buena circulación de aire, no cubra el
cargador de batería y la batería con un
paño, etc. durante la carga.
22)No se recomienda el uso de un enchufe triple ya que puede provocar el
riesgo de fuego, descarga eléctrica o
heridas personales.
23)No cortocircuite la batería. Una batería
cortocircuitada puede provocar un
gran flujo de corriente, calentamiento
excesivo y el riesgo de fuego o heri­
das personales.
24)N OTA: Si el cable de alimentación
de este aparato está dañado debe
cambiarlo en un taller de reparaciones
autorizado por el fabricante porque
son necesarias herramientas de uso
especial.
25)PARA REDUCIR EL RIESGO DE
DESCARGA ELECTRICA, ESTE
APARATO TIENE UN ENCHUFE
POLARIZADO (UNA PATA ES MAS
ANCHA QUE LA OTRA).
Este enchufe entrará en el tomacor­
riente polarizado sólo de una forma. Si
el enchufe no entra completamente en
el tomacorriente, invierta el en­chufe.
Si no entra incluso de esta forma,
hable con un electricista calificado
para que le instale un toma­corriente
adecuado.
No cambie el enchufe de ninguna
forma.
3. El cuello regresará su posición original cuando se libere.
4. Tire de la broca para que no salga.
5. Para desmontar la broca, tire del collar
de la misma forma.
Broca
9,5 mm (3/8") - 13 mm (33/64")
6,35 mm (1/4")

Mango de embrague
(Ajuste de torsión del em­
brague)
Ajuste la torsión a uno de 21 ajustes
de posición posibles para hacer el
trabajo. Hay un intervalo de unos 0,13
N·m (1,3 kgf-cm o 1,1 pulg.-lbs.) entre
pasos.
PRECAUCIÓN:
Haga un ensayo de ajustes antes
del funcionamiento real.
Ajuste la escala a esta marca.
IV.MONTAJE Y
Referencia para el ajuste de torsión
Ajuste
FUNCIONAMIENTO

Portador de broca hexagonal
Portador de broca hexagonal
Instalación de brocas
NOTA:
Cuando instale o retire brocas de
taladro, desconecte la batería de la
herramienta y mueva el botón de
bloqueo a la posición de bloqueo.
1. Sujete el collar del portabrocas de
conexión rápida y saque del destornillador.
2. Inserte la broca en el portabrocas.
Suelte el collar.
1
5
9
13
17
21
Torsión
Uso
Aprox. 0,29 N·m (3,0 kgfcm o 2,6 pulg.-lbs)
Aprox. 0,82 N·m (8,4
kgf-cm o 7,3 pulg.-lbs)
Aprox. 1,35 N·m (13,8
kgf-cm o 12,0 pulg.-lbs) Para
atornillar
Aprox. 1,88 N·m (19,2
tornillos
kgf-cm o 16,6 pulg.-lbs)
Aprox. 2,41 N·m (24,6
kgf-cm o 21,3 pulg.-lbs)
Aprox. 2,94 N·m (30,0
kgf-cm o 26,0 pulg.-lbs)
Para potente
Aprox. 4,4 N·m
(45,0 kgf-cm o 39,0 pulg.- atornillado
de tornillos y
lbs)
taladrado
- 28 -
EY7410(UL).indb
28
2006/09/08
17:31:10
● Cuando utilice a altas velocidades
ajuste el embrague a 10 o menos.
(El funcionamiento se detiene a la
torsión máxima de 1,5 N·m (15 kgfcm) cuando la escala es más alta.)
● La función de desconexión automá­
tica puede no funcionar cuando se
utiliza a ajustes de embrague más
altos con la corriente de la batería
baja. En ese caso vuelva a cargar
la batería.
PRECAUCIÓN
●La luz LED es para utilizar como
fuente de luz suplementaria. No utilice como linterna.
Esto puede provocar un accidente
o heridas.
●No mire hacia la luz ni la apunte
directamente a sus ojos.
Una exposición continua a la luz
LED puede dañar sus ojos.
NOTA:
1.P resione
para encender y
apagar la luz.
●Para utilizar inmediatamente la luz
después de instalar la batería o
después de no haber utilizado el
taladro durante 5 minutos o más,
haga funcionar brevemente el tala­
dro.
El cuadro es sólo una referencia. El
ajuste de torsión puede ser diferente
según el material, tipo de tornillos,
etc. Haga un ensayo bajo sus propias condiciones antes de utilizar.

Luz de advertencia de batería
baja
<Luz de advertencia de batería baja>
Apagado
(funciona­
miento
normal)
Destella
(Sin carga)
Se activó la función
de protección de la
batería
Una descarga excesiva (completa) de
las baterías de Li-ión acorta dramáticamente su vida de servicio. El des­
tornillador contiene una función de protección de batería diseñada para evitar
una descarga excesiva de la batería.
●La función de protección de batería
se activa inmediatamente antes de
que la batería se quede completamente sin carga haciendo que
destelle la luz de advertencia bate­
ría baja.
●Si se da cuenta que destella la luz
de advertencia de batería baja, cargue inmediatamente la batería.

Utilización de la luz LED
●La luz se apagará automática­
mente si no utiliza el taladro
durante 5 minutos.
●La luz utiliza sólo una pequeña
cantidad de corriente. El uso de
la luz no tiene mucho efecto en la
capacidad de funcionamiento del
taladro.
●El LED no puede iluminar la punta
de la broca cunado se utiliza el
taladro con la configuración recta.
Utilice la luz LED en trabajos en luga­
res oscuros tales como debajo del
techo para iluminar su lugar de trabajo.
- 29 -
EY7410(UL).indb
29
2006/09/08
17:31:12

Función de bloqueo de broca
Con el interruptor desconectado y
la broca bloqueada, la herramienta
puede utilizarse como un destornillador manual – de hasta 14,7 N·m (150
kgf-cm, 130 pulg.-lbs).
Hay un pequeño juego en el eje del
des­tornillador pero esto no es un mal
funcionamiento.
PRECAUCIÓN:
•Verifique el interruptor selector de
velocidad antes de utilizar.
•No haga funcionar el interruptor selector de velocidad cuando el interruptor principal está conectado (el
interruptor está en la posición ON).

Bloqueo del interruptor prin­
cipal
Después de utilizar, ajuste el bloqueo
del interruptor principal a la posición
de bloqueo para evitar un funcionamiento por accidente.
Bloqueo del interruptor
prin­cipal
Bloqueo

Interruptor principal (ON/OFF)
Presione la parte superior del interruptor para una rotación en avance o la
parte inferior para una rotación inversa.
Avance
Avance
Inversa
Inversa

Batería (EY9L10)
PRECAUCIÓN:
1. Desmonte la batería de la herramienta.
2. Cargue la batería en el cargador de
batería.
3. Una vez cargada la batería, saque
la batería del cargador y conecte en
la herramienta.
Desconecte el cargador de la alimentación eléctrica cuando no lo utilice.

Interruptor selector de veloci­
dad
De acuerdo con la aplicación de esta
herramienta, hay dos diferentes velocida­
des de rotación. De acuerdo con el uso,
seleccione la alta o baja velocidad.
ALTA
BAJA
NOTA:
Si utiliza en condiciones muy calien­
tes o frías, disminuirá la capacidad
de funcionamiento por carga.
Selección de velocidad
BAJA
200 /min (rpm)
ALTA
600 /min (rpm)
Torsión
Alta
Baja
- 30 -
EY7410(UL).indb
30
2006/09/08
17:31:13
[Batería]
[Cargador de la batería]
Para un uso adecuado de
la batería
Carga
Batería de Li­ión (EY9L10)
• Para una vida óptima de la batería,
guarde la batería de Li-ión siguiendo el
uso sin carga.
• La variación de temperatura ambiente
es de entre 0°C (3°F) y 40°C (104°F).
Si la batería se utiliza cuando la temperatura de la batería es inferior a 0°C
(3°F), la herramienta puede no funcionar correctamente.
• Cuando no se utiliza la batería, manténgala separada de otros objetos metálicos, como: clips de papel, monedas,
llaves, clavos, tornillos u otros objetos
metálicos pequeños que pueden actuar
de conexión entre un terminal y el otro.
Un cortocircuito entre los terminales
de la batería pueden ocasionar chispas, quemaduras o incendios.
• Cuando haga funcionar con la batería,
asegúrese que el lugar de trabajo está
bien ventilado.
Precauciones comunes para
las baterías Li­ión/Ni­Cd
NOTA:
• Cuando se vaya a cargar una batería fría (unos 0°C (3°F) o menos)
en un cuarto cálido, deje la batería
en la habitación durante al menos
una hora y cárguela cuando se
haya calentado a la temperatura
de la habitación. (De lo contrario,
la batería puede no cargarse totalmente.)
• Deje que se enfríe el cargador al
cargar más de dos baterías de forma
consecutiva.
• No introduzca sus dedos dentro del
hueco del contacto, cuando esté
sujetando el cambiador o en ninguna otra ocasión.
PRECAUCIÓN:
Para impedir el riesgo de incendio o
daños del cargador de batería.
• No utilice una fuente de alimentación
de un generador motorizado.
• No tapone los orificios de ventilación
del cargador y la batería.
• Desenchufe el cargador cuando no
lo utilice.
Vida útil de la batería
Las baterías recargables tienen una
vida útil limitada. Si el tiempo de
funcionamiento se acorta mucho tras
la recarga, sustituya la batería por
una nueva.
Reciclado de la batería
Batería de Li­ión
NOTA:
Su batería no está totalmente cargada al momento de comprarla. Asegúrese de cargar la batería antes de
utilizarla.
ATENCIÓN:
PARA batería Li­ión, EY9L10
La batería de Li-ión que compró es
reciclable. Llame a 1­800­8­BATTERY
para información sobre el reciclado de
esta batería.
Cargador de batería (EY0L10)
1. Enchufe el cargador en la fuente de
alimentación de CA.
NOTA:
Se pueden producir chispas cuando
se inserta el enchufe en la alimentación eléctrica de CA pero este
no es un problema en términos de
seguridad.
. Deslice la cubierta del enchufe de
cargador para que pueda colocar la
batería Li-ión.
- 31 -
EY7410(UL).indb
31
2006/09/08
17:31:13
●Verifique que la cubierta está firmemente bloqueada en su lugar.
3. Meta firmemente la batería en el carga­­
dor.
Batería Ni-Cd
Al tomacorriente de CA
9. Si se vuelve a colocar una batería
totalmente cargada en el cargador, se
encenderá la luz de carga. Luego de
algunos minutos, la lámpara de carga
destellará rápidamente para indicar
que la carga se ha completado.
NOTA:
Cargue una nueva batería, o una
batería que no haya sido utilizado
durante mucho tiempo durante 24
horas seguidas para que la batería
se cargue totalmente.
4. La luz indicadora de carga permane­
cerá encendida durante la carga.
Cuando haya terminado la carga, se
ac­cio­nará automáticamente un conmutador electrónico interno para impedir cualquier sobrecarga.
• No podrá cargar la batería si ésta
está todavía caliente (por ejemplo,
inmediata­mente después de haber
trabajado mucho).
La luz de espera naranja seguirá
destellando hasta que se enfríe la
batería.
La carga comenzará automáticamente.
5. La luz de carga (verde) destellará
lentamente cuando la batería se haya
cargado a un 80%.
6. Cuando se completa la carga, la luz
de carga empezará a destellar rápida­
mente en color verde.
7. Si la temperatura de la batería es de
0°C o menos, la batería demora más
en cargarse completamente que el
tiempo de carga normal.
Incluso cuando la batería esté completamente cargada, tendrá aproximadamente 50% de la carga de una batería
totalmente cargada a la temperatura
de funcionamiento normal.
8. Si la luz de carga no se enciende inmediatamente después de enchufar el
cargador o si la luz de carga no empie­
za a destellar rápidamente en verde
después del tiempo de carga normal,
consulte con un concesionario autori­
zado.
Cargador de batería (EY0L10)
1. Enchufe el cargador en la fuente de
alimentación de CA.
NOTA:
Se pueden producir chispas cuando
se inserta el enchufe en la alimentación eléctrica de CA pero este
no es un problema en términos de
seguridad.
2. Deslice la cubierta del enchufe de
cargador de batería para que pueda
colocar la batería de Ni-Cd.
●Verifique que la cubierta está firmemente bloqueada en su lugar.
3. Meta firmemente la batería en el carga­
dor.
Al tomacorriente de CA
4. La luz indicadora de carga permane­
cerá encendida durante la carga.
Cuando haya terminado la carga, se
ac­cio­nará automáticamente un conmutador electrónico interno para
impedir cualquier sobrecarga.
• No podrá cargar la batería si ésta
está todavía caliente (por ejemplo,
inmediata­mente después de haber
trabajado mucho).
La luz de espera naranja seguirá
destellando hasta que se enfríe
la batería. La carga comenzará
automáticamente.
- 32 -
EY7410(UL).indb
32
2006/09/08
17:31:14
5. Cuando se completa la carga, la luz
de carga empezará a destellar rápida­
mente en color verde.
6. Si la lámpara de carga no se enciende
inmediatamente después de enchufar el cargador, o si después del tiempo de carga estándar, la lámpara no
se apaga, consulte con un distribuidor
autorizado.
7. Si se vuelve a colocar una batería
totalmente cargada en el cargador, se
encenderá la luz de carga. Luego de
algunos minutos, la lámpara de carga
destellará rápidamente para indicar
que la carga se ha completado.
INDICACIÓN DE LA LÁMPARA
Se enciende en verde
Se ha enchufado el cargador en la fuente de
alimentación de CA. Está preparado para cargar.
Destella rápidamente en verde
La carga ha sido completada. (Carga completa.)
Destella en verde
La batería se cargó en aproximadamente 80%. (Carga
utilizable sólo Li-ión)
Se enciende en verde
Ahora cargando.
Se enciende en naranja
La batería está fría.
La batería se esta cargando lentamente para reducir la
carga de la batería. (sólo Li-ión)
Destella en naranja
La batería está caliente. La carga comenzará cuando
baje la temperatura de la batería.
Luz de estado de carga
Aparecerá Izquierda: verde Derecha: naranja.
Destellan rápidamente en naranja y verde
No es posible realizar la carga. Existe un bloqueo de
polvo o una falla de la batería.
Si la temperatura de la batería es de –10°C o menos, la luz
de carga (naranja) también empezará a destellar. La carga
empezará cuando sube la temperatura de la batería (sólo
Li-ión).
V. MANTENIMIENTO
Utilice sólo un paño suave y seco para limpiar la herramienta. No utilice paños
húmedos, bencina, diluyentes u otros disolventes volátiles de limpieza.
- 33 -
EY7410(UL).indb
33
2006/09/08
17:31:15
VI.ACCESORIOS
Utilice sólo brocas adecuadas al tamaño del portabrocas.
VII.ESPECIFICACIONES
UNIDAD PRINCIPAL
Modelo
Capacidad
Motor
Desatornillado
Taladrado
Tornillo de máquina
Tornillo de madera
Para metal
EY7410
M2,5 - M5
ø 3,8 x 38 mm (5/32" x 1-29/64")
ø 5 mm (13/64") spc t = 1,6 mm
3,6 V CC
BAJA: 200/min (rpm)
ALTA: 600/min (rpm)
3,0 N·m (30 kgf-cm, 26 pulg.-lbs)
276 mm (10-55/64")
0,5 kg (1,1 lbs)
Sin velocidad de carga
Torsión de embargue máxima
Longitud total
Peso (con batería)
BATERÍA
Modelo
Batería de almacenaje
Tensión de batería
Capacidad
EY9L10
Batería Li-ión
3,6 V CC (3,6 V x 1 celda)
1,5 Ah
CARGADOR DE BATERÍA
Modelo
Peso
Régimen
Tiempo de carga
1,2 Ah
EY0L10
0,6 kg (1,3 lbs)
Vea la placa de especificacones en la parte inferior
del cargador.
3,6 V
2,4 V
EY9025
EY9021
15 min.
15 min.
EY9L10
Utilizable: 15 min.
Completa: 30 min.
1,5 Ah
NOTA:
•Para baterías que pueden cargarse en este cargador, vea la etiqueta en el cargador o el catálogo general más reciente.
- 34 -
EY7410(UL).indb
34
2006/09/08
17:31:15
-MEMO-
- 35 -
EY7410(UL).indb
35
2006/09/08
17:31:15
PANASONIC CONSUMER ELECTRONICS COMPANY
One Panasonic Way, Secaucus, New Jersey 07094
No.1 EN, FR, ES
EY981074101 H1809
EY7410(UL).indb
36
Printed in Japan
2006/09/08
17:31:16
