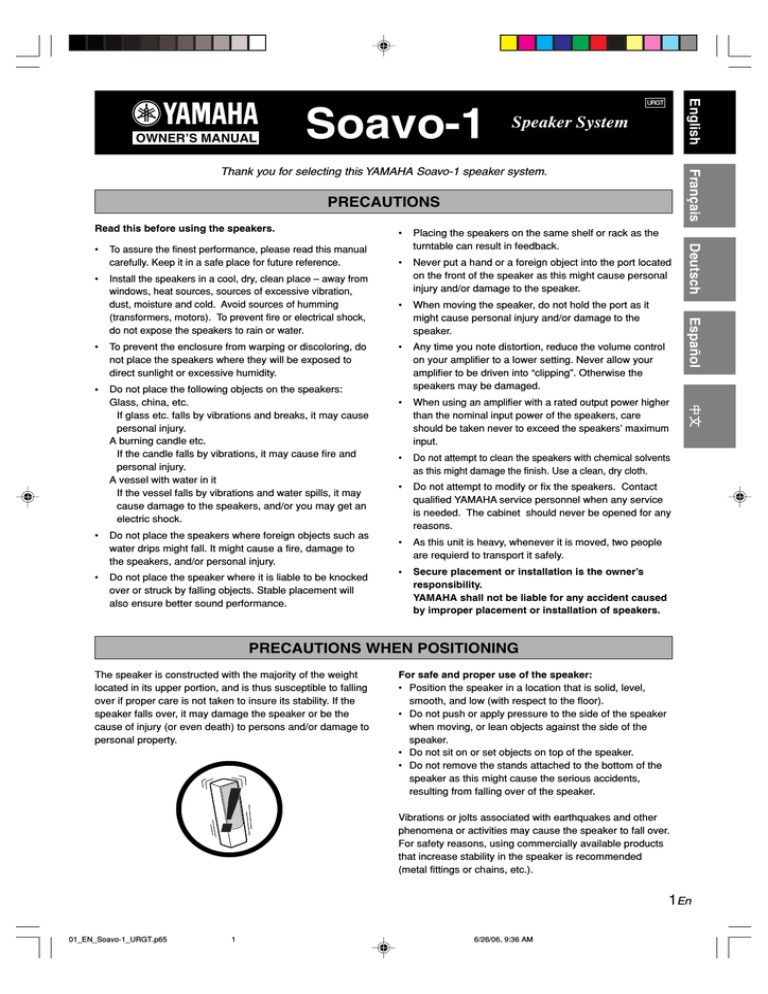

English
URGT
OWNER’S MANUAL
Soavo-1
Speaker System
Français
Thank you for selecting this YAMAHA Soavo-1 speaker system.
PRECAUTIONS
Read this before using the speakers.
•
Install the speakers in a cool, dry, clean place – away from
windows, heat sources, sources of excessive vibration,
dust, moisture and cold. Avoid sources of humming
(transformers, motors). To prevent fire or electrical shock,
do not expose the speakers to rain or water.
•
To prevent the enclosure from warping or discoloring, do
not place the speakers where they will be exposed to
direct sunlight or excessive humidity.
•
Do not place the following objects on the speakers:
Glass, china, etc.
If glass etc. falls by vibrations and breaks, it may cause
personal injury.
A burning candle etc.
If the candle falls by vibrations, it may cause fire and
personal injury.
A vessel with water in it
If the vessel falls by vibrations and water spills, it may
cause damage to the speakers, and/or you may get an
electric shock.
•
Do not place the speakers where foreign objects such as
water drips might fall. It might cause a fire, damage to
the speakers, and/or personal injury.
•
Do not place the speaker where it is liable to be knocked
over or struck by falling objects. Stable placement will
also ensure better sound performance.
•
Placing the speakers on the same shelf or rack as the
turntable can result in feedback.
•
Never put a hand or a foreign object into the port located
on the front of the speaker as this might cause personal
injury and/or damage to the speaker.
•
When moving the speaker, do not hold the port as it
might cause personal injury and/or damage to the
speaker.
•
Any time you note distortion, reduce the volume control
on your amplifier to a lower setting. Never allow your
amplifier to be driven into “clipping”. Otherwise the
speakers may be damaged.
•
When using an amplifier with a rated output power higher
than the nominal input power of the speakers, care
should be taken never to exceed the speakers’ maximum
input.
•
Do not attempt to clean the speakers with chemical solvents
as this might damage the finish. Use a clean, dry cloth.
•
Do not attempt to modify or fix the speakers. Contact
qualified YAMAHA service personnel when any service
is needed. The cabinet should never be opened for any
reasons.
•
As this unit is heavy, whenever it is moved, two people
are requierd to transport it safely.
•
Secure placement or installation is the owner’s
responsibility.
YAMAHA shall not be liable for any accident caused
by improper placement or installation of speakers.
Español
To assure the finest performance, please read this manual
carefully. Keep it in a safe place for future reference.
Deutsch
•
PRECAUTIONS WHEN POSITIONING
The speaker is constructed with the majority of the weight
located in its upper portion, and is thus susceptible to falling
over if proper care is not taken to insure its stability. If the
speaker falls over, it may damage the speaker or be the
cause of injury (or even death) to persons and/or damage to
personal property.
For safe and proper use of the speaker:
• Position the speaker in a location that is solid, level,
smooth, and low (with respect to the floor).
• Do not push or apply pressure to the side of the speaker
when moving, or lean objects against the side of the
speaker.
• Do not sit on or set objects on top of the speaker.
• Do not remove the stands attached to the bottom of the
speaker as this might cause the serious accidents,
resulting from falling over of the speaker.
Vibrations or jolts associated with earthquakes and other
phenomena or activities may cause the speaker to fall over.
For safety reasons, using commercially available products
that increase stability in the speaker is recommended
(metal fittings or chains, etc.).
1En
01_EN_Soavo-1_URGT.p65
1
6/26/06, 9:36 AM
FEATURES
• Type: 3-way, 4-speaker bass-reflex floor standing tower speaker for main channels. Aluminum diecast stand
included.
• Woofer: Dual 16 cm A-PMD cone, Midrange: 13 cm A-PMD cone, Tweeter: 3 cm Aluminum dome.
PLACING THE SPEAKERS
■ Using as 2ch stereo speakers
Better stereo images will be obtained when the speakers
are slightly angled in towards the listeners.
When setting up this unit on a thick
carpet etc.
Nut x 4
Spike x 4
Attach the spikes at the four point on the speaker stand
to increase stability and improve sound quality.
2
■ Using as front speakers in a multi channel
system
Position the speakers on both sides of the TV. The
positioning of speakers is important, because it controls the
whole sound quality of a multi channel system. Set up the
speakers on the basis of your listening position by following
the owner’s manual supplied with your amplifier.
3
How to attach the spikes:
1 Lay down this unit on the floor.
2 Turn the nut and position it near the tip of the spike.
3 Screw the spikes into the hole of the stands.
4 Place the speaker in the desired location in an upright
position and adjust the length of the spike to match
the depth of the carpet. (repeat step 1, 2 and 3.)
5 When adjustment is finished, turn the nut up to the
base of the stand firmly.
Soavo-1
Subwoofer
Center
Notes
Surround
Notes
• The tips of the spikes may scratch or damage the
flooring. Please be careful when positioning the
speakers.
• Do not push or lean against the speaker to prevent
falling over, which may cause damage to this unit
or personal injury.
• As this unit is heavy, whenever it is moved, two
people are requierd to transport it safely.
• These speakers feature a magnetically shielded
design, but there is still a chance that placing them
too close to a TV set might impair picture color or
buzzing noise. Should this happen, move the
speakers away from the TV set.
• Do not remove the stands attached to the bottom of
the speaker as this might cause the serious
accidents, resulting from falling over of the speaker.
2En
01_EN_Soavo-1_URGT.p65
2
6/26/06, 9:36 AM
This speaker system is capable of standard connections and bi-wired connections. Before making
connections, make sure that the amplifier is switched off.
■CONNECTIONS
English
CONNECTIONS TO YOUR AMPLIFIER
<Standard connections>
• Connect the screw-type terminals at the rear of the
speakers to the speaker terminals of the amplifier with
the speaker cable (sold separately).
• Connect the (+) terminals on the amplifier and the
speakers using one side of the cable. Connect the (–)
terminals on both components using the other side of the
cable.
• Connect one speaker to the left (L) terminals of your
amplifier, and another speaker to the right (R) terminals,
making sure not to reverse the polarity (+, –). If one
speaker is connected with reversed polarity, the sound
will be unnatural and lack bass.
Speakers
terminals of
the amplifier
Amplifier
SPEAKERS
R
L
A
+
–
–
+
B
How to connect the cables:
1 Loosen the knob.
2 Remove the insulation coating at the extremity of each
speaker cable by twisting the coating off.
Soavo-1 (R)
Leave the jumper
cables in place
when connecting.
3 Insert the bare wire into the hole.
4 Tighten the knob and secure the cables.
Test the firmness of the connection by pulling lightly on
the cables at the terminal.
Soavo-1 (L)
Loosen
Tighten
Jumper
cable
Bare wire
Notes
• Do not let the bare speaker wires touch each other as
this could damage the speaker or the amplifier, or
both of them.
• Do not insert the insulation coating into the hole.
The sound may not be produced.
Insulation coating
3En
01_EN_Soavo-1_URGT.p65
3
6/26/06, 9:36 AM
<Bi-wired connections>
When your amplifier has only one
To connect the speaker to the
output terminals of the amplifier, two set of speaker output terminals.
pairs of cables for each of the
woofer and the tweeter/mid-range
are used instead of standard
connections. This type of
Amplifier
connection decreases the
modulation distortion caused by
electric resistance of the cables and
driving current of the speakers.
SPEAKERS
Consequently, purer sound quality
R
L
can be expected.
When your amplifier has two sets
of speaker output terminals.
Both SPEAKERS A and B
should be selected.
Amplifier
SPEAKERS
R
A
+
To utilize bi-wired connections,
remove the jumper cables from the
terminals first, and then connect the
woofer and the tweeter/mid-range
to the amplifier separately using two
pairs of cables.
+
–
Soavo-1 (R)
–
L
–
–
+
+
B
Soavo-1 (L)
Soavo-1 (R)
Remove the jumper
cables before
connecting.
Soavo-1 (L)
Tweeter/Mid-range
terminals
Black (–)
Red (+)
Jumper
cable
Woofer terminals
When using a banana plug
1
2
Unscrew the terminal knob.
Remove the cover by pulling it toward you.
3
4
Tighten the terminal knob.
Simply insert the banana plug into the terminal.
2
4
1
Banana plug
4En
01_EN_Soavo-1_URGT.p65
4
6/26/06, 9:36 AM
3
The speaker and the front cover are packed separately.
To attach the front cover, line up the six salients (magnet)
on the reverse side of the front cover with the six
corresponding pegs.
SPECIFICATIONS
Type ...................................... 3-way 4-speaker bass reflex
speaker system
Magnetic shielding type
English
ATTACHING THE FRONT COVER
Driver ...................................... 16 cm (6-1/2”) cone woofer
13 cm (5”) cone midrange
3 cm (1”) aluminum dome tweeter
Impedance ................................................................... 6 Ω
Frequency Response ................. 35 Hz to 50 kHz (–10 dB)
to 100 kHz (–30 dB)
Nominal Input Power .................................................. 50 W
Maximum Input Power ............................................. 200 W
Sensitivity .................................................. 89 dB/2.83 V/m
Crossover Frequency ................................... 500 Hz, 5 kHz
Dimensions (WxHxD) ....................... 349 x 1051 x 487 mm
(13-11/16” x 41-3/8” x 19-3/16”)
Weight ................................................. 27 kg (59 lbs. 8 oz.)
• Specifications subject to change without notice due to
product improvements.
• Care should be taken not to exceed the input power
values noted above.
Notes
• When the cover is not attached, take care not to
touch the speaker units with your hands or to exert
excessive force with tools.
• There are magnets on the reverse side of the front
cover. Do not place the front cover close to objects
that might be affected by magnets, such as TVs,
clocks, magnetic cards, diskettes etc. when you don’t
use it.
Taking care of the speaker
When you wipe this unit, do not use chemical solvents
(ex. alcohol or thinners etc.); this might damage the
finish. Use a clean, dry cloth. For heavy dirt, dampen a
soft cloth in detergent diluted with the water, wring it out,
and then clean this unit up with a soft cloth.
5En
01_EN_Soavo-1_URGT.p65
5
6/26/06, 9:36 AM
MODE D’EMPLOI
Soavo-1
Système D’enceintes
PRÉCAUTIONS
•
•
Pour garantir les meilleures performances possibles, lire
ce manuel avec attention. Le garder dans un endroit sûr
pour une utilisation ultérieure.
Si les enceintes sont placées sur la même étagère ou
dans le même meuble que le tourne-disque, un effet de
retour sonore risquera de se produire.
•
•
Installer ces enceintes dans un endroit frais, sec et propre, loin
de fenêtres, sources de chaleur et d’endroits où les vibrations,
la poussière, l’humidité ou le froid sont importants. Eviter les
sources de bourdonnements (transformateurs, moteurs). Pour
éviter les incendies ou électrocution, ne pas exposer ces
enceintes à la pluie ni à l’humidité.
Ne jamais introduire la main ou tout corps étranger dans
le port situé sur le devant de l’enceinte, cela peut
entraîner des blessures et/ou endommager l’enceinte.
•
Lors du déplacement de cette enceinte, ne pas la tenir
par le port, cela peut entraîner des blessures et/ou
endommager l’enceinte.
•
Si des distorsions sonores se produisent, réduire le
niveau sonore en baissant la commande de volume de
l’amplificateur. Ne jamais laisser de “pincement” sonore
se produire sur l’amplificateur. Sinon, les enceintes
risqueront d’être endommagées.
•
Pour éviter que le coffret se gondole ou se décolore, ne pas
placer les enceintes à un endroit ou elles seront exposées
aux rayons directs du soleil ou à une trop forte humidité.
•
Ne placez pas les objets suivants sur les enceintes:
Verres, porcelaine, etc.
Si les verres, etc., tombent sous l’effet des vibrations et
se rompent, ceci risque de causer des blessures.
Une bougie allumée, etc.
Si la bougie tombe sous l’effet des vibrations, ceci
risque de causer un incendie et des blessures.
Un récipient contenant de l’eau
Si le récipient tombe sous l’effet des vibrations et que
l’eau se répand, ceci risque d’endommager les
enceintes et/ou de causer une électrocution.
•
Lorsqu’on utilise un amplificateur dont la puissance de
sortie nominale est supérieure à la puissance d’entrée
nominale des enceintes, il faut veiller à ne pas dépasser
l’entrée maximale des enceintes.
•
Ne pas essayer de nettoyer ces enceintes avec des
diluants chimiques, ceci endommagerait le fini. Utiliser
un chiffon propre et sec.
•
Ne pas placer les enceintes dans un endroit où des corps
étrangers comme des gouttes d’eau peuvent tomber.
Ceci peut causer un feu, des dommages aux enceintes
et/ou une blessure corporelle
•
Ne pas essayer de modifier ou fixer les enceintes.
Contacter un dépanneur YAMAHA qualifié en cas de
nécessité de réparation. Le coffret ne doit jamais être
ouvert pour quelque raison que ce soit.
Comme cet appareil est très lourd il faut être deux
personnes pour le déplacer en toute sécurité.
•
•
Ne pas placer l’enceinte à un endroit où elle risque d’être
renversée ou percutée par des objets tombants. Un
endroit bien stable améliorera aussi la qualité du son.
•
Français
Lisez ces précautions attentivement avant d’utiliser vos
enceintes.
Français
Merci pour avoir choisi le système d’enceintes YAMAHA Soavo-1.
Le propriétaire du système est entièrement
responsable du bon positionnement et de la bonne
installation du système.
YAMAHA décline toute responsabilité en cas
d’accident causé par un positionnement ou une
installation inadéquats des enceintes.
PRECAUTIONS A PRENDRE LORS DU POSITIONNEMENT
Les enceintes ont été dessinées de manière à ce que la
majeure partie de leur masse soit située dans leur portion
supérieure, ce qui les rend potentiellement instables si elles
sont mal installées. Si une enceinte tombe, elle risque de
s’endommager ou de provoquer des blessures corporelles
graves (ou même la mort) et/ou de provoquer des
dommages à des biens personnels.
Pour une utilisation correcte et sûre des enceintes:
• Placer l’enceinte sur une surface plane, solide, droite et
basse (par rapport au niveau du sol).
• Ne pas pousser ou appliquer une force excessive sur
l’enceinte en cas de déplacement, ou laisser des objets
en appui contre le côté de l’enceinte.
• Ne pas s’asseoir ou placer des objets sur le haut de
l’enceinte.
• Ne pas retirer les patins situés sur le dessous de
l’enceinte car ceci pourrait entraîner des accidents
graves dus, par exemple, à une chute de l’enceinte.
Les vibrations et les secousses accompagnant les
tremblements de terre ou d’autres phénomènes naturels
peuvent faire tomber l’enceinte.
Il est recommandé d’utiliser des dispositifs améliorant la
stabilité (comme par exemple des attaches en métal ou des
chaînes, etc.) pour des raisons de sécurité.
1Fr
02_FR_Soavo-1_URGT.p65
1
6/26/06, 8:07 PM
PARTICULARITÉS
• Type: Enceinte tour de sol, bass-reflex, 4 haut-parleurs, 3 voies, pour voies principales. Pied en moulage
aluminium fourni.
• Woofer: Double cône A-PMD de 16 cm, Médium: Cône A-PMD de 13 cm, Tweeter: Dôme en aluminium de 3 cm.
POSITIONNEMENT DES ENCEINTES
■ Utilisation comme enceintes stéréo à 2 canaux
Une meilleure image stéréo est obtenue si les enceintes
sont légèrement orientées vers l’auditeur.
Si vous disposez les enceintes sur un
tapis épais, etc.
Écrou x 4
Pointe x 4
Fixez les pointes aux quatre points du pied d’enceinte
afin d’améliorer la stabilité et d’augmenter la qualité du
son.
2
■ Utilisation des enceintes avant dans un
système à multi-canaux
Positionner les enceintes de chaque côté du téléviseur.
Le positionnement des enceintes est important parce qu’il
domine toute la qualité sonore d’un système multi-canaux.
Positionner les enceintes par rapport à votre position
d’écoute habituelle en se référant au mode d’emploi fourni
avec votre amplificateur.
Soavo-1
Caisson de
graves
Centre
3
Comment fixer les pointes:
1 Coucher l’enceinte sur le sol.
2 Tourner l’écrou presque jusqu’à l’extrémité de la
pointe.
3 Vissez les vis dans les trous des supports.
4 Placez l’enceinte à l’emplacement souhaité, dans une
position droite et ajustez la longueur des pointes par
rapport à l’épaisseur du tapis. (répéter les étapes 1, 2 et 3.)
5 Lorsque le réglage est terminé, vissez fermement
l’écrou vers le haut de la base du support.
Remarques
Ambiance
Remarques
• Ces enceintes sont disposent d’un blindage antimagnétique, mais l’image risque de se détériorer en
cas de placement à côté d’un téléviseur. Déplacer
dans ce cas les enceintes loin du téléviseur.
• Ne pas retirer les patins situés sur le dessous de
l’enceinte car ceci pourrait entraîner des accidents
graves dus, par exemple, à une chute de l’enceinte.
• Les pointes peuvent rayer ou endommager le sol.
Faites attention lors du positionnement des
enceintes.
• Ne pas s’appuyer contre l’enceinte pour qu’elle ne
risque pas de tomber, d’être endommagée ou de
blesser quelqu’un.
• Comme cet appareil est très lourd il faut être deux
personnes pour le déplacer en toute sécurité.
2Fr
02_FR_Soavo-1_URGT.p65
2
6/26/06, 8:07 PM
CONNEXION A VOTRE AMPLIFICATEUR
Ce système d’enceintes peut recevoir des connexions standards ou à deux fils. Avant de réaliser les
connexions, assurez-vous que l’amplificateur est hors tension.
■CONNEXIONS
Prises
d’enceinte sur
l’amplificateur
Français
<Connexion standard>
Amplificateur
Français
• Connectez les prises d’entrée à vis, à l’arrière de vos
enceintes, sur les prises d’enceinte de votre amplificateur
avec un câble d’enceinte (vendu séparément).
• Connectez les prises (+) de l’amplificateur et des
enceintes en utilisant un fil du câble. Connectez les
prises (–) de l’amplificateur et des enceintes en utilisant
l’autre côté du câble.
• Connectez une enceinte aux prises gauche (L) de votre
amplificateur et l’autre enceinte aux prises droite (R), en
faisant attention de ne pas inverser les polarités (+, –). Si
l’une des enceintes a ses polarités inversées, le son ne
sera pas naturel et manquera de graves.
SPEAKERS
R
L
A
+
–
–
+
B
Pour faire la connexion:
1 Desserrer le bouton.
2 Retirez la gaine d’isolation à l’extrémité de chaque
câble d’enceinte en tortillant la gaine pour la dégager.
Soavo-1 (Droite)
Laisser les
cavaliers en place
lors de la
connexion
3 Insérer le câble dénudé dans l’orifice.
4 Serrer le bouton pour fixer solidement le câble.
Vérifier la solidité de la connexion en tirant légèrement
sur le câble au niveau de la borne.
Remarques
Soavo-1 (Gauche)
Desserrer
Serrer
Cavalier
Revêtement isolant
Filnu
• Ne pas laisser les câbles dénudés entrer en contact
les uns avec les autres. Cela risquerait
d’endommager l’enceinte et/ou l’amplificateur.
• Ne pas insérer le revêtement isolant dans l’orifice.
Cela risquerait d’empêcher la reproduction du son.
3Fr
02_FR_Soavo-1_URGT.p65
3
6/26/06, 8:07 PM
<Connexion à deux fils>
Ce système d’enceintes peut
recevoir une connexion à deux fils.
Pour connecter les enceintes aux
prises de sortie de l’amplificateur,
deux paires de câbles, un pour
l’enceinte tweeter/moyens et l’autre
pour l’enceinte de graves sont
utilisés au lieu de la connexion
standard. Ce type de connexion
réduit la distorsion de modulation
causée par la résistance électrique
des câbles et le courant d’attaque
des enceintes. En conséquence,
une qualité de son plus pure peut
être obtenue.
Pour utiliser une connexion à deux
fils, retirez d’abord les plaques de
court-circuit des prises, puis
connectez l’enceinte tweeter/
moyens et l’enceinte de graves
séparément en utilisant deux paires
de câbles.
Si l’amplificateur n’a qu’un jeu de
bornes de sortie d’enceinte
Si l’amplificateur a deux jeux de
bornes de sortie d’enceinte
Les deux systèmes d’enceintes,
SPEAKERS A et B doivent être choisis.
Amplificateur
Amplificateur
SPEAKERS
SPEAKERS
R
R
A
+
+
L
L
–
Soavo-1 (Droite)
–
–
–
+
+
B
Soavo-1 (Gauche)
Soavo-1 (Droite)
Retirer les cavaliers
avant la connexion.
Soavo-1 (Gauche)
Prises de l’enceinte
Tweeter/moyens
Noir (–)
Rouge (+)
Cavalier
Prises de l’enceinte de graves
Lorsqu’une fiche banane est utilisée
1
2
Dévisser le bouton de la borne.
Retirer le couvercle en le tirant vers soi.
3
4
Serrer le bouton de la borne.
Insérer simplement la fiche banane dans la borne.
2
4
1
Fische Banane
4Fr
02_FR_Soavo-1_URGT.p65
4
6/26/06, 8:07 PM
3
CARACTERISTIQUES TECHNIQUES
L’enceinte et le couvercle avant sont emballés
séparément. Pour fixer le couvercle avant, aligner les six
saillies (aimants) sur la face arrière du couvercle avant sur
les six tenons correspondants.
Type .......... Enceintes bass-reflex à 4 enceintes et 3 voies
Type à blindage magnétique
Pilote ........................................... Woofer à cône de 16 cm
Médium à cône de 13 cm
Tweeter à dôme en aluminium de 3 cm
Impédance nominale .................................................... 6 Ω
Réponse en fréquence ................ 35 Hz à 50 kHz (–10 dB)
à 100 kHz (–30 dB)
Puissance d’entrée maximale .................................. 200 W
Sensibilité .................................................. 89 dB/2,83 V/m
Fréquence de transfert ................................. 500 Hz, 5 kHz
Français
Puissance d’entrée nominale ..................................... 50 W
Français
FIXATION DU COUVERCLE AVANT
Dimensions (L x H x P) .................... 349 x 1051 x 487 mm
Poids ......................................................................... 27 kg
• Les spécifications sont sujettes à changement sans
notification pour amélioration des performances du
produit.
• Faites attention de ne pas dépasser les valeurs de la
puissance d’entrée données ci-dessus.
Remarques
• Quand le couvercle est retiré, faites attention de ne
pas toucher les haut-parleurs avec vos mains ou
avec des outils.
• Il y a des aimants au dos du couvercle avant. Après
avoir retiré le couvercle avant, ne pas le placer près
d’objets susceptibles d’être affectés par des aimants
tels que téléviseurs, horloges, cartes magnétiques,
disquettes, etc. losqu’il n’est pas utilisé.
Entretien de l’enceinte
Ne pas utiliser de solvants chimiques (alcool ou diluant,
etc.) pour essuyer l’enceinte. La finition risquerait d’être
endommagée. Utiliser un chiffon propre et sec. Si
l’enceinte est très sale, imprégner un chiffon doux de
détergent dilué dans de l’eau, extraire toute l’eau du
chiffon et nettoyer l’enceinte avec ce chiffon.
5Fr
02_FR_Soavo-1_URGT.p65
5
6/26/06, 8:07 PM
BEDIENUNGSANLEITUNG
Soavo-1
Speaker System
Wir danken Ihnen für den Kauf dieses YAMAHA Soavo-1 Lautsprecheranlage.
ZUR BEACHTUNG
Lesen Sie diese Informationen, bevor Sie die
Lautsprecher verwenden.
•
Falls die Lautsprecher im gleichen Gestell wie der Plattenspieler
aufgestellt werden, können Rückkopplungen auftreten.
Bitte lesen Sie diese Bedienungsanleitung sorgfältig
durch, um sich gründlich mit dem Gerät vertraut zu
machen. Heben Sie die Bedienungsanleitung auf, um
auch später noch nachschlagen zu können.
•
Stecken Sie niemals eine Hand oder einen Gegenstand
in die Öffnung an der Vorderseite des Lautsprechers,
weil hierdurch Verletzungen und/oder Geräteschäden
am Lautsprecher verursacht werden könnten.
•
Die Lautsprecher an einem kühlen, trockenen und sauberen
Platz aufstellen – entfernt von Fenstern, Wärmequellen,
Erschütterungen, Staub, Feuchtigkeit und Kälte. Entfernt von
elektrischen Störquellen (Transformatoren, Motoren)
aufstellen. Die Lautsprecher dürfen keinem Regen oder
Feuchtigkeit ausgesetzt werden, um elektrische Schläge und
Feuer zu vermeiden.
•
Halten Sie zum Anheben den Lautsprecher nicht an dieser
Öffnung, weil hierdurch Verletzungen und/oder
Geräteschäden am Lautsprecher verursacht werden könnten.
•
Bei Auftreten von Tonwiedergabeverzerrungen müssen Sie
den Lautstärkepegel mit dem Lautstärkeregler des
Verstärkers reduzieren. Der Verstärker darf nicht im Bereich
betrieben werden, in dem der Frequenzgang beschnitten
wird, weil sonst die Lautsprecher beschädigt werden können.
•
Wenn Sie einen Verstärker verwenden, dessen
Nennleistung überhalb der Belastbarkeit der
Lautsprecher liegt, so darf die Belastbarkeitsgrenze der
Lautsprecher niemals überschritten werden.
•
Zur Reinigung keine chemischen Lösungsmittel verwenden,
weil dadurch die Gehäuseoberfläche beschädigt werden kann.
Mit einem sauberen, trockenen Tuch reinigen.
•
Versuchen Sie weder die Lautsprecher zu modifizieren noch zu
reparieren. Kontaktieren Sie einen qualifizierten YAMAHAKundendienst, wenn eine Reparatur erforderlich sein sollte. Das
Gehäuse darf unter keinen Umständen geöffnet werden.
•
Da dieses Gerät schwer ist, sind zwei Personen zum
sicheren Transport erforderlich.
•
Richtige Aufstellung und richtiger Anschluß gehört
zur Verantwortung des Anwenders.
YAMAHA kann keine Verantwortung für Unfälle oder
Schäden übernehmen, die durch unsachgemäße
Aufstellung oder falsches Anschließen der
Lautsprecher verursacht werden.
•
Um zu verhüten, daß sich die Lautsprechergehäuse
verziehen oder verfärben können, müssen die
Lautsprecher an einem vor direkter Sonneneinstrahlung
geschützten Ort aufgestellt werden und dürfen keiner
übermäßiger Luftfeuchtigkeit ausgesetzt werden.
•
Nicht die folgenden Gegenstände auf die Lautsprecher
stellen: Glas, Porzellan o.ä.
Wenn Glas o.ä. durch Vibrationen herunterfällt und
zerbricht, besteht die Gefahr von Verletzungen.
Brennende Kerzen o.ä.
Wenn eine Kerze durch Vibrationen herunterfällt,
besteht die Gefahr von Bränden oder Verletzungen.
Gefäße mit Wasser
Wenn ein Gefäß mit Wasser durch Vibrationen
herunterfällt, besteht die Gefahr von Schäden an den
Lautsprechern und/oder elektrischen Schlägen.
•
Stellen Sie die Lautsprecher nicht dort auf, wo
Wassertropfen usw. in die Lautsprecher gelangen können.
Dadurch kann ein Brand, ein Lautsprecherschaden und/
oder Personenschäden verursacht werden.
•
Stellen Sie die Lautsprecher nicht dort auf, wo sie leicht
umfallen oder wo Gegenstände auf sie fallen könnten.
Ein stabiler Aufstellungsort trägt auch zu einer besseren
Tonwiedergabe bei.
Deutsch
•
VORSICHTSHINWEISE FÜR DIE AUFSTELLUNG
Der Lautsprecher ist so konstruiert, daß sich sein Hauptgewicht in
seinem oberen Bereich befindet; aus diesem Grunde ist er anfällig
für ein Umkippen, wenn nicht die notwendige Sorgfalt bei der
Absicherung seiner Stabilität aufgewandt wird. Falls der
Lautsprecher umkippt, könnte dies zu einer Beschädigung des
Lautsprechers oder zu Personenschäden (sogar mit Todesfolge)
führen und/oder persönliches Eigentum könnte Schaden nehmen.
Zur sicheren und ordnungsgemäßen Verwendung des Lautsprechers:
• Stellen Sie den Lautsprecher an einem Ort auf, der solide,
eben, glatt und niedrig (in bezug auf den Boden) ist.
• Wenn Sie den Lautsprecher bewegen oder Gegenstände an
seiner Seite anlehnen, achten Sie bitte darauf, daß Sie die Seite
des Lautsprechers nicht anschieben oder Druck darauf ausüben.
• Setzen Sie sich nicht auf den Lautsprecher und plazieren Sie
keinerlei Gegenstände darauf.
• Entfernen Sie nicht die Gestelle, die auf der Unterseite des
Lautsprechers befestigt sind, da dies durch ein eventuelles Umkippen
des Lautsprechers zu ernsthaften Verletzungen führen könnte.
Vibrationen oder Stöße, die mit Erdbeben in Zusammenhang stehen, und
andere Erscheinungen oder Aktivitäten könnten dazu führen, daß der
Lautsprecher umfällt. Aus Sicherheitsgründen wird deshalb empfohlen, im
Handel erhältliche Produkte zu verwenden, die die Stabilität des
Lautsprechers erhöhen (beispielsweise Metallpassen oder Ketten etc.).
1Ge
03_GE_SOAVO-1_URGT.p65
1
6/26/06, 8:07 PM
MERKMALE
• Typ: 3-Weg, 4-Lautsprecher Boden-Towerbox für Hauptkanäle. Aluminumspritzgussständer mitgeliefert.
• Tieftöner: Doppelter 16 cm A-PMD-Konus, Mitteltöner: 13 cm A-PMD-Konus, Hochtöner: 3 cm Aluminium-Dome.
POSITIONIEREN DER LAUTSPRECHER
■ Verwendung als 2-Kanal-Stereolautsprecher
Wenn die Lautsprecher in Richtung Hörposition leicht
angewinkelt aufgestellt werden, wird ein besseres StereoKlangbild erhalten.
Wenn Sie den Lautsprecher auf einem
langflorigen dickeren Teppichboden aufstellen
Mutter x 4
Dorn x 4
Verwenden Sie die Dorne, um die Stabilität zu erhöhen
und den Klang zu verbessern.
2
■ Verwendung als Frontlautsprecher
innerhalb eines Mehrkanal-Systems
Stellen Sie die Lautsprecher auf beiden Seiten
des Fernsehgerätes auf. Die Position der Lautsprecher ist hier von
großer Wichtigkeit, da dies auf die Gesamt-Tonqualität des
Mehrkanal-Systems einen entscheidenden Einfluss hat. Stellen Sie
die Lautsprecher je nach Hörposition anhand der im Lieferumfang
des Verstärkers enthaltenen Bedienungsanleitung auf.
Soavo-1
Subwoofer
Center
Surround
Hinweise
• Diese Lauttsprecher sind mit einer magnetischen
Abschirmung ausgestattet, nichtsdestotrotz besteht
allerdings die Möglichkeit, daß die Farbe des Bildschirms
beeinträchtigt wird, wenn sie zu nahe an einem Fernsehgerät
aufgestellt werden. Sollte dies passieren, vergrößern Sie bitte
den Abstand zwischen Lautsprechern und Fernsehgerät.
• Entfernen Sie nicht die Gestelle, die auf der
Unterseite des Lautsprechers befestigt sind, da dies
durch ein eventuelles Umkippen des Lautsprechers
zu ernsthaften Verletzungen führen könnte.
3
Anbringen der Dorne:
1 Legen Sie die Einheit auf den Boden.
2 Drehen Sie die Mutter und positionieren Sie sie in der
Nähe der Dorne.
3 Schrauben Sie die Dorne in die Löcher der Gestelle
hinein.
4 Den Lautsprecher an der gewünschten Stelle in
vertikaler Position aufstellen, dann die Länge der
einzelnen Dorne entsprechend der Dicke des Teppichs
einstellen. (wiederholen Sie Schritt 1, 2 und 3.)
5 Wenn die Einstellung abgeschlossen ist, drehen Sie
die Mutter fest hinauf in Richtung Unterseite des
Gestells und ziehen Sie sie an.
Hinweise
• Die Spitzen der Dorne können Kratzer oder andere
Schäden am Fußboden verursachen. Beim
Positionieren der Lautsprecher daher vorsichtig
vorgehen.
• Drücken Sie nicht gegen die Lautsprecherbox oder
lehnen sich dagegen, weil sie dadurch umkippen
und Schäden am Gerät oder Verletzungen
verursachen könnte.
• Da dieses Gerät schwer ist, sind zwei Personen
zum sicheren Transport erforderlich.
2Ge
03_GE_SOAVO-1_URGT.p65
2
6/26/06, 8:07 PM
ANSCHLUSS AN DEN VERSTÄRKER
Diese Lautsprecheranlage kann sowohl auf konventionelle Weise als auch unter Verwendung eines
Doppelkabels angeschlossen werden, Bevor Anschlüsse vorgenommen werden, vergewissern Sie sich,
deß der Verstärker ausgeschaltet ist.
■ANSCHLÜSSE
<Standard-Anschlüsse>
Lautsprecherklemmen
des Verstärkers
Verstärker
Deutsch
• Verbinden Sie die Schraubklemmen an der Rückseite
des Lautsprechers über das Lautsprecherkabel (getrennt
erhältlich) mit den Lautsprecherklemmen des
Verstärkers.
• Die (+)-Klemmen an Verstärker und Lautsprecher mit der
einen Kabelader verbinden. Die (–)-Klemmen dieser
beiden Komponenten mit der anderen Kabelader
verbinden.
• Einen der Lautsprecher mit den linken Klemmen (L) des
Verstärker verbinden, dann den anderen Lautsprecher an
den mit (R) gekennzeichneten Klemmen anschließen,
wobei unbedingt darauf geachtet werden muß, daß die
Polarität nicht vertauscht wird (+, –). Wenn einer der
Lautsprecher mit inkorrekter Polarität angeschlossen
wird, hat dies Klangverzerrungen und ein zu schwaches
Baßsignal zur Folge.
SPEAKERS
R
L
A
+
–
–
+
B
Anschluss:
1 Lösen Sie den Knopf.
2 Entfernen Sie den Isolierungsmantel am Ende der
einzelnen Lautsprecherkabel, in dem Sie den Mantel
abdrehen.
Soavo-1 (R)
Beim Anschließen
die Jumperkabel
nicht abnehmen.
Soavo-1 (L)
Lösen
Festziehen
Jumperkabel
3 Führen Sie die bloßen Drähte in das Loch ein.
4 Ziehen Sie den Knopf wieder an und sichern Sie das Kabel.
Isolierungsbeschichtung
Abisolierter
Draht
Ziehen Sie leicht am Kabel, um zu kontrollieren, ob
das Kabel fest angeschlossen ist.
Hinweise
• Die bloßen Lautsprecherdrähte dürfen nicht
miteinander in Berührung kommen, da dies den
Lautsprecher oder den Verstärker oder auch beides
beschädigen könnte.
• Setzen Sie nicht die Isolierungsbeschichtung in das
Loch. Dabei kann es sein, dass kein Ton kommt.
3Ge
03_GE_SOAVO-1_URGT.p65
3
6/26/06, 8:07 PM
<Anschlüsse mit Doppelkabel>
Diese Lautsprecheranlage kann Wenn Ihr Verstärker nur einen Satz
von Lautsprecherausgangsklemmen
unter Verwendung von
hat.
Doppelkabeln angeschlossen
werden. Hierbei werden zum
Anschließen der Lautsprecher an
den Ausgangsklemmen des
Verstärker
Verstärkers anstelle der StandardAnschlußmethode je zwei
Kabelpaare für Woofer und
SPEAKERS
Tweeter/Spannweitenmitte
verwendet. Dies reduziert die
R
L
Modulationsverzerrung, die durch
+
–
–
+
den elektrischen Widerstand der
Kabel und dem Treiberstrom der
Lautsprecher verursacht wird.
Bedingt durch den verringerten
Widerstand wird eine verbesserte
Klangwiedergabe erreicht.
Beim Anschließen der Doppelkabel
müssen als erstes die
Überbrückungsleisten von den
Klemmen abgenommen werden;
danach den Woofer und den
Tweeter/die Spannweitenmitte mit
Hilfe der beiden Kabelpaare am
Verstärker anschließen.
Soavo-1 (R)
Wenn Ihr Verstärker zwei Sätze von
Lautsprecherausgangsklemmen
hat.
SPEAKERS A und B müssen
werden.
Verstärker
SPEAKERS
R
A
+
–
–
+
B
Soavo-1 (L)
Vor Anschließen die
Jumperkabel
abnehmen.
L
Soavo-1 (R)
Soavo-1 (L)
Hochtöner (Tweeter)-/
SpannweitenmitteAnschlußklemmen
Schwarz (–)
Jumperkabel
Rot (+)
Tieftöner-Anschlußklemmen (Woofer)
Bei Benutzung eines Bananensteckers
1
2
Schrauben Sie den Klemmenknopf ab.
Entfernen Sie die Abdeckung, indem Sie es in Ihre
Richtung ziehen.
3
4
Ziehen Sie den Anschlussklemmenknopf fest.
Stecken Sie einfach den Bananenstecker in den
Anschluss.
4
2
Bananenstecker
1
4Ge
03_GE_SOAVO-1_URGT.p65
4
6/26/06, 8:07 PM
3
ANBRINGEN DER VORDEREN ABDECKUNG
Die Lautsprecherbox und die Frontblende sind separat
verpackt. Zum Anbringen der Frontblende richten Sie die
sechs Vertiefungen (Magneten) an der Rückseite der
Frontblende mit den sechs entsprechenden Vorsprüngen
aus.
TECHNISCHE DATEN
Typ ................................................ 3-Weg-4 LautsprecherBaßreflexlautsprechersystem,
Magnetisch abgeschirmt
Treiber ............................................ 16 cm Konus-Tieftöner
13 cm Konus-Mitteltöner
3 cm Aluminium-Dome-Höchtöner
Nennimpedanz ............................................................. 6 Ω
Nenneingangsleistung ............................................... 50 W
Maximale Eingangsleistung ..................................... 200 W
Kennschalldruckpegel ............................... 89 dB/2,83 V/m
Deutsch
Frequenzgang .......................... 35 Hz bis 50 kHz (–10 dB)
bis 100 kHz (–30 dB)
Übergangsfrequenz ..................................... 500 Hz, 5 kHz
Abmessungen (B x H x T) ................ 349 x 1051 x 487 mm
Gewicht ..................................................................... 27 kg
• Die technischen Daten können im Zuge der
Weiterentwicklung des Produkts ohne vorherige
Ankündigung geändert werden.
• Darauf achten, daß die oben angegebenen
Eingangswerte nicht überschritten werden.
Pflege der Lautsprecherbox
Hinweise
• Bei abgenommener Abdeckung darauf achten, daß
die Lautsprecher nicht mit bloßen Händen berührt
oder beim Hantieren mit Werkzeugen beschädigt
werden.
• An der Rückseite der Frontblende befinden sich
Magnete. Platzieren Sie die Frontblende nicht nahe
an Gegenständen, die durch Magnete beeinflusst
werden, wie Fernsehgeräte, Uhren, Magnetkarten,
Disketten usw. wenn sie nicht verwendet wird.
Verwenden Sie beim Abwischen dieser Einheit keine
chemischen Lösungsmittel (z.B. Alkohol oder Terpentin
usw.); dadurch kann die Oberfläche beschädigt werden.
Verwenden Sie einen sauberen, trockenen Lappen.
Tränken Sie bei schwerer Verschmutzung einen weichen
Lappen mit wässriger Spülmittellösung und wischen
damit diese Einheit ab.
5Ge
03_GE_SOAVO-1_URGT.p65
5
6/26/06, 8:07 PM
MANUAL DE INSTRUCCIONES
Soavo-1
Speaker System
Gracias por haber escogido este sistema de altavoces YAMAHA Soavo-1.
PRECAUCION
Antes de utilizar los altavoces lea lo siguiente.
Lea cuidadosamente este manual para obtener el mejor
rendimiento posible. Manténgalo en un lugar seguro para
utilizarlo como referencia en el futuro.
•
Instale los altavoces en un lugar fresco, seco y limpio,
alejado de ventanas, aparatos que produzcan calor, lugares
con muchas vibraciones, polvo, humedad o frío. Evite
aparatos que causen ruidos de zumbido (transformadores y
motores). Para evitar incendios o descargas eléctricas, no
exponga los altavoces a la lluvia o al agua.
•
Para evitar que el exterior no de deforme o decolore, no
instale los altavoces donde queden expuestos a los
rayos del sol o humedad excesiva.
•
No colocar los siguientes objetos en este los altavoces:
Vidrio, porcelana, etc.
Si el vidrio, etc. se cae por la vibración, puede
provocar heridas.
Una vela encendida, etc.
Si la vela se cae por la vibración puede provocar un
incendio y heridas.
Un recipiente con agua
Si el recipiente se cae por la vibración y el agua se
derrama puede provocar un daño en los altavoces y/o
puede recibir una descarga eléctrica.
•
No coloque los altavoces en un lugar donde puedan caer
objetos extraños como gotas de agua. Podría causarse un
incendio, daños a los altavoces, y/o lesiones personales.
•
No instale el altavoz en un lugar donde pueda golpearse y
caerse o pueda recibir el impacto de un objeto que caiga
encima. Un lugar estable también producirán sonidos mejores.
•
Si se instala los altavoces en el mismo estante o mueble
que el giradiscos puede provocar una realimentación del
sonido.
•
No ponga una mano o un objeto extraño dentro del
puerto localizado en la parte delantera del altavoz
debido a que esto puede causar lesiones personales y/o
daños al altavoz.
•
Cuando transporte el altavoz no lo sujete por el orificio
ya que puede provocar heridas y/o daños al altavoz.
•
Si se nota una distorsión del sonido, baje el control de
volumen del amplificador. No permita que su amplificador
entre en “corte”. Esto puede dañar los altavoces.
•
Cuando utilice un amplificador con una potencia de salida
nominal más alta que la potencia de entrada nominal de
los altavoces, debe tener cuidado para no superar la
entrada máxima de los altavoces.
•
No limpie los altavoces con disolventes químicos porque
podría dañarse el acabado. Utilice para la limpieza un paño
limpio y seco.
•
No intente modificar ni arreglar los altavoces. Póngase en
contacto con el personal del servicio técnico de YAMAHA
cuando necesite sus servicios. En ningún caso deberá
abrirse la caja.
•
Esta unidad es pesada y, por lo tanto, cuando tenga que
ser trasladada, se necesitará que la lleven dos personas.
•
La instalación en un lugar seguro es
responsabilidad del propietario.
YAMAHA no se hace responsable por ningún
accidente provocado por una instalación incorrecta
de los altavoces.
Español
•
PRECAUCIONES EN LA UBICACIÓN
El altavoz fue construido con la mayoría de su peso
localizado en la parte superior, y es por esto susceptible a
caerse si no se tiene el cuidado adecuado para asegurar su
estabilidad. Si el altavoz se cae, se puede dañar o puede
ser la causa de lesiones (o hasta la muerte) a personas y/o
daños a propiedades personales.
Para un uso seguro y adecuado del altavoz:
• Coloque el altavoz en una ubicación que sea sólida,
nivelada, lisa y baja (con respecto al piso).
• No empuje o aplique presión a los lados de los altavoces cuando
los mueva, o apoye objetos sobre los costados de estos.
• No se siente ni coloque objetos en la parte superior de
los altavoces.
• No quite los soportes fijados en la parte inferior del
altavoz debido a que esto puede causar accidentes
serios, resultado de la caida del altavoz.
Vibraciones o sacudidas asociadas con terremotos y otros
fenómenos o actividades pueden causar que el altavoz se caiga.
Por razones de seguridad, se recomienda utilizar productos
disponibles en el comercio que incrementan la estabilidad
del altavoz (adaptadores de metal o cadenas, etc.).
1Es
04_SP_Soavo-1_URGT.p65
1
6/26/06, 8:08 PM
CARACTERÍSTICAS
• Tipo: 4 altavoces de 3 vías de reflejo de graves de instalación vertical en el suelo. Base de aluminio fundido a
presión suministrada.
• Woofer: doble cono A-PMD de 16 cm, Gama media: cono A-PMD de 13 cm, Bafle de agudos: bóveda de aluminio de 3 cm.
SITUACIÓN DE LOS ALTAVOCES
■ Empleo como altavoces estéreo de 2 canales
Se obtendrán mejores imágenes estéreo cuando se ponen
los altavoces un poco girados hacia los oyentes.
Cuando coloque los altavoces sobre una
alfombra gruesa
Tuerca x 4
Espiga x 4
Utilice las espigas para aumentar la estabilidad y mejorar
la calidad del sonido.
2
■ Utilización como altavoces delanteros en
un sistema multicanal
Sitúe los altavoces a ambos lados del televisor. La situación
de los altavoces es importante, porque controla toda la
calidad del sonido en un sistema de canales múltiples.
Sitúe los altavoces basándose en su posición de audición
siguiendo los procedimientos del manual de instrucciones
suministrado con su amplificador.
3
Cómo colocar las espigas:
1 Ponga esta unidad en el suelo apoyada en un costado.
2 Gire la tuerca y póngala en una posición próxima a la
punta de la espiga.
3 Atornille las espigas dentro del agujero de los
soportes.
4 Coloque el altavoz en la ubicación deseada en
posición vertical y ajuste la longitud de la espiga para
que corresponda con la profundidad de la alfombra.
(Repita los pasos 1, 2 y 3.)
5 Cuando se ha terminado el ajuste, gire la tuerca
firmemente hasta la base del soporte.
Soavo-1
Altavoz de
subgraves
Central
Surround
Notas
Notas
• Estos altavoces presentan un diseño blindado
magnéticamente, per todavía es probable que al
ubicarlos demasiado cerca a un equipo de televisión se
pueda deteriorar el color de la imagen. Si esto sucede,
mueva los altavoces lejos del equipo de televisión.
• No quite los soportes fijados en la parte inferior del
altavoz debido a que esto puede causar accidentes
serios, resultado de la caida del altavoz.
• Las puntas de las espigas pueden rayar o aparte
de eso dañar el suelo. Por favor tenga cuidado
cuando ubique los altavoces.
• No empuje ni se apoye en el altavoz para impedir
así que éste se caiga, porque podría estropearse o
causar heridas a las personas.
• Esta unidad es pesada y, por lo tanto, cuando
tenga que ser trasladada, se necesitará que la
lleven dos personas.
2Es
04_SP_Soavo-1_URGT.p65
2
6/26/06, 8:08 PM
CONEXIONES CON EL AMPLIFICADOR
Este sistema de altavoces es apto para las conexiones estándar y de doble cable. Antes de realizar las
conexiones, asegúrese de que el amplificador está apagado.
■ CONEXIONES
<Conexiones estándar>
• Conecte las terminales tipo tornillo en la parte trasera de
los altavoces a las terminales de altavoces del
amplificador con el cable de altavoz (vendido
separadamente).
Terminales de
altavoces del
amplificador
Amplificador
• Conecte los terminales (+) en el amplificador y los
altavoces utilizando un lado del cable. Conecte los
terminales (–) en ambos componentes utilizando el otro
lado del cable.
SPEAKERS
R
L
A
+
–
–
+
• Conecte un altavoz a las terminales izquierdas (L) de su
amplificador, y otro altavoz a las terminales derechas (R),
asegúrese de no invertir las polaridades (+, –). Si un
altavoz se conecta con la polaridad invertida, el sonido
no será natura y habrá ausencia de bajos.
B
Español
Como conectar:
1 Afloje el nudo.
2 Remueva el recubrimiento aislante en los extremos de
cada cable del altavoz torciendo este para retirarlo.
Soavo-1 (derecho)
Deje los cables de
puente en su lugar
cuando haga la
conexión.
3 Introduzca el cable pelado en el agujero.
4 Apriete el nudo y fije los cables.
Soavo-1 (izquierdo)
Aflojar
Apretar
Cable de
puente
Tire ligeramente de los cables en el terminal para
verificar que está firmemente conectado.
Recubrimiento aislante
Cable pelado
Notas
• No deje que los cables pelados se toquen pues el
altavoz o el amplificador o ambos se pueden dañar.
• No introduzca el recubrimiento aislante en el agujero.
Puede que no salga el sonido.
3Es
04_SP_Soavo-1_URGT.p65
3
6/26/06, 8:08 PM
<Conexiones de doble cable>
Cuando su amplificador sólo
Este sistema de altavoz es apto
tenga un juego de terminales de
para conexiones de doble cable.
salida de altavoces.
Para conectar el altavoz a las
terminales de salida del
amplificador, dos pares de cable s
para cada altavoz de graves y
agudos/registro medio son
Amplificador
utilizados en vez de conexiones
estándar. Este tipo de conexión
disminuye la distorsión de
SPEAKERS
modulación causada por la
resistencia eléctrica de los cables y
R
L
la corriente circulante de los
altavoces. Por lo tanto, se puede
+
–
–
+
esperar una calidad de sonido pura.
Cuando su amplificador tenga
dos juegos de terminales de
salida de altavoces.
Se deben seleccionar ambos
SPEAKERS A y B.
Amplificador
SPEAKERS
R
L
A
+
–
–
+
B
Para utilizar conexiones de doble
cable, retire primero las barras
pequeñas de los terminales, y luego
conecte el altavoz de graves y de
agudos/registro medio al
amplificador separadamente
utilizando dos pares de cables.
Soavo-1 (derecho)
Soavo-1 (izquierdo)
Soavo-1 (derecho)
Quite los cables de
puente antes de
hacer la conexión.
Cable de
puente
Soavo-1 (izquierdo)
Terminales de altavoz de
agudos/registro medio
Negro (–)
Rojo (+)
Terminales del altavoz de graves
Cuando se utilice una clavija banana
1
2
Desatornille el nudo del terminal.
Quite la tapa tirando de ella hacia usted.
3
4
Apriete el nudo del terminal.
Inserte la clavija banana en el terminal.
2
4
1
Clavija banana
4Es
04_SP_Soavo-1_URGT.p65
4
6/26/06, 8:08 PM
3
FIJACIÓN DE LA CUBIERTA FRONTAL
El altavoz y la tapa frontal están embalados separadamente.
Para colocar la tapa frontal, alinee los seis salientes
(imanes) del lateral trasero de la tapa frontal con las seis
pinzas correspondientes.
ESPECIFICACIONES
Tipo ................... Sistema de altavoz con reflejo de graves
con 4 altavoces de 3 vías
Tipo con protección magnética
Controlador ............................... Woofer de cono de 16 cm
Gama media de cono de 13 cm
Bafle de agudos con bóveda de aluminio de 3 cm
Impedancia nominal ..................................................... 6 Ω
Respuesta de frecuencias .......... 35 Hz a 50 kHz (–10 dB)
a 100 kHz (–30 dB)
Potencia de entrada nominal ..................................... 50 W
Potencia de entrada máxima ................................... 200 W
Sensibilidad ............................................... 89 dB/2,83 V/m
Frecuencia de cruce .................................... 500 Hz, 5 kHz
Peso .......................................................................... 27 kg
Español
Dimensiones (An x Al x Prf) ............. 349 x 1051 x 487 mm
• Especificaciones sujetas a cambios sin previo aviso
debido a mejoras del producto.
• Deberá tenerse cuidado en no exceder los valores de
potencia de entrada arriba indicados.
Notas
• Cuando se extraiga la cubierta, tenga cuidado de no
tocar la parte vibrante de los altavoces con las
manos ni de ejercer fuerza excesiva con
herramientas.
• En el lateral trasero de la tapa frontal hay unos
imanes. Cuando no utilice la tapa frontal, no la ponga
cerca de objetos que puedan resultar afectados por
los imanes, como por ejemplo, televisores, relojes,
tarjetas magnéticas, disquetes, etc.
Cuidados del altavoz
Cuando limpie esta unidad, no emplee disolventes
químicos (por ejemplo, alcohol, diluyentes, etc.); estos
podrían dañar el acabado. Para eliminar la suciedad
difícil de quitar, humedezca un paño blando en
detergente diluido en agua, escúrralo bien y luego
páselo por esta unidad.
5Es
04_SP_Soavo-1_URGT.p65
5
6/26/06, 8:08 PM
Soavo-1
使用說明書
Speaker system
多謝您選擇 YAMAHA Soavo-1 揚聲器系統。
注意事項
操作本裝置前敬請閱讀。
•
•
為了得到最好的操作,請仔細閱讀本使用說明書。請妥善
保存本說明書,以備以后查閱。
請在涼爽、干燥、清洁的地方安裝本裝置。應遠离窗口、
熱源,避免在振動過大、灰塵過多、濕气過重和溫度過低
的地方使用,以及遠离嗡聲聲源(變壓器及馬達)。為了
避免火災或電擊的危險,請勿將本裝置暴露于雨水或濕气
中。
•
不要把揚聲器放置在有可能被撞翻或被其他落體擊中的地
方。安定的放置場所是好音質的必需條件。
•
將揚聲器放置於同一架子或台子之上,以便唱片轉盤效果
的反饋。
•
不要將手臂或其他異物放置在揚聲器前方的出聲口﹐因為
這樣會造成人身傷害和/或損害揚聲器。
•
當移動本裝置時,不可手抓風門,否則可能使人体受到傷
害和/或破坏裝置。
為了避免外殼翹曲或退色,不要將揚聲器置于直射日光之
下或過于潮濕的環境。
•
一旦出現聲音失真,應立即降低放大器的音量。不可使放
大器進入“限幅”范圍。否則,揚聲器系統就會損坏。
•
在本機之上,請不要堆放以下物品:
玻璃、陶瓷等。
如果玻璃等因振動而倒下和打碎,有可能使人体受到傷
害。
燃燒的蜡燭等。
如果蜡燭因振動而倒下,有可能引起火災和使人体受到
傷害。
裝有水的容器。
如果容器因振動而倒下或水溢出來,有可能使裝置受到
損坏,并引起触電。
•
當所使用的放大器的額定功率大於揚聲器系統的標稱輸出
功率時,必需保証放大器的輸出功率不大於揚聲器系統的
最大輸出功率。
•
不要使用化學溶劑清洗揚聲器,以免損壞其表面涂層。請
使用清潔的干布匹。
•
不要試圖改裝或修理揚聲器。如果需要服務,請與
YAMAHA 的服務人員聯系。任何時候都不要打開殼體。
•
因為本機很重﹐所以在移動本機時﹐需要兩個人來搬動以
保證安全。
請勿將本裝置放置在有异物例如水滴落下的地方,否則可
能導致火災,破坏裝置和/或使人体受到傷害。
•
安全的放置和安裝是用戶自己應負的責任。
YAMAHA 對于 揚聲器的不妥當放置和安裝所引起的事故不
負任何責任。
•
中文
•
安放時的注意事項
本揚聲器的結構特點是重量聚集在頂部。所以﹐如果缺乏必
要的平衡措施就很容易翻倒。如果翻倒﹐則首先會損壞揚聲
器自身﹐也可能造成人員的傷害(甚至死亡)和/或其他財產的
損害。
為了安全而妥當地放置揚聲器﹕
•
•
•
•
揚聲器安放的地點必須穩固、水平、平整﹐而且低(相對
於地板)。
在移動揚聲器時不要在其側面施加壓力﹐也不能將其他物
品斜靠揚聲器側面放置。
不要坐在揚聲器的頂部﹐也不要在其頂部放置其他物品。
不要去掉揚聲器附帶的支架等﹐因為這樣會導致揚聲器脫
落﹐從而造成嚴重事故。
地震以及其他現象或活動造成的震動和搖晃會導致揚聲器脫
落。為了安全的緣故﹐建議使用市面出售的某些產品(金屬緊
固件或鏈條等)以加強揚聲器的穩定性。
1Zh
6/28/06, 0:32 PM
1
特點
• 類型﹕3- 路﹐4 揚聲器低音反射立塔式﹐用于主聲道。包括鋁制壓鑄支架。
• 低音揚聲器﹕雙重 16 cm A-PMD 圓錐﹐中程揚聲器﹕13 cm A-PMD 圓錐﹐高音揚聲器﹕3 cm 鋁制圓頂。
安放揚聲器
■ 使用 2 通道立体揚聲器
如果將揚聲器朝向听音者稍微傾斜,則會得到更好的音響效
果。
在厚地毯上放置揚聲器時
長釘 x 4
螺帽 x 4
為了增強穩定性和改善音響特性﹐請使用長釘。
2
■ 在多通道系統中使用主揚聲器
3
將揚聲器置於電視机的兩側。揚聲器的位置非常重要,因為
它制約整個多通道揚聲器系統的音響質量。根据您的听音位
置安放揚聲器,具体細節可以參考您的放大器的用戶使用說
明書。
如何安裝長釘﹕
1 將本機安放在地板上。
2 將螺母旋入長釘尖端。
3 將長釘旋入揚聲器的底座。
4 將揚聲器按放在期望的垂直位置上﹐並根據地毯的厚
度調節長釘的長度。(反復步驟 1﹐2 和 3 。)
5 當調節完成後﹐將螺帽向上調節﹐直到其牢固頂到揚
聲器的底座。
Soavo-1
超低音揚聲器
中央
注意
環繞聲
注意
• 雖然本機采用磁屏蔽設計,但若擺放位置與電視機過于接
近,則仍可能影響電視的畫面色彩。在此情況下,把本機
搬離電視機。
• 不要去掉揚聲器附帶的支架等﹐因為這樣會導致揚聲器脫
落﹐從而造成嚴重事故。
2Zh
6/28/06, 0:32 PM
2
• 長釘的頂端會劃傷地板﹐在安放揚聲器時要小心。
• 請勿推或倚靠揚聲器以防落下﹐因為也許會導致損壞本
機或人身傷害。
• 因為本機很重﹐所以在移動本機時﹐需要兩個人來搬動
以保證安全。
与放大器相連接
本揚聲器系統可以使用標準連接和雙線連接。在連接之前,請首先關閉放大器電源。
■ 連接
•
•
•
<標準連接>
使用揚聲器纜線(另售)
﹐將揚聲器背部的螺旋式端子連
接到放大器的揚聲器端子。
揚聲器側的及放大器側的正极端子(+),必需用纜線的同
一側的一根線連接;另一對負极端子(-)要用纜線的另一
側的一根線連接。
將一只揚聲器連接到放大器的左側(L)端子;將另一只揚
聲器連接到放大器的右側(R)端子。請注意不要將极性
(+,-)接錯。如果一只揚聲器的极性接錯,則聲音听起來
就不自然,并且缺乏低音。
放大器的揚聲器
端子
放大器
SPEAKERS
R
L
A
+
–
–
+
B
如何連接﹕
1 松開旋柄。
2 插入裸線。剝除或擰掉各揚聲器導線端部的絕緣皮。
好
不好
3 將裸線插入孔中。
4 輕拉端子附近的導線﹐確認連接是否牢靠。
當連接時﹐在適當的
位置放置跨接纜線。
Soavo-1 (左)
松開
中文
Soavo-1 (右)
緊固
注意
• 不要使纜線裸露的部分互相接触,因為這樣會損坏揚聲器
或/和放大器。
• 不要將絕緣皮插入孔內。不會發出聲音。
跨接纜線
絕緣皮
裸線
3Zh
6/28/06, 0:32 PM
3
<雙線連接>
本揚聲器系統可以使用雙線連接。
在連接揚聲器到放大器的輸出端子
時﹐要使用超低音揚聲器和高音/
中音範圍的兩對導線﹐這和標準連
接不同。這樣的連接可以降低導線
電阻和揚聲器的驅動電流所引起的
調節失真。所以﹐可以得到更加純
真的音響質量。
當您的放大器僅有一組揚聲器輸出端
子時。
使用雙線連接時﹐首先要去掉端子
上的連接片﹐然後分別使用兩對導
線﹐將超低音揚聲器和高音/中音
範圍揚聲器連接到放大器。
SPEAKERS
當您的放大器有兩組揚聲器輸出端子
時。
SPEAKER A 和 B 雙方都應該被
選擇
放大器
放大器
SPEAKERS
R
R
A
+
+
L
L
–
Soavo-1 (右)
–
–
–
+
B
Soavo-1 (左)
Soavo-1 (右)
Soavo-1 (左)
在連接之前拔下跨接纜線。
高音/中音範圍端子
黑(-)
紅(+)
跨接纜線
超低音揚聲器端子
當使用香蕉插頭時
1
2
旋開端子的旋柄。
將蓋子朝向您的方向拔出。
3
4
擰緊端子的旋柄。
將香蕉插頭插入。
2
4
1
香蕉插頭
4Zh
6/28/06, 0:32 PM
4
+
3
規格
裝上前蓋
揚聲器和前蓋分別裝箱。要安裝前蓋時﹐將前蓋背面的六
個凸片(磁鐵)對准相應的六個孔。
類型 .................... 3 路 4 揚低音反射揚聲器系統
磁屏蔽型
驅動器 ...................... 16 厘米圓錐超低音揚聲器
13 厘米圓錐中程
3 厘米鋁制圓頂高音揚聲器
阻抗 ......................................... 6 歐姆
頻率響應 .................... 35 Hz - 50 kHz (-10 dB)
- 100 kHz (-30 dB)
標稱輸入功率 .................................. 50 瓦
最大輸入功率 ................................. 200 瓦
敏感度 ............................... 89 dB/2.83 V/m
交差頻率 ............................. 500 Hz, 5 kHz
外形尺寸(寬 x 高 x 長)
................................ 349 x 1051 x 487 mm
重量 .......................................... 27 kg
•
注意
• 當前罩去除後,請不要用手触摸揚聲器或用工具對其施加
額外的作用力。
• 前蓋的背面具有磁鐵。當您不使用前蓋時﹐請不要將其放
置在諸如電視機﹐鐘錶﹐磁卡﹐磁盤等可能受磁鐵影響的
物體附近。
中文
•
因為產品改良的緣故,規格可能時有變更,恕不另行通
知。
請注意輸入功率不可超過上述規格。
揚聲器的保養
當您擦拭本機時﹐請不要使用化學溶劑(例如酒精或稀釋劑
等)
﹔否則也許會損壞表面涂層。請使用清潔的干布擦拭本
機。對於較臟的污垢﹐將軟布蘸上用水稀釋的清潔劑並絞
干來擦拭﹐然後用軟布清潔本機。
5Zh
6/28/06, 0:32 PM
5
© 2006
All rights reserved.
YAMAHA ELECTRONICS CORPORATION, USA 6660 ORANGETHORPE AVE., BUENA PARK, CALIF. 90620, U.S.A.
YAMAHA CANADA MUSIC LTD. 135 MILNER AVE., SCARBOROUGH, ONTARIO M1S 3R1, CANADA
YAMAHA ELECTRONIK EUROPA G.m.b.H. SIEMENSSTR. 22-34, 25462 RELLINGEN BEI HAMBURG, GERMANY
YAMAHA ELECTRONIQUE FRANCE S.A. RUE AMBROISE CROIZAT BP70 CROISSY-BEAUBOURG 77312 MARNE-LA-VALLEE CEDEX02, FRANCE
YAMAHA ELECTRONICS (UK) LTD. YAMAHA HOUSE, 200 RICKMANSWORTH ROAD WATFORD, HERTS WD18 7GQ, ENGLAND
YAMAHA SCANDINAVIA A.B. J A WETTERGRENS GATA 1, BOX 30053, 400 43 VÄSTRA FRÖLUNDA, SWEDEN
YAMAHA MUSIC AUSTRALIA PTY, LTD. 17-33 MARKET ST., SOUTH MELBOURNE, 3205 VIC., AUSTRALIA
Printed in Indonesia
6/28/06, 0:32 PM
8
WH59840
