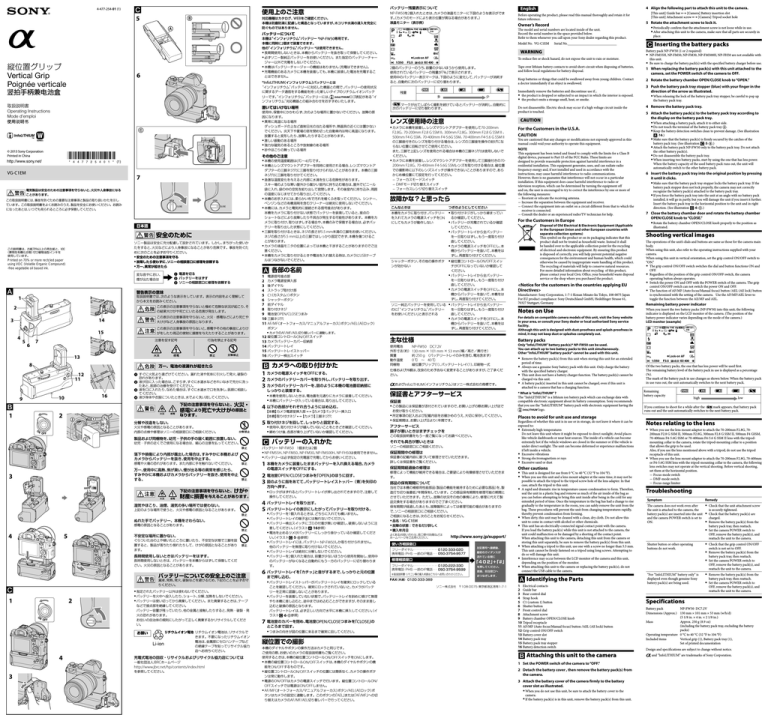

4-477-254-01 (1)

5
使用上のご注意

対応機種はカタログ、WEBをご確認ください。
本機は防塵防滴に配慮した構造となっていますが、ホコリや水滴の浸入を完全に
防ぐものではありません。

縦位置グリップ
Vertical Grip
Poignée verticale
本機は“インフォリチウム”バッテリー *NP-FW50専用です。
本機に同時に2個まで装着できます。
他の”インフォリチウム”バッテリー *は使用できません。
ˎˎ長期間使用しないときは、本機からバッテリーを抜き取って保管してください。
ˎˎ必ずソニー製純正バッテリーをお使いください。また指定のバッテリーチャー
ジャー以外で充電をしないでください。
ˎˎ本機はバッテリーチャージャーの機能はありません (充電はできません)。
ˎˎ充電機能のあるカメラに本機を装着しても、本機に装填した電池を充電するこ
とはできません。
*InfoLITHIUM(インフォリチウム)バッテリーとは
“インフォリチウム”バッテリーに対応した機器との間で、バッテリーの使用状況
に関するデータ通信をする機能を持った新しいタイプのリチウムイオンバッテ
ロゴ表記がある“イ
リーです。
“インフォリチウム”バッテリーには、
ンフォリチウム”対応機器との組み合わせをおすすめいたします。
取扱説明書
Operating Instructions
Mode d’emploi
置いてはいけない場所
使用中、保管中にかかわらず、次のような場所に置かないでください。故障の原
因になります。
ˎˎ異常に高温になる場所
ダッシュボードの上など直射日光の当たる場所や、熱器具の近くには置かない
でください。炎天下や夏場の窓を閉め切った自動車内は特に高温になります。
放置すると変形したり、故障したりすることがあります。
ˎˎ激しい振動のある場所
ˎˎ強力な磁気のあるところや放射線のある場所
ˎˎ砂やほこりの舞っている場所

© 2013 Sony Corporation
Printed in China
その他のご注意
7
電気製品は安全のための注意事項を守らないと、火災や人身事故になる
ことがあります。
この取扱説明書には、事故を防ぐための重要な注意事項と製品の取り扱いかたを示し
ています。この取扱説明書をよくお読みのうえ、製品を安全にお使いください。お読み
になったあとは、いつでも見られるところに必ず保管してください。
安全のために
ソニー製品は安全に充分配慮して設計されています。しかし、まちがった使いか
たをすると、火災などにより人身事故になることがあり危険です。事故を防ぐた
めに次のことを必ずお守りください。
ˎˎ安全のための注意事項を守る
ˎˎ故障したら使わずに、ソニーの相談窓口に修理を依頼する
ˎˎ万一、異常が起きたら
この説明書は、古紙70%以上の再生紙と、VOC
(揮発性有機化合物)ゼロ植物油型インキを
使用しています。
Printed on 70% or more rectcled paper
using VOC (Volatile Organic Compound)
-free vegetable oil based ink.
変な音やにおい、
煙が出た場合は


 電源を切る
 バッテリーをはずす
 ソニーの相談窓口に修理を依頼する
警告表示の意味
取扱説明書では、次のような表示をしています。表示の内容をよく理解して
から本文をお読みください。
1
この表示の注意事項を守らないと極めて危険な状況が起こり、そ
の結果大けがや死亡にいたる危害が発生します。
2
3
4
5
6
14
この表示の注意事項を守らないと、火災・感電などにより死亡や
大けがなど人身事故の原因となります。
15
この表示の注意事項を守らないと、感電やその他の事故によりけ
がをしたり周辺の家財に損害を与えたりすることがあります。
注意を促す記号
7
行為を禁止する記号
13
8
万一、電池の液漏れが起きたら
12
11
9

1
16
10
すぐに火気より遠ざけてください。漏れた液や気体に引火して発火、破裂の
恐れがあります。
液が目に入った場合は、こすらず、すぐに水道水などきれいな水で充分に洗っ
たあと、医師の治療を受けてください。
液を口に入れたり、なめた場合は、すぐに水道水で口を洗浄し、医師に相談し
てください。
液が身体や衣服についたときは、水でよく洗い流してください。
下記の注意事項を守らないと、火災・
感電により死亡や大けがの原因と
2
なります。
分解や改造をしない。
火災や感電の原因となることがあります。
内部の点検や修理はソニーの相談窓口にご相談ください。
製品および同梱物を、幼児・子供の手の届く範囲に放置しない。
湿気やほこり、油煙、湯気の多い場所では使わない。
ぬれた手でバッテリー、本機をさわらない。
感電の原因となることがあります。
不安定な場所に置かない。
ぐらついた台の上や傾いたところに置いたり、不安定な状態で三脚を設
置すると、製品が落ちたり倒れたりして、けがの原因となることがあり
ます。
長時間使用しないときはバッテリーをはずす。
長時間使用しないときは、バッテリーを本機からはずして保管してくだ
さい。火災の原因となることがあります。
バッテリーについての安全上のご注意
漏液、発熱、発火、破裂などを避けるため、下記のことを必ずお守
りください。

1
2
ˎˎ指定されたバッテリー以外は使わないでください。
ˎˎバッテリーを火中へ投入したり、ショート、分解、加熱をしないでください。
ˎˎバッテリーは使い切ってから廃棄してください。また廃棄するときは、テープ
などで接点部を絶縁してください。
バッテリー容量が残っていたり、他の金属と接触したりすると、発熱・破裂・発
火の恐れがあります。
お住いの自治体の規則にしたがって正しく廃棄するかリサイクルしてくださ
い。
お願い
4
リチウムイオン電池 リチウムイオン電池は、リサイクルで
きます。不要になったリチウムイオン
電池は、金属部にセロハンテープなど
の絶縁テープを貼ってリサイクル協力
店へお持ちください。
充電式電池の回収・リサイクルおよびリサイクル協力店については
一般社団法人JBRCホームページ
http://www.jbrc.net/hp/contents/index.html
3
ボタン
ˎˎカメラのAF/MF/AEL切り替レバーに連動します。
12 縦位置コントロールON/OFFスイッチ
13 カメラバッテリーカバー収納部
14 バッテリートレイ
15 バッテリートレイストッパー
16 バッテリー検出スイッチ
 カメラへの取り付けかた
1 カメラの電源スイッチをOFFにする。
2 カメラのバッテリーカバーを取り外し、バッテリーを取り出す。
3 カメラのバッテリーカバーを、図のように本機の電池蓋収納部に
しっかりと装着する。
ˎˎ本機を使用しないときは、電池蓋を元通りにカメラに装着してください。
ˎˎ本機にバッテリーが入っている場合は、取り出してください。
4 以下の各部がそれぞれ合うようにはめ込む。
【本機】カメラ電源室挿入部 【カメラ】バッテリー挿入口
【本機】取り付けネジ 【カメラ】三脚ネジ穴
5
取り付けネジを回して、しっかりと固定する。
ˎˎ使用中、取り付けネジが緩んでいないことをときどき確認してください。
ˎˎ締めつけ後、各部が乗り上げていないか確認してください。
落下や損傷により内部が露出した場合は、すみやかに本機および
カメラからバッテリーを抜き、使用を中止する。
下記の注意事項を守らないと、けがや
財産に損害を与えることがあります。
5
1 電源信号接点部
2 カメラ電源室挿入部
3 後ダイヤル
4 ストラップ取付け部
5 C1(カスタム1)ボタン
6 シャッターボタン
7 前ダイヤル
8 取り付けネジ
9 電池室OPEN/CLOSEつまみ
10 三脚ネジ穴
11 AF/MF(オートフォーカス/マニュアルフォーカス)ボタン/AEL(AEロック)
バッテリー NP-FW50 1個または2個
ˎˎNP-FM55H、NP-FM50、NP-FM30、NP-FM500H、NP-FH50は使用できません。
ˎˎバッテリーは必ず指定の充電器で充電してからお使いください。
上記のような場所で使うと、火災や感電の原因となることがあります。
4
 各部の名前
 バッテリーの入れかた
万一、使用中に高熱、焦げ臭い、煙が出る等の異常を感じたら、
すみやかに本機およびカメラからバッテリーを抜き、使用を中止
する。

ˎˎ本機の使用温度範囲は0℃∼40℃です。
ˎˎ本機とレンズマウントアダプターを同時に使用される場合、レンズマウントア
ダプターの三脚ネジ穴に三脚を取り付けられないことがあります。本機の三脚
ネジ穴に三脚を取り付けてください。
ˎˎ急激な温度変化を与えると内部に水滴を生じる危険性があります。
スキー場のような寒い屋外から暖かい室内に持ち込む場合は、屋外でビニール
袋に入れ、袋の中の空気を絞り出して密閉します。その後室内に持ち込み、周囲
の温度になじませてから取り出してください。
ˎˎ本機のお手入れには、柔らかい布で汚れを軽くふき取ってください。シンナー、
ベンジンなどの有機溶剤を含むクリーナーは絶対に使用しないでください。
ˎˎ本機には、カメラと電気的に接続される信号接点があります。
本機をカメラに取り付けない状態でバッテリーを装填していると、接点の
ショートなどにより故障したり不具合が発生する可能性があります。本機をカ
メラに取り付け、取りはずしする場合や、本機のみで保管する場合は、必ずバッ
テリーを取り出した状態にしてください。
ˎˎ三脚を取り付けるときは、ネジの長さが5.5 mm未満の三脚をお使いください。
ネジの長さが5.5 mm以上の三脚ではしっかり固定できず、本機を傷つけるこ
とがあります。
ˎˎカメラの液晶モニタの位置によっては本機と干渉することがありますのでご注
意ください。
ˎˎ本機をカメラに取り付けるときや電池を入れ替える時は、カメラにUSBケーブ
ルはつながないでください。
幼児・子供の近くでご使用になる場合は、細心の注意を払ってください。
感電や火傷の恐れがあります。また内部に手を触れないでください。
3
を参照してください。
4 Align the following part to attach this unit to the camera.
NP-FW50を2個入れたときは、カメラの液晶モニターに下図のような表示がでま
す。
(カメラのモードにより表示位置が異なる場合があります。)
液晶モニター(表示例)
1 本機をカメラに装着したままバッテリーを入れ換える場合、カメラ
の電源スイッチをOFFにする。
2 電池室OPEN/CLOSEつまみを「OPEN」のほうに回す。
3 図のように指をあてて、バッテリートレイストッパー(青)を矢印の
方向へ押す。
ˎˎロックがはずれるとバッテリートレイが押し出されてきますので、注意して
操作してください。
4 バッテリートレイを取り出す。
5 バッテリートレイの表示にしたがってバッテリーを取り付ける。
ˎˎバッテリーを1個入れるときは、どちらに入れても構いません。
ˎˎバッテリートレイの端子には触れないでください。
ˎˎバッテリー検出スイッチにゴミの付着が無いか確認し、破損しないように注
意してください。
(イラスト-16参照)
ˎˎ電池を止めるツメがバッテリーにしっかり掛かっているか確認してくださ
い。
(イラスト-5-参照)
ˎˎバッテリートレイには、バッテリー NP-FW50しか取り付けられません。
他のバッテリーを無理に取り付けないでください。
ˎˎバッテリートレイは絶対に分解しないでください。
ˎˎバッテリーを2個入れた場合は、容量が少ないほうから使用を開始し、使用中
のバッテリーがなくなると自動的にもう一方のバッテリーに切り替わりま
す。
6 バッテリートレイを「カチッ」と音がするまで、しっかりと元の位置
まで押し込む。
ˎˎバッテリートレイストッパーがバッテリートレイを確実にロックしている
ことを確認してください。確実にロックされていないと、カメラがバッテ
リーを正常に認識しないことがあります。
ˎˎバッテリーを装着していない状態で、バッテリートレイを斜めに傾けて無理
やり本機に差し込むと、途中まではめ込むことができますが、そのまま差し
込むと破損の原因となります。
バッテリートレイは、必ず正しい方向で水平に本機に挿入してください。
(イ
ラスト-6-参照)
7 電池室のカバーを閉め、電池室OPEN/CLOSEつまみを「CLOSE」の
ところまで回す。
ˎˎつまみの向きが図の位置に来るまで確実に回してください。
縦位置での撮影
本機のダイヤルやボタンの操作方法はカメラと同じです。
ご使用の際、お使いのカメラの取扱説明書もご覧ください。
使用するときは、本機の縦位置コントロールON/OFFスイッチをONにします。
ˎˎ本機の縦位置コントロールON/OFFスイッチは、本機のダイヤルやボタンの機
能をON/OFFするものです。
ˎˎ縦位置コントロールON/OFFスイッチの位置には関係なく、カメラの操作ボタ
ンは常に動作します。
ˎˎ電源のON/OFFはカメラの電源スイッチで行います。縦位置コントロールON/
OFFスイッチでは電源はON/OFFしません。
(オートフォーカス/マニュアルフォーカス)ボタン/AEL
(AEロック)ボ
ˎˎAF/MF
タンはカメラの設定に連動します。このボタンの「AEL」または「AF/MF」への切
り替えはカメラのAF/MF/AEL切り替レバーで行ってください。
Before operating the product, please read this manual thoroughly and retain it for
future reference.
Owner’s Record
The model and serial numbers are located inside of the unit.
Record the serial number in the space provided below.
Refer to them whenever you call upon your Sony dealer regarding this product.
バッテリーについて
6
VG-C1EM
バッテリー残量表示について
Model No. VG-C1EM
Serial No.
WARNING
To reduce fire or shock hazard, do not expose the unit to rain or moisture.
2個のバッテリーのうち、容量の少ないほうから使用します。
使用されているバッテリーの残量が「%」で表示されます。
使用中のバッテリー表示マークは、下図のように変化して、バッテリーが消耗す
ると、自動的に次のバッテリーに切り替わります。
残量
多
少
マークが出てしばらく撮影を続けているとバッテリーが消耗し、自動的に
次のバッテリーに切り替わります。
レンズ使用時の注意
故障かな?と思ったら
こんなときは
つぎのようにしてください
本機をカメラに取り付け、バッテリー
を入れてカメラの電源スイッチをON
にしてもカメラが動作しない
ˎˎ取り付けネジがしっかり締まってい
るか確認してください。
ˎˎバッテリーが充電されているか確認
してください。
ˎˎバッテリートレイから全バッテリー
を一旦取りはずし、もう一度取り付け
直してください。
ˎˎカメラの電源スイッチをOFFにし、本
機からバッテリーを抜いて、本機をは
ずし、再度取り付けてください。
ˎˎ縦位置コントロールON/OFFスイッ
チがOFFになっていないか確認して
ください。
ˎˎバッテリートレイから全バッテリー
を一旦取りはずし、もう一度取り付け
直してください。
ˎˎカメラの電源スイッチをOFFにし、本
機からバッテリーを抜いて、本機をは
ずし、再度取り付けてください。
ソニー純正バッテリーを使用している ˎˎバッテリートレイから全バッテリー
を一旦取りはずし、もう一度取り付け
のに「“インフォリチウム”バッテリー
をお使いください」と表示される
直してください。
ˎˎカメラの電源スイッチをOFFにし、本
機からバッテリーを抜いて、本機をは
ずし、再度取り付けてください。
主な仕様
使用電池
NP-FW50 DC7.2V
外形寸法(約) 130 mm × 101 mm × 53 mm
(幅/高さ/奥行き)
質量
約 250 g (バッテリートレイのみを含む、電池含まず)
動作温度
0 ℃ ∼ 40 ℃
同梱物
縦位置グリップ(1)、バッテリートレイ(1)、印刷物一式
仕様および外観は、改良のため予告なく変更することがありますが、ご了承くだ
さい。
およびInfoLITHIUM
(インフォリチウム)はソニー株式会社の商標です。
保証書とアフターサービス
保証書
ˎˎこの製品には保証書が添付されていますので、お買い上げの際お買い上げ店で
お受け取りください。
ˎˎ所定事項の記入および記載内容をお確かめのうえ、大切に保存してください。
ˎˎ保証期間は、お買い上げ日より1年間です。
アフターサービス
調子が悪いときはまずチェックを
この取扱説明書をもう一度ご覧になってお調べください。
それでも具合が悪いときは
ソニーの相談窓口にご相談ください。
保証期間中の修理は
保証書の記載内容に基づいて修理させていただきます。
詳しくは保証書をご覧ください。
保証期間経過後の修理は
修理によって機能が維持できる場合は、ご要望により有償修理させていただきま
す。
部品の保有期間について
Keep batteries or things that could be swallowed away from young children. Contact
a doctor immediately if an object is swallowed.
Immediately remove the batteries and discontinue use if...
ˎˎthe product is dropped or subjected to an impact in which the interior is exposed.
ˎˎthe product emits a strange smell, heat, or smoke.
Do not disassemble. Electric shock may occur if a high voltage circuit inside the
product is touched.
CAUTION
ˎˎカメラに本機を装着し、レンズマウントアダプターを使用して70-200mm
F2.8G、70-200mm F2.8 G SSM II、300mm F2.8G、300mm F2.8 G SSM II 、
500mm F4 G SSM、70-400mm F4-5.6G SSM、70-400mm F4-5.6 G SSM II
の三脚座付きのレンズを取り付ける場合は、レンズの三脚座を操作の妨げにな
らない位置に回転させてご使用ください。
また、三脚で上記レンズを使用される場合は本機の三脚ネジ穴は使用しないで
ください。
ˎˎカメラに本機を装着し、レンズマウントアダプターを使用して三脚座付きの70200mm F2.8G、70-400mm F4-5.6G SSMレンズを取り付ける場合は、縦位置
での撮影時に以下のレンズスイッチが操作できないことがありますので、あら
かじめ横位置にて設定を行ってください。
ˋˋフォーカスモードスイッチ
ˋˋDMFモード切り替えスイッチ
ˋˋフォーカスレンジ切り替えスイッチ
シャッターボタン、その他の操作ボタ
ンが効かない
Tape over lithium battery contacts to avoid short-circuit when disposing of batteries,
and follow local regulations for battery disposal.
当社では本機の補修用性能部品(製品の機能を維持するために必要な部品)を、製
造打ち切り後最低7年間保有しています。この部品保有期間を修理可能の期間と
させていただきます。ただし、故障の状況その他の事情により、修理に代えて製
品交換をする場合がありますのでご了承ください。
保有期間が経過したあとも、故障箇所によっては修理可能の場合がありますの
で、ソニーの相談窓口にご相談ください。
ご相談になるときは、次のことをお知らせください。
ˎˎ品名:VG-C1EM
ˎˎ故障の状態:できるだけ詳しく
ˎˎ購入年月日
For the Customers in the U.S.A.
CAUTION
You are cautioned that any changes or modifications not expressly approved in this
manual could void your authority to operate this equipment.
NOTE
This equipment has been tested and found to comply with the limits for a Class B
digital device, pursuant to Part 15 of the FCC Rules. These limits are
designed to provide reasonable protection against harmful interference in a
residential installation. This equipment generates, uses, and can radiate radio
frequency energy and, if not installed and used in accordance with the
instructions, may cause harmful interference to radio communications.
However, there is no guarantee that interference will not occur in a particular
installation. If this equipment does cause harmful interference to radio or
television reception, which can be determined by turning the equipment off
and on, the user is encouraged to try to correct the interference by one or more of
the following measures:
ˋˋReorient or relocate the receiving antenna.
ˋˋIncrease the separation between the equipment and receiver.
ˋˋConnect the equipment into an outlet on a circuit different from that to which the
receiver is connected.
ˋˋConsult the dealer or an experienced radio/TV technician for help.
For the Customers in Europe
Disposal of Old Electrical & Electronic Equipment (Applicable
in the European Union and other European countries with
separate collection systems)
This symbol on the product or on its packaging indicates that this
product shall not be treated as household waste. Instead it shall
be handed over to the applicable collection point for the recycling
of electrical and electronic equipment. By ensuring this product
is disposed of correctly, you will help prevent potential negative
consequences for the environment and human health, which could
otherwise be caused by inappropriate waste handling of this product.
The recycling of materials will help to conserve natural resources.
For more detailed information about recycling of this product,
please contact your local Civic Office, your household waste disposal
service or the shop where you purchased the product.
<Notice for the customers in the countries applying EU
Directives>
Manufacturer: Sony Corporation, 1-7-1 Konan Minato-ku Tokyo, 108-0075 Japan
For EU product compliance: Sony Deutschland GmbH, Hedelfinger Strasse 61,
70327 Stuttgart, Germany
Notes on Use
For details on compatible camera models of this unit, visit the Sony website
in your area, or consult your Sony dealer or local authorized Sony service
facility.
Although this unit is designed with dust-proofness and splash-proofness in
mind, it may not keep dust or splashes completely out.
[This unit] Guide bar  [Camera] Battery insertion slot
[This unit] Attachment screw  [Camera] Tripod socket hole
5 Rotate the attachment screw to lock it.
ˎˎPeriodically confirm that the attachment screw is not loose while in use.
ˎˎAfter attaching this unit to the camera, make sure that all parts are securely in
place.
Inserting the battery packs
Battery pack NP-FW50 (1 or 2 required)
ˎˎNP-FM55H, NP-FM50, NP-FM30, NP-FM500H, NP-FH50 are not available with
this unit.
ˎˎBe sure to charge the battery pack(s) with the specified battery charger before use.
1 When replacing the battery pack(s) with this unit attached to the
camera, set the POWER switch of the camera to OFF.
2 Rotate the battery chamber OPEN/CLOSE knob to “OPEN.”
3 Push the battery pack tray stopper (blue) with your finger in the
direction of the arrow as illustrated.
ˎˎWhen releasing the lock of the battery pack tray stopper, be careful to pop up
the battery pack tray.
4 Remove the battery pack tray.
5 Attach the battery pack(s) to the battery pack tray according to
the display on the battery pack tray.
ˎˎWhen attaching a battery pack, attach it to either side.
ˎˎDo not touch the terminal of the battery pack tray .
ˎˎKeep the battery detection switches clean to prevent damage. (See illustration
-16.)
ˎˎMake sure that the battery pack(s) is firmly secured by the catches of the
battery pack tray. (See illustration -5-.)
ˎˎAttach the battery pack NP-FW50 only to the battery pack tray. Do not attach
the other battery pack(s).
ˎˎDo not disassemble the battery pack tray.
ˎˎWhen inserting two battery packs, start by using the one that has less power.
When the battery capacity of the used battery pack runs out, the unit will
automatically switch to the other battery pack.
6 Insert the battery pack tray into the original position by pressing
it until it clicks.
ˎˎMake sure that the battery pack tray stopper locks the battery pack tray. If the
battery pack stopper does not lock properly, the camera may not correctly
recognize the battery pack(s) attached to the battery pack tray.
ˎˎIf you force the battery pack tray into the unit at an angle with no battery pack
installed, it will go in partly, but you will damage the unit if you insert it further.
Insert the battery pack tray in the horizontal position to the unit and in right
direction. (See illustration -6-.)
7 Close the battery chamber door and rotate the battery chamber
OPEN/CLOSE knob to “CLOSE.”
ˎˎRotate the battery chamber OPEN/CLOSE knob properly to the position as
illustrated.
Shooting vertical images
The operations of the unit’s dials and buttons are same as those for the camera main
body.
When using this unit, also refer to the operating instructions supplied with your
camera.
When using this unit in vertical orientation, set the grip control ON/OFF switch to
“ON.”
ˎˎThe grip control ON/OFF switch switches the dial and button functions ON and
OFF.
ˎˎRegardless of the position of the grip control ON/OFF switch, the camera
operating button always operates.
ˎˎSwitch the power ON and OFF with the POWER switch of the camera. The grip
control ON/OFF switch can not switch the power ON and OFF.
ˎˎThe function of AF/MF (Auto focus/Manual focus) button /AEL (AE lock) button
is synchronized with the setting of the camera. Use the AF/MF/AEL lever to
toggle the function between the AE/MF and AEL.
Remaining battery power indicator
When you insert the two battery packs (NP-FW50) into this unit, the following
indicator is displayed on the LCD monitor of the camera. (The position of the
battery power indicator varies depending on the mode of the camera.)
LCD monitor (example)
Battery packs
Only “InfoLITHIUM” battery pack(s)* NP-FW50 can be used.
You can attach up to two battery packs to this unit simultaneously.
Other “InfoLITHIUM” battery packs* cannot be used with this unit.
ˎˎRemove the battery pack(s) from this unit when storing this unit for an extended
period of time.
ˎˎAlways use a genuine Sony battery pack with this unit. Only charge the battery
with the specified battery charger.
ˎˎThis unit does not have a battery charger function. The battery pack(s) cannot be
charged via this unit.
ˎˎA battery pack(s) inserted in this unit cannot be charged, even if this unit is
attached to a camera that has a charging function.
* What is “InfoLITHIUM” ?
The “InfoLITHIUM” is a lithium ion battery pack which can exchange data with
compatible electronic equipment about its battery consumption. Sony recommends
that you use the “InfoLITHIUM” battery pack with electronic equipment having the
logo.
Places to avoid for unit use and storage
Regardless of whether this unit is in use or in storage, do not leave it where it can be
exposed to:
ˎˎExtremely high temperatures
Do not leave this unit where it might be exposed to direct sunlight; Avoid places
like vehicle dashboards or near heat sources. The inside of a vehicle can become
extremely hot if the vehicle windows are closed in the summer or if the vehicle is
under direct sunlight. The unit can become deformed or experience malfunctions
if left inside a vehicle.
ˎˎExcessive vibrations
ˎˎStrong electromagnetism or rays
ˎˎExcessive sand or dust
Other cautions
ˎˎThis unit is designed for use from 0 °C to 40 °C (32 °F to 104 °F).
ˎˎWhen you use this unit and a lens mount adapter at the same time, it may not be
possible to attach the tripod to the tripod screw hole of the lens adapter. In that
case, attach the tripod to this unit.
ˎˎA rapid and dramatic rise in temperature causes condensation to form. Therefore,
seal the unit in a plastic bag and remove as much of the air inside of the bag as
you can before attempting to bring this unit inside after being in the cold for any
extended period of time. Once the temperature in the bag has had a change to rise
gradually to the temperature in the room, you can safely remove the unit from the
bag. These procedures will prevent the unit from changing temperatures rapidly,
thereby prevent condensation from forming.
ˎˎWhen dirty, this unit may be cleaned with a clean, dry cloth. Do not allow this
unit to come in contact with alcohol or other chemicals.
ˎˎThis unit has an electrically-connected signal contact point with the camera.
If you load the battery pack(s) while this unit is not attached to the camera, the
unit could malfunction or be damaged by a shorting of the contact point.
When attaching this unit to the camera, detaching this unit from the camera or
storing this unit separately, be sure to remove the battery pack(s) from this unit.
ˎˎWhen attaching a tripod to this unit, use one with a screw no longer than 5.5 mm.
This unit cannot be firmly fastened on a tripod using long screws. Attempting to
do so will damage this unit.
ˎˎInterference may occur between the LCD monitor of the camera and this unit,
depending on the position of the monitor.
ˎˎWhen attaching this unit to the camera or replacing the battery pack(s), do not
connect the USB cable to the camera.
Identifying the Parts
1 Electrical contacts
2 Guide bar
3 Rear control dial
4 Strap hook
5 C1 (custom 1) button
6 Shutter button
7 Front control dial
8 Attachment screw
9 Battery chamber OPEN/CLOSE knob
10Tripod receptacle
11AF/MF (Auto focus/Manual focus) button /AEL (AE lock) button
12Grip control ON/OFF switch
13Battery cover slot
14Battery pack tray
15Battery pack tray stopper
16Battery detection switch
Attaching this unit to the camera
1 Set the POWER switch of the camera to “OFF.”
2 Detach the battery cover , then remove the battery pack(s) from
the camera.
3 Attach the battery cover of the camera firmly to the battery
cover slot as illustrated.
ˎˎWhen you do not use this unit, be sure to attach the battery cover to the
camera.
ˎˎIf the battery pack(s) is in this unit, remove the battery pack(s) from this unit.
Of the two battery packs, the one that has less power will be used first.
The remaining battery level of the battery pack in use is displayed as a percentage
(%).
The mark of the battery pack in use changes as shown below. When the battery pack
in use runs out, the unit automatically switches to the next battery pack.
Remaining
battery capacity
low
high
If you continue to shoot for a while after the
mark appears, that battery pack
runs out and the unit automatically switches to the next battery pack.
Notes relating to the lens
ˎˎWhen you use the lens mount adaptor to attach the 70-200mm F2.8G, 70200mm F2.8 G SSM II, 300mm F2.8G, 300mm F2.8 G SSM II, 500mm F4 GSSM,
70-400mm F4-5.6G SSM or 70-400mm F4-5.6 G SSM II lens with the tripodmounting collar to the camera, rotate the tripod-mounting collar to a position
that allows the grip to be used.
Also, if you use the lens mentioned above with a tripod, do not use the tripod
receptacle of this unit.
ˎˎWhen you use the lens mount adaptor to attach the 70-200mm F2.8G, 70-400mm
or F4-5.6G SSM lens with the tripod-mounting collar to the camera, the following
lens switches may not operate at the vertical shooting. Before vertical shooting,
set them at the horizontal position.
ˋˋFocus-mode switch
ˋˋDMF-mode switch
ˋˋFocus-range limiter
Troubleshooting
Symptom
Remedy
The camera does not work even after
ˎˎCheck that the unit attachment screw
is securely tightened.
the unit is attached to the camera, the
battery pack(s) are inserted into the unit ˎˎCheck that the battery pack(s) are
charged.
and the camera POWER switch is set to
ON.
ˎˎRemove the battery pack(s) from the
battery pack tray, then reattach.
ˎˎSet the camera POWER switch to
OFF, remove the battery pack(s), and
reattach the unit to the camera.
Shutter button or other operating
buttons do not work.
ˎˎCheck that the grip control ON/OFF
switch is not set to OFF.
ˎˎRemove the battery pack(s) from the
battery pack tray, then reattach.
ˎˎSet the camera POWER switch to
OFF, remove the battery pack(s), and
reattach the unit to the camera.
“For “InfoLITHIUM” battery only” is
displayed even though genuine Sony
battery pack(s) are being used.
ˎˎRemove the battery pack(s) from the
battery pack tray, then reattach.
ˎˎSet the camera POWER switch to
OFF, remove the battery pack(s), and
reattach the unit to the camera.
Specifications
Battery pack
NP-FW50 DC7.2V
Dimensions (Approx.) 130 mm × 101 mm × 53 mm (w/h/d)
(5 1/8 in. × 4 in. × 2 1/8 in.)
Mass
Approx. 250 g (8.9 oz)
(including the battery pack tray, excluding the battery
packs)
Operating temperature 0 °C to 40 °C (32 °F to 104 °F)
Included items
Vertical grip (1), Battery pack tray (1),
Set of printed documentation
Design and specifications are subject to change without notice.
and “InfoLITHIUM” are trademarks of Sony Corporation.

Avant de faire fonctionner ce produit, lisez attentivement ce mode d’emploi et
conservez-le pour toute référence ultérieure.
1
Aide-mémoire
2
14
3
4
15
5
6
7
Les numéros de modèle et de série se situent à l’intérieur de l’accessoire.
Notez le numéro de série dans l’espace prévu ci-dessous.
Reportez-vous y chaque fois que vous communiquez avec un revendeur Sony au
sujet de ce produit.
No de modèle VG-C1EM No de série
AVERTISSEMENT
Afin de réduire les risques d’incendie ou de décharge électrique, n’exposez pas cet
appareil à la pluie ou à l’humidité.
13
Recouvrez les contacts de la batterie au lithium de bande adhésive pour éviter tout
court-circuit lors de la mise au rebut des batteries et respectez la réglementation
locale en vigueur applicable à la mise au rebut des batteries.
12
11
Conservez les batteries hors de la portée des enfants, ainsi que tout objet qu’ils
risqueraient d’avaler. En cas d’ingestion d’un objet, consultez immédiatement un
médecin.
8
16
10
9

1
Retirez immédiatement les batteries et arrêtez de les utiliser si...
ˎˎle produit est tombé ou a subi un choc qui mis à nu ses composants internes ;
ˎˎle produit dégage de la fumée, une odeur ou une chaleur ou inhabituelle.
Ne démontez pas cet accessoire. Sinon, vous risquez de vous électrocuter en
touchant un circuit haute tension situé à l’intérieur du produit.
2
ATTENTION
Pour les clients aux É.-U.
AVERTISSEMENT
Par la présente, vous êtes avisé du fait que tout changement ou toute modification
ne faisant pas l’objet d’une autorisation expresse dans le présent manuel pourrait
annuler votre droit d’utiliser l’appareil.
Note
L’appareil a été testé et est conforme aux exigences d’un appareil numérique de
Classe B, conformément à la Partie 15 de la réglementation de la FCC.
Ces critères sont conçus pour fournir une protection raisonnable contre les
interférences nuisibles dans un environnement résidentiel. L’appareil génère, utilise et
peut émettre des fréquences radio; s’il n’est pas installé et utilisé conformément aux
instructions, il pourrait provoquer des interférences nuisibles aux communications
radio. Cependant, il n’est pas possible de garantir que des interférences ne seront pas
provoquées dans certaines conditions particulières. Si l’appareil devait provoquer
des interférences nuisibles à la réception radio ou à la télévision, ce qui peut être
démontré en allumant et éteignant l’appareil, il est recommandé à l’utilisateur d’essayer
de corriger cette situation par l’une ou l’autre des mesures suivantes :
ˋˋRéorienter ou déplacer l’antenne réceptrice.
ˋˋAugmenter la distance entre l’appareil et le récepteur.
ˋˋBrancher l’appareil dans une prise ou sur un circuit différent de celui sur lequel le
récepteur est branché.
ˋˋConsulter le détaillant ou un technicien expérimenté en radio/téléviseurs.
3

Pour les clients en Europe
Traitement des appareils électriques et électroniques en fin
de vie (Applicable dans les pays de l’Union Européenne et
aux autres pays européens disposant de systèmes de collecte
sélective)
Ce symbole, apposé sur le produit ou sur son emballage, indique
que ce produit ne doit pas être traité avec les déchets ménagers. Il
doit être remis à un point de collecte approprié pour le recyclage
des équipements électriques et électroniques. En vous assurant que
ce produit sont mis au rebut de façon appropriée, vous participez
activement à la prévention des conséquences négatives que leur
mauvais traitement pourrait provoquer sur l’environnement et sur
la santé humaine. Le recyclage des matériaux contribue par ailleurs
à la préservation des ressources naturelles. Pour toute information
complémentaire au sujet du recyclage de ce produit, vous pouvez
contacter votre municipalité, votre déchetterie locale ou le point de
vente où vous avez acheté le produit.
5
4

1
2
< Avis aux consommateurs des pays appliquant les
Directives UE >
Fabricant: Sony Corporation, 1-7-1 Konan Minato-ku Tokyo, 108-0075 Japon
Pour toute question relative à la conformité des produits dans l’UE: Sony
Deutschland GmbH, Hedelfinger Strasse 61, 70327 Stuttgart, Allemagne
Remarque sur l’emploi
Pour le détail sur les modèles d’appareils photo compatibles avec cet
accessoire, consultez le site Sony de votre région, ou adressez-vous à votre
revendeur Sony ou à un service après-vente agréé Sony.
Bien que cet accessoire soit de conception étanche à la poussière et
aux projections de liquide, il peut ne pas être parfaitement étanche à la
poussière ou aux projections.
4
3
Batteries
Seules des batteries « InfoLITHIUM »* NP-FW50 peuvent être utilisées.
Vous pouvez rattacher jusqu’à deux batteries en même temps à cet
accessoire.
Les autres batteries « InfoLITHIUM »* ne peuvent pas être utilisées avec cet
accessoire.
ˎˎRetirez les batteries de cet accessoire si celui-ci ne doit pas être utilisé pendant
longtemps.
ˎˎUtilisez toujours une batterie d’alimentation Sony d’origine avec cet accessoire.
Chargez uniquement la batterie avec le chargeur de batterie spécifié.
ˎˎCet accessoire ne possède pas de fonction de chargeur de batterie. Il est impossible
de charger la ou les batteries sur cet accessoire.
ˎˎIl est impossible de charger la ou les batteries insérées dans cet accessoire, même
si ce dernier est installé sur une caméra dotée d’une fonction de chargement.
5


* Que signifie « InfoLITHIUM »?
Les batteries « InfoLITHIUM » sont des batteries au lithium-ion qui peuvent
échanger des informations sur leur consommation avec des appareils électroniques
compatibles. Sony vous recommande d’utiliser des batteries « InfoLITHIUM » avec
des appareils électroniques portant le logo
.
14Plateau pour batterie
15Butée du plateau pour batterie
16Commutateur de détection de la batterie
Le déclencheur ou d’autres touches ne
fonctionnent pas.
Fixation de cet accessoire à l’appareil
1 Réglez le commutateur POWER de l’appareil photo sur « OFF ».
2 Retirez le couvercle de la batterie, puis retirez la ou les batteries
de l’appareil photo.
3 Insérez correctement le couvercle de la batterie de l’appareil
photo dans le logement du couvercle de la batterie, comme
indiqué.
ˎˎLorsque vous n’utilisez pas cet accessoire, veillez à placer le couvercle de la
batterie sur l’appareil photo.
ˎˎSi une ou plusieurs batteries se trouvent dans cet accessoire retirez-les.
4 Alignez l’élément suivant pour fixer cet accessoire à l’appareil
photo.
[Cet accessoire] Barre de guidage  [Appareil photo] Fente d’insertion de la
batterie
[Cet accessoire] Vis de fixation  [Appareil photo] Écrou de pied
5 Tournez la vis de fixation pour verrouiller l’accessoire.
ˎˎVérifiez régulièrement que la vis de fixation ne s’est pas desserrée en cours
d’utilisation.
ˎˎAprès avoir installé cet accessoire sur la caméra, vérifiez que toutes les pièces
sont correctement en place.
Insertion des batteries
6
Autres mises en garde
Batteries NP-FW50 (1 ou 2 requises)
ˎˎLes batteries NP-FM55H, NP-FM50, NP-FM30, NP-FM500H, NP-FH50 ne
peuvent pas être utilisées avec cet accessoire.
ˎˎAvant l’emploi, veillez à charger les batteries à l’aide du chargeur de batterie
spécifié.
1 Si vous remplacez les batteries alors que cet accessoire est fixé à
l’appareil photo, réglez le commutateur POWER de l’appareil
photo sur OFF.
2 Tournez le bouton OPEN/CLOSE du compartiment pour batteries
sur « OPEN ».
3 Poussez la butée du plateau pour batterie (bleue) avec votre
doigt dans le sens de la flèche, comme illustré.
ˎˎLorsque vous déverrouillez la butée du plateau pour batterie, veillez à relever le
plateau pour batterie.
4 Retirez le tiroir des batteries.
5 Installez les batteries dans leur tiroir en vous conformant au
schéma indiqué dans ce dernier.
ˎˎLors de l’insertion d’une batterie, fixez-la de part et d’autre.
ˎˎNe touchez pas la borne du tiroir des batteries .
ˎˎTenez propres les commutateurs de détection de la batterie afin d’éviter tout
dommage. (Voir illustration -16.)
ˎˎVérifiez que les loquets situés sur la butée du plateau pour batterie fixent
correctement la ou les batteries. (Voir illustration -5-.)
ˎˎN’insérez que la batterie NP-FW50 dans le tiroir des batteries. N’insérez aucun
autre type de batterie.
ˎˎNe démontez pas le tiroir des batteries.
ˎˎLors de l’insertion de deux batteries, commencez par utiliser la moins
chargée des deux. Lorsque la capacité de celle-ci est épuisée, l’accessoire passe
automatiquement sur l’autre batterie.
6 Insérez le tiroir des batteries dans sa position d’origine en
appuyant dessus jusqu’à ce qu’il émette un déclic.
ˎˎVérifiez que le plateau pour batterie est correctement verrouillé. Si la butée
de la batterie ne se verrouille pas correctement, l’appareil photo peut ne pas
reconnaître correctement la ou les batteries mises dans le plateau pour batterie.
ˎˎSi vous insérez le tiroir des batteries de façon oblique en forçant alors
qu’aucune batterie n’est installée vous pouvez l’insérer partiellement, mais ceci
endommagera l’accessoire si vous insistez.
Insérez le tiroir des batteries dans la position horizontale dans l’accessoire et
dans la bonne direction. (Voir illustration -6-.)
7 Fermez le volet du logement de batteries et mettez son bouton
OPEN/CLOSE en position « CLOSE ».
ˎˎTournez le bouton OPEN/CLOSE du logement de batteries pour le mettre à la
position illustrée.
Enregistrement d’images verticales
Les fonctions des molettes et des touches de l’accessoire sont identiques à celles du
corps principal de l’appareil photo.
Lors de l’utilisation de cet accessoire, reportez-vous aussi au mode d’emploi fourni
avec votre appareil photo.
Si vous utilisez cet accessoire en orientation verticale, réglez le commutateur ON/
OFF de la commande de la poignée sur « ON ».
ˎˎLe commutateur ON/OFF de la commande de la poignée active (ON) et désactive
(OFF) les fonctions des touches et de la molette.
ˎˎQuelle que soit la position du commutateur ON/OFF de la commande
de la poignée, les touches de commande de l’appareil photo sont toujours
opérationnelles.
ˎˎMettez l’accessoire sous tension (ON) et hors tension (OFF) à l’aide du
commutateur POWER de l’appareil photo. Le commutateur ON/OFF de la
commande de la poignée ne peut pas commander la mise sous tension (ON) et
hors tension (OFF).
ˎˎLa fonction du bouton AF/MF (mise au point automatique/manuelle)/bouton
AEL (verrouillage AE) est synchronisée avec le réglage de l’appareil photo. Utilisez
le levier AF/MF/AEL pour commuter les fonctions AE/MF et AEL.
Témoin d’autonomie des batteries
Lorsque vous insérez les deux batteries (NP-FW50) dans cet accessoire, le témoin
suivant s’affiche sur l’écran LCD de l’appareil photo. (La position du témoin de la
batterie varie selon le mode de l’appareil photo.)
Écran LCD (exemple)

7
ˎˎCet accessoire est conçu pour une utilisation entre 0 °C et 40 °C (32 °F et 104 °F).
ˎˎSi vous utilisez simultanément cet accessoire et un adaptateur pour monture
d’objectif, il est possible que vous ne puissiez pas fixer le trépied au trou de vis du
trépied de l’adaptateur d’objectif. Dans ce cas, fixez le trépied à cet accessoire.
ˎˎUne augmentation rapide et considérable de la température entraîne la
formation de condensation. Par conséquent, si cet accessoire est resté dans un
environnement froid pendant une période prolongée, mettez-le dans un sac
plastique fermé et éliminez autant d’air que possible du sac avant de l’amener à
l’intérieur. Lorsque la température dans le sac a augmenté graduellement jusqu’à
la température de la pièce, vous pouvez retirer l’accessoire du sac en toute sécurité.
Cette procédure permet d’éviter un changement de température trop rapide de
l’accessoire, empêchant ainsi toute formation de condensation.
ˎˎLorsqu’il est sale, l’accessoire peut être nettoyé avec un linge propre et sec. Évitez
tout contact entre l’accessoire et de l’alcool ou d’autres produits chimiques.
ˎˎCet accessoire possède un point de contact de signal raccordé électriquement à
l’appareil photo.
Si vous chargez la ou les batteries alors que cet accessoire n’est pas raccordé à
l’appareil photo, il risque de ne pas fonctionner correctement ou d’être
endommagé à la suite d’un court-circuit du point de contact.
Lors que vous raccordez cet accessoire à l’appareil photo, que vous le débranchez
de l’appareil ou que vous le rangez séparément, n’oubliez pas de retirez sa ou ses
batteries.
ˎˎQuand vous attachez un trépied à l’accessoire, utilisez un trépied avec une vis d’une
longueur inférieure à 5,5 mm.
Cet accessoire ne peut pas être fixé solidement sur un trépied utilisant une longue
vis. Essayer de le fixer sur un tel trépied peut endommager cet accessoire.
ˎˎDes interférences peuvent se produire entre l’écran LCD de la caméra et cet
accessoire en fonction de la position de l’écran.
ˎˎLorsque vous fixez cet accessoire à l’appareil photo ou lorsque vous remplacez la
ou les batteries, ne raccordez pas le câble USB à l’appareil photo.
Nomenclature des pièces
1 Contacts électriques
2 Barre de guidage
3 Molette de commande arrière
4 Crochet pour dragonne
5 Bouton C1 personnalisé
6Déclencheur
7 Molette de commande avant
8 Vis de fixation
9 Bouton OPEN/CLOSE du compartiment pour batteries
10Logement du trépied
11Bouton AF/MF (mise au point automatique/manuelle)/bouton AEL (verrouillage
AE)
12Commutateur ON/OFF de commande de la poignée
13Fente du couvercle des batteries de l’appareil photo
Lorsque deux batteries sont en place, celle qui est la moins chargée est utilisée en
premier.
Le niveau de charge de la batterie utilisée est indiqué sous la forme d’un pourcentage
(%).
Le repère de batterie utilisée change de la façon suivante. Lorsque la batterie utilisée
est vide, l’accessoire passe automatiquement à la batterie suivante.
Autonomie restante
des batteries
haute
« Pour batterie “InfoLITHIUM”
ˎˎRetirez la ou les batteries du plateau
pour batterie, puis replacez-les.
seulement » s’affiche même si vous
utilisez une ou plusieurs batteries Sony ˎˎRéglez le commutateur POWER de
d’origine.
l’appareil photo sur OFF, retirez la ou
les batteries et refixez l’accessoire sur
l’appareil photo.
Spécifications
Batterie
Dimensions (environ)
Poids
Température de fonctionnement
Articles inclus
NP-FW50 7,2V CC
130 mm × 101 mm × 53 mm (l/h/p)
(5 1/8 po. × 4 po. × 2 1/8 po.)
environ 250 g (8,9 oz)
(tiroir des batteries compris, batteries non
comprises)
0 °C à 40 °C (32 °F à 104 °F)
Poignée verticale (1), Tiroir des batteries (1), Jeu
de documents imprimés
La conception et les spécifications peuvent être modifiées sans préavis.
et « InfoLITHIUM » sont des marques commerciales de Sony Corporation.
Endroits à éviter pour l’utilisation et le rangement de
l’accessoire
N’utilisez et ne rangez jamais cet accessoire dans des endroits où il risquerait d’être
exposé aux éléments suivants:
ˎˎTempératures extrêmement élevées
Ne laissez pas cet accessoire dans un endroit où il peut être exposé aux rayons
directs du soleil. Évitez notamment de le placer sur le tableau de bord d’un
véhicule ou près d’une source de chaleur. L’intérieur d’un véhicule peut devenir
extrêmement chaud si les vitres sont fermées en plein été, ou si le véhicule est
exposé aux rayons directs du soleil. Si vous laissez cet accessoire à l’intérieur d’un
véhicule, il risque d’être déformé ou de ne pas fonctionner correctement.
ˎˎVibrations excessives
ˎˎChamps ou rayons électromagnétiques puissants
ˎˎSable ou poussière excessive
ˎˎVérifiez que le commutateur ON/OFF
de la commande de la poignée n’est pas
réglé sur OFF.
ˎˎRetirez la ou les batteries du plateau
pour batterie, puis replacez-les.
ˎˎRéglez le commutateur POWER de
l’appareil photo sur OFF, retirez la ou
les batteries et refixez l’accessoire sur
l’appareil photo.
basse
Si vous continuez de prendre des photos un moment après l’apparition du repère
, la batterie se videra et l’accessoire passera automatiquement à la batterie
suivante.
Remarques relatives à l’objectif
ˎˎSi vous utilisez l’adaptateur pour monture pour fixer un objectif 70-200mm
F2.8G, 70-200mm F2.8 G SSM II, 300mm F2.8G, 300mm F2.8 G SSM II, 500mm
F4 GSSM, 70-400mm F4-5.6G SSM ou 70-400mm F4-5.6 G SSM II avec le collier
de montage du trépied sur la caméra, faites pivoter le collier de montage du
trépied dans une position qui permet d’utiliser la poignée.
Par ailleurs, si vous utilisez l’un des objectifs mentionnés ci-dessus avec un
trépied, n’utilisez pas le logement du trépied de cet accessoire.
ˎˎSi vous utilisez l’adaptateur pour monture pour fixer un objectif 70-200mm
F2.8G, 70-400mm ou F4-5.6G SSM avec le collier de montage du trépied, il est
possible que vous ne puissiez pas utiliser les commutateurs d’objectif suivants
pour une prise de vue verticale. Réglez-les en position horizontale puis faites la
prise de vue en position verticale.
ˋˋCommutateur de mise au point
ˋˋCommutateur du mode DMF
ˋˋLimiteur de plage de mise au point
Dépannage
Symptôme
Solution
L’appareil photo ne fonctionne pas
alors que l’accessoire est raccordé, que
la ou les batteries sont insérées dans
l’accessoire et que le commutateur
POWER de l’appareil photo est réglé
sur ON.
ˎˎVérifiez si la vis de fixation de
l’accessoire est serrée solidement.
ˎˎVérifiez si la ou les batteries sont
chargées.
ˎˎRetirez la ou les batteries du plateau
pour batterie, puis replacez-les.
ˎˎRéglez le commutateur POWER de
l’appareil photo sur OFF, retirez la ou
les batteries et refixez l’accessoire sur
l’appareil photo.
4 在相机上安装本装置时,应对准以下部分:
 松开电池托盘锁卡的锁定时,要⼩⼼使电池托盘弹出。
[本装置] 导向杆  [相机] 电池插槽
4
[本装置] 安装螺丝  [相机]取下电池托盘。
三脚架安装孔
在操作本产品前,请通读本⼿册,然后保存好本⼿册以备将来参考。
5 旋紧安装螺丝使其锁定。
5 按照托盘上的指⽰,将电池安装到托盘上。
 使⽤时,适时检查并确定安装螺丝没有松动。
 安装电池时,可安装到任何⼀端。
 将本装置安装⾄相机后,确保所有部件均已固定到位。
 不要触碰电池托盘  端⼦。
为减少发⽣⽕灾或触电的危险,请勿让本装置淋⾬或受潮。
 使电池检测开关保持清洁以免损坏。(参见⽰图 -16)
 确保电池已由电池托盘的锁扣牢牢固定。(参见⽰图 -5-)

电池安装
处理电池时要⽤胶带封好锂电池触点以免短路,并遵守当地有关电池
 只能安装NP-FW50电池到托盘上。不要安装其他电池。
使⽤NP-FW50电池(1块或2块)。
处理⽅⾯的规定。
 不要拆装电池托盘。
 NP-FM55H、NP-FM50、NP-FM30、NP-FM500H、NP-FH50电池不适⽤
 安装两块电池时,装置会先使⽤电量少的那块电池。当⼀块电
于本装置。请⽴即看
使电池或部件远离⼩孩,以免被吞下。⼀旦有东西被吞下,
池电量⽤完后,会⾃动切换到另⼀块。
 使⽤前,务必使⽤指定电池充电器为电池充电。
医⽣。
6 将电池托盘装回原位,按住直⾄听到滴答声。
1 本装置装在相机上时,更换电池前,将相机的POWER(电源)开关
 确认电池托盘锁卡已将电池托盘锁定。如果电池锁卡未正确锁
如果出现下列情况,要⽴即取下电池并停⽌使⽤置于OFF位置。
:
定,可能导致相机⽆法正确识别电池托盘上安装的电池。
 产品被摔落或受到碰撞致使内部暴露。
2 转动电池室的OPEN/CLOSE开关到“OPEN”位置。
 如果在未装电池的情况下以某个⾓度强⾏将电池托盘按⼊本装
 产品散发出异味、发热或冒烟。
置,虽然可以将托盘插⼊⼀部分,但若继续插⼊,就会损坏本
3 按图中箭头所⽰⽅向⽤⼿指按电池托盘锁卡(蓝)。
装置。
不要拆装。如果碰到产品内部的⾼压电流,可能会造成触电。
 松开电池托盘锁卡的锁定时,要⼩⼼使电池托盘弹出。
应按正确的⽅向将电池托盘⽔平插⼊本装置(参见⽰图
-6-)。
4 取下电池托盘。
警告
使⽤须知
7 关闭电池室门,转动电池室的OPEN/CLOSE开关到“CLOSE”位置。
5 按照托盘上的指⽰,将电池安装到托盘上。
有关与本装置兼容的相机型号的详细信息,请访问所在地区的Sony
 按照图⽰正确转动电池室OPEN/CLOSE开关到指定位置。
⽹站,或者咨询您的Sony经销商或当地的Sony授权服务机构。
 安装电池时,可安装到任何⼀端。
尽管本装置采⽤了防尘和防溅湿的设计理念,但可能⽆法完全阻⽌
 不要触碰电池托盘  端⼦。
灰尘或液体进⼊。
竖拍
 使电池检测开关保持清洁以免损坏。(参见⽰图
-16)
 确保电池已由电池托盘的锁扣牢牢固定。(参见⽰图
-5-)
电池
本装置转盘及按钮操作与相机主机上的转盘及按钮操作相同。

只能安装NP-FW50电池到托盘上。不要安装其他电池。
仅可使⽤“InfoLITHIUM”电池* NP-FW50。
使⽤本装置时,另请参阅相机附带的使⽤说明书。
 不要拆装电池托盘。
在本装置上最多可同时安装两块电池。
使⽤本装置进⾏竖拍时,将竖拍控制ON/OFF开关置于“ON”位置。
其他“InfoLITHIUM”电池*不能⽤于本装置。  安装两块电池时,装置会先使⽤电量少的那块电池。当⼀块电
 竖拍控制ON/OFF开关⽤于切换转盘和按钮功能的ON和OFF。
池电量⽤完后,会⾃动切换到另⼀块。
 ⽆论竖拍控制ON/OFF开关的位置如何,相机的操作按钮始终处于
 长时间存放本装置时,请将电池取出。
⼯作的状态。
6
将电池托盘装回原位,按住直⾄听到滴答声。
 务必在本装置上使⽤真正的Sony电池。只能使⽤指定的充电器为

⽤相机上的POWER开关切换电源的ON或OFF。竖拍控制ON/OFF开关
电池充电。
 确认电池托盘锁卡已将电池托盘锁定。如果电池锁卡未正确锁
不能切换电源的ON和OFF。
 本装置没有充电器功能。⽆法通过本装置对电池充电。
定,可能导致相机⽆法正确识别电池托盘上安装的电池。

AF/MF(⾃动对焦/⼿动对焦)按钮/AEL(AE锁定)按钮的功能与
 即使本装置安装在具有充电功能的相机上,也⽆法对本装置中的
 如果在未装电池的情况下以某个⾓度强⾏将电池托盘按⼊本装
相机的设定同步。使⽤AF/MF/AEL杆切换AE/MF和AEL的功能。
电池充电。
置,虽然可以将托盘插⼊⼀部分,但若继续插⼊,就会损坏本
剩余电量指⽰
装置。
*什么是“InfoLITHIUM”电池?
应按正确的⽅向将电池托
盘 ⽔ 平 插 ⼊ P-F
本装
置(参见⽰图
将两块电池(N
W50)插⼊本装置时,相机的L
C D监视器上将出现
“InfoLITHIUM”是⼀种锂离⼦充电池组,它可与兼容的电⼦设备交
-6-)。
以下指⽰标记。(电池电量的指⽰位置视相机的模式⽽异。)
标志的电⼦设
换其电池消耗数据。Sony建议您在带有
LCD 监视器(⽰例)
7 关闭电池室门,转动电池室的OPEN/CLOSE开关到“CLOSE”位置。
备上使⽤“InfoLITHIUM”电池。
 按照图⽰正确转动电池室OPEN/CLOSE开关到指定位置。
使⽤和保存须避免的环境
⽆论本装置在使⽤或保存时,都不要暴露在下列环境:
竖拍
 ⾼温环境
本装置转盘及按钮操作与相机主机上的转盘及按钮操作相同。
不要将本装置放在可能受阳光直射的位置;不要放在诸如汽车仪
使⽤本装置时,另请参阅相机附带的使⽤说明书。
表盘或接近热源的地⽅。在夏天关闭车窗或车⼦受阳光直射时,
使⽤本装置进⾏竖拍时,将竖拍控制ON/OFF开关置于“ON”位置。
车内会⾮常热。如果将本装置留在车内会造成变形或发⽣故障。
 竖拍控制ON/OFF开关⽤于切换转盘和按钮功能的ON和OFF。
 强烈震动的环境
 ⽆论竖拍控制ON/OFF开关的位置如何,相机的操作按钮始终处于
 强电磁或强放射环境
⼯作的状态。
 沙尘过多的环境
在两块电池中,将⾸先使⽤电量较⼩的⼀块。
 ⽤相机上的POWER开关切换电源的ON或OFF。竖拍控制ON/OFF开关
所⽤电池的剩余电量以百分率 (%) 显⽰。
其他注意事项
不能切换电源的ON和OFF。
所⽤电池的标记变化如下。当所⽤电池的电量耗尽时,本装置⾃动切
 本装置设计⼯作温度为0 ℃⾄40 ℃。
 AF/MF(⾃动对焦/⼿动对焦)按钮/AEL(AE锁定)按钮的功能与
换到另⼀块电池。
 同时使⽤本装置和镜头转接环时,可能⽆法将三脚架固定⾄镜头
相机的设定同步。使⽤AF/MF/AEL杆切换AE/MF和AEL的功能。
转接环的三脚架螺丝孔。这时,请将三脚架连接⾄本装置。
剩余电量指⽰
 由于温度骤升会导致空⽓冷凝,因此,本装置长时间处于寒冷环
剩余电量
境后,应将其密封到塑料袋内,尽量排空袋内的空⽓,然后再将
将两块电池(N P-F W50)插⼊本装置时,相机的L
C D监视器上将出现
低
其带⼊室内。当袋内温度逐渐升⾼到室温时,就可以安全地从袋
以下指⽰标记。(电池电量的指⽰位置视相机的模式⽽异。) ⾼
内取出。这些步骤可避免本装置温度的骤变,从⽽防⽌冷凝的形
LCD 监视器(⽰例)
如果在出现
标记后仍在拍摄图像,则该电池的电量将耗尽,
成。
⽽本装置将⾃动切换到另⼀块电池。
 弄脏后,可⽤洁净的⼲布清洁。不要让本装置接触酒精或其他化
学品。
 本装置设有与相机连接的信号电触点。
如果在本装置没有安装到相机的情况下装载电池,则本装置可能
镜头使⽤注意事项
会因触点短路⽽造成故障或损坏。
 当使⽤镜头转接环通过三脚架安装套环将70-200mm F2.8G、70在相机上安装或从相机上取下本装置时,或将本装置单独存放
200mm F2.8 G SSM II、300mm F2.8G、300mm F2.8 G SSM II、
时,应务必将电池从本装置中取出。
500mm F4 G SSM、70-400mm F4-5.6G SSM或70-400mm F4-5.6 G
 将本装置安装到三脚架上时,应确保三脚架的螺丝长度不超过
SSM II镜头安装⾄相机时,请将三脚架安装套环旋转⾄可以使⽤⼿
5.5 mm。如果螺丝超过上述长度,则⽆法将本装置牢牢固定到三脚
在两块电池中,将⾸先使⽤电量较⼩的⼀块。
柄的位置。
架上。违反上述规定可导致本装置受损。 所⽤电池的剩余电量以百分率 (%) 显⽰。
另外,如果在三脚架上使⽤上述镜头,请勿使⽤本装置的三脚架安
 视相机L C D监视器的位置⽽定,监视器和本装置之间可能出现⼲
所⽤电池的标记变化如下。当所⽤电池的电量耗尽时,
本装置⾃动切
装孔。
扰。
换到另⼀块电池。
当使⽤镜头转接环通过三脚架安装套环将70-200mm F2.8G、

 将本装置安装到相机或更换电池时,请勿将将U S B电缆连接到相
70-400mm或F4-5.6G SSM镜头安装⾄相机时,以下镜头开关在竖拍位
机。
置可能⽆法正常操作。在开始竖拍之前,请将其置于⽔平位置。
剩余电量
 对焦模式开关
⾼  DMF模式开关
低
 部件识别
 对焦范围限定器
1 电触点
如果在出现
标记后仍在拍摄图像,则该电池的电量将耗尽,
2 导向杆
⽽本装置将⾃动切换到另⼀块电池。
3 后控制转盘
故障维修
4 背带钩
5 C1(⾃定义1)按钮
故障情况
解决⽅法
6 快门按钮
镜头使⽤注意事项 即使在本装置安装到相机上,将  检查本装置的安装螺丝是否已
7 前控制转盘
F2.8G、70 当使⽤镜头转接环通过三脚架安装套环将70-200mm
电池插⼊本装置,并
将相机的
经拧紧。
8 安装螺丝
200mm F2.8 G SSM II、300mm PF2.8G、300mm
F2.8
G SSM II、  检查电池是否已经充电。
O
W
E
R开关设为O
N之后,相机仍
9 电池室OPEN/CLOSE开关
500mm F4 G SSM、70-400mm F4-5.6G
SSM或70-400mm F4-5.6 G  从电池托盘中取出电池,然后
不⼯作。
10 三脚架安装孔
SSM II镜头安装⾄相机时,请将三脚架安装套环旋转⾄可以使⽤⼿ 重新装⼊。
11 AF/MF(⾃动对焦/⼿动对焦)按钮/AEL(AE锁定)按钮
柄的位置。
 将相机的POWER开关设为OFF,
12 竖拍控制ON/OFF开关
另外,如果在三脚架上使⽤上述镜头,请勿使⽤本装置的三脚架安 取下电池,再将本装置重新安
13 电池盖插槽
装孔。
装到相机上。
14 电池托盘
 当使⽤镜头转接环通过三脚架安装套环将70-200mm F2.8G、
15 电池托盘锁卡
快 门 按 钮 或 其 他 操 作 按 钮 不 ⼯  检查竖拍控制O N/O F F开关是否
70-400mm或F4-5.6G SSM镜头安装⾄相机时,以下镜头开关在竖拍位
16 电池检测开关
作。
未设为OFF。
置可能⽆法正常操作。在开始竖拍之前,请将其置于⽔平位置。
 从电池托盘中取出电池,然后
 对焦模式开关
重新装⼊。
 安装本装置到相机上
 DMF模式开关
 将相机的POWER开关设为OFF,
 对焦范围限定器
1 将相机POWER(电源)开关置于“OFF”位置。
取下电池,再将本装置重新安
装到相机上。
2 拆开电池盖,然后从相机中取出电池。 故障维修
即使使⽤正宗的S o n y电池,也会  从电池托盘中取出电池,然后
3 如图所⽰,将相机的电池盖牢固安装在电池盖插槽上。
显⽰“仅⽤于“InfoLITHIUM”
重新装⼊。
故障情况
解决⽅法
 不使⽤本装置时,务必将电池盖安装在相机上。
电池”。
 将相机的POWER开关设为OFF,
即使在本装置安装到相机上,将  检查本装置的安装螺丝是否已 取下电池,再将本装置重新安
 如果本装置内有电池,将其取出。
电池插⼊本装置,并将相机的
经拧紧。
装到相机上。
4 在相机上安装本装置时,应对准以下部分:
P O W E R开关设为O N之后,相机仍  检查电池是否已经充电。
[本装置] 导向杆  [相机] 电池插槽 不⼯作。
 从电池托盘中取出电池,然后
[本装置] 安装螺丝  [相机] 三脚架安装孔
重新装⼊。
规格
 将相机的POWER开关设为OFF,
5 旋紧安装螺丝使其锁定。
电池
NP-FW50 DC7.2V
取下电池,再将本装置重新安
尺⼨(约)
130 mm×101 mm×53 mm(宽/⾼/深)
 使⽤时,适时检查并确定安装螺丝没有松动。
质量 装到相机上。
约250 g
 将本装置安装⾄相机后,确保所有部件均已固定到位。
(含电池托盘,不包括电池)
快 门 按 钮 或 其 他 操 作 按 钮 不 ⼯  检查竖拍控制O
N/O F F开关是否
操作温度
0 ℃⾄40 ℃
作。
未设为OFF。
 电池安装
所含物品
竖拍⼿柄兼电池盒(1),电池托盘(1),成套印刷⽂件
 从电池托盘中取出电池,然后
使⽤NP-FW50电池(1块或2块)。
重新装⼊。
 NP-FM55H、NP-FM50、NP-FM30、NP-FM500H、NP-FH50电池不适⽤
设计或规格如有变动,恕不另⾏通知。
 将相机的POWER开关设为OFF,
于本装置。
取下电池,再将本装置重新安
 使⽤前,务必使⽤指定电池充电器为电池充电。
和“InfoLITHIUM”是Sony
Corporation的商标。
装到相机上。
1 本装置装在相机上时,更换电池前,将相机的POWER(电源)开关
即使使⽤正宗的S o n y电池,也会
 从电池托盘中取出电池,然后
制造商:
索尼公司
置于OFF位置。
显⽰“仅⽤于“InfoLITHIUM”
重新装⼊。
总经销商:
索尼(中国)有限公司
电池”。
 将相机的POWER开关设为OFF,
总经销商地址:
2 转动电池室的OPEN/CLOSE开关到“OPEN”位置。
取下电池,再将本装置重新安
北京市朝阳区
3 按图中箭头所⽰⽅向⽤⼿指按电池托盘锁卡(蓝)。
装到相机上。
太阳宫中路12号楼
 松开电池托盘锁卡的锁定时,要⼩⼼使电池托盘弹出。
冠城⼤厦701
原产地: 中国(主机)
4 取下电池托盘。
规格
出版⽇期: 2013年9⽉
5 按照托盘上的指⽰,将电池安装到托盘上。
电池
NP-FW50 DC7.2V
尺⼨(约)
130 mm×101 mm×53 mm(宽/⾼/深)
产品中有毒有害物质或元素的名称及含量
 安装电池时,可安装到任何⼀端。
质量
约250 g
 不要触碰电池托盘  端⼦。
有毒有害物质或元素
(含电池托盘,不包括电池)
 使电池检测开关保持清洁以免损坏。(参见⽰图 -16)
操作温度
0
℃⾄40
℃
铅 (Pb) 汞 (Hg) 镉 (Cd)
六价铬
部件名称
 确保电池已由电池托盘的锁扣牢牢固定。(参见⽰图 -5-)
所含物品
竖拍⼿柄兼电池盒(1),电池托盘(1),成套印刷⽂件
(Cr (VI))
 只能安装NP-FW50电池到托盘上。不要安装其他电池。
 不要拆装电池托盘。
内置线路板
×
○
○
○
设计或规格如有变动,恕不另⾏通知。
 安装两块电池时,装置会先使⽤电量少的那块电池。当⼀块电
外壳
×
○
○
○
池电量⽤完后,会⾃动切换到另⼀块。
和“InfoLITHIUM”是Sony Corporation的商标。
6 将电池托盘装回原位,按住直⾄听到滴答声。
附件
×
○
○
○
制造商: 索尼公司
 确认电池托盘锁卡已将电池托盘锁定。如果电池锁卡未正确锁
○︰表⽰该有毒有害物质在该部件所有均质材料中的含量均在S J/T11363总经销商: 索尼(中国)有限公司 下。
定,可能导致相机⽆法正确识别电池托盘上安装的电池。
总经销商地址:
 如果在未装电池的情况下以某个⾓度强⾏将电池托盘按⼊本装
×︰表⽰该有毒有害物质⾄少在该部件的某⼀均质材料中的含量超出S J/T
北京市朝阳区
置,虽然可以将托盘插⼊⼀部分,但若继续插⼊,就会损坏本
要求。
太阳宫中路12号楼
装置。
应 按 正 确 的 ⽅ 向 将 电 池 托 盘 ⽔ 平 插 ⼊ 本 装 置冠城⼤厦701
(参见⽰图
原产地: 中国(主机)
-6-)。
出版⽇期: 2013年9⽉
7 关闭电池室门,转动电池室的OPEN/CLOSE开关到“CLOSE”位置。
 按照图⽰正确转动电池室OPEN/CLOSE开关到指定位置。
竖拍
产品中有毒有害物质或元素的名称及含量
有毒有害物质或元素
铅
(Pb)
汞
(Hg)
镉
(Cd)
六价铬
多溴联苯
多溴⼆苯醚
部件名称
本装置转盘及按钮操作与相机主机上的转盘及按钮操作相同。
(Cr
(VI))
(PBB)
(PBDE)
使⽤本装置时,另请参阅相机附带的使⽤说明书。
使⽤本装置进⾏竖拍时,将竖拍控制ON/OFF开关置于“ON”位置。
内置线路板
×
○
○
○
○
○
 竖拍控制ON/OFF开关⽤于切换转盘和按钮功能的ON和OFF。
外壳
×
○
○
○
○
○
 ⽆论竖拍控制ON/OFF开关的位置如何,相机的操作按钮始终处于
⼯作的状态。
附件
×
○
○
○
○
○
 ⽤相机上的POWER开关切换电源的ON或OFF。竖拍控制ON/OFF开关
○︰表⽰该有毒有害物质在该部件所有均质材料中的含量均在S J/T11363-2006标准规定的限量要求以
不能切换电源的ON和OFF。
下。
 AF/MF(⾃动对焦/⼿动对焦)按钮/AEL(AE锁定)按钮的功能与
×︰表⽰该有毒有害物质⾄少在该部件的某⼀均质材料中的含量超出S J/T11363-2006标准规定的限量
相机的设定同步。使⽤AF/MF/AEL杆切换AE/MF和AEL的功能。
要求。
剩余电量指⽰
