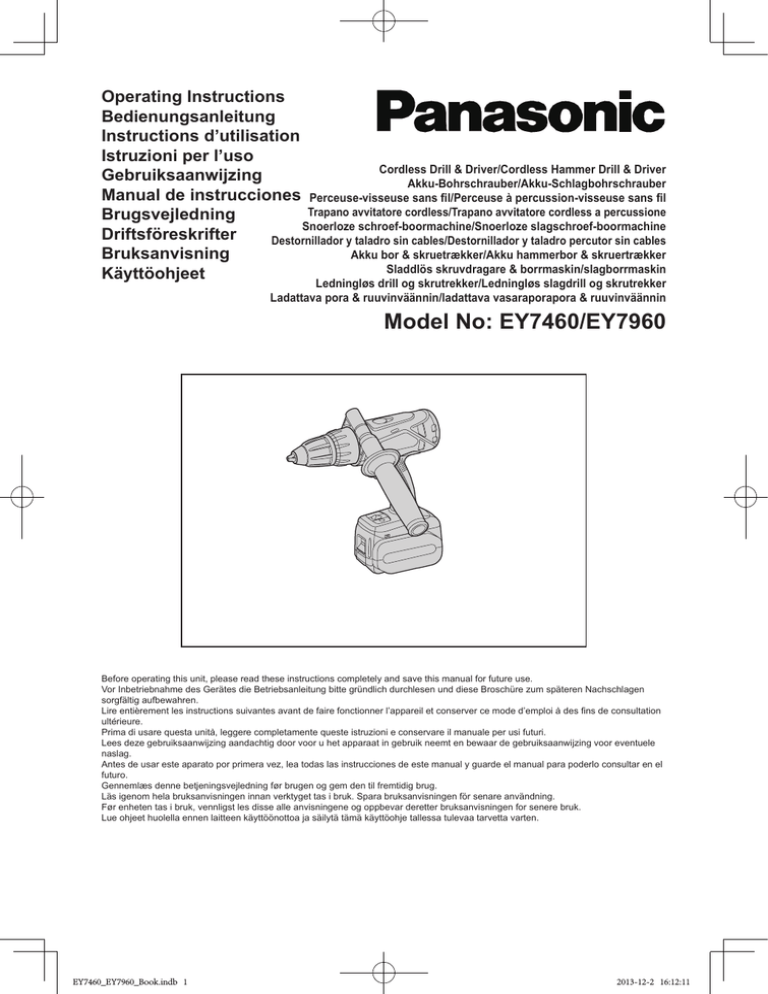

Panasonic EY 7460 LS2S cordless combi drill

Operating Instructions
Bedienungsanleitung
Instructions d’utilisation
Istruzioni per l’uso
Cordless Drill & Driver/Cordless Hammer Drill & Driver
Gebruiksaanwijzing
Akku-Bohrschrauber/Akku-Schlagbohrschrauber
Manual de instrucciones Perceuse-visseuse sans fil/Perceuse à percussion-visseuse sans fil
Trapano avvitatore cordless/Trapano avvitatore cordless a percussione
Brugsvejledning
Snoerloze schroef-boormachine/Snoerloze slagschroef-boormachine
Driftsföreskrifter
Destornillador y taladro sin cables/Destornillador y taladro percutor sin cables
Akku bor & skruetrækker/Akku hammerbor & skruertrækker
Bruksanvisning
Sladdlös skruvdragare & borrmaskin/slagborrmaskin
Käyttöohjeet
Ledningløs drill og skrutrekker/Ledningløs slagdrill og skrutrekker
Ladattava pora & ruuvinväännin/ladattava vasaraporapora & ruuvinväännin
Model No: EY7460/EY7960
Before operating this unit, please read these instructions completely and save this manual for future use.
Vor Inbetriebnahme des Gerätes die Betriebsanleitung bitte gründlich durchlesen und diese Broschüre zum späteren Nachschlagen
sorgfältig aufbewahren.
Lire entièrement les instructions suivantes avant de faire fonctionner l’appareil et conserver ce mode d’emploi à des fins de consultation
ultérieure.
Prima di usare questa unità, leggere completamente queste istruzioni e conservare il manuale per usi futuri.
Lees deze gebruiksaanwijzing aandachtig door voor u het apparaat in gebruik neemt en bewaar de gebruiksaanwijzing voor eventuele
naslag.
Antes de usar este aparato por primera vez, lea todas las instrucciones de este manual y guarde el manual para poderlo consultar en el
futuro.
Gennemlæs denne betjeningsvejledning før brugen og gem den til fremtidig brug.
Läs igenom hela bruksanvisningen innan verktyget tas i bruk. Spara bruksanvisningen för senare användning.
Før enheten tas i bruk, vennligst les disse alle anvisningene og oppbevar deretter bruksanvisningen for senere bruk.
Lue ohjeet huolella ennen laitteen käyttöönottoa ja säilytä tämä käyttöohje tallessa tulevaa tarvetta varten.
EY7460_EY7960_Book.indb 1
2013-12-2 16:12:11
Index/Index/Index/Indice/Index/Indice/Indeks/Index/Indeks/Hakemisto
English:
Page
Deutsch: Seite
Français: Page
Italiano:
Pagina
Nederlands:Bladzijde
5
17
29
41
53
Español:
Dansk:
Svenska:
Norsk:
Suomi:
Página
Side
Sid
Side
Sivu
65
77
88
99
110
FUNCTIONAL DESCRIPTION
FUNKTIONSBESCHREIBUNG
DESCRIPTION DES FONCTIONS
DESCRIZIONE DELLE FUNZIONI
FUNCTIEBESCHRIJVING
DESCRIPCIÓN FUNCIONAL
FUNKTIONSBESKRIVELSE
FUNKTIONSBESKRIVNING
FUNKSJONSBESKRIVELSE
TOIMINTAKUVAUS
-2-
EY7460_EY7960_Book.indb 2
2013-12-2 16:12:11
(A)
Keyless drill chuck
Schlüsselfreies Bohrfutter
Mandrin porte-foret sans fil
Mandrino autoserrante
Boorkop zonder sleutel
Mandril sin llave
Nøglefri borepatron
Nyckellös borrchuck
Nøkkelfri drillchuck
Avaimeton poran kiinnityslaite
(C)
Speed selector switch
Bereichsschalter
Interrupteur de sélection de vitesse
Regolatore di velocità
Snelheidskeuzeschakelaar
Interruptor selector de velocidad
Hastighedsvælger
Hastighetsomkopplare
Hastighetskontroll
Nopeuden valintakytkin
(E)
Alignment marks
Ausrichtmarkierungen
Marques d’alignement
Marcature allineamento
Uitlijntekens
Marcas de alineación
Flugtemærker
Anpassningsmärken
Opprettingsmerke
Sovitusmerkit
(G)
Battery pack
Akku
Batterie autonome
Pacco batteria
Accu
Batería
Batteripakning
Batteri
Batteripakke
Akku
(I)
Overheat warning lamp (battery/motor)
Überhitzungs-Warnlampe (Akku/motor)
Témoin d’avertissement de surchauffe (batterie/moteur)
Spia avvertenza surriscaldamento (batteria/motore)
Oververhitting-waarschuwingslampje (accu/motor)
Luz de advertencia de sobrecalentamiento (batería/motor)
Advarselslamp til overophedning (batteri/motoren)
Varningslampa för överhettning (batteri/motorn)
Varsellampe for overoppheting (batteri/motor)
Ylikuumenemisen varoituslamppu (akku/moottoria)
(K)
LED light
LED-Leuchte
Lumière DEL
Luce LED
LED-lampje
Luz indicadora
LED-lys
LED-ljus
LED-lys
LED-valo
(B)
Clutch handle
Kupplungsring
Poignée de l’embrayage
Impugnatura frizione
Koppelingshandgreep
Mango de embrague
Koblinghåndtag
Kopplingshandtag
Koblingshåndtak
Kytkimen kahva
(D)
Forward/Reverse lever
Rechts/Linkslauf Schalter
Levier d’inversion marche avant-marche arrière
Leva di avanzamento/inversione
Voorwaarts/achterwaarts-hendel
Palanca de avance/inversión
Greb til forlæns/baglæns retning
Riktningsomkopplare
Forover/Revers bryter
Eteenpäin/taaksepäin vipu
(F)
Battery pack release button
Akku-Entriegelungsknopf
Bouton de libération de batterie autonome
Tasto di rilascio pacco batteria
Accu-ontgrendeltoets
Botón de liberación de batería
Udløserknap til batteripakning
Frigöringsknapp för batteri
Utløserknapp for batteripakke
Akkupaketin irrotuspainike
(H)
Control panel
Bedienfeld
Panneau de commande
Pannello di controllo
Bedieningspaneel
Panel de controle
Kontrolpanel
Kontrollpanel
Kontrollpanel
Säätöpaneeli
(J)
LED light on/off button
LED-Leuchten-EIN/AUS-Taste
Bouton Marche/Arrêt de la lumière DEL
Tasto di accensione e spegnimento della luce LED
Aan/uit-toets (ON/OFF) voor LED-lampje
Botón ON/OFF de luz LED
TÆND/SLUK-knap til LED-lys
Strömbrytare för LED-ljus
PÅ/AV-knapp for LED-lys
LED-valon kytkin/katkaisupainike
(L)
Battery low warning lamp
Akkuladungs-Warnlampe
Témoin d’avertissement de batterie basse
Spia avvertenza batteria scarica
Waarschuwingslampje voor lage accuspanning
Luz de aviso de baja carga de batería
Advarselslampes batterieffekt lav
Varningslampa för svagt batteri
Varsellampe for at batteriet er for lavt
Alhaisen akkujännitteen varoituslamppu
-3-
EY7460_EY7960_Book.indb 3
2013-12-2 16:12:11
(M)
Variable speed control trigger
Betriebsschalter
Gâchette de commande de vitesse
Grilletto di controllo velocità variable
Startschakelaar variabele snelheid
Disparador del control de velocided variable
Kontroludløser for variabel hastighed
Steglös varvtalsreglerare
Hovedbryter, trinnløs
Nopeudensäätökytkin
(O)
Battery charger
Ladegerät
Chargeur de batterie
Caricabatterie
Acculader
Cargador de batería
Batterioplader
Batteriladdare
Batterilader
Akkulaturi
(N)
Support handle
Zusatzgriff
Manche de support
Maniglia di sostegno
Steungreep
Mango de soporte
Hjælpehåndtag
Stödhandtag
Støttehåndtak
Tukikahva
(P)
Battery pack cover
Akkuabdeckung
Couvercle de la batterie autonome
Coperchio pacco batteria
Accudeksel
Cubierta de batería
Akkuafdækning
Batterilock
Batteripakkedeksel
Akun kansi
-4-
EY7460_EY7960_Book.indb 4
2013-12-2 16:12:11
3) Hold power tools by insulated
gripping surfaces when performing
an operation where the cutting tool
may contact hidden wiring; contact
with a “live” wire will make exposed
metal parts of the tool “live” and shock
the operator.
4) Wear a dust mask, if the work causes
dust.
5) Be aware that this tool is always in an
operating condition, since it does not
have to be plugged into an electrical
outlet.
6) When drilling or driving into walls,
floors, etc., “live” electrical wires may
be encountered. DO NOT TOUCH
THE CHUCK OR ANY FRONT METAL
PARTS OF THE TOOL! Hold the tool
only by the plastic handle to prevent
electric shock in case you drill or drive
into a “live” wire.
7) I f t h e b i t b e c o m e s j a m m e d ,
immediately turn the trigger switch
off to prevent an overload, which can
damage the battery pack or motor.
Use reverse motion to loosen jammed
bits.
8) Do NOT operate the Forward/Reverse
lever when the trigger switch is on.
The battery will discharge rapidly and
damage to the unit may occur.
9) During charging, the charger may
become slightly warm. This is normal.
Do NOT charge the battery for a long
period.
10) When storing or carrying the tool,
set the Forward/Reverse lever to the
center position (switch lock).
11) Do not strain the tool by holding the
speed control trigger halfway (speed
control mode) so that the motor stops.
12) Do not operate the speed selector
switch (LOW-HIGH) while pulling on
the speed control trigger. This can
cause the rechargeable battery to
wear quickly or damage the internal
mechanism of the motor.
Original instructions: English
Translation of the original instructions:
Other languages
I. INTENDED USE
These tools can be used to tighten
screws in clutch mode and to drill
holes in wood and metal in drill mode.
Additionally, model EY7960 can be
used to drill holes in soft concrete and
similar materials in hammer mode.
Read the Safety Instructions booklet
and the following before using.
II. A
DDITIONAL
SAFETY RULES
1) Wear ear protectors.
Exposure to noise can cause hearing
loss.
2) Use auxiliary handle supplied with
the tool.
Loss of control can cause personal
injury.
-5-
EY7460_EY7960_Book.indb 5
2013-12-2 16:12:11
Symbol
Meaning
V
●●
Volts
Direct current
No load speed
no
...min
Ah
-1
●●
Revolutions or reciprocations
per minutes
Electrical capacity of battery
pack
●●
Forward rotation
Reverse rotation
Rotation with hammering
Rotation only
NOTE:
When attaching or removing a bit,
disconnect battery pack from tool or
place the switch in the center position
(switch lock).
WARNING:
●●
●●
●●
●●
●●
When the Battery Pack Has
Deteriorated, Replace It with a New
One.
Continued use of a damaged battery
pack may result in heat generation,
ignition or battery rupture.
Attaching or Removing Bit
For indoor use only.
●●
After removing the battery pack from
the tool or the charger, always reattach
the pack cover. Otherwise, the battery
contacts could be shorted, leading to a
risk of fire.
III. ASSEMBLY
To reduce the risk of
injury, user must read and
understand instruction
manual.
●●
Never use other than the dedicated
charger to charge the battery pack.
Otherwise, the battery may leak,
overheat, or explode.
Do not use other than the Panasonic
battery packs that are designed for use
with this rechargeable tool.
This tool is equipped with a keyless drill
chuck.
1. Attachment
Insert the bit and turn the lock collar
clockwise (looking from the front) to
tighten firmly until it stops clicking.
Panasonic is not responsible for any
damage or accident caused by the use
of the recycled battery pack and the
counterfeit battery pack.
Do not dispose of the battery pack in a
fire, or expose it to excessive heat.
Do not drive the likes of nails into the
battery pack, subject it to shocks,
dismantle it, or attempt to modify it.
Lock collar
2. Removal
Turn the lock collar counterclockwise
(looking from the front), then remove
the bit.
Do not allow metal objects to touch the
battery pack terminals.
Do not carry or store the battery pack
in the same container as nails or similar
metal objects.
Do not charge the battery pack in a
high-temperature location, such as next
to a fire or in direct sunlight. Otherwise,
the battery may overheat, catch fire, or
explode.
-6-
EY7460_EY7960_Book.indb 6
2013-12-2 16:12:16
Support handle
NOTE:
If excessive play occurs in the chuck,
secure the drill in place and 1 open
the chuck jaws by turning the lock collar
and 2 tighten the screw (left-handed
screw) with a screwdriver by turning
it counterclockwise (viewed from the
front).
Place the support handle at your
favorite position and tighten the handle
securely.
Tighten
Loosen
Attaching or Removing
Battery Pack
Remove the handle when placing the
tool in the storage case.
1. To connect the battery pack:
Align the highlighted marker points and
IV. OPERATION
attach battery pack.
●●
[Main Body]
Slide the battery pack until it locks
into position.
Switch Operation
1. The speed increases with the amount
of depression of the trigger. When
beginning work, depress the trigger
slightly to start the rotation slowly.
Alignment marks
2. A feedback electronic controller is used
to give a strong torque even in low
speed.
2. To remove the battery pack:
Push down the button and slide the
battery pack forward.
3. The brake operates when the trigger
is released and the motor stops
immediately.
CAUTION:
When operating the tool by pulling the
trigger, there may be a momentary lag
before rotation starts. This does not
signal a malfunction.
* This lag occurs as the tool’s circuitry
starts up when the trigger is pulled
for the first time after installing a new
battery pack or after the tool has not
been used for at least 1 minute (or
at least 5 minutes when the LED is
on). Rotation will start without any
lag during second and subsequent
operations.
Button
-7-
EY7460_EY7960_Book.indb 7
2013-12-2 16:12:20
Clutch Torque Setting
NOTE:
When the brake operates, a braking
sound may be heard. This is normal.
Adjust the torque to one of the 18 clutch
settings or “ ” position (EY7460).
Adjust the torque to one of the 18 clutch
settings or “ ”, “ ” position (EY7960).
Switch and Forward/Reverse
Lever Operation
Forward
NOTE:
Always make sure to stop operation
of the tool and disengage it from the
work, when you select Hammering
mode from Drilling mode or when you
shift to Drilling mode from Hammering
mode by rotating clutch handle.
Reverse
CAUTION:
Set the clutch setting at this mark ( )
before actual operation.
Switch lock
CAUTION:
To prevent damage, do not operate
Forward/Reverse lever until the bit
comes to a complete stop.
If the clutch handle cannot be set at
“drilling” or “hammering” mode after
driving with clutch function, set the
clutch handle at position 1 and operate
the clutch for a second.
Forward Rotation Switch
Operation
1. Push the lever for forward rotation.
2. Depress the trigger switch slightly to
start the tool slowly.
3. The speed increases with the amount
of depression of the trigger for efficient
tightening of screws and drilling.
The brake operates and the chuck
stops immediately when the trigger is
released.
4. After use, set the lever to its center
position (switch lock).
Speed Selection
Choose a low or high speed to suit the
use.
LOW
HIGH
The more the variable speed control
trigger is pulled, the higher the speed
becomes.
Reverse Rotation Switch
Operation
1. Push the lever for reverse rotation.
Check the direction of rotation before use.
2. Depress the trigger switch slightly to
start the tool slowly.
3. After use, set the lever to its center
position (switch lock).
-8-
EY7460_EY7960_Book.indb 8
2013-12-2 16:12:23
CAUTION:
2. This feature is handy for tightening
screws that require more torque than
the maximum torque of the driver
(position on the clutch), for confirming
the tightness of a screw or to loosen an
extremely tight screw.
Check the speed selector switch
before use.
Use at low speed when high torque
is needed during operation. (Using
at high speed when high torque
is required may cause a motor
breakdown.)
Do not operate the speed selector
switch (LOW-HIGH) while pulling on
the speed control trigger. This can
cause the rechargeable battery to
wear quickly or damage the internal
mechanism of the motor.
* S e e s p e c i f i c a t i o n s f o r “ M A X I M U M
RECOMMENDED CAPACITIES”.
●●
●●
●●
Control Panel
CAUTION:
●●
●●
●●
●●
To prevent excessive temperature
increase of the tool surface, do not
operate the tool continuously using
two or more battery packs. The tool
needs cool-off time before switching
to another pack.
Do not close up vent holes on the
sides of the body during operation.
Otherwise, the machine function is
adversely affected to cause a failure.
Do NOT strain the tool (motor). This
may cause damage to the unit.
Use the tool in such a way as to
prevent the air from the body vent
holes from blowing directly onto your
skin. Otherwise, you may get burned.
(1)
(3)
(2)
(1) LED light
Before the use of LED
light, always pull the power
switch once.
Press
the LED light
button.
The light illuminates with
very low current, and it does not adversely
affect the performance of the tool during
use or its battery capacity.
CAUTION:
●●
Bit-locking Function
1. With the trigger switch not engaged
and a screwdriver bit locked in place,
the tool can be used as a manual
screwdriver (up to 40 N·m, 408 kgf-cm,
353 in-lbs).
There will be a little play in the chuck,
but this is not a malfunction.
●●
●●
The built-in LED light is designed
to illuminate the small work area
temporarily.
Do not use it as a substitute for a
regular flashlight, since it does not
have enough brightness.
LED light turns off when the tool has
not been used for 5 minutes.
Caution: DO NOT STARE INTO BEAM.
Use of controls or adjustments or
performance of procedures other than
those specified herein may result in
hazardous radiation exposure.
-9-
EY7460_EY7960_Book.indb 9
2013-12-2 16:12:25
(3) Battery low warning lamp
(2) Overheat warning lamp
Illuminated: Flashing:
Overheat
Overheat
(motor)
(battery)
Indicates operation has
been halted due to motor
or battery overheating.
To protect the motor or battery, be sure to
note the following when carrying out this
operation.
If the motor or battery becomes hot, the
protection function will be activated and
the motor or battery will stop operating.
The overheat warning lamp on the
control panel illuminates or flashes when
this feature is active.
If the overheating protection feature
activates, allow the tool to cool
thoroughly (at least 30 minutes). The
tool is ready for use when the overheat
warning lamp goes out.
Avoid using the tool in a way that causes
the overheating protection feature to
activate repeatedly.
If the tool is operated continuously under
high-load conditions or if it is used in hottemperature conditions (such as during
summer), the overheating protection
feature may activate frequently.
If the tool is used in cold-temperature
conditions (such as during winter) or if
it is frequently stopped during use, the
overheating protection feature may not
activate.
Off
(normal
operation)
Off
(normal
operation)
●●
●●
●●
●●
●●
●●
●●
Flashing
(No charge)
Battery protection
feature active
Excessive (complete) discharging of
lithium ion batteries shortens their service
life dramatically. The driver includes a
battery protection feature designed to
prevent excessive discharging of the
battery pack.
The battery protection feature activates
immediately before the battery loses its
charge, causing the battery low warning
lamp to flash.
If you notice the battery low warning
lamp flashing, charge the battery pack
immediately.
If it is started with too little battery power
remaining, the tool may stop operating
without the battery low warning lamp
flashing first. This indicates that there is
too little battery power remaining to use
the tool, and the battery pack should be
charged before further use.
If the tool is subject to a sudden load
during use that causes the motor to
lock up, the overdischarge prevention
sensor may be triggered, and the battery
low warning lamp may flash. The lamp
will stop flashing once you address the
cause of the motor’s locking up and cycle
the trigger.
●●
●●
●●
●●
The ambient temperature range is
between 0°C (32°F) and 40°C (104°F).
If the battery pack is used when the
battery temperature is below 0°C (32°F),
the tool may fail to function properly.
When charging a cool battery pack
(below 0°C (32°F)) in a warm place,
leave the battery pack at the place and
wait for more than one hour to warm up
the battery to the level of the ambient
temperature.
- 10 -
EY7460_EY7960_Book.indb 10
2013-12-2 16:12:25
[Battery Pack]
For Appropriate Use of
Battery Pack
Recommendations for use
Pack cover
Terminals
Li-ion Battery Pack
●●
●●
●●
●●
●●
For optimum battery life, store the Liion battery pack following use without
charging it.
When charging the battery pack, confirm
that the terminals on the battery charger
are free of foreign substances such as
dust and water etc. Clean the terminals
before charging the battery pack if any
foreign substances are found on the
terminals.
The life of the battery pack terminals may
be affected by foreign substances such
as dust and water etc. during operation.
When battery pack is not in use, keep it
away from other metal objects like: paper
clips, coins, keys, nails, screws, or other
small metal objects that can make a
connection from one terminal to another.
Shorting the battery terminals together
may cause sparks, burns or a fire.
When operating the battery pack, make
sure the work place is well ventilated.
When the battery pack is removed from the
main body of the tool, replace the battery
pack cover immediately in order to prevent
dust or dirt from contaminating the battery
terminals and causing a short circuit.
Label
Be sure to use the Pack cover
●●
●●
When the battery pack is not being used,
store the battery in a way that foreign
substances such as dust and water etc.
do not contaminate the terminals. Be
sure to attach the battery pack cover to
protect the battery terminals.
When charging the battery pack, confirm
that the terminals on the battery charger
are free of foreign substances such as
dust and water etc. Clean the terminals
before charging the battery pack if any
foreign substances are found on the
terminals.
The life of the battery pack terminals may
be affected by foreign substances such
as dust and water etc. during operation.
CAUTION:
To protect the motor or battery, be sure
to note the following when carrying out
operation.
If the battery becomes hot, the protection
function will be activated and the battery
will stop operating.
The overheat warning lamp on the
control panel illuminates or flashes when
this feature is active.
●●
Battery Pack Life
The rechargeable batteries have
a limited life. If the operation time
becomes extremely short after
recharging, replace the battery pack
with a new one.
For safe use
●●
Battery Recycling
ATTENTION:
For environmental protection and
recycling of materials, be sure that it
is disposed of at an officially assigned
location, if there is one in your country.
The battery pack is designed to be
installed by proceeding two steps for
safety. Make sure the battery pack is
installed properly to the main unit before
use.
- 11 -
EY7460_EY7960_Book.indb 11
2013-12-2 16:12:26
●●
If the battery pack is not connected firmly
when the switch is switched on, the
overheat warning lamp and the battery
low warning lamp will flash to indicate
that safe operation is not possible, and
the main unit will not rotate normally.
Connect the battery pack into the unit
of the tool until the red or yellow label
disappears.
[Battery Charger]
Charging
CAUTION:
●●
●●
●●
●●
●●
●●
●●
The charger is designed to operate on
standard domestic electrical power only
as stated in the rating plate. Charge only
on the voltage indicated on the rating
plate of unit. e.g.230V / 50Hz.
Do not attempt to use it on any other
voltage or frequency rating!
If the temperature of the battery pack
falls approximately below −10°C (14°F),
charging will automatically stop to
prevent degradation of the battery.
The ambient temperature range is
between 0°C (32°F) and 40°C (104°F).
If the battery pack is used when the
battery temperature is below 0°C (32°F),
the tool may fail to function properly.
When charging a cool battery pack
(below 0°C (32°F)) in a warm place,
leave the battery pack at the place and
wait for more than one hour to warm up
the battery to the level of the ambient
temperature.
Cool down the charger when charging
more than two battery packs consecutively.
Do not insert your fingers into contact
hole, when holding charger or any other
occasions.
CAUTION:
To prevent the risk of fire or damage to the
battery charger.
Do not use power source from an engine
generator.
Do not cover vent holes on the charger
and the battery pack.
Unplug the charger when not in use.
●●
●●
●●
NOTE:
Your battery pack is not fully charged at
the time of purchase. Be sure to charge
the battery before use.
How to charge
1. Plug the charger into the AC outlet.
NOTE:
Sparks may be produced when the plug
is inserted into the AC power supply,
but this is not a problem in terms of
safety.
2. Connect the battery pack firmly into the
charger.
1)Line up the alignment marks and
place the battery onto the dock on
the charger.
2)Slide forward in the direction of the
arrow.
Alignment marks
3. During charging, the charging lamp will
be illuminated.
When charging is completed, an internal
electronic switch will automatically be
triggered to prevent overcharging.
Charging will not start if the
battery pack is warm (for example,
immediately after heavy-duty
operation).
The orang e standby lamp will be
flashing until the battery cools down.
Charging will then begin automatically.
4. The charge lamp (green) will flash
slowly once the battery is approximately
80% charged.
5. When charging is completed, the
charging lamp in green color will turn off.
6. If the temperature of the battery pack
is 0°C or less, charging takes longer to
fully charge the battery pack than the
standard charging time.
Even when the battery is fully charged,
it will have approximately 50% of the
power of a fully charged battery at
normal operating temperature.
●●
- 12 -
EY7460_EY7960_Book.indb 12
2013-12-2 16:12:26
7. Consult an authorized dealer if the
charging lamp (green) does not turn off.
8. If a fully charged battery pack is
inserted into the charger again, the
charging lamp lights up. After several
minutes, the charging lamp in green
color will turn off.
9. Remove the battery pack while the
battery pack release button is held up.
Battery pack
release button
LAMP INDICATIONS
Charging is completed. (Full charge.)
Battery is approximately 80% charged.
Now charging.
Charger is plugged into the AC outlet. Ready to charge.
(Green)
(Orange)
Charging Status Lamp.
Left: green Right: orange will be displayed.
Battery pack is cool.
The battery pack is being charged slowly to reduce the load on the battery.
Battery pack is warm.
Charging will begin when temperature of battery pack drops. If
the temperature of the battery pack is -10° or less, the charging
status lamp (orange) will also start flashing. Charging will begin
when the temperature of the battery pack goes up.
Charging is not possible. Clogged with dust or malfunction of
the battery pack.
Turn off
Flashing
Illuminated
- 13 -
EY7460_EY7960_Book.indb 13
2013-12-2 16:12:27
Information for Users on Collection and Disposal of Old
Equipment and used Batteries
These symbols on the products, packaging, and/or accompanying
documents mean that used electrical and electronic products and batteries
should not be mixed with general household waste.
For proper treatment, recovery and recycling of old products and used
batteries, please take them to applicable collection points, in accordance
with your national legislation and the Directives 2002/96/EC and 2006/66/
EC.
By disposing of these products and batteries correctly, you will help to save
valuable resources and prevent any potential negative effects on human
health and the environment which could otherwise arise from inappropriate
waste handling.
For more information about collection and recycling of old products and
batteries, please contact your local municipality, your waste disposal
service or the point of sale where you purchased the items.
Penalties may be applicable for incorrect disposal of this waste, in
accordance with national legislation.
For business users in the European Union
If you wish to discard electrical and electronic equipment, please contact your dealer or
supplier for further information.
[Information on Disposal in other Countries outside the
European Union]
These symbols are only valid in the European Union. If you wish to discard these
items, please contact your local authorities or dealer and ask for the correct method of
disposal.
V. MAINTENANCE
●●
●●
Use only a dry,soft cloth for wiping the unit.Do not use a damp cloth,thinner,benzine,or
other volatile solvents for cleaning.
In the event that the inside of the tool or battery pack is exposed to water,drain and allow
to dry as soon as possible.Carefully remove any dust or iron filings that collect inside the
tool. If you experience any problems operating the tool,consult with a repair shop.
VI. ACCESSORIES
Use only bits suitable for size of drill's chuck.
- 14 -
EY7460_EY7960_Book.indb 14
2013-12-2 16:12:27
VII. APPENDIX
MAXIMUM RECOMMENDED CAPACITIES
Model
Screw
driving
Drilling
EY7460
Machine screw
Wood screw
Self-drilling screw
For Wood
For Metal
For Masonry
EY7960
M8
ø 10 mm
ø 6 mm
ø 38 mm
ø 13 mm
---
13 mm
WARRANTY SUPPLEMENT
The breakdown and damage caused by usage consistent for a long time (e.g.: factory work
on the assembly line, etc.) is out of warranty.
VIII. SPECIFICATIONS
MAIN UNIT
Model
Motor voltage
No load speed
Blows Rate
Per Minute
EY7460
EY7960
21.6 V CD
Low
100~400 min-1 (rpm)
High
350~1500 min-1 (rpm)
Low
---
1800~7200 min-1 (bpm)
High
---
6300~27000 min-1 (bpm)
Chuck capacity
Clutch torque
Overall length
Weight (with battery pack EY9L61)
ø1.5 mm - ø13 mm
Approx. 1.0 N•m (10kgf-cm) – 6.9 N•m (70kgf-cm)
232mm
245mm
2.45 kg
2.55 kg
BATTERY PACK
Model No.
Storage battery
voltage
Battery
detail spec.
EY9L61
EY9L62
Li-ion Battery
DC 21.6 V
3.6 V × 6 cells
3.6 V × 12 cells
BATTERY CHARGER
Model No.
Electrical rating
Weight
Charging time
EY0L82
See the rating plate on the bottom of the charger.
0.93 kg (2 lbs)
EY9L61
EY9L62
Usable: 50 min.
Usable: 65 min.
Full: 60 min.
Full: 85 min.
NOTE: This chart may include models that are not available in your area.
Please refer to the latest general catalogue.
NOTE: For the dealer name and address, please see the included warranty card.
- 15 -
EY7460_EY7960_Book.indb 15
2013-12-2 16:12:27
ONLY FOR U. K.
IX. ELECTRICALPLUG
INFORMATION
FOR YOUR SAFETY PLEASE READ
THE FOLLOWING TEXT CAREFULLY
This appliance is supplied with a moulded
three pin mains plug for your safety and
convenience.
A 5 amp fuse is fitted in this plug.
Should the fuse need to be replaced please
ensure that the replacement fuse has a
rating of 5 amp and that it is approved by
ASTA or BSI to BS1362.
Check for the ASTA mark
or the BSI
mark on the body of the fuse.
If the plug contains a removable fuse cover
you must ensure that it is refitted when the
fuse is replaced.
If you lose the fuse cover the plug must not
be used until a replacement cover is obtained.
A replacement fuse cover can be purchased
from your local Panasonic Dealer.
IF THE FITTED MOULDED PLUG IS
UNSUITABLE FOR THE SOCKET OUTLET IN YOUR HOME THEN THE FUSE
SHOULD BE REMOVED AND THE PLUG
CUT OFF AND DISPOSED OF SAFELY.
THERE IS A DANGER OF SEVERE
ELECTRICAL SHOCK IF THE CUT OFF
PLUG IS INSERTED INTO ANY 13 AMP
SOCKET.
If a new plug is to be fitted please observe
the wiring code as shown below.
If in any doubt please consult a qualified
electrician.
IMPORTANT:
The wires in this mains lead are
coloured in accordance with the following code:
Blue: Neutral
Brown: Live
As the colours of the wire in the mains lead
of this appliance may not correspond with
the coloured markings identifying the terminals in your plug, proceed as follows.
The wire which is coloured BLUE must be
connected to the terminal in the plug which
is marked with the letter N or coloured
BLACK.
The wire which is coloured BROWN must be
connected to the terminal in the plug which
is marked with the letter L or coloured RED.
Under no circumstances should either of
these wires be connected to the earth terminal of the three pin plug, marked with the
letter E or the Earth Symbol .
How to replace the fuse: Open the fuse
compartment with a screwdriver and replace the fuse and fuse cover if it is removable.
Fuse Cover
- 16 -
EY7460_EY7960_Book.indb 16
2013-12-2 16:12:28
Original-Anleitung: Englisch
Übersetzung der Original-Anleitung:
Andere Sprachen
I. B
ESTIMMUNGSGEMÄSSE
VERWENDUNG DER
Definition
des IP-Codes
MASCHINE
IP5X: Staubeintritt wird nicht vollständig
Dieses Werkzeug, als komplette Einheit mit
einem Akku, erfüllt die entsprechenden IPSchutzgrade auf der Basis der IEC-Vorschriften.
Diese
Werkzeuge
können
verhütet,
aber Staub
darfzum
nichtFestziein einer
henMenge
der Schrauben
eindringen,im
dieKupplungsmodus
den zufrieden stelundlenden
zum Bohren
von Werkzeugs
Löchern inbeeinHolz
Betrieb des
Sicherheit gefährdet
(Für
undträchtigt
Metalloder
im die
Bohrmodus
verwendet
den Fall,
Talkumpuder
unter 75lasμm
werden.
Mitdass
dem
Modell EY7960
in
das
Werkzeug
eindringt).
sen sich außerdem im Hammermodus
IPX6: Wasser, das durch kräftige Düsen
Löcher in weichen Beton oder ähnliche
aus allen Richtungen gegen das Werkzeug
Materialien
gespritzt bohren.
wird, darf keine schädlichen
Auswirkungen
haben
denInbetriebFall, dass
Lesen
Sie bitte vor
der (Für
ersten
eine Wassermenge von ca. 100 L/min mit
nahme dieses Gerätes das separate
normaler Temperatur aus 3 m Entfernung
Handbuch
3 Minuten „Sicherheitsmaßregeln“
lang durch eine Düse von 12,5
sorgfältig
durch.
mm Innendurchmesser
in das Werkzeug
injiziert wird).
II.
W
EITERE WICHTIGE
EINGESCHRÄNKTE
GARANTIE
Die
Schutzart IP56 qualifiziert diese
SICHERHEITSREGELN
für Gehörschutz
minimale Auswirkung
1) Maschine
Geeigneten
tragen. von
Wasser oder Staub, aber nicht für die
Zusicherung
Lärmeinwirkung
kann
zu
Gehörverlust
der Leistung unter solchen
führen.
Bedingungen.
Weitere Einzelheiten zur
2) Funktionstüchtigkeit
Ve r w e n d e n S i e finden
den m
i t ind eden
m
Sie
SicherheitsGebrauchsanweisungen.
Werkzeug und
gelieferten
Zusatzgriff.
Verlust der Kontrolle kann Verletzungen
verursachen.
3) Halten Sie Elektrowerkzeuge an
den isolierten Griffflächen, wenn
Sie eine Arbeit durchführen, bei
der die Maschine auf verborgene
Kabel treffen könnte; bei Kontakt mit
stromführenden Kabeln werden die
freiliegenden Metallteile der Maschine
e b e n fa l l s s tr o m fü h r e n d u n d d e r
Benutzer erleidet einen elektrischen
Schlag.
4) Tragen Sie eine Staubmaske, falls bei
der Arbeit Staub anfällt.
5) Denken Sie daran, dass das Werkzeug
ständig betriebsbereit ist, da es nicht
an die Steckdose angeschlossen
werden muss.
6) Beim Bohren oder Schrauben in Wände,
Fußböden usw. Können stromführende
Kabel berührt werden. DAHER NIE
DAS SCHNELLSPANNFUTTER ODER
ANDERE VORDERE METALLTEILE
BERÜHREN! Das Werkzeug beim
Schrauben nur am Kunststoffgriff
halten, um in solchen Fällen vor
elektrischen Schlägen geschützt zu
sein.
7) Falls das Bit stecken bleibt, lassen Sie
sofort den Elektronikschalter los, um
eine Überlastung zu verhüten, die den
Akku oder Motor beschädigen kann.
Verwenden Sie die Rückwärtsdrehung,
um klemmende Bits zu lösen.
8) Betätigen Sie den Rechts-/LinkslaufUmschalthebel NICHT, wenn der
Hauptschalter eingeschaltet ist. Der
Akku entlädt sich sonst schnell, und
das Gerät kann beschädigt werden.
9) Beim Aufladen kann sich das Ladegerät etwas erhitzen. Dies ist normal.
Den Akku daher NICHT über lange
Zeit aufladen.
10) Stellen Sie den Rechts-/LinkslaufUmschalthebel zum Lagern oder
Tr a g e n d e s We r k z e u g s a u f d i e
Mittenstellung (Schaltersperre).
11) Belasten Sie das Werkzeug nicht,
indem Sie den Elektronikschalter halb
gedrückt halten (Drehzahlregelmodus),
sodass der Motor stehen bleibt.
12) Ve r s t e l l e n S i e d e n D r e h z a h l Wahlschalter (LOW-HIGH) nicht,
während Sie den Elektronikschalter
betätigen. Dies kann zu schneller
Abnutzung der wiederaufladbaren
Batterie oder zu einer Beschädigung
des internen Motormechanismus
führen.
- 17 -
EY7460_EY7960_Book.indb 17
2013-12-2 16:12:28
Symbol
Bedeutung
V
Volt
WARNUNG:
●●
Gleichstrom
no
Leerlaufdrehzahl
...min-1
Drehzahl oder Hubzahl pro
Minute
Ah
Akkukapazitat in Ampere
Stunden
●●
●●
Rechtslauf
Linkslauf
●●
Schlagbohren
Bohren
Zur Verminderung der
Verletzungsgefahr muss
die Bedienungsanleitung
gründlich gelesen werden.
●●
Nur für Inneneinsatz.
●●
●●
●●
●●
Bitte verwenden Sie für dieses
wiederaufladbare Gerät nur die von
Panasonic vorgesehenen Akkus.
Panasonic übernimmt keine Verantwortung
für etwaige Schäden oder Unfälle, die
durch den Gebrauch von recycelten und
gefälschten Akkus verursacht werden.
Entsorgen Sie diesen Akku niemals im
Feuer und setzen Sie ihn keinesfalls
starker Hitze aus.
Versuchen Sie niemals, Gegenstände
wie Nägel in den Akku zu schlagen,
dies könnte zu einem elektrischen
Schlag führen. Sehen Sie außerdem
davon ab, den Akku zu zerlegen oder
zu verändern.
Achten Sie darauf, dass keine
metallischen Gegenstände mit den
Anschlüssen des Akkus in Verbindung
kommen.
Der Akku darf nicht im selben Behälter
wie Nägel oder ähnliche metallische
Gegenstände transportiert oder gelagert
werden.
Laden Sie den Akku niemals an
einem Ort mit hoher Temperatur,
beispielsweise neben einem Feuer
oder direkter Sonneneinstrahlung.
Andernfalls kann dies zu Überhitzung,
einem Brand oder einer Explosion
führen.
Laden Sie den Akku ausschließlich mit
dem dafür vorgesehenen Ladegerät.
Andernfalls kann dies zu einem
Auslaufen des Akkus, einem Brand
oder einer Explosion führen.
Nachdem Sie den Akku von der
Maschine oder dem Ladegerät
abgenommen haben, bringen Sie
stets die Akkuabdeckung wieder an.
Anderenfalls könnten die Akkukontakte
kurzgeschlossen werden, was zu einem
Brand führen kann.
- 18 -
EY7460_EY7960_Book.indb 18
2013-12-2 16:12:29
●●
Wenn der Akku schwach geworden ist,
ersetzen Sie ihn durch einen neuen.
Fortgesetzter Gebrauch eines beschädigten
Akkus kann zu Wärmeerzeugung,
Entzündung oder Bruch führen.
Anbringen oder Abnehmen
des Akkus
III. BAUGRUPPE
Anbringen oder Abnehmen
des Bits
HINWEIS:
1. Zum Anschließen des Akkus:
Die Ausrichtmarkierungen aufeinander
ausrichten, und den Akku anbringen.
Den Akku einschieben, bis er
einrastet.
●●
Trennen Sie vor dem Anbringen oder
Abnehmen eines Bits den Akku vom
Werkzeug ab, oder stellen Sie den
Elektronikschalter auf die Mittelstellung
(Schaltersperre).
Dieses Werkzeug ist mit einem
schlüssellosen Bohrfutter ausgestattet.
1. Anbringen
Das Bit einführen, und den Knebelring
zum Anziehen im Uhrzeigersinn drehen
(von vorn gesehen), bis das Klicken
aufhört.
Ausrichtmarkierungen
2. Zum Entfernen des Akkus:
Den Knopf nach unten drücken und den
Akku nach vor schieben.
Knopf
Knebelring
2. Abnehmen
Den Knebelring entgegen dem
Uhrzeigersinn drehen (von vorn
gesehen), dann das Bit abnehmen.
Zusatzgriff
Bringen Sie den Zusatzgriff an Ihrer
bevorzugten Position an, und ziehen
Sie den Griff fest an.
HINWEIS:
Wenn starkes Spiel im Futter auftritt, den Bohrer sichern, dann 1
die Futterklauen durch Drehen der
Sperrhülse öffnen und 2 die Schraube
(Linksgewinde) durch Drehen entgegen
dem Uhrzeigersinn (von vorn gesehen)
mit einem Schraubenzieher anziehen.
Festziehen
Lösen
Entfernen Sie den Griff, wenn Sie die
Maschine in die Aufbewahrungsschachtel
legen.
- 19 -
EY7460_EY7960_Book.indb 19
2013-12-2 16:12:30
IV. BETRIEB
VORSICHT:
[Hauptteil]
Schalterfunktion
1. Die Drehzahl erhöht sich, je stärker
der Elektronikschalter gedrückt wird.
Drücken Sie den Elektronikschalter zu
Beginn der Arbeit nur leicht, um mit
langsamer Drehung zu beginnen.
2. Ein elektronischer Feedback-Controller
wird verwendet, um auch bei niedriger
Drehzahl ein starkes Drehmoment zu
erhalten.
3. Beim Loslassen des Elektronikschalters
wird die Bremse betätigt und der Motor
sofort angehalten.
VORSICHT:
Wird die Maschine durch Betätigen
des Auslösers gestartet, kann eine
kurzzeitige Verzögerung auftreten,
bevor die Drehung beginnt. Dies ist kein
Anzeichen für eine Funktionsstörung.
* D i e s e Ve r z ö g e r u n g t r i t t b e i m
Hochfahren der Schaltkreise der
Maschine auf, wenn der Auslöser
zum ersten Mal nach dem Einsetzen
eines neuen Akkus betätigt wird, oder
nachdem die Maschine mindestens
1 Minute lang nicht benutzt worden
ist (oder mindestens 5 Minuten bei
leuchtender LED). Bei der zweiten
und jeder weiteren Betätigung läuft
die Maschine ohne Verzögerung an.
HINWEIS:
Bei der Betätigung der Bremse kann
ein Bremsgeräusch hörbar sein. Dies
ist normal.
Umschalten und Betätigung
des Rechts-/Linkslauf-Umschalthebels
Rechts
Nicht den Rechts-/LinkslaufUmschalthebel betätigen, bevor der Bit
vollständig zur Ruhe gekommen ist, um
Schäden zu ver-hindern.
Rechtslauf – Schalterbetätigung
1. Für Rechtslauf den Hebel drücken.
2. Drücken Sie den Schalter leicht, um
das Werkzeug langsam zu starten.
3. Die Drehzahl nimmt zu, je stärker der
Elektronikschalter gedrückt wird, um
effizientes Anziehen von Schrauben
und Bohren zu ermöglichen. Beim
Loslassen des Schalters wird die
Bremse betätigt und das Futter sofort
angehalten.
4. Nach der Verwendung den Hebel
auf die Mitten-position zurückstellen
(Schaltersperre).
Linkslauf – Schalterbetätigung
1. Für Linkslauf den Hebel drücken. Die
Drehrichtung vor dem Betrieb prüfen.
2. Drücken Sie den Schalter leicht, um
das Werkzeug langsam zu starten.
3. Nach der Verwendung den Hebel
auf die Mitten-position zurückstellen
(Schaltersperre).
Einstellung des Kupplungsdrehmoments
Stellen Sie das Drehmoment auf eine
der 18 Kupplungsstufen oder die
Position „ “ ein (EY7460).
Stellen Sie das Drehmoment auf eine
der 18 Kupplungsstufen oder die
Position „ “„ “, ein (EY7960).
HINWEIS:
Schalten Sie stets die Maschine aus
und nehmen Sie sie vom Werkstück
ab, wenn Sie durch Drehen des
Kupplungsgriffs vom Bohrmodus
auf den Schlagbohrmodus oder
umgekehrt umschalten.
Links
Schaltersperre
EY7460_EY7960_Book.indb 20
- 20 -
2013-12-2 16:12:30
VORSICHT:
Stellen Sie die Kupplungseinstellung
vor dem tatsächlichen Betrieb auf
dieses Zeichen ( ).
●●
●●
Wenn der Kupplungsring sich nach
dem Festziehen von Schrauben mit
Kupplungsfunktion nicht auf Bohr- oder
Hammermodus einstellen lässt, den
Kupplungsring auf Position 1 stellen
und die Kupplung eine Sekunde lang
betätigen.
Wahl der Drehzahl
Wählen Sie je nach der Arbeit eine
niedrige oder hohe Drehzahl.
NIEDRIG
HOCH
Je
weiter
der
stufenlose
Elektronikschalter hineingedrückt wird,
desto höher wird die Drehzahl.
VORSICHT:
Überprüfen Sie den DrehzahlWahlschalter vor Gebrauch.
Verwenden Sie eine niedrige Drehzahl,
wenn eine große Kraft bei der Arbeit
erforderlich ist. (Die Verwendung
einer hohen Drehzahl bei Ausübung
einer großen Kraft kann zu einer
Beschädigung des Motors führen.)
Ve r s t e l l e n S i e d e n D r e h z a h l Wa h l s c h a l t e r ( L O W - H I G H ) n i c h t ,
während Sie den Elektronikschalter
betätigen. Dies kann zu schneller
Abnutzung der wiederaufladbaren
Batterie oder zu einer Beschädigung
des internen Motormechanismus führen.
* S i e h e d i e t e c h n i s c h e n D a t e n f ü r
„MAXIMAL ZULÄSSIGE KAPAZITÄTEN“.
●●
●●
●●
sollte das Werkzeug nicht kontinuierlich
mit zwei oder mehr Akkus betrieben
werden. Das Werkzeug muss vor dem
Akkuwechsel abkühlen.
Blockieren Sie nicht die
Ve n t i l a t i o n s ö f f n u n g e n a n d e n
Seiten des Gehäuses während des
Betriebs. Anderenfalls wird die
Maschinenfunktion beeinträchtigt,
was zu einem Ausfall führen kann.
Belasten Sie das Werkzeug (den
Motor) NICHT übermäßig. Es kann
sonst zu einer Beschädigung der
Maschine kommen.
Halten Sie die Maschine so, dass die
Abluft von den Ventilationsöffnungen
im Gehäuse nicht direkt auf Ihre Haut
bläst. Anderenfalls können Sie sich
verbrennen.
Bitverriegelungsfunktion
1. We n n d e r E l e k t r o n i k s c h a l t e r b e i
eingesetztem Schraubendreherbit
ausgerückt ist, kann das Werkzeug
wie ein manueller Schraubendreher
verwendet werden (bis zu 40 N·m, 408
kgf·cm, 353 in-lbs).
Es kann etwas Spiel im Futter vorhanden sein, was jedoch keine Funktionsstörung ist.
2. Dieses Merkmal ist praktisch, um
Schrauben anzuziehen, die ein
höheres Drehmoment als das
maximale Drehmoment des Schraubers
benötigen (Position an der Kupplung), um die Festigkeit einer Schraube
zu überprüfen, oder um eine sehr fest
angezogene Schraube zu lösen.
●●
Bedienfeld
VORSICHT:
●●
Um übermäßigen Temperaturanstieg
der Werkzeugoberfläche zu vermeiden,
(1)
(3)
(2)
- 21 -
EY7460_EY7960_Book.indb 21
2013-12-2 16:12:31
(1) LED-Leuchte
●●
Vor Verwendung der LEDLeuchte muss immer
der Netzschalter einmal
gezogen werden.
Drücken Sie die LEDLeuchtentaste
.
Die Leuchte braucht nur einen sehr
geringen Strom, so dass die Leistung des
Werkzeugs und die Akkukapazität nicht
beeinträchtigt wird.
●●
●●
VORSICHT:
●●
●●
●●
Die eingebaute LED-Leuchte ist für
kurzzeitige Beleuchtung eines kleinen
Arbeitsbereichs ausgelegt.
Verwenden Sie sie nicht als Ersatz für
eine normale Taschenlampe, weil sie
nicht hell genug ist.
Die LED-Leuchte schaltet sich aus,
wenn das Tool während 5 Minuten
nicht verwendet wurde.
Vorsicht: SEHEN SIE NICHT IN DEN STRAHL.
Die Verwendung von Bedienelementen,
Ein-stellungen oder Vorgängen außer
den hier beschriebenen kann zur
Freisetzung gefährlicher Strahlung
führen.
●●
●●
●●
(2) Überhitzungs-Warnlampe
Falls die Überhitzungs-Schutzfunktion
aktiviert wird, lassen Sie das Tool
gründlich abkühlen (mindestens
3 0 M i n u t e n ) . D a s To o l i s t w i e d e r
einsatzbereit, wenn die ÜberhitzungsWarnlampe erlischt.
Verwenden Sie das Tool so, dass die
Überhitzungs-Schutzfunktion nicht
wiederholt aktiviert wird.
Falls das Werkzeug kontinuierlich
unter starker Belastung oder bei hoher
Umgebungstemperatur im Sommer
verwendet wird, kann die ÜberhitzungsSchutzfunktion öfters ansprechen.
F a l l s d a s We r k z e u g b e i n i e d r i g e r
Umgebungstemperatur im Winter oder
jeweils nur kurzzeitig verwendet wird,
spricht die Überhitzungs-Schutzfunktion
nicht an.
Der Umgebungstemperaturbereich liegt
zwischen 0°C und 40°C.
Wenn der Akku bei einer Akkutemperatur
unter 0°C benutzt wird, funktioniert
die Maschine möglicherweise nicht
einwandfrei.
Wenn ein kalter Akku (von etwa 0°C
oder weniger) in einem warmen Raum
aufgeladen werden soll, lassen Sie den
Akku für mindestens eine Stunde in dem
Raum und laden Sie ihn auf, wenn er
sich auf Raumtemperatur erwärmt hat.
(3) Akkuladungs-Warnlampe
Aus
(normaler
Betrieb)
Leuchten:
Blinken:
Überhitzung Überhitzung
(motor)
(akku)
Zeigt an, dass der
Betrieb wegen Motoroder
Akkuüberhitzung
Zum Schutz des Motors und des Akkus
müssen beim Betrieb die folgenden
Punkte beachtet werden.
Bei einer Motor- oder Akkuüberhitzung
spricht die Schutzschaltung an,
u m d e n B e t r i e b d e s M o t o r s b z w.
Des Akkus zu unterbrechen. Die
Überhitzungswarnleuchte auf dem
Bedienungsfeld leuchtet oder blinkt bei
aktivierter Funktion.
●●
Aus
(normaler
Betrieb)
Blinken (Keine
Ladung)
Akkuschutzfunktion
aktiv
Übermäßiges (vollständiges) Entla-den
von Li-Ion-Akkus führt zu einer erheblichen
Verkürzung ihrer Lebensdauer. Der
Schrauber ist mit einer Akkuschutzfunktion
ausgestattet, die übermäßiges Entladen
des Akkus verhindert.
Die Akkuschutzfunktion wird unmittelbar
vor der Erschöpfung des Akkus aktiviert
und bewirkt Blinken der AkkuladungsWarnlampe.
●●
- 22 -
EY7460_EY7960_Book.indb 22
2013-12-2 16:12:31
●●
●●
●●
Wenn Sie bemerken, dass die
Akkuladungs-Warnlampe blinkt, laden
Sie den Akku unverzüglich auf.
Wird die Maschine bei zu geringer
Akku-Restladung gestartet, kann sie
stehen bleiben, ohne dass zuvor die
Akkuladungs-Warnlampe blinkt. Dies
zeigt an, dass zu wenig Akku-Restladung
für den Betrieb der Maschine vorhanden
ist. Daher sollte der Akku vor weiterem
Gebrauch aufgeladen werden.
Wird die Maschine während des Betriebs
einer plötzlichen Last ausgesetzt, die
Blockieren des Motors verursacht,
kann der Tiefentladungs-Schutzsensor
ausgelöst werden, so dass eventuell
die Akkuladungs-Warnlampe blinkt. Die
Lampe hört auf zu blinken, sobald die
Ursache der Motorblockierung behoben
und der Auslöser betätigt wird.
[Akku]
Für richtigen Gebrauch des
Akkus
●●
●●
Sorgen Sie bei Benutzung des Akkus
für ausreichende Belüftung des
Arbeitsplatzes.
Wenn der Akku vom WerkzeugHauptteil abgenommen wird, ist die
Akkuabdeckung sofort anzubringen,
um zu verhüten, dass die Akkukontakte
durch Staub oder Schmutz verunreinigt
werden und ein Kurzschluss verursacht
wird.
Lebensdauer des Akkus
Der Akku hat nur eine begrenzte
L e b e n s d a u e r. W e n n a u c h n a c h
einer ordnungsgemäßen Ladung die
Betriebszeit extrem kurz ist, muss der
Akku erneuert werden.
Gebrauchsempfehlungen
Akkuabdeckung
Anschlüsse
Li-Ion-Akku
●●
●●
●●
Um eine möglichst lange Lebensdauer
des Li-Ion-Akkus zu erzielen, lagern
Sie ihn nach dem Gebrauch, ohne ihn
aufzuladen.
Achten Sie beim Laden des Akkus
darauf, dass die Kontakte am Ladegerät
frei von Fremdstoffen, wie z. B. Staub
und Wasser usw., sind. Reinigen Sie
die Kontakte vor dem Laden des Akkus,
falls Fremdstoffe auf den Kontakten
vorhanden sind.
Die Lebensdauer der Akkukontakte kann
durch Anhaften von Fremdstoffen, wie z.
B. Staub und Wasser usw., während des
Betriebs beeinträchtigt werden.
Wenn Sie den Akku nicht benutzen,
halten Sie ihn von Metallgegenständen
fern: Büroklammern, Münzen, Schlüssel,
Nägel, Schrauben oder andere kleine
Metallgegenstände können die Kontakte
kurzschließen.
Das Kurzschließen der Akkukontakte
kann Funken, Verbrennungen oder einen
Brand verursachen.
Schild
Unbedingt die Akkuschutzkappe
verwenden
●●
Wenn der Akku nicht benutzt wird,
bewahren Sie ihn so auf, dass die
Kontakte nicht durch Fremdstoffe, wie z.
B. Staub und Wasser usw., verschmutzt
werden. Bringen Sie unbedingt die
Akkuschutzkappe zum Schutz der
Kontakte an.
- 23 -
EY7460_EY7960_Book.indb 23
2013-12-2 16:12:31
●●
Achten Sie beim Laden des Akkus
darauf, dass die Kontakte am Ladegerät
frei von Fremdstoffen, wie z. B. Staub
und Wasser usw., sind. Reinigen Sie
die Kontakte vor dem Laden des Akkus,
falls Fremdstoffe auf den Kontakten
vorhanden sind.
Die Lebensdauer der Akkukontakte kann
durch Anhaften von Fremdstoffen, wie z.
B. Staub und Wasser usw., während des
Betriebs beeinträchtigt werden.
VORSICHT:
Zum Schutz des Motors und des Akkus
müssen beim Betrieb die folgenden
Punkte beachtet werden.
Bei einer Motor- oder Akkuüberhitzung
spricht die Schutzschaltung an,
u m d e n B e t r i e b d e s M o t o r s b z w.
des Akkus zu unterbrechen. Die
Überhitzungswarnleuchte auf dem
Bedienungsfeld leuchtet oder blinkt bei
aktivierter Funktion.
●●
●●
●●
●●
●●
●●
●●
Für den sicheren Gebrauch
●●
●●
Der Akku ist aus Sicherheitsgründen
so entworfen, dass er in zwei Schritten
eingesetzt werden muss. Vergewissern
Sie sich vor der Inbetriebnahme
der Maschine, dass der Akku
ordnungsgemäß in diese eingesetzt ist.
Wenn der Akku nicht fest eingesetzt ist,
blinken die Überhitzungs-Warnlampe und
die Akkuladungs-Warnlampe und das
Gerät dreht den Bohrer nicht wie üblich,
um darauf hinzuweisen, dass das Gerät
nicht betriebssicher arbeitet, selbst wenn
ein Schalter ausgelöst wird. Schieben
Sie den Akku soweit in das Gerät hinein,
bis das rote Schild verschwindet.
[Ladegerät]
Laden
VORSICHT:
●●
Versuchen Sie nicht, irgendeine andere
Spannung oder Frequenz zu benutzen!
Falls die Temperatur des Akkus unter
etwa −10°C abfällt, wird der Ladevorgang
automatisch unterbrochen, um eine
Schwächung des Akkus zu verhüten.
Der Umgebungstemperaturbereich liegt
zwischen 0°C und 40°C.
Wenn der Akku bei einer Akkutemperatur
unter 0°C benutzt wird, funktioniert
die Maschine möglicherweise nicht
einwandfrei.
Wenn ein kalter Akku (von etwa 0°C
oder weniger) in einem warmen Raum
aufgeladen werden soll, lassen Sie den
Akku für mindestens eine Stunde in dem
Raum und laden Sie ihn auf, wenn er
sich auf Raumtemperatur erwärmt hat.
Den Akku abkühlen lassen, wenn er
mehr als 2× hintereinander aufgeladen
wurde.
Stecken Sie Ihre Finger nicht in die
Kontaktöffnung, um das Ladegerät
festzuhalten oder bei anderen
Gelegenheiten.
VORSICHT:
Um die Gefahr eines Brandes oder
Schadens am Ladegerät zu verhindern.
Keinen
Motorgenerator
als
Spannungsquelle benutzen.
Decken Sie die Entlüftungsöffnungen des
Ladegerätes und den Akku nicht ab.
Tr e n n e n S i e d a s L a d e g e r ä t v o m
Stromnetz, wenn es nicht benutzt wird.
●●
●●
●●
HINWEIS:
Beim Kauf ist Ihr Akku nicht voll
aufgeladen. Laden Sie daher den Akku
vor Gebrauch auf.
Aufladen
Das Ladegerät ist nur für StandardHaushaltsstrom wie auf dem
Leistungsschild angegeben ausgelegt.
Laden Sie nur mit der auf dem
Leistungsschild des Ladegeräts
angegebenen Spannung auf, z.B. 230 V
/ 50 Hz.
1. Ladegerät an Wandsteckdose anschlie­­
ßen.
HINWEIS:
Beim Einführen des Steckers in
die Netzsteckdose kann es zu
Funkenbildung kommen. Dies stellt
jedoch kein Sicherheitsrisiko dar.
- 24 -
EY7460_EY7960_Book.indb 24
2013-12-2 16:12:32
2. Setzen Sie den Akku fest in das Ladegerät ein.
1)D i e A u s r i c h t m a r k i e r u n g e n
ausrichten, und den Akku in den
Schacht des Ladegerätes einsetzen.
2)In Pfeilrichtung nach vorn schieben.
Ausrichtmarkierungen
3. Während des Ladens leuchtet die
Ladekontrolllampe. Mit Erreichen der
vollen Ladung spricht automatisch eine
interne, elektronische Schaltung an, die
ein Überladen verhindert.
Das Laden beginnt nicht, solange
der Akku noch heiß ist (wie z.B.
unmittelbar nach intensivem
Gebrauch).
Die Bereitschaftslampe blinkt in
Orange, bis der Akku abgekühlt ist.
Das Laden beginnt dann automatisch.
4. Die Ladekontrolllampe (grün) blinkt
langsam, wenn der Akku zu etwa 80%
aufgeladen ist.
●●
5. Wenn der Ladevorgang beendet ist,
erlischt die grüne Ladekontrolllampe.
6. Falls die Akkutemperatur 0°C oder
weniger beträgt, dauert der Ladevorgang
bis zur vollen Aufladung des Akkus
länger als die normale Ladezeit.
Selbst wenn der Akku voll aufgeladen
ist, hat er nur etwa 50% der Leistung
eines voll aufgeladenen Akkus bei
normaler Betriebstemperatur.
7. Wenden Sie sich an einen Vertragshändler,
falls die Ladekontrolllampe (grün) nicht
erlischt.
8. Wird ein voll aufgeladener Akku erneut
in das Ladegerät eingesetzt, leuchtet
d i e L a d e k o n tr o l l l a m p e a u f. N a c h
einigen Minuten erlischt die grüne
Ladekontrolllampe.
9. Nehmen Sie den Akku bei angehobenem
Akku-Entriegelungsknopfab.
AkkuEntriegelungsknopf
ANZEIGELAMPEN
Ladevorgang ist abgeschlossen. (Volle Ladung)
Der Akku ist zu etwa 80 % aufgeladen.
Ladevorgang läuft.
Das Ladegerät ist an eine Netzsteckdose angeschlossen.
Ladebereitschaft hergestellt.
(Grün)
(Orange)
Ladezustandslampe.
Links: Grün Rechts: Orange wird angezeigt.
Akku ist kalt.
Der Akku wird langsam geladen, um seine Belastung zu reduzieren.
Der Akku ist warm geworden.
Der Ladevorgang beginnt wieder, wenn dieTemperatur des Akku
gefallen ist. Beträgt die Temperatur des Akkus –10°C oder weniger,
beginnt die Ladekontrolllampe (orange) ebenfalls zu blinken. Der
Ladevorgang beginnt, wenn die Temperatur des Akkus steigt.
Keine Ladung möglich. Verstaubt oder Defekt des Akkus.
Erlischt
EY7460_EY7960_Book.indb 25
Leuchtet
- 25 -
Blinkt
2013-12-2 16:12:32
Benutzerinformation zur Sammlung und Entsorgung von veralteten Geräten und benutzten Batterien
D i e s e S y m b o l e a u f d e n P r o d u k t e n , Ve r p a c k u n g e n u n d / o d e r
Begleitdokumenten bedeuten, dass benutzte elektrische und elektronische
Produkte und Batterien nicht in den allgemeinen Hausmüll gegeben
werden sollen.
Bitte bringen Sie diese alten Produkte und Batterien zur Behandlung,
Aufarbeitung bzw. zum Recycling gemäß Ihrer Landesgesetzgebung
und den Richtlinien 2002/96/EG und 2006/66/EG zu Ihren zuständigen
Sammelpunkten.
Indem Sie diese Produkte und Batterien ordnungsgemäß entsorgen, helfen
Sie dabei, wertvolle Ressourcen zu schützen und eventuelle negative
Auswirkungen auf die menschliche Gesundheit und die Umwelt zu
vermeiden, die anderenfalls durch eine unsachgemäße Abfallbehandlung
auftreten können.
Wenn Sie ausführlichere Informationen zur Sammlung und zum Recycling
alter Produkte und Batterien wünschen, wenden Sie sich bitte an Ihre
örtlichen Verwaltungsbehörden, Ihren Abfallentsorgungsdienstleister oder
an die Verkaufseinrichtung, in der Sie die Gegenstände gekauft haben.
Gemäß Landesvorschriften können wegen nicht ordnungsgemäßer
Entsorgung dieses Abfalls Strafgelder verhängt werden.
Für Geschäftskunden in der Europäischen Union
Bitte treten Sie mit Ihrem Händler oder Lieferanten in Kontakt, wenn Sie elektrische und
elektronische Geräte entsorgen möchten. Er hält weitere Informationen für sie bereit.
[Informationen zur Entsorgung in anderen Ländern außerhalb
der Europäischen Union]
Dieses Symbol ist nur in der Euro-päischen Union gültig.
Bitte treten Sie mit Ihrer Gemeindeverwaltung oder Ihrem Händler in Kontakt, wenn Sie
dieses Produkt entsorgen möchten, und fragen Sie nach einer Entsorgungsmöglichkeit.
V. WARTUNG
●●
●●
Das Gerät nur mit einem trockenen, weichen Lappen abwischen. Verwenden Sie zum
Reinigen keine feuchten Lappen oder flüchtige Lösungsmittel wie Farbverdünner oder
Benzin.
Falls Wasser in das Werkzeug oder den Akku eindringt, lassen Sie umgehend das
Wasser ablaufen und die Teile trocknen. Entfernen Sie sorgfältig jeglichen Staub oder
Eisenfeilspäne, die sich im Werkzeug angesammelt haben. Sollten Sie Probleme mit dem
Betrieb des Werkzeugs haben, konsultieren Sie eine Werkstatt.
- 26 -
EY7460_EY7960_Book.indb 26
2013-12-2 16:12:32
VI. ZUBEHÖR
Verwenden Sie nur für die Futtergröße passende Bits.
VII. ANHANG
MAXIMAL ZULÄSSIGE KAPAZITÄTEN
Modell
EY7460
EY7960
Maschinenschraube
Schrauben
eindrehen
Bohren
M8
Holzschraube
ø 10 mm
Selbstbohrende
Schraube
ø 6 mm
Für Holz
ø 38 mm
Für Metall
ø 13 mm
For Masonry
---
13 mm
ZUSATZ ZUR GARANTIE
Ausfall und Schaden durch dauernde Benutzung über lange Zeit (z.B.: Fabriksarbeit am
Montagefließband usw.) sind nicht von der Garantie abgedeckt.
VIII. TECHNISCHE DATEN
HAUPTGERÄT
Modell
EY7460
EY7960
Motorspannung
21,6 V CD
100~400 min-1 (rpm)
Drehzahl ohne Niedrig
Last
Hoch
Schlagzahl/
Min
350~1500 min-1 (rpm)
Niedrig
---
1800~7200 min-1 (bpm)
Hoch
---
6300~27000 min-1 (bpm)
Futterkapazität
ø1,5 mm - ø13 mm
Kupplungsdrehmoment
Ca. 1,0 N•m (10kgf-cm) – 6,9 N•m (70kgf-cm)
Gesamtlänge
232mm
245mm
Gewicht (mit Akku EY9L61)
2,45 kg
2,55 kg
AKKU
Modellnr.
EY9L61
Akku
Batterie
Spannung
Detailspez.
EY9L62
Li-ion Akku.
DC 21.6 V
3,6 V × 6 Zellen
3,6 V × 12 Zellen
- 27 -
EY7460_EY7960_Book.indb 27
2013-12-2 16:12:32
AKKU-LADEGERÄT
Modellnr.
Nennwert
Gewicht
Ladezeit
EY0L82
Siehe Leistungsschild auf der Unterseite des Ladegerätes.
0,93 kg (2 lbs)
EY9L61
EY9L62
Nutzbar: 50 min
Nutzbar: 65 min
Voll: 60 min
Voll: 85 min
HINWEIS: Diese Tabelle kann Modelle enthalten, die möglicherweise in Ihrem Wohngebiet
nicht angeboten werden.
Bitte nehmen Sie auf den neusten Generalkatalog Bezug.
HINWEIS: Name und Adresse des Händlers entnehmen Sie bitte der beiliegenden
Garantiekarte.
- 28 -
EY7460_EY7960_Book.indb 28
2013-12-2 16:12:32
Instructions originales: anglais
Traduction des instructions originales:
Autres langues
I. U
SAGE PREVU
Cet outil, en tant qu'unité complète avec sa
batterie autonome, répond aux Degrés de
Ces outils
peuvent selon
être les
utilisés
Protection
IP appropriés
normespour
IEC.
serrer des vis en mode embrayé,
Définitions
des codes IP
et
pour percer des trous dans du bois et
IP5X: L’entrée de poussière n’est pas
du complètement
métal en mode
perceuse.
Le modèle
empêchée
mais
la pousEY7960
peut
être utilisé
pour
sière ne
doitaussi
pas pénétrer
au point
deperpercerturber
des trous
dans du béton
mou et des
le fonctionnement
satisfaisant
de
l’outil ou similaires
d’en affecteren
la mode
sécuritépercus(Au cas
matériaux
où de la poudre de talc de moins de 75
sion.
μm s’introduirait à l’intérieur de l’outil).
Veuillez
lire la
brochure
IPX6: L’eau
projetée
en jets“Instrucpuissants
contre
l’outil de n’importe
quelle
tions
de sécurité”
et ce qui
suitdirection
avant
ne doit l’appareil.
pas avoir d’effets nuisibles (Au cas
d’utiliser
où approximativement 100 L/min d’eau
à température normale est projetée sur
l’outil a 3 mètre de distance pendant 3
minutes avec une lance de 12,5 mm de
diamètre intérieur).
II. R
EGLES DE
SECURITE
COMPLEMENTAIRES
GARANTIE
LIMITÉE
1) Le
Portez
des rend
protections
code IP56
possible auditives.
un impact min imum
L'exposition
au
bruit
risquerait
d’eau et de poussière
surde
cetvous
outil
détériorer
mais
il n’enl'ouïe.
garantit pas les performancdans de
conditions.
Veuillez
lire
2) es
Utilisez
la telles
poignée
auxiliaire
fournie
laavec
notice
d’utilisation
et
de
sécurité
pour
l'outil.
plus de détails quant à un fonctionnement
approprié.
Une perte de contrôle risquerait de
vous blesser.
3) Maintenez l’outil par ses surfaces
de prise isolées si vous exécutez
un perçage au cours duquel
l’outil tranchant pourrait entrer en
contact avec un câble encastré; le
contact avec un câble “sous tension”
transmettra l’électricité aux parties
métalliques et exposera l’opérateur à
une décharge électrique.
4) Mettez un masque antipoussière, si
les travaux produisent de la poussière.
5) N’oubliez pas que cet outil est toujours
en état de fonctionner puisqu’il est
alimenté par batterie.
6) Lors du perçage ou du vissage dans
des murs, des planchers, etc., des
câbles électriques sous tension
peuvent être rencontrés. NE
TOUCHEZ NI AU MANDRIN
HEXAGONAL RAPIDE NI AUX
PARTIES METALLIQUES DE L’OUTIL!
Tenez l’outil au moyen de la poignée
en matière plastique afin d’éviter toute
secousse électrique si la mèche venait
en contact avec un fil électrique.
7) Si la mèche est coincée, mettez
immédiatement le commutateur de la
gâchette hors tension afin de prévenir
une surcharge pouvant endommager
la batterie autonome ou le moteur.
Dégagez la mèche en inversant le
sens de rotation.
8) NE manipulez PAS le levier d’inversion
marche avant-marche arrière lorsque
le commutateur de la gâchette est sur
la position de marche. La batterie se
déchargerait rapidement et l’appareil
serait endommagé.
9) La température du chargeur peut
s’élever en cours d’utilisation. Ce n’est
pas là le signe d’une anomalie de
fonctionnement. NE chargez PAS la
batterie pendant une longue période.
10) Lorsque vous rangez ou transportez
l’outil, mettez le levier d’inversion
marche avant-marche arrière sur
la position centrale (verrouillage du
commutateur).
11) Ne forcez pas l’outil en maintenant
la gâchette du contrôle de vitesse à
micourse (commande de vitesse) pour
arrêter le moteur.
12) N e f a i t e s p a s f o n c t i o n n e r l e
commutateur du sélecteur de vitesse
(BASHAUT) tout en tirant sur la
gâchette du contrôle de vitesse. Cela
peut entraîner l’usure rapide de la
batterie rechargeable ou endommager
le mécanisme interne du moteur.
- 29 -
EY7460_EY7960_Book.indb 29
2013-12-2 16:12:33
Symbole
Signification
V
Volts
AVERTISSEMENT!
●●
Courant continu
Vitesse sans charge
no
...min
Révolutions ou alternances
par minute
Ah
Capacité électrique de la
batterie autonome
-1
●●
●●
Rotation en sens normal
Rotation en sens inverse
●●
Rotation avec martelage
Rotation seulement
●●
Pour réduire les risques de
blessures, l'utilisateur doit
lire et comprendre le mode
d'emploi.
●●
Pour l’utilisation à l’intérieur
seulement.
●●
●●
●●
●●
N'utilisez que les batteries autonomes
de Panasonic car elles sont conçues
pour cet outil rechargeable.
Panasonic décline toute responsabilité
en cas de dommage ou d’accident
causé par l’utilisation d’une batterie
autonome recyclée et d’une batterie
autonome de contrefaçon.
Ne mettez pas la batterie autonome
dans le feu, ne la placez pas près d'une
source de chaleur excessive.
N'enfoncez pas de clou ou autre dans
la batterie autonome, ne la secouez
pas, ne la démontez pas, n'essayez
pas de la modifier.
Ne mettez pas d'objets métalliques en
contact avec les bornes de la batterie
autonome.
Ne placez pas la batterie autonome
dans le même contenant que des clous
ou des objets métalliques semblables.
Ne chargez pas la batterie autonome
dans un endroit où la température est
élevée, comme près d'un feu ou au
contact direct des rayons du soleil.
Sinon la batterie pourrait surchauffer,
s'enflammer ou exploser.
N'utilisez jamais un autre chargeur pour
charger la batterie autonome. Sinon
la batterie pourrait fuir, surchauffer ou
exploser.
Après avoi r ret i ré la bat ter i e
autonome de l’outil ou du chargeur,
remettez toujours le couverclede la
batterie autonome en place. Sinon,
les contacts de la batterie peuvent se
mettre en court-circuit, entraînant le
risque d’un incendie.
Si la bat ter ie autonome s’est
détériorée, la remplacer par une
batterie neuve.
L’utilisation prolongée d’une batterie
autonome endommagée peut provoquer
des dégagements de chaleur, un départ
de feu ou l’explosion de la batterie.
- 30 -
EY7460_EY7960_Book.indb 30
2013-12-2 16:12:34
III. MONTAGE
Fixation ou retrait d’une mèche
REMARQUE:
Lors de l’installation ou de l’enlèvement
d’une mèche, débranchez la batterie
autonome de l’outil ou placez le
commutateur sur la position centrale
(verrouillage du commutateur).
Cet outil est équipé d’un mandrin de
perçage sans clé.
1. Accessoire
Insérez la mèche et faites tourner le
collier de verrouillage dans le sens des
aiguilles d’une montre (en regardant
depuis l’avant) pour serrer fermement
jusqu’à ce qu’il s’arrête de cliqueter.
Fixation ou retrait de la batterie autonome
1. Pour raccorder la batterie autonome:
Alignez les marques d'alignement mises
en valeur et fixez la batterie autonome.
Faites glisser la batterie autonome
jusqu’à ce qu’elle se verrouille en
position.
●●
Marques
d’alignement
2. Pour retirer la batterie autonome:
Poussez le bouton et faites glisser la
batterie autonome vers l’avant.
Collier de verrouillage
2. Enlèvement
Faites tourner le collier de verrouillage
dans le sens inverse des aiguilles d’une
montre (en regardant depuis l’avant)
puis retirez la mèche.
Bouton
Manche de support
Placez le manche de support à votre
position préférée, et serrez le manche
fermement.
REMARQUE:
Si le mandrin présente un jeu excessif,
fixez la mèche en place et 1 ouvrez
les mâchoires du mandrin en faisant
tourner le collier de verrouillage et 2
serrez la vis (vis tournant à gauche)
avec un tournevis en la faisant tourner
dans le sens inverse des aiguilles d’une
montre (en regardant depuis l’avant).
Serrez
Desserrez
Retirez la poignée lorsque vous rangez
l’outil dans la boîte de rangement.
- 31 -
EY7460_EY7960_Book.indb 31
2013-12-2 16:12:34
IV. FONCTIONNEMENT
MISE EN GARDE:
[Corps principal]
Fonctionnement du commutateur
1. La vitesse augmente à mesure où la
gâchette est enfoncée. Lors du début
d’un travail, appuyez légèrement sur
la gâchette pour commencer par une
rotation lente.
2. Un contrôleur électronique de retour
est utilisé pour donner un couple de
serrage fort, même à basse vitesse.
3. Le frein fonctionne lorsque la gâchette
est relâchée et le moteur s’arrête
immédiatement.
MISE EN GARDE:
Lorsque vous faites fonctionner l’outil
en appuyant sur la gâchette, il peut y
avoir un décalage momentané avant
le début de la rotation. Cela ne signifie
pas qu’il y a un dysfonctionnement.
*Ce décalage se produit alors que les
circuits de l’outil sont activés quand on
appuie sur la gâchette pour la première
fois après l’installation d’un nouveau
bloc batterie ou après que l’outil n’a
pas été utilisé pendant au moins 1
minute (ou pendant au moins 5 minutes
si le LED est en marche). La rotation
démarrera sans décalage lors du
second fonctionnement et des suivants.
REMARQUE:
Lorsque le frein fonctionne, un bruit de
freinage peut se faire entendre. Ceci
est normal.
Utilisation du commutateur et
du levier d’inversion marche
avant-marche arrière
Rotation en
sens normal
Pour prévenir tout dégât, n’actionnez
pas le levier d’inversion marche
avantmarche arrière tant que la mèche
n’a pas complètement terminé de
tourner.
Utilisation du commutateur
pour une rotation en sens
normal
1. Poussez le levier pour obtenir une
rotation en sens normal.
2. Appuyez légèrement sur la gâchette
pour que l’outil commence à tourner
lentement.
3. La vitesse augmente à mesure où la
gâchette est enfoncée pour un serrage
de vis et un perçage efficaces. Le
frein fonctionne et le mandrin s’arrête
immédiatement lorsque la gâchette est
relâchée.
4. Ramenez le levier en position centrale
lorsque vous n’utilisez plus l’outil
(verrouillage du commutateur).
Utilisation du commutateur
de rotation en sens inverse
1. Poussez le levier pour obtenir une
rotation en sens inverse. Avant d’utiliser
l’outil, vérifiez le sens de rotation.
2. Appuyez légèrement sur la gâchette
pour que l’outil commence à tourner
lentement.
3. Ramenez le levier en position centrale
lorsque vous n’utilisez plus l’outil
(verrouillage du commutateur).
Réglage du couple de serrage
de l’embrayage
Rotation en
sens inverse
Ajustez le couple de serrage sur l’un
des 18 réglages de l’embrayage ou sur
la position “ ” (EY7460).
Ajustez le couple de serrage sur l’un
des 18 réglages de l’embrayage ou sur
la position “ ”, “ ” (EY7960).
REMARQUE:
Verrouillage du commutateur
Ve i l l e z à t o u j o u r s a r r ê t e r l e
fonctionnement de l’outil et à le
dégager de l’ouvrage lorsque vous
- 32 -
EY7460_EY7960_Book.indb 32
2013-12-2 16:12:35
sélectionnez le mode de percussion
à partir du mode de perçage,
ou lorsque vous faites passer la
perceuse du mode de percussion
au mode de perçage en tournant la
poignée d’embrayage.
* R eportez-vous aux caractéristiques
t e c h n i q u e s p o u r l e s “ C A PA C I T E S
MAXIMUM RECOMMANDEES”.
MISE EN GARDE:
●●
MISE EN GARDE:
Réglez l’embrayage sur cette marque
( ) avant l'utilisation réelle.
●●
Si la poignée d’embrayage ne peut pas
être réglée sur le mode de perçage ou
de percussion après le vissage avec la
fonction embrayée, placez la poignée
d’embrayage en position 1 et utiliser
l’embrayage pendant une seconde.
●●
●●
Sélection de la vitesse
Choisissez une vitesse basse ou haute
correspondant à l’utilisation désirée.
BAS
HAUT
Plus la gâchette de contrôle de vitesse
variable est tirée, plus la vitesse
augmente.
MISE EN GARDE:
●●
●●
●●
Vérifiez le commutateur de selection
de vitesse avant l’utilisation.
Utilisez à basse vitesse lorsqu’un
couple de serrage élevé est nécessaire
pendant le fonctionnement. (L’utilisation
à haute vitesse lorsqu’un couple de
serrage élevé est nécessaire peut
entraîner une panne du moteur.)
Ne faites pas fonctionner le
commutateur du sélecteur de vitesse
(BAS-HAUT) en tirant sur la gâchette de
contrôle de vitesse. Cela peut entraîner
l’usure rapide de la batterie autonome
ou endommager le mécanisme interne
du moteur.
Afin d’empêcher la température de
la surface de l’outil d’augmenter
excessivement, ne faites pas fonctionner
l’outil continuellement en utilisant deux
batteries autonomes ou plus. L’outil a
besoin d’une période de refroidissement
avant de passer à une autre batterie
autonome.
Ne fermez pas les évents sur le
côté du corps de l’outil pendant le
fonctionnement. Sinon le fonctionnement
de la machine peut être affecté
négativement et une panne peut
s’ensuivre.
NE forcez PAS l’outil (le moteur). Cela
peut endommager l’appareil.
Utilisez l’outil de façon à ce que
l’air des évents ne soit pas soufflé
directement sur votre peau. Sinon, cela
peut vous brûler.
Fonction de verrouillage de la
mèche
1. Sans engager le commutateur de la
gâchette et avec un mèche tournevis
verrouillée en place, l’outil peut être
utilisé comme un tournevis manuel
(jusqu’à 40 N·m, 408 k /cm, 353 po-lbs).
Le mandrin présentera un peu de
jeu, mais ceci n’est pas un mauvais
fonctionnement.
2. Cette caractéristique est pratique pour
serrer les vis qui nécessitent un couple
de serrage plus important que le couple
de serrage maximum du tournevis
(position sur l’embrayage), pour
s’assurer du serrage d’une vis ou pour
desserrer une vis extrêmement serrée.
- 33 -
EY7460_EY7960_Book.indb 33
2013-12-2 16:12:35
Panneau de commande
(1)
(3)
●●
(2)
(1) Lumière DEL
Avant d'utiliser la lumière
DEL, tirez toujours
une fois l'interrupteur
d'alimentation.
Appuyez sur la touche de
la lumière DEL .
La lumière éclaire avec un courant de
très faible intensité qui n’affecte pas
négativement la performance de l'outil
ou la capacité de la batterie pendant son
utilisation.
MISE EN GARDE:
●●
●●
●●
La lumière DEL incorporée est conçue
pour éclairer temporairement la petite
zone de travail.
Ne l’utilisez pas comme remplacement
d’une torche normale, elle n’est pas
assez lumineuse.
La lumière DEL s'éteint quand l'outil
n'est pas utilisé pendant 5 minutes.
Mise en garde: N
E REGARDEZ PAS
DIRECTEMENT LE
FAISCEAU.
L’utilisation de commandes ou de
réglages ou l’exécution de procédures
autres que ceux spécifiés dans ce
manuel peut entraîner l’exposition à de
dangereuses radiations.
(2) Témoin d’avertissement de
surchauffe
Pour protéger le moteur ou la batterie,
veillez à bien noter les points suivants
lorsque vous effectuez cette opération.
Si le moteur ou la batterie deviennent
chauds, la fonction de protection sera
activée et le moteur ou la batterie
cesseront de fonctionner. Le témoin
d'avertissement de surchauffe s'allume
ou clignote sur le panneau de commande
lorsque cette caractéristique est active.
Si la caractéristique de protection contre
la surchauffe s'active, laissez l'outil se
refroidir complètement (au moins 30
minutes). L'outil est prêt à être utilisé
lorsque le témoin d'avertissement de
surchauffe s'éteint.
Evitez d'utiliser l'outil d'une façon
qui activerait de façon répétée la
caractéristique de protection contre la
surchauffe.
Si l'outil est utilisé de façon continue
sous haute charge, ou s'il est utilisé
dans un environnement chaud (en été
par exemple), il est possible que la
caractéristique de protection contre la
surchauffe s'active fréquemment.
Si l'outil est utilisé dans un environnement
froid (en hiver par exemple), ou s'il est arrêté
fréquemment pendant l'utilisation, il est
possible que la caractéristique de protection
contre la surchauffe ne s'active pas.
Le niveau de température ambiante
moyenne se situe entre 0°C (32°F) et
40°C (104°F).
Si la batterie autonome est utilisée alors
que sa température est inférieure à 0°C
(32°F), l’outil pourrait ne pas fonctionner
correctement.
Lorsqu’une batterie autonome froide
(endessous de 0°C (32°F)) doit être
recharge dans une pièce chaude,
laissez la batterie autonome dans la
pièce pendant une heure au moins
et rechargez-la quand elle a atteint la
température ambiante.
●●
●●
●●
●●
●●
●●
Arrêt
Allumé:
Clignotant:
(fonctionnement Surchauffe Surchauffe
normal)
(moteur)
(batterie)
Indique que le
fonctionnement a été
arrêté à la suite d'une
surchauffe du moteur ou
de la batterie.
- 34 -
EY7460_EY7960_Book.indb 34
2013-12-2 16:12:36
(3) Témoin d’avertissement de
batterie basse
●●
Arrêt
Clignotant
(fonctionnement (Pas de charge)
normal)
Caractéristique
de protection de
la batterie active.
Une décharge excessive (totale) des
batteries aux ions de lithium réduit
leur durée de vie de façon notable.
L’outil comprend une caractéristique de
protection de la batterie conçue pour
empêcher une décharge excessive de la
batterie autonome.
La caractéristique de protection de la
batterie s’active automatiquement avant
que la batterie ne perde sa charge,
entraînant le clignotement du témoin
d’avertissement de batterie basse.
Dès que vous remarquez le clignotement
du témoin d’avertissement de batterie
basse, rechargez immédiatement la
batterie autonome.
Si l'outil est démarré avec trop peu de
batterie restante, il pourra s’arrêter en
cours d’opération sans que le voyant
d’avertissement de batterie faible ne
clignote avant cela. Cela indiquera qu'il
y a trop peu de batterie disponible pour
utiliser l'outil et que le bloc batterie devra
être rechargé avant tout autre utilisation.
Si l'outil est sujet à une charge soudaine
durant son utilisation, cela provoquera le
verrouillage du moteur, le détecteur de
prévention des décharges pourrait être
déclenché et le voyant de batterie faible
pourrait clignoter. Le voyant arrêtera de
clignoter une fois que vous aurez géré la
raison du verrouillage du moteur et que
vous aurez activer la gâchette.
●●
●●
●●
●●
●●
●●
Lors de la charge de la batterie autonome,
assurez-vous que les bornes du chargeur
de batterie sont libres de tout corps
étranger comme de la poussière et de
l’eau, etc. Nettoyez les bornes avant de
charger la batterie autonome si des corps
étrangers se trouvent sur les bornes.
La durée de vie des bornes de la
batterie autonome peut être affectée
par des corps étrangers comme de la
poussière et de l’eau, etc. pendant le
fonctionnement.
Lorsque vous n’utilisez pas la batterie
autonome, éloignez-la d’autres objets
métalliques tels que : trombones, pièces
de monnaie, clés, clous, vis et autres
petits objets métalliques susceptibles de
connecter les bornes entre elles.
Si vous court-circuitez les bornes de
la batterie, vous risquez de causer
des étincelles, de vous brûler ou de
provoquer un incendie.
L o r s d e l ’ u ti l i s a ti o n d e l a b a tte r i e
autonome, assurez-vous de la bonne
ventilation du lieu de travail.
Lorsque la batterie autonome est
retirée du corps de l’outil, replacez
immédiatement le couvercle de la batterie
autonome afin d’empêcher la poussière
ou la crasse de contaminer les bornes de
la batterie et de provoquer un court-circuit.
●●
Longévité des batteries autonomes
Les batteries rechargeables ont une
longévité limitée. Si le temps de
fonctionnement devient très court après
la recharge, remplacez la batterie
autonome par une neuve.
[Batterie]
Pour une utilisation correcte
de la batterie autonome
Batterie autonome Li-ion
●●
Pour une longévité optimale de la
batterie, rangez la batterie autonome Liion sans la charger après l’avoir utilisée.
- 35 -
EY7460_EY7960_Book.indb 35
2013-12-2 16:12:36
Recommandations concernant
l’utilisation
●●
Couvercle de la batterie autonome
Bornes
rouge
Veillez à utiliser le couvercle de la
batterie autonome
●●
●●
Lorsque le couvercle de la batterie
autonome n’est pas utilisé, rangez la
batterie de façon à ce qu’aucun corps
étranger comme de la poussière et de
l’eau ne contamine les bornes. Veillez à
fixer le couvercle de la batterie autonome
afin de protéger les bornes de la batterie.
Lors de la charge de la batterie
autonome, assurez-vous que les bornes
du chargeur de batterie sont libres
de tout corps étranger comme de la
poussière et de l’eau, etc. Nettoyez
les bornes avant de charger la batterie
autonome si des corps étrangers se
trouvent sur les bornes.
La durée de vie des bornes de la
batterie autonome peut être affectée
par des corps étrangers comme de la
poussière et de l’eau, etc. pendant le
fonctionnement.
[Chargeur de batterie]
Recharge
MISE EN GARDE:
●●
●●
●●
●●
●●
MISE EN GARDE:
Pour protéger le moteur ou la batterie,
veillez à bien noter les points suivants
lorsque vous utilisez la machine.
Si le moteur et la batterie deviennent
chauds, la fonction de protection sera
activée et le moteur et la batterie
cesseront de fonctionner.
●●
Pour un usage sans risque
●●
●●
●●
La batterie est conçue pour être installée
en deux étapes pour des raisons de
sécurité. Assurez-vous que la batterie
est installée correctement dans l’unité
principale avant toute utilisation.
- 36 -
EY7460_EY7960_Book.indb 36
Lorsque la batterie autonome n’est pas
connectée fermement à la mise sous
tension, le témoin d’avertissement de
surchauffe et le témoin d’avertissement
de faible batterie clignotent pour indiquer
qu’un fonctionnement sans danger n’est
pas possible et l’unité principale ne
tourne pas normalement. Branchez la
batterie autonome dans l’unité de l’outil
jusqu’à ce que l’indicateur rouge ou
jaune disparaisse.
Le chargeur est conçu pour fonctionner
uniquement sur une prise électrique
domestique standard conformément aux
indications de la plaque signalétique.
Le chargement doit uniquement être
effectué à la tension indiquée sur la
plaque signalétique de l’appareil (par ex :
230 V / 50Hz).
Ne tentez pas de l’utiliser à une autre
tension ou fréquence !
Si la température de la batterie autonome
chute au-dessous d’environ -10ºC, la
charge s’arrête automatiquement pour
empêcher la détérioration de la batterie.
Le niveau de température ambiante
moyenne se situe entre 0°C (32°F) et
40°C (104°F).
Si la batterie autonome est utilisée alors
que sa température est inférieure à 0°C
(32°F), l’outil pourrait ne pas fonctionner
correctement.
Lorsqu’une batterie autonome froide
(endessous de 0°C (32°F)) doit être
rechargée dans une pièce chaude,
laissez la batterie autonome dans la
pièce pendant une heure au moins
et rechargez-la quand elle a atteint la
température ambiante.
Laissez refroidir le chargeur quand
vous rechargez plus de deux batteries
autonomes à la suite.
Ne mettez pas vos doigts dans les trous
des connecteurs lorsque vous prenez
les chargeurs ou à n’importe quelle
occasion.
2013-12-2 16:12:36
MISE EN GARDE:
Pour éviter les risques d’incendie ou
d’endommagement du chargeur de batterie.
N’utilisez pas de source d’alimentation
provenant d’un générateur de moteur.
Ne bouchez pas les trous d’aération du
chargeur et de la batterie autonome.
Débranchez le chargeur lorsque vous ne
l’utilisez pas.
●●
●●
●●
REMARQUE:
Votre batterie autonome n’est pas
complètement chargée au moment
de l’achat. Veillez à bien charger
complètement la batterie avant son
utilisation.
Comment charger
1. Branchez le cordon d’alimentation du
chargeur dans une prise secteur.
REMARQUE:
Des étincelles peuvent être produites
lorsque la fiche est introduite dans la
prise d’alimentation secteur; toutefois,
ceci ne pose aucun problème de
sécurité.
2. Connectez fermement la batterie
autonome sur le chargeur.
1)Alignez les marques d’alignement
et placez la batterie dans le poste
d’accueil sur le chargeur.
2)Faites glisser vers l’avant dans le
sens de la flèche.
4. Le témoin de charge (vert) clignote
lentement dès que la batterie est
chargée à environ 80%.
5. Lorsque le chargement est terminé,
le témoin de charge de couleur verte
s’éteint.
6. Lorsque la température de la batterie
autonome est de 0ºC ou moins,
la batterie autonome prend plus
longtemps à charger que la durée
standard.
Même lorsque la batterie est
complètement chargée, elle n’aura
qu’environ 50% de la puissance d’une
batterie complètement chargée à une
température de fonctionnement normale.
7. Consultez un distributeur agréé si le
témoin de charge (vert) ne s’éteint pas.
8. Si une batterie complètement chargée
est à nouveau insérée dans le chargeur,
le témoin de charge s’allume. Après
quelques minutes, le témoin de charge
de couleur verte s’éteindra.
9. Retirez la batterie lorsque le bouton
de dégagement de la batterie est en
position haute.
Bouton de
dégagement
de la batterie
Marques d’alignement
3. Pendant la charge, le témoin s’allume.
Lorsque la charge est terminée, un
interrupteur électronique s’actionne
pour protéger la batterie.
La charge ne peut pas être réalisée si
la batterie autonome est chaude (par
exemple, à la suite d’un long travail de
perçage).
Le témoin d’attente orange clignote
jusqu’à ce que la batterie se soit
refroidie. La charge commence alors
automatiquement.
●●
- 37 -
EY7460_EY7960_Book.indb 37
2013-12-2 16:12:37
INDICATION DU VOYANT
Chargement terminé. (Pleine charge)
La batterie est chargée à environ 80%.
Chargement en cours.
Le chargeur est branché dans la prise secteur.
Prêt pour la charge.
(Vert)
(Orange)
Témoin de l’état de charge
Gauche: vert Droite: orange s’affichent.
La batterie autonome est froide.
La batterie autonome est chargée lentement pour réduire l’effort de la batterie.
La batterie autonome est chaude.
La charge commence lorsque la température de la batterie
autonome descend. Lorsque la température de la batterie
autonome est de –10ºC ou moins, le témoin de charge (orange)
se met également à clignoter. La charge commence lorsque la
température de la batterie autonome augmente.
Impossible de charger. Colmatage par la poussière ou mauvais
fonctionnement de la batterie autonome.
Éteint
Clignote
Allumé
Avis aux utilisateurs concernant la collecte et l’élimination des
piles et des appareils électriques et électroniques usagés
Apposé sur le produit lui-même, sur son emballage, ou figurant dans la
documentation qui l’accompagne, ce pictogramme indique que les piles et appareils
électriques et électroniques usagés doivent être séparés des ordures ménagères.
Afin de permettre le traitement, la valorisation et le recyclage adéquats
des piles et des appareils usagés, veuillez les porter à l’un des points de
collecte prévus, conformément à la législation nationale en vigueur ainsi
qu’aux directives 2002/96/CE et 2006/66/CE.
En éliminant piles et appareils usagés conformément à la réglementation en
vigueur, vous contribuez à prévenir le gaspillage de ressources précieuses
ainsi qu’à protéger la santé humaine et l’environnement contre les effets
potentiellement nocifs d’une manipulation inappropriée des déchets.
Pour de plus amples renseignements sur la collecte et le recyclage des
piles et appareils usagés, veuillez vous renseigner auprès de votre mairie,
du service municipal d’enlèvement des déchets ou du point de vente où
vous avez acheté les articles concernés.
Le non-respect de la réglementation relative à l’élimination des déchets est
passible d’une peine d’amende.
Pour les utilisateurs professionnels au sein de l’Union européenne
Si vous souhaitez vous défaire de pièces d’équipement électrique ou électronique,
veuillez vous renseigner directement auprès de votre détaillant ou de votre fournisseur.
- 38 -
EY7460_EY7960_Book.indb 38
2013-12-2 16:12:37
[Information relative à l’élimination des déchets dans les pays
extérieurs à l’Union européenne]
Ce pictogramme n’est valide qu’à l’intérieur de l’Union européenne. Pour connaître la
procédure applicable dans les pays hors Union Européenne, veuillez vous renseigner
auprès des autorités locales compétentes ou de votre distributeur.
V. ENTRETIEN
●●
●●
Nettoyez l’appareil au moyen d’un chiffon sec et propre. N’utilisez ni eau, ni solvant, ni
produit de nettoyage volatile.
Au cas où l’intérieur de l’outil ou du bloc batterie serait exposé à de l’eau, enlevez l’eau et
laissez sécher dès que possible. Enlevez soigneusement toutes saletés ou limailles de fer
qui s’accumulent à l’intérieur de l’outil. Si vous rencontrez des problèmes lors de l’utilisation
de l’outil, consulter un atelier de réparation.
VI. ACCESSOIRES
Utilisez uniquement des mèches convenant à la taille du mandrin utilisé.
VII. APPENDICE
CAPACITES MAXIMUM RECOMMANDEES
Modèle
Vissage
de vis
Perçage
EY7460
Vis pour machine
EY7960
M8
Vis à bois
ø 10 mm
Vis auto perçante
ø 6 mm
Pour le bois
ø 38 mm
Pour le métal
Pour la maçonnerie
ø 13 mm
---
13 mm
COMPLÉMENT DE GARANTIE
Les pannes et dégradations dues à une utilisation intense prolongée (par ex : usinage sur ligne
d’assemblage etc.) ne sont pas couvertes par la garantie.
- 39 -
EY7460_EY7960_Book.indb 39
2013-12-2 16:12:37
VIII. CARACTERISTIQUES TECHNIQUES
UNITE PRINCIPALE
Modèle
EY7460
EY7960
Tension du moteur
Vitesse sans
charge
Vitesse de
percussion
souffl erie par
minute
21,6 V CD
Bas
100~400 min-1 (rpm)
Haut
350~1500 min-1 (rpm)
Bas
---
1800~7200 min-1 (bpm)
Haut
---
6300~27000 min-1 (bpm)
Capacité du mandrin
ø1,5 mm - ø13 mm
Couple de serrage de l’embrayage
Environ 1,0 N•m (10kgf-cm) – 6,9 N•m (70kgf-cm)
Longueur totale
232mm
245mm
Poids (avec la batterie autonome
EY9L61)
2,45 kg
2,55 kg
BATTERIE AUTONOME
N° du modèle
Stockage de la batterie
Tension
Batterie
Spécifications
détaillées
EY9L61
EY9L62
Batterie Li-ion
DC 21,6 V
3,6 V × 6 piles
3,6 V × 12 piles
REMARQUE: C
e tableau peut inclure des modèles non disponibles dans votre région.
Veuillez vous reporter au catalogue général le plus récent.
CHARGEUR DE BATTERIE
N° du modèle
Puissance
nominale
Poids
Durée de
chargement
EY0L82
Voir la plaque signalétique se trouvant sur le côté inférieur du chargeur.
0,93 kg (2 lbs)
EY9L61
Utilisable: 50 min.
Plein: 60 min.
EY9L62
Utilisable: 65 min.
Plein: 85 min.
REMARQUE: C
e tableau peut inclure des modèles non disponibles dans votre région.
Veuillez vous reporter au catalogue général le plus récent.
REMARQUE: P
our obtenir le nom et l'adresse du revendeur, veuillez consulter la carte de
garantie incluse.
- 40 -
EY7460_EY7960_Book.indb 40
2013-12-2 16:12:37
Istruzioni originalmente scritte in: inglese
Istruzioni originali tradotte in: altre lingue
Il prodotto, unitamente al pacco batteria, sodI.
gliSO
PREVISTO
disfaU
appropriati
gradi di protezione IP
Questi
utensili
essere utilizcome
previsto
dallepossono
norme IEC.
zati per serrare viti e per eseguire fori
Definizione dei codici IP
nel legno, a seconda della modalità seIP5X: l’ingresso di polvere non è totallezionata.
Il modello
può
mente impedito,
maEY7960
la quantità
di inoltre
polvere
essere
utilizzato
eseguire
fori in
non influisce
sul per
corretto
funzionamento
calcestruzzo
in
(qualora la soffice
polvere edimateriali
talco nelsimili
prodotto
modalità
martello.
sia inferiore
a 75 μm).
IPX6: spruzzare acqua sul prodotto anche
Leggere
le “Istruzioni
la Sicurezza”
con getti
potenti da per
qualsiasi
direzione
ed non
i seguenti
prima
utilizzare
ha effettipunti,
negativi
(condiugelli
di diametro interno 12,5 mm, circa 100 l/min e
l’apparecchio.
acqua a temperatura normale in direzione
delN
per DI
3 minuti da 3 metri di
II.distanza).
prodotto
ORME
SICUREZZA
GARANZIA
LIMITATA
LaSUPPLEMENTARI
valutazione IP56 qualifica il prodotto
soggetto
a impatto
minimo
da parte
1) come
Indossare
delle
protezioni
uditive.
di acqua o polvere, ma non ne assicura il
funzionamento
L'esposizioneinaltali
rumore
può causare
condizioni. Per magla perdita
dell'udito.
giori
dettagli
sul corretto funzionamento,
2) consultare
UtilizzareIstruzioni
l'impugnatura
ausiliaria
per la sicurezza
e il
funzionamento.
fornita con l'utensile.
La perdita del controllo può causare
danni personali.
3) Quando esiste la possibilità che
l'utensile di taglio entri a contatto
con fili elettrici nascosti, afferrare
gli utensili alimentati elettricamente
per mezzo di apposite superfici
isolanti: il contatto con un filo
elettrico “attivo” può “attivare” le parti
metalliche esposte dell'utensile e
provocare scosse elettriche a carico
dell'operatore.
4) S e i l l a v o r o p r o d u c e p o l v e r e ,
indossare una mascherina.
5) Tenere presente che lo strumento è
sempre pronto per l’uso, poiché non è
necessario collegarlo ad una presa di
corrente.
6) Durante la trapanatura o l’avvitamento
su pareti, pavimenti, ecc. si potrebbero
incontrare fili elettrici in tensione. NON
TOCCARE IL MANDRINO RAPIDO
ESAGONALE O QUALSIASI ALTRA
PARTE METALLICA SULLA PARTE
A N T E R I O R E D E L L’ U T E N S I L E !
Tenere l’attrezzo esclusivamente per
l’impugnatura di plastica, per evitare
scosse nel caso di trapanatura di un
cavo sotto tensione.
7) Se la punta dovesse incastrarsi,
spegnere immediatamente l’utensile
con l’interruttore a scatto, così da
evitare un sovraccarico che potrebbe
danneggiare il pacco batteria o il
motore.
Utilizzare il movimento inverso per
rimuovere i bit incastrati.
8) NON utilizzare la leva di avanzamento/
inversione quando l’interruttore
principale è su ON. La batteria si
scarica rapidamente e l’apparecchio
può subire dei danni.
9) Durante la ricarica, il caricabatteria
potrebbe riscaldarsi leggermente.
Questo è normale. NON ricaricare la
batteria troppo a lungo.
10) Quando si ripone o si trasporta l’utensile,
regolare la leva di avanzamento/
inversione nella posizione centrale
(blocco interruttore).
11) Non sottoporre lo strumento a sforzi
tenendo premuto a metà il grilletto di
controllo velocità (modalità di controllo
della velocità) in modo che il motore si
arresti.
12) Non utilizzare il selettore di velocità
(BASSO-ALTO) mentre si tira il
grilletto di controllo velocità. Questo
comporterebbe un rapido consumo
della batteria ricaricabile o un
danneggiamento del meccanismo
interno del motore.
- 41 -
EY7460_EY7960_Book.indb 41
2013-12-2 16:12:38
Simbolo
Significato
V
Volt
AVVERTIMENTO!
●●
Corrente diretta
no
Velocità senza carico
...min-1
Giri o reciprocazioni per
minuto
Ah
Capacità elettrica del pacco
batteria
●●
●●
Rotazione in avanti
Rotazione indietro
●●
Rotazione con martellatura
●●
Solo rotazione
Per ridurre il pericolo
di lesioni, è necessario
leggere e comprendere il
manuale di istruzioni.
●●
Solo per uso interno.
●●
●●
●●
●●
Non utilizzare pacchi batteria diversi
da quelli Panasonic, appositamente
progettati per l’uso con questo utensile
ricaricabile.
La Panasonic non sarà responsabile
per eventuali danni o incidenti causati
dall’uso di un pacco batteria riciclato e/
o contraffatto.
Non smaltire il pacco batteria nel fuoco
e non esporlo a eccessi di calore.
Non introdurre chiodi nel pacco batteria,
non sottoporlo a urti, non smontarlo e
non tentare di modificarlo.
Evitare che oggetti metallici entrino
a contatto con i terminali del pacco
batteria.
Non trasportare né conservare il pacco
batteria nello stesso contenitore in cui
sono presenti chiodi o oggetti metallici
simili.
Non ricaricare il pacco batteria in un
luogo esposto ad alte temperature, per
es. vicino ad un fuoco o alla luce solare
diretta. In caso contrario la batteria
può surriscaldarsi, prendere fuoco o
esplodere.
Per ricaricare il pacco batteria utilizzare
esclusivamente il caricabatteria
dedicato. In caso contrario la batteria
potrebbe perdere, surriscaldarsi o
esplodere.
Dopo aver rimosso il pacco batteria
dall’attrezzo o dal caricabatteria,
rimontare sempre il coperchio del pacco
batteria. In caso contrario, i contatti
della batteria potrebbero andare in
cortocircuito, con conseguente rischio
d’incendio.
Se il pacco batteria risulta deteriorato,
sostituirlo con uno nuovo.
L’uso prolungato di un pacco batteria
danneggiato può generare calore, danni
e incendi.
- 42 -
EY7460_EY7960_Book.indb 42
2013-12-2 16:12:39
III. MONTAGGIO
Applicazione o rimozione del
pacco batteria
Applicazione e rimozione del
bit
NOTA:
Quando si installano o si rimuovono
le punte, scollegare il pacco batteria
dall’utensile oppure posizionare
l’interruttore nella posizione centrale
(blocco interruttore).
Questo utensile è dotato di un mandrino
senza chiave.
1. Installazione
Inserire la punta e girare il collarino di
blocco in senso orario (posizionandosi
frontalmente) per serrare saldamente
finché non si sente un click.
1. Per collegare il pacco batteria:
Allineare le marcature evidenziate e
installare il pacco batteria.
Far scorrere il pacco batteria finché
non si blocca in posizione.
●●
Marcature
allineamento
2. Per rimuovere il pacco batteria:
Premere il pulsante in giù e far scorrere
il pacco batteria in avanti.
Tasto
Collarino di blocco
2. Rimozione
Girare il collarino di blocco in
senso antiorario (posizionandosi
frontalmente), quindi rimuovere la
punta.
Maniglia di sostegno
Collocare la maniglia di sostegno nella
vostra posizione preferita e stringere la
maniglia in modo ben saldo.
NOTA:
In caso di gioco eccessivo sul
mandrino, posizionare saldamente il
trapano e 1 aprire le ganasce girando
il collarino di blocco e 2 serrare la
vite (vite di sinistra) mediante un
cacciavite girando in senso antiorario
(posizionandosi frontalmente).
Stringere
Allentare
Rimuovere il manico quando si ripone
l’attrezzo nella custodia.
- 43 -
EY7460_EY7960_Book.indb 43
2013-12-2 16:12:39
IV. FUNZIONAMENTO
PRECAUZIONE:
Per evitare danni, non usare la leva di
avanzamento/inversione finché il bit
non si arresta completamente.
[Corpo principale]
Uso dell’interruttore
1. La velocità aumenta proporzionalmente
alla pressione del grilletto. All’inizio dei
lavori, premere leggermente il grilletto
per iniziare lentamente la rotazione.
2. Viene impiegato un controller elettronico
di reazione per garantire una coppia
elevata anche in caso di bassa velocità.
3. Il freno si attiva quando il grilletto
viene rilasciato e il motore si ferma
immediatamente.
PRECAUZIONE:
Quando si tira la levetta per avviare il
prodotto, possono trascorrere alcuni
istanti prima che la rotazione inizi. Ciò,
tuttavia, non è un malfunzionamento.
*L'intervallo di tempo è dovuto al fatto
che il circuito del prodotto si avvia
quando la leva viene tirata per la
prima volta dopo che è stato inserito
un pacco batteria nuovo o dopo che
il prodotto non è stato utilizzato per
almeno 1 minuto (o 5 minuti se la luce
LED è accesa). Dalla seconda volta
in poi, la rotazione si avvierà senza
intervalli.
NOTA:
Quando il freno si attiva, si potrebbe
udire un rumore di frenata. È normale.
Uso della leva di avanzamento/inversione
Uso dell’interruttore di rotazione in avanti
1. Spingere la leva per la rotazione in
avanti.
2. Premere leggermente il grilletto per
avviare lentamente l’utensile.
3. La velocità aumenta proporzionalmente
alla pressione del grilletto, per un
serraggio delle viti e una trapanatura
efficaci. Il freno si attiva e il mandrino
si ferma immediatamente quando il
grilletto viene rilasciato.
4. Dopo l’uso, riportare la leva nella
posizione centrale (blocco interruttore).
Uso dell’interruttore di rotazione all’indietro
1. Spingere la leva per la rotazione
all’indietro. Controllare la direzione di
rotazione prima dell’uso.
2. Premere leggermente il grilletto per
avviare lentamente l’utensile.
3. Dopo l’uso, riportare la leva nella
posizione centrale (blocco interruttore).
Impostazione coppia mandrino
Regolare la coppia su una delle 18
impostazioni per mandrino o sulla
posizione “ ” (EY7460).
Regolare la coppia su una delle 18
impostazioni per mandrino o sulla
posizione “ ”, “ ” (EY7960).
NOTA:
Avanti
Inversione
Blocco interruttore
Assicurarsi sempre di interrompere
il funzionamento dell’attrezzo e di
allontanarlo dal lavoro, quando dal
modo trapanatura si seleziona il
modo percussione oppure quando
si passa dal modo trapanatura al
modo percussione ruotando la leva
di innesto.
- 44 -
EY7460_EY7960_Book.indb 44
2013-12-2 16:12:40
PRECAUZIONE:
Impostare la frizione su questa
marcatura ( ) prima dell'uso.
●●
●●
Se dopo aver usato l’apparecchio per
l’avvitamento non si riesce a ruotare
l’impugnatura della frizione nella
posizione di trapanatura o percussione,
si suggerisce di ruotarla nella posizione
1 e di provare quindi a sollecitare la
frizione stessa usandolo per un secondo.
Selezione velocità
Scegliere una velocità alta o bassa in
base all’uso.
BASSO
ALTO
Più si tira il grilletto di controllo velocità
variabile, più aumenta la velocità.
PRECAUZIONE:
Verificare il selettore di velocità prima
dell’uso.
Utilizzare ad una velocità bassa
quando si necessita di una coppia
elevata durante l’uso. L’uso ad una
velocità alta quando si necessita di
una coppia elevata potrebbe portare
ad un arresto del motore.
Non utilizzare il selettore di velocità
(BASSO-ALTO) mentre si tira il grilletto di
controllo velocità. Questo comporterebbe
un rapido consumo della batteria
ricaricabile o un danneggiamento del
meccanismo interno del motore.
* S i vedano le specifiche “CAPACITÀ
MASSIME CONSIGLIATE”.
●●
●●
di un periodo di raffreddamento prima di
passare ad un altro pacco batteria.
Durante l’uso, non ostruire i fori di ventilazione posti ai lati dell’alloggiamento.
In caso contrario, l’apparecchio
potrebbe non funzionare correttamente
e guastarsi.
NON sottoporre lo strumento (motore) a
sforzi. In caso contrario, l’apparecchio
potrebbe subire danni.
Usare l’utensile in modo tale che l’aria
che fuoriesce dai fori di ventilazione
non sia a contatto diretto con la pelle. In
caso contrario, ci si potrebbe bruciare.
Funzione blocco punta
1. Con l’interruttore a scatto non ingranato
e una punta per cacciavite in posizione,
l’utensile può essere utilizzato come un
cacciavite manuale (fino a 40 N·m, 408
k f-cm, 353 in-lbs).
Ci sarà un po’ di gioco sul mandrino;
non si tratta di un’anomalia.
2. Questa caratteristica è utile per il
serraggio di viti che necessitano di una
coppia più elevata rispetto alla coppia
massima dell’avvitatore (posizione
sulla frizione), per rafforzare il serraggio
di una vite o per allentare una vite
estremamente serrata.
●●
●●
PRECAUZIONE:
●●
Onde evitare l’aumento eccessivo
della temperatura della superficie
dell’utensile, non utilizzare l’utensile
consecutivamente mediante l’uso di due
o più pacchi batteria. L’utensile necessita
Pannello di controllo
(1)
(1) Luce LED
(3)
(2)
Prima dell'uso della luce
LED, premere sempre
l'interruttore una volta.
Premere
il pulsante
della luce LED.
- 45 -
EY7460_EY7960_Book.indb 45
2013-12-2 16:12:41
La luce illumina grazie ad un consumo
minimo e non influenza negativamente la
prestazione dell'utensile, né la capacità
della batteria.
●●
●●
PRECAUZIONE:
La luce LED incorporata è stata realizzata
per l’illuminazione temporanea di
un’area di lavoro ridotta.
Non utilizzarla in sostituzione di una
luce normale: la luminosità sarà
insufficiente.
La luce LED si spegne se l’utensile non
viene utilizzato per 5 minuti.
●●
●●
●●
Precauzione: NON FISSARE DIRETTAMENTE IL RAGGIO
L’utilizzo di comandi, regolazioni e
l’attuazione di istruzioni diversi da quelli
qui riportati potrebbero provocare
un’esposizione pericolosa alle radiazioni.
●●
●●
●●
(2) Spia avvertenza surriscaldamento
Evitare un uso dell’utensile che porti
all’attivazione ripetuta della protezione
da surriscaldamento.
Se l'utensile viene utilizzato in modo
continuato in condizioni di intenso lavoro o di
temperature elevate (ad esempio in estate),
la funzione di protezione da surriscaldamento
potrebbe attivarsi di frequente.
Se l'utensile viene utilizzato in condizioni
di temperature molto basse (ad esempio
in inverno) o viene utilizzato con intervalli
frequenti, la funzione di protezione da
surriscaldamento potrebbe non attivarsi.
La temperatura ambientale si deve
aggirare tra 0°C (32°F) e 40°C (104°F).
Se il pacco batteria è usato quando la
temperature è al di sotto di 0°C (32°F),
lo strumento smetterà di funzionare
correttamente.
Per caricare un pacco batteria freddo (al
di sotto di 0°C (32°F)) in un luogo caldo,
lasciare il pacco batteria nel locale per
oltre un’ora per permettere allo stesso di
raggiungere la temperature ambiente.
(3) Spia avvertenza batteria scarica
Spenta
Acceso:
Lampeggiante:
(funzionamento surriscaldamento surriscaldamento
normale)
(motore)
(batteria)
Indica che il
funzionamento è stato
interrotto a causa del
surriscaldame nto della
batteria.
Spenta
(funzionamento
normale)
Per proteggere il motore o la batteria, tenere
presente quanto segue nell'esecuzione del
lavoro.
Se il motore o la batteria si scurriscaldano
verrà attivata la funzione di protezione,
che comporta l'arresto del motore o della
batteria. Quando questa funzione è attiva,
sul pannello di controllo lampeggia la spia
di avvertenza da surriscaldamento.
Se si attiva la protezione da
surriscaldamento, lasciare raffreddare
completamente l’utensile (per almeno
30 minuti). Quando la spia di avvertenza
da surriscaldamento si spegne, l'utensile
sarà pronto per l'uso.
●●
●●
Lampeggiante
(no carica)
Funzione
protezione batteria
attiva
Lo scaricarsi eccessivo (totale) delle batterie
a ioni di litio diminuisce drasticamente la
loro autonomia. L’avvitatore è dotato di
una funzione di protezione della batteria
realizzata per evitare lo scaricarsi eccessivo
del pacco batteria.
La funzione di protezione della batteria
si attiva immediatamente prima che
la batteria perda la carica, così da
far lampeggiare la spia di avvertenza
batteria scarica.
Se si nota la spia di avvertenza batteria
scarica, caricare immediatamente il
pacco batteria.
●●
●●
- 46 -
EY7460_EY7960_Book.indb 46
2013-12-2 16:12:41
●●
●●
Se la carica residua della batteria
è molto ridotta, il prodotto potrebbe
smettere di funzionare senza che la spia
di avvertenza che segnala la riduzione
della carica lampeggi. Ciò indica che
l'alimentazione è insufficiente e che il
pacco batteria deve essere caricato
prima di continuare l'uso.
Se il prodotto viene sottoposto a
improvviso sforzo con conseguente
b l o c c o d e l m o to r e , i l s e n s o r e c h e
previene l'eccessiva scarica potrebbe
attivarsi e la spia di avvertenza che
segnala la riduzione della carica
potrebbe lampeggiare. La spia smetterà
di lampeggiare quando la causa del
blocco del motore sarà stata risolta e il
ciclo riattivato.
●●
Quando si rimuove il pacco batteria
dall’alloggiamento principale dell’utensile,
riposizionare immediatamente il coperchio
del pacco batteria, onde evitare che
polvere e sporcizia contaminino i terminali
della batteria e causino un cortocircuito.
Durata del pacco batteria
Le batterie ricaricabili posseggono
una durata limitata. Se il tempo di
funzionamento diventa estremamente
breve dopo la ricarica, sostituire il
pacco batteria con uno nuovo.
Precauzioni d’uso
[Pacco batteria]
Per un uso corretto del pacco
batteria
Coperchio pacco
Terminali
Pacco batteria Li-ion
●●
●●
●●
●●
Per una conservazione ottimale della
batteria, riporre il pacco batteria agli ioni
di litio dopo l’uso senza ricaricarlo.
Quando il pacco batteria viene
caricato, assicurarsi che i terminali sul
caricabatteria siano privi di sostanze
estranee, quali polvere, acqua, ecc.
Pulire i terminali prima di caricare il
pacco batteria, qualora vengano trovate
sostanze estranee sui terminali.
La durata dei terminali del pacco batteria
può essere influenzata da sostanze
estranee, quali polvere, acqua, ecc.
durante il funzionamento.
Quando il pacco batteria non viene
usato, tenerlo lontano da altri oggetti
metallici come: clip, monetine, chiavi,
chiodi, viti o altri piccoli oggetti metallici
che potrebbero creare un collegamento
da un terminale all’altro.
Cortocircuitare i terminali del pacco
batteria potrebbe causare scintille, ustioni
oppure un incendio.
Quando si usa il pacco batteria, assicurarsi
che il luogo di lavoro sia ben ventilato.
rossa
Assicurarsi di usare il coperchio
del pacco batteria
●●
●●
- 47 -
EY7460_EY7960_Book.indb 47
Quando il pacco batteria non viene
usato, conservare la batteria in modo che
sostanze estranee, quali polvere, acqua,
ecc non contaminino i terminali. Assicurarsi
di applicare il coperchio al pacco batteria
per proteggere i terminali della batteria.
Quando il pacco batteria viene
caricato, assicurarsi che i terminali sul
caricabatteria siano privi di sostanze
estranee, quali polvere, acqua, ecc.
Pulire i terminali prima di caricare il
pacco batteria, qualora vengano trovate
sostanze estranee sui terminali.
La durata dei terminali del pacco batteria
può essere influenzata da sostanze
estranee, quali polvere, acqua, ecc. durante
il funzionamento.
2013-12-2 16:12:41
PRECAUZIONE:
●●
Per proteggere il motore o la batteria,
tenere presente quanto segue
nell’esecuzione del lavoro.
Se il motore e la batteria si surriscaldano
verrà attivata la funzione di protezione,
che comporta l'arresto del motore e della
batteria.
●●
●●
Per un utilizzo sicuro
●●
●●
Il pacco batteria è stato ideato per
essere installato tramite una procedura
a due fasi per motivi di sicurezza. Prima
dell'uso, verificare che il pacco batteria
sia inserito correttamente nell’unità
principale.
Quando il pacco batteria non è
ben collegato, la spia avvertenza
surriscaldamento e la spia avvertenza
batteria scarica lampeggiano per indicare
che il funzionamento sicuro non è
possibile e l'apparecchio non fa ruotare
l’unità principale come di consueto anche
se l'interruttore è bloccato. Collegare il
pacco batteria nell'unità dell'utensile fino
alla scomparsa dell'etichetta rossa o
gialla.
●●
PRECAUZIONE:
Onde evitare il rischio d’incendio o il
danneggiamento del caricabatteria:
Non usate l’energia fornita da un
generatore a motore.
Non coprite le prese d’aria di caricabatteria
e pacco batteria.
Scollegare il caricabatteria se non in uso.
●●
●●
●●
NOTA:
Modalità di caricamento
PRECAUZIONE:
●●
●●
Al momento dell’acquisto, il pacco
batteria non è carico. Assicurarsi di
caricare la batteria prima dell’uso.
[Caricabatterie]
Ricarica
●●
●●
La temperatura ambientale si deve
aggirare tra 0°C (32°F) e 40°C (104°F).
Se il pacco batteria è usato quando la
temperatura è al di sotto di 0°C (32°F),
lo strumento smetterà di funzionare
correttamente.
Per caricare un pacco batteria freddo (al
di sotto di 0°C (32°F)) in un luogo caldo,
lasciare il pacco batteria nel locale per
oltre un’ora per permettere allo stesso di
raggiungere la temperatura ambiente.
Lasciate raffreddare il caricatore quando
caricate più di due pacchi batterie
consecutivamente.
Non infilate le dita nel foro di contatto per
tenere in mano il caricabatterie o altro
scopo.
Il caricabatteria è progettato per il
funzionamento esclusivamente con
un’alimentazione elettrica domestica
standard come indicato sulla targhetta
dei valori. Caricare soltanto alla tensione
indicata sulla targhetta dei valori
dell’unità, es. 230v/50Hz.
Non tentare l’uso con qualsiasi altra
tensione o frequenza nominale!
Se la temperatura del pacco batteria
scende al di sotto dei −10°C (14°F)
circa, il caricamento s’interrompe
automaticamente per evitare la
degradazione della batteria.
1. Collegare il caricatore alla presa di
corrente.
NOTA:
Potrebbero presentarsi delle scintille
quando la spina viene inserita
nell’alimentazione CA, ma questo
non pone un problema in termini di
sicurezza.
2. Inserire il pacco batteria saldamente nel
caricabatteria.
1)Allineare le marcature e collocare la
batteria nel raccordo del caricatore.
2)Far scorrere nella direzione indicata
dalla freccia.
- 48 -
EY7460_EY7960_Book.indb 48
2013-12-2 16:12:42
Marcature
allineamento
3. Durante la ricarica, la spia di carica si
accende.
Quando la ricarica è stata completata,
un interruttore elettronico interno
scatta automaticamente per evitare la
sovraccarica.
La ricarica non avviene se il pacco
batteria è caldo (per esempio, subito
dopo l’uso per un lavoro pesante).
La spia di standby arancione
lampeggia mentre la batteria si sta
raffreddando.
La ricarica comincia poi
automaticamente.
4. La spia di carica (verde) lampeggia
lentamente quando la batteria è carica
per l’80% circa.
5. A ricarica completata, la spia verde si
spegne.
●●
6. Qualora la temperatura del pacco
batteria raggiunga gli 0°C o meno, il
tempo di ricarica è maggiore rispetto al
tempo di ricarica normale.
Anche a batteria completamente
carica, l’utensile dispone di circa il 50%
dell’energia di cui dispone una batteria
carica alla temperatura di esercizio
normale.
7. Se la spia di carica (verde) non si
spegne, rivolgersi a un rivenditore
autorizzato.
8. Se un pacco batteria completamente
ricaricato viene inserito di nuovo nel
caricabatteria, la spia di carica si
illumina. Dopo alcuni minuti, la spia di
carica verde si spegnerà.
9. Rimuovere il pacco batteria tenendo il
pulsante di rilascio sollevato.
Tasto di rilascio
pacco batteria
SEGNALI SPIE
Il caricamento è completato. (Carica completa)
Batteria carica all’80% circa.
In fase di caricamento.
Il caricatore è stato collegato alla presa murale.
E’ pronto per il caricamento.
(Verde)
Spenta
(Arancione)
Spia stato ricarica
Sinistra: verde Destra: arancione
Pacco batteria freddo.
La ricarica del pacco batteria avviene lentamente per ridurre il
peso sulla batteria.
Il pacco batteria è caldo.
Il caricamento avrà inizio appena la temperatura del pacco
batteria sarà scesa. Qualora la temperatura del pacco batteria
raggiunga i -10°C o meno, anche la spia di ricarica arancione
inizia a lampeggiare. La ricarica inizia quando la temperatura
del pacco batteria aumenta.
Non è possibile effettuare il caricamento. Il pacco batteria è
impolverato o guasto.
Lampeggia
Accesa
- 49 -
EY7460_EY7960_Book.indb 49
2013-12-2 16:12:42
Informazioni per gli utenti sulla raccolta e l’eliminazione di vecchie apparecchiature e batterie usate
Questi simboli sui prodotti, sull’imballaggio, e/o sulle documentazioni o
manuali accompagnanti i prodotti indicano che i prodotti elettrici, elettronici
e le batterie usate non devono essere buttati nei rifiuti domestici generici.
Per un trattamento adeguato, recupero e riciclaggio di vecchi prodotti
e batterie usate, vi preghiamo di portarli negli appositi punti di raccolta,
secondo la legislazione vigente nel vostro Paese e le Direttive 2002/96/EC
e 2006/66/EC.
Smaltendo correttamente questi prodotti e le batterie, contribuirete a
salvare importanti risorse e ad evitare i potenziali effetti negativi sulla
salute umana e sull’ambiente che altrimenti potrebbero verificarsi in
seguito ad un trattamento inappropriato dei rifiuti.
Per ulteriori informazioni sulla raccolta e sul riciclaggio di vecchi prodotti e
batterie, vi preghiamo di contattare il vostro comune, i vostri operatori per
lo smaltimento dei rifiuti o il punto vendita dove avete acquistato gli articoli.
Sono previste e potrebbero essere applicate sanzioni qualora questi rifiuti
non siano stati smaltiti in modo corretto ed in accordo con la legislazione
nazionale.
Per utenti commerciali nell’Unione Europea
Se desiderate eliminare apparecchiature elettriche ed elettroniche, vi preghiamo di
contattare il vostro commerciante od il fornitore per maggiori informazioni.
[Informazioni sullo smaltimento rifiuti in altri Paesi fuori
dall’Unione Europea]
Questi simboli sono validi solo all’interno dell’Unione Europea. Se desiderate smaltire
questi articoli, vi preghiamo di contattare le autorità locali od il rivenditore ed informarvi
sulle modalità per un corretto smaltimento.
V. MANUTENZIONE
●●
●●
Per la pulizia dell’apparecchio, utilizzare un panno morbido ed asciutto. NON usare un
panno bagnato, solventi, benzina od altre sostanze volatili per la pulizia.
Qualora l’interno del prodotto o del pacco batteria si bagni, togliere immediatamente
l’acqua e fare asciugare il prima possibile.
Rimuovere accuratamente la polvere e le limature di ferro accumulatesi nel prodotto. Se il
prodotto presenta problemi di funzionamento, rivolgersi a un negozio di riparazioni.
VI. ACCESSORI
Utilizzare solo i bit adatti per la dimensione del mandrino.
- 50 -
EY7460_EY7960_Book.indb 50
2013-12-2 16:12:42
VII. ALLEGATO
CAPACITÀ MASSIME CONSIGLIATE
Modello
EY7460
EY7960
Vite a ferro
Avvitamento
Vite da legno
viti
Vite autoforante
Trapanatura
M8
ø 10 mm
ø 6 mm
Per legno
ø 38 mm
Per metallo
ø 13 mm
Per lavori di
muratura
---
13 mm
SUPPLEMENTO DI GARANZIA
I guasti e i danni causati da un utilizzo prolungato nel tempo (es. lavoro di fabbrica sulla catena
di montaggio) è fuori garanzia.
VIII. SPECIFICHE TECNICHE
APPARECCHIO PRINCIPALE
Modello
EY7460
EY7960
Tensione motore
In assenza di
carico
Numero di
colpi al minuto
21,6 V CD
100~400 min-1 (rpm)
Basso
350~1500 min-1 (rpm)
Alto
Basso
---
1800~7200 min-1 (bpm)
Alto
---
6300~27000 min-1 (bpm)
Capacità mandrino
Coppia frizione
ø1,5 mm - ø13 mm
Capacità circa 1,0 N•m (10kgf-cm) – 6,9 N•m (70kgf-cm)
Lunghezza totale
232mm
245mm
Peso (con pacco batteria EY9L61)
2,45 kg
2,55 kg
PACCO BATTERIA
Modello N°
Accumulatore
Tensione
Batteria
Dettaglio spec.
EY9L61
EY9L62
Batteria Li-ion
DC 21,6 V
3,6 V × 6 celle
3,6 V × 12 celle
- 51 -
EY7460_EY7960_Book.indb 51
2013-12-2 16:12:42
CARICABATTERIA
Modello N°
EY0L82
Valori
Voir la plaque signalétique se trouvant sur le côté inférieur du chargeur.
Peso
0,93 kg (2 lbs)
Tempo di
caricamento
EY9L61
Utilizzabile: 50 min
Completa: 60 min
EY9L62
Utilizzabile: 65 min
Completa: 85 min
NOTA: Questa tabella può includere dei modelli non disponibili nella propria area.
Fare riferimento al catalogo generale più recente.
NOTA: Per il nome e l'indirizzo del rivenditore, consultare la scheda di garanzia acclusa.
- 52 -
EY7460_EY7960_Book.indb 52
2013-12-2 16:12:43
Originele gebruiksaanwijzing: Engels
Vertaling van de originele gebruiksaanwijzing: Andere talen
Dit gereedschap, samen met de accu, voldoet
I.
T
OEPASSING
aan de voorgeschreven IP-beschermings-
Deze gebaseerd
gereedschappen
kunnen gegraad
op de IEC-bepalingen.
bruikt worden voor het vastdraaien van
Definitie in
van
IP-code en voor
schroeven
de de
draaierstand
IP5X:
Het
binnendringen
vanen
stof
wordt
het boren van gaten in hout
metaal
niet
volledig
voorkomen,
maar
het
binin de boorstand. Bovendien kan model
nendringen mag niet zodanig zijn dat een
EY7960 worden gebruikt voor het boren
bevredigende werking van het gereedscvan gaten in zacht beton en soortgelijk
hap of de veiligheid niet gegarandeerd is
materiaal
de een
klopboorstand.
(in gevalindat
hoeveelheid talkpoeder
vande
minder
dan 75 μm in het gereedschap
Lees
“Veiligheidsadviezen”
in het afterechtkomt).
zonderlijke boekje en de onderstaande
IPX6: Water van krachtige waterstralen
voorschriften
alvorens gebruik.
gespoten tegen het gereedschap vanuit
willekeurig welke richting, mag geen schadelijk effect hebben (in geval met een
mondstuk met een binnendiameter van
12,5 mm, ongeveer 100 liter/min water
1) Draag oorbeschermers.
van een normale temperatuur gedurende
3Blootstelling
aan lawaai kan gehoorverlies
minuten vanaf 3 meter afstand op het
veroorzaken.wordt gespoten).
gereedschap
II. E XTRA
VEILIGHEIDSVOORSCHRIFTEN
2) Gebruik de extra handgreep die met
BEPERKTE
GARANTIE
het gereedschap is meegeleverd.
De IP56 classificatie betekent dat dit ger
Ve r l i e s v a n c o n t r o l e k a n l e t s e l
eedschap bestand is tegen de minimale
veroorzaken.
inwerking
van water en stof, maar er wordt
3) geen
Houd
elektrisch
garantie
gegeven gereedschap
voor de prestavast
aan
de daarvoor
bestemde
tie
onder
dergelijke
omstandigheden.
Zie
Veiligheidsen gebruiksinstructies
geïsoleerde
grepen als voor
het
verdere
informatie overinhetcontact
juiste gebruik.
snijgereedschap
kan
komen met verborgen bedrading.
Als het gereedschap in contact komt
met bedrading waar stroom op staat,
kan de gebruiker via de metalen delen
van het gereedschap een elektrische
schok krijgen.
4) Draag een stofmasker als het werk
stof veroorzaakt.
5) Denk eraan dat dit gereedschap altijd
gebruiksklaar is zonder dat er een
stekker in het stopcontact gestoken
hoeft te worden.
6) B i j h e t b o r e n o f s c h r o e v e n i n
muren en vloeren is het mogelijk
dat u elektriciteitsdraden raakt.
R A A K D E R H A LV E N O O I T D E
ZESKANTBOORKOP OF ANDERE
M E TA L E N O N D E R D E L E N VA N
HET GEREEDSCHAP AAN! Houd
het gereedschap alleen aan de
plastic handgreep vast zodat u geen
elektrische schok krijgt als u per
ongeluk een elektriciteitsdraad raakt.
7) Laat de startschakelaar onmiddellijk
los als de bit vast komt te zitten. Op
deze manier kunt u voorkomen dat de
motor overbelast wordt en de motor of
de accu wordt beschadigd.
Draai een vastzittende bit in
omgekeerde draairichting los.
8) Bedien de links/rechtsschakelaar
NIET zolang de startschakelaar is
ingedrukt. Anders wordt de accu snel
ontladen en kan het gereedschap
worden beschadigd.
9) D e a c c u l a d e r w o r d t t i j d e n s h e t
opladen warm. Dit is normaal. Laad
de accu echter NIET te lang op.
10) Zet de links/rechtsschakelaar in de middelste
stand (schakelaarvergrendeling) indien u
het gereedschap opbergt of meeneemt.
11) Overbelast het gereedschap niet door
de startschakelaar (toerentalregeling)
slechts zo ver in te drukken dat de
motor tot stilstand komt.
12) Bedien de snelheidskeuzeschakelaar
(LAAG-HOOG) niet terwijl u de
startschakelaar indrukt. Dit kan
resulteren in een snelle uitputting van
de oplaadbare accu of beschadiging
van het interne mechanisme van de
motor.
- 53 -
EY7460_EY7960_Book.indb 53
2013-12-2 16:12:43
Symbool
Betekenis
V
Volt
WAARSCHUWING!
●●
Gelijkstroom
no
Onbelast
...min-1
Omwentelingen of toeren
per minuut
Ah
Elektrische capaciteit van
de accu
●●
●●
Voorwaartse rotatie
●●
Achterwaartse rotatie
Klopboren
●●
Alleen draaien
Om het risico van
letsel te verminderen,
dient de gebruiker de
gebruiksaanwijzing te lezen
en ter kennis te nemen.
●●
●●
Alleen voor gebruik
binnenshuis.
●●
●●
●●
Gebruik uitsluitend Panasonic-accu's
die bestemd zijn voor gebruik met dit
oplaadbare gereedschap.
Panasonic kan niet aansprakelijk
worden gesteld voor beschadigingen
of ongelukken veroorzaakt door het
gebruik van een gerecyclede accu of
een namaak-accu.
Accu's niet verbranden of aan extreme
hitte blootstellen.
Accu's niet doorboren met voorwerpen
als spijkers, niet blootstellen aan harde
schokken, niet demonteren en niet
wijzigen.
Laat geen metalen voorwerpen in
contact komen met de aansluitingen
van de accu.
De accu niet opbergen of vervoeren
in dezelfde verpakking als spijkers of
vergelijkbare metalen voorwerpen.
De accu niet opladen bij grote hitte,
zoals naast een vuur of in direct
zonlicht. De accu kan hierdoor
oververhit raken, in brand vliegen of
exploderen.
Gebruik uitsluitend de bijbehorende
lader voor het opladen van de accu.
De accu kan anders gaan lekken,
oververhit raken of exploderen.
Bevestig altijd het accudeksel nadat
u de accu van het gereedschap of
de acculader hebt losgemaakt. Het
is anders mogelijk dat de accupolen
kortgesloten worden met mogelijk brand
tot gevolg.
Wa n n e e r d e a c c u v e r s l e t e n i s ,
moet deze door een nieuwe worden
vervangen.
Als u een versleten of beschadigde
accu blijft gebruiken, kan dit resulteren
in hitteontwikkeling, ontbranding of
barsten van de accu.
- 54 -
EY7460_EY7960_Book.indb 54
2013-12-2 16:12:44
III. MONTAGE
Bevestigen en verwijderen
van de accu
Bevestigen of verwijderen
van de bit
OPMERKING:
Voordat u de bit bevestigt of verwijdert, moet
u de accu losmaken van het gereedschap
of de schakelaar in de middenstand
zetten (schakelaarvergrendeling).
Dit gereedschap is uitgerust met een
sleutelloze boorkop.
1. Bevestigen
Steek de bit naar binnen en draai de
vergrendelkraag rechtsom (gezien
vanaf de voorkant) totdat deze geen
klikgeluiden meer maakt en de bit
stevig vastzit.
1. Bevestigen van de accu:
Lijn de gemarkeerde punten met elkaar
uit en bevestig de accu.
Schuif de accu op het gereedschap
totdat deze op de plaats vastklikt.
●●
Uitlijntekens
2. Verwijderen van de accu:
Druk de knop omlaag en schuif de accu
naar voren.
Knop
Vergrendelkraag
2. Verwijderen
Draai de vergrendelkraag linksom
(gezien vanaf de voorkant) en verwijder
dan de bit.
Steungreep
Zet de steungreep op de machine en
draai de steungreep stevig vast.
OPMERKING:
Als de bit erg veel speling in de boorkop
heeft, zet u het gereedschap vast en
1 opent dan de boorkopklauwen door
aan de vergrendelkraag te draaien,
waarna u 2 de schroef (linksdraaiende
schroefdraad) met een schroevendraaier
linksom draait (gezien vanaf de voorkant).
Vastdraaien
Lossen
Verwijder de hand greep wanneer u het
gereedschap in de opbergdoos doet.
- 55 -
EY7460_EY7960_Book.indb 55
2013-12-2 16:12:45
IV. BEDIENING
OPGELET:
[Op het gereedschap]
Bediening van de schakelaar
1. De draaisnelheid neemt toe naarmate
de startschakelaar verder wordt
ingedrukt. Wanneer u begint, drukt u de
startschakelaar een klein stukje in zodat
de snelheid niet meteen te hoog is.
2. A a n g e z i e n e r e e n e l e k t r o n i s c h e
regeleenheid met terugkoppeling is
toegepast, zal er ook bij lage snelheid
een sterk draaimoment zijn.
3. De rem treedt in werking wanneer
de startschakelaar wordt losgelaten,
waardoor de motor meteen stopt.
OPGELET:
Wanneer u het apparaat gebruikt door
de trekker over te halen kan er mogelijk
een opstarttijd zijn voordat de draaiing
begint. Dit is geen signaal dat op een
defect wijst.
*D eze opstarttijd ontstaat wanneer
de trekker voor de eerste keer wordt
overgehaald na het installeren van
een nieuw accupack of wanneer
het apparaat minstens 1 minuut (of
minstens 5 minuten wanneer het
LED-lampje aan is) niet gebruikt
is. De draaiing begint zonder
opstarttijd tijdens het tweede en het
daaropvolgende gebruik.
OPMERKING:
Wanneer de rem in werking treedt, is
het mogelijk dat u een remgeluid hoort.
Dit is normaal.
Bediening van de startschakelaar en de links/rechtsschakelaar
Rechts
Links
Vergrendelstand
EY7460_EY7960_Book.indb 56
Bedien de links/rechtsschakelaar niet
voordat de bit volledig tot stilstand is
gekomen, om beschadiging van de
motor te voorkomen.
Bediening van de schakelaar
voor rechtsomdraaien
1. Druk de schakelaar voor rechtsomdraaien
in.
2. Druk de startschakelaar iets in om
het gereedschap langzaam te laten
beginnen met draaien.
3. Naarmate de startschakelaar dieper
wordt ingedrukt, neemt het toerental
toe om de schroeven op efficiënte wijze
vast te draaien en te boren. De rem
treedt in werking en de boorkop komt
vrijwel onmiddellijk tot stilstand wanneer
de startschakelaar wordt losgelaten.
4. Zet de schakelaar na gebruik in de
middelste stand (vergrendelstand).
Bediening van de schakelaar
voor linksomdraaien
1. Druk de schakelaar voor linksomdraaien
in. Controleer vóór gebruik de draairichting
van de boorkop.
2. Druk de startschakelaar iets in om
het gereedschap langzaam te laten
beginnen met draaien.
3. Zet de schakelaar na gebruik in de
middelste stand (vergrendelstand).
Instellen van het koppelingsdraaimoment
Stel het draaimoment in op een van de
18 koppelingsstanden of kies de “ ”
stand. (EY7460).
Stel het draaimoment in op een van de
18 koppelingsstanden of kies de “ ” ,
“ ” stand. (EY7960).
OPMERKING:
Stop de werking van het gereedschap en
neem dit van het materiaal af wanneer u
vanaf de boorfunctie naar de hamerfunctie
overschakelt of wanneer u vanaf de
hamerfunctie overschakelt op de boorfunctie
door aan de koppelingshendel te draaien.
- 56 -
2013-12-2 16:12:45
OPGELET:
Zet de koppelingsinstelling op
deze markering ( ) alvorens het
gereedschap feitelijk in gebruik te
nemen.
OPGELET:
●●
●●
Dersom kløtsj-håndtaket ikke kan bli satt
til funksjonen “boring” eller “hamring”
etter å ha kjørt med kløtsjfunksjon, må
du sette kløtsjhåndtaket i posisjon 1 og
kjøre kløtsjen i ett sekund.
Instellen van de snelheid
●●
●●
Kies een hoge of lage snelheid,
afhankelijk van de klus.
LAAG
HOOG
Hoe dieper de startschakelaar met
variabele snelheidsregeling wordt
ingedrukt, hoe sneller het gereedschap
zal draaien.
OPGELET:
Controleer voor gebruik de instelling
van de snelheidskeuzeschakelaar.
Gebruik een lage snelheid wanneer
een hoog draaimoment is vereist
bij de karwei. (Bij gebruik van een
hoge snelheid wanneer een hoog
draaimoment is vereist, kan de motor
defect raken.)
Bedien de snelheidskeuzeschakelaar
(LAAG-HOOG) niet terwijl u de
startschakelaar indrukt. Dit kan
resulteren in een snelle uitputting van
de oplaadbare accu of beschadiging
van het interne mechanisme van de
motor.
* Z i e d e t e c h n i s c h e g e g e v e n s v o o r d e
“AANBEVOLEN MAXIMALE CAPACITEITEN”.
●●
●●
●●
Om te voorkomen dat de behuizing
van het gereedschap te heet wordt,
mag het gereedschap niet zo lang
gebruikt worden dat er twee of meer
accu's achter elkaar nodig zijn. Laat
het gereedschap tussen twee accu's
door voldoende afkoelen.
Zorg dat de ventilatiegaten aan de
zijkanten van het gereedschap tijdens
het gebruik niet afgedekt worden. Dit
om te voorkomen dat het gereedschap
door onvoldoende koeling defect
raakt.
Zorg dat u het gereedschap (motor)
NIET overbelast. Dit kan resulteren in
beschadiging.
Hanteer het gereedschap op zodanige
wijze dat lucht die uit de ventilatiegaten
wordt geblazen niet direct op de huid
wordt geblazen. Dit om brandwonden
te voorkomen.
Bit-vergrendelfunctie
1. W a n n e e r e e n s c h r o e f b i t i n h e t
gereedschap vergrendeld is, kan
het gereedschap als gewone
schroevendraaier worden gebruikt
zonder dat de schakelaar wordt ingedrukt
(maximaal aandraaimoment 40 N·m, 408
k f-cm, 353 in-lbs).
In de boorkop is een geringe speling
voelbaar, maar dit is geen defect.
2. D e z e f u n c t i e i s h a n d i g w a n n e e r
schroeven moeten worden ingedraaid
met een groter aandraaimoment dan
het gereedschap kan leveren (stand
op de koppeling), om te controleren
of een schroef goed vastzit of om
een schroef die extreme vastzit los te
draaien.
- 57 -
EY7460_EY7960_Book.indb 57
2013-12-2 16:12:46
Bedieningspaneel
(1)
●●
(3)
(2)
(1) LED-lampje
Alvorens het LEDlampje te gebruiken,
altijd eenmaal de
hoofdschakelaar
aantrekken. Druk
op
de LED lampje knop.
Het lampje verbruikt erg weinig stroom
en zal de prestatie van het gereedschap
en de capaciteit van de accu bijna niet
beïnvloeden.
OPGELET:
●●
●●
●●
●●
●●
Het ingebouwde LED-lampje is
slechts bedoeld om het werkgebied
kortstondig te verlichten.
Gebruik het lampje niet als vervanging
voor een normale zaklantaarn, want
het licht is niet sterk genoeg.
Het LED-lampje wordt uitgeschakeld
wanneer het gereedschap gedurende
5 minuten niet is gebruikt.
Opgelet: K
IJK NIET RECHTSTREEKS
IN DE LICHTSTRAAL.
Ander gebruik van de bedieningsorganen,
andere afstellingen of procedures dan
hier beschreven kunnen leiden tot
blootstelling aan gevaarlijke straling.
●●
●●
●●
(2) Oververhittingwaarschuwingslampje
Uit
(normale
werking)
●●
Verlicht:
Knippert:
Oververhitting Oververhitting
(motor)
(accu)
De werking van het
gereedschap is gestopt
omdat de motor of de
accu te heet is geworden.
Let bij het gebruik van het gereedschap
op deze wijze op het volgende om de
motor en de accu te beschermen.
Als de motor of de accu oververhit
raakt, wordt de beveiligingsfunctie
geactiveerd en zal de motor of de
accu stoppen met werken. Het
oververhitting-waarschuwingslampje op
het bedieningspaneel brandt of knippert
wanneer deze beveiligingsfunctie is
geactiveerd.
Wanneer de oververhitting-beveiligingsfunctie
is geactiveerd, moet u het gereedschap
goed laten afkoelen (minstens 30 minuten).
Het gereedschap kan weer gebruikt
worden wanneer het oververhittingwaarschuwingslampje uitgaat.
Zorg ervoor dat u het gereedschap niet
zodanig gebruikt dat de oververhittingbeveiligingsfunctie veelvuldig in werking
treedt.
Als het gereedschap continu wordt gebruikt
onder omstandigheden met hoge belasting
of bij hoge omgevingstemperaturen (zoals
in de zomer), bestaat de kans dat de ove
rverhittingbeveiligingsfunctie veelvuldig in
werking treedt.
Als het gereedschap wordt gebruikt
bij lage omgevingstemperaturen
(zoals in de winter) of als deze tijdens
gebruik veelvuldig wordt stopgezet,
bestaat de kans dat de oververhittingbeveiligingsfunctie niet in werking treedt.
De optimale omgevingstemperatuur is
tussen 0°C (32°F) en 40°C (104°F).
Als de accu wordt gebruikt terwijl de
temperatuur van de accu lager is dan 0°C
(32°F), kan het voorkomen dat het elektrisch
gereedschap niet goed functioneert.
Laat een koude accu (kouder dan 0°C
(32°F)), voordat deze wordt opgeladen
in een warme omgeving, eerst minimal
een uur in deze ruimte liggen om op
temperatuur te komen.
(3) Waarschuwingslampje voor lage
accuspanning
Uit
(normale
werking)
Knippert
(Accu is ontladen)
De accubeveiligingsfunctie
is geactiveerd.
- 58 -
EY7460_EY7960_Book.indb 58
2013-12-2 16:12:47
Buitensporige (volledige) ontlading van
een Li-ion accu heeft een zeer nadelige
invloed op de levensduur van de accu.
Het gereedschap is uitgerust met een
accu-beveiligingsfunctie om buitensporige
ontlading van de accu te voorkomen.
D e a c c u - b e v e i l i g i n g s fu n c ti e w o r d t
geactiveerd meteen voordat de accu
ontladen is en zorgt ervoor dat het
waarschuwingslampje voor lage
accuspanning begint te knipperen.
Als u ziet dat het waarschuwingslampje
voor lage accuspanning knippert, moet u
de accu meteen opladen.
Als u het gebruik begint met een accu
die niet voldoende is opgeladen, dan kan
het zijn dat het apparaat ineens stopt met
werken zonder dat het ‘accu bijna leeg’waarschuwingslampje eerst flikkert. Dit is
een teken dat er te weinig accuvermogen
is en dat het accupack voor verder
gebruik zal moeten worden opgeladen.
Als er plotseling te veel vermogen wordt
gevergd van het apparaat kan de motor
vergrendelen, de beveiligingssensor tegen
overontlading is mogelijk ingeschakeld en
het ‘accu bijna leeg’-waarschuwingslampje
kan flikkeren. Het lampje zal ophouden
met flikkeren wanneer u de oorzaak van
de motorvergrendeling oplost en het
apparaat opnieuw start.
●●
●●
●●
●●
●●
Wanneer de accu niet wordt gebruikt,
dient u deze uit de buurt van metalen
voorwerpen te houden zoals paperclips,
munten, sleutels, nagels, schroeven of
andere kleine metalen voorwerpen die de
aansluitpunten van de accu met elkaar in
contact kunnen brengen.
Wanneer de aansluitpunten van de accu
worden kortgesloten, kan dit resulteren in
vonken, brandwonden of zelfs brand.
Zorg er bij gebruik van de accu voor dat
de werkplaats goed geventileerd is.
Wanneer de accu van het gereedschap
wordt losgemaakt, moet u meteen het
accudeksel op de accu aanbrengen om
te voorkomen dat er stof en vuil op de
accu-aansluitingen komt waardoor er
kortsluiting kan ontstaan.
●●
Levensduur van de accu
De levensduur van de oplaadbare
accu is niet onbeperkt. U dient een
nieuwe accu aan te schaffen indien
de gebruikstijd na de accu geladen te
hebben aanzienlijk korter wordt.
[Accu]
Voor een juist gebruik van de
accu
Li-ion accu
●●
●●
Voor een optimale levensduur van de
Li-ion accu moet u de accu na gebruik
opbergen zonder dat u deze oplaadt.
Kijk bij het laden van de accu of de
aansluitingen op de acculader vrij zijn
van vreemde bestanddelen zoals stof
en water, enz. Reinig de aansluitingen
als u vreemde bestanddelen op de
aansluitingen aantreft.
De levensduur van de accu-aansluitingen
kan tijdens gebruik nadelig beïnvloed
worden door vreemde bestanddelen
zoals stof en water, enz.
- 59 -
EY7460_EY7960_Book.indb 59
2013-12-2 16:12:47
Aanbevelingen voor gebruik
●●
Accudeksel
Aansluitpunten
Li-ion accu
label
Bij dit product zijn batterijen geleverd.
Wanneer deze leeg zijn, moet u ze niet
weggooien maar inleveren als KCA.
Zorg ervoor het accudeksel te
gebruiken
●●
●●
Wanneer de accu niet wordt gebruikt, de
accu op een zodanige manier bewaren
dat vreemde bestanddelen zoals stof en
water, enz. de aansluitingen niet kunnen
verontreinigen.
Kijk bij het laden van de accu of de
aansluitingen op de acculader vrij zijn
van vreemde bestanddelen zoals stof
en water, enz. Reinig de aansluitingen
als u vreemde bestanddelen op de
aansluitingen aantreft.
De levensduur van de accu-aansluitingen
kan tijdens gebruik nadelig beïnvloed
worden door vreemde bestanddelen
zoals stof en water, enz.
OPGELET:
[Acculader]
Opladen
OPGELET:
●●
●●
Let bij het gebruik van het gereedschap
op deze wijze op het volgende om de
motor en de accu te beschermen.
Als de motor en de accu oververhit
raken, wordt de beveiligingsfunctie
geactiveerd en zal de motor en de accu
stoppen met werken.
●●
●●
●●
Voor een veilig gebruik
●●
Als de accu niet goed is bevestigd
wanneer de schakelaar wordt
aangezet, gaan het oververhitting
waarschuwingslampje en het laag
accuniveau waarschuwingslampje
knipperen om aan te geven dat veilig
gebruik niet mogelijk is en zal de
hoofdeenheid niet normaal draaien.
Plaats de accu in de hoofdeenheid van
het gereedschap totdat het rode of gele
label verdwijnt.
Het aanbrengen van de accu moet om
veiligheidsredenen in twee stappen
worden uitgevoerd. Zorg dat de accu
vóór gebruik goed op het gereedschap is
bevestigd.
●●
De acculader is ontworpen voor gebruik
op het lichtnet wanneer dit overeenkomt
met de gegevens vermeld op het
specificatieplaatje. Laad uitsluitend op
met de spanning aangegeven op het
specificatieplaatje van het apparaat, bijv.
230 V/50 Hz.
Probeer niet om het apparaat op een
andere spanning of frequentie te
gebruiken!
Als de temperatuur van de accu onder
ongeveer −10°C komt, zal het laden
automatisch stopgezet worden om
beschadiging van de accu te voorkomen.
De optimale omgevingstemperatuur is
tussen 0°C (32°F) en 40°C (104°F).
Als de accu wordt gebruikt terwijl de
temperatuur van de accu lager is dan
0°C (32°F), kan het voorkomen dat
het elektrisch gereedschap niet goed
functioneert.
Laat een koude accu (kouder dan 0°C
(32°F)), voordat deze wordt opgeladen
in een warme omgeving, eerst minimaal
- 60 -
EY7460_EY7960_Book.indb 60
2013-12-2 16:12:47
●●
●●
een uur in deze ruimte liggen om op
temperatuur te komen.
Laat de lader afkoelen wanneer u meer
dan twee accu’s na elkaar oplaadt.
Steek uw vingers niet in de
contactopening wanneer u de lader
vastpakt.
OPGELET:
Om brandgevaar en beschadiging van de
acculader te voorkomen.
Gebruik geen stroom van een
motorgenerator.
Voorkom dat de ventilatiegaten van de
lader en de accu worden bedekt.
Maak de acculader los wanneer deze
niet wordt gebruikt.
●●
●●
●●
OPMERKING:
De accu is niet volledig opgeladen
wanneer u deze koopt. Laad de accu
daarom voor gebruik op.
Opladen
1. Steek de lader in een stopcontact.
OPMERKING:
Wanneer de stekker in het stopcontact
wordt gestoken, kunnen er vonken
ontstaan, maar dit is niet gevaarlijk.
2. Plaats de accu stevig in de lader.
1)Zet de uitlijntekens tegenover elkaar
en plaats de accu in de acculader.
2)Schuif de accu in de richting van de
pijl naar voren.
De oranje standby-indicator knippert
tot de accu is afgekoeld.
Vanaf dat moment wordt de accu
automatisch opnieuw geladen.
4. De laadindicator (groen) knippert
langzaam wanneer de accu ongeveer
80% is opgeladen.
5. Wanneer het opladen is voltooid, zal de
groene laadindicator uitgaan.
6. Als de temperatuur van de accu minder
dan 0°C is, zal het volledig opladen van
de accu langer duren dan de standaard
oplaadtijd.
Zelfs nadat de accu volledig is opgeladen,
zal deze in dit geval slechts ongeveer
50% van het accuvermogen hebben in
vergelijking met een accu die bij normale
bedrijfstemperatuur volledig is opgeladen.
7. Als de laadindicator (groen) niet uitgaat,
moet u contact opnemen met een
officiële dealer.
8. Als een volledig opgeladen accu opnieuw
in de acculader wordt geplaatst, zal
het oplaadlampje oplichten. Na enkele
minuten zal de groene laadindicator
uitgaan.
9. Ve r w i j d e r d e a c c u t e r w i j l u d e
accuontgrendeltoets omhoog houdt.
Accuontgrendeltoets
Uitlijntekens
3. De laadindicator licht op tijdens het
laden.
Wanneer de accu is geladen, wordt
automatisch een interne elektronische
schakeling geactiveerd die voorkomt
dat de accu wordt overladen.
Wanneer de accu warm is, zal deze
niet worden opgeladen (bijvoorbeeld
direct na intensief gebruik).
●●
- 61 -
EY7460_EY7960_Book.indb 61
2013-12-2 16:12:48
LAMPINDICATIES
Opladen voltooid. (Volledig opgeladen.)
De accu is ongeveer 80% opgeladen.
Aan het opladen.
Lader is aangesloten op een stopcontact.
Klaar om op te laden.
(Groen)
(Oranje)
Laadstatusindicator
De aanduiding is Links: groen en Rechts: oranje.
De accu is koud.
De accu wordt langzaam opgeladen om de belasting van de
accu te verminderen.
De accu is warm.
Het opladen zal beginnen wanneer de temperatuur van de accu
is gedaald. Als de temperatuur van de accu minder dan -10°C is,
zal de laadindicator (oranje) ook gaan knipperen. Het opladen
begint wanneer de statustemperatuur van de accu hoger wordt.
Opladen is niet mogelijk. Stof op de accu of accu defect.
Uit
Knippert
Brandt
Informatie voor gebruikers betreffende het verzamelen en verwijderen van oude uitrustingen en lege batterijen
Deze symbolen op de producten, verpakkingen, en/of begeleidende
documenten betekenen dat gebruikte elektrische en elektronische
producten en batterijen niet met het algemene huishoudelijke afval
gemengd mogen worden.
Voor een correcte behandeling, recuperatie en recyclage van oude
producten en lege batterijen moeten zij naar de bevoegde verzamelpunten
gebracht worden in overeenstemming met uw nationale wetgeving en de
Richtlijnen 2002/96/EC en 2006/66/EC.
Door deze producten en batterijen correct te verwijderen draagt u uw
steentje bij tot het beschermen van waardevolle middelen en tot de
preventie van potentiële negatieve effecten op de gezondheid van de
mens en op het milieu die anders door een onvakkundige afvalverwerking
zouden kunnen ontstaan.
Voor meer informatie over het verzamelen en recycleren van oude
producten en batterijen, gelieve contact op te nemen met uw plaatselijke
gemeente, uw afvalverwijderingsdiensten of de winkel waar u de goederen
gekocht hebt.
Voor een niet-correcte verwijdering van dit afval kunnen boetes opgelegd
worden in overeenstemming met de nationale wetgeving.
Voor zakengebruikers in de Europese Unie
Indien u elektrische en elektronische uitrusting wilt vewijderen, neem dan contact op met
uw dealer voor meer informatie.
- 62 -
EY7460_EY7960_Book.indb 62
2013-12-2 16:12:48
[Informatie over de verwijdering in andere landen buiten de Europese Unie]
Deze symbolen zijn enkel geldig in de Europese Unie. Indien u wenst deze producten
te verwijderen, neem dan contact op met uw plaatselijke autoriteiten of dealer, en vraag
informatie over de correcte wijze om deze producten te verwijderen.
V. ONDERHOUD
●●
●●
Maak het gereedschap met een droge, zachte doek schoon. Gebruik nooit een vochtige
doek, witte spiritus, benzine of andere ontvlambare middelen om het gereedschap schoon
te maken.
In het geval er water binnen in het gereedschap of de accu is terechtgekomen, zo
spoedig mogelijk het water laten uitlekken en laten drogen. Verwijder nauwkeurig alle stof
of ijzervijlsel dat zich binnen in het gereedschap heeft verzameld. Neem contact op met
een reparatiedienst als u bij het gebruik van het gereedschap problemen ondervindt.
VI. ACCESSOIRES
Gebruik alleen bits die geschikt zijn voor de maat van de boorkop.
VII. AANHANGSEL
AANBEVOLEN MAXIMALE CAPACITEITEN
Model
EY7460
Machineschroef
Schroeven
Boren
EY7960
M8
Houtschroef
ø 10 mm
Zelfborende
schroef
ø 6 mm
In hout
ø 38 mm
In metaal
ø 13 mm
Voor metselwerk
---
13 mm
GARANTIE-SUPPLEMENT
De defecten en beschadigingen die veroorzaakt worden door langdurig continu gebruik (bijv.
werkzaamheden in een fabriek aan de lopende band enz.), vallen niet onder de garantie.
- 63 -
EY7460_EY7960_Book.indb 63
2013-12-2 16:12:48
VIII. TECHNISCHE GEGEVENS
GEREEDSCHAP
Model
EY7460
EY7960
Motorspanning
Onbelast
toerental
21,6 V CD
Laag
100~400 min-1 (rpm)
Hoog
350~1500 min-1 (rpm)
Aantal kloppen Laag
per minuut
Hoog
---
1800~7200 min-1 (bpm)
---
6300~27000 min-1 (bpm)
Boorkopcapaciteit
ø1,5 mm - ø13 mm
Koppelingsdraaimoment
Ong. 1,0 N•m (10kgf-cm) – 6,9 N•m (70kgf-cm)
Totale lengte
232mm
245mm
Gewicht (met accu EY9L61)
2,45 kg
2,55 kg
EY9L61
EY9L62
ACCU
Modelnr.
Soort accu
Accu
Li-ion accu
spanning
DC 21,6 V
gedetailleerde
gegevens
3,6 V × 6 cellen
3,6 V × 12 cellen
ACCULADER
Modelnr.
Toelaatbaar
vermogen
EY0L82
Zie het specificatieplaatje op de onderkant van de acculader.
Gewicht
Laadtijd
0,93 kg (2 lbs)
EY9L61
EY9L62
Bruikbaar: 50 min
Bruikbaar: 65 min
Vol: 60 min
Vol: 85 min
OPMERKING: In deze tabel zijn mogelijk modellen opgenomen die niet in de handel
verkrijgbaar zijn.
Zie de meest recente algemene catalogus.
OPMERKING: Zie de ingesloten garantiekaart voor de naam en het adres van de dealer.
- 64 -
EY7460_EY7960_Book.indb 64
2013-12-2 16:12:48
Manual de instrucciones original: Inglés
Traducción del manual de instrucciones
original: Otros idiomas
I. U
SO PREVISTO
Esta herramienta, como una unidad completa
con un paquete de pilas, satisface los grados
Estas
herramientas
pueden
de
protección
IP basados se
en las
normasusar
IEC.
para apretar tornillos en el modo de
Definición
del código IP
acoplamiento y para perforar orificios
IP5X: El ingreso de polvo no está total-
de madera y metal en el modo taladro.
mente sellado, pero el polvo no penetrará
Además,
se puede
usar elcon
modelo
en cantidades
que interfieran
el buen
EY7960
para perforar
orificios enoconfuncionamiento
de la herramienta
afeccreto
y materiales
en
ten suave
la seguridad.
(Para elsimilares
caso en que
entre
de polvo en la herrameinta, de
modo
detalco
martillo.
menos de 75 μm).
LeaIPX6:
el folleto
de las
“Instrucciones
de
El agua
dispersada
en chorros
seguridad”
lo que
describe adesde
conpotentes yhacia
la se
herramienta
diferentes
direcciones
no la dañará. (En
tinuación,
antes
de usarlo.
caso de usar un aspersor de 12,5 mm de
diámetro interior, aproximadamente 100
lts./min. agua a temperatura normal es
inyectada hacia la herramienta durante 3
minutos desde 3 metros de distancia).
II. R
EGLAS DE
SEGURIDAD
ADICIONALES
GARANTÍA LIMITADA
1) Use auriculares protectores.
La clasificación IP56 califica esta herra mienta
La exposición
al ruido impacto
puede provocar
para un mínimo
del agua
pérdida
ouna
polvo,
pero auditiva.
no asegura el rendimiento
2) en
Utilice
mango auxiliar
dichaselcondiciones.
Vea elentregado
Manual de
Seguridad
e Instrucciones para una mayor
con la herramienta.
para
funcionamiento
apro información
Una pérdida
deun
control
puede causar
piado.
provocarle heridas.
3) Las herramientas eléctricas deben
sujetarse por las superficies de
empuñadura aisladas cuando se realice
una operación en la que la herramienta
de corte pueda entrar en contacto con
cableado oculto; el contacto con un
cable portador de corriente provocará la
transmisión de la corriente a las partes
metálicas expuestas de la herramienta
y el operador podría sufrir una descarga
eléctrica.
4) Utilice una máscara de polvo, si el
trabajo produce polvo.
5) Tenga en cuenta que esta herramienta
está siempre en estado de
funcionamiento, dado que no necesita
enchufarse a ninguna toma eléctrica.
6) Al taladrar o atornillar en paredes,
pisos, etc. puede haber cables
eléctricos “con corriente”. ¡NO
TOQUE EL PORTABROCAS RÁPIDO
HEXÁGONAL NI NINGUNA PIEZA
METÁLICA DELANTERA DE LA
HERRAMIENTA!
Sujete la herramienta sólo por la
empuñadura plástica para evitar
sacudidas eléctricas en caso de
que atornille o clave algún cable de
electricidad.
7) Si la broca se atasca, desconecte
inmediatamente el disparador para
evitar una sobrecarga que pudiera
dañar la batería o el motor.
Utilice la marcha atrás para aflojar las
brocas atascadas.
8) NO utilice la palanca de avance/
marcha atrás cuando esté activado
el interruptor principal. La batería se
descargará rápidamente y la unidad
puede dañarse.
9) Puede que el cargador se caliente
ligeramente durante la operación
de carga, pero esto es normal. NO
cargue la batería durante largos
periodos de tiempo.
10) C u a n d o g u a r d e o t r a n s p o r t e l a
herramienta, coloque la palanca de
avance/marcha atrás en la posición
central (bloqueo del interruptor).
11) No fuerce la herramienta manteniendo
parcialmente presionado el disparador
de control de velocidad (modo de
control de velocidad) para parar el
motor.
12) No haga funcionar el selector de
velocidad (interruptor BAJO-ALTO)
mientras tira del disparador de control
de velocidad. Esto puede desgastar
rápidamente la batería recargable o
dañar el mecanismo interno del motor.
- 65 -
EY7460_EY7960_Book.indb 65
2013-12-2 16:12:49
Símbolo
Significado
V
Voltios
¡ADVERTENCIA!
●●
Corriente continua
no
Velocidad sin carga
...min-1
Revoluciones o
reciprocaciones por minuto
Ah
Capacidad eléctrica del
bloque de batería
●●
●●
Rotación en avance
●●
Rotación en inversión
●●
Rotación con martilleo
●●
Solo rotacion
Para reducir el riesgo de
lesiones el usuario debe
leer y comprender el
manual de instrucciones.
●●
Sólo para uso en interiores.
●●
●●
●●
Utilice siempre las baterías Panasonic
diseñadas para su uso con esta
herramienta recargable.
Panasonic no asume ninguna responsabilidad
por daños o accidentes provocados por el
uso de un paquete de baterías recicladas y
un paquete de baterías no originales.
No tire la batería al fuego ni la exponga
a temperaturas elevadas.
No perfore la batería con clavos o
similar, ni la golpee, la desmonte ni
intente modificarla.
Evite el contacto de los terminales de la
batería con objetos metálicos.
No transporte ni guarde la batería en
el mismo lugar que clavos u objetos
metálicos similares.
No cargue la batería en un lugar
sometido a altas temperaturas,
por ejemplo cerca del fuego o bajo
luz solar directa; la batería podría
sobrecalentarse, incendiarse o incluso
explotar.
Utilice siempre el cargador diseñado
para tal fin para cargar la batería. De
no ser así, la batería podría presentar
fugas, sobrecalentarse o incluso
explotar.
Después de extraer el paquete
de baterías de la herramienta o el
cargador, siempre reinstale la cubierta
del paquete. De otra manera, los
contactos de la batería podrían ser
cortados, causando el riesgo de fuego.
Cuando el paquete de pilas se
deteriora, reemplácelo con uno nuevo.
El uso continuo de un paquete de
pilas dañado puede ser causa de la
generación de calor, ignición o rotura
de batería.
- 66 -
EY7460_EY7960_Book.indb 66
2013-12-2 16:12:50
III. MONTAJE
Colocación y extracción de la
batería
Colocación o extracción de la
broca
NOTA:
Al poner o extraer una broca o cubo,
desconecte la batería de la herramienta
o coloque el interruptor en la posición
central (bloqueo de interruptor).
Esta herramienta está equipada con un
portabrocas de taladro sin llave.
1. Colocación
Inserte la broca y gire el collar de
bloqueo en sentido horario (visto desde
adelante) para apretar firmemente
hasta que deje de hacer chasquidos.
1. Para conectar la batería:
Alinee las marcas de alineación
resaltadas y acople el paquete de
baterías.
Deslice la batería hasta que se
bloquee en su posición.
●●
Marcas de alineación
2. Para extraer la batería:
Presione el botón hacia abajo y deslice
el paquete de baterías hacia delante.
Collar de bloqueo
2. Desmontaje
Gire el collar de bloqueo en sentido
antihorario (visto desde adelante) y
desmonte la broca.
Botón
Mango de soporte
NOTA:
Posicione el mango de soporte en la
posición que más le acomode y ajústela
firmemente de manera segura.
Si hay un juego excesivo en la broca,
asegure el taladro en su lugar y 1
abra las garras de la broca girando el
collar de bloqueo y 2 apriete el tornillo
(tornillo de rosca a la izquierda) con
un destornillador girando en sentido
antihorario (visto desde adelante).
Apriete
Afloje
Desmonte el mango cuando coloque la
herramienta en la caja de guardado.
- 67 -
EY7460_EY7960_Book.indb 67
2013-12-2 16:12:50
IV. FUNCIONAMIENTO
PRECAUCIÓN:
[Cuerpo principal]
Funcionamiento del interruptor
1. La velocidad aumenta de acuerdo
con la fuerza a la que presiona el
disparador. Cuando empiece el trabajo,
presione ligeramente el disparador para
empezar una rotación lenta.
2. Se utiliza un controlador electrónico de
realimentación para darle una fuerte
torsión incluso a bajas velocidades.
3. El freno funciona cuando se suelta
el disparador y el motor se para
inmediatamente.
PRECAUCIÓN:
Cuando se opera la herramienta tirando
del disparador, puede que genere un
intervalo momentáneamente antes de
iniciarse la rotación. Esto no es señal
de un malfuncionamiento.
*E ste intervalo ocurre cuando se
inicia el sistema de circuitos de
la herramienta cuando se tira del
disparador por primera vez después de
instalar un nuevo paquete de batería o
después de que la herramienta no ha
sido usada por al menos 1 minuto (o
al menos 5 minutos desde que el LED
está encendido). La rotación se iniciará
sin ningún intervalo durante segundas
y subsiguientes operaciones.
NOTA:
Cuando el freno funciona, puede
escucharse un sonido de frenado. Esto
es normal.
Funcionamiento del interruptor y de la palanca de avance/
marcha atrás
Para impedir que se produzcan daños,
no utilice la unidad de palanca de
avance/marcha atrás; la broca se
detiene del todo.
Funcionamiento del interruptor de rotación de avance
1. Empuje la palanca para que se produzca
una rotación de avance.
2. Apriete ligeramente el gatillo del disparador
para iniciar la herramienta con lentitud.
3. La velocidad aumenta con la fuerza con
la que presiona el disparador para un
eficiente apriete de tornillos y taladrado.
El freno funciona y la broca se para
inmediatamente cuando se suelta el
disparador.
4. Tras utilizarlo, coloque la palanca
en su posición central (bloqueo del
interruptor).
Funcionamiento del interruptor de rotación inversa
1. Empuje la palanca para que se produzca
una rotación inversa. Compruebe la
Direcc ión de la rotación antes de
utilizarlo.
2. Apriete ligeramente el gatillo del
disparador para iniciar la herramienta
con lentitud.
3. Tras utilizarlo, coloque la palanca
en su posición central (bloqueo del
interruptor).
Ajuste de torsión del embrague
Ajuste la torsión a uno de los 18 ajustes
de embrague o a la posición “ ”
(EY7460).
Ajuste la torsión a uno de los 18 ajustes
de embrague o a la posición “ ”, “ ”
(EY7960).
NOTA:
Avance
Marcha
atrás
Bloqueo del interruptor
EY7460_EY7960_Book.indb 68
Asegúrese siempre de parar el
funcionamiento de la herramienta
y desconectarlo del trabajo cuando
seleccione el modo de Martilleo con
respecto al modo de taladrado o
cuando cambia al modo de taladrado
del modo de Martilleo por rotación
del mando del embrague.
- 68 -
2013-12-2 16:12:51
PRECAUCIÓN:
Realice el ajuste del embrague en esta
marca ( ) antes de usar.
●●
●●
Si no puede colocarse el selector de
embrague en el modo “taladro” o “martillo”
después de utilizar el taladro con la
función de embrague, coloque el selector
de embrague en la posición 1 y accione
el embrague durante un segundo.
Selección de velocidad
Elija una alta o baja velocidad de
acuerdo al uso.
BAJA
ALTA
A medida que aumenta la fuerza de
presión del disparador de control de
velocidad variable, mayor es la velocidad.
PRECAUCIÓN:
Inspeccione el interruptor selector de
velocidad antes de utilizar.
Utilice a baja velocidad cuando
necesite una alta torsión durante
el funcionamiento (El uso a alta
velocidad cuando se necesita una alta
torsión puede provocar una avería del
motor.)
No haga funcionar el interruptor
selector de velocidad (BAJO-ALTO)
mientras presiona el disparador de
control de velocidad. Esto puede
desgastar rápidamente la batería
recargable o dañar el mecanismo
interno del motor.
* Vea las especificaciones para “MÁXIMAS
CAPACIDADES RECOMENDADAS”.
●●
●●
●●
enfriamiento antes de poder cambiar
por otra batería.
No cierre los orificios de ventilación
en los lados del cuerpo durante el
funcionamiento. De lo contrario,
se ve afectado adversamente el
funcionamiento de la máquina y se
produce una avería.
No manche la herramienta (motor).
Esto puede dañar la unidad.
Utilice la herramienta de tal forma
que se evite que el aire que sale por
los orificios de ventilación del cuerpo
sople directamente sobre su piel. De
lo contrario, puede quemarse.
Función de bloqueo de broca
1. Con el interruptor disparador no activado
y una broca de destornillador bloqueada
en su posición, la herramienta puede
utilizarse como un destornillador manual
(hasta 40 N·m, 408 k f-cm, 353 pulg.lbs.)
Habrá un ligero juego en la broca pero
esto no es un mal funcionamiento.
2. Esta función es útil para apretar tornillos
que necesiten una mayor torsión que
la torsión máxima del destornillador
(posición en el embrague), para
confirmar el apriete de un tornillo o para
aflojar un tornillo demasiado apretado.
●●
PRECAUCIÓN:
●●
Para evitar un aumento excesivo de
temperatura de la superficie de la
herramienta, no haga funcionar la
herramienta continuamente utilizando
dos o más baterías. Es necesario que
la herramienta tenga un tiempo de
Panel de controle
(1)
(1) Luz LED
(3)
(2)
Antes de usar la luz LED,
tire siempre del interruptor
de alimentación una vez.
Presione el botón de luz
LED
.
- 69 -
EY7460_EY7960_Book.indb 69
2013-12-2 16:12:52
La luz se enciende con muy poca corriente
y no afecta adversamente el funcionamiento
de la herramienta durante el uso o la
capacidad de la batería.
●●
PRECAUCIÓN:
●●
●●
●●
La luz LED integrada se ha diseñado
para iluminar la pequeña área de
trabajo temporalmente.
No lo utilice en lugar de una linterna
normal ya que no tiene suficiente
brillo.
La luz LED se apaga cuando la
herramienta no se ha usado por 5
minutos.
Precaución: NO MIRE FIJAMENTE EL
HAZ DE LUZ.
El uso de controles o ajustes o la
realización de otros procedimientos
que no sean los especificados puede
producir una exposición a radiación
peligrosa.
●●
●●
●●
●●
(2) Luz de advertencia de
sobrecalentamiento
para usar cuando se apaga la luz de
advertencia de sobrecalentamiento.
Evite utilizar la herramienta de tal
forma que la función de protección
de sobrecalentamiento se active
repetidamente.
Si la herramienta funciona continuamente
bajo condiciones de carga pesada o si se
usa en condiciones de alta temperatura
(tal como durante el verano), la
protección contra sobrecalentamiento
puede activarse frecuentemente.
Si la herramienta se usa en condiciones
de temperatura fría (tal como durante el
invierno) o si se detiene con frecuencia
durante el uso, la protección contra
sobrecalentamiento quizás no se active.
La variación de temperatura ambiente es
de entre 0°C (32°F) y 40°C (104°F).
Si la batería se utiliza cuando la
temperature de la batería es inferior a
0°C (32°F), la herramienta puede no
funcionar correctamente.
Cuando se vaya a cargar una batería
fría (unos 0°C (32°F) o menos) en
un cuarto cálido, deje la batería en la
habitación durante al menos una hora y
cárguela cuando se haya calentado a la
temperatura de la habitación.
(3) Luz de advertencia de batería baja
Apagado
Iluminado:
Destella:
(funcionamiento Sobrecalentamiento Sobrecalentamiento
normal)
(motor)
(batería)
Indica que se detuvo el
funcionamiento por un
sobrecalentamiento de la
batería o el motor.
Para proteger el motor o la batería,
asegúrese de observar lo siguiente
cuando efectúe esta operación.
Si el motor o la batería se calienta,
se activará la función de protección
y el motor o la batería dejará de
funcionar. La lámpara de advertencia
de sobrecalentamiento en el panel de
control se ilumina o destella cuando esta
característica está activada.
Si se activa la función de protección
de sobrecalentamiento, espere hasta
que la herramienta se haya enfriado
completamente (por lo menos 30
minutos). La herramienta está lista
●●
●●
Apagado
Destella (Sin carga)
(funcionamiento Se activó la función
normal)
de protección de la
batería
Una descarga excesiva (completa) de las
baterías de Li-ión acorta dramáticamente
su vida de servicio. El destornillador
contiene una función de protección de
batería diseñada para evitar una descarga
excesiva de la batería.
La función de protección de batería se
activa inmediatamente antes de que la
batería se quede completamente sin
carga haciendo que destelle la luz de
advertencia batería baja.
Si se da cuenta que destella la luz de
advertencia de batería baja, cargue
inmediatamente la batería.
●●
●●
- 70 -
EY7460_EY7960_Book.indb 70
2013-12-2 16:12:52
●●
●●
Si se comienza con poca batería
restante, la herramienta puede que pare
de funcionar sin que parpadee primero
la lámpara de advertencia de batería
baja. Esto indica que hay muy poca
potencia restante en la batería para
usar la herramienta, y el paquete de
batería debe ser cargada antes de seguir
usándola.
Si la herramienta está sujeta a una carga
repentina durante su uso que cause
que el motor de bloquee, puede que
se dispare el sensor de prevención de
sobrecarga, y la lámpara de advertencia
de batería baja puede parpadear. La
lámpara parará de parpadear una vez
que se aborde la causa del bloqueo del
motor y disparo de ciclo.
[Bloque de pilas]
Para un uso adecuado de la
batería
●●
Cuando se saca la batería del cuerpo
principal de la herramienta, vuelva a
cerrar inmediatamente la cubierta de
batería, para evitar que el polvo o la
suciedad puedan ensuciar los terminales
de batería y provocar un cortocircuito.
Vida útil de la batería
Las baterías recargables tienen una
vida útil limitada. Si el tiempo de
funcionamiento se acorta mucho tras
la recarga, sustituya la batería por una
nueva.
Recomendaciones de uso
Cubierta de batería
Terminales
Batería de Li-ión
●●
●●
●●
●●
Para una vida óptima de la batería,
guarde la batería de Li-ión siguiendo el
uso sin carga.
Cuando cargue la caja de batería,
confirme que los terminales en el
cargador de batería estén libres de
materias extrañas tales como polvo y
agua, etc. Limpie los terminales antes de
cargar la caja de batería si hay materias
extrañas en los terminales.
La vida de los terminales de la caja
de batería puede verse afectada por
materias extrañas tales como polo y
agua, etc. durante su funcionamiento.
Cuando no se utiliza la batería,
manténgala separada de otros objetos
metálicos, como: clips de papel,
monedas, llaves, clavos, tornillos u otros
objetos metálicos pequeños que pueden
actuar de conexión entre un terminal y el
otro.
Un cortocircuito entre los terminales de
la batería pueden ocasionar chispas,
quemaduras o incendios.
Cuando haga funcionar con la batería,
asegúrese que el lugar de trabajo está
bien ventilado.
rojo
Asegúrese de utilizar la cubierta de
la caja de batería
●●
●●
Cuando no utilice la caja de batería,
guarde la batería de tal forma que las
materias extrañas tales como polvo
y agua, etc. ensucien los terminales.
Asegúrese de colocar la cubierta de la
caja de batería de tal forma de proteger
los terminales de la batería.
Cuando cargue la caja de batería,
confirme que los terminales en el
cargador de batería estén libres de
materias extrañas tales como polvo y
agua, etc. Limpie los terminales antes de
cargar la caja de batería si hay materias
extrañas en los terminales.
- 71 -
EY7460_EY7960_Book.indb 71
2013-12-2 16:12:53
La vida de los terminales de la caja
de batería puede verse afectada por
materias extrañas tales como polo y
agua, etc. durante su funcionamiento.
●●
PRECAUCIÓN:
Para proteger el motor o la batería,
asegúrese de observar lo siguiente
cuando efectúe esta operación.
Si el motor o la batería se calienta, se
activará la función de protección y la
batería dejará de funcionar.
●●
●●
Para un uso más seguro
●●
●●
La batería está diseñada para
conectarse siguiendo dos pasos por
motivos de seguridad. Compruebe que
la batería está conectada correctamente
en la unidad principal antes de utilizar la
herramienta.
Si la batería no ha quedado bien
conectada, al activar el interruptor
parpadearán la lámpara de aviso de
sobrecalentamiento y la lámpara de
aviso de bajo nivel de carga de batería,
para indicar que no es posible un
funcionamiento seguro, y la unidad
principal no girará con normalidad.
Conecte la batería a la unidad de la
herramienta hasta que el indicador rojo o
amarillo desaparezca.
PRECAUCIÓN
●●
●●
●●
Cuando se vaya a cargar una batería
fría (unos 0°C (32°F) o menos) en
un cuarto cálido, deje la batería en la
habitación durante al menos una hora y
cárguela cuando se haya calentado a la
temperatura de la habitación.
Deje que se enfríe el cargador al
cargar más de dos baterías de forma
consecutiva.
No introduzca sus dedos dentro del
hueco del contacto, cuando esté
sujetando el cambiador o en ninguna
otra ocasión.
PRECAUCIÓN
Para impedir el riesgo de incendio o daños
del cargador de batería.
No utilice una fuente de alimentación de
un generador motorizado.
No tapone los orificios de ventilación del
cargador y la batería.
Desenchufe el cargador cuando no lo
utilice.
●●
●●
●●
NOTA:
Su batería no está totalmente cargada
al momento de comprarla. Asegúrese
de cargar la batería antes de utilizarla.
[Cargador de la batería]
Carga
●●
●●
La variación de temperatura ambiente es
de entre 0°C (32°F) y 40°C (104°F).
Si la batería se utiliza cuando la
temperatura de la batería es inferior a
0°C (32°F), la herramienta puede no
funcionar correctamente.
Cómo cargar el dispositivo
El cargador está diseñado para funcionar
con alimentación eléctrica doméstica
estándar únicamente tal y como se indica
en la placa de características. Realice
la carga únicamente con la tensión
indicada en la placa de características
de la unidad. P. ej. 230 V/50 Hz.
No intente utilizarlo con ninguna otra
tensión o frecuencia nominal.
Si la temperatura de la caja de batería
cae unos −10°C (14°F), la carga se
parará automáticamente para evitar un
deterioro de la batería.
1. Enchufe el cargador en la fuente de
alimentación de CA.
NOTA:
Se pueden producir chispas cuando se
inserta el enchufe en la alimentación
eléctrica de CA pero este no es un
problema en términos de seguridad.
2. Conecte el paquete de batería con
firmeza al cargador.
1)Alinee las marcas de alineación y
coloque la batería en el enchufe del
cargador.
- 72 -
EY7460_EY7960_Book.indb 72
2013-12-2 16:12:53
2)Deslice hacia adelante en el sentido
de la flecha.
Marcas de alineación
3. La luz indicadora de carga permanecerá
encendida durante la carga. Cuando
haya terminado la carga, se accionará
automáticamente
un
conmutador
electrónico interno para impedir
cualquier sobrecarga.
No podrá cargar la batería si ésta
está todavía caliente (por ejemplo,
inmediatamente después de haber
trabajado mucho).
La luz de espera naranja seguirá
destellando hasta que se enfríe la
batería.
La carga comenzará automáticamente.
4. La luz de carga (verde) destellará
lentamente cuando la batería se haya
cargado a un 80%.
●●
5. Cuando se completa la carga, la luz de
carga en verde se apagará.
6. Si la temperatura de la batería es de 0°C
o menos, la batería demora más en
cargarse completamente que el tiempo
de carga normal.
Incluso cuando la batería esté completamente
cargada, tendrá aproximadamente 50% de la
carga de una batería totalmente cargada a la
temperatura de funcionamiento normal.
7. Si no se enciende la luz (verde) de
carga consulte con un concesionario
autorizado.
8. Si se vuelve a colocar una batería
totalmente cargada en el cargador, se
encenderá la luz de carga. Luego de
algunos minutos, la lámpara de carga
en verde se apagará.
9. Extraiga la batería mientras mantiene
levantado el botón de desbloqueo de la
batería.
Botón de
desbloqueo de la
batería
INDICACIÓN DE LA LÁMPARA
La carga ha sido completada. (Carga completa.)
La batería se cargó en aproximadamente 80%.
Ahora cargando.
Se ha enchufado el cargador en la fuente de alimentación
de CA. Está preparado para cargar.
(Verde)
(Naranja)
Luz de estado de carga
Aparecerá Izquierda: verde Derecha: naranja
La batería está fría.
La batería se esta cargando lentamente para reducir la carga
de la batería.
La batería está caliente.
La carga comenzará cuando baje la temperatura de la batería.
Si la temperatura de la batería es de –10°C o menos, la luz de
carga (naranja) también empezará a destellar. La carga empezará
cuando sube la temperatura de la batería.
No es posible realizar la carga. Existe un bloqueo de polvo o
una falla de la batería.
Apagada
Parpadeando
Encendida
- 73 -
EY7460_EY7960_Book.indb 73
2013-12-2 16:12:54
Información para Usuarios sobre la Recolección y Eliminación
de aparatos viejos y baterías usadas
Estos símbolos en los productos, embalajes y/o documentos adjuntos,
significan que los aparatos eléctricos y electrónicos y las baterías no
deberían ser mezclados con los desechos domésticos.
Para el tratamiento apropiado, la recuperación y el reciclado de aparatos
viejos y baterías usadas, por favor, observe las normas de recolección
aplicables, de acuerdo a su legislación nacional y a las Directivas 2002/96/
CE y 2006/66/CE.
Al desechar estos aparatos y baterías correctamente, Usted estará
ayudando a preservar recursos valiosos y a prevenir cualquier potencial
efecto negativo sobre la salud de la humanidad y el medio ambiente que,
de lo contrario, podría surgir de un manejo inapropiado de los residuos.
Para mayor información sobre la recolección y el reciclado de aparatos y
baterías viejos, por favor, contacte a su comunidad local, su servicio de
eliminación de residuos o al comercio donde adquirió estos aparatos.
Podrán aplicarse penas por la eliminación incorrecta de estos residuos, de
acuerdo a la legislación nacional.
Para usuarios empresariales en la Unión Europea
Si usted desea descartar aparatos eléctricos y electrónicos, por favor contacte a su
distribuidor o proveedor a fin de obtener mayor información.
[Informacion sobre la Eliminación en otros Países fuera de la
Unión Europea]
Estos símbolos sólo son válidos dentro de la Unión Europea. Si desea desechar estos
objetos, por favor contacte con sus autoridades locales o distribuidor y consulte por el
método correcto de eliminación.
V. MANTENIMIENTO
●●
●●
Utilice sólo un paño suave y seco para limpiar la herramienta. No utilice paños húmedos,
bencina, diluyentes u otros disolventes volátiles de limpieza.
Para el caso en que el interior de la herramienta o el paquete de pilas estén expuestos al
agua, drénelo o séquelo lo antes posible. Retire cuidadosamente cualquier polvo o restos
de acero que queden dentro de la herramienta. Si experimenta problemas durante el
funcionamiento de la herramienta consulte con su servicio de reparaciones.
VI. ACCESORIOS
Utilice sólo brocas adecuadas al tamaño del portabrocas.
- 74 -
EY7460_EY7960_Book.indb 74
2013-12-2 16:12:54
VII. ANEXO
MÁXIMAS CAPACIDADES RECOMENDADAS
Modelo
EY7460
EY7960
Tornillo de
máquina
Apriete de
tornillo
Taladrado
M8
Tornillo para
madera
ø 10 mm
Tornillo
autorroscante
ø 6 mm
Para madera
ø 38 mm
Para metal
Para albañilería
ø 13 mm
---
13 mm
INFORMACIÓN ADICIONAL SOBRE LA GARANTÍA
La rotura y los daños provocados por un uso continuado durante un periodo de tiempo
prolongado (por ejemplo trabajos en líneas de montaje de fábricas, etc.) no están cubiertos por
la garantía.
VIII. SPECIFICHE TECNICHE
APPARECCHIO PRINCIPALE
Modelo
EY7460
EY7960
Voltaje del motor
Sin velocidad
de cargal
Velocidad de
soplado por
minuto
21,6 V CD
Baja
100~400 min-1 (rpm)
Alta
350~1500 min-1 (rpm)
Baja
---
1800~7200 min-1 (bpm)
Alta
---
6300~27000 min-1 (bpm)
Capacidad de broca
ø1,5 mm - ø13 mm
Torsión de embrague
Aprox. 1,0 N•m (10kgf-cm) – 6,9 N•m (70kgf-cm)
Longitud total
232mm
245mm
Peso (con batería EY9L61)
2,45 kg
2,55 kg
BATERÍA
N.º de modelo
Storage battery
voltaje
Batería
espec. detalladas
EY9L61
EY9L62
Batería Li-ión
DC 21,6 V
3,6 V × 6 cells
3,6 V × 12 cells
- 75 -
EY7460_EY7960_Book.indb 75
2013-12-2 16:12:54
CARGADOR DE BATERÍA
N.º de modelo
Batería de
almacenaje
EY0L82
Vea la placa de especificaciones en la parte inferior del cargador.
Peso
Tiempo de carga
0,93 kg (2 lbs)
EY9L61
Utilizable: 50 min
Completa: 60 min
EY9L62
Utilizable: 65 min
Completa: 85 min
NOTA: Este cuadro puede contener modelos no disponibles en su país.
Consulte el más reciente catálogo general.
NOTA: Puede consultar el nombre y la dirección del concesionario en la tarjeta de garantía
que se incluye.
- 76 -
EY7460_EY7960_Book.indb 76
2013-12-2 16:12:54
Oprindelige instruktioner: Engelsk
Oversættelse af de oprindelige instruktioner:
Andre sprog
Denne maskine som en komplet enhed med
I.
B
EREGNET
en batteripakning
opfylderBRUG
betingelserne i
passende
IP-graderkan
af beskyttelse,
Disse
maskiner
anvendesbaseret
til at
på IEC-regulativer.
stramme
skruer i koblingsindstilling
og
til at boreafhuller
i træ og metal i
Definition
IP-kode
boreindstilling.
Derudover
model
IP5X: Indtrængen
af støv kan
er ikke
helt
EY7960
anvendes
til må
at ikke
boretrænge
hullerind
i
forhindret,
men støv
i enbeton
sådanog
mængde,
at det
påvirker en
blød
lignende
materialer
i
tilfredsstillende anvendelse af maskinen
hammerindstilling.
eller nedsætter sikkerheden. (I tilfælde af,
at talkumpulver
75 μm trænger ind i
Læs
hæftet medunder
“Sikkerhedsinstrukmaskinen).
tioner”
samt det følgende før brug.
IPX6: Vand, der sprøjtes i kraftige stråler
mod maskinen fra en hvilken som helst
retning har ingen skadelige virkninger. (I
tilfælde af, med et mundstykke på 12,5
mm indvendig diameter ca. 100 L/min
1) med
Anvend
høreværn.
normal
vandtemperatur, sprøjtes på
fra
maskinen
U d s æ t t ei l3s eminutter
for stø
j ken
a nafstand
f ø r e tpå
il
3høresvækkelse.
m.
II. E
KSTRA
SIKKERHEDSREGLER
2)
Anvend støttehåndtaget,
som følger
BEGRÆNSET
GARANTI
med dette værktøj.
Mærkedata
for IP56 kvalificerer dette
til den mindstemistes,
påvirkning
vand
værktøj
Hvis herredømemt
kanaf man
eller
støv,til men
ikke til sikring af ydelse
komme
skade.
under sådanne forhold. Se sikkerhedsfor3) skrifter
Hold værktøjer
under strøm
ved
og betjeningsvejledning
for yderderes
isolerede
gribeflader,
når
ligere detaljer om korrekt anvendelse. der
udføres arbejde, hvor skæreværktøjer
kan komme i kontakt med skjulte
ledninger; kontakt med en strømførende
ledning sætter udsatte metaldele
i værktøjet under strøm og giver
operatøren elektrisk stød.
4) B r u g s t ø v m a s k e , h v i s a r b e j d e t
frembringer støv.
5) Vær opmærksom på, at dette værktøj
altid er klar til at kunne betjenes, da
det ikke skal sættes i en stikkontakt.
6) Når der skrues eller bores ind i vægge,
gulve el.lign., kan man støde på
strømførende ledninger. BERØR IKKE
DEN HEXAGONALE BOREPATRON
ELLER NOGEN AF DE FORRESTE
METALDELE PÅ VÆRKTØJET! Hold
kun værktøjet i plastichåndtaget for at
forhindre elektrisk stød, hvis du skulle
skrue eller bore ind i en strømførende
ledning.
7) Hvis bitset sætter sig fast, skal det
straks afbrydes med triggeren for at
forhindre overbelastning, som kan
øve skade på batteripakningen eller
motoren.
Anvend baglæns rotation til at løsne
bor, der har sat sig fast.
8) Anvend IKKE grebet til forlæns/
baglæns retning, når hovedafbryderen
er aktiveret. Batteriet vil hurtig blive
afladet og der kan opstå skade på
værktøjet.
9) Under opladning kan det ske, at
opladeren bliver en smule varm. Dette
er normalt. Oplad IKKE batteriet over
en længere periode.
10) N å r v æ r k t ø j e t o p b e v a r e s e l l e r
transporteres, skal grebet til
forlæns/baglæns retning sættes i
midterstillingen (omskifterlås).
11) Belast ikke værktøjet ved at holde
hastighedskontroltriggeren halvt ned
(hastighedskontrolfunktion), således
at motoren stopper.
12) Anvend ikke hastighedsvælgeren (LAVHØJ), mens hastighedskontroltriggeren
trykkes ind. Dette kan bevirke, at det
genopladelige batteri hurtigt bliver
udtjent eller at der øves skade på
motorens interne mekanisme.
- 77 -
EY7460_EY7960_Book.indb 77
2013-12-2 16:12:54
Symbol
Betydning
V
●●
Volt
Jævnstrøm
no
Ubelastet hastighed
...min-1
Omdrejninger eller slag pr.
minut
Ah
Batteripakningens elektriske
kapacitet
●●
Forlæns rotation
●●
Modsat rotation
Rotation med hamring
Kun rotation
For at reducere risikoen
for tilskadekomst, skal
brugeren læse og forstå
brugsvejledningen.
●●
Kun til indendørs brug
ADVARSEL!
●●
●●
●●
●●
●●
●●
Brug kun Panasonic batteripakninger,
som er konstrueret til brug med dette
genopladelige værktøj.
Panasonic kan ikke holdes ikke
ansvarlig for skader eller uheld, som er
forårsaget af anvendelse af en genbrugt
batteripakning eller en ikke-original
batteripakning.
Bortskaf ikke batteripakningen ved at
brænde den, og udsæt den ikke for
overdreven varme.
Slå ikke søm eller lignende ind i
batteripakningen, udsæt den ikke for
stød, og prøv ikke på at demontere eller
ændre den.
Lad ikke metalgenstande komme
i berøring med batteripakningens
terminaler.
Transporter ikke batteripakningen
og opbevar den ikke i samme
beholder som søm eller lignende
metalgenstande.
Oplad ikke batteripakningen på et
sted med høje temperaturer, som for
eksempel i nærheden af åben ild eller
i direkte sollys. Ellers kan batteriet
overophedes, bryde i brand eller
eksplodere.
Brug altid kun den dertil hørende
oplader til at oplade batteripakningen.
Ellers kan batteriet lække, overophedes,
eller eksplodere.
Når batteripakningen er taget af
værktøjet eller opladeren, skal man altid
huske at sætte pakningsdækslet på.
Hvis dette ikke gøres, er der risiko for,
at batterikontakterne kortsluttes, hvilket
kan være årsag til brandfare.
Når batteripakningen er udtjent,
s k a l d e n s k i f t e s u d m e d e n n y.
Fortsat anvendelse af en beskadiget
bat ter ipakning kan resul tere i
varmedannelse, antænding og revner i
batteriet.
III. MONTERING
Montering eller afmontering
af bit
BEMÆRK:
Når et bit monteres eller afmonteres,
skal batteripakningen tages af
værktøjet, eller triggeren skal stilles i
midterstilling (omskifterlås).
Dette værktøj er udstyret med en nøgleløs
borepatron.
1. Montering
Sæt bitset ind og drej låsemanchetten
med uret (set forfra) for at stramme godt
til, indtil den holder op med at klikke.
Låsemanchet
2. Afmontering
Drej låsemanchetten mod uret (set
forfra), og tag derefter bitset ud.
- 78 -
EY7460_EY7960_Book.indb 78
2013-12-2 16:12:56
BEMÆRK:
Hvis der forekommer ekstremt slør i
borepatronen, skal du fastgøre boret
på plads og 1 åbne borkæberne ved
at dreje låsemanchetten og 2 stramme
skruen (skrue med venstregevind) med
en skruetrækker ved at dreje den mod
uret (set forfra).
Fastspænd
Løsn
Tag håndtagene af, inden værktøjet
lægges i opbevaringskassen.
IV. BETJENING
[Hoveddel]
Omskifterbetjening
Isætning og udtagning af batteripakningen
1. Tilslutning af batteripakningen:
Sæt de fremhævede flugtemærker på
linje og sæt batteripakningen på.
Skyd batteripakningen i stilling, indtil
den klikker på plads.
●●
1. Hastigheden øges i takt med, hvor
meget man trykker på triggeren. Når
du påbegynder arbejdet, skal du trykke
triggeren en smule ned for at starte
rotationen langsomt.
2. En elektronisk kontrolenhed med
feedback anvendes til at opnå et kraftigt
moment, selv ved lave hastighed.
3. Bremsen fungerer, når triggeren slippes,
og motoren stopper med det samme.
FORSIGTIG:
Flugtemærker
2. Udtagning af batteripakningen:
Tr y k k n a p p e n n e d o g
batteripakningen fremad.
skub
Knap
Der vil være en momentan forsinkelse,
før rotationen påbegyndes ved
betjening af værktøjet når der trækkes i
triggeren. Dette signalerer ikke en fejl.
*D e n n e f o r s i n k e l s e o p s t å r s o m
værktøjets kredsløb starter op, når
triggeren er trukket for første gang efter
installation af en ny batteripakke eller når
værktøjet ikke er blevet anvendt i mindst
1 minut (eller i det mindste 5 minutter,
hvis LED’en er tændt). Rotation vil
starte uden nogen forsinkelse under
anden og efterfølgende operationer.
BEMÆRK:
Når bremsen fungerer, vil en bremselyd
muligvis kunne høres. Dette er normalt.
Hjælpehåndtag
Anbring hjælpehåndtaget i den ønskede
position og spænd håndtaget godt til.
- 79 -
EY7460_EY7960_Book.indb 79
2013-12-2 16:12:56
Anvendelse af grebet til forlæns/baglæns retning
Indstil momentet til en af de 18
”
koblingsindstillinger eller “ ”, “
stillingen (EY7960).
FORSIGTIG:
Forlæns
Hold op med at anvende værktøjet
og fjern det fra arbejdsemnet, når
der skiftes fra hammerindstilling til
boreindstilling eller når der skiftes til
boreindstilling fra hammerindstilling
ved at koblingshåndtaget drejes.
Baglæns
FORSIGTIG:
Sæt koblingsindstillingen til dette
mærke ( ), inden maskinen betjenes.
Omskifterlås
FORSIGTIG:
For at forhindre skade må grebet til
forlæns/baglæns retning ikke anvendes,
før bitset er helt stoppet.
Forlæns rotation – betjening
af omskifter
1. Tryk på grebet, hvis du ønsker forlæns
rotation.
2. Tryk let på triggeren for at starte
værktøjet langsomt.
3. H a s t i g h e d e n ø g e s i t a k t m e d , a t
triggeren trykkes ind, således at
iskruning af skruer og boring kan ske
effektivt. Bremsen virker, og bitset
stopper straks, og borholderen stopper
straks, når triggeren slippes.
4. Efter brugen skal grebet sættes i
midterstillingen (omskifterlås).
Baglæns rotation – betjening
af omskifter
Hvis du har arbejdet med koblingsfunktionen,
og du ikke kan indstille koblingshåndtaget til
“boreindstilling” eller “hammerindstilling”, skal
du sætte koblingsindstillingen til position 1 og
aktivere koblingen i ét sekund.
Valg af hastighed
Vælg en lav eller høj hastighed, alt efter
arbejdets karakter.
LAV
HØJ
Jo mere den variable hastighedskontroltrigger
trykkes ind, desto højere bliver hastigheden.
FORSIGTIG:
1. Tryk på grebet, hvis du ønsker baglæns
rotation. Kontroller rotationsretningen
inden brugen.
2. Tryk let på triggeren for at starte
værktøjet langsomt.
3. Efter brugen skal grebet sættes i
midterstillingen (omskifterlås).
●●
●●
●●
Indstilling af koblingsmoment
Indstil momentet til en af de 18
koblingsindstillinger eller “ ” stillingen
(EY7460).
Kontroller hastighedsvælgeren før
brugen.
Anvend ved lav hastighed, når et højt
moment er påkrævet under arbejdet.
(Anvendelse med høj hastighed, når et
højt moment er påkrævet, kan bevirke,
at motoren bryder sammen).
Drej ikke hastighedsvælgeren (LAVHØJ),
mens du trykker hastighedskontroltriggeren
ind. Dette kan bevirke, at det genopladelige
batteri hurtigere udtjenes eller at motorens
interne mekanisme lider skade.
- 80 -
EY7460_EY7960_Book.indb 80
2013-12-2 16:12:57
* S e s p e d i f i k a t i o n e r n e f o r “ M A K S .
TILLADTE KAPACITETER”.
(1)
FORSIGTIG:
●●
●●
●●
●●
●●
For at forhindre, at værktøjets
overflade bliver for varm, må man ikke
anvende værktøjet uafbrudt med
brug af to eller flere batteripakninger.
Værktøjet har behov for afkølingstid,
inden det skifter til en anden
batteripakning.
L a d v æ r e m e d a t b l o k e r e
ventilationsåbningerne på siderne af
værktøjet under anvendelsen. Dette kan
bevirke, at maskinens funktion påvirkes
negativt, så maskinen ikke fungerer
som den skal.
Belast IKKE værktøjet (motoren).
Dette kan bevirke, at værktøjet lider
skade.
Anvend værktøjet på en sådan måde,
at luft fra ventilationsåbningerne
forhindres i at blæse direkte på din
hud. Dette kan giver forbrændinger.
Bitlåsefunktion
Kontrolpanel
(2)
(1) LED-lys
Inden anvendelse af LEDlyset, skal der
altid trækkes en gang i
afbryderen. Tryk på
LED-lysknappen.
Lyset lyser med en
meget lav strøm, og det
påvirker ikke maskinens
ydelse negativt under brug eller dens
batterikapacitet.
FORSIGTIG:
●●
●●
●●
1. Når triggeren ikke er aktiveret og et
skruetrækkerbit er låst på plads, kan
værktøjet anvendes som en almindelig,
manuel skruetrækker (op til 40 N·m,
408 k f-cm, 353 in-lbs).
Der vil være en smule slør i
boreholderen, men dette er normalt.
2. Denne egenskab er praktisk til stramning
af skruer, som kræver et større moment
end det maksimale moment for en
skruetrækker (stilling på koblingen),
til bekræftelse af en skrues stramning
eller til at løsne en ekstremt stram
skrue.
(3)
Det indbyggede LED-lys er beregnet
til at oplyse et lille arbejdsområde
midlertidigt.
Anvend det ikke som erstatning for en
almindelig lommelygte, da det ikke har
tilstrækkelig lysstyrke.
LED-lyset slukker, hvis værktøjet ikke
har været anvendt i 5 minutter.
Forsigtig: U NDLAD AT STIRRE IND I
STRÅLEN
Anvendelse af kontroller eller justeringer
eller udførelser af andre procedurer end
de heri specificerede, kan medføre farlig
udsættelse for stråling.
(2) Advarselslampe for overophedning
Fra
Lyser:
Blinker:
(normal
Overophedning Overophedning
anvendelse) (motor)
(batteri)
Betyder, at anvendelsen er
blevet stoppet på grund af
overophedning af motoren
eller batteriet.
For at beskytte motoren og batteriet, skal
man være opmærksom på følgende, når
denne operation udføres.
- 81 -
EY7460_EY7960_Book.indb 81
2013-12-2 16:12:58
●●
●●
●●
●●
●●
●●
●●
Hvis motoren eller batteriet bliver varme,
vil beskyttelseskredsløbet blive aktiveret
og motoren eller batteriet vil holde op
med at fungere. Advarselslampen til
overophedning på kontrolpanelet lyser
eller blinker, når denne egenskab er
aktiveret.
Hvis overophedningsbeskyttelsesfunkt
ionen aktiveres, skal du give værktøjet
tid til at køle helt af (mindst 30 minutter).
Værktøjet er klar til brug igen, når
advarselslampen til overophedning
slukker.
Undgå at anvende værktøjet på en sådan
måde, at overophedningsbeskyttelsesfun
ktionen aktiveres gentagne gange.
Hvis værktøjet anvendes kontinuerligt
ved høj belastning eller den anvendes
under forhold med høje temperaturer
(som f.eks. om sommeren), kan overo
phedningsbeskyttelsesfunktionen blive
aktiveret hyppigt.
Hvis værktøjet anvendes under forhold
med lave temperaturer (som f.eks. om
vinteren) eller hvis den stoppes hyppigt
under brug, vil overophedningsbeskyttels
esfunktionen måske ikke blive aktiveret.
Det omgivende temperaturområde er
mellem 0˚C (32˚F) og 40˚C (104˚F).
Hvis batteripakken anvendes, når
batteritemperaturen er under 0˚C (32˚F),
kan der opstå problemer i værktøjets
funktion.
Når man vil oplade en kold batteripakning
(under 0˚C (32˚F)) i et varmt rum, så
anbring batteripakningen i rummet
mindst en time, så dens temperatur kan
komme på niveau med rummets, inden
den oplades.
Ekstrem (fuld) afledning af Li-ion batterier
vil afkorte deres levetid betragteligt.
Skruetrækkeren er udstyret med en
batteribeskyttelsesfunktion til forhindring af
ekstrem afladning af batteripakningen.
Batteribeskyttelsesfunktionen aktiveres
umiddelbart inden batteriet mister sin
effekt, hvilket bevirker, at advarselslampen
for lav batterieffekt begynder at blinke.
Hvis du bemærker, at advarselslampen
for lav batterieffekt blinker, skal du straks
oplade batteripakningen.
Hvis der fra starten af var for lidt strøm
tilbage, kan værktøjet stoppe driften
uden at advarselslampen for lavt batteri
først blinker. Dette indikerer, at der er for
lidt strøm tilbage til at bruge værktøjet,
og batteriet skal oplades før yderligere
brug.
Hvis værktøjet udsættes for en pludselig
belastning under brug, som får motoren til
at lukke ned, kan overbelastningssensoren
udløses, og lampen for lavt batteri kan
blinke. Lampen vil stoppe med at blinke,
når du behandler årsagen til motorens
nedlukning og sætte triggeren i gang.
●●
●●
●●
●●
[Batteripakning]
Korrekt brug af batteripakningen
Li-ion batteripakning
●●
●●
(3) Luz de advertencia de batería baja
Fra
(normal
anvendelse)
Blinker
(ingen opladning)
Batteribeskyttelsesfunktionen
er aktiveret
Opbevar Li-ion batteripakningen efter
brugen uden at oplade den, således at
optimal batterilevetid opnås.
Når du oplader batteripakningen,
skal du bekræfte at terminalerne på
batteriopladeren er fri for uvedkommende
substanser, som for eksempel støv og
vand etc. Rengør terminalerne inden
du oplader batteripakningen, hvis
uvedkommende substanser observeres
på terminalerne.
Levetiden for batteripakningens terminaler
kan påvirkes af uvedkommende
substanser, som for eksempel støv og
vand etc., under brugen.
- 82 -
EY7460_EY7960_Book.indb 82
2013-12-2 16:12:58
Når batteriet ikke anvendes, skal
det holdes på god afstand af andre
metalgenstande som for eksempel
papirclips, mønter, nøgler, søm, skruer og
andre mindre metalgenstande, som kan
forårsage en tilslutning fra en terminal til
en anden.
Kortslutning af batteriterminalerne kan
frembringe gnister, forbrændinger eller
ildebrand.
●●
●●
Når du anvender batteripakningen,
skal du sørge for, at arbejdsstedet er
velventileret.
Sørg for at anvende
batteripakningsdækslet
●●
●●
Når batteripakningen er taget af
værktøjet, skal batteripakningens dæksel
straks sættes på for at forhindre, at støv
og snavs forurener batteriterminalerne
og forårsager kortslutning.
Batteripakningens levetid
Pakningsdæksel
Terminaler
Når du oplader batteripakningen,
skal du bekræfte at terminalerne på
batteriopladeren er fri for uvedkommende
substanser, som for eksempel støv og
vand etc. Rengør terminalerne inden
du oplader batteripakningen, hvis
uvedkommende substanser observeres
på terminalerne.
Levetiden for batteripakningens
terminaler kan påvirkes af
uvedkommende substanser, som for
eksempel støv og vand etc., under
brugen.
FORSIGTIG:
De udskiftbare batterier har en
begrænset levetid. Hvis betjeningstiden
bliver meget kort efter opladningen, skal
batteripakningen udskiftes med en ny.
Anbefalinger for brugen
Når batteripakningen ikke anvendes,
skal batteriet opbevares således, at
uvedkommende substanser, som for
eksempel støv og vand etc., ikke kan
komme til at forurene terminalerne. Sørg
for at sætte batteripakningsdækslet på
for at beskytte batteriterminalerne.
For at beskytte motoren og batteriet skal
man være opmærksom på følgende ved
anvendelse.
Hvis motoren og batteriet bliver varmt, vil
beskyttelseskredsløbet blive aktiveret, og
motoren og batteriet vil holde op med at
fungere.
●●
For sikker brug
●●
●●
etikette
Batteripakken er beregnet til at
blive installeret ved at følge en
fremgangsmåde med to trin for
sikkerhedens skyld. Kontroller, at
batteripakken er korrekt installeret i
hovedenheden inden brug.
Hvis batteripakken ikke er tilsluttet
korrekt, når der tændes for kontakten,
blinker advarselslampen for overhedning
og advarselslampen for lavt batteri
for at indikere, at det ikke er muligt at
foretage sikker anvendelse, samt at
hovedenheden ikke vil rotere normalt.
Slut batteripakken til inde i selve
værktøjets enhed, indtil etiketten rød eller
gul forsvinder.
- 83 -
EY7460_EY7960_Book.indb 83
2013-12-2 16:12:59
[Batterioplader]
Opladning
FORSIGTIG:
●●
●●
●●
●●
●●
Hvis batteripakningens temperatur
falder til under cirka -10°C, vil opladning
automatisk stoppe for at forhindre
forringelse af batteriet.
Det omgivende temperaturområde er
mellem 0˚C (32˚F) og 40˚C (104˚F).
Hvis batteripakken anvendes, når
batteritemperaturen er under 0˚C (32˚F),
kan der opstå problemer i værktøjets
funktion.
Når man vil oplade en kold batteripakning
(under 0˚C (32˚F)) i et varmt rum, så
anbring batteripakningen i rummet
mindst en time, så dens temperatur kan
komme på niveau med rummets, inden
den oplades.
Lad opladeren køle ned ved genopladning
af flere end to batteripakninger efter
hinanden.
Sæt ikke fingrene ind i kontaktåbningen,
når ladeaggreatet holdes i hænderne
eller flyttes.
FORSIGTIG:
Forebyggelse af risiko for brand eller
skade på batteriopladeren.
Anvend ikke strøm fra en generator på
en motor.
Tildæk ikke ventalitationshullerne på
ladeaggregatet og på batteripakken.
Tag opladeren ud af forbindelse, når den
ikke skal anvendes.
●●
●●
●●
BEMÆRK:
Batteripakningen er ikke fuldt opladet
på købstidspunktet. Sørg for at oplade
batteriet før brugen.
Sådan foretages opladning
1. Stik opladerens stik ind i en stikkontakt
fra lysnettet.
BEMÆRK:
Der kan opstå gnister, når stikket
tilsluttes til lysnettet, men dette er ikke
noget problem mht. sikkerheden.
2. Tilslut batteripakken ordentligt til
opladeren.
1)Sæt flugtemærkerne på linje og
anbring batteriet på dokken på
opladeren.
2)Tryk fremad i pilens retning.
Flugtemærker
3. Under opladningen vil opladelampen
lyse. Når opladningen er afsluttet, vil en
indre elektronisk omskifter automatisk
udløses til forhindring af overopladning.
Opladningen starter ikke, hvis
batteripakningen er varm (for
eksempel, umiddelbart efter ekstra
svær betjening.)
Den orangefarvede lampe blinker, indtil
batteriet er kølet af.
Opladningen begynder straks derefter.
4. Opladelampen (grøn) blinker langsomt,
når batteriet er omkring 80% opladet.
5. Når opladningen er færdig, vil den
grønne opladelampe slukke.
6. Hvis temperaturen af batteripakningen
er 0°C eller mindre, vil det tage længere
at oplade batteripakningen helt,
sammenlignet med standardopladetiden.
Selv hvis batteriet er fuldt opladet,
vil det have omkring 50% af effekten
i et fuldt opladet batteri ved normal
brugstemperatur.
7. Rådfør dig med en autoriseret forhandler,
hvis opladelampen (grøn) ikke slukker.
8. Hvis en fuldt opladet batteripakning sættes
ind i opladeren igen, vil opladelampen
begynde at lyse. Efter nogle minutter vil
den grønne opladelampe slukke.
9. F j e r n b a t t e r i p a k n i n g e n , m e n s
batteripakningens udløserknap holdes
oppe.
●●
Udløserknap på
batteripakningen
- 84 -
EY7460_EY7960_Book.indb 84
2013-12-2 16:12:59
LAMPEINDIKERINGER
Opladning er afsluttet. (Fuld opladning)
Batteriet er omkring 80% opladet.
Lader.
Opladeren er sat i lysnetadapteren.
Klar til opladning.
(Grøn)
(Orange)
Ændring af statuslampen
Venstre: grøn Højre: orange vil blive vist
Batteripakningen er kold.
Batterpakningen oplades langsomt for at reducere belastningen
af batteriet.
Batteripakningen er varm.
Opladningen vil begynde, så snart batteripakningens temperatur er
faldet. Hvis batteripakningens temperatur er -10°C eller derunder,
vil opladelampen (orange) også begynde at blinke. Opladningen
vil begynde, når batteripakningens statustemperatur stiger.
Opladning ikke mulig. Batteripakningen er tilsmudset eller
defekt.
Slukket
Blinker
Tændt
Brugerinformation om indsamling og bortskaffelsse af elektronikskrot og brugte batterier
Disse symboler på produkter, emballage og/eller ledsagedokumenter
betyder, at brugte elektriske og elektroniske produkter og batterier ikke må
smides ud som almindeligt husholdningsaffald. Sådanne gamle produkter
og batterier skal indleveres til behandling, genvinding resp. recycling i
henhold til gældende nationale bestemmelser samt direktiverne 2002/96/
EF og 2006/66/EF.
Ved at bortskaffe sådanne produkter og batterier på korrekt vis hjælper
du med til at beskytte værdifulde ressourcer og imødegå de negative
påvirkninger af det menneskelige helbred og miljøet, som vil kunne være
følgen af usagkyndig affaldsbehandling.
Ønsker du mere udførlig information om indsamling og recycling af
gamle produkter og batterier, kan du henvende dig til din kommune,
deponeringsselskabet eller stedet, hvor du har købt produkterne.
Usagkyndig bortskaffelse af elektronikskrot og batterier kan eventuelt
udløse bødeforlæg.
For kommercielle brugere i Den Europæiske Union
Når du ønsker at kassere elektriske eller elektroniske apparater, bedes du henvende dig
til din forhandler eller leverandør for nærmere information.
- 85 -
EY7460_EY7960_Book.indb 85
2013-12-2 16:13:00
[Information om bortskaffelse i lande uden for Den Europæiske
Union]
Disse symboler gælder kun inden for Den Europæiske Union. Ønsker du at kassere
sådanne produkter, bedes du forhøre dig hos din forhandler eller kommune med henblik
på en hensigtsmæssig bortskaffelse.
V. VEDLIGEHOLDELSE
●●
●●
Brug kun er tør, blød klud til at tørre apparatet af med. Brug ikke en fugtig klud, fortynder,
benzin eller andre flygtige opløsningsmidler til rengøringen.
I tilfælde af, at indersiden af værktøjet eller batteripakningen er blevet udsat for vand, skal
de tømmes for vand og lægges til tørre så hurtigt som muligt. Fjern omhyggeligt alt støv
og alle jernspåner, som måtte have samlet sig inden i værktøjet. Ret henvendelse til et
reparationsværksted, hvis der er nogen problemer med anvendelse af værktøjet.
VI. TILBEHØR
Anvend kun bits, som passer til størrelsen af borpatronen.
VII. APPENDIKS
MAKS. TILLADTE KAPACITETER
Model
EY7460
Maskinskrue
Skrueidrivning Træskrue
Boring
EY7960
M8
ø 10 mm
Selvborende skrue
ø 6 mm
Til træ
ø 38 mm
Til metal
Til murværk
ø 13 mm
---
13 mm
TILLÆG TIL GARANTI
Sammenbrud og skader forårsaget af konstant brug i længere tid (f.eks. fabriksarbejde på
samlebånd osv.) er uden for garantien.
- 86 -
EY7460_EY7960_Book.indb 86
2013-12-2 16:13:00
VIII. TEKNISKE SPECIFIKATIONER
HOVEDENHED
Model
EY7460
EY7960
Motorspænding
Ubelastet
hastighed
Slaghastighed
per minut
21,6 V CD
Lav
100~400 min-1 (rpm)
Høj
350~1500 min-1 (rpm)
Lav
---
1800~7200 min-1 (bpm)
Høj
---
6300~27000 min-1 (bpm)
Borepatron-kapacitet
ø1,5 mm - ø13 mm
Koblingsmoment
Ca. 1,0 N•m (10kgf-cm) – 6,9 N•m (70kgf-cm)
Længde i alt
232mm
245mm
Vægt (med batteripakning EY9L61)
2,45 kg
2,55 kg
BATTERIPAKNING
Model nr.
Opbevaringsbatteri
spænding
Batteri
detaljerede spec.
EY9L61
EY9L62
Li-ion batteri
DC 21,6 V
3,6 V × 6 celler
3,6 V × 12 celler
BATTERIOPLADER
Model nr.
Mærkedata
EY0L82
Se mærkepladen på undersiden af opladeren.
Vægt
Opladningstid
0,93 kg (2 lbs)
EY9L61
Brugbar: 50 min.
Fuld: 60 min.
EY9L62
Brugbar: 65 min.
Fuld: 85 min.
BEMÆRK: Denne oversigt kan inkludere modeller, der ikke fås i dit område.
Se venligst det nyeste, almindelige katalog.
BEMÆRK: Med hensyn til forhandlernavn og adresse henvises til det vedlagte garantikort.
- 87 -
EY7460_EY7960_Book.indb 87
2013-12-2 16:13:00
Originalanvisningar: Engelska
Översättning av originalanvisningarna:
Andra språk
I. AVSEDD
ANVÄNDNING
Detta verktyg, som en komplett produkt med
ett batteri, uppfyller tillämpliga IP-skyddsgrader baserade på IEC:s regler.
Definition
IP-kod
Dessa verktygav
kan
användas för att dra
fastIP5X:
skruvar
i kopplingsläget
Inträngande
av damm ärsamt
inte för
helt
damm
bör i inte
tränga
att förebyggt,
borra hål i men
trä och
metall
borrläget.
in i sådan
att användas
det förhindrar
tillDessutom
kanmängd
EY7960
för att
fredsställande
drift
av
verktyget
eller
ävenborra hål i mjuk betong och liknande
tyrar säkerheten (gäller då mindre än 75
material
i slagborrläget.
μm talkpuder tränger in i verktyget).
IPX6:
Vatten
som“Sikkerhedsinstruksprutas med kraftiga
Læs
hæftet
med
strålar
motdet
verktyget
börfør
inte
ha någon
tioner”
samt
følgende
brug.
skadlig effekt (gäller med ett munstycke
med 12,5 mm innerdiameter, då cirka 100
liter normaltempererat vatten per minut
sprutas mot verktyget från 3 meters håll i
3 minuter).
II. E
KSTRA
SIKKERHEDSREGLER
1) Använd öronskydd.
BEGRÄNSAD
GARANTI
Buller kan leda till hörselskador.
Märkningen IP56 meriterar detta verk-
2) tyg
Använd
det påverkan
extrahandtag
som
för minimal
av vatten
och
medföljer
damm,
men verktyget.
inte för garanterad prestanunder sådan
påverkan.kan
Vi hänvisar
till
da
Förlorad
kontroll
orsaka
Säkerhetsföreskrifter
och Bruksanvisning
personskador.
angående närmare detaljer kring korrekt
3) hantering.
Håll i de isolerade ytorna på
elverktyg när arbeten utförs där
skärdonet kan komma i kontakt med
dolda ledningar. Om det kommer i
kontakt med en strömförande ledning
kommer de bara metallytorna på
verktyget att bli strömförande vilket
kan ge användaren en elektrisk stöt.
4) Använd en ansiktsmask, om arbetet
är dammigt.
5) Observera att verktyget alltid är
i driftstillstånd, eftersom det inte
behöver vara nätanslutet.
6) Tänk på att strömförande ledningar
kan förekomma vid borrning eller
skruvdragning i väggar, golv o.s.v.
VIDRÖR INTE SNABBCHUCKEN ELLER
NÅGON ANNAN AV VERKTYGETS
FRÄMRE METALLDELAR! Håll endast
i plasthandtaget på verktyget för att
undvika risk för elstötar i händelse av att en
strömförande ledning skulle råka stötas på
vid skruvning eller indrivning.
7) Om bitset kör fast, så slå släpp genast
upp avtryckaren för att förhindra
överbelastning, vilket kan skada
batteriet eller motorn.
Använd motsatt rörelse för att lossa
bitsar som fastnat.
8) Ändra INTE riktningsomkopplaren
medan huvudströmbrytaren är i
påslaget läge. Det gör att batteriet
laddas ur väldigt snabbt och kan
orsaka skador på verktyget.
9) Vi d l a d d n i n g k a n d e t h ä n d a a t t
laddaren blir varm, vilket är fullt
normalt. Ladda INTE upp batteriet
under för lång tid.
10) Ställ riktningsomkopplaren i mittläget
(låst läge) vid förvaring eller flyttning
av verktyget.
11) Ansträng inte verktyget genom att
hålla varvtalsregleraren halvvägs
intryckt (i läget för varvtalsreglering),
så att motorn stannar.
12) Ändra inte varvtalsomkopplarens
(LÅ- GA VARVTAL-HÖGA VARVTAL)
läge medan varvtalsregleraren hålls
intryckt. Det kan orsaka snabbt slitage
på det laddningsbara batteriet eller
skador på motorns inre mekaniska
delar.
- 88 -
EY7460_EY7960_Book.indb 88
2013-12-2 16:13:00
Symbol
Betydelse
V
●●
Volt
Direkt ström
no
Tomgångsvarv
...min-1
Varv eller pendlingar per
minut
Ah
Batteriets elektriska
kapacitet
●●
●●
Medsols rotation
Motsols rotation
Slagborr
Endast rotation
För att minska risken
för skador måste
användaren läsa och förstå
bruksanvisningen.
Endast för inomhusbruk.
VARNING!
●●
●●
●●
●●
●●
●●
●●
Använd inte andra batterier än
Panasonic- batterier som är utformade
för det laddningsbara verktyget.
Panasonic påtar sig inget ansvar
för eventuella skador eller olyckor
orsakade av användningen av ett
återvunnet batteri eller ett oäkta batteri.
Kasta inte batterier i eld eller utsätt dem
för hög värme.
Slå inte in spikar i batteriet eller utsätt
det för stötar. Ta inte isär det eller försök
ändra på det.
Låt inte metallföremål komma i kontakt
med batteripolerna.
Bär eller förvara inte batterier på
samma ställe som spikar eller liknande
metallföremål.
Använd inte någon annan laddare än
den avsedda när batteriet laddas. Det
kan göra att batteriet läcker, överhettas
eller exploderar.
Sätt alltid på batteriskyddet efter att det
laddningsbara batteriet har demonterats
från verktyget eller laddaren. Annars
kan det hända att batterikontakterna
kortsluts, vilket medför risk för eldsvåda.
Byt ut batteriet mot ett nytt efter
att batteriet försämrats märkbart.
Fortsatt användning av ett skadat
batteri kan resultera i värmealstring,
antändning eller batterihaveri.
III. MONTERING
Isättning/urtagning av bits
OBSERVERA:
Koppla loss batteriet från verktyget eller
ställ omkopplaren i mittläget (låst läge),
när ett bits ska sättas i eller tas ur.
Verktyget är försett med en spärrfri
borrchuck.
1. Isättning av bits
För in bitset och vrid låsringen medurs
(sett framifrån). Dra åt ordentligt tills
klickandet upphör.
2. Urtagning av bits
Vrid låsringen moturs (sett framifrån)
och dra sedan ut bitset.
Låsring
Ladda inte batteriet på en plats med
hög temperatur, t.ex. i närheten av
öppen eld eller i direkt solljus. Det kan
göra att batteriet överhettas, fattar eld
eller exploderar.
- 89 -
EY7460_EY7960_Book.indb 89
2013-12-2 16:13:02
OBSERVERA:
Om spelrummet i chucken blir för stort,
så justera detta genom att spänna fast
borren och 1 öppna chuckbackarna
genom att vrida på låsringen och 2
dra åt skruven (vänstergängad) med
en skruvmejsel genom att skruva den
moturs (sett framifrån).
Spänn
Lossaa
Ta av handtaget när verktyget placeras
i dess förvaringsväska.
Montering/demontering av
batteri
IV. DRIFIV. DRIFT
1. För att sätta fast batteriet:
Passa in de utmärkta punkterna mot
varandra och sätt fast batteriet.
Skjut batteriet bakåt tills det hakar
fast i korrekt läge.
●●
[Verktygshuset]
Omkoppling
1. Varvtalet ökar i förhållande till hur
mycket avtryckaren trycks in. Påbörja
ett arbete genom att trycka in
avtryckaren en liten bit för att starta
med långsam rotation.
2. En elektronisk återkopplingsstyrenhet
sörjer för stark åtdragning även vid lågt
varvtal.
Anpassningsmärken
2. För att ta loss batteriet:
Tryck ner knappen och skjut batteriet
framåt.
Frigöringsknapp
Stödhandtag
Placera stödhandtaget i önskat läge
och dra åt handtaget ordentligt.
3. En broms kopplas in när avtryckaren
släpps upp, varpå motorn omedelbart
stannar.
VIKTIGT:
När du använder verktyget genom att
aktivera avtryckaren, kan en tillfällig
fördröjning uppstå innan rotation startar.
Detta signalerar inget fel.
*Denna eftersläpning sker då maskinens
strömkretsar startar upp efter att
avtryckaren aktiveras för första gången
efter att ett nytt batteri har installerats, eller
efter det att verktyget inte har använts
under minst 1 minut (eller minst 5 minuter
när LED-lysdioden är tänd). Rotation
startar utan fördröjning under nästa och
påföljande användning.
OBSERVERA:
När bromsen kopplas in kan ett
inbromsningsljud höras. Det är helt
normalt.
- 90 -
EY7460_EY7960_Book.indb 90
2013-12-2 16:13:03
Användning av riktningsomkopplaren och avtryckaren
Framåt
OBSERVERA:
Var alltid noga med att stoppa
verktyget och ta bort det från
arbetsstycket innan du ändrar från
borrläget till slagläget eller från
slagläget till borrläget genom att
vrida på kopplingshandtaget.
VIKTIGT:
Bakåt
Sätt kopplingsinställningen vid
denna märkning ( ) innan du börjar
användningen.
Låst läge
VIKTIGT:
Ändra inte riktningsomkopplarens läge
förrän bitset har stannat helt för att
undvika skador.
Drift med rotation framåt
1. Tryck riktningsomkopplaren till läget för
rotation framåt.
2. Tryck in avtryckaren en liten bit för att
sakta starta verktyget.
3. Varvtalet ökar i förhållande till hur
mycket avtryckaren trycks in för effektiv
skruvdragning och borrning. Bromsen
kopplas in och chucken stannar
omedelbart, när avtryckaren släpps upp.
4. Ställ riktningsomkopplaren i mittläget
(låst läge) efter avslutat arbete.
Drift med rotation bakåt
1. Tr y c k r i k t n i n g s o m k o p p l a r e n t i l l
läget för rotation bakåt. Kontrollera
rotationsriktningen innan arbetet påbörjas.
2. Tryck in avtryckaren en liten bit för att
sakta starta verktyget.
3. Ställ riktningsomkopplaren i mittläget
(låst läge) efter avslutat arbete.
Inställning av kopplingens
åtdragningsmoment
Ställ in kopplingens åtdragningsmoment
i något av de 18 olika lägena eller läget
“ ” (EY7460).
Ställ in kopplingens åtdragningsmoment
i något av de 18 olika lägena eller läget
“ ”, “ ” (EY7960).
Om kopplingshandtaget inte kan ställas
till ”borrläget” eller ”slagläget” efter
användning med kopplingsfunktionen,
ställ kopplingshandtaget till läge 1 och
kör kopplingen under en sekund.
Varvtalsomkoppling
Välj lämpligt läge för låga eller höga
varvtal i enlighet med aktuellt arbete.
HÖGA VARVTAL
LǺGA VARVTAL
Ju
mer
avtryckaren
(steglös
varvtalsreglerare) trycks in, desto högre
blir varvtalet.
VIKTIGT:
●●
●●
●●
Kontrollera varvtalsomkopplarens
läge före användning.
Använd ett lågt varvtal för ett arbete som
kräver ett högt åtdragningsmoment.
(Användning av ett högt varvtal
för ett arbete som kräver ett högt
åtdragningsmoment kan resultera i
motorhaveri.)
Ändra inte varvtalsomkopplarens
(LÅGA VARVTAL-HÖGA VARVTAL)
läge medan varvtalsregleraren hålls
intryckt. Det kan orsaka snabbt slitage
på det laddningsbara batteriet eller
skador på motorns inre mekaniska
delar.
- 91 -
EY7460_EY7960_Book.indb 91
2013-12-2 16:13:03
* L ä s s p e c i f i k a t i o n e r n a u n d e r
”REKOMMENDERADE SKRUV- OCH
BULTSTORLEKAR”.
VIKTIGT:
●●
●●
●●
●●
Använd inte verktyget under alltför
lång tid i sträck med hjälp av två eller
fler batterier, eftersom det kan göra att
verktygshusets ytterhölje blir väldigt
hett. Verktyget behöver svalna mellan
varje batteribyte.
Täck inte för ventilationsöppningarna
i sidan på verktygshuset under
pågående drift, eftersom det kan leda
till funktionsfel.
Överansträng INTE verktyget (motorn),
eftersom det kan leda till skador på
verktyget.
Se vid användning av verktyget
t il l a t t hå lla de t på e t t s ä t t s o m
förhindrar att luft från verktygshusets
ventilationsöppningar blåser direkt
mot huden, eftersom det kan orsaka
brännskador.
(1) LED-ljus
Drag alltid en gång i strömbrytaren före
för
användning av LED-ljuset.Tryck på
att tända LED-ljusknappen.
Ljuset förbrukar väldigt lite ström och har
ingen negativ påverkan
på verktygets prestanda
under användning och
inte heller på batteriets
kapacitet.
VIKTIGT:
●●
●●
●●
Viktigt: TITTA INTE RAKT IN I STRÅLEN.
Användning av reglage, justeringar eller
utförande av åtgärder utöver vad som
beskrivs häri kan resultera i exponering
för farlig strålning.
Bitslåsningsfunktion
1. M e d a v t r y c k a r e n v i l a n d e o c h e t t
skruvmejselbits isatt och spärrat kan
verktyget användas som en manuell
skruvmejsel (upp till 40 N·m, 408 k f-cm).
Ett litet glapp uppstår i chucken, men
det tyder inte på något fel.
2. Denna funktion kan vara praktisk vid
åtdragning av skruvar som kräver
större åtdragningsmoment än maximalt
åtdragningsmoment vid skruvdragning
(läget på kopplingen), vid kontroll av
en skruvs åtdragning eller vid lossning
en skruv som dragits åt för hårt.
Det inbyggda LED-ljuset är avsett
för temporär belysning av ett litet
arbetsområde.
Använd inte LED-ljuset som ersättning
för en vanlig ficklampa, eftersom dess
ljusstyrka inte räcker till för det.
Lysdiodljuset släcks när verktyget inte
har använts under 5 minuter.
(2) Varningslampa för överhettning
Släckt
(normal
drift)
Lyser:
Blinkande:
Överhettning Överhettning
(motor)
(batteri)
Anger att driften har
avbrutits på grund av
överhettning av motor eller
batteri.
För att skydda motorn och batteriet,
skall du komma ihåg följande vid denna
användning.
Om motorn eller batteriet överhettas,
aktiveras skyddsfunktionen och då
slutar motorn eller batteriet att fungera.
Varningslampan för överhettning på
kontrollpanelen lyser eller blinkar när
denna funktion har aktiverats.
●●
Kontrollpanel
(1)
(3)
(2)
- 92 -
EY7460_EY7960_Book.indb 92
2013-12-2 16:13:04
●●
●●
●●
●●
●●
●●
Om skyddsfunktionen för överhettning
har aktiverats, så låt verktyget
svalna ordentligt (i minst 30 minuter).
Verktyget kan användas igen efter att
varningslampan för överhettning har
slocknat.
Undvik att använda verktyget på ett
sätt som medför att skyddsfunktionen
för överhettning aktiveras upprepade
gånger.
Om verktyget används kontinuerligt med
hög belastning eller när temperaturen
är hög (t.ex. under sommaren), kan
skyddsfunktionen för överhettning
aktiveras upprepade gånger.
Om verktyget används när temperaturen
är låg (t.ex. under vintern), eller om
den stoppas ofta under användning,
kan det hända att skyddsfunktionen för
överhettning inte aktiveras.
Temperaturen i omgivningen skall vara
mellan 0˚C och 40˚C.
Om batteriet används under fryspunkten
0˚C, kan verktyget fungera onormalt.
När du ska ladda ett kallt batteri (under
0°C) på ett varmt ställe, ska du låta
batteriet ligga på detta ställe minst
en timme i förväg så att batteriet får
rumstemperatur.
●●
●●
[Batteri]
Korrekt hantering av batteri
Litiumjonbatteri
●●
●●
(3) Varningslampa för svagt batteri
●●
Släckt
(normal
drift)
Blinkande
(ingen laddning)
Batteriets
skyddsfunktion
aktiverat
●●
För mycket (fullständig) urladdning av ett
litiumjonbatteri förkortar dess livslängd
v ä s e n t l i g t . Ve r k t y g e t i n k l u d e r a r e n
skyddsfunktion för batteriet avsett att
förhindra alltför stor urladdning av batteriet.
Batteriets skyddsfunktion aktiveras strax
innan batteriet förlorar sin laddning,
varpå varningslampan för svagt batteri
börjar blinka.
Ladda genast upp batteriet vid upptäckt
av att varningslampan för svagt batteri
blinkar.
Om maskinen startas med för lite
batterikraft återstående, kan den sluta
fungera utan att varningslampan för
batteriladdning först blinkar. Detta
indikerar att för lite batterikraft finns kvar
för att använda verktyget och att batteriet
måste laddas före vidare användning.
Om verktyget under användning blir
föremål för en plötslig belastning
som får motorn att låsa sig, kan
överladdningssensorn aktiveras och
varningslampan för batteriladdning kan
börja blinka. Lampan slutar blinka när du
behandlar orsaken till motorns låsning
samt släpper och trycker in avtryckaren.
●●
●●
Förvara litiumjonbatteriet utan att ladda
upp det efter användning för att erhålla
optimal batterilivslängd.
Kontrollera vid laddning av batteriet att
polerna på batteriladdaren är fria från
främmande ämnen, såsom damm eller
vatten. Rengör polerna innan batteriet
laddas, om något främmande ämne återfinns
på polerna. Batteripolernas livslängd kan vid
drift påverkas av främmande ämnen, såsom
damm eller vatten.
När batteriet inte används ska det hållas
borta från mynt, nycklar, gem, spikar,
skruvar och andra små metallföremål
som kan orsaka kortslutning genom att
vidröra kontakterna.
En kortslutning av batteriets kontakter
k a n o r s a k a g n i s t o r, b r a n d e l l e r
brännskador.
Se till att arbetsområdet har god
ventilation vid användning av batteriet.
Sätt genast på batteriskyddet igen
efter att batteriet har tagits loss från
verktygshuset för att förhindra ansamling
av damm eller smuts på batteripolerna
och kortslutning.
●●
- 93 -
EY7460_EY7960_Book.indb 93
2013-12-2 16:13:04
Batteriets livslängd
●●
Batteriet har en begränsad livslängd.
Om batteriets kapacitet är extremt kort
efter att ha laddats ordentligt, skall det
bytas ut mot ett nytt.
Rekommendationer för användning
Batteriskydd
Poler
Om batteriet inte är ordentligt anslutet
när en brytare slås på kommer
varningslampan för överhettning och
varningslampan för lågt batteri att blinka
för att indikera att säker hantering inte
är möjlig och huvudenheten kommer
inte att rotera normalt. Anslut batteriet till
verktygets enhet tills du inte längre kan
se den röda eller gula dekalen.
[Batteriladdare]
Laddning
VIKTIGT:
●●
dekal
●●
Se till att använda batteriskyddet
●●
●●
När batteriet inte används bör det
förvaras på ett sätt som gör att
främmande ämnen, såsom damm eller
vatten, inte kan hamna på batteripolerna.
Var noga med att skydda batteripolerna
genom att sätta på batteriskyddet.
Kontrollera vid laddning av batteriet att
polerna på batteriladdaren är fria från
främmande ämnen, såsom damm eller
vatten. Rengör polerna innan batteriet
laddas, om något främmande ämne
återfinns på polerna.
Batteripolernas livslängd kan vid drift
påverkas av främmande ämnen, såsom
damm eller vatten.
VIKTIGT:
För att skydda motorn och batteriet,
skall du komma ihåg följande vid denna
användning.
Om motorn och batteriet överhettas,
aktiveras skyddsfunktionen och då slutar
motorn och batteriet att fungera.
●●
●●
●●
●●
●●
VIKTIGT:
●●
För säker användning
●●
Laddaren är utformad för att
endast användas med standard
hushållsströmkälla som anges på
märkplåten. Ladda endast med
spänningen som indikeras på verktygets
märkplåt t.ex.230 V / 50 Hz.
Försök inte att använda den med någon
annan spänning eller frekvens!
Om batteriets temperatur sjunker till
under cirka −10°C, så avbryts laddning
automatiskt för att förhindra försämring
av batteriets prestanda.
Temperaturen i omgivningen skall vara
mellan 0˚C och 40˚C.
Om batteriet används under fryspunkten
0˚C, kan verktyget fungera onormalt.
När du ska ladda ett kallt batteri (under
0°C) på ett varmt ställe, ska du låta
batteriet ligga på detta ställe minst
en timme i förväg så att batteriet får
rumstemperatur.
Kyl ner laddaren om du tänker ladda mer
än två batteri i följd.
Stick inte in fingrarna i kontakthålet när
du håller laddaren i handen eller vid
andra tidpunkter.
Iaktta följande för att förhindra brand och
andra skador.
Använd inte en motordriven generator
som strömkälla.
Täck inte över ventilationshålen på
laddaren och batteriet.
Koppla loss batteriladdaren från
vägguttaget, när den inte ska användas.
●●
Batteriet ska monteras genom vidta
att två säkerhetsåtgärder. Kontrollera
att batteriet är ordentligt monterat på
huvudenheten före användning.
●●
●●
- 94 -
EY7460_EY7960_Book.indb 94
2013-12-2 16:13:05
Litiumjonbatteri
OBSERVERA:
Batteriet är inte helt uppladdat när det
säljs. Se till att ladda upp batteriet fore
användning.
Hur man laddar
8. Vid isättning av ett fulladdat
batteri i laddaren på nytt kommer
laddningslampan att tändas. Efter
ett antal minuter slocknar den gröna
laddningslampan.
9. Tryck upp batteripaketets lossningsknapp
och ta bort batteripaketet.
1. Anslut laddaren till ett vägguttag.
OBSERVERA:
Gnistor kan uppstå när kontakten
sätts in i eluttaget men det är inget
säkerhetsproblem.
2. Anslut batteriet ordentligt i laddaren.
Lossningsknapp för
batteripaket
1)P l a c e r a b a t t e r i e t i d o c k a n p å
laddaren med anpassningsmärkena
placerade mot varandra.
2)Skjut batteriet framåt i pilens riktning.
Anpassningsmärken
3. U n d e r
laddningen
lyser
laddningslampan. För att förhindra
överladdning kopplar en inbyggd brytare
automatiskt bort laddningsfunktionen
när laddningen är färdig.
Om batteriet är för vamt (t.ex.
direkt efter tungt arbete) startar inte
laddningen.
Den orange standby-lampan blinkar
tills batteriet har svalnat.
Därefter påbörjas laddningen
automatiskt.
4. Den gröna laddningslampan börjar
blinka långsamt när batteriet har nått
cirka 80 % laddning.
5. När laddningen är klar slocknar den
gröna laddningslampan.
6. Om batteriets temperatur är 0°C eller
lägre, så tar det längre tid än normalt
att ladda upp batteriet helt.
Även när batteriet har laddats upp
helt har det bara cirka 50% av den
styrka som gäller för ett batteri
som laddats upp helt vid normala
temperaturförhållanden.
7. R å d g ö r m e d e n a u k t o r i s e r a d
återförsäljare, om laddningslampan
(grön) inte slocknar.
●●
- 95 -
EY7460_EY7960_Book.indb 95
2013-12-2 16:13:05
ANZEIGELAMPEN
Laddningen är klar (batteriet helt uppladdat).
Batteriet är uppladdat till cirka 80 %.
Laddning pågår.
Laddaren är ansluten till vägguttaget.
Redo för laddning.
(Grön)
Laddningslampor (för laddningstillstånd)
Vänster: grön lampa; Höger: orange lampa
(Orange)
Batteriet är kallt.
Batteriet laddas upp långsamt för att minska belastningen på
batteriet.
Batteriet är för varmt.
Laddningen startar när batteriet har svalnat. Om batteriets
temperature är –10°C eller lägre, så börjar den orange
laddningslampan också att blinka. Laddningen startar då efter
att batteriet har värmts upp en aning.
Laddningen kan inte starta. För mycket damm eller felaktigt
batteri.
Släckt
Blinkar
Lyser
Information för användare om hopsamling och avfallshantering
av gammalt material och använda batterier
Dessa symboler på produkter, förpackningar och/eller medföljande
dokument betyder att man inte ska blanda elektriska och elektroniska
produkter eller batterier med vanliga hushållssopor.
För att gamla produkter och använda batterier ska hanteras och återvinnas
på rätt sätt ska man ta dem till passande uppsamlingsställe i enlighet med
nationella bestämmelser och direktiven 2002/96/EC och 2006/66/EC.
När du kasserar dessa produkter och batterier på rätt sätt hjälper du till att
spara på värdefulla resurser och förebygga en potentiell negativ inverkan
på människors hälsa och på miljön som annars skulle kunna uppstå p.g.a.
otillbörlig avfallshantering.
För mer information om uppsamling och återvinning av gamla produkter
och batterier, var god kontakta din kommun, din avfallshanterare eller det
försäljningsställe där du köpte din artikel.
Olämplig avfallshantering kan beläggas med straff i enlighet med nationella
bestämmelser.
För affärsanvändare inom den Europeiska Unionen
Om du vill kassera elektrisk eller elektronisk utrustning, var god kontakta din
återförsäljare eller leverantör för ytterligare information.
- 96 -
EY7460_EY7960_Book.indb 96
2013-12-2 16:13:05
[Information om avfallshantering i länder utanför den Europeiska unionen]
Dessa symboler är endast giltiga inom den Europeiska Unionen. Om du vill kassera
dessa föremål, var god kontakta dina lokala myndigheter eller din lokala återförsäljare
och fråga efter rätt metod för avfallshantering.
V. SKÖTSEL
●●
●●
Använd endast en torr, mjuk trasa till att torka rent verktyget med. Använd inte en fuktig
trasa, thinner, bensin eller något annat flyktigt lösningsmedel vid rengöring.
Om det skulle hända att vatten tränger in i verktyget eller batteriet, så töm ut vattnet och
låt verktyget/batteriet torka så fort som möjligt. Avlägsna försiktigt eventuell ansamling
av damm eller järnfilspån från insidan av verktyget. Kontakta en reparationsverkstad, om
något problem vid användning av verktyget uppstår.
VI. TILLBEHÖR
Använd endast bits som är anpassade till storleken på slagskruvdragarens chuck.
VII. APPENDIX
REKOMMENDERADE SKRUV- OCH BULTSTORLEKAR
Modell
EY7460
Maskinskruv
Träskruv
Skruvdragning
Självdragande
skruv
I trä
I metall
Borrning
För murverk
EY7960
M8
ø 10 mm
ø 6 mm
ø 38 mm
ø 13 mm
---
13 mm
TILLÄGG TILL GARANTIN
Slitage och skada orsakad av långvarig användning (t.ex. fabriksarbete på monteringsbandet,
m.m.) täcks inte av garantin.
VIII. SPECIFIKATIONER
SLAGSKRUVDRAGARE
Modell
Motorspänning
Låga varvtal
Höga varvtal
Låga varvtal
Slagtakt per
minut
Höga varvtal
Chuckens storlekskapacitet
Kopplingens åtdragningsmoment
Total längd
Vikt (inkl. batteriet EY9L61)
Tomgångsvarvtal
EY7460
EY7960
21,6 V CD
100~400 min-1 (rpm)
350~1500 min-1 (rpm)
--1800~7200 min-1 (bpm)
--6300~27000 min-1 (bpm)
ø1,5 mm - ø13 mm
Ca 1,0 N•m (10kgf-cm) – 6,9 N•m (70kgf-cm)
232mm
245mm
2,45 kg
2,55 kg
- 97 -
EY7460_EY7960_Book.indb 97
2013-12-2 16:13:05
BATTERI
Modellnr.
Ackumulatorbatteri
spänning
Batteri
detalj. spec.
EY9L61
EY9L62
Litiumjonbatteri
DC 21,6 V
3,6 V × 6 celler
3,6 V × 12 celler
BATTERILADDARE
Modellnr.
EY0L82
Märkdata
Se märkplåten på undersidan av laddaren.
Vikt
Laddningstid
0,93 kg (2 lbs)
EY9L61
Användbar uppladdning: 50 min
Fullständig uppladdning: 60 min
EY9L62
Användbar uppladdning: 65 min
Fullständig uppladdning: 85 min
OBSERVERA: Schemat kan innehålla modeller som inte säljs i ditt område.
Vi hänvisar till senast allmäna katalog.
OBSERVERA: Återförsäljarens namn och adress anges på det medföljande garantikortet.
- 98 -
EY7460_EY7960_Book.indb 98
2013-12-2 16:13:05
Opprinnelige bruksanvisninger: Engelsk
Oversettelse av de opprinnelige bruksanvisningene: Andre språk
Dette verktøyet, som en komplett enhet med
I.
T
ILSIKTET BRUK
batteripakke, tilfredsstiller tilhørende IP-Grader
Disse
verktøyene
kantil brukes
til skruav Beskyttelse
i henhold
IEC-reglene.
ing i clutchmodus, og til boring i tre og
Definisjon
av IP-kode
metall
i boremodus.
I tillegg kan modell
IP5X:
Støvinntrenging
kan
ikke
bli helt
EY7960 brukes til å bore
hull
i lettbeforhindret, men støv må ikke trenge inn i
tong
og
tilsvarende
materialer
i
slagmomengder som er til hinder for tilfredsstillendus.
de drift av verktøyet eller sette brukeren i
(i tilfelle
talkumpulver mindre ennog
75
Lesfare
heftet
“Sikkerhetsveiledning”
µm trenger inn i verktøyet).
følgende
før du tar i bruk verktøyet.
IPX6: Vann som spruter ut i kraftige
vannstråler mot verktøyet fra en hvilken
II.som
E
KSTRA
helst retning bør ikke ha noen skadevirkning (i så tilfelle, med en 12,5 mm dyse
SIKKERHETSREGLER
indre
diameter, omtrent 100 L/min av nor1) maltemperaturvann
Bruk hørselsvern.
blir sprøytet inn i verk tøyet
Støyeksponering
føreavstand).
til tap av
i 3 minutter fra 3kan
meters
hørsel.
BEGRENSET GARANTI
en kvalifikas2) IP56-klassifiseringen
Bruk hjelpehåndtaketer(støttehåndtajon
forsom
at utstyret
vann- eller
ket)
følger har
medminimal
verktøyet.
støvinntrengning,
Ta p a v k o n t men
r o l l erk aikke
n fen
ø rgaranti
e til
for
bruk
under
slike
forhold.
Se
Sikkerhetspersonskade.
og bruksanvisningen for flere detaljer
3) angående
Hold kun
på elektriske verktøys
bruk.
isolerte håndtak/ gripeoverflater når
du utfører en jobb der verktøyets
kuttefunksjon kan komme i kontakt
med skjulte elektriske anlegg/
ledninger. Slik kontakt kan føre til at
verktøyet leder strøm og gi brukeren
farlige elektriske støt.
4) B r u k s t ø v m a s k e h v i s a r b e i d e t
forårsaker støv.
5) Vær klar over at dette verktøyet
alltid er klart til bruk, da det ikke må
tilkoples et vegguttak for strøm.
6) Når du borer i vegger, gulv, etc.,
kan du komme i kontakt med
strømførende elektriske ledninger.
IKKE BERØR HEXCHUCKEN
ELLER NOEN ANNEN METALLDEL
FORAN PÅ VERKTØYET! Hold kun
verktøyet i plasthåndtaket, slik at du
ikke får elektrisk støt dersom du skrur
verktøyet inn i strømførende elektriske
ledninger.
7) Dersom en bit ikke roterer mer, må du
slå av hovedbryteren med en gang for
å unngå overbelastning på motoren,
ellers kan det skade batteripakken
eller motoren.
Bruk bakoverrotasjon for å løsne
fastklemte bits.
8) Bruk IKKE forover-/bakoverbryteren
så lenge hovedbryteren er slått på.
Batteriet vil bli raskt utladet og det kan
oppstå skader på verktøyet.
9) Under opplading kan laderen bli litt
varm. Dette er normalt. IKKE lad opp
batteriet over lang tid.
10) Under lagring eller transport av
verktøyet skal forover-/bakoverbryteren
settes i midtstilling (bryterlås).
11) Ikke belast verktøyet ved å holde
hovedbryteren halvveis inne
(hastighetskontroll) slik at motoren stanser.
12) Bruk ikke hastighetsvelgeren (LAV –
HØY) mens du holder hovedbryteren
inne. Det kan forårsake at batteriet
slites for raskt eller at motorens indre
mekanisme blir beskadiget.
- 99 -
EY7460_EY7960_Book.indb 99
2013-12-2 16:13:06
Symbol
Betydning
V
●●
Volt
Likestrøm
no
Hastighet uten belastning
...min-1
Omdreininger eller
vekselgang per minutt
Ah
Elektrisk kapasitet av
batteripakke
●●
Forover rotasjon
●●
Revers rotasjon
Rotasjon med slag
●●
Kun rotasjon
For å redusere faren
for personskader, må
brukeren ha lest og forstått
bruksanvisningen.
III. M
ONTERING
For kun bruk inne i huset.
Montere eller demontere en bit
MERK:
ADVERSEL!
●●
●●
●●
●●
●●
●●
Batteripakken må ikke lades på et sted
med høy temperatur, for eksempel ved
siden av åpen flamme eller i direkte
sollys. Dette kan føre til overoppheting
av batteriet, og det kan ta fyr eller
eksplodere.
Bruk aldri noen annen lader enn
den som er anvist for lading av
batteripakken. Dette kan føre til
batterilekkasje, overoppheting eller
eksplosjon.
Etter at batteriet er tatt ut av verktøyet
eller laderen, må du alltid sette
pakkedekselet på plass. Dersom ikke
det gjøres kan kontaktene kortsluttes,
noe som medfører brannrisiko.
Dersom batteripakkens ytelse er blitt
forringet, skift den ut med en ny en.
Fortsatt bruk av en defekt batteripakke
kan føre til varmeutvikling, brann eller
brudd på batteriet.
Ikke bruk andre batteripakker enn
dem fra Panasonic som er utviklet til å
brukes i dette oppladbare verktøyet.
Panasonic kan ikke ta ansvar for skader
eller ulykker som skjer på grunn av bruk
av gjenbrukte batteripakker eller falske
batteripakker.
Batteripakken må ikke kastes på bål
eller utsettes for overdreven varme.
Det skal ikke slås spiker inn i
batteripakken og det skal heller ikke
gjøres forsøk på å modifisere den,
utsette den for støt eller demontere
den.
Ikke la metallgjenstander komme i
berøring med polene på batteripakken.
Ikke oppbevar eller frakt batteripakken
i samme beholder som spiker eller
lignende metallgjenstander.
Før du skal montere eller fjerne en bit
må du koble batteripakken fra verktøyet
eller sette hovedbryteren i midtstilling
(bryterlås).
Verktøyet er utstyrt med en nøkkelløs
borchuck.
1. Montering
Innsett biten og drei låsekragen med
urviserne (sett fra forsiden) inntil kragen
klikker på plass.
Låsekrage
2. Demontering
Drei låsekragen mot urviserne (sett fra
forsiden) og trekk av biten.
- 100 -
EY7460_EY7960_Book.indb 100
2013-12-2 16:13:07
MERK:
Dersom du finner usedvanlige
bevegelser i chucken, legg verktøyet
på et sted og 1 åpne chuckbakken
ved å dreie låsekragen og 2 trekk
skruen til (venstregjenget skrue) med
en skrutrekker mot urviserne (sett fra
forsiden).
Strammer
Lösner
Demonter håndtaket når verktøyet
legges i oppbevaringskassen.
Montere eller demontere
batteripakken
IV. B
ETJENING
1. For å kople til batteripakken:
Rett inn de markerte innrettingsmerkene
og sett på batteripakken.
Skyv batteripakken inntil den sitter på
plass.
Betjening av bryteren
●●
[Hoveddel]
1. Hastigheten øker etterhvert som du trykker
inn hovedbryteren. Når du begynner
arbeidet, trykk ned hovedbryteren litt for å
starte rotasjonen sakte.
2. En tilbakekoplet elektronisk styreenhet
er utstyrt for å gi et høyt dreiemoment
med en lav hastighet.
Opprettingsmerkene
3. Bremsen fungerer og motoren stanser
så snart du slipper hovedbryteren.
2. For å fjerne batteripakken:
Tr y k k n e d k n a p p e n
batteripakken framover.
FORSIKTIG:
og
skyv
Knapp
Støttehåndtak
Plasser støttehåndtaket i ønsket
posisjon og stram skikkelig til.
Når verktøyet betjenes med bryteren
kan det være en kort forsinkelse for
rotasjon starter. Dette signaliserer ikke
en feil.
*D e n n e f o r s i n k e l s e n o p p s t å r n å r
verktøyets kretssystem starter opp
når bryteren trykkes inn første gang
etter installering av en ny batteri-pakke
eller etter at verktøyet ikke er brukt på
minst 1 minutt (eller minst 5 minutter
når LED er på). Rotasjon vil starte
uten forsinkelse under andre gangs og
etterfølgende bruk.
MERK:
Når bremsen fungerer, kan du høre en
bremselyd. Dette er normalt.
- 101 -
EY7460_EY7960_Book.indb 101
2013-12-2 16:13:08
Bruk av forover-/bakoverbryter
Innstill dreiemomentet til en av de 18
”
clutchinnstillingene eller til “ ”, “
posisjon (EY7960).
MERK:
Forover
Verktøyet må alltid stanses og
fjernes fra arbeidsemnet når en
skifter funksjon fra slag til boring
eller fra boring til slag ved å rotere
clutchhåndtaket.
Bakover
FORSIKTIG:
Still inn clutchinnstillingen på dette
merket ( ) før arbeidet starter.
Bryterlås
FORSIKTIG:
For å unngå skader må du ikke bruke
forover-/bakoverbryteren før biten er
helt stanset.
Bryterbetjening ved forover
rotasjon
1. Skyv retningshendelen i stilling for
rotasjon forover.
2. Trykk lett på hovedbryteren for å starte
verktøyet med lav hastighet.
3. Hastigheten øker etterhvert som du
trykker inn hovedbryteren for effektiv
boring og tilstramming av skruer.
Bremsen fungerer og chucken stanser
så snart du slipper hovedbryteren.
4. Etter bruk setter du retningsbryteren i
midtstilling (bryterlås).
Valg av hastighet
Velg en lav eller høy hastighet etter
arbeidet som gjøres.
HØY
LAV
Hastigheten øker etterhvert som du
trykker inn hovedbryuteren.
Bryterbetjening ved bakover
rotasjon
1. Skyv retningshendelen i stilling for
rotasjon bakover. Kontroller innstillingen
før du tar i bruk verktøyet.
2. Trykk lett på hovedbryteren for å starte
verktøyet med lav hastighet.
3. Etter bruk setter du retningsbryteren i
midtstilling (bryterlås).
Innstilling av clutchdreiemoment
Dersom kløtsj-håndtaket ikke kan bli satt
til funksjonen “boring” eller “hamring”
etter å ha kjørt med kløtsjfunksjon, må
du sette kløtsjhåndtaket i posisjon 1 og
kjøre kløtsjen i ett sekund.
Innstill dreiemomentet til en av de 18
clutchinnstillingene eller til “ ” posisjon
(EY7460).
FORSIKTIG:
Kontroller hastighetsvelger før bruk.
Velg lav hastighet når det kreves
et høyere moment under arbeidet.
(Arbeid med høy hastighet og høy
dreiemoment samtidig kan forårsake
motorskade.)
Bruk ikke hastighetsvelgeren (LAV –
HØY) mens du holder hovedbryteren
inne. Det kan forårsake at batteriet
slites for raskt eller at motorens indre
mekanisme blir beskadiget.
* S e s p e s i f i k a s j o n f o r “ S T Ø R S T E
ANBEFALTE KAPASITETER”.
●●
●●
●●
- 102 -
EY7460_EY7960_Book.indb 102
2013-12-2 16:13:09
FORSIKTIG:
●●
●●
●●
●●
For å unngå for høy temperaturøkning
på verktøyets overflate, må du ikke
bruke verktøyet i lange tidsperioder
av gangen (bruke to eller flere
batteripakker på rad). Verktøyet
trenger tid på å bli avkjølt før du bytter
ut batteripakken.
Tildekk ikke helt ventilasjonsåpningen
på siden av hoveddelen under
arbeidet. I så fall kan ikke verktøyet
fungere riktig og det fører til feil.
IKKE belast verktøyet (motor)
unødvendig. Det kan forårsake
motorskade.
Forsikre deg om du bruker verktøyet slik
at blåseluften fra ventilasjonsåpningen
ikke kommer i kontakt med din hud.
Blåseluften kan brenne deg.
(1) LED-lys
Trekk alltid én gang i
strømbryteren før LEDlyset brukes. Trykk på
LED-lysknappen
.
Lyset trekker svært
lite strøm, og vil ikke
påvirke motorytelsen under bruk eller
batterikapasiteten nevneverdig.
FORSIKTIG:
●●
●●
●●
Forsiktig: IKKE SE INN I LYSSTRÅLEN.
Bruk av kontroller eller justeringer eller
prosessytelse annet enn de som er
spesifisert herved kan føre til at man blir
utsatt for farlig stråling.
Bitlåsfunksjon
1. Mens hovedbryteren ikke er i funksjon
og skrutrekkerbiten er låst på plass,
kan verktøyet brukes som en manuell
skrutrekker (opp til 40 N·m, 408 k f-cm).
Det vil være et lite slark i chucken, men
det er ikke en funksjonsfeil.
2. D e n n e f u n k s j o n e r p r a k t i s k f o r
tilstramming av skruer som trenger
et høyere dreiemoment enn det
høyeste dreimoment som er tillat for
skrutrekkeren (posisjon på clutchen),
f.eks. når du vil være sikker på at
skruen er fastspent eller du vil løsne
hardtspente skruer.
Det innbygde LED-lyset er laget for
midlertidig belysning av et mindre
arbeidsområde.
Bruk ikke LED-lyset som en erstattning
for en lommelykt fordi det ikke gir nok lys.
LED-lyset slår seg av når verktøyet
ikke er blitt brukt på 5 minutter.
(2) Varsellampe for overoppheting
Av
(normalt
arbeid)
Lyser:
Blinker:
Overoppheting Overoppheting
(motor)
(batteri)
Viser at arbeidet ble
avbrutt pga. overoppheting
av batteriet.
For å beskytte motoren eller batteriet, pass
på følgende når dette arbeidet utføres.
Hvis motoren eller batteriet blir opphetet
vil beskyttelsesfunksjonen tre i funksjon
og motoren eller batteriet slutter å virke.
Varsellampen for overoppheting på
kontrollpanelet vil lyse eller blinke når
denne funksjonen er aktiv.
Dersom beskyttelsesfunksjonen mot
overoppheting blir aktivert må verktøyet
få tid til avkjøling (minst 30 minutter). Når
varsellampen har slokket er verktøyet er
klart til bruk igjen.
●●
Kontrollpanel
(1)
(3)
(2)
●●
- 103 -
EY7460_EY7960_Book.indb 103
2013-12-2 16:13:10
●●
●●
●●
●●
●●
U n n g å å b r u k e v e r k t ø y e t s l i k a t
beskyttelsesfunksjonen mot overoppheting
aktiveres gjentatte ganger.
Hvis verktøyet brukes kontinuerlig
under forhold med stor belastning eller
om det brukes under forhold med høy
temperatur (f.eks. om sommeren),
kan beskyttelsesfunksjonen mot
overoppheting aktivert gjentatte ganger.
Hvis verktøyet brukes kontinuerlig
under forhold med stor belastning eller
om det brukes under forhold med høy
temperatur (f.eks. om sommeren),
kan beskyttelsesfunksjonen mot
overoppheting aktivert gjentatte ganger.
Temperaturen må være mellom 0˚C
(32˚F) og 40˚C (104˚F).
Dersom du forsøker å bruke
batteripakken når batteritemperaturen
er under 0˚C (32˚F), kan det være at
verktøyet ikke fungerer skikkelig.
Ved opplading av et kaldt batteri (under
0°C (32°F)) på et varmt sted, la batteriet
stå der og vent i over en time for å varme
opp batteriet til riktig temperatur.
(3) Varsellampe for at batteriet er for lavt
Av
(normalt
arbeid)
Blink
(For lite strøm)
Funksjon for
batteribeskyttelse
er aktiv
Fullstendig utladning av Li-ion-batteri
reduserer dets levetid oppsiktsvekkende.
Derfor er batteribeskyttelsesfunksjon
innebygd i verktøyet for å hindre fullstendig
utlading av batteripakken.
Funksjonen for batteribeskyttelse kommer
i funksjon like før batteriet blir helt tømt,
og varsellampen begynner å blinke.
Dersom varsellampen for lavt batteri
blinker, skal batteripakken lades opp
umidderbart.
Om verktøyet er startet med for lite
gjenværende batterikraft kan det stanse
uten at varsellampen for lavt batteri
blinker først. Dette angir at det er for lite
strøm igjen til å bruke verktøyet og at
batteriet må lades før mer bruk.
●●
Om verktøyet under bruk utsettes for en
plutselig belastning som får motoren til å
låse seg kan sensoren for forhindring av
overbelastning løses ut og varsellampen
for lavt batteri blinker. Lampen stopper
å blinke når du fjerner årsaken til
opphenget og slår bryteren av og på.
[Batteripakke]
For riktig bruk av batteripakke
Li-ion-Batteripakke
●●
●●
●●
●●
●●
Oppbevar batteriet etter bruk uten å lade
opp for å sikre lengre levetid.
Ved oppladning av batteripakken, kontroller
at polene på batteriladeren er fri for
fremmedlegemer så som støv eller vann.
Rens polene før du lader opp batteripakken
hvis du finner fremmedlegemer på polene.
Rens polene før du lader opp
batteripakkenhvisdufinnerfremmedlegemer
på polene.
Batteripakkepolenes levetid kan bli
påvirket av fremmedlegemer så som støv
eller vann mens de er i bruk.
Når du ikke bruker batteripakken, skal den
oppbevares borte fra metallgjenstandene
som binders, mynter, nøkler, spiker,
skruer osv., fordi de kan ha en elektrisk
forbindelse med batteripakken.
Kortslutningen kan forårsake gnister,
forbrenning eller brann.
Forsikre deg om arbeidsrommet er godt
ventilert under bruk av batteripakken.
Når du fjerner batteripakken fra
verktøyet, skal batteripakkedekselet
lukkes for å hindre at batteripolene blir
forurenset av støv eller skitt, noe som
kan føre til kortslutning.
●●
●●
●●
Oppbevaring av batteriet
Oppladbare batterier har en begrenset
levetid. Hvis brukstiden er uvanlig kort
selv etter en korrekt opplading, bør
batteriet byttes ut med et nytt.
- 104 -
EY7460_EY7960_Book.indb 104
2013-12-2 16:13:10
Anbefalt bruk
●●
Pakkedeksel
Ender
Dersom batteripakken ikke er koblet
til korrekt når bryteren er slått på, vil
varsellampen for overoppheting og
varsellampen for lavt batteri blinke
for å indikere at sikker bruk ikke er
mulig, og hovedenheten vil ikke rotere
som normalt. Koble til batteripakken i
verktøyets enhet inntil den røde eller gule
etiketten forsvinner.
[Batterilader]
Lading
FORSIKTIG:
etikett
●●
Ikke glem å bruke
batteripakkedekselet
●●
●●
Når batteripakken ikke er i bruk, legg
batteriet på et sted der fremmedlegemer
så som støv eller vann ikke forurenser
batteripolene. Ikke glem å bruke
batteripakkedekselet for å beskytte
batteripolene.
Ve d o p p l a d n i n g a v b a t t e r i p a k k e n ,
kontroller at polene på batteriladeren
er fri for fremmedlegemer så som
støv eller vann. Rens polene før du
lader opp batteripakken hvis du finner
fremmedlegemer på polene.
Batteripakkepolenes levetid kan bli
påvirket av fremmedlegemer så som støv
eller vann mens de er i bruk.
●●
●●
●●
●●
FORSIKTIG:
For å beskytte motoren eller batteriet,
pass på følgende når arbeidet utføres.
Hvis motoren og batteriet blir opphetet,
vil beskyttelsesfunksjonen tre i funksjon
og motoren og batteriet slutte å virke.
●●
●●
●●
For trygg og sikker bruk
●●
Batteripakken skal installeres i henhold
til en to-trinns sikkerhetsforanstaltning.
Sørg for at batteripakken er korrekt
installert i hovedenheten før bruk.
Laderen er kun laget for bruk med
standard husholdningsstrøm som er
oppgitt på merkeplaten. Lad kun på
spenningen som indikeres på enhetens
merkeplate, f.eks. 230 V/50 Hz.
Du må ikke forsøke å bruke den med en
annen spenning eller frekvens!
Hvis batteripakkens temperatur faller
under omtrent −10°C (14°F), stopper
oppladningen automatisk for å forhindre
at batteriet tar skade.
Temperaturen må være mellom 0˚C
(32˚F) og 40˚C (104˚F).
Dersom du forsøker å bruke
batteripakken når batteritemperaturen
er under 0˚C (32˚F), kan det være at
verktøyet ikke fungerer skikkelig.
Ved opplading av et kaldt batteri (under
0°C (32°F)) på et varmt sted, la batteriet
stå der og vent i over en time for å varme
opp batteriet til riktig temperatur.
Kjøl ned laderen når det lades mer enn
to batteripakker etter hverandre.
Ikke stikk fingrene inn i kontakthullet
når du holder laderen eller under andre
omstendigheter.
FORSIKTIG:
For å forhindre brann eller skade på
laderen,
Ikke bruk strøm fra en motorgenerator.
Ikke dekk til ventilasjonshullene på
laderen og batteripakken.
Trekk laderen ut av kontakten når den
ikke er i bruk.
●●
●●
●●
- 105 -
EY7460_EY7960_Book.indb 105
2013-12-2 16:13:11
MERK:
Lading vil ikke skje hvis batteriet er
for varmt (for eksempel som rett etter
ekstremt tunge belastninger).
Den oransjegule ventelampen vil
fortsette å blinke inntil at batteriet
er avkjølt. Lading vil da gjenopptas
automatisk.
4. Ladelampen (grøn) vil blinke sakte inntil
batteriet er ladet opp ca. 80%.
5. Når ladingen er ferdig, slår den grønne
ladelampen seg av.
6. Dersom temperaturen på batteripakken
er 0˚C eller under, tar det lengre tid til å
lade batteriet helt opp enn vanlig.
Selv om batteriet er ladet helt opp,
ville det gi ca. 50% av ytelsen som er
oppladet på normal arbeidstemperatur.
7. Ta kontakt med en autorisert forhandler
dersom ladelampen (grønn) ikke slår
seg av.
8. N å r d u s e t t e r e n f e r d i g o p p l a d e t
batteripakke i batteriladeren igjen, vil
indikatorlampen lyse. Etter noen minutter
slår den grønne ladelampen seg av.
9. Fjerne batteripakken mens utløserknappen
for batteripakken er oppe.
●●
Batteripakken er ikke ladet helt opp fra
fabrikken. Forsikre deg om å opplade
batteriet før det tas i bruk.
Hvordan lade
1. Laderen tilkobles nettstrøm.
MERK:
Det kan oppstå gnister når pluggen
settes inn i stikkontakten, men dette er
ikke et sikkerhetsproblem.
2. Sett batteripakken godt inn i laderen.
1)Oppstill opprettingsmerkene og sett
batteriet i dokken på laderen.
2)Skyv batteriet forover i retning som
pilen viser.
Opprettingsmerkene
3. Under lading lyser ladelampen hele
tiden.
Når ladingen er fullført, sørger
automatikk i lade-elektronikken for å
forhindre overlading.
Batteripakkesikringen/
-løsnemekanisme
LAMPEINDIKATORER
Ladingen er ferdig. (Ladet helt opp)
Batteriet er oppladet ca. 80%.
Lading pågår.
Laderen koples til vekselstrømskontakten.
Klar til lading.
(Grønn)
(Oransje)
Ladestatuslampe
Det lyser grønt (til venstre) og oransjegult (til høyre).
Batteripakke er avkjølt.
Oppladingen av batteripakke foregår langsomt for å redusere
belastning på batteriet.
Batteripakken er varm.
Ladingen vil starte når batteripakkens temperatur synker.
Dersom temperaturen på batteripakken er –10°C eller under,
vil ladelampen (oransje) også begynne å blinke. Opladingen vil
starte igjen når temperaturen på batteripakken stiger.
Lading ikke mulig. Tett av støv eller feil med batteripakken.
Slått av
EY7460_EY7960_Book.indb 106
Slått på
- 106 -
Blinker
2013-12-2 16:13:11
Brukerinformasjon om innsamling og håndtering av gammelt
utstyr og brukte batterier
Slike symboler på produkter, emballasje, og/eller på medfølgende
dokumenter betyr at brukte elektriske/elektroniske produkter og batterier
ikke må blandes med vanlig husholdningsavfall.
For riktig håndtering og gjenvinning av gamle produkter og brukte batterier,
vennligst lever dem til anvendelige innsamlingssteder, i samsvar med
nasjonal lovgivning og direktivene 2002/96/EC og 2006/66/EC.
Ved riktig håndtering av disse produktene og batteriene, hjelper du til
med å spare verdifulle ressurser og forhindre potensielle negative effekter
på menneskers helse og miljøet, som ellers kan oppstå ved uriktig
avfallshåndtering.
For mer informasjon om innsamling og gjenvinning av gamle produkter
og batterier, vennligst ta kontakt med kommunen, ditt renovasjonsselskap
eller stedet der du kjøpte gjenstandene.
Ukorrekt håndtering av dette avfallet kan medføre straffansvar, i
overensstemmelse med nasjonal lovgivning.
For forretningsdrivende brukere i EU
Dersom du ønsker å kaste elektrisk og elektronisk utstyr, vennligst ta kontakt med din
forhandler eller leverandør for videre informasjon.
(Informasjon om håndtering i land utenfor EU)
Disse symbolene gjelder bare innenfor EU. Ønsker du å kaste slike gjenstander,
vennligst kontakt dine lokale myndigheter eller forhandler og spør etter riktig
fremgangsmåte for håndtering.
V. VEDLIKEHOLD
●●
●●
Bruk kun en tørr, myk klut til å tørke av enheten. Bruk ikke en fuktig klut, tynner, bensin
eller andre flyktige løsemidler til rengjøring.
Hvis verktøyets eller batteripakkens innside skulle komme i kontakt med vann, la det
renne av og la det tørke så fort som mulig. Fjern forsiktig all støv eller jernfilspon som
samler seg inne i verktøyet. Hvis du skulle ha problemer med betjeningen av verktøyet,
rådspør et reparasjonsverksted.
VI. TILLEGGSUTSTYR
Bruk kun biter som passer til maskinens størrelse.
- 107 -
EY7460_EY7960_Book.indb 107
2013-12-2 16:13:11
VII. TILLEGG
STØRSTE ANBEFALTE KAPASITETER
Modell
EY7460
EY7960
Maskinskrue
M8
Skrutrekking Treskrue
Boring
ø 10 mm
Selvborende skrue
ø 6 mm
For tre
ø 38 mm
For metall
ø 13 mm
For murverk
---
13 mm
GARANTIVEDLEGG
Kollaps og skader som skyldes jevn bruk over lengre tid (f.eks. fabrikkarbeid på samlebåndet
osv.) faller utenfor garantien.
VIII. SPESIFIKASJONER
HOVEDENHET
Modell
EY7460
EY7960
Motorspenning
21,6 V CD
100~400 min-1 (rpm)
Hastighet uten Lav
belastning
Høy
Slaghastinghet
350~1500 min-1 (rpm)
Lav
---
1800~7200 min-1 (bpm)
Høy
---
6300~27000 min-1 (bpm)
Chuckkapasitet
Clutchdreiemoment
ø1,5 mm - ø13 mm
Ca. 1,0 N•m (10kgf-cm) – 6,9 N•m (70kgf-cm)
Total lengde
232mm
245mm
Vekt (med batteripakke EY9L61)
2,45 kg
2,55 kg
BATTERIPAKKE
Model Nr.
Batterilagring
Spenning
Batteri
Tekniske detaljer
EY9L61
EY9L62
Li-ion-Batteri
DC 21,6 V
3,6 V × 6 celler
3,6 V × 12 celler
- 108 -
EY7460_EY7960_Book.indb 108
2013-12-2 16:13:12
BATTERILADER
Model Nr.
EY0L82
Merkedata
Se merkeplaten på bunnen av laderen.
Vekt
Ladetid
0,93 kg (2 lbs)
EY9L61
Brukbar: 50 min.
Fullt ladet: 60 min.
EY9L62
Brukbar: 65 min.
Fullt ladet: 85 min.
MERK: M
odell- og tilbehør-utvalg kan variere fra land til land. Ikke alle varianter som er vist
her selges i Norge. Se den nyeste hovedkatalog.
MERK: F
orhandlerens navn og adresse står på det vedlagte garantibeviset.
- 109 -
EY7460_EY7960_Book.indb 109
2013-12-2 16:13:12
Alkuperäiset ohjeet: englanti
Alkuperäisten ohjeiden käännös: muut
kielet
I. K
ÄYTTÖTARKOITUS
Tämä työkalu, laite ja akku, täyttää asiaankuuluvat IP-suojamääräykset IEC-säännösten
Näitä työkaluja voidaan käyttää
mukaisesti.
ruuvien kiristykseen kytkinmuodolla
puuhun ja
IP5X: Pölyn
pääsyä ei ole kokonaan
estetmetalliin
porausmuodolla.
Lisäksi
ty, mutta pölyä ei pääse sisään niin paljon
mallia
EY7960
voidaan
käyttää
reikien
että se häiritsisi työkalun tyydyttävää toiporaamiseen
pehmeään
betoniin(kun
ja
mintaa eikä vaaranna
turvallisuutta
muuhun
työkalunsamantapaiseen
sisään on päässyt materiaaliin
talkkia alle 75
vasaramuodolla.
μm).
IP-koodin
määritys
ja reikien poraamiseen
IPX6: Voimakkaina suihkuina työkaluun
suihkutettu vesilukemaan
mistä tahansa kirjasen
suunnasta
Pyydämme
ei aiheuta vahinkoja
(Kun sisähalkaisi“Turvallisuusohjeet”
ja seuraavan
ennen
jaltaan
12,5 mm suuttimella ruiskutetaan
käytön
aloittamista.
normaalilämpöistä vettä noin 100 l/min 3
minuutin ajan 3 metrin etäisyydeltä).
II. L
ISÄTURVAOHJEITA
RAJOITETTU
TAKUU
1) Käytä kuulosuojaa.
IP56:n
luokitus
täyttää
vaatimukset
Altistuminen
kovalle
melulle
saattaa
työkalun
ja pölysuojasta,
aiheuttaaminimi
kuulonvesimenetyksen.
mutta ei takaa toimintaa tällaisissa olosuh2) teissa.
KäytäKatso
työkalun
mukana
toimitettua
tarkempia
ohjeita
käytöstä
lisäkahvaa.
turva- ja käyttöohjeista.
3)
4)
5)
6)
Hallinnan menetys saattaa aiheuttaa
henkilövahinkoja.
Pidäkiinnisähkötyökalujeneristetystä
tartuntapinnasta suorittaessasi
toimenpidettä, jossa leikkaava
työkalu saattaa joutua kosketukseen
peitossa olevan sähköjohdon kanssa.
Kosketus sähköistettyyn sähköjohtoon
sähköistää työkalun metalliosat, jolloin
käyttäjä saa sähköiskun.
Käytä kasvoilla pölysuojaa, jos
työskenneltäessä syntyy pölyä.
Huomioi, että tämä työkalu on
jatkuvasti toimintakunnossa, koska se
ei toimi verkkovirralla.
Porattaessa seinään, lattiaan jne. on
otettava huomioon, että pinnan alla
saattaa olla “jännitteisiä” sähköjohtoja.
ÄLÄ KOSKE KUUSIOPIKAISTUKKAAN
TAI MUIHIN METALLIOSIIN! Pidä
kiinni vain muovikahvasta sähköiskun
välttämiseksi, mikäli vahingossa poraat
sähköjohtoon.
7) Jos terä juuttuu kiinni, vapauta heti
liipaisin ylikuormituksen estämiseksi,
joka saattaa vahingoittaa akkua tai
moottoria.
Irrota tarttuneet poranterät käyttämällä
laitetta vastakkaiseen suuntaan.
8) ÄLÄ käytä eteenpäin/taaksepäin vipua
istukan vielä pyöriessä. Akku kuluu
nopeasti ja laite saattaa vahingoittua.
9) Latauslaite voi lämmetä latauksen
aikana. Tämä on normaalia. ÄLÄ lataa
akkua pitkään.
10) Kun työkalu asetetaan säilöön tai
sitä kuljetetaan, aseta eteenpäin/
taaksepäin vipu keskiasentoon
(kytkinlukko).
11) Älä kuormita työkalua pitämällä
nopeudensäätökytkintä puolessa
välissä (nopeuden säätömuoto) niin,
että moottori pysähtyy.
12) Älä käytä nopeusalueen valitsinta
(PIENI-SUURI), kun vedät
nopeudensäätökytkintä. Tämä saattaa
aiheuttaa ladattavan akun kulumisen
nopeasti tai vahingoittaa moottorin
sisäistä mekanismia.
- 110 -
EY7460_EY7960_Book.indb 110
2013-12-2 16:13:12
Tunnus
Merkitys
V
●●
Volttia
Suora virta
no
Nopeus ilman kuormaa
...min-1
Kierrokset tai iskut per
minuutti
Ah
Akun sähkökapasiteetti
●●
●●
Eteenpäin suunta
Taaksepäin suunta
Kiertovasara
Vain pyörintä
Loukkaantumisvaaran
estämiseksi käyttäjän
on luettava käyttöohje ja
ymmärrettävä se.
Vain sisäkäyttöön.
VAROITUS!
●●
●●
●●
●●
●●
●●
●●
Älä käytä muita kuin Panasonicin tähän
ladattavaan tuotteeseen suunniteltuja
akkusarjoja.
Panasonic ei ole vastuussa vahingoista
tai onnettomuuksista, jotka aiheutuvat
kierrätetyn tai väärennetyn akun
käytöstä.
Älä hävitä akkusarjaa polttamalla tai
altista sitä suurelle kuumuudelle.
Älä lyö nauloja akkusarjaan, altista sitä
iskuille, pura sitä tai yritä muuntaa sitä.
Älä anna metalliesineiden koske
akkusarjan napoja.
Älä kuljeta tai säilytä akkusarjaa
samassa tilassa naulojen ja vastaavien
metalliesineiden kanssa.
Älä lataa akkusarjaa kuumassa
tilassa esim. tulen äärellä tai suorassa
auringonvalossa. Muussa tapauksessa
akku voi ylikuumentua, syttyä tuleen tai
räjähtää.
Käytä vain lataukseen tarkoitettua
laturia akkusarjan lataamiseen.
Muussa tapauksessa akku voi vuotaa
ylikuumentua tai räjähtää.
Kun akku on irrotettu työkalusta
tai laturista, pane aina akun kansi
paikalleen. Muuten akun liittimet
saattavat mennä oikosulkuun, jolloin
seurauksena on tulipalovaara.
Kun akku on heikentynyt, vaihda se
uuteen. Vahingoi t tuneen akun käy
tön jat kaminen saat taa aiheut taa
kuumuutta, tulen syttymisen tai akun
halkeamisen.
III. KOKOAMINEN
Terän kiinnittäminen tai
irrottaminen
HUOMAUTUS:
Kun kiinnität tai irrotat terän, irrota
akku työkalusta tai aseta kytkin
keskiasentoon (kytkinlukko).
Tässä työkalussa on pikaistukka.
1. Kiinnitys
Aseta terä paikalleen ja kiristä
kääntämällä
lukkorengasta
myötäpäivään (edestä katsottuna),
kunnes sen naksunta lakkaa.
Lukkorengas
2. Irrottaminen
Käännä lukkorengasta vastapäivään
(edestä katsottuna) ja irrota terä.
HUOMAUTUS:
Jos kiinnityslaite on hyvin väljä, kiinnitä
terä paikalleen ja 1 avaa istukan
kiinnikkeet kääntämällä lukkorengasta
ja 2 kiristä ruuvi (vasemmanpuoleinen
ruuvi) ruuviavaimella kääntämällä sitä
vastapäivään (edestä katsottuna).
- 111 -
EY7460_EY7960_Book.indb 111
2013-12-2 16:13:14
IV. TOIMINTA
[Päärunko]
Kytkimen toiminta
Akun kiinnittäminen tai
irrottaminen
1. Akun liittäminen:
Aseta korostetut kohdistuspisteet
kohdakkain ja kiinnitä akku.
Siirrä akku paikalleen niin, että se
lukkiutuu.
●●
1. Nopeus suurenee liipaisimen painovoiman
mukaisesti. Kun työskentely aloitetaan,
paina liipaisinta kevyesti, jotta pyörintä
alkaa hitaasti.
2. Elektronista takaisinsyöttösäätäjää
käytetään suuren vääntömomentin
saamiseen pienillä nopeuksilla.
3. Jarru toimii, kun liipaisin vapautetaan ja
moottori sammuu välittömästi.
TÄRKEÄ HUOMAUTUS:
Sovitusmerkit
2. Akun irrottaminen:
Paina painike alas ja liu'uta akkua
eteenpäin.
Painike
Kun työkalua käytetään vetämällä
liipaisimesta, ennen pyörimisen
alkamista voi olla hetkellinen viive.
Tämä ei ole merkki toimintahäiriöstä.
*Tämä viive ilmenee, kun työkalun piiri
käynnistyy liipaisinta painettaessa
ensimmäistä kertaa uuden
akkupakkauksen asennuksen jälkeen,
tai sen jälkeen kun työkalua ei ole
käytetty vähintään 1 minuuttiin (tai
vähintään 5 minuuttiin, kun LED on
päällä). Pyöriminen alkaa ilman viivettä
toisen ja myöhempien käyttökertojen
aikana.
HUOMAUTUS:
Kun jarru toimii, saattaa kuulua
jarrutusääni. Se on normaalia.
Tukikahva
Aseta tukikahva haluamaasi asentoon
ja kiristä kädensija tiukasti.
Toimintakytkimen ja
eteenpäin/taaksepäin vivun
toiminta
Eteenpäin
Taaksepäin
Kiristä
Löysennä
Ota kahva pois, kun asetat työkalun
säilytyskoteloon.
Kytkinlukko
- 112 -
EY7460_EY7960_Book.indb 112
2013-12-2 16:13:15
TÄRKEÄ HUOMAUTUS:
Älä käytä eteenpäin/taaksepäin vipua
ennen kuin terä pysähtyy kokonaan.
Eteenpäin tapahtuvan
pyörinnän kytkimen käyttö
Jos kytkimen kahvaa ei voida asettaa
“poraus”- tai “isku”-muotoon kytkintoiminnon
käytön jälkeen, aseta kytkimen kahva
asentoon 1 ja käytä kytkintä sekunnin ajan.
Nopeuden valinta
1. Paina vipua eteenpäin tapahtuvaa
pyörimistä varten.
2. Paina liipaisinta kevyesti ja käynnistä
pyörintä hitaasti.
3. Nopeus
suurenee
liipaisimen
painovoiman mukaisesti, jotta ruuvien
kiristys ja poraus käy tehokkaasti. Jarru
toimii ja kiinnityslaite pysähtyy heti, kun
liipaisin vapautetaan.
4. Aseta vipu käytön jälkeen keskiasentoon
(kytkinlukko).
Taaksepäin tapahtuvan
pyörinnän kytkimen käyttö
Valitse pieni tai suuri nopeus käytön
mukaisesti.
SUURI
PIENI
Mitä voimakkaammin nopeuden
säätökytkintä painetaan, sitä suurempi
nopeus.
TÄRKEÄ HUOMAUTUS:
●●
●●
1. Paina vipua taaksepäin tapahtuvaa
p y ö r i m i s t ä v a r t e n . Va r m i s t a
pyörimissuunta ennen käyttöä.
2. Paina liipaisinta hitaasti, jotta työkalu
käynnistyy hitaasti.
3. Aseta vipu käytön jälkeen takaisin
keskiasentoon (kytkinlukko).
Kytkimen vääntömomentin
säätö
Säädä vääntömomentti johonkin 18
kytkimen asennosta tai asentoon “ ”
(EY7460).
Säädä vääntömomentti johonkin 18
kytkimen asennosta tai asentoon “ ”,
“ ” (EY7960).
●●
* Katsoteknisettiedotkohdasta“SUURIMMAT
SUOSITELLUT KAPASITEETIT”.
TÄRKEÄ HUOMAUTUS:
●●
HUOMAUTUS:
Lopeta aina työkalun käyttö ja irrota
se työstökappaleesta, kun valitset
iskumuodon porausmuodolta
tai kun vaihdat porausmuodolle
iskumuodolta pyörittämällä kytkimen
kahvaa.
●●
TÄRKEÄ HUOMAUTUS:
Aseta asteikko tämän merkin kohdalle
( ) ennen varsinaista käyttöä.
Tarkista nopeusalueen valitsin ennen
käyttöä.
Käytä laitetta pienellä nopeudella, kun
tarvitaan suurta vääntömomenttia.
(Jos käytetään suurta nopeutta suurta
vääntömomenttia tarvittaessa, moottori
saattaa rikkoutua.)
Älä käytä nopeusalueen valitsinta (PIENISUURI), kun painat nopeudensäätökytkintä.
Tämä saattaa aiheuttaa ladattavan akun
kulumisen nopeasti tai vahingoittaa
moottorin sisäistä mekanismia.
●●
●●
Jotta työkalun pinnan liiallinen
kuumeneminen saadaan estettyä, älä
käytä työkalua jatkuvasti kahdella
tai useammalla akulla. Työkalun
on saatava jäähtyä ennen akun
vaihtamista.
Älätukisivuillaoleviailmanvaihtoaukkoja
käytön aikana. Jos aukot tukitaan,
laitteen toimintakyky heikkenee ja
seurauksena saattaa olla epäkuntoon
meneminen.
ÄLÄ kuormita työkalua (moottoria).
Laite saattaa vahingoittua.
Käytätyökaluaniin,ettäilmanvaihtoaukoista
tuleva ilma ei kohdistu suoraan iholle.
Saatat saada palovammoja.
- 113 -
EY7460_EY7960_Book.indb 113
2013-12-2 16:13:16
Terän lukitus
1. Kun liipaisin ei ole kytkeytynyt ja
ruuviavaimen terä on lukittu paikalleen,
työkalua voidaan käyttää manuaalisena
ruuviavaimena (40 N·m, 408 k f-cm,
353 inlbs saakka).
Kiinnityslaitteessa on hieman väljyyttä,
mutta se on normaalia.
2. Tämä toiminto on kätevä sellaisten
ruuvien kiristykseen, jotka tarvitsevat
suuremman vääntömomentin kuin
ruuvinvääntimen suurin vääntömomentti
(asento kytkimessä), ruuvin kireyden
tarkistamiseen tai erittäin tiukan ruuvin
irrotukseen.
Säätöpaneeli
(1)
(3)
(2)
●●
●●
Sammunut
(normaali
toiminta)
Valaistu:
Vilkkuu:
Kuumentunut Kuumentunut
liikaa (moottori) liikaa (akku)
Osoittaa, että
toiminta on pysäytetty
johtuen moottorin
tai akun liiallisesta
kuumenemisesta.
Moottorin tai akun suojaamiseksi ota
huomion seuraavat seikat, kun suoritat
tätä toimenpidettä.
Jos moottori tai akku kuumenee,
suojatoiminto käynnistyy ja moottori tai
akku lakkaa toimimasta. Säätöpaneelin
ylikuumenemisen varoitusvalo palaa tai
vilkkuu, kun tämä toiminto on käynnissä.
Jos ylikuumenemisen suojatoiminto
käynnistyy, anna työkalun jäähtyä
tarpeeksi (ainakin 30 minuuttia). Työkalu
on valmis käyttöön, kun ylikuumenemisen
varoitusvalo on sammunut.
Vältä työkalun käyttöä tavalla, joka
kytkee ylikuumenemisen suojatoiminnon
toistuvasti.
Jos työkalua käytetään jatkuvasti
raskaasti kuormitetussa tilassa tai jos
sitä käytetään kuumassa ympäristössä
(esim. kesähelteellä), ylikuumenemisen
suojatoiminto saattaa käynnistyä usein.
Jos työkalua käytetään kylmässä
ympäristössä (kuten talvella) tai jos
se pysäytetään usein käytön aikana,
ylikuumenemisen suojatoiminto ei kenties
käynnisty.
●●
Vedä ennen LED-valon
käyttöä virtakytkintä
kerran. Paina
LEDvalon painiketta.
Valo palaa erittäin pienellä
jännitteellä eikä heikennä
työkalun toimintaa käytön aikana eikä
vaikuta akun kapasiteettiin.
●●
(2) Ylikuumenemisen varoitusvalo
●●
(1) LED-valo
TÄRKEÄ HUOMAUTUS:
Tärkeä huomautus: Ä
LÄ KATSO
SÄTEESEEN.
Muiden kuin tässä kuvattujen säätimien
tai säätöjen käyttö tai toimenpiteiden
suorittaminen saattaa altistaa
vaaralliselle säteilylle.
Yhdysrakenteinen LED-valo on
suunniteltu pienen työskentelyalueen
tilapäiseen valaisuun.
Älä käytä sitä korvaamaan tavallista
taskulamppua, sillä sen kirkkaus ei
ole riittävä.
LED-valo sammuu, jos työkalua ei ole
käytetty 5 minuuttiin.
●●
●●
●●
●●
Käyttöympäristö: 0°C (32°F) −40°C
(104°F).
- 114 -
EY7460_EY7960_Book.indb 114
2013-12-2 16:13:17
Jos akkua käytetään alle 0°C (32°F)
lämpötilassa, laitteessa saattaa ilmetä
toimintahäiriöitä.
●●
●●
Kun kylmää akkua (alle 0°C (32°F))
ladataan lämpimässä paikassa, on hyvä
antaa akun lämmetä ennen latausta.
(3) Akun alhaisen jännitteen
varoitusvalo
●●
Sammunut
(normaali
toiminta)
Vilkkuu
(Ei varausta)
Akun suojatoiminto
käynnistynyt
Litiumioniakun liiallinen (täydellinen)
purkautuminen lyhentää akun käyttöikää
huomattavasti. Ruuvinvääntimessä on
suojatoiminto, joka estää akun liiallisen
purkautumisen.
Akun suojatoiminto kytkeytyy ennen kuin
akku menettää varauksensa ja alhaisen
akkujännitteen varoitusvalo vilkkuu.
Jos huomaat, että alhaisen
akkujännitteen varoitusvalo vilkkuu,
vaihda akku välittömästi.
Jos työkalu on käynnistetty liian
matalalla akun varaustasolla, työkalun
toiminta voi keskeytyä ilman, että akun
matalan varaustason varoituslamppu
vilkkuu ensin. Tämä osoittaa, että akun
varaustaso on liian matala työkalun
käyttöön, ja akkupakkaus tulisi ladata
ennen kuin käyttöä jatketaan.
Jos työkaluun kohdistuu äkillinen kuorma
käytön aikana, joka aiheuttaa moottorin
lukittumisen, syväpurkautumisen
estoanturi voi laueta, ja akun matalan
varaustason lamppu vilkkua. Lampun
vilkkuminen loppuu heti, kun moottorin
lukittumisen syyhyn puututaan ja liipaisin
palautetaan.
●●
●●
●●
Kun akku ladataan, varmista, että
akkulaturin liittimissä ei ole vieraita
aineita kuten pölyä tai vettä. Jos liittimistä
löytyy vieraita aineita, puhdista liittimet
ennen akun lataamista.
Akkuliittimissä käytön aikana olevat
vieraat aineet kuten pöly ja vesi saattavat
heikentää akun käyttöikää.
Kun akkua ei käytetä, pidä se poissa
metalliesineiden kuten paperiliittimien,
kolikoiden, avainten, naulojen, ruuvien
tai muiden pienten metalliesineiden
lähettyviltä, jotka saattavat aiheuttaa
liitännän liittimestä toiseen.
Akkuliittimien saattaminen oikosulkuun
saattaa aiheuttaa kipinöitä, palovammoja
tai tulipalon.
Kun käytät akkua, varmista, että
työskentelypaikassa on hyvä ilmanvaihto.
Kun akku otetaan pois työkalusta,
pane akkukotelon kansi heti kiinni, jotta
akkuliittimiin ei pääse pölyä tai likaa eikä
synny oikosulkua.
●●
●●
●●
Akun kestoikä
Ladattavien akkujen käyttöaika on
rajoitettu. Jos käyttöaika on erittäin lyhyt
kunnollisen latauksen jälkeen, vaihda
akku uuteen.
Käyttösuositukset
Akkukotelon kansi
Liittimet
[Akku]
Akun oikea käyttö
Li-ioniakku
●●
Jotta li-ioniakku kestää mahdollisimman
pitkään, pane se säilöön käytäön jälkeen
lataamatta sitä.
merkki
- 115 -
EY7460_EY7960_Book.indb 115
2013-12-2 16:13:18
Käytä aina akkukantta
●●
●●
●●
Kun akkua ei käytetä, pane akku säilöön
niin, että vieraat aineet kuten pöly, vesi
jne. eivät likaa liittimiä. Muista panna
akkukansi paikalleen suojaamaan
akkuliittimiä.
Kun akku ladataan, varmista, että
akkulaturin liittimissä ei ole vieraita
aineita kuten pölyä tai vettä. Jos
liittimistä löytyy vieraita aineita, puhdista
liittimet ennen akun lataamista.
Akkuliittimissä käytön aikana olevat
vieraat aineet kuten pöly ja vesi saattavat
heikentää akun käyttöikää.
TÄRKEÄ HUOMAUTUS:
Moottorin tai akun suojaamiseksi ota
huomion seuraavat seikat, kun suoritat
toimenpidettä.
J os moottori jai akku kuumenevat,
suojatoiminto käynnistyy, ja moottori ja
akku lakkaavat toimimasta.
●●
Turvallisen käytön takaamiseksi
●●
●●
Akku on suunniteltu asennettavaksi
kahden turvallisuutta koskevan
toimenpiteen jälkeen. Varmista ennen
käyttöä, että akku on asennettu kunnolla
pääyksikköön.
Jos akkua ei ole asennettu kunnolla, kun
laite käynnistetään, ylikuumenemisen
varoituslamppu ja akun alhaisen
varaustason varoituslamppu vilkkuvat
osoittaakseen, että turvallinen käyttö
ei ole mahdollista, ja pääyksikkö ei
pyöri tavalliseen tapaan. Asenna akku
työkalun yksikköön niin, että punainen tai
keltainen merkki katoaa näkyvistä.
●●
●●
●●
Käyttöympäristö: 0°C (32°F) −40°C
(104°F).
Jos akkua käytetään alle 0°C (32°F)
lämpötilassa, laitteessa saattaa ilmetä
toimintahäiriöitä.
Kun kylmää akkua (alle 0°C (32°F))
ladataan lämpimässä paikassa, on hyvä
antaa akun lämmetä ennen latausta.
Anna laturin jäähtyä ladatessasi kahta tai
useampaa akkua peräkkäin.
Älä missään tapauksessa työnnä
sormiasi latauspesään.
TÄRKEÄ HUOMAUTUS:
Tulipalovaaran ja akkulaturin
vahingoittumisen estämiseksi:
Älä käytä moottorin generaattoria
virtalähteenä.
Älä peitä laturin tai akkuyksikön
tuuletusaukkoja.
Irrota laturi verkosta, kun sitä ei käytetä.
●●
●●
●●
HUOMAUTUS:
Akkua ei ole ladattu kokonaan liikkeessä.
Akku on ladattava ennen käyttöä.
Latausohjeet
1. Kytke laturin pistoke vaihtovirtaverkon
pistorasiaan.
HUOMAUTUS:
Kipinöitä saattaa syntyä, kun pistoke
kytketään virtalähteeseen, mutta tämä
ei ole vaarallista.
2. Aseta akkupakkaus kunnolla laturiin.
1)Aseta sovitusmerkit vastakkain ja
aseta akku laturin liittimeen.
2)Siirrä eteenpäin nuolen osoittamaan
suuntaan.
Sovitusmerkit
[Akkulaturi]
Lataus
TÄRKEÄ HUOMAUTUS
●●
●●
●●
Laturi on suunniteltu käytettäväksi
vain arvokilven mukaisella normaalilla
kodin verkkovirralla. Lataa vain laitteen
arvokilvessä ilmoitetulla jännitteellä, esim.
230 v / 50 Hz.
Älä yritä käyttää laturia millään muulla
jännitteellä tai taajuudella!
Jos akun lämpötila laskee alle −10°C
(14°F), lataus loppuu automaattisesti, jotta
saadaan estettyä akun heikkeneminen.
3. Latauksen merkkivalo palaa latauksen
aikana.
Kun akku on ladattu, latauksen
merkkivalo alkaa vilkkua nopeasti
ja laitteen sisäänrakennettu kytkin
katkaisee latauksen automaattisesti
estäen ylilatautumisen.
- 116 -
EY7460_EY7960_Book.indb 116
2013-12-2 16:13:19
Latausta ei tapahdu, jos akku on liian
lämmin. Oranssi valmiusvalo syttyy ja
palaa siihen asti, kunnes akku jäähtyy.
Oranssi valmiustilan lamppu vilkkuu,
kunnes akku on jäähtynyt. Lataus
alkaa sitten automaattisesti.
4. Latauslamppu (vihreä) vilkkuu hitaasti,
kun akku on latautunut noin 80%.
5. Kun lataus on suoritettu loppuun, vihreä
latauslamppu sammuu.
6. Jos akun lämpötila on 0°C astetta tai
sitä vähemmän, täyteen lataus kestää
tavallista kauemmin.
Vaikka akku on ladattu täyteen, sen teho
on noin 50% tavallisessa lämpötilassa
ladattuun täyteen akkuun verrattuna.
●●
7. Ota yhteys valtuutettuun jälleenmyyjään,
jos latauslamppu (vihreä) ei sammu.
8. Jos kokonaan ladattu akku asetetaan
uudelleen laturiin, latauslamppu saattaa
syttyä palamaan. Muutaman minuutin
kuluttua vihreä latauslamppu sammuu.
9. P o i s t a a k k u p i t ä e s s ä s i a k u n
vapautuspainiketta ylhäällä.
Akun
vapautuspainike
LAMPUN MERKINNÄT
Lataus on valmis. (Täysi lataus)
Akku on latautunut noin 80%.
Lataa parhaillaan.
Laturi on kytketty verkkoon.
Valmis lataukseen.
(Vihreä)
Lataustilan lamppu
Vasen: vihreä Oikea: oranssi näkyy.
(Oranssi)
Akku on viileä.
Akku latautuu hitaasti akun kuormituksen vähentämiseksi.
Akkupaketti on lämmin.
Lataus alkaa, kun akkupaketin lämpötila laskee. Jos akun
lämpötila on -10°C astetta tai vähemmän, latauslamppu
(oranssi) alkaa myös vilkkua. Lataus alkaa, kun akun tilan
lämpötila nousee.
Akkupaketti on lämmin. Lataus alkaa, kun akkupaketin
lämpötila laskee.
Sammuu
Vilkkuu
Palaa
- 117 -
EY7460_EY7960_Book.indb 117
2013-12-2 16:13:19
Tietoja vanhojen laitteiden ja käytettyjen paristojen keräyksestä
ja hävittämisestä
Nämä merkinnät tuotteissa, pakkauksissa ja/tai niihin liitetyissä
dokumenteissa tarkoittavat, että käytettyjä sähkö- ja elektroniikkalaitteita
sekä paristoja ei tule sekoittaa tavalliseen kotitalousjätteeseen.
Vanhojen tuotteiden ja käytettyjen paristojen asianmukainen käsittely,
talteen ottaminen ja kierrätys edellyttävät niiden viemistä tarjolla oleviin
keräyspisteisiin kansallisten määräysten sekä direktiivien 2002/96/EC ja
2006/66/EC mukaisesti.
Kun hävität tuotteet ja paristot asianmukaisesti, autat säilyttämään
arvokkaita luonnonvaroja sekä ehkäisemään ihmisen terveydelle ja
ympäristölle haitallisia vaikutuksia, joita vääränlainen jätteenkäsittely voi
aiheuttaa.
Ota yhteys asuinkuntasi viranomaisiin, jätteenkäsittelystä vastaavaan
tahoon tai tuotteiden ostopaikkaan saadaksesi lisätietoja vanhojen
tuotteiden ja paristojen keräyksestä ja kierrätyksestä.
Tuotteiden epäasianmukaisesta hävittämisestä saattaa seurata
kansallisessa lainsäädännössä määrätty rangaistus.
Yrityksille Euroopan unionissa
Lisätietoja sähkö- ja elektroniikkalaitteiden hävittämisestä saat jälleenmyyjältä tai
tavarantoimittajalta.
[Tietoja hävittämisestä Euroopan unionin ulkopuolella]
Nämä merkinnät ovat voimassa ainoastaan Euroopan unionin alueella. Ota
yhteys paikallisiin viranomaisiin tai jälleenmyyjään saadaksesi tietoja oikeasta
jätteenkäsittelymenetelmästä.
V. HUOLTO
●●
●●
Puhdista laite pyyhkimällä se pehmeällä, kuivalla kankaalla. Älä käytä märkää kangasta
tai bensiiniä, tinneriä tai muita haihtuvia aineita puhdistukseen.
Jos työkalun tai akun sisus kastuu, poista vesi ja kuivata se mahdollisimman pian. Poista
varovasti kaikki työkalun sisään kertyvät pöly ja rautapuru. Jos työkalun käytössä ilmenee
ongelmia, ota yhteys korjaamoon.
VI. VARUSTEET
Käytä ainoastaan istukan koolle sopivia hylsyjä ja bitsiadaptereita.
- 118 -
EY7460_EY7960_Book.indb 118
2013-12-2 16:13:19
VII. LIITE
SUURIMMAT SUOSITELLUT KAPASITEETIT
Malli
EY7460
Ruuvaus
Taladrado
EY7960
Koneruuvi
M8
Puuruuvi
ø 10 mm
Itseporautuva ruuvi
ø 6 mm
Puu
ø 38 mm
Metalli
ø 13 mm
Muuraustyöhön
---
13 mm
TAKUUN LISÄOSA
Pitkäaikaisen käytön aiheuttamat hajoamiset ja vahingot (esim. tehdastyö
kokoonpanolinjalla jne.) eivät sisälly takuuseen.
VIII. TEKNISET TIEDOT
PÄÄLAITE
Malli
EY7460
EY7960
Moottorin jännite
Nopeus ilman
kuormaa
Iskumäärä per
minuutti
21,6 V CD
Pieni
100~400 min-1 (rpm)
Suuri
350~1500 min-1 (rpm)
Pieni
---
1800~7200 min-1 (bpm)
Suuri
---
6300~27000 min-1 (bpm)
Kiinnityslaitteen kapasiteetti
Kytkimen vääntömomentti
ø1,5 mm - ø13 mm
Noin 1,0 N•m (10kgf-cm) – 6,9 N•m (70kgf-cm)
Kokonaispituus
232mm
245mm
Paino (akku mukaan luettuna
EY9L61)
2,45 kg
2,55 kg
AKKUPAKETTI
Malli Nr.
EY9L61
Akun säilytys
Akku
Jännite
Yksityiskoht.
tiedot
EY9L62
Li-ioniakku
DC 21.6 V
3,6 V × 6 kennoa
3,6 V × 12 kennoa
- 119 -
EY7460_EY7960_Book.indb 119
2013-12-2 16:13:20
AKKULATURI
Malli Nr.
Teho
EY0L82
Katso laturin pohjassa olevaa arvokilpeä.
Paino
Latausaika
0,93 kg (2 lbs)
EY9L61
Käytettävissä: 50 min.
Täysi: 60 min.
EY9L62
Käytettävissä: 65 min.
Täysi: 85 min.
HUOMAUTUS: Taulukko saattaa sisältää malleja, jotka eivät ole myynnissä Suomessa.
Katso tietoja uusimmasta yleisesitteestä.
HUOMAUTUS: K
atso jälleenmyyjän yhteystiedot oheisesta takuukortista.
- 120 -
EY7460_EY7960_Book.indb 120
2013-12-2 16:13:20
-MEMO-
- 121 -
EY7460_EY7960_Book.indb 121
2013-12-2 16:13:20
-MEMO-
- 122 -
EY7460_EY7960_Book.indb 122
2013-12-2 16:13:20
Panasonic Marketing Europe GmbH
Panasonic Testing Center
Winsbergring 15,
22525 Hamburg,
Germany
EY7460_EY7960_Book.indb 123
2013-12-2 16:13:20
1006,Kadoma,Osaka 571-8501,Japan
EN, DE, FR, IT, NL, ES, DA, SV, NO, FI
EY971074606 2013 12
EY7460_EY7960_Book.indb 124
- 124 -
Printed in China
2013-12-2 16:13:20
