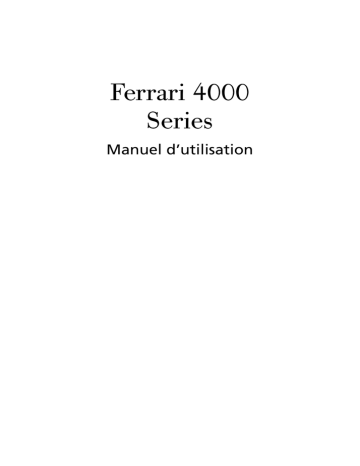

Ferrari 4000
Series
Manuel d’utilisation
Droits d’auteur © 2005. Acer Incorporated.
Tous Droits Réservés.
Manuel d’utilisation du Ferrari Série 4000
Première édition : Mai 2005
Des modifications peuvent être apportées de temps à autre aux informations contenues dans cette publication sans obligation d’en notifier qui que ce soit. Ces modifications seront ajoutées aux nouvelles éditions de ce manuel ou dans des documents et publications complémentaires. Cette société ne fournit aucune espèce de garantie expresse ou implicite, relative à aucune des informations contenues dans ce manuel et n’offre notamment aucune garantie d’aucune sorte quant à la valeur marchande de ce produit ou son adéquation à une application particulière.
Enregistrez le numéro de série, la date d’achat, et le numéro du modèle dans l’espace prévu cidessous. Le numéro de série et le numéro de modèle sont imprimés sur l’étiquette collée sur le châssis. Toutes les correspondances concernant cette unité doivent inclure ces informations.
Toute reproduction, mise en mémoire de ce manuel sur un support quelconque, ainsi que toute transmission, par quelque procédé que ce soit, de manière électronique ou mécanique, par photocopie ou enregitrement et autres sont interdites sans l’autorisation écrite préalable d’Acer Incorporated.
Ordinateur Notebook Ferrari Série 4000
Modèle : __________________________________________
No. de série : ______________________________________
Date d’achat : _____________________________________
Lieu d’achat : ______________________________________
Acer et le logo Acer sont des marques déposées de Acer Incorporated. Toutes les autres marques et marques déposées ne sont utilisées ici que pour un but d’identification et sont la propriété de leurs sociétés respectives.
Produit sous licence de Ferrari Spa. FERRARI, l’appareil PRANCING HORSE, tous les logos associés et les conceptions distinctives sont des marques de Ferrari Spa. Les conceptions des châssis des voitures Ferrari sont protégées comme propriété de Ferrari par les réglementations sur la conception, la marque et la commercialisation.
Pour commencer
Nous désirons vous remercier d’avoir fait de cet ordinateur de la gamme Ferrari votre choix pour vos besoins informatiques mobiles.
Vos guides
Pour vous aider à utiliser votre Ferrari, nous avons conçu plusieurs guides :
Tout d’abord, le poster Pour partir du bon pied... vous aide à configurer votre ordinateur.
iii
Le Manuel d’utilisation imprimé présente les fonctionnalités et fonctions de base de votre ordinateur. Pour plus d’information sur l’aide que peut vous apporter pour être plus productif, veuillez vous reporter au AcerSystem User's Guide. Ce guide contient des informations détaillées sur des sujets tels que les utilitaires systèmes, la récupération des données, les options d’extension et le dépannage. De plus, il contient des informations de garantie et les réglementations générales et les avis de sécurité pour votre notebook. Il est disponible au format PDF (Portable Document
Format) et est préchargé sur votre notebook. Procédez comme suit pour y accéder :
1 Cliquez sur Démarrer, Tous les programmes, puis AcerSystem.
2 Cliquez sur AcerSystem User’s Guide.
Remarque : L’affichage du fichier nécessite l’installation de Adobe
Acrobat Reader. Si Adobe Acrobat Reader n’est pas installé dans votre ordinateur, le clic sur AcerSystem User’s Guide va exécuter le programme d’installation d’Acrobat Reader. Suivez les instructions à l’écran pour terminer l’installation. Pour des instructions sur l’utilisation de Adobe Acrobat Reader, accédez à son menu d’Help and Support.
Conseils élémentaires de soin et d’utilisation de votre ordinateur
Mise sous tension et hors tension de l’ordinateur
Pour mettre votre ordinateur sous tension, appuyez simplement et relâchez le bouton d’alimentation au-dessous de l’écran LCD à côté des touches de
lancement facile. Voir « Vue frontale » à la page 1 pour l’emplacement de le
bouton d’alimentation.
iv
L’ordinateur peut être mis hors tension de plusieurs manières :
• Utilisez la commande d’arrêt de Windows
Cliquez sur Démarrez, Éteindre l'ordinateur, puis cliquez sur Éteindre.
• Utilisez le bouton d’alimentation
Vous pouvez mettre l’ordinateur hors tension en fermant l’affichage ou en appuyant sur la touche spéciale de Sommeil <Fn> + <F4>.
Remarque : Si vous ne pouvez pas mettre l’ordinateur hors tension de manière normale, appuyez sur le bouton d’alimentation et maintenez-le pendant plus de 4 secondes. Si vous avez mis l’ordinateur hors tension et vous le mettre à nouveau sous tension, attendez au moins 2 secondes.
Soin à apporter à votre ordinateur
Votre ordinateur sera un outil efficace si vous en prenez bien soin.
• N’exposez pas l’ordinateur à la lumière directe du soleil. Ne le mettez pas à côté d’une source de chaleur telle qu’un radiateur.
• N’exposez pas l’ordinateur à des températures au-dessous de 0 ºC (32 ºF) ou au-dessus de 50 ºC (122 ºF).
• Ne soumettez pas l’ordinateur à des champs magnétiques.
• N’exposez pas l’ordinateur à la pluie ou à l’humidité.
• Ne renversez pas d’eau ou de liquides sur l’ordinateur.
• Ne soumettez pas l’ordinateur à des chocs violents ou à des vibrations.
• N’utilisez pas l’ordinateur en milieu empoussiéré ou sale.
• Ne posez pas d’objets sur l’ordinateur, pour éviter de l’endommager.
• Ne fermez pas l’écran de l’ordinateur brusquement.
• Ne placez jamais l’ordinateur sur une surface instable.
Soin à apporter à votre adaptateur secteur
Voici quelques conseils pour le soin à apporter à votre adaptateur secteur :
• Ne connectez pas l’adaptateur à d’autres appareils.
• Ne marchez pas sur le câble d’alimentation et ne placez rien dessus.
Installez le câble d’alimentation et les autres câbles en dehors des zones de passage.
• Lorsque vous débranchez le cordon d’alimentation, ne tirez pas sur le cordon, mais sur la prise.
• L’ampérage total des appareils branchés ne doit pas dépasser la valeur permise de la prise ou de la rallonge (dans le cas de l’utilisation d’une rallonge). De même, l’ampérage de tous les appareils reliés à une même prise murale ne doit pas dépasser pas la valeur permise pour la prise.
v
Soin à apporter à votre batterie
Voici quelques conseils pour le soin à apporter à votre batterie :
• Utilisez uniquement une batterie du même type en cas de remplacement.
Éteignez l’ordinateur avant de retirer ou de remplacer la batterie.
• Ne démontez pas les batteries. Éloignez-les des enfants.
• Mettez les batteries usagées au rebut en respect avec la réglementation locale. Si possible, recyclez-les.
Nettoyage et maintenance
Lors du nettoyage de l’ordinateur, procédez comme suit :
1 Éteignez l’ordinateur et retirez la batterie.
2 Déconnectez l’adaptateur secteur.
3 Utilisez un chiffon doux, légèrement humecté d’eau. N’utilisez pas de liquide ou d’aérosol de nettoyage.
Dans les cas suivants :
• l’ordinateur est tombé ou le châssis a été endommagé.
• l’ordinateur ne fonctionne pas normalement.
Veuillez consulter « Foire aux questions » à la page 22.
Attention
Les changements ou modifications qui ne seraient pas expressément approuvés par le fabricant, pourraient faire perdre à l’utilisateur le droit à faire fonctionner l’appareil qui est décerné par la Federal Communications
Commission.
Conditions de fonctionnement
Cet appareil est conforme à l’article 15 des Réglementations de la FCC. Le fonctionnement est sous réserve des deux conditions suivantes : (1) Cet appareil ne doit pas provoquer d’interférences nuisibles, et (2) Cet appareil doit accepter toute interférence reçue, y compris des interférences qui peuvent provoquer un fonctionnement non désiré.
Il est demandé aux utilisateurs de suivre les instructions de sécurité RF sur les appareils sans fil en option qui sont inclues dans le manuel d’utilisation de chaque appareil RF en option.
Une installation inappropriée ou une utilisation non autorisée peut être à l’origine de nuisances vis à vis des communications radio. De même, toute altération de l’antenne interne annulera la certification FCC et de votre garantie.
Pour prévenir les interférences radioélectriques aux services sous licence, cet appareil est destiné à une utilisation dans un bâtiment et l’installation à l’extérieur des bâtiments est soumise à licence.
Pour de plus amples informations sur nos produits et nos services, et des informations de support, veuillez visiter notre site Web : http://global.acer.com.
Conseils élémentaires de soin et d’utilisation de votre ordinateur
Mise sous tension et hors tension de l’ordinateur
Soin à apporter à votre ordinateur
Soin à apporter à votre adaptateur secteur
Soin à apporter à votre batterie
Informations de base du touchpad
Touches de verrouillage et pavé numérique intégré
Utilisation de la souris optique sans fil Bluetooth
Recharge de la souris Bluetooth
Utilisation d’un cadenas pour ordinateur
Utilisation des utilitaires système
(compatible avec le double affichage)
Garantie internationale du voyageur
(International Travelers Warranty; ITW)
Déplacements avec votre ordinateur notebook
Choses à emporter pour les réunions courtes
Choses à emporter pour les réunions longues
Emporter l’ordinateur à la maison
Mise en place d’un bureau à la maison
Voyage international avec l’ordinateur
Utilisation d’un cadenas pour ordinateur
Activation de la récupération disque à disque
Restauration depuis la sauvegarde
Création du CD image par défaut de l’usine
Réinstallation des logiciels fournis sans CD
Avis Réglementaires et Sécuritaires
Conformité aux directives ENERGY STAR
Consignes de sécurité importantes
Une visite guidée du Ferrari
Après avoir configuré votre ordinateur comme illustré dans le poster Pour partir du bon pied...
Vue frontale
1
#### Elément
1 Ecran d'affichage Également appelé écran (Liquid-Crystal Display ; LCD), affiche les données de l’ordinateur.
2 Bouton
Alimentation
Permet d'allumer et d'éteindre l'ordinateur.
3 Indicateurs d'état Voyants DEL (diode électroluminescente) qui s'allument ou s'éteignent pour indiquer l'état de l'ordinateur et de ses fonctions et composants.
4 Clavier Permet de saisir des données dans votre ordinateur.
5 Repose-poignets Zone d'appui confortable pour vos mains lorsque vous utilisez l'ordinateur.
2
#### Elément
6 Cliquer sur les boutons
(gauche, central et droit)
7 Boutons de lancement facile
8 Touchpad
Les boutons gauche et droit fonctionnent comme les boutons gauche et droit de la souris ; le bouton central fonctionne comme un bouton de défilement à quatre directions.
Boutons qui permettent de lancer les programmes
« Boutons de lancement facile » à la page 9 pour de plus amples informations.
Périphérique de pointage tactile qui fonctionne de la même façon qu'une souris d'ordinateur.
Vue avant fermé
3
4
5
6
####
1
2
Icône Elément
Haut-parleurs
Lecteur de cartes
5 en 1
Les haut-parleurs gauche et droit donnent une sortie audio stéréo.
Accepte les cartes Memory Stick, Memory
Stick Pro, MultiMediaCard (MMC), Secure
Digital (SD) et xD-Picture Card.
Remarque :
à un moment donné.
Microphone
Port infrarouge
Microphone interne pour l'enregistrement des sons.
Fait l'interface avec les périphériques infrarouges (p.ex., imprimante infrarouge et ordinateur avec capacité infrarouge).
S'allume lorsque l'ordinateur est allumé.
Indicateur d'alimentation
Indicateur de batterie
S'allume lorsque la batterie est en cours de charge.
####
7
8
Icône Elément
Prise de sortie audio/casque/ haut-parleurs avec prise en charge de S/PDIF
Permet de connecter des périphériques de sortie de ligne audio (p.ex. haut-parleurs, casque audio).
Prise microphone Accepte l’entrée d’un microphone externe.
9
10
Communications
Bluetooth
Bouton/Indicateur
Appuyez pour activer/désactiver la fonction
Bluetooth. S'allume pour indiquer l'état des communications Bluetooth.
Communications sans fil Bouton/
Indicateur
Loquet
Appuyez pour activer/désactiver la fonction réseau sans fil. S'allume pour indiquer l'état des communications LAN sans fil.
Verrouille et libère l’écran.
11
Vue gauche
3
6
7
8
4
5
2
3
####
1
Icône Elément
Port pour écran externe
Orifices de ventilation
Port Ethernet
(RJ-45)
Permet de connecter un périphérique d'affichage (p.ex., moniteur externe, projecteur LCD).
Permettent à l'ordinateur de ne pas surchauffer.
Permet de connecter un réseau Ethernet base
10/100/1000.
Port modem
(RJ-11)
Permet de connecter une ligne téléphonique.
Ports USB 2.0
Port IEEE 1394 à 4 broches
Emplacement pour carte PC
Permet de connecter des périphériques USB
(Universal Serial Bus) 2.0 (p.ex., souris USB, appareil photo USB).
Permet de connecter les périphériques IEEE
1394 .
Permet de connecter une carte PC de Type II.
Bouton d’éjection de la carte PC
Éjecte la carte PC de l’emplacement.
4
Vue droite
3
4
5
6
#### Icône
1
2
Ports USB 2.0 (3) Permet de connecter des périphériques USB
(Universal Serial Bus) 2.0 (p.ex., souris USB, appareil photo USB).
Éjecte le disque optique du lecteur.
Bouton d’éjection du lecteur optique
Slotloading
Indicateur d’accès du disque optique
S’allume lorsque le lecteur optique est actif.
Lecteur optique
Slotloading
Lecteur optique interne ; accepte les CD et les DVD.
Prise d'alimentation Permet de connecter un adaptateur secteur.
Verrou de sécurité Permet de connecter un verrou de sécurité pour ordinateur de type Kensington.
des disques de 12 cm.
Vue arrière
2
3
####
1 Port DVI-D Prend en charge les connexions numériques.
S-vidéo Se connecte à un téléviseur ou un périphérique d’affichage avec entrée Svidéo.
Connecteur à 124 broches Acer ezDock
Se connecte à Acer ezDock.
Vue bas
####
1 Loquet de déverrouillage de la batterie
2 Loquet de libération de la baie du lecteur optique
3 Ventilateur de refroidissement
Permet de dégager la batterie pour pouvoir sortir le pack batterie.
Libère le lecteur optique pour le retrait.
Permet d'éviter la surchauffe de l'ordinateur.
4 Baie du lecteur optique
Remarque ventilateur.
Contient le lecteur optique de l’ordinateur.
5 Baie du réseau sans fil
6 Baie du disque dur
Contient le réseau sans fil de l’ordinateur.
Contient le disque dur de l’ordinateur
(fixé par une vis).
7 Baie de batterie Contient le pack de batterie de l'ordinateur.
8 Compartiment mémoire
Contient la mémoire principale de l’ordinateur.
5
6
Spécifications
Système d’exploitation
Plate-forme
Mémoire
Affichage
Graphiques
Audio
stockage
Microsoft ® Windows ®
Microsoft ® Windows ®
XP Professional x64 Edition
XP Professional (Service Pack 2)
Microsoft ® Windows ® XP Home Edition (Service Pack 2)
Processeur : AMD Turion™ 64
Chipset : ATI RADEON ® XPRESS 200P
512 Mo/1 Go de mémoire DDR333, extensible jusqu'à 2 Go avec deux modules soDIMM
LCD TFT couleur 15,4 pouces WSXGA+ avec résolution 1680 x 1050 pixels
LCD TFT couleur 15,4 pouces WXGA avec résolution 1280 x 800 pixels
16,7 millions de couleurs
ATI MOBILITY™ RADEON ® X700 avec 128 Mo de mémoire vidéo DDR prenant en charge ATI POWERPLAY™ 5.0, Microsoft ® DirectX ® 9.0 et
PCI Express™
Supporto DualView™; affichage externe avec une résolution maximale de 2048 x 1536 pixels, 85 Hz
Capacité assistée par matériel de MPEG-2/DVD
Prise en charge de S-vidéo/sortie télé (NTSC/PAL)
Prise en charge de DVI-D (réelle interface vidéo numérique)
Système audio avec microphone et deux haut-parleurs intégrés
Conforme à AC'97
Prise en charge de l’interface S/PDIF (Sony/Philips Digital Interface)
Disque dur ATA/100 de 80/100 Go
Lecteur de cartes 5 en 1 prenant en charge les cartes Memory Stick
Memory Stick Pro™, MultiMediaCard (MMC), Secure Digital (SD) et xD-Picture Card™
®
,
Lecteur DVD super multi double couche Slot-load Lecteur média optique
Communication
Poids et dimensions
D’alimentation
Modem: Modem 56K ITU V.92 avec homologation PTT, prêt pour le réveil par sonnerie
LAN: gigabit Ethernet ; prêt pour le réveil en réseau
WLAN: Acer InviLink™ 802.11b/g intégré, solution Wi-Fi ®
CERTIFIED™; prenant en charge la technologie sans fil Acer SignalUp
WPAN: Bluetooth
®
intégré
363 (W) x 265.7 (D) x 30.5/34.3 (H) mm, (14.29 x 10.46 x 1.2/1.36 pouces)
2.86 kg (6,3 lb)
Standard de gestion de l’alimentation ACPI 1.0b : Prend en charge les modes d’économie d’énergie de réserve et d’hibernation
Batterie au lithium-ion 71 W
Charge rapide 2,5 heures, charge en utilisation 3,5 heures
Adaptateur secteur 90 W à 3 broches
Touches spéciales et contrôles
Interface E/S
Logiciels
Éléments optionnels
Environnement
Conformité du système
Garantie
Clavier Acer FineTouch™ à 88/89 touches
Touchpad avec bouton de défilement quadri-directionnelle intégrée
4 boutons de lancement facile
Deux boutons à accès frontal : bouton-diode réseau sans fil et bouton-diode Bluetooth ®
Connecteur à 124 broches Acer ezDock
Quatre ports USB 2.0
port IEEE 1394 (4 broches)
Port Ethernet (RJ-45)
Port modem (RJ-11)
Port affichage (VGA) externe
Port S-vidéo/sortie télé (NTSC/PAL)
Port DVI-D
Prise microphone
Prise de sortie audio/casque/haut-parleurs avec prise en charge de
S/PDIF
Emplacement pour carte PC (un de Type II)
Lecteur de cartes 5 en 1
Prise d’entrée CC pour adaptateur secteur
Acer eManager (Acer ePresentation/eRecovery/eSettings)
Acer GridVista
Acer Launch Manager
Acer System Recovery CD
Adobe ® Reader ®
CyberLink ® PowerDVD™
Norton AntiVirus™ (option d'usine)
NTI CD-Maker™
Acer ezDock
Pack de batterie Li-ion supplémentaire
Adaptateur secteur supplémentaire
Température :
• Fonctionnement : 5 °C - 35 °C
• Stockage : -20 °C - 65 °C
Humidité (sans condensation) :
• Fonctionnement : 20% - 80% HR
• Stockage : 20% - 80% HR
Mobile PC 2001
ACPI 1.0b
DMI 2.0
Extensions compatibles Cisco (CCX)
Garantie International des voyageurs d’un an (ITW)
7
Remarque : Les spécifications ci-dessus sont pour référence seulement. La configuration exacte de votre ordinateur dépend du modèle acheté.
8
Indicateurs
3 indicateurs lumineux faciles à lire se trouvent sur la gauche du clavier et 4 sont situés sur l’avant de l’ordinateur.
Les indicateurs d’état Alimentation, Batterie et Communication sans fil sont visibles même lorsque l’écran LCD est fermé.
Icône Fonction
Verr Maj
Description
Est allumé lorsque Verr Maj est activée.
Verr Num Est allumé lorsque Verr Num est activée.
Activité média
Indicateur d'alimentation
Indicateur de batterie
Communications
Bluetooth
Communications sans fil
Est allumé lors de l’activité du disque dur ou du lecteur optique.
S'allume lorsque l'ordinateur est allumé.
S'allume lorsque la batterie est en cours de charge.
S'allume pour indiquer l'état des communications
Bluetooth.
S'allume pour indiquer l'état des communications
LAN sans fil.
1. Charge : la diode est orange lorsque la batterie se recharge.
2. Pleine charge : la diode est verte en mode secteur.
Boutons de lancement facile
Enhaut à droite au-dessus du clavier se trouvent quatre boutons. Ces boutons sont appelés les touches de lancement facile. Ils servent pour le courrier, le navigateur web, Acer Empowering Key « » et les touches programmables.
Appuyez sur « » pour exécuter Acer eManager. Veuillez vous reporter à
« Acer eManager » à la page 19. Le courrier et le navigateur web servent par
défaut aux programmes de courrier électronique et Internet, mais ils peuvent
être redéfinis par l'utilisateur. Pour définir les touches courrier électronique,
navigateur web et programmables, exécutez Acer Launch Manager. Voir
« Launch Manager » à la page 21 .
9
Boutons de lancement facile Application par défaut
Courrier Application de courrier électronique
(programmable par l'utilisateur)
Navigateur Web Application de navigation Internet
(programmable par l'utilisateur)
Acer eManager (programmable par l'utilisateur)
P
Programmable par l'utilisateur
10
Touchpad
Le touchpad intégré est un périphérique de pointage qui est sensible aux mouvements sur sa surface. Cela veut dire que le curseur répond au mouvement de votre doigt sur la surface du touchpad.
Son emplacement central sur le repose mains permet une utilisation confortable.
Informations de base du touchpad
Les conseils qui suivent vous aideront à utiliser le touchpad :
• Déplacez votre doigt sur le touchpad (2) pour déplacer le curseur.
• Appuyez sur le bouton gauche (1) et le bouton droit (4) situés sur le bord du touchpad pour sélectionner et exécuter. Ces deux boutons sont similaires au bouton gauche et au bouton droit d’une souris. Taper sur le touchpad est équivalent à un clic gauche.
• Utilisez le bouton de défilement quadri-directionnel (3) pour faire défiler une page vers le haut ou le bas ou vers la gauche ou la droite. Ceci est similaire à l’utilisation de la barre de défilement de droite dans les applications Windows.
11
Fonction
Exécution
Sélection
Bouton gauche
(1)
Bouton droit (4)
Cliquez deux fois rapidement.
Cliquez une fois.
Faire glisser Cliquez et maintenez, puis utilisez le doigt pour faire glisser le curseur.
Touchpad (2)
Tapotez deux fois (à la même vitesse qu’un double-clic de la souris).
Tapotez une fois.
Bouton central (3)
Tapotez deux fois (à la même vitesse qu’un double-clic de la souris) et maintenez le doigt sur le touchpad pour faire glisser le curseur.
Menu contextuel
Défilement
Cliquez une fois.
Cliquez et maintenez le bouton de défilement haut/bas/ gauche/ droite.
Remarque : Ayez toujours les doigts secs et propres lors de l’utilisation du touchpad. Maintenez également le touchpad sec et propre. Le touchpad est sensible aux mouvements du doigt. La réponse est donc d’autant meilleure que le touché est léger. La réponse ne sera pas meilleure si vous tapotez plus fort.
12
Utilisation du clavier
Le clavier à touches de dimension normale comprend un pavé numérique intégré, des touches de direction séparées, deux touches Windows et douze touches de fonctions.
Touches de verrouillage et pavé numérique intégré
Le clavier a 3 touches de verrouillage qui peuvent être activées ou désactivées.
Touche
Verr Maj
Verr Num
<Fn> + <F11>
Arrêt Défil
<Fn> + <F12>
Description
Quand Verr Maj est allumé, tous les caractères alphabétiques sont tapés en majuscules.
Quand Verr Num est allumé, le pavé numérique intégré est en mode numérique. Les touches fonctionnent comme une calculatrice (complète avec les opérateurs numériques +, -, * et
/). Utilisez ce mode lorsque vous devez faire de nombreuses entrées de données numériques. Une meilleure solution est de connecter un pavé numérique externe.
Quand Arrêt Défil est allumé, l’écran se déplace d’une ligne vers le haut ou le bas quand vous appuyez sur la touche fléchée vers le haut ou le bas respectivement. Cette touche de verrouillage ne fonctionne pas avec certaines applications.
Le pavé numérique intégré fonctionne comme le pavé numérique d’un ordinateur de bureau. Il est indiqué par des petits caractères situés dans le coin supérieur droit des touches. Pour simplifier la légende du clavier, les symboles des touches de contrôle du curseur ne sont pas imprimés sur les touches.
Accès désiré
Touches numériques du pavé intégré
Touches de contrôle du curseur sur le pavé numérique intégré
Touches du clavier principal
Verr Num allumé
Tapez les chiffres de manière normale.
Verr Num Éteint
Appuyez sur la touche
«Maj» en utilisant les touches de contrôle du curseur.
Appuyez sur la touche
«Fn» en utilisant les touches de contrôle du curseur.
Appuyez sur la touche
«Fn» tout en tapant les lettres sur le pavé intégré.
Tapez les lettres de manière normale.
13
Touches Windows
Le clavier a deux touches qui accomplissent les fonctions spécifiques à Windows.
Touche
Touche logo
Windows
Touche d’application
Description
Bouton Démarrer. Les combinaisons avec cette touche accomplissent des fonctions spéciales. Voici quelques exemples :
< > + <Tab> : Activer le prochain bouton de la barre des tâches
< > + <E> : Explorer le Poste de travail
< > + <F1> : Ouvre l’aide et le support
<
<
> + <F> : Trouver un document
> + <R> : Afficher la boîte de dialogue de Exécuter
< > + <M> : Réduire Tout
<Maj> + < > + <M> : Annuler Réduire Tout
Cette touche a le même effet qu’un clic du bouton droit de la souris en ouvrant le menu contextuel de l’application.
Touches spéciales du clavier
L’ordinateur emploie des touches spéciales (combinaisons de touches) pour accéder à la plupart des contrôles de l’ordinateur comme la luminosité de l’écran, le volume en sortie et l’utilitaire du BIOS.
Pour activer les touches spéciales, appuyez et maintenez <Fn> avant d’appuyer sur l’autre touche de la combinaison.
14
Touches spéciales
<Fn> + <F1>
Icône
<Fn> + <F2>
<Fn> + <F3>
<Fn> + <F4>
<Fn> + <F5>
<Fn> + <F6>
<Fn> + <F7>
<Fn> + <F8>
Fonction
Aide
Description
Affiche la liste des touches spéciales et leurs fonctions.
Acer eSettings Lance Acer eSettings dans Acer
eManager. Voir « Acer eManager » à la page 19.
Gestion de l’alimentation
Lance la fenêtre Power Scheme.
Sommeil
Choix de l’affichage
Écran noir
Touchpad
Place l’ordinateur en mode de
Sommeil.
Permet de faire passer l’affichage entre l’écran LCD, le moniteur externe (s’il est connecté) et les deux.
Désactive le rétro éclairage de l’écran pour économiser l’énergie. Appuyez sur une touche pour le rallumer.
Active et désactive le touchpad.
Haut-parleur Active et désactive les haut-parleurs.
<Fn> + <↑>
<Fn> + <↓>
<Fn> + <→>
<Fn> + < ←>
Accroissement du volume
Décroissement du volume
Augmente le volume du hautparleur.
Diminue le volume du haut-parleur.
Accroissement de la luminosité
Augmente la luminosité de l’écran.
Décroissement de la luminosité
Diminue la luminosité de l’écran.
15
Touche spéciale
Vous pouvez trouver le symbole de l’euro et le symbole du dollar US en haut au centre et/ou en bas à droite de votre clavier.
Le symbole de l’euro
1 Ouvrez un traitement de texte.
2 Appuyez directement sur le symbole de <l’euro> en bas à droite du clavier ou maintenez <Alt Gr> et appuyez sur le symbole de <5> en haut au centre du clavier.
Remarque : Certaines polices et logiciels ne prennent pas le symbole de l’euro en charge. Veuillez consulter www.microsoft.com/typography/faq/faq12.htm pour des détails.
Le symbole du dollar US
1 Ouvrez un traitement de texte.
2 Appuyez directement sur la touche de <dollar> en bas à droite du clavier ou maintenez <Maj> et appuyez sur la touche <4> en haut au centre du clavier.
Remarque : Cette fonction varie selon les paramètres de langue.
16
Utilisation de la souris optique sans fil Bluetooth
Votre ordinateur notebook de la série Ferrari est livré avec une souris optique sans fil Bluetooth, y compris deux piles rechargeables.
Installation
L’installation de la souris Bluetooth est simple. Activez la fonction Bluetooth en
Bluetooth à la base de la souris Bluetooth et le système d’exploitation détectera et installera la souris automatiquement.
Utilisation
Utilisez la souris Bluetooth comme vous le feriez pour une souris traditionnelle.
Pour une performance optimale, utilisez un tapis de souris. L’utilisation de la souris Bluetooth sur une surface transparente ou réfléchissante inhibera la capacité du capteur optique à suivre le curseur. La souris Bluetooth peut être utilisée avec des piles rechargeables, des piles traditionnelles ou sans piles et seulement le câble de recharge USB.
Recharge de la souris Bluetooth
Votre souris Bluetooth est livrée avec deux piles rechargeables AA (LR6) et un câble de recharge USB. Pour recharger la souris, branchez une extrémité du câble de recharge dans un port USB de votre ordinateur et l’autre extrémité à la souris Bluetooth. Dans des circonstances normales, la souris Bluetooth se recharge pleinement en environ 5 heures.
Important ! N’utilisez pas le câble de recharge USB avec les batteries rechargeables traditionnelles ! Ceci pourrait causer des dommages matérielles ou autres conditions dangereuses pour votre santé.
17
Éjection du disque optique
(CD ou DVD)
Pour éjecter le disque optique lorsque l’ordinateur est sous tension, appuyez sur le bouton d’éjection du lecteur.
Utilisation d’un cadenas pour ordinateur
Une encoche de sécurité située sur le châssis vous permet de connecter un cadenas pour ordinateur à clé compatible Kensington.
Enroulez le câble du cadenas de sécurité pour ordinateur autour d’une table, de la poignée d’un tiroir verrouillé, ou de tout autre objet fixe. Insérez le cadenas dans l’encoche et tournez la clef pour verrouiller le cadenas. Certains modèles ne possèdent pas d’encoche.
18
Audio
L'ordinateur est équipé de l'audio stéréo 16 bits haute fidélité AC’97 et d'un microphone.
Contrôle du volume
L’ajustement du volume sur l’ordinateur est facile avec l’appui sur desboutons.
Voir « Touches spéciales du clavier » à la page 13 pour plus d’informations sur
l’ajustement du volume des haut-parleurs.
19
Utilisation des utilitaires système
Acer eManager
Acer eManager est un logiciel original conçu pour les fonctions fréquemment utilisées. Appuyez sur « » pour exécuter l’interface utilisateur Acer eManager, présentant trois paramètres principaux : Acer ePresentation, Acer eRecovery et
Acer eSettings.
Pour configurer la «
», voir « Boutons de lancement facile » à la page 9.
Acer ePresentation
Simplifie le paramétrage de la résolution lors de la connexion à un projecteur.
Acer eRecovery
Crée des sauvegardes et récupère les configurations du système de manière fiable.
Acer eSettings
Facilite la gestion des paramètres et de la sécurité du système.
Pour plus d’informations, ouvrez Acer eManager, cliquez sur l’application appropriée et sélectionnez la fonction d’aide.
Remarque : Lors de la récupération de votre système en utilisant un
CD ou Acer eRecovery, déconnectez tous les périphériques, y compris votre Acer ezDock, pour assurer les meilleurs résultats.
20
Acer GridVista
(compatible avec le double affichage)
Pour activer la fonction de double affichage de votre notebook. Assurez-vous d’abord que le moniteur secondaire est connecté. Puis, sélectionnez Démarrer -
Panneau de configuration - Affichage et cliquez sur Paramètres. Sélectionnez l’icône (2) du moniteur secondaire dans la zone d’affichage, puis cliquez sur la case à cocher Étendre le Bureau Windows à ce moniteur. Finalement, cliquez pour Appliquer les nouveaux paramètres, puis cliquez sur OK pour terminer le processus.
Acer GridVista est une utilité pratique qui offre quatre paramètres d’affichage prédéfinis pour permettre d’afficher plusieurs fenêtres sur le même écran. Pour accéder à cette fonction, veuillez aller à Démarrer - Tous les programmes et cliquez sur Acer GridVista. Vous pouvez choisir l’un des quatre paramètres indiqués ci-dessous :
Double (Vertical), Triple (Principal à gauche), Triple (Principal à droite) ou Quad.
Acer GridVista est compatible avec le double affichage permettant à deux affichages d’être partitionnés indépendamment.
Acer GridVista est simple à configurer :
1 Exécutez Acer GridVista et sélectionnez votre configuration d’écran préférée pour chaque affichage dans la barre des tâches.
2 Faites glisser-déplacer chaque fenêtre dans la grille appropriée.
3 Tirez partie d’un bureau bien organisé.
21
Remarque : Veuillez vous assurer que le paramètre de résolution du second moniteur est réglé sur la valeur recommandé par le fabricant.
Launch Manager
Launch Manager vous permet de définir les quatre touches de lancement facile
situées en haut du clavier. Voir « Boutons de lancement facile » à la page 9 pour
l’emplacement des boutons de lancement facile.
Vous pouvez accéder à Launch Manager en cliquant sur Démarrer - Tous les programmes, puis sur Launch Manager pour executer l’application.
22
Foire aux questions
Vous trouverez ici une liste des situations qui peuvent apparaître lors de l’utilisation de l’ordinateur, ainsi que des réponses et des solutions aux questions que vous vous posez.
J’ai appuyé sur le bouton d’alimentation et ouvert l’écran, mais l’ordinateur ne se met pas sous tension ou ne s’initialise pas.
Vérifiez l’indicateur d’alimentation :
• Si l’indicateur n’est pas allumé, l’ordinateur n’est pas alimenté. Vérifiez ce qui suit :
Si le système fonctionne sur la batterie, son niveau de charge peut
être trop bas et ne pas pouvoir alimenter le système. Connectez l’adaptateur secteur pour recharger la batterie.
Assurez-vous que l’adaptateur secteur est correctement branché à l’ordinateur et à la prise secteur.
• Si l’indicateur est allumé, vérifiez ce qui suit :
Le lecteur USB externe contient-il une disquette non-initialisable (nonsystème) ? Retirez-la ou remplacez-la avec une disquette système et appuyez sur <Ctrl> + <Alt> + <Suppr> pour réinitialiser le système.
Rien n’apparaît à l’écran.
Le système de gestion de l’alimentation éteint l’écran automatiquement pour
économiser l’énergie. Appuyez sur une touche pour rallumer l’écran.
Si l’appui sur une touche ne rallume pas l’écran, il peut y avoir deux raisons :
• Le niveau de la luminosité est peut-être trop bas. Appuyez sur
<Fn> + <→> pour augmenter le niveau de la luminosité.
• Le périphérique d’affichage est peut-être réglé sur un moniteur externe.
Appuyez sur la touche spéciale de choix de l’affichage <Fn> + <F5> pour retourner l’affichage à l’ordinateur.
• Si l’indicateur de Sommeil est allumé, l’ordinateur est en mode de
Sommeil. Appuyez et relâchez le bouton d'alimentation pour la reprise.
L’image n’affiche pas en plein écran.
Chaque ordinateur a un affichage avec une résolution native différente selon la taille de l’écran. Si vous définissez une résolution inférieure à cette résolution native, l’écran s’agrandit pour remplir l’affichage de l’ordinateur. Cliquez du bouton droit sur le bureau de Windows et sélectionnez Propriétés pour faire apparaître la boîte de dialogue Propriétés pour Affichage. Cliquez ensuite sur l’onglet Paramètres pour vous assurer que la résolution est définie sur la résolution appropriée. Des résolutions inférieures à la résolution spécifiée n’affichent pas en plein écran sur le notebook ou sur un moniteur externe.
23
Aucun son ne sort de l’ordinateur.
Vérifiez ce qui suit :
• Le son est peut-être désactivé. Dans Windows, vérifiez l’icône de contrôle du son (un haut-parleur) sur la barre des tâches. Si elle est barrée, cliquez sur l’icône et désélectionnez l’option Muet.
• Le niveau du volume est peut-être trop bas. Dans Windows, vérifiez l’icône de contrôle du son sur la barre des tâches.Vous pouvez utilisez les boutons
• Si un casque stéréo, des écouteurs, ou des haut-parleurs externes sont connectés au port de sortie audio sur le panneau avant arrière de l’ordinateur, les haut-parleurs internes sont éteints automatiquement.
Le clavier ne répond pas.
Essayez de connecter un clavier externe à un port USB 2.0 à la droite ou la gauche de l’ordinateur. S’il fonctionne, contactez votre revendeur ou un centre de service agréé car le câble interne du clavier est peut-être déconnecté.
La souris Bluetooth ne répond pas.
Procédez aux vérifications suivantes :
• La fonction Bluetooth est-elle activée ? Si ce n’est pas le cas, appuyez sur le
bouton de communication sur le panneau avant (voir « Vue avant fermé »
à la page 2) pour activer la fonction Bluetooth.
• La souris Bluetooth est-elle pleinement chargée ? Si ce n’est pas le cas, utilisez le câble de recharge USB pour recharger votre souris. Voir
« Recharge de la souris Bluetooth » à la page 16 pour plus de détails.
Le port infrarouge ne fonctionne pas.
Procédez aux vérifications suivantes :
•
•
•
Assurez-vous que les ports infrarouges des deux périphériques se font bien face (+/- 15 degrés) et qu'ils sont à une distance maximum d'un mètre.
Vérifiez que rien n'obstrue l'espace entre les deux ports infrarouges. Rien ne doit bloquer les ports.
Assurez-vous que les logiciels appropriés sont bien exécutés sur les deux périphériques (pour les transferts de fichiers) ou que vous avez bien les pilotes appropriés (pour l'impression sur une imprimante infrarouge).
•
•
Pendant le POST, appuyez sur la touche <F2> pour accéder à l'utilitaire
BIOS et vérifiez que le port infrarouge est bien activé.
Vérifiez que les deux périphériques sont bien compatibles IrDA.
24
L’imprimante ne fonctionne pas.
Vérifiez ce qui suit :
• Assurez-vous que l’imprimante est branchée à une prise secteur et est sous tension.
• Assurez-vous que le câble de l’imprimante est bien branché dans le port parallèle ou USB de l’ordinateur et dans le port correspondant de l’imprimante.
Je veux configurer mon lieu d’appel pour utiliser le modem interne.
Pour utiliser votre logiciel de communication, vous devez configurer votre lieu d’appel :
1 Cliquez sur Démarrer, Panneau de configuration.
2 Double-cliquez sur Modem.
3 Cliquez sur Règles de numérotation et configurez votre lieu d’appel.
Consultez le manuel de Windows pour des détails.
Remarque : Veuillez noter que lors de la première initialisation de votre notebook vous pouvez ignorer la configuration de la connexion à Internet, car cela n’est pas nécessaire et n’affecte pas l’installation globale de votre système d’exploitation. Après la configuration du système d’exploitation, vous pouvez installer la connexion à Internet.
Je veux restaurer mon ordinateur à sa configuration d’origine sans les CD de récupération.
Remarque : Si votre système est la version multilingue, le système d’exploitation et la langue que vous choisissez lorsque vous mettez le système sous tension pour la première fois seront les seules options pour les opérations de récupération futures.
Ce processus de récupération vous aidera à restaurer le lecteur C: avec les logiciels d’origine qui étaient installés lorsque vous avez acheté votre notebook.
Suivez les étapes ci-dessous pour reconstruire votre lecteur C:. (Votre lecteur C: sera reformaté et toutes les données seront effacées.) Il est important de sauvegarder tous les fichiers données avant d’utiliser cette option.
25
Avant d’effectuer une opération de restauration, veuillez vérifier les paramètres du BIOS.
1 Vérifiez si la fonction <Acer disk-to-disk recovery> est activée ou non.
2 Assurez-vous que le paramètre <D2D Recovery> dans <Main> est réglé sur
<Enabled>.
3 Quittez l’utilitaire setup du BIOS et enregistrez les modifications. Le système se réinitialise.
Remarque : Pour activer l’utilitaire setup du BIOS, appuyez sur
<F2> pendant le POST.
Pour commencer le processus de récupération :
1 Redémarrez le système.
2 Lorsque le logo Acer est affiché, appuyez sur <Alt> + <F10> en même temps pour accéder au processus de récupération.
3 Reportez-vous aux instructions à l’écran pour effectuer une récupération du système.
Important ! Cette fonction occupe 2 à 3 Go dans une partition cachée de votre disque dur.
26
Demande de service
Garantie internationale du voyageur (International
Travelers Warranty; ITW)
Votre ordinateur est couvert par une garantie internationale du voyageur (ITW) qui vous permet d’avoir l’esprit libre et tranquille lorsque vous voyagez. Notre réseau de centres de maintenance agréés est prêt à vous venir en aide.
Un passeport ITW est fourni avec votre ordinateur. Ce passeport contient tout ce que vous devez savoir sur le programme ITW. Ce livret contient la liste des centres de maintenance agréés. Lisez le passeport avec soin.
Ayez toujours le passeport ITW avec vous, surtout lorsque vous voyagez, pour pouvoir bénéficier du support de nos centres de maintenance. Placez votre preuve d’achat dans le rabat à l’intérieur de la couverture du passeport ITW.
Si le pays dans lequel vous voyagez n’a pas de centre de maintenance agréé
ITW, vous pouvez tout de même contacter nos bureaux internationaux. Veuillez consulter le http://global.acer.com.
Avant d’appeler
Veuillez préparer les informations qui suivent avant d’appeler Acer pour un service en ligne, et veuillez être à côté de votre ordinateur lorsque vous appelez. Avec votre aide, nous pouvons réduire la durée de l’appel et vous aider
à résoudre vos problèmes efficacement.
Si votre ordinateur affiche des messages d’erreur ou émet des avertissements sonores, notez-les lorsqu’ils apparaissent à l’écran (ou leur nombre et leur séquence pour les avertissements sonores).
Il vous est demandé de fournir les informations suivantes :
Nom : _________________________________________________________________
Adresse : ______________________________________________________________
_______________________________________________________________________
Numéro de téléphone : _________________________________________________
Type de système et modèle : ____________________________________________
No. de série : __________________________________________________________
Date d’achat : _________________________________________________________
27
Déplacements avec votre ordinateur notebook
Cette section vous donne des conseils et des suggestions sur ce que vous devez prendre en considération lors des déplacements, courts ou longs, avec votre ordinateur.
Déconnexion du bureau
Procédez comme suit pour déconnecter votre ordinateur des accessoires externes :
1 Enregistrez les fichiers ouverts.
2 Retirez les médias éventuels, disquettes ou disques compacts, des lecteurs.
3 Arrêtez l’ordinateur.
4 Fermez l’écran.
5 Déconnectez le cordon de l’adaptateur secteur.
6 Déconnectez le clavier, le périphérique de pointage, l’imprimante, le moniteur externe, et autres périphériques externes.
7 Déconnectez le cadenas Kensington si vous en utilisez un pour verrouiller votre ordinateur.
Courts déplacements
lorsque vous vous déplacez pour de courtes distances, par exemple, de votre bureau à une salle de réunion.
Préparation de l’ordinateur
Avant de déplacer l’ordinateur, fermez et verrouillez l’écran pour le placer en mode de Sommeil. Vous pouvez maintenant emporter l’ordinateur en toute sécurité n’importe où dans l’immeuble. Pour réveiller l’ordinateur depuis le mode de sommeil, ouvrez l’écran ; puis appuyez et relâchez le bouton d'alimentation.
Si vous emportez l’ordinateur au bureau d’un client ou dans un autre immeuble, vous pouvez décider d’arrêter l’ordinateur :
Cliquez sur Démarrez, Éteindre l'ordinateur, puis cliquez sur Éteindre (Windows
XP).
- ou -
Vous pouvez placer l’ordinateur en mode de Sommeil en appuyant sur
<Fn> + <F4>. Puis fermez et verrouillez l’écran.
Lorsque vous êtes prêt à utiliser l’ordinateur à nouveau, déverrouillez et ouvrez l’écran ; puis appuyez et relâchez le bouton d’alimentation.
28
Remarque : Si l’indicateur de sommeil est éteint, l’ordinateur est entré en mode d’Hibernation et s’est éteint. Si l’indicateur d’alimentation est éteint mais l’indicateur de sommeil est allumé, l’ordinateur est entré en mode de Sommeil. Dans les deux cas, appuyez et relâchez le bouton d'alimentation pour rallumer l'ordinateur. Remarquez que l’ordinateur peut entrer en mode d’Hibernation après une certaine durée s’il est en mode de
Sommeil.
Choses à emporter pour les réunions courtes
Une batterie complètement chargée donne à l’ordinateur 2.5 heures d’utilisation environ dans la plupart des circonstances. Si votre réunion est plus courte que cela, il n’est probablement pas nécessaire d’emporter autre chose que l’ordinateur.
Choses à emporter pour les réunions longues
Si votre réunion est de plus de 2.5 heures ou si votre batterie n’est pas complètement chargée, il peut être utile d’emporter l’adaptateur secteur pour brancher votre ordinateur dans la salle de réunion.
Si la salle de réunion n’a pas de prise secteur, réduisez la consommation de la batterie en mettant l’ordinateur en mode de Sommeil. Appuyez sur <Fn> +
<F4> ou fermez l’écran à chaque fois que vous n’utilisez pas l’ordinateur de manière active. Pour la reprise, ouvrez l’écran (s’il est fermé) ; puis appuyez et relâchez le bouton d'alimentation.
Emporter l’ordinateur à la maison
Lorsque vous vous déplacez de votre bureau à votre maison ou inversement.
Préparation de l’ordinateur
Après avoir déconnecté votre ordinateur de votre bureau, procédez comme suit pour le préparer pour le trajet vers la maison :
• Vérifiez que vous avez retiré tous les médias et disque compact, des lecteurs. Si cela n’est pas fait, vous pourriez endommager les têtes de lecture.
• Placez l’ordinateur dans une mallette de protection qui peut empêcher à l’ordinateur d’être ballotté et le protéger en cas de chute.
Attention : Ne mettez rien contre l’écran. La pression exercée par d’autres objets empilés sur l’écran pourrait l’endommager.
29
Choses à emporter
À moins que vous n’ayez certaines de ces choses à la maison, emportez-les avec vous :
• Adaptateur secteur et cordon d’alimentation
• Le Manuel d’utilisation imprimé
Considérations spéciales
Suivez ces conseils pour protéger votre ordinateur pendant le trajet de et vers la maison :
• Minimisez les effets des variations de température en gardant l’ordinateur avec vous.
• En cas d’arrêt prolongé et si vous ne pouvez pas emporter l’ordinateur avec vous, placez-le dans le coffre de la voiture pour lui éviter une surchauffe.
• Les écarts de température et d’humidité peuvent provoquer de la condensation. Avant de mettre l’ordinateur en marche, laissez-le revenir à la température ambiante et vérifiez l’absence de condensation sur l’affichage. Lorsqu’il a subi un écart de température de plus de 10 °C (18
°F), laissez-lui le temps de s’acclimater progressivement. Dans la mesure du possible, laissez-le 30 minutes dans un endroit dont la température se situe
à mi-chemin entre la température extérieure et celle de la pièce où il doit fonctionner.
Mise en place d’un bureau à la maison
Si vous travaillez fréquemment sur votre ordinateur à la maison, il peut être utile d’acheter un second adaptateur secteur pour l’utilisation à la maison. Avec un second adaptateur secteur, vous diminuerez le poids à transporter.
Si vous utilisez votre ordinateur à la maison très souvent, vous pouvez aussi ajouter un clavier, un moniteur ou une souris externe.
Voyage avec l’ordinateur
lorsque vous vous déplacez pour une plus longue distance, par exemple de votre bureau au bureau d’un client ou pour un voyage local.
Préparation de l’ordinateur
Préparez l’ordinateur comme pour l’emporter à la maison. Assurez-vous que la batterie dans l’ordinateur est chargée. Les services de sécurité des aéroports peuvent vous demander de le mettre sous tension.
30
Choses à emporter
Emportez les choses suivantes avec vous :
• Adaptateur secteur
• Batteries de rechange complètement chargées
• Fichiers de pilotes imprimantes complémentaires si vous prévoyez d’utiliser une autre imprimante
Considérations spéciales
En plus des conseils pour le trajet à la maison, suivez ces conseils pour protéger votre ordinateur pendant les voyages :
• Gardez toujours l’ordinateur avec vous, en bagage à main.
• Si possible, demandez que l’ordinateur soit inspecté manuellement. Les machines de sécurité à rayons X des aéroports sont sûres, mais ne faites pas passer l’ordinateur dans les détecteurs de métaux.
• Évitez d’exposer les disquettes aux détecteurs de métaux à main.
Voyage international avec l’ordinateur
lorsque vous vous déplacez d’un pays à un autre.
Préparation de l’ordinateur
Préparez l’ordinateur comme pour un voyage normal.
Choses à emporter
Emportez les choses suivantes avec vous :
• Adaptateur secteur
• Les cordons d’alimentation dont vous aurez besoin pour le ou les pays de destination
• Batteries de rechange complètement chargées
• Fichiers de pilotes imprimantes complémentaires si vous prévoyez d’utiliser une autre imprimante
• Justificatif d’achat pour les vérifications douanières éventuelles
• Passeport de garantie internationale du voyageur
31
Considérations spéciales
Suivez les mêmes conseils que pour un voyage normal. De plus, ces conseils sont utiles lors des voyages internationaux :
• En voyage à l’étranger, vérifiez que la tension locale et les spécifications du cordon de l’adaptateur secteur sont compatibles. Si ce n’est pas le cas, achetez un cordon d’alimentation compatible avec la tension locale. N’utilisez pas de convertisseur de tension vendu pour les appareils électroménagers pour alimenter l’ordinateur.
• Si vous utilisez le modem, vérifiez si le modem et le connecteur sont compatibles avec le système télécoms du pays dans lequel vous allez.
Sécurité de l’ordinateur
Votre ordinateur est un investissement important dont vous devez prendre soin.
Apprenez à protéger et prendre soin de votre ordinateur.
Les fonctionnalités de sécurité comprennent des verrous matériels et logiciels sous la forme d’un cadenas de sécurité et de mots de passe.
Utilisation d’un cadenas pour ordinateur
Une encoche de sécurité située sur le châssis vous permet de connecter un cadenas pour ordinateur à clé compatible Kensington.
Enroulez le câble du cadenas de sécurité pour ordinateur autour d’une table, de la poignée d’un tiroir verrouillé, ou de tout autre objet fixe. Insérez le cadenas dans l’encoche et tournez la clef pour verrouiller le cadenas. Certains modèles ne possèdent pas d’encoche.
Utilisation de mots de passe
Votre notebook est protégé des accès non autorisés par quatre mots de passe.
La création de ces mots de passe crée plusieurs niveaux de protection pour votre ordinateur et vos données :
• Le mot de passe du superviseur (Supervisor Password) prévient l’accès non autorisé à l’utilitaire du BIOS. Lorsqu’il est défini, vous devez entrer ce mot de
passe pour accéder à l’utilitaire du BIOS. Consultez « Utilitaire du BIOS » à la page 38.
• Le mot de passe de l’utilisateur (User Password) prévient l’utilisation non autorisée de votre ordinateur. Combinez l’utilisation de ce mot de passe avec des vérifications du mot de passe à la mise sous tension et à la reprise depuis l’Hibernation pour une sécurité maximale.
• Le mot de passe à l'initialisation (Password on Boot) prévient l'utilisation non autorisée de votre ordinateur. Combinez l'utilisation de ce mot de passe avec des vérifications du mot de passe à la mise sous tension et à la reprise depuis l'Hibernation pour une sécurité maximale.
32
Important ! N'oubliez pas votre mot de passe du superviseur ! Si vous oubliez ces mots de passe, veuillez contacter votre revendeur ou un centre de service agréé.
Entrée d’un mot de passe
Lorsqu'un mot de passe est défini, une invite de mot de passe apparaît au centre de l'écran.
• Lorsque le mot de passe du superviseur (Supervisor Password) est défini, une invite apparaît lorsque vous appuyez sur <F2> pour accéder à l'utilitaire du
BIOS lors de l'initialisation.
• Entrez le mot de passe du superviseur (Supervisor Password) et appuyez sur
<Enter> pour accéder à l'utilitaire du BIOS. Si le mot de passe est incorrect, un message d’avertissement apparaît. Essayez de nouveau et appuyez sur <Enter>.
• Lorsque le mot de passe de l'utilisateur (User Password) est défini et le mot de passe à l'initialisation est activé, une invite apparaît lors de l'initialisation.
• Entrez le mot de passe de l'utilisateur (User Password) et appuyez sur <Enter> pour utiliser l'ordinateur. Si le mot de passe est incorrect, un message d’avertissement apparaît. Essayez de nouveau et appuyez sur <Enter>.
Important ! Vous avez trois essais pour entrer un mot de passe. Si vous n’avez pas entré le bon mot de passe après trois essais, le système s’arrête. Appuyez et maintenez le bouton d'alimentation pendant 4 secondes pour mettre l'ordinateur hors tension. Mettez de nouveau l’ordinateur sous tension, et essayez de nouveau.
Définition des mots de passe
Vous pouvez définir les mots de passe en utilisant l’utilitaire du BIOS.
33
Extension avec des options
Votre ordinateur notebook vous offre une expérience informatique mobile complète.
Options de connectivité
Les ports vous permettent de connecter des périphériques à l’ordinateur comme vous le feriez pour un ordinateur de bureau. Pour des instructions sur la connexion des différents périphériques à l’ordinateur, lisez la section suivante pour des détails.
Modem fax/données
Votre ordinateur a un modem fax/données intégré : 56 Kbits/s V.92.
Avertissement ! Ce port modem n’est pas compatible avec les lignes de téléphones numériques. Le modem sera endommagé si vous le connectez à une ligne de téléphone numérique.
Pour utiliser le port modem fax/données, connectez un câble téléphonique du port du modem à une prise téléphonique.
Avertissement ! Veuillez vous assurer que le câble que vous utilisez est approprié pour le pays dans lequel vous travaillez.
34
Fonction réseau intégrée
La fonction réseau intégrée vous permet de connecter votre ordinateur à un réseau Ethernet.
Pour utiliser la fonction réseau, connectez un câble Ethernet de la prise réseau à la gauche de l’ordinateur à une prise réseau ou à un concentrateur réseau.
Infrarouge grande vitesse
Le port infrarouge grande vitesse (FIR) de l'ordinateur vous permet de réaliser le transfert de données sans fil avec les ordinateurs et périphériques avec capacité infrarouge, comme par exemple les PDA (assistants numériques personnels), les téléphones mobiles et les imprimantes infrarouge. Le port infrarouge est capable de transférer les données à des vitesses pouvant atteindre les quatre mégabits par seconde (Mbps) à une distance pour aller jusqu'à un mètre.
35
Périphériques USB
Le port USB 2.0 est un port série à haute vitesse qui vous permet de connecter des périphériques USB sans occuper les ressources précieuses du système.
Port IEEE 1394
Le port IEEE 1394 de l'ordinateur vous permet de connecter un périphérique de type IEEE 1394 comme par exemple une caméra vidéo ou une caméra vidéo numérique. Pour les détails, veuillez vous reporter à la documentation de votre caméra vidéo ou numérique.
36
Emplacement de carte PC
L’emplacement de carte PC CardBus de type II de l’ordinateur accepte les cartes
PC qui accroissent l’utilisabilité et l’extensibilité de l’ordinateur. Ces cartes doivent avoir un logo PC Card.
Les cartes PC (anciennement PCMCIA) sont des cartes d’extension pour ordinateurs portables qui offrent des possibilités d’extension qui n’était avant possible que pour les ordinateurs de bureau.Les cartes PC les plus populaires comprennent la Flash,les modems fax/données, les cartes réseau, réseau sans fil et SCSI. CardBus améliore la technologie 16 bits des cartes PC en l’étendant à 32 bits.
Remarque : Consultez le manuel d’utilisation de votre carte pour des détails sur l’installation et l’utilisation de la carte et ses fonctions.
Insertion d’une carte PC
Insérez la carte PC dans l’emplacement inférieur et effectuez lesconnexions appropriées (par exemple réseau), si nécessaire. Consultez le manuel de votre carte pour des détails.
Éjection d’une carte
Avant d’éjecter une carte PC :
1 Quittez l’application qui utilise la carte.
2 Cliquez du bouton gauche sur l’icône de la carte PC sur la barre des tâches et arrêtez le fonctionnement de la carte.
3 Appuyez sur le bouton d’éjection.
37
Installation de la mémoire
Procédez comme suit pour installer la mémoire :
1 Mettez le notebook hors tension, débranchez l’adaptateur secteur (s’il est branché), et retirez la batterie. Tournez ensuite le notebook à l’envers pour accéder à la base.
2 Dévissez le vis du capot mémoire .
3 Insérez le module mémoire en diagonale dans le connecteur (a), puis appuyez doucement sur le module jusqu’à ce qu’il se mette en place avec un déclic (b).
4 Remettez le connecteur de la mémoire en place et fixez-le avec la vis.
5 Réinstallez la batterie et reconnectez l’adaptateur secteur.
6 Mettez l’ordinateur sous tension. Veuillez consulter un technicien qualifié ou contacter votre revendeur Acer.
La nouvelle taille totale de la mémoire est détectée et reconfigurée automatiquement par l’ordinateur.
38
Utilitaire du BIOS
L’utilitaire du BIOS est un programme de configuration matérielle intégré dans le « Basic Input/Output System » (BIOS) de l’ordinateur.
Votre ordinateur est déjà configuré et optimisé de manière appropriée et il n’est pas nécessaire d’exécuter cette utilitaire. Cependant, si vous avez des problèmes de configuration, il est nécessaire de l’exécuter.
Pour activer l’utilitaire du BIOS, appuyez sur <F2> lors du « Power-On Self Test »
(POST) lorsque le logo Ordinateur notebook est affiché.
Séquence d’initialisation
Pour définir la séquence d’initialisation dans l’utilitaire du BIOS, activez l’utilitaire du BIOS, puis sélectionnez Boot dans les catégories affichées en haut de l’écran.
Activation de la récupération disque à disque
Pour activer la récupération disque à disque (récupération du disque dur), activez l’utilitaire du BIOS, puis sélectionnez Main dans les catégories affichées en haut de l’écran. Trouvez D2D Recovery en bas de l’écran et utilisez les touches <F5> et <F6> pour définir cette valeur sur Enabled.
Mot de passe
Pour définir un mot de passe à l’initialisation, activez l’utilitaire du BIOS, puis sélectionnez Security dans les catégories affichées en haut de l’écran. Trouvez
Password on boot et utilisez les touches <F5> et <F6> pour activer cette fonction.
39
Utilisation de logiciel
Lecture de films DVD
Lorsque le module lecteur de DVD est installé dans la baie lecteur optique, vous pouvez lire les films DVD sur votre ordinateur.
1 Insérez un disque film DVD.
Important ! Lorsque vous exécutez DVD Player pour la première fois, le programme vous demande d’entrer le code de zone. Les disques DVD sont divisés en 6 zones. Lorsque votre ordinateur est réglé sur un code de zone, il ne lira que les disques de cette zone.
Vous pouvez choisir le code de zone un maximum de cinq fois (y compris la première fois), après quoi cette sélection est définitive.
Une restauration de votre disque dur ne réinitialise pas le nombre de sélections du code de zone. Consultez le tableau plus loin dans la section pour les informations des codes de zone des films DVD.
2 La lecture du film DVD commence automatiquement après quelques secondes.
4
5
6
2
3
Code de zone
1
Pays ou région
États-Unis d’Amérique, Canada
Europe, Moyen-Orient, Afrique du Sud, Japon
Asie du sud-est, Taïwan, Corée du Sud
Amérique Latine, Australie, Nouvelle-Zélande
Ex-U.R.S.S., certaines régions d’Afrique, Inde
République Populaire de Chine
Remarque : Pour modifier le code de zone, insérez un film DVD d’une zone différente dans le lecteur de DVD. Veuillez consulter l’aide en ligne pour plus d’informations.
40
Gestion de l’alimentation
Cet ordinateur possède une unité intégrée de gestion de l'alimentation qui surveille l'activité du système. L’activité du système comprend toute activité qui implique un ou plus des périphériques suivants : clavier, touchpad, lecteur de disquettes, disque dur, périphériques connectés aux ports série ou parallèle et mémoire vidéo. Si aucune activité n'est détectée pendant une certaine période de temps (appelée délai d'inactivité), l'ordinateur cesse d'alimentation certains de ou tous ces périphériques pour économiser l'énergie.
Cet ordinateur utilise une méthode de gestion de l’alimentation qui prend en charge l’ACPI (Advanced Configuration and Power Interface), ce qui permet une conservation maximale de l’énergie et en même temps une performance maximale. Windows gère toutes les activités d’économie d’énergie pour votre ordinateur.
Acer eRecovery
Acer eRecovery est un outil pour sauvegarder et restaurer rapidement le système. Vous pouvez créer et enregistrer la sauvegarde de la configuration actuelle du système sur le disque dur, un CD ou un DVD.
Acer eRecovery est composée des fonctions suivantes :
1 Création de la sauvegarde
2 Restauration depuis la sauvegarde
3 Création du CD image par défaut de l’usine
4 Réinstallation des logiciels fournis sans CD
5 Modification du mot de passe Acer eRecovery
Ce chapitre vous guidera dans chaque processus.
41
Remarque : Cette fonction n’est disponible que sur certains modèles. Pour les systèmes qui n’ont pas de graveur de disque optique intégré, branchez un graveur de disque optique externe compatible USB ou IEEE1394 avant d’accéder à Acer eRecovery pour les tâches en relation avec les disques optiques.
Création de la sauvegarde
Les utilisateurs peuvent créer et enregistrer des images de sauvegarde sur le disque dur, un CD ou un DVD.
1 Amorcez vers Windows XP.
2 Appuyez sur <Alt> + <F10> pour ouvrir l’utilitaire Acer eRecovery.
3 Entrez le mot de passe pour continuer. Le mot de passe par défaut est
000000.
4 Dans la fenêtre Acer eRecovery, sélectionnez Recovery settings et cliquez sur Next.
5 Dans la fenêtre Recovery settings, sélectionnez Backup snapshot image et cliquez sur Next.
6 Sélectionnez la méthode de sauvegarde. a Utilisez Backup to HDD pour stocker l’image disque de sauvegarde sur le lecteur D.
b Utilisez Backup to optical device pour stocker l’image disque de sauvegarde sur un CD ou DVD.
7 Après avoir choisi la méthode de sauvegarde, cliquez sur Next.
Suivez les instructions à l’écran pour terminer le processus.
42
Restauration depuis la sauvegarde
Les utilisateurs peuvent restaurer la sauvegarde préalablement créée (comme décrit dans la section Création de la sauvegarde) depuis le disque dur, le CD ou le DVD.
1 Amorcez vers Windows XP.
2 Appuyez sur <Alt> + <F10> pour ouvrir l’utilitaire Acer eRecovery.
3 Entrez le mot de passe pour continuer. Le mot de passe par défaut est
000000.
4 Dans la fenêtre Acer eRecovery, sélectionnez Recovery actions et cliquez sur Next.
5 Quatre actions de restauration sont disponibles. Sélectionnez l’action de restauration désirée et suivez les instructions à l’écran pour terminer le processus de restauration.
Remarque : L’élément <Restore C:> n’est disponible que lorsqu’une sauvegarde a été stockée sur le disque dur (D:\).
Veuillez vous reporter à la section Création de la sauvegarde.
Création du CD image par défaut de l’usine
Lorsque le CD système et le CD de récupération ne sont disponibles, vous pouvez les créer en utilisant cette fonction.
1 Amorcez vers Windows XP.
2 Appuyez sur <Alt> + <F10> pour ouvrir l’utilitaire Acer eRecovery.
3 Entrez le mot de passe pour continuer. Le mot de passe par défaut est
000000.
4 Dans la fenêtre Acer eRecovery, sélectionnez Recovery settings et cliquez sur Next.
5 Dans la fenêtre Recovery settings, sélectionnez Burn image to disk et cliquez sur Next.
6 Dans la fenêtre Burn image to disk, sélectionnez 01. Factory default image et cliquez sur Next.
7 Suivez les instructions à l’écran pour terminer le processus.
43
Réinstallation des logiciels fournis sans CD
Acer eRecovery stocke les logiciels préchargés en interne pour une réinstallation facile des pilotes et des applications.
1 Amorcez vers Windows XP.
2 Appuyez sur <Alt> + <F10> pour ouvrir l’utilitaire Acer eRecovery.
3 Entrez le mot de passe pour continuer. Le mot de passe par défaut est
000000.
4 Dans la fenêtre Acer eRecovery, sélectionnez Recovery actions et cliquez sur Next.
5 Dans la fenêtre Recovery settings, sélectionnez Reinstall applications/ drivers et cliquez sur Next.
6 Sélectionnez l’application ou le pilote désiré et suivez les instructions à l’écran pour réinstaller.
Lors du premier lancement, Acer eRecovery prépare touts les logiciels nécessaires et prend quelques seconds pour faire apparaître la fenêtre du contenu logiciel.
Modification du mot de passe
Acer eRecovery est protégé par un mot de passé qui peut être modifié par l’utilisateur. Le mot de passe est utilisé à la fois par Acer eRecovery et Acer diskto-disk recovery. Procédez comme suit pour modifier le mot de passe dans Acer eRecovery.
1 Amorcez vers Windows XP.
2 Appuyez sur <Alt> + <F10> pour ouvrir l’utilitaire Acer eRecovery.
3 Entrez le mot de passe pour continuer. Le mot de passe par défaut est
000000.
4 Dans la fenêtre Acer eRecovery, sélectionnez Recovery settings et cliquez sur Next.
5 Dans la fenêtre Recovery settings, sélectionnez Password: Change Acer eRecovery password et cliquez sur Next.
6 Suivez les instructions à l’écran pour terminer le processus.
Remarque : En cas de panne du système et de non chargement de
Windows, vous pouvez exécuter Acer disk-to-disk pour restaurer l’image par défaut de l’usine en mode DOS.
44
Dépannage
Ce chapitre décrit les solutions aux problèmes relativement courants. Lisez-le avant d’appeler un technicien à l’apparition d’un problème. Les solutions à des problèmes plus sérieux demandent l’ouverture de l’ordinateur. Contactez votre revendeur ou un centre de service agréé ; n’essayez pas d’ouvrir le notebook par vous-même.
Astuces de dépannage
Cet ordinateur portable possède un design évolué qui affiche des messages d'erreur à l'écran pour vous aider à résoudre les problèmes.
Si le système un message d'erreur ou en cas de symptôme d'erreur, voir «
Messages d’erreur ». Si le problème persiste, prenez contact avec votre
revendeur. Voir « Demande de service » à la page 26.
Messages d’erreur
Si vous obtenez un message d'erreur, notez le message et prenez l'action corrective. Le tableau qui suit donne la liste des messages d'erreur dans l'ordre alphabétique, ainsi que les procédures recommandées à appliquer.
Messages d'erreur
CMOS battery bad
CMOS checksum error
Disk boot failure
Equipment configuration error
Hard disk 0 error
Action corrective
Prenez contact avec votre revendeur ou avec un centre de réparation agrée.
Prenez contact avec votre revendeur ou avec un centre de réparation agrée.
Insérez une disquette système (amorçable) dans le lecteur de disquettes (A:), puis appuyez sur <Enter> pour redémarrer.
Appuyez sur <F2> (pendant le POST) pour accéder à l'utilitaire BIOS, puis appuyez sur <Exit> pour quitter et reconfigurer l'ordinateur.
Prenez contact avec votre revendeur ou avec un centre de réparation agrée.
Prenez contact avec votre revendeur ou avec un centre de réparation agrée.
Hard disk 0 extended type error
I/O parity error Prenez contact avec votre revendeur ou avec un centre de réparation agrée.
Keyboard error or no keyboard connected
Prenez contact avec votre revendeur ou avec un centre de réparation agrée.
Keyboard interface error Prenez contact avec votre revendeur ou avec un centre de réparation agrée.
Memory size mismatch Appuyez sur <F2> (pendant le POST) pour accéder à l'utilitaire BIOS, puis appuyez sur <Exit> pour quitter et reconfigurer l'ordinateur.
Si vous rencontrez toujours des problèmes alors que vous avez pris les mesures correctives, veuillez demander de l'aide à votre revendeur ou à un centre de réparation agréé. Certains problèmes peuvent être résolus avec l'utilitaire BIOS.
45
Avis Réglementaires et Sécuritaires
Conformité aux directives ENERGY STAR
En tant que partenaire ENERGY STAR, Acer Inc. a déterminé que ce produit répond aux directives ENERGY STAR pour l'efficacité énergétique.
Avis FCC
Cet appareil a été testé et reconnu conforme aux normes applicables au matériel informatique de Classe B, en vertu de l’article 15 des Réglementations de la FCC. Ces normes visent à fournir aux installations résidantes une protection raisonnable contre les interférences. Cet appareil génère, utilise et peut diffuser des signaux radioélectriques. En outre, s’il n’est pas installé et employé conformément aux instructions, il peut provoquer des interférences nuisibles aux communications radio.
•
•
•
Quoi qu’il en soit, on ne peut pas garantir que des interférences ne se produiront pas dans certaines installations. Si l’appareil est à l’origine de nuisances vis-à-vis de la réception de la radio ou de la télévision, ce que l’on peut déterminer en l’allumant puis en l’éteignant, il est recommandé à l’utilisateur de prendre l’une des mesures suivantes pour tenter de remédier à ces interférences :
•
Réorientez ou changez l’antenne réceptrice de place.
Éloignez l’appareil du récepteur.
Branchez l’appareil à une prise appartenant à un circuit différent de celui du récepteur.
Consultez le fournisseur ou un technicien radiotélévision expérimenté.
Avis : Câbles blindés
Des câbles blindés doivent être utilisés pour la connexion avec d’autres appareils informatiques afin de conserver la conformité aux normes FCC.
Avis : Appareils périphériques
Seuls des périphériques (appareils entrée/sortie, terminaux, imprimantes) certifiés comme étant conformes aux limites de la classe B peuvent être connectés à cet appareil. Le fonctionnement avec des périphériques non certifiés causera probablement nuisances vis-à-vis de la réception de la radio ou de la télévision.
Attention
Les changements ou modifications qui ne seraient pas expressément approuvés par le fabricant, pourraient faire perdre à l’utilisateur le droit à faire fonctionner l’appareil qui est décerné par la Federal Communications
Commission.
46
Conditions de fonctionnement
Cet appareil est conforme à l’article 15 des Réglementations de la FCC. Le fonctionnement est sous réserve des deux conditions suivantes :
(1) Cet appareil ne doit pas provoquer d’interférences nuisibles, et (2) Cet appareil doit accepter toute interférence reçue, y compris des interférences qui peuvent provoquer un fonctionnement non désiré.
Notice: Canadian users
This Class B digital apparatus complies with Canadian ICES-003.
Remarque à l’intention des utilisateurs canadiens
Cet appareil numérique de la classe B est conforme a la norme NMB-003 du
Canada.
Déclaration de conformité pour les pays de l’UE
Par la présente Acer déclare que l'appareil Ferrari Série est conforme aux exigences essentielles et aux autres dispositions pertinentes de la directive 1999/5/
CE. (S´il vous plaît trouvez la documentation complète sur : http://global.acer.com/products/notebook/reg-nb/index.htm)
Avis pour le modem
TBR 21
Cet appareil a été approuvé [décision du conseil 98/482/EC - <TBR 21>] pour une connexion de terminal simple au réseau téléphonique public commuté (RTPC).
Cependant, du fait de différences entre les RTPC fournis dans les différents pays, l’approbation, par elle-même, ne garantit pas un bon fonctionnement à chaque point de terminaison du RTPC. En cas de problème, vous devez contacter en premier le fournisseur de votre appareil.
Liste de pays concernés
Les pays membres de l'UE en mai 2004 sont : Autriche, Belgique, Danemark,
Finlande, France, Allemagne, Grèce, Irlande, Italie, Luxembourg, Pays Bas,
Portugal, Espagne, Suède, Royaume Uni, Estonie, Lituanie, Lettonie, Pologne,
Hongrie, République tchèque, Slovaquie, Slovénie, Chypre et Malte. L'utilisation est permise dans les pays de l'Union européenne, ainsi que : La Norvège, la Suisse, l'Islande et le Liechtenstein. Cet appareil doit être utilisé selon les réglementations et les contraintes du pays d'utilisation. Pour des informations complémentaires, veuillez contacter l'autorité de réglementation du pays d'utilisation.
47
Consignes de sécurité importantes
Lisez ces instructions avec attention. Conservez-les pour des références futures.
1 Conformez-vous aux consignes et avertissements indiqués sur cet appareil.
2 Débranchez l’alimentation secteur avant tout nettoyage. N’utilisez pas de liquide ou d’aérosol de nettoyage. Utilisez un chiffon légèrement humide.
3 N’utilisez pas cet appareil près d’une source d’eau.
4 Ne placez pas cet appareil sur un chariot, un support ou une table instables. Une chute risque d’endommager gravement l’appareil.
5 Les fentes et ouvertures sont prévues pour la ventilation, pour assurer le bon fonctionnement de l’appareil et le protéger de la surchauffe. Ces ouvertures ne doivent jamais être obstruées ou bloquées. L’appareil ne doit jamais être placé sur un lit, un divan, une couverture ou toute autre surface similaire susceptible d’obstruer les ouvertures. Il ne doit jamais être placé à proximité ou au contact d’un radiateur ou d’une source de chaleur.
Il ne doit pas être placé dans une installation encastrée à moins qu’une ventilation suffisante ne soit assurée.
6 L’alimentation électrique de l’appareil doit être conforme aux caractéristiques figurant sur l’étiquette d’identification. En cas de doute, consultez votre revendeur ou la compagnie d’électricité appropriée.
7 Ne placez aucun objet sur le câble d’alimentation et installez l’appareil en dehors des zones de passage.
8 Lors de l’utilisation éventuelle d’une rallonge, assurez-vous que l’ampérage total des appareils reliés par la rallonge reste dans les limites admises. De même, vérifiez que l’ampérage de tous les appareils reliés à une même prise secteur ne dépasse pas la valeur du fusible.
9 N’enfoncez jamais d’objets dans les fentes de l’unité centrale car ils pourraient entrer en contact avec des points de voltage ou court-circuiter des éléments, d’où un risque d’incendie ou d’électrocution. Ne renversez jamais de liquide, quel qu’il soit, sur l’appareil.
10 N’essayez jamais de réparer vous-même cet appareil : l’ouverture ou la dépose du panneau supérieur vous expose à divers risques, électrocution notamment. L’entretien doit être confié à un spécialiste.
11 Débranchez l’appareil et adressez-vous au service après-vente dans les cas suivants : a Lorsque le cordon d’alimentation est endommagé ou dénudé.
b Un liquide a été renversé dans l’appareil.
c Le produit a été exposé à la pluie ou à de l’eau.
d L’appareil ne fonctionne pas correctement bien que les consignes d’installation aient été respectées. Effectuez uniquement les réglages indiqués dans les consignes d’installation ; d’autres réglages incorrects risquent de provoquer des dommages nécessitant l’intervention prolongée d’un technicien qualifié.
e L’appareil est tombé ou le châssis a été endommagé.
48 f Les performances de l’appareil deviennent irrégulières, indiquant la nécessité du recours au S.A.V.
12 Acer Ordinateur notebook Série utilise une batterie au lithium. Utilisez uniquement une batterie du même type que celle recommandée pour l’appareil. L’utilisation d’une autre batterie peut présenter un risque d’incendie ou d’explosion.
13 Avertissement ! Une batterie incorrectement manipulée risque d’exploser.
Vous ne devez jamais la démonter, ni l’exposer au feu. Placez-la hors de portée des enfants et mettez rapidement une batterie usée au rebut.
14 Pour éviter le risque de choc électrique imprévu, utilisez l’adaptateur secteur seulement lorsque la prise murale est correctement mise à la terre.
15 Déconnectez toujours toutes les lignes téléphoniques de leurs prises murales avant de maintenir ou de démonter cet appareil.
16 Évitez d’utiliser une ligne téléphonique (autre qu’un téléphone sans fil) pendant un orage. Il peut y avoir un risque minime d’électrocution due à la foudre.
Déclaration de conformité laser
Le lecteur de CD ou DVD utilisé avec cet ordinateur est à produit à laser.
L’étiquette de classification du lecteur (montrée ci-dessous) est située sur le lecteur ou graveur.
CLASS 1 LASER PRODUCT
CAUTION: INVISIBLE LASER RADIATION WHEN OPEN. AVOID EXPOSURE TO
BEAM.
Déclaration sur les pixels de l’écran LCD
L’écran LCD est produit avec des techniques de fabrication à haute précision.
Néanmoins, certains pixels parfois avoir des ratés ou apparaître comme étant des points noirs ou rouges. Ceci n’a pas d’effet sur l’image enregistrée et ne constitue pas un dysfonctionnement.
Avis de protection du droit d’auteur de
Macrovision
Ce produit incorpore une technologie de protection du droit d’auteur qui est protégée par des brevets U.S. et d’autres droits de propriété intellectuelle.
L’utilisation de cette technologie de protection du droit d’auteur doit être autorisée par Macrovision et est destinée à l’utilisation domestique et autres utilisations limitées à moins d’une autorisation implicite de Macrovision.
L’ingénierie à rebours et le désassemblage sont interdits.
Brevets U.S. Nos. 4,631,603, 4,819,098, 4,907,093, 5,315,448 et 6,516,132.
49
Avis réglementaire de l’appareil radio
Remarque : Les informations légales ci-dessous concernent uniquement les modèles avec LAN sans fil et/ou Bluetooth.
Général
Ce produit est conforme aux directives de fréquence radioélectrique et aux standards de sécurité des pays et régions dans lesquels il a été approuvé pour une utilisation sans fil.
Selon la configuration, ce produit peut contenir des périphériques de radio sans fil
(p.ex. des modules réseau sans fil et/ou Bluetooth). Les informations ci-dessous sont pour les produits avec de tels périphériques.
Union européenne (UE)
Cet appareil est conforme aux exigences essentielles des Directives du Conseil
Européen, des standards et autres documents normatifs de la liste ci-dessous :
73/23/EEC Directive basse tension
• EN 60950
89/336/EEC Directive de compatibilité électromagnétique (CEM)
•
•
•
EN 55022
EN 55024
EN 61000-3-2/-3
•
•
•
•
99/5/EC Directive concernant les équipements hertziens et les équipements terminaux de telecommunications (R&TTE)
Art.3.1a) EN 60950
Art.3.1b) EN 301 489 -1/-17
Art.3.2) EN 300 328-2
Art.3.2) EN 301 893 *appliqué à 5 GHz uniquement
Liste de pays concernés
Les pays membres de l'UE en mai 2004 sont : Autriche, Belgique, Danemark,
Finlande, France, Allemagne, Grèce, Irlande, Italie, Luxembourg, Pays Bas,
Portugal, Espagne, Suède, Royaume Uni, Estonie, Lituanie, Lettonie, Pologne,
Hongrie, République tchèque, Slovaquie, Slovénie, Chypre et Malte. L'utilisation est permise dans les pays de l'Union européenne, ainsi que : La Norvège, la
Suisse, l'Islande et le Liechtenstein. Cet appareil doit être utilisé selon les réglementations et les contraintes du pays d'utilisation. Pour des informations complémentaires, veuillez contacter l'autorité de réglementation du pays d'utilisation.
50
L’exigence de sécurité RF de la FCC
La puissance radiée en sortie de la carte réseau sans fil Mini-PCI et de la carte
Bluetooth est bien inférieure aux limites d’exposition de fréquence radioélectrique de la FCC. Néanmoins, le module réseau sans fil Ferrari Série doit
être utilisé de manière à ce que le potentiel pour le contact humain pendant l’utilisation normale soit minimisé comme suit.
1 Il est demandé aux utilisateurs de suivre les instructions de sécurité RF sur les appareils sans fil en option qui sont inclues dans le manuel d’utilisation de chaque appareil RF en option.
Attention : Pour pouvoir respecter les exigences RF de la FCC en matière d'exposition aux rayonnements, une distance d'au moins
20 cm (8 pouces) doit être conservée entre l'antenne de la carte
Mini-PCI LAN sans fil intégrée à l'écran et toute personne.
Remarque : La carte Mini-PCI sans fil Acer utilise la fonction de diversité de transmission. Cette fonction permet de ne pas
émettre de fréquences radio simultanément sur les deux antennes. Une des antennes est sélectionnée automatiquement ou manuellement (par l’utilisateur) pour assurer une bonne qualité de radiocommunication.
2 Ce périphérique est réservé à une utilisation à l'intérieur dans la gamme de fréquences comprise entre 5,15 et 5,25 GHz. La FCC exige que ce produit soit utilisé à l'intérieur sur la gamme de fréquences comprise entre 5,15 et
5,25 GHz afin de réduire le brouillage nuisible qui risque d'être causé aux systèmes Satellites mobiles travaillant sur les mêmes canaux.
51
3 Les radars haut puissance se voient attribuer en priorité les bandes 5,25 à
5,35 GHz et 5,65 à 5,85 GHz. Ces stations radar sont susceptibles de causer un brouillage et/ou d'endommager ce périphérique.
4 Une installation inappropriée ou une utilisation non autorisée peut être à l’origine de nuisances vis à vis des communications radio. De même, toute altération de l’antenne interne annulera la certification FCC et de votre garantie.
c
Canada – Appareils de radiocommunications de faible puissance, exempts de licence
(RSS-210)
a Informations communes
Le fonctionnement est subordonné aux deux conditions suivantes :
1 Cet appareil ne doit pas provoquer d’interférences, et
2 Cet appareil doit accepter toute interférence reçue, y compris des interférences qui peuvent provoquer un fonctionnement non désiré de l’appareil.
b Fonctionnement dans la plage 2,4 GHz
Pour prévenir les interférences radioélectriques aux services sous licence, cet appareil est destiné à une utilisation dans un bâtiment et l’installation
à l’extérieur des bâtiments est soumise à licence.
Fonctionnement dans la bande des 5 GHz
Ce périphérique pour la bande 5150-5250 MHz est réservé à un usage à l'intérieur afin de limiter les risques de brouillage nuisible aux systèmes Satellites mobiles travaillant sur les mêmes canaux.
Les radars haute puissance sont utilisateurs prioritaires (c'est-à-dire qu'ils se voient attribuer de façon prioritaire) des bandes 5250-5350 MHz et 5650-5850
MHz et ces radars sont susceptibles de causer un brouillage et/ou d'endommager les périphériques LELAN (réseau local sans licence).
Exposition des personnes aux champs RF (RSS-102)
Ordinateur notebook Série utilise des antennes intégrées à gain bas qui n’émette pas de champ RF dépassant les limite de Canada Santé pour les populations générales. Consultez le code de sécurité disponible, qui peut être obtenu sur le site Web de Santé Canada : www.hc-sc.gc.ca/rpb.
52
Federal Communications Comission
Declaration of Conformity
This device complies with Part 15 of the FCC Rules. Operation is subject to the following two conditions: (1) This device may not cause harmful interference, and (2) This device must accept any interference received, including interference that may cause undesired operation.
The following local manufacturer/importer is responsible for this declaration:
Product name:
Model number:
Machine type:
SKU number:
Notebook personal computer
ZF3
Ferrari 4000
Ferrari 400xxx ("x" = 0 - 9, a - z, or A - Z)
Name of responsible party: Acer America Corporation
Address of responsible party: 2641 Orchard Parkway
San Jose, CA 95134
USA
Contact person:
Tel:
Fax:
Mr. Young Kim
408-922-2909
408-922-2606
53
Declaration of Conformity for CE Marking
Name of manufacturer: Beijing Acer Information Co., Ltd.
Address of manufacturer:
Huade Building, No.18, ChuangYe Rd.
ShangDi Zone, HaiDian District Beijing PRCE marking
Contact person:
Tel:
Fax:
E-mail:
Mr. Easy Lai
886-2-8691-3089
886-2-8691-3000 [email protected]
Declares that product: Notebook PC
Trade name: Acer
Model number:
Machine type:
SKU number:
ZF3
Ferrari 4000
Ferrari 400xxx ("x" = 0 - 9, a - z, or A - Z)
Is in compliance with the essential requirements and other relevant provisions of the following EC directives.
Reference no.
89/336/EEC
73/23/EEC
1999/5/EC
Title
Electromagnetic Compatibility (EMC directive)
Low Voltage Directive (LVD)
Radio & Telecommunications Terminal Equipment
Directive (R&TTE)
The product specified above was tested conforming to the applicable Rules under the most accurate measurement standards possible, and all the necessary steps have been taken and are in force to assure that production units of the same product will continue to comply with these requirements.
04/25/2005
Easy Lai, Director Date
Qualification Center
Product Assurance
54
A
Adaptateur secteur
Affichage
Aide
Services en ligne 26 services en ligne 26
Audio
Avis
protection du droit d’auteur du
B
Batterie
BIOS
C
caps lock
Carte PC
Clavier
pavé numérique intégré 12 touches de verrouillage 12
computer
Connexions
D
dépannage
E
Entretien
F
Films DVD
G
Garantie
garantie internationale du voyageur 26
gestionnaire d'ordinateur portable
H
Haut-parleurs
I
Imprimante
L
Luminosité
M
Mémoire
Mode d’Hibernation
N
Nettoyage
num lock
O
Ordinateur
emporter à la maison 28 en réunion 28
mise en place d’un bureau à la maison 29
ordinateur
P
Pavé numérique
POST (test automatique à la mise sous tension) 38
Problèmes 22 affichage 22 démarrage 22
Q
Questions
R
S
Sécurité
sécurité
Service
Support
T
U
V
Voyage
Vue
vue
55
advertisement
* Your assessment is very important for improving the workof artificial intelligence, which forms the content of this project
Related manuals
advertisement
