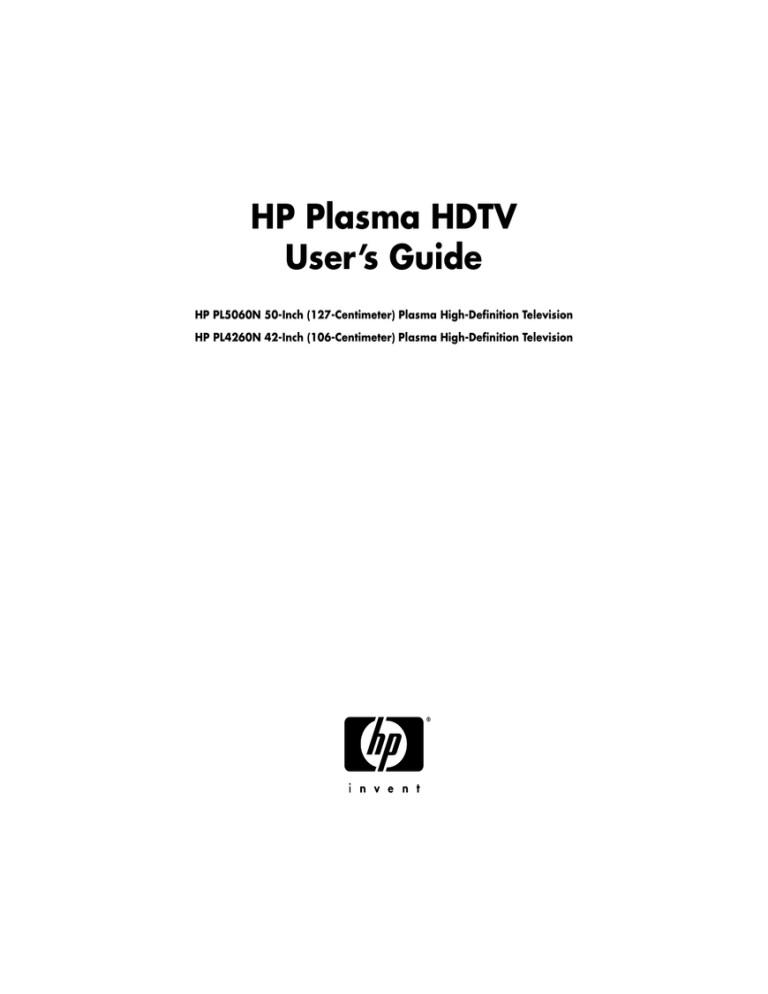

HP Plasma HDTV
User’s Guide
HP PL5060N 50-Inch (127-Centimeter) Plasma High-Definition Television
HP PL4260N 42-Inch (106-Centimeter) Plasma High-Definition Television
The only warranties for HP products and services are set forth in the
express warranty statements accompanying such products and
services. Nothing herein should be construed as constituting an
additional warranty. HP shall not be liable for technical or editorial
errors or omissions contained herein.
HP assumes no responsibility for the use or reliability of its software
on equipment that is not furnished by HP.
!
Text set off in this manner indicates
important information you need.
This document contains proprietary information that is protected by
copyright. No part of this document may be photocopied,
reproduced, or translated to another language without the prior
written consent of HP.
Hewlett-Packard Company
P.O. Box 4010
Cupertino, CA 95015-4010
USA
Copyright © 2006 Hewlett-Packard Development Company, L.P.
May be licensed in the United States by one or both of U.S. Patents
Nos. 4,930,158 and 4,930,160 until August 28, 2008.
Manufactured under license from Dolby Laboratories. Dolby, Pro
Logic, and the double-D symbol are trademarks of Dolby
Laboratories.
WOW, SRS and the
symbol are trademarks of SRS Labs, Inc.
SRS WOW technology is incorporated under license from
SRS Labs, Inc.
HDMI, the HDMI logo and High-Definition Multimedia Interface are
trademarks or registered trademarks of HDMI Licensing LLC.
ENERGY STAR is a registered trademark owned by the U.S.
government.
CAUTION: Text set off in this manner
indicates that failure to follow directions
could result in damage to equipment or
loss of information.
w
WARNING: This symbol is intended to alert
the user to the presence of important
operating and maintenance (servicing)
instructions in the literature accompanying
the appliance.
HP supports lawful use of technology and does not endorse or
encourage the use of our products for purposes other than those
permitted by copyright law.
The information in this document is subject to change without notice.
n
Text set off in this manner indicates
information you need.
DANGEROUS VOLTAGE: Text set off in this
manner indicates the presence of
uninsulated voltages within the product
enclosure that may be of sufficient
magnitude to constitute a risk of electrical
shock to persons.
Important Safeguards
WARNING: TO REDUCE THE RISK OF FIRE OR ELECTRICAL SHOCK, DO NOT EXPOSE THIS APPLIANCE
TO RAIN OR MOISTURE.
CAUTION: RISK OF ELECTRICAL SHOCK
DO NOT OPEN
CAUTION:
w
TO REDUCE THE RISK OF ELECTRICAL SHOCK, DO NOT REMOVE COVER (OR BACK).
NO USER-SERVICEABLE PARTS INSIDE.
REFER SERVICING TO QUALIFIED SERVICE PERSONNEL.
THIS SYMBOL IS INTENDED TO ALERT THE USER TO THE PRESENCE OF UNINSULATED
“DANGEROUS VOLTAGES” WITHIN THE PRODUCT’S ENCLOSURE THAT MAY BE OF
SUFFICIENT MAGNITUDE TO CONSTITUTE A RISK OF ELECTRICAL SHOCK TO PERSONS.
REFER SERVICING TO QUALIFIED SERVICE PERSONNEL.
w
CAUTION:
THIS SYMBOL IS INTENDED TO ALERT THE USER TO THE PRESENCE OF IMPORTANT
OPERATING AND MAINTENANCE (SERVICING) INSTRUCTIONS IN THE LITERATURE
ACCOMPANYING THE APPLIANCE.
DO NOT PLACE THIS PRODUCT ON AN UNSTABLE CART, STAND, TRIPOD,
BRACKET, OR TABLE. THE PRODUCT MAY FALL CAUSING SERIOUS
PERSONAL INJURY AND SERIOUS DAMAGE TO THE PRODUCT. USE ONLY
WITH A CART, STAND, TRIPOD, BRACKET, OR TABLE RECOMMENDED BY
THE MANUFACTURER OR SOLD WITH THE PRODUCT. FOLLOW THE
MANUFACTURER’S INSTRUCTIONS WHEN INSTALLING THE PRODUCT
AND USE MOUNTING ACCESSORIES RECOMMENDED BY THE
MANUFACTURER. A PRODUCT AND CART COMBINATION SHOULD BE
MOVED WITH CARE. QUICK STOPS, EXCESSIVE FORCE, AND UNEVEN
SURFACES MAY CAUSE THE PRODUCT AND CART COMBINATION TO
OVERTURN.
iii
INFORMATION
This equipment has been tested and found to comply with the limits for a Class B digital device, pursuant to Part 15 of
the FCC Rules. These limits are designed to provide reasonable protection against harmful interference in a residential
installation. This equipment generates, uses, and can radiate radio frequency energy and, if not installed and used in
accordance with the instructions, may cause harmful interference to radio communications. However, there is no
guarantee that interference will not occur in a particular installation. If this equipment does cause harmful interference
to radio or television reception, which can be determined by turning the equipment off and on, the user is encouraged
to try to correct the interference by one or more of the following measures:
■
Reorient or relocate the receiving antenna.
■
Increase the separation between the equipment and receiver.
■
Connect the equipment into an outlet on a circuit different from that to which the receiver is connected.
■
Consult the dealer or an experienced radio/TV technician for help.
Closed caption notice
This television receiver provides display of television closed captioning in accordance with § 15.119 of the FCC Rules.
FCC Radiation Exposure Statement
This equipment complies with FCC radiation exposure limits set forth for an uncontrolled environment. This equipment
should be installed and operated with a minimum distance of 20 cm between the radiator and your body.
Modifications
The FCC requires the user to be notified that any changes or modifications made to this device that are not expressly
approved by Hewlett-Packard Company may void the authority to operate the equipment.
Cables
Connections to this device must be made with shielded cables with metallic RFI/EMI connector hoods in order to
maintain compliance with FCC Rules and Regulations.
RESPONSIBLE PARTY
Hewlett-Packard Company
Attn: Product Regulations Manager
10955 Tantau Avenue
Building 45NL
Cupertino, CA 95014 USA
Important Safety Instructions
Electricity is used to perform many useful functions, but it can also cause personal injuries and property damage if
improperly handled. This product has been engineered and manufactured with the highest priority on safety. However,
improper use can result in electric shock and/or fire. In order to prevent potential danger, please observe the following
instructions when installing, operating, and cleaning the product. To ensure your safety and prolong the service life of
your television, please read the following precautions carefully before using the product.
iv
HP Plasma HDTV User’s Guide
1 Read these instructions.
2 Keep these instructions.
3 Heed all warnings.
4 Follow all instructions.
5 Do not use this apparatus near water.
6 Clean only with dry cloth.
7 Do not block any ventilation openings. Install in
accordance with the manufacturer’s instructions.
8 Do not install near any heat sources such as
radiators, heat registers, stoves, or other
apparatus (including amplifiers) that
produce heat.
9 Do not defeat the safety purpose of the polarized
or grounding-type plug. A polarized plug has two
blades with one wider than the other. A
grounding-type plug has two blades and a third
grounding prong. The wide blade or the third
prong are provided for your safety. If the provided
plug does not fit into your outlet, consult an
electrician for replacement of the obsolete outlet.
10 Protect the power cord from being walked on or
pinched particularly at plugs, convenience
receptacles, and the point where they exit from
the apparatus.
11 Only use attachments/accessories specified by
the manufacturer.
12 Use only with the cart, stand,
tripod, bracket, or table
specified by the manufacturer, or
sold with the apparatus. When a
cart is used, use caution when
moving the cart/apparatus
combination to avoid injury from
tip-over.
13 Unplug this apparatus during lightning storms or
when unused for long periods of time.
14 Refer all servicing to qualified service personnel.
Servicing is required when the apparatus has
been damaged in any way, the power-supply cord
or plug is damaged, liquid has been spilled or
objects have fallen into the apparatus, the
apparatus has been exposed to rain or moisture,
does not operate normally, or has been dropped.
15 Power Sources — This product should be
operated only from the type of power source
indicated on the marking label. If you are not sure
of the type of power supply to your home, consult
your product dealer or local power company. For
products intended to operate from battery power,
or other sources, refer to the operating
instructions.
16 Overloading — Do not overload wall outlets,
extension cords, or integral convenience
receptacles as this can result in a risk of fire or
electric shock.
17 Replacement Parts — When replacement parts
are required, be sure the service technician has
used replacement parts specified by the
manufacturer or have the same characteristics as
the original part. Unauthorized substitutions may
result in fire, electric shock, or other hazards.
18 Safety Check — Upon completion of any service
or repairs to this product, ask the service
technician to perform safety checks to determine
that the product is in proper operating condition.
19 The apparatus shall not be exposed to dripping or
splashing and no objects filled with liquids, such
as vases, shall be placed on the apparatus.
20 WARNING: Plug the power cord into a power
outlet where access to the power cord connector is
readily accessible in case power disconnection is
required.
21 Servicing: The user should not attempt to service
the appliance beyond that described in the
operating instructions. All other servicing should
be referred to qualified service personnel.
v
■
Water and Moisture — Do not use this product near water; for example, near a bath tub, wash bowl, kitchen sink,
or laundry tub; in a wet basement; or near a swimming pool; and the like.
■
Stand — Do not place the product on an unstable cart, stand, tripod, or table. Placing the product on an unstable
base can cause the product to fall, resulting in serious personal injuries as well as damage to the product. Use
only a cart, stand, tripod, bracket, or table recommended by the manufacturer or sold with the product.
■
Selecting the location — Select a place with no direct sunlight and good ventilation.
■
Ventilation — The vents and other openings in the cabinet are designed for ventilation. Do not cover or block
these vents and openings since insufficient ventilation can cause overheating and/or shorten the life of the
product. Do not place the product on a bed, sofa, rug, or other similar surface, since they can block ventilation
openings. This product is not designed for built-in installation; do not place the product in an enclosed place such
as a bookcase or rack, unless proper ventilation is provided or the manufacturer’s instructions are followed.
■
The display panel used in this product is made of glass. Therefore, it can break when the product is dropped or
applied with impact. Be careful not to be injured by broken glass pieces in case the panel breaks.
■
Heat — The product should be situated away from heat sources such as fireplaces, chimneys, radiators, heat
registers, stoves, or other products (including amplifiers) that produce heat.
■
Cautions regarding use in high and low temperature environments:
When the unit is used in low-temperature space (e.g., room, office), the picture may leave trails or appear slightly
delayed. This is not a malfunction, and the unit will recover when the temperature returns to normal.
Do not leave the unit in a hot or cold location. Also, do not leave the unit in a location exposed to direct sunlight
or near a heater, as this may cause the cabinet to deform and the display panel to malfunction. Storage
temperature: –4° F to +140° F (–20° C to +60° C). Operating temperature: 32° F to 104° F (0° C to 40° C).
■
Precautions when transporting the TV — When transporting the TV, never carry it by holding onto the speaker. Be
sure to always carry the TV by two people holding it with two hands — one hand on each side of the Display.
■
Lightning — For added protection for this television equipment during a lightning storm, or when it is left
unattended and unused for long periods of time, unplug it from the wall outlet and disconnect the antenna. This
will prevent damage to the equipment due to lightning and power-line surges.
■
Power Lines — An outside antenna system should not be located in the vicinity of overhead power lines or other
electric light or power circuits, or where it can fall into such power lines or circuits. When installing an outside
antenna system, extreme care should be taken to keep from touching such power lines or circuits as contact with
them might be fatal.
vi
HP Plasma HDTV User’s Guide
■
Outdoor Antenna Grounding — If an outside
antenna is connected to the television equipment,
be sure the antenna system is grounded so as to
provide some protection against voltage surges
and built-up static charges. Article 810 of the
National Electrical Code, ANSI/NFPA 70,
provides information with regard to proper
grounding of the mast and supporting structure,
grounding of the lead-in wire to an antenna
discharge unit, size of grounding conductors,
location of antenna-discharge unit, connection to
grounding electrodes, and requirements for the
grounding electrode.
7
6
5
4
1
3
2
Antenna Grounding
Reference
Antenna Grounding
Grounding Component
1
Electric Service Equipment
2
Power Service Grounding Electrode System
(NEC Art 250, Part H)
3
Ground Clamps
4
Grounding Conductors (NEC Section 810-21)
5
Antenna Discharge Unit (NEC Section 810-20)
6
Ground Clamp
7
Antenna Lead in Wire
■
To prevent fire, never place any type of candle or flames on the top or near the TV set.
■
To prevent fire or shock hazard, do not expose this product to dripping or splashing. No objects filled with liquids,
such as vases, should be placed on the product.
■
To prevent fire or shock hazard, do not place the AC power cord under the TV set or other heavy items.
■
Turn off the main power and unplug the AC cord from the wall outlet before handling.
■
Use a soft cloth and gently wipe the surface of the TV panel. Using a hard cloth may scratch the panel surface.
■
Use a soft damp cloth to gently wipe the panel when it is really dirty. (It may scratch the panel surface when
wiped strongly.)
■
If the panel is dusty, use an anti-static brush, which is commercially available, to clean it.
■
To protect the panel, do not use a dirty cloth, liquid cleaners, or chemical cloth to clean it; such materials may
damage the panel surface.
vii
Important Information
The TV must be serviced by an authorized service
technician. The TV is not user-serviceable.
Changes can damage your TV and void your
warranty. Changes or modifications not expressly
approved by the manufacturer could void the user’s
authority to operate the equipment.
Recycling Information
For information about how to recycle this product
through HP, see:
http://www.hp.com/recycle
n
Do not allow a picture to display for an
extended period, as this can cause a
permanent afterimage to remain on the
plasma TV.
Examples of still pictures include logos,
video games, computer images, teletext,
and images displayed in 4:3 mode.
Other recycling options may also be available in your
area. If located within the U.S. and Canada, you may
also call (1) (888) 485-1849.
ENERGY STAR Compliance
Products marked with the ENERGY
STAR logo on the packaging box
qualify with the U.S. Environmental
Protection Agency’s ENERGY STAR
guidelines for energy efficiency.
Products with the ENERGY STAR label
are designed to use less energy, help you save money
on utility bills, and help protect the environment.
n
Image retention protection: If still image
data displays for more than a few minutes,
the image retention prevention function
activates automatically to protect the
screen. If the image disappears, change the
image or change the input source to see an
image.
Lifting precautions
ENERGY STAR is a registered trademark owned by the
U.S. government.
The TV is heavy; be sure to use ergonomically correct
lifting procedures when moving the TV.
Cleaning precautions
Due to the size and weight of the TV, it is
recommended that a minimum of two people move it.
Unplug the TV before cleaning the screen.
Using solvents, such as alcohol, or abrasive material,
such as a premoistened or chemically treated towel,
may affect the TV or bezel paint.
Do not expose the product to volatile gas or fluid such
as a pesticide.
Do not put the TV in contact with vinyl or rubber
products for a long period of time. Extended contact
may result in the removal of or degradation of the
surface.
viii
HP Plasma HDTV User’s Guide
For transport, use the handles on the back of the TV, or
grasp the display in the area under and above the
screen.
If speakers are attached to the display, do not lift the
display by the speakers; instead, use the handles on
the back of the TV, or grasp the display in the area
under and above the screen.
Never place the display with the glass screen facing
downward, unless it is protected with pads.
g
Table of Contents
Getting to Know Your TV................. 1
Identifying Items in the Box .................................... 2
Locating TV Buttons and Connectors........................ 3
Cleaning ............................................................. 6
Cleaning precautions ...................................... 6
Cleaning the TV.............................................. 6
Setting Up....................................... 7
Selecting a Good Location..................................... 7
Lifting the TV .................................................. 8
Attaching or removing the stand ....................... 8
Setting Up the TV.................................................. 9
Attaching and connecting the display
speakers........................................................ 9
Connecting the TV signal sources.................... 10
Connecting the cable TV or the air
broadcast antenna........................................ 11
Connecting cable or satellite with a
set-top box ................................................... 11
Connecting a DVD player, VCR, DVR,
game console, or camcorder.......................... 12
Connecting a VCR for recording..................... 15
Connecting a PC .......................................... 15
Connecting an external sound system.............. 16
Connecting power to the TV........................... 16
Turning On the TV..........................17
Turning the TV On and Off (Standby) ....................17
Using the First-Time Setup Wizard..19
Initial Setup ........................................................19
Using the Remote Control ..............21
Operating the TV ................................................21
Using universal remote controls.......................21
Installing or replacing remote control
batteries.......................................................21
Identifying the remote control buttons...............22
Adjusting the Volume ..........................................24
Muting the sound ..........................................24
Changing the Picture Mode..................................24
Changing Channels ............................................24
Selecting the last channel ...............................24
Displaying program information......................24
Selecting the Input Source ....................................25
Changing the View with the Aspect Button .............25
Turning On Captions...........................................25
Setting SAP/MTS stereo mode..............................26
Changing Audio Mode........................................26
Setting the Sleep Timer ........................................26
Adjusting TV Settings...........................................26
Opening and exiting the OSD ........................26
Table of Contents
ix
Table of Contents
Important Safeguards ..................................... iii
Modifications .................................................iv
Cables ..........................................................iv
Important Safety Instructions .............................iv
Important Information .................................... viii
Changing the TV Settings ...............27
Finding Answers to Questions ....... 41
Using the OSD Menus......................................... 27
Using the Picture Menu........................................ 28
Adjusting the picture image ........................... 29
Using the Audio Menu ........................................ 30
Adjusting the audio....................................... 30
Using the Time Menu .......................................... 31
Using the Channel Menu ..................................... 31
Using the Closed Caption Menu........................... 33
Using the Parental Control Menu .......................... 34
Using the Password....................................... 35
Setting Parental Controls................................ 35
How to temporarily release a blocked
program ...................................................... 39
Reactivating parental controls after a
temporary release......................................... 39
Using the System Menu ....................................... 40
Starting the Setup Wizard ............................. 40
Returning to Default Settings........................... 40
Using White Wash ....................................... 40
Selecting the Standby Mode (Power Control) ... 40
Understanding TV Terms ......................................41
What are analog TV, digital TV, and
high-definition (HDTV)? ..................................41
What is the difference between progressive
and interlaced signal formats for digital TVs? ...41
What is variable aspect ratio?........................41
What is HDMI?.............................................42
Identifying Cable Usage ......................................42
x
HP Plasma HDTV User’s Guide
Specifications ................................ 45
PC Compatibility Chart........................................48
Troubleshooting ............................ 49
Thank you for purchasing an HP Plasma High-definition
Television. HP’s array of high-definition televisions
delivers a world-class picture in a design that is sleek
and stylish.
■
A classic black-finish panel that blends with any
décor. The tabletop stand is sleek and stylish and
is detachable.
■
Photorealistic Sharpness Enhancement yields
crystal-clear and sharp pictures.
■
Dynamic contrast adaptation, which enables
picture quality adjustment on a scene-by-scene
basis.
■
Motion Adaptive Noise Reduction, which greatly
reduces visual noise without reducing detail.
■
Advanced scaling and film-processing technology,
which enables enjoyment of DVDs and standarddefinition TV on a big screen.
■
Integrated digital HDTV/analog tuner — for HD
shows from cable or off-the-air sources.
■
HDMI port that provides digital video and audio
through a single cable.
■
Burn-in protection technology that provides longlasting panel life.
■
Ultra-long-life panel provides up to 60,000 hours
of operation.
Features:
■
■
■
Exceptional image accuracy with deep blacks and
bright, clear pictures that bring the finest details to
life, thanks to an advanced video engine that
offers dynamic contrast adjustment and
photorealistic sharpness enhancement. This HP TV
features a 2D comb-filter color enrichment system
that reproduces accurate flesh tones and vivid
colors.
Fantastic sound emanates from two detachable
speakers. Each speaker delivers powerful sound
through two mid-range speakers and a tweeter.
HP’s high-fidelity speaker system is complemented
by SRS WOW audio processing technology,
which enhances vocal clarity and bass
performance for an immersive sound experience.
A comprehensive array of digital and analog
inputs, including an integrated HDTV Tuner,
HDMI, and component video ports. Analog and
digital audio output connectors enable seamless
connectivity to external audio speakers or an
audio receiver.
All specifications represent the typical specifications provided by
HP’s component manufacturers; actual performance may vary either
higher or lower.
The panel life is determined as the time at which luminance is 50%
compared to that of initial value at the typical lamp current on
condition of continuous operation at 25 +/– °C. 60,000 hours
equates to more than twenty-three years at seven hours a day
viewing.
Getting to Know Your TV
1
Getting to Know Your TV
Getting to Know Your TV
Identifying Items
in the Box
Television (panel with
stand detached)
TV stand and mounting
hardware
SAP
MTS
Sound
Remote control unit
Menu
Aspect
Source
OK
back
Info
Last
Ch+
Ch-
CC
Sleep
1
2
4
7
5
Ant
3
6
8
9
0
Enter
AC cord
Documentation
Display speakers with
mounting hardware
2
HP Plasma HDTV User’s Guide
Locating TV Buttons and
Connectors
The TV contains controls, indicators, and connectors.
The TV indicators are located on the front of the TV,
and the controls are located on the left side.
TV Front
MENU
OK
+
VOL
–
+
CH
–
A
B
TV (front)
Description
MENU
Menu displays the onscreen display (OSD) or functions as the Exit button to close the OSD.
OK
OK starts the Auto Sync function for a connected PC signal. In an OSD menu, selects
highlighted item in the OSD.
+VOL
–VOL
Volume lowers or raises the sound level. In an OSD menu, press these buttons to move right
or left in the menu or to adjust an item.
+CH
–CH
Channel selects the next lower or higher channel. In an OSD menu, press these buttons to
move up or down in the menu.
SRC
Source selects the input source. Press Source to open the list of input sources. Press Channel
to select the input source, and press OK. Press Source to close the list. In an OSD menu, this
button functions as the Back button, or to move up one item or menu level.
A: Power button
and light
Power turns on the TV or places it in standby mode. The button light shows whether the TV is
on or in off/standby. The light is blue when TV is on, and is red when TV is in off/standby
mode.
B: Remote
control sensor
Remote control sensor is the location where to point the remote control unit.
Getting to Know Your TV
Getting to Know Your TV
SRC
3
Rear TV connectors
The connectors are located on the rear of the TV.
TV connectors shown below are on the left side, center, and right side of the back of the TV.
COMPONENT 2
COMPONENT 1
PB/CB
PR/CR
L/MONO
R
PB/CB
PR/CR
L/MONO
R
PC
PC/DVI AUDIO IN
RS232
DIGITAL AUDIO OUT
RF INPUT
L/MONO
R
VIDEO 1 IN
L
R
VIDEO 2 IN
L/MONO
R
SPEAKER L
HDMI
AUDIO 2 IN
AUDIO 3 IN
VIDEO OUT
AUDIO OUT
S-VIDEO 1
S-VIDEO 2
AC IN
COMP 1
AUDIO IN
Y
PB/CB
PR/CR
L/MONO
R
Y
PB/CB
PR/CR
L/MONO
R
COMPONENT 2
SPEAKER R
AUDIO 1 IN
AUDIO 4 IN
Y
Y
COMPONENT 1
SPEAKER R
COMP 2
AUDIO IN
PC
PC/DVI AUDIO IN
RS232
RF INPUT
DIGITAL AUDIO OUT
L/MONO
R
HDMI
VIDEO OUT
VIDEO 1 IN
L
R
AUDIO OUT
VIDEO 1 AUDIO IN
SPEAKER L
VIDEO 2 AUDIO IN
S-VIDEO 1
4
HP Plasma HDTV User’s Guide
S-VIDEO 2
VIDEO 2 IN
L/MONO
R
AC IN
Description
TV (rear)
■
RF Input
Connect a coaxial cable from
an air antenna or cable signal
source.
■
Video Out
Audio Out
Connect composite video and
left-right audio cables to
optional equipment for
monitoring or recording video.
■
S-video 1
Video 1
Audio In
Connect an S-video cable and
left-right audio cables from
optional equipment.
■
S-video 2
Video 2
Audio In
Use Video 1 Audio In for
S-video 1, and Video 2 Audio
In for S-video 2.
■
Speaker R
Connect wire from the right
speaker.
■
Component 1
Comp 1
Audio In
■
Component 2
Comp 2
Audio In
Connect component video
cables and left-right audio
cables from optional
equipment. Supports standard
inputs 480i, 480p, 720p, and
1080i. The TV automatically
determines what has been
connected. Some set-top boxes
must be set for a specific
resolution out.
■
HDMI
■
Connect an HDMI (HighDefinition Multimedia
Interface) cable from
optional digital, highdefinition equipment.
Or
■
Connect a DVI cable and
DVI-to-HDMI converter
cable from optional DVI
equipment; requires an
audio cable connected
from the DVI equipment to
PC/DVI Audio In.
■
PC
Connect a VGA cable from
your PC to use the TV as a
monitor.
■
PC/DVI
Audio In
■
Connect an audio cable
from the optional PC audio
out.
Or
■
Connect audio cable from
the optional DVI equipment
(connected using a DVI
cable and DVI-to-HDMI
converter cable at the
HDMI connector).
■
RS232
Used for service purposes only.
■
Digital Audio
Out
Connect an optical cable to an
external digital audio system.
Description (Continued)
(Audio connectors are shared
with Video In.)
■
Video1 In
Video 1
Audio In
■
Video 2 In
Video 2
Audio In
Connect a composite video
cable and left-right audio
cables from optional
equipment.
Getting to Know Your TV
TV (rear)
Use Video 1 Audio In for
Video 1 In, and Video 2 Audio
In for Video 2 In.
(Audio connectors are shared
with S-video.)
!
Do not connect video cables to both the
S-video and the Video In connectors in
a set.
■
AC In
Connect the included
power cord.
NOTE: Use only the provided
power cord.
■
Speaker L
Connect wire from the left
speaker.
Getting to Know Your TV
5
Cleaning
Cleaning the TV
Cleaning precautions
Clean the screen by spraying a soft lint-free cloth with
water to lightly moisten it. Gently wipe the screen, and
avoid pressing on the screen.
Unplug the TV before cleaning the screen.
To clean the outer cabinet, use the same method.
A special antiglare coating is applied to the screen of
your TV. Using solvents, such as alcohol, or abrasive
material, such as a premoistened or chemically treated
towel, may affect the screen coating or bezel paint.
Do not use liquid or aerosol cleaners.
Do not expose the product to volatile gas or fluid such
as a pesticide.
Do not put the TV in contact with vinyl or rubber
products for a long period of time. Extended contact
may result in the removal of the coating or degradation
of the surface.
n
Do not allow a picture to display for an
extended period, as this can cause a
permanent afterimage to remain on the
plasma TV.
Examples of still pictures include logos,
video games, computer images, teletext,
and images displayed in 4:3 mode.
6
HP Plasma HDTV User’s Guide
8
Setting Up
HP recommends professional installation from an authorized installer to ensure maximum enjoyment of your HP Plasma
HDTV. Be sure to read all the safety information and precautions before starting installation. See these topics:
■
“Important Safeguards” on page iii
■
“Important Safety Instructions” on page iv
■
“Important Information” on page viii
Selecting a Good Location
of 3.96 inches (10 cm) or more at the top, left,
right, and bottom; and 0.75 inches (1.9 cm) or
more at the rear.
Select the location for your HP Plasma HDTV. Consider
the following conditions when positioning the TV:
Power cord length: Choose a location with easy
access to an AC power outlet.
■
Cable lengths and distances to attached units:
Check that cables can reach the TV.
■
Do not install the TV on an unstable cart or stand;
the unit may fall over and cause injury.
■
Do not install the TV where it has a protruding
edge, such as on a small table where the display
overhangs the table surface.
■
Do not hang the TV from the ceiling; the unit may
fall and cause injury.
■
Avoid direct sunlight that may damage the display
or interfere with the operation of the remote
control.
■
Avoid areas of high humidity or damp conditions
that may cause fire or electrical shock.
■
Do not install TV near appliances, such as a
microwave, or near a heat source, such as a
fireplace or radiator.
■
Do not place the TV on a sloped or unstable
surface.
■
Provide adequate ventilation clearance around
the TV. If using the pedestal, leave a space of
3.96 inches (10 cm) or more at the top, left, and
right; 2.36 inches (6 cm) or more at the bottom;
and 2.76 inches (7 cm) or more at the rear. If
using some other method for setup, leave a space
A
B
B
C
A
4 in. (10 cm) minimum above TV
B
4 in. (10 cm) minimum at sides
C
2.8 in. (7 cm) minimum behind TV
Setting Up
■
Note: Speakers not shown.
Setting Up
7
Lifting the TV
Attaching or removing the stand
The TV is heavy; be sure to use ergonomically correct
lifting procedures when moving the TV.
Your TV comes with a stand that must be attached to
the display. Reverse these steps to remove the stand.
Due to the size and weight of the TV, it is
recommended that a minimum of two people move it.
To transport the TV, use the handles on the back of the
TV, or grasp the display in the area under and above
the screen.
CAUTION: Use two people to assemble
the TV.
Before attaching the stand, unplug the AC cord from
the AC input.
1 Position the stand upright, with the back
toward you.
2 Gently lift the TV panel and lower it onto the
stand.
If speakers are attached to the TV, do not lift the TV by
the speakers; instead, use the handles on the back of
the TV, or grasp the display in the area under and
above the screen.
Move the product gently. Never place the TV with the
glass screen facing downward, unless it is protected
with pads.
8
HP Plasma HDTV User’s Guide
3 Insert the screws into the two holes on the back of
the TV and tighten the screws.
CAUTION: Unplug power for the TV and all
connected components before attaching or
connecting speakers.
1 Position the TV upright on its stand.
2 Place a speaker onto the TV, and insert the four
screws to secure it.
4 Attach speakers if you are using them. See
“Attaching and connecting the display speakers”
on page 9.
Setting Up the TV
Set up the TV by attaching and connecting the display
speakers, connecting cables, and connecting the
power cord.
Attaching and connecting the
display speakers
The speakers come detached from the TV. Each
speaker attaches to the side of the display and
connects individually to the TV. The right speaker is
on the right side of the display when it is viewed from
the front.
3 Plug the speaker into the TV.
4 Repeat these steps for the other speaker.
Setting Up
The TV has a digital audio output or analog audio
output that you can connect to a separate external
amplifier.
To use a separate external amplifier or a stereo system,
refer to “Connecting an external sound system” on
page 16.
Setting Up
9
Connecting the TV signal sources
w
WARNING: Before connecting the TV to any
other electronic device, unplug the TV and
electronic device AC cords from the AC
input.
The following is an explanation of the types of
connections that are used for a coaxial cable. If your
outdoor antenna uses a 75-ohm coaxial cable with an
F-type connector, screw it onto the RF Input connector
at the rear of the TV set.
■
A 75-ohm system is generally a round cable with
an F-type connector that can easily be attached to
a connector without tools (sold separately).
■
A 300-ohm system is a flat, twin-lead cable that
can be attached to a 75-ohm connector through a
300/75-ohm adapter (sold separately).
Connect the input sources to the TV according to the
type of connection:
■
Antenna or basic cable (TV cable or satellite)
without using a set-top box: see “Connecting the
cable TV or the air broadcast antenna” on
page 11.
■
Cable or satellite with a separate set-top box: see
“Connecting cable or satellite with a set-top box”
on page 11.
To connect an external sound system, see
“Connecting an external sound system”
on page 16.
■
To connect a device that records TV, use
the Video Out and Audio Out connectors;
see “Connecting a VCR for recording” on
page 15.
About the Emergency Alert System (EAS)
n
■
In the case of a national emergency, natural
disaster, or other emergency situation, an EAS
message broadcasts. When this unit receives an
EAS message, if the level of emergency is
comparatively low, an alert text message displays
on screen. If the level of emergency is high, the
receiver is forced-tuned to a details channel.
■
Alert text messages display, and forced tuning
occurs, even during paid programming. Even
when forced tuning is active, the user can still
change the channel.
■
If the unit is forced-tuned to a channel that has
been blocked by Parental Control, the Parental
Control setting is given priority, and the EAS
message is not broadcast.
■
EAS messages may be broadcast not only through
digital cable, but also through analog cable or
over-the-air analog transmission.
An F-type connector should be fingertightened only. When connecting the RF
cable to the TV set, do not use tools to
tighten the F-type connector, as it may
cause damage to your TV set.
C
A
B
A
75-ohm coaxial cable, round
B
300-ohm twin-lead cable, flat
C
F-type connector
10
n
■
HP Plasma HDTV User’s Guide
Connecting the cable TV or the
air broadcast antenna
■
Video (composite video) and audio cables
connected to Video 1 In or Video 2 In and audio
connectors on the TV.
Use standard 75-ohm coaxial cable to connect a
ground antenna or cable TV input source to the TV. Use
shielded coaxial cable to reduce radio frequency (RF)
interference.
■
HDMI cable connected to the HDMI connector on
the TV.
■
DVI video cable with a DVI-to-HDMI converter
cable and audio cables connected to the HDMI
connector and PC/DVI Audio In connector on
the TV.
Optional equipment, cable TV service, and all cables
are sold separately.
CAUTION: Unplug power for the TV and all
connected components before connecting
the antenna or cable.
CAUTION: Unplug power for the TV and all
connected components before connecting
the set-top box.
1 Connect the input source coaxial cable to the
1 Connect the set-top box input source cable(s) to
RF Input connector on the back of the TV.
RF INPUT
the back of the TV using one of the connector sets:
■
Component video and audio cables
connected to Component 1 and Comp 1
Audio In connectors, or Component 2 and
Comp 2 Audio In connectors on the TV.
2 Connect power to the TV; see “Connecting power
to the TV” on page 16.
COMPONENT 1
3 Turn on the TV; see “Turning the TV On and Off
PB/CB
PR/CR
L/MONO
R
Y
PB/CB
PR/CR
L/MONO
R
COMPONENT 2
(Standby)” on page 17.
■
Connecting cable or satellite
with a set-top box
COMP 1
AUDIO IN
Y
COMP 2
AUDIO IN
S-video and audio cables connected to
S-video 1 and Video 1 Audio In connectors, or
S-video 2 and Video 2 Audio In connectors on
the TV.
Connecting your TV directly to the audio and video
output of your set-top box assures a more vivid picture
and enhances your viewing enjoyment.
VIDEO 1 IN
L
R
VIDEO 1 AUDIO IN
VIDEO 2 AUDIO IN
S-VIDEO 1
S-VIDEO 2
VIDEO 2 IN
L/MONO
R
You can connect a digital TV set-top box (air or cable)
and other audiovisual equipment by using:
■
■
Component video and audio cables connected to
Component 1 or Component 2 connectors and
audio connectors on the TV.
S-video and audio cables connected to S-video 1
or S-video 2 connectors and audio connectors on
the TV.
!
The S-video and Video In connectors share
the audio connectors in the set. Do not
connect video cables to both the S-video
and the Video In connectors in a set.
Setting Up
11
Setting Up
Optional equipment and all cables are sold separately.
■
Video (composite video) and audio cables
connected to Video 1 In and Video 1 Audio In
connectors, or Video 2 In and Video 2 Audio
In connectors on the TV.
VIDEO 1 IN
L
R
VIDEO 1 AUDIO IN
VIDEO 2 AUDIO IN
VIDEO 2 IN
L/MONO
R
Connecting a DVD player, VCR,
DVR, game console, or
camcorder
You can connect optional equipment (sold separately),
such as a DVD player, VCR, DVR, and so on, to the TV
by using the AV input connectors.
Optional equipment, including an external sound
system, and all cables are sold separately.
You can connect a DVD by using:
!
The S-video and Video In connectors share
the audio connectors in the set. Do not
connect video cables to both the S-video
and the Video In connectors in a set.
■
HDMI cable connected to the HDMI connector
on the TV.
■
Component video and audio cables connected to
Component 1 or Component 2 connectors and
audio connectors on the TV.
■
S-video and audio cables connected to S-video 1
or S-video 2 connectors and audio connectors on
the TV.
■
Video (composite video) and audio cables
connected to Video 1 In or Video 2 In and audio
connectors on the TV.
■
HDMI cable connected to the HDMI connector on
the TV.
■
DVI video cable with a DVI-to-HDMI converter
cable and audio cables connected to the HDMI
connector and PC/DVI Audio In connector on
the TV.
HDMI
■
DVI video cable with a DVI-to-HDMI converter
cable and an audio cable connected to the
HDMI connector and the PC/DVI Audio In
connector on the TV.
PC
PC/DVI AUDIO IN
HDMI
2 Connect the cables to the set-top box.
3 Turn on the set-top box.
4 Connect power to the TV; see “Connecting power
to the TV” on page 16.
5 Turn on the TV; see “Turning the TV On and Off
(Standby)” on page 17.
12
HP Plasma HDTV User’s Guide
You can connect a VCR by using either S-video or
Video (composite video) connections for playback,
and by using Video Out (composite video) connectors
for recording (input to the VCR). See “Connecting a
VCR for recording” on page 15 to use the Video Out
connectors.
You can connect a game console, camcorder, and
some other AV equipment by using either S-video or
Video (composite video) connections.
You can connect HDMI equipment by using the HDMI
connector.
You can connect DVI equipment by using a DVI cable
with a DVI-to-HDMI converter cable and audio cables,
and the HDMI connector and the PC/DVI Audio
connector.
Choosing the AV connection to use
When connecting optional equipment as signal
sources, the connectors on the equipment may limit the
type of connection you can use.
When your optional equipment has more than one
type of output connector, choose the connection that
provides the best quality play-back image.
For best results, choose the best quality connection
type that is supported by your optional equipment.
The following table lists the available optional AV
equipment connections on the TV.
AV connection to use, listed from best to good video playback
Connection description
TV connector
Cable plug
HDMI transmits an all-digital signal and is the recommended
choice for playback from a digital DVD or DVR.
DVI transmits an all-digital video signal for playback from a digital
DVD or DVR. (For a DVI device, you must use a DVI cable with an
DVI-to-HDMI converter cable to connect video to the TV HDMI
connector, and an audio cable to connect audio to the TV PC/DVI
Audio In connector.)
Component video (Y, Pb, Pr) transmits video as separate red,
green, and blue signals. Use this connection for high-definition
video signals in 480i, 480p, 720p, or 1080i format from a DVD
or other equipment.
S-video transmits video in separate color and black-and-white
image signals and delivers a sharper image than a composite
video connection.
Setting Up
Video In (composite video) transmits video as a single signal.
The procedures that follow, presented in the order
listed in the table, describe connecting optional
equipment including the audio connections when
applicable.
Setting Up
13
4 Connect power to the TV; see “Connecting power
to the TV” on page 16.
5 Turn on the TV; see “Turning the TV On and Off
CAUTION: Unplug power for the TV and all
connected components before connecting
optional equipment. Ensure that the
optional equipment is powered off.
Connecting an HDMI device
This is the recommended connection for video and
audio. The HDMI cable is sold separately.
1 Connect the HDMI cable to HDMI on the back
of the TV. (There are no separate audio inputs
for HDMI.)
HDMI
(Standby)” on page 17.
Connecting a component device
1 Connect the component cable to the Component
In (Y, Pb, Pr) connectors. There are two sets of
component connectors you can use: Component 1
video used with Comp 1 Audio In connectors, or
Component 2 video used with Comp 2 Audio In
connectors.
COMPONENT 1
COMP 1
AUDIO IN
Y
PB/CB
PR/CR
L/MONO
R
Y
PB/CB
PR/CR
L/MONO
R
COMPONENT 2
COMP 2
AUDIO IN
2 Connect the component audio cable to the L/R
2 Connect the cable to the HDMI device.
3 Turn on the device, and start play.
4 Connect power to the TV; see “Connecting power
to the TV” on page 16.
5 Turn on the TV; see “Turning the TV On and Off
(Standby)” on page 17.
Audio In connectors on the TV.
3 Connect the cables to the device.
4 Turn on the device, and start play.
5 Connect power to the TV; see “Connecting power
to the TV” on page 16.
6 Turn on the TV; see “Turning the TV On and Off
(Standby)” on page 17.
Connecting a DVI device
The DVI cable, DVI-to-HDMI converter cable, and the
audio cable are sold separately.
1 Connect the DVI cable and the DVI-to-HDMI
Connecting an S-video or Video device
A VCR, game console, camcorder, or some other
audiovisual equipment can be connected using S-video
or Video (composite video) In connectors.
converter cable to the DVI-I device and then to the
TV HDMI connector.
PC
PC/DVI AUDIO IN
HDMI
2 Connect the audio cable to the DVI device and to
the TV PC/DVI Audio In connector.
3 Turn on the device, and start play.
14
HP Plasma HDTV User’s Guide
!
Both S-video and Video In connectors share
L/R Audio In connectors. (S-video 1 and
Video 1 In share Video 1 Audio In
connectors; S-video 2 and Video 2 In share
Video 2 Audio In connectors.)
Do not connect video cables to both the
S-video and the Video In connectors in
a set.
1 Connect the video equipment to the TV
Connecting a PC
connectors:
■
For a VCR, DVR, or other device that has an
S-video connector, use an S-video cable with
the S-video connector set.
Use these instructions when connecting a PC or other
source equipment to the TV PC (VGA) connector to
view the PC desktop as a selectable input source. VGA
cable sold separately.
For a VCR, DVR, or other device that has a
composite connector, use a composite cable
with the Video In connector set.
n
Or
■
VIDEO 1 IN
L
R
VIDEO 1 AUDIO IN
Refer to “PC Compatibility Chart” on
page 48 for a list of PC signals compatible
with the TV.
VIDEO 2 AUDIO IN
S-VIDEO 1
S-VIDEO 2
VIDEO 2 IN
L/MONO
R
2 Connect the audio cable connectors to the left and
right audio connectors for the connector set.
3 Connect the cables to the device.
4 Turn on the device, and start play.
5 Connect power to the TV; see “Connecting power
CAUTION: Unplug power for the TV and all
connected components before connecting a
PC. Ensure that the PC is powered off.
to the TV” on page 16.
6 Turn on the TV; see “Turning the TV On and Off
(Standby)” on page 17.
Connecting a VCR for recording
1 Connect the PC or source equipment video cable
to the TV by using the PC connector (a VGA
connector).
PC
PC/DVI AUDIO IN
Every source signal is converted to 480i prior to output
at the Video Out connector.
1 Connect the VCR output for playback using the TV
connectors; see the previous procedures.
2 Connect the VCR for recording by connecting the
input to the VCR to the Video Out and Audio Out
connectors on the TV.
2 Connect the source equipment audio cable to the
TV PC/DVI Audio In connector.
3 Connect the VGA and audio cables to the PC or
source equipment.
4 Connect power to the TV; see “Connecting power
VIDEO OUT
R
to the TV” on page 16.
Setting Up
L/MONO
AUDIO OUT
3 Connect power to the TV; see “Connecting power
to the TV” on page 16.
4 Turn on the TV; see “Turning the TV On and Off
(Standby)” on page 17.
Setting Up
15
5 Turn on the TV; see “Turning the TV On and Off
(Standby)” on page 17.
6 Connect the power, and turn on the PC or source
1 Connect the external sound system to the TV:
■
equipment.
7 Adjust the picture, including Auto Sync, by using
the onscreen display Picture/Screen menu; see
“Adjusting the PC Screen image” on page 29.
You can also press the OK button on the TV to
start Auto Sync for the PC image.
Connecting an external sound
system
You can connect an external sound system to the TV
using a digital audio or an analog audio signal:
■
■
Use an optical audio cable and the Digital Audio
Output connector on the back of the TV to provide
a digital audio signal to an external sound system,
such as a digital receiver or a surround sound
system. To hear analog sound from an analog
source on your digital audio system, you must
connect the Audio Out left and right connectors on
the TV to your sound system.
Use an audio cable and the Audio Out connectors
on the back of the TV to provide an analog audio
signal to an external sound system, such as an
analog amplifier or stereo system.
For digital connection, connect an optical
audio cable to the Digital Audio Output
connector on the back of the TV and to the
external sound system, such as a digital
receiver or a surround sound system.
Or
■
For analog connection, connect an audio
cable to the Audio Out connectors on the back
of the TV and to the external sound system,
such as an analog amplifier or stereo system.
L/MONO
DIGITAL AUDIO OUT
VIDEO OUT
R
AUDIO OUT
2 Connect power to the TV; see “Connecting power
to the TV” on page 16.
3 Turn on the TV; see “Turning the TV On and Off
(Standby)” on page 17.
4 Connect power and turn on the external sound
system.
5 Define the digital audio format in the onscreen
display Audio/Digital Audio menu; refer to
“Choosing the Digital Audio mode” on page 30.
Connecting power to the TV
CAUTION: Unplug power for the TV and all
connected components before connecting
an external sound system. Ensure that the
external sound system is powered off.
1 Connect the power cord to the connector on the
back of the TV.
AC IN
100-240V~50/60Hz
2 Connect the power cord to the AC power outlet.
16
HP Plasma HDTV User’s Guide
Turning On the TV
The TV has a Power button (A) on the front of the
display. You can also use the remote control Power
button to turn on the TV.
Pressing the Power button either turns the TV on or
places it into standby, which is a reduced power state.
n
OK
The initial setup starts when the TV powers
on for the first time. If the TV has been
turned on before, the Setup Wizard does
not start. See “Starting the Setup Wizard”
on page 40 to start the Setup Wizard from
the System menu.
+
VOL
–
After the initial setup, the power-up time from standby
depends on the Standby Mode setting:
MENU
+
CH
–
A
■
Low power, which consumes less power while in
standby, uses approximately 20 seconds of
power-up time.
■
Fast power, which consumes more power while in
standby, uses approximately 5 seconds of powerup time.
B
SRC
You can set the Standby Mode by using the
System menu.
A
Power button and light
B
Remote control sensor
The Power button includes an indicator light, which
shows the power status of the TV.
Power indicator
Power status
Lights red
Standby (off)
Lights blue
Ready (on)
Off
AC power
disconnected
Flashing red or
flashing blue
Start up diagnostics or
error
If the TV is not used for an extended period of time,
press the Power button to place the TV into standby,
and then unplug the power cord.
Using the TV buttons
1 Press the Power button (A) on the front of the TV.
The TV is on or in standby.
2 Press SRC button to open the list of input sources.
Press CH+ to select the input source to view, and
press OK. Press SRC to close the list.
Turning On the TV
17
Turning On the TV
Turning the TV On and Off (Standby)
Using the remote control buttons
1 Point the remote control at the remote control
sensor on the display, and press the remote
control Power button.
The TV is on or in standby.
2 Press the Source button on the remote control to
open a list of the input sources. Press an arrow
button to select the input source to view, and press
OK. Press Source to close the list.
n
Image retention protection: If still image
data displays for more than a few minutes,
the image retention prevention function
activates automatically to protect the
screen. If the image disappears, change the
image or change the input source to see an
image.
18
HP Plasma HDTV User’s Guide
Using the First-Time Setup Wizard
When turning on the TV for the first time, a first-time
setup wizard walks you through the following:
Date, time, and time zone setting
1 Press the up and down arrow buttons on the
remote control to highlight the date field.
■
Setting the onscreen display language.
2 Press the number pad buttons on the remote
■
Setting the date, time, and time zone.
control to enter a year, month, and day.
■
Selecting a standby power mode.
■
Selecting a signal source.
■
Searching the TV signal source (antenna or cable)
and memorizing the available TV channels.
You can start the first-time setup wizard by using the
System menu in the onscreen display (OSD); see
“Starting the Setup Wizard” on page 40.
Preparing
Perform the following steps before you press TV Power
on the remote control unit.
1 Insert the batteries into the remote control unit.
3 Press the down arrow button to highlight the
time zone.
4 Press the left and right arrow buttons to change
the time zone.
5 Press the down button to highlight the time field,
and use the number pad to enter the time.
6 Use the left and down arrow buttons to change
between AM and PM.
Standby mode setting
Select the standby mode setting.
■
Low power: Power-up time from standby is
approximately 20 seconds. However, the TV is
consuming less power while in standby.
■
Fast power: Power-up time from standby is
approximately 5 seconds. However, the TV
consumes more power while in standby.
2 Connect the antenna cable to the TV.
3 Plug in the AC cord to the AC outlet.
4 Turn on the TV.
Language setting
1 Select from among three languages: English,
French, and Spanish.
2 Press the up arrow and down arrow buttons on the
remote control to select the desired language
listed on the screen, and then press OK.
Signal source setting
1 Press the up arrow and down arrow buttons on the
remote control to select Antenna or Cable.
2 Press the OK button to start searching for
channels.
This channel search operation automatically searches
for a signal from all available channels.
Using the First-Time Setup Wizard
19
Using the First-Time Setup Wizard
Initial Setup
20
HP Plasma HDTV User’s Guide
Using the Remote Control
Operating the TV
1 Press and open the cover on the back of the
The remote control operates the TV. To use the remote
control, point the remote control at the remote control
sensor on the display.
2 Insert the batteries into the remote control, and
remote control.
make sure that you match polarities.
3 Close the cover.
MUTE
TV
HIC
R
GRAP
POWE
CH
3
COMP
P
6
2
SETU
VOL
9
5
1
N
WIDE
CHRT
8
4
SWAP
R
MTS
ENTE
7
100
P
B
PIPI/
0
ADJ
A
PIP
P
C
ITLE
AY
SUBT
Y
DISPL
R
HOLD
V-CHI
EXIT
R
INDE
X
TT
G
CCD
MIXE
ADJ
FREE
ZE
REVE
AL
SLEE
P
MENU
5m
30º
n
Using universal remote controls
When you want to program a universal remote control
to operate your HP TV, if HP is not listed in the
supported brand codes, use a Philips TV code. The
HP remote control transmits Philips-licensed remote
control codes.
After programming your universal remote control with
a Philips TV code, it can operate your HP TV functions
for: volume, mute, power, and input source.
Installing or replacing remote
control batteries
Insert two AAA non-rechargeable batteries into the
remote control, ensuring that you place them with the
proper polarity.
Do not mix different types of batteries together (for
example, alkaline and carbon-zinc) or old batteries
with fresh ones.
Be sure to follow the correct polarity when installing
the batteries as indicated in the battery compartment.
Reversed batteries may cause damage to the device.
When not using the remote for a long period of time,
remove the batteries to prevent damage or injury from
possible battery leakage.
Do not try to recharge batteries that are not intended to
be recharged; they can overheat and rupture. Follow
the battery manufacturer’s directions for the batteries
you are using.
Always remove batteries as soon as they become
weak. Weak batteries can leak and severely damage
the unit. The battery life depends on how much the
remote control is used. Replace batteries when remote
control operation becomes erratic.
Do not take apart the batteries, heat them, or throw
them into a fire.
Using the Remote Control
21
Using the Remote Control
Use the remote control within a distance of
16.4 feet (5 meters) from the front of the TV
remote control sensor window and at the
maximum horizontal and vertical angles of
30 degrees.
Identifying the remote control buttons
Name
A
SAP
MTS
B
Sound
N
A
Power
Press Power to turn
the TV on or off.
B
SAP/MTS
Press SAP/MTS to
open a list of
available secondary
audio program
options. Press a
direction arrow
button to choose
the option, then
press OK. Press
SAP/MTS to close
the list.
C
D
Source
Aspect
Menu
O
E
OK
P
F
G
C
back
Last
Sound
Q
R
Info
Ch+
H
S
Ch-
D
Source
I
J
CC
Sleep
Ant
1
2
3
4
5
6
7
8
9
0
Enter
T
K
E
Menu
L
M
U
G
HP Plasma HDTV User’s Guide
Press Sound to select
an audio mode:
Voice, Music,
Standard, User.
Press Source to open
a list of the input
sources. Press an
arrow button to
select the input
source to view, and
press OK. Press
Source to close
the list.
Press Menu to
open the onscreen
display (OSD).
Icon
SAP
MTS
Sound
Source
Menu
Press Menu again to
exit the menu and
return to your TV
display.
F
22
Description
OK
Back
Press OK to choose
the current menu
option.
OK
Press Back to go
back one level when
a menu is displayed.
back
H
Vol
Description
Press a Volume
button to raise (or
lower) the sound.
I
Mute
Press Mute to turn
sound off or on.
J
CC
Press CC to select
closed caption mode
options.
K
L
Sleep
Numbers
Press Sleep to set the
timer in this order:
15, 30, 60, 90, or
120 minutes.
Press the number
buttons (0–9) to
directly select
channels, and then
press Enter.
N
– (Dash)
Up/
down/
left/right
arrows
Press an arrow to
move the cursor in
the menu screens.
P
Aspect
Press Aspect to open
a list of options for
the dimensions of the
TV picture image.
Press an arrow
button to select the
option, and press
OK. Press Aspect to
close the list.
Sleep
Icon
Aspect
The options depend
on the current input
source.
1
Q
R
S
Info
Last
Ch+
Ch–
Press Info to view a
channel banner
containing
information on your
current program.
Press Last to recall
the previous channel
you were viewing.
Press Ch+ (or Ch–) to
select the next higher
(or lower) channel.
Info
Last
Ch+
Ch-
Press – (dash) to
enter a dash for a
subchannel number
of a digital channel.
For example,
channel 14-2.
Press Picture to select
a video mode:
Standard, Vivid,
Movie, User.
Description
O
CC
Use these number
buttons to edit or
enter a display name
for an analog
channel using the
Channel menu; see
“Displaying channel
information” on
page 32.
M
Name
Icon
T
Ant
Press Ant to view a
channel banner
containing
information on your
current program.
Ant
Using the Remote Control
Name
Press Ant again to
view TV if currently
viewing DVD or
other source.
U
Enter
Press Enter after
entering a channel
number.
Enter
Using the Remote Control
23
Adjusting the Volume
Changing Channels
Press the volume buttons on the remote control to
increase or decrease the sound. The indicator bar on
the TV shows the increase or decrease.
Press the Ch+ or Ch– buttons on the remote control to
change the channel up or down. The TV allows you to
select up to 125 channels (1 to 125). To select a
channel, enter a one-digit, two-digit, or three-digit
number, or use the channel up or down buttons.
Muting the sound
1 Press the Mute button to temporarily turn off the
sound.
2 Press the Mute button again to restore the sound
back to the previous level.
To select a channel number (for example, channel 25),
complete the following procedure within 4 seconds:
1 Press the 2 button on the remote control.
2 Press the 5 button.
3 Press Enter.
Changing the Picture
Mode
Pressing the Picture button displays the video mode
currently selected. Keep pressing the Picture button or
right arrow to change the video mode until you reach
a desired picture.
To select a subchannel number (for example, 14-2):
1 Press the 1 button.
2 Press the 4 button.
3 Press the – (dash) button.
4 Press the 2 button.
■
Vivid: Enhances contrast and sharpness for
viewing in a well-lit room.
■
Standard: Good for normal viewing conditions
with low room lighting.
Selecting the last channel
■
Movie: Good for watching movies in a darkened
room. Provides a soft, film-like picture.
Press the Last button on your remote control to view the
previous channel you were viewing.
■
User: Displays the custom settings you configured
in the OSD. For more information on defining the
picture settings, see “Using the Picture Menu” on
page 28.
Displaying program information
5 Press Enter.
Pressing the Info button displays a banner with
information about the current program you are
viewing.
n
Sometimes the name of the program is not
included in the broadcast. In that case, the
program name is not displayed.
24
HP Plasma HDTV User’s Guide
Selecting the Input
Source
1 Press the Source button to open a list of input
sources.
2 Press the up arrow or down arrow to select the
input source to view.
3 You can also press the right arrow button to
change the label of an input source.
4 Press OK.
5 Press the Source button again to close the list of
input sources.
The list of input sources identifies a connector set on
the back of the TV. All the labels except Antenna or
Cable can be changed.
■
Antenna or Cable: This label, which cannot be
changed, selects the RF Input connector. The label
shows the scan source selection (Antenna or
Cable) of the last channel scan performed by
either the First Time Wizard or the Channel menu.
Changing the View with
the Aspect Button
Press Aspect to open a list of options for the
dimensions of the TV picture image. Press an arrow
button to select the option, and press OK. Press Aspect
to close the list. The options depend on the current
input source.
■
16:9 Mode: Shows high-definition TV in its
normal format.
■
4:3 Mode: Shows the standard 4:3 ratio picture
image in the center of the TV with dark bars on the
left and right.
■
Zoom1: Proportionally stretches the TV picture,
but clips the top and bottom of the image to fit the
screen. Eliminates black bars.
■
Zoom2: Zooms further into the middle of the
screen and clips off more from the top and
bottom.
■
Panorama: Similar to 16:9 mode, but shows
more of the sides.
■
Composite 1
Turning On Captions
■
S-video 1
Pressing the CC button displays caption options:
■
Composite 2
■
S-video 2
■
Component 1
■
Component 2
■
PC
■
HDMI
■
CC on: Displays captions.
■
CC off: Turns off captions.
■
CC mute: Displays captions when the Mute
button is pressed.
Using the Remote Control
To assign your preferences for captions, see “Using the
Closed Caption Menu” on page 33.
Using the Remote Control
25
Setting SAP/MTS
stereo mode
Press the SAP/MTS button to open a list of the
available Secondary Audio Programs (SAP)/Multichannel Television Sound (MTS) features. Press an
arrow button to select the option to use, and then press
OK. Press SAP/MTS to close the list.
SAP receives mono sound, stereo sound, and
Secondary Audio Programs. The MTS feature allows a
TV station to broadcast other information, such as
another language or weather information.
You can enjoy hi-fi stereo sound or SAP broadcasts
where available:
■
Stereo broadcasts: Hear programs such as
live sporting events, shows, and concerts in
dynamic stereo sound.
SAP broadcasts: Select to hear either Main or
SAP sound.
■ Main sound: The normal program soundtrack
(either in mono or stereo).
■ SAP sound: Listen to second language,
supplementary commentary, and other
information (SAP is mono sound).
If stereo sound is difficult to hear, obtain a
clearer sound by manually switching to fixed
mono-sound mode.
■
Changing Audio Mode
Pressing the Sound button displays the audio mode
currently selected. Keep pressing the Sound button or
right arrow to change the audio mode until you reach
a desired sound.
For more information on adjusting the User option, see
“Adjusting the audio” on page 30.
Setting the Sleep Timer
Pressing the Sleep button starts a timer for the TV to
automatically turn off. Setting the Sleep Timer to 30
means your TV automatically turns off in 30 minutes.
Minutes
Description
15
Sets the timer to 15 minutes.
30
Sets the timer to 30 minutes.
60
Sets the timer to 60 minutes
90
Sets the timer to 90 minutes.
120
Sets the timer to 120 minutes.
0
Turns off the sleep timer.
Adjusting TV Settings
n
MTS operates only while in TV mode.
Use the onscreen display to adjust your picture, audio,
and other settings. For more information, see “Using
the OSD Menus” on page 27.
Opening and exiting the OSD
Pressing Menu displays the OSD menu. Pressing the
Menu button again leaves the current menu and returns
you to the TV display. Pressing Back within a submenu
takes you back one menu level.
26
HP Plasma HDTV User’s Guide
Changing the TV Settings
Change the TV settings by using the onscreen display
(OSD) menus.
Changing the TV Settings
Source
Menu
Operate the OSD menus using the buttons on the
remote control or the TV to highlight, adjust, and enter
items as described here.
Aspect
Using the OSD Menus
OK
MENU
OK
back
+
VOL
–
+
CH
–
Info
Last
Ch+
Ch-
SRC
TV (front)
Description
MENU
Menu (Exit) displays (or closes)
the OSD.
OK
OK selects the highlighted item in
the OSD.
+VOL
–VOL
Remote
control
Description
MENU
Menu (Exit) displays (or closes)
the OSD.
OK
OK selects the highlighted item in
the OSD.
Volume moves right or left in the
menu or adjusts an item.
Volume
Volume adjusts the sound level
or an item.
+CH
–CH
Channel moves up or down in
the menu.
Ch+
Ch–
Channel moves the channel up
or down.
SRC
Source selects the input source.
Press SRC button to open the list of
input sources. Press CH to select
the input source to view, and press
OK. Press SRC to close the list.
Choose the input source before
opening the OSD. In an OSD
menu, this button functions as the
Back button, or to move up one
item or menu level.
Source
Source selects the input source.
Press Source to open a list of the
input sources. Press an arrow
button to select the input source to
view, and press OK. Press Source
to close the list. Choose the input
source before opening the OSD.
Back
Back moves up one item or
menu level.
Changing the TV Settings
27
To operate the OSD menus:
1 Press the Source button to select the input signal
source for the TV. The OSD menus and options
you see depend on the current input source.
2 Open the OSD by pressing the Menu button. The
available menus appear as a list.
3 Press the direction buttons to highlight the menu
The following tables show the Picture menu when an
AV source is the input source (choose menu item
Settings), and when a PC source is the input source
(choose menu item Screen).
Picture menu/
Settings
Mode
Vivid/Standard/
Movie/User
Brightness
[scale]
Contrast
[scale]
Saturation
[scale]
Hue
[scale]
Sharpness
[scale]
Blue Screen
On/Off
Color Temperature
Warm/Standard/Cold
Picture menu/
Screen
Options
you want, and then press the OK button.
4 Press the direction buttons to move within the
menu and highlight an option, and then press the
OK button to move into the option.
5 Continue using the direction buttons to highlight
and adjust an item, and the OK button to enter the
change. You can press the Back button to move
out of an option, or to move up one menu level.
6 When you are finished, press the Menu button to
close the menu.
The OSD menus are:
Options
■
■
Audio
■
Time
■
Channel
■
CC (Closed Caption)
H Size
[scale]
■
Parental Control (Parental Ctrl)
H Position
[scale]
■
System
V Size
[scale]
V Position
[scale]
Phase Adjust
[scale]
Clock adjust
[scale]
Auto Sync
[button]
Default
[button]
In the following topics, a table lists each menu and the
available options.
Using the Picture Menu
The Picture menu controls the look of the image on the
screen for the selected input source. For example,
when you adjust Brightness, the screen image changes
as you adjust the scale.
Because the Picture menu maintains settings for each
input, select (view) the input source, and then make
Picture menu changes.
28
HP Plasma HDTV User’s Guide
Adjusting the picture image
Adjusting the PC Screen image
Adjusting the AV picture image
These options adjust the image from the PC connector;
the menu is not available if a PC is not connected.
■
Mode sets the picture adjustments to a preset
value (Vivid, Standard, Movie) or to User
for individual adjustment of Brightness, Contrast,
and so on.
■
H Size adjusts the horizontal size of the image.
■
H Position adjusts the horizontal position of the
image.
■
V Size adjusts the vertical size of the image.
■
V Position adjusts the vertical position of the
image.
■
Phase Adjust adjusts the phase of the clock
used for synchronizing the image.
■
Clock adjust adjusts the clock used for
synchronizing the image.
Changing the TV Settings
These options adjust the AV picture image you are
watching, so select the correct AV input source before
adjusting values.
■
Brightness sets the image brightness.
■
Contrast sets the image contrast.
■
Saturation sets the image color intensity.
■
Hue sets tones; decrease to make tones more red,
or increase to make tones more blue.
■
Auto Sync button starts automatic
synchronization to the image.
■
Sharpness sets the image sharpness.
■
■
Blue Screen turns on or off display of a blue
screen as the image when there is no video
signal.
Default button resets all Screen options to default
values.
■
Color Temperature selects different color
temperature settings: Warm, Standard,
and Cold.
Changing the TV Settings
29
Using the Audio Menu
Adjusting the audio
The Audio menu sets the sound levels (Settings), the
mode for the digital audio output signal, and the mode
and values for the SRS WOW settings for the display
speakers.
In the Audio/Settings menu, select Volume or
Balance to make adjustments. Use Sound Mode to
select preset equalizer values of Voice, Music, or
Standard, or to select User for individual adjustment
of the equalizer values.
Audio menu/Settings
Options
Choosing the Digital Audio mode
Volume
[scale]
You must be watching a digital TV channel to access
the Audio/Digital Audio menu.
Balance
[scale]
Sound Mode:
Voice/Music/
Standard/User
120 Hz
[scale]
200 Hz
[scale]
In the Audio/Digital Audio menu, select the mode for
the signal provided on the digital audio output
connector: Digital Dolby or PCM. Choose the PCM
option when your external digital audio system does
not support surround sound. When the source is
analog, such as from an Analog TV channel, there is
no Digital Audio output.
500 Hz
[scale]
Selecting surround sound
1200 Hz
[scale]
3000 Hz
[scale]
You can enjoy emulated surround sound from the
display speakers. To do so, in the Audio/SRS WOW
menu, choose the On option for Mode.
7500 Hz
[scale]
12 KHz
[scale]
Audio menu/Digital
Audio
Options
Digital Audio Output Mode
Digital Dolby/
PCM
Audio menu/SRS WOW
Options
Mode
Off/On
Focus
[scale]
TruBass
[scale]
30
HP Plasma HDTV User’s Guide
In the Audio/SRS WOW menu you can make the
following selections:
■
Focus provides clarity improvement and elevation
to the audio.
■
TruBass provides bass enhancement to the
audio.
Using the Channel Menu
The Time menu sets the date and time, sleep timer, and
other time options.
If you skipped the Setup Wizard or if the initial setup
does not find all the channels, use this menu to
automatically or manually scan and find the channels.
The scan continues until the channel is found or
confirmed as no signal.
Time menu
Options
Time Zone
AST/EST/CST/MST/PST/
AKST/HST/NST
Date/Time
■
Mode: Manual/Auto
■
Date/Time
■
Mode: Off/Once/Daily
■
Time
■
Mode: Off/Once/Daily
■
Time
■
Mode: Off/On
■
Time
Auto Turn-On
Auto Turn-Off
Sleep Timer
Daylight Savings
On/Off
You choose the initial Date and Time for the TV during
the Setup Wizard, or in this menu by choosing
Manual mode.
Time Zone selects the time zone such as Central
Standard Time (CST) or Pacific Standard Time (PST).
Auto Turn-On and Auto Turn-Off are individual,
independent settings to automatically turn on or turn off
the TV.
n
Auto Scan or Manual Scan scans for all
channels. For example, a manual scan for
channel 14 would find all available
channels, such as channel 14 and sub
channels 14-2 and 14-7.
Use this menu to edit the program channel list to lock
or unlock an entire channel (for parental control) or to
skip a channel when using the Channel adjust buttons.
Use this menu to view program number and name
information, and to edit the display name of analog
channels.
Channel menu
Auto Scan
Manual Scan
Sleep Timer sets the minutes and seconds before the TV
turns off. You can also set the sleep timer using the
remote control Sleep button.
Edit Program
Information
Options
■
Scan: Antenna/Cable
■
OK (button)
■
Cancel (button)
■
Channel No (number)
■
Frequency
■
OK (button)
■
Music
■
CH. No. (Channel
number)
■
Name
■
Lock
■
Skip
Shows program number
and name; the display
name of analog channels
may be edited
Changing the TV Settings
31
Changing the TV Settings
Using the Time Menu
Searching for channels automatically
Displaying channel information
In the Auto Search menu, start an automatic search for
channels by choosing the scan source of Antenna or
Cable, selecting the Search button on the screen,
and then pressing OK.
In the Information menu, the TV shows the program
number and name. Use this menu to edit the display
name of analog channels; digital channel names are
included in the program information and cannot be
changed.
The scan continues until each channel is found or
confirmed as no signal. You can stop the search by
choosing the Cancel button on the screen and
pressing OK.
To change the display name for an analog channel:
1 In the Channel menu, select Information and
press OK. The current TV channel information
displays.
Searching for channels manually
In the Manual Search menu, start a manual search
for a channel: enter a channel number, press the
down arrow to select the OK button on the screen,
and press OK.
The scan continues until the channel is found or
confirmed as no signal. You can stop the search
by choosing the Cancel button on the screen and
pressing OK.
2 To change the name for the current channel, press
the down arrow to highlight the name.
To select a different channel, press the number
buttons on the remote control to select the channel,
press OK to display the channel information, and
then press the down arrow to highlight the name.
3 Use the number buttons on the remote control to
enter a name for the channel. Each button
provides different characters; refer to the table
that follows for a complete list of characters. To
edit the name, press the number button repeatedly
to scroll through the characters, stopping on the
character you want. Press the right arrow button to
move to the next character position. Press OK to
enter the name.
Editing the channel listing
Use Edit Program to lock or skip a channel. In the Edit
Program menu, you see a table of all the channels with
columns labeled: Music, Ch. No., Name, Lock and
Skip. Move the cursor into a column (Lock, or Skip)
and press OK to change the item for that channel. In
the Lock column, press OK to require the parental
control password to unlock and view the channel. In
the Skip column, press OK to skip the channel when
using the Channel adjust buttons.
32
HP Plasma HDTV User’s Guide
Number
button
Characters (in sequence)
2
a, b, c, @, 2
3
d, e, f, #, 3
4
g, h, i, $, 4
5
j, k, l, %, 5
6
m, n, o, ^, 6
7
p, q, r, s, 7
8
t, u, v, 8
9
w, x, y, z, 9
0
*, #, (, ), 0
Not all programs and VHS videotapes offer closed
captioning. Look for the symbol to ensure that captions
appear.
Use the CC (Closed Caption) menu to turn on or off
caption display and to select options. You can also use
the remote control button CC to turn caption display on
or off.
n
Closed
Caption menu
Options
CC Mode
Off/On/On When Mute
Analog Caption
Services:
■
CC1/CC2/CC3/CC4
■
T1/T2/T3/T4
Digital Caption
Service 1/2/3/4/5/6
Style
■
Style
■
Size
■
Font
■
Text Color
■
Text Opacity
■
BG (background) Color
■
BG (background) Opacity
■
Preview
Your TV is equipped with an internal closed caption
decoder. It allows you to view conversations, narration
and sound effects as subtitles on your TV. Closed
Captions are available on some TV programs, and on
some VHS home video tapes, at the election of the
program provider.
Digital Closed Caption service is a caption service
available only on digital TV programs (also at the
election of the service provider). It is a more flexible
system than the original closed caption system,
because it allows a variety of caption sizes and font
styles. When the Digital Closed Caption service is in
use, it is indicated by a three-letter abbreviation that
also indicates the language of the Digital Closed
Captions: ENG (English) or SPA (Spanish) or FRA
(French), or other language codes.
When you have the signal source
equipment connected using an HDMI or a
component video connection, closed
caption information may not always be
available because the source equipment
may not pass the information to the TV
across these connectors.
In the closed caption system, there can be more than
one caption service provided. Each is identified by its
own number. CC1 through CC4 services display
subtitles of TV programs superimposed over the
program picture.
In the closed caption system, the T1 through T4
services display text that is unrelated to the program
being viewed, such as weather or news. These
services are also superimposed over the program
currently being viewed.
■
Depending on the number of caption services in
the signal being received, you will see information
such as 1/2 or 1/4 displayed. 1/2 means “the
first of two services.”
■
Example: If a program has three services (Digital
CC(ENG), CC1 and Text1), the closed caption
display toggles in sequence.
■
The CC button keeps a record of the last service
selected in its memory. If the last closed caption
mode you selected is not available for the next
program, or on another channel, the closed
caption service that is available is automatically
selected, and this service appears in parentheses.
Closed caption services that appear in
parentheses are not retained in the CC button
memory as your last selected service. Only
services that you have selected with the CC button
are retained.
Changing the TV Settings
33
Changing the TV Settings
Using the Closed Caption
Menu
n
When the program contains no closed
caption, “--” displays in the closed caption
information.
If the language code, such as ENG, is not
found on Digital TV programs, “--” is
shown.
All types of closed caption service (CC1, T1,
and so on) are potentially available, but a
broadcast may contain none or only some
of these services, at the election of the
program provider.
The defaults for CC may be specified by the
broadcasting station.
Using the Style option
Using the Parental
Control Menu
The Parental Control (Ctrl) menu enables and defines
parental controls for TV and movies. Use it to select a
password (secret number), and set the values for
parental controls by TV rating, TV content, and movie
ratings.
Parental Ctrl
menu
Options
Password
■
Input Password
■
Confirm Password
■
Password On/Off
■
NR
■
G
■
PG
■
PG-13
■
R
■
NC-17
■
X
MPAA (movie ratings
by Motion Picture
Association of
America)
The Style option selects the elements for displaying
closed caption text:
■
Style selects a preset or user caption style.
■
Size selects a caption size: Small, Large, Normal.
■
Font Style selects a font style.
■
Text Color selects a character color.
■
Text Opacity selects a text opacity.
■
Background (BG) Color selects a background
color.
■
Background (BG) Opacity selects a
background opacity.
■
Preview displays the a text preview of the
selected styles.
TV Guidelines
Table of age-based
guidelines and content
values
Canadian English
■
C
■
C8+
■
G
■
PG
■
14+
■
18+
■
Block All (check box)
■
G
■
8ans +
■
13ans +
■
16ans +
■
18ans +
■
Block All (check box)
Canadian French
34
HP Plasma HDTV User’s Guide
Setting Parental Controls
The Parental Control menu allows you to use a
password to protect certain settings from being
accidentally changed.
The parental controls use a V-Chip, which is an
electronic filtering device built into your TV. This tool
gives parents a great degree of control over
broadcasts accessed by their children. It allows
parents to select programs judged suitable for child
viewing while blocking ones judged not suitable. It
does so automatically once you select a password and
set the values for parental controls.
!
IMPORTANT: These conditions must be met
to enable parental controls:
■
Password is set.
■
Rating settings have been made.
Enter the password when prompted.
Setting a password (secret number)
In the Parental Ctrl/Password menu, select Input
Password, and then enter the new 4-digit password
number by using the 0–9 buttons on the remote
control. Enter the same digits for Confirm Password,
and then press OK.
The U.S. has two rating systems for viewing content:
TV Parental Guidelines and movie ratings.
■
The TV Parental Guidelines help parents screen
out inappropriate television shows from their
children.
■
Movie ratings are used for original movies rated
by the Motion Picture Association of America
(MPAA) as watched on cable TV and not edited
for television. Options can also be set to block
MPAA-rated movies.
n
As a precautionary measure, write down
your password and keep it in a familiar
place.
.
!
IMPORTANT: If you lose or forget your
password, enter the Master Password:
0532
Changing the TV Settings
35
Changing the TV Settings
Using the Password
Voluntary movie rating system (MPAA)
In the Parental Ctrl menu, highlight MPAA and press
OK. Adjust the item.
The setting automatically enters Block for any ratings
below your selection.
MPAA rating
Description
Age
NR
Not rated.
G
General audiences. All ages admitted.
PG
Parental guidance suggested. Some material may not be suitable for children.
PG-13
Parents strongly cautioned. Some material may be inappropriate for children under 13.
R
Restricted. Under 17 requires accompanying parent or adult guardian (age varies in some
jurisdictions).
NC-17
No one 17 and under admitted.
X
X is an older rating that is unified with NC-17 but may be encoded in the data of older
movies.
Example:
If you select PG-13, this automatically blocks the
higher ratings R, NC-17, and X.
n
Voluntary movie rating system uses only
an age-based rating.
36
HP Plasma HDTV User’s Guide
TV Parental Guidelines (TV Guidelines)
In the Parental Ctrl menu, highlight TV Guidelines
and press OK. Adjust the item.
The setting automatically enters Block for any ratings
below your selection.
Content
L
V
(Sexual
(Violence)
situation)
(Adult
language)
TV-PG
(Parental
guidance
suggested)
Rating can
be set
Rating can
be set
Rating can
be set
Rating can
be set
TV-14 (Parents
strongly
cautioned)
Rating can
be set
Rating can
be set
Rating can
be set
Rating can
be set
TV-MA (Mature
audience only)
Rating can
be set
Rating can
be set
Rating can
be set
TV Guidelines Rating
Suggested
Age
D
S
(Sexually
suggestive
dialogue)
FV
(Fantasy
violence)
TV-Y (All
children)
TV-Y7
(Directed to
older children)
Rating can
be set
TV-G (General
audience)
Changing the TV Settings
37
Changing the TV Settings
You can set an individual content-based rating item.
Canadian Rating Systems
The TV rating systems in Canada are based on the
Canadian Radio-Television and Telecommunications
Commission (CRTC) policy on violence in television
programming.
While violence is the most important content element to
be rated, the structure developed takes into
consideration other program content like language,
nudity, sexuality, and mature themes.
When setting controls on the Canadian system you can
choose either the Canadian English ratings or the
Canadian French ratings.
Canadian English ratings
Rating
Age
38
Canadian English rating description
E
Exempt: Includes news, sports, documentaries, and other information programming.
C
Children: Intended for younger children under the age of 8 years. Pays careful attention to
themes that could threaten their sense of security and well-being.
C8+
Children over 8 years old: Contains no portrayal of violence as the preferred, acceptable, or
only way to resolve conflict; does not encourage children to imitate dangerous acts that they
may see on the screen.
G
General: Considered acceptable for all age groups. Appropriate viewing for the entire family;
contains very little violence — physical, verbal, or emotional.
PG
Parental guidance: Intended for a general audience, but may not be suitable for younger
children (under the age of 8) because it could contain controversial themes or issues.
14+
Over 14 years: Could contain themes where violence is one of the dominant elements of the
storyline, but it must be integral to the development of plot or character. Language usage could
be profane and nudity present within the context of the theme.
18+
Adults: Intended for viewers 18 years and older and might contain depictions of violence, which
while related to the development of plot, character, or themes, are intended for adult viewing.
Could contain graphic language and portrayals of sex and nudity.
HP Plasma HDTV User’s Guide
Canadian French ratings
Age
Canadian French ratings description
E
Exempt programming.
G
General: All ages and children; contains minimal direct violence, but may be integrated
into the plot in a humorous or unrealistic manner.
8ans +
General but inadvisable for young children: May be viewed by a wide public audience,
but could contain scenes disturbing to children under 8 who cannot distinguish between
imaginary and real situations. Recommended for viewing with parent.
13ans +
Over 13 years: Could contain frequent violent scenes and therefore recommended for
viewing with parent.
16ans +
Over 16 years: Could contain frequent violent scenes and intense violence.
18ans +
Over 18 years: Only for adult viewing. Could contain frequent violent scenes and
extreme violence.
How to temporarily release a
blocked program
Reactivating parental controls
after a temporary release
When the Parental Controls rating censors a program,
a message displays.
You can reactivate the Parental Controls for a
temporarily released program by using either of these
actions:
To release a blocked program:
1 Press OK, and then the password setting menu
■
Select the rating setting (MPAA, TV Guidelines,
Can. English Ratings, or Can. French
Ratings) from the Parental Ctrl menu.
■
Switch off the TV power.
displays.
2 Enter your 4-digit password to temporarily release
the program lock.
Changing the TV Settings
39
Changing the TV Settings
Rating
Using the System Menu
Returning to Default Settings
Use the System menu to select the language for the
OSD menus, find the software version, start the Setup
Wizard, return OSD settings to default values, select
the Standby Mode, and start White Wash to reduce
the appearance of afterimage.
In the Default Settings menu, return all settings,
including the channel list, to default value by selecting
Default Settings, and then pressing OK.
System menu
OSD
Software Version
Options
■
Language: English/
French/Spanish
■
OSD timeout: Short/
Middle/Long
Shows TV software
version number
Setup Wizard
Start the setup wizard:
Yes/No
Default Settings
Press OK to recover all
settings to default
values.
White Wash
■
Yes/No
Standby Mode
■
Low power
■
Fast power
Starting the Setup Wizard
In the Setup Wizard menu, choose Yes, and press
OK. Then, turn off the TV, and turn it on again to start
the Setup Wizard.
40
HP Plasma HDTV User’s Guide
Using White Wash
In the White Wash menu, select Yes and press OK to
display an all-white screen for 3 minutes. This can
reduce the appearance of an afterimage resulting from
a fixed screen image.
n
Extensive use of White Wash may reduce
the lifetime of the panel.
Selecting the Standby Mode
(Power Control)
The Standby Mode menu setting can save energy. The
setting determines the power used by the TV when it is
turned off and enters standby.
■
Low power: Consumes less power while in
standby, uses approximately 20 seconds of
power-up time.
■
Fast power: Consumes more power while in
standby, uses approximately 5 seconds of powerup time.
Finding Answers to Questions
What are analog TV, digital TV,
and high-definition (HDTV)?
Devices such as monitors, tuners, and integrated
monitor/tuner combinations are designed to handle
any of the 18 formats officially sanctioned by the
industry-led standard setting, Advanced Television
Systems Committee (ATSC), for the digital transmission
of video signals. There are three subgroups of digital
televisions depending on their capabilities: highdefinition (HDTV), enhanced-definition (EDTV), and
standard-definition (SDTV).
In contrast, U.S. analog television has been available
for over 50 years in the single National Television
Standards Committee (NTSC) format. This is the signal
that has been broadcast over the air and through
cable systems. NTSC television offers slightly more
than 480 interlaced lines of resolution.
What is the difference between
progressive and interlaced
signal formats for digital TVs?
There are 18 standard digital TV signal formats. Each
one provides a different picture quality. Digital TV
formats are named using a number followed by either
progressive (p) or interlaced (i). The letter refers to the
way the TV uses the signals to create the picture:
■
Progressive (p) scanning presents all the
horizontal lines of the picture in one frame. This
provides a sharper picture to the eye and looks
much better than an interlaced image of the same
resolution.
■
Interlaced (i) means that the picture appears in
two segments: every other horizontal line of the
picture is displayed in one frame, and the other
half of the horizontal lines are drawn in the next
frame of the picture. This works because it
happens so fast that the eye is deceived into
believing that only one picture is being shown.
The number refers to the number of lines of resolution,
and generally the higher the number, the better the
picture. For example, with digital TV (DTV) there are
two progressive formats for broadcasters to choose
from: 480p and 720p. A 480p image is much sharper
than a regular TV broadcast, although it is only
considered a DTV signal and not a true high-definition
signal. 720p has 720 horizontal scan lines and is
considered to be true HDTV. 720p can rival a 1080i
picture, which is 1080 horizontal scan lines displayed
as an interlaced image. This is because of the sharper
and more accurate (progressive) 720p picture, even
though a 1080i picture has many more scan lines and
a much higher resolution.
What is variable aspect ratio?
The aspect ratio describes the relationship of screen
width to screen height. Standard TV signals are based
on the aspect ratio of 4:3 (four units wide by three
units high). HDTV signals are based on the aspect ratio
of 16:9, making the image 33 percent wider than a
normal TV and allowing viewing TV and movies as if
you were watching them in a theater.
In addition, many DVDs look better on the widescreen
display because most movies made in the last 50 years
were filmed in an aspect ratio of either 1.85:1 (very
close to 16:9, which is equal to 1.78:1) or 2.35:1
(even wider than 16:9).
Variable aspect ratio support enables scaling of 4:3
and anamorphic video to fill the screen.
Finding Answers to Questions
41
Finding Answers to Questions
Understanding TV Terms
What is HDMI?
High-Definition Multimedia Interface (HDMI) is the first
industry-supported, uncompressed, all-digital audio/
video interface. HDMI components can transmit both
digital audio and video over a single cable with
improved quality over traditional analog connections
due to an all-digital transmission. Transferring digital
sources to display such as DVDs and HDTV
programming can now be done without analog
conversions that can degrade the original signal.
Identifying Cable Usage
The following section lists all of the cable types
available for the TV. It shows a side view of each with
its respective connector.
Cable type/
connection
RCA
Red and white audio connectors connect to the red and white (L and R) audio inputs.
Digital audio
High-resolution optical audio cable used for optional external audio systems, such
as 5.1 channel surround sound.
HDMI
HDMI is capable of transmitting both uncompressed digital audio and digital video
signals because it has video, audio, and control signals.
Coaxial antenna
42
Description
RF or coaxial used mainly for antennas. Often used with cable TV, a cable or a
satellite decoder. May be used with set-top boxes if no other choice is available.
HP Plasma HDTV User’s Guide
S-video
Description (Continued)
Used with equipment such as DVD players, VCRs, cable or satellite tuner/decoders,
camcorders, and digital cable boxes.
Power cord
Connects the TV to the power outlet.
Composite
Used with equipment such as a VCR or DVD.
Component
Three- or five-headed cable: One red for Pr signal, one green for Y signal, and one
blue for Pb signal. Some component cables also come with red and white audio
cables attached. Used for HDTV receivers, DVD players, and other devices
equipped with a YPbPr component output connector.
RS-232
VGA
Serial interface used for service purposes only.
Interface used with PCs and monitors.
Finding Answers to Questions
43
Finding Answers to Questions
Cable type/
connection
44
HP Plasma HDTV User’s Guide
Specifications
HP PL5060N 50-Inch (127-Centimeter) Plasma High-Definition Television
HP PL4260N 42-Inch (106-Centimeter) Plasma High-Definition Television
Display
TV panel
HP PL5060N: 50 in. 16:9 color plasma display
HP PL4260N: 42 in. 16:9 color plasma display
Display area
(height x width x diagonal)
HP PL5060N: 24.5 in. (62.2 cm) x 43.5 in. (110.6 cm) x 50 in. (126.9 cm)
Dimensions with stand and
speakers
(h x w x d)
HP PL5060N: 32.8 in. (83.2 cm) x 61.1 in. (155.2 cm) x 12.3 in. (31.3 cm)
Dimensions without stand and
with speakers
(h x w x d)
HP PL5060N: 29.8 in. (75.8 cm) x 61.1 in. (155.2 cm) x 4.3 in. (10.8 cm)
Dimensions without stand or
speakers
(h x w x d)
HP PL5060N: 29.8 in. (75.8 cm) x 49.0 in. (124.4 cm) x 4.3 in. (10.8 cm)
Picture resolution
HP PL5060N: 1366 x 768
HP PL4260N: 20.4 in. (51.8 cm) x 36.2 in. (92.0 cm) x 41.5 in. (105.5 cm)
HP PL4260N: 28.9 in. (73.3 cm) x 53.5 in. (135.8 cm) x 12.3 in. (31.3 cm)
HP PL4260N: 25.9 in. (65.8 cm) x 53.5 in. (135.8 cm) x 3.7 in. (9.3 cm)
HP PL4260N: 25.9 in. (65.8 cm) x 41.4 in. (105.2 cm) x 3.7 in. (9.3 cm)
HP PL4260N: 1024 x 768
Brightness
HP PL5060N: Up to 1000 cd/m2
Panel life
Up to 60,000 hours
Viewing angles
H: 160o V: 160o
Audio out
8 watts per channel
OSD language
English/French/Spanish
Specifications
HP PL4260N: Up to 1200 cd/m2
Specifications
45
Display (Continued)
Power requirement
AC 100–240 V
, 50/60 Hz
Power consumption
HP PL5060N: 450 W
HP PL4260N: 340 W
Ventilation clearance
requirements
4 in. (10 cm) above
4 in. (10 cm) sides
2.8 in. (7 cm) rear
TV function
TV standard (CCIR)
American TV Standard ATSC/NTSC system
Receiving channel
VHF: 2–13
UHF: 14–69
CATV: 1–125
Digital Terrestrial Broadcast (8VSB): 2–69
Digital cable (64/256 QAM): 1–135
Audio multiplex
BTSC system
Rear connectors
Component 1
Component Input
Component 2
Component Input
Comp 1 Audio In
Audio Input (use with Component 1)
Comp 2 Audio In
Audio Input (use with Component 2)
HDMI
HDMI Input (Type A) with HDCP
PC
VGA monitor in
PC/DVI Audio In
Audio In for PC and DVI-I In with HDCP
Digital Audio Output
Optical digital audio output (PCM/Digital Dolby)
RF Input
75-ohm Unbalance, F-Type for VHF/UHF/CATV in
Video Out
Composite Out
46
HP Plasma HDTV User’s Guide
Rear connectors (Continued)
Audio Out
Audio Out (use with Video Out)
S-Video 1
S-video Input
S-Video 2
S-video Input
Video 1 In
Composite Input
Video 2 In
Composite Input
Video 1 Audio In
Audio Input (use with Video 1 In or S-Video 1)
Video 2 Audio In
Audio Input (use with Video 2 In or S-Video 2)
Weight
TV only
HP PL5060N: 95.9 lb. (43.5 kg)
HP PL4260N: 67.2 lb. (30.5 kg)
TV with speakers (no stand)
HP PL5060N: 108 lb. (49 kg)
HP PL4260N: 84.9 lb. (38.5 kg)
TV with speakers and stand
HP PL5060N: 113.5 lb. (51.5 kg)
HP PL4260N: 90.4 lb. (41 kg)
Accessories
In the box
Documentation, remote control unit, AC cord, and speakers
Recommended solution additions
HP Digital Entertainment Center
HP Media Center PC
Certification and compliance
UL, C-UL, FCC, BETS-7, ENERGY STAR qualified TV
Warranty
1 year, parts and labor
All specifications represent the typical specifications
provided by HP’s component manufacturers; actual
performance may vary either higher or lower.
The panel life is determined as the time at which
luminance is 50% compared to that of initial value at
the typical lamp current on condition of continuous
operation at 25 +/– °C. 60,000 hours equates to
more than twenty-three years at seven hours a day
viewing.
Specifications
47
Specifications
HP Media Center Extender
PC Compatibility Chart
Preset
Pixel
format
Horiz.
freq. (kHz)
Horiz.
polarity
Vert.
freq. (Hz)
Vert.
polarity
Pixel clk.
(MHz)
Source
1
640 x 480
31.5
–
59.9
–
25.2
VGA
2
640 x 480
37.5
–
75.0
–
31.5
VESA
3
720 x 400
31.5
–
70.1
+
28.3
VGA
4
800 x 600
37.9
+
60.3
+
40.0
VESA
5
800 x 600
46.9
+
75.0
+
49.5
VESA
6
1024 x 768
48.4
–
60.0
–
65.0
VESA
7
1024 x 768
56.5
–
70.1
–
75.0
VESA
8
1024 x 768
60.0
–
75.0
–
78.8
VESA
9
1280 x 768
47.4
+
60.0
–
68.3
VESA
10
1280 x 1024
64.0
+
60.0
+
108.0
VESA
11
1360 x 768
47.7
+
60.0
+
85.5
VESA
48
HP Plasma HDTV User’s Guide
Troubleshooting
Refer to this section if you have viewing, picture, sound, remote, or startup problems with your TV.
Symptom
Remedy
I do not hear sound at power-on,
even though there is an image.
■
I do not see an image at power-on.
Are the two speaker wires connected at the speaker and on the
TV, and:
■
Is the volume too low? Press the Volume button.
■
Is mute turned on? Press the Mute button, or the Volume button.
■
Are the connections to the input signal source component correct?
Double-check that the cables are properly inserted in the color-coded
connectors.
■
Is the input source powered on? Turn on the set-top box, DVD player,
or other component you are trying to view.
■
Is the correct input signal source selected? Press the Source button on
the remote control and confirm the source is selected.
■
Press the Menu button on the remote control or side of TV:
■
There is no power.
Troubleshooting
Startup questions
■
If the OSD appears, check the cables to the input source and
press the source button on the remote control or side of TV to
choose the input source.
■
If the OSD does not display, see the next symptom, “There is no
power.”
Did the HP logo display when you turned on the TV? (TV must be in
Standby Mode Low power to see the logo; refer to “Selecting the
Standby Mode (Power Control)” on page 40.)
■
If yes, check the cables to the input source and press the source
button on the remote control or side of TV to choose the input
source.
■
If no, see the next symptom: “There is no power.”
■
Press the Power button on the remote control unit.
■
If the indicator on the TV is off, press the Power button on the TV.
■
Is the AC cord disconnected? Make sure both ends of the power cord
are plugged in.
■
Is there power coming from the outlet? Plug in a functional lamp or
other electrical device into the same outlet as the TV to make sure
there is power coming from the outlet.
■
If using a power strip, make sure it is turned on.
Troubleshooting
49
Symptom (Continued)
Remedy
The unit cannot be operated.
■
External influences such as lightning and static electricity may cause
improper operation. In this case, operate the unit after first turning on
the power of the TV or unplugging the AC cord and replugging it in
after 1 or 2 minutes.
The color is strange, faded, or
misaligned.
■
Adjust the picture tone.
■
Is the room too bright? The picture may look dark in a room that is
too bright.
■
Check the input signal setting.
■
If watching a component device, make sure the red, blue, and green
cables are fully inserted into the proper connectors on both ends.
■
Is the sleep timer set?
■
Check the power control settings.
■
The unit’s internal temperature has increased. Remove any objects
blocking the vent, or clean the vent.
The power suddenly turned off.
Viewing questions
Symptom
Remedy
I get a poor picture with video signal
input.
Check the following: Improper control setting. Local interference. Cable
interconnections. Adjust picture control as needed. Try another location
for the TV. Be sure that all connections are secure.
There is no picture or a blue screen,
and I have an external device
controlling the TV.
■
Press the Source button on the remote control and confirm the source
is selected.
■
Verify that the external device or PC power is turned on.
■
Check to see whether the source component is connected.
■
Check the power management function. Is it in standby mode?
■
Connect the source to the TV. Operate the external device or PC
(move the mouse, or press a key).
■
Check to make sure each cable is plugged into the correct colorcoded connector on the TV conncectors and input source connectors.
■
Make sure the cables are plugged in all the way.
■
See “Adjusting the AV picture image” on page 29.
The picture, with a component input
source connected, is too red, blue, or
green, or has black that is too black
or washed out.
50
HP Plasma HDTV User’s Guide
Symptom
Remedy
Part of my picture is cut off, or the
picture is not centered.
Check the position adjustment settings, and adjust the screen settings
accordingly.
My picture image is too large or
too small.
Press the Aspect button on the remote control to select a different picture
image size.
My picture is unstable.
Verify that the external device or PC resolution setting is correct. Adjust to
the appropriate resolution.
An afterimage appears on the
screen.
A fixed picture, such as a logo, video game, or computer image, can
cause a permanent afterimage to appear on the plasma TV screen. This
product is not designed to display fixed images for extended periods of
time. Minor occurrences of afterimage may be reduced by running the
White Wash option in the OSD System Menu; see “Using White Wash”
on page 40.
Remote control questions
Symptom
Remedy
The remote control does not work.
Check the following, and try the proposed solution:
■
Batteries are inserted with polarity aligned.
■
Make sure the remote control batteries are fresh. If they are worn out,
replace the batteries with new batteries.
■
Make sure the remote control is within correct operating range.
■
Make sure the remote sensor window is not under too much light,
direct sunlight, or strong artificial light.
■
Make sure there are no obstacles; check that there is nothing between
the remote control and the sensor window on the display.
■
Make sure the remote control is aimed at your TV and is not farther
than 16.4 feet (5 meters) away.
The remote control does not control
other home entertainment equipment.
This is not a universal remote control. It only works with your HP
television.
My universal remote control does not
find an HP TV code.
When you want to program a universal remote control to operate your
HP TV, if HP is not listed in the supported brand codes, use a Philips TV
code. The HP remote control transmits Philips-licensed remote control
codes.
After programming your universal remote control with a Philips TV code,
it can operate your HP TV functions for: volume, mute, power, and input
source.
Troubleshooting
51
Troubleshooting
Picture quality questions
Téléviseur HD à plasma HP
Manuel de l'utilisateur
Téléviseur haute définition à plasma HP PL5060N 50 pouces (127 cm)
Téléviseur haute définition à plasma HP PL4260N 42 pouces (106 cm)
Les garanties des produits et services HP sont exclusivement
présentées dans les déclarations expresses de garantie
accompagnant ces produits et services. Aucun élément de ce
document ne peut être considéré comme une garantie
supplémentaire. La société HP ne saurait être tenue pour responsable
des erreurs ou omissions de nature technique ou rédactionnelle qui
pourraient subsister dans ce document.
!
Cet encadré apporte des informations
importantes qui vous sont nécessaires.
La société HP n’assume aucune responsabilité quant à l’utilisation ou
à la fiabilité de ses logiciels sur un matériel qui n’est pas fourni par
HP.
Ce document contient des informations en propriété exclusive
protégées par copyright. Aucune partie de ce document ne peut être
photocopiée, reproduite ou traduite dans une autre langue sans
l'autorisation écrite préalable de HP.
Hewlett-Packard Company
P.O. Box 4010
Cupertino, CA 95015-4010
États-Unis
ATTENTION : le non-respect de ces
instructions présente des risques pour le
matériel et les informations qu'il contient.
Copyright © 2006 Hewlett-Packard Development Company, L.P.
Le produit peut faire l’objet d’une licence aux États-Unis en vertu d’un
ou de plusieurs des brevets américains numéros 4 930 158 et
4 930 160 jusqu’au 28 août 2008.
Fabriqué sous licence de Dolby Laboratories. Dolby, Pro Logic et le
symbole du double-D sont des marques de commerce de Dolby
Laboratories.
WOW, SRS et le symbole
sont des marques de commerce de
SRS Labs, Inc. La technologie SRS WOW est incorporée sous licence
de SRS Labs, Inc.
w
AVERTISSEMENT : Ce symbole avertit
l’utilisateur de la présence d’instructions
d’utilisation et d’entretien (dépannage)
importantes dans la documentation
accompagnant l’appareil.
HDMI, le logo HDMI et High-Definition Multimedia Interface sont des
marques de commerce ou des marques déposées de HDMI Licensing
LLC.
ENERGY STAR est une marque déposée du gouvernement des ÉtatsUnis.
HP est en faveur d’une utilisation licite des technologies et n’appuie
pas ni n’encourage l’utilisation de produits pour d’autres fins que
celles autorisées par la loi sur les droits d’auteur.
Les informations contenues dans ce document peuvent être modifiées
sans préavis.
tt
n
Cet encadré apporte les informations qui
vous sont nécessaires.
TENSION DANGEREUSE : Cet encadré
indique la présence, dans le boîtier de
l’appareil, de tensions non isolées
suffisamment élevées pour constituer un
risque d’électrocution des personnes.
Mesures de protection importantes
AVERTISSEMENT : POUR LIMITER LES RISQUES D'INCENDIE OU DE CHOC ÉLECTRIQUE, MAINTENEZ
CET APPAREIL À L’ABRI DE LA PLUIE ET DE L'HUMIDITÉ.
ATTENTION : RISQUE DE CHOC ÉLECTRIQUE
NE PAS OUVRIR
w
ATTENTION : POUR LIMITER LES RISQUES DE CHOC ÉLECTRIQUE, N’ENLEVEZ PAS LE CAPOT (NI LE
PANNEAU ARRIÈRE).
CE TÉLÉVISEUR NE CONTIENT AUCUNE PIÈCE RÉPARABLE PAR L’UTILISATEUR.
CONTACTEZ UN PERSONNEL TECHNIQUE QUALIFIÉ POUR TOUTE RÉPARATION.
CE SYMBOLE AVERTIT L’UTILISATEUR DE LA PRÉSENCE DANS LE BOÎTIER DE L’APPAREIL DE
“TENSIONS NON ISOLÉES” SUFFISAMMENT ÉLEVÉES POUR CONSTITUER UN RISQUE DE
CHOC ÉLECTRIQUE POUR LES PERSONNES.
CONTACTEZ UN PERSONNEL TECHNIQUE QUALIFIÉ POUR TOUTE RÉPARATION.
w
CE SYMBOLE AVERTIT L’UTILISATEUR DE LA PRÉSENCE D’INSTRUCTIONS D’UTILISATION ET
D’ENTRETIEN (DÉPANNAGE) IMPORTANTES DANS LA DOCUMENTATION
ACCOMPAGNANT L’APPAREIL.
ATTENTION : NE PLACEZ PAS CE PRODUIT SUR UN CHARIOT, UN SUPPORT, UN
TRÉPIED, UNE BRIDE OU UNE TABLE INSTABLE. IL POURRAIT TOMBER ET
CAUSER DES BLESSURES GRAVES ET SUBIR DES DOMMAGES
IMPORTANTS. UTILISEZ-LE UNIQUEMENT AVEC UN CHARIOT, UN
SUPPORT, UN TRÉPIED, UNE BRIDE OU UNE TABLE RECOMMANDÉS PAR
LE FABRICANT OU VENDUS AVEC L'APPAREIL. SUIVEZ LES CONSIGNES
DU FABRICANT POUR INSTALLER L’APPAREIL ET MONTER LES
ACCESSOIRES QU’IL RECOMMANDE. L’ENSEMBLE APPAREIL/SUPPORT
DOIT ÊTRE DÉPLACÉ AVEC SOIN. LES ARRÊTS INTEMPESTIFS, LA TROP
GRANDE FORCE ET LES SURFACES INÉGALES PEUVENT FAIRE BASCULER
CET ENSEMBLE.
iii
INFORMATIONS
Cet équipement a été testé et trouvé conforme aux limites concernant les appareils numériques de classe B, selon les
dispositions de la partie 15 des règles de la FCC. Ces limites sont conçues pour offrir une protection raisonnable
contre les interférences dans une installation résidentielle. Cet équipement produit, utilise et peut émettre de l'énergie
sous forme de radiofréquences. S'il n'est pas utilisé conformément aux instructions, il peut produire des interférences
nuisibles aux communications radio. Cependant, il n'existe aucune garantie assurant qu'il n'y aura pas d'interférence
dans une installation particulière. Si l’utilisateur constate des interférences lors de la réception d'émissions de radio ou
de télévision (il suffit pour le vérifier d'allumer et d'éteindre successivement l'appareil), il devra prendre l’une ou
plusieurs des mesures suivantes pour les éliminer. À cette fin, il devra :
■
Réorienter ou déplacer l'antenne de réception.
■
Augmenter la distance entre l'équipement et le récepteur.
■
Brancher le matériel sur un circuit autre que celui du récepteur.
■
Consulter le distributeur ou demander l'aide d'un technicien de radiotélévision expérimenté.
Avis sur le sous-titrage
Ce récepteur de télévision affiche le sous-titrage conformément aux dispositions de l’alinéa 15.119 de la
réglementation FCC.
Déclaration de la FCC relative à l’Exposition aux Radiations
Cet équipement est conforme aux limitations de la FCC relatives à l’exposition aux radiations dans un environnement
non contrôlé. Cet équipement doit être installé et utilisé en observant une distance minimum de 20 cm entre l’élément
rayonnant et l’utilisateur.
Modifications
La FCC requiert que l’utilisateur soit averti que toute modification de cet équipement non approuvée expressément pas
la société Hewlett-Packard pourrait annuler le droit d'utilisation de l'équipement.
Câbles
Les câbles branchés à cet équipement doivent être blindés et comporter des capots de connecteur métalliques de type
RFI/EMI pour être conformes aux règles et réglementations de la FCC.
PARTIE RESPONSABLE
Hewlett-Packard Company
Attn : Product Regulations Manager
10955 Tantau Avenue
Building 45NL
Cupertino, CA 95014 — États-Unis
Consignes de sécurité importantes
L’électricité remplit de nombreuses fonctions utiles, mais si on l’utilise mal, elle peut occasionner des blessures et des
dégâts matériels. La conception et la fabrication de ce produit ont été prioritairement axées sur une sécurité optimale.
Toutefois, une mauvaise utilisation de l’appareil peut entraîner des risques de choc électrique ou d’incendie. Pour ne
pas courir de tels dangers, respectez les consignes ci-dessous lors de l’installation, de l’utilisation ou du nettoyage du
téléviseur. Par mesure de sécurité et pour prolonger la durée de vie de votre téléviseur, veuillez, avant de l’utiliser, lire
attentivement les consignes de sécurité suivantes :
iv
Guide de l'utilisateur du téléviseur HDTV à plasma HP
1 Lisez ces instructions.
2 Conservez ces instructions.
3 Tenez compte de tous les avertissements.
4 Suivez toutes les consignes.
5 N'utilisez pas ce téléviseur à proximité de l'eau.
6 Nettoyez uniquement avec un chiffon sec.
7 N’obstruez pas les ouvertures d’aération.
Effectuez une installation conforme aux
instructions du fabricant.
8 N'effectuez pas d'installation près de sources de
chaleur telles que radiateurs, grilles de chauffage,
poêles ou autres appareils (y compris les
amplificateurs) dégageant de la chaleur.
9 N’ignorez pas la consigne de sécurité relative à
la prise polarisée ou avec mise à la terre. Une
prise polarisée comporte deux lames dont l'une
est plus large. Une prise avec mise à la terre
comporte deux lames et une broche pour la mise
à la terre. La prise comporte une lame plus large
ou une broche de mise à la terre pour votre
sécurité. Si la prise fournie ne peut pas être
branchée sur prise de courant, consultez un
électricien afin qu'il remplace la prise inadaptée.
10 Veillez à ce que l’on ne marche pas sur le cordon
d'alimentation ou qu’on ne l’écrase pas, plus
particulièrement aux alentours des raccordements
électriques et des prises de courant et à sa sortie
de l'appareil.
11 Utilisez uniquement les fixations ou accessoires
spécifiés par le fabricant.
12 Utilisez uniquement avec le
chariot, support, trépied, bride
ou table spécifiés par le
fabricant ou vendus avec
l'appareil. Avec un chariot,
prenez toutes les précautions
nécessaires lors du déplacement
de l'ensemble chariot/téléviseur
afin d'éviter qu'il ne bascule et
que vous subissiez des blessures.
13 Débranchez le téléviseur pendant les orages
électriques ou s'il risque de ne pas être utilisé
pendant une longue période.
14 Contactez un personnel technique qualifié pour
toute réparation. Une réparation est nécessaire si
le téléviseur a subi des dommages, si le cordon
d'alimentation ou la prise a été endommagé, si un
liquide a été renversé sur le téléviseur, si des
objets sont tombés dans le téléviseur, si le
téléviseur a été exposé à la pluie ou l'humidité, s'il
ne fonctionne pas normalement ou s'il est tombé.
15 Sources d’énergie — l’alimentation en courant
électrique de cet appareil doit être du type spécifié
sur l’étiquette signalétique. Si vous n’êtes pas sûr
du type d’alimentation en courant électrique de
votre domicile, consultez le distributeur de votre
produit ou l’entreprise locale de distribution du
courant électrique. Pour les appareils alimentés par
des piles ou par d’autres sources d’alimentation,
consultez le mode d’emploi.
16 Surcharge électrique — ne surchargez pas la
capacité électrique des prises murales, des
rallonges ou des prises de courant intégrales pour
ne pas générer de risques d’incendie ou de choc
électrique.
17 Pièces de rechange — si des pièces doivent être
remplacées, assurez-vous que le technicien utilise
bien les pièces de rechange prescrites par le
fabricant ou ayant les mêmes caractéristiques que
les pièces d’origine. L’utilisation de pièces non
autorisées peut occasionner des risques
d’incendie, de choc électrique et d’autres
dangers.
18 Vérification de sécurité — après une opération de
maintenance ou de réparation du téléviseur,
demandez au technicien d’effectuer les
vérifications de sécurité nécessaires pour vous
assurer que l’appareil est en bon état de
fonctionnement.
19 L’appareil ne doit pas être exposé à des fuites ou
à des projections de liquide et aucun objet
contenant un liquide, tels les vases, ne doit être
placé sur le téléviseur.
20 AVERTISSEMENT : Branchez le cordon
d’alimentation à une prise de courant électrique
dans un endroit où le connecteur du cordon
d’alimentation est accessible facilement, dans le
cas où l’alimentation devrait être débranchée.
21 Entretien et réparation : L’utilisateur ne doit
pas tenter d’entretenir ou réparer l’appareil en
dehors des consignes du mode d’emploi.
Contactez un personnel technique qualifié pour
toute autre opération d’entretien ou de réparation.
v
■
Eau et Humidité — Ne pas utiliser cet appareil près de l’eau, comme par exemple une baignoire, une bassine, un
évier de cuisine, un bac de buanderie, dans une cave humide, près d’une piscine, ou dans tout autre endroit de
ce type.
■
Support — ne placez pas ce produit sur un chariot, un support, un trépied, une bride ou une table instable. S’il est
placé sur une base instable, l’appareil peut tomber et provoquer des blessures graves ou s’endommager. Utilisez
uniquement un meuble roulant, un support, un trépied, une fixation ou une table recommandés par le fabricant ou
vendus avec l’appareil.
■
Sélection de l’emplacement — Sélectionnez un emplacement à l’abri de la lumière directe du soleil et bien ventilé.
■
Aération — les évents et autres ouvertures d’aération du cadre sont destinés à l’aération uniquement. Ne les
recouvrez pas et ne les obstruez pas car une aération insuffisante risquerait de provoquer une surchauffe ou
réduire la durée de vie de l’appareil. Ne placez pas l’appareil sur un lit, un canapé, un tapis ou toute autre
surface similaire qui risque d’obstruer les ouvertures d’aération. Ce produit n’est pas prévu pour être encastré. Il
ne doit pas être placé dans des endroits clos tels que des bibliothèques ou des étagères, sauf avec une ventilation
adéquate ou en cas d’instructions spécifiques du fabricant.
■
Le panneau d'affichage de cet appareil est en verre. Il risque donc de se briser s’il tombe ou s’il subit un choc.
Faites attention à ne pas vous blesser sur les éclats de verre en cas de casse du panneau d’affichage.
■
Chaleur — Cet appareil doit être placé loin de sources de chaleur telles que cheminées, radiateurs, grilles de
chauffage, poêles ou autres appareils (y compris les amplificateurs) dégageant de la chaleur.
■
Précautions d’utilisation dans des environnements de température élevée ou basse :
Lorsque l’appareil est utilisé dans un espace à température ambiante basse (par ex. une pièce, un bureau),
l’image peut laisser des traces ou apparaître légèrement différée. Il ne s’agit pas d’un fonctionnement défectueux,
l’appareil fonctionnera de nouveau normalement dès que la température redeviendra normale.
Ne laissez pas l’appareil dans un endroit chaud ou froid. De la même manière, n'exposez pas l’appareil à la
lumière directe du soleil et ne le laissez pas à proximité d’un appareil de chauffage, leur rayonnement pouvant
entraîner la déformation du cadre et un dysfonctionnement du panneau d'affichage. Température de stockage :
de –20° C à +60° C. Température de fonctionnement : de 0° C à 40° C.
■
Précautions lors du transport du téléviseur — lors du déplacement du téléviseur, ne le transportez pas en le tenant
par le haut-parleur. Assurez-vous de transporter le téléviseur à deux, utilisant vos deux mains placées de chaque
côté de l’écran.
■
Foudre — pour mieux protéger ce téléviseur pendant un orage électrique ou lorsqu’il doit rester longtemps sans
surveillance ou inutilisé, débranchez-le de la prise murale et déconnectez l’antenne. Cela protègera votre
équipement contre les dommages dus aux orages et aux pics de tension.
■
Lignes électriques — l’antenne extérieure ne doit pas être installée à proximité de lignes électriques aériennes ou
d’autres réseau d’éclairage ou de distribution électrique, ou de telle sorte qu’elle risque de tomber sur ces lignes
ou réseaux électriques. Lors de la pose d’une antenne extérieure, prendre toutes les précautions nécessaires afin
d’éviter tout contact avec les lignes à haute-tension ou divers circuits électriques, un tel contact pourrant s’avérer
fatal.
vi
Guide de l'utilisateur du téléviseur HDTV à plasma HP
■
Mise à la terre de l’antenne extérieure — si une
antenne extérieure est connectée à cet appareil,
assurez-vous que l'antenne est électriquement mise
à la terre, de façon à vous protéger contre les
surtensions et l’accumulation de charges
d'électricité statique. L'article 810 du code
national de l’électricité (National Electrical Code)
des États-Unis, ANSI/NFPA 70, fournit des
informations sur la mise à la terre correcte du mât
d’antenne et de sa structure de base, sur la mise à
la terre de la descente d’antenne à une unité de
décharge d’antenne, sur la section des
conducteurs de mise à la terre, sur l'emplacement
de l’unité de décharge d’antenne, sur le
raccordement des électrodes de mise à la terre et
sur les spécifications requises de l'électrode de
mise à la terre.
7
6
5
4
1
3
2
Mise à la terre de l’antenne
Mise à la terre de l’antenne
Référence
Matériel de mise à la terre
1
Boîtier de distribution électrique
2
Systèmes d’électrodes de mise à la terre du
réseau électrique (art. 250 du NEC, Partie H)
3
Pince de mise à la terre
4
Conducteurs de mise à la masse (Section 810-21 du NEC)
5
Unité de décharge d’antenne (Section 810-20 du NEC)
6
Pince de mise à la terre
7
Fil conducteur de l’antenne
■
Afin d’éviter les risques d’incendies, ne jamais placer une bougie ou tout autre type de flamme au dessus ou à
proximité du téléviseur.
■
Pour éviter les risques d’incendie ou de choc électrique, veillez à ne pas exposer cet appareil à des fuites ou à
des projections de liquide. Aucun objet contenant du liquide, tel qu’un vase, ne doit être placé sur cet appareil.
■
Afin d’éviter tout risque d’incendie ou de choc électrique, ne pas placer le cordon d’alimentation sous le téléviseur
ou tout autre objet lourd.
■
Mettez l’alimentation principale hors tension et débranchez le cordon secteur de la prise murale avant toute
manipulation.
■
Utilisez un chiffon doux et essuyez délicatement la surface de l’écran du téléviseur. Un chiffon abrasif risquerait de
rayer l’écran.
■
Utilisez un chiffon doux et mouillé pour essuyer délicatement l’écran s’il est vraiment sale. (Si vous frottez fort,
vous risquez de rayer la surface de l’écran.)
■
Si l’écran est poussiéreux, utilisez, pour le nettoyer, une brosse antistatique en vente dans le commerce.
■
Pour préserver l’écran, n’utilisez pas de chiffon sale, de détergents liquides ou de chiffons abrasifs pour le
nettoyer, car de telles substances risqueraient d’endommager sa surface.
vii
Informations importantes
Ce téléviseur ne peut être entretenu et réparé que par
un technicien de maintenance autorisé. Le téléviseur ne
peut pas être entretenu ou réparé par l’utilisateur.
Toute modification apportée à votre téléviseur est
susceptible d’annuler votre garantie. Tout changement
ou modification sans une autorisation expresse en ce
sens du fabricant pourrait annuler le droit d’utiliser
l'équipement.
Informations sur le recyclage
Pour obtenir des informations sur les conditions de
recyclage de votre téléviseur par HP, reportez-vous à la
rubrique :
n
Ne laissez pas d'image affichée pendant
une période prolongée sous peine de
laisser une image rémanente en
permanence sur le téléviseur à plasma.
Des exemples d'images fixes incluent entre
autres : logos, jeux vidéo, images
informatiques, télétexte et images affichés
en mode 4:3.
http://www.hp.com/recycle
D’autres possibilités de recyclage sont disponibles
dans votre région. Si vous êtes basé aux États-Unis ou
au Canada, vous pouvez également appeler
gratuitement le (1) (888) 485-1849.
Conformité à la norme ENERGY STAR
Les produits dont l’emballage porte le
logo ENERGY STAR respectent les
directives ENERGY STAR de l’agence
américaine de protection de
l’environnement concernant le
rendement énergétique.
Les produits qui portent le logo ENERGY STAR sont
conçus pour utiliser moins d’énergie, ce qui vous
permet de réduire votre facture d’électricité et de
protéger l’environnement.
ENERGY STAR est une marque déposée du
gouvernement des États-Unis.
Précautions de nettoyage
Débranchez le téléviseur avant de nettoyer l’écran.
L’utilisation de solvants, comme l’alcool, ou de
matières abrasives comme les lingettes humidifiées ou
traitées chimiquement, peut altérer le téléviseur ou la
peinture du cache.
Ne pas exposer le produit à un gaz volatil ou à des
fluides comme les pesticides.
Le téléviseur ne doit pas être mis en contact avec des
produits en vinyle ou en caoutchouc pendant une
longue période de temps. Un contact prolongé peut
entraîner le retrait ou la dégradation de la surface.
viii
Guide de l'utilisateur du téléviseur HDTV à plasma HP
n
Protection contre la rémanence d’image : Si
des images fixes s’affichent pendant
plusieurs minutes, la fonction de
prévention d’images rémanentes s’active
automatiquement pour protéger l'écran. Si
l’image disparaît, modifiez l'image ou la
source d’entrée pour afficher une image.
Précautions de manipulation
Le téléviseur est très lourd ; assurez-vous d’adopter une
position ergonomique lors de sa manipulation.
En raison de sa taille et de son poids, un minimum de
deux personnes est recommandé pour déplacer le
téléviseur.
Lors d'un transport, utilisez les poignées situées à
l'arrière du téléviseur ou soulevez le poste en le
maintenant par les parties inférieure et supérieure de
l’écran.
Si les haut-parleurs sont fixés à l’écran, ne portez pas
l’écran par les haut-parleurs, mais utilisez les poignées
situées à l'arrière du téléviseur ou soulevez le poste
par ses parties inférieure et supérieure.
Ne jamais poser l’écran sur sa surface vitrée, à moins
d’utiliser des tampons pour le protéger.
g
Table des matières
Découvrir votre téléviseur ............... 1
Identification des éléments compris dans la
livraison .............................................................. 2
Emplacements des boutons et des connecteurs du
téléviseur ............................................................. 3
Nettoyage ........................................................... 6
Précautions de nettoyage................................. 6
Nettoyage du téléviseur................................... 6
Installation ..................................... 7
Choix d’un bon emplacement ................................ 7
Manipulation du téléviseur ............................... 8
Fixation ou démontage du socle ....................... 8
Installation du téléviseur ........................................ 9
Fixation et branchement des haut-parleurs du
téléviseur ....................................................... 9
Raccordement des sources de signal du
téléviseur ..................................................... 10
Raccordement de la TV câblée ou d’une antenne
hertzienne.................................................... 11
Connexion du câble ou du satellite à l’aide d’un
boîtier décodeur ........................................... 11
Raccordement d’un lecteur de DVD, d'un
magnétoscope, d'une console de jeu ou d'un
caméscope .................................................. 12
Raccordement
d’un magnétoscope pour l’enregistrement ........ 15
Raccordement d'un ordinateur........................ 15
Raccordement d'un système de son externe...... 16
Mise sous tension du téléviseur ....................... 16
Mise en marche du téléviseur ........17
Mise du téléviseur sur marche ou sur arrêt (veille) ...17
Utilisation de l'assistant de
configurationn lors du premier
démarrage ....................................19
Installation initiale ...............................................19
Utilisation de la télécommande ......21
Contrôle du téléviseur..........................................21
Utilisation d'une télécommande universelle.......21
Installation ou remplacement des piles de la
télécommande ..............................................21
Identification des touches de la
télécommande ..............................................22
Ajustement du volume..........................................24
Mise en sourdine ..........................................24
Modification du mode Image ...............................24
Changement de canal .........................................24
Sélection du dernier canal..............................24
Affichage des informations du programme .......24
Sélection de la source d’entrée .............................25
Modification de l'affichage avec la touche Aspect ..25
Activation des sous-titres ......................................25
Réglage du mode stéréo SAP/MTS .......................26
Changement de mode audio ................................26
Réglage du minuteur de sommeil ..........................26
Ajustement des paramètres du téléviseur ................26
Activation et désactivation de l’affichage à l’écran
(OSD)..........................................................26
Table des matières
ix
Table des matières
Mesures de protection importantes................... iii
Modifications .................................................iv
Câbles ..........................................................iv
Consignes de sécurité importantes ....................iv
Informations importantes................................ viii
Modification des paramètres du
téléviseur ......................................27
Utilisation des menus OSD................................... 27
Utilisation du menu Image ................................... 28
Ajustement de l’image ................................... 29
Utilisation du Menu Audio ................................... 30
Ajustement audio.......................................... 30
Utilisation du Menu Heure ................................... 31
Utilisation du Menu Canal ................................... 31
Utilisation du menu Sous-titrage ............................ 33
Utilisation du menu Ctrl parental .......................... 34
Utilisation du mot de passe ............................ 35
Réglage de la fonction Ctrl parental................ 35
Désactivation provisoire du blocage d'un
programme.................................................. 39
Réactivation du contrôle parental après une
désactivation temporaire ............................... 39
Utilisation du menu Système................................. 40
Lancement de l'assistant de configuration ........ 40
Rétablissement des paramètres par défaut ....... 40
Utilisation de White Wash............................. 40
Sélection du mode Veille (Commande
d'alimentation) ............................................. 40
x
Guide de l'utilisateur du téléviseur HDTV à plasma HP
Réponses aux questions................ 41
Compréhension de la terminologie de la
télévision ...........................................................41
Qu’est-ce que la télévision analogique, la télévision
numérique et la télévision haute définition
(HDTV) ? ......................................................41
Quelle est la différence, pour la télévision
numérique, entre le format de signaux entrelacés et
le format des signaux progressifs ?..................41
Qu’est-ce qu’un rapport de côtés variable ? .....41
Qu’est-ce que la technologie HDMI ? ..............42
Identification l’utilisation du câble .........................42
Caractéristiques techniques ........... 45
Graphique de compatibilité avec l'ordinateur.........48
Dépannage ................................... 49
Nous vous remercions d'avoir acheté un téléviseur
haute définition à plasma HP. La gamme HP de
téléviseurs haute définition fournit une qualité d'image
exceptionnelle dans un design élégant et stylisé.
■
Un panneau de finition noire classique qui se
mêle à n'importe quel décor. Le support de
plateau est élégant, stylisé et détachable.
■
L'amélioration de la netteté photoréaliste produit
des images nettes et claires comme du cristal.
■
L'adaptation dynamique du contraste, qui permet
d'ajuster la qualité d'image scène par scène.
■
La réduction du bruit adaptable au mouvement,
qui réduit considérablement le bruit visuel sans
diminuer le niveau de détail.
■
La technologie avancée de redimensionnement et
de traitement de film, qui permet de regarder des
DVD et des programmes TV de définition standard
sur un grand écran.
■
Un syntoniseur analogique/HDTV numérique
intégré — pour des programmes haute définition
à partir de sources par câble ou par voie
hertzienne.
■
Un port HDMI qui permet la vidéo et l'audio
numérique par un seul câble.
■
Une technologie de protection des images
statiques qui garantit une longue durée de vie du
panneau.
■
Un panneau ultra longue durée qui garantit
jusqu'à 60 000 heures de fonctionnement.
Caractéristiques :
■
■
■
Une précision exceptionnelle de l'image avec des
noirs profonds et des images claires et lumineuses
qui animent les détails les plus fins, grâce à un
moteur vidéo avancé qui offre un ajustement
dynamique du contraste et une amélioration de la
netteté photoréaliste. Ce téléviseur HP est doté
d'un système d'optimisation des couleurs 2D à
filtre en peigne qui reproduit les tons carnés
exacts et les couleurs vives.
Une qualité sonore remarquable émane de deux
haut-parleurs détachables. Chaque haut-parleur
fournit un son puissant via deux haut-parleurs de
registre moyen et un d'aigus. Le système de hautparleurs haute fidélité HP est accompagné d'une
technologie de traitement audio SRS WOW, qui
améliore la clarté vocale et les performances des
graves pour une expérience sonore immersive.
Une gamme étendue d'entrées numériques et
analogiques, comprenant un syntoniseur HDTV
intégré, HDMI et des ports vidéo en composantes.
Des connecteurs de sortie audio analogiques et
numériques permettent une connectivité
transparente à des haut-parleurs audio externes
ou à un récepteur audio.
Toutes les indications de performance représentent le niveau typique
atteint par les fabricants de composants pour HP ; les performances
constatées peuvent varier, au-dessus ou en-dessous de ce niveau.
La durée de vie du panneau est considérée comme le moment où la
luminosité est égale à 50 % de la valeur initiale du courant typique
de la lampe, dans des conditions de fonctionnement continu à +/25 °C. 60 000 heures correspondent à plus de vingt-trois années
d'utilisation à raison de sept heures par jour.
Découvrir votre téléviseur
1
Découvrir votre téléviseur
Découvrir votre téléviseur
Identification des
éléments compris
dans la livraison
Téléviseur (panneau
avec socle détaché)
Socle du téléviseur et
accessoires de
montage
SAP
MTS
Sound
Télécommande
Menu
Aspect
Source
OK
back
Info
Last
Ch+
Ch-
CC
Sleep
1
2
4
7
5
Ant
3
6
8
9
0
Enter
Cordon secteur
Documentation
Haut-parleurs du
téléviseur avec leurs
accessoires de
montage
2
Guide de l'utilisateur du téléviseur HDTV à plasma HP
Emplacements des
boutons et des
connecteurs du téléviseur
Le téléviseur est équipé de commandes, de voyants et
de connecteurs.
Les voyants se trouvent sur la face avant du téléviseur
et les commandes sur le côté gauche.
Face avant du téléviseur
MENU
OK
+
VOL
–
+
CH
–
A
B
SRC
Description
MENU
Menu affiche les menus d'affichage à l'écran (OSD) ou des fonctions telles que la touche
Quitter pour fermer l'OSD.
OK
OK démarre la fonction Sync. Auto. pour un signal PC connecté. Dans un menu OSD, ce
bouton sélectionne l’élément mis en surbrillance sur l'affichage à l'écran.
+VOL
–VOL
Volume diminue ou augmente le niveau sonore. Dans un menu OSD, appuyez sur ces
boutons pour vous déplacer vers la droite ou vers la gauche dans le menu ou pour ajuster un
élément.
+CH
–CH
Canal sélectionne le canal inférieur ou supérieur suivant. Dans un menu OSD, appuyez sur
ces boutons pour vous déplacer vers le haut ou vers le bas du menu.
SRC
Source sélectionne la source d'entrée. Utilisez la touche Source pour ouvrir la liste des
sources d'entrée. Utilisez la touche Canal pour sélectionner la source d'entrée, puis appuyez
sur OK. Utilisez la touche Source pour fermer la liste. Dans un menu OSD, ce bouton
fonctionne comme le bouton Précédent ou sert à passer à l'élément ou au niveau de menu
supérieur.
A : Bouton et
témoin
d’alimentation
Marche/Arrêt met le téléviseur en marche ou en mode Veille. Le voyant du bouton indique
si le téléviseur est en marche ou désactivé/en veille. Le voyant est bleu lorsque le téléviseur est
en marche et rouge lorsque celui-ci est désactivé ou en mode Veille.
B : Télécapteur
Le télécapteur est le point sur lequel la télécommande doit être dirigée.
Découvrir votre téléviseur
Découvrir votre téléviseur
Téléviseur
(face avant)
3
Connecteurs à l’arrière du téléviseur
Les connecteurs sont placés à l'arrière du téléviseur.
Les connecteurs indiqués ci-dessous sont situés sur le côté gauche, droite et au centre de la face arrière du téléviseur.
COMPONENT 2
COMPONENT 1
PB/CB
PR/CR
L/MONO
R
PB/CB
PR/CR
L/MONO
R
PC
PC/DVI AUDIO IN
RS232
DIGITAL AUDIO OUT
RF INPUT
L/MONO
R
VIDEO 1 IN
L
R
VIDEO 2 IN
L/MONO
R
SPEAKER L
HDMI
AUDIO 2 IN
AUDIO 3 IN
VIDEO OUT
AUDIO OUT
S-VIDEO 1
S-VIDEO 2
AC IN
COMP 1
AUDIO IN
Y
PB/CB
PR/CR
L/MONO
R
Y
PB/CB
PR/CR
L/MONO
R
COMPONENT 2
SPEAKER R
AUDIO 1 IN
AUDIO 4 IN
Y
Y
COMPONENT 1
SPEAKER R
COMP 2
AUDIO IN
PC
PC/DVI AUDIO IN
RS232
RF INPUT
DIGITAL AUDIO OUT
L/MONO
R
HDMI
VIDEO OUT
VIDEO 1 IN
L
R
AUDIO OUT
VIDEO 1 AUDIO IN
SPEAKER L
VIDEO 2 AUDIO IN
S-VIDEO 1
4
Guide de l'utilisateur du téléviseur HDTV à plasma HP
S-VIDEO 2
VIDEO 2 IN
L/MONO
R
AC IN
Description
■
Speaker R
(Haut-parleur D)
Connectez le fil du haut-parleur
de droite.
■
Component 1
Comp 1 Audio
In (Entrée audio
comp. 1)
Component 2
Comp 2 Audio
In (Entrée audio
comp. 2)
Branchez les câbles vidéo en
composantes et les câbles
audio droite-gauche de
l’équipement en option. Prend
en charge les entrées standard
au format 480p, 720p et
1080p. Le téléviseur reconnaît
automatiquement ce qui est
branché. Certains boîtiers
décodeurs doivent être réglés
pour une sortie d'une résolution
spécifique.
■
■
HDMI
■
Connectez un câble HDMI
(High-Definition Multimedia
Interface) à un équipement
numérique haute définition
en option.
Téléviseur (face
arrière)
■
RF Input (Entrée
RF)
Connectez un câble coaxial à
partir d'une antenne hertzienne
ou d'une source de signal par
câble.
■
Video Out
Audio Out
(Sortie audio)
Branchez les câbles vidéo
composite et audio droitegauche de l’équipement en
option à des fins de contrôle et
d'enregistrement vidéo.
■
S-video 1
(S-vidéo 1)
Video 1 Audio
In (Entrée audio
vidéo 1)
S-video 2
(S-vidéo 2)
Video 2 Audio
In (Entrée audio
vidéo 2)
Branchez un câble S-vidéo et
les câbles audio droite-gauche
de l’équipement en option.
Video1 In
(Entrée vidéo 1)
Video 1 Audio
In (Entrée audio
vidéo 1)
Video 2 In
(Entrée vidéo 2)
Video 2 Audio
In (Entrée audio
vidéo 2)
Branchez un câble vidéo
composite et les câbles audio
droite-gauche de l’équipement
en option.
■
Ou
■
■
■
PC
PC/DVI Audio
In (Entrée audio
PC/DVI)
Connectez un câble DVI et
un convertisseur DVI-HDMI
à partir d'un équipement
DVI en option ; requiert la
connexion d'un câble
audio entre l'équipement
DVI et l'entrée audio PC/
DVI.
Connectez un câble VGA à
partir de l'ordinateur pour
utiliser le téléviseur comme
moniteur.
■
■
■
■
Connectez un câble audio
à partir de la sortie audio
PC en option.
Ou
Connectez un câble audio
à partir de l'équipement
DVI en option (connecté à
l'aide d'un câble DVI et
d'un convertisseur
DVI-HDMI au connecteur
HDMI).
■
RS232
Utilisé pour les
services uniquement.
■
Digital Audio
Out (Sortie
audio
numérique)
Connectez un câble optique à
un système audio numérique
externe.
Description (suite)
Utilisez Video 1 Audio In
(Entrée audio vidéo 1) pour
S-video 1 (S-vidéo 1) et Video
2 Audio In (Entrée audio vidéo
2) pour S-video 2 (S-vidéo 2).
(Les connecteurs audio sont
partagés avec l'entrée vidéo
(Video In).
Utilisez Video 1 Audio In
(Entrée audio vidéo 1) pour
Video 1 (Vidéo 1) et Video 2
Audio In (Entrée audio vidéo 2)
pour Video 2 (Vidéo 2).
(Les connecteurs audio sont
partagés avec S-vidéo.)
!
Ne reliez pas les câbles vidéo aux deux
connecteurs S-vidéo et Video In
d'un téléviseur.
■ AC In
(Entrée courant
alternatif)
■ Speaker L
(Haut-parleur G)
Branchez le
cordon d'alimentation fourni.
REMARQUE : N’utilisez que le
cordon d'alimentation fourni.
Connectez le fil du haut-parleur
de gauche.
Découvrir votre téléviseur
5
Découvrir votre téléviseur
Téléviseur (face
arrière)
Nettoyage
Nettoyage du téléviseur
Précautions de nettoyage
Nettoyez l’écran en passant un chiffon doux non
pelucheux, légèrement humidifié avec de l’eau.
Nettoyez l’écran avec précaution en évitant de faire
pression dessus.
Débranchez le téléviseur avant de nettoyer l’écran.
L’écran de votre téléviseur est traité avec un revêtement
antireflet spécial. L’utilisation de solvants, comme
l’alcool, ou de matières abrasives comme les lingettes
humidifiées ou traitées chimiquement, peut altérer le
revêtement de l’écran ou la peinture du cache.
Ne pas exposer le produit à un gaz volatil ou à des
fluides comme les pesticides.
Le téléviseur ne doit pas être mis en contact avec des
produits en vinyle ou en caoutchouc pendant une
longue période de temps. Un contact prolongé peut
entraîner la détérioration du revêtement ou la
dégradation de la surface.
n
Ne laissez pas d'image affichée pendant
une période prolongée sous peine de
laisser une image rémanente en
permanence sur le téléviseur à plasma.
Des exemples d'images fixes incluent entre
autres : logos, jeux vidéo, images
informatiques, télétexte et images affichés
en mode 4:3.
6
Guide de l'utilisateur du téléviseur HDTV à plasma HP
Employez la même méthode pour nettoyer le cadre
extérieur.
N'utilisez pas de nettoyants liquides ou en aérosol.
8
Installation
HP recommande une installation professionnelle par un installateur autorisé afin d’optimiser l’utilisation de votre téléviseur
HDTV à plasma HP. Veillez à bien lire toutes les informations de sécurité et les précautions d’usage avant de commencer
l’installation. Consultez les rubriques suivantes :
■
■
Mesures de protection importantes à la page iii
Consignes de sécurité importantes à la page iv
■
Informations importantes à la page viii
Choix d’un bon emplacement
espace de 6 cm ou plus en bas et un espace de
7 cm ou plus à l'arrière. Avec toute autre méthode,
laissez un espace de 10 cm ou plus en haut, en bas,
à gauche et à droite et un espace de 1,9 cm ou plus
à l'arrière.
Choisissez l’emplacement de votre téléviseur HDTV à
plasma HP. Tenez compte des conditions suivantes au
moment de placer le téléviseur :
la longueur du cordon d’alimentation ; choisissez un
emplacement avec un accès facile à la prise de
courant électrique.
■
la longueur du cordon et l’éloignement des
périphériques ; vérifiez que les câbles accèdent au
téléviseur.
■
N’installez pas votre téléviseur sur un chariot ou un
support instable ; l’appareil pourrait tomber et ainsi
entraîner des risques de blessure.
■
N’installez pas votre téléviseur sur un support trop
petit, comme une petite table où l’écran déborderait
de la surface de la table.
■
N’accrochez pas le téléviseur au plafond, l’appareil
pourrait tomber et provoquer des dommages
corporels.
■
Évitez l’exposition directe aux rayons de soleil qui
pourraient endommager l’appareil ou gêner le
fonctionnement de la télécommande.
■
Évitez les zones très humides ou dégageant de la
vapeur d’eau qui pourraient occasionner des risques
d’incendie ou de choc électrique.
■
N’installez pas le téléviseur près d’autres appareils
électriques, comme un four à micro-ondes, ni près
d’une source de chaleur, comme une cheminée ou un
radiateur.
A
B
B
C
A
10 cm au minimum au-dessus du
téléviseur
■
Ne placez pas le téléviseur sur une surface inclinée
ou instable.
B
10 cm au minimum sur les côtés
C
7 cm au minimum derrière le téléviseur
■
Prévoyez un espace d’aération suffisant autour du
téléviseur. Avec un socle, laissez un espace
de 10 cm ou plus en haut, à gauche et à droite ; un
Remarque : les haut-parleurs ne sont pas
représentés.
Installation
Installation
■
7
Manipulation du téléviseur
Fixation ou démontage du socle
Le téléviseur est très lourd ; assurez-vous d’adopter une
position ergonomique lors de sa manipulation.
Votre téléviseur est équipé d’un socle qui doit être fixé à
l’écran. Effectuez ces étapes dans l'ordre inverse pour
démonter le socle.
En raison de sa taille et de son poids, un minimum de
deux personnes est recommandé pour déplacer le
téléviseur.
Pour transporter le téléviseur, utilisez les poignées situées
à l'arrière du téléviseur ou soulevez le poste en le
maintenant par les parties inférieure et supérieure de
l’écran.
ATTENTION : L'assemblage du téléviseur
nécessite deux personnes.
Avant de fixer le socle, débranchez le cordon
d’alimentation de la prise de courant électrique.
Si les haut-parleurs sont fixés au téléviseur, ne portez pas
ce dernier par les haut-parleurs, mais utilisez les poignées
situées à l'arrière du téléviseur ou soulevez le poste par
ses parties inférieure et supérieure.
Déplacez l’appareil délicatement. Ne jamais poser
l’écran sur sa surface vitrée, à moins d’utiliser des
tampons pour le protéger.
8
Guide de l'utilisateur du téléviseur HDTV à plasma HP
1
Placez le socle en position verticale, avec l’arrière
dirigé vers vous.
2
Soulevez légèrement le panneau du téléviseur et
posez-le sur le socle.
3 Insérez les vis dans les deux trous situés à l'arrière
du téléviseur et serrez-les.
ATTENTION : Débranchez le cordon
d’alimentation du téléviseur ainsi que tous
les autres composants raccordés avant de
fixer ou de brancher les haut-parleurs.
4
1
Placez le téléviseur en position verticale sur son
socle.
2
Posez un haut-parleur sur le téléviseur et insérez les
quatre vis pour le fixer.
Si nécessaire, fixez les haut-parleurs. Consultez la
rubrique Fixation et branchement des haut-parleurs
du téléviseur à la page 9.
Installation du téléviseur
Pour installer le téléviseur, fixez et branchez les hautparleurs de l’écran, raccordez les câbles et branchez le
cordon d’alimentation.
À la livraison, les haut-parleurs ne sont pas raccordés au
téléviseur. Chacun se branche sur le côté de l'écran et est
connecté de façon individuelle au téléviseur. Le hautparleur droit est sur le coté droit du téléviseur quand on le
regarde de face.
Le téléviseur possède une sortie audio numérique et une
sortie audio analogique auxquelles vous pouvez
raccorder un amplificateur externe.
Pour l’utilisation d’un amplificateur externe ou de tout
autre équipement stéréo, consultez la rubrique
Raccordement d'un système de son externe à la page 16.
3 Branchez le haut-parleur au téléviseur.
4 Répétez ces étapes pour l’autre haut-parleur.
Installation
Fixation et branchement des
haut-parleurs du téléviseur
Installation
9
Raccordement des sources de
signal du téléviseur
w
AVERTISSEMENT : Avant de raccorder le
téléviseur à tout autre appareil
électronique, débranchez les cordons
d'alimentation de ces appareils.
Les points suivants donnent une explication des
différents types de connexions utilisées avec un câble
coaxial. Si votre antenne extérieure nécessite un câble
coaxial de 75 ohms et un connecteur de type F,
raccordez ce câble au connecteur d'entrée RF (RF
Input) situé à l'arrière du téléviseur.
■
Le câble de 75 ohms est généralement un câble
rond accompagné d’un connecteur de type F qui
peut être facilement raccordé à un connecteur
sans nécessiter l’utilisation d'outils particuliers
(vendus séparément).
■
Le câble de 300 ohms est un câble plat, bifilaire
qui peut être raccordé à un connecteur de 75
ohms via un adaptateur de 300/75 ohms (vendu
séparément).
n
Antenne ou câble de base (câble ou satellite) sans
l’utilisation d’un boîtier décodeur : consultez la
rubrique Raccordement de la TV câblée ou d’une
antenne hertzienne à la page 11.
■ Câble ou satellite nécessitant l’utilisation d’un
boîtier décodeur : consultez la rubrique
Connexion du câble ou du satellite à l’aide d’un
boîtier décodeur à la page 11.
■
C
A
B
A
Câble coaxial de 75 ohms, rond
B
Câble bifilaire de 300 ohms, plat
C
Connecteur de type F
Guide de l'utilisateur du téléviseur HDTV à plasma HP
n
■
Pour raccorder un équipement audio
externe, consultez la rubrique
Raccordement d'un système de son
externe à la page 16.
■
Pour raccorder un appareil qui enregistre
des programmes TV, utilisez les
connecteurs de sortie vidéo et audio
(Video Out et Audio Out) ; consultez la
section Raccordement d’un
magnétoscope pour l’enregistrement à la
page 15.
À propos du système EAS (Système
d’alerte d’urgence)
En cas d’état d’urgence nationale, de catastrophe
naturelle, ou de toute autre situation de crise, un
message EAS est diffusé. Lorsque cet appareil
reçoit un message EAS, si le niveau d’urgence est
relativement bas, seul un message texte d’alerte
s’affiché à l’écran. Si le niveau d’urgence est
élevé, le récepteur sera syntonisé de force sur un
canal affichant les détails.
■ Les messages texte d’alerte seront affichés et une
syntonisation forcée aura lieu, même pendant un
programme payant. Même si la syntonisation
forcée est active, l’utilisateur peut toujours changer
de canal.
■ Si l’appareil est syntonisé de force sur un canal qui
a été verrouillé par le contrôle parental, le réglage
du contrôle parental primera et le message EAS ne
sera pas diffusé.
■ Les messages EAS peuvent être diffusés non
seulement via le câble numérique, mais également
via le câble analogique ou la transmission
analogique OTA.
■
Un connecteur de type F doit être serré à la
main. Lorsque vous raccorderez le câble RF
au téléviseur, n'utilisez pas d'outil pour
serrer le connecteur de type F; cela pourrait
endommager votre téléviseur.
10
Branchez les sources d’entrée au téléviseur selon le
type de connexion :
Raccordement de la TV câblée
ou d’une antenne hertzienne
■
Utilisez un câble coaxial standard de 75 ohms pour
raccorder la source d’entrée d’une antenne au sol ou
la TV câblée, au téléviseur. Utilisez des câbles
coaxiaux blindés afin de réduire le brouillage
radioélectrique.
■
■
ATTENTION : Mettez hors tension le
téléviseur et tous les autres composants
raccordés avant de fixer ou raccorder
l'antenne ou le câble.
ATTENTION : Mettez hors tension le
téléviseur et tous les autres composants
raccordés avant de connecter le boîtier
décodeur.
1 Raccordez le câble coaxial de la source d'entrée
1 Raccordez le(s) câble(s) de source d’entrée du
au connecteur RF Input situé à l'arrière du
téléviseur.
RF INPUT
boîtier décodeur à l’arrière du téléviseur en
utilisant l’un des jeux de connecteurs suivants :
■
2 Raccordez le cordon d'alimentation au téléviseur ;
COMPONENT 1
consultez la section Mise sous tension du
téléviseur à la page 16.
3 Mettez le téléviseur en marche ; consultez la
section Mise du téléviseur sur marche ou sur arrêt
(veille) à la page 17.
Connexion du câble ou du
satellite à l’aide d’un boîtier
décodeur
La connexion directe du téléviseur à la sortie audio et
vidéo du boîtier décodeur assure une image plus vive
et améliore la qualité d'affichage.
L’équipement optionnel ainsi que tous les câbles sont
vendus séparément.
Vous pouvez connecter un boîtier décodeur TV
numérique (par câble ou voie hertzienne) ainsi que
d'autres appareils audiovisuels en utilisant :
■ Des câbles audio et vidéo en composantes raccordés
aux connecteurs Component 1 ou Component 2 et
aux connecteurs audio du téléviseur.
Des câbles audio et vidéo en composantes
raccordés aux connecteurs Component 1 et
Comp 1 Audio In ou Component 2 et Comp 2
Audio In du téléviseur.
COMP 1
AUDIO IN
Y
PB/CB
PR/CR
L/MONO
R
Y
PB/CB
PR/CR
L/MONO
R
COMPONENT 2
■
COMP 2
AUDIO IN
Des câbles S-vidéo et audio raccordés aux
connecteurs S-video 1 et Video 1 Audio In ou
S-video 2 et Video 2 Audio In du téléviseur.
VIDEO 1 IN
L
R
VIDEO 1 AUDIO IN
VIDEO 2 AUDIO IN
S-VIDEO 1
S-VIDEO 2
VIDEO 2 IN
L/MONO
R
!
Les connecteurs S-video et Video In
partagent les connecteurs audio de
l'ensemble. Ne reliez pas les câbles vidéo
aux deux connecteurs S-vidéo et Video In
d'un téléviseur.
Installation
11
Installation
L'équipement optionnel, le service de TV câblée, ainsi
que tous les câbles sont vendus séparément.
■
Des câbles S-vidéo et audio raccordés aux
connecteurs S-video 1 ou S-video 2 et aux
connecteurs audio du téléviseur.
Des câbles vidéo (vidéo composite) et audio
raccordés aux connecteurs Video 1 In ou Video 2 In
et aux connecteurs audio du téléviseur.
Un câble HDMI raccordé au connecteur HDMI du
téléviseur.
Un câble vidéo DVI avec un convertisseur DVI-HDMI
et des câbles audio raccordés au connecteur HDMI
et au connecteur PC/DVI Audio In du téléviseur.
■
Des câbles vidéo (vidéo composite) et audio
raccordés aux connecteurs Video 1 In et Video
1 Audio In ou Video 2 In et Video 2 Audio In
du téléviseur.
VIDEO 1 IN
L
R
VIDEO 1 AUDIO IN
VIDEO 2 AUDIO IN
VIDEO 2 IN
L/MONO
R
Vous pouvez raccorder un équipement optionnel
(vendu séparément), comme un lecteur DVD, un
magnétoscope, un DVR, etc. au téléviseur à l’aide des
connecteurs d’entrée AV.
L’équipement optionnel, y compris le système de son
externe, ainsi que tous les câbles sont vendus
séparément.
!
Vous pouvez raccorder le lecteur DVD au moyen des :
Les connecteurs S-video et Video In
partagent les connecteurs audio de
l'ensemble. Ne reliez pas les câbles vidéo
aux deux connecteurs S-vidéo et Video In
d'un téléviseur.
■
Raccordement d’un lecteur de
DVD, d'un magnétoscope, d'une
console de jeu ou d'un
caméscope
Un câble HDMI raccordé au connecteur HDMI
du téléviseur.
■
Des câbles audio et vidéo en composantes
raccordés aux connecteurs Component 1 ou
Component 2 et aux connecteurs audio du
téléviseur.
■
Des câbles S-vidéo et audio raccordés aux
connecteurs S-video 1 ou S-video 2 et aux
connecteurs audio du téléviseur.
■
Des câbles vidéo (vidéo composite) et audio
raccordés aux connecteurs Video 1 In ou Video 2
In et aux connecteurs audio du téléviseur.
■
Un câble HDMI raccordé au connecteur HDMI du
téléviseur.
■
Un câble vidéo DVI avec un convertisseur DVIHDMI et des câbles audio raccordés au
connecteur HDMI et au connecteur PC/DVI Audio
In du téléviseur.
HDMI
■
Un câble vidéo DVI avec un convertisseur DVIHDMI et un câble audio raccordés au
connecteur HDMI et au connecteur PC/DVI
Audio In du téléviseur.
PC
PC/DVI AUDIO IN
HDMI
2 Raccordez les câbles du boîtier décodeur.
3 Mettez le boîtier décodeur en marche.
4 Raccordez le cordon d'alimentation au téléviseur ;
consultez la section Mise sous tension du
téléviseur à la page 16.
5 Mettez le téléviseur en marche ; consultez la
section Mise du téléviseur sur marche ou sur arrêt
(veille) à la page 17.
12
Guide de l'utilisateur du téléviseur HDTV à plasma HP
Vous pouvez raccorder un magnétoscope à l’aide des
connecteurs S-vidéo ou vidéo composite à des fins de
lecture et à l'aide des connecteurs Video Out (vidéo
composite) à des fins d'enregistrement (entrée sur le
magnétoscope). Consultez la section Raccordement
d’un magnétoscope pour l’enregistrement à la
page 15 pour utiliser les connecteurs de sortie vidéo
(Video Out).
Vous pouvez raccorder une console de jeu, un
caméscope et d’autres appareils AV en utilisant les
connecteurs S-vidéo ou vidéo composite.
Vous pouvez raccorder l'équipement HDMI en utilisant
le connecteur HDMI.
Vous pouvez raccorder un équipement DVI à l'aide
d'un câble DVI muni d'un convertisseur DVI-HDMI et
de câbles audio, ainsi que les connecteurs HDMI et
PC/DVI Audio In.
Choix de la connexion AV à utiliser
En raccordant un équipement optionnel comme source de
signal, les connecteurs de l’équipement peuvent limiter le
type de connexion utilisée.
Lorsque votre équipement comporte plusieurs types de
connecteurs de sortie, choisissez la connexion qui offre la
meilleure qualité d’image en mode de lecture.
Pour de meilleurs résultats, choisissez la meilleure qualité
de connexion que votre équipement optionnel puisse
prendre en charge.
Le tableau suivant répertorie les connexions AV
optionnelles disponibles sur le téléviseur.
Connections audio/vidéo disponibles, classées par ordre décroissant de qualité de lecture
Description de la connexion
Connecteur
TV
Prise de câble
HDMI transmet un signal tout numérique et représente le choix
recommandé pour la lecture de DVD numériques ou de DVR.
DVI transmet un signal tout numérique vidéo pour la lecture de
DVD numériques ou de DVR. (Pour un appareil DVI, vous devez
utiliser un câble DVI avec un convertisseur DVI-HDMI pour
raccorder la vidéo au connecteur HDMI du téléviseur et un câble
audio pour raccorder l'audio au connecteur d'entrée audio PC/
DVI (PC/DVI Audio In) du téléviseur.)
Vidéo en composantes (Y, Pb, Pr) transmet la vidéo en différents
signaux séparés rouge, vert et bleu. Utilisez cette connexion pour
les signaux vidéo haute définition au format 480i, 480p, 720p ou
1080i émis depuis un DVD ou d’autres appareils.
S-vidéo fournit des signaux d'image couleur et noir et blanc
séparés et produit une image plus nette qu'une connexion vidéo
composite.
Installation
Entrée vidéo (vidéo composite) transmet la vidéo en signal
simple.
Les procédures qui suivent, présentées dans l'ordre du
tableau, présentent les connexions d’équipements
optionnels, y compris certaines connexions audio, le
cas échéant.
Installation
13
ATTENTION : Débranchez le cordon
d’alimentation du téléviseur ainsi que tous
autres composants raccordés avant de
raccorder l’équipement optionnel. Veillez à
ce que l'équipement optionnel soit mis hors
tension.
4
Raccordez le cordon d'alimentation au téléviseur ;
consultez la section Mise sous tension du téléviseur à
la page 16.
5
Mettez le téléviseur en marche ; consultez la section
Mise du téléviseur sur marche ou sur arrêt (veille) à
la page 17.
Raccordement d’un périphérique
composant
1
Raccordement d’un périphérique HDMI
C’est la connexion recommandée pour toute
connexion vidéo ou audio. Le câble HDMI est vendu
séparément.
Raccordez le câble du composant aux connecteurs
Component In (Y, Pb, Pr). Il existe deux jeux de
connecteurs de composant que vous pouvez utiliser :
les connecteurs Component 1 video utilisés avec
Comp 1 Audio In ou les connecteurs Component 2
video utilisés avec Comp 2 Audio In.
COMPONENT 1
1 Branchez le câble HDMI au connecteur HDMI
situé à l'arrière du téléviseur. (Il n’existe pas
d’entrée audio séparée pour HDMI.)
2
3
4
2 Raccordez le câble au périphérique HDMI.
3 Mettez le périphérique en marche et commencez
la lecture.
5
4 Raccordez le cordon d'alimentation au téléviseur ;
consultez la section Mise sous tension du
téléviseur à la page 16.
6
5 Mettez le téléviseur en marche ; consultez la
Raccordement d’un périphérique DVI
Le câble DVI, le convertisseur DVI-HDMI et le câble audio
sont vendus séparément.
1
Branchez le câble DVI et le convertisseur DVI-HDMI
au périphérique DVI-I, puis au connecteur HDMI du
téléviseur.
PC
PC/DVI AUDIO IN
HDMI
2
Branchez le câble audio au périphérique DVI et au
connecteur d'entrée audio PC/DVI du téléviseur.
3
Mettez le périphérique en marche et commencez la
lecture.
14
Guide de l'utilisateur du téléviseur HDTV à plasma HP
PB/CB
PR/CR
L/MONO
R
Y
PB/CB
PR/CR
L/MONO
R
COMPONENT 2
HDMI
section Mise du téléviseur sur marche ou sur arrêt
(veille) à la page 17.
COMP 1
AUDIO IN
Y
COMP 2
AUDIO IN
Raccordez le câble audio composant aux
connecteurs audio gauche et droit du téléviseur.
Raccordez les câbles au périphérique.
Mettez le périphérique en marche et commencez la
lecture.
Raccordez le cordon d'alimentation au téléviseur ;
consultez la section Mise sous tension du téléviseur à
la page 16.
Mettez le téléviseur en marche ; consultez la section
Mise du téléviseur sur marche ou sur arrêt (veille) à
la page 17.
Raccordement d'un périphérique S-vidéo
ou vidéo
Un magnétoscope, une console de jeu, un caméscope
et quelques autres équipements audiovisuels peuvent
être raccordés à l'aide des connecteurs d'entrée
S-video ou Video (vidéo composite)
.
!
Les connecteurs S-video et Video In
partagent les connecteurs d'entrée audio
gauche/droite. (S-video 1 et Video 1 In
partagent les connecteurs Video 1 Audio In ;
S-video 2 et Video 2 In partagent les
connecteurs Video 2 Audio In.)
Ne reliez pas les câbles vidéo aux deux
connecteurs S-vidéo et Video In d'un
téléviseur.
Raccordez l‘équipement vidéo aux connecteurs du
téléviseur :
Pour un magnétoscope, un DVR ou tout autre
périphérique doté d'un connecteur S-vidéo, utilisez
un câble S-vidéo avec le jeu de connecteurs S-vidéo.
■
Ou
■
Raccordement d'un ordinateur
Suivez ces instructions lorsque vous raccordez un
ordinateur ou tout autre source au connecteur PC
(VGA) du téléviseur pour visualiser l’ordinateur de
bureau comme source d’entrée sélectionnable. Le
câble VGA est vendu séparément.
Pour un magnétoscope, un DVR ou tout autre
périphérique doté d'un connecteur composite,
utilisez un câble composite avec le jeu de
connecteurs d'entrée vidéo (Video In).
VIDEO 1 IN
L
R
VIDEO 1 AUDIO IN
VIDEO 2 AUDIO IN
S-VIDEO 1
S-VIDEO 2
VIDEO 2 IN
L/MONO
R
2
Raccordez les connecteurs du câble audio aux
connecteurs audio gauche et droit du jeu de
connecteurs.
3
4
Raccordez les câbles au périphérique.
5
Raccordez le cordon d'alimentation au téléviseur ;
consultez la section Mise sous tension du téléviseur à
la page 16.
6
Mettez le téléviseur en marche ; consultez la section
Mise du téléviseur sur marche ou sur arrêt (veille) à
la page 17.
n
Consultez la rubrique Graphique de
compatibilité avec l'ordinateur à la
page 48 pour obtenir la liste des signaux
d'ordinateur compatibles avec le téléviseur.
Mettez le périphérique en marche et commencez la
lecture.
Raccordement
d’un magnétoscope pour
l’enregistrement
ATTENTION : Débranchez le cordon
d’alimentation du téléviseur ainsi que tous
autres composants raccordés avant de
raccorder un ordinateur. Veillez à ce que
l’ordinateur soit mis hors tension.
1
Chaque signal source est converti au format 480i avant
sa sortie via le connecteur de sortie vidéo (Video Out).
1
2
Pour la lecture, raccordez la sortie du magnétoscope
à l'aide des connecteurs du téléviseur ; consultez les
procédures précédentes.
Pour l'enregistrement, raccordez l'entrée du
magnétoscope aux connecteurs de sortie Video Out
et Audio Out du téléviseur.
L/MONO
VIDEO OUT
R
Raccordez l'ordinateur ou le câble vidéo de
l'équipement source au téléviseur à l'aide du
connecteur PC (de type VGA).
PC
PC/DVI AUDIO IN
2
Branchez le câble audio de l'équipement source au
connecteur d'entrée audio PC/DVI du téléviseur.
3
Connectez les câbles VGA et audio au PC ou à
l'équipement source.
4
Raccordez le cordon d'alimentation au téléviseur ;
consultez la section Mise sous tension du téléviseur à
la page 16.
AUDIO OUT
3 Raccordez le cordon d'alimentation au téléviseur ;
consultez la section Mise sous tension du
téléviseur à la page 16.
4 Mettez le téléviseur en marche ; consultez la
section Mise du téléviseur sur marche ou sur arrêt
(veille) à la page 17.
Installation
15
Installation
1
5
Mettez le téléviseur en marche ; consultez la section
Mise du téléviseur sur marche ou sur arrêt (veille) à
la page 17.
6
Branchez l’alimentation et mettez l’ordinateur ou
l’équipement source en marche.
7
Ajustez l'image, y compris la synchronisation
automatique, à l'aide du menu Image/Écran de
l'affichage à l'écran ; consultez la section Ajustement
de l’image sur un ordinateur à la page 29.
1
■
■
Raccordement d'un système de
son externe
Vous pouvez connecter un système de son externe au
téléviseur à l'aide d'un signal audio numérique ou
analogique :
■
■
Utilisez un câble audio optique et le connecteur de
sortie audio numérique situé à l’arrière du téléviseur
pour fournir un signal audio numérique à un système
de son externe, par exemple un récepteur numérique
ou un système de son d’ambiance. Pour recevoir sur
votre système audio numérique un son analogique
en provenance d'une source du même type, vous
devez brancher les connecteurs gauche et droit de la
prise de sortie audio sur votre système sonore.
Utilisez un câble audio et les connecteurs de sortie
audio situés à l’arrière du téléviseur pour fournir un
signal audio analogique à un système de son
externe, par exemple un amplificateur analogique
ou un système stéréo.
Pour une connexion numérique, raccordez un
câble audio optique au connecteur de sortie
audio numérique situé à l’arrière du téléviseur et
au système de son externe, par exemple un
récepteur numérique ou un système de son
d’ambiance.
Ou
Vous pouvez également appuyer sur le bouton OK
du téléviseur pour lancer la synchronisation
automatique de l'image du PC.
■
Raccordez le système de son externe au téléviseur :
Pour une connexion analogique, raccordez un
câble audio aux connecteurs de sortie audio
situés à l’arrière du téléviseur et au système de
son externe, par exemple un amplificateur
analogique ou un système stéréo.
L/MONO
DIGITAL AUDIO OUT
VIDEO OUT
R
AUDIO OUT
2
Raccordez le cordon d'alimentation au téléviseur ;
consultez la section Mise sous tension du téléviseur à
la page 16.
3
Mettez le téléviseur en marche ; consultez la section
Mise du téléviseur sur marche ou sur arrêt (veille) à
la page 17.
4
Mettez sous tension et mettez en marche le système
de son externe.
5
Définissez le format audio numérique dans le menu
Audio/Audio numérique de l'affichage à l'écran ;
consultez la section Sélection du mode Audio
numérique à la page 30.
Mise sous tension du téléviseur
1 Branchez le cordon d'alimentation au connecteur
ATTENTION : Mettez le téléviseur et tous
autres composants raccordés hors tension
avant de raccorder un système de son
externe. Veillez à ce que le système de son
externe soit mis hors tension.
situé à l'arrière du téléviseur.
AC IN
100-240V~50/60Hz
2 Raccordez le cordon d’alimentation à la prise de
courant électrique.
16
Guide de l'utilisateur du téléviseur HDTV à plasma HP
Mise du téléviseur sur marche ou sur arrêt (veille)
Le téléviseur est doté d’un bouton Marche/Arrêt (A)
placé à l'avant de l’écran. Vous pouvez également
utiliser le bouton Marche/Arrêt de la télécommande
pour mettre en marche le téléviseur.
Si vous appuyez sur ce bouton, vous mettez le
téléviseur en marche ou en veille, mode qui
correspond à un état de consommation réduite.
MENU
OK
+
VOL
–
+
CH
–
A
B
n
La configuration initiale commence lorsque
le téléviseur est mis en marche la première
fois. Si le téléviseur a déjà été mis en
marche avant cette opération, l'assistant de
configuration ne démarre pas. Voir
Lancement de l'assistant de configuration à
la page 40 pour lancer l'assistant de
configuration depuis le menu Système.
Après la configuration initiale, le temps de mise en
route à partir du mode veille dépend du réglage du
mode Veille :
■
Faible alimentation, qui consomme moins
d'énergie en veille, correspond à un temps de
mise en route d'environ 20 secondes.
■
Alimentation rapide, qui consomme plus
d'énergie en veille, correspond à un temps de
mise en route d'environ 5 secondes.
SRC
A
Bouton et témoin d’alimentation
B
Télécapteur
Le bouton d'alimentation dispose d'un témoin qui
indique le statut d'alimentation du téléviseur.
Vous pouvez régler le mode Veille via le
menu Système.
Si le téléviseur reste inutilisé pendant une période
prolongée, appuyez sur le bouton Marche/Arrêt pour
mettre le téléviseur en veille, puis débrancher le cordon
d’alimentation.
Indicateur
d’alimentation
Statut
d’alimentation
Voyant rouge
En veille (désactivé)
Voyant bleu
Prêt (on)
l'avant du téléviseur.
Désactivé
Alimentation CA
déconnectée
Le téléviseur est en marche ou en veille.
Rouge ou bleu
clignotant
Diagnostic ou erreur
de démarrage
Utilisation des touches du téléviseur
1 Appuyez sur le bouton Marche/Arrêt (A) placé à
2 Utilisez la touche SRC pour ouvrir la liste des
sources d'entrée. Utilisez la touche CH+ pour
sélectionner la source d'entrée à afficher, puis
appuyez sur OK. Utilisez la touche SRC pour
fermer la liste.
Mise en marche du téléviseur
17
Mise en marche du téléviseur
Mise en marche du téléviseur
Utilisation des touches de la
télécommande
1 Dirigez la télécommande vers le télécapteur de
l'écran avant d'appuyer sur la touche Marche/
Arrêt de celle-ci.
Le téléviseur est en marche ou en veille.
2 Utilisez la touche Source de la télécommande
pour ouvrir une liste des sources d'entrée. Utilisez
l'une des touches fléchées pour sélectionner la
source d'entrée à afficher, puis appuyez sur OK.
Utilisez la touche Source pour fermer la liste.
n
Protection contre la rémanence d’image : Si
des images fixes s’affichent pendant
plusieurs minutes, la fonction de
prévention d’images rémanentes s’active
automatiquement pour protéger l'écran. Si
l’image disparaît, modifiez l'image ou la
source d’entrée pour afficher une image.
18
Guide de l'utilisateur du téléviseur HDTV à plasma HP
Utilisation de l'assistant de configurationn lors du
premier démarrage
Installation initiale
Réglage de la date, de l'heure et du
fuseau horaire
1 Appuyez sur les touches fléchées Haut et Bas de
la télécommande pour sélectionner le champ de
date.
■
Réglage de la langue d'affichage à l'écran.
■
Réglage de la date, de l'heure et du fuseau
horaire.
■
Sélection d'un mode veille.
■
Sélection d'une source de signal.
3 Appuyez sur la touche fléchée vers le bas pour
■
Recherche de la source de signal TV (par câble ou
antenne) et mémorisation des canaux TV
disponibles.
4 Appuyez sur les touches fléchées Gauche et
Vous pouvez démarrer l'assistant de configuration lors
du premier démarrage à l'aide du menu Système de
l'affichage à l'écran (OSD) ; consultez la section
Lancement de l'assistant de configuration à la
page 40.
2 Appuyez sur les touches numériques de la
télécommande pour entrer une année, un mois et
un jour.
sélectionner le fuseau horaire.
Droite pour modifier le fuseau horaire.
5 Appuyez sur la touche Bas pour sélectionner le
champ d'heure et utilisez les touches numériques
pour entrer l'heure.
6 Utilisez les touches fléchées Gauche et Droite pour
basculer entre AM et PM.
Préparation
Procédez de la façon suivante avant d’appuyer sur la
touche Marche/Arrêt du téléviseur sur la
télécommande.
Réglage du mode Veille
Sélectionnez le mode Veille.
■
Faible alimentation : Le temps de mise en route à
partir du mode veille est d'environ 20 secondes.
Cependant, le téléviseur consomme moins d'énergie
lorsqu'il est en veille.
■
Alimentation rapide : Le temps de mise en route à
partir du mode veille est d'environ 5 secondes.
Cependant, le téléviseur consomme plus d'énergie
lorsqu'il est en veille.
1 Introduisez les piles dans la télécommande.
2 Branchez le câble d’antenne sur le téléviseur.
3 Branchez le cordon secteur dans la prise secteur.
4 Allumez le téléviseur.
Réglage de la langue
Réglage de la source de signal
1 Sélectionnez l’une de ces trois langues : Anglais,
Français ou Espagnol.
1 Appuyez sur les touches fléchées Haut et Bas de
la télécommande pour sélectionner Antenne ou
Câble.
2 Appuyez sur les touches fléchées Haut et Bas de
la télécommande pour sélectionner la langue
désirée dans la liste à l’écran et appuyez ensuite
sur OK.
2
Appuyez sur le bouton OK pour lancer la recherche
de canaux.
L'opération de recherche des canaux permet de
rechercher automatiquement le signal de tous les
canaux disponibles.
Utilisation de l'assistant de configurationn lors du premier démarrage
19
Utilisation de l'assistant de
configurationn lors du premier
Lorsque le téléviseur est mis sous tension pour la
première fois, un assistant de configuration initiale
vous aide à effectuer les opérations suivantes :
20
Guide de l'utilisateur du téléviseur HDTV à plasma HP
Utilisation de la télécommande
Contrôle du téléviseur
1
Appuyez sur le capot du compartiment à piles à
l’arrière de la télécommande pour l’ouvrir.
La télécommande contrôle le téléviseur. Pour utiliser la
télécommande, pointez-la vers le télécapteur placé sur
l'écran.
2
Insérez les piles dans la télécommande et assurezvous que la polarité est correcte.
3
Refermez le capot.
MUTE
TV
IC
R
GRAPH
CH
POWE
COMP
3
6
2
SETUP
VOL
1
5
9
WIDE
CHRTN
8
4
SWAP
MTS
ENTER
7
100
B
PIPI/P
0
A
ADJ
PIP
C
TLE
AY
SUBTI
Y
DISPL
MIXER
EXIT
R
INDEX
TT
G
CCD
HOLD
V-CHIP
ADJ
FREEZ
E
REVEA
L
SLEEP
MENU
5m
30º
n
Utilisation d'une télécommande
universelle
Si vous souhaitez utiliser une télécommande universelle
pour contrôler votre téléviseur HP et que HP n'apparaît
pas dans les codes de fabricants pris en charge, utilisez
un code de téléviseur Philips. La télécommande HP
transmet les codes de télécommande Philips.
Une fois programmée avec un code de téléviseur Philips,
votre télécommande universelle peut contrôler les
fonctions de téléviseur HP suivantes : volume, mise en
sourdine, alimentation et source d'entrée.
Installation ou remplacement
des piles de la télécommande
Insérez deux piles AAA non rechargeables dans la
télécommande en veillant à les placer selon la polarité
correcte.
Ne mélangez pas différents types de piles (alcalines et
carbone-zinc par exemple) ou de vieilles piles avec des
piles neuves.
Assurez-vous que la polarité est correcte lorsque vous
placez les piles dans leur compartiment, comme indiqué.
Une inversion de la polarité risque d’endommager la
télécommande.
Lorsque vous n'utilisez pas la télécommande pendant une
période prolongée, enlevez les piles afin d'éviter tout
dommage ou blessure provenant d'une fuite potentielle
des piles.
N'essayez pas de recharger des piles non rechargeables,
cela peut entraîner un risque de surchauffe et de rupture :
Procédez selon les instructions du fabricant des piles.
Ôtez toujours les piles qui sont devenues trop faibles. Des
piles faibles peuvent couler et endommager gravement la
télécommande. La durée de vie des piles dépend de la
fréquence d’utilisation de la télécommande. Remplacez
les piles dès que le fonctionnement de la télécommande
devient anormal.
Ne démontez pas les piles, ne les chauffez pas et ne les
jetez pas au feu.
Utilisation de la télécommande
21
Utilisation de la télécommande
Utilisez la télécommande à une distance 5
mètres, au plus, de la fenêtre du
télécapteur placé à l’avant du téléviseur et
dans des angles horizontal et vertical de
30 au maximum.
Identification des touches de la télécommande
Nom
A Power
A
SAP
MTS
B
Sound
N
B
SAP/MTS
C
D
Source
Aspect
E
Menu
O
OK
P
F
G
C
back
Q
R
Info
Last
Sound
Ch+
H
D
Source
S
Ch-
I
J
CC
Sleep
Ant
T
K
E
1
2
3
4
5
6
7
8
9
0
Enter
Menu
U
F
G
22
Guide de l'utilisateur du téléviseur HDTV à plasma HP
Icône
Utilisez la touche Power
pour allumer ou
éteindre le téléviseur.
Appuyez sur SAP/MTS
pour ouvrir une liste des
options de programme
audio secondaire
disponibles. Utilisez une
touche fléchée
directionnelle pour
choisir une option, puis
appuyez sur OK.
Utilisez SAP/MTS pour
fermer la liste.
Utilisez la touche Sound
pour sélectionner un
mode audio : Voix,
Musique, Standard ou
Personnalisé.
Utilisez la touche
Source pour ouvrir la
liste des sources
d'entrée. Utilisez l'une
des touches fléchées
pour sélectionner la
source d'entrée à
afficher, puis appuyez
sur OK. Utilisez la
touche Source pour
fermer la liste.
Utilisez la touche Menu
pour ouvrir le menu
d’affichage à
l’écran (OSD).
SAP
MTS
Sound
Source
Menu
Rappuyez sur la touche
Menu pour quitter le
menu et retourner à
l’écran du téléviseur.
L
M
Description
OK
Préc.
Utilisez la touche OK
pour choisir l'option du
menu.
OK
Utilisez la touche Back
pour revenir à
l'affichage précédent
d'un menu.
back
Description
Utilisez la touche
Volume pour augmenter
ou diminuer le son.
I
Mute
Utilisez la touche Mute
pour couper le son ou le
remettre en marche.
J
CC
Utilisez CC pour
sélectionner les options
du mode de soustitrage.
K Sommeil
L
Utilisez la touche
Sommeil pour régler le
compteur dans cet
ordre : 15, 30, 60, 90
ou 120 minutes.
Touches
Utilisez les touches
numériques numériques (0 à 9) pour
sélectionner directement
un numéro de canal,
puis appuyez sur Entrer.
M – (tiret)
N Image
Icône
Nom
O Flèches
Haut/Bas/
Gauche/
Droite
P Aspect
CC
Sleep
Icône
Utilisez les touches
fléchées pour déplacer
le curseur sur les écrans
de menu.
Utilisez la touche Aspect
pour ouvrir une liste des
options relatives aux
dimensions de l'image
du téléviseur. Utilisez
l'une des touches
fléchées pour
sélectionner l'option,
puis appuyez sur OK.
Utilisez la touche Aspect
pour fermer la liste.
tt
Aspect
Les options sont fonction
de la source d’entrée
actuelle.
Q
Info
1
Utilisez ces touches
numériques pour éditer
ou entrer un nom
d'affichage pour un
canal analogique à
l'aide du menu Canal ;
reportez-vous à la
section Affichage des
informations sur les
canaux à la page 32.
R
Utilisez la touche – (tiret)
pour entrer un tiret dans
un numéro de souscanal d'un canal
numérique. Par
exemple, canal 14-2.
T
Utilisez la touche Picture
pour sélectionner un
mode vidéo : Standard,
Vive, Film, Personnalisé.
Description
S
Last
Ch+
Ch–
Ant
Utilisez la touche Info
pour afficher la
banderole contenant les
informations sur le
programme en cours.
Utilisez la touche Last
pour revenir au canal
que vous regardiez
précédemment.
Utilisez la touche Ch+
(ou Ch–) pour
sélectionner le canal
supérieur (ou inférieur)
suivant.
Utilisez la touche Ant
pour afficher la
banderole contenant les
informations sur le
programme en cours
Info
Last
Ch+
Ch-
Ant
Rappuyez sur Ant pour
revenir à l'affichage du
téléviseur TV, lorsque
vous regardez un DVD
ou une autre source.
U
Entrer
Utilisez la touche Entrer
après avoir saisi un
numéro de canal.
Utilisation de la télécommande
Enter
23
Utilisation de la télécommande
Nom
H Vol
Ajustement du volume
Changement de canal
Utilisez les touches de volume de la télécommande
pour augmenter ou baisser le son. La barre d’état sur
le téléviseur indique l’augmentation ou la réduction du
volume.
Utilisez les touches Ch+ ou Ch– de la télécommande
pour faire défiler les canaux dans l’ordre croissant ou
décroissant. Le téléviseur vous permet de sélectionner
jusqu’à 125 canaux (1 à 125). Pour sélectionner une
chaîne, entrez un nombre à un, deux ou trois chiffres
ou bien utilisez les touches de défilement des canaux
Haut ou Bas.
Mise en sourdine
1 Utilisez la touche Mute pour désactiver
temporairement le son.
2 Rappuyez sur la touche Mute pour rétablir le son
à son niveau de volume précédent.
Modification du mode
Utilisez la touche Picture pour afficher le mode vidéo
sélectionné. Maintenez la touche Picture ou la flèche
Droite pour sélectionner le mode vidéo et la qualité
d'image de votre choix.
■
Vive : améliore le contraste et la netteté pour une
utilisation dans une pièce bien éclairée.
■
Standard : recommandé dans des conditions de
visualisation normale avec un éclairage faible.
■
Film : recommandé pour regarder des films dans
une pièce peu éclairée. Fournit une image douce,
comme un film.
■
Personnalisé : utilise les paramètres
personnalisés que vous avez configurés dans le
menu OSD. Pour plus d'informations sur la
définition des paramètres Image, consultez la
section Utilisation du menu Image à la page 28.
Pour sélectionner canal précis (canal 25 par exemple),
effectuez la procédure suivante dans les 4 secondes :
1 Appuyez sur la touche 2 de la télécommande.
2 Appuyez sur la touche 5.
3 Appuyez sur Entrer.
Pour sélectionner un numéro de sous-canal (14-2 par
exemple) :
1 Appuyez sur la touche 1.
2 Appuyez sur la touche 4.
3 Appuyez sur la touche – (tiret).
4 Appuyez sur la touche 2.
5 Appuyez sur Entrer.
Sélection du dernier canal
Utilisez la touche Last de votre télécommande pour
visualiser le canal que vous regardiez précédemment.
Affichage des informations du
programme
Si vous appuyez sur la touche Info, une banderole
présentant les informations sur le programme que vous
êtes en train de regarder s'affiche.
n
Parfois le nom du programme n’est pas
diffusé. Dans ce cas, le nom du programme
n’est pas affiché.
24
Guide de l'utilisateur du téléviseur HDTV à plasma HP
1 Utilisez la touche Source pour ouvrir une liste de
sources d'entrée.
2 Appuyez sur la touche fléchée vers le haut ou vers
le bas pour sélectionner la source d’entrée à
afficher.
3 Vous pouvez également utiliser la touche fléchée
vers la droite pour modifier l'étiquette d'une
source d'entrée.
4 Appuyez sur OK.
Modification de
l'affichage avec la touche
Aspect
Utilisez la touche Aspect pour ouvrir une liste des
options relatives aux dimensions de l'image du
téléviseur. Utilisez l'une des touches fléchées pour
sélectionner l'option, puis appuyez sur OK. Utilisez la
touche Aspect pour fermer la liste. Les options sont
fonction de la source d’entrée actuelle.
■
Mode 16/9 : affiche la télévision haute
définition dans son format normal.
■
Mode 4/3 : affiche l'image au format standard
du rapport de l'affichage 4/3 au centre du
téléviseur avec des barres sombres à gauche et à
droite.
■
Zoom1 : allonge proportionnellement l'image du
téléviseur, mais fixe le haut et le bas de l'image
pour l'adapter à l'écran. Élimine les barres noires.
■
Zoom2 : effectue un zoom sur le centre, sans
adapter le bas et le haut de l'écran.
■
Panorama : similaire au mode 16/9 mais avec
côtés plus visibles.
5 Rappuyez sur la touche Source pour fermer la liste
des sources d'entrée.
La liste des sources d'entrées identifie un jeu de
connecteurs à l'arrière du téléviseur. À l'exception
d'Antenne ou câble, toutes les étiquettes peuvent être
modifiées.
■
Antenne ou câble : cette étiquette ne peut pas être
modifiée et permet de sélectionner le connecteur
d'entrée RF. L'étiquette indique la sélection de la
source de recherche (Antenne ou câble) de la
dernière recherche de canal effectuée soit par
l'Assistant première installation, soit par le menu
Canal.
■
Composite 1
■
S-video 1 (S-vidéo 1)
■
Composite 2
■
S-video 2 (S-vidéo 2)
■
Component 1
■
Component 2
■
PC
■
HDMI
Activation des sous-titres
Lorsque vous appuyez sur la touche CC, les options de
sous-titres s’affichent :
■
Activé : affiche les sous-titres.
■
Désactivé : désactive les sous-titres.
■
Silencieux : affiche les sous-titres lorsque la
touche Mute est activée.
Pour configurer vos préférences de sous-titres, reportezvous à la section Utilisation du menu Sous-titrage à la
page 33.
Utilisation de la télécommande
25
Utilisation de la télécommande
Sélection de la source
d’entrée
Réglage du mode
stéréo SAP/MTS
Changement de mode
audio
Appuyez sur la touche SAP/MTS pour ouvrir une liste
des programmes audio secondaires (SAP)/sons
télévision multi-canaux (MTS) disponibles. Utilisez l'une
des touches fléchées pour sélectionner l'option à
utiliser, puis appuyez sur la touche OK. Appuyez sur
SAP/MTS pour fermer la liste.
Utilisez la touche Sound pour afficher le mode audio
sélectionné. Maintenez la touche Sound ou la flèche
Droite pour sélectionner le mode audio et la qualité
sonore de votre choix.
SAP reçoit un son mono, un son stéréo et les
programmes audio secondaires. La fonction MTS
permet à une station de télévision de diffuser d’autres
informations comme des informations dans d’autres
langues ou des informations sur la météo.
Vous pouvez profiter le cas échéant du son stéréo
haute fidélité ou des émissions SAP :
■
Émissions en stéréo : vous pouvez écouter, en
direct et avec un son stéréo dynamique, des
événements sportifs, des spectacles et des
concerts.
Émissions SAP : vous avez le choix entre les
sons Main et SAP.
■ Son Main : bande sonore normale de
l’émission (en mono ou en stéréo).
■ Son SAP : vous pouvez écouter une deuxième
langue, des commentaires supplémentaires et
d’autres informations (SAP est un son mono).
Si le son stéréo est de mauvaise qualité, obtenez un
son plus clair en basculant manuellement sur le
mode-mono fixe.
■
n
MTS ne fonctionne qu’en mode TV.
Pour plus d'informations sur la définition des options
personnalisées, consultez la sectionAjustement audio à
la page 30.
Réglage du minuteur de
sommeil
Lorsque vous appuyez sur la touche Sommeil, vous
démarrez un compte à rebours à la fin duquel le
téléviseur s’éteindra automatiquement. Si vous réglez
le minuteur de sommeil sur 30, votre téléviseur
s’éteindra 30 minutes plus tard
Minutes
Description
15
Règle la minuterie sur 15 minutes.
30
Règle la minuterie sur 30 minutes.
60
Règle la minuterie sur 60 minutes.
90
Règle la minuterie sur 90 minutes.
120
Règle la minuterie sur 120 minutes.
0
Désactive le minuteur de sommeil.
Ajustement des
paramètres du téléviseur
Utilisez l’affichage à l’écran pour ajuster notamment
les paramètres Image et Audio. Pour plus
d'informations, consultez la section Utilisation des
menus OSD à la page 27.
Activation et désactivation de
l’affichage à l’écran (OSD)
Si vous appuyez sur la touche Menu, le menu
d’affichage à l’écran (OSD) s’affiche. Si vous
rappuyez sur la touche Menu, vous quittez le menu
affiché et retournez à l’écran du téléviseur. Si vous
appuyez sur Précédent dans un sous-menu, vous
revenez au niveau de menu précédent.
26
Guide de l'utilisateur du téléviseur HDTV à plasma HP
Vous pouvez modifier les paramètres du téléviseur grâce
aux menus de l’affichage à l’écran (OSD).
Utilisation des menus
OSD
Vous pouvez accéder aux menus OSD en utilisant les
touches de la télécommande ou du téléviseur pour
sélectionner, ajuster et entrer les éléments spécifiés dans
ce manuel.
Téléviseur
(face avant)
+VOL
–VOL
Volume permet de se déplacer
vers la droite ou la gauche ou
d'ajuster un élément.
+CH
–CH
Canal permet de se déplacer
vers le haut ou le bas dans le
menu.
SRC
Source sélectionne la source
d'entrée. Utilisez la touche SRC
pour ouvrir la liste des sources
d'entrée. Utilisez la touche CH
pour sélectionner la source
d'entrée à afficher, puis
appuyez sur OK. Utilisez la
touche SRC pour fermer la liste.
Choisissez la source d'entrée
avant d'ouvrir l'affichage à
l'écran. Dans un menu OSD, ce
bouton fonctionne comme le
bouton Précédent ou sert à
passer à l'élément ou au niveau
de menu supérieur.
MENU
OK
+
VOL
–
+
CH
–
SRC
OK
Menu (Quitter) affiche (ou
ferme) l’affichage à l’écran.
Source
OK sélectionne l’élément mis en
surbrillance sur l'affichage
à l'écran.
Aspect
MENU
Description
Menu
Téléviseur
(face avant)
Description (suite)
OK
back
Info
Last
Ch+
Ch-
Modification des paramètres du téléviseur
27
Modification des paramètres du
téléviseur
Modification des paramètres du téléviseur
5 Continuez à utiliser les touches directionnelles
Télécom
mande
MENU
OK
pour sélectionner et ajuster un élément, et la
touche OK pour entrer la modification. Vous
pouvez appuyer sur la touche Précédent pour
sortir d’une option ou d’un niveau de menu.
Description
Menu (Quitter) affiche (ou ferme)
l’affichage à l’écran.
OK sélectionne l’élément mis en
surbrillance sur l'affichage
à l'écran.
6 Lorsque vous avez terminé, utilisez la touche
Menu pour fermer le menu.
Deux menus OSD disponibles sont :
■
Volume permet d'ajuster le
niveau sonore ou un élément.
■
Audio
■
Heure
Ch+
Ch–
Canal fait défiler les canaux vers
le haut ou vers le bas.
■
Canal
■
CC (sous-titrage)
Source
Source sélectionne la source
d'entrée. Utilisez la touche Source
pour ouvrir la liste des sources
d'entrée. Utilisez l'une des touches
fléchées pour sélectionner la
source d'entrée à afficher, puis
appuyez sur OK. Utilisez la touche
Source pour fermer la liste.
Choisissez la source d'entrée
avant d'ouvrir l'affichage à
l'écran.
■
Contrôle parental (Ctrl parental)
■
Système
Volume
Préc.
Précédent passe à l'élément ou
au niveau de menu supérieur.
Pour utiliser les menus OSD :
1 Appuyez sur la touche Source pour sélectionner la
source du signal d’entrée du téléviseur. Les menus
OSD et les options affichées dépendent de la
source d’entrée actuelle.
2 Utilisez la touche Menu pour afficher le menu
OSD. Les menus disponibles s’affichent sous forme
de liste.
3 Utilisez les touches directionnelles pour
sélectionner le menu désiré, puis appuyez sur la
touche OK.
4 Utilisez les touches directionnelles pour naviguer
dans le menu et sélectionner une option, puis
appuyez sur la touche OK pour aller dans
l’option.
28
Guide de l'utilisateur du téléviseur HDTV à plasma HP
Pour chacune des rubriques suivantes, un tableau
répertorie le menu et les options disponibles.
Utilisation du menu
Le menu Image contrôle l’apparence, à l’écran, de
l’image de la source d’entrée sélectionnée. Par
exemple, lorsque vous ajustez la luminosité, l’image à
l’écran change en fonction du réglage de l’échelle.
Comme le menu Image comporte les paramètres de
chaque entrée, sélectionner (vue) de la source
d’entrée, puis effectuer les changements dans le menu
Image.
Les tableaux ci-dessous montrent le menu Image
lorsqu’une source AV est la source d'entrée
(sélectionnez l'élément de menu Paramètres) et
lorsqu’une source de l'ordinateur est la source d'entrée
(sélectionnez l'élément de menu Écran).
Menu Image/
Paramètres
Options
Mode
Vive/Standard/
Film/Utilisateur
Luminosité
[échelle]
Contraste
[échelle]
Options (suite)
Saturation
[échelle]
Teinte
[échelle]
Netteté
[échelle]
Écran bleu
Actif/Inactif
Température couleur
Chaud/Standard/Froid
■
Teinte cette option permet de régler le teint ; si on
la réduit, le ton de chair devient plus rouge, si on
l'augmente, le ton de chair devient plus bleu.
■
Netteté cette option permet de régler la netteté
de l’image.
■
Écran bleu active ou désactive l'affichage d'un
écran bleu comme image en l'absence de signal
vidéo.
■
Température couleur cette option permet de
sélectionner différents paramètres de température
de couleur : Chaud, Standard et Froid.
Ajustement de l’image sur un ordinateur
Menu Image/
Écran
Options
Taille H
[échelle]
Position H
[échelle]
Taille V
[échelle]
Position V
[échelle]
Ajuster Phase
[échelle]
Régler la fréquence
[échelle]
Sync. Auto.
[touche]
Défaut
[touche]
Ajustement de l’image
Ajustement de l’image AV
Ces options permettent d'ajuster l’image à partir du
connecteur de l'ordinateur ; le menu est indisponible si
aucun ordinateur n'est connecté.
■
Taille H permet d'ajuster la taille horizontale de
l'image.
■
Position H permet d'ajuster la position
horizontale de l'image.
■
Taille V permet d'ajuster la taille verticale de
l'image.
■
Position V permet d'ajuster la position verticale
de l'image.
■
Régler Phase ajuste la phase de l'horloge
utilisée pour synchroniser l'image.
■
Régler la fréquence règle l'horloge utilisée
pour synchroniser l'image.
■
Sync. Auto. Ce bouton lance la synchronisation
automatique avec l'image.
■
Défaut Ce bouton rétablit les valeurs par défaut
de toutes les options Écran.
Ces options permettent d’ajuster l’image AV que vous
regardez, c'est pourquoi vous devez sélectionner une
source d’entrée AV correcte avant d’ajuster les valeurs.
■
Mode définit les ajustements d'image sur une
valeur prédéfinie (Vive, Standard, Film) ou sur
Utilisateur pour l'ajustement individuel de la
luminosité, du contraste, etc.
■
Luminosité cette option permet de régler la
luminosité de l’image.
■
Contraste cette option permet de régler le
contraste de l’image.
■
Saturation cette option permet de régler
l’intensité de la couleur de l’image.
Modification des paramètres du téléviseur
29
Modification des paramètres du
téléviseur
Menu Image/
Paramètres
Utilisation du Menu
Audio
Le menu Audio règle les niveaux sonores (Paramètres),
le mode de signal de sortie audio numérique et le
mode et les valeurs des réglages de SRS WOW pour
les haut-parleurs du téléviseur.
Ajustement audio
Dans le menu Audio/Paramètres, sélectionnez
Volume ou Équilibre pour effectuer des ajustements.
Utilisez le mode Son pour sélectionner des valeurs
d'égaliseur prédéfinies de Voix, Musique ou
Standard, ou pour sélectionner Utilisateur pour un
ajustement individuel des valeurs de l'égaliseur.
Sélection du mode Audio numérique
Menu Audio/Paramètres
Options
Volume
[échelle]
Équilibre
[échelle]
Mode Son :
Voix/Musique/
Standard/
Utilisateur
120 Hz
[échelle]
200 Hz
[échelle]
Dans le menu Audio/Audio numérique, sélectionnez le
mode du signal indiqué sur le connecteur de sortie
audio numérique. Dolby Digital ou PCM. Sélectionnez
l'option PCM lorsque votre système audio numérique
externe ne prend pas en charge le son d'ambiance.
Quand il s'agit d'une source analogique, comme par
exemple un canal de télévision du même type, il n'y a
pas de sortie audio numérique.
500 Hz
[échelle]
Sélection du son d'ambiance
1 200 Hz
[échelle]
3 000 Hz
[échelle]
7 500 Hz
[échelle]
Vous pouvez profiter du son d'ambiance émulé à partir
des haut-parleurs du téléviseur. Pour ce faire, dans le
menu Audio/SRS WOW, sélectionnez l'option On
pour le mode.
12 kHz
[échelle]
Menu Audio/Audio
numérique
Options
Sortie audio numérique
Dolby Digital/
PCM
Menu Audio/SRS WOW
Options
Mode
Inactif/Actif
Mise au point
[échelle]
TruBass
[échelle]
30
Guide de l'utilisateur du téléviseur HDTV à plasma HP
Vous devez regarder une chaîne de télévision
numérique pour pouvoir accéder au menu Audio/
Audio numérique.
Dans le menu audio/SRS WOW, vous pouvez
effectuer les sélections suivantes :
■
Mise au point améliore la clarté et la qualité
audio.
■
TruBass améliore les basses du système audio.
Le menu Heure définit la date et l'heure, le minuteur de
sommeil et d'autres options d'heure.
Menu Heure
Options
Fuseau horaire
AST/EST/CST/MST/PST/
AKST/HST/NST
Date/Heure
■
Mode : Manuel/Auto
■
Date/Heure
■
Mode : Inactif/1 fois/
Quotidien
■
Heure
■
Mode : Inactif/1 fois/
Quotidien
■
Heure
Minuteur de
sommeil
■
Mode : Inactif/Actif
■
Heure
Heure d'été
Actif/Inactif
Marche
automatique
Arrêt automatique
Vous pouvez choisir la date et l'heure du téléviseur avec
l'assistant de configuration ou dans ce menu en
sélectionnant le mode Manuel.
Fuseau horaire sélectionne le fuseau horaire comme CST
(Central Standard Time) ou PST (Pacific Standard Time).
Marche et Arrêt automatique sont des réglages
individuels indépendants permettant de mettre en marche
et d'arrêter le téléviseur.
Minuteur de sommeil (SLEEP) définit les minutes et les
secondes devant s'écouler avant que le téléviseur ne
s’éteigne. Vous pouvez également définir le minuteur de
sommeil à l'aide de la touche Sleep de la télécommande.
Utilisation du Menu
Canal
Si vous n'avez pas exécuté l'assistant de configuration ou
si l'installation initiale ne parvient pas à trouver tous les
canaux, utilisez ce menu effectuer un balayage
automatique ou manuel et trouver des canaux. Le
balayage continue jusqu'à ce qu'un canal soit trouvé ou
confirmé comme sans signal.
n
Avec Recherche automatique et Recherche
manuelle, la recherche porte sur l'ensemble
des canaux. À titre d'exemple, une
recherche manuelle du canal 14 trouvera
tous les canaux disponibles, c'est-à-dire le
canal 14 ainsi que les sous-canaux 14-2 et
14-7 par exemple.
Utilisez ce menu pour modifier la liste des canaux de
programmes pour verrouiller ou déverrouiller un canal
entier (pour le contrôle parental) ou pour sauter un
canal à l'aide des boutons d'ajustement des canaux.
Utilisez ce menu pour visualiser les informations relatives
au numéro et au nom de l'émission, ainsi que pour
modifier le nom de l'affichage des canaux analogiques.
Menu Canal
Options
Balayage : Antenne/
Câble
■ OK (touche)
■ Annuler (touche)
Recherche
automatique
■
Recherche
manuelle
■
Editer programme
■
N° de Chaîne
■ Fréquence
■ OK (touche)
Musique
Numéro du canal
■ Nom
■ Verrou
■ Sauter
■
Informations
Indique le nom et le numéro
d'émission ; le nom
d'affichage des canaux
analogiques peut être
modifié
Modification des paramètres du téléviseur
31
Modification des paramètres du
téléviseur
Utilisation du Menu
Heure
Recherche automatique de canaux
Dans le menu Recherche automatique, lancez une
recherche automatique de canaux en choisissant la
source de recherche Antenne ou Câble, en
sélectionnant Rechercher à l'écran, puis en appuyant
sur OK.
Le balayage continue jusqu'à ce que tous les canaux
soient trouvés ou confirmés comme sans signal. Vous
pouvez arrêter la recherche en utilisant la touche
Annuler à l'écran, puis en appuyant sur OK.
Affichage des informations sur les
canaux
Dans le menu Informations, le téléviseur affiche le nom et le
numéro du canal. Utilisez ce menu pour modifier le nom
d'affichage des canaux analogiques ; les noms des
canaux numériques sont inclus dans les informations de
programmes et ne peuvent être modifiés.
Pour modifier le nom d'affichage d'un canal
analogique :
1 Dans le menu Canal, sélectionnez Information
et appuyez sur OK. Les informations sur le canal
TV actuel s'affichent.
Recherche manuelle de canaux
Dans le menu Recherche manuelle, lancez la recherche
manuelle d'un canal : saissez un numéro de canal,
utilisez la touche fléchée vers le bas pour sélectionner
le bouton OK à l'écran, puis appuyez sur OK.
Le balayage continue jusqu'à ce qu'un canal soit
trouvé ou confirmé comme sans signal. Vous pouvez
arrêter la recherche en sélectionnant la touche
Annuler à l'écran et en appuyant sur OK.
2 Pour modifier le nom du canal actuel, appuyez sur la
touche fléchée vers le bas pour sélectionner le nom.
Pour sélectionner un canal différent, appuyez sur les
touches numériques de la télécommande pour
sélectionner le canal, choisissez OK pour afficher les
informations sur les canaux, puis appuyez sur la
touche fléchée vers le bas pour sélectionner le nom.
3 Utilisez les touches numérique de la
télécommande pour donner un nom au canal.
Chaque touche propose des caractères différents ;
reportez-vous au tableau suivant pour connaître la
liste complète des caractères. Pour éditer le nom,
appuyez plusieurs fois sur une touche numérique
pour faire défiler les caractères et choisir celui que
vous souhaitez. Appuyez sur la touche fléchée
vers la droite pour passer au caractère suivant.
Appuyez sur OK pour entrer le nom.
Modification de la liste des canaux
Utilisez Editer programme pour verrouiller ou sauter un
canal. Dans le menu Editer programme figure un
tableau répertoriant tous les canaux. Ses colonnes sont
intitulées Musique, Numéro du canal, Nom, Verrou et
Sauter. Déplacez le curseur dans une colonne (Verrou
ou Sauter) et appuyez sur OK pour modifier l'élément
de ce canal. Dans la colonne Verrou, appuyez sur OK
pour demander le mot de passe de contrôle parental
pour déverrouiller et visualiser le canal. Dans la
colonne Sauter, appuyez sur OK pour sauter le canal
lorsque vous utilisez les boutons d'ajustement de canal.
32
Guide de l'utilisateur du téléviseur HDTV à plasma HP
Touche
numérique
Caractères (en séquence)
2
a, b, c, @, 2
3
d, e, f, #, 3
4
g, h, i, $, 4
5
j, k, l, %, 5
6
m, n, o, ^, 6
7
p, q, r, s, 7
8
t, u, v, 8
9
w, x, y, z, 9
0
*, #, (, ), 0
Utilisez le menu CC (Sous-titrage) pour activer ou
désactiver l'affichage des sous-titres et pour sélectionner
des options. Vous pouvez également utiliser le bouton CC
de la télécommande pour activer ou désactiver
l'affichage des sous-titres.
Menu
Sous-titrage
Options
Mode FT
Inactif/Actif/Actif en mode
silencieux
Sous-titre
Analogique
Services :
■
CC1/CC2/CC3/CC4
■
T1/T2/T3/T4
Sous-titre
Numérique
Service 1/2/3/4/5/6
Style
■
Style
■
Taille
■
Police
■
Couleur du texte
■
Opacité du texte
■
Couleur d'arrière-plan
■
Opacité d'arrière-plan
■
Aperçu
Votre téléviseur est équipé d’un décodeur interne du soustitrage. Il vous permet de regarder des conversations, des
narrations et des effets sonores sous forme de sous-titres
sur votre téléviseur. Le sous-titrage peut être disponible sur
certains programmes télévisés et sur certaines cassettes
vidéo VHS, au choix du fournisseur de programme.
Le sous-titrage numérique est un nouveau service de soustitrage, disponible uniquement sur les programmes de
télévision numérique (également au choix du fournisseur
de ce service). Ce système est plus convivial que le
système de sous-titrage initial, car il offre un large choix
de formats de sous-titres et de styles de police. Lorsque le
sous-titrage numérique est utilisé, il sera signalé par une
abréviation de trois lettres qui spécifiera également la
langue dans laquelle les sous-titres codés numériques
s’afficheront : ENG (Anglais) ou SPA (Espagnol) ou FRA
(Français) ou d’autres codes de langue.
Le sous-titrage n’est pas disponible sur tous les
programmes et les cassettes vidéo VHS. Recherchez le
symbole qui le signale pour vous assurer que les soustitres s’afficheront.
n
Lorsque votre équipement de source de
signal est connecté à l'aide d'un HDMI ou
d'une connexion du composant vidéo, les
informations sur le sous-titrage risquent de
ne pas être disponibles car l'équipement
source risque de ne pas transmettre les
informations au téléviseur via ces
connecteurs.
Dans le système de sous-titrage, il peut y avoir
plusieurs services de sous-titrage fournis. Chacun de
ces services est identifié par un numéro spécifique. Les
services CC1 à CC4 affichent les sous-titres des
programmes télévisés par superposition sur l’image
des programmes.
Les services T1 à T4 du système de sous-titrage
affichent un texte sans rapport avec le programme en
cours (par exemple, la météo ou les actualités). Ces
services peuvent également être superposés sur les
programmes pendant que vous les regardez.
■
Selon le nombre de services de sous-titrage
proposés dans le signal reçu, vous verrez des
informations comme 1/2 ou 1/4 s’afficher. 1/2
signifie "le premier des deux services proposés".
■
Exemple : Si le programme propose trois services :
Numérique CC(ENG), CC1 et Text1), l’affichage
des sous-titres sera présenté dans cet ordre.
■
La touche CC garde en mémoire le dernier service
sélectionné. Si le dernier mode Sous-titrage que
vous avez sélectionné n’est pas disponible sur le
programme suivant ou sur un autre canal, le
service de sous-titrage disponible est
automatiquement sélectionné et il s’affiche entre
parenthèses. Les services de sous-titrage qui
apparaissent entre parenthèses ne seront pas
conservés dans la mémoire de la touche CC en
tant que dernier service sélectionné. Seuls les
services que vous avez sélectionnés avec cette
touche seront ainsi conservés.
Modification des paramètres du téléviseur
33
Modification des paramètres du
téléviseur
Utilisation du menu
Sous-titrage
n
Lorsque le programme ne propose pas de
sous-titrage, le signe "--" s’affiche dans la
zone d’informations sur le sous-titrage.
Si le code de langue, comme ENG, n’est pas
disponible sur des programmes télévisés
numériques, le signe "--" s’affiche.
Utilisation du menu Ctrl
parental
Le menu Ctrl parental active et définit le contrôle parental
pour la télévision et les films. Utilisez-le pour sélectionner
un mot de passe (numéro secret), et définir les paramètres
du contrôle parental en fonction de la classification TV, du
contenu TV et de la notation des films.
Menu Ctrl
parental
Options
Mot de passe
■
Rentrer Mot de passe
■
Confirmer Mot de
passe
■
Mot de passe Actif/
Inactif
■
NR
■
G
■
PG
L'option Style sélectionne les éléments d'affichage du
texte de sous-titrage :
■
PG-13
■
R
■
Style permet de choisir un style de sous-titre
prédéfini ou utilisateur.
■
NC-17
■
X
■
Format permet de choisir le format du sous-titre :
Petit, Grand, Normal.
■
Style de police cette option permet de choisir
un style de police.
■
Couleur du texte cette option permet de
sélectionner une couleur de caractère.
■
Opacité du texte cette option permet de
sélectionner l'opacité du texte.
■
Coul. arrière-plan cette option permet de
sélectionner une couleur d’arrière-plan.
■
Opacité d'arrière-plan cette option permet de
sélectionner l'opacité d’arrière-plan.
Tous les types de services de sous-titrage
(CC1, T1, etc.) peuvent être proposés, mais
il se peut qu’une émission ne contienne
aucun de ces services ou seulement une
partie, selon le fournisseur des services.
Les paramètres par défaut du service CC peuvent être
indiqués par chaîne de télévision.
Utilisation de l'option Style
■
34
Aperçu affiche une prévualisation sous forme de
texte des styles sélectionnés.
Guide de l'utilisateur du téléviseur HDTV à plasma HP
MPAA (notation des
films par la Motion
Picture Association of
America)
Classification TV
Tableau de
recommandations en
fonction de l'âge et du
contenu
Canadien anglais
■
C
■
C8+
■
G
■
PG
■
14+
■
18+
■
Bloquer tout (case à
cocher)
■
G
■
8 ans +
■
13 ans +
■
16 ans +
■
18 ans +
■
Bloquer tout (case à
cocher)
Canadien français
Le menu Ctrl parental permet d’utiliser un mot de passe
pour préserver certains paramètres qui risquent d’être
modifiés par mégarde.
!
IMPORTANT : ces conditions doivent être
remplies pour activer le contrôle parental :
■
Le mot de passe est défini.
■
Les réglages de recommandation ont été
effectués.
Entrez le mot de passe à l'invite.
Réglage du mot de passe (numéro secret)
Dans le menu Ctrl parental/Mot de passe,
sélectionnez Rentrer Mot de passe et entrez le
numéro secret à 4 chiffres en utilisant les touches 0 à 9
de la télécommande. Entrez une nouvelle fois ces
chiffres pour Confirmer Mot de passe puis appuyez sur
OK.
n
Réglage de la fonction Ctrl
parental
Le contrôle parental utilise un V-Chip, dispositif de
filtrage électronique intégré dans votre téléviseur. Cet
outil donne aux parents une grande marge de contrôle
sur les émissions auxquelles leurs enfants sont
susceptibles d’accéder. Il leur permet de sélectionner
des programmes jugés convenables pour leurs enfants,
tout en bloquant ceux qu’ils jugent non convenables.
Ceci se fait automatiquement, une fois que vous avez
sélectionné un mot de passe et défini les paramètres de
contrôle parental.
Les États-Unis disposent de deux systèmes de codes
pour signaler le contenu des programmes : Les
recommandations parentales sur les programmes
télévisés et la notation des films.
■
Les recommandations parentales sur les
programmes télévisés aident les parents à filtrer
les programmes télévisés qu’ils jugent
inappropriés pour leurs enfants.
■
La notation des films est utilisée pour les films
inédits qui sont notés par l’association Motion
Picture Association of America (MPAA) à partir de
leur diffusion sur le câble, avant d’être diffusés à
la télévision. Des options peuvent également être
définies pour bloquer les films en fonction de leur
notation par l’association MPAA.
À titre de précaution, notez votre mot de
passe et conservez-le en lieu sûr.
.
!
IMPORTANT : Si vous avez perdu ou oublié
votre mot de passe, saisissez le mot de
passe Maître : 0532
Modification des paramètres du téléviseur
35
Modification des paramètres du
téléviseur
Utilisation du mot de passe
Système volontaire de notation des films (MPAA)
Dans le menu Ctrl parental, sélectionnez MPAA, puis
appuyez sur OK. Ajustez l’élément.
Le système active automatiquement l’option Blocage
pour toutes les notations inférieures à celles de votre
sélection.
Classement
MPAA
Description
Âge
NR
Non classé.
G
Grand public Pour tous les âges.
PG
Surveillance parentale recommandée. Certaines diffusions ne sont pas recommandées aux
enfants.
PG-13
Surveillance parentale fortement recommandée. Certaines diffusions peuvent être peu
recommandables pour les enfants âgés de moins de 13 ans.
R
Restreint. Les enfants âgés de moins de 17 ans ne sont admis que s’ils sont accompagnés
d’un de leurs parents ou d’un adulte (cet âge varie selon les juridictions).
NC-17
Les enfants âgés de 17 ans ou moins ne sont pas admis.
X
La classe X est une notation ancienne qui a été fusionnée avec la classe NC-17, mais elle
est encore mentionnée dans les données de certains films anciens.
Exemple :
Si vous sélectionnez PG-13, les programmes avec les
notations les plus strictes comme R, NC-17 et X sont
automatiquement bloqués.
n
Le système volontaire de notation des films
utilise uniquement la classification par âge.
36
Guide de l'utilisateur du téléviseur HDTV à plasma HP
Recommandations parentales sur les programmes télévisés (Classification TV)
Le système active automatiquement l’option Blocage
pour toutes les notations inférieures à celles de votre
sélection.
Vous pouvez également effectuer un réglage des
notations en fonction de chaque contenu de
programme.
Contenu
V
(Violence)
L
(Langage
adulte)
TV-PG
(Surveillance
parentale
recommandée)
La
classification
peut être
paramétrée
La
classification
peut être
paramétrée
La
classification
peut être
paramétrée
La
classification
peut être
paramétrée
TV-14
(Surveillance
parentale
fortement
recommandée)
La
classification
peut être
paramétrée
La
classification
peut être
paramétrée
La
classification
peut être
paramétrée
La
classification
peut être
paramétrée
TV-MA (public
adulte
uniquement)
La
classification
peut être
paramétrée
La
classification
peut être
paramétrée
La
classification
peut être
paramétrée
Classification TV
Âge
recommandé
D
(Dialogues
à
connotation
sexuelle)
S
(Scènes de
rapports
sexuels)
FV
(Fantastique
avec
violence)
TV-Y (tous les
enfants)
TV-Y7 (destiné à
des enfants plus
âgés)
La
classification
peut être
paramétrée
TV-G (grand
public)
Modification des paramètres du téléviseur
37
Modification des paramètres du
téléviseur
Dans le menu Ctrl parental, sélectionnez
Classification TV, puis appuyez sur OK. Ajustez
l’élément.
Systèmes de notation canadiens
Les systèmes de notation du Canada sont basés
sur la politique de la Commission Canadienne de
Radio - Télévision et de Télécommunications (CRTC) sur
la violence dans les programmes télévisés.
Si la violence constitue le principal élément de la
notation, la structure développée tient également
compte d’autres parties du contenu, comme le
langage, la nudité, la sexualité et les thèmes pour
adultes.
Lorsque vous réglez le contrôle sur le système
canadien, vous pouvez sélectionner les notations
canadiennes anglaise ou française.
Notations canadiennes anglaises
Notation
Âge
38
Description de la notation canadienne anglaise
E
Non classée : inclut les actualités, les sports, les documentaires et les autres émissions
d'informations.
C
Enfants : Destiné aux jeunes enfants de moins de 8 ans. Apporte une attention particulière aux
thèmes pouvant menacer leur sens de la sécurité et leur bien-être.
C8+
Enfants de plus de 8 ans : Ne contient pas de scène de violence en tant que moyen préféré,
acceptable ou unique pour résoudre un conflit et n’encourage pas non plus les enfants à imiter
les actes dangereux qu’ils ont pu voir à l’écran.
G
Grand public : considéré comme acceptable pour tous les groupes d’âge. peut être regardé par
toute la famille, contient très peu de violence physique, verbale ou émotionnelle.
PG
Recommandation parentale : destiné au grand public mais peut ne pas convenir aux jeunes
enfants (de moins de 8 ans) car il peut contenir des thèmes ou des questions controversées.
14+
Plus de 14 ans : peut contenir des thèmes où la violence est l’un des éléments prédominants de
l’histoire, mais elle fait partie du développement de l’intrigue ou du personnage. Le langage
utilisé peut être cru et des scènes de nudité sont montrées dans le contexte du thème.
18+
Adultes : destiné aux spectateurs de 18 ans et plus et pouvant contenir des scènes de violence
qui, tout en étant en relation avec le développement de l’intrigue, du personnage ou des
thèmes, s’adressent exclusivement aux adultes. Peut contenir du langage obscène et des scènes
de sexe et de nudité.
Guide de l'utilisateur du téléviseur HDTV à plasma HP
Notations canadiennes françaises
Âge
Description des notations canadiennes françaises
E
Émission non classée.
G
Grand public : pour tous les âges et les enfants, contient un minimum de violence directe,
mais elle peut être intégrée à l’intrigue de manière humoristique ou fantaisiste.
8 ans +
Grand public mais déconseillé aux jeunes enfants : peut être regardé par un large public
mais peut contenir des scènes pouvant perturber les enfants de moins de 8 ans qui ne
peuvent pas faire la distinction entre les situations imaginaires et la réalité. Il est
recommandé de regarder ces programmes avec les parents.
13 ans +
Plus de 13 ans : peut contenir des scènes de violence fréquentes qu’il est préférable de
regarder avec les parents.
16 ans +
Plus de 16 ans : peut contenir des scènes de violence fréquente et de violence intense.
18 ans +
Plus de 18 ans : réservé aux adultes. peut contenir des scènes de violence fréquente et de
violence extrême.
Désactivation provisoire du
blocage d'un programme
Lorsque le contrôle parental censure un programme, un
message s'affiche.
Pour désactiver le blocage du programme :
1 Appuyez sur Ok. Le menu de réglage du mot de
passe s'affiche alors.
Réactivation du contrôle
parental après une
désactivation temporaire
Vous pouvez réactiver le contrôle parental
provisoirement désactivé, en procédant de l'une des
manières suivantes :
■
Sélectionnez le paramètre de recommandation
(MPAA, Classification TV, Notations
canadiennes anglaises ou Notations
canadiennes françaises) depuis le menu Ctrl
parental.
■
Mettez le téléviseur hors tension.
2 Saisissez votre mot de passe à 4 chiffres pour
désactiver temporairement le blocage du
programme.
Modification des paramètres du téléviseur
39
Modification des paramètres du
téléviseur
Notation
Utilisation du menu
Système
Utilisez le menu Système pour sélectionner la langue
des menus OSD, chercher la version du logiciel, lancer
l'assistant de configuration, rétablir les paramètres
OSD par défaut, sélectionner le mode Veiller et lancer
le White Wash pour réduire l'apparition d'image
rémanente.
Menu système
OSD
Options
■
Langue : Anglais,
Français, Espagnol
■
Durée OSD :
Courte/Moyenne/
Longue
Version du logiciel
Indique le numéro de
version du logiciel de
télévision
Assistant de
Configuration
Démarrer l'Assistant de
Configuration Oui/Non
Paramètres par
défaut
Appuyez sur OK pour
rétablir tous les
paramètres sur les
valeurs par défaut.
White Wash
■
Oui/Non
Mode Veille
■
Faible alimentation
■
Alimentation rapide
Lancement de l'assistant de
configuration
Dans le menu Assistant de Configuration, sélectionnez
Oui et appuyez sur OK. Éteignez ensuite le téléviseur
et rallumez-le pour lancer l'assistant de configuration.
40
Guide de l'utilisateur du téléviseur HDTV à plasma HP
Rétablissement des paramètres
par défaut
Dans le menu Paramètres par défaut, rétablissez tous
les paramètres, la liste des canaux y compris, sur leurs
valeurs par défaut en sélectionnant Paramètres par
défaut, puis en appuyant sur OK.
Utilisation de White Wash
Dans le menu White Wash, sélectionnez Oui et
appuyez sur OK pour afficher un écran blanc pendant
3 minutes. Ceci réduit l'apparition d'image rémanente
résultant d'une image écran fixe.
n
L'utilisation extensive de White Wash peut
réduire la durée de vie du panneau.
Sélection du mode Veille
(Commande d'alimentation)
Le paramétrage du menu du mode Veille peut vous
faire économiser de l’énergie. Ce paramètre détermine
l'énergie utilisée par le téléviseur lorsqu'il est éteint et
passe en mode veille.
■
Faible alimentation : Consomme moins d'énergie
en veille, correspond à un temps de mise en route
d'environ 20 secondes.
■
Alimentation rapide : Consomme plus d'énergie
en veille, correspond à un temps de mise en route
d'environ 5 secondes.
Réponses aux questions
Qu’est-ce que la télévision
analogique, la télévision
numérique et la télévision haute
définition (HDTV) ?
Les appareils comme les moniteurs, les syntoniseurs et les
combinés moniteur/syntoniseur sont conçus pour prendre
en charge l’un des 18 standards du signal de diffusion
vidéo en numérique officiellement homologués par le
comité de normalisation de l’industrie, Advanced
Television Systems Commmittee (ATSC). Il existe trois sousgroupes de télévision numérique, classés selon leurs
capacités : la télévision haute définition (HTVD), la
télévision à définition améliorée (EDTV) et la télévision à
définition standard (SDTV).
Par contre, pendant plus de 50 ans aux États-Unis, la
télévision analogique n’a été disponible que dans le
format NSTC (National Television Standards Committee).
C’est ce signal qui a été diffusé par voie hertzienne et par
câble. La télévision utilisant le signal NSTC offre un peu
plus de 480 lignes de résolution, avec balayage entrelacé.
Quelle est la différence, pour la
télévision numérique, entre le
format de signaux entrelacés et
le format des signaux
progressifs ?
Il existe 18 formats standard de signaux de télévision
numérique. Chacun fournit une qualité d’image différente.
Les formats de télévision numérique sont identifiés par un
chiffre suivi de la lettre p (progressif) ou de la lettre i
(entrelacé). La lettre se réfère à la façon dont la télévision
utilise les signaux pour créer l’image :
■
Le balayage progressif (p) présente toutes les lignes
horizontales de l’image dans un seule cadre. Cette
méthode donne plus de réalisme à l’image et une
meilleure qualité que l’image entrelacée de même
résolution.
■
Entrelacé (i) signifie que l’image s’affiche en deux
étapes : la moitié des lignes horizontales de l’image
est affichée dans un cadre, l’autre moitié des lignes
horizontales est entraînée dans le cadre d’image
suivant. Cette méthode fonctionne parce que
l’affichage est tellement rapide que l’œil est trompé et
croit qu’une seule image lui est montrée.
Le chiffre se réfère au nombre de lignes de résolution et
généralement plus ce nombre est élevé, meilleure est la
qualité de l’image. Par exemple, la télévision numérique
(DTV) propose aux diffuseurs de choisir entre deux formats
progressifs : 480p et 720p. Une image 480p est bien plus
réaliste que celle d’une émission de télévision normale,
bien qu’elle ne soit considérée que comme un signal de
télévision numérique (DTV) et non comme un véritable
signal de télévision haute définition. L’image 720p affiche
720 lignes de balayage horizontal, elle est considérée
comme une véritable image de télévision haute définition.
L’image 720p peut rivaliser avec une image 1080i qui
correspond à l’affichage de 1080 lignes de balayage
horizontal en image entrelacée. Cela est dû à l’image
720p (progressive) plus réaliste et mieux définie, même si
l’image 1080i a beaucoup plus de lignes de balayage et
une résolution bien plus élevée.
Qu’est-ce qu’un rapport de
côtés variable ?
Le rapport de côtés représente la relation entre la largeur
de l’écran et sa hauteur. Les signaux de la télévision
standard sont basés sur un rapport de côtés de 4:3 (quatre
unités de largeur pour trois unités de hauteur). Les signaux
de la télévision haute définition sont basés sur un rapport
de côtés de 16:9, donnant une image dont la largeur est
33 % supérieure à celle d’une télévision normale et
permettant de regarder les émissions et les films comme si
vous les regardiez dans un cinéma.
De plus, de nombreux DVD ont une meilleure image sur
écran large parce que la plupart des films réalisés au cours
des 50 dernières années ont été tournés dans un rapport
de côtés de 1.85:1 (rapport très proche du 16:9 qui
correspond à 1.78.1) ou dans un rapport d’affichage de
2.35.1 (qui est un rapport encore plus large que le 16:9).
La prise en charge du rapport de côtés variable permet la
compression sur un écran 4:3 et l’affichage anamorphique
à pleine largeur.
Réponses aux questions
41
Réponses aux questions
Compréhension de la
terminologie de la
télévision
Qu’est-ce que la technologie
HDMI ?
L’interface HDMI (High Definition Multimedia Interface)
est la première interface décompressée A/V
entièrement numérique de l’industrie. Les composants
HDMI peuvent transmettre de l’audio numérique et de
la vidéo numérique sur un seul câble avec une qualité
améliorée par rapport aux connexions analogiques
traditionnelles, grâce à la transmission entièrement
numérique. Le transfert de sources numériques à
l’écran de programmes DVD ou HDTV peut maintenant
être effectué sans la conversion analogique qui pouvait
dégrader le signal d’origine.
Identification l’utilisation du câble
La rubrique suivante répertorie tous les types de
services par câble auxquels le téléviseur peut accéder.
Elle présente une vue de profil de chacun des
connecteurs correspondants.
Type de câble/
connexion
RCA
Audio numérique
42
Description
Les connecteurs audio rouge et blanc se connectent aux entrées audio rouge et
blanc (L et R).
Câbles audio optiques haute résolution utilisés pour un système audio externe en
option, comme le son d'ambiance 5.1 pistes.
HDMI
L’interface HDMI est capable de transmettre des signaux décompressés audio
numérique et vidéo numérique parce qu’elle est dotée des signaux audio, vidéo et
de contrôle.
Antenne coaxiale
RF ou coaxial sont essentiellement utilisés en relation avec des antennes. Souvent
utilisés en relation avec la TV câblée, un décodeur du câble ou satellite. Peuvent être
utilisés avec les boîtiers décodeurs si aucun autre choix n’est disponible.
Guide de l'utilisateur du téléviseur HDTV à plasma HP
S-vidéo
Cordon
d’alimentation
Vidéo composite
Composants
Description (suite)
Utilisés avec des équipements tels que les lecteurs de DVD, les magnétoscopes, les
syntoniseurs/décodeurs du câble et du satellite, les caméscopes et les boîtiers
décodeurs du câble numérique.
Connecte le téléviseur à la prise de courant électrique.
Utilisée avec des équipements comme les magnétoscopes et les DVD.
Câble trois ou cinq fils : un rouge pour le signal Pr, un vert pour le signal Y et un
bleu pour le signal Pb. Certains câbles à composants sont également accompagnés
de câbles audio rouge et blanc. Utilisés pour les récepteurs HDTV, les lecteurs de
DVD et d’autres dispositifs équipés d’un connecteur de sortie à composants YpbPr.
RS-232
Interface série utilisée pour les services uniquement.
VGA
Interface utilisée avec des ordinateurs et des écrans.
Réponses aux questions
43
Réponses aux questions
Type de câble/
connexion
44
Guide de l'utilisateur du téléviseur HDTV à plasma HP
Caractéristiques techniques
Téléviseur haute définition à plasma HP PL5060N 50 pouces (127 cm)
Téléviseur haute définition à plasma HP PL4260N 42 pouces (106 cm)
Écran
Panneau du téléviseur
HP PL5060N : écran à plasma couleur 16:9 de 50 pouces
HP PL4260N : écran à plasma couleur 16:9 de 42 pouces
Zone d’affichage
(hauteur x largeur x diagonale)
HP PL5060N : 62,2 cm x 110,6 cm x 126,9 cm
Dimensions avec socle et hautparleurs
(hauteur x largeur x diagonale)
HP PL5060N : 83,2 cm x 155,2 cm x 31,3 cm
Dimensions sans socle et avec
haut-parleurs
(hauteur x largeur x diagonale)
HP PL5060N : 75,8 cm x 155,2 cm x 10,8 cm
Dimensions avec socle ni hautparleurs
(hauteur x largeur x diagonale)
HP PL5060N : 75,8 cm x 124,4 cm x 10,8 cm
Résolution de l'image
HP PL5060N : 1366 x 768
HP PL4260N : 51,8 cm x 92,0 cm x 105,5 cm
HP PL4260N : 73,3 cm x 135,8 cm x 31,3 cm
HP PL4260N : 65,8 cm x 135,8 cm x 9,3 cm
HP PL4260N : 65,8 cm x 105,2 cm x 9,3 cm
HP PL4260N : 1024 x 768
Luminosité
HP PL5060N : Jusqu’à 1000 cd/m2
Durée de vie du panneau
Jusqu’à 60 000 heures
Angles de vision
H : 160o V : 160o
Sortie audio
8 watts par canal
Langue de l’affichage à l’écran
Anglais, Français, Espagnol
Caractéristiques techniques
HP PL4260N : Jusqu’à 1200 cd/m2
Caractéristiques techniques
45
Écran (suite)
Alimentation électrique
100–240 V CA
, 50/60 Hz
Consommation d’énergie
HP PL5060N : 450 watts
HP PL4260N : 340 watts
Conditions d’aération requises
10 cm au-dessus
10 cm sur les côtés
7 cm à l’arrière
Fonction TV
Standard TV (CCIR)
Standard de télévision américain Système ATSC/NTSC
Canal de réception
VHF : 2–13
UHF : 14–69
CATV : 1–125
Émission numérique terrestre (8VSB) : 2–69
Câble numérique (64/256 QAM) : 1–135
Multiplex audio
Système BTSC
Connecteurs arrière
Component 1
Entrée en composantes
Component 2
Entrée en composantes
Comp 1 Audio In
Entrée audio (à utiliser avec Component 1)
Comp 2 Audio In
Entrée audio (à utiliser avec Component 2)
HDMI
Entrée HDMI (type A) avec HDCP
PC
Entrée du moniteur VGA
PC/DVI Audio In
Entrée audio pour PC et entrée DVI-I avec HDCP
Sortie audio numérique
Sortie audio numérique optique (PCM/Digital Dolby)
RF Input
Dissymétrie de 75 ohms, type F pour entrée VHF/UHF/CATV
Video Out
Sortie composite
46
Guide de l'utilisateur du téléviseur HDTV à plasma HP
Connecteurs arrière (suite)
Audio Out
Sortie audio (à utiliser avec la sortie vidéo)
S-Video 1
Entrée S-vidéo
S-Video 2
Entrée S-vidéo
Video 1 In
Entrée composite
Video 2 In
Entrée composite
Video 1 Audio In
Entrée audio (à utiliser avec Video 1 In ou S-Video 1)
Video 2 Audio In
Entrée audio (à utiliser avec Video 2 In ou S-Video 2)
Poids
Téléviseur seul
HP PL5060N : 43,5 kg
HP PL4260N : 30,5 kg
Téléviseur avec haut-parleurs (sans
socle)
HP PL5060N : 49 kg
Téléviseur avec haut-parleurs et socle
HP PL5060N : 51,5 kg
HP PL4260N : 38,5 kg
HP PL4260N : 41 kg
Accessoires
Fournis avec la livraison
Documentation, télécommande, cordon d'alimentation et haut-parleurs
Autres solutions recommandées
HP Digital Entertainment Center
Extension HP Media Center
Certification et conformité
TV avec logo ENERGY STAR, UL, C-UL, FCC, BETS-7
Garantie
Un an, pièces et main d'œuvre
Toutes les indications de performance représentent le
niveau typique atteint par les fabricants de composants
pour HP ; les performances constatées peuvent varier,
au-dessus ou en-dessous de ce niveau.
La durée de vie du panneau est considérée comme le
moment où la luminosité est égale à 50 % de la valeur
initiale du courant typique de la lampe, dans des
conditions de fonctionnement continu à +/- 25 °C. 60
000 heures correspondent à plus de vingt-trois années
d'utilisation à raison de sept heures par jour.
Caractéristiques techniques
47
Caractéristiques techniques
Ordinateur HP Media Center
Graphique de compatibilité avec l'ordinateur
Préréglage
Format des
pixels
Fréquence
horizontale
(kHz)
1
640 x 480
31.5
–
59.9
–
25.2
VGA
2
640 x 480
37.5
–
75.0
–
31.5
VESA
3
720 x 400
31.5
–
70.1
+
28.3
VGA
4
800 x 600
37.9
+
60.3
+
40.0
VESA
5
800 x 600
46.9
+
75.0
+
49.5
VESA
6
1024 x 768
48.4
–
60.0
–
65.0
VESA
7
1024 x 768
56.5
–
70.1
–
75.0
VESA
8
1024 x 768
60.0
–
75.0
–
78.8
VESA
9
1280 x 768
47.4
+
60.0
–
68.3
VESA
10
1280 x 1024
64.0
+
60.0
+
108.0
VESA
11
1360 x 768
47.7
+
60.0
+
85.5
VESA
48
Polarité
horizontale
Guide de l'utilisateur du téléviseur HDTV à plasma HP
Fréquence
verticale
(Hz)
Polarité
verticale
Horloge
pixel
(MHz)
Source
Dépannage
Consultez ces rubriques si vous avez des problèmes d'affichage, d'image, de son, de télécommande ou de démarrage avec
votre téléviseur.
Dépannage
Questions sur le démarrage
Symptôme
Remède
Je n'entends pas de son lorsque je mets
l'appareil en marche alors qu'il y a une
image.
■
Les deux câbles de haut-parleur sont-ils raccordés au haut-parleur et au
téléviseur et :
■ le volume est-il bas ? Appuyez sur la touche Volume.
■ Le son est-il coupé ? Appuyez sur la touche Mute ou la touche
Volume.
Je ne vois pas d’image lorsque je mets
l’appareil en marche.
■
Les raccordements à la source du signal sont-ils correctement effectués ?
Vérifiez que les câbles sont insérés correctement dans les connecteurs de
couleur correspondante.
La source d'entrée est-elle sous tension ? Allumez le boîtier décodeur, le
lecteur de DVD ou toute autre source que vous essayez de visualiser.
La source d'entrée sélectionnée est-elle correcte ? Appuyez sur la touche
Source de la télécommande, puis vérifiez que la source est bien
sélectionnée.
Appuyez sur le bouton Menu de la télécommande ou sur le côté du
téléviseur :
■ Si le menu OSD s'affiche, vérifiez les câbles de la source d'entrée et
appuyez sur le bouton Source de la télécommande ou sur le côté du
téléviseur pour choisir la source d'entrée.
■ Si le menu OSD ne s'affiche pas, reportez-vous au symptôme suivant :
“ Il n'y a pas d'alimentation. “
Le logo HP s'est-il affiché lorsque vous avez allumé le téléviseur ? Pour
que le logo apparaisse, le téléviseur doit être en mode Veille Faible
alimentation ; reportez-vous à la section Sélection du mode Veille
(Commande d'alimentation) à la page 40.)
■ S'il s'est affiché, vérifiez les câbles de la source d'entrée et appuyez
sur le bouton Source de la télécommande ou sur le côté du téléviseur
pour choisir la source d'entrée.
■ Sinon, reportez-vous au symptôme suivant : “ Il n’y a pas
d’alimentation. “
■
■
■
■
Il n’y a pas d’alimentation.
■
■
■
■
■
Appuyez sur la touche Power de la télécommande.
Si le témoin du téléviseur est désacyivé, appuyez sur le bouton Power du
téléviseur.
Le cordon d’alimentation est-il débranché ? Assurez-vous que les deux
extrémités du cordon d'alimentation sont raccordées.
La prise fournit-elle du courant ? Branchez une lampe ou tout autre
appareil électrique en état de marche sur la même prise que le téléviseur
et assurez-vous qu'elle fournit de l'électricité.
Si vous utilisez une prise multiple, assurez-vous qu'elle est allumée.
Dépannage
49
Symptôme (suite)
Remède
L’unité ne fonctionne pas.
■
Les influences externes comme la foudre et l’électricité statique peuvent
entraîner un mauvais fonctionnement. Dans ce genre de situation,
n’utilisez l’unité qu’après avoir mis le téléviseur en marche ou débranché
et rebranché le cordon d’alimentation, une à deux minutes plus tard.
Les couleurs sont étranges, pâles ou
déformées.
■
Ajustez les nuances de l’image.
La pièce est-elle trop vivement éclairée ? L’image peut paraître foncée
dans une pièce trop vivement éclairée.
Vérifiez le réglage du signal d'entrée.
Si vous visualisez une source externe, assurez-vous que les deux
extrémités des câbles rouge, bleu et vert sont totalement insérées dans les
bons connecteurs.
■
■
■
L’appareil s’est soudainement arrêté.
■
■
■
Le minuteur de sommeil a-t-il été réglé ?
Vérifiez les paramètres de gestion de l’alimentation.
La température interne de l’unité a augmenté. Ôtez tous les objets
susceptibles d’obstruer l'aération ou nettoyez les orifices de ventilation.
Questions sur l’affichage
Symptôme
Remède
J’ai une image de mauvaise qualité
d’image avec l’entrée du signal vidéo.
Vérifiez les points suivants : Mauvais paramétrage des contrôles.
Interférence locale. Interconnexion des câbles Ajustez la commande
d’image, si nécessaire. Placez le téléviseur dans un autre endroit. Assurezvous que toutes les connexions sont bien fixées.
Il n'y a pas d'image/l'écran est bleu et
un périphérique externe contrôle
le téléviseur.
■
■
■
■
■
L'image, lorsqu'une source d'entrée est
connectée, est trop rouge, bleue ou
verte ou ses éléments noirs sont trop
foncés ou trop estompés.
50
■
■
■
Appuyez sur la touche Source de la télécommande, puis vérifiez que la
source est bien sélectionnée.
Vérifiez que le périphérique externe ou l’ordinateur est sous tension.
Vérifiez si le composant source est connecté.
Vérifiez le fonctionnement de la gestion d’alimentation. Le périphérique
est-il en mode Veille ?
Raccordez la source au téléviseur. Faites fonctionner le périphérique
externe ou l’ordinateur (déplacez la souris, appuyez sur une touche).
Vérifiez que tous les câbles sont raccordés aux connecteurs de couleur
correspondants à la fois au niveau du téléviseur et de la source d'entrée.
Assurez-vous que les deux extrémités de chaque câble sont branchées.
Consultez la rubrique Ajustement de l’image AV à la page 29.
Guide de l'utilisateur du téléviseur HDTV à plasma HP
Symptôme
Remède
Mon image est tronquée ou n’est pas
centrée.
Vérifiez les paramètres de réglage de la position, puis ajustez les réglages
de l’écran en conséquence.
Mon image est trop grande ou
trop petite.
Appuyez sur le bouton Aspect de la télécommande pour sélectionner une
autre taille d'image.
Mon image est instable.
Vérifiez que les paramètres de résolution du périphérique externe ou de
l’ordinateur sont corrects. Ajustez-les jusqu’à obtention de la résolution
appropriée.
Une image rémanente apparaît sur
l'écran.
Une image fixe, telle qu'un logo, un écran de jeu vidéo ou d'ordinateur peut
provoquer l'affichage d'une image rémanente sur l'écran du téléviseur à
plasma. Ce produit n'a pas été conçu pour afficher des images fixes pendant
des périodes prolongées. Vous pouvez réduire la fréquence des images
rémanentes à l'aide de l'option White Wash du menu Système OSD ;
reportez-vous à la section Utilisation de White Wash à la page 40.
Question sur la télécommande
Symptôme
Remède
La télécommande ne fonctionne pas.
Vérifiez les points suivants, puis essayez la solution proposée.
■
Les piles ont été insérées avec une polarité alignée.
■
Assurez-vous que les piles de la télécommande sont neuves. Si elles sont
usées, remplacez-les par de nouvelles.
■
Assurez-vous que la télécommande est à une distance correspondant à sa
portée.
■
Assurez-vous que la fenêtre du télécapteur n’est pas trop exposée à la
lumière, aux rayons du soleil ou à une forte lumière artificielle.
■
Assurez-vous qu’il n’y a aucun obstacle, qu’il n’y a rien entre la
télécommande et la fenêtre du capteur située sur l’écran.
■
Assurez-vous que la télécommande est bien pointée en direction du
téléviseur et ne se trouve pas à plus de 5 mètres.
La télécommande ne contrôle aucun
autre équipement de divertissement
domestique.
Il ne s'agit pas d'une télécommande universelle. Elle ne fonctionne qu'avec
votre téléviseur HP.
Ma télécommande universelle ne
détecte pas de code de fabricant HP.
Si vous souhaitez utiliser une télécommande universelle pour contrôler votre
téléviseur HP et que HP n'apparaît pas dans les codes de fabricants pris en
charge, utilisez un code de téléviseur Philips. La télécommande HP transmet
les codes de télécommande Philips.
Une fois programmée avec un code de téléviseur Philips, votre
télécommande universelle peut contrôler les fonctions de téléviseur HP
suivantes : volume, mise en sourdine, alimentation et source d'entrée.
Dépannage
51
Dépannage
Questions sur la qualité de l’image
Guía del usuario del televisor de
alta definición de plasma HP
Televisor de alta definición de plasma HP PL5060N de 50 pulgadas (127 cm)
Televisor de alta definición de plasma HP PL4260N de 42 pulgadas (106 cm)
Las únicas garantías de los productos y servicios de HP se estipulan
en las declaraciones de garantía específicas que acompañan a
dichos productos y servicios. Nada de lo mencionado aquí debe
interpretarse como garantía adicional. HP no será responsable de
los errores técnicos o editoriales ni de las omisiones que pueda
contener el presente documento.
HP no asumirá responsabilidad alguna por la utilización o fiabilidad
de su software en equipos no suministrados por HP.
!
El texto marcado de esta manera indica
información necesaria importante.
Este documento contiene información propia protegida por
derechos de autor. Queda prohibido fotocopiar, reproducir o
traducir a otro idioma cualquier parte de este documento sin contar
con el consentimiento previo y escrito de HP.
Hewlett-Packard Company
P.O. Box 4010
Cupertino, CA 95015-4010
EE.UU.
Copyright © 2006 Hewlett-Packard Development Company, L.P.
PRECAUCIÓN: El texto resaltado de esta
manera indica que no seguir las
instrucciones puede causar daños en el
equipo o pérdida de información.
En los Estados Unidos, puede suministrarse bajo licencia al amparo
de al menos una de las patentes de EE.UU. nº 4.930.158 y
4.930.160 hasta el 28 de agosto de 2008.
Fabricado bajo licencia de Dolby Laboratories. Dolby, Pro Logic y el
símbolo de la doble D son marcas comerciales de Dolby
Laboratories.
WOW, SRS y el símbolo
son marcas registradas de SRS Labs,
Inc. La tecnología SRS WOW está incorporada bajo licencia de
SRS Labs, Inc.
HDMI, el logotipo HDMI y High-Definition Multimedia Interface son
marcas o marcas registradas de HDMI Licensing LLC.
w
ADVERTENCIA: Este símbolo avisa al
usuario de la presencia de instrucciones de
manejo y mantenimiento (reparación)
importantes en la documentación adjunta.
ENERGY STAR es una marca registrada propiedad del gobierno de
EE.UU.
HP defiende el uso legal de la tecnología y no respalda ni fomenta
el uso de sus productos para fines distintos de los permitidos por las
leyes de propiedad intelectual.
La información de este documento está sujeta a cambios sin previo
aviso.
n
El texto marcado de esta manera indica
información necesaria.
VOLTAJE PELIGROSO: El texto resaltado de
esta manera indica la presencia de tensión
eléctrica no aislada dentro de la carcasa
del producto de una magnitud que puede
ser suficiente para constituir un riesgo de
descarga eléctrica a las personas.
Medidas de seguridad importantes
ADVERTENCIA: PARA REDUCIR EL RIESGO DE FUEGO O DE DESCARGA ELÉCTRICA, NO EXPONGA
ESTE APARATO A LA LLUVIA NI A LA HUMEDAD.
PRECAUCIÓN: RIESGO DE DESCARGA ELÉCTRICA
NO ABRIR
w
ADVERTENCIA: PARA REDUCIR EL RIESGO DE DESCARGA ELÉCTRICA, NO RETIRE LA CUBIERTA (O
PARTE TRASERA).
ESTE PRODUCTO NO CONTIENE PIEZAS REPARABLES POR EL USUARIO.
ENCOMIENDE CUALQUIER TRABAJO DE REPARACIÓN A PERSONAL TÉCNICO
CUALIFICADO.
ESTE SÍMBOLO PRETENDE AVISAR AL USUARIO DE LA PRESENCIA DENTRO DE LA CARCASA
DEL PRODUCTO DE UN «VOLTAJE PELIGROSO» SIN AISLAMIENTO, QUE PUEDE SER LO
SUFICIENTEMENTE ELEVADO COMO PARA SUPONER UN RIESGO DE DESCARGA
ELÉCTRICA PARA LAS PERSONAS.
ENCOMIENDE CUALQUIER TRABAJO DE REPARACIÓN A PERSONAL TÉCNICO
CUALIFICADO.
w
ESTE SÍMBOLO AVISA AL USUARIO DE LA PRESENCIA DE INSTRUCCIONES DE MANEJO Y
MANTENIMIENTO (REPARACIÓN) IMPORTANTES EN LA DOCUMENTACIÓN ADJUNTA.
PRECAUCIÓN: NO COLOQUE ESTE APARATO EN UN CARRO, SOPORTE, TRÍPODE,
ESTANTE O MESA INESTABLE. EL APARATO PODRÍA CAERSE Y CAUSAR
LESIONES GRAVES A PERSONAS Y DAÑARSE GRAVEMENTE. UTILÍCELO
SOLAMENTE CON UN CARRO, SOPORTE, TRÍPODE, ESTANTE O MESA
QUE HAYA SIDO RECOMENDADO POR EL FABRICANTE O VENDIDO
JUNTO CON EL APARATO. PARA INSTALAR EL APARATO, SIGA LAS
INSTRUCCIONES DEL FABRICANTE Y UTILICE LOS ACCESORIOS DE
MONTAJE RECOMENDADOS POR EL FABRICANTE. EL CONJUNTO DEL
APARATO Y EL CARRO DEBERÁ MOVERSE CON MUCHO CUIDADO.
LAS PARADAS RÁPIDAS, UNA FUERZA EXCESIVA Y LAS SUPERFICIES
IRREGULARES PUEDEN SER LA CAUSA DE QUE EL CONJUNTO DEL
APARATO Y EL CARRO VUELQUE.
iii
INFORMACIÓN
Este producto ha sido sometido a pruebas para certificar que cumple con los límites establecidos para los dispositivos
digitales de clase B en la Parte 15 de las normas de la FCC. Tales límites se han marcado para proporcionar una
protección razonable contra las interferencias perjudiciales emitidas en una vivienda. Este equipo genera, utiliza y
puede emitir energía de radiofrecuencia. De no instalarse y utilizarse según las instrucciones, este aparato puede
causar interferencias en las comunicaciones de radio. Sin embargo, no se puede garantizar que no se originen
interferencias en una instalación determinada. Si este equipo causa interferencias perjudiciales a la recepción de
radio o televisión, que pueden determinarse apagando y encendiendo el equipo, se recomienda corregir la
interferencia siguiendo uno o varios de los siguientes procedimientos:
■
Reorientar o cambiar de lugar la antena receptora.
■
Aumentar la distancia entre el equipo y el receptor.
■
Conectar el equipo a una toma de corriente de un circuito distinto del conectado al receptor.
■
Consultar al distribuidor o a un técnico de radio o TV experimentado para obtener ayuda.
Aviso sobre el subtitulado cerrado
Este receptor de televisión puede mostrar subtitulado de televisión según el apartado 15.119 de las normas de la
FCC.
Declaración de la FCC sobre exposición a radiaciones
Este equipo cumple los límites de exposición a radiaciones establecidos por la FCC para entornos no controlados.
Este equipo debe instalarse y utilizarse respetando la distancia mínima de 20 cm entre el radiador y su cuerpo.
Modificaciones
La FCC exige que se advierta al usuario que todo cambio o modificación que se realice en este dispositivo y no esté
expresamente aprobado por Hewlett Packard Company puede anular la autorización del usuario para manejar el
equipo.
Cables
Las conexiones de este dispositivo han de realizarse con cables apantallados con fundas de conectores RFI/EMI
metálicas para mantener el cumplimiento de las normas y reglamentos de la FCC.
ENTIDAD RESPONSABLE
Hewlett-Packard Company
a la atención de: Product Regulations Manager
10955 Tantau Avenue
Building 45NL
Cupertino, CA 95014, EE.UU.
Instrucciones de seguridad importantes
La electricidad se usa para realizar muchas funciones útiles, pero también puede causar lesiones a personas y daños
en la propiedad si se utiliza incorrectamente. Este producto ha sido diseñado y fabricado con la más alta prioridad
en la seguridad. Sin embargo, su uso incorrecto puede provocar descargas eléctricas y/o fuego. Para evitar peligros
potenciales, por favor tenga muy en cuenta las instrucciones siguientes al instalar, utilizar y limpiar el producto. Para
garantizar su seguridad y prolongar la vida útil de su televisor, lea cuidadosamente las precauciones siguientes antes
de utilizarlo.
iv
Guía del usuario del televisor de alta definición de plasma HP
1 Lea estas instrucciones.
2 Guarde estas instrucciones.
3 Preste atención a todas las advertencias.
4 Siga todas las instrucciones.
5 No utilice este aparato cerca del agua.
6 Límpielo solamente con un paño seco.
7 No bloquee ninguna de las ranuras de
ventilación. Instale el aparato de acuerdo con las
instrucciones del fabricante.
8 No lo instale cerca de fuentes de calor como
radiadores, salidas de aire caliente, estufas u
otros aparatos (incluidos los amplificadores) que
generen calor.
9 No anule las funciones de seguridad del enchufe
polarizado o con toma de tierra. Un enchufe
polarizado tiene dos patillas planas, una más
ancha que la otra. Un enchufe con conexión a
tierra tiene dos patillas planas y una tercera
patilla de conexión a tierra. La patilla ancha o la
tercera patilla están previstas para su seguridad.
Si el enchufe suministrado no encaja en la toma
de corriente, consulte a un electricista para que
sustituya la toma.
10 Proteja el cable de alimentación de forma que no
pueda pisarse o quedarse pillado, especialmente
las clavijas o los enchufes de corriente y el punto
por donde salen del aparato.
11 Utilice únicamente las conexiones y los accesorios
especificados por el fabricante.
12 Utilice el producto únicamente
con el carrito, soporte, trípode,
plataforma o mesa especificada
por el fabricante o vendida con
el aparato. Cuando utilice un
carrito, extreme las precauciones
al mover conjuntamente el
carrito y el aparato para evitar
lesiones por vuelco.
13 Desenchufe este aparato durante tormentas
eléctricas o cuando no lo utilice durante largos
períodos de tiempo.
14 Diríjase a personal técnico cualificado para todo
tipo de reparación. Se requiere asistencia técnica
cuando el aparato se haya dañado de algún
modo, como un cable o un enchufe estropeado, si
se ha derramado líquido o se ha dejado caer un
objeto en el interior del aparato, éste ha quedado
expuesto a la lluvia o la humedad, no funciona
normalmente o se ha caído.
15 Fuentes de alimentación — Este producto deberá
utilizarse solamente con el tipo de fuente de
alimentación indicado en la etiqueta de
especificaciones. Si no está seguro del tipo de
suministro eléctrico de su casa, consulte a su
distribuidor o a la compañía eléctrica que le
corresponda. Para los productos diseñados para
funcionar con pilas u otra fuente de alimentación,
consulte las instrucciones de uso.
16 Sobrecarga — No sobrecargue las tomas de
corriente, los cables alargadores ni los
receptáculos de cables integrados ya que se
puede correr el riesgo de causar un incendio o
recibir una descarga eléctrica.
17 Piezas de repuesto — Cuando se necesiten
piezas de repuesto, asegúrese de que el técnico
de servicio utilice las piezas de repuesto
especificadas por el fabricante u otras cuyas
características sean idénticas a las de las piezas
originales. El uso de piezas no autorizadas puede
causar incendios, descargas eléctricas u otros
peligros.
18 Verificación de seguridad — Una vez completado
cualquier trabajo de mantenimiento o reparación
en este producto, pida al técnico de servicio que
realice verificaciones de seguridad para
determinar si el producto está en condiciones de
funcionamiento apropiadas.
19 No exponga el aparato a ningún tipo de goteo o
salpicadura de líquidos y no coloque sobre el
aparato ningún tipo de objeto que contenga
líquido.
20 ADVERTENCIA: Enchufe el cable de alimentación
en una toma de corriente a la que pueda acceder
fácilmente la clavija del cable cuando sea
necesario desconectar la alimentación.
21 Reparación: El usuario no debe intentar realizar
reparaciones del aparato distintas de las descritas
en las instrucciones de uso. Diríjase a personal
técnico cualificado para todas las demás
reparaciones.
v
■
Agua y humedad — No utilice este producto cerca del agua, como cerca de bañeras, lavabos, fregaderos de
cocina o lavadoras, ni en sótanos húmedos, ni cerca de piscinas o lugares similares.
■
Soporte — No coloque el producto en un carro, soporte, trípode o mesa inestable. La colocación del producto en
una base inestable puede ser la causa de que el producto se caiga, lo que podrá causar lesiones graves a
personas y también daños al producto. Utilice solamente un carro, soporte, trípode, estante o mesa recomendado
por el fabricante o vendido junto con el producto.
■
Selección de la ubicación — Seleccione un lugar bien ventilado y no expuesto a la luz solar directa.
■
Ventilación — Los orificios de ventilación y otras aberturas de la carcasa han sido diseñados para ventilar el
producto. No cubra ni bloquee estos orificios de ventilación y aberturas porque la falta de ventilación puede
causar recalentamiento y/o reducir la duración del producto. No coloque el producto en una cama, sofá,
alfombra u otra superficie similar porque las aberturas de ventilación podrían quedar bloqueadas. Este producto
no ha sido diseñado para ser empotrado; no lo coloque en un lugar cerrado, como un mueble librería o una
estantería, a menos que disponga de la ventilación apropiada o que se sigan las instrucciones del fabricante.
■
La pantalla utilizada en este aparato está hecha de cristal. Por lo tanto, podría romperse si el producto se cae o
recibe un golpe fuerte. En caso de rotura de la pantalla de cristal líquido, tenga cuidado para que sufrir heridas
por el cristal roto.
■
Calor — El producto debe colocarse alejado de fuentes de calor, como chimeneas, radiadores, salidas de aire
caliente, estufas u otros productos (incluidos los amplificadores), que generen calor.
■
Precauciones para la utilización en ambientes de alta o baja temperatura:
Cuando se utilice la unidad en un lugar (habitación u oficina) a baja temperatura, la foto puede dejar estelas o
aparecer algo retardada. No se trata de una avería y la unidad se recuperará cuando la temperatura vuelva a
ser normal.
No deje la unidad en un lugar caliento o frío. Además, no deje la unidad en un lugar expuesto a la luz solar
directa ni cerca de un radiador, ya que la caja podría deformarse y la pantalla dejar de funcionar
correctamente. Temperatura de almacenamiento: de –20 °C a +60 °C (de –4 °F a +140 °F). Temperatura de
funcionamiento: de 0 °C a 40 °C (de 32 °F a 104 °F).
■
Precauciones al transportar el televisor — Cuando transporte el televisor, no lo agarre nunca por los altavoces. El
televisor deberá ser transportado siempre por dos personas, que lo agarren con ambas manos, una a cada lado
de la pantalla.
■
Tormentas eléctricas — Para una mayor protección del televisor durante las tormentas de rayos, siempre que
vaya a dejar el televisor desatendido o sin utilizar durante mucho tiempo, desenchúfelo de la toma de corriente y
desconecte la antena. Así evitará al televisor los daños debidos a rayos y subidas de voltaje.
■
Líneas de energía eléctrica — Los sistemas de antenas exteriores nunca deben colocarse cerca de las líneas de
energía eléctrica ni de otros circuitos de luz o electricidad, ni donde pueda caer sobre dichas líneas o circuitos.
A la hora de instalar un sistema de antena exterior, se deben extremar las precauciones para no tocar las líneas
ni los circuitos de conducción eléctrica, ya que el contacto podría ser letal.
vi
Guía del usuario del televisor de alta definición de plasma HP
■
Conexión a tierra de la antena exterior — Si
conecta una antena exterior al televisor,
asegúrese de que el sistema de antena esté
conectado a tierra para obtener cierta protección
ante los picos de tensión y la acumulación de
cargas estáticas. El Artículo 810 del Código
Nacional Eléctrico, ANSI/NFPA 70, proporciona
información relativa a la instalación a tierra física
del mástil y de la estructura de soporte, así como
del cable de entrada a la unidad de descarga de
antena, al tamaño de los conductores a tierra, a
la ubicación de la unidad de descarga de antena,
a la conexión de electrodos a tierra y a los
requisitos que deben cumplir dichos electrodos.
7
6
5
4
1
3
2
Conexión a tierra de la antena
Conexión a tierra de la antena
Referencia
Componente de conexión a tierra
1
Equipo de suministro eléctrico
2
Electrodos de conexión a tierra de la alimentación
eléctrica (NEC Art 250, Parte H)
3
Toma de tierra
4
Conductores de conexión a tierra (NEC Sección 810-21)
5
Unidad de descarga de la antena (NEC Sección 810-20)
6
Toma de tierra
7
Cable de antena
■
Para evitar un incendio, no ponga nunca ningún tipo de vela o llama al descubierto encima o cerca del televisor.
■
Para impedir un incendio o una descarga eléctrica, no exponga este aparato a ningún tipo goteo ni salpicaduras
de líquidos. Tampoco deberán ponerse encima del producto objetos que contengan líquido, como floreros.
■
Para evitar incendios y descargas eléctricas, no ponga el cable de alimentación de CA bajo el televisor u otros
objetos pesados.
■
Apague el aparato y desconecte el cable de alimentación de CA (ca) de la toma de corriente antes de
manejarlo.
■
Utilice un paño blando y páselo suavemente por la superficie de la pantalla. No utilice un paño basto, porque
podría rayar la superficie de la pantalla.
■
Cuando la pantalla esté muy sucia utilice un paño blando humedecido para limpiarla. (Tenga cuidado al pasar el
paño porque si lo hace con fuerza puede dañar la pantalla.)
■
Si la pantalla tiene polvo, pase un cepillo contra la electricidad estática, de venta en el comercio, para limpiarla.
■
Para proteger la pantalla, no utilice un paño sucio, limpiadores químicos ni un paño químico para limpiarla.
Estos materiales pueden dañar la superficie de la pantalla.
vii
Información importante
El televisor debe ser reparado por un técnico
autorizado. Este televisor no puede ser reparado por
el usuario.
Los cambios pueden dañar el televisor y anular la
garantía. Los cambios o modificaciones que no estén
expresamente aprobados por el fabricante podrían
anular la autorización para que el usuario utilice el
equipo.
Información sobre el reciclaje
Para obtener información sobre el reciclaje de este
producto a través de HP, consulte:
n
Para impedir que una foto estática acabe
grabándose de forma permanente en el TV
de plasma, evite visualizarla durante
mucho tiempo.
Algunos ejemplos de imágenes estáticas
son: logotipos, videojuegos, fotos digitales,
teletexto e imágenes representadas en el
modo 4:3.
http://www.hp.com/recycle
Es posible que en su región existan otras opciones de
reciclaje. Si se encuentra en EE.UU. y Canadá,
también puede llamar al (1) (888) 485-1849.
Cumplimiento de la norma ENERGY STAR
Los productos marcados con el
logotipo ENERGY STAR en el embalaje
cumplen las directrices de la Agencia
de Protección del Medio Ambiente de
EE.UU. ENERGY STAR en cuanto al uso
eficiente de energía.
Los productos con la etiqueta ENERGY STAR están
diseñados para utilizar menos energía, por lo que
contribuyen a ahorrar dinero en las facturas de
electricidad y a proteger el medio ambiente.
ENERGY STAR es una marca registrada propiedad del
gobierno de EE.UU.
Precauciones de limpieza
Desenchufe el televisor antes de limpiar la pantalla.
El uso de disolventes, como alcohol, o de productos
abrasivos, como toallitas humedecidas o tratadas
químicamente, puede dañar el televisor o la pintura
del marco.
No exponga el producto a gases ni líquidos volátiles,
como pesticidas.
No permita que el televisor entre en contacto con
productos de vinilo o caucho durante un tiempo
prolongado. Un contacto prolongado podría eliminar
o degradar la superficie.
viii
n
Protección contra la retención de fotos: Si
se muestran los datos de una foto estática
durante varios minutos, la función para
impedir la retención de fotos se activa
automáticamente con el fin de proteger la
pantalla. Si la foto desaparece, cambie la
imagen o cambie la fuente de entrada para
ver una foto.
Precauciones para el traslado
El TV es pesado; para trasladarlo a otro lugar, no
olvide seguir siempre los principios de ergonomía.
Debido al tamaño y al peso del TV, se recomienda que
el traslado del televisor se realice entre dos personas
como mínimo.
Para el traslado, utilice las asas de la parte posterior
del televisor o agárrelo por encima y por debajo de la
pantalla.
Si los altavoces vienen acoplados a la pantalla, no la
levante por los altavoces; en su lugar, utilice las asas
de la parte trasera del televisor o agárrelo por debajo
y por encima de la pantalla.
Nunca coloque el televisor con el cristal de la pantalla
hacia abajo, a menos que esté protegido por
almohadillas.
Guía del usuario del televisor de alta definición de plasma HP
g
Índice
Familiarización con el televisor ....... 1
Identificación de elementos incluidos
en el embalaje ..................................................... 2
Ubicación de botones y conectores del televisor....... 3
Limpieza ............................................................. 6
Precauciones de limpieza ................................ 6
Limpieza del televisor ...................................... 6
Instalación ...................................... 7
Selección de una ubicación adecuada.................... 7
Traslado del TV .............................................. 8
Montaje o desmontaje de la base..................... 8
Instalación del televisor ......................................... 9
Montaje y conexión de los altavoces de la
pantalla......................................................... 9
Conexión de las fuentes de señal del televisor.. 10
Conexión de la televisión por cable o la antena de
recepción por ondas ..................................... 11
Conexión de la señal por cable o por satélite con
un receptor externo....................................... 11
Conexión de un reproductor de DVD, VCR, DVR,
consola de videojuegos o videocámara .......... 12
Conexión de una videograbadora para
grabar ........................................................ 15
Conexión de un PC....................................... 15
Conexión de un sistema de sonido externo ...... 16
Conexión de la alimentación del televisor........ 16
Encendido del televisor ..................17
Encendido y apagado (standby) del televisor .........17
Uso del Icono de fijación inicial ......19
Ajuste inicial ......................................................19
Usando el Control Remoto .............21
Manejo del TV....................................................21
Uso de controles remotos universales...............21
Instalación o sustitución de las pilas del control
remoto.........................................................21
Identificación de los botones del control
remoto.........................................................22
Ajuste del volumen ..............................................24
Silenciamiento del sonido ..............................24
Cambio del Modo de Foto...................................24
Cambio de canales.............................................24
Selección del último canal..............................24
Visualización de información del programa .....24
Selección de la fuente de ingreso .........................25
Cambio de visualización con el botón Aspecto ......25
Activación de los subtítulos ..................................25
Ajuste del modo SAP/MTS estéreo........................26
Cambio del modo de audio .................................26
Activación del Timer Dormir .................................26
Fijaciones del TV ................................................26
Entrada y salida del menú en pantalla.............26
Índice
ix
Índice
Medidas de seguridad importantes .................. iii
Modificaciones...............................................iv
Cables ..........................................................iv
Instrucciones de seguridad importantes .............iv
Información importante.................................. viii
Cambio de las fijaciones del TV .....27
Uso de los menús en pantalla .............................. 27
Uso del menú Foto.............................................. 28
Ajustes de foto ............................................. 29
Uso del menú Audio ........................................... 30
Ajuste del sonido .......................................... 30
Uso del menú Tiempo ......................................... 31
Uso del menú Canal ........................................... 31
Uso del menú CC ............................................... 33
Uso del menú Control pat .................................... 34
Uso de la clave ............................................ 35
Ajuste del control paterno .............................. 35
Cómo desbloquear un programa
temporalmente ............................................. 39
Reactivación del control paterno tras un
desbloqueo temporal .................................... 39
Uso del menú Sistema ......................................... 40
Inicio de Fijar Icono (Wizard) ........................ 40
Restablecimiento de Fijaciones Default ............ 40
Uso del Lavado Blanco.................................. 40
Selección del Modo Standby (Control
alimentación) ............................................... 40
x
Cómo obtener respuestas a
preguntas ..................................... 41
Términos comunes en el campo de la televisión ......41
¿Qué son la televisión analógica, la televisión
digital y la televisión de alta definición
(HDTV)? .......................................................41
¿Cuál es la diferencia entre los formatos de señales
progresivo y entrelazado en el caso de la televisión
digital? ........................................................41
¿Qué es el índice de aspecto variable? ...........41
¿Qué es HDMI? ............................................42
Identificación de los cables utilizados....................42
Especificaciones ............................ 45
Gráfica de compatibilidad con PC........................48
Resolución de problemas .............. 49
Guía del usuario del televisor de alta definición de plasma HP
Gracias por adquirir un televisor de alta definición de
plasma HP. La gama de televisores de alta definición
de HP combina imágenes de primera categoría con un
diseño estilizado y elegante.
■
Pantalla de acabado negro clásico que encaja en
cualquier decoración. El soporte de sobremesa es
estilizado y elegante, además de desmontable.
■
Mejora de nitidez fotográfica que produce
imágenes nítidas y cristalinas.
■
Adaptación de contraste dinámico, que permite
ajustar la calidad de la foto de forma
independiente por cada escena.
■
Reducción adaptativa del ruido de movimiento,
que reduce el ruido visual sin reducir el nivel de
detalle.
■
Tecnología avanzada de escalado y
procesamiento de películas, que permite disfrutar
de los DVD y de programas de televisión de
definición estándar en una pantalla de gran
tamaño.
■
Sintonizador analógico o HDTV digital integrado:
para presentaciones de alta definición recibidas
por cable o por antena.
■
Puerto HDMI que proporciona vídeo y audio
digitales a través de un solo cable.
■
Tecnología de antirretención de imágenes que
prolonga la vida útil de la pantalla.
■
Pantalla de duración ultralarga que proporciona
hasta 60.000 horas de funcionamiento.
Características:
■
■
■
Precisión de foto excepcional con fotos claras,
nítidas y de sólidos tonos negros que dan vida a
los detalles más sutiles, gracias a un avanzado
motor de vídeo que ofrece un ajuste de contraste
dinámico y una nitidez mejorada de calidad
fotográfica. Este televisor HP incluye un sistema
de enriquecimiento de color con filtros
combinados en 2D que reproduce con precisión
los tonos de la piel y los colores vivos.
Un sonido de extraordinaria calidad emana de
los dos altavoces desmontables. Cada altavoz
produce un potente sonido gracias a sus dos
altavoces de tonos medios y un tweeter. El sistema
de altavoces de alta fidelidad de HP se
complementa con la tecnología de procesamiento
de audio SRS WOW, que mejora la claridad
vocal y los graves para proporcionar una
experiencia de sonido envolvente.
Una amplia variedad de entradas analógicas y
digitales, entre ellas un sintonizador de HDTV,
HDMI y puertos de vídeo de componentes. Los
conectores de salida de audio digital y analógico
permiten conectar sin problemas altavoces de
audio externos o un receptor de audio.
Todas las especificaciones representan las especificaciones típicas
proporcionadas por los fabricantes de componentes HP; el
rendimiento real puede ser superior o inferior.
La duración de la pantalla está determinada por el tiempo en el que
la luminosidad está a un 50%, comparada con la del valor inicial
de la lámpara típica actual en condiciones de operación continua a
±25 °C. Sesenta mil horas equivalen a más de 23 años de siete
horas al día de visualización.
Familiarización con el televisor
1
Familiarización con el televisor
Familiarización con el televisor
Identificación de
elementos incluidos
en el embalaje
Televisor (panel con
base desmontada)
Base del televisor y
elementos de fijación
SAP
MTS
Sound
Menu
Aspect
Source
OK
back
Unidad de control
remoto
Info
Last
Ch+
Ch-
CC
Sleep
1
2
4
7
5
Ant
3
6
8
9
0
Enter
Cable de CA (ca)
Documentación
Altavoces de la
pantalla con elementos
de fijación
2
Guía del usuario del televisor de alta definición de plasma HP
Ubicación de botones y
conectores del televisor
El televisor contiene controles, indicadores y
conectores.
Los indicadores del televisor se encuentran en la parte
frontal y los mandos en la parte izquierda.
Parte frontal del televisor
MENU
OK
+
VOL
–
+
CH
–
A
B
SRC
Descripción
MENÚ
El botón Menú muestra el menú en pantalla (OSD) o funciones como el botón Salir para
cerrar el OSD.
OK
OK inicia la función de sincronización automática de la señal de un PC conectado. En un
menú OSD, selecciona el elemento resaltado.
+VOL
–VOL
Volumen reduce o aumenta el nivel del sonido. En un menú OSD, pulse estos botones para
moverse a la derecha o a la izquierda en el menú o para ajustar un elemento.
CH+
CH–
Canal selecciona el siguiente canal inferior o superior. En un menú OSD, pulse estos botones
para desplazarse arriba o abajo.
FUENTE
Fuente permite seleccionar la fuente de ingreso. Pulse Fuente para abrir la lista de fuentes de
ingreso. Pulse Canal para seleccionar la fuente de ingreso y pulse OK. Pulse Fuente para
cerrar la lista. En un menú OSD, este botón funciona como el botón Atrás o para subir al
elemento o nivel de menú anterior.
A: Botón y piloto
de encendido
El botón de encendido permite encender el televisor o ponerlo en modo de espera. El piloto
luminoso del botón indica si el televisor está encendido, apagado o en espera. Cuando el
televisor está encendido, la luz es azul, mientras que cuando está apagado o se encuentra en
modo de espera, la luz es roja.
B: Sensor del
control remoto
El sensor del control remoto es el punto al que hay que apuntar el control remoto.
Familiarización con el televisor
3
Familiarización con el televisor
TV (parte
frontal)
Conectores posteriores del televisor
Los conectores se encuentran en la parte trasera del televisor.
Los conectores del televisor que se muestran abajo se encuentran en los lados izquierdo, central y derecho de la parte
trasera del televisor.
COMPONENT 2
COMPONENT 1
PB/CB
PR/CR
L/MONO
R
PB/CB
PR/CR
L/MONO
R
PC
PC/DVI AUDIO IN
RS232
DIGITAL AUDIO OUT
RF INPUT
L/MONO
R
VIDEO 1 IN
L
R
VIDEO 2 IN
L/MONO
R
SPEAKER L
HDMI
AUDIO 2 IN
AUDIO 3 IN
VIDEO OUT
AUDIO OUT
S-VIDEO 1
S-VIDEO 2
AC IN
COMP 1
AUDIO IN
Y
PB/CB
PR/CR
L/MONO
R
Y
PB/CB
PR/CR
L/MONO
R
COMPONENT 2
SPEAKER R
AUDIO 1 IN
AUDIO 4 IN
Y
Y
COMPONENT 1
SPEAKER R
COMP 2
AUDIO IN
PC
PC/DVI AUDIO IN
RS232
RF INPUT
DIGITAL AUDIO OUT
L/MONO
R
HDMI
VIDEO OUT
VIDEO 1 IN
L
R
AUDIO OUT
VIDEO 1 AUDIO IN
SPEAKER L
VIDEO 2 AUDIO IN
S-VIDEO 1
4
S-VIDEO 2
Guía del usuario del televisor de alta definición de plasma HP
VIDEO 2 IN
L/MONO
R
AC IN
Descripción
■
Altavoz
derecho
Para conectar el cable
procedente del altavoz derecho.
■
Component 1
Entrada de
audio del
component 1
Component 2
Entrada de
audio del
component 2
Para conectar los cables de
vídeo por componentes y los
cables de audio izquierdo y
derecho procedentes de los
equipos opcionales. Se admiten
las entradas estándar 480i,
480p, 720p y 1080i. El
televisor detecta
automáticamente lo que se ha
conectado. Algunos receptores
deben configurarse para una
resolución de salida específica.
■
■
HDMI
■
Para conectar un cable DVI y
un cable convertidor de DVI a
HDMI desde el quipo DVI
opcional; se requiere un cable
de audio conectado desde el
equipo DVI a la entrada de
audio del PC o DVI.
■
PC
Permite conectar un cable VGA
procedente de un PC para
utilizar el televisor como monitor.
■
Entrada de
audio del PC
o DVI
■
Entrada de RF
Para conectar un cable coaxial
procedente de una antena o
fuente de señales por cable.
■
Salida de
vídeo
Salida de
audio
Conecta el vídeo compuesto y
los cables de audio izquierdo y
derecho a un equipo opcional
para controlar o grabar un
vídeo.
■
S-Video 1
Entrada de
audio del
vídeo 1
Permite conectar un cable
S-Video y los cables de audio
izquierdo y derecho procedentes
de un equipo opcional.
■
S-Video 2
Entrada de
audio del
vídeo 2
Utilice la entrada de audio del
vídeo 1 para S-Video 1, y la
entrada de audio del vídeo 2
para S-Video 2.
(Los conectores de audio se
comparten con la entrada de
vídeo).
■
Entrada de
vídeo 1
Entrada de
audio del
vídeo 1
■
Entrada de
vídeo 2
Entrada de
audio del
vídeo 2
Permite conectar un cable de
audio procedente de la
salida de audio del PC
opcional.
■
RS232
■
Salida de
audio digital
Permite conectar el cable de
audio procedente del equipo
de DVI opcional (conectado
mediante un cable DVI y un
cable convertidor de DVI a
HDMI en el conector HDMI).
Utilice la entrada de audio del
vídeo 1 para entrada del vídeo
1 y la entrada de audio del
vídeo 2 para la entrada del
vídeo 2.
(Los conectores de audio se
comparten con la entrada S-Video.)
No conecte los cables de vídeo a ambos
conectores de entrada de S-Video y Vídeo
en un conjunto.
■
Utilizado exclusivamente
para mantenimiento y
reparación.
Permite conectar un cable óptico
a un sistema de audio digital
externo.
Permite conectar un cable de
vídeo compuesto y los cables de
audio izquierdo y derecho del
equipo opcional.
!
O bien,
■
Descripción (continuación)
■
Para conectar un cable HDMI
(interfaz multimedia de alta
definición) procedente de un
equipo digital de alta
definición opcional.
O bien,
■
Televisor
(parte trasera)
Entrada de
CA
Para enchufar el cable
de alimentación incluido.
NOTA: Utilice sólo el cable de
alimentación suministrado.
■
Altavoz
izquierdo
Permite conectar el cable del
altavoz izquierdo.
Familiarización con el televisor
5
Familiarización con el televisor
Televisor
(parte trasera)
Limpieza
Limpieza del televisor
Precauciones de limpieza
Limpie la pantalla con un paño sin pelusas ligeramente
humedecido en agua. Pase el paño con cuidado
evitando presionar la pantalla.
Desenchufe el televisor antes de limpiar la pantalla.
La pantalla del televisor tiene una capa especial
antirreflectante. El uso de disolventes, como alcohol, o
de productos abrasivos, como toallitas humedecidas o
tratadas químicamente, puede dañar la capa de la
pantalla o la pintura del marco.
Para limpiar la carcasa exterior, utilice el mismo
método.
No utilice productos de limpieza líquidos ni aerosoles.
No exponga el producto a gases ni líquidos volátiles,
como pesticidas.
No permita que el televisor entre en contacto con
productos de vinilo o caucho durante un tiempo
prolongado. Un contacto prolongado podría levantar
el recubrimiento o degradar la superficie.
n
Para impedir que una foto estática acabe
grabándose de forma permanente en el TV
de plasma, evite visualizarla durante
mucho tiempo.
Algunos ejemplos de imágenes estáticas
son: logotipos, videojuegos, fotos digitales,
teletexto e imágenes representadas en el
modo 4:3.
6
Guía del usuario del televisor de alta definición de plasma HP
8
Instalación
HP recomienda que un instalador autorizado realice la instalación profesional del televisor de alta definición de
plasma HP para garantizar su máximo disfrute. Asegúrese de leer todas las precauciones e información de seguridad
antes de comenzar la instalación. Consulte estos temas:
■
“Medidas de seguridad importantes” en la página iii
■
“Instrucciones de seguridad importantes” en la
página iv
■
“Información importante” en la página viii
Selección de una ubicación adecuada
la parte posterior. Si sigue otro método de
instalación, deje un espacio de 10 cm
(3,96 pulgadas) o más en las partes superior,
izquierda, derecha e inferior y de 1,9 cm
(0,75 pulgadas) o más en la parte posterior.
A
B
B
C
A
Mínimo de 10 cm (4 pulgadas) por
encima del TV
B
Mínimo de 10 cm (4 pulgadas) a los
lados
C
Mínimo de 7 cm (2,8 pulgadas) por
detrás del TV
Instalación
Seleccione la ubicación de su televisor de alta definición
de plasma HP. Al colocar el TV, tenga en cuenta las
siguientes condiciones:
■ La longitud del cable de alimentación: elija un lugar
con fácil acceso a una toma de CA (ca).
■ La longitud de los cables y la distancia a las
unidades conectadas: asegúrese de que los cables
llegan sin problema al televisor.
■ No instale el TV sobre un carro o soporte inestable,
ya que podría caerse y causar lesiones.
■ No instale el TV de forma que sobresalga del
soporte, por ejemplo, sobre una mesa más pequeña
que el televisor.
■ No cuelgue el TV del techo; podría caerse y causar
lesiones.
■ Evite la exposición a la luz solar directa, que puede
dañar la pantalla o interferir con el uso del control
remoto.
■ Evite los lugares con un alto grado de humedad, que
puedan provocar una descarga eléctrica o un
incendio.
■ No instale el TV cerca de otros aparatos eléctricos,
como un microondas, ni cerca de una fuente de
calor, como una chimenea o un radiador.
■ No coloque el TV sobre una superficie inclinada o
inestable.
■ Deje suficiente espacio para la ventilación alrededor
del TV. Si desea usar el pedestal, deje un espacio de
10 cm (3,96 pulgadas) o más en las partes superior,
izquierda y derecha, 6 cm (2,36 pulgadas) o más
en la parte inferior y 7 cm (2,76 pulgadas) o más en
Nota: No se muestran los altavoces.
Instalación
7
Traslado del TV
El TV es pesado; para trasladarlo a otro lugar, no
olvide seguir siempre los principios de ergonomía.
Debido al tamaño y al peso del TV, se recomienda que
el traslado del televisor se realice entre dos personas
como mínimo.
Montaje o desmontaje de la
base
El TV incluye una base que debe acoplarse a la
pantalla. Siga estos pasos en el orden inverso para
quitar la base.
Para trasladar el TV, utilice las asas de la parte
posterior del TV o agárrelo por encima y por debajo
de la pantalla.
PRECAUCIÓN: Para montar el TV se
requieren dos personas.
Antes de montar la base, desenchufe el cable de
alimentación de la entrada de CA.
1 Coloque la base en posición vertical, con la parte
trasera hacia usted.
2 Levante cuidadosamente el TV y colóquelo sobre
la base.
Si los altavoces vienen acoplados al TV, no levante el
televisor por los altavoces; en su lugar, utilice las asas
de la parte trasera del televisor o agárrelo por debajo
y por encima de la pantalla.
Mueva el aparato con cuidado. Nunca coloque el TV
con la pantalla de cristal hacia abajo, a menos que
esté protegida por almohadillas.
8
Guía del usuario del televisor de alta definición de plasma HP
3 Ingrese y ajuste los tornillos en los dos orificios de
la parte posterior del TV.
PRECAUCIÓN: Desconecte la alimentación
del TV y de todos los componentes
conectados antes de montar o conectar los
altavoces.
1 Coloque el TV en posición vertical sobre su base.
2 Coloque un altavoz en el TV e ingrese los cuatro
tornillos para fijarlo.
4 Acople los altavoces si va a utilizarlos. Consulte
“Montaje y conexión de los altavoces de la
pantalla” en la página 9.
Instalación del televisor
Instale el TV montando y conectando los altavoces,
conectando los cables y conectando el cable de
alimentación.
Montaje y conexión de los
altavoces de la pantalla
Los altavoces vienen separados del TV. Los altavoces
se incorporan a cada lado de la pantalla y se
conectan individualmente al TV. El altavoz derecho
debe estar en el lado derecho de la pantalla vista de
frente.
3 Conecte el altavoz al TV.
4 Repita estos pasos con el otro altavoz.
Instalación
El TV tiene una salida de audio digital o salida de
audio analógica que puede conectar a un
amplificador externo.
Para utilizar un amplificador externo o un sistema
estereofónico, consulte “Conexión de un sistema de
sonido externo” en la página 16.
Instalación
9
Conexión de las fuentes de
señal del televisor
w
ADVERTENCIA: Antes de conectar el TV a
cualquier dispositivo electrónico,
desenchufe el TV y los cables de CA del
dispositivo electrónico de la entrada de CA.
A continuación se ofrece una explicación de los tipos de
conexiones que se utilizan para un cable coaxial. Si su
antena exterior utiliza un cable coaxial de 75 ohmios con
un conector tipo F, fíjela al conector de entrada RF
situado en la parte posterior del TV.
■
■
El sistema de 75 ohmios es generalmente un cable
redondo con un conector tipo F que se puede
conectar fácilmente a un conector sin necesidad de
herramientas (se vende por separado).
Conecte las fuentes de entrada al TV de acuerdo con
el tipo de conexión:
■
Antena o cable básico (TV por cable o satélite)
que no utilice un receptor externo: consulte
“Conexión de la televisión por cable o la antena
de recepción por ondas” en la página 11.
■
Señal por cable o por satélite con un receptor
externo: consulte “Conexión de la señal por cable
o por satélite con un receptor externo” en la
página 11.
Para conectar un sistema de sonido
externo, consulte “Conexión de un
sistema de sonido externo” en la
página 16.
■
Para conectar un dispositivo grabador al
TV, utilice los conectores de salida de
vídeo y de salida de audio; más
información en “Conexión de una
videograbadora para grabar” en la
página 15.
El sistema de 300 ohmios es un cable bifilar plano
que se puede conectar a un conector de 75 ohmios
a través de un adaptador 300/75 ohmios (se vende
por separado).
n
Acerca del sistema de alerta de
emergencia (EAS)
El conector tipo F debe apretarse sólo con
los dedos. Al conectar el cable de RF al
televisor, no utilice herramientas para
apretar el conector tipo F, ya que podría
causar daños al TV.
C
■
En caso de una emergencia nacional, un desastre
natural u otra situación de emergencia, se emite un
mensaje EAS. Cuando la unidad reciba un mensaje
EAS, si el nivel de la emergencia es
comparativamente bajo, la pantalla mostrará un
mensaje de texto de aviso. Si el nivel de emergencia
es alto, se obligará al receptor a sintonizar un canal
de información detallada.
■
Los mensajes de texto de alerta y la sintonización
forzada se producen incluso durante la
programación de pago. Aunque se active la
sintonización forzada, el usuario podrá cambiar de
canal.
■
Si la unidad se ve obligada a sintonizar un canal
bloqueado por el control paterno, se dará prioridad
al control paterno y no se emitirá el mensaje EAS.
■
Los mensajes EAS podrán emitirse no sólo
mediante cable digital, sino también mediante
cable analógico o emisiones analógicas por
antena.
A
B
A
Cable coaxial de 75 ohmios (redondo)
B
Cable bifilar de 300 ohmios (plano)
C
Conector tipo F
10
n
■
Guía del usuario del televisor de alta definición de plasma HP
Conexión de la televisión por
cable o la antena de recepción
por ondas
Utilice un cable coaxial estándar de 75 ohmios para
conectar una antena o una fuente de entrada de
televisión por cable al televisor. Utilice cable coaxial
apantallado para reducir las interferencias por
radiofrecuencia (RF).
■
Cables de audio y vídeo (vídeo compuesto)
conectados a la entrada del Vídeo 1 o Vídeo 2 y a
los conectores de audio del televisor.
■
Cable HDMI conectado al conector HDMI del TV.
■
Cable de vídeo DVI con un cable convertidor de DVI
a HDMI y cables de audio conectados al conector
HDMI y al conector de entrada de audio PC/DVI
del TV.
El equipo opcional, el servicio de TV por cable y todos
los cables se venden por separado.
1
Conecte el cable coaxial de fuente de ingreso al
conector de ingreso RF en la parte posterior del TV.
1
Conecte los cables de fuente de entrada del receptor
externo a la parte posterior del TV mediante uno de
estos conjuntos de conectores:
■
RF INPUT
2
3
Conecte la alimentación del TV; consulte “Conexión
de la alimentación del televisor” en la página 16.
COMPONENT 1
Encienda el TV; consulte “Encendido y apagado
(standby) del televisor” en la página 17.
Conexión de la señal por cable
o por satélite con un receptor
externo
Cables de audio y de vídeo de componentes
conectados al Componente 1 y a los conectores
de ingreso de audio del Componente 1 o al
Componente 2 y a los conectores de ingreso de
audio del Componente 2 del TV.
Puede conectar un receptor externo de televisión (por
antena o por cable) y otros equipos audiovisuales
utilizando:
■
■
Cables de audio y vídeo de componentes
conectados a los conectores del Componente 1 o
Componente 2 y los conectores de audio del
televisor.
Cables de audio y S-Video conectados a los
conectores del S-Video 1 o S-Video 2 y los
conectores de audio del TV.
PB/CB
PR/CR
L/MONO
R
Y
PB/CB
PR/CR
L/MONO
R
COMPONENT 2
■
COMP 2
AUDIO IN
Cables de audio y de S-Video conectados a
S-Video y a los conectores de ingreso de audio
del Vídeo 1 o a S-Video 2 y a los conectores de
ingreso de audio del Video 2 del TV.
Conectar su TV directamente a la salida de vídeo y audio
de su receptor externo garantiza una foto más real y
mejora la visualización.
El equipo opcional y todos los cables se venden por
separado.
COMP 1
AUDIO IN
Y
VIDEO 1 IN
L
R
VIDEO 1 AUDIO IN
VIDEO 2 AUDIO IN
S-VIDEO 1
S-VIDEO 2
VIDEO 2 IN
L/MONO
R
!
Los conectores de entrada de vídeo y
S-Video comparten los conectores de audio
del conjunto. No conecte los cables de
vídeo a ambos conectores de entrada de
S-Video y Vídeo en un conjunto.
Instalación
11
Instalación
PRECAUCIÓN: Desconecte la alimentación
del TV y de todos los componentes
conectados antes de conectar la antena o el
cable.
PRECAUCIÓN: Desconecte la alimentación
del TV y de todos los componentes
conectados antes de conectar el receptor
externo.
■
Cables de audio y de vídeo (vídeo compuesto)
conectados a la entrada del Vídeo 1 y a los
conectores de ingreso de audio del Vídeo 1 o
a la entrada del Vídeo 2 y a los conectores de
ingreso de audio del Vídeo 2 del TV.
VIDEO 1 IN
L
R
VIDEO 1 AUDIO IN
VIDEO 2 AUDIO IN
VIDEO 2 IN
L/MONO
Conexión de un reproductor de
DVD, VCR, DVR, consola de
videojuegos o videocámara
Puede conectar equipo opcional (que se vende por
separado), como un reproductor de DVD, VCR, DVR,
etc. al TV, utilizando los conectores de entrada AV.
El equipo opcional, como un sistema de sonido
externo, y todos los cables, se venden por separado.
Para conectar un DVD, puede utilizar:
R
■
Cables de audio y vídeo de componentes
conectados a los conectores del Componente 1 o
Componente 2 y los conectores de audio del
televisor.
■
Cables de audio y S-Video conectados a los
conectores del S-Video 1 o S-Video 2 y los
conectores de audio del TV.
■
Cables de audio y vídeo (vídeo compuesto)
conectados a la entrada del Vídeo 1 o Vídeo 2 y
a los conectores de audio del televisor.
■
Cable HDMI conectado al conector HDMI del TV.
■
Cable de vídeo DVI con un cable convertidor de
DVI a HDMI y cables de audio conectados al
conector HDMI y al conector de entrada de audio
PC/DVI del TV.
!
Los conectores de entrada de vídeo y
S-Video comparten los conectores de audio
del conjunto. No conecte los cables de
vídeo a ambos conectores de entrada de
S-Video y Vídeo en un conjunto.
■
Cable HDMI conectado al conector HDMI del
TV.
HDMI
■
Cable de vídeo DVI con un cable convertidor
de DVI a HDMI y un cable de audio
conectados al conector HDMI y al conector de
entrada de audio PC/DVI del TV.
PC
PC/DVI AUDIO IN
HDMI
2 Conecte los cables al receptor externo.
3 Encienda el receptor externo.
4 Conecte la alimentación del TV; consulte
“Conexión de la alimentación del televisor” en la
página 16.
5 Encienda el TV; consulte “Encendido y apagado
(standby) del televisor” en la página 17.
12
Puede conectar un VCR mediante las conexiones de
Vídeo (vídeo compuesto) o de S-Vídeo para la
reproducción y los conectores de salida de vídeo
(vídeo compuesto) para la grabación (entrada a VCR).
Consulte “Conexión de una videograbadora para
grabar” en la página 15 para utilizar los conectores
de salida de vídeo.
Puede conectar una consola de videojuegos, una
videocámara y otros equipos AV mediante las
conexiones de S-Vídeo o Vídeo (vídeo compuesto).
Puede conectar el equipo HDMI mediante el conector
HDMI.
Puede conectar el equipo DVI utilizando un cable DVI
con un cable convertidor de DVI a HDMI y cables de
audio, y el conector HDMI y el conector de audio PC/
DVI.
Guía del usuario del televisor de alta definición de plasma HP
Elección de la conexión AV
Al conectar equipo opcional como fuente de señal, los
conectores del equipo pueden limitar el tipo de
conexión que puede utilizar.
Si su equipo opcional tiene más de un tipo de conector
de salida, elija la conexión que proporcione la mejor
calidad de reproducción de imágenes.
Para obtener resultados óptimos, elija el tipo de
conexión de la mejor calidad que admita el equipo
opcional.
La tabla siguiente muestra las conexiones del equipo
opcional AV disponibles en el televisor.
Conexiones AV que debe utilizar, ordenadas de reproducción de vídeo mejor a aceptable
Descripción de la conexión
Conector del
TV
Clavija del cable
HDMI transmite una señal totalmente digital y es la opción
recomendada para la reproducción de un DVD o DVR digital.
DVI transmite una señal de vídeo totalmente digital para la
reproducción desde un DVD o DVR digital. (Para un dispositivo
DVI, debe utilizar un cable DVI con un cable convertidor de DVI a
HDMI para conectar el vídeo al conector HDMI del TV y un cable
de audio para conectar el audio al conector de entrada de audio
PC/DVI del TV.)
Vídeo de componentes (Y, Pb, Pr) transmite vídeo en forma de
señales rojas, verdes y azules independientes. Utilice esta
conexión para las señales de vídeo de alta definición en formato
480i, 480p, 720p o 1080i de un DVD u otros equipos.
Instalación
S-Vídeo transmite vídeo separando las señales de imagen en
color y en blanco y negro, y proporciona una imagen más nítida
que una conexión de vídeo compuesto.
Entrada de vídeo (vídeo compuesto) transmite vídeo como
una única señal.
Los procedimientos siguientes, presentados en el orden
en que aparecen en la tabla, describen la conexión de
equipo opcional, incluidas las conexiones de audio, si
procede.
Instalación
13
4
5
PRECAUCIÓN: Desconecte la alimentación
del TV y de todos los componentes
conectados antes de conectar el equipo
opcional. Asegúrese de que el equipo
opcional esté apagado.
Conexión de un dispositivo de
componentes
1
Conexión de un dispositivo HDMI
Ésta es la conexión recomendada para vídeo y audio. El
cable de HDMI se vende por separado.
1
Conecte la alimentación del TV; consulte “Conexión
de la alimentación del televisor” en la página 16.
Encienda el TV; consulte “Encendido y apagado
(standby) del televisor” en la página 17.
Conecte el cable de componentes a los conectores
(Y, Pb, Pr) de entrada de componentes. Hay dos
conjuntos de conectores de componentes que puede
utilizar: El vídeo del Componente 1 utilizado con los
conectores de ingreso de audio del Componente 1 o
el vídeo del Componente 2 utilizado con los
conectores de ingreso de audio del Componente 2.
COMPONENT 1
Conecte el cable HDMI al HDMI de la parte
posterior del TV. (No hay ninguna entrada de audio
especial para HDMI.)
HDMI
COMP 1
AUDIO IN
Y
PB/CB
PR/CR
L/MONO
R
Y
PB/CB
PR/CR
L/MONO
R
COMPONENT 2
COMP 2
AUDIO IN
2
Conecte el cable de audio por componentes a los
conectores de entrada de audio izquierdo y derecho del
TV.
3
Conecte los cables al dispositivo.
2
Conecte el cable al dispositivo HDMI.
3
Encienda el dispositivo e inicie la reproducción.
4
Conecte la alimentación del TV; consulte “Conexión
de la alimentación del televisor” en la página 16.
4
5
Encienda el dispositivo e inicie la reproducción.
5
Encienda el TV; consulte “Encendido y apagado
(standby) del televisor” en la página 17.
6
Encienda el TV; consulte “Encendido y apagado
(standby) del televisor” en la página 17.
Conexión de un dispositivo DVI
El cable DVI, el cable convertidor de DVI a HDMI y el
cable de audio se venden por separado.
1
Conecte el cable DVI y el cable convertidor de DVI a
HDMI al dispositivo DVI-I y, después, al conector
HDMI del TV.
PC
Conecte la alimentación del TV; consulte “Conexión
de la alimentación del televisor” en la página 16.
Conexión de un dispositivo de S-Vídeo o
de vídeo
Se puede conectar una videograbadora, una consola de
videojuegos, una videocámara u otro equipo audiovisual
mediante conectores de entrada de S-Video o de vídeo
(vídeo compuesto).
!
PC/DVI AUDIO IN
HDMI
2
Conecte el cable de audio al dispositivo DVI y al
conector de entrada de audio PC/DVI del televisor.
3
Encienda el dispositivo e inicie la reproducción.
Tanto los conectores de entrada de vídeo y
S-Video comparten los conectores de
entrada de audio izquierdo y derecho. (La
entrada de S-Video 1 y de Vídeo 1
comparten los conectores de entrada de
audio de Vídeo 1; la entrada de S-Video 2
y de Vídeo 2 comparten los conectores de
entrada de audio de Vídeo 2.)
No conecte los cables de vídeo a ambos
conectores de entrada de S-Video y Vídeo
en un conjunto.
14
Guía del usuario del televisor de alta definición de plasma HP
1 Conecte el equipo de vídeo a los conectores del
TV:
■
Para un VCR, DVR y otros dispositivos con
conector S-Video, utilice un cable S-Video con
el conjunto de conectores S-Video.
O bien,
■
Para un VCR, DVR u otro dispositivo que
tenga un conector compuesto, utilice un cable
compuesto con el conjunto de conectores de
ingreso de vídeo.
VIDEO 1 IN
L
R
VIDEO 1 AUDIO IN
Conexión de un PC
Siga estas instrucciones al conectar un PC u otro
equipo fuente al conector PC (VGA) del TV, para ver el
escritorio del PC como una fuente de entrada
seleccionable. El cable VGA se vende por separado.
n
Consulte “Gráfica de compatibilidad con
PC” en la página 48 para ver una lista de
las señales de PC compatibles con el TV.
VIDEO 2 AUDIO IN
S-VIDEO 1
S-VIDEO 2
VIDEO 2 IN
L/MONO
R
2 Conecte los conectores de cable de audio a los
conectores de audio derecho e izquierdo del
conjunto de conectores.
3 Conecte los cables al dispositivo.
4 Encienda el dispositivo e inicie la reproducción.
5 Conecte la alimentación del TV; consulte “Conexión
de la alimentación del televisor” en la página 16.
PRECAUCIÓN: Desconecte la alimentación
del TV y de todos los componentes
conectados antes de conectar un PC.
Asegúrese de que el ordenador esté
apagado.
6 Encienda el TV; consulte “Encendido y apagado
(standby) del televisor” en la página 17.
Conexión de una
videograbadora para grabar
Cada señal fuente se convierte a 480i antes de salir al
conector de salida de vídeo.
1 Conecte el cable de vídeo del PC o del equipo
fuente al TV mediante el conector PC (un conector
VGA).
PC
PC/DVI AUDIO IN
1 Para la reproducción, conecte la salida de la
2 Para la grabación, conecte la entrada de la
videograbadora a los conectores de salida de
vídeo y de salida de audio del TV.
L/MONO
VIDEO OUT
R
2 Conecte el cable de audio del equipo fuente al
conector de entrada de audio PC/DVI del TV.
3 Conecte los cables de audio y VGA al PC o
equipo fuente.
4 Conecte la alimentación del TV; consulte
“Conexión de la alimentación del televisor” en la
página 16.
AUDIO OUT
3 Conecte la alimentación del TV; consulte
“Conexión de la alimentación del televisor” en la
página 16.
4 Encienda el TV; consulte “Encendido y apagado
(standby) del televisor” en la página 17.
Instalación
15
Instalación
videograbadora mediante los conectores del TV;
consulte los procedimientos anteriores.
5 Encienda el TV; consulte “Encendido y apagado
1 Conecte el sistema de sonido externo al TV:
(standby) del televisor” en la página 17.
■
6 Conecte y encienda el PC o el equipo fuente.
7 Ajuste la foto, incluido Auto sincronizado,
mediante el menú en pantalla Foto/Pantalla;
consulte “Ajuste de la imagen en pantalla de PC”
en la página 29.
O bien,
■
También puede pulsar el botón OK del TV
para iniciar Auto sincronizado para la imagen
del PC.
Conexión de un sistema de
sonido externo
Puede conectar un sistema de sonido externo al TV
mediante una señal de audio digital o analógica:
■
■
Utilice un cable de audio óptico y el conector de
salida de audio digital en la parte posterior del
TV para transferir una señal de audio digital al
sistema de sonido externo, como un receptor
digital o un sistema de sonido ambiente. Si en su
sistema de audio digital desea oír sonido
analógico proveniente de una fuente analógica,
deberá conectar los conectores izquierdo y
derecho de salida de audio del televisor a su
sistema de sonido.
Utilice un cable de audio y conectores de salida
de audio en la parte posterior del TV para
transferir una señal de audio analógica a un
sistema de sonido externo, como un amplificador
analógico o un sistema estéreo.
Para la conexión digital, conecte un cable de
audio óptico al conector de salida de audio
digital en la parte posterior del TV y al sistema
de sonido externo, como un receptor digital o
un sistema de sonido ambiente.
Para la conexión analógica, conecte un cable
de audio a los conectores de salida de audio
en la parte posterior del TV y al sistema de
sonido externo, como un amplificador
analógico o un sistema estéreo.
L/MONO
DIGITAL AUDIO OUT
VIDEO OUT
R
AUDIO OUT
2
Conecte la alimentación del TV; consulte “Conexión
de la alimentación del televisor” en la página 16.
3
Encienda el TV; consulte “Encendido y apagado
(standby) del televisor” en la página 17.
4
Conecte y encienda el sistema de sonido externo.
5
Defina el formato de audio digital en el menú en
pantalla Audio/Audio digital, consulte “Elección del
Modo de audio digital” en la página 30.
Conexión de la alimentación del
televisor
1 Conecte el cable de alimentación al conector de
la parte posterior del TV.
PRECAUCIÓN: Desconecte la alimentación
del TV y de todos los componentes
conectados antes de conectar un sistema
de sonido externo. Asegúrese de que el
sistema de sonido externo esté apagado.
AC IN
100-240V~50/60Hz
2 Conecte el cable de alimentación a la salida de
CA (ca).
16
Guía del usuario del televisor de alta definición de plasma HP
Encendido y apagado (standby) del televisor
El TV dispone de un botón de encendido (A) en la
parte frontal. Para encender el TV también se puede
utilizar el botón de encendido del control remoto.
Al pulsar el botón de encendido o bien enciende el TV
o lo pone en standby, que es un estado de reducido
consumo eléctrico.
MENU
OK
+
VOL
–
n
El ajuste inicial comienza al encender el
televisor por primera vez. Si el TV ya ha
sido encendido con anterioridad, Fijar
Icono (Wizard) no se iniciará. Consulte
“Inicio de Fijar Icono (Wizard)” en la
página 40 para iniciar Fijar Icono (Wizard)
desde el menú Sistema.
Tras la configuración inicial, el tiempo de encendido
necesario para salir del modo en espera depende del
ajuste del Modo Standby:
+
CH
–
A
B
SRC
A
Botón y piloto de encendido
B
Sensor del control remoto
El botón de encendido incorpora una luz indicadora
que muestra el estado de alimentación del TV.
Indicador de
alimentación
Estado de
alimentación
Iluminado en rojo
En espera (apagado)
Iluminado en azul
Listo (encendido)
Apagado
Alimentación de CA
desconectada
Parpadeo rojo o
parpadeo azul
Inicio de diagnósticos
o error
■
Energía baja, que consume menos energía
mientras está en espera, requiere unos
20 segundos.
■
Power Rápido, que consume menos energía
mientras está en espera, requiere unos 5
segundos.
Puede configurar el Modo Standby en el
menú Sistema.
Si no va a utilizar el TV durante algún tiempo, pulse el
botón de encendido para ponerlo en el modo de
espera y desenchufe el cable de alimentación.
Uso de los botones del TV
1 Pulse el botón de encendido (A) situado en la
parte delantera del TV.
El televisor se encenderá o se pondrá en standby.
2 Pulse el botón FUENTE para abrir la lista de
fuentes de ingreso. Pulse CH+ para seleccionar la
fuente de ingreso que desee ver y pulse OK. Pulse
FUENTE para cerrar la lista.
Encendido del televisor
17
Encendido del televisor
Encendido del televisor
Uso de los botones del control remoto
1 Apunte el control remoto al sensor de control
remoto de la pantalla y pulse el botón de
encendido del control remoto.
El televisor se encenderá o se pondrá en standby.
2 Pulse el botón Fuente del control remoto para
abrir una lista de fuentes de entrada. Pulse una
tecla flecha para seleccionar la fuente de ingreso
que desee ver y pulse OK. Pulse Fuente para
cerrar la lista.
n
Protección contra la retención de fotos: Si
se muestran los datos de una foto estática
durante varios minutos, la función para
impedir la retención de fotos se activa
automáticamente con el fin de proteger la
pantalla. Si la foto desaparece, cambie la
imagen o cambie la fuente de entrada para
ver una foto.
18
Guía del usuario del televisor de alta definición de plasma HP
Uso del Icono de fijación inicial
Al encender el televisor por primera vez, un icono de
fijación inicial le guiará por las siguientes opciones:
Ajuste de fecha, hora y zona horario
1 Pulse las teclas flecha arriba y abajo del control
remoto para resaltar el campo de fecha.
2 Pulse las teclas de números del control remoto
■
Ajuste del idioma de los menús en pantalla.
■
Ajuste de la fecha, hora y zona horario.
■
Selección de un modo de alimentación eléctrica
en espera.
3 Pulse la tecla flecha abajo para resaltar la
■
Selección de una fuente de señales.
Búsqueda de la fuente señal de televisión (antena
o cable) y memorización de los canales de
televisión disponibles.
4 Pulse las teclas flecha izquierda y derecha para
■
Puede iniciar el icono de fijación inicial utilizando el
menú Sistema de la pantalla (OSD); consulte “Inicio de
Fijar Icono (Wizard)” en la página 40.
para ingresar un año, mes y día.
zona horario.
cambiar la zona horario.
5 Pulse la tecla hacia abajo para resaltar el campo
de hora y utilice el teclado numérico para
ingresar la hora.
6 Utilice las teclas flecha izquierda y abajo para
cambiar entre AM y PM.
Preparación
Ejecute los pasos siguientes antes de pulsar TV
POWER en la unidad de control remoto.
1 Inserte las pilas en la unidad de control remoto.
Ajuste del modo Standby
Seleccione el ajuste del modo standby.
■
Energía Baja: El tiempo de encendido al salir del
modo en espera es de unos 20 segundos. No
obstante, el televisor consume menos energía
mientras está en modo de espera.
■
Power Rápido: El tiempo de encendido al salir del
modo en espera es de unos 5 segundos. No
obstante, el televisor consume menos energía
mientras está en modo de espera.
2 Conecte el cable de la antena al televisor.
3 Enchufe el cable de alimentación en la toma de
CA (ca).
4 Encienda el televisor.
Ajuste del idioma
1 Seleccione uno de los 3 idiomas: Inglés,
Francés o Español.
2 Pulse las teclas flecha arriba y flecha abajo del
control remoto para seleccionar el idioma
deseado entre los enumerados en pantalla y, a
continuación, pulse OK.
Ajuste de la fuente de señal
1 Pulse las teclas flecha arriba y flecha abajo del
control remoto para seleccionar Antena o
Cable.
2 Pulse el botón OK para iniciar la búsqueda de
canales.
Esta operación de búsqueda de canales busca
automáticamente una señal de todos los canales
disponibles.
Uso del Icono de fijación inicial
19
Uso del Icono de fijación inicial
Ajuste inicial
20
Guía del usuario del televisor de alta definición de plasma HP
Usando el Control Remoto
Manejo del TV
1
Pulse y abra la tapa de la parte posterior del mando
distancia.
El control remoto permite controlar el TV. Para utilizar
el control remoto, apunte con el mismo al sensor de la
pantalla.
2
Inserte las pilas en el control remoto, asegurándose
de colocarlas con las polaridades correctas.
3
Cierre la tapa.
6
R
5
1
N
CHRT
8
4
7
PIP
ADJ
A
0
B
PIPI/P
ENTE
100
MTS
SWAP
WIDE
9
VOL
2
SETU
P
3
COMP
CH
POWE
R
GRAP
HIC
TV
MUTE
30º
C
ITLE
AY
Y
DISPL
MIXER
EXIT
R
INDEX
TT
G
CCD
HOLD
V-CHI
P
SUBT
ADJ
FREE
ZE
REVE
AL
SLEEP
MENU
5m
El control remoto debe utilizarse desde una
distancia no superior a 5 metros (16,4 pies)
del TV, situándolo frente al visor del sensor
del televisor y apuntando desde un ángulo
máximo de 30 grados, tanto en sentido
horizontal como vertical.
Uso de controles remotos
universales
Cuando desee programar un control remoto universal
para que ejecute su TV HP, si HP no se encuentra en la
lista de códigos de marca admitidos, utilice el código
de un TV Philips. El control remoto HP utiliza los
códigos de los mandos a distancia Philips, bajo
licencia de esta marca.
Una vez programado su control remoto universal con
el código de un TV Philips, puede ejecutar las
funciones de su TV HP: volumen, silencio, encendido y
fuente de entrada.
No mezcle distintos tipos de pilas (por ejemplo, alcalinas
con pilas de carbono-zinc), ni pilas antiguas con pilas
nuevas.
Asegúrese de mantener la polaridad correcta al instalar
las pilas, según se indica en el compartimento de las
pilas. Las pilas colocadas con la polaridad invertida
pueden dañar el dispositivo.
Cuando no use el control remoto durante un largo
período de tiempo, extraiga las pilas para evitar daños
causados por fugas del ácido de las mismas.
No intente recargar pilas que no sean recargables ya
que pueden sobrecalentarse y agrietarse. Respete las
indicaciones del fabricante de las pilas que esté
utilizando.
Retire las pilas tan pronto como se agoten. Las pilas
agotadas pueden tener fugas y dañar gravemente la
unidad. La vida útil de las pilas dependerá de la
frecuencia con que se utilice el control remoto.
Reemplace las pilas cuando el funcionamiento del control
remoto empiece a ser errático.
No abra las pilas, ni las caliente, ni las tire al fuego.
Instalación o sustitución de las
pilas del control remoto.
Inserte dos pilas AAA no recargables en el control remoto
asegurándose de colocarlas en la posición correcta.
Usando el Control Remoto
21
Usando el Control Remoto
n
Identificación de los botones del control remoto
Nombre
A
SAP
MTS
B
Sound
A
Encendido Pulse el botón de
encendido para
encender o apagar el
televisor.
B
SAP/MTS
N
C
D
Source
Aspect
Menu
O
E
OK
P
F
G
back
Q
R
Info
Last
C
Sonido
Ch+
H
S
Ch-
D
Fuente
I
J
CC
Sleep
Ant
1
2
3
4
5
6
7
8
9
0
Enter
T
K
E
Menú
L
M
Pulse SAP/MTS para
abrir la lista de las
opciones de programas
de audio secundarios
disponibles. Pulse una
tecla flecha de
dirección para elegir la
opción y pulse OK.
Pulse SAP/MTS para
cerrar la lista.
Pulse Sonido para
seleccionar un modo de
audio: Voz, Music,
Estándar, Usuari.
Pulse Fuente para abrir
una lista de fuentes de
ingreso. Pulse una tecla
flecha para seleccionar
la fuente de ingreso
que desee ver y pulse
OK. Pulse Fuente para
cerrar la lista.
Pulse Menú para
abrir el menú en
pantalla (OSD).
Icono
SAP
MTS
Sound
Source
Menu
Pulse Menú de nuevo
para salir del menú y
volver a la pantalla del
televisor.
U
F
G
22
Descripción
OK
Atrás
Guía del usuario del televisor de alta definición de plasma HP
Pulse OK para
seleccionar la opción
de menú actual.
Pulse Atrás para
regresar al nivel
anterior del menú de
visualización.
OK
back
Descripción
H
Vol
Pulse un botón de
volumen para subir (o
bajar) el sonido.
I
Silencio
Pulse el botón de
silencio para desactivar
o activar el sonido.
J
CC
Pulse CC para
seleccionar las
opciones del modo de
subtítulos cerrados.
K
L
Temporizar Pulse Temporizar para
ajustar el temporizador
en este orden: 15, 30,
60, 90 o120 minutos.
Números
Pulse las teclas de
números (0-9) para
seleccionar
directamente los
canales y, a
continuación, pulse
Intro.
O
P
N
– (Guión)
Foto
Flechas
arriba/
abajo/
izquierda
/derecha
Aspecto
CC
Sleep
Icono
Pulse una flecha para
mover el cursor por las
pantallas del menú.
Pulse Aspecto para
abrir una lista de
opciones de las
dimensiones de la foto
del TV. Pulse una tecla
flecha para seleccionar
la opción y pulse OK.
Pulse Aspecto para
cerrar la lista.
Q
Info
Pulse Info para ver un
titular del canal que
contenga información
sobre el programa
actual.
R
Último
Pulse Último para
restablecer el canal
anterior que estaba
viendo.
S
T
Ch+
Ch–
Ant
Pulse – (guión) para
ingresar un guión en un
número de canal
secundario de un canal
digital. Por ejemplo,
canal 14-2.
Pulse Foto para
seleccionar un modo de
vídeo: Estándar, Vívido,
Pelícu, Usuari.
Descripción
Aspect
Las opciones dependen
de la fuente de ingreso
actual.
1
Utilice estas teclas de
números para editar o
ingresar un nombre
para un canal
analógico mediante el
menú Canal, consulte
“Visualización de la
información del canal”
en la página 32
M
Nombre
Icono
Info
Last
Pulse Ch+ (or Ch–)
para seleccionar el
siguiente canal (o el
anterior).
Ch+
Ch-
Pulse Ant para ver un
titular del canal con
información sobre el
programa actual.
Ant
Vuelva a pulsar Ant
para ver la televisión si
en ese momento está
viendo un DVD u otra
fuente.
U
Intro
Pulse Intro tras ingresar
un número de canal.
Enter
Usando el Control Remoto
23
Usando el Control Remoto
Nombre
Ajuste del volumen
Cambio de canales
Pulse los botones de volumen del control remoto para
aumentar o disminuir el sonido. La barra indicadora
del televisor indica el grado de aumento o
disminución.
Pulse los botones Ch+ or Ch– del control remoto para
cambiar al canal siguiente o anterior. El TV permite
seleccionar hasta 125 canales (de 1 a 125). Para
seleccionar un canal, ingrese un número de un dígito,
dos dígitos o tres dígitos, o bien utilice las teclas para
subir o bajar de canal.
Silenciamiento del sonido
1 Pulse el botón Silencio para anular
provisionalmente el sonido.
2 Para restablecer el sonido al nivel anterior, vuelva
a pulsar el botón Silencio.
Cambio del Modo de
Foto
Al pulsar el botón Foto se visualiza el modo de vídeo
seleccionado en ese momento. Mantenga presionado
el botón Foto o el de flecha derecha para cambiar el
modo de vídeo hasta alcanzar la imagen deseada.
■
Vívido: proporciona mayor contraste y nitidez
de visionado en una sala bien iluminada.
■
Estándar: recomendado para condiciones de
visionado normal en habitaciones con iluminación
reducida.
■
Película: recomendado para ver películas en
una sala a oscuras. Proporciona una foto suave,
como de película.
■
Usuario: muestra las fijaciones personalizadas
configuradas en el menú en pantalla. Para más
información sobre la definición de las fijaciones
de foto, consulte “Uso del menú Foto” en la
página 28.
Para seleccionar un número de canal (por ejemplo, el
canal 25), complete el siguiente procedimiento en
menos de cuatro segundos:
1 Pulse el botón 2 del control remoto.
2 Pulse el botón 5.
3 Pulse Intro.
Para seleccionar un número de subcanal (por ejemplo,
14-2):
1 Pulse el botón 1.
2 Pulse el botón 4.
3 Pulse el botón – (guión).
4 Pulse el botón 2.
5 Pulse Intro.
Selección del último canal
Pulse el botón Último del control remoto para ver el
canal que estaba viendo antes.
Visualización de información
del programa
Al pulsar el botón Info se muestra una página con
información sobre el programa que está viendo.
n
A veces no se incluye el nombre del
programa en la emisión. En ese caso, el
nombre del programa no se visualizará.
24
Guía del usuario del televisor de alta definición de plasma HP
Selección de la fuente de
ingreso
1 Pulse el botón Fuente para abrir una lista de
fuentes de ingreso.
2 Pulse las flechas arriba y abajo para seleccionar
la fuente de ingreso que desee ver.
3 También puede pulsar la tecla flecha derecha
para cambiar la etiqueta de una fuente de
entrada.
Cambio de visualización
con el botón Aspecto
Pulse Aspecto para abrir una lista de opciones de las
dimensiones de la foto del TV. Pulse una tecla flecha
para seleccionar la opción y pulse OK. Pulse Aspecto
para cerrar la lista. Las opciones dependen de la
fuente de ingreso actual.
■
Modo 16:9: muestra la televisión de alta
definición en su formato normal.
■
Modo 4:3: muestra la foto de la relación de
aspecto estándar 4:3 en el centro del TV con
barras negras a la izquierda y a la derecha.
■
Zoom1: alarga proporcionalmente la foto del
TV, aunque recorta la parte superior e inferior de
la foto para ajustarla a la pantalla. Elimina las
barras negras.
■
Zoom2: amplía la parte central de la pantalla y
recorta más la parte superior e inferior.
■
Panorama: similar al modo 16:9, sólo que
amplía la imagen visible a ambos lados.
4 Pulse OK.
5 Vuelva a pulsar el botón Fuente para cerrar la
lista de fuentes de ingreso.
La lista de fuentes de ingreso identifica un conjunto de
conectores en la parte posterior del TV. Se pueden
cambiar todas las etiquetas, excepto Antena o cable.
■
Antena o cable: Esta etiqueta, que no se puede
modificar, selecciona el conector de entrada RF.
La etiqueta muestra la selección de fuentes de
escaneo (Antena o cable) de la última búsqueda
de canales que realizó el Asistente inicial o el
menú Canal.
Activación de los
subtítulos
■
Composite 1
■
S-Video 1
■
Composite 2
■
S-Video 2
■
CC encendido: muestra subtítulos.
■
Component 1
■
CC apagado: desactiva los subtítulos.
■
Component 2
■
■
PC
CC OFF: muestra subtítulos cuando se pulsa el
botón Silencio.
■
HDMI
Al pulsar el botón CC se muestran opciones de
subtitulado:
Usando el Control Remoto
Para asignar sus preferencias de subtitulado, consulte
“Uso del menú CC” en la página 33.
Usando el Control Remoto
25
Ajuste del modo SAP/
MTS estéreo
Pulse el botón SAP/MTS para abrir una lista de las
funciones disponibles de programas secundarios de
audio (SAP) y de sonido de televisión multicanal
(MTS). Pulse una tecla flecha para seleccionar la
opción que desea utilizar y, a continuación, pulse OK.
Pulse SAP/MTS para cerrar la lista.
SAP recibe sonido mono, sonido estéreo y programas
secundarios de audio. La función MTS permite a una
emisora de televisión emitir otro tipo de información
como, por ejemplo, otro idioma o información
meteorológica.
Puede disfrutar del sonido estéreo de alta fidelidad o
de los programas SAP disponibles:
■
Emisiones en estéreo: permite oír programas
tales como los eventos deportivos en directo,
espectáculos y conciertos en sonido estéreo
dinámico.
Programas SAP: permite seleccionar oír
sonido Principal o SAP.
■ Sonido principal: la banda sonora normal del
programa (mono o estéreo).
■ Sonido SAP: el segundo idioma, los
comentarios adicionales y otra información
(SAP utiliza sonido mono).
Si tiene dificultades para escuchar el sonido
estéreo, cambie al modo de sonido mono fijo
para-obtener un sonido más claro.
■
n
MTS sólo funciona en el modo TV.
Cambio del modo de
audio
Al pulsar el botón Sonido se visualiza el modo de
audio seleccionado en la actualidad. Mantenga
presionado el botón Sonido o la flecha derecha para
cambiar el modo de audio hasta alcanzar el sonido
deseado.
Para más información sobre los ajustes de la opción
Usuario, consulte “Ajuste del sonido” en la página 30.
Activación del Timer
Dormir
Al pulsar el botón Temporizar se activa un
temporizador para apagar el televisor
automáticamente. Si ajusta el Timer Dormir a 30, el
televisor se apagará automáticamente en 30 minutos.
Minutos
Descripción
15
Ajusta el temporizador a 15 minutos.
30
Ajusta el temporizador a 30 minutos.
60
Ajusta el temporizador a 60 minutos.
90
Ajusta el temporizador a 90 minutos.
120
Ajusta el temporizador a 120 minutos.
0
Apaga el Timer Dormir.
Fijaciones del TV
Utilice el menú en pantalla para ajustar la foto, el
sonido y realizar otras fijaciones. Para obtener más
información, consulte “Uso de los menús en pantalla”
en la página 27.
Entrada y salida del menú en
pantalla
Si pulsa Menú, visualizará el menú en pantalla. Si
pulsa el botón Menú, saldrá del menú actual y volverá
a la pantalla de televisión. Si pulsa Atrás en un
submenú, volverá al nivel de menú anterior.
26
Guía del usuario del televisor de alta definición de plasma HP
Para cambiar las fijaciones del TV, utilice los menús en
pantalla (OSD).
Cambio de las fijaciones del TV
Cambio de las fijaciones del TV
Menu
Uso de los menús en
pantalla
Para utilizar los menús OSD, utilice los botones del
control remoto o del TV para resaltar, ajustar e ingresar
elementos tal y como aquí se describe.
MENU
OK
back
Info
OK
+
VOL
–
Aspect
Source
Last
+
CH
–
Ch+
Ch-
SRC
Control
remoto
TV (parte
frontal)
MENÚ
Descripción
Descripción
MENÚ
Menú (Salir) visualiza (o cierra) el
OSD.
Menú (Salir) visualiza (o cierra)
el OSD.
OK
OK selecciona el elemento
resaltado en el OSD.
Volumen
Volumen ajusta el nivel de
sonido o un elemento.
Canal+
Canal–
Canal cambia a un canal
superior o inferior.
Fuente
Fuente permite seleccionar la
fuente de ingreso. Pulse Fuente
para abrir una lista de fuentes de
ingreso. Pulse una tecla flecha
para seleccionar la fuente de
ingreso que desee ver y pulse OK.
Pulse Fuente para cerrar la lista.
Elija la fuente de ingreso antes de
abrir el OSD.
Atrás
Atrás regresa al elemento o nivel
de menú anterior.
OK
OK selecciona el elemento resaltado
en el OSD.
+VOL
–VOL
Volumen permite moverse hacia la
derecha o hacia la izquierda en el
menú o ajustar un elemento.
CH+
CH–
Canal sube o baja en el menú.
FUENTE
Fuente permite seleccionar la fuente
de ingreso. Pulse el botón FUENTE
para abrir la lista de fuentes de
ingreso. Pulse CH para seleccionar la
fuente de ingreso que desee ver y
pulse OK. Pulse FUENTE para cerrar
la lista. Elija la fuente de ingreso
antes de abrir el OSD. En un menú
OSD, este botón funciona como el
botón Atrás o para subir al elemento
o nivel de menú anterior.
Cambio de las fijaciones del TV
27
Para utilizar los menús OSD:
1 Pulse el botón Fuente para seleccionar la fuente
de señales de entrada de la TV. Dependiendo de
la fuente de ingreso actual, en la pantalla
aparecen unos menús y opciones distintos.
2 Pulse el botón Menú para abrir el menú en
pantalla. Aparecerá una lista de los menús
disponibles.
3 Pulse los botones de dirección para resaltar el
menú que desee y, a continuación, pulse el botón
OK.
4 Pulse los botones de dirección para moverse en el
menú y resaltar una opción y, a continuación,
pulse el botón OK para acceder a esa opción.
5 Siga utilizando los botones de dirección para
resaltar y ajustar un elemento, y el botón OK para
ingresar el cambio. Puede pulsar el botón Atrás
para salir de una opción o subir un nivel en el
menú.
Las siguientes tablas muestran el menú Foto cuando la
fuente de ingreso es una fuente AV (elegir elemento de
menú Fijaciones) y cuando la fuente de entrada es una
fuente de PC (elegir elemento de menú Pantalla).
Menú Foto/
Fijaciones
Opciones
Modo
Vívido/Estándar/
Pelícu/Usuari
Brillo
[escala]
Contraste
[escala]
Saturación
[escala]
Tonalidad
[escala]
Agudeza
[escala]
Pantalla Azul
Prendido/Apagado
Temp. Color
Tibio/Estándar/Frío
Menú Foto/
Pantalla
Opciones
6 Cuando termine, pulse el botón Menú para cerrar
el menú.
Los menús en pantalla son:
■
Foto
■
Audio
Tamaño H
[escala]
■
Tiempo
Posición H
[escala]
■
Canal
■
CC (Subtítulo cerrado)
Tamaño V
[escala]
■
Control paterno (Control pat)
Posición V
[escala]
■
Sistema
Ajustar Fase
[escala]
AjustarReloj
[escala]
Auto sincronizado
[botón]
Default
[botón]
En los temas siguientes, aparece una tabla para cada
menú con las opciones disponibles.
Uso del menú Foto
El menú Foto controla el aspecto de la imagen en la
pantalla en función de la fuente de entrada
seleccionada. Por ejemplo, al ajustar el Brillo, la
imagen de la pantalla cambia a medida que ajusta la
escala.
Debido a que el menú Foto mantiene las fijaciones de
cada entrada, seleccione (vea) la fuente de entrada y
después, realice los cambios en el menú Foto.
28
Guía del usuario del televisor de alta definición de plasma HP
Ajuste de la imagen en pantalla de PC
Ajustes de foto AV
Estas opciones ajustan la imagen procedente del
conector de PC; el menú no está disponible cuando el
PC no está conectado.
Estas opciones ajustan la foto AV que aparece en
pantalla, de modo que debe seleccionar la fuente de
ingreso AV correcta antes de ajustar los valores.
■
Tamaño H ajusta el tamaño horizontal de la
imagen.
Modo establece los ajustes de la foto a un valor
preestablecido (Vívido, Estándar, Pelícu) o
Usuario para el ajuste individual de Brillo,
Contraste, etc.
■
Posición H ajusta la posición horizontal de la
imagen.
■
Tamaño V ajusta el tamaño vertical de la
imagen.
■
Brillo establece el brillo de la imagen.
■
■
Contraste establece el contraste de la imagen.
Posición V ajusta la posición vertical de la
imagen.
■
Saturación establece la intensidad de color de
la imagen.
■
Ajustar Fase ajusta la fase de reloj utilizada
para sincronizar la imagen.
■
Tonalidad establece los tonos; menos color
produce un tono más rojizo y más color produce
un tono más azulado.
■
AjustarReloj ajusta el reloj utilizado para
sincronizar la imagen.
■
El botón Auto sincronizado inicia la
sincronización automática de la imagen.
■
El botón Default restablece todas las opciones
de la pantalla a los valores predeterminados.
■
■
Agudeza establece la nitidez de la imagen.
■
Pantalla Azul activa o desactiva una pantalla
en azul cuando no se recibe ninguna señal de
vídeo.
■
Temp. Color permite seleccionar distintas
fijaciones de la temperatura del color: Tibio,
Estándar y Frío.
Cambio de las fijaciones del TV
29
Cambio de las fijaciones del TV
Ajustes de foto
Uso del menú Audio
Ajuste del sonido
El menú Audio establece los niveles de sonido
(Fijaciones), el modo de señal de salida de audio
digital, y el modo y los valores de las fijaciones SRS
WOW para los altavoces de la pantalla.
En el menú Audio/Fijaciones, seleccione Volumen o
Balance para realizar los ajustes. Utilice el Modo de
Sonido para seleccionar los valores preestablecidos
del ecualizador de Voz, Music o Estándar o
seleccione Usuari para el ajuste individual de los
valores del ecualizador.
Menú Audio/Fijaciones
Opciones
Volumen
[escala]
Balance
[escala]
Modo de Sonido:
Voz/Music/
Estándar/Usuari
120 Hz
[escala]
200 Hz
[escala]
500 Hz
[escala]
1200 Hz
[escala]
3000 Hz
[escala]
7500 Hz
[escala]
12 kHz
[escala]
Menú Audio/Audio
digital
Opciones
Modo Salida Aud Dig
Dolby Digital/
PCM
Menú Audio/SRS WOW
Opciones
Modo
Apagado/
Prendido
Focus
[escala]
TruBass
[escala]
30
Elección del Modo de audio digital
Para poder acceder al menú Audio/Audio digital, es
necesario estar viendo un canal de televisión digital.
En el menú Audio/Audio digital, seleccione el modo
para la señal provista en el conector de salida de
audio digital. Dolby Digital o PCM. Elija la opción
PCM si su sistema de audio digital externo no admite
sonido envolvente ("surround"). Cuando la fuente es
analógica, como en el caso de un canal analógico de
televisión, no hay salida de audio digital.
Selección del sonido envolvente
(ambiental)
Los altavoces de la pantalla pueden reproducir sonido
ambiental emulado. Para ello, en el menú Audio/SRS
WOW, elija la opción Prendido para el Modo.
En el menú Audio/SRS WOW puede realizar las
siguientes selecciones:
■
Focus proporciona mejor claridad y mayor
sonido.
■
TruBass proporciona una mejora de los bajos
del sonido.
Guía del usuario del televisor de alta definición de plasma HP
Uso del menú Canal
El menú Tiempo establece la fecha y hora, el timer
dormir y otras opciones temporales.
Si no utilizó el Icono de Fijación o si la configuración
inicial no encontró todos los canales, utilice este menú
para explorar y encontrar los canales de forma
automática o manual. La exploración continúa hasta que
se encuentra el canal o se confirma que no hay señal.
Menú Tiempo
Opciones
Zona Horario
AST/EST/CST/MST/PST/
AKST/HST/NST
Fecha/Hora
■
Modo: Manual/Auto
■
Fecha/Hora
■
Modo: Apagado/
Unavez/A Diario
■
Hora
■
Modo: Apagado/
Unavez/A Diario
■
Hora
■
Modo: Apagado/
Prendido
■
Hora
Auto Encendido
Auto Apagado
Timer dormir
Daylight Savings
Prendido/Apagado
Puede elegir la Fecha y hora inicial del televisor
durante el Icono de Fijación o en el modo Manual de
este menú.
Zona Horario permite seleccionar el huso horario,
como por ejemplo la Hora estándar central (CST) u
Hora estándar del Pacífico (PST).
Auto Encendido y Auto Apagado son fijaciones
independientes e individuales para encender o
apagar automáticamente el TV.
El timer dormir establece los minutos y segundos que
deben transcurrir antes de que se apague el televisor.
También puede establecer el timer dormir mediante el
botón Dormir del control remoto.
n
Auto Escaneo o Escaneo Manual explora
todos los canales. Por ejemplo, una
búsqueda manual de 14 canales buscará
todos los canales disponibles, como el
canal 14 y los subcanales 14-2 y 14-7.
Utilice este menú para editar la lista de canales de
programas y trabar o destrabar un canal
completamente (para control paterno) o para saltarse
un canal al utilizar los botones de selección de canal.
Utilice este menú para ver información del nombre y
número del programa, y editar el nombre para mostrar
los canales analógicos.
Menú Canal
Auto Escaneo
Escaneo Manual
Editar Programa
Información
Opciones
■
Explorar: Antena/Cable
■
OK (botón)
■
Cancela (botón)
■
Nº de Canal (número)
■
Frecuencia
■
OK (botón)
■
Music
■
Nº canal (número de
canal)
■
Nombr
■
Traba
■
Salta
Muestra el nombre y
número del canal; el
nombre de visualización de
los canales analógicos se
puede editar.
Cambio de las fijaciones del TV
31
Cambio de las fijaciones del TV
Uso del menú Tiempo
Búsqueda de canales automática
Visualización de la información del canal
Para iniciar una búsqueda automática de canales, en
el menú Búsqueda automática, elija la fuente de
escaneo Antena o Cable, seleccione el botón
Buscar de la pantalla y, a continuación, pulse OK.
En el menú Información, el TV muestra el nombre y
número del canal. Utilice este menú para editar el
nombre de los canales analógicos; los nombres de los
canales digitales están incluidos en la información del
programa y no se pueden modificar.
La exploración continúa hasta que se encuentra cada
canal o se confirma que no hay señal. Para detener la
búsqueda, elija el botón Cancela de la pantalla y
pulse OK.
Para cambiar el nombre de visualización de un canal
analógico:
1
En el menú Canal, seleccione Información y pulse
OK. Aparecerá la información del canal de TV
actual.
2
Para cambiar el nombre del canal actual, pulse la
flecha abajo para resaltar el nombre.
Búsqueda manual de canales
En el menú Búsqueda manual, inicie la búsqueda
manual de un canal: ingrese un número de canal,
pulse la flecha hacia abajo para seleccionar el botón
OK de la pantalla y pulse OK.
La exploración continúa hasta que se encuentra el
canal o se confirma que no hay señal. Para detener la
búsqueda, elija el botón Cancela de la pantalla y
pulse OK.
Edición de la lista de canales
Utilice Editar Programa para trabar o saltar un canal.
En el menú Editar Programa, verá una tabla de todos
los canales con columnas rotuladas: Músic, Nº de
Canal, Nombr, Traba y Salta. Mueva el cursor a una
columna (Trabar o Salta) y pulse OK para cambiar el
elemento de dicho canal. En la columna Traba, pulse
OK para solicitar una clave de control paterno que
desbloquee y visualice el canal. En la columna Salta,
pulse OK para saltar el canal cuando utilice los
botones de ajuste de canal.
32
Para seleccionar otro canal, pulse las teclas de
números del control remoto para seleccionar el
canal, pulse OK para visualizar la información del
canal y, a continuación, pulse la flecha abajo para
resaltar el nombre.
3
Utilice las teclas de números del control remoto para
ingresar un nombre para el canal. Cada botón
permite ingresar distintos caracteres; consulte la
tabla que muestra una lista completa de caracteres.
Para editar el nombre, pulse la tecla de número
repetidamente para desplazarse por los caracteres y
detenerse en el carácter que desee. Pulse la tecla
flecha derecha para ir a la posición del siguiente
carácter. Pulse OK para ingresar el nombre.
Tecla de
Número
Caracteres (en secuencia)
2
a, b, c, @, 2
3
d, e, f, #, 3
4
g, h, i, $, 4
5
j, k, l, %, 5
6
m, n, o, ^, 6
7
p, q, r, s, 7
8
t, u, v, 8
9
w, x, y, z, 9
0
*, #, (, ), 0
Guía del usuario del televisor de alta definición de plasma HP
Utilice el menú CC (subtítulo cerrado) para activar o
desactivar la visualización de subtítulos y seleccionar
opciones. También puede utilizar el botón CC del
control remoto para activar o desactivar la
visualización de subtítulos.
Menú CC
Opciones
Modo CC
Apagado/Prendido/Enc en
silen
Subtitulado
analógico
Services:
■
CC1/CC2/CC3/CC4
■
T1/T2/T3/T4
Subtitulado
digital
Servicio 1/2/3/4/5/6
Estilo
■
Estilo
■
Tamaño
■
Fuente
■
Color Texto
■
Opacidad Texto
■
Color BG
■
Opacidad BG
■
Previo
Su televisor está equipado con un descodificador interno
de subtítulos cerrados. Esto le permite ver
conversaciones, narraciones y efectos de sonido como
subtítulos en el televisor. Los subtítulos cerrados se
encuentran disponibles en algunos programas de
televisión y en algunas cintas de vídeo VHS de uso
doméstico, a elección del proveedor de los programas.
El servicio de subtítulos cerrados digitales es un nuevo
servicio de subtítulos disponible únicamente para los
programas de TV digital (también a elección del
proveedor de servicios). Se trata de un sistema más
flexible que el sistema de subtítulos ocultos original, ya
que ofrece distintos tamaños de subtítulos cerrados y
estilos de letras. Cuando se utiliza el servicio de subtítulos
cerrados digitales, aparece una abreviatura de tres letras
que también indica el idioma de los subtítulos cerrados
digitales: ENG (inglés), SPA (español) o FRA (francés), u
otros códigos de idiomas.
No todos los programas y cintas VHS ofrecen subtítulos
cerrados. Busque el símbolo para asegurarse de que
aparecerán los subtítulos.
n
Si el equipo fuente de señales está
conectado mediante un HDMI o una
conexión de vídeo por componentes,
puede que la información de los subtítulos
cerrados no esté disponible, ya que el
equipo fuente no puede transmitir la
información al TV a través de estos
conectores.
En el sistema de subtítulos cerrados puede haber más
de un servicio de subtitulado. Cada uno de ellos se
identifica mediante su propio número. Los servicios
CC1 a CC4 muestran los subtítulos de los programas
de televisión superpuestos sobre las fotos de los
programas.
En el sistema de subtítulos cerrados, los servicios T1 a
T4 muestran texto no relacionado con el programa
que se está viendo, como la previsión del tiempo o
noticias. El texto de estos servicios también se
superpone al programa que se está viendo.
■
Dependiendo del número de servicios de
subtítulos disponible en la señal que está
recibiendo, pueden aparecer indicaciones como
1/2 o 1/4. 1/2 significa «el primero de dos
servicios».
■
Ejemplo: Si un programa tiene tres servicios
(Digital CC(ENG), CC1 y Text1), la visualización
de los subtítulos cerrados cambiará siguiendo ese
orden.
■
El botón CC mantiene en la memoria un registro
del último servicio seleccionado. Si el último
modo de subtítulos cerrados seleccionado no está
disponible para el siguiente programa o en otro
canal, el servicio de subtítulos cerrados que se
encuentre disponible se seleccionará
automáticamente y aparecerá entre paréntesis.
Los servicios de subtítulos cerrados que
aparezcan entre paréntesis no se grabarán en la
memoria del botón CC como último servicio
seleccionado. Sólo se guardarán los servicios
seleccionados con el botón CC.
Cambio de las fijaciones del TV
33
Cambio de las fijaciones del TV
Uso del menú CC
n
Cuando el programa no emita subtítulos
cerrados, aparecerá «--» en la información
de los subtítulos cerrados.
Si el código de idioma (por ejemplo, ENG)
no figura en los programas de televisión
digital, se mostrará «--».
Generalmente, todos los tipos de servicios
de subtítulos cerrados (CC1, T1, etc.) están
disponibles, aunque dependiendo del
proveedor de programas, una emisión
puede contener sólo algunos de estos
servicios o incluso ninguno.
La emisora puede especificar los valores
predeterminados de CC.
Uso de la opción de estilo
La opción Estilo selecciona los elementos para
visualizar el texto de los subtítulos cerrados:
Uso del menú Control
pat
El menú Control paterno (Control pat) habilita y define
los controles parentales de los programas y las
películas. Utilícelo para seleccionar una clave (número
secreto) y establezca los valores para los controles
paternos mediante el rating del programa, el contenido
del programa y las calificaciones de las películas.
Menú Control
Paterno
Opciones
Clave
■
Ingresar Clave
■
Confirmar Clave
■
Clave On/Off
■
NR
■
G
■
PG
■
PG-13
■
R
■
NC-17
■
X
MPAA (ratings de
películas según la
asociación
cinematográfica de
América, "Motion
Picture Association of
America")
■
Estilo selecciona un estilo de subtítulos de usuario
o prestablecidos.
Pautas televisivas
Tabla de pautas y valores
de contenido por edades
■
Tamaño selecciona un tamaño de subtítulos.
Pequeño, Grande, Normal.
Inglés Canadiense
■
C
■
Estilo de fuente selecciona un tamaño de
fuente.
■
C8+
■
G
■
PG
■
14+
■
18+
■
Bloquear todo (casilla
de verificación)
■
G
■
8ans +
■
13ans +
■
16ans +
■
18ans +
■
Bloquear todo (casilla
de verificación)
■
Color Texto selecciona el color de un carácter.
■
Opacidad Texto selecciona la opacidad de un
texto.
■
Color BG selecciona un color de fondo.
■
Opacidad BG selecciona una opacidad de
fondo.
■
34
Francés Canadiense
Previo muestra la vista previa textual de los
estilos seleccionados.
Guía del usuario del televisor de alta definición de plasma HP
Ajuste del control paterno
El menú Control paterno permite utilizar una clave
para evitar que ciertas fijaciones se cambien de forma
accidental.
El control paterno utiliza un V-Chip, que es un
dispositivo de filtrado electrónico incorporado en su
TV. Esta herramienta proporciona a los padres un
control considerable sobre las emisiones a las que
pueden acceder sus hijos. Los padres pueden elegir
programas que consideren adecuados para sus hijos y
bloquear aquellos que no juzguen adecuados. Estas
acciones se realizan automáticamente al seleccionar
una clave y establecer los valores del control paterno.
!
IMPORTANTE: Se deben cumplir estas
condiciones para activar el control paterno:
■
Clave establecida.
■
Fijaciones de rating realizadas.
EE.UU. tiene dos sistemas de rating para visualizar el
contenido: directrices de control paterno de la
televisión y ratings de películas.
■
Las directrices de control paterno de la televisión
ayudan a los padres a evitar que sus hijos vean
programas de televisión inapropiados.
■
Los ratings de películas se utilizan para las
películas originales calificadas por la Asociación
Cinematográfica de América (MPAA - Motion
Picture Association of America) para transmitirse
por televisión por cable y que no han sido
editadas para su emisión por televisión. También
se pueden ajustar las opciones para bloquear las
películas calificadas por la MPAA.
Ingrese la clave cuando se le indique.
Fijación de una clave (número secreto)
En el menú Control Paterno/Clave, seleccione
Ingresar Clave y, a continuación, ingrese un nuevo
número de clave de cuatro dígitos mediante los
botones 0–9 del control remoto. Ingrese los mismos
dígitos en Confirmar clave y, a continuación, pulse
OK.
n
Como medida de precaución, anote su
clave y guárdela en un lugar seguro.
.
!
IMPORTANTE: Si pierde u olvida su clave,
ingrese la clave maestra: 0532
Cambio de las fijaciones del TV
35
Cambio de las fijaciones del TV
Uso de la clave
Sistema de calificación voluntaria de películas (MPAA)
En el menú Control Paterno, resalte MPAA y pulse OK.
Ajuste el elemento.
El ajuste entra automáticamente en Bloqueo para
cualquier calificación inferior a la elegida.
MPAA Rating
Descripción
Edad
NR
No clasificado.
G
Público en general. Apto para todas las edades.
PG
Se recomienda el control paterno. Algún material puede no ser adecuado para los niños.
PG-13
Se recomienda encarecidamente precaución a los padres. Algún material puede no ser
adecuado para niños menores de 13 años.
R
Restringido. Los menores de 17 años deben estar acompañados por los padres o un adulto
encargado de ellos (la edad varía en algunas jurisdicciones).
NC-17
No autorizado a menores de 17 años.
X
La clasificación X es una categoría antigua que se encuentra unificada con NC-17, pero
todavía puede encontrarse codificada en los datos de películas antiguas.
Ejemplo:
Si selecciona PG-13, se bloquearán automáticamente
las calificaciones más altas: R, NC-17 y X.
n
El sistema de calificación voluntaria de
películas sólo utiliza una calificación
basada en la edad.
36
Guía del usuario del televisor de alta definición de plasma HP
Directrices de control paterno de la televisión (Pautas televisivas)
En el menú Control Paterno, resalte Pautas
televisivas y pulse OK. Ajuste el elemento.
Puede establecer elementos de calificación basados
en contenidos individuales.
Contenido
V
(Violencia)
TV-PG (Se
recomienda la
supervisión de
los padres)
Se puede
establecer la
calificación
Se puede
establecer la
calificación
Se puede
establecer la
calificación
Se puede
establecer la
calificación
TV-14 (Se
recomienda
encarecidamente
el control
paterno)
Se puede
establecer la
calificación
Se puede
establecer la
calificación
Se puede
establecer la
calificación
Se puede
establecer la
calificación
TV-MA (Para
público adulto
solamente)
Se puede
establecer la
calificación
Se puede
establecer la
calificación
Se puede
establecer la
calificación
Calificación de pautas
televisivas
Edad
recomendada
D
(Diálogos con
insinuaciones
sexuales)
S
(Contenido
sexual)
FV
(Violencia
fantástica)
L
(Lenguaje
de adultos)
TV-Y (Niños de
cualquier edad)
TV-Y7 (Dirigida a
los niños
mayores)
Se puede
establecer la
calificación
TV-G (Público en
general)
Cambio de las fijaciones del TV
37
Cambio de las fijaciones del TV
El ajuste entra automáticamente en Bloqueo para
cualquier calificación inferior a la elegida.
Sistemas de calificación canadienses
Los sistemas de calificación de TV en Canadá se basan
en la política de la Comisión Canadiense de
Radiotelevisión y Telecomunicaciones (CRTC - Canadian
Radio-Television and Telecommunications Commission)
sobre la violencia en los programas de televisión.
Aunque la violencia es el elemento más importante de
calificación, la estructura desarrollada tiene en
consideración otros contenidos de los programas como,
por ejemplo, el lenguaje, los desnudos, el contenido
sexual y los temas para adultos.
Al ajustar los controles del sistema canadiense, puede
elegir entre ratings del inglés canadiense o ratings del
francés canadiense.
Ratings del Inglés Canadiense
Calificación
Edad
38
Descripción de rating del Inglés Canadiense
E
Exento: Incluye noticias, deportes, documentales y otros programas de información.
C
Niños: programas dirigidos a niños menores de 8 años. Presta mucha atención a los temas que
pudieran afectar a su sentido de seguridad y bienestar.
C8+
Niños de más de 8 años: programas que no contienen violencia como forma preferible,
aceptable o única de resolver los conflictos; tampoco incitan a los niños a imitar los actos
peligrosos que puedan ver en la pantalla.
G
General: considerado aceptable para todos los públicos. Apropiado para ver en familia;
contiene muy poca violencia física, verbal o emocional.
PG
Supervisión de los padres: destinado al público en general, pero podría no ser adecuado para
los niños más pequeños (menores de 8 años) porque puede contener temas controvertidos.
14+
Más de 14 años: puede contener tramas en las que la violencia es uno de los elementos
dominantes de la historia, pero debe ser esencial para el desarrollo de la trama o el personaje.
El lenguaje puede ser vulgar y haber desnudos como parte del contexto de la trama.
18+
Adultos: destinado a espectadores mayores de 18. Puede contener escenas violentas que,
aunque estén relacionadas con el desarrollo de la trama, los personajes o los temas, están
destinadas a un público adulto. Pueden tener un lenguaje soez, y escenas de sexo y desnudos.
Guía del usuario del televisor de alta definición de plasma HP
Calificaciones del Francés Canadiense
Edad
Descripción de rating del francés canadiense
E
Programación exenta.
G
General: Para todos los públicos; contiene una violencia directa mínima, que puede
estar integrada en la trama de forma cómica o poco realista.
8ans +
General, pero no recomendado para los niños pequeños. Lo puede ver la mayoría del
público, pero puede tener escenas que afecten a los menores de ocho años, incapaces
de distinguir entre las situaciones reales e imaginarias. Se recomienda que los niños
vean el programa en compañía de los padres.
13ans +
Más de 13 años: puede contener escenas violentas frecuentes y, por lo tanto, se
recomienda verlo en compañía de los padres.
16ans +
Más de 16 años: puede contener escenas violentas frecuentes e intensas.
18ans +
Más de 18 años: Sólo para adultos. Puede contener escenas muy violentas y
frecuentes.
Cómo desbloquear un
programa temporalmente
Reactivación del control paterno
tras un desbloqueo temporal
Cuando el rating de control paterno censura un
programa, aparece un mensaje.
Para reactivar el control paterno de un programa
desbloqueado temporalmente, realice una de estas
acciones:
Para ver un programa bloqueado:
1 Pulse OK y, a continuación, aparecerá el menú de
■
Seleccione el ajuste de calificación (MPAA,
Pautas televisivas, Calificación I.C. o
Calificación F.C.) en el menú Control Paterno.
■
Apague el televisor.
ajuste de clave.
2 Ingrese su clave de 4 dígitos para destrabar
temporalmente el programa.
Cambio de las fijaciones del TV
39
Cambio de las fijaciones del TV
Calificación
Uso del menú Sistema
Utilice el menú Sistema para seleccionar el idioma de
los menús en pantalla, busque la versión de software,
inicie Fijar Icono (Wizard), restablezca las fijaciones
en pantalla a los valores predeterminados, seleccione
Modo de espera y active Lavado Blanco para reducir
la apariencia de la foto retenida.
Menú Sistema
OSD
Versión Software
Opciones
■
Idioma : Español/
francés/inglés
■
Tiempo de espera
OSD: Corto/
Medio/Largo
Muestra el número de la
versión de software del
televisor
Fijar Icono (Wizard)
Empezar Icono de
Fijaciones: Sí/No
Fijaciones Default
Pulse OK para
restablecer todas las
fijaciones a sus valores
predeterminados.
Lavado Blanco
■
Sí/No
Modo de espera
■
Energía Baja
■
Power Rápido
Inicio de Fijar Icono (Wizard)
En el menú Fijar Icono (Wizard), elija Sí y pulse OK.
A continuación, apague el televisor y vuélvalo a
encender para iniciar el Icono de Fijaciones.
40
Restablecimiento de Fijaciones
Default
Para restablecer todos las fijaciones, incluida la lista
de canales, a los valores predeterminados, seleccione
Fijaciones Default y, a continuación, pulse OK.
Uso del Lavado Blanco
En el menú Lavado Blanco, seleccione Sí y pulse OK
para visualizar toda la pantalla en blanco durante
3 minutos. Esta acción puede reducir la apariencia de
una imagen retenida, como resultado de permanecer
fija en la pantalla.
n
El uso abusivo de la opción Lavado Blanco
puede reducir la duración del panel.
Selección del Modo Standby
(Control alimentación)
Las fijaciones del menú Modo de espera permiten
ahorrar energía. Esta opción permite determinar la
energía utilizada por el televisor al apagarse y estar
en espera.
■
Energía Baja: consume menos energía mientras
está en espera, dura aproximadamente
20 segundos.
■
Power Rápido: consume más energía mientras
está en espera, dura aproximadamente
5 segundos.
Guía del usuario del televisor de alta definición de plasma HP
Cómo obtener respuestas a preguntas
¿Qué son la televisión
analógica, la televisión digital y
la televisión de alta definición
(HDTV)?
Algunos dispositivos, como los monitores, los
sintonizadores y las combinaciones integradas de
monitor y sintonizador, están diseñados para admitir
cualquiera de los 18 formatos oficialmente aprobados
por la reglamentación estándar de la industria,
Advanced Television Systems Commmittee (ATSC), para
la transmisión digital de señales de vídeo. Las televisiones
digitales se dividen en tres subgrupos, dependiendo de
su funcionalidad: alta definición (HDTV), definición
realzada (EDTV) y definición estándar (SDTV).
A diferencia de la digital, la televisión analógica
estadounidense lleva más de 50 años operando con el
formato NTSC (National Television Standards
Committee). Ésta es la señal que se emite por ondas y por
sistemas de cable. La televisión en formato NTSC se
compone de algo más de 480 líneas entrelazadas de
resolución.
¿Cuál es la diferencia entre los
formatos de señales progresivo
y entrelazado en el caso de la
televisión digital?
Existen 18 formatos de señales de televisión digital.
Cada uno proporciona un nivel de calidad de foto
diferente. Los formatos de televisión digital se denominan
mediante un número seguido de la letra "p" (progresivo)
o "i" (entrelazado). La letra indica cómo el televisor
utiliza las señales de televisión para generar la foto:
■
La exploración progresiva (p) presenta todas las
líneas horizontales de la foto en un solo fotograma.
Con este sistema, la foto parece más nítida a la vista
y presente un aspecto mucho mejor que una foto
entrelazada de la misma resolución.
■
Entrelazada (i) significa que la foto aparece en dos
segmentos: cada segunda línea horizontal de la
imagen se muestra en un fotograma, mientras que la
otra mitad de las líneas horizontales se representa
en el siguiente fotograma de la foto. Esto funciona
de manera tan rápida que engaña a la vista,
haciéndola creer que sólo se está representando una
única foto.
El número se refiere al número de líneas de resolución y,
en general, cuanto más alto sea el número, mejor será la
calidad de la foto. Por ejemplo, con la televisión digital
(DTV) las emisoras pueden elegir entre dos formatos
progresivos: 480p y 720p. Una foto 480p es mucho más
nítida que una emisión de televisión normal, aunque no
se la considere una señal DTV ni una señal de alta
definición verdadera. 720p tiene 720 líneas de
exploración horizontal y está considerada como
televisión de alta definición verdadera. 720p puede
rivalizar con una imagen 1080i, que consistiría en 1080
líneas de exploración horizontal mostradas como foto
entrelazada. Esto se debe a que la foto 720p es más
nítida y más precisa (progresiva), incluso aunque una
foto 1080i tenga muchas más líneas de exploración y
mucha mayor resolución.
¿Qué es el índice de aspecto
variable?
El índice de aspecto describe la relación del ancho de la
pantalla con respecto a su altura. Las señales de
televisión estándar se basan en un índice de aspecto de
4:3 (cuatro unidades de ancho por tres unidades de
altura). Las señales de HDTV se basan en un índice de
aspecto de 16:9, haciendo que la foto sea un 33 por
ciento más ancha que la de una TV normal y permitiendo
ver TV y películas tal y como se proyectan en el cine.
Además, muchos DVD se ven mejor en una pantalla
panorámica porque la mayoría de las películas
realizadas en los últimos 50 años se han filmado con un
índice de aspecto de 1,85:1 (muy similar a 16:9,
equivalente a 1,78:1) o de 2,35:1 (incluso superior a
16:9).
El índice de aspecto variable permite ampliar o reducir el
formato 4:3 y el vídeo anamórfico para rellenar la
pantalla.
Cómo obtener respuestas a preguntas
41
Cómo obtener respuestas a preguntas
Términos comunes en el
campo de la televisión
¿Qué es HDMI?
La interfaz multimedia de alta definición (HDMI, o "High
Definition Multimedia Interface") es la primera interfaz de
vídeo y audio totalmente digital, no comprimida,
aceptada por la industria. Los componentes HDMI
pueden transmitir tanto audio como vídeo digital a través
de un solo cable con mejor calidad que las conexiones
analógicas tradicionales, ya que la transmisión es
totalmente digital. Ahora, las señales digitales, como de
un DVD o de la programación HDTV, se pueden transmitir
a la pantalla sin necesidad de conversiones analógicas
que degraden la señal original.
Identificación de los cables utilizados
El apartado siguiente enumera todos los tipos de cables
disponibles para el televisor. Muestra una vista lateral de
cada cable, con su correspondiente conector.
Tipo/conexión de
cable
RCA
Los conectores de audio rojo y blanco se conectan a las entradas de audio roja y
blanca (izquierda y derecha).
Sonido digital
Cable de audio óptico de alta resolución utilizado para los sistemas de audio
externos opcionales, como el sonido de canales envolventes ("channel surround
sound") 5.1.
HDMI
HDMI puede transmitir señales digitales no comprimidas tanto de vídeo como de
audio, ya que dispone de señales de vídeo, audio y control.
Antena coaxial
42
Descripción
RF o coaxial utilizado principalmente para las antenas. Utilizado a menudo para la
televisión por cable o para un descodificador de cable o satélite. Puede utilizarse
con receptores externos si no hay ninguna otra posibilidad.
Guía del usuario del televisor de alta definición de plasma HP
S-Video
Descripción (continuación)
Se utiliza con equipos como los reproductores DVD, VCR, sintonizadores/
descodificadores de cable o satélite, videocámaras y receptores de cable digital.
Cable de
alimentación
Conecta el televisor a la toma de corriente.
Compuesto
Se utiliza con equipos como los VCR y DVD.
Componente
RS-232
VGA
Cable de tres o cinco conectores: Uno rojo para la señal Pr, uno verde para señal Y,
y uno azul para señal Pb. Algunos cables de señal por componentes pueden
disponer también de cables de audio rojo y blanco. Utilizados para los receptores
HDTV, reproductores de DVD y otros dispositivos equipados con un conector de
salida por componentes YPbPr.
Interfaz serie utilizada exclusivamente para mantenimiento y reparación.
Interfaz utilizada con PCs y monitores.
Cómo obtener respuestas a preguntas
43
Cómo obtener respuestas a preguntas
Tipo/conexión de
cable
44
Guía del usuario del televisor de alta definición de plasma HP
Especificaciones
Televisor de alta definición de plasma HP PL5060N de 50 pulgadas (127 cm)
Televisor de alta definición de plasma HP PL4260N de 42 pulgadas (106 cm)
Pantalla
Pantalla del televisor
HP PL5060N: 42 pulgadas (127,00 cm). Pantalla de plasma de color 16:9
HP PL4260N: 42 pulgadas (106,68 cm). Pantalla de plasma de color 16:9
Área de visualización
(alto x ancho x diagonal)
HP PL5060N: 24,5 pulgadas (62,2 cm) x 43,5 pulgadas (110,6 cm) x 50
pulgadas (126,9 cm)
HP PL4260N: 20,4 pulgadas (51,8 cm) x 36,2 pulgadas (92,0 cm) x 41,5
pulgadas (105,5 cm)
Dimensiones con base y
altavoces
(alto x ancho x fondo)
HP PL5060N: 32,8 pulgadas (83,2 cm) x 61,1 pulgadas (155,2 cm) x 12,3
pulgadas (31,3 cm)
Dimensiones sin base y con
altavoces
(alto x ancho x fondo)
HP PL5060N: 29,8 pulgadas (75,8 cm) x 61,1 pulgadas (155,2 cm) x 4,3
pulgadas (10,8 cm)
Dimensiones sin base ni
altavoces
(alto x ancho x fondo)
HP PL5060N: 29,8 pulgadas (75,8 cm) x 49,0 pulgadas (124,4 cm) x 4,3
pulgadas (10,8 cm)
Resolución de foto
HP PL5060N: 1366 x 768
HP PL4260N: 28,9 pulgadas (73,3 cm) x 53,5 pulgadas (135,8 cm) x 12,3
pulgadas (31,3 cm)
HP PL4260N: 25,9 pulgadas (65,8 cm) x 53,5 pulgadas (135,8 cm) x 3,7
pulgadas (9,3 cm)
HP PL4260N: 25,9 pulgadas (65,8 cm) x 41,4 pulgadas (105,2 cm) x 3,7
pulgadas (9,3 cm)
HP PL4260N: 1024 x 768
Brillo
HP PL5060N: Hasta 1000 cd/m2
Vida útil de la pantalla
Hasta 60.000 horas
Ángulos de visión
H: 160o V: 160o
Salida de audio
8 W por canal
Idiomas del menú en pantalla
Español/francés/inglés
Especificaciones
HP PL4260N: Hasta 1200 cd/m2
Especificaciones
45
Pantalla (continuación)
Alimentación eléctrica
100–240 V de corriente alterna (CA)
Consumo
HP PL5060N: 450 W
, 50/60 Hz
HP PL4260N: 340 W
Distancias mínimas para la
correcta ventilación
4 pulgadas (10 cm) por arriba
4 pulgadas (10 cm) a ambos lados
2,8 pulgadas (7 cm) por detrás
Función de TV
TV estándar (CCIR)
Sistema de televisión norteamericano estándar ATSC/NTSC
Canales de recepción
VHF: 2–13
UHF: 14–69
CATV: 1–125
Emisiones digitales terrestres (8VSB): 2–69
Cable digital (64/256 QAM): 1–135
Multiplexación de audio
Sistema BTSC
Conectores traseros
Component 1
Entrada de componente
Component 2
Entrada de componente
Entrada de audio del component 1
Entrada de audio (se utiliza con el component 1)
Entrada de audio del component 2
Entrada de audio (se utiliza con el component 2)
HDMI
Entrada HDMI (tipo A) con HDCP
PC
Entrada VGA del monitor
Entrada de audio del PC o DVI
Entrada de audio para PC y DVI-I con HDCP
Salida de audio digital
Salida de audio digital óptica (PCM/Dolby Digital)
Entrada de RF
75 ohmios no equilibrado, tipo F para entrada de VHF/UHF/CATV
Salida de vídeo
Salida de vídeo compuesto
46
Guía del usuario del televisor de alta definición de plasma HP
Conectores traseros (continuación)
Salida de audio
Salida de audio (se utiliza con la salida de vídeo)
S-Video 1
Entrada de S-Video
S-Video 2
Entrada de S-Video
Entrada de vídeo 1
Entrada de vídeo compuesto
Entrada de vídeo 2
Entrada de vídeo compuesto
Entrada de audio del vídeo 1
Entrada de audio (se utiliza con la entrada del vídeo 1 o S-Video 1)
Entrada de audio del vídeo 2
Entrada de audio (se utiliza con la entrada del vídeo 2 o S-Video 2)
Peso
Sólo televisor
HP PL5060N: 95,9 libras (43,5 kg)
HP PL4260N: 67,2 libras (30,5 kg)
TV con altavoces (sin base)
HP PL5060N: 108 libras (49 kg)
HP PL4260N: 84,9 libras (38,5 kg)
TV con altavoces y base
HP PL5060N: 113,5 libras (51,5 kg)
HP PL4260N: 90,4 libras (41 kg)
Accesorios
En la caja
Documentación, unidad de control remoto, cable de CA y altavoces.
Opciones recomendadas
HP Digital Entertainment Center
HP Media Center PC
Homologación y cumplimiento de
normas
UL, C-UL, FCC, BETS-7, TV cualificado por ENERGY STAR
Garantía
1 año para piezas y mano de obra
Todas las especificaciones representan las
especificaciones típicas proporcionadas por los
fabricantes de componentes HP; el rendimiento real
puede ser superior o inferior.
La duración de la pantalla está determinada por el tiempo
en el que la luminosidad está a un 50%, comparada con
la del valor inicial de la lámpara típica actual en
condiciones de operación continua a ±25 °C. Sesenta mil
horas equivalen a más de 23 años de siete horas al día de
visualización.
Especificaciones
47
Especificaciones
HP Media Center Extender
Gráfica de compatibilidad con PC
Preselección
Formato de
píxeles
Frecuencia
horiz.
(kHz)
Reloj de
píxeles
(MHz)
Fuente
1
640 x 480
31.5
–
59.9
–
25.2
VGA
2
640 x 480
37.5
–
75.0
–
31.5
VESA
3
720 x 400
31.5
–
70.1
+
28.3
VGA
4
800 x 600
37.9
+
60.3
+
40.0
VESA
5
800 x 600
46.9
+
75.0
+
49.5
VESA
6
1024 x 768
48.4
–
60.0
–
65.0
VESA
7
1024 x 768
56.5
–
70.1
–
75.0
VESA
8
1024 x 768
60.0
–
75.0
–
78.8
VESA
9
1280 x 768
47.4
+
60.0
–
68.3
VESA
10
1280 x 1024
64.0
+
60.0
+
108.0
VESA
11
1360 x 768
47.7
+
60.0
+
85.5
VESA
48
Polaridad
horiz.
Frecuencia
vert. (Hz)
Guía del usuario del televisor de alta definición de plasma HP
Polaridad
vert.
Resolución de problemas
Preguntas sobre la puesta en marcha inicial
Síntoma
Solución
Al encender el TV no se oye el sonido,
aunque sí se ve la foto.
■
No se ve ninguna foto al encender el TV.
■
está el volumen demasiado bajo? Pulse el botón Volumen.
■
¿Está activada la opción Silencio? Pulse el botón Silencio o el botón
Volumen.
■
¿Está correctamente conectado el componente del que proceden las
señales de entrada? Verifique que los cables están bien insertados en los
conectores de acuerdo con los colores.
■
¿Está la fuente de señales de entrada encendida? Encienda el receptor externo,
el reproductor DVD o cualquier otro componente que desee visualizar.
■
¿Está seleccionada la fuente de señales de entrada correcta? Pulse el
botón Fuente del control remoto y asegúrese de que la fuente está
seleccionada.
■
Pulse el botón Menú del control remoto o el botón MENÚ del lado del
televisor:
■
La unidad no se enciende.
¿Están los dos cables de los altavoces conectados al altavoz y al TV, y:
■
Si aparece el menú en pantalla, compruebe los cables que van a la
fuente de entrada y pulse el botón Fuente del control remoto o del
lado del TV para elegir la fuente de señales de entrada.
■
Si no aparece el menú en pantalla, consulte el siguiente síntoma, «La
unidad no se enciende».
¿Aparece el logotipo de HP al encender el TV? (El TV debe estar en el
Modo Standby Energía Baja para que se muestre el logotipo; consulte
“Selección del Modo Standby (Control alimentación)” en la página 40.)
■
Si aparece, compruebe los cables que van a la fuente de entrada y
pulse el botón Fuente del control remoto o del lado del TV para elegir
la fuente de entrada.
■
Si no aparece, consulte el siguiente síntoma: «La unidad no se
enciende».
■
Pulse el botón de encendido de la unidad de control remoto.
■
Si el indicador del TV está apagado, pulse el botón de alimentación del TV.
■
¿Está desconectado el cable de alimentación? Asegúrese de que los dos
extremos del cable de alimentación están conectados.
■
¿Sale corriente de la toma? Enchufe una lámpara u otro dispositivo
eléctrico que funcione correctamente en la misma toma de corriente que
el TV para asegurarse de que sale corriente de la toma.
■
Si utiliza una toma de corriente múltiple (ladrón), asegúrese de que está
encendida.
Resolución de problemas
49
Resolución de problemas
Consulte esta sección si tiene problemas de visualización, foto, sonido o puesta en marcha del TV.
Síntoma (continuación)
Solución
La unidad no funciona.
■
Influencias externas como rayos o electricidad estática pueden causar un
funcionamiento incorrecto. En este caso, utilice la unidad después de
encender el TV o desenchufe el cable de alimentación y vuelva a
enchufarlo después de transcurrir 1 ó 2 minutos.
Los colores resultan extraños,
desvanecidos o desalineados.
■
Ajuste el tono de la foto.
■
¿Está demasiado iluminada la sala? La foto puede aparecer oscura en
una sala que está demasiado iluminada.
■
Compruebe el ajuste de la señal de entrada.
■
Si utiliza un dispositivo de componentes, asegúrese de que los cables
rojo, azul y verde están completamente insertados en los conectores
correctos situados a ambos extremos.
■
¿Está activado el temporizador de apagado?
■
Compruebe las fijaciones de control de la alimentación.
■
La temperatura interna de la unidad ha aumentado. Retire cualquier
objeto que bloquee la ventilación o limpie la rejilla de ventilación.
La unidad se apaga de repente.
Preguntas sobre la visualización
Síntoma
Solución
La calidad de la foto procedente del
vídeo es muy mala.
Compruebe lo siguiente: Ajuste inadecuado de los mandos.
Interferencia local. Interconexiones de cables. Ajuste los mandos de la
foto según corresponda. Pruebe ubicar el TV en otro sitio. Compruebe
que las conexiones sean buenas.
No aparece ninguna foto o la
pantalla azul y dispongo de un
dispositivo externo que controla
el TV.
■
Pulse el botón Fuente del control remoto y asegúrese de que la fuente
está seleccionada.
■
Verifique que esté encendido el dispositivo externo o el PC.
■
Compruebe si está conectado el componente fuente.
■
Compruebe la función de gestión de alimentación. ¿Se encuentra en
modo de espera?
■
Conecte la fuente al TV. Utilice el dispositivo externo o el PC (mueva
el ratón o pulse una tecla).
■
Asegúrese de que cada cable está enchufado al conector de color
correcto de los conectores del TV y de los conectores de la fuente de
entrada.
■
Asegúrese de que los cables están totalmente enchufados.
■
Consulte “Ajustes de foto AV” en la página 29.
La foto, con una fuente de ingreso de
componentes conectada, es
demasiado roja, azul o verde, o es
de un negro demasiado oscuro o
claro.
50
Guía del usuario del televisor de alta definición de plasma HP
Síntoma
Solución
Parte de la foto está cortada o la
imagen no está centrada.
Compruebe las fijaciones de ajuste de posición y realice los cambios
correspondientes a las fijaciones de pantalla.
Mi imagen es demasiado grande o
demasiado pequeña.
Pulse el botón Aspecto del control remoto para seleccionar otro tamaño de
foto.
La foto es inestable.
Verifique que el ajuste de resolución del dispositivo externo o PC sea el
correcto. Realice el ajuste de resolución apropiado.
Aparece una foto retenida en la
pantalla.
Una imagen fija, como un logotipo, un videojuego o una foto del ordenador,
puede hacer que aparezca una foto retenida de forma permanente en la
pantalla del TV de plasma. Este producto no está diseñado para visualizar
fotos estáticas durante períodos de tiempo prolongados. Los casos de menor
importancia de fotos retenidas se pueden mejorar al ejecutar la opción
Lavado Blanco del menú Sistema OSD; consulte “Uso del Lavado Blanco” en
la página 40.
Preguntas acerca del control remoto
Síntoma
Solución
El control remoto no funciona.
Compruebe lo siguiente e intente realizar la solución propuesta:
■
Las pilas están insertadas con las polaridades bien alineadas.
■
Asegúrese de que las pilas del control remoto están cargadas. Si se
han gastado, cambie las pilas usadas por unas pilas nuevas.
■
Asegúrese de que el control remoto se encuentra dentro su alcance
operativo.
■
Asegúrese de que la ventana del sensor del control remoto no está
sometida a demasiada luz, luz solar directa o luz artificial intensa.
■
Compruebe que no haya obstáculos; compruebe que no haya nada
entre el control remoto y la ventana del sensor de la pantalla.
■
Asegúrese de apuntar bien el control remoto al TV y de no estar a una
distancia de más de 5 metros (16,4 pies).
El control remoto no hace funcionar
otro equipo de entretenimiento
doméstico.
No se trata de un control remoto universal. Sólo funciona con su televisión
HP.
Mi control remoto universal no
encuentra un código de TV HP.
Cuando desee programar un control remoto universal para que ejecute
su TV HP, si HP no se encuentra en la lista de códigos de marca
admitidos, utilice el código de un TV Philips. El control remoto HP utiliza
los códigos de los controles remotos Philips, bajo licencia de esta
marca.
Una vez programado su control remoto universal con el código de un TV
Philips, puede ejecutar las funciones de su TV HP: volumen, silencio,
encendido y fuente de entrada.
Resolución de problemas
51
Resolución de problemas
Preguntas acerca de la calidad de la foto
Referencia: 5991-4961
