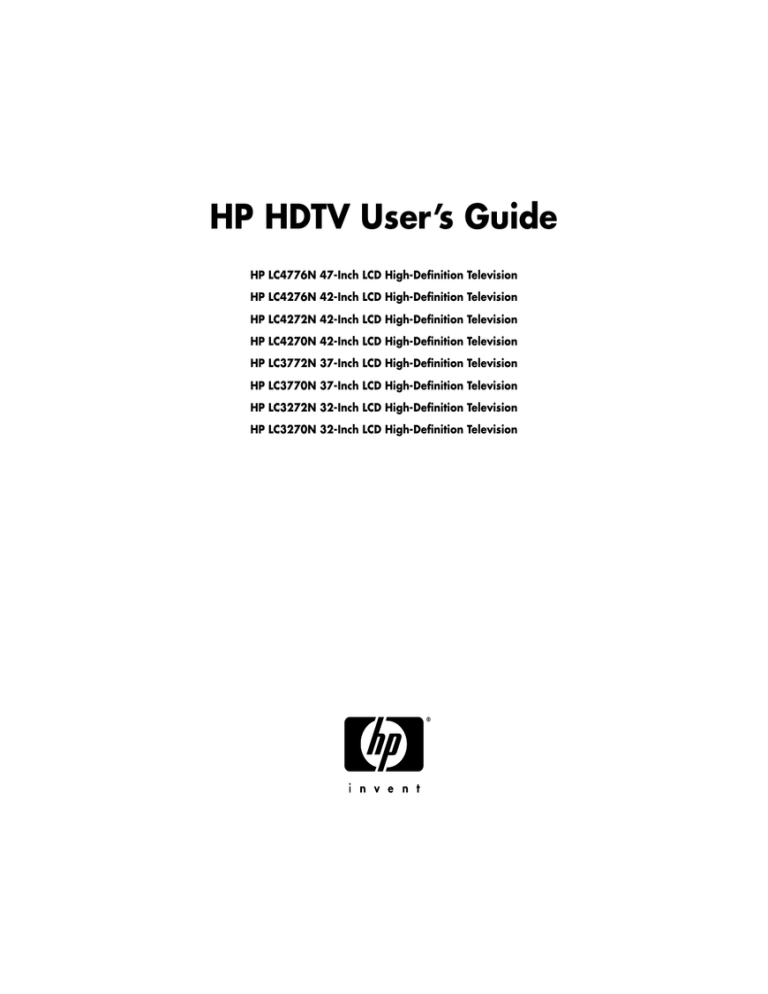

HP HDTV User’s Guide
HP LC4776N 47-Inch LCD High-Definition Television
HP LC4276N 42-Inch LCD High-Definition Television
HP LC4272N 42-Inch LCD High-Definition Television
HP LC4270N 42-Inch LCD High-Definition Television
HP LC3772N 37-Inch LCD High-Definition Television
HP LC3770N 37-Inch LCD High-Definition Television
HP LC3272N 32-Inch LCD High-Definition Television
HP LC3270N 32-Inch LCD High-Definition Television
The only warranties for HP products and services are set forth in the
express warranty statements accompanying such products and
services. Nothing herein should be construed as constituting an
additional warranty. HP shall not be liable for technical or editorial
errors or omissions contained herein.
HP assumes no responsibility for the use or reliability of its software
on equipment that is not furnished by HP.
This document contains proprietary information that is protected by
copyright. No part of this document may be photocopied,
reproduced, or translated to another language without the prior
written consent of HP.
Hewlett-Packard Company
P.O. Box 4010
Cupertino, CA 95015-4010
USA
c
CAUTION: Text set off in this manner
indicates that failure to follow directions
could result in damage to equipment or
loss of information.
w
Copyright © 2007 Hewlett-Packard Development Company, L.P.
May be licensed in the United States by one or both of U.S. Patents
Nos. 4,930,158 and 4,930,160 until August 28, 2008.
Manufactured under license from Dolby Laboratories.
“Dolby” and the double-D symbol are trademarks of
Dolby Laboratories.
HDMI, the HDMI logo and High-Definition Multimedia Interface are
trademarks or registered trademarks of HDMI Licensing LLC.
ENERGY STAR is a registered trademark owned by the U.S.
government.
HP supports lawful use of technology and does not endorse or
encourage the use of our products for purposes other than those
permitted by copyright law.
The information in this document is subject to change without notice.
n
Text set off in this manner indicates
information you need.
!
Text set off in this manner indicates
important information you need.
WARNING: This symbol is intended to alert
the user to the presence of important
operating and maintenance (servicing)
instructions in the literature accompanying
the appliance.
e
DANGEROUS VOLTAGE: Text set off in this
manner indicates the presence of
uninsulated voltages within the product
enclosure that may be of sufficient
magnitude to constitute a risk of electrical
shock to persons.
Important Safeguards
WARNING: TO REDUCE THE RISK OF FIRE OR ELECTRICAL SHOCK, DO NOT EXPOSE THIS APPLIANCE
TO RAIN OR MOISTURE.
e CAUTION: RISK OF ELECTRICAL SHOCK w
DO NOT OPEN
CAUTION:
e
w
CAUTION:
TO REDUCE THE RISK OF ELECTRICAL SHOCK, DO NOT REMOVE COVER (OR BACK).
NO USER-SERVICEABLE PARTS INSIDE.
REFER SERVICING TO QUALIFIED SERVICE PERSONNEL.
THIS SYMBOL IS INTENDED TO ALERT THE USER TO THE PRESENCE OF UNINSULATED
“DANGEROUS VOLTAGES” WITHIN THE PRODUCT’S ENCLOSURE THAT MAY BE OF
SUFFICIENT MAGNITUDE TO CONSTITUTE A RISK OF ELECTRICAL SHOCK TO PERSONS.
REFER SERVICING TO QUALIFIED SERVICE PERSONNEL.
THIS SYMBOL IS INTENDED TO ALERT THE USER TO THE PRESENCE OF IMPORTANT
OPERATING AND MAINTENANCE (SERVICING) INSTRUCTIONS IN THE LITERATURE
ACCOMPANYING THE APPLIANCE.
DO NOT PLACE THIS PRODUCT ON AN UNSTABLE CART, STAND, TRIPOD,
BRACKET, OR TABLE. THE PRODUCT MAY FALL CAUSING SERIOUS
PERSONAL INJURY AND SERIOUS DAMAGE TO THE PRODUCT. USE ONLY
WITH A CART, STAND, TRIPOD, BRACKET, OR TABLE RECOMMENDED BY
THE MANUFACTURER OR SOLD WITH THE PRODUCT. FOLLOW THE
MANUFACTURER’S INSTRUCTIONS WHEN INSTALLING THE PRODUCT
AND USE MOUNTING ACCESSORIES RECOMMENDED BY THE
MANUFACTURER. A PRODUCT AND CART COMBINATION SHOULD BE
MOVED WITH CARE. QUICK STOPS, EXCESSIVE FORCE, AND UNEVEN
SURFACES MAY CAUSE THE PRODUCT AND CART COMBINATION TO
OVERTURN.
iii
INFORMATION
This equipment has been tested and found to comply with the limits for a Class B digital device, pursuant to Part 15 of
the FCC Rules. These limits are designed to provide reasonable protection against harmful interference in a residential
installation. This equipment generates, uses, and can radiate radio frequency energy and, if not installed and used in
accordance with the instructions, may cause harmful interference to radio communications. However, there is no
guarantee that interference will not occur in a particular installation. If this equipment does cause harmful interference
to radio or television reception, which can be determined by turning the equipment off and on, the user is encouraged
to try to correct the interference by one or more of the following measures:
■
Reorient or relocate the receiving antenna.
■
Increase the separation between the equipment and receiver.
■
Connect the equipment into an outlet on a circuit different from that to which the receiver is connected.
■
Consult the dealer or an experienced radio/TV technician for help.
Closed caption notice
This television receiver provides display of television closed captioning in accordance with § 15.119 of the FCC Rules.
Modifications
The FCC requires the user to be notified that any changes or modifications made to this device that are not expressly
approved by Hewlett-Packard Company may void the authority to operate the equipment.
Cables
Connections to this device must be made with shielded cables with metallic RFI/EMI connector hoods in order to
maintain compliance with FCC Rules and Regulations.
RESPONSIBLE PARTY
Hewlett-Packard Company
Attn: Product Regulations Manager
10955 Tantau Avenue
Cupertino, CA 95014 USA
iv
HP HDTV User’s Guide
Important Safety Instructions
Electricity is used to perform many useful functions, but it can also cause personal injuries and property damage if
improperly handled. This product has been engineered and manufactured with the highest priority on safety. However,
improper use can result in electric shock and/or fire. In order to prevent potential danger, please observe the following
instructions when installing, operating, and cleaning the product. To ensure your safety and prolong the service life of
your television, please read the following precautions carefully before using the product.
1 Read these instructions.
2 Keep these instructions.
3 Heed all warnings.
4 Follow all instructions.
5 Do not use this apparatus near water.
6 Clean only with a soft cloth. If needed, dampen
cloth with water. Never use solvents or abrasive
cleaning solutions to clean this product or
permanent damage may result.
7 Do not block any ventilation openings. Install in
accordance with the manufacturer’s instructions.
8 Do not install near any heat sources such as
radiators, heat registers, stoves, or other
apparatus (including amplifiers) that
produce heat.
9 Do not defeat the safety purpose of the polarized
or grounding-type plug. A polarized plug has two
blades with one wider than the other. A
grounding-type plug has two blades and a third
grounding prong. The wide blade or the third
prong are provided for your safety. If the provided
plug does not fit into your outlet, consult an
electrician for replacement of the obsolete outlet.
10 Protect the power cord from being walked on or
pinched particularly at plugs, convenience
receptacles, and the point where they exit from
the apparatus.
11 Only use attachments/accessories specified by
the manufacturer.
12 Use only with the cart, stand,
tripod, bracket, or table
specified by the manufacturer, or
sold with the apparatus. When a
cart is used, use caution when
moving the cart/apparatus
combination to avoid injury from
tip-over.
13 Unplug this apparatus during lightning storms or
when unused for long periods of time.
14 Refer all servicing to qualified service personnel.
Servicing is required when the apparatus has
been damaged in any way, the power-supply cord
or plug is damaged, liquid has been spilled or
objects have fallen into the apparatus, the
apparatus has been exposed to rain or moisture,
does not operate normally, or has been dropped.
15 Power Sources—This product should be operated
only from the type of power source indicated on
the marking label. If you are not sure of the type of
power supply to your home, consult your product
dealer or local power company. For products
intended to operate from battery power, or other
sources, refer to the operating instructions.
16 Overloading—Do not overload wall outlets,
extension cords, or integral convenience
receptacles as this can result in a risk of fire or
electric shock.
17 Replacement Parts—When replacement parts are
required, be sure the service technician has used
replacement parts specified by the manufacturer
or have the same characteristics as the original
part. Unauthorized substitutions may result in fire,
electric shock, or other hazards.
18 Safety Check—Upon completion of any service or
repairs to this product, ask the service technician
to perform safety checks to determine that the
product is in proper operating condition.
v
19 The apparatus shall not be exposed to dripping or
splashing and no objects filled with liquids, such
as vases, shall be placed on the apparatus.
20 WARNING: Plug the power cord into a power
21 Servicing: The user should not attempt to service
the appliance beyond that described in the
operating instructions. All other servicing should
be referred to qualified service personnel.
outlet where access to the power cord connector is
readily accessible in case power disconnection is
required.
■
Water and Moisture—Do not use this product near water; for example, near a bath tub, wash bowl, kitchen sink,
or laundry tub; in a wet basement; or near a swimming pool; and the like.
■
Stand—Do not place the product on an unstable cart, stand, tripod, or table. Placing the product on an unstable
base can cause the product to fall, resulting in serious personal injuries as well as damage to the product. Use
only a cart, stand, tripod, bracket, or table recommended by the manufacturer or sold with the product.
■
Ventilation—The vents and other openings in the cabinet are designed for ventilation. Do not cover or block these
vents and openings since insufficient ventilation can cause overheating and/or shorten the life of the product. Do
not place the product on a bed, sofa, rug, or other similar surface, since they can block ventilation openings. This
product is not designed for built-in installation; do not place the product in an enclosed place such as a bookcase
or rack, unless proper ventilation is provided or the manufacturer’s instructions are followed.
■
The display panel used in this product is made of glass. Therefore, it can break when the product is dropped or
applied with impact. Be careful not to be injured by broken glass pieces in case the panel breaks.
■
Heat—The product should be situated away from heat sources such as fireplaces, chimneys, radiators, heat
registers, stoves, or other products (including amplifiers) that produce heat.
■
Lightning—For added protection for this television equipment during a lightning storm, or when it is left
unattended and unused for long periods of time, unplug it from the wall outlet and disconnect the antenna. This
will prevent damage to the equipment due to lightning and power-line surges.
■
Power Lines—An outside antenna system should not be located in the vicinity of overhead power lines or other
electric light or power circuits, or where it can fall into such power lines or circuits. When installing an outside
antenna system, extreme care should be taken to keep from touching such power lines or circuits as contact with
them might be fatal.
vi
HP HDTV User’s Guide
■
Outdoor Antenna Grounding—If an outside
antenna is connected to the television equipment,
be sure the antenna system is grounded so as to
provide some protection against voltage surges
and built-up static charges. Article 810 of the
National Electrical Code, ANSI/NFPA 70,
provides information with regard to proper
grounding of the mast and supporting structure,
grounding of the lead-in wire to an antenna
discharge unit, size of grounding conductors,
location of antenna-discharge unit, connection to
grounding electrodes, and requirements for the
grounding electrode.
7
6
5
4
1
3
2
Antenna Grounding
Reference
Antenna Grounding
Grounding Component
1
Electric Service Equipment
2
Power Service Grounding Electrode System
(NEC Art 250, Part H)
3
Ground Clamps
4
Grounding Conductors (NEC Section 810-21)
5
Antenna Discharge Unit (NEC Section 810-20)
6
Ground Clamp
7
Antenna Lead in Wire
■
To prevent fire, never place any type of candle or flames on the top or near the TV set.
■
To prevent fire or shock hazard, do not expose this product to dripping or splashing. No objects filled with liquids,
such as vases, should be placed on the product.
■
To prevent fire or shock hazard, do not place the AC power cord under the TV set or other heavy items.
■
Turn off the main power and unplug the AC cord from the wall outlet before handling.
vii
Important Information
The TV must be serviced by an authorized service
technician. The TV is not user-serviceable.
Changes can damage your TV and void your
warranty. Changes or modifications not expressly
approved by the manufacturer could void the user’s
authority to operate the equipment.
Recycling Information
For information about how to recycle this product
through HP, see:
http://www.hp.com/recycle
Other recycling options may also be available in your
area. If located within the U.S. and Canada, you may
also call (1) (888) 485-1849.
ENERGY STAR Compliance
Products marked with the ENERGY
STAR logo on the packaging box
qualify with the U.S. Environmental
Protection Agency’s ENERGY STAR
guidelines for energy efficiency.
Products with the ENERGY STAR label
are designed to use less energy, help you save money
on utility bills, and help protect the environment.
ENERGY STAR is a registered trademark owned by the
U.S. government.
Materials disposal
This HP product contains the following materials that
might require special handling at end-of-life:
■
Mercury in the fluorescent lamp in the LCD.
Disposal of mercury may be regulated because of
environmental considerations. For disposal or
recycling information, please contact your local
authorities or the Electronic Industries Alliance (EIA)
(http://www.eia.org).
viii
HP HDTV User’s Guide
Cleaning precautions
Unplug the TV before cleaning the screen.
Using solvents, such as alcohol, or abrasive materials,
such as a premoistened or chemically treated towel,
may affect the TV or bezel paint.
Do not expose the product to volatile gases or fluids
such as pesticides.
Do not put the TV in contact with vinyl or rubber
products for an extended period of time. Extended
contact may result in the removal of or degradation of
the surface.
Lifting precautions
The TV is heavy; be sure to use ergonomically correct
lifting procedures when moving the TV.
Due to the size and weight of the TV, it is
recommended that a minimum of two people move it.
To transport the TV, grasp the left and right ends of the
panel in the areas below and above the screen. Do not
lift the TV by the attached stand.
Never place the display with the glass screen facing
downward, unless it is protected with pads.
Table of Contents
Getting to Know Your TV................. 1
Identifying Items in the Box .................................... 2
Locating TV Controls and Connectors ...................... 3
Cleaning ............................................................. 6
Cleaning precautions ...................................... 6
Cleaning the TV.............................................. 6
Setting Up the TV ............................ 7
Selecting a Good Location..................................... 7
Lifting the TV .................................................. 8
Attaching or removing the stand ....................... 8
Connecting to the TV........................................... 10
Choosing the AV connection to use................. 10
Connecting the TV signal sources.................... 11
Connecting the cable TV or air broadcast
antenna....................................................... 12
Connecting cable or satellite with a
set-top box ................................................... 12
Connecting a DVD player, VCR, DVR,
game console, or camcorder.......................... 14
Connecting a VCR for recording..................... 16
Connecting a PC .......................................... 16
Connecting an external sound system.............. 17
Connecting power to the TV........................... 18
Turning On the TV ......................... 19
Turning the TV On and Off .................................. 19
Using the First-Time Setup Wizard ........................ 20
Operating the TV ...........................21
Using the Remote Control.....................................21
Using universal remote controls.......................21
Installing or replacing remote control
batteries.......................................................21
Identifying the remote control buttons...............22
Adjusting the Volume ..........................................24
Muting the sound ..........................................24
Changing the Picture Mode..................................24
Changing Channels ............................................24
Selecting the last channel ...............................24
Selecting a favorite channel ...........................24
Displaying program information......................25
Selecting the Input Source ....................................25
Changing the View by Using the Aspect Button ......26
Turning On Captions...........................................27
Setting the SAP/MTS stereo mode.........................27
Changing the Audio Mode ..................................27
Setting the Sleep Timer ........................................27
Adjusting the TV Settings......................................28
Opening and closing the OSD........................28
Changing the TV Settings ...............29
Using the OSD Menus .........................................29
Using the Picture Menu ........................................30
Adjusting the picture image............................31
Using the Audio Menu.........................................31
Adjusting the audio .......................................31
Using the Channel Menu .....................................33
Using the Parental (Control) Menu.........................33
Using the Password .......................................34
Setting Parental Controls ................................34
Temporarily releasing a blocked program ........38
Reactivating parental controls after a
temporary release .........................................38
Table of Contents
ix
Table of Contents
Important Safeguards ..................................... iii
INFORMATION..............................................iv
Important Safety Instructions ..............................v
Important Information .................................... viii
Using the Setup Menu ......................................... 39
Using the Time Menu .................................... 39
Using the Caption (Closed Caption) Menu ....... 40
Caption menu .............................................. 40
Selecting the OSD Language.......................... 41
Starting the Setup Wizard ............................. 41
Changing the Input Labels ............................. 41
Returning to Default Settings........................... 42
Finding Answers to Questions .......43
Understanding TV Terms...................................... 43
What are analog TV, digital TV, and
high-definition TV (HDTV)? ............................. 43
What is the difference between progressive
and interlaced signal formats for digital TVs? ... 43
What is variable aspect ratio? ....................... 44
What is HDMI? ............................................ 44
Identifying Cable Usage ...................................... 45
x
HP HDTV User’s Guide
Specifications ................................ 47
PC Compatibility Chart........................................50
Troubleshooting ............................ 51
Thank you for purchasing an HP LCD High-Definition
Television. All HP high-definition televisions deliver a
world-class picture in a design that is sleek and stylish.
■
Dynamic contrast adaptation, which enables
picture quality adjustment on a scene-by-scene
basis.
Features:
■
Motion Adaptive Noise Reduction, which greatly
reduces visual noise without reducing detail.
■
Advanced scaling and film-processing technology,
which enables enjoyment of DVDs and standarddefinition TV on a big screen.
■
Integrated digital HDTV/analog tuner—for HD
shows from cable or off-the-air sources.
■
HDMI ports that provides digital video and audio
through a single cable.
■
Ultra-long-life panel provides up to 60,000 hours
of operation.
■
■
Exceptional image accuracy, with deep blacks
and bright, clear pictures that bring the finest
details to life, thanks to an advanced video engine
that offers dynamic contrast adjustment and
photorealistic sharpness enhancement. This HP TV
features a 3D Y/C Digital Comb-Filter color
enrichment system that reproduces accurate flesh
tones and vivid colors.
Fantastic and powerful sound that emanates from
two built-in speakers. The HP high-fidelity speaker
system is complemented by HP Virtual Sound
audio processing technology, which enhances
vocal clarity and bass performance for an
immersive sound experience.
■
A comprehensive array of digital and analog
inputs, including an integrated HDTV Tuner,
HDMI, and component video inputs. Analog and
digital audio output connectors enable seamless
connectivity to external audio speakers or an
audio receiver.
■
A luxurious finish television that blends with any
décor. The tabletop stand is sleek and stylish and
is detachable.
■
Photorealistic Sharpness Enhancement yields
crystal-clear and sharp pictures.
All specifications represent the typical specifications provided by
HP’s component manufacturers; actual performance may vary either
higher or lower.
The panel life is determined as the time at which luminance is 50%
compared to that of initial value at the typical lamp current on
condition of continuous operation at 25 +/– °C. 60,000 hours
equates to more than twenty-three years at seven hours a day
viewing.
Getting to Know Your TV
1
Getting to Know Your TV
Getting to Know Your TV
Identifying Items
in the Box
Television with stand
attached
Or, for select models:
SAP
MTS
Sound
■
Television panel
(stand detached)
■
TV stand (two
pieces) and eight
screws
Remote control
Menu
Aspect
Source
OK
back
Info
Last
Ch+
Ch-
CC
Sleep
1
2
4
7
5
Fav
3
6
8
9
0
Enter
AC power cord
Cable clamp
Documentation
Prod
Sec
ecoond
ndaa
ry
Prod
uct
title
title
18p
8ptt 29p
t
Transla
Transla
tition
, 14pt
Transla
tition
, 14pt
Transla
Futu
tition
turraa
, 14pt
Futu
tition
Bk
Bk
turraa
, 14pt
Futu
BBkk
turraa
Futu
Bk
Bk
turraa
Bk
Bk
2
Sec
ecoond
ndaa
ry
uct
title
title
18p
8ptt 29p
t
Trans
latio
Tran
n,
Trans slatio
n, 14pt 14pt Futur
latio
Trans
n,
a Bk
latio
Futur
n, 14pt 14pt Futur
a Bk
a Bk
Futur
a Bk
HP HDTV User’s Guide
Locating TV Controls and
Connectors
The TV contains controls (indicators and buttons), and
connectors.
TV controls
The TV indicators are located on the front of the TV,
and the buttons are located on the right side.
TV button
Description
A: Power light
Power light shows whether the TV is on or off. The light is blue when TV is plugged in but
turned off. The light is amber while the TV is powering up after you turn it on, and then it goes
off after about 30 seconds. The light is off when the TV is not plugged in.
B: Remote
control sensor
Remote control sensor is the location where you point the remote control.
POWER
Power turns the TV on or off.
MENU
Menu opens (or closes) the onscreen display (OSD).
SELECT
Select starts the Auto Sync function for a connected PC signal source.
Getting to Know Your TV
AB
In an OSD menu, selects the highlighted item.
SOURCE
Source selects the input source: Press Source to open the list of input sources. Press the
Channel buttons to select the input source, and press Select. Press Source to close the list.
In an OSD menu, functions as the Back button, or moves up one item or menu level.
Channel buttons select the next lower or higher channel.
In an OSD menu, move up or down in the menu.
Volume buttons increases or decreases the sound level.
In an OSD menu, move right or left in the menu or adjust an item.
Getting to Know Your TV
3
TV connectors
The connectors are located on the rear of the TV.
TV connectors shown in the following figure are on the left side, center, and right side of the rear of the TV. The
HDMI 3 and RS-232 connectors are present on select models only.
ANT/Cable In
AV Input
Standard Definition Input
1
2
Video
R
Audio
L
S-Vid
PC Input
Component High Definition Input
1
2
Audio Output
Audio
L/R
Digital
(Optical)
R
Y
L
Pb
Pr
R
Audio
L
Digital High Definition Input
HDMI 3
HDMI 2
HDMI 1
HDMI
L Audio R
In
4
VGA
HP HDTV User’s Guide
Serial
RS-232
Lock
Service Port
■
ANT/Cable In
Standard Definition
Input:
■
AV Input 1:
S-Vid, Video,
Audio L and R
■
AV Input 2:
S-Vid, Video,
Audio L and R
Description
TV (rear)
Description (Continued)
Connect a coaxial cable
from an off-air antenna
or cable signal source.
Digital High
Definition Input:
Supports 480i, 480p, 720p,
1080i, and 1080p digital
format inputs. The TV
automatically determines
what has been connected.
Some set-top boxes must be
set for a specific output
resolution.
■
HDMI 1 with
HDMI Audio
In L and R
■
HDMI 2
■
HDMI 3
(select
models only)
For each AV Input
connector set:
■
Connect an S-Video
cable and left-right
audio cables from
optional equipment.
Or
Connect a composite
video cable and leftright audio cables
from optional
equipment.
For HDMI 1 with HDMI
Audio In: Connect a DVI
cable and DVI-to-HDMI
converter from optional DVI
equipment and left-right
audio cables connected to
HDMI Audio In L and R.
(Audio L and R
connectors are shared
within the AV
connector set.)
PC Input:
!
Do not connect video cables to both the
S-Vid and Video connectors.
■
VGA
■
Audio L/R
Audio Output:
■
TV (rear)
Description (Continued)
Component High
Definition Input:
Connect component video
cables and left-right audio
cables from optional
equipment. Supports 480i,
480p, 720p, and 1080i
analog standard and highdefinition format inputs. The
TV automatically determines
what has been connected.
Some set-top boxes must be
set for a specific output
resolution.
■
1: Y, Pb, and
Pr, and Audio
L and R
■
2: Y, Pb, and
Pr, and Audio
L and R
For each HDMI
(High-Definition Multimedia
Interface) connector:
Connect an HDMI cable
from optional digital,
high-definition equipment.
■
Digital
(Optical)
Getting to Know Your TV
TV (rear)
Connect a VGA cable and
an audio cable from your PC
(Line out) to use the TV as a
monitor.
For sound to an external
audio system:
■
Connect an optical cable
for digital sound out to
an optional external
digital audio system.
■
Connect left-right audio
cables for stereo sound
out to an optional
external (analog) audio
system. Use the left
(white) connector for
mono sound (single
cable).
Audio Output
L and R
Getting to Know Your TV
5
TV (rear)
Description (Continued)
Cleaning
Cleaning precautions
■
Serial RS-232
(select
models only)
Used for commercial
purposes only.
■
Service Port
Used for repair
purposes only.
■
Kensington
Lock slot
Use to attach a lock to
secure your TV.
■
AC In
Connect the included AC
power cord.
Unplug the TV before cleaning the screen.
NOTE: Use only the
provided power cord.
The TV screen has a special antiglare coating. Using
solvents, such as alcohol, or abrasive materials, such
as a premoistened or chemically treated towel, may
affect the screen coating or bezel paint.
Do not expose the product to volatile gases or fluids
such as pesticides.
Do not put the TV in contact with vinyl or rubber
products for an extended period of time. Extended
contact may result in the removal of the coating or
degradation of the surface.
Cleaning the TV
To clean the screen, spray a soft lint-free cloth with
water to lightly moisten it. Gently wipe the screen, but
without pressing on it.
To clean the outer cabinet, use the same method.
Do not use liquid or aerosol cleaners.
6
HP HDTV User’s Guide
8
Setting Up the TV
HP recommends professional installation from an authorized installer to ensure maximum enjoyment of your HP HDTV.
Be sure to read all the safety information and precautions before starting installation. See the following topics:
■
“Important Safeguards” on page iii
■
“Important Safety Instructions” on page v
■
“Important Information” on page viii
Selecting a Good Location
■
Power cord length: Choose a location with easy
access to an AC power outlet.
■
Cable lengths and distances to attached units:
Check that cables can reach the TV.
n
To view high-definition programming, you
must have a high-definition signal source,
such as an off-the-air high-definition
antenna or cable HD signal, a cable or
satellite provider HD set-top box, or a
HD-DVD player, connected to the TV. All
sources except a HD antenna or cable HD
signal, must connect to one of the High
Definition Input connector sets on the TV.
■
Do not hang the TV from the ceiling; the unit may
fall and cause injury.
■
Avoid direct sunlight that may damage the display
or interfere with the operation of the remote
control.
■
Avoid areas of high humidity or damp conditions
that may cause fire or electrical shock.
■
Do not install TV near appliances, such as a
microwave, or near a heat source, such as a
fireplace or radiator.
■
Do not place the TV on a sloped or unstable
surface.
■
Provide a minimum of 4 inches (10 cm) of
ventilation clearance around the TV.
■
Wall-mounting: Your TV can be wall-mounted by
using an HP-approved wall-mounting kit (sold
separately):
LCD TV Flat Mount, Model PY043AA#ABA
LCD TV Tilting Mount, Model PY044AA#ABA
■
Do not install the TV on an unstable cart or stand;
the unit may fall over and cause injury.
■
Do not install the TV where it has a protruding
edge, such as on a small table where the display
overhangs the table surface.
Remove the TV stand; see “Attaching or removing
the stand” on page 8. Then follow the installation
instructions provided with the wall-mounting kit.
HP recommends professional installation if you
want to wall-mount your TV.
Setting Up the TV
7
Setting Up the TV
When selecting the location for your HP HDTV,
consider the following conditions:
Lifting the TV
The TV is heavy; be sure to use ergonomically correct
lifting procedures when moving the TV.
Due to the size and weight of the TV, it is
recommended that a minimum of two people move it.
To transport the TV, grasp the left and right ends of the
panel in the areas below and above the screen. Do not
lift the TV by the attached stand.
Before attaching the stand, unplug the AC power cord
from the AC power outlet, and remove any cabling.
1 Locate the TV stand (two pieces), the TV panel,
and the eight screws of mounting hardware from
the box.
2 Using the two pieces of the stand, place the
pedestal onto the base, and press down on the
pedestal to insert it into the base.
Move the TV gently. Never place the TV with the
glass screen facing downward, unless it is protected
with pads.
Attaching or removing the stand
Your HP HDTV comes with the stand attached. Select
TV models come with a stand that must be attached to
the display. Reverse these steps to remove the stand.
3 Turn the assembled stand over and insert four
short screws into the bottom of the base, and
tighten the screws to secure the base to the
pedestal.
c
CAUTION: Use two people to assemble
the TV.
4 Carefully place the TV panel with the glass screen
facing downward on a padded, stable table.
Position the bottom of the TV panel near the edge
of the table.
8
HP HDTV User’s Guide
w
WARNING: Do not allow the stand to drop
onto the TV panel.
5 Holding the assembled stand by the base with the
rear facing up towards you, place the stand into
the bottom of the TV. Hold the stand in place.
6 Insert four long screws into the holes on the rear of
the stand (pedestal) and into the rear of the TV,
and then tighten the screws.
7 Lift the TV and then position the TV upright on a
Setting Up the TV
stable table.
Setting Up the TV
9
Connecting to the TV
Set up the TV by connecting cables and connecting the AC power cord.
Choosing the AV connection to use
When connecting optional audiovisual (AV) equipment
as signal sources, the connectors on the equipment
may limit the type of connection you can use.
When your optional equipment has more than one
type of output connector, choose the connection that
provides the best-quality playback image.
The following table lists the available optional AV
equipment connections on the TV.
AV connection to use, in order of decreasing video playback quality (best to good)
Connection description
HDMI (High-Definition Multimedia Interface) transmits an alldigital signal. This is the recommended choice for high-definition
signals, and for playback from a digital set-top box, DVD player,
or DVR device.
For a DVI-D device, you can use a DVI cable with an DVI-to-HDMI
converter to connect video to the HDMI 1 connector on the TV, and
an audio cable to connect audio from the source to the HDMI
Audio In L and R connectors on the TV.
Use this connection for standard or high-definition video signals in
480i, 480p, 720p, 1080i, or 1080p input format from a set-top
box, DVD player, or other device. This TV does not support Dolby
Digital audio input over HDMI. When connecting a set-top box,
DVD player, or other device by means of the HDMI connector, set
the device audio output to PCM format.
Component video (Y, Pb, and Pr) transmits video as separate
red, green, and blue signals. Use this connection for standard or
high-definition video signals in 480i, 480p, 720p, or 1080i
format from a DVD player or other equipment.
S-Video transmits standard video as separate color and
black-and-white image signals and delivers a sharper image than
a composite video connection.
Video In (composite video) transmits standard video as a single
signal.
10
HP HDTV User’s Guide
TV connector
Cable plug
The procedures that follow describe how to connect
optional equipment for each type of AV connection,
including the audio connections when applicable.
Connect the input sources to the TV according to the
type of connection:
■
Antenna or basic cable (TV cable or satellite)
without a separate set-top box: See “Connecting
the cable TV or air broadcast antenna” on
page 12.
■
Cable or satellite with a separate set-top box: See
“Connecting cable or satellite with a set-top box”
on page 12.
Connecting the TV signal sources
w
WARNING: Before connecting the TV to any
other electronic device, unplug the TV and
electronic device AC power cords from the
AC power outlet.
The following is an explanation of the types of
connections that are used for a coaxial cable.
n
To connect an external sound system, see
“Connecting an external sound system” on
page 17.
If your outdoor antenna uses a 75-ohm coaxial cable
with an F-type connector, screw it onto the ANT/Cable
In connector at the rear of the TV set.
■
A 75-ohm system is generally a round cable with
an F-type connector that can easily be attached to
a connector without tools (sold separately).
■
A 300-ohm system is a flat, twin-lead cable that
can be attached to a 75-ohm connector through a
300/75-ohm adapter (sold separately).
n
Setting Up the TV
An F-type connector should be fingertightened only. When connecting the
RF cable to the TV, do not use tools to
tighten the F-type connector, because this
may cause damage to the TV.
C
A
B
A
75-ohm coaxial cable, round
B
300-ohm twin-lead cable, flat
C
F-type connector
Setting Up the TV
11
Connecting the cable TV or air
broadcast antenna
Connecting cable or satellite
with a set-top box
Use standard 75-ohm coaxial cable to connect a
ground antenna or cable TV input source to the TV. Use
shielded coaxial cable to reduce radio frequency (RF)
interference.
Connecting your TV directly to the audio and video
output of your set-top box ensures a more vivid picture
and enhances your viewing enjoyment. See “Choosing
the AV connection to use” on page 10 for connector
and cable information.
Optional equipment, cable TV service, and all cables
are sold separately.
c
CAUTION: Unplug power for the TV and all
connected components before connecting
the antenna or cable.
Optional equipment and all cables are sold separately.
You can connect a digital TV set-top box (air or cable),
and other AV equipment, by using a connector set from
one of the following inputs:
■
Digital High Definition Input: Connect an
HDMI cable from the digital, high-definition cable
or satellite set-top box to any of the HDMI
connectors.
Or
1 Connect a coaxial cable to the input source.
Connect a DVI-D cable and DVI-to-HDMI converter
from the digital, high-definition cable or satellite
set-top box with a DVI connector to HDMI 1, and
left-right audio cables to HDMI Audio In L and R.
2 Connect the input source coaxial cable to the
ANT/Cable In connector on the rear of the TV.
HDMI supports 480i, 480p, 720p, 1080i, and
1080p input formats. The TV automatically
determines what has been connected. Some
set-top boxes must be set for a specific output
resolution. The HDMI connectors are:
■
3 Connect power to the TV; see “Connecting power
to the TV” on page 18.
4 Turn on the TV; see “Turning the TV On and Off”
on page 19.
5 Select the input source to view, as well as the
Picture Mode, Aspect, and other options; see
“Operating the TV” on page 21.
12
HP HDTV User’s Guide
■
HDMI 1 with HDMI Audio In L and R
■
HDMI 2
■
HDMI 3 (select models only)
Component High Definition Input: Connect
component video cables and left-right audio
cables from the high-definition cable or satellite
set-top box.
Component supports 480i, 480p, 720p, and
1080i input formats. The TV automatically
determines what has been connected. Some
set-top boxes must be set for a specific output
resolution.
The Component connectors are:
■
1: Y, Pb, and Pr, and Audio L and R
■
2: Y, Pb, and Pr, and Audio L and R
■
Standard Definition Input: Connect an
S-Video cable, or a composite video cable, and
left-right audio cables from the cable or satellite
set-top box. (Audio L and R connectors are shared
within the AV connector set.)
■
Component High Definition Input:
Connect component video cables and left-right
audio cables to the Component connectors:
■
Or
The AV Input connectors are:
■
1: S-Vid or Video, and Audio L and R
■
2: S-Vid or Video, and Audio L and R
1: Y, Pb, and Pr, and Audio L and R
2: Y, Pb, and Pr, and Audio L and R
n
The Standard Definition Input (S-Vid, or
Video) connectors do not pass highdefinition TV signals.
To connect the set-top box:
c
CAUTION: Unplug power for the TV and all
connected components before connecting
the set-top box.
1 Connect the set-top box input source cable(s) to
the rear of the TV, using one of the connector sets:
Standard Definition Input: Connect an
S-Video cable, or a composite video cable,
and left-right audio cables to the AV Input
connectors:
■
1: S-Vid or Video, and Audio L and R
Or
2: S-Vid or Video, and Audio L and R
S-Vid connection
Digital High Definition Input: Connect
an HDMI cable to any of the HDMI
connectors: HDMI 1, HDMI 2, or HDMI 3
(select models only).
Or
Connect a DVI-D cable and DVI-to-HDMI
converter (from digital, high-definition cable or
satellite set-top box with a DVI connector) to
HDMI 1, and left-right audio cables to HDMI
Audio In L and R.
Video connection
Setting Up the TV
■
■
Setting Up the TV
13
!
Both the S-Vid and Video connectors share
Audio L and R connectors. (The AV Input 1
set of S-Vid and Video connectors share
Audio connectors; the AV Input 2 S-Vid and
Video connectors share Audio connectors.)
Do not connect video cables to both the
S-Vid and Video connectors in a set.
Connecting a digital, high-definition DVD
player or other equipment by using an
HDMI cable
This is the recommended connection for HD video and
audio. The HDMI cable is sold separately.
1 Connect an HDMI cable to any of the HDMI
connectors on the rear of the TV: HDMI 1,
HDMI 2, or HDMI 3 (select models only). (There
are no separate audio inputs for HDMI.)
2 Connect the cables to the set-top box.
3 Turn on the set-top box.
4 Connect power to the TV; see “Connecting power
to the TV” on page 18.
5 Turn on the TV; see “Turning the TV On and Off”
on page 19.
6 Select the input source to view, as well as the
Picture Mode, Aspect, and other options; see
“Operating the TV” on page 21.
Connecting a DVD player, VCR,
DVR, game console, or
camcorder
You can connect optional equipment (sold separately),
such as a DVD player, VCR, DVR, and so on, to the TV.
Optional equipment, including an external sound
system, and all cables are sold separately.
To connect a VCR for playback, you can use either
S-Vid or Video (composite video) connections. The TV
does not have video output connectors.
c
CAUTION: Unplug power for the TV and all
connected components before connecting
optional equipment. Ensure that the
optional equipment is powered off.
14
HP HDTV User’s Guide
2 Connect the cable to the DVD player or source
equipment.
3 Turn on the DVD player, and start play.
4 Connect power to the TV; see “Connecting power
to the TV” on page 18.
5 Turn on the TV; see “Turning the TV On and Off”
on page 19.
6 Select the input source to view, as well as the
Picture Mode, Aspect, and other options; see
“Operating the TV” on page 21.
Connecting a digital, high-definition DVD
player or other equipment by using a
DVI cable
1 Connect component video cables and left-right
audio cables to the Component connectors on the
rear of the TV.
The DVI-D cable, DVI-to-HDMI converter, and the audio
cable are sold separately.
1 Connect a DVI-D cable and DVI-to-HDMI converter
to HDMI 1 on the rear of the TV, and left-right
audio cables to HDMI Audio In L and R.
2 Connect the cables to the DVD player.
3 Turn on the DVD player, and start play.
the DVD player.
3 Connect the audio cable to the audio out
connectors on the DVD player.
4 Turn on the DVD player, and start play.
5 Connect power to the TV; see “Connecting power
to the TV” on page 18.
6 Turn on the TV; see “Turning the TV On and Off”
on page 19.
7 Select the input source to view, as well as the
Picture Mode, Aspect, and other options; see
“Operating the TV” on page 21.
Connecting a high-definition DVD player
or other equipment using component
cables
There are two sets of high-definition Component
connectors you can use:
■
1: Y, Pb, and Pr, and Audio L and R
■
2: Y, Pb, and Pr, and Audio L and R
4 Connect power to the TV; see “Connecting power
to the TV” on page 18.
5 Turn on the TV; see “Turning the TV On and Off”
on page 19.
6 Select the input source to view, as well as the
Picture Mode, Aspect, and other options; see
“Operating the TV” on page 21.
Connecting a standard-definition DVD
player or other equipment by using
S-Video or Video cables
Connect a standard-definition DVD player, VCR, game
console, camcorder, or other AV equipment by using
S-Vid or Video (composite video) connectors. These
connectors do not pass high-definition signals.
!
The S-Vid and Video connectors share the
audio connectors in the set. Do not connect
video cables to both the S-Vid and Video
connectors in a set.
Setting Up the TV
15
Setting Up the TV
2 Connect the DVI cable to the DVI-D connector on
1 Connect an S-Video cable, or a composite video
cable, by using the AV Input connector sets on the
rear of the TV:
■
1: S-Vid or Video, and Audio L and R
■
2: S-Vid or Video, and Audio L and R
4 Connect the audio cables to the DVD player.
5 Turn on the DVD player, and start play.
6 Connect power to the TV; see “Connecting power
to the TV” on page 18.
7 Turn on the TV; see “Turning the TV On and Off”
S-Vid connection
on page 19.
8 Select the input source to view, as well as the
Picture Mode, Aspect, and other options; see
“Operating the TV” on page 21.
Connecting a VCR for recording
The TV does not output a signal for recording.
Connecting a PC
Video connection
Use the following instructions when connecting a PC or
other source equipment to the PC Input (VGA and
Audio L/R) connectors on the rear of the TV. The PC
Input is a selectable input source (PC in the source list).
Cables are sold separately.
n
Refer to “PC Compatibility Chart” on
page 50 for a list of PC signals compatible
with the TV.
2 Connect the video cable to the DVD player or
other source equipment:
For a DVD player, VCR, DVR, or other source
equipment that has a S-Video connector, use a
S-Video cable.
■
Or
For a DVD player, VCR, DVR, or other source
equipment that has a composite connector, use
a composite cable.
3 Connect the audio cable to the left and right audio
connectors on the TV for the connector set.
16
HP HDTV User’s Guide
You can also connect a PC with a DVI connector:
■
For a PC with a DVI-D connector, connect a DVI-D
cable and DVI-to-HDMI converter to HDMI 1, and
left-right audio cables to HDMI Audio In L and R.
■
For a PC with a DVI-I connector, connect a DVI-I
cable and a DVI-to-VGA converter to the PC Input
(VGA) connector and audio to the PC Input Audio
L/R connector.
To connect a PC by using the PC Input connectors:
7 Select the input source to view, as well as the
Picture Mode, Aspect, and other options; see
“Operating the TV” on page 21.
c
8 Adjust the picture, including Auto Sync, by using
the onscreen display (OSD) Picture menu PC
Screen option; see “Adjusting the PC Screen
image” on page 31.
CAUTION: Unplug power for the TV and all
connected components before connecting a
PC. Ensure that the PC is powered off.
1 Connect the PC or source equipment video cable
to the TV by using the PC Input (VGA) connector.
You can also start Auto Sync for the PC image by
pressing the Select button on the TV.
Connecting an external sound
system
You can connect an external sound system to the TV by
using the Audio Output connectors for a digital audio
or analog audio signal:
2 Connect the source equipment audio cable to the
PC Input Audio L/R connector.
3 Connect the VGA and audio cables to the PC or
source equipment.
■
Use an optical audio cable and the Audio Output
Digital (Optical) connector on the rear of the TV to
provide a digital audio signal to an external
sound system, such as a digital receiver or a
surround sound system.
■
Use an audio cable and the Audio Output Left and
Right connectors on the rear of the TV to provide
an analog audio signal to an external sound
system, such as an analog amplifier or stereo
system.
The input source signal and the Audio menu settings in
the onscreen display determine the type of audio
output. This TV does not support Dolby Digital audio
input over HDMI. When connecting a set-top box, DVD
player, or other device by means of the HDMI
connector, set the device audio output to PCM format.
See “Understanding audio output” on page 32 for
information on the audio output type.
4 Connect power to the TV; see “Connecting power
5 Turn on the TV; see “Turning the TV On and Off”
on page 19.
6 Connect the power to, and turn on, the PC or
source equipment.
c
CAUTION: Unplug power for the TV and all
connected components before connecting
an external sound system. Ensure that the
external sound system is powered off.
Setting Up the TV
17
Setting Up the TV
to the TV” on page 18.
1 Connect the external sound system to the TV:
■
■
For a digital connection, connect an optical
audio cable to the Audio Output Digital
(Optical) connector on the rear of the TV and
to the external sound system, such as a digital
receiver or a surround sound system.
Connecting power to the TV
1 Connect the AC power cord to the connector on
the rear of the TV.
For an analog connection, connect an audio
cable to the Audio Out L and R connectors on
the rear of the TV and to the external sound
system, such as an analog amplifier or stereo
system.
2 Connect the AC power cord into the AC power
outlet.
3 Insert the cable clamp from the box into the
square hole on the rear of the TV.
2 Connect power to the TV; see “Connecting power
to the TV” on page 18.
3 Turn on the TV; see “Turning the TV On and Off”
on page 19.
4 Connect power to, and turn on, the external sound
system.
5 Define the digital audio format in the onscreen
display Audio menu Digital Audio option; see
“Choosing the digital audio output mode” on
page 32.
6 If desired, you can turn off the TV speakers by
using the onscreen display Audio menu Speakers
option; see “Using the Audio Menu” on page 31.
4 Route the cables through the cable clamp.
18
HP HDTV User’s Guide
Turning On the TV
The TV has a Power button on the right side of the
panel. You can also use the Power button on the
remote control to turn on the TV.
POWER
AB
A
Power light
B
Remote control sensor
C
Power button
C
The Power light shows whether the TV is on or off.
Power light
TV status
n
The initial setup starts when the TV powers
on for the first time. If the TV has been
turned on before, the Setup Wizard does
not start. To start the Setup Wizard from
the onscreen display (OSD) Setup menu,
see “Starting the Setup Wizard” on
page 41.
When you will not be using the TV for an extended
period of time, press the Power button to turn off the
TV, and then unplug the AC power cord.
Using the remote control to turn the TV
on or off
Point the remote control at the remote control sensor on
the front of the TV, and press the remote control Power
button. The TV turns on or off.
A
SAP
MTS
TV is off but plugged
into the power source
Lights amber
TV is powering on
(light turns off after
about 30 seconds)
Off
Flashing amber or
flashing blue
OK
back
Info
Last
Ch+
Ch-
TV is on, or the AC
power cord is
disconnected
Startup diagnostics are
in progress or an error
occured
Source
Menu
Lights blue
Sound
Aspect
Pressing the Power button turns the TV either on or off.
A
CC
Sleep
Fav
1
2
3
4
5
6
7
8
9
0
Enter
Remote Control Power button
Turning On the TV
19
Turning On the TV
Turning the TV On and Off
Using the First-Time
Setup Wizard
Initial Setup
When you turn on the TV for the first time, a first-time
Setup Wizard guides you through the following tasks:
■
Setting the onscreen display language.
■
Setting the date, time, and time zone.
■
Selecting a signal source.
■
Searching the TV signal source (antenna or cable)
and memorizing the available TV channels.
You can start the Setup Wizard by using the Setup
menu in the onscreen display; see “Starting the Setup
Wizard” on page 41.
Preparing
Complete the following steps before you press the
Power button on the remote control:
1 Insert the batteries into the remote control.
2 Connect the signal source antenna or cable to
the TV.
3 Plug in the AC power cord into the AC outlet.
Setting date, time, and time zone
1 Press the up and down arrow buttons on the
remote control to highlight the date field.
2 Press the up and down arrow buttons on the
remote control to enter a year, month, and day.
3 Press the down arrow button to highlight the
time zone field.
4 Press the left and right arrow buttons to change
the time zone.
5 Press the down button to highlight the time field,
and press the number buttons to enter the time.
6 Press the left arrow button, and then press the
down arrow button to change between AM
and PM.
Setting the signal source
1 Press the up and down arrow buttons on the
remote control to select Antenna or Cable.
2 Press the OK button to start searching for
channels.
This channel search operation automatically searches
for a signal from all available channels.
4 Turn on the TV.
Setting the display language
1 Select from among three languages: English,
French, and Spanish.
2 Press the up and down arrow buttons on the
remote control to select the desired language, and
then press the OK button.
20
HP HDTV User’s Guide
n
To view high-definition programming, you
must have a high-definition signal source,
such as an off-the-air high-definition
antenna or cable HD signal, a cable or
satellite provider HD set-top box, or a
HD-DVD player, connected to the TV. All
sources except a HD antenna or cable HD
signal, must connect to one of the High
Definition Input connector sets on the TV.
Operating the TV
Using the Remote Control
1 Press and open the cover on the rear of the remote
The remote control operates the TV. To use the remote
control, point the remote control at the remote control
sensor on the front of the TV.
2 Insert the batteries into the remote control, and
control.
make sure that you match polarities.
3 Close the cover.
TV
HIC
GRAP
CH
POW
ER
3
COM
P
P
6
R
ADJ
SETU
2
VOL
9
5
1
N
WIDE
CHRT
8
SWAP
MTS
4
7
100
ENTE
I/P
B
PIP
0
A
PIP
C
ITLE
LAY
SUBT
Y
DISP
R
MIXE
n
Use the remote control within a distance of
16.4 feet (5 meters) from the front of the TV
remote control sensor window, and within
the maximum horizontal and vertical
angles of 30 degrees.
Using universal remote controls
When you want to program a universal remote control
to operate your HP TV, if HP is not listed in the
supported brand codes, use a Philips TV code. The
HP remote control transmits Philips-licensed remote
control codes.
After programming your universal remote control with
a Philips TV code, it can operate your HP TV functions
for: volume, mute, power, and input source.
Installing or replacing remote
control batteries
Insert two non-rechargeable AAA batteries into the
remote control, ensuring that you place them with the
proper polarity.
Do not mix together different types of batteries (for
example, alkaline and carbon-zinc), or old batteries
with fresh ones.
Be sure to follow the correct polarity when installing
the batteries as indicated in the battery compartment.
Reversed batteries may cause damage to the device.
When not using the remote control for a long period of
time, remove the batteries to prevent damage or injury
from possible battery leakage.
Do not try to recharge batteries that are not intended to
be recharged; they can overheat and rupture. Follow
the battery manufacturer’s directions for the batteries
you are using.
Always remove batteries as soon as they become
weak. Weak batteries can leak and severely damage
the unit. The battery life depends on how much the
remote control is used. Replace the batteries when
remote control operation becomes erratic.
Do not take apart the batteries, heat them, or throw
them into a fire.
Operating the TV
21
Operating the TV
EXIT
R
INDE
X
TT
G
CCD
HOLD
V-CH
IP
ADJ
FREE
ZE
REVE
AL
SLEE
P
MENU
5m
MUTE
30º
Identifying the remote control buttons
Description
Name
A
B
SAP
MTS
Sound
C
D
A
Power
Press Power to turn
the TV on or off.
B
SAP/
MTS
Press SAP/MTS to
select from the
available Secondary
Audio Program (SAP)
and Multi-channel
Television Sound
(MTS) options.
Sound
Press Sound to select
an audio mode:
Voice, Standard,
Music, User.
N
Source
Aspect
Menu
O
E
OK
P
C
F
G
back
Q
Info
R
Last
H
Ch+
S
D
Source
Ch-
I
J
CC
Sleep
Fav
T
K
E
L
1
2
3
4
5
6
7
8
9
0
Enter
M
HP HDTV User’s Guide
Menu
Press Source to open
a list of the input
sources. Press an
arrow button (O) to
select the input source
to view, and then
press OK (F). Or,
press Source to close
the list without
changing the source.
Press Menu to
open the onscreen
display (OSD).
SAP
MTS
Sound
Source
Menu
Press Menu again to
exit the menu and
return to your TV
display.
U
F
G
22
Icon
OK
Back
Press OK to choose
the highlighted menu
option.
OK
Press Back to go back
one level when a
menu is displayed.
back
H
I
J
K
L
Volume
Mute
CC
Sleep
Numbers
Description
(Continued)
Q
Press Mute to turn
sound off or on.
R
Press CC to select a
closed caption mode:
Off, On, On Mute.
Press Sleep to set the
timer in this order:
Off, 15, 30, 60, 120,
or 150 minutes.
Press the number
buttons (0–9) to
directly select
channels, and then
press Enter (U).
– (Dash)
Press – (dash) to
enter a dash for a
digital channel. For
example, channel
14-2.
N
Press Picture to select
a video mode:
Standard, Movie,
Vivid, User.
P
Name
Press a Volume button
to increase (or
decrease) the sound
level.
M
O
Icon
Up/
down/
left/right
arrows
Press an arrow button
to move the cursor in
the menu screens.
Aspect
Press Aspect to select
an option for the
dimensions of the TV
picture image: Auto,
16:9, 4:3, Zoom1,
Zoom2, Panorama.
CC
S
Info
Last
Ch+
Ch–
Description
(Continued)
Press Info to view a
channel banner that
contains information
about the current
program.
Press Last to recall the
previous channel that
you viewed.
Press Ch+ (or Ch–) to
select the next higher
(or lower) channel.
Icon
Info
Last
Ch+
Ch-
Sleep
T
Fav
1
Press Fav to view a list
of your favorite
channels. Press an
arrow button (O) to
select a channel from
the list, and then press
OK (F).
Fav
Operating the TV
Name
To add a channel to
the Fav list: View the
channel, press Fav to
open the list on an
empty line (or, press
an arrow to select an
entry that you want to
change), and then
press Ch+ (S). The
new channel is now in
the Fav list.
U
Enter
Press Enter after
entering a channel
number.
Enter
Aspect
The available options
depend on the input
source.
Operating the TV
23
Adjusting the Volume
Changing Channels
To increase or decrease the sound, press:
To change to the next higher or lower channel, press:
■
The remote control Volume buttons.
■
The remote control Ch+ or Ch– buttons.
Ch+
Ch-
Or
The TV Volume buttons.
The indicator bar on the TV shows the increase or
decrease.
Muting the sound
1 Press the Mute button on the remote control to
temporarily turn off the sound.
2 Press the Mute button again to restore the sound
back to the previous level.
Changing the Picture
Mode
Press the Picture button on the remote control to display
the currently selected video mode. Keep pressing the
Picture button until you reach the desired picture. The
Picture modes are:
■
Standard: Good for normal viewing conditions
with low room lighting.
■
Movie: Good for watching movies in a darkened
room. Provides a soft, film-like picture.
■
Vivid: Good for viewing in a well-lit room,
enhances the contrast and sharpness.
■
User: Displays the custom settings that you
configured in the OSD. For more information
about defining the picture settings, see “Using the
Picture Menu” on page 30.
Or
The TV Channel buttons.
To change to another channel, enter a one-digit,
two-digit, or three-digit number, or press the channel
up or down buttons.
To select a specific channel number (for example,
channel 25), complete the following procedure within
four seconds:
1 Press the 2 button on the remote control.
2 Press the 5 button.
3 Press Enter.
To select a specific digital channel number (for
example, 14-2, complete the following procedure
within four seconds):
1 Press the 1 button on the remote control.
2 Press the 4 button.
3 Press the – (dash) button.
4 Press the 2 button.
5 Press Enter.
Selecting the last channel
Press the Last button on the remote control to view the
previous channel that you viewed.
Selecting a favorite channel
You can quickly select a favorite channel by using the
Fav button on the remote control.
Press the Fav button on the remote control to view a list
of your favorite channels. Press an arrow button to
select a channel from the list, and then press OK.
24
HP HDTV User’s Guide
During the first-time Setup Wizard, or an Auto Scan,
the TV searches for the TV antenna or cable signal
sources, finds all the available channels, and adds
them to the channel list. If you skipped or canceled
during the initial setup, and have not run the Setup
Wizard or the Auto Scan, there are no channels in the
channel list. To be able to add channels to the favorites
list, the channel must be in the channel list.
Selecting the Input
Source
1 Press the Source button on the remote control, or
on the TV, to open the list of input sources.
2 Press the up or down arrow button on the
remote control, or press the Channel buttons
on the TV, to select the input source to view.
3 Press OK on the remote control, or press Select on
To add a channel to the Fav list:
the TV.
If necessary, first run the Setup Wizard or Auto Scan in
the Channel menu; see “Starting the Setup Wizard” on
page 41 or see “Searching for channels” on page 33.
Or
1 Press the Ch+ or Ch– buttons to select the
channel to view.
Ch+
2 Press the Fav button. The list of favorite
Ch-
Press the Source button again to close the list of
input sources without changing the source.
The list of input sources identifies a connector set on
the rear of the TV:
■
Antenna or Cable is the ANT/Cable In
connector. The label shows the scan source
selection (Antenna or Cable) of the last channel
scan performed by either the Setup Wizard or the
Channel menu.
■
AV1 is the Standard Definition Input AV Input 1
connector set of S-Vid or Video.
■
AV2 is the Standard Definition Input AV Input 2
connector set of S-Vid or Video.
■
Component 1 is the Component High Definition
Input 1 connector set.
■
Component 2 is the Component High Definition
Input 2 connector set.
■
PC is the PC Input (VGA) connector set.
■
HDMI 1 is the Digital High Definition Input
connector HDMI 1.
■
HDMI 2 is the Digital High Definition Input
connector HDMI 2.
■
HDMI 3 is the Digital High Definition Input
connector HDMI 3 (select models only).
channels opens on an empty line, if
available.
3 Press Ch+ to use the empty line, or press an arrow
button to select a favorite channel entry that you
want to change, and then press Ch+. The current
channel is now in the Fav list.
Displaying program information
Press the Info button on the remote control to display a
banner with information about the program that you
are currently viewing.
n
Sometimes the name of the program is not
included in the broadcast. In that case, the
program name is not displayed.
You can change all the labels except Antenna (or
Cable). Use the onscreen display Setup menu Input
Labels option to change the label in the source list; see
“Changing the Input Labels” on page 41.
Operating the TV
25
Operating the TV
The first time you open the favorites list, or after using
the Setup Wizard or Auto Scan in the onscreen display
Channel menu, the Fav list is empty.
Changing the View by
Using the Aspect Button
Press the Aspect button on the remote control to select
an option for the dimensions of the TV picture image.
The options that are available for selection depend on
the current input source.
Input
signal
TV image (Aspect)
4:3
16:9
Zoom1
Zoom2
Panorama
4:3
16:9
Not available
The Aspect options are:
■
Auto automatically shows the correct aspect
ratio, based on the content.
■
16:9 shows widescreen TV in its recorded format,
or stretches a 4:3 ratio image to fit the screen with
no center aspect correction.
■
4:3 shows the standard 4:3 ratio image in the
center of the TV, with dark bars on the left and
right of the screen, or horizontally shrinks
widescreen pictures.
■
Zoom1 stretches the image vertically. Suitable
for stretching widescreen DVD movies to reduce or
eliminate horizontal dark stripes at the top and
bottom of the screen.
■
Zoom2 stretches the image both vertically and
horizontally, and may clip the top, bottom, and
sides of the image.
■
Panorama stretches the picture horizontally, if
necessary, to fill the screen; the center of the
screen has aspect correction. Suitable for
stretching a normal 4:3 ratio image to fill the
screen.
26
HP HDTV User’s Guide
n
When the input source is HDMI, the
Panorama mode is not available. When the
input source is PC, the Zoom1, Zoom2, and
Panorama modes are not available.
n
Some stations transmit Standard-definition
programming directly in 16:9 aspect ratio
so that the image has embedded dark side
bars. For that type of input signal, the
Panorama mode is not available, and the
Zoom1 and Zoom2 modes do not eliminate
the side bars.
Use the onscreen display Picture menu option Aspect
Ratio to set the default aspect; see “Using the Picture
Menu” on page 30.
Turning On Captions
Press the CC button on the remote control to select the
caption option:
■
On: Turns on captions.
■
Off: Turns off captions.
■
On Mute: Displays captions while the sound is
muted (the Mute button is pressed).
If stereo sound is difficult to hear, you may obtain a
clearer sound by manually switching to fixed
mono-sound mode.
n
MTS operates only while the TV is in
TV mode.
To assign your preferences for captions, see “Using the
Caption (Closed Caption) Menu” on page 40.
Press the SAP/MTS button on the remote control to
show the currently selected Secondary Audio Programs
(SAP)/Multi-channel Television Sound (MTS) option.
Keep pressing the button to view the available options.
SAP receives mono sound, stereo sound, and
Secondary Audio Programs. The MTS feature enables
a TV station to broadcast other information, such as
another language or weather information.
For analog channels, the SAP/MTS options are Stereo,
Mono, and SAP (when available). For Digital
channels, the SAP/MTS options are English, French,
and Spanish (when available).
You can enjoy hi-fi stereo sound or SAP broadcasts
where available:
■
Stereo broadcasts: Hear programs such as
live sporting events, shows, and concerts in
dynamic stereo sound.
■
SAP broadcasts: Select to hear either Main or
SAP sound:
■
Main sound: Listen to the normal program
sound track in either mono or stereo sound.
■
SAP sound: Listen to a second language,
supplementary commentary, and other
information in mono sound.
Changing the
Audio Mode
Press the Sound button on the remote control to display
the currently selected audio mode. Keep pressing the
Sound button until you reach the desired sound.
For more information about the audio mode and
adjusting the User option, see “Adjusting the audio” on
page 31.
Setting the Sleep Timer
Press the Sleep button on the remote control to start a
timer to automatically turn off the TV. Keep pressing the
Sleep button until you reach the desired time.
Setting the Sleep Timer to 30 means your TV
automatically turns off in 30 minutes.
Minutes
Description
15
Sets the timer to 15 minutes.
30
Sets the timer to 30 minutes.
60
Sets the timer to 60 minutes.
120
Sets the timer to 120 minutes.
150
Sets the timer to 150 minutes.
Off
Turns off the sleep timer.
Operating the TV
27
Operating the TV
Setting the SAP/MTS
stereo mode
Adjusting the TV Settings
Use the onscreen display to adjust the picture, audio,
and other settings. For more information, see “Using
the OSD Menus” on page 29.
Opening and closing the OSD
Press the Menu button on the remote control, or on the
TV, to display the OSD menu. Press the Menu button
again to close the current menu and return to the TV
display. Within a submenu, pressing the Back button
on the remote control, or the Source button on the TV,
takes you back one menu level.
28
HP HDTV User’s Guide
Changing the TV Settings
You can change the TV settings by using the onscreen
display (OSD) menus.
Source
Aspect
To operate the OSD menus, use the buttons on the TV,
or on the remote control, to highlight, adjust, and enter
items, as described in this section.
Menu
Using the OSD Menus
OK
back
Info
Last
Ch+
Ch-
Remote
control
Description
MENU
Menu opens (or closes) the OSD.
SELECT
Select selects the highlighted item
in the OSD.
SOURCE
Source selects the input source.
Press Source to open the list of
input sources. Press the Channel
(CH) buttons to select the input
source to view, and then press
Select. Press Source to close the
list. Select the input source before
you open the OSD.
In an OSD menu, this button
functions as the Back button to
move up one item or menu level.
Menu
Menu opens (or closes) the OSD.
OK
OK selects the highlighted item in
the OSD.
Arrow buttons move up, down,
left, or right in the menus.
Volume buttons adjust the sound
level or an item.
Ch+
Ch-
Source
Channel buttons move up or
down in the menu.
Volume buttons move right or left
in the menu, or adjust an item.
Channel buttons move the
channel up or down.
back
Source selects the input source.
Press Source to open the list of the
input sources. Press the arrow
button to select the input source to
view, and then press OK. Select
the input source before you open
the OSD.
Back moves up one item or
menu level.
Changing the TV Settings
29
Changing the TV Settings
TV (side)
Description
You operate the OSD menus by using the buttons on
the remote control or the TV; refer to the previous
tables for descriptions of the buttons.
1 Press the Source button to select the input signal
source for the TV. The OSD menus and options
that you see depend on the current input source.
2 Press the Menu button to open the OSD. The
available menus appear as a list.
3 Press the direction buttons (the arrow buttons on
the remote control, or the Channel and Volume
buttons on the TV) to highlight the menu that you
want, and then press the OK button on the remote
control, or the Select button on the TV.
4 Press the direction buttons to move within the
menu and highlight an option, and then press the
OK button on the remote control, or the Select
button on the TV, to move into the option.
Using the Picture Menu
The Picture menu controls the look of the image on the
screen for the selected input source. For example,
when you adjust Brightness, the screen image changes
as you adjust the scale.
Because the Picture menu maintains settings for each
input, select (view) the input source, and then make
Picture menu changes.
The following table shows the Picture menu for an AV
source. When a PC is the input source, use the Picture
Screen menu to adjust the picture settings, including
Auto Sync.
Picture menu
Options
Mode
Vivid/Standard/
Movie/User
User mode options are:
5 Continue using the direction buttons to highlight
and adjust an item, and the OK button or the
Select button to enter the change. To move out of
an option, or to move up one menu level, press
the Back button on the remote control, or the
Source button on the TV.
6 When you are finished, press the Menu button to
close the OSD.
The OSD menus are:
■
■
Audio
■
Channel
■
Parental (Control)
■
Setup (including Closed Caption)
■
SimpleMenu/Full Menu
Note that SimpleMenu appears in the menu list when
the full list of menu items is displayed. Select
SimpleMenu to view a reduced menu that shows
only the most frequently used menu items. (When you
do so, Full Menu appears in the menu list. Select it to
again display the full list of menu items.)
In the following topics, a table lists each OSD menu
and the available options.
30
HP HDTV User’s Guide
■
Brightness
■
Contrast
■
Saturation
■
Hue
■
Sharpness
Color Temperature
Cool/Standard/Warm
Aspect Ratio
Auto/16:9/4:3/
Zoom1/Zoom2/
Panorama
Picture Screen
■
H Size
(horizontal size)
■
H Position
(horizontal position)
■
V Size (vertical size)
■
V Position (vertical
position)
■
Phase Adjust
■
Clock Adjust
■
Auto Sync
■
Default
Adjusting the picture image
Using the Audio Menu
Adjusting the AV picture image
The Audio menu sets the sound levels, the mode for the
digital audio output signal, and sound items.
■
Mode sets the picture adjustments to preset
values of Standard, Movie, Vivid, or User.
User mode enables individual adjustment of:
■
■
Options
Mode
Voice/Standard/Music/User
User mode options are:
■
Brightness: Sets the image brightness.
■
Treble
■
Contrast: Sets the image contrast.
■
Bass
■
Saturation: Sets the image color intensity.
Balance
■
Hue: Sets image tones; decrease the value to
make tones more red, or increase it to make
tones more blue.
(Left-to-right sound
adjustment)
Auto Volume
On/Off
Sharpness: Sets the image sharpness.
SAP/MTS
■
Mono/Stereo/SAP
■
English/French/Spanish
■
■
Audio menu
Color Temperature selects different color
temperature settings: Cool, Standard,
and Warm.
Aspect Ratio sets the default dimensions of the
TV picture image. For more information, see
“Changing the View by Using the Aspect Button”
on page 26.
Picture Screen provides options to adjust the
image from the PC Input connector. See
“Adjusting the PC Screen image” on page 31.
Digital Audio
Dolby Digital/PCM
Virtual Surround
Off/Theater/Music Hall
Speaker
On/Off
Adjusting the audio
■
Adjusting the PC Screen image
The following options adjust the image from the PC
Input connector; the Picture Screen menu is not
available if a PC is not connected:
■
■
H Size adjusts the horizontal size of the image.
■
■
H Position adjusts the horizontal position of the
image.
■
■
V Size adjusts the vertical size of the image.
■
V Position adjusts the vertical position of the
image.
■
Phase Adjust adjusts the phase of the clock
used to synchronize the image.
■
Clock Adjust adjusts the clock used to
synchronize the image.
■
Auto Sync button starts automatic
synchronization of the image.
■
Default button resets all Picture Screen menu
options to the default values.
■
■
■
Mode sets the audio adjustments to preset values
of Voice, Standard, or Music, or to User. User
mode enables individual adjustment of the treble
and bass values.
Balance sets the distribution of sound between
the speakers.
Auto Volume turns automatic volume adjustment
on or off.
SAP/MTS selects the default mode and language
for secondary audio programs. See “Setting the
SAP/MTS stereo mode” on page 27.
Digital Audio sets the mode for the signal
provided on the digital audio output connector.
See “Choosing the digital audio output mode” on
page 32.
Virtual Surround selects an option for
emulated surround sound from the TV speakers.
“Selecting virtual surround sound” on page 32.
Speaker turns the TV speakers on or off. You
may want to turn off the TV speakers when you
connect an optional external sound system. Refer
to “Understanding audio output” on page 32.
Changing the TV Settings
31
Changing the TV Settings
The following options adjust the AV picture image that
you are watching, so select the correct AV input source
before you change the values.
Choosing the digital audio output mode
Understanding audio output
You must be watching a digital TV channel to access
the Audio menu Digital Audio option. This option sets
the format for the signal provided on the Digital
(Optical) Audio Output connector on the rear of the TV:
Dolby Digital or PCM. Select PCM if your external
digital audio system does not support surround sound.
See “Understanding audio output” on page 32.
The input source signal and the Audio menu settings
for Digital Audio and Speaker determine the type of
audio output that you hear at the speakers, or at the
external sound system connected to the TV.
For example, if you connect an external sound system
by using the Digital (Optical) connector, you hear
digital sound from the connected external audio system
when you watch a digital TV program. The format of
digital signal that the TV provides depends on the
Digital Audio setting (Dolby Digital or PCM).
Selecting virtual surround sound
You can enjoy emulated surround sound from the TV
speakers. To do so, in the Audio menu Virtual Surround
option select the mode that you want to hear: Theater
or Music Hall.
This TV does not support Dolby Digital audio input over
HDMI. When connecting a set-top box, DVD player, or
other device by means of HDMI, set the device audio
output to PCM format.
The following table shows the audio output
dependencies and the resulting output.
Input source
Audio output at
TV speakers
(Audio menu/
Speaker: On)
Audio output at Digital
(Optical) connector: (Audio
menu/Digital Audio)
Audio output
at Analog L
and R
connectors
TV tuner, analog channel
Stereo 2-channel
PCM
Stereo 2-channel
TV tuner, digital channel
Stereo 2-channel
PCM or Dolby Digital
Stereo 2-channel
HDMI, PCM format
Stereo 2-channel
None
Stereo 2-channel
HDMI, Dolby Digital
format
None
None
None
Component
Stereo 2-channel
PCM
Stereo 2-channel
AV (S-Video or Video)
Stereo 2-channel
PCM
Stereo 2-channel
PC Audio
Stereo 2-channel
PCM
Stereo 2-channel
32
HP HDTV User’s Guide
If you skipped the Setup Wizard, or if the initial setup
did not find all the available channels, use the Channel
menu to automatically scan and find the channels. The
scan continues until every channel is either found or
confirmed as no signal.
Use this menu to edit the program channel list to skip a
channel when you use the Channel buttons on the
remote control or the TV.
Channel menu
Options
Auto Scan
Antenna/Cable
Channel List
Show/Hide
Signal Strength
Shows the signal strength of
a digital channel as a bar
graph.
Searching for channels
In the Auto Scan menu, start an automatic search for
channels by selecting the scan source Antenna or
Cable, and then pressing the OK button. Next, select
Yes and press OK to begin the channel scan.
The scan continues until every channel is either found
or confirmed as no signal. You can stop the search by
choosing the Cancel button on the screen, and then
pressing the OK or Back button on the remote control.
4 Press the Sleep button. The channel listing for the
channel now lists the channel as Hide, and the
channel is skipped when you select the channel by
using the Channel buttons.
To edit the channel listing to show a channel that is
currently hidden, complete the same procedure
selecting a hidden channel and pressing the Sleep
button to show it.
Using the Parental
(Control) Menu
The Parental (Control) menu enables and defines
parental controls for TV and movies. Use it to select a
password, and set the values for parental controls by TV
rating, TV content, and movie ratings.
Parental menu
Options
Change Password
■
Password
■
Confirm Password
Enable
On/Off
MPAA (movie ratings
by the Motion Picture
Association of
America)
■
G
■
PG
■
PG-13
■
R
■
NC-17
■
X
■
NR
Editing the channel listing
Use the Channel List menu to edit the program channel
list to skip (hide) a channel when you use the Channel
buttons on the remote control or the TV.
US TV Rating
Table of age-based
guidelines and content
values
Canadian English
■
E
■
C
■
C8+
■
G
■
PG
■
14+
■
18+
To edit the channel listing to skip a channel:
1 In the Channel menu, press the arrow buttons to
select Channel List, and then press OK.
2 Press the arrow buttons to select the channel. You
can press a Channel (CH) button to move one
page forward or backward in the listing.
3 Press OK. The TV tunes to the channel.
Changing the TV Settings
Changing the TV Settings
Using the Channel Menu
33
Parental menu
Options (Continued)
Canadian French
■
E
■
G
■
8ans +
■
13ans +
■
16ans +
■
18ans +
In the Parental (Control) menu, select Enable, press
OK, select On, and then press OK. You can now
access the other menus and set the parental controls.
See “Setting Parental Controls” on page 34.
.
Using the Password
The Parental (Control) menu enables you to use a
password to protect certain settings from being
accidentally changed.
!
IMPORTANT: The following conditions must
be met to enable parental controls:
■
Password is set.
■
Rating settings have been made.
Enter the password when prompted.
Setting a password
!
IMPORTANT: If you lose or forget your
password, enter the Master Password:
MTS, 4, 8, 1
Setting Parental Controls
The parental controls use a V-Chip, which is an
electronic filtering device built into your TV. This tool
gives parents a high degree of control over the
broadcasts that their children can access. It enables
parents to allow those programs that are judged
suitable for child viewing, while blocking those that are
judged not suitable. It does this automatically, once
you select a password and set the values for parental
controls.
The U.S. has two rating systems for viewing content:
TV Parental Guidelines (US TV Rating) and movie
ratings:
■
The TV Parental Guidelines help parents screen
out television shows that are unsuitable for their
children to view.
■
Movie ratings are used for original movies rated
by the Motion Picture Association of America
(MPAA) that are aired on cable TV and not edited
for television. Options can also be set to block
MPAA-rated movies.
1 In the main OSD menu select Parental (Control)
and then press the OK button. (If a password was
previously set, enter the password when
prompted.)
2 Select Change Password, and then press OK.
3 Enter a (new) four-digit password number by using
the 0–9 buttons on the remote control. Enter the
same digits for Confirm Password, and then
press OK.
n
As a precautionary measure, write down
your password and keep it in a familiar
place.
34
HP HDTV User’s Guide
Voluntary movie rating system (MPAA)
In the Parental (Control) menu, highlight MPAA, and
then press OK. Adjust the item.
The setting automatically blocks any program with
ratings that are higher than your selection.
MPAA rating
Description
Age
G
General audiences. All ages admitted.
PG
Parental guidance suggested. Some material may not be suitable for children.
PG-13
Parents strongly cautioned. Some material may be inappropriate for children under 13.
R
Restricted. Under 17 requires accompanying parent or adult guardian (age varies in some
jurisdictions).
NC-17
No one 17 and under admitted.
X
X is an older rating that is unified with NC-17 but may be encoded in the data of older
movies.
NR
Not rated.
Example:
If you select PG-13, this also automatically blocks the
higher ratings R, NC-17, and X.
n
Changing the TV Settings
The voluntary movie rating system uses
only an age-based rating.
Changing the TV Settings
35
US TV Rating
In the Parental (Control) menu, highlight US TV
Rating, and then press OK. Adjust the item.
The setting automatically blocks any ratings that are
higher than your selection.
You can set an individual content-based rating item.
Content
Suggested
Age
D
(Sexually
suggestive
dialogue)
S
(Sexual
situation)
L
(Adult
language)
V
(Violence)
TV-PG
(Parental
guidance
suggested)
Rating can
be set.
Rating can
be set.
Rating can
be set.
Rating can
be set.
TV-14 (Parents
strongly
cautioned)
Rating can
be set.
Rating can
be set.
Rating can
be set.
Rating can
be set.
TV-MA (Mature
audience only)
Rating can
be set.
Rating can
be set.
Rating can
be set.
TV rating
FV
(Fantasy
violence)
TV-Y (All
children)
TV-Y7
(Directed to
older children)
Rating can
be set.
TV-G (General
audience)
36
HP HDTV User’s Guide
Canadian rating systems
The TV rating systems in Canada are based on the
Canadian Radio-Television and Telecommunications
Commission (CRTC) policy on violence in television
programming.
While violence is the most important content element to
be rated, the rating also takes into consideration other
program content, such as language, nudity, sexuality,
and mature themes.
When setting controls on the Canadian rating systems,
you can choose either the Canadian English ratings or
the Canadian French ratings.
Canadian English ratings
Rating
E
Exempt: Includes news, sports, documentaries, and other information programming.
C
Children: Intended for younger children under the age of 8 years. Pays careful attention to
themes that could threaten their sense of security and well-being.
C8+
Children over 8 years old: Contains no portrayal of violence as the preferred, acceptable, or
only way to resolve conflict; does not encourage children to imitate dangerous acts that they
may see on the screen.
G
General: Considered acceptable for all age groups. Appropriate viewing for the entire family;
contains very little violence — physical, verbal, or emotional.
PG
Parental guidance: Intended for a general audience, but may not be suitable for younger
children (under the age of 8), because it could contain controversial themes or issues.
14+
Over 14 years: Could contain themes where violence is one of the dominant elements of the
storyline, but it must be integral to the development of plot or character. Language usage could
be profane and nudity present within the context of the theme.
18+
Adults: Intended for viewers 18 years and older, and might contain depictions of violence,
which, while related to the development of plot, character, or themes, are intended for adult
viewing. Could contain graphic language and portrayals of sex and nudity.
Changing the TV Settings
Changing the TV Settings
Age
Canadian English rating description
37
Canadian French rating
Rating
Age
Canadian French rating description
E
Exempt programming.
G
General: All ages and children; contains minimal direct violence, but may be integrated
into the plot in a humorous or unrealistic manner.
8ans +
General but inadvisable for young children: May be viewed by a wide public audience,
but could contain scenes disturbing to children under 8 who cannot distinguish between
imaginary and real situations. Recommended for viewing with parent.
13ans +
Over 13 years: Could contain frequent violent scenes and therefore recommended for
viewing with parent.
16ans +
Over 16 years: Could contain frequent violent scenes and intense violence.
18ans +
Over 18 years: Only for adult viewing. Could contain frequent violent scenes and
extreme violence.
Temporarily releasing a blocked
program
Reactivating parental controls
after a temporary release
When the parental controls rating blocks a program, a
message displays.
You can reactivate the parental controls for a
temporarily released program by using either of the
following:
To release a blocked program:
1 Press OK. The password setting menu displays.
2 Enter your four-digit password to temporarily
release the program block.
38
HP HDTV User’s Guide
■
In the Parental (Control) menu, select the rating
setting (MPAA, US TV Rating, Canadian
English, or Canadian French).
■
Switch off the TV power.
Using the Time Menu
You can use the Setup menu to set time and closed
caption options, select the language for the OSD
menus, start the Setup Wizard, turn OSD settings to
default values, and to change the input labels for the
Source list.
The Time menu sets the mode for the date and time, it
and sets the sleep timer.
Setup menu
Options
Time
■
Clock Mode: Auto/
Manual
■
Clock Set
■
Time Zone (for Auto
mode only)
■
Daylight Saving (for
Auto mode only)
■
Caption (closed
caption)
Sleep Timer: Off/
15 min/30 min/
60 min/120 min/
150 min
■
Mode
■
Service Analog
■
Service Digital
■
Style
OSD Language
English/French/Spanish
Setup Wizard
Start
Input Labels
<selection>
Default Settings
Press OK to recover all
settings to default
values.
Time menu
Options
Clock Mode
Auto/Manual
Clock Set
■
Month, Day, Year
■
Hour, Min, AM/PM
Time Zone (for Auto
mode only)
NST/AST/EST/CST/
MST/PST/AKST/HST
Daylight Savings
(for Auto mode only)
On/Off
Sleep Timer
Off/15 min/30 min/
60 min/120 min/
150 min
■
Clock Mode sets the clock mode to Auto or
Manual. You set the initial date and time for the TV
during the Setup Wizard, or in this menu by
selecting the Manual Clock Mode, and then
pressing the OK button.
■
Clock Set sets the date and time for Manual
clock mode only. To change between AM and PM,
press the left arrow button, and then press the
down arrow button.
■
Time Zone sets the time zone for Auto clock
mode, such as Central Standard Time (CST) or
Pacific Standard Time (PST)
■
Daylight Savings sets an option for the Auto
Clock Mode.
■
Sleep Timer sets the minutes before the TV turns
off. You can also set the sleep timer by using the
Sleep button on the remote control.
Changing the TV Settings
39
Changing the TV Settings
Using the Setup Menu
Using the Caption (Closed
Caption) Menu
indicates the language of the Digital Closed Captions:
ENG (English), SPA (Spanish), FRA (French), or other
language codes.
Caption menu
Not all programs and VHS videotapes offer closed
captioning. Look for the symbol to ensure that captions
appear.
You can use the Caption (Closed Caption) menu to turn
captioning on or off, and to select options. You can
also turn captioning on or off using the CC button on
the remote control.
Caption (Closed
Caption) menu
Options
Mode
Off/On/On Mute
Service Analog
■
CC1/CC2/CC3/CC4
■
Text1/Text2/Text3/
Text4
Service Digital
Service1/Service2/
Service3/Service4/
Service5/Service6
Style
■
Font Style
■
Font Size
■
FG (Foreground) Color
■
BG (Background) Color
■
FG (Foreground)
Opacity
■
BG (Background)
Opacity
■
Edge Style
Your TV is equipped with an internal closed caption
decoder that enables you to view conversations,
narration, and sound effects as subtitles on your TV.
Closed captions are available on some TV programs,
and on some VHS home video tapes, at the election of
the program provider.
Digital Closed Caption is a caption service available
only on digital TV programs (also at the election of the
program provider). It is a more flexible system than the
original closed caption system, because it allows a
variety of font sizes and styles in the captions. When
the Digital Closed Caption service is in use, it is
indicated by a three-letter abbreviation that also
40
HP HDTV User’s Guide
n
If the signal source equipment is connected
to the TV at an HDMI or a component video
connection, closed caption information may
not always be available, because the
source equipment may not pass the
information to the TV across these
connectors.
In the closed caption system, more than one caption
service can be provided. Each is identified by its own
number. CC1 through CC4 services display subtitles of
TV programs superimposed over the program picture.
The Text1 through Text4 services display text that is
unrelated to the program being viewed, such as
weather or news. These services are also
superimposed over the program currently being
viewed.
■
Depending on the number of caption services in
the signal being received, you will see information
such as 1/2 or 1/4 displayed. 1/2 means “the
first of two services.”
Example: If a program has three services (Digital
CC(ENG), CC1, and Text1), the closed caption
display toggles in sequence.
■
The CC button stores in memory a record of the
last service selected. If the last closed caption
mode that you selected is not available for the
next program, or on another channel, the closed
caption service that is available is automatically
selected, and this service appears in parentheses.
Closed caption services that appear in
parentheses are not retained in the CC button
memory as your last selected service. Only
services that you have selected with the CC button
are retained.
Changing the Input Labels
n
If the program contains no closed caption,
“--” displays in the closed caption
information.
If the language code, such as ENG, is not
found on a digital TV programs, “--”
displays.
All types of closed caption service (CC1,
Text1, and so on) are potentially available,
but a broadcast may contain none or only
some of these services, at the election of
the program provider.
The defaults for closed caption may be specified by the
broadcasting station.
Using the Style option
The Style option sets the appearance of closed
caption text:
You can use the Input Labels option to change all the
input labels, except Antenna (or Cable), that appear
when you press the Source button on the remote
control or the TV.
The list of input sources identifies a connector set on
the rear of the TV:
■
Antenna or Cable is the ANT/Cable In
connector. The label shows the scan source
selection (Antenna or Cable) of the last channel
scan performed by either the Setup Wizard or the
Channel menu. This label cannot be changed.
■
AV1 is the Standard Definition Input AV Input 1
connector set of S-Vid or Video.
■
AV2 is the Standard Definition Input AV Input 2
connector set of S-Vid or Video.
■
Component 1 is the Component High Definition
Input 1 connector set.
■
Component 2 is the Component High Definition
Input 2 connector set.
■
PC is the PC Input (VGA) connector set.
■
Font Size sets the caption size: Small, Standard,
Large.
■
HDMI 1 is the Digital High Definition Input
connector HDMI 1.
■
Font Style sets a preset or user-defined caption
style.
■
HDMI 2 is the Digital High Definition Input
connector HDMI 2.
■
FG (Foreground) Color sets the text color.
BG (Background) Color sets the background
color.
■
■
HDMI 3 is the Digital High Definition Input
connector HDMI 3 (select models only).
■
FG (Foreground) Opacity sets the text opacity.
■
BG (Background) Opacity sets the
background opacity.
■
Edge Style sets a preset edge style.
■
Default (original input label)
■
AVR
■
DVD
■
PVR
■
Cable
You can use the OSD Language option to set the
language for the onscreen display.
■
DEC
■
Aux
Starting the Setup Wizard
■
SAT
You can start the Setup Wizard to be guided to select
the OSD language, the date and time, the TV signal
source (antenna or cable), and scan for the available
TV channels.
■
VCR
Changing the TV Settings
Selecting the OSD Language
The input labels that you can assign are:
In the Setup Wizard menu, select Start, and then
press the OK button.
Changing the TV Settings
41
To change an input label by using the remote control:
1 Press the Menu button to open the OSD. The
available menus appear as a list.
2 Press the down arrow button to highlight the
Setup menu, and then press the OK button.
3 Press the down arrow button to move within the
menu and highlight the Input Labels option, and
then press OK to move into the option.
4 Press the down arrow button to highlight the input
source that you want to change, and then press
the right arrow button. Press the down arrow
button to select the new label, and then press OK
to enter the change.
5 When you are finished, press the Menu button to
close the OSD.
Returning to Default Settings
You can use the Default Settings menu to return all
settings, including the input labels, to the default value.
Select Default Settings, and then press the OK
button.
This option does not reset the channels in the Fav and
the channel list. These items are cleared only when you
run a new channel scan.
42
HP HDTV User’s Guide
Understanding TV Terms
What are analog TV, digital TV,
and high-definition TV (HDTV)?
Devices such as monitors, tuners, and integrated
monitor/tuner combinations are designed to handle
any of the 18 formats officially sanctioned by the
industry-led standard setting, Advanced Television
Systems Committee (ATSC), for the digital transmission
of video signals. There are three subgroups of
digital televisions depending on their capabilities:
high-definition (HDTV), enhanced-definition (EDTV),
and standard-definition (SDTV).
In contrast, U.S. analog television has been available
for over 50 years in the single National Television
Standards Committee (NTSC) format. This is the signal
format that has been broadcast over the air and
through cable systems. NTSC television offers slightly
more than 480 interlaced lines of resolution.
To high-definition programming, your TV must receive
high-definition signals by means of a high-definition
signal source connected to the television. The source
can be an off-the-air high-definition antenna or cable
HD signal, or a HD source, such as a cable or satellite
provider HD set-top box, a HD-DVD player, and so on.
All sources except a HD antenna or cable HD signal,
must connect to one of the High Definition Input
connector sets on the rear pf the TV. Your cable or
satellite provider may require additional purchase for
high-definition programming; off-the-air high-definition
broadcasts may not be available in all areas.
What is the difference between
progressive and interlaced
signal formats for digital TVs?
There are 18 standard digital TV signal formats. Each
provides a different picture quality. The names of these
digital TV formats consist of a number followed by
either p (progressive) or i (interlaced). The letter refers
to the way the TV uses the signals to create the picture:
■
Progressive (p) scanning presents all the
horizontal lines of the picture in one frame. This
provides a sharper picture to the eye, and looks
much better than an interlaced image of the same
resolution.
■
Interlaced (i) means that the picture appears in
two segments; every other horizontal line of the
picture is displayed in one frame, and the other
half of the horizontal lines are displayed in the
next frame. This works because it happens so fast
that the eye is deceived into believing that only
one picture is being shown.
The number in the names of the formats refers to the
number of lines of resolution. Generally speaking, the
higher the number, the better the picture. For example,
with digital TV (DTV), there are two progressive
formats for broadcasters to choose from: 480p and
720p. 480p has 480 horizontal scan lines. Although
the 480p image is much sharper than a regular TV
broadcast, it is considered only a DTV signal and not a
true high-definition signal. 720p has 720 horizontal
scan lines and is considered to be true HDTV. 720p
can rival a 1080i picture, in which 1080 horizontal
scan lines are displayed as an interlaced image. The
sharper and more accurate (progressive) 720p picture
looks better, even though a 1080i picture has many
more scan lines and a much higher resolution.
Finding Answers to Questions
43
Finding Answers to Questions
Finding Answers to Questions
What is variable aspect ratio?
The aspect ratio describes the relationship of screen
width to screen height. Standard TV signals are based
on an aspect ratio of 4:3 (four units wide by three units
high). HDTV signals are based on an aspect ratio of
16:9, making the image 33 percent wider than a
normal TV, and enabling you to view TV and movies as
if you were watching them in a theater.
In addition, many DVD movies look better on the
widescreen display, because most of the movies made
in the last 50 years were filmed in an aspect ratio of
either 1.85:1 (very close to 16:9, which is equal to
1.78:1) or 2.35:1 (even wider than 16:9).
Variable aspect ratio support enables the scaling of
4:3 and anamorphic video so that the image fills the
screen.
What is HDMI?
High-Definition Multimedia Interface (HDMI) is the first
industry-supported, uncompressed, all-digital audio/
video interface. HDMI components can transmit both
digital audio and video over a single cable, with
improved quality over traditional analog connections
because of an all-digital transmission. Transferring
digital sources such as DVDs and HDTV programming
can now be accomplished without analog conversions
that can degrade the original signal.
44
HP HDTV User’s Guide
Identifying Cable Usage
Cable type/
connection
HDMI
DVI
Description
Capable of transmitting both uncompressed digital audio and digital video signals,
because it has video, audio, and control signals.
DVI requires use of a separate audio cable.
DVI-D transmits digital video signals. DVI-D can be used with a DVI-to-HDMI
converter to connect to an HDMI connector on the TV.
DVI-I transmits both digital and analog video signals. DVI-I can be used only with a
DVI-to-VGA converter to connect a PC to the PC Input (VGA) connector on the TV.
DVI-D
DVI-I
Component
S-Video
Composite
Three-headed or five-headed cable: One for Pr signal (red), one for Y signal (green),
and one for Pb signal (blue). Some component cables also have red and white
audio cables attached. Used for HDTV receivers, DVD players, and other devices
with YPbPr component output connectors.
Used with equipment such as DVD players, VCRs, cable or satellite tuners and
decoders, camcorders, and digital cable boxes.
Used with equipment such as VCRs and DVD players.
Finding Answers to Questions
45
Finding Answers to Questions
The following table lists all of the cable types that are
available for the TV. It shows a side view of each,
along with its connector.
Cable type/
connection
Coaxial antenna
Description (Continued)
RF or coaxial used for antennas or cable connections. Often used with a cable or a
satellite decoder (set-top box), if no other choice is available.
AIR IN
VGA
Digital audio
High-resolution optical audio cable used for optional external audio systems, such
as 5.1 channel surround sound.
RCA
Red and white audio connectors that connect to the red and white (L and R) audio
inputs.
RS-232
Power cord
46
Interface used with PCs and monitors.
HP HDTV User’s Guide
Serial interface used for commercial purposes only.
Connects the TV to the AC power outlet.
Specifications
Display
TV panel
TFT LCD television
Dimensions in inches (mm)
T
100mm
200 mm
7.9"
W
7.9"
200 mm
H
A
D
Specifications
B
HP LC4776N: W: 44.4 (1128), H: 31.7 (804), A: 22.0 (558), B: 29.3 (744), T: 5.4 (138), D: 11.0 (279),
C: 15.6 (395)
HP LC4276N, LC4272N, LC4270N: W: 40.0 (1015), H: 28.5 (724), A: 22.0 (558 ), B: 26.6 (676),
T: 5.3 (135), D: 11.0 (279), C: 14.0 (355)
HP LC3772N, LC3770N: W: 35.7 (908), H: 26.7 (678), A: 22.0 (558), B: 24.3 (617), T: 5.2 (133),
D: 11.0 (279), C: 11.1 (283)
HP LC3272N, LC3270N: W: 30.9 (786), H: 24.0 (610), A: 20.0 (507), B: 21.6 (549), T: 5.0 (128),
D: 9.4 (239), C: 9.8 (249)
Picture resolution
HP LC4776N: 1920 x 1080 (for 1080p input)
HP LC4276N: 1920 x 1080 (for 1080p input)
HP LC4272N, LC4270N: 1366 x 768
HP LC3772N, LC3770N: 1366 x 768
HP LC3272N, LC3270N: 1366 x 768
Brightness
Up to 500 cd/m2
Specifications
47
Display (Continued)
Contrast ratio
HP LC4776N: 1200:1
HP LC4276N: 1200:1
HP LC4272N, LC4270N: 1500:1
HP LC3772N, LC3770N: 1000:1
HP LC3272N, LC3270N: 1200:1
Response time (typical)
HP LC4776N: 6 ms
HP LC4276N, LC4272N, LC4270N: 8 ms
HP LC3772N, LC3770N: 6 ms
HP LC3272N, LC3270N: 8 ms
Panel life
Up to 60,000 hours
Audio
■
10 watts per channel (two internal speakers)
■
HP Virtual Surround Sound: Theater, Music Hall
■
Analog output: 2-channel stereo
■
Digital (optical) output: Dolby Digital Out, PCM
OSD language
English/French/Spanish
Power requirement
AC 120 V
Power consumption
HP LC4776N: 330 W, HP LC4276N: 300 W
, 60 Hz
HP LC4272N, LC4270N: 280 W
HP LC3772N, LC3770N: 220 W
HP LC3272N, LC3270N: 180 W
TV function
TV standard (CCIR)
American TV Standard ATSC/NTSC/Clear-QAM system
Receiving channel
VHF: 2–13
UHF: 14–69
CATV: 1–125
Digital Terrestrial Broadcast (8VSB): 2–69
Digital cable (64/256 Clear-QAM): 1–135
Audio multiplex
BTSC system
Supported Inputs
480i, 480p, 720p, 1080i, 1080p (HDMI only)
48
HP HDTV User’s Guide
Connectors
HDMI input (Type A) connectors with HDCP:
■
HDMI 1 (with HDMI Audio In L and R)
■
HDMI 2
■
HDMI 3 (select models only)
Component High Definition
Input
■
1: Y, Pb, and Pr, and Audio L and R
■
2: Y, Pb, and Pr, and Audio L and R
Standard Definition Input
■
AV Input 1: S-Vid, Video, and Audio L and R
■
AV Input 2: S-Vid, Video, and Audio L and R
PC Input
VGA monitor input with Audio L/R (Line In)
Audio Output
■
Digital (Optical) in Dolby Digital or PCM format
■
Audio Output L and R stereo analog (RCA)
ANT/Cable In (RF input)
75-ohm Unbalance, F-Type for VHF/UHF/CATV in
Serial RS-232 (select
models only)
Serial Input (Commercial use only)
Service Port
USB (Repair use only)
Specifications
Digital High Definition Input
Weight
TV panel (no stand)
HP LC4776N: 66.0 lb. (29.9 kg)
HP LC4276N, LC4272N, LC4270N: 52.8 lb. (23.9 kg)
HP LC3772N, LC3770N: 40.7 lb. (18.5 kg)
HP LC3272N, LC3270N: 33 lb. (15.0 kg)
TV with stand
HP LC4776N: 75.9 lb. (34.4 kg)
HP LC4276N, LC4272N, LC4270N: 61.6 lb. (27.9 kg)
HP LC3772N, LC3770N: 49.5 lb. (22.5 kg)
HP LC3272N, LC3270N: 40.7 lb. (18.5 kg)
Environment
Operating temperature at humidity
32º F to 95º F (0º C to 35º C) at 20% to 80% RH
Storage temperature at humidity
–4º F to +122º F (–20º C to +50º C) at 10% to 90% RH
Specifications
49
Accessories
In the box
Documentation, remote control, cable clamp, and AC power cord
Certification and compliance
UL, C-UL, FCC, BETS-7, ENERGY STAR qualified TV
Warranty
1 year, parts and labor
All specifications represent the typical specifications
provided by HP’s component manufacturers; actual
performance may vary either higher or lower.
The panel life is determined as the time at which
luminance is 50% compared to that of initial value at
the typical lamp current on condition of continuous
operation at 25 +/– °C. 60,000 hours equates to
more than twenty-three years at seven hours a day
viewing.
PC Compatibility Chart
Preset
Pixel
format
Horiz.
freq. (kHz)
Horiz.
polarity
Vert.
freq. (Hz)
Vert.
polarity
Pixel clk.
(MHz)
Source
1
640 x 480
31.5
–
59.9
–
25.2
VGA
2
640 x 480
37.5
–
75.0
–
31.5
VESA
3
720 x 400
31.5
–
70.1
+
28.3
VGA
4
800 x 600
37.9
+
60.3
+
40.0
VESA
5
800 x 600
46.9
+
75.0
+
49.5
VESA
6
1024 x 768
48.4
–
60.0
–
65.0
VESA
7
1024 x 768
56.5
–
70.1
–
75.0
VESA
8
1024 x 768
60.0
–
75.0
–
78.8
VESA
9
1280 x 768
47.4
+
60.0
–
68.3
VESA
10
1280 x 1024
64.0
+
60.0
+
108.0
VESA
11
1360 x 768
47.7
+
60.0
+
85.5
VESA
12
1920 x 1080
65.0
+
30.0
+
74.25
EIA
50
HP HDTV User’s Guide
Troubleshooting
Refer to this section if you have startup, viewing, picture, sound, or remote control problems with your TV.
Startup questions
Symptom
Remedy
I do not hear sound at power-on,
even though there is an image.
■
Is the volume too low? Press the Volume button.
■
Is mute turned on? Press the Mute button, or the Volume button.
■
Are the TV speakers turned off in the onscreen display (OSD) menu?
Press the Menu button to open the OSD. Press the down arrow button
to select Audio, and then press the OK button; press the down
arrow button to select Speaker, and press OK; press the down
arrow to select On, and then press OK. Press the Menu button to
close the OSD.
I do not hear sound from an HDMI
connected set-top box, DVD player,
or other device.
Check that the device outputs audio over HDMI in PCM format. Change
the device setting if needed.
This TV does not support audio input over HDMI in Dolby Digital format;
for more information, see “Understanding audio output” on page 32.
I do not see an image at power-on.
■
Are the connections to the input signal source component correct?
Double-check that the cables are properly inserted into the colorcoded connectors.
■
Is the input signal source powered on? Turn on the set-top box, DVD
player, or other device that you are trying to view.
■
Is the correct input signal source selected? Press the Source button on
the remote control, and confirm that the source is selected.
■
Press the Menu button on the remote control, or on the TV:
■
If the OSD appears, check the cables to the input source, and
then press the Source button on the remote control, or on the TV,
to select the input source.
■
If the OSD does not appear, see the next symptom, “There is no
power.”
Troubleshooting
51
Troubleshooting
To use Dolby Digital output from your digital source device, connect the
digital output of your device directly to the input of your AV receiver or
external sound system that supports Dolby Digital.
Symptom
Remedy (Continued)
There is no power.
■
Press the Power button on the remote control.
■
If the Power light on the TV is on (blue), press the Power button on
the TV.
■
Is the AC power cord disconnected? Make sure that both ends of the
power cord are plugged in.
■
Is there power coming from the outlet? Plug a functional lamp or
other electrical device into the same outlet as the TV to make sure that
there is power coming from the outlet.
■
If you are using a power strip, make sure that it is turned on.
The unit cannot be operated.
■
External influences such as lightning and static electricity may cause
improper operation. In this case, operate the unit after first turning on
the power of the TV, or after unplugging the AC power cord and
plugging it back in after 1 or 2 minutes.
The color is strange, faded, or
misaligned.
■
Adjust the picture tone.
■
Is the room too bright? The picture may look dark in a room that is
too bright.
■
Check the input signal setting.
■
If you are watching a component device, make sure that the red,
blue, and green cables are fully inserted into the proper connectors
at both ends.
■
Is the sleep timer set?
■
The internal temperature of the TV has increased. Remove any
objects that are blocking the vent, or clean the vent.
The power suddenly turned off.
52
HP HDTV User’s Guide
Viewing questions
Symptom
Remedy
I get a poor picture with video signal
input.
Check the following: improper control setting, local interference, cable
interconnections. Adjust the picture control as needed. Try another
location for the TV. Make sure that all connections are secure.
There is no picture, and I have an
external device controlling the TV.
■
Press the Source button on the remote control, and confirm that the
source is selected.
■
Verify that the external device or PC power is turned on.
■
Make sure that the source device is connected.
■
Check the power management function of the source device. Is it in
standby mode?
■
Connect the source to the TV. Operate the external device or PC
(move the mouse, or press a key).
■
Make sure that each cable is plugged into the correct color-coded
connector on the TV and on the input source device.
■
Make sure that the cables are fully inserted at both ends.
■
See “Adjusting the AV picture image” on page 31.
The picture, with a component input
source connected, is too red, blue, or
green, or it has black that is too
black or washed out.
Symptom
Remedy
Part of the picture is cut off, or the
picture is not centered.
Check the position adjustment settings, and adjust the screen settings
accordingly.
The picture image is too large or
too small.
Press the Aspect button on the remote control to select a different picture
image size.
The picture is unstable.
Verify that the external device or PC resolution setting is correct. Adjust to
the appropriate resolution.
The picture has dark side bars and I
cannot remove the bars by choosing
a different aspect ratio.
Press the Info button on the remote control and read the station
transmission mode. Some stations transmit standard-definition
programming directly in 16:9 aspect ratio so that the image has
embedded dark side bars. For that type of input signal, the Panorama
mode is not available, and the Zoom1 and Zoom2 modes do not
eliminate the side bars.
When watching a DVD, the image
has dark stripes at the top and
bottom of the screen.
Film may be captured in many different widescreen ratios. When the
original film ratio does not match the TV ratio, the stripes appear above
and below the image.
Troubleshooting
53
Troubleshooting
Picture quality questions
Remote control questions
Symptom
Remedy
The remote control does not work.
Check the following, and try the proposed solution:
■
Make sure that the batteries are inserted with the polarity properly
aligned.
■
Make sure that the remote control batteries are fresh. If they are worn
out, replace them with new batteries.
■
Make sure that the remote control is within correct operating range.
■
Make sure that the remote sensor window on the front of the TV is not
under too much light, direct sunlight, or strong artificial light.
■
Make sure that there are no obstacles are between the remote control
and the sensor window on the front of the TV.
■
Make sure that the remote control is aimed at the TV and is not farther
than 16.4 feet (5 meters) away.
The remote control does not control
other home entertainment equipment.
This is not a universal remote control. It works only with your HP TV.
My universal remote control does not
find an HP TV code.
If you want to program a universal remote control to operate your HP TV,
if HP is not listed in the supported brand codes, use a Philips TV code.
The HP remote control transmits Philips-licensed remote control codes.
After programming your universal remote control with a Philips TV code,
it can operate your HP TV functions for: volume, mute, power, and input
source.
I cannot add a channel to the Fav
button favorite channel list.
54
HP HDTV User’s Guide
To be able to add a channel to the favorites list, the channel must be in
the channel list. The Setup Wizard, or the Auto Scan in the OSD
Channel menu, creates the channel list when it searches for channels.
Run the Setup Wizard or the Auto Scan; see “Starting the Setup
Wizard” on page 41, or “Searching for channels” on page 33.
Guide de l’utilisateur du téléviseur
HDTV HP
Téléviseur haute définition LCD HP LC4776N 47 pouces (119 cm)
Téléviseur haute définition LCD HP LC4276N 42 pouces (106 cm)
Téléviseur haute définition LCD HP LC4272N 42 pouces (106 cm)
Téléviseur haute définition LCD HP LC4270N 42 pouces (106 cm)
Téléviseur haute définition LCD HP LC3772N 37 pouces (94 cm)
Téléviseur haute définition LCD HP LC3770N 37 pouces (94 cm)
Téléviseur haute définition LCD HP LC3272N 32 pouces (81 cm)
Téléviseur haute définition LCD HP LC3270N 32 pouces (81 cm)
Les garanties des produits et services HP sont exclusivement
présentées dans les déclarations expresses de garantie
accompagnant ces produits et services. Aucun élément de ce
document ne peut être considéré comme une garantie
supplémentaire. La société HP ne saurait être tenue responsable des
erreurs ou omissions de nature technique ou rédactionnelle qui
pourraient subsister dans ce document.
!
Cet encadré apporte des informations
importantes qui vous sont nécessaires.
La société HP n’assume aucune responsabilité quant à l’utilisation ou
à la fiabilité de ses logiciels sur un matériel qui n’est pas fourni
par HP.
Ce document contient des informations en propriété exclusive
protégées par copyright. Aucune partie de ce document ne peut être
photocopiée, reproduite ou traduite dans une autre langue sans
l’autorisation écrite préalable de HP.
Hewlett-Packard Company
P.O. Box 4010
Cupertino, CA 95015-4010
États-Unis
c
ATTENTION : Le non-respect de ces
instructions présente des risques pour le
matériel et les informations qu’il contient.
Copyright © 2007 Hewlett-Packard Development Company, L.P.
Le produit peut faire l’objet d’une licence aux États-Unis en vertu d’un
ou de plusieurs des brevets américains numéros 4 930 158 et
4 930 160 jusqu’au 28 août 2008.
Fabriqué sous licence de Dolby Laboratories. Dolby et
le symbole du double-D sont des marques de commerce
de Dolby Laboratories.
HDMI, le logo HDMI et High-Definition Multimedia Interface sont des
marques de commerce ou des marques déposées de
HDMI Licensing LLC.
ENERGY STAR est une marque déposée du gouvernement des
États-Unis.
HP est en faveur d’une utilisation licite des technologies et n’appuie
ni n’encourage l’utilisation de produits à d’autres fins que celles
autorisées par la loi sur les droits d’auteur.
Les informations figurant dans ce document sont sous réserve de
modification sans préavis.
n
Cet encadré apporte les informations qui
vous sont nécessaires.
w
AVERTISSEMENT : Ce symbole avertit
l’utilisateur de la présence d’instructions
d’utilisation et d’entretien (dépannage)
importantes dans la documentation
accompagnant l’appareil.
e
TENSION DANGEREUSE : Cet encadré
indique la présence, dans le boîtier de
l’appareil, de tensions non isolées
suffisamment élevées pour constituer un
risque d’électrocution des personnes.
Mesures de protection importantes
AVERTISSEMENT : POUR LIMITER LES RISQUES D’INCENDIE OU DE CHOC ÉLECTRIQUE, MAINTENEZ
CET APPAREIL À L’ABRI DE LA PLUIE ET DE L’HUMIDITÉ.
e ATTENTION : RISQUE DE CHOC ÉLECTRIQUE w
NE PAS OUVRIR
ATTENTION : POUR LIMITER LES RISQUES DE CHOC ÉLECTRIQUE, N’ENLEVEZ PAS LE CAPOT (NI LE
PANNEAU ARRIÈRE). CE TÉLÉVISEUR NE CONTIENT AUCUNE PIÈCE RÉPARABLE PAR
L’UTILISATEUR. CONTACTEZ UN PERSONNEL TECHNIQUE QUALIFIÉ POUR TOUTE
RÉPARATION.
e
w
CE SYMBOLE AVERTIT L’UTILISATEUR DE LA PRÉSENCE DANS LE BOÎTIER DE L’APPAREIL DE
« TENSIONS NON ISOLÉES » SUFFISAMMENT ÉLEVÉES POUR CONSTITUER UN RISQUE DE
CHOC ÉLECTRIQUE POUR LES PERSONNES. CONTACTEZ UN PERSONNEL TECHNIQUE
QUALIFIÉ POUR TOUTE RÉPARATION.
CE SYMBOLE AVERTIT L’UTILISATEUR DE LA PRÉSENCE D’INSTRUCTIONS D’UTILISATION ET
D’ENTRETIEN (DÉPANNAGE) IMPORTANTES DANS LA DOCUMENTATION
ACCOMPAGNANT L’APPAREIL.
ATTENTION : NE PLACEZ PAS CE PRODUIT SUR UN CHARIOT, UN SUPPORT,
UN TRÉPIED, UNE BRIDE OU UNE TABLE INSTABLE. IL POURRAIT TOMBER
ET CAUSER DES BLESSURES GRAVES ET SUBIR DES DOMMAGES
IMPORTANTS. UTILISEZ-LE UNIQUEMENT AVEC UN CHARIOT,
UN SUPPORT, UN TRÉPIED, UNE BRIDE OU UNE TABLE RECOMMANDÉS
PAR LE FABRICANT OU VENDUS AVEC L’APPAREIL. SUIVEZ LES
CONSIGNES DU FABRICANT POUR INSTALLER L’APPAREIL ET MONTER LES
ACCESSOIRES QU’IL RECOMMANDE. L’ENSEMBLE APPAREIL/SUPPORT
DOIT ÊTRE DÉPLACÉ AVEC SOIN. LES ARRÊTS INTEMPESTIFS, LA TROP
GRANDE FORCE ET LES SURFACES INÉGALES PEUVENT FAIRE BASCULER
CET ENSEMBLE.
iii
INFORMATIONS
Cet équipement a été testé et jugé conforme aux limites concernant les appareils numériques de classe B, selon les
dispositions de la partie 15 des règles de la FCC. Ces limites sont conçues pour offrir une protection raisonnable
contre les interférences dans une installation résidentielle. Cet équipement produit, utilise et peut émettre de l’énergie
sous forme de radiofréquences. S’il n’est pas utilisé conformément aux instructions, il peut produire des interférences
nuisibles aux communications radio. Cependant, il n’existe aucune garantie assurant qu’il n’y aura pas d’interférence
dans une installation particulière. Si l’utilisateur constate des interférences lors de la réception d’émissions de radio ou
de télévision (il suffit pour le vérifier d’allumer et d’éteindre successivement l’appareil), il devra prendre l’une ou
plusieurs des mesures suivantes pour les éliminer. À cette fin, il devra :
■
Réorienter ou déplacer l’antenne de réception.
■
Augmenter la distance entre l’équipement et le récepteur.
■
Brancher le matériel sur un circuit autre que celui du récepteur.
■
Consulter le distributeur ou demander l’aide d’un technicien de radiotélévision expérimenté.
Avis concernant le sous-titrage codé
Ce récepteur de télévision affiche le sous-titrage codé conformément aux dispositions de l’alinéa 15.119 de la
réglementation FCC.
Modifications
La FCC requiert que l’utilisateur soit averti que toute modification de cet équipement non approuvée expressément pas
la société Hewlett-Packard pourrait annuler le droit d’utilisation de l’équipement.
Câbles
Les câbles branchés à cet équipement doivent être blindés et comporter des capots de connecteur métalliques de type
RFI/EMI pour être conformes aux règles et réglementations de la FCC.
PARTIE RESPONSABLE
Hewlett-Packard Company
Attn : Product Regulations Manager
10955 Tantau Avenue
Cupertino, CA 95014 - États-Unis
iv
Guide de l’utilisateur du téléviseur HDTV HP
Consignes de sécurité importantes
L’électricité remplit de nombreuses fonctions utiles, mais si on l’utilise mal, elle peut occasionner des blessures et des
dégâts matériels. La conception et la fabrication de ce produit ont été prioritairement axées sur une sécurité optimale.
Toutefois, une mauvaise utilisation de l’appareil peut entraîner des risques de choc électrique ou d’incendie. Pour ne
pas courir de tels dangers, respectez les consignes ci-dessous lors de l’installation, de l’utilisation ou du nettoyage du
téléviseur. Par mesure de sécurité et pour prolonger la durée de vie de votre téléviseur, veuillez, avant de l’utiliser,
lire attentivement les consignes de sécurité suivantes :
1 Lisez ces instructions.
2 Conservez ces instructions.
3 Tenez compte de tous les avertissements.
4 Suivez toutes les consignes.
5 N’utilisez pas ce téléviseur à proximité de l’eau.
6 Nettoyez uniquement avec un chiffon doux.
Humidifiez au besoin le chiffon avec un peu
d’eau. N’utilisez jamais de solvants ou de
solutions nettoyantes abrasives pour nettoyer ce
produit. Vous risqueriez en effet de l’endommager
sérieusement.
7 N’obstruez pas les ouvertures d’aération. Installez
cet appareil conformément aux instructions du
fabricant.
8 N’effectuez pas d’installation près de sources de
chaleur, telles que radiateurs, grilles de
chauffage, poêles ou autres appareils (y compris
les amplificateurs) dégageant de la chaleur.
9 N’ignorez pas la consigne de sécurité relative à
la prise polarisée ou avec mise à la terre. Une
prise polarisée comporte deux lames dont l’une
est plus large. Une prise avec mise à la terre
comporte deux lames et une broche pour la mise
à la terre. La prise comporte une lame plus large
ou une broche de mise à la terre pour votre
sécurité. Si la prise fournie ne peut pas être
branchée sur prise de courant, consultez un
électricien afin qu’il remplace la prise inadaptée.
10 Veillez à ce que l’on ne marche pas sur le cordon
d’alimentation ou qu’on ne l’écrase pas, plus
particulièrement aux alentours des raccordements
électriques et des prises de courant et à sa sortie
de l’appareil.
11 Utilisez uniquement les fixations ou accessoires
12 Utilisez uniquement avec le
chariot, support, trépied, bride
ou table spécifiés par le
fabricant ou vendus avec
l’appareil. Avec un chariot,
prenez toutes les précautions
nécessaires lors du déplacement
de l’ensemble chariot/téléviseur
afin d’éviter qu’il ne bascule et
que vous subissiez des blessures.
13 Débranchez le téléviseur pendant les orages
électriques ou s’il risque de ne pas être utilisé
pendant une longue période.
14 Contactez un personnel technique qualifié pour
toute réparation. Une réparation est nécessaire si
le téléviseur a subi des dommages, si le cordon
d’alimentation ou la prise a été endommagé,
si un liquide a été renversé sur le téléviseur,
si des objets sont tombés dans le téléviseur,
si le téléviseur a été exposé à la pluie ou
l’humidité, s’il ne fonctionne pas normalement ou
s’il est tombé.
15 Sources d’énergie : l’alimentation en courant
électrique de cet appareil doit être du type
spécifié sur l’étiquette signalétique. Si vous n’êtes
pas sûr du type d’alimentation en courant
électrique de votre domicile, consultez le
distributeur de votre produit ou l’entreprise locale
de distribution du courant électrique. Pour les
appareils alimentés par des piles ou par d’autres
sources d’alimentation, consultez le mode
d’emploi.
16 Surcharge électrique : ne surchargez pas la
capacité électrique des prises murales, des
rallonges ou des prises multiples intégrées pour ne
pas générer de risques d’incendie ou de choc
électrique.
spécifiés par le fabricant.
v
17 Pièces de rechange : si des pièces doivent être
remplacées, assurez-vous que le technicien utilise
bien les pièces de rechange prescrites par le
fabricant ou ayant les mêmes caractéristiques que
les pièces d’origine. L’utilisation de pièces non
autorisées peut occasionner des risques
d’incendie, de choc électrique et d’autres
dangers.
18 Vérification de sécurité : après une opération de
maintenance ou de réparation du téléviseur,
demandez au technicien d’effectuer les
vérifications de sécurité nécessaires pour vous
assurer que l’appareil est en bon état de
fonctionnement.
19 L’appareil ne doit pas être exposé à des fuites ou
à des projections de liquide et aucun objet
contenant un liquide, tels les vases, ne doit être
placé sur le téléviseur.
20 AVERTISSEMENT : branchez le cordon
d’alimentation à une prise de courant électrique
dans un endroit où le connecteur du cordon
d’alimentation est accessible facilement, dans le
cas où l’alimentation devrait être débranchée.
21 Entretien et réparation : l’utilisateur ne doit
pas tenter d’entretenir ou réparer l’appareil en
dehors des consignes du mode d’emploi.
Contactez un personnel technique qualifié pour
toute autre opération d’entretien ou de réparation.
■
Eau et humidité : n’utilisez pas cet appareil près de l’eau, comme par exemple une baignoire, une bassine,
un évier de cuisine, un bac de buanderie, dans une cave humide, près d’une piscine, ou dans tout autre endroit
de ce type.
■
Support : ne placez pas l’appareil sur un chariot, un support, un trépied, une bride ou une table instable. S’il est
placé sur une base instable, l’appareil peut tomber et provoquer des blessures graves ou être endommagé.
Utilisez uniquement un meuble roulant, un support, un trépied, une fixation ou une table recommandés par le
fabricant ou vendus avec l’appareil.
■
Aération : les évents et autres ouvertures d’aération du cadre sont destinés à l’aération uniquement. Ne les
recouvrez et ne les obstruez pas, car une aération insuffisante risquerait de provoquer une surchauffe ou réduire
la durée de vie de l’appareil. Ne placez pas l’appareil sur un lit, un canapé, un tapis ou toute autre surface
similaire qui risque d’obstruer les ouvertures d’aération. Ce produit n’est pas prévu pour être encastré. Il ne doit
pas être placé dans des endroits clos, tels que des bibliothèques ou des étagères, sauf avec une ventilation
adéquate ou en cas d’instructions spécifiques du fabricant.
■
Le panneau d’affichage de cet appareil est en verre. Il risque donc de se briser s’il tombe ou s’il subit un choc.
Faites attention à ne pas vous blesser sur les éclats de verre en cas de casse du panneau d’affichage.
■
Chaleur : cet appareil doit être placé loin de sources de chaleur, telles que cheminées, radiateurs, grilles de
chauffage, poêles ou autres appareils (y compris les amplificateurs) dégageant de la chaleur.
■
Foudre : pour mieux protéger ce téléviseur pendant un orage électrique ou lorsqu’il doit rester longtemps sans
surveillance ou inutilisé, débranchez-le de la prise murale et déconnectez l’antenne. Cela protègera votre
équipement contre les dommages dus aux orages et aux pics de tension.
■
Lignes électriques : aucun système d’antenne extérieure ne doit être installé à proximité de lignes électriques
aériennes ou d’autres appareils électriques installés en hauteur, ni dans un endroit où l’antenne pourrait tomber
sur de telles installations électriques. Lors de la pose d’une antenne extérieure, prendre toutes les précautions
nécessaires afin d’éviter tout contact avec les lignes à haute tension ou divers circuits électriques, un tel contact
pourrait s’avérer fatal.
vi
Guide de l’utilisateur du téléviseur HDTV HP
■
Mise à la terre de l’antenne extérieure : si une
antenne extérieure est connectée à cet appareil,
assurez-vous que l’antenne est électriquement mise
à la terre, de façon à vous protéger contre les
surtensions et l’accumulation de charges
d’électricité statique. L’article 810 du code
national de l’électricité (National Electrical Code)
des États-Unis, ANSI/NFPA 70, fournit des
informations sur la mise à la terre correcte du mât
d’antenne et de sa structure de base, sur la mise à
la terre de la descente d’antenne à une unité de
décharge d’antenne, sur la section des
conducteurs de mise à la terre, sur l’emplacement
de l’unité de décharge d’antenne, sur le
raccordement des électrodes de mise à la terre et
sur les spécifications requises de l’électrode de
mise à la terre.
■
Afin d’éviter les risques d’incendies, ne jamais placer une bougie ou tout autre type de flamme au dessus ou à
proximité du téléviseur.
■
Pour éviter les risques d’incendie ou de choc électrique, veillez à ne pas exposer cet appareil à des fuites ou à
des projections de liquide. Aucun objet contenant du liquide, tel qu’un vase, ne doit être placé sur cet appareil.
■
Afin d’éviter tout risque d’incendie ou de choc électrique, ne placez pas le cordon d’alimentation sous le
téléviseur ou tout autre objet lourd.
■
Mettez l’alimentation principale hors tension et débranchez le cordon secteur de la prise murale avant toute
manipulation.
vii
Informations importantes
Ce téléviseur ne peut être entretenu et réparé que par
un technicien de maintenance autorisé. Le téléviseur ne
peut pas être entretenu ou réparé par l’utilisateur.
Toute modification apportée à votre téléviseur est
susceptible d’annuler votre garantie. Tout changement
ou modification sans une autorisation expresse en ce
sens du fabricant pourrait annuler le droit d’utiliser
l’équipement.
Informations sur le recyclage
Pour des informations sur les conditions de recyclage
de votre téléviseur par HP, consultez le site Web
suivant :
http://www.hp.com/recycle
D’autres possibilités de recyclage sont peut-être
disponibles dans votre région. Si vous résidez aux
États-Unis ou au Canada, vous pouvez également
appeler gratuitement le (1) (888) 485-1849.
Conformité à la norme ENERGY STAR
Les produits dont l’emballage porte le
logo ENERGY STAR respectent les
directives ENERGY STAR de l’Agence
américaine de protection de
l’environnement concernant le
rendement énergétique.
Les produits qui portent le logo ENERGY STAR sont
conçus pour utiliser moins d’énergie, ce qui vous
permet de réduire votre facture d’électricité et de
protéger l’environnement.
ENERGY STAR est une marque déposée du
gouvernement des États-Unis.
Mise au rebut de certaines matières
Ce produit HP contient des matières qui requièrent un
traitement spécial à la fin de leur cycle de vie :
■
Au sujet du mercure contenu dans la lampe
fluorescente de l’écran LCD.
L’élimination et le traitement du mercure peuvent être
réglementés en raison de considérations
environnementales. Pour obtenir des informations sur
l’élimination et le traitement de cette substance,
veuillez contacter les autorités locales concernées ou
l’Electronic Industries Alliance (EIA)
(http://www.eia.org).
viii
Guide de l’utilisateur du téléviseur HDTV HP
Précautions de nettoyage
Débranchez le téléviseur avant de nettoyer l’écran.
L’utilisation de solvants, comme l’alcool, ou de
matières abrasives comme les lingettes humidifiées ou
traitées chimiquement, peut altérer le téléviseur ou la
peinture du cache.
N’exposez pas le produit à des gaz volatils ou à des
fluides comme les pesticides.
Le téléviseur ne doit pas entrer en contact avec des
produits en vinyle ou en caoutchouc pendant une
période prolongée. Un contact prolongé peut entraîner
le retrait ou la dégradation de la surface.
Précautions de manipulation
Le téléviseur est très lourd ; assurez-vous d’adopter une
position ergonomique lors de sa manipulation.
En raison de sa taille et de son poids, un minimum de
deux personnes est recommandé pour déplacer le
téléviseur.
Pour transporter le téléviseur, saisissez-le par les
extrémités inférieure et supérieure de chaque côté de
l’écran. Ne soulevez pas le téléviseur par le support
fixé.
Ne posez jamais l’écran sur sa surface vitrée, à moins
d’utiliser des tampons pour le protéger.
Sommaire
Découvrir votre téléviseur ............... 1
Identification des éléments compris
dans la livraison ................................................... 2
Emplacements des commandes et des connecteurs
du téléviseur ........................................................ 3
Nettoyage ........................................................... 6
Précautions de nettoyage................................. 6
Nettoyage du téléviseur................................... 6
Installation du téléviseur ................. 7
Choix d’un bon emplacement ................................ 7
Manipulation du téléviseur ............................... 8
Fixation ou démontage du support.................... 8
Branchement du téléviseur ................................... 10
Choix de la connexion AV à utiliser ................ 10
Raccordement des sources de signal du
téléviseur ..................................................... 11
Raccordement du câble TV ou de l’antenne
hertzienne.................................................... 12
Connexion du câble ou du satellite à l’aide
d’un boîtier décodeur.................................... 12
Raccordement d’un lecteur de DVD, d’un
magnétoscope, d’une console de jeux ou
d’un caméscope ........................................... 14
Raccordement d’un magnétoscope pour
l’enregistrement ............................................ 16
Raccordement d’un ordinateur........................ 16
Raccordement d’un système audio externe ....... 18
Mise sous tension du téléviseur ....................... 18
Mise en marche du téléviseur........ 21
Mise en marche ou arrêt du téléviseur ................... 21
Utilisation de l’assistant d’installation initiale .......... 22
Contrôle du téléviseur....................23
Utilisation de la télécommande .............................23
Utilisation d’une télécommande universelle.......23
Installation ou remplacement des piles de la
télécommande ..............................................23
Identification des boutons de la
télécommande ..............................................24
Réglage du volume .............................................26
Mise en sourdine ..........................................26
Modification du mode Image ...............................26
Changement de chaîne .......................................26
Sélection de la dernière chaîne.......................26
Sélection d’une chaîne favorite .......................26
Affichage des informations sur les
programmes .................................................27
Sélection de la source d’entrée .............................27
Modification de l’affichage via le bouton Aspect ....28
Activation des sous-titres ......................................29
Réglage du mode stéréo SAP/MTS .......................29
Changement de mode Audio ...............................29
Réglage de la minuterie d’extinction......................30
Réglage des paramètres du téléviseur....................30
Activation et désactivation de l’affichage à
l’écran (OSD) ...............................................30
Modification des paramètres du
téléviseur ......................................31
Utilisation des menus OSD ...................................31
Utilisation du menu Image....................................33
Réglage des paramètres de l’image ................33
Utilisation du Menu Audio....................................34
Réglage des options audio .............................34
Utilisation du Menu Canal ...................................36
Utilisation du menu Parental (Contrôle) ..................36
Utilisation du mot de passe ............................37
Réglage du contrôle parental..........................37
Désactivation temporaire du blocage d’un
programme ..................................................41
Réactivation du contrôle parental après une
désactivation temporaire................................41
Sommaire
ix
Sommaire
Mesures de protection importantes................... iii
INFORMATIONS............................................iv
Consignes de sécurité importantes .....................v
Informations importantes................................ viii
Utilisation du menu Configuration......................... 42
Utilisation du menu Heure.............................. 42
Utilisation du menu Caption (Closed Caption)
(Sous-titrage (Sous-titrage codé)) ..................... 43
Menu Sous-titrage ......................................... 43
Sélection de la langue OSD ........................... 44
Lancement de l’assistant d’installation.............. 44
Modification des identifications de prises ........ 44
Rétablissement des paramètres par défaut ....... 45
Réponses aux questions ................47
Explication de la terminologie de la télévision ........ 47
Qu’est-ce que la télévision analogique, la
télévision numérique et la télévision haute
définition (HDTV) ?........................................ 47
Quelle est la différence, pour la télévision
numérique, entre le format de signaux
entrelacés et le format des signaux
progressifs ? ................................................ 47
Qu’est-ce qu’un rapport d’affichage
variable ? .................................................... 48
Qu’est-ce que la technologie HDMI ? .............. 48
Identification de l’utilisation du câble .................... 49
x
Guide de l’utilisateur du téléviseur HDTV HP
Caractéristiques techniques ........... 51
Graphique de compatibilité avec l’ordinateur.........54
Dépannage ................................... 55
Nous vous remercions d’avoir acheté un téléviseur
haute définition LCD HP. Tous les téléviseurs haute
définition HP offrent une qualité d’image
exceptionnelle dans un design élégant et stylisé.
■
L’adaptation dynamique du contraste, qui permet
de régler la qualité d’image scène par scène.
■
La réduction du bruit adaptable au mouvement,
qui réduit considérablement le bruit visuel sans
diminuer le niveau de détail.
■
La technologie avancée de redimensionnement et
de traitement de film, qui permet de regarder des
DVD et des programmes TV de définition standard
sur un grand écran.
■
Un syntoniseur analogique/HDTV numérique
intégré pour des programmes haute définition à
partir de sources par câble ou par voie
hertzienne.
■
Un port HDMI permet l’entrée de contenus vidéo
et audio numériques par un seul câble.
■
Le panneau ultra longue durée assure jusqu’à
60 000 heures de fonctionnement.
Caractéristiques :
■
■
Une précision exceptionnelle de l’image avec des
noirs profonds et des images claires et lumineuses
qui animent les détails les plus fins, grâce à un
moteur vidéo avancé qui offre un réglage
dynamique du contraste et une amélioration de la
netteté photoréaliste. Ce téléviseur HP intègre un
système d’optimisation des couleurs à filtre-peigne
numérique 3D Y/C qui reproduit les tons carnés
exacts et les couleurs vives.
Une qualité sonore remarquable émane des deux
haut-parleurs intégrés. Le système de haut-parleurs
haute fidélité HP est accompagné d’une
technologie de traitement audio HP Virtual Sound,
qui améliore la clarté vocale et les performances
des graves pour une expérience sonore
immersive.
■
Une gamme étendue d’entrées numériques et
analogiques, comprenant un syntoniseur HDTV
intégré, HDMI et des entrées vidéo en
composantes. Des connecteurs de sortie audio
analogiques et numériques permettent une
connectivité transparente à des haut-parleurs
audio externes ou à un récepteur audio.
■
Un téléviseur au fini luxueux qui se fond dans
n’importe quel décor. Le support de plateau
détachable est élégant et stylisé.
■
L’amélioration de la netteté photoréaliste produit
des images nettes et claires comme du cristal.
Toutes les spécifications représentent le niveau type de performance
donné par les fabricants de composants d’HP ; les performances
constatées peuvent varier par rapport à ce niveau.
La durée de vie du panneau est définie comme la période écoulée
jusqu’à ce que la luminosité soit descendue à 50 % de la valeur de
luminosité initiale, pour une alimentation électrique de la lampe à
intensité nominale et un fonctionnement en continu à 25 +/– °C.
60 000 heures correspondent à plus de vingt-trois années de
fonctionnement à raison de sept heures par jour.
Découvrir votre téléviseur
1
Découvrir votre téléviseur
Découvrir votre téléviseur
Identification des
éléments compris
dans la livraison
Téléviseur avec support
fixé
Ou, pour certains
modèles :
SAP
MTS
Sound
■
Panneau de
téléviseur (support
détaché)
■
Support téléviseur
(en deux pièces)
avec huit vis
Télécommande
Menu
Aspect
Source
OK
back
Info
Last
Ch+
Ch-
CC
Sleep
1
2
4
7
5
Fav
3
6
8
9
0
Enter
Cordon
d’alimentation C.A.
Serre-câbles
Documentation
Prod
uct
title
title
18p
8ptt 29p
t
Sec
ecoond
ndaa
ry
Transla
Transla
tition
, 14pt
Transla
tition
, 14pt
Transla
Futu
ttiion
turraa
, 14pt
Futu
tition
Bk
Bk
turraa
, 14pt
Futu
Bk
Bk
turraa
Futu
Bk
Bk
turraa
Bk
Bk
2
Prod
Sec
ecoond
ndaa
ry
uct
title
title
18p
8ptt 29p
t
Trans
latio
Tran
n,
Trans slatio
n, 14pt 14pt Futur
latio
Trans
n,
a Bk
latio
Futur
n, 14pt 14pt Futur
a Bk
a Bk
Futur
a Bk
Guide de l’utilisateur du téléviseur HDTV HP
Emplacements des
commandes et des
connecteurs du téléviseur
Le téléviseur est équipé de commandes (voyants et
boutons) et de connecteurs.
Commandes du téléviseur
AB
Bouton TV
Description
A : Témoin
d’alimentation
Le témoin d’alimentation indique si le téléviseur est allumé ou éteint. Le témoin
s’allume en bleu si le téléviseur est branché, mais hors tension. Il s’allume en jaune lorsque
le téléviseur se met en marche après sa mise sous tension, puis s’éteint après environ 30
secondes. Le témoin s’éteint lorsque le téléviseur n’est pas branché.
B : Télécapteur
Le télécapteur est le point sur lequel la télécommande doit être dirigée.
ALIMENTATION
Utilisez le bouton d’alimentation pour allumer ou éteindre le téléviseur.
MENU
Utilisez le bouton Menu pour ouvrir (ou fermer) le menu d’affichage à l’écran (OSD).
SELECT
(Sélectionner)
Utilisez le bouton Select (Sélectionner) pour démarrer la fonction Sync. automat.
pour un signal source de PC connecté.
Découvrir votre téléviseur
Les voyants se trouvent sur la face avant du téléviseur
et les boutons sur le côté droit.
Dans un menu OSD, ce bouton sélectionne l’élément mis en surbrillance.
SOURCE
Utilisez le bouton Source pour sélectionner la source d’entrée : Appuyez sur ce bouton
pour ouvrir la liste des sources d’entrée. Appuyez sur les boutons de changement de chaîne
pour sélectionner la source d’entrée et appuyez sur Select (Sélectionner). Appuyez sur
Source pour fermer la liste.
Dans un menu OSD, ce bouton a la même fonction que le bouton Précédent, ou permet de
remonter d’un élément ou d’un niveau dans le menu.
Utilisez les boutons de changement de chaîne pour sélectionner la chaîne inférieure ou
supérieure suivante.
Dans un menu OSD, appuyez sur ces boutons pour vous déplacer vers le haut ou le bas du
menu.
Utilisez le bouton de volume pour diminuer ou augmenter le niveau sonore.
Dans un menu OSD, déplacez-vous vers la droite ou la gauche du menu ou ajustez un
élément.
Découvrir votre téléviseur
3
Connecteurs du téléviseur
Les connecteurs sont situés à l’arrière du téléviseur.
Les connecteurs du téléviseur indiqués dans la figure suivante sont situés à gauche, au centre et à droite de la face
arrière du téléviseur. Les connecteurs HDMI 3 et RS-232 sont fournis sur certains modèles uniquement.
ANT/Cable In
AV Input
Standard Definition Input
1
2
Video
R
Audio
L
S-Vid
PC Input
Component High Definition Input
1
2
VGA
Digital
(Optical)
R
Y
L
Pb
Pr
R
Audio
L
Digital High Definition Input
HDMI 3
HDMI 2
HDMI 1
HDMI
L Audio R
In
4
Audio Output
Audio
L/R
Guide de l’utilisateur du téléviseur HDTV HP
Serial
RS-232
Lock
Service Port
■
Entrée antenne/
câble
Entrée de définition
standard :
■
Entrée AV 1 :
S-vid., Vidéo,
Audio G et D
■
Entrée AV 2 :
S-vid., Vidéo,
Audio G et D
Description
Branchez un câble coaxial à
partir d’une antenne
hertzienne ou d’une source
de signal par câble.
Pour chaque jeu de
connecteurs d’entrée AV :
Branchez un câble
S-vidéo et les câbles
audio gauche/droite de
l’équipement en option.
■
Téléviseur
(face arrière)
Entrée numérique
haute définition :
■
HDMI 1 avec
entrée audio
HDMI G et D
■
HDMI 2
■
HDMI 3
(certains
modèles
uniquement)
Ou
Branchez un câble vidéo
composite et les câbles
audio gauche/droite de
l’équipement en option
!
Téléviseur
(face arrière)
Entrée haute
définition en
composantes :
■
1 : Y, Pb, et Pr,
et entrée audio
G et D
■
2 : Y, Pb, et Pr,
et entrée audio
G et D
Description (suite)
Prend en charge les entrées
numériques aux formats
480i, 480p, 720p, 1080i
et 1080p. Le téléviseur
reconnaît automatiquement
les éléments branchés.
Certains boîtiers décodeurs
doivent être réglés pour une
sortie d’une résolution
spécifique.
Pour chaque connecteur
HDMI (High-Definition
Multimedia Interface) :
banchez un câble HDMI à
un équipement numérique
haute définition en option.
Pour un connecteur HDMI 1
doté d’une entrée audio
HDMI : branchez un câble
DVI et un convertisseur
DVI-HDMI à partir d’un
équipement DVI en option et
des câbles audio gauche/
droite connectés à l’entrée
audio HDMI G et D.
(les connecteurs audio
G et D sont partagés dans le
jeu de connecteurs AV.)
Ne raccordez pas les câbles vidéo aux
deux connecteurs S-vid. et Vidéo.
Description (suite)
Entrée PC :
■
VGA
■
Audio G/D
Découvrir votre téléviseur
Téléviseur
(face arrière)
Branchez un câble VGA et
un câble audio à partir de
l’ordinateur (sortie ligne)
pour utiliser le téléviseur
comme moniteur.
Branchez les câbles vidéo en
composantes et les câbles
audio gauche/droite de
l’équipement en option.
Prend en charge les entrées
analogiques de définition
standard et de haute
définition aux formats 480i,
480p, 720p et 1080i. Le
téléviseur reconnaît
automatiquement les éléments
branchés. Certains boîtiers
décodeurs doivent être réglés
pour une sortie d’une
résolution spécifique.
Découvrir votre téléviseur
5
Téléviseur
(face arrière)
Sortie audio :
■
■
Numérique
(optique)
Description (suite)
Pour reproduire du son sur
un système audio externe :
■
Sortie audio
G et D
■
Branchez un câble
optique pour reproduire
du son numérique sur un
système audio
numérique externe en
option.
Branchez les câbles
audio gauche/droit pour
reproduire du son stéréo
sur un système audio
(analogique) externe en
option. Utilisez le
connecteur gauche
(blanc) pour un son
mono (câble unique).
Série RS-232
(certains
modèles
uniquement)
Utilisé uniquement à des fins
commerciales.
■
Port d’entretien
Utilisé uniquement à des fins
de réparation.
■
Verrou de
sécurité
Kensington
Installez ce verrou pour
sécuriser votre téléviseur.
■
Entrée C.A.
Branchez le cordon
d’alimentation C.A. inclus.
■
REMARQUE : n’utilisez
que le cordon d’alimentation
fourni par le fabricant.
6
Guide de l’utilisateur du téléviseur HDTV HP
Nettoyage
Précautions de nettoyage
Débranchez le téléviseur avant de nettoyer l’écran.
L’écran du téléviseur est traité avec un revêtement
antireflet spécial. L’utilisation de solvants, comme
l’alcool, ou de matières abrasives comme les lingettes
humidifiées ou traitées chimiquement, peut altérer le
revêtement de l’écran ou la peinture du cache.
N’exposez pas le produit à des gaz volatils ou à des
fluides comme les pesticides.
Le téléviseur ne doit pas entrer en contact avec des
produits en vinyle ou en caoutchouc pendant une
période prolongée. Un contact prolongé peut entraîner
la détérioration du revêtement ou la dégradation de la
surface.
Nettoyage du téléviseur
Pour nettoyer l’écran, passez un chiffon doux non
pelucheux légèrement humidifié avec de l’eau.
Essuyez délicatement l’écran sans exercer de pression.
Employez la même méthode pour nettoyer le cadre
extérieur.
N’utilisez pas de nettoyants liquides ou en aérosol.
8
Installation du téléviseur
HP recommande une installation professionnelle par un installateur autorisé afin d’optimiser l’utilisation de votre
téléviseur HDTV HP. Veillez à bien lire toutes les informations de sécurité et les précautions d’usage avant de
commencer l’installation. Reportez-vous aux rubriques suivantes :
« Mesures de protection importantes » à la page iii
« Consignes de sécurité importantes » à la page v
■ « Informations importantes » à la page viii
■
■
Lors de la sélection de l’emplacement de votre téléviseur
HP HDTV, considérez les conditions suivantes :
La longueur du cordon d’alimentation : choisissez
un emplacement avec un accès facile à la prise de
courant électrique.
■ La longueur du cordon et l’éloignement des
périphériques : vérifiez que les câbles accèdent
au téléviseur.
■
n
Pour visionner des programmes haute
définition, une source de signal de haute
définition, telle qu’un signal haute
définition par voie hertzienne ou par câble,
un boîtier décodeur de réception câble ou
satellite, ou un lecteur de DVD haute
définition, doit être connectée au téléviseur.
Toutes les sources, excepté un signal haute
définition par voie hertzienne ou par câble,
doivent être branchées aux jeux de
connecteurs d’entrée haute définition situés
sur le téléviseur.
N’installez pas votre téléviseur sur un chariot ou
un support instable ; l’appareil pourrait tomber et
provoquer des blessures.
■ N’installez pas votre téléviseur sur un support trop
petit, comme une petite table où l’écran
déborderait de la surface de la table.
■
■
N’accrochez pas le téléviseur au plafond,
l’appareil pourrait tomber et provoquer des
dommages corporels.
■
Évitez l’exposition directe aux rayons de soleil qui
pourraient endommager l’appareil ou gêner le
fonctionnement de la télécommande.
■
Évitez les zones très humides ou dégageant de la
vapeur d’eau qui pourraient occasionner des
risques d’incendie ou de choc électrique.
■
N’installez pas le téléviseur près d’autres
appareils électriques, comme un four à
micro-ondes, ni près d’une source de chaleur,
comme une cheminée ou un radiateur.
■
Ne placez pas le téléviseur sur une surface
inclinée ou instable.
■
Prévoyez un espace de ventilation minimum de
10 cm autour du téléviseur.
■
Montage mural : votre téléviseur peut être monté
au mur à l’aide d’un kit de montage mural
approuvé par HP (vendu séparément) :
fixation plate pour téléviseur LCD, Modèle
PY043AA#ABA
fixation à bascule pour téléviseur LCD, Modèle
PY044AA#ABA
Retirez le support du téléviseur. Reportez-vous à la
section « Fixation ou démontage du support » à la
page 8. Suivez ensuite les instructions de
montage contenues dans le kit de montage mural.
Pour un montage mural du téléviseur, HP vous
recommande de faire appel à un professionnel.
Installation du téléviseur
7
Installation du téléviseur
Choix d’un bon emplacement
Manipulation du téléviseur
Le téléviseur est très lourd ; assurez-vous d’adopter une
position ergonomique lors de sa manipulation.
En raison de sa taille et de son poids, un minimum de
deux personnes est recommandé pour déplacer le
téléviseur.
Pour transporter le téléviseur, saisissez-le par les
extrémités inférieure et supérieure de chaque côté
de l’écran. Ne soulevez pas le téléviseur par le
support fixé.
Déplacez délicatement le téléviseur. Ne posez jamais
l’écran sur sa surface vitrée, à moins d’utiliser des
tampons pour le protéger.
Fixation ou démontage du
support
Avant de fixer le support, débranchez le cordon
d’alimentation de la prise de courant, puis débranchez
les câbles.
1 Munissez-vous du support du téléviseur (deux
pièces), du panneau, des huit vis de montage
contenus dans l’emballage.
2 Prenez les deux pièces du support, placez le socle
sur la base, puis appuyez sur celui-ci pour
l’insérer dans la base.
3 Retournez l’ensemble du support assemblé et
insérez les quatre vis courtes au bas de la base,
puis serrez-les pour fixer la base au socle.
Votre téléviseur HDTV HP est livré avec le support déjà
fixé. Certains modèles de téléviseur sont fournis avec
un support qu’il faut fixer à l’écran. Effectuez ces
étapes dans l’ordre inverse pour démonter le support.
c
ATTENTION : Le montage du téléviseur doit
être effectué par deux personnes.
4 Avec précaution, posez l’écran du téléviseur sur
une table stable, face vitrée vers le bas et en
interposant un rembourrage. Placez le bas du
téléviseur près du bord de la table.
8
Guide de l’utilisateur du téléviseur HDTV HP
w
AVERTISSEMENT : Veillez à ce que le
support ne tombe pas sur le panneau du
téléviseur.
5 En tenant le support assemblé par la base (face
arrière vers vous), placez-le au bas du téléviseur.
Maintenez le support en place.
6 Insérez les quatre vis longues dans les perçages à
l’arrière du support (socle) et à l’arrière du
téléviseur et serrez-les.
7 Soulevez le téléviseur puis placez-le en position
Installation du téléviseur
verticale sur une table stable.
Installation du téléviseur
9
Branchement du téléviseur
Installez le téléviseur en branchant les câbles et le cordon d’alimentation.
Choix de la connexion AV à utiliser
Lorsque vous branchez un équipement audiovisuel (AV)
en option comme source de signal, les connecteurs
correspondants peuvent limiter le type de connexion
possible.
Lorsque votre équipement comporte plusieurs types de
connecteurs de sortie, choisissez la connexion qui offre
la meilleure qualité d’image en mode de lecture.
Le tableau suivant répertorie les connexions AV
optionnelles disponibles sur le téléviseur.
Connexion AV à utiliser, par ordre décroissant de qualité de lecture vidéo
Description de la connexion
L’interface HDMI (High-Definition Multimedia Interface) transmet un
signal entièrement numérique. Cette option est recommandée pour les
signaux haute définition, et pour la lecture sur un boîtier décodeur de
réception numérique, un lecteur de DVD ou un appareil DVR.
Pour un appareil DVI-D, vous pouvez utiliser un câble DVI doté d’un
convertisseur DVI-HDMI pour brancher la vidéo au connecteur
HDMI 1 du téléviseur, et un câble audio pour brancher le son de la
source aux connecteurs d’entrée audio HDMI G et D du téléviseur.
Utilisez cette connexion pour des signaux vidéo de définition
standard ou haute définition au format d’entrée 480i, 480p, 720p,
1080i ou 1080p à partir d’un boîtier décodeur de réception, un
lecteur de DVD ou un autre appareil. Ce téléviseur ne prend pas en
charge l’entrée audio Dolby Digital sur HDMI. Lorsque vous branchez
un boîtier décodeur, un lecteur de DVD ou un autre appareil via le
connecteur HDMI, définissez la sortie audio de l’appareil sur le
format PCM.
La vidéo en composantes (Y, Pb et Pr) transmet la vidéo en
différents signaux séparés rouge, vert et bleu. Utilisez cette connexion
pour les signaux vidéo de format standard ou haute définition au
format 480i, 480p, 720p ou 1080i émis depuis un lecteur de DVD
ou un autre appareil.
S-vidéo transmet la vidéo standard sous forme de signaux couleur et
noir et blanc séparés et produit une image plus nette qu’un câble
vidéo composite.
L’entrée vidéo (vidéo composite) transmet la vidéo standard sous
forme de signal simple.
10
Guide de l’utilisateur du téléviseur HDTV HP
Connecteur
du téléviseur
Prise de câble
Les procédures suivantes décrivent comment brancher
un équipement en option pour chaque type de
connexion AV, notamment les connexions audio,
le cas échéant.
w
AVERTISSEMENT : Avant de raccorder le
téléviseur à un autre appareil électronique,
débranchez les cordons d’alimentation du
téléviseur et des appareils électroniques
des prises de courant.
Les points suivants donnent une explication des
différents types de connexions utilisées avec un câble
coaxial.
Si votre antenne extérieure nécessite un câble coaxial
de 75 ohms et un connecteur de type F, raccordez ce
câble au connecteur d’entrée ANT/Câble situé à
l’arrière du téléviseur.
■
Le câble de 75 ohms est généralement un câble
rond accompagné d’un connecteur de type F qui
peut être facilement raccordé à un connecteur
sans nécessiter l’utilisation d’outils particuliers
(vendus séparément).
■
Le câble de 300 ohms est un câble plat, bifilaire
qui peut être raccordé à un connecteur de
75 ohms via un adaptateur de 300/75 ohms
(vendu séparément).
A
B
A
Câble coaxial de 75 ohms, rond
B
Câble bifilaire de 300 ohms, plat
C
Connecteur de type F
Branchez les sources d’entrée au téléviseur selon le
type de connexion :
■
Antenne ou câble de base (câble ou satellite) sans
boîtier décodeur distinct : Reportez-vous à la
section « Raccordement du câble TV ou de
l’antenne hertzienne » à la page 12.
■
Antenne ou câble avec boîtier décodeur distinct :
Reportez-vous à la section « Connexion du câble
ou du satellite à l’aide d’un boîtier décodeur » à
la page 12.
n
Pour raccorder un équipement audio
externe, reportez-vous à la section
« Raccordement d’un système audio
externe » à la page 18.
Installation du téléviseur
Raccordement des sources de
signal du téléviseur
C
n
Un connecteur de type F doit être serré à la
main. Lorsque vous raccorderez le câble RF
au téléviseur, n’utilisez pas d’outil pour
serrer le connecteur de type F ; cela
pourrait endommager votre téléviseur.
Installation du téléviseur
11
Raccordement du câble TV ou de
l’antenne hertzienne
Utilisez un câble coaxial standard de 75 ohms pour
raccorder la source d’entrée d’une antenne au sol ou la
télévision par câble, au téléviseur. Utilisez des câbles
coaxiaux blindés afin de réduire le brouillage
radioélectrique.
L’équipement optionnel, le service de télévision par
câble, ainsi que tous les câbles sont vendus séparément.
c
ATTENTION : Mettez le téléviseur et tous les
autres composants raccordés hors tension
avant de fixer ou de raccorder l’antenne
ou le câble.
1 Branchez un câble coaxial à la source d’entrée.
2 Raccordez le câble coaxial de la source d’entrée
au connecteur d’entrée Antenne/Câble situé à
l’arrière du téléviseur.
5 Sélectionnez la source d’entrée à afficher, ainsi
que le mode Image, l’aspect et d’autres options.
Reportez-vous à la section « Contrôle du
téléviseur » à la page 23.
Connexion du câble ou du
satellite à l’aide d’un boîtier
décodeur
La connexion directe du téléviseur à la sortie audio et
vidéo de votre boîtier décodeur vous offre une image
aux couleurs plus riches et améliore la qualité
d’affichage. Pour des informations sur les connecteurs
et les câbles, reportez-vous à la section « Choix de la
connexion AV à utiliser » à la page 10.
L’équipement optionnel, ainsi que tous les câbles sont
vendus séparément.
Vous pouvez brancher un boîtier décodeur TV
numérique (voie hertzienne ou câble) et d’autres
équipements AV en utilisant un jeu de connecteurs à
partir de l’une des entrées suivantes :
■
Entrée numérique haute définition :
Branchez un câble HDMI du boîtier décodeur
numérique haute définition câble ou satellite à l’un
des connecteurs HDMI.
Ou
Branchez un câble DVI-D et un convertisseur
DVI-HDMI du boîtier décodeur numérique haute
définition câble ou satellite doté d’un connecteur
DVI à l’entrée HDMI 1, et les câbles audio
gauche/droite à l’entrée audio HDMI G et D.
L’interface HDMI prend en charge les formats
d’entrée 480i, 480p, 720p, 1080i et 1080p.
Le téléviseur reconnaît automatiquement les
éléments branchés. Certains boîtiers décodeurs
doivent être réglés pour une sortie d’une résolution
spécifique. Les connecteurs HDMI sont :
■
HDMI 1 avec entrée audio HDMI G et D
3 Raccordez le cordon d’alimentation au téléviseur.
■
HDMI 2
Reportez-vous à la section « Mise sous tension du
téléviseur » à la page 18.
■
HDMI 3 (certains modèles uniquement)
4 Allumez le téléviseur. Reportez-vous à la section
« Mise en marche ou arrêt du téléviseur » à la
page 21.
12
Guide de l’utilisateur du téléviseur HDTV HP
■
Entrée haute définition en composantes :
Branchez les câbles vidéo en composantes et les
câbles audio gauche/droite du câble haute
définition ou du boîtier décodeur satellite.
Branchez un câble DVI-D et un convertisseur
DVI-HDMI (à partir d’un boîtier décodeur
numérique de réception câble ou satellite
haute définition doté d’un connecteur DVI) à
HDMI 1, et les câbles audio gauche/droite à
l’entrée audio HDMI G et D.
Les connecteurs de composantes prennent en
charge les formats d’entrée 480i, 480p, 720p et
1080i. Le téléviseur reconnaît automatiquement
les éléments branchés. Certains boîtiers
décodeurs doivent être réglés pour une sortie
d’une résolution spécifique.
Les connecteurs de composantes sont :
■
■
1 : Y, Pb, et Pr, et entrée audio G et D
■
2 : Y, Pb, et Pr, et entrée audio G et D
Entrée à définition standard : Branchez un
câble S-vidéo, ou un câble vidéo composite, ainsi
que les câbles audio gauche/droite du boîtier
décodeur de réception câble ou satellite
(les connecteurs audio G et D sont partagés dans
le jeu de connecteurs AV).
Les connecteurs d’entrée AV sont :
■
1 : S-vid., Vidéo et Audio G et D
■
2 : S-vid., Vidéo et Audio G et D
■
Entrée haute définition en
composantes : Branchez les câbles vidéo
en composantes et les câbles audio droite/
gauche aux connecteurs de composantes :
■
n
1 : Y, Pb, et Pr, et entrée audio G et D
Ou
2 : Y, Pb, et Pr, et entrée audio G et D
Les connecteurs d’entrée à définition
standard (S-vid. ou Vidéo) ne transmettent
pas des signaux TV haute définition.
Pour brancher le boîtier décodeur :
c
1 Raccordez le(s) câble(s) de source d’entrée du
boîtier décodeur à l’arrière du téléviseur à l’aide
de l’un des jeux de connecteurs suivants :
■
Entrée numérique haute définition :
Branchez un câble HDMI à l’un des
connecteurs HDMI : HDMI 1, HDMI 2 ou
HDMI 3 (certains modèles uniquement)
■
Entrée à définition standard : Branchez
un câble S-vidéo ou un câble vidéo composite,
ainsi que les câbles audio gauche/droite aux
connecteur d’entrée AV :
■
1 : S-vid., Vidéo et Audio G et D
Ou
2 : S-vid., Vidéo et Audio G et D
Ou
Installation du téléviseur
13
Installation du téléviseur
ATTENTION : Mettez le téléviseur et tous les
autres composants raccordés hors tension
avant de connecter le boîtier décodeur.
Connexion S-vid
Raccordement d’un lecteur de
DVD, d’un magnétoscope, d’une
console de jeux ou d’un
caméscope
Vous pouvez raccorder un équipement en option
(vendu séparément), tel qu’un lecteur de DVD, un
magnétoscope, un appareil DVR, etc. au téléviseur.
L’équipement optionnel, y compris le système audio
externe, ainsi que tous les câbles sont vendus
séparément.
Connexion Vidéo
Pour brancher un magnétoscope afin de lire des
enregistrements, vous pouvez utiliser une connexion
S-vid. ou vidéo (vidéo composite). Le téléviseur n’est
pas équipé de connecteurs de sortie vidéo.
c
!
Les connecteurs S-vid. et Vidéo partagent
tous deux des connecteurs audio G et D
(les connecteurs S-vid. et vidéo d’entrée AV
1 partagent des connecteurs audio ; les
connecteurs S-vid. et vidéo d’entrée AV 2
partagent des connecteurs audio).
Ne raccordez pas les câbles vidéo aux deux
connecteurs S-vid. et Vidéo dans un jeu.
2 Raccordez les câbles au boîtier décodeur.
3 Mettez le boîtier décodeur en marche.
4 Raccordez le cordon d’alimentation au téléviseur.
Reportez-vous à la section « Mise sous tension du
téléviseur » à la page 18.
5 Allumez le téléviseur. Reportez-vous à la section
« Mise en marche ou arrêt du téléviseur » à la
page 21.
6 Sélectionnez la source d’entrée à afficher, ainsi
que le mode Image, l’aspect et d’autres options.
Reportez-vous à la section « Contrôle du
téléviseur » à la page 23.
14
Guide de l’utilisateur du téléviseur HDTV HP
ATTENTION : Débranchez le cordon
d’alimentation du téléviseur ainsi que tous
autres composants raccordés avant de
raccorder l’équipement optionnel. Veillez à
ce que l’équipement optionnel soit mis hors
tension.
Raccordement d’un lecteur de DVD ou
d’un autre équipement numérique haute
définition à l’aide d’un câble HDMI
C’est la connexion recommandée pour toute
connexion vidéo ou audio haute définition. Le câble
HDMI est vendu séparément.
1 Branchez un câble HDMI à l’un des connecteurs
HDMI situés à l’arrière du téléviseur : HDMI 1,
HDMI 2 ou HDMI 3 (certains modèles uniquement)
(il n’existe pas d’entrée audio séparée pour HDMI).
2 Branchez le câble au lecteur de DVD ou à
7 Sélectionnez la source d’entrée à afficher, ainsi
l’équipement source.
que le mode Image, l’aspect et d’autres options.
Reportez-vous à la section « Contrôle du
téléviseur » à la page 23.
3 Mettez le lecteur de DVD en marche et
commencez la lecture.
4 Raccordez le cordon d’alimentation au téléviseur.
Reportez-vous à la section « Mise sous tension du
téléviseur » à la page 18.
5 Allumez le téléviseur. Reportez-vous à la section
« Mise en marche ou arrêt du téléviseur » à la
page 21.
6 Sélectionnez la source d’entrée à afficher, ainsi
que le mode Image, l’aspect et d’autres options.
Reportez-vous à la section « Contrôle du
téléviseur » à la page 23.
Raccordement d’un lecteur de DVD ou
d’un autre équipement numérique haute
définition à l’aide d’un câble DVI
Raccordement d’un lecteur de DVD ou
d’un autre équipement haute définition à
l’aide de câbles en composantes
Vous pouvez utiliser deux jeux de connecteurs en
composantes haute définition :
■
1 : Y, Pb, et Pr, et entrée audio G et D
■
2 : Y, Pb, et Pr, et entrée audio G et D
1 Branchez les câbles vidéo en composantes et les
câbles audio gauche/droite aux connecteurs en
composantes situés à l’arrière du téléviseur.
Le câble DVI, le convertisseur DVI-HDMI et le câble
audio sont vendus séparément.
1 Branchez un câble DVI-D et un convertisseur
DVI-HDMI au connecteur HDMI 1 situé à l’arrière
du téléviseur, et les câbles audio gauche/droite à
l’entrée audio HDMI G et D.
2 Raccordez les câbles au lecteur de DVD.
3 Mettez le lecteur de DVD en marche et
commencez la lecture.
4 Raccordez le cordon d’alimentation au téléviseur.
lecteur de DVD.
3 Branchez le câble audio aux connecteurs de
sortie audio du lecteur de DVD.
4 Mettez le lecteur de DVD en marche et
commencez la lecture.
5 Raccordez le cordon d’alimentation au téléviseur.
Reportez-vous à la section « Mise sous tension du
téléviseur » à la page 18.
Reportez-vous à la section « Mise sous tension du
téléviseur » à la page 18.
5 Allumez le téléviseur. Reportez-vous à la section
« Mise en marche ou arrêt du téléviseur » à la
page 21.
6 Sélectionnez la source d’entrée à afficher, ainsi
que le mode Image, l’aspect et d’autres options.
Reportez-vous à la section « Contrôle du
téléviseur » à la page 23.
6 Allumez le téléviseur. Reportez-vous à la section
« Mise en marche ou arrêt du téléviseur » à la
page 21.
Installation du téléviseur
15
Installation du téléviseur
2 Branchez le câble DVI au connecteur DVI-D du
Raccordement d’un lecteur de DVD ou
d’un autre équipement haute définition à
l’aide de câbles S-vidéo ou vidéo
Branchez un lecteur de DVD, un magnétoscope, une
console de jeux, un caméscope ou tout autre
équipement AV à définition standard au moyen des
connecteurs S-vid. ou vidéo (vidéo composite).
Ces derniers ne transmettent pas de signaux haute
définition.
!
Les connecteurs S-vid. et Vidéo partagent
les connecteurs audio du même jeu. Ne
raccordez pas les câbles vidéo aux deux
connecteurs S-vid. et Vidéo dans un jeu.
2 Branchez le câble vidéo au lecteur de DVD ou à
tout autre équipement source.
■
Pour un lecteur de DVD, un magnétoscope, un
périphérique DVR ou un autre équipement
source doté d’un connecteur S-vidéo, utilisez
un câble S-vidéo.
Ou
Pour un lecteur de DVD, un magnétoscope, un
périphérique DVR ou un autre équipement
source doté d’un connecteur composite,
utilisez un câble composite.
3 Branchez les câbles audio aux connecteurs audio
G et D du téléviseur pour le jeu de connecteurs.
4 Raccordez les câbles audio au lecteur de DVD.
5 Mettez le lecteur de DVD en marche et
commencez la lecture.
1 Branchez un câble S-vidéo ou un câble vidéo
composite à l’aide des jeux de connecteurs AV
situés à l’arrière du téléviseur.
■
1 : S-vid., Vidéo et Audio G et D
■
2 : S-vid., Vidéo et Audio G et D
Connexion S-vid.
6 Raccordez le cordon d’alimentation au téléviseur.
Reportez-vous à la section « Mise sous tension du
téléviseur » à la page 18.
7 Allumez le téléviseur. Reportez-vous à la section
« Mise en marche ou arrêt du téléviseur » à la
page 21.
8 Sélectionnez la source d’entrée à afficher, ainsi
que le mode Image, l’aspect et d’autres options.
Reportez-vous à la section « Contrôle du
téléviseur » à la page 23.
Raccordement d’un
magnétoscope pour
l’enregistrement
Connexion Vidéo
Le téléviseur ne fournit pas de signal de sortie pour
l’enregistrement.
Raccordement d’un ordinateur
Suivez les instructions ci-après pour brancher un
ordinateur ou un autre équipement source à l’entrée
PC (connecteurs VGA et audio G/D) à l’arrière du
téléviseur. L’entrée PC est une source d’entrée
sélectionnable (PC dans la liste des sources).
Les câbles sont vendus séparément.
16
Guide de l’utilisateur du téléviseur HDTV HP
1 Branchez l’ordinateur ou le câble vidéo de
n
l’équipement source au téléviseur à l’aide du
connecteur (VGA) d’entrée PC.
Pour une liste des signaux PC compatibles
avec le téléviseur, reportez-vous à la
section « Graphique de compatibilité avec
l’ordinateur » à la page 54.
Vous pouvez également brancher un ordinateur avec
un connecteur DVI :
■
Pour un ordinateur équipé d’un connecteur DVI-D,
branchez un câble DVI-D et un convertisseur
DVI-HDMI au connecteur HDMI 1, et les câbles
audio gauche/droite à l’entrée audio HDMI G et D.
■
Pour un ordinateur équipé d’un connecteur DVI-I,
branchez un câble DVI-I et un convertisseur
DVI-VGA au connecteur (VGA) d’entrée PC et le
son au connecteur d’entrée audio PC G/D.
Pour raccorder un ordinateur à l’aide des connecteurs
d’entrée PC :
2 Branchez le câble audio de l’équipement source
au connecteur d’entrée audio PC G/D.
ATTENTION : Débranchez le cordon
d’alimentation du téléviseur ainsi que tous
autres composants raccordés avant de
raccorder un ordinateur. Veillez à ce que
l’ordinateur soit mis hors tension.
ou à l’équipement source.
4 Raccordez le cordon d’alimentation au téléviseur.
Reportez-vous à la section « Mise sous tension du
téléviseur » à la page 18.
5 Allumez le téléviseur. Reportez-vous à la section
« Mise en marche ou arrêt du téléviseur » à la
page 21.
6 Branchez l’alimentation et mettez l’ordinateur ou
l’équipement source en marche.
7 Sélectionnez la source d’entrée à afficher, ainsi
que le mode Image, l’aspect et d’autres options.
Reportez-vous à la section « Contrôle du
téléviseur » à la page 23.
8 Ajustez l’image, y compris la synchronisation
automatique, à l’aide de l’option Screen (Écran)
du menu Image de l’affichage à l’écran.
Reportez-vous à la section « Réglage de l’image à
l’écran » à la page 33.
Vous pouvez également démarrer la
fonction Sync. automat. en appuyant sur le bouton
Select (Sélectionner) du téléviseur.
Installation du téléviseur
17
Installation du téléviseur
c
3 Connectez les câbles VGA et audio à l’ordinateur
Raccordement d’un système
audio externe
Vous pouvez raccorder un système audio externe au
téléviseur à l’aide des connecteurs de sortie audio
pour un signal audio numérique ou analogique :
■
■
Utilisez un câble audio optique et le connecteur
(optique) numérique de sortie audio situé à
l’arrière du téléviseur pour fournir un signal audio
numérique à un système audio externe, tel qu’un
récepteur numérique ou un système de son
d’ambiance.
Utilisez un câble audio et les connecteurs
gauche/droit de sortie audio situés à l’arrière du
téléviseur pour fournir un signal audio analogique
à un système audio externe, tel qu’un
amplificateur ou un système stéréo analogique.
Le signal source d’entrée et les paramètres du menu
Audio sur l’affichage à l’écran déterminent le type de
sortie audio. Ce téléviseur ne prend pas en charge
l’entrée audio Dolby Digital sur HDMI. Lorsque vous
branchez un boîtier décodeur, un lecteur de DVD ou
un autre appareil via le connecteur HDMI, définissez
la sortie audio de l’appareil sur le format PCM.
Pour plus d’informations sur le type de sortie audio,
reportez-vous à la section « Explication de la sortie
audio » à la page 35.
c
ATTENTION : Mettez le téléviseur et tous
autres composants raccordés hors tension
avant de raccorder un système audio
externe. Veillez à ce que le système audio
externe soit mis hors tension.
■
Pour une connexion analogique, branchez un
câble audio aux connecteurs de sortie audio
G et D situés à l’arrière du téléviseur et au
système audio externe, tel qu’un amplificateur
ou un système stéréo analogique.
2 Raccordez le cordon d’alimentation au téléviseur.
Reportez-vous à la section « Mise sous tension du
téléviseur » à la page 18.
3 Allumez le téléviseur. Reportez-vous à la section
« Mise en marche ou arrêt du téléviseur » à la
page 21.
4 Branchez l’alimentation et mettez le système audio
externe en marche.
5 Définissez le format audio numérique dans
l’option Digital Audio du menu Audio de
l’affichage à l’écran. Reportez-vous à la section
« Sélection du mode de sortie audio numérique »
à la page 34.
6 Si vous le souhaitez, vous pouvez désactiver les
haut-parleurs du téléviseur à l’aide de l’option
Haut-parleurs du menu Audio de l’affichage à
l’écran. Reportez-vous à la section « Utilisation du
Menu Audio » à la page 34.
Mise sous tension du téléviseur
1 Branchez le cordon d’alimentation au connecteur
à l’arrière du téléviseur.
1 Raccordez le système audio externe au téléviseur :
■
Pour une connexion numérique, raccordez un
câble audio optique au connecteur (optique)
numérique de sortie audio situé à l’arrière du
téléviseur et au système audio externe, tel
qu’un récepteur numérique ou un système de
son d’ambiance.
2 Branchez le cordon d’alimentation à la prise de
courant.
18
Guide de l’utilisateur du téléviseur HDTV HP
3 Munissez-vous du serre-câbles et insérez-le dans le
perçage à l’arrière du téléviseur.
4 Menez les câbles au travers du serre-câbles.
Installation du téléviseur
19
20
Guide de l’utilisateur du téléviseur HDTV HP
Mise en marche ou arrêt du téléviseur
Le téléviseur est doté d’un bouton d’alimentation à
droite du panneau. Vous pouvez également utiliser le
bouton d’alimentation de la télécommande pour
allumer le téléviseur.
Le fait d’appuyer sur le bouton d’alimentation entraîne
la mise en marche ou l’arrêt du téléviseur.
POWER
AB
A
Témoin d’alimentation
B
Télécapteur
C
Bouton d’alimentation
C
Voyant jaune
Off (Désactivé)
Voyant jaune ou
bleu clignotant
A
SAP
MTS
Le téléviseur est éteint, mais
branché à la source
d’alimentation
Source
OK
back
Le téléviseur se met en
marche (le voyant s’éteint
après environ 30 secondes)
Info
Last
Ch+
Ch-
Le téléviseur est allumé ou le
cordon d’alimentation est
débranché
Les diagnostics de
démarrage sont en cours ou
une erreur s’est produite
Sound
Aspect
État du téléviseur
Dirigez la télécommande vers le télécapteur situé à
l’avant du téléviseur, puis appuyez sur le bouton
d’alimentation de la télécommande. Le téléviseur
s’allume ou s’éteint.
Menu
Voyant bleu
Si vous ne regardez pas le téléviseur pendant une
période prolongée, appuyez sur le bouton
d’alimentation pour éteindre ce dernier,
puis débranchez le cordon d’alimentation.
Utilisation de la télécommande pour
allumer et éteindre le téléviseur
Le témoin d’alimentation indique si le téléviseur est
allumé ou éteint.
Témoin
d’alimentation
n
La configuration initiale commence lorsque
le téléviseur est mis en marche la première
fois. Si le téléviseur a déjà été mis en
marche avant cette opération, l’assistant
d’installation ne sera pas activé. Pour lancer
l’assistant d’installation à partir du menu
Configuration de l’affichage à l’écran (OSD),
reportez-vous à la section « Lancement de
l’assistant d’installation » à la page 44.
A
CC
Sleep
Fav
1
2
3
4
5
6
7
8
9
0
Enter
Bouton d’alimentation de la
télécommande
Mise en marche du téléviseur
21
Mise en marche du téléviseur
Mise en marche du téléviseur
Utilisation de l’assistant
d’installation initiale
Installation initiale
Réglage de la date, de l’heure et du
fuseau horaire
1 Appuyez sur les boutons fléchés vers le haut et
vers le bas de la télécommande pour sélectionner
le champ de date.
Lorsque vous allumez le téléviseur pour la première
fois, un assistant d’installation initiale vous guide dans
les tâches suivantes :
2 Appuyez sur les boutons fléchés vers le haut et
■
Réglage de la langue d’affichage à l’écran.
Réglage de la date, de l’heure et du fuseau
horaire.
3 Appuyez sur le bouton fléché vers le bas pour
■
■
Sélection d’une source de signal.
■
Recherche de la source de signal TV (antenne ou
câble) et mémorisation des chaînes télévisées
disponibles.
Vous pouvez lancer l’assistant d’installation via le
menu Configuration de l’affichage à l’écran. Pour
cela, reportez-vous à la section « Lancement de
l’assistant d’installation » à la page 44.
Préparation
Effectuez les opérations suivantes avant d’appuyer sur
le bouton d’alimentation de la télécommande :
1 Introduisez les piles dans la télécommande.
2 Branchez la source du signal (antenne ou câble)
au téléviseur.
3 Branchez le cordon d’alimentation à la prise
secteur.
vers le bas de la télécommande pour entrer une
année, un mois et un jour.
sélectionner le champ de fuseau horaire.
4 Appuyez sur les boutons fléchés vers la gauche et
vers la droite pour modifier le fuseau horaire.
5 Appuyez sur le bouton vers le bas pour
sélectionner le champ d’heure, puis sur les touches
numériques pour entrer l’heure.
6 Appuyez sur le bouton fléché vers la gauche, puis
sur le bouton fléché vers le bas pour passer de
AM à PM, et vice-versa.
Réglage du signal source
1 Appuyez sur les boutons fléchés vers le haut et
vers le bas de la télécommande pour sélectionner
Antenne ou Câble.
2 Appuyez sur le bouton OK pour lancer la
recherche des chaînes.
L’opération de recherche des chaînes permet de
rechercher automatiquement le signal de toutes les
chaînes disponibles.
4 Allumez le téléviseur.
Réglage de la langue d’affichage
1 Sélectionnez l’une de ces trois langues : Anglais,
Français ou Espagnol.
2 Appuyez sur les boutons fléchés vers le haut et
vers le bas de la télécommande pour sélectionner
la langue désirée, puis appuyez sur le bouton OK.
22
Guide de l’utilisateur du téléviseur HDTV HP
n
Pour visionner des programmes haute
définition, une source de signal de haute
définition, telle qu’un signal haute
définition par voie hertzienne ou par câble,
un boîtier décodeur de réception câble ou
satellite, ou un lecteur de DVD haute
définition, doit être connectée au téléviseur.
Toutes les sources, excepté un signal haute
définition par voie hertzienne ou par câble,
doivent être branchées aux jeux de
connecteurs d’entrée haute définition situés
sur le téléviseur.
Contrôle du téléviseur
Utilisation de la
télécommande
La télécommande contrôle le téléviseur. Pour utiliser la
télécommande, pointez-la vers le télécapteur situé à
l’avant du téléviseur.
1 Appuyez sur le capot du compartiment à piles à
l’arrière de la télécommande pour l’ouvrir.
2 Insérez les piles dans la télécommande et
assurez-vous que la polarité est correcte.
3 Refermez le capot.
R
POWE
3
P
6
2
VOL
9
5
1
N
WIDE
CHRT
8
SWAP
MTS
R
ADJ
4
7
100
ENTE
I/P
B
PIP
0
A
PIP
C
ITLE
AY
Y
DISPL
MIXER
n
Maintenez la télécommande à une distance
maximale de 5 mètres de la fenêtre du
télécapteur placé à l’avant du téléviseur et
dans des angles horizontal et vertical de
30 degrés maximum.
Utilisation d’une télécommande
universelle
Si vous souhaitez utiliser une télécommande universelle
pour contrôler votre téléviseur HP et que HP n’apparaît
pas dans les codes de fabricants pris en charge,
utilisez un code de téléviseur Philips. La télécommande
HP transmet les codes de télécommande Philips.
Après avoir été programmée avec un code de TV
Philips, votre télécommande universelle peut contrôler
les fonctions du téléviseur HP suivantes : volume, mise
en sourdine, alimentation et source d’entrée.
Installation ou remplacement
des piles de la télécommande
Insérez deux piles AAA non rechargeables dans la
télécommande en veillant à les placer selon la polarité
correcte.
Ne mélangez pas différents types de piles (alcalines et
carbone-zinc par exemple) ou de vieilles piles avec
des piles neuves.
Assurez-vous que la polarité est correcte lorsque vous
placez les piles dans leur compartiment, comme
indiqué. Une inversion de la polarité risque
d’endommager la télécommande.
Lorsque vous n’utilisez pas la télécommande pendant
une période prolongée, enlevez les piles afin d’éviter
tout dommage ou blessure provenant d’une fuite
potentielle des piles.
N’essayez pas de recharger des piles non
rechargeables, cela peut entraîner un risque de
surchauffe et de rupture : Procédez selon les
instructions du fabricant des piles.
Ôtez toujours les piles qui sont devenues trop faibles.
Des piles faibles peuvent couler et endommager
gravement la télécommande. La durée de vie des piles
dépend de la fréquence d’utilisation de la
télécommande. Remplacez les piles dès que le
fonctionnement de la télécommande devient anormal.
Ne démontez pas les piles, ne les chauffez pas et ne
les jetez pas au feu.
Contrôle du téléviseur
23
Contrôle du téléviseur
EXIT
R
INDEX
TT
G
CCD
HOLD
V-CHI
P
SUBT
ADJ
FREE
ZE
REVE
AL
SLEEP
MENU
SETU
COMP
CH
GRAP
HIC
TV
MUTE
30º
5m
Identification des boutons de la télécommande
Nom
A
B
SAP
MTS
Sound
N
D
Source
Aspect
Menu
O
E
OK
P
C Sound (Son)
F
G
back
Q
Info
R
Last
H
Ch+
D Source
S
Ch-
I
J
CC
Sleep
Fav
1
2
3
4
5
6
7
8
9
0
Enter
T
K
L
E Menu
U
F OK
Guide de l’utilisateur du téléviseur HDTV HP
Ce bouton permet de
sélectionner l’une des
options du programme
audio secondaire (SAP)
et du son TV multicanal
(MTS).
Ce bouton permet de
sélectionner l’un des
modes audio suivants :
Voix, Standard,
Musique ou
Personnalisé.
Ce bouton permet
d’accéder à une liste
des sources d’entrée.
Appuyez sur un bouton
fléché (O) pour
sélectionner la source
d’entrée à afficher,
puis appuyez sur
OK (F). Vous pouvez
également appuyer sur
le bouton Source pour
quitter la liste sans
modifier la source.
Ce bouton permet
d’accéder au menu
d’affichage à
l’écran (OSD).
SAP
MTS
Sound
Source
Menu
Appuyez une nouvelle
fois sur le bouton Menu
pour quitter le menu et
retourner à l’écran du
téléviseur.
M
24
Icône
A Alimentation Ce bouton permet
d’allumer ou d’éteindre
le téléviseur.
B SAP/MTS
C
Description
Ce bouton permet de
choisir l’option de
menu mise en
surbrillance.
OK
G Précédent
H Volume
I Muet
J CC
K Mise en
veille
Description (suite)
Ce bouton permet de
retourner à l’affichage
précédent d’un menu.
Icône
Nom
P Aspect
back
Appuyez sur un bouton
de volume pour
augmenter
(ou diminuer) le niveau
sonore.
Ce bouton permet de
définir le compteur
dans cet ordre :
Off (Désactivé),
15, 30, 60, 120 ou
150 minutes.
L Touches
numériques
Utilisez les touches
numériques (0 à 9)
pour sélectionner
directement un numéro
de chaîne, puis
appuyez sur Entrée (U).
M – (tiret)
Utilisez la touche –
(tiret) pour entrer un
tiret de chaîne
numérique. Par
exemple, chaîne 14-2.
N Picture
(Image)
Ce bouton permet de
sélectionner l’un des
modes vidéo suivants :
Standard, Film,
Couleurs vives,
Personnalisé.
O Flèches
Haut/Bas/
Gauche/
Droite
Ces flèches vous
permettent de déplacer
le curseur sur les écrans
de menu.
Icône
Ce bouton permet de
sélectionner l’une des
dimensions suivantes
pour l’image télévisée :
Auto, 16:9, 4:3,
Zoom1, Zoom2,
Panorama
Aspect
Les options disponibles
varient en fonction de
la source d’entrée.
Ce bouton permet de
couper ou de réactiver
le son.
Ce bouton permet de
sélectionner l’un des
modes de sous-titrage
codé suivants : Arrêt,
Marche, Actif si muet.
Description (suite)
Q Infos
CC
Ce bouton permet
d’afficher une
banderole contenant
les informations sur le
programme en cours.
R Last
(Dernière)
Ce bouton permet de
revenir à la chaîne
précédemment
visionnée.
S Ch+
Ch–
Ces boutons permettent
de sélectionner la
chaîne supérieure (ou
inférieure) suivante.
Sleep
T Fav
1
Ce bouton permet
d’afficher une liste de
vos chaînes favorites.
Appuyez sur un bouton
fléché (O) pour
sélectionner une chaîne
dans la liste, puis
appuyez sur OK (F).
Info
Last
Ch+
Ch-
Fav
Pour ajouter une
chaîne à la liste Fav :
Sélectionnez la chaîne
désirée, appuyez sur le
bouton Fav pour
accéder à la liste sur
une ligne vide (ou
appuyez sur un bouton
fléché pour
sélectionner une entrée
à modifier), puis
appuyez sur Ch+ (S).
La nouvelle chaîne
figure maintenant dans
la liste Fav.
U Entrée
Appuyez sur ce bouton
après avoir saisi un
numéro de chaîne.
Contrôle du téléviseur
Enter
25
Contrôle du téléviseur
Nom
Réglage du volume
Changement de chaîne
Pour augmenter ou diminuer le niveau sonore,
appuyez sur :
Pour sélectionner la chaîne supérieure ou inférieure,
appuyez sur :
■
Les boutons de volume de la télécommande.
■
Les boutons Ch+ ou Ch- de la télécommande.
Ch+
Ch-
Ou
Ou
Les boutons de volume du téléviseur.
Les boutons de changement de chaîne du
téléviseur.
La barre d’état sur le téléviseur indique l’augmentation
ou la réduction du volume.
Mise en sourdine
1 Appuyez sur le bouton Muet de la télécommande
pour couper temporairement le son.
2 Appuyez une nouvelle fois sur ce bouton pour
rétablir le son à son niveau de volume précédent.
Modification du mode
Appuyez sur le bouton Picture (Image) de la
télécommande pour afficher le mode vidéo
actuellement sélectionné. Maintenez-le enfoncé jusqu’à
atteindre l’image désirée. Les modes Image sont :
■
■
Standard : recommandé dans des conditions de
visualisation normale avec un éclairage faible.
Film : recommandé pour regarder des films dans
une pièce peu éclairée. Fournit une image douce,
comme un film.
Pour sélectionner une autre chaîne, entrez un nombre
à un, deux ou trois chiffres, ou bien appuyez sur les
boutons fléchés Haut et Bas.
Pour sélectionner une chaîne spécifique (chaîne 25,
par exemple), procédez comme suit dans les quatre
secondes :
1 Appuyez sur la touche 2 de la télécommande.
2 Appuyez sur la touche 5.
3 Appuyez sur Entrée.
Pour sélectionner un numéro de chaîne numérique
spécifique (chaîne 14-2, par exemple), procédez
comme suit dans les quatre secondes :
1
2
3
4
5
Appuyez sur la touche 1 de la télécommande.
Appuyez sur la touche 4.
Appuyez sur la touche – (tiret).
Appuyez sur la touche 2.
Appuyez sur Entrée.
■
Couleurs vives : idéale pour regarder des films
dans une pièce bien éclairée, améliore le
contraste et la netteté.
Sélection de la dernière chaîne
■
Personnalisé : utilise les paramètres
personnalisés que vous avez configurés dans le
menu OSD. Pour plus d’informations sur la
définition des paramètres de l’image,
reportez-vous à la section « Utilisation du menu
Image » à la page 33.
Sélection d’une chaîne favorite
Appuyez sur le bouton Précédent de la télécommande
pour retourner à la chaîne précédemment visionnée.
Vous pouvez sélectionner rapidement une chaîne
favorite à l’aide du bouton Fav de la télécommande.
Appuyez sur le bouton Fav de la télécommande pour
afficher une liste de vos chaînes favorites. Appuyez sur
un bouton fléché pour sélectionner une chaîne dans la
liste, puis appuyez sur OK.
26
Guide de l’utilisateur du téléviseur HDTV HP
Lors de l’accès initial à la liste des chaînes favorites,
ou après avoir utilisé l’assistant d’installation ou la
fonction de balayage automatique du menu Canal de
l’affichage à l’écran, la liste Fav est vide.
Lors de l’exécution initiale de l’assistant d’installation
ou d’un balayage automatique, le téléviseur recherche
les sources de signal par câble ou voie hertzienne du
téléviseur, identifie toutes les chaînes disponibles, puis
les ajoute à la liste des chaînes. Si vous avez ignoré ou
annulé une opération au cours de la configuration
initiale, et que vous n’avez pas exécuté l’assistant
d’installation ou le balayage automatique, la liste de
chaînes sera vide. Pour pouvoir ajouter des chaînes à
la liste Fav, elles doivent d’abord figurer dans la liste
des chaînes.
Sélection de la source
d’entrée
1 Appuyez sur le bouton Source de la
télécommande ou du téléviseur pour accéder à la
liste des sources d’entrée.
2 Appuyez sur le bouton fléché vers le haut ou
vers le bas de la télécommande, ou sur les
boutons de changement de chaîne du
téléviseur pour sélectionner la source d’entrée à
afficher.
3 Appuyez sur le bouton OK de la télécommande ou
sur le bouton Select (Sélectionner) du téléviseur.
Ou
Pour ajouter une chaîne à la liste Fav :
1 Appuyez sur les boutons Ch+ ou Ch–
pour sélectionner la chaîne désirée.
Ch+
2 Appuyez sur le bouton Fav. La liste des
Ch-
Appuyez de nouveau sur le bouton Source pour
fermer la liste des sources d’entrée sans modifier
la source.
La liste des sources d’entrée identifie un jeu de
connecteurs à l’arrière du téléviseur :
■
Antenna or Cable (Antenne ou Câble)
correspond au connecteur d’entrée antenne/
câble. L’étiquette affiche la sélection de la source
de balayage (antenne ou câble) de la dernière
recherche de chaînes effectuée par l’assistant
d’installation ou le menu Canal.
■
AV1 correspond au jeu de connecteurs d’entrée
AV 1 à définition standard S-vid. ou Vidéo.
■
AV2 correspond au jeu de connecteurs d’entrée
AV 2 à définition standard S-vid. ou Vidéo.
■
Component 1 (Composante 1) correspond au
jeu de connecteurs d’entrée 2 en composantes
haute définition.
■
Component 2 (Composante 2) correspond au
jeu de connecteurs d’entrée 2 en composantes
haute définition.
■
PC correspond au jeu de connecteurs (VGA)
d’entrée PC.
■
HDMI 1 correspond à l’interface HMDI 1 du
connecteur d’entrée haute définition numérique.
■
HDMI 2 correspond à l’interface HMDI 2 du
connecteur d’entrée haute définition numérique.
■
HDMI 3 correspond à l’interface HMDI 3 du
connecteur d’entrée haute définition numérique
(certains modèles uniquement).
chaînes favorites s’ouvre sur une ligne
vide, si disponible.
3 Appuyez sur Ch+ pour utiliser la ligne vide ou sur
un bouton fléché pour sélectionner une entrée de
chaîne favorite à modifier, puis appuyez sur Ch+.
La chaîne actuelle figure maintenant dans la liste
Fav.
Affichage des informations sur
les programmes
Appuyez sur le bouton Infos de la télécommande pour
afficher une banderole contenant des informations sur
le programme actuellement visionné.
n
Parfois, le nom du programme n’est pas
indiqué lors de la diffusion. Dans ce cas,
le nom du programme ne s’affiche pas.
Contrôle du téléviseur
27
Contrôle du téléviseur
Si nécessaire, exécutez d’abord l’assistant
d’installation ou le balayage automatique dans le menu
Canal ; reportez-vous aux sections « Lancement de
l’assistant d’installation » à la page 44 ou
« Recherche de chaînes » à la page 36.
Vous pouvez modifier toutes les étiquettes, à
l’exception de l’étiquette Antenna (Antenne) (ou
Cable (Câble)). Utilisez l’option Identification de
prises du menu Configuration de l’affichage à l’écran
pour modifier l’étiquette dans la liste des sources.
Reportez-vous à la section « Modification des
identifications de prises » à la page 44.
Modification de
l’affichage via le bouton
Aspect
Appuyez sur le bouton Aspect de la télécommande
pour déterminer les dimensions de l’image TV
désirées. Les options disponibles varient en fonction de
la source d’entrée actuelle.
Signal
d’entrée
Image TV (Aspect)
4:3
16:9
Zoom1
Zoom2
Panorama
4:3
16:9
Les options du menu Aspect sont :
■
Auto affiche automatiquement le rapport
d’affichage approprié en fonction du contenu.
■
16:9 affiche un téléviseur à écran large dans son
format enregistré, ou allonge une image d’un
rapport 4:3 de façon à ce qu’elle occupe l’écran
sans aucune correction de l’aspect central.
■
4:3 affiche l’image au format standard du
rapport de l’affichage 4:3 au centre du téléviseur
avec des barres sombres à gauche et à droite de
l’écran, ou rétrécit horizontalement des images
panoramiques.
■
Zoom1 allonge l’image à la verticale.
Recommandé pour allonger des films DVD
panoramiques afin de réduire ou d’éliminer les
lignes foncées horizontales en haut et en bas de
l’écran.
28
Guide de l’utilisateur du téléviseur HDTV HP
Non disponible
■
Zoom2 allonge l’image dans le sens vertical et
horizontal, et peut couper les parties supérieure,
inférieure et latérales de l’image.
■
Panorama allonge l’image dans le sens
horizontal, si nécessaire, de façon à ce qu’elle
occupe tout l’écran et la correction d’aspect est
appliquée au centre de l’écran. Approprié pour
allonger une image au format standard 4:3 en
pleine largeur.
n
Si la source d’entrée est HDMI, le mode
Panorama n’est pas disponible. Si la
source d’entrée est PC, les modes Zoom1,
Zoom2 et Panorama ne sont pas
disponibles.
Utilisez l’option Aspect Ratio (Rapport d’affichage) du
menu Image de l’affichage à l’écran pour définir
l’aspect par défaut. Pour cela, reportez-vous à la
section « Utilisation du menu Image » à la page 33.
Activation des sous-titres
Appuyez sur le bouton CC de la télécommande pour
sélectionner l’option de sous-titrage désirée :
■
Marche : active les sous-titres.
■
Arrêt : désactive les sous-titres.
■
Actif si muet : affiche les sous-titres lorsque le
son est mis en sourdine (le bouton Muet est
enfoncé).
Pour configurer vos préférences de sous-titres,
reportez-vous à la section « Utilisation du menu
Caption (Closed Caption) (Sous-titrage (Sous-titrage
codé)) » à la page 43.
Réglage du mode stéréo
SAP/MTS
Appuyez sur le bouton SAP/MTS de la télécommande
pour afficher l’option de programme audio secondaire
(SAP)/son TV multicanal (MTS) actuellement
sélectionnée. Maintenez le bouton enfoncé pour
afficher les options disponibles.
Vous pouvez profiter le cas échéant du son stéréo
haute fidélité ou des émissions SAP :
■
Émissions en stéréo : vous pouvez écouter,
en direct et avec un son stéréo dynamique, des
évènements sportifs, des spectacles et des
concerts.
■
Émissions SAP : choisissez entre un son Main
(Principal) et un son SAP :
■
Son Main (Principal) : permet d’écouter la
bande son d’origine du programme en mode
mono ou stéréo.
■
Son SAP : permet de suivre le programme
dans une autre langue, d’écouter des
commentaires et d’autres informations en
mode mono.
Si le son stéréo est de mauvaise qualité, vous pouvez
obtenir un son plus clair en basculant manuellement
vers le mode mono fixe.
n
MTS ne fonctionne que si le téléviseur est
en mode TV.
Changement de mode
Audio
Appuyez sur le bouton Sound (Son) de la
télécommande pour afficher le mode audio
actuellement sélectionné. Maintenez-le enfoncé jusqu’à
atteindre le son désiré.
Pour plus d’informations sur le mode audio et le
réglage de l’option Personnalisé, reportez-vous à la
section « Réglage des options audio » à la page 34.
SAP reçoit un son mono, un son stéréo et les
programmes audio secondaires. La fonction MTS
permet à une station de télévision de diffuser d’autres
informations, telles que des informations dans d’autres
langues ou des informations sur la météo.
Contrôle du téléviseur
29
Contrôle du téléviseur
n
Certaines stations émettent des
programmes de définition standard
directement au rapport d’affichage 16:9 de
sorte que l’image contient des barres
latérales foncées incorporées. Pour ce type
de signal d’entrée, le mode Panorama
n’est pas disponible, et les modes Zoom1
et Zoom2 n’éliminent pas ces barres.
Pour les chaînes analogiques, les options SAP/MTS
sont Stereo (Stéréo), Mono et SAP (si disponible).
Pour les chaînes numériques, les options SAP/MTS
sont Anglais, Français et Espagnol (si disponible).
Réglage de la minuterie
d’extinction
Appuyez sur le bouton Mise en veille de la
télécommande pour démarrer un compte à rebours à
la fin duquel le téléviseur s’éteindra. Maintenez-le
enfoncé jusqu’à atteindre l’heure désirée.
Si vous réglez la minuterie d’extinction sur 30, votre
téléviseur s’éteindra au bout de 30 minutes.
Minutes
Description
15
Règle la minuterie sur 15 minutes.
30
Règle la minuterie sur 30 minutes.
60
Règle la minuterie sur 60 minutes.
120
Règle la minuterie sur 120
minutes.
150
Règle la minuterie sur 150
minutes.
Off
(Désactivé)
Désactive la minuterie
d’extinction.
Réglage des paramètres
du téléviseur
Utilisez l’affichage à l’écran pour ajuster l’image,
le son et d’autres paramètres. Pour plus d’informations,
reportez-vous à la section « Utilisation des menus OSD »
à la page 31.
Activation et désactivation de
l’affichage à l’écran (OSD)
Appuyez sur le bouton Menu de la télécommande ou
du téléviseur pour afficher le menu OSD. Appuyez de
nouveau sur ce bouton pour quitter le menu affiché et
retourner à l’écran du téléviseur. Dans un sous-menu,
le fait d’appuyer sur le bouton Précédent de la
télécommande ou sur le bouton Source du téléviseur
permet de remonter d’un niveau dans le menu.
30
Guide de l’utilisateur du téléviseur HDTV HP
Modification des paramètres du téléviseur
Vous pouvez modifier les paramètres du téléviseur via
les menus d’affichage à l’écran (OSD).
Utilisation des menus
OSD
Téléviseur
(partie
latérale)
Description (suite)
SOURCE
Le bouton Source permet de
sélectionner la source d’entrée.
Appuyez sur ce bouton pour
ouvrir la liste des sources
d’entrée. Appuyez sur les
boutons de changement de
chaîne (CH) pour sélectionner la
source d’entrée à afficher, puis
appuyez sur Select (Sélectionner).
Appuyez sur Source pour fermer
la liste. Sélectionnez la source
d’entrée avant d’ouvrir
l’affichage à l’écran.
Pour accéder aux menus OSD, utilisez les boutons du
téléviseur ou de la télécommande pour sélectionner,
ajuster et entrer les éléments spécifiés dans cette section.
Dans un menu OSD, ce bouton
sert de bouton Précédent pour
passer à l’élément ou au niveau
de menu supérieur.
Le bouton Menu permet
d’afficher (ou de fermer)
l’affichage à l’écran.
Les boutons de volume
permettent de se déplacer vers la
droite ou la gauche dans le
menu, ou d’ajuster un élément.
Le bouton Select (Sélectionner)
permet de sélectionner l’élément
mis en surbrillance
dans l’affichage à l’écran.
Modification des paramètres du
téléviseur
SELECT
(Sélectionner)
Description
Source
Aspect
MENU
Les boutons de changement
de chaîne permettent de se
déplacer vers le haut ou vers le
bas dans le menu.
Menu
Téléviseur
(partie
latérale)
OK
back
Info
Last
Ch+
Ch-
Modification des paramètres du téléviseur
31
Télécommande
Description
3 Appuyez sur les touches directionnelles (boutons
fléchés de la télécommande ou encore les boutons
de changement de chaîne et de volume du
téléviseur) pour mettre le menu désiré en
surbrillance, puis appuyez sur le bouton OK de la
télécommande ou le bouton Select du téléviseur.
Le bouton Menu permet
d’afficher (ou de fermer)
l’affichage à l’écran.
Menu
Le bouton OK permet de
sélectionner l’option mise en
surbrillance dans l’affichage à
l’écran.
OK
Les boutons fléchés
permettent de se déplacer vers
le haut, le bas, la gauche ou la
droite des menus.
4 Utilisez les touches directionnelles pour naviguer
dans le menu et mettre une option en surbrillance,
puis appuyez sur le bouton OK de la
télécommande ou le bouton Select (Sélectionner)
du téléviseur pour accéder à l’option.
5 Continuez à utiliser les touches directionnelles
pour sélectionner et ajuster un élément, et le
bouton OK ou Select (Sélectionner) pour entrer la
modification. Pour quitter une option, ou pour
remonter d’un niveau de menu, appuyez sur le
bouton Précédent de la télécommande ou sur le
bouton Source du téléviseur.
Les boutons de volume
permettent d’ajuster le niveau
sonore ou un élément.
Ch+
Ch-
Source
back
Les boutons de changement
de chaîne permettent de
passer à la chaîne suivante ou
de revenir à la
chaîne précédente.
Le bouton Source permet de
sélectionner la source d’entrée.
Appuyez sur ce bouton pour
ouvrir la liste des sources
d’entrée. Appuyez sur le
bouton fléché pour
sélectionner la source d’entrée
à afficher, puis appuyez sur
OK. Sélectionnez la source
d’entrée avant d’ouvrir
l’affichage à l’écran.
Le bouton Précédent permet
de remonter d’un élément ou
d’un niveau dans le menu.
Vous pouvez accéder aux menus OSD à l’aide des
boutons de la télécommande ou du téléviseur. Pour une
description des boutons, reportez-vous aux tableaux
précédents.
1 Appuyez sur le bouton Source pour sélectionner la
source du signal d’entrée du téléviseur. Les menus
OSD et les options affichées dépendent de la
source d’entrée active.
2 Appuyez sur le bouton Menu pour accéder au
menu d’affichage à l’écran (OSD). Les menus
disponibles s’affichent sous forme de liste.
32
Guide de l’utilisateur du téléviseur HDTV HP
6 Lorsque vous avez terminé, utilisez le bouton
Menu pour quitter le menu OSD.
Les menus OSD sont les suivants :
■
Picture (Image)
■
Audio
■
Canal
■
Parental (Contrôle)
■
Configuration (y compris le sous-titrage codé)
■
SimpleMenu/Full complet (Menu simple/Menu
complet)
Notez que SimpleMenu (Menu simple) apparaît dans
la liste des menus lorsque la liste complète des options
de menu s’affiche. Sélectionnez SimpleMenu
(Menu simple) pour afficher un menu réduit
indiquant uniquement les options de menu les plus
fréquemment utilisées (une fois l’opération terminée,
le menu complet apparaît dans la liste de menus.
Sélectionnez de nouveau l’option pour afficher la liste
complète des options de menu).
Pour chacune des rubriques suivantes, un tableau
répertorie chaque menu OSD et les options
disponibles.
Le menu Image contrôle l’apparence, à l’écran,
de l’image de la source d’entrée sélectionnée. Par
exemple, lorsque vous ajustez la luminosité, l’image à
l’écran change en fonction du réglage de l’échelle.
Comme le menu Image comporte les paramètres de
chaque entrée, sélectionnez (vue) de la source d’entrée,
puis effectuez les changements dans le menu Image.
Réglage des paramètres de
l’image
Réglage des paramètres de l’image AV
Les options suivantes permettent de régler l’image AV
visionnée. Par conséquent, sélectionnez la source
d’entrée AV appropriée avant de modifier les valeurs.
■
Le tableau suivant illustre le menu Image d’une source
AV. Lorsqu’un ordinateur est la source d’entrée, utilisez
le menu Picture Screen (Écran image) pour régler les
paramètres de l’image, notamment la fonction Sync.
automat.
Mode permet de définir les réglages de l’image
sur les valeurs prédéfinies Standard, Film,
Couleurs vives ou Personnalisé. Le mode
Personnalisé permet un réglage individuel des
options suivantes :
■
Luminosité : règle la luminosité de l’image.
■
Contraste : règle le contraste de l’image.
Menu Image
Options
■
Mode
Couleurs vives/Standard/
Film/Personnalisé
Saturation : règle l’intensité des couleurs de
l’image.
■
Teinte : règle les tons. Si on réduit la valeur,
le ton de chair devient plus rouge, si on
l’augmente, le ton de chair devient plus bleu ;
■
Netteté : règle la netteté de l’image.
Les options en mode
Personnalisé sont les suivantes :
■
Luminosité
■
Contraste
■
Saturation
■
Teinte
■
Netteté
■
Température couleur permet de sélectionner
différents paramètres de température de couleur :
Froide, Standard et Chaude.
■
Rapport d’affichage permet de définir les
dimensions par défaut de l’image télévisée. Pour
plus d’informations, reportez-vous à la section
« Modification de l’affichage via le bouton Aspect »
à la page 28.
■
Picture Screen (Écran image) inclut des
options permettant de régler l’image à partir du
connecteur d’entrée PC. Reportez-vous à la section
« Réglage de l’image à l’écran » à la page 33.
Température
couleur
Froide/Standard/Chaude
Rapport
d’affichage
Auto/16:9/4:3/Zoom1/
Zoom2/Panorama
Picture Screen
(Écran image)
■
Dimension H
(taille horizontale)
■
Position H
(position horizontale)
■
Dimension V
(taille verticale)
■
Position V
(position verticale)
■
L’option Dimension H permet de régler la taille
horizontale de l’image.
■
Réglage de phase
■
■
Réglage de l’horloge
L’option Position H permet de régler la position
horizontale de l’image.
■
Sync. automat.
■
■
Défaut
L’option Dimension V permet de régler la taille
verticale de l’image.
■
L’option Position V permet de régler la position
verticale de l’image.
Réglage de l’image à l’écran
Les options suivantes permettent d’ajuster l’image à
partir du connecteur d’entrée PC ; le menu Picture
Screen (Écran image) est indisponible si aucun
ordinateur n’est connecté :
Modification des paramètres du téléviseur
33
Modification des paramètres du
téléviseur
Utilisation du menu Image
■
L’option Réglage de phase permet de régler la
phase de l’horloge utilisée pour synchroniser
l’image.
■
L’option Réglage de l’horloge permet de
régler l’horloge utilisée pour synchroniser l’image.
■
Le bouton Sync. automat. lance la
synchronisation automatique de l’image.
■
Le bouton Défaut rétablit les valeurs par défaut
de toutes les options du menu Picture Screen
(Écran image).
Utilisation du Menu
Audio
Le menu Audio définit les niveaux sonores, le mode
pour le signal de sortie audio numérique et les
éléments sonores.
Menu audio
Options
Mode
Voix/Standard/Musique/
Personnalisé
Les options en mode
Personnalisé sont les
suivantes :
■
Aigus
■
Graves
Équilibre
(réglage du son de gauche à
droite)
Auto Volume
(Volume auto)
On/Off (Activé/Désactivé)
SAP/MTS
■
Mono/Stereo/SAP
(Mono/Stéréo/SAP)
■
Anglais/Français/
Espagnol
Digital Audio
(Audio numérique)
Dolby Digital/PCM
Virtual Surround
(Son d’ambiance
virtuel)
Off/Theater/Music Hall
(Désactivé/Cinéma/
Music-hall)
Haut-parleur
On/Off (Activé/Désactivé)
34
Guide de l’utilisateur du téléviseur HDTV HP
Réglage des options audio
■
■
■
■
■
■
■
Mode permet de définir les réglages audio sur
les valeurs prédéfinies Voix, Standard,
Musique ou sur Personnalisé. Le mode
Personnalisé permet de régler individuellement les
valeurs des aigus et des graves.
Équilibre permet de définir la distribution du son
entre les haut-parleurs.
Auto Volume (Volume auto.) permet
d’activer ou de désactiver le réglage automatique
du volume.
SAP/MTS permet de sélectionner le mode et la
langue par défaut des programmes audio
secondaires. Reportez-vous à la section « Réglage
du mode stéréo SAP/MTS » à la page 29.
Digital Audio (Audio numérique) permet de
définir le mode pour le signal transmis sur le
connecteur de sortie audio numérique.
Reportez-vous à la section « Sélection du mode de
sortie audio numérique » à la page 34.
Virtual Surround (Son d’ambiance
virtuel) permet de sélectionner une option pour
le son d’ambiance émulé à partir des hautparleurs du téléviseur. « Sélection du son
d’ambiance virtuel » à la page 35.
Haut-parleur permet d’activer ou de désactiver
les haut-parleurs du téléviseur. Il sera peut-être
souhaitable de désactiver les haut-parleurs du
téléviseur en cas de branchement d’un système de
son externe en option. Reportez-vous à la section
« Explication de la sortie audio » à la page 35.
Sélection du mode de sortie audio
numérique
Vous devez regarder une chaîne de télévision
numérique pour accéder à l’option Digital Audio
(Audio numérique) du menu Audio. Cette option définit
le format du signal transmis sur le connecteur de sortie
audio (optique) numérique à l’arrière du téléviseur.
Dolby Digital ou PCM. Sélectionnez PCM si votre
système audio numérique externe ne prend pas en
charge le son d’ambiance. Reportez-vous à la section
« Explication de la sortie audio » à la page 35.
Sélection du son d’ambiance virtuel
Par exemple, si vous branchez un système audio
externe via le connecteur (optique) numérique, il
reproduit un son numérique lorsque vous visionnez un
programme télévisé numérique. Le format du signal
numérique fourni par le téléviseur varie en fonction du
paramètre Digital Audio (Audio numérique) (Dolby
Digital ou PCM).
Vous pouvez profiter du son d’ambiance émulé des
haut-parleurs du téléviseur. Pour ce faire, sélectionnez
le mode désiré dans l’option Virtual Surround
(Son d’ambiance virtuel) du menu Audio : Theater
(Cinéma) ou Music Hall (Music-hall).
Explication de la sortie audio
Ce téléviseur ne prend pas en charge l’entrée audio
Dolby Digital sur HDMI. Lorsque vous branchez un
boîtier décodeur, un lecteur de DVD ou un autre
appareil via l’interface HDMI, définissez la sortie
audio de l’appareil sur le format PCM.
Le signal source d’entrée et les paramètres du menu
Audio pour les options Digital Audio (Audio
numérique) et Haut-parleur détermine le type de sortie
audio émanant des haut-parleurs ou du système audio
externe connecté au téléviseur.
Le tableau suivant indique les dépendances de la
sortie audio et la sortie résultante.
Sortie audio sur le connecteur
(optique) numérique :
(Menu Audio/Digital Audio
(Audio numérique))
Sortie audio sur
les connecteurs
analogiques G et D
Tuner TV, canal
analogique
Stéréo 2 canaux
PCM
Stéréo 2 canaux
Tuner TV, canal
numérique
Stéréo 2 canaux
PCM ou Dolby Digital
Stéréo 2 canaux
HDMI, format PCM
Stéréo 2 canaux
Aucune
Stéréo 2 canaux
HDMI, format
Dolby Digital
Aucune
Aucune
Aucune
Composant
Stéréo 2 canaux
PCM
Stéréo 2 canaux
AV
(S-vidéo ou Vidéo)
Stéréo 2 canaux
PCM
Stéréo 2 canaux
Audio PC
Stéréo 2 canaux
PCM
Stéréo 2 canaux
Source d’entrée
Modification des paramètres du téléviseur
Modification des paramètres du
téléviseur
Sortie audio sur les
haut-parleurs du
téléviseur (menu Audio/
Haut-parleur : Activé)
35
Utilisation du Menu
Canal
Si vous n’avez pas exécuté l’assistant d’installation ou
si l’installation initiale n’est pas parvenue à trouver
toutes les chaînes disponibles, utilisez ce menu pour
effectuer un balayage automatique ou manuel et
trouver des chaînes. Le balayage continue jusqu’à ce
que toutes les chaînes aient été identifiées ou
confirmées sans signal.
Ce menu permet de modifier la liste des chaînes de
programmes pour sauter une chaîne lorsque vous
utilisez les boutons de changement de chaîne de la
télécommande ou du téléviseur.
Menu Canal
Options
Auto Scan
(Balayage automatique)
Antenne/Câble
Channel List
(Liste des chaînes)
Show/Hide (Afficher/
Masquer)
Signal Strength
(Force du signal)
Indique la force du
signal d’une chaîne
numérique sous forme de
graphique à barres.
Recherche de chaînes
Dans le menu Auto Scan (Balayage automatique),
lancez une recherche automatique des chaînes en
sélectionnant la source de balayage Antenne ou
Câble et en appuyant sur le bouton OK. Sélectionnez
ensuite Oui et appuyez sur OK pour démarrer le
balayage des chaînes.
Le balayage continue jusqu’à ce que toutes les chaînes
aient été identifiées ou confirmées sans signal. Vous
pouvez interrompre la recherche à l’aide du bouton
Annuler à l’écran, et en appuyant sur le bouton OK
ou Précédent de la télécommande.
Modification de la liste des chaînes
Le menu Channel List (Liste des chaînes) permet de
modifier la liste des chaînes de programmes pour
sauter (masquer) une chaîne lorsque vous utilisez les
boutons de changement de chaîne de la
télécommande ou du téléviseur.
Pour modifier la liste des chaînes pour sauter une
chaîne :
36
Guide de l’utilisateur du téléviseur HDTV HP
1 Dans le menu Canal, appuyez sur les boutons
fléchés pour sélectionner Channel List (Liste
des chaînes), puis appuyez sur OK.
2 Appuyez sur les boutons fléchés pour sélectionner
la chaîne. Vous pouvez appuyer sur un bouton de
changement de chaîne (CH) pour passer à la
page suivante ou revenir à la page précédente de
la liste.
3 Appuyez sur OK. Le téléviseur passe à la chaîne
choisie.
4 Appuyez sur le bouton Mise en veille. La liste des
chaînes répertorie à présent la chaîne comme
Masqué et celle-ci est ignorée lorsque vous la
sélectionnez à l’aide des boutons de changement
de chaîne.
Pour modifier la liste des chaînes afin d’afficher une
chaîne actuellement masquée, effectuez la même
procédure en sélectionnant une chaîne masquée et en
appuyant sur le bouton Mise en veille pour l’afficher.
Utilisation du menu
Parental (Contrôle)
Le menu Parental (Contrôle) active et définit les contrôles
parentaux pour la télévision et les films. Utilisez-le pour
sélectionner un mot de passe et définir les valeurs du
contrôle parental en fonction de la classification TV,
du contenu TV et de la notation des films.
Menu Parental
Options
Modifier le mot de
passe
■
Activer
On/Off (Activé/Désactivé)
MPAA (notation des
films par la Motion
Picture Association
of America)
■
Mot de passe
■ Confirmer le mot de
passe
■
■
■
■
■
■
Notation de la
télévision
américaine
G
PG
PG-13
R
NC-17
X
NR
Tableau de
recommandations en
fonction de l’âge et du
contenu
Menu Parental
Options (suite)
Canadian English
(Canadien anglais)
■
E
C
C8+
G
PG
14+
18+
■
■
■
■
■
■
Canadian French
(Canadien français)
E
G
8 ans +
13 ans +
16 ans +
18 ans +
■
■
■
■
■
■
Utilisation du mot de passe
Le menu Parental (Contrôle) vous permet d’utiliser un
mot de passe pour empêcher la modification
accidentelle de certains paramètres.
n
À titre de précaution, notez votre mot de
passe et conservez-le en lieu sûr.
Dans le menu Parental (Contrôle), sélectionnez
Activer, appuyez sur OK, sélectionnez On (Activé),
puis appuyez sur OK. Vous pouvez maintenant
accéder aux autres menus et définir les contrôles
parentaux. Reportez-vous à la section « Réglage du
contrôle parental » à la page 37.
.
!
IMPORTANT : En cas de perte ou d’omission
du mot de passe, entrez le mot de passe
maître suivant : MTS, 4, 8, 1
Réglage du contrôle parental
IMPORTANT : Les conditions suivantes
doivent être remplies pour activer le
contrôle parental :
■
Le mot de passe est défini.
■
Les réglages de recommandation ont été
effectués.
Entrez le mot de passe à l’invite.
Définition d’un mot de passe
1 Dans le menu OSD principal, sélectionnez
Parental (Contrôle), puis appuyez sur le bouton
OK (si un mot de passe a été précédemment
défini, saisissez le mot de passe à l’invite).
2 Sélectionnez Modifier le mot de passe, puis
appuyez sur OK.
3 Entrez un (nouveau) numéro secret à quatre
chiffres en utilisant les touches 0 à 9 de la
télécommande. Entrez une nouvelle fois ces
chiffres pour confirmer le mot de passe, puis
appuyez sur OK.
Le contrôle parental utilise un V-Chip, dispositif de
filtrage électronique intégré dans votre téléviseur.
Cet outil donne aux parents une marge élevée de
contrôle sur les émissions auxquelles leurs enfants sont
susceptibles d’accéder. Il permet aux parents
d’autoriser les programmes jugés adéquats pour les
enfants, tout en bloquant ceux considérés comme
inadaptés. Ceci se fait automatiquement, une fois que
vous avez sélectionné un mot de passe et défini les
paramètres de contrôle parental.
Les États-Unis disposent de deux systèmes de notation
pour signaler le contenu des programmes : les TV
Parental Guidelines ou recommandations parentales
sur les programmes télévisés (US TV Rating) et la
notation des films :
■
Les recommandations parentales sur les
programmes télévisés permettent aux parents
d’écarter les émissions télévisées inappropriées
pour les enfants.
■
La notation des films est utilisée pour les films
inédits notés par l’association Motion Picture
Association of America (MPAA) et diffusés sur le
câble avant d’être diffusés à la télévision. Des
options peuvent également être définies pour
bloquer les films en fonction de leur notation par
l’association MPAA.
Modification des paramètres du téléviseur
37
Modification des paramètres du
téléviseur
!
Système volontaire de notation des films (MPAA)
Dans le menu Parental (Contrôle), sélectionnez MPAA,
puis appuyez sur OK. Ajustez l’élément.
Le paramètre bloque automatiquement tout programme
dont les notations sont supérieures à votre sélection.
Notation MPAA
Description
Âge
G
Grand public. Pour tous les âges.
PG
Surveillance parentale recommandée. Certaines diffusions ne sont pas recommandées aux
enfants.
PG-13
Surveillance parentale fortement recommandée. Certaines diffusions peuvent être peu
recommandables pour les enfants âgés de moins de 13 ans.
R
Restreint. Les enfants âgés de moins de 17 ans ne sont admis que s’ils sont accompagnés
d’un de leurs parents ou d’un adulte (cet âge varie selon les juridictions).
NC-17
Les enfants âgés de 17 ans ou moins ne sont pas admis.
X
La classe X est une notation ancienne qui a été fusionnée avec la classe NC-17, mais elle
est encore mentionnée dans les données de certains films anciens.
NR
Non classé.
Exemple :
Si vous sélectionnez PG-13, les programmes avec les
notations les plus strictes comme R, NC-17 et X sont
automatiquement bloqués.
n
Le système volontaire de notation des films
utilise uniquement une classification par
âge.
38
Guide de l’utilisateur du téléviseur HDTV HP
Notation de la télévision américaine
Dans le menu Parental (Contrôle), sélectionnez US TV
Rating (système de notation américain de la
télévision), puis appuyez sur OK. Ajustez l’élément.
Le paramètre bloque automatiquement tout programme
dont les notations sont supérieures à votre sélection.
Vous pouvez également effectuer un réglage des
notations en fonction de chaque contenu de
programme.
Contenu
S
(Scènes
derapports
sexuels)
L
(Langage
adulte)
V
(Violence)
D
(Dialogues
à
connotatio
n sexuelle)
TV-PG
(Surveillance
parentale
recommandée)
La
classification
peut être
paramétrée.
La
classification
peut être
paramétrée.
La
classification
peut être
paramétrée.
La
classification
peut être
paramétrée.
TV-14
(Surveillance
parentale
fortement
recommandée)
La
classification
peut être
paramétrée.
La
classification
peut être
paramétrée.
La
classification
peut être
paramétrée.
La
classification
peut être
paramétrée.
TV-MA (public
adulte
uniquement)
La
classification
peut être
paramétrée.
La
classification
peut être
paramétrée.
La
classification
peut être
paramétrée.
Notation TV
TV-Y (tous les
enfants)
TV-Y7 (destiné
à des enfants
plus âgés)
La classification
peut être
paramétrée.
TV-G (grand
public)
Modification des paramètres du téléviseur
Modification des paramètres du
téléviseur
Âge
recommandé
FV
(Fantastique
avec
violence)
39
Systèmes de notation canadiens
Les systèmes de notation du Canada sont basés sur
la politique de la Commission Canadienne de
Radio - Télévision et de Télécommunications (CRTC)
sur la violence dans les programmes télévisés.
Si la violence constitue le principal élément de la notation,
celle-ci tient également compte d’autres parties du
contenu, comme le langage, la nudité, la sexualité et les
thèmes pour adultes.
Lorsque vous réglez le contrôle sur les systèmes de
notation canadiens, vous pouvez sélectionner les
notations canadiennes anglaise ou française.
Notations canadiennes anglaises
Notation
Âge
40
Description de la notation canadienne anglaise
E
Non classée : inclut les actualités, les sports, les documentaires et les autres émissions
d’information.
C
Enfants : destiné aux jeunes enfants de moins de 8 ans. Apporte une attention particulière aux
thèmes pouvant menacer leur sens de la sécurité et leur bien-être.
C8+
Enfants de plus de 8 ans : ne contient pas de scène de violence en tant que moyen préféré,
acceptable ou unique pour résoudre un conflit et n’encourage pas non plus les enfants à imiter
les actes dangereux qu’ils ont pu voir à l’écran.
G
Grand public : considéré comme acceptable pour tous les groupes d’âge. Peut être regardé par
toute la famille, contient très peu de violence physique, verbale ou émotionnelle.
PG
Recommandation parentale : destiné au grand public mais peut ne pas convenir aux jeunes
enfants (de moins de 8 ans), car il peut contenir des thèmes ou des questions controversées.
14+
Plus de 14 ans : peut contenir des thèmes où la violence est l’un des éléments prédominants de
l’histoire, mais elle fait partie du développement de l’intrigue ou du personnage. Le langage
utilisé peut être cru et des scènes de nudité sont montrées dans le contexte du thème.
18+
Adultes : destiné aux spectateurs de 18 ans et plus et pouvant contenir des scènes de violence
qui, tout en étant en relation avec le développement de l’intrigue, du personnage ou des
thèmes, s’adressent exclusivement aux adultes. Peut contenir du langage obscène et des scènes
de sexe et de nudité.
Guide de l’utilisateur du téléviseur HDTV HP
Notations canadiennes françaises
Notation
E
Émission non classée.
G
Grand public : pour tous les âges et les enfants, contient un minimum de violence directe,
mais elle peut être intégrée à l’intrigue de manière humoristique ou fantaisiste.
8 ans +
Grand public mais déconseillé aux jeunes enfants : peut être regardé par un large public
mais peut contenir des scènes pouvant perturber les enfants de moins de 8 ans qui ne
peuvent pas faire la distinction entre les situations imaginaires et la réalité.
Il est recommandé de regarder ces programmes avec les parents.
13 ans +
Plus de 13 ans : peut contenir des scènes de violence fréquentes qu’il est préférable de
regarder avec les parents.
16 ans +
Plus de 16 ans : peut contenir des scènes de violence fréquente et de violence intense.
18 ans +
Plus de 18 ans : réservé aux adultes. Peut contenir des scènes de violence fréquente et de
violence extrême.
Désactivation temporaire du
blocage d’un programme
Lorsque le contrôle parental bloque un programme,
le message suivant s’affiche.
Pour désactiver le blocage du programme :
1 Appuyez sur OK. Le menu de configuration du
mot de passe s’affiche.
Réactivation du contrôle
parental après une
désactivation temporaire
Vous pouvez réactiver le contrôle parental
provisoirement désactivé, en procédant de l’une des
manières suivantes :
■
Dans le menu Parental (Contrôle), sélectionnez le
paramètre de notation (MPAA, US TV Rating
(Système de notation américain de la
télévision),Canadian English (Canadien
anglais) ou Canadian French (Canadien
français)).
■
Mettez le téléviseur hors tension.
2 Entrez votre mot de passe à quatre chiffres pour
désactiver temporairement le blocage du
programme.
Modification des paramètres du téléviseur
Modification des paramètres du
téléviseur
Âge
Description de la notation canadienne française
41
Utilisation du menu
Configuration
Vous pouvez utiliser le menu Configuration pour définir
les options d’heure et de sous-titrage codé,
sélectionner la langue pour les menus OSD, lancer
l’assistant d’installation, rétablir les valeurs par défaut
des paramètres d’affichage à l’écran, et modifier les
étiquettes d’entrée pour la liste des sources.
Menu
Configuration
Options
Heure
■
Mode Horloge : Auto/
Manuel
■
Réglage de l’horloge
■
Fuseau horaire (uniquement
pour le mode Automatique)
■
Heure d’été (uniquement
pour le mode Automatique)
■
Minuterie d’extinction :
Off/15 min/30 min/
60 min/120 min/150 min
(Désactivé/15 mn/30 mn/
60 mn/120 mn/150 mn)
■
Mode
■
Service Analog
(Service analogique)
■
Service Digital
(Service numérique)
■
Style
Caption
(Closed Caption)
(Sous-titrage
(Sous-titrage
codé))
Langue de
l’affichage à
l’écran
Anglais/Français/Espagnol
Assistant
d’installation
Démarrer
Identification de
prises
<sélection>
Paramètres par
défaut
Appuyez sur OK pour rétablir
les valeurs par défaut de tous
les paramètres.
42
Guide de l’utilisateur du téléviseur HDTV HP
Utilisation du menu Heure
Le menu Heure définit le mode pour la date et l’heure,
ainsi que la minuterie d’extinction.
Menu Heure
Options
Mode Horloge
Auto/Manuel
Réglage de
l’horloge
■
Mois, Jour, Année
■
Hour, Min, AM/PM
(Heure, Minute,
Matin/Soir)
Fuseau horaire
(uniquement pour le
mode Automatique)
NST/AST/EST/CST/
MST/PST/AKST/HST
Heure d’été
(uniquement pour le
mode Automatique)
On/Off (Activé/
Désactivé)
Minuterie
d’extinction
Off/15 min/30 min/
60 min/120 min/
150 min (Désactivé/15
mn/30 mn/60 mn/120
mn/150 mn)
■
Mode Horloge définit le mode Horloge sur Auto
ou Manuel. Vous définissez la date et l’heure
initiales pour le téléviseur durant l’exécution de
l’assistant d’installation, ou dans ce menu en
sélectionnant le mode Horloge manuel, puis en
appuyant sur le bouton OK.
■
Réglage de l’horloge définit uniquement la
date et l’heure du mode Horloge manuel. Pour
passer du champ AM (Matin) à PM (Soir),
appuyez sur le bouton fléché vers la gauche, puis
appuyez sur le bouton fléché vers le bas.
■
Fuseau horaire définit le fuseau horaire pour
le mode Horloge automatique, telle que l’heure
CST (Central Standard Time) ou PST (Pacific
Standard Time).
■
Heure d’été définit une option pour le mode
Horloge automatique.
■
Minuterie d’extinction définit les minutes
devant s’écouler avant que le téléviseur ne
s’éteigne. Vous pouvez également définir la
minuterie d’extinction à l’aide du bouton Mise en
veille de la télécommande.
Utilisation du menu Caption
(Closed Caption) (Sous-titrage
(Sous-titrage codé))
Menu Sous-titrage
Vous pouvez utiliser ce menu pour activer ou
désactiver le sous-titrage, et pour sélectionner les
options. Vous pouvez également activer ou désactiver
le sous-titrage à l’aide du bouton CC de la
télécommande.
Le sous-titrage codé n’est pas disponible sur tous les
programmes et les cassettes vidéo VHS. Recherchez
le symbole qui le signale pour vous assurer que les
sous-titres s’afficheront.
n
Options
Mode
Arrêt/Marche/Actif si muet)
Service Analog
(Service analogique)
■
CC1/CC2/CC3/CC4
■
Text1/Text2/Text3/
Text4
Service Digital
(Service numérique)
Service1/Service2/
Service3/Service4/
Service5/Service6
■
Style de police
■
Taille de police
■
Couleur d’avant-plan
■
Couleur d’arrière-plan
■
Opacité d’avant-plan
■
Opacité d’arrière-plan
■
Edge Style (Style de
bordure)
Votre téléviseur est équipé d’un décodeur de sous-titres
codés vous permettant de visionner des conversations,
la narration et des effets sonores sous forme de soustitres. Le sous-titrage codé est disponible sur certains
programmes télévisés et certaines cassettes vidéo VHS,
au choix du fournisseur de programme.
Le sous-titrage codé numérique est un nouveau service
de sous-titrage, disponible uniquement sur les
programmes de télévision numérique (également au
choix du fournisseur de programmes). Ce système est
plus convivial que le système de sous-titrage initial,
car il offre un large choix de tailles et de styles de
Si l’équipement de source de signal est
branché au téléviseur via une interface
HDMI ou une connexion vidéo en
composantes, il est possible que les
informations sur le sous-titrage codé ne
soient pas disponibles, car l’équipement
source risque de ne pas transmettre les
informations au téléviseur via ces
connecteurs.
Dans le système de sous-titrage codé, plusieurs
services de sous-titrage peuvent être fournis. Chacun
de ces services est identifié par un numéro spécifique.
Les services CC1 à CC4 affichent les sous-titres des
programmes télévisés par superposition sur l’image
des programmes.
Les services Text1 à Text4 affichent le texte qui n’est
pas associé au programme actuellement regardé,
tel que la météo ou les actualités. Ces services peuvent
également être superposés sur les programmes
pendant que vous les regardez.
■
Selon le nombre de services de sous-titrage
proposés dans le signal reçu, vous verrez des
informations comme 1/2 ou 1/4 s’afficher. 1/2
signifie « le premier des deux services proposés ».
Exemple : si le programme propose trois services
Numérique CC (ENG), CC1 et Text1, l’affichage
des sous-titres sera présenté dans cet ordre.
■
Le bouton CC mémorise le dernier service
sélectionné. Si le dernier mode de sous-titrage que
vous avez sélectionné n’est pas disponible sur le
programme suivant ou sur une autre chaîne,
le service de sous-titrage disponible est
Modification des paramètres du téléviseur
43
Modification des paramètres du
téléviseur
Menu Caption
(Closed Caption)
(Sous-titrage
(Sous-titrage
codé))
Style
police dans les sous-titres. Lorsque le sous-titrage codé
numérique est utilisé, il est signalé par une abréviation
de trois lettres qui spécifie également la langue dans
laquelle les sous-titres codés numériques s’affichent :
ENG (anglais), SPA (espagnol), FRA (français) ou
d’autres codes de langue.
automatiquement sélectionné et il s’affiche entre
parenthèses. Les services de sous-titrage qui
apparaissent entre parenthèses ne seront pas
conservés dans la mémoire du bouton CC en tant
que dernier service sélectionné. Seuls les services
que vous avez sélectionnés avec ce bouton seront
ainsi conservés.
n
Lorsque le programme ne propose pas de
sous-titrage codé, le signe « -- » s’affiche
dans la zone d’information sur le soustitrage.
Sélection de la langue OSD
Vous pouvez utiliser l’option OSD Language (Langue
OSD) pour définir la langue de l’affichage à l’écran.
Lancement de l’assistant
d’installation
Vous pouvez lancer l’assistant d’installation qui vous
guidera dans la sélection de la langue de l’OSD, de la
date et l’heure, de la source de signal TV (antenne ou
câble), et la recherche des chaînes télévisées
disponibles.
Dans le menu Assistant d’installation, sélectionnez
Démarrer, puis appuyez sur le bouton OK.
Si le code de langue, comme ENG, n’est pas
disponible sur des programmes télévisés
numériques, le signe « -- » s’affiche.
Modification des identifications
de prises
Tous les types de services de sous-titrage
(CC1, Text1, etc.) sont en principe
utilisables ; il se peut toutefois qu’une
émission ne propose aucun de ces services
ou seulement une partie d’entre eux, selon
le fournisseur des services.
Vous pouvez utiliser l’option Identification de prises
pour modifier toutes les étiquettes d’entrée, sauf
l’étiquette Antenne ou Câble qui apparaît lorsque vous
appuyez sur le bouton Source de la télécommande ou
du téléviseur.
Les paramètres par défaut du sous-titre codé peuvent
être indiqués par la chaîne de télévision.
La liste des sources d’entrée identifie un jeu de
connecteurs à l’arrière du téléviseur :
■
Antenna or Cable (Antenne ou Câble)
correspond au connecteur d’entrée antenne/
câble. L’étiquette affiche la sélection de la source
de balayage (antenne ou câble) de la dernière
recherche de chaînes effectuée par l’assistant
d’installation ou le menu Canal. Cette étiquette ne
peut pas être modifiée.
Utilisation de l’option Style
L’option Style permet de définir l’aspect du texte du
sous-titre codé :
■
L’option Taille de police permet de régler la
taille du sous-titre : Petite, Standard, Grande.
■
■
Sélectionnez Style de police pour définir un
style de sous-titre prédéfini ou défini par
l’utilisateur.
AV1 correspond au jeu de connecteurs d’entrée
AV 1 à définition standard S-vid. ou Vidéo.
■
AV2 correspond au jeu de connecteurs d’entrée
AV 2 à définition standard S-vid. ou Vidéo.
■
L’option Couleur d’avant-plan permet de
définir la couleur du texte.
■
■
L’option Couleur d’arrière-plan permet de
définir la couleur d’arrière-plan.
Component 1 (Composante 1) correspond
au jeu de connecteurs d’entrée 1 en composantes
haute définition.
■
■
L’option Opacité d’avant-plan permet de
définir l’opacité du texte.
Component 2 (Composante 2) correspond
au jeu de connecteurs d’entrée 2 en composantes
haute définition.
■
L’option Opacité d’arrière-plan permet de
définir l’opacité de l’arrière-plan.
■
PC correspond au jeu de connecteurs (VGA)
d’entrée PC.
■
L’option Edge Style (Style de bordure)
permet de définir un style de bordure prédéfini.
■
HDMI 1 correspond à l’interface HMDI 1 du
connecteur d’entrée haute définition numérique.
44
Guide de l’utilisateur du téléviseur HDTV HP
■
HDMI 2 correspond à l’interface HMDI 2 du
connecteur d’entrée haute définition numérique.
■
HDMI 3 correspond à l’interface HMDI 3 du
connecteur d’entrée haute définition numérique
(certains modèles uniquement).
Les identifications de prises pouvant être affectées sont :
■
Défaut (identification de prise d’origine)
■
AVR
■
DVD
■
PVR
■
Câble
■
DEC
■
Aux
■
SAT
■
VCR
Rétablissement des paramètres
par défaut
Vous pouvez utiliser le menu Paramètres par défaut
pour rétablir toutes les valeurs par défaut des
paramètres, y compris des identifications de prises.
Sélectionnez Paramètres par défaut, puis
appuyez sur le bouton OK.
Cette option ne réinitialise pas les chaînes dans la liste
Fav et la liste des chaînes. Ces éléments ne seront
réinitialisés que durant un nouveau balayage des
chaînes.
Pour modifier une identification de prise à l’aide de la
télécommande :
1 Appuyez sur le bouton Menu pour accéder au
menu d’affichage à l’écran (OSD). Les menus
disponibles s’affichent sous forme de liste.
2 Appuyez sur le bouton fléché vers le bas pour
mettre le menu Configuration en surbrillance,
puis appuyez sur le bouton OK.
3 Appuyez sur le bouton fléché vers le bas pour
naviguer dans le menu et mettre l’option
Identification de prises en surbrillance,
puis appuyez sur le bouton OK pour accéder à
l’option.
4 Appuyez sur le bouton fléché vers le bas pour
mettre la source d’entrée à modifier en
surbrillance, puis appuyez sur le bouton fléché
vers la droite. Appuyez sur le bouton fléché vers le
bas pour sélectionner la nouvelle étiquette, puis
sur OK pour valider la modification.
5 Lorsque vous avez terminé, utilisez le bouton
Menu pour quitter le menu OSD.
Modification des paramètres du téléviseur
45
46
Guide de l’utilisateur du téléviseur HDTV HP
Explication de la
terminologie de la
télévision
Qu’est-ce que la télévision
analogique, la télévision
numérique et la télévision haute
définition (HDTV) ?
Les appareils comme les moniteurs, les syntoniseurs et
les combinés moniteur/syntoniseur sont conçus pour
prendre en charge l’un des 18 standards du signal de
diffusion vidéo en numérique officiellement homologués
par le comité de normalisation de l’industrie, Advanced
Television Systems Commmittee (ATSC). Il existe trois
sous-groupes de télévision numérique, classés selon
leurs capacités : la télévision haute définition (HTVD), la
télévision à définition améliorée (EDTV) et la télévision à
définition standard (SDTV).
Par contre, pendant plus de 50 ans aux États-Unis,
la télévision analogique n’a été disponible que dans
le format NSTC (National Television Standards
Committee). C’est ce format de signal qui a été diffusé
par voie hertzienne et par câble. La télévision utilisant
le signal NSTC offre un peu plus de 480 lignes de
résolution, avec balayage entrelacé.
Pour des programmes haute définition, votre téléviseur
doit recevoir des signaux haute définition au moyen d’un
signal source haute définition connecté au téléviseur.
La source peut être un signal d’antenne haute définition
par voie hertzienne ou un signal haute définition par
câble, ou encore une source haute définition, telle qu’un
boîtier décodeur de réception câble ou satellite, un
lecteur HD-DVD, etc. Toutes les sources, excepté un
signal haute définition par voie hertzienne ou par câble,
doivent être branchées aux jeux de connecteurs d’entrée
haute définition situés à l’arrière du téléviseur. Votre
fournisseur de services télévisés par câble ou satellite
peut exiger l’achat supplémentaire de programmes
haute définition : il est également possible que les
émissions haute définition par voie hertzienne ne soient
pas disponibles dans toutes les zones.
Quelle est la différence, pour la
télévision numérique, entre le
format de signaux entrelacés et
le format des signaux
progressifs ?
Il existe 18 formats standard de signaux de télévision
numérique. Chacun fournit une qualité d’image
différente. Les noms de ces formats télévisés numériques
comprennent un chiffre, suivis de la lettre p (progressive
- progressif) ou de la lettre i (interlaced - entrelacé).
La lettre se réfère à la façon dont la télévision utilise les
signaux pour créer l’image :
■
Le balayage progressif (p) présente toutes les
lignes horizontales de l’image dans un seul cadre.
Cette méthode donne plus de réalisme à l’image et
une meilleure qualité que l’image entrelacée de
même résolution.
■
Entrelacé (i) signifie que l’image apparaît dans
deux segments ; la moitié des lignes horizontales
de l’image est affichée dans un cadre, l’autre
moitié des lignes horizontales étant placée dans le
cadre d’image suivant. Cette méthode fonctionne
parce que l’affichage est tellement rapide que l’œil
est trompé et croit qu’une seule image lui est
montrée.
Le chiffre figurant dans les noms des formats
correspond au nombre de lignes de résolution. En règle
générale, plus le chiffre est élevé, plus la qualité de
l’image est élevée. Par exemple, la télévision
numérique (DTV) propose aux diffuseurs de choisir
entre deux formats progressifs : 480p et 720p. L’image
480p affiche 480 lignes de balayage horizontal. Bien
que l’image 480p soit beaucoup plus réaliste que celle
d’une émission de télévision normale, elle est
considérée uniquement comme un signal de télévision
numérique (DTV) et non comme un véritable signal de
télévision haute définition. L’image 720p affiche 720
lignes de balayage horizontal, elle est considérée
comme une véritable image de télévision haute
définition. L’image 720p peut rivaliser avec une image
1080i, dans laquelle 1080 lignes de balayage
Réponses aux questions
47
Réponses aux questions
Réponses aux questions
horizontal s’affichent sous forme d’une image
entrelacée. L’image 720p (progressive) plus réaliste et
plus nette produit un meilleur effet, même si l’image
1080i contient beaucoup plus de lignes de balayage
et une résolution bien plus élevée.
Qu’est-ce qu’un rapport
d’affichage variable ?
Le rapport d’affichage représente la relation entre la
largeur de l’écran et sa hauteur. Les signaux TV
standard sont basés sur un rapport d’affichage de 4:3
(quatre unités de largeur pour trois unités de hauteur).
Les signaux HDTV sont basés sur un rapport
d’affichage de 16:9, produisant une image d’une
largeur de 33 % supérieure à celle d’une télévision
normale, et permettant de regarder les émissions et les
films comme si vous les regardiez dans un cinéma.
De plus, de nombreux DVD ont une meilleure image
sur écran large parce que la plupart des films réalisés
au cours des 50 dernières années ont été tournés dans
un rapport d’affichage de 1.85:1 (rapport très proche
du 16:9 qui correspond à 1.78.1) ou dans un rapport
d’affichage de 2.35.1 (qui est un rapport encore plus
large que le 16:9).
La prise en charge du rapport d’affichage variable
permet la compression sur un écran 4:3 et l’affichage
anamorphique afin que l’image occupe toute la
largeur de l’écran.
Qu’est-ce que la technologie
HDMI ?
L’interface HDMI (High-Definition Multimedia Interface)
est la première interface décompressée A/V
entièrement numérique de l’industrie. Les composants
HDMI peuvent transmettre de l’audio et de la vidéo
numérique sur un seul câble avec une qualité
améliorée par rapport aux connexions analogiques
traditionnelles, grâce à une transmission entièrement
numérique. Le transfert de sources numériques de
programmes DVD ou HDTV peut maintenant être
effectué sans la conversion analogique qui pouvait
dégrader le signal d’origine.
48
Guide de l’utilisateur du téléviseur HDTV HP
Identification de l’utilisation du câble
Type de câble/
connexion
HDMI
DVI
Réponses aux questions
Le tableau suivant répertorie tous les types de services
par câble auxquels le téléviseur peut accéder. Il
présente une vue latérale de chacun, ainsi que le
connecteur correspondant.
Description
Capable de transmettre des signaux décompressés audio numérique et vidéo
numérique parce qu’elle est dotée des signaux audio, vidéo et de contrôle.
DVI requiert l’utilisation d’un câble audio séparé.
DVI-D transmet des signaux vidéo numériques. DVI-D peut être utilisé avec un
convertisseur DVI-HDMI pour un branchement à un connecteur HDMI du téléviseur.
DVI-I transmet des signaux vidéo numériques et analogiques. DVI-I peut être utilisé
uniquement avec un convertisseur DVI-VGA pour brancher un ordinateur au
connecteur (VGA) d’entrée PC du téléviseur.
DVI-D
DVI-I
Composant
S-vidéo
Câble trois ou cinq fils : un pour le signal Pr (rouge), un pour le signal Y (vert) et un
pour le signal Pb (bleu). Certains câbles en composantes sont également
accompagnés de câbles audio rouge et blanc. Utilisé pour les récepteurs HDTV,
les lecteurs de DVD et autres appareils équipés de connecteurs de sortie à
composantes YpbPr.
Utilisé avec des équipements, tels que les lecteurs de DVD, les magnétoscopes,
les syntoniseurs et les décodeurs de réception câble et satellite, les caméscopes et
les décodeurs de réception câble numérique.
Réponses aux questions
49
Type de câble/
connexion
Description (suite)
Vidéo composite
Utilisée avec des équipements comme les magnétoscopes et les lecteurs de DVD.
Antenne coaxiale
Liaison RF ou câble coaxial utilisé principalement pour les raccordements
d’antennes ou de câbles. Souvent utilisée avec un (boîtier) décodeur de réception
câble ou satellite, si aucun autre choix n’est disponible.
AIR IN
VGA
Audio numérique
RCA
RS-232
Cordon
d’alimentation
50
Interface utilisée avec des ordinateurs et des écrans.
Câbles audio optiques haute résolution utilisés pour un système audio externe en
option, comme le son d’ambiance 5.1 pistes.
Les connecteurs audio rouge et blanc se connectent aux entrées audio rouge et
blanche (G et D).
Interface série utilisée uniquement à des fins commerciales.
Raccorde le téléviseur à la prise de courant électrique.
Guide de l’utilisateur du téléviseur HDTV HP
Caractéristiques techniques
Écran
Panneau du téléviseur
Téléviseur LCD TFT
Dimensions en pouces (mm)
T
100mm
200 mm
7.9"
W
7.9"
200 mm
A
Caractéristiques techniques
H
B
D
HP LC4776N : W : 44,4 (1128), H : 31,7 (804), A : 22,0 (558), B : 29,3 (744), T : 5,4 (138),
D : 11,0 (279), C : 15,6 (395)
HP LC4276N, LC4272N, LC4270N : W : 40,0 (1015), H : 28,5 (724), A : 22,0 (558), B : 26,6 (676),
T : 5,3 (135), D : 11,0 (279), C : 14.0 (355)
HP LC3772N, LC3770N : W : 35,7 (908), H : 26,7 (678), A : 22,0 (558), B : 24,3 (617), T : 5.2 (133),
D : 11,0 (279), C : 11.1 (283)
HP LC3272N, LC3270N : W : 30,9 (786), H : 24,0 (610), A : 20.0 (507), B : 21,6 (549), T : 5,0 (128),
D : 9,4 (239), C : 9.8 (249)
Résolution d’image
HP LC4776N : 1920 x 1080 (pour l’entrée 1080p)
HP LC4276N : 1920 x 1080 (pour l’entrée 1080p)
HP LC4272N, LC4270N : 1366 x 768
HP LC3772N, LC3770N : 1366 x 768
HP LC3272N, LC3270N : 1366 x 768
Luminosité
Jusqu’à 500 cd/m2
Caractéristiques techniques
51
Écran (suite)
Rapport de contraste
HP LC4776N : 1200:1
HP LC4276N : 1200:1
HP LC4272N, LC4270N : 1500:1
HP LC3772N, LC3770N : 1000:1
HP LC3272N, LC3270N : 1200:1
Temps de réponse (typique)
HP LC4776N : 6 ms
HP LC4276N, LC4272N, LC4270N : 8 ms
HP LC3772N, LC3770N : 6 ms
HP LC3272N, LC3270N : 8 ms
Durée de vie du panneau
Jusqu’à 60 000 heures
Audio
■
10 watts par chaîne (deux haut-parleurs internes)
■
Son d’ambiance virtuel HP : Cinéma, Music-hall
■
Sortie analogique : Stéréo 2 canaux
■
Sortie numérique (optique) : Sortie Dolby Digital, PCM
Langue de l’affichage à
l’écran
Anglais/Français/Espagnol
Alimentation électrique
120 V C.A.
Consommation d’énergie
HP LC4776N : 330 watts, HP LC4276N : 300 watts
, 60 Hz
HP LC4272N, LC4270N : 280 watts
HP LC3772N, LC3770N : 220 watts
HP LC3272N, LC3270N : 180 watts
Fonction TV
Standard TV (CCIR)
Standard de télévision américain Système ATSC/NTSC/Clear-QAM
Canal de réception
VHF : 2–13
UHF : 14–69
CATV : 1–125
Émission numérique terrestre (8VSB) : 2–69
Câble numérique (64/256 Clear-QAM) : 1–135
Multiplex audio
Système BTSC
Entrées prises en charge
480i, 480p, 720p, 1080i, 1080p (HDMI uniquement)
52
Guide de l’utilisateur du téléviseur HDTV HP
Connecteurs
Connecteurs d’entrée HDMI (type A) avec HDCP :
■
HDMI 1 (avec entrée audio HDMI G et D)
■
HDMI 2
■
HDMI 3 (certains modèles uniquement)
Entrée haute définition en
composantes
■
1 : Y, Pb, et Pr, et entrée audio G et D
■
2 : Y, Pb, et Pr, et entrée audio G et D
Entrée à définition standard
■
Entrée AV 1 : S-vid., Vidéo et Audio G et D
■
Entrée AV 2 : S-vid., Vidéo et Audio G et D
Entrée PC
Entrée de moniteur VGA avec audio G/D (entrée ligne)
Sortie audio
■
Numérique (optique) en format Dolby Digital ou PCM
■
Sortie audio G et D stéréo analogique (RCA)
ANT/Câble (entrée RF)
Dissymétrie de 75 ohms, type F pour entrée VHF/UHF/CATV
Série RS-232 (certains
modèles uniquement)
Entrée série (uniquement à des fins commerciales)
Port d’entretien
USB (uniquement à des fins de réparation)
Caractéristiques techniques
Entrée numérique haute
définition
Poids
Panneau TV (sans support)
HP LC4776N : 29,9 kg
HP LC4276N, LC4272N, LC4270N : 23,9 kg
HP LC3772N, LC3770N : 18,5 kg
HP LC3272N, LC3270N : 15,0 kg
Téléviseur et support
HP LC4776N : 34,4 kg
HP LC4276N, LC4272N, LC4270N : 27,9 kg
HP LC3772N, LC3770N : 22,5 kg
HP LC3272N, LC3270N : 18,5 kg
Environnement
Température de fonctionnement et
humidité
entre 0 et 35 ºC à 20-80 % RH
Température de stockage et
humidité
entre –20 et +50º C à 10-90 % RH
Caractéristiques techniques
53
Accessoires
Fournis avec la livraison
Documentation, télécommande, serre-câbles et cordon d’alimentation C.A.
Certification et conformité
TV avec logo UL, C-UL, FCC, BETS-7, ENERGY STAR
Garantie
Un an, pièces et main d’œuvre
Toutes les spécifications représentent le niveau type de
performance donné par les fabricants de composants
d’HP ; les performances constatées peuvent varier par
rapport à ce niveau.
La durée de vie du panneau est définie comme la
période écoulée jusqu’à ce que la luminosité soit
descendue à 50 % de la valeur de luminosité initiale,
pour une alimentation électrique de la lampe à
intensité nominale et un fonctionnement en continu à
25 +/– °C. 60 000 heures correspondent à plus de
vingt-trois années de fonctionnement à raison de sept
heures par jour.
Graphique de compatibilité avec l’ordinateur
Préréglage
Format
des pixels
Fréquence
horizontale
(kHz)
Polarité
horizontale
Fréquence
verticale
(Hz)
Polarité
verticale
Horloge
pixel
(MHz)
Source
1
640 x 480
31,5
–
59,9
–
25,2
VGA
2
640 x 480
37,5
–
75,0
–
31,5
VESA
3
720 x 400
31,5
–
70,1
+
28,3
VGA
4
800 x 600
37,9
+
60,3
+
40,0
VESA
5
800 x 600
46,9
+
75,0
+
49,5
VESA
6
1024 x
768
48,4
–
60,0
–
65,0
VESA
7
1024 x
768
56,5
–
70,1
–
75,0
VESA
8
1024 x
768
60,0
–
75,0
–
78,8
VESA
9
1280 x
768
47,4
+
60,0
–
68,3
VESA
10
1280 x
1024
64,0
+
60,0
+
108,0
VESA
11
1360 x
768
47,7
+
60,0
+
85,5
VESA
12
1920 x
1080
65,0
+
30,0
+
74,25
EIA
54
Guide de l’utilisateur du téléviseur HDTV HP
Dépannage
Consultez ces rubriques si vous avez des problèmes de démarrage, d’affichage, d’image, de son ou de
télécommande avec votre téléviseur.
Questions sur le démarrage
Symptôme
Solution
Je n’entends pas de son lorsque
je mets l’appareil en marche
alors qu’il y a une image.
■
Le volume est-il bas ? Appuyez sur le bouton de volume.
■
Le son est-il coupé ? Appuyez sur le bouton Muet ou sur le bouton de
volume.
■
Les haut-parleurs sont-ils désactivés dans le menu d’affichage à l’écran
(OSD) ? Appuyez sur le bouton Menu pour accéder au menu d’affichage
à l’écran (OSD). Appuyez sur le bouton fléché vers le bas pour
sélectionner Audio, puis sur le bouton OK ; appuyez sur le bouton fléché
vers le bas pour sélectionner Haut-parleur, puis sur OK ; appuyez sur le
bouton fléché vers le bas pour sélectionner On (Activé), puis sur OK.
Appuyez sur le bouton Menu pour quitter l’affichage à l’écran.
Je n’entends pas de son d’un
boîtier décodeur, d’un lecteur
de DVD ou d’un autre appareil
connecté à l’interface HDMI.
Vérifiez que l’appareil produit du son sur l’interface HDMI au format PCM.
Modifiez au besoin les paramètres de l’appareil.
Ce téléviseur ne prend pas en charge l’entrée audio sur l’interface HDMI au
format Dolby Digital. Pour plus d’informations, reportez-vous à la section
« Explication de la sortie audio » à la page 35.
Je ne vois pas d’image lorsque
je mets l’appareil en marche.
■
Les raccordements à la source du signal sont-ils correctement effectués ?
Vérifiez que les câbles sont insérés correctement dans les connecteurs de
couleur correspondante.
■
La source du signal d’entrée est-elle sous tension ? Allumez le boîtier
décodeur, le lecteur de DVD ou tout autre appareil que vous essayez de
visionner.
■
La source d’entrée sélectionnée est-elle correcte ? Appuyez sur le bouton
Source de la télécommande et vérifiez que la source est bien sélectionnée.
■
Appuyez sur le bouton Menu de la télécommande ou du téléviseur :
■
Si le menu OSD s’affiche, vérifiez les câbles de la source d’entrée,
et appuyez sur le bouton Source de la télécommande ou du téléviseur
pour choisir la source d’entrée.
■
Si le menu OSD n’apparaît pas, reportez-vous au symptôme suivant :
« Il n’y a pas d’alimentation. »
Dépannage
55
Dépannage
Pour utiliser la sortie Dolby Digital d’un appareil source numérique, branchez
la sortie numérique de votre appareil directement à l’entrée du récepteur AV
ou système audio externe prenant en charge le format Dolby Digital.
Symptôme
Solution (suite)
Il n’y a pas d’alimentation.
■
Appuyez sur le bouton d’alimentation de la télécommande.
■
Si le voyant d’alimentation du téléviseur est allumé (bleu), appuyez sur le
bouton d’alimentation du téléviseur.
■
Le cordon d’alimentation est-il débranché ? Assurez-vous que les deux
extrémités du cordon d’alimentation sont raccordées.
■
La prise fournit-elle du courant ? Branchez une lampe ou tout autre
appareil électrique en état de marche sur la même prise que le téléviseur
et assurez-vous qu’elle fournit de l’électricité.
■
Si vous utilisez une prise multiple, assurez-vous qu’elle est allumée.
L’unité ne fonctionne pas.
■
Les influences externes comme la foudre et l’électricité statique peuvent
entraîner un mauvais fonctionnement. Dans ce cas, n’utilisez l’unité
qu’après avoir mis le téléviseur en marche, ou débranché et rebranché le
cordon d’alimentation, une à deux minutes plus tard.
Les couleurs sont étranges,
pâles ou déformées.
■
Ajustez les nuances de l’image.
■
La pièce est-elle trop vivement éclairée ? L’image peut paraître foncée dans
une pièce trop fortement éclairée.
■
Vérifiez le réglage du signal d’entrée.
■
Si vous visualisez une source externe, assurez-vous que les deux extrémités
des câbles rouge, bleu et vert sont totalement insérées dans les bons
connecteurs.
■
La minuterie d’extinction a-t-elle été réglée ?
■
La température interne du téléviseur a augmenté. Ôtez tous objets
susceptibles d’obstruer l’aération ou bien nettoyez les orifices d’aération.
L’appareil s’est soudainement
arrêté.
56
Guide de l’utilisateur du téléviseur HDTV HP
Questions sur l’affichage
Symptôme
Solution
J’ai une image de mauvaise qualité
d’image avec l’entrée du signal
vidéo.
Vérifiez les points suivants : paramètres de contrôle incorrects,
interférences locales, interconnexion des câbles. Ajustez la commande
d’image, si nécessaire. Placez le téléviseur dans un autre endroit.
Assurez-vous que tous les raccordements sont correctement effectués.
Il n’y a pas d’image et un
périphérique externe contrôle
le téléviseur.
■
Appuyez sur le bouton Source de la télécommande et vérifiez que la
source est bien sélectionnée.
■
Vérifiez que le périphérique externe ou l’ordinateur est sous tension.
■
Assurez-vous que l’appareil source est branché.
■
Vérifiez la fonction de gestion de l’alimentation de l’appareil source.
Le périphérique est-il en mode veille ?
■
Raccordez la source au téléviseur. Faites fonctionner le périphérique
externe ou l’ordinateur (déplacez la souris, appuyez sur un bouton).
■
Vérifiez que tous les câbles sont raccordés aux connecteurs de
couleur correspondants à la fois au niveau du téléviseur et de
l’appareil de source d’entrée.
■
Assurez-vous que les câbles sont bien insérés aux deux extrémités.
■
Reportez-vous à la section « Réglage des paramètres de l’image AV »
à la page 33.
Avec une source d’entrée en
composante connectée, l’image est
excessivement rouge, bleue ou verte,
ou sa couleur noire est trop foncée
ou trop claire.
Symptôme
Solution
Mon image est tronquée ou n’est pas
centrée.
Vérifiez les paramètres de réglage de la position, puis ajustez les
réglages de l’écran en conséquence.
Mon image est trop grande ou
trop petite.
Appuyez sur le bouton Aspect de la télécommande pour sélectionner
une autre taille d’image.
L’image est instable.
Vérifiez que les paramètres de résolution du périphérique externe ou de
l’ordinateur sont corrects. Ajustez-les jusqu’à obtention de la résolution
appropriée.
L’image contient des barres latérales
noires et je ne parviens pas à les
supprimer en choisissant un autre
rapport d’affichage.
Appuyez sur le bouton Infos de la télécommande et relevez le mode de
transmission de la station. Certaines stations émettent des programmes
de définition standard directement au rapport d’affichage 16:9 de sorte
que l’image contient des barres latérales foncées incorporées. Pour ce
type de signal d’entrée, le mode Panorama n’est pas disponible, et les
modes Zoom1 et Zoom2 n’éliminent pas ces barres.
Lorsque vous regardez un DVD,
l’image présente des bandes noires
en haut et en bas de l’écran.
Le film peut être capturé dans différents rapports panoramiques. Lorsque
le rapport du film d’origine ne correspond pas à celui du téléviseur,
les bandes apparaissent en haut et en bas de l’image.
Dépannage
57
Dépannage
Questions sur la qualité de l’image
Question sur la télécommande
Symptôme
Solution
La télécommande ne fonctionne pas.
Vérifiez les points suivants, puis essayez la solution proposée.
■
Vérifiez que les batteries sont correctement insérées et qu’elles
respectent la polarité.
■
Assurez-vous que les piles de la télécommande sont neuves. Si elles
sont usées, remplacez-les par des batteries neuves.
■
Assurez-vous que la télécommande est à une distance correspondant à
sa portée.
■
Assurez-vous que la fenêtre du télécapteur à l’avant du téléviseur n’est
pas trop exposée à la lumière, aux rayons du soleil ou à une forte
lumière artificielle.
■
Vérifiez l’absence d’obstacles entre la télécommande et la fenêtre du
capteur à l’avant du téléviseur.
■
Assurez-vous que la télécommande est bien pointée en direction du
téléviseur et qu’elle ne se trouve pas à plus de 5 mètres.
La télécommande ne contrôle aucun
autre équipement de divertissement
domestique.
Il ne s’agit pas d’une télécommande universelle. Elle ne fonctionne
qu’avec votre téléviseur HP.
Ma télécommande universelle ne
détecte pas de code de fabricant HP.
Si vous souhaitez utiliser une télécommande universelle pour contrôler
votre téléviseur HP et que HP n’apparaît pas dans les codes de
fabricants pris en charge, utilisez un code de téléviseur Philips.
La télécommande HP transmet les codes de télécommande Philips.
Après avoir été programmée avec un code de TV Philips, votre
télécommande universelle peut contrôler les fonctions du téléviseur
HP suivantes : volume, mise en sourdine, alimentation et source d’entrée.
Je ne parviens pas à ajouter une
chaîne à la liste des chaînes favorites
via le bouton Fav.
58
Pour pouvoir ajouter une chaîne à la liste Fav, elle doit d’abord figurer
dans la liste des chaînes. L’assistant d’installation ou la fonction de
balayage automatique du menu Canal de l’affichage à l’écran crée la
liste de chaînes lors de la recherche des chaînes. Lancez l’assistant
d’installation ou effectuez le balayage automatique. Reportez-vous aux
sections « Lancement de l’assistant d’installation » à la page 44 ou
« Recherche de chaînes » à la page 36.
Guide de l’utilisateur du téléviseur HDTV HP
Guía del usuario del televisor de alta
definición de HP
Televisor LCD de alta definición HP LC4776N de 47 pulgadas
Televisor LCD de alta definición HP LC4276N de 42 pulgadas
Televisor LCD de alta definición HP LC4272N de 42 pulgadas
Televisor LCD de alta definición HP LC4270N de 42 pulgadas
Televisor LCD de alta definición HP LC3772N de 37 pulgadas
Televisor LCD de alta definición HP LC3770N de 37 pulgadas
Televisor LCD de alta definición HP LC3272N de 32 pulgadas
Televisor LCD de alta definición HP LC3270N de 32 pulgadas
Las únicas garantías de los productos y servicios de HP se estipulan
en las declaraciones de garantía expresas que acompañan a los
productos y servicios. Nada de lo mencionado aquí debe
interpretarse como garantía adicional. HP no será responsable de
los errores técnicos o editoriales ni de las omisiones que pueda
contener el presente documento.
HP no asumirá responsabilidad alguna por la utilización o fiabilidad
de su software en equipos no suministrados por HP.
Este documento contiene información propia protegida por
derechos de autor. Ninguna parte de este documento puede ser
fotocopiada, reproducida o traducida a otro idioma sin el
consentimiento previo por escrito de HP.
Hewlett-Packard Company
P.O. Box 4010
Cupertino, CA 95015-4010
EE.UU.
Copyright © 2007 Hewlett-Packard Development Company, L.P.
En los Estados Unidos, puede suministrarse bajo licencia al amparo
de al menos una de las patentes de EE.UU. nº 4.930.158 y
4.930.160 hasta el 28 de agosto de 2008.
Fabricado bajo licencia de Dolby Laboratories. “Dolby”
y el símbolo doble-D son marcas registradas de Dolby
Laboratories.
HDMI, el logotipo HDMI y High-Definition Multimedia Interface son
marcas o marcas registradas de HDMI Licensing LLC.
ENERGY STAR es una marca registrada propiedad del gobierno de
EE.UU.
HP defiende el uso legal de la tecnología y no respalda ni fomenta
el uso de sus productos para fines distintos de los permitidos por las
leyes de propiedad intelectual.
La información contenida en este documento podrá cambiar sin
previo aviso.
n
El texto marcado de esta manera indica
información necesaria.
!
El texto marcado de esta manera indica
información necesaria importante.
c
PRECAUCIÓN: El texto resaltado de esta
manera indica que no seguir las
instrucciones puede causar daños en el
equipo o pérdida de información.
w
ADVERTENCIA: Este símbolo avisa al
usuario de la presencia de instrucciones de
manejo y mantenimiento (reparación)
importantes en la documentación adjunta.
e
VOLTAJE PELIGROSO: El texto resaltado de
esta manera indica la presencia de tensión
eléctrica no aislada dentro de la carcasa
del producto de una magnitud que puede
ser suficiente para constituir un riesgo de
descarga eléctrica a las personas.
Medidas de seguridad importantes
ADVERTENCIA: PARA REDUCIR EL RIESGO DE FUEGO O DE DESCARGA ELÉCTRICA, NO EXPONGA ESTE
APARATO A LA LLUVIA NI A LA HUMEDAD.
e PRECAUCIÓN: RIESGO DE DESCARGA ELÉCTRICA w
NO ABRIR
ADVERTENCIA: PARA REDUCIR EL RIESGO DE DESCARGA ELÉCTRICA, NO RETIRE LA CUBIERTA
(O PARTE TRASERA). ESTE PRODUCTO NO CONTIENE PIEZAS REPARABLES POR EL
USUARIO. ENCOMIENDE CUALQUIER TRABAJO DE REPARACIÓN A PERSONAL
TÉCNICO CUALIFICADO.
e
w
ESTE SÍMBOLO PRETENDE AVISAR AL USUARIO DE LA PRESENCIA DENTRO DE LA
CARCASA DEL PRODUCTO DE UN “VOLTAJE PELIGROSO” SIN AISLAMIENTO,
QUE PUEDE SER LO SUFICIENTEMENTE ELEVADO COMO PARA SUPONER UN RIESGO
DE DESCARGA ELÉCTRICA PARA LAS PERSONAS. ENCOMIENDE CUALQUIER TRABAJO
DE REPARACIÓN A PERSONAL TÉCNICO CUALIFICADO.
ESTE SÍMBOLO AVISA AL USUARIO DE LA PRESENCIA DE INSTRUCCIONES DE MANEJO
Y MANTENIMIENTO (REPARACIÓN) IMPORTANTES EN LA DOCUMENTACIÓN
ADJUNTA.
PRECAUCIÓN: NO COLOQUE ESTE APARATO EN UN CARRO, SOPORTE, TRÍPODE,
ESTANTE O MESA INESTABLE. EL APARATO PODRÍA CAERSE Y CAUSAR
LESIONES GRAVES A PERSONAS Y DAÑARSE GRAVEMENTE. UTILÍCELO
SOLAMENTE CON UN CARRO, SOPORTE, TRÍPODE, ESTANTE O MESA
QUE HAYA SIDO RECOMENDADO POR EL FABRICANTE O VENDIDO
JUNTO CON EL APARATO. SIGA LAS INSTRUCCIONES DEL FABRICANTE
CUANDO INSTALE EL APARATO, Y UTILICE TAMBIÉN LOS ACCESORIOS
DE MONTAJE RECOMENDADOS POR EL FABRICANTE. EL CONJUNTO
DEL APARATO Y EL CARRO DEBERÁ MOVERSE CON MUCHO CUIDADO.
LAS PARADAS RÁPIDAS, UNA FUERZA EXCESIVA Y LAS SUPERFICIES
IRREGULARES PUEDEN SER LA CAUSA DE QUE EL CONJUNTO DEL
APARATO Y EL CARRO VUELQUE.
iii
INFORMACIÓN
Este producto ha sido sometido a pruebas para certificar que cumple con los límites establecidos para los dispositivos
digitales de clase B en la Parte 15 de las normas de la FCC. Tales límites se han marcado para proporcionar una
protección razonable contra las interferencias perjudiciales emitidas en una vivienda. Este equipo genera, utiliza y
puede emitir energía de radiofrecuencia. De no instalarse y utilizarse según las instrucciones, este aparato puede
causar interferencias en las comunicaciones de radio. Sin embargo, no se puede garantizar que no se originen
interferencias en una instalación determinada. Si este equipo causa interferencias perjudiciales a la recepción de
radio o televisión, que pueden determinarse apagando y encendiendo el equipo, se recomienda corregir la
interferencia siguiendo uno o varios de los siguientes procedimientos:
■
Reorientar o cambiar de lugar la antena receptora.
■
Aumentar la distancia entre el equipo y el receptor.
■
Conectar el equipo a una toma de corriente de un circuito distinto del conectado al receptor.
■
Consultar al distribuidor o a un técnico de radio o TV experimentado para obtener ayuda.
Aviso sobre el subtitulado
Este receptor de televisión puede mostrar subtitulado de televisión según el apartado 15.119 de las normas de la FCC.
Modificaciones
La FCC exige que se advierta al usuario que todo cambio o modificación que se realice en este dispositivo y no esté
expresamente aprobado por Hewlett-Packard Company puede anular la autorización del usuario para manejar el
equipo.
Cables
Las conexiones de este dispositivo han de realizarse con cables apantallados con fundas de conectores RFI/EMI
metálicas para mantener el cumplimiento de las normas y reglamentos de la FCC.
ENTIDAD RESPONSABLE
Hewlett-Packard Company
a la atención de: Product Regulations Manager
10955 Tantau Avenue
Cupertino, CA 95014, EE.UU.
iv
Guía del usuario del televisor de alta definición de HP
Instrucciones de seguridad importantes
La electricidad se usa para realizar muchas funciones útiles, pero también puede causar lesiones a personas y daños
en la propiedad si se utiliza incorrectamente. Este producto ha sido diseñado y fabricado con la más alta prioridad
en la seguridad. Sin embargo, su uso incorrecto puede provocar descargas eléctricas y/o fuego. Para evitar peligros
potenciales, por favor tenga muy en cuenta las instrucciones siguientes al instalar, utilizar y limpiar el producto. Para
garantizar su seguridad y prolongar la vida útil de su televisor, lea cuidadosamente las precauciones siguientes antes
de utilizarlo.
1
2
3
4
5
6
Lea estas instrucciones.
Guarde estas instrucciones.
Preste atención a todas las advertencias.
Siga todas las instrucciones.
No utilice este aparato cerca del agua.
Límpielo solamente con un paño suave. Si es
necesario, humedezca el paño con agua. Nunca
utilice disolventes o productos de limpieza
abrasivos para limpiar este producto, ya que en
caso contrario lo puede dañar de forma
irreversible.
7 No bloquee ninguna de las ranuras de
ventilación. Instale el aparato de acuerdo con las
instrucciones del fabricante.
8 No lo instale cerca de fuentes de calor como
radiadores, salidas de aire caliente, estufas u
otros aparatos (incluidos los amplificadores) que
generen calor.
9 No anule las funciones de seguridad del enchufe
polarizado o con toma de tierra. Un enchufe
polarizado tiene dos patillas planas, una más
ancha que la otra. Un enchufe con conexión a
tierra tiene dos patillas planas y una tercera patilla
de conexión a tierra. La patilla ancha o la tercera
patilla están previstas para su seguridad. Si el
enchufe suministrado no encaja en la toma de
corriente, consulte a un electricista para que
sustituya la toma.
10 Proteja el cable de alimentación de forma que no
pueda pisarse o quedarse pillado, especialmente
las clavijas o los enchufes de corriente y el punto
por donde salen del aparato.
11 Utilice únicamente las conexiones y los accesorios
especificados por el fabricante.
12 Utilice el producto únicamente con
el carrito, soporte, trípode,
plataforma o mesa especificada
por el fabricante o vendida con el
aparato. Cuando utilice un
carrito, extreme las precauciones
al mover conjuntamente el carrito
y el aparato para evitar lesiones
por vuelco.
13 Desenchufe este aparato durante tormentas
eléctricas o cuando no lo utilice durante largos
períodos de tiempo.
14 Diríjase a personal técnico cualificado para todo
tipo de reparación. Se requiere asistencia técnica
cuando el aparato se haya dañado de algún
modo, como un cable o un enchufe estropeado,
si se ha derramado líquido o se ha dejado caer un
objeto en el interior del aparato, éste ha quedado
expuesto a la lluvia o la humedad,
no funciona normalmente o se ha caído.
