Maytag MSB26C6MDM Installation Guide

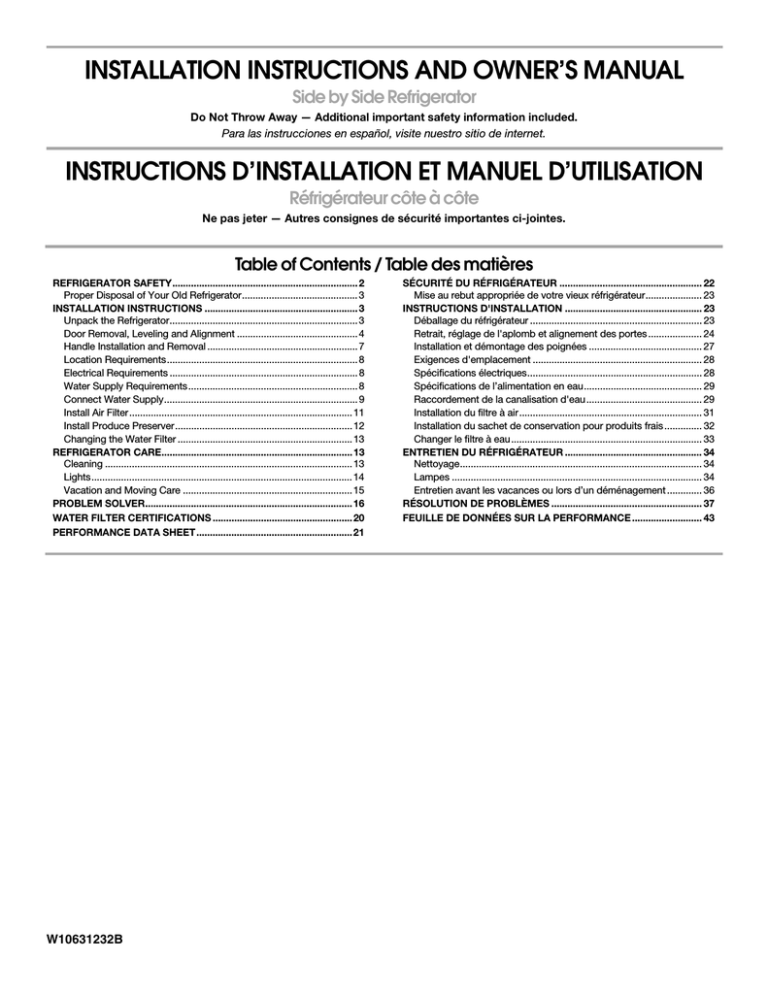

INSTALLATION INSTRUCTIONS AND OWNER’S MANUAL
Side by Side Refrigerator
Do Not Throw Away — Additional important safety information included.
Para las instrucciones en español, visite nuestro sitio de internet.
INSTRUCTIONS D’INSTALLATION ET MANUEL D’UTILISATION
Réfrigérateur côte à côte
Ne pas jeter — Autres consignes de sécurité importantes ci-jointes.
Table of Contents / Table des matières
REFRIGERATOR SAFETY..................................................................... 2
Proper Disposal of Your Old Refrigerator........................................... 3
INSTALLATION INSTRUCTIONS ......................................................... 3
Unpack the Refrigerator...................................................................... 3
Door Removal, Leveling and Alignment ............................................. 4
Handle Installation and Removal ........................................................ 7
Location Requirements....................................................................... 8
Electrical Requirements ...................................................................... 8
Water Supply Requirements............................................................... 8
Connect Water Supply........................................................................ 9
Install Air Filter................................................................................... 11
Install Produce Preserver.................................................................. 12
Changing the Water Filter ................................................................. 13
REFRIGERATOR CARE....................................................................... 13
Cleaning ............................................................................................ 13
Lights................................................................................................. 14
Vacation and Moving Care ............................................................... 15
PROBLEM SOLVER............................................................................. 16
WATER FILTER CERTIFICATIONS .................................................... 20
PERFORMANCE DATA SHEET.......................................................... 21
W10631232B
SÉCURITÉ DU RÉFRIGÉRATEUR ..................................................... 22
Mise au rebut appropriée de votre vieux réfrigérateur..................... 23
INSTRUCTIONS D'INSTALLATION ................................................... 23
Déballage du réfrigérateur ................................................................ 23
Retrait, réglage de l'aplomb et alignement des portes .................... 24
Installation et démontage des poignées .......................................... 27
Exigences d'emplacement ............................................................... 28
Spécifications électriques................................................................. 28
Spécifications de l’alimentation en eau............................................ 29
Raccordement de la canalisation d'eau ........................................... 29
Installation du filtre à air.................................................................... 31
Installation du sachet de conservation pour produits frais .............. 32
Changer le filtre à eau....................................................................... 33
ENTRETIEN DU RÉFRIGÉRATEUR ................................................... 34
Nettoyage.......................................................................................... 34
Lampes ............................................................................................. 34
Entretien avant les vacances ou lors d’un déménagement ............. 36
RÉSOLUTION DE PROBLÈMES ........................................................ 37
FEUILLE DE DONNÉES SUR LA PERFORMANCE .......................... 43
REFRIGERATOR SAFETY
Your safety and the safety of others are very important.
We have provided many important safety messages in this manual and on your appliance. Always read and obey all safety
messages.
This is the safety alert symbol.
This symbol alerts you to potential hazards that can kill or hurt you and others.
All safety messages will follow the safety alert symbol and either the word “DANGER” or “WARNING.”
These words mean:
DANGER
WARNING
You can be killed or seriously injured if you don't immediately
follow instructions.
You can be killed or seriously injured if you don't follow
instructions.
All safety messages will tell you what the potential hazard is, tell you how to reduce the chance of injury, and tell you what can
happen if the instructions are not followed.
IMPORTANT SAFETY INSTRUCTIONS
WARNING: To reduce the risk of fire, electric shock, or injury when using your refrigerator, follow these basic precautions:
Plug into a grounded 3 prong outlet.
Do not remove ground prong.
■ Do not use an adapter.
■ Do not use an extension cord.
■ Disconnect power before servicing.
■ Replace all parts and panels before operating.
■ Remove doors from your old refrigerator.
■
■
■
■
■
■
■
■
Use nonflammable cleaner.
Keep flammable materials and vapors, such as gasoline,
away from refrigerator.
Use two or more people to move and install refrigerator.
Disconnect power before installing ice maker (on ice maker
kit ready models only).
Use a sturdy glass when dispensing ice (on some models).
Do not hit the refrigerator glass doors (on some models).
SAVE THESE INSTRUCTIONS
State of California Proposition 65 Warnings:
WARNING: This product contains one or more chemicals known to the State of California to cause cancer.
WARNING: This product contains one or more chemicals known to the State of California to cause birth defects or other
reproductive harm.
2
Proper Disposal of Your Old Refrigerator
WARNING
Before You Throw Away Your Old Refrigerator or Freezer:
■
Take off the doors.
■
Leave the shelves in place so that children may not easily
climb inside.
Suffocation Hazard
Remove doors from your old refrigerator.
Failure to do so can result in death or brain damage.
IMPORTANT: Child entrapment and suffocation are not problems
of the past. Junked or abandoned refrigerators are still dangerous,
even if they will sit for “just a few days.” If you are getting rid of
your old refrigerator, please follow these instructions to help
prevent accidents.
Important information to know about disposal of
refrigerants:
Dispose of refrigerator in accordance with Federal and Local
regulations. Refrigerants must be evacuated by a licensed,
EPA certified refrigerant technician in accordance with
established procedures.
INSTALLATION INSTRUCTIONS
Unpack the Refrigerator
WARNING
Excessive Weight Hazard
Use two or more people to move and install
refrigerator.
Failure to do so can result in back or other injury.
Remove packaging materials. Do not use sharp instruments,
rubbing alcohol, flammable fluids, or abrasive cleaners to remove
tape or glue. These products can damage the surface of your
refrigerator. For more information, see “Refrigerator Safety.”
When Moving Your Refrigerator:
Your refrigerator is heavy. When moving the refrigerator for
cleaning or service, be sure to cover the floor with
cardboard or hardboard to avoid floor damage. Always pull
the refrigerator straight out when moving it. Do not wiggle or
“walk” the refrigerator when trying to move it, as floor
damage could occur.
Important information to know about glass shelves
and covers:
Do not clean glass shelves or covers with warm water when
they are cold. Shelves and covers may break if exposed to
sudden temperature changes or impact, such as bumping.
Tempered glass is designed to shatter into many small,
pebble-size pieces. This is normal. Glass shelves and covers
are heavy. Use both hands when removing them to avoid
dropping.
3
Door Removal, Leveling and Alignment
Gather the required tools and parts and read all instructions before starting installation. Save these instructions for future reference.
IMPORTANT: The graphics on this page are for models with the ice storage bin on the door. On models with the ice storage bin inside
the freezer, the wiring and water dispenser tubing configurations are simpler than what is shown in these graphics. Please read all
instructions on the next few pages for more information.
NOTE: Before moving your product into your home, measure the doorway of your home to see whether you need to remove the
refrigerator and freezer doors. If door removal is necessary, see the instructions below.
IMPORTANT: Before you begin, turn the refrigerator control OFF or turn cooling off. Unplug refrigerator or disconnect power. Remove
food, the ice storage bin (on some models), and any adjustable door or utility bins from doors.
WARNING
Electrical Shock Hazard
Disconnect power before removing doors.
Failure to do so can result in death or electrical shock.
3
Wiring Connection
4
5
Top Left Hinge
Door Removal
6
Top Right Hinge
A
A
A
A
A. Do Not Remove Screws.
A B
C D
A. P-clamp
B. Routing
Plate
C. Electrical
Housing
E
F
A. Do Not Remove Screws.
D. Wiring Clip
E. Grommets
F. Wiring
Plugs
7 Bottom Hinges
(Left and Right)
2A Water Dispenser
Tubing Connection
(Style 1)
8
Leveling
A
B
A
Raise
Lower
C
A. Bottom Hinge
B. Leveler Bracket
C. Leveling Foot
A
A. Face of Fitting
2B Water Dispenser Tubing
Connection (Style 2)
9 Door Alignment
(Bottom Right Hinge)
1
Base Grille
Raise
A
Doors must be
open to 90˚
4
Lower
A. Alignment Screw
TOOLS NEEDED:
Bubble level, Phillips screwdriver, ³⁄₁₆" hex key, ¹⁄₄" hex-head
socket wrench, ¹⁄₄" and ⁵⁄₁₆" open-ended wrenches or adjustable
wrench, internal star drive or ³⁄₈" hex-head socket wrench
Remove the Doors
WARNING
■
Remove the wiring clip using a ¹⁄₄" hex-head socket
wrench.
■
Pull the electrical housing out from under the refrigerator.
Disconnect the wiring plug from the housing.
5. Close both doors and keep them closed until you are ready to
lift them free from the cabinet.
6. Use a ³⁄₁₆" hex key to remove the top left hinge screws as
shown. See Graphic 4.
IMPORTANT: Do not remove either screw A.
WARNING
Excessive Weight Hazard
Use two or more people to lift the freezer door.
Electrical Shock Hazard
Failure to do so can result in back or other injury.
Disconnect power before removing doors.
Failure to do so can result in death or electrical shock.
1. Unplug refrigerator or disconnect power.
2. Open both doors to 90°. Remove the base grille by removing
the two screws, then pulling out on the outside corners. See
Graphic 1.
NOTE: The doors must only be opened to 90°. If they are
opened all the way, the base grille will not come off.
3. Disconnect the water tubing, located behind the base grille on
the freezer door side. The dispenser tubing runs through the
door hinge, and must be disconnected in order to remove the
door.
NOTE: On models with the ice storage bin on the door, there
are two water tubing connections, as shown. On models with
the ice storage bin inside the freezer, there is only one water
tubing connection.
■
■
Style 1: Press the colored outer ring against the face of
fitting and pull the water tubing free. See Graphic 2A.
NOTE: Keep the water tubing connector attached to the
tube that runs underneath the freezer. The door cannot be
removed if the connector is still attached to the tube that
runs through the door hinge.
Style 2: Firmly pull on the clasp to release the tube, then
pull the water tubing free. See Graphic 2B.
NOTE: Keep the clasp attached to the tube that runs
underneath the freezer.
4. Disconnect the wiring, located behind the base grille on the
freezer door side. See Graphic 3.
On models with the ice storage bin on the door:
NOTE: There are two wiring bundles that run underneath the
freezer - a large bundle with a large grommet and two white
plugs at the end, and a small bundle with a small grommet
and one yellow plug at the end.
■
Remove the P-clamp using a ¹⁄₄" hex-head socket wrench.
Remove the small wiring bundle from the P-clamp.
■
Remove the wiring clip using a ¹⁄₄" hex-head socket
wrench.
■
Pull the electrical housing out from under the refrigerator.
Disconnect the wiring plugs from the housing.
■
Gently pull the large wiring bundle (with two white plugs)
through the routing plate.
On models with the ice storage bin inside the freezer:
NOTE: The wiring configuration is simpler than what is shown
in Graphic 3. There is only one wiring bundle with one wiring
plug, and there is not a routing plate.
7. Lift freezer door straight up off bottom hinge. See Graphic 5.
The water tubing and wiring remain attached to the freezer
door and pull through the bottom left hinge.
NOTE: This may require two people - one to lift the door and
another to feed the water tubing and wiring through the hinge.
On models with the ice storage bin on the door:
■
Be sure the hole in the hinge is clear of obstructions, then
gently pull one water tube through the hinge. (Avoid
kinking the tube.) Next, gently pull the other water tube
through the hinge, again avoiding kinks. Finally, gently pull
the wiring bundle (including the grommet and wiring plugs)
through the hinge.
On models with the ice storage bin inside the freezer:
■
Be sure the hole in the hinge is clear of obstructions, then
gently pull the water tube through the hinge. (Avoid kinking
the tube.) Next, gently pull the wiring bundle (including the
grommet and wiring plug) through the hinge.
IMPORTANT: Rest the door on its side on a soft, clean
surface, such as a towel, blanket or piece of cardboard. This
will help avoid damaging the door, water tubing and wiring.
8. Use a ³⁄₁₆" hex key to remove the top right hinge screws as
shown. See Graphic 6.
IMPORTANT: Do not remove either screw A.
9. Lift the refrigerator door straight up off bottom hinge.
IMPORTANT: Rest the door on its side on a soft, clean
surface, such as a towel, blanket or piece of cardboard. This
will help avoid damaging the door.
10. It may not be necessary to remove the bottom hinges to move
the refrigerator through a doorway. Both bottom hinges have
similar construction.
■ If necessary, use an internal star drive or a ³⁄₈" hex-head
socket wrench to remove the bottom hinges. See
Graphic 7.
IMPORTANT: The leveler brackets are mounted behind
the hinges. If you remove the hinges, make sure that the
leveler brackets are replaced when reinstalling the hinges.
Replace the Doors and Hinges
1. Replace both bottom hinges, if removed. Make sure that the
leveler brackets are assembled behind the hinges. Tighten
screws.
IMPORTANT: When the screws are tightened properly, there
should not be any gaps between the refrigerator, leveler
bracket and hinge.
5
■
WARNING
Excessive Weight Hazard
Use two or more people to lift the freezer door.
Failure to do so can result in back or other injury.
IMPORTANT: Once connected, the wiring bundles should
not be taut. Some flexibility is needed to allow the freezer
door to open properly.
On models with the ice storage bin inside the freezer:
■
2. Before replacing the freezer door on the bottom left hinge,
feed the wiring and water tubing through the hinge.
On models with the ice storage bin on the door:
■
■
Feed the small wiring bundle through the hinge.
Assistance may be needed.
IMPORTANT: Do not feed the large wiring bundle through
the hinge. This bundle is intended to run directly from the
door to the connections beneath the freezer. Forcing the
large bundle through the hinge may damage the door
and/or the wiring, and will keep the door from closing
properly.
Feed both water tubes through the bottom left hinge, then
replace the freezer door on the hinge. Assistance may be
needed.
On models with the ice storage bin inside the freezer:
■
Feed the wiring bundle through the hinge. Assistance may
be needed.
■
Feed the water tube through the bottom left hinge, then
replace the freezer door on the hinge. Assistance may be
needed.
NOTE: Provide additional support for the doors while the top
hinges are being replaced. Do not depend on the door magnets to
hold the doors in place while you are working.
3. Align and replace the top left hinge as shown. See Graphic 4.
Tighten screws.
4. Reconnect water tubing and wiring.
IMPORTANT: Do not intertwine the water tubing and wiring
bundles when reconnecting them.
Align the clip's screw hole with the left hole in the electrical
housing and the right hole in the crossbar, and screw in
the clip using a single screw. Tighten screw. See
Graphic 3.
Water Connection Style 1: Push the water tube into the
fitting until it stops. See Graphic 2A.
■
Water Connection Style 2: Push the water tube into the
fitting until it stops. Close the clasp around the tubing,
making sure it snaps into place. See Graphic 2B.
Reconnect the wiring plug to the electrical housing, then
push the housing back under the refrigerator. Align the left
hole in the front lip of the housing with the right hole in the
refrigerator's base crossbar. See Graphic 3.
■
Reinstall the wiring clip over the grommet. See Graphic 3.
■
Align the clip's screw hole with the left hole in the electrical
housing and the right hole in the crossbar, and screw in
the clip using a single screw. Tighten screw. See
Graphic 3.
IMPORTANT: Once connected, the wiring should not be
taut. Some flexibility is needed to allow the freezer door to
open properly.
5. Replace the refrigerator door by lifting the door onto the
bottom right hinge.
6. Align and replace the top right hinge as shown. See Graphic 6.
Tighten screws.
7. Replace the ice storage bin (on some models) and any
adjustable door or utility bins.
WARNING
On models with the ice storage bin on the door:
■
■
■
■
■
6
Water Connection Style 1: Push the larger ⁵⁄₁₆" (7.94 mm)
water tube into the blue fitting until it stops, then push the
smaller ¹⁄₄" (6.35 mm) water tube into the green fitting until
it stops. See Graphic 2A.
Water Connection Style 2: Push the black water tube
with the blue tip into the blue fitting until it stops. Close
the clasp around the tubing, making sure it snaps into
place. Repeat this process to connect the red-tipped
black water tube and the red fitting. See Graphic 2B.
Reinstall the P-clamp around the small wiring bundle (with
one yellow plug), then replace the P-clamp on the top
screw hole of the routing plate. See Graphic 3.
Electrical Shock Hazard
Plug into a grounded 3 prong outlet.
Do not remove ground prong.
Do not use an adapter.
Do not use an extension cord.
Failure to follow these instructions can result in death,
fire, or electrical shock.
Gently route the large wiring bundle (with two white plugs)
through the hole in the routing plate, so that the wiring
runs behind the right side of the routing plate. See
Graphic 3.
8. Plug refrigerator into a grounded 3 prong outlet.
NOTE: The large wiring bundle should always remain
below the small wiring bundle.
Reconnect the wiring plugs to the electrical housing, then
push the housing back under the refrigerator. Align the left
hole in the front lip of the housing with the right hole in the
refrigerator's base crossbar. See Graphic 3.
Your refrigerator has two adjustable front feet — one on the right
and one on the left. In most cases, the refrigerator should be
steady when both feet are touching the floor. If your refrigerator
seems unsteady or if you want the doors to close more easily,
adjust the refrigerator's tilt using the instructions below:
1. Move the refrigerator into its final location. If necessary, open
both doors to 90° and remove the base grille. See Graphic 1.
2. The two leveling feet are located on the brackets on each side
of the product. See Graphic 8.
NOTE: Having someone push against the top of the refrigerator
takes some weight off the leveling feet. This makes it easier to
make adjustments.
Reinstall the wiring clip over the grommets. First install the
smaller grommet into the top of the clip, then install the
larger grommet into the bottom of the clip (closest to the
screw hole). See Graphic 3.
Leveling and Door Closing
3. Use a ¹⁄₄" open-ended or adjustable wrench to adjust the
leveling feet. Turn the leveling foot to the left to raise that side
of the product, or turn it to the right to lower that side of the
product.
NOTE: Both leveling feet should be snug against the floor, and
the rollers should not touch the floor. This keeps the
refrigerator from rolling forward when opening the doors.
4. Open both doors again and check that they close as easily as
you like. If not, tilt the refrigerator slightly more to the rear by
turning the leveling feet to the left. It may take several more
turns, and you should turn both leveling feet the same
amount.
5. Use a bubble level to check the leveling of the refrigerator.
NOTE: Whenever you need to move the refrigerator, turn the
leveling feet to the right until they are no longer touching the
ground. This will allow the refrigerator to roll more easily.
2. Open the freezer door. On the refrigerator door, place the
handle on the shoulder screws with the setscrews facing the
freezer.
A
B
Door Alignment
A refrigerator that is not level from side-to-side may appear to
have doors that are not properly aligned. If the doors appear this
way, use the instructions in the previous section to check the
leveling.
The doors are designed to be slightly different heights when the
refrigerator is empty, in order to account for the weight of food
that will be placed on the doors. If the doors are still not aligned
after checking the leveling and loading the refrigerator with food,
follow the steps below to adjust the door alignment.
1. If necessary, open both doors to 90° and remove the base
grille. See Graphic 1.
2. Locate the alignment screw on the bottom hinge of the
refrigerator door. See Graphic 9.
3. Use a ⁵⁄₁₆" open-ended or adjustable wrench to turn the screw.
To raise the refrigerator door, turn the screw to the right. To
lower the door, turn the screw to the left.
4. Check that the doors are even at the top. If necessary,
continue to turn the alignment screw until the doors are
aligned.
5. Open both doors to 90°. Replace the base grille. See
Graphic 1.
A. Shoulder screws
B. Setscrews inside the handle
3. Firmly push the handle toward the door until the handle base
is flush against the door.
4. While holding the handle, insert the short end of the hex key
into the upper hole and slightly rotate the hex key until it is
engaged in the setscrew.
Handle Installation and Removal
PARTS INCLUDED: Door handles (2), ¹⁄₈" hex key, spare
setscrew(s)
To Install the Handles:
NOTE: The handle mounting setscrews are preinstalled in the
handle.
1. Remove the handles, which are packed inside the refrigerator.
NOTE: To avoid scratching the finish, place the handles on a
towel or other soft surface.
5. Using a clockwise motion, tighten the setscrew until it begins
to contact the shoulder screw.
6. Repeat steps 4 and 5 to begin fastening the lower setscrew.
7. Once both setscrews have been partially tightened as outlined
in the previous steps, fully tighten both the upper and lower
setscrews.
IMPORTANT: When the screws feel tight, tighten them an
additional quarter-turn. The handle is not properly installed
without this extra tightening.
8. Open the refrigerator door and close the freezer door. Repeat
steps 2 through 7 to install the other handle onto the freezer
door with the setscrews facing the refrigerator.
9. Save the hex key and all instructions.
To Remove the Handles:
1. While holding the handle, insert the short end of the hex key
into the lower setscrew hole and slightly rotate the hex key
until it is engaged in the setscrew.
2. Using a counterclockwise motion, loosen the setscrew a
quarter-turn at a time.
3. Repeat steps 1 and 2 for the upper setscrew. Gently pull the
handle away from the door.
4. If necessary, use a Phillips screwdriver to remove the shoulder
screws from the door.
7
Location Requirements
Electrical Requirements
WARNING
WARNING
Electrical Shock Hazard
Explosion Hazard
Keep flammable materials and vapors, such as
gasoline, away from refrigerator.
Plug into a grounded 3 prong outlet.
Do not remove ground prong.
Failure to do so can result in death, explosion, or fire.
IMPORTANT: This refrigerator is designed for indoor household
use only.
To ensure proper ventilation for your refrigerator, allow for ¹⁄₂"
(1.27 cm) of space on each side and at the top. Allow for 1"
(2.54 cm) of space behind the refrigerator. If your refrigerator has
an ice maker, allow extra space at the back for the water line
connections. When installing your refrigerator next to a fixed wall,
leave a 2" (5.08 cm) minimum space on each side (depending on
your model) to allow the doors to swing open.
12
/ " (1.27 cm)
Do not use an adapter.
Do not use an extension cord.
Failure to follow these instructions can result in death,
fire, or electrical shock.
Before you move your refrigerator into its final location, it is
important to make sure you have the proper electrical connection.
Recommended Grounding Method
A 115 volt, 60 Hz, AC only, 15- or 20-amp fused, grounded
electrical supply is required. It is recommended that a separate
circuit serving only your refrigerator be provided. Use an outlet
that cannot be turned off by a switch. Do not use an
extension cord.
NOTE: Before performing any type of installation or cleaning, or
removing a light bulb, turn cooling off or turn the control
(Thermostat, Refrigerator or Freezer Control depending on the
model) to OFF, and then disconnect the refrigerator from the
electrical source. When you are finished, reconnect the
refrigerator to the electrical source and turn cooling on or reset the
control (Thermostat, Refrigerator or Freezer Control depending on
the model) to the desired setting. See “Using the Controls” in the
User Instructions, User Guide, or Use & Care Guide.
Water Supply Requirements
2" (5.08 cm)
NOTES:
■ This refrigerator is intended for use in a location where the
temperature ranges from a minimum of 55°F (13°C) to a
maximum of 110°F (43°C). The preferred room temperature
range for optimum performance, which reduces electricity
usage and provides superior cooling, is between 60°F (15°C)
and 90°F (32°C). It is recommended that you do not install the
refrigerator near a heat source, such as an oven or radiator.
■
Normal minimum cabinet cut-out width required for product
installation is 36" (91.44 cm). However, if the product is placed
against an extended wall and the ability to remove the crisper
pans is desired, an additional 18" (45.72 cm) of cabinet width
is required, so a total cabinet opening width of 54"
(137.16 cm) is recommended.
Gather the required tools and parts before starting installation.
Read and follow the instructions provided with any tools listed
here.
TOOLS NEEDED:
■
Flat-blade screwdriver
■
¹⁄₄" nut driver
■
⁷⁄₁₆" and ¹⁄₂" open-end or
two adjustable wrenches
■
¹⁄₄" drill bit
■
Cordless drill
NOTE: Your refrigerator dealer has a kit available with a ¹⁄₄"
(6.35 mm) saddle-type shutoff valve, a union, and copper tubing.
Before purchasing, make sure a saddle-type valve complies with
your local plumbing codes. Do not use a piercing-type or ³⁄₁₆"
(4.76 mm) saddle valve which reduces water flow and clogs more
easily.
IMPORTANT:
■ All installations must meet local plumbing code requirements.
■
8
Use copper tubing and check for leaks. Install copper tubing
only in areas where the household temperatures will remain
above freezing.
Water Pressure
A cold water supply with water pressure of between 30 and
120 psi (207 and 827 kPa) is required to operate the water
dispenser and ice maker. If you have questions about your water
pressure, call a licensed, qualified plumber.
■ If your refrigerator has a water dispenser: After installation is
complete, use the water dispenser to check the water
pressure.
■
With the water filter removed, dispense 1 cup (237 mL) of
water. If 1 cup of water is dispensed in 8 seconds or less,
the water pressure to the refrigerator meets the minimum
requirement.
■
If it takes longer than 8 seconds to dispense 1 cup of
water, the water pressure to the refrigerator is lower than
recommended. See “Problem Solver” for suggestions.
Connect to Water Line
IMPORTANT: If you turn the refrigerator on before the water line is
connected, turn the ice maker OFF.
Style 1 (Recommended)
1. Unplug refrigerator or disconnect power.
2. Turn OFF main water supply. Turn ON nearest faucet long
enough to clear line of water.
3. Use a quarter-turn shutoff valve or the equivalent, served by a
¹⁄₂" copper household supply line.
NOTE: To allow sufficient water flow to the refrigerator, a
minimum ¹⁄₂" size copper household supply line is
recommended.
Reverse Osmosis Water Supply
IMPORTANT: The pressure of the water supply coming out of a
reverse osmosis system going to the water inlet valve of the
refrigerator needs to be between 30 and 120 psi (207 and
827 kPa).
If a reverse osmosis water filtration system is connected to your
cold water supply, the water pressure to the reverse osmosis
system needs to be a minimum of 40 to 60 psi (276 to 414 kPa).
If the water pressure to the reverse osmosis system is less than
40 to 60 psi (276 to 414 kPa):
■ Check to see whether the sediment filter in the reverse
osmosis system is blocked. Replace the filter if necessary.
■
Allow the storage tank on the reverse osmosis system to refill
after heavy usage.
■
If your refrigerator has a water filter, it may further reduce the
water pressure when used in conjunction with a reverse
osmosis system. Remove the water filter. See “Water Filtration
System” in the User Instructions, User Guide, or Use & Care
Guide.
If you have questions about your water pressure, call a licensed,
qualified plumber.
Connect Water Supply
Read all directions before you begin.
IMPORTANT:
■ Plumbing shall be installed in accordance with the
International Plumbing Code and any local codes and
ordinances.
■
The gray water tubing on the back of the refrigerator (which is
used to connect to the household water line) is a PEX
(cross-linked polyethylene) tube. Copper and PEX tubing
connections from the household water line to the refrigerator
are acceptable, and will help avoid off-taste or odor in your ice
or water. Check for leaks.
If PEX tubing is used instead of copper, we recommend the
following Whirlpool Part Numbers:
W10505928RP (7 ft [2.14 m] jacketed PEX),
8212547RP (5 ft [1.52 m] PEX), or
W10267701RP (25 ft [7.62 m] PEX).
■
A
B
C
D
A. Bulb
B. Nut
C. Copper tubing (to refrigerator)
D. Household supply line (½" minimum)
4. Now you are ready to connect the copper tubing to the shutoff
valve. Use ¹⁄₄" (6.35 mm) OD soft copper tubing to connect the
shutoff valve and the refrigerator.
■ Ensure that you have the proper length needed for the job.
Be sure both ends of the copper tubing are cut square.
■
Slip compression sleeve and compression nut onto
copper tubing as shown. Insert end of tubing into outlet
end squarely as far as it will go. Screw compression nut
onto outlet end with adjustable wrench. Do not
overtighten.
A
B
A. Compression sleeve
B. Compression nut
C
C. Copper tubing
5. Place the free end of the tubing into a container or sink, and
turn on main water supply to flush out tubing until water is
clear. Turn off shutoff valve on the water pipe.
NOTE: Always drain the water line before making the final
connection to the inlet of the water valve, to avoid possible
water valve malfunction.
6. Bend the copper tubing to meet the water line inlet, which is
located on the back of the refrigerator cabinet as shown.
Leave a coil of copper tubing to allow the refrigerator to be
pulled out of the cabinet or away from the wall for service.
Install tubing only in areas where temperatures will remain
above freezing.
TOOLS NEEDED:
Gather the required tools and parts before starting installation.
■ Flat-blade screwdriver
■
⁷⁄₁₆" and ¹⁄₂" open-end wrenches or two adjustable wrenches
■
¹⁄₄" nut driver
9
Style 2
1. Unplug refrigerator or disconnect power.
2. Turn OFF main water supply. Turn ON nearest faucet long
enough to clear line of water.
3. Locate a ¹⁄₂" (1.27 cm) to 1¹⁄₄" (3.18 cm) vertical cold water
pipe near the refrigerator.
IMPORTANT:
■
Make sure it is a cold water pipe.
■
Horizontal pipe will work, but drill on the top side of the
pipe, not the bottom. This will help keep water away from
the drill and normal sediment from collecting in the valve.
4. Determine the length of copper tubing you need. Measure
from the connection on the lower rear corner of refrigerator to
the water pipe. Add 7 ft (2.1 m) to allow for cleaning. Use ¹⁄₄"
(6.35 mm) O.D. (outside diameter) copper tubing. Be sure both
ends of copper tubing are cut square.
5. Using a cordless drill, drill a ¹⁄₄" (6.35 mm) hole in the cold
water pipe you have selected.
A
4. Install the water supply tube clamp around the water supply
line to reduce strain on the coupling.
5. Turn shutoff valve ON.
6. Check for leaks. Tighten any connections (including
connections at the valve) or nuts that leak.
Style 2
1. Unplug refrigerator or disconnect power.
2. Remove and discard the plastic part that is attached to the
inlet of the water valve.
3. Attach the copper tube to the valve inlet using a compression
nut and sleeve as shown. Tighten the compression nut. Do not
overtighten.
4. Use the tube clamp on the back of the refrigerator to secure
the tubing to the refrigerator as shown. This will help avoid
damage to the tubing when the refrigerator is pushed back
against the wall.
5. Turn shutoff valve ON.
6. Check for leaks. Tighten any connections (including
connections at the valve) or nuts that leak.
A
B
C
B
G
C
F
E
A. Cold water pipe
B. Pipe clamp
C. Copper tubing
D. Compression nut
D
D
E
E. Compression sleeve
F. Shutoff valve
G. Packing nut
6. Fasten the shutoff valve to the cold water pipe with the pipe
clamp. Be sure the outlet end is solidly in the ¹⁄₄" (6.35 mm)
drilled hole in the water pipe and that the washer is under the
pipe clamp. Tighten the packing nut. Tighten the pipe clamp
screws slowly and evenly so the washer makes a watertight
seal. Do not overtighten, or you may crush the copper tubing.
7. Slip the compression sleeve and compression nut on the
copper tubing as shown. Insert the end of the tubing into the
outlet end squarely as far as it will go. Screw the compression
nut onto outlet end with adjustable wrench. Do not
overtighten.
8. Place the free end of the tubing in a container or sink, and turn
ON the main water supply. Flush the tubing until water is clear.
Turn OFF the shutoff valve on the water pipe. Coil the copper
tubing.
Connect to Refrigerator
Style 1
1. Unplug refrigerator or disconnect power.
2. Remove and discard the short, black plastic part from the end
of the water line inlet.
3. Thread the nut onto the end of the tubing. Tighten the nut by
hand. Then tighten it with a wrench two more turns. Do not
overtighten.
NOTE: To avoid rattling, be sure the copper tubing does not
touch the cabinet’s side wall or other parts inside the cabinet.
D. Compression nut
E. Valve inlet
A. Tube clamp
B. Tube clamp screw
C. Copper tubing
7. On some models, the ice maker is equipped with a built-in
water strainer. If your water conditions require a second water
strainer, install it in the ¹⁄₄" (6.35 mm) water line at either tube
connection. Obtain a water strainer from your nearest
appliance dealer.
Style 3
1. Unplug refrigerator or disconnect power.
2. Remove and discard the black nylon plug from the gray water
tube on the rear of the refrigerator.
3. If the gray water tube supplied with the refrigerator is not long
enough, a ¹⁄₄" x ¹⁄₄" (6.35 mm x 6.35 mm) coupling is needed in
order to connect the water tubing to an existing household
water line. Thread the provided nut onto the coupling on the
end of the copper tubing.
NOTE: Tighten the nut by hand. Then tighten it with a wrench
two more turns. Do not overtighten.
A
B
C
A. Refrigerator water tubing
B. Nut (provided)
C. Bulb
D. Coupling (purchased)
D
E
F
G
E. Ferrule (purchased)
F. Nut (purchased)
G. Household water line
4. Turn shutoff valve ON.
5. Check for leaks. Tighten any nuts or connections (including
connections at the valve) that leak.
A
B
C
A. Household water line
B. Nut (purchased)
10
D
C. Ferrule (purchased)
D. Refrigerator water tubing
Complete the Installation
1. Remove the air filter from its packaging.
2. Lift open the vented door.
3. Snap the filter into place.
WARNING
4. Close the vented door.
Electrical Shock Hazard
Plug into a grounded 3 prong outlet.
Do not remove ground prong.
Installing the Filter Status Indicator (on some models)
The filter comes with a status indicator, which should be activated
and installed at the same time the air filter is installed.
Do not use an adapter.
Do not use an extension cord.
Failure to follow these instructions can result in death,
fire, or electrical shock.
1. Plug into a grounded 3 prong outlet.
2. Flush the water system. See “Water and Ice Dispensers” in the
User Instructions or User Guide.
NOTE: Allow 24 hours to produce the first batch of ice. Allow
72 hours to completely fill ice container.
Install Air Filter
(on some models)
On some models, your refrigerator's accessory packet includes
an air filter, which must be installed prior to use. On some models,
the air filter is already installed at the factory.
1. Place the indicator face-down on a firm, flat surface.
2. Apply pressure to the bubble on the back of the indicator, until
the bubble pops to activate the indicator.
3. Lift open the vented air filter door. On some models, there are
notches behind the door.
4. On models with notches:
■ Slide the indicator down into the notches, facing outward.
■
NOTE: The indicator will not easily slide into the notches
if the rear bubble has not been popped.
Close the air filter door, and check that the indicator is
visible through the rectangular hole in the door.
On models without notches:
■
Store the indicator in a visible place you will easily
remember - either inside the refrigerator, or elsewhere in
your kitchen or home.
Replacing the Air Filter
The air filter reduces the buildup of odors. This helps to maintain a
cleaner environment inside the refrigerator.
Installing the Air Filter (on some models)
The filter should be installed behind the vented door, which is
located (depending on your model) along either the rear or left
interior wall near the top of the refrigerator compartment.
The disposable air filter should be replaced every 6 months, when
the status indicator has completely changed from white to red.
To order a replacement air filter, see “Accessories” in the User
Instructions or User Guide.
1. Remove the old air filter by squeezing in on the side tabs.
2. Remove the old status indicator.
3. Install the new air filter and status indicator using the
instructions in the previous sections.
11
Sensitivity to
Ethylene
Ethylene
Production
Apples
High
Very High
Asparagus
Med.
Very Low
Berries
Low
Low
Broccoli
High
Very Low
Cantaloupe
Med.
High
Carrots
Low
Very Low
Citrus Fruit
Med.
Very Low
Grapes
Low
Very Low
Lettuce
High
Very Low
Pears
High
Very High
Spinach
High
Very Low
ATTENTION
IRRITANT
IRRITANT
CAUTION
Read cautions on back.
(on some models)
On some models, your refrigerator's accessory packet includes a
Produce Preserver, which should be installed prior to use. On
some models, the Produce Preserver is already installed at the
factory.
The Produce Preserver absorbs ethylene, allowing the ripening
process of many produce items to slow down. As a result, certain
produce items will stay fresh longer.
Ethylene production and sensitivity varies depending on the type
of fruit or vegetable. To preserve freshness, it is best to separate
produce with sensitivity to ethylene from fruits that produce
moderate to high amounts of ethylene.
Lisez des prudences sur le revers.
The Produce Preserver pouches should be installed in their
housing, which is located along an interior side wall of the crisper
or convertible drawer.
Install Produce Preserver
NOTE: For best performance, always use two pouches.
1. Remove the Produce Preserver pouches from their packaging.
2. Lift up on the housing in order to remove it from its mounting
tab along the wall.
3. Open the housing by pulling up and out on the back of the top
of the housing.
4. Place both pouches inside the housing, then snap the housing
back together.
5. Place the housing back on the mounting tab along the wall.
Installing the Status Indicator (on some models)
The Produce Preserver comes with a status indicator, which
should be activated and installed at the same time the pouch is
installed.
Installing the Produce Preserver (on some models)
CAUTION: IRRITANT
MAY IRRITATE EYES AND SKIN. DANGEROUS FUMES
FORM WHEN MIXED WITH OTHER PRODUCTS.
Do not mix with cleaning products containing ammonia,
bleach or acids. Do not get in eyes, on skin or clothing. Do
not breathe dust. Keep out of reach of children.
FIRST AID TREATMENT: Contains potassium
permanganate. If swallowed, call a Poison Control Center or
doctor immediately. Do not induce vomiting. If in eyes, rinse
with water for 15 minutes. If on skin, rinse with water.
12
1. Place the indicator face-down on a firm, flat surface.
2. Apply pressure to the bubble on the back of the indicator, until
the bubble pops to activate the indicator.
3. Slide open the cap on the Produce Preserver housing.
4. Place the indicator in the top of the housing, facing outward.
5. Slide the cap closed, and check that the indicator is visible
through the rectangular hole in the cap.
NOTE: The cap will not easily close if the indicator’s rear
bubble has not been popped.
Replacing the Produce Preserver (on some models)
REFRIGERATOR CARE
The disposable pouches should be replaced every 6 months,
when the status indicator has completely changed from white to
red.
To order replacements, see “Accessories” in the User Instructions
or User Guide.
1. Remove the old pouches from the Produce Preserver housing.
2. Remove the old status indicator.
3. Install the new pouches and status indicator using the
instructions in the previous sections.
Cleaning
WARNING
Changing the Water Filter
Explosion Hazard
Do not use with water that is microbiologically unsafe or
of unknown quality without adequate disinfection before
or after the system. Systems certified for cyst reduction
may be used on disinfected waters that may contain
filterable cysts.
The water filter status light will help you know when to change
your water filter. See “Water Filtration System” in the User
Instructions or User Guide.
NOTE: If water flow to your water dispenser or ice maker
decreases noticeably, change the filter sooner. The filter should be
replaced at least every 6 months, depending on your water quality
and usage.
1. Locate the water filter in the top-right corner of the refrigerator
compartment.
2. Lift open the filter cover door. The filter will be released and
then be ejected as the door is opened.
3. When the door is completely open, pull the filter straight out.
NOTE: There may be some water in the filter. Some spilling
may occur. Use a towel to wipe up any spills.
Use nonflammable cleaner.
Failure to do so can result in death, explosion, or fire.
Both the refrigerator and freezer sections defrost automatically.
However, clean both sections about once a month to avoid
buildup of odors. Wipe up spills immediately.
IMPORTANT: Because air circulates between both sections, any
odors formed in one section will transfer to the other. You must
thoroughly clean both sections to eliminate odors. To avoid odor
transfer and drying out of food, wrap or cover foods tightly.
To Clean Your Refrigerator:
NOTE: Do not use abrasive or harsh cleaners such as window
sprays, scouring cleansers, flammable fluids, cleaning waxes,
concentrated detergents, bleaches or cleansers containing
petroleum products on plastic parts, interior and door liners or
gaskets. Do not use paper towels, scouring pads, or other harsh
cleaning tools.
1. Unplug refrigerator or disconnect power.
2. Hand wash, rinse, and dry removable parts and interior
surfaces thoroughly. Use a clean sponge or soft cloth and a
mild detergent in warm water.
3. Wash stainless steel and painted metal exteriors with a clean
sponge or soft cloth and a mild detergent in warm water.
4. There is no need for routine condenser cleaning in normal
home operating environments. If the environment is
particularly greasy or dusty, or there is significant pet traffic in
the home, the condenser should be cleaned every 2 to
3 months to ensure maximum efficiency.
If you need to clean the condenser:
■
Remove the base grille. See the “Door Removal”
instructions, either in the User Instructions or the
Installation Instructions and Owner’s Manual, or in the
separate instruction sheet provided with your refrigerator.
■
Use a vacuum cleaner with a soft brush to clean the grille,
the open areas behind the grille and the front surface area
of the condenser.
■
Replace the base grille when finished.
4. Take the new filter out of its packaging and remove the cap.
Be sure the O-rings are still in place after the cap is removed.
B
5. Plug in refrigerator or reconnect power.
A
B
A. Cap
B. O-rings
5. With the arrow pointing up, align the new filter with the filter
housing and slide it into place. The filter cover door will
automatically begin to close as the new filter is inserted.
6. Close the filter cover door completely in order to snap the filter
into place. You may need to press hard.
7. After changing the filter, reset the filter status light. See “Water
Filtration System” in the User Instructions or User Guide.
8. Flush the water system. See “Water and Ice Dispensers” in the
User Instructions or User Guide.
13
Lights
IMPORTANT: The light bulbs in both the refrigerator and freezer
compartments of your new refrigerator may use LED technology.
If the lights do not illuminate when the refrigerator and/or freezer
door is opened, call for assistance or service. In the U.S.A., call
1-800-253-1301. In Canada, call 1-800-807-6777.
Light Styles:
Refrigerator Compartment - Upper Lights
Light Shield Removal:
■ Slide the light shield toward the rear of the refrigerator and
remove it from the light housing.
The dispenser lights are mini LEDs that cannot be changed.
The interior lights vary by model.
■ Some models have mini LEDs that cannot be changed.
■
Some models have full-size LED bulbs that can be
changed. To order replacement LED bulbs, call
1-800-253-1301 (U.S.A.) or 1-800-807-6777 (Canada).
Replacement Bulb:
■ If the burned-out light is a full-size LED bulb, replace it with
Whirlpool part number W10574850A (a 2.0 watt LED bulb).
■
Whirlpool
Part Number
W10574850A
(2.0 watts)
■
Whirlpool
Part Number
W10565137A
(3.6 watts)
If the burned-out light is an incandescent bulb, replace it with
an incandescent appliance bulb of the same size, shape and
wattage (40-watt maximum).
Light Shield Reinstallation:
■ Align the light shield in the grooves at the bottom edge of the
light housing, then slide it forward until it snaps into place.
NOTE: Some LED replacement bulbs are not
recommended for wet/damp environments. The
refrigerator and freezer compartments are considered to
be wet/damp environments. If using a brand of LED bulb
other than the recommended Whirlpool LED bulb, read
and follow all instructions on the replacement bulb’s
packaging before installing it.
Some models have incandescent 40-watt bulbs that can
be changed.
Refrigerator Compartment - Lower Lights
NOTE: Not all replacement bulbs will fit your refrigerator.
Do not use an incandescent bulb in excess of 40 watts.
Light Shield Removal:
■ Slide the light shield to the right to remove the left end from
the wall slots, then pull the right end out of its wall slots.
To Change a Light Bulb:
1. Unplug refrigerator or disconnect power.
2. Remove the light shield, as explained in the following
sections.
NOTE: To clean the light shield, wash it with warm water and
liquid detergent. Before reinstalling, thoroughly rinse and dry
the shield.
3. Replace the burned-out light bulb, as explained in the
following sections.
4. Reinstall the light shield, as explained in the following
sections.
5. Plug in refrigerator or reconnect power.
14
Replacement Bulb:
■ If the burned-out light is a full-size LED bulb, replace it with
Whirlpool part number W10565137A (a 3.6 watt LED bulb).
■
If the burned-out light is an incandescent bulb, replace it with
an incandescent appliance bulb of the same size, shape and
wattage (40-watt maximum).
Light Shield Reinstallation:
■ Place the right end of the light shield into the wall slots, then
snap the left end into its wall slots.
Replacement Bulb:
■ If the burned-out light is a full-size LED bulb, replace it with
Whirlpool part number W10565137A (a 3.6 watt LED bulb).
■
If the burned-out light is an incandescent bulb, replace it with
an incandescent appliance bulb of the same size, shape and
wattage (40-watt maximum).
Light Shield Reinstallation:
■ Place the left end of the light shield into the wall slots, then
snap the right end into its wall slots.
Freezer Compartment - Upper Light
Light Shield Removal:
■ Gently squeeze the front and the bottom-rear edge of the light
shield to release the tabs from the wall slots, then pull the light
shield forward.
Vacation and Moving Care
Vacations
Replacement Bulb:
■ If the burned-out light is a full-size LED bulb, replace it with
Whirlpool part number W10565137A (a 3.6 watt LED bulb).
■
If the burned-out light is an incandescent bulb, replace it with
an incandescent appliance bulb of the same size, shape and
wattage (40-watt maximum).
Light Shield Reinstallation:
■ Align the light shield in its proper position, and snap the tabs
into the wall slots.
If You Choose to Leave Refrigerator On While You Are Away:
1. Use up any perishables and freeze other items.
2. If your refrigerator has an automatic ice maker and is
connected to the household water supply, turn off the water
supply to the refrigerator. Property damage can occur if the
water supply is not turned off.
3. If you have an automatic ice maker, turn off the ice maker.
NOTE: Depending on your model, raise the wire shutoff arm to
OFF (up) position or press the switch to OFF (right).
4. Empty the ice bin.
If You Choose to Turn Refrigerator Off Before You Leave:
1. Remove all food from the refrigerator.
2. If your refrigerator has an automatic ice maker:
■ Turn off the water supply to the ice maker at least one day
ahead of time.
■
Freezer Compartment - Lower Light
Light Shield Removal:
■ Slide the light shield to the left to remove the right end from
the wall slots, then pull the left end out of its wall slots.
When the last load of ice drops, raise the wire shutoff arm
to the OFF (up) position or move the switch to the OFF
(right) setting.
3. Depending on the model, turn the Refrigerator Control to OFF
or turn cooling off. See “Using the Controls” in the User
Instructions, User Guide, or Use & Care Guide.
4. Clean, wipe, and dry thoroughly.
5. Tape rubber or wood blocks to the tops of both doors to prop
them open far enough for air to get in. This stops odor and
mold from building up.
Moving
When you are moving your refrigerator to a new home, follow
these steps to prepare it for the move.
1. If your refrigerator has an automatic ice maker:
■ Turn off the water supply to the ice maker at least one day
ahead of time.
■
Disconnect the water line from the back of the refrigerator.
■
When the last load of ice drops, raise the wire shutoff arm
to the OFF (up) position or move the switch to the OFF
(right) setting.
2. Remove all food from the refrigerator and pack all frozen food
in dry ice.
3. Empty the ice bin.
15
4. Depending on the model, turn the Refrigerator Control to OFF
or turn cooling off. See “Using the Controls” in the User
Instructions, User Guide, or Use & Care Guide.
5. Unplug refrigerator.
6. Clean, wipe, and dry thoroughly.
7. Take out all removable parts, wrap them well, and tape them
together so they don’t shift and rattle during the move.
8. Depending on the model, raise the front of the refrigerator so it
rolls more easily OR screw in the leveling legs so they don't
scrape the floor. See “Adjust the Doors” or “Door Removal,
Leveling and Alignment.”
9. Tape the doors closed and tape the power cord to the back of
the refrigerator.
When you get to your new home, put everything back and refer to
the Installation Instructions for preparation instructions. Also, if
your refrigerator has an automatic ice maker, remember to
reconnect the water supply to the refrigerator.
PROBLEM SOLVER
First try the solutions suggested here or visit our website to possibly avoid the cost of a service call.
WARNING
Electrical Shock Hazard
Plug into a grounded 3 prong outlet.
Do not remove ground prong.
Do not use an adapter.
Do not use an extension cord.
Failure to follow these instructions can result in death,
fire, or electrical shock.
GENERAL OPERATION
Possible Causes and/or Recommended Solutions
Refrigerator
will not operate
■
Not connected to an electrical supply - Plug the power cord into a grounded 3 prong outlet.
Do not use an extension cord.
■
No power to the electrical outlet - Plug in a lamp to see if the outlet is working.
■
Household fuse has blown or circuit breaker has tripped - Replace the fuse or reset the circuit
breaker. If the problem continues, contact a licensed electrician.
■
Control or cooling is not turned on - Turn on the refrigerator control, or turn cooling on.
See “Using the Controls” in the User Instructions or User Guide.
■
New installation - Following installation, allow 24 hours for the refrigerator and freezer to cool
completely.
NOTE: Adjusting the temperature control(s) to the coldest setting will not cool either
compartment (refrigerator or freezer) more quickly.
Motor seems to
run too much
■
Your new refrigerator has an energy-efficient motor - The refrigerator may run longer than
you’re used to, because the compressor and fans operate at lower speeds that are more
energy-efficient. This is normal.
NOTE: Your refrigerator may run even longer if the room is warm, a large load of food is added,
the doors are opened often, or if a door has been left open.
16
GENERAL OPERATION
Possible Causes and/or Recommended Solutions
Refrigerator seems noisy
The compressor in your new refrigerator regulates temperature more efficiently and uses less energy
than older models. During various stages of operation, you may hear normal operating sounds that
are unfamiliar.
The following noises are normal:
■ Buzzing/Clicking - Heard when the water valve opens and closes to dispense water or fill the ice
maker. If the refrigerator is connected to a water line, this is normal. If the refrigerator is not
connected to a water line, turn off the ice maker.
Temperature is too warm
■
Cracking/Crashing - Heard when ice is ejected from the ice maker mold.
■
Popping - Heard when the inside walls contract/expand, especially during initial cooldown.
■
Pulsating/Whirring - Heard when the fans/compressor adjust to optimize performance during
normal operation.
■
Rattling - Heard when water passes through the water line, or due to the flow of refrigerant.
Rattling may also come from items placed on top of the refrigerator.
■
Water running or gurgling - Heard when ice melts during the defrost cycle and water runs into
the drain pan.
■
Sizzling - Heard when water drips onto the heater during the defrost cycle.
■
New installation - Following installation, allow 24 hours for the refrigerator and freezer to cool
completely.
NOTE: Adjusting the temperature control(s) to the coldest setting will not cool either
compartment (refrigerator or freezer) more quickly.
Temperature is too cold
Interior moisture buildup
Interior lights do not work
■
Doors are opened often or not closed completely - This allows warm air to enter the
refrigerator. Minimize door openings, keep the doors fully closed, and make sure both doors are
properly sealed.
■
Air vents are blocked - Remove items that are immediately in front of the vents.
■
Large amount of warm food recently added - Allow several hours for the refrigerator to return
to its normal temperature.
■
Controls are not set correctly for the surrounding conditions - Adjust the controls to a colder
setting. Check the temperature again in 24 hours.
■
Controls are not set correctly for the surrounding conditions - Adjust the controls to a
warmer setting. Check the temperature again in 24 hours.
■
Top refrigerator shelf is colder than lower shelves - On some models, air from the freezer
enters the refrigerator compartment through vents near the top refrigerator shelf. As a result, the
top shelf can be slightly colder than lower shelves.
■
Air vents are blocked - Remove items that are immediately in front of the vents.
NOTE: Some moisture buildup is normal. Clean with a soft dry cloth.
■ Room is humid - A humid environment contributes to moisture buildup. Use the refrigerator only
in an indoor location, with as little humidity as possible.
■
Doors are opened often or not closed completely - This allows humid air to enter the
refrigerator. Minimize door openings, keep the doors fully closed, and make sure both doors are
properly sealed.
■
Doors have been open for an extended period of time - Close the doors to reset the lights.
■
Light bulb is loose in the socket or has burned out - On models with incandescent or full-size
LED interior light bulbs, tighten or replace the bulb. See “Lights.”
NOTE: On models with mini LED lights, call for assistance or service if the interior lights do not
illuminate when either door is opened. See the Warranty in the User Instructions or User Guide for
contact information.
Dispenser lights
do not work
(on some models)
■
Dispenser light is turned off - On some models, if the dispenser light is set to OFF, the light will
turn on only when a dispenser pad/lever is pressed. If you want the dispenser light to stay on
continuously, select a different setting. See “Water and Ice Dispensers” in the User Instructions or
User Guide.
■
Dispenser light is set to AUTO or NIGHT LIGHT - On some models, if the dispenser light is set
to AUTO or NIGHT LIGHT, make sure the dispenser light sensor is not blocked. See “Water and
Ice Dispensers” in the User Instructions or User Guide.
NOTE: On models with mini LED lights, call for assistance or service if the dispenser lights do not
operate correctly. See the Warranty in the User Instructions or User Guide for contact information.
17
WARNING
Explosion Hazard
Use nonflammable cleaner.
Failure to do so can result in death, explosion, or fire.
DOORS AND LEVELING
Possible Causes and/or Recommended Solutions
Doors are difficult to open
■
Gaskets are dirty or sticky - Clean the gaskets and contact surfaces with mild soap and warm
water. Rinse and dry with a soft cloth.
Doors will not
close completely
■
Door is blocked open - Move food packages away from the door. Make sure all bins and
shelves are in their correct positions. Make sure all packaging materials have been removed.
Doors appear to be uneven
■
Doors need to be aligned, or refrigerator needs to be leveled - See the leveling and door
alignment instructions.
Refrigerator rocks
and is not stable
■
Refrigerator is not level - To stabilize the refrigerator, remove the base grille and lower the
leveling feet until they touch the floor. See the leveling and door alignment instructions.
WARNING
Cut Hazard
Use a sturdy glass when dispensing ice.
Failure to do so can result in cuts.
ICE AND WATER
Possible Causes and/or Recommended Solutions
Ice maker is not
producing ice,
not producing
enough ice,
or producing
small/hollow ice
■
Refrigerator is not connected to a water supply, or the water supply shutoff valve is not fully
turned on - Connect the refrigerator to a water supply and make sure the water shutoff valve is
fully open.
■
Kink in the water source line - A kink in the water line can reduce water flow, resulting in decreased ice
production, small ice cubes, and/or hollow or irregularly-shaped ice. Straighten the water line.
■
Ice maker is not turned on - Turn on the ice maker. See “Ice Maker and Storage Bin” in the User
Instructions or User Guide.
■
New installation - After connecting the refrigerator to a water source, flush the water system.
(See “Water and Ice Dispensers” in the User Instructions or User Guide.) Wait 24 hours for ice
production to begin. Wait 72 hours for full ice production. Discard the first three batches of ice produced.
■
Large amount of ice was recently removed - Allow sufficient time for the ice maker to produce
more ice.
■
Ice is jammed in the ice maker ejector arm - Remove ice from the ejector arm using a plastic utensil.
■
Inadequate water pressure - Verify that the household has adequate water pressure. See “Water
Supply Requirements.”
■
Water filter is installed incorrectly - Make sure the filter is properly installed. See “Water Filtration
System” in the User Instructions or User Guide.
■
A reverse osmosis water filtration system is connected to your cold water supply - This can
decrease water pressure. See “Water Supply Requirements.”
NOTE: If questions remain regarding water pressure, contact a licensed, qualified plumber.
18
ICE AND WATER
Possible Causes and/or Recommended Solutions
Ice dispenser
will not operate
properly
■
Doors not closed completely - Make sure both doors are firmly closed. (On some models, only the
freezer door must be closed in order to operate the dispenser.)
■
New installation - After connecting the refrigerator to a water source, flush the water system.
(See “Water and Ice Dispensers” in the User Instructions or User Guide.) Wait 24 hours for ice
production to begin. Wait 72 hours for full ice production. Discard the first three batches of ice produced.
■
Ice maker is not turned on, or ice bin is not installed correctly - Turn on the ice maker and make sure
the ice storage bin is firmly in position. See “Ice Maker and Storage Bin” in the User Instructions or User
Guide.
■
Ice is clogged or frozen together in the ice storage bin, or ice is blocking the ice delivery
chute - Remove or separate the clogged ice, using a plastic utensil if necessary. Clean the ice delivery
chute and the bottom of the ice storage bin using a warm damp cloth, then dry both thoroughly. To avoid
clogging and to maintain a fresh supply of ice, empty the storage bin and clean both the storage bin and
the delivery chute every 2 weeks.
■
Wrong ice has been added to the storage bin - Use only ice cubes produced by the current ice maker.
■
Dispenser is locked - Unlock the dispenser. See “Water and Ice Dispensers” in the User Instructions or
User Guide.
■
Ice dispenser jams while dispensing crushed ice - For models with the ice storage bin on the door,
temporarily switch from crushed ice to cubed ice to clear the jam.
■
Dispenser pad/lever has been pressed too long - Ice will automatically stop dispensing. Wait a few
minutes for the dispenser to reset, then resume dispensing. Take large amounts of ice directly from the
ice bin, not through the dispenser.
■
Water pressure to the home is not at or above 30 psi (207 kPa) - The water pressure to the home
affects the flow from the dispenser. See “Water Supply Requirements.”
■
Water filter is clogged or incorrectly installed - Replace filter or reinstall it correctly. See “Water
Filtration System” in the User Instructions or User Guide.
■
New plumbing connections - New plumbing connections can result in off-flavored or discolored ice or
water. This problem should go away over time.
■
Ice has been stored too long - Discard the ice and wash the ice bin. Allow 24 hours for the ice maker to
produce new ice.
■
Odor has transferred from food - Use airtight moisture-proof packaging to store food.
■
Use of non-recommended water supply line - Odors and tastes can transfer from certain materials
used in non-recommended water supply lines. Use only a recommended water supply line. See “Water
Supply Requirements.”
■
There are minerals (such as sulfur) in the water - A water filter may need to be installed in order to
remove the minerals.
■
Water filter was recently installed or replaced - Gray or dark discoloration in ice or water indicates
that the water filtration system needs additional flushing. See “Water and Ice Dispensers” in the User
Instructions or User Guide.
■
Doors not closed completely - Make sure both doors are firmly closed. (On some models, only the
freezer door must be closed in order to operate the dispenser.)
■
Refrigerator is not connected to a water supply, or the water supply shutoff valve is not
turned on - Connect the refrigerator to a water supply and make sure the water shutoff valve is
fully open.
■
Kink in the water source line - A kink in the water line can reduce water flow to the dispenser.
Straighten the water line.
■
Water pressure to the home is not at or above 30 psi (207 kPa) - The water pressure to the home
affects the flow from the dispenser. See “Water Supply Requirements.”
■
New installation - After connecting the refrigerator to a water source, flush the water system.
See “Water and Ice Dispensers” in the User Instructions or User Guide.
■
Dispenser is locked - Unlock the dispenser. See “Water and Ice Dispensers” in the User Instructions or
User Guide.
■
Water filter is clogged or incorrectly installed - Replace filter or reinstall it correctly. See “Water
Filtration System” in the User Instructions or User Guide.
■
A reverse osmosis water filtration system is connected to your cold water supply - This can
decrease water pressure. See “Water Supply Requirements.”
Ice or water has an
off-taste, odor,
or gray color
Water dispenser
will not operate
properly
NOTE: If questions remain regarding water pressure, contact a licensed, qualified plumber.
19
ICE AND WATER
Possible Causes and/or Recommended Solutions
Water is leaking or
dripping from the
dispenser
NOTE: After dispensing, a few additional drops of water are normal.
■ Glass was not held under the dispenser long enough - Hold the glass under the dispenser for
2 to 3 seconds after releasing the dispenser pad/lever.
■
New installation, or water filter was recently installed or replaced - Air in the water lines causes the
water dispenser to drip. Flush the water system to remove the air in the water lines. See “Water and Ice
Dispensers” in the User Instructions or User Guide.
■
Residual ice in the dispenser chute is melting - Make sure the ice chute is free of ice shavings or
pieces.
Water is leaking
from the back of the
refrigerator
■
Water line connections are not fully tightened - Make sure all connections are firmly tightened. See
“Connect Water Supply.”
Water from the
dispenser is
not cool enough
(on some models)
NOTE: Water from the dispenser is chilled to 50°F (10°C).
■ New installation - Allow 24 hours after installation for the water supply to cool completely.
■
Recently dispensed a large amount of water - Allow 24 hours for the new water supply to cool
completely.
■
Water has not been recently dispensed - The first glass of water may not be cool. Discard the first
glass of water dispensed.
■
Refrigerator is not connected to a cold water pipe - Make sure the refrigerator is connected to a cold
water pipe. See “Water Supply Requirements.”
WATER FILTER CERTIFICATIONS
20
PERFORMANCE DATA SHEET
Water Filtration System
Model P5WB2L/P4RFWB Capacity 200 Gallons (757 Liters)
System tested and certified by NSF International against NSF/ANSI
Standard 42 for the reduction of Chlorine Taste and Odor, and Particulate
Class I*; and against NSF/ANSI Standard 53 for the reduction of Live
Cysts, Asbestos, Lead, Lindane, Toxaphene, Atrazine, and 2,4 - D.
This system has been tested according to NSF/ANSI Standards 42 and 53 for the reduction of the substances listed below.
The concentration of the indicated substances in water entering the system was reduced to a concentration less than or equal to
the permissible limit for water leaving the system, as specified in NSF/ANSI Standards 42 and 53.
Substance Reduction
Aesthetic Effects
Chlorine Taste/Odor
Particulate Class I*
Contaminant
Reduction
Live Cysts†
Asbestos
Lead: @ pH 6.5
Lead: @ pH 8.5
Lindane
Toxaphene
Atrazine
2,4 - D
NSF Reduction
Requirements
50% reduction
85% reduction
NSF Reduction
Requirements
99.95%
99%
0.010 mg/L
0.010 mg/L
0.0002 mg/L
0.003 mg/L
0.003 mg/L
0.07 mg/L
Average
Influent
2.0 mg/L
7,300,000 #/mL
Average
Influent
160,000/L
87 MFL
0.160 mg/L
0.140 mg/L
0.0019 mg/L
0.014 mg/L
0.0094 mg/L
0.220 mg/L
Influent Challenge
Concentration
2.0 mg/L ± 10%
At least 10,000 particles/mL
Influent Challenge
Concentration
50,000/L min.
107 to 108 fibers/L††
0.15 mg/L ± 10%
0.15 mg/L ± 10%
0.002 mg/L ± 10%
0.015 mg/L ± 10%
0.009 mg/L ± 10%
0.210 mg/L ± 10%
Maximum
Effluent
0.20 mg/L
75,000 #/mL**
Maximum
Effluent
54/L†
0.17 MFL
0.001 mg/L
0.005 mg/L
0.00002 mg/L
0.001 mg/L
0.0005 mg/L
0.028 mg/L
Minimum %
Reduction
97
99
Minimum %
Reduction
99.97
99
99.4
98.6
98.9
93
94.5
87.5
Average %
Reduction
97.2
99.4
Average %
Reduction
99.99
99
99.4
98.6
99
93
94.7
96.1
Test Parameters: pH = 7.5 ± 0.5 unless otherwise noted. Flow = 0.5 gpm (1.9 Lpm). Pressure = 60 psig (413.7 kPa).
Temp. = 68°F to 71.6°F (20°C to 22°C). Rated service capacity = 200 gallons (757 liters).
■
■
It is important that operational, maintenance, and filter
replacement requirements be carried out for the product to
perform as advertised. Property damage can occur if all
instructions are not followed.
Use replacement filter P4RFWB, part #W10295370A.
2014 suggested retail price of $39.99 U.S.A./$49.99 Canada.
Prices are subject to change without notice.
Style 1 – When the water filter status display changes from
“GOOD” to “ORDER,” order a new filter. When the filter
indicator reads “REPLACE,” it is recommended that you
replace the filter.
Style 2 – When the filter indicator changes from green to
yellow, order a new filter. When the indicator changes from
yellow to red, it is recommended that you replace the filter.
Style 3 – When the filter indicator reads 10%, order a new
filter. When the indicator reads 0%, it is recommended that
you replace the filter.
Style 4 – Press FILTER to check the status of your water filter.
If the filter indicator light is yellow, order a new filter. If the filter
indicator light is red, it is recommended that you replace the
filter.
■
After changing the water filter, flush the water system. See
“Water and Ice Dispensers” or “Water Dispenser” in the User
Instructions or User Guide.
■
These contaminants are not necessarily in your water supply.
While testing was performed under standard laboratory
conditions, actual performance may vary.
■
The product is for cold water use only.
■
The water system must be installed in compliance with state
and local laws and regulations.
■
Do not use with water that is microbiologically unsafe or of
unknown quality without adequate disinfection before or after
the system. Systems certified for cyst reduction may be used
on disinfected waters that may contain filterable cysts.
■
Refer to the “Warranty” section (in the User Instructions or
User Guide) for the Manufacturer’s name, address and
telephone number.
■
Refer to the “Warranty” section (in the User Instructions or
User Guide) for the Manufacturer’s limited warranty.
Application Guidelines/Water Supply Parameters
Water Supply
Water Pressure
Water Temperature
Service Flow Rate
City or Well
30 - 120 psi (207 - 827 kPa)
33° - 100°F (0.6° - 37.8°C)
0.5 gpm (1.9 Lpm) @ 60 psi
*Class I particle size: >0.5 to <1 um
**Test requirement is at least 100,000 particles/mL of AC Fine Test Dust.
†
Based on the use of Cryptosporidium parvum oocysts
Fibers greater than 10 um in length
® NSF is a registered trademark of NSF International.
††
21
INSTRUCTIONS D’INSTALLATION
ET MANUEL D’UTILISATION
Réfrigérateur côte à côte
SÉCURITÉ DU RÉFRIGÉRATEUR
Votre sécurité et celle des autres est très importante.
Nous donnons de nombreux messages de sécurité importants dans ce manuel et sur votre appareil ménager. Assurez-vous de
toujours lire tous les messages de sécurité et de vous y conformer.
Voici le symbole d’alerte de sécurité.
Ce symbole d’alerte de sécurité vous signale les dangers potentiels de décès et de blessures graves à vous
et à d’autres.
Tous les messages de sécurité suivront le symbole d’alerte de sécurité et le mot “DANGER” ou
“AVERTISSEMENT”. Ces mots signifient :
DANGER
AVERTISSEMENT
Risque possible de décès ou de blessure grave si vous ne
suivez pas immédiatement les instructions.
Risque possible de décès ou de blessure grave si vous
ne suivez pas les instructions.
Tous les messages de sécurité vous diront quel est le danger potentiel et vous disent comment réduire le risque de blessure et
ce qui peut se produire en cas de non-respect des instructions.
IMPORTANTES INSTRUCTIONS DE SÉCURITÉ
AVERTISSEMENT : Pour réduire les risques d'incendie, de choc électrique ou des blessures lors de l'utilisation du
réfrigérateur, prendre quelques précautions fondamentales, y compris les suivantes :
Brancher l'appareil sur une prise à 3 alvéoles reliée à la terre.
Ne pas enlever la broche de liaison à la terre.
■ Ne pas utiliser un adaptateur.
■ Ne pas utiliser un câble de rallonge.
■ Débrancher la source de courant électrique avant l'entretien.
■ Replacer pièces et panneaux avant de faire la remise en marche.
■ Enlever les portes de votre vieux réfrigérateur.
■ Utiliser un produit de nettoyage ininflammable.
■
■
Garder les matériaux et les vapeurs inflammables, telle
que l'essence, loin du réfrigérateur.
■ Utiliser deux ou plus de personnes pour déplacer et
installer le réfrigérateur.
■ Débrancher le réfrigérateur avant l'installation de la
machine à glaçons (seulement pour modèles prêts à
recevoir une machine à glaçons).
■ Utiliser un verre robuste pour prendre des glaçons (sur
certains modèles).
■ Ne pas heurter les portes en verre du réfrigérateur (sur
certains modèles).
■
CONSERVEZ CES INSTRUCTIONS
Avertissements de la proposition 65 de l'État de Californie :
AVERTISSEMENT : Ce produit contient au moins un produit chimique connu par l’État de Californie pour être à l’origine de
cancers.
AVERTISSEMENT : Ce produit contient au moins un produit chimique connu par l’État de Californie pour être à l’origine de
malformations et autres déficiences de naissance.
22
Mise au rebut appropriée
de votre vieux réfrigérateur
AVERTISSEMENT
Avant de jeter votre vieux réfrigérateur ou congélateur :
■
Enlever les portes.
■
Laisser les tablettes en place de sorte que les enfants ne
puissent pas y pénétrer facilement.
Risque de suffoquer
Enlever les portes de votre vieux réfrigérateur.
Le non-respect de cette instruction peut causer
un décès ou des lésions cérébrales.
IMPORTANT : L'emprisonnement et l'étouffement des enfants ne
sont pas un problème du passé. Les réfrigérateurs jetés ou
abandonnés sont encore dangereux, même s'ils sont laissés
abandonnés pendant “quelques jours seulement”. Si vous vous
débarrassez de votre vieux réfrigérateur, veuillez suivre les
instructions suivantes pour aider à éviter les accidents.
Renseignements importants à propos de la mise au
rebut des fluides réfrigérants :
Mettre le réfrigérateur au rebut conformément à la
réglementation fédérale et locale. Les fluides réfrigérants
doivent être évacués par un technicien certifié et agréé par
l’EPA conformément aux procédures établies.
INSTRUCTIONS D'INSTALLATION
Déballage du réfrigérateur
AVERTISSEMENT
Risque du poids excessif
Utiliser deux ou plus de personnes pour déplacer et
installer le réfrigérateur.
Le non-respect de cette instruction peut causer
une blessure au dos ou d'autre blessure.
Retirer les matériaux d’emballage. Ne pas utiliser d'instruments
coupants, d'alcool à friction, de liquides inflammables ou de
nettoyants abrasifs pour enlever le ruban adhésif ou la colle. Ces
produits peuvent endommager la surface de votre réfrigérateur.
Pour plus de renseignements, voir “Sécurité du réfrigérateur”.
Déplacement de votre réfrigérateur :
Votre réfrigérateur est lourd. Lors du déplacement de votre
réfrigérateur pour le nettoyage ou un entretien ou réparation,
veiller à recouvrir le plancher avec du carton ou un panneau
de fibres dures pour éviter qu'il ne subisse tout dommage.
Toujours tirer le réfrigérateur tout droit lors de son
déplacement. Ne pas incliner le réfrigérateur d’un côté ou de
l’autre ni le “faire marcher” en essayant de le déplacer car le
plancher pourrait être endommagé.
Importants renseignements à savoir au sujet des tablettes
et des couvercles en verre :
Ne pas nettoyer les tablettes ou couvercles en verre avec de
l’eau tiède quand ils sont froids. Les tablettes et les
couvercles peuvent se briser s'ils sont exposés à des
changements soudains de température ou à un impact tel
que coup brusque. Le verre trempé est conçu pour éclater
en d’innombrables pièces minuscules. Ceci est normal. Les
tablettes et les couvercles en verre sont lourds. Les saisir à
deux mains lors de leur dépose afin d'éviter de les faire
tomber.
23
Retrait, réglage de l'aplomb et alignement des portes
Rassembler les outils et pièces nécessaires et lire toutes les instructions avant de commencer l’installation. Conserver ces instructions
pour référence ultérieure.
IMPORTANT : Les illustrations sur cette page correspondent aux modèles dont le bac d’entreposage à glaçons est installé sur la porte.
Sur les modèles dont le bac d’entreposage à glaçons est installé à l’intérieur du congélateur, les configurations du câblage et du tube
du distributeur d’eau sont plus simples que celles figurant sur ces illustrations. Veuillez lire toutes les instructions des pages suivantes
pour plus de renseignements.
REMARQUE : Avant de déplacer l’appareil jusque dans votre domicile, prendre les mesures de l’entrée afin de déterminer s’il est
nécessaire d'ôter les portes de réfrigérateur et de congélateur. S'il s’avère nécessaire d'ôter les portes, voir les instructions ci-dessous.
IMPORTANT : Avant de commencer, tourner la commande du réfrigérateur à OFF (arrêt) ou désactiver le refroidissement. Débrancher
le réfrigérateur ou déconnecter la source de courant électrique. Retirer les aliments, le bac d'entreposage à glaçons (sur certains
modèles), et tout balconnet réglable ou compartiment utilitaire des portes.
AVERTISSEMENT
Risque de choc électrique
Déconnecter la source de courant électrique avant d'enlever les portes.
Le non-respect de cette instruction peut causer un décès ou un choc électrique.
4 Charnière supérieure
3 Raccordement
gauche
des câbles
5 Enlèvement des
portes
A
6 Charnière supérieure
droite
A
A
A B
C D
E
F
A
A. Ne pas retirer les vis.
A. Ne pas retirer les vis.
A. Collier en P
D. Agrafe de
câblage
B. Plaque de
mise à la terre E. Œillets
F. Fiches de
C. Boîtier de
câblage
raccordement
électrique
7 Charnières
inférieures
(gauche et droite)
2A Raccord du tuyau
du distributeur d'eau
(Style 1)
8 Nivellement
A
B
A
Relever
C Abaisser
A. Charnière inférieure
B. Support de vérin
C. Pied de nivellement
A
A. Face du raccord
2B Raccord du tuyau du
9 Alignement des
distributeur d'eau (Style 2)
portes (charnière
inférieure droite)
1 Grille de la base
A
Les portes doivent
être ouvertes à 90˚
24
Relever
Abaisser
A. Vis d’alignement
OUTILLAGE NÉCESSAIRE :
Niveau à bulle, tournevis Phillips, clé hexagonale de ³⁄₁₆", clé à
douille à tête hexagonale de ¹⁄₄", clés plates de ¹⁄₄" et ⁵⁄₁₆" ou clé à
molette, carré d’entraînement ou clé à douille à tête hexagonale
de ³⁄₈"
Enlever les portes
AVERTISSEMENT
Risque de choc électrique
Déconnecter la source de courant électrique avant
d'enlever les portes.
■
Sur les modèles avec le bac d’entreposage à glaçons
installé dans le congélateur :
REMARQUE : La configuration du câblage est plus simple
que celle figurant sur dessin 3. Il n’y a qu’un seul faisceau de
câblage avec une fiche, et il n’y a pas de plaque de mise à la
terre.
■
Ôter l'agrafe de câblage avec une clé à douille à tête
hexagonale de ¹⁄₄".
■
Tirer le boîtier de raccordement électrique pour le dégager
de dessous le réfrigérateur. Débrancher la fiche de
câblage.
5. Fermer les deux portes et les garder fermées jusqu’à ce que
vous soyez prêt à les soulever pour les dégager de la caisse.
6. Utiliser une clé hexagonale de ³⁄₁₆" pour enlever les vis de la
charnière supérieure gauche, tel qu’illustré. Voir dessin 4.
IMPORTANT : Ne pas retirer l'une ou l'autre des vis A.
Le non-respect de cette instruction peut causer
un décès ou un choc électrique.
1. Débrancher le réfrigérateur ou déconnecter la source de
courant électrique.
2. Ouvrir les deux portes à 90°. Retirer la grille de la base en
retirant les deux vis puis en tirant sur les angles extérieurs.
Voir dessin 1.
REMARQUE : Les portes ne doivent être ouvertes qu'à 90°. Si
elles sont entièrement ouvertes, la grille de la base ne
s’enlèvera pas.
3. Déconnecter le tuyau d'eau situé derrière la grille de la base
du côté de la porte du congélateur. Le tube du distributeur
passe à travers la charnière de porte et doit être débranché
pour permettre le retrait de la porte.
REMARQUE : Pour les modèles dont le bac d’entreposage à
glaçons est installé sur la porte, il y a deux raccords de tuyau
d’eau, tel qu’illustré. Sur les modèles dont le bac
d’entreposage à glaçons est installé à l’intérieur du
congélateur, il n’y a qu’un seul raccord de tuyau d’eau.
■
■
REMARQUE : Laisser l’attache fixée au tuyau qui passe
sous le congélateur.
4. Déconnecter le câblage situé derrière la grille de la base du
côté de la porte du congélateur. Voir dessin 3.
Sur les modèles avec le bac d’entreposage à glaçons
installé sur la porte :
REMARQUE : Deux faisceaux de câblage sont acheminés
sous le congélateur – un gros faisceau de câblage avec un
gros œillet et deux fiches blanches au bout et un petit faisceau
de câblage avec un petit œillet et une fiche jaune au bout.
■
AVERTISSEMENT
Risque du poids excessif
Utiliser deux ou plus de personnes pour soulever la
porte du congélateur.
Le non-respect de cette instruction peut causer
une blessure au dos ou d'autre blessure.
7. Soulever verticalement la porte du congélateur pour la
dégager de la charnière inférieure. Voir dessin 5. Le tuyau
d'eau et le câblage demeurent joints à la porte du congélateur
et passent à travers la charnière inférieure gauche.
REMARQUE : Cette opération nécessitera peut-être l’aide de
deux personnes – une pour soulever la porte et l’autre pour
faire passer le tuyau d’eau et le câblage par la charnière.
Sur les modèles avec le bac d’entreposage à glaçons
installé sur la porte :
■
Style 1 : Appuyer sur l'anneau externe coloré contre la
partie avant du raccord et tirer le tuyau d’eau pour le
dégager. Voir dessin 2A.
REMARQUE : Maintenir le connecteur de la canalisation
d'eau fixé au tuyau qui passe sous le congélateur. La
porte ne peut être enlevée si le connecteur est toujours
fixé au tuyau qui passe par la charnière de porte.
Style 2 : Tirer fermement sur l’attache pour libérer le tuyau
d’eau puis le dégager. Voir dessin 2B.
Retirer le collier en P avec une clé à douille à tête
hexagonale de ¹⁄₄". Retirer le petit faisceau de câblage du
collier en P.
■
Ôter l'agrafe de câblage avec une clé à douille à tête
hexagonale de ¹⁄₄".
■
Tirer le boîtier de raccordement électrique pour le dégager
de dessous le réfrigérateur. Débrancher les fiches de
câblage.
Tirer doucement le gros faisceau de câblage (comportant
les deux fiches blanches) et le faire passer dans la plaque
de mise à la terre.
S’assurer que le trou de la charnière est libre de toute
obstruction puis tirer doucement un tuyau d’eau à travers
la charnière. (Éviter de déformer le tuyau.) Ensuite, tirer
doucement l’autre tuyau d’eau à travers la charnière, en
évitant toujours toute déformation. Enfin, tirer doucement
le faisceau de câblage (y compris l'œillet et les fiches de
câblage) à travers la charnière.
Sur les modèles avec le bac d’entreposage à glaçons
installé dans le congélateur :
■
S’assurer que le trou dans la charnière est libre de toute
obstruction puis tirer doucement le tuyau d’eau à travers
la charnière. (Éviter de déformer le tuyau). Ensuite, tirer
doucement le faisceau de câblage (y compris l’œillet et la
fiche de câblage) à travers la charnière.
IMPORTANT : Faire reposer la porte sur le côté, sur une
surface souple et propre telle une serviette, une couverture ou
un morceau de carton. Ceci permettra d'éviter d'endommager
la porte, le tuyau d'eau et le câblage.
8. Utiliser une clé hexagonale de ³⁄₁₆" pour enlever les vis de la
charnière supérieure droite, tel qu’illustré. Voir dessin 6.
IMPORTANT : Ne pas retirer l’une des vis A.
9. Soulever verticalement la porte du réfrigérateur pour l’enlever
de la charnière inférieure.
IMPORTANT : Faire reposer la porte sur le côté, sur une
surface souple et propre telle une serviette, une couverture ou
un morceau de carton. Ceci permettra d'éviter d'endommager
la porte.
25
10. Il peut ne pas être nécessaire d’enlever les charnières
inférieures pour faire passer le réfrigérateur dans un cadre de
porte. Les deux charnières à la base ont une construction
similaire.
■ Si nécessaire, utiliser un carré d’entraînement ou une clé à
douille à tête hexagonale de ³⁄₈" pour enlever les
charnières du bas. Voir dessin 7.
Sur les modèles avec le bac d’entreposage à glaçons
installé sur la porte :
■
IMPORTANT : Les supports de vérin sont montés
derrière les charnières. Si l’on retire les charnières,
s’assurer que les supports de vérin sont réinstallés
lorsqu'on remet les charnières en place.
Réinstaller les portes et les charnières
■
1. Réinstaller les deux charnières inférieures, si elles ont été
enlevées. S’assurer que les supports de vérin sont assemblés
derrière les charnières. Serrer les vis.
IMPORTANT : Lorsque les vis sont correctement serrées, il ne
doit pas y avoir d’espace entre le réfrigérateur, le support de
vérin et la charnière.
■
AVERTISSEMENT
Risque du poids excessif
■
Utiliser deux ou plus de personnes pour soulever la
porte du congélateur.
Le non-respect de cette instruction peut causer
une blessure au dos ou d'autre blessure.
2. Avant de replacer la porte du congélateur sur la charnière
inférieure gauche, introduire le tuyau d'eau et le câblage dans
la charnière.
Sur les modèles avec le bac d’entreposage à glaçons
installé sur la porte :
■
■
Faire passer le petit faisceau de câblage à travers la
charnière. On aura peut-être besoin d’aide pour cette
opération.
IMPORTANT : Ne pas introduire le gros faisceau de
câblage dans la charnière. Ce faisceau de câblage est
conçu pour courir directement de la porte aux connexions
sous le congélateur. Le fait d’introduire le gros faisceau
de câblage de force dans la charnière pourrait
endommager la porte et/ou le câblage et empêcher la
porte de fermer correctement.
Faire passer les deux tuyaux d’eau à travers la charnière
inférieure gauche puis réinstaller la porte du congélateur
sur la charnière. On aura peut-être besoin d’aide pour
cette opération.
Sur les modèles avec le bac d’entreposage à glaçons
installé dans le congélateur :
■
Faire passer le faisceau de câblage à travers la charnière.
On aura peut-être besoin d’aide pour cette opération.
■
Introduire le tuyau d’eau dans la charnière inférieure
gauche puis réinstaller la porte du congélateur sur la
charnière. On aura peut-être besoin d’aide pour cette
opération.
REMARQUE : Fournir un appui additionnel pour les portes
pendant que les charnières supérieures sont replacées. Ne pas
dépendre des aimants des portes pour tenir les portes en place
pendant que vous faites le travail.
3. Aligner et réinstaller la charnière supérieure gauche tel
qu'indiqué. Voir dessin 4. Serrer les vis.
4. Reconnecter le tuyau d'eau et le câble.
IMPORTANT : Ne pas emmêler le tuyau d’eau et les faisceaux
de câblage en les reconnectant.
26
Raccordement de l’eau - Style 1 : Enfoncer le tuyau
d’eau plus gros de ⁵⁄₁₆" (7,94 mm) dans le raccord bleu
jusqu’à ce qu’il s’arrête, puis enfoncer le tuyau d’eau plus
petit de ¹⁄₄" (6,35 mm) dans le raccord vert jusqu’à ce qu’il
s’arrête. Voir dessin 2A.
Raccordement de l’eau - Style 2 : Enfoncer le tuyau
d’eau noir à extrémité bleue dans le raccord bleu jusqu’à
ce qu’il s’arrête. Refermer l’attache sur le tuyau en veillant
à ce qu'elle s'emboîte. Répéter cette opération pour le
tuyau d’eau noir à extrémité rouge et le raccord rouge.
Voir dessin 2B.
Réinstaller le collier en P autour du petit faisceau de
câblage (avec une fiche jaune), puis replacer le collier en P
sur le trou de vis supérieur de la plaque de mise à la terre.
Voir dessin 3.
Faire passer doucement le gros faisceau de câblage
(comportant les deux fiches blanches) à travers le trou de
la plaque de mise à la terre, de sorte que le câblage passe
derrière le côté droit de la plaque de mise à la terre. Voir
dessin 3.
REMARQUE : Le gros faisceau de câblage doit toujours
se trouver sous le petit faisceau de câblage.
Raccorder les fiches de câblage au boîtier de
raccordement électrique, puis pousser le boîtier sous le
réfrigérateur pour le remettre en place. Aligner le trou
gauche du rebord avant du boîtier avec le trou droit du
croisillon de la base du réfrigérateur. Voir dessin 3.
■
Réinstaller l’agrafe de câblage sur les œillets. Installer
d’abord l’œillet plus petit dans le sommet de l'attache,
puis l'œillet plus gros dans le bas de l'attache (dans la
partie la plus proche du trou de vis). Voir dessin 3.
■
Aligner le trou de vis de l’attache dans le trou de gauche
du boîtier électrique et le trou de droite du croisillon, puis
visser dans l’attache avec une seule vis. Serrer la vis. Voir
dessin 3.
IMPORTANT : Une fois raccordés, les faisceaux de
câblage ne doivent pas être tendus. On doit laisser un
certain mou pour permettre à la porte du congélateur de
s’ouvrir correctement.
Sur les modèles avec le bac d’entreposage à glaçons
installé dans le congélateur :
■
■
Raccordement de l’eau - Style 1 : Enfoncer le tuyau
d’eau dans le raccord jusqu’à ce qu’il s’arrête. Voir
dessin 2A.
Raccordement de l’eau - Style 2 : Enfoncer le tuyau
d’eau dans le raccord jusqu’à ce qu’il s’arrête. Refermer
l’attache sur le tuyau en veillant à ce qu'elle s'emboîte.
Voir dessin 2B.
Rebrancher le câblage sur le boîtier, puis pousser le boîtier
sous le réfrigérateur pour le remettre en place. Aligner le
trou gauche du rebord avant du boîtier avec le trou droit
du croisillon de la base du réfrigérateur. Voir dessin 3.
■
Réinstaller l’agrafe de câblage sur l’œillet. Voir dessin 3.
■
Aligner le trou de vis de l’attache dans le trou de gauche
du boîtier électrique et le trou de droite du croisillon, puis
visser dans l’attache avec une seule vis. Serrer la vis. Voir
dessin 3.
IMPORTANT : Une fois raccordé, le câblage ne doit pas
être tendu. On doit laisser un certain mou pour permettre
à la porte du congélateur de s’ouvrir correctement.
5. Réinstaller la porte du réfrigérateur en soulevant la porte pour
la placer sur la charnière inférieure droite.
6. Aligner et réinstaller la charnière supérieure droite tel
qu'indiqué. Voir dessin 6. Serrer les vis.
7. Réinstaller le bac d'entreposage à glaçons (sur certains
modèles) et tout balconnet réglable ou compartiment utilitaire
de la porte.
AVERTISSEMENT
Risque de choc électrique
Brancher sur une prise à 3 alvéoles reliée à la terre.
Ne pas enlever la broche de liaison à la terre.
Ne pas utiliser un adaptateur.
Ne pas utiliser un câble de rallonge.
Le non-respect de ces instructions peut causer
un décès, un incendie ou un choc électrique.
1. Ouvrir les deux portes à 90° et retirer la grille de la base, si
nécessaire. Voir dessin 1.
2. Localiser la vis d’alignement sur la charnière inférieure de la
porte du réfrigérateur. Voir dessin 9.
3. Utiliser une clé plate de ⁵⁄₁₆" ou une clé à molette pour tourner
la vis. Pour augmenter la hauteur de la porte du réfrigérateur,
tourner la vis vers la droite. Pour diminuer la hauteur de la
porte, tourner la vis vers la gauche.
4. Vérifier que les portes sont alignées au sommet. Si
nécessaire, continuer à tourner la vis d'alignement jusqu'à ce
que les portes soient alignées.
5. Ouvrir les deux portes à 90°. Réinstaller la grille de la base.
Voir dessin 1.
Installation et démontage des poignées
PIÈCES COMPRISES : Poignées de porte (2), clé hexagonale
de ¹⁄₈", vis de blocage (de rechange)
Installation des poignées :
8. Brancher le réfrigérateur sur une prise à 3 alvéoles reliée à la
terre.
Nivellement et fermeture des portes
Le réfrigérateur comporte deux pieds avant réglables, l’un à droite
et l’autre à gauche. Dans la plupart des cas, le réfrigérateur
devrait être stable lorsque les deux pieds touchent le plancher.
Si votre réfrigérateur semble instable ou si vous désirez que les
portes se ferment plus facilement, ajuster l’inclinaison du
réfrigérateur en observant les instructions ci-dessous :
1. Déplacer le réfrigérateur à sa position finale. Ouvrir les deux
portes à 90° et retirer la grille de la base, si nécessaire. Voir
dessin 1.
2. Les deux pieds de nivellement sont situés sur les supports de
chaque côté du produit. Voir dessin 8.
REMARQUE : Le fait d'exercer une pression contre le dessus du
réfrigérateur permet d'alléger le poids appliqué aux pieds de
nivellement. Ceci facilite les réglages.
3. Utiliser une clé plate de ¹⁄₄" ou une clé à molette pour régler les
pieds de nivellement. Tourner le pied de nivellement vers la
gauche pour soulever ce côté du produit ou vers la droite pour
abaisser ce côté.
REMARQUE : Les deux pieds de nivellement doivent être
bien en contact avec le sol et les roulettes ne doivent pas
toucher le sol. Cet arrangement vise à empêcher le
réfrigérateur de rouler vers l'avant à l'ouverture des portes.
4. Ouvrir à nouveau les deux portes et s’assurer qu’elles ferment
tel que désiré. Si ce n'est pas le cas, incliner le réfrigérateur un
peu plus vers l'arrière en tournant les pieds de nivellement
vers la gauche. Plusieurs tours peuvent être nécessaires et il
convient de tourner les deux pieds de nivellement de façon
égale.
5. Utiliser un niveau à bulle pour contrôler l'aplomb du
réfrigérateur.
REMARQUE : Chaque fois que l’on déplace le réfrigérateur,
tourner les pieds de nivellement vers la droite jusqu’à ce qu’ils ne
soient plus en contact avec le sol. Ceci permet au réfrigérateur de
rouler plus facilement.
REMARQUE : Les vis de blocage pour le montage de la poignée
sont préinstallées dans la poignée.
1. Retirer les poignées de l’emballage à l’intérieur du
réfrigérateur.
REMARQUE : Afin d’éviter d’érafler le revêtement, placer les
poignées sur une serviette ou une autre surface souple.
2. Ouvrir la porte du congélateur. Placer la poignée sur les vis
d'épaulement montées sur la porte du réfrigérateur en
orientant les vis de blocage vers le congélateur.
A
B
A. Vis d’épaulement
B. Vis de blocage à l’intérieur de la poignée
3. Pousser fermement la poignée vers la porte jusqu’à ce que la
base de la poignée soit en affleurement avec la porte.
4. Tout en maintenant la poignée, insérer l’extrémité courte de la
clé hexagonale dans le trou supérieur et faire légèrement
pivoter la clé hexagonale jusqu'à ce qu'elle soit engagée dans
la vis de blocage.
Alignement des portes
Lorsqu’un réfrigérateur n’est pas d’aplomb transversalement, on
peut avoir l’impression que ses portes ne sont pas bien alignées.
Si l'utilisateur a cette impression, utiliser les instructions de la
section précédente pour contrôler l'aplomb.
Les portes sont conçues pour avoir des hauteurs légèrement
différentes lorsque le réfrigérateur est vide, afin de prendre en
compte le poids des aliments qui seront placés dans les portes. Si
les portes ne sont toujours pas alignées après avoir contrôlé
l’aplomb et rempli le réfrigérateur d'aliments, suivre les étapes
ci-dessous pour régler l'alignement des portes.
27
5. Serrer la vis de blocage jusqu’à ce qu'elle commence à
toucher la vis d'épaulement en la tournant dans le sens
horaire.
6. Répéter les étapes 4 et 5 pour commencer à serrer la vis de
blocage inférieure.
7. Une fois que les deux vis de blocage ont été partiellement
serrées tel que décrit dans les étapes précédentes, resserrer
complètement les vis de blocage inférieures et supérieures.
IMPORTANT : Lorsque les vis semblent serrées, les serrer
d'un quart de tour supplémentaire. Sans ce serrage
supplémentaire, la poignée ne sera pas correctement
installée.
12
/ " (1,27 cm)
8. Ouvrir la porte du réfrigérateur et fermer la porte du
congélateur. Répéter les étapes 2 à 7 pour installer l’autre
poignée sur la porte du congélateur en orientant les vis de
blocage vers le réfrigérateur.
9. Conserver la clé hexagonale et toutes les instructions.
Retrait des poignées :
1. Tout en maintenant la poignée, insérer l’extrémité courte de la
clé hexagonale dans le trou de vis de blocage inférieur et faire
légèrement pivoter la clé hexagonale jusqu'à ce qu'elle soit
engagée dans la vis de blocage.
2. Desserrer la vis de blocage en la tournant d’un quart de tour à
la fois dans le sens antihoraire.
3. Répéter les étapes 1 et 2 pour la vis de blocage supérieure.
Dégager la poignée de la porte en la tirant doucement.
4. Si nécessaire, retirer les vis d’épaulement de la porte avec un
tournevis Phillips.
Exigences d'emplacement
AVERTISSEMENT
2" (5,08 cm)
REMARQUES :
■ Ce réfrigérateur est conçu pour être utilisé dans un endroit où
la température est comprise entre un minimum de 55°F (13°C)
et un maximum de 110°F (43°C). La plage de température
ambiante idéale pour une performance optimale est comprise
entre 60°F (15°C) et 90°F (32°C). Respecter cette plage de
température permet aussi de réduire la consommation
d’électricité et d’optimiser l’efficacité du refroidissement. Il est
recommandé de ne pas installer le réfrigérateur près d’une
quelconque source de chaleur, tel un four ou un radiateur.
■
La largeur normale de la cavité d’encastrement doit être d’au
moins 36" (91,44 cm) pour l’installation du produit.
Cependant, si le produit est placé contre une paroi
relativement longue et si on veut pouvoir retirer les bacs à
légumes, il convient d’élargir la cavité de 18" (45,72 cm).
On recommande donc une cavité d’encastrement d’une
largeur totale de 54" (137,16 cm).
Spécifications électriques
AVERTISSEMENT
Risque d'explosion
Garder les matériaux et les vapeurs inflammables, telle
que l'essence, loin du réfrigérateur.
Le non-respect de cette instruction peut causer
un décès, une explosion ou un incendie.
Risque de choc électrique
Brancher sur une prise à 3 alvéoles reliée à la terre.
IMPORTANT : Ce réfrigérateur est conçu pour un usage
domestique, à l'intérieur uniquement.
Pour obtenir une aération appropriée pour votre réfrigérateur,
laisser un espace de ¹⁄₂" (1,27 cm) de chaque côté et au sommet.
Laisser un espace de 1" (2,54 cm) derrière le réfrigérateur. Si votre
réfrigérateur comporte une machine à glaçons, s’assurer qu’un
espace additionnel est prévu à l’arrière pour permettre les
raccordements des conduits d’eau. En cas d’installation du
réfrigérateur près d’un mur fixe, laisser un minimum de 2"
(5,08 cm) de chaque côté (selon le modèle) pour permettre aux
portes de s’ouvrir sans obstruction.
Ne pas enlever la broche de liaison à la terre.
Ne pas utiliser un adaptateur.
Ne pas utiliser un câble de rallonge.
Le non-respect de ces instructions peut causer
un décès, un incendie ou un choc électrique.
Avant de placer le réfrigérateur à son emplacement final, il est
important de vous assurer d'avoir la connexion électrique
appropriée.
Méthode recommandée de mise à la terre
Une source d'alimentation de 115 volts, 60 Hz, type 15 ou
20 ampères CA seulement, protégée par fusible et adéquatement
mise à la terre, est nécessaire. Il est recommandé d'utiliser un
circuit distinct pour alimenter uniquement votre réfrigérateur.
Utiliser une prise murale qui ne peut pas être mise hors circuit à
l'aide d'un commutateur. Ne pas utiliser un câble de rallonge.
28
REMARQUE : Avant d’installer ou de nettoyer un quelconque
élément, ou de retirer une ampoule d’éclairage, désactiver le
refroidissement ou placer la commande (du thermostat,
réfrigérateur ou congélateur selon le modèle) à OFF (arrêt) et
débrancher ensuite le réfrigérateur de la source d’alimentation
électrique. Lorsque vous avez terminé, reconnecter le
réfrigérateur à la source d’alimentation électrique et réactiver le
refroidissement ou replacer la commande (du thermostat,
réfrigérateur ou congélateur selon le modèle) au réglage désiré.
Voir “Utilisation des commandes” dans les instructions
d’utilisation, le guide d’utilisation, ou le guide d’utilisation et
d’entretien.
Spécifications de l’alimentation en eau
Rassembler les outils et pièces nécessaires avant de commencer
l'installation. Lire et suivre les instructions fournies avec les outils
indiqués ici.
OUTILLAGE REQUIS :
■
Tournevis à lame plate
■
Tourne-écrou de ¹⁄₄"
■
Clés plates de ⁷⁄₁₆" et ¹⁄₂" ou
deux clés à molette
■
Foret de ¹⁄₄"
■
Perceuse sans fil
REMARQUE : Votre marchand de réfrigérateurs présente une
trousse disponible avec un robinet d’arrêt à étrier de ¹⁄₄"
(6,35 mm), un raccord et un tube en cuivre. Avant l’achat,
s’assurer que le robinet d’arrêt à étrier est conforme à vos codes
locaux de plomberie. Ne pas employer de robinet d’arrêt à étrier
de ³⁄₁₆" (4,76 mm) ou de type à percer, ce qui réduit le débit d’eau
et cause une obstruction plus facilement.
IMPORTANT :
■ Toutes les installations doivent être conformes aux exigences
des codes locaux de plomberie.
■
Alimentation en eau par osmose inverse
IMPORTANT : La pression de l'alimentation en eau entre le
système d'osmose inverse et la valve d'arrivée d'eau du
réfrigérateur doit être entre 30 et 120 lb/po² (207 et 827 kPa).
Si un système de purification de l'eau par osmose inverse est
raccordé à votre alimentation en eau froide, la pression de l'eau
au système doit être d'un minimum de 40 à 60 lb/po² (276 à
414 kPa).
Si la pression de l'eau au système d'osmose inverse est inférieure
à 40 à 60 lb/po2 (276 à 414 kPa) :
■ Vérifier si le filtre à sédiment du système d'osmose inverse est
obstrué et le remplacer si nécessaire.
■
Laisser le réservoir du système d'osmose inverse se remplir
après une utilisation intense.
■
Si votre réfrigérateur comporte un filtre à eau, celui-ci peut
réduire encore davantage la pression de l'eau lorsqu'il est
utilisé avec un système d'osmose inverse. Retirer le filtre à
eau. Voir “Système de filtration d'eau” dans les instructions
d’utilisation, le guide d’utilisation, ou le guide d’utilisation et
d’entretien.
Si vous avez des questions au sujet de la pression de votre eau,
appeler un plombier qualifié agréé.
Raccordement de la canalisation d'eau
Lire toutes les instructions avant de commencer.
IMPORTANT :
■ L'installation de la plomberie doit être conforme au Code
International de plomberie et respecter les codes et
règlements locaux de plomberie.
■
Utiliser un tube en cuivre et vérifier s’il y a des fuites. Installer
les tubes en cuivre seulement à des endroits où la
température se maintient au-dessus du point de congélation.
Pression de l'eau
Une alimentation en eau froide avec une pression entre 30 et
120 lb/po2 (207 et 827 kPa) est nécessaire pour faire fonctionner
le distributeur d'eau et la machine à glaçons. Si vous avez des
questions au sujet de la pression de votre eau, appeler un
plombier qualifié agréé.
■ Si votre réfrigérateur comporte un distributeur d’eau : Une fois
l’installation terminée, utiliser le distributeur d’eau pour vérifier
que la pression de l’eau est correcte.
■
Après avoir retiré le filtre à eau, verser l’équivalent d’une
(1) tasse (237 mL) d’eau. Si l’équivalent d’une (1) tasse
d’eau est distribué en 8 secondes ou moins, cela signifie
que la pression en eau alimentant le réfrigérateur répond
au critère minimal.
■
S’il faut plus de 8 secondes à la machine pour distribuer
l’équivalent d’une (1) tasse d’eau, cela signifie que la
pression en eau alimentant le réfrigérateur est inférieure au
niveau recommandé. Voir “Résolution de problèmes” pour
des suggestions sur la marche à suivre.
Le tuyau d’eau gris situé à l’arrière du réfrigérateur (et utilisé
pour raccorder l’appareil à la canalisation d’eau du domicile)
est un tuyau en polyéthylène réticulé (PEX). Il est possible
d’utiliser des raccords en cuivre ou en polyéthylène réticulé
pour le raccordement de la canalisation d’eau du domicile au
réfrigérateur - ils contribuent à éviter que l’eau ait un goût ou
une odeur désagréable. Vérifier qu'il n'y a pas de fuites.
Si l’on utilise un tuyau en polyéthylène réticulé au lieu d’un
tuyau de cuivre, nous recommandons les numéros de pièce
Whirlpool suivants :
W10505928RP (PEX chemisé de 7 pi [2,14 m]),
8212547RP (PEX de 5 pi [1,52 m]), ou
W10267701RP (PEX de 25 pi [7,62 m]).
■
Installer les tuyaux seulement là où les températures resteront
au-dessus du point de congélation.
OUTILLAGE NÉCESSAIRE :
Rassembler les outils et pièces nécessaires avant de commencer
l’installation.
■ Tournevis à lame plate
■
Clés plates de ⁷⁄₁₆" et de ¹⁄₂" ou deux clés à molette
■
Tourne-écrou de ¹⁄₄"
Raccordement à une canalisation d’eau
IMPORTANT : Si on doit mettre en marche le réfrigérateur avant
qu’il soit raccordé à la canalisation d’eau, placer la commande de
la machine à glaçons à la position OFF (arrêt).
Style 1 (Recommandé)
1. Débrancher le réfrigérateur ou déconnecter la source de
courant électrique.
2. FERMER le robinet principal d’arrivée d’eau. OUVRIR le
robinet de puisage le plus proche pendant une période
suffisante pour que la canalisation d’eau se vide.
3. Utiliser un robinet d’arrêt quart de tour ou équivalent alimenté
par une canalisation d’alimentation domestique en cuivre
de ¹⁄₂".
29
REMARQUE : Pour que le réfrigérateur reçoive un débit d’eau
suffisant, on recommande l’emploi d’une canalisation
d’alimentation domestique en cuivre de ¹⁄₂" minimum.
4. Pour déterminer la longueur du tube en cuivre, il faut mesurer
la distance entre le point de connexion inférieur à l’arrière du
réfrigérateur et la canalisation d’eau. Ajouter une longueur de
7 pi (2,1 m) pour permettre le nettoyage. Utiliser un tube en
cuivre de ¹⁄₄" (6,35 mm) de diamètre extérieur. Veiller à ce que
le tube soit coupé d’équerre aux deux extrémités.
5. À l’aide d’une perceuse sans fil, percer un trou de ¹⁄₄"
(6,35 mm) dans le tuyau de canalisation d’eau froide choisi.
A
A
B
B
G
C
C
F
D
A. Renflement
B. Écrou
■
Installer le manchon et l’écrou à compression sur le tuyau
en cuivre (voir l’illustration). Insérer l’extrémité du tuyau de
sortie aussi profondément que possible et en ligne droite
dans l’extrémité de sortie et à l’équerre. Visser l’écrou à
compression sur l’extrémité de la sortie à l’aide d’une clé à
molette. Ne pas serrer à l’excès.
A
B
A. Manchon à compression
B. Écrou de compression
C
C. Tuyau en cuivre
5. Placer l'extrémité libre du tuyau dans un contenant ou évier et
rétablir l'alimentation principale en eau pour nettoyer le tuyau
jusqu'à ce que l'eau en sorte claire. Fermer le robinet d'arrêt
sur le tuyau d'alimentation en eau.
REMARQUE : Toujours vidanger le tuyau d'alimentation en
eau avant de faire le raccordement final sur l'entrée du robinet
pour empêcher tout mauvais fonctionnement éventuel du
robinet.
6. Courber le tuyau de cuivre de façon à faire un raccordement
sur l'entrée du robinet qui se trouve à l'arrière de la caisse du
réfrigérateur (voir l'illustration). Laisser un serpentin de tube en
cuivre pour permettre de sortir le réfrigérateur du placard ou
du mur en cas d'intervention de service.
Style 2
1. Débrancher le réfrigérateur ou déconnecter la source de
courant électrique.
2. FERMER le robinet principal d’arrivée d’eau. OUVRIR le
robinet de puisage le plus proche pendant une période
suffisante pour que la canalisation d’eau se vide.
3. Repérer une canalisation d’eau froide verticale de ¹⁄₂"
(1,27 cm) à 1¹⁄₄" (3,18 cm) près du réfrigérateur.
IMPORTANT :
30
■
S'assurer qu'il s'agit d’une canalisation d'eau froide.
■
Un conduit horizontal fonctionnera, mais percer par le
dessus de la canalisation et non pas par le dessous. Ceci
permet de tenir le point de perçage à l'écart de l'eau et
d'empêcher les sédiments qu’on trouve normalement
dans l’eau de s’accumuler dans le robinet.
D
E. Manchon à
compression
F. Robinet d’arrêt
G. Écrou de serrage
A. Canalisation d’eau froide
B. Bride de tuyau
C. Tube en cuivre
D. Écrou de compression
C. Canalisation en cuivre
(jusqu’au réfrigérateur)
D. Canalisation d’alimentation du domicile
(½" minimum)
4. On est maintenant prêt à connecter le tuyau en cuivre au
robinet d’arrêt. Utiliser un conduit de cuivre flexible de ¹⁄₄"
(6,35 mm) de diamètre extérieur pour raccorder le robinet
d’arrêt au réfrigérateur.
■ S'assurer d'avoir la longueur nécessaire pour le
raccordement. Il faut s'assurer que les deux extrémités du
tuyau en cuivre sont bien coupées à angle droit.
E
6. Fixer le robinet d’arrêt sur la canalisation d’eau froide avec la
bride de tuyau. Vérifier que l'extrémité de sortie du robinet est
bien engagée dans le trou de ¹⁄₄" (6,35 mm) percé dans la
canalisation et que la rondelle d’étanchéité est placée sous la
bride de tuyau. Serrer l’écrou de serrage. Serrer lentement et
uniformément les vis fixant la bride de prise en charge sur le
tuyau afin d'assurer l'étanchéité de la rondelle. Ne pas serrer
excessivement car ceci pourrait provoquer l’écrasement du
tube en cuivre.
7. Enfiler l’écrou et le manchon à compression sur le tube en
cuivre comme on le voit sur l’illustration. Insérer l’extrémité du
tube aussi loin que possible et en ligne droite dans l'extrémité
de sortie du robinet. Visser l’écrou de compression sur
l'extrémité de sortie avec une clé à molette. Ne pas serrer
excessivement.
8. Placer le bout libre du tube dans un contenant ou évier et
OUVRIR le robinet principal d’arrivée d’eau et laisser l’eau
s’écouler par le tube jusqu’à ce que l’eau soit limpide.
FERMER le robinet d'arrêt du tuyau d'alimentation. Enrouler le
tube en cuivre en spirale.
Raccordement au réfrigérateur
Style 1
1. Débrancher le réfrigérateur ou déconnecter la source de
courant électrique.
2. Retirer et jeter la courte pièce en plastique noire au bout de
l’orifice d’entrée de la canalisation d’eau.
3. Visser l'écrou sur l'extrémité du tuyau. Serrer l'écrou
manuellement. Ensuite le serrer deux tours de plus avec une
clé. Ne pas serrer à l'excès.
REMARQUE : Pour éviter les vibrations, veiller à ce que les
tuyaux en cuivre ne soient pas en contact avec les parois
latérales de la caisse ou d'autres composants à l'intérieur de
la caisse.
A
B
C
A. Canalisation d'eau
du domicile
B. Écrou (à acheter)
D
C. Virole (à acheter)
D. Conduit d’eau vers le
réfrigérateur
4. Installer la bride du tuyau d'alimentation en eau autour de la
canalisation d'alimentation en eau pour réduire la tension sur
le raccord.
5. OUVRIR le robinet d'arrêt.
6. Vérifier s'il y a des fuites. Serrer tous les raccords (y compris
les raccordements du robinet) ou les écrous qui fuient.
Style 2
1. Débrancher le réfrigérateur ou déconnecter la source de
courant électrique.
2. Retirer et jeter la pièce en plastique fixée au point d’arrivée du
robinet d’eau.
3. Connecter le tube en cuivre à la valve d'arrivée d’eau en
utilisant un écrou et une bague de compression tel qu’illustré.
Serrer l’écrou de compression. Ne pas serrer excessivement.
4. Utiliser la bride du tube à l'arrière du réfrigérateur pour fixer le
tube au réfrigérateur tel qu'illustré. Ceci aide à éviter
d’endommager le tube lorsque le réfrigérateur est poussé
contre le mur.
5. OUVRIR le robinet d’arrêt.
6. Inspecter pour rechercher les fuites. Serrer tous les raccords
(y compris les raccordements au niveau de la valve d’entrée
d’eau) ou les écrous qui fuient.
A
B
C
AVERTISSEMENT
Risque de choc électrique
Brancher sur une prise à 3 alvéoles reliée à la terre.
Ne pas enlever la broche de liaison à la terre.
Ne pas utiliser un adaptateur.
Ne pas utiliser un câble de rallonge.
Le non-respect de ces instructions peut causer
un décès, un incendie ou un choc électrique.
1. Brancher sur une prise à 3 alvéoles reliée à la terre.
2. Vider le système d’eau. Voir “Distributeurs d'eau et de
glaçons” dans les instructions d’utilisation ou le guide
d’utilisation.
REMARQUE : Attendre 24 heures pour produire la première
quantité de glaçons. Attendre 72 heures pour que le bac à
glaçons se remplisse entièrement.
D
E
A. Bride du tube
B. Vis de bride du tube
C. Tube en cuivre
Achever l’installation
D. Écrou de compression
E. Valve d'entrée d'eau
7. Sur certains modèles, la machine à glaçons est équipée d’un
filtre à eau incorporé. Si la qualité de l’eau distribuée
localement nécessite un deuxième filtre à eau, installer ce
dernier dans la canalisation d'eau de ¼" (6,35 mm) au niveau
de l'une des extrémités de la canalisation. On peut obtenir un
tel filtre à eau chez le marchand d’appareils électroménagers
le plus proche.
Installation du filtre à air
(sur certains modèles)
Sur certains modèles, le sachet d’accessoires du réfrigérateur
comprend un filtre à air qui doit être installé avant d’utiliser le
réfrigérateur. Sur certains modèles, le filtre à air est préinstallé à
l’usine.
Style 3
1. Débrancher le réfrigérateur ou déconnecter la source de
courant électrique.
2. Retirer et jeter le bouchon en nylon noir du tuyau d’eau gris à
l’arrière du réfrigérateur.
3. Si le tuyau gris fourni avec le réfrigérateur n'est pas assez
long, un raccord de ¼" x ¼" (6,35 mm x 6,35 mm) est
nécessaire afin de connecter la canalisation d'eau au conduit
d'eau existant dans la maison. Visser l'écrou fourni sur le
raccord à l'extrémité du tube de cuivre.
REMARQUE : Serrer l'écrou à la main. Ensuite, le serrer avec
une clé deux tours de plus. Ne pas serrer excessivement.
Le filtre à air réduit l'accumulation d'odeurs. Ceci aide à maintenir
un environnement plus propre à l’intérieur du réfrigérateur.
Installation du filtre à air (sur certains modèles)
Le filtre doit être installé derrière la porte à aérations, située (selon
le modèle) le long de la paroi intérieure gauche ou arrière, à
proximité du sommet du compartiment de réfrigération.
A
B
C
D
A. Conduit d’eau vers le réfrigérateur
B. Écrou (fourni)
C. Renflement
D. Raccord (à acheter)
E
F
G
E. Virole (à acheter)
F. Écrou (à acheter)
G. Canalisation d'eau
du domicile
4. OUVRIR le robinet d’arrêt.
5. Inspecter pour rechercher les fuites. Serrer tous les raccords
(y compris les raccordements au niveau de la valve d'entrée
d'eau) qui fuient.
1. Retirer le filtre à air de son emballage.
2. Ouvrir la porte à aérations en la soulevant.
31
3. Emboîter le filtre pour le mettre en place.
Installation du sachet de conservation
pour produits frais
(sur certains modèles)
4. Fermer la porte à aérations.
Installation du témoin de statut de filtre
(sur certains modèles)
Le filtre comporte un témoin de statut qui doit être activé et
installé en même temps que le filtre à air.
Sur certains modèles, le sachet d’accessoires du réfrigérateur
comprend un sachet de conservation pour produits frais, qui doit
être installé avant d’utiliser le réfrigérateur. Sur certains modèles,
le sachet de conservation pour produits frais est préinstallé à
l’usine.
Le sachet de conservation pour produits frais absorbe l'éthylène,
permettant ainsi un ralentissement du processus de maturation
de nombreux produits frais. Ainsi, la fraîcheur de certains produits
frais est prolongée.
La production d'éthylène et la sensibilité des produits à l'éthylène
varie selon le type de fruit ou de légume. Afin de préserver la
fraîcheur des aliments, il est préférable de séparer les produits
frais sensibles à l'éthylène des fruits produisant des quantités
d'éthylène modérées à élevées.
Sensibilité à
l'éthylène
Production
d'éthylène
Pommes
Élevée
Très élevée
Asperges
Moy.
Très basse
1. Placer le témoin orienté vers le bas sur une surface ferme et
plane.
2. Appliquer une pression sur la bulle située à l’arrière du témoin
jusqu’à ce que la bulle éclate – ceci active le témoin.
3. Ouvrir la porte du filtre à air à aérations en la soulevant. Sur
certains modèles, l’arrière de la porte comporte des
encoches.
4. Modèles avec encoches :
■ Faire glisser le témoin vers le bas, dans les encoches, en
l’orientant vers l’extérieur.
Baies
Basse
Basse
Brocoli
Élevée
Très basse
Moy.
Élevée
Carottes
Basse
Très basse
Agrumes
Moy.
Très basse
REMARQUE : Le témoin ne glissera pas facilement dans
les encoches si la bulle arrière n'a pas éclaté.
Fermer la porte du filtre à air et vérifier que le témoin est
visible à travers le trou rectangulaire de la porte.
Raisin
Basse
Très basse
Laitue
Élevée
Très basse
Poires
Élevée
Très élevée
Épinards
Élevée
Très basse
■
Modèles sans encoches :
■
Conserver le témoin dans un endroit visible dont
l'utilisateur se souviendra facilement - soit à l'intérieur du
réfrigérateur, soit dans un autre endroit de la cuisine ou du
domicile.
Remplacement du filtre à air
Le filtre à air jetable doit être remplacé tous les 6 mois, lorsque le
témoin de statut est entièrement passé du blanc au rouge.
Pour commander un filtre à air de rechange, voir “Accessoires”
dans les instructions d’utilisation ou le guide d’utilisation.
1. Retirer l’ancien filtre à air en serrant les onglets latéraux.
2. Retirer l’ancien témoin de statut.
3. Installer le filtre à air et le témoin de statut neufs à l'aide des
instructions des sections précédentes.
Melon brodé
Installation du sachet de conservation
pour produits frais (sur certains modèles)
ATTENTION : IRRITANT
PEUT IRRITER LES YEUX ET LA PEAU. DÉGAGE DES
ÉMANATIONS DANGEREUSES LORSQUE MÉLANGÉ
AVEC D’AUTRES PRODUITS.
Ne pas mélanger avec d’autres agents de nettoyage tels
que l’ammoniaque, un agent de blanchiment ou des
acides. Éviter tout contact avec les yeux, la peau ou les
vêtements. Ne pas respirer les poussières. Tenir hors de la
portée des enfants.
PREMIERS SOINS : Contient du permanganate de
potassium. En cas d’ingestion, appeler immédiatement un
centre antipoison ou un médecin. Ne pas provoquer le
vomissement. En cas de contact avec les yeux, rincer avec
de l’eau pendant 15 minutes. En cas de contact avec la
peau, bien rincer avec de l’eau.
Les sachets de conservation pour produits frais doivent être
installés dans leur logement, situé le long d’une paroi latérale
interne du bac à légumes ou du tiroir convertible.
32
IRRITANT
ATTENTION
Lisez des prudences sur le revers.
IRRITANT
CAUTION
Read cautions on back.
Remplacement du sachet de conservation
pour produits frais (sur certains modèles)
Les sachets jetables doivent être remplacés tous les 6 mois,
lorsque le témoin est entièrement passé du blanc au rouge.
Pour commander des sachets de rechange, voir “Accessoires”
dans les instructions d’utilisation ou le guide d’utilisation.
1. Retirer les anciens sachets du logement du conservateur pour
produits frais.
2. Retirer l’ancien témoin.
3. Installer les sachets et le témoin neufs en suivant les
instructions des sections précédentes.
Changer le filtre à eau
REMARQUE : Pour une performance idéale, toujours utiliser les
deux sachets.
1. Retirer les sachets de conservation pour produits frais de leur
emballage.
2. Soulever le logement pour l’extraire de la languette de
montage le long de la paroi.
3. Ouvrir le logement en soulevant l’arrière du sommet du
logement pour l'extraire.
4. Placer les deux sachets à l’intérieur du logement puis
emboîter les deux parties du logement pour le refermer.
5. Réinstaller le logement sur la languette de montage le long de
la paroi.
Installation du témoin de statut (sur certains modèles)
Ne pas utiliser pour le filtrage d'une eau
microbiologiquement polluée ou de qualité inconnue en
l'absence d'un dispositif de désinfection adéquat avant ou
après le système. Les systèmes certifiés pour la réduction
de kyste peuvent être utilisés pour l'eau désinfectée qui
peut contenir des kystes filtrables.
Le témoin lumineux de l'état du filtre à eau vous permettra de
savoir quand changer votre filtre à eau. Voir “Système de filtration
de l'eau” dans les instructions d’utilisation ou le guide
d’utilisation.
REMARQUE : Si le débit d’eau vers le distributeur d’eau ou la
machine à glaçons décroît de manière sensible, il convient de
changer le filtre plus tôt. Le filtre doit être remplacé au moins tous
les 6 mois selon la qualité de l’eau et la fréquence d'utilisation.
Le sachet de conservation pour produits frais comporte un témoin
de statut qui doit être activé et installé en même temps que le
sachet.
1. Orienter le témoin vers le bas en le plaçant sur une surface
ferme et plane.
2. Appliquer une pression sur la bulle située à l’arrière du témoin
jusqu’à ce que la bulle éclate – ceci active le témoin.
3. Ouvrir le couvercle du logement du sachet de conservation
pour produits frais.
4. Placer le témoin sur le sommet du logement en l’orientant vers
l'extérieur.
5. Fermer le couvercle en le faisant coulisser et vérifier que le
témoin est visible à travers le trou rectangulaire du couvercle.
REMARQUE : Le couvercle ne se fermera pas facilement si la
bulle arrière du témoin de statut n'a pas éclaté.
1. Repérer le filtre à eau situé dans le coin supérieur droit du
compartiment de réfrigération.
2. Ouvrir la porte du couvercle du filtre en la soulevant. Le filtre
est libéré puis éjecté lorsqu’on ouvre la porte.
3. Une fois la porte complètement ouverte, retirer le filtre en le
tirant en ligne droite.
REMARQUE : Il y aura peut-être de l’eau dans le filtre. Il est
possible que de l'eau se renverse. Utiliser une serviette pour
essuyer tout renversement.
4. Sortir le filtre neuf de son emballage et retirer le couvercle.
S'assurer que les joints toriques sont toujours en place une
fois le couvercle retiré.
B
A
B
A. Couvercle
B. Joints toriques
33
5. Avec la flèche orientée vers le haut, aligner le filtre neuf avec le
logement du filtre et le faire glisser pour le mettre en place. La
porte du couvercle du filtre entame un mouvement
automatique de fermeture à mesure que l’on insère le filtre
neuf.
6. Fermer complètement la porte du couvercle du filtre pour
emboîter le filtre et le mettre en place. Il faudra peut-être
appuyer fortement.
7. Après avoir changé le filtre, réinitialiser le témoin lumineux de
l'état du filtre. Voir “Système de filtration de l'eau” dans les
instructions d’utilisation ou le guide d’utilisation.
8. Purger le circuit d'eau. Voir “Distributeurs d'eau et de glaçons”
dans les instructions d’utilisation ou le guide d’utilisation.
ENTRETIEN DU RÉFRIGÉRATEUR
■
Utiliser un aspirateur à brosse douce pour nettoyer la
grille, les endroits ouverts derrière la grille et la surface à
l'avant du condenseur.
■
Replacer la grille de la base lorsqu’on a terminé.
Nettoyage
AVERTISSEMENT
5. Brancher le réfrigérateur ou reconnecter la source de courant
électrique.
Lampes
Risque d'explosion
Utiliser un produit de nettoyage ininflammable.
Le non-respect de cette instruction peut causer un décès,
une explosion ou un incendie.
IMPORTANT : Les ampoules des compartiments de réfrigération
et de congélation de votre nouveau réfrigérateur peuvent être
issues de la technologie DEL. Si les lampes ne s'allument pas
lorsqu'on ouvre la porte du réfrigérateur et/ou congélateur,
composer les numéros fournis pour assistance ou dépannage.
Aux États-Unis, composer le 1-800-253-1301. Au Canada,
composer le 1-800-807-6777.
Styles de lampe :
Les sections de réfrigération et de congélation se dégivrent
automatiquement. Toutefois, nettoyer les deux sections environ
une fois par mois pour éviter une accumulation d'odeurs. Essuyer
les renversements immédiatement.
IMPORTANT : Comme l’air circule entre les deux sections, toutes
les odeurs formées dans une section seront transférées à l’autre.
Vous devez nettoyer à fond les deux sections pour éliminer les
odeurs. Pour éviter le transfert d'odeurs et l'assèchement des
aliments, envelopper ou recouvrir hermétiquement les aliments.
Nettoyage de votre réfrigérateur :
REMARQUE : Ne pas utiliser des nettoyants abrasifs ou
puissants tels que les nettoyants à vitre en atomiseurs, nettoyants
à récurer, liquides inflammables, cires nettoyantes, détergents
concentrés, eau de Javel ou nettoyants contenant du pétrole sur
les pièces en plastique, les garnitures intérieures et de portes ou
les joints de portes. Ne pas utiliser d'essuie-tout, tampons à
récurer ou autres outils de nettoyage puissants.
1. Débrancher le réfrigérateur ou déconnecter la source de
courant électrique.
2. Laver à la main, rincer et sécher les pièces amovibles et les
surfaces internes à fond. Utiliser une éponge propre ou un
linge doux et un détergent doux dans de l'eau tiède.
3. Laver les surfaces extérieures en acier inoxydable ou en métal
peint avec une éponge propre ou un linge doux et un
détergent doux dans de l'eau tiède.
4. Le condenseur n'a pas besoin d'être nettoyé souvent dans
des conditions de fonctionnement normales. Si
l'environnement est particulièrement graisseux, poussiéreux,
ou s'il y a des animaux domestiques dans la maison, le
condenseur devrait être nettoyé tous les deux ou trois mois
pour assurer une efficacité maximum.
Si vous avez besoin de nettoyer le condenseur :
■
34
Retirer la grille de la base. Voir les instructions “Retrait de
la porte”, soit dans les instructions d’utilisation ou les
instructions d’installation et le manuel d’utilisation, soit sur
la feuille d’instructions fournie séparément avec le
réfrigérateur.
Les lampes du distributeur sont des mini DEL qui ne peuvent pas
être remplacées.
Les lampes à l'intérieur varient selon le modèle.
■ Certains modèles sont dotés de mini DEL qui ne peuvent
pas être remplacées.
■
Certains modèles sont dotés d'ampoules DEL de taille
standard qui peuvent être remplacées. Pour commander
des ampoules DEL de rechange, composer le
1-800-253-1301 (États-Unis) ou le 1-800-807-6777
(Canada).
Whirlpool
Pièce numéro
W10574850A
(2,0 watts)
Whirlpool
Pièce numéro
W10565137A
(3,6 watts)
REMARQUE : Certaines ampoules DEL de rechange ne
sont pas recommandées pour des environnements
humides/mouillés. Les compartiments de réfrigération et
de congélation sont considérés comme des
environnements humides/mouillés. Si l'on utilise une
marque d'ampoules DEL différente de celle
recommandée (ampoules de marque Whirlpool), lire et
suivre toutes les instructions de l'emballage des
ampoules DEL de rechange avant de procéder à
l'installation.
■
Certains modèles sont dotés d'ampoules à
incandescence de 40 watts qui peuvent être remplacées.
Réinstallation du protège-ampoule :
■ Aligner le protège-ampoule sur les rainures de la partie
inférieure du logement de la lampe, et le faire glisser en avant
jusqu'à ce qu'il s'emboîte.
REMARQUE : Toutes les ampoules de rechange ne
conviennent pas à votre réfrigérateur. Ne pas utiliser
d'ampoule à incandescence de plus de 40 watts.
Changement de l’ampoule :
1. Débrancher le réfrigérateur ou déconnecter la source de
courant électrique.
2. Retirer le protège-ampoule, tel que décrit dans les sections
suivantes.
REMARQUE : Pour nettoyer le protège-ampoule, le laver
avec de l’eau tiède et un détergent liquide. Avant de réinstaller
le protège-ampoule, le rincer et le sécher soigneusement.
3. Remplacer l'ampoule grillée tel que décrit dans les sections
suivantes.
4. Réinstaller le protège-ampoule, tel que décrit dans les
sections suivantes.
5. Brancher le réfrigérateur ou reconnecter la source de courant
électrique.
Lampes inférieures du compartiment de réfrigération
Dépose du protège-ampoule :
■ Faire glisser le protège-ampoule sur la droite pour libérer
l'extrémité gauche des rainures murales, et dégager ensuite
l'extrémité droite de ses rainures murales.
Lampes supérieures du compartiment de réfrigération
Dépose du protège-ampoule :
■ Faire glisser le protège-ampoule vers l'arrière du réfrigérateur
pour le libérer du logement de la lampe.
Ampoule de rechange :
Si l'ampoule grillée est une ampoule DEL de taille standard,
remplacer en commandant la pièce Whirlpool numéro
W10565137A (ampoule DEL de 3,6 watts).
■
■
Ampoule de rechange :
■ Si l'ampoule grillée est une ampoule DEL de taille standard,
remplacer en commandant la pièce Whirlpool numéro
W10574850A (ampoule DEL de 2,0 watts).
■
Si l'ampoule grillée est une ampoule à incandescence,
remplacer par une ampoule à incandescence standard de
taille, de forme et de puissance semblables (40 watts
maximum).
Si l'ampoule grillée est une ampoule à incandescence,
remplacer par une ampoule à incandescence standard de
taille de forme et de puissance semblables (40 watts
maximum).
Réinstallation du protège-ampoule :
■ Insérer l'extrémité droite du protège-ampoule dans les
rainures murales, et emboîter ensuite l'extrémité gauche dans
ses rainures murales.
35
Lampe supérieure du compartiment de congélation
Dépose du protège-ampoule :
■ Presser doucement l'avant et l'extrémité inférieure arrière du
protège-ampoule pour libérer les languettes des rainures
murales, et tirer le protège-ampoule vers l'avant.
Réinstallation du protège-ampoule :
■ Insérer l'extrémité gauche du protège-ampoule dans les
rainures murales, et emboîter ensuite l'extrémité droite dans
ses rainures murales.
Entretien avant les vacances ou
lors d’un déménagement
Ampoule de rechange :
■ Si l'ampoule grillée est une ampoule DEL de taille standard,
remplacer en commandant la pièce Whirlpool numéro
W10565137A (ampoule DEL de 3,6 watts).
Si l'ampoule grillée est une ampoule à incandescence,
remplacer par une ampoule à incandescence standard de
taille, de forme et de puissance semblables (40 watts
maximum).
■
Réinstallation du protège-ampoule :
■ Aligner le protège-ampoule dans sa position correcte, et
emboîter les languettes dans les rainures murales.
Lampe inférieure du compartiment de congélation
Dépose du protège-ampoule :
■ Faire glisser le protège-ampoule sur la gauche pour libérer
l'extrémité droite des rainures murales, et dégager ensuite
l'extrémité gauche de ses rainures murales.
Ampoule de rechange :
■ Si l'ampoule grillée est une ampoule DEL de taille standard,
remplacer en commandant la pièce Whirlpool numéro
W10565137A (ampoule DEL de 3,6 watts).
■
Si l'ampoule grillée est une ampoule à incandescence,
remplacer par une ampoule à incandescence standard de
taille, de forme et de puissance semblables (40 watts
maximum).
Vacances
Si vous choisissez de laisser le réfrigérateur en marche
pendant votre absence :
1. Consommer tous les aliments périssables et congeler les
autres.
2. Si le réfrigérateur comporte une machine à glaçons
automatique et qu'il est raccordé à la source
d'approvisionnement en eau du domicile, fermer la source
d'approvisionnement en eau du réfrigérateur. Des dommages
matériels peuvent survenir si l’alimentation en eau n’est pas
coupée.
3. Si votre machine à glaçons est automatique, éteindre la
machine à glaçons.
REMARQUE : Selon votre modèle, soulever le bras de
commande métallique à la position OFF (arrêt) (position
élevée) ou placer le commutateur sur OFF (arrêt) (à droite).
4. Vider le bac à glaçons.
Si vous choisissez d’arrêter le fonctionnement du
réfrigérateur avant votre départ :
1. Enlever tous les aliments du réfrigérateur.
2. Si votre réfrigérateur a une machine à glaçons automatique :
■ Fermer l’approvisionnement d’eau de la machine à
glaçons au moins une journée à l’avance.
■
3. Selon le modèle, tourner la commande du réfrigérateur à
OFF (arrêt) ou désactiver le refroidissement. Voir “Utilisation
des commandes” dans les instructions d’utilisation, le guide
d’utilisation, ou le guide d’utilisation et d’entretien.
4. Nettoyer, essuyer et sécher à fond.
5. À l’aide de ruban adhésif, placer des blocs de caoutchouc ou
de bois sur la partie supérieure de chaque porte de façon à ce
qu’elles soient suffisamment ouvertes pour permettre l'entrée
de l’air à l’intérieur, afin d’éviter l’accumulation d’odeur ou de
moisissure.
Déménagement
Lorsque vous déménagez votre réfrigérateur à une nouvelle
habitation, suivre ces étapes pour préparer le déménagement.
1. Si votre réfrigérateur a une machine à glaçons automatique :
■ Fermer l’approvisionnement d’eau de la machine à
glaçons au moins une journée à l’avance.
■
36
Lorsque la dernière quantité de glaçons est distribuée,
soulever le bras de commande métallique à la position
OFF (arrêt) (position élevée) ou déplacer le commutateur à
la position OFF (arrêt) (à droite).
Débrancher la canalisation d’eau de l’arrière du
réfrigérateur.
■
Lorsque la dernière quantité de glaçons est distribuée,
soulever le bras de commande métallique à la position
OFF (arrêt) (position élevée) ou déplacer le commutateur à
la position OFF (arrêt) (à droite).
2. Retirer tous les aliments du réfrigérateur et placer tous les
aliments congelés dans de la neige carbonique.
3. Vider le bac à glaçons.
4. Selon le modèle, tourner la commande du réfrigérateur à
OFF (arrêt) ou désactiver le refroidissement. Voir “Utilisation
des commandes” dans les instructions d’utilisation, le guide
d’utilisation, ou le guide d’utilisation et d’entretien.
5. Débrancher le réfrigérateur.
6. Nettoyer, essuyer et sécher à fond.
7. Retirer toutes les pièces amovibles, bien les envelopper et les
attacher ensemble à l’aide de ruban adhésif pour qu’elles ne
bougent pas ni ne s’entrechoquent durant le déménagement.
8. Selon le modèle, soulever le devant du réfrigérateur pour qu’il
roule plus facilement OU rétracter les pieds de nivellement
pour qu’ils n’égratignent pas le plancher. Voir “Ajustement des
portes” ou “Retrait, réglage de l’aplomb et alignement des
portes”.
9. Fermer les portes à l’aide de ruban adhésif et fixer le cordon
d'alimentation électrique au dos du réfrigérateur à l'aide de
ruban adhésif.
Lorsque vous arriverez à votre nouveau domicile, remettez tout en
place et consultez les instructions d'installation pour des
instructions sur la préparation de l’appareil. Aussi, si votre
réfrigérateur a une machine à glaçons automatique, n'oubliez pas
de raccorder l’approvisionnement d’eau au réfrigérateur.
RÉSOLUTION DE PROBLÈMES
Essayer d’abord les solutions suggérées ici ou visiter notre site Internet
pour éviter le coût d'une intervention de dépannage.
AVERTISSEMENT
Risque de choc électrique
Brancher sur une prise à 3 alvéoles reliée à la terre.
Ne pas enlever la broche de liaison à la terre.
Ne pas utiliser un adaptateur.
Ne pas utiliser un câble de rallonge.
Le non-respect de ces instructions peut causer
un décès, un incendie ou un choc électrique.
UTILISATION GÉNÉRALE
Causes possibles et/ou solutions recommandées
Le réfrigérateur
ne fonctionne pas
■
Non raccordé à une alimentation électrique - Brancher le cordon d'alimentation dans une
prise à 3 alvéoles reliée à la terre. Ne pas utiliser de cordon de rallonge.
■
Pas de courant dans la prise électrique - Brancher une lampe pour voir si la prise électrique
fonctionne.
■
Un fusible est grillé ou un disjoncteur s'est ouvert - Remplacer le fusible ou réenclencher le
disjoncteur. Si le problème persiste, contacter un électricien agréé.
■
La commande ou le refroidissement n'est pas activé(e) - Activer la commande du
réfrigérateur ou le refroidissement. Voir “Utilisation des commandes” dans les instructions
d’utilisation ou le guide d’utilisation.
■
Nouvelle installation - Attendre 24 heures après l'installation pour permettre au réfrigérateur et
au congélateur de refroidir complètement.
REMARQUE : Le fait de placer la/les commande(s) de température au réglage le plus froid ne
refroidira pas le compartiment (de réfrigération ou de congélation) plus rapidement.
Le moteur semble
fonctionner excessivement
■
Votre nouveau réfrigérateur comporte un moteur haute efficacité - Il est possible qu'il
fonctionne plus longtemps que votre appareil précédent car le compresseur et les ventilateurs
fonctionnent à des vitesses réduites plus éconergiques. Ceci est normal.
REMARQUE : L'appareil peut fonctionner encore plus longtemps si la température de la pièce
est élevée, si une grande quantité de nourriture a été ajoutée, si les portes sont fréquemment
ouvertes ou si elles ont été laissées ouvertes.
37
UTILISATION GÉNÉRALE
Causes possibles et/ou solutions recommandées
Le réfrigérateur
semble bruyant
Le compresseur de votre nouveau réfrigérateur régule la température plus efficacement et utilise
moins d'énergie que les modèles plus anciens. Au cours de différentes étapes du fonctionnement
de l'appareil, vous entendrez peut-être des bruits de fonctionnement normaux qui ne vous sont pas
familiers.
Les bruits suivants sont normaux :
■ Bourdonnement/Cliquetis - Se produit lorsque le robinet d'eau s'ouvre et se referme pour
distribuer de l’eau ou remplir la machine à glaçons. Si le réfrigérateur est raccordé à une
canalisation d'arrivée d'eau, cela est normal. Éteindre la machine à glaçons si le réfrigérateur
n’est pas raccordé à une canalisation d'arrivée d'eau.
La température
est trop élevée
■
Craquement/Écrasement - Se produit lorsque la glace est éjectée du moule à glaçons.
■
Bruit d'éclatement - Se produit lors de la contraction/l'expansion des parois internes,
particulièrement lors du refroidissement initial.
■
Pulsation/Frottement rythmique - Se produit lorsque les ventilateurs/le compresseur
s'ajustent pour optimiser la performance de l'appareil pendant son fonctionnement - cela est
normal.
■
Vibrations sonores - Se produit lorsque l'eau circule dans la canalisation d'arrivée d'eau ou
lorsque le réfrigérant circule dans l'appareil. Les vibrations peuvent aussi provenir d'objets
posés sur le réfrigérateur.
■
Bruit d'écoulement d'eau ou de gargouillement - Se produit lorsque la glace fond lors du
programme de dégivrage et que l'eau s'écoule dans le plateau de dégivrage.
■
Grésillement - Se produit à mesure que de l'eau goutte sur l'élément de chauffage durant le
programme de dégivrage.
■
Nouvelle installation - Attendre 24 heures après l'installation pour permettre au réfrigérateur et
au congélateur de refroidir complètement.
REMARQUE : Le fait de placer la/les commande(s) de température au réglage le plus froid ne
refroidira pas le compartiment (de réfrigération ou de congélation) plus rapidement.
La température
est trop basse
Accumulation d'humidité
à l'intérieur de l'appareil
Les lampes intérieures
ne fonctionnent pas
■
Les portes sont ouvertes trop fréquemment ou ne sont pas complètement fermées - Ceci
permet à l'air chaud de pénétrer dans le réfrigérateur. Minimiser les ouvertures de porte, garder
les portes complètement fermées et s'assurer que l'étanchéité des deux portes est assurée.
■
Les ouvertures d'aération sont obstruées - Retirer les objets placés devant les ouvertures.
■
Une grande quantité d'aliments chauds a été récemment ajoutée - Attendre quelques
heures pour permettre au réfrigérateur de revenir à une température normale.
■
Le réglage des commandes n'est pas adapté à l'environnement de l'appareil - Ajuster les
commandes à un réglage plus froid. Contrôler à nouveau la température 24 heures plus tard.
■
Le réglage des commandes n'est pas adapté à l'environnement de l'appareil - Ajuster les
commandes à un réglage plus chaud. Contrôler à nouveau la température 24 heures plus tard.
■
La tablette supérieure du réfrigérateur est plus froide que les tablettes inférieures - Sur
certains modèles, l’air en provenance du congélateur pénètre dans le compartiment de
réfrigération par les évents situés à proximité de la tablette supérieure. La tablette supérieure
peut donc être légèrement plus froide que les tablettes inférieures.
■
Les ouvertures d'aération sont obstruées - Retirer les objets placés devant les ouvertures.
REMARQUE : Une certaine accumulation d'humidité est normale. Nettoyer avec un linge doux
et sec.
■ La pièce est humide - Un environnement humide contribue à l'accumulation d'humidité.
Utiliser le réfrigérateur à l'intérieur du domicile uniquement, dans un environnement aussi sec
que possible.
■
Les portes sont fréquemment ouvertes ou ne sont pas complètement fermées - Ceci
permet à l'air humide de pénétrer dans le réfrigérateur. Minimiser les ouvertures de porte,
garder les portes complètement fermées et s'assurer que l'étanchéité des deux portes est
assurée.
■
Les portes sont restées ouvertes pendant longtemps - Fermer les portes pour réinitialiser
les lampes.
■
Une ampoule est desserrée dans la douille ou grillée - Sur les modèles possédant des
ampoules intérieures à incandescence ou des ampoules DEL de taille standard, serrer ou
remplacer l’ampoule. Voir “Lampes”.
REMARQUE : Sur les modèles équipés de mini ampoules DEL, composer les numéros fournis
pour obtenir de l’aide ou un dépannage si les lampes intérieures ne s'allument pas lorsqu'on ouvre
l’une des portes. Voir la garantie dans les instructions d’utilisation ou le guide d’utilisation pour
savoir qui contacter.
38
UTILISATION GÉNÉRALE
Causes possibles et/ou solutions recommandées
Les lampes du distributeur
ne fonctionnent pas
(sur certains modèles)
■
La lampe du distributeur est éteinte - Sur certains modèles, si la lampe du distributeur est
réglée à OFF (arrêt), elle ne fonctionne que si l’on appuie sur le levier/la plaque du distributeur.
Si l'on souhaite que la lampe du distributeur reste allumée continuellement, sélectionner un
autre réglage. Voir “Distributeurs d'eau et de glaçons” dans les instructions d’utilisation ou le
guide d’utilisation.
■
La lampe du distributeur est réglée au mode AUTO ou NIGHT LIGHT (veilleuse) - Sur
certains modèles, si la lampe du distributeur est réglée au mode AUTO ou NIGHT LIGHT
(veilleuse), s'assurer que le détecteur de lumière du distributeur n'est pas obstrué. Voir
“Distributeurs d'eau et de glaçons” dans les instructions d’utilisation ou le guide d’utilisation.
REMARQUE : Sur les modèles équipés de mini ampoules DEL, composer les numéros fournis
pour obtenir de l’aide ou un dépannage si les témoins lumineux du distributeur ne fonctionnent pas
correctement. Voir la garantie dans les instructions d’utilisation ou le guide d’utilisation pour savoir
qui contacter.
AVERTISSEMENT
Risque d'explosion
Utiliser un produit de nettoyage ininflammable.
Le non-respect de cette instruction peut causer un décès,
une explosion ou un incendie.
PORTES ET NIVELLEMENT
Causes possibles et/ou solutions recommandées
Les portes sont difficiles
à ouvrir
■
Les joints sont sales ou collants - Nettoyer les joints et les surfaces de contact au savon
doux et à l’eau tiède. Rincer et sécher avec un linge doux.
Les portes ne ferment pas
complètement
■
La porte est bloquée en position ouverte - Déplacer les aliments sous emballage pour
dégager la porte. S'assurer que tous les balconnets et tablettes sont correctement installés.
Vérifier que tous les matériaux d'emballage ont été retirés.
Les portes semblent
mal alignées
■
L'alignement des portes ou le nivellement du réfrigérateur doit être réalisé - Voir les
instructions concernant le nivellement de l'appareil et l'alignement des portes.
Le réfrigérateur branle et
n'est pas stable
■
Le réfrigérateur n'est pas d'aplomb - Pour stabiliser le réfrigérateur, retirer la grille de la
base et abaisser les pieds de nivellement jusqu’à ce qu’ils touchent le plancher. Voir les
instructions concernant le nivellement de l'appareil et l'alignement des portes.
39
AVERTISSEMENT
Risque de coupure
Utiliser un verre robuste pour prendre des glaçons.
Le non-respect de cette instruction peut causer
des coupures.
GLAÇONS ET EAU
Causes possibles et/ou solutions recommandées
La machine à glaçons
ne produit pas ou
produit trop peu
de glaçons, ou les
glaçons produits
sont petits/creux
■
Le réfrigérateur n'est pas raccordé à une alimentation en eau ou le robinet d'arrêt d'eau n'est
pas complètement ouvert - Raccorder le réfrigérateur à une alimentation en eau et s'assurer que le
robinet d'arrêt est complètement ouvert.
■
La canalisation d'alimentation en eau est déformée - Une déformation de la canalisation
d'alimentation en eau peut réduire le débit de l'eau, réduire la vitesse de production des glaçons,
entraîner la production de glaçons de petite taille et/ou creux, ou encore de forme irrégulière.
Redresser la canalisation d’eau.
■
La machine à glaçons n'est pas allumée - Mettre en marche la machine à glaçons. Voir “Machine à
glaçons et bac d'entreposage” dans les instructions d’utilisation ou le guide d’utilisation.
■
Nouvelle installation - Après avoir raccordé le réfrigérateur à une source d’alimentation en eau,
vidanger le système d’eau. (Voir “Distributeurs d'eau et de glaçons” dans les instructions d’utilisation
ou le guide d’utilisation.) Attendre 24 heures pour que la production de glaçons commence. Attendre
72 heures pour que la production de glaçons soit complète. Jeter les trois premiers lots de glaçons
produits.
■
Une grande quantité de glaçons a été récemment prélevée - Accorder suffisamment de temps à la
machine à glaçons pour produire plus de glaçons.
■
Un glaçon est coincé dans le bras éjecteur de la machine à glaçons - Retirer le glaçon du bras
éjecteur avec un ustensile en plastique.
■
Pression en eau inadéquate - Vérifier que la pression en eau du domicile est adéquate. Voir
“Spécifications de l'alimentation en eau”.
■
Le filtre à eau est mal installé - S'assurer que le filtre est correctement installé. Voir “Système de
filtration de l'eau” dans les instructions d’utilisation ou le guide d’utilisation.
■
Un système de filtration de l'eau par osmose inverse est raccordé à votre alimentation en eau
froide - Ceci peut réduire la pression de l'eau. Voir “Spécifications de l'alimentation en eau”.
REMARQUE : Pour d'autres questions concernant la pression de l’eau, contacter un plombier agréé
qualifié.
40
GLAÇONS ET EAU
Causes possibles et/ou solutions recommandées
Le distributeur de
glaçons ne fonctionne
pas correctement
■
Les portes ne ferment pas complètement - S'assurer que les deux portes sont bien fermées. (Sur
certains modèles, seule la porte du congélateur doit être fermée pour pouvoir utiliser le distributeur.)
■
Nouvelle installation - Après avoir raccordé le réfrigérateur à une source d’alimentation en eau,
vidanger le système d’eau. (Voir “Distributeurs d'eau et de glaçons” dans les instructions d’utilisation
ou le guide d’utilisation.) Attendre 24 heures pour que la production de glaçons commence. Attendre
72 heures pour que la production de glaçons soit complète. Jeter les trois premiers lots de glaçons
produits.
■
La machine à glaçons n'est pas allumée ou le bac à glaçons n'est pas bien installé - Mettre en
marche la machine à glaçons et s'assurer que le bac d'entreposage à glaçons est fermement en place.
Voir “Machine à glaçons et bac d'entreposage” dans les instructions d’utilisation ou le guide
d’utilisation.
■
Des glaçons sont agglomérés à l'intérieur du bac d'entreposage à glaçons, ou ils obstruent la
goulotte de distribution de glaçons - Retirer ou séparer les glaçons agglomérés à l'aide d'un
ustensile en plastique si nécessaire. Nettoyer la goulotte de distribution des glaçons et le fond du bac
d’entreposage à glaçons à l’aide d’un chiffon tiède et humide puis sécher soigneusement ces deux
sections. Pour éviter toute agglomération de glaçons et maintenir un approvisionnement frais en
glaçons, vider le bac d’entreposage à glaçons et nettoyer à la fois le bac d’entreposage et la goulotte
de distribution toutes les 2 semaines.
■
Les glaçons placés dans le bac d'entreposage ne conviennent pas - Utiliser uniquement des
glaçons produits par la machine à glaçons actuelle.
■
Le distributeur est verrouillé - Déverrouiller le distributeur. Voir “Distributeurs d'eau et de glaçons”
dans les instructions d’utilisation ou le guide d’utilisation.
■
Le distributeur à glaçons s'est bloqué pendant qu'il distribuait de la glace concassée - Pour les
modèles comprenant un bac d'entreposage à glaçons dans la porte, pour éliminer l'obstruction,
passer temporairement de la glace concassée au mode glaçons.
■
On a appuyé sur la plaque/le levier du distributeur pendant trop longtemps - Les glaçons cessent
automatiquement d'être distribués. Attendre quelques minutes pour que le distributeur soit réinitialisé
et reprenne ensuite la distribution. Prendre de grandes quantités de glaçons directement du bac
d'entreposage à glaçons et non depuis le distributeur.
■
La pression en eau du domicile est inférieure à 30 lb/po² (207 kPa) - La pression de l'eau du
domicile affecte le débit au niveau du distributeur. Voir “Spécifications de l'alimentation en eau”.
■
Le filtre à eau est obstrué ou mal installé - Remplacer le filtre ou le réinstaller correctement. Voir
“Système de filtration de l'eau” dans les instructions d’utilisation ou le guide d’utilisation.
■
Raccords de plomberie neufs - Des raccords de plomberie neufs peuvent entraîner une décoloration
ou un mauvais goût des glaçons ou de l’eau. Ce problème devrait disparaître avec le temps.
■
Les glaçons ont été entreposés pendant trop longtemps - Jeter les glaçons et laver le bac à
glaçons. Accorder 24 heures à la machine à glaçons pour la fabrication de nouveaux glaçons.
■
L'odeur de certains aliments s'est transférée à l'eau ou aux glaçons - Utiliser des emballages
hermétiques et à l'épreuve de l'humidité pour conserver les aliments.
■
Utilisation d'une canalisation d'alimentation en eau non recommandée - L'odeur et le goût de
certains matériaux utilisés dans des canalisations d'alimentation en eau non recommandées peuvent
se transférer à l'eau. Utiliser uniquement une canalisation d'alimentation en eau recommandée. Voir
“Spécifications de l'alimentation en eau”.
■
L'eau contient des minéraux (tels le soufre) - L'installation d'un filtre à eau peut être requise afin
d'enlever ces minéraux.
■
Le filtre à eau a été récemment installé ou remplacé - Une décoloration grise ou foncée de la glace
ou de l’eau indique que le système de filtration de l’eau nécessite un rinçage supplémentaire. Voir
“Distributeurs d'eau et de glaçons” dans les instructions d’utilisation ou le guide d’utilisation.
Mauvais goût, odeur
ou couleur grisâtre
des glaçons
ou de l’eau
41
GLAÇONS ET EAU
Causes possibles et/ou solutions recommandées
Le distributeur d’eau
ne fonctionne pas
correctement
■
Les portes ne ferment pas complètement - S'assurer que les deux portes sont bien fermées. (Sur
certains modèles, seule la porte du congélateur doit être fermée pour pouvoir utiliser le distributeur.)
■
Le réfrigérateur n'est pas raccordé à une alimentation en eau ou le robinet d'arrêt d'eau n'est
pas ouvert - Raccorder le réfrigérateur à une alimentation en eau et s'assurer que le robinet d'arrêt est
complètement ouvert.
■
La canalisation d'alimentation en eau est déformée - Une déformation de la canalisation
d'alimentation en eau peut réduire le débit du distributeur. Redresser la canalisation d’eau.
■
La pression en eau du domicile est inférieure à 30 lb/po² (207 kPa) - La pression de l'eau du
domicile affecte le débit au niveau du distributeur. Voir “Spécifications de l'alimentation en eau”.
■
Nouvelle installation - Après avoir raccordé le réfrigérateur à une source d’alimentation en eau,
vidanger le système d’eau. Voir “Distributeurs d'eau et de glaçons” dans les instructions d’utilisation
ou le guide d’utilisation.
■
Le distributeur est verrouillé - Déverrouiller le distributeur. Voir “Distributeurs d'eau et de glaçons”
dans les instructions d’utilisation ou le guide d’utilisation.
■
Le filtre à eau est obstrué ou mal installé - Remplacer le filtre ou le réinstaller correctement. Voir
“Système de filtration de l'eau” dans les instructions d’utilisation ou le guide d’utilisation.
■
Un système de filtration de l'eau par osmose inverse est raccordé à votre alimentation en eau
froide - Ceci peut réduire la pression de l'eau. Voir “Spécifications de l'alimentation en eau”.
REMARQUE : Pour d'autres questions concernant la pression de l’eau, contacter un plombier agréé
qualifié.
De l'eau suinte
ou goutte du
distributeur
REMARQUE : Il est normal que quelques gouttes s'écoulent de la machine après que l'on a distribué
de l'eau.
■ On n'a pas gardé le verre sous le distributeur pendant suffisamment longtemps - Maintenir le
verre sous le distributeur pendant 2 à 3 secondes après avoir relâché le levier/la plaque du distributeur.
■
L'installation est neuve, le filtre à eau a été récemment installé ou changé - De l’air piégé dans les
canalisations peut faire goutter le distributeur d'eau. Rincer le système de distribution d'eau pour
évacuer l'air des canalisations. Voir “Distributeurs d'eau et de glaçons” dans les instructions
d’utilisation ou le guide d’utilisation.
■
De la glace restée dans la goulotte du distributeur fond - S'assurer qu'il n'y a aucun copeau ou
morceau de glace dans la goulotte à glaçons.
De l'eau fuit par
l'arrière du
réfrigérateur
■
Les raccords des canalisations d'eau ne sont pas bien serrés - S'assurer que tous les raccords
sont bien serrés. Voir “Raccordement de la canalisation d'eau”.
L'eau du distributeur
n'est pas assez froide
(sur certains modèles)
REMARQUE : L'eau du distributeur est refroidie à 50°F (10°C).
■ Nouvelle installation - Attendre 24 heures après l'installation pour que l'alimentation en eau
refroidisse complètement.
42
■
Une grande quantité d'eau a été récemment versée - Attendre 24 heures pour qu'une nouvelle
réserve d'eau refroidisse complètement.
■
On n'a pas versé d'eau récemment - Le premier verre d'eau ne sera peut-être pas froid. Jeter le
premier verre d’eau distribué.
■
Le réfrigérateur n'est pas raccordé à une canalisation d'arrivée d'eau froide - S'assurer que le
réfrigérateur est raccordé à une canalisation d'arrivée d'eau froide. Voir “Spécifications de
l'alimentation en eau”.
FEUILLE DE DONNÉES SUR LA PERFORMANCE
Système de filtration d’eau
Modèle P5WB2L/P4RFWB Capacité 200 gallons (757 litres)
Produit testé et certifié par NSF International en vertu de la norme
NSF/ANSI 42 (réduction du goût et de l'odeur du chlore, et particules
de classe I*) et en vertu de la norme NSF/ANSI 53 (réduction de kystes
actifs, amiante, plomb, lindane, toxaphène, atrazine, et 2,4 - D).
Ce produit a été testé selon les normes NSF/ANSI 42 et 53 pour la réduction des substances énumérées ci-dessous. La concentration des
substances indiquées dans l'eau entrant dans le système a été réduite à une concentration moindre ou égale à la limite permissible pour
l'eau qui quitte le système, tel que spécifié dans les normes NSF/ANSI 42 et 53.
Réd. de substances
Effets esthétiques
Chlore goût/odeur
Particules (classe I*)
Réduction des
contaminants
Kystes actifs†
Amiante
Plomb : à pH 6,5
Plomb : à pH 8,5
Lindane
Toxaphène
Atrazine
2,4 - D
Critères de
réduction NSF
réduction de 50 %
réduction de 85 %
Critères de
réduction NSF
99,95 %
99 %
0,010 mg/L
0,010 mg/L
0,0002 mg/L
0,003 mg/L
0,003 mg/L
0,07 mg/L
Affluent
moyen
2,0 mg/L
7 300 000 #/mL
Affluent
moyen
160 000/L
87 MFL
0,160 mg/L
0,140 mg/L
0,0019 mg/L
0,014 mg/L
0,0094 mg/L
0,220 mg/L
Concentration dans l'eau
à traiter
2,0 mg/L ± 10 %
Au moins 10 000 particules/mL
Concentration dans l'eau
à traiter
50 000/L min.
107 à 108 fibres/L††
0,15 mg/L ± 10 %
0,15 mg/L ± 10 %
0,002 mg/L ± 10 %
0,015 mg/L ± 10 %
0,009 mg/L ± 10 %
0,210 mg/L ± 10 %
Effluent maximal % de réd.
minimale
0,20 mg/L
97
75 000 #/mL**
99
Effluent maximal % de réd.
minimale
54/L†
99,97
0,17 MFL
99
0,001 mg/L
99,4
0,005 mg/L
98,6
0,00002 mg/L
98,9
0,001 mg/L
93
0,0005 mg/L
94,5
0,028 mg/L
87,5
% de réd.
moyenne
97,2
99,4
% de réd.
moyenne
99,99
99
99,4
98,6
99
93
94,7
96,1
Paramètres de test : pH = 7,5 ± 0,5 à moins d'indications contraires. Débit = 0,5 gpm (1,9 Lpm). Pression = 60 lb/po² (413,7 kPa).
Temp. = 68°F à 71,6°F (20°C à 22°C). Capacité de service nominale = 200 gallons (757 litres).
■
■
Il est important que les critères de fonctionnement, d'entretien
et de remplacement du filtre soient respectés pour que le
produit donne le rendement annoncé. Des dommages
matériels peuvent survenir si toutes les instructions ne sont
pas respectées.
■
Le produit doit être utilisé pour l'eau froide seulement.
■
Le circuit d’eau doit être installé conformément aux lois et
règlements locaux et à ceux de l’État concerné.
■
Ne pas utiliser pour le filtrage d'une eau microbiologiquement
polluée ou de qualité inconnue en l'absence d'un dispositif de
désinfection adéquat avant ou après le système. Les
systèmes certifiés pour la réduction de kyste peuvent être
utilisés pour l'eau désinfectée qui peut contenir des kystes
filtrables.
■
Consulter la section “Garantie” (dans les instructions
d’utilisation ou le guide d’utilisation) pour obtenir le nom,
l'adresse et le numéro de téléphone du fabricant.
■
Consulter la section “Garantie” (dans les instructions
d’utilisation ou le guide d’utilisation) pour voir la garantie
limitée du fabricant.
Utiliser la cartouche de remplacement P4RFWB, pièce
n° W10295370A. Prix au détail suggéré en 2014 de
39,99 $US/49,99 $CAN. Les prix sont sujets à modification
sans préavis.
Style 1 – Lorsque l’écran d’affichage de l’état du filtre à eau
passe de “GOOD” (bon) à “ORDER” (commander),
commander un nouveau filtre. Lorsque le témoin indique
“REPLACE” (remplacer), il est recommandé de remplacer le
filtre.
Style 2 – Lorsque le témoin du filtre passe du vert au jaune,
commander un nouveau filtre. Lorsque le témoin passe du
jaune au rouge, il est recommandé de remplacer le filtre.
Style 3 – Lorsque le témoin du filtre indique 10 %,
commander un nouveau filtre. Lorsque le témoin indique 0 %,
il est recommandé de remplacer le filtre.
Style 4 – Appuyer sur FILTER (filtre) pour vérifier l'état du filtre
à eau. Lorsque le témoin lumineux du filtre est jaune,
commander un nouveau filtre. Si le témoin lumineux du filtre
est rouge, il est recommandé de remplacer le filtre.
■
Après avoir changé le filtre à eau, vidanger le système de
distribution d'eau. Voir “Distributeurs d'eau et de glaçons” ou
“Distributeur d'eau” dans les instructions d’utilisation ou le
guide d’utilisation.
■
Ces contaminants ne sont pas nécessairement présents dans
votre approvisionnement d'eau. Même si le test a été effectué
dans des conditions de laboratoires standard, le rendement
réel peut varier.
Directives d'application/
Paramètres d'approvisionnement en eau
Source d'eau
Pression de l'eau
Température de l'eau
Débit nominal
Collectivité ou puits
30 - 120 lb/po² (207 - 827 kPa)
33° - 100°F (0,6° - 37,8°C)
0,5 gpm (1,9 L/min) à 60 lb/po²
*Classe I - taille des particules : > 0,5 à <1 um
**Exigence de test : au moins 100 000 particules/mL (poussière de test fine AC).
†
Cas de la filtration de kystes de Cryptosporidium parvum
Fibres de longueur supérieure à 10 um
® NSF est une marque déposée de NSF International.
††
43
®
W10631232B
/™ ©2014 Whirlpool. Used under license in Canada. All rights reserved.
Utilisé sous licence au Canada. Tous droits réservés.
2/14
Printed in Mexico
Imprimé au Mexique
