Philips SBC SC463 User's Manual

2
ENGLISH
Your baby monitor
A
SBC SC463
2
Philips is dedicated to producing caring, reliable products that new moms
and dads really need. Products whose reliability and operating quality bring
reassurance. You can trust this Philips baby monitor to provide round-theclock support by ensuring you can always hear your baby clearly, no matter
where you are in the house.
POWER
3
5
3
4
-
SENSITIVITY +
7
EN
4
5
1
OP
8
A
1
2
3
4
5
6
7
8

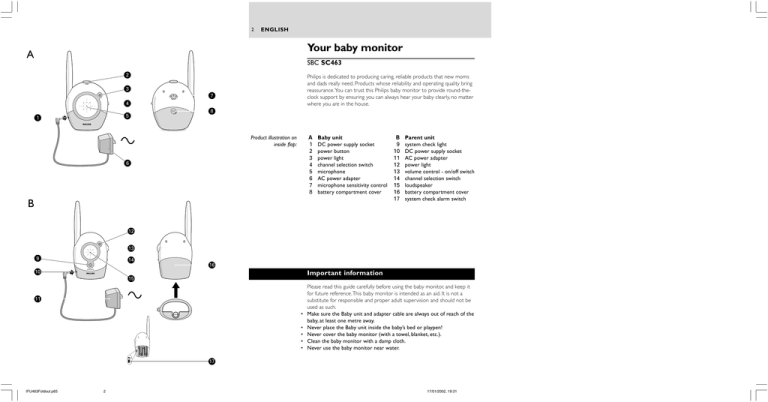

Product illustration on
inside flap:
6
Baby unit
DC power supply socket
power button
power light
channel selection switch
microphone
AC power adapter
microphone sensitivity control
battery compartment cover
B
B
9
10
11
12
13
14
15
16
17
Parent unit
system check light
DC power supply socket
AC power adapter
power light
volume control - on/off switch
channel selection switch
loudspeaker
battery compartment cover
system check alarm switch
12
13
9
14
16
10
SYSTEM CHECK
Important information
15
11
•
•
•
•
•
Please read this guide carefully before using the baby monitor, and keep it
for future reference. This baby monitor is intended as an aid. It is not a
substitute for responsible and proper adult supervision and should not be
used as such.
Make sure the Baby unit and adapter cable are always out of reach of the
baby, at least one metre away.
Never place the Baby unit inside the baby’s bed or playpen!
Never cover the baby monitor (with a towel, blanket, etc.).
Clean the baby monitor with a damp cloth.
Never use the baby monitor near water.
17
IFU463Foldout.p65
2
17/01/2002, 19:31
2
ENGLISH
ENGLISH
Your baby monitor
3
Getting your baby monitor ready
SBC SC463
Position the Baby unit at least one metre away from your baby.
Never place the baby unit inside the baby’s bed or playpen.
2
Set channel selection switches to the same channel on both units.
3
Connect the power adapter to Baby unit socket.
4
Plug the power adapter into mains supply.
5
Move away from the Baby unit with the Parent unit.
If units are positioned too close to each other then a high-pitched noise
can be heard.
6
Connect the second power adapter to the Parent unit’s socket.
7
Plug the second power adapter into a mains supply.
DC 9V
CHANNEL
A B C D
Philips is dedicated to producing caring, reliable products that new moms
and dads really need. Products whose reliability and operating quality bring
reassurance. You can trust this Philips baby monitor to provide round-theclock support by ensuring you can always hear your baby clearly, no matter
where you are in the house.
1
Baby unit
DC power supply socket
power button
power light
channel selection switch
microphone
AC power adapter
microphone sensitivity control
battery compartment cover
B
9
10
11
12
13
14
15
16
17
Parent unit
system check light
DC power supply socket
AC power adapter
power light
volume control - on/off switch
channel selection switch
loudspeaker
battery compartment cover
system check alarm switch
DC 9V
A
1
2
3
4
5
6
7
8
Product illustration on
inside flap:
Using your baby monitor
Listening to your baby
POWER
1
Push the power button on the Baby unit to turn it on.
> The power light lights (green).
2
Adjust the microphone sensitivity of the Baby unit to a level you prefer
(using your own voice as a sound reference).
> The power light lights (yellow) when a sound is picked up.
3
Switch the Parent unit on and adjust the volume to level you prefer using
the VOLUME ON/OFF control.
The SYSTEM CHECK light lights continuously (green) when the Parent unit
and Baby unit are in touch with each other.
Important information
4
3
5
CHANNEL
A B C D
2-3
OFF
IFU463.p65
VOLUME
•
•
•
•
+
OP
ON
•
Please read this guide carefully before using the baby monitor, and keep it
for future reference. This baby monitor is intended as an aid. It is not a
substitute for responsible and proper adult supervision and should not be
used as such.
Make sure the Baby unit and adapter cable are always out of reach of the
baby, at least one metre away.
Never place the Baby unit inside the baby’s bed or playpen!
Never cover the baby monitor (with a towel, blanket, etc.).
Clean the baby monitor with a damp cloth.
Never use the baby monitor near water.
SENSITIVITY
EN
-
17/01/2002, 19:29
4
ENGLISH
ENGLISH
Features explanation
Using batteries
Avoiding interference
Operating the Baby unit cordlessly
4
3
5
-
SENSITIVITY
+
EN
CHANNEL
A B C D
If there is interference or if sound reception is poor, switch both units to
another channel.
Always make sure that the channel selection switches on both units are set
to the same position.
OP
Check that the SYSTEM CHECK light on the Parent unit lights
continuously (green) to confirm that the connection between both units
is reliable.
If the light flashes (red), move the Parent unit closer to the Baby unit.
The light flashes if the units are out of range for more than 30 seconds or
if there is interference.
SYSTEM CHECK
5
3
4
-
Checking that the units are in touch
SENSITIVITY
1
Remove the battery compartment cover using a coin.
2
Insert four 1.5V, LR6 (AA) batteries noting the + and - configuration
inside the battery compartment.
Batteries not included; we recommend non-chargeable Philips Alkaline
batteries.
3
Put the cover back in place and secure using a coin.
> If the power light flashes (red) install new batteries.
The unit operates for up to 30 hours on batteries.
+
Switching on the system check alarm
Operating the Parent unit cordlessly
You can switch on the system check alarm on the Parent unit that beeps
when the units are not in touch. The Parent unit is delivered with the
system check alarm switched off.
1
Open the Parent unit’s battery compartment cover.
2
Set the switch inside compartment to the ON position (
3
Close battery compartment cover.
The SYSTEM CHECK light can still flash even if the system check alarm is
switched off.
1
Remove the battery compartment cover using a coin.
2
Insert four 1.5V, LR6 (AA) batteries noting the + and - configuration
inside the battery compartment.
Batteries not included; we recommend non-chargeable Philips Alkaline
batteries.
3
Put the cover back in place and secure using a coin.
> If the power light flashes (red) install new batteries.
The unit operates for up to 30 hours on batteries.
).
Range 250m in open air
The baby monitor has an operating range of up to 250 metres in ideal
open-air conditions. This means that the units can see each other with no
obstacles in between. Walls, ceilings, large objects and even glass affect the
operating range. The more obstacles there are in between, the shorter the
operating range.
IFU463.p65
4-5
Batteries
Dispose of used batteries in an environmentally friendly manner.
Do not mix old and new batteries, or different types of batteries.
Remove batteries if the baby monitor is not to be used for long periods.
17/01/2002, 19:29
5
6
ENGLISH
ENGLISH
Problem solving
Technical specifications
Problem
Possible cause
Solution
Power light does not
light.
Parent unit: unit is not turned on.
Turn VOLUME ON/OFF control
downwards.
Power adapter is not plugged in or
batteries are exhausted.
Plug in power adapter or replace
batteries.
Baby unit: unit is not turned on.
Power supply:
• Optional batteries 4 x 1.5V; AA alkaline for Parent unit (not included);
• Optional batteries 4 x 1.5V; AA alkaline for Baby unit (not included);
• AC power adapter 230V AC, 50 Hz (two included): - Output voltage 9V
DC, 200mA.
• Only use the AC power adapter included or a type that complies with
safety standard EN60950 and that has the following specification: input
230V AC, 50 Hz; output 9 Volt DC / 200mA.
Push power button.
Operating range:
• up to 250 metres in ideal conditions (walls, floors, etc. can limit this
distance.)
Power adapter is not plugged in or
batteries are exhausted.
Plug in power adapter or replace
batteries.
Operating
temperature:
High pitched noise.
Units are too close together.
Move parent unit away from baby
unit. Turn VOLUME ON/OFF
control on parent unit upwards.
Pilot tone:
No sound.
Volume on parent unit is set too
low.
Turn VOLUME ON/OFF control
downwards.
Power light flashing.
Batteries are low or empty.
Replace batteries or connect to
mains power.
Interference or poor
reception.
Mobile or cordless phones too close Move phones away from the units.
to the baby monitor.
Pick-up from another
baby monitor.
Both systems are operating on the
same frequency.
Switch channels.
System check light
flashing (red) /
System check alarm.
Units are out of range or there is
interference from another FM
source.
Move units closer together to
restore the link. Remove the other
FM source.
IFU463.p65
6-7
• 10°C to 40°C
• Continuous communication link (hidden signal helps reduce interference
and ensures a continuous link between both units so you only hear your
baby’s sounds).
Transmission
frequencies:
17/01/2002, 19:29
SBC SC463/00:
SBC SC463/05 (IRE, UK):
SBC SC463/16 (ES):
from 40.695 to 40.675 MHz
from 49.830 to 40.890 MHz
from 31.000 to 31.350 MHz
7
8
FRANÇAIS
FRANÇAIS
Votre babyphone
Comment préparer votre babyphone
SBC SC463
1
Installez l’unité bébé à au moins un mètre de votre bébé.
Ne mettez jamais l’unité bébé dans le berceau, le lit ou le parc.
2
Réglez les sélecteurs de canaux des deux unités sur le même canal.
3
Raccordez l’adaptateur d’alimentation à la prise de l’unité bébé.
4
Enfichez ce même adaptateur dans la prise murale.
5
Ecartez l’unité parents de l’unité bébé.
Si les unités sont trop proches l’une de l’autre, on peut entendre un bruit
très aigu.
6
Raccordez le second adaptateur d’alimentation à la prise de l’unité
parents.
7
Enfichez ce second adaptateur dans la prise murale.
DC 9V
Unité bébé
prise d’alimentation c.c.
bouton d’allumage
témoin d’allumage
sélecteur de canal
microphone
adaptateur c.a.
commande de la sensibilité du
microphone
8 couvercle du compartiment des
piles
B Unité parents
9 témoin de vérification
système
10 prise d’alimentation c.c.
11 adaptateur c.a.
12 témoin d’allumage
13 commande du volume interrupteur on/off
14 sélecteur de canal
15 haut-parleur
16 couvercle du compartiment
des piles
17 interrupteur d’alarme de
vérification système
DC 9V
A
1
2
3
4
5
6
7
Illustration produit sur
le rabat intérieur :
CHANNEL
A B C D
Philips entend fabriquer des produits fiables et conviviaux répondant aux
vrais besoins des pères et des mères. Des produits dont les nombreuses
fonctions et la fiabilité inspirent confiance. Vous pouvez vous fier à ce
babyphone: heure après heure, fidèlement, il vous permet d’entendre
clairement bébé, où que vous soyez dans la maison.
9
Comment utiliser votre babyphone
Pour écouter bébé
POWER
1
Poussez sur le bouton d’alimentation de l’unité bébé pour l’allumer.
> Le témoin d’alimentation s’allume (en vert).
2
Réglez la sensibilité du microphone de l’unité bébé au niveau souhaité
(en utilisant votre propre voix comme son de référence).
> Le témoin d’alimentation s’allume (en jaune) dès qu’un son est capté.
3
Allumez l’unité parents et réglez le volume au niveau souhaité en utilisant
la commande VOLUME ON/OFF.
Le témoin SYSTEM CHECK s’allume en continu (en vert) quand les deux
unités (parents et bébé) entrent en contact.
Information importante
4
3
5
CHANNEL
A B C D
8-9
OFF
IFU463.p65
VOLUME
•
•
•
•
+
OP
ON
•
Veuillez lire attentivement ce manuel avant d’utiliser le babyphone, et le
conserver pour toute consultation future. Ce babyphone n’est conçu que
comme une aide. Il ne peut en rien remplacer une surveillance responsable
et adulte et ne peut servir à cette fin.
Vérifiez si l’unité bébé et le câble de l’adaptateur sont toujours hors
portée de bébé, à au moins un mètre de lui.
Ne mettez jamais l’unité bébé dans le berceau, le lit ou le parc.
Ne la recouvrez jamais (d’une serviette, d’une couverture etc.).
Nettoyez-la à l’aide d’un chiffon humide.
N’utilisez jamais ce babyphone près d’une source d’eau.
SENSITIVITY
EN
-
17/01/2002, 19:29
10
FRANÇAIS
FRANÇAIS
Explication des fonctions
Comment utiliser les piles
Comment éviter les interférences
Faire fonctionner le babyphone sans fil
4
3
5
-
SENSITIVITY
+
EN
CHANNEL
A B C D
S’il y a des interférences ou si la réception sonore est mauvaise, réglez
les deux unités sur un autre canal.
Attention: il est impératif que les deux unités soient réglées sur le même
canal.
OP
Vérifiez si le témoin SYSTEM CHECK de l’unité parents s’allume en
continu (en vert) pour confirmer que la communication entre les deux
unités est fiable.
Si le témoin clignote (en rouge), rapprochez l’unité parents de l’unité bébé.
Le témoin clignote si les unités sont hors portée pendant plus de 30
secondes ou s’il y a des interférences.
5
3
4
-
Comment vérifier si les deux unités communiquent
SYSTEM CHECK
SENSITIVITY
1
Enlevez le couvercle du compartiment des piles en utilisant une pièce de
monnaie.
2
Insérez quatre piles 1.5V LR6 (AA) en respectant les polarités + et - du
compartiment des piles.
Les piles ne sont pas livrées avec l’appareil. Nous recommandons des piles
Philips Alcaline non rechargeables.
Remettez le couvercle en place et verrouillez-le à l’aide d’une pièce de
monnaie.
> Si le témoin d’alimentation clignote (en rouge), installez de nouvelles
piles. L’unité fonctionne jusqu’à 30 heures sur piles.
+
3
Faire fonctionner l’unité parents sans fil
Comment activer l’alarme de vérification système
Vous pouvez activer l’alarme de vérification système de l’unité parents. Elle
émet un signal dès que les deux unités perdent la communication. L’unité
parents est livrée d’origine avec l’alarme de vérification système coupée.
1
Ouvrez le couvercle du compartiment des piles de l’unité parents.
2
Réglez l’interrupteur à l’intérieur du compartiment en position ON (
3
Fermez le couvercle du compartiment des piles.
Le témoin SYSTEM CHECK peut encore clignoter même si l’alarme de
vérification système est coupée.
11
1
Enlevez le couvercle du compartiment des piles en utilisant une pièce de
monnaie.
2
Insérez quatre piles 1.5V LR6 (AA) en respectant les polarités + et - du
compartiment des piles.
Les piles ne sont pas livrées avec l’appareil. Nous recommandons des piles
Philips Alcaline non rechargeables.
Remettez le couvercle en place et verrouillez-le à l’aide d’une pièce de
monnaie.
> Si le témoin d’alimentation clignote (en rouge), installez de nouvelles
piles. L’unité fonctionne jusqu’à 30 heures sur piles.
).
3
Portée jusqu’à 250 m en plein air
Le babyphone dispose d’une portée atteignant 250 mètres en plein air,
dans de bonnes conditions. Cela implique que les deux unités puissent se
«voir», sans rencontrer d’obstacle. Les murs, les plafonds, les grands objets
et même les vitres réduisent la portée de l’appareil. Plus il y a d’obstacles,
plus petite sera la portée.
IFU463.p65
10-11
Comment jeter les piles
Jetez les piles usées dans le respect des directives environnementales.
Ne mélangez pas vieilles et nouvelles piles ou différents types de piles.
Enlevez les piles si vous n’utilisez pas le moniteur bébé pendant une longue
période.
17/01/2002, 19:29
12
FRANÇAIS
FRANÇAIS
Résolution des problèmes
Problème
Cause possible
Solution
Le témoin
d’alimentation ne
s’allume pas.
Unité parents: l’unité n’est pas
allumée.
Réduisez la commande VOLUME ON/
OFF .
Caractéristiques techniques
Alimentation:
• Piles optionnelles 4 x 1.5V AA alcaline pour l’unité parents (non
comprises);
• Piles optionnelles 4 x 1.5V AA alcaline pour l’unité bébé (non comprises);
• Adaptateur c.a. 230V 50 Hz (deux compris) : - Tension de sortie 9V c.c.
200mA.
• N’utilisez que les adaptateurs d’alimentation c.a. fournis ou des modèles
répondant à la norme de sécurité EN60950 affichant les caractéristiques
suivantes: entrée 230V c.a. 50 Hz; sortie 9 Volts c.c. 200mA.
Portée utile:
• Jusqu’à 250 mètres dans de bonnes conditions (les murs, planchers etc.
peuvent réduire la distance).
L’adaptateur d’alimentation n’est pas Enfichez l’adaptateur d’alimentation
enfiché ou les piles sont usées.
ou remplacez les piles.
Unité bébé: l’unité n’est pas allumée. Poussez sur le bouton d’alimentation.
L’adaptateur d’alimentation n’est pas Enfichez l’adaptateur d’alimentation
enfiché ou les piles sont usées.
ou remplacez les piles.
Son très aigu.
Pas de son.
Les unités sont trop proches.
Le volume de l’unité parents est
réglé trop bas.
Eloignez l’unité parents de l’unité
bébé. Augmentez la commande
VOLUME ON/OFF de l’unité parents.
Réduisez la commande VOLUME ON/
OFF.
Le témoin
d’allumage clignote.
Piles faibles ou plates.
Interférences ou
mauvaise réception.
D’autres téléphones portables ou sans Eloignez les autres téléphones des
fil trop proches du moniteur bébé.
unités.
Capte un autre
babyphone.
Les deux systèmes opèrent sur la
même fréquence.
Le témoin de
vérification système
clignote (rouge) /
Alarme
Les unités sont hors portée ou il y a Rapprochez les unités pour restaurer
des interférences provenant d’une
la communication. Supprimez l’autre
autre source FM.
source FM.
IFU463.p65
12-13
13
Température de
service:
Pilot tone:
• 10°C à 40°C
• Lien de communication continu (le signal caché aide à réduire les
interférences et garantit un lien continu entre les deux unités pour que
vous n’entendiez que les sons émis par bébé).
Fréquences de
transmission:
Remplacez les piles ou raccordez à
une prise du réseau.
Commutez les canaux.
17/01/2002, 19:29
SBC SC463/00:
SBC SC463/05 (IR, RU):
SBC SC463/16 (ES):
de 40.695 à 40.675 MHz
de 49.830 à 40.890 MHz
de 31.000 à 31.350 MHz
14
14
ESPAÑOL
ESPAÑOL
Su monitor de Bebé
Preparar el Monitor de Bebé para el uso
SBC SC463
1
Colocar la unidad de Bebé por lo menos a una distancia de 1 metro de
su bebé.
Nunca colocar la unidad de Bebé dentro de la cuna o corralito.
2
Fijar los selectores de canal en ambas unidades al mismo canal.
3
Empalmar el adaptador de alimentación en el conector de la unidad de
Bebé.
Enchufar el adaptador de alimentación en la toma de red.
CHANNEL
A B C D
Philips está dedicado a fabricar productos seguros para cuidado de bebés,
que realmente necesitan los nuevos mamás y papás. Productos cuya
confianza y calidad operativa proporcionan confianza. Usted puede confiar
en este Monitor de Bebé de Philips que proporciona ayuda permanente
asegurando que siempre puede oír claramente a su bebé, sin importar
dónde se encuentra en la casa.
2
3
4
5
6
7
8
Unidad de Bebé
conector para alimentación de
corriente continua
interruptor de alimentación
luz testigo de alimentación
selector de canal
micrófono
adaptador de alimentación de
corriente alterna
mando de sensibilidad del
micrófono
tapa del compartimiento de pilas
B
9
10
11
12
13
14
15
16
17
Unidad de Padres
luz testigo de verificación del
sistema
conector para alimentación de
corriente continua
adaptador de alimentación de
corriente alterna
luz testigo de alimentación
mando de volumen – interruptor
de encendido/apagado
selector de canal
altavoz
tapa del compartimiento de pilas
interruptor de alarma de
verificación del sistema
DC 9V
A
1
DC 9V
4
Ilustración del
producto sobre el lado
interior de la tapa:
15
5
Mover la unidad de Bebé lejos de la unidad de Padres.
Si las unidades están demasiado cerca una de otra entonces puede oírse
un sonido de tono alto.
6
Empalmar el segundo adaptador de alimentación en el conector de la
unidad de Padres.
7
Enchufar el segundo adaptador de alimentación en una toma de red.
Usar su Monitor de Bebé
Escuchar los sonidos de su bebé
POWER
1
Pulsar el interruptor de alimentación sobre la unidad de Bebé para
encenderla.
> La luz testigo de alimentación se enciende (verde).
2
Ajustar la sensibilidad del micrófono de la unidad de Bebé al nivel
preferido (utilizando su propia voz como un sonido de referencia).
> La luz testigo de alimentación se enciende (amarillo) cuando es
detectado un sonido.
3
Conectar la unidad de Padres y ajustar el volumen al nivel preferido
utilizando el mando de VOLUME ON/OFF.
La luz testigo de VERIFICACIÓN DEL SISTEMA lucirá continuamente
(verde) cuando la unidad de Padres y la unidad de Bebé están en contacto
entre sí.
Información importante
4
3
5
CHANNEL
A B C D
14-15
OFF
IFU463.p65
VOLUME
•
•
•
•
+
OP
ON
•
Sírvanse leer esta guía detenidamente antes de utilizar el Monitor de Bebé
por primera vez, y guardarla para su referencia en el futuro. Este Monitor
de Bebé es pensado como una ayuda. No es un substituto para la
supervisión adulta responsable y adecuada, y no debe ser utilizado como
tal.
Siempre mantener la Unidad de Bebé y el cable del adaptador fuera del
alcance de bebé, por lo menos a una distancia de 1 metro.
¡ Nunca colocar la Unidad de Bebé dentro de la cuna o corralito !
Nunca cubrir el Monitor de Bebé (con una toalla, manta, etcétera).
Limpiar el Monitor de Bebé con un paño húmedo.
Nunca utilizar el Monitor de Bebé cerca de agua.
SENSITIVITY
EN
-
17/01/2002, 19:29
16
ESPAÑOL
ESPAÑOL
Explicación de dispositivos
Usar pilas
Hacer funcionar la unidad de Bebé sin cordón
Evitar interferencia
4
3
5
-
SENSITIVITY
+
EN
CHANNEL
A B C D
Si hay interferencia o la recepción del sonido es mala, conmutar ambas
unidades a otro canal.
Cerciorarse siempre de que los selectores de canal en ambas unidades
sean fijados a la misma posición.
OP
SYSTEM CHECK
5
3
4
-
Comprobar que las unidades estén en contacto entre sí
Comprobar que la luz testigo de VERIFICACIÓN DEL SISTEMA sobre la
unidad de Padres luce continuamente (verde) confirmando que la
conexión es segura entre ambas unidades.
Si la luz testigo parpadea (rojo), mover la unidad de Padres más cerca hacia
la unidad de Bebé. La luz testigo parpadea si las unidades están fuera del
alcance durante más de 30 segundos o si hay interferencia.
SENSITIVITY
1
Retirar la tapa del compartimiento de pilas usando una moneda.
2
Insertar cuatro pilas de 1,5V, tipo LR6 (AA) teniendo en cuenta la
indicación de configuración de + y – dentro del compartimiento de pilas.
Pilas no están incluidas; recomendamos las pilas de Alcalina no recargables
de Philips.
3
Trabar la tapa de nuevo en su lugar y fijarla con una moneda.
> Si la luz testigo de alimentación se enciende intermitente (roja) instalar
nuevas pilas. La unidad funciona hasta 30 horas con las pilas.
+
Hacer funcionar la unidad de Padres sin cordón
Conectar la alarma de verificación del sistema
Se puede encender la alarma de verificación del sistema sobre la unidad de
Padres para que pite cuando las unidades ya no están en contacto entre sí.
La unidad de Padres se entrega con el sistema de alarma desconectado.
1
Abrir la tapa del compartimiento de pilas de la unidad de Padres.
2
Fijar el interruptor dentro del compartimiento a la posición de
conectado “ON” ( ).
3
Cerrar la tapa del compartimiento de pilas.
La luz testigo de VERIFICACIÓN DEL SISTEMA puede todavía lucir
intermitente si el sistema de verificación está desconectado.
17
1
Retirar la tapa del compartimiento de pilas usando una moneda.
2
Insertar cuatro pilas de 1,5V, tipo LR6 (AA) teniendo en cuenta la
indicación de configuración de + y – dentro del compartimiento de pilas.
Pilas no están incluidas; recomendamos las pilas de Alcalina no recargables
de Philips.
3
Trabar la tapa de nuevo en su lugar y fijarla con una moneda.
> Si la luz testigo de alimentación se enciende intermitente (roja) instalar
nuevas pilas. La unidad funciona hasta 30 horas con las pilas.
Alcance de 250m al aire libre
Desechar las pilas
El Monitor de Bebé tiene un alcance de operación de hasta 250 metros en
condiciones ideales al aire libre. Esto significa que las unidades pueden
verse una a otra sin obstáculos entre medias. Paredes, techos, objetos
grandes y aún cristal afectan el alcance de operación. Cuantos más
obstáculos haya entre medias, más corto es el alcance operativo.
IFU463.p65
16-17
Desechar pilas usadas de manera respetuosa con el medio ambiente.
No mezclar pilas antiguas con nuevas, o diferentes tipos de pilas.
Retirar las pilas si el Monitor de Bebé no va a ser usado durante periodos
largos.
17/01/2002, 19:29
18
ESPAÑOL
ESPAÑOL
Resolver problemas
Especificaciones técnicas
Problema
Causa posible
Solución
La luz testigo de
alimentación no está
encendido.
Unidad de PPadres:
adres: la unidad no está
encendida.
Girar el mando de VOLUME - ON/OFF hacia abajo.
El adaptador de alimentación no es enchufado
o las pilas están agotadas.
Enchufar el adaptador de alimentación o
sustituir las pilas.
Unidad de Bebé: la unidad no está encendida.
Pulsar el interruptor de alimentación para
encenderla.
El adaptador de alimentación no es enchufado
o las pilas están agotadas.
Enchufar el adaptador de alimentación o
sustituir las pilas.
Las unidades se encuentran demasiado cerca
una de otra.
Mover unidad de Padres lejos de la unidad de
Bebé. Girar el mando de VOLUME - ON/OFF sobre
la unidad de Padres hacia arriba.
No hay sonido.
Volumen de la unidad de Padres es fijado
demasiado bajo.
Girar el mando de VOLUME - ON/OFF sobre la
unidad de Padres hacia abajo.
La luz testigo de
alimentación se enciende
intermitente.
Pilas están descargadas o vacías.
Sustituir las pilas o conectar a la alimentación
de red.
Interferencia o mala
recepción.
Teléfonos móviles o sin cordón están
demasiado cerca del Monitor de Bebé.
Mover los teléfonos lejos de las unidades.
Recepción de señales de
otro Monitor de Bebé.
Ambos sistemas están funcionando con la
misma frecuencia.
Conmutar canales.
La luz testigo de
verificación del sistema se
enciende intermitente
(roja) / alarma de
verificación del sistema.
Unidades están fuera del alcance o hay
interferencia de otra fuente de FM.
Mover las unidades más cerca una de otra para
restablecer el enlace. Quitar la otra fuente de
FM.
Sonido de tono alto.
IFU463.p65
18-19
19
Fuente de
alimentación de red:
Alcance de
operación:
• Pilas opcionales 4 x 1,5V; tipo AA de alcalina para unidad de Padres (no
• incluidas);
Pilas opcionales 4 x 1,5V; tipo AA de alcalina para unidad de Bebé (no
incluidas);
• Adaptador de alimentación de corriente alterna 230V de CA, 50Hz (dos
incluidos): Voltaje de salida 9V de CC, 200mA.
• Solamente usar el adaptador de alimentación de corriente alterna incluido
o un tipo que cumple la norma de seguridad EN60950 y que tiene la
siguiente especificación: entrada 230V CA, 50Hz; salida 9 V CC /200mA.
• hasta 250 metros bajo condiciones ideales (paredes, pisos, etcétera pueden
limitar esta distancia.)
Temperatura de
operación:
Tono Piloto:
• 10°C hasta 40°C
• Enlace de comunicación continuo (señal oculta ayuda a reducir
interferencia y asegura un enlace continuo entre ambas unidades de forma
que solamente se puede oír los sonidos de su bebé).
Frecuencias de
transmisión:
17/01/2002, 19:29
SBC SC463/00:
desde 40,695 hasta 40,675 MHz
SBC SC463/05 (Irlanda, Reino Unido): desde 49,830 hasta 40,890 MHz
SBC SC463/16 (España):
desde 31,000 hasta 31,350 MHz
20
20
DEUTSCH
DEUTSCH
Ihr Babyphon
21
Inbetriebnahme Ihres Babyphons
SBC SC463
Stellen Sie das Babygerät mindestens einen Meter von Ihrem Baby
entfernt auf.
Stellen Sie das Babygerät nie in das Babybett oder den Laufstall.
2
3
Stellen Sie die Kanalwahlschalter an beiden Geräten auf denselben Kanal
ein.
Schließen Sie das Netzteil an den Anschluss am Babygerät an.
4
Stecken Sie den Netzteilstecker in eine Steckdose.
5
Entfernen Sie sich mit dem Elterngerät vom Babygerät.
Wenn die Einheiten zu nahe beieinander aufgestellt werden, kann ein
hoher Pfeifton entstehen.
6
Schließen Sie das zweite Netzteil an den Anschluss des Elterngeräts an.
7
Stecken Sie auch den zweiten Netzteilstecker in die Steckdose.
DC 9V
CHANNEL
A B C D
Philips hat sich der Herstellung zuverlässiger Produkte gewidmet, die frisch
gebackene Mütter oder Väter gute Dienste leisten. Produkte, deren
Zuverlässigkeit und Qualität eine Beruhigung darstellen. Sie können darauf
vertrauen, dass dieses Philips Babyphon eine vierundzwanzigstündige
Unterstützung darstellt, da stets sichergestellt ist, dass Sie Ihr Baby hören
können, egal wo im Haus Sie sich befinden.
1
Babygerät
Netzteilanschluss
Netzschalter
Bereitschaftsleuchte
Kanalwahlschalter
Mikrofon
Netzteil
Empfindlichkeitseinstellung für
das Mikrofon
8 Batteriefachdeckel
B
9
10
11
12
13
14
15
16
17
Elterngerät
Systemkontrollleuchte
Netzteilanschluss
Netzteil
Bereitschaftsleuchte
Lautstärkeregelung – Ein-/
Aus-Schalter
Kanalwahlschalter
Lautsprecher
Batteriefachdeckel
Alarmschalter
Systemkontrolle
DC 9V
A
1
2
3
4
5
6
7
Produktillustration auf
der Innenseite:
Gebrauch Ihres Babyphons
Überwachung Ihres Babys
POWER
1
Betätigen Sie den Netzschalter am Babygerät, um es einzuschalten.
> Die Bereitschaftsleuchte leuchtet (grün).
2
Stellen Sie die Mikrofonempfindlichkeit am Babygerät auff ein
gewünschtes Niveau ein (nehmen Sie Ihre eigene Stimme als
Lautstärkereferenz).
> Die Bereitschaftsleuchte leuchtet (gelb), wenn ein Geräusch registriert
wird.
3
Schalten Sie das Elterngerät ein und stellen die Lautstärke mit Hilfe des
Lautstärkereglers auf das gewünschte Niveau ein.
Die Leuchte für die Systemkontrolle (SYSTEM CHECK) leuchtet
kontinuierlich (grün), wenn zwischen Elterngerät und Babygerät Empfang
möglich ist.
Wichtige Informationen
4
3
5
CHANNEL
A B C D
20-21
OFF
IFU463.p65
VOLUME
•
•
•
•
+
OP
ON
•
Bitte lesen Sie diese Anleitung vor Verwendung des Babyphons sorgfältig
durch und bewahren es als Referenz auf. Dieses Babyphon ist nur als
Hilfsmittel gedacht. Es ist kein Ersatz für eine verantwortungsbewusste und
korrekte Aufsicht der Eltern und sollte daher auch nicht als solches
eingesetzt werden.
Das Anschlusskabel des Netzteils niemals in der Reichweite des Babys
legen, mindestens 1 Meter davon entfernt.
Stellen Sie das Babygerät niemals in das Babybett oder den Laufstall!
Decken Sie das Babygerät nie ab (mit einem Handtuch, Laken, usw.)
Reinigen Sie das Babyphon mit einem feuchten Tuch
Verwenden Sie das Babyphon niemals in der Nähe von Wasser
SENSITIVITY
EN
-
17/01/2002, 19:29
22
DEUTSCH
DEUTSCH
Erklärung der Funktionen
Verwendung von Batterien
Vermeiden von Störungen
Batteriebetrieb des Babygeräts
4
3
5
-
SENSITIVITY
+
EN
CHANNEL
A B C D
Wenn Störungen vorhanden sind oder der Empfang schlecht ist, schalten
Sie beide Geräte auf einen anderen Kanal.
Stellen Sie stets sicher, dass die Kanalwahlschalter an beiden Geräten in
derselben Stellung stehen.
OP
Prüfen Sie, ob die Systemkontrollleuchte (SYSTEM CHECK) am
Elterngerät kontinuierlich leuchtet (grün), um sicherzustellen dass der
Empfang zwischen den beiden Geräten zuverlässig gewährleistet ist.
Wenn das Licht blinkt (rot), das Elterngerät näher an das Babygerät
heranbringen. Die Leuchte blinkt, wenn die Geräte länger als 30 Sekunden
keine Verbindung herstellen können oder es Störungen gibt.
5
3
4
-
Überprüfung der Verbindung zwischen den Geräten
SYSTEM CHECK
23
SENSITIVITY
1
Entfernen Sie den Batteriefachdeckel mit einer Münze.
2
Legen Sie vier 1,5V, LR6 (AA) Batterien unter Beachtung der korrekten
Polung (+ und -) in das Batteriefach.
Batterie werden nicht mitgeliefert; wir empfehlen nicht aufladbare Philips
Alkali-Batterien.
3
Legen Sie den Deckel wieder auf und schließen in mit einer Münze.
> Wenn die Bereitschaftsleuchte blinkt (rot), neue Batterien einlegen.
Das Gerät kann bis zu 30 Stunden auf Batterien betrieben werden.
+
Einschalten des Systemkontrollalarms
Sie können den Kontrollalarm am Elterngerät einschalten, so dass ein
Piepen ertönt, wenn die Geräte keine Verbindung haben. Das Elterngerät
wird mit ausgeschaltetem Alarm ausgeliefert.
1
Öffnen Sie den Batteriefachdeckel des Elterngeräts.
2
Stellen Sie den Schalter in dem Fach auf die Stellung ON (
3
Schließen Sie den Batteriefachdeckel.
Die Systemkontrollleuchte blinkt auch bei ausgeschaltetem Alarm.
Batteriebetrieb des Eltern geräts
1
Entfernen Sie den Batteriefachdeckel mit einer Münze.
2
Legen Sie vier 1,5V, LR6 (AA) Batterien unter Beachtung der korrekten
Polung (+ und -) in das Batteriefach.
Batterie werden nicht mitgeliefert; wir empfehlen nicht aufladbare Philips
Alkali-Batterien.
3
Legen Sie den Deckel wieder auf und schließen in mit einer Münze.
> Wenn die Bereitschaftsleuchte blinkt (rot), neue Batterien einlegen.
Das Gerät kann bis zu 30 Stunden auf Batterien betrieben werden.
).
250 m Reichweite im Freien
Das Babyphon verfügt im Freien unter idealen Bedingungen über eine
Reichweite von bis zu 250 Metern. Das bedeutet, dass sich keine
Hindernisse zwischen den Geräten befinden dürfen. Wände, Decken, große
Objekte und sogar Glas beeinträchtigen die Reichweite. Je mehr
Hindernisse sich zwischen den Geräten befinden, desto geringer wird die
Reichweite.
IFU463.p65
22-23
Entsorgung der Batterien
Entsorgen Sie die Batterien auf umweltfreundliche Weise.
Verwenden Sie keine alten und neuen Batterien oder unterschiedliche
Batterietypen gleichzeitig. Entfernen Sie die Batterien, wenn das Babyphon
längere Zeit nicht verwendet wird.
17/01/2002, 19:29
24
DEUTSCH
DEUTSCH
Fehlerbehebung
25
Technische Spezifikationen
Problem
Mögliche Ursache
Lösung
Bereitschaftsleuchte
leuchtet nicht.
Elter
ngerät: Gerät ist nicht
Elterngerät:
eingeschaltet.
Drehen Sie den Lautstärkeregler
nach unten.
Stromversorgung:
• Optional Batterien 4 x 1,5V; AA Alkali für Elterngerät (nicht enthalten);
• Optional Batterien 4 x 1,5V; AA Alkali für Babygerät (nicht enthalten);
• Netzteil 230V Wechselspannung, 50 Hz (zwei enthalten): Ausgangsspannung 9V Gleichspannung, 200mA.
• Verwenden Sie nur das beiliegende Netzteil oder eines, das der
Sicherheitsnorm EN60950 entspricht und über die folgenden
Spezifikationen verfügt: Eingang 230V Wechselspannung, 50 Hz; Ausgang
9Volt Gleichspannung / 200mA.
Reichweite:
• bis zu 250 Meter unter idealen Bedingungen (Wände, Decken, usw. können
die Reichweite beeinträchtigen.)
Netzteil ist nicht angeschlossen oder Netzteil anschließen oder Batterien
Batterien sind erschöpft.
ersetzen.
Betriebstemperatur:
• 10°C bis 40°C
Hoher Pfeifton.
Geräte zu nahe beieinander.
Kontrollton:
• Kontinuierliche Kommunikationsverbindung (nicht hörbares Signal hilft
Störungen zu verringern und sichert eine kontinuierliche Verbindung
zwischen beiden Geräten, so dass Sie nur die Geräusche Ihres Babys
hören).
Kein Geräusch.
Lautstärke am Elterngerät zu niedrig Lautstärkeregler nach unten drehen.
eingestellt.
Netzteil ist nicht angeschlossen oder Netzteil anschließen oder Batterien
Batterien sind erschöpft.
ersetzen.
Bab
ygerät: Gerät ist nicht
Babygerät:
eingeschaltet.
Netzschalter betätigen.
Elterngerät vom Babygerät entfernen.
Den Lautstärkeregler am Elterngerät
nach oben drehen.
Bereitschaftsleuchte
blinkt.
Batterien sind schwach oder leer.
Batterien ersetzen oder an Strom
anschließen.
Störungen oder
schlechter Empfang.
Handy oder schnurloses Telefon zu
nahe am Babyphon.
Telefone aus der Nähe der Geräte
entfernen.
Empfang eines
anderen Babyphons.
Beide Systeme arbeiten auf
derselben Frequenz.
Kanäle umschalten.
Systemkontrollleuchte
blinkt (rot) /
Systemkontrollalarm.
Geräte sind außerhalb der
Reichweite oder es gibt Störungen
von einer anderen UKWStrahlenquelle.
Geräte näher zusammen bringen um
Verbindung wieder herzustellen.
Andere UKW-Strahlenquellen
beseitigen.
IFU463.p65
24-25
Sendefrequenzen:
17/01/2002, 19:29
SBC SC463/00:
SBC SC463/05 (IRE, UK):
SBC SC463/16 (ES):
von 40,695 bis 40,675 MHz
von 49,830 bis 40,890 MHz
von 31,000 bis 31,350 MHz
26
26
NEDERLANDS
NEDERLANDS
Uw babyfoon
27
Uw babyfoon in gebruik nemen
SBC SC463
Plaats het babytoestel tenminste een meter verwijderd van uw baby.
Plaats het babytoestel nooit in het bed of de box van de baby.
2
Zet de kanaalkeuzeschakelaars op beide toestellen op hetzelfde kanaal.
3
Verbind het snoertje van de netadapter met het babytoestel.
4
Sluit de netadapter aan op een contactdoos.
5
Pak het babytoestel op en loop weg van het oudertoestel.
Wanneer de toestellen te dicht bij elkaar worden geplaatst kan het
voorkomen dat u een hoge pieptoon hoort.
6
Verbind het snoertje van de tweede netadapter aan op het oudertoestel.
7
Sluit de tweede netadapter aan op een contactdoos.
DC 9V
CHANNEL
A B C D
Philips besteedt veel aandacht aan het maken van betrouwbare producten
waar jonge vaders en moeders werkelijk wat aan hebben bij het verzorgen
van hun kind. Producten die zó betrouwbaar zijn dat u er met een gerust
hart op kunt vertrouwen. Deze Philips babyfoon zal u nooit in de steek
laten en zorgt er voor dat u uw baby altijd kunt horen, waar u ook bent in
het huis en hoe laat het ook is.
1
Babytoestel
voedingsaansluiting
aan/uit-knop
indicatielampje ‘voeding’
kanaalkeuzeschakelaar
microfoon
netadapter
regelaar gevoeligheid microfoon
deksel batterijcompartiment
B
9
10
11
12
13
14
15
16
17
Oudertoestel
systeemcontrolelampje
voedingsaansluiting
netadapter
indicatielampje ‘voeding’
regelaar volume – aan/uitschakelaar
kanaalkeuzeschakelaar
luidspreker
deksel batterijcompartiment
schakelaar indicatielampje
‘verbinding’
DC 9V
A
1
2
3
4
5
6
7
8
Productillustratie op
de binnenflap:
Hoe de babyfoon te gebruiken
Naar uw baby luisteren
POWER
1
Druk op de aan/uit-knop op het babytoestel om deze in te schakelen.
> Het indicatielampje ‘voeding’ licht groen op.
2
Stel de microfoongevoeligheid van het babytoestel in op het gewenste
niveau (door uw eigen stem als referentiegeluid te gebruiken).
> Het indicatielampje ‘voeding’ licht geel op zodra een geluid wordt
geregistreerd.
3
Schakel het oudertoestel in en stel de geluidssterkte in op het gewenste
niveau met de VOLUMEREGELAAR AAN/UIT-knop.
Het indicatielampje ‘verbinding’ licht continu groen op wanneer het
oudertoestel en het babytoestel verbinding met elkaar hebben.
Belangrijke informatie
4
3
5
CHANNEL
A B C D
26-27
OFF
IFU463.p65
VOLUME
•
•
•
•
+
OP
ON
•
Lees deze handleiding zorgvuldig door voordat u de babyfoon in gebruik
neemt en bewaar hem voor later gebruik. Deze babyfoon is bedoeld als
hulpmiddel. Het apparaat is niet bedoeld als vervanging voor de
verantwoordelijkheden en het toezicht van een volwassene en mag dan
ook niet als zodanig worden gebruikt.
Zorg er voor dat het babytoestel en de adapterkabel altijd buiten het
bereik van de baby blijven, dat wil zeggen op een afstand van tenminste
een meter.
Plaats het babytoestel nooit in het bed of de box van de baby!
Leg nooit iets op de babyfoon (een handdoek, een dekentje, etc.).
Maak de babyfoon schoon met een vochtige doek.
Gebruik de babyfoon nooit in de buurt van water.
SENSITIVITY
EN
-
17/01/2002, 19:30
28
NEDERLANDS
NEDERLANDS
Overige functies
Batterijen gebruiken
Storing voorkomen
Draadloos gebruik van het babytoestel
4
3
5
-
SENSITIVITY
+
EN
CHANNEL
A B C D
Wanneer zich storing voordoet of de ontvangst slecht is, zet dan beide
toestellen op het andere kanaal om de geluidskwaliteit te verbeteren.
Zorg er steeds voor dat de kanaalkeuzeknoppen op beide toestellen in
dezelfde stand staan.
OP
Controleer of het indicatielampje ‘verbinding’ op het oudertoestel
continu groen oplicht om aan te geven dat de verbinding tussen beide
toestellen betrouwbaar is.
Wanneer het indicatielampje rood knippert, plaats dan het oudertoestel
dichter bij het babytoestel. Het indicatielampje knippert wanneer de
toestellen langer dan 30 sec. buiten elkaars bereik komen of wanneer het
signaal wordt gestoord.
-
5
3
4
Controleren of beide toestellen met elkaar in
verbinding staan
SYSTEM CHECK
29
SENSITIVITY
1
Verwijder het deksel van het batterijcompartiment door deze met een
munt los te draaien.
2
Plaats vier LR6 (AA) batterijen van 1,5 V in het batterijcompartiment. Let
goed op de positie van de + en - tekens.
Batterijen worden niet bijgeleverd; wij raden het gebruik van nietoplaadbare Philips Alkaline batterijen aan.
3
Plaats het deksel van het batterijcompartiment terug en draai deze vast
met een munt.
> Wanneer het rode indicatielampje ‘voeding’ begint te knipperen, dient u
nieuwe batterijen te plaatsen. Het toestel werkt maximaal 30 uur op batterijen.
+
Draadloos gebruik van het oudertoestel
Alarmzoemer inschakelen
1
Indien gewenst kunt u het oudertoestel zodanig instellen dat het een
alarmsignaal geeft zodra de toestellen buiten elkaars bereik komen. Deze
alarmzoemer op het oudertoestel is standaard uitgeschakeld.
Open het deksel van het batterijcompartiment.
2
Zet de schakelaar in het toestel in de aan-stand (
3
Sluit het deksel van het batterijcompartiment.
Het indicatielampje ‘verbinding’ knippert ook wanneer de alarmzoemer is
gedeactiveerd.
1
Verwijder het deksel van het batterijcompartiment door deze met een
munt los te draaien.
2
Plaats vier LR6 (AA) batterijen van 1,5 V in het batterijcompartiment. Let
goed op de positie van de + en - tekens.
Batterijen worden niet bijgeleverd; wij raden het gebruik van nietoplaadbare Philips Alkaline batterijen aan.
Plaats het deksel van het batterijcompartiment terug en draai deze vast
met een munt.
> Wanneer het rode indicatielampje ‘voeding’ begint te knipperen, dient u
nieuwe batterijen te plaatsen. Het toestel werkt maximaal 30 uur op batterijen.
).
3
Bereik 250 m in de open lucht
De babyfoon heeft onder ideale omstandigheden in de open lucht een
werkbereik van maximaal 250 meter. Ideale omstandigheden betekent in
dit geval dat er geen obstakels tussen beide toestellen mogen staan. Hoe
meer obstakels, hoe minder het bereik.
IFU463.p65
28-29
Opruimen van batterijen
Ruim gebruikte batterijen op een milieuvriendelijke manier op.
Gebruik geen oude en nieuwe batterijen door elkaar, en ook geen
verschillende typen batterijen. Verwijder de batterijen wanneer de
babyfoon gedurende langere tijd niet worden gebruikt.
17/01/2002, 19:30
30
NEDERLANDS
NEDERLANDS
Storingen opsporen en verhelpen
Storing
Mogelijke oorzaak
Voedinglampje licht
niet op.
Ouder toestel: toestel staat niet aan. Draai de volumeregelaar / aan/uitschakelaar met de klok mee.
Hoge pieptoon.
Oplossing
Voeding:
• Optionele batterijen: 4 x 1,5 V, AA alkaline voor oudertoestel (niet
meegeleverd);
• Optionele batterijen: 4 x 1,5 V, AA alkaline voor babytoestel (niet
meegeleverd);
• Netadapter 230V AC, 50 Hz (twee stuks meegeleverd): - uitgangsspanning
9V DC, 200mA.
• Gebruik uitsluitend de meegeleverde netadapter of een type dat voldoet
aan de veiligheidsnorm EN60950 en de volgende specificaties heeft: input
230V AC, 50 Hz; output 9 Volt DC / 200mA.
Steek de netadapter in resp. vervang
de batterijen.
Bab
ytoestel: toestel staat niet aan.
Babytoestel:
Druk op de aan/uit-knop.
De netadapter is niet ingestoken of
de batterijen zijn leeg.
Steek de netadapter in resp. vervang
de batterijen.
Werkbereik:
• Max. 250 meter onder ideale omstandigheden (muren, vloeren, etc. kunnen
leiden tot vermindering van deze afstand.)
De toestellen staan te dicht bij
elkaar.
Plaats het oudertoestel verder weg
van het babytoestel. Draai de
volumeregelaar op het oudertoestel
tegen de klok in.
Bedrijfstemperatuur:
• 10°C tot 40°C
Piloottoon:
• Continue verbinding (een onhoorbaar signaal zorgt er voor dat er minder
storing optreedt en dat de verbinding voortdurend in stand wordt
gehouden; u hoort uitsluitend het geluid dat afkomstig is van uw baby).
Draai de volumeregelaar / aan/uitschakelaar met de klok mee.
Voedinglampje
knippert.
Batterijen zijn (bijna) leeg.
Batterijen vervangen of netadapter
aansluiten.
Storing of slechte
ontvangst.
GSM of draadloze telefoon te dicht
in de buurt van de babyfoon.
Leg de telefoon uit de buurt van de
toestellen.
Geluiden van andere
babyfoon.
Beide systemen werken op dezelfde Verander van kanaal.
frequentie.
Rood indicatielampje
‘verbinding’ knippert
/Alarm klinkt.
De toestellen zijn buiten elkaars
bereik of er treedt storing op van
een andere FM-bron.
IFU463.p65
Technische gegevens
De netadapter is niet ingestoken of
de batterijen zijn leeg.
Volumeregeling op oudertoestel
staat te laag.
Geen geluid.
31
30-31
Zendfrequenties:
Plaats de toestellen dichter bij elkaar
om de verbinding te herstellen.
Verwijder de andere FM-bron.
17/01/2002, 19:30
SBC SC463/00:
SBC SC463/05 (IRE, UK):
SBC SC463/16 (ES):
van 40,695 tot 40,675 MHz
van 49,830 tot 40,890 MHz
van 31,000 tot 31,350 MHz
32
32
ITALIANO
ITALIANO
Il vostro sistema di monitoraggio bambino
Predisposizione all’uso del vostro sistema di monitoraggio bambino
SBC SC463
1
Posizionare l’unità Bambino ad almeno 1 metro di distanza dal vostro
bambino.
Non collocare mai l’unità Bambino nel letto o nel box del bambino.
2
Regolare i selettori del canale allo stesso canale su entrambe le unità.
3
Collegare l’adattatore di alimentazione alla presa dell’unità Bambino.
4
Inserire la spina dell’adatattore nella presa a muro dell’alimentazione
elettrica.
Allontanarsi dall’unità Bambino tenendo in mano l’unità Genitore.
Se le unità si trovano troppo vicine l’una all’altra la ricezione potrebbe
essere disturbata (suono acuto).
DC 9V
CHANNEL
A B C D
Philips ha dedicato tutti i suoi sforzi alla realizzazione di prodotti per la cura
dei bambini, prodotti affidabili e realmente utili per le nuove madri ed i
nuovi padri. Prodotti che infondono fiducia per la loro affidabilità e l’alto
livello di prestazioni. Potete essere certi che il sistema di monitoraggio
bambino della Philips vi sarà d’aiuto 24 ore su 24, dandovi la sicurezza di
potere udire il vostro bambino in qualsiasi punto della casa voi vi troviate.
Unità Bambino
presa alimentazione DC
tasto accensione
indicatore luminoso accensione
selettore canali
microfono
adattatore AC
comando sensibilità microfono
coperchio vano batteria
5
B Unità Genitore
9 indicatore luminoso verifica
sistema
10 presa per adattatore
alimentazione DC
11 presa alimentazione AC
12 indicatore luminoso accensione
13 manopola volume interruttore on/off
14 selettore canali
15 altoparlante
16 coperchio vano batteria
17 interruttore per allarme di
sistema
DC 9V
A
1
2
3
4
5
6
7
8
L’illustrazione del
prodotto è sulla
pagina interna:
33
6
Collegare il secondo adattatore di alimentazione nella presa dell’unità
Genitore.
7
Inserire la spina del secondo adattatore nella presa a muro
dell’alimentazione elettrica.
Uso del sistema di monitoraggio bambino
Ascolto della voce del bambino
POWER
1
Premere il tasto di accensione sull’unità Bambino.
> l’indicatore luminoso (verde) si accende
2
Regolare la sensibilità del microfono dell’unità Bambino al livello preferito
(usando la propria voce come riferimento).
> L’ indicatore luminoso (gialli) si accende quando l’apparecchio riceve un
suono.
3
Accendere l’unità Genitore e regolare il volume al livello preferito
usando la manopola VOLUME ON/OFF
L’indicatore luminoso di VERIFICA SISTEMA rimane acceso (luce verde) se
l’Unità Genitore e l’Unità Bambino sono collegate.
Informazioni importanti
4
3
5
32-33
CHANNEL
A B C D
IFU463.p65
OFF
•
VOLUME
•
•
•
+
OP
ON
•
Leggete con attenzione questa guida prima di utilizzare il sistema di
monitoraggio bambino e conservatela per necessità future. Questo sistema
di monitoraggio bambino rappresenta solo un aiuto. Non sostituisce in
alcun modo un’opportuna e responsabile supervisione da parte di un
adulto e non deve essere utilizzato come tale.
Assicurarsi che l’unità Bambino e il cavo dell’adattatore si trovino sempre
fuori della portata del bambino, ad almeno 1 metro di distanza.
Non collocare mai l’unità Bambino nel letto o nel box del bambino!
Non coprire mai l’unità Bambino (con asciugamani, coperte, ecc.)
Mantenere pulito il sistema di monitoraggio bambino usando un panno
inumidito.
Non usare mai il sistema di monitoraggio bambino in prossimità di acqua.
SENSITIVITY
EN
-
17/01/2002, 19:30
34
ITALIANO
ITALIANO
Spiegazione delle caratteristiche operative
Impiego delle batterie
Come evitare le interferenze
Uso dell’unità Bambino con le batterie
4
3
5
-
SENSITIVITY
+
EN
CHANNEL
A B C D
Nel caso in cui dovessero verificarsi delle interferenze o se la ricezione
del suono dovesse essere di cattiva qualità, commutare entrambe le unità
sull’altro canale.
Assicurarsi sempre che i selettori di canale su entrambe le unità siano
regolati sulla stessa posizione.
OP
Controllare se l’indicatore (verde) della funzione VERIFICA SISTEMA
sull’unità Genitore è acceso in continuazione ad indicazione che le due
unità sono ben collegate l’una all’altra.
Se luce (rossa) lampeggia avvicinare l’unità Genitore all’unità Bambino.
La luce lampeggia se le unità rimangono fuori portata per oltre 30 secondi
o se vi è un’interferenza.
5
3
4
-
Controllo del collegamento tra unità
SYSTEM CHECK
35
SENSITIVITY
1
Per staccare il coperchio del vano batterie utilizzare una monetina.
2
Inserire quattro batterie da 1.5V, LR6 (AA) facendo attenzione a
rispettare la polarità + e - indicate all’interno del vano.
Le batterie non sono incluse; noi consigliamo batterie alcaline Philips non
ricaricabili.
3
Riposizionare il coperchio e chiuderlo bene con una monetina.
> Se l’indicatore luminoso (rosso) lampeggia occorre cambiare le batterie.
L’unità ha un’autonomia di funzionamento di 30 ore con le batterie.
+
Attivazione dell’allarme acustico del sistema
Uso dell’unità Genitore con le batterie
Se lo desiderate, potete attivare un allarme acustico sull’unità Genitore che
scatta ed emette un bip quando le unità non sono collegate. L’unità
Genitore viene fornita con questo allarme disattivato.
1
Aprire il coperchio del vano batteria dell’unità Genitore.
2
Regolare il selettore che si trova all’interno sulla posizione ON (
3
Chiudere il coperchio del vano batteria.
L’indicatore luminoso della funzione VERIFICA SISTEMA può continuare a
lampeggiare anche se l’allarme acustico è spento.
1
Per staccare il coperchio del vano batterie utilizzare una monetina.
2
Inserire quattro batterie da 1.5V, LR6 (AA) facendo attenzione a
rispettare la polarità + e - indicate all’interno del vano.
Le batterie non sono incluse; noi consigliamo batterie alcaline Philips non
ricaricabili.
3
Riposizionare il coperchio e chiuderlo bene con una monetina.
> Se l’indicatore luminoso (rosso) lampeggia occorre cambiare le batterie.
L’unità ha un’autonomia di funzionamento di 30 ore con le batterie.
).
Portata operativa fino a 250 m all’aperto
Il sistema di monitoraggio funziona fino ad una distanza di 250 metri
all’aperto ed in condizioni ideali. Ciò implica che le due unità devono
potersi collegare l’una all’altra senza ostacoli di sorta. Pareti, soffitti, oggetti
voluminosi e persino i vetri possono influire sulla portata operativa.
Quanto maggiore è il numero di ostacoli interposti, tanto minore è la
distanza utile.
IFU463.p65
34-35
Smaltimento delle batterie
Lo smaltimento delle batterie deve avvenire nel rispetto delle norme di
tutela ambientale.
Non utilizzare contemporaneamente batterie vecchie e nuove, o tipi
differenti di batterie. Rimuovere le batterie in caso di inattività prolungata
dell’apparecchio.
17/01/2002, 19:30
36
ITALIANO
ITALIANO
Specifiche tecniche
Risoluzione dei problemi
Problema
Causa probabile
Rimedio
L’indicatore
dell’alimentazione
non si accende.
Unità Genitore: L’unità non è
accesa.
Girare la manopola VOLUME ON/
OFF verso il basso.
L’adattatore AC non è inserito nella
presa o le batterie sono scariche.
Inserire l’adattatore nella presa o
cambiare le batterie.
Unità Bambino: L’unità non è
accesa.
Premere il tasto di alimentazione.
L’adattatore AC non è inserito nella
presa o le batterie sono scariche.
Inserire l’adattatore nella presa o
cambiare le batterie.
Le unità sono troppo vicine.
Allontanare l’unità Genitore dall’unità
Bambino. Girare la manopola
VOLUME ON/OFF verso il basso
sull’unità Genitore.
Suono acuto.
Assenza di suono.
Il volume sull’unità Genitore è
regolato troppo basso.
Girare la manopola VOLUME ON/
OFF verso il basso.
L’indicatore di
alimentazione
lampeggia.
Le batterie stanno per scaricarsi o
sono scariche.
Cambiare le batterie.
o collegarla all’alimentazione di rete.
Interferenze o
cattiva ricezione.
Telefoni cellulari o portabili troppo
vicini all’unità Bambino.
Allontanare i telefoni dalle unità.
Ricezione d i suoni
da un altro
apparecchio simile.
Entrambi i sistemi operano alla
stessa frequenza.
Cambiare canale.
Indicatore Verifica di
sistema lampeggia
(rosso) / Allarme
Verifica di sistema.
Le unità sono fuori portata o vi è
un’interferenza da un’altra sorgente
FM.
Avvicinare le unità per ripristinare il
collegamento. Eliminare la causa
dell’interferenza.
IFU463.p65
36-37
37
Alimentazione:
• Batterie opzionali 4 x 1.5V; AA alcaline per l’unità Genitore (non
comprese);
• Batterie opzionali 4 x 1.5V; AA alcaline per l’unità Bambino (non
comprese);
• Adattatore AC da 230V AC, 50 Hz (due in dotazione): - Tensione di uscita
9V DC, 200mA.
• Utilizzare solo l’adattatore AC fornito a corredo o un altro rispondente ai
requisiti di sicurezza della norma EN60950 e che ha le seguenti specifiche:
ingresso 230V AC, 50 Hz; uscita 9 Volt DC / 200mA.
Portata operativa:
• fino a 250 metri in condizioni ideali (pareti, pavimenti, ecc. possono limitare
la portata.)
Temperatura di
funzionamento:
Segnale pilota:
• da 10°C a 40°C
• Link di collegamento continuo (segnale nascosto che serve a ridurre le
interferenze e ad assicurare un collegamento permanente tra le due unità
in modo che siano udibili solo i suoni emessi dal bambino).
Frequenze di
trasmissione:
17/01/2002, 19:30
SBC SC463/00:
SBC SC463/05 (IRE, UK):
SBC SC463/16 (ES):
da 40.695 a 40.675 MHz
da 49.830 a 40.890 MHz
da 31.000 a 31.350 MHz
44
44
Ελληνικά
Ελληνικά
Το baby monitor σας
Πώς να ετοιμάσετε το baby monitor σας
SBC SC463
B
9
10
11
12
13
14
15
16
17
1
Τοποθετήστε τη Μονάδα μωρού τουλάχιστον ένα μέτρο μακριά από το μωρό σας.
Μη βάζετε ποτέ τη Μονάδα μωρού μέσα στο κρεβάτι του μωρού ή το πάρκο του.
2
Ρυθμίστε τους διακόπτες επιλογής καναλιού στο ίδιο κανάλι και στις δύο μονάδες.
3
Συνδέστε τον προσαρμογέα ισχύος στην πρίζα της Μονάδας μωρού.
4
Συνδέστε τον προσαρμογέα ισχύος στην παροχή ρεύματος.
5
Απομακρυνθείτε από τη Μονάδα μωρού έχοντας μαζί σας τη Μονάδα γονιού.
Αν οι μονάδες είναι πολύ κοντά η μια στην άλλη, μπορεί να ακουστεί ένας οξύς
ήχος.
6
Συνδέστε το δεύτερο προσαρμογέα ισχύος στην πρίζα της Μονάδας γονιού.
7
Συνδέστε το δεύτερο προσαρμογέα ισχύος σε μια παροχή ρεύματος.
DC 9V
Μονάδα γονιού
φως ελέγχου συστήματος
πρίζα παροχής ισχύος DC
προσαρμογέας ισχύος AC
φως ισχύος
διακόπτης ρύθμισης έντασης on/off
διακόπτης επιλογής καναλιού
μεγάφωνο
καπάκι διαμερίσματος
μπαταριών
διακόπτης συναγερμού
ελέγχου συστήματος
DC 9V
Μονάδα μωρού
πρίζα παροχής ισχύος DC
κουμπί ισχύος
φως ισχύος
διακόπτης επιλογής καναλιού
μικρόφωνο
προσαρμογέας ισχύος AC
ρυθμιστής ευαισθησίας
μικροφώνου
8 καπάκι διαμερίσματος
μπαταριών
A
1
2
3
4
5
6
7
CHANNEL
A B C D
Η Philips αφιερώνει τις προσπάθειές της στην παραγωγή αξιόπιστων
προϊόντων παροχής φροντίδων, που οι νέοι γονείς τα χρειάζονται
πραγματικά. Πρόκειται για προϊόντα των οποίων η αξιοπιστία και η
ποιότητα λειτουργίας προσφέρουν ένα αίσθημα σιγουριάς. Μπορείτε να
έχετε εμπιστοσύνη σ’ αυτό το baby monitor της Philips? σας παρέχει
υποστήριξη σε εικοσιτετράωρη βάση καθώς σας εγγυάται πως θα
μπορείτε πάντα να ακούτε καθαρά το μωρό σας, όπου κι αν είστε στο
σπίτι.
Πώς να χρησιμοποιείτε το baby monitor σας
Πώς να ακούτε το μωρό σας
POWER
Σημαντικές πληροφορίες
1
Πατήστε το κουμπί ισχύος στη Μονάδα μωρού για να την ανάψετε.
> Το φως ισχύος ανάβει (πράσινο).
2
Ρυθμίστε την ευαισθησία του μικροφώνου της Μονάδας μωρού στη
στάθμη που προτιμάτε (χρησιμοποιώντας τη φωνή σας ως αναφορά ήχου).
> Το φως ισχύος ανάβει (κίτρινο) όταν ανιχνευθεί ένας ήχος.
3
Ανάψτε τη Μονάδα γονιού και ρυθμίστε την ένταση στη στάθμη που
προτιμάτε χρησιμοποιώντας το ρυθμιστή VOLUME ON/OFF.
Το ψηφιακό φως SYSTEM CHECK καίει συνεχώς (πράσινο) όταν η
Μονάδα γονιού και η Μονάδα μωρού επικοινωνούν μεταξύ τους.
4
3
5
44-45
CHANNEL
A B C D
IFU463.p65
OFF
•
•
•
VOLUME
•
+
OP
ON
•
SENSITIVITY
EN
-
Διαβάστε προσεχτικά αυτό τον οδηγό πριν χρησιμοποιήσετε το baby
monitor, και φυλάξτε τον για να μπορείτε να τον συμβουλεύεσθε στο
μέλλον. Αυτό το baby monitor αποβλέπει να είναι μια βοήθεια. Δεν είναι
υποκατάστατο υπεύθυνης και κανονικής επίβλεψης που ασκεί ένα
ενήλικο άτομο και δεν πρέπει να χρησιμοποιείται σαν τέτοιο.
Βεβαιωθείτε πως η Μονάδα μωρού και το καλώδιο του προσαρμογέα
βρίσκονται πάντα αρκετά μακριά ώστε να μην μπορεί να τα φτάνει το
μωρό, τουλάχιστον ένα μέτρο μακριά.
Μη βάζετε ποτέ τη Μονάδα μωρού μέσα στο κρεβάτι του μωρού ή το
πάρκο του!
Μην καλύπτετε ποτέ το baby monitor (με πετσέτα, κουβέρτα κλπ.).
Να καθαρίζετε το baby monitor με ένα υγρό πανί.
Μη χρησιμοποιείτε ποτέ το baby monitor κοντά σε νερό.
45
17/01/2002, 19:30
46
Ελληνικά
Ελληνικά
Εξήγηση τεχνικών δυνατοτήτων
Πώς να χρησιμοποιείτε μπαταρίες
Πώς να αποφεύγετε παρεμβολές
Ελέγξτε αν το ψηφιακό φως SYSTEM CHECK στη Μονάδα γονιού καίει
συνεχώς (πράσινο) για να βεβαιωθείτε ότι οι δύο μονάδες επικοινωνούν
μεταξύ τους.
Αν το φως αναβοσβήνει (κόκκινο), πλησιάστε τη Μονάδα γονιού στη
Μονάδα μωρού. Το φως αναβοσβήνει αν οι μονάδες βρεθούν έξω από την
εμβέλεια για περισσότερο από 30 δευτερόλεπτα ή αν υπάρχουν παρεμβολές.
SYSTEM CHECK
3
SENSITIVITY
+
EN
-
OP
3
4
-
5
Πώς να ελέγχετε αν οι μονάδες επικοινωνούν μεταξύ τους
Πώς να χρησιμοποιείτε τη Μονάδα μωρού χωρίς σύρμα
4
5
CHANNEL
A B C D
Αν υπάρχουν παρεμβολές ή αν η λήψη ήχου είναι κακή, γυρίστε και τις
δύο μονάδες σε άλλο κανάλι.
Να είστε πάντα σίγουρος ότι οι διακόπτες επιλογής καναλιού και στις δύο
μονάδες είναι στην ίδια θέση.
SENSITIVITY
1
Βγάλτε το καπάκι του διαμερίσματος μπαταριών με τη βοήθεια ενός
νομίσματος.
2
Βάλτε τέσσερις μπαταρίες 1.5V, LR6 (AA) προσέχοντας τη διάταξη + και
– μέσα στο διαμέρισμα μπαταριών.
Οι μπαταρίες δεν συμπεριλαμβάνονται? συνιστούμε μη
επαναφορτιζόμενες αλκαλικές μπαταρίες Philips.
3
Ξαναβάλτε το καπάκι στη θέση του και στερεώστε το με τη βοήθεια ενός νομίσματος.
+
> Αν το φως ισχύος αναβοσβήνει (κόκκινο), βάλτε καινούργιες μπαταρίες.
Η μονάδα λειτουργεί μέχρι 30 ώρες με μπαταρίες.
Πώς να ενεργοποιείτε το συναγερμό ελέγχου συστήματος
1
Μπορείτε να ενεργοποιήσετε στη Μονάδα γονιού το συναγερμό ελέγχου
συστήματος, που εκπέμπει ένα χαρακτηριστικό ήχο όταν οι μονάδες δεν
επικοινωνούν μεταξύ τους. Η Μονάδα γονιού παραδίδεται με το
συναγερμό ελέγχου συστήματος απενεργοποιημένο.
Ανοίξτε το καπάκι του διαμερίσματος μπαταριών της Μονάδας γονιού.
2
Βάλτε το διακόπτη που βρίσκεται μέσα στο διαμέρισμα στη θέση ΟN ( ).
Κλείστε το καπάκι του διαμερίσματος μπαταριών.
3
Το φως SYSTEM CHECK μπορεί να εξακολουθεί να αναβοσβήνει ακόμα
κι αν ο συναγερμός ελέγχου συστήματος είναι απενεργοποιημένος.
Πώς να χρησιμοποιείτε τη Μονάδα γονιού χωρίς σύρμα
1
Βγάλτε το καπάκι του διαμερίσματος μπαταριών με τη βοήθεια ενός
νομίσματος.
2
Βάλτε τέσσερις μπαταρίες 1.5V, LR6 (AA) προσέχοντας τη διάταξη + και
– μέσα στο διαμέρισμα μπαταριών.
Οι μπαταρίες δεν συμπεριλαμβάνονται? συνιστούμε μη
επαναφορτιζόμενες αλκαλικές μπαταρίες Philips.
3
Ξαναβάλτε το καπάκι στη θέση του και στερεώστε το με τη βοήθεια ενός νομίσματος.
> Αν το φως ισχύος αναβοσβήνει (κόκκινο), βάλτε καινούργιες μπαταρίες.
Η μονάδα λειτουργεί μέχρι 30 ώρες με μπαταρίες.
Εμβέλεια 250 m στο ύπαιθρο
Το baby monitor έχει εμβέλεια που φτάνει τα 250 μέτρα κάτω από
ιδεώδεις συνθήκες στο ύπαιθρο. Αυτό σημαίνει, όταν υπάρχει οπτική
επαφή μεταξύ των μονάδων χωρίς εμπόδια ανάμεσά τους. Τοίχοι, οροφές,
μεγάλα αντικείμενα, ακόμα και γυαλί, μειώνουν την εμβέλεια. Όσο
περισσότερα εμπόδια παρεμβάλλονται, τόσο μικρότερη είναι η εμβέλεια.
IFU463.p65
46-47
47
Διάθεση μπαταριών
Απαλλαγείτε από τις χρησιμοποιημένες μπαταρίες με τρόπο φιλικό για το
περιβάλλον. Μην ανακατώνετε παλιές και καινούργιες μπαταρίες, ή
διαφορετικούς τύπους μπαταριών. Βγάλτε τις μπαταρίες σε περίπτωση που
το baby monitor δεν πρόκειται να χρησιμοποιηθεί για μεγάλο διάστημα.
17/01/2002, 19:30
48
Ελληνικά
Ελληνικά
Λύση προβλημάτων
Τεχνικά χαρακτηριστικά
Πρόβλημα
Πιθανή αιτία
Λύση
Το φως ισχύος δεν ανάβει.
Μονάδα γονιού:: η μονάδα δεν είναι
αναμμένη.
Γυρίστε το ρυθμιστη VOLUME ON/OFF προς
τα κάτω.
Ο προσαρμογέας ισχύος δεν είναι στην πρίζα
ή οι μπαταρίες είναι εξαντλημένες.
Βάλτε τον προσαρμογέα ισχύος στην πρίζα ή
αντικαταστήστε τις μπαταρίες.
Μονάδα μωρού:: η μονάδα δεν είναι
αναμμένη.
Πατήστε το κουμπί ισχύος.
Ο προσαρμογέας ισχύος δεν είναι στην πρίζα
ή οι μπαταρίες είναι εξαντλημένες.
Βάλτε τον προσαρμογέα ισχύος στην πρίζα ή
αντικαταστήστε τις μπαταρίες.
Οξύς ήχος.
Παροχή ισχύος:
Εμβέλεια
λειτουργίας:
Οι μονάδες είναι πολύ κοντά η μια στην άλλη. Απομακρύνετε τη Μονάδα γονιού από τη
Μονάδα μωρού.
Γυρίστε το ρυθμιστή VOLUME ON/OFF στη
Μονάδα γονιού προς τα πάνω.
Θερμοκρασία
λειτουργίας:
Δεν υπάρχει ήχος.
Ο ήχος στη Μονάδα γονιού είναι
ρυθμισμένος πολύ χαμηλά.
Γυρίστε το ρυθμιστή VOLUME ON/OFF προς
τα κάτω.
Ψηφιακός
ενδεικτικός τόνος:
Το φως ισχύος
αναβοσβήνει.
Οι μπαταρίες είναι χαμηλές ή άδειες.
αντικαταστήστε τις μπαταρίες ή συνδέστε με
το ρεύμα.
Συχνότητες
μετάδοσης:
Παρεμβολές ή κακή λήψη.
Κινητά ή ασύρματα τηλέφωνα πολύ κοντά
στο baby monitor.
Λήψη από άλλο baby
monitor.
Και τα δύο συστήματα λειτουργούν στην ίδια Αλλάξτε κανάλια.
συχνότητα.
Το φως ελέγχου
συστήματος αναβοσβήνει
(κόκκινο) /
Συναγερμός ελέγχου
συστήματος.
Οι μονάδες είναι έξω από την εμβέλεια ή
Πλησιάστε τις μονάδες τη μια στην άλλη για
υπάρχουν παρεμβολές από μια άλλη πηγή FM. να αποκαταστήσετε το σύνδεσμο.
Απομακρύνετε την άλλη πηγή FM.
IFU463.p65
48-49
49
• Προαιρετικές μπαταρίες 4 x 1.5V; αλκαλικές AA για τη Μονάδα γονιού
(δεν συμπεριλαμβάνονται);
• Προαιρετικές μπαταρίες 4 x 1.5V; αλκαλικές AA για τη Μονάδα μωρού
(δεν συμπεριλαμβάνονται);
• Προσαρμογέας ισχύος AC 230V AC, 50 Hz (συμπεριλαμβάνονται δύο): Τάση εξόδου 9V DC, 200mA.
• Να χρησιμοποιείτε μόνο τον προσαρμογέα ισχύος AC που παραδίδεται
μαζί με τη συσκευή ή έναν τύπο που ανταποκρίνεται στις απαιτήσεις
ασφαλείας EN60950 και που έχει τα εξής χαρακτηριστικά: είσοδος 230V
AC, 50 Hz; έξοδος 9 Volt DC / 200mA.
• μέχρι 250 μέτρα κάτω από ιδεώδεις συνθήκες (τοίχοι, όροφοι κλπ. μπορούν
να περιορίσουν αυτή την απόσταση.)
• 10°C μέχρι 40°C
• Συνεχής σύνδεσμος επικοινωνίας (κρυφό σήμα επιτρέπει μείωση
παρεμβολών και εξασφαλίζει συνεχή σύνδεσμο μεταξύ των δύο μονάδων
ώστε μόνο εσείς να μπορείτε να ακούτε τους ήχους του μωρού σας).
SBC SC463/00:
SBC SC463/05 (IRE, UK):
SBC SC463/16 (ES):
Απομακρύνετε τα τηλέφωνα από τις μονάδες.
17/01/2002, 19:30
από 40.695 ως 40.675 MHz
από 49.830 ως 40.890 MHz
από 31.000 ως 31.350 MHz
50
50
SVENSKA
SVENSKA
Din babymonitor
51
Att iordningställa din babymonitor
SBC SC463
Placera babyenheten minst en meter från babyn.
Placera aldrig babyenheten i barnets säng eller hage.
2
Sätt kanalvalknapparna på samma kanal på båda enheterma.
3
Anslut strömadaptern till uttaget på babyenheten.
4
Koppla strömadaptern till nätströmtillförseln.
5
Flytta dig från babyenheten med föräldraenheten.
Om enheterna befinner sig för nära varandra kan en hög ljudsignal höras.
6
Anslut den andra strömadaptern till uttaget på föräldraenheten.
7
Koppla den andra strömadaptern till nätströmtillförseln.
DC 9V
CHANNEL
A B C D
Philips strävar efter att tillverka omsorgsfulla, pålitliga produkter som
nyblivna föräldrar verkligen behöver. Produkter vars pålitlighet och kvalitet
inger förtroende. Du kan lita på att denna babymonitor från Philips ger
stöd dygnet runt genom att garantera att du alltid kan höra din baby tydligt,
oavsett var i huset du befinner dig.
1
Babyenhet
DC-strömuttag
strömknapp
strömindikator
kanalvalknapp
mikrofon
AC-strömadapter
känslighetskontroll mikrofon
lock batterifack
B
9
10
11
12
13
14
15
16
17
Föräldraenhet
systemkontrollampa
DC-strömuttag
AC-strömadapter
strömlampa
volymkontroll - on/off-brytare
kanalvalknapp
högtalare
lock batterifack
alarmbrytare systemkontroll
DC 9V
A
1
2
3
4
5
6
7
8
Produktillustration på
innerfliken:
Användning av babymonitorn
Lyssna på din baby
POWER
1
Tryck på strömknappen på babyenheten för att sätta på den.
> Strömindikatorn tänds (grön).
2
Ställ in mikrofonkänsligheten på babyenheten på önskad nivå (använd din
egen röst som referenspunkt).
> Strömindikatorn tänds (gul) när ett ljud fångas upp.
3
Sätt på föräldraenheten och ställ in på önskad volym med VOLUME ON/
OFF-knappen.
Den SYSTEM CHECK-lampan lyser kontinuerligt (grönt när
föräldraenheten och babyenheten står i kontakt med varandra.
Viktig information
4
3
5
CHANNEL
A B C D
50-51
OFF
IFU463.p65
VOLUME
•
•
•
•
+
OP
ON
•
Läs denna broschyr noggrant innan du använder babymonitorn och förvara
den för framtida referens. Denna babymonitor är avsedd som ett
hjälpmedel. Den är inte någon ersättning för ansvarsfull och ordentlig tillsyn
från en vuxen och bör inte användas som sådan.
Se till att babyenheten och adaptersladden alltid är utom räckhåll för
barnet, minst en meter bort.
Placera aldrig babyenheten i babyns säng eller hage!
Täck aldrig babymonitorn (med en handduk, filt etc.).
Rengör babymonitorn med en fuktig trasa.
Använd aldrig babymonitorn i närheten av vatten.
SENSITIVITY
EN
-
17/01/2002, 19:30
52
SVENSKA
SVENSKA
Förklaring av funktionerna
Användning av batterier
Att undvika störningar
Sladdlös användning av babyenheten
4
3
5
-
SENSITIVITY
+
EN
CHANNEL
A B C D
Om störningar förekommer eller om mottagningen är dålig, koppla om
båda enheterna till en annan kanal.
Se alltid till att att kanalvalknapparna på båda enheterna är inställda i
samma läge.
OP
Kontrollera att den SYSTEM CHECK –lampan på föräldraenheten lyser
kontinuerligt (grönt) för att bekräfta att förbindelsen mellan de båda
enheterna är pålitlig.
Om lampan blinkar (rött), flytta föräldraenheten närmare babyenheten.
Lampan blinkar om enheterna är utom varandras område längre än 30
sekunder eller om störningar föreligger.
SYSTEM CHECK
-
5
3
4
Kontroll att enheterna står i förbindelse
SENSITIVITY
1
Avlägsna locket på batterifacket med ett mynt.
2
Sätt i fyra 1,5V, LR6 (AA)-batterier och observera + och –
markeringarna inuti batterifacket.
Batterier medföljer ej; vi rekommenderar ej uppladdningsbara Philips
Alkaline-batterier.
3
Sätt tillbaka locket och dra åt med ett mynt.
> Om strömindikatorn blinkar (rött), sätt i nya batterier.
Enheten fungerar upp till 30 timmar på batterier.
+
Påsättning av systemets kontrollalarm
Du kan sätta på systemets kontrollalarm på föräldraenheten som piper om
enheterna inte står i förbindelse. Föräldraenheten levereras med
kontrollalarmet avstängt.
1
Öppna locket på föräldraenhetens batterifack.
2
Sätt brytaren inuti facket i ON-läge (
3
Stäng locket på batterifacket.
SYSTEM CHECK-lampan kan fortfarande blinka även om systemets
kontrollalarm är avstängt.
Sladdlös användning av föräldraenheten
1
Avlägsna locket på batterifacket med ett mynt.
2
Sätt i fyra 1,5V, LR6 (AA)-batterier och observera + och –
markeringarna inuti batterifacket.
Batterier medföljer ej; vi rekommenderar ej uppladdningsbara Philips
Alkaline-batterier.
3
Sätt tillbaka locket och dra åt med ett mynt.
> Om strömindikatorn blinkar (rött), sätt i nya batterier.
Enheten fungerar upp till 30 timmar på batterier.
).
Användningsområde 250 m utomhus
Babymonitorn har ett användningsområde på upp till 250 meter under
idealiska utomhusomständigheter. Detta innebär att enheterna kan se
varandra utan några hinder emellan. Väggar, tak, stora föremål och t.o.m. glas
har inflytande på räckvidden. Ju fler hinder mellan enheterna, desto kortare
räckvidd.
IFU463.p65
52-53
Kasta batterierna
Kasta de förbrukade batterierna på ett miljövänligt sätt.
Blanda inte gamla och nya batterier, eller olika typer av batterier.
Avlägsna batterierna om babymonitorn inte kommer att användas under
en längre tid.
17/01/2002, 19:30
53
54
SVENSKA
SVENSKA
Problemlösning
Tekniska specifikationer
Problem
Möjlig orsak
Lösning
Strömindikatorn
lyser inte.
Föräldr
aenhet: enheten är inte
Föräldraenhet:
påsatt.
Vrid VOLUME ON/OFF-knappen
nedåt.
Strömadaptern är inte ansluten eller
batterierna är tomma.
Anslut strömadaptern eller byt
batterierna.
Bab
Babyy enhet: enheten är inte påsatt.
Strömtillförsel:
• Extra batterier 4 x 1,5V; AA alkalin för föräldraenhet (medföljer ej);
• Extra batterier 4 x 1,5V; AA alkalin för babyenhet (medföljer ej);
• AC-strömadapter 230V AC, 50 Hz (två medföljer): - Utspänning 9V DC,
200mA.
• Använd endast AC-strömadaptern som medföljer eller en typ som
överensstämmer med säkerhetsstandard EN60950 och som har följande
specifikation: ineffekt 230V AC, 50 Hz; uteffekt 9 Volt DC / 200mA.
Tryck på strömknappen.
Användningsområde:
• upp till 250 meter under optimala förhållanden (väggar, golv etc. kan
begränsa detta avstånd)
Strömadaptern är inte ansluten eller
batterierna är tomma.
Anslut strömadaptern eller byt
batterierna.
Användningstemperatur: • 10°C till 40°C
Hög signal.
Enheterna står för nära varandra.
Flytta föräldraenheten från
babyenheten. Vrid VOLUME ON/
OFF-knappen på föräldraenheten
uppåt.
Inget ljud.
Volymen på föräldraenheten är för
lågt inställd.
Vrid VOLUME ON/OFF-knappen
nedåt.
Strömindikatorn
blinkar.
Batterierna är tomma eller nästan
tomma.
Byt batterierna eller anslut till elnätet.
Störningar eller dålig
mottagning.
Mobil- eller trådlösa telefoner är för
nära babymonitorn.
Flytta telefonerna bort från
enheterna.
Signaler från en annan
baby monitor.
Båda systemen använder samma
frekvens.
Växla kanaler.
Kontrollampan
blinkar (rött) /
Kontrollalarm.
Enheterna är utom räckhåll eller det Flytta enheterna närmare varandra
finns störningar från en annan FMför att återställa länken. Avlägsna den
källa.
andra FM-källan.
• Kontinuerlig kommunikationslänk (dold signal hjälper att minska störningar
och garanterar en kontinuerlig länk mellan båda enheterna så att du bara
hör ljuden från din baby).
Pilotsignal:
Överföringsfrekvenser:
IFU463.p65
54-55
55
17/01/2002, 19:30
SBC SC463/00:
SBC SC463/05 (IRE, UK):
SBC SC463/16 (ES):
från 40,695 till 40,675 MHz
från 49,830 till 40,890 MHz
från 31,000 till 31,350 MHz
56
56
DANSK
DANSK
Din babyfon
57
Klargøring til brug
SBC SC463
Baby-unitten skal anbringes mindst 1 meter fra barnet.
Læg ikke baby-unitten i barnets seng eller kravlegård!
2
Kanalvælgeren indstilles på samme kanal på begge unitter.
3
Tilslut netadapteren til stikdåsen på baby-unitten.
4
Tilslut netadapteren til elnettet.
5
Flyt Forældre-unitten væk fra Baby-unitten.
Hvis unitterne er opstillet for tæt på hinanden, hører man kun en høj
pibetone.
6
Tilslut den anden netadapter til stikdåsen på Forældre-unitten.
7
Tilslut den anden netadapter til lysnettet.
DC 9V
CHANNEL
A B C D
Philips går helt op i at fremstille effektive og driftssikre produkter, som nye
forældre virkelig har brug for. Produkter, hvis driftssikkerhed og
betjeningskvalitet giver tryghed. Du kan have tillid til, at denne Philips
babyfon hjælper dig hele døgnet rundt ved at sikre, at du altid klart og
tydeligt kan høre dit barn, ligegyldigt hvor du er i huset.
1
B Forældre-unit
9 system kontrollys
10 DC stikdåse til
strømforsyningssæt
11 vekselstrømsadapter
12 power (strøm) lys
13 lydstyrke regulering - tænd/
sluk-knap
14 kanalvælger
15 højttaler
16 dæksel batterirum
17 knap til systemkontrol alarm
DC 9V
A Baby-unit
1 DC stikdåse til
strømforsyningssæt
2 power (tænd/sluk) knap
3 power (strøm) lys
4 kanalvælger
5 mikrofon
6 vekselstrømsadapter
7 regulering af
mikrofonfølsomhed
8 dæksel batterirum
Product illustration on
inside flap:
Sådan bruges babyfonen
Registrering af barnets lyde
POWER
1
Tryk på power (tænd/sluk) knappen på Baby-unitten for at tænde den.
> Power (strøm) lyset lyser (grønt).
2
Instil mikrofonfølsomheden på Baby-unitten til det passende niveau (brug
din egen stemme som reference).
> Power (strøm) lyset lyser (gult), når der registreres en lyd.
3
Tænd for Forældre-unitten og indstil lydstyrken til det passende niveau
ved hjælp af knappen VOLUME ON/OFF (lydstyrke til/fra).
Det SYSTEM CHECK (system kontrol) lys lyser uafbrudt (grønt), når der er
kontakt mellem Forældre-unitten og Baby-unitten.
Vigtig information
4
3
5
CHANNEL
A B C D
56-57
OFF
IFU463.p65
VOLUME
•
•
•
•
+
OP
ON
•
Vejledningen skal gennemlæses omhyggeligt, før babyfonen tages i brug, og
gemmes til senere brug. Denne babyfon er ment som et hjælpemiddel. Den
kan ikke erstatte forældrenes ansvar og opsyn med barnet og bør ikke
bruges som sådan.
Sørg for, at barnet ikke kan nå Baby-unitten og adapterledningen.
Afstanden skal være mindst 1 meter.
Baby-unitten må ikke lægges i barnets seng eller kravlegård!
Babyfonen må ikke tildækkes (med et håndklæde, tæppe eller lignende).
Rengør babyfonen med en fugtig klud.
Brug ikke babyfonen i nærhed af vand.
SENSITIVITY
EN
-
17/01/2002, 19:30
58
DANSK
DANSK
Forklaring af babyfonens funktioner
Brug af batterier
Undgå interferens
Trådløs betjening af Baby-unitten
4
3
5
-
SENSITIVITY
+
EN
CHANNEL
A B C D
Hvis der forekommer interferens, eller hvis lydmodtagelsen er dårlig, kan
man prøve at skifte til den anden kanal på begge unitter.
Sørg altid for, at kanalvælgerne på de to unitter er indstillet på samme kanal.
OP
Kontroller, at det SYSTEM CHECK (system kontrol) lys på Forældreunitten lyser uafbrudt (grønt) for at angive, at der er kontakt mellem de
to enheder.
Hvis lyset blinker (rødt), skal Forældre-unitten flyttes tættere på Babyunitten. Lyset blinker, hvis de to unitter er uden for rækkevidde i mere end
30 sekunder, eller hvis der forekommer interferens.
-
5
3
4
Kontrol, om der er kontakt mellem unitterne
SYSTEM CHECK
SENSITIVITY
1
Fjern dækslet til batterirummet ved hjælp af en mønt.
2
Indsæt fire 1,5V, LR6 (AA) batterier i batterirummet. Vær opmærksom på
polariteten (+pol og –pol) i batterirummet.
Babyfonen leveres uden batterier. Vi anbefaler at bruge ikke-opladelige
Philips alkaline batterier.
3
Sæt dækslet tilbage på plads og sikr det ved hjælp af en mønt.
> Indsæt nye batterier, hvis power (strøm) lyset blinker (rødt).
Enheden kan anvendes i op til 30 timer på batterier.
+
Sådan tændes for systemalarmen
Du kan tænde for systemalarmen på Forældre-unitten, der frembringer en
hørbar lydalarm, hvis der ikke er kontakt mellem de to unitter. Ved levering
er denne systemalarm på Forældre-unitten slået fra.
1
Tag dækslet til batterirummet på Forældre-unitten af.
2
Sæt knappen i batterirummet på ON (til) (
3
Sæt dækslet til batterirummet tilbage.
Lyset SYSTEM CHECK (system kontrol) kan stadig blinke, selv hvis
systemalarmen er slået fra.
Trådløs betjening af Forældre-unitten
1
Fjern dækslet til batterirummet ved hjælp af en mønt.
2
Indsæt fire 1,5V, LR6 (AA) batterier i batterirummet. Vær opmærksom på
polariteten (+pol og –pol) i batterirummet.
Babyfonen leveres uden batterier. Vi anbefaler at bruge ikke-opladelige
Philips alkaline batterier.
3
Sæt dækslet tilbage på plads og sikr det ved hjælp af en mønt.
> Indsæt nye batterier, hvis power (strøm) lyset blinker (rødt).
Enheden kan anvendes i op til 30 timer på batterier.
).
Rækkevidde 250 m i fri luft
Babyfonen har en rækkevidde på op til 250 m under ideelle forhold i fri luft.
Det betyder, at unitterne kan se hinanden uden at der er genstande
mellem dem. Vægge, lofte, store genstande og selv glas kan påvirke
rækkevidden. Jo flere genstande der er mellem de to unitter, jo mindre
bliver rækkevidden.
IFU463.p65
58-59
59
Bortskaffelse af batterier
Bortskaffelse af batterier skal ske på en miljøvenlig måde.
Bland ikke gamle og nye batterier eller forskellige typer af batterier.
Tag batterierne ud, hvis babyfonen ikke skal bruges i en længere periode.
17/01/2002, 19:30
60
DANSK
DANSK
Problemløsning
Tekniske specifikationer
Problem
Mulig årsag
Power (strøm) lyset
lyser ikke.
Forældre-unit: Der er ikke tændt for Drej VOLUME ON/OFF (lydstyrke
unitten.
til/fra) med uret.
Høj pibetone.
Løsning
Strømadapter er ikke sat i eller
batterierne er taget ud.
Sæt vekselstrømsadapter i stikkontakt
eller udskift batterier.
Bab
y-unit: Der er ikke tændt for
Baby-unit:
unitten.
Tryk på power (tænd/sluk)-knappen.
Strømadapter er ikke sat i eller
batterierne er taget ud.
Sæt vekselstrømsadapter i stikkontakt
eller udskift batterier.
Unitterne er for tæt på hinanden.
Flyt Forældre-unitten længere væk fra
Baby-unitten. Drej VOLUME ON/
OFF (lydstyrke til/fra) knappen på
Forældre-unit mod uret.
Ingen lyd.
Lydstyrke på Forældre-unit er
indstillet for lavt.
Drej VOLUME ON/OFF (lydstyrke
til/fra) med uret.
Power (strøm) lys
blinker.
Batterier er (næsten) brugt op.
Udskift batterier eller tilslut til elnet.
Støj eller dårlig
modtagelse.
Mobiltelefon eller trådløs telefon er
for tæt på babyfon.
Flyt telefonen væk fra unitterne.
Der modtages lyde
fra en anden
babyfon.
Begge systemer bruger samme
frekvens.
Skift kanalerne.
System kontrol lys
blinker (rødt) /
Systemalarm.
Unitterne er uden for hinandens
rækkevidde eller der er interferens
fra en anden FM-kilde.
Flyt unitterne tættere på hinanden
for at genoprette forbindelsen. Fjern
den anden FM-kilde.
IFU463.p65
60-61
Strømforsyning:
• Ekstra batterier 4 x 1,5V; AA alkaline til Forældre-unit (medfølger ikke);
• Ekstra batterier 4 x 1,5V; AA alkaline til Baby-unit (medfølger ikke);
• Vekselstrømsadapter 230V vekselstrøm, 50 Hz (der medfølger to): Udgangsspænding 9V jævnstrøm, 200 mA.
• Brug kun den medfølgende vekselstrømsadapter, der overholder
sikkerhedsnormen EN60950 og med følgende specifikationer:
indgangsspænding 230V vekselstrøm, 50 Hz; udgangsspænding 9 Volt
jævnstrøm / 200 mA.
Rækkevidde:
• op til 250 m under idelle forhold (vægge, gulve osv. kan begrænse
rækkevidden).
Driftstemperatur :
• 10°C til 40°C
Pilottone:
• Uafbrudt kommunikationskontakt (et skjult signal sikrer uafbrudt kontakt
mellem de to unitter, så du kun hører barnets lyde).
Sendefrekvenser :
17/01/2002, 19:30
SBC SC463/00:
fra 40.695 til 40.675 MHz
SBC SC463/05 (Irland, Storbritannien): fra 49.830 til 40.890 MHz
SBC SC463/16 (ES):
fra 31.000 til 31.350 MHz
61
62
62
NORSK
NORSK
Din barnevakt
Barnevakten gjøres klar
SBC SC463
Sett baby-enheten minst 1 meter fra babyen.
Sett aldri baby-enheten i babyens seng eller lekegrind.
2
Sett kanalvelgeren i samme stilling på begge enheter.
3
Kople batterieliminatoren til baby-enhetens inntak.
4
Sett batterieliminatoren i en stikkontakt.
5
Ta med deg foreldre-enheten bort fra babyen.
Hvis enhetene settes for nær hverandre, kan det komme en skarp lyd.
6
Kople den andre batterieliminatoren til foreldre-enhetens inntak.
7
Sett den andre batterieliminatoren i en stikkontakt.
DC 9V
CHANNEL
A B C D
Philips er opptatt av å produsere omsorgsfulle, pålitelige produkter
som nybakte mødre og fedre virkelig har nytte av. Produkter med
en pålitelighet og brukskvalitet som gir betryggelse. Du kan stole
på at denne Philips barnevakten alltid lar deg høre babyen din
tydelig, uansett hvor i huset eller leiligheten du befinner deg.
1
Baby-enhet
batterieliminator-inngang
på-knapp
på-lys
kanalvelger
mikrofon
batterieliminator
mikrofonens
følsomhetskontroll
8 batterilokk
B
9
10
11
12
13
14
15
16
17
Foreldre-enhet
lampe for systemkontroll
batterieliminator-inngang
batterieliminator
på-lys
volumkontroll - på/av-bryter
kanalvelger
høyttaler
batterilokk
alarmbryter for
systemkontroll
DC 9V
A
1
2
3
4
5
6
7
Illustrasjoner av
produktet på siden
som kan foldes ut:
Bruk av barnevakten
Lytte til babyen
POWER
1
Trykk på på-knappen på baby-enheten for å slå den på.
> På-lampen lyser (grønn).
2
Juster mikrofonfølsomheten på baby-enheten til ønsket nivå (bruk din
egen stemme som lydreferanse).
> På-lampen lyser (gult) når en lyd registreres.
3
Slå på foreldre-enheten og juster volumet til det nivået du ønsker ved
hjelp av VOLUM PÅ/AV-kontrollen.
Den grønne SYSTEM-KONTROLL-lampen lyser uavbrutt (grønt) når
foreldre-enheten og baby-enheten har kontakt med hverandre.
Viktig informasjon
4
3
5
CHANNEL
A B C D
62-63
OFF
IFU463.p65
VOLUME
•
•
•
•
+
OP
ON
•
Vennligst les denne bruksanvisningen nøye før du bruker barnevakten, og
gjem den for senere bruk. Denne barnevakten er ment som et
hjelpemiddel. Den kan ikke erstatte ansvarlig og riktig tilsyn fra voksne og
må derfor ikke brukes til det.
Pass på at baby-enheten og ledningen fra batterieliminatoren alltid er
utenfor babyens rekkevidde, minst 1 meter avstand.
Sett aldri baby-enheten i babyens seng eller lekegrind!
Dekk aldri til barnevakten (med et håndkle, laken el.)
Rengjør barnevakten med en fuktig klut.
Barnevakten må aldri brukes i nærheten av vann.
SENSITIVITY
EN
-
17/01/2002, 19:30
63
64
NORSK
NORSK
Forklaring av funksjoner
Bruk av batterier
Unngåelse av interferens
Snorløs bruk av baby-enheten
4
3
5
-
SENSITIVITY
+
EN
CHANNEL
A B C D
Hvis det er interferens eller lydkvaliteten er dårlig, slås begge enhetene
på en annen kanal.
Pass alltid på at kanalvelgeren står i samme stilling på begge enheter.
OP
Kontroller at den digitale lampen for SYSTEMKONTROLL på foreldreenheten lyser kontinuerlig (grønt) for å bekrefte at forbindelsen mellom
begge enheter er pålitelig.
Hvis lampen blinker (rødt), må foreldre-enheten flyttes nærmere babyenheten. Lampen blinker hvis enhetene er uten kontakt i mer enn 30
sekunder eller hvis det er interferens.
SYSTEM CHECK
-
5
3
4
Kontroll av at enhetene har kontakt
SENSITIVITY
1
Fjern lokket til batterirommet med en mynt.
2
Sett i fire 1,5V, LR6 (AA) batterier som angitt med + og - i
batterirommet.
Batterier følger ikke med; vi anbefaler å bruke ikke-oppladbare Philips
Alkaline batterier.
3
Sett lokket på plass og lås det med en mynt.
> Sett i nye batterier hvis på-lampen blinker (rødt).
Enheten kan brukes i opptil 30 timer på batterier.
+
Slå på alarmen for systemkontroll
Snorløs bruk av foreldre-enheten
Du kan slå på alarmen for systemkontroll på foreldre-enheten slik at det
kommer et lydsignal hvis enhetene ikke har kontakt. Foreldre-enheten blir
levert med alarmen for systemkontroll slått av.
1
Åpne lokket til foreldre-enhetens batterirom.
2
Sett bryteren i rommet på stillingen ON (på) (
3
Lukk lokket til batterirommet.
Lampen for SYSTEMKONTROLL kan også blinke selv om alarmen for
systemkontroll er slått av.
1
Fjern lokket til batterirommet med en mynt.
2
Sett i fire 1,5V, LR6 (AA) batterier som angitt med + og - i
batterirommet.
Batterier følger ikke med; vi anbefaler å bruke ikke-oppladbare Philips
Alkaline batterier.
3
Sett lokket på plass og lås det med en mynt.
> Sett i nye batterier hvis på-lampen blinker (rødt).
Enheten kan brukes i opptil 30 timer på batterier.
).
Rekkevidde 250 m i friluft
Barnevakten har en rekkevidde på maksimalt 250 meter under ideelle
forhold i friluft. Dette betyr at enhetene “ser” hverandre uten at det er
hindringer mellom dem. Vegger, tak, store gjenstander og selv glass kan
redusere rekkevidden. Rekkevidden blir kortere jo flere hindringer det er
mellom enhetene.
IFU463.p65
64-65
Kasting av batterier
Kast brukte batterier på en miljøvennlig måte.
Ikke bland gamle og nye batterier, eller forskjellige typer batterier.
Fjern batterier hvis barnevakten ikke skal brukes i en lengre periode.
17/01/2002, 19:30
65
66
NORSK
NORSK
Løse problemer
Tekniske spesifikasjoner
Problem
Mulig årsak
Løsning
På-lampen lyser ikke.
Foreldre-enhet: enheten er ikke
slått på.
Drei VOLUM PÅ/AV-kontrollen
nedover.
Batterieliminatoren er ikke satt i
stikkontakten eller batteriene er
tomme.
Tilkople batterieliminatoren eller skift
batteriene.
Strømforsyning:
• Ekstra batterier 4 x 1,5V; AA alkaliske til foreldre-enhet (medfølger ikke);
• Ekstra batterier 4 x 1,5V; AA alkaliske til baby-enheten (medfølger ikke);
• AC batterieliminator 230V AC, 50 Hz (to medfølger): - Utgangsspenning
9V DC, 200mA.
• Bruk bare den medfølgende batterieliminatoren eller en type som oppfyller
sikkerhetsstandarden EN60950 og som har følgende spesifikasjoner: inngang
230V AC, 50 Hz; utgang 9 Volt DC / 200mA.
Driftsområde:
• opptil 250 meter under ideelle forhold (vegger, gulv osv. kan redusere
denne avstanden.)
Driftstemperatur :
• 10°C til 40°C
Pilottone:
• Kontinuerlig overføring (et skjult signal bidrar til å redusere interferensen
og sikrer kontinuerlig overføring mellom enhetene slik at du bare hører
lyder fra babyen).
Bab
y-enhet: enheten er ikke slått på. Trykk på på-knappen.
Baby-enhet:
Skarp støy.
Batterieliminatoren er ikke satt i
stikkontakten eller batteriene er
tomme.
Tilkople batterieliminatoren eller skift
batteriene.
Enhetene er for nær hverandre.
Flytt foreldre-enheten lenger unna
baby-enheten. Drei VOLUM PÅ/AVkontrollen på foreldre-enheten
oppover.
Ingen lyd.
Volumet på foreldre-enheten står for Drei VOLUM PÅ/AV-kontrollen
lavt.
nedover.
På-lampen blinker.
Batteriene er svake eller tomme.
Skift batteriene eller tilkople
batterieliminatoren.
Interferens eller
dårlig mottak.
Mobiltelefon eller trådløs telefon
befinner seg for nær barnevakten.
Flytt telefoner lenger unna enhetene.
Lyd fra en annen
barnevakt.
Begge systemer brukes med samme Skift kanal.
frekvens.
Lampe for
systemkontroll lyser
(rødt) /
Systemkontroll-alarm.
Enhetene er utenfor hverandres
rekkevidde eller det er interferens
fra en annen FM-kilde.
IFU463.p65
66-67
Overføringsfrekvenser:
Flytt enhetene nærmere hverandre
for å gjenopprette forbindelsen. Fjern
den andre FM-kilden.
17/01/2002, 19:30
SBC SC463/00:
SBC SC463/05 (IRE, UK):
SBC SC463/16 (ES):
fra 40,695 til 40,675 MHz
fra 49,830 til 40,890 MHz
fra 31,000 til 31,350 MHz
67
68
68
SUOMI
SUOMI
Itkuhälyttimesi
Lapsen yksikön käyttöönotto
SBC SC463
Aseta lapsen yksikkö vähintään yhden metrin päähän lapsesta.
Älä pane lapsen yksikköä lapsen sänkyyn tai leikkikehään.
2
Aseta kummankin yksikön kanavanvalitsin samalle kanavalle.
3
Yhdistä toinen verkkolaite lapsen yksikön verkkolaiteliitäntään.
4
Yhdistä verkkolaite pistorasiaan.
5
Ota vanhempien yksikkö ja siirry pois lapsen yksikön luota.
Jos yksiköt ovat liian lähellä toisiaan, voi kuulua kimeä hälyääni.
6
Yhdistä toinen verkkolaite vanhempien yksikön verkkolaiteliitäntään.
7
Yhdistä tämäkin verkkolaite pistorasiaan.
DC 9V
CHANNEL
A B C D
Philipsin tavoitteena on tarjota tuoreille isille ja äideille turvaa antavia,
luotettavia tuotteita, joita he todella tarvitsevat. Tuotteita, jotka
luotettavuudellaan ja käyttöominaisuuksillaan tukevat heitä vauvan hoidossa.
Voit luottaa siihen, että Philipsin itkuhälytin on apunasi kellon ympäri
varmistamalla, että kuulet lapsesi selvästi, olitpa missä päin kotia hyvänsä.
1
Lapsen yksikkö
verkkolaitteen liitäntä
virtakytkin
virran merkkivalo
kanavanvalitsin
mikrofoni
verkkolaite
mikrofonin herkkyydensäädin
paristolokeron kansi
B
9
10
11
12
13
14
15
16
17
Vanhempien yksikkö
yhteydentarkkailuvalo
verkkolaitteen liitäntä
verkkolaite
virran merkkivalo
äänenvoimakkuuden säädin ja
virtakytkin
kanavanvalitsin
latauksen merkkivalo
paristolokeron kansi
yhteydentarkkailun
hälytyskytkin
DC 9V
A
1
2
3
4
5
6
7
8
Product illustration on
inside flap:
Lapsen yksikön käyttö
Lapsen äänien kuunteleminen
POWER
1
Kytke lapsen yksikköön virta painamalla virtakytkintä.
> Virran merkkivalo palaa (vihreänä).
2
Säädä lapsen yksikön mikrofonin herkkyys sopivalle tasolle (kokeile
omalla äänelläsi).
> Virran merkkivalo palaa (keltaisena), kun yksikkö havaitsee äänen.
3
Kytke vanhempien yksikköön virta ja säädä äänenvoimakkuus sopivalle
tasolle yhdistetyn äänenvoimakkuussäätimen ja virtakytkimen avulla.
Yhteyden tarkkailuvalo palaa jatkuvasti (vihreänä), kun vanhempien ja
lapsen yksiköt ovat yhteydessä keskenään.
Tärkeitä tietoja
4
3
5
CHANNEL
A B C D
68-69
OFF
IFU463.p65
VOLUME
•
•
•
•
+
OP
ON
•
Lue käyttöohjeet huolellisesti, ennen kuin ryhdyt käyttämään itkuhälytintä, ja
pane ohjekirjanen talteen. Itkuhälytin on tarkoitettu apuneuvoksi. Se ei
vastaa vastuuntuntoisten vanhempien valvontaa eikä sitä saa käyttää tämän
korvikkeena.
Varmista että lapsen yksikkö ja verkkolaitteen johto ovat lapsen
ulottumattomissa ainakin yhden metrin päässä.
Älä aseta lapsen yksikköä lapsen sänkyyn tai leikkikehään.
Älä peitä lapsen yksikköä pyyhkeellä, peitteellä tms.
Puhdista lapsen yksikkö kostealla liinalla.
Älä käytä lapsen yksikköä veden läheisyydessä.
SENSITIVITY
EN
-
17/01/2002, 19:31
69
70
SUOMI
SUOMI
Muut ominaisuudet
Paristojen ja akun käyttö
Häiriöiden välttäminen
Lapsen yksikön käyttö ilman johtoa
4
3
5
-
SENSITIVITY
+
EN
CHANNEL
A B C D
Jos yhteydessä on häiriöitä tai vastaanotto on huono, kytke molemmat
yksiköt toiselle kanavalle.
Varmista aina, että kummankin yksikön kanavanvalitsin on samassa
asennossa.
OP
Tarkasta, että vanhempien yksikön yhteydentarkkailuvalo palaa jatkuvasti
(vihreänä) merkkinä siitä, että yksiköiden välinen yhteys on kunnossa.
Jos valo vilkkuu (punaisena), siirrä vanhempien yksikkö lähemmäs lapsen
yksikköä. Valo vilkkuu, jos yksiköt ovat toistensa ulottumattomissa yli 30
sekunnin ajan tai jos yhteydessä on häiriöitä.
-
5
3
4
Yksiköiden välisen yhteyden tarkastaminen
SYSTEM CHECK
71
SENSITIVITY
1
Irrota paristolokeron kansi kolikolla.
2
Aseta sisään neljä 1,5 voltin LR6 (AA) -tyyppistä paristoa.Tarkasta että navat
tulevat paristolokerossa olevien merkkien + ja – osoittamaan suuntaan.
Paristoja ei toimiteta laitteen mukana. Suosittelemme Philipsin ei-ladattavia
alkaliparistoja.
3
Aseta kansi takaisin paikalleen ja kiinnitä se kolikon avulla.
> Jos virran merkkivalo vilkkuu (punaisena), vaihda paristot uusiin.
Yksikkö toimii paristoilla enimmillään 30 tuntia.
+
Yhteydentarkkailun hälytyksen kytkeminen
Voit kytkeä vanhempien yksikköön yhteydentarkkailun hälytyksen, jolloin
laitteesta kuuluu merkkiääni, kun yksiköt eivät ole yhteydessä toisiinsa.
Myyntihetkellä vanhempien yksikön yhteydentarkkailun hälytys on kytketty
pois toiminnasta.
1
Avaa vanhempien yksikön akkulokeron kansi.
2
Aseta lokeron sisällä oleva kytkin toiminta-asentoon (
3
Sulje akkulokeron kansi.
Yhteydentarkkailun merkkivalo voi vilkkua myös jos yhteydentarkkailun
hälytystoiminto on katkaistu.
Vanhempien yksikön käyttö ilman johtoa
1
Irrota paristolokeron kansi kolikolla.
2
Aseta sisään neljä 1,5 voltin LR6 (AA) -tyyppistä paristoa.Tarkasta että navat
tulevat paristolokerossa olevien merkkien + ja – osoittamaan suuntaan.
Paristoja ei toimiteta laitteen mukana. Suosittelemme Philipsin ei-ladattavia
alkaliparistoja.
3
Aseta kansi takaisin paikalleen ja kiinnitä se kolikon avulla.
> Jos virran merkkivalo vilkkuu (punaisena), vaihda paristot uusiin.
Yksikkö toimii paristoilla enimmillään 30 tuntia.
).
Käyttöetäisyys ulkona 250 m
Parhaissa mahdollisissa olosuhteissa ulkona itkuhälyttimen käyttöetäisyys on
jopa 250 metriä. Parhailla olosuhteilla tarkoitetaan tilannetta, jossa
yksiköiden välillä ei ole esteitä. Seinät, katot, suurikokoiset esineet ja jopa
lasi rajoittavat käyttöetäisyyttä. Mitä enemmän esteitä yksiköiden välillä on,
sitä lyhemmäksi käyttöetäisyys jää.
IFU463.p65
70-71
Paristojen hävittäminen
Hävitä käytetyt paristot ja akut ympäristöä säästävällä tavalla.
Älä käytä sekaisin vanhoja ja uusia paristoja tai erityyppisiä paristoja.
Ota paristot pois, jos yksikköä ei käytetä pitkään aikaan.
17/01/2002, 19:31
72
SUOMI
SUOMI
Tekniset tiedot
Ongelmatilanteet
Ongelma
Mahdollinen syy
Ratkaisu
Virran merkkivalo ei
pala.
Vanhempien yksikkö: yksikköön ei
ole kytketty virtaa.
Kierrä yhdistettyä
äänenvoimakkuussäädintä ja
virtakytkintä alaspäin.
Verkkolaite ei ole pistorasiassa tai
paristot tyhjiä.
Yhdistä verkkolaite pistorasiaan tai
vaihda paristot.
Lapsen yksikkö: yksikköön ei ole
kytketty virtaa.
Paina virtakytkintä.
Verkkolaite ei ole pistorasiassa tai
paristot tyhjiä.
Yhdistä verkkolaite pistorasiaan tai
vaihda paristot.
Yksiköt ovat liian lähellä toisiaan.
Siirrä vanhempien yksikkö kauemmas
lapsen yksiköstä. Kierrä vanhempien
yksikön yhdistettyä
äänenvoimakkuussäädintä ja
virtakytkintä ylöspäin.
Kimeä hälyääni.
Ei ääntä.
Vanhempien yksikön
äänenvoimakkuus on säädetty liian
pieneksi.
Kierrä yhdistettyä
äänenvoimakkuussäädintä ja
virtakytkintä alaspäin.
Virran merkkivalo
vilkkuu.
Paristot tai akku ovat ehtymässä tai
tyhjentyneet.
Lataa paristot tai kytke laite
pistorasiaan.
Häiriöitä tai huono
vastaanotto.
Liian lähellä itkuhälytintä on
matkapuhelimia tai johdottomia
puhelimia.
Siirrä puhelimet pois yksiköiden
luota.
Laite välittää ääniä
toisesta
itkuhälyttimestä.
Kumpikin järjestelmä toimii samalla
taajuudella.
Vaihda kanavaa.
Yhteydentarkkailuvalo
vilkkuu (punaisena) /
yhteydentarkkailun
hälytys.
Yksiköt ovat käyttöalueen
ulkopuolella tai muu FM-lähde
häiritsee.
Palauta yhteys siirtämällä yksiköt
lähemmäs toisiaan. Siirrä häiritsevä
FM-lähde pois.
IFU463.p65
72-73
Tehonsyöttö:
• Vaihtoehtona 4 x 1,5 V AA-tyyppiset alkaliparistot vanhempien yksikköön
(ei mukana)
• Vaihtoehtona 4 x 1,5 V AA-tyyppiset alkaliparistot lapsen yksikköön (ei
mukana)
• Verkkolaite 230 V AC, 50 Hz (mukana kaksi kappaletta) - lähtöjännite 9 V
DC, 200 mA
• Käytä vain mukana tulevaa verkkolaitetta tai muuta verkkolaitetta, joka
täyttää turvallisuusstandardin EN60950 määräykset ja jolla on seuraavat
ominaisuudet: tulojännite 230 V AC, 50 HZ, lähtöjännite 9 V DC, 200 mA
Käyttöetäisyys:
• parhaissa olosuhteissa 250 m (seinät, lattiat yms. voivat rajoittaa
käyttöetäisyyttä)
Käyttölämpötila:
• 10 °C…40 °C
Ohjausääni:
• Jatkuva yhteys (piilosignaali vähentää häiriöitä ja varmistaa jatkuvan
yhteyden yksiköiden välillä, niin että kuulet vain lapsen äänet).
Lähetystaajuudet:
17/01/2002, 19:31
SBC SC463/00:
SBC SC463/05 (IRE, UK):
SBC SC463/16 (ES):
40,695 … 40,675 MHz
49,830 … 40,890 MHz
31,000 … 31,350 MHz
73
74
IFU463.p65
75
74-75
17/01/2002, 19:31
