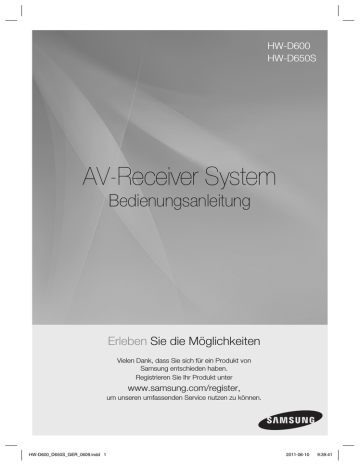

Samsung HW-D650S Benutzerhandbuch

HW-D600
HW-D650S
AV-Receiver System
Bedienungsanleitung
Erleben Sie die Möglichkeiten
Vielen Dank, dass Sie sich für ein Produkt von
Samsung entschieden haben.
Registrieren Sie Ihr Produkt unter
www.samsung.com/register,
um unseren umfassenden Service nutzen zu können.
HW-D600_D650S_GER_0609.indd 1
2011-06-10
9:39:41
sicherheitsinformationen
Hinweise zur Sicherheit
ZUR VERMEIDUNG VON STROMSCHLÄGEN DARF DIESES GERÄT NICHT GEÖFFNET WERDEN. ES ENTHÄLT KEINE
BAUTEILE, DIE VOM BENUTZER GEWARTET ODER REPARIERT WERDEN KÖNNEN. WARTUNGS- UND
REPARATURARBEITEN DÜRFEN NUR VON FACHPERSONAL AUSGEFÜHRT WERDEN.
WARNUNG
GEFAHR ELEKTRISCHER
SCHLÄGE!
GERÄT NICHT ÖFFNEN!
Im Gerät befinden sich Hochspannung
führende Teile, die elektrische Schläge
verursachen können.
Die Dokumentation zu diesem Gerät
enthält wichtige Hinweise zu Betrieb und
Wartung.
ACHTUNG
• Um elektrische Schläge zu vermeiden, richten Sie den breiten Kontaktstift des Steckers an dem breiten
Steckplatz aus, und stecken Sie den Stecker voll ein.
WARNUNG
SETZEN SIE DAS GERÄT NICHT NÄSSE ODER FEUCHTIGKEIT AUS, UM DIE GEFAHR EINES BRANDES
BZW. EINES ELEKTRISCHEN SCHLAGS ZU VERMEIDEN.
• Dieses Gerät darf nur an eine Netzsteckdose mit Schutzerdung angeschlossen werden.
• Um das Gerät vom Netzbetrieb zu trennen, muss der Stecker aus der Netzsteckdose gezogen werden.
Deshalb sollte der Netzstecker jederzeit zugänglich und leicht trennbar sein.
• Das Gerät darf nicht mit Wasser oder anderen Flüssigkeiten in Berührung kommen. Außerdem dürfen
keine mit Flüssigkeiten gefüllten Behälter, wie beispielsweise Vasen, darauf abgestellt werden.
• Der Netzstecker sollte jederzeit in Reichweite und zugänglich sein, da er aus der Steckdose entfernt
werden muss, um das Gerät vollständig abzuschalten.
2
Deutsch
HW-D600_D650S_GER_0609.indd 2
2011-06-10
9:39:50
Vorsichtsmaßnahmen
• Stellen Sie sicher, dass die Stromversorgung in Ihrem Haus den auf der Rückseite Ihres Produkts
angegebenen Anforderungen entspricht.
• Stellen Sie den Player horizontal auf einer geeigneten Unterlage (Möbel) auf, so dass um ihn herum
ausreichend Platz (7,5-10 cm) zur Belüftung bleibt.
• Stellen Sie das Gerät nicht auf Verstärker oder andere Geräte, die heiß werden können.
Achten Sie darauf, dass die Belüftungsöffnungen nicht abgedeckt sind.
• Stellen Sie keine Gegenstände auf das Gerät.
• Ziehen Sie den Netzstecker aus der Steckdose, um das Produkt vollständig von der Stromversorgung zu
trennen.
- Trennen Sie den Stecker von der Steckdose, wenn Sie das Produkt über einen längeren Zeitraum nicht
benützen.
• Ziehen Sie bei Gewittern das Stromkabel aus der Steckdose. Durch Blitze verursachte Spannungsspitzen
können zur Beschädigung des Geräts führen.
• Halten Sie das Gerät von direkter Sonneneinstrahlung oder anderen Wärmequellen fern. Andernfalls
können Überhitzung und Fehlfunktionen der Anlage auftreten.
• Schützen Sie das Produkt vor Feuchtigkeit, übermäßiger Hitze oder Geräten die starke magnetische oder
elektrische Felder erzeugen (z. B. Lautsprecher).
• Trennen Sie das Netzkabel bei Fehlfunktionen des Geräts von der Stromversorgung.
• Ihr Produkt ist nicht für den gewerblichen Einsatz vorgesehen. Verwenden Sie dieses Produkt nur für den
privaten Bereich.
• Wenn das Gerät in kalten Räumen aufgestellt wird, kann es zu Kondenswasserbildung kommen. Wenn
Sie den Player bei kalten Temperaturen transportiert haben, warten Sie mit der Inbetriebnahme circa 2
Stunden, bis das Gerät Raumtemperatur erreicht hat.
• Die in diesem Produkt verwendeten Batterien enthalten umweltschädliche Chemikalien.
Entsorgen Sie die Batterien nicht im Hausmüll.
Deutsch
HW-D600_D650S_GER_0609.indd 3
3
2011-06-10
9:39:50
inhalt
2
3
Hinweise zur Sicherheit
Vorsichtsmaßnahmen
ERSTE SCHRITTE
6
6
6
8
9
10
Zubehör
Beschreibung
Vorderseite
Display
Rückseite
Fernbedienung
ANSCHLÜSSE
14
16
17
18
19
20
21
22
23
24
26
26
Positionierung der lautsprecher
Lautsprecher anschliessen
Externe geräte/fernsehgerät über hdmi anschliessen
HDMI-funktion
Anschluss an ihren fernsehgerät
Anschluss an einen DVD- oder BD-(Blu-ray) player
Anschluss an kabel, satellit oder Set-top-Box
Einen CD-player anschliessen
Anschließen des externen Verstärkers
Einen iPod anschliessen
Anschliessen der ukw-antenne
Anschluss an komponenten
EINSTELLUNG
27
27
28
29
32
32
Vor der verwendung des AV-receivers
Home Menü
Auswahl Digital/HDMI/Analog
Menüstruktur der einstellungen
Audioeinstellung
Auswahl eines Quellgerätes und des
Verbindungsanschlusses (Digital Audio Eingang)
Lautsprechergröße einstellen
Einstellung für die Surround Back Lautsprecher
Entfernung der Lautsprecher festlegen
Lautstärkeniveau der Lautsprecher einstellen
Einstellen des Testtons
Dolby Pro Logic modus einstellen
Surround Einstellung
Dolby Pro Logic IIx modus einstellen
NEO:6-Modus einstellen
EX/ES-Modus einstellen
Sonstige Einstellungen
Audio Sync
Klangregelung
MP3-Optimierer
Intelligente Lautstärkeregelung
Auto Kalibrierung Setup
DRC Einstellung
Dual Mono Einstellung
HDMI Einstellung
SICHERHEITSINFORMATIONEN
2
6
14
27
32
34
35
36
37
38
38
38
39
40
40
40
41
41
42
42
44
44
45
4
Deutsch
HW-D600_D650S_GER_0609.indd 4
2011-06-10
9:39:50
DIVERSE FUNKTIONEN
56
57
Fernsehgerät mit der fernbedienung steuern
DVD-/BD-Player mit der fernbedienung steuern
SONSTIGE INFORMATIONEN
58
59
60
61
Fehlersuche
Funktion zum Geräteschutz
Fehlerliste Auto Kalibrierung
Technische daten
46
56
58
46
46
47
48
48
49
49
50
50
DEUTSCH
50
51
52
52
52
53
53
54
54
54
55
55
Surround-modi verwenden
Verwenden der S.DIRECT Taste
Verwenden Sie die Taste AUDIO EFFECT auf der
vorderen Seite des Hauptgeräts.
Verwenden der SUBWOOFER Taste
Radio wiedergeben
Wiedergabe in Mono/Stereo
Sender vorprogrammieren
Was ist RDS?
Mit RDS (Radio Data System) UKW-Sender
empfangen
Die RDS-Signale zeigen
Programmarten (PTY-Funktion)
Einen iPod verwenden
Musik hören (iPod Audiofunktion)
Ein Video ansehen (iPod-Videofunktion)
Sonderfunktionen
Sleep Timer-Funktion
Stummschaltung
Display anpassen
Zurücksetzen-Funktion
Kopfhörer verwenden
Software aktualisierung
FUNKTIONSWEISE
•
Abbildungen und Illustrationen in diesem Handbuch dienen nur als Beispiel und können vom Aussehen des Produkts
abweichen.
•
Verwaltungskosten werden abgerechnet, wenn
a. Auf Ihren Wunsch ein Ingenieur zu Ihnen geschickt wird, und es liegt kein Defekt des Geräts vor
(d.h. wenn Sie dieses Benutzerhandbuch nicht gelesen haben)
b. Sie das Gerät in eine Reparaturwerkstatt bringen, und es liegt kein Defekt des Geräts vor
(d.h. wenn Sie dieses Benutzerhandbuch nicht gelesen haben).
•
Der abgerechnete Betrag wird Ihnen mitgeteilt, ehe irgendwelche Arbeiten oder Kundenbesuche ausgeführt werden.
Deutsch
HW-D600_D650S_GER_0609.indd 5
5
2011-06-10
9:39:50
Erste Schritte
Zubehör
Überprüfen Sie das Vorhandensein der unten angeführten Zubehörteile.
INPUT SELECT
TV SOURCE
POWER
AMP
TV
BD
DVD
TA
RDS DISPLAY
1
2
PTY-
PTY SEARCH
4
5
6
SLEEP
DIMMER
NEO:6
3
PTY+
7
8
9
PROLOGIC
AUDIO ASSIGN
DSP
0
MUTE
TUNING
/CH
VOL
S.DIRECT
TONE
MO/ST
TUNER MEMORY
SETUP/MENU
INFO
RETURN
BD/DVD
AV SYNC
ASC
EXIT
SAT
AUX
SUB
WOOFER
GAME/TV
CD
iPod
TUNER
CROSS
OVER
3D SOUND
Fernbedienung
/Batterien (Typ-AAA)
UKW-Antenne
Benutzerhandbuch
(Für Lautsprecherkabel)
iPod-Verbindungsstück
ASC-Mikrofon
Ferritringkern
Beschreibung
Vorderseite
1
4
6
5
6
7
8
9 10
11
3
2
12 13 14 15 16 17 18
19
20
Deutsch
HW-D600_D650S_GER_0609.indd 6
2011-06-10
9:39:50
01
Erste Schritte
1
ANZEIGE
Zeigt den Lautsprecher/Audioeingang-Status, Hören-Modus, usw. an.
2
3
4
LAUTSTÄRKEREGLER
Stellt die Lautstärke ein.
PHONES -BUCHSE
Wird verwendet um Kopfhörer an das Gerät anzuschließen.
5
AUX IN -BUCHSEN
AV-AUX-Eingangsanschluss wird zum Anschließen ein Camcorder, Mobile DVD-Player
oder Spielegerät.
6
ASC MIC -BUCHSE
Anschluss für das ASC Mikrofon zum Einrichten der Auto Kalibrierung.
7
EINGANGSWAHLSCHALTER
Eine Quelle auswählen.
FM TV BD/DVD SAT GAME AUX CD IPOD AUDIO IPOD
VIDEO
8
9
10
TASTE AUDIO ASSIGN
Schaltet zwischen den Surround-Modi um, um die Eingabequelle auszuwählen.
TASTE SOUND EFFECT
Schaltet zwischen den Surround-Modi um.
TASTE SETUP
Zeigt den SETUP Menu an.
11
TASTE OBEN(,), UNTEN
(.), LINKS(<), RECHTS(>)
Zur Bewegung des Cursors nach oben, unten, links oder rechts.
Wird ebenfalls verwendet, um einzelne Optionen im SOUND EFFECT Modus
auszuwählen und um den Klangpegel zu ändern.
12
13
14
TASTE ENTER
Zur Auswahl ein Menüpunkt im SETUP-Menü.
TASTE RETURN
Zum vorherigen Menü zurückkehren.
TASTE ASC
Auswahl des Auto Kalibrierung Modus.
15
TASTE S.DIRECT / STEREO
Dient zum Einschalten des S.DIRECT oder STEREO Modus
(Gibt das originale Tonsignal, ohne Sound Field Effect (Klangfeldeffekt) oder andere
Klangeffekte wieder.)
16
TASTE 3D SOUND
Zur Aktivierung des 3D-Sound-Effekts.
17
18
19
20
TASTE TONE CONTROL
Wird verwendet um Bass, Treble-Pegel und Ton ein/auszuschalten.
TASTE TUNING MODE
Zum auswählen den Manuell oder Preset-Modus für FM-Radio.
TASTE SELECT
Zum Wechseln der Radiofrequenz.
TASTE MEMORY
Zum einstellen eine vorprogrammierte Radiofrequenz.
AN-/AUS-SCHALTER (
)
Schaltet den Receiver Ein/Aus.
Deutsch
HW-D600_D650S_GER_0609.indd 7
7
2011-06-10
9:39:52
Erste Schritte
Display
1
2
3
4
5
7
6
1
2
3
LAUTSPRECHER-ANZEIGEN
Zeigt die angeschlossene Lautsprecher an.
HÖREN-MODUSANZEIGEN
Zeigt den aktuellen Listening Mode an.
ABSTIMMUNG-ANZEIGEN
Zeigt den Status des aktuellen Radioempfangs an.
4
AUDIO EINGANG-ANZEIGEN
Zeigt der Typ des Audioeingangsignals vom aktuellen angeschlossenen Externen
Audioquelle.
5
LAUTSPRECHERLAUTSTÄRKEANZEIGE
Zeigt die Lautsprecherregler an.
6
RADIO-FREQUENZ-ANZEIGE
Zeigt die aktuelle Radio-Frequenz an.
7
MELDUNGSDISPLAY
Informiert Sie über den Status des Receivers.
8
Deutsch
HW-D600_D650S_GER_0609.indd 8
2011-06-10
9:39:52
01
Erste Schritte
Rückseite
1
2
3
4
5
ONLY FOR
UPDATE
SURROUND
BACK OUT
SUBWOOFER
OUT
ONLY FOR
SERVICE
6
1
2
3
4
5
6
7
8
9
7
8
9
10 11 12 13
VIDEO IN BUCHSEN
Empfängt vom DVD-Spieler das Videosignal (BD/DVD, SAT, TV).
USB-ANSCHLUSS
Kann nur zur Aktualisierung der Firmware verwendet werden.
HDMI OUT BUCHSE
Liefert gleichzeitig DVD-Video- und Audiosignale mit einem HDMI-Kabel.
HDMI IN BUCHSEN
Empfängt gleichzeitig DVD-Video- und Audiosignale mit einem HDMI-Kabel.
VIDEO OUT BUCHSE
Ausgabe der Video-Signale an Videogeräte (TV, Projektoren usw.).
UKW-ANTENNENEINGANG
Zum Anschließen der UKW-Antenne.
iPod BUCHSE
Empfängt von iPod Audio/- Videosignal
ONLY FOR SERVICE BUCHSE Wird für Servicereparaturen verwendet.
AUDIO IN BUCHSEN
Empfängt vom DVD-Spieler das Videosignal (BD/DVD, SAT, TV).
12
OPTISCHER AUDIOEINGANGSBUCHSE
(DIGITALER AUDIO EINGANG)
KOAXIAL EINGANGSBUCHSE
(DIGITALER AUDIO EINGANG)
SURROUND BACK OUT
BUCHSEN
13
SUBWOOFER OUT BUCHSE
Anschluss für Subwoofer. (Nur für Aktiv-Subwoofer)
14
ANSCHLÜSSE FÜR
LAUTSPRECHER
Lautsprecheranschlüsse.
10
11
14
Empfängt Digitaler/Optischer-Audiosignal.
Empfängt Digitaler/Koaxialer-Audiosignal.
Gibt das analoge "Surround Back" Signal an den externen Verstärker aus.
Deutsch
HW-D600_D650S_GER_0609.indd 9
9
2011-06-10
9:39:52
Erste Schritte
Fernbedienung
Übersicht der Fernbedienung
1
INPUT SELECT
TV SOURCE
POWER
20
21
2
3
4
5
AMP
TV
BD
DVD
TA
RDS DISPLAY
1
2
3
PTY-
PTY SEARCH
PTY+
4
5
6
NEO:6
SLEEP
DIMMER
7
8
9
PROLOGIC
AUDIO ASSIGN
DSP
0
6
22
23
24
25
26
7
27
28
8
29
MUTE
9
10
TUNING
/CH
VOL
S.DIRECT
11
12
TONE
MO/ST
TUNER MEMORY
32
INFO
33
34
14
16
31
SETUP/MENU
13
15
30
RETURN
EXIT
BD/DVD
SAT
GAME/TV
CD
AV SYNC
AUX
iPod
TUNER
ASC
SUB
WOOFER
35
17
10
CROSS
OVER
3D SOUND
18
36
19
37
Deutsch
HW-D600_D650S_GER_0609.indd 10
2011-06-10
9:39:54
01
Erste Schritte
1
TASTE POWER
Zum Ein- und Ausschalten des Receivers.
2
TASTE TV
Um in den TV-Modus zu wechseln, die TV-Taste drücken.
3
TASTE AMP
Um in den AMP-Modus zu wechseln, die AMP-Taste drücken.
4
TASTE NUMMERN
Zum Auswählen eines Fernseherkanals.
5
TASTE NEO : 6
Wählen Sie den gewünschten NEO:6-Modus aus.
6
TASTE PROLOGIC
Wählen Sie den gewünschten Dolby Pro Logic audio-Modus aus.
7
TASTEN ÜBERSPRINGEN
8
TASTE STOPP/WIEDERGABE
9
TASTE MUTE
Zum Stummschalten des angeschlossene Geräts.
10
TASTE LAUTSTÄRKEREGELUNG
Regelt die Lautstärke des gewählten Geräts.
11
TASTE MO/ST
Zur Auswahl von MONO oder STEREO für den Radioempfang.
12
TASTE TONE
Es kann der Bass- und Höhenpegel eingestellt werden.
13
TASTE SETUP/MENU
Zeigt den SETUP Menü an.
14
TASTEN OBEN, UNTEN, LINKS,
RECHTS
Zum navigieren des Menüs.
15
TASTE RETURN
Zum zurückkehren vom vorherigen Menü des SETUP Menüs.
16
TASTEN FUNKTION AUSWAHL
Zum Auswählen einer Ausgangsquelle.
17
TASTE AV SYNC
Zum auswählen den Audio Delay-Modus.
18
TASTE ASC
Zum Einstellen der automatischen Klangkalibrierungsfunktion.
19
TASTE SUBWOOFER
Zum Auswählen des Subwoofers.
20
TASTE INPUT SELECT,
TV SOURCE
Schaltet die Suche und Auswahl einer Ausgangsquelle um.
Zum Auswählen der Fernsehvideoquelle.
21
TASTE BD
Um in den BD-Modus zu wechseln, die BD-Taste drücken.
22
TASTE DVD
Um in den DVD-Modus zu wechseln, die DVD-Taste drücken.
23
TASTEN RDS-AUSWAHL
Zum Auswählen des RDS Funktions.
24
TASTE SLEEP
Zum einstellen des Sleep-Timers.
Drücken Sie Vorwärts- oder Rückwärtsspringen auf einen angeschlossen DVD/BDPlayer oder iPod.
Drücken Sie Vorwärts- oder Rückwärtsspringen auf einen angeschlossen DVD/
BD-Player oder iPod.
Deutsch
HW-D600_D650S_GER_0609.indd 11
11
2011-06-10
9:39:54
Erste Schritte
25
TASTE DIMMER
Regelt die Helligkeit des Displays.
26
TASTE DSP
Zum Auswählen des SFE Modus.
27
TASTE AUDIO ASSIGN
Schaltet um, um ein Eingabemodus für die ausgewählte Quelle
auszuwählen.
28
TASTE SUCHEN
Wird gedrückt zum Suchen vorwärts oder rückwärts.
29
TASTE PAUSE
Die Wiedergabe eines angeschlossenen Gerätes wird angehalten.
30
KANALWAHL-TASTEN
Zum Ändern der Radioaufnahmenfrequenz oder des TV-Kanals.
31
TASTE S.DIRECT
Drücken, um den S.DIRECT Modus auszuwählen.
32
TASTE TUNER MEMORY
Zum einstellen ein Radiofrequenz.
33
TASTE INFO
Zeigt Informationen auf ein in Betriebt angeschlossenes Gerät.
34
TASTE EINGABE
Zur Auswahl einer Option im SETUP-Menü.
35
TASTE EXIT
Zum Verlassen des SETUP-Menüs.
36
TASTE 3D SOUND
Zur Aktivierung des 3D-Sound-Effekts.
37
TASTE CROSS OVER
Drücken, um die Trennfrequenz einzustellen.
12
Deutsch
HW-D600_D650S_GER_0609.indd 12
2011-06-10
9:39:54
01
Erste Schritte
Batterien in die Fernbedienung einsetzen
* Batterien (Typ AAA)
✎ HINWEIS
Beachten Sie die nachstehenden Vorsichtsmaßnahmen, um zu vermeiden, dass die Batterien
auslaufen oder aufplatzen:
 Legen Sie die Batterien unter Einhaltung der Polarität in die Fernbedienung ein: (+) an (+) und (–) an (–).
 Bei normaler Nutzung des Fernsehers halten die Batterien ungefähr ein Jahr.
 Verwenden Sie immer den richtigen Batterietyp. Ähnlich aussehende Batterien weisen möglicherweise
unterschiedliche Spannungen auf.
 Wechseln Sie stets beide Batterien gleichzeitig aus.
 Setzen Sie die Batterien weder Hitze noch offener Flamme aus.
Funktionsbereich der Fernbedienung
Die Fernbedienung kann geradlinig in einer Entfernung von bis zu 7 Metern benutzt werden. Sie
funktioniert auch in einem waagerechten Winkel von bis zu 30° zum Fernbedienungssensor.
Deutsch
HW-D600_D650S_GER_0609.indd 13
13
2011-06-10
9:39:54
Anschlüsse
Im folgenden Abschnitt werden verschiedene Möglichkeiten beschrieben, den AV-Receiver an andere
Geräte anzuschließen.
Bevor Sie das Gerät installieren oder an einer anderen Stelle aufstellen, müssen Sie es ausschalten und
den Netzstecker ziehen.
Positionierung der lautsprecher
* Lautsprecher werden nur mit dem Modell HW-D650S mitgeliefert. Das Modell HW-D600 wird
ohne Lautsprecher ausgeliefert.
6.6~9.8 feet (2~3m)
AV-RECEIVERS
SL
SR
Aufstellung des AV-Receivers
Stellen Sie den AV-Receiver auf ein dafür vorgesehenes Gestell.
Subwoofer g
Die Position des Subwoofers ist nicht wichtig. Sie können ihn beliebig platzieren.
Front-Lautsprecher
Platzieren Sie diese Lautsprecher vor Ihrer Sitzposition in einem Winkel von ca. 45° auf Sie ausgerichtet.
Platzieren Sie sie so, dass die Hochtöner sich auf einer Höhe mit Ihren Ohren befinden.
Richten Sie die Vorderseite der vorderen Lautsprecher an der Vorderseite des mittleren Lautsprechers
aus, oder versetzen Sie sie leicht nach vorn.
Center-Lautsprecher
Dieser wird am besten auf gleicher Höhe wie die Front-Lautsprecher installiert.
Sie können ihn aber auch direkt über oder unter dem Fernsehgerät platzieren.
Surround-Lautsprecher
Stellen Sie diese Lautsprecher hinter dem Zuhörer auf.
Falls dafür der Platz nicht ausreicht, platzieren Sie sie einander gegenüber.
Platzieren Sie sie 60-90 cm oberhalb Ihrer Ohren, leicht nach unten ausgerichtet.
Anders als die Front- und der Center-Lautsprecher sorgen die rückwärtigen Lautsprecher hauptsächlich
für Klangeffekte, sodass sie nicht fortwährend Töne wiedergeben.
14
Deutsch
HW-D600_D650S_GER_0609.indd 14
2011-06-10
9:39:56
02
SBL SBR
Anschlüsse
Rückwärtige Surround-Lautsprecher
(optional)
Wenn Sie die zwei mittleren hinteren Lautsprecher aufstellen, sollten diese in Richtung des Zuhörers zeigen.
Stellen Sie die rückwärtigen Surround-Lautsprecher in einem Abstand von 70 cm bis 1 m auf.
Front-Lautsprecher
FHL FHR
(optional)
Bei Verwendung eines Dolby Pro Logic IIz, platzieren Sie die rückwärtigen Surround-Lautsprecher auf dem FHL-,
FHR-Position über die Front L (links) und Front R (rechts) mit einer Abstand von mindestens 1 Meter.
✎ HINWEIS
 Falls Sie die Lautsprecher an einer Wand installieren, stellen Sie sicher, dass die Befestigung stabil
ist und die Lautsprecher nicht herunterfallen können.
Konfiguration der Lautsprecher
Für besten Surround Klang sollten fünf Lautsprecher und ein Subwoofer angeschlossen werden.
Die folgende Tabelle verdeutlicht, welche Kanäle Sie, je nach Anzahl der angeschlossenen
Lautsprecher, verwenden sollten.
2 lautsprecher
3 lautsprecher
4 lautsprecher
5 lautsprecher
7 lautsprecher
7 lautsprecher
(DPL IIx)
(optional)
(DPL IIz)
(optional)
SBL
FHL
SBR
FHR
✎ HINWEIS
 Wenn ein Lautsprecher in der Nähe des Fernsehers aufgestellt wird, können die Bildschirmfarben aufgrund
des vom Lautsprecher erzeugten magnetischen Feldes gestört werden. In solch einem Fall den Lautsprecher
weiter vom Fernsehgerät entfernt aufstellen.
 Wenn ein externer Stereoverstärker und zwei Lautsprecher vorhanden sind und diese angeschlossen
werden, kann eine Konfiguration mit 7 Lautsprechern aufgebaut werden.
 Wenn ein externer, aktiver Subwoofer vorhanden ist, kann dieser ebenfalls angeschlossen werden.
Deutsch
HW-D600_D650S_GER_0609.indd 15
15
2011-06-10
9:39:57
Anschlüsse
Lautsprecher anschliessen
Lautsprecherkabel anschließen
1. Drehen Sie die Schraube gegen den Uhrzeigersinn, um sie zu lockern.
2. Führen Sie das freigelegte Kabelende in das Loch an der Seite des
Anschlusses ein.
3. Ziehen Sie die Schraube im Uhrzeigersinn wieder an, um das Kabel zu
befestigen.
VORDERE (R) SURROUND (R) SUBWOOFER
SURROUND (L)
AKTIVER SUBWOOFER
(Nicht enthalten)
SUBWOOFER
OUT
ONLY FOR
UPDATE
SURROUND
BACK OUT
SUBWOOFER
OUT
MITTLERER
VORDERE (L)
ONLY FOR
SERVICE
✎ HINWEIS
Modell HW-D600
AV Receiver
HW-D600
Modell HW-D650S
AV Receiver
VORDERE LAUTSPRECHER
MITTLERER LAUTSPRECHER
SURROUND-LAUTSPRECHER
SUBWOOFER-LAUTSPRECHER
HW-D600
PS-FC560S
PS-CC560S
PS-RC560S
PS-WC560S
 Lautsprecher werden nur mit dem Modell HW-D650S mitgeliefert. Das Modell HW-D600 wird ohne Lautsprecher
ausgeliefert. Wenden Sie sich für den Kauf an einen Samsung Elektrohändler.
 Der Subwoofer darf nicht in der Reichweite von Kindern aufgestellt werden - bei Berühren des Subwoofer-Ausgangs
besteht Stromschlaggefahr.
 Berühren Sie niemals die Lautsprecheranschlüsse, während das Gerät eingeschaltet ist. Dies kann zu einem
Stromschlag führen.
 Die Batteriepole (+/-) müssen korrekt ausgerichtet sein.
 Wenn ein aktiver Subwoofer verwendet werden soll (nicht mitgeliefert), muss der Subwoofer an
den SUBWOOFER OUT Anschluss an der Geräterückwand angeschlossen werden.
 Unter Verwendung eines externen Verstärkers können die Surround Back Lautsprecher (SBL/
SBR) oder die Front Height Lautsprecher (FHL/FHR) angeschlossen werden, um das System zu
einem 7.1 Kanal System aufzurüsten.
16
Deutsch
HW-D600_D650S_GER_0609.indd 16
2011-06-10
9:40:00
02
Anschlüsse
Zum Anbringen des Ferritringkerns am Lautsprecherkabel.
1. Die Ferrit Ringkerne durch Anheben der
Lasche öffnen.
2. Eine Schlaufe in die an das Gerät
angeschlossenen Lautsprecherkabel
legen.
• Den Ferritkern so nah wie möglich am
Gerät anbringen.
3. Den Ferritkern wie abgebildet an den
Kabeln anbringen und anschließend
zusammendrücken, bis ein Klicken zu
hören ist.
SURROUND
BACK OUT
SUBWOOFER
OUT
Externe geräte/fernsehgerät über hdmi anschliessen
HDMI ist eine digitale Standardschnittstelle, die für den Anschluss von Geräten wie Fernseher, Projektoren,
DVD-Player, Blu-Ray-Player, Settop-Boxen und weitere verwendet wird.
HDMI hebt den Signalverlust einer analogen Verbindung auf. Somit können Sie die Video- und Audioqualität
des digitalen Mediums in ihrer originalen Form erleben.
Bei Verbindungen über die HDMI (High-Definition Multimedia Interface)-Schnittstelle können digitale Audiound Videodaten wiedergegeben werden.
Spielkonsole
oder
SAT
HDTV Empfanger
DVD- oder
Camcorder
(Kabel/Satellit/
(HDTV Terrestrische
Blu-ray-Player
Set-top-Box)
Receiver)
ONLY FOR
UPDATE
SURROUND
BACK OUT
SUBWOOFER
OUT
ONLY FOR
SERVICE
OPTICAL
OUT
• Anschließen, wenn Anynet+
verwendet werden soll. (Wenn das
angeschlossene Fernsehgerät ARC
unterstützt, muss der OPTICAL
OUT Ausgang nicht angeschlossen
werden.
Deutsch
HW-D600_D650S_GER_0609.indd 17
17
2011-06-10
9:40:03
Anschlüsse
HDCP (High-bandwidth Digital Content Protection System)-Unterstützung
Zur Wiedergabe digitaler Inhalte über die HDMI-Verbindung müssen sowohl das Fernsehgerät als auch das
angeschlossene externe Gerät HDCP unterstützen. Dieses Produkt unterstützt HDCP.
Kompatibilität mit Fernsehgeräten, die HDMI unterstützen.
Ein Fernsehgerät mit einem HDMI-Anschluss.
Video/Audio
Ein Fernsehgerät mit einem DVI-D-Anschluss (HDCP-Unterstützung)
Video
Ein Fernsehgerät mit einem DVI-D-Anschluss (keine HDCP-Unterstützung)
-
✎ HINWEIS
 Daten von SACD-Disks werden mit der Verbindung nicht wiedergegeben. Zur Wiedergabe einer DVD mit
CPPM-Kopierschutz müssen Sie einen DVD-Player verwenden, der CPPM unterstützt.
 Die Audioqualität über den HDMI-Anschluss (Sampling Frequenz und Bitrate) kann durch das
angeschlossene Gerät eingeschränkt werden.
 Da über die HDMI-Verbindung sowohl Video- als auch Audiodaten übertragen werden, müssen Sie kein
gesondertes Audiokabel anschließen.
HDMI-funktion
Anynet+ (HDMI-CEC) verwenden
Mit der Funktion Anynet+ können Sie andere Samsung-Geräte mit der Fernbedienung Ihres Fernsehgerätes von Samsung
steuern. Anynet + kann verwendet werden, indem Sie diesen
AV-Receiver mit einem HDMI-Kabel an ein Fernsehgerät von SAMSUNG anschließen. Dieser Funktion steht nur zur
Verfügung mit SAMSUNG-Fernseher und SAMSUNG AV-Produkte die von Anynet+-Unterstützt werden.
1. Verbinden Sie den AV-Receiver über ein HDMI-Kabel mit einem Fernsehgerät von Samsung. (Siehe Seite 17)
2. Aktivieren Sie die Anynet+-Funktion auf dem Fernsehgerät.
(Ausführliche Hinweise hierzu finden Sie in der Bedienungsanleitung Ihres Fernsehgeräts.)
• Sie können die Lautstärke des AV-Receivers mit den Lautstärketasten der Fernbedienung Ihres Fernsehgerätes einstellen.
Anynet+ einschalten
1. Die SETUP/MENU Taste auf der Fernbedienung drücken.
• Durch wiederholtes Drücken der Taste wechselt sich der Modus zwischen INPUT und SETUP OFF.
2. Wählen Sie mit den Tasten ▲▼ OPTION, und drücken Sie dann ENTER.
3. Wählen Sie mit den Tasten ▲▼ HDMI SETUP, und drücken Sie dann ENTER.
4. Wählen Sie mit den Tasten ▲▼ HDMI ANYNET+, und drücken Sie dann ENTER.
5. Wählen Sie mit den Tasten ▲▼ um ANYNET+ auf ON einzustellen, und drücken Sie dann ENTER.
So verlassen Sie den Einstellungsmodus
• Die SETUP/MENU oder EXIT Taste auf der Fernbedienung drücken.
Auf dem Display wird SETUP OFF angezeigt, und der Einstellungsmodus wird beendet.
✎ HINWEIS
 Wenn Sie ein Samsung-Fernsehgerät mit einem HDMI-Kabel an den AV-Receiver anschließen, können Sie den AV-
Receiver mit der Fernbedienung des Fernsehers steuern. Diese Funktion steht nur zur Verfügung, wenn das
angeschlossene Fernseh- und DVD-Gerät von Samsung Anynet+ unterstützt (HDMI-CEC).
 Bitte überprüfen Sie, ob sich das Logo ANYNET+ auf Ihrem Fernsehgerät befindet. Wenn sich das Logo ANYNET+
auf dem Fernsehgerät befindet, wird die Anynet+-Funktion unterstützt.
 Wenn Sie eine Anynet+ Verbindung herstellen, schließen Sie nicht mehr als 2 AV-Receiver an (auf denen Anynet+
installiert ist). Andernfalls können Funktionsstörungen auftreten.
18
Deutsch
HW-D600_D650S_GER_0609.indd 18
2011-06-10
9:40:09
02
Anschlüsse
Anschluss an ihren fernsehgerät
ONLY FOR
UPDATE
SURROUND
BACK OUT
SUBWOOFER
OUT
ONLY FOR
SERVICE
oder
VIDEO
IN
OPTICAL
OUT
AUDIO
OUT
Videoverbindung
Verbinden Sie das Videokabel (nicht mitgeliefert) mit dem Anschluss VIDEO OUT (MONITOR), auf der Rückseite
des AV-Receivers und mit dem Videoeingang Ihres Fernsehgerätes.
Audioverbindung
Verbinden Sie den digitalen Eingang (OPTICAL 3) Ihres AV-Receivers mit dem digitalen Ausgang des
Fernsehgerätes.
ODER
Verbinden Sie AUDIO IN (TV) an Ihrem AV-Receiver mit dem Audioausgang des Fernsehgerätes.
Deutsch
HW-D600_D650S_GER_0609.indd 19
19
2011-06-10
9:40:09
Anschlüsse
Anschluss an einen DVD- oder BD-(Blu-ray) player
VIDEO
IN
ONLY FOR
UPDATE
SURROUND
BACK OUT
SUBWOOFER
OUT
ONLY FOR
SERVICE
oder
AUDIO
OUT
VIDEO
OUT
OPTICAL
OUT
DVD- oder Blu-ray-Player
oder
Videoverbindung
Verbinden Sie ein Videokabel (nicht mitgeliefert) mit dem Anschluss VIDEO IN (BD/DVD) auf der Rückseite des
AV-Receivers und mit dem Videoausgang Ihres DVD-/BD-Players.
Audioverbindung
Verbinden Sie den digitalen Eingang (OPTICAL 1) Ihres AV-Receivers mit dem digitalen Ausgang des DVD-/BDPlayers.
ODER
Verbinden Sie AUDIO IN (BD/DVD) an Ihrem AV-Receiver mit dem Audioausgang des DVD-/BD-Players.
20
Deutsch
HW-D600_D650S_GER_0609.indd 20
2011-06-10
9:40:13
02
Anschlüsse
Anschluss an kabel, satellit oder Set-top-Box
VIDEO
IN
ONLY FOR
UPDATE
SURROUND
BACK OUT
SUBWOOFER
OUT
ONLY FOR
SERVICE
oder
SAT(Kabel/Satellit/Set-top-Box)
VIDEO
OUT
AUDIO
OUT
OPTICAL
OUT
oder
Videoverbindung
Verbinden Sie ein Videokabel (nicht mitgeliefert) mit dem Anschluss VIDEO IN (SAT) auf der Rückseite des AVReceivers und mit dem Videoausgang Ihres SAT-Gerätes.
Audioverbindung
Verbinden Sie den digitalen Eingang (OPTICAL 2) Ihres AV-Receivers mit dem digitalen Ausgang des SAT-Gerätes.
ODER
Verbinden Sie AUDIO IN (SAT) an Ihrem AV-Receiver mit dem Audioausgang des SAT-Gerätes.
✎ HINWEIS
 Ziehen Sie den Netzstecker aus der Steckdose, wenn Sie das Gerät längere Zeit nicht verwenden.
 Wenn der /Kabel nur über einen Audioausgang verfügt, verbinden Sie diesen entweder mit dem linkenoder
rechten Audioeingang des Hauptgerätes. Verbinden Sie den roten Stecker des Audiokabels mit dem roten
Anschluss und den weißen Stecker mit dem weißen Anschluss.
Deutsch
HW-D600_D650S_GER_0609.indd 21
21
2011-06-10
9:40:16
Anschlüsse
Einen CD-player anschliessen
ONLY FOR
UPDATE
SURROUND
BACK OUT
SUBWOOFER
OUT
ONLY FOR
SERVICE
oder
AUDIO
OUT
COAXIAL
OUT
CD Player
Audioverbindung
Verbinden Sie den digitalen Eingang (COAXIAL) Ihres AV-Receivers mit dem digitalen Ausgang des CD-Players.
ODER
Verbinden Sie AUDIO IN (CD) an Ihrem AV-Receiver mit dem Audioausgang des CD-Players.
✎ HINWEIS
 Verbinden Sie den roten Stecker des Audiokabels mit dem roten Anschluss und den weißen Stecker mit dem
weißen Anschluss.
 Wenn der CD Player nur über einen Audioausgang verfügt, verbinden Sie diesen entweder mit dem linken
oder rechten Audioeingang des Hauptgerätes
22
Deutsch
HW-D600_D650S_GER_0609.indd 22
2011-06-10
9:40:19
02
Vom Werk aus ist der AV-Receiver als 5.1 Kanal Surround Sound System ausgelegt. In Kombination
mit einem weiteren Verstärker und zusätzlichen Lautsprechern kann er jedoch, wie unten abgebildet,
zu einem 7.1. Kanal Surround Sound System erweitert werden.
• Mit einem RCA-Audiokabel die SURROUND BACK OUT L/R Buchsen des AV-Receivers für de
SURROUND BACK oder FRONT HEIGHT Lautsprecher an den analogen Audioeingang des
externen Verstärkers anschließen.
• Die SURROUND BACK oder FRONT HEIGHT Lautsprecher an die Lautsprecheranschlüsse des
externen Verstärkers anschließen.
• 7.1 Kanal Einstellungen bei Verwendung eines externen Verstärkers
FHL
FHR
2 ~feet
3 m(2~3m)
6.6~9.8
AV-RECEIVERS
Anschlüsse
Anschließen des externen Verstärkers
2 ~feet
3 m(2~3m)
6.6~9.8
Externer
Verstärker
Externer
Verstärker
AV-RECEIVERS
Bi-AMP
Bi-AMP
SL
SR
SBL
SL
SR
SBR
L, R, C, SW, SL, SR, SBL, SBR ( Dolby Pro Logic IIx )
L, R, C, SW, SL, SR, FHL, FHR( Dolby Pro Logic IIz)
SURROUND
BACK OUT
SBL
SBR
ONLY FOR
UPDATE
SURROUND
BACK OUT
SUBWOOFER
OUT
ONLY FOR
SERVICE
Externer Verstärker
SURROUND BACK
✎ HINWEIS




Der Surround Back Ausgang gibt nur Analogsignale aus.
Der SURROUND BACK AUSGANG ist mit der Lautstärkeregelung des AV-Receivers verbunden
Es kann ein externer Verstärker mit und ohne Lautstärkeregelung verwendet werden.
Wenn ein externer Verstärker mit Lautstärkeregelung verwendet wird, muss die Lautstärke des
externen Verstärkers auf einen geeigneten Wert eingestellt werden.
 Die Lautstärkeregelung für das 7.1 Kanal System kann über den AV-Receiver erfolgen.
Deutsch
HW-D600_D650S_GER_0609.indd 23
23
2011-06-10
9:40:22
Anschlüsse
Einen iPod anschliessen
Sie können die Musik, die sich auf dem iPod befindet, über das Hauptgerät hören. Betrieb des iPods
mit Ihrem Receiver, finden Sie auf dieser Seite und auf Seiten 52 bis 53.
ONLY FOR
UPDATE
SURROUND
BACK OUT
SUBWOOFER
OUT
ONLY FOR
SERVICE
1. Verbinden Sie das Verbindungsstück für den iPod mit dem iPod-Anschluss an Ihrem Receiver.
2. Setzen Sie den iPod in das Verbindungsstück ein.
• Wenn Sie einen Film wiedergeben möchten, der auf Ihrem iPod gespeichert ist, sollten Sie die
TV Out des Gerätes auf On stellen, bevor Sie es in das Verbindungsstück einsetzen.
Informationen dazu finden Sie auf Seiten 52 bis 53.
3. Drücken Sie die Taste iPod auf der Fernbedienung.
• Es kann ebenfalls der INPUT SELECT Schalter am Hauptgerät verwendet werden.
Der Modus wechselt in folgender Reihenfolge:
FM TV BD/DVD SAT GAME AUX CD IPOD AUDIO IPOD VIDEO
✎ HINWEIS
 Der Ausgang VIDEO (Monitor oder TV) muss mit einem Fernsehgerät verbunden sein, um Videos
ansehen zu können, die sich auf dem iPod befinden. Informationen dazu finden Sie auf Seite 19.
 Achten Sie darauf, dass Sie eine gemäßigte Lautstärke einstellen, bevor Sie den iPod an den AVReceiver anschließen.
 Wenn das Gerät eingeschaltet ist und Sie einen iPod anschließen, wird der Akku des iPods über das
Gerät aufgeladen.
 Achten Sie darauf, dass Sie das Verbindungsstück so anschließen, dass die Markenbezeichnung
„SAMSUNG“ nach oben gerichtet ist.
24
Deutsch
HW-D600_D650S_GER_0609.indd 24
2011-06-10
9:40:26
02
Folgen Sie bei der Trennung des iPods von Ihrem AV-Receiver den unten stehenden Anweisungen,
um Schäden an Produkt und Daten zu vermeiden.
Anschlüsse
Einen iPod trennen
1. Den INPUT SELECT Schalter am Hauptgerät verwenden, um auf einen anderen Modus als IPOD
AUDIO oder IPOD VIDEO umzuschalten.
ODER
1. Schalten Sie den AV-Receiver aus.
2. Entnehmen Sie den iPOD aus dem Verbindungsstück, oder entfernen Sie das Verbindungsstück
von dem AV-Receiver.
iPod/iPhone Modelle, die Sie mit Diesem Produkt Verwenden Können
 iPod touch (3. Generation)
 iPod touch (2. Generation)
 iPod touch (1. Generation)
 iPod klassik
 iPod mit Video
 iPod mit Dock-Anschluss
 iPod mit Dock-Anschluss





iPod nano (5. Generation)
iPod nano (4. Generation)
iPod nano (3. Generation)
iPod nano (2. Generation)
iPod nano (1. Generation)




iPhone 4
iPhone 3GS
iPhone 3G
iPhone
✎ HINWEIS
 „Made for iPod“ bedeutet, dass ein elektronisches Zubehör speziell für das Anschließen an einen iPod
entwickelt und vom Hersteller zertifiziert wurde, dass dieses Gerät den Leistungsrichtlinien von Apple
entspricht.
 „Made for iPhone“ bedeutet, dass ein elektronisches Zubehör speziell für das Anschließen an ein iPhone
entwickelt und vom Hersteller zertifiziert wurde, dass dieses Gerät den Leistungsrichtlinien von Apple
entspricht.
 Apple ist nicht für den Betrieb dieses Geräts oder die diesbezügliche Befolgung der
Sicherheitsbestimmungen und behördlichen Vorschriften verantwortlich.
iPod ist eine Handelsmarke von Apple Inc., eingetragen in den USA und anderen Ländern.
iPhone ist eine eingetragene Handelsmarke der Apple Inc.
Deutsch
HW-D600_D650S_GER_0609.indd 25
25
2011-06-10
9:40:30
Anschlüsse
Anschliessen der ukw-antenne
1. Verbinden Sie die mitgelieferte FM-Antenne mit dem FM ANTENNA-Anschluss als eine
vorübergehende Maßnahme.
2. Bewegen Sie den Antennendraht langsam hin und her, bis Sie einen guten Empfang haben.
Befestigen Sie den Draht an der Wand oder einer festen Fläche.
3.
ONLY FOR
UPDATE
SURROUND
BACK OUT
SUBWOOFER
OUT
ONLY FOR
SERVICE
UKW-Antenne (mitgeliefert)
✎ HINWEIS
 Achten Sie darauf, dass sich das Kabel der Antenne nicht in der Nähe des Stromkabels befindet. Halten Sie
die beiden Kabel so weit wie möglich voneinander entfernt.
 Sollte der UKW-Empfang mangelhaft sein, benutzen Sie eine externe Antenne.
Anschluss an komponenten
Sie können externe Geräte, die Sie kurzzeitig verwenden - z. B. Camcorder, Spielkonsolen, Mobilgeräte
usw. - schnell und bequem an der Vorderseite des Geräts anschließen.
VIDEO
OUT
26
AUDIO
OUT
Camcorder
Deutsch
HW-D600_D650S_GER_0609.indd 26
2011-06-10
9:40:30
03
Einstellung
Einstellung
Sie können die Funktionen dieses AV-Receivers Ihren Wünschen entsprechend einstellen.
Vor der verwendung des AV-receivers
Ein-/Ausschalten
Schließen Sie den Netzstecker an die Steckdose an.
Das Gerät wird in den Standby-Modus geschaltet.
Drücken Sie auf dem Hauptgerät die Taste POWER für 2 Sekunden.
• Das Gerät wird eingeschaltet.
• Sie können das Hauptgerät ebenfalls mit Hilfe der Fernbedienung ein-/ausschalten in dem Sie die
Taste POWER drücken.
Funktionen der Fernbedienung
Mit dieser Fernbedienung können Sie sowohl Ihren AMP (diesen AV-Receiver)/Fernsehgerät und BD(nur
Samsung)/DVD-Player steuern.
Einzelheiten dazu finden Sie auf den Seiten 56 ~ 57.
Eine Funktion auswählen
Variante 1
Die INPUT SELECT Taste auf der Fernbedienung drücken.
• Durch wiederholtes Drücken diesen Tasten, FM TV BD/DVD SAT GAME AUX CD IPOD AUDIO IPOD VIDEO werden nacheinander ausgewählt.
Variante 2
Drücken die Taste BD/DVD, SAT, GAME/TV, CD, iPod oder TUNER.
• Sie können die gewünschte Funktion direkt auswählen.
Home Menü
Für die Verbindung zwischen dem Hauptgerät und dem
Monitor ein HDMI-Kabel verwenden. SETUP/MENU
drücken, um die "INPUT" Mitteilung auf der
Bildschirmanzeige anzuzeigen. Das Bildschirmmenü wird
für einige Sekunden angezeigt.
✎ HINWEIS
 Das Bildschirmmenü wird nur dann angezeigt, wenn
ein HDMI-Kabel für den Anschluss verwendet wird.
INPUT
INPUT SELECTION
SPEAKER
Q SURROUND
OPTION
> MOVE
SELECT
' RETURN
EXIT
 Für die Bedienung des Bildschirmmenüs siehe
Verwendung der Menüs auf der Bildschirmanzeige.
 Bildschirmanzeige dieses Geräts kann sich möglicherweise nach Aktualisierung der
Softwareversion ändern.
Deutsch
HW-D600_D650S_GER_0609.indd 27
27
2011-06-10
9:40:32
Einstellung
Auswahl Digital/HDMI/Analog
Mit diesem Gerät kann Ton über den Analog-, HDMI- oder optischen
Eingang wiedergeben werden.
1. Die INPUT SELECT Taste auf der Fernbedienung betätigen, um
die gewünschte Funktion auszuwählen (BD/DVD, SAT, TV, CD,
AUX). (Siehe Seite 27.)
2. Die AUDIO ASSIGN Taste auf der Fernbedienung drücken, um den
Audioeingang des angeschlossenen externen Geräts zu wählen.
• Durch wiederholtes Drücken dieser Taste ändert sich der
Eingangsmodus folgendermaßen:
• Für BD/DVD-Funktion






• Für SAT-Funktion
• Für TV-Funktion
• Für CD-Funktion

• Für AUX-Funktion

✎ HINWEIS
 Sie können ebenfalls den Eingangmodus ändern in dem Sie auf der vorderer Seite Ihrer Receiver die
Taste AUDIO ASSIGN drücken.
 Voraussetzung für Dolby Digital- oder DTS-Ton ist, dass Sie den digitalen Audioausgang der externen
Audiokomponente mit dem digitalen Audioeingang (optisch/koaxial) des Geräts verbinden.
 Bei der TV-Funktion wird das TV ARC Menü nur dann angezeigt, wenn ein ARC-kompatibles
Fernsehgerät angeschlossen ist.
28
Deutsch
HW-D600_D650S_GER_0609.indd 28
2011-06-10
9:40:33
03
Einstellung
Menüstruktur der einstellungen
Dies ist eine Übersicht über den Aufbau der Menüs Ihres AV-Receivers.
INPUT
INPUT SELECTION
BD/DVD
OPTICAL1, 2
COAXIAL
OPTICAL1, 2
COAXIAL
OPTICAL1, 2
COAXIAL
SAT
CD
SPEAKER
SPEAKER SIZE
7.1 CHANNEL
SPEAKER DISTANCE
SPEAKER LEVEL
TEST TONE
SURROUND
DPLIIx
DTS NEO:6
EX/ES
OPTION
AUDIO SYNC
TONE CONTROL
MP3 ENHANCER
SMART VOLUME
AUTO CALIBRATION
DRC
DUAL MONO
HDMI SETUP
Deutsch
HW-D600_D650S_GER_0609.indd 29
29
2011-06-10
9:40:36
Einstellung
SPEAKER
SPEAKER SIZE
FRONT
LARGE
SMALL
CENTER
LARGE
SMALL
NONE
SURROUND
LARGE
SMALL
NONE
SURROUND BACK
LARGE
SMALL
NONE
FRONT HEIGHT
LARGE
SMALL
SUBWOOFER
YES
NO
CROSSOVER
7.1 CHANNEL
60Hz, 80Hz, 100Hz, 120Hz, 150Hz, 180Hz, 200Hz
SURR.BACK
PLIIz
SPEAKER DISTANCE
FRONT LEFT
FRONT RIGHT
CENTER
SURROND LEFT
0.3 ~ 9.0m (Schrittweite 0.3m) , Voreinstellung : 3,0m
SURROUND RIGHT
SURROUND BACK LEFT
FRONT HEIGHT LEFT
SURROUND BACK RIGHT
FRONT HEIGHT RIGHT
SUBWOOFER
SPEAKER LEVEL
FRONT LEFT
FRONT RIGHT
CENTER
SURROND LEFT
SURROUND RIGHT
-10 ~ +10dB (Schrittweite 1dB) , Grundeinstellung : 00dB
SURROUND BACK LEFT
FRONT HEIGHT LEFT
SURROUND BACK RIGHT
FRONT HEIGHT RIGHT
SUBWOOFER
TEST TONE
AUTO
Wechselt zur "Klangtest Seite".
MANUAL
✎ HINWEIS
 Wenn Dolby Pro Logic IIz auf On gesetzt ist, wird der rückwärtige Surround-Lautsprecher (SBL/
SBR) zum Front Height -Lautsprecher umgeschaltet.
30
Deutsch
HW-D600_D650S_GER_0609.indd 30
2011-06-10
9:40:37
03
Einstellung
SURROUND
DPLIIx
PANORAMA
OFF
ON
DIMENSION
-7~+7
CENTER WIDTH
0~7
DTS NEO:6
CENTER IMAGE
0~5
EX/ES
AUTO
OFF
ON
OPTION
AUDIO SYNC
TONE CONTROL
0ms~240ms (Schrittweite 10ms)
TONE
OFF
ON
BASS
-6dB ~ +6dB (Schrittweite 1dB)
TREBLE
-6dB ~ +6dB (Schrittweite 1dB)
MP3 ENHANCER
OFF
ON
SMART VOLUME
OFF
ON
AUTO CALIBRATION
MODE
OFF
MEASUREMENT
DRC
AUTO
DUAL MONO
CH1
HDMI SETUP
AUTO SYNC
ON
Wechselt zur "Auto Calibration Page (Auto Kalibrierung Seite)".
MINIMUM
STANDARD
MAXIMUM
CH2
BOTH
OFF
ON
AVR
TV
OFF
ON
OFF
AUTO
HDMI AUDIO
HDMI ANYNET+
ARC
Deutsch
HW-D600_D650S_GER_0609.indd 31
31
2011-06-10
9:40:37
Einstellung
Audioeinstellung
Auswahl eines Quellgerätes und des Verbindungsanschlusses (Digital
Audio Eingang)
Wählen Sie die externen Geräte, die Sie an den Receiver angeschlossen haben.
1. Die SETUP/MENU Taste auf der Fernbedienung drücken.
• Durch wiederholtes Drücken der Taste wechselt sich der Modus zwischen INPUT und SETUP OFF.
2. Drücken Sie die Taste ENTER um INPUT auszuwählen.
3. Drücken Sie die Taste ENTER um INPUT SELECTION
auszuwählen.
4. Wählen Sie mit der Taste ▲▼ ein gewünschte Anschluss
aus.
• Der Modus wechselt in folgender Reihenfolge: BD/DVD,
SAT, CD

✎ HINWEIS

 Sie können ebenfalls die Tasten SETUP, ,,., ENTER,
RETURN auf der vordere Seite Ihres Receivers verwenden.
Lautsprechergröße einstellen
Signalausgänge und Frequenzgänge der Lautsprecher werden abhängig von der
Lautsprecherkonfiguration und der Anzahl der genutzten Lautsprecher angepasst.
1. Die SETUP/MENU Taste auf der Fernbedienung drücken.
• Durch wiederholtes Drücken der Taste wechselt sich der Modus
zwischen INPUT und SETUP OFF.
2. Mit Hilfe der ▲▼ Tasten SPEAKER auswählen und
anschließend die ENTER taste drücken.

3. Mit Hilfe der ▲▼ Tasten SPK SIZE auswählen und
anschließend die ENTER taste drücken.
4. Mit Hilfe der ▲▼ Tasten den gewünschten Lautsprecher
auswählen und anschließend die ENTER Taste drücken.
• Durch wiederholtes Drücken dieser Tasten ▲▼, werden
nacheinander FRONT CENTER  SURR 
SBACK(DPLIIx) / FRONTH(DPLIIz)   SUBW 
CROVR will be selected in turn.

SPEAKER SIZE
5. Drücken Sie die Tasten ▲▼, um den Modus
(LARGE, SMALL usw. für den ausgewählten
Lautsprecher einzustellen.
6. Wiederholen Sie die Schritte 2-5, um den Modus für
jeden Lautsprecher festzulegen.
USER
> MOVE
32
FRONT
: SMALL
LARGE
CENTER
: SMALL
SMALL
SURROUND
:
SMALL
SURROUND BACK
:
SMALL
SUBWOOFER
:
YES
CROSSOVER
:
100Hz
SELECT
' RETURN
EXIT
Deutsch
HW-D600_D650S_GER_0609.indd 32
2011-06-10
9:40:37
03
Einstellung
- So verlassen Sie den Einstellungsmodus • Die SETUP/MENU oder EXIT Taste auf der Fernbedienung drücken.
Auf dem Display wird SETUP OFF angezeigt, und der Einstellungsmodus wird beendet.
Lautsprecher festlegen
LAUTSPRECHER
Mögliche Einstellungen
Default Setting
FRONT(Vorne)
LARGE, SMALL
SMALL
CENTER (Mitte)
LARGE, SMALL, NONE
SMALL
SURR (Surround)
LARGE, SMALL, NONE
SMALL
SBACK (Rückwärtige Surround)
LARGE, SMALL, NONE
NONE
FRONTH (Höhe Front)
LARGE, SMALL
SMALL
SUBW (Subwoofer)
YES, NO
YES
CROVR (Überschneidungsfrequenz) 60, 80, 100,120, 150, 180, 200(Hz)
100Hz
• LARGE : Wählen Sie diese Option bei der Verwendung von großen Lautsprechern. Das ganze
Frequenzspektrum wird wiedergegeben.
• SMALL : Wählen Sie diese Option bei der Verwendung von kleinen Lautsprechern.
• NONE : Auswahl, wenn kein Lautsprecher verwendet wird.
• YES (subwoofer) : Wählen Sie diese Option, wenn Sie den Subwoofer verwenden.
• NO (subwoofer) : Wählen Sie diese Option, wenn Sie keinen Subwoofer verwenden.
• CROVR : Wählen die Überschneidungsfrequenz, mit der Sie in Ihrem Raum die beste
Basswiedergabe erzielen.
✎ HINWEIS
 Sie können ebenfalls die Tasten SETUP, ,,., ENTER, RETURN auf der vordere Seite Ihres
Receivers verwenden.
 Wenn FRONT Lautsprecher auf LARGE eingestellt ist, können Sie .
 Wenn der Surround-Lautsprecher auf LARGE eingestellt ist, kann für den SBACK (Surround
Back) Lautsprecher LARGE eingestellt werden.
 Wenn 7.1 CHANNEL auf PLIIz eingestellt ist, kann für den Surround-Lautsprecher und Front
Height Lautsprecher nicht NONE eingestellt werden.
 Mit Hilfe der CROSS OVER, <, > Tasten auf der Fernbedienung kann ebenfalls die Trennfrequenz
geändert werden.
Deutsch
HW-D600_D650S_GER_0609.indd 33
33
2011-06-10
9:40:38
Einstellung
Einstellung für die Surround Back Lautsprecher
Die Einstellungen für die Surround Back Lautsprecher hängen von der Anschlussart und dem
Aufstellungsort der anzuschließenden Lautsprecher ab. Es müssen die 7.1 CHANNEL Einstellungen
entsprechend dem angeschlossenen Lautsprecher vorgenommen werden, bevor Musik sauber
wiedergegeben werden kann.
1. Die SETUP/MENU Taste auf der Fernbedienung drücken.
• Durch wiederholtes Drücken der Taste wechselt sich der Modus zwischen INPUT und SETUP OFF.
2. Mit Hilfe der ▲▼ Tasten SPEAKER auswählen und
anschließend die ENTER taste drücken.
3. Mit Hilfe der ▲▼ Tasten 7.1 CHANNEL auswählen und
anschließend die ENTER taste drücken.

4. Mit Hilfe der ▲▼ Tasten die richtige Einstellung für die
Surround Back Lautsprecher auswählen.
• SURR.BACK : Diese Einstellung wählen, wenn die Surround
Back Lautsprecher Standardaufstellungsort aufgestellt
werden sollen. Mit dieser Einstellung kann der Dolby Pro
Logic IIx Modus aktiviert werden.
• PLIIz : Diese Einstellung wählen, wenn die Surround Back
Lautsprecher in der vorderen oberen Ecke
aufgestellt werden sollen. Mit dieser Einstellung
kann der Dolby Pro Logic IIz Modus aktiviert
werden.

INPUT
SPEAKER SIZE
7.1 CHANNEL
SPEAKER
Q SURROUND
SURR.BACK
SPEAKER DISTANCE
PLIIz
SPEAKER LEVEL
TEST TONE
OPTION
> MOVE
SELECT
' RETURN
EXIT
✎ HINWEIS
 Je nach den 7.1 CHANNEL Einstellungen können die Menüs für Surround Back oder Front Height
Lautsprecher nicht aktiv sein oder von den Lautsprecher Menüs: SPEAKER SIZE, SPEAKER
LEVEL, SPEAKER DISTANCE.
 Je nach den gewählten Einstellungen können verschiedene Funktionen nicht gleichzeitig
verwendet werden. Wenn z.B. SURBACK eingestellt wird, können die folgenden Funktionen nicht
genutzt werden: PLIIz.
34
Deutsch
HW-D600_D650S_GER_0609.indd 34
2011-06-10
9:40:38
03
Für Fälle, in denen die Lautsprecher nicht im gleichen Abstand von der Hörposition aufgestellt werden können,
lässt sich für Center- und Surround-Lautsprecher eine Verzögerung des Audiosignals einstellen.
Einstellung
Entfernung der Lautsprecher festlegen
1. Die SETUP/MENU Taste auf der Fernbedienung drücken.
• Durch wiederholtes Drücken der Taste wechselt sich der Modus zwischen INPUT und SETUP OFF.
2. Mit Hilfe der ▲▼ Tasten SPEAKER auswählen und
anschließend die ENTER taste drücken.
3. Mit Hilfe der ▲▼ Tasten SPK DISTANCE auswählen und
anschließend die ENTER taste drücken.

4. Mit Hilfe der ▲▼Tasten Sie den gewünschten Lautsprecher
auswählen.
• Durch wiederholtes Drücken dieser Tasten ▲▼ werden
nacheinander F.L  F.R CEN  S.L  S.R  SBL 
SBR  S.W.

5. Drücken Sie die Tasten ◄ ► um die Entfernung der
Lautsprecher festzulegen.
• Für die FRONT LEFT, FRONT RIGHT, CENTER, SURR.
LEFT, SURR. RIGHT, SURRBACK.LEFT,
SURRBACK.RIGHT und SUBWOOFER
Lautsprecher, Sie können für die Lautsprecher eine
FRONT LEFT
Entfernung zwischen 0,3 m und 9,0 m festlegen.
SPEAKER DISTANCE
3.0m
FRONT RIGHT
3.0m
CENTER
3.0m
SURROUND LEFT
3.0m
SURROUND RIGHT
3.0m
►
▼
> MOVE
SELECT
' RETURN
EXIT
- Entfernung der Lautsprecher festlegen Legen Sie die Entfernung zwischen Lautsprecher und Zuhörer fest (in Intervallen von 0,3 m).
• F.L (Vorne links) : 0,3m~9,0m
• SW (subwoofer) : 0,3m~9,0m
• F.R (Vorne rechts) : 0,3m~9,0m
• SBL (Rückwärtige Surround links) : 0,3m~9,0m
• S.L (Surround links) : 0,3m~9,0m
• SBR (Rückwärtiger Surround rechts): 0,3m~9,0m
• S.R (Surround rechts) : 0,3m~9,0m
• FHL (Höhe Vorne links): 0,3m~9,0m
• CEN (Mitte) : 0,3m~9,0m
• FHL (Höhe Vorne rechts): 0,3m~9,0m
✎ HINWEIS
 Wählen Sie die maximal einstellbare Entfernung auch dann aus, wenn die Entfernung zwischen
Lautsprecher und Zuhörer über diese hinausgeht.
 Wenn Dolby Pro Logic IIz auf On gesetzt ist, schaltet sich der rückwärtigen SurroundLautsprecher (SBL/SBR) an den Höhe Front -Lautsprecher (FHL/FHR) um.
Deutsch
HW-D600_D650S_GER_0609.indd 35
35
2011-06-10
9:40:38
Einstellung
Lautstärkeniveau der Lautsprecher einstellen
Sie können die Balance und das Lautstärkeniveau der Lautsprecher einstellen.
1. Die SETUP/MENU Taste auf der Fernbedienung drücken.
• Durch wiederholtes Drücken der Taste wechselt sich der Modus zwischen INPUT und SETUP OFF.
2. Mit Hilfe der ▲▼ Tasten SPEAKER auswählen und
anschließend die ENTER taste drücken.
3. Mit Hilfe der ▲▼ Tasten SPK LEVEL auswählen und
anschließend die ENTER taste drücken.

4. Mit Hilfe der ▲▼Tasten Sie den gewünschten Lautsprecher
auswählen.
• Durch wiederholtes Drücken dieser Tasten werden
nacheinander die Optionen F.L  F.R CEN  S.L  S.R
 SBL  SBR  S.W ausgewählt.

5. Drücken Sie die Tasten ◄ ► um der Lautsprecherreglermodus
festzulegen.
• Sie können das Lautstärkeniveau im Bereich von -10 bis
+10dB Zeitintervalle in einem Schritt-anpassen.
• Bei -10 dB ist die Lautstärke am niedrigsten, bei
+10 dB am höchsten.
SPEAKER LEVEL
FRONT LEFT
◄
0dB
FRONT RIGHT
0dB
CENTER
0dB
SURROUND LEFT
0dB
SURROUND RIGHT
0dB
►
▼
> MOVE
SELECT
' RETURN
EXIT
- Lautstärkeniveau der Lautsprecher anpassen • F.L (Vorne links) : -10 ~ +10dB
• SW (subwoofer) : -10 ~ +10dB
• F.R (Vorne rechts) : -10 ~ +10dB
• SBL (Rückwärtige Surround links) : -10 ~ +10dB
• S.L (Surround links) : -10 ~ +10dB
• SBR (Rückwärtiger Surround rechts): -10 ~ +10dB
• S.R (Surround rechts) : -10 ~ +10dB
• FHL (Höhe Vorne links): -10 ~ +10dB
• CEN (Mitte) : -10 ~ +10dB
• FHR (Höhe Vorne rechts): -10 ~ +10dB
✎ HINWEIS
 Wenn Dolby Pro Logic IIz auf On gesetzt ist, wird der rückwärtigen Surround-Lautsprecher (SBL/
SBR) zum Front Height -Lautsprecher (FHL/FHR) umgeschaltet.
 Mit Hilfe der SUBWOOFER, <, > Tasten auf der Fernbedienung kann ebenfalls der Pegel des
Subwoofers geändert werden.
36
Deutsch
HW-D600_D650S_GER_0609.indd 36
2011-06-10
9:40:39
03
Mithilfe des Testtons können Sie die Verbindung und die Lautstärke der Lautsprecher prüfen.
1. Die SETUP/MENU Taste auf der Fernbedienung drücken.
• Durch wiederholtes Drücken der Taste wechselt sich der Modus zwischen INPUT und SETUP OFF.
Einstellung
Einstellen des Testtons
2. Mit Hilfe der ▲▼ Tasten SPEAKER auswählen und
anschließend die ENTER taste drücken.
3. Mit Hilfe der ▲▼ Tasten TEST TONE auswählen und
anschließend die ENTER taste drücken.

4. Mit Hilfe der ▲▼ Tasten die gewünschte Option auswählen
und anschließend die ENTER Taste drücken.
• AUTO : Das Testsignal wird in der folgenden Reihenfolge
automatisch wiedergegeben: F.L  CEN  S.W  F.R 
S.R  S.L.
- Während der Wiedergabe des Testsignals können Sie mit
den Tasten ▲▼ das Lautstärkeniveau jedes Lautsprechers
im Bereich von -10 dB bis +10 dB in einem Schritt
anpassen.
• MANUAL : Ermöglicht Ihnen das Lautstärkeniveau
jedes Lautsprechers manuell anzupassen.
1) Drücken Sie die Taste ENTER , um den
gewünschten Lautsprecher auszuwählen.
Durch wiederholtes Drücken dieser Tasten
ENTER werden nacheinander F.L  CEN 
S.W  F.R  S.R  S.L ausgewählt.
▲FL
0dB
▼
SL
0dB

MANUAL
C
0dB
FR
0dB
SW
0dB
SR
0dB
USER
> MOVE
SELECT
2) Drücken Sie die Tasten ▲▼, um das Test ToneModus wie gewünscht einzustellen.
Sie können das Lautstärkeniveau des
Lautsprechers im Bereich von -10 bis +10db in einem Schritt anpassen.
Bei -10 dB ist die Lautstärke am niedrigsten, bei +10 dB am höchsten.
' RETURN
EXIT
- Testtonwiedergabe • F.L (Vorne links) : -10 ~ +10dB
• F.R (Vorne rechts) : -10 ~ +10dB
• S.L (Surround links) : -10 ~ +10dB
• S.R (surround rechts) : -10 ~ +10dB
• CEN (Mitte) : -10 ~ +10dB
• S.W (subwoofer) : -10 ~ +10dB
• SBL (Rückwärtige Surround links) : -10 ~ +10dB
• SBR (Rückwärtiger Surround rechts): -10 ~ +10dB
- So beenden Sie • Drücken Sie die Taste SETUP/MENU.
Auf dem Display wird SETUP OFF angezeigt, und wird beendet.
✎ HINWEIS
 Im Dolby Pro Logic IIx-Modus, wird das Testsignal automatisch wie folgt abgespielt :
F.L  CEN  S.W  F.R  S.R  SBR  SBL  S.L.
 Im Dolby Pro Logic IIz-Modus, wird das Testsignal automatisch wie folgt abgespielt : F.L  FHL
 CEN  S.W  FHR  F.R  S.R  S.L.
Deutsch
HW-D600_D650S_GER_0609.indd 37
37
2011-06-10
9:40:39
Einstellung
Dolby Pro Logic modus einstellen
Dieser Modus stellt die 7.1 Kanal Klangwiedergabe von 2-Kanal oder 5.1-Kanal Quellen für die Musikoder Filmwiedergabe zur Verfügung.
Drücken Sie auf der Fernbedienung die Taste PROLOGIC.
• MOVIE : Für eine realistischere Klangwiedergabe bei Filmen.
• MUSIC : In diesem Modus wird aus digitalen, analogen oder vorhandenen Stereoquellen ein 7.1Kanal-Raumklang erzeugt.
• GAME : Verbessert die Klang-Spannung beim Spielen.
• MATRIX : Sie werden 7.1-Kanal-Raumklang hören.
• PL (Pro Logic) : Sie werden Soundeffekte mit 5.1-Kanal-Surround-Sound erleben.
• OFF : Gibt das originale Tonsignal, ohne Klangfeldeffekt oder andere Klangeffekte wieder.
Surround Einstellung
Dolby Pro Logic IIx modus einstellen
Diese Funktion ist nur im Dolby Pro Logic IIx MUSIC-Modus verfügbar.
1. Die SETUP/MENU Taste auf der Fernbedienung drücken.
• Durch wiederholtes Drücken der Taste wechselt sich der Modus zwischen INPUT und SETUP OFF.
2. Mit Hilfe der ▲▼ Tasten SURROUND auswählen und
anschließend die ENTER taste drücken.
3. Mit Hilfe der ▲▼ Tasten DPLIIx auswählen und anschließend
die ENTER taste drücken.
4. Mit Hilfe der ▲▼ Tasten die gewünschte Option auswählen

und anschließend die ENTER Taste drücken.
• PANORAMA : Mit Hilfe der ▲▼Tasten ON oder OFF
auswählen.
(Mit diesem Modus wird nicht nur zwischen den vorderen,
sondern auch zwischen den Surround-Lautsprechern ein

überzeugender Stereo-Effekt erzeugt.)
• DIMENSION : Mit Hilfe der ◄ ► Tasten zwischen -7 und 7
einstellen.
(Sie können das Klangfeld (DSP) der vorderen Lautsprecher
und der Surround-Lautsprecher schrittweise anpassen.)
• C- WIDTH : Mit Hilfe der ◄ ► Tasten zwischen 0 und 7 einstellen.
(Legt die Lautstärke des Tons aus dem mittleren Lautsprecher fest.
Je höher der Wert, desto geringer das Lautstärkeniveau des mittleren Lautsprechers.)
✎ HINWEIS
 Die PANORAMA, DIMENSION und CENTER WIDTH Einstellungen vornehmen sind nur aktiv, wenn der Dolby
Pro Logic Modus auf MUSIC eingestellt ist.
 Sie können den Dolby Pro Logic II-Modus nicht für Mehrkanal-Signale wie Dolby Digital, Dolly Digital +, Dolby
true HD, DTS, DTS-HD Master-Audio verwenden.
 Pro Logic ist nur für PCM-Audiosignale mit einer Sampling-Frequenz von 32 kHz, 44 kHz oder 48 kHz
verfügbar.
 Wenn Dolby Pro Logic IIz auf ON eingestellt ist, kann Dolby Pro Logic IIx nicht benutzt werden.
38
Deutsch
HW-D600_D650S_GER_0609.indd 38
2011-06-10
9:40:40
03
Bei der Wiedergabe von Musik oder Filmen kann 2-Kanalton über die 5.1 oder 7.1 Kanäle
wiedergegeben werden.
1. Die SETUP/MENU Taste auf der Fernbedienung drücken.
• Durch wiederholtes Drücken der Taste wechselt sich der Modus zwischen INPUT und SETUP OFF.
Einstellung
NEO:6-Modus einstellen
2. Mit Hilfe der ▲▼ Tasten SURROUND auswählen und
anschließend die ENTER taste drücken.
3. Mit Hilfe der ▲▼ Tasten DTS NEO:6 auswählen und
anschließend die ENTER taste drücken.
4. Mit Hilfe der ENTER Taste den gewünschten C-IMAGE Modus
auswählen. Mit Hilfe der ◄ ► Tasten C-IMAGE zwischen 0
und 5 einstellen.
Dieser Parameter stellt das zentrale Klangbild der Front und
Center Lautsprecher ein. "5" bedeutet das breiteste Klangbild.


Verwenden des NEO:6 Modus
Die NEO:6 Taste auf der Fernbedienung drücken.
• MUSIC : Beim Musikhören können Sie Klangeffekte so erleben, als wären Sie bei einer Vorstellung.
• CINEMA : Für eine realistischere Klangwiedergabe bei Filmen.
• OFF : Gibt das originale Tonsignal, ohne Sound Field Effect (Klangfeldeffekt) oder andere Klangeffekte wieder.
✎ HINWEIS
 NEO:6 funktioniert nur bei 2-Kanal Audiosignalen mit einer Sampling-Frequenzen von 32 kHz, 44
kHz oder 48 kHz.
Deutsch
HW-D600_D650S_GER_0609.indd 39
39
2011-06-10
9:40:40
Einstellung
EX/ES-Modus einstellen
Wenn Surround Back Lautsprecher angeschlossen sind, kann 7.1 Multi-Channel über den integrierten
Dolby Digital Surround EX oder DTS ES Decoder wiedergegeben werden. Diese Funktion kann
verwendet werden, wenn eine Dolby Digital/DTS-Quelle (wie ein DVD-Player) als Eingang dient und funktioniert
nicht mit L.PCM und Dolby Digital 2 Kanalquellen.
1. Die SETUP/MENU Taste auf der Fernbedienung drücken.
• Durch wiederholtes Drücken der Taste wechselt sich der Modus zwischen INPUT und SETUP
OFF.
2. Mit Hilfe der ▲▼ Tasten SURROUND auswählen und
anschließend die ENTER taste drücken.
3. Mit Hilfe der ▲▼ Tasten EX/ES auswählen und anschließend
die ENTER taste drücken.
4. Drücken Sie die Taste ▲▼ um den gewünschten EX/ES
Modus auszuwählen.
• AUTO : Wenn das Gerät ein erkennbares Audiosignal empfängt,
wird der optimale Decoder für die Wiedergabe von 7.1-Kanalton
ausgewählt.
Wenn der Verstärker das Audiosignal nicht erkennt, so erfolgt

keinen automatische Wiedergabe im 7.1-Kanalton.
• OFF : Der Dolby Digital Surround EX / DTS ES-Decoder wird nicht
für die Wiedergabe verwendet.
• ON : Ein Dolby Digital- oder DTS-Signal wird über den Dolby Digital
Surround EX- oder DTS ES-Decoder als 7.1-Kanalton
wiedergegeben.
✎ HINWEIS
 Für die Verwendung von DTS-ES müssen die Surround Back-Lautsprecher angeschlossen sein.
Sonstige Einstellungen
Audio Sync
Bei Anschluss an einen digitalen Fernseher erscheint das Bild möglicherweise dem Ton gegenüber
verzögert. Regulieren Sie in diesem Fall die Audio-Verzögerung.
1. Die SETUP/MENU Taste auf der Fernbedienung drücken.
• Durch wiederholtes Drücken der Taste wechselt sich der Modus zwischen INPUT und SETUP
OFF.
2. Mit Hilfe der ▲▼ Tasten OPTION auswählen und anschließend
die ENTER taste drücken.
3. Mit Hilfe der ▲▼ Tasten AUDIO SYNC auswählen und
anschließend die ENTER taste drücken.

4. Mit Hilfe der ◄ ► Tasten die AUDIO SYNC Verzögerungszeit
einstellen.
• Sie können ihn von 0 bis 240 MS in 10 MS Schritten.

40
Deutsch
HW-D600_D650S_GER_0609.indd 40
2011-06-10
9:40:40
03
Einstellung
Klangregelung
Mit dieser Funktion können Sie den Bass und Hochton einstellen.
1. Die SETUP/MENU Taste auf der Fernbedienung drücken.
• Durch wiederholtes Drücken der Taste wechselt sich der Modus zwischen INPUT und SETUP OFF.
2. Mit Hilfe der ▲▼ Tasten OPTION auswählen und anschließend
die ENTER taste drücken.
3. Mit Hilfe der ▲▼ Tasten TONE CONTROL auswählen und
anschließend die ENTER taste drücken.
4. Mit Hilfe der ▲▼ Tasten TONE auswählen und anschließend
die ENTER taste drücken.
5. Mit Hilfe der ▲▼ Tasten ON oder OFF auswählen und
anschließend die ENTER Taste drücken.
• Bei der Einstellung von TONE OFF, wird die
Functionsteuerung deaktiviert.


6. Drücken Sie die Tasten ▲▼, um den Tone Control-Modus wie
gewünscht einzustellen.
• BASS & TREBLE : Mit Hilfe der ◄ ► Tasten zwischen -6 und
6 einstellen.
• Durch wiederholtes Drücken dieser Tasten werden nacheinander die Optionen TONE  BASS
 TREBLE ausgewählt.
• Sie können das Klangniveau im Bereich von -6 dB bis +6 dB in einem Schritt anpassen.
• Bei -6 dB ist der Klang am leisesten, bei +6 dB am lautesten.
✎ HINWEIS
 Die Klangregelung kann nur für die vorderen Kanäle verwendet werden.
MP3-Optimierer
Durch diese Funktion wird die Audioqualität deutlich verbessert (z. B. bei MP3-Musikdateien).
Verwenden Sie diese Option, wenn Sie den Sound einer MP3-Datei mit geringer Qualität verbessern
möchten.
1. Die SETUP/MENU Taste auf der Fernbedienung drücken.
• Durch wiederholtes Drücken der Taste wechselt sich der Modus zwischen INPUT und SETUP OFF.
2. Mit Hilfe der ▲▼ Tasten OPTION auswählen und
anschließend die ENTER taste drücken.
3. Mit Hilfe der ▲▼ Tasten MP3 ENHANCER auswählen und
anschließend die ENTER taste drücken.
4. Drücken Sie die Tasten ▲▼ um ON oder OFF auszuwählen.


Deutsch
HW-D600_D650S_GER_0609.indd 41
41
2011-06-10
9:40:41
Einstellung
Intelligente Lautstärkeregelung
Durch diese Funktion wird die Lautstärke bei einer drastischen Lautstärkeänderung, z. B. durch das
Umschalten auf einen anderen Kanal oder einen Szenenwechsel, geregelt und stabilisiert.
1. Die SETUP/MENU Taste auf der Fernbedienung drücken.
• Durch wiederholtes Drücken der Taste wechselt sich der Modus zwischen INPUT und SETUP OFF.
2. Mit Hilfe der ▲▼ Tasten OPTION auswählen und
anschließend die ENTER taste drücken.
3. Mit Hilfe der ▲▼ Tasten SMART VOLUME auswählen und
anschließend die ENTER taste drücken.

4. Drücken Sie die Tasten ▲▼ um ON oder OFF auszuwählen.

Auto Kalibrierung Setup
Nach Durchführung der Kalibrierung können bei erneuter Aufstellung oder Installation des Geräts
automatisch die Entfernung zwischen den Lautsprechern, die Pegel zwischen den Kanälen und die
Frequenzcharakteristiken vom Gerät ermitteln werden, um ein optimal an Ihre Umgebung angepasstes
5.1-Kanal-Klangfeld zu erzeugen.
- Bevor das Einstellungen 1. Schließen Sie das ASC-Mikrofon an die ASC MIC-Eingangsbuchse an.
2. Stellen Sie das ASC-Mikrofon in die Hörposition.
3. Drücken Sie die Taste ASC an der Vorderseite der Fernbedienung und dann drücken Sie die
Taste ENTER.
CALIBRATION
FL
0dB
0.3m
ASC-Mikrofon
SL
0dB
0.3m
SR
0dB
0.3m
USER
SBL
0dB
0.0m
> MOVE
42
FR
0dB
0.3m
SW
0dB
0.3m
C
0dB
0.3m
SBR
0dB
0.0m
SELECT
' RETURN
EXIT
Deutsch
HW-D600_D650S_GER_0609.indd 42
2011-06-10
9:40:41
03
2. Mit Hilfe der ▲▼ Tasten OPTION auswählen und anschließend
die ENTER taste drücken.
3. Mit Hilfe der ▲▼ Tasten AUTO CALIBRATION auswählen
und anschließend die ENTER taste drücken.
4. Mit Hilfe der ▲▼ Tasten MEASUREMENT auswählen und
anschließend die ENTER taste drücken.
• Ein optimales 7.1-Kanal-Klangfelds erzeugen Sie, indem Sie
die Auswahl in folgender Reihenfolge durchführen:
L ➞ C ➞ R ➞ SR ➞ SBR ➞ SBL ➞ SL ➞ SW
• MODE ON : Der Auto Kalibrierung Modus ist auf Ein gestellt.
Einstellung
1. Die SETUP/MENU Taste auf der Fernbedienung drücken.
• Durch wiederholtes Drücken der Taste wechselt sich der Modus zwischen INPUT und SETUP
OFF.


MODE OFF : Der Auto Kalibrierung Modus ist auf Aus
gestellt.
Abbrechen der Einrichtung der Auto Kalibrierung.
Hiermit wird automatisch zurückgesetzt wenn Sie die Taste RETURN drücken.
• Wenn bei der Auto Kalibrierung ein Fehler auftritt, bitte auf Seite 60 unter "Fehlerliste Auto
Kalibrierung" nachschlagen.
✎ HINWEIS
 Die Kalibrierung dauert etwa drei Minuten.
 Da der Lautstärkepegel des Tons während der Einrichtung der Auto Kalibrierung fest eingestellt
ist, kann die Lautstärke nicht mit Hilfe des Lautstärkereglers eingestellt werden.
 Wenn während der Einrichtung der Auto Kalibrierung das ACS Mikrofon entfernt wird, wird die
Einrichtung abgebrochen.
 Sie können auch die Taste ASC auf Ihrer Fernbedienung drücken, um diese Funktion zu
benutzen.
 Wenn Dolby Pro Logic IIz auf ON eingestellt, erfolgt die Auswahl in der folgenden Reihenfolge :
FL  CEN  FR  SR  FHR  FHL  SL  SW.
Deutsch
HW-D600_D650S_GER_0609.indd 43
43
2011-06-10
9:40:43
Einstellung
DRC Einstellung
Sie können diese Funktion verwenden, wenn Sie Filme bei Nacht und mit geringer Lautstärke mit
Dolby Digital Sound genießen möchten. DRC wandelt die Audiosignale so um, dass die lautesten Töne
gedämpft und die leisesten Töne verstärkt werden.
1. Die SETUP/MENU Taste auf der Fernbedienung drücken.
• Durch wiederholtes Drücken der Taste wechselt sich der Modus zwischen INPUT und SETUP OFF.
2. Mit Hilfe der ▲▼ Tasten OPTION auswählen und
anschließend die ENTER taste drücken.
3. Mit Hilfe der ▲▼ Tasten DRC auswählen und anschließend die
ENTER taste drücken.
4. Mit Hilfe der ▲▼Tasten das gewünschte DRC einstellen.
• AUTO : Die dynamische Lautstärkeregelung wird aufgrund
der Information vom Dolby TrueHD Soundtrack automatisch
eingestellt.
• MIN : Legt den DRC-Effekt auf den geringsten Wert fest.
• STD : Legt den DRC-Effekt auf einen mittleren Wert fest.
• MAX : Legt den DRC-Effekt auf den maximalen Wert fest.


Dual Mono Einstellung
Dual Mono Programme verfügen über zwei unabhängige Mono Kanäle.
Diese Funktion kann genutzt werden, wenn Dual Mono Programme wiedergegeben werden.
Bei Verwendung dieser Funktion die Audiokanäle CH1, CH2 oder beide Kanäle auswählen.
1. Die SETUP/MENU Taste auf der Fernbedienung drücken.
• Durch wiederholtes Drücken der Taste wechselt sich der Modus zwischen INPUT und SETUP OFF.
2. Mit Hilfe der ▲▼ Tasten OPTION auswählen und anschließend
die ENTER taste drücken.
3. Mit Hilfe der ▲▼ Tasten DUAL MONO auswählen und
anschließend die ENTER taste drücken.
4. Mit Hilfe der ▲▼Tasten die gewünschte DUAL MONO Option
auswählen.
• CH1 : Es wird nur Kanal 1 wiedergegeben.
• CH2 : Es wird nur Kanal 2 wiedergegeben.
• BOTH : Es werden beide Kanäle über die Frontlautsprecher
wiedergegeben.
44


Deutsch
HW-D600_D650S_GER_0609.indd 44
2011-06-10
9:40:43
03
Verwenden Sie diese Einstellungen, wenn Sie Audiosignale mit einem HDMI-Kabel übertragen möchten.
1. Die SETUP/MENU Taste auf der Fernbedienung drücken.
• Durch wiederholtes Drücken der Taste wechselt sich der Modus zwischen INPUT und SETUP OFF.
2. Mit Hilfe der ▲▼ Tasten OPTION auswählen und
anschließend die ENTER taste drücken.
3. Mit Hilfe der ▲▼ Tasten HDMI SETUP auswählen und
anschließend die ENTER taste drücken.

4. Mit Hilfe der ▲▼ Tasten den gewünschten HDMI-Setup
Modus auswählen und anschließend die ENTER Taste
drücken.
5. Mit Hilfe der ▲▼Tasten die gewünschte Option auswählen.
• AUTO SYNC : ON, OFF

Basierend auf den Daten des angeschlossenen
Fernsehgeräts, kann der AV-Receiver automatisch eingestellt
werden, dass eine eventuelle Ungleichmäßigkeit der Videound Audiosignale, ausgeglichen wird.
- ON : HDMI Sync ist aktiviert.
- OFF : HDMI Sync ist deaktiviert.
• HDMI AUDIO : AVR(Audio Video Receiver), TV
Dies bestimmt, ob die Audiosignale, die über den Eingang HDMI IN erhalten werden, von
dem Ausgang HDMI OUT gesendet wurden. Wenn Sie die Audioausgabe von einem HDMI
verwenden möchten, das mit einem externen Gerät über TV-Lautsprecher angeschlossen
ist, stellen Sie es auf TV ein. Ansonsten, lassen Sie den Audioklang über den AV-Receiver
wiedergegeben.
- AVR : HDMI -Audio gibt kein Ausgang
- TV : HDMI -Audio gibt Ausgang.
Einstellung
HDMI Einstellung
• HDMI ANYNET+ : ON, OFF
Mit der Funktion Anynet+ können Sie andere Samsung-Geräte mit der Fernbedienung IhresFernsehgerätes von
Samsung steuern.
- ON : Anynet+ wird aktiviert
- OFF : Anynet- wird deaktiviert
• ARC : AUTO , OFF
Wenn mit Hilfe eines HDMI-Kabels der HDMI IN Eingang eines Audio Return Channel
kompatiblen Fernsehgeräts an den HDMI OUT (ARC) Ausgang des Geräts angeschlossen wird,
kann der Ton des Fernsehgeräts über die an das Gerät angeschlossenen Lautsprecher ohne
weitere Anschlüsse wiedergegeben werden.
- AUTO : Das Audiosignal des Fernsehgeräts kann an den HDMI OUT Ausgang des Geräts
gesendet werden.
- OFF : Schaltet die TV ARC Funktion aus.
✎ HINWEIS
 Die HDMI-Audioübertragung ist nur dann aktiviert, wenn sowohl der Eingang HDMI INPUT als
auch der Ausgang HDMI OUT richtig angeschlossen sind und ordnungsgemäß funktionieren.
 Die HDMI Sync Funktion funktioniert nur, wenn Ihr HDMI kompatibles Fernsehgerät diese
Funktion unterstützt.
 Wenn HDMI ANYNET+ auf OFF eingestellt ist, wird TV ARC ebenfalls auf OFF gestellt und kann
somit nicht auf AUTO gestellt werden.
 Die ARC Funktion ist nur über den HDMI OUT Anschluss aktiv.
Deutsch
HW-D600_D650S_GER_0609.indd 45
45
2011-06-10
9:40:44
Funktionsweise
Surround-modi verwenden
Verwenden der S.DIRECT Taste
Gibt das originale Tonsignal, ohne Sound Field Effect (Klangfeldeffekt) oder andere Klangeffekte wieder.
Drücken Sie die S.DIRECT Taste.
✎ HINWEIS
 Auf dem Bildschirm wird “DIRECT” anstatt “S.DIRECT” angezeigt.
Eingangssignal und Surround Klang Übersichtstabelle
o = aktiv, – = inaktiv
Eingangssignal
Dolby Digital
Surround-Modus
L/R
Ausgangskanal
SL SBL
C
SUBW
SR SBR
Angezeigte Information
Signalformat
Kanalstatus
Dolby Digital
O
O
O
–
O
Digital + Dolby Digital
Dolby Digital EX
O
O
O
O
O
Digital +Dolby Digital EX
L, C, R, SL, SR ,SBL, SBR, SW
Dolby Digital + ProLogic IIx
O
O
O
O
O
Digital + Dolby Digital + ProLogic IIx
L, C, R, SL, SR ,SBL, SBR, SW
Dolby Digital + ProLogic IIz
O
O
O
O (Height)
O
Digital + Dolby Digital + ProLogic IIz
Dolby Digital Plus
Dolby Digital Plus
O
O
O
O
O
Digital + Dolby Digital Plus
L, C, R, SL, SR ,SBL, SBR, SW
Dolby TrueHD
Dolby TrueHD
O
O
O
O
O
Dolby TrueHD
L, C, R, SL, SR ,SBL, SBR, SW
DTS (5.1-ch)
DTS Surround
O
O
O
–
O
DTS
DTS-ES
DTS Digital + ProLogic IIx
O
O
O
O
O
DTS + ProLogic IIx
L, C, R, SL, SR ,SBL, SBR, SW
DTS Digital + ProLogic IIz
O
O
O
O (Height)
O
DTS + ProLogic IIz
L, C, R, SL, SR ,SBL, SBR, SW
DTS-ES
O
O
O
O
O
DTS ES
L, C, R, SL, SR ,SBL, SBR, SW
DTS 96/24
O
O
O
–
O
DTS 96/24
DTS-HD Master Audio
O
O
O
O
O
DTS-HD MSTR
Dolby Digitital EX
DTS 96/24
DTS-HD
LPCM Multi-Channel
2-ch PCM
Analogue 2-ch
L, C, R, SL, SR, H, SW
L, C, R, SL, SR, SW
L, C, R, SL, SR, SW
L, C, R, SL, SR ,SBL, SBR, SW
DTS-HD High Resolution
O
O
O
O
O
DTS-HD
L, C, R, SL, SR, SBL, SBR, SW
Multi-Channel
O
O
O
O
O
Digital + LPCM
L, C, R, SL, SR, SBL, SBR, SW
L, C, R, SL, SR, H, SW
Multi-Channel
O
O
O
O (Height)
O
Digital + LPCM
Stereo
O
–
–
–
O
ProLogic IIx
O
O
O
O
O
ProLogic IIz
O
O
O
O (Height)
O
NEO:6
O
O
O
O
O
Digital + LPCM
Digital + LPCM + Dolby Digital +
ProLogic IIx
Digital + LPCM + Dolby Digital +
ProLogic IIz
Digital + LPCM + DTS + NEO:6
L, C, R, SL, SR ,SBL, SBR, SW
SFE
O
O
O
O
O
Digital + LPCM + LIVE SURR
L, C, R, SL, SR ,SBL, SBR, SW
Stereo
O
–
–
–
O
Analog
ProLogic IIx
O
O
O
O
O
Analog + Dolby Digital + ProLogic IIx
ProLogic IIz
O
O
O
O (Height)
O
Analog + Dolby Digital + ProLogic IIz
NEO:6
O
O
O
O
O
Analog + DTS NEO:6
L, C, R, SL, SR ,SBL, SBR, SW
SFE
O
O
O
O
O
Analog + LIVE SURR
L, C, R, SL, SR ,SBL, SBR, SW
• L/R : Vordere Lautsprecher (links/rechts)
C : Center-Lautsprecher (Mitte)
SL/SR : Surround-Lautsprecher (links/rechts)
SBL/SBR : Surround-Back-Lautsprecher (links/rechts)
H = FHL/FHR : Front Height Lautsprecher (links/rechts)
SW : subwoofer
46
L, C, R, SL, SR, SW
L, R, SW
L, C, R, SL, SR ,SBL, SBR, SW
L, C, R, SL, SR, H, SW
L, R, SW
L, C, R, SL, SR ,SBL, SBR, SW
L, C, R, SL, SR, H, SW
• LIVE SURR : LIVE SURROUND
Deutsch
HW-D600_D650S_GER_0609.indd 46
2011-06-10
9:40:44
04
 Die Anzeigen des Kanalstatus hängen von der Lautsprecherkonfiguration ab.
 Im Modus SFE wird Zweikanalton wiedergegeben.
 Wenn Dolby Pro Logic IIz auf On gesetzt ist, ändert sich der rückwärtige Surround-Lautsprecher
(SBL/SBR) auf Front Height -Lautsprecher (FHL/FHR) um. Dolby true HD, Dolby plus, DTS-HD
Audio,SFE und NE0:6 werden im 5.1 Kanal abgespielt.
 ProLogic IIx und ProLogic IIz funktionieren bei Audiosignalen mit einer Sampling-Frequenz von 32
kHz, 44 kHz oder 48 kHz.
Funktionsweise
✎ HINWEIS
Verwenden Sie die Taste AUDIO EFFECT auf der vorderen Seite des Hauptgeräts.
DPLIIx –Modus auswählen
1. Mit Hilfe der AUDIO EFFECT Taste den DPLIIx Modus auswählen.
• Durch wiederholtes Drücken dieser Taste, werden nacheinander
 3D SOUND ausgewählt.


2. Drücken Sie die Taste <, >.
• Durch wiederholtes Drücken der Taste <, > werden nacheinander MUSIC  GAME 
MATRIX  PL  PL OFF  MOVIE ausgewählt.
• Wenn Dolby Pro Logic IIz eingeschaltet wird, wird HEIGHT  PL OFF abwechselnd ausgewählt.
• Diese Einstellungen können Sie auch durch Drücken der Taste PROLOGIC auf der Fernbedienung wählen.
Zur Auswahl des NEO:6-Modus
1. Drücken Sie die Taste AUDIO EFFECT, um NEO:6 auszuwählen.
• Durch wiederholtes Drücken dieser Taste, werden nacheinander
 3D SOUND ausgewählt.


2. Drücken Sie die Taste <, >.
• Durch wiederholtes Drücken der Taste <, > werden nacheinander MUSIC  CINEMA  OFF
ausgewählt.
• Diese Funktion können Sie auch durch Drücken der Taste NEO:6 auf der Fernbedienung
auswählen.
DSP-Modus auswählen
1. Drücken die Taste AUDIO EFFECT, um DSP auszuwählen.
• Durch wiederholtes Drücken dieser Taste, werden nacheinander
 3D SOUND ausgewählt.


2. Drücken Sie die Taste <, >.
• Durch wiederholtes Drücken der Taste <, > werden nacheinander STEREO  HALL 1
HALL 2  J.CLUB  CHURCH  ROCK  CLASSIC  LIVE  GAME  MOVIE 
CONCERT  STADIUM ausgewählt.
• Sie können auch den DSP-Modus auswählen in dem Sie die Taste DSP auf der Fernbedienung
drücken.
Deutsch
HW-D600_D650S_GER_0609.indd 47
47
2011-06-10
9:40:44
Funktionsweise
3D SOUND-Modus auswählen
1. Drücken die Taste AUDIO EFFECT, um 3D SOUND auszuwählen.
• Durch wiederholtes Drücken dieser Taste, werden nacheinander
 3D SOUND ausgewählt.


2. Drücken Sie die Taste <, >.
• Durch wiederholtes Drücken der Taste <, > werden nacheinander 3D SOUND ON  3D
SOUND OFF ausgewählt.
• Sie können auch den 3D SOUND-Modus auswählen in dem Sie die Taste 3D SOUND auf der
Fernbedienung drücken.
✎ HINWEIS
 Der 3D Klangeffekt wird für Dolby TrueHD, Dolby Digital Plus, DTS-HD Master Audio und DTS-HD
High Resolution Audio nicht zur Verfügung stehen.
 Der Dolby Pro Logic llx Modus kann nicht für analoge Mehrkanalsignale, LPCM Mehrkanalsignale
über HDMI, Dolby TrueHD, Dolby Digital Plus, DTS-HD Master Audio und DTS-HD High
Resolution Audio Signale verwendet werden.
 ProLogic funktioniert nur bei Audiosignalen mit einer Sampling-Frequenz von 32 kHz, 44 kHz oder
48 kHz.
 Der 3D Sound Effekt steht für FM Radio nicht zur Verfügung.
Verwenden der SUBWOOFER Taste
Es kann der Subwoofer Pegel eingestellt werden.
1. Die SUBWOOFER Taste drücken.
2. Mit Hilfe der ◄ ► Tasten im S.W Display den Subwoofer LEVEL
einstellen. (Die Anzeige wird automatisch ausgeblendet.)
- Einstellen des Subwoofer Pegels • SW (Subwoofer): -10 ~ +10dB
Radio wiedergeben
Bei der Radiowiedergabe können Sie entweder manuell oder automatisch die Frequenz festlegen.
1. Drücken Sie die Taste INPUT SELECT um FM auszuwählen.
2. Wählen Sie die Frequenz aus. (Radioempfang)
• Voreinstellung der abstimmung
Drücken Sie die Taste #,$ auf der Fernbedienung, um eine voreingestellte Frequenz
auszuwählen.
• Manuelle Abstimmung 1 (Automatische Frequenzwahl) :
Drücken Sie die Taste TUNING/CH ( .,, ) auf der Fernbedienung, um eine voreingestellte
Frequenz automatisch auszuwählen.
• Manuelle Abstimmung 2 :
Drücken Sie die Taste TUNING/CH ( .,, ) auf der Fernbedienung, um eine voreingestellte
Frequenz um einen Schritt zu erhöhen bzw. zu reduzieren (verringern).
✎ HINWEIS
 Sie können auch die Tasten SELECT ( .,, ) auf das Hauptgerät zum Ändern der Radiofrequenz.
48
Deutsch
HW-D600_D650S_GER_0609.indd 48
2011-06-10
9:40:45
04
Drücken Sie die Taste MO/ST auf der Fernbedienung.
• Durch wiederholtes Drücken dieser Taste können Sie zwischen STEREO und MONO wechseln.
• Bei schlechtem Empfang können Sie das Rauschen durch Auswahl von MONO verringern.
• Diese Funktion steht nur über die Fernbedienung zur Verfügung.
Funktionsweise
Wiedergabe in Mono/Stereo
Sender vorprogrammieren
Sie können bis zu 15 UKW-Radiosender programmieren.
Sie möchten die UKW-Frequenz 89,1 MHz auf Station 2 speichern.
1. Drücken Sie die Taste INPUT SELECT um FM auszuwählen.
2. Drücken Sie auf der Fernbedienung die Tasten TUNING/CH
( .,, ), um 89.10 auszuwählen.
• Gehen Sie wie in Schritt 2 beschrieben vor, um den Sender
automatisch oder manuell einzustellen.
3. Die TUNER MEMORY Taste am Gerät drücken.
• Sie können auch die Taste TUNER MEMORY Ihrer
Fernbedienung benutzen.
• Auf dem Display leuchtet die Stationsnummer.
4. Drücken Sie die taste TUNING/CH ( .,, ) auf der
Fernbedienung, um die voreingestellte 2 auszuwählen.
• Sie können die voreingestellte Stationen 1 bis 15 auswählen.
3. Die TUNER MEMORY Taste am Gerät drücken.
• Die Stationsnummer wird ausgeblendet und die Station
89,10 ist jetzt auf voreingestellte 2 programmiert.
6. Wiederholen Sie für die Programmierung weiterer Sender die
Schritte 2 bis 5.



So hören Sie oder wählen Sie einen programmierten Sender aus
• Drücken Sie die Taste TUNING MODE um PRESET auszuwählen und drücken Sie die Tasten
SELECT ( .,, ).
Deutsch
HW-D600_D650S_GER_0609.indd 49
49
2011-06-10
9:40:45
Funktionsweise
Was ist RDS?
Mit RDS (Radio Data System) UKW-Sender empfangen
RDS erlaubt UKW-Sendern, ihre regulären Programmsignale mit
zusätzlichen Kennsignalen zu senden. Zum Beispiel senden die
Radiosender nicht nur ihr Senderkürzel, sondern auch Informationen
zur Art des gesendeten Programms, wie Sport oder Musik usw.
Wird ein UKW-Sender eingestellt, der den RDS-Service bietet, leuchtet
die RDS-Anzeige im Anzeigefeld auf.
Abkürzungen für RDS-Modi und Funktionen
• PTY (Program Type) : Programmsparte, z. B. Nachrichten, Kultur usw.; kann für einen Suchlauf
verwendet werden.
• PS NAME (Program Service Name) : Gibt den Sendernamen an und umfasst maximal acht Zeichen.
• RT (Radio Text) : Vom Radiosender übertragener Text; maximal 64 Zeichen.
• CT (Clock Time) : Gibt die Uhrzeit an. Nicht alle Sender übertragen PTY, RT oder CT, so dass diese
Informationen nicht bei allen RDS-Sendern angezeigt werden können.
• TA (Traffic Announcement) : Wenn „TA ON" angezeigt wird, bedeutet das, dass die
Verkehrsdurchsage aktiviert ist.
✎ HINWEIS
 RDS funktioniert möglicherweise nicht richtig, wenn der eingestellte Sender das RDS-Signal nicht
ordnungsgemäß sendet oder wenn das Signal zu schwach ist.
Die RDS-Signale zeigen
Sie können die vom Radiosender gesendeten RDS-Signale auf dem Anzeigefeld sehen.
Drücken Sie auf RDS-DISPLAY, während Sie einen UKWSender hören.
• Bei jedem Drücken der Taste, verändert sich die Anzeige, um Ihnen
die folgenden Informationen anzuzeigen:
PS NAME  RADIO TEXT  CLOCK/TIME  FREQUENCY
• PS (Program Service) : Bei der Suche erscheint <PS NAME> und
dann wird der Sendername angegeben.
<NO PS NAME> erscheint, wenn kein
Signal gesendet wird.
• RT(RadioText) : Bei der Suche erscheint <RADIO TEXT> und dann werden Textmeldungen des
Radiosenders angezeigt. <NO RT> erscheint, wenn kein Signal gesendet wird.
• Frequency : Senderfrequenz (kein RDS-Service)
Über die Zeichen im Anzeigefeld
Wenn das Anzeigefeld PS oder RT-Signale zeigt, werden die folgenden Zeichen verwendet.
• Das Anzeigefeld unterscheidet nicht zwischen Groß- und Kleinschreibung und verwendet deshalb
immer Großbuchstaben.
• Im Anzeigefeld können keine akzentuierten Buchstaben dargestellt werden.
So kann <A’s> z. B., für akzentuierte Buchstaben wie <À, Â, Ä, Á, Å und Ã.> stehen.
50
Deutsch
HW-D600_D650S_GER_0609.indd 50
2011-06-10
9:40:45
04
Mit einem PTY-Code nach einem Programm suchen) Einer der Vorteile des RDS-Service ist, dass Sie
eine bestimmte Programmart unter den vorabgestimmten Rundfunksendern durch die Angabe des
PTY-Codes lokalisieren können.
Funktionsweise
Programmarten (PTY-Funktion)
Mit dem PTY-Code nach einem Programm suchen
Wichtige Hinweise
• Die PTY-Suche ist nur auf vorabgestimmte Radiosender anwendbar.
• Um den Suchvorgang zu einer beliebigen Zeit zu stoppen, drücken Sie während der Suche auf PTY-SEARCH.
• Es gibt eine zeitliche Begrenzung für die Durchführung der folgenden Schritte. Wenn die Einstellung
abgebrochen wird, bevor Sie die Suche beenden konnten, fangen Sie nochmal mit Schritt 1 an.
• Wenn die Tasten auf der primären Fernbedienung betätigen, vergewissern Sie sich, dass Sie den
UKW-Sender mit der primären Fernbedienung gewählt haben.
1. Drücken Sie die Taste PTY SEARCH, während Sie einen UKW-Sender
empfangen.
2. Drücken Sie die Taste PTY- oder PTY+, bis der gewünschte
PTY-Code im Display angezeigt wird.
• Das Anzeigefeld liefert Ihnen die auf der rechten Seite beschriebenen
PTY-Codes.
3. Drücken Sie die Taste PTY SEARCH nochmals, während der im vorigen
Schritt gewählte PTY-Code noch auf dem
Anzeigefeld eingeblendet ist.
• Das Hauptgerät durchsucht 29 vorabgestimmte UKW-Sender,
und hält an, wenn der von Ihnen gewählte Sender gefunden ist
und stellt diesen ein.
DisplayAnzeiqe
Programmsparte
DisplayAnzeiqe
Programmsparte
LIGHT M
Leichte klassische Musik - Instrumentalmusik oder Chormusik.
NEWS
Nachrichten, Pressemeldungen usw.
AFFAIRS
Aktuelle Ereignisse, Dokumentarberichte,
Diskussionen, Untersuchungen usw.
CLASSICS
Berichte und Vorhersagen, Verbraucherinformationen, medizinische Informationen usw.
Schwere klassische Musik - Orchester,
Sinfonie, Kammermusik und Oper
OTHER M
Andere Musik - Jazz, R&B, Country und
Western
WEATHER
Wetter
FINANCE
Finanzen
INFO
SPORT
EDUCATE
DRAMA
Sport
Ausbildung und Erziehung
Sprechtheater, Hörspiele usw.
CULTURE
Kulturelle Themen, Religion,
sozialwissenschaftliche Probleme,
Sprache usw.
SCIENCE
Naturwissenschaften und Technik
VARIED
Andere Themenbereiche, Unterhaltung
(Quiz, Spiele), Interviews, Kabarett usw.
POP M
Popmusik
ROCK M
Rockmusik
M.O.R.M
Leichte Unterhaltungsmusik mit Easy-Listening-Charakter.
CHILDREN
SOCIAL
Kinderprogramme
Soziale Themen
RELIGION
Religion
PHONE IN
Diskussionen, Zuhörerumfragen usw.
TRAVEL
LEISURE
JAZZ
Reisen, Tourismus
Freizeit
Jazzmusik
COUNTRY
Countrymusik
NATION M
Volksmusik
OLDIES
Oldies
FOLK M
Volksmusik
DOCUMENT
Dokumentationen
Deutsch
HW-D600_D650S_GER_0609.indd 51
51
2011-06-10
9:40:46
Funktionsweise
Einen iPod verwenden
Mit der mitgelieferten Fernbedienung können Sie die Wiedergabe auf Ihrem iPod steuern.
Musik hören (iPod Audiofunktion)
Sie können auf dem iPod gespeicherte Musikdateien durch Anschluss an
den AV-Receiver wiedergeben.
1. Verbinden Sie das Verbindungsstück für den iPod mit dem iPodAnschluss an dem AV-Receiver.
2. Setzen Sie den iPod in das Verbindungsstück ein.
• Ihr iPod schaltet sich automatisch ein.
3. Drücken Sie auf der Fernbedienung die Taste INPUT SELECT, um den IPOD
AUDIO-Modus auszuwählen.
4. Drücken Sie die Taste WIEDERGABE auf der Fernbedienung, um die Wiedergabe zu starten.
• Der AV-Receiver beginnt mit der Wiedergabe des ersten Liedes auf dem iPod.
5. Sie können über die Fernbedienung einfache Wiedergabefunktionen, z. B. WIEDERGABE,
PAUSE, STOPP, ÜBERSPRINGEN (#,$) steuern.
✎ HINWEIS
 Lesen Sie Seite 25, um zu erfahren, welche iPods kompatibel sind.
Die Kompatibilität hängt von der Softwareversion Ihres iPods ab.
 Sie können auch durch Drücken der Taste iPod auf der Fernbedienung iPod wählen.
Ein Video ansehen (iPod-Videofunktion)
Sie können auf dem iPod gespeicherte Videodateien durch Anschluss
an den AV-Receiver wiedergeben.
1. Verbinden Sie das Verbindungsstück für den iPod mit dem iPodAnschluss an dem AV-Receiver.
2. Wechseln Sie auf dem iPod-Bildschirm zu Videos > Settings
und stellen Sie die Option TV Out auf On.
3. Setzen Sie den iPod in das Verbindungsstück ein.
4. Drücken Sie auf der Fernbedienung die Taste INPUT SELECT, um den
IPOD VIDEO-Modus auszuwählen.
5. Stellen Sie die Option AV IN des Fernsehgerätes, das an den AVReceiver angeschlossen ist, auf COMPOSITE.
<iPod-Bildschirm>
Befolgen Sie die Schritte der iPod-Anleitung, die auf dem
Bildschirm erscheinen.
6. Drücken sie die Tasten , auf der Fernbedienung, um Videos
auszuwählen, und drücken Sie dann die Taste ENTER.
7. Drücken sie die Tasten , auf der Fernbedienung, um Movies
auszuwählen, und drücken Sie dann die Taste ENTER.
52
Deutsch
HW-D600_D650S_GER_0609.indd 52
2011-06-10
9:40:46
04
Funktionsweise
8. Drücken Sie die Tasten ,, um die Datei auszuwählen, die
wiedergegeben werden soll, und drücken sie dann die Taste
ENTER.
• Auf dem iPod befindliche Videodateien werden auf dem
Bildschirm des Fernsehgerätes wiedergegeben.
9. Sie können über die Fernbedienung einfache
Wiedergabefunktionen, z. B. WIEDERGABE, PAUSE, STOPP,
ÜBERSPRINGEN (#,$) steuern.
• Wenn die PREV Taste nach der Wiedergabe gedrückt wird,
wechselt der Player zum Startbildschirm der aktuellen Datei.
<iPod-Bildschirm>
• Drücken Sie die Taste STOPP, um die Wiedergabe zu beenden, und zum Bildschirm mit der
Auflistung zurückzukehren.
• Drücken Sie auf die Taste RETURN, um zum vorhergehenden Menü zurückzukehren.
✎ HINWEIS
 Bevor die Video Dateien im iPod Player wiedergegeben werden können, müssen die Audio/Video Anschlüsse
des Fernsehgeräts mit Hilfe der Composite (A/V) Kabel an den Receiver angeschlossen werden.
 Lesen Sie Seite 25, um zu erfahren, welche iPods kompatibel sind.
Die Kompatibilität hängt von der Softwareversion Ihres iPods ab.
 Wenn die aktuelle Datei bis zum Ende wiedergegeben wurde, so wird automatisch die Wiedergabe der
nächsten Datei gestartet.
Um die nächste Datei wiederzugeben, wählen Sie die Datei, die wiedergegeben werden soll, im Bildschirm
mit der Auflistung des iPods.
 Auf dem Fernsehbildschirm erscheint nur das Bild für die Wiedergabe. Prüfen Sie alle anderen
Bildschirmdarstellungen auf dem iPod.
Sonderfunktionen
Sleep Timer-Funktion
Sie können die Zeit festlegen, nach der sich das Gerät automatisch
ausschaltet.
Drücken Sie die Taste SLEEP.
• SLEEP : OFF  10M  20M  30M  60M  90M  120M 
150M werden nacheinander ausgewählt.
So überprüfen Sie den Status der Timer-Funktion
Drücken Sie die Taste SLEEP.
• Auf dem Display wird die Zeit angezeigt, nach der sich das Gerät
automatisch ausschaltet.
• Durch erneutes Drücken der Taste SLEEP können Sie die zuvor eingestellte Zeit ändern.
So deaktivieren Sie die Timer-Funktion
• Drücken Sie die Taste SLEEP bis SLEEP OFF angezeigt wird.
Deutsch
HW-D600_D650S_GER_0609.indd 53
53
2011-06-10
9:40:47
Funktionsweise
Stummschaltung
Mit dieser Funktion können Sie den Ton ausschalten.
Drücken Sie die Taste MUTE.
• Auf dem Display wird MUTE angezeigt.
So schalten Sie den Ton wieder ein
Die MUTE Taste erneut oder die Lautstärke Taste drücken.
• Die Anzeige MUTE wird ausgeblendet, und der Ton wird eingeschaltet.
Display anpassen
Mit dieser Funktion können Sie die Helligkeit des Displays einstellen.
Drücken Sie die Taste DIMMER.
• Durch wiederholtes Drücken der Taste ändert sich die Helligkeit in
dieser Reihenfolge :
Dunkel  Hell.
✎ HINWEIS
 Die Funktionen „SLEEP", „Mute" und „Adjust Display" stehen nur
über die Fernbedienung zur Verfügung.
Zurücksetzen-Funktion
Wenn das Gerät eingeschaltet ist.
1. Drücken Sie die Taste MUTE.
• Auf dem Display wird MUTE angezeigt.
2. Drücken Sie die Taste 2 fünfmal, und drücken Sie dann die Taste
ENTER.
• INITIAL : NO erscheint auf dem Bildschirm.
3. Drücken Sie die Tasten ◄► um YES auszuwählen.
• Das Gerät schaltet sich nach ca. 5 Sekunden aus.
Wenn das Gerät ausgeschaltet ist.
1. Drücken Sie und halten Sie die Taste TUNER MEMORY auf dem
vorderen Bedienfeld Ihres AV-Empfängers mindestens 5 Sekunden
gedrückt.
• Die POWER LED blinkt einmal auf.
✎ HINWEIS
 Bei Verwendung der RESET-Funktion gehen alle gespeicherten Einstellungen verloren.
 Verwenden Sie diese Funktion nur, wenn dies erforderlich ist.
54
Deutsch
HW-D600_D650S_GER_0609.indd 54
2011-06-10
9:40:48
04
Funktionsweise
Kopfhörer verwenden
Sie haben die Möglichkeit, Kopfhörer anzuschließen (nicht im Lieferumfang enthalten). Die
Lautsprecher werden dadurch ausgeschaltet.
Schließen Sie den Kopfhörer an den Kopfhöreranschluss an, um Musik hören zu können.
✎ HINWEIS
 Achten Sie bei Verwendung von Kopfhörern darauf, dass die Lautstärke nicht zu hoch eingestellt
ist, denn sonst können Hörschäden entstehen.
Software aktualisierung
Samsung wird möglicherweise in der Zukünft AV-Receiver Firmware-Aktualisierung zur Ferfügung
stellen.
Besuchen Samsung.com haben oder wenden Sie sich an den
Samsung Kundendienst um Informationen über das Heruntelanden
von Aktualisierung und die Verwendung eines USB-Laufwerks.
Eine Aktualisierung wird erfolgen indem sie das Ende des USBGeräts in den USB-Anschluss Ihres AV-Receivers anschließen.
ONLY FOR
UPDATE
✎ HINWEIS
 Stecken Sie das USB-Gerät mit der Firmwareaktualisierung in den
USB-Anschluß auf der Rückseite des Hauptgerätes ein.
 Ziehen Sie den Netzstecker nicht aus, und während der
ONLY FOR
SERVICE
Aktualisierung, enfternen Sie das USB-Gerät nicht. Das Gerät
schaltet sich nach Abschluss der Firmwareaktualisierung
automatisch aus. Beim Aktualisieren der Software werden sämtliche
Einstellungen auf den (Werkeinstellung) Standard zurückgesetzt. Sie sollten sich Ihre Einstellungen
notieren, um sie nach der Aktualisierung wieder vornehmen zu können.
 Wenn die Software-Aktualisierung fehlschlägt, empfehlen wir die Formatierung des USB-Daten im
FAT 16 und die Aktualisierung erneut versuchen.
 Das NTFS-USB-Dateisystem wird nicht unterstützt.
 Je nach Hersteller wird die USB-Speicherkarte möglicherweise nicht unterstützt.
Deutsch
HW-D600_D650S_GER_0609.indd 55
55
2011-06-10
9:40:49
Diverse funktionen
Fernsehgerät mit der fernbedienung steuern
1.
2.
3.
4.
Schalten Sie das Fernsehgerät mit der Taste POWER ein.
Drücken Sie die Taste TV, um die Fernbedienung auf den TV-Modus festzulegen.
Richten Sie die Fernbedienung auf das Fernsehgerät.
Halten Sie die Taste POWER gedrückt, und geben Sie den Code für die Marke Ihres
Fernsehgeräts ein.
• Wenn in der Tabelle mehr als ein Code für Ihr Fernsehgerät angegeben ist, müssen Sie die
Codes nacheinander eingeben, um herauszufinden, welcher passt.
• Wenn der Code passt, wird das Fernsehgerät ausgeschaltet.
5. Wenn Sie das Fernsehgerät durch Drücken der Taste POWER auf der Fernbedienung ein- und
ausschalten können, war die Einstellung erfolgreich.
• Sie können nun zur Bedienung des Fernsehgeräts die Tasten TV POWER, VOLUME, CHANNEL,
MENU sowie die Zifferntasten (0~9) verwenden.
✎ HINWEIS
 Für einige Fernsehgeräte funktioniert die Fernbedienung möglicherweise nicht. Außerdem sind bei einigen
Fernsehgeräten möglicherweise nicht alle Funktionen verfügbar.
 Standardmäßig ist die Fernbedienung für die Steuerung von Samsung-Fernsehgeräten programmiert.
Markencodeliste der Fernsehgeräte
Marke
Code
Marke
Code
Marke
Code
Admiral (M.Wards)
56, 57, 58
Hitachi
15, 18, 50, 59, 69
Realistic
03, 19
A Mark
01, 15
Inkel
45
Sampo
40
Anam
01, 02, 03, 04, 05, 06, 07, 08,
09, 10, 11, 12, 13, 14
JC Penny
56, 59, 67, 86
Samsung
00, 15, 16, 17, 40, 43, 46,
47, 48, 49, 59, 60, 98
AOC
01, 18, 40, 48
Bell & Howell
(M.Wards)
Brocsonic
Candle
JVC
70
KTV
59, 61, 87, 88
57, 58, 81
KEC
03, 15, 40
59, 60
KMC
15
LG (Goldstar)
01, 15, 16, 17, 37, 38, 39, 40, 41,
42, 43, 44
Luxman
18
18
Cetronic
03
Citizen
03, 18, 25
Cinema
97
Classic
03
Concerto
18
Contec
46
Sanyo
19, 61, 65
Scott
03, 40, 60, 61
Sears
15, 18, 19
Sharp
15, 57, 64
Signature 2000
(M.Wards)
57, 58
LXI (Sears)
19, 54, 56, 59, 60, 62, 63, 65, 71
Sony
50, 51, 52, 53, 55
Magnavox
15, 17, 18, 48, 54, 59, 60, 62, 72, 89
Soundesign
03, 40
Marantz
40, 54
Spectricon
01
Matsui
54
SSS
18
MGA
18, 40
Sylvania
18, 40, 48, 54, 59, 60, 62
Coronado
15
Craig
03, 05, 61, 82, 83, 84
Mitsubishi/
MGA
18, 40, 59, 60, 75
Symphonic
61, 95, 96
Croslex
62
MTC
18
Tatung
06
Crown
03
NEC
18, 19, 20, 40, 59, 60
Techwood
18
Curtis Mates
59, 61, 63
Nikei
03
Teknika
03, 15, 18, 25
CXC
03
Onking
03
TMK
18, 40
Onwa
03
Toshiba
19, 57, 63, 71
Daewoo
02, 03, 04, 15, 16, 17, 18, 19, 20,
21, 22, 23, 24, 25, 26, 27, 28, 29,
30, 32, 34, 35, 36, 48, 59, 90
Panasonic
06, 07, 08, 09, 54, 66, 67, 73, 74
Vidtech
18
Daytron
40
Penney
18
Videch
59, 60, 69
Dynasty
03
Philco
03, 15, 17, 18, 48, 54, 59, 62, 69, 90
Wards
15, 17, 18, 40, 48, 54, 62, 72
15, 17, 18, 40, 48, 54,
60, 64
03, 15, 40, 46, 59, 61, 64, 82,
83, 84, 85
Philips
Pioneer
63, 66, 80, 91
Yamaha
18
Fisher
19, 65
Portland
15, 18, 59
York
40
Funai
03
Proton
40
Futuretech
03
Quasar
06, 66, 67
General Electric (GE)
06, 40, 56, 59, 66, 67, 68
Radio Shack
17, 48, 56, 60, 61, 75
40
RCA/Proscan
18, 59, 67, 76, 77, 78, 92, 93, 94
Emerson
Hall Mark
56
Yupiteru
03
Zenith
58, 79
Zonda
01
Dongyang
03, 54
Deutsch
HW-D600_D650S_GER_0609.indd 56
2011-06-10
9:40:50
05
1. Schalten Sie den DVD-/BD-Player mit der Taste POWER Weise ein.
2. Drücken Sie die Taste BD/DVD, um die Fernbedienung auf den DVD-/BD-Modus festzulegen.
3. Richten Sie die Fernbedienung auf das DVD-/BD-Gerät.
Diverse funktionen
DVD-/BD-Player mit der fernbedienung steuern
4. Halten Sie die Taste POWER gedrückt, und geben Sie den Code für die Marke Ihres DVD-/BD-Geräts
ein.
• Wenn in der Tabelle mehr als ein Code für Ihr DVD-/BD-Gerät angegeben ist, müssen Sie die
Codes nacheinander eingeben, um herauszufinden, welcher passt.
• Wenn der Code passt, wird das DVD-/BD-Gerät ausgeschaltet.
5. Wenn Sie das DVD-Gerät (den Videorekorder) durch Drücken der Taste POWER auf der
Fernbedienung ein- und ausschalten können, war die Einstellung erfolgreich.
• Sie können DVD (BD) POWER, WIEDERGABE, PAUSE, STOPP, ÜBERSPRINGEN, MENU und
Nummerntasten (0-9) verwenden.
✎ HINWEIS
 Für einige DVD-Geräte funktioniert die Fernbedienung möglicherweise nicht.
Außerdem sind bei einigen DVD-Geräten möglicherweise nicht alle Funktionen verfügbar.
 Standardmäßig ist die Fernbedienung für die Steuerung von DVD-/BD-Geräten der Marke
Samsung programmiert.
Markencodeliste für DVD-Player
Marke
DENON
DOONOON
DMTECH
FISHER
GE
HARMAN/KARDON
JVC
KENWOOD
LG
MAGNAVOX
MITSUBISHI
Code
003, 032
019
017
002
006
012
010, 013
008
001
004
005, 016
Marke
Code
ONKYO
OPTIMUS
PANASONIC
PROSCAN
PHILIPS
PIONEER
RCA
SAMSUNG
SANYO
SONY
THETA DIGITAL
004, 014
011
021
006
004, 023
007, 011, 022, 025
006
000, 027
002
015, 020
011
Marke
TOSHIBA
YAMAHA
ZENITH
TAEGWANG
PS2
X-BOX
APEX
Marantz
Code
004, 018
009, 033
004, 024
026
028
029
030
031
Markencodeliste für BD-Player
Marke
SAMSUNG
Code
000, 001, 002, 003, 004
✎ HINWEIS
 Nur BD-Player der Marke Samsung können mit der Fernbedienung gesteuert werden.
Deutsch
HW-D600_D650S_GER_0609.indd 57
57
2011-06-10
9:40:50
Sonstige Informationen
Fehlersuche
Bevor Sie sich an den Kundendienst wenden, überprüfen Sie bitte die folgenden Punkte.
Problem
Überprüfung
Behebung
Das Gerät lässt sich nicht
einschalten.
• Ist der Netzstecker an eine Steckdose
angeschlossen?
• Schließen Sie den Netzstecker an die
Steckdose an.
Das Gerät reagiert nicht auf das
Drücken von Tasten.
• Ist die Luft elektrostatisch aufgeladen?
• Ziehen Sie den Netzstecker und schließen Sie
ihn wieder an die Steckdose an.
Es wird kein Ton
wiedergegeben.
• Wurden die Lautsprecher und externen
Komponenten korrekt angeschlossen?
• Wurde die Funktion Mute (Stumm) aktiviert?
• Ist die Lautstärke heruntergedreht?
• Ist der Lautsprechergröße fälschlicherweise auf
NONE (Nicht vorhanden) gestellt?
• Schließen Sie diese korrekt an.
• Drücken Sie die Taste MUTE, um die Funktion
zu deaktivieren.
• Stellen Sie die Lautstärke ein.
• Wählen Sie LARGE, SMALL oder YES (siehe
Seite 33).
Bei Auswahl der Funktion wird
kein Bild auf dem Fernsehgerät
angezeigt.
• Wurde die externe Komponente korrekt
angeschlossen?
• Schließen Sie das Gerät richtig an.
Die Fernbedienung funktioniert
nicht.
• Sind die Batterien leer?
• Ist die Entfernung zwischen Fernbedienung und
Gerät zu groß?
• Legen Sie neue Batterien ein.
• Verringern Sie die Entfernung.
Der Ton aus dem linken bzw.
rechten Kanal wird umgekehrt
ausgegeben.
• Wurden der linke und rechte Lautsprecher korrekt
angeschlossen? Wurden die linken und rechten
Verbindungskabel für Eingang und Ausgang
korrekt angeschlossen?
• Überprüfen Sie, ob eine Verwechslung
zwischen linkem und rechtem Kanal vorliegt,
und beheben Sie diese gegebenenfalls.
Der Radioempfang funktioniert
nicht.
• Ist die UKW-Antenne richtig angeschlossen?
• Schließen Sie diese korrekt an.
• Positionieren Sie bei einem schwachen
Antennensignal die UKW-Antenne an einem
Ort mit gutem Empfang.
Die Surround-Lautsprecher
funktionieren nicht.
• Sind die Surround-Lautsprecher korrekt
angeschlossen?
• Ist der Modus SURR (Surround) in der
Lautsprechergröße fälschlicherweise auf NONE
(Nicht vorhanden) gestellt?
• Wurde für den Surround-Modus Stereo
eingestellt?
• Auf den Seite 16 finden Sie Hinweise zum
korrekten Anschließen der Lautsprecher.
• Wählen Sie LARGE oder SMALL (siehe Seite
33).
• Auf den Seiten 46-48 finden Sie Hinweise zur
Auswahl des korrekten Surround-Modus.
Die Surround Back-Lautsprecher
funktionieren nicht.
• Sind die Surround Back-Lautsprecher korrekt
angeschlossen?
• Wurde in den Lautsprechereinstellungen für
SBACK (Surround-Back-Lautsprecher) die Option
NONE (Nicht vorhanden) gewählt?
• Wurde der Modus Surround auf EX/ES
eingestellt?
• Auf den Seite 16 finden Sie Hinweise zum
korrekten Anschließen der Lautsprecher.
• Wählen Sie LARGE oder SMALL (siehe Seite
33).
• Auf Seite 40 wird beschrieben, wie der Modus
Surround auf EX/ES gestellt wird.
58
Deutsch
HW-D600_D650S_GER_0609.indd 58
2011-06-10
9:40:51
06
Der Modus EX/ES kann nicht
ausgewählt werden
Überprüfung
• Wurde in den Lautsprechereinstellungen für
SBACK (Surround-Back-Lautsprecher) die Option
NONE (Nicht vorhanden) gewählt?
• Wurde das korrekte Eingangssignal ausgewählt?
Behebung
• Wählen Sie LARGE oder SMALL (siehe Seite
33).
• Verwenden Sie ein externes Gerät mit 7.1Kanal.
Der Dolby Pro Logic IIx-Modus
kann nicht ausgewählt werden.
• Wurde das korrekte Eingangssignal ausgewählt?
• Nur 2 Kanäle können Dolby Pro Logic II-Modus
auswählen. (Z.B.: Dolby Digital, PCM, 2-Kanal
Analog Ausgangsignal.)
Der Modus NEO:6 kann nicht
ausgewählt werden.
• Wurde das korrekte Eingangssignal ausgewählt?
• Verwenden Sie als Eingangssignal PCM und
Analog.
Die Wiedergabe von DTScodierten DVDs erfolgt ohne Ton.
• Wurde das digitale Eingangssignal gewählt?
• Überprüfen Sie, ob der DVD-Player korrekt
angeschlossen ist, und wählen Sie ein
digitales Eingangssignal (siehe Seite 28).
Sonstige Informationen
Problem
Funktion zum Geräteschutz
Hitzeschutz
• Der Hitzeschutz wird aktiviert, wenn das Gerät oder der Transformator überhitzt sind.
Auf dem Display wird "
" angezeigt.
Diese Funktion wird aktiviert:
- Bei Kurzschluss des Lautsprecheranschlusses
- Bei Kurzschluss des Lautsprecherkabels
Wenn Sie das Gerät aus- und wieder einschalten und das Problem nicht mehr besteht, ist die
Anzeige PROTECTION nicht mehr zu sehen, und das Gerät funktioniert einwandfrei.
Deutsch
HW-D600_D650S_GER_0609.indd 59
59
2011-06-10
9:40:51
Sonstige Informationen
Fehlerliste Auto Kalibrierung
Fehler Nr.
Fehlermeldung der Auto Kalibrierung auf der Bildschirmanzeige
E02 NO MIC
Das Kalibriermikrofon anschließen.
E03 NOISY
Keine Geräusche während der Messung erzeugen.
E04 MIC LEVL
Das Mikrofon befindet sich zu nah an den Lautsprechern.
Das Mikrofon und die alle Lautsprecher am richtigen Ort aufstellen.
E05 NO FRONT
Die Front Lautsprecher richtig anschließen.
E07 LEVL OVR
Das Mikrofon und die alle Lautsprecher am richtigen Ort aufstellen.
E08 DIST OVR
Einige Lautsprecher befinden sich zu weit weg vom Kalibriermikrofon.
Das Mikrofon und die alle Lautsprecher am richtigen Ort aufstellen.
E13 TIME OVR
Das Netzkabel ziehen und erneut anschließen.
Anschließend die Messung noch einmal durchführen.
E14 CODE ERR
Das Netzkabel ziehen und erneut anschließen.
Anschließend die Messung noch einmal durchführen.
60
Deutsch
HW-D600_D650S_GER_0609.indd 60
2011-06-10
9:40:51
06
Sonstige Informationen
Technische daten
Gewicht
ALLGEMEIN
UKW TUNER
VERSTÄRKER
FREQUENZ
ERGEBNIS
HDMI
VIDEOAUSGANG
6.2 kg
Abmessungen (B × H × T)
429.2 x 165.1 x 360.6 mm
Betriebstemperatur
+5°C~+35°C
Zulässige Luftfeuchtigkeit
10%~75%
Frequenzgang
87.5~108.0MHz
Verwendbare Empfindlichkeit
12dBf
Signal-Rauschabstand
MONO/STEREO 55/55dB
Verzerrung
MONO/STEREO 0.3/0.8%
Stereo-Separation
30dB
Tunerausgang
1kHz, 75kHz Dev
Nennleistung
20Hz~20kHz/THD = 0.9%
Vordere Lautsprecher (links+rechts)
6 Ω 100W/CH
Mittlerer Lautsprecher
6 Ω 100W/CH
Surround-Lautsprecher (links+rechts)
6 Ω 100W/CH
Subwoofer-Lautsprecher
6 Ω 100W/CH
Eingangsempfindlichkeit/Impedanz
450mV/47kΩ
Signal-Rausch-Verhältnis (analoger Eingang)
80dB
Kanaltrennung (1kHz)
60dB
Analogeingang
20Hz~20kHz(±3dB)
Digitaleingang/96kHz PCM
20Hz ~44kHz(±3dB)
Eingang
1080p kompatibel
Ausgabe
1080p kompatibel
TV-Format
NTSC/PAL
Eingangsempfindlichkeit/Impedanz
1Vp-p/75 Ω
Ausgangsempfindlichkeit/Impedanz
1Vp-p/75 Ω
Videofrequenzgang
5Hz ~ 10kHz(-3dB)
S/N Ratio
60dB
* Signal-Rausch-Verhältnis, Kanaltrennung, Signalstörungen und verwendbare Empfindlichkeit
basieren auf den Richtwerten der AES (Audio Engineering Society).
- Samsung Electronics Co., Ltd behält sich das Recht auf unangekündigte Änderungen vor.
- Gewicht und Abmessungen können von den Angaben abweichen.
- Änderungen der technischen Daten und des Geräte-Designs vorbehalten.
- Die technischen Daten zur benötigten Netzspannung finden Sie auf dem Etikett am Produkt.
Deutsch
HW-D600_D650S_GER_0609.indd 61
61
2011-06-10
9:40:51
Kontakt zu Samsung
Falls Sie Fragen oder Anregungen zu Samsung-Produkten haben, wenden Sie sich bitte an den SamsungKundendienst.
Area
` North America
Canada
Mexico
U.S.A
Contact Centre 
Web Site
1-800-SAMSUNG (726-7864)
01-800-SAMSUNG (726-7864)
1-800-SAMSUNG (726-7864)
www.samsung.com
www.samsung.com
www.samsung.com
0800-333-3733
0800-124-421 / 4004-0000
800-SAMSUNG (726-7864)
01-8000112112
0-800-507-7267
1-800-751-2676
1-800-10-7267
800-6225
1-800-299-0013
800-7919267
1-800-234-7267
00-1800-5077267
800-7267
0-800-777-08
1-800-682-3180
www.samsung.com
www.samsung.com
www.samsung.com
www.samsung.com
www.samsung.com
www.samsung.com
www.samsung.com
www.samsung.com
www.samsung.com
www.samsung.com
www.samsung.com
www.samsung.com
www.samsung.com
www.samsung.com
www.samsung.com
1-800-SAMSUNG (726-7864)
www.samsung.com
0-800-100-5303
www.samsung.com
42 27 5755
0810 - SAMSUNG (7267864,
€ 0.07/min)
-
` Latin America
Argentine
Brazil
Chile
Colombia
Costa Rica
Dominica
Ecuador
El Salvador
Guatemala
Honduras
Jamaica
Nicaragua
Panama
Peru
Puerto Rico
Trinidad &
Tobago
Venezuela
Austria
Belgium
02-201-24-18
Bosnia
Bulgaria
Croatia
05 133 1999
07001 33 11
062 SAMSUNG (062 726 7864)
800-SAMSUNG (800-726786)
Samsung Zrt., česká organizační
složka, Oasis Florenc, Sokolovská394/17, 180 00, Praha 8
70 70 19 70
030 - 6227 515
01 48 63 00 00
01805 - SAMSUNG (726-7864
€ 0,14/Min)
06-80-SAMSUNG (726-7864)
800-SAMSUNG (726-7864)
+381 0113216899
261 03 710
023 207 777
020 405 888
0900-SAMSUNG
(0900-7267864) (€ 0,10/Min)
815-56 480
0 801 1SAMSUNG (172678)
/ 022-607-93-33
80820-SAMSUNG (726-7864)
1. 08010 SAMSUNG (72678) doar din reţeaua Romtelecom,
tarif local
2. 021.206.01.10 - din orice
reţea, tarif normal
Czech
Denmark
Finland
France
Germany
Hungary
Italia
Kosovo
Luxemburg
Macedonia
Montenegro
Netherlands
Norway
Poland
Portugal
Rumania
HW-D600_D650S_GER_0609.indd 62
Slovakia
Spain
Sweden
Contact Centre 
0700 Samsung (0700 726
7864)
0800-SAMSUNG (726-7864)
902-1-SAMSUNG (902 172 678)
0771 726 7864 (SAMSUNG)
Switzerland
0848-SAMSUNG (7267864,
CHF 0.08/min)
U.K
Eire
Lithuania
Latvia
Estonia
0330 SAMSUNG (7267864)
0818 717100
8-800-77777
8000-7267
800-7267
Uzbekistan
Kyrgyzstan
Tadjikistan
Ukraine
0-800-502-000
www.samsung.com
Belarus
Moldova
810-800-500-55-500
00-800-500-55-500
www.samsung.com/
be (Dutch)
www.samsung.com/
be_fr (French)
www.samsung.com
www.samsung.com
` Asia Pacific
www.samsung.com
Russia
Georgia
Armenia
Azerbaijan
Kazakhstan
Australia
New Zealand
China
1300 362 603
0800 SAMSUNG (0800 726 786)
400-810-5858 / 010-6475 1880
Hong Kong
(852) 3698 4698
India
Indonesia
www.samsung.com
www.samsung.com
www.samsung.com
Japan
Malaysia
www.samsung.com
Philippines
www.samsung.com
www.samsung.com
www.samsung.com
-
Singapore
Thailand
Taiwan
Vietnam
www.samsung.com
www.samsung.com
www.samsung.com
www.samsung.com
www.samsung.com
Web Site
www.samsung.com
www.samsung.com
www.samsung.com
www.samsung.com
www.samsung.com/ch
www.samsung.com/
ch_fr/(French)
www.samsung.com
www.samsung.com
www.samsung.com
www.samsung.com
www.samsung.com
` CIS
8-800-555-55-55
8-800-555-555
0-800-05-555
088-55-55-555
8-10-800-500-55-500
(GSM: 7799)
8-10-800-500-55-500
00-800-500-55-500
8-10-800-500-55-500
` Europe
Albania
Area
Serbia
www.samsung.com
www.samsung.com
www.samsung.com
www.samsung.com
www.samsung.com
www.samsung.ua
www.samsung.com/
ua_ru
www.samsung.com
www.samsung.com
www.samsung.com
www.samsung.com/hk
www.samsung.com/
hk_en/
3030 8282 / 1800 110011 /
1800 3000 8282 / 1800 266 8282
0800-112-8888 /
021-5699-7777
0120-327-527
1800-88-9999
1-800-10-SAMSUNG(726-7864) /
1-800-3-SAMSUNG(726-7864) /
1-800-8-SAMSUNG(726-7864) /
02-5805777
1800-SAMSUNG (726-7864)
1800-29-3232 / 02-689-3232
0800-329-999
1 800 588 889
www.samsung.com
www.samsung.com
www.samsung.com
www.samsung.com
8000-4726
08000-726786
800-22273
080 100 2255
800-SAMSUNG (726-7864)
9200-21230
444 77 11
800-SAMSUNG (726-7864)
www.samsung.com
www.samsung.com
www.samsung.com
www.samsung.com
www.samsung.com
www.samsung.com
www.samsung.com
www.samsung.com
0800-SAMSUNG (726-7864)
0860-SAMSUNG (726-7864 )
www.samsung.com
www.samsung.com
www.samsung.com
www.samsung.com
www.samsung.com
www.samsung.com
www.samsung.com
` Middle East
Bahrain
Egypt
Jordan
Morocco
Oman
Saudi Arabia
Turkey
U.A.E
` Africa
Nigeria
South Africa
2011-06-10
9:40:51
Korrekte Entsorgung der Batterien dieses Produkts
(In den Ländern der Europäischen Union und anderen europäischen Ländern mit einem separaten
Altbatterie-Rücknahmesystem)
Die Kennzeichnung auf der Batterie bzw. auf der dazugehörigen Dokumentation oder Verpackung gibt
an, dass die Batterie zu diesem Produkt nach seiner Lebensdauer nicht zusammen mit dem normalen
Haushaltsmüll entsorgt werden darf. Wenn die Batterie mit den chemischen Symbolen Hg, Cd oder Pb
gekennzeichnet ist, liegt der Quecksilber-, Cadmium- oder Blei-Gehalt der Batterie über den in der EGRichtlinie 2006/66 festgelegten Referenzwerten. Wenn Batterien nicht ordnungsgemäß entsorgt werden,
können sie der menschlichen Gesundheit bzw. der Umwelt schaden.
Bitte helfen Sie, die natürlichen Ressourcen zu schützen und die nachhaltige Wiederverwertung von
stofflichen Ressourcen zu fördern, indem Sie die Batterien von anderen Abfällen getrennt über Ihr örtliches
kostenloses Altbatterie-Rücknahmesystem entsorgen.
Korrekte Entsorgung von Altgeräten (Elektroschrott)
(In den Ländern der Europäischen Union und anderen europäischen Ländern mit einem separaten Sammelsystem)
Die Kennzeichnung auf dem Produkt, Zubehörteilen bzw. auf der dazugehörigen Dokumentation gibt an, dass das
Produkt und Zubehörteile (z. B. Ladegerät, Kopfhörer, USB-Kabel) nach ihrer Lebensdauer nicht zusammen mit
dem normalen Haushaltsmüll entsorgt werden dürfen. Entsorgen Sie dieses Gerät und Zubehörteile bitte getrennt
von anderen Abfällen, um der Umwelt bzw. der menschlichen Gesundheit nicht durch unkontrollierte Müllbeseitigung
zu schaden. Helfen Sie mit, das Altgerät und Zubehörteile fachgerecht zu entsorgen, um die nachhaltige
Wiederverwertung von stofflichen Ressourcen zu fördern.
Private Nutzer wenden sich an den Händler, bei dem das Produkt gekauft wurde, oder kontaktieren die zuständigen
Behörden, um in Erfahrung zu bringen, wo Sie das Altgerät bzw. Zubehörteile für eine umweltfreundliche Entsorgung
abgeben können.
Gewerbliche Nutzer wenden sich an ihren Lieferanten und gehen nach den Bedingungen des Verkaufsvertrags vor.
Dieses Produkt und elektronische Zubehörteile dürfen nicht zusammen mit anderem Gewerbemüll entsorgt werden.
HW-D600_D650S_GER_0609.indd 63
2011-06-10
9:40:51
