HT-Q20(1~40P) NL-new 1/5/04 9:40 AM Page 2

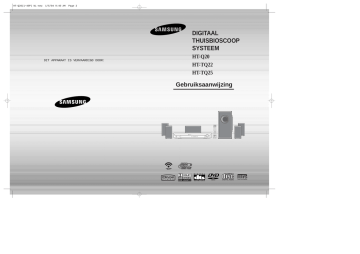

DIT APPARAAT IS VERVAARDIGD DOOR:
DIGITAAL
THUISBIOSCOOP
SYSTEEM
HT-Q20
HT-TQ22
HT-TQ25
Gebruiksaanwijzing
STANDBY
OPEN/CLOSE
FUNCTION
VOLUME
COMPACT
DIGITAL AUDIO
HT-Q20(1~40P) NL-new 1/5/04 9:40 AM Page 4
Veiligheidsinstructies
1
CLASS 1 LASER PRODUCT
KLASSE 1 LASER PRODUKT
LUOKAN 1 LASER LAITE
KLASS 1 LASER APPARAT
PRODUCTO LASER CLASE 1
Laser product van klasse 1
De CD-speler is geclassificeerd als een laser- product van klasse 1.
VOORZICHTIG
GEVAAR VOOR ELEKTRISCHE
SCHOKKEN. NIET OPENEN.
Als u bedieningsorganen aanpast of procedures hanteert die niet in deze handleiding zijn beschreven, bestaat de kans op blootstelling aan gevaarlijke straling.
VOORZICHTIG:
OPEN NOOIT DE BEHUIZING VAN DIT
APPARAAT, WANT DAN LOOPT U HET
GEVAAR EEN ELEKTRISCHE SCHOK TE
KRIJGEN. IN DE BEHUIZING ZIJN GEEN
ONDERDELEN AANWEZIG DIE U ZELF KUNT
REPAREREN. LAAT ONDERHOUD OVER AAN
DE VAKHANDEL.
WAARSCHUWING:
NA OPENEN OF GEOPENDE
VERGRENDELING GEVAAR
OP ONZICHTBARE
LASERSTRALING. VERMIJD
BLOOTSTELLING AAN
STRALING.
• Dit apparaat moet altijd worden aangesloten op een geaard stopcontact.
•
Om het apparaat los te koppelen van de stroomtoevoer, moet de stekker uit het stopcontact worden gehaald. Daarom moet de stekker gemakkelijk bereikbaar zijn.
Dit symbool geeft aan dat onderdelen in het apparaat onder levensgevaarlijk hoge spanning staan, zodat u een elektrische schok kunt krijgen.
Dit symbool geeft aan dat de bijgeleverde documentatie belangrijke aanwijzingen voor de bediening en het onderhoud bevat.
WAARSCHUWING :
Om het gevaar op brand of een elektrische schok te verlagen mag u dit apparaat nooit blootstellen aan regen of vocht.
Dit merkteken op het product of het bijbehorende informatiemateriaal duidt erop dat het niet met ander huishoudelijk afval verwijderd moet worden aan het einde van zijn gebruiksduur. Om mogelijke schade aan het milieu of de menselijke gezondheid door ongecontroleerde afvalverwijdering te voorkomen, moet u dit product van andere soorten afval scheiden en op een verantwoorde manier recyclen, zodat het duurzame hergebruik van materiaalbronnen wordt bevorderd. Huishoudelijke gebruikers moeten contact opnemen met de winkel waar ze dit product hebben gekocht of met de gemeente waar ze wonen om te vernemen waar en hoe ze dit product milieuvriendelijk kunnen laten recyclen.
Zakelijke gebruikers moeten contact opnemen met hun leverancier en de algemene voorwaarden van de koopovereenkomsten nalezen. Dit product moet niet worden gemengd met ander bedrijfsafval voor verwijdering.
Voorzorgsmaatregelen
Zorg ervoor dat de stroomvoorziening in uw huis overeenkomt met deze aangeduid op het identificatieplaatje vastgeplakt aan de achterkant van uw apparaat. Plaats de speler horizontaal op een geschikte ondergrond (meubelstuk) en laat voldoende ruimte vrij voor een goede ventilatie (7 tot 10 cm). Zorg ervoor dat de ventilatie-openingen niet afgedekt worden. Plaats niets op uw DVD-speler.
Plaats hem niet op versterkers of op ening andere installatie die warmte verspreiden. Voordat u de speler verplaatst moet u ervoor zorgen dat de schijflade leeg is. Deze DVD-speler werd ontworpen voor een continue werking. De overgang naar de stand standby onderbreekt de aansluiting op het lichtnet niet. Om de speler volledig van het lichtnet af te snijden dient u de stekker uit het stopcontact te halen hetgeen aangeraden is wanneer u hem gedurende een lange tijd niet gebruikt.
Tijdens onweer dient u de stekker uit het stopcontact te halen. Spanningspieken als gevolg van bliksem kunnen de apparatuur beschadigen.
Stel de apparatuur niet bloot aan direct zonlicht of andere warmtebronnen.
Dit kan leiden tot oververhitting en defecten.
Phones
Bescherm de speler tegen vocht en hitte (haardvuur), evenals tegen iedere installatie die sterke magnetische of elektrische velden opwekken (luidsprekers...). Trek de stekker uit het stopcontact wanneer de speler niet correct functioneert.
Uw speler werd niet ontworpen voor industrieel gebruik, doch enkel voor privé-gebruik.
Het gebruik van dit product is bestemd voor louter privé-doeleinden. Het kopiëren of opladen van muziekfiles met commerciële doeleinden of met winstgevend oogmerk is of zou een schending kunnen zijn van de Wetgeving op de Industriële Eigendom.
Uitsluiting : in de mate dat de wet het toelaat. Is iedere verklaring of iedere garantie van niet namaak van de auteursrechten of alle andere industriële eigendomsrechten voortvloeiende uit het gebruik van het product in omstandigheden, andere dan hierboven aangeduid, uitgesloten. Condensatie : Wanneer u het toestel en/of uw schijven van een koude in een warme omgeving brengt, bijv. bij een transport in de winter, moet u ong, twee uur wachten voordat u het toestel inschakelt, zodat de speler en de schijven op kamertemperatuur kunnen komen. Op die manier vermijdt u ernstige beschadigingen.
De batterijen die bij dit product worden gebruikt, bevatten chemicaliën die schadelijk zijn voor het milieu.
Gooi batterijen nooit weg bij het normale huisafval.
Wij raden u aan de batterij te laten vervangen door een deskundige.
2
NL
HT-Q20(1~40P) NL-new 1/5/04 9:40 AM Page 6
Functies
Afspelen van meerdere schijven en FM-tuner
Met de HT-Q20/HT-TQ22/HT-TQ25 kunt u niet alleen meerdere schijven afspelen, maar beschikt u ook over een geavanceerde FM-tuner. En dat alles in één apparaat.
Afspelen via USB Host functie
U kunt genieten van mediabestanden - zoals afbeeldingen, films en melodieën, opgeslagen in een MP3 speler, USB geheugen of digitale camera - met de hoge beeld- en geluidskwaliteit van een 5.1-kanaals thuisbioscoop door het opslagmedium aan te sluiten op de USB poort van de thuisbioscoop.
Dolby Pro Logic II
Dolby Pro Logic II is een nieuwe technologie voor het weergeven van audiosignalen via meerdere kanalen die voordelen biedt ten opzichte van het bestaande Dolby Pro Logic.
DTS (Digital Theater Systems)
DTS is een indeling voor audiocompressie die is ontwikkeld door Digital Theater
Systems Inc. DTS biedt 5.1-kanaals geluid in het volledige frequentiebereik.
Schermbeveiliging voor de TV
De HT-Q20/HT-TQ22/HT-TQ25 zet het TV-scherm automatisch op donker na 3 minuten in de stopstand.
De HT-Q20/HT-TQ22/HT-TQ25 schakelt automatisch over naar de spaarstand nadat de schermbeveiliging 20 minuten lang actief is geweest.
Spaarstand
De HT-Q20/HT-TQ22/HT-TQ25 schakelt zichzelf automatisch uit nadat het apparaat 20 minuten in de stop heeft gestaan.
Aangepaste weergave van TV-scherm
De HT-Q20/HT-TQ22/HT-TQ25 biedt u de mogelijkheid uw favoriete afbeelding te selecteren tijdens JPEG-, DVD- of VCD-weergave en deze in te stellen als achtergrond.
Optionele Draadloze Ontvangstversterker
De als optie verkrijgbare draadloze module voor achterluidsprekers van Samsung maakt kabels tussen uw DVD-ontvanger en de achterste luidsprekers overbodig. In plaats daarvan zijn de luidsprekers achteraan verbonden met een compacte draadloze module die communiceert met uw DVD-ontvanger.
3
Inhoud
VOORBEREIDING
Veiligheidsinstructies . . . . . . . . . . . . . . . . . . . . . . . .1
Voorzorgsmaatregelen . . . . . . . . . . . . . . . . . . . . . . .2
Functies . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .3
Opmerkingen over schijven . . . . . . . . . . . . . . . . . . . .5
Omschrijving . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .7
AANSLUITINGEN
De luidsprekers aansluiten . . . . . . . . . . . . . . . . . . .11
De optionele Draadloze Ontvangstversterker verbinden 14
De video-uitgang aansluiten op de TV . . . . . . . . . . .16
Functie P.SCAN (Progressieve scan) . . . . . . . . . . .17
Externe componenten aansluiten . . . . . . . . . . . . . .18
De FM-antenne aansluiten . . . . . . . . . . . . . . . . . . .19
BEDIENING
Voordat u het thuisbioscoopsysteem in gebruik neemt .20
Schijven afspelen . . . . . . . . . . . . . . . . . . . . . . . . . .22
Afspelen van MP3/WMA-CD's . . . . . . . . . . . . . . . . .23
Schijfinformatie weergeven . . . . . . . . . . . . . . . . . . .24
JPEG-bestanden afspelen . . . . . . . . . . . . . . . . . . .25
Afspelen van DivX . . . . . . . . . . . . . . . . . . . . . . . . .27
De resterende tijd controleren . . . . . . . . . . . . . . . . .29
Versneld/vertraagd afspelen . . . . . . . . . . . . . . . . . .30
Scènes/muzieknummers overslaan . . . . . . . . . . . . .30
Herhaald afspelen . . . . . . . . . . . . . . . . . . . . . . . . .31
Herhaald afspelen A-B . . . . . . . . . . . . . . . . . . . . . .32
Functie Step . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .33
Functie voor gezichtshoek . . . . . . . . . . . . . . . . . . .33
Zoomfunctie (scherm vergroten) . . . . . . . . . . . . . . .34
Functie EZ VIEW . . . . . . . . . . . . . . . . . . . . . . . . . .34
Audiotaal selecteren . . . . . . . . . . . . . . . . . . . . . . . .35
Ondertitelingstaal selecteren . . . . . . . . . . . . . . . . . .36
Mediabestanden afspelen met behulp van de USB HOST-functie . . . . . . . . . . . . . . . . . . . . . . .37
Rechtstreeks naar een scène/nummer gaan . . . . . .39
Disc menu gebruiken . . . . . . . . . . . . . . . . . . . . . . .40
Title menu gebruiken . . . . . . . . . . . . . . . . . . . . . . .40
INSTELLING
De taal instellen . . . . . . . . . . . . . . . . . . . . . . . . . . .41
Type TV-scherm instellen . . . . . . . . . . . . . . . . . . . .43
Kinderslot instellen (beveiligingsniveau) . . . . . . . . .45
Het wachtwoord instellen . . . . . . . . . . . . . . . . . . . .46
De achtergrond instellen . . . . . . . . . . . . . . . . . . . . .47
DVIX(R)-registratie . . . . . . . . . . . . . . . . . . . . . . . . .49
De luidsprekermodus instellen . . . . . . . . . . . . . . . .50
De vertragingstijd instellen . . . . . . . . . . . . . . . . . . .51
De testtoon instellen . . . . . . . . . . . . . . . . . . . . . . . .53
De DRC-functie (compressie van dynamisch bereik) instellen . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .54
Audio instellen . . . . . . . . . . . . . . . . . . . . . . . . . . . .55
Instelling AV SYNC . . . . . . . . . . . . . . . . . . . . . . . . .57
Functie voor geluidsveld (DSP/EQ) . . . . . . . . . . . . .58
Dolby Pro Logic II-modus . . . . . . . . . . . . . . . . . . . .59
Dolby Pro Logic II-effect . . . . . . . . . . . . . . . . . . . . .60
BEDIENING VAN RADIO
Naar de radio luisteren . . . . . . . . . . . . . . . . . . . . . .61
Zenders voorprogrammeren . . . . . . . . . . . . . . . . . .62
RDS – Radio Data Systeem . . . . . . . . . . . . . . . . . .63
OVERIGE
Handige functies . . . . . . . . . . . . . . . . . . . . . . . . . . .65
De TV bedienen met de afstandsbediening . . . . . . .67
Voordat u de servicedienst belt . . . . . . . . . . . . . . . .69
Waarschuwingen bij gebruik en opslag van schijven 71
Lijst met taalcodes . . . . . . . . . . . . . . . . . . . . . . . . .72
Ondersteunde producten USB-host . . . . . . . . . . . . .73
Specificaties . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .74
NL
4
O
T
HT-Q20(1~40P) NL-new 1/5/04 9:40 AM Page 8
Opmerkingen over schijven
DVD (Digital Versatile Disc)
biedt een fantastische beeld- en geluidskwaliteit dankzij het
Dolby Digital surround-geluid en de technologie voor MPEG-2 videocompressie. U kunt nu ook thuis genieten van superrealistische effecten. U waant zich in een bioscoop of concertzaal!
1
~
6
DVD-spelers en schijven zijn per regio gecodeerd. De schijf kan alleen worden afgespeeld als deze regiocodes overeenkomen. Als de codes niet overeenkomen, kan de schijf niet worden afgespeeld. Het regionummer voor deze speler staat aangegeven op het achterpaneel van de speler.
(Uw DVD-speler kan alleen DVD’s afspelen die over dezelfde regiocode beschikken.)
Afspeelbare schijven
Type schijf Merk (logo)
DVD-VIDEO
AUDIO-CD
VIDEO-CD
Divx
COMPACT
DIGITAL AUDIO
Opgenomen signalen
Video
Audio
Audio + Video
MPEG4
MP3
Schijfformaat Max. afspeelduur
12cm
8cm
Ong. 240 min. (enkelzijdig)
Ong. 480 min. (dubbelzijdig)
Ong. 80 min. (enkelzijdig)
Ong. 160 min. (dubbelzijdig)
12cm
8cm
74 min.
20 min.
12cm
8cm
74 min.
20 min.
De volgende typen schijven mogen niet worden gebruikt!
• LD's, CD-G's, CD-I's, CD-ROM's en DVD-ROM’s kunnen niet worden afgespeeld op deze speler.
Als u probeert dergelijke schijven af te spelen, wordt de melding "
WRONG DISC FORMAT
"
("ONJUISTE SCHIJFINDELING")
weergegeven op het TV-scherm.
•
DVD’s die u in het buitenland hebt aangeschaft, kunnen mogelijk niet worden afgespeeld op deze speler. Als u probeert dergelijke schijven af te spelen, wordt de melding "
WRONG
REGION CODE" ("ONJUISTE REGIOCODE")
weergegeven op het TV-scherm.
Beveiliging tegen kopiëren
5
•
Veel DVD’s zijn voorzien van een kopieerbeveiliging. Daarom moet u de DVD-speler rechtstreeks op uw TV aansluiten en niet op een videorecorder. Als u het apparaat aansluit op een videorecorder ontstaat er een verwrongen beeld bij DVD’s met kopieerbeveiliging.
•
Dit product is uitgerust met technologie ter beveiliging van het copyright. Deze technologie is beschermd door middel van bepaalde octrooien in de Verenigde Staten en andere intellectuele eigendomsrechten van Macrovision Corporation en andere rechthebbenden. Het gebruik van deze technologie ter beveiliging van het copyright moet worden geautoriseerd door Macrovision Corporation en is uitsluitend bedoeld voor thuisgebruik en voor andere beperkte weergavedoeleinden, tenzij anderszins aangegeven door Macrovision Corporation. Reverse engineering of deassemblage is verboden.
Opname-indeling van schijven
Dit product ondersteunt geen Secure (DRM) Mediabestanden.
CD-R/RW-schijven
•
Afhankelijk van het opnameapparaat (CD-recorder of pc) en de toestand van de schijf, kunnen sommige
CD-R-schijven mogelijk niet worden afgespeeld.
•
Gebruik een CD-R-schijf van 650MB/74 minuten. Gebruik bij voorkeur geen CD-R-schijf van 700MB/80 minuten omdat deze mogelijk niet kan worden afgespeeld.
•
Sommige CD-RW-schijven (herschrijfbaar) kunnen mogelijk niet worden afgespeeld.
•
Alleen de CD-R’s die op de juiste wijze zijn "afgesloten", kunnen volledig worden afgespeeld. Als de sessie is beëindigd zonder dat de schijf is afgesloten, kunt u de schijf mogelijk niet in zijn geheel afspelen.
CD-R/RW MP3-schijven
•
Alleen CD-R-schijven met MP3-bestanden in ISO 9660- of Joliet-indeling kunnen worden afgespeeld.
•
De bestandsnaam van MP3-bestanden mag niet langer zijn dan 8 tekens en mag geen spaties of speciale tekens
(. / = +) bevatten.
•
Gebruik schijven die zijn opgenomen met een compressie-/decompressiesnelheid van meer dan 128Kbps.
•
Alleen bestanden met de extensie ".mp3" en ".MP3" kunnen worden afgespeeld.
•
Alleen een in een doorlopende sessie beschreven multisessieschijf kan worden afgespeeld. Als er een blanco segment op de multisessieschijf staat, kan de schijf slechts tot aan het blanco segment worden afgespeeld.
•
Als de schijf niet is afgesloten, duurt het langer voordat het afspelen begint en worden mogelijk niet alle opgenomen bestanden afgespeeld.
•
Bij bestanden in VBR-indeling (Variable Bit Rate), oftewel bestanden die zijn gecodeerd met zowel lage als hoge bitsnelheid (bijv. 32Kbps ~ 320Kbps), kan het geluid overslaan tijdens het afspelen.
•
Per CD kunnen maximaal 500 tracks worden afgespeeld.
•
Per CD kunnen maximaal 300 mappen worden afgespeeld.
CD-R/RW JPEG-schijven
•
Alleen bestanden met de extensie ".jpeg" en ".JPEG" kunnen worden afgespeeld.
•
Als de schijf niet is afgesloten, duurt het langer voordat het afspelen begint en worden mogelijk niet alle opgenomen bestanden afgespeeld.
•
Alleen CD-R-schijven met JPEG-bestanden in ISO 9660- of Joliet-indeling kunnen worden afgespeeld.
•
De bestandsnaam van JPEG-bestanden mag niet langer zijn dan 8 tekens en mag geen spaties of speciale tekens (. / = +) bevatten.
•
Alleen een in een doorlopende sessie beschreven multisessieschijf kan worden afgespeeld. Als er een blanco segment op de multisessieschijf staat, kan de schijf slechts tot aan het blanco segment worden afgespeeld.
•
Op één CD kunnen maximaal 9.999 afbeeldingen worden opgeslagen.
•
Tijdens het afspelen van een Picture-CD van Kodak/Fuji kunnen alleen de JPEG-bestanden in de map met afbeeldingen worden afgespeeld.
•
Bij andere beeldschijven dan de Picture-CD van Kodak/Fuji kan het langer duren voordat het afspelen start of kan het afspelen zelfs helemaal onmogelijk zijn.
CD-R/RW DivX-schijven
•
Omdat dit product alleen gecodeerde bestandsindelingen levert die door DivX Networks, Inc. goedgekeurd zijn, kan het gebeuren dat een door een gebruiker gecreëerd DivX-bestand niet afgespeeld wordt.
•
Software-updates voor niet-ondersteunde bestandsindelingen worden niet ondersteund.
(bijv. QPEL, GMC, resolutie hoger dan 720 x 480 pixels, enz.)
•
Gedeelten met een hoge framesnelheid kunnen niet afgespeeld worden tijdens het afspelen van een DivX-bestand.
•
Voor meer informatie over de bestandsindelingen die door DivX Networks, Inc. goedgekeurd zijn, ga naar
“www.divxnetworks.net”.
6
NL
HT-Q20(1~40P) NL-new 1/5/04 9:40 AM Page 10
Omschrijving
—Voorpaneel—
Cd-lade
Knop voor openen/sluiten
Stopknop ( )
Knop voor afspelen/pauzeren ( )
Knop VOLUME
—Achterpaneel—
Video-uitgang
Sluit de video-ingangen van de TV (VIDEO IN) aan op de uitgang VIDEO OUT.
COMPONENT VIDEO-UITGANGEN
Voor het aansluiten van een TV die is uitgerust met Component Video-ingangen.
Aansluiting voor
FM-antenne
Sensor
Afstandsbediening
Standby-indicator
Aan/uit-knop ( )
Functieknop Aansluiting voor USB
Knop voor zender-/cd-keuze ( )
Knop voor zender-/cd-keuze ( )
P.SCAN-indicator
DOLBY DIGITAL-indicator
DTS Disc-indicator
LINEAR PCM-indicator
TITLE-indicator
REPEAT-indicator
PBC-indicator
TUNER-indicator
CHAPTER-indicator
TRACK-indicator
PROGRAM-indicator
STEREO-indicator
RTA-indicator
RDS-indicator
Koelventilator
Aansluitingen voor
5.1-kanaals luidsprekeruitvoer
Ingang voor externe audiocomponent
Connector TX-kaart
SCART-AANSLUITING
Voor het aansluiten van een TV die is uitgerust met een scart-ingang.
Accessoires
Afstandsbediening Videokabel
FM-antenne
Gebruiksaanwijzing
DSP-indicator
MPEG-indicator
PRO LOGIC-indicator
7
Display voor systeemstatus
Indicator voor radiofrequentie
SPEAKER-indicator
8
NL
HT-Q20(1~40P) NL-new 1/5/04 9:40 AM Page 12
Omschrijving
—Afstandsbediening—
Knop TV
Knop DVD RECEIVER
Knop POWER
Knop voor RDS-selectie
Nummertoetsen (0~9)
Knop REMAIN
Knop STEP
Knop SEARCH (Zoeken)
Knop VOLUME
Knop MENU
Knop INFO
Knop PL II EFFECT
Knop PL II MODE
Knop TUNER MEMORY, P.SCAN
Knop ZOOM
Knop SLEEP
Knop SLOW, MO/ST
Knop DIMMER
9
Knop DVD
Knop AUX
Knop OPEN/CLOSE
Knop TV/VIDEO
Knop TUNER
Knop USB
Knop VIDEO.SEL
Knop CANCEL
Knop REPEAT
Knop voor afspelen/pauzeren Knop Stop
Knop voor zender/cd-keuze
Knop TUNING/CH
Knop MUTE
Knop RETURN
Knop Cursor/Enter
Knop AUDIO
Knop SUB TITLE
Knop DSP/EQ
Knop TEST TONE
Knop SOUND EDIT
Knop DIGEST
Knop LOGO
Knop SLIDE MODE
Knop EZ VIEW, NT/PAL
1
Batterijen plaatsen in afstandsbediening
Verwijder het klepje van het batterijvakje aan de achterkant van de afstandsbediening door het klepje omlaag te drukken en naar buiten te schuiven, in de richting van de pijl.
2
Plaats twee 1,5V AAAbatterijen en zorg daarbij dat deze in de juiste richting worden geplaatst (+ en –).
3
Plaats het klepje van het batterijvakje weer terug.
Waarschuwing
Neem de onderstaande voorzorgsmaatregelen om te voorkomen dat batterijen defect raken of gaan lekken:
•
Plaats de batterijen zodanig in de afstandsbediening dat de polen (+ en –) van de batterij in dezelfde richting wijzen als de markeringen in het batterijvak.
•
Gebruik het juiste type batterijen. Batterijen die er hetzelfde uitzien, kunnen toch een ander voltage hebben.
•
Vervang altijd beide batterijen tegelijk.
•
Stel de batterijen niet bloot aan hitte of open vuur.
Bereik van de afstandsbediening
De afstandsbediening kan worden gebruikt over een afstand van ongeveer 7 meter in een rechte lijn.
Ook is gebruik mogelijk onder een horizontale hoek tot 30° van de sensor voor de afstandsbediening.
VOLUME
OPEN/CLOSE
FUNCTION
STANDBY
10
NL
HT-Q20(1~40P) NL-new 1/5/04 9:40 AM Page 14
De luidsprekers aansluiten
Alvorens het product te verplaatsen of te installeren, zorgt u ervoor dat de stroom is uitgeschakeld en dat het netsnoer is losgekoppeld.
C
L
SW
2,5 tot 3 maal de grootte van het TV-scherm
R
HT-Q20
Voorste luidspreker (R)
Centrale luidspreker
Voorste luidspreker (L)
SL SR
Plaats van de DVD-speler
•
Plaats de DVD-speler op een standaard of rek of installeer het apparaat onder de standaard van de TV.
Voorste luidsprekers
L R
•
Plaats deze luidsprekers vóór uw luisterpositie, naar binnen gericht onder een hoek van ongeveer
45°, in uw richting.
•
Plaats de luidsprekers zodanig dat de tweeters zich op dezelfde hoogte bevinden als uw oren.
•
Plaats de voorkant van de voorste luidsprekers in
één lijn met de voorkant van de middelste luidspreker of plaats ze een klein stukje vóór de
Centrale Luidspreker.
Centrale Luidspreker
C
•
Deze kunt u het beste installeren op dezelfde hoogte als de voorste luidsprekers.
•
U kunt de Centrale Luidspreker ook direct boven of onder de TV installeren.
11
De luisterpositie selecteren
De luisterpositie moet zich op een afstand van ongeveer
2,5 tot 3 keer de grootte van het TV-scherm van het televisietoestel bevinden.
Voorbeeld: Bij 32-inch TV’s bedraagt de luisterpositie 2 tot 2,4 m.
Bij 55-inch TV’s bedraagt de luisterpositie 3,5 tot 4 m.
Achterste luidsprekers
SL SR
•
Plaats deze luidsprekers achter uw luisterpositie.
•
Als er niet voldoende ruimte is, plaatst u deze luidsprekers tegenover elkaar.
•
Plaats ze op een afstand van 60 tot 90cm boven uw oor en zorg ervoor dat zij iets omlaag zijn gericht.
*
In tegenstelling tot de voorste luidsprekers en de middelste luidspreker, worden de achterste luidsprekers voornamelijk gebruikt voor het weergeven van geluidseffecten en er komt dus ook niet continu geluid uit.
Subwoofer
SW
•
De plaats van de subwoofer luistert niet zo nauw.
U kunt deze op een willekeurige plek installeren.
Achterste luidspreker (R)
Subwoofer
Achterste luidspreker (L)
De luidsprekers aansluiten
1
Druk de aansluitklem aan de achterkant van de luidspreker omlaag.
2
Sluit de zwarte draad aan op de zwarte aansluitklem (–) en de rode draad op de rode aansluitklem (+) en laat vervolgens de klem los.
Zwart Rood
3
Sluit de juiste kleur luidsprekerkabel aan op de luidsprekeruitgang van dezelfde kleur aan de achterzijde van de subwoofer.
Houd hierbij rekening met de polariteitsmarkeringen (+/–).
Voorbeeld
: Sluit de groene kabel voor de centrale luidspreker aan op de groene uitgang voor de centrale luidspreker aan de achterzijde van de subwoofer. Houd hierbij rekening met de polariteitsmarkeringen (+/–).
Voorzichtig
•
Laat geen kinderen met de luidsprekers spelen.
Zij zouden zich kunnen verwonden als een luidspreker valt.
•
Zorg er bij het aansluiten van de luidsprekerkabels voor dat de polariteit (+/–) correct is.
Opmerking
•
Als u een luidspreker in de buurt van uw TV-toestel plaatst, kunnen de kleuren op het scherm vervormd raken vanwege het magnetische veld dat wordt opgewekt door de luidspreker. In dat geval plaatst u de luidspreker uit de buurt van uw TV-toestel.
12
NL
HT-Q20(1~40P) NL-new 1/5/04 9:40 AM Page 16
De luidsprekers aansluiten
HT-TQ22
Voorste luidspreker (R)
Centrale luidspreker
Voorste luidspreker (L)
De optionele Draadloze Ontvangstversterker verbinden
NL
Om de achterste luidsprekers draadloos te verbinden, dient u bij uw Samsung-leverancier een als optie verkrijgbare draadloze ontvangstmodule en TX-kaart aan te schaffen.
Als u de draadloze ontvangstmodule (SWA-3000) heeft aangeschaft
Voorste luidspreker (R)
Centrale luidspreker
Voorste luidspreker (L)
Achterste luidspreker (R)
HT-TQ25
Voorste luidspreker (R)
13
Achterste luidspreker (R)
Subwoofer
Achterste luidspreker (L)
Voorste luidspreker (L)
Subwoofer
Achterste luidspreker (L)
Subwoofer
Achterkant van draadloze ontvanger
Achterste luidspreker
(L)
1
Zie pagina 12 om de voorste, centrale en subwoofer luidsprekers te verbinden.
2
3
Steek de TX-kaart in de verbindingspoort van de TX-kaart aan de achterzijde van de hoofdeenheid.
•
Plaats de TX-kaart als de hoofdeenheid uitgeschakeld is. De kaart invoeren als deze aan staat, kan tot problemen leiden.
Verbind de linker- en rechter achterste luidsprekers met de draadloze ontvangstversterker.
4
Steek de stekker van de draadloze ontvangstversterker in een wandcontactdoos en zet het apparaat aan.
Achterste luidspreker
(R)
TX-kaart
Voorzichtig
•
Gebruik uitsluitend een TX-kaart die specifiek voor dit product bedoeld is. Gebruik van andere kaarten kan het product beschadigen of ertoe leiden dat de kaart niet gemakkelijk verwijderd kan worden.
•
Voer de TX-kaart niet omgekeerd in of in de tegengestelde richting.
•
Steek de TX-kaart als de hoofdeenheid uitgeschakeld is. De kaart invoeren als deze aan staat, kan problemen geven.
•
Indien de TX-Kaart in de hoofdeenheid ingevoerd wordt, zullen de achterste luidsprekers geen geluid produceren.
14
Slanted side faces
HT-Q20(1~40P) NL-new 1/5/04 9:40 AM Page 18
De optionele Draadloze Ontvangstversterker verbinden
Draadloze communicatie resetten
Reset het systeem als een communicatiefout optreedt, of als de Link-indicator (blauwe LED) op de draadloze ontvanger niet oplicht en de boodschap “REAR CHK” flikkert op het display van de hoofdeenheid. Reset het systeem terwijl het hoofdsysteem en de draadloze ontvanger (SWA-3000) in de Power Standby-stand staan.
1
Druk, terwijl het hoofdsysteem uitstaat, op de knop
REMAIN
van de afstandsbediening en houd deze gedurende 5 seconden ingedrukt.
•
Druk op de knop tot de STROOM( )-indicator blauw oplicht (De indicator schakelt uit binnen 1 seconde.)
2
Gebruik een balpen of een pincet om
2 of 3 maal op de knop
RESET
te drukken aan de achterkant van het hoofdsysteem, terwijl de draadloze ontvanger is ingeschakeld.
•
De LED Standby/On op het voorpaneel van de draadloze ontvanger knippert 2 keer.
3
Zet het hoofdsysteem aan.
•
De LED Link van de draadloze ontvanger brandt en de setup wordt voltooid.
•
Als de Power Standby-stand actief blijft, herhaalt u de bovenstaande stappen 1 t/m 3.
Achterkant van draadloze ontvanger
15
Voorzichtig
•
Als de installatie van de draadloze ontvangstmodule voltooid is, komt er geen audiosignaal van de UIT-poorten van de Achterste
Luidspreker achteraan de hoofdeenheid.
•
De draadloze ontvangstantenne is ingebouwd in de draadloze ontvanger. Zorg ervoor dat het apparaat niet in aanraking komt met vocht en water.
•
Voor optimale luisterprestaties moet het gebied rondom de locatie van de draadloze ontvanger vrij zijn van obstakels.
•
Er is alleen in de modus DVD 5.1-kanaals of Dolby Pro Logic II geluid te horen vanuit de draadloze achterste luidsprekers.
•
In de 2-kanaals modus is geen geluid te horen uit de draadloze achterste luidsprekers.
Opmerking
•
Plaats de draadloze ontvanger aan de achterkant van de luisterpositie. Als de draadloze ontvanger te dicht in de buurt van het hoofdsysteem staat, kan de geluidskwaliteit slechter worden door storing.
•
Als u een apparaat zoals een magnetron, draadloze LAN-kaart, Bluetooth-apparatuur of enig ander apparaat dat gebruikmaakt van dezelfde frequentie (2,4GHz) in de buurt van het systeem gebruikt, kan de geluidskwaliteit slechter worden door storing.
•
De transmissieafstand van radiogolven bedraagt ongeveer 10 meter, maar kan variëren afhankelijk van uw gebruiksomgeving.
Als zich een muur van gewapend beton of metaal tussen het hoofdsysteem en de draadloze ontvanger bevindt, werkt het systeem mogelijk helemaal niet omdat de radiogolven niet door metaal heen kunnen dringen.
De video-uitgang aansluiten op de TV
Kies één van de drie methoden voor aansluiting op een tv.
NL
METHODE 1 METHODE 2
METHODE 3
METHODE 1
Composite Video ...............
Goede kwaliteit
Sluit de meegeleverde videokabel aan op de uitgang VIDEO OUT op het achterpaneel van het systeem en op de ingang VIDEO IN op uw televisietoestel.
METHODE 2
Scart ...............
Betere kwaliteit
Als uw televisietoestel is uitgerust met een SCART-ingang, sluit u een Scart-connector
(niet meegeleverd) aan op de uitgang AV OUT op het achterpaneel van het systeem en op de ingang SCART IN op uw televisietoestel.
Functie VIDEO SELECT
Druk op de knop VIDEO SEL. van de afstandsbediening en houd deze langer dan 5 seconden ingedrukt.
•
De aanduiding "
COMPOSITE" of "RGB" wordt weergegeven op het display.
Druk nu kort op de knop
VIDEO SEL.
om een keuze te maken tussen "
COMPOSITE" en "RGB".
•
Als uw TV geen ondersteuning voor Scart (RGB-ingang) biedt, drukt u op de
VIDEO SEL.
om de
RGB-modus te selecteren. Het gebruik van de Scart-instelling levert een betere beeldkwaliteit op.
•
Als uw TV geen ondersteuning voor Scart (RGB-ingang) biedt, drukt u op de
VIDEO SEL.
om de
COMPOSITE-modus te selecteren.
METHODE 3
Component Video (Progressieve scan) ...............
Beste kwaliteit
Als uw televisietoestel is voorzien van ingangen voor Component Video, sluit u een kabel voor Component Video (niet meegeleverd) aan op de uitgangen Pr, Pb en Y op het achterpaneel van het systeem en op de bijbehorende ingangen op uw televisietoestel.
Opmerking
•
Als de modus Progressieve scan geselecteerd wordt, dan geeft de VIDEOoutput en SCART-output (Geel) geen signaal.
16
HT-Q20(1~40P) NL-new 1/5/04 9:40 AM Page 20
Functie P.SCAN
(Progressieve scan)
In tegenstelling tot normale Interlace Scan, waarbij twee velden met beeldinformatie afwisselend worden weergegeven (eerst oneven scanlijnen en vervolgens even scanlijnen) om het volledige beeld weer te geven, wordt bij een progressieve scan één informatieveld gebruikt (alle lijnen worden in één keer weergegeven) om een helder en scherp beeld zonder zichtbare scanlijnen te creëren.
1
Druk op de knop STOP
•
Bij het afspelen van een schijf, drukt u tweemaal op de knop STOP zodat “STOP” verschijnt op het display.
2
Houd de knop P.SCAN van de afstandsbediening langer dan 5 seconden ingedrukt.
•
Als u op deze knop drukt en deze langer dan 5 seconden ingedrukt houdt, wordt afwisselend
"
Progressive Scan" en "Interlace Scan" geselecteerd.
•
Als u op P.SCAN drukt, wordt de aanduiding "
P.SCAN" weergegeven op het display.
•
Als u de modus P.Scan wilt instellen voor DivX-schijven, houdt u de knop
P.SCAN
op de afstan dsbediening langer dan 5 seconden ingedrukt terwijl er geen schijf in het apparaat zit
("
NO DISC" op het display), waarna u de DivX-schijf plaatst en deze afspeelt.
Wat is progressief (of non-interlaced) scannen?
Interlaced scannen (1 FRAME = 2 VELDEN) Progressief scannen (VOLLEDIG FRAME)
Externe componenten aansluiten
Een externe digitale/analoge component aansluiten
Voorbeeld: Analoge signaalcomponenten zoals een videorecorder
In de interlaced scanmodus bestaat een frame uit twee interlaced velden (oneven en even), waarbij elk veld elke tweede horizontale lijn in het frame bevat.
Het oneven veld van afwisselende lijnen wordt als eerste weergegeven, gevolgd door het even veld dat de openingen van het oneven veld opvult waardoor een complete frame ontstaat. Eén frame, dat elke 1/30 deel van een seconde wordt weergegeven, bevat twee interfaced velden. Dit betekent dat per seconde 60 velden worden weergegeven (1/60 deel van een seconde elk).
De interlaced scanmethode is bedoeld voor het vastleggen van stilstaande beelden.
Bij de progressieve scanmethode wordt één volledig beeldframe regel voor regel gescand en weergegeven op het scherm.
Een volledige afbeelding wordt in één keer weergegeven, in tegenstelling tot bij het interlaced scanproces, waarbij een videobeeld wordt opgebouwd via een reeks van stappen.
De progressieve scanmethode is geschikt voor het vastleggen van bewegende voorwerpen.
Opmerking
•
Deze functie werkt alleen op televisietoestellen die zijn uitgerust met ingangen voor Component
Video (Y, Pr, Pb) die Progressive Video ondersteunen. (Deze functie werkt niet op televisietoestellen met conventionele Component-ingangen, dus TV’s met niet-progressieve scan.)
•
Deze functie werkt niet op sommige merken en modellen televisies.
17
Audiokabel
(niet meegeleverd)
Als de externe analoge component slechts één uitgang
Audio Out heeft, sluit u de linker- of rechterkant aan.
1
Sluit de ingang AUX(Audio) In op het thuisbioscoopsysteem aan op de uitgang Audio Out op de externe analoge component.
•
Controleer of de connectoren de juiste kleur hebben.
2
Druk op de knop AUX op de afstandsbediening om 'AUX' input te selecteren.
•
U kunt ook de knop
FUNCTION
op de systeemeenheid gebruiken.
De modus verandert als volgt:
DVD/CD
➝ AUX ➝ USB ➝ FM
Opmerking
•
U kunt de Video Output aansluiting op uw videorecorder met de TV verbinden en de
Audio Output aansluiting van uw videorecorder met dit product.
18
NL
HT-Q20(1~40P) NL-new 1/5/04 9:40 AM Page 22
De FM-antenne aansluiten Voordat u het thuisbioscoopsysteem in gebruik neemt
Uw thuisbioscoopsysteem kan DVD’s, CD’s, MP3’s/WMA’s, DivX’s en JPEG’s afspelen. Afhankelijk van het type schijf dat u gebruikt, kunnen de onderstaande instructies enigszins variëren. Lees de instructies zorgvuldig door voordat u dit in gebruik neemt.
NL
De TV en DVD-recorder bedienen met één enkele afstandsbediening
1
Sluit het netsnoer van het hoofdsysteem aan op de netvoeding.
2
Druk op de knop TV om de afstandsbediening in te stellen op TV-modus.
FM-antenne (meegeleverd)
3
Druk op de knop
POWER
om uw Samsung TV aan te schakelen met deze afstandsbediening.
4
Druk op de knop
TV/VIDEO
om de modus VIDEO te selecteren op uw TV.
VIDEO
1
Sluit de meegeleverde FM-antenne aan op de FM 75Ω COAX-aansluiting.
2
Beweeg de antennedraad langzaam in het rond totdat u een locatie vindt waar de ontvangst goed is en bevestig de draad vervolgens aan de muur of een ander stevig oppervlak.
Koelventilator
De koelventilator koelt de lucht in het apparaat om oververhitting te voorkomen.
Neem de volgende voorzorgsmaatregelen voor uw veiligheid.
•
Controleer of de ventilatie in het apparaat goed is. Als de ventilatie slecht is, kan de temperatuur binnenin het apparaat stijgen en kan het apparaat beschadigd raken.
•
Zorg ervoor dat de koelventilator of ventilatieopeningen niet zijn geblokkeerd.
(Als de koelventilator of ventilatieopeningen bedekt zijn door een krant of door doek, kan het apparaat oververhit raken en kan er brand ontstaan.)
Opmerking
•
Deze eenheid ontvangt geen AM-uitzendingen.
19
5
Druk op de knop
DVD
RECEIVER
om naar de modus DVD RECEIVER te gaan.
6
Druk op de knop
FUNCTION
op de hoofdeenheid of de knop DVD op de afstandsbediening om DVD/CDweergave aan te schakelen.
Opmerking
• Actieve knoppen voor bediening van de TV: POWER, CHANNEL, VOLUME, TV/VIDEO en cijfertoetsen (0-9).
• Standaard is de afstandsbediening ingesteld voor gebruik met TV’s van Samsung.
Zie pagina 67 voor meer informatie over het gebruik van de afstandsbediening.
20
HT-Q20(1~40P) NL-new 1/5/04 9:40 AM Page 24
Voordat u het thuisbioscoopsysteem in gebruik neemt
Schijfterminologie
Titels en hoofdstukken (DVD-VIDEO)
• DVD-VIDEO's zijn onderverdeeld in verschillende grote secties die "titels" en kleinere secties die
"hoofdstukken" worden genoemd. Deze secties krijgen een nummer. Deze nummers worden
"titelnummers" en "hoofdstuknummers" genoemd.
HOOFDSTUK 2 HOOFDSTUK 3 HOOFDSTUK 1 HOOFDSTUK 2
Tracks (video- en muziek-cd's)
•
Video- en muziek-CD's zijn onderverdeeld in secties die "tracks" worden genoemd.
Deze secties krijgen een nummer.
Deze nummers worden "tracknummers" genoemd.
TRACK 1 TRACK 2 TRACK 3 TRACK 4 TRACK 5
Bestanden (DivX)
•
DivX is verdeeld in onderdelen die “bestanden” heten.
Er worden getallen aan deze onderdelen toegekend. Deze getallen worden “bestandsnummers” genoemd.
21
Opmerking
•
In deze gebruiksaanwijzing hebben de instructies die zijn voorzien van de markering "DVD (
)" betrekking op DVD-VIDEO's en DVD-R/RW's.
Als een bepaald type dvd wordt genoemd, wordt dit apart aangegeven.
•
Afhankelijk van de inhoud van de schijf, kan het beginscherm er anders uitzien.
Schijven afspelen
1
Druk op de knop
OPEN/CLOSE
schijflade te openen.
om de
2
Plaats één schijf.
•
Leg voorzichtig een schijf in de lade, met het etiket omhoog.
Opmerking
•
Afhankelijk van de inhoud van de schijf, kan het beginscherm er anders uitzien.
3
Druk op de knop
OPEN/CLOSE
om de schijflade te sluiten.
DVD VCD CD
•
Het afspelen wordt automatisch gestart.
Druk tijdens het afspelen op de knop
STOP
om het afspelen te beëindigen.
•
Als u éénmaal op deze knop drukt, wordt de melding “ PRESS PLAY” weergegeven en wordt de positie waarin werd gestopt, opgeslagen in het geheugen.
Als u op de knop voor
PLAY/PAUSE
( ) of op de knop
ENTER
drukt, wordt het afspelen hervat vanaf de positie waarin werd gestopt. (Deze functie werkt alleen bij DVD’s.)
•
Als u tweemaal op deze knop drukt, wordt “
STOP” weergegeven en als u dan opnieuw op de knop voor
PLAY/PAUSE
( ) drukt, wordt de schijf weer vanaf het begin afgespeeld.
Druk tijdens het afspelen op de knop voor
PLAY/PAUSE
om het afspelen tijdelijk te onderbreken.
•
U kunt het afspelen hervatten door nogmaals op de knop voor
PLAY/PAUSE( )
te drukken.
De video-indeling selecteren
Houd de knop
NT/PAL
van de afstandsbediening langer dan 5 seconden ingedrukt terwijl het apparaat is uitgeschakeld.
•
De video-indeling is standaard ingesteld op "
PAL".
•
De aanduiding " NTSC" of "PAL" wordt weergegeven op het display.
Druk nu kort op de knop
NT/PAL
om een keuze te maken tussen "
NTSC" en "PAL".
•
Elk land heeft een eigen standaard video-indeling.
•
De video-indeling van uw schijven moet overeenkomen met de video-indeling van uw TV om de schijven normaal te kunnen afspelen.
22
NL
HT-Q20(1~40P) NL-new 1/5/04 9:40 AM Page 26 k e ect en
Afspelen van MP3/WMA-CD's
Het is mogelijk gegevens-cd's (CD-R, CD-RW) in MP3/WMA-indeling af te spelen.
1
Druk op de knop
OPEN/CLOSE
om de schijflade te openen en vervolgens de MP3/WMA
-schijf te plaatsen.
•
Het MP3/WMA-schermmenu wordt weergegeven en het afspelen wordt gestart.
•
Hoe het menu eruitziet, is afhankelijk van de MP3/WMA-schijf.
•
WMA-DRM bestanden kunnen niet afgespeeld worden.
2
Gebruik in de stopstand om het album te selecteren en druk vervolgens op de knop
ENTER
.
•
Gebruik om het spoor te selecteren.
3
Om naar een ander album te gaan, drukt u in de stopstand op _
___ om een ander album te selecteren en daarna op
ENTER
.
•
U kunt een andere album en track selecteren door de bovenstaande stappen 2 en 3 te herhalen.
4
Druk op de knop
STOP
om het afspelen te stoppen.
Opmerking
•
Afhankelijk van de opnamemodus kunnen sommige MP3-CD's mogelijk niet worden afgespeeld.
•
De inhoudsopgave van een MP3-CD varieert, afhankelijk van de indeling van de MP3-track die is opgenomen op de schijf.
U kunt als volgt een bestand in het menuscherm afspelen:
Druk in de stopstand op en selecteer het gewenste pictogram aan de bovenkant van het menu.
•
Als u alleen muziekbestanden wilt afspelen, selecteert u het pictogram .
•
Als u alleen afbeeldingsbestanden wilt afspelen, selecteert u het pictogram .
•
Als u alleen filmbestanden wilt bekijken, selecteert u het pictogram .
•
Als u alle bestanden wilt afspelen, selecteert u het pictogram .
•
Pictogram voor muziekbestand
•
Pictogram voor afbeeldingsbestand
•
Pictogram voor filmbestanden
•
Pictogram voor alle bestanden
23
Schijfinformatie weergeven
U kunt afspeelinformatie op de schijf weergeven op het TV-scherm.
Druk op de knop
INFO
.
•
Telkens wanneer u op deze knop drukt, verandert de weergave als volgt:
DVD VCD CD
MP3 DivX JPEG
Weergave verdwijnt
Opmerking
•
Afhankelijk van de schijf, kan de schijfinformatie er anders uitzien.
•
Afhankelijk van de schijf, kunt u ook DTS, DOLBY DIGITAL of PRO LOGIC selecteren.
DVD RECEIVER SMART NAVI
Something like you
Back for good
Love of my life
More than words
Weergave verdwijnt Weergave verdwijnt
•
wordt weergegeven op het TV-scherm!
Als dit symbool wordt weergegeven op het TV-scherm terwijl u op één of meer knoppen drukt, is de desbetreffende bewerking niet mogelijk voor de schijf die op dat moment wordt afgespeeld.
•
Wat is een titel?
Een film op een DVD-VIDEO.
•
Wat is een hoofdstuk?
Elke titel op een DVD bestaat uit verschillende kleinere secties die
"hoofdstukken" worden genoemd.
•
Wat is een track (bestand)?
Een videosectie of een muziekbestand dat is opgenomen op een CD of
MP3-CD.
Schermweergave
Aanduiding voor DVD
Aanduiding voor VCD
Aanduiding voor CD
Aanduiding voor TITEL
Aanduiding voor
HOOFDSTUK
Aanduiding voor TRACK
(BESTAND)
Aanduiding voor
VERSTREKEN TIJD
Aanduiding voor
AFSPELEN HERHALEN
Aanduiding voor
AUDIOTAAL
Aanduiding voor
ONDERTITELING
Aanduiding voor
STEREO (L/R)
Aanduiding voor
DOLBY DIGITAL
Aanduiding voor
BEELDHOEK
24
NL
HT-Q20(1~40P) NL-new 1/5/04 9:40 AM Page 28
JPEG-bestanden afspelen
JPEG
Beelden die zijn vastgelegd met een digitale camera of camcorder, of JPEG-bestanden op een pc kunnen worden vastgelegd op een cd en vervolgens worden afgespeeld met deze DVD-speler.
1
Diastand
Plaats de
JPEG
-schijf in de schijflade.
2
Druk op de knop
OPEN/CLOSE
.
3
Druk op de knop
SLIDE MODE
.
•
Het afspelen wordt automatisch gestart.
•
Telkens wanneer u op deze knop drukt, verandert het beeld als volgt:
Van boven naar beneden
Van beneden naar boven
25
Rechthoekige vorm in het midden
Effect met verticale strepen
Telkens wanneer een nieuwe afbeelding wordt weergegeven, worden de diastanden (1~11) automatisch in willekeurige vormen weergegeven.
Hiermee annuleert u de diamodus.
Druk op om door te gaan naar de volgende dia.
•
Telkens wanneer u op deze knop drukt, wordt de volgende of vorige dia weergegeven.
1
Functie voor meerdere afbeeldingen
U kunt 9 JPEG-afbeeldingen tegelijk bekijken op het TV-scherm.
Druk tijdens het afspelen op de knop
DIGEST
.
•
Er worden nu 9 JPEG-bestanden weergegeven in afzonderlijke vensters.
2
Druk op de cursorknoppen
, , , om de gewenste afbeelding te selecteren en druk vervolgens op de knop
ENTER
.
•
De geselecteerde afbeelding wordt gedurende 5 seconden afgespeeld, waarna wordt overgeschakeld naar de volgende afbeelding.
NL
Druk op of om het vorige of volgende scherm met 9 vensters weer te geven.
Functie voor draaien/spiegelen
Druk tijdens het afspelen op de cursorknoppen , , , .
Knop : Verticaal spiegelen
Knop : 90° naar links draaien
Knop : 90° naar rechts draaien
Oorspronkelijke afbeelding
Knop : Horizontaal spiegelen
Opmerking
•
De maximale resoluties ondersteund door dit product zijn 5120 x 3480 (of 19 miljoen pixels) voor standaard JPEG-bestanden en 2048 x 1536 (of 3 miljoen pixels) voor progressieve beeldbestanden.
26
JPEG limitation
The maximum resolution is 5120 x 3840 (or 19.0 MPixel) for base
(3.0 MPixel) for progressive images.
There is no filesize limitation.
The decoder is device independent, thus above applies to USB an
☞
Progressive JPEG images — those that appear gradually as th
HT-Q20(1~40P) NL-new 1/5/04 9:40 AM Page 30
Afspelen van DivX
De functies op deze pagina gelden voor het afspelen van DivX-bestanden.
Skip Forward/Back (Vooruit/achteruit springen)
Druk tijdens het afspelen op de knop .
•
U kunt naar het volgende bestand gaan door op de knop te drukken als er meer dan 2 bestanden op de schijf staan.
•
U kunt naar het vorige bestand gaan door op de knop te drukken als er meer dan 2 bestanden op de schijf staan.
Versneld afspelen
Om de schijf met een hogere snelheid af te spelen, drukt u op of tijdens de weergave.
•
Telkens wanneer u op één van deze knoppen drukt, verandert de afspeelsnelheid als volgt: 2x ➞ 4x ➞ 8x ➞ 32x ➞ Normal.
Functie 5 minuten overslaan
Druk tijdens het afspelen op de knop , .
•
De speler springt 5 minuten vooruit tijdens het afspelen als u op de knop drukt.
•
De speler springt 5 minuten achteruit tijdens het afspelen als u op de knop drukt.
1
Zoomfunctie
Druk op de knop
ZOOM
.
2
Druk op de cursorknoppen
, , , om naar het gebied te gaan dat u wilt vergroten.
•
Telkens wanneer u op deze knop drukt, wordt gewisseld tussen
“
ZOOM X2” en “ZOOM OFF”.
Opmerking
•
DivX-bestanden kunnen alleen worden gezoomd in de modus ZOOM X2.
•
DivX-bestanden hebben .Avi bestandextensies, alhoewel niet alle .Avi bestanden DivX zijn en niet kunnen afgespeeld worden in dit toestel.
27
Weergave van ondertiteling
Druk op de knop
SUBTITLE
.
•
Telkens wanneer u op deze knop drukt, wordt gewisseld tussen “
SUBTITLE (1/1, 1/2 ...)” en
“ SUBTITLE OFF”.
•
Als de schijf slechts één ondertitelingsbestand bevat, wordt dit automatisch afgespeeld.
•
Zie nummer 2 (Ondertitelfunctie) hierna voor meer details betreffende het gebruik van ondertitels met DivX-schijven.
Audioweergave
Druk op de knop
AUDIO
.
NL
•
Indien er meerdere sporen op een schijf zijn, kunt u tussen deze sporen heen en weer schakelen.
•
Telkens wanneer u op deze knop drukt, wordt gewisseld tussen “ AUDIO (1/1, 1/2 ...)” en “ ”.
Opmerking
•
" " wordt weergegeven als er maar één taal op de schijf wordt ondersteund.
DivX
(Digital internet video eXpress)
DivX is een Videobestandformaat ontwikkeld door Microsoft en is gebaseerd op MPEG4 compressietechnologie waarmee geluids- en videogegevens onvertraagd over Internet geleverd kunnen worden.
MPEG4 wordt gebruikt voor videocodering en MP3 voor geluidscodering, zodat de gebruikers naar een film
1. Ondersteunde indelingen
•
Dit product werkt alleen met de volgende mediaformaten. Als zowel de beeld- als de geluidsformaten niet worden ondersteund, kan de gebruiker problemen ondervinden zoals verstoord beeld of geen geluid.
●
Ondersteunde video-indelingen
Formaat AVI
Ondersteunde versies DivX3.11 ~ 5.1
WMA
V1/V2/V3/V7
●
Ondersteunde audio-indelingen
Formaat
Bitsnelheid
Sampling-frequentie
MP3 WMA
80-384kbps 56-128kbps
44.1khz
AC3
128-384kbps
44.1/48khz
DTS
n.v.t.
n.v.t.
•
Breedte/hoogteverhouding: Hoewel de standaardresolutie van DivX 640*480 pixels (4:3) is, ondersteunt dit product tot 720*480 pixels (16:9). TV-schermresoluties die hoger zijn dan 800 worden niet ondersteund.
•
Wanneer u een schijf afspeelt waarvan de samplefrequentie hoger is dan 48 kHz of 320 kbps, kunt u tijdens het afspelen storing in de vorm van banden op het scherm verwachten.
2. Opnamefunctie
•
U moet enige ervaring met video-extractie en –bewerking hebben om deze eigenschap juist te kunnen gebruiken.
•
Als u de ondertitelingsfunctie wilt gebruiken, slaat u het bestand met ondertitels (*.smi) op onder dezelfde bestandsnaam als het DivX-mediabestand (*.avi) en in dezelfde map.
Voorbeeld Hoofdmap Samsung_Bluetek_007CD1.avi
Samsung_Bluetek_007CD1.smi
•
De bestandsnaam kan tot 60 alfanumerieke tekens of 30 Oost-Aziatische tekens (dubbelbyte tekens zoals Koreaans en Chinees) bevatten.
28
HT-Q20(1~40P) NL-new 1/5/04 9:41 AM Page 32
De resterende tijd controleren
Druk op de knop
REMAIN.
•
Met deze knop kunt u de totale en de resterende tijd controleren van de titel of het hoofdstuk dat wordt afgespeeld.
Telkens wanneer op de knop REMAIN wordt gedrukt
DVD-
VIDEO
TITLE ELAPSED
VCD CD
TRACK ELAPSED
TITLE REMAIN
TRACK REMAIN
CHAPTER ELAPSED
TOTAL ELAPSED
CHAPTER REMAIN
TOTAL REMAIN
MP3
TRACK REMAIN
TRACK ELAPSED
Versneld/vertraagd afspelen
Versneld afspelen
DVD VCD CD MP3
Druk op .
•
Telkens wanneer u tijdens weergave op de knop drukt, wijzigt de afspeelsnelheid als volgt:
Vertraagd afspelen
Druk op de knop
SLOW
.
•
Telkens wanneer u op deze knop drukt tijdens het afspelen, verandert de afspeelsnelheid als volgt:
DVD VCD DivX
NL
Opmerking
•
Tijdens het versneld afspelen van een cd of MP3-CD, wordt het geluid alleen weergegeven bij 2x de snelheid, niet bij 4x, 8x of 32x de snelheid.
Opmerking
•
Bij vertraagd afspelen en stapsgewijze weergave is het geluid uitgeschakeld.
•
Vertraagd achteruit afspelen werkt niet bij VCD’s en DivX-bestanden.
Scènes/muzieknummers overslaan
Druk op .
•
Telkens wanneer u tijdens weergave op de knop drukt, wordt het vorige of volgende hoofdstuk, track of bestand afgespeeld.
•
U kunt hierbij geen hoofdstukken overslaan.
VCD MP3
DVD
TITLE 01/05 CHAPTER 002/040
29
TITLE 01/05 CHAPTER 004/040
•
Wanneer u een VCD bekijkt met een track van meer dan 15 minuten, gaat telkens wanneer u op deze knop drukt de weergave 5 minuten vooruit of achteruit.
30
HT-Q20(1~40P) NL-new 1/5/04 9:41 AM Page 34
Herhaald afspelen
Met herhaald afspelen kunt u een hoofdstuk, titel, track (muzieknummer) of map (met MP3-bestanden) een aantal keren achter elkaar afspelen.
DVD VCD CD MP3 JPEG
Druk op de knop
REPEAT
.
•
Telkens wanneer u op deze knop drukt tijdens het afspelen, verandert de modus voor herhaald afspelen als volgt:
DVD-
VIDEO
VCD CD
MP3 JPEG
Opties voor herhaald afspelen
CHAPTER :
Het geselecteerde hoofdstuk wordt een aantal keren achter elkaar afgespeeld.
TITLE
: De geselecteerde titel wordt een aantal keren achter elkaar afgespeeld.
RANDOM
: Tracks worden in willekeurige volgorde afgespeeld. (Hierbij kan een track die al een keer is afgespeeld, worden herhaald.)
TRACK
: De geselecteerde track wordt een aantal keren achter elkaar afgespeeld.
DIR
: Alle tracks in de geselecteerde map worden een aantal keren achter elkaar afgespeeld.
DISC
: De hele schijf wordt een aantal keren achter elkaar afgespeeld.
OFF
: Hiermee wordt herhaald afspelen geannuleerd.
Opmerking
•
Herhaald afspelen is niet mogelijk met VCD’s van versie
2.0 als PBC is ingeschakeld.
Als u herhaald afspelen wilt gebruiken op een VCD met
PBC, moet u de PBC instellen op OFF in het schijfmenu.
(Zie pagina 40.)
31
1
2
Een modus voor herhaald afspelen selecteren op het scherm met schijfinformatie.
Druk tweemaal op de knop
INFO
.
Druk op de cursorknop om naar de aanduiding voor AFSPELEN
HERHALEN ( ) te gaan.
DVD
3
Druk op de cursorknop om de gewenste modus voor herhaald afspelen te selecteren.
VCD CD
4
Druk op de knop
ENTER
.
*
Bij MP3- en JPEG-schijven kunt u herhaald afspelen niet selecteren vanaf het informatiescherm.
Herhaald afspelen A-B
U kunt een geselecteerde sectie van een dvd herhaaldelijk afspelen.
DVD VCD
1
Druk tweemaal op de knop
INFO
.
•
Druk bij een VCD éénmaal op de knop
INFO
.
2
Druk op de cursorknop om naar de aanduiding voor
AFSPELEN HERHALEN
( ) te gaan.
NL
3
Druk op de cursorknoppen
, om ‘A-’ te selecteren en druk vervolgens op
ENTER
aan het begin van het gewenste segment.
•
Als u op de knop
ENTER
drukt, wordt de geselecteerde positie opgeslagen in het geheugen.
A -
4
Druk op
ENTER
aan het einde van het gewenste segment.
•
Het gemarkeerde segment wordt herhaaldelijk afgespeeld.
A - B
REPEAT : A—B
A -?
REPEAT : A—
U kunt de normale weergave hervatten door op de cursorknoppen , te drukken om OFF te selecteren.
Opmerking
•
De Herhaalfunctie A-B werkt niet met MP3,CD of JPED-schijven.
32
HT-Q20(1~40P) NL-new 1/5/04 9:41 AM Page 36
Functie Step
DVD VCD
Druk op de knop
STEP
.
•
Telkens wanneer u tijdens het afspelen op deze knop drukt, gaat het beeld één frame vooruit.
Functie voor gezichtshoek
Met deze functie kunt u dezelfde scène vanuit verschillende gezichtspunten bekijken.
DVD
1
Druk op de knop
INFO
.
1/3
2
Druk op de cursorknop om naar de aanduiding voor BEELDHOEK
( ) te gaan.
1/3
3
Druk op de cursorknoppen , of cijfertoetsen om de gewenste beeldhoek te selecteren.
•
Telkens wanneer u op deze knop drukt, verandert de beeldhoek als volgt:
1/3
2/3
3/3
33
Opmerking
•
De functie voor de beeldhoek werkt alleen bij schijven met opnames vanuit meerdere gezichtspunten.
1
Zoomfunctie (scherm vergroten)
Met deze functie kunt u een bepaald deel van het weergegeven beeld vergroten.
DVD VCD
Druk op de knop
ZOOM
.
2
Druk op de cursorknoppen
, , , om naar het gebied te gaan dat u wilt vergroten.
3
Druk op de knop
ENTER
.
•
Telkens wanneer u op deze knop drukt, verandert de zoomwaarde als volgt:
NL
SELECT ZOOM POSITION
Opmerking
•
Wanneer een DivX schijf wordt afgespeeld is alleen de 2:1 inzoomfunctie beschikbaar.
Functie EZ VIEW
DVD
Druk op de knop
EZ VIEW
.
•
Telkens wanneer u op deze knop drukt, wordt de zoomfunctie in- of uitgeschakeld.
•
Wanneer een film wordt afgespeeld in breedbeeldformaat, kunnen zwarte balken boven en onder aan het TV-scherm worden verwijderd door op de knop
EZ VIEW
te drukken.
EZ VIEW EZ VIEW OFF
Opmerking
•
Deze functie werkt niet als de DVD is opgenomen vanuit meerdere beeldhoeken.
•
De zwarte balken verdwijnen mogelijk niet omdat sommige DVD’s een ingebouwde breedte/hoogteverhouding hebben.
•
Deze functie wordt niet ondersteund voor DivX schijven.
34
HT-Q20(1~40P) NL-new 1/5/04 9:41 AM Page 38
Audiotaal selecteren
1
Functie voor selecteren van audiotaal
DVD
Druk tweemaal op de knop
INFO
.
2
Druk op de cursorknoppen
, of cijfertoetsen om de gewenste audiotaal te selecteren.
•
Afhankelijk van het aantal talen op een
DVD, wordt telkens wanneer u op deze knop drukt een andere audiotaal (ENGELS,
SPAANS, FRANS, enz.) geselecteerd.
SP 2/3
FR 3/3
35
Ondertitelingstaal selecteren
1
Functie voor selecteren van ondertitelingstaal
DVD
Druk tweemaal op de knop
INFO
.
2
Druk op de cursorknop om naar de aanduiding voor ONDERTITELING
( ) te gaan.
3
Druk op de cursorknoppen of cijfertoetsen om de gewenste ondertitelingstaal te selecteren.
EN 1/3 OFF EN 01/ 03
SP 02/ 03
FR 03/ 03
OFF / 03
Opmerking
•
Om deze functie te gebruiken kunt u ook op de Select AUDIO knop of de SELECT SUBTITLE knop op de afstandsbediening drukken.
•
Afhankelijk van de schijf, is het mogelijk dat de functies Ondertiteling en Audiotaal niet beschikbaar zijn.
NL
36
HT-Q20(1~40P) NL-new 1/5/04 9:41 AM Page 40
Mediabestanden afspelen met behulp van de USB HOST-functie
1
U kunt genieten van mediabestanden - zoals afbeeldingen, films en melodieën, opgeslagen in een MP3 speler, USB geheugen of digitale camera - met de hoge beeld- en geluidskwaliteit van een 5.1-kanaals thuisbioscoop door het opslagmedium aan te sluiten op de USB poort van de thuisbioscoop.
Open het USB-klepje en sluit de USBkabel aan.
2
Druk op de knop
FUNCTION
op het hoofdsysteem of op de knop
AUX
op de afstandsbediening om de modus USB te selecteren.
•
Op het display verschijnt de tekst " USB".
Vervolgens verdwijnt deze tekst weer.
•
Het USB-MENU scherm verschijnt op het TV-scherm en het opgeslagen bestand wordt afgespeeld.
Druk op de knop
STOP
( ) om het afspelen te beëindigen.
Veilig verwijderen van het USB opslagmedium
Om beschadiging van de in het USB-geheugen opgeslagen bestanden te voorkomen dient u de procedure voor het veilig verwijderen van een USB-apparaat uit te voeren alvorens de verbinding tussen het USB-apparaat en het hoofdsysteem te verbreken.
(1) Druk twee keer achter elkaar op de
STOP
knop.
Op het display verschijnt nu de melding
REMOVE ➞ USB.
(2) Verwijder de USB-kabel.
Skip Forward/Back (Vooruit/achteruit springen)
Druk tijdens het afspelen op de knop .
•
Als er meerdere bestanden zijn, wordt het volgende bestand geselecteerd als u op de knop drukt.
•
Als er meerdere bestanden zijn, wordt het vorige bestand geselecteerd als u op de knop drukt.
Fast playback
Om de schijf met een hogere snelheid terug te spelen, drukt u op of tijdens de weergave.
•
Telkens wanneer u op één van deze knoppen drukt, verandert de afspeelsnelheid als volgt: 2x ➞ 4x ➞ 8x ➞ 32x ➞ Normal.
37
Compatibele apparaten
1. USB-apparaten die USB Mass Storage v1.0 ondersteunen.
(USB-apparaten die werken als verwisselbare schijf in Windows
(2000 of later) zonder extra installatie van stuurprogramma's.)
2. MP3-speler: Vaste schijf en MP3-spelers van het flashtype.
3. Digitale Camera: Camera’s die USB Mass Storage v1.0 ondersteunen.
•
Camera’s die werken als een verwijderbare schijf in Windows (2000 of later) zonder bijkomende driver installatie.)
4. Vaste USB-schijf en USB-flash-station: Apparaten die USB 2.0 of USB 1.1
ondersteunen.
•
Mogelijk treden er verschillen in de afspeelkwaliteit op als u een USB 1.1-apparaat hebt aangesloten.
•
Zorg er bij een vaste USB-schijf voor dat u een extra netsnoer aansluit op de vaste USB-schijf, zodat deze correct werkt.
5. USB-kaartlezer: USB-kaartlezer met één sleuf en USB-kaartlezer met meerdere sleuven
•
Afhankelijk van de fabrikant wordt de USB-kaartlezer mogelijk niet ondersteund.
•
Als u meerdere geheugenapparaten installeert op een kaartlezer met meerdere sleuven, kunnen er problemen ontstaan.
6. Als u een USB-verlengsnoer gebruikt, wordt het USB-apparaat mogelijk niet herkend.
●
Ondersteunde formaten
Foto
Muziek
Film
Bestandsnaam
JPG
MP3
WMA
VCD
WMV
DivX
Bestandsextensie
JPG .JPEG
.MP3
.WMA
MPG.MPEG .DAT
.WMV
.AVI,.ASF
Bitsnelheid
–
80~384kbps
56~128kbps
1.5Mbps
4Mbps
4Mbps
Versie
–
–
V8
VCD1.1,VCD2.0
V1,V2,V3,V7
DivX3.11~DivX5.1,Xvid
Pixel
Samplingfrequentie
640*480
–
–
320*480
–
44.1kHz
44.1kHz
44.1KHz
720*480 44.1KHz~48KHz
720*480 44.1KHz~48KHz
•
CBI (Control/Bulk/Interrupt) wordt niet ondersteund.
• Digitale camera’s die PTP-protocol gebruiken of een bijkomend programma vereisen als ze verbonden worden met een PC, worden niet ondersteund.
• Een apparaat dat met het NTFS-bestandssysteem werkt, wordt niet ondersteund.
(Alleen het bestandssysteem FAT wordt ondersteund.)
• Sommige MP3-spelers kunnen, als ze aangesloten zijn op dit product, eventueel niet werken afhankelijk van de sectorgrootte van hun bestandsysteem.
• De functie USB HOST wordt niet ondersteund indien een product dat mediabestanden doorstuurt via een specifiek programma van de fabrikant, verbonden is.
• Dit product ondersteunt geen USB-apparaten die MTP(Media Transfer Protocol) gebruiken.
•
De USB ‘host’ functie van dit product ondersteunt niet alle USB-apparaten.
Zie pagina 73 voor nadere informatie omtrent het type apparaten dat wordt ondersteund.
38
NL
HT-Q20(1~40P) NL-new 1/5/04 9:41 AM Page 42
Rechtstreeks naar een scène/nummer gaan
DVD VCD CD
1
Druk op de knop
INFO
.
Naar een titel/track gaan
2
Druk op de cursorknoppen
, of cijfertoetsen om de gewenste titel/track te selecteren en druk vervolgens op de knop
ENTER
.
Naar een hoofdstuk gaan
3
Druk op de cursorknoppen
, om naar de aanduiding voor Hoofdstuk ( ) te gaan.
03/05 001/002 0:00:01 1/1 01/05 001/040 0:00:01 1/1
01/05 001/040 0:00:37 1/1
1
Disc menu gebruiken
U kunt de menu’s gebruiken voor audiotaal, ondertitelingstaal, profiel, enz.
De inhoud van het menu DVD verschilt van schijf tot schijf.
Druk in de stopstand op de knop
MENU
.
•
Bij het afspelen van een VCD
(versie 2), wordt PBC beurtelings in- en uitgeschakeld.
2
Druk op de cursorknoppen
, om naar ‘DISC
MENU’ te gaan en druk vervolgens op de knop
ENTER
.
•
Wanneer u een menu selecteert dat niet wordt ondersteund door de schijf, wordt de melding
" This menu is not supported" (Dit menu wordt niet ondersteund) weergegeven op het scherm.
DVD
3
Druk op de cursorknoppen
, , , om het gewenste item te selecteren.
•
Druk op de knop ENTER.
Naar een hoofdstuk gaan
4
Druk op de cursorknoppen , of cijfertoetsen om het gewenste hoofdstuk te selecteren en druk vervolgens op de knop
ENTER
.
01/05
025/040 0:00:01 1/1
MP3 JPEG
Druk op de
cijfertoetsen
.
•
Het geselecteerde bestand wordt afgespeeld.
•
Tijdens het afspelen van een MP3- of JPG-schijf kunt u niet gebruikmaken van , om naar een map te gaan. U kunt een map verplaatsen door achtereenvolgens op de knop (Stop) en op
, te drukken.
Naar een specifiek tijdstip gaan
5
Druk op de cursorknoppen , om naar de tijdweergave te gaan.
01/05 025/040 1:17:30 1/1
Naar een specifiek tijdstip gaan
6
Druk op de cijfertoetsen om het gewenste tijdstip te selecteren en druk vervolgens op de knop
ENTER
.
01/05 028/040 1:30:00 1/1
Opmerking
•
U kunt de afstandsbediening gebruiken om rechtstreeks naar de gewenste titel of track of naar het gewenste hoofdstuk te gaan.
•
Afhankelijk van de schijf, kunt u mogelijk niet naar de geselecteerde titel of naar het geselecteerde tijdstip gaan.
MOVE ENTER MOVE ENTER EXIT EXIT
Opmerking
•
De weergave van het schijfmenu kan verschillen afhankelijk van de schijf.
De PBC-functie (afspeelbesturing) gebruiken
Druk op de knop Menu terwijl een VCD-schijf van versie 2.0 wordt afgespeeld.
Telkens wanneer u op deze knop drukt, wordt gewisseld tussen "PBC ON" en "PBC OFF" op het display.
PBC ON:
Deze VCD heeft versie 2.0. De schijf wordt afgespeeld op basis van de instellingen op het menuscherm. Sommige functies zijn mogelijk uitgeschakeld. Als sommige functies zijn uitgeschakeld, selecteert u "PBC OFF" om deze functies opnieuw in te schakelen.
PBC OFF:
Deze VCD heeft versie 1.1. De schijf wordt op dezelfde wijze afgespeeld als een muziek-cd.
1
Title menu gebruiken
Bij DVD’s die meerdere titels bevatten, kunt u de titel van elke film bekijken.
Bij sommige schijven is deze functie mogelijk niet beschikbaar.
Druk in de stopstand op de knop
MENU
.
2
Druk op de cursorknoppen
, om naar
‘Title Menu’ te gaan.
3
DVD
Druk op de knop
ENTER
.
•
Het menu Title wordt weergegeven.
39
MOVE ENTER EXIT
MOVE ENTER EXIT
Druk op de knop MENU om het instellingenscherm te verlaten.
Opmerking
•
De weergave van het titelmenu kan verschillen afhankelijk van de schijf.
40
NL
HT-Q20(41~70) NL-new 1/5/04 9:42 AM Page 40
De taal instellen
De OSD-taal (On-Screen Display) is standaard ingesteld op Engels.
1
Druk in de stopstand op de knop
MENU
.
2
Druk op de cursorknop om naar ‘Setup’ te gaan en druk vervolgens op de knop
ENTER
.
3
Selecteer
'
Language' (Taal) en druk vervolgens op
ENTER
.
4
Druk op de cursorknoppen
, om '
OSD Language'
(OSD-taal) te selecteren en druk vervolgens op de knop
ENTER
.
5
Druk op de cursorknoppen
, om de gewenste taal te selecteren en druk vervolgens op de knop
ENTER
.
•
Nadat de instelling is voltooid en de taal is ingesteld op Engels, wordt het OSD weergegeven in het Engels.
NL
MOVE ENTER EXIT MOVE ENTER EXIT
MOVE ENTER RETURN EXIT
MOVE ENTER RETURN EXIT MOVE SELECT RETURN EXIT
41
Druk op de knop
RETURN
om terug te gaan naar het vorige niveau.
Druk op de knop
MENU
om het instellingenscherm te verlaten.
Opmerking
• Als u een andere taal wilt selecteren, kiest u OTHER en voert u de taalcode voor uw land in. (Zie pagina 72 voor taalcodes.)
Het is mogelijk een taal te selecteren voor AUDIO, SUB TITLE (ONDERTITELING) en DISC MENU (SCHIJFMENU).
MOVE SELECT RETURN EXIT
MOVE ENTER RETURN EXIT
De OSD-taal selecteren
MOVE ENTER RETURN EXIT
De audiotaal selecteren
(opgenomen op de schijf)
MOVE ENTER RETURN EXIT MOVE ENTER RETURN
EXIT
De ondertitelingstaal selecteren
(opgenomen op de schijf)
De taal voor het menu Disc selecteren (opgenomen op de schijf)
*
Als de taal die u hebt geselecteerd, niet is opgenomen op de schijf, verandert de menutaal niet, ook al stelt u deze in op de gewenste taal.
42
HT-Q20(41~70) NL-new 1/5/04 9:42 AM Page 42
Type TV-scherm instellen
Afhankelijk van uw type TV (breedbeeld of standaard 4:3) kunt u de breedte-/hoogteverhouding van de TV selecteren.
1
Druk in de stopstand op de knop
MENU
.
2
Druk op de cursorknop om naar ‘Setup’ te gaan en druk vervolgens op de knop
ENTER
.
MOVE ENTER EXIT
MOVE ENTER EXIT
3
Druk op de cursorknop om naar ‘TV
DISPLAY’ te gaan en druk vervolgens op de knop
ENTER
.
4
Druk op de cursorknoppen
, om het gewenste item te selecteren en druk vervolgens op de knop
ENTER
.
•
Nadat de instelling is voltooid, gaat u terug naar het vorige scherm.
MOVE ENTER RETURN EXIT MOVE SELECT RETURN EXIT
43
Druk op de knop
RETURN
om terug te gaan naar het vorige niveau.
Druk op de knop
MENU
om het instellingenscherm te verlaten.
De breedte/hoogteverhouding (schermformaat) van de TV aanpassen
De horizontale en verticale schermverhouding van conventionele TV's bedraagt 4:3, terwijl dit bij breedbeeldtelevisies en TV's met hoge beeldresolutie 16:9 is. Deze verhouding wordt de breedte/hoogteverhouding genoemd. Tijdens het afspelen van DVD's die zijn opgenomen bij verschillende beeldformaten, moet u de breedte/hoogteverhouding aanpassen voor uw TV of beeldscherm.
✱ Op een standaard-TV kunt u, naar wens, de opties "4:3LB" of "4:3PS" kiezen. Selecteer "16:9" als u over een breedbeeldtelevisie beschikt.
WIDE
: Selecteer deze optie om een film die is opgenomen op 16:9 weer te geven in de modus voor volledig scherm van uw breedbeeldtelevisie.
• U kunt nu genieten van breedbeeldweergave.
4:3LB
(4:3 Letterbox)
: Selecteer deze optie om een film die is opgenomen op 16:9 weer te geven in de breedbeeldmodus van een conventionele TV.
• De zwarte balken boven en onder aan het scherm verdwijnen nu.
4:3PS
(4:3 Pan&Scan)
: Selecteer deze optie om een film die is opgenomen op 16:9 weer te geven in de "pan & scan"-modus van een conventionele TV.
• U kunt alleen het middelste deel van het scherm zien (de zijkanten van het 16:9-beeld vallen weg).
Opmerking
• Als op een DVD de verhouding 4:3 wordt gebruikt, kunt u deze niet in breedbeeld bekijken.
• Aangezien DVD's worden opgenomen in verschillende beeldindelingen, zien zij er anders uit, afhankelijk van de software, het type TV en de breedte/hoogteverhouding van de TV.
44
NL
HT-Q20(41~70) NL-new 1/5/04 9:42 AM Page 44
Kinderslot instellen (beveiligingsniveau)
Met deze functie kunt u voorkomen dat kinderen DVD’s afspelen waarop seks of geweld voorkomt.
1
Druk in de stopstand op de knop
MENU
.
2
Druk op de cursorknop om naar ‘Setup’ te gaan en druk vervolgens op de knop
ENTER
.
Het wachtwoord instellen
U kunt het wachtwoord instellen voor het toegangsniveau (kinderslot).
1
Druk op de knop
MENU
.
2
Druk op de cursorknop om naar ‘Setup’ te gaan en druk vervolgens op de knop
ENTER
.
MOVE
ENTER
EXIT
MOVE
ENTER
EXIT
3
Druk op de cursorknop om naar
‘PARENTAL’ te gaan en druk vervolgens op de knop
ENTER
.
4
Druk op de cursorknoppen
, om het gewenste beveiligingsniveau te selecteren en druk vervolgens op de knop
ENTER
.
•
Als u niveau 6 hebt geselecteerd, kunt u geen DVD’s bekijken met niveau 7 of hoger.
•
Hoe hoger het niveau, hoe meer seks of geweld de titels bevatten.
5
Geef het wachtwoord in en druk vervolgens op de knop
ENTER
.
•
Het wachtwoord is standaard ingesteld op "7890".
•
Nadat de instelling is voltooid, gaat u terug naar het vorige scherm.
MOVE ENTER EXIT
MOVE ENTER EXIT
3
Druk op de cursorknop om naar ‘PASSWORD’ te gaan en druk vervolgens op de knop
ENTER
.
4
Druk op de knop
ENTER
.
5
Geef het wachtwoord in en druk vervolgens op de knop
ENTER
.
•
Geef het oude wachtwoord en een nieuw wachtwoord in en bevestig het nieuwe wachtwoord.
•
De instelling is voltooid.
MOVE ENTER RETURN
EXIT
MOVE SELECT RETURN
EXIT
INPUT NUMBER RETURN
EXIT
Opmerking
•
Deze functie werkt alleen als een DVD van een beveiligingsniveau is voorzien.
45
Druk op de knop
RETURN
om terug te gaan naar het vorige niveau.
Druk op de knop
MENU
om het instellingenscherm te verlaten.
MOVE ENTER RETURN EXIT MOVE SELECT RETURN
EXIT
Opmerking
•
Het wachtwoord is standaard ingesteld op "7890".
Als u het wachtwoord voor het kinderslot bent vergeten, doet u het volgende:
•
Houd, terwijl de speler zich in de modus "No disc" (Geen schijf) bevindt, de knop op het hoofdsysteem langer dan 5 seconden ingedrukt. De tekst “
INITIALIZE” wordt weergegeven op het display en alle standaardinstellingen worden hersteld.
•
Druk op de knop
POWER
.
Alle opgeslagen instellingen gaan verloren als u de functie RESET gebruikt.
Gebruik deze functie alleen in uiterste noodzaak.
INPUT NUMBER RETURN EXIT
46
NL
HT-Q20(41~70) NL-new 1/5/04 9:42 AM Page 46
De achtergrond instellen
JPEG DVD VCD
Tijdens het bekijken van een DVD, VCD of JPEG CD kunt u een afbeelding naar keuze instellen als achtergrond.
De achtergrond instellen
1
Druk tijdens het afspelen op de knop voor
PLAY/PAUSE
als het gewenste beeld wordt weergegeven.
2
Druk op de knop
LOGO
.
•
“
COPY LOGO DATA” (LOGOGEGEVENS
KOPIËREN) wordt weergegeven op het TV-scherm.
COPY LOGO DATA
PAUSE
1
Een van de 3 instellingen voor de achtergrond selecteren die u hebt uitgevoerd
Druk in de stopstand op de knop
MENU
.
2
Druk op de cursorknop om naar ‘Setup’ te gaan en druk vervolgens op de knop
ENTER
.
3
Druk op de cursorknop om naar ‘LOGO’ te gaan en druk vervolgens op de knop
ENTER
.
NL
3
Schakel het apparaat uit en vervolgens weer in.
•
De geselecteerde achtergrond wordt weergegeven.
•
U kunt maximaal 3 instellingen voor de achtergrond selecteren.
MOVE ENTER EXIT
MOVE ENTER EXIT
4
Druk op om het gewenste 'USER LOGO'
(GEBRUIKERSLOGO) te selecteren en druk vervolgens op
ENTER
.
•
Dit selecteert één van de 3 wallpaperschermen.
5
Druk op de knop
MENU
om het instellingenscher m te verlaten.
MOVE ENTER RETURN EXIT
MOVE SELECT RETURN EXIT
Druk op de knop
RETURN
om terug te gaan naar het vorige niveau.
Druk op de knop
MENU
om het instellingenscherm te verlaten.
MOVE SELECT RETURN EXIT
MOVE SELECT RETURN
EXIT
Selecteer deze optie om het logo van Samsung in te stellen als achtergrond.
Selecteer deze optie om de gewenste afbeelding in te stellen als achtergrond.
47 48
HT-Q20(41~70) NL-new 1/5/04 9:42 AM Page 48
DVIX(R)-registratie
Gebruik de registratiecode om deze speler te registreren voor de DivX(R) Video-on-Demand-indeling. Ga voor meer informatie naar www.divx.com/vod.
1
Druk op de knop
MENU
terwijl de schijflade open staat.
2
Druk op de cursorknop om naar ‘Setup’ te gaan en druk vervolgens op de knop
ENTER
.
De luidsprekermodus instellen
De signaaluitvoer en frequentieweergave van de luidsprekers wordt automatisch aangepast afhankelijk van de configuratie van uw luidsprekers en het gebruik van bepaalde luidsprekers.
NL
1
Druk in de stopstand op de knop
MENU
.
2
Druk op de cursorknop om naar ‘Audio’ te gaan en druk vervolgens op de knop
ENTER
.
MOVE ENTER EXIT
3
Druk op de cursorknop om naar ‘DivX(R) registration’ te gaan en druk vervolgens op de knop
ENTER
.
MOVE ENTER EXIT
49
MOVE ENTER RETURN
EXIT
MOVE ENTER EXIT MOVE ENTER EXIT
3
Druk nogmaals op de knop
ENTER
in
Speaker Setup
(Luidsprekerinstellingen).
4
Druk op de cursorknoppen
, , , om naar de gewenste luidspreker te gaan en druk vervolgens op de knop
ENTER
.
•
Voor C, LS en RS verandert Telkens wanneer u op deze knop drukt, de modusaanduiding als volgt: SMALL ➝ NONE.
•
Voor L en R is de modus ingesteld op
SMALL.
MOVE ENTER RETURN
EXIT
MOVE CHANGE RETURN EXIT
SMALL
: Selecteer deze instelling als u de luidsprekers gebruikt.
NONE
: Selecteer deze instelling als geen luidsprekers zijn aangesloten.
Opmerking
•
Afhankelijk van PRO LOGIC en STEREO instellingen kan de luidsprekermodus variëren (zie pagina 59).
50
HT-Q20(41~70) NL-new 1/5/04 9:42 AM Page 50
De vertragingstijd instellen
Als de luidsprekers niet op gelijke afstanden van de luisterpositie kunnen worden geplaatst, kunt u de vertragingstijd van de geluidssignalen aanpassen voor de middelste en achterste luidsprekers.
1
Druk in de stopstand op de knop
MENU
.
2
Druk op de cursorknop om naar ‘Audio’ te gaan en druk vervolgens op de knop
ENTER
.
3
Druk op de cursorknop om naar ‘DELAY
TIME’ te gaan en druk vervolgens op de knop
ENTER
.
4
Druk op de cursorknoppen
, , , om naar de gewenste luidspreker te gaan en druk vervolgens op de knop
ENTER
.
5
Druk op de cursorknop , om de vertragingstijd in te stellen.
•
U kunt de vertragingstijd voor C instellen op een waarde tussen 00 en 05mSEC en voor SL en SR op een waarde tussen 00 en 15mSEC.
NL
MOVE ENTER RETURN EXIT
MOVE SELECT RETURN
EXIT MOVE CHANGE RETURN EXIT
MOVE ENTER
EXIT
MOVE ENTER EXIT
51
De vertragingstijd van de luidspreker instellen
Wanneer 5.1-kanaals surround-geluid wordt weergegeven, krijgt u de beste geluidsresultaten als de afstand tussen u en elke luidspreker even groot is. Aangezien de geluiden op verschillende tijdstippen de luisterpositie bereiken vanwege de plaatsing van de luidsprekers, kunt u dit verschil aanpassen door een vertragingseffect toe te voegen aan het geluid van de Centrale Luidspreker en de surround-luidsprekers
Opmerking
•
Bij (Dolby Pro Logic II) kan de vertragingstijd in elke modus anders zijn.
•
Bij AC-3 en DTS kan de vertragingstijd worden ingesteld op een waarde tussen
00 en 15mSEC.
•
Het Centerkanaal is alleen op 5.1-kanaalsdisks aan te passen.
•
Centrale luidspreker instellen
Als de afstand van Dc gelijk is aan of groter is dan de afstand van Df in de afbeelding, stelt u deze modus in op 0ms. Als dat niet het geval is, wijzigt u de instelling aan de hand van de tabel.
Afstand tussen Df en Dc
0.00 m
0.34 m
0.68 m
1.02 m
1.36 m
1.70 m
Vertragingstijd
0 ms
1 ms
2 ms
3 ms
4 ms
5 ms
•
ACHTERSTE (SURROUND) LUIDSPREKERS instellen
Als de afstand van Df gelijk is aan de afstand van
Ds in de afbeelding, stelt u deze modus in op
0ms. Als dat niet het geval is, wijzigt u de instelling aan de hand van de tabel.
Afstand tussen Df en Ds
0.00 m
1.02 m
2.04 m
3.06 m
4.08 m
5.10 m
Vertragingstijd
0 ms
3 ms
6 ms
9 ms
12 ms
15 ms
ideale positie centrale luidspreker
Ideale positie
SURROUND-
LUIDSPREKER
Het is wenselijk alle luidsprekers binnen deze cirkel te positioneren.
Df: De afstand tot de VOORSTE LUIDSPREKER
Dc: De afstand tot de CENTRALE LUIDSPREKER
Ds: De afstand tot de SURROUND-LUIDSPREKER
52
HT-Q20(41~70) NL-new 1/5/04 9:42 AM Page 52
De testtoon instellen
Gebruik de functie Test Tone om de luidsprekerverbindingen te controleren.
1
Druk in de stopstand of No disc op de knop
MENU
.
MOVE ENTER EXIT
2
Druk op de cursorknop om naar ‘Audio’ te gaan en druk vervolgens op de knop
ENTER
.
3
Druk op de cursorknop om naar ‘TEST
TONE’ te gaan en druk vervolgens op de knop
ENTER
.
•
De testtoon wordt achtereenvolgens verzonden naar: L ➝ C ➝ R ➝ SR
➝ SL ➝ SW. Als u nogmaals op deze knop drukt, wordt de testtoon uitgeschakeld.
MOVE ENTER EXIT
MOVE ENTER RETURN
EXIT
Druk op de knop
RETURN
om terug te gaan naar het vorige niveau.
Druk op de knop
MENU
om het instellingenscherm te verlaten.
STOP EXIT
Alternatieve methode: druk op de knop
TEST TONE
op de afstandsbediening.
Druk op de knop
TEST TONE
.
•
Er wordt als volgt een testtoon gegenereerd:
Bij het afspelen van een DVD of cd werkt deze functie alleen in de stopstand
•
Gebruik deze functie om te controleren of elke luidspreker correct is aangesloten en zonder problemen werkt.
L: Voorste luidspreker (L) C: Centrale luidspreker SW: Subwoofer
R: Voorste luidspreker (R) SL: Achterste luidspreker (L) SR: Achterste luidspreker (R)
Modus voor meerkanaals Pro Logic
Start
U kunt de testtoon uitschakelen door op de knop
TEST TONE
te drukken.
53
De DRC-functie
(compressie van dynamisch bereik) instellen
Deze eigenschap schommelt tussen de range van de luidste en stilste geluiden.
U kunt deze functie gebruiken om te genieten van Dolby Digital-geluid wanneer u ’s nachts, bij een laag volume, films bekijkt.
NL
1
Druk in de stopstand op de knop
MENU
.
2
Druk op de cursorknop om naar ‘Audio’ te gaan en druk vervolgens op de knop
ENTER
.
MOVE ENTER EXIT MOVE ENTER EXIT
3
Druk op de cursorknop om naar ‘DRC’ te gaan en druk vervolgens op de knop
ENTER
.
4
Druk op de cursorknop
, om de DRCfunctie (compressie van dynamisch bereik) aan te passen.
•
Als u de cursorknop ingedrukt houdt, wordt het effect sterker en als u de cursorknop ingedrukt houdt, wordt het effect minder.
CHANGE RETURN EXIT MOVE ENTER RETURN EXIT
Druk op de knop
RETURN
om terug te gaan naar het vorige niveau.
Druk op de knop
MENU
om het instellingenscherm te verlaten.
54
HT-Q20(41~70) NL-new 1/5/04 9:42 AM Page 54
Audio instellen
U kunt de balans en het geluidsniveau aanpassen voor elke luidspreker.
Methode 1
De audiokwaliteit aanpassen via het instellingenscherm
1
Druk in de stopstand op de knop
MENU
.
2
Druk op de cursorknop om naar ‘Audio’ te gaan en druk vervolgens op de knop
ENTER
.
Methode 2
De audiokwaliteit handmatig aanpassen met de knop SOUND EDIT
De balans van de voorste luidsprekers aanpassen
1
Druk op de knop
SOUND EDIT
en druk vervolgens op de cursorknoppen
, .
De balans van de achterste luidsprekers aanpassen
2
Druk op de knop
SOUND EDIT
en druk vervolgens op de cursorknoppen
, .
Het geluidsniveau van de middelste luidsprekers aanpassen
3
Druk op de knop
SOUND EDIT
en druk vervolgens op de cursorknoppen
, .
NL
MOVE ENTER EXIT MOVE ENTER EXIT
3
Druk op de cursorknop om naar ‘SOUND EDIT’ te gaan en druk vervolgens op de knop
ENTER
.
4
Druk op de cursorknoppen , om het gewenste item te selecteren en aan te passen.
Druk op de knop , om de instellingen aan te passen.
Het geluidsniveau van de achterste luidsprekers aanpassen
4
Druk op de knop
SOUND EDIT
en druk vervolgens op de cursorknoppen
, .
Het geluidsniveau van de subwoofer aanpassen
5
Druk op de knop
SOUND EDIT
en druk vervolgens op de cursorknoppen
, .
MOVE ENTER RETURN EXIT MOVE CHANGE RETURN EXIT
55
Druk op de knop
RETURN
om terug te gaan naar het vorige niveau.
Druk op de knop
MENU
om het instellingenscherm te verlaten.
Opmerking
De balans van de achterste/voorste luidsprekers aanpassen
•
U kunt kiezen uit een waarde tussen 00 en –06, en OFF.
•
Het volume wordt lager naarmate u dichter bij –6 komt.
Het geluidsniveau van de middelste/achterste luidsprekers/subwoofer aanpassen
•
Het volume kan stapsgewijs worden aangepast tussen +6dB en –6dB.
•
Het geluid wordt harder naarmate u dichter bij +6dB komt en zachter naarmate u dichter bij -6dB komt.
56
HT-Q20(41~70) NL-new 1/5/04 9:42 AM Page 56
Instelling AV SYNC
Bij aansluiting op een digitale TV kan het beeld achterlopen bij het geluid.
Pas in dat geval de vertragingstijd van het geluid zodanig aan, dat deze synchroon loopt met het beeld.
1
Druk op de knop
MENU
.
•
Het menu Setup wordt weergegeven.
2
Druk op de cursorknoppen
, om naar ‘Audio’ te gaan en druk vervolgens op de knop
ENTER
.
MOVE ENTER EXIT MOVE ENTER EXIT
3
Druk op de cursorknoppen
, om naar AV-SYNC te gaan en druk vervolgens op de knop
ENTER
.
4
Druk op de cursorknoppen , om de optie Delay Time (Vertragingstijd) van AV-SYNC te selecteren en druk vervolgens op de knop
ENTER
.
•
U kunt de vertragingstijd voor het geluid instellen op een waarde tussen 0 ms en 300 ms.
Stel deze waarde zodanig in dat een zo goed mogelijke A/V-synchronisatie plaatsvindt.
MOVE ENTER RETURN EXIT MOVE SELECT RETURN EXIT
57
Druk op de knop
RETURN
om terug te gaan naar het vorige niveau.
Druk op de knop
MENU
om het instellingenscherm te verlaten.
Functie voor geluidsveld
(DSP/EQ)
DSP: Het unieke geluid in een specifieke omgeving zorgt voor een realistische geluidsweergave.
EQ: U hebt de keuze uit ROCK, POP of CLASSIC om het geluid te optimaliseren voor het muziekgenre dat u afspeelt
NL
Druk op de knop
DSP/EQ
.
•
Op het display verschijnt de tekst "DSP".
•
Telkens wanneer u op deze knop drukt, verandert de selectie als volgt:
Opmerking
•
De functie DSP/EQ werkt alleen in de modus STEREO.
Druk op de knop voor de modus PL II om STEREO weer te geven op het scherm.
•
Deze functie werkt bij CD's, MP3-CD's en 2-kanaals DivX- en Dolby Digital-schijven.
•
Tijdens het afspelen van een DVD die is gecodeerd via twee of meer kanalen, is automatisch de modus voor meerdere kanalen geselecteerd en werkt de functie
DSP/EQ niet.
Opmerking
POP, JAZZ, ROCK:
Afhankelijk van het muziekgenre, kunt u kiezen uit POP, JAZZ en ROCK.
STUDIO
: Hiermee wordt de sfeer in een studio nagebootst.
CLUB
: Hiermee wordt het geluid in een dansclub nagebootst, met een donderend basgeluid.
HALL
: Hiermee wordt tekst op heldere en duidelijke wijze weergegeven, zoals in een concertzaal.
MOVIE:
Hiermee wordt de sfeer van een bioscoop nagebootst.
CHURCH:
Hiermee lijkt het alsof u zich in een grote kerk bevindt.
PASS:
Hiermee wordt de normale luistermodus ingeschakeld.
58
HT-Q20(41~70) NL-new 1/5/04 9:42 AM Page 58
Dolby Pro Logic II-modus
U kunt de gewenste Dolby Pro Logic II-audiomodus selecteren.
Druk op de knop
PL II MODE
.
•
Telkens wanneer u op deze knop drukt, verandert de modus als volgt:
Opmerking
•
Sluit, wanneer u de modus Pro Logic II selecteert, uw externe apparaat aan op de ingangen AUDIO INPUT (L en R) op de speler. Als u het apparaat op slechts één van de ingangen
(L of R) aansluit, kunt u niet luisteren naar surround-geluid.
PRO LOGIC II
•
MUSIC:
Wanneer u naar muziek luistert, kunt u hiermee geluidseffecten weergeven waardoor het lijkt alsof u naar een 'live' voorstelling zit te luisteren.
•
CINEMA:
Hiermee kunt u levensechte effecten weergeven tijdens het bekijken van een film.
•
PRO LOGIC:
Hiermee kunt u een realistisch meerkanaals effect weergeven, waardoor het lijkt alsof u vijf luidsprekers gebruikt in plaats van alleen de voorste luidspreker links en rechts.
•
MATRIX:
Hiermee kunt u 5.1-kanaals surround-geluid weergeven en u ‘hullen in geluid’.
STEREO: Hiermee kunt u naar geluiden luisteren vanuit alleen de voorste luidsprekers links en rechts en de subwoofer.
59
1
Dolby Pro Logic II-effect
Deze functie werkt alleen in de modus Dolby Pro Logic MUSIC.
Druk op de knop
PL II
MODE
om de muziekmodus
(‘MUSIC’) te selecteren.
2
Druk op de
PL II EFFECT
-knop om Panorama te selecteren, druk daarna op de cursorknoppen
, om het gewenste effect te selecteren.
•
U kunt kiezen uit 0 of 1.
•
Deze modus verlengt het voorste stereobeeld en omvat surroundluidsprekers voor een opwindend “rondom”effect met beelden op de muur.
NL
3
Druk op de
PL II EFFECT
-knop om C-Width te selecteren, druk daarna op de cursorknoppen , om het gewenste effect te selecteren.
•
U kunt kiezen uit de waarden 0 t/m 7.
•
Dit stelt de breedte van het middenbeeld in.
Hoe hoger de instelling, hoe minder geluid er uit de middenluidspreker komt.
4
Druk op de
PL II EFFECT
-knop om Dimension te selecteren, druk daarna op de cursorknoppen
, om het gewenste effect te selecteren.
•
U kunt kiezen uit 0 tot 6.
•
Stelt in stappen het geluidsveld (DSP) aan de voorkant of achterkant af.
Opmerking
•
Tijdens het afspelen van een DVD die is gecodeerd via twee of meer kanalen, is automatisch de modus voor meerdere kanalen geselecteerd en werkt de knop Dolby Pro Logic II niet.
60
HT-Q20(41~70) NL-new 1/5/04 9:42 AM Page 60
Naar de radio luisteren
U kunt luisteren naar de gekozen frequentieband (FM- en AM-zenders) door automatisch of handmatig af te stemmen op de gewenste zender.
Afstandsbediening
1
Druk op de knop
TUNER
en selecteer de FM-band.
2
Stem af op de gewenste zender.
Automatisch afstemmen 1
Automatisch afstemmen 2
Wanneer u op drukt, wordt een vooraf ingestelde zender geselecteerd.
Druk op
TUNING/CH
en houd deze knop ingeschakeld om automatisch te zoeken naar beschikbare zenders.
Handmatig afstemmen
Druk kort op de knop
TUNING/CH
om de frequentie te verhogen of te verlagen.
Hoofdsysteem
1
Druk op de knop
Function
om de gewenste band (FM,
AM) te selecteren.
2
Kies een zender.
Automatisch afstemmen 1
Druk op de knop
STOP
( ) om PRESET te selecteren en druk vervolgens op de knop om de vooraf ingestelde zender te selecteren.
Automatisch afstemmen 2
Druk op de knop
STOP
( ) om "MANUAL" te selecteren en druk vervolgens op de knop om automatisch de band te doorzoeken.
Handmatig afstemmen
Druk op
STOP
( ) om
MANUAL te selecteren en druk vervolgens kort op om een lagere of hogere frequentie te kiezen.
61
Druk op de knop
MO/ST
om in mono of stereo te luisteren.
(Dit geldt alleen wanneer u naar een FM-zender luistert.)
•
Telkens wanneer op deze knop wordt gedrukt, worden afwisselend "STEREO" en
"MONO" geselecteerd.
•
In een gebied waar de ontvangst slecht is, kunt u het beste MONO kiezen voor een heldere, storingsvrije ontvangst.
Zenders voorprogrammeren
Voorbeeld: FM 89.1 programmeren in het geheugen
1
Druk op de knop
TUNER
en selecteer de FM-band.
2
Druk op
TUNING/CH
om
"89.10" te kiezen.
•
Raadpleeg stap 2 op pagina 61 om automatisch of handmatig af te stemmen op een zender.
3
Druk op de knop
TUNER MEMORY
.
•
De aanduiding " PRGM" knippert op het display.
4
Druk op om een vooraf ingesteld nummer te selecteren.
•
U kunt kiezen uit de waarden 1 t/m 15.
5
Druk nogmaals op de knop
TUNER
MEMORY
.
•
Druk op de knop
TUNER MEMORY
.
•
De tekst ‘PRGM’ wordt niet langer weergegeven op het display en de zender wordt opgeslagen in het geheugen.
6
Stel een andere zender in door stap
2 t/m 5 te herhalen.
Opmerking
•
Deze eenheid ontvangt geen AM-uitzendingen.
U kunt afstemmen op een voorgeprogrammeerde zender door op op de afstandsbediening te drukken en vervolgens de gewenste zender te selecteren.
62
NL
•
Telkens wanneer op deze knop wordt gedrukt, worden overgeschakeld van " FM ➝ AM", en omgekeerd.
HT-Q20(41~70) NL-new 1/5/04 9:42 AM Page 62
RDS – Radio Data Systeem
RDS (Radio Data Systeem) gebruiken om FM-zenders te ontvangen
RDS stelt FM-zenders in staat een extra signaal mee te zenden met de normale programmasignalen. Zo kunnen de zenders bijvoorbeeld hun naam meesturen of informatie over het type programma’s dat zij uitzenden, zoals sport of muziek, enz.
Wanneer u hebt afgestemd op een FM-zender die de RDS-service biedt, begint de
RDS-indicator te knipperen in het weergavevenster.
•
Omschrijving van de RDS-functie
1. PTY (Program Type - Programmaclassificatie):
het soort programma dat wordt uitgezonden.
2. PS NAME (Program Service Name - Naam programmaservice):
geeft de naam van de zender weer (max. 8 tekens).
3. RT (Radio Text - Radiotekst) :
Decodeert de radiotekst (indien beschikbaar) die door een zender wordt ontvangen en is uit maximaal 64 tekens samengesteld.
4. CT (Clock Time - Tijd):
Decodeert de klok van de FM-frequentie.
• niet alle zenders ontvangen PTY-, RT- of CT- informatie, en dus verschijnt dit niet altijd op het beeldscherm.
5. TA (Traffic Announcement - verkeersinformatie) :
Als dit symbool knippert, betekent dit dat er verkeersinformatie aan de gang is.
Opmerking
•
RDS werkt mogelijk niet goed als de zender het RDS-signaal niet correct doorgeeft of als het signaal niet krachtig genoeg is.
Welke informatie kunnen RDS-signalen bevatten?
Op het display kunt u zien welke RDS-signalen de zender doorgeeft.
De RDS-signalen weergeven
Druk op RDS DISPLAY terwijl u naar een FM-zender luistert.
Telkens wanneer u op deze knop drukt, verandert de weergave en wordt de volgende informatie afgebeeld:
PS (Programmaservice) :
Terwijl u zoekt, wordt “ PS” en vervolgens de zendernaam weergegeven. “
NO PS” wordt weergegeven als er geen signaal wordt uitgezonden.
RT (Radiotekst) :
Terwijl u zoekt, worden “
RT” en vervolgens de tekstberichten die door de zender worden verstuurd weergegeven. “ NO RT” wordt weergegeven als er geen signaal wordt uitgezonden.
Frequentie :
Zenderfrequentie (geen RDS-service).
Tekens in het weergavevenster
Wanneer in het venster PS- of RT-signalen worden weergegeven, worden de volgende tekens gebruikt.
•
In het venster wordt geen onderscheid gemaakt tussen hoofdletters en kleine letters.
Er wordt altijd gebruik gemaakt van hoofdletters.
•
In het venster kunnen geen tekens met accenten worden weergegeven. Zo wordt voor een A met een accent, zoals Á, À, Ã of Ä, altijd “A” gebruikt.
Opmerking
•
Als het zoeken plotseling wordt beëindigd, worden “
PS” en “RT” niet weergegeven in het venster.
63
PTY (Program Type) Indicatie en PTY-SEARCH (Zoekfunctie)
Eén van de voordelen van de RDS-services is dat u een bepaald soort programma kunt opzoeken onder de vooraf ingestelde zenders (zie pagina 40) door de PTY-codes op te geven.
Een programma zoeken op basis van PTY-codes
Denk voor u begint, aan het volgende...
•
De PTY-zoekactie kan alleen worden uitgevoerd voor vooraf ingestelde zenders.
•
Druk tijdens het zoeken op PTY SEARCH om het zoeken te onderbreken.
•
Er geldt een tijdslimiet voor het uitvoeren van de volgende stappen. Als de instelling wordt geannuleerd voor u gereed bent, moet u opnieuw bij stap 1 beginnen.
•
Controleer, als u op de knoppen op de afstandsbediening drukt, of u de juiste
FM-zender hebt geselecteerd met de afstandsbediening.
1
2
3
Druk op PTY SEARCH terwijl u naar een
FM-zender luistert.
Druk op PTY + of PTY – tot de gewenste
PTY-code op het display wordt getoond.
•
Rechts van de PTY-codes wordt een uitleg van de desbetreffende code gegeven.
Druk nogmaals op PTY SEARCH, terwijl de in de vorige stap gekozen PTY-code nog steeds in het venster wordt weergegeven.
•
De centrale eenheid zoekt 15 vooraf ingestelde FM-zenders af, stopt wanneer het de geselecteerde code heeft gevonden en stemt af op de bijbehorende zender.
Display
NEWS
AFFAIRS
INFO
SPORT
EDUCATE
DRAMA
CULTURE
SCIENCE
VARIED
POP M
ROCK M
M.O.R.M
LIGHT M
CLASSICS
OTHER M
WEATHER
FINANCE
CHILDREN
SOCIAL A
RELIGION
PHONE IN
TRAVEL
LEISURE
JAZZ
COUNTRY
NATION M
OLDIES
FOLK M
DOCUMENT
Soort programma
• Nieuwsberichten, aankondigingen, rapportages, aktualiteiten
• Algemene zaken, suggesties, gebeurtenissen, documentaires, discussies en analyses
• Dagelijkse informaties, weerberichten, consumenteninformaties, medische tips enz.
• Informatie over sportevenementen
• Onderwijs, opvoedkundige kwesties enz.
• Series, concerten enz.
• Nationale en lokale evenementen, religieuze en wetenschappelijke programma’s, taal, theater enz.
• Natuurwetenschappelijke en technologische programma’s
• Populaire programma’s en amusement (zoals spelprogramma’s, interviews, komedies, satires enz.)
• Popmuziek
• Rockmuziek
• Huidige muziek die ookwel “easy listening” wordt genoemd.
• Licht klassieke muziek, instrumentaal en zang koormuziek
• Zware klassieke muziek, orkestuitvoeringen, symfonieën, kamermuziek en opera
• Andere muziek: jazz, R&B, Country, Reggae enz.
• Weer
• Financiën
• Kinderprogramma’s
• Sociale kwesties
• Godsdienst
• Inbellen
• Reizen
• Vrije tijd
• Jazzmuziek
• Countrymuziek
• Volksmuziek
• Oude hits
• Folkmuziek
• Documentaires
64
NL
HT-Q20(41~70) NL-new 1/5/04 9:42 AM Page 64
Handige functies
Tijdklok van slaapstand
U kunt instellen na hoeveel minuten het apparaat zichzelf automatisch moet uitschakelen.
Druk op de knop
SLEEP
.
•
De tekst " SLEEP" wordt weergegeven. Telkens wanneer u op deze knop drukt, verandert het vooraf ingestelde tijdstip als volgt:
1 0 ➝ 20 ➝ 30 ➝ 60 ➝ 90 ➝ 120 ➝ 150 ➝ OFF.
Druk op de knop
SLEEP
om de instelling van de tijdklok voor de slaapstand te bevestigen.
•
De resterende tijd waarna de DVD-speler zichzelf uitschakelt, wordt weergegeven.
•
Als u nogmaals op deze knop drukt, wordt de vorige instelling van de tijdklok voor de slaapstand hersteld.
Druk op de knop
SLEEP
tot de waarde OFF wordt weergegeven in het display om de tijdklok voor de slaapstand uit te schakelen.
65
De helderheid van het display aanpassen
U kunt de helderheid van het display op het hoofdsysteem aanpassen.
Druk op de knop
DIMMER
.
•
Telkens wanneer u op deze knop drukt, verandert de helderheid als volgt:
Donker ➞ Licht.
Functie Mute (Geluid uitschakelen)
Deze functie is handig wanneer u een bezoeker ontvangt of een telefoongesprek aanneemt.
Druk op de knop
MUTE
.
•
De aanduiding "
MUTE" knippert op het display.
•
Druk nogmaals op
MUTE
of op de
VOLUME
toetsen om het geluid weer in te schakelen (met ongewijzigd volume).
NL
66
HT-Q20(41~70) NL-new 1/5/04 9:42 AM Page 66
De TV bedienen met de afstandsbediening
Bij gebruik van de afstandsbediening voor de TV
1
Druk op de knop selecteren.
TV
om de modus TV te
2
Druk op de aan/uit-knop
TV in te schakelen.
POWER
om de
3
Wijs met de afstandsbediening in de richting van de TV.
4
Voer, terwijl u
POWER
ingedrukt houdt, de code voor uw merk TV in.
•
Als de code overeenkomt met de code van de TV, wordt de TV uitgeschakeld.
•
Als er in de tabel meerdere codes worden aangegeven voor uw
TV, probeert u de verschillende codes één voor één om te bepalen welke code werkt.
Voorbeeld: Voor een TV van Samsung
Gebruik, terwijl u
POWER
ingedrukt houdt, de cijfertoetsen om 000,
015, 016, 017 en 040 in te voeren.
5
Wijs met de afstandsbediening in de richting van de TV en druk op
POWER
. Als de TV wordt in- of uitgeschakeld, is de instelling voltooid.
•
U kunt de knoppen TV POWER, VOLUME en CHANNEL, en de cijfertoetsen (0~9) gebruiken.
Opmerking
•
De afstandsbediening werkt mogelijk niet bij sommige merken TV’s. Ook zijn sommige bewerkingen misschien niet mogelijk bij sommige merken TV’s.
•
Als u de afstandsbediening niet instelt met de code voor uw merk TV, werkt de afstandsbediening standaard op een TV van Samsung.
67
Codelijst voor TV-merken
1
2
3
16
17
18
19
20
12
13
14
15
6
7
8
4
5
9
10
11
28
29
30
31
25
26
27
21
22
23
24
32
33
34
35
36
37
38
39
40
41
42
43
Nr.
Merk Code
Daytron
Dynasty
Emerson
Fisher
Funai
Futuretech
General Electric (GE)
Hall Mark
Hitachi
Inkel
JC Penny
JVC
KTV
KEC
KMC
LG (Goldstar)
Luxman
LXI (Sears)
Magnavox
Marantz
Matsui
MGA
Mitsubishi/MGA
Admiral (M.Wards)
A Mark
Anam
AOC
Bell & Howell (M.Wards)
Brocsonic
Candle
Cetronic
Citizen
Cinema
Classic
Concerto
Contec
Coronado
Craig
Croslex
Crown
Curtis Mates
CXC
Daewoo
056, 057, 058
001, 015
001, 002, 003, 004, 005, 006, 007, 008, 009, 010,
011, 012, 013, 014
001, 018, 040, 148
057, 058, 081
059, 060
018
003
003, 018, 025
097
003
018
046
015
003, 005, 061, 082, 083, 084
062
003
059, 061, 063
003
002, 003, 004, 015, 016, 017, 018, 019, 020, 021, 022, 023,
024, 025, 026, 028, 029, 030, 032, 034, 035, 036, 048, 059, 090
040
003
003, 015, 040, 046, 059, 061, 064, 082, 083, 084, 085
019, 065
003
003
006, 040, 056, 059, 066, 067, 068
040
015, 018, 050, 059, 069
045
056, 059, 067, 086
070
059, 061, 087, 088
003, 015, 040
015
001, 015, 016, 017, 037, 038, 039, 040, 041, 042, 043, 044
018
019, 054, 056, 059, 060, 062, 063, 065, 071
015, 017, 018, 048, 054, 059, 060, 062, 072, 089
040, 054
054
018, 040
018, 040, 059, 060, 075
76
77
78
79
80
81
82
83
84
85
86
69
70
71
72
73
74
75
62
63
64
65
66
67
68
Nr.
49
50
51
52
53
54
55
44
45
46
47
48
56
57
58
59
60
61
Merk
MTC
NEC
Nikei
Onking
Onwa
Panasonic
Penney
Philco
Philips
Pioneer
Portland
Proton
Quasar
Radio Shack
RCA/Proscan
Realistic
Sampo
Samsung
Sanyo
Scott
Sears
Sharp
Signature 2000 (M.Wards)
Sony
Soundesign
Spectricon
SSS
Sylvania
Symphonic
Tatung
Techwood
Teknika
TMK
Toshiba
Vidtech
Videch
Wards
Yamaha
York
Yupiteru
Zenith
Zonda
Dongyang
Code
018
018, 019, 020, 040, 059, 060
003
003
003
006, 007, 008, 009, 054, 066, 067, 073, 074
018
003, 015, 017, 018, 048, 054, 059, 062, 069, 090
015, 017, 018, 040, 048, 054, 062, 072
063, 066, 080, 091
015, 018, 059
040
006, 066, 067
017, 048, 056, 060, 061, 075
018, 059, 067, 076, 077, 078, 092, 093, 094
003, 019
040
000, 015, 016, 017, 040, 043, 046, 047, 048, 049,
059, 060, 098
019, 061, 065
003, 040, 060, 061
015, 018, 019
015, 057, 064
057, 058
050, 051, 052, 053, 055
003, 040
001
018
018, 040, 048, 054, 059, 060, 062
061, 095, 096
006
018
003, 015, 018, 025
018, 040
019, 057, 063, 071
018
059, 060, 069
015, 017, 018, 040, 048, 054, 060, 064
018
040
003
058, 079
001
003, 054
68
NL
HT-Q20(41~70) NL-new 1/5/04 9:42 AM Page 68
Voordat u de servicedienst belt
Raadpleeg de onderstaande tabel als dit apparaat niet correct werkt. Als uw probleem niet voorkomt in de onderstaande lijst of als de onderstaande instructie niet helpt, zet u het apparaat uit, haalt u de stekker uit het stopcontact en neemt u contact op met de dichtstbijzijnde geautoriseerde dealer of servicecentrum van Samsung Electronics.
Symptoom Controle/oplossing
Schijflade gaat niet open.
Het afspelen wordt niet gestart.
•
Is het netsnoer goed aangesloten op het stopcontact?
•
Schakel het apparaat uit en weer in.
•
Controleer het regionummer van de DVD.
DVD’s die u in het buitenland hebt aangeschaft, kunnen mogelijk niet worden afgespeeld.
•
CD-ROM’s en DVD-ROM’s kunnen niet worden afgespeeld op deze DVD-speler.
•
Controleer of het beveiligingsniveau correct is.
•
Gebruikt u een vervormde schijf of een schijf met krasjes op het oppervlak?
•
Veeg de schijf schoon.
Het afspelen start niet meteen als u op de knop voor PLAY/PAUSE drukt.
Er wordt geen geluid geproduceerd.
Er klinkt alleen geluid uit een enkele luidspreker en niet uit alle zes.
Er wordt geen beeld weergegeven, er is geen geluid te horen of de schijflade wordt pas 2 tot 5 seconden later geopend.
Er wordt geen Dolby Digital
5.1-kanaals surround-geluid geproduceerd.
•
Bij versneld afspelen, vertraagd afspelen en stapsgewijs afspelen is geen geluid te horen.
•
Zijn de luidsprekers correct aangesloten? Zijn de luidsprekers op de juiste wijze ingesteld?
•
Is de schijf ernstig beschadigd?
•
Tijdens het beluisteren van een cd of de radio, klinkt alleen geluid uit de voorste luidsprekers (L/R). Selecteer "PRO LOGIC II" door op de knop (Dolby Pro Logic II) te drukken op de afstandsbediening om de zes luidsprekers te gebruiken.
•
Controleer of de DVD 5.1-kanaals weergave ondersteunt.
•
Als u C, SL en SR hebt ingesteld op NONE in de luidsprekermodus onder Audio Setup op het instellingenscherm, klinkt geen geluid uit de centrale luidsprekers en aan de luidsprekers links- en rechtsvoor. Stel C, SL en SR in op SMALL.
•
Is de DVD-speler plotseling verplaatst van een koude naar een warme plek? Wanneer condensvorming optreedt in de speler, verwijdert u de schijf en laat u de speler 1 tot 2 uur staan met de stroom ingeschakeld. (U kunt de speler opnieuw gebruiken nadat de condens is verdwenen.)
•
Is de schijf voorzien van de tekst "Dolby Digital 5.1 CH"?
Er wordt alleen Dolby Digital 5.1-kanaals surround-geluid geproduceerd als de schijf is opgenomen met 5.1-kanaals geluid.
•
Is de audiotaal correct ingesteld op DOLBY DIGITAL 5.1-CH op het informatiescherm?
69
Symptoom Controle/oplossing
• De schijf draait, maar er worden geen beelden weergegeven.
• De beeldkwaliteit is slecht en het beeld trilt.
•
Is de TV ingeschakeld?
•
Zijn de videokabels correct aangesloten?
•
Is de schijf vuil of beschadigd?
•
Een schijf van slechte kwaliteit kan mogelijk niet worden afgespeeld.
De afstandsbediening werkt niet.
•
Wordt de afstandsbediening gebruikt binnen het werkbereik en onder de juiste hoek?
•
Zijn de batterijen uitgeput?
Audiotaal en ondertiteling werken niet.
•
Audiotaal en ondertiteling werken niet op DVD’s waarop deze functies niet beschikbaar zijn. En bij sommige schijven werken deze functies mogelijk anders.
Menuscherm wordt niet weergegeven zelfs als de menufunctie wordt geselecteerd.
De breedte/hoogteverhouding kan niet worden gewijzigd.
•
Gebruikt u een schijf die geen menu’s bevat?
•
U kunt DVD’s voor weergave in 16:9-formaat afspelen in de modus 16:9 WIDE,
4:3 LETTER BOX of 4:3 PAN SCAN, maar DVD’s voor weergave in 4:3-formaat kunnen alleen worden bekeken bij een breedte/hoogteverhouding van 4:3.
Raadpleeg het hoesje van de DVD en selecteer vervolgens de juiste functie.
•
Is de antenne correct aangesloten?
•
Als het ingangssignaal van de antenne zwak is, kunt u een externe FM-antenne installeren op een plek met goede ontvangst.
Kan geen radiozenders ontvangen.
• Het hoofdsysteem werkt niet.
(Voorbeeld: het apparaat slaat af of er klinkt een vreemd geluid.)
• De DVD-speler werkt niet normaal.
•
Schakel de stroom uit en houd de knop op het hoofdsysteem langer dan 5 seconden ingedrukt.
Alle opgeslagen instellingen gaan verloren als u de functie RESET gebruikt.
Gebruik deze functie alleen in uiterste noodzaak.
U bent het wachtwoord voor het beveiligingsniveau vergeten.
•
Houd, terwijl het bericht “NO DISC” wordt weergegeven op het display van het hoofdsysteem, de knop op het hoofdsysteem langer dan
5 seconden ingedrukt. De tekst “INITIALIZE” wordt weergegeven op het display en alle standaardinstellingen worden hersteld.
•
Druk op de knop
POWER
.
Alle opgeslagen instellingen gaan verloren als u de functie RESET gebruikt.
Gebruik deze functie alleen in uiterste noodzaak.
70
NL
HT-Q20(41~70) NL-new 1/5/04 9:42 AM Page 70
Waarschuwingen bij gebruik en opslag van schijven
Kleine krasjes op de schijf kunnen de geluids- en beeldkwaliteit negatief beïnvloeden of leiden tot onderbrekingen in de weergave. Wees erg voorzichtig dat u geen krassen op uw schijven maakt tijdens het gebruik.
Schijven gebruiken
Raak de afspeelkant van de schijf niet aan. Houd de schijf vast aan de randen zodat u geen vingerafdrukken op het oppervlak achterlaat.
Plak geen papier of tape op de schijf.
Schijven opslaan
Bewaar uw schijven niet in direct zonlicht.
Bewaar de schijven op een koele plek met goede ventilatie.
Bewaar de schijven in een schone beschermhoes.
Sla de schijven verticaal op.
Waarschuwing
•
Zorg ervoor dat de schijven niet met vuil in contact komen.
•
Gebruik geen gebarsten of bekraste schijven.
Schijven gebruiken en opslaan
Wanneer er vingerafdrukken of vuil op de schijf zitten, maakt u de schijf schoon met een mild reinigingsmiddel dat is opgelost in water en veegt u de schijf droog met een zachte doek.
•
Veeg bij het reinigen van schijven van de binnenkant naar de buitenkant.
Opmerking
•
Als warme lucht in contact komt met koude onderdelen binnenin de speler kan condensvorming optreden. Als er condensvorming optreedt binnenin de speler, werkt deze mogelijk niet goed. Als dit gebeurt, verwijdert u de schijf en laat u de speler 1 tot 2 uur staan met de stroom ingeschakeld.
71
Lijst met taalcodes
Geef het juiste codenummer in voor de begininstellingen "Disc Audio", "Disc Subtitle" en/of
"Disc Menu" (zie pagina 41).
NL
Taal Code
Welsh
Danish
German
Bhutani
Greek
English
Esperanto
Spanish
Estonian
Basque
Persian
Finnish
Fiji
Faeroese
French
Afar
Abkhazian
Afrikaans
Amharic
Arabic
Assamese
Aymara
Azerbaijani
Bashkir
Byelorussian 1229
Bulgarian 1233
Bihari 1235
Bislama 1239
Bengali; Bangla 1245
Tibetan 1248
Breton 1253
Catalan 1254
Corsican 1257
Czech 1261
1181
1183
1186
1194
1196
1203
1209
1217
1226
1299
1300
1301
1305
1307
1269
1283
1287
1297
1298
1311
1313
1326
1327
1332
Code
1144
1145
1149
1150
1151
1103
1105
1109
1130
1142
1157
1165
1166
1171
1174
1067
1070
1079
1093
1097
1057
1059
1060
1069
1066
1027
1028
1032
1039
1044
1045
1051
1052
1053
Taal Code
Frisian
Irish
Scots Gaelic
Galician
Guarani
Gujarati
Hausa
Hindi
Croatian
Hungarian
Armenian
Interlingua
Interlingue
Inupiak
Indonesian
Icelandic
Italian
Hebrew
Japanese
Yiddish
Javanese
Georgian
Kazakh
Greenlandic
Cambodian
Kannada
Korean
Kashmiri
Kurdish
Kirghiz 1498
Latin 1501
Lingala 1502
Laothian 1503
Lithuanian 1505
1482
1483
1489
1491
1495
1428
1435
1436
1463
1481
1379
1393
1403
1408
1417
1358
1363
1365
1369
1376
1334
1345
1347
1349
1350
1352
1353
1356
1357
Taal Code
Latvian, Lettish
Malagasy
Maori
Macedonian
Malayalam
Mongolian
Moldavian
Marathi
Malay
Maltese
Burmese
Nauru
Nepali
Dutch
Norwegian
Occitan
(Afan) Oromo
Oriya
Punjabi
Polish 1535
Pashto, Pushto 1538
Portuguese 1539
Quechua 1540
Rhaeto-Romance 1543
Kirundi
Romanian
Russian
Kinyarwanda
Sanskrit
1557
1564
1572
1581
1587
Sindhi
Sangro
Serbo-Croatian
Singhalese
Slovak
1613
1632
1665
1684
1697
1528
1529
1531
1532
1534
1516
1517
1521
1525
1527
1506
1507
1508
1509
1511
1512
1513
1514
1515
Taal
Slovenian
Samoan
Shona
Somali
Albanian
Serbian
Siswati
Sesotho
Sundanese
Swedish
Swahili
Tamil
Tegulu
Tajik
Thai
Tigrinya
Turkmen
Tagalog
Setswana
Tonga
Turkish
Tsonga
Tatar
Twi
Ukrainian
Urdu
Uzbek
Vietnamese
Volapuk
Wolof
Xhosa
Yoruba
Chinese
Zulu
72
HT-Q20(41~70) NL-new 1/5/04 9:42 AM Page 72
Ondersteunde producten USB-host
Digitale camera
Product
C-760
C-5060
X1
U-mini
Lumix-FZ20
DMC-FX7GD
Lumix LC33
LUMIX DMC-F1
Optio-S40
Optio-S50
Optio 33LF
Optio MX
Digimax-420
Digimax-400
Sora PDR-T30
Coolpix 5900
Coolpix S1
Coolpix 7600
DMC-FX7
Dimage Xt
AZ-1
Finepix-A340
Finepix-F810
Finepix-F610
Finepix-f450
Finepix S7000
Finepix A310
KD-310Z
Finecam SL300R
Finecam SL400R
Finecam S5R
Finecam Xt
Dimage-Z1
Dimage Z1
Dimage X21
Coolpix4200
Coolpix4300
Coolpix 2200
Coolpix 3500
Coolpix 3700
Coolpix 4100
Coolpix 5200
Stylus 410 digital
300-digital
U300
X-350
Fabrikant
Olympus
Olympus
Olympus
Olympus
Panasonic
Panasonic
Panasonic
Panasonic
Pentax
Pentax
Pentax
Pentax
Samsung
Samsung
Toshiba
Nikon
Nikon
Nikon
Panasonic
Minolta
Olympus
Minolta
Nikon
Nikon
Nikon
Nikon
Nikon
Nikon
Nikon
Olympus
Olympus
Olympus
Olympus
Fuji
Fuji
Fuji
Fuji
Fuji
Fuji
Konica
Kyocera
Kyocera
Kyocera
Kyocera
Minolta
Minolta
Type
Digital Camera
Digital Camera
Digital Camera
Digital Camera
Digital Camera
Digital Camera
Digital Camera
Digital Camera
Digital Camera
Digital Camera
Digital Camera
Digital Camera
Digital Camera
Digital Camera
Digital Camera
Digital Camera
Digital Camera
Digital Camera
Digital Camera
Digital Camera
Digital Camera
Digital Camera
Digital Camera
Digital Camera
Digital Camera
Digital Camera
Digital Camera
Digital Camera
Digital Camera
Digital Camera
Digital Camera
Digital Camera
Digital Camera
Digital Camera
Digital Camera
Digital Camera
Digital Camera
Digital Camera
Digital Camera
Digital Camera
Digital Camera
Digital Camera
Digital Camera
Digital Camera
Digital Camera
Digital Camera
USB Flash Disk
Product
Cruzer Micro
Cruzer Mini
Cruzer Mini
SONY Micro Vault
FLEX DRIVE
AnyDrive
XTICK
Micro Mini iFlash
LG
RiDATA
Fabrikant
Sandisk
Sandisk
Sandisk
Sony
Serotech
A.L tech
LG
Iomega
Imation
XTICK(M)
EZDrive
Type
USB 2.0 USB Flash Drive 128M
USB 2.0 128M
USB 2.0 256M
USB 2.0 64MB
USB 2.0 32MB
USB 2.0 128MB
USB 2.0 128M
USB 2.0 128M
USB 2.0 64M
USB 2.0 64M
USB 2.0 64M
MP3-speler
Product
Creative MuVo NX128M
Iriver H320
YH-920
YP-T7
YP-MT6
YP-T6
YP-53
YP-ST5
YP-T5
YP-60
YP-780
YP-35
YP-55 iAUDIO U2 iAUDIO G3 iAudio M3
SI-M500L
H10
YP-T5 VB
YP-53
Fabrikant
Samsung
Samsung
Samsung
Samsung
Cowon
Cowon
Cowon
Sharp
Iriver
Samsung
Samsung
Creative
Iriver
Samsung
Samsung
Samsung
Samsung
Samsung
Samsung
Samsung
Type
128 MB MP3 Player
20G HDD MP3 Player
20G HDD MP3 Player
MP3 Player
MP3 Player
MP3 Player
MP3 Player
MP3 Player
MP3 Player
MP3 Player
MP3 Player
MP3 Player
MP3 Player
MP3 Player
MP3 Player
HDD MP3 Player
256MB MP3 Player
MP3 Player
MP3 Player
256MB MP3 Player
Multi kaartlezer
Product
UNICORN
USB 2.0 Card Reader
Fabrikant Type
Unicorn USB 2.0 7 IN 1 CARD READER UC-601R
Billionton(Taiwan) USB 2.0 Card Reader for SD/MMC/RS-MMC(3-in-1)
Externe USB HDD
Product
CUTIE
MOMOBAY UX-2
Fabrikant
Serotech
Dvico
Type
POCKET HARD DISK DRIVE
USB 2.0
73
Specificaties
R
K
T
E
E
R
R
S
V
E
F
M
E
M
E
E
N
A
L
G
T
U
N
E
R
V
I
D
E
O
U
T
G
A
N
G
Stroomverbruik
Gewicht
Afmetingen (B x H x D)
Temperatuurbereik
Vochtigheidsbereik
Gevoeligheid
Signaal/Ruis verhouding
Vervorming
Composite Video
SCART aansluiting
Component Video
Luidsprekers voor output centrale luidspreker
Luidsprekers achter
Subwoofer
Frequentiebereik
Signaal/Ruis verhouding
Kanaalscheiding
Ingangsgevoeligheid
80W
3.5Kg
430 x 65 x 351.5 mm
+5°C~+35°C
10% ~ 75%
10dB
60dB
0.5%
1.0Vp-p(75Ω belasting)
Composite Video: 1,0 Vp-p (75Ω belasting)
RGB signaal: 0,714 Vp-p (75Ω belasting)
Y:1.0Vp-p(75Ω belasting)
Pr:0.70Vp-p(75Ω belasting)
Pb:0.70Vp-p(75Ω belasting)
80W x 2(3Ω)
80W(3Ω)
80W x 2(3Ω)
100W(3Ω)
20Hz~20KHz
75dB
60dB
(AUX)400mV
NL
74
HT-Q20(41~70) NL-new 1/5/04 9:42 AM Page 74
P
R
D
S
L
U
I
E
R
E
K
HT-Q20
Luidspreker
Impedantie
Frequentiebereik
Uitgangsmuziekvermogen
Continu ingangsniveau
Maximaal ingangsniveau
Afmetingen (B x H x D)
Gewicht
P
R
D
S
E
L
U
I
K
E
R
HT- TQ22
Luidspreker
Impedantie
Frequentiebereik
Uitgangsmuziekvermogen
Continu ingangsniveau
Maximaal ingangsniveau
Afmetingen (B x H x D)
Gewicht
D
S
P
R
E
L
U
I
K
E
R
HT- TQ25
Luidspreker
Impedantie
Frequentiebereik
Uitgangsmuziekvermogen
Continu ingangsniveau
Maximaal ingangsniveau
Afmetingen (B x H x D)
Gewicht
75
5.1-kanaals luidsprekersysteem
Voor/Centrale/Achter luidspreker Subwoofer
3Ω x 5
140Hz~20KHz
3Ω
35Hz~160Hz
82dB/W/M
80W
160W
85dB/W/M
100W
200W
Voor/achter
Centrale
Voor/achter
Centrale
90 x 152x 90 mm
200 x 90 x 92 mm
0.5 Kg/0.4 Kg
0.6 Kg
175 x 320 x 381 mm
5.1 kg
5.1-kanaals luidsprekersysteem
Voor/Centrale/Achter luidspreker Subwoofer
3Ω x 5
140Hz~20KHz
82dB/W/M
80W
160W
3Ω
35Hz~160Hz
85dB/W/M
100W
200W
Voor
Achter
Centrale
Voor/achter
Centrale
90 x 1045 x 90 mm
90 x 152x 90 mm
200 x 90 x 92 mm
3Kg/0.4 Kg
0.6Kg
175 x 320 x 381 mm
5.1Kg
5.1-kanaals luidsprekersysteem
Voor/Midden/Achter luidspreker Subwoofer
3Ω x 5
140Hz~20KHz
82dB/W/M
80W
160W
3Ω
35Hz~160Hz
85dB/W/M
100W
200W
Voor
Achter
Midden
Voor/achter
Midden
90 x 1045 x 90 mm
90 x 1045 x 90 mm
200 x 90 x 92 mm
3Kg/2.8Kg
0.6Kg
175 x 320 x 381 mm
5.1Kg
Notities
E
A
K
S
P
E
R
Speaker system
Impedance
Frequency range
Output sound pressure level
Rated input
Maximum input
Dimensions (W x H x D)
Weights
5.1ch speaker s
Front/Center/Rear speaker
3Ω x 5
145Hz~20KHz
85dB/W/M
80W
160W
Front/Rear
Center
Front/Rear
Center
90 x 152x 90 mm
200 x 90 x 92 mm
0.5 Kg/0.4 Kg
0.6 Kg
advertisement
* Your assessment is very important for improving the workof artificial intelligence, which forms the content of this project
Key Features
- DVD player
- 500 W 5.1 channels
- Dolby Digital, Dolby Pro Logic II, DTS
- Radio Data System (RDS)
Related manuals
advertisement
Table of contents
- - Veiligheidsinstructies
- - Voorzorgsmaatregelen
- - Functies
- - Opmerkingen over schijven
- - Omschrijving
- - De luidsprekers aansluiten
- 2 De video-uitgang aansluiten op de TV
- 3 Functie P.SCAN (Progressieve scan)
- 4 Externe componenten aansluiten
- 5 De FM-antenne aansluiten
- 8 Schijven afspelen
- 9 Afspelen van MP3/WMA-CD's
- 10 Schijfinformatie weergeven
- 11 JPEG-bestanden afspelen
- 13 Afspelen van DivX
- 15 De resterende tijd controleren
- 16 Versneld/vertraagd afspelen
- 16 Scènes/muzieknummers overslaan
- 17 Herhaald afspelen
- 18 Herhaald afspelen A-B
- 19 Functie Step
- 19 Functie voor gezichtshoek
- 20 Zoomfunctie (scherm vergroten)
- 20 Functie EZ VIEW
- 21 Audiotaal selecteren
- 22 Ondertitelingstaal selecteren
- 23 de USB HOST-functie
- 25 Rechtstreeks naar een scène/nummer gaan
- 26 Disc menu gebruiken
- 26 Title menu gebruiken
- 27 De taal instellen
- 29 Type TV-scherm instellen
- 31 Kinderslot instellen (beveiligingsniveau)
- 32 Het wachtwoord instellen
- 33 De achtergrond instellen
- 35 DVIX(R)-registratie
- 36 De luidsprekermodus instellen
- 37 De vertragingstijd instellen
- 39 De testtoon instellen
- 28 instellen
- 29 Audio instellen
- 30 Instelling AV SYNC
- 30 Functie voor geluidsveld (DSP/EQ)
- 31 Dolby Pro Logic II-modus
- 31 Dolby Pro Logic II-effect
- 32 Naar de radio luisteren
- 32 Zenders voorprogrammeren
- 33 RDS – Radio Data Systeem
- 34 Handige functies
- 35 De TV bedienen met de afstandsbediening
- 36 Voordat u de servicedienst belt
- 37 Lijst met taalcodes
- 38 Ondersteunde producten USB-host
- 38 Specificaties
