Stuurprogramma´s installeren

㫖

㫖㫖

㫖

㫖㫖

G G

㫖㫖

Programma´s installeren

㫖

㫖

G G

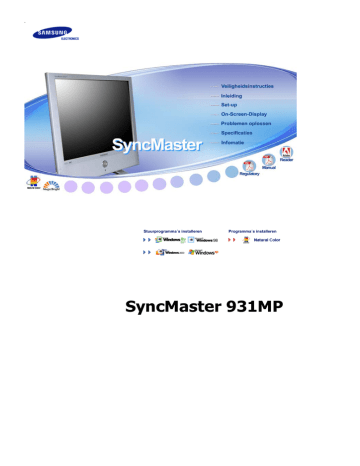

SyncMaster 93

1MP

㫖

G

Uitpakken

Kijk of de volgende items zijn meegeleverd met uw monitor.

Als er iets ontbreekt, contact your dealer

.

Neem dan contact op met uw dealer

.

Handleiding

Monitor

Kabel

Snelstart installatiehandleiding

Garantiekaart

(Niet overal verkrijgbaar)

Cd met handleiding en stuurprogramma's

Sold separately

D-Sub-kabel Stroomkabel

Geluidskabel

DC-Adapter

Radioantenne

Others

DVI-kabel

Voorkant

Afstandsbediening Batterijen (AAA X 2) Connector

Adapter radioantenne

1. MENU

2. AUTO

3. ENTER/FM RADIO

4. SOURCE

5. PIP

6.

7.

8. + VOL -

9. Aan/uit knop / Het aan/uit

10. Afstandsbedieningssensor

1. MENU

Als het menu beeldinstellingen niet geactiveerd is, maak dan gebruik van deze knop om de

OSD te openen en vervolgens een menu-onderdeel te activeren.

2. AUTO

Druk op deze knop om de OSD automatisch aan te passen.

Als u de resolutie wijzigt in het regelpaneel, wordt de functie AUTO uitgevoerd.

>>Klik hier om een animatiefilmpje te bekijken.

3. ENTER / FM RADIO

ENTER : De optie wordt gebruikt om het OSD-menu te selecteren.

FM RADIO : Schakelt FM Radio in/uit.

Stelt in PC/DVI-modus alleen GELUID in op FM Radio.

In gebieden waar het signaal zwak is, treedt ruis op wanneer de FM RADIO uitzendt.

Stelt in de algemene modus VIDEOBRON in op FM RADIO, waarbij het scherm wordt uitgeschakeld.


4. SOURCE

Hiermee schakelt u over van de pc-modus op de videomodus.

Het veranderen van de bron is alleen toegestaan bij externe apparaten, die momenteel zijn aangesloten op de monitor.

Overschakelen op een schermmodus:

[PC] [DVI] [TV] [Ext.] [AV]


[S-VIDEO]

NOTE : Scart wordt hoofdzakelijk in Europa gebruikt.

>> > Uitzendsystemen

[Component]

5. PIP ( Beschikbaar in de modus PC/DVI )

In pc-modus schakelt dit video- of tv-schermen in de PIP-modus in.


6. MagicBright™ [

] ( Beschikbaar in de modus PC/DVI )

MagicBright™ is een nieuwe functie, die afhankelijk van de soort afbeelding waarnaar uw bekijkt, een zo optimaal mogelijke weergave produceerd. Momenteel zijn er drie opties beschikbaar: Tekst, Internet en Entertainment. Iedere optie heeft zijn eigen vooraf ingestelde helderheidswaarde. Iedere optie kunt u gemakkelijk selecteren door op de betreffende MagicBright™-knop te drukken.

1) Text : normale helderheid

Voor documenten of het werken met veel tekst.

2) Internet : gemiddelde helderheid

Voor het werken met een combinatie van beelden zoals tekst en grafische voorstellingen.

3) Entertain : hoge helderheid

Voor het bekijken van bewegende beelden zoals een DVD of VCD.

4) Custom

Ondanks het feit dat de waarden zorgvuldig door onze technici zijn geselecteerd, kan het zijn dat u de voorgeconfigureerde waarden niet prettig vindt voor uw ogen.

IAls dit het geval is, kunt u de helderheid en het contrast aanpassen met behulp van het OSD-menu.


7. CH

Hiermee gaat u verticaal van het ene menuonderdeel naar het andere of regelt u de

geselecteerde menuwaarden. In de tv-modus selecteert u hiermee tv-kanalen.


8. + VOL -

Hiermee gaat u horizontaal van het ene menuonderdeel naar het andere of regelt u de geselecteerde menuwaarden. Hiermee regelt u ook het geluidsvolume.


9. Aan/uit knop / Het aan/uit

Gebruik deze knop als u de monitor wilt in- of uitschakelen./ Gaat branden als u de stroom inschakelt.

10. Afstandsbedieningssensor

Richt met de afstandsbediening op de ontvanger van de monitor.

Meer informatie over het besparen van energie treft u aan in de handleiding, onder de knop

Energiebeheer . U bespaart energie als u uw monitor UITSCHAKELT wanneer u hem niet meer gebruikt.

Achterkant

(De configuratie aan de achterkant van de monitor kan van product tot product variëren.)

1. DC-voedingsaansluiting

(DC 14V)

Dit product mag worden gebruikt met 90 ~ 264VAC.

(Voltage wordt automatisch aangepast door de voedingsadapter.)

2. PC-aansluitbus

z z

Computeraansluiting (DVI(HDCP))

Computeraansluiting (15-pins D-SUB)

3. AUDIO-aansluitbus

AUDIO-aansluitbus

4. COMPONENT-aansluitbus

z z

DVD/DTV Links (L) / Rechts (R)-audioaansluitbus

DVD/DTV (P

R

, P

B

,Y)-audioaansluitbus

5. FM RADIO / TV-aansluitbus

z z

FM RADIO ANT-aansluitbus

TV-aansluitbus

>> > Connecting TV

6. EXT(RGB)-aansluitbus

EXT(RGB)-aansluitbus

- Scart wordt hoofdzakelijk in Europa gebruikt.

7. AV-aansluitbus

z

S-Video-aansluitbus

z z z

Video-aansluitbus

Links (L) / Rechts (R)-audioaansluitbus

Hoofdtelefoonaansluiting (uitgang)

Zie Aansluiten voor meer informatie over het aansluiten van kabels.

Knoppen van de afstandsbediening

De werking van de afstandsbediening wordt mogelijk beïnvloed door een televisie of ander elektronisch apparaat in de nabijheid van de monitor.

Er kan storing worden veroorzaakt door interferentie met de frequentie.

1. POWER

2. CHANNEL

3. +100, -/--

5. MUTE

6. TTX/MIX

7. MENU

8. ENTER

9. FM RADIO

10. CH/P

11. SOURCE

12. INFO

13. EXIT

14. Up-Down Left-Right Buttons

15. AUTO

16. P.MODE, M/B (MagicBright™)

17. P.SIZE

18. STILL

19.

PIP

20. S.MODE

21. DUAL/MTS

22. PRE-CH

23.

SOURCE

24.

SIZE

25.

POSITION

26. MAGIC-CH

1. POWER

Gebruik deze knop als u de monitor wilt in- of uitschakelen.

2. CHANNEL

Telkens als u een knop indrukt, verandert de signaalbron van het PIP-venster.

3. +100

Indrukken om kanalen boven 100 te kiezen.

Als u bijvoorbeeld kanaal 121 wilt kiezen, drukt u op “+100” en vervolgens op “2” en “1”.

-/-- (Kanaal kiezen met één/twee cijfers )

Hiermee kiest u kanaal nummer tien of hoger.

Druk op deze knop, het symbool "—" wordt weergegeven.

Voer het tweecijferige kanaalnummer in.

Druk hierop als u het volume harder of zachter wilt zetten.

5. MUTE

Hiermee pauzeert (dempt) u de geluidsuitvoer tijdelijk.

Het geluid wordt weer geactiveerd als u tijdens de Mute-modus op Mute of op de - + knop van het Volume drukt.

6. TTX/MIX

Tv-kanalen bieden informatiediensten via teletekst.

>> > TTX / MIX

TTX / MIX wordt hoofdzakelijk in Europa gebruikt.

7. MENU



8. ENTER

De optie wordt gebruikt om het OSD-menu te selecteren.

9. FM RADIO

Schakelt FM Radio in/uit.




10. CH/P

In de TV -modus selecteert u hiermee TV -kanalen.

11. SOURCE

Hiermee schakelt u over van de PC-modus op de videomodus.


12. INFO

Huidige beeldinformatie wordt in de linkerbovenhoek van het scherm weergegeven.

13. EXIT

Als het menu beeldinstellingen geactiveerd is, kunt u met de Exit-knop (Afsluit-knop) het menuvenster of het venster Menu Instellingen afsluiten.

14. Up-Down Left-Right Buttons


15. AUTO



Wanneer u op deze kop drukt, wordt de huidige modus midden onder op het scherm weergegeven.

TV / AV / Ext. / S-Video /Component Mode : P.MODE( Picture Mode )

De monitor heeft vier automatische beeldinstellingen die op de fabriek reeds zijn ingesteld.

Druk nogmaals op de knop om de beschikbare voorgeconfigureerde modi te doorlopen.

( Dynamic Standard Movie Custom )

PC / DVI Mode : M/B ( MagicBright™ )

MagicBright is een nieuwe functie, die afhankelijk van de soort afbeelding waarnaar uw bekijkt, een zo optimaal mogelijke weergave produceerd.


( Entertain Internet Text Custom )

17. P.SIZE - Niet beschikbaar in de modus PC/DVI

Druk hierop als u de afmeting van het beeld wilt aanpassen.

ZOOM1, ZOOM2 zijn niet beschikbaar in 1080i (of boven 720p) van DTV.

18. STILL

PDruk eenmaal op deze knop om het beeld stil te zetten en druk hier nogmaals op om deze optie weer op te heffen.

19.

PIP


20. S.MODE


De monitor beschikt over een ingebouwde hifi-stereo-versterker.


( Standard

21. DUAL / MTS

Music Movie Speech Custom )

DUAL : STEREO/MONO, DUAL l / DIAL ll en MONO/NICAM MONO/NACAM STEREO kunnen afhankelijk van het soort uitzending worden bediend door tijdens het tv kijken gebruik te maken van de knop DUAL op de afstandsbediening.

Schakelt tussen MONO/STEREO, DUAL 1/DUAL 2 en MONO/NICAM MONO/NICAM

STEREO.

MTS : Hiermee kunt u de modus MTS (Multichannel Television Stereo) selecteren.

Mono, Stereo, SAP (Separate Audio Program)

Zet 'MTS' op ON of kies Mono, Stereo of SAP.

22. PRE-CH

Gebruik deze knop om onmiddellijk terug te gaan naar het vorige kanaal.

23.

SOURCE

Hiermee selecteert u de videobron.

24.

SIZE

U kunt het beeldformaat wijzigen.

25.

POSITION

De positie van het PIP-venster wijzigen.

26. MAGIC-CH

U kunt met MagicChannel alleen bepaalde kanalen bekijken.

Deze functie is alleen beschikbaar in Korea.

Uitpakken

Kijk of de volgende items zijn meegeleverd met uw monitor.

Als er iets ontbreekt, contact your dealer

.

Neem dan contact op met uw dealer

.

Handleiding

Monitor

Kabel

Snelstart installatiehandleiding

Garantiekaart

(Niet overal verkrijgbaar)

Cd met handleiding en stuurprogramma's

Sold separately

D-Sub-kabel Stroomkabel

Geluidskabel

DC-Adapter

Radioantenne

Others

DVI-kabel

Voorkant

Afstandsbediening Batterijen (AAA X 2) Connector

Adapter radioantenne

1. MENU

2. AUTO

3. ENTER/FM RADIO

4. SOURCE

5. PIP

6.

7.

8. + VOL -

9. Aan/uit knop / Het aan/uit

10. Afstandsbedieningssensor

1. MENU



2. AUTO


Als u de resolutie wijzigt in het regelpaneel, wordt de functie AUTO uitgevoerd.


3. ENTER / FM RADIO

ENTER : De optie wordt gebruikt om het OSD-menu te selecteren.

FM RADIO : Schakelt FM Radio in/uit.





4. SOURCE

Hiermee schakelt u over van de pc-modus op de videomodus.


Overschakelen op een schermmodus:

[PC] [DVI] [TV] [Ext.] [AV]


[S-Video]

NOTE : Scart wordt hoofdzakelijk in Europa gebruikt.

>> > Uitzendsystemen

[Component]

5. PIP ( Beschikbaar in de modus PC/DVI )

In pc-modus schakelt dit video- of tv-schermen in de PIP-modus in.


6. MagicBright™ [

] ( Beschikbaar in de modus PC/DVI )

MagicBright™ is een nieuwe functie, die afhankelijk van de soort afbeelding waarnaar uw bekijkt, een zo optimaal mogelijke weergave produceerd. Momenteel zijn er drie opties beschikbaar: Tekst, Internet en Entertainment. Iedere optie heeft zijn eigen vooraf ingestelde helderheidswaarde. Iedere optie kunt u gemakkelijk selecteren door op de betreffende MagicBright™-knop te drukken.

1) Text : normale helderheid


2) Internet : gemiddelde helderheid


3) Entertain : hoge helderheid


4) Custom

Ondanks het feit dat de waarden zorgvuldig door onze technici zijn geselecteerd, kan het zijn dat u de voorgeconfigureerde waarden niet prettig vindt voor uw ogen.

IAls dit het geval is, kunt u de helderheid en het contrast aanpassen met behulp van het OSD-menu.


7. CH

Hiermee gaat u verticaal van het ene menuonderdeel naar het andere of regelt u de

geselecteerde menuwaarden. In de tv-modus selecteert u hiermee tv-kanalen.


8. + VOL -



9. Aan/uit knop / Het aan/uit

Gebruik deze knop als u de monitor wilt in- of uitschakelen./ Gaat branden als u de stroom inschakelt.

10. Afstandsbedieningssensor

Richt met de afstandsbediening op de ontvanger van de monitor.

Meer informatie over het besparen van energie treft u aan in de handleiding, onder de knop

Energiebeheer . U bespaart energie als u uw monitor UITSCHAKELT wanneer u hem niet meer gebruikt.

Achterkant

(De configuratie aan de achterkant van de monitor kan van product tot product variëren.)

1. DC 14V

Dit product mag worden gebruikt met 90 ~ 264VAC.

(Voltage wordt automatisch aangepast door de voedingsadapter.)

2. DVI/PC IN

z z z

Computeraansluiting (DVI(HDCP))

Computeraansluiting (15-pins D-SUB)

AUDIO-aansluitbus

3. COMPONENT IN

4. FM ANT / ANT IN

z z

DVD/DTV Links (L) / Rechts (R)-audioaansluitbus

DVD/DTV (P

R

, P

B

,Y)-audioaansluitbus z z

FM RADIO ANT-aansluitbus

TV-aansluitbus

>> > Connecting TV

5. EXT(RGB)

EXT(RGB)-aansluitbus

- Scart wordt hoofdzakelijk in Europa gebruikt.

6. S-VIDEO / VIDEO / L-AUDIO-R /

z z z z

S-Video-aansluitbus

Video-aansluitbus

Links (L) / Rechts (R)-audioaansluitbus

Hoofdtelefoonaansluiting (uitgang)

Zie Aansluiten voor meer informatie over het aansluiten van kabels.

Knoppen van de afstandsbediening

De werking van de afstandsbediening wordt mogelijk beïnvloed door een televisie of ander elektronisch apparaat in de nabijheid van de monitor. Er kan storing worden veroorzaakt door interferentie met de

frequentie.

1. POWER

2. Cijfertoets

3. +100, -/--

5. MUTE

6. TTX/MIX

7. MENU

8. ENTER

9. FM RADIO

10.

CH/P

11. SOURCE

12. INFO

13. EXIT

14. De toetsen Naar boven, naar beneden, links-rechts

15. AUTO


17. P.SIZE

18. STILL

19.

PIP

20. S.MODE

21. DUAL/MTS

22. PRE-CH

23.

SOURCE

24.

SIZE

25.

POSITION

26. MAGIC-CH

1. POWER

Gebruik deze knop als u de monitor wilt in- of uitschakelen.

2. Cijfertoets


3. +100

Indrukken om kanalen boven 100 te kiezen.

Als u bijvoorbeeld kanaal 121 wilt kiezen, drukt u op “+100” en vervolgens op “2” en “1”.

-/-- (Kanaal kiezen met één/twee cijfers )

Hiermee kiest u kanaal nummer tien of hoger.

Druk op deze knop, het symbool "—" wordt weergegeven.

Voer het tweecijferige kanaalnummer in.

-/-- wordt hoofdzakelijk in Europa gebruikt.

+

Druk hierop als u het volume harder of zachter wilt zetten.

5. MUTE

Hiermee pauzeert (dempt) u de geluidsuitvoer tijdelijk.

Het geluid wordt weer geactiveerd als u tijdens de Mute-modus op Mute of op de - + knop van het Volume drukt.

6. TTX/MIX

Tv-kanalen bieden informatiediensten via teletekst.

Voor meer informatie > TTX / MIX

TTX / MIX wordt hoofdzakelijk in Europa gebruikt.

7. MENU

Gebruik dit menu om het menu op het scherm te openen en in het menu één stap terug te gaan.

8. ENTER

De optie wordt gebruikt om het OSD-menu te selecteren.

9. FM RADIO

Schakelt FM Radio in/uit.



Stelt in de algemene modus VideoBRON in op FM RADIO, waarbij het scherm wordt uitgeschakeld.

10. CH/P

In de TV -modus selecteert u hiermee TV -kanalen.

11. SOURCE

Hiermee schakelt u over van de PC-modus op de videomodus.

U mag de bron alleen veranderen voor externe apparaten die op dat moment aan de monitor zijn aangesloten.

12. INFO

Huidige beeldinformatie wordt in de linkerbovenhoek van het scherm weergegeven.

13. EXIT

Als het menu beeldinstellingen geactiveerd is, kunt u met de Exit-knop (Afsluit-knop) het menuvenster of het venster Menu Instellingen afsluiten.

14. De toetsen Naar boven, naar beneden, links-rechts


15. AUTO

Druk op deze knop om de OSD automatisch aan te passen.(PC)



TV / AV / Ext. / S-Video /Component Mode : P.MODE( Picture Mode )

De monitor heeft vier automatische beeldinstellingen die op de fabriek reeds zijn ingesteld.


Standard Movie Custom ) ( Dynamic

PC / DVI Mode : M/B ( MagicBright™ )

MagicBright is een nieuwe functie, die afhankelijk van de soort afbeelding waarnaar uw bekijkt, een zo optimaal mogelijke weergave produceerd.


( Entertain Internet Text Custom )

17. P.SIZE - Niet beschikbaar in de modus PC/DVI

Druk op de knop om het formaat van het scherm aan te passen.

Zoom1, Zoom2 zijn niet beschikbaar in 1080i (of boven 720p) van DTV.

18. STILL

PDruk eenmaal op deze knop om het beeld stil te zetten en druk hier nogmaals op om deze optie weer op te heffen.

19.

PIP


20. S.MODE


De monitor beschikt over een ingebouwde hifi-stereo-versterker.


( Standard

21. DUAL / MTS

Music Movie Speech Custom )

DUAL : STEREO/MONO, DUAL l / DUAL ll en MONO/NICAM MONO/NICAM STEREO kunnen afhankelijk van het soort uitzending worden bediend door tijdens het tv kijken gebruik te maken van de knop DUAL op de afstandsbediening.

Schakelt tussen MONO/STEREO, DUAL 1/DUAL 2 en MONO/NICAM MONO/NICAM

STEREO.

MTS : Hiermee kunt u de modus MTS (Multichannel Television Stereo) selecteren.

Mono, Stereo, SAP (Separate Audio Program)

Zet 'MTS' op ON of kies Mono, Stereo of SAP.

22. PRE-CH

Gebruik deze knop om onmiddellijk terug te gaan naar het vorige kanaal.

23.

SOURCE

Hiermee selecteert u de videobron.(PIP)

24.

SIZE

U kunt het beeldformaat wijzigen.

25.

POSITION

De positie van het PIP-venster wijzigen.

26. MAGIC-CH

U kunt met MagicChannel alleen bepaalde kanalen bekijken.

Deze functie is alleen beschikbaar in Korea.

1.

2-1.

Sluit het netsnoer aan op de netaansluiting aan de achterkant van uw monitor.

Steek de netstekker van de monitor in een stopcontact.

De D-Sub-stekker (analoog) gebruiken op uw videokaart.

Sluit aan de achterkant van uw monitor de signaalkabel aan op de 15-pin D-Sub-stekker.

2-2.

De D-Sub-stekker (digitaal) gebruiken op uw videokaart.

Sluit aan de achterkant van uw monitor de DVI-kabel aan op de DVI-poort.

3.

4.

Connect the audio cable for your monitor to the audio port on the back of your computer.

Zet uw computer en monitor aan.

2. aansluiten Macintosh

1. Sluit het netsnoer aan op de netaansluiting aan de achterkant van uw monitor. Steek de netstekker van de monitor in een stopcontact.

2. De D-Sub-stekker (analoog) gebruiken op uw videokaart.

Sluit aan de achterkant van uw monitor de signaalkabel aan op de 15-pin D-Sub-stekker.

3. Voor oudere Macintoshes moet u de DIP-schakelaar voor resolutieregeling op de Macintoshadapter (facultatief) instellen. Raadpleeg hiertoe de schakelaarconfiguratietabel aan de achterzijde.

4. Zet uw computer en monitor aan.

Aansluiten op andere apparaten

U kunt deze monitor aansluiten op andere invoerapparaten zoals een dvd-speler, een vcr of een camcorder, of een dtv of tv zonder de pc los te koppelen.

1-1. Connecting AV Devices

De monitor heeft AV-aansluitingen waarmee AV-invoerapparaten zoals dvd's, vcr's of camcorders kunnen worden aangesloten. U kunt ook van AV-signalen genieten zolang de monitor is ingeschakeld.

1. Invoerapparaten zoals dvd's, vcr's of camcorders worden met de RCA- of S-Video-kabel aangesloten op de Video- of S-Video-bus van de monitor.

S-Video, RCA-kabel en SCART-kabel zijn optioneel.

2. Plaats een dvd-schijf of tape in de dvd, vcr of camcorder en start het apparaat.

3. Selecteer AV of S-Video met de knop SOURCE aan de voorkant van de monitor.

4. Sluit de Audio (R)- en Audio (L)-bussen van een dvd, vcr of camcorder met audiokabels aan op de

R- en L-audio-ingang van de monitor.

1-2. EXT.(RGB) aansluiten - Deze functie is alleen van toepassing op een AV-apparaat dat SCART ondersteunt

Aansluiten op de dvd-apparaatingang als het apparaat een dvd-aansluiting heeft. U kunt dvd kijken door de dvd aan te sluiten op de monitor zolang de voeding is ingeschakeld.

1. Sluit een videokabel aan tussen de EXT-aansluitingen op de monitor en de EXT-aansluitingen op de dvd-speler.

2. Selecteer Ext. door op de monitor op de knop SOURCE te drukken.

2. Connecting TV

U kunt televisieprogramma's op de monitor bekijken als deze op een antenne of CATV-kabel is aansluiten zonder aparte hardware of software voor tv-ontvangst op uw computer te hoeven installeren.

1. Sluit de CATV- of coaxkabel aan op de antenneaansluiting aan de achterkant van de monitor.

U moet een coaxkabel gebruikt.

Wanneer u een interne antenneaansluiting gebruikt:

Controleer eerst de antenneaansluiting van de muur en sluit de antennekabel aan.

Wanneer u een buitenantenne gebruikt:

Wanneer u een buitenantenne gebruikt laat u deze indien mogelijk door een professional installeren.

De RF-kabel aansluiten op de antenneaansluiting:

Houd het koperen deel van de draad van de RF-kabel recht.

2. Schakel de monitor in.

3. Selecteer TV met de knop Source.

4. Selecteer het gewenste tv-kanaal.

Is een zwak signaal de oorzaak van de slechte ontvangst?

Koop en installeer een signaalversterker voor een betere ontvangst.

In gebieden waarin de antennekabel niet wordt ondersteund, sluit u eerste de connector

op de tv-antenne aan.

3. De DVD/DTV Set Top Box aansluiten

Aansluiten op de DVD/DTV Set Top Box-ingang als het apparaat een DVD/DTV-aansluiting heeft. U kunt Component kijken door eenvoudigweg de Component aan te sluiten op de monitor zolang de stroom is ingeschakeld.

1. Sluit de Audio (R)- en Audio (L)-uitgangen aan op DVD / DTV Set Top Box met audiokabels aan op de Audio (R)- en Audio (L)-ingangen op de monitor.

2. Sluit een videokabel aan tussen de componentaansluitingen (P

R

, P

B

,Y) op de monitor en de PR, PB,

Y-aansluitingen op de DVD / DTV Set Top Box.

3. Selecteer Component met de knop SOURCE aan de voorkant van de monitor.

4. De hoofdstelefoon aansluiten

U kunt de hoofdtelefoon op de monitor aansluiten.

1. Sluit de hoofdtelefoon aan op de hoofdtelefoonaansluiting op de terminal.

De voet gebruiken

Deze monitor ondersteunt verschillende soorten VESA-standaardvoeten. U niet de voet samenvouwen of verwijderen om een VESA-voet te kunnen installeren.

De voet samenvouwen | De voet verwijderen | Een VESA-voet installeren

1. De voet samenvouwen

U kunt de monitor 0 tot 90 graden kantelen. Wanneer de voet volledig is samengevouwen

(gekanteld), vormt deze een handige greep waarmee u de monitor kunt verplaatsen.

1. Leg het beeldscherm van de LCD-monitor op een vlakke ondergrond en plaats hieronder een zacht kussen om het beeldscherm te beschermen.

2. Koppel de monitorkabels los.

3. Kantel de monitor helemaal achterover door op de knop FOLD te drukken.

4. Sluit de monitorkabels weer aan.

2. De voet verwijderen

U kunt de voeten de monitor scheiden.

3. Een VESA-voet installeren

1. Leg het beeldscherm van de LCD-monitor op een vlakke ondergrond en plaats hieronder een zacht kussen om het beeldscherm te beschermen.

2. Koppel de monitorkabels los.

3. Sluit de monitorkabels weer aan.

U kunt een VESA-voet installeren wanneer de monitor en de voet zijn gescheiden.

De monitor ondersteunt de VESA-montagenorm voor verschillende VESA-stukken.

Op deze monitor kunt u een montagebeugel aansluiten van 100 mm x 100 mm (conform VESA).

U moet de monitorvoet samenvouwen oordat u een VESA-voet installeert.

Houd de vier boutopeningen op de monitorvoet boven de openingen op de VESA-voet en maak deze vast met vier bouten .

Samsung Electronics is niet verantwoordelijk voor eventuele schade die veroorzaakt wordt door het gebruik van een andere voet dan aangegeven.

Wanneer het besturingssysteem naar het stuurprogramma voor het beeldscherm vraagt, doet u de meegeleverde cd in het cd-rom-station van de computer. De installatieprocedure van het stuurprogramma is niet voor alle besturingssystemen hetzelfde. Volg de aanwijzingen van het

z

besturingssysteem dat u gebruikt.

U kunt ook een lege diskette klaarleggen en het stuurprogramma (driver) downloaden van de hieronder aangegeven Internet website.

Website : http://www.samsung.com/ (Worldwide) http://www.samsung.com/monitor (U.S.A) http://www.sec.co.kr/monitor (Korea) http://www.samsungmonitor.com.cn/ (China)

Windows ME

1. Leg de cd in het cd-rom-station.

2. Klik op "Windows ME Driver".

3. Selecteer uw monitor in de lijst en klik vervolgens op de knop "OK".

4. Klik op de knop "Install", in het dialoogvenster "Warning".

5. Het stuurprogramma is succesvol geïnstalleerd.

Windows XP/2000


2. Klik op "Windows XP/2000 Driver".

3. Selecteer in de lijst uw monitor en klik vervolgens op de knop "OK".

4. Klik op de knop "Install", in het dialoogvenster "Warning".

5. Als u het dialoogvenster "Message" krijgt te zien, klikt u op de knop "Continue Anyway" en vervolgens op de knop "OK".

Het stuurprogramma van deze monitor is een geregistreerd MS-logo en kan geen schade aan uw systeem veroorzaken. Het geregistreerd stuurprogramma wordt op de Samsung Monitor Homepage geplaatst. http://www.samsung.com/ .

6. Het stuurprogramma is succesvol geïnstalleerd. z

Windows XP | Windows 2000 | Windows Me | Windows NT | Linux

Wanneer het besturingssysteem naar het stuurprogramma voor het beeldscherm vraagt, doet u de meegeleverde cd in het cd-rom-station van de computer. De installatieprocedure van het stuurprogramma is niet voor alle besturingssystemen hetzelfde. Volg de aanwijzingen van het

besturingssysteem dat u gebruikt.

U kunt ook een lege diskette klaarleggen en het stuurprogramma (driver) downloaden van de hieronder aangegeven Internet website.

Website : http://www.samsung.com/ (Worldwide) http://www.samsung.com/monitor (U.S.A) http://www.sec.co.kr/monitor (Korea) http://www.samsungmonitor.com.cn/ (China)

besturingssysteem Microsoft

®

Windows

®

XP


2. klik op "Start" —> "Configuratiescherm" en aansluitend op het pictogram "Appearance and

Themes".

3. Klik op het pictogram "Beeldscherm" en selecteer het tabblad "Instellingen" en klik aansluitend op

"Geavanceerd...".

4. Klik op de knop "Eigenschappen" van het tabblad "Monitor" en selecteer het tabblad

"Stuurprogramma".

5. Klik op "Bijwerken...", selecteer "Install from a list or.." en klik aansluitend op knop "Volgende".

6. Selecteer de optie "Don't search, I will..", klik op "Volgende" en klik vervolgens op "Diskette".

7. Klik op de knop "Bladeren", selecteer het A:(D:\station) en selecteer uit de lijst uw monitor, klik aansluitend op de knop "Volgende".

8. Als u het dialoogvenster "Message" krijgt te zien, klikt u op de knop "Continue Anyway" en vervolgens op de knop "OK".

Het stuurprogramma van deze monitor is een geregistreerd MS-logo en kan geen schade aan uw systeem veroorzaken. Het geregistreerde stuurprogramma wordt op de Samsung Monitor Homepage geplaatst http://www.samsung.com/ .

9. Klik op de knop "Sluiten" en daarna een paar keer op "OK".

10. Het stuurprogramma is succesvol geïnstalleerd.

Het besturingssysteem Microsoft

®

Windows

®

2000

Als het bericht "Kan digitale handtekening niet vinden" niet verschijnt op uw monitor, volg dan de volgende stappen.

1. Klik op de knop "OK" in het venster "Schijf plaatsen".

2. Klik op de knop "Bladeren" in het venster "File needed".

3. Selecteer A:(D:\station), klik op de knop "Openen" en aansluitend op de knop "OK".

Hoe te installeren

1. Klik achtereenvolgens op "Start", "Instellingen", "Configuratiescherm".

2. Dubbelklik op het pictogram "Beeldscherm".

3. Selecteer het tabblad "Instellingen" en klik aansluitend op "Geavanceerd..".

4. Selecteer de optie "Monitor".

1e voorbeeld: Als de knop "Eigenschappen" niet toegankelijk is, betekent dit dat uw monitor op de juiste wijze geconfigureerd is. Stop dan de installatie.

2e voorbeeld: Als de knop "Eigenschappen" wel toegankelijk is, klikt u op "Eigenschappen" en volgt u de volgende stappen.

5. Klik op "Stuurprogramma", vervolgens op "Bijwerken..." en aansluitend op "Volgende".

6. Selecteer de optie "Een lijst met bekende stuurprogramma's voor dit apparaat weergeven,

zodat ik een specifiek stuurprogramma kan kiezen". Klik vervolgens op "Volgende" en aansluitend op "Diskette...".

7. Klik op "Bladeren" en selecteer A:(D:\station).

8. Klik op "Openen" en aansluitend op "OK".

9. Selecteer de gewenste monitor en klik tweemaal achter elkaar op "Volgende".

10. Klik op "Voltooien" en tenslotte op "Sluiten".

Als u het venster "Kan digitale handtekening niet vinden" wel te zien krijgt, klikt u op de knop

"Ja" en achtereenvolgens op "Voltooien" en "Sluiten".


®

Windows

®

Millennium

1. Klik achtereenvolgens op "Start", "Instellingen", "Configuratiescherm".

2. Dubbelklik op het pictogram "Weergave".

3. Selecteer het tabblad "Instellingen" en klik aansluitend op de knop "Geavanceerd...".

4. Selecteer het tabblad "Monitor".

5. Klik op de knop "Wijzigen".

6. Selecteer de optie "De locatie van het stuurprogramma opgeven" en klik op "Volgende".

7. Selecteer de optie "Een lijst van alle stuurprogramma's op een speciale locatie..." en klik vervolgens op de knop "Volgende".

8. Klik op de knop "Diskette".

9. Specificeer A:\(D:\station) en klik aansluitend op de knop "OK".

10. Selecteer de optie "Alle hardware weergeven", selecteer de gewenste monitor en klik op "OK".

11. Klik op "Sluiten" en aansluitend op "OK". Sluit het dialoogvenster "Eigenschappen voor

Beeldscherm" af.


®

Windows

®

NT

1. Klik achtereenvolgens op "Start", "Instellingen", "Configuratiescherm" en dubbelklik aansluitend op het pictogram "Beeldscherm".

2. Klik in het venster Display Registration Information op het tabblad "Instellingen" en aansluitend op "All

Display Modes".

3. Selecteer een instelling die u wenst te gebruiken (Resolutie, Aantal kleuren en Verticale frequentie) en klik op "OK".

4. Klik, nadat u op test heeft geklikt, op de knop "Toepassen" als het beeld goed is. Als het beeld niet goed is, verander dan de instelling (lagere resolutie, kleur of frequentie).

Als u geen instellingsmogelijkheid heeft bij All Display Modes, selecteer dan de resolutie en verticale frequentie volgens de Scherminstellingen in de gebruiksaanwijzing.

Het besturingssysteem Linux

Om het X-Venster te kunnen uitvoeren, dient u eerst het X86Config-bestand aan te maken. Dit is een soort systeeminstellingsbestand.

1. Druk bij het eerste en tweede scherm op de Enter-toets, nadat het X86Config-bestand is uitgevoerd.

2. In het derde scherm stelt u uw muis in.

3. Selecteer een muis voor uw computer.

4. In het volgende scherm selecteert u een toetsenbord.

5. Selecteer een toetsenbord voor uw computer.

6. In het volgende scherm stelt u uw monitor in.

7. Stel eerst de horizontale frequentie voor uw monitor in. (U kunt de frequentie meteen invoeren.)

8. Stel de verticale frequentie voor uw monitor in. (U kunt de frequentie meteen invoeren.)

9. Voer het type monitor in. Deze informatie heeft geen invloed op de uitvoering van het X-Venster.

10. U bent klaar met het instellen van uw monitor.

Voer het X-Venster uit nadat u eventuele andere hardware instellingen heeft ingesteld.

Natuurlijke kleuren

Natuurlijke kleuren met Natural Color programma

Een vrij nieuw probleem is dat de kleuren van afdrukken, gescande afbeeldingen en foto's uit een digitale camera kunnen afwijken van de kleuren die door een monitor worden weergegeven.

Het programma Natural Color is de oplossing voor dit probleem. Dit kleurbeheer systeem is ontwikkeld door Samsung Electronics in samenwerking met het Korea Electronics & Telecommunications

Research Institute (ETRI). Dit systeem is alleen verkrijgbaar voor Samsung monitoren en zorgt ervoor dat de kleuren van de monitor gelijk zijn aan die van de ingelezen en afgedrukte afbeeldingen.

Zie voor meer informatie de keuze Help (F1) in het programma Natural Color.

Zo installeert u Natural Color

Doe de bij uw Samsung monitor geleverde cd-rom in het cd-rom-station. Het eerste venster van het installatieprogramma verschijnt. Klik in dit venster op Natural Color om het programma te installeren.

Wanneer de cd niet automatisch start, kunt u het installatieprogramma ook zelf starten: Doe de bij uw

Samsung monitor geleverde cd-rom in het cd-rom-station, klik op de [Start] knop van Windows en selecteer [Uitvoeren].

Toets in: D:\color\eng\setup.exe en druk op de <Enter> toets.

(Als het cd-rom-station een andere letteraanduiding heeft, gebruikt u die in plaats van D:\)

Zo verwijdert u Natural Color

Selecteer in het Windows [Start] menu [Instellingen] > [Configuratiescherm] en dubbelklik op de keuze

[Software].

Selecteer Natural Color in de lijst en klik op de knop [Toevoegen/verwijderen], [Wijzigen/verwijderen] of

[Verwijderen].

Input

OSD

Source

List

PIP

Alleen beschikbaar in de modus PC.

: PC /

DVI TV

: :

Ext. AV

: : S-

Video

:

Component

Play/Stop Specificatie

Gebruiken om pc, tv of andere externe invoerbron die aangesloten is op de monitor te selecteren. Gebruiken om het scherm van uw keus te selecteren.

De rechtstreekse knop op de afstandsbediening is de knop 'SOURCE'.

• PC

• DVI : HDCP wordt ondersteund

• TV

• Ext.

• AV

• S-Video

• Component

Wanneer externe A/V-apparaten zoals vcr's of dvd's op de monitor zijn aangesloten, kunt u met PIP video van die apparaten kijken in een klein venster dat op het pc-video-signaal wordt gezet.

- Alleen beschikbaar in de modus PC.

1) PIP

• ON/ Off

: Schakel het PIP in of uit.

De rechtstreekse knop op de afstandsbediening is de knop ' PIP '.

2) Source

• PC / DVI : TV / Ext.(EXT(RGB) wordt hoofdzakelijk in Europa gebruikt.) /

AV / S-Video / Component Modus

: Selecteer de invoerbron voor de PIP

De rechtstreekse knop op de afstandsbediening is de knop

' SOURCE '.

3) Size

: Wijzig het formaat van het PIP-venster.

If you select , in Size, Position and Transparency will not be activated.

De rechtstreekse knop op de afstandsbediening is de knop ' SIZE

'.

4) Position

: Wijzig de positie van het PIP-venster.

De rechtstreekse knop op de afstandsbediening is de knop

' POSITION

'.

5) Transparency

• High / Medium / Low / Opaque

: Regelt de helderheid van PIP-vensters.

Edit Name Geef een naam aan het invoerapparaat dat op de ingangen is aangesloten om de keus van de invoerbron te vergemakkelijken.

• PC

• DVI

• Ext.

• AV

• S-Video

• Component

PIP

Source

Size

Position

Transparency


PC / DVI Modus

Wanneer u het videosignaal invoert in DVI, verschijnt TV / AV / S-Video / Component in het menu.


OSD Specificatie

MagicBright™ MagicBright is een nieuwe functie, die afhankelijk van de soort afbeelding waarnaar uw bekijkt, een zo optimaal mogelijke weergave produceerd.

Momenteel zijn er drie opties beschikbaar: Tekst, Internet en Entertainment.

Iedere optie heeft zijn eigen vooraf ingestelde helderheidswaarde. Iedere optie kunt u gemakkelijk selecteren door op de betreffende MagicBright-knop te drukken.

De rechtstreekse knop op de afstandsbediening is de knop 'M/B'.

1) Entertain

: hoge helderheid


2) Internet

: gemiddelde helderheid


3) Text

: normale helderheid


4) Custom

Ondanks het feit dat de waarden zorgvuldig door onze technici zijn geselecteerd, kan het zijn dat u de voorgeconfigureerde waarden niet prettig vindt voor uw ogen. IAls dit het geval is, kunt u de helderheid en het contrast aanpassen met behulp van het OSD-menu.

Custom

: PC /

DVI TV

: :

Ext. AV

: : S-

Video

:

Component

Met de on-screen menu´s kunt u het contrast en de helderheid (brightness) geheel naar wens instellen.

1) Contrast

: Contrast instellen.

2) Brightness

: Helderheid instellen.

Play/Stop

If you adjust picture using Custom function, MagicBright will turn to Custom mode.

Colour Tone

De tint van de kleur kan worden gewijzigd. De verschillende kleur-dtv's kunnen ook door de gebruiker worden aangepast.


• Cool / Normal / Warm / Custom

Color Control Hiermee regelt u de afzonderlijke RGB-kleuren.


1) Red

2) Green

3) Blue

If you adjust picture using Color Control function, Color Tone will turn to Custom mode.

Image Lock

De beeldvergrendeling (Image Lock) wordt gebruikt om een zo optimaal mogelijke beeldkwaliteit te krijgen. Door deze optie kunt u beeldruis die instabiele afbeeldingen produceert met beeldflikkering te verwijderen. Als u niet tevreden bent over het resultaat, maak dan gebruik van de optie Coarse en aansluitend weer van de optie Fine.


1) Coarse

: Verwijdert ruis, zoals verticale strepen. Door een Coarse-aanpassing

(grof) kan het beeldgebied worden verschoven. Met het menu

Horizontal Control kunt u dit gebied weer naar het midden terugplaatsen.

2) Fine

: Verwijdert ruis, zoals horizontale strepen. Indien de ruis zelfs na Fine tuning (fijnafstemming) aanwezig blijft, herhaalt u deze procedure na het instellen van de frequentie (kloksnelheid).

3) Position

: Bepaalt de locatie op het scherm, zowel horizontaal als verticaal.

Coarse / Fine

Position

Auto

Adjustment

PIP Picture

De waarden van Fine (fijn), Coarse (grof) en Position (positie) worden automatisch aangepast.

Als u de resolutie wijzigt in het regelpaneel, wordt de functie Auto

Adjustment uitgevoerd.

De rechtstreekse knop op de afstandsbediening is de knop 'AUTO'.


U kunt de PIP-scherminstellingen regelen.


1) Contrast

: Hiermee regelt u het contrast van het PIP-venster op het scherm.

2) Brightness

: Hiermee regelt u de helderheid van het PIP-venster op het scherm.

3) Sharpness

: Gebruiken om het verschil tussen de lichtste en donkerste delen van het PIP-venster te regelen.

4) Colour

: Hiermee regelt u de kleur van het PIP-venster.

TV / Ext. / AV / S-Video / Component Modus

OSD


Specificatie

: PC /

DVI TV

: :

Ext. AV

: : S-

Video

:

Component

Play/Stop

Mode

Custom

De monitor heeft vier automatische beeldinstellingen ("Dynamic", "Standard",

"Movie" en "Custom") die op de fabriek tevoren zijn ingesteld. U kunt

Dynamic, Standard, Movie of Custom activeren.

De rechtstreekse knop op de afstandsbediening is de knop 'P.MODE'.

• Dynamic

• Standard

• Movie

• Custom

Met de on-screen menu´s kunt u het contrast en de helderheid (brightness) geheel naar wens instellen.

1) Contrast

: Contrast instellen.

2) Brightness

: Helderheid instellen.

3) Sharpness

: Gebruiken om het verschil tussen de lichtste en donkerste delen van het PIP-venster te regelen.

4) Colour

: Hiermee regelt u de kleur van het.

Colour

Tone

Size

De tint van de kleur kan worden gewijzigd. De verschillende kleur-dtv's kunnen ook door de gebruiker worden aangepast.

• Cool2 / Cool1 / Normal / Warm1 / Warm2

De verschillende kleur-dtv's kunnen ook door de gebruiker worden aangepast.

De rechtstreekse knop op de afstandsbediening is de knop 'P.SIZE'.

• 16:9

• Normal

• Zoom 1

• Zoom 2

- Zoom1, Zoom2 zijn niet beschikbaar in 1080i (of boven 720p) van DTV.

Digital NR - Digitale ruisonderdrukking

U kunt de functie Ruisonderdrukking in- en uitschakelen. Met de functie

Digitale ruisonderdrukking kunt u van helderdere en scherpere beelden genieten.

• On /Off

Film Mode U kunt Film Mode in- en uitschakelen.

De functie Film Mode zorgt voor televisiekijken met theaterkwaliteit.

• On /Off

Sound

OSD

Mode


: PC /

DVI TV

: :

Ext. AV

: : S-

Video

:

Component

Specificatie

De monitor heeft een ingebouwde hifi-stereo-versterker.

De rechtstreekse knop op de afstandsbediening is de knop 'S.MODE'.

1) Standard

: Choose Standard for the standard factory settings.

2) Music

: Kies Muziek wanneer u muziekvideo's of concerten kijkt.

3) Movie

: Kies Film wanneer u films kijkt.

4) Speech

: Kies spraak wanneer u een show met gesprekken kijkt (bijvoorbeeld het nieuws).

5) Custom

: Kies Aangepast wanneer u de instellingen aan uw persoonlijke voorkeur wilt aanpassen.

Play/Stop

Custom

Auto

Volume

U kunt de geluidsinstellingen aanpassen aan uw persoonlijke voorkeur.

1) Bass

: Benadrukt geluid met een lage frequentie.

2) Treble

: Benadrukt geluid met een hoge frequentie.

3) Balance

: Hiermee kunt u de balans tussen de linker- en rechterluidsprekers instellen.

Met ballance kunt u de geluidsbalans tussen de linker- en rechterspeaker instellen en kunt u het geluid zelfs horen als de geluidswaarde is ingesteld op 0.

Vermindert het verschil in volumeniveau tussen de zendkanalen.

• On /Off

Dolby

Virtual

BBE

Dolby Virtual Sound On/Off (Dolby Virtual bootst het effect van het Dolby

Surround-geluidssysteem na om de geluidskwaliteit van een bioscoop of concertzaal te scheppen.)

• On /Off

BBE (Barcus-Berry Electronics) bootst het natuurlijke geluid na en verbetert de helderheid van het geluid door lage en hoge frequentiebereiken te benadrukken. Het resultaat hiervan is dat hoge geluiden helderder, briljanter en meer gedetailleerd zijn en lage geluiden compact, goed gedefinieerd en harmonisch rijk zijn.

• On /Off

BBE and Dolby Virtual cannot be functioned at the same time.

Select

Sound

Als de PIP-functie geactiveerd is, kunt u alleen kiezen tussen hoofd- of subscherm (main of sub).

• Main / Sub

FM Radio

Druk op de knop aan de voorkant of de knop "FM RADIO" op de afstandsbediening om de functie "FM RADIO" te selecteren.

De rechtstreekse knop op de afstandsbediening is de knop 'FM RADIO'.

• Auto Store

U kunt de frequentiebereiken op uw FM RADIO in uw gebied scannen en automatisch alle gevonden kanalen opslaan.

• Manual Store

U kunt de frequentiebereiken op uw FM RADIO in uw gebied scannen en automatisch alle gevonden kanalen opslaan.

- Channel : Hiermee kiest u het FM RADIO-kanaal door de frequentie te regelen (hoger of lager).

- Search : De tuner scant het frequentiebereik totdat het eerste kanaal of het geselecteerde kanaal is ontvangen.

- Store : Hiermee wordt het aantal gebruikersgegevens hersteld.

• Add / Delete

Hiermee worden kanalen aan het geheugen toegevoegd of uit het geheugen verwijderd.

Als u FM Radio selecteert, wordt het beeld zwart wanneer de FM-radio werkt in de modi TV, EXT, AV, S-Video,

Component, met uitzondering van de modi PC, DVI.

Auto Store

Manual Store

Add / Delete

Channel

OSD


Specificatie

: PC /

DVI TV

: :

Ext. AV

: : S-

Video

:

Component

Play/Stop

Country

Selecteer het land waarin het product wordt gebruikt voordat u de functie

Automatisch opslaan gebruikt. Als uw land niet in de lijst voorkomt, selecteert u Overige.

• France, Belgium, Germany, Spain, Italy, Netherlands, Switzerland,

Sweden, UK, CIS/E.Europe, Others.

Auto Store

U kunt de frequentiebereiken op uw televisie in uw gebied scannen en automatisch alle gevonden kanalen opslaan. De volgende landen zijn beschikbaar

: France, Belgium, Germany, Spain, Italy, Netherlands, Switzerland,

Sweden, UK, CIS/E.Europe, Others.

Manual

Store

U kunt de frequentiebereiken op uw televisie in uw gebied scannen en automatisch alle gevonden kanalen opslaan.

• Prog.: Hiermee voert u het gewenste programmanummer op het scherm in.

• Colour System: Herhaaldelijk regelen totdat de kleur de beste kwaliteit heeft bereikt.

(Auto <-> PAL <-> SECAM <-> NT4.43)

• Sound System: Herhaaldelijk regelen totdat het geluid de beste kwaliteit heeft bereikt.

(BG <-> DK <-> I <-> L)

• Channel : Kies het zenderkanaal door de huidige frequentie te regelen

(hoger of lager).

• Search : De tuner scant het frequentiebereik totdat het eerste kanaal of het geselecteerde kanaal op het scherm is ontvangen.

• Store : Deze optie gebruikt u om de nummers van twee kanalen te verwisselen.

Add/Delete Hiermee worden kanalen aan het geheugen toegevoegd of uit het geheugen verwijderd.

Sort

Deze optie gebruikt u om de nummers van twee kanalen te verwisselen.

Name

Als de gegevens van een zendernaam worden uitgezonden wanneer u de kanalen handmatig of automatisch opslaat, worden de namen rechtstreeks aan de kanalen toegewezen. U kunt echter deze namen wijzigen of nieuwe namen toewijzen.

Fine Tune

Vanwege zwakke signalen of een niet correct opgestelde antenne, kunnen sommige kanalen niet goed worden afgesteld.

LNA

Versterkt de signalen als de antenneontvangst zwak is. Zet echter de LNA uit als de binnenkomende signalen elkaar storen.

• On / Off

Setup


: PC /

DVI TV

: :

Ext. AV

: : S-

Video

:

Component

OSD

Area

Configuration

Specificatie

Wanneer u de voeding van het product voor het eerste inschakelt nadat het uit de fabriek is gekomen, verschijnt een menu waarin u de locatie selecteert.

Kies de regio en het land waarin u de monitor gebruikt.

U moet een keus maken omdat het type uitzending per regio en land varieert.

U kunt het type uitzending selecteren in het OSD-menu of door MENU-

Setup-Area Configuration te selecteren.

NB: U kunt dit product wereldwijd gebruiken als de gebiedsconfiguratie is ingesteld ongeacht het type uitzending.

NB: Als het land niet correct is geselecteerd, kan het product mogelijk geen kanalen vinden.

Language

Volg de volgende stappen als u de taal in het menu wilt aanpassen. U kunt een keuze maken uit zeven talen.

• English, French, Deutsch, Spanish, Italian, Swedish, Portuguese,

Russian

NB: De taal die u geselecteerd heeft is alleen van toepassing op de OSD.

Het heeft invloed op de software die op uw computer draait.

Sleep Timer

Gebruiken om de monitor na het opgegeven aantal minuten automatisch uit te schakelen.

(Off, 30, 60, 90, 120, 150, 180)

Menu

Transparency

Met deze optie kunt u de transparantie van de achtergrond van het OSDmenu instellen.

• High

• Medium

• Low

• Opaque

Blue Screen

Als u geen signaal ontvangt of het signaal zeer zwak is, wordt de achtergrond met ruis vervangen door een blauw scherm. Als u het slechte beeld wilt behouden, zet u de modus "Blue screen" op "Off".

• On / Off

Reset

De beeldparameters worden vervangen door de standaard fabriekswaarden.


1) Image Reset

2) Colour Reset

Play/Stop

Image Reset

Colour Reset

Zelftestfunctiecontrole

Controleer de volgende punten zelf voordat u het servicecenter belt.

Neem contact op met het servicecenter als u het probleem zelf niet kunt oplossen.

Zelftestfunctiecontrole | Modus wordt niet ondersteund | Niet-optimale modus | Stuurprogramma voor beeldschermadapter

Onderhoud en reinigen | Symptomen en aanbevolen handelingen

1. Zelftestfunctiecontrole

Uw monitor beschikt over een zelftest functie waarmee u kunt controleren of de monitor goed werkt.

1. Zet zowel uw computer als de monitor uit.

2. aal de video signaalkabel uit de connector van de computer.

3. Zet de monitor aan.

De onderstaande afbeelding ("Signaalkabel controleren") verschijnt tegen een zwarte achtergrond wanneer de monitor normaal functioneert maar geen videosignaal waarneemt: in de zelftestmodus blijft de groende LED branden en verplaatst het figuur zich over het scherm.

4. Zet uw monitor uit en sluit de video signaalkabel weer aan. Zet vervolgens de computer en de monitor weer aan.

Als u geen beeld hebt maar de bovenstaande zelftest wel lukt, controleer dan de videokaart en de computer. Uw monitor is dan in orde.

2. Modus wordt niet ondersteund

Dit geeft aan dat de beeldresolutie of vernieuwingsfrequentie niet goed op uw computervideokaart is ingesteld. Start de computer opnieuw in de Veilige modus en selecteer "Standaard' in het vak "Onbekende vernieuwingsfrequentie" wanneer u de eigenschappen voor de beeldschermadapter instelt.

Neem contact op met de computerdealer of -fabrikant voor meer informatie over

opstarten in de veilige modus.

Zie Specificaties > Vooraf ingestelde timingmodi voor de resoluties of frequentie die door de monitor worden ondersteund.

Soms wordt het beeld zwart zonder dat het bericht "Not supported Mode" op het scherm verschijnt. Dit duidt erop dat de monitor is ingesteld op een frequentie die buiten het bereik valt of dat de modus PowerSaver is ingeschakeld.

3. Niet-optimale modus

Als de verticale resolutie niet in de optimale modus is, ziet u nog steeds de display en verschijnt het onderstaande waarschuwingsbericht, dat na een minuut verdwijnt.

U moet binnen deze minuut de frequentie regelen.

Zie Specificaties > Vooraf ingestelde timingmodi voor de resoluties of frequentie die door de monitor worden ondersteund.

4. Stuurprogramma voor beeldschermadapter

Met beeldschermadapter wordt het stuurprogramma voor de videokaart van de computer bedoeld. Als de adapter incorrect is ingesteld, kunt u de resolutie, frequentie of kleur niet wijzigen en het monitorstuurprogramma niet installeren.

1. Het adapterstuurprogramma controleren

Klik op Start -> Instellingen -> Configuratiescherm -> Beeld ->Instellingen -> Geavanceerd ->

Adapter.

Als "Standaard" of een verkeerd productmodel wordt weergegeven, betekent dit dat niet het juiste stuurprogramma is geïnstalleerd. Installeer het stuurprogramma nogmaals en volg de aanwijzingen die de fabrikant van de computer of de videokaart heeft bijgevoegd.

2. Het adapterstuurprogramma installeren

De onderstaande aanwijzingen zijn bedoeld voor algemene omstandigheden. Bij specifieke problemen neemt u contact op met de betreffende computer- of videokaartfabrikant.

1) Klik op Start -> Instellingen -> Configuratiescherm -> Beeld -> Instellingen -> Geavanceerd -

>Adapter ->Stuurprogramma bijwerken -> Volgende -> Een lijst met bekende stuurprogramma's voor dit apparaat weergeven, zodat ik een specifiek stuurprogramma kan kiezen -> Volgende -

>Diskette (plaats de diskette met het stuurprogramma van de videokaart) -> OK -> Volgende ->

Volgende ->Voltooien.

2) Als u al een Setup-bestand voor het adapterstuurprogramma op uw computer hebt: Voer

Setup.exe of Install.exe uit voor het adapterstuurprogramma.

5. Onderhoud en reinigen

1. De monitorbehuizing onderhouden Schoonmaken met een zachte doek nadat u de stekker uit het stopcontact hebt gehaald. z z

Geen benzeen, verfverdunner of andere ontvlambare stoffen en ook geen natte doek gebruiken.

Wij raden u een reinigingsmiddel van Samsung aan om schade aan het scherm te voorkomen.

2. Het Flat Panel Display-scherm onderhouden Alleen schoonmaken met een zachte doek

(katoenflanel). z z

Nooit aceton, benzeen of verfverdunner gebruiken. (Dit kan barsten of vervorming van het schermoppervlak veroorzaken.)

Als u schade veroorzaakt, moet u zelf de kosten voor de reparatie betalen.

6. Symptomen en aanbevolen handelingen

Een monitor interpreteert visuele signalen die van de pc worden ontvangen. Als u daarom een probleem het de pc of de videokaart ondervindt, kan het scherm leeg zijn, slechte kleuren en ruis hebben, de videomodus niet worden ondersteund, enz. Controleer in dit geval eerst de bron van het probleem en neem vervolgens contact op met het servicecenter of uw dealer .

1. Controleer of de voedingskabel en de kabel goed op de computer zijn aangesloten.

2. Controleer of u tijdens het opstarten van de computer meer dan 3 pieptonen hoort. (Als dit het geval is, is het moederbord van de computer toe aan een servicebeurt.)

3. Als u een nieuwe videokaart hebt geïnstalleerd of zelf uw pc hebt samengesteld, controleert u of u het video(adapter)stuurprogramma en het monitorstuurprogramma hebt geïnstalleerd.

4. Controleer of de scanfrequentie van het videoscherm is ingesteld op 75 Hz of 85 Hz. (Overschrijd niet de 60 Hz wanneer u de maximumresolutie gebruikt.)

5. Als u problemen ondervindt met het installeren van het adapter(video)stuurprogramma, start u de computer in de Veilige modus op, verwijdert u de Beeldschermadapter via "Configuratiescherm,

Systeem, Apparaatbeheer" en start u de computer opnieuw op en installeert u het adapter(video) stuurprogramma.

In de volgende tabel vindt u een lijst met mogelijke problemen en hun oplossingen. Voordat u het servicecenter belt, controleert u de informatie in deze sectie en kijkt u of u het probleem zelf kunt oplossen.

Als u assistentie nodig hebt, belt u het telefoonnummer dat u in de sectie Informatie vindt of neemt u contact op met uw dealer .

Problemen met de installatie | Problemen met het scherm | Problemen met audio | Problemen met de afstandsbediening

1. Problemen met de installatie

Hier worden problemen met de installatie van de monitor en hun oplossingen beschreven.

problemen

De pc functioneert schijnbaar niet normaal.

Het monitorscherm knippert

Het tv-scherm is vaag of vertoont ruissignalen.

Het tv-signaal wordt niet ontvangen

Er verschijnen vreemde tekens op het scherm.

Mulige løsninger

z

Controleer of het stuurprogramma van de beeldschermadapter (VGA-stuurprogramma) correct is geïnstalleerd. (Zie Het stuurprogramma installeren ) z

Controleer of de signaalkabel tussen de computer en de monitor goed is aangesloten en bevestigd. (Zie Aansluiten op de computer ) z

Controleer of de tv-antenneaansluiting goed is verbonden met de externe antenne. (Zie Aansluiten op de televisie ) z z

Controleer het "Kanalensysteem" en zorg dat u het juiste kanalensysteem hebt gekozen. (Zie Kanalensysteem )

Selecteer "Automatisch programma" om het kanalensysteem automatisch te configureren. (Zie Automatisch programma ) z

Wijzig "Titel aan" in "Titel uit" als er vreemde tekens op het tv-scherm verschijnen. (Zie Titel )

2. Problemen met het scherm

Hier worden problemen met het monitorscherm en hun oplossingen beschreven.

problemen

Het scherm is leeg en het voedingslampje brandt niet

Bericht "Check Signal Cable"

Bericht "Not supported Mode"

Het beeld rolt verticaal.

De afbeelding is niet helder. Het beeld is wazig.

Het beeld is onstabiel en trilt.

U ziet spookbeelden op het beeld.


z

Zorg dat de voedingskabel goed is aangesloten en dat de

LCD-monitor is ingeschakeld. (Zie De monitor aansluiten ) z z

Controleer of de signaalkabel goed op de PC of videobron is aangesloten. (Zie De monitor aansluiten )

Zorg dat de pc of videobron is ingeschakeld. z z

Controleer de maximumresolutie en de frequentie van de videoadaptor.

Vergelijk deze waarden met de gegevens in grafiek Vooraf ingestelde timingmodi.

z

Controleer of de signaalkabel goed is vastgemaakt. Maak de kabel nogmaals goed vast. (Zie Aansluiten op een computer ) z z z

Voer Coarse en uit.

Nogmaals inschakelen nadat alle accessoires zijn verwijderd

(videoverlengkabel, enz.)

Stel de resolutie en de frequentie in op het aanbevolen bereik. z

Controleer of de ingestelde resolutie en frequentie van de computervideokaart binnen het bereik van de monitor vallen.

Als dit niet het geval is, stelt u de waarden opnieuw in.

Raadpleeg de Informatie onder het monitormenu en de

Vooraf ingestelde timingmodi . z

Regel de Brightness en het Contrast.

(Zie Brightness , Contrast ) z

Regel de kleur met Custom in het menu OSD-kleurregeling.

De afbeelding is te licht of te donker

De schermkleur is inconsistent.

U ziet zwarte schaduwen op de kleurenafbeelding.

De witte kleur is van matige kwaliteit.

Het groene voedingslampje knippert.

Het scherm is leeg en het groene voedingslampje brandt permanent of knippert elke halve seconde of elke seconde.

3. Problemen met audio z z z

De monitor slaat momenteel de wijzigingen op die in het

OSD-geheugen zijn aangebracht.

De monitor gebruikt het voedingsbeheersysteem.

Druk op een toets op het toetsenbord.

Hier worden problemen met audiosignalen en hun oplossingen beschreven.

problemen

Geen geluid

Sound level is too low.


z z

Controleer of de audiokabel goed is aangesloten op zowel de audio-in-poort van uw monitor als op de audio-out-poort van uw geluidskaart. (Zie De monitor aansluiten )

Controleer het geluidsniveau. (Zie Volume ) z z

Controleer het geluidsniveau. (Zie Volume )

Als het geluid nog steeds te zacht klinkt, nadat u het volume maximaal open heeft gedraaid, controleer dan de volumeregeling van de geluidskaart of het softwareprogramma.

Het geluid klinkt te hoog of te laag

4. Problemen met de afstandsbediening z

Stel de Treble en Bass bas op het juiste niveau in.

Hier worden problemen met de afstandsbediening en hun oplossingen beschreven.

problemen

De knoppen van de afstandsbediening reageren niet.

Items to check

z z z z z

Controleer de batterijpolen (+/-).

Controleer of de batterijen leeg zijn.

Controleer of de voeding is ingeschakeld.

Controleer of de voedingskabel goed is bevestigd.

Controleer of er een speciale fluorescerende lamp of neonlamp in de buurt is.

Vraag & antwoord

Vraag

Hoe kan ik de frequentie veranderen?

Hoe kan ik de resolutie veranderen?

Hoe kan ik gebruik maken van energiebeheer?

Hoe kan ik de buitenkant van de behuizing en het oppervlak van de beeldbuis reinigen?

Antwoord

De frequentie kan worden veranderd bij de instellingen van de videokaart op de computer.

De mogelijkheden van de videokaart hangen niet alleen van de kaart af, maar ook van de gebruikte versie van het stuurprogramma.

(Zie de handleiding van de computer en/of de videokaart voor details.)

Windows ME/2000/XP: Kies de gewenste resolutie en het aantal kleuren in Configuratiescherm (Control Panel), Beeldscherm

(Display), Instellingen (Settings).

* Voor details kunt u contact opnemen met de fabrikant van de videokaart.

Windows ME/2000/XP: U kunt de energiebesparende functies instellen in het BIOS-SETUP programma van de computer of onder Windows bij

Schermbeveiliging (Screensaver) (zie de handleiding van Windows of van uw computer).

Haal de stekker van de monitor uit het stopcontact en reinig de monitor met een zachte doek bevochtigd met wat reinigingsmiddel en water.

Zorg dat er geen resten reinigingsmiddel achterblijven en voorkom krassen op de behuizing en het schermoppervlak. Zorg beslist dat er geen water e.d. in de monitor terecht kan komen.

Algemeen

Algemeen

Model

LCD-scherm

Afmeting

Beeldgrootte

Pixel Pitch

Zichtbaar beeld

Synchronisatie

Horizontaal

Verticaal

Beeldschermkleur

SyncMaster 93

19,0inch diagonaal

376,32mm (H) x 301,056mm (V)

0,294mm (H) x 0,294mm (V) a-si TFT active matrix

31 ~ 81kHz

56 ~ 85Hz

1MP

16.777.216

Resolutie

Optimale resolutie

Maximale resolutie

Kleursysteem

Video-indelingen

Maximale pixelfrequentie

140 MHz

SXGA 1280 x 1024 @ 60Hz

SXGA 1280 x 1024 @ 75Hz

Ingangssignaal, Afgebroken

RGB Analoog , DVI (Digital Visual Interface)-compliante digitale RGB,

0.7Vp-p± 5%, positieve helderheid, 75Ω ±10% (afgesloten),

Aparte H/V sync, Composite, TTL niveau, positief of negatief

TV / Video

NTSC - M, PAL-M/N, PAL/SECAM-L/L', B/G, D/K, I

CVBS, S-Video, Component, SCART(RGB), RF

Aansluitwaarden

AC 100 ~ 240 VAC(+/- 10%), 60/50Hz ± 3Hz

Signaalkabel

15 pin-naar-15 pin D-sub-kabel, verwisselbaar, 1,8m

DVI-D naar DVI-D-kabel, verwisselbaar, 2,0m (Option)

Energieverbruik

Minder dan 58W

Energiebesparing

Minder dan 2W

Afmetingen (BxHxD)/Gewicht

433 x 58 x 419,5 mm / 17,0 x 2.3 x 16,5 inch (Uden sokkel)

433 x 198 x 436 mm / 17,0 x 7,8 x 17,2 inch / 5,9 kg (Med sokkel)

VESA Feste Schnittstelle

100 mm x 100 mm (voor het gebruik van een speciale armmontagebeugel)

Omgevingsfactoren

In bedrijf Temperatuur: 10°C ~ 40°C (50°F ~ 104°F)

Vochtigheid: 10% ~ 80%, zonder condensatie

Opslag Temperatuur: -20°C ~ 45°C (-4°F ~113°F)

Vochtigheid: 5% ~ 95%, zonder condensatie

Plug-and-play mogelijkheden

Deze monitor kan op alle Plug en Play compatibele systemen worden aangesloten.

De monitor en de computer zoeken dan samen de beste instellingen uit. In de meeste gevallen gebeurt dit automatisch, tenzij de gebruiker zelf andere instellingen wil kiezen.

Aanvaardbare punten (Dot Acceptable)

z

Bij de productie van de TFT/LCD-beeldschermen voor dit product wordt er gebruik gemaakt van geavanceerde halfgeleiderstechnologie, met een nauwkeurigheid van tenminste 1ppm (per 1 miljoen). De pixels van de kleuren ROOD, GROEN, BLAUW en WIT lijken soms lichter en soms zijn er zwarte pixels zichtbaar. Dit ligt niet aan de kwaliteit. U kunt het beeldscherm gewoon gebruiken, zonder dat u zich hierover zorgen hoeft te maken.

Bijvoorbeeld, het aantal TFT LCD subpixels dat dit product bevat is 3.932.160.

Het ontwerp en de specificaties kunnen zonder voorafgaande kennisgeving worden gewijzigd.

Energiebeheer

De PowerSaver op deze monitor bespaart energie door uw monitor over te schakelen naar een stand waarin hij minder stroom verbruikt. Deze functie wordt ingeschakeld als u de monitor gedurende langere niet gebruikt. Als u een toets van het toetsenbord indrukt of met de muis beweegt, wordt de monitor weer automatisch geactiveerd.

Als u energie wilt besparen, zet dan uw monitor UIT als u hem langere tijd niet meer nodig heeft. Het

PowerSaver-systeem werkt met een VESA DPMS-videokaart die in uw computer is geïnstalleerd. Deze functie kunt u instellen met de software op uw computer.

Status Normaal gebruik

De uitstand EPA/ENERGY

Uitgeschakeld

(met aan/uit-knop)

Aan/uit-lampje Groen Groen, Knipperen Zwart

Stroomverbruik Minder dan 58W

Minder dan 2W

(Uitschakelstand)

Minder dan 1W

(110Vac)

Deze monitor voldoet aan de EPA ENERGY STAR normen bij aansluiting op een computer die beschikt over VESA DPMS functionaliteit.

®

en ENERGY2000

Als ENERGY STAR

®

Partner heeft SAMSUNG vastgesteld dat dit product voldoet aan de ENERGY STAR

®

richtlijnen voor efficiënt energiegebruik.

Voorkeurinstellingen

Als het signaal dat van de computer wordt ontvangen gelijk is aan een van de volgende voorkeurinstellingen, wordt de monitor hier automatisch op ingesteld. Bij afwijkende signalen kan het scherm leeg blijven ondanks dat de aan/uit LED indicator brandt. Zie de handleiding van de videokaart en stel het beeldscherm als volgt in.

Tabel 1. Instellingen

Weergavemodus

IBM, 640 x 350

IBM, 720 x 400

IBM, 640 x 480

MAC, 640 x 480

MAC, 832 x 624

MAC,1152 x870

VESA, 640 x 480

VESA, 640 x 480

VESA, 640 x 480

VESA, 800 x 600

VESA, 800 x 600

VESA, 800 x 600

VESA, 800 x 600

VESA, 800 x 600

VESA, 1024 x 768

VESA, 1024 x 768

VESA, 1024 x 768

VESA, 1024 x 768

VESA, 1152 x 864

VESA, 1280 x 1024

Horizontale frequentie

(kHz)

31,469

31,469

31,469

35,000

49,726

68,681

37,861

37,500

43,269

35,156

37,879

48,077

46,875

53,674

48,363

56,476

60,023

68,677

67,500

63,981

Verticale frequentie

(Hz)

70,086

70,087

59,940

66,667

74,551

75,062

72,809

75,000

85,008

56,250

60,317

72,188

75,000

85,061

60,004

70,069

75,029

84,977

75,000

60,020

Pixelfrequentie

(MHz)

25,175

28,322

25,175

30,240

57,284

100,000

31,500

31,500

36,000

36,000

40,000

50,000

49,500

56,250

65,000

75,000

78,750

94,500

108,000

108,00

Synchronisatie

Polariteit

(H/V)

+/-

-/+

-/-

-/-

-/-

-/-

-/-

-/-

-/-

+,-/+,-

+/+

+/+

+/+

+/+

-/-

-/-

+/+

+/+

+/+

+/+

VESA, 1280 x 1024 79,976 75,025 135,00 +/+

Tabel 2. Uitzendsystemen

Note : Afhankelijk van het type uitzending in een land, kan het zijn dat u geen optie kunt selecteren.

NTSC

Uitzendsystemen

NTSC -M

Landen

VS

Zuid-Korea

Japan

Ecuador

Mexico

Guatemala

Canada

Uitzendsystemen

Landen

Landen

Uitzendsystemen

PAL

PAL-I PAL-B/G PAL-D/K

Italië

Zweden

Duitsland

Duitsland

Spanje

Israël

Denemarken

Portugal

Nederland

Oostenrijk

Singapore

Indonesië

Australië

China Noord-

Korea

Roemenië

Ierland

Engeland

Zuid-Afrika

Hongkong

PAL-N

Argentinië

Uruguay

Paraguay

PAL-M

Brazilië

SECAM

SECAM-B SECAM-D SECAM-K

1

SECAM-L

Iran

Irak

Saudi-Arabië

Syrië

Libanon

Egypte


Rusland

Hongarije

Bulgarije

Polen

Frankrijk

Het aantal horizontale lijnen over de hele breedte van het scherm dat per seconde kan worden afgebeeld, wordt aangeduid als horizontale

frequentie, met kHz als eenheid.


Net als een tl-buis moet ook een monitor om flikkeren te voorkomen het beeld een groot aantal keren per seconde herhalen (verversen). Dit wordt aangeduid als verticale frequentie of refresh rate, met Hz als eenheid.

Service

Het adres en telefoonnummer van het bedrijf kan gewijzigd worden zonder tegenbericht.

AUSTRALIA :

Samsung Electronics Australia Pty Ltd.

Customer Response Centre

7 Parkview Drive, Homebush Bay NSW 2127

Tel : 1300 362 603 http://www.samsung.com.au/

BRAZIL :

Samsung Eletronica da Amazonia Ltda.

R. Prof. Manoelito de Ornellas, 303, Terro B

Chacara Sto. Antonio, CEP : 04719-040

Sao Paulo, SP

SAC : 0800 124 421 http://www.samsung.com.br/

CANADA :

Samsung Electronics Canada Inc.,

Samsung Customer Care

55 Standish Court

Mississauga, Ontario

L5R 4B2

1-800-SAMSUNG (1-800-726-7864) http://www.samsung.ca/

CHILE :

SONDA S.A.

Teatinos 550, Santiago Centro, Santiago, Chile

Fono: 56-2-5605000 Fax: 56-2-5605353

56-2-800200211 http://www.sonda.com/ http://www.samsung.cl/

COLOMBIA :

Samsung Electronics Colombia

Cra 9 No 99A-02 Of. 106

Bogota, Colombia

Tel.: 9-800-112-112

Fax: (571) 618 - 2068 http://www.samsung-latin.com/ e-mail : [email protected]

ESPAÑA :

Samsung Electronics Comercial Iberica, S.A.

Ciencies, 55-65 (Poligono Pedrosa) 08908

Hospitalet de Llobregat (Barcelona)

Tel. : (93) 261 67 00

Fax. : (93) 261 67 50 http://samsung.es/

FRANCE :

SAMSUNG ELECTRONICS FRANCE Service

Paris Nord 2

66 rue des Vanesses

BP 50116 Villepinte

95950 Roissy CDG Cedex

Tel : 08 25 08 65 65

Fax : 01 48 63 06 38 http://www.samsungservices.com/

GERMANY :

TELEPLAN Rhein-Main GmbH

Feldstr. 16

64331 Weiterstadt

T. 06151/957-1306

F. 06151/957-1732

* EURO 0.12/Min http://www.samsung.de/

HUNGARY :

Samsung Electronics Magyar Rt.

1039, Budapest, Lehel u. 15-17.

Tel: 36 1 453 1100

Fax: 36 1 453 1101 http://www.samsung.hu/

ITALY :

Samsung Electronics Italia S.p.a.

Via C. Donat Cattin, 5

20063 Cernusco s/Naviglio (MI)

Servizio Clienti: 199.153.153 http://www.samsung-italia.com/

MÉXICO :

SAMSUNG ELECTRONICS MÉXICO. S.A. de C.V.

Vía Lopez Portillo No. 6, Col. San Fco. Chilpan

Tultitlán, Estado de México, C.P. 54940

Tel: 01-55-5747-5100 / 01-800-726-7864

Fax: 01-55-5747-5202 / 01-800-849-1743

RFC: SEM950215S98 http://www.samsung.com.mx/

IMPORTADO POR: SAMSUNG ELECTRONICS MÉXICO. S.A. de C.V.

Vía Lopez Portillo No. 6, Col. San Fco. Chilpan

Tultitlán, Estado de México, C.P. 54940

Tel: 01-55-5747-5100 / 01-800-726-7864

EXPORTADO POR: Samsung Electronics CO.,LTD.

416, Mae tan-3dong, Yeongtong - gu,

Suwon City, Gyeonggi-do Korea

NETHERLANDS/BELGIUM/LUXEMBOURG :

Samsung Electronics Benelux B. V.

Fleminglaan 12 2289 CP Rijiswijk, NEDERLANDS

Service and informatielijn ;

Belgium :0800-95214, http://www.samsung.be/

Netherlands : 0800-2295214, http://www.samsung.nl/

PANAMA :

Samsung Electronics Latinoamerica( Z.L.) S.A.

Calle 50 Edificio Plaza Credicorp, Planta Baja

Panama

Tel. : (507) 210-1122, 210-1133

Tel : 800-3278(FAST) http://www.samsung-latin.com/

PERU :

Servicio Integral Samsung

Av.Argentina 1790 Lima1. Peru

Tel: 51-1-336-8686

Fax: 51-1-336-8551 http://www.samsungperu.com/

PORTUGAL :

SAMSUNG ELECTRONICA PORTUGUESA S.A.

Rua Mário Dioniso, N o

2 - 1º Drt. 2795-140 LINDA-A-VELHA

Tel. 214 148 114/100 Fax. 214 148 133/128

Free Line 800 220 120 http://www.samsung.pt/

SOUTH AFRICA :

Samsung Electronics,5 Libertas Road, Somerset Office Park,

Bryanston Ext 16. Po Box 70006, Bryanston,2021, South Africa

Tel : 0027-11-549-1621

Fax : 0027-11-549-1629 http://www.samsung.co.za/

SWEDEN/DENMARK/NORWAY/FINLAND :

Samsung Electronics AB

Box 713

S-194 27 UPPLANDS VÄSBY

SVERIGE

Besöksadress : Johanneslundsvägen 4

Samsung support Sverige: 020-46 46 46

Samsung support Danmark : 8088-4646

Samsung support Norge: 8001-1800

Samsung support Finland: 0800-118001

Tel +46 8 590 966 00

Fax +46 8 590 966 50 http://www.samsung.se/

THAILAND :

HAI SAMSUNG SERVICE CENTER

MPA COMPLEX BUILDING,1st-2nd Floor

175 SOI SUEKSA VIDHAYA SATHON SOI 12

SILOM ROAD ,SILOM,BANGRAK

BANGKOK 10500

TEL : 0-2635-2567

FAX : 0-2635-2556

UKRAINE :

SAMSUNG ELECTRONICS REPRESENTATIVE OFFICE IN UKRAINE

4 Glybochitska str.

Kiev, Ukraine

Tel. 8-044-4906878

Fax 8-044-4906887

Toll-free 8-800-502-0000 http://www.samsung.com.ua/

United Kingdom :

Samsung Electronics (UK) Ltd.

Samsung House, 225 Hook Rise South

Surbiton, Surrey KT6 7LD

Tel. : (0208) 391 0168

Fax. : (0208) 397 9949

< European Service Center & National Service >

Stafford Park 12 Telford, Shropshire, TF3 3BJ

Tel. : (0870) 242 0303

Fax. : (01952) 292 033 http://samsungservice.co.uk/

U.S.A :

Samsung Electronics America

Service Division

400 Valley Road, Suite 201

Mount Arlington, NJ 07856

1-800-SAMSUNG (1-800-726-7864)

http://www.samsung.com/monitor/

Woordenlijst

Sync-signaal

Sync-signalen (gesynchroniseerde) hebben betrekking op signalen die nodig zijn om de gewenste kleuren op de monitor te kunnen weergeven. Deze zijn ingedeeld in verticale en horizontale syncsignalen. Deze signalen geven normale kleurenbeelden met de ingestelde resolutie en frequentie weer.

Soorten sync-signalen

Gescheiden

Composiet

In dit schema worden individuele verticale en horizontale frequentiesignalen naar de monitor overgebracht.

In dit schema worden verticale en horizontale frequentiesignalen gecombineerd in een composietsignaal en zo overgebracht naar de monitor. De monitor geeft de kleursignalen weer door het composietsignaal in oorspronkelijke kleursignalen te scheiden.

Dotpitch (puntafstand)

Het beeld op een monitor bestaat uit rode, groene en blauwe puntjes. Hoe kleiner de puntjes en hoe dichter ze bij elkaar staan, hoe hoger de resolutie. De afstand tussen twee puntjes met dezelfde kleur wordt dot pitch genoemd, met mm als eenheid.


Om flikkeren te voorkomen moet een monitor het beeld een aantal malen per seconde herhalen

(verversen). Dit wordt aangeduid als verticale frequentie of refresh rate, met Hz als eenheid.

Bijvoorbeeld: Als hetzelfde lichtje 60 keer per seconde knippert, noemt men dit 60 Hz.


Het aantal horizontale lijnen over de hele breedte van het scherm dat per seconde kan worden afgebeeld, wordt aangeduid als horizontale frequentie, met kHz als eenheid.

Interlaced en non-interlaced methodes

Wanneer de horizontale lijnen een voor een van boven naar beneden worden afgebeeld wordt dit non-

interlaced genoemd. Afwisselend afbeelden van alle even en alle oneven lijnen heet interlaced. Bijna alle monitoren gebruiken de non-interlaced methode voor een heldere weergave. De interlaced methode wordt in tv's gebruikt.

Plug en Play

Dankzij deze functie heeft de gebruiker altijd de beste weergave, doordat de computer en de monitor automatisch informatie met elkaar kunnen uitwisselen. De Plug en Play functie van deze monitor werkt volgens de internationale VESA DDC standaard.

Resolutie

Het aantal horizontale en verticale beeldpunten waaruit het beeld kan worden opgebouwd heet

resolutie. De resolutie geeft de precisie van de monitor aan. Een hoge resolutie is prettig wanneer verschillende programma's tegelijk worden gebruikt, omdat het scherm dan meer informatie kan bevatten.

Bijvoorbeeld: Bij een resolutie van 1280 x 1024 wordt het beeld opgebouwd uit 1280 lijnen (verticale resolutie) die ieder bestaan uit 1024 horizontale beeldpunten (horizontale resolutie).

RF-kabel

Een ronde signaalkabel die in het algemeen voor tv-antennes wordt gebruikt.

Satellietuitzending

Een uitzenddienst die via satelliet wordt geleverd. Biedt overal in het land een hoge beeldkwaliteit en helder geluid, ongeacht de locatie van de kijker.

Geluidsbalans

Hiermee balanceert u het geluidsniveau dat uit elke luidspreker van een televisie met twee luidsprekers komt.

Kabeltelevisie

Bij normale televisie-uitzendingen wordt het signaal door de lucht verzonden. Bij uitzendingen via de kabel wordt het signaal via een kabelnetwerk verzonden. Om kabeltelevisie te kunnen kijken, moet u een kabelontvanger kopen en deze op het kabelnetwerk aansluiten.

CATV

"CATV" is een uitzenddienst voor hotels, scholen en andere gebouwen via hun eigen uitzendsysteem, dat niet is in verbinding staat met VHF- of UFH-uitzendingen door omroepen. CATV-programma's zijn onder meer films, vermaak en cursussen. (Verschilt van kabeltelevisie.)

CATV kan alleen worden bekeken als de CATV-dienst binnen het gebied wordt aangeboden.

S-Video

Afkorting van "Super Video." Bij S-Video is een horizontale resolutie van 800 lijnen mogelijk. Dit zorgt voor video van hoge kwaliteit.

VHF/UHF

VHF geven televisiekanalen van 2 tot en met 13 aan en UHF geven kanalen 14 tot en met 69 aan.

Kanalen fijn afstemmen

U kunt met deze functie het tv-kanaal fijn afstemmen voor optimaal kijkgenot. De Samsung tv heeft automatische en handmatige fijnafstemming zodat u zelf de gewenste instellingen kunt regelen.

External Device Input

External Device Input verwijst naar video-invoer van externe videoapparaten zoals vcr's, camcorders en dvd-spelers, los van tv-uitzendingen.

DVD

Een type digitale schijftechnologie die gebruikmaakt van alleen de voordelen van CD en LD om een hoge resolutie en kwaliteit te verkrijgen waardoor de gebruiker kan genieten van betere beelden.

DTV Uitzending (Digitale TV Uitzending)

Een verbeterde uitzendtechnologie waarmee digitale videosignalen met behulp van een set-top box worden verwerkt. Het resultaat is een hogere resolutie en betere digitale beelden op het scherm.

LNA (Low Noise Amplifier)

Deze technologie is afgeleid van kunstmatige satelliettechnologie, waarmee zwakke signalen worden versterkt om ook in gebieden met slechte ontvangst scherpere beelden te verkrijgen.

Antenne-omvormer

Een verbindingsstuk waarmee een brede antennekabel (voedingskabel) op de tv kan worden aangesloten.

Engelse ondertiteling (= instelling Ondertiteling)

Deze functie voor taalinstelling biedt Engelse ondertiteling of informatiediensten van omroepen

(bijvoorbeeld AFKN) of met CC gemarkeerde videobanden. Deze functie is vooral handig voor mensen die Engels willen leren.

Simultane uitzending

Dit stelt de gebruiker in staat de uitzendservice in zowel Koreaans als een buitenlandse (originele) taal, en in stereo, te volgen.

A2

Dit systeem maakt gebruik van twee banden voor de overdracht van stemgegevens. Dit systeem wordt gebruikt in landen zoals Zuid-Korea en Duitsland.

BTSC

Broadcast Television System Committee

Het systeem voor stereo-uitzendingen dat in de meeste landen wordt gebruikt die het NTSC-systeem hebben aangenomen, waaronder de V.S., Canada, Chili, Venezuela en Taiwan. Het verwijst ook naar de organisatie die zich bezighoudt met de ontwikkeling en beheer van dit systeem.

EIAJ

Electronic Industries Association of Japan.

Voor een betere weergave

1. Stel de resolutie en de refresh rate (herhalingsfrequentie) in via het configuratiescherm van de computer, om een zo optimaal mogelijke beeldkwaliteit te krijgen.

{

{

Resolutie: 1280 x 1024

Verticale frequentie (refresh rate): 60 Hz

2. Bij de productie van de TFT/LCD-beeldschermen voor dit product wordt er gebruik gemaakt van geavanceerde halfgeleiderstechnologie, met een nauwkeurigheid van tenminste 1ppm (per 1 miljoen). De pixels van de kleuren ROOD, GROEN, BLAUW en WIT lijken soms lichter en soms zijn er zwarte pixels zichtbaar. Dit ligt niet aan de kwaliteit. U kunt het beeldscherm gewoon gebruiken, zonder dat u zich hierover zorgen hoeft te maken.

{

Bijvoorbeeld, het aantal TFT LCD subpixels dat dit product bevat is 3.932.160.

3. Als u de monitor en het beeldscherm wilt schoonmaken, zorg er dan voor dat u de aanbevolen hoeveelheid schoonmaakmiddel gebruikt en een zachte droge doek. Veeg zacht en behoedzaam over het LCD-scherm. Als u te hard over het beeldscherm veegt, kan er een vlek ontstaan.

4. Als u niet tevreden bent over de kwaliteit van het beeld, kunt het beste de "Auto-aanpassingsfunctie" activeren. Als uw beeldscherm dan nog steeds ruis vertoont, maak dan gebruik van de

FINE/COARSE-aanpassingsfunctie.

5. Als het beeld gedurende langere tijd stilstaat, kan de afbeelding licht "inbranden".

Zet de monitor in de spaarstand of activeer een screensaver, als u gedurende langere tijd de monitor niet gebruikt.

6. Geef niet gedurende langere tijd stilstaande beelden (zoals van bijv. videospelletjes of een DVD) weer op uw kleuren TFT-LCD (Thin Film Transister Liquid Crystal Display)-scherm. Dit kan scherminbranding veroorzaken.Om zulke scherminbranding te voorkomen, kunt u de mate van helderheid en contrast van het scherm verminderen tijdens het weergeven van stilstaande beelden.

Authority

De informatie in dit document kan zonder voorafgaande aankondiging worden gewijzigd.

© 2005 Samsung Electronics Co., Ltd. Alle rechten voorbehouden.

Reproductie op welke wijze dan ook zonder schriftelijke toestemming van Samsung Electronics Co., Ltd. is uitdrukkelijk verboden.

Samsung Electronics Co., Ltd. kan niet aansprakelijk worden gesteld voor eventuele fouten in dit document of voor rechtstreekse, indirecte of gevolgschade die samenhangt met de verstrekking, kwaliteit of gebruik van dit materiaal.

Samsung is een gedeponeerd handelsmerk van Samsung Electronics Co., Ltd.; Microsoft, Windows en

Windows NT zijn gedeponeerde handelsmerken van Microsoft Corporation; VESA, DPMS en DDC zijn gedeponeerde handelsmerken van Video Electronics Standard Association; naam en logo van ENERGY

STAR® zijn gedeponeerde handelsmerken van U.S. Environmental Protection Agency (EPA). Als ENERGY

STAR® Partner heeft Samsung Electronics Co., Ltd. vastgesteld dat dit product voldoet aan de ENERGY

STAR® richtlijnen voor efficiënt energiegebruik. Alle overige in dit document genoemde productnamen kunnen (gedeponeerde) handelsmerken van de betreffende eigenaars zijn.

Klasse B

Dit is een klasse B digitaal apparaat.

Over zaken betreffende Veiligheid en EMC-navolging kunt u meer lezen in de “Regelingengids”.

PRODUCTINFORMATIE (bestand tegen beeld vasthouden)

LCD-monitoren en tv´s kunnen het beeld vasthouden bij het overschakelen van een beeld naar een ander beeld, met name na een langdurige weergave van een stilstaande afbeelding.

In deze handleiding wordt het juiste gebruik van LCD-producten beschreven om het vasthouden, oftewel het ´inbranden´ van beeld te voorkomen.

Wat is beeld vasthouden?

Tijdens normaal gebruik van een LCD-scherm komt het vasthouden van pixels nagenoeg niet voor. Als hetzelfde beeld echter langdurig wordt weergegeven, hoopt een licht verschil in elektrische lading zich op tussen de twee elektroden waardoor de vloeibare kristallen worden omringd. Hierdoor kunnen de vloeibare kristallen zich opstapelen in bepaalde delen van het display. En dus wordt het vorige beeld vastgehouden wanneer naar een nieuw videobeeld wordt overgeschakeld Bij alle beeldschermen, waaronder ook LCD-producten, kan vasthouden van beeld ontstaan.Dit is geen productfout.

Volg de onderstaande instructies op om uw LCD-scherm tegen beeld vasthouden te beschermen.

Power Off [Uit], Screen Saver of Power Save Mode [Energiebesparing]

Bijvoorbeeld) z

Schakel het scherm uit bij gebruikmaking van een stilstaand patroon.

- Schakel het scherm 4 uur uit nadat het 24 uur in gebruik is geweest z

- Schakel het scherm 2 uur uit nadat het 12 uur in gebruik is geweest

Gebruik indien mogelijk een screen saver

- Gebruik bij voorkeur een screen saver bestaande uit één kleur of uit bewegende beelden. z

Stel de monitor in op Power off [Uit] in de optie Power Scheme

[Energiebeheerschema´s] van de beeldschermeigenschappen van de pc.

Aanwijzingen voor specifieke toepassingen

Luchthavens, stations, effectenbeurzen, banken en regelsystemen

Wij raden u aan het systeemprogramma van uw beeldscherm als volgt in te stellen:

Beeldscherminfo samen met logo of bewegend beeld in een cyclus.

Bijvoorbeeld) Cyclus: beeldscherminfo gedurende 1 uur gevolgd door een beeldschermlogo of bewegend beeld gedurende 1 minuut.

Wijzig de kleurinformatie regelmatig (gebruik 2 verschillende kleuren).

Bijvoorbeeld) Roteer de kleurinformatie met 2 kleuren om de 30 minuten.

Voorkom het gebruik van een combinatie van tekens en achtergrondkleuren met een groot verschil in luminantie.

Voorkom het gebruik van grijskleuren die het vasthouden van beeld juist veroorzaken. z

Voorkom: kleuren met een groot verschil in luminantie (zwart en wit, grijs)

Bijvoorbeeld) z

Aanbevolen instellingen: heldere kleuren met weinig verschil in luminantie

- Wijzig de kleuren van tekst en achtergrondkleur om de 30 minuten

Bijvoorbeeld)

- Wijzig de tekst om de 30 minuten met beweging.

Bijvoorbeeld)

De beste manier om uw monitor te beschermen tegen vasthouden van beeld, is op uw pc of systeem een screen saver programma te activeren wanneer u de pc of het systeem niet gebruikt.

Vasthouden van het beeld mag zich niet voordoen wanneer het LCD-panel onder normale omstandigheden wordt gebruikt.Onder normale omstandigheden wordt verstaan: zich continu wijzigende videobeelden.Wanneer het LCD-panel langdurig met een vast patroon wordt gebruikt (-langer dan 12 uur-), dan kan er een licht verschil in voltage ontstaan tussen elektroden die het vloeibare kristal (LC) in een pixel omvormen. Het verschil in voltage tussen elektroden neemt na verloop van tijd toe waardoor de vloeibare kristallen gaan ´leunen´. Wanneer dit zich voordoet, blijft het vorige beeld zichtbaar wanneer het patroon wordt gewijzigd.

Om dit te voorkomen, moet de opeenhoping van het verschil in voltage worden verlaagd.

Onze LCD-monitor voldoet aan ISO13406-2 pixelfoutenklasse II.

Correcte verwijdering van dit product

(elektrische & elektronische afvalapparatuur) - Alleen Europa

Dit merkteken op het product of het bijbehorende informatiemateriaal duidt erop dat het niet met ander huishoudelijk afval verwijderd moet worden aan het einde van zijn gebruiksduur. Om mogelijke schade aan het milieu of de menselijke gezondheid door ongecontroleerde afvalverwijdering te voorkomen, moet u dit product van andere soorten afval scheiden en op een verantwoorde manier recyclen, zodat het duurzame hergebruik van materiaalbronnen wordt bevorderd.

Huishoudelijke gebruikers moeten contact opnemen met de winkel waar ze dit product hebben gekocht of met de gemeente waar ze wonen om te vernemen waar en hoe ze dit product milieuvriendelijk kunnen laten recyclen.

Zakelijke gebruikers moeten contact opnemen met hun leverancier en de algemene voorwaarden van de koopovereenkomsten nalezen. Dit product moet niet worden gemengd met ander bedrijfsafval voor verwijdering.

Samsung 931MP Handleiding

SyncMaster 93

1MP

Input


Sound

Channel

Setup

PRODUCTINFORMATIE (bestand tegen beeld vasthouden)

Wat is beeld vasthouden?

Power Off [Uit], Screen Saver of Power Save Mode [Energiebesparing]

Aanwijzingen voor specifieke toepassingen

Beeldscherminfo samen met logo of bewegend beeld in een cyclus.

Wijzig de kleurinformatie regelmatig (gebruik 2 verschillende kleuren).

De beste manier om uw monitor te beschermen tegen vasthouden van beeld, is op uw pc of systeem een screen saver programma te activeren wanneer u de pc of het systeem niet gebruikt.

Correcte verwijdering van dit product

(elektrische & elektronische afvalapparatuur) - Alleen Europa

Related manuals

Samsung

730MW

Samsung

930MP

Samsung

910MP

Samsung

741MP

Samsung

730MP

Samsung

400P

Samsung

460P

Samsung

570DX

Samsung

400PX

Samsung

320PX

Samsung

320P

Samsung

225MW
