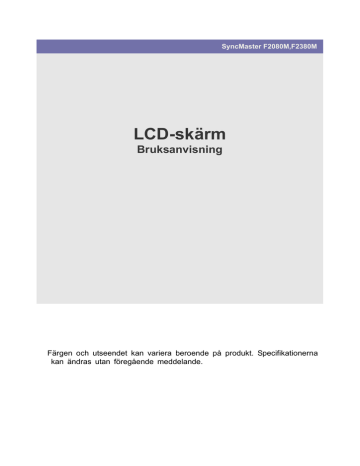

LCD-skärm
Bruksanvisning
SyncMaster F2080M,F2380M
Färgen och utseendet kan variera beroende på produkt. Specifikationerna
kan ändras utan föregående meddelande.
Innehållsförteckning
HUVUDSÄKERHETSFÖRESKRIFTER
Handhavande och underhåll . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 1-2
INSTALLERA PRODUKTEN
Förpackningens innehåll . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 2-1
Installera stativet för väggmontering . . . . . . . . . . . . . . . . . . . . . . . . . . 2-3
ANVÄNDA PRODUKTEN
Ställa in optimal upplösning . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 3-1
Tabell för standardsignalläge . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 3-2
Installera enhetsdrivrutinen . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 3-3
Produktens funktionsknappar . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 3-4
Använda skärmmenyn (OSD: On Screen Display) . . . . . . . . . . . . . . . 3-5
INSTALLERA PROGRAMMET
FELSÖKNING
Självdiagnos för skärm . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 5-1
Innan du begär service . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 5-2
MER INFORMATION
Kontakta SAMSUNG WORLDWIDE . . . . . . . . . . . . . . . . . . . . . . . . . . . . 6-3
Korrekt avfallshantering av produkten
(elektriska och elektroniska produkter) - endast Europa . . . . . . . . . . 6-4
1 Huvudsäkerhetsföreskrifter
1-1 Innan du börjar
Ikoner som används i den här manualen
IKON NAMN
Varning!
OBS!
BETYDELSE
Anger situationer då funktionen kanske inte fungerar eller inställningen kan avbrytas.
Anger ett tips för hur en funktion kan användas.
Använda bruksanvisningen
• Läs säkerhetsföreskrifterna noggrant innan du använder produkten.
• Om ett problem uppstår ska du läsa avsnittet 'Felsökning'.
Upphovsrättsmeddelande
Innehållet i den här manualen kan ändras utan föregående samtycke.
Copyright © 2009 Samsung Electronics Co., Ltd. Med ensamrätt.
Upphovsrätten för den här bruksanvisningen tillhör Samsung Electronics, Co., Ltd.
Innehållet i den här bruksanvisningen får inte reproduceras, delvis eller helt, distribueras eller användas i någon form utan skriftligt tillstånd från Samsung Electronics, Co., Ltd.
SAMSUNG-logotypen och SyncMaster är registrerade varumärken som tillhör Samsung Electronics, Co., Ltd.
Microsoft, Windows och Windows NT är registrerade varumärken som tillhör Microsoft Corporation.
VESA, DPM och DDC är registrerade varumärken som tillhör Video Electronics Standard Association.
ENERGY STAR-logotypen är ett registrerat varumärke som tillhör U.S. Environmental Protection Agency.
Alla övriga varumärken som nämns häri tillhör respektive företag.
Huvudsäkerhetsföreskrifter 1-1
1-2 Handhavande och underhåll
Underhåll av den yttre ytan och skärmen
Rengör produkten med en mjuk och torr trasa.
• Rengör inte produkten med lättantändliga ämnen som bensen eller tinner, eller med en våt trasa. Det kan orsaka produktproblem.
• Repa inte skärmen med naglarna eller andra vassa föremål
Det kan orsaka repor eller skada produkten.
• Rengör inte produkten genom att spraya vatten direkt på den.
Om det kommer in vatten i produkten kan det orsaka brand, elektrisk stöt eller andra produktproblem.
• Vita märken kan genereras på ytan av den högglansiga modellen, på grund av materialets karaktär, om vissa fuktmedel används.
Utseende och färg kan variera beroende på modell.
Fastbrända bilder
• Om en stillbild visas för länge kan den brännas in eller lämna spår på skärmen. Om du inte använder produkten under en längre tid ska du ställa in energisparläge eller skärmsläckare.
• På grund av tekniska restriktioner hos tillverkaren av LCD-panelen kan bilder som genereras av den här produkten visas ljusstarkare eller ljussvagare än normalt, cirka 1 ppm (delar per miljon) pixel.
Antalet underpixlar för en LCD-panel efter storlek: Antalet underpixlar = Max. horisontell upplösning x Max. vertikal upplösning x 3
Exempel) Om den maximala upplösningen är 1600 X 900(1920 X 1080) är antalet underpixlar 1600 X 900(1920 X 1080) x 3 =
4.320.000(6.220.800).
1-2 Huvudsäkerhetsföreskrifter
1-3 Säkerhetsföreskrifter
Ikoner som används för säkerhetsföreskrifter
IKON NAMN
Varning
Varning!
BETYDELSE
Om inte föreskrifterna som är markerade med den här symbolen följs kan det orsaka allvarliga skador och även dödsfall.
Om inte föreskrifterna som är markerade med den här symbolen följs kan det orsaka personskador och skador på egendom.
Symbolernas betydelse
Utför inte detta.
Montera inte isär.
Rör ej.
Måste följas.
Strömkontakten måste vara urkopplad från vägguttaget.
Måste vara jordad för att undvika elektrisk stöt.
Strömrelaterat
Följande bilder är för referens och kan variera beroende på modell och land.
Varning
Använd inte en skadad sladd eller kontakt eller ett skadat vägguttag.
• Annars kan det orsaka en elektrisk stöt eller brand.
Undvik att koppla in eller ur strömmen med våta händer.
• Detta kan orsaka en elektrisk stöt.
Se till att du ansluter strömkontakten till ett jordat vägguttag (endast för isolerad klass 1utrustning)
• Annars kan det orsaka en elektrisk stöt eller skada.
Se till att strömsladden och produkten inte är placerade i närheten av en värmekälla.
• Annars kan det orsaka en elektrisk stöt eller brand.
Anslut inte flera elapparater till ett och samma vägguttag.
• Annars kan det orsaka brand på grund av
överhettning av vägguttaget.
Sätt i kontakten ordentligt.
• Detta kan orsaka brand.
Böj inte och vrid inte strömsladden överdrivet, och placera inte tunga föremål på sladden.
• Annars kan det orsaka elektrisk stöt eller brand på grund av skadad strömsladd.
Om stiften på strömkontakten eller om vägguttaget är väldigt dammiga ska du rengöra dem med en torr trasa.
• Detta kan orsaka brand.
Varning
Koppla inte ur strömsladden när produkten används.
• Annars kan det skada produkten orsakat av elektrisk stöt.
Använd endast den strömsladd som medföljer. Använd inte en strömsladd som hör till en annan elektrisk apparat.
• Annars kan det orsaka en elektrisk stöt eller brand.
Huvudsäkerhetsföreskrifter 1-3
När du kopplar ur strömkontakten från vägguttaget ska du hålla i själva kontakten och inte i sladden.
• Annars kan det orsaka en elektrisk stöt eller brand.
Installationsrelaterat
Varning
Placera inte stearinljus, insektsmedel eller cigaretter på produkten, och placera inte produkten nära en värmekälla.
• Detta kan orsaka brand.
Placera inte produkten på platser med dålig ventilation, t.ex. i en bokhylla eller i en garderob.
• Annars kan det orsaka brand på grund av
överhettning.
Håll de plastpåsar som användes när produkten packades utom räckhåll för barn.
• Om barn drar en plastpåse över huvudet kan de kvävas.
Installera inte produkten på en plats där den utsätts för mycket damm, fukt (bastu), olja, rök eller vatten (regn) och installera den inte i ett fordon.
• Detta kan orsaka en elektrisk stöt eller brand.
Installera inte produkten på en höjd som enkelt kan nås av barn.
• Om ett barn kommer åt produkten kan den falla och det kan orsaka skador.
• Eftersom den främre delen är tyngre ska du installera produkten på ett plant och stabilt underlag.
Varning
Tappa inte produkten när du flyttar den.
• Det kan orsaka produktproblem eller skador.
1-3
Anslut strömkontakten till ett vägguttag som
är lätt att komma åt.
• Om ett problem uppstår med produkten måste du snabbt kunna dra ur kontakten för att bryta strömmen helt. Du bryter inte strömmen helt genom att använda strömbrytaren på produkten.
Kontakta en installationstekniker eller motsvarande företag om produkten ska monteras på väggen.
• Detta kan orsaka skador.
• Använd det väggstativ som är avsett för produkten.
Se till att det finns ett avstånd på minst 10 cm från väggen när du installerar produkten, i ventilationssyfte.
• Annars kan det orsaka brand på grund av
överhettning.
Installera inte produkten på en plats som är instabil eller som utsätts för kraftiga vibrationer.
• Produkten kan falla ned och det kan orsaka skador på produkten eller på personer.
• Om du använder produkten på en plats där den utsätts för kraftiga vibrationer kan det leda till skada på produkten och orsaka brand.
Installera inte produkten på en plats där den utsätts för direkt solljus och installera inte produkten nära en värmekälla, t.ex. en eldstad eller ett element.
• Det kan förkorta produktens livscykel och orsaka brand.
Placera inte produkten vänd nedåt mot golvet.
• Det kan orsaka skador på produktpanelen.
Huvudsäkerhetsföreskrifter
Om produkten installeras på en konsol eller en hylla ska du se till att produktens främre del inte skjuter ut utanför konsolen eller hyllan.
• Om detta inte följs kan produkten falla ned och orsaka skador eller tekniskt fel.
• Se till att använda en hylla som passar storleken på produkten.
Om produkten installeras på en plats där användarförhållandena varierar mycket kan det uppstå kvalitetsproblem på grund av omgivande miljö. Om så är fallet ska du endast installera produkten efter att han rådfrågat någon av våra servicetekniker i frågan.
• Platser som utsätts för mikroskopiskt damm, kemikalier, väldigt höga eller låga temperaturer, hög luftfuktighet, som flygplatser eller stationer där produkten används kontinuerligt under en längre tid.
Var försiktig när du ställer ned produkten.
• Annars kan det orsaka produktproblem eller skador.
Rengöringsrelaterat
Använd endast rengöringsmedel som rekommenderas. Om ett medel används som innehåller mycket alkohol, lösningsmedel eller andra starka kemikalier kan det orsaka missfärgning eller krackelerad produktyta eller att panelytan faller av.
Du kan köpa rekommenderade rengöringsmedel från ett servicecenter.
Innan du rengör produkten ska du koppla ur strömmen helt.
• Annars kan det orsaka en elektrisk stöt eller brand.
När du rengör produkten ska du inte spraya vatten direkt på produktens delar.
• Se till att det inte kommer in vatten i produkten.
• Annars kan det orsaka brand, elektrisk stöt eller produktproblem.
Varning
Spraya inte rengöringsmedel direkt på produkten.
• Det kan orsaka missfärgningar eller krackelerad produktyta eller att produktens panel faller av.
Använd en mjuk trasa som är fuktad med
"rengöringsmedel endast för skärmar" och torka av produkten med den.
• Om du inte har något rengöringsmedel endast för skärmar ska du spä rengöringsmedel med vatten, i förhållandet 1:10, innan du rengör produkten.
När du rengör produkten ska du först koppla ur strömkontakten och rengöra produkten med en mjuk och torr trasa.
• Använd inte kemikalier, såsom vax, bensen, alkohol, tinner, myggmedel, smörjmedel eller rengöringsmedel när du rengör produkten.
Det kan orsaka skador på utsidan eller att skrift ramlar av.
Eftersom produktens yta repas lätt ska du vara noga när du väljer rengöringstrasa.
Använd rengöringstrasan med en liten mängd vatten. Om trasan innehåller främmande ämnen kan de orsaka repor på ytan, skaka därför trasan innan du använder den.
Huvudsäkerhetsföreskrifter 1-3
Användarrelaterat
Varning
Eftersom högspänning används i produkten får du inte montera isär, reparerar eller modifiera produkten på egen hand.
• Annars kan det orsaka en elektrisk stöt eller brand.
• Om produkten behöver repareras ska du kontakta ett servicecenter.
Om produkten låter konstigt, den luktar bränt eller om det kommer rök ska du omedelbart bryta strömmen och kontakta ett servicecenter.
• Annars kan det orsaka en elektrisk stöt eller brand.
Om du tappar produkten eller om höljet går sönder, ska du slå av strömmen och koppla ur strömsladden. Kontakta ett servicecenter.
• Annars kan det orsaka en elektrisk stöt eller brand.
Vid åska ska du dra ur strömsladden och inte röra vid antennkabeln.
• Annars kan det orsaka en elektrisk stöt eller brand.
Flytta inte produkten genom att dra i strömsladden eller antennkabeln.
• Annars kan det orsaka brand, elektrisk stöt eller problem med produkten på grund av skadad kabel.
Lyft inte/flytta inte produkten genom att endast hålla i strömsladden eller signalkabeln.
• Annars kan det orsaka brand, elektrisk stöt eller problem med produkten på grund av skadad kabel.
Blockera inte ventilationen med en duk eller en gardin.
• Annars kan det orsaka brand på grund av
överhettning.
När du rengör produkten ska du inte spraya vatten direkt på produktens delar.
• Se till att det inte kommer in vatten i produkten.
• Annars kan det orsaka brand, elektrisk stöt eller produktproblem.
Låt inte barn hänga i eller klättra på produkten.
• Annars kan produkten falla ned och det kan orsaka skador och även dödsfall.
Placera inte föremål som leksaker och kakor ovanpå produkten.
• Om ett barn lutar sig mot produkten för att nå ett föremål kan föremålet eller produkten falla ned och det kan orsaka skador och till och med dödsfall.
Tappa inga föremål på produkten eller orsaka någon skada på den.
• Annars kan det orsaka en elektrisk stöt eller brand.
Om det uppstår en gasläcka ska du inte vidröra produkten eller strömkontakten, utan omedelbart vädra.
• En gnista kan orsaka en explosion eller brand.
• Om det börjar åska eller blixtra ska du inte röra vid strömsladden eller antennkabeln.
Använd inte och placera inte lättantändlig spray eller lättantändliga föremål nära produkten.
• Detta kan orsaka en explosion eller brand.
För inte in metallföremål, t.ex. mynt, eller lättantändliga föremål i produkten (ventilation, portar etc.).
• Om det kommer in vatten eller främmande ämnen i produkten ska du slå av strömmen, koppla ur strömsladden och kontakta ett servicecenter.
• Annars kan det orsaka brand, elektrisk stöt eller produktproblem.
1-3 Huvudsäkerhetsföreskrifter
Placera inte en behållare med vätska, t.ex. en vas eller dryck, eller metallföremål över produkten.
• Om det kommer in vatten eller främmande ämnen i produkten ska du slå av strömmen, koppla ur strömsladden och kontakta ett servicecenter.
• Annars kan det orsaka brand, elektrisk stöt eller produktproblem.
Varning
Om en stillbild visas för länge kan den brännas in eller lämna spår på skärmen.
• Om du inte använder produkten under en längre tid ska du ställa in energisparläge eller skärmsläckaren till det rörliga bildläget.
Ställ in lämplig upplösning och frekvens för produkten.
• Annars kan det orsaka ansträngning för
ögonen.
Om du har för vana att titta på produkten på ett för kort avstånd kan det skada synen.
Det är viktigt att ögonen får vila (5 minuter varje timme) om du ska titta på produktens skärm under en längre tid.
• Det lättar på ansträngningen för ögonen.
Förvara små tillbehör utom räckhåll för barn.
Placera inte tunga föremål över produkten.
• Annars kan det orsaka produktproblem eller skador.
Om du inte använder produkten under en längre tid ska du dra ur strömkontakten från vägguttaget.
• Om detta inte följs kan det orsaka dammansamlingar som orsakar brand på grund av överhettning eller kortslutning eller orsaka elektrisk stöt.
Vänd inte produkten upp och ned eller flytta på den när du håller i stativet.
• Det kan göra att produkten faller ned vilket kan orsaka skador på produkten eller personer.
Använd inte en luftfuktare eller tillagningsapparat nära produkten.
• Annars kan det orsaka en elektrisk stöt eller brand.
Eftersom skärmpanelen blir varm om produkten används under en längre tid ska du inte röra vid produkten.
Var försiktig när du justerar produktens vinkel eller höjden på stativet.
• Om handen eller fingret fastnar kan du skadas.
• Om produkten lutar kraftigt kan den falla och det kan orsaka skador.
Vid användning av hörlurar eller örsnäckor, vrid inte upp volymen för högt.
• Om ljudet är för högt kan det skada hörseln.
Huvudsäkerhetsföreskrifter 1-3
Behålla korrekt position när produkten används.
Behåll korrekt position när produkten används.
• Var rak i ryggen.
• Håll ett avstånd på 45-50 cm mellan ögonen till skärmen. Titta nedåt mot skärmen och vänd skärmen framåt.
• Behåll korrekt position när produkten används.
• Justera produktens vinkel så att ljuset inte reflekteras i skärmen.
• Håll armbågen i en rät vinkel och ha armen på samma nivå som baksidan av handen.
• Håll armbågen i en rät vinkel.
• Placera hälarna platt mot golvet medan knäna har en vinkel på 90 grader eller högre och behåll den positionen för armarna så att armarna är under hjärtat.
1-3 Huvudsäkerhetsföreskrifter
2 Installera produkten
2-1 Förpackningens innehåll
• Packa upp produkten och kontrollera att följande finns med.
• Spara emballaget om du skulle behöva flytta produkten senare.
Skärm
INNEHÅLL
Installationsmanual Produktgaranti Bruksanvisning DVI-kabel(Ej tillgängligt på alla platser)
Strömkabel D-Sub-kabel HDMI-kabel (tillbal) Stereokabel
Installera produkten 2-1
2-2 Montera stativet
Innan du monterar produkten ska du ställa ned produkten på ett plant och stabilt underlag med skärmen nedåt.
Lägg en duk över bordet för att skydda produkten och placera produkten på den så att fronten är vänd nedåt.
Avlägsna inte stoppstiftet innan du har installerat basen.
Håll i produktens huvudenhet med händerna som bilden visar.
För in anslutningen för stativ i stativbasen i den riktning som bilden visar.
Vrid anslutningsskruven på stativets nederdel helt så att den är ordentligt fäst.
Efter installationen av basen ska du ställa upp skärmen så som bilden visar. Nu kan du ta bort stoppstiften och justera stativet.
2-2 Installera produkten
- Varning
Lyft inte produkten genom att hålla i stativet.
Demontering sker i motsatt ordning från montering.
Installera produkten 2-2
2-3 Installera stativet för väggmontering
Före installation ska du demontera produkten enligt följande steg.
Lyft upp skärmstativet till maximal vinkel med vänster hand och ta bort det bakre dekorskyddet med höger hand, enligt bilden.
avlägsna skruven vid punkt "A".
Avlägsna delen i den riktning som visas på bilden.
Den här produkten har en stativmontering på 100 mm x 100 mm(200 mm x 100 mm) som följer VESA-specifikationerna.
A. Stativmontering
B. Stativ (tillval)
1. Slå av produkten och koppla ur strömkontakten från vägguttaget.
2. Lägg en duk eller en kudde på ett plant underlag för att skydda panelen, och placera produkten nedåt på duken så att fronten
är vänd nedåt.
3. Ta loss stativet.
2-3 Installera produkten
4. Sammanfoga spåret på den del av produkten som ska anslutas till stativet med spåret på stativet (skrivbordsstativ, väggstativ eller annat stativ) och dra åt fästskruvben ordentligt.
• Om du använder en skruv som är längre än standardspecifikationerna kan insidan av produkten skadas.
• Skruvarnas längd kan variera beroende på specifikationerna på väggfästen som inte uppfyller skruvspecifikationerna i
VESA-standarden.
• Använd inte skruvar som inte uppfyller specifikationerna för VESA-standard och montera dem inte med våld.
Det kan orsaka skador på produkten eller skador på grund av att produkten faller.
Företaget kan inte hållas ansvarig för skador på egendom eller personer.
• Företaget kan inte hållas ansvarig för skador på produkten eller personskador som har orsakats av att ett stativ använts som inte är kompatibelt med angivna specifikationerna eller som har orsakats av att installationen inte har gjorts av en auktoriserad installationstekniker.
• När produkten installeras med ett väggstativ ska du köpa ett väggstativ som har ett avstånd på minst 10 cm till väggen.
• Företaget kan inte hållas ansvarig för problem som orsakats av att ett stativ som inte uppfyller de angivna specifikationerna har använts.
• Använd väggstativ i enlighet med internationella specifikationer.
Installera produkten 2-3
2-4 Ansluta till en PC
Produktens anslutningsdel kan variera beroende på modell.
1. Anslut produkten till en PC beroende på den videoutgång som stöds av datorn.
• Om grafikkortet har D-Sub-utgång (analog)
• Anslut porten [RGB IN] på produkten till porten [D-Sub] på datorn med D-Sub-kabeln.
• Om grafikkortet har DVI-utgång (digital)
• Anslut porten [DVI IN ] på produkten till DVI-porten på datorn med DVI-kabeln.
2. Anslut ena änden av strömkabeln till porten POWER på produkten och anslut den andra änden av strömkabeln till vägguttaget för 220V eller 110V.
(Ingångsvolten ändras automatiskt.)
2-4
POWER S/W ON [ │ ] / OFF
Installera produkten
Slår på och av LCD-skärmen.
När produkten är ansluten till en datorn kan du slå på produkten och använda den.
När både kabeln DVI (Digital) och D-Sub (Analog) är anslutna kan du välja insignal (Analog/Digital) genom att trycka på
1. Anslut porten [AUDIO IN] på skärmens baksida till ljudkortet på PC.
Installera produkten 2-4
2-5 Kensington-lås
Kensington-lås
Ett Kensington-lås är ett tjuvlås som gör att användaren kan låsa produkten så att den kan användas på offentliga platser.
Eftersom form och användning av låsenheten kan variera beroende på modell och tillverkare hänvisas du till bruksanvisningen till låsenheten för mer information. Du måste köpa en låsenhet separat.
Låsa produkten
1. För in låsdelen av låsenheten i hålet för Kensington-lås på produkten och vrid den i låsriktning.
2. Anslut låskabeln av kensingtontyp.
3. Bind Kensington-låskabeln till ett skrivbord eller ett tungt föremål.
Du kan köpa låsenheten i en elbutik, en onlinebutik eller hos våra servicecenter.
2-5 Installera produkten
2-6 Ansluta en HDMI-kabel
1. Anslut HDMI-utgången på den digitala enheten till porten [HDMI IN] på produkten med hjälp av HDMI-kabeln.
Installera produkten 2-6
2-7 Ansluta hörlurar
Anslut hörlurarna till hörlursuttaget.
2-7 Installera produkten
3 Använda produkten
3-1 Ställa in optimal upplösning
När du slår på strömmen efter att du köpt produkten visas på skärmen ett meddelande gällande inställningar för optimal upplösning.
Välj ett språk och optimal upplösning.
▲/▼ : Du kan välja språk med dessa knappar.
MENU : Om du trycker på den här knappen försvinner meddelandet.
• Meddelandet visas upp till 3 gånger om ingen upplösning har ställts in som optimal upplösning.
• Ställa in upplösning som optimal upplösning
• När datorn är avstängd ska du ansluta produkten och datorn och slå på strömmen.
• Högerklicka på skrivbordet och välj 'Properties (Egenskaper)' i popup-menyn.
• På fliken 'Settings (Inställningar)' ställer du in upplösningen som optimal upplösning.
Använda produkten 3-1
3-2 Tabell för standardsignalläge
LCD-skärmen har en optimal upplösning för bästa visningskvalitet beroende på skärmstorleken efter de ärvda egenskaperna för panelen, till skillnad mot en CDT-skärm.
Därför kan visningskvaliteten bli sämre om den optimala upplösningen inte är inställd för panelstorleken. Vi rekommenderar att du ställer in upplösning som optimal upplösning för produkten.
Om datorsignalen är en av följande standardsignallägen ställs skärmen in automatiskt. Om datorsignalen inte är en av följande signallägen kan en tom skärm visas eller så tänds bara strömlampan. Därför ska du konfigurera den enligt bruksanvisningen till grafikkortet.
F2080M
UPPLÖSNING
IBM, 640 x 350
IBM, 720 x 400
MAC, 640 x 480
MAC, 832 x 624
VESA, 640 x 480
VESA, 640 x 480
VESA, 640 x 480
VESA, 800 x 600
VESA, 800 x 600
VESA, 800 x 600
VESA, 800 x 600
VESA, 1024 x 768
VESA, 1024 x 768
VESA, 1152 x 864
VESA, 1280 x 800
VESA, 1280 x 800
VESA, 1440 x 900
VESA, 1440 x 900
VESA, 1600 x 900
HORISONTELL
FREKVENS (KHZ)
35,156
37,879
48,077
46,875
48,363
56,476
31,469
31,469
35,000
49,726
31,469
37,861
37,500
67,500
49,702
62,795
55,935
70,635
60,000
VERTIKAL
FREKVENS (HZ)
56,250
60,317
72,188
75,000
60,004
70,069
70,086
70,087
66,667
74,551
59,940
72,809
75,000
75,000
59,810
74,934
59,887
74,984
60,000
PIXEL CLOCK (MHZ)
36,000
40,000
50,000
49,500
65,000
75,000
25,175
28,322
30,240
57,284
25,175
31,500
31,500
108,000
83,500
106,500
106,500
136,750
108,000
SYNKPOLARITET
(H/V)
+/+
+/+
+/+
+/+
-/-
-/-
-/-
-/-
-/-
+/-
-/+
-/-
-/-
+/+
-/+
-/+
-/+
-/+
+/+
3-2 Använda produkten
F2380M
UPPLÖSNING
IBM, 640 x 350
IBM, 720 x 400
MAC, 640 x 480
MAC, 832 x 624
VESA, 640 x 480
VESA, 640 x 480
VESA, 640 x 480
VESA, 800 x 600
VESA, 800 x 600
VESA, 800 x 600
VESA, 800 x 600
VESA, 1024 x 768
VESA, 1024 x 768
VESA, 1152 x 864
VESA, 1280 x 800
VESA, 1280 x 800
VESA, 1280 x 960
VESA, 1280 x 1024
VESA, 1440 x 900
VESA, 1440 x 900
VESA, 1600 x 1200
VESA, 1680 x 1050
VESA, 1920 x 1080
HORISONTELL
FREKVENS (KHZ)
67,500
49,702
62,795
60,000
63,981
55,935
70,635
75,000
65,290
67,500
31,469
31,469
35,000
49,726
31,469
37,861
37,500
35,156
37,879
48,077
46,875
48,363
56,476
VERTIKAL
FREKVENS (HZ)
75,000
59,810
74,934
60,000
60,020
59,887
74,984
60,000
59,954
60,000
70,086
70,087
66,667
74,551
59,940
72,809
75,000
56,250
60,317
72,188
75,000
60,004
70,069
PIXEL CLOCK (MHZ)
108,000
83,500
106,500
108,000
108,000
106,500
136,750
162,000
146,250
148,500
25,175
28,322
30,240
57,284
25,175
31,500
31,500
36,000
40,000
50,000
49,500
65,000
75,000
SYNKPOLARITET
(H/V)
+/+
+/+
-/+
+/+
-/+
-/+
-/+
+/+
-/+
+/+
+/+
+/+
+/+
-/-
-/-
-/-
-/-
+/+
+/-
-/+
-/-
-/-
-/-
Horisontell frekvens
Tiden det tar att skanna en linje från den vänstra positionen till den högra positionen på skärmen kallas horisontell cykel och växelverkan för den horisontella cykeln kallas horisontell frekvens. Den horisontella frekvensen anges i kHz.
Vertikal frekvens
En panel måste visa samma bild på skärmen flera gånger varje sekund för att människor ska kunna se bilden. Denna frekvens kallas vertikal frekvens. Den vertikala frekvensen anges i Hz.
Använda produkten 3-2
3-3 Installera enhetsdrivrutinen
Om du installerar enhetsdrivrutinen kan du ställa in lämplig upplösning och frekvens för produkten. Enhetsdrivrutinen finns med på den CD-skiva som medföljer produkten. Om medföljande fil är felaktig ska du besöka ett servicecenter eller
Samsung Electronics hemsida (http://www.samsung.com/) och ladda ner drivrutinen.
1. Sätt i CD-skivan med installationen för drivrutin i CD-ROM-spelaren.
2. Klicka på "Windows Driver".
3. Välj produktens modell i listan över modeller.
4. Slutför återstående installationssteg enligt instruktionerna som visas på skärmen.
5. Kontrollera att rätt upplösning och skärmuppdateringshastighet visas i inställningarna för Kontrollpanelen. Mer information finns i dokumentationen till Windows operativsystem.
3-3 Använda produkten
3-4 Produktens funktionsknappar
Produktens funktionsknappar
IKON
MENU/
▲/▼
/SOURCE
BESKRIVNING
Tryck på den här knappen för att visa OSD (On Screen Display).
Den här knappen används även för att stänga OSD eller för att återgå till en högre nivå i
OSD-menyn
* OSD-justeringslås
Den här funktionen låser OSD för att behålla aktuella inställningar eller för att förhindra att inställningarna ändras av en annan person
On: Om du håller in MENU-knappen i 5 sekunder aktiveras funktionen OSD-justeringslås.
Off: Om du håller in MENU-knappen i 5 sekunder igen avaktiveras funktionen OSD-justeringslås.
Även om OSD-justeringslåset är aktiverat kan användare ändra ljusstyrka och kontrast och ställa in justeringsfunktionen som är tilldelad [ ].
Använd dessa knappar för att navigera i menyn eller för att ändra värdena på skärmen.
Användare kan ställa in Anpassad tangent till en av följande funktioner. Om användaren trycker på anpassaknappen [ ] efter att ha ställt in den kommer den konfigurerade inställningen att utföras
• PC-signaler: <MagicBright> - <MagicColor> - <Färgeffekt> - <Bildstorlek>
• AV-signaler: <Bildläge> - <MagicColor> - <Färgeffekt> - <Bildstorlek>
Du kan ställa in funktionen för Anpassad tangent genom att välja "INST. & ÅTERST. ->
Anpassad tangent" i OSD.
När OSD inte är på skärmen trycker du på knappen för att justera ljusstyrkan.
Tryck på den här knappen för att välja en funktion
Om du trycker på knappen [ /SOURCE ] när det inte finns någon OSD kommer insignalen
(Analog/Digital /HDMI) att ändras. När insignalen ändras med knappen [ /SOURCE] eller produkten slås på visas ett meddelande med vald insignal överst till vänster på skärmen.)
För att välja läget Digital måste du ansluta produkten till datorn med DVI-kabeln.
Använda produkten 3-4
IKON
AUTO
BESKRIVNING
Tryck på knappen [AUTO] för att ändra skärminställningarna automatiskt
Funktionen är endast tillgänglig i läget Analog.
Om inställningarna för upplösningen ändras i Display Properties (Skärmegenskaper) utförs funktionen Autojustering
Använd denna knapp för att slå på och stänga av produkten.
• Knapparna till höger på produkten är touchknappar.
• Rör lätt vid knapparna med ditt finger.
Strömlampa
Den här lampan tänds när produkten används på ett normalt sätt.
Mer information om energisparfunktionen finns under energisparfunktion i mer information. Om du inte ska använda produkten under en längre tid rekommenderar vi att du kopplar från strömmen helt för att minimera energiförbrukningen.
3-4 Använda produkten
3-5 Använda skärmmenyn (OSD: On Screen Display)
Använda skärminställningsmenyn (OSD: On Screen Display) struktur
TOPPMENYER
FÄRG
STRL & POSI-
TION
ST.
INST. & ÅTER-
Ljus
Grov
MagicColor
Färgeffekt
H-position
Återställ
Autokälla
UNDERMENYER
Kontrast
Fin
Skärpa
Svarstid
MagicBright
HDMI svart
Bildläge
Röd Grön Blå Färgton
Gamma
V-position Bildstorlek Meny H-position Meny V-position
Menytransparens
PC/AV-läge
Språk
Visa tid
Off Timer På/Av
Anpassad tangent
Inst. Off Timer
INFORMA-
TION
Ljus
Kontrast
MENY
Skärpa
<PC-signaler> <AV-signaler>
BESKRIVNING
Styr skärmens ljusstyrka.
Den här menyn är inte tillgänglig när <MagicBright> är inställt i läget <Dynamisk kontr.>.
Styr kontrasten för bilden som visas på skärmen.
Den här menyn är inte tillgänglig när <MagicBright> är inställt i läget <Dynamisk kontr.>.
Den här menyn är inte tillgänglig när <MagicColor> är inställt i läget <Full> eller <Intelligent>.
Styr detaljskärpan för bilden som visas på skärmen.
Den här menyn är inte tillgänglig när <MagicBright> är inställt i läget <Dynamisk kontr.>.
Den här menyn är inte tillgänglig när <MagicColor> är inställt i läget <Full> eller <Intelligent>.
Använda produkten 3-5
MENY
MagicBright
Bildläge
Grov
Fin
BESKRIVNING
Har förinställda bildinställningar som är optimerade för olika användarmiljöer, t.ex. redigera ett dokument, surfa på Internet, spela spel, titta på sport eller film.
• <Favorit>
Om de förinställda bildlägena inte är tillräckliga kan användaren konfigurera <Ljus> och
<Kontrast> direkt i det här läget.
• <Text>
Det här läget har lämpliga bildinställningar för att redigera ett dokument.
• <Internet>
Det här läget har lämpliga bildinställningar för att surfa på Internet (text + bild).
• <Spel>
Det här läget har lämpliga bildinställningar för att spela spel som har mycket grafik och kräver snabb skärmuppdatering.
• <Sport>
Det här läget har lämpliga bildinställningar för att titta på sport med mycket rörelse.
• <Film>
Det här läget har liknande inställningar för ljusstyrka och skärpa som de för en TV med bästa underhållsmiljön (film, DVD etc.).
• <Dynamisk kontr.>
Styr bildens kontrast automatiskt så att ljusa och mörka bilder balanseras.
Skärmen har fyra automatiska bildinställningar ("Dynamisk", "Standard", "Film" och "Favorit") från fabriken. Du kan aktivera antingen Dynamisk, Standard, Film eller Favorit. Du kan välja Personlig som automatiskt återkallar dina personliga bildinställningar.
• <Dynamisk>
Välj det här läget för att visa en skarpare bild än i läget Standard.
• <Standard>
Välj detta läge när omgivningen är ljus. Detta ger också en skarp bild.
• <Film>
Välj detta läge när omgivningen är mörk. Detta spar ström och minskar ögontrötthet.
• <Favorit>
Välj detta läge när du vill justera bilden enligt dina önskemål.
Detta kan endast ställas in när det externa ingången är ansluten via HDMI/DVI och <PC/AVläge> är inställt som <AV>.
Tar bort vertikala bruslinjer (linjemönster) från skärmen.
Platsen på skärmen kan ändras efter justeringen. I så fall kan du flytta skärmen så att skärmen visas centrerat på skärmpanelen via menyn <H-position>.
Funktionen är endast tillgänglig i läget Analog.
Tar bort horisontella bruslinjer (linjemönster) från skärmen.
Om du inte kan ta bort brus helt med funktionen <Fin> kan du ändra <Grov> och sedan använda funktionen <Fin> igen.
Funktionen är endast tillgänglig i läget Analog.
3-5 Använda produkten
Svarstid
MENY
HDMI svart
BESKRIVNING
Accelererar och svarstiden för LCD-panelen är snabbare än originalsvarstiden så att rörliga bilder blir skarpare och naturligare.
• <Normal>
• <Snabbare>
• <Snabbast>
Vi rekommenderar att du använder Normal eller Snabbare när du inte tittar på en film.
Vid visning med en DVD eller kabelbox genom anslutning av produkten via HDMI, kan bildkvaliteten försämras (nivå för svärta, lägre kontrast, lägre färgstyrka etc.) beroende på den anslutna externa enheten.
• <Normal>
• <Låg>
Den här funktionen är bara aktiverad när den externa enheten är ansluten via <HDMI>.
Funktionen <HDMI svart> kanske inte är kompatibel med alla externa enheter.
FÄRG
Använda produkten 3-5
MENY
MagicColor
Röd
Grön
Blå
Färgton
Färgeffekt
Gamma
BESKRIVNING
Ger naturliga färger mer djup utan att ändra bildkvaliteten genom att använda patentskyddad förbättringsteknik för digital bildkvalitet, utvecklad av Samsung Electronics.
• <Av> - Slår av funktionen MagicColor.
• <Demo> - Du kan jämföra bilder som bearbetats av MagicColor med originalbilderna.
• <Full> - Ger en klarare bild, även områden med hudfärg.
• <Intelligent> - Förbättrar glansen i bilderna, förutom områden med hudfärg.
Du kan ändra värdet för den röda färgen i bilden enligt önskemål.
Den här menyn är inte tillgänglig när <MagicColor> är inställt i läget <Full> eller <Intelligent>.
Du kan ändra värdet för den gröna färgen i bilden enligt önskemål.
Den här menyn är inte tillgänglig när <MagicColor> är inställt i läget <Full> eller <Intelligent>.
Du kan ändra värdet för den blåa färgen i bilden enligt önskemål.
Den här menyn är inte tillgänglig när <MagicColor> är inställt i läget <Full> eller <Intelligent>.
Du kan ställa in färgtemperatur enligt önskemål.
• <Sval> - Ställer in färgtemperatur för skärmen till en kallare färg.
• <Normal> - Ställer in färgtemperatur för skärmen till standarden för bakgrundsfärg.
• <Varm> - Ställer in färgtemperatur för skärmen till en varmare färg.
• <Favorit> - Välj den här menyn för att ställa in färgtemperaturen manuellt.
Om du inte tycker om de förinställda färgtemperaturerna kan du ändra färgerna för <Färgeffekt> manuellt.
Den här menyn är inte tillgänglig när <MagicColor> är inställt i läget <Full> eller <Intelligent>.
Du kan ändra det övergripande intrycket genom att ändra bildens färger.
Den här menyn är inte tillgänglig när <MagicColor> är inställt i läget <Full> eller <Intelligent>.
• <Av> - Slår av funktionen Färgeffekt.
• <Gråskala> - Visar bilderna i svartvitt.
• <Grön> - Visar bilderna i grön monofärg.
• <Aqua> - Visar bilderna i aqua monofärg.
• <Sepia> - Visar bilderna i sepia monofärg.
Med den här menyn kan du ändra intensiteten för färger med medeldjup.
• <Läge1> - <Läge2> - <Läge3>
(Den är inte tillgänglig när MagicBright är inställt i läget <Dynamisk kontr.>.)
STRL & POSITION
3-5 Använda produkten
MENY
H-position
V-position
Bildstorlek
Meny H-position
Meny V-position
INST. & ÅTERST.
BESKRIVNING
Flyttar positionen för visningsområdet på skärmen horisontellt.
Funktionen är endast tillgänglig i läget Analog.
Om TV-insignalen är i AV-läge ska du välja “Anpassa t. skärm” för att ändra horisontell position med 0-6 nivåer.
Flyttar positionen för visningsområdet på skärmen vertikalt.
Funktionen är endast tillgänglig i läget Analog.
Om TV-insignalen är i AV-läge ska du välja “Anpassa t. skärm” för att ändra vertikal position med 0-6 nivåer.
PC-signaler
• <Auto> - Bilden visas i bildformatet för insignalen.
• <Wide> - Bilden visas i helskärm oavsett bildformatet för insignalen.
• En signal som inte finns i tabellen över standardlägen stöds inte.
• Om upplösning är inställd som optimal upplösning ändras inte bildförhållandet oavsett om
<Bildstorlek> är inställt som <Auto> eller <Wide>.
AV-signaler
• <4 : 3> - Visar bilder i formatet 4 :3.
• <16 : 9> - Visar bilder i formatet 16 :9.
• <Anpassa t. skärm> - Om en 480P-, 576P- eller 720P-(F2080M) / 480P-,576P-,720P- eller
1080P-(F2380M)signal är insignal i HDMI/DVI-inläge visas bilden utan att beskäras.
Detta kan endast ställas in när det externa ingången är ansluten via HDMI/DVI och <PC/AVläge> är inställt som <AV>.
Du kan ändra den horisontella positionen för OSD.
Du kan ändra den vertikala positionen för OSD.
Återställ
MENY
Menytransparens
BESKRIVNING
Använd den här funktionen för att återställa den visuella kvaliteten och färginställningarna till fabriksinställningar.
• <Nej> - <Ja>
Du kan ställa in transparensen för OSD.
• <Av >-<På>
Använda produkten 3-5
Språk
MENY
Välj språk för OSD.
BESKRIVNING
Off Timer På/Av
Inst. Off Timer
Autokälla
PC/AV-läge
Visa tid
Anpassad tangent
Det valda språket gäller endast produktens OSD. Den här inställningen påverkar inte några andra funktioner hos datorn.
Du kan slå av eller på avstängningstimern.
• <Av >-<På>
Slår automatiskt av strömmen när den konfigurerade tiden har nåtts.
• <Auto> - Skärmen väljer automatiskt en insignal.
• <Manuellt> - Användare måste välja en insignal manuellt.
Ställ in som PC vid anslutning till en PC.
Ställ in som AV vid anslutning till en AV-enhet.
Den här funktionen stöder inte analogt läge.
OSD försvinner automatiskt om användaren inte utför någon åtgärd.
Du kan bestämma hur länge OSD ska visas innan den försvinner.
• <5 sek.> - <10 sek.> - <20 sek.> - <200 sek.>
Du kan ställa in funktionen för den anpassade knappen till något av följande.
• PC-signaler: <MagicBright> - <MagicColor> - <Färgeffekt> - <Bildstorlek>
• AV-signaler: <Bildläge> - <MagicColor> - <Färgeffekt> - <Bildstorlek>
INFORMATION
MENY
INFORMATION
BESKRIVNING
Visar frekvens och upplösning som ställts in på datorn.
3-5 Använda produkten
4 Installera programmet
4-1 Natural Color
Vad är Natural Color ?
Det här programmet fungerar endast med Samsung-produkter och hjälper dig att justera färgerna som visas på produkten så att de matchar färgerna på de utskrivna bilderna. Mer information finns i online-hjälpen i programmet (F1).
Natural Color finns online. Du kan ladda ner den från webbplatsen nedan och installera den.
http://www.samsung.com/us/consumer/learningresources/monitor/naturalcolorexpert/pop_download.html
Installera programmet 4-1
4-2 MagicTune
Vad är MagicTune ?
MagicTune är ett program som hjälper till med skärmjusteringar genom att beskriva skärmens funktion och ge lättfattliga anvisningar.
Användare kan ändra produkten med musen och tangentbordet utan att använda funktionsknapparna på produkten.
Installera programmet
1. Sätt i program-CD:n i CD-ROM-spelaren.
2. Välj installationsprogrammet MagicTune.
Om popup-skärmen för programinstallationen inte visas på huvudskärmen ska du leta reda på och dubbelklicka på installationsfilen för MagicTune på CD-skivan.
3. Välj installationsspråk och klicka på [Next (Nästa)].
4. Slutför återstående installationssteg för programmet enligt instruktionerna som visas på skärmen.
• Programmet kanske inte fungerar som det ska om du inte startar om datorn efter installationen.
• Ikonen MagicTune kanske inte visas beroende på datorsystemet och produktspecifikationer.
• Om ikonen för genvägen inte visas trycker du på F5.
Begränsningar och problem vid installation (MagicTune™)
Installationen av MagicTune™ kan påverkas av grafikkortet, moderkortet och nätverksmiljön.
Systemkrav
OS
• Windows 2000
• Windows XP Home Edition
• Windows XP Professional
• Windows Vista
För MagicTune™ rekommenderas Windows 2000 eller senare.
Hårdvara
• Minst 32 MB minne
• Minst 60 MB ledigt utrymme på hårddisken
Mer information finns på webbplatsen.
Ta bort programmet
Du kan endast ta bort MagicTune™via [Add or Remove Programs (Lägg till eller ta bort program) ] i Windows.
För att ta bort MagicTune™ ska du slutföra följande steg.
1. Klicka på [Start], välj [Settings (Inställningar)] och välj sedan [Control Panel (Kontrollpanelen)] i menyn.
I Windows XP klickar du [Start] och väljer [Control Panel (Kontrollpanelen)] i menyn.
2. Dubbelklicka på ikonen [Add or Remove Programs (Lägg till/Ta bort program)] i Kontrollpanelen.
3. I fönstret [Add/Remove (Lägg till/Ta bort)] markerar du MagicTune™.
4-2 Installera programmet
4. Klicka på [Change or Remove Programs (Ändra eller ta bort program)] för att ta bort programmet.
5. Välj [Yes (Ja)] för att starta borttagningen av MagicTune™.
6. Vänta tills meddelandet visas som talar om att programmet har tagits bort.
Teknisk support, vanliga frågor eller annan information om programuppgradering för MagicTune™ finns på vår webbplats.
Installera programmet 4-2
4-3 MultiScreen
Vad är MultiScreen ?
Med MultiScreen kan användare använda skärmen genom delning i flera sektioner.
Installera programmet
1. Sätt i program-CD:n i CD-ROM-spelaren.
2. Välj installationsprogrammet MultiScreen.
Om popup-skärmen för programinstallationen inte visas på huvudskärmen ska du leta reda på och dubbelklicka på installationsfilen MultiScreen på CD-skivan.
3. När installationsguiden visas klickar du på [Next (Nästa)].
4. Slutför återstående installationssteg för programmet enligt instruktionerna som visas på skärmen.
• Programmet kanske inte fungerar som det ska om du inte startar om datorn efter installationen.
• Ikonen MultiScreen kanske inte visas beroende på datorsystemet och produktspecifikationer.
• Om ikonen för genvägen inte visas trycker du på F5.
Begränsningar och problem vid installation (MultiScreen)
Installationen av MultiScreen kan påverkas av grafikkortet, moderkortet och nätverksmiljön.
Operativsystem
OS
• Windows 2000
• Windows XP Home Edition
• Windows XP Professional
• Windows Vista
För MultiScreen rekommenderas Windows 2000 eller senare.
Hårdvara
• Minst 32 MB minne
• Minst 60 MB ledigt utrymme på hårddisken
Ta bort programmet
Klicka på [Start], välj [Settings (Inställningar)]/[Control Panel (Kontrollpanelen)] och dubbelklicka sedan på [Add or Remove
Programs (Lägg till eller ta bort program)].
Välj MultiScreen i programlistan och klicka på knappen [Add/Delete (Lägg till/Ta bort)].
4-3 Installera programmet
5 Felsökning
5-1 Självdiagnos för skärm
• Du kan kontrollera om produkten fungerar som den ska med funktionen självdiagnos.
• Om en tom skärm visas och strömlampan blinkar även om produkten och datorn är korrekt anslutna ska du utföra självdiagnosfunktionen enligt arbetsgången nedan.
1. Slår av produkten och datorn.
2. Avlägsna signalkabeln från produkten.
3. Slå på produkten.
4. Om produkten fungerar som den ska visas meddelandet 'Kontrollera signal'.
I så fall, om en tom skärm visas igen, ska du se till att det inte är några problem med datoranslutningen. Produkten fungerar som den ska.
Felsökning 5-1
5-2 Innan du begär service
Kontrollera följande innan du begär service. Om problemet kvarstår ska du kontakta närmaste Samsung Electronics servicecenter.
EN TOM SKÄRM VISAS / JAG KAN INTE SLÅ PÅ PRODUKTEN
Är strömsladden ansluten korrekt?
Visas meddelandet "Kontrollera signal" på skärmen?
Visas meddelandet "Ej optimalt läge" på skärmen?
Visas en tom skärm och blinkar strömlampan i ett intervall på
1 sekund?
Har du anslutit med DVI-kabel?
Kontrollera anslutningsstatus för strömsladden.
Kontrollera kabelanslutningen mellan datorn och produkten.
Om meddelandet visas på skärmen även om kabeln är korrekt ansluten ska du kontrollera insignalen igen genom att trycka på knappen /SOURCE på produkten.
Detta inträffar när signalen från grafikkortet överskrider maximal upplösning eller maximal frekvens för produkten.
I så fall ska du ställa in lämplig upplösning och frekvens för produkten.
Detta inträffar när energisparfunktionen körs.
Om du klickar på musen eller trycker på valfri knapp slås skärmen på igen.
Om du ansluter DVI-kabeln när datorn har startat upp eller om du ansluter DVI-kabeln igen efter att ha kopplat ur den medan datorn användes kanske inte skärmen visas då vissa grafikkort inte skickar ut videosignalen.
I så fall ska du starta om datorn med DVI-kabeln ansluten.
SKÄRMJUSTERINGSMENYN (OSD) VISAS INTE.
Har du avbrutit skärmjustering?
Kontrollera om funktionen <OSD-justeringslås> är avaktiverad.
FÄRGERNA ÄR UNDERLIGA / BILDEN VISAS I SVARTVITT
Visas hela skärmen i samma färg som om du skulle titta på den genom färgat papper?
Är grafikkortet korrekt konfigurerat?
Kontrollera kabelanslutningen till datorn.
Sätt i grafikkortet helt i datorn.
Kontrollera att <Färgeffekt> är inställt som <Av>.
Ställ in grafikkortet enligt bruksanvisningen.
SKÄRMEN FLYTTAS PLÖTSLIGT TILL EN KANT ELLER TILL MITTEN.
Har du ändrat grafikkort eller drivrutin?
Har du ändrat upplösning och frekvens till något som är lämpligt för produkten?
Är grafikkortet korrekt konfigurerat?
Tryck på knappen [AUTO] för att köra autojusteringsfunktionen.
Ställ in upplösning och frekvens till lämpliga värden i grafikkortet se (Tabell för standardsignalläge)
Ställ in grafikkortet enligt bruksanvisningen.
BILDEN ÄR UR FOKUS.
Har du ändrat upplösning och frekvens till något som är lämpligt för produkten?
Ställ in upplösning och frekvens till lämpliga värden i grafikkortet se (Tabell för standardsignalläge)
5-2 Felsökning
FÄRGEN VISAS SOM 16-BITARS (16 FÄRGER). FÄRGEN HAR ÄNDRATS EFTER ÄNDRING AV GRAFIKKORT.
Har du installerat enhetsdrivrutinen för produkten?
Är grafikkortet korrekt konfigurerat?
Windows ME/XP/2000 : Ställ in färgen igen genom att välja
Control Panel (Kontrollpanelen) → Display (Skärm) → Settings (Inställningar).
Konfigurera färgen igen enligt drivrutinen för det nya grafikkortet.
NÄR JAG ANSLUTER SKÄRMEN VISAS MEDDELANDET 'OKÄND SKÄRM, PLUG&PLAY (VESA DDC) SKÄRM
HITTAD'.
Har du installerat enhetsdrivrutinen för produkten?
Kontrollera om alla funktioner för Plug&Play (VESA DDC) stöds enligt bruksanvisningen till grafikkortet.
Installera enhetsdrivrutinen som hänvisas till i beskrivningen om installation av drivrutin.
Installera enhetsdrivrutinen som hänvisas till i beskrivningen om installation av drivrutin.
NÄR JAG TITTAR PÅ DE YTTRE KANTERNA PÅ PRODUKTEN ÄR DET SMÅ FRÄMMANDE ÄMNEN PÅ DEN.
Eftersom produkten är designad så att färgen ser mjuk ut genom överdrag med ett transparent material över svarta kanter, kan sådant synas. Detta är inget fel.
ETT PIPLJUD HÖRS NÄR JAG STARTAR DATORN.
Om ett pipljud hörs 3 eller fler gånger när du startar datorn ska du begära service för datorn.
Felsökning 5-2
5-3 Vanliga frågor
VANLIGA FRÅGOR
Hur kan jag ändra frekvens för videosignalen?
Hur ändrar jag upplösningen?
Hur använder jag energisparfunktionen?
FÖRSÖK FÖLJANDE!
Du måste ändra frekvens för grafikkortet.
(Mer information finns i bruksanvisningen till datorn eller grafikkortet.)
Windows XP : Ändra upplösningen genom att välja Control
Panel (Kontrollpanelen) → Appearance and Themes (Utseende och teman) → Display (Skärm) → Setings (Inställningar).
Windows ME/2000 : Ändra upplösningen genom att välja
Control Paneln (Kontrollpanelen) → Display (Skärm) → Settings (Inställningar).
(Mer information finns i bruksanvisningen till datorn eller grafikkortet.)
Windows XP : Configure it by selecting Control Panel (Konfigurera den genom att välja Kontrollpanelen) → Appearance and Themes (Utseende och teman) → Display (Skärm) →
Screen Saver Setting (Inställning för skärmsläckare) eller konfigurera den i datorns BIOS Setup.
Windows ME/2000 : Konfigurera den genom att välja Control
Panel (Kontrollpanelen) → Display (Skärm) → Screen Saver
Setting (Inställning för skärmsläckare) eller konfigurera den i datorns BIOS Setup.
Mer information finns i Windows bruksanvisning till datorn.
5-3 Felsökning
6 Mer information
6-1 Specifikationer
LCD-panel
MODELLNAMN
Storlek
Visningområde
Bildpunktstopp
Synkronisering
Horisontal
Vertikal
Bildskärmsfärg
Upplösning Optimal upplösning
Maximal upplösning
Ingångssignal, avslutad
Maximal pixelklocka
Nätanslutning
Signalkabel
Mått (BxDxH) / Vikt (enkelt stativ)
Miljöaspekter
Lutning
Drift
Förvaring
F2080M F2380M
20,0 tum (51 cm)
442,8 mm (H) X 249,075 mm (V)
0,2768 mm (H) X 0,2768 mm (V)
31~75 kHz
56~75 Hz
16,7 M
23,0 tum (58,4 cm)
509,76 mm (H) X 286,74 mm (V)
0,2655 mm (H) X 0,2655 mm (V)
31~81 kHz
1600 X 900 @ 60 Hz (RB)
1600 X 900 @ 60 Hz (RB)
1920 X 1080 @ 60 Hz (RB)
1920 X 1080 @ 60 Hz (RB)
RGB Analog, DVI (Digital Visual Interface),HDMI
0,7 Vp-p ± 5 %
Separat typ H/V-synk, Komposit, SOG
TTL-nivå (V hög ≥ 2,0 V, V låg ≤ 0,8 V)
138 MHz (Analog, Digital) 164 MHz (Analog,Digital)
Den här produkten stöder 100 – 240 V. Eftersom standardspänningen kan variera från ett land till ett annat ska du kontrollera etiketten på produktens baksida.
15 stift till 15 stift D-sub-kabel, borttagbar
Anslutningsenhet för DVI-D till DVI-D, borttagbar
474,1 x 61,6 x 288,9 mm (utan stativ)
474,1 x 197,0 x 357,6 mm (med stativ)
/ 5,5 kg
545,0 x 66,2 x 323,8 mm (utan stativ)
545,0 x 216,0 x 476,5 mm (med stativ)
/ 6,3 kg temperatur: 10˚C ~ 40˚C (50˚F ~ 104˚F)
Luftfuktighet: 10 % till 80 %, icke-kondenserande temperatur: -20˚C ~ 45˚C (-4˚F ~ 113˚F)
Luftfuktighet: 5 % till 95 %, icke-kondenserande
-1˚ ~ 25˚
Klass B (Information/kommunikationsutrustning för hemanvändning)
Den här enheten är registrerat enligt EMI för hemanvändning (Klass B). Den kan användas inom alla områden. (Klass Butrustning avger mindre elektromagnetisk strålning än klass A-utrustning.)
Mer information 6-1
6-2 Energisparfunktion
Den här produkten har en energisparfunktion som automatiskt slår av skärmen om produkten inte används på en viss angiven tidsperiod, för att spara energi. Om produkten försätts i energisparläge blir det en annan färg på strömlampan som visar att produkten är i energisparläge. När produkten är i energisparläge slås inte strömmen av och du kan enkelt slå på skärmen igen genom att trycka på valfri knapp eller klicka på musen. Energisparläget fungerar endast när produkten är ansluten till en datorn som har energisparfunktion.
F2080M
F2380M
STATUS
Strömindikator
Strömförbrukning
NORMAL DRIFT
On
40 Watt
ENERGISPARLÄGE
Blinkar
Mindre än 1 Watt
STRÖM AV (PÅ/AV-
KNAPPEN AVSTÄNGD)
Off
Mindre än 0,9 Watt
STATUS
Strömindikator
Strömförbrukning
NORMAL DRIFT
On
45 Watt
ENERGISPARLÄGE
Blinkar
Mindre än 1 Watt
STRÖM AV (PÅ/AV-
KNAPPEN AVSTÄNGD)
Off
Mindre än 0,9 Watt
Om det inte finns någon strömbrytare är endast energiförbrukningen "0" när strömsladden är urkopplad.
6-2 Mer information
U.S.A
CANADA
MEXICO
ARGENTINA
BRAZIL
CHILE
COLOMBIA
COSTA RICA
ECUADOR
EL SALVADOR
GUATEMALA
HONDURAS
JAMAICA
NICARAGUA
PANAMA
PUERTO RICO
REP. DOMINICA
TRINIDAD & TOBAGO
VENEZUELA
AUSTRIA
BELGIUM
CZECH REPUBLIC
6-3 Kontakta SAMSUNG WORLDWIDE
• Om du har några frågor eller synpunkter om Samsungs produkter, är du välkommen att kontakta SAMSUNG Support.
NORTH AMERICA
1-800-SAMSUNG(726-7864)
1-800-SAMSUNG(726-7864)
01-800-SAMSUNG(726-7864) http://www.samsung.com/us http://www.samsung.com/ca http://www.samsung.com/mx
LATIN AMERICA
0800-333-3733
0800-124-421
4004-0000 http://www.samsung.com/ar http://www.samsung.com/br
800-SAMSUNG(726-7864) http://www.samsung.com/cl
01-8000112112 http://www.samsung.com/co
0-800-507-7267
1-800-10-7267 http://www.samsung.com/latin http://www.samsung.com/latin
800-6225
1-800-299-0013 http://www.samsung.com/latin http://www.samsung.com/latin
800-7919267 http://www.samsung.com/latin
1-800-234-7267 http://www.samsung.com/latin
00-1800-5077267
800-7267
1-800-682-3180
1-800-751-2676
1-800-SAMSUNG(726-7864)
0-800-100-5303 http://www.samsung.com/latin http://www.samsung.com/latin http://www.samsung.com/latin http://www.samsung.com/latin http://www.samsung.com/latin http://www.samsung.com/latin
EUROPE
0810 - SAMSUNG(7267864,€ 0.07/min) http://www.samsung.com/at
02 201 2418 http://www.samsung.com/be (Dutch) http://www.samsung.com/be_fr
(French)
800 - SAMSUNG (800-726786) http://www.samsung.com/cz
DENMARK
EIRE
FINLAND
FRANCE
GERMANY
Mer information
8 - SAMSUNG (7267864)
0818 717 100
30 - 6227 515
01 4863 0000
01805 - SAMSUNG (7267864,€ 0.14/
Min) http://www.samsung.com/dk http://www.samsung.com/ie http://www.samsung.com/fi http://www.samsung.com/fr http://www.samsung.de
6-3
BELARUS
ESTONIA
LATVIA
LITHUANIA
MOLDOVA
KAZAKHSTAN
KYRGYZSTAN
RUSSIA
TADJIKISTAN
UKRAINE
UZBEKISTAN
HUNGARY
ITALIA
LUXEMBURG
NETHERLANDS
NORWAY
POLAND
PORTUGAL
SLOVAKIA
SPAIN
SWEDEN
SWITZERLAND
U.K
AUSTRALIA
CHINA
HONG KONG
INDIA
6-3
INDONESIA
JAPAN
EUROPE
06-80-SAMSUNG(726-7864)
800-SAMSUNG(726-7864)
02 261 03 710
0900 - SAMSUNG (0900-7267864) (€
0,10/Min)
3 - SAMSUNG (7267864)
0 801 1SAMSUNG (172678)
022 - 607 - 93 - 33
808 20 - SAMSUNG (7267864)
0800-SAMSUNG(726-7864)
902 - 1 - SAMSUNG (902 172 678)
0771 726 7864 (SAMSUNG)
0848-SAMSUNG(7267864, CHF 0.08/ min)
0845 SAMSUNG (7267864)
CIS
810-800-500-55-500
800-7267
8000-7267
8-800-77777
00-800-500-55-500
8-10-800-500-55-500
00-800-500-55-500
8-800-555-55-55
8-10-800-500-55-500
8-800-502-0000 http://www.samsung.com/hu http://www.samsung.com/it http://www.samsung.com/lu http://www.samsung.com/nl http://www.samsung.com/no http://www.samsung.com/pl http://www.samsung.com/pt http://www.samsung.com/sk http://www.samsung.com/es http://www.samsung.com/se http://www.samsung.com/ch http://www.samsung.com/uk http://www.samsung.com/ee http://www.samsung.com/lv http://www.samsung.com/lt http://www.samsung.com/kz_ru http://www.samsung.ru
http:// www.samsung.com/ua http:// www.samsung.com/ua_ru http://www.samsung.com/kz_ru 8-10-800-500-55-500
ASIA PACIFIC
1300 362 603
400-810-5858
010-6475 1880
3698 - 4698 http://www.samsung.com/au http://www.samsung.com/cn http://www.samsung.com/hk http://www.samsung.com/hk_en/ http://www.samsung.com/in 3030 8282
1800 110011
1-800-3000-8282
0800-112-8888
0120-327-527 http://www.samsung.com/id http://www.samsung.com/jp
Mer information
MALAYSIA
NEW ZEALAND
PHILIPPINES
SINGAPORE
THAILAND
TAIWAN
VIETNAM
SOUTH AFRICA
TURKEY
U.A.E
ASIA PACIFIC
1800-88-9999
0800 SAMSUNG (0800 726 786)
1-800-10-SAMSUNG(726-7864)
1-800-3-SAMSUNG(726-7864)
1-800-8-SAMSUNG(726-7864)
02-5805777
1800-SAMSUNG(726-7864)
1800-29-3232
02-689-3232
0800-329-999
1 800 588 889
MIDDLE EAST & AFRICA
0860-SAMSUNG(726-7864)
444 77 11
800-SAMSUNG(726-7864)
8000-4726 http://www.samsung.com/my http://www.samsung.com/nz http://www.samsung.com/ph http://www.samsung.com/sg http://www.samsung.com/th http://www.samsung.com/tw http://www.samsung.com/vn http://www.samsung.com/za http://www.samsung.com/tr http://www.samsung.com/ae
Mer information 6-3
6-4 Korrekt avfallshantering av produkten (elektriska och elektroniska produkter) - endast Europa
Denna markering på produkten, tillbehören och i manualen anger att produkten och de elektroniska tillbehören
(t.ex. laddare, headset, USB-kabel) inte bör sorteras tillsammans med annat hushållsavfall när de kasseras. Till förebyggande av skada på miljö och hälsa bör dessa föremål hanteras separat för ändamålsenlig återvinning av beståndsdelarna.
Hushållsanvändare bör kontakta den återförsäljare som sålt produkten eller sin kommun för vidare information om var och hur produkten och tillbehören kan återvinnas på ett miljösäkert sätt.
Företagsanvändare bör kontakta leverantören samt verifiera angivna villkor i köpekontraktet. Produkten och de elektroniska tillbehören bör inte hanteras tillsammans med annat kommersiellt avfall.
6-4 Mer information
advertisement
Related manuals
advertisement
