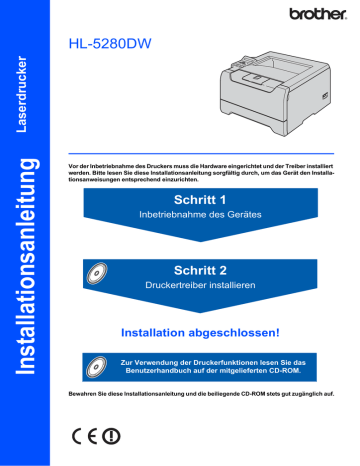

HL-5280DW
Vor der Inbetriebnahme des Druckers muss die Hardware eingerichtet und der Treiber installiert werden. Bitte lesen Sie diese Installationsanleitung sorgfältig durch, um das Gerät den Installationsanweisungen entsprechend einzurichten.
Schritt 1
Inbetriebnahme des Gerätes
Schritt 2
Druckertreiber installieren
Installation abgeschlossen!
Zur Verwendung der Druckerfunktionen lesen Sie das
Benutzerhandbuch auf der mitgelieferten CD-ROM.
Bewahren Sie diese Installationsanleitung und die beiliegende CD-ROM stets gut zugänglich auf.
Beschreibung der Symbole in dieser Installationsanleitung
1
Warnung
Dieser Warnhinweis muss beachtet werden, ansonsten besteht Verletzungsgefahr.
Stromschlag
Dieses Symbol warnt Sie vor möglichen Stromschlägen.
Heiße Geräteteile
Mit diesem Symbol werden
Sie vor heißen Geräteteilen gewarnt, die beim Berühren
Verbrennungen verursachen können.
Achtung
Dieser Hinweis muss für einen fehler- und schadenfreien
Betrieb des Druckers oder anderer Gegenstände beachtet werden.
Unzulässig
Hinweis
Mit diesem Symbol werden
Sie auf Geräte und Betriebsmethoden hingewiesen, die nicht mit dem Drucker kompatibel sind.
Hier erhalten Sie nützliche
Tipps und Hinweise für den gegenwärtigen Umgang mit dem Drucker und dessen
Funktionsweise.
Benutzerhandbuch
Netzwerkhandbuch
Verweis auf das auf der beiliegenden CD-ROM befindliche Benutzer- bzw.
Netzwerkhandbuch.
Erste Schritte
SCHRITT 1 - Gerät einrichten
SCHRITT 2 - Druckertreiber installieren
Windows
®
98/Me/2000/XP) ......................................................................................... 14
Anschluss des Wireless-Netzwerks (Nur Windows
®
98/Me/2000/XP und Windows NT
®
4.0) ..................... 20
Macintosh
®
®
®
X 10.2.4 oder höher ...................................................................................................... 31
9.1 bis 9.2 ..................................................................................................................... 33
®
®
X 10.2.4 oder höher ...................................................................................................... 34
9.1 bis 9.2 ..................................................................................................................... 36
Anschluss des Wireless-Netzwerks (Mac OS
®
X 10.2.4 oder höher) ........................................................... 37
Für Netzwerk-Benutzer
Konfigurationsprogramm BRAdmin Professional (für Windows
) ............................................................ 48
Konfigurationsprogramm BRAdmin Light (für Mac OS
®
X) ....................................................................... 49
Zubehör und Verbrauchsmaterialien
Drucker verpacken
Problemlösung
Benutzerhandbuch, Kapitel 7
1
Vorsichtsmaßnahmen
Sicherer Druckerbetrieb
Warnung
In diesem Drucker befinden sich Hochspannungselektroden. Schalten Sie den Drucker vor dem Reinigen des
Druckerinneren stets ab, und ziehen Sie das Netzkabel aus der Steckdose.
Fassen Sie den Stecker NICHT mit feuchten Händen an, sonst können Sie einen elektrischen Schlag erhalten.
Wenn Sie den Drucker gerade benutzt haben, können einige der Innenteile extrem heiß sein. Berühren Sie daher beim Öffnen der Vorder- oder Rückseite des Druckers NIEMALS die in der Abbildung schattiert markierten Teile.
Innenansicht des Druckers (Vorderansicht)
Bei geöffneter hinterer Abdeckung (Rückansicht)
Entfernen oder beschädigen Sie NIE die Warnetiketten an der Fixiereinheit und an umgebenden Teilen.
2
Verwenden Sie KEINEN Staubsauger, um Tonerstaub zu entfernen. Sonst könnte sich der Tonerstaub im
Staubsauger entzünden und ein Feuer verursachen. Entfernen Sie den Tonerstaub mit einem trockenen, fusselfreien Tuch und entsorgen Sie es danach gemäß den örtlichen Müllentsorgungsrichtlinien.
Verwenden Sie KEINE entflammbaren Substanzen in der näheren Umgebung des Druckers, sonst können Sie ein Feuer verursachen oder einen elektrischen Schlag erhalten.
Vorsichtsmaßnahmen
Vorschriften
Federal Communications Commission (FCC)
Declaration of Conformity (For U.S.A. only)
Responsible Party:
Brother International Corporation
100 Somerset Corporate Boulevard
P.O. Box 6911
Bridgewater, NJ 08807-0911
USA
Telephone: (908) 704-1700 declares, that the products
Produktbezeichnung: LaserdruckerHL-5280DW
Modellnummer: HL-52
Produktzubehör: Optionale Papierzuführung
(LT-5300) complies with Part 15 of the FCC Rules. Operation is subject to the following two conditions: (1) This device may not cause harmful interference, and (2) this device must accept any interference received, including interference that may cause undesired operation.
This equipment has been tested and found to comply with the limits for a Class B digital device, pursuant to
Part 15 of the FCC Rules. These limits are designed to provide reasonable protection against harmful interference in a residential installation. This equipment generates, uses, and can radiate radio frequency energy and, if not installed and used in accordance with the instructions, may cause harmful interference to radio communications. However, there is no guarantee that interference will not occur in a particular installation. If this equipment does cause harmful interference to radio or television reception, which can be determined by turning the equipment off and on, the user is encouraged to try to correct the interference by one or more of the following measures:
Reorient or relocate the receiving antenna.
Increase the separation between the equipment and receiver.
Connect the equipment into an outlet on a circuit different from that to which the receiver is connected.
Consult the dealer or an experienced radio/TV technician for help.
Important
A shielded interface cable should be used in order to ensure compliance with the limits for a Class B digital device.
Changes or modifications not expressly approved by
Brother Industries, Ltd. could void the user’s authority to operate the equipment.
Industry Canada Compliance Statement
(For Canada)
This Class B digital apparatus complies with Canadian
ICES-003.
Cet appareil numérique de la classe B est conforme à la norme NMB-003 du Canada.
Funkentstörung (nur 220-240 Volt-Modell)
Dieses Gerät ist gemäß EN55022 (CISPR
Veröffentlichung 22) Klasse B funkentstört.
Vor Verwendung des Produktes sollten Sie sicherstellen, dass Sie eines der folgenden
Schnittstellenkabel verwenden.
1 Ein abgeschirmtes Parallelkabel mit verdrillter
Doppelleitung, das der Norm IEEE1284 entspricht.
2 Ein USB-Kabel.
Das Netzkabel darf höchstens 2 m lang sein.
EU-Konformitätserklärung
Hersteller
Brother Industries Ltd.,
15-1, Naeshiro-cho,
Mizuho-ku,
Nagoya 467-8561, Japan
Werk
Brother Corporation (Asia) Ltd.
Brother Buji Nan Ling Factory,
Gold Garden Ind., Nan Ling Village,
Buji, Rong Gang, Shenzhen, China erklärt hiermit, dass:
Produktbeschreibung: Laserdrucker
Modellbezeichnung: HL-5280DW erfüllt die Anforderungen der R&TTE-Richtlinie (1995/5/EC) und entspricht den folgenden
Normen:
Einschlägige Standards:
Harmonisiert: Sicherheit:
EMV:
Funk:
EN60950-1:2001
EN55022: 1998 + A1: 2000 + A2: 2003 Klasse B
EN55024: 1998 + A1: 2001 +A2: 2003
EN61000-3-2: 2000
EN61000-3-3: 1995 + A1: 2001
EN301 489-1 V1.4.1
EN301 489-17 V1.2.1
EN300 328 V1.6.1
*Funk ist nur für HL-5280DW gültig.
Erste Kennzeichnung mit dem CE-Zeichen: 2005
Herausgeber:
Datiert:
Ort:
Unterschrift:
28. Dezember 2005
Nagoya, Japan
Takashi Maeda
Manager
Gruppe Qualitätsmanagement
Abt. Qualitätsmanagement
Information & Document Company
3
Vorsichtsmaßnahmen
Lasersicherheit (nur 110-120 Volt-Modell)
This printer is certified as a Class 1 laser product under the U.S. Department of Health and Human
Services (DHHS) Radiation Performance Standard according to the Radiation Control for Health and
Safety Act of 1968. This means that the printer does not produce hazardous laser radiation.
Since radiation emitted inside the printer is completely confined within protective housings and external covers, the laser beam cannot escape from the machine during any phase of user operation.
FDA Regulations (110 to 120 volt Model Only)
The U.S. Food and Drug Administration (FDA) has implemented regulations for laser products manufactured on and after August 2, 1976.
Compliance is mandatory for products marketed in the United States. One of the following labels on the back of the printer indicates compliance with the FDA regulations and must be attached to laser products marketed in the United States.
MANUFACTURED:
Brother Industries, Ltd.,
15-1 Naeshiro-cho Mizuho-ku Nagoya, 467-8561 Japan
This product complies with FDA performance standards for laser products except for deviations pursuant to Laser
Notice No.50, dated July 26, 2001.
MANUFACTURED:
Brother Corporation (Asia) Ltd. Brother Buji Nan Ling Factory Gold Garden Ind., Nan Ling Village, Buji, Rong Gang,
Shenzhen, CHINA
This product complies with FDA performance standards for laser products except for deviations pursuant to Laser
Notice No.50, dated July 26, 2001.
Achtung
Eine von dieser Anleitung abweichende Bedienung,
Handhabung und Verwendung kann zum Austreten gefährlicher Laserstrahlung führen.
IEC 60825-1 Spezifikation
(nur 220-240 Volt-Modell)
Dieser Drucker ist gemäß der IEC 60825-1
Spezifikationen ein Laserprodukt der Klasse 1. In den
Ländern, wo dies erforderlich ist, ist das folgende
Etikett angebracht.
CLASS 1 LASER PRODUCT
APPAREIL À LASER DE CLASSE 1
LASER KLASSE 1 PRODUKT
Dieser Drucker ist mit einer Laser-Diode der Klasse
3B ausgestattet, die in der Lasereinheit unsichtbare
Laserstrahlen ausstrahlt. Daher sollte die
Lasereinheit unter keinen Umständen geöffnet werden.
Achtung
Eine von dieser Anleitung abweichende Bedienung,
Handhabung und Verwendung kann zum Austreten gefährlicher Laserstrahlung führen.
Für Finnland und Schweden
LUOKAN 1 LASERLAITE
KLASS 1 LASER APPARAT
Varoitus!
Laitteen käyttäminen muulla kuin tässä käyttöohjeessa mainitulla tavalla saattaa altistaa käyttäjän turvallisuusluokan 1 ylittävälle näkymättömälle lasersäteilylle.
Varning
Om apparaten används på annat sätt än i denna
Bruksanvisning specificerats, kan användaren utsättas för osynlig laserstrålning, som överskrider gränsen för laserklass 1.
Interne Laserstrahlung
Maximale Strahlung:
Wellenlänge:
Laserklasse:
5 mW
770-810 nm
Klasse 3B
WICHTIG: Ihrer Sicherheit zuliebe
Für den sicheren Betrieb muss der Drucker mit dem mitgelieferten 3-adrigen Kabel an eine geerdete
Steckdose angeschlossen werden.
Jegliche mit diesem Drucker verwendeten
Verlängerungskabel müssen ebenfalls ordnungsgemäß geerdet und mit den landesüblichen
Steckern versehen sein. Fehlerhafte
Verlängerungskabel können zu Personen- und
Geräteschäden führen.
Die Tatsache, dass das Gerät zufrieden stellend funktioniert, lässt nicht automatisch auf eine ordnungsgemäß geerdete und sichere
Stromversorgung schließen. Zu Ihrer eigenen
Sicherheit sollten Sie im Zweifelsfall einen qualifizierten Elektriker hinzuziehen.
4
Das Gerät muss an einer Steckdose mit
Wechselspannung angeschlossen werden (wie auf dem Anschlussetikett beschrieben). Schließen Sie es
NICHT an eine Steckdose mit Gleichspannung an.
Wenden Sie sich im Zweifelsfall an einen qualifizierten Elektriker.
Netzanschluss
Das Gerät muss an eine in der Nähe befindliche, jederzeit leicht zugängliche Steckdose angeschlossen werden. Im Notfall müssen Sie das
Netzkabel aus der Steckdose ziehen, um die
Stromversorgung komplett zu unterbrechen.
Warnhinweis für LAN-Anschluss
Schließen Sie dieses Gerät nur an einen LAN-
Anschluss an, der keinen Überspannungen ausgesetzt ist.
IT-Netzsystem (nur für Norwegen)
Dieses Produkt ist kompatibel zu IT-Netzsystemen mit einer verketteten Spannung von 230 V.
Wiring information (for UK)
Important
If you need to replace the plug fuse, fit a fuse that is approved by ASTA to BS1362 with the same rating as the original fuse.
Always replace the fuse cover. Never use a plug that does not have a cover.
Warning - This printer must be earthed.
The wires in the mains lead are coloured in line with the following code:
Green and Yellow: Earth
Blue:
Brown:
Neutral
Live
Ziehen Sie im Zweifelsfall einen qualifizierten
Elektriker hinzu.
Wi-Fi Alliance-Zertifikation
Dieser Wireless Ethernet Multifunktions-PrintServer ist ein durch die Wi-Fi Alliance zertifiziertes IEEE
802.11b/802.11g Produkt. Weitere Informationen zur
Wi-Fi Alliance und andere von der Wi-Fi zertifizierten
Produkte finden Sie unter http://www.wi-fi.org.
Vorsichtsmaßnahmen
5
Erste Schritte
1
1
Lieferumfang
Der Lieferumfang kann von Land zu Land variieren.
Bewahren Sie die Originalverpackung für einen eventuellen späteren Versand des Druckers auf.
1
7
2
3
4
6
5
1 Entriegelungstaste
2 Funktionstastenfeld
3 Stütze der Standard-Papierausgabe (Papierstütze)
4 Vordere Abdeckung
8
5 Papierzuführung
6 Netzschalter
7 Ausgabeschacht für nach unten gerichtete Druckseite
8 Multifunktionszuführung (MF-Zuführung)
CD-ROM
(inklusive Benutzerhandbuch)
Installationsanleitung
Trommeleinheit mit
Tonerkassette
Netzkabel
Im Lieferumfang ist kein Druckerkabel als Standardzubehör enthalten. Kaufen Sie sich bitte das für Ihren
Computer passende Anschlusskabel für den gewünschten Anschluss (USB, Parallel oder Netzwerk).
USB-Kabel
Das verwendete USB-Kabel darf höchstens 2 Meter lang sein.
Schließen Sie das USB-Kabel keinesfalls an einen nicht mit Strom versorgten USB-Hub oder an eine
Macintosh
®
-Tastatur an!
Schließen Sie das Kabel an den USB-Anschluss Ihres Computers an.
Windows
®
95 und Windows NT
®
4.0 unterstützen kein USB.
Parallelschnittstelle
Das verwendete Parallelkabel darf höchstens 2 Meter lang sein.
Verwenden Sie für den Anschluss ein abgeschirmtes IEEE 1284 Kabel.
Netzwerkkabel
Verwenden Sie ein durchgehend verdrilltes Kabel (Kategorie 5 oder höher) für ein 10BASE-T oder 100BASE-
TX Fast Ethernet-Netzwerk.
6
Erste Schritte
Funktionstastenfeld
2
1
2
5
4
3
1 Menü-Tasten
+
-
Zum Durchblättern der Menüs nach vorne.
Zum Durchblättern der Menüs nach hinten.
Set
Zum Aufrufen des Funktionstastenmenüs.
Zur Auswahl der Menüoptionen und Einstellungen.
Back
Bringt Sie in der Menüstruktur zur vorhergehenden Stufe zurück.
2 Go-Taste
Funktionstastenmenü und Reprint-Einstellungen verlassen.
Fehlermeldungen beseitigen.
Druck aussetzen / fortsetzen.
3 Job Cancel-Taste
Bricht den gegenwärtigen Druckvorgang ab.
4 Reprint-Taste
Ruft das Reprint-Menü auf und dient zur Eingabe der zusätzlich zu druckenden Kopien (1-999).
Wir empfehlen für die Nutzung der Reprint-Funktion den
RAM-Speicher zu vergrößern.
5 Data-LED: Orange
Ein
Es befinden sich Daten im Druckerspeicher.
Blinkt
Blinkt, wenn der Drucker abkühlt oder Daten empfängt bzw. verarbeitet.
Aus
Im Druckerspeicher sind keine Daten mehr.
Siehe Kapitel 4 im Handbuch auf der CD-ROM für weitere Informationen über das Funktionstastenfeld.
7
Erste Schritte
3
Beiliegende CD-ROM
Die CD-ROM enthält eine Reihe von Informationsmaterialien.
Windows
®
Macintosh
®
1
2
3
8
1
2
3
Mac OS
Mac OS
®
®
X 10.2.4 oder höher
9.1 bis 9.2
Dieses Fenster wird unter Mac OS
®
9.1 bis 9.2. nicht angezeigt.
Hier finden Sie das Benutzerhandbuch und Netzwerkhandbuch im PDF-Format. (Siehe Dokumentation unten.)
Ersteinrichtung
Anleitungsvideo zum Einrichten des Druckers.
Druckertreiber installieren
Installieren Sie den Druckertreiber.
Andere Treiber/Programme installieren (für Windows
®
)
Optionale Treiber, Dienstprogramme und Netzwerkmanagement-Software installieren.
Dokumentation
Hier finden Sie das Benutzerhandbuch und das Netzwerkhandbuch im PDF-Format (Programm zum Betrachten der Handbücher ist ebenfalls enthalten).
Das Benutzerhandbuch ist auch im HTML-Format im Brother Solutions Center für Sie verfügbar.
Das Benutzerhandbuch im PDF-Format wird automatisch mit dem Druckertreiber installiert. (Nur für Windows
®
)
Klicken Sie auf die Schaltfläche Start, Programme
, Ihren Drucker (z. B. Brother HL-5280DW) und dann auf das
Benutzerhandbuch. Wenn Sie das Benutzerhandbuch nicht installieren möchten, wählen Sie Benutzerdefinierte
Einrichtung im Installationsprogramm und achten Sie bei der Treiberinstallation darauf, dass das
Benutzerhandbuch im PDF-Format nicht markiert ist.
1
Alle Programme für Windows
®
XP
Online-Registrierung
Registrieren Sie Ihr Produkt online.
Brother Solutions Center
Alles, was Sie für Ihren Drucker benötigen, finden Sie im Brother Solutions Center (http://solutions.brother.com). Sie können dort die neuen Treiber und Dienstprogramme für Ihre Drucker herunterladen, Antworten auf häufig gestellte
Fragen und Tipps zur Problemlösung lesen oder sich über Lösungen besonderer Druckprobleme informieren.
Hinweis
Für Sehbehinderte haben wir eine spezielle HTML-Datei auf der beiliegenden CD-ROM vorbereitet: readme.html. Diese Datei kann von Screen Reader Software vorgelesen werden.
Schritt 1
Gerät einrichten
1
1
CD in das CD-ROM-Laufwerk einlegen
Für Windows
®
-Benutzer
Unzulässig
Schließen Sie das Druckerkabel zu diesem
Zeitpunkt noch NICHT an! Das Druckerkabel wird erst bei der Treiberinstallation angeschlossen.
Für Macintosh
®
-Benutzer
Unzulässig
Schließen Sie das Druckerkabel zu diesem
Zeitpunkt noch NICHT an! Das Druckerkabel wird erst bei der Treiberinstallation angeschlossen.
1
Legen Sie die beiliegende CD in das CD-ROM-
Laufwerk ein. Nun erscheint automatisch das erste Fenster.
Wählen Sie Ihr Druckermodell und Ihre
Sprache aus.
1
Benutzen Sie Mac OS
®
9.1 bis 9.2, dann fahren
Sie bitte auf der nächsten Seite fort. Benutzen
Sie Mac OS
®
10.2.4 oder höher, dann legen Sie die CD in Ihr CD-ROM-Laufwerk und doppelklicken Sie auf Ihrem Schreibtisch auf das Symbol für HL5200. Doppelklicken Sie auf
Start Here OSX. Befolgen Sie die
Anweisungen auf dem Bildschirm.
2
Klicken Sie in der Menüanzeige auf
Ersteinrichtung.
2
Klicken Sie in der Menüanzeige auf
Ersteinrichtung.
3
Nun können Sie die Anleitung zur
Ersteinrichtung lesen und die auf den Seiten 10 bis 12 beschriebenen Schritte ausführen.
3
Nun können Sie die Anleitung zur
Ersteinrichtung lesen und die auf den Seiten 10 bis 12 beschriebenen Schritte ausführen.
9
Schritt 1
Gerät einrichten
2
Trommeleinheit mit
Tonerkassette installieren
Unzulässig
Schließen Sie das Druckerkabel zu diesem
Zeitpunkt noch NICHT an!
4
Schieben Sie die Trommeleinheit in den
Drucker, bis sie einrastet.
1
Drücken Sie die Entriegelungstaste der vorderen Abdeckung und öffnen Sie diese (1).
5
Schließen Sie die vordere Abdeckung des
Druckers.
1
2
Packen Sie die Trommeleinheit mit der
Tonerkassette aus.
3
Schwenken Sie sie mehrmals hin und her, um den Toner gleichmäßig zu verteilen.
10
3
Papier in die Papierkassette einlegen
1
Ziehen Sie die Papierkassette ganz aus dem
Drucker.
Gerät einrichten
3
Fächern Sie den Papierstapel vor dem
Einlegen gut auf, um Papierstaus und
Fehleinzug zu vermeiden.
2
Halten Sie den blauen Riegel der
Seitenführung (1) gedrückt und passen Sie die
Papierführungen an das Papierformat an.
Achten Sie darauf, dass die Papierführungen in den entsprechenden Aussparungen einrasten.
4
Legen Sie Papier in die Papierkassette ein.
Das Papier muss flach in der Kassette aufliegen und darf die Markierung (1) für die
Stapelhöhe nicht überschreiten.
1
1
Hinweis
Halten Sie für Papier im Format „Legal" den Riegel der Seitenführung (1) gedrückt und ziehen Sie die
Rückwand der Papierkassette heraus.
(Das Format „Legal“ ist nicht in allen Ländern verfügbar.)
1
5
Setzen Sie die Papierkassette wieder in den
Drucker ein.
11
Schritt 1
Gerät einrichten
4
Testseite drucken
Unzulässig
Schließen Sie das Druckerkabel zu diesem
Zeitpunkt noch NICHT an!
4
Drücken Sie die Go-Taste. Der Drucker druckt nun eine Testseite aus. Prüfen Sie, ob die
Testseite korrekt gedruckt wurde.
1
Der Netzschalter muss ausgeschaltet sein.
Schließen Sie das Netzkabel an den Drucker an.
Hinweis
Sobald Sie den ersten Druckauftrag von Ihrem
Computer an das Gerät senden, ist diese Funktion nicht mehr verfügbar.
5
Einstellen der Sprache im Menü
2
Schließen Sie das Netzkabel an eine
Steckdose an. Schalten Sie den Drucker am
Netzschalter ein.
12
3
Wenn der Drucker Betriebstemperatur erreicht hat, erscheint auf der LCD-Anzeige die
Meldung READY.
1
Drücken Sie die Taste +, bis die LCD-Anzeige
SETUP
anzeigt.
Drücken Sie Set.
SETUP
2
Drücken Sie Set erneut.
LANGUAGE
3
Drücken Sie die Taste + oder –, um Ihre
Sprache zu wählen. Drücken Sie zur
Bestätigung Set.
=DEUTSCH
Gehen Sie jetzt zu
Fahren Sie auf der nächsten Seite mit der
Installation des Treibers fort.
Schritt
Druckertreiber installieren
Folgen Sie der Installationsbeschreibung für das von Ihnen verwendete Betriebssystem und den verwendeten Anschluss.
Die aktuellsten Treiber sowie Tipps und Hilfen für eventuell auftretende Probleme finden Sie im Brother Solutions Center, das Sie direkt von der CD-ROM, aus dem Treiber oder über www.brother.de bzw. http://solutions.brother.com aufrufen können.
Windows
®
Benutzer von Windows
®
XP Professional x64 Edition können unter http://solutions.brother.com die benötigten Treiber herunterladen und Hilfe zum Installieren finden.
98/Me/2000/XP) ........................................................ 14
Anschluss des Wireless-Netzwerks
98/Me/2000/XP und Windows NT
®
4.0) ............................................. 20
Macintosh
®
®
®
X 10.2.4 oder höher ...................................................................................................... 31
9.1 bis 9.2 ...................................................................................................................... 33
®
®
X 10.2.4 oder höher ...................................................................................................... 34
9.1 bis 9.2 ...................................................................................................................... 36
Anschluss des Wireless-Netzwerks (Mac OS
®
X 10.2.4 oder höher)......................... 37
Die in dieser Installationsanleitung gezeigten Bildschirm-Abbildungen für Windows
®
wurden unter Windows
®
XP erstellt.
Die in dieser Installationsanleitung gezeigten Bildschirm-Abbildungen für Mac OS
®
X wurden unter Mac OS
®
X 10.4 erstellt.
13
Schritt 2
Druckertreiber installieren
Windows
®
1
1
USB-Anschluss (nur Windows
®
98/Me/2000/XP)
Hinweis
Klicken Sie auf Abbrechen, wenn der
Hardwareassistent erscheint.
AB
BR
EC
HE
N
Treiber installieren und Drucker an den PC anschließen
1
Während der Treiberinstallation darf der
Drucker NICHT mit dem USB-Kabel angeschlossen sein. Haben Sie das Kabel bereits angeschlossen, so entfernen Sie es wieder.
4
Wenn das Dialogfeld der Lizenzvereinbarung angezeigt wird, dann stimmen Sie dieser
Vereinbarung zu, indem Sie auf Ja klicken.
5
Vergewissern Sie sich bei dieser Meldung, dass der Drucker eingeschaltet ist.
Schließen Sie das USB-Kabel an den PC und dann an den Drucker an. Klicken Sie auf
Weiter.
2
Klicken Sie auf Druckertreiber installieren.
6
Klicken Sie auf Beenden.
3
Klicken Sie auf USB-Benutzer.
14
Druckertreiber installieren
Hinweis
Wenn Sie Ihr Produkt online registrieren lassen wollen, aktivieren Sie das Kontrollkästchen
Online-Registrierung durchführen.
Unter Windows
®
98/Me ist das Einrichten jetzt abgeschlossen.
Gehen Sie jetzt zu
Für Windows
®
2000/XP gehen Sie bitte zum
Abschnitt „Drucker als Standarddrucker verwenden".
Drucker als Standarddrucker verwenden
(nur für Windows
®
2000/XP)
1
Klicken Sie auf Start und
Drucker und Faxgeräte.
Windows
®
2
Wählen Sie das Symbol für den Brother-
Drucker.
3
Klicken Sie auf Datei und auf
Als Standard definieren.
Die Einrichtung ist nun abgeschlossen.
15
Schritt 2
Druckertreiber installieren
Windows
®
2
Anschluss über die Parallelschnittstelle
4
Klicken Sie auf Beenden.
Hinweis
Klicken Sie auf Abbrechen, wenn der
Hardwareassistent erscheint.
AB
BR
EC
HE
N
Anschluss des Druckers am PC und
Treiberinstallation
1
Klicken Sie auf Druckertreiber installieren.
Hinweis
Wenn Sie Ihr Produkt online registrieren lassen wollen, aktivieren Sie das Kontrollkästchen
Online-Registrierung durchführen.
5
Schalten Sie den Drucker aus.
6
Schließen Sie das Parallelkabel an den PC und dann an den Drucker an.
2
Klicken Sie auf Parallelanschluss-Benutzer.
7
Schalten Sie den Drucker am Netzschalter ein.
3
Wenn das Dialogfeld der Lizenzvereinbarung angezeigt wird, dann stimmen Sie dieser
Vereinbarung zu, indem Sie auf Ja klicken.
Die Einrichtung ist nun abgeschlossen.
16
Druckertreiber installieren
Windows
®
3
Anschluss über die Netzwerkschnittstelle (verkabelt)
Brother Peer-to-Peer Netzwerkdrucker (LPR/NetBIOS)
Hinweis
• Wenn Sie ein am Netzwerk gemeinsam genutzten
Drucker anschließen möchten, empfehlen wir
Ihnen, vor der Installation den
Systemadministrator zu verständigen oder ziehen
Sie das Netzwerkhandbuch zu Rate.
• Falls Sie Personal Firewall-Software (z. B. die
Internetverbindungsfirewall unter Windows XP) benutzen, müssen Sie diese vor der Installation deaktivieren. Sobald Sie sicher sind, dass Sie drucken können, können Sie die Software wieder aktivieren.
• Peer-to-Peer-Druck mit NetBIOS ist nicht für
Windows
®
XP x64 Edition verfügbar.
Drucker an das Netzwerk anschließen und Treiber installieren
1
Klicken Sie auf Druckertreiber installieren.
4
Schließen Sie das Netzwerkkabel an Ihren
Drucker und dann an einen freien Anschluss
Ihres Hubs an.
5
Schalten Sie den Drucker am Netzschalter ein.
6
Wenn das Dialogfeld der Lizenzvereinbarung angezeigt wird, dann stimmen Sie dieser
Vereinbarung zu, indem Sie auf Ja klicken.
2
Klicken Sie auf Netzwerkanschluss-
Benutzer.
7
Wählen Sie Brother Peer-to-Peer
Netzwerkdrucker und klicken Sie dann auf
Weiter.
3
Schalten Sie den Drucker aus.
17
Schritt 2
Druckertreiber installieren
8
Benutzer von LPR:
Wählen Sie Im Netzwerk nach Geräten
suchen und Gerät aus der Liste der gefundenen Geräte auswählen
(empfohlen). Sie können auch die IP-Adresse oder den Knotennamen Ihres Druckers eingeben. Klicken Sie auf Weiter.
Benutzer von NetBIOS:
Wählen Sie Im Netzwerk nach Geräten
suchen und Gerät aus der Liste der gefundenen Geräte auswählen
(empfohlen). Klicken Sie auf Weiter.
10
Klicken Sie auf Beenden.
Windows
®
Hinweis
Wenn Sie Ihr Produkt online registrieren lassen wollen, aktivieren Sie Online-
Registrierung durchführen.
Unter Windows NT
®
4.0 und Windows
2000/XP ist das Einrichten jetzt
® abgeschlossen.
Unter Windows
®
95/98/Me ist das
Einrichten nach einem Neustart Ihres
Computers abgeschlossen.
Hinweis
Falls Sie die IP-Adresse oder den Knotennamen
Ihres Druckers nicht kennen, dann wenden Sie sich bitte an Ihren Administrator.
9
Benutzer von LPR:
Wählen Sie Ihren Drucker und
LPR (Empfohlen), und klicken Sie auf Weiter.
Benutzer von NetBIOS:
Wählen Sie Ihren Drucker und NetBIOS, und klicken Sie auf Weiter.
18
Druckertreiber installieren
Windows
®
Für über das Netzwerk gemeinsam benutzte Drucker
Hinweis
Wenn Sie ein am Netzwerk gemeinsam genutzten
Drucker anschließen möchten, empfehlen wir
Ihnen, Ihren Systemadministrator vor der
Installation des Druckers über folgende Themen zu Rate zu ziehen: Warteschlangen und
Freigabename des Druckers.
Treiber installieren und richtige Warteschlange oder Freigabenamen wählen
1
Klicken Sie auf Druckertreiber installieren.
4
Wählen Sie Über das Netzwerk gemeinsam
benutzter Drucker und klicken Sie dann auf
Weiter.
5
Wählen Sie die Warteschlange Ihres Druckers und klicken Sie auf OK.
2
Klicken Sie auf Netzwerkanschluss-
Benutzer.
3
Wenn das Dialogfeld der Lizenzvereinbarung angezeigt wird, dann stimmen Sie dieser
Vereinbarung zu, indem Sie auf Ja klicken.
Hinweis
Falls Sie den Standort und den Namen des
Netzwerkdruckers nicht kennen, dann wenden Sie sich bitte an Ihren Administrator.
6
Klicken Sie auf Beenden.
Hinweis
Wenn Sie Ihr Produkt online registrieren lassen wollen, aktivieren Sie das Kontrollkästchen
Online-Registrierung durchführen.
Die Einrichtung ist nun abgeschlossen.
19
Schritt 2
Druckertreiber installieren
Windows
®
4
Anschluss des Wireless-Netzwerks
(Nur Windows
®
98/Me/2000/XP und Windows NT
®
4.0)
Schließen Sie Ihren Wireless-Drucker und Ihr drahtloses Netzwerk zusammen: Druckertreiber im Infrastruktur-Modus installieren
Um mit dem Netzwerk-Access Point (Router) eine Kommunikation aufbauen zu können, müssen Sie zuerst die
Einstellungen Ihres drahtlosen Netzwerkes konfigurieren. Nachdem Sie den Drucker für die Kommunikation mit dem Access Point (Router) konfiguriert haben, können Computer in Ihrem Netzwerk auf den Drucker zugreifen.
Doch zuvor müssen noch die Druckertreiber auf den entsprechenden Computern installiert werden. Die folgende
Anleitung führt Sie durch das Konfigurieren und Installieren.
Die bestmöglichen Druckergebnisse können Sie für Ihre täglichen Druckaufträge erzielen, wenn Sie den Brother-
Drucker so nah wie möglich an den Access Point (Router) aufstellen und Störfaktoren minimal halten. Die
Geschwindigkeit der Datenübertragung Ihrer Dokumente könnte durch größere Gegenstände oder Wände zwischen dem Drucker und dem Access Point sowie durch Störungen von anderen elektronischen Geräten beeinträchtigt werden.
Daher ist eine drahtlose Verbindung nicht immer die beste Methode für alle Dokumentarten und Anwendungen.
Falls Sie überwiegend größere Dateien wie z. B. Fotos oder mehrseitige Dokumente mit unterschiedlichen
Textformaten und umfangreichen Grafiken drucken, dann ist ein verkabeltes Ethernet oder eine USB-Lösung für eine schnelle Übertragungsgeschwindigkeit empfehlenswert.
Wichtig
Mit der folgenden Anleitung können Sie Ihren Brother-Drucker in einer Wireless-Netzwerkumgebung im Infrastruktur-Modus mit einem drahtlosen Router oder Access Point (der zur Vergabe der IP-
Adresse DHCP nutzt) installieren. Falls Sie Ihren Drucker in einer anderen Wireless-Umgebung einrichten möchten, dann finden Sie dazu eine Anleitung im Netzwerkhandbuch auf der CD-ROM.
Hinweis
• Falls der Drucker mit einem Netzwerk verbunden werden soll, wird empfohlen, vor der Installation den
Systemadministrator zu verständigen.
• Falls Sie Personal Firewall-Software (z. B. die Internetverbindungsfirewall unter Windows XP) benutzen, müssen Sie diese vor der Installation deaktivieren. Sobald Sie sicher sind, dass Sie drucken können, können
Sie die Software wieder aktivieren.
Infrastruktur-Modus
20
Druckertreiber installieren
Netzwerkumgebung bestätigen
Das Verfahren zum Einrichten hängt von der Wahl Ihrer Netzwerkumgebung ab.
Installation mit SecureEasySetup™ ausführen.
A
Windows
®
Wenn Ihr Wireless-Access Point
(A
) SecureEasySetup
™
unterstützt, dann benötigen Sie zum Konfigurieren
Ihres Druckers keinen Computer. Mit SecureEasySetup
™
kann sich der Access Point (Router) automatisch mit Ihrem Drucker abgleichen.
Eine Anleitung hierzu finden Sie im Kapitel 3 des Netzwerkhandbuchs auf CD
-
ROM.
Installation mit einem vorübergehend eingesetzten Netzwerkkabel ausführen.
B
Wenn es einen Ethernet-Hub oder Router im Netzwerk des Wireless-Access Points Ihres Computers gibt, dann können Sie den Hub oder Router vorübergehend mit einem Ethernetkabel
(B
) an Ihren Drucker anschließen, um ihn schnell und leicht zu konfigurieren. Sie können den Drucker dann von einem Computer innerhalb des Netzwerks konfigurieren.
Eine Anleitung finden Sie auf
.
Installation mit einem Wireless-Computer ausführen.
Wenn Ihr Computer Wireless-fähig ist, dann müssen Sie die Wireless-Einstellungen Ihres Computers auf den
Ad-hoc-Modus umstellen, damit Sie eine direkte Verbindung zum Konfigurieren des Druckers nutzen können.
Eine Anleitung finden Sie auf
.
Installation mit dem Funktionstastenfeld ausführen.
Sie können die Wireless-Einstellungen Ihres Druckers auch mit dem Funktionstastenfeld ausführen.
Eine Anleitung hierzu finden Sie im Kapitel 3 des Netzwerkhandbuchs auf CD
-
ROM.
21
Schritt 2
Druckertreiber installieren
Windows
®
Installation mit einem vorübergehend eingesetzten Netzwerkkabel ausführen
Unzulässig
5
Wählen Sie Automatisch (empfohlen) und klicken Sie anschließend auf Weiter.
Wenn Sie die Wireless-Einstellungen Ihres
Druckers erst kürzlich konfiguriert haben, dann müssen Sie die Menüeinstellungen für
NETZWERK zurücksetzen, um die
Einstellungen erneut bearbeiten zu können.
1
1
Drücken Sie die Taste + oder - zur
Auswahl von NETZWERK. Drücken Sie die Taste Set.
2
Drücken Sie die Taste + oder - zur
Auswahl von WERKS.-EINST..
Drücken Sie die Taste Set.
3
Drücken Sie Set erneut.
Der Drucker muss eingeschaltet sein.
6
Wählen Sie Ich kann mein Gerät nicht mit
einem Netzwerkkabel an meinen Access
Point anschließen und klicken Sie anschließend auf Weiter.
2
Klicken Sie auf Druckertreiber installieren.
3
Klicken Sie auf Wireless Netzwerk-Benutzer.
7
Schließen Sie Ihren Wireless-Drucker von
Brother zum Konfigurieren vorübergehend mit einem Netzwerkkabel direkt an einen freien Port
Ihres Access Points, Hubs oder Routers an.
Wenn das folgende Fenster erscheint, dann schließen Sie das Netzwerkkabel an den
Access Point und den Drucker an. Klicken Sie auf Weiter.
4
Wählen Sie Wireless-Setup und
Treiberinstallation. Klicken Sie anschließend auf Weiter.
22
Druckertreiber installieren
8
Wenn mehrere verfügbare Wireless-Drucker innerhalb des Netzwerks gefunden wurden, dann werden alle gefundenen Drucker aufgelistet und angezeigt. Wird eine Liste ohne
Einträge angezeigt, dann prüfen Sie, ob der
Access Point und der Drucker eingeschaltet sind und klicken Sie dann auf Aktualisieren.
Wählen Sie den Drucker, den Sie konfigurieren wollen, und klicken Sie auf Weiter.
Windows
®
• Wird der Name vom drahtlosen Netzwerk nicht angezeigt, so klicken Sie auf Hinzufügen, um den
Netzwerknamen manuell einzugeben. Befolgen
Sie die Anweisungen auf dem Bildschirm, um den
Namen (SSID) und die Nummer des Kanals einzugeben.
10
Wenn Ihr Netzwerk nicht für Authentifizierung und Verschlüsselung konfiguriert ist, wird das nachfolgende Fenster angezeigt. Um mit dem
Installieren fortzufahren, klicken Sie auf OK.
Fahren Sie mit Schritt
Hinweis
• Der Standardknotenname der
Druckernetzwerkkarte ist „BRN_XXXXXX"
(„XXXXXX" stellt die letzten sechs Stellen der
Ethernet-Adresse dar).
• Falls Sie Personal Firewall-Software (z. B. die
Internetverbindungsfirewall unter Windows XP) benutzen, müssen Sie diese vor der Installation vorübergehend deaktivieren.
9
Der Setup-Assistent sucht nach drahtlosen
Netzwerken, die von Ihrem Drucker aus verfügbar sind. Wenn mehrere drahtlose Netzwerke gefunden wurden, dann wird die folgende Liste angezeigt. Wählen Sie das drahtlose Netzwerk, dem der Drucker zugewiesen werden soll, und klicken Sie auf Weiter.
11
Wenn Ihr Netzwerk für das Authentifizieren und
Verschlüsseln konfiguriert ist, wird das nachfolgende Fenster angezeigt. Beim
Konfigurieren Ihres Brother-Wireless-Druckers müssen Sie sicherstellen, dass die Einstellungen für die Authentifizierung und Verschlüsselung die gleiche Konfiguration aufweist wie die des bestehenden drahtlosen Netzwerks. Wählen Sie aus den Pulldown-Menüs die
Authentifizierungsmethode und die
Verschlüsselungsmethode. Geben Sie den
Netzwerkschlüssel ein und klicken Sie auf Weiter.
Hinweis
• Die standardmäßige SSID des Druckers ist
„SETUP”. Wählen Sie diese SSID bitte nicht.
• Wird eine leere Liste angezeigt, dann prüfen Sie, ob der Drucker für eine drahtlose Kommunikation dicht genug am Access Point steht. Klicken Sie auf
Aktualisieren.
Hinweis
• Wenn Sie mehrere WEP-Schlüssel einstellen möchten, dann klicken Sie auf Erweitert.
• Informationen zum Konfigurieren der
Sicherheitseinstellungen für LEAP finden Sie im
Netzwerkhandbuch.
23
Schritt 2
Druckertreiber installieren
Windows
®
• Wenden Sie sich an Ihren Netzwerkadministrator, wenn Sie die Authentifizierungs- und
Verschlüsselungseinstellungen Ihres Netzwerkes nicht kennen.
12
Klicken Sie auf Weiter. Die Einstellungen werden an Ihren Drucker übermittelt. Die
Einstellungen bleiben unverändert, wenn Sie auf Abbrechen klicken.
Hinweis
Peer-to-Peer-Druck mit NetBIOS ist nicht für
Windows
®
XP x64 Edition verfügbar.
14
Die Installation des Treibers beginnt. Wenn das Dialogfeld der Lizenzvereinbarung angezeigt wird, dann stimmen Sie dieser
Vereinbarung zu, indem Sie auf Ja klicken.
Hinweis
Wenn Sie die Einstellungen der IP-Adresse Ihres
Druckers manuell eingeben möchten, dann klicken Sie auf IP-Adresse ändern. Geben Sie die notwendigen Angaben für die IP-Adresse Ihres
Netzwerks ein. Klicken Sie anschließend auf
Weiter und der Assistent sucht nach verfügbaren drahtlosen Netzwerken.
13
Entfernen Sie das Netzwerkkabel zwischen
Access Point (Hub oder Router) und dem
Drucker und klicken Sie auf Weiter.
15
Wählen Sie Standardinstallation und klicken
Sie anschließend auf Weiter.
16
Benutzer von LPR:
Wählen Sie Im Netzwerk nach Geräten
suchen und Gerät aus der Liste der gefundenen Geräte auswählen
(empfohlen). Sie können auch die IP-Adresse oder den Knotennamen Ihres Druckers eingeben. Klicken Sie auf Weiter.
Benutzer von NetBIOS:
Wählen Sie Im Netzwerk nach Geräten
suchen und Gerät aus der Liste der gefundenen Geräte auswählen
(empfohlen). Klicken Sie auf Weiter.
Hinweis
Durch Entfernen des Netzwerkkabels beginnen
Sie die drahtlose Kommunikation.
Druckertreiber installieren
24
Unzulässig
• Während der Installation KEINEN VORGANG
ABBRECHEN.
• Wenn das Einrichten der Wireless-
Einstellungen fehlschlägt, wird eine
Fehlermeldung während der Installation des
Druckertreibers angezeigt und die Installation abgebrochen. Sollte dieses Problem auftreten, dann beginnen Sie bei Schritt 1 erneut mit dem
Einrichten der drahtlosen Verbindung.
Druckertreiber installieren
17
Benutzer von LPR:
Wählen Sie Ihren Drucker und
LPR (Empfohlen), und klicken Sie auf Weiter.
Windows
®
Unter Windows NT
®
4.0 und Windows
2000/XP ist das Einrichten jetzt
® abgeschlossen.
Unter Windows
®
98/Me ist das Einrichten nach einem Neustart Ihres Computers abgeschlossen.
Hinweis
Falls Ihr Drucker nach ungefähr einer Minute nicht in der Liste angezeigt wird, dann klicken Sie auf
Aktualisieren.
Benutzer von NetBIOS:
Wählen Sie Ihren Drucker und NetBIOS, und klicken Sie auf Weiter.
Hinweis
Falls Ihr Drucker nach ungefähr einer Minute nicht in der Liste angezeigt wird, dann klicken Sie auf
Aktualisieren.
18
Klicken Sie auf Beenden.
Hinweis
• Wenn Sie Ihr Produkt online registrieren lassen wollen, aktivieren Sie Online-
Registrierung durchführen.
• Schalten Sie Ihre Personal Firewall wieder ein.
25
Schritt 2
Druckertreiber installieren
Windows
®
Installation mit einem Wireless-Computer ausführen
5
Wählen Sie Automatisch (empfohlen) und
Unzulässig
klicken Sie anschließend auf Weiter.
Wenn Sie die Wireless-Einstellungen Ihres
Druckers erst kürzlich konfiguriert haben, dann müssen Sie die Menüeinstellungen für
NETZWERK zurücksetzen, um die
Einstellungen erneut bearbeiten zu können.
1
Drücken Sie die Taste + oder - zur
Auswahl von NETZWERK. Drücken Sie die Taste Set.
2
Drücken Sie die Taste + oder - zur
Auswahl von WERKS.-EINST..
Drücken Sie die Taste Set.
3
Drücken Sie Set erneut.
6
Wählen Sie Ich kann mein Gerät nicht mit
einem Netzwerkkabel an meinen Access
Point anschließen und klicken Sie anschließend auf Weiter.
1
Der Drucker muss eingeschaltet sein.
2
Klicken Sie auf Druckertreiber installieren.
7
Wenn Sie das Optionsfeld Der PC kann drahtlos
verwendet werden gewählt haben, dann aktivieren Sie das Kontrollkästchen Ich verwende
einen Access Point im Infrastruktur-Modus und klicken Sie anschließend auf Weiter.
3
Klicken Sie auf Wireless Netzwerk-Benutzer.
4
Wählen Sie Wireless-Setup und
Treiberinstallation. Klicken Sie anschließend auf Weiter.
Wenn Sie das Optionsfeld Dieser PC verbindet
sich über ein Netzwerkkabel mit dem WLAN. gewählt haben, dann müssen Sie die Wireless-
Einstellungen über das Funktionstastenfeld konfigurieren. Klicken Sie auf Weiter und befolgen Sie die auf dem Bildschirm erscheinenden Anweisungen, um das Einrichten fertigzustellen. (Weitere Informationen finden
Sie im Kapitel 3 des Netzwerkhandbuchs auf
CD-ROM.) Lesen Sie bitte danach die
Treiberinstallation in Schritt
26
Druckertreiber installieren
8
Sie müssen die Einstellungen für die drahtlose
Kommunikation Ihres Computers vorübergehend ändern. Befolgen Sie die
Anweisungen auf dem Bildschirm. Bitte notieren Sie sich sorgfältig alle
Einstellungsangaben wie SSID-Name oder den eingestellten Kanal Ihres Computers. Sie benötigen diese Einstellungsangaben, um
Ihren Computer wieder auf die ursprünglichen
Standardwerte zurückzusetzen. Klicken Sie auf Weiter.
Windows
®
Hinweis
• In dem Benutzerhandbuch Ihres Computers finden Sie Informationen zum Ändern der Wireless-
Einstellungen.
• Wenn nach dem Ändern der Wireless-Einstellungen eine Aufforderung zum Neustart Ihres Computers angezeigt wird, dann starten Sie Ihren
Computer neu. Gehen Sie anschließend zurück
2 und fahren Sie mit dem Installieren fort
(überspringen Sie dabei Schritt 8 und 9).
• Für Windows
®
XP Service Pack 2
Gehen Sie zum vorübergehenden Ändern der
Wireless-Einstellungen Ihres Computers folgendermaßen vor:
1
Klicken Sie auf Start und dann auf
Systemsteuerung.
2
Klicken Sie auf Netzwerkverbindungen.
3
Klicken Sie mit der rechten Maustaste auf
Drahtlose Netzwerkverbindung. Klicken
Sie auf Verfügbare drahtlose Netzwerke
anzeigen.
Einstellung
Kommunikationsmodus
(Ad-hoc / Infrastruktur)
Kanal
(1-14)
Netzwerkname
(SSID / ESSID)
Authentifizierungsmethode
(Open System /
Shared Key / Andere)
Verschlüsselung
(Keine/WEP/Andere)
Verschlüsselungs-Key
Aktuelle Wireless-Einstellungen Ihres Computers
9
Um mit dem noch nicht konfigurierten
Wireless-Drucker zu kommunizieren, ändern
Sie die Wireless-Einstellungen Ihres
Computers vorübergehend zu den angezeigten Standardeinstellungen des
Druckers. Klicken Sie auf Weiter. Aktivieren
Sie das Kontrollkästchen Überpüft und
bestätigt und klicken Sie auf Weiter.
4
In der Liste wird Ihr Wireless-Drucker von
Brother angezeigt. Wählen Sie SETUP und klicken Sie auf Verbinden.
5
Überprüfen Sie den Status der drahtlosen
Netzwerkverbindung. Es kann ein paar
Minuten dauern, bis die IP-Adresse von
0.0.0.0 zu 169.254.x.x geändert und angezeigt wird (dabei steht x.x für Zahlen zwischen 1 und 254).
27
Schritt 2
Druckertreiber installieren
10
Wenn mehrere verfügbare Wireless-Drucker innerhalb des Netzwerks gefunden wurden, dann wird die folgende Liste angezeigt. Wird eine Liste ohne Einträge angezeigt, dann prüfen Sie, ob der
Access Point und der Drucker eingeschaltet sind und klicken Sie dann auf Aktualisieren. Wählen
Sie den Drucker, den Sie konfigurieren wollen, und klicken Sie auf Weiter.
Windows
®
• Wird der Name vom drahtlosen Netzwerk nicht angezeigt, so klicken Sie auf Hinzufügen, um den
Netzwerknamen manuell einzugeben. Befolgen
Sie die Anweisungen auf dem Bildschirm, um den
Namen (SSID) und die Nummer des Kanals einzugeben.
Hinweis
• Der Standardknotenname der
Druckernetzwerkkarte ist „BRW_XXXXXX"
(„XXXXXX" stellt die letzten sechs Stellen der
Ethernet-Adresse dar).
• Falls Sie Personal Firewall-Software (z. B. die
Internetverbindungsfirewall unter Windows XP) benutzen, müssen Sie diese vor der Installation vorübergehend deaktivieren.
12
Wenn Ihr Netzwerk nicht für Authentifizierung und Verschlüsselung konfiguriert ist, wird das nachfolgende Fenster angezeigt. Um mit dem
Installieren fortzufahren, klicken Sie auf OK.
Fahren Sie mit Schritt
11
Der Setup-Assistent sucht nach drahtlosen
Netzwerken, die von Ihrem Drucker aus verfügbar sind. Wenn mehrere drahtlose Netzwerke gefunden wurden, dann wird die folgende Liste angezeigt. Wählen Sie das drahtlose Netzwerk, dem der Drucker zugewiesen werden soll und klicken Sie auf Weiter.
13
Wenn Ihr Netzwerk für das Authentifizieren und
Verschlüsseln konfiguriert ist, wird das nachfolgende Fenster angezeigt. Beim
Konfigurieren Ihres Brother-Wireless-Druckers müssen Sie sicherstellen, dass die
Einstellungen für die Authentifizierung und
Verschlüsselung die gleiche Konfiguration aufweist wie die des bestehenden drahtlosen
Netzwerks. Wählen Sie aus den Pulldown-
Menüs die Authentifizierungsmethode und die Verschlüsselungsmethode. Geben Sie den Netzwerkschlüssel ein und klicken Sie auf Weiter.
28
Hinweis
• Die standardmäßige SSID des Druckers ist
„SETUP”. Wählen Sie diese SSID bitte nicht.
• Wird eine leere Liste angezeigt, dann prüfen Sie, ob der Drucker für eine drahtlose Kommunikation dicht genug am Access Point steht. Klicken Sie auf
Aktualisieren.
Hinweis
• Wenn Sie mehrere WEP-Schlüssel einstellen möchten, dann klicken Sie auf Erweitert.
• Informationen zum Konfigurieren der
Sicherheitseinstellungen für LEAP finden Sie im
Netzwerkhandbuch.
Druckertreiber installieren
Windows
®
• Wenden Sie sich an Ihren Netzwerkadministrator, wenn Sie die Authentifizierungs- und
Verschlüsselungseinstellungen Ihres Netzwerkes nicht kennen.
14
Klicken Sie auf Weiter. Die Einstellungen werden an Ihren Drucker übermittelt. Die
Einstellungen bleiben unverändert, wenn Sie auf Abbrechen klicken.
Hinweis
Peer-to-Peer-Druck mit NetBIOS ist nicht für
Windows
®
XP x64 Edition verfügbar.
16
Die Installation des Treibers beginnt. Wenn das Dialogfeld der Lizenzvereinbarung angezeigt wird, dann stimmen Sie dieser
Vereinbarung zu, indem Sie auf Ja klicken.
Hinweis
Wenn Sie die Einstellungen der IP-Adresse Ihres
Druckers manuell eingeben möchten, dann klicken Sie auf IP-Adresse ändern. Geben Sie die notwendigen Angaben für die IP-Adresse Ihres
Netzwerks ein. Klicken Sie anschließend auf
Weiter und der Assistent sucht nach verfügbaren drahtlosen Netzwerken.
15
Jetzt können Sie mit Hilfe der im Schritt
aufgeschriebenen Daten Ihre ursprünglichen
Wireless-Einstellungen wiederherstellen.
Klicken Sie auf Weiter.
17
Wählen Sie Standardinstallation und klicken
Sie anschließend auf Weiter.
Druckertreiber installieren
18
Benutzer von LPR:
Wählen Sie Im Netzwerk nach Geräten
suchen und Gerät aus der Liste der gefundenen Geräte auswählen
(empfohlen). Sie können auch die IP-Adresse oder den Knotennamen Ihres Druckers eingeben. Klicken Sie auf Weiter.
Benutzer von NetBIOS:
Wählen Sie Im Netzwerk nach Geräten
suchen und Gerät aus der Liste der gefundenen Geräte auswählen
(empfohlen). Klicken Sie auf Weiter.
Unzulässig
• Während der Installation KEINEN VORGANG
ABBRECHEN.
• Wenn das Einrichten der Wireless-
Einstellungen fehlschlägt, wird eine
Fehlermeldung während der Installation des
Druckertreibers angezeigt und die Installation abgebrochen. Sollte dieses Problem auftreten, dann beginnen Sie mit dem Einrichten der drahtlosen Verbindung erneut bei Schritt 1.
29
Schritt 2
Druckertreiber installieren
19
Benutzer von LPR:
Wählen Sie Ihren Drucker und
LPR (Empfohlen), und klicken Sie auf Weiter.
Windows
®
Unter Windows NT
®
4.0 und Windows
2000/XP ist das Einrichten jetzt
® abgeschlossen.
Unter Windows
®
98/Me ist das Einrichten nach einem Neustart Ihres Computers abgeschlossen.
Hinweis
Falls Ihr Drucker nach ungefähr einer Minute nicht in der Liste angezeigt wird, dann klicken Sie auf
Aktualisieren.
Benutzer von NetBIOS:
Wählen Sie Ihren Drucker und NetBIOS, und klicken Sie auf Weiter.
Hinweis
Falls Ihr Drucker nach ungefähr einer Minute nicht in der Liste angezeigt wird, dann klicken Sie auf
Aktualisieren.
20
Klicken Sie auf Beenden.
30
Hinweis
• Wenn Sie Ihr Produkt online registrieren lassen wollen, aktivieren Sie Online-
Registrierung durchführen.
• Schalten Sie Ihre Personal Firewall wieder ein.
Druckertreiber installieren
5
Anschluss über die USB-Schnittstelle
Für Mac OS
®
X 10.2.4 oder höher
Anschluss des Druckers an den Macintosh
®
und
Treiberinstallation
1
Klicken Sie auf Druckertreiber installieren.
5
Klicken Sie auf Gehe zu und dann auf
Programme.
Macintosh
®
2
Klicken Sie auf USB-Benutzer und befolgen
Sie die auf dem Bildschirm angezeigten
Anweisungen. Starten Sie den Macintosh
® neu.
6
Doppelklicken Sie auf den Ordner
Dienstprogramme.
7
Doppelklicken Sie auf das Symbol Drucker-
Dienstprogramm.
3
Schließen Sie das USB-Kabel an den
Macintosh
®
und dann an den Drucker an.
Hinweis
Unter Mac OS
®
X 10.2, öffnen Sie das Symbol
Print Center.
8
Wählen Sie Hinzufügen.
Unzulässig
Schließen Sie das USB-Kabel NICHT an den
USB-Anschluss der Tastatur oder einen nicht mit Strom versorgten USB-Hub an!
4
Der Drucker muss eingeschaltet sein.
Für Mac OS
®
10.2.4 bis 10.3:
Fahren Sie mit dem nächsten Schritt fort.
Für Mac OS
®
10.4 oder höher:
Fahren Sie mit Schritt
31
Schritt 2
Druckertreiber installieren
9
Wählen Sie USB.
Macintosh
®
11
Klicken Sie auf Drucker-Dienstprogramm und auf Drucker-Dienstprogramm beenden.
10
Wählen Sie den richtigen Drucker und klicken
Sie auf Hinzufügen.
Für Mac OS
®
10.2:
Die Einrichtung ist nun abgeschlossen.
Für Mac OS
®
10.3:
Für Mac OS
®
10.4 oder höher:
32
Druckertreiber installieren
Macintosh
®
Für Mac OS
®
9.1 bis 9.2
Anschluss des Druckers an den Macintosh
®
und
Treiberinstallation
1
Legen Sie die beiliegende CD-Rom in das
CD-ROM-Laufwerk ein. Doppelklicken Sie auf den Ordner Mac OS 9.
Unzulässig
Schließen Sie das USB-Kabel NICHT an den
USB-Anschluss der Tastatur oder einen nicht mit Strom versorgten USB-Hub an!
5
Der Drucker muss eingeschaltet sein.
6
Wählen Sie im Apple
®
-Menü die Option
Auswahl.
2
Doppelklicken Sie auf Ihren Sprachordner.
3
Doppelklicken Sie auf Printer Driver Installer, um den Druckertreiber zu installieren. Befolgen
Sie die Anweisungen auf dem Bildschirm und starten Sie Ihren Macintosh
®
neu.
7
Klicken Sie auf das Symbol Brother Laser.
Klicken Sie rechts in der Auswahl auf den
Drucker, den Sie benutzen möchten.
Schließen Sie die Auswahl.
4
Schließen Sie das USB-Kabel an den
Macintosh
®
und dann an den Drucker an.
Die Einrichtung ist nun abgeschlossen.
33
Schritt 2
Druckertreiber installieren
Macintosh
®
6
Anschluss über die Netzwerkschnittstelle (verkabelt)
Für Mac OS
®
X 10.2.4 oder höher
Anschluss des Druckers an den Macintosh
®
und
Treiberinstallation
1
Klicken Sie auf Druckertreiber installieren.
6
Klicken Sie auf Gehe zu und dann auf
Programme.
2
Klicken Sie auf Netzwerkanschluss-
Benutzer und befolgen Sie die auf dem
Bildschirm angezeigten Anweisungen. Starten
Sie den Macintosh
®
neu.
7
Doppelklicken Sie auf den Ordner
Dienstprogramme.
8
Doppelklicken Sie auf das Symbol Drucker-
Dienstprogramm.
3
Schalten Sie den Drucker aus.
4
Schließen Sie das Netzwerkkabel an Ihren
Drucker und dann an einen freien Anschluss
Ihres Hubs an.
Hinweis
Unter Mac OS
®
X 10.2, öffnen Sie das Symbol
Print Center.
34
5
Schalten Sie den Drucker am Netzschalter ein.
Druckertreiber installieren
9
Wählen Sie Hinzufügen.
Für Mac OS
®
10.2.4 bis 10.3:
Fahren Sie mit dem nächsten Schritt fort.
Für Mac OS
®
10.4 oder höher:
Fahren Sie mit Schritt
10
Wählen Sie die folgende Option.
Macintosh
®
Hinweis
Sind mehrere Drucker des gleichen Modells
(HL-5280DW) an Ihrem Netzwerk angeschlossen, wird die Ethernet-Adresse (MAC-Adresse) nach dem Modellnamen angezeigt.
Netzwerkhandbuch, Kapitel 6 .
13
Klicken Sie auf Drucker-Dienstprogramm und auf Drucker-Dienstprogramm beenden.
11
Wählen Sie den Brother HL-5280DW series und klicken Sie auf Hinzufügen. Fahren Sie
Die Einrichtung ist nun abgeschlossen.
12
Wählen Sie den Brother HL-5280DW series und klicken Sie auf Hinzufügen.
35
Schritt 2
Druckertreiber installieren
Macintosh
®
Für Mac OS
®
9.1 bis 9.2
Anschluss des Druckers an den Macintosh
®
und
Treiberinstallation
1
Schalten Sie den Drucker aus.
2
Schließen Sie das Netzwerkkabel an Ihren
Drucker und dann an einen freien Anschluss
Ihres Hubs an.
7
Wählen Sie im Apple
®
-Menü die Option
Auswahl.
3
Schalten Sie den Drucker am Netzschalter ein.
4
Legen Sie die beiliegende CD-Rom in das
CD-ROM-Laufwerk ein. Doppelklicken Sie auf den Ordner Mac OS 9.
8
Klicken Sie auf das Symbol Brother Laser (IP) und wählen Sie BRN_xxxxxx (wobei xxxxxx für die letzten sechs Stellen der Ethernet-
Adresse steht). Klicken Sie auf Setup....
5
Doppelklicken Sie auf Ihren Sprachordner.
Netzwerkhandbuch, Kapitel 6.
9
Klicken Sie auf OK.
Schließen Sie die Auswahl.
6
Doppelklicken Sie auf Printer Driver Installer, um den Druckertreiber zu installieren. Befolgen
Sie die auf dem Bildschirm erscheinenden
Anweisungen.
Die Einrichtung ist nun abgeschlossen.
36
Druckertreiber installieren
Macintosh
®
Anschluss des Wireless-Netzwerks (Mac OS
®
X 10.2.4 oder höher)
7
Schließen Sie Ihren Wireless-Drucker und Ihr drahtloses Netzwerk zusammen: Druckertreiber im Infrastruktur-Modus installieren
Um mit dem Netzwerk-Access Point (Router) eine Kommunikation aufbauen zu können, müssen Sie zuerst die
Einstellungen Ihres drahtlosen Netzwerkes konfigurieren. Nachdem Sie den Drucker für die Kommunikation mit dem Access Point (Router) konfiguriert haben, können Computer in Ihrem Netzwerk auf den Drucker zugreifen.
Doch zuvor müssen noch die Druckertreiber auf den entsprechenden Computern installiert werden. Die folgende
Anleitung führt Sie durch das Konfigurieren und Installieren.
Die bestmöglichen Druckergebnisse können Sie für Ihre täglichen Druckaufträge erzielen, wenn Sie den Brother-
Drucker so nah wie möglich an den Access Point (Router) aufstellen und Störfaktoren minimal halten. Die
Geschwindigkeit der Datenübertragung Ihrer Dokumente könnte durch größere Gegenstände oder Wände zwischen dem Drucker und dem Access Point sowie durch Störungen von anderen elektronischen Geräten beeinträchtigt werden.
Daher ist eine drahtlose Verbindung nicht immer die beste Methode für alle Dokumentarten und Anwendungen.
Falls Sie überwiegend größere Dateien wie z. B. Fotos oder mehrseitige Dokumente mit unterschiedlichen
Textformaten und umfangreichen Grafiken drucken, dann ist ein verkabeltes Ethernet oder eine USB-Lösung für eine schnelle Übertragungsgeschwindigkeit empfehlenswert.
Wichtig
Mit der folgenden Anleitung können Sie Ihren Brother-Drucker in einer Wireless-Netzwerkumgebung im Infrastruktur-Modus mit einem drahtlosen Router oder Access Point (der zur Vergabe der IP-
Adresse DHCP nutzt) installieren. Falls Sie Ihren Drucker in einer anderen Wireless-Umgebung einrichten möchten, dann finden Sie dazu eine Anleitung im Netzwerkhandbuch auf der CD-ROM.
Hinweis
• Falls der Drucker mit einem Netzwerk verbunden werden soll, wird empfohlen, vor der Installation den
Systemadministrator zu verständigen.
• Falls Sie eine Personal Firewall nutzen, müssen Sie diese vor dem Installieren deaktivieren. Sobald Sie sicher sind, dass Sie drucken können, können Sie die Software wieder aktivieren.
Infrastruktur-Modus
37
Schritt 2
Druckertreiber installieren
Netzwerkumgebung bestätigen
Das Verfahren zum Einrichten hängt von der Wahl Ihrer Netzwerkumgebung ab.
Installation mit SecureEasySetup™ ausführen.
A
Macintosh
®
Wenn Ihr Wireless-Access Point
(A
) SecureEasySetup
™
unterstützt, dann benötigen Sie zum Konfigurieren
Ihres Druckers keinen Computer. Mit SecureEasySetup
™
kann sich der Access Point (Router) automatisch mit Ihrem Drucker abgleichen.
Eine Anleitung hierzu finden Sie im Kapitel 3 des Netzwerkhandbuchs auf CD
-
ROM.
Installation mit einem vorübergehend eingesetzten Netzwerkkabel ausführen.
B
Wenn es einen Ethernet-Hub oder Router im Netzwerk des Wireless-Access Points Ihres Computers gibt, dann können Sie den Hub oder Router vorübergehend mit einem Ethernetkabel
(B
) an den Drucker anschließen, um Ihren Drucker schnell und leicht konfigurieren zu können. Sie können den Drucker dann von einem Computer innerhalb des Netzwerks konfigurieren.
Installation mit einem Wireless-Computer ausführen.
38
Wenn Ihr Computer Wireless-fähig ist, dann müssen Sie die Wireless-Einstellungen Ihres Computers auf den
Ad-hoc-Modus umstellen, damit Sie eine direkte Verbindung zum Konfigurieren des Druckers nutzen können.
Installation mit dem Funktionstastenfeld ausführen.
Sie können die Wireless-Einstellungen Ihres Druckers auch mit dem Funktionstastenfeld ausführen.
Eine Anleitung hierzu finden Sie im Kapitel 3 des Netzwerkhandbuchs auf CD
-
ROM.
Druckertreiber installieren
Macintosh
®
Installation mit einem vorübergehend eingesetzten Netzwerkkabel ausführen
5
Wählen Sie Automatisch (empfohlen) und klicken Sie anschließend auf Weiter.
Unzulässig
Wenn Sie die Wireless-Einstellungen Ihres
Druckers erst kürzlich konfiguriert haben, dann müssen Sie die Menüeinstellungen für
NETZWERK zurücksetzen, um die
Einstellungen erneut bearbeiten zu können.
1
Drücken Sie die Taste + oder - zur
Auswahl von NETZWERK. Drücken Sie die Taste Set.
2
Drücken Sie die Taste + oder - zur
Auswahl von WERKS.-EINST..
Drücken Sie die Taste Set.
3
Drücken Sie Set erneut.
1
Der Drucker muss eingeschaltet sein.
6
Wählen Sie Ich kann mein Gerät nicht mit
einem Netzwerkkabel an meinen Access
Point anschließen und klicken Sie anschließend auf Weiter.
2
Klicken Sie auf Druckertreiber installieren.
3
Klicken Sie auf Wireless Netzwerk-Benutzer.
7
Schließen Sie Ihren Wireless-Drucker von
Brother zum Konfigurieren vorübergehend mit einem Netzwerkkabel direkt an einen freien Port
Ihres Access Points, Hubs oder Routers an.
Wenn das folgende Fenster erscheint, dann schließen Sie das Netzwerkkabel an den Access
Point und den Drucker an. Klicken Sie auf Weiter.
4
Wählen Sie Wireless-Setup und
Treiberinstallation. Klicken Sie anschließend auf Weiter.
39
Schritt 2
Druckertreiber installieren
8
Wenn mehrere verfügbare Wireless-Drucker innerhalb des Netzwerks gefunden wurden, dann werden alle aufgelistet angezeigt. Wird eine Liste ohne Einträge angezeigt, dann prüfen Sie, ob der Access Point und der
Drucker eingeschaltet sind und klicken Sie dann auf Aktualisieren.
Wählen Sie den Drucker, den Sie konfigurieren wollen, und klicken Sie auf Weiter.
Macintosh
®
• Wird der Name vom drahtlosen Netzwerk nicht angezeigt, so klicken Sie auf Hinzufügen, um den
Netzwerknamen manuell einzugeben. Befolgen
Sie die Anweisungen auf dem Bildschirm, um den
Namen (SSID) und die Nummer des Kanals einzugeben.
10
Wenn Ihr Netzwerk nicht für Authentifizierung und Verschlüsselung konfiguriert ist, wird das nachfolgende Fenster angezeigt. Um mit dem
Installieren fortzufahren, klicken Sie auf OK.
Fahren Sie mit Schritt
Hinweis
• Der Standardknotenname der
Druckernetzwerkkarte ist „BRN_XXXXXX"
(„XXXXXX" stellt die letzten sechs Stellen der
Ethernet-Adresse dar).
• Falls Sie eine Personal Firewall nutzen, müssen
Sie diese vor dem Installieren vorübergehend deaktivieren.
9
Der Setup-Assistent sucht nach drahtlosen
Netzwerken, die von Ihrem Drucker aus verfügbar sind. Wenn mehrere drahtlose Netzwerke gefunden wurden, dann wird die folgende Liste angezeigt. Wählen Sie das drahtlose Netzwerk, dem der Drucker zugewiesen werden soll und klicken Sie auf Weiter.
11
Wenn Ihr Netzwerk für das Authentifizieren und
Verschlüsseln konfiguriert ist, wird das nachfolgende Fenster angezeigt. Beim
Konfigurieren Ihres Brother-Wireless-Druckers müssen Sie sicherstellen, dass die
Einstellungen für die Authentifizierung und
Verschlüsselung die gleiche Konfiguration aufweist wie die des bestehenden drahtlosen
Netzwerks. Wählen Sie aus den Pulldown-
Menüs die Authentifizierungsmethode und die Verschlüsselungsmethode. Geben Sie den Netzwerkschlüssel ein und klicken Sie auf Weiter.
40
Hinweis
• Die standardmäßige SSID des Druckers ist
„SETUP”. Wählen Sie diese SSID bitte nicht.
• Wird eine leere Liste angezeigt, dann prüfen Sie, ob der Drucker für eine drahtlose Kommunikation dicht genug am Access Point steht. Klicken Sie auf
Aktualisieren.
Hinweis
• Wenn Sie mehrere WEP-Schlüssel einstellen möchten, dann klicken Sie auf Erweitert.
• Informationen zum Konfigurieren der
Sicherheitseinstellungen für LEAP finden Sie im
Netzwerkhandbuch.
Druckertreiber installieren
Macintosh
®
• Wenden Sie sich an Ihren Netzwerkadministrator, wenn Sie die Authentifizierungs- und
Verschlüsselungseinstellungen Ihres Netzwerkes nicht kennen.
12
Klicken Sie auf Weiter. Die Einstellungen werden an Ihren Drucker übermittelt. Die
Einstellungen bleiben unverändert, wenn Sie auf Abbrechen klicken.
• Wenn das Einrichten der Wireless-
Einstellungen fehlschlägt, wird eine
Fehlermeldung während der Installation des
Druckertreibers angezeigt und die Installation abgebrochen. Sollte dieses Problem auftreten, dann beginnen Sie mit dem Einrichten der drahtlosen Verbindung erneut bei Schritt 1.
14
Die Installation des Treibers beginnt. Befolgen
Sie die Anweisungen auf dem Bildschirm und starten Sie Ihren Macintosh
®
neu.
15
Klicken Sie auf Gehe zu und dann auf
Programme.
Hinweis
Wenn Sie die Einstellungen der IP-Adresse Ihres
Druckers manuell eingeben möchten, dann klicken Sie auf IP-Adresse ändern. Geben Sie die notwendigen Angaben für die IP-Adresse Ihres
Netzwerks ein. Klicken Sie anschließend auf
Weiter und der Assistent sucht nach verfügbaren drahtlosen Netzwerken.
13
Entfernen Sie das Netzwerkkabel zwischen
Access Point (Hub oder Router) und dem
Drucker und klicken Sie auf Weiter.
16
Doppelklicken Sie auf den Ordner
Dienstprogramme.
17
Doppelklicken Sie auf das Symbol Drucker-
Dienstprogramm.
Hinweis
Durch Entfernen des Netzwerkkabels beginnen
Sie die drahtlose Kommunikation.
Druckertreiber installieren
Unzulässig
• Während der Installation KEINEN VORGANG
ABBRECHEN.
Hinweis
Unter Mac OS
®
X 10.2, öffnen Sie das Symbol
Print Center.
18
Wählen Sie Hinzufügen.
41
Schritt 2
Druckertreiber installieren
Für Mac OS
®
10.2.4 bis 10.3:
Fahren Sie mit dem nächsten Schritt fort.
Für Mac OS
®
10.4 oder höher:
19
Wählen Sie die folgende Option.
Macintosh
®
22
Klicken Sie auf Drucker-Dienstprogramm und auf Drucker-Dienstprogramm beenden.
20
Wählen Sie den Brother HL-5280DW series und klicken Sie auf Hinzufügen. Fahren Sie mit Schritt
Die Einrichtung ist nun abgeschlossen.
21
Wählen Sie den Brother HL-5280DW series und klicken Sie auf Hinzufügen.
42
Hinweis
Sind mehrere Drucker des gleichen Modells
(HL-5280DW) an Ihrem Netzwerk angeschlossen, wird die Ethernet-Adresse (MAC-Adresse) nach dem Modellnamen angezeigt.
Netzwerkhandbuch, Kapitel 6 .
Druckertreiber installieren
Macintosh
®
Installation mit einem Wireless-Computer ausführen
5
Wählen Sie Automatisch (empfohlen) und
Unzulässig
klicken Sie anschließend auf Weiter.
Wenn Sie die Wireless-Einstellungen Ihres
Druckers erst kürzlich konfiguriert haben, dann müssen Sie die Menüeinstellungen für
NETZWERK zurücksetzen, um die
Einstellungen erneut bearbeiten zu können.
1
Drücken Sie die Taste + oder - zur
Auswahl von NETZWERK. Drücken Sie die Taste Set.
2
Drücken Sie die Taste + oder - zur
Auswahl von WERKS.-EINST..
Drücken Sie die Taste Set.
3
Drücken Sie Set erneut.
6
Wählen Sie Ich kann mein Gerät nicht mit
einem Netzwerkkabel an meinen Access
Point anschließen und klicken Sie anschließend auf Weiter.
1
Der Drucker muss eingeschaltet sein.
2
Klicken Sie auf Druckertreiber installieren.
7
Wenn Sie das Optionsfeld Der PC kann
drahtlos verwendet werden gewählt haben, dann aktivieren Sie das Kontrollkästchen Ich
verwende einen Access Point im
Infrastruktur-Modus und klicken Sie anschließend auf Weiter.
3
Klicken Sie auf Wireless Netzwerk-Benutzer.
4
Wählen Sie Wireless-Setup und
Treiberinstallation. Klicken Sie anschließend auf Weiter.
Wenn Sie das Optionsfeld Dieser PC verbindet
sich über ein Netzwerkkabel mit dem WLAN. gewählt haben, dann müssen Sie die Wireless-
Einstellungen über das Funktionstastenfeld konfigurieren. Klicken Sie auf Weiter und befolgen Sie die auf dem Bildschirm erscheinenden Anweisungen, um das Einrichten fertigzustellen. (Weitere Informationen finden
Sie im Kapitel 3 des Netzwerkhandbuchs auf
CD-ROM.) Lesen Sie bitte danach die
Treiberinstallation in Schritt
43
Schritt 2
Druckertreiber installieren
8
Sie müssen die Einstellungen für die drahtlose
Kommunikation Ihres Computers vorübergehend ändern. Befolgen Sie die
Anweisungen auf dem Bildschirm. Bitte notieren Sie sich sorgfältig alle
Einstellungsangaben wie SSID-Name oder den eingestellten Kanal Ihres Computers. Sie benötigen diese Einstellungsangaben, um
Ihren Computer wieder auf die ursprünglichen
Standardwerte zurückzusetzen. Klicken Sie auf Weiter.
Macintosh
®
Hinweis
• In dem Benutzerhandbuch Ihres Computers finden Sie Informationen zum Ändern der
Wireless-Einstellungen.
• Gehen Sie zum vorübergehenden Ändern der
Wireless-Einstellungen Ihres Computers folgendermaßen vor:
1
Klicken Sie auf das Symbol AirPort und wählen Sie „Internet-Verbindung"
öffnen....
44
Einstellung
Kommunikationsmodus
(Ad-hoc / Infrastruktur)
Kanal
(1-14)
Netzwerkname
(SSID / ESSID)
Authentifizierungsmethode
(Open System /
Shared Key / Andere)
Verschlüsselung
(Keine/WEP/Andere)
Verschlüsselungs-Key
Aktuelle Wireless-Einstellungen Ihres Computers
9
Um mit dem noch nicht konfigurierten
Wireless-Drucker zu kommunizieren, ändern
Sie die Wireless-Einstellungen des Computers vorübergehen zu den angezeigten
Standardeinstellungen des Druckers. Klicken
Sie auf Weiter. Aktivieren Sie das
Kontrollkästchen Überpüft und bestätigt und klicken Sie auf Weiter.
2
Klicken Sie auf die Registerkarte
Netzwerke, um alle verfügbaren Wireless-
Geräte anzeigen zu lassen. Ihr Brother
Wireless-PrintServer wird im Feld
Netzwerk angezeigt. Klicken Sie auf
SETUP.
3
Nun ist die Verbindung zu Ihrem drahtlosen
Netzwerk hergestellt.
Druckertreiber installieren
10
Wenn mehrere verfügbare Wireless-Drucker innerhalb des Netzwerks gefunden wurden, dann wird die folgende Liste angezeigt. Wird eine Liste ohne Einträge angezeigt, dann prüfen Sie, ob der Access Point und der
Drucker eingeschaltet sind und klicken Sie dann auf Aktualisieren. Wählen Sie den
Drucker, den Sie konfigurieren wollen, und klicken Sie auf Weiter.
Macintosh
®
• Wird der Name vom drahtlosen Netzwerk nicht angezeigt, so klicken Sie auf Hinzufügen, um den
Netzwerknamen manuell einzugeben. Befolgen
Sie die Anweisungen auf dem Bildschirm, um den
Namen (SSID) und die Nummer des Kanals einzugeben.
12
Wenn Ihr Netzwerk nicht für Authentifizierung und Verschlüsselung konfiguriert ist, wird das nachfolgende Fenster angezeigt. Um mit dem
Installieren fortzufahren, klicken Sie auf OK.
Fahren Sie mit Schritt
Hinweis
• Der Standardknotenname der
Druckernetzwerkkarte ist „BRW_XXXXXX"
(„XXXXXX" stellt die letzten sechs Stellen der
Ethernet-Adresse dar).
• Falls Sie eine Personal Firewall nutzen, müssen
Sie diese vor dem Installieren vorübergehend deaktivieren.
11
Der Setup-Assistent sucht nach drahtlosen
Netzwerken, die von Ihrem Drucker aus verfügbar sind. Wenn mehrere drahtlose Netzwerke gefunden wurden, dann wird die folgende Liste angezeigt. Wählen Sie das drahtlose Netzwerk, dem der Drucker zugewiesen werden soll und klicken Sie auf Weiter.
13
Wenn Ihr Netzwerk für das Authentifizieren und
Verschlüsseln konfiguriert ist, wird das nachfolgende Fenster angezeigt. Beim
Konfigurieren Ihres Brother-Wireless-Druckers müssen Sie sicherstellen, dass die
Einstellungen für die Authentifizierung und
Verschlüsselung die gleiche Konfiguration aufweist wie die des bestehenden drahtlosen
Netzwerks. Wählen Sie aus den Pulldown-
Menüs die Authentifizierungsmethode und die Verschlüsselungsmethode. Geben Sie den Netzwerkschlüssel ein und klicken Sie auf Weiter.
Hinweis
• Die standardmäßige SSID des Druckers ist
„SETUP”. Wählen Sie diese SSID bitte nicht.
• Wird eine leere Liste angezeigt, dann prüfen Sie, ob der Drucker für eine drahtlose Kommunikation dicht genug am Access Point steht. Klicken Sie auf
Aktualisieren.
Hinweis
• Wenn Sie mehrere WEP-Schlüssel einstellen möchten, dann klicken Sie auf Erweitert.
• Informationen zum Konfigurieren der
Sicherheitseinstellungen für LEAP finden Sie im
Netzwerkhandbuch.
45
Schritt 2
Druckertreiber installieren
Macintosh
®
• Wenden Sie sich an Ihren Netzwerkadministrator, wenn Sie die Authentifizierungs- und
Verschlüsselungseinstellungen Ihres Netzwerkes nicht kennen.
14
Klicken Sie auf Weiter. Die Einstellungen werden an Ihren Drucker übermittelt. Die
Einstellungen bleiben unverändert, wenn Sie auf Abbrechen klicken.
• Wenn das Einrichten der Wireless-
Einstellungen fehlschlägt, wird eine
Fehlermeldung während der Installation des
Druckertreibers angezeigt und die Installation abgebrochen. Sollte dieses Problem auftreten, dann beginnen Sie mit dem Einrichten der drahtlosen Verbindung erneut bei Schritt 1.
16
Die Installation des Treibers beginnt. Befolgen
Sie die Anweisungen auf dem Bildschirm und starten Sie Ihren Macintosh
®
neu.
17
Klicken Sie auf Gehe zu und dann auf
Programme.
Hinweis
Wenn Sie die Einstellungen der IP-Adresse Ihres
Druckers manuell eingeben möchten, dann klicken Sie auf IP-Adresse ändern. Geben Sie die notwendigen Angaben für die IP-Adresse Ihres
Netzwerks ein. Klicken Sie anschließend auf
Weiter und der Assistent sucht nach verfügbaren drahtlosen Netzwerken.
15
Jetzt können Sie mit Hilfe der im Schritt
aufgeschriebenen Daten Ihre ursprünglichen
Wireless-Einstellungen wiederherstellen.
Klicken Sie auf Weiter. Aktivieren Sie das
Kontrollkästchen Überpüft und bestätigt und klicken Sie auf Weiter.
18
Doppelklicken Sie auf den Ordner
Dienstprogramme.
19
Doppelklicken Sie auf das Symbol Drucker-
Dienstprogramm.
46
Druckertreiber installieren
Unzulässig
• Während der Installation KEINEN VORGANG
ABBRECHEN.
Hinweis
Unter Mac OS
®
X 10.2, öffnen Sie das Symbol
Print Center.
20
Wählen Sie Hinzufügen.
Druckertreiber installieren
Für Mac OS
®
10.2.4 bis 10.3:
Fahren Sie mit dem nächsten Schritt fort.
Für Mac OS
®
10.4 oder höher:
Fahren Sie mit Schritt
21
Wählen Sie die folgende Option.
Macintosh
®
24
Klicken Sie auf Drucker-Dienstprogramm und auf Drucker-Dienstprogramm beenden.
22
Wählen Sie den Brother HL-5280DW series und klicken Sie auf Hinzufügen. Fahren Sie
Die Einrichtung ist nun abgeschlossen.
23
Wählen Sie den Brother HL-5280DW series und klicken Sie auf Hinzufügen.
Hinweis
Sind mehrere Drucker des gleichen Modells
(HL-5280DW) an Ihrem Netzwerk angeschlossen, wird die Ethernet-Adresse (MAC-Adresse) nach dem Modellnamen angezeigt.
Netzwerkhandbuch, Kapitel 6 .
47
Für Netzwerk-Benutzer
1
Konfigurationsprogramm BRAdmin Professional (für Windows
®
)
Das Programm BRAdmin Professional für Windows
®
dient zur Verwaltung netzwerkfähiger Brother-Drucker in einer LAN-Umgebung (Local Area Network). Weitere Informationen zu BRAdmin Professional erhalten Sie unter http://solutions.brother.com.
Konfigurationsprogramm BRAdmin Professional installieren
1
Starten Sie BRAdmin Professional und wählen
Sie TCP/IP.
1
Klicken Sie im Menü auf Andere
Treiber/Programme installieren.
2
Klicken Sie auf BRAdmin Professional und folgen Sie den Anweisungen auf dem
Bildschirm.
2
Klicken Sie im Menü Geräte auf Aktive Geräte
suchen. BRAdmin sucht nun automatisch nach neuen Geräten.
48
Hinweis
Das Standardkennwort für den PrintServer lautet
access. Mit BRAdmin Professional können Sie das Passwort ändern.
IP-Adresse, Subnetzmaske und Gateway mit
BRAdmin Professional einrichten
Hinweis
Falls Sie einen DHCP/BOOTP/RARP-Server in
Ihrem Netzwerk verwenden, brauchen Sie die nachstehenden Schritte nicht befolgen, da der
PrintServer die IP-Adresse automatisch erhält.
3
Doppelklicken Sie auf das neue Gerät.
4
Geben Sie IP-Adresse, Subnetzmaske und
Gateway ein und klicken Sie dann auf OK.
5
Die Adressdaten sind jetzt für den Drucker gespeichert.
Für Netzwerk-Benutzer
2
Konfigurationsprogramm BRAdmin Light (für Mac OS
®
X)
Das Dienstprogramm Brother BRAdmin Light ist eine Java™-Anwendung und ist konzipiert für die Apple Mac
OS
®
-Umgebung. Es unterstützt einige Funktionen des Windows BRAdmin Professional-Programms. Sie können beispielsweise mit BRAdmin Light einige Netzwerkeinstellungen für netzwerkfähige Drucker und MFC-Geräte von
Brother vornehmen.
Die Software BRAdmin Light wird automatisch mit dem Druckertreiber installiert. Wenn Sie den Druckertreiber bereits installiert haben, müssen Sie ihn nicht erneut installieren.
Weitere Informationen zu BRAdmin Light erhalten Sie unter http://solutions.brother.com.
IP-Adresse, Subnetzmaske und Gateway mit
BRAdmin Light einrichten
3
Doppelklicken Sie auf die Datei
BRAdminLight.jar. Führen Sie die
Anwendung BRAdmin Light aus. BRAdmin
Light sucht nun automatisch nach neuen
Geräten.
Hinweis
• Falls Sie einen DHCP/BOOTP/RARP-Server in
Ihrem Netzwerk verwenden, brauchen Sie die nachstehenden Schritte nicht befolgen, da der
PrintServer die IP-Adresse automatisch erhält.
Vergewissern Sie sich, dass von der Java™-
Client-Software die Version 1.4.1_07 oder höher auf Ihrem Computer installiert ist.
• Das Standardkennwort für den PrintServer lautet
access. Mit BRAdmin Light können Sie das
Passwort ändern.
1
Doppelklicken Sie auf dem Schreibtisch auf das Symbol Macintosh HD.
4
Doppelklicken Sie auf das neue Gerät.
2
Wählen Sie Library, Drucker, Brother und dann Dienstprogramme.
5
Geben Sie IP-Adresse, Subnetzmaske und
Gateway ein und klicken Sie dann auf OK.
6
Die Adressdaten sind jetzt für den Drucker gespeichert.
49
Für Netzwerk-Benutzer
3
Web-Browser
Zum Brother-PrintServer gehört ein Webserver, der mit HTTP (Hyper Text Transfer Protocol) ein
Überwachen des Status oder das Ändern von
Konfigurationseinstellungen ermöglicht.
Hinweis
Der standardmäßige Benutzername ist admin und das Kennwort ist access. Mit einem Web-
Browser können Sie das Passwort ändern.
Siehe Kapitel 2 im Netzwerkhandbuch.
4
Standardeinstellungen für den Netzwerkbetrieb
Befolgen Sie die folgenden Schritte, um alle
Netzwerkeinstellungen des internen PrintServers auf die Voreinstellungen zurückzusetzen.
1
Drücken Sie die Taste + oder -, um NETZWERK zu wählen.
Drücken Sie Set.
NETZWERK
2
Drücken Sie die Taste + oder -, um WERKS.-
EINST.
zu wählen.
Drücken Sie Set.
WERKS.-EINST.
3
Drücken Sie Set erneut.
OK?
5
Druckereinstellungen drucken
Sie können sämtliche aktuellen Druckereinstellungen einschließlich Netzwerkeinstellungen drucken. Für den Ausdruck der Druckereinstellungen:
1
Drücken Sie die Taste +, um INFORMATION zu wählen.
Drücken Sie Set.
INFORMATION
2
Drücken Sie Set erneut.
EINST. DRUCKEN
3
Drücken Sie erneut auf Set, um die
Druckeinstellungen zu drucken.
50
Zubehör und Verbrauchsmaterialien
1
1
Zubehör
Zu diesem Drucker ist folgendes Sonderzubehör erhältlich. Der Leistungsumfang des Druckers lässt sich mit diesem Zubehör erweitern.
Siehe Kapitel 5 im Benutzerhandbuch.
Optionale Papierzuführung
LT-5300
DIMM-Speicher
Die zweite oder dritte Papierzuführung hat ein Fassungsvermögen von 250
Blatt. Mit beiden optionalen Papierzuführungen wird das gesamte Fassungsvermögen auf bis zu 800 Blatt erweitert.
Durch die Installation des 144-Pin-DIM-
Moduls können Sie den Speicher des
Druckers aufrüsten.
2
Verbrauchsmaterialien
Wenn die Verbrauchsmaterialien ersetzt werden müssen, erscheint eine der folgenden Meldungen auf der
LCD-Anzeige:
WENIG TONER
TONER LEER
TROMMEL BALD ERS
Zwecks weiterer Informationen zu den Verbrauchsmaterialien Ihres Druckers besuchen Sie unsere Website unter http://solutions.brother.com oder wenden Sie sich an Ihre Brother-Niederlassung.
Siehe Kapitel 6 im Benutzerhandbuch.
Tonerkassette Trommel
51
Drucker verpacken
1
Transport
Sollten Sie Ihren Drucker aus irgendeinem Grund versenden müssen, so verpacken Sie ihn sicher, um
Beschädigungen zu vermeiden. Wir empfehlen, die
Originalverpackung zu diesem Zweck aufzubewahren. Sie sollten den Drucker für den
Versand ausreichend versichern.
Vorsicht
Vor dem Transport des Geräts muss die
TROMMELEINHEIT mit der darin enthaltenen
TONERKASSETTE entnommen und in einem
Plastikbeutel verpackt werden. Falls die
Trommeleinheit vor dem Transport des Geräts nicht ausgebaut und ordnungsgemäß im
Plastikbeutel verpackt wird, können schwere
Schäden am Gerät entstehen, die VON DER
GARANTIE AUSGESCHLOSSEN sind.
1
Schalten Sie das Gerät aus und ziehen Sie den
Netzstecker.
3
Verpacken Sie den Drucker.
2
Entfernen Sie die Trommeleinheit mit
Tonerkassette. Verpacken Sie sie in einem
Plastikbeutel und verschließen Sie diesen sicher.
52
Warenzeichen
Das Brother-Logo ist ein eingetragenes Warenzeichen von Brother Industries, Ltd.
Apple, das Apple-Logo, Macintosh und TrueType sind eingetragene Warenzeichen von Apple Computer, Inc. in den USA und anderen Ländern.
Epson ist ein eingetragenes Warenzeichen der Firma Seiko Epson Corporation. FX-80 und FX-850 sind Warenzeichen der
Seiko Epson Corporation.
Hewlett Packard ist ein eingetragenes Warenzeichen der Hewlett-Packard Company. HP LaserJet 6P, 6L, 5P, 5L, 4, 4L 4P,
III, IIIP, II und IIP sind Warenzeichen der Hewlett-Packard Company.
IBM, IBM PC und Proprinter sind eingetragene Warenzeichen der International Business Machines Corporation.
Microsoft, MS-DOS, Windows und Windows NT sind in den USA und anderen Ländern eingetragene Warenzeichen der
Microsoft Corporation.
PostScript und PostScript 3 sind Warenzeichen von Adobe Systems Incorporated.
Java und alle Java-basierenden Warenzeichen und Logos sind Warenzeichen oder registrierte Warenzeichen der Sun
Microsystems, Inc. in den USA und anderen Ländern.
BROADCOM, SecureEasySetup und das SecureEasySetup-Logo sind registrierte Warenzeichen von Broadcom Corporation.
Wi-Fi ist ein eingetragenes Warenzeichen und WPA ist ein Warenzeichen von Wi-Fi Alliance.
Brother Industries Ltd. erkennt sämtliche weiteren in dieser Installationsanleitung erwähnten Produkt- und Markennamen anderer Hersteller an.
Erstellung und Veröffentlichung
Diese Installationsanleitung wurde unter der Aufsicht von Brother Industries Ltd. erstellt und veröffentlicht. Sie enthält die
Produktbeschreibungen entsprechend dem aktuellen Stand zum Zeitpunkt der Drucklegung.
Der Inhalt der Installationsanleitung und die technischen Daten des Produkts können ohne vorherige Ankündigung geändert werden.
Das Unternehmen Brother behält sich das Recht vor, die technischen Daten und den Inhalt dieser Installationsanleitung ohne vorherige Bekanntgabe zu ändern und übernimmt keine Haftung für etwaige Fehler in dieser Installationsanleitung oder daraus möglicherweise resultierende Schäden.
Dieses Produkt ist für den beruflichen bzw. geschäftlichen Einsatz konzipiert.
LM56790012
GER
Gedruckt in China
© 2005 Brother Industries, Ltd. © 1998-2005 TROY Group, Inc. © 1983-2005 PACIFIC SOFTWORKS INC.
Dieses Produkt nutzt die von Elmic Systems Inc. entwickelte Software „KASAGO TCP/IP". © 2005 Devicescape
Software, Inc. Alle Rechte vorbehalten.
advertisement
* Your assessment is very important for improving the workof artificial intelligence, which forms the content of this project
Key Features
- Laser
- 1200 x 1200 DPI
- 28 ppm
- Total input capacity: 300 sheets Total output capacity: 150 sheets
- Internal memory: 32 MB 266 MHz
Related manuals
advertisement
Table of contents
- 2 Beschreibung der Symbole in dieser Installationsanleitung
- 4 Vorsichtsmaßnahmen
- 4 Sicherer Druckerbetrieb
- 5 Vorschriften
- 5 Federal Communications Commission (FCC) Declaration of Conformity (For U.S.A. only)
- 5 Important
- 5 Industry Canada Compliance Statement (For Canada)
- 5 Funkentstörung (nur 220-240 Volt-Modell)
- 5 EU-Konformitätserklärung
- 6 Lasersicherheit (nur 110-120 Volt-Modell)
- 6 FDA Regulations (110 to 120 volt Model Only)
- 6 Achtung
- 6 IEC 60825-1 Spezifikation (nur 220-240 Volt-Modell)
- 6 Achtung
- 6 Für Finnland und Schweden
- 6 Varoitus!
- 6 Varning
- 6 Interne Laserstrahlung
- 6 WICHTIG: Ihrer Sicherheit zuliebe
- 7 Netzanschluss
- 7 Warnhinweis für LAN-Anschluss
- 7 IT-Netzsystem (nur für Norwegen)
- 7 Wiring information (for UK) Important
- 7 Warning - This printer must be earthed.
- 7 Wi-Fi Alliance-Zertifikation
- 8 Erste Schritte
- 8 Lieferumfang
- 9 Funktionstastenfeld
- 10 Beiliegende CD-ROM
- 11 Gerät einrichten
- 11 CD in das CD-ROM-Laufwerk einlegen
- 11 Für Windows®-Benutzer
- 11 Für Macintosh®-Benutzer
- 12 Trommeleinheit mit Tonerkassette installieren
- 13 Papier in die Papierkassette einlegen
- 14 Testseite drucken
- 14 Einstellen der Sprache im Menü
- 15 Druckertreiber installieren
- 16 Windows®
- 16 USB-Anschluss (nur Windows® 98/Me/2000/XP)
- 18 Anschluss über die Parallelschnittstelle
- 19 Anschluss über die Netzwerkschnittstelle (verkabelt)
- 19 Brother Peer-to-Peer Netzwerkdrucker (LPR/NetBIOS)
- 21 Für über das Netzwerk gemeinsam benutzte Drucker
- 22 Anschluss des Wireless-Netzwerks (Nur Windows® 98/Me/2000/XP und Windows NT® 4.0)
- 23 Netzwerkumgebung bestätigen
- 24 Installation mit einem vorübergehend eingesetzten Netzwerkkabel ausführen
- 26 Durch Entfernen des Netzwerkkabels beginnen Sie die drahtlose Kommunikation.
- 26 Druckertreiber installieren
- 28 Installation mit einem Wireless-Computer ausführen
- 31 Druckertreiber installieren
- 33 Macintosh®
- 33 Anschluss über die USB-Schnittstelle
- 33 Für Mac OS® X 10.2.4 oder höher
- 35 Für Mac OS® 9.1 bis 9.2
- 36 Anschluss über die Netzwerkschnittstelle (verkabelt)
- 36 Für Mac OS® X 10.2.4 oder höher
- 38 Für Mac OS® 9.1 bis 9.2
- 39 Anschluss des Wireless-Netzwerks (Mac OS® X 10.2.4 oder höher)
- 40 Netzwerkumgebung bestätigen
- 41 Installation mit einem vorübergehend eingesetzten Netzwerkkabel ausführen
- 43 Durch Entfernen des Netzwerkkabels beginnen Sie die drahtlose Kommunikation.
- 43 Druckertreiber installieren
- 45 Installation mit einem Wireless-Computer ausführen
- 48 Druckertreiber installieren
- 50 Für Netzwerk-Benutzer
- 50 Konfigurationsprogramm BRAdmin Professional (für Windows®)
- 50 Konfigurationsprogramm BRAdmin Professional installieren
- 50 IP-Adresse, Subnetzmaske und Gateway mit BRAdmin Professional einrichten
- 51 Konfigurationsprogramm BRAdmin Light (für Mac OS® X)
- 51 IP-Adresse, Subnetzmaske und Gateway mit BRAdmin Light einrichten
- 52 Web-Browser
- 52 Standardeinstellungen für den Netzwerkbetrieb
- 52 Druckereinstellungen drucken
- 53 Zubehör und Verbrauchsmaterialien
- 53 Zubehör
- 53 Verbrauchsmaterialien
- 54 Drucker verpacken
- 54 Transport
