Acer TravelMate 5730 Guide de démarrage rapide

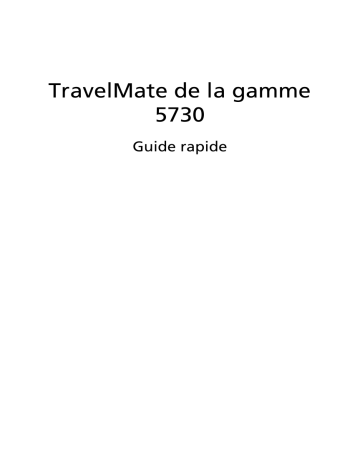

TravelMate de la gamme
5730
Guide rapide
Droits d’auteur © 2008. Acer Incorporated.
Tous droits réservés.
Guide rapide du TravelMate de la gamme 5730
Première publication : 06/2008
Cette société ne fournit aucune espèce de garantie expresse ou implicite, relative à aucune
des informations contenues dans ce manuel et n’offre notamment aucune garantie d’aucune
sorte quant à la valeur marchande de ce produit ou son adéquation à une application
particulière. Bien que tout été fait pour assurer la précision, cette société ne sera pas
responsable d’erreurs éventuelles (y compris, mais pas seulement, les coquilles, les erreurs
factuelles, etc.) contenues dans ce document.
Des modifications peuvent être apportées de temps à autre aux informations contenues dans
cette publication sans obligation d’en notifier qui que ce soit. Ces modifications seront
ajoutées aux nouvelles éditions de ce manuel ou dans des documents et publications
complémentaires. Cette société ne fournit aucune espèce de garantie expresse ou implicite,
relative à aucune des informations contenues dans ce manuel et n’offre notamment aucune
garantie d’aucune sorte quant à la valeur marchande de ce produit ou son adéquation à une
application particulière.
Enregistrez le numéro de série, la date d’achat, et le numéro du modèle dans l’espace prévu
ci-dessous. Le numéro de série et le numéro de modèle sont imprimés sur l’étiquette collée sur
le châssis. Toutes les correspondances concernant cette unité doivent inclure ces informations.
Toute reproduction, mise en mémoire de ce manuel sur un support quelconque, ainsi que
toute transmission, par quelque procédé que ce soit, de manière électronique ou mécanique,
par photocopie ou enregitrement et autres sont interdites sans l’autorisation écrite préalable
d’Acer Incorporated.
Ordinateur notebook TravelMate de la gamme 5730
Modèle : ________________________________
No. de série : ____________________________
Date d’achat : ___________________________
Lieu d’achat : ____________________________
Acer et le logo Acer sont des marques déposées de Acer Incorporated. Toutes les autres
marques et marques déposées ne sont utilisées ici que pour un but d’identification et sont la
propriété de leurs sociétés respectives.
3
CE Declaration of Conformity
We,
Acer Computer (Shanghai) Limited
3F, No. 168 Xizang Medium Road, Huangpu District,
Shanghai, China
Contact person: Mr. Easy Lai
Tel: 886-2-8691-3089, Fax: 886-2-8691-3120
Email: [email protected]
Hereby declare that:
Product: Notebook Computer
Trade name: Acer
Model number: MS2240
Machine type: TravelMate 5730
SKU number: TravelMate 5730-xxxxx ("x" = 0-9, a-z, or A-Z)
Is compliant with the essential requirements and other relevant provisions of the following
EC directives, and that all the necessary steps have been taken and are in force to assure
that production units of the same product will continue comply with the requirements.
EMC Directive 2004/108/EC as attested by conformity with the following harmonized
standards:
-.EN55022:1998 + A1:2000 + A2:2003, AS/NZS CISPR22:2002, Class B
-.EN55024:1998 + A1:2001 + A2:2003
-.EN55013:2001 + A1:2003 + A2:2006 (For AV products)
-.EN55020:2007 (For AV products)
-.EN61000-3-2:2006, Class D
-.EN61000-3-3:1995 + A1:2001 + A2:2005
Low Voltage Directive 2006/95/EC as attested by conformity with the following harmonized
standard:
-.EN60950-1:2001 + A11:2004
-.EN60065:2002 (For AV products)
Council Decision 98/482/EC (CTR21) for pan-European single terminal connection to the
Public Switched Telephone Network (PSTN).
RoHS Directive 2002/95/EC on the Restriction of the Use of certain Hazardous Substances in
Electrical and Electronic Equipment.
R&TTE Directive 1999/5/EC as attested by conformity with the following harmonized
standards:
•
Article 3.1(a) Health and Safety
-.EN60950-1:2001 + A11:2004
-.EN50371:2002 (SAR, general RF devices)
-.EN50360:2001 (SAR, for mobile phones)
•
Article 3.1(b) EMC
-.EN301 489-1 V1.6.1 (Common technical requirements)
-.EN301 489-3 V1.4.1 (For short-range devices)
-.EN301 489-7 V1.3.1 (For GSM and DCS)
-.EN301 489-17 V1.2.1 (For wide band data and HIPERLAN equipment)
-.EN301 489-24 V1.2.1 (For UMTS band)
•
Article 3.2 Spectrum Usages
-.EN300 220-3 V1.1.1 (For short range devices, 25 - 1000MHz, part 3).
-.EN300 440-2 V1.1.2 (For short range devices, 1G - 20GHz, part 2).
-.EN300 328 V1.7.1
4
(For Data transmission equipment operating in the 2.4 GHz ISM band).
-.EN301 511 V9.0.2 (For GSM and DCS)
-.EN301 893 V1.2.3 (5 GHz high performance RLAN)
-.EN301 908-1 V2.2.1 (For UMTS band, introduction and common requirements)
-.EN301 908-2 V2.2.1
(Harmonized EN for IMT-2000, CDMA Direct Spread (UTRA FDD))
CE marking affixed starting from 2008
29 Feb 2008
Easy Lai / Director
Acer Computer (Shanghai) Limited
Date
Federal Communications Commission
Declaration of Conformity
This device complies with Part 15 of the FCC Rules. Operation is subject to the following
two conditions: (1) This device may not cause harmful interference, and (2) This device must
accept any interference received, including interference that may cause undesired
operation.
The following local manufacturer/importer is responsible for this declaration:
Product name:
Notebook PC
Model number:
MS2240
Machine type:
TravelMate 5730
SKU number:
TravelMate 5730-xxxxx ("x" = 0 - 9, a - z, or A - Z)
Name of responsible party:
Acer America Corporation
Address of responsible party:
333 West San Carlos St., San Jose, CA 95110 USA
Contact person:
Acer Representative
Tel:
1-254-298-4000
Fax:
1-254-298-4147
5
Pour commencer
Nous désirons vous remercier d’avoir fait d’un notebook Acer votre choix pour
répondre à vos besoins informatiques mobiles.
Vos guides
Pour vous aider à utiliser votre notebook Acer, nous avons conçu plusieurs
guides* :
Tout d’abord, le Pour partir du bon pied... vous aide à configurer votre
ordinateur.
Pour plus d’information sur l’aide que peut vous apporter votre ordinateur pour
être plus productif, veuillez vous reporter au Guide utilisateur AcerSystem. Ce
guide contient des informations détaillées sur des sujets tels que les utilitaires
systèmes, la récupération des données, les options d’extension et le dépannage.
De plus, il contient des informations de garantie et les réglementations
générales et les avis de sécurité pour votre notebook. Il est disponible au format
PDF (Portable Document Format) et est préchargé sur votre notebook.
Informations pour votre sécurité et votre confort.
Remarque : L’affichage du fichier nécessite Adobe Reader. Si
Adobe Reader n’est pas installé dans votre ordinateur, le clic sur
Guide utilisateur AcerSystem va exécuter le programme
d’installation d’Adobe Reader. Suivez les instructions à l’écran
pour terminer l’installation. Pour des instructions sur l’utilisation
de Adobe Acrobat Reader, accédez au menu Aide et Support.
Il faut comprendre que du fait de sa nature, le Guide rapide ainsi que le Guide
des applications feront parfois référence à des fonctions ou des caractéristiques
qui ne sont contenues que dans certains modèles de la gamme, mais pas
nécessaire dans le modèle que vous avez acheté. Ces cas sont marqués dans le
texte avec des mentions telles que « seulement pour certains modèles ».
* AVIS IMPORTANT : Veuillez noter que les guides mentionnés ici,
que ce soit imprimés ou au format électronique, sont pour votre
référence seulement et à l’exception de ce qui est indiqué dans les
informations spécifiques à la garantie contenue dans le Guide
utilisateur AcerSystem, rien de ce qui est contenu dans ces guides
ne constitue une déclaration ou garantie par Acer en ce qui
concerne le produit que vous avez acheté. Acer rejette
expressément toute responsabilité pour les erreurs contenues
dans les guides.
Français
6
Votre visite guidée du notebook
Acer
Après avoir configuré votre ordinateur comme illustré dans le poster Pour partir
du bon pied..., nous allons vous faire explorer votre nouveau notebook Acer.
Vue supérieure
7
Description
Webcam Acer
Crystal Eye
Webcam pour communication video (seulement
pour certains modèles).
2
Acer PureZone
Deux microphones stéréo internes pour
l’enregistrement sonore.
3
Écran d’affichage
Également appelé écran LCD (Liquid Crystal
Display), affiche les données de l’ordinateur.
4
Touche Empowering Lance la Acer Empowering Technology.
5
Touches de
productivité
Trois touches de productivité donnent aux
utilisateurs un accès à une touche à des fonctions
de protection et de gestion pour une manière plus
sure, intelligente et facile de travailler. Voir «
Guide utilisateur générique » pour plus de détails.
6
Boutons de
lancement facile
Boutons permettant de lancer des programmes
utilisés fréquemment.
Voir « Guide utilisateur générique » pour plus de
détails.
7
Repose mains
Zone de support confortable pour vos mains
lorsque vous utilisez l’ordinateur.
8
Indicateurs d’état
Diodes électroluminescentes (DEL) qui s’allume
pour indiquer l’état des fonctions et composants de
l’ordinateur. Voir « Guide utilisateur générique »
pour plus de détails.
9
Boutons (gauche,
central* et droit)
Le bouton gauche et le bouton droit fonctionnent
comme le bouton gauche et le bouton droit d’une
souris.
*Le bouton central sert de lecteur d’empreinte
digitale Acer Bio-Protection prenant en charge la
fonction de contrôle quadridirectionnel Acer
FingerNav (seulement pour certains modèles).
10 Touchpad
Périphérique de pointage sensible au touché qui
fonctionne comme une souris.
11 Clavier
Pour l’entrée des informations dans votre
ordinateur.
12 Bouton
d’alimentation
Met l’ordinateur sous tension et hors tension.
Français
Élément
1
Français
#
Français
8
Vue frontale fermée
Élément
Description
1
#
Icône
Loquet
Verrouille et libère l’écran.
2
Haut-parleurs
Les haut-parleurs de gauche et de droite
produisent une sortie audio stéréo.
3
Prise d'entrée
audio
Accepte des périphériques audio en entrée
(p.ex. un lecteur de CD audio ou un
baladeur stéréo, lecteur mp3).
4
Prise microphone
Accepte l’entrée des microphones externes.
5
Prise de sortie
audio/hautparleurs/casque
Se connecte à des périphériques audio en
sortie (p.ex. haut-parleurs ou un casque
stéréo).
6
Commutateur de
communication
3G
Active/désactive la fonction 3G. Indique
l’état de la communication 3G.
7
Commutateur de
communication
Bluetooth
Active/désactive la fonction Bluetooth.
Indique l’état de la communication
Bluetooth (seulement pour certains
modèles).
8
Commutateur de
communication
sans fil
Active/désactive la fonction réseau sans fil.
Indique l’état de la communication réseau
sans fil (seulement pour certains modèles).
9
Français
Français
Vue gauche
# Icône
Élément
Description
1
Fente pour cadenas
Kensington
Se connecte à un cadenas de sécurité
pour ordinateur Kensington.
2
Fentes de ventilation Permettent à l’ordinateur de rester
froid, même après une longue
utilisation.
3
Connecteur Acer
EasyPort IV
Se connecte a l’Acer EasyPort IV.
4
Port HDMI
Prend en charge les connexions vidéo
numériques à haute définition.
5
Port USB 2.0
Se connecte à des périphériques
USB 2.0 (p.ex. une souris USB, une
caméra USB).
6
Emplacement pour
ExpressCard/54
Accepte un module ExpressCard/54.
7
Emplacement de
carte PC
Accepte une carte PC de Type II.
8
Bouton d’éjection de
la carte PC
Éjecte la carte PC de l’emplacement.
Français
10
Vue droite
#
Icône
Élément
Description
1
Lecteur optique
Lecteur optique interne, accepte les CD ou
les DVD.
2
Indicateur d’accès
du disque optique
S’allume lorsque le lecteur optique est actif.
3
Bouton d’éjection Éjecte le disque optique du lecteur.
du lecteur optique
4
Trou d’éjection
d’urgence
Éjecte le plateau du lecteur optique lorsque
l’ordinateur est hors tension.
Remarque : Insérez un trombone dans le
trou d’éjection d’urgence pour éjecteur le
plateau du lecteur optique même quand
l'ordinateur est éteint.
5
Lecteur de cartes
5 en 1
Accepte une carte mémoire Secure Digital
(SD), MultiMediaCard (MMC), Memory Stick
(MS), Memory Stick Pro (MS PRO),
et xD-Picture.
Remarque : Poussez pour retirer/installer la
carte. Seule une carte peut fonctionner à
un moment donné.
6
Deux ports USB 2.0 Se connecte à des périphériques USB 2.0
(p.ex. une souris USB, une caméra USB).
7
Port Modem RJ-11
Connecte l’ordinateur à une ligne de
téléphone.
11
Icône
Français
#
Français
Vue arrière
Élément
Description
1
Prise d’alimentation
Se connecte à l’adaptateur secteur.
2
Port Ethernet RJ-45
Se connecte à un réseau Ethernet
10/100/1000 Base.
3
Port d’affichage
(VGA) externe
Se connecte à un périphérique
d’affichage (p.ex. un moniteur externe,
un projecteur LCD).
4
Port USB 2.0
Se connecte à des périphériques
USB 2.0 (p.ex. une souris USB, une
caméra USB).
Français
12
Vue de la base
#
Icône
Élément
Description
1
Baie de la batterie
Contient la batterie de l’ordinateur.
2
Verrou de la batterie
Verrouille la batterie en position.
3
Loquet de libération
de la batterie
Libère la batterie pour le retrait.
4
Compartiment
mémoire
Contient la mémoire principale de
l’ordinateur.
5
Baie du disque dur
Contient le disque dur de l’ordinateur
(fixé avec des vis).
6
Acer DASP
(protection anti-choc
du disque)
Protège votre disque dur des chocs
accidentels et des secousses.
7
Fentes de ventilation
et Ventilateur de
refroidissement
Permettent à l’ordinateur de rester froid,
même après une longue utilisation.
Remarque : Ne couvrez pas et ne bloquez
pas l’ouverture du ventilateur.
13
•
Windows Vista™
Plateforme
•
Technologie de processeur Intel® Centrino® 2, avec :
•
Processeur mobile Intel® Core™ 2 Duo*
•
Chipset Mobile Intel® PM45/GM45 Express*
Mémoire
système
•
•
Affichage
Graphiques
•
•
Intel® Wireless WiFi Link 5100/5300
Prise en charge de la DDR2 double canaux
Jusqu’à 2 Go de mémoire DDR2 667 MHz, extensible
à 4 Go avec deux modules soDIMM*
15,4" WXGA 1280 x 800
•
Chipset Mobile Intel® GM45 Express*
•
ATI Mobility Radeon™ HD 3470*
•
•
•
NVIDIA® GeForce® 9300M GS*
Disque dur de 2,5"
Options du lecteur optique :
•
Lecteur Super DVD Multi double couche
•
Lecteur combo DVD/CD-RW
Lecteur de cartes 5 en 1
Deux haut-parleurs Acer 3DSonic intégrés
Prise en charge de l’audio haute définition
Compatible MS Sound
Technologie Acer PureZone avec deux microphones
stéréo intégrés*
Acer Video Conference avec :
•
Webcam Acer Crystal Eye intégrée*
•
Logiciel Acer Video Conference Manager*
•
Technologie Acer PureZone
•
Téléphone optionnel Acer Xpress VoIP*
Sous-système de
stockage
Audio
Communication
•
•
•
•
•
•
•
Réseau sans fil : Intel® Wireless WiFi Link 5100/5300
•
•
Réseau sans fil personnel : Bluetooth® 2.0+EDR
Réseau : Gigabit Ethernet , prêt pour le réveil en
réseau
WWAN : UMTS/HSDPA (High-Speed Downlink Packet
Access) (3,5G) à 2100 MHz et GSM/GPRS/EDGE
quadri-bande (850/900/1800/1900 MHz)
Modem : 56K ITU V.92
Acer DASP amélioré (protection antichoc du disque)
Solution d’empreinte digitale Acer Bio-Protection*
Mots de passe de l’utilisateur, du superviseur du BIOS
et du disque dur
Fente pour cadenas Kensington
•
Contrôle de
confidentialité
•
•
•
•
•
Français
Système
d’exploitation
Français
Spécifications
Français
14
Dimensions
Sous-système
d’alimentation
Périphériques
d’entrée
Interface E/S
Environnement
•
•
•
•
•
•
•
•
•
•
•
360 (L) x 267 (P) x 43,5/48,1 (H) mm
(4,17 x 10,51 x 1,71/1,89 pouces)
3,05 kg (6,64 Ib)*
2,88 kg (6,34 Ib)*
ACPI 3.0
71 W 4800 mAh
48,8 W 4400 mAh
Adaptateur secteur 65/90 W à 3 broches*
Energy Star 4.0
Clavier à 88-/89- touches
Périphérique de pointage Touchpad
Connecteur Acer EasyPort IV
•
•
•
Emplacement pour ExpressCard™/54
Emplacement pour carte PC (Type II)
Lecteur d’empreinte digitale Acer Bio-Protection*
•
Lecteur de carte 5 en 1 (SD™, MMC, MS, MS PRO, xD)
•
•
•
•
•
•
•
•
•
•
Port HDMI™ avec prise en charge de HDCP
Quatre ports USB 2.0
Port d’affichage (VGA) externe
Prise de sortie audio/haut-parleurs/casque
Prise d'entrée microphone
Prise d'entrée audio
Port Ethernet RJ-45
Port Modem RJ-11
Prise d'alimentation pour adaptateur secteur
Température :
•
En marche : 5 °C à 35 °C
•
À l’arrêt : -20 °C à 65 °C
Humidité (sans condensation) :
•
En marche : 20% à 80%
•
À l’arrêt : 20% à 80%
•
Remarque : "*" "seulement pour certains modèles".
Remarque : Les spécifications ci-dessus sont pour référence
seulement. La configuration exacte de votre ordinateur dépend
du modèle acheté.
