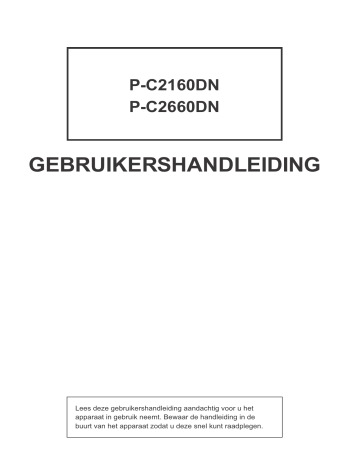

GEBRUIKERSHANDLEIDING
/HHVGH]HJHEUXLNHUVKDQGOHLGLQJDDQGDFKWLJYRRUXKHW
DSSDUDDWLQJHEUXLNQHHPW%HZDDUGHKDQGOHLGLQJLQGH
EXXUWYDQKHWDSSDUDDW]RGDWXGH]HVQHONXQWUDDGSOHJHQ
Inleiding
Hartelijk dank voor het aanschaffen van de P-C2160DN/P-C2660DN.
Deze gebruikershandleiding is bedoeld om u te helpen het apparaat correct te bedienen, het basisonderhoud uit te voeren en zo nodig eenvoudige problemen op te lossen, zodat u uw apparaat steeds in optimale staat kunt gebruiken.
Lees deze gebruikershandleiding voor u het apparaat in gebruik neemt en bewaar deze in de buurt van het apparaat, zodat deze direct beschikbaar is.
We adviseren u vervangartikelen van ons eigen merk te gebruiken. Wij zijn niet aansprakelijk voor schade ten gevolge van het gebruik van artikelen van andere fabrikanten in dit apparaat.
Inhoud
Menudiagram ....................................................................... iii
Wettelijke kennisgevingen en veiligheidsvoorschriften..... xiii
1 Onderdelen van het apparaat
Onderdelen aan de voorkant van de printer ............................ 1-2
Interne onderdelen ..................................................................... 1-2
Onderdelen aan de achterkant van de printer ......................... 1-3
Bedieningspaneel ....................................................................... 1-4
2 Afdrukken
Netwerkinterfaceparameters wijzigen ...................................... 2-2
Afdrukken van een statuspagina .............................................. 2-4
Embedded Web Server RX ......................................................... 2-4
Printerstuurprogramma installeren .... .................................... 2-13
Afdrukken vanuit applicaties ................................................... 2-20
Afdrukken via AirPrint .............................................................. 2-20
Status Monitor ........................................................................... 2-21
Energiebesparende functie ...................................................... 2-25
3 Onderhoud
Algemene informatie .................................................................. 3-2
Tonercontainer vervangen ......................................................... 3-2
De tonerafvalbak vervangen ...................................................... 3-6
De printer reinigen ...................................................................... 3-8
4 Problemen oplossen
Algemene richtlijnen .................................................................. 4-2
Problemen met de afdrukkwaliteit ............................................ 4-3
Foutmeldingen ............................................................................ 4-7
Papierstoringen oplossen ........................................................ 4-12
Appendix
Specificaties ................................................................................A-2
Index
i
ii
Menudiagram
Toets MENU
Rapport afdrukken
(
Engelse gebruikershandleiding pagina 4-11
)
Menuoverzicht afdrukken (
Engelse gebruikershandleiding pagina 4-11
)
Statuspagina afdrukken (
Engelse gebruikershandleiding pagina 4-13
)
Fontlijst afdrukken (
Engelse gebruikershandleiding pagina 4-13
)
Bestandenlijst RAM-schijf afdrukken (
Engelse gebruikershandleiding pagina
4-15
)
SSD afdrukken Bestandenlijst (
Engelse gebruikershandleiding pagina 4-15
)
USB-geheugen
(
Engelse gebruikershandleiding pagina 4-16
)
Bestand afdrukken (
Engelse gebruikershandleiding pagina 4-16
)
Exemplaren (
Engelse gebruikershandleiding pagina 4-16
)
Papierbron (
Engelse gebruikershandleiding pagina 4-17
)
Apparaat verwijderen (
Engelse gebruikershandleiding pagina 4-17
)
Bestandenlijst afdrukken (
Engelse gebruikershandleiding pagina 4-17
)
Custom box
(
Engelse gebruikershandleiding pagina 4-18
)
Box selecteren (
Engelse gebruikershandleiding pagina 4-18
)
Alle bestanden afdrukken (
Engelse gebruikershandleiding pagina 4-19
)
(Gegevensselectie) (
Engelse gebruikershandleiding pagina 4-20
)
Alle bestanden wissen (
Engelse gebruikershandleiding pagina 4-21
)
Bestandenlijst afdrukken (
Engelse gebruikershandleiding pagina 4-21
)
Taakbox
(
Engelse gebruikershandleiding pagina 4-22
)
Snelkopie (
Engelse gebruikershandleiding pagina 4-23
)
Privé/Opgeslagen (
Engelse gebruikershandleiding pagina 4-13
)
Taakboxconfiguratie
(
Engelse gebruikershandleiding pagina 4-26
)
Snelkopie (
Engelse gebruikershandleiding pagina 4-27
)
Verwijderen (
pagina 4-27
)
Engelse gebruikershandleiding
Teller
(
Engelse gebruikershandleiding pagina 4-28
)
Boxenlijst afdrukken (
Engelse gebruikershandleiding pagina 4-21
)
Afgedrukte pagina's (
Kleur (
Engelse gebruikershandleiding pagina 4-28
Engelse gebruikershandleiding pagina 4-28
)
)
Monochroom (
Engelse gebruikershandleiding pagina 4-28
)
iii
Papier-instellingen
(
Engelse gebruikershandleiding pagina 4-29
)
Formaat multif. lade (
Engelse gebruikershandleiding pagina 4-29
)
Soort multifunc.lade (
Engelse gebruikershandleiding pagina 4-30
)
Formaat cassette 1 (
Engelse gebruikershandleiding pagina 4-31
)
Formaat cassette 2 (
Engelse gebruikershandleiding pagina 4-31
)
Formaat cassette 3 (
Engelse gebruikershandleiding pagina 4-31
)
Formaat cassette 4 (
Engelse gebruikershandleiding pagina 4-31
)
Pap.soort cassette 1 (
Engelse gebruikershandleiding pagina 4-33
)
Pap.soort cassette 2 (
Engelse gebruikershandleiding pagina 4-33
)
Pap.soort cassette 3 (
Engelse gebruikershandleiding pagina 4-33
)
Pap.soort cassette 4 (
Engelse gebruikershandleiding pagina 4-33
)
Pap.soort wijzigen (
Engelse gebruikershandleiding pagina 4-34
)
Papiergewicht (
Engelse gebruikershandleiding pagina 4-35
)
Duplexpad (
Engelse gebruikershandleiding pagina 4-35
)
Soort wijzigen resetten (
Engelse gebruikershandleiding pagina 4-36
)
Afdruk-instellingen
(
Engelse gebruikershandleiding pagina 4-37
)
Papierbron (
Engelse gebruikershandleiding pagina 4-37
)
Autom. cas. verw (
Engelse gebruikershandleiding pagina 4-3
8)
Papiertoevoer-modus (
Engelse gebruikershandleiding pagina 4-38
)
Duplexmodus (
Engelse gebruikershandleiding pagina 4-3
9)
Voorrang A4/LT (
Engelse gebruikershandleiding pagina 4-4
1)
Emulatie (
Engelse gebruikershandleiding pagina 4-4
1)
Foutenrapport (
Engelse gebruikershandleiding pagina 4-4
1)
Kleurmodus (
Engelse gebruikershandleiding pagina 4-42
)
Afdrukkwaliteit (
pagina 4-42
)
Engelse gebruikershandleiding
Glanzende modus (
Engelse gebruikershandleiding pagina 4-42
)
EcoPrint-modus (
Engelse gebruikershandleiding pagina 4-43
)
Pagina-instelling (
Engelse gebruikershandleiding pagina 4-43
)
Exemplaren (
pagina 4-4
4)
Engelse gebruikershandleiding
Afdrukrichting (
Engelse gebruikershandleiding pagina 4-44
)
Breed A4 (
Engelse gebruikershandleiding pagina 4-44
)
XPS aanpassen pag. (
Engelse gebruikershandleiding pagina 4-45
)
TIFF/JPEG-formaat (
Engelse gebruikershandleiding pagina 4-
45)
Taaknaam (
Engelse gebruikershandleiding pagina 4-46
)
iv
Netwerk
(
Engelse gebruikershandleiding pagina 4-47
)
TCP/IP (
Engelse gebruikershandleiding pagina 4-4
7)
DHCP (
Engelse gebruikershandleiding pagina 4-4
8)
Auto-IP (
Engelse gebruikershandleiding pagina 4-48
)
IP-adres (
Engelse gebruikershandleiding pagina 4-48
)
Subnetmasker (
Engelse gebruikershandleiding pagina 4-4
9)
Gateway (
Engelse gebruikershandleiding pagina 4-50
)
Bonjour (
Engelse gebruikershandleiding pagina 4-50
)
TCP/IP (IPv6) (
Engelse gebruikershandleiding pagina 4-51
)
RA (Stateless) (
Engelse gebruikershandleiding pagina 4-5
1)
DHCPv6 (
Engelse gebruikershandleiding pagina 4-5
1)
Protocol detail (
Engelse gebruikershandleiding pagina 4-52
)
NetBEUI (
Engelse gebruikershandleiding pagina 4-52)
SNMPv3 (
Engelse gebruikershandleiding pagina 4-52
)
FTP (server) (
Engelse gebruikershandleiding pagina 4-5
3)
SNMP (
Engelse gebruikershandleiding pagina 4-5
3)
SMTP (
Engelse gebruikershandleiding pagina 4-5
3)
POP3 (Engelse gebruikershandleiding pagina 4-53)
Raw-poort (
Engelse gebruikershandleiding pagina 4-54
)
LPD (
Engelse gebruikershandleiding pagina
4-54
)
HTTP (
Engelse gebruikershandleiding pagina 4-54
)
Netw.opn.opstart (
Engelse gebruikershandleiding pagina 4-
55)
v
Option. netwerk
(
Engelse gebruikershandleiding pagina 4-56
)
ID (
Engelse gebruikershandleiding pagina 4-56
)
Wachtwoord (
Engelse gebruikershandleiding pagina 4-56
)
TCP/IP (
Engelse gebruikershandleiding pagina 4-
57)
DHCP (
Engelse gebruikershandleiding pagina 4-4
8)
Auto-IP (
Engelse gebruikershandleiding pagina 4-48
)
IP-adres (
Engelse gebruikershandleiding pagina 4-48
)
Subnetmasker (
Engelse gebruikershandleiding pagina 4-4
9)
Gateway (
Engelse gebruikershandleiding pagina 4-50
)
Bonjour (
Engelse gebruikershandleiding pagina 4-50
)
TCP/IP (IPv6) (
Engelse gebruikershandleiding pagina 4-57
)
RA (Stateless) (
Engelse gebruikershandleiding pagina 4-5
1)
DHCPv6 (
Engelse gebruikershandleiding pagina 4-5
1)
Netware (
Engelse gebruikershandleiding pagina 4-57
)
AppleTalk (
Engelse gebruikershandleiding pagina 4-58
)
IPSec (
Engelse gebruikershandleiding pagina 4-58
)
LAN-interface (
Engelse gebruikershandleiding pagina 4-58
)
MACadres-filter (
Engelse gebruikershandleiding pagina 4-59
)
Communicatie (
Engelse gebruikershandleiding pagina 4-59
)
Netw.opn.opstart (
Engelse gebruikershandleiding pagina 4-
60)
vi
Apparaat algemeen
(
Engelse gebruikershandleiding pagina 4-61
)
Berichttaal (
Engelse gebruikershandleiding pagina 4-61
)
Datuminstelling (
pagina 4-62
)
Engelse gebruikershandleiding
Datum (JJJJ/MM/DD) (
Engelse gebruikershandleiding pagina 4-63
)
Tijd (uur:min:sec) (
Engelse gebruikershandleiding pagina 4-63
)
Datumnotatie (
Engelse gebruikershandleiding pagina 4-63
)
Zoemer (
Engelse gebruikershandleiding pagina 4-64
)
Tijdzone instell (
Engelse gebruikershandleiding pagina 4-64
)
Zomertijd (
Engelse gebruikershandleiding pagina 4-64
)
Toetsbevestiging (
Engelse gebruikershandleiding pagina 4-64
)
Einde taak (
Engelse gebruikershandleiding pagina 4-65
)
Gereed (
Engelse gebruikershandleiding pagina 4-65
)
Fout (
Engelse gebruikershandleiding pagina
4-65
)
RAM-schijfmodus (
Engelse gebruikershandleiding pagina 4-
66)
RAM-schijfgrootte (
Engelse gebruikershandleiding pagina 4-66
)
Formatteren (
Engelse gebruikershandleiding pagina 4-67
)
SSD (
Engelse gebruikershandleiding pagina 4-67
)
Foutenbehandeling
(
Engelse gebruikershandleiding pagina 4-
68)
Duplex (
Engelse gebruikershandleiding pagina 4-68
)
Verkeerd papier (
Engelse gebruikershandleiding pagina 4-68
)
Multif. lade leeg (
Engelse gebruikershandleiding pagina 4-69
)
vii
Timer (
Engelse gebruikershandleiding pagina 4-69
)
Inst.slaapniveau (
Engelse gebruikershandleiding pagina 4-73
)
Toneralarmniveau (
Engelse gebruikershandleiding pagina 4-7
7)
Automatisch paneel resetten (
Engelse gebruikershandleiding pagina 4-70
)
Timer paneel resetten (
Engelse gebruikershandleiding pagina 4-70
)
Standby Timer (
Engelse gebruikershandleiding pagina 4-7
1)
Uitschakeltimer (
Engelse gebruikershandleiding pagina 4-71
)
Automatisch fout wissen (
Engelse gebruikershandleiding pagina 4-
72)
Timer fout wissen (
Engelse gebruikershandleiding pagina 4-72
)
Time-out papierdoorvoer (
Engelse gebruikershandleiding pagina 4-73
)
Slaapstandniveau (
Engelse gebruikershandleiding pagina 4-7
5)
Netwerk (
Engelse gebruikershandleiding pagina 4-7
4)
Uit/Aan (
Engelse gebruikershandleiding pagina 4-7
8)
Toneralarmniveau (
Engelse gebruikershandleiding pagina 4-7
8)
viii
Beveiliging
(
Engelse gebruikershandleiding pagina 4-78
)
Interface vergrend. (
Engelse gebruikershandleiding pagina 4-
80)
USB-host (
Engelse gebruikershandleiding pagina 4-
80)
USB-apparaat (
Engelse gebruikershandleiding pagina 4-
80)
Interface-optie (
Engelse gebruikershandleiding pagina 4-
81)
USB-opslag (
Engelse gebruikershandleiding pagina 4-
81)
WSD-afdruk (
Engelse gebruikershandleiding pagina 4-8
1)
Enhanced WSD (
Engelse gebruikershandleiding pagina 4-
81)
EnhancedWSD (SSL) (
Engelse gebruikershandleiding pagina 4-82
)
IPP (
Engelse gebruikershandleiding pagina 4-82
)
SSL-server (
Engelse gebruikershandleiding pagina 4-83
)
DES (
4-83
)
Engelse gebruikershandleiding pagina
3DES (
Engelse gebruikershandleiding pagina 4-83
)
AES (
Engelse gebruikershandleiding pagina
4-84
)
IPP over SSL (
Engelse gebruikershandleiding pagina 4-84
)
HTTPS (
Engelse gebruikershandleiding pagina 4-84
)
IPSec (
Engelse gebruikershandleiding pagina 4-85
)
ThinPrint (
Engelse gebruikershandleiding pagina 4-85
)
ThinPrint over SSL (
Engelse gebruikershandleiding pagina 4-86
)
LAN-interface (
Engelse gebruikershandleiding pagina 4-86
)
Beveiligingsniveau (
Engelse gebruikershandleiding pagina 4-86
)
ix
Taak-accounting
(
Engelse gebruikershandleiding pagina 4-87
)
Taakaccounting (
Engelse gebruikershandleiding pagina 4-
88)
Kies account (
pagina 4-89
)
Engelse gebruikershandleiding
Teller (
4-89
)
Engelse gebruikershandleiding pagina
Kleurteller (
Engelse gebruikershandleiding pagina 4-89
)
Beperking (
Engelse gebruikershandleiding pagina 4-90
)
Kleurbeperking (
Engelse gebruikershandleiding pagina 4-90
)
Maximale uitvoer (
Engelse gebruikershandleiding pagina 4-90
)
Max. uitvoer kleur (
Engelse gebruikershandleiding pagina 4-91
)
Teller resetten (
Engelse gebruikershandleiding pagina 4-91
)
Voeg account toe (
Engelse gebruikershandleiding pagina 4-91
)
Wis account (
Engelse gebruikershandleiding pagina 4-92
)
Taakaccountlijst afdrukken (
Engelse gebruikershandleiding pagina 4-92
)
Limiet toepassen (
Engelse gebruikershandleiding pagina 4-93
)
Onbek. ID taak (
Engelse gebruikershandleiding pagina 4-93
)
Beheerder
(
Engelse gebruikershandleiding pagina 4-97
)
ID wijzigen (
Engelse gebruikershandleiding pagina 4-95
)
Wachtwoord wijzigen (
Engelse gebruikershandleiding pagina 4-95
)
x
Instellen/onderhoud
(
Engelse gebruikershandleiding pagina 4-97
)
Kleurkalibratie (
Engelse gebruikershandleiding pagina
4-97)
Registratie Normaal
(
Engelse gebruikershandleiding pagina 4-97
)
Registratietabel afdrukken (
gebruikershandleiding pagina 4-98
Magenta aanpassen (
Engelse
Engelse
)
gebruikershandleiding pagina 4-99
)
Cyaan aanpassen (
Engelse gebruikershandleiding pagina 4-100
)
Registratiedetails
(
Engelse gebruikershandleiding pagina 4-100
)
Geel aanpassen (
Engelse gebruikershandleiding pagina 4-100
)
Registratietabel afdrukken (
Engelse gebruikershandleiding pagina 4-101
)
M 12345 3 (magenta aanpassen) (
Engelse gebruikershandleiding pagina 4-102
)
C 12345 3 (cyaan aanpassen) (
Engelse gebruikershandleiding pagina 4-103
)
Y 12345 3 (geel aanpassen) (
Engelse gebruikershandleiding pagina 4-103
)
Printer herstarten (
Engelse gebruikershandleiding pagina 4-104
)
Service (
Engelse gebruikershandleiding pagina 4-104
)
Statuspagina afdrukken (
Engelse gebruikershandleiding pagina 4-104
)
Netwerkstatuspagina afdrukken (
Engelse gebruikershandleiding pagina 4-105
)
Print bew. Netwerkstatuspagina (
Engelse gebruikershandleiding pagina 4-105
)
Testpagina afdrukken (
Engelse gebruikershandleiding pagina 4-105
)
Onderhoud (
Engelse gebruikershandleiding pagina 4-106
)
DEV-CLN (
Engelse gebruikershandleiding pagina 4-106
)
LSU (
Engelse gebruikershandleiding pagina
4-107
)
Drum (
Engelse gebruikershandleiding pagina
4-107
)
Altitude Adj. (
Engelse gebruikershandleiding pagina 4-107
)
MC (
Engelse gebruikershandleiding pagina
4-108
)
Optionele funct.
(
Engelse gebruikershandleiding pagina 4-108
)
xi
xii
Wettelijke kennisgevingen en veiligheidsvoorschriften
VOORZICHTIG
ER WORDT GEEN
AANSPRAKELIJKHEID AANVAARD VOOR SCHADE DIE
IS VEROORZAAKT DOOR ONJUISTE INSTALLATIE.
Kennisgeving met betrekking tot software
DE SOFTWARE DIE MET DEZE PRINTER WORDT GEBRUIKT, MOET
DE EMULATIEMODUS VAN DE PRINTER ONDERSTEUNEN. De printer is fabrieksmatig ingesteld op het emuleren van de PCL.
Kennisgeving
De informatie in deze handleiding kan zonder voorafgaande kennisgeving worden gewijzigd. In toekomstige edities kunnen extra pagina's worden ingevoegd. De huidige editie kan technische onvolkomenheden of drukfouten bevatten.
Wij aanvaarden geen verantwoordelijkheid voor ongevallen die het gevolg zijn van het niet opvolgen van de instructies in deze handleiding.
Wij aanvaarden geen verantwoordelijkheid voor fouten in de firmware van de printer (de inhoud van het ROM).
Deze handleiding en al het materiaal dat onder het auteursrecht valt en wordt verkocht of meegeleverd bij of in verband met de verkoop van de laserprinter, zijn auteursrechtelijk beschermd. Alle rechten voorbehouden. Het kopiëren of op een andere manier reproduceren van de gehele handleiding of gedeelten van de handleiding, of een willekeurig onderwerp waarop auteursrecht van toepassing is, is verboden zonder de voorafgaande schriftelijke toestemming van de copyright-eigenaar. Elke kopie die van deze handleiding of een deel daarvan wordt gemaakt, en alles wat onder het auteursrecht valt, moet dezelfde copyright-vermelding bevatten als het materiaal dat wordt gekopieerd.
Wat betreft handelsnamen
• PRESCRIBE is een geregistreerd handelsmerk van Kyocera
Corporation.
• KPDL is een handelsmerk van Kyocera Corporation.
• Microsoft, Windows, Windows XP, Windows Server 2003, Windows
Vista, Windows Server 2008, Windows 7, Windows Server 2012,
Windows 8 en Internet Explorer zijn geregistreerde handelsmerken of handelsmerken van Microsoft Corporation in de Verenigde Staten en/ of andere landen.
• PCL is een handelsmerk van Hewlett-Packard Company.
• Adobe Acrobat, Adobe Reader en PostScript zijn handelsmerken van
Adobe Systems, Incorporated.
• Ethernet is een geregistreerd handelsmerk van Xerox Corporation.
• NetWare is een geregistreerd handelsmerk van Novell, Inc.
• PowerPC is een geregistreerd handelsmerk van International
Business Machines Corporation.
• AppleTalk, Bonjour, Macintosh en Mac OS zijn handelsmerken van
Apple Inc., geregistreerd in de V.S. en andere landen.
• Alle Europese lettertypen die in dit apparaat zijn geïnstalleerd, worden gebruikt onder licentieovereenkomst met Monotype Imaging Inc.
xiii
• Helvetica, Palatino en Times zijn geregistreerde handelsmerken van
Linotype GmbH.
• ITC Avant Garde Gothic, ITC Bookman, ITC ZapfChancery en ITC
ZapfDingbats zijn geregistreerde handelsmerken van International
Typeface Corporation.
• UFST™ MicroType® lettertypen van Monotype Imaging Inc. zijn geïnstalleerd in dit apparaat.
• AirPrint en het AirPrint logo zijn handelsmerken van Apple Inc.
• iOS is een handelsmerk of geregistreerd handelsmerk van Cisco in de
V.S. en andere landen en wordt onder licentie door Apple Inc. gebruikt
• ThinPrint is een handelsmerk van Cortado AG in Duitsland en andere landen.
Alle overige merk- en productnamen zijn geregistreerde handelsmerken of handelsmerken van de respectieve bedrijven. De symbolen ™ en ® worden niet gebruikt in deze gebruikershandleiding.
Licentieovereenkomsten
Erkenning van typeface-handelsmerken
Alle in deze printer voorkomende lettertypen zijn gelicentieerd van Agfa
Corporation.
Helvetica, Palatino en Times zijn gedeponeerde handelsmerken van
Linotype-Hell AG. ITC Avant Garde Gothic, ITC Bookman, ITC
ZapfChancery en ITC Zapf Dingbats zijn gedeponeerde handelsmerken van International Typeface Corporation.
Monotype Imaging License Agreement
1
"Software" shall mean the digitally encoded, machine readable, scalable outline data as encoded in a special format as well as the
UFST Software.
2
You agree to accept a non-exclusive license to use the Software to reproduce and display weights, styles and versions of letters, numerals, characters and symbols (“Typefaces”) solely for your own customary business or personal purposes at the address stated on the registration card you return to Monotype Imaging. Under the terms of this License Agreement, you have the right to use the Fonts on up to three printers. If you need to have access to the fonts on more than three printers, you need to acquire a multi-user license agreement which can be obtained from Monotype Imaging.
Monotype Imaging retains all rights, title and interest to the Software and Typefaces and no rights are granted to you other than a License to use the Software on the terms expressly set forth in this
Agreement.
3
To protect proprietary rights of Monotype Imaging, you agree to maintain the Software and other proprietary information concerning the Typefaces in strict confidence and to establish reasonable procedures regulating access to and use of the Software and
Typefaces.
4
You agree not to duplicate or copy the Software or Typefaces, except that you may make one backup copy. You agree that any such copy shall contain the same proprietary notices as those appearing on the original.
5
This License shall continue until the last use of the Software and
Typefaces, unless sooner terminated. This License may be
xiv
terminated by Monotype Imaging if you fail to comply with the terms of this License and such failure is not remedied within thirty (30) days after notice from Monotype Imaging. When this License expires or is terminated, you shall either return to Monotype Imaging or destroy all copies of the Software and Typefaces and documentation as requested.
6
You agree that you will not modify, alter, disassemble, decrypt, reverse engineer or decompile the Software.
7
Monotype Imaging warrants that for ninety (90) days after delivery, the Software will perform in accordance with Monotype Imagingpublished specifications, and the diskette will be free from defects in material and workmanship. Monotype Imaging does not warrant that the Software is free from all bugs, errors and omissions.
8
THE PARTIES AGREE THAT ALL OTHER WARRANTIES,
EXPRESSED OR IMPLIED, INCLUDING WARRANTIES OF
FITNESS FOR A PARTICULAR PURPOSE AND
MERCHANTABILITY, ARE EXCLUDED.
9
Your exclusive remedy and the sole liability of Monotype Imaging in connection with the Software and Typefaces is repair or replacement of defective parts, upon their return to Monotype Imaging.
10
IN NO EVENT WILL MONOTYPE IMAGING BE LIABLE FOR LOST
PROFITS, LOST DATA, OR ANY OTHER INCIDENTAL OR
CONSEQUENTIAL DAMAGES, OR ANY DAMAGES CAUSED BY
ABUSE OR MISAPPLICATION OF THE SOFTWARE AND
TYPEFACES.
11
Massachusetts U.S.A. law governs this Agreement.
12
You shall not sublicense, sell, lease, or otherwise transfer the
Software and/or Typefaces without the prior written consent of
Monotype Imaging.
13
Use, duplication or disclosure by the Government is subject to restrictions as set forth in the Rights in Technical Data and Computer
Software clause at FAR 252-227-7013, subdivision (b)(3)(ii) or subparagraph (c)(1)(ii), as appropriate. Further use, duplication or disclosure is subject to restrictions applicable to restricted rights software as set forth in FAR 52.227-19 (c)(2).
14
YOU ACKNOWLEDGE THAT YOU HAVE READ THIS
AGREEMENT, UNDERSTAND IT, AND AGREE TO BE BOUND BY
ITS TERMS AND CONDITIONS. NEITHER PARTY SHALL BE
BOUND BY ANY STATEMENT OR REPRESENTATION NOT
CONTAINED IN THIS AGREEMENT. NO CHANGE IN THIS
AGREEMENT IS EFFECTIVE UNLESS WRITTEN AND SIGNED
BY PROPERLY AUTHORIZED REPRESENTATIVES OF EACH
PARTY. BY OPENING THIS DISKETTE PACKAGE, YOU AGREE
TO ACCEPT THE TERMS AND CONDITIONS OF THIS
AGREEMENT.
GPL/LGPL
Dit product is voorzien van GPL- (http://www.gnu.org/licenses/gpl.html) en/of LGPL- (http://www.gnu.org/licenses/lgpl.html) software als onderdeel van de firmware. U kunt de broncode verkrijgen en het is toegestaan het te kopiëren, te verspreiden en te wijzigen conform de voorwaarden van GPL/LGPL.
xv
OpenSSL License
Copyright © 1998-2006 The OpenSSL Project. All rights reserved.
Redistribution and use in source and binary forms, with or without modification, are permitted provided that the following conditions are met:
1
Redistributions of source code must retain the above copyright notice, this list of conditions and the following disclaimer.
2
Redistributions in binary form must reproduce the above copyright notice, this list of conditions and the following disclaimer in the documentation and/or other materials provided with the distribution.
3
All advertising materials mentioning features or use of this software must display the following acknowledgment:
"This product includes software developed by the OpenSSL Project for use in the OpenSSL Toolkit. (http://www.openssl.org/)"
4
The names "OpenSSL Toolkit" and "OpenSSL Project" must not be used to endorse or promote products derived from this software without prior written permission.
For written permission, please contact [email protected].
5
Products derived from this software may not be called "OpenSSL" nor may "OpenSSL" appear in their names without prior written permission of the OpenSSL Project.
6
Redistributions of any form whatsoever must retain the following acknowledgment: "This product includes software developed by the
OpenSSL Project for use in the OpenSSL Toolkit (http:// www.openssl.org/)"
THIS SOFTWARE IS PROVIDED BY THE OpenSSL PROJECT "AS IS"
AND ANY EXPRESSED OR IMPLIED WARRANTIES, INCLUDING, BUT
NOT LIMITED TO, THE IMPLIED WARRANTIES OF
MERCHANTABILITY AND FITNESS FOR A PARTICULAR PURPOSE
ARE DISCLAIMED. IN NO EVENT SHALL THE OpenSSL PROJECT OR
ITS CONTRIBUTORS BE LIABLE FOR ANY DIRECT, INDIRECT,
INCIDENTAL, SPECIAL, EXEMPLARY, OR CONSEQUENTIAL
DAMAGES (INCLUDING, BUT NOT LIMITED TO, PROCUREMENT OF
SUBSTITUTE GOODS OR SERVICES; LOSS OF USE, DATA, OR
PROFITS; OR BUSINESS INTERRUPTION) HOWEVER CAUSED AND
ON ANY THEORY OF LIABILITY, WHETHER IN CONTRACT, STRICT
LIABILITY, OR TORT (INCLUDING NEGLIGENCE OR OTHERWISE)
ARISING IN ANY WAY OUT OF THE USE OF THIS SOFTWARE, EVEN
IF ADVISED OF THE POSSIBILITY OF SUCH DAMAGE.
Original SSLeay License
Copyright © 1995-1998 Eric Young ([email protected]) All rights reserved.
This package is an SSL implementation written by Eric Young
([email protected]). The implementation was written so as to conform with Netscapes SSL.
This library is free for commercial and non-commercial use as long as the following conditions are adhered to. The following conditions apply to all code found in this distribution, be it the RC4, RSA, lhash, DES, etc., code; not just the SSL code. The SSL documentation included with this distribution is covered by the same copyright terms except that the holder is Tim Hudson ([email protected]).
Copyright remains Eric Young's, and as such any Copyright notices in the code are not to be removed.
xvi
If this package is used in a product, Eric Young should be given attribution as the author of the parts of the library used.
This can be in the form of a textual message at program startup or in documentation (online or textual) provided with the package.
Redistribution and use in source and binary forms, with or without modification, are permitted provided that the following conditions are met:
1
Redistributions of source code must retain the copyright notice, this list of conditions and the following disclaimer.
2
Redistributions in binary form must reproduce the above copyright notice, this list of conditions and the following disclaimer in the documentation and/or other materials provided with the distribution.
3
All advertising materials mentioning features or use of this software must display the following acknowledgement:
"This product includes cryptographic software written by Eric Young
The word 'cryptographic' can be left out if the rouines from the library being used are not cryptographic related :-).
4
If you include any Windows specific code (or a derivative thereof) from the apps directory (application code) you must include an acknowledgement:
"This product includes software written by Tim Hudson
THIS SOFTWARE IS PROVIDED BY ERIC YOUNG "AS IS" AND ANY
EXPRESS OR IMPLIED WARRANTIES, INCLUDING, BUT NOT
LIMITED TO, THE IMPLIED WARRANTIES OF MERCHANTABILITY
AND FITNESS FOR A PARTICULAR PURPOSE ARE DISCLAIMED. IN
NO EVENT SHALL THE AUTHOR OR CONTRIBUTORS BE LIABLE
FOR ANY DIRECT, INDIRECT, INCIDENTAL, SPECIAL, EXEMPLARY,
OR CONSEQUENTIAL DAMAGES (INCLUDING, BUT NOT LIMITED
TO, PROCUREMENT OF SUBSTITUTE GOODS OR SERVICES; LOSS
OF USE, DATA, OR PROFITS; OR BUSINESS INTERRUPTION)
HOWEVER CAUSED AND ON ANY THEORY OF LIABILITY,
WHETHER IN CONTRACT, STRICT LIABILITY, OR TORT (INCLUDING
NEGLIGENCE OR OTHERWISE) ARISING IN ANY WAY OUT OF THE
USE OF THIS SOFTWARE, EVEN IF ADVISED OF THE POSSIBILITY
OF SUCH DAMAGE.
The licence and distribution terms for any publically available version or derivative of this code cannot be changed. i.e. this code cannot simply be copied and put under another distribution licence [including the GNU
Public Licence.]
xvii
Compliance and Conformity
This equipment has been tested and found to comply with the limits for a
Class B digital device, pursuant to Part 15 of the FCC Rules. These limits are designed to provide reasonable protection against harmful interference in a residential installation. This equipment generates, uses and can radiate radio frequency energy and, if not installed and used in accordance with the instructions, may cause harmful interference to radio communications. However, there is no guarantee that interference will not occur in a particular installation. If this equipment does cause harmful interference to radio or television reception, which can be determined by turning the equipment off and on, the user is encouraged to try to correct the interference by one or more of the following measures:
• Reorient or relocate the receiving antenna.
• Increase the separation between the equipment and receiver.
• Connect the equipment into an outlet on a circuit different from that to which the receiver is connected.
• Consult the dealer or an experienced radio/TV technician for help.
• The use of a non-shielded interface cable with the referenced device is prohibited.
CAUTION
—
The changes or modifications not expressly approved by the party responsible for compliance could void the user’s authority to operate the equipment.
This device complies with Part 15 of FCC Rules and RSS-Gen of IC
Rules.
Operation is subject to the following two conditions; (1) this device may not cause interference, and (2) this device must accept any interference, including interference that may cause undesired operation of the device.
* The above warning is valid only in the United States of America.
Interfacekabels
BELANGRIJK
Zorg ervoor dat u de printer uitschakelt voordat u een interfacekabel aansluit of ontkoppelt. Bescherm interfacekabels die niet worden gebruikt met behulp van de meegeleverde dop tegen statische elektrische ontlading via de interfacekabel(s) naar de interne elektronica van de printer.
Opmerking
Gebruik beschermde interfacekabels.
xviii
CDRH Regulations
The Center for Devices and Radiological Health (CDRH) of the U.S. Food and Drug Administration implemented regulations for laser products on
August 2, 1976. These regulations apply to laser products manufactured after August 1, 1976. Compliance is mandatory for products marketed in the United States. A label indicating compliance with the CDRH regulations must be attached to laser products marketed in the United
States.
Canadian Department of Communications Compliance
Statement
This Class B digital apparatus complies with Canadian ICES-003.
Avis de conformité aux normes du ministère des
Communications du Canada
Cet appareil numérique de la classe B est conforme à la norme NMB-003 du Canada.
xix
Energiebesparingfunctie
Het apparaat is uitgerust met een
Laag stroomverbruik
modus waarbij het energieverbruik wordt beperkt nadat een bepaalde tijd na het laatste gebruik van het apparaat, is verstreken, alsook een
Slaapstand
waarbij de printerfuncties in wachtstatus blijven maar het verbruik nog steeds tot een minimum wordt beperkt wanneer het apparaat niet wordt gebruikt binnen een ingestelde tijd.
Laag stroomverbruik modus
Het apparaat schakelt automatisch na ongeveer 1 minuten in de Laag stroomverbruik modus nadat het apparaat voor het laatst gebruikt is. De tijdsduur die zonder activiteit voorbij moet gaan voordat de Laag stroomverbruik modus geactiveerd wordt, kan verlengd worden. Voor meer informatie, raadpleeg
Low Power Timer (Low Power Mode timer timeout time) in de Engelse gebruikershandleiding op pagina 4-71
.
Slaapstand
Het apparaat schakelt automatisch na ongeveer 15 minuten in de slaapstand nadat het apparaat voor het laatst gebruikt is. De tijdsduur die zonder activiteit voorbij moet gaan voordat de slaapstand geactiveerd wordt, kan verlengd worden. Voor meer informatie, raadpleeg
Sleep
Timer (Sleep timer timeout time) in de Engelse gebruikershandleiding op pagina 4-71
.
Functie Automatisch dubbelzijdig afdrukken
Dit apparaat heeft dubbelzijdig afdrukken als standaardfunctie.
Bijvoorbeeld bij het afdrukken van twee originelen op een vel papier als dubbelzijdige afdruk, is het mogelijk om papierverbruik te verminderen.
Voor meer informatie, raadpleeg
Duplex (Duplex printing) in de Engelse gebruikershandleiding op pagina 4-39
.
Afdrukken in de duplexmodus vermindert papierverbruik en draagt bij aan het behoud van bossen. Duplexmodus vermindert tevens de hoeveelheid papier die ingekocht moet worden en vermindert daardoor de kosten. Het is daarom aan te bevelen dat machines die dubbelzijdig kunnen afdrukken, standaard worden ingesteld in de duplexmodus.
Gerecycled papier
Voor het behoud en duurzaam gebruik van de bossen wordt aanbevolen om gerecycled en nieuw papier te gebruiken dat op de meest milieuvriendelijke manier wordt geproduceerd of voorzien is van erkende milieukeurmerken, en die voldoen aan EN 12281:2002
*1
of een vergelijkbare kwaliteitsstandaard.
Deze apparatuur ondersteunt ook printen op papier van 64 g/m².
Wanneer dergelijk papier, dat minder ruwegrondstoffen bevat, gebruikt wordt, leidt dit tot meer besparingen van natuurlijke bronnen.
*1: EN12281:2002 "Papier voor drukwerk en kantoor - Eisen aan kopieerpapier voor kopieerprocessen met droge toner"
Uw verkoop- of servicevertegenwoordiger kan u informatie verschaffen over aanbevolen papiersoorten.
xx
Milieuvoordelen van "Energiebeheer"
Om het stroomverbruik te beperken, is dit apparaat voorzien van een functie voor energiebeheer die automatisch de energiebesparende stand inschakelt wanneer het apparaat gedurende een bepaalde tijd niet actief is.
Hoewel het de apparatuur enige tijd vergt weer terug te keren naar modus
Ready vanuit de spaarstand, is eenbelangrijke vermindering in energieverbruik mogelijk. Het wordt aanbevolen de machine te gebruiken met deactiveringstijd voor de spaarstand in de standaardinstelling.
Energy Star (ENERGY STAR
®
) -programma
Als bedrijf dat deelneemt aan het internationale Energy Star-programma hebben wij vastgesteld dat dit apparaat voldoet aan de standaarden zoals bepaald in het internationale Energy Star-programma.
ENERGY STAR
®
is een vrijwillig programma voor energie-efficiëntie met als doel hetontwikkelen en promoten van producten met een hoge energie-efficiëntie om zo hetbroeikaseffect te helpen voorkomen. Door
ENERGY STAR
®
-gekwalificeerde producten aan teschaffen kunnen klanten helpen de emissies van broeikasgassen te verminderen tijdensgebruik van het product en te besparen op de energiegerelateerde kosten.
EN ISO 7779
Der höchste Schalldruckpegel beträgt 70 dB (A) oder weniger gemäß EN
ISO 7779.
EK1-ITB 2000
Das Gerät ist nicht für die Benutzung im unmittelbaren Gesichtsfeld am
Bildschirmarbeitsplatz vorgesehen. Um störende Reflexionen am
Bildschirmarbeitsplatz zu vermeiden, darf dieses Produkt nicht im unmittelbaren Gesichtsfeld platziert werden.
xxi
Veiligheidsaanduidingen in deze handleiding
De delen van deze handleiding en onderdelen van het apparaat die zijn aangeduid met symbolen, bevatten veiligheidswaarschuwingen ter bescherming van de gebruiker, andere personen en voorwerpen in de buurt. Ze zijn ook bedoeld voor een correct en veilig gebruik van het apparaat. De symbolen met hun betekenis worden hieronder beschreven.
WAARSCHUWING
: Dit geeft aan dat wanneer u onvoldoende aandacht besteedt aan of u zich niet op de juiste wijze houdt aan de betreffende punten, dit zou kunnen leiden tot ernstig letsel of zelfs de dood.
VOORZICHTIG
: Dit geeft aan dat wanneer u onvoldoende aandacht besteedt aan of u zich niet op de juiste wijze houdt aan de betreffende punten, dit kan leiden tot lichamelijk letsel of mechanische beschadiging.
Symbolen
Het symbool
geeft aan dat het betreffende deel veiligheidswaarschuwingen bevat. Specifieke aandachtspunten worden binnenin het symbool aangegeven.
....
[Algemene waarschuwing]
....
[Waarschuwing voor gevaar van elektrische schokken]
....
[Waarschuwing voor hoge temperatuur]
Het symbool geeft aan dat het betreffende deel informatie bevat over niet-toegestane handelingen. Specifieke informatie over de niettoegestane handeling staat binnenin het symbool.
....
[Waarschuwing voor niet-toegestane handeling]
....
[Demontage verboden]
Het symbool
geeft aan dat het betreffende deel informatie bevat over handelingen die moeten worden uitgevoerd. Specifieke informatie over de vereiste handeling staat binnenin het symbool.
....
[Waarschuwing voor vereiste handeling]
....
[Haal de stekker uit het stopcontact]
....
[Sluit het apparaat altijd aan op een geaard stopcontact]
Neem contact op met uw servicevertegenwoordiger om een vervanging te bestellen als de veiligheidswaarschuwingen in deze gebruikershandleiding onleesbaar zijn of als de handleiding zelf ontbreekt (tegen betaling).
xxii
Omgeving
De geschikte bedrijfsomgeving voor het apparaat is:
• Temperatuur: 10 tot 32,5 °C
• Vochtigheid: 15 tot 80%
Een ongeschikte bedrijfsomgeving kan de beeldkwaliteit beïnvloeden.
Vermijd de volgende plaatsen als installatieplaats voor het apparaat.
• Vermijd plaatsen bij een venster of direct in het zonlicht.
• Vermijd plaatsen met trillingen.
• Vermijd plaatsen met sterke temperatuurschommelingen.
• Vermijd plaatsen met directe blootstelling aan warme of koude lucht.
• Vermijd slecht geventileerde locaties.
Als de vloer niet bestand is tegen zwenkwieltjes, is het mogelijk dat de vloer beschadigd raakt wanneer het apparaat na de installatie wordt verplaatst.
Tijdens het afdrukken komt er een kleine hoeveelheid ozon vrij, maar dit heeft geen nadelige gevolgen voor de gezondheid. Als het apparaat echter langere tijd in een slecht geventileerde ruimte wordt gebruikt of wanneer er een zeer groot aantal kopieën wordt afgedrukt, kan de geur onaangenaam worden. Een juiste omgeving voor afdrukwerk moet goed geventileerd zijn.
Waarschuwingen voor tonergebruik
• Probeer onderdelen die toner bevatten
niet
te verbranden. De vonken kunnen brandwonden veroorzaken.
• Probeer onderdelen die toner bevatten
nooit
open te maken.
• Adem de toner
niet
in.
• Wrijf
niet
in uw ogen of over uw mond als er toner op uw handen terechtkomt. Was de toner van uw handen.
• Raadpleeg voor het weggooien van de oude tonercontainer uw servicevertegenwoordiger of gooi de toner of tonercontainers na gebruik altijd overeenkomstig de plaatselijke milieuwetgeving weg.
xxiii
Conventie
Cursief lettertype
Vet
Vet tussen haakjes
Opmerking
Belangrijk
Voorzichtig
Waarschuwing
Over de gebruikershandleiding
Deze gebruikershandleiding bestaat uit de volgende hoofdstukken:
Hoofdstuk 1 - Onderdelen van het apparaat
Geeft meer uitleg bij de namen van de onderdelen.
Legt uit hoe u vanaf uw werkstation kunt afdrukken.
Legt uit hoe de tonercontainer wordt vervangen en hoe u de printer onderhoudt.
Hoofdstuk 4 - Problemen oplossen
Legt uit hoe u eventueel optredende printerproblemen, zoals papierstoringen, oplost.
Geeft de specificaties van de printer.
Conventies
In deze handleiding worden de volgende conventies gebruikt
.
Beschrijving
Wordt gebruikt om een sleutelwoord, een woordgroep of verwijzing naar aanvullende informatie te benadrukken.
Voorbeeld
Zie
Vervanging tonercontainer op pagina 5-2
voor het vervangen van de tonercontainer.
Wordt gebruikt om softwareknoppen aan te duiden
Wordt gebruikt om toetsen op het bedieningspaneel aan te duiden.
Wordt gebruikt om aanvullende, nuttige informatie over een functie of toepassing te geven.
Wordt gebruikt om belangrijke informatie te verstrekken.
Klik op
OK
om te beginnen met afdrukken.
Druk op
[GO]
om verder te gaan met afdrukken.
Opmerking
Raadpleeg uw netwerkbeheerder voor de netwerkadresinstellingen.
BELANGRIJK
Zorg dat het papier niet gevouwen, gekruld of beschadigd is.
Met deze waarschuwingen wordt aangegeven dat er als gevolg van een actie
mechanische
beschadiging kan optreden.
Wordt gebruikt om gebruikers te wijzen op het gevaar van
lichamelijk
letsel.
VOORZICHTIG
Trek de cassette niet naar buiten terwijl u de voorkant van het apparaat vasthoudt.
WAARSCHUWING
Het ladergedeelte staat onder hoogspanning.
xxiv
1 Onderdelen van het apparaat
In dit hoofdstuk vindt u uitleg en afbeeldingen, zodat u de onderdelen en de functies van die onderdelen kunt vaststellen.
Probeer voor het juiste gebruik en optimale prestaties thuis te raken in de namen en functies van deze onderdelen.
Dit hoofdstuk bevat uitleg over de volgende onderwerpen:
Onderdelen aan de voorkant van de printer
Interne onderdelen
Onderdelen aan de achterkant van de printer
Bedieningspaneel
1-2
1-2
1-3
1-4
1-1
Onderdelen van het apparaat
Onderdelen aan de voorkant van de printer
2
1 Bedieningspaneel
2 Bovenklep (Bovenlade)
3 Papierstopper
4 MF- (multifunctionele) lade
5 Papiercassette
6 USB-geheugenslot
7 Aan/uit-schakelaar
Interne onderdelen
8 Klepje tonerafvalbak
9 Tonerafvalbak
10 Zwart Tonercontainer (K)
11 Magenta Tonercontainer (M)
12 Cyaan Tonercontainer (C)
13 Geel Tonercontainer (Y)
1-2
Onderdelen van het apparaat
14 Papiertransfereenheid
15 Papierhelling
16 Duplexeenheid
Onderdelen aan de achterkant van de printer
23
21
1 2
17 Achterklep
18 Handgreep achterklep
19 Netwerklampjes
20 Netwerkaansluiting
21 USB-aansluiting
22 USB-geheugenslot (alleen P-C2660DN)
23 Optionele interfaceslot
24 Netsnoeraansluiting
25 Rechterklep
26 Handgrepen voor verplaatsen
1-3
Bedieningspaneel
Onderdelen van het apparaat
27 Berichtenscherm
28 Ready lampje
29 Data lampje
30 Attention lampje
31 Pijltoetsen
32 [MENU] toets
33 [Cancel] toets
34 [OK] toets
35 [GO] toets
1-4
2 Afdrukken
Dit hoofdstuk bevat uitleg over de volgende onderwerpen:
Netwerkinterfaceparameters wijzigen
Afdrukken van een statuspagina
Embedded Web Server RX
Printerstuurprogramma installeren
Afdrukken vanuit applicaties
Afdrukken via AirPrint
Status Monitor
Energiebesparende functie
2-2
2-4
2-4
2-13
2-20
2-20
2-21
2-25
2-1
Afdrukken
Netwerkinterfaceparameters wijzigen
Deze printer ondersteunt TCP/IP, TCP/IP (IPv6), NetWare, AppleTalk,
IPP, SSL-server, en de IPSec-protocollen en Beveiligingsniveau.
In de onderstaande tabel staan de benodigde items voor elk van de instellingen.
Configureer de netwerkparameters van de printer zoals nodig voor uw pc en uw netwerkomgeving.
Voor meer details over de procedure, raadpleeg
Using the Operation
Panel in de Engelse gebruikershandleiding op pagina 4-1
.
Opmerking
Als Embedded Web Server RX wordt gebruikt, dan kunnen de netwerkparameters en beveiligingsinstellingen gemakkelijk vanaf uw PC worden gewijzigd en gecontroleerd.
Embedded Web Server RX op pagina 2-4
voor meer informatie.
Als de optionele IB-50 of IB-51 is geïnstalleerd, dan zijn NetWare en AppleTalk instellingen mogelijk. Raadpleeg voor meer informatie
Optional Network (Optional Network settings) in de
Engelse gebruikershandleiding op pagina 4-56
.
Menu
Netwerk
Submenu
TCP/IP
DHCP
Auto-IP
IP-adres
Subnetmasker
Gateway
Bonjour
Beveiliging
TCP/IP (IPv6)
Interface vergrend.
RA (Stateless)
DHCPv6
USB-host
USB-apparaat
Interface-optie
USB-opslag
WSD-afdruk
Enhanced WSD
EnhancedWSD (SSL)
IPP
Instelling
Aan/Uit
Aan/Uit
Aan/Uit
IP-adres
IP-adres
IP-adres
Aan/Uit
Aan/Uit
Aan/Uit
Aan/Uit
Vergrendelen/
Ontgrendelen
Vergrendelen/
Ontgrendelen
Vergrendelen/
Ontgrendelen
Vergrendelen/
Ontgrendelen
Aan/Uit
Aan/Uit
Aan/Uit
Aan/Uit
2-2
Afdrukken
Menu Submenu
SSL-server
IPSec
LAN-interface
DES
3DES
AES
IPP over SSL
HTTPS
Instelling
Aan/Uit
Aan/Uit
Aan/Uit
Aan/Uit
Aan/Uit
Aan/Uit
Aan/Uit
Auto/10BASE-Half/
10BASE-Full/
100BASE-Half/
100BASE-Full/
1000BASE-T
Hoog/Laag Beveiligingsniveau
Opmerking
Doe de machine
UIT
en weer
AAN
nadat alle netwerkinstellingen zijn gedaan. Dit moet om de instellingen van kracht te maken.
2-3
Afdrukken
Afdrukken van een statuspagina
Druk na het voltooien van de netwerkinstellingen een statuspagina af.
Met de statuspagina kunt u bepaalde informatie bevestigen, zoals de netwerkadressen en netwerkprotocols.
Selecteer om een statuspagina af te drukken
Statuspagina afdrukken
in het menu Rapport afdrukken.
Raadpleeg
Report Print in de Engelse gebruikershandleiding op pagina
4-11
voor meer informatie.
Embedded Web Server RX
Als het apparaat is aangesloten op het netwerk, kunt u verschillende instellingen configureren met behulp van Embedded Web Server RX.
In dit hoofdstuk worden instructies gegeven voor de toegang tot
Embedded Web Server RX en het wijzigen van de beveiligingsinstellingen en hostnaam.
Voor meer informatie over Embedded Web Server RX, raadpleeg de
Embedded Web Server RX User Guide
.
Opmerking
Voer de Gebruikersnaam en het Wachtwoord in om toegang te hebben tot alle functies van de Embedded
Web Server RX pagina's, en klik op
Aanmelden
. Door het vooraf ingestelde wachtwoord van de systeembeheerder in te voeren, kan de gebruiker alle pagina's openen, inclusief
Documentbox en Instellingen in het navigatiemenu. De standaard fabrieksinstelling voor de standaardgebruiker met de bevoegdheden voor systeembeheerder wordt hieronder getoond.
Aanmeld.gebr.nm
Aanmeld.wachtw.
Admin
Admin
* Er wordt onderscheid gemaakt tussen hoofdletters en kleine letters (hoofdlettergevoelig).
De instellingen die de beheerder en de algemene gebruikers kunnen configureren in Embedded Web Server RX zijn als volgt.
Instelling Beschrijving
Machinegegevens
De basisinformatie van het apparaat kan worden opgevraagd.
Configuratie
,
Tellers
,
Info over Embedded Web Server RX
Taakstatus
Toont alle informatie over het apparaat, met inbegrip van afdruktaken en takenlogboek.
Afdrukstaatstatus
,
Afdruktakenlogboek
Document Box
Document boxen toevoegen of verwijderen, of documenten uit een document box verwijderen.
Custom box
,
Instellingen Job Box
Apparaatinstellingen
Configureer de geavanceerde instellingen van het apparaat
Papier/invoer/uitvoer
Tijd
,
Systeem
,
Energiebesparing/timerinstellingen
,
Datum/
Functieinstellingen
Configureer de geavanceerde functie-instellingen.
Algemene/taak-standaarden
,
Printer
,
—
—
2-4
Afdrukken
Instelling
Netwerkinstellingen
Beveiligingsinstellingen
Beheerinstellingen
Beschrijving
Configureer de geavanceerde instellingen van het netwerk.
Algemeen
,
TCP/IP
,
Protocol
Configureer de geavanceerde instellingen van de beveiliging.
Beveiliging apparaat
,
Netwerkveiligheid
,
Certificaten
Configureer de geavanceerde beheerinstellingen.
Taakaccounting
,
Verificatie
,
Notificatie/rapport
,
Instellingen historie
,
SNMP
,
Resetten
—
—
—
Toegang tot Embedded Web Server RX
1
Start uw internetbrowser.
2
Voer het IP-adres of de hostnaam van het apparaat in in de adres- of locatiebalk.
Voorbeelden:https://192.168.48.21/ (IP-adres) https://P001 (als de hostnaam "P001" is)
De internetpagina geeft basisinformatie over het apparaat en het
Embedded Web Server RX weer, evenals hun huidige status.
Opmerking
Als het bericht
Er is een probleem met het beveiligingscertificaat van deze website.
verschijnt, moet het certificaat geconfigureerd worden. Voor meer informatie over de certificaten, raadpleeg de
Embedded Web Server RX
User Guide
.
U kunt ook de handeling voortzetten zonder het certificaat te configureren.
3
Selecteer een categorie in de navigatiebalk links op het scherm.
Wanneer u inlogt op de machine als beheerder, ziet u
Apparaatinstellingen
,
Functie-instellingen
,
Netwerkinstellingen
,
Beveiligingsinstellingen
, en
Beheerinstellingen
.
2-5
Afdrukken
Beveiligingsinstellingen wijzigen
In dit hoofdstuk wordt beschreven hoe de beveiligingsinstellingen kunnen worden gewijzigd.
1
Open Embedded Web Server RX zoals beschreven in
Embedded Web Server RX op pagina 2-5
2
Vanaf de menu
Beveiligingsinstellingen
, selecteert u de instelling die u wilt configureren. De configureerbare instellingen zijn
Beveiliging apparaat
,
Netwerkveiligheid
en
Certificaten
.
Opmerking
De configureerbare instellingen in
Beveiliging apparaat
en
Netwerkveiligheid
kunnen ook worden geconfigureerd via de systeemmenu van het apparaat. Voor meer informatie raadpleeg
Using the Operation Panel in de
Engelse gebruikershandleiding op pagina 4-1.
Voor meer informatie over de certificaten, raadpleeg de
Embedded Web Server RX User Guide
.
2-6
Afdrukken
Machinegegevens wijzigen
Wijzigt de informatie van het apparaat.
1
Open Embedded Web Server RX zoals beschreven in
Embedded Web Server RX op pagina 2-5
2
Vanaf de menu
Apparaatinstellingen
, kies
Systeem
.
3
Voer de machinegegevens in en klik op
Verzenden
.
BELANGRIJK
Start, na het wijzigen van de instelling, het netwerk opnieuw op of zet het apparaat UIT en vervolgens weer AAN.
Om de netwerkkaart opnieuw op te starten, klikt u op
Resetten
in de menu
Beheerinstellingen
, en klikt u vervolgens op
Netwerk opnieuw opstarten
in
Herstarten
.
2-7
Afdrukken
E-mailinstellingen
Door de SMTP-instellingen te configureren, kunt u e-mailberichten over voltooide taken versturen.
Deze functie kan alleen worden gebruikt als het apparaat is verbonden met een mailserver die het SMTP-protocol gebruikt.
Daarnaast controleert u het volgende.
• De netwerkomgeving die wordt gebruikt om met dit apparaat verbinding te maken met de mailserver
Een permanente verbinding via een LAN wordt aanbevolen.
• SMTP-instellingen
Gebruik het Embedded Web Server RX om het IP-adres of de hostnaam van de SMTP-server te registreren.
• Als er beperkingen zijn ingesteld voor de grootte van e-mailberichten, is het verzenden van grote e-mailberichten misschien niet mogelijk.
Volg de onderstaande stappen om de SMTP-instellingen op te geven.
1
Open Embedded Web Server RX zoals beschreven in
Embedded Web Server RX op pagina 2-5
2
Vanaf de menu
Functie-instellingen
klikt u op
.
2-8
Afdrukken
3
Voer de betreffende waarden voor alle velden in.
Instelling
SMTP
POP3
Beschrijving
Stel in om e-mails vanaf de machine te versturen.
SMTP-protocol
Stel het SMTP-protocol in. Stel de
SMTP (E-mail TX)
instelling in op
Aan
op de pagina
Protocolinstellingen
.
SMTPservernaam
SMTPpoortnummer
Time-out SMTPserver
Verificatieprotocol
SMTPbeveiliging
Voer de hostnaam of het IP-adres van de SMTP-server in.
Geef het poortnummer op voor de SMTP. Gebruik de standaard
SMTP-poort 25.
Stel de wachttijd voor time-out in seconden in.
Geef aan of SMTP-verificatie is vereist. Om de verificatie te gebruiken, voert u de gebruikersinformatie voor verificatie in.
Stel SMTP beveiliging in.
Activeer
SMTP-beveiliging
in
SMTP (E-mail TX)
op de pagina
Protocolinstellingen
.
POP voor SMTPtimeout
Geef de tijd in seconden op tot de wachttijd voor de verbinding met POP-server is verlopen. Dit kan worden ingesteld wanneer
POP voor SMTP
is geselecteerd in
Verificatieprotocol
.
Verbinding testen
Test om te bevestigen dat de instellingen correct zijn.
Domeinbeperking
Stel in of domeinen al dan niet beperkt zijn. Klik op
Domeinenlijst
en voer de domeinnamen van de adressen in die moeten worden toegestaan of afgewezen. Beperking kan ook worden opgegeven via e-mail adres.
Stel in om een e-mail op de machine te ontvangen.
POP3-protocol
Stel POP3-protocol in. Stel de
POP3 (E-mail RX)
instelling in op
Aan
op de pagina
Protocolinstellingen
.
Controle-interval
Geef het tijdsinterval in minuten op voor het controleren van inkomende e-mails.
Nu uitvoeren
Klik op
Ontvangen
om direct verbinding te maken met de
POP3-server en te controleren op inkomende e-mails.
Domeinbeperking
Stel in of domeinen al dan niet beperkt zijn. Klik op
Domeinenlijst
en voer de domeinnamen van de adressen in die moeten worden toegestaan of afgewezen. Beperking kan ook worden opgegeven via e-mail adres.
Gebruikersinstellingen
POP3
Configureer de instellingen voor POP3-gebruikersaccounts en de POP3-server. U kunt maximaal drie gebruikers configureren.
2-9
Afdrukken
Instelling
Instellingen voor e-mail verzenden
Groottebeperking e-mail
Voer de maximumgrootte van te verzenden e-mailberichten in in kilobytes. Als de grootte van een e-mail deze waarde overschrijdt, dan wordt een foutbericht weergegeven en wordt het verzenden van de e-mail geannuleerd. Gebruik deze instelling als u groottebeperking e-mail voor de SMTP-server heeft ingesteld. Zoniet, voer een waarde in van 0 (nul) om emails zonder groottebeperking te kunnen versturen.
Adres afzender
Voer het e-mailadres in van de persoon die verantwoordelijk is voor het apparaat, bijvoorbeeld de apparaatbeheerder. Dit zorgt ervoor dat een antwoord of een afleveringsfoutrapport naar een persoon wordt gestuurd in plaats van naar het apparaat. Het adres van de afzender moet correct worden ingevoerd voor
SMTP-verificatie. Het adres van de afzender mag maximaal
128 karakters lang zijn.
Handtekening
Beschrijving
Voer de handtekening in. De handtekening is vrije tekst die wordt weergegeven aan het einde van het e-mailbericht. Deze wordt vaak gebruikt om het apparaat verder te identificeren. De handtekening mag maximaal 512 karakters lang zijn.
Standaardinst. functies
Wijzig de functie standaardinstellingen op de pagina
Gemeensch./Standaard instellingen taak
.
4
Klik op
Verzenden
.
2-10
Afdrukken
Een custom box registreren
U kunt een custom box vanaf Embedded Web Server RX registreren.
1
Open Embedded Web Server RX zoals beschreven in
Embedded Web Server RX op pagina 2-5
2
Ga naar de menu
Documentbox
en klik op
Custom box
.
3
Klik op
Voeg toe
.
4
Voer de boxgegevens in.
Voer de gegevens in voor de custom box die u wilt registreren. De in te voeren velden zijn dezelfde als bij het registreren op het apparaat.
Voor meer informatie, raadpleeg
Custom Box (Using a Custom Box) in de Engelse gebruikershandleiding op pagina 4-18.
5
Klik op
Verzenden
.
2-11
Afdrukken
Een document opgeslagen in een custom box afdrukken
Een document opgeslagen in een custom box kan worden afgedrukt vanaf Embedded Web Server RX.
1
Open Embedded Web Server RX zoals beschreven in
Embedded Web Server RX op pagina 2-5
2
Ga naar de menu
Documentbox
en klik op
Custom box
.
3
Klik op het nummer of de naam van de custom box waarin het document is opgeslagen.
4
Selecteer het document dat u wilt afdrukken.
Selecteer het keuzevak van het af te drukken document.
5
Klik op
Afdrukken
.
6
Voor instellingen die kunnen worden geconfigureerd, raadpleeg de
Embedded Web Server RX User Guide
.
2-12
Afdrukken
Printerstuurprogramma installeren
Zorg ervoor dat de printer aan staat en is aangesloten op de pc voordat u de printerdriver vanaf de DVD-ROM installeert. Het printerstuurprogramma is nodig om gegevens aangemaakt in een toepassing af te drukken.
Voor meer details over het printerstuurprogramma, raadpleeg
Printing
System Driver User Guide
op de DVD-ROM.
Opmerking
Het installeren onder Windows moet worden gedaan door een gebruiker die zich heeft aangemeld met beheerdersrechten.
Indien verbonden met een USB-kabel, is Plug and Play op dit apparaat uitgeschakeld indien in de slaapstand. Om de installatie voort te zetten, drukt u op de toets
GO
om het apparaat uit de energiebesparende stand of slaapstand te halen waarna kan worden verder gegaan.
Printing System (XPS) Driver kan niet geïnstalleerd worden op
Windows XP.
Het printerstuurprogramma voor Windows installeren
Snel installeren
De volgende procedure is een voorbeeld voor het installeren van de software in Windows 7 d.m.v.
Snel installeren
.
Raadpleeg voor het Aangepast installeren de
Aangepast installeren op pagina 2-15
.
1
Plaats de DVD-ROM.
Opmerking
Het installeren in Windows moet worden gedaan door een gebruiker die zich heeft aangemeld met beheerdersrechten.
Als het dialoogvenster
wizard nieuwe hardware gevonden
verschijnt, selecteert u
Annuleren
.
Als het venster Automatisch afspelen verschijnt, klikt op
Voer
Setup.exe uit
.
Als het venster gebruikersaccountbeheer verschijnt, klikt u op
Ja
(
Toestaan
).
2
Klik op
Licentieovereenkomst weergeven
en lees de
Gebruiksrechtovereenkomst.
Klik op
Accepteren
.
3
Kies het tabblad
Snel installeren
.
Opmerking
Om Status Monitor te installeren, is het noodzakelijk om Microsoft .NET Framework 4.0 vooraf te hebben geïnstalleerd.
2-13
Afdrukken
4
Selecteer het te installeren apparaat.
U kunt ook
Hostnaam als poortnaam gebruiken
kiezen en de hostnaam van de standaard TCP/IP-poort instellen. (een USBverbinding kan niet worden gebruikt.)
Opmerking
Het apparaat kan niet worden gedetecteerd, tenzij het is ingeschakeld. Als de computer er niet in slaagt om het apparaat te detecteren, controleer dan of het is aangesloten op de computer via een netwerk of USB-kabel en dat deze is ingeschakeld en klik op (Vernieuwen).
5
Selecteer het te installeren pakket.
Pakketten omvatten de volgende software:
• Stuurprogrammapakket
Printing System Driver, Status Monitor, Fonts
6
Klik op
Installeren
.
7
Voltooi de installatie.
Wanneer
Uw software is gebruiksklaar
verschijnt, kunt u de software gebruiken. Om een testpagina af te drukken, vink het selectievakje
Een testpagina afdrukken
aan en selecteer het apparaat.
Klik op
Voltooien
om de wizard af te sluiten.
Opmerking
Wanneer u
Apparaatinstellingen
in Windows
XP hebt geselecteerd, wordt het dialoogvenster voor het instellen van het apparaat weergegeven na op
Voltooien
te hebben geklikt. Configureer de instellingen voor de opties die op het apparaat zijn geïnstalleerd. Apparaatinstellingen kunnen worden geconfigureerd nadat de installatie is voltooid.
Zie voor meer informatie de apparaatinstellingen in de
Printing System Driver User Guide
op de dvd-rom.
Als het bericht systeem herstarten verschijnt, herstart u de computer door de aanwijzingen op het scherm op te volgen. Hiermee is de installatieprocedure van de printerdriver voltooid.
2-14
Afdrukken
Aangepast installeren
De volgende procedure is een voorbeeld voor het installeren van de software in Windows 7 d.m.v.
Aangepast installeren
.
1
Plaats de DVD-ROM.
Opmerking
Het installeren in Windows moet worden gedaan door een gebruiker die zich heeft aangemeld met beheerdersrechten.
Als het dialoogvenster
wizard nieuwe hardware gevonden
verschijnt, selecteert u
Annuleren
.
Als het venster Automatisch afspelen verschijnt, klikt op
Voer
Setup.exe uit
.
Als het venster gebruikersaccountbeheer verschijnt, klikt u op
Ja
(
Toestaan
).
2
Klik op
Licentieovereenkomst weergeven
en lees de
Gebruiksrechtovereenkomst.
Klik op
Accepteren
.
3
Kies het tabblad
Aangepast installeren
.
4
Selecteer het te installeren apparaat en klik op de pijltoets om deze te verplaatsen naar de lijst
Te installeren producten
.
De volgende knoppen zijn beschikbaar.
: Gebruik deze knop om de weergave tussen pictogram en tekstweergave te wisselen.
:
Gebruik deze knop om meerdere items te selecteren.
: Als het doelapparaat niet wordt weergegeven, druk dan op deze knop om het te gebruiken apparaat rechtstreeks te selecteren.
2-15
Afdrukken
5
Selecteer het te installeren apparaat en stuurprogramma en klik op de pijltoets om deze te verplaatsen naar de lijst
Te installeren producten
.
6
Selecteer het te installeren hulpprogramma en klik op de pijltoets om deze te verplaatsen naar de lijst
Te installeren producten
.
7
Klik op
Installeren
.
Opmerking
Om Status Monitor te installeren, is het noodzakelijk om Microsoft .NET Framework 4.0 vooraf te hebben geïnstalleerd.
8
Voltooi de installatie.
Wanneer
Uw software is gebruiksklaar
verschijnt, kunt u de software gebruiken. Om een testpagina af te drukken, vink het selectievakje
Een testpagina afdrukken
aan en selecteer het apparaat.
Klik op
Voltooien
om de wizard af te sluiten.
Opmerking
Wanneer u
Apparaatinstellingen
in Windows
XP hebt geselecteerd, wordt het dialoogvenster voor het instellen van het apparaat weergegeven na op
Voltooien
te hebben geklikt. Configureer de instellingen voor de opties die op het apparaat zijn geïnstalleerd. Apparaatinstellingen kunnen worden geconfigureerd nadat de installatie is voltooid.
Zie voor meer informatie de apparaatinstellingen in de
Printing System Driver User Guide
op de dvd-rom.
Als het bericht systeem herstarten verschijnt, herstart u de computer door de aanwijzingen op het scherm op te volgen. Hiermee is de installatieprocedure van de printerdriver voltooid.
2-16
Afdrukken
Software verwijderen
Voer de volgende procedure uit om de software van uw computer te verwijderen.
Opmerking
Het verwijderen onder Windows moet worden gedaan door een gebruiker die zich heeft aangemeld met beheerdersrechten.
1
Klik op de
Start
knop op Windows en selecteer vervolgens
Alle programma's
, (naam van softwarebedrijf) en
Verwijder Product
Library
om de wizard voor het verwijderen weer te geven.
2
Plaats een vinkje in het vakje van de te verwijderen software.
Kies
Installatie verwijderen
.
3
Als het bericht systeem herstarten verschijnt, herstart u de computer door de aanwijzingen op het scherm op te volgen. Hiermee is de procedure voor het verwijderen van de software voltooid.
Opmerking
De software kan ook worden verwijderd met behulp van de Product Library.
In het installatiescherm Product Library, klik op
Installatie verwijderen
en volg de instructies op het scherm op om de software te verwijderen.
Het printerstuurprogramma voor Macintosh installeren
De afdrukfunctie van de printer kan worden benut door een Macintosh computer.
Hier volgt de werkwijze voor de installatie onder MAC OSX 10.7.
Opmerking
Het installeren onder MAC OS moet worden gedaan door een gebruiker die zich heeft aangemeld met beheerdersrechten.
Wanneer u afdrukt vanaf een Macintosh-computer, moet de emulatiemodus het apparaat worden ingesteld op
KPDL
of
KPDL (Auto)
. Voor meer informatie, raadpleeg
Emulation
(Setting the emulation) in de Engelse gebruikershandleiding op pagina 4-41.
Bij verbinding via Bonjour, activeer Bonjour via de netwerkinstellingen van het apparaat. Voor meer informatie, raadpleeg
Bonjour (Bonjour setting) in de Engelse gebruikershandleiding op pagina 4-50.
Voer in het scherm Verificatie de naam en het wachtwoord in die worden gebruikt voor het besturingssysteem.
2-17
1
Plaats de DVD-ROM.
2
Dubbelklik op het
GEN_LIB
pictogram.
3
Dubbelklik op
OS X 10.5 or higher
.
Afdrukken
4
Dubbelklik op
(Merknaam) OS X 10.5+
.
5
Het installatieprogramma van de printerdriver start.
6
Installeer het printerstuurprogramma zoals aangegeven door de instructies in de installatiesoftware.
Hiermee is de installatie van de printerdriver voltooid.
Indien een USB-verbinding wordt gebruikt, wordt het apparaat automatisch herkend en verbonden.
Indien er een IP-verbinding wordt gebruikt, zijn de onderstaande instellingen vereist.
7
Open Systeemvoorkeuren en klik op
Afdrukken en scannen
.
2-18
Afdrukken
8
Klik op het plus-symbool (
+
) om de geïnstalleerde printerdriver toe te voegen.
9
Klik op de IP-icoon voor een IP-verbinding en voer het IP-adres en de printernaam in.
Het ingevoerde
Adres
verschijnt automatisch in het veld
Naam
.
Wijzig deze waarde indien nodig.
Opmerking
Bij gebruik van een Bonjour-verbinding, selecteer
Standaard
en klik op het item dat verschijnt in
Printernaam
. Het stuurprogramma met dezelfde naam als het apparaat verschijnt automatisch in
Stuurprogramma
.
10
Selecteer de beschikbare opties voor de printer en klik op
OK
.
11
De geselecteerde printer wordt toegevoegd.
2-19
Afdrukken
Afdrukken vanuit applicaties
Hieronder worden de stappen beschreven die nodig zijn voor het afdrukken van een document dat met een applicatie gemaakt is.
1
Plaats het gewenste papier in de papiercassette.
2
Selecteer vanuit de applicatie in het menu Bestand de optie
Afdrukken
. Het dialoogvenster Afdrukken wordt weergegeven.
3
Selecteer de printer die u wilt gebruiken uit de printerlijst.
4
Voer bij
Aantal exemplaren
het aantal afdrukken in dat u wilt maken.
5
Klik op
OK
om te beginnen met afdrukken.
Opmerking
Raadpleeg voor meer informatie over het gebruik van het printerstuurprogramma de
Printing System Driver User
Guide.
Afdrukken via AirPrint
AirPrint is een afdrukfunctie die standaard is opgenomen in iOS 4.2 en recentere productversies, en Mac OS X 10.7 en recentere productversies.
Met deze functie kunt u verbinding maken en afdrukken met elk AirPrint compatibel apparaat zonder een printerstuurprogramma te hoeven installeren.
Om het apparaat zichtbaar te maken bij het afdrukken via AirPrint, kunt u locatie-informatie van het apparaat instellen in Embedded Web Server
RX.
Raadpleeg voor meer informatie de
Embedded Web Server RX User
Guide
.
2-20
Afdrukken
Status Monitor
De Status Monitor bewaakt de printerstatus en voorziet in een doorlopend functioneringsrapport.
Opmerking
Als u Status Monitor activeert, moet u het volgende controleren.
• Printing System Driver is geïnstalleerd.
• Hetzij
Enhanced WSD
of
EnhancedWSD(SSL)
zijn ingesteld op
Aan
in de paragraaf
Security in de Engelse gebruikershandleiding op pagina 4-79
.
Toegang tot de Status Monitor
De Status Monitor start ook wanneer het afdrukken wordt gestart.
Verlaten van de Status Monitor
Gebruik een van onderstaande methodes voor het verlaten van de Status
Monitor.
• Handmatig verlaten:
Klik op het pictogram instellingen en kies Afsluiten in het menu om de
Status Monitor te verlaten.
• Automatisch verlaten:
De Status Monitor sluit automatisch na 7 minuten als deze niet wordt gebruikt.
Status Monitor Melding
De Status Monitor is als volgt weergegeven.
Sneloverzicht printerstatus
De status van de printer wordt met pictogrammen weergegeven.
Gedetailleerde informatie wordt weergegeven door te klikken op de knop
Uitbreiden.
Pictogram
Knop uitbreiden
Tabblad waarschuwing
Tabblad tonerstatus
Tabblad status papierlade
Tabblad voortgang afdruktaken
Gedetailleerde informatie wordt weergegeven door te klikken op elk tabblad pictogram.
2-21
Tabblad voortgang afdruktaken
De status van de afdruktaken wordt weergegeven.
Afdrukken
Pictogram status
Takenlijst
Selecteer een taak in de lijst via het weergegeven menu en klik met de rechtermuisknop om te annuleren.
Tabblad status papierlade
Informatie over het papier in de printer en de hoeveelheid resterend papier wordt getoond.
Tabblad tonerstatus
De hoeveelheid resterende toner wordt weergegeven.
2-22
Tabblad waarschuwing
Als een fout optreedt, wordt dit bekendgemaakt met een 3Dbeeldweergave en een bericht.
Afdrukken
Status Monitor Snelmenu
Het volgende menu wordt weergegeven als op de pictogram instellingen wordt geklikt.
Pictogram Instellingen
•
Embedded Web Server RX
Als de printer is verbonden met een TCP/IP-netwerk en zijn eigen IPadres heeft, gebruikt u een webbrowser om naar het Embedded Web
Server RX te gaan om de netwerkinstellingen te wijzigen of bevestigen. Raadpleeg voor meer informatie de
Embedded Web
Server RX User Guide
.
Dit menu wordt niet weergegeven bij gebruik van een USBverbinding.
•
Kennisgeving...
Hiermee kan de weergave van de Status Monitor worden ingesteld.
Status Monitor Instellingen Kennisgeving op pagina 2-24
voor meer informatie.
•
Verlaten
Hiermee verlaat u de Status Monitor.
2-23
Afdrukken
Status Monitor Instellingen Kennisgeving
De Status Monitor instellingen en gedailleerde lijst gebeurtenissen worden weergegeven.
Selecteer of gebeurtenismelding al dan niet moet worden uitgevoerd als er een fout in de lijst gebeurtenissen optreedt.
1
Kies
Gebeurtenismelding inschakelen
.
Als deze instelling is ingesteld op Uit, dan wordt de Status Monitor niet gestart, ook niet als het afdrukken wordt uitgevoerd.
2
Selecteer een gebeurtenis die gebruikt moet worden met de optie tekst naar spraak in
Beschikbare gebeurtenissen
.
3
Klik op de kolom
Geluidsbestand / Tekst naar spraak
.
Klik op de knop Bladeren (...) om de gebeurtenis te melden met een geluidbestand.
Opmerking
Het beschikbare bestandsformaat is WAV.
Bij het aanpassen van het luidop voor te lezen bericht op het scherm, moet u de tekst in het tekstvak typen.
2-24
Afdrukken
Energiebesparende functie
Energiebesparende stand
Wanneer de ingestelde tijd (fabrieksinstelling is 1 minuut) is verstreken sinds het laatste gebruik van de printer, schakelt de printer automatisch naar de energiebesparende stand. De achtergrondverlichting en lampjes van het berichtenscherm gaan uit om het stroomverbruik te minimaliseren. Deze stand heet de energiebesparende stand.
De tijdsperiode waarin er geen activiteiten plaatsvinden voordat de energiebesparende stand wordt geactiveerd, kan worden verlengd. Voor meer informatie, raadpleeg
Low Power Timer (Low Power Mode timer timeout time) in de Engelse gebruikershandleiding op pagina 4-71
.
Als er afdrukgegevens ontvangen worden tijdens de energiebesparende stand, dan licht het berichtenscherm op en wordt het afdrukken gestart.
Om te hervatten, druk op
[GO]
. De printer is binnen 11 seconden gebruiksklaar.
Wij wijzen u erop dat door omgevingsfactoren, zoals ventilatie, het apparaat langzamer kan reageren.
Slaapstand
Voor Europa
Wanneer de ingestelde tijd (fabrieksinstelling is 15 minuten) is verstreken sinds het laatste gebruik van de printer, schakelt de printer automatisch naar de slaapstand. De achtergrondverlichting en lampjes van het berichtenscherm gaan uit om het stroomverbruik te minimaliseren. Deze stand heet de slaapstand.
Om de printer te gebruiken, druk op
[GO]
. De printer is binnen
17 seconden gebruiksklaar.
Voor meer informatie, raadpleeg
Sleep Timer (Sleep timer timeout time) in de Engelse gebruikershandleiding op pagina 4-71
.
Uitgezonderd voor Europa
Wanneer de ingestelde tijd (fabrieksinstelling is 15 minuten) is verstreken sinds het laatste gebruik van de printer, schakelt de printer automatisch naar de slaapstand. De achtergrondverlichting en lampjes van het berichtenscherm gaan uit om het stroomverbruik te minimaliseren. Deze stand heet de slaapstand.
Voor meer informatie, raadpleeg
Sleep Timer (Sleep timer timeout time) in de Engelse gebruikershandleiding op pagina 4-71
.
Er zijn twee slaapstanden: Snel Herstel en energiebesparing. De standaardinstelling is energiebesparende stand.
Modus snel herstel
Het herstel uit de slaapstand sneller is dan bij het gebruik van de energiebesparende modus.
Het berichtenscherm gaat uit wanneer naar de slaapstand geschakeld wordt en de indicator voor Ready knippert.
Het apparaat herstelt snel wanneer op
[GO]
wordt gedrukt. Het apparaat herstelt ook automatisch en drukt af wanneer een taak wordt gedetecteerd.
2-25
Afdrukken
Als er tijdens de slaapstand afdrukgegevens worden ontvangen, dan wordt de afdruktaak uitgevoerd terwijl het berichtenscherm onverlicht blijft.
Om de printer te gebruiken, druk op
[GO]
.
Wij wijzen u erop dat door omgevingsfactoren, zoals ventilatie, het apparaat langzamer kan reageren.
Voor meer informatie, raadpleeg
Sleep Timer (Sleep timer timeout time) in de Engelse gebruikershandleiding op pagina 4-71
.
Modus energiebesparing
In deze stand wordt het energieverbruik nog meer teruggebracht dan in de modus snel herstel en kan de slaapstand afzonderlijk ingesteld worden voor elke functie.
Om de printer te gebruiken, druk op
[GO]
. De printer is binnen
17 seconden gebruiksklaar.
Raadpleeg voor meer informatie over de instellingen voor de energiebesparende stand
Sleep Level Set. (Sleep level setting) in de
Engelse gebruikershandleiding op pagina 4-73
.
Opmerking
Als de Standby Timer gelijk is aan de Uitschakeltimer, dan wordt voorrang gegeven aan de slaapstand.
2-26
3 Onderhoud
Dit hoofdstuk bevat uitleg over de volgende onderwerpen:
Algemene informatie
Tonercontainer vervangen
De tonerafvalbak vervangen
De printer reinigen
3-2
3-2
3-6
3-8
3-1
Onderhoud
Algemene informatie
In dit hoofdstuk worden basisonderhoudstaken beschreven die u op de printer kunt uitvoeren. U kunt de volgende onderdelen vervangen naar aanleiding van een bericht op het printerscherm:
• Tonerpakketten
• Tonerafvalbak
De volgende onderdelen dienen ook regelmatig te worden gereinigd:
• Papiertransfereenheid
Opmerking
Verzamelen van informatie op geheugenchips - De geheugenchip die aan de tonercontainer vastzit, is ontwikkeld om het gemak voor de eindgebruiker te vergroten, om hergebruik van lege tonercontainers te ondersteunen en om informatie te verzamelen ter ondersteuning van nieuwe productplanning en ontwikkeling. De verzamelde informatie is anoniem - het kan met niemand in verband gebracht worden en de gegevens worden vertrouwelijk behandeld.
Tonercontainer vervangen
De tonercontainer in de printer moet worden vervangen zodra het berichtenscherm de melding
Toner laag
toont of zo snel mogelijk daarna. Als u de printer blijft gebruiken zal de tonervoorraad uiteindelijk opraken, zal de printer stoppen met afdrukken en zal het bericht
Vervang toner C,M,Y,K
verschijnen om aan te geven dat een nieuwe tonerkit moet worden geïnstalleerd.
Hoe vaak de tonercontainer moet worden vervangen
De levensduur van de tonercontainers hangt af van de hoeveelheid toner die nodig is om uw afdruktaken uit te voeren. Conform ISO/IEC 19798 en met de EcoPrint-functie uitgeschakeld, kan de tonercontainer de volgende aantallen afdrukken (uitgaande van A4/Letter-papier):
P-C2160DN
Tonerkleur
Levensduur van de tonercontainer (afdrukbare pagina's)
Zwart
Cyaan
Magenta
Geel
3500 afbeeldingen
2800 afbeeldingen
2800 afbeeldingen
2800 afbeeldingen
P-C2660DN
Tonerkleur
Zwart
Cyaan
Magenta
Geel
Levensduur van de tonercontainer (afdrukbare pagina's)
7000 afbeeldingen
5000 afbeeldingen
5000 afbeeldingen
5000 afbeeldingen
3-2
Onderhoud
Opmerking
De tonercontainer die verpakt zit bij de nieuwe printer moet het systeem vullen wanneer het voor de eerste keer gebruikt wordt. Daardoor kan slechts 30~50% van de starttonerkit gebruikt worden om af te drukken.
Tonerpakketten
Wij raden u aan om voor de beste resultaten alleen originele onderdelen en voorraad te gebruiken.
De tonerpakketten worden geleverd in 4 verschillende kleuren: cyaan, magenta, geel en zwart.
Een nieuw tonerpakket voor elke kleur bevat de volgende onderdelen:
• Tonercontainer
• Plastic afvalzakken voor de oude tonercontainer en de oude tonerafvalbak
• Tonerafvalbak
• Installatiehandleiding
Opmerking
Haal de tonercontainer pas uit de doos als u klaar bent om de container in de printer te plaatsen.
Uitleg over berichten waarin u wordt verzocht de tonercontainer te vervangen
De printer geeft op twee verschillende momenten berichten weer voor individuele tijdens het gebruik van toner. Dit bericht wordt automatisch afgewisseld met het andere printerbericht (zoals
Gereed
):
• Wanneer de toner in de printer bijna op is, bijvoorbeeld in de cyaan container, toont de printer het bericht
Toner laag C
als eerste waarschuwing. Merk op dat vervanging op dit moment niet altijd nodig is.
• Als u het bovenstaande bericht negeert en doorgaat met afdrukken, toont de printer vlak voordat de toner op is, het bericht
Vervang toner
. De tonercontainer dient onmiddellijk vervangen te worden.
Reinig de afzonderlijke laderdraden, enz. Nadat het reinigen is gebeurd, verandert het bericht echter niet automatisch in
Klaar
. Om opnieuw met het afdrukken te beginnen, druk op
[GO]
zodat de printer gebruiksklaar is.
Vervang in beide gevallen de tonercontainer. Raadpleeg
Tonercontainer vervangen op pagina 3-2
.
3-3
Bovenklep
(Bovenlade)
Onderhoud
De tonercontainer vervangen
In dit gedeelte wordt uitgelegd hoe u de tonercontainers vervangt.
Wanneer u de tonercontainer van een kleur vervangt, dient u altijd tegelijkertijd de tonerafvalbak te vervangen. Als deze bak vol is, kan de printer beschadigd raken of worden vervuild door het tonerafval dat uit de bak kan lekken.
VOORZICHTIG
Probeer geen delen die toner bevatten te verbranden. De vonken kunnen brandwonden veroorzaken.
BELANGRIJK
Verwijder tijdens het vervangen van de tonercontainer opslagmedia en computerbenodigdheden (zoals diskettes) uit de buurt van de tonercontainer. Zo wordt schade aan de media vermeden als gevolg van de magnetische lading van de toner.
BELANGRIJK
We aanvaardt geen aansprakelijkheid voor schade of problemen die voortkomen uit het gebruik van andere tonercontainers dan onze originele tonercontainers. Het is ook aanbevolen om voor een optimale prestatie alleen onze tonercontainers te gebruiken die speciaal bedoeld zijn voor gebruik in uw land of regio. Als een tonercontainer voor een ander land/regio wordt geïnstalleerd, zal de printer stoppen met afdrukken.
Opmerking
U hoeft de printer niet uit te zetten voordat u met vervanging begint. Gegevens die zich al in het proces van de printer bevinden, worden verwijderd als u de printer uit zet.
Zorg er voor het vervangen van de tonercontainer eerst voor dat u de juiste kleur heeft voor de tonercontainer die moet worden vervangen. In dit voorbeeld wordt ervan uitgegaan dat u de cyaan tonercontainer vervangt.
1
Open de bovenklep (bovenlade).
2
Verwijder de oude tonercontainer voorzichtig uit de printer.
3-4
Plastic zak
Tonerinvoersleuf
Onderhoud
3
Plaats de oude tonercontainer in de plastic zak (bij het tonerpakket meegeleverd) en gooi de zak later weg volgens de plaatselijke regels of bepalingen voor het weggooien van afval.
4
Haal de nieuwe tonercontainer uit het tonerpakket.
5
Schud de nieuwe tonercontainer 5 à 6 keer heen en weer zoals in de afbeelding aangegeven om de toner gelijkmatig in de container te verspreiden.
Druk niet te hard op het midden van de tonercontainer en raak de tonerinvoersleuf niet aan.
6
Houd de nieuwe tonercontainer met de tonerinvoersleuf naar beneden, plaats tegenover de sleuven links en rechts en plaats horizontaal in de printer.
7
Duw de tonercontainer naar beneden om hem goed vast te zetten.
Gebruik dezelfde procedure om de andere kleurtonercontainers te vervangen.
8
Sluit de bovenklep (bovenlade).
Opmerking
Als de bovenklep (bovenlade) niet sluit, controleer of de nieuwe tonercontainer correct is geplaatst (in stap 7).
Gooi de tonercontainer en de tonerafvalbak na gebruik altijd overeenkomstig de plaatselijke milieuwetgeving weg.
Ga verder naar het volgende gedeelte.
3-5
Onderhoud
De tonerafvalbak vervangen
Vervang de tonerafvalbak wanneer het bericht
Controleer tonerafvalbak
wordt weergegeven. Er zit een nieuwe tonerafvalbak in het tonerpakket. De tonerafvalbak dient te worden vervangen voordat de printer in gebruik wordt genomen.
1
Open het klepje van de tonerafvalbak.
Vergrendelingsknop
Klepje tonerafvalbak
2
Druk op de vergrendelingsknop en haal de tonerafvalbak voorzichtig uit.
Opmerking
Verwijder de tonerafvalbak zo voorzichtig mogelijk, zodat de toner niet wordt verstrooid. Zorg ervoor dat de opening van de tonerafvalbak omhoog wijst.
3
Sluit, nadat u de bak uit de printer heeft gehaald, de dop van de oude tonerafvalbak.
Dop
Oud afval
Tonerafvalbak
4
Plaats, om te voorkomen dat er toner wordt gemorst, de oude tonerafvalbak in de plastic zak (bij het tonerpakket inbegrepen) en gooi de zak later weg volgens de plaatselijke regels of bepalingen voor het weggooien van afval.
Plastic zak
Dop
Nieuwe tonerafvalbak
5
Open de dop van de nieuwe tonerafvalbak.
3-6
Nieuwe tonerafvalbak
Onderhoud
6
Plaats de nieuwe tonerafvalbak zoals in afbeelding aangegeven.
Wanneer de bak goed is geplaatst, wordt de bak vastgeklikt.
7
Controleer of de tonerafvalbak goed geplaatst is en sluit de klep van de tonerafvalbak.
Nadat de tonercontainers en de tonerafvalbak zijn vervangen, dient u de papiertransfereenheid te reinigen. Raadpleeg voor instructies
De printer reinigen op pagina 3-8
3-7
Onderhoud
De printer reinigen
De papiertransfereenheid dient te worden gereinigd telkens de tonercontainer en tonerafvalbak worden vervangen.
Om een optimale afdrukkwaliteit te behouden, is het ook aan te bevelen dat de binnenkant van de printer eenmaal per maand wordt gereinigd, alsook wanneer de tonercontainer wordt vervangen.
Hij dient ook te worden gereinigd indien er strepen of lijnen verschijnen op afgedrukte kopieën of indien afdrukken vaag of onduidelijk zijn.
De papiertransfereenheid reinigen
Afdrukproblemen zoals vlekken op de achterkant van afgedrukte pagina's kunnen zich voordoen indien de papiertransfereenheid vuil wordt. Voor het reinigen van de papiertransfereenheid moet u de droge doek gebruiken.
1
Trek de handgreep van de achterklep omhoog en open de achterklep.
2
Veeg de papierdeeltjes op de registratierol en de papierhelling weg met de reinigingsdoek.
Reinigingsdoek
Transferriem (bruin)
Papierhelling
Registratie
Rol (metaal)
Papiertransfereenheid
Duplexeenheid
Transferrol (zwart)
Opmerking
Let erop dat u de zwarte transferrol en de bruine transferriem tijdens het reinigen niet aanraakt want dit kan de afdrukkwaliteit verstoren.
3
Sluit de achterklep.
3-8
4 Problemen oplossen
Dit hoofdstuk bevat uitleg over de volgende onderwerpen:
Algemene richtlijnen
Problemen met de afdrukkwaliteit
Foutmeldingen
Papierstoringen oplossen
4-2
4-3
4-7
4-12
Als een probleem niet kan worden opgelost, neemt u contact op met uw servicetechnicus.
4-1
Problemen oplossen
Algemene richtlijnen
In de onderstaande tabel staan basisoplossingen voor problemen die bij de printer kunnen optreden. Voordat u service belt, raden wij u aan eerst deze tabel te raadplegen om problemen op te lossen.
Symptoom
Afdrukkwaliteit is niet goed.
Papier is vastgelopen.
Er branden geen lampjes op het bedieningspaneel, zelfs niet wanneer de printer aan staat, en de ventilator maakt geen geluid.
De printer drukt een statuspagina af, maar er worden geen taken vanaf de computer afgedrukt.
Controles Correctie
Problemen met de afdrukkwaliteit op pagina 4-3
Papierstoringen oplossen op pagina 4-12
Controleer of het netsnoer goed op het stopcontact is aangesloten.
Zet de printer uit, sluit het netsnoer goed aan en zet de printer weer aan.
Druk goed op de aan/uit-knop.
Controleer de printerkabel of de aansluitingskabel.
Er komt stoom uit de printer in het gebied rond de bovenlade.
Controleer de programmabestanden en de applicatiesoftware.
Controleer of de kamertemperatuur laag is, of of er vochtig papier werd gebruikt.
Sluit beide uiteinden van de printerkabel stevig aan. Probeer de printerkabel of de aansluitingskabel te vervangen.
Probeer een ander bestand af te drukken of een andere afdrukopdracht te gebruiken. Als het probleem zich alleen bij een bepaald bestand of een specifieke applicatie voordoet, controleert u de instellingen van de printerdriver voor die applicatie.
Afhankelijk van de afdrukomgeving en de toestand van het papier, zal de hitte die ontstaat tijdens het afdrukken het vocht in het papier doen verdampen en de stoom die daarbij vrijkomt kan eruit zien als rook. Dat is geen probleem en u kunt gewoon doorgaan met afdrukken.
Als u bezorgd bent om de stoom, verhoog dan de kamertemperatuur, of vervang het papier door nieuwer, droger papier.
Tips
Printerproblemen kunnen gemakkelijk worden opgelost met behulp van onderstaande tips. Wanneer u een probleem tegenkomt dat met de bovenstaande richtlijnen niet kan worden opgelost, probeert u het volgende:
• Zet de printer uit en wacht enkele seconden. Zet de printer dan weer aan.
• Start de computer, waarvandaan de afdruktaken naar de printer worden verzonden, opnieuw op.
• Zorg ervoor dat u over de nieuwste versie van de printerdriver beschikt en deze gebruikt. De nieuwste versies van printerdrivers en hulpprogramma's zijn beschikbaar via het downloadcentrum op onze website op het internet.
• Zorg ervoor dat de afdrukprocedures in de applicatiesoftware correct worden opgevolgd. Raadpleeg de documentatie die met de applicatiesoftware is meegeleverd.
4-2
Afgedrukte resultaten
Afwijkende kleurafdruk
Problemen oplossen
Problemen met de afdrukkwaliteit
In de tabellen en diagrammen van de volgende gedeelten worden problemen met de afdrukkwaliteit gedefinieerd en vindt u de correcties die u kunt uitvoeren om de problemen op te lossen. Bij sommige oplossingen dient u onderdelen van de printer te reinigen of te vervangen.
Als het probleem niet wordt opgelost door de voorgestelde correctie, belt u service.
Correctie
Voer kleurregistratie uit m.b.v. het bedieningspaneel van de printer.
Raadpleeg voor meer informatie
Registration Normal (Color registration
[standard]) in de Engelse gebruikershandleiding op pagina 4-97
of
Registration Details (Color registration [detailed]) in de Engelse gebruikershandleiding op pagina 4-100
.
Geheel lege afdruk
Controleer de tonercontainers.
Open de bovenklep (bovenlade) van de printer en controleer of de tonercontainers goed in de printer zijn geplaatst. Voor meer informatie over het installeren van de tonercontainers, raadpleeg
Tonercontainer vervangen op pagina 3-2
Controleer of de applicatiesoftware goed werkt.
Dropouts of afgedwaalde punten
Maak de LSU schoon.
Raadpleeg voor meer informatie
LSU (LSU cleaning mode setting) in de
Engelse gebruikershandleiding op pagina 4-107
.
Zwarte of witte verticale strepen
Richting van papierinvoer
Controleer de toner op het bedieningspaneel.
Als het bericht
Toner laag C,M,Y,K
wordt weergegeven met een bepaalde kleur, dan dient u een nieuwe tonerkit voor die kleur te installeren. Raadpleeg voor het vervangen van de tonercontainer
Tonercontainer vervangen op pagina 3-2.
Maak de LSU schoon.
Raadpleeg voor meer informatie
LSU (LSU cleaning mode setting) in de
Engelse gebruikershandleiding op pagina 4-107
.
Vernieuw drum.
Raadpleeg voor meer informatie
Drum (Drum/Refresh mode setting) in de
Engelse gebruikershandleiding op pagina 4-88
.
4-3
Afgedrukte resultaten
Vage of onduidelijke afdrukken
Grijze achtergrond
Problemen oplossen
Correctie
Maak de LSU schoon.
Raadpleeg voor meer informatie
LSU (LSU cleaning mode setting) in de
Engelse gebruikershandleiding op pagina 4-107
.
Zorg ervoor dat de instelling voor de papiersoort overeenkomt met het gebruikte papier.
Raadpleeg voor meer informatie
Paper Settings in de Engelse gebruikershandleiding op pagina 4-29
.
Voer kleurkalibratie uit door ofwel de printer uit en in te schakelen ofwel met behulp van het bedieningspaneel van de printer.
Raadpleeg voor meer informatie
Color Calibration in de Engelse gebruikershandleiding op pagina 4-79
.
Probeer de kleurcontrole-instellingen aan te passen m.b.v. de printerdriver.
Controleer het bedieningspaneel. Als het bericht
Toner laag C,M,Y,K wordt weergegeven met een bepaalde kleur, dan dient u een nieuwe tonerkit voor die kleur te installeren. Raadpleeg
Tonercontainer vervangen op pagina 3-2 voor het vervangen van de toner.
Vernieuw drum.
Raadpleeg voor meer informatie
Drum (Drum/Refresh mode setting) in de
Engelse gebruikershandleiding op pagina 4-107
.
Start [MC] en stel de instelwaarde lager in. Zet de instelwaarde 1 stap tegelijk lager in vanaf de huidige waarde. Als er geen verbetering is nadat de waarde 1 stap lager is ingesteld, zet dan nog 1 stap lager. Is er nog steeds geen verbetering, keer dan terug naar de oorspronkelijke waarde.
Raadpleeg voor meer informatie
MC (Main charger output setting) in de
Engelse gebruikershandleiding op pagina 4-108
.
Voer kleurkalibratie uit door ofwel de printer uit en in te schakelen ofwel met behulp van het bedieningspaneel van de printer.
Raadpleeg voor meer informatie
Color Calibration in de Engelse gebruikershandleiding op pagina 4-79
.
Vuil op de bovenrand of achterkant van het papier
Controleer de papierinvoer en de helling.
Open de achterklep en controleer of er toner op de papierhelling zit binnenin de papierdoorvoereenheid. Reinig de papierhelling m.b.v. een zachte, droge, pluisvrije doek.
De papiertransfereenheid reinigen op pagina 3-8
voor meer informatie.
4-4
Problemen oplossen
Afgedrukte resultaten
Verschoven afdrukken.
Gedeelte van de afbeelding is hier en daar wazig of onduidelijk.
Correctie
Vernieuw drum.
Raadpleeg voor meer informatie
Drum (Drum/Refresh mode setting) in de
Engelse gebruikershandleiding op pagina 4-107
.
Start [MC] en stel de instelwaarde hoger in. Zet de instelwaarde 1 stap tegelijk hoger in vanaf de huidige waarde. Als er geen verbetering is nadat de waarde 1 stap hoger is ingesteld, zet dan nog 1 stap hoger. Is er nog steeds geen verbetering, keer dan terug naar de oorspronkelijke waarde.
Raadpleeg voor meer informatie
MC (Main charger output setting) in de
Engelse gebruikershandleiding op pagina 4-108
.
Start [MC] en stel de instelwaarde lager in. Zet de instelwaarde 1 stap tegelijk lager in vanaf de huidige waarde. Als er geen verbetering is nadat de waarde 1 stap lager is ingesteld, zet dan nog 1 stap lager. Is er nog steeds geen verbetering, keer dan terug naar de oorspronkelijke waarde.
Raadpleeg voor meer informatie
MC (Main charger output setting) in de
Engelse gebruikershandleiding op pagina 4-108
.
Er verschijnen onregelmatige horizontale lijnen op de afdruk.
Start [MC] en stel de instelwaarde lager in. Zet de instelwaarde 1 stap tegelijk lager in vanaf de huidige waarde. Als er geen verbetering is nadat de waarde 1 stap lager is ingesteld, zet dan nog 1 stap lager. Is er nog steeds geen verbetering, keer dan terug naar de oorspronkelijke waarde.
Raadpleeg voor meer informatie
MC (Main charger output setting) in de
Engelse gebruikershandleiding op pagina 4-108
.
De hoogte is 1500 m of hoger en er verschijnen onregelmatige horizontale lijnen op de afdruk.
Start [Altitude Adj.] en zet de instelwaarde op
High 1
. Als er geen verbetering is als de waarde op
High 1
ingesteld is, zet dan op
High 2
.
Raadpleeg voor meer informatie
Altitude Adj. (Altitude adjustment setting) in de Engelse gebruikershandleiding op pagina 4-107
.
4-5
Problemen oplossen
Afgedrukte resultaten
De hoogte is 1500 m of hoger en er verschijnen stippen op de afdruk.
Correctie
Start [Altitude Adj.] en zet de instelwaarde op
High 1
. Als er geen verbetering is als de waarde op
High 1
ingesteld is, zet dan op
High 2
.
Raadpleeg voor meer informatie
Altitude Adj. (Altitude adjustment setting) in de Engelse gebruikershandleiding op pagina 4-107
.
4-6
Problemen oplossen
Foutmeldingen
