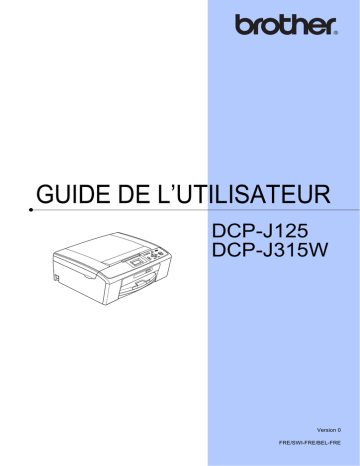

GUIDE DE L’UTILISATEUR
DCP-J125
DCP-J315W
Version 0
FRE/SWI-FRE/BEL-FRE
Si vous devez appeler le service à la clientèle
Remplissez les informations suivantes à des fins de référence ultérieure :
Numéro de modèle : DCP-J125 et DCP-J315W
(entourez votre numéro de modèle)
Numéro de série :
Date d'achat :
Lieu d'achat :
1
Le numéro de série se trouve à l'arrière de l'appareil.
Gardez ce Guide de l'utilisateur avec votre ticket d'achat comme preuve de la date d'achat de votre appareil en cas de vol, d'incendie ou de service de garantie.
Enregistrez votre produit en ligne à l'adresse http://www.brother.com/registration/
© 2010 Brother Industries, Ltd.
Guides de l'utilisateur : ou les trouver ?
Quel manuel ?
Sécurité et réglementation
Guide d’installation rapide
Guide de l’utilisateur
Que contient-il ?
Veuillez lire les instructions de sécurité avant d'installer votre appareil.
Veuillez lire ce guide là en premier. Suivez les instructions pour l'installation de votre appareil, des pilotes et du logiciel correspondant à votre système d'exploitation et au type de connexion que vous utilisez.
Permet d'apprendre les opérations de base pour faire une copie, numériser et utiliser
PhotoCapture Center™ et comment remplacer les consommables. Consultez les conseils de dépistage des pannes.
Guide de l’utilisateur avancé Permet d'apprendre les opérations plus avancées : copie, impression de rapports et comment effectuer les opérations d'entretien courantes.
Guide utilisateur - Logiciel
Guide utilisateur - Réseau
(DCP-J315W uniquement)
Suivez ces instructions pour l'impression, la numérisation, la numérisation réseau,
PhotoCapture Center™ et utiliser l'utilitaire
ControlCenter de Brother.
Ce guide offre des informations plus avancées pour configurer les connexions du réseau sans fil. De plus, vous y trouverez des informations sur les utilitaires réseau, l'impression réseau, des conseils de dépistage des pannes et les spécifications de réseau prises en charge.
Ou est-il ?
Imprimé /
Dans l'emballage
Imprimé /
Dans l'emballage
Imprimé /
Dans l'emballage
Fichier PDF /
CD-ROM de documentation
Fichier PDF /
CD-ROM de documentation
Fichier PDF /
CD-ROM de documentation i
ii
Table des matières
(GUIDE DE L’UTILISATEUR)
1
2
3
4
Informations générales 1
Symboles et conventions utilisés dans la documentation ...............................1
Comment accéder au Guide de l'utilisateur avancé, au Guide utilisateur -
Comment consulter la documentation .............................................................1
Accès au Soutien Brother (Windows
)..................................................................3
Vue d'ensemble du panneau de commande .........................................................4
Indications de la DEL d'avertissement.............................................................6
Réglage de la luminosité du rétroéclairage .....................................................7
Chargement du papier 8
Chargement du papier et d'autres supports d'impression .....................................8
Chargement d'enveloppes et de cartes postales...........................................10
Pour enlever les imprimés de petit format de l'appareil.................................12
Papier et autres supports d'impression acceptables ...........................................15
Support d'impression recommandé ...............................................................15
Manipulation et utilisation des supports d'impression....................................16
Sélection du support d'impression approprié.................................................17
Chargement de documents 19
Copies de documents 21
5
6
7
A
B
C
Impression de photos à partir d'une carte mémoire 23
Paramètres d'impression de PhotoCapture Center™ ......................................... 26
Comment numériser vers une carte mémoire .....................................................27
Comment imprimer depuis un ordinateur 29
Comment numériser vers un ordinateur 30
Entretien courant 31
Nettoyage des rouleaux d'entraînement du papier........................................ 34
Vérification de l'alignement de l'impression...................................................37
Dépistage des pannes 38
Bourrage dans l'imprimante ou bourrage de papier ...................................... 41
Menu et fonctions 50
iii
iv
D
E
Spécifications 62
Réseau (local) (DCP-J315W uniquement) ..........................................................72
Index 73
Table des matières
(GUIDE DE L’UTILISATEUR AVANCÉ)
Le Guide de l'utilisateur avancé explique les fonctions et les opérations suivantes.
Vous pouvez consulter le Guide de l'utilisateur avancé sur le CD-ROM de documentation.
1 Configuration générale
Mémoire permanente
Mode veille
Écran LCD
2 Impression de rapports
Rapports
3 Copies de documents
Paramètres de copie
4 Impression de photos à partir d'une carte mémoire
Opérations de PhotoCapture Center™
Impression d'images
Paramètres d'impression de
PhotoCapture Center™
Numérisation vers une carte mémoire
A Entretien courante
Nettoyage et vérification de l'appareil
Emballage et transport de l'appareil
B Glossaire
C Index
v
vi
1
Informations générales
Comment utiliser la documentation
Nous vous remercions d'avoir acheté un appareil Brother ! La lecture de la documentation vous aidera à tirer le meilleur parti de votre appareil.
Symboles et conventions utilisés dans la documentation
1
1
Les symboles et conventions suivants sont utilisés dans l'ensemble de la documentation.
Caractères gras
Caractères en italique
Courier
New
Les caractères gras permettent d'identifier des boutons spécifiques sur le panneau de commande de l'appareil ou sur l'écran de l'ordinateur.
Les caractères en italique mettent l'accent sur un point important ou vous renvoient à un thème lié.
Le texte écrit à l'aide de la police de caractères Courier
New permet d'identifier les messages qui apparaissent sur l'écran LCD de l'appareil.
AVERTISSEMENT
AVERTISSEMENT indique une situation potentiellement dangereuse qui, si elle n'est pas évitée, pourrait provoquer des blessures graves, voire mortelles.
ATTENTION
ATTENTION indique une situation potentiellement dangereuse qui, si elle n'est pas évitée, pourrait provoquer des blessures légères à modérées.
IMPORTANT
IMPORTANT indique une situation potentiellement dangereuse pouvant entraîner des accidents sources de dommages matériels uniquement ou d'une panne du produit.
1
Les remarques vous indiquent comment réagir face à une situation qui se présente ou vous donnent des conseils sur la façon dont l'opération peut fonctionner avec d'autres fonctions.
Les icônes de risque électrique vous avertissent d'un risque d'électrocution.
Comment accéder au
Guide de l'utilisateur avancé, au Guide utilisateur - Logiciel et au
Guide utilisateur - Réseau
1
Le présent Guide de l'utilisateur ne contient pas toutes les informations relatives à l'appareil, telles que la façon d'utiliser les fonctions avancées de copie, du
PhotoCapture Center™, de l'imprimante, du scanner et du réseau. Une fois que vous vous sentez prêt à en apprendre plus sur ces opérations, lisez le
Guide de l’utilisateur avancé, le
Guide utilisateur - Logiciel et le
Guide utilisateur - Réseau qui se trouvent sur le CD-ROM de documentation.
Comment consulter la documentation
a
Allumez votre ordinateur. Insérez le
CD-ROM Documentation dans votre lecteur de CD-ROM.
1
Remarque
(Utilisateurs de Windows
®
)
Si l'écran n'apparaît pas automatiquement, allez à
Poste de travail (Ordinateur), double-cliquez sur l'icône du CD-ROM, puis double-cliquez sur index.html.
1
1
2
Chapitre 1 b
(Utilisateurs de Macintosh)
Double-cliquez sur l'icône du CD-ROM, puis double-cliquez sur index.html.
c
Cliquez sur votre pays.
d
Pointez sur votre langue, pointez sur
Afficher le guide, puis cliquez sur le guide que vous souhaitez lire.
Remarque
• (Utilisateurs de Windows
®
uniquement)
Il est possible que votre navigateur Web affiche une barre jaune en haut de la page contenant un avertissement de sécurité concernant des commandes Active X.
Pour que la page s'affiche correctement, il vous faut cliquer sur la barre, puis sur
Autoriser le contenu bloqué ; cliquez ensuite sur Oui dans la boîte de dialogue d'avertissement de sécurité.
• (Utilisateurs Windows
®
uniquement)
Pour un accès plus rapide, vous pouvez copier toute la documentation destinée à l'utilisateur au format PDF dans un répertoire local de votre ordinateur.
Pointez sur votre langue, puis cliquez sur
Copier sur le disque local.
1
Microsoft
®
Internet Explorer
®
6.0 ou version plus récente.
Comment trouver les instructions de numérisation
1
Il existe plusieurs façons de numériser des documents. Vous pouvez trouver les instructions comme suit :
Guide utilisateur - Logiciel
Numérisation
ControlCenter
Numérisation réseau
(DCP-J315W uniquement)
Comment trouver les instructions de configuration du réseau (DCP-J315W uniquement)
1
Votre appareil peut être connecté à un réseau sans fil. Vous trouverez les informations de configuration de base dans le
Guide d’installation rapide. Si votre point d'accès sans fil ou votre routeur prend en charge Wi-Fi Protected Setup ou AOSS™, vous pouvez également suivre les étapes du
Guide d’installation rapide. Pour toute information concernant la configuration du réseau, veuillez consulter le Guide
utilisateur - Réseau qui se trouve sur le
CD-ROM de documentation.
Accès au Soutien
Brother
(Windows
®
)
Vous trouverez tous les contacts dont vous pourriez avoir besoin, comme le soutien Web
(Brother Solutions Center), sur le CD-ROM d'installation.
Cliquez sur Soutien Brother sur le
Menu principal. L'écran suivant s'affiche :
1
Informations générales
Accès au Soutien
Brother
(Macintosh)
Vous trouverez tous les contacts dont vous pourriez avoir besoin, comme le soutien Web
(Brother Solutions Center), sur le CD-ROM d'installation.
Double-cliquez sur l'icône
Support Brother. L'écran suivant s'affiche :
1
1
Pour accéder à notre site Web
(http://www.brother.com), cliquez sur
Page d’accueil Brother.
Pour les dernières nouveautés et informations sur le soutien correspondant
à votre produit
(http://solutions.brother.com/), cliquez sur
Brother Solutions Center.
Pour visiter notre site Web et vous procurer ainsi des fournitures Brother d'origine
(http://www.brother.com/original/), cliquez sur Informations sur les fournitures.
Pour accéder au Brother CreativeCenter
(http://www.brother.com/creativecenter/) afin d'obtenir des projets photo
GRATUITS et des téléchargements imprimables, cliquez sur
Brother CreativeCenter.
Pour retourner au Menu principal, cliquez sur Précédent ou si vous avez terminé, cliquez sur Quitter.
Pour enregistrer votre appareil depuis la page d'enregistrement des produits
Brother
(http://www.brother.com/registration/), cliquez sur Enregistrement en ligne.
Pour les dernières nouveautés et informations sur le soutien correspondant
à votre produit
(http://solutions.brother.com/), cliquez sur
Brother Solutions Center.
Pour visiter notre site Web et vous procurer ainsi des fournitures Brother d'origine
(http://www.brother.com/original/), cliquez sur Informations sur les fournitures.
3
Chapitre 1
Vue d'ensemble du panneau de commande
Les modèles DCP-J125 et DCP-J315W ont les mêmes touches sur leur panneau de commande.
8 7 6 5
1
App Marche
Qualité
Normale
Agrand/Réduire
Type papier
1
1 LCD (écran à cristaux liquides)
Affiche des messages à l'écran pour vous aider
à configurer et à utiliser votre appareil.
2 Nb.copies
Utilisez cette touche pour faire plusieurs copies.
3 Touches de menu :
d
ou c
Appuyez sur d ou sur c pour déplacer la zone sélectionnée vers la gauche ou la droite sur l'écran LCD.
a
ou b
Appuyez sur a ou sur b pour faire défiler les menus et les options.
Effacer
Appuyez sur cette touche pour revenir au niveau de menu précédent.
Menu
Permet d'accéder au menu principal pour programmer l'appareil.
OK
Permet de confirmer une sélection.
2 3 4
4 Touches de marche :
Marche Mono
Permet de faire des copies en monochrome. Permet également de démarrer une opération de numérisation
(en couleur ou en monochrome, selon le réglage de la numérisation dans le logiciel du ControlCenter).
Marche Couleur
Permet de faire des copies en couleur.
Permet également de démarrer une opération de numérisation (en couleur ou en monochrome, selon le réglage de la numérisation dans le logiciel du
ControlCenter).
5 Arrêt/Sortie
Permet d’interrompre une opération ou de sortir d'un menu.
4
6 On/Off
Permet de mettre l'appareil sous tension ou hors tension.
Appuyez sur On/Off pour mettre l'appareil sous tension.
Appuyez sur On/Off et maintenez enfoncé pour mettre l'appareil hors tension. L'écran
LCD affiche le message Arrêt en cours et reste allumé pendant quelques secondes avant de s'éteindre.
Lorsque l'appareil est mis hors tension, il nettoie régulièrement la tête d'impression pour maintenir la qualité d'impression. Pour prolonger la durée de vie de la tête d'impression, économiser au mieux la cartouche d'encre et maintenir la qualité d'impression, l'appareil doit rester branché au secteur en permanence.
7 Touches de mode :
SCAN
Permet d'accéder au mode Scan.
PHOTO CAPTURE
Permet d'accéder au mode
PhotoCapture Center™.
8 DEL d'avertissement
Passe au rouge et clignote lorsque l'écran LCD affiche une erreur ou un message d'état important.
Remarque
La plupart des illustrations dans ce Guide de l'utilisateur montrent le modèle DCP-J315W.
Informations générales
Indications de l'écran LCD
L'écran LCD indique le mode dans lequel se trouve l'appareil, les réglages actuels et le volume d'encre disponible.
1
App Marche
Qualité
Normale
Agrand/Réduire
Type papier
1 État sans fil (DCP-J315W uniquement)
Un témoin à quatre niveaux indique la force actuelle du signal sans fil si vous utilisez une connexion sans fil.
0 Max
L'icône d'avertissement apparaît quand il y a un message d'erreur ou d'entretien. Pour
en savoir plus, voir Messages d'erreur et
1
1
5
6
Chapitre 1
Fonctions de base
Les étapes suivantes montrent comment modifier un paramètre dans l'appareil. Dans cet exemple, nous allons modifier le réglage
Type de papier de Papier Normal à
Pap.jet d’encre.
a
Appuyez sur Menu.
b
Appuyez sur a ou sur b pour sélectionner Param. général.
1
MENU Sélect.&App OK
Gestion Encre
Param. général
Réseau
Appuyez sur OK.
c
Appuyez sur a ou sur b pour sélectionner Type papier.
Appuyez sur OK.
d
Appuyez sur a ou sur b pour sélectionner Pap.jet d’encre.
Appuyez sur OK.
Vous pouvez voir le paramètre actuel sur l'écran LCD :
Param. général
Type papier
Pap.jet d'encre
Format papier
Réglage LCD
e
Appuyez sur Arrêt/Sortie.
Indications de la DEL d'avertissement
La DEL (diode électroluminescente) d'avertissement est un témoin lumineux qui indique l'état de l'appareil, comme indiqué dans le tableau.
1
DEL État du DCP Description
Prêt Le DCP est prêt à être utilisé.
Désactivé
Rouge
Capot ouvert Le capot est ouvert.
Refermez le capot. (Voir
Impress. imposs.
Remplacez la cartouche d'encre par une cartouche neuve. (Voir
Erreur de papier
Autres messages
Mettez du papier dans le bac ou éliminez le bourrage de papier.
Vérifiez le message sur l'écran LCD. (Voir
Vérifiez le message sur l'écran LCD. (Voir
Écran LCD
Réglage de la luminosité du rétroéclairage
1
Si vous avez des difficultés à lire l'écran LCD, essayez de modifier le réglage de la luminosité.
a
Appuyez sur Menu.
b
Appuyez sur a ou sur b pour sélectionner Param. général.
Appuyez sur OK.
c
Appuyez sur a ou sur b pour sélectionner Réglage LCD.
Appuyez sur OK.
d
Appuyez sur a ou sur b pour sélectionner Éclair.arrière.
Appuyez sur OK.
e
Appuyez sur a ou sur b pour sélectionner Clair, Moyen ou Foncé.
Appuyez sur OK.
f
Appuyez sur Arrêt/Sortie.
1
Informations générales
1
7
8
2
Chargement du papier
Chargement du papier et d'autres supports d'impression
2 a
Si le volet du support papier est ouvert, fermez-le puis refermez le support papier. Retirez complètement le bac à papier de l'appareil.
c
Sans forcer, enfoncez et faites coulisser les guides-papier latéraux (1) des deux mains et ensuite le guide de longueur papier (2) en fonction du format de papier.
Assurez-vous que les marques triangulaires (3) figurant sur les guidespapier latéraux (1) et le guide de longueur papier (2) s'alignent avec les marques correspondant au format de papier que vous utilisez.
1
2 b
Soulevez le capot du bac de sortie (1).
1
3
2
3
Remarque
Pour le papier de format Legal, appuyez et maintenez enfoncé le bouton de libération du dispositif de guidage universel (1) en faisant glisser la partie avant du bac à papier.
1
Chargement du papier e
Sans forcer, insérez le papier dans le bac à papier avec la face d'impression vers le bas et le bord supérieur en premier.
Vérifiez que le papier repose à plat dans le bac.
2 d
Séparez rapidement toutes les feuilles de la pile de papier pour éviter les bourrages et les problèmes d'entraînement.
IMPORTANT
Prenez soin de ne pas pousser le papier trop loin ; il pourrait remonter à l'arrière du bac et causer des problèmes d'entraînement du papier.
f
Sans forcer, ajustez les guides-papier latéraux (1) avec les deux mains pour installer le papier.
Vérifiez que les guides-papier latéraux touchent les bords du papier.
1
IMPORTANT
Veillez toujours à ne pas utiliser du papier gondolé.
9
g
Chapitre 2
Fermez le capot du bac de sortie.
h
Poussez lentement et entièrement le bac à papier dans l'appareil.
i
Tout en retenant le bac à papier, tirez le support papier ( ) jusqu'à entendre un déclic, puis dépliez le volet du support papier ( ).
Chargement d'enveloppes et de cartes postales
2
À propos des enveloppes
Utilisez des enveloppes dont le poids est compris entre 80 et 95 g/m
2
.
Certaines enveloppes nécessitent des réglages de la marge dans l'application.
Veillez à effectuer d'abord une impression d'essai avant d'imprimer un grand nombre d'enveloppes.
2
IMPORTANT
N'utilisez AUCUN des types d'enveloppe suivants car ils risquent de créer des problèmes d'entraînement du papier :
• Enveloppes à soufflets.
• Enveloppes embossées (qui comportent une écriture en relief).
• Enveloppes avec fermoirs ou agrafes.
• Enveloppes pré-imprimées à l'intérieur.
Colle
2
Double rabat
2
2
De temps en temps, l'épaisseur, le format et la forme du rabat des enveloppes utilisées risquent de créer des problèmes d'entraînement du papier.
1
IMPORTANT
N'utilisez PAS le volet du support papier pour le format de papier Legal.
10
Comment charger des enveloppes et des cartes postales
2 a
Avant de les charger, appuyez sur les angles et les côtés des enveloppes ou des cartes postales pour les aplatir le plus possible.
IMPORTANT
Si plusieurs enveloppes ou cartes postales sont entraînées ensemble dans l'appareil, placez une enveloppe ou une carte postale à la fois dans le bac à papier.
Chargement du papier b
Placez des enveloppes ou des cartes postales dans le bac à papier, côté adresse vers le bas et le bord d'attaque
(haut des enveloppes) en premier. Des deux mains, appuyez doucement et faites glisser les guides-papier latéraux (1) et le guide de longueur papier (2) en fonction du format des enveloppes ou des cartes postales.
2
1
2
11
Chapitre 2
Si vous avez des problèmes lors de l'impression sur des enveloppes dont le rabat est sur le côté court, essayez ce qui suit :
2 a
Ouvrez le rabat de l'enveloppe.
b
Insérez l'enveloppe dans le bac à papier, côté adresse vers le bas et le rabat dans la position indiquée sur l'illustration.
c
Ajustez le format et la marge dans votre application.
Pour enlever les imprimés de petit format de l'appareil
2
Lorsque l'appareil éjecte du papier de petit format dans le couvercle du bac de sortie, il se peut que vous ne puissiez pas l'atteindre.
Assurez-vous que l'impression est terminée avant de retirer le bac complètement de l'appareil.
12
Chargement du papier
Zone imprimable
La zone imprimable dépend des réglages dans l'application utilisée. Les figures ci-dessous montrent les zones non imprimables sur les feuilles de papier et sur les enveloppes. L'appareil peut imprimer sur les parties sombres des feuilles de papier quand la fonction d'impression Sans bordure est disponible et activée.
(Voir Impression pour Windows
®
ou Impression et télécopie pour Macintosh dans le Guide
utilisateur - Logiciel.)
2
2
Feuille de papier
3
1
4
Enveloppes
1
3 4
2
Haut (1)
Feuille de papier 3 mm
Enveloppes 12 mm
Bas (2)
3 mm
24 mm
Gauche (3)
3 mm
3 mm
Remarque
La fonction Sans bordure n'est pas disponible pour les enveloppes.
2
Droite (4)
3 mm
3 mm
13
Chapitre 2
Réglages du papier
Type de papier
Pour obtenir la meilleure qualité d'impression possible, configurez l'appareil pour le type de papier que vous utilisez.
a
Appuyez sur Menu.
b
Appuyez sur a ou sur b pour sélectionner Param. général.
Appuyez sur OK.
c
Appuyez sur a ou sur b pour sélectionner Type papier.
Appuyez sur OK.
d
Appuyez sur a ou sur b pour sélectionner Papier Normal,
Pap.jet d’encre, Brother BP71,
Brother BP61, Autre - Glacé ou
Transparent.
Appuyez sur OK.
e
Appuyez sur Arrêt/Sortie.
Remarque
L'appareil éjecte le papier avec sa face imprimée vers le haut sur le bac à papier qui se trouve à l'avant. Lorsque vous utilisez des transparents ou du papier glacé, retirez immédiatement chaque feuille pour éviter le maculage ou les bourrages de papier.
2
2
Format du papier
Vous pouvez utiliser cinq formats de papier pour imprimer des copies : A4, A5, Letter,
Legal et 10 15 cm. Lorsque vous chargez un format papier différent dans l'appareil, vous devez également modifier le paramètre
Format papier.
a
Appuyez sur Menu.
b
Appuyez sur a ou sur b pour sélectionner Param. général.
Appuyez sur OK.
c
Appuyez sur a ou sur b pour sélectionner Format papier.
Appuyez sur OK.
d
Appuyez sur a ou sur b pour sélectionner A4, A5, 10x15cm, Letter ou Legal.
Appuyez sur OK.
e
Appuyez sur Arrêt/Sortie.
2
14
Papier et autres supports d'impression acceptables
2
La qualité d'impression peut dépendre du type de papier utilisé dans l'appareil.
Pour obtenir la meilleure qualité d'impression en fonction des réglages choisis, il est essentiel que l'option Type papier corresponde toujours au papier chargé.
Vous pouvez utiliser du papier ordinaire, du papier jet d'encre (papier couché), du papier glacé, des transparents et des enveloppes.
Nous vous recommandons de tester plusieurs types de papier avant d'en acheter en grandes quantités.
Pour obtenir les meilleurs résultats, utilisez du papier Brother.
Lorsque vous imprimez sur du papier jet d'encre (papier couché), des transparents ou du papier glacé, sélectionnez le support d'impression correct dans l'onglet
Elémentaire du pilote d'imprimante ou dans le paramètre Type papier du menu.
(Voir Type de papier à la page 22.)
Lorsque vous imprimez sur du papier photo Brother, chargez une feuille supplémentaire du même papier photo dans le bac à papier. Une feuille supplémentaire a été inclue dans le paquet de papier à cet effet.
Lorsque vous utilisez des transparents ou du papier photo, retirez immédiatement chaque feuille pour éviter le maculage ou les bourrages de papier.
Ne touchez pas le côté imprimé du papier immédiatement après son impression car il se peut que la surface ne soit pas tout à fait sèche et salisse vos doigts.
Chargement du papier
Support d'impression recommandé
Nous recommandons d'utiliser du papier
Brother pour obtenir la meilleure qualité d'impression. (Voir le tableau ci-dessous.)
Si le papier Brother n'est pas disponible dans votre pays, nous vous recommandons de tester plusieurs papiers avant d'en acheter de grandes quantités.
Pour l'impression sur transparents, nous recommandons les « 3M Transparency
Film ».
Papier Brother
Type de papier Article
Papier ordinaire A4
Papier photo glacé A4
BP60PA
BP71GA4
Papier jet d'encre A4 (mat) BP60MA
Papier glacé 10 15 cm BP71GP
2
2
15
Chapitre 2
Manipulation et utilisation des supports d'impression
2
Conservez le papier dans son emballage d'origine et gardez-le fermé. Conservez le papier à plat et à l'abri de l'humidité, de la lumière directe du soleil et de la chaleur.
Évitez de toucher le côté brillant (couché) du papier photo. Chargez le papier photo côté brillant vers le bas.
Évitez de toucher les transparents car ils absorbent facilement l'eau et la transpiration et ceci peut amoindrir la qualité de l'impression. Les transparents conçus pour les photocopieuses/imprimantes laser peuvent tacher le document suivant.
N'utilisez que les transparents recommandés pour l'impression jet d'encre.
IMPORTANT
N'utilisez PAS les types de papier suivants :
• Papier endommagé, gondolé, froissé ou de forme irrégulière
1
Volume de papier dans le capot du bac de sortie
2
Jusqu'à 50 feuilles pour le papier au format
A4 de 80 g/m
2
.
Les transparents et le papier photo doivent être retirés du capot du bac de sortie une feuille à la fois pour éviter les traces de maculage.
1
1 Une ondulation de 2 mm ou plus peut provoquer des bourrages de papier.
• Papier extrêmement brillant ou très texturé
• Papier impossible à empiler uniformément
• Papier au grain court
16
Chargement du papier
Sélection du support d'impression approprié
2
Type de papier et format du papier pour chaque opération
Type de papier Format du papier Utilisation
Copie Photo
Capture
Feuille de papier A4
Cartes
Letter
Legal
Executive
JIS B5
A5
A6
210 297 mm (8,3 11,7 po) Oui
215,9 279,4 mm (8 1/2 11 po) Oui
215,9 355,6 mm (8 1/2 14 po) Oui
184 267 mm (7 1/4 10 1/2 po) –
182 257 mm (7,2 10,1 po)
148 210 mm (5,8 8,3 po)
105 148 mm (4,1 5,8 po)
10 15 cm (4 6 po)
–
Oui
–
Oui
Photo 2L
Fiche
13 18 cm (5 7 po)
127 203 mm (5 8 po)
Carte postale 1 100 148 mm (3,9 5,8 po)
Carte postale 2
(double)
148 200 mm (5,8 7,9 po)
–
–
–
–
Enveloppes
Transparents
Enveloppe C5 162 229 mm (6,4 9 po)
Enveloppe DL 110 220 mm (4,3 8,7 po)
COM-10
Monarch
105 241 mm (4 1/8 9 1/2 po)
98 191 mm (3 7/8 7 1/2 po)
Enveloppe JE4 105 235 mm (4,1 9,3 po)
A4 210 297 mm (8,3 11,7 po)
Letter
Legal
A5
–
–
–
–
–
Oui
215,9 279,4 mm (8 1/2 11 po) Oui
215,9 355,6 mm (8 1/2 14 po) Oui
148 210 mm (5,8 8,3 po) Oui
Oui
Oui
–
–
–
–
–
Oui
Oui
–
–
–
–
–
–
–
–
–
–
–
–
Imprimante
Oui
Oui
Oui
Oui
Oui
Oui
Oui
Oui
Oui
Oui
Oui
Oui
Oui
Oui
Oui
Oui
Oui
Oui
Oui
Oui
Oui
2
2
17
Chapitre 2
Poids, épaisseur et volume du papier
Type de papier Poids Épaisseur
1
2
Feuille de papier
Cartes
Enveloppes
Papier ordinaire
64 à 120 g/m 2
Papier jet d’encre 64 à 200 g/m 2
Papier glacé
Jusqu'à 220 g/m 2
Carte photo
Jusqu'à 220 g/m 2
Fiche
Jusqu'à 120 g/m 2
Carte postale
Jusqu'à 200 g/m 2
Transparents
75 à 95 g/m
–
2
0,08 à 0,15 mm
0,08 à 0,25 mm
Jusqu'à 0,25 mm
Jusqu'à 0,25 mm
Jusqu'à 0,15 mm
Jusqu'à 0,25 mm
Jusqu'à 0,52 mm
–
Jusqu'à 100 feuilles pour le papier au format de 80 g/m
2
.
Le papier BP71 260 g/m
2
a été spécialement conçu pour les imprimantes à jet d'encre Brother.
30
30
10
10
Nombre de feuilles
20
2
18
3
Chargement de documents
3
Comment charger des documents
3
Utilisation de la vitre du scanner
Vous pouvez utiliser la vitre du scanner pour copier ou numériser des pages d'un livre ou une page à la fois.
3
Formats de document pris en charge
3
Comment charger des documents
a
Soulevez le capot document.
b
À l'aide des lignes repères pour document situées sur la gauche et le haut, placez le document face en bas dans le coin supérieur gauche de la vitre du scanner.
3
3
Largeur :
Poids :
Jusqu'à 215,9 mm
Jusqu'à 2 kg c
Refermez le capot document.
IMPORTANT
Si vous numérisez un livre ou un document épais, NE refermez PAS violemment le capot et n'appuyez pas dessus.
19
Chapitre 3
Zone numérisable
La zone numérisable dépend des réglages dans l'application utilisée. Les zones non numérisables sont illustrées ci-dessous.
3 4
1
3
2
Utilisation
Format du document
Copie A4
Numérisation
Letter
A4
Letter
Haut (1)
Bas (2)
3 mm
3 mm
3 mm
3 mm
Gauche (3)
Droite (4)
3 mm
3 mm
3 mm
3 mm
20
4
Copies de documents
4
Comment faire des copies
Les étapes suivantes expliquent l'opération de copie de base. Pour plus de détails sur chaque option, voir le Guide de l’utilisateur
avancé.
a
Chargez votre document face vers le
bas sur la vitre du scanner.
(Voir Utilisation de la vitre du scanner
b
Appuyez sur + ou - à plusieurs reprises jusqu'à ce que le nombre de copies souhaité s'affiche (jusqu'à 99).
1
App Marche
Qualité
Normale
Agrand/Réduire
Type papier
4
1 Nombre de copies c
Appuyez sur Marche Mono ou sur
Marche Couleur.
Arrêt de la copie
Pour arrêter la copie, appuyez sur
Arrêt/Sortie.
4
Paramètres de copie
Vous pouvez modifier les paramètres de copie suivants. Appuyez sur a ou sur b pour faire défiler les paramètres de copie. Lorsque le paramètre souhaité est mis en surbrillance, appuyez sur OK.
(Guide de l'utilisateur)
Pour plus de détails sur la façon de modifier les paramètres de copie suivants, voir
Type papier
Format papier
(Guide de l'utilisateur avancé)
Pour plus de détails sur la façon de modifier les paramètres de copie suivants, voir le chapitre 3 :
Qualité
Agrand/Réduire
Densité
Mise en page
Régl.nouv.défaut
Réinit usine
4
4
21
Chapitre 4
Options de papier
Type de papier
Si vous faites une copie sur du papier spécial, réglez l'appareil sur le type de papier que vous utilisez pour obtenir la meilleure qualité d'impression.
4 a
Chargez votre document.
b
Saisissez le nombre de copies souhaité.
c
Appuyez sur a ou sur b pour sélectionner Type papier.
Appuyez sur OK.
d
Appuyez sur a ou sur b pour sélectionner Papier Normal,
Pap.jet d’encre, Brother BP71,
Brother BP61, Autre - Glacé ou
Transparent.
Appuyez sur OK.
e
Si vous ne souhaitez modifier aucun réglage supplémentaire, appuyez sur
Marche Mono ou sur Marche Couleur.
Format du papier
Si vous copiez sur du papier d'un format différent du format A4, vous devrez changer le paramètre de format du papier.
Vous pouvez faire des copies uniquement sur du papier au format A4, Legal, Letter, A5 ou
Photo 10 15 cm.
4 a
Chargez votre document. b
Saisissez le nombre de copies souhaité.
c
Appuyez sur a ou sur b pour sélectionner Format papier.
Appuyez sur OK.
d
Appuyez sur a ou sur b pour sélectionner A4, A5, 10x15cm, Letter ou Legal.
Appuyez sur OK.
e
Si vous ne souhaitez modifier aucun réglage supplémentaire, appuyez sur
Marche Mono ou sur Marche Couleur.
22
4
5
Impression de photos à partir d'une carte mémoire
5
Opérations de
PhotoCapture Center™
5
Même si votre appareil n'est pas connecté à votre ordinateur, vous pouvez imprimer des photos directement à partir d'un support
d'appareil photo numérique. (Voir Impression
Vous pouvez numériser des documents et les enregistrer directement sur une carte
mémoire. (Voir Comment numériser vers une
Si votre appareil est raccordé à un ordinateur, vous pouvez accéder à une carte mémoire insérée à l'avant de l'appareil depuis votre ordinateur.
(Voir PhotoCapture Center™ pour Windows
® ou Configuration à distance et PhotoCapture
Center™ pour Macintosh dans le Guide
utilisateur - Logiciel.)
Utilisation d'une carte mémoire
Votre appareil Brother possède des lecteurs de supports (fentes) destinés aux différents types de supports d'appareil photo numérique populaires suivants : Memory
Stick™, Memory Stick PRO™, Memory Stick
Duo™, Memory Stick PRO Duo™, SD et
SDHC.
La fonction PhotoCapture Center™ permet d'imprimer des photos numériques à partir d'un appareil photo numérique à haute résolution pour une impression de qualité photographique.
5
5
23
Chapitre 5
Pour commencer
Insérez une carte mémoire fermement dans la fente correcte.
1
1 Fente pour carte mémoire
Fente
Fente supérieure
Cartes mémoire compatibles
Fente inférieure
Memory Stick™
Memory Stick PRO™
Memory Stick Duo™
Memory Stick PRO Duo™
Memory Stick Micro™
(adaptateur requis)
SD
SDHC mini SD (adaptateur requis) micro SD (adaptateur requis)
IMPORTANT
N'insérez PAS de Memory Stick Duo™ dans la fente SD inférieure : ceci pourrait endommager l'appareil.
5
24
Indications de la touche PHOTO CAPTURE :
Impression de photos à partir d'une carte mémoire
Le voyant PHOTO CAPTURE est allumé, la carte mémoire est insérée correctement.
Le voyant PHOTO CAPTURE est éteint, la carte mémoire n'est pas insérée correctement.
Le voyant PHOTO CAPTURE clignote, la carte mémoire est en cours de lecture ou d'écriture.
IMPORTANT
NE débranchez PAS le cordon d'alimentation et n'enlevez PAS la carte mémoire du lecteur de support (fente) lorsque l'appareil est en train de lire ou d'écrire sur la carte mémoire (la touche
PHOTO CAPTURE clignote). Vous risquez de perdre vos données ou d'endommager la carte.
5
L'appareil ne peut lire qu'un seul périphérique à la fois.
25
Chapitre 5
Impression d'images
Affichage des photos
Vous pouvez prévisualiser vos photos sur l'écran LCD avant de les imprimer. Si vos photos sont des fichiers de taille importante, l'affichage de l'image sur l'écran peut prendre un certain temps.
a
Assurez-vous que la carte mémoire est insérée dans la fente appropriée.
Appuyez sur
(PHOTO CAPTURE). b
Appuyez sur a ou sur b pour sélectionner Visu Photo(s).
Appuyez sur OK.
c
Appuyez sur d ou sur c pour sélectionner votre photo.
d
Appuyez sur + ou - à plusieurs reprises pour saisir le nombre de copies souhaité.
e
Répétez les étapes c et d jusqu'à la
sélection de toutes les photos.
Remarque
Appuyez sur Effacer pour revenir au niveau précédent.
f
Après avoir sélectionné toutes les photos, effectuez l'une des actions suivantes :
Appuyez sur OK et modifiez les paramètres d'impression. (Voir
Si vous ne souhaitez modifier aucun autre paramètre, appuyez sur
Marche Couleur pour imprimer.
5
5
Paramètres d'impression de
PhotoCapture Center™
5
Vous pouvez modifier provisoirement les paramètres d’impression pour l’impression suivante.
Les réglages par défaut de l'appareil sont rétablis après 3 minutes.
Remarque
Vous pouvez sauvegarder les paramètres d’impression utilisés le plus souvent en les réglant par défaut. (Voir Enregistrement de vos modifications en tant que nouveau
réglage par défaut dans le chapitre 4 du
Guide de l’utilisateur avancé.)
1
App Marche
Qualité impr.
Type papier
Format papier
1 Nombre d'impressions
(Pour la fonction Visu Photo(s)
Vous pouvez voir le nombre total de photos qui seront imprimées.
(Pour les fonctions Impr.total.phot.,
Imprim.Photos)
Vous pouvez voir le nombre de copies de chaque photo qui sera imprimée.
(Pour l'impression DPOF)
Ceci n'apparaît pas.
26
Comment numériser vers une carte mémoire
5
Vous pouvez numériser des documents en monochrome et en couleur dans une carte mémoire. Les documents monochromes seront enregistrés au format de fichier
PDF (*.PDF) ou TIFF (*.TIF). Les documents en couleur peuvent être enregistrés au format de fichier PDF (*.PDF) ou JPEG (*.JPG). Le réglage par défaut est Couleur 150 ppp et le format de fichier par défaut est PDF.
L'appareil crée automatiquement des noms de fichier en fonction de la date actuelle.
(Pour plus de détails, voir le Guide
d’installation rapide.) Par exemple, la cinquième image numérisée le 1 er
juillet 2010 sera nommée 01071005.PDF. Vous pouvez changer la couleur et la qualité.
Qualité
Couleur 150 ppp
Couleur 300 ppp
Couleur 600 ppp
N/B 200x100 ppp
N/B 200 ppp
Format de fichier sélectionnable
JPEG / PDF
JPEG / PDF
JPEG / PDF
TIFF / PDF
TIFF / PDF a
Assurez-vous que la carte mémoire est insérée dans la fente appropriée.
IMPORTANT
N'enlevez PAS la carte mémoire quand
PHOTO CAPTURE clignote, pour éviter d'endommager la carte ou les données qui y sont enregistrées.
b
Chargez votre document.
c
Quand vous souhaitez numériser vers une carte mémoire, appuyez sur
(SCAN).
Impression de photos à partir d'une carte mémoire d
Appuyez sur a ou sur b pour sélectionner Scan > Media.
Sélect.&App OK
Scan > Fichier
Scan > Media
Scan > E-mail
Appuyez sur OK.
e
Effectuez l'une des actions suivantes :
Pour modifier la qualité, appuyez sur a ou sur b pour sélectionner
Qualité. Appuyez sur OK. Passez
Appuyez sur Marche Mono ou sur
Marche Couleur pour lancer la numérisation sans modifier de paramètres supplémentaires.
f
Appuyez sur a ou sur b pour sélectionner
Couleur 150 ppp,
Couleur 300 ppp,
Couleur 600 ppp,
N/B 200x100 ppp ou N/B 200 ppp.
Appuyez sur OK.
g
Effectuez l'une des actions suivantes :
Pour changer le type de fichier,
Appuyez sur Marche Mono ou sur
Marche Couleur pour lancer la numérisation sans modifier de paramètres supplémentaires.
h
Appuyez sur a ou sur b pour sélectionner Type fichier.
Appuyez sur OK.
Appuyez sur a ou sur b pour sélectionner JPEG, PDF ou TIFF.
Appuyez sur OK.
Remarque
• Si vous avez sélectionné une résolution
Couleur lors de l'étape f, vous ne
pouvez pas sélectionner TIFF.
• Si vous avez sélectionné une résolution
N/B lors de l'étape f, vous ne pouvez
pas sélectionner JPEG.
5
27
Chapitre 5 i
Effectuez l'une des actions suivantes :
Pour modifier le nom du fichier,
Appuyez sur Marche Mono ou sur
Marche Couleur pour lancer la numérisation sans modifier de paramètres supplémentaires.
j
Le nom du fichier est déterminé automatiquement ; toutefois, vous pouvez choisir un nom à l'aide des touches a, b, d ou c.
Appuyez sur a ou sur b pour sélectionner Nom de fichier.
Appuyez sur OK.
Saisissez le nouveau nom. (Voir Saisie
Vous ne pouvez modifier que les
6 premiers caractères.
Appuyez sur a, b, d ou c pour sélectionner
OK.
, puis appuyez sur k
Appuyez sur Marche Mono ou sur
Marche Couleur.
28
6
Comment imprimer depuis un ordinateur
6
Impression d'un document
L'appareil peut recevoir des données envoyées par votre ordinateur et les imprimer. Pour imprimer depuis un ordinateur, installez le pilote d'imprimante.
(Voir Impression pour Windows ® ou
Impression et télécopie pour Macintosh du
Guide utilisateur - Logiciel pour le détail des paramètres d'impression.) a
Installez le pilote d'imprimante Brother qui se trouve sur le CD-ROM d'installation. (Voir le Guide
d’installation rapide.) b
Depuis votre application, sélectionnez la commande Imprimer.
c
Sélectionnez le nom de votre appareil dans la boîte de dialogue Imprimer et cliquez sur Propriétés. d
Sélectionnez les paramètres souhaités dans la boîte de dialogue Propriétés.
Type de Média/Qualité
Taille papier
Tracé page
Paramètres de couleur
Mise à l’échelle
Utiliser filigrane
Date & heure d’impression e
Cliquez sur OK.
f
Cliquez sur OK pour démarrer l'impression.
6
6
29
7
Comment numériser vers un ordinateur
Numérisation d'un document
Il existe plusieurs façons de numériser des documents. Vous pouvez utiliser la touche
SCAN de l'appareil ou les pilotes de scanner de votre ordinateur.
a
Pour utiliser l'appareil comme scanner, installez un pilote de scanner.
Si l'appareil fait partie d'un réseau, configurez-le avec une adresse TCP/IP.
(DCP-J315W uniquement)
Installez les pilotes de scanner qui se trouve sur le CD-ROM d'installation.
(Voir Guide d’installation rapide et
Numérisation dans le Guide
utilisateur - Logiciel.)
(DCP-J315W uniquement)
Configurez l'appareil avec une adresse TCP/IP si la numérisation réseau ne fonctionne pas. (Voir
Configuration de la numérisation en
réseau dans le Guide
utilisateur - Logiciel.) b
Chargez votre document. (Voir
Utilisez la vitre du scanner pour numériser la page d'un livre ou une feuille à la fois.
c
Effectuez l'une des actions suivantes :
Pour numériser à l'aide de la touche
SCAN, voir Numérisation à l'aide de
Pour numériser à l'aide d'un pilote de scanner depuis votre ordinateur, voir
Numérisation à l'aide d'un pilote de
7
Numérisation à l'aide de la touche Scan
7
Pour plus d'informations, voir la section
Utilisation de la touche Scan dans le Guide
utilisateur - Logiciel.
a
Appuyez sur la touche SCAN.
b
Sélectionnez le mode Scan que vous souhaitez utiliser.
Scan > Fichier
Scan > Media
Scan > E-mail
Scan > OCR
Scan > Image
1
Cette fonction n'est pas disponible.
c
(DCP-J315W uniquement)
Sélectionnez l'ordinateur auquel vous voulez envoyer les données.
d
Appuyez sur Marche pour démarrer la numérisation.
Numérisation à l'aide d'un pilote de scanner
7
Pour de plus amples informations, voir la section Numérisation d’un document à l’aide
d’un pilote TWAIN ou Numérisation d’un
document à l’aide du pilote WIA dans le
Guide utilisateur - Logiciel.
a
Démarrez une application de numérisation et cliquez sur le bouton
Numériser.
b
Réglez les paramètres tels que
Résolution, Luminosité et
Type de numérisation dans la boîte de dialogue Paramétrage du Scanner.
c
Cliquez sur Démarrer ou sur
Numériser pour démarrer la numérisation.
30
7
A
Entretien courant
Remplacement des cartouches d'encre
L'appareil est équipé d'un compteur de points d'encre. Le compteur de points d'encre contrôle automatiquement le niveau d'encre dans chacune des 4 cartouches. Lorsque l'appareil détecte qu'une cartouche d'encre est vide, un message s'affiche sur l'écran LCD.
Un message affiché sur l'écran LCD vous indique quelle cartouche d'encre est presque vide ou doit être remplacée. Prenez soin de suivre les invites affichées sur l'écran LCD pour remplacer les cartouches d'encre dans le bon ordre.
Bien que le message vous demande de remplacer une cartouche d'encre, celle-ci contient toujours une petite quantité d'encre.
Il est nécessaire de laisser un peu d'encre dans la cartouche d'encre pour empêcher que l'air ne dessèche et n'endommage l'ensemble de la tête d'impression.
A
A
IMPORTANT
Les appareils multifonction Brother sont conçus pour fonctionner avec une encre dont les spécifications sont particulières.
En outre, ils offrent un niveau optimal de performance et de fiabilité lorsqu'ils sont utilisés avec des cartouches d'encre d'origine Brother. Brother ne peut pas garantir ces performances et cette fiabilité optimales si de l'encre ou des cartouches d'encre de spécifications différentes sont utilisées. Par conséquent, Brother déconseille l'utilisation de cartouches autres que les cartouches d'origine
Brother, ainsi que le remplissage de cartouches vides avec de l'encre provenant d'autres sources. Si la tête d'impression ou d'autres pièces de l'appareil sont endommagées suite à l'utilisation de produits incompatibles, les réparations requises peuvent ne pas être couvertes par la garantie.
A
31
a
Ouvrez le couvercle de la cartouche d'encre.
Si une ou plusieurs cartouches d'encre sont presque vides, l'écran LCD affiche
Impr. mono uniq. ou
Impress. imposs.
b
Appuyez sur le levier de déverrouillage, comme indiqué, pour libérer la cartouche indiquée sur l'écran LCD.
Retirez la cartouche de l'appareil.
d
Tournez le bouton vert sur le capuchon de protection jaune dans le sens des aiguilles d'une montre jusqu'au déclic pour libérer le joint hermétique, puis retirez le capuchon (1).
1 e
Chaque couleur correspond à un emplacement déterminé. Insérez la cartouche d'encre dans le sens de la flèche indiquée sur l'étiquette.
c
Ouvrez l'emballage de la cartouche d'encre neuve qui correspond à la couleur indiquée sur l'écran LCD, puis sortez la cartouche.
32
Entretien courant f
Sans forcer, poussez la cartouche d'encre jusqu'au déclic, puis fermez le couvercle de la cartouche d'encre.
g
L'appareil réinitialise automatiquement le compteur de points d'encre.
Remarque
• Si vous avez remplacé une cartouche d'encre, par exemple la noire, l'écran LCD peut vous inviter à vérifier que la cartouche était neuve (par exemple,
Avez-vs changé Noir). Pour chaque cartouche neuve installée, appuyez sur + (Oui) pour réinitialiser automatiquement le compteur de points d'encre pour cette couleur. Si la cartouche d'encre que vous avez installée n'est pas neuve, appuyez sur - (Non).
• Si l'écran LCD affiche
Pas de cartouche ou
Détection impos. après l'installation des cartouches d'encre, vérifiez que les cartouches d'encre sont correctement installées.
ATTENTION
En cas de projection d'encre dans les yeux, lavez immédiatement avec de l'eau et, en cas de doute, consultez un médecin.
IMPORTANT
• Veillez à NE PAS enlever les cartouches d'encre si vous n'avez pas besoin de les remplacer. Si vous le faites, ceci peut réduire la quantité d'encre et l'appareil ne connaîtra pas la quantité d'encre restante dans la cartouche.
• Veillez à NE PAS toucher les logements d'insertion des cartouches. Sinon, l'encre risque de tacher votre peau.
• Si de l'encre tache votre peau ou vos vêtements, enlevez-la immédiatement en lavant au savon ou au détergent.
• Si vous mélangez les couleurs en installant une cartouche d'encre dans le mauvais emplacement, nettoyez plusieurs fois la tête d'impression après avoir corrigé l'installation de la cartouche.
• Une fois que vous avez ouvert une cartouche d'encre, installez-la dans l'appareil et utilisez-la dans les six mois.
Utilisez une cartouche d'encre non ouverte avant la date d'expiration qui figure sur l'emballage de la cartouche.
• Veillez à NE PAS démonter ni modifier la cartouche d'encre, car cela pourrait provoquer une fuite d'encre.
A
33
Nettoyage et vérification de l'appareil
A
Nettoyage de la vitre du scanner
a
Soulevez le capot document (1).
Nettoyez la vitre du scanner (2) et le plastique blanc (3) à l'aide d'un chiffon doux non pelucheux imbibé d'un nettoyant pour vitre non inflammable.
1
A
3
Nettoyage des rouleaux d'entraînement du papier
a
Retirez complètement le bac à papier de l'appareil.
b
Débranchez l'appareil de la prise de courant et ouvrez le couvercle d'élimination du bourrage (1) à l'arrière de l'appareil.
A
1 c
Nettoyez les rouleaux d'entraînement du papier (1) avec un coton-tige imbibé d'alcool isopropylique.
2
Remarque
Après avoir nettoyé la vitre du scanner avec un nettoyant pour vitre non inflammable, passez l'extrémité de votre doigt sur la bande de verre pour voir si vous sentez quelque chose dessus. Si vous sentez des saletés ou des particules, nettoyez la vitre à nouveau en vous concentrant sur cette zone. Il se peut que vous deviez répéter la procédure de nettoyage trois ou quatre fois. Pour tester, faites une copie après chaque tentative de nettoyage.
1 d
Fermez le couvercle d'élimination du bourrage.
Vérifiez que le couvercle est fermé correctement.
e
Rebranchez le cordon d'alimentation.
f
Remettez en place le bac à papier dans l'appareil en le poussant lentement jusqu'au fond.
34
Nettoyage de la tête d'impression
A
Pour maintenir une bonne qualité d'impression, l'appareil nettoie automatiquement la tête d'impression selon les besoins. Vous pouvez démarrer la procédure de nettoyage manuellement si un problème de qualité d'impression survient.
Nettoyez la tête d'impression et les cartouches d'encre si une ligne horizontale apparaît ou si une portion ne s'imprime pas sur le texte ou les graphiques de vos pages imprimées. Vous pouvez nettoyer le noir seulement, trois couleurs en même temps (cyan/magenta/jaune), ou les quatre couleurs en même temps.
Le nettoyage de la tête d'impression entraîne une consommation d'encre. Un nettoyage trop fréquent entraîne une consommation d'encre inutile.
IMPORTANT
Veillez à NE PAS toucher la tête d'impression. Le fait de toucher la tête d'impression risque de la détériorer de façon permanente et d'invalider sa garantie.
a
Appuyez sur Menu.
b
Appuyez sur a ou sur b pour sélectionner Gestion Encre.
Appuyez sur OK.
c
Appuyez sur a ou sur b pour sélectionner Nettoyage.
Appuyez sur OK.
Entretien courant d
Appuyez sur a ou sur b pour sélectionner Noir, Couleur ou Tout.
Appuyez sur OK.
L'appareil nettoie la tête d'impression.
Après le nettoyage, l'appareil repasse automatiquement en mode de veille.
Remarque
Si, après au moins cinq nettoyages de la tête d'impression, vous ne constatez aucune amélioration, essayez d'installer une nouvelle cartouche d'encre Innobella™ d'origine
Brother pour chaque couleur qui pose problème. Essayez de nettoyer la tête impression de nouveau jusqu'à cinq fois de plus. Si l'impression ne s'est pas améliorée, appelez votre revendeur Brother.
A
35
Vérification de la qualité d'impression
Si les couleurs et le texte sont décolorés ou striés sur les épreuves imprimées, il se peut que certaines buses soient colmatées. Vous pouvez le vérifier en imprimant la page de contrôle de la qualité d'impression et en contrôlant le motif de vérification de la buse.
a
Appuyez sur Menu.
b
Appuyez sur a ou sur b pour sélectionner Gestion Encre.
Appuyez sur OK.
c
Appuyez sur a ou sur b pour sélectionner Test imp.
Appuyez sur OK.
d
Appuyez sur a ou sur b pour sélectionner Qual.impression.
Appuyez sur OK.
e
Appuyez sur Marche Couleur.
L'appareil commence à imprimer la page de contrôle de la qualité d'impression.
f
Vérifiez la qualité des quatre blocs de couleur sur la page.
g
Effectuez l'une des actions suivantes :
Si toutes les lignes sont nettes et visibles, appuyez sur + pour sélectionner Oui et passez à
Si vous remarquez qu'il manque des petites lignes, comme illustré cidessous, appuyez sur - pour sélectionner Non.
A
OK Mauvaise qualité h
Une invite sur l'écran LCD vous demande si la qualité d'impression est correcte pour le noir et les trois couleurs.
Appuyez sur + (Oui) ou sur - (Non).
36
Lorsqu'une buse de tête d'impression est colmatée, voici
à quoi ressemble l'échantillon imprimé.
i
Un message affiché sur l'écran LCD vous demande si vous voulez commencer le nettoyage.
Appuyez sur + (Oui).
L'appareil commence le nettoyage de la tête d'impression.
j
Une fois le nettoyage terminé, appuyez sur Marche Couleur.
L'appareil recommence à imprimer la page de contrôle de la qualité
d'impression. Retournez à l'étape f.
k
Appuyez sur Arrêt/Sortie.
Si vous répétez cette procédure au moins cinq fois sans constater d'amélioration de la qualité d'impression, remplacez la cartouche d'encre de couleur dont la buse est colmatée.
Après remplacement de la cartouche d'encre, vérifiez la qualité d'impression.
Si le problème persiste, recommencez au moins cinq fois les procédures de nettoyage et d'essai d'impression avec la cartouche d'encre neuve. S'il manque toujours de l'encre, contactez votre revendeur Brother.
IMPORTANT
Veillez à NE PAS toucher la tête d'impression. Le fait de toucher la tête d'impression risque de la détériorer de façon permanente et d'invalider sa garantie.
Remarque
i
Après le nettoyage de la buse de la tête d'impression, les lignes horizontales ont disparu.
Vérification de l'alignement de l'impression
A
Il se peut que vous ayez à ajuster l'alignement de l'impression, notamment après avoir transporté l'appareil, si le texte imprimé devient flou ou si les images sont décolorées.
a
Appuyez sur Menu.
b
Appuyez sur a ou sur b pour sélectionner Gestion Encre.
Appuyez sur OK.
c
Appuyez sur a ou sur b pour sélectionner Test imp.
Appuyez sur OK.
d
Appuyez sur a ou sur b pour sélectionner Cadrage.
Appuyez sur OK.
e
Appuyez sur Marche Mono ou sur
Marche Couleur.
L'appareil commence à imprimer la page de contrôle de l'alignement.
f
Vérifiez les essais d'impression de
600 ppp et de 1 200 ppp pour voir si le numéro 5 correspond le mieux au numéro 0.
Si les échantillons numéro 5 des essais d'impression à 600 ppp et à
1 200 ppp correspondent le mieux, appuyez sur + (Oui) pour terminer le contrôle de l'alignement, puis passez
Si un autre numéro d'essai d'impression correspond mieux pour
600 ppp ou pour 1 200 ppp, appuyez sur - (Non) pour le sélectionner.
g
Pour 600 ppp, appuyez sur d ou sur c pour sélectionner le numéro d'essai d'impression qui correspond le mieux à l'échantillon numéro 0 (1-8).
Appuyez sur OK.
Entretien courant h
Pour 1 200 ppp, appuyez sur d ou sur c pour sélectionner le numéro d'essai d'impression qui correspond le mieux à l'échantillon numéro 0 (1-8).
Appuyez sur OK.
i
Appuyez sur Arrêt/Sortie.
A
37
B
Dépistage des pannes
Messages d'erreur et d'entretien
Comme pour tout équipement de bureau sophistiqué, des erreurs peuvent survenir et les consommables peuvent avoir besoin d'être remplacés. Si tel est le cas, votre appareil identifie l'erreur et affiche un message d'erreur. La liste ci-dessous explique les messages d'erreur et d'entretien les plus fréquents.
Vous pouvez corriger la plupart des situations d'erreur et d'entretien courant par vous-même. Si vous avez besoin d'une aide supplémentaire, le Brother Solutions Center vous propose de consulter les questions fréquemment posées (FAQ) et les conseils de dépistage des pannes les plus récents.
Visitez notre site à l'adresse http://solutions.brother.com/
B
Message d'erreur Cause
Abs.encre quasi-plein Le boîtier d'absorption d'encre ou le boîtier de rinçage est presque plein.
Absorbeur encre plein Maintenance interne requise.
Ce problème peut être causé par l'utilisation de cartouches d'encre autres que les cartouches d'origine Brother ou par le remplissage de cartouches vides avec de l'encre provenant d'une autre source. Si la tête d'impression ou d'autres pièces de cet appareil venaient à s'endommager suite à l'utilisation d'autres marques d'encre ou de cartouches d'encre, toute réparation requise en découlant peut ne pas être prise en charge par la garantie.
Basse temp.
Bourrage papier
La tête d'impression est trop froide.
Le papier est coincé dans l'appareil.
Capot ouvert Le capot du scanner n'est pas entièrement fermé.
Le couvercle de la cartouche d'encre n'est pas complètement fermé.
Action
Appelez le service clientèle de Brother ou votre revendeur Brother.
Appelez le service clientèle de Brother ou votre revendeur Brother.
Laissez l'appareil monter en température.
Retirez le papier coincé en suivant les
étapes de la section Bourrage dans
l'imprimante ou bourrage de papier
Vérifiez que le guide de longueur papier correspond au format du papier utilisé.
Soulevez le capot du scanner et refermezle.
Refermez bien le couvercle de la cartouche d'encre jusqu'à entendre un déclic.
38
B
Dépistage des pannes
Message d'erreur
Détection impos.
Données mém.
Erreur média
Haute temp.
Impr. mono uniq.
Remplacer encre
Cause
Vous avez installé une nouvelle cartouche d'encre trop rapidement et l'appareil ne l'a pas détectée.
Si vous utilisez une cartouche d'encre d'origine autre que
Brother, il se peut que l'appareil ne puisse pas la détecter.
Une cartouche d'encre est mal installée.
Il reste des données d'impression dans la mémoire de l'appareil.
Action
Enlevez la cartouche d'encre neuve et réinstallez-la lentement.
Remplacez la cartouche par une cartouche d'encre d'origine Brother. Si l'erreur persiste, contactez votre revendeur
Brother.
Sortez la cartouche d'encre et installez-la de nouveau lentement jusqu'à entendre le
déclic. (Voir Remplacement des
cartouches d'encre à la page 31.)
Appuyez sur Arrêt/Sortie. La tâche sera annulée et effacée de la mémoire de l'appareil. Essayez d'imprimer de nouveau.
La carte mémoire est altérée, incorrectement formatée ou présente un problème.
Réinsérez fermement la carte dans sa fente pour vous assurer qu'elle est bien dans la bonne position. Si l'erreur persiste, vérifiez le lecteur de support (fente) de l'appareil en insérant une autre carte mémoire dont le bon fonctionnement est avéré.
La tête d'impression est trop chaude. Laissez refroidir l'appareil.
Une ou plusieurs cartouches d'encre de couleur sont pratiquement vides.
Vous pouvez utiliser l'appareil en mode noir et blanc environ quatre semaines en fonction du nombre de pages que vous imprimez.
Quand ce message apparaît sur l'écran LCD, chaque opération fonctionne de la façon suivante :
Impression
Si vous cliquez sur
Échelle de gris dans l'onglet
Avancé du pilote d'imprimante, vous pouvez utiliser l'appareil comme une imprimante monochrome.
Copie
Si le type de papier est réglé sur Papier Normal ou sur
Pap.jet d’encre, vous pouvez faire des copies en monochrome.
Si le type de papier est réglé sur
Autre - Glacé,
Brother BP71 ou sur
Brother BP61, l'appareil arrête toutes les opérations d'impression. Si vous débranchez l'appareil ou retirez la cartouche d'encre, vous ne pourrez plus utiliser l'appareil tant que vous n'aurez pas inséré une cartouche d'encre neuve.
Remplacez les cartouches d'encre. (Voir
Remplacement des cartouches d'encre
B
39
Message d'erreur
Impress. imposs.
Remplacer encre
Mémoire saturée
Nettoy. Imposs. XX
Initial. Imposs. XX
Impress.imposs. XX
Numér. Imposs. XX
Niveau encre bas
Pas de cartouche
Pas de fichier
Support saturé.
Verif. taille
Vérifier papier
Cause
Une ou plusieurs des cartouches d'encre sont pratiquement vides.
L'appareil arrête toutes les opérations d'impression.
La mémoire de l'appareil est pleine.
Action
Remplacez les cartouches d'encre. (Voir
Remplacement des cartouches d'encre
Opération de copie en cours :
Appuyez sur Arrêt/Sortie et attendez la fin des autres opérations en cours puis réessayez.
Supprimez des fichiers inutilisés de votre carte mémoire pour libérer de l'espace et réessayez.
Il n'y a pas assez d'espace libre sur la carte mémoire que vous utilisez pour numériser les documents.
L'appareil présente un problème mécanique.
–OU–
Un corps étranger, tel qu'un trombone ou du papier déchiré, s'est logé dans l'appareil.
Une ou plusieurs des cartouches d'encre sont pratiquement vides.
Une cartouche d'encre est mal installée.
La carte mémoire qui se trouve dans le lecteur de support ne contient pas de fichier .JPG.
La carte mémoire que vous utilisez contient déjà 999 fichiers.
Ouvrez le capot du scanner et enlevez tout
élément étranger et tout morceau de papier de l'intérieur de l'appareil. Si le message d'erreur persiste, débranchez l’appareil de la source d'alimentation pendant plusieurs minutes puis rebranchez-le.
Commandez une cartouche d'encre neuve.
Sortez la cartouche d'encre et réinsérez-la
correctement. (Voir Remplacement des
cartouches d'encre à la page 31.)
Insérez la carte mémoire correcte dans la fente à nouveau.
Le format du papier ne convient pas.
L'appareil est à court de papier ou le papier n'est pas chargé correctement dans le bac à papier.
Le papier est coincé dans l'appareil.
Le couvercle d'élimination du bourrage n'est pas refermé correctement.
Votre appareil ne peut enregistrer sur votre carte mémoire que si cette dernière contient moins de 999 fichiers. Essayez de supprimer des fichiers inutilisés pour libérer de l'espace et essayez à nouveau.
Vérifiez que le paramètre Format papier correspond bien au format du papier dans le bac. Chargez le format correct de papier, puis appuyez sur Marche Mono ou
sur Marche Couleur. (Voir Format du
Effectuez l'une des actions suivantes :
Placez du papier dans le bac à papier, puis appuyez sur Marche Mono ou sur
Marche Couleur.
Retirez le papier et rechargez-le, puis appuyez sur Marche Mono ou sur
Marche Couleur. (Voir Chargement du papier et d'autres supports
Retirez le papier coincé en suivant les
étapes de la section Bourrage dans
l'imprimante ou bourrage de papier
Vérifiez que le couvercle d’élimination du bourrage est bien fermé des deux côtés.
(Voir Bourrage dans l'imprimante ou
bourrage de papier à la page 41.)
40
c
Fermez le couvercle d'élimination du bourrage.
Vérifiez que le couvercle est fermé correctement.
Dépistage des pannes
Animations relatives aux erreurs
Les animations relatives aux erreurs montrent des instructions à suivre étape par
étape lorsque du papier se coince. Vous pouvez lire ces étapes à votre propre rythme en appuyant sur c pour consulter l'étape suivante et sur d pour revenir en arrière.
B
Bourrage dans l'imprimante ou bourrage de papier
B
Retirez le papier coincé en fonction de la position du bourrage dans l'appareil.
a
Débranchez l'appareil de la prise de courant.
b
Ouvrez le couvercle d'élimination du bourrage (1) à l'arrière de l'appareil.
Retirez le papier coincé de l'appareil.
d
Si le volet du support papier est ouvert, fermez-le puis refermez le support papier. Retirez complètement le bac à papier de l'appareil.
B e
Enlevez le papier coincé (1) en tirant.
1
1
41
f
Des deux mains, agrippez les languettes en plastique des deux côtés de l'appareil et soulevez le capot du scanner (1) jusqu'à ce qu'il soit bloqué en position ouverte.
1
IMPORTANT
Si de l'encre tache votre peau ou vos vêtements, enlevez-la immédiatement en lavant au savon ou au détergent.
g
Soulevez le capot du scanner pour débloquer le verrou ( ). Sans forcer, poussez le support de capot du scanner vers le bas ( ) et refermez le capot du scanner ( ) des deux mains.
1
2 3
Déplacez la tête d'impression (si nécessaire) pour enlever tout papier restant dans cette zone. Veillez à ce qu'il ne reste aucun morceau de papier coincé dans les coins de l'appareil. Vérifiez les
deux extrémités du chariot d'impression.
Remarque
Si la tête d'impression se trouve dans le coin droit comme illustré, vous ne pouvez pas la déplacer. Rebranchez le cordon d'alimentation, puis appuyez sur
Arrêt/Sortie jusqu'à ce que la tête d'impression se déplace jusqu'au milieu.
Débranchez l'appareil de la source d'alimentation, puis retirez le papier.
h
Enfoncez le bac à papier fermement dans l'appareil.
42
i
Tout en retenant le bac à papier, tirez le support papier ( ) jusqu'à entendre un déclic, puis dépliez le volet du support papier ( ).
2
1
Veillez à bien tirer le support papier jusqu'à entendre le déclic.
IMPORTANT
N'utilisez PAS le volet du support papier pour le format de papier Legal.
j
Rebranchez le cordon d'alimentation.
Dépistage des pannes
B
43
Dépistage des pannes
Si vous pensez qu'il y a un problème avec votre appareil, utilisez le tableau ci-dessous et suivez les conseils de dépistage des pannes.
Vous pouvez corriger la plupart des problèmes par vous-même. Si vous avez besoin d'une aide supplémentaire, le Brother Solutions Center vous propose de consulter les questions fréquemment posées (FAQ) et les conseils de dépistage des pannes les plus récents. Visitez notre site à l'adresse http://solutions.brother.com/
B
En cas de difficultés avec l'appareil
B
Impression
Difficulté
Pas d'épreuve imprimée
Mauvaise qualité d'impression
Suggestions
Vérifiez la connexion du câble d'interface sur l'appareil et sur votre ordinateur.
(Voir le Guide d’installation rapide.)
Vérifiez que l'appareil est bien branché et n'est pas éteint.
Regardez si l'écran LCD affiche un message d'erreur.
(Voir Messages d'erreur et d'entretien à la page 38.)
Une ou plusieurs cartouches d'encre sont vides. (Voir Remplacement des
cartouches d'encre à la page 31.)
Si l'écran LCD affiche Impress. imposs. et Remplacer encre, voir
Remplacement des cartouches d'encre à la page 31.
Vérifiez que le pilote d'imprimante approprié a été installé et sélectionné.
Vérifiez que l’appareil est en ligne. Cliquez sur démarrer puis sur
Imprimantes et télécopieurs. Sélectionnez Brother DCP-XXXX (XXXX étant le nom de votre modèle) et vérifiez que l'option
Utiliser l’imprimante hors connexion n'est pas cochée.
Lorsque vous sélectionnez les réglages
Imprimer uniquement les pages impaires et
Imprimer uniquement les pages paires, un message d'erreur d'impression peut s'afficher sur votre ordinateur, l'appareil se mettant en pause pendant l'impression. Ce message d'erreur disparaît une fois l'impression relancée.
Brother déconseille l'utilisation de cartouches autres que les cartouches d'origine Brother, ainsi que le remplissage de cartouches vides avec de l'encre provenant d'autres sources.
Vérifiez la qualité d'impression. (Voir Vérification de la qualité d'impression
Assurez-vous que le paramètre Type de Média dans le pilote d’imprimante ou le paramètre Type papier dans le menu de l’appareil correspond au type de papier utilisé.
(Voir Impression pour Windows
®
ou Impression et télécopie pour Macintosh dans
le Guide utilisateur - Logiciel et Type de papier à la page 14.)
Vérifiez que les cartouches d'encre sont récentes. Dans les situations suivantes, il est possible que l'encre puisse colmater les buses :
La date d'expiration inscrite sur l'emballage de la cartouche est passée.
(Les cartouches d'origine Brother restent utilisables jusqu'à deux ans si elles sont conservées dans leur emballage d'origine.)
La cartouche d'encre est installée dans l'appareil depuis plus de six mois.
Il se peut que la cartouche d'encre ait été mal entreposée avant utilisation.
Essayez d'utiliser les types de papier recommandés. (Voir Papier et autres
supports d'impression acceptables à la page 15.)
La température ambiante recommandée pour votre appareil est comprise entre
20 C et 33 C.
44
Dépistage des pannes
Impression
(Suite)
Difficulté
Des traits blancs horizontaux apparaissent dans le texte ou les graphiques.
L'appareil imprime des pages vierges.
Les caractères et les lignes s'empilent.
Le texte ou les photos s'impriment de travers.
Des taches ont coulé en haut au centre de la page imprimée.
Des taches ont coulé dans le coin droit ou gauche de la page imprimée.
L'impression semble sale ou l'encre semble couler.
Des taches apparaissent au verso ou en bas de page.
L'appareil imprime des lignes denses sur la page.
Les épreuves imprimées sont froissées.
Suggestions
Nettoyez la tête d'impression. (Voir Nettoyage de la tête d'impression
Vérifiez que vous utilisez bien l'encre Innobella™ d'origine Brother.
Essayez d'utiliser les types de papier corrects. (Voir Papier et autres supports
d'impression acceptables à la page 15.)
Nettoyez la tête d'impression. (Voir Nettoyage de la tête d'impression
Vérifiez l'alignement de l'impression. (Voir Vérification de l'alignement de
Vérifiez que le papier est placé correctement dans le bac à papier et que les
guides-papier latéraux sont ajustés correctement. (Voir Chargement du papier et
d'autres supports d'impression à la page 8.)
Vérifiez que le couvercle d'élimination du bourrage est fermé correctement.
Veillez à ne pas utiliser un papier trop épais ou gondolé. (Voir Papier et autres
supports d'impression acceptables à la page 15.)
Veillez à ce que le papier ne soit pas gondolé quand vous imprimez au verso de la feuille avec les options Imprimer uniquement les pages impaires et
Imprimer uniquement les pages paires.
Assurez-vous que vous utilisez bien les types de papier recommandés. (Voir
Papier et autres supports d'impression acceptables à la page 15.) Ne manipulez
pas le papier tant que l'encre n'est pas sèche.
Si vous utilisez du papier photo, veillez à définir le type de papier correct. Si vous imprimez une photo à partir de votre ordinateur, réglez le Type de Média dans l'onglet Elémentaire du pilote d'imprimante.
Vérifiez que vous utilisez bien l'encre Innobella™ d'origine Brother.
Veillez à ce que le cylindre de l'imprimante ne soit pas souillé d'encre. (Voir
Nettoyage du cylindre de l'imprimante dans l'annexe A du Guide de l’utilisateur
avancé.)
Veillez à utiliser le volet du support papier. (Voir Chargement du papier et d'autres
supports d'impression à la page 8.)
Cochez l'option Ordre inversé dans l'onglet Elémentaire du pilote d'imprimante.
Impossible d'imprimer selon la
« Mise en page ».
La vitesse d'impression est trop lente.
Dans l'onglet Avancé du pilote d'imprimante, cliquez sur Paramètres de couleur et enlevez la coche de l'option Impression bidirectionnelle.
Vérifiez que vous utilisez bien l'encre Innobella™ d'origine Brother.
Vérifiez que le paramètre Format papier est identique dans l'application et dans le pilote d'imprimante.
Essayez de modifier les paramètres du pilote d'imprimante. Une plus haute résolution nécessite un temps plus important pour le traitement, l'envoi et l'impression des données. Essayez les autres réglages de qualité de l'onglet
Avancé du pilote d'imprimante. Cliquez également sur Paramètres de couleur et enlevez la coche de l'option Ajustement des couleurs.
Désactivez la fonction Sans bordure. L'impression sans bordure est plus lente que l'impression normale. (Voir Impression pour Windows
®
ou Impression et télécopie pour Macintosh dans le Guide utilisateur - Logiciel.)
B
45
Impression
(Suite)
Difficulté
Amélioration des couleurs ne fonctionne pas correctement.
Entraînement incorrect du papier photo.
L'appareil entraîne plusieurs pages.
Bourrage papier.
Les pages imprimées ne sont pas nettement empilées.
Impossible d'imprimer à partir d'Adobe
®
Illustrator
®
.
Suggestions
Si les données de l'image ne sont pas en pleine couleur dans votre application
(comme par exemple, 256 couleurs), la fonction Amélioration des couleurs ne fonctionne pas. Utilisez des données couleur d'au moins 24 bits avec la fonction
Amélioration des couleurs.
Lorsque vous imprimez sur du papier photo Brother, chargez une feuille supplémentaire du même papier photo dans le bac à papier. Une feuille supplémentaire a été inclue dans le paquet de papier à cet effet.
Nettoyez les rouleaux d'entraînement du papier. (Voir Nettoyage des rouleaux
d'entraînement du papier à la page 34.)
Vérifiez que le papier est chargé correctement dans le bac à papier. (Voir
Chargement du papier et d'autres supports d'impression à la page 8.)
Vérifiez que pas plus de deux types de papier ne sont chargés à la fois dans le bac à papier.
Vérifiez que le guide de longueur papier est réglé sur le format correct du papier.
Ne déployez pas le bac à papier lorsque vous chargez du papier au format A5 ou
un format plus petit. (Voir Bourrage dans l'imprimante ou bourrage de papier
Veillez à utiliser le volet du support papier. (Voir Chargement du papier et d'autres
supports d'impression à la page 8.)
Essayez de réduire la résolution d'impression. (Voir Impression pour Windows
® ou Impression et télécopie pour Macintosh dans le Guide utilisateur - Logiciel.)
Difficultés de copie
Difficulté
Des lignes verticales noires ou des stries verticales apparaissent sur les copies.
Ajuster page ne fonctionne pas correctement.
Suggestions
Les lignes verticales noires ou les stries verticales sont habituellement provoquées par la présence de saleté ou de liquide correcteur sur le scanner.
Nettoyez la vitre du scanner et le plastique blanc qui se trouve au-dessus. (Voir
Nettoyage de la vitre du scanner à la page 34.)
Vérifiez que le document n'est pas incliné sur la vitre du scanner. Repositionnez le document et réessayez.
Difficultés de numérisation
Difficulté
Des erreurs TWAIN ou WIA surviennent quand vous commencez la numérisation.
Suggestions
Veillez à bien choisir le pilote TWAIN ou WIA Brother comme source principale.
Difficultés de logiciel
Difficulté
Impossible d'installer le logiciel ou d'imprimer.
« Périphérique occupé »
Suggestions
(Utilisateurs de Windows
®
uniquement)
Exécutez le programme Réparer MFL-Pro Suite qui se trouve sur le CD-ROM d'installation. Ce programme sert à réparer et à réinstaller le logiciel.
Vérifiez que l'appareil n'affiche aucun message d'erreur sur l'écran LCD.
46
Dépistage des pannes
Difficultés de logiciel (Suite)
Difficulté
Impossible d'imprimer des images
à partir de FaceFilter Studio.
Suggestions
Pour utiliser FaceFilter Studio, il vous faut installer l'application FaceFilter Studio qui se trouve sur le CD-ROM d'installation fourni avec votre appareil. Pour installer
FaceFilter Studio, voir le Guide d'installation rapide.
De plus, avant de commencer à utiliser FaceFilter Studio pour la première fois, vérifiez que votre appareil Brother est bien mis sous tension et raccordé à votre ordinateur. Ceci vous permettra d'accéder à toutes les fonctions de
FaceFilter Studio.
Difficultés avec PhotoCapture Center™
Difficulté
Le disque amovible ne fonctionne pas correctement.
Suggestions
1 Avez-vous installé la mise à jour Windows
® suivez la procédure suivante :
2000 ? Si vous ne l'avez pas fait,
1) Débranchez le câble USB.
2) Installez la mise à jour de Windows
® suivantes.
2000 en suivant une des méthodes
Installez MFL-Pro Suite à partir du CD-ROM d'installation. (Voir le
Guide d’installation rapide.)
Téléchargez le dernier Service Pack depuis le site Web de Microsoft.
3) Patientez 1 minute environ après le redémarrage de l'ordinateur puis connectez le câble USB.
2 Sortez la carte mémoire et réinsérez-la.
3 Si vous avez essayé la commande « Éjecter » depuis Windows
®
, sortez la carte mémoire avant de continuer.
4 Si un message d'erreur apparaît quand vous essayez d'éjecter la carte mémoire, ceci signifie que la carte est en cours de lecture ou d'écriture.
Patientez un moment puis réessayez.
5 Si la procédure ci-dessus ne fonctionne pas, mettez l'ordinateur et l'appareil hors tension puis de nouveau sous tension. (Pour mettre l'appareil hors tension, vous devez débrancher son cordon d'alimentation de la prise secteur.)
Vérifiez que la carte mémoire ait bien été insérée correctement.
Impossible d'accéder au disque amovible depuis l'icône du Bureau.
Une partie de ma photo est manquante à l'impression.
Veillez à ce que les options Sans bordure et Recadrage soient désactivées. (Voir
Impression sans bordure dans le chapitre 4 et Recadrage dans le chapitre 4 du
Guide de l’utilisateur avancé.)
B
47
Difficultés de réseau (DCP-J315W uniquement)
Difficulté
Impossible d'imprimer sur le réseau.
La fonction Numérisation réseau ne fonctionne pas.
Impossible d'installer le logiciel
Brother.
Impossible de se connecter au réseau sans fil.
Réinitialisez les paramètres du réseau.
Suggestions
Vérifiez que l'appareil est sous tension, qu'il est en ligne et qu'il est en mode Prêt.
Imprimez une liste de configuration réseau (voir Impression de rapports dans le
chapitre 2 du Guide de l’utilisateur avancé) et vérifiez les paramètres de réseau actuels imprimés sur cette liste.
(Si vous rencontrez des problèmes de réseau, voir le Guide utilisateur - Réseau pour plus d'informations.)
(Utilisateurs de Windows ® )
Il est nécessaire de configurer votre logiciel de sécurité/pare-feu tiers de sorte à ce qu'il permette la numérisation sur le réseau. Pour ajouter le port 54925 pour la numérisation sur réseau, saisissez les informations ci-dessous :
Dans le champ du nom : saisissez n'importe quelle description, par exemple
Brother NetScan.
Dans le champ du numéro de port : saisissez 54925.
Dans le champ du protocole : UDP est sélectionné.
Veuillez vous reporter au manuel d'instructions qui accompagnait votre logiciel tiers de sécurité/pare-feu ou contactez le fabricant du logiciel.
(Utilisateurs de Macintosh)
Resélectionnez l'appareil dans l'application Sélecteur de périphérique située dans le répertoire Macintosh HD/Bibliothèque/Printers/Brother/Utilities/
DeviceSelector ou à partir de la liste de modèles dans ControlCenter2.
(Utilisateurs de Windows
®
)
Autorisez l'accès du réseau aux programmes suivants si votre logiciel de sécurité affiche un message d'alerte pendant l'installation de MFL-Pro Suite.
BrC3Rgin.exe
BrnIPMon
Moniteur d'état Brother (réseau)
Programme ControlCenter
Generic Host Process f...
Setup.exe
Spooler SubSystem App
Application wdsw MFC
(Utilisateurs de Macintosh)
Resélectionnez l'appareil dans l'application Sélecteur de périphérique située dans le répertoire Macintosh HD/Bibliothèque/Printers/Brother/Utilities/
DeviceSelector ou à partir de la liste de modèles dans ControlCenter2.
Recherchez le problème à l'aide de Rapport WLAN.
Appuyez sur la touche Menu, sélectionnez Impr. rapports puis appuyez sur
OK. Sélectionnez Rapport WLAN.
Pour plus de détails, voir le Guide utilisateur - Réseau.
Appuyez sur la touche Menu, sélectionnez Réseau puis appuyez sur OK.
Sélectionnez Réinit. réseau.
Pour plus de détails, voir le Guide utilisateur - Réseau.
48
Informations sur l'appareil
Vérification du numéro de série
Vous pouvez afficher le numéro de série de l'appareil sur l'écran LCD.
a
Appuyez sur Menu.
b
Appuyez sur a ou sur b pour sélectionner Info. appareil.
Appuyez sur OK.
c
Appuyez sur a ou sur b pour sélectionner No. de série.
Appuyez sur OK.
d
Appuyez sur Arrêt/Sortie.
B
Fonctions de réinitialisation
B
Les fonctions de réinitialisation suivantes sont disponibles :
1 Réseau (DCP-J315W uniquement)
Vous pouvez rétablir les réglages par défaut du serveur d'impression (adresse
IP notamment).
2 Ts paramètres
Vous pouvez rétablir les réglages par défaut de tous les paramètres de l'appareil.
Brother vous recommande fortement d'utiliser cette fonction lorsque vous mettez l'appareil au rebut.
B
Dépistage des pannes
Comment réinitialiser l'appareil
a
Appuyez sur Menu.
b
Appuyez sur a ou sur b pour sélectionner Param. système.
Appuyez sur OK.
c
Appuyez sur a ou sur b pour sélectionner Init.
Appuyez sur OK.
d
Appuyez sur a ou sur b pour sélectionner le type de réinitialisation souhaité.
Appuyez sur OK.
Appuyez sur + pour confirmer.
e
Appuyez sur + pour réinitialiser l'appareil.
B
B
49
50
C
Menu et fonctions
Programmation à l'écran
L'appareil est conçu pour être facile à utiliser avec une programmation sur l'écran LCD à l'aide des touches de menu. La programmation conviviale de votre appareil vous permettra de tirer pleinement parti de toutes les sélections de menus.
Comme la programmation se fait sur l’écran
LCD, nous avons créé des instructions étape par étape qui s'affichent sur l’écran pour vous aider à programmer l'appareil. Il vous suffit donc de suivre les instructions qui s'affichent et qui vous guident dans les sélections de menu et les options de programmation.
C
C
Menu et fonctions
Tableau des menus
Le tableau des menus vous aidera à comprendre les sélections et les options de menu que vous pouvez trouver dans les programmes de l'appareil. Les réglages par défaut sont affichés en caractères gras avec un astérisque.
C
Menu ( )
C
Niveau1 Niveau2
Gestion Encre Test imp.
Niveau3
—
Options
Qual.impression
Cadrage
Descriptions
Permet de vérifier la qualité ou l'alignement d'impression.
Permet de nettoyer la tête d'impression.
Nettoyage — Noir
Couleur
Tout
—
Param. général
Volume d’encre
Type papier
—
— Papier Normal*
Pap.jet d’encre
Brother BP71
Permet de vérifier la quantité d'encre disponible.
Permet de configurer le type de papier dans le bac à papier.
Brother BP61
Autre - Glacé
Format papier —
Transparent
A4*
A5
Permet de configurer le format du papier dans le bac à papier.
10x15cm
Letter
Legal
1
Voir le Guide de l’utilisateur avancé.
Les réglages par défaut sont affichés en caractères gras avec un astérisque.
Page
C
51
Niveau1
Param. général
(suite)
Niveau2
Réglage LCD
Niveau3
Contraste LCD
Options Descriptions
Permet de régler le contraste de l'écran LCD.
Page
Voir
Mode veille
Éclair.arrière Clair*
Moyen
Foncé
Tempor. attén.
Non
—
10Secs
20Secs
30Secs*
1Min
2Mins
3Mins
Permet de régler la luminosité du rétroéclairage LCD.
Vous pouvez régler la durée pendant laquelle le rétroéclairage LCD reste allumé une fois que vous
êtes retourné à l'écran
Prêt.
Vous pouvez sélectionner la durée pendant laquelle l'appareil doit rester inactif avant de passer en mode Veille.
5Mins*
10Mins
30Mins
60Mins
1
Voir le Guide de l’utilisateur avancé.
Les réglages par défaut sont affichés en caractères gras avec un astérisque.
Voir
52
Menu et fonctions
Menu Réseau (DCP-J315W)
Niveau1
Réseau
Niveau2
TCP/IP
Niveau3
Méthode BOOT
Options
Auto*
Statique
RARP
Descriptions
Permet de sélectionner la méthode d'amorçage
(BOOT) qui correspond le mieux à vos besoins.
Adresse IP
BOOTP
DHCP
[000-255].
[000-255].
[000-255].
Permet de saisir l'adresse IP.
[000-255]
Masq.SS.réseau [000-255].
[000-255].
Passerelle
[000-255].
[000-255]
[000-255].
Permet de saisir le masque de sous-réseau.
Permet de saisir l'adresse de passerelle.
Nom du nœud
Config.WINS
Serveur WINS
Serveur DNS
[000-255].
[000-255].
[000-255]
BRWXXXXXXXXXXXX Vous pouvez voir le nom du nœud actuel.
Auto* Vous pouvez choisir le mode de configuration WINS.
Statique
(Primaire)
000.000.000.000
Permet de spécifier l'adresse
IP du serveur primaire ou secondaire.
(Secondaire)
000.000.000.000
(Primaire)
000.000.000.000
(Secondaire)
Permet de spécifier l'adresse
IP du serveur primaire ou secondaire.
000.000.000.000
Assis. config.
APIPA
—
Oui*
Non
—
Permet d'attribuer automatiquement l'adresse
IP à partir de la gamme d'adresses lien-local.
Vous pouvez configurer votre serveur d'impression manuellement pour un réseau sans fil.
Voir le Guide utilisateur - Réseau.
Les réglages par défaut sont affichés en caractères gras avec un astérisque.
C
C
53
Niveau1
Réseau
(suite)
Niveau2
WPS/AOSS
WPS avec PIN
Etat WLAN
Adresse MAC
Niveau3
—
—
Etat
Signal
SSID
Mode de commu.
—
Options
—
—
—
—
—
—
—
Descriptions
Vous pouvez configurer facilement vos réglages de réseau sans fil à l'aide de la méthode à un seul bouton.
Vous pouvez configurer facilement vos réglages de réseau sans fil en utilisant le
WPS avec un code PIN.
Vous pouvez voir l'état actuel du réseau sans fil.
Vous pouvez voir l'intensité actuelle du signal du réseau sans fil.
Vous pouvez voir le SSID actuel.
Vous pouvez voir le mode de communication actuel.
Vous pouvez voir l'adresse
Mac de votre appareil sur le panneau de commande.
WLAN activé — Oui Vous permet d'utiliser la connexion réseau sans fil.
Réinit. réseau —
Non*
— Permet de rétablir tous les réglages du réseau aux réglages par défaut.
Voir le Guide utilisateur - Réseau.
Les réglages par défaut sont affichés en caractères gras avec un astérisque.
54
Menu et fonctions
Menu ( ) (suite)
Niveau1 Niveau2
Impr. rapports Aide
Config.Util
Config Réseau
(DCP-J315W uniquement)
Rapport WLAN
Niveau3
—
—
—
—
Options
—
—
—
—
Descriptions
Permet d'imprimer ces listes et ces rapports.
(DCP-J315W uniquement)
Info. appareil No. de série
Param. système Date & heure
Init.
—
—
Réseau
(DCP-J315W uniquement)
Ts paramètres
—
—
—
—
Langue locale —
(pas disponible pour la France)
1
2
Voir le Guide de l’utilisateur avancé.
Voir le Guide d’installation rapide.
(Choisissez la langue à utiliser)
Permet de vérifier le numéro de série de votre appareil.
Permet de programmer la date et l'heure sur votre appareil.
Permet de rétablir les réglages par défaut du serveur d'impression tels que l'adresse IP.
Permet de rétablir les réglages par défaut de tous les paramètres de l'appareil.
Permet de changer la langue de l'écran LCD et d'utiliser celle de votre pays.
Les réglages par défaut sont affichés en caractères gras avec un astérisque.
Page
Voir
.
Voir
.
Voir
.
C
C
55
Copie (Affichage par défaut)
Niveau1
Qualité
Agrand/Réduire
Niveau2
—
100%*
Agrandir
Niveau3
—
—
—
Options
Rapide
Normale*
Meilleure
—
198% 10x15cmiA4
186% 10x15cmiLTR
Descriptions
Permet de sélectionner la résolution de copie pour votre type de document.
—
Vous pouvez choisir le facteur d'agrandissement pour la copie suivante.
Vous pouvez choisir le facteur de réduction pour la copie suivante.
Réduire —
142% A5iA4
97% LTRiA4
93% A4iLTR
83%
69% A4iA5
47% A4i10x15cm
— Ajuster page
Manuel(25-400%)
—
— —
L'appareil adapte automatiquement la taille au format de papier défini.
Vous pouvez choisir le facteur d'agrandissement ou de réduction pour la copie suivante.
Permet de sélectionner le type de papier qui correspond à celui présent dans le bac.
Type papier — — Papier Normal*
Pap.jet d’encre
Brother BP71
Brother BP61
Format papier — —
Autre - Glacé
Transparent
A4*
A5
10x15cm
Permet de sélectionner le format du papier qui correspond à celui présent dans le bac.
Letter
Legal
1
Voir le Guide de l’utilisateur avancé.
Les réglages par défaut sont affichés en caractères gras avec un astérisque.
Page
Voir
C
56
Niveau1
Densité
Niveau2
—
Niveau3
—
Options
Foncé
Menu et fonctions
Descriptions
Permet de régler la densité des copies.
Page
Clair
Mise en page — — Non(1en1)*
2 en 1 (P)
2 en 1 (L)
4 en 1 (P)
4 en 1 (L)
Poster (3x3)
—
Vous pouvez faire des copies N en 1 ou Poster.
Régl.nouv.défaut
Réinit usine
—
—
—
— —
Vous pouvez enregistrer vos paramètres de copie.
Vous pouvez rétablir tous les paramètres aux réglages par défaut.
1
Voir le Guide de l’utilisateur avancé.
Les réglages par défaut sont affichés en caractères gras avec un astérisque.
PHOTO CAPTURE ( )
Niveau1
Visu Photo(s)
Niveau2
—
Niveau3
—
Options
Voir les réglages d'impression dans le tableau suivant.
Descriptions
Vous pouvez afficher vos photos en aperçu sur l'écran LCD.
Impr. index
Imprim.photos
Impr.total.phot.
6 img/ligne*
5 img/ligne
—
—
Type papier
Format papier A4*
Letter
—
—
Papier Normal*
Pap.jet d’encre
Brother BP71
Brother BP61
Autre - Glacé
Voir les réglages d'impression dans le tableau suivant.
Vous pouvez imprimer une page de miniatures.
Permet d'imprimer une image individuelle.
Vous pouvez imprimer toutes les photos présentes sur votre carte support.
1
Voir le Guide de l’utilisateur avancé.
Les réglages par défaut sont affichés en caractères gras avec un astérisque.
Page
C
C
57
Réglages d'impression
Option1
Qualité impr.
Option2
Normale
(Ne s'affiche pas pour l'impression
DPOF.)
Photo*
Type papier Papier Normal
Pap.jet d’encre
Brother BP71
Brother BP61
Autre - Glacé*
Format papier Letter
10x15cm*
13x18cm
A4
Luminosité
Clair
Option3
—
—
(Lorsque le format Letter ou
A4 est sélectionné)
8x10cm
9x13cm
10x15cm
13x18cm
15x20cm
Format max.*
—
Option4
—
—
—
—
Descriptions
Permet de choisir la qualité d'impression.
Page
Voir
C
Choisissez le type de papier.
Permet de choisir le format de papier et d’impression.
Permet de régler la luminosité.
Contraste
Foncé
— — Permet de régler le contraste.
Recadrer
Sans bordure
Oui*
Non
Oui*
Non
—
—
—
—
Tronque l'image autour de la marge pour l'adapter au format du papier ou au format d'impression.
Désactivez cette fonction si vous voulez imprimer les images entières ou
éviter tout recadrage non désiré.
Permet d'agrandir la zone imprimable jusqu'aux bords du papier.
1
Voir le Guide de l’utilisateur avancé.
Les réglages par défaut sont affichés en caractères gras avec un astérisque.
58
Menu et fonctions
Option1
Impress. date
Option2
Oui
Option3
—
Option4
—
Descriptions
Permet d'imprimer la date sur votre photo.
(N'apparaît pas lorsque
Impression
DPOF est sélectionné.)
Non*
Régl.nouv.défaut —
Réinit usine —
—
—
—
—
Vous pouvez sauvegarder vos réglages d’impression.
Vous pouvez rétablir tous les paramètres aux réglages par défaut.
1
Voir le Guide de l’utilisateur avancé.
Les réglages par défaut sont affichés en caractères gras avec un astérisque.
Page
C
59
SCAN ( )
Niveau1 Option1
Scan > Fichier —
Scan > Media
(Quand une carte mémoire est insérée.)
Qualité
Type fichier
Option2
—
—
—
Option3
—
Couleur 150 ppp*
Couleur 300 ppp
Couleur 600 ppp
N/B 200x100 ppp
N/B 200 ppp
(Si vous choisissez l'option Couleur du réglage de qualité)
Descriptions
Vous pouvez numériser un document monochrome ou couleur vers votre ordinateur.
Vous pouvez choisir la résolution de numérisation et le format de fichier de votre document.
PDF*
JPEG
(Si vous avez choisi l'option
Mono du réglage de qualité)
TIFF
Scan > E-mail
Nom de fichier —
Régl.nouv.défaut —
Réinit usine
—
—
—
PDF*
—
—
—
—
Vous pouvez enregistrer vos réglages de numérisation.
Vous pouvez rétablir tous les paramètres aux réglages par défaut.
Vous pouvez numériser un document monochrome ou couleur vers votre application de messagerie.
Scan > OCR
Scan > Image
—
—
—
—
—
—
Vous pouvez convertir un document texte en un fichier de texte modifiable.
Vous pouvez numériser une image en couleur vers votre application graphique.
1
2
Voir le Guide utilisateur - Logiciel.
Voir le Guide de l’utilisateur avancé.
3
Cette fonction n'est pas disponible.
Les réglages par défaut sont affichés en caractères gras avec un astérisque.
Page
Voir
.
Voir
.
Voir
.
C
60
Menu et fonctions
Saisie de texte
Appuyez sur a, b, d ou c pour sélectionner les chiffres ou les caractères souhaités, puis appuyez sur OK à plusieurs reprises jusqu'à ce que vous ayez saisi le nom de fichier entier.
Appuyez sur a, b, d ou c pour sélectionner , et appuyez sur OK.
010310
0 1 2 3 4 5 6 7 8 9
A B C D E F G H I J
K L M N O P Q R S T
U V W X Y Z
C
Insertion de caractères spéciaux
Pour saisir des caractères spéciaux, appuyez sur a, b, d ou c pour sélectionner appuyez sur OK.
, puis
Pour effectuer des corrections
Si vous avez saisi une lettre incorrecte et vous souhaitez la modifier, appuyez sur a, b, d ou c pour
C
C
Appuyez sur OK à plusieurs reprises pour déplacer le curseur sous le caractère incorrect.
Appuyez ensuite sur a, b, d ou c pour sélectionner lettre correcte.
, puis appuyez sur OK. Resaisissez la C
61
62
D
Spécifications
Généralités
Type d'imprimante
Méthode d'impression
Jet d'encre
Mono :
Couleur :
32 Mo
Piézo avec 94 1 buse
Piézo avec 94
Taille de la mémoire
LCD (écran à cristaux liquides)
Source d'alimentation
Consommation
électrique
220 à 240 V CA, 50/60 Hz
(DCP-J125)
Mode Copie :
Environ 17 W
Mode de veille : Environ 3,5 W
Mode veille :
Éteint :
(DCP-J315W)
Environ 1,5 W
Environ 0,45 W
Mode Copie :
Environ 17 W
Mode de veille : Environ 3,5 W
Mode veille :
Éteint :
Environ 2 W
Environ 0,45 W
1
2
Quand tous les modes sont connectés par USB.
Avec résolution : standard, qualité d'impression brouillon : ISO/CEI24712.
3 buses
Écran LCD de 1,9 po (48,98 mm) STN Couleur
D
D
Spécifications
Dimensions
150 mm
390 mm
368 mm
360 mm
450 mm
Poids
Bruit
Niveau de bruit conforme à ISO9296
Température
6,8 kg
Fonctionnement : L
PA m = 50 dB (A) ou moins
Fonctionnement : (France et Suisse)
L
WA d = 62,3 dB (A) (Mono)
L WA d = 56,7 dB (A) (Couleur)
(Belgique)
L
WA d = 58,3 dB (A) (Mono)
L WA d = 55,8 dB (A) (Couleur)
Un équipement de bureau avec
L WA d > 63,0 dB (A) ne convient pas pour une utilisation dans les pièces dans lesquelles s'effectuent des tâches essentiellement intellectuelles. Cet équipement doit être placé dans des pièces séparées en raison du bruit qu'il émet.
Fonctionnement :
Meilleure qualité d'impression :
10 à 35 C
20 à 33 C
1
Humidité Fonctionnement :
Meilleure qualité d'impression :
20 - 80 % (sans condensation)
20 - 80 % (sans condensation)
Format du document Largeur de la vitre du scanner : max. 215,9 mm
Longueur de la vitre du scanner : max. 297 mm
Le niveau de bruit dépend des conditions d'impression.
63
D
Supports d'impression
Entrée papier
Sortie papier
Bac à papier
Type de papier :
Papier ordinaire, papier jet d'encre (papier couché), papier glacé
, transparents
Format du papier :
A4, Legal, Executive, Letter, A5, A6, JIS B5, enveloppes (commercial No.10, DL, C5, Monarch, JE4),
Photo 10 15 cm, Photo 2L 13 18 cm, Fiche et
Largeur : 98 mm - 215,9 mm
Longueur : 148 mm - 355,6 mm
Pour plus de détails, voir Poids, épaisseur et volume du
Capacité maximale du bac à papier :
Environ 100 feuilles de papier ordinaire de 80 g/m 2
Jusqu’à 50 feuilles de papier ordinaire au format A4 (sortie face imprimée vers le haut dans le bac de sortie papier)
2
3
1 Pour le papier glacé et les transparents, retirez les pages imprimées du bac de sortie papier dès leur impression afin d'éviter les traces de maculage.
N'utilisez que les transparents recommandés pour l'impression jet d'encre.
Voir Type de papier et format du papier pour chaque opération à la page 17.
D
64
Copie
Couleur/Monochrome
Largeur de copie
Copies multiples
Agrandir/Réduire
Résolution
Oui/Oui
Max. 210 mm
Permet d'empiler jusqu'à 99 pages
25 % à 400 % (par incréments de 1 %)
(Monochrome)
Imprime jusqu'à 1 200 1 200 ppp
(Couleur)
Imprime jusqu'à 600 1 200 ppp
Spécifications
D
D
65
PhotoCapture Center™
Supports compatibles
Résolution
Extension de fichier
(Format du support)
(Format de l'image)
Nombre de fichiers
Dossier
Sans bordure
Memory Stick™ (16 Mo - 128 Mo)
Memory Stick PRO™ (256 Mo - 16 Go)
Memory Stick Duo™ (16 Mo - 128 Mo)
Memory Stick PRO Duo™ (256 Mo - 16 Go)
Memory Stick Micro™ (M2™) avec adaptateur
SD (16 Mo à 2 Go)
SDHC (4 Go à 16 Go) microSD avec adaptateur miniSD avec adaptateur
Jusqu’à 1 200 2 400 ppp
DPOF (ver.1.0, ver.1.1), Exif DCF (jusqu'à la ver. 2.1)
Numérisation vers support : JPEG, PDF (Couleur)
TIFF, PDF (Monochrome)
Jusqu'à 999 fichiers
(Le dossier se trouvant à l'intérieur des cartes mémoire est aussi compté.)
Le fichier doit se trouver au 4 e
niveau de dossier sur la carte mémoire.
A4, Letter, Photo 10 15 cm, Photo 2L 13 18 cm
1
2
3
Les cartes mémoire et les adaptateurs ne sont pas inclus.
Le format Progressive JPEG n'est pas pris en charge.
Voir Type de papier et format du papier pour chaque opération à la page 17.
D
66
Spécifications
Scanner
D
2
3
Couleur/Monochrome
Compatible TWAIN
Compatible WIA
Compatible ICA
Profondeur de couleur
Résolution
Vitesse de numérisation
1
Largeur de numérisation
Longueur de numérisation
Échelle des gris
Oui/Oui
Oui (Windows ®
Windows
®
2000 Professionnel/Windows ® XP/
XP Professionnel Édition x64/Windows Vista
®
/
Windows ® 7)
Mac OS X 10.4.11, 10.5.x, 10.6.x
Oui (Windows
®
XP
/Windows Vista
®
/Windows
®
7)
Oui (Mac OS X 10.6.x)
Traitement de couleur 36 bits (Entrée)
Traitement de couleur 24 bits (Sortie)
(Entrée réelle : couleur 30 bits/Sortie réelle : couleur 24 bits)
Jusqu'à 19 200 19 200 ppp (interpolé)
Jusqu’à 1 200 2 400 ppp (optique)
Monochrome : jusqu'à 3,44 s.
Couleur : jusqu'à 4,83 s.
(Format A4 à 100 100 ppp)
Jusqu'à 210 mm
Jusqu'à 291 mm
256 niveaux
Pour les mises à jour de pilote les plus récentes pour le système Mac OS X que vous utilisez, consultez notre site http://solutions.brother.com/
Windows
®
XP dans ce Guide de l'utilisateur comprend Windows
®
XP Édition Familiale, Windows
®
XP Professionnel et Windows
®
XP Professionnel Édition x64.
Numérisation à 1 200 1 200 ppp maximum avec le pilote WIA pour Windows ®
XP, Windows Vista
®
et Windows
(une résolution jusqu'à 19 200 19 200 ppp peut être sélectionnée en utilisant l'utilitaire Scanner Brother).
®
7
D
67
Imprimante
Résolution
Largeur d'impression
Sans bordure
Jusqu’à 1 200 6 000 ppp
204 mm [210 mm (sans bordure)
]
A4, Letter, A6, Photo 10 15 cm, Fiche 127 203 mm,
Photo 2L 13
18 cm, Carte postale 1 100 148 mm 2
1
2
3
Quand vous configurez la fonction Sans bordure sur Oui.
Voir Type de papier et format du papier pour chaque opération à la page 17.
Lors d'une impression sur du papier de format A4.
D
68
Spécifications
Interfaces
USB
Utilisez un câble d'interface USB 2.0 ne mesurant pas plus de 2 m.
IEEE 802.11b/g (mode infrastructure/Ad-hoc) Réseau local sans fil
(DCP-J315W uniquement)
1
2
Votre appareil possède une interface USB 2.0 pleine vitesse. Cette interface est compatible avec USB 2.0 haute vitesse ; toutefois, le taux de transfert de données maximum sera de 12 Mbits/s. L'appareil peut également être connecté à un ordinateur muni d'une interface USB 1.1.
Les ports USB d'autres fournisseurs ne sont pas pris en charge.
D
D
69
Configurations requises de l'ordinateur
SYSTÈMES D'EXPLOITATION ET FONCTIONS LOGICIELLES PRIS EN CHARGE
Plate-forme de l'ordinateur et version du système d'exploitation
Fonctions de logiciel PC prises en charge
Interface
PC
Vitesse minimum du processeur
Mémoire vive (RAM) minimum
Mémoire vive
(RAM) recommandée
Espace libre sur le disque dur pour installer
Pour les pilotes
Pour les applications
Système d'exploitation
Windows
Windows ® 2000
Professionnel
Windows ® XP Édition familiale
Windows ® XP
Impression, numérisation, disque
USB,
Sans fil
802.11b/g
(DCP-J315W)
Intel ® Pentium ® ou équivalent
II
64 Mo 256 Mo 110 Mo 340 Mo
128 Mo 110 Mo 340 Mo
Professionnel
Windows
®
XP Professionnel
Unité centrale 64 bits (Intel ou AMD64) prise en charge
®
64
256 Mo 512 Mo 110 Mo 340 Mo
Windows Vista
512 Mo 1 Go 600 Mo 530 Mo
Windows ® 7
Intel ® Pentium ® 4 ou équivalent
Unité centrale 64 bits
(Intel ® 64 ou AMD64) prise en charge
1 Go
(32 bits)
2 Go
(64 bits)
1 Go
(32 bits)
2 Go
(64 bits)
650 Mo 530 Mo
Windows Server ® 2003
(impression uniquement via réseau)
Impression Sans fil
802.11b/g
(DCP-J315W)
256 Mo 512 Mo 50 Mo S.O.
Windows Server ® 2003
Édition x64 (impression uniquement via réseau)
Windows Server
®
2003 R2
(impression uniquement via réseau)
Windows Server
®
2003 R2 Édition x64 (impression uniquement via réseau)
Intel ® Pentium ® III ou équivalent
Unité centrale 64 bits
(Intel ® 64 ou AMD64) prise en charge
Intel
®
Pentium
®
III ou équivalent
Unité centrale 64 bits
(Intel ® 64 ou AMD64) prise en charge
512 Mo 1 Go
2 Go
Windows Server ®
2008 (impression uniquement via réseau)
Intel ® Pentium ® unité centrale
4 ou
équivalente
64 bits (Intel
®
64 ou
AMD64)
Système d'exploitation
Macintosh
Windows Server ® 2008 R2
(impression uniquement via réseau)
Mac OS X 10.4.11,
10.5.x
Mac OS X 10.6.x
Impression, numérisation, disque
Sans fil
802.11b/g
(DCP-J315W)
Unité centrale 64 bits (Intel ® 64 ou AMD64) prise en charge
PowerPC G4/G5
Processeur
Intel ® Core™
Processeur
Intel
®
Core™
512 Mo
1 Go
1 Go
2 Go
80 Mo 400 Mo
Conditions :
1
2
3
Pour obtenir les dernières mises à jour de pilotes, visitez notre site http://solutions.brother.com/
Toutes les marques commerciales et tous les noms de marque et de produit sont la propriété de leurs compagnies respectives.
4
Microsoft ® Internet Explorer ® 5.5 ou version plus récente.
Pour WIA, résolution 1 200 1 200. L'utilitaire
Scanner Brother permet d'améliorer la résolution jusqu'à 19 200 19 200 ppp.
Les ports USB d'autres fournisseurs ne sont pas pris en charge.
Le disque amovible est une fonction de
PhotoCapture Center™.
D
70
Spécifications
Consommables
D
Encre
Durée de vie de la cartouche d'encre
Consommables de remplacement
L'appareil utilise des cartouches d'encre noire, cyan, magenta et jaune individuelles qui sont autonomes par rapport à l'ensemble de la tête d'impression.
Lorsque vous installez un jeu de cartouches d'encre pour la première fois, l'appareil consomme une petite quantité d'encre pour remplir les tubes d'alimentation en encre afin de garantir des
épreuves imprimées de haute qualité. Cette procédure ne s'exécute qu'une seule fois. Une fois cette procédure terminée, les cartouches fournies avec votre appareil ont un rendement inférieur
à celui des cartouches standard (65 %). Avec toutes les cartouches d'encre suivantes, vous pourrez imprimer le nombre spécifié de pages.
<Noir> LC985BK, <Cyan> LC985C,
<Magenta> LC985M, <Jaune> LC985Y
Cyan, magenta, jaune - Environ 260 pages
1
Le rendement approximatif des cartouches est conforme à la norme
ISO/CEI 24711
Pour plus d'informations sur les consommables de rechange, visitez notre site Web à l'adresse www.brother.com/pageyield
Innobella™, qu'est-ce que c'est ?
Innobella™ est une marque de consommables d'origine offerte par
Brother. Le nom « Innobella™ » est dérivé des mots « Innovation » et
« Bella » (qui signifie « Belle » en italien) et représente la technologie
« innovante » qui vous offre une impression « belle » et « durable ».
Pour imprimer des photos, Brother recommande l'utilisation du papier photo glacé Innobella™ (série BP71) pour une très haute qualité.
Rien de plus facile que d'obtenir des épreuves parfaites grâce à l'encre et au papier Innobella™.
D
71
Réseau (local) (DCP-J315W uniquement)
Remarque
Pour plus de détails sur les spécifications de réseau, voir le Guide utilisateur - Réseau.
1
2
Réseau local
Sécurité du réseau
sans fil
Utilitaire de prise en charge de la configuration
Vous pouvez connecter votre appareil à un réseau pour l'impression réseau, la numérisation réseau et l'accès aux photos de
PhotoCapture Center™
. Le logiciel de gestion de réseau
BRAdmin Light
SSID (32 caract.), WEP 64/128 bits, WPA-PSK (TKIP/AES),
WPA2-PSK (AES)
AOSS™
WPS
Oui
Oui
Voir le tableau des configurations requises de l'ordinateur à la page 70.
Si vous avez besoin d'une gestion d'imprimante plus avancée, utilisez la version la plus récente de l'utilitaire
BRAdmin Professional Brother que vous pouvez télécharger depuis le site http://solutions.brother.com/
D
72
E
Index
A
Aide
Messages de l'écran LCD
Tableau des menus
..............................51
Apple Macintosh
Consultez le Guide utilisateur - Logiciel.
B
Bourrages papier
....................................................41
C
Cartouches d'encre compteur de points d'encre
remplacement
.......................................31
Consommables
........................................71
ControlCenter
Consultez le Guide utilisateur - Logiciel.
Copie format du papier
....................................22
type de papier
.......................................22
D
Dépistage des pannes
.............................44
alignement de l'impression
bourrage de papier
...............................41
en cas de difficultés copie
..................................................46
impression
.........................................44
logiciel
................................................46
numérisation
......................................46
PhotoCapture Center™
réseau
................................................48
messages d'erreur sur l'écran LCD
qualité d'impression
..............................36
Document chargement
...........................................19
E
Échelle des gris
....................................... 67
Écran LCD (écran à cristaux liquides)
Luminosité
.............................................. 7
Entretien, courant remplacement des cartouches d'encre
.................................................. 31
Enveloppes
........................... 10 ,
I
Impression amélioration de la qualité
bourrages de papier
............................. 41
difficultés
.............................................. 44
résolution
.............................................. 68
spécifications
........................................ 68
sur du papier de petit format
zone
..................................................... 13
Innobella™
.............................................. 71
M
Macintosh
Consultez le Guide utilisateur - Logiciel.
Message Mémoire saturée
Messages d'erreur sur l'écran LCD
Abs.encre quasi-plein
........................... 38
Absorbeur encre plein
Bourrage papier
................................... 38
Capot ouvert
......................................... 38
Données mém.
..................................... 39
Impr. mono uniq.
.................................. 39
Impress. imposs.
.................................. 40
Initial. imposs.
...................................... 40
Mémoire saturée
.................................. 40
Nettoy. Imposs.
.................................... 40
Niveau encre bas
................................. 40
Numér. imposs.
.................................... 40
Pas de cartouche
................................. 40
Vérifier papier
....................................... 40
Mode, passage
Numérisation
.......................................... 5
PhotoCapture
......................................... 5
E
73
N
Nettoyage rouleau d'entraînement du papier
scanner
.................................................34
tête d'impression
...................................35
Numérisation
Consultez le Guide utilisateur - Logiciel.
Numéro de série
comment trouver ............Voir à l'intérieur de la première page de couverture
P
Papier
................................................ 15
,
chargement
...................................... 8
,
chargement d'enveloppes et de cartes postales
.................................................10
format
............................................. 14
,
format du document
..............................19
type
................................................ 14
,
volume
..................................................18
zone imprimable
....................................13
PhotoCapture Center™
Aperçu des photos
................................26
depuis un ordinateur
Consultez le Guide utilisateur - Logiciel.
Memory Stick PRO™
............................23
Memory Stick™
.....................................23
Paramètres d'impression
Qualité
................................................26
SD
.........................................................23
SDHC
....................................................23
spécifications
........................................66
Programmation de votre appareil
R
Réseau
Impression
Consultez le Guide utilisateur - Réseau.
Numérisation
Consultez le Guide utilisateur - Logiciel.
Résolution copie
.....................................................65
impression
.............................................68
numérisation
.........................................67
T
Touche Nb.copies
..................................... 4
Touche On/Off
........................................... 5
Transparents
,
,
V
Vitre du scanner nettoyage
.............................................. 34
utilisation
.............................................. 19
Vue d'ensemble du panneau de commande
................................................. 4
W
Windows ®
Consultez le Guide utilisateur - Logiciel.
Z
Zone numérisable
.................................... 20
74
Visitez notre site Internet http://www.brother.com
Cet appareil a été approuvé pour être utilisé dans le pays d'achat uniquement. Les filiales locales de Brother ou leurs revendeurs ne prendront en charge que les appareils achetés dans leur propre pays.
advertisement
Key Features
- Home & office Inkjet Colour printing
- 1200 x 6000 DPI
- Printing colours: Black, Cyan, Magenta, Yellow
- A4 33 ppm
- Colour copying Colour scanning
- Internal memory: 32 MB RISC 128 MHz
- 6.8 kg
Related manuals
advertisement
