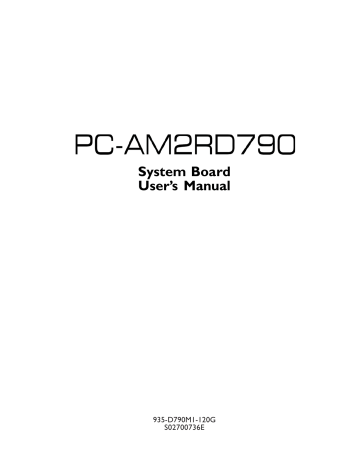

System Board
User’s Manual
935-D790M1-120G
S02700736E
Copyright
This publication contains information that is protected by copyright. No part of it may be reproduced in any form or by any means or used to make any transformation/adaptation without the prior written permission from the copyright holders.
This publication is provided for informational purposes only. The manufacturer makes no representations or warranties with respect to the contents or use of this manual and specifically disclaims any express or implied warranties of merchantability or fitness for any particular purpose. The user will assume the entire risk of the use or the results of the use of this document. Further, the manufacturer reserves the right to revise this publication and make changes to its contents at any time, without obligation to notify any person or entity of such revisions or changes.
© 2007. All Rights Reserved.
Trademarks
Windows ® 2000 and Windows ® XP are registered trademarks of Microsoft
Corporation. Award is a registered trademark of Award Software, Inc. Other trademarks and registered trademarks of products appearing in this manual are the properties of their respective holders.
FCC and DOC Statement on Class B
This equipment has been tested and found to comply with the limits for a Class
B digital device, pursuant to Part 15 of the FCC rules. These limits are designed to provide reasonable protection against harmful interference when the equipment is operated in a residential installation. This equipment generates, uses and can radiate radio frequency energy and, if not installed and used in accordance with the instruction manual, may cause harmful interference to radio communications. However, there is no guarantee that interference will not occur in a particular installation. If this equipment does cause harmful interference to radio or television reception, which can be determined by turning the equipment off and on, the user is encouraged to try to correct the interference by one or more of the following measures:
• Reorient or relocate the receiving antenna.
• Increase the separation between the equipment and the receiver.
• Connect the equipment into an outlet on a circuit different from that to which the receiver is connected.
• Consult the dealer or an experienced radio TV technician for help.
Notice:
1.
The changes or modifications not expressly approved by the party responsible for compliance could void the user's authority to operate the equipment.
2.
Shielded interface cables must be used in order to comply with the emission limits.
Table of Contents
About this Manual................................................................................
4
Warranty.................................................................................................
4
Static Electricity Precaution................................................................
5
Safety Measures.....................................................................................
5
About the Package...............................................................................
6
Before Using the System Board.........................................................
6
System Board Layout............................................................................
7
English.....................................................................................................
8
Français...................................................................................................
34
Deutsch...................................................................................................
62
Español .
...................................................................................................
90
4
1
Introduction
About this Manual
An electronic file of this manual is included in the CD. To view the user’s manual in the CD, insert the CD into a CD-ROM drive. The autorun screen (Main Board Utility CD) will appear. Click the
“TOOLS” icon then click “Manual” on the main menu.
For additional information on the system board, please download the complete version of the manual from your respective website.
Warranty
1. Warranty does not cover damages or failures that arised from misuse of the product, inability to use the product, unauthorized replacement or alteration of components and product specifications.
2. The warranty is void if the product has been subjected to physical abuse, improper installation, modification, accidents or unauthorized repair of the product.
3. Unless otherwise instructed in this user’s manual, the user may not, under any circumstances, attempt to perform service, adjustments or repairs on the product, whether in or out of warranty.
It must be returned to the purchase point, factory or authorized service agency for all such work.
4. We will not be liable for any indirect, special, incidental or consequencial damages to the product that has been modified or altered.
Introduction
Static Electricity Precautions
It is quite easy to inadvertently damage your PC, system board, components or devices even before installing them in your system unit. Static electrical discharge can damage computer components without causing any signs of physical damage. You must take extra care in handling them to ensure against electrostatic build-up.
1. To prevent electrostatic build-up, leave the system board in its anti-static bag until you are ready to install it.
2. Wear an antistatic wrist strap.
3. Do all preparation work on a static-free surface.
4. Hold the device only by its edges. Be careful not to touch any of the components, contacts or connections.
5. Avoid touching the pins or contacts on all modules and connectors. Hold modules or connectors by their ends.
Important:
Electrostatic discharge (ESD) can damage your processor, disk drive and other components. Perform the upgrade instruction procedures described at an ESD workstation only. If such a station is not available, you can provide some ESD protection by wearing an antistatic wrist strap and attaching it to a metal part of the system chassis. If a wrist strap is unavailable, establish and maintain contact with the system chassis throughout any procedures requiring ESD protection.
Safety Measures
To avoid damage to the system:
• Use the correct AC input voltage range.....
To reduce the risk of electric shock:
• Unplug the power cord before removing the system chassis cover for installation or servicing. After installation or servicing, cover the system chassis before plugging the power cord.
Battery:
• Danger of explosion if battery incorrectly replaced.
• Replace only with the same or equivalent type recommend by the manufacturer.
• Dispose of used batteries according to local ordinance.
1
5
6
1
Introduction
About the Package
The system board package contains the following items. If any of these items are missing or damaged, please contact your dealer or sales representative for assistance.
; One system board
; One Bernstein audio module with cable
; One IDE round cable
;
One floppy round cable
; Four Serial ATA data cables
; Four Serial ATA power cables
;
One I/O shield
; One RAID driver diskette
; One “Mainboard Utility” CD
;
One user’s manual
; One Quick Installation Guide
The system board and accessories in the package may not come similar to the information listed above. This may differ in accordance to the sales region or models in which it was sold. For more information about the standard package in your region, please contact your dealer or sales representative.
Before Using the System Board
Before using the system board, prepare basic system components.
If you are installing the system board in a new system, you will need at least the following internal components.
• A CPU
• Memory module
• Storage devices such as hard disk drive, CD-ROM, etc.
You will also need external system peripherals you intend to use which will normally include at least a keyboard, a mouse and a video display monitor.
System Board Layout
Introduction
1
7
8
E
English
Chapter 1 - Specifications
Processor
Chipset
System Memory
Expansion Slots
BIOS
Audio
LAN
IDE
• AMD ® Phenom TM / Athlon TM 64 X2 / Athlon 64 FX / Athlon TM 64
• Socket 940 AM2 65nm
• HyperTransport 3.0 and 1.0
• AMD chipset
- Northbridge: AMD 790FX
- Southbridge: AMD SB600
• Four 240-pin DDR2 DIMM sockets
• Supports DDR2 667 and DDR2 800 DIMMs
• Supports dual channel (128-bit wide) memory interface
• Supports up to 8GB system memory
• Supports unbuffered non-ECC x8 and x16 DIMMs
• 3 PCI Express (Gen 2) x16 slots
- 2-way or 4-way CrossFire at x16/x16/NC bandwidth
- 3-way CrossFire at x16/x8/x8 bandwidth
- 2-way CrossFire + Physics at x16/x8/x8 bandwidth
• 1 PCI Express x4 slot
• 3 PCI slots
• Award BIOS
• CMOS Reloaded
• CPU/DRAM overclocking
• CPU/DRAM/Chipset overvoltage
• 8Mbit flash memory
• Bernstein audio module
- Audio Codec options a) Realtek ALC885 8-channel HD Audio Codec
High-performance DACs with 106dB dynamic range
(A-Weight), ADCs with 101dB dynamic range (A-Weight) b ) Realtek ALC888T 8-channel HD Audio Codec
- Supports VoIP connection using a standard phone
High-performance DACs with 97dB SNR (A-Weighting),
ADCs with 90dB SNR (A-Weighting)
- Center/subwoofer, rear R/L and side R/L jacks
- Line-in, line-out (front R/L) and mic-in jacks
- 2 coaxial RCA S/PDIF-in/out jacks
- 1 optical S/PDIF connector
- 1 CD-in connector
- 1 front audio connector
• Mar vell 88E8052 and Mar vell 88E8053 PCIE Gigabit LAN controllers
• Fully compliant to IEEE 802.3 (10BASE-T), 802.3u (100BASE-
TX) and 802.3ab (1000BASE-T) standards
• One IDE connector allows connecting up to two UltraDMA
133Mbps hard drives
IEEE 1394
Serial ATA with
RAID
Rear Panel I/O
Internal I/O
Power
Management
Hardware
Monitor
PCB
English
• VIA VT6307
• Supports two 100/200/400 Mb/sec ports
• AMD SB600
- Supports up to 4 SATA devices
- SATA speed up to 3Gb/s
- RAID 0, RAID 1 and RAID 0+1
• Silicon Image Si I 3132
- Supports up to 2 SATA devices
- SATA speed up to 3Gb/s
- RAID 0, RAID 1 and RAID 0+1
• 1 mini-DIN-6 PS/2 mouse port
• 1 mini-DIN-6 PS/2 keyboard port
• 1 IEEE 1394 port
• 6 USB 2.0/1.1 ports
• 2 RJ45 LAN ports
• 2 connectors for 4 additional external USB 2.0 ports
• 1 connector for an external COM port
• 1 connector for an IEEE 1394 port
• 1 connector for the Bernstein audio module
• 1 front audio connector (on the Bernstein audio module)
• 1 CD-in connector (on the Bernstein audio module)
• 1 S/PDIF connector (on the Bernstein audio module)
• 1 IrDA connector
• 1 CIR connector
• 6 Serial ATA connectors
• 1 40-pin IDE connector
• 1 floppy connector
• 1 24-pin ATX power connector
• 1 8-pin 12V power connector
• 2 4-pin 5V/12V power connectors (FDD type)
• 1 front panel connector
• 6 fan connectors
• 1 diagnostic LED
• EZ touch switches (power switch and reset switch)
• ACPI and OS Directed Power Management
• ACPI STR (Suspend to RAM) function
• Wake-On-PS/2 Keyboard/Mouse
• Wake-On-USB Keyboard/Mouse
• Wake-On-Ring
• Wake-On-LAN
• RTC timer to power-on the system
• AC power failure recovery
• Monitors CPU/system/chipset temperature
• Monitors 12V/5V/3.3V/Vcore/Vbat/5Vsb/Vdimm/Vchip voltages
• Monitors the speed of the cooling fans
• CPU Overheat Protection function monitors CPU temperature during system boot-up
• ATX form factor
• 24.5cm (9.64") x 30.5cm (12")
E
9
E
English
Chapter 2 - Hardware Installation
Jumper Settings
Clear CMOS Data
Clearing CMOS Data using JP2
10
JP2
1 2 3
X
1-2 On: Normal
(default)
1 2 3
2-3 On:
Clear CMOS Data
If you encounter the following, a) CMOS data becomes corrupted.
b) You forgot the supervisor or user password.
c) The overclocked settings in the BIOS resulted to the system’s instability or caused system boot up problems.
you can reconfigure the system with the default values stored in the
ROM BIOS.
To load the default values stored in the ROM BIOS, please follow the steps below.
1. Power-off the system and unplug the power cord.
2. Set JP2 pins 2 and 3 to On. Wait for a few seconds and set JP2 back to its default setting, pins 1 and 2 On.
3. Now plug the power cord and power-on the system.
English
Clearing CMOS Data using the EZ Clear ® Function
EZ Clear ® bypasses the manual process of using a jumper to clear the CMOS by simply using the reset and power buttons.
Important:
EZ Clear ® is supported only if standby power is present in the system.
To use EZ Clear ® :
1. Make sure the standby power is present.
2. Using the EZ touch switches on the system board, first press the
Reset button then the Power button simultaneously for approximately 4 seconds.
E
X
Reset Power
If the system board is already enclosed in a chassis, apply the same method using the Reset button and Power button located at the front panel of the chassis.
3. After 4 seconds, release the power button first then the Reset button.
4. The CMOS will restore the clock settings back to their default values.
11
E
English
PS/2 Power Select
JP7
X
1 2 3
1-2 On: 5V
(default)
1 2 3
2-3 On:
5VSB
Important:
The 5VSB power source of your power supply must suppor t
≥
720mA.
Selecting 5VSB will allow you to use the PS/2 keyboard or PS/2 mouse to wake up the system.
USB Power Select
12
USB 0-5
(JP5)
X
3
2
1
1-2 On: 5V
(default)
3
2
1
2-3 On:
5VSB
1
2
USB 6-9
(JP6)
3
X
1-2 On: 5V
(default)
1
2
3
2-3 On:
5VSB
Selecting 5VSB will allow you to use the USB keyboard or USB mouse to wake up the system..
Important:
If you are using the Wake-On-USB Keyboard/Mouse function for 2 USB ports, the 5VSB power source of your power supply must support
≥
1.5A. For 3 or more USB ports, the 5VSB power source of your power supply must support
≥
2A.
English
E
Speaker On/Off Select
Buzzer
JP8 X
1 2 3
1-2 On:
Speaker Off
1 2 3
2-3 On:
Speaker On
(default)
The system board is equipped with a buzzer which serves as the
PC’s speaker. By default the buzzer is “on” allowing you to hear the system’s beep messages and warnings. If you intend to use an external speaker, turn this function off by setting JP8 pins 1 and 2 to On.
13
E
English
Rear Panel I/O Ports
PS/2
Mouse
1394-0
LAN 1 LAN 2
PS/2
K/B
PS/2 Ports and IEEE 1394 Ports
PS/2 Mouse
W
PS/2 KB
1394-0
W
USB 0-1
USB 2-3
USB 4-5
14
1394-1
9
1 0
1
2
W
PS/2 Mouse and PS/2 Keyboard Ports
These ports are used to connect a PS/2 mouse and a PS/2 keyboard.
IEEE 1394 Ports
The IEEE 1394-0 port is used to connect audio/video devices or storage peripherals. The 10-pin connector allows you to connect an additional 1394 device. Your 1394 port may come mounted on a card-edge bracket. Install the card-edge bracket to an available slot at the rear of the system chassis then connect the 1394 port cable to this connector.
English
E
USB Ports and LAN Ports
LAN 1
USB 3
USB 2
USB 1
USB 0
W
LAN 2
USB 5
USB 4
2
1
1 0
9
USB 6-7
USB 8-9
USB Ports
The USB ports are used to connect USB 2.0/1.1 devices. The 10-pin connectors allow you to connect 4 additional USB 2.0/1.1 ports.
Your USB ports may come mounted on a card-edge bracket. Install the card-edge bracket to an available slot at the rear of the system chassis then connect the USB port cables to these connectors.
LAN Ports
The LAN ports allow the system board to connect to a local area network by means of a network hub.
15
E
English
Bernstein Audio Module
Audio Module Options
Line-in
Line-out
Mic-in
Center/
Subwoofer
Rear R/L
Side R/L
S/PDIF-out
S/PDIF-in
CD-in
Front audio
Optical
S/PDIF
Side view
Bernstein audio module connector
Bernstein audio module using Realtek ALC885
Bernstein audio module connector
Bernstein audio module using Realtek ALC888T
Line-in Jack (Light Blue)
This jack is used to connect any audio devices such as Hi-fi set, CD player, tape player, AM/FM radio tuner, synthesizer, etc.
Line-out Jack (Lime)
This jack is used to connect to the front right and front left speakers of the audio system.
Mic-in Jack (Pink)
This jack is used to connect an external microphone.
Center/Subwoofer Jack (Orange)
This jack is used to connect to the center and subwoofer speakers of the audio system.
Rear Right/Left Jack (Black)
This jack is used to connect to the rear right and rear left speakers of the audio system.
Side Right/Left Jack (Gray)
This jack is used to connect to the side left and side right speakers of the audio system.
Coaxial RCA S/PDIF-in and SPDIF-out Jacks
These jacks are used to connect external audio output devices using coaxial S/PDIF cables.
CD-in
Front audio
Optical
S/PDIF
VoIP card connector
16
English
CD-in Connector
The CD-in connector is used to receive audio from a CD-ROM drive, TV tuner or MPEG card.
Front Audio Connector
The front audio connector is used to connect to the line-out and mic-in jacks that are at the front panel of your system.
Optical S/PDIF Connector
The optical S/PDIF connector is used to connect an external audio output device using an optical S/PDIF cable.
Important:
DO NOT use optical S/PDIF and coaxial RCA S/PDIF at the same time.
Installing the Bernstein Audio Module
1. The Bernstein audio module connects to the system board by means of the provided audio cable.
2. Inser t one end of the cable to the Bernstein audio connector on the system board and the other end to the corresponding connector on the audio module.
E
11 1
12 2
Bernstein audio module connector
17
E
English
3. The length of the audio cable provides the option and flexibility of installing the module on any available expansion bracket slot at the rear of the system chassis.
Remove the screw of the bracket where you want the audio module
Audio cable installed then remove the bracket. Place the Bernstein audio module on the expansion bracket slot then secure the module by replacing the bracket screw you removed earlier.
Installing the VoIP Card (optional)
1. The cable included in the
VoIP kit is used to connect the VoIP card to the Bernstein audio module.
VoIP cable
18
VoIP card
2. Install the VoIP card into an available expansion slot - near the Bernstein audio module you installed earlier.
Important:
To use VoIP, make sure the Bernstein audio module installed earlier uses Realtek ALC888T.
VoIP card
ALC888T Bernstein audio module
English
3. Connect one end of the VoIP cable to the Bernstein audio module and the other end to the connector on the VoIP card.
E
Connector on
ALC888T Bernstein audio module
Connector on VoIP card
VoIP cable
Side view
VoIP card and cable properly connected
19
E
English
I/O Connectors
Serial ATA Connectors
1
TXP TXN GND RXN
7
SATA 1-2
SATA 3-4
SATA 1-4 supported by AMD SB600
SATA 6
SATA 5-6 supported by
Silicon Image Si I 3132
SATA 5
The Serial ATA (SATA) connectors are used to connect Serial ATA drives. Connect one end of the Serial ATA cable to the Serial ATA connector and the other end to your Serial ATA device.
Configuring RAID
Refer to the RAID chapter in this manual for more information about creating RAID on Serial ATA drives.
20
English
E
Floppy Disk Drive Connector and IDE Connector
4 0 3 9
X
X
2
IDE
1
FDD
Floppy Disk Drive Connector
The 90 o floppy disk drive connector is used to connect a floppy drive. It has a keying mechanism to prevent improper floppy cable installation. Insert one end of the floppy cable into this connector and the other end-most connector to the floppy drive. The colored edge of the cable should be aligned with pin 1 of this connector.
IDE Disk Drive Connector
The IDE disk drive connector is used to connect 2 IDE disk drives.
It has a keying mechanism to prevent improper IDE cable installation.
An IDE cable have 3 connectors on them, one that plugs into this connector and the other 2 connects to IDE devices. The connector at the end of the cable is for the Master drive and the connector in the middle of the cable is for the Slave drive. The colored edge of the cable should be aligned with pin 1 of this connector.
Note:
When using two IDE drives, one must be set as the master and the other as the slave. Follow the instructions provided by the drive manufacturer for setting the jumpers and/or switches on the drives.
21
E
English
IrDA, CIR and Serial (COM) Connectors
IrDA 5
CIR 5
IRTX
IRRX
Ground N. C.
VCC
1
1
CIRTX
Ground
5VSB
N. C.
CIRRX
COM
2
1 9
X
IrDA and CIR Connectors
These connectors are used to connect an IrDA module and/or CIR module.
Note:
The sequence of the pin functions on some IrDA/CIR cable may be reversed from the pin function defined on the system board. Make sure to connect the cable connector to the IrDA/
CIR connector according to their pin functions.
You may need to install the proper drivers in your operating system to use the IrDA/CIR function. Refer to your operating system’s manual or documentation for more information.
Serial (COM) Connector
The serial (COM) connector is used to connect modems, serial printers, remote display terminals, or other serial devices. Your COM port may come mounted on a card-edge bracket. Install the card-edge bracket to an available slot at the rear of the system chassis then connect the serial port cable to this connector. The colored edge of the cable should be aligned with pin 1 of this connector.
22
English
Cooling Fan Connectors
Power
Ground N. C.
X
1
Fan 2
3
3 1 X
N. C.
Ground
Power
NB fan
X
Sense
Power
Speed
Ground Control
1 4
CPU fan
X
1
3
3rd fan
On/Off
Power
Sense
3 1
N. C.
Ground
Power
2nd fan
X
3 1
X
N. C.
Ground
Power
1st fan
These fan connectors are used to connect cooling fans. Cooling fans will provide adequate airflow throughout the chassis to prevent overheating the CPU and system board components.
EZ Touch Switches
E
Reset
Power
X
The presence of the power switch and reset switch on the system board are user-friendly especially to DIY users. They provide convenience in powering on and/or resetting the system while fine tuning the system board before it is installed into the system chassis.
23
E
English
LEDs
DRAM
Power LED
Standby
Power LED
Diagnostic
LED
DRAM Power LED
This LED will light when the system’s power is on.
Standby Power LED
This LED will light when the system is in the standby mode.
Diagnostic LED
The Diagnostic LED displays POST codes. POST (Power-On Self
Tests) which is controlled by the BIOS is performed whenever you power-on the system. POST will detect the status of the system and its components. Each code displayed on the LED corresponds to a certain system status.
.
.
.
.
.
.
.
.
Warning:
When the DRAM Power LED and/or Standby Power LED lit red, it indicates that power is present on the DIMM sockets and/or
PCI slots. Power-off the PC then unplug the power cord prior to installing any memory modules or add-in cards. Failure to do so will cause severe damage to the motherboard and components.
24
English
Power Connectors
Use a power supply that complies with the ATX12V Power Supply
Design Guide Version 1.1. An ATX12V power supply unit has a standard 24-pin ATX main power connector that must be inserted into this connector.
X
+3.3VDC
+12VDC
+12VDC
+5VSB
PWR_OK
COM
+5VDC
COM
+5VDC
COM
+3.3VDC
+3.3VDC
1 2 2 4
1 1 3
COM
+5VDC
+5VDC
+5VDC
NC
COM
COM
COM
PS_ON#
COM
-12VDC
+3.3VDC
E
Your power supply unit may come with an 8-pin or 4-pin +12V power connector. The +12V power enables the delivery of more
+12VDC current to the processor’s Voltage Regulator Module
(VRM). If available, it is preferable to use the 8-pin power; otherwise connect a 4-pin power to this connector.
+12V
X
5
1
8
4
Ground
25
E
English
The power connectors from the power supply unit are designed to fit the 24-pin and 8-pin connectors in only one orientation. Make sure to find the proper orientation before plugging the connectors.
The FDD-type power connectors are additional power connector.s If you are using more than one graphics cards, we recommend that you plug power cables from your power supply unit onto the 5V/
12V power connectors. This will provide more stability to the entire system. The system board will still work even if the additional power connector is not connected.
26
1 4
+5V +12V
Ground
Ground
The system board requires a minimum of 300 Watt power supply to operate. Your system configuration (CPU power, amount of memory, add-in cards, peripherals, etc.) may exceed the minimum power requirement. To ensure that adequate power is provided, we strongly recommend that you use a minimum of 400 Watt (or greater) power supply.
Important:
Insufficient power supplied to the system may result in instability or the add-in boards and peripherals not functioning properly. Calculating the system’s approximate power usage is important to ensure that the power supply meets the system’s consumption requirements.
English
Restarting the PC
Normally, you can power-off the PC by:
1. Pressing the power button at the front panel of the chassis.
or
2. Pressing the power switch that is on the system board (note: not all system boards come with this switch).
If for some reasons you need to totally cut off the power supplied to the PC, switch off the power supply or unplug the power cord.
Take note though that if you intend to restart it at once, please strictly follow the steps below.
1. The time where power is totally discharged varies among power supplies. It's discharge time is highly dependent on the system's configuration such as the wattage of the power supply, the sequence of the supplied power as well as the number of peripheral devices connected to the system. Due to this reason, we strongly recommend that you wait for the Standby Power LED
(refer to the “LEDs” section in this chapter for the location of the
Standby Power LED) to lit off.
2. After the Standby Power LED has lit off, wait for 6 seconds before powering on the PC.
If the system board is already enclosed in a chassis which apparently will not make the Standby Power LED visible, wait for 15 seconds before you restore power connections. 15 seconds is approximately the time that will take the LED to lit off and the time needed before restoring power.
The above will ensure protection and prevent damage to the motherboard and components.
E
27
E
English
Front Panel Connectors
SPEAKER
RESET
HD-LED
X 1 9
2 0
1
2
PWR-LED
ATX-SW
HD-LED: Primary/Secondary IDE LED
This LED will light when the hard drive is being accessed.
RESET: Reset Switch
This switch allows you to reboot without having to power off the system thus prolonging the life of the power supply or system.
SPEAKER: Speaker Connector
This connects to the speaker installed in the system chassis.
ATX-SW: ATX Power Switch
Depending on the setting in the BIOS setup, this switch is a “dual function power button” that will allow your system to enter the Soft-
Off or Suspend mode.
28
English
PWR-LED: Power/Standby LED
When the system’s power is on, this LED will light. When the system is in the S1 (POS - Power On Suspend) or S3 (STR - Suspend To
RAM) state, it will blink every second.
Note:
If a system did not boot-up and the Power/Standby LED did not light after it was powered-on, it may indicate that the CPU or memory module was not installed properly. Please make sure they are properly inserted into their corresponding socket.
HD-LED
(Primary/Secondary IDE LED)
Reserved
ATX-SW
(ATX power switch)
Reserved
RESET
(Reset switch)
SPEAKER
(Speaker connector)
PWR-LED
(Power/Standby LED)
2
4
6
1 3
1 5
1 7
1 9
1 8
2 0
7
9
Pin
3
5
1 4
1 6
8
1 0
Pin Assignment
HDD LED Power
HDD
N. C.
N. C.
PWRBT+
PWRBT-
N. C.
N. C.
Ground
H/W Reset
Speaker Data
N. C.
Ground
Speaker Power
LED Power (+)
LED Power (+)
LED Power (-) or Standby Signal
E
29
E
English
PCI Express Slots
30
PCI Express x16
PCI Express x4
PCI Express x16
PCI Express x16
PCI Express x16
Install PCI Express x16 graphics card, that comply to the PCI Express specifications, into the PCI Express x16 slot. To install a graphics card into the x16 slot, align the graphics card above the slot then press it down firmly until it is completely seated in the slot. The retaining clip of the slot will automatically hold the graphics card in place. Refer to the CrossFire chapter for more information.
PCI Express Slots Configuration
Bandwidth
Graphics Mode
Single Graphics Mode
PCIE 1 x16
PCIE 2 x2 or x4 *
PCIE 3 x16
PCIE 4
N.C.
2-way or 4-way CrossFire
3-way CrossFire
2-way CrossFire + Physics x16 x16 x16 x16 x2 or x4
---
---
---
* x8 x16 x8 x8 x8
N.C.
x8 x8
* If PCIE 2 is set to x4 (in the BIOS), the system will not support Marvell 88E8053.
PCI Express x4
Install PCI Express cards such as network cards or other cards that comply to the PCI Express specifications into the PCI Express x4 slot.
English
E
Chapter 3 - RAID
The AMD SB600 chip alows configuring RAID on 4 Serial ATA drives. It supports RAID 0, RAID 1 and RAID 0+1. The Silicon
Image Si l 3132 chip allows configuring RAID on another 2 Serial ATA drives. It supports RAID 0, RAID 1 and RAID 0+1.
RAID Levels
RAID 0 (Striped Disk Array without Fault Tolerance)
RAID 0 uses two new identical hard disk drives to read and write data in parallel, interleaved stacks. Data is divided into stripes and each stripe is written alternately between two disk drives. This improves the I/O performance of the drives at different channel; however it is not fault tolerant. A failed disk will result in data loss in the disk array.
RAID 1 (Mirroring Disk Array with Fault Tolerance)
RAID 1 copies and maintains an identical image of the data from one drive to the other drive. If a drive fails to function, the disk array management software directs all applications to the other drive since it contains a complete copy of the drive’s data. This enhances data protection and increases fault tolerance to the entire system. Use two new drives or an existing drive and a new drive but the size of the new drive must be the same or larger than the existing drive.
RAID 0+1 (Striping and Mirroring)
RAID 0+1 is a combination of data striping and data mirroring providing the benefits of both RAID 0 and RAID 1. Use four new drives or an existing drive and three new drives for this configuration.
Settings
To enable the RAID function, the following settings are required.
1. Connect the Serial ATA drives.
2. Configure Serial ATA in the Award BIOS.
3. Configure RAID in the RAID BIOS.
4. Install the RAID driver during OS installation.
31
E
English
Step 1: Connect the Serial ATA Drives
Refer to chapter 2 for details on connecting the Serial ATA drives.
Important:
1.
Make sure you have installed the Serial ATA drives and connected the data cables otherwise you won’t be able to enter the RAID BIOS utility.
2.
Treat the cables with extreme caution especially while creating RAID. A damaged cable will ruin the entire installation process and operating system. The system will not boot and you will lost all data in the hard drives. Please give special attention to this warning because there is no way of recovering back the data.
Step 2: Configure Serial ATA in the Award BIOS
1. Power-on the system then press <Del> to enter the main menu of the Award BIOS.
2. Select the Integrated Peripherals submenu - OnChip IDE Device section of the BIOS.
3. Configure Serial ATA in the appropriate fields.
4. Press <Esc> to return to the main menu of the BIOS setup utility. Select “Save & Exit Setup” then press <Enter>.
5. Type <Y> and press <Enter>.
6. Reboot the system.
Step 3: Configure RAID in the RAID BIOS
Configure RAID in the AMD RAID BIOS
When the system powers-up and all drives have been detected, the
AMD BIOS status message screen will appear. Press the <F4> key to enter the utility. The utility allows you to build a RAID system on
Serial ATA drives.
Configure RAID in the Si l 3132 SataRAID BIOS
When the system powers-up and all drives have been detected, the
Silicon Image BIOS status message screen will appear. Press the
<Ctrl-S> or <F4> key to enter the utility. The utility allows you to build a RAID system on Serial ATA drives.
32
English
Step 4: Install the RAID Driver During OS Installation
The RAID driver must be installed during the Windows ® XP or
Windows ® 2000 installation using the F6 installation method. This is required in order to install the operating system onto a hard drive or RAID volume when in RAID mode or onto a hard drive when in
AHCI mode.
1.
Start Windows Setup by booting from the installation CD.
2.
Press <F6> when prompted in the status line with the ‘Press
F6 if you need to install a third party SCSI or RAID driver’ message.
3.
Press <S> to “Specify Additional Device”.
4.
At this point you will be prompted to insert a floppy disk containing the RAID driver. Insert the provided RAID driver diskette.
5.
Locate for the drive where you inserted the diskette then select
RAID or AHCI controller that corresponds to your BIOS setup.
Press <Enter> to confirm.
You have successfully installed the driver. However you must continue installing the OS. Leave the floppy disk in the floppy drive until the system reboots itself because Windows setup will need to copy the files again from the floppy disk to the Windows installation folders.
After Windows setup has copied these files again, remove the floppy diskette so that Windows setup can reboot as needed.
E
33
F
Français
Chapitre 1 - Spécifications
Processeur
Chipset
Mémoire Système
Logements d’Extension
BIOS
Audio
LAN
IDE
• AMD ® Phenom TM / Athlon TM 64 X2 / Athlon 64 FX / Athlon TM 64
• Socket 940 AM2 65nm
• HyperTransport 3.0 et 1.0
• AMD ® chipset
- Pont nord: AMD 790FX
- Pont sud: AMD SB600
• 4 sockets DIMM DDR2 240-pin
• Supporte DDR2 667/800 MHz
• L’interface de mémoire deux canaux (128-bit)
• Jusqu’à 8GB de mémoire système
• Non-tamponns DIMM x8 et x16
• 3 PCI Express (Gen 2) x16 fentes
- CrossFire bi ou quadri directionnel à bande passante x16/x16/NC
- CrossFire tri directionnel à bande passante x16/x8/x8
- CrossFire bi directionnel + Physics à bande passante x16/x8/x8
• 1 PCI Express x4 slot
• 3 PCI slots
• Compatible avec Award BIOS
• CMOS Reloaded
• Overclocking de CPU/DRAM
• Contrôle du voltage de CPU/DRAM/Chipset
• Mémoire Flash 8Mbit
• Bernstein carte audio
- Options Audio Codec a) Realtek ALC885 8 canaux HD Audio Codec
- DAC haute performance à plage dynamique de 106dB (Poids
A), ADC à plage dynamique de 101dB (Poids A) b ) Realtek ALC888T 8 canaux HD Audio Codec
- Supporte la connexion VoIP utilisant un téléphone standard.
- DAC haute performance à 97dB SNR (Poids A), ADC à
90dB SNR (Poids A)
- Center/subwoofer, rear R/L et side R/L prises audio
- Line-in, line-out et mic-in prises audio
- 2 ports coaxial RCA S/PDIF
- 1 connecteur optique S/PDIF
- 1 connecteur CD-in
- 1 connecteur audio de l’avant
• Marvell 88E8052 et Marvell 88E8053 PCIE Gigabit LAN
• Entièrement conforme IEEE 802.3 (10BASE-T), 802.3u
(100BASE-TX) et 802.3ab (1000BASE-T) standard
• Supporte des disques durs jusqu’à UltraDMA 133Mbps
34
Français
IEEE 1394
Serial ATA avec
RAID
• VIA VT6307
• Supporte 2 100/200/400 Mb/sec ports
• AMD SB600
- 4 dispositifs de SATA
- SATA allant jusqu’à 3Gb/s
- RAID 0, RAID 1 et RAID 0+1
• Silicon Image Si l 3132
- 2 dispositifs de SATA
- SATA allant jusqu’à 3Gb/s
- RAID 0, RAID 1 et RAID 0+1
Panneau Arrière I/O • 1 port souris PS/2
• 1 port clavier PS/2
• 1 port IEEE 1394
• 6 ports USB 2.0/1.1
• 2 ports RJ45 LAN
Interne I/O
Gestion de
Puissance
• 2 connecteurs pour 4 ports USB 2.0/1.1 supplémentaires
• 1 connecteur pour 1 IEEE 1394
• 1 connecteur pour 1 série
• 1 connecteur pour module audio Bernstein
• 1 connecteur audio frontal (sur le module audio Bernstein)
• 1 connecteur CD-in (sur le module audio Bernstein)
• 1 port optique S/PDIF (sur le module audio Bernstein)
• 1 connecteur IR et 1 connecteur CIR
• 6 connecteurs Serial ATA
• 1 connecteur IDE
• 1 connecteur de FDD
• 1 connecteur d’alimentation 24-pin ATX
• 1 connecteur d’alimentation 8-pin 12V ATX
• 2 prises d’alimentation 4-broches 5V/12V (type-FDD)
• 1 connecteur devant panneau
• 6 connecteurs de ventilateurs
• 1 indicateur diagnostiques
• EZ interrupteurs (bouton de power et reset)
• ACPI et OS Directed Power Management
• ACPI STR (Suspend to RAM) fonction
• Réveil-Sur-PS/2 Clavier/Souris
• Réveil-Sur-USB Clavier/Souris
• Eveil Sonnerie et Réveil Par Le Réseau
• Minuterie RTC pour allumer le système
• Récupération après Défaillance d’Alimentation CA
Fonctions de
Moniteur de
Matériel
• Gère l’alarme de température et de surchauffe de CPU / système / pont nord
• Gère l’alarme de voltage et d’échec de 12V/5V/3.3V/Vcore/
Vbat/5Vsb/Vdimm/Vchip
• Gère la vitesse de ventilateur du ventilateur
• Protection du CPU - supporte la mise hors circuit automatique en cas de surchauffage du système
PCB • Facteur de forme de ATX
• 24.5cm (9.64") x 30.5cm (12")
F
35
F
Français
Chapitre 2 - Installation de Matériel
Cavalier
Effacer les Données CMOS
Effacement des Données CMOS en Utilisant JP2
36
JP2
X
1 2 3
1-2 On: Normal
(défaut)
1 2 3
2-3 On:
Effacer les données
CMOS
Si vous rencontrez les éléments suivants, a) Données CMOS devenant corrompues b) Vous avez oublié le superviseur ou le mot de passe utilisateur c) Les réglages surcadencés dans le BIOS ont entraîné une instabilité du système ou causés des problèmes de démarrage du système.
Vous devez reconfigurer le système aux valeurs par défaut stockées dans la ROM BIOS.
Pour charger les valeurs par défaut dans la ROM BIOS, veuillez suivre les étapes ci-dessous.
1. Débrancher le système et retirer le cordon d’alimentation.
2. Mettre les broches du JP2 2 et 3 sur ON Attendre quelques secondes et remettre JP2 par défaut, broches 1 et 2 On.
3. Rebrancher maintenant le cordon d’alimentation et allumer le système.
Français
Effacement des Données CMOS en Utilisant la Fonctionnalité EZ Clear ®
EZ Clear ® contourne le processus manuel d’utilisation d’un cavalier pour effacer CMOS en utilisant simplement les boutons de réinitialisation et d’alimentation.
Important:
EZ Clear ® n’est supportée que si l’alimentation de veille est présente sur le système.
Pour utiliser EZ Clear ® :
1. S’assurer que l’alimentation de veille soit présente. :
2. En utilisant les commutateurs à touche EZ de la carte système, appuyer d’abord sur le bouton réinitialisation et ensuite simultanément sur le bouton d’alimentation pendant environ 4 secondes.
F
Réinitialisation
Alimentation
X
Si la carte système est déjà mise dans le châssis, appliquer la même méthode en utilisant le bouton de réinitialisation et le bouton d’alimentation situés sur le panneau frontal du châssis.
3. Après 4 secondes, relâcher d’abord le bouton d’alimentation et ensuite le bouton de réinitialisation.
4. Le CMOS restaurera les réglages de l’horloge à leurs valeurs par défaut.
37
F
Français
Sélectionner l’alimentation PS/2
1 2 3
JP7
X
1-2 On: 5V
( défaut )
1 2 3
2-3 On:
5VSB
Important:
La source d’alimentation 5VSB de votre alimentation doit suppor tée
≥
720mA.
En sélectionnant 5VSB, vous pourrez utiliser le clavier PS/2 ou la souris PS/2 pour “réveiller” le système.
Sélectionner l’alimentation USB
38
USB 0-5
(JP5)
X
3
2
1
1-2 On: 5V
( défaut )
3
2
1
2-3 On:
5VSB
1
2
USB 6-9
(JP6)
X
3
1-2 On: 5V
( défaut )
1
2
3
2-3 On:
5VSB
En sélectionnant 5VSB, vous pourrez utiliser le clavier USB ou la souris USB pour “réveiller” le système.
Important:
Si vous utilisez la fonction Wake-on de la souris/clavier USB pour les 2 ports
USB, la source d’alimentation 5VSB de votre alimentation doit supporter
≥
1,5 A.
Pour 3 ou davantage de ports USB, la source d’alimentation 5VSB de votre alimentation doit supporter
≥
2 A.
Sélection des Haut-parleurs ON/OFF
Français
F
Avertisseur sonore
1 2 3 1 2 3
JP8
X 1-2 On:
Haut-parleurs
OFF
2-3 On:
Haut-parleurs ON
(défaut)
La carte système est équipée d’un avertisseur sonore qui sert en tant que haut-parleur du PC. Par défaut l’avertisseur sonore est
« ON » permettant d’entendre les « bips » des messages et les aver tissements. Si vous voulez utiliser un haut-parleur externe,
éteindre cette fonction en réglant les broches 1 et 2 du JP8 sur On.
39
F
Français
Ports I/O de l’arrière du Panneau
PS/2
Mouse
1394-0
LAN 1 LAN 2
PS/2
K/B
Ports PS/2 et IEEE 1394
PS/2 Mouse
W
PS/2 KB
1394-0
W
USB 0-1
USB 2-3
USB 4-5
40
1394-1
9
1 0
1
2
W
Ports Souris PS/2 et Clavier PS/2
Ces ports sont utilisés pour raccorder une souris PS/2 et un clavier
PS/2.
Ports IEEE 1394
Le port IEEE 1394-0 est utilisé pour raccorder les appareils audio/ video ou les périphériques de stockage. Le raccord 10 broches permet de vous connecter à un appareil 1394 supplémentaire. Votre port 1394 peut être livré monté sur un support encartable. Installer le support encartable dans une fente disponible à l’arrière du châssis du système et raccorder la câble du port 1394 à ce connecteur.
Français
F
Ports USB et LAN
LAN 1
USB 3
USB 2
USB 1
USB 0
W
LAN 2
USB 5
USB 4
2
1
1 0
9
USB 6-7
USB 8-9
Ports USB
Les ports USB sont utilisés pour raccorder des appareils USB 2.0/
1.1. Les connecteurs 10 broches vous permettent de raccorder 4 autres ports USB 2.0/1.1. Vos ports USB peuvent être livrés montés sur un support encartable. Installer le support encartable dans une fente disponible à l’arrière du châssis du système et raccorder les câbles des ports USB à ces connecteurs.
Ports LAN
Les ports LAN permettent à la carte système de se connecter à un réseau local au moyen d’un concentrateur réseau.
41
F
Français
Module Audio Bernstein
Options Module Audio
Line-in
Line-out
Mic-in
Center/
Subwoofer
Rear R/L
Side R/L
S/PDIF-out
S/PDIF-in
CD-in
Front audio
Optical
S/PDIF vue latérale
Connecteur de module Audio
Bernstein
Module audio Bernstein utilisant la Realtek ALC885
CD-in
Front audio
Optical
S/PDIF
Connecteur de carte VoIP
Connecteur de module Audio
Bernstein
Module audio Bernstein utilisant la Realtek ALC888T
Prise entrée (bleue claire)
La prise est utilisée pour raccorder tous les appareils audio tels que
Hi-fi, lecteur CD, lecteur de bande magnétique, radio AM/FM, synthéthiseur, etc..
Prise de sortie (Citron)
Cette prise est utilisée pour se connecter aux haut-parleurs avant droits et gauches du système audio.
Prise entrée micro (rose)
Cette prise est utilisée pour connecter un microphone externe.
Prise de caisson de basse/central (orange)
Cette prise est utilisée pour se connecter aux haut-parleurs de basse et centraux du système audio.
Prise arrière gauche/droite (noire)
Cette prise est utilisée pour se connecter aux haut-parleurs arrière droits et gauches du système audio.
Prise de côté gauche/droite (grise)
Cette prise est utilisée pour se connecter aux haut-parleurs de côté droits et gauches du système audio.
42
Français
Prises coaxiales d’entrée RCA S/PDIF et de sortie SPDIF
Ces prises sont utilisées pour connecter les appareils de sortie audio externes en utilisant les câbles coaxiaux S/PDIF.
Connecteur d’entrée CD
Le connecteur d’entrée CD est utilisé pour recevoir les signaux audio d’un lecteur CD-ROM, d’une carte TV ou MPEG.
Connecteur audio frontal
Le connecteur audio frontal est utilisé pour raccorder les prises micro d’entrée et les sorties de ligne (line-out) sur le panneau frontal de votre système.
Connecteur optique S/PDIF
Le connecteur optique S/PDIF est utilisé pour raccorder un appareil de sortie audio externe en utilisant un câble optique S/PDIF.
Important:
NE PAS utiliser un câble S/PDIF et RCA S/PDIF coaxial en même temps.
Installer le Module Audio Bernstein
1. Le module audio Bernstein se connecte à la car te système au moyen du câble audio fourni.
F
43
F
Français
2 Insérer une extrémité du câble sur le connecteur
Audio Bernstein sur la car te système et l’autre sur le connecteur correspondant sur le module audio.
11 1
12 2
Connecteur de module Audio
Bernstein
3. La longueur du câble audio donne la possibilité d’installer le module sur toute fente d’extension disponible à l’arrière du châssis système.
Retirer la vis du support à l’endroit où vous voulez installer le module audio et retirer le support. Mettre le module audio Bernstein dans
Audio cable la fente du support d’extension et fixer le module en remettant la vis de support que vous avez retirée à l’étape 3.
44
Français
F
Installation de la carte VoIP (optionnel)
1. Le câble inclus dans le kit VoIP est utilisé pour raccorder la carte VoIP au module audio
Bernstein.
Câble VoIP
carte VoIP
2. Installer la car te VoIP dans une fente d’extension disponible -
à côté du module audio
Bernstein installé précédement.
Important:
Pour utiliser la carte VoIP, s’assurer que le module audio Bernstein installé précédement utilise la
Realtek ALC888T.
carte VoIP
ALC888T Bernstein audio module
3. Relier une extrémité du câble VoIP au module audio Bernstein et l’autre extrémité au connecteur sur la carte VoIP.
Connecteur sur le module audio
Bernstein ALC888T.
45
F
Français
Connecteur sur la carte VoIP
Câble
VoIP vue latérale
Carte VoIP et câble correctement raccordés.
46
Français
F
Connecteurs I/O
Les Connecteurs en Série ATA
1
TXP TXN GND RXN
7
SATA 1-2
SATA 3-4
SATA 1-4 est suppor té par AMD
SB600
SATA 6
SATA 5
SATA 5-6 est supporté par
Silicon Image SiI3132
Les connecteurs en série ATA (SATA) sont utilisés pour raccorder les disques durs ATA en série. Relier une extrémité du câble en série
ATA au connecteur en série ATA et l’autre extrémité sur votre appareil en série ATA.
Configuration du Système RAID
Se référer au chapitre RAID de ce manuel pour obtenir davantage d‘informations sur la création d’un système RAID sur les disques durs en série ATA.
47
F
Français
Connecteur de Lecteur de Disquettes et Connecteur IDE
4 0 3 9
X
X
2
IDE
1
FDD
Connecteur de Lecteur de Disquettes
Le connecteur de lecteur de disquettes 90° est utilisé pour raccorder le lecteur de disquettes. Il possède un mécanisme d’insertion qui empêche sa mauvaise installation. Insérer une extrémité du câble du lecteur de disquette dans ce connecteur et l’autre dans le lecteur de disquette. Le bord coloré du câble devrait être aligné avec l’ergot 1 de ce connecteur.
Connecteur de Disque dur IDE
Le connecteur de disque dur IDE est utilisé pour raccorder 2 disques IDE. Il possède un mécanisme d’insertion qui empêche la mauvaise installation du cable IDE. Un câble IDE comporte 3 connecteurs, un qui se branche sur ce connecteur et les deux autres qui se connectent sur les appareils IDE. Le connecteur à l’extrémité du câble est pour le disque maître et celui au milieu du câble est pour l’esclave. Le bord coloré du câble devrait être aligné avec l’ergot 1 de ce connecteur.
Note:
Lors de l’utilisation des disques dur IDE, l’un doit être assigné
Maître et l’autre esclave. Suivre les instructions fournies par le fabricant de disques durs pour mettre les cavaliers et/ou les commutateurs sur les disques durs.
48
Français
F
Connecteurs IrDA, CIR et en Série (COM)
IrDA 5
CIR 5
IRRX
Ground N. C.
IRTX VCC
1
1
CIRTX
Ground
CIRRX
5VSB
N. C.
COM
2
1 9
X
Connecteurs IrDA et CIR
.Ces connecteurs sont utilisés pour raccorder le module IrDA ou/et le module CIR.
Note:
La séquence de la fonction des broches (signal) sur certains câbles IrDA/CIR peut être inversée à partir de la fonctionnalité définie sur la carte système. S’assurer de relier le connecteur du câble sur le connecteur IrDA/CIR selon les fonctions de leurs broches.
Il se peut que vous deviez installer les disques dans votre système d’exploitation convenants à l’utilisation de la fonctionnalité IrDA/CIR.
Se référer au manuel de votre système d’exploitation ou à la documentation pour obtenir davantage d’informations.
Connecteur en Série (COM)
Le connecteur en série (COM) est utilisé pour raccorder les modems, les imprimantes en série, les terminaux d’affichage à distance ou autres appareils en série. Votre port COM peut être livré monté sur un support encartable. Installer le support encartable dans une
49
F
Français fente disponible à l’arrière du châssis du système et raccorder le câble du port en série à ce connecteur. Le bord coloré du câble devrait être aligné avec l’ergot 1 de ce connecteur.
Connecteurs de Ventilateur de Refroidissement
Power
Ground N. C.
X
X
Sense
Power Speed
Ground Control
1 3
1 4
Fan 2
CPU fan
3 1 X
N. C.
Ground
Power
NB fan
X
1
3
3rd fan
On/Off
Power
Sense
3 1
N. C.
Ground
Power
2nd fan
X
3 1
X
N. C.
Ground
Power
1st fan
Ces connecteurs de ventilateur sont utilisés pour raccorder les ventilateurs de refroidissement. Les ventilateurs de refroidissement fournissent une ventilation adéquate à l’intérieur du châssis afin d’empêcher toute surchauffe du processeur et des composants de la carte système.
50
Français
F
Commutateurs à Touche EZ
Réinitialisation
Alimentation
X
La présence des commutateurs d’alimentation et de réinitialisation sur la carte système est conviviale et particulièrement pour les utilisateurs étant bricoleurs. Ils sont très pratiques pour allumer ou réinitialiser le système tout en ajustant la car te système avant l’installation sur le châssis.
51
F
Français
Voyants DEL
Voyant DEL d’alimentation
DRAM
Voyant DEL d’alimentation à l’état de veille
Voyant DEL de diagnostic
Voyant DEL d’alimentation DRAM
Ce voyant DEL s’allumera lorsque le système est allumé.
Voyant DEL d’alimentation à l’état de Veille
Ce voyant DEL s’allumera lorsque le système est en mode veille.
Voyant DEL de Diagnostic
Le voyant DEL de diagnostic affiche les codes POST. POST (tests automatiques d’alimentation) qui est contrôlé par le BIOS est effectué à chaque fois que le système est allumé. ¨POST détectera le statut du système et de ses composants. Chaque code affiché sur le voyant DEL correspond à un certains statut du système.
.
.
.
.
.
.
.
.
Avertissement:
Lorsque le voyant DEL d’alimentation DRAM et/ou d’alimentation à l’état de veille sont rouge, cela indique que le courant passe dans les supports DIMM et/ou dans les fentes
PCI. Eteindre le PC et débrancher le cordon d’alimentation avant d’installer les modules mémoire ou les cartes d’extension. Un
échec à effectuer ceci peut entraîner des dégâts graves à la carte mère et ses composants.
52
Français
Connecteurs d’alimentation
Utiliser une alimentation électrique conforme à la version 1.1 du guide d’alimentation électrique ATX12V. Une unité d’alimentation
électrique ATX12V possède un connecteur d’alimentation principale
ATX à 24 broches qui doit être inséré dans ce connecteur.
X
+3.3VDC
+12VDC
+12VDC
+5VSB
PWR_OK
COM
+5VDC
COM
+5VDC
COM
+3.3VDC
+3.3VDC
1 2 2 4
1 1 3
COM
+5VDC
+5VDC
+5VDC
NC
COM
COM
COM
PS_ON#
COM
-12VDC
+3.3VDC
F
Votre unité d’alimentation électrique peut être livrée avec un connecteur d’alimentation 12V à 4 ou 8 broches. L’alimentation 12V permet la fourniture de courant 12VDC en direction du module de régulation de tension du processeur (VRM - Voltage Regulator Module). Si disponible, il est préférable d’utiliser une alimentation 8 broches, sinon, raccorder une alimentation 4 broches à ce connecteur.
+12V
X
5
1
8
4
Ground
53
F
Français
Les connecteurs d’alimentation de l’unité d’alimentation électrique sont conçus pour s’adapter aux connecteurs à 24 et 8 broches seulement dans une direction. S’assurer d’observer la bonne orientation avant de brancher les connecteurs.
Les connecteurs d’alimentation de type FDD sont des connecteurs supplémentaires d’alimentation. Si vous utilisez plus d’une car te graphique, nous vous conseillons de brancher les câbles d’alimentation depuis votre unité d’alimentation électrique sur des connecteurs d’alimentation de 5V/12V. Ceci donnera plus de stabilité
à tout le système. La carte système fonctionnera toujours même si le connecteur d’alimentation supplémentaire n’est pas raccordé.
54
1 4
+5V +12V
Ground
Ground
La carte système nécessite une alimentation minimale de 300 Watts pour pouvoir fonctionner. La configuration de votre système
(alimentation du processeur, cartes d’extension, périphériques etc.) peut dépasser la puissance minimale requise. Pour s’assurer que la puissance minimale soit fournie, nous vous conseillons fortement d’utiliser une alimentation minimale de 400 Watts (ou davantage).
Important:
Une puissance insuffisante fournie au système peut entraîner une instabilité ou un mauvais fonctionnement des cartes d’extension et des périphériques. Le calcul de la puissance approximative requise par le système est important pour garantir que l’alimentation soit suffisante pour la consommation du système.
Français
Redémarrage du PC
Normalement vous pouvez éteindre le PC en :
1. Appuyant sur le bouton d’alimentation sur le panneau frontal du chassis.
ou
2. En appuyant sur le commutateur d’alimentation se trouvant sur la carte système (note : toutes les cartes systèmes ne possèdent pas ce commutateur)
Si, pour quelque raison que ce soit, vous devez éteindre l’alimentation du PC, éteindre l’alimentation ou débrancher le cordon d’alimentation.
Veuillez noter que si vous désirez le redémarrer de suite, suivez les
étapes suivantes :
1. Le temps de déchargement de l’électricité dépend des alimentations électriques. Le temps de déchargement dépend entièrement de la configuration du système telle que le nombre de Watt de l’alimentation, de la séquence de l’alimentation ainsi que du nombre d’appareils périphériques reliés au système. Pour ces raisons nous conseillons fortement d’attendre que le voyant
DEL de veille (se référer à la section « voyants DEL » de ce chapitre pour la localisation de ce voyant) s’éteigne.
2. Une fois le voyant DEL de veille éteint, attendre 6 secondes avant d’allumer le PC.
Si la car te système est déjà montée dans un châssis qui apparemment ne laissera pas entrevoir le voyant DEL de veille, attendre 15 secondes avant de restaurer les connexions
électriques. 15 secondes est environ le temps que prendra le voyant DEL pour s’éteindre et le temps nécessaire avant la restauration de l’alimentation.
Ceci garantit une protection et empêche les dégâts graves éventuels
à la carte mère et à ses composants.
F
55
F
Français
Connecteurs Frontaux du Panneau
56
SPEAKER
RESET
HD-LED
X 1 9
2 0
1
2
PWR-LED
ATX-SW
HD-LED: Voyant DEL IDE Principal/Secondaire
Ce voyant DEL s’allumera lorsqu’on accède au disque dur.
RESET: Commutateur de Réinitialisation
Ce commutateur vous permet de redémarrer sans avoir à éteindre le système et par conséquent en permettant une durée de vie de l’alimentation ou du système prolongée.
SPEAKER: Connecteur du Haut-parleur
Il se connecte au haut parleur installé dans le châssis du système.
ATX-SW: Commutateur d’alimentation ATX
Dépendant des réglages à l’intérieur du BIOS, ce commutateur est un « bouton d’alimentation à deux fonctions » qui permettra à votre système d’entrer en mode Soft-Off ou Suspend.
Français
PWR-LED: Voyant DEL d’alimentation / état de veille
Ce voyant DEL s’allumera lorsque le système est allumé. Lorsque le système est sur le statut S1 (POS – alimentation suspendue) ou S3
(STR – suspendue dans la RAM), il clignotera toutes les secondes.
Note:
Si le système n’a pas démarré et que le voyant DEL d’alimentation/veille ne s’est pas allumé après le démarrage, cela peut indiquer que le processeur ou le module n’ont pas
été installés correctement. Veuillez vous assurer qu’ils soient correctement insérés dans leur support.
HD-LED
(Primary/Secondary IDE LED)
Reserved
ATX-SW
(ATX power switch)
Reserved
RESET
(Reset switch)
SPEAKER
(Speaker connector)
PWR-LED
(Power/Standby LED)
2
4
6
1 3
1 5
1 7
1 9
1 8
2 0
7
9
Pin
3
5
1 4
1 6
8
1 0
Pin Assignment
HDD LED Power
HDD
N. C.
N. C.
PWRBT+
PWRBT-
N. C.
N. C.
Ground
H/W Reset
Speaker Data
N. C.
Ground
Speaker Power
LED Power (+)
LED Power (+)
LED Power (-) or Standby Signal
F
57
F
Français
Fentes PCI Express
58
PCI Express x16
PCI Express x4
PCI Express x16
PCI Express x16
PCI Express x16
Installer la carte graphique PCI Express X 16 se conformant aux spécifications PCI Express dans la fente X 16 du PCI Express. Pour installer une carte graphique dans la fente x16, aligner la car te graphique au-dessus de la fente et appuyer vers le bas fermement jusqu’à ce qu’elle rentre complètement dans la fente. Le clip de maintien de la fente maintiendra automatiquement la carte graphique en place. Se référer au chapitre CrossFire pour obtenir davantage d’informations.
Configuration des Fentes PCI Express
Bande passante
Mode Graphique
Mode graphique simple
CrossFire bi ou quadri directionnel
CrossFire tri directionnel
CrossFire bi directionnel + Physics
PCIE 1 x16 x16 x16 x16 x16
PCIE 2 x2 or x4 x2 or x4
---
---
---
*
*
PCIE 3 x16 x8 x16 x8 x8
PCIE 4
N.C.
* Si PCIE 2 est mis sur x4 (dans le BIOS), le système ne supportera pas Marvell 88E8053.
x8
N.C.
x8 x8
PCI Express x4
Installer les cartes PCI Express telles que les cartes de réseau ou autres cartes se conformant avec les spécifications PCI Express dans la fente PCI Express X4.
Français
F
Chapitre 3 - RAID
La puce AMD SB600 permet la configuration du système RAID sur
4 disques durs ATA. Elle supporte les systèmes RAID 0, RAID 1 et
RAID 0+1.
La puce Silicon Image Sil3132 permet la configuration du système
RAID sur 2 autres disques durs en série ATA. Elle supporte les systèmes RAID 0, RAID 1 et RAID 0+1.
Niveaux du Système RAID
RAID 0 (matrice de disque à “0” erreur de tolérance)
RAID 0 utilise deux nouveaux disques durs identiques pour lire et graver en blocs parallèles. Les données sont divisées en bandes et chaque bande est gravée alternativement d’un disque à l’autre. Ceci améliore la performance I/O des disques sur les différents canaux, cependant aucune tolérance d’erreur n’est admise. Un disque défaillant résultera en une perte des données dans la matrice.
RAID 1 (matrice de disque à écriture mirroir à tolérance d’erreur)
RAID 1 copie et conserve une image identique des données d’un disque à l’autre. Si un disque fonctionne incorrectement, le logiciel de gestion de la matrice envoie toutes les applications en direction de l’autre disque puisqu’il contient une copie complète des données du disque. Ceci améliore la protection des données et accroît la tolérance des erreurs dans tout le système. Utiliser deux nouveaux disques durs ou un disque existant et un nouveau disque dur mais la taille du nouveau disque dur doit être identique ou supérieure à celle de celui existant.
RAID 0+1 (bande et mirroir)
RAID 0+1 est une combinaison de données mirroir et de bandes de données apportant les avantages des systèmes RAID 0 et RAID
1. Utiliser quatre nouveaux disques durs ou un disque existant et trois nouveaux disques pour cette configuration.
59
F
Français
Réglages
Pour activer la fonctionnalité RAID, les réglages suivants sont nécessaires:
1. Raccorder les disques durs en série ATA.
2. Configurer le disque ATA en série dans le BIOS.
3. Configurer les systèmes RAID dans le BIOS RAID.
4. Installer le driver RAID lors de l’installation du SE (système d’expl ion.
).
Etape 1 : Raccorder les disques durs en série ATA.
Se référer au chapitre 2 pour obtenir davantage de détails sur la connexion des disques durs en série ATA.
Important:
1.
S’assurer d’avoir installé les disques en série ATA et d’avoir raccordé les câbles de données sinon vous ne pourrez entrer dans l’utilitaire BIOS RAID.
2.
Faire très attention aux câbles et particulièrement en créant le système RAID.
Un câble endommagé détériorera tout le processus d’installation et le SE. Le système ne démarrera pas et vous perdrez toutes les données des disques durs. Veuillez prêter attention à cet avertissement car il n’existe aucun moyen de récupérer les informations.
Etape 2 : Configurer le disque ATA en série dans le BIOS
1. Allumer le système et appuyer sur <Del> pour rentrer dans le menu principal du BIOS.
2. Sélectionner le sous menu des périphériques intégrés - sur la partie de puce correspondant au disque IDE du BIOS
3. Configurer le disque ATA en série dans les champs appropriés.
4. Appuyer sur <Esc> pour retourner au menu principal de l’utilitaire d’installation du BIOS. Sélectionner “Save & Exit Setup” et appuyer ensuite sur <Enter>.
5. Taper <Y> et appuyer sur <Enter>.
6. Redémarrer le système.
Etape 3 : Configurer le système RAID dans le BIOS RAID
Configurer le système RAID dans le BIOS RAID AMD.
Lorsque le système démarre et que tous les disques durs ont été détectés, le message de statut du BIOS AMD apparaîtra. Appuyer
60
Français sur la touche <F4> pour entrer dans l’utilitaire. L’utilitaire vous permet de créer un système RAID sur des disques durs en série
ATA.
Configurer le système RAID dans le BIOS Sil3132 Sata RAID.
Lorsque le système démarre et que tous les disques durs ont été détectés, le message de statut BIOS Silicon Image apparaîtra.
Appuyer sur la touche <Ctrl-S> ou <F4> pour entrer dans l’utilitaire. L’utilitaire vous permet de créer un système RAID sur des disques durs en série ATA.
Etape 4 : Installer le driver RAID lors de l’installation du SE (système d’explion.).
Le driver RAID doit être installé lors de l’installation de Windows ®
XP ou de Windows ® 2000 en utilisant la méthode d’installation F6.
Ceci est nécessaire afin d’installer le SE sur un disque dur ou sur un volume RAID lors du mode RAID ou sur un disque dur lors du mode AHCI.
1. Lancer l’installation de Windows en démarrant depuis le CD d’installation.
2. Appuyer sur <F6> lors de la demande dans la ligne de statut en utilisant la touche F6 si vous avez besoin d’installer une troisième partie SCSI ou lors d’un message du driver RAID.
3. Appuyer sur <S> pour « spécifier un appareil supplémentaire ».
4. A ce moment on vous demandera d’insérer une disquette contenant le driver RAID. Insérer la disquette contenant le driver
RAID.
5. Localiser le lecteur dans lequel vous avez inséré la disquette et sélectionner le système RAID ou le contrôleur AHCI correspondant à votre installation du BIOS. Appuyer sur <Enter> pour confirmer.
Vous avez réussi à installer le driver. Cependant vous devez continuer à installer le SE. Laisser la disquette dans le lecteur de disquette jusqu’à ce que le système rédémarre tout seul car lors de l’installation de Windows les fichiers seront copiés depuis la disquette sur les dossiers d’installation de Windows. Une fois les fichiers copiés lors de l’installation de Windows, retirer la disquette afin de laisser l’ordinateur redémarrer après l’installation de Windows.
F
61
G
Deutsch
Kapitel 1 - Spezifikation
Prozessor
Chipset
Systemspeicher
Expansion Schlitz
BIOS
Audio
LAN
IDE
• AMD ® Phenom TM / Athlon TM 64 X2 / Athlon 64 FX / Athlon TM 64
• Socket 940 AM2 65nm
• HyperTransport 3.0 und 1.0
• AMD ® chipset
- Nordbrücke: AMD 790FX
- Südbrücke: AMD SB600
• 4 240-pin-Steckplätze DDR2 DIMM
• DDR2 667/800 MHz
• 128-bit – Speiher mit den zwei Kanälen
• Bis zum 8GB-Systemspeicher
• DIMMs ohne Dämpfer x8 und x16 DIMMs
• 3 PCI Express (Gen 2) x16-Einbauplätzen
- 2-way or 4-way CrossFire mit x16/x16/NC Bandbreite
- 3-way CrossFire mit x16/x8/x8 Bandbreite
- 2-way CrossFire + Physics mit x16/x8/x8 Bandbreite
• 1 PCI Express x4-Einbauplätzen
• 3 PCI-Einbauplätzen
• Kompatibilität mit Award BIOS
• CMOS Reloaded
• Die Frequenzerhöhung CPU/DRAM
• Spannungserhöhung CPU/DRAM/Chipset
• Flash-Speicher (8Mbit)
• Bernstein-platine
- Audio Codec Optionen a) Realtek ALC885 8-Kanal HD Audio Codec
- High-performance DACs mit 106dB dynamic range (A-
Weight), ADCs mit 101dB dynamic range (A-Weight) b ) Realtek ALC888T 8-Kanal HD Audio Codec
- Unterstützt VoIP Verbindung unter Verwendung eines standard Telefons
- High-Performance DACs mit 97dB SNR (A-Weighting),
ADCs mit 90dB SNR (A-Weighting)
- Center/subwoofer, rear R/L und side R/LAudio-
Anschlußbuchsen
- Line-in, line-out und mic-in Audio-Anschlußbuchsen
- 2 S/PDIF coaxial RCA-Anschlüsse
- 1 S/PDIF optischen-Anschlüsse
- 1 interne Audioanschlüsse (CD-in)
- 1 Frontaudioanschluß
• Marvell 88E8052 und Marvell 88E8053 PCIE Gigabit LAN
• Völlig gefällig zu IEEE 802.3 (10BASE-T), 802.3u (100BASE-
TX) und 802.3ab (1000BASE-T) standards
• Unterstützung der Festplatten bis zum UltraDMA 133Mbps
62
Deutsch
IEEE 1394
Serial ATA mit RAID
• VIA VT6307
• Unterstützt 2 100/200/400 Mb/sec porte
• AMD SB600
- 4 SATA-Vorrichtungen
- SATA bis zu 3Gb/s schnell
- RAID 0, RAID 1 und RAID 0+1
• Silicon Image Si l 3132
- 2 SATA-Vorrichtungen
- SATA bis zu 3Gb/s schnell
- RAID 0, RAID 1 und RAID 0+1
Porte an der
Rückwand
Internes I/O
Energie
Management
• 1 Mini-DIN-6-Anschluß für eine PS/2-Maus
• 1 Mini-DIN-6-Anschluß für eine PS/2-Tastatur
• 1 IEEE 1394-Anschlüsse
• 6 USB 2.0/1.1-Anschlüsse
• 2 RJ45 LAN-Anschlüsse
• 2 Anschlußfassung für 4 zusätzliche externe USB 2.0/1.1-Anschlüsse
• 1 Anschluß für eine externe IEEE 1394 Schnittstelle
• 1 Anschluß für eine externe serieller DB-9-Anschluß
• 1 Anschluß für eine Bernstein Audiomodul
• 1 Front-Audioanschluss (im Bernstein Audiomodul)
• 1 CD-in interne Audioanschlüsse (im Bernstein Audiomodul)
• 1 S/PDIF optischen-Anschlüsse (im Bernstein Audiomodul)
• 1 Anschluß für die IR-Schnittstelle und 1 CIR-Schnittstelle
• 6 Serial ATA-Anschlüsse
• 1 IDE-Anschlüsse
• 1 Floppy-Anschlüsse
• 1 24-polige Anschlußstecker für das ATX-Netzgerät
• 1 8-polige 12V Anschlußstecker für das ATX-Netzgerät
• 2 4-polige 5V/12V Netzstecker (für FDD)
• 1 Vorderseite Füllung Anschlüsse
• 6-ventilator-Anschlüsse
• 1 diagnostischen Außenindikatoren
• EZ Umschaltern (der Knopf der Speisung und des Auslasses)
• ACPI und OS Directed Power Management
• ACPI STR (Suspend to RAM) funktion
• Wecken bei Betätigung der PS/2 Tastatur/Maus
• Wecken bei USB-Tastatur/Maus
• Wecken bei Klingeln und Wecken des Systems durch das Netzwerk
• RTC-Taktgeber zum Einschalten des Systems
• Wiederherstellung der Wechselstromversorgung nach einem
Ausfall
Kleinteilmonitor • Überwachung der Temperatur des CPU / Systems /
Nordbrücke sowie Warnsignal bei Überhitzung
• Überwachung der Spannungen des 12V/5V/3.3V/Vcore/Vbat/
5Vsb/Vdimm/Vchip
• Überwachung der Geschwindigkeit des Ventilators
• Prozessor-Shutz - Die Ausschaltung bei der Überhitzung – die automatische Ausschaltung des Computers bei der Überhitzung
PCB • ATX Formfaktor
• 24.5cm (9.64") x 30.5cm (12")
G
63
G
Deutsch
Kapitel 2 - Installieren des Hardware
Jumper
Löschen der CMOS Daten
Löschen der CMOS Daten unter Verwendung von JP2
64
JP2
1 2 3
X
1-2 On: Normal
(Standardwer t)
1 2 3
2-3 On: Lösche
CMOS Daten
Sollten Sie eins der folgenden Probleme haben, a) die CMOS Daten sind beschädigt.
b) Sie haben das Supervisor oder User Passwort vergessen.
c) die Übertaktungseinstellungen im BIOS haben zur Instabilität des
Systems geführt oder Ihr System bereitet Probleme beim Booten.
so können Sie das System mit den im ROM BIOS gespeicherten
Standardwerten rekonfigurieren.
Um die im ROM BIOS gespeicherten Standardwerte zu laden führen
Sie bitte die folgenden Schritte aus.
1. Schalten Sie das System aus und ziehen Sie den Netzstecker.
2. Setzen Sie die JP2 Pins 2 und 3 auf On. Warten Sie nun einige
Sekunden und setzen Sie dann die JP2 Pins zurück in die
Ausgangsposition, Pins 1 und 2 On.
Deutsch
3. Verbinden Sie nun wieder den Netzstecker und schalten Sie das
System ein.
Löschen der CMOS Daten unter Verwendung der EZ Clear ®
Funktion
EZ Clear ® umgeht den manuellen Prozess des Setzens der Jumper zum Löschen des CMOS durch einfache Betätigung der Reset- und
Power-Schalter.
Wichtig:
EZ Clear ® wird nur unterstützt wenn das System auf Standby steht.
Verwendung von EZ Clear ® :
1. Stellen Sie sicher, dass das System auf Standby steht.
2. Betätigen Sie die EZ touch Schalter auf dem Systemboard, zuerst den Reset-Schalter und anschliessend gleichzeitig den Power-
Schalter für ca. 4 Sekunden.
G
X
Reset Power
Sollte das Systemboard bereits in ein Gehäuse eingebaut sein, so wenden Sie die gleiche Methode mit den Reset- und Power-
Schaltern an der Frontseite des Gehäuses an.
3. Nach den 4 Sekunden lassen Sie zuerst den Power- und anschliessend den Reset-Schalter los.
4. Das CMOS wird auf die Werkseinstellungen zurückgesetzt.
65
G
Deutsch
PS/2 Power Select
JP7
X
1 2 3
1-2 On: 5V
(Standard)
1 2 3
2-3 On:
5VSB
Wichtig:
Die 5VSB Stromquelle Ihres
Netzteils muss
≥
720mA unterstützen.
Die Auswahl von 5VSB erlaubt es Ihnen, Ihr System per PS/2 Keyboard oder PS/2 Maus aufzuwecken.
USB Power Select
66
USB 0-5
(JP5)
X
3
2
1
1-2 On: 5V
(Standard)
3
2
1
2-3 On:
5VSB
1
2
USB 6-9
(JP6)
3
X
1-2 On: 5V
(Standard)
1
2
3
2-3 On:
5VSB
Die Auswahl von 5VSB erlaubt es Ihnen, Ihr System per USB Keyboard oder USB Maus aufzuwecken.
Wichtig:
Sollten Sie die Wake-On-USB Keyboard/Maus Funktion für 2 USB Por ts verwenden, so muss die 5VSB Stromquelle Ihres Netzteils
≥
1.5A unterstützen. Für
3 oder mehr USB Por ts , muss die 5VSB Stromquelle Ihres Netzteils
≥
2A unterstützen.
Speaker On/Off Auswahl
Deutsch
G
Summer
1 2 3
JP8 X 1-2 On:
Speaker Off
1 2 3
2-3 On:
Speaker On
(Standard)
Das Systemboard ist mit einem Summer ausgestattet, der als
Lautsprecher des PC’s dient. Ab Werk ist die Standardeinstellung des
Summers “on” wodurch Sie die Warnungen und Piep-Nachrichten des
Systems hören. Falls Sie externe Lautsprecher verwenden wollen, so schalten Sie diese Funktion durch das Setzen der JP8 Pins 1 und 2 auf On aus.
67
G
Deutsch
Rückseite I/O Ports
PS/2
Mouse
1394-0
LAN 1 LAN 2
PS/2
K/B
PS/2 Ports und IEEE 1394 Ports
PS/2 Mouse
W
PS/2 KB
1394-0
W
USB 0-1
USB 2-3
USB 4-5
68
1394-1
9
1 0
1
2
W
PS/2 Maus und PS/2 Keyboard Ports
Diese Ports werden zum Anschluss von PS/2 Maus und PS/2 Keyboard verwendet.
IEEE 1394 Ports
Der IEEE 1394-0 Port dient dem Anschluss von Audio-/Video-
Geräten oder externen Massenspeichern. Der 10-Pin Anschluss erlaubt Ihnen die Verbindung mit einem zusätzlichen 1394-Gerät. Ihr
1394 Por t könnte auf einem Halterungsblech befestigt sein.
Installieren Sie das Blech in eine verfügbare Halterung an der
Rückseite des Gehäuses und verbinden Sie das Kabel des 1394
Ports mit dem entsprechenden Anschluss.
Deutsch
G
USB Ports und LAN Ports
LAN 1
USB 3
USB 2
USB 1
USB 0
W
LAN 2
USB 5
USB 4
2
1
1 0
9
USB 6-7
USB 8-9
USB Ports
Über die USB Ports verbinden Sie USB 2.0/1.1 Geräte. Die 10-Pin
Anschlüsse erlauben Ihnen den Anschluss von 4 zusätzlichen USB
2.0/1.1 Ports. Ihre USB Ports könnten auf einem Halterungsblech befestigt sein. Installieren Sie das Blech in eine verfügbare Halterung an der Rückseite des Gehäuses und verbinden Sie das Kabel des
USB Ports mit dem entsprechenden Anschluss.
LAN Ports
Über die LAN Ports können Sie das Systemboard über einen
Netzwerk-Hub mit einem lokalen Netzwerk verbinden.
69
G
Deutsch
Bernstein Audio-Modul
Audio-Modul Optionen
Line-in
Line-out
Mic-in
Center/
Subwoofer
Rear R/L
Side R/L
S/PDIF-out
S/PDIF-in
Side view
Bernstein audio module
Anschluss
Bernstein Audio-Modul mit Realtek ALC885
CD-in
Front audio
Optischer
S/PDIF
Bernstein audio module
Anschluss
Bernstein Audio-Modul mit Realtek ALC888T
CD-in
Front audio
Optischer
S/PDIF
Anschluss für eine VoIP-
Karte
Line-in Stecker (Hellblau)
Mit diesem Stecker verbinden Sie beliebige Audiogeräte wie z.B.
Stereoanlagen, CD-Player, Kassettenrecorder, AM/FM Radios, Synthesizer, etc.mit dem System.
Line-out Stecker (Hellgrün)
Mit diesem Stecker verbinden Sie die vorne links und vorne rechts
Lautsprecher Ihres Audiosystems mit dem System.
Mic-in Stecker (Pink)
Mit diesem Stecker verbinden Sie ein externes Mikrophon mit dem
System.
Center/Subwoofer Stecker (Orange)
Mit diesem Stecker verbinden Sie die Center und Subwoofer
Lautsprecher Ihres Audiosystems mit dem System.
Rear Right/Left Jack (Schwarz)
Mit diesem Stecker verbinden Sie die hinten links und hinten rechts
Lautsprecher Ihres Audiosystems mit dem System.
Side Right/Left Jack (Grau)
Mit diesem Stecker verbinden Sie die seitlich links und seitlich rechts
Lautsprecher des Audiosystems mit dem System.
70
Deutsch
Coaxial RCA S/PDIF-in und SPDIF-out Stecker
Mit diesen Steckern verbinden Sie externe Audioausgabegeräte die koaxiale S/PDIF Kabel verwenden.
CD-in Anschluss
Der CD-in Anschluss wird verwendet, um Audio von einem CD-
ROM Laufwerk, einer TV Tuner oder MPEG-Karte zu empfangen.
Front Audio Anschluss
Mit dem Front Audio Anschluss werden die line-out und mic-in
Stecker die sich an der Frontseite des Gehäuses befinden verbunden.
Optischer S/PDIF Anschluss
Mit dem optischen S/PDIF Anschluss werden exter ne
Audioausgabegeräte die optische S/PDIF Kabel verwenden verbunden.
Wichtig:
Verwenden Sie NICHT optische S/PDIF und koaxiale RCA S/
PDIF gleichzeitig.
Installation des Bernstein Audio Moduls
1. Das Bernstein Audio Modul wird mit dem Systemboard anhand des mitgeliefer ten
Audiokabels verbunden.
G
71
G
Deutsch
2. Verbinden Sie das eine Ende des Audiokabels mit dem
Bernstein Audioanschluss auf dem Systemboard und das andere Ende mit dem entsprechenden Anschluss auf dem Audiomodul.
11 1
12 2
Bernstein audio module connector
3. Die Länge des Audiokabels bietet Ihnen die Option und
Flexibilität, das Modul in jede beliebige Halterung auf der
Rückseite des Gehäuses einzusetzen. Lösen Sie die
Schraube der Halterung, die
Sie für das Audiomodul vorgesehen haben und entfernen Sie das Blech.
Audio cable
Setzen Sie das Bernstein Audio Module in die Halterung ein und sichern Sie es mit der vorher gelösten Schraube.
72
Deutsch
G
Installation der VoIP-Karte (zur option)
1. Das im Lieferumfang der
VoIP-Kar te enthaltene
Kabel dient dazu, die
VoIP-Kar te mit dem
Bernstein Audio-Modul zu verbinden.
VoIP-Kabel
VoIP-Karte
2. Installieren Sie die VoIP-
Kar te in einen v e r f ü g b a r e n
Erweiterungssteckplatz – in der Nähe des
Bernstein Audio-Moduls, das Sie bereits vorher installiert haben.
Wichtig:
Um VoIP zu verwenden stellen Sie bitte sicher, dass das installier te
Bernstein Audio-Modul
Realtek ALC888T verwendet.
VoIP-Karte
ALC888T Bernstein audio module
3. Verbinden Sie ein Ende des VoIP-Kabels mit dem Bernstein
Audio-Modul und das andere Ende mit der VoIP-Karte.
Anschluss des ALC888T
Bernstein Audio-Moduls
73
G
Deutsch
Anschluss an der VoIP-Karte
VoIP
-Kabel
Seitenansicht
Korrekt angeschlossene VoIP-Karte und Kabel
74
Deutsch
G
I/O Anschlüsse
Serial ATA Anschlüsse
1
TXP TXN GND RXN
7
SATA 1-2
SATA 3-4
SATA 1-4 unterstützt durch AMD SB600
SATA 6
SATA 5
SATA 5-6 unterstützt durch Silicon Image
SiI3132
Über die Serial ATA (SATA) Anschlüsse werden Serial ATA
Laufwerke angeschlossen. Verbinden Sie das eine Ende des Serial ATA
Kabels mit dem Serial ATA Anschluss und das andere Ende mit
Ihrem Serial ATA Gerät.
RAID-Konfiguration
Bitte lessen Sie im Kapitel RAID dieses Handbuchs, um weitere
Informationen zur Erzeugung von RAID auf Serial ATA Laufwerken zu erhalten.
75
G
Deutsch
Floppy Disk Drive Anschluss und IDE Anschluss
4 0 3 9
X
X
2
IDE
1
FDD
Floppy Disk Drive Anschluss
Über den 90 o Floppy Disk Drive Anschluss werden Floppy-
Laufwer ke angeschlossen. Er verfügt über einen
Verbindungsmechanismus der eine Fehlinstallation vermeidet.
Verbinden Sie ein Ende des Floppy-Kabels mit dem Anschluss auf dem Board und das andere Ende mit dem Floppy-Laufwerk. Das farblich markierte Ende des Kabels muss mit Pin 1 des Anschlusses in Übereinstimmung gebracht werden.
IDE Disk Drive Anschluss
Über den IDE Disk Drive Anschluss werden 2 IDE Laufwerke angeschlossen. Er verfügt über einen Verbindungsmechanismus der eine Fehlinstallation vermeidet. Das IDE-Kabel hat 3
Steckverbindungen, eine für den IDE Disk Drive Anschluss und die anderen beiden für die IDE-Laufwerke. Der Stecker am Ende des
Kabels ist für das Master-Laufwerk und der in der Mitte des Kabels ist für das Slave-Laufwerk vorgsehen. Das farblich merkierte Ende des Kabels muss mit Pin 1des Anschlusses in Übereinstimmung gebracht werden.
Bitte beachten:
Wenn Sie 2 IDE-Laufwerke verwenden muss eins als Master und eins als Slave eingestellt sein. Folgen Sie den Anweisungen des Herstellers der Laufwerke bezüglich der Einstellungen der
Jumper und/oder Schalter.
76
Deutsch
G
IrDA, CIR und Serial (COM) Anschlüsse
IRRX
Ground N. C.
IRTX VCC
IrDA 5
CIR 5
CIRTX
Ground
CIRRX
5VSB
N. C.
1
1
COM
2
1 9
X
IrDA und CIR Anschlüsse
Über diese Anschlüsse werden IrDA Module und/oder CIR Module angeschlossen.
Bitte beachten:
Die Anordnung der PIN-Funktionen kann bei einigen IrDA/CIR
Kabeln abweichend von der Anordnung auf dem Systemboard sein. Bitte stellen Sie sicher, dass die Pinbelegungen des Kabels und des IrDA/CIR Anschlusses auf dem Systemboard miteinander übereinstimmen.
Um die IrDA/CIR Funktion nutzen zu können könnte es notwendig sein, die entsprechenden Treiber in Ihrem Betriebssystem zu installieren. Informationen hierzu erhalten Sie aus dem
Benutzerhandbuch des Betriebssystems.
Serial (COM) Anschluss
Mit dem Serial (COM) Anschluss verbinden Sie Modems, serielle
Drucker, Display Terminals oder andere serielle Geräte mit dem System. Ihr COM Anschluss könnte auf einem Halterungsblech befestigt sein. Installieren Sie das Blech in eine verfügbare Halterung an der
Rückseite des Gehäuses und verbinden Sie das Kabel des seriellen
77
G
Deutsch
Ports mit dem entsprechenden Anschluss. Das farblich markier te
Ende des Kabels muss mit Pin 1 des Anschlusses in
Übereinstimmung gebracht werden.
Lüfteranschlüsse
Power
Ground N. C.
X
1 3
Fan 2
3 1
N. C.
Ground
Power
NB fan
X
X
Sense
Power
Speed
Ground Control
1 4
CPU fan
X
1
3
3rd fan
On/Off
Power
Sense
3 1
N. C.
Ground
Power
2nd fan
X
3 1
X
N. C.
Ground
Power
1st fan
Über diese Lüfteranschlüsse werden Lüfter mit dem System verbunden. Diese Lüfter sorgen für ausreichende Luftzirkulation im
Gehäuse und verhindern somit ein Überhitzen der CPU und der
Komponenten auf dem Systemboard.
78
Deutsch
G
EZ Touch Schalter
Reset
Power
X
Das Vorhandensein von Power- und Reset-Schaltern auf dem
Systemboard ist speziell für DIY-User sehr anwenderfreundlich. Sie bieten die Möglichkeit bequem das System ein-/auszuschalten und einen Reset durchzuführen und somit die Einstellungen des
Systemboards zu verfeinern bevor es in ein Gehäuse eingebaut wird.
79
G
Deutsch
LEDs
DRAM
Power LED
Standby
Power LED
DRAM Power LED
Diese LED leuchtet wenn das System eingeschaltet ist.
Diagnostic
LED
Standby Power LED
Diese LED leuchtet wenn das System im Standby Modus ist.
Diagnostic LED
Die Diagnostic LED zeigt POST Codes an. POST (Power-On Self
Tests), die durch das BIOS gesteuert werden, werden bei jedem
Start des Systems durchgeführt. Der POST erkennt den Status des
Systems und seiner Komponenten. Jeder durch die LED angezeigte
Code entspricht einem bestimmten Systemstatus.
.
.
.
.
.
.
.
.
Warnung:
Eine aufleuchtende DRAM Power LED und/oder Standby Power
LED zeigt an, dass die DIMM-Sockel und/oder PCI-Steckplätze unter Spannung stehen. Schalten Sie den PC aus und ziehen Sie den Netzstecker bevor Sie Speichermodule oder Zusatzkarten installieren. Bei Nichtbeachtung drohen erhebliche Schäden am
Motherboard und den Komponenten.
80
Deutsch
Stromanschlüsse
Verwenden Sie ein Netzteil, dass den ATX12V Netzteil
Designrichtlinien Version 1.1 entspricht. Ein ATX12V Netzteil verfügt
über einen standard 24-Pin ATX Hauptstromanschluss. Verbinden Sie diese Stromanschlüsse.
X
+3.3VDC
+12VDC
+12VDC
+5VSB
PWR_OK
COM
+5VDC
COM
+5VDC
COM
+3.3VDC
+3.3VDC
1 2 2 4
1 1 3
COM
+5VDC
+5VDC
+5VDC
NC
COM
COM
COM
PS_ON#
COM
-12VDC
+3.3VDC
G
Ihr Netzteil könnte über einen 8-Pin oder 4-Pin +12V Anschluss verfügen. Der +12V Anschluss erlaubt die Bereitstellung von mehr
+12VDC Spannung für das Voltage Regulator Module (VRM) des
Prozessors. Falls verfügbar sollten Sie bevorzugt den 8-Pin Anschluss verwenden, falls nicht vorhanden den 4-Pin Anschluss.
+12V
X
5
1
8
4
Ground
81
G
Deutsch
Die Stromanschlüsse des Netzteils sind so entworfen, dass die die
24-Pin und 8-Pin Anschlüsse nur in einer Ausrichtung verbunden werden können. Stellen Sie sicher, dass die Ausrichtung korrekt ist bevor Sie die Anschlüsse verbinden.
Die FDD-Typ Stromanschlüsse sind zusätzliche Stromanschlüsse.
Sollten Sie mehr als eine Grafikkarte verwenden, so empfehlen wir, dass Sie die Stromkabel des Netzteils mit den 5V/12V
Stromanschlüssen verbinden. Dies wird das komplette System mit mehr Stabilität versorgen. Das Systemboard wird nach wie vor arbeiten, auch wenn die zusätzlichen Stromanschlüsse nicht angeschlossen sind.
82
1 4
+5V +12V
Ground
Ground
Das Systemboard benötigt zum Betrieb ein Netzteil mit mindestens
300 Watt. Ihre Systemkonfiguration (CPU Power, Grösse des
Speichers, Zusatzkar ten, Perpheriegeräte, etc.) können den
Strombedarf des Systems zusätzlich erhöhen. Um sicher zu stellen, dass ausreichende Stromversorgung zur Verfügung steht empfehlen wir, ein Netzteil mit mindestens 400 Watt oder mehr zu verwenden.
Wichtig:
Ungenügende Stromversorgung kann zu Instabilität führen oder fehlerhafte Funktion von Zusatzkarten und Peripheriegeräten zur Folge haben. Die Berechnung des Stromverbrauchs des Systems ist wichtig, um sicherzustellen, dass das eingesetzte
Netzteil den Anforderungen des Systems entspricht.
Deutsch
Neustart des PC’s
In der Regel lässt sich der PC wie folgt ausschalten:
1. Betätigung des Power-Schalters auf der Frontseite des Gehäuses.
oder
2. Betätigung des Power-Schalters der sich auf dem Systemboard befindet (Anmerkung: nicht alle Systemboards verfügen über diesen Schalter).
Sollten Sie jedoch die Stromzufuhr zu Ihrem PC komplett unterbrechen wollen, so schalten Sie das Netzteil aus oder ziehen Sie den Netzstecker. Wenn Sie den PC sofort neustarten wollen sollten
Sie unbedingt die folgenden Schritte befolgen.
1. Die Dauer in der sich der Strom komplett entlädt ist von Netzteil zu Netzteil unterschiedlich. Diese Länge der Zeitspanne hängt dabei stark von der Systemkonfiguration wie z.B. der Wattzahl des
Netzteils, der Anordnung des Netzteils oder der Anzahl der an das System angeschlossenen Peripheriegeräte ab. Aus diesem
Grund empfehlen wir, auf das Auflleuchten der Standby Power
LED (siehe dazu auch den Abschnitt “LED’s” in diesem Kapitel) zu warten.
2. Warten Sie mit dem Einschalten des PC’s bis die Power LED etwa 6 Sekunden erloschen ist.
Sollte das Systemboard bereits in ein Gehäuse eingebaut sein und die Standby Power LED dadurch nicht sichtbar sein, so warten
Sie bitte 15 Sekunden bevor Sie die Stromzufuhr wieder herstellen. Es dauert etwa 15 Sekunden bis die LED erlischt und dies ist auch die Zeitspanne, die vor einem Neustart notwendig ist.
Die o.g. Regeln stellen einen Schutz vor Beschädigung des
Motherboards und der Komponenten dar.
G
83
G
Deutsch
Frontanschlüsse
84
SPEAKER
RESET
HD-LED
X 1 9
2 0
1
2
PWR-LED
ATX-SW
HD-LED: Primäre/Sekundäre IDE LED
Diese LED leuchtet auf, wenn auf die Festplatte zugegriffen wird.
RESET: Reset-Schalter
Dieser Schalter erlaubt es Ihnen einen Neustart durchzuführen ohne die Stromzufuhr zu unterbrechen. Dadurch wird die Lebensdauer des
Netzteils und des Systems verlängert.
SPEAKER: Lautsprecheranschluss
Dieser stellt die Verbindung zu dem im System installier ten
Lautsprecher her.
ATX-SW: ATX Power-Schalter
Abhängig von den Einstellungen im BIOS Setup ist dieser Schalter ein
“dual function power button” der es erlaubt Ihr System in den Soft-
Off oder Suspend Modus zu versetzen.
Deutsch
PWR-LED: Power/Standby LED
Diese LED leuchtet, wenn die Stromzufuhr des Systems eingeschaltet ist. Sollte das System sich im S1 (POS - Power On Suspend) oder
S3 (STR - Suspend To RAM) Status befinden, so blinkt die LED einmal pro Sekunde.
Bitte beachten:
Sollte das System nicht hochfahren und die Power/Standby LED nicht aufleuchten nachdem Sie den Power-Schalter betätigt haben, so könnte dies darauf hinweisen, dass die CPU oder die
Speichermodule nicht korrekt installiert wurden. Bitte stellen Sie sicher, dass diese ordnungsgemäss in ihren entsprechenden
Steckplätzen eingesetzt sind.
HD-LED
(Primary/Secondary IDE LED)
Reserved
ATX-SW
(ATX power switch)
Reserved
RESET
(Reset switch)
SPEAKER
(Speaker connector)
PWR-LED
(Power/Standby LED)
Pin
3
5
1 4
1 6
8
1 0
2
4
6
1 3
1 5
1 7
1 9
1 8
2 0
7
9
Pin Assignment
HDD LED Power
HDD
N. C.
N. C.
PWRBT+
PWRBT-
N. C.
N. C.
Ground
H/W Reset
Speaker Data
N. C.
Ground
Speaker Power
LED Power (+)
LED Power (+)
LED Power (-) or Standby Signal
G
85
G
Deutsch
PCI Express Steckplätze
86
PCI Express x16
PCI Express x4
PCI Express x16
PCI Express x16
PCI Express x16
Installieren Sie eine PCI Express x16 Grafikkarte, die den PCI Express
Spezifikationen entspricht in den PCI Express x16 Steckplatz. Zur Installation der Grafikkarte in den x16 Steckplatz richten Sie die Grafikkarte
über dem Steckplatz aus und drücken sie dann in den Steckplatz bis sie fest sitzt. Der Halteclip des Steckplatzes wird automatisch zuschnappen und die Grafikkarte im Steckplatz verankern. Weitere
Informationen hierzu finden Sie im Kapitel CrossFire.
PCI Express Steckplatz Konfiguration
Bandbreite
Grafik-Modus
Single Graphics Modus
PCIE 1 x16
PCIE 2 x2 or x4 * x2 or x4 *
PCIE 3 x16
PCIE 4
N.C.
2-way or 4-way CrossFire
3-way CrossFire
2-way CrossFire + Physics x16 x16 x16 x16
---
---
--x8 x16 x8 x8 x8
N.C.
x8 x8
* Sollte der PCIE 2 auf x4 eingestellt sein (im BIOS), so liefert das System keine
Unterstützung für Marvell 88E8053.
PCI Express x4
Installieren Sie PCI Express Karten wie z.B. Netzwerkkarten oder andere Karten, die den PCI Express Spezifikationen entsprechen in den PCI Express x4 Steckplatz.
Deutsch
G
Kapitel 3 - RAID
Der AMD SB600 Chip er laubt es RAID auf 4 Serial ATA
Festplatten zu konfigurieren. Er unterstützt RAID 0, RAID 1 und
RAID 0+1.
Der Silicon Image Sil3132 Chip erlaubt es RAID auf 2 weiteren
Serial ATA Festplatten zu konfigurieren. Er unterstützt RAID 0, RAID
1 und RAID 0+1.
RAID Level
RAID 0 (Festplattenanordnung in Datenstreifen ohne
Fehlertoleranz)
RAID 0 verwendet zwei neue identische Festplatten zum parallelen, in überlappenden Blöcken liegenden Lesen und Schreiben von Daten.
Die Daten werden in Streifen aufgeteilt und jeder Streifen wird alternativ auf die Festplatten geschrieben. Dies erhöht die I/O Performance der Festplatten, bietet jedoch keine Fehlertoleranz. Eine fehlerhafte Festplatte kann in diesem RAID zu Datenverlust führen.
RAID 1 (Gespiegelte Festplattenanordnung mit Fehlertoleranz)
RAID 1 kopiert und behält eine identische Spiegelung der Daten von einem Laufwerk zum anderen bei. Sollte eines der Laufwerke ausfallen, so leitet die Management Software der
Festplattenanordnung alle Applikationen auf das andere Laufwerk um, da dort die gleichen Daten gespiegelt vorhanden sind. Dies erhöht den Schutz Ihrer Daten und erhöht die Fehler toleranz des kompletten Systems. Verwenden Sie hierfür zwei neue Laufwerke oder ein bereits vorhandes und ein neues aber beachten Sie, dass das neue Laufwerk die gleiche oder eine grössere Kapazität als das bereits vorhandene aufweisen muss.
RAID 0+1 (Datenstreifen und Spiegelung)
RAID 0+1 ist eine Kombination der Speicherung der Daten in
Streifen und als Spiegelung und bietet somit die Vorteile sowohl von
RAID 0 als auch von RAID 1. Verwenden Sie für diese Konfiguration vier neue Laufwerke oder ein bereits vorhandenes und drei neue
Laufwerke.
87
G
Deutsch
Einstellungen
Um die RAID-Funktion zu aktivieren sind folgende Einstellungen notwendig.
1. Schliessen Sie die Serial ATA Laufwerke an.
2. Konfigurieren Sie Serial ATA im Award BIOS.
3. Konfigurieren Sie RAID im RAID BIOS.
4. Installieren Sie den RAID-Treiber während der Installation des
Betriebssystems.
Schritt 1: Schliessen Sie die Serial ATA Laufwerke an
Informationen zum Anschluss der Serial ATA Laufwerke finden Sie in
Abschnitt 2.
Wichtig:
1.
Stellen Sie sicher, dass die Serial ATA Laufwerke installier t und dass die
Datenkabel korrekt angeschlossen sind. Ansonsten ist es nicht möglich, das
RAID BIOS Utility Programm zu verwenden.
2.
Behandeln Sie die Kabel sehr vorsichtig, besonders beim Einrichten von RAID.
Beschädigte Kabel können den kompletten Installationsprozess zunichte machen und das Betriebssystem beschädigen. Das System wird nicht hochfahren und Sie werden alle Daten auf den Festplatten verlieren. Bitte beachten Sie unbedingt diese Warnung, verlorengegangene Daten können nicht wieder hergestellt werden!
Schritt 2: Konfiguration von Serial ATA im Award BIOS
1. Schalten Sie das System ein und drücken Sie dann die <Del>
Taste, um in das Hauptmenü des Award BIOS zu gelangen.
2. Wählen Sie das Integrated Peripherals Untermenü – Abschnitt
OnChip IDE Device des BIOS aus.
3. Konfigurieren Sie Serial ATA in den entsprechenden Feldern.
4. Drücken Sie die <Esc> Taste um ins Hauptmenü des BIOS Setup zu gelangen. Wählen Sie “Save & Exit Setup” aus und drücken Sie dann die <Enter> Taste.
5. Schreiben Sie <Y> und drücken dann die <Enter> Taste.
6. Führen Sie einen Neustart des Systems durch.
Step 3: Konfiguration von RAID im RAID BIOS
Konfigurieren Sie RAID im AMD RAID BIOS
Wenn das System hochfährt und alle Laufwerke erkannt wurden erscheint die AMD BIOS Status Nachricht auf dem Bildschirm.
88
Deutsch
Drücken Sie die <F4> Taste um das Programm aufzurufen. Das
Programm ermöglicht es Ihnen ein RAID system auf den Serial ATA
Laufwerken einzurichten.
Konfiguration von RAID im Sil3132 SataRAID BIOS
Wenn das System hochfährt und alle Laufwerke erkannt wurden erscheint die Silicon Image BIOS Status Nachricht auf dem Bildschirm.
Drücken Sie die <Ctrl-S> Taste oder die <F4> Taste um das
Programm aufzurufen. Das Programm ermöglicht es Ihnen ein RAID
System auf den Serial ATA Laufwerken einzurichten.
Schritt 4: Installation des RAID Treibers während der Installation des
Betriebssystems.
Der RAID Treiber muss während der Installation von Windows ® XP oder Windows ® 2000 per F6 Installationsmethode eingerichtet werden. Dies ist notwendig um das Betriebssystem auf eine
Festplatte oder RAID System zu installieren die im RAID-Modus sind oder auf eine Festplatte wenn sie im AHCI-Modus ist.
1. Starten Sie das Windows Setup indem Sie von der Installations-
CD booten.
2. Drücken Sie die <F6> Taste, wenn die Nachricht ‘Press F6 if you need to install a third party SCSI or RAID driver’ auf dem
Bildschirm erscheint.
3. Wählen Sie <S> für “Specify Additional Device” aus.
4. Nun werden Sie aufgefordert eine Diskette die den RAID Treiber enthält einzulegen. Legen Sie die mitgelieferte RAID Treiberdiskette ein.
5. Wählen Sie das Laufwerk aus in das Sie die Diskette eingelegt hatten und wählen Sie anschliessend den RAID oder AHCI Controller der mit Ihrem BIOS Setup übereinstimmt. Drücken Sie die
<Enter> Taste zur Bestätigung.
Sie haben nun den Treiber erfolgreich installiert. Sie müssen aber dennoch mit der Installation des Betriebssystems fortfahren. Belassen
Sie die Diskette im Floppy-Laufwerk bis das System automatisch neustartet. Das Windows Setup muss noch erneut die Dateien von der Diskette in die Windows Installationsordner kopieren. Nachdem das Windows Setup die Dateien kopiert hat können Sie die Diskette entfernen, so dass das Windows Setup wie erforderlich neustarten kann.
G
89
S
Español
Chapter 1 - Especificaciones
Procesador
Chipset
Memoria de Sistema
Ranuras de
Expansión
• AMD ® Phenom TM / Athlon TM 64 X2 / Athlon 64 FX / Athlon TM 64
• Socket 940 AM2 65nm
• HyperTransport 3.0 y 1.0
• AMD ® chipset
- Puente norte: AMD 790FX
- Puente sur: AMD SB600
• 4 240-pin mortajas DDR2 DIMM
• Soporta DDR2 667/800 MHz
• Memoria de dos canales (128-bit)
• Hasta 8GB de memoria sistémica
• Sólo unbuffered x8 y x16 DIMM
• 3 ranuras PCI Express (Gen 2) x 16
- CrossFire de dos vías o 4 vías a ancho de banda de x16/ x16/NC
- CrossFire de tres vías a ancho de banda de x16/x8/x8
- CrossFire de dos vías + Física a ancho de banda de x16/x8/ x8
• 1 slot PCI Express x4
• 3 slots PCI
BIOS
Audio
LAN
• Award BIOS
• CMOS Reloaded
• Subida de frecuencia de CPU/DRAM
• Subida de voltaje de CPU/DRAM/Chipset
• Memoria Instante (8Mbitios)
• Tablero de Bernstein
- Opciones del Codec de audio a) Codec de audio Realtek ALC885 de alta definición de 8 canales
- DAC de alto rendimiento con un rango dinámico de 106dB
(Peso E), ADC con rango dinámico de 101dB (Peso A) b ) Codec de audio Realtek ALC888T de alta definición de 8 canales
- Admite conexión de VoIP mediante un teléfono convencional
- DAC de alto rendimiento con una relación señal-ruido de
97dB (Peso A), ADC con una relación señal-ruido de 90dB
(Peso A)
- Center/subwoofer, rear R/L y side R/L enchufes de audio
- Line-in, line-out (front R/L) y mic-in enchufes de audio
- 2 puertos de S/PDIF coaxial RCA
- 1 puerto de S/PDIF óptica
- 1 conector de CD-in audio interno
- 1 conectador audio delantero
• Marvell 88E8052 y Marvell 88E8053 PCIE Gigabit LAN
• Completamente a IEEE 802.3 (10BASE-T), 802.3u (100BASE-
TX) y 802.3ab (1000BASE-T) estándar
9 0
Español
IDE
IEEE 1394
Dispositivo de
Almacenaje
•Soporta las unidades duras hasta de UltraDMA 133Mbps
• VIA VT6307
• Sopor ta 2 ports 100/200/400 Mb/sec
• AMD SB600
- 4 dispositivo de Serial ATA
- Velocidad SATA de hasta 3Gb/s
- RAID 0, RAID 1 y RAID 0+1
• Silicon Image Si I 3132
- 2 dispositivo de Serial ATA
- Velocidad SATA de hasta 3Gb/s
- RAID 0, RAID 1 y RAID 0+1
Panel Trasero I/O
Conectador Interno • 2 conectores para 4 puertos de USB 2.0/1.1 externo adicional
• 1 conector para un puerto de IEEE 1394
• 1 conector para un puerto de DB-9 serie externa
• 1 conector para un módulo de sonido de Bernstein
• 1 connector de sonido delantera (en el módulo de sonido de
Bernstein)
• 1 conector de CD-in (en el módulo de sonido de Bernstein)
• 1 puer to de S/PDIF óptico (en el módulo de sonido de
Bernstein)
• 1 conector de IR y 1 conector de CIR
• 6 conectores de SATA
• 1 conector de IDE y 1 conector de FDD
• 1 conector 24-pin de fuente de alimentación de ATX
• 1 conector 8-pin 12V de fuente de alimentación de ATX
• 2 4-fichas conectadores de energía de 5V/12V (FDD-tipo)
• 1 conector de panel delante y 6 conectores de abanicos
• 1 indicadore diagnósticos
• EZ conmutadores (conmutadores de alimentación y reset)
Gerencia de la
Energía
• 1 puerto de ratón
• 1 puerto de teclado mini-DIN-6 PS/2
• 1 puer to de IEEE 1394
• 6 puertos de USB 2.0/1.1
• 2 puertos de RJ45 LAN
Monitor del
Hardware
• ACPI y OS Directed Power Management
• ACPI STR (Suspend to RAM) función
• PS/2 Teclado/Ratón y USB Teclado/Ratón de Wake-On
• Wake-On-Ring y Wake-On-LAN
• Temporizador de RTC para encender el sistema
• Recuperación de Fracaso de Energía AC
• Monitores de los CPU / sistema / Puente norte temperaturas y alarma acalorada.
• Monitores de voltajes de 12V/5V/3.3V/Vcore/Vbat/5Vsb/
Vdimm/Vchip
• Vigila la velocidad del abanico del abanido
• Protección del procesador - Desconección en caso de recalentamiento –el ordenador se desconecta automáticamente en caso de recalentamiento
PCB • ATX forme el factor, 24.5cm (9.64") x 30.5cm (12")
S
9 1
S
Español
Chapter 2 - Instalación del Hardware
Puente
Borrar Datos CMOS
Borrar Datos CMOS Usando JP2
9 2
JP2
X
1 2 3
1-2 On
(encendido):
Normal
(predeterminado)
1 2 3
2-3 On
(encendido):
Borrar datos
CMOS
En alguno de los siguientes casos, a) los datos CMOS se corrompen.
b) ha olvidado la contraseña del supervisor o del usuario.
c) La configuración de overlock en el BIOS causó inestabilidad en el sistema o problemas en el inicio del mismo.
Se puede configurar nuevamente el sistema con los valores predeterminados almacenados en la ROM BIOS.
Para cargar los valores predeterminados almacenados en la ROM
BIOS, siga los siguientes pasos.
1. Apague el sistema y desenchufe el cable de alimentación.
2. Coloque en posición de encendido los pines JP2 2 y 3. Aguarde unos segundos y vuelva el JP2 nuevamente a su configuración predeterminada, pines 1 y 2 encendidos.
3. Luego, enchufe el cable de alimentación y encienda el sistema.
Español
Borrar Datos de CMOS Mediante la Función EZ Clear ®
EZ Clear ® pasa por alto el proceso manual que utiliza un puente de conexión para borrar el CMOS al utilizar sólo los botones reset
(reinicio) y power (encendido).
Importante:
EZ Clear ® es compatible, solamente, si el sistema cuenta con alimentación de reserva.
Aplicación del EZ Clear ® :
1. Asegúrese que el sistema cuenta con alimentación de reserva.
2. Mediante los interruptores sensibles al tacto EZ de la placa del sistema, pulse, en primer lugar, el botón Reset y luego el botón
Power en forma simultánea durante, aproximadamente, 4 segundos.
S
X
Reset Power
Si la placa del sistema se encuentra dentro de un armazón, aplique el mismo método usando los botones Reset y Power del panel frontal del mismo.
3. Después de 4 segundos, suelte el botón power y luego, el botón reset.
4. El CMOS restablecerá la configuración del reloj a sus valores predeterminados.
9 3
S
Español
Selector de Alimentación PS/2
JP7
X
1 2 3
1-2 On: 5V
(default)
1 2 3
2-3 On:
5VSB
Importante:
La fuente de alimentación 5VSB de suministro eléctrico debe admitir
≥
720mA.
Seleccionar 5VSB le permitirá utilizar el teclado PS/2 o el ratón PS/2 para despertar el sistema.
Selector de Alimentación USB
9 4
USB 0-5
(JP5)
X
3
2
1
1-2 On: 5V
(default)
3
2
1
2-3 On:
5VSB
1
2
USB 6-9
(JP6)
3
X
1-2 On: 5V
(default)
1
2
3
2-3 On:
5VSB
Seleccionar 5VSB le permitirá utilizar el teclado USB o el ratón USB para despertar el sistema.
Importante:
Si utiliza la función Wake-On-teclado/ratón USB para 2 puertos USB, la fuente de alimentación 5VSB del suministro de electricidad debe admitir
≥
1.5A. Para 3 o más puertos USB, la fuente de alimentación 5VSB del suministro de electricidad debe admitir
≥
2A.
Selector de Encendido/Apagado de Altavoz
Español
S
Zumbador
JP8
1 2 3
X
1-2 On
(encendido):
Altavoz apagado
1 2 3
2-3 On
(encendido):
Altavoz encendido
(predeterminado)
La placa del sistema cuenta con un zumbador que sirve como altavoz del PC. Por defecto, el zumbador se encuentra encendido, lo que le permite escuchar los mensajes y advertencias del sistema. Si desea utilizar un altavoz externo, apague esta función colocando en posición On (encendido) los pines JP8 1 y 2.
9 5
S
Español
Puertos I/O del Panel Posterior
PS/2
Mouse
1394-0
LAN 1 LAN 2
PS/2
K/B
Puertos PS/2 y Puertos IEEE 1394
PS/2 Mouse
W
USB 0-1
USB 2-3
USB 4-5
PS/2 KB
1394-0
W
9 6
1394-1
9
1 0
1
2
W
Puertos para Ratón PS/2 y Teclado PS/2
Estos puertos se utilizan para conectar un ratón PS/2 y un teclado
PS/2.
Puertos IEEE 1394
El puerto IEEE 1394-0 se utiliza para conectar dispositivos de audio y video o periféricos de almacenamiento. El conector de 10 pines permite conectar un dispositivo 1394 adicional. El puerto 1394 puede presentarse montado en un soporte con bordes de placa.
Instale dicho soporte en una ranura disponible en la parte trasera del armazón del sistema, luego conecte el cable del puerto 1394 a ese conector.
Español
S
Puertos USB y Puertos LAN
LAN 1
USB 3
USB 2
USB 1
USB 0
W
LAN 2
USB 5
USB 4
2
1
1 0
9
USB 6-7
USB 8-9
Puertos USB
Los puertos USB se utilizan para conectar dispositivos USB 2.0/1.1
El conector de 10 pines permite conectar 4 puertos USB 2.0/1.1
adicionales. El puerto USB puede presentarse montado en un soporte con bordes de placa. Instale dicho soporte en una ranura disponible en la parte trasera del armazón del sistema, luego conecte los cables del puerto USB a estos conectores.
Puertos LAN
Los puertos LAN permiten a la placa del sistema conectarse a una red de área local mediante un concentrador de red.
9 7
S
Español
Módulo de Audio Bernstein
Opciones del Módulo de Audio
Line-in
Line-out
Mic-in
Center/
Subwoofer
Rear R/L
Side R/L
S/PDIF-out
S/PDIF-in conector de
Bernstein audio module
Visión Lateral
Módulo de audio Berstein utilizando Realtek ALC885
CD-in
Front audio
Optical
S/PDIF
CD-in
Front audio
Optical
S/PDIF
Conector tarjeta VoIP conector de
Bernstein audio module
Módulo de audio Berstein utilizando Realtek ALC888T
Enchufe de entrada (Line-In) (azul claro)
Este enchufe se utiliza para conectar cualquier dispositivo de audio, tal como un hi-fi, un reproductor de CD, un reproductor de cintas, sintonizador de radio AM/FM, un sintetizador, etc.
Enchufe de salida (Line-Out) (verde lima)
Este enchufe se utiliza para conectar los altavoces frontal derecho y frontal izquierdo del sistema de audio.
Enchufe de entrada de micrófono (Mic-In) (rosa)
Este enchufe se utiliza para conectar un micrófono externo.
Enchufe central/para altavoz de graves (Center/Subwoofer)
(naranja)
Este enchufe se utiliza para conectar los altavoces central y de graves del sistema de audio.
Enchufe trasero izquierdo/derecho (Rear R/L) (negro)
Este enchufe se utiliza para conectar los altavoces trasero derecho y trasero izquierdo del sistema de audio.
Enchufe lateral izquierdo/derecho (Side R/L) (gris)
Este enchufe se utiliza para conectar los altavoces lateral derecho y lateral izquierdo del sistema de audio.
9 8
Español
Enchufes coaxiales RCA S/PDIF de entrada (S/PDIF-In) y SPDIF de salida (S/PDIF-Out)
Estos enchufes se utilizan para conectar dispositivos de salida de audio externos mediante cables coaxiales S/PDIF.
Conector de entrada de CD (CD-In)
El conector de entrada de CD se utiliza para recibir audio de un lector de CD-ROM, de un sintonizador de TV o de una placa MPEG.
Conector de audio frontal (Front-Audio)
El conector de audio frontal se utiliza para conectar a los enchufes de entrada de línea y de entrada de micrófono en el panel frontal de su sistema.
Conector óptico S/PDIF (Optical S/PDIF)
El conector óptico S/PDIF se utiliza para conectar un dispositivo de audio externo mediante un cable S/PDIF óptico.
Importante:
NO utilice S/PDIF óptico y S/PDIF RCA coaxial al mismo tiempo.
Instalación del Módulo de Audio Bernstein
1. El módulo de audio
Bernstein se conecta a la placa del sistema mediante el cable de audio que se provee a tal fin.
S
9 9
S
Español
2. Inserte un extremo del cable en el conector de audio Bernstein de la placa del sistema y el otro extremo en el conector correspondiente del módulo de audio.
11 1
12 2
Bernstein audio module connector
3. El largo del cable de audio brinda la posibilidad y flexibilidad de instalar el módulo en cualquier ranura de expansión disponible en la parte trasera del armazón del sistema. Quite el tornillo del sopor te donde desea instalar el módulo de audio, luego quite el sopor te .
Audio cable
Coloque el módulo de audio Berstein en la ranura de expansión, luego asegure el módulo colocando nuevamente el tornillo del soporte que había quitado en el paso 3.
100
Español
S
Instalar la tarjeta VoIP (opcional)
1. El cable proporcionado en el estuche VoIP se utiliza para conectar la tarjeta VoIP al módulo de audio Bernstein.
Cable VoIP tarjeta VoIP
2. Instale la tarjeta VoIP en una ranura de expansión disponible – cerca del módulo de audio
Brenstein que ha instalado anteriormente.
Importante:
Par a utilizar VoIP, asegúrese de que el módulo de audio
Bernstein instalado previamente utiliza
Realtek ALC888T.
tarjeta VoIP
Bernstein audio module de
ALC888T
3. Conecte un extremo del cable VoIP al modulo de audio
Bernstein y el otro extremo al conector en la tarjeta VoIP.
Conector en el módulo de audio
Bernstein ALC888T
101
S
Español
Conector en la tarjeta VoIP
Cable
VoIP
Visión Lateral
Tarjeta y cable VoIP correctamente conectados.
102
Español
S
Conectores I/O
Conectores ATA Seriales
1
TXP TXN GND RXN
7
SATA 1-2
SATA 3-4
SATA 1-4 compatibles con AMD SB600
SATA 6
SATA 5
SATA 5-6 compatible con Silicon Image
Sil3132
Los conectores seriales ATA (SATA) se utilizan para conectar los transmisores ATA seriales. Conecte un extremo del cable ATA serial al conector ATA serial y el otro extremo al dispositivo ATA serial.
Configuración del RAID
Consulte el capítulo sobre RAID en este manual para obtener más información sobre la creación de RAID en dispositivos ATA seriales.
103
S
Español
Conector de la Unidad de Disco Flexible y Conector IDE
4 0 3 9
X
X
2
IDE
1
FDD
Conector de Disco Flexible
El conector de disco flexible de 90º se utiliza para conectar una unidad de discos flexibles. Cuenta con un mecanismo de codificación para prevenir una instalación inadecuada del cable flexible. Inserte un extremo del cable flexible en este conector y el otro conector del extremo a la unidad de discos flexibles. El extremo de color del cable debe estar alineado con el pin1 de este conector.
Conector de Unidad de Discos IDE
El conector de la unidad de discos IDE se utiliza para conectar dos unidades de discos IDE. Cuenta con un mecanismo de codificación para prevenir una instalación inadecuada del cable IDE. Un cable IDE incluye 3 conectores, uno que se inserta en este conector y los otros dos que se insertan en los dispositivos IDE. El conector en el extremo del cable corresponde a la unidad principal y el conector en el medio del cable corresponde a la unidad secundaria. El extremo de color del cable debe estar alineado con el pin1 de este conector.
Nota:
Al utilizar dos unidades IDE, una de ellas se debe configurar como principal y la otra como secundaria. Siga las instrucciones del fabricante de la unidad para configurar los puentes de conexión y/o los interruptores de las unidades.
104
Español
S
Conectores IrDA, CIR y Serial (COM)
IrDA 5
CIR 5
IRRX
Ground N. C.
IRTX VCC
1
1
CIRTX
Ground
CIRRX
5VSB
N. C.
COM
2
1 9
X
Conectores IrDA y CIR
Estos conectores se utilizan para conectar un módulo IrDA y/o un módulo CIR.
Nota:
La secuencia de las funciones de pin en algún cable IrDA/CIR se puede revertir desde la función de pin definida en la placa del sistema. Asegúrese de conectar el conector del cable al conector IrDA/CIR de acuerdo a sus funciones de pin.
Es posible que necesite instalar los controladores adecuados en el sistema operativo para utilizar la función IrDA/CIR. Consulte el manual o la documentación de su sistema operativo para obtener más información.
Conector Serial (COM)
El conector (COM) serial se utiliza para conectar módems, impresoras seriales, pantallas remotas u otros dispositivos seriales. El puerto COM puede presentarse montado en un sopor te con bordes de placa. Instale dicho soporte en una ranura disponible en
105
S
Español la parte trasera del armazón del sistema, luego conecte el cable del puerto serial a ese conector. El extremo de color del cable debe estar alineado con el pin1 de este conector.
Conectores de Ventiladores de Refrigeración
Power
Ground N. C.
X
X
Sense
Power Speed
Ground Control
1 3
1 4
Fan 2
CPU fan
3 1 X
N. C.
Ground
Power
NB fan
X
1
3
3rd fan
On/Off
Power
Sense
3 1
N. C.
Ground
Power
2nd fan
X
3 1
X
N. C.
Ground
Power
1st fan
Estos conectores de ventiladores se utilizan para conectar ventiladores de refrigeración. Los ventiladores de refrigeración proporcionan una circulación de aire adecuada a través del armazón a fin de prevenir que recalienten los componentes de la placa de sistema y la CPU.
106
Interruptores Sensibles al Tacto EZ
Español
S
Reset
Power
X
La inclusión de los interruptores power y reset en la placa del sistema resulta útil especialmente para los usuarios que realizan las conexiones ellos mismos. Son convenientes al encender y/o reiniciar el sistema mientras se ajusta la placa del sistema antes de instalarla en el armazón del sistema.
107
S
Español
LED
LED de encendido
DRAM
108
LED de alimentación de reserva
LED de diagnóstico
LED de Encendido DRAM
Este LED se iluminará cuando se encienda el sistema.
LED de Alimentación de Reserva
Este LED se iluminará cuando el sistema se encuentre en modo de reserva.
LED de Diagnóstico
El LED de diagnóstico muestra códigos POST. Los POST
(Autodiagnósticos en encendido) que los controla el BIOS se efectúan cada vez que el sistema está encendido. POST detectarán el estado del sistema y sus componentes. Cada código del LED corresponde a un estado del sistema determinado.
.
.
.
.
.
.
.
.
Advertencia:
Cuando el LED de encendido DRAM y/o el LED de alimentación de reserva se encienden en rojo, ésto indica que hay electricidad en el enchufe DIMM y/o en las ranuras PCI.
Apague el PC, luego desenchufe el cable de alimentación antes de instalar módulos de memoria o placas complementarias. No hacerlo causará daños graves a la placa madre y a sus componentes.
Español
Conectores de Electricidad
Utilice un suministro de electricidad compatible con la ATX12V
Power Supply Design Guide (Guía de diseño de suministro de electricidad ATX12V) Versión 1.1. Una unidad de suministro de electricidad ATX12V incluye un conector de electricidad principal estándar ATX de 24 pines que debe insertarse en el conector.
X
+3.3VDC
+12VDC
+12VDC
+5VSB
PWR_OK
COM
+5VDC
COM
+5VDC
COM
+3.3VDC
+3.3VDC
1 2 2 4
1 1 3
COM
+5VDC
+5VDC
+5VDC
NC
COM
COM
COM
PS_ON#
COM
-12VDC
+3.3VDC
S
Su unidad de suministro de electricidad puede contar con un conector de electricidad de 8 pines o de 4 pines + 12V La electricidad +12V permite el suministro de corriente de más de +12VDC al módulo regulador de voltaje del procesador (VRM, por sus siglas en inglés) De ser posible, es preferible utilizar electricidad de 8 pines; de otro modo, conecte electricidad de 4 pines a este conector.
X
+12V
5
1
8
4
Ground
109
S
Español
Los conectores de electricidad de la unidad de suministro eléctrico están diseñados para adaptarse a los conectores de 24 pines y 8 pines en una sola orientación. Asegúrese de encontrar la orientación adecuada antes de enchufar los conectores.
Los conectores de electricidad de tipo FDD son conectores adicionales. Si usted utiliza más de una placa de gráficos, le sugerimos conectar los cables eléctricos desde la unidad de suministro eléctrico hacia los conectores de electricidad 5V/12V. Esto dará mayor estabilidad a todo el sistema. La placa del sistema funcionará aún cuando el conector de electricidad adicional no esté conectado.
110
1 4
+5V +12V
Ground
Ground
La placa del sistema requiere un suministro eléctrico mínimo de 300
Watt para funcionar. La configuración de su sistema (alimentación de la CPU, cantidad de memoria, placas adicionales, periféricos, etc.) pueden exceder el requerimiento eléctrico mínimo. Para asegurarse de que la electricidad sea suficiente, le sugerimos utilizar un suministro eléctrico mínimo de 400 Watt (o mayor).
Importante:
Un suministro eléctrico insuficiente al sistema puede causar inestabilidad en las placas adicionales y que los periféricos no funcionen correctamente. Calcular el consumo eléctrico aproximado del sistema es importante para corroborar que el suministro eléctrico alcance los requerimientos de consumo del sistema.
Español
Reinicio del PC
Por lo general, se puede apagar el PC:
1. pulsando el botón power en el panel frontal del armazón.
2. pulsando el interruptor power que se encuentra en la placa del sistema (nota: no todas las placas de sistema incluyen dicho interruptor).
Si por algún motivo, usted necesita cortar totalmente el suministro eléctrico al PC, apague el interruptor del suministro eléctrico o desenchufe el cable eléctrico. Sin embargo, tenga en cuenta que si desea reiniciarlo inmediatamente, debe seguir los siguientes pasos.
1. El tiempo que demora la alimentación en descargarse totalmente varía de acuerdo al tipo de suministro eléctrico. El tiempo de descarga depende en gran medida de la configuración del sistema, tal como el vataje del suministro eléctrico, la secuencia de la electricidad suministrada y el número de dispositivos periféricos conectados al sistema. Por esta razón, sugerimos que aguarde que el LED de alimentación de reserva se apague (consulte la sección de “LED” en este capítulo para localizar el LED de alimentación de reserva).
2. Después de que el LED de alimentación de reserva se apague, aguarde 6 segundos antes de encender el PC.
Si la placa del sistema se encuentra dentro de un armazón que no permite visualizar el LED de alimentación de reserva, aguarde 15 segundos antes de reiniciar las conexiones eléctricas. 15 segundos es el tiempo aproximado que le llevará al LED apagarse y el tiempo necesario antes de volver a conectar la electricidad.
Lo mencionado anteriormente asegura protección y previene daños a la placa madre y sus componentes.
S
111
S
Español
Conectores del Panel Frontal
112
SPEAKER
RESET
HD-LED
X 1 9
2 0
1
2
PWR-LED
ATX-SW
HD-LED: LED del IDE primario/secundario
Este LED se iluminará cuando se acceda al disco duro.
RESET: Interruptor reset (reinicio)
Este interruptor le permite reiniciar el sistema sin necesidad de apagarlo, prolongando, de este modo, la vida del suministro eléctrico o del sistema.
SPEAKER: Conector del altavoz
Se conecta al altavoz instalado en el armazón del sistema.
ATX-SW: Interruptor de encendido ATX
De acuerdo con la configuración del BIOS, este interruptor es un
“botón de encendido de doble función” que le permitirá a su sistema ingresar al modo de Suspend (Suspensión) o Soft-Off
(hibernación).
Español
PWR-LED (LED de electricidad): LED de encendido/alimentación de reserva
Este LED se iluminará cuando el sistema se encuentre encendido.
Cuando el sistema se encuentre en estado S1 (POS – Encendido suspendido) o S3 (STR – Suspendido a RAM), parpadeará cada un segundo.
Nota:
Si un sistema no se inició y el LED de electricidad/alimentación en reserva no se iluminó después de encenderse, puede indicar que la CPU o el módulo de memoria no se instalaron adecuadamente. Por favor, compruebe que estén insertados adecuadamente en sus zócalos correspondientes.
HD-LED
(Primary/Secondary IDE LED)
Reserved
ATX-SW
(ATX power switch)
Reserved
RESET
(Reset switch)
SPEAKER
(Speaker connector)
PWR-LED
(Power/Standby LED)
1 8
2 0
7
9
1 3
1 5
1 7
1 9
Pin
3
5
1 4
1 6
8
1 0
2
4
6
Pin Assignment
HDD LED Power
HDD
N. C.
N. C.
PWRBT+
PWRBT-
N. C.
N. C.
Ground
H/W Reset
Speaker Data
N. C.
Ground
Speaker Power
LED Power (+)
LED Power (+)
LED Power (-) or Standby Signal
S
113
S
Español
Ranuras PCI Express
114
PCI Express x16
PCI Express x4
PCI Express x16
PCI Express x16
PCI Express x16
Instale la placa de gráficos PCI Express que cumpla con las especificaciones de PCI Express, en la ranura PCI Express x16. Para instalar una placa de gráficos en la ranura x16, alinee la placa de gráficos sobre la ranura, luego presiónela hacia abajo con firmeza hasta que ingrese completamente en la ranura. El sujetador de retención de la ranura mantendrá la placa de gráficos en su sitio automáticamente.
Consulte el capítulo sobre CrossFire para obtener mayor información.
Configuración de las Ranuras PCI Express
Ancho de Banda
Modo de Gráficos
Modo de gráficos único
CrossFire de 2 vías o 4 vías.
CrossFire de 3 vías.
CrossFire de 2 vías + Física
PCIE 1 x16 x16 x16 x16 x16
PCIE 2 x2 or x4 * x2 or x4 *
---
---
---
PCIE 3 x16 x8 x16 x8 x8
PCIE 4
N.C.
x8
N.C.
x8 x8
* Si el PCIE 2 está configurado a x4 ( en la BIOS), el sistema no admitrá Marvell
88E8053.
PCI Express x4
Instale las placas PCI Express tales como las placas de red u otras placas que cumplan con las especificaciones de PCI Express, en la ranura PCI Express x4.
Español
Chapter 3 - RAID
El chip AMD SB600 permite configurar RAID en 4 unidades ATA seriales. Es compatible con RAID 0, RAID 1 y RAID 0+1. El chip
Silicon Image Sil3132 permite configurar RAID en otras 2 unidades
ATA seriales. Es compatible con RAID 0, RAID 1 y RAID 0+1.
Niveles de RAID
RAID 0 (Arreglo de discos de franjas sin tolerancia a fallos)
RAID 0 utiliza dos nuevas unidades de disco duro idénticas para leer y escribir datos en grupos paralelos, entrelazados. Los datos se dividen en franjas y cada franja se escribe alternativamente entre dos discos duros. Esto mejora el rendimiento de I/O de las unidades en diferentes canales, sin embargo, no tiene tolerancia a fallos. Un disco fallado dará como resultado la pérdida de datos en el arreglo de discos.
RAID 1 (duplicación de arreglo de discos sin tolerancia a fallos)
RAID 1 copia y mantiene una imagen idéntica de los datos de una unidad en la otra unidad. Si una unidad no funciona, el software de la administración del arreglo de discos dirige todas las aplicaciones hacia la otra unidad debido a que contiene una copia completa de los datos de la unidad. Esto facilita la protección de datos y aumenta la tolerancia a fallos de todo el sistema. Utilice dos unidades nuevas o una unidad existente y una nueva, pero el tamaño de la nueva debe ser igual o mayor al de la anterior.
RAID 0+1 (Franjas y duplicación)
RAID 0+1 es una combinación de datos en franjas y datos duplicados que brindan los beneficios tanto del RAID 0 como del RAID 1.Utilice cuatro unidades nuevas o una existente y tres nuevas para esta configuración.
Configuración
Para que el RAID funcione, se requiere la siguiente configuración.
1. Conecte las unidades ATA seriales.
2. Configure el ATA serial en el BIOS Award.
3. Configure el RAID en el RAID BIOS.
4. Instale el controlador RAID durante la instalación del OS.
115
S
S
Español
Paso 1: Conecte las Unidades ATA Seriales
Consulte el capítulo 2 para obtener más información sobre como conectarlas unidades ATA seriales.
Importante:
1.
Asegúrese de haber instalado las unidades ATA seriales y de haber conectado los cables de datos, de otro modo, no podrá ingresar a la utilidad de RAID BIOS.
2.
Trate los cables con mucho cuidado, especialmente, durante la creación del
RAID. Un cable dañado arruinará todo el proceso de instalación y el sistema operativo. El sistema no se iniciará y usted perderá todos los datos en los discos duros. Preste especial atención a esta adver tencia porque no hay modo de recuperar los datos perdidos.
Paso 2: Configure el ATA Serial en el BIOS Award
1. Encienda el sistema, luego presione <Del> para ingresar al menú principal del BIOS Award.
2. Seleccione el submenú de periféricos integrado – la sección
Dispositivo IDE OnChip del BIOS.
3. Configure el ATA serial en los campos adecuados.
4. Pulse <Esc> para regresar al menú principal de la utilidad de configuración de BIOS. Seleccione “Save & Exit Setup” (guardar y salir de la configuración) y luego pulse <Enter>.
5. Escriba <Y> y pulse <Enter>.
6. Reinicie el sistema.
Paso 3: Configure el RAID en el RAID BIOS
Configure el RAID en el AMD RAID BIOS
Cuando el sistema se enciende y todas las unidades han sido detectadas, aparecerá la pantalla de mensajes de estado del AMD
BIOS. Pulse la tecla <F4> para ingresar a la utilidad. La utilidad permite crear un sistema RAID en unidades ATA seriales.
116
Español
Configure el RAID en el Sil3132 SataRAID BIOS.
Cuando el sistema se enciende y todas las unidades han sido detectadas, aparecerá la pantalla de mensajes de estado del Silicon
Image BIOS. Pulse la tecla <Ctrl-S> o <F4> para ingresar a la utilidad. La utilidad permite crear un sistema RAID en unidades ATA seriales.
Paso 4: Instale el Controlador RAID Durante la Instalación del OS
La unidad RAID debe estar instalada durante la instalación de Windows ® XP or Windows ® 2000 mediante el método de instalación
F6. Esto es necesario a fin de instalar el sistema operativo en un disco duro o volumen RAID al estar en modo RAID o en un disco duro al estar en modo AHCI.
1. Inicie Windows Setup (configuración de Windows) ejecutando el
CD de instalación.
2. Pulse <F6> cuando se le solicite en la línea de estado con el
“Press F6” (oprima F6) si necesita instalar un mensaje de unidad
SCSI o RAID de un tercero.
3. Pulse <S> para “Specify Additional Devices” (especificar dispositivos adicionales).
4. En este punto, se le solicitará que inserte un disco flexible con el controlador del RAID. Inser te el disquete provisto con el controlador del RAID.
5. Localice la unidad donde insertó el disquete, luego seleccione el controlador RAID o AHCI que corresponde a su configuración de
BIOS. Pulse <Enter> para confirmar.
Ha instalado el controlador satisfactoriamente. Sin embargo, debe continuar instalando el OS. Deje el disco flexible en la unidad hasta que el sistema se reinicie debido a que Windows setup lo necesitará para copiar los archivos nuevamente del disco flexible a las carpetas de instalación de Windows. Después de que Windows setup haya copiado estos archivos nuevamente, quite el disco flexible para que
Windows setup pueda reiniciar según sea necesario.
S
117
advertisement
Related manuals
advertisement
