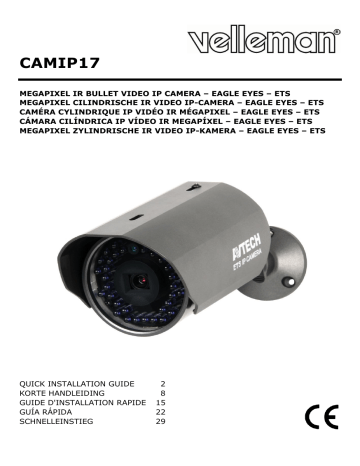

CAMIP17
MEGAPIXEL IR BULLET VIDEO IP CAMERA – EAGLE EYES – ETS
MEGAPIXEL CILINDRISCHE IR VIDEO IP-CAMERA – EAGLE EYES – ETS
CAMÉRA CYLINDRIQUE IP VIDÉO IR MÉGAPIXEL – EAGLE EYES – ETS
CÁMARA CILÍNDRICA IP VÍDEO IR MEGAPÍXEL – EAGLE EYES – ETS
MEGAPIXEL ZYLINDRISCHE IR VIDEO IP-KAMERA – EAGLE EYES – ETS
QUICK INSTALLATION GUIDE
KORTE HANDLEIDING
GUÍA RÁPIDA
SCHNELLEINSTIEG
2
8
GUIDE D'INSTALLATION RAPIDE 15
22
29
CAMIP17
QUICK INSTALLATION GUIDE
1.
Introduction
To all residents of the European Union
Important environmental information about this product
This symbol on the device or the package indicates that disposal of the device after its lifecycle could harm the environment. Do not dispose of the unit (or batteries) as unsorted municipal waste; it should be taken to a specialized company for recycling. This device should be returned to your distributor or to a local recycling service. Respect the local environmental rules.
If in doubt, contact your local waste disposal authorities.
Thank you for choosing Velleman! Please read the manual thoroughly before bringing this device into service. If the device was damaged in transit, don't install or use it and contact your dealer.
2.
Safety Instructions
Keep this device away from children and unauthorized users.
Risk of electroshock when opening the cover. Touching live wires can cause lifethreatening electroshocks. Do not disassemble or open the housing yourself. Have the device repaired by qualified personnel.
There are no user-serviceable parts inside the device. Refer to an authorized dealer for service and/or spare parts.
3.
General Guidelines
Refer to the Velleman® Service and Quality Warranty on the last pages of this manual.
Keep this device away from dust and extreme heat.
Protect this device from shocks and abuse. Avoid brute force when operating the device.
Familiarise yourself with the functions of the device before actually using it.
All modifications of the device are forbidden for safety reasons.
Only use the device for its intended purpose. Using the device in an unauthorised way will void the warranty.
Damage caused by disregard of certain guidelines in this manual is not covered by the warranty and the dealer will not accept responsibility for any ensuing defects or problems.
DO NOT use this product to violate privacy laws or perform other illegal activities.
4.
Overview
1 mobile device
2 LAN port
3 wireless router
4 WAN port
5 modem
6 8P8C network cable
7 camera
V. 01 – 08/08/2013 2 ©Velleman nv
5.
Installation: Hardware
CAMIP17
1.
Fasten the round base of the bracket to where you want to install the camera with the supplied three screws. For details about viewing angle and infrared range, refer to the documentation on the included CD-ROM.
2.
Connect the camera with the joint lock connected to the bracket. Next, secure the joint lock.
6.
Installation: Power Supply and PoE (Power over Ethernet)
Connection
Power Supply
1 8P8C network cable
2 alarm in (yellow)
3 GND (brown)
4 RESET (red)
5 GND (black)
6 alarm out (pink)
7 power cable
For your camera to work properly, you need to connect the camera cables as follows:
1.
Connect the network cable [1] to your network.
2.
Plug the camera’s power cable [7] in a suitable power adapter (12 Vdc 1 A, for example PSSE1210, not incl.) and connect it to a power socket.
PoE (Power over Ethernet) Connection
The camera features PoE (Power over Ethernet). If your router or hub supports PoE, you do not need to connect the camera to a power socket. You can then connect the camera as shown below:
8 PoE router/hub
9 LAN cable
10 camera
11 power
1.
Use a network cable [9] to connect your camera [10] to a PoE port of your router [8] .
2.
Make sure your router is connected to a power socket [11] .
Note: If your router does not support PoE, you can use a PoE injector (not included) to use the PoE feature.
V. 01 – 08/08/2013 3 ©Velleman nv
CAMIP17
7.
Software Configuration
The installation method below describes the setup with an iPhone® with a D-Link® wireless router and modem. The installation procedure is similar for iPad® or Android™ devices. Refer to the full manual on the included CD-ROM for more information.
Prerequisites
Before proceeding, check the following:
We recommend that you use your own ADSL or cable internet service for easy network configuration.
Your camera is connected to your wireless router with an 8P8C network cable, and it is powered on.
EagleEyes-Lite or EagleEyes-Plus is installed on your device.
If not, download it from your device’s app store.
Note: EagleEyes HD for iPad does not support network configuration. Please install EagleEyes-Lite or
EagleEyes Plus on your iPad instead.
Preparing the Network Configuration
1.
Connect your camera to your wireless router using an 8P8C network cable (see “ Overview ” above).
2.
Write down the IP address of your wireless router. You will need it later. To find the IP address, proceed as follows:
3.
Connect your mobile device to the wireless router that has the camera connected.
4.
Go to Settings > WiFi.
5.
Press the “>” button to see the details of the selected wireless network.
The IP address is visible next to “Router”.
(In the sample screen, the IP address is
192.168.2.1)
Adding Your Camera to the EagleEyes App
1.
Establish a wireless connection between your mobile device and the wireless router that has the camera connected.
2.
Open the EagleEyes app and click the “+” button to add a new device.
3.
Select “Local Network Search” to search for the camera.
The device will show a list of devices on the network. The displayed IP address is the address that your router assigned to your camera.
4.
Select the camera from the list. The settings page appears.
5.
Change the port number of the camera as needed. The default port number is 88. If port number 88 is blocked, you can change it to any value between 1-9999 (for example 8080).
6.
Write down the IP address and the port number of the camera. You will need them later.
(In the sample screens below [A] , the IP address is 192.168.2.197 and the port number is 88.)
7.
Press “Apply” to confirm your settings.
V. 01 – 08/08/2013 4 ©Velleman nv
CAMIP17
8.
Wait until “Status” [B] indicates “Done” or “Fail”. o If the status shows “Done”, the device page appears again. Proceed with the next step. o If the status shows “Fail”, press the button on the top right side of your device. In the popup window, select “DDNS”. The device page appears again. Proceed with the next step.
9.
In “Title” [C] , enter a meaningful name for your camera connection and press “Save” to confirm.
A B C
Port Forwarding
At this moment, you can only access the camera when connected to your own wireless network, not through the internet. This is because a home network is usually connected to the internet through a router. Only the router’s external IP address (assigned to you by your Internet Service Provider) can be seen on the internet. Moreover, the router will also block access to any device in your home network, including your camera. To bypass this, most routers support a mechanism called port forwarding that allows access from the internet to a device in the home network.
You can set up port forwarding as follows:
1.
Open your web browser on your mobile device, and enter the IP address of your router you wrote down in the address bar.
Your router configuration page appears.
2.
Go to the port forwarding (or virtual server) rule configuration page.
Note: The naming of port forwarding or virtual server may vary based on the brand of your router.
Refer to the user manual of your specific router for more information.
The example below shows the screen for a D-Link router: select the “Advanced” tab and then choose “Port Forwarding”.
3.
Enter the camera IP address and port number that you noted down and enable this rule. You can now access your camera through the internet.
4.
If your wireless router supports UPnP (Universal Plug and Play), make sure the function is enabled.
UPnP enhances communication between the router and wireless devices. If necessary, refer to the manual of the router software.
V. 01 – 08/08/2013 5 ©Velleman nv
CAMIP17
Checking the Connection
When you have completed network setup and port forwarding, check your connection setup as follows:
1.
On your mobile device, switch your network mode to 3G or connect to a different wireless network than the one that has your camera connected.
2.
Start EagleEyes and select the camera you just added to see if you can access it. o If yes, your network connection works. Proceed with “ Changing the Account User Name and
Password ” below. o If not, proceed with the following step.
3.
Switch your network mode back to the wireless network that has your camera connected.
4.
Start EagleEyes, and add a new connection with the IP address and port number that you set up in
“ Adding Your Camera to the EagleEyes App ”.
5.
See if you can access the camera with this connection. o If yes, return to “ Port Forwarding ” to set up port forwarding again. o If not, return to step 4 of “ Adding Your Camera to the EagleEyes App ” and reconfigure the connection.
Changing the Account User Name and Password in EagleEyes
To ensure the safety of your camera connection, modify the default user name and password as follows:
1.
On your mobile device, access the camera in EagleEyes.
2.
Press the Configuration button
3.
Select Advance Setup > Account.
.
4.
Modify the default user name (admin) and password (admin) to the ones you prefer.
8.
EagleEyes Operation
Address Book Live View & Control Configuration
When you start EagleEyes, Address Book is displayed.
1 Info
2 Toolbar
Press for more information on how to use EagleEyes
Add, edit, and delete items from Address Book
3 Setting Configure EagleEyes parameters
Select the camera connection in Address Book to enter Live View & Control.
4 Configuration Press to enter the camera’s configuration page.
For detailed information, please check the full manual on the included CD-ROM.
The CAMIP17 IP camera is ONVIF certified: it is compatible with all major IP camera brands which are
ONVIF certified as well. For more information, please refer to www.onvif.org.
9.
Technical Specifications
pick-up element image size number of pixels min. illumination white balance
Sony HR image sensor
1/2.9"
2 Megapixel
0.1 lux / F1.5, 0 lux (IR LED on)
ATW
V. 01 – 08/08/2013 6 ©Velleman nv
CAMIP17
AGC
IRIS mode lens lens angle
IR LEDs network interface
PoE multiple video streaming frame rate image quality setting supported protocols event notification mobile surveillance backup memory storage external alarm I/O microphone speaker hardware requirements automatic
AES f3.8mm / F1.5
85.4°
35
Ethernet 10/100BASE-T
IEEE 802.3af
3 (H.264, MPEG4, MJPEG)
30
1080P
720P
VGA
QVGA
1920 x 1080
1280 x 720
640 x 480
320 x 240
DDNS, PPPoE, DHCP, NTP, SNTP, TCP/IP, ICMP, SMTP, FTP, HTTP, RTP,
RTSP, RTCP, IPv4, Bonjour, UPnP, DNS, UDP, IGMP, QoS
FTP / E-mail smart phones remote login via EagleEyes software on all major smart phone platforms (iPad, iPhone and Android) computer video viewer software on Windows and Mac web browser: Internet Explorer, Firefox, Google
Chrome and Safari via Java, QuickTime or VLC plug-in remote via smart phone
10 MB (built-in) yes no no
Pentium 4 CPU 1.3 GHz or higher, or equivalent AMD
Windows® 7, Vista & XP, DirectX 9.0 or later
AGP graphics card, Direct Draw, 32 MB RAM
RAM 256 MB or higher free network port
Internet Explorer 7.x or higher operating temperature power supply dimensions weight
-20 °C to 40 °C
12 Vdc 1 A (not incl.)
151 x 68 mm
550 g
IP rating IP67
Use this device with original accessories only. Velleman nv cannot be held responsible in the event of damage or injury resulting from (incorrect) use of this device.
For more info concerning this product and the latest version of this manual, please visit our website www.velleman.eu.
The information in this manual is subject to change without prior notice.
All registered trademarks and trade names are properties of their respective owners and are used only for the clarification of the compatibility of our products with the products of the different manufacturers. iPhone and iPad are trademarks of Apple Inc., registered in the U.S. and other countries. D-Link, the D-
Link logo are trademarks or registered trademarks of D-Link Corporation or its subsidiaries in the United
States and other countries. Android is a trademark of Google Inc.
© COPYRIGHT NOTICE
The copyright to this manual is owned by Velleman nv. All worldwide rights reserved. No part of this manual may be copied, reproduced, translated or reduced to any electronic medium or otherwise without the prior written consent of the copyright holder.
V. 01 – 08/08/2013 7 ©Velleman nv
CAMIP17

KORTE HANDLEIDING
1.
Inleiding
Aan alle ingezetenen van de Europese Unie
Belangrijke milieu-informatie betreffende dit product
Dit symbool op het toestel of de verpakking geeft aan dat, als het na zijn levenscyclus wordt weggeworpen, dit toestel schade kan toebrengen aan het milieu. Gooi dit toestel (en eventuele batterijen) niet bij het gewone huishoudelijke afval; het moet bij een gespecialiseerd bedrijf terechtkomen voor recyclage. U moet dit toestel naar uw verdeler of naar een lokaal recyclagepunt brengen. Respecteer de plaatselijke milieuwetgeving.
Hebt u vragen, contacteer dan de plaatselijke autoriteiten betreffende de verwijdering.
Dank u voor uw aankoop! Lees deze handleiding grondig voor u het toestel in gebruik neemt. Werd het toestel beschadigd tijdens het transport, installeer of gebruik het dan niet en raadpleeg uw dealer.
2.
Veiligheidsinstructies
Houd dit toestel buiten het bereik van kinderen en onbevoegden.
Elektrocutiegevaar bij het openen van het toestel. Raak geen kabels aan die onder stroom staan om dodelijke elektrische schokken te vermijden. Open de behuizing niet zelf.
Laat het onderhoud van het toestel over aan een geschoolde vakman.
Er zijn geen door de gebruiker vervangbare onderdelen in dit toestel. Voor onderhoud en/of reserveonderdelen, contacteer uw dealer.
3.
Algemene richtlijnen
Raadpleeg de Velleman® service- en kwaliteitsgarantie achteraan deze handleiding.
Bescherm dit toestel tegen stof en extreme hitte.
Bescherm het toestel tegen schokken. Vermijd brute kracht tijdens de bediening van het toestel.
Leer eerst de functies van het toestel kennen voor u het gaat gebruiken.
Om veiligheidsredenen mag u geen wijzigingen aanbrengen aan het toestel.
Gebruik het toestel enkel waarvoor het gemaakt is. Bij onoordeelkundig gebruik vervalt de garantie.
De garantie geldt niet voor schade door het negeren van bepaalde richtlijnen in deze handleiding en uw dealer zal de verantwoordelijkheid afwijzen voor defecten of problemen die hier rechtstreeks verband mee houden.
Installeer en gebruik deze camera NIET voor illegale praktijken en respecteer ieders privacy.
4.
Omschrijving
1 draagbaar toestel
2 LAN-poort
3 draadloze router
4 WAN-poort
5 modem
6 8P8C-netwerkkabel
7 camera
V. 01 – 08/08/2013 8 ©Velleman nv
5.
Installatie: hardware
CAMIP17
1.
Bevestig de ronde voet van de beugel op de gewenste installatieplaats met de 3 meegeleverde schroeven. Raadpleeg de meegeleverde cd-rom voor meer informatie over de gezichtshoek en het infraroodbereik.
2.
Verbind de camera met het gewricht, dat aangesloten is op de montagebeugel en zet het gewricht vast.
6.
Installatie: voedings- en PoE-aansluiting (Power over Ethernet)
Voeding
1 8P8C-netwerkkabel
2 alarmingang (geel)
3 aarding (bruin)
4 RESET (rood)
5 aarding (zwart)
6 alarmuitgang (roze)
7 voedingskabel
Om een correcte werking van uw camera te garanderen, sluit u de camerakabels aan zoals beschreven hieronder:
1.
Verbind de netwerkkabel [1] met uw netwerk.
2.
Sluit de voedingskabel van de camera [7] aan op een geschikte netadapter (12 Vdc 1 A, bijv.
PSSE1210, niet meegelev.) en steek in een stopcontact.
PoE-aansluiting (Power over Ethernet)
De camera is uitgerust met Power over Ethernet. Indien uw router of hub PoE ondersteunt dan moet u de camera niet aansluiten op het lichtnet maar kunt u de camera aansluiten zoals beschreven hieronder:
8 PoE-router/hub
9 LAN-kabel
10 camera
11 voeding
1.
Gebruik een netwerkkabel [9] om uw camera [10] aan te sluiten op een PoE-poort van uw router
[8] .
2.
Zorg ervoor dat uw router aangesloten is op het lichtnet [11] .
Opmerking: Indien uw router PoE niet ondersteunt, gebruik dan een PoE-injector (niet meegeleverd) om
PoE te gebruiken.
V. 01 – 08/08/2013 9 ©Velleman nv
CAMIP17
7.
Softwareconfiguratie
De installatiemethode hieronder beschrijft de configuratie voor iPhone® met een draadloze D-Link® router en modem. De installatieprocedure is gelijkaardig voor iPad® of Android™ toestellen. Raadpleeg de uitgebreide handleiding op de meegeleverde cd-rom voor informatie.
Vereisten
Alvorens verder te gaan:
We raden u aan om uw eigen ADSL of internetkabeldienst te gebruiken voor een eenvoudige netwerkconfiguratie.
Verifieer of uw camera verbonden is met uw draadloze router via een 8P8C-netwerkkabel en dat uw camera ingeschakeld is.
Verifieer of EagleEyes-Lite of EagleEyes-Plus geïnstalleerd is op uw toestel.
Zo niet, download de app via de app store van uw toestel.
Opmerking: EagleEyes HD voor iPad ondersteunt geen netwerkconfiguratie. Gelieve EagleEyes-Lite of EagleEyes Plus te installeren op uw iPad als alternatief.
De netwerkconfiguratie voorbereiden
1.
Verbind uw camera met uw draadloze router via een 8P8C-netwerkkabel (zie “ Omschrijving ” hierboven).
2.
Noteer het IP-adres van uw draadloze router. U zal dit later nog nodig hebben. Om het IP-adres te vinden, gaat u als volgt te werk:
3.
Verbind uw draagbaar toestel met de draadloze router waarmee de camera verbonden is.
4.
Ga naar Settings > WiFi.
5.
Druk op de “>” toets om meer details van het geselecteerde draadloze netwerk te zien.
Het IP-adres wordt naast “Router” weergegeven.
(In het voorbeeldscherm is het IP-adres
192.168.2.1)
Uw camera toevoegen aan de EagleEyes app
1.
Maak een draadloze verbinding tussen uw draagbaar toestel en de draadloze router waarmee de camera verbonden is.
2.
Open de EagleEyes app en klik op “+” om een nieuw toestel toe te voegen.
3.
Selecteer “Local Network Search” om te zoeken naar de camera.
Het toestel zal een lijst tonen met toestellen die verbonden zijn met het netwerk. Het IP-adres dat verschijnt, is het adres dat door uw router werd toegekend aan uw camera.
4.
Selecteer de camera in de lijst. De configuratiepagina verschijnt.
5.
Verander het poortnummer van de camera indien nodig. Het standaard poortnummer is 88. Als poortnummer 88 geblokkeerd is, kunt u dit aanpassen naar een willekeurige waarde tussen 1-9999
(bijvoorbeeld 8080).
6.
Noteer het IP-adres en het poortnummer van de camera. U zal deze nog nodig hebben.
(In de voorbeeldschermen hieronder [A] , is het IP-adres 192.168.2.197 en het poortnummer 88.)
V. 01 – 08/08/2013 10 ©Velleman nv
CAMIP17
7.
Druk op “Apply” om uw instellingen te bevestigen.
8.
Wacht totdat “Status” [B] “Done” of “Fail” weergeeft. o Als de status “Done” weergeeft, verschijnt de pagina van het toestel opnieuw. Ga verder met de volgende stap. o Geeft de status “Fail” weer, druk op de knop rechtsboven op uw toestel. In het popupvenster selecteert u “DDNS”. De pagina van het toestel verschijnt opnieuw. Ga verder met de volgende stap.
9.
Geef in “Title” [C] een herkenbare naam in voor de aansluiting van uw camera en druk op “Save” om te bevestigen.
A B C
Port forwarding
Momenteel heeft u enkel toegang tot de camera indien deze verbonden is met uw eigen draadloos netwerk, niet via het internet. Dit komt omdat een standaard thuisnetwerk meestal verbonden is met het internet via een router. Enkel het externe IP-adres van de router (toegewezen door uw internetprovider) is zichtbaar op het internet. Bovendien blokkeert de router ook alle toegang tot de toestellen in uw thuisnetwerk, ook uw camera. Om dit te omzeilen, gebruiken de meeste routers een port forwarding mechanisme waardoor er internettoegang is naar een toestel in het thuisnetwerk.
Om de functie port forwarding in te stellen, gaat u als volgt te werk:
1.
Open de webbrowser op uw draagbaar toestel en tik het IP-adres van uw router dat u hebt genoteerd in de adresbalk.
De configuratiepagina van uw router verschijnt.
2.
Ga naar de configuratiepagina met de instellingen van de functie port forwarding (of virtuele server).
Opmerking: Het definiëren van de port forwarding of virtuele server kan variëren afhankelijk van het type router. Raadpleeg de gebruikershandleiding van uw router voor meer informatie.
Het voorbeeld hieronder toont het scherm voor een D-Link router: selecteer “Advanced” en vervolgens “Port Forwarding”.
3.
Geef het IP-adres van de camera en het poortnummer in die u noteerde en activeer deze instelling.
U kunt nu de camera bereiken via internet.
V. 01 – 08/08/2013 11 ©Velleman nv
CAMIP17
4.
Als uw draadloze router UPnP ondersteunt (Universal Plug and Play), zorg er dan voor dat deze functie actief is. UPnP versterkt de communicatie tussen de router en draadloze toestellen.
Raadpleeg de handleiding van de routersoftware indien nodig.
De verbinding controleren
Wanneer de netwerkconfiguratie en poortdoorschakeling voltooid zijn, controleert u de set-up van uw verbinding als volgt:
1.
Via uw draagbaar toestel stelt u uw netwerkmodus in naar 3G of maakt u verbinding met een ander draadloos netwerk dan dat waarmee uw camera verbonden is.
2.
Start EagleEyes en selecteer de camera die u zopas heeft toegevoegd om te zien of u toegang heeft. o Hebt u toegang, dan is uw netwerkverbinding OK. Ga door naar het punt “ Gebruiksnaam en wachtwoord wijzigen in EagleEyes ”. o Indien niet, ga verder met de volgende stap.
3.
Verander de netwerkmodus van het draadloze netwerk waarmee uw camera verbonden is.
4.
Start EagleEyes en voeg een nieuwe verbinding toe met het IP-adres en poortnummer die u hebt ingesteld onder “ Uw camera toevoegen aan de EagleEyes app ”.
5.
Controleer of u toegang hebt tot de camera met deze verbinding. o Hebt u toegang, ga verder met “ Port forwarding ” om de port forwarding opnieuw in te stellen. o Zo niet, keer terug naar stap 4 in “ Uw camera toevoegen aan de EagleEyes app ” en pas de verbinding aan.
Gebruiksnaam en wachtwoord wijzigen in EagleEyes
Om de verbinding met uw camera veilig te stellen, verander de standaard gebruikersnaam en wachtwoord als volgt:
1.
Via uw draagbaar toestel gaat u naar de camera in EagleEyes.
2.
Druk op de configuratieknop .
3.
Selecteer Advance Setup > Account.
4.
Verander de standaard gebruikersnaam (admin) en het wachtwoord (admin) naar keuze.
8.
Werken met EagleEyes
Address Book Live View & Control Configuratie
Wanneer u EagleEyes opstart, verschijnt Adress Book.
1 Info
2 Werkbalk
Druk voor meer informatie over het gebruik van EagleEyes
Toevoegen, veranderen en items wissen uit Address Book
3 Instelling EagleEyes parameters instellen
Selecteer de verbinding met de camera in Adress Book om naar Live View & Control te gaan.
4 Configuratie Druk om naar de configuratiepagina van de camera te gaan.
Raadpleeg de uitgebreide handleiding op de meegeleverde cd-rom voor informatie.
De CAMIP17 IP-camera is ONVIF-gecertificeerd: de camera is compatibel met de voornaamste IPcameramerken die ook ONVIF-gecertificeerd zijn. Zie www.onvif.org voor meer informatie.
V. 01 – 08/08/2013 12 ©Velleman nv
9.
Technische specificaties
CAMIP17 opneemelement beeldgrootte aantal pixels min. verlichting witbalans
AGC irissturing lens lenshoek
IR-leds netwerkinterface
PoE meervoudige videostreaming beelden per seconde regeling beeldkwaliteit
Sony HR image sensor
1/2.9"
2 megapixel
0.1 lux / F1.5, 0 lux (IR leds aan)
ATW automatisch
AES f3.8mm / F1.5
85,4°
35
Ethernet 10/100BASE-T
IEEE 802.3af
3 (H.264, MPEG4, MJPEG) ondersteunde protocols waarschuwingsbericht mobiele bewaking
30
1080P
720P
VGA
1920 x 1080
1280 x 720
640 x 480
QVGA 320 x 240
DDNS, PPPoE, DHCP, NTP, SNTP, TCP/IP, ICMP, SMTP, FTP, HTTP, RTP,
RTSP, RTCP, IPv4, Bonjour, UPnP, DNS, UDP, IGMP, QoS
FTP / e-mail smartphones login op afstand via EagleEyes software op de voornaamste smartphones (iPad, iPhone en Android) computer 'video viewer'-software op Windows en Mac webbrowser Internet Explorer, Firefox, Google Chrome en Safari via Java, QuickTime of VLC plug-in op afstand via smartphone
10 MB (ingebouwd) ja nee nee back-up geheugen externe alarm I/O microfoon luidspreker systeemvereisten Pentium 4, 1.3 GHz of hoger, of gelijkwaardige AMD
Windows® 7, Vista & XP, DirectX 9.0 of hoger
AGP grafische kaart, Direct Draw, RAM 32 MB
RAM 256 MB of hoger vrije netwerkaansluiting
Internet Explorer 7.x of hoger werktemperatuur voeding afmetingen gewicht
-20 °C tot 40 °C
12 Vdc 1 A (niet meegelev.)
151 x 68 mm
550 g
IP-norm IP67
Gebruik dit toestel enkel met originele accessoires. Velleman nv is niet aansprakelijk voor schade of kwetsuren bij (verkeerd) gebruik van dit toestel.
Voor meer informatie over dit product en de laatste versie van deze handleiding, zie www.velleman.eu.
De informatie in deze handleiding kan te allen tijde worden gewijzigd zonder voorafgaande kennisgeving.
V. 01 – 08/08/2013 13 ©Velleman nv
CAMIP17
Alle geregistreerde handelsmerken en handelsnamen zijn eigendom van hun respectieve bezitters, en zijn enkel gebruikt als voorbeeld van de compatibiliteit tussen onze producten en de producten van de verschillende fabrikanten. iPhone en iPad zijn handelsmerken van Apple Inc., geregistreerd in de V.S. en andere landen. D-Link, de
D-Link logo's, zijn handelsmerken of geregistreerde handelsmerken van de D-Link Corporation of haar dochterondernemingen in de Verenigde Staten en andere landen. Android is een handelsmerk van Google
Inc.
© AUTEURSRECHT
Velleman nv heeft het auteursrecht voor deze handleiding. Alle wereldwijde rechten voorbehouden. Het is niet toegestaan om deze handleiding of gedeelten ervan over te nemen, te kopiëren, te vertalen, te bewerken en op te slaan op een elektronisch medium zonder voorafgaande schriftelijke toestemming van de rechthebbende.
V. 01 – 08/08/2013 14 ©Velleman nv
CAMIP17
GUIDE D'INSTALLATION RAPIDE
1.
Introduction
Aux résidents de l'Union européenne
Informations environnementales importantes concernant ce produit
Ce symbole sur l'appareil ou l'emballage indique que l’élimination d’un appareil en fin de vie peut polluer l'environnement. Ne pas jeter un appareil électrique ou électronique (et des piles
éventuelles) parmi les déchets municipaux non sujets au tri sélectif ; une déchèterie traitera l’appareil en question. Renvoyer cet appareil à votre fournisseur ou à un service de recyclage local. Il convient de respecter la réglementation locale relative à la protection de l’environnement.
En cas de questions, contacter les autorités locales pour élimination.
Nous vous remercions de votre achat ! Lire la présente notice attentivement avant la mise en service de l’appareil. Si l’appareil a été endommagé pendant le transport, ne pas l’installer et consulter votre revendeur.
2.
Consignes de sécurité
Garder l'appareil hors de la portée des enfants et des personnes non autorisées.
Risque d’électrocution lors de l’ouverture du boîtier. Toucher un câble sous tension peut causer des électrochocs mortels. Non pas ouvrir le boîtier. Confier la réparation de l'appareil
à du personnel qualifié.
L'appareil ne contient aucune pièce réparable par l'utilisateur. Commander des pièces de rechange éventuelles chez votre revendeur.
3.
Directives générales
Se référer à la garantie de service et de qualité Velleman® en fin de notice.
Protéger cet appareil contre la poussière et la chaleur extrême.
Protéger l’appareil des chocs. Traiter l'appareil avec circonspection pendant l’opération.
Se familiariser avec le fonctionnement de l’appareil avant de l’utiliser.
Toute modification est interdite pour des raisons de sécurité.
N’utiliser l'appareil qu’à sa fonction prévue. Un usage impropre annule d'office la garantie.
La garantie ne s’applique pas aux dommages survenus en négligeant certaines directives de cette notice et votre revendeur déclinera toute responsabilité pour les problèmes et les défauts qui en résultent.
Installer et utiliser la caméra en respectant la législation et la vie privée des tiers.
4.
Description
1 dispositif portable
2 port LAN
3 routeur sans fil
4 port WAN
5 modem
6 câble de réseau 8P8C
7 caméra
V. 01 – 08/08/2013 15 ©Velleman nv
5.
Installation du matériel
CAMIP17
1.
Fixer la base ronde du support à l'emplacement d'installation de la caméra. Pour plus de détails sur l'angle de vue et la portée infrarouge, consulter le CD-ROM livré.
2.
Connecter la camera au joint connecté au support de montage. Ensuite, sécuriser le joint.
6.
Installation : connexion d'alimentation et PoE (Power over
Ethernet)
Alimentation
1 câble de réseau 8P8C
2 entrée d'alarme (jaune)
3 masse (brun)
4 RESET (rouge)
5 masse (noir)
6 sortie d'alarme (rose)
7 câble d’alimentation
Pour garantir un fonctionnement correct de la camera, connecter les câbles de la camera comme suit :
1.
Connecter le câble réseau [1] à votre réseau.
2.
Raccorder le câble d'alimentation [7] à l'adaptateur secteur (12 Vcc 1 A, p.ex. PSSE1210, non incl.) et brancher sur une prise.
Connexion PoE (Power over Ethernet)
La caméra est dotée de PoE (Power over Ethernet). Si votre routeur ou hub supporte PoE, il ne faut pas connecter la caméra au réseau électrique mais connecter la caméra comme décrit ci-après :
8 routeur/hub PoE
9 câble LAN
10 caméra
11 alimentation
1.
Utiliser un câble réseau [9] pour connecter votre camera [10] au port PoE de votre routeur [8] .
2.
S'assurer que votre routeur soit connecté au réseau électrique [11] .
Remarque : Si votre routeur ne supporte pas PoE, il est possible d'utiliser un injecteur PoE (non incl.) pour utiliser la caractéristique PoE.
V. 01 – 08/08/2013 16 ©Velleman nv
CAMIP17
7.
Configuration du logiciel
La méthode d'installation ci-dessous décrit la configuration pour iPhone® avec un routeur sans fil et modem D-Link®. La procédure d'installation est similaire pour les appareils iPad® ou Android™. Pour plus d'informations, consulter le mode d'emploi détaillée sur le CD-ROM livré.
Conditions préalables
Avant de continuer :
Nous vous recommandons d'utiliser votre propre service internet par ADSL ou par câble pour faciliter la configuration de réseau.
S'assurer que la camera soit connectée à votre routeur sans fil avec un câble réseau 8P8C et que la caméra soit sous tension.
Vérifier si EagleEyes-Lite ou EagleEyes-Plus est installé sur votre appareil.
Sinon, télécharger-le à partir de votre 'App Store'.
Remarque : Puisque EagleEyes HD pour iPad ne supporte pas de configuration réseau, installer
EagleEyes-Lite ou EagleEyes Plus sur votre iPad.
Préparer la configuration du réseau
1.
Connecter votre caméra à votre routeur sans fil avec un câble réseau 8P8C (voir « Description » ci-dessus).
2.
Noter l'adresse IP de votre routeur sans fil. Vous en aurez besoin plus tard. Pour retrouver l'adresse
IP, procéder comme suit :
3.
Connecter votre dispositif portable au routeur sans fil auquel la caméra est connectée.
4.
Aller vers Settings > WiFi.
5.
Appuyer sur le bouton « > » pour entrer dans les détails du réseau sans fil sélectionné.
L'adresse IP est affichée à côté de « Router ».
(Dans l'écran d'exemple, l'adresse est
192.168.2.1)
Ajouter votre camera à l'application EagleEyes
1.
Etablir une connexion sans fil entre votre dispositif portable et le routeur sans fil auquel la camera est connectée.
2.
Ouvrir EagleEyes et cliquer sur le bouton « + » pour ajouter un nouvel appareil.
3.
Sélectionner « Local Network Search » pour rechercher votre caméra réseau.
L'appareil affichera une liste d'appareils connectés au réseau. L'adresse IP affichée est l'adresse attribuée par votre routeur à votre caméra.
4.
Sélectionner la caméra depuis la liste. La page de configuration s'affiche.
5.
Modifier le numéro de port de la caméra si nécessaire. Le numéro de port par défaut est 88. Si le numéro de port 88 est bloqué, il est possible de le modifier dans une valeur quelconque entre
1-9999 (par exemple 8080).
V. 01 – 08/08/2013 17 ©Velleman nv
CAMIP17
6.
Noter l'adresse IP et le numéro de port de la caméra. Vous en aurez besoin plus tard.
(Dans les écrans d'exemple ci-dessous [A] , l'adresse IP est 192.168.2.197 et le numéro de port est 88.)
7.
Appuyer sur « Apply » pour confirmer vos paramétrages.
8.
Attendre jusqu'à ce « Status » [B] affiche « Done » (terminé) ou « Fail » (échec). o Si l'état affiche « Done », la page de l'appareil réapparaît. Passer à l'étape suivante. o Si l'état affiche « Fail », appuyer sur le bouton en haut à droite de votre appareil.
Sélectionner « DDNS » dans la fenêtre intruse. La page de l'appareil réapparaît. Passer à l'étape suivante.
9.
Dans « Title » [C] , donner un nom représentatif pour votre connexion caméra et sélectionner
« Save » pour confirmer.
A B C
Redirection de port (port forwarding)
Pour le moment, vous n'avez accès à la caméra que si vous êtes connecté à votre propre réseau sans fil, et pas via l'internet parce qu'en général un réseau local est connecté à l'internet par un router. Seule l'adresse IP externe du routeur (affectée par votre fournisseur d'accès à internet) est visible sur l'internet. En outre, le routeur va bloquer tout accès aux dispositifs dans votre réseau local, y compris votre caméra. Pour contourner cela, la plupart des routeurs supportent un mécanisme dénommé redirection de port permettant d'accéder à un dispositif dans le réseau local depuis l'internet.
Pour la configuration de la fonction port forwarding, procéder comme suit :
1.
Ouvrir le navigateur web sur votre dispositif portable, et saisir l'adresse IP notée dans la barre d'adresse.
La page de configuration de votre routeur apparaît.
2.
Aller à la page de configuration des règles de redirection de port (ou serveur virtuel).
Remarque : L'affectation de nom à la redirection de port ou à un serveur virtuel peut varier en fonction des différentes marques de routeurs. Pour plus d'informations, consulter le mode d'emploi détaillée sur le CD-ROM livré.
L'exemple ci-dessous illustre l'écran pour un routeur D-Link : sélectionner l'onglet « Advanced » et ensuite sélectionner « Port Forwarding ».
V. 01 – 08/08/2013 18 ©Velleman nv
CAMIP17
3.
Saisir l'adresse IP de la camera et le numéro de port notés et activer cette règle. Maintenant vous avez accès à la caméra via l'internet.
4.
S'assurer que la fonction soit activée si votre routeur sans fil supporte UPnP (Universal Plug and
Play). Avec UPnP, la communication entre le routeur et dispositifs portables est améliorée. Consulter le manuel du logiciel du routeur si nécessaire.
Vérifier la connexion
Après la configuration du réseau, vérifier votre connexion comme indiqué ci-dessous :
1.
Régler votre mode réseau sur le mode 3G sur votre dispositif portable, ou connecter-le à un réseau sans fil différent à celui auquel la caméra est connectée.
2.
Démarrer EagleEyes et sélectionner la camera ajouté pour voir s'il est possible d'accéder à la camera. o Si oui, votre configuration réseau est réussie. Continuer avec « Ajuster le nom d'utilisateur et mot de passe ». o Sinon, passer à l'étape suivante.
3.
Régler votre mode réseau dans le mode sans fil auquel votre caméra est connectée.
4.
Démarrer EagleEyes, et ajouter une nouvelle connexion avec l'adresse IP et numéro de port définis sous « Ajouter votre caméra à l'application EagleEyes ».
5.
Vérifier s'il est possible d'accéder à la camera avec cette connexion. o Si oui, continuer avec « Redirection de port » pour reconfigurer la redirection de port. o Sinon, retourner à l'étape 4 de la procédure « Ajouter votre caméra à l'application
EagleEyes ».
Ajuster le nom d'utilisateur et mot de passe dans EagleEyes
Pour la sécurité de votre connexion caméra, modifier le nom d'utilisateur par défaut et mot de passé comme indiqué ci-dessous :
1.
Accéder la camera dans EagleEyes sur votre dispositif portable.
2.
Appuyer sur le bouton de configuration
3.
Sélectionner Advance Setup > Account.
.
4.
Ajuster et définir le nom d'utilisateur par défaut (admin) et mot de passe (admin) de votre choix.
8.
Fonctionnement de EagleEyes
Address Book Live View & Control Configuration
Démarrer EagleEyes pour entrer dans Address Book (carnet d'adresses).
1 Info
2 Barre d'outils
Appuyer pour apprendre d’avantage sur l'emploi d'EagleEyes
Ajouter, modifier et supprimer des éléments du carnet d'adresses
3 Réglage Configurer les paramètres d'EagleEyes
Sélectionner la connexion caméra configurée pour entrer dans Live View & Control.
4 Configuration Appuyer pour accéder à la page de configuration de la caméra.
Pour plus d'informations, consulter le mode d'emploi détaillée sur le CD-ROM livré.
La caméra IP CAMIP17 est certifiée ONVIF : compatible avec les principales marques de caméras IP qui sont également certifiées ONVIF. Pour plus d'informations, consulter le site web www.onvif.org.
V. 01 – 08/08/2013 19 ©Velleman nv
9.
Spécifications techniques
CAMIP17
élément d'enregistrement Sony HR image sensor taille d'image 1/2.9" nombre de pixels
éclairage min.
2 mégapixels
0.1 lux / F1.5, 0 lux (LEDs IR allumées) balance des blancs
AGC contrôle de l'iris objectif
ATW automatique
AES f3.8mm / F1.5 angle de vue
LEDs IR interface réseau
PoE multiples flux vidéo images par seconde qualité d'image
85,4°
35
Ethernet 10/100BASE-T
IEEE 802.3af
3 (H.264, MPEG4, MJPEG)
30
1080P
720P
1920 x 1080
1280 x 720 protocoles supportés message d'alerte surveillance mobile
VGA
QVGA
640 x 480
320 x 240
DDNS, PPPoE, DHCP, NTP, SNTP, TCP/IP, ICMP, SMTP, FTP, HTTP, RTP,
RTSP, RTCP, IPv4, Bonjour, UPnP, DNS, UDP, IGMP, QoS
FTP / e-mail smartphones connexion à distance via smartphone depuis le logiciel
EagleEyes disponible sur les principales plateformes mobiles (iPad, iPhone et Android) ordinateur logiciel 'video viewer' sur Windows et Mac sauvegarde mémoire
I/O alarme externe microphone haut-parleur système requis navigateur web Internet Explorer, Firefox, Google
Chrome et Safari depuis Java, QuickTime ou plugin
VLC
à distance sur le smartphone
10 Mo (intégrée) oui non non
Pentium 4, 1.3 GHz ou supérieur, ou équivalent AMD
Windows® 7, Vista & XP, DirectX 9.0 ou supérieur carte graphique AGP, Direct Draw, RAM 32 Mo
RAM 256 Mo ou supérieur température de service alimentation dimensions poids connexion réseau libre
Internet Explorer 7.x ou supérieur de -20 °C à 40 °C
12 Vcc 1 A (non incl.)
151 x 68 mm
550 g indice IP IP67
N’employer cet appareil qu’avec des accessoires d’origine. La SA Velleman ne peut, dans la mesure conforme au droit applicable être tenue responsable des dommages ou lésions
(directs ou indirects) pouvant résulter de l’utilisation de cet appareil.
Pour plus d’information concernant cet article et la dernière version de cette notice, visiter notre site web www.velleman.eu.
Toutes les informations présentées dans cette notice peuvent être modifiées sans notification préalable.
V. 01 – 08/08/2013 20 ©Velleman nv
CAMIP17
Les marques déposées et les raisons sociales sont la propriété de leurs détenteurs respectifs, et sont uniquement utilisées dans le but de démontrer la compatibilité entre nos articles et les articles des fabricants. iPhone et iPad sont des marques d'Apple Inc., déposées aux Etats-Unis et dans d'autres pays. D-Link et le logo D-Link sont des marques déposées de D-Link Corporation ou de ses filiales aux Etats-Unis et dans d'autres pays. Android est une marque de Google Inc.
© DROITS D’AUTEUR
SA Velleman est l’ayant droit des droits d’auteur pour cette notice. Tous droits mondiaux réservés. Toute reproduction, traduction, copie ou diffusion, intégrale ou partielle, du contenu de cette notice par quelque procédé ou sur tout support électronique que ce soit est interdite sans l’accord préalable écrit de l’ayant droit.
V. 01 – 08/08/2013 21 ©Velleman nv
CAMIP17
GUÍA RÁPIDA
1.
Introducción
A los ciudadanos de la Unión Europea
Importantes informaciones sobre el medio ambiente concerniente a este producto
Este símbolo en este aparato o el embalaje indica que, si tira las muestras inservibles, podrían dañar el medio ambiente. No tire este aparato (ni las pilas, si las hubiera) en la basura doméstica; debe ir a una empresa especializada en reciclaje. Devuelva este aparato a su distribuidor o a la unidad de reciclaje local. Respete las leyes locales en relación con el medio ambiente.
Si tiene dudas, contacte con las autoridades locales para residuos.
¡Gracias por elegir Velleman! Lea atentamente las instrucciones del manual antes de usar el aparato. Si ha sufrido algún daño en el transporte no lo instale y póngase en contacto con su distribuidor.
2.
Instrucciones de seguridad
Mantenga el aparato lejos del alcance de personas no capacitadas y niños.
Riesgo de descargas eléctricas al abrir la caja. Puede sufrir una peligrosa descarga eléctrica al tocar un cable conectado a la red eléctrica No abra la caja. La reparación debe llevarla a cabo un técnico cualificado.
El usuario no habrá de efectuar el mantenimiento de ninguna pieza. Contacte con su distribuidor si necesita piezas de recambio.
3.
Normas generales
Véase la Garantía de servicio y calidad Velleman® al final de este manual del usuario.
No exponga este equipo a polvo ni temperaturas extremas.
Proteja el aparato contra choques. Evite usar excesiva fuerza durante el manejo y la instalación.
Familiarícese con el funcionamiento del aparato antes de utilizarlo.
Por razones de seguridad, las modificaciones no autorizadas del aparato están prohibidas.
Utilice sólo el aparato para las aplicaciones descritas en este manual. Su uso incorrecto anula la garantía completamente.
Los daños causados por descuido de las instrucciones de seguridad de este manual invalidarán su garantía y su distribuidor no será responsable de ningún daño u otros problemas resultantes.
Instale y utilice la cámara al respetar la legislación et la vida privada de terceros.
4.
Descripción
1 móvil
2 puerto LAN
3 enrutador inalámbrico
4 puerto WAN
5 módem
6 cable de red 8P8C
7 cámara
V. 01 – 08/08/2013 22 ©Velleman nv
5.
Instalación: el hardware
CAMIP17
1.
Fije la base redonda del soporte a la superficie donde quiera instalar la cámara utilizando los tres tornillos incluidos. Para más detalles sobre el ángulo de visión y el alcance infrarrojo, consulte la documentación en el CD-ROM incluido.
2.
Enganche la cámara con la articulación que lleva el soporte. Luego, fije la articulación.
6.
Instalación: alimentación y conexión PoE (Power over Ethernet)
Alimentación
1 cable de red 8P8C
2 entrada de la alarma (amarillo)
3 GND (marrón)
4 RESET (rojo)
5 GND (negro)
6 salida de la alarma (rosa)
7 cable de alimentación
Para que la cámara funcione correctamente, conecte los cables de la siguiente manera:
1.
Conecte el cable de red [1] a la red.
2.
Conecte el cable de alimentación de la cámara [7] a un adaptador de red adecuado (12 Vdc 1 A, por ejemplo PSSE1210, no incl.) y enchúfelo.
Conexión PoE (Power over Ethernet)
La cámara está equipada con la función PoE (Power over Ethernet/alimentación sobre Ethernet). Por tanto, no es necesario conectar la cámara a la red eléctrica si el enrutador o el hub soportan esta función. Si fuera el caso, conecte la cámara de la siguiente manera:
8 enrutador/hub PoE
9 cable LAN
10 cámara
11 alimentación
1.
Utilice un cable de red [9] para conectar la cámara [10] al puerto PoE del enrutador [8] .
2.
Asegúrese de que el enrutador esté conectado a la red eléctrica [11] .
Observación: Conecte un inyector PoE (no incl.) para poder utilizar la función PoE si el enrutador no la soporta.
V. 01 – 08/08/2013 23 ©Velleman nv
CAMIP17
7.
Configurar el software
El siguiente procedimiento de instalación describe la configuración paran iPhone® con un enrutador inalámbrico a D-Link® y un módem. Dispositivos iPad® o Android™ tienen un procedimiento de instalación similar. Para más información, consulte el amplio manual del usuario en el CD-ROM (incl.).
Prerrequisitos
Antes de continuar, controle lo siguiente:
Utilice su propio servicio de Internet por ADSL o cable para una fácil configuración de red.
Asegúrese de que la cámara esté conectada al enrutador inalámbrico con un cable de red 8P8C, y que esté activada.
La app EagleEyes-Lite o EagleEyes-Plus está instalada en el aparato.
Si no fuera el caso, descargue la app del App Store.
Observación: EagleEyes HD para iPad no soporta la configuración de red. Instale EagleEyes-Lite o
EagleEyes Plus en el iPad.
Preparar la configuración de red
1.
Utilice un cable de red 8P8C para conectar la cámara al enrutador inalámbrico (véase Descripción ).
2.
Apunte la dirección IP del enrutador inalámbrico porque la necesitará más tarde. Para encontrar la dirección IP, haga lo siguiente:
3.
Conecte su dispositivo móvil al enrutador inalámbrico conectado a la cámara.
4.
Seleccione Settings > WiFi.
5.
Pulse la tecla « > » para ver las detalles sobre la red inalámbrica seleccionada.
La dirección IP se visualiza al lado de « Router ».
(En la pantalla de la izquierda, la dirección IP es
192.168.2.1)
Añadir la cámara a la app EagleEyes
1.
Conecte su dispositivo móvil al enrutador inalámbrico conectado a la cámara.
2.
Abra la app « EagleEyes » y haga clic en la tecla « + » para añadir un aparato nuevo.
3.
Seleccione « Local Network Search » para buscar la cámara.
El aparato visualiza una lista con aparatos conectados a la red. La dirección IP visualizada es la dirección que el enrutador ha asignado a la cámara.
4.
Seleccione la cámara de la lista. La página de configuración se visualiza.
5.
Modifique el número de puerto de la cámara si fuera necesario. El número de puerto por defecto es 88. Es posible modificar el número 88 en cualquier otro número entre 1-9999 (por ejemplo 8080) si está bloqueado.
6.
Apunte la dirección IP y el número de puerto de la cámara. Necesitará ambos números más tarde.
(En la pantalla [A] de abajo, la dirección IP es 192.168.2.197 y el número de puerto es 88.)
7.
Pulse « Apply » para confirmar las configuraciones.
V. 01 – 08/08/2013 24 ©Velleman nv
CAMIP17
8.
Espere hasta que « Status » (pantalla [B] ) visualice « Done » o « Fail ». o La página del aparato se visualiza de nuevo en cuanto aparezca « Done ». Proceda con el siguiente paso. o Si aparece « Fail », pulse la tecla de la parte superior derecha del aparato. Seleccione
« DDNS » en la ventana emergente. La página del aparato se visualiza de nuevo. Proceda con el siguiente paso.
9.
Introduzca un nombre para la conexión de cámara (pantalla [C] al lado de « Title ») y pulse
« Save » para confirmar.
A B C
Redirección de puertos (Port Forwarding)
En este momento, sólo puede acceder a la cámara si está conectado a su propia red inalámbrica. No es posible acceder por Internet. Esto se debe a que la red doméstica normalmente está conectada a internet por un enrutador. Sólo es posible ver la dirección IP externa (asignada por el proveedor de internet) del enrutador. Además, el enrutador bloqueará también el acceso a cualquier aparato de la red doméstica, incluso a la cámara. Para evitar esto, la mayoría de los enrutadores lleva una función llamada « port forwarding » que permite acceder desde internet a un dispositivo de la red doméstica.
Para configurar la función « port forwarding », siga los pasos siguientes:
1.
Abra el navegador del móvil e introduzca la dirección IP del enrutador que ha introducido en la barra de dirección.
La página de configuración del enrutador se visualiza.
2.
Seleccione la página de configuración de la función « port forwarding » (o el servidor virtual).
Observación: El nombre puede variar y depende de la marca de su enrutador. Véase el manual del usuario de su enrutador para más información.
El ejemplo siguiente visualiza la pantalla de un enrutador D-Link: seleccione « Advanced » y luego
« Port Forwarding ».
3.
Introduzca la dirección IP de la cámara y el número de puerto que ha apuntado y marque la casilla.
Ahora se puede acceder a la cámara a través de Internet.
V. 01 – 08/08/2013 25 ©Velleman nv
CAMIP17
4.
Asegúrese de que la función UPnP (Universal Plug and Play) esté activada si el enrutador inalámbrico la soporta. La función UPnP mejora la comunicación entre el enrutador y los aparatos inalámbricos. Si fuera necesario, consulte el manual del usuario del software del enrutador.
Controlar la conexión
Después de haber terminado la configuración de la red y la función « port forwarding », controle la configuración de la conexión:
1.
En el dispositivo móvil: modifique el modo de red en el modo 3G o conecte a otra red inalámbrica que la red a la que está conectada la cámara.
2.
Inicie « EagleEyes » y seleccione la cámara que acaba de añadir para ver si tiene acceso. o Si fuera el caso, la conexión de red está buena. Seleccione Modificar el nombre de usuario y la contraseña en EagleEyes . o Si no fuera el caso, proceda con el paso siguiente.
3.
Vuelva a seleccionar la red inalámbrica a la que está conectada la cámara.
4.
Inicie « EagleEyes » y añada una nueva conexión utilizando la dirección IP y el número de puerto que ha apuntado (véase Añadir la cámara a la app EagleEyes ).
5.
Controle si puede acceder a la cámara con esta conexión. o Si fuera el caso, seleccione Redirección de puertos (Port Forwarding) para configurar la función. o Si no fuera el caso, vuelva a configurar la conexión (véase Añadir la cámara a la app
EagleEyes ).
Modificar el nombre de usuario y la contraseña en EagleEyes
Para asegurar la seguridad de la conexión de cámara, modifique el nombre de usuario y la contraseña estándar:
1.
En el móvil, entre la cámara por EagleEyes.
2.
Pulse la tecla de configuración .
3.
Seleccione « Advanced Setup » > « Account ».
4.
Introduzca otro nombre de usuario (admin) y otra contraseña (admin).
8.
EagleEyes
Libreta de direcciones Visualización en directo & Control
Configuración
Se visualiza la libreta de direcciones al iniciar « EagleEyes ».
1 Información
2 Barra de herramientas
Pulse para más informaciones sobre « EagleEyes »
Para añadir, editar y borrar informaciones
3 Configuración Para configurar los ajustes « EagleEyes »
Seleccione la conexión de cámara para una visualización en directo & el control.
4 Configuración Pulse para entrar en la página de configuración de la cámara.
Para más información, véase el amplio manual del usuario en el CD-ROM incl.
V. 01 – 08/08/2013 26 ©Velleman nv
CAMIP17
La CAMIP17 cumple con la norma ONVIF: es compatible con la mayoría de las marcas de cámaras IP que también cumplen con la norma ONVIF. Para obtener más información, consulte www.onvif.org.
9.
Especificaciones
sensor de imagen dimensiones número de píxeles iluminación mínima balance de blancos
AGC iris
óptica
Sony HR image sensor
1/2.9"
2 megapíxeles
0.1 lux / F1.5, 0 lux (LEDs IR activados)
ATW control automático de ganancia
AES f3.8mm / F1.5
ángulo de visión
LEDs IR interfaz de red
PoE
85,4°
35
Ethernet 10/100BASE-T
IEEE 802.3af múltiple Video Streaming 3 (H.264, MPEG4, MJPEG) imágenes por segundo 30 ajuste de la calidad de imagen
1080P
720P
1920 x 1080
1280 x 720 protocolos soportados aviso de alarma vigilancia a distancia por el móvil
VGA
QVGA
640 x 480
320 x 240
DDNS, PPPoE, DHCP, NTP, SNTP, TCP/IP, ICMP, SMTP, FTP, HTTP, RTP,
RTSP, RTCP, IPv4, Bonjour, UPnP, DNS, UDP, IGMP, QoS
FTP / e-mail smartphones acceso remota a las plataformas smartphone más importantes (iPad, iPhone y Android) por el software
EagleEyes ordenador software 'video viewer' en Windows y Mac copia de seguridad memoria entrada/saldia de alarma externa micrófono altavoz exigencias del hardware navegador Internet Explorer, Firefox, Google Chrome y Safari mediante Java, QuickTime o plug-in VLC por su smartphone
10 MB de memoria incorporada sí no no
Pentium 4, 1.3 GHz o superior, o AMD equivalente
Windows® 7, Vista & XP, DirectX 9.0 o superior tarjeta gráfica AGP, Direct Draw, RAM 32 MB
RAM 256 MB o superior conexión de red libre
Internet Explorer 7.x o superior temperatura de funcionamiento alimentación dimensiones de -20 °C a 40 °C
12 Vdc 1 A (no incl.)
151 x 68 mm peso grado de protección IP
550 g
IP67
Utilice este aparato sólo con los accesorios originales. Velleman NV no será responsable de daños ni lesiones causados por un uso (indebido) de este aparato.
Para más información sobre este producto y la versión más reciente de este manual del usuario, visite nuestra página www.velleman.eu.
V. 01 – 08/08/2013 27 ©Velleman nv
CAMIP17
Se pueden modificar las especificaciones y el contenido de este manual sin previo aviso.
Todas las marcas registradas y nombres comerciales son propiedad de sus respectivos dueños y se utilizan sólo para aclarar la compatibilidad de nuestros productos con los de diferentes fabricantes. iPhone y iPad son marcas comerciales de Apple Inc., registradas en los Estados Unidos y otros países. D-
Link y el logo D-Link son marcas comerciales o marcas registradas de D-Link Corporation o sus sucursales en los Estados Unidos y otros países. Android es una marca comercial de Google Inc.
© DERECHOS DE AUTOR
Velleman NV dispone de los derechos de autor para este manual del usuario. Todos los derechos mundiales reservados. Está estrictamente prohibido reproducir, traducir, copiar, editar y guardar este manual del usuario o partes de ello sin previo permiso escrito del derecho habiente.
V. 01 – 08/08/2013 28 ©Velleman nv
CAMIP17
SCHNELLEINSTIEG
1.
Einführung
An alle Einwohner der Europäischen Union
Wichtige Umweltinformationen über dieses Produkt
Dieses Symbol auf dem Produkt oder der Verpackung zeigt an, dass die Entsorgung dieses
Produktes nach seinem Lebenszyklus der Umwelt Schaden zufügen kann. Entsorgen Sie die
Einheit (oder verwendeten Batterien) nicht als unsortiertes Hausmüll; die Einheit oder verwendeten Batterien müssen von einer spezialisierten Firma zwecks Recycling entsorgt werden. Diese Einheit muss an den Händler oder ein örtliches Recycling-Unternehmen retourniert werden. Respektieren Sie die örtlichen Umweltvorschriften.
Falls Zweifel bestehen, wenden Sie sich für Entsorgungsrichtlinien an Ihre örtliche Behörde.
Vielen Dank, dass Sie sich für Velleman entschieden haben! Lesen Sie diese Bedienungsanleitung vor
Inbetriebnahme sorgfältig durch. Überprüfen Sie, ob Transportschäden vorliegen. Sollte dies der Fall sein, verwenden Sie das Gerät nicht und wenden Sie sich an Ihren Händler.
2.
Sicherheitshinweise
Halten Sie Kinder und Unbefugte vom Gerät fern.
Stromschlaggefahr beim Öffnen des Gehäuses. Das Berühren von unter Spannung stehenden Leitungen könnte zu lebensgefährlichen elektrischen Schlägen führen. Öffnen Sie das Gehäuse nie selber. Die Reparation darf nur von einer Fachkraft durchgeführt werden.
Es gibt keine zu wartenden Teile. Bestellen Sie eventuelle Ersatzteile bei Ihrem Fachhändler.
3.
Allgemeine Richtlinien
Siehe Velleman® Service- und Qualitätsgarantie am Ende dieser Bedienungsanleitung.
Schützen Sie das Gerät vor extremen Temperaturen und Staub.
Vermeiden Sie Erschütterungen. Vermeiden Sie rohe Gewalt während der Installation und Bedienung des Gerätes.
Nehmen Sie das Gerät erst in Betrieb, nachdem Sie sich mit seinen Funktionen vertraut gemacht haben.
Eigenmächtige Veränderungen sind aus Sicherheitsgründen verboten.
Verwenden Sie das Gerät nur für Anwendungen beschrieben in dieser Bedienungsanleitung sonst kann dies zu Schäden am Produkt führen und erlischt der Garantieanspruch.
Bei Schäden, die durch Nichtbeachtung der Bedienungsanleitung verursacht werden, erlischt der
Garantieanspruch. Für daraus resultierende Folgeschäden übernimmt der Hersteller keine Haftung.
Installieren und verwenden Sie das Gerät nicht für illegale Praktiken und beachten Sie die
Intimsphäre aller .
4.
Beschreibung
1 Handy
2 LAN-Port
3 drahtloser Router
4 WAN-Port
5 Modem
6 8P8C-Netzwerkkabel
7 Kamera
V. 01 – 08/08/2013 29 ©Velleman nv
5.
Installation: Hardware
CAMIP17
1.
Befestigen Sie die runde Basis der Halterung mit den mitgelieferten Schrauben an dem dafür vorgesehenen Ort. Weitere Informationen zu dem Blickwinkel und dem IR-Bereich finden Sie auf der mitgelieferten CD-ROM.
2.
Befestigen Sie die Kamera am Verbindungselement der Halterung und fixieren Sie es danach.
6.
Installation: Stromversorgung und PoE-Anschluss (Power over
Ethernet)
Stromversorgung
1 8P8C-Netzwerkkabel
2 Alarmeingang (Gelb)
3 GND (Braun)
4 RESET (Rot)
5 GND (Schwarz)
6 Alarmausgang (Rosa)
7 Stromkabel
Für ein korrektes Funktionieren der Kamera, schließen Sie die Kamerakabel wie folgt an:
1.
Verbinden Sie das Netzwerkkabel [1] mit dem Netz.
2.
Verbinden Sie das Stromversorgungskabel der Kamera [7] mit einem geeigneten Netzteil (12 Vdc
1 A, z.B. PSSE1210, nicht mitgeliefert) und stecken Sie ihn in eine Steckdose.
PoE-Anschluss (Power over Ethernet)
Die Kamera verfügt über PoE (Power over Ethernet). Unterstützt der Router/Hub die PoE-Funktion, dann müssen Sie die Kamera nicht mit dem Netz zu verbinden. Verbinden Sie die Kamera wie folgt:
8 PoE Router/Hub
9 LAN-Kabel
10 Kamera
11 Stromversorgung
1.
Verwenden Sie ein Netzwerkkabel [9] , um die Kamera [10] mit einem PoE-Anschluss des Routers
[8] zu verbinden.
2.
Beachten Sie, dass der Router über das Netzteil [11] mit dem Netz verbunden ist.
Bemerkung: Unterstützt der Router die PoE-Funktion nicht, so schließen Sie einen PoE-Injektor an
(nicht mitgeliefert), um die PoE-Funktion zu verwenden.
V. 01 – 08/08/2013 30 ©Velleman nv
CAMIP17
7.
Softwarekonfiguration
Nachfolgender Installationsvorgang beschreibt die Konfiguration für iPhone® mit einem D-Link® drahtlosen Router und einem Modem. iPad® oder Android™-Geräte haben einen ähnlichen
Installationsvorgang. Mehr Information finden Sie in der ausführlichen Bedienungsanleitung auf der mitgelieferten CD-ROM.
Vorbedingungen
Überprüfen Sie Nachfolgendes, bevor Sie fortfahren:
Für eine einfache Netzwerkkonfiguration verwenden Sie am besten Ihren eigenen ADSL- oder Kabel-
Internetdienst.
Beachten Sie, dass die Kamera über das 8P8C-Netzwerkkabel mit dem drahtlosen Router verbunden und eingeschaltet ist.
Beachten Sie, dass EagleEyes-Lite oder EagleEyes-Plus auf Ihrem Handy installiert ist.
Wenn nötig, laden Sie die App für Ihr Mobiltelefon im App Store herunter.
Bemerkung: EagleEyes HD für iPad unterstützt die Netzwerkkonfiguration nicht. Installieren Sie
EagleEyes-Lite oder EagleEyes Plus auf das iPad.
Die Netzwerkkonfiguration vorbereiten
1.
Verbinden Sie die Kamera über das 8P8C-Netzwerkkabel mit dem drahtlosen Router (Siehe
Beschreibung ).
2.
Notieren Sie die IP-Adresse vom drahtlosen Router. Sie brauchen diese Adresse später noch. Um die IP-Adresse zu finden, gehen Sie wie folgt vor:
3.
Verbinden Sie das mobile Gerät mit dem drahtlosen Router, der mit der Kamera verbunden ist.
4.
Wählen Sie Settings > WiFi aus.
5.
Drücken Sie die „>“-Taste für mehr Details über das ausgewählte drahtlose Netzwerk.
Die IP-Adresse finden Sie neben „Router“.
(Im Beispiel ist die IP-Adresse 192.168.2.1)
Die Kamera mit der EagleEyes-App verbinden
1.
Verbinden Sie das mobile Gerät mit dem drahtlosen Router, der mit der Kamera verbunden ist.
2.
Öffnen Sie die EagleEyes-App und klicken Sie auf „+“, um ein neues Gerät hinzuzufügen.
3.
Wählen Sie „Local Network Search“ aus, um die Kamera zu suchen.
Das Gerät zeigt eine Liste mit Geräten, die mit dem
Netzwerk verbunden sind. Die angezeigte IP-
Adresse ist die Adresse, die der Router der Kamera zugeerkennt hat.
4.
Wählen Sie die Kamera in der Liste aus. Die Einstellungsseite erscheint.
5.
Wenn nötig, ändern Sie die Portnummer der Kamera. Die Standard-Portnummer lautet 88. Ist die
Portnummer 88 blockiert, dann wählen Sie eine andere Nummer zwischen 1-9999 (z.B. 8080) aus.
6.
Notieren Sie die IP-Adresse und die Portnummer der Kamera. Sie brauchen beide später noch.
(Im Beispiel [A] unten, ist die IP-Adresse 192.168.2.197 und die Portnummer 88.)
7.
Drücken Sie „Apply“, um die Einstellungen zu bestätigen.
V. 01 – 08/08/2013 31 ©Velleman nv
CAMIP17
8.
Warten Sie bis „ Status“ (Beispiel [B] ) „Done“ oder „Fail“ anzeigt. o Wird „Done“ angezeigt, dann erscheint die Geräteseite wieder. Fahren Sie mit dem nächsten
Schritt fort. o Wird „Fail“ anzeigt, drücken Sie die -Taste (rechts oben). Wählen Sie „DDNS“ im
Dialogfenster aus. Die Geräteseite erscheint wieder. Fahren Sie mit dem nächsten Schritt fort.
9.
Geben Sie einen Namen für den Kamera-Anschluss (Beispiel [C] neben „Title“) ein und drücken Sie
„Save“, um zu bestätigen.
A B C
Portweiterleitung (Port Forwarding)
Zu diesem Zeitpunkt können Sie nur auf die Kamera zugreifen wenn diese mit dem eigenen drahtlosen
Netzwerk verbunden ist, nicht über Internet. Das kommt daher, dass das Heimnetzwerk normalerweise
über einen Router mit dem Internet verbunden ist. Nur die externe IP-Adresse des Routers (vom
Internetanbieter zugeordnet) kann im Internet gesehen werden. Darüber hinaus blockiert der Router den
Zugriff auf egal welches Gerät des Heimnetzwerkes, sogar auf die Kamera. Um dies zu vermeiden, unterstützen die meisten Router die Funktion „ Port Forwarding “. Diese Funktion erlaubt den Zugriff via
Internet auf ein Gerät im Heimnetzwerk.
Um die Funktion „Port Forwarding“ einzustellen, gehen Sie wie folgt vor:
1.
Öffnen Sie den Webbrowser Ihres mobilen Gerätes und geben Sie die IP-Adresse des Routers in die
Addressleiste ein.
Die Einstellungsseite des Routers erscheint.
2.
Wählen Sie die Einstellungsseite der Funktion „Port Forwarding“ (oder virtueller Server) aus.
Bemerkung: Der Namen der „Port Forwarding“-Funktion oder des virtuellen Servers kann variieren.
Dies hängt von der Marke Ihres Routers ab. Für mehr Informationen, siehe die Bedienungsanleitung des Routers.
Nachfolgendes Bespiel zeigt den Bildschirm für einen D-Link-Router: Wählen Sie „Advanced“ und dann „Port Forwarding“ aus.
3.
Geben Sie die IP-Adresse und die Portnummer, die Sie notiert haben, ein, und aktivieren Sie. Jetzt können Sie Ihre Kamera über das Internet zugreifen.
V. 01 – 08/08/2013 32 ©Velleman nv
CAMIP17
4.
Unterstützt der drahtlose Router die UPnP-Funktion (Universal Plug and Play), dann sorgen Sie dafür, dass diese Funktion eingeschaltet ist. UPnP verbessert die Kommunikation zwischen dem
Router und drahtlosen Geräten. Mehr Informationen hierzu finden Sie in der Bedienungsanleitung der Routersoftware.
Die Verbindung überprüfen
Haben Sie die Netzwerkkonfiguration und die „Port Forwarding“-Funktion beendet, dann gehen Sie wie folgt vor:
1.
Auf dem mobilen Gerät, wechseln Sie den Netzwerkmodus auf 3G um oder verbinden Sie mit einem anderen drahtlosen Netzwerk als dasjenige mit dem die Kamera verbunden ist.
2.
Starten Sie „EagleEyes“ und wählen Sie die hinzugefügte Kamera aus, um zu kontrollieren, ob Sie
Zugriff haben. o Ist dies der Fall, dann ist die Netzwerkverbindung in Ordnung. Fahren Sie mit Den
Benutzernamen und das Passwort in EagleEyes ändern fort. o Ist dies nicht der Fall, dann fahren Sie mit dem nächsten Schritt fort.
3.
Schalten Sie wieder auf das drahtlose Netzwerk mit dem die Kamera verbunden ist, um.
4.
Starten Sie „EagleEyes“ und fügen Sie eine neue Verbindung hinzu. Geben Sie die IP-Adresse und die Portnummer, die Sie notiert haben (Siehe Die Kamera mit der EagleEyes-App verbinden ).
5.
Überprüfen Sie, ob Sie mit dieser Verbindung Zugriff auf diese Kamera haben. o Ist dies der Fall, dann müssen Sie die Funktion „Port Forwarding“ wieder konfigurieren (siehe
„ Portweiterleitung (Port Forwarding) “). o Ist dies nicht der Fall, dann müssen Sie die Verbindung wieder konfigurieren (siehe Die Kamera mit der EagleEyes-App verbinden ).
Den Benutzernamen und das Passwort in EagleEyes ändern
Um die Sicherheit der Kameraverbindung zu gewährleisten, ändern Sie den Benutzernamen und das
Passwort wie folgt:
1.
Auf dem mobilen Gerät, greifen Sie über „EagleEyes“ auf die Kamera zu.
2.
Drücken Sie die Konfigurationstaste .
3.
Wählen Sie „Advanced Setup“ > „Account“.
4.
Geben Sie einen anderen Benutzernamen (admin) und ein anderes Passwort (admin) ein.
8.
EagleEyes
Addressbuch Live-Anzeige &
Kontrolle
Konfiguration
Starten Sie „EagleEyes“, dann wird das Addressbuch angezeigt.
1 Information
2 Werkzeugliste
Drücken Sie für mehr Information über den Gebrauch von „EagleEyes“
Daten hinzufügen, editieren und löschen
3 Konfiguration Die „EagleEyes“-Einstellungen konfigurieren
Wählen Sie die Kameraverbindung im Addressbuch für eine Live-Anzeige & Kontrolle.
4 Konfiguration Drücken Sie, um in die Konfigurationsseite des Kameras zu gelangen.
Mehr Informationen hierzu finden Sie in der ausführlichen Bedienungsanleitung auf der mitgelieferten
CD-ROM.
V. 01 – 08/08/2013 33 ©Velleman nv
CAMIP17
Die CAMIP17 entspricht der ONVIF-Norm: kompatibel mit den meisten IP-Kameramarken, die ebenfalls der ONVIF-Norm entsprechen. Weitere Informationen finden Sie auf www.onvif.org.
9.
Technische Daten
Bildsensor
Abmessungen
Pixelanzahl
Mindestbeleuchtung
Weißabgleich
AGC
Blende
Objektiv
Blickwinkel
IR-LEDs
Netzwerkschnittstelle
PoE mehrfaches Video-
Streaming
Bilder per Sekunde
Regelung Bildqualität
Sony HR image sensor
1/2.9"
2 Megapixel
0.1 lux / F1.5, 0 lux (IR LEDs eingeschaltet)
ATW automatische Verstärkungsregelung
AES f3.8mm / F1.5
85,4°
35
Ethernet 10/100BASE-T
IEEE 802.3af
3 (H.264, MPEG4, MJPEG) unterstützte Protokolle
Alarmmeldung
Fernüberwachung über
Handy
30
1080P
720P
VGA
QVGA
1920 x 1080
1280 x 720
640 x 480
320 x 240
DDNS, PPPoE, DHCP, NTP, SNTP, TCP/IP, ICMP, SMTP, FTP, HTTP, RTP,
RTSP, RTCP, IPv4, Bonjour, UPnP, DNS, UDP, IGMP, QoS
FTP / e-mail
Smartphones Fernzugriff über EagleEyes-Software auf die wichtigsten
Smartphone-Plattforme (iPad, iPhone und Android)
Rechner 'Video Viewer'-Software auf Windows und Mac
Webbrowser Internet Explorer, Firefox, Google
Chrome und Safari über Java, QuickTime oder VLC
Plug-in
über das Smartphone
10 MB (eingebaut) ja nein nein
Sicherungskopie
Speicher externer Alarm I/O
Mikrofon
Lautsprecher minimale
Systemanforderungen
Pentium 4, 1.3 GHz oder höher, oder AMD (gleichwertig)
Windows® 7, Vista & XP, DirectX 9.0 oder höher
AGP grafische Karte, Direct Draw, RAM 32 MB
RAM 256 MB oder höher freie Netzverbindung
Internet Explorer 7.x oder höher
Betriebstemperatur
Stromversorgung
Abmessungen
Gewicht
-20 °C bis 40 °C
12 Vdc 1 A (nicht mitgeliefert)
151 x 68 mm
550 g
IP-Schutzart IP67
Verwenden Sie dieses Gerät nur mit originellen Zubehörteilen. Velleman NV übernimmt keine
Haftung für Schaden oder Verletzungen bei (falscher) Anwendung dieses Gerätes.
Mehr Informationen zu diesem Produkt und die neueste Version dieser Bedienungsanleitung finden Sie hier: www.velleman.eu.
