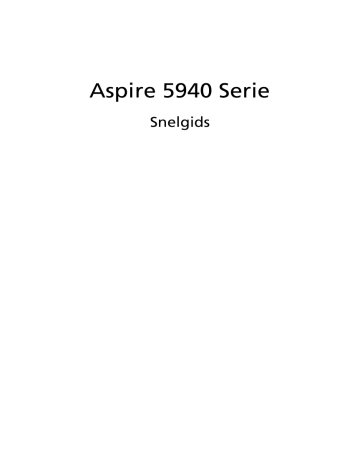

Aspire 5940 Serie

Snelgids

Copyright © 2009. Alle rechten voorbehouden.

Snelgids voor de Aspire 5940 Serie

Oorspronkelijke uitgave: 08/2009

Aspire 5940 Serie Notebook PC

Modelnummer: ____________________________________

Serienummer: _____________________________________

Aankoopdatum: ___________________________________

Plaats van aankoop: _______________________________

Voordat u aan de slag gaat

Bedankt dat u hebt gekozen voor een notebook van Acer als oplossing voor uw mobiele computereisen.

3

Uw gidsen

Om u te helpen met het werken op het Acer notebook hebben we een aantal gidsen ontworpen:

Allereerst helpt de kaart Aan de slag… u bij het instellen van uw computer.

De Algemene gebruikershandleiding van de Aspire Series bevat handige informatie die van toepassing zijn op alle modellen uit de Aspire productreeks.

De handleiding behandelt basale onderwerpen, zoals de Empowering

Technology van Acer, het gebruik van het toetsenbord, geluid, enz. Vandaar dat zowel de Algemene gebruikershandleiding als de hieronder genoemde

AcerSystem User Guide af en toe naar functies of kenmerken verwijzen die slechts voor enkele modellen in de reeks gelden, en dus niet noodzakelijk voor het model dat u heeft aangeschaft. Dit wordt in de tekst aangegeven met opmerkingen in de trand van "alleen voor bepaalde modellen".

Met de Snelgids krijgt u een introductie in de basiseigenschappen en functies van uw nieuwe computer. Als u meer wilt weten over hoe uw computer u kan helpen productiever te werken, raadpleeg dan de AcerSystem User Guide. Deze

Gebruikershandleiding bevat gedetailleerde informatie over onderwerpen zoals systeemfuncties, gegevensherstel, uitbreidingsopties en probleem oplossen. Daarnaast bevat het informatie over garantie en de algemene voorwaarden en veiligheid voor uw notebook. Het is als Portable Document

Format (PDF) beschikbaar en is al van te voren op uw notebook gezet. Volg deze stappen voor toegang tot dit document:

1 Klik op Start, Alle Programma’s, AcerSystem.

2 Klik vervolgens op AcerSystem User Guide.

Opmerking: Als u het bestand wilt inzien, dient Adobe Reader te zijn geïnstalleerd. Als Adobe Reader nog niet op uw computer is geïnstalleerd, wordt, als u op AcerSystem User Guide klikt, eerst het installatieprogramma van Adobe Reader gestart. Volg de instructies op het scherm om het programma te installeren. Gebruiksaanwijzingen bij Adobe Reader vindt u in het menu Help en Ondersteuning.

4

Rondleiding door uw Acer notebook

Nadat u de computer hebt ingesteld zoals is beschreven op de poster Aan de slag..., bent u nu klaar voor een rondleiding door het nieuwe Acer notebook.

Bovenkant

# Pictogram Item

1 Acer Crystal Eye webcam

2 Beeldscherm

Beschrijving

Webcam voor videocommunicatie

(alleen voor bepaalde modellen).

Ook wel Liquid-Crystal Display (LCD) genoemd, geeft de output van de computer weer (Configuratie kan per model verschillen).

5

9

10

11

# Pictogram Item

3 Aan/uit knop

4

5

6

7

8

Toetsenbord

Backuptoets

Bluetooth communicatie toets/indicator

Wireless LAN communicatie toets/indicator

Touchpad

HDD

Beschrijving

Schakelt de computer aan en uit.

Om gegevens in te voeren in de computer.

Start Acer Backup Management voor databack-up in drie stappen.

Schakelt de Bluetooth-functie in/uit.

Brandt om de status van Bluetooth communicaties aan te geven

(alleen voor bepaalde modellen).

Schakelt de draadloze LAN-functie in/uit.

Geeft de status van wireless LAN communicatie aan.

Tastgevoelig aanwijsapparaat dat functioneert als een computermuis.

Licht op wanneer de harde schijf actief is.

Num Lock

Caps Lock

Stroomindicator

Accu-indicator 1

1

Kliktoetsen

(links, midden* en rechts)

Microfoon

Brandt wanneer het Num Lock is ingeschakeld.

Brandt wanneer het Caps Lock is ingeschakeld.

Geeft de vermogenstatus van de computer aan.

Geeft de batterijstatus van de computer aan.

1. Opladen: Het licht is oranje wanneer de accu wordt opgeladen.

2. Volledig opgeladen: Het licht is blauw in de AC-modus.

De toetsen links en rechts functioneren als de linker en rechter muistoetsen.

*De middelste toets dienst als

Acer biometrisch beveiligde vingerafdruklezer met ondersteuning voor Acer FingerNav 4-richtingen besturingsfunctie (alleen voor bepaalde modellen).

Interne microfoon voor geluidsopname.

Polssteun

Schakeltoets voor touchpad

Comfortabele ondersteuning voor uw handen wanneer u de computer gebruikt.

Hiermee schakelt u het interne touchpad in en uit.

6

# Pictogram Item

12 Acer MediaTouch

Beschrijving

Aanraakgevoelige bediening voor

Acer Arcade, volume (omhoog/omlaag) en media (afspelen/pauze, stoppen, vorige, volgende); met toetsen voor dempen en vasthouden.

13 Acer PowerSmarttoets

Plaatst de computer in de energie besparende modus.

14

15

Luidsprekers

Leeg scherm

De luidsprekers links en rechts zorgen voor stereogeluid.

Hiermee schakelt u de lamp van het beeldscherm uit om stroom te besparen.

Druk op een willekeurige toets om het beeldscherm weer te activeren.

1. De statusindicatoren aan de voorkant zijn zelfs zichtbaar als het scherm gesloten is.

Sneltoetsen

De computer gebruikt sneltoetsen of toetscombinaties voor toegang tot de meeste besturingselementen, zoals helderheid en geluidsvolume.

Om een sneltoets te gebruiken drukt u de <Fn> -toets in voordat u de andere toets van de combinatie indrukt.

Sneltoets

<Fn> + <F2>

<Fn> + <F4>

<Fn> + <F5>

<Fn> + <F6>

<Fn> + <F8>

<Fn> + <F9>

<Fn> + < >

<Fn> + < >

Pictogram Functie

Systeemeigenschappen

Standby

Beschrijving

Start Systeemeigenschappen om systeeminformatie weer te geven.

Hiermee plaatst u de computer in de Standby-stand.

Schakeltoets voor beeldscherm

Leeg scherm

Schakeltoets voor luidspreker

Schakelt de weergave-uitvoer tussen het scherm, externe monitor

(indien aangesloten) en beide.

Hiermee schakelt u de lamp van het beeldscherm uit om stroom te besparen. Druk op een willekeurige toets om het beeldscherm weer te activeren.

Hiermee schakelt u de luidsprekers in en uit.

Schakelaar voor toetsenbordverlichting

Helderheid verhogen

Schakelt de verlichting van het toetsenbord in of uit.

Hiermee verhoogt u de helderheid van het beeldscherm.

Helderheid verlagen

Hiermee verlaagt u de helderheid van het beeldscherm.

Voorkant gesloten

# Pictogram Item

1 CIR-ontvanger

Beschrijving

Ontvangt signalen van een afstandsbediening.

Achterkant

# Item

1 Tuba

2 Ventilatie-sleuven

Beschrijving

De aparte Tube CineBass subwoofer levert pompende aardbewegende filmhuistonen.

Zorgen dat de computer koel blijft, zelfs na lang gebruik.

7

8

Linkerkant

# Pictogram Item

1

Beschrijving

Kensington-slot sleuf Aansluiting voor een Kensingtoncompatibel computerbeveiligingsslot.

2 Gelijkstroom aansluiting

Opmerking: Wikkel een kabel rond een vast, onwrikbaar object, zoals een tafel of een handgreep van een lade.

Plaats het slot in de uitsparing en draai de sleutel om zodat het slot is vergrendeld. Er zijn ook modellen beschikbaar zonder Kensington-slot.

Aansluiting voor een adapter.

3

4

5

6

7

8

HDMI eSATA

Ethernet (RJ-45) poort Aansluiting voor een Ethernet

10/100/1000-gebaseerd netwerk.

Externe weergavepoort (VGA)

HDMI-poort eSATA poort

USB 2.0 poort

Aansluiting voor een beeldscherm

(bijv. een externe monitor, LCDprojector).

Ondersteunt high-definition digitale videosignalen.

Aansluiting voor eSATA-toestellen.

Aansluitingen voor USB 2.0 apparaten

(bijv. USB-muis, USB-camera).

Lijn-in aansluiting Aansluiting voor lijn-in audioapparaten (zoals cd-speler, stereo walkman, mp3-speler).

Microfoonaansluiting Aansluitingen voor externe microfoon.

9

S/PDIF-ondersteuning voor hoofdtelefoon/ luidspreker/lijn-uit

Aansluiting voor lijn-uit audioapparaten (bijv. luidsprekers, hoofdtelefoon).

ExpressCard/54 sleuf Accepteert een ExpressCard/54module.

Rechterkant

# Pictogram Item

1 Meer-in-éénkaartlezer

2

3

4

5

6

7

8

Beschrijving

Accepteert Secure Digital (SD),

MultiMediaCard (MMC),

MultiMediaCard Plus (MMC Plus ),

Memory Stick (MS), Memory Stick PRO

(MS PRO), xD-Picture Card (xD).

Opmerking: Duwen om de kaart te verwijderen/plaatsen. Slechts één kaart tegelijk mag gebruikt worden.

Aansluiting voor IEEE 1394 apparaten.

4-pins IEEE 1394 poort

Optisch station

Toegangsindicator optische schijf

Uitwerpknop optisch station

Nooduitwerpopening

Intern optisch station; accepteert CDs of DVDs.

Brandt wanneer het optisch station actief is.

Werpt de optische schijf uit het station.

USB 2.0 poort

RF-in poort

Opent de lade van het optisch station wanneer de computer is uitgeschakeld.

Opmerking: Steek een paperclip in de nooduitwerpopening om de lade van het optisch station uit te werpen als de computer is uitgeschakeld.

Aansluiting voor USB 2.0 apparaten

(bijv. USB-muis, USB-camera).

Accepteert ingangsignalen van digitale

TV-tuners (alleen voor bepaalde modellen).

9

10

Onderkant

2

3

4

5

6

# Pictogram Item

1 Accu-nis

Beschrijving

Bevat de accu van de computer.

Accuvergrendeling Maakt de accu los.

Harde schijf nis

Geheugenvak

Accuslot

Bevat de harde schijf van de computer

(vastgeschroefd).

Bevat het hoofdgeheugen van de computer.

Vergrendelt de accu op z’n plaats.

Ventilatiesleuven en koelventilator

Zorgen dat de computer koel blijft, zelfs na lang gebruik.

Opmerking: Dek de opening van de ventilator nooit af.

11

Specificaties

Besturingssysteem

Platform

Systeemgeheugen

Weergave

TV-tuner

Graphics

Audio

Subsysteem

Opslag

• Legitieme Windows 7 ®

• Intel ® Core ™ i7 processor

• Mobile Intel ® PM55 Express chipset

• Intel

®

Wireless WiFi Link 5100*

• Intel

®

Wireless WiFi Link 5150*

• Ondersteuning voor dual-channel SDRAM

• Maximaal 2 GB DDR3 1066 MHz geheugen, uitbreidbaar tot 4 GB met twee soDIMM modules*

• Maximaal 4 GB DDR3 1066 MHz geheugen, uitbreidbaar tot 8 GB met twee soDIMM modules*

• Beeldverhouding 16:9

• 15,6" HD 1366 x 768

• Digitale tv-tuner met ondersteuning voor DVB-T*

• ATI Mobility

™

Radeon HD 4650

• Door Dolby

®

geoptimaliseerd surroundsoundsysteem met twee geïntegreerde stereoluidsprekers

• Daadwerkelijke 5.1-kanaals surroundsoundweergave

• High-definition audio-ondersteuning

• S/PDIF (Sony/Philips Digital Interface) ondersteuning voor digitale luidsprekers

• Acer PureZone-technologie met twee geïntegreerde stereomicrofoons

• MS-Sound compatibel

• 2,5" harde schijf

• Opties optisch station:

• Blu-ray Disc ™ layer station*

-station/DVD-Super Multi double-

• DVD-Super Multi double-layer station*

• Meer-in-één-kaartlezer

12

Communicatie

Privacybeheer

Afmetingen en gewicht

Subsysteem

Energie

Speciale toetsen en besturing

I/O interface

• Acer Video Conference, met:

• Geïntegreerde Acer Crystal Eye webcam*

• Optionele Acer Xpress VoIP telefoon*

• Wi-Fi®/WiMAX ™ : Intel ® Wireless WiFi Link 5150*

• WLAN: Intel

®

Wireless WiFi Link 5100*

• WPAN: Bluetooth

®

2.1+Enhanced Data Rate (EDR)*

• LAN: Gigabit Ethernet; Wake-on-LAN beschikbaar

• Acer Bio-Protection vingerafdruklezer*

• Wachtwoorden voor BIOS-gebruiker, beheerder en harde schijf

• Kensington-slot sleuf

• 382 (B) x 274 (D) x 26/39,5 (H) mm

(15,0 x 10,8 x 1,0/1,6 inches)

• 3,0 kg (6,6 lbs.) met 6-cell batterij

• ACPI 3.0

• 48,8 W 4400 mAh*

• 71 W 4800 mAh*

• 3-pins 90 W adapter

• ENERGY STAR ®

• Toetsenbord met 86/87/91 toetsen

• Touchpad aanwijsapparaat

• Acer Bio-Protection vingerafdruklezer*

• ExpressCard

®

/54 sleuf

• Meer-in-één-kaartlezer

(SD/MMC/MMC Plus /MS/MS PRO/xD)

• USB 2.0 poort

• HDMI

™

-poort met ondersteuning voor HDCP

• Externe weergavepoort (VGA)

• Consumer infrarood (CIR)-poort

• RF-in aansluiting*

• eSATA poort

• S/PDIF-ondersteuning voor hoofdtelefoon/ luidspreker/lijn-uit

• Microfoon-in aansluiting

• Lijn-in aansluiting

• Ethernet (RJ-45) poort

• Gelijkstroomaansluiting voor een adapter

Omgeving • Temperatuur:

• In gebruik: 5 °C tot 35 °C

• Niet in gebruik: -20 °C tot 65 °C

• Vochtigheidsgraad (geen condensvorming):

• In gebruik: 20% tot 80%

• Niet in gebruik: 20% tot 80%

Opmerking: * Alleen voor bepaalde modellen.

Opmerking: Bovenstaande specificaties dienen slechts ter referentie. De exacte configuratie van de PC is afhankelijk van het aangeschafte model.

13

14

Wat u nodig heeft om tv te kijken

(alleen voor bepaalde modellen)

Opmerking: De volgende gegevens dienen slechts ter algemene informatie.

Daadwerkelijke productspecificaties kunnen verschillen.

Als uw computer een tv-tuner bevat, is bijgesloten een hele reeks kabels, NTSComzetter, optionele dvb-t-antenne (alleen voor bepaalde modellen) en een afstandsbediening voor gebruik met Windows Media Center.

Dit zijn:

1 Antennestekker en kabeladapter

2 Optionele dvb-t-antenne (digitale tv), compatibel met vhf en uhf

(alleen voor bepaalde modellen)

3 Afstandsbediening

15

Tegen kopiëren beveiligde mediabestanden

Sommige mediabestanden zijn beveiligd met een licentie, om zo illegale verspreiding tegen te gaan. Deze licentie bepaalt hoe u het bestand mag gebruiken en de duur van de licentie. Een licentie kan bijvoorbeeld aangeven dat u het bestand naar een draagbaar toestel mag kopiëren of het op een andere computer mag afspelen.

De voorwaarden van de licentie worden opgegeven door de persoon die of het bedrijf dat het bestand levert, of de tv-zender die de beelden levert.

Windows Media Center kan geen beveiligde bestanden afspelen, tenzij u een licentie voor de gegevens aanschaft. U kunt bestanden met een licentie op diverse manieren aanschaffen; het meest gangbaar is ze downloaden van aanbieders (zoals een platenmaatschappij). De aanbieder kan een licentie uitgeven als u het bestand downloadt. Als u een bestand afspeelt waarvoor u geen licentie heeft, probeert Windows Media Center automatisch een licentie te verkrijgen of wordt u gevraagd eentje te verkrijgen.

Daarnaast kunnen tv-beelden aangemerkt zijn als beveiligd door de eigenaar van de tv-beelden, de zender of de maker. De voorwaarden van de beveiligde beelden worden gesteld door de aanbieder en uitgezonden bij het tvprogramma. Als het programma wordt opgenomen, wordt de beveiliging opgeslagen bij het opgenomen tv-bestand en afgedwongen bij afspelen.

Sommige programma’s of gedeeltes van een opgenomen programma kunnen eventueel alleen worden afgespeeld op de pc waarop ze zijn opgenomen. Als u het opgenomen tv-bestand op een andere computer probeert af te spelen, krijgt u een melding dat de beelden beveiligd zijn en u ze niet kunt afspelen.

Daarnaast kunnen sommige beveiligde mediabestanden of gedeeltes van bestanden onder een licentie vallen die na verloop van tijd afloopt. Als u het mediabestand probeert te openen nadat de licentie is verlopen, krijgt u een melding dat het mediabestand niet langer beschikbaar is.

Opmerking: Niet alle videokaarten en stuurprogramma’s bieden ondersteuning voor beveiligde gegevens. Als ondersteuning voor beveiligde gegevens wordt toegevoegd, moet u wellicht het stuurprogramma van uw videokaart updaten. Voor meer informatie neemt u contact op met de fabrikant van de hardware.

16

Genieten van tv met Windows Media Center

Computers met Windows Media Center Edition of InstantOn Arcade kunnen worden gebruikt om tv en video te kijken (via een audio/videoverbinding met een extern toestel, zoals een videocamera).

Kies uw ingangstype

De audio/videoverbinding kan een digitale dvb-t-antenne zijn (alleen voor bepaalde modellen) of een pal/secam- of ntsc-stekker. Zie het betreffende deel:

TV kijken met de optionele dvb-t-antenne

(digitale tv) (alleen voor bepaalde modellen)

Digitale dvb-t tv is een internationale standaard die gebruikt wordt om televisiediensten in digitaal signaal over te dragen. In veel landen vervangt het langzaam analoge signalen. De digitale dvb-t-antenne kan worden gebruikt met Windows Media Center om lokale digitele dvb-t tv-uitzendingen te kijken op uw laptop-pc.

De digitale antenne aansluiten

1 Steek de antennekabel in de RF-aansluiting van de computer.

Notebook

RF

Opmerking: Maak geen lus of knoop in de antennekabel. Laat de antennekabel zo’n 20 cm uitsteken om de signaalkwaliteit te verbeteren.

TV kijken met een externe antenne of via de kabel

U kunt normale tv-kabels gebruiken (verbonden met een externe antenne of kabelaansluitpunt) om tv op de computer te kijken.

Antennekabels aansluiten

Zo sluit u de kabels aan:

1 Steek de antennestekker in de RF-aansluiting van de computer.

2 Sluit het andere uiteinde aan op uw tv-antennekabel. Gebruik indien nodig de kabeladapter.

17

Belangrijk! Zorg dat u het juiste kabelsysteem voor uw gebied gebruikt voordat u de antennekabel probeert aan te sluiten.

18

De Windows Media Center Setupwizard starten

Als u tv op de computer wilt kijken, start u de Windows Media Center TV

Setupwizard. Volg deze stappen om de instelling van de tv-functie te voltooien:

1 Open Windows Media Center vanuit het menu Start, Alle Programma's.

Het welkomstscherm van Windows Media Center verschijnt dan.

2 Klik op Taken, instellingen, TV, gevolgd door TV-signaal instellen om de TV in te stellen.

3 Als u enkele instellingen al hebt ingesteld, waarschuwt Windows Media

Center u dat het wijzigen van de instellingen huidige/ingeroosterde opnames kan beïnvloeden. Klik op Ja, gevolgd door Volgende om de instelling te starten.

4 Windows Media Center detecteert automatisch uw regio. Als de standaardkeuze juist is, kiest u Ja, en vervolgens Volgende. Als de standaardkeuze niet goed is, kies dan Nee, en Volgende voordat u de juiste regio kiest. Kies Volgende om verder te gaan.

5 Vervolgens kiest u een tv-signaal. Kies Antenne en kies vervolgens DVB-T.

6 U wordt gevraagd of u een set-top box heeft. Kies Nee en druk op OK om verder te gaan.

7 Windows Media Center zoekt dan naar beschikbare tv-diensten. Klik op

Start Scan om verder te gaan.

8 Kies vervolgens of u de tv-gids wilt gebruiken. Kies Ja of Nee voordat u op

Volgende klik om verder te gaan. Als u Ja kiest, wordt u doorgestuurd naar de tv-gidsovereenkomst en de pagina voor het invoeren van uw postcode.

9 Als dit voltooid is, wordt u gevraagd de scanresultaten op te slaan. Klik op

Voltooien om de resultaten op te slaan en af te sluiten.

10 U bent nu klaar om tv te kijken.

Opmerking: Voor meer details over het instellen van tv-kanalen, zie het helpbestand van Windows Media Center.

TV kijken

U kunt tv-kijken door Windows Media Center te openen:

1 Klik op Start, Alle programma’s en vervolgens Windows Media Center.

Het hoofdvenster van Windows Media Center verschijnt dan.

2 Kies TV in het hoofdvenster.

3 Klik op Live TV om tv te kijken.

Als u de computer niet heeft gestart, kunt u InstantOn Arcade gebruiken

(alleen voor bepaalde modellen):

1 Druk op de InstantOn-knop van de computer.

2 Druk op de Live TV-knop op de afstandsbediening.

19

20

Afstandsbediening

Als uw computer met een afstandsbediening wordt geleverd met een afstandsbediening voor Windows Media Center, kijk dan in onderstaande tabel voor een uitleg van de functies.

Als u Windows gebruikt, druk dan op de POWER-toets om de computer in de stand-bymodus te schakelen; druk nogmaals om te hervatten.

Als u InstantOn Arcade gebruikt, druk dan op de POWER-toets om de computer uit te schakelen.

Functies afstandsbediening

# Item

1 Afspelen

2 Opnemen

3 Terugspoelen

4 Achteruit springen

5 Pauze

6 Opgenomen tv

7 Gids

8 Navigatie/

OK-toetsen

Beschrijving

Keuze afspelen

TV opnemen

Achterwaarts afspelen of naar het vorige beeld gaan

Ga een stuk terug

Afspelen pauzeren

Geef de opgenomen tv-pagina weer

Geef de gids weer

Navigeren en selecties bevestigen

9 Dempen

10 Vorige

11 Volume + / -

12 Starten

Geluid in/uitschakelen

Terug naar een eerder venster

Verhoog of verlaag het geluidsniveau

Windows Media Center openen of sluiten

13 Kleurtoetsen

14 Teletekst*

Sneltoetsen voor teletekst*

Teletekst in of uitschakelen

15 Enter (Invoeren) De huidige selectie activeren

16 Aan/uit Stand-bystand activeren of beëindigen

17 DVD-menu

18 Stoppen

DVD-menu weergeven

Het afspelen of opnamefunctie stoppen

19 Vooruitspoelen Afspelen versnellen of naar het volgend beeld gaan

20 Vooruit springen Ga een stuk vooruit

21 Live TV

22 Informatie

23 Kanaal + / -

24 0-9 toetsen

25 Clear (Wissen)

Live tv kijken

Informatie over de huidige selectie

Verander het kanaal

Tv-kanaal of andere invoer opgeven

Huidige opgave wissen

*Alleen in regio’s met teletekst.

21
