Acer Aspire 5810T Notebook Guia rápido

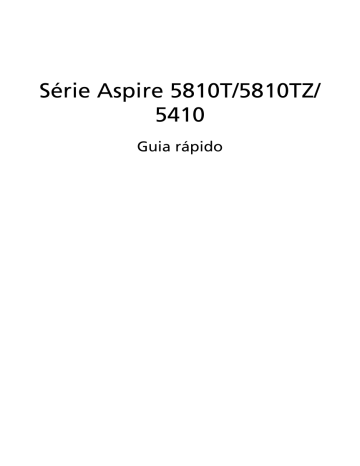

Série Aspire 5810T/5810TZ/

5410

Guia rápido

Copyright © 2009. Acer Incorporated.

Todos os Direitos Reservados.

Guia rápido da Série Aspire 5810T/5810TZ/5410

Edição Original: 10/2009

Computador Portátil Série Aspire 5810T/5810TZ/5410

Número de Modelo: _______________________________

Número de Série: __________________________________

Data de Compra: __________________________________

Local de Aquisição: ________________________________

Comecemos pelo princípio

Gostaríamos de lhe agradecer por ter escolhido um computador portátil Acer para preencher as suas necessidades de computador móvel.

3

Os seus manuais

Para o ajudar a usar o seu computador portátil Acer, preparámos uma série de manuais:

Antes de mais, o cartaz Para principiantes... ajuda-o a iniciar e a configurar o seu computador.

O Manual Genérico do utilizador da Série Aspire contém informações úteis que se aplicam a todos os modelos da série de produtos Aspire. Abrange tópicos básicos como utilização do teclado, áudio, etc. Pedimos a sua compreensão para o facto de, pela sua natureza, o Manual Genérico do utilizador e o AcerSystem

User Guide abaixo mencionados referem-se ocasionalmente a funções ou funcionalidades apenas aplicáveis a determinados modelos da série, mas não necessariamente ao modelo específico que adquiriu. Estas situações aparecem marcadas no texto com referências como “apenas para determinados modelos”.

O Guia rápido apresenta as características e funções básicas do seu novo computador. Para mais detalhes sobre como o seu computador o pode ajudar a ser mais produtivo, consulte o AcerSystem User Guide. Esse manual contém informações pormenorizadas sobre temas como utilitários do sistema, recuperação de dados, opções de expansão e solução de problemas. Além disso, contém a informação da garantia e as regulamentações gerais e notas de segurança para o seu computador portátil. Está disponível no formato PDF

(Portable Document Format) e vem já instalado no seu computador. Siga estes passos para o aceder:

1 Clique em Iniciar, Todos os programas, AcerSystem.

2 Clique em AcerSystem User Guide.

Nota: É necessário instalar o Adobe Reader para visualizar o ficheiro. Se o

Adobe Reader não estiver instalado no seu computador, ao clicar em

AcerSystem User Guide é executado o programa de instalação do Acrobat

Reader. Siga as instruções do ecrã para finalizar a instalação. Para obter instruções sobre como utilizar o Adobe Reader, vá ao menu Ajuda e

Suporte.

4

Relação do seu computador portátil Acer

Após montar o computador tal como indicado na ilustração do cartaz Para principiantes..., deixe-nos mostrar-lhe o seu novo computador portátil Acer.

Visão superior

5

6

# Ícone Item

1 Webcam

Acer Crystal Eye

2 Microfone

3

4

7

8

9

10

Descrição

Webcam para comunicação por vídeo.

Microfone interno para gravação de som.

Ecrã de visualização

Indicador/botão de alimentação

Também chamado ecrã de cristais líquidos

(LCD), permite visualizar a informação do computador (A configuração pode variar consoante o modelo).

Liga e desliga o computador. /

Indica o estado da alimentação do computador.

Teclado

Ecrã táctil

Botões de clique

(esquerdo e direito)

Para introduzir dados no computador.

Dispositivo apontador sensível ao toque que funciona como um rato de computador.

Os botões esquerdo e direito funcionam como os botões esquerdo e direito do rato.

Descanso de mãos Área confortável de apoio para as suas mãos enquanto utiliza o computador.

Comutação de touchpad (teclado táctil)

Liga e desliga o teclado táctil interno.

Tecla de comunicações

Activa/desactiva as funções WLAN/3G.

Tecla de cópia de segurança

Tecla

Acer PowerSmart

Abre o Acer Backup Management para efectuar cópia de segurança em três passos.

Coloca o seu computador em modo de poupança de energia.

HDD (disco rígido) Indica quando o disco rígido está activo.

11

12

Botão ejectar

Altifalantes

Prima para ejectar o disco óptico da unidade.

Os altifalantes esquerdo e direito permitem saída de som estéreo.

5

6

Teclas de atalho

O computador utiliza teclas de atalho ou combinações de teclas para aceder à maior parte dos seus comandos, tais como a luminosidade do ecrã e o volume de saída.

Para activar as teclas de atalho, prima e mantenha premida a tecla <Fn> antes de premir a outra tecla na combinação de teclas de atalho.

Tecla de atalho

<Fn> + <F2>

Ícone

<Fn> + <F3>

<Fn> + <F4>

<Fn> + <F5>

<Fn> + <F6>

<Fn> + <F8>

<Fn> + < >

<Fn> + < >

<Fn> + < >

<Fn> + < >

Função Descrição

Propriedades do sistema

Bluetooth

Inicia as Propriedades do Sistema para apresentar as informações do sistema.

Activa/desactiva a função Bluetooth

(apenas para determinados modelos).

Suspensão

Comutação de visualização

Ecrã em branco

Coloca o computador no modo de

Suspensão.

Alterna a saída entre o ecrã de visualização, o monitor externo

(se está ligado) e ambos.

Desliga a luz de fundo do ecrã de visualização para economizar energia.

Prima qualquer tecla para retomar a actividade.

Liga e desliga os altifalantes.

Comutação de altifalante

Aumentar luminosidade

Reduzir luminosidade

Aumentar volume

Diminuir volume

Aumenta a luminosidade do ecrã.

Reduz a luminosidade do ecrã.

Aumenta o volume de som.

Diminui o volume de som.

Visão frontal enquanto fechado

# Ícone

1

2

Item

Bateria

Leitor de cartões

5-em-1

Descrição

Indica o estado da bateria do computador.

1. A carregar: Bateria luz é âmbar quando a bateria está a carregar.

2. Carga completa: A luz é azul no modo CA.

Aceita Secure Digital (SD), MultiMediaCard

(MMC), Memory Stick (MS), Memory Stick

PRO (MS PRO), e xD-Picture Card (xD).

Nota: Empurre para remover/instalar o cartão. Apenas um cartão pode estar activo de cada vez.

Visão traseira

# Ícone

1

Item

Compartimento da bateria

Descrição

Aloja a bateria do computador.

7

8

Visão do lado esquerdo

# Ícone

1

2

3

4 Porta para ecrã de visualização externo

(VGA)

5 HDMI Porta HDMI

6

7

Item

Ranhura para fecho

Kensington

Porta USB 2.0

Ranhuras de ventilação

Porta USB 2.0

Descrição

Liga a um cabo de segurança de computador compatível com Kensington.

Nota: Enrole o cabo de bloqueio de segurança do computador em torno de um objecto imóvel, como por exemplo uma mesa ou o puxador de uma gaveta fechada. Introduza o cabo de segurança na ranhura e rode a chave para proteger o bloqueio. Também estão disponíveis modelos sem chave.

Liga a dispositivos USB 2.0 (por exemplo, rato USB, câmara USB).

Permitem que o computador permaneça a uma temperatura baixa, mesmo após uso prolongado.

Liga a um dispositivo de visualização

(por exemplo, monitor externo, projector

LCD).

Suporta ligações de vídeo digital de alta definição.

Liga a dispositivos USB 2.0 (por exemplo, rato USB, câmara USB).

Aceita entradas de microfones externos.

Tomada de entrada para microfone

Tomada de auscultadores/ altifalante/saída compativel com S/PDIF

Liga a dispositivos de saída de áudio

(por exemplo, altifalantes, auscultadores).

Visão do lado direito

4

5

2

3

# Ícone

1

6

Item

Unidade óptica

Indicador de acesso do disco óptico

Furo de ejecção de emergência

Porta USB 2.0

Porta Ethernet

(RJ-45)

Descrição

Unidade óptica interna; aceita CD ou

DVD.

Acende quando a unidade óptica está activa.

Ejecta o tabuleiro da unidade óptica quando o computador está desligado.

Nota: Introduza um clipe no orifício de ejecção de emergência, para a unidade

óptica ejectar o tabuleiro quando desligado o computador.

Liga a dispositivos USB 2.0

(por exemplo, rato USB, câmara USB).

Liga a uma rede de base Ethernet

10/100/1000.

Tomada de entrada CC Liga a um adaptador de CA.

9

10

Visão da base

3

4

5

# Ícone Item

1 Compartimento da bateria

Descrição

Aloja a bateria do computador.

2 Trinco da bateria Tranca a bateria na respectiva posição.

6

Compartimento da memória

Compartimento do disco rígido

Ranhuras de ventilação e ventoinha de refrigeração

Trinco de libertação da bateria

Aloja a memória principal do computador.

Aloja o disco rígido do computador

(seguro por parafusos).

Permitem que o computador permaneça a uma temperatura baixa, mesmo após uso prolongado.

Nota: Não cubra nem obstrua a abertura da ventoinha.

Liberta a bateria para possibilitar a sua remoção.

Especificações

Sistema

Operativo

Plataforma

Memória do sistema

Ecrã

Gráficos

Áudio

Subsistema de armazenamento

• Windows Vista

®

Genuíno*

• Windows ® 7 Genuíno*

• Processador de tecnologia móvel Intel

®

Centrino

®

2, com:

• Processador Intel

®

Core

™

2 Duo*

• Processador Intel ® Core ™ 2 Solo*

• Chipset Mobile Intel ® GS45 Express

• Intel

®

Wireless WiFi Link 5100*

• Processador Móvel Intel

®

Pentium

®

*

• Processador Móvel Intel

®

Celeron

®

*

• Chipset Mobile Intel ® GS45 Express

• Intel ® WiFi Link 1000*

• Acer InviLink

™

Nplify

™

802.11b/g/Draft-N*

• Compatível com SDRAM Dual-Channel

• Até 2 GB de memória DDR3 a 1066 MHz, expansível até 4 GB através de dois módulos soDIMM*

• Até 4 GB de memória DDR3 a 1066 MHz, expansível até 8 GB através de dois módulos soDIMM*

• Formato de imagem 16:9

• Ecrã de 15,6" com resolução HD 1366 x 768

• Chipset Mobile Intel ® GS45 Express*

• ATI Mobility Radeon

™

HD 4330*

• Suporte áudio de alta definição

• Compatível com S/PDIF (Interface Digital Sony/Philips) para altifalantes digitais

• Compatível com MS-Sound

• Microfone incorporado

• Unidade de disco rígido 2,5"*/Unidade de estado sólido de 2,5"*

• DVD-Super Multi de dupla camada

• Leitor de cartões 5-em-1

11

12

Comunicação

Controlo de privacidade

Dimensões e peso

Subsistema de alimentação

Controlos e teclas especiais

Interface I/O

Ambiente

• Webcam integrada Acer Crystal Eye*

• WLAN:

• Intel

®

WiFi Link 1000*

• Intel ® Wireless WiFi Link 5100*

• Acer InviLink ™ Nplify ™ 802.11b/g/Draft-N*

• WPAN: Bluetooth

®

2.1+Taxa de dados optimizada

(EDR)*

• LAN: Gigabit Ethernet; com funcionalidade

Wake-on-LAN

• Palavras-passe de utilizador da BIOS, de supervisor e da unidade do disco rígido

• Ranhura para fecho Kensington

• 378 (L) x 259 (P) x 24,8/29,7 (A) mm

• 2,4 kg (5,3 lbs.) com uma bateria de 6 células

• ACPI 3.0

• 48 W 4400 mAh*

• 63 W 5600 mAh*

• 94 W 8700 mAh*

• Adaptador CA de 65 W com 3 pinos

• ENERGY STAR ® *

• Teclado de 103/104/107 teclas

• Dispositivo apontador para teclado táctil

• Leitor de cartões 5-em-1 (SD/MMC/MS/MS PRO/xD)

• Porta USB 2.0

• Porta HDMI ™ com suporte para HDCP

• Porta para ecrã de visualização externo (VGA)

• Tomada de saída/auscultador/altifalantes compatível com S/PDIF

• Tomada de entrada para microfone

• Porta Ethernet (RJ-45)

• Tomada de entrada CC para adaptador de CA

• Temperatura:

• Funcionamento: 5 °C a 35 °C

• Não em funcionamento: -20 °C a 65 °C

• Humidade (não condensação):

• Funcionamento: 20% a 80%

• Não em funcionamento: 20% a 80%

Nota: * Apenas para determinados modelos.

Nota: As especificações acima listadas servem apenas como referência. A configuração exacta do seu PC depende do modelo adquirido.
