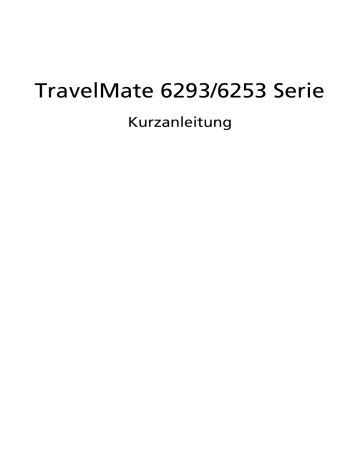

TravelMate 6293/6253 Serie

Kurzanleitung

Copyright © 2008. Acer Incorporated.

Alle Rechte vorbehalten.

Kurzanleitung für TravelMate 6293/6253 Serie

Originalausgabe: 09/2008

Diese Firma übernimmt keine Garantie, weder ausdrücklich noch implizit, bezüglich des

Inhaltes dieses Handbuchs und – ohne darauf beschränkt zu sein – der unausgesprochenen

Garantien von Marktgängigkeit und Eignung für einen bestimmten Zweck. Obgleich alle

Anstrengungen unternommen wurden, um die Richtigkeit der Informationen sicherzustellen,

übernimmt diese Firma keine Verantwortung für Fehler (einschließlich, aber nicht beschränkt auf, Schreibfehler, Sachfehler usw.), die in dieser Veröffentlichung enthalten sein können.

Gelegentliche Änderungen der Informationen in dieser Veröffentlichung behalten wir uns ohne Ankündigung vor. Diese Änderungen werden jeweils in die folgenden Ausgaben dieses

Handbuchs, zusätzlicher Dokumente oder Veröffentlichungen übernommen. Diese Firma

übernimmt keine Garantie, weder ausdrücklich noch implizit, bezüglich des Inhalts dieses

Handbuchs und – ohne darauf beschränkt zu sein – der unausgesprochenen Garantien von

Marktgängigkeit und Eignung für einen bestimmten Zweck.

Notieren Sie nachfolgend die Modellnummer, Seriennummer sowie Kaufdatum und -ort. Die

Serien- und Modellnummer befinden sich auf dem Etikett an Ihrem Computer. Wenn Sie sich bezüglich Ihres Geräts an die Firma wenden, müssen Sie die Seriennummer, die

Modellnummer und die Kaufdaten immer mit angeben.

Kein Teil dieser Veröffentlichung darf in irgendeiner Form oder durch irgendwelche

Verfahren sei es elektronisch, mechanisch, durch Fotokopieren, Aufnahme oder andere

Verfahren ohne vorherige schriftliche Zustimmung von Acer Incorporated reproduziert, in einem Datenabrufsystem gespeichert oder übertragen werden.

Notebook-PC der TravelMate 6293/6253 Serie

Modellnummer: _________________________

Seriennummer: __________________________

Kaufdatum: _____________________________

Kaufort: ________________________________

Acer und das Acer-Logo sind eingetragene Warenzeichen von Acer Incorporated.

Produktnamen und Warenzeichen anderer Unternehmen werden in diesem Handbuch nur zu

Identifikationszwecken verwendet und sind das Eigentum der jeweiligen Unternehmen.

Das Wichtigste zuerst

Wir möchten uns bei Ihnen dafür bedanken, dass Sie sich in Bezug auf mobilen

Computerbedarf für ein Acer-Notebook entschieden haben.

3

Ihre Anweisungen

Als Hilfe für Sie beim Benutzen Ihres Acer-Notebooks haben wir einen Satz von

Richtlinien aufgestellt:

Zuallererst hilft Ihnen das Übersichtsblättchen Für den Anfang..., Ihren

Computer das erste Mal in Betrieb zu nehmen.

Die Allgemeine Bedienungsanleitung für die TravelMate Serie enthält hilfreiche

Informationen, die sich auf alle Modelle der TravelMate-Produktserien beziehen. Es werden Themen wie z. B. Acers Empowering Technology, die

Verwendung der Tastatur, Audio usw. behandelt. Die Allgemeine

Bedienungsanleitung und die AcerSystem User Guide können sich z. T. auf

Funktionen oder Eigenschaften beziehen, die es nur in bestimmten Modellen der Serien und nicht unbedingt in dem von Ihnen erworbenen Modell gibt.

Solche Stellen sind im Text als "Nur für bestimmte Modelle" gekennzeichnet.

Das Kurzanleitung stellt Ihnen die grundlegenden Features und Funktionen

Ihres neuen Computers vor. Für weitere Informationen dazu, wie Ihnen Ihr

Computer helfen kann, noch produktiver zu arbeiten, lesen Sie bitte den

AcerSystem User Guide. Dieses Benutzerhandbuch enthält detaillierte

Informationen zu Themen wie z.B. System-Programmen,

Datenwiederherstellung, Erweiterungsoptionen und Problembehebung.

Darüber hinaus enthält es Informationen zur Garantie und allgemeine

Bestimmungen und Sicherheitshinweise zu Ihrem Notebook. Das

Benutzerhandbuch steht in PDF (Portable Document Format) zur Verfügung und ist bereits in Ihrem Notebook installiert. Folgen Sie den folgenden

Schritten, um auf das Benutzerhandbuch zuzugreifen:

1 Klicken Sie auf Start, Alle Programme, AcerSystem.

2 Klicken Sie auf AcerSystem User Guide.

Hinweis: Zum Betrachten der Datei muß Adobe Reader installiert sein.

Wenn Adobe Reader nicht auf Ihrem Computer installiert ist, wird durch

Klicken auf AcerSystem User Guide zuerst das Setup-Programm von Adobe

Reader ausgeführt. Folgen Sie zum Durchführen der Installation den

Anweisungen auf dem Bildschirm. Hinweise über die Verwendung von

Adobe Reader finden Sie im Menü Hilfe und Support.

4

Ihre Acer-Notebook-Tour

Nachdem Sie Ihren Computer wie in Poster Für den Anfang... gezeigt aufgestellt haben, sehen Sie nun eine Übersicht über Ihr neues Acer-Notebook.

Ansicht von oben

#

1

6

7

2

3

4

8

9

11

12

13

Element

Acer Crystal

Eye-Webcam

Anzeigebildschirm

Empowering-Taste

Ein/Aus-Taste

5/10 Statusanzeigen

Beschreibung

Web-Kamera für Videokommunikation

(Nur für bestimmte Modelle).

Wird auch als LCD (Liquid-Crystal-Display) bezeichnet. Zeigt die Ausgabe des Computers an.

Acer Empowering Technology starten.

Schaltet den Computer ein und aus.

LEDs (Light-Emitting Diodes), die aufleuchten, um Ihnen den Status der Funktionen und

Komponenten des Computers anzuzeigen. Siehe

Allgemeine Bedienungsanleitung für weitere

Einzelheiten.

Tastatur

Handablage

Touchpad

Anklicktasten (Links,

Mitte* und Rechts)

Dient der Eingabe von Daten in Ihren Computer.

Bequemer Ablagebereich für Ihre Hände während der Bedienung des Computers.

Berührungssensibles Zeigegerät, das die gleichen

Funktionen besitzt wie eine Computer-Maus.

Die linken und rechten Tasten funktionieren wie die linken und rechten Tasten einer Maus.

*Die mittlere Taste dient als Acer Bio-Protection-

Fingerabdruckleser mit Unterstützung für Acer

FingerNav 4-Wege-Steuerung (Nur für bestimmte

Modelle).

Einfach-Starttasten Tasten zum Start oft benutzter Programme.

Siehe Allgemeine Bedienungsanleitung für weitere Einzelheiten.

Produktivitätstasten Drei Produktivitätstasten geben Anwendern einen One-Touch-Zugriff auf Schutz- und

Verwaltungsfunktionen, damit sie noch sicherer, intelligenter und einfacher arbeiten können.

Siehe Allgemeine Bedienungsanleitung für weitere Einzelheiten.

Acer PureZone Zwei interne Stereomikrofone zur Tonaufnahme

(Nur für bestimmte Modelle).

5

6

Geschlossene Vorderseite

# Symbol Element

1 Lautsprecher

2

3

4

Schalter für

Bluetooth-

Kommunikation

Schalter für drahtlose

Kommunikation

Infrarotanschluss

5

6

Mikrofonbuchse

Kopfhörer-/

Lautsprecher-/

Ausgabe-Buchse

Beschreibung

Linker und rechter Lautsprecher bieten

Audioausgabe in Stereo.

Aktiviert/Deaktiviert die Bluetooth-

Funktion (optional vom Hersteller).

Aktiviert/Deaktiviert die Wireless-Funktion

(optional vom Hersteller).

Dient dem Anschluss von Infrarot-Geräten

(z.B. Infrarot-Drucker, IR-fähiger

Computer).

Eignet sich für Eingabe aus externem

Mikrofon.

Zum Anschluss von Audioausgabe-Geräten

(z.B. Lautsprechern, Kopfhörern).

Linke Seite

3

4

5

# Symbol

1

2

Element

Ethernet (RJ-45)-

Anschluss

Beschreibung

Zum Anschluss eines Ethernet 10/100/

1000-basierten Netzwerks.

Belüftungsschlitze Schützt den Computer vor

Überhitzung, selbst bei längerer

Bedienung.

USB 2.0-Anschluss Dient dem Anschluss von USB 2.0-

Geräten (z.B.USB-Maus, USB-Kamera).

Eignet sich für eine Typ-II-PC-Karte.

PC-Karten-

Einschub

Auswurftaste für

PC-Karten-

Einschub

Schiebt die PC-Karte aus dem Einschub heraus.

7

8

Rechte Seite

# Symbol

1

2

3

4

5

6

7

8

Element

5-in-1-Karten-Leser

Modem (RJ-11)-

Anschluss

Beschreibung

Eignet sich für Secure Digital (SD),

MultiMediaCard (MMC), Memory

Stick (MS), Memory Stick Pro

(MS PRO) und xD-Picture Card.

Hinweis: Drücken Sie hier, um die

Karte zu entfernen/einzusetzen.

Es kann nicht mehr als eine Karte gleichzeitig verwendet werden.

Optisches Laufwerk

Auswurftaste für optisches Laufwerk

Internes optisches Laufwerk; eignet sich für CDs oder DVDs.

Optische Disk Anzeige Leuchtet auf, wenn optisches

Laufwerk aktiv ist.

Fährt das optische Laufwerk heraus.

Mechanisches

Auswurfloch

Schiebt den Träger des optischen

Laufwerks aus, wenn der Computer ausgeschaltet ist.

Hinweis: Stecken Sie eine

Büroklammer in das Auswurfloch, um den Träger des optischen

Laufwerks herauszufahren, wenn der

Computer nicht eingeschaltet ist.

USB 2.0-Anschluss Dient dem Anschluss von USB 2.0-

Geräten (z.B.USB-Maus, USB-

Kamera).

Dient dem Anschluss einer

Telefonleitung.

Steckplatz für

Kensington-Schloss

Zur Anbringung eines Kensingtonkompatiblen Sicherheitsschlosses für den Computer.

Rückseite

# Symbol

1

2

Element

DC-Eingabe-

Buchse

Anschluss für externe

Anzeige (VGA)

Beschreibung

Dient dem Anschluss des Netzteils.

Dient dem Anschluss eines Anzeigegeräts

(z.B. externer Monitor, LCD-Projektor).

9

10

Unterseite

7

8

2

3

4

5

# Symbol Element

1 Akkufach

6

Beschreibung

Enthält den Akku des Computers.

Verriegelung des

Akkus

Akkuverschluss

Entsperrt den Akku für die

Herausnahme.

Sichert den Akku an seiner Position.

Acer ezDock II/II+-

Anschluss

Acer DASP (Disk Anti-

Shock Protection)

Festplattenfach

Dient dem Anschluss von Acer ezDock II/II+.

Schützt die Festplatte vor Stößen und

Erschütterungen (Nur für bestimmte

Modelle).

Enthält die Computer-Festplatte

(durch Schrauben gesichert).

Speicherfach

Belüftungsschlitze und

Ventilator

Enthält den Hauptspeicher des

Computers.

Schützt den Computer vor Überhitzung, selbst bei längerer Bedienung.

Hinweis: Verdecken oder schließen Sie nicht die Öffnungen des Ventilators.

11

Technische Daten

Betriebssystem

Plattform

Systemspeicher

Anzeige

Grafik

Speicher-

Subsystem

Audio

•

•

•

•

•

•

•

•

•

Kommunikation •

•

•

•

•

Legales Windows Vista

®

•

•

• Intel ® Centrino ® 2 Prozessor-Technologie mit folgenden Eigenschaften:

• Mobile Intel

®

Core

™

2 Duo Prozessor

•

•

•

• Mobile Intel ® GM45 Express Chipset

• Intel ® Wireless WiFi Link 5100/5300

Intel

®

Celeron

®

Prozessor*

Acer InviLink ™ Nplify ™ 802.11b/g/Draft-N*

Acer InviLink ™ 802.11b/g*

•

Unterstützung für Dual-Kanal

Bis zu 2 GB an DDR3 1066 MHz-Speicher, erweiterbar auf 4 GB unter Verwendung von zwei soDIMM-

Modulen*

12,1" WXGA TFT LCD, 1280 x 800

Mobile Intel ® GM45 Express Chipset*

2,5" Festplatte mit verbessertem Acer DASP (Disk Anti-

Shock Protection)

Optionen für optisches Laufwerk:

•

•

DVD-Super Multi-Double-Layer-Laufwerk*

DVD/CD-RW Kombi-Laufwerk*

5-in-1-Karten-Leser

Zwei eingebaute Acer 3DSonic-Stereolautsprecher

Unterstützung für High-Definition-Audio

MS-Sound-kompatibel

Acer PureZone-Technolgie mit zwei eingebauten

Stereomikrofonen

Acer Video Conference mit:

• Integrierte Acer Crystal Eye-Webcam*

• Acer PureZone-Technologie

• Optionales Acer Bluetooth

WLAN:

®

VoIP-Telefon

•

•

Intel

®

Wireless WiFi Link 5100/5300*

Acer InviLink

™

Nplify

™

802.11b/g/Draft-N*

• Acer InviLink ™ 802.11b/g*

WPAN: Bluetooth

®

2.0+Enhanced Data Rate (EDR)*

LAN: Gigabit Ethernet, bereit für Wake-on-LAN

Modem: 56K ITU V.92, bereit für Wake-on-Ring

12

Datenschutzkont rolle

•

•

•

•

•

Verbessertes Acer DASP (Disk Anti-Shock Protection)*

Acer Bio-Protection-Fingerabdruck-Lösung*

TravelMate TPM (Trusted Platform Module)

BIOS-Benutzer-, Supervisor- und HDD-Kennworte

Steckplatz für Kensington-Schloss

• 306 (B) x 227 (T) x 27,5/34,9 (H) mm

(12,05 x 8,94 x 1,08/1,37 Zoll)

3G:

•

Strom-Subsystem •

•

•

•

•

Eingangsgeräte •

•

I/O-Schnittstelle •

•

•

•

•

•

•

•

•

•

•

•

Umgebung

• 306 (B) x 227 (T) x 27,5/36,9 (H) mm

(12,05 x 8,94 x 1,08/1,45 Zoll)

1,9 kg (4,3 lbs.) mit 6-Zellen-Akku

ACPI 3.0

79,9 W 7200 mAh*

58,8 W 4800 mAh*

3-poliges 65 W Netzteil*

ENERGY STAR 4.0*

88-/89-Tasten-Tastatur

Touchpad-Zeigegerät

Acer ezDock II/II+-Anschluss

PC-Karten-Einsteckplatz (Typ II)

Acer Bio-Protection Fingerabdruck-Leser*

5-in-1-Kartenleser (SD

™

, MMC, MS, MS PRO, xD)

USB 2.0-Anschluss

Schnelle Infrarot (FIR)-Anschluss*

Anschluss für externe Anzeige (VGA)

Kopfhörer-/Lautsprecher-/Ausgabe-Buchse

Mikrofon-Eingangs-Buchse

Ethernet (RJ-45)-Anschluss

Modem (RJ-11)-Anschluss

DC-Eingabe-Buchse für Netzteil

• Temperatur:

•

•

Betrieb: 5 °C bis 35 °C

Nichtbetrieb: -20 °C bis 65 °C

• Luftfeuchtigkeit (nicht kondensierend):

•

•

Betrieb: 20% bis 80%

Nichtbetrieb: 20% bis 80%

Hinweis: * Nur für bestimmte Modelle.

Hinweis: Die oben angeführten Daten dienen lediglich als

Anhaltspunkt. Die genaue Konfiguration des PCs hängt von dem

Modell ab, das Sie kaufen.
