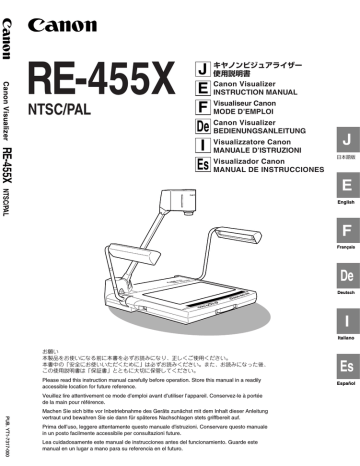

Canon RE-455X Instruction manual

Canon Visualizer
RE-455X
NTSC/PAL
RE-455X
J キヤノンビジュアライザー
使用説明書
Visualizer
E Canon
INSTRUCTION MANUAL
Canon
F Visualiseur
MODE D’EMPLOI
Visualizer
De Canon
BEDIENUNGSANLEITUNG
Canon
I Visualizzatore
MANUALE D’ISTRUZIONI
Canon
Es Visualizador
MANUAL DE INSTRUCCIONES
J
日本語版
NTSC/PAL
E
English
F
Français
RE-455X UALIZER
VIDEO VIS
De
Deutsch
I
Italiano
お願い
本製品をお使いになる前に本書を必ずお読みになり、正しくご使用ください。
本書中の「安全にお使いいただくために」は必ずお読みください。また、お読みになった後、
この使用説明書は「保証書」とともに大切に保管してください。
Please read this instruction manual carefully before operation. Store this manual in a readily
accessible location for future reference.
Veuillez lire attentivement ce mode d’emploi avant d’utiliser l’appareil. Conservez-le à portée
de la main pour référence.
PUB. YT1-7317-000
Machen Sie sich bitte vor Inbetriebnahme des Geräts zunächst mit dem Inhalt dieser Anleitung
vertraut und bewahren Sie sie dann für späteres Nachschlagen stets griffbereit auf.
Prima dell’uso, leggere attentamente questo manuale d'istruzioni. Conservare questo manuale
in un posto facilmente accessibile per consultazioni future.
Lea cuidadosamente este manual de instrucciones antes del funcionamiento. Guarde este
manual en un lugar a mano para su referencia en el futuro.
Es
Español
はじめに
このたびは《キヤノンビジュアライザー RE-455X》
をお買上げいただきまして、誠にありがとうございます。
本機は12倍ズームレンズ付きのビデオカメラを内蔵した、操作が簡単でポータブルな画像入力装置です。主
な特長として、
●オートフォーカス、オートホワイトバランス、オートアイリス
(自動露出)機能により、瞬時に良好な画像が得
られます。また平面状の原稿から立体物まで、あらゆる原稿をモニターに映し出すことができます。
●高精細なXGAプロジェクターなどに対応したRGB出力のほか、RGB入力、ビデオ出力、Sビデオ出力の
各端子を備えています。
●パソコンから本機をリモートで制御するコマンドが用意されています。
●本機のビデオ出力はNTSC方式に準拠しています。
●以下の項目については、あらかじめご了承ください。
・バックライト機能がありませんので、OHPやスライド等の透過原稿の撮影には適していません。
・画像を回転する機能はありません。
・画像を保存する機能はありません。
本機を正しく安全にご使用いただくために、この使用説明書をよくお読みください。
本体および付属品をご確認ください。
1. 本体
3. RGBケーブル(2m、1本)
4. 3P → 2P変換アダプタ
2. 電源コード(2.5m、1本)
※アース線にはキャップが付いています。
5. 使用説明書
6. 保証書
7. 本体カバー
本体カバーにはコード類を入れるための便利なポケ
ットが付いています。
この装置は、情報処理装置等電波障害自主規制協議会(VCCI)の基準に基づくクラスB情報技術装置で
す。この装置は、家庭環境で使用することを目的としていますが、この装置がラジオやテレビジョン受
信機に近接して使用されると、受信障害を引き起こすことがあります。
取扱説明書に従って正しい取り扱いをしてください。
●本書の内容の一部または全部を無断で転載することは禁止されています。
●本書に記載されている内容は予告なしに変更することがあります。
Copyr
i
ght 2005 CANON I
NC.
ALL R
IGHTS RESERVED
1
も く じ
安全にお使いいただくために
1 各部の名称とはたらき
2 組み立て、収納、接続
3 電源入から終了まで
………………
3
……………………………
7
………………………………
9
………………………………… 12
ピントが合わないとき(マニュアルフォーカス)……………………
ホワイトバランスを調整し直すとき …………………………………
画角をLETTER/A4サイズにするとき ………………………………
出力画像を静止画にするとき …………………………………………
白い用紙の原稿を映すとき ……………………………………………
画像の明るさや画質を調整するとき …………………………………
4 いろいろな機器の接続
6 主な仕様
13
14
14
14
15
15
…………………………… 16
ビデオモニターに出力するとき ………………………………………
パソコンからリモートで制御するとき ………………………………
外部入力機器の画像に切換えるとき(入力選択)……………………
画像をAV機器に記録するとき…………………………………………
パソコンに画像を入力するとき(画像入力)…………………………
パソコンで制御できる機能 ……………………………………………
5 故障かなと思ったら
J
16
16
17
18
18
19
……………………………… 20
……………………………………………… 21
2
安全にお使いいただくために
この使用説明書には、人体への危害や財産への損害を未然に防ぎ、本機を安全にお使いいただくために守っ
ていただきたい事項を記載しています。その表示と図記号の意味は次のようになっています。
本書中に使われているマークの説明
この表示を無視して取扱いを誤った場合に、死亡または重傷を負う可能性が想定
される内容を示しています。安全にお使いいただくために、必ずこの警告事項を
お守りください。
この表示を無視して取扱いを誤った場合に、傷害または物的損害の発生する可能
性が想定される内容を示しています。安全にお使いいただくために、必ずこの注
意事項をお守りください。
操作上必ず守っていただきたい重要事項や禁止事項が書かれています。機器の故
障や損傷および誤動作を防ぐために、必ずお読みください。
操作の参考となることや補足説明が書かれています。お読みになることをおすす
めします。
●本機の故障、誤動作、不具合などによって生じた純粋経済損害につきましては、当社は一切その責任を負いかねますの
で、あらかじめご了承ください。
日常のお手入れ
清掃は、柔らかい布を水またはうすい中性洗剤溶液で湿らせ、軽く拭きとってください。濡れたぞうきんは使用し
ないでください。
清掃のときは、必ず電源コードをコンセントから抜いてくださ
い。また、アルコール、ベンジン、シンナーなどの引火性溶剤は
使用しないでください。それらが本体内部の電気部品に接触する
と、火災・感電の原因になります。
●アームライトを点灯中および消灯直後は蛍光ランプが熱くなっ
ていますので、直接手を触れないように気をつけてください。
使用後に折りたたむときは、特に注意してください。
●アームライトの蛍光ランプを交換するときは、ランプの温度が
じゅうぶんに下がってから行ってください。
レンズが汚れた場合は、刷毛または柔らかい布で表面を傷つけないよ
うに拭いてください。
●長期間ご使用にならないときは本機を折りたたみ(eP.10)、付
属の本体カバーをかけてください。
●蛍光ランプがちらつきだしたり暗くなったときは、新しい蛍光ラン
プに取換えてください。
●蛍光ランプの型番はFL6Wです。
●左右の蛍光ランプを同時に取換えてください。
3
安全にお使いいただくために
設置について
引火性溶剤の近くに置かないでください。
アルコールやシンナーなどの引火性溶剤の近くには置か
ないでください。火災・感電の原因になります。
湿気やほこり、油煙の多い場所に置かないで
ください。
火災・感電・故障の原因となることがあります。
J
不安定な場所に置かないでください。
直射日光の当たる場所やストーブなどの熱器
具の近くに置かないでください。
振動の多い場所や落下するおそれのある不安定な場所に
置かないでください。落ちたり、倒れたりしてけがや故
障の原因となることがあります。
内部の温度が上がり、火災・故障の原因となることがあ
ります。また、電源コードが熱器具に触れないように注
意してください。
電源について
100V
電源コードを傷つけないでください。
電源コードを加工したり、傷をつけたり、重い物を載せ
たり、無理に曲げたり、束ねたりしないでください。電源
コードが傷んだ(芯線の露出、断線など)場合は、販売店
にご連絡ください。そのまま使用すると漏電して火災・
感電の原因になります。
雷が鳴り出したら電源プラグにさわらないで
ください。
雷によっては火災・感電・故障の原因になります。近くに
雷が発生したときは、電源プラグをコンセントから抜い
てご使用をお控えください。
本機は国内専用です。
海外ではご使用になれません。
濡れた手で電源プラグにさわらないでくださ
い。
感電の原因になります。電源プラグはコンセントに確実
に差し込んでください。また、電源プラグの刃に金属な
どが触れると火災・感電の原因になります。
4
安全にお使いいただくために
電源について…つづき
ほこりや汚れを拭き取る
タコ足配線をしないでください。
また、延長コードは使わないでください。過熱・発火の
原因になります。
電源プラグを定期的に拭き、その周辺および
コンセントに溜まったほこりや汚れを、乾い
た布で拭き取ってください。
ほこり、湿気、油煙の多いところで、電源プラグを長期
間差したままにすると、その周辺に溜まったほこりが湿
気を吸って絶縁不良となり、火災の原因になります。
電源コードには、必ず付属の電源コードをお
使いください。また、必ずAC100Vの電源
コンセントをお使いください。
付属の電源コード以外のコードを使ったり、AC100V
以外の電源コンセントを使ったりすると、火災、感電、
故障の原因となります。
必ずアースの付いた電源コンセントを使って
ください。付属の「3P → 2P変換アダプ
タ」を使う場合も、必ずアースを接続するよ
うにしてください。
電源プラグを持ってコンセントから抜いてく
ださい。
アースを接続しないと、アース線がコンセントの中に入
り、ショートして火災の原因となる場合があります。
コードを引っ張るとコードが傷ついて火災・感電の原因
となることがあります。
電源コードの接続は、必ず電源スイッチを切
った状態で行ってください。
5
安全にお使いいただくために
取扱い上の注意
分解や改造をしないでください。
内部に金属類を差し込まないでください。
火災・感電・故障の原因になります。
本機の内部にクリップやホッチキスの針などの金属類を
差し込んだり、落としたりしないでください。万一それら
が内部に入った場合は、まず本機の電源を切り、電源プ
ラグをコンセントから抜いて販売店にご連絡ください。
そのまま使用すると火災・感電・故障の原因になります。
J
液体や引火性溶剤をこぼさないでください。
本機の内部に薬品、化粧品、水などの液体、またはアルコ
ール、ベンジン、シンナーなどの引火性溶剤をこぼさない
でください。万一それらが内部に入った場合は、まず本
機の電源を切り、電源プラグをコンセントから抜いて販売
店にご連絡ください。そのまま使用すると火災・感電・故
障の原因になります。
異常状態のまま使用しないでください。
煙が出ている、変な音や変な臭いがするなどの異常状態
のまま使用しないでください。火災・感電・故障の原因
になります。万一煙が出たらすぐに本機の電源を切り、必
ず電源プラグをコンセントから抜き、煙が出なくなるの
を確認して販売店にご連絡ください。お客様による修理
は危険ですから絶対に行わないでください。
保管するときは水平に置いてください。
立てて保管すると倒れてけがや故障の原因になります。
また、本機を持ち運ぶときは、必ず電源をオフにしてコ
ード類を外し、本機を折りたたみ、キャリングハンドル
を引き出してご利用ください。アームを持って運ぶと落
下してけがや故障の原因になります。
アームライトを点灯中および消灯直後は蛍
光ランプが熱くなっていますので、直接手
を触れないように気をつけてください。使
用後に折りたたむときは、特に注意してく
ださい。
近くで可燃性のスプレーを使用しないでくだ
さい。
スプレーのガスが本体内部の電気部品などに接触する
と、火災・感電の原因になります。
6
1 各部の名称とはたらき
カメラヘッド
アームライト
アーム
反射原稿用の照明装置です。操作パネルに
あるLIGHTSボタンを押すと点灯します。ま
た、角度の調整ができます。
レンズキャップ
背面パネル
原稿台
RE-350
VISUALIZER
VIDEO
アームロック
解除レバー
操作パネル
アームを動かすときに
押します。
キャリングハンドル
持ち運ぶときに引き出して使用します。
電源スイッチ
(eP.12)
電源を切った後、再度電源を入れる場合は5秒以上の間隔をおいてく
ださい。間隔が短いと動作不良の原因になります。
アームライトはLIGHTSボタンを押してもすぐには点灯しません。ラン
プ保護のため約3秒間予熱をした後に点灯させています。
背面パネル
いろいろな機器の接続のしかたは16ページにあります。
ビデオ出力端子
Sビデオ出力端子
リモート制御用端子
本機をパソコンからコマンドでリモート制御するときに使用します(eP.16、
19)
。
RGB出力端子
RGB IN
RGB OUT
VIDEO
OUT
S VIDEO
OUT
RS-232C
AC INLET
ACインレット
RGB入力端子
7
操作パネル
L
IGHTSボタン/ランプ
DETAILつまみ
アームライトを点灯するときに使用し
ます。ランプは予熱中のときに点滅し、
予熱が終わると点灯します。
画質を調整するときに使用します(eP.15)。
輪郭を強調したいときはHARD側に、柔らかくし
たいときはSOFT側に回してください。
CAMERAボタン/ランプ
外部入力(パソコンなど)の画像から、本機カメラの
画像に切り換えるときに使用します。(eP.17)
ランプはカメラを選択中のときに点灯します。
FOCUSボタン/ランプ
ピントを自動またはマニュアルで合わせるときに
使用します。(eP.13)
ランプはオートフォーカスが選択されているとき
に点灯します。
RGB INボタン/ランプ
本機カメラの画像から、外部入力(パソコンなど)
の画像に切り換えるときに使用します。(eP.17)
ランプは外部入力が選択されたときに点灯します。
ZOOMボタン
WHITE BALANCEボタン/ランプ/つまみ
WIDEボタンは広角にするとき、
TELE
ボタンは望遠にするときに押します。
色合いを調整し直すときに使用します(eP.14)。
POWER
LIGHT
INPUT SELECT
CAMERA
RGB IN
WHITE BALANCE
AUTO
MANUAL
RED
EXPOSURE
AUTO
POWERランプ
電源を入れると点灯し
ます(eP.12)。
HIGH
STILL
MANUAL
WIDE
LOW
ZOOM
PRESET
ZOOM
FOCUS
DETAIL
WHITE
PAPER
BLUE
J
NEAR
TELE
FAR
SOFT HARD
ZOOM PRESETボタン/ランプ
画角がLETTER/A4の入る大きさになります
(eP.14)。
ランプはボタンが押されたときに点灯します。
WHITE PAPERボタン/ランプ
原稿台に置かれた白い用紙をより白く見せると
きに使用します。
ランプはこの機能が働いているときに点灯しま
す。
STILL PICTUREボタン/ランプ
出力画像の動画が静止画になります。(eP.14)
。
ランプは出力画像が静止画状態のときに点灯します。
EXPOSUREつまみ
画像の明るさを調整するときに使用します(eP.15)
。
8
2 組み立て、収納、接続
組み立てかた
2本のアームライトを起こします。
w
q
q / wの順に右側のアームライトから起こしてください。
アームロック解除レバーを押し、アームを止
まる位置まで起こします。
レバーが押しづらいときはアームを軽く持ち上げてください。
必ずアームを押えながらアームロック解除レバーを
押してください。
アームを押えないでレバーを押すと、急にアームが
はね上がって、思わぬけがや故障の原因になります。
またアーム起しは静かに行ってください。
カメラヘッドを原稿台の方向に向けます。
レンズキャップを外します。
レンズキャップの紛失にご注意ください。
9
アームロック解除レバー
収納のしかた
レンズキャップをつけます。
収納する前に、必ず本機の電源を切ってください。
J
カメラヘッドを横に向けます。
右手でアームを持ってアームロック解除レバ
ーを押し、アームを原稿台までもどします。
アームロック解除レバー
必ずアームを押えながら収納してください。
アームを押えないで収納すると、急にアームがはね
上がって、思わぬけがや故障の原因になります。ま
た収納は静かに行ってください。
2本のアームライトをもどします。
q / wの順に左側のアームライトからもどしてください。
w
q
アームライトを消灯直後は蛍光ランプが高温になっ
ていますので、直接手を触れないように注意してく
ださい。
長期間ご使用にならないときは付属の本体カバーをかけてください。
本体カバーにはコード類が収納できるポケットが付いています。
●本機の温度が十分に下がったことを確認してから、本体カバー
をかけてください。
●本機を保管するときは水平に置いてください。立てて保管する
と倒れてけがや故障の原因になります。
●本機を持ち運ぶときは、電源をオフにしてコード類を外し、本
機を折りたたみ、キャリングハンドルを引き出してご利用くだ
さい。
10
接続のしかた
プロジェクターと接続するときは、本体に付属のRGBケーブルを使用してください。また電源コードも本体
に付属のものを使用してください。
RGBケーブル(付属)
RGB入力端子へ
プロジェクター
RGB OUTへ
RGB IN
背面パネル
RGB OUT
VIDEO
OUT
S VIDEO
OUT
RS-232C
AC INLET
AC100V
電源コード(付属)
本機および使用する機器を保護するため、接続するときは必ず電源スイ
ッチを切ってください。また、ケーブル類の抜き差しは必ずプラグ部を
持って行ってください。
●XGAに対応したプロジェクターをご使用ください。
●いろいろな機器の接続のしかたは16ページにあります。使用する機
器の取扱いかたは、
それぞれの機器に付属の説明書をお読みください。
11
3 電源入から終了まで
電源を入れます。
POWER
本機の電源を入れると操作パネルにあるPOWERランプが点灯し
ます。
●電源を入れて、画像が写し出されるまで約20秒かか
ります。
●電源を入れると、ホワイトバランスとフォーカスが
自動的に調整されます。
操作パネル
電源スイッチ
J
使用する各機器の電源を入れます。
どちらの電源を先に入れてもかまいません。
原稿台の中央に原稿を置きます。
原稿台
画像が出ないときはレンズキャップを付けたままになっていない
か確認してください。
ピントを合わせます。
電源入後はオートフォーカスが作動します。
オートフォーカスでピントが合わないときは、マニュアルフォーカスに切り換えて、マニュアルでピントを
合わせてください。
終了したら、電源を切ります。
POWER
POWERランプが消灯します。アームライトが点灯している場
合は同時に消灯します。使用した機器などの電源も必要がなけ
れば切ってください。
電源を切った後、再度電源を入れる場合は5秒以上の間
隔をおいてください。間隔が短いと動作不良の原因にな
ります。
使用しないときはできるだけ電源を切ってください。また、長く使用し
ないときは本機の電源コードを外してください。
12
ピントが合わないとき(マニュアルフォーカス)
オートフォーカスでピントが合わないときや、立体物の任意の位置にピントを合わせたいときは、マニュア
ルでピントを合わせます。マニュアルによるピント合わせは原稿台から約65mmの高さまで可能です。
なお立体物は被写体深度の関係上、被写体全体にピントが合わないことがあります。
以下の手順で行ってください。
q FOCUSボタンを押してマ
ニュアルフォーカスに切
り換えます。
w NEARボタンやFARボタ
ンを押してピントを調整
します。
オートフォーカスにもどすと
きは、FOCUSボタンを押し
てください。
操作パネル
AUTO
ZOOM
PRESET
ZOOM
FOCUS
DETAIL
STILL
MANUAL
WIDE
NEAR
TELE
FAR
SOFT HARD
FOCUSボタン
● FOCUSボタンを2秒以上押すと、ワンショット・オートフォーカス
(ワンショットAF:被写体にピントが合うと、ピントが固定されるモ
ード)に切り換わります。
被写体をひんぱんに取り替えるときにおすすめします。
● 立体物と紙の原稿を取り替えながら写すときなどは、ワンショットAF
に切り換わった状態で、そのつどFOCUSボタンを押してピント合わ
せをしてください。
● ワンショットAF時のFOCUSランプは、オートフォーカス中は点滅
し、ピントが合うと消灯します。
● ワンショットAFから通常のオートフォーカスにもどすときは、FOCUS
ボタンを2秒以上押してください。
■オートフォーカスの苦手なもの
以下のようなものにはまれにピントが合わないことがあります。その場合は、マニュアルでピントを合わせて
ください。
(1 )反射率の低いもの(暗い色合いの布地、髪の毛など)
(2)光沢のあるもの(電話機、ガラスの器など)
(3)ガラス越しのもの
(4)濃淡の差の少ないもの
(5)横線または斜め線のみのもの
13
ホワイトバランスを調整し直すとき
色合いが不自然なときや好みの色合いにしたいときはマニュアルでホワイトバランスを調整し直してください。
以下の手順で行ってください。
q WHITE BALANCEボタンを押します。(マニュアルモードに
なります)
w WHITE BALANCEつまみを回して好みの色合いに調整します。
RED側に回すと赤っぽく、BLUE側に回すと青っぽくなります。
③ 色合いが調整しきれないときは、原稿を取り除き、もう一度
WHITE BALANCEボタンを押して、①・②の操作を行ってく
ださい。
操作パネル
POWER
LIGHT
INPUT SELECT
CAMERA
WHITE BALANCE
RGB IN
AUTO
MANUAL
RED
EXPOSURE
WHITE
PAPER
BLUE
LOW
HIGH
J
画角をLETTER/A4サイズにするとき
画角をLETTER/A4の入る大きさにするときは、ZOOM PRESETボタンを押してください。出力画像の
画角がLETTER/A4サイズになります。
ボタンを押すとZOOM PRESETランプが点灯します。
操作パネル
画角を変更する場合は、ZOOMボタンを使用してください。
AUTO
ZOOM
PRESET
ZOOM
FOCUS
STILL
MANUAL
WIDE
NEAR
TELE
FAR
D
セットされる画角は、LETTER/A4と若干異なる場合があります。
出力画像を静止画にするとき
出力画像を一時静止させたいときは、STILL PICTUREボタンを押してください。出力画像が動画から静
止画になります。
静止画に切り換えている間は、STILL PICTUREランプが点灯しま
す。
操作パネル
もう一度STILL PICTUREボタンを押すと、静止画になっていた出
力画像が動画に戻ります。
AUTO
ZOOM
PRESET
ZOOM
FOCUS
STILL
MANUAL
WIDE
NEAR
TELE
FAR
D
静止画に切り換えている間は、ズーム、フォーカス、ホワイトバランス
などの調整はできません。
14
白い用紙の原稿を映すとき
白い用紙の原稿を映すときに、WHITE PAPERボタンを押すことによって原稿の白い部分がより白く見え
るように自動的に調整します。
ボタンを押すとWHITE PAPERランプが点灯します。
操作パネル
POWER
もう一度WHITE PAPERボタンを押すと、ランプが消灯し通常の
状態に戻ります。
LIGHT
INPUT SELECT
CAMERA
RGB IN
WHITE BALANCE
AUTO
MANUAL
RED
BLUE
EXPOSURE
WHITE
PAPER
LOW
HIGH
画像が暗い場合などでは、原稿によっては効果が出ないことがあります。
画像の明るさや画質を調整するとき
特に黒い色をした原稿や濃い色合いの原稿を映したいとき、または映したいものが小さくて背景との輝度差
が大きくなるときはEXPOSUREつまみで明るさを調整(露出補正)することにより、画像を明瞭にすること
ができる場合があります。
背景が白く、被写体が黒っぽい場合は、黒い紙の上に置いて映すと画質が向上することがあります。
HIGH側に回すと画像は明るくなり、LOW側に回すと暗くなります。
また、DETAILつまみで画像の画質を調整することができます。
HARD側に回すと被写体の輪郭がよりくっきりに、SOFT側に回す
と輪郭がより柔らかくなります。
画像が暗すぎる場合には、EXPOSUREつまみで調整しき
れないことがあります。
15
操作パネル
EXPOSURE
E
FO
DETAIL
AUTO
WHITE
PAPER
LOW
HIGH
NE
SOFT HARD
4 いろいろな機器の接続
それぞれの入力端子および出力端子には以下に示す機器が接続できます。電源コードは付属品をご利用くだ
さい。電源コードおよびRGBケーブル以外のケーブル類は市販品をご利用ください。使用する機器の取扱い
かたは、それぞれの機器に付属の説明書をお読みください。
出力機器
ビデオモニターに出力するとき
ビデオモニター
ビデオモニターに出力するときは、本
プロジェクター
AV機器
機とビデオ入力端子があるモニター
を市販のビデオケーブルで接続しま
す。ビデオモニターには、入力機器の
選択に関係なく本機のカメラからの
RGBモニター
画像が出力されます。
Sビデオ入力端子またはビデオ入力端子へ
RGB入力端子へ
ビデオ
ケーブル
RGB
ケーブル
Sビデオケーブル
プロジェクターおよ
びRGBモニターは、
XGAに対応した機種
をご使用ください。
ビデオ出力およびSビ
デオ出力の場合、画
面周辺部に黒い部分
が出ることがありま
す。
J
背面パネル
AC100V
RGB IN
RGB OUT
VIDEO
OUT
S VIDEO
OUT
RS-232C
AC INLET
電源コード
RS-232Cケーブル
RGBケーブル
パソコン
パソコンからコマンドを使用してリモート制御するとき
パソコンからリモートで制御するときは次の順序で行います。
q本機とパソコンをRS-232Cケーブルで接続します。
w本機とパソコンの電源を入れます。
eパソコンを操作します。
詳しくは販売店にご相談ください。
16
外部入力機器の画像に切換えるとき(入力選択)
本機のRGB入力端子にパソコンなどを接続すれば、ボタンを押すだけでそれらの機器の画像に切換えること
ができます。
本機のカメラ
(内部入力)
プロジェクター
RGB出力
IZER
RE-350
VIDEO VISUAL
RGB入力
外部入力
INPUT SELECTボタン
パソコン
パソコンなど外部入力機器の画像に切り換えるときは、RGB INボ
タンを押してください。
RGB INランプが点灯し、RGB入力端子に接続した機器の画像が出力
されます。
操作パネル
POWER
LIGHT
INPUT SELECT
CAMERA
RGB IN
WHITE BALANCE
AUTO
MANUAL
RED
BLUE
EXPOSURE
WHITE
PAPER
LOW
HIGH
本機カメラからの画像に切り換えるときは、CAMERAボタンを押し
てください。
●パソコンやプロジェクターによっては、画像が乱れたり、正常
な切り替えができないことがあります。
●本機とパソコンでは表示位置がやや異なる場合があります。
入力の選択に関係なくビデオ出力端子およびSビデオ出力端子には本
機のカメラからの画像が出力されます。
17
画像をAV機器に記録するとき
画像をAV機器に記録するときは、市販のビデオケーブルで本機とAV機器を接続します。使用する機器の取
扱いかたは、それぞれの機器に付属の説明書をお読みください。
AV機器
(DVDレコーダー、ビデオデッキ等)
J
ビデオ
入力端子へ
ビデオケーブル
背面パネル
RGB OUT
VIDEO
OUT
S VIDEO
OUT
RS-232C
Sビデオ端子付きのAV機器を使用するときは、SビデオケーブルでS
ビデオ端子に接続してください。高画質で映し出せます。
パソコンに画像を入力するとき(画像入力)
パソコンに本機の画像を入力したいときは、AV 対応のパソコンであれば本機をビデオケーブルで接続する
だけで入力できます。パソコンがAV 対応でない場合はビデオ信号(アナログ信号)をパソコンに合ったデ
ジタル信号に変換するためのビデオキャプチャーボードが必要です。詳しくは、お持ちのパソコンのメーカ
ーまたはご販売店にお問い合わせください。
ビデオキャプチャーボード
ビデオケーブル
RE-450X
パソコン
XGAに対応したパソコンをご使用ください。
18
パソコンで制御できる機能
パソコンからコマンドを使用して、本機をリモート制御することができます。制御できる機能は下の表をご
参照ください。制御方法など、詳しくは販売店にご相談ください。
カテゴリー
ズームレンズ制御
カ
メ
ラ
制
御
系
シ
ス
テ
ム
制
御
系
19
機能略称
ズーム
ズーム
ズーム
ズーム
ズーム
ズーム
ズーム
STOP
TELE
WIDE
位置指定 初期位置
位置指定 A4横
位置指定
速度指定
AF
ONE SHOT
MANUAL
STOP
NEAR
FAR
機能説明
ズームレンズの動作が停止する
ズームレンズを望遠側に移動する
ズームレンズを広角側に移動する
ズームレンズを初期位置に移動する。
ズームレンズをA4横用の位置に移動する
ズームレンズを指定の位置に移動する
ズームレンズの移動速度を設定する
オートフォーカスモードにする
ワンショット・オートフォーカスモードにする
マニュアルフォーカスモードにする
フォーカスレンズの移動を停止する
フォーカスレンズを至近側に移動する
フォーカスレンズを遠方側に移動する
フォーカス制御
フォーカス
フォーカス
フォーカス
フォーカス
フォーカス
フォーカス
ホワイトバランス設定
ホワイトバランス オート
ホワイトバランス マニュアル
ホワイトバランス値指定
ホワイトバランスを自動的に調整する
ホワイトバランスをマニュアルで調整する
ホワイトバランスの目標値を指定する
露出補正
露出値指定
露出モード NOMAL
露出モード WHITE PAPER
露出値を指定する
露出をNOMALモードにする
露出をWHITE PAPERモードにする
静止画
静止画 ON
静止画 OFF
静止画モードをONにする
静止画モードをOFFにする
輪郭調整
DETAIL設定
画質の調整値を設定する
入力信号切換
入力選択 カメラ
入力選択 外部
カメラ入力を選択する
外部入力を選択する
照明制御
アームライト 点灯
アームライト 消灯
アームライトを点灯する
アームライトを消灯する
制御モード切換
ホスト制御モード
ローカル制御モード
本機をパソコン側制御にする
ホスト制御モードを解除する
情報読出
機種名要求
ROMバージョン要求
本機機種名の情報を読み出す
ROMのバージョン情報を読み出す
5 故障かなと思ったら
販売店に連絡する前に下記のことを確認してください。
こんなときには
チェックポイント
●レンズキャップは外しましたか?
モニターに画像が出ない
ピントが合わない
ズームができない
画像が赤っぽい
または青っぽい
参照ページ
9
●本機および使用する機器の電源は入っていますか?
12
●それぞれの機器は正しく接続されていますか?
16
●入力機器の選択は正しいですか?
17
●暗すぎませんか?または、輝いていたり、強い光が反射して
13
いたり、明暗の差がないような被写体を映していませんか?
●マニュアルで調整中ではありませんか?
13
●静止画になっていませんか?
14
●静止画になっていませんか?
14
●ホワイトバランスをマニュアルで調整中ではありません
14
か?
●モニター側の色合いは調整されていますか?
―
●WHITE PAPERボタンがオンになっていませんか?
15
●本機およびモニター側の露出は正しく調整されていますか?
15
●照明の当たりかたは適正になっていますか?
―
●本機および使用する機器の電源は入っていますか?
12
●それぞれの機器は正しく接続されていますか?
16
画面が動かない
●静止画になっていませんか?
14
LIGHTSボタンを押しても
すぐに点灯しない
●ランプ保護のため、約3秒間予熱をした後に点灯させて
―
画像が明るすぎる
または暗すぎる
画像の切換えができない
リモート制御ができない
J
います。故障ではありません。
●本機および使用する機器の電源は入っていますか?
12
●それぞれの機器は正しく接続されていますか?
16
●操作は正しく行われましたか?
―
以上のことをチェックしても、なお異常があるときは販売店にご連絡ください。
アームライトの蛍光ランプは消耗品です。ちらつきだしたり暗くなっ
たときは新しい蛍光ランプに取換えてください。蛍光ランプの交換に
ついては販売店にご相談ください。
20
6 主な仕様
製品の仕様および外観は改善などの理由で予告なく変更することがあります。
信号出力方式
XGA出力(VESA準拠)
コンポジット出力、Sビデオ出力(NTSC方式準拠)
撮像素子
1/3型CCD
有効画素数
水平1024画素×垂直768画素
同期方式
内部同期のみ(XGA出力とNTSC出力は非同期)
解像度
XGA出力 水平520TV本以上、垂直450TV本以上
NTSC出力 水平420TV本以上、垂直300TV本以上
撮像スピード
XGA出力 15フレーム/秒
撮影レンズ
f=5.4mm∼64.8mm
撮影領域
21
F1.8∼F2.8
レンズ構成 8群10枚
(最大)306×230mm∼31.5×23.7mm
ズーム
電動式 12倍ズーム
A4サイズ用PRESET ZOOMボタンあり
フォーカス
電動式 オート/マニュアル
アイリス(露出)
電動式 オート/マニュアル
白紙原稿用WHITE PAPERボタンあり
ホワイトバランス
オート/マニュアル
アームライト
6W蛍光灯×2 高周波点灯 角度可変
入力選択
XGAのみ内部カメラ/外部入力機器の切換可能
入力/出力端子
RGB入力(XGA) D-SUB 15ピン×1 入力インピーダンス75Ω
RGB出力(XGA) D-SUB 15ピン×1 出力インピーダンス75Ω
ビデオ出力 RCAピンジャック×1 出力インピーダンス75Ω
Sビデオ出力 4ピンミニDIN×1 出力インピーダンス75Ω
RS-232C シリアルインターフェース×1
AC電源入力×1
電源
AC100V
消費電力
約23W
外形寸法
使用時:722(W)×525(D)×556(H)mm
収納時:486(W)×525(D)×183(H)mm
質量
約9.4kg
動作環境
温度:+5℃∼+35℃
湿度:20%から85%(ただし、結露なきこと)
50/60Hz
English
Canon Visualizer
RE-455X
INSTRUCTION MANUAL
NTSC/PAL
E
INTRODUCTION
Thank you for purchasing the Canon Visualizer RE-455X.
The RE-455X is a user-friendly portable image input device with a built-in video camera and a
12 × zoom lens. It projects images of flat documents, three-dimensional objects, film, etc., onto a
video monitor. Here are the main features:
• Quality images can be immediately projected by the auto focus, auto white balance, and auto
iris (automatic exposure) functions. This device is capable of projecting a wide range of
materials from flat documents to three-dimensional objects on the monitor.
• This device has many terminals, including RGB OUT for high-definition XGA liquid-crystal
projectors and other devices, RGB IN, VIDEO OUT, and S-VIDEO OUT.
• Various commands are available to control the unit remotely.
• Please note that the following functions are not available:
• It does not have a backlight function, therefore it is not suitable for projecting transparent
documents such as OHP or slides.
• It does not have an image rotating function.
• It does not have an image saving function.
To use this product correctly, please read this Instruction Manual carefully before
operation.
This Instruction Manual applies to both the NTSC model and the PAL model.
Confirm that the package contains the following items:
1. Canon Visualizer RE-455X.
2. Power cord × 1
3. RGB cable × 1
4. Unit cover
5. Instruction Manual
© Copyright 2005 CANON INC.
ALL RIGHTS RESERVED
1
IMPORTANT USAGE INSTRUCTIONS
WARNING:
TO REDUCE THE RISK OF ELECTRIC SHOCK,
DO NOT EXPOSE THIS PRODUCT TO RAIN OR
MOISTURE.
WARNING:
TO REDUCE THE RISK OF ELECTRIC SHOCK
AND TO REDUCE ANNOYING INTERFERENCE,
USE THE RECOMMENDED ACCESSORIES ONLY.
CAUTION:
FLUORESCENT LAMPS ARE HOT WHEN THEY
ARE ON OR IMMEDIATELY AFTER THEY HAVE
BEEN TURNED OFF. DO NOT TOUCH THEM
DIRECTLY. BE ESPECIALLY CAREFUL WHEN
FOLDING THEM AFTER USE.
FCC NOTICE
E
Visualizer, Model RE-455X
This device complies with Part 15 of the FCC Rules. Operation is subject to the following two conditions:
(1) This device may not cause harmful interference, and (2) this device must accept any interference
received, including interference that may cause undesired operation.
Note: This equipment has been tested and found to comply with the limits for class B digital device,
pursuant to Part 15 of the FCC Rules. These limits are designed to provide reasonable protection against
harmful interference in a residential installation.
This equipment generates, uses and can radiate radio frequency energy and, if not installed and used in
accordance with the instructions, may cause harmful interference to radio communications. However, there
is no guarantee that interference will not occur in a particular installation. If this equipment does cause
harmful interference to radio or television reception, which can be determined by turning the equipment off
and on, the user is encouraged to try to correct the interference by one or more of the following measures:
• Reorient or relocate the receiving antenna.
• Increase the separation between the equipment and receiver.
• Connect the equipment into an outlet on a circuit different from that to which the receiver is connected.
• Consult the dealer or an experienced radio/TV technician for help.
Use of shielded cable is required to comply with class B limits in Subpart B of Part 15 of FCC Rules.
Do not make any changes or modifications to the equipment unless otherwise specified in the
manual. If such changes or modifications should be made, you could be required to stop operation of
the equipment.
Canon U.S.A. Inc,
One Canon Plaza, Lake Success, NY 11042, U.S.A.
Tel NO. (516) 328-5600
NOTE FOR CUSTOMERS IN THE US
LAMP(S) INSIDE THIS PRODUCT CONTAIN MERCURY AND MUST BE
RECYCLED OR DISPOSED OF ACCORDING TO LOCAL, STATE OR FEDERAL
LAWS.
Complies with the Canadian ICES-003 class B specifications.
Respecte les exigences de la classe B de la NMB-003 du Canada.
2
IMPORTANT SAFETY INSTRUCTIONS
In these safety instructions the word “product” refers to the Canon Visualizer RE-455X and all its
accessories.
1. Read Instructions—All the safety and operating
instructions should be read before the product is
operated.
2. Retain Instructions—The safety and operating
instructions should be retained for future reference.
product may fall, causing serious injury to a child or
adult and serious damage to the product. A product
and cart combination should be
moved with care. Quick stops,
excessive force, and uneven
surfaces may cause the product
and cart combination to overturn.
3. Heed Warnings—All warnings on the product and in
the operating instructions should be adhered to.
4. Follow Instructions—All operating and maintenance
instructions should be followed.
5. Cleaning—Unplug this product from the wall outlet
before cleaning.
Wipe the product with a clean soft cloth. If
necessary, put the cloth in diluted neutral detergent
and wring it out well, before wiping the product.
Finally, clean the product with a clean dry cloth. Do
not use benzene, thinner or other volatile liquids or
pesticides as they may damage the product’s finish.
When using chemically-treated cleaning cloths,
observe their precautions accordingly.
BENZEN
6. Accessories—Do not use non Canon approved
accessories as they may be hazardous. Always use
the specified connection cables and be sure to
connect devices correctly.
7. Water and Moisture—Hazard of electric shock—Do
not use this product near water or in rainy/moist
situations. Do not put a heater near this product.
8. Placing or Moving—Do not place this product on an
unstable cart, stand, tripod, bracket or table. The
3
9. Power Sources—This product should be operated
only from the type of power source indicated on the
marking label. If you are not sure of the type of
power supply in your home, consult your product
dealer or local power company.
10.Grounding—This product is equipped with a 3pronged grounding plug (the plug has a third
grounding pin).
The 3-pronged grounding plug will fit into a
grounding type power outlet. This is a safety feature.
If you are unable to insert the plug into the outlet,
contact your electrician to replace your obsolete
outlet. Do not defeat the safety purpose of the
grounding-type plug.
11.Power-Cord Protection—Power cords should be
routed so that they are not likely to be walked on or
pinched by items placed upon or against them. Pay
particular attention to plugs, and the point from
which the cords exit the product.
12.Outdoor Antenna Grounding—If an outside antenna
is connected to the product, be sure the antenna is
grounded so as to provide some protection against
voltage surges and built-up static charges. Section
810 of the National Electrical Code, ANSI/NFPA No.
70—1984, provides information with respect to
proper grounding of the mast and supporting
structure, grounding of the lead-in wire to an
antenna dischage unit, size of grounding
conductors, location of antenna dischage unit,
connection to grounding electrodes, and
requirements for the gounding electrode. See
figure 1.
Fig. 1
Example of antenna grounding
as per National Electrical Code
Antenna lead-in wire
Ground clamp
Antenna discharge unit
(NEC section 810-20)
Electric Service
Equipment
NEC—National Electric Code
Grounding conductors
(NEC section 810-21)
Ground clamps
Power service grounding
electrode system
(NEC art 250, part H)
13.Lightning—For added protection of this product
during a lightning storm, or when it is left unattended
and unused for long periods of time, disconnect it
from the wall outlet. This will prevent damage to the
product due to lightning and power-line surges.
18.Damage Requiring Service—Disconnect the product
from the wall outlet and refer servicing to qualified
service personnel under the following conditions:
a. When the power-supply cord or plug is
damaged.
b. If any liquid has been spilled onto, or objects
have fallen into the product.
E
c. If the product has been exposed to rain or
water.
d. If the product does not operate normally even if
you follow the operating instructions, adjust
only those controls that are covered by the
operation instructions. Improper adjustment of
other controls may result in damage and will
often require extensive work by a qualified
technician to restore the product to its normal
operation.
e. If the product has been dropped or the cabinet
has been damaged.
14.Power Lines—An outside antenna system should
not be located in the vicinity of overhead power lines
or other electric light or power circuits, or where it
can fall into such power lines or circuits. When
installing an outside antenna system, extreme care
should be taken to keep from touching such power
lines or circuits as contact with them might be fatal.
15.Overloading—Do not overload wall outlets and
extension cords as this can result in a risk of fire or
electric shock.
16.Objects and Liquid Entry—Never push objects of
any kind into this product through openings as they
may touch dangerous voltage points or short out
parts that could result in a fire or electric shock. Be
careful not to spill liquid of any kind onto the
product.
f. When the product exhibits a distinct change in
performance. This indicates a need for service.
19.Replacement Parts—When replacement parts are
required, be sure the service technician has used
replacement parts that are specified by Canon or
that have the same characteristics as the original
part. Unauthorized substitutions may result in fire,
electric shock or other hazards.
20.Safety Check—Upon completion of any service or
repairs to this product, ask the service technician to
perform safety checks to determine that the product
is in safe operating order.
17.Servicing—Do not attempt to service this product
yourself as opening or removing covers may expose
you to dangerous voltage or other hazards. Refer all
servicing to qualified service personnel.
4
CONTENTS
IMPORTANT SAFETY INSTRUCTIONS ……3
1.
NOMENCLATURE AND FUNCTIONS …………6
2.
ASSEMBLING, STORING AND CONNECTION …8
3.
OPERATION ………………………………………11
Manual Focusing …………………………………………12
Readjusting the White Balance …………………………13
Changing the angle to Letter/A4 size …………………13
Freezing an output image ………………………………13
Projecting white documents ……………………………14
Adjusting Brightness and Image Contrast ……………14
4.
SYSTEM CONNECTION …………………………15
Outputting to a video monitor ……………………………15
To Control by a Computer ………………………………15
Changing to Sources via External Input Equipment …16
Recording Images on AV Equipment ……………………17
Transferring Images to Computers (Image Input)……17
Functions Controlled by a Computer …………………18
5
5.
TROUBLESHOOTING ……………………………19
6.
SPECIFICATIONS ………………………………20
1 NOMENCLATURE AND FUNCTIONS
Camera head
Arm
Illumination lamp
Lens cap
Illumination lamp for reflection copies.
Pressing the LIGHTS button on the
operation panel turns the lamp on. The
angle of the lamp is adjustable.
Rear panel
Document table
RE-350
VISUALIZER
Arm lock release
lever
VIDEO
Press to fold/unfold
the arm
Operation panel
Carrying handle
Power switch (see page 11)
Pull out to carry the unit.
NOTICE
E
After turning the power OFF, wait at least 5 seconds before turning the power
ON again. Turning the power ON too soon may cause a malfunction.
The illumination lamps do not light up immediately after the LIGHTS button is
pressed. To protect the lamps, the system preheats for 3 seconds, then turns
the lamps on.
Rear Panel
See page 15 for system construction.
S-VIDEO OUT terminal
RS-232C terminal
VIDEO OUT terminal
RGB OUT terminals
RGB IN
RGB OUT
VIDEO
OUT
S VIDEO
OUT
Use this terminal when controlling the RE-455X
remotely with a computer using various
commands (see page 15, 18).
RS-232C
AC INLET
AC inlet
RGB IN terminal
6
Operation Panel
LIGHTS button/indicator
DETAIL control
Use this control to adjust image quality (see page 14).
Turn the control to the HARD side to emphasize the
outline, turn to the SOFT side for softer outline.
Use this button to turn ON the
illumination lamps for reflection
copies. The indicator flashes
during preheating, and stays lit
after preheating.
CAMERA button/indicator
Use this button to switch from images from an
external input (such as a computer) to images from
the unit's camera head (see page 16). The indicator
lights up when the camera is selected.
FOCUS buttons/indicator
RGB IN button/indicator
Use this button to focus automatically or
manually (see page 12). The indicator lights up
when auto focus is selected.
Use this button to switch from images from the unit's camera
head to images via an external input (such as a computer) (see
page 16). The indicator lights up when the external input is
selected.
ZOOM buttons
WHITE BALANCE
button/indicator/control
Press the WIDE button to change
the image to wide-angle. Press the
TELE button to change the image
to telephoto.
Use this button/knob to adjust color tone (see
page 13).
POWER
LIGHT
INPUT SELECT
CAMERA
RGB IN
WHITE BALANCE
AUTO
MANUAL
RED
EXPOSURE
AUTO
BLUE
HIGH
STILL
MANUAL
WIDE
LOW
ZOOM
PRESET
ZOOM
FOCUS
DETAIL
WHITE
PAPER
NEAR
TELE
FAR
SOFT HARD
POWER indicator
Lights up when the power
is ON (see page 11).
WHITE PAPER button/indicator
Use this button to make a paper
document on the table appear whiter.
The indicator lights up when this function
is on.
EXPOSURE control
Use this knob to adjust image brightness (see
page 14).
7
ZOOM PRESET button/indicator
Use this button to change the angle of view
to fit letter/A4 size (see page 13). The
indicator lights up when the button is
pressed.
STILL PICTURE button/indicator
Press the STILL PICTURE button to freeze
a moving output image (see page 13). The
indicator lights up when the image is frozen.
2 ASSEMBLING, STORING AND CONNECTION
Assembling
1
2
Unfold and raise the pair of illumination lamps.
4
Raise the right-hand illumination lamp first, then the left-hand
illumination lamp ( / ).
Press the arm lock release lever, and raise the
arm until it stops.
NOTICE
3
Make sure to hold the arm when pressing the arm lock
release lever. If the lever is pressed without holding the arm,
the arm jumps up and may result in injury or malfunction.
Please raise the arm slowly.
Arm lock release lever
E
Direct the camera head towards the document
table.
Remove the lens cap.
Keep the lens cap in a safe place.
8
Storing
1
Put the lens cap to the lens.
NOTICE
2
3
Direct the camera head sideways until it stops.
Hold the arm with your right hand and press
the arm lock release lever, then pull the arm
down to the document table very carefully.
NOTICE
4
Be sure to turn the power OFF before storing the unit.
Arm lock release lever
Make sure to hold the arm when stowing it. If the arm is
stowed without being held, the arm jumps up and may result
in injury or malfunction. Please stow it slowly.
Fold the pair of illumination lamps very carefully.
Fold the left-hand illumination lamp first, then the right-hand
illumination lamp ( / ).
Do not touch the fluorescent lamps after the
illumination lamps are turned off, as they may still
be hot.
CAUTION
Put the supplied unit cover on the RE-455X when the unit is not in use. The unit
cover has a pocket to store cords.
CAUTION
9
• Make sure the unit has adequately cooled off before putting on
the cover.
• Place the unit horizontally when storing it. If the unit is stored
vertically, it may fall down, resulting in injury or malfunction.
• To carry the unit, turn the power OFF, disconnect the cords, fold
the unit, and pull out the carrying handle.
Connection
To connect the RE-455X to a projector, use the RGB cable included in the package. Use the power cord
included in the package.
To RGB input terminal
RGB cable (supplied)
Projector
To RGB OUT
Rear panel
RGB IN
RGB OUT
VIDEO
OUT
S VIDEO
OUT
E
RS-232C
AC INLET
To AC
power outlet
Power cord
(supplied)
NOTICE
To protect the RE-455X as well as other equipment in use, make sure all the
equipment (if any) is OFF before connecting cables. Always hold onto the plug
section whenever connecting/disconnecting the cables.
• Use an XGA-compatible projector.
• See page 15 for connecting various equipment. For details of operation, refer
to the instruction manual of the equipment to be used.
10
3 OPERATION
1
Turn the power ON.
POWER
When the power of the RE-455X is turned ON, the POWER
indicator on the operation panel lights up.
• When the power is turned on, it takes about 20 seconds to
show an image.
• When the power is turned on, white balance and focus are
automatically adjusted.
Power switch
2
3
Operation Panel
Turn ON the power source of the other equipment to be used.
Either the power of the RE-455X or other equipment may be turned on first.
Put the document at the center of the document
table.
Document table
If no image is displayed, check to see that the lens cap has been
removed.
4
5
Focusing.
Auto focus will activate when the power is turned ON.
If auto focus does not bring the subject into focus, switch to manual focus.
When operation is completed, turn the power
OFF.
POWER
The POWER indicator goes off. The illumination lamps will go off
(if they are on). Also turn OFF the power of other equipment.
NOTICE
After turning the power OFF, wait at least 5 seconds before
turning the power ON again. Turning the power ON too soon
may cause a malfunction.
The power of the RE-455X should be turned OFF when the unit is not used.
Disconnect the power cord if the unit will not be used for extended periods.
11
Manual Focusing
When auto focus doesn't focus correctly or when focusing on a particular point of a three-dimensional
object, you can focus manually. Manual focusing is available up to approx. 65mm above the document
table. Because of depth of field, sharp focus may not be achieved for the entire area of a three-dimensional
object.
Follow the procedures below.
Press the FOCUS button
to switch to manual focus
mode.
Press the NEAR button or
the FAR button to adjust
the focus.
To return to auto focus mode,
press the FOCUS button.
Operation panel
AUTO
ZOOM
PRESET
ZOOM
FOCUS
DETAIL
STILL
MANUAL
WIDE
NEAR
TELE
FAR
SOFT HARD
FOCUS button
• When the FOCUS button is pressed for two seconds or longer, the mode will
switch to one-shot auto focus (one-shot AF: once focus is achieved on the
subject, focus will be locked in this mode). This mode is recommended when
changing subjects often.
• When switching projection between three-dimensional objects and paper
documents and in other similar cases, switch to one-shot AF mode first, then
press the FOCUS button achieve focus.
• The FOCUS indicator flashes in one-shot AF mode, and it turns off once the
subject is properly focused.
• To return from one-shot AF mode to normal auto focus mode, and hold press
the FOCUS button for two seconds or longer.
E
■ Undesirable objects for focusing
Objects such as those listed below may present some difficulty with focusing. If this happens, focus the lens
manually.
1.
2.
3.
4.
5.
Objects with a low reflection factor (such as a dark cloth, hair, etc.)
Objects having a glossy or reflective surface (glassware, etc.)
Objects viewed through glass.
Objects with low contrast.
Objects with only horizontal lines or diagonal lines.
12
Readjusting the White Balance
Readjust the white balance manually when the color tone seems unnatural or if you want to change it to
your desired tone.
Follow the procedures below.
Press the WHITE BALANCE button (to turn on manual mode).
Turn the WHITE BALANCE knob to adjust to the desired color
tones. Turning the knob toward the RED side increases the red
tones. Turning the knob toward the BLUE side increases the
blue tones.
If you cannot readjust the color tone, remove the document,
press the WHITE BALANCE button, and execute steps and
again.
Operation panel
POWER
LIGHT
INPUT SELECT
CAMERA
WHITE BALANCE
RGB IN
AUTO
MANUAL
RED
EXPOSURE
WHITE
PAPER
BLUE
LOW
HIGH
Changing the angle to Letter/A4 size
To make the view accommodate Letter/A4 size, press the ZOOM PRESET button. The output image size
will become Letter/A4 size.
If the ZOOM PRESET button is pressed, the indicator lights up.
Operation panel
Use the ZOOM buttons to change the angle.
ZOOM
PRESET
ZOOM
FOCUS
AUTO
STILL
MANUAL
WIDE
NEAR
TELE
FAR
D
The set angle may be slightly different from Letter/A4 size.
Freezing an output image
To pause a moving output image, press the STILL PICTURE button. The output image will change from a
movie to a frozen image.
The STILL PICTURE indicator lights up while the image is frozen.
Operation panel
If you press the STILL PICTURE button again, the frozen image will
start moving again.
AUTO
MANUAL
WIDE
NEAR
D
You cannot make adjustments such as zoom, focus, or white balance while an
image is frozen.
13
ZOOM
PRESET
ZOOM
FOCUS
FAR
TELE
STILL
Projecting white documents
If the WHITE PAPER button is pressed when projecting text documents on a white background, this mode
automatically adjusts so projection of white parts of a document appear much whiter.
If the button is pressed, the WHITE PAPER indicator lights up.
Operation panel
If the button is pressed again, the indicator turns off and returns to
regular mode.
POWER
LIGHT
INPUT SELECT
CAMERA
RGB IN
WHITE BALANCE
AUTO
MANUAL
RED
BLUE
EXPOSURE
WHITE
PAPER
LOW
HIGH
The effectiveness may vary depending on the document, including how dark it is.
E
Adjusting Brightness and Image Contrast
If you want to project a black or dark document, or the item being projected is small and has great contrast
compared to the background, you may be able to control the brightness (adjust the exposure) by using the
EXPOSURE knob to make the image clearer.
If the background is white and the subject is dark, sometimes the quality of the image improves if you place
it on black paper when projecting it.
Turn the knob toward the HIGH side to brighten the image. Turn the
knob toward the LOW side to darken the image.
Use the DETAIL control to adjust image quality. Turn the control
toward the HARD side to emphasize the outline of an object. Turn
the control towards the SOFT side for a softer outline.
Operation panel
EXPOSURE
E
FO
DETAIL
AUTO
WHITE
PAPER
LOW
HIGH
NE
SOFT HARD
Brightness may not be adjusted effectively using the EXPOSURE
knob if the image is too dark.
14
4 SYSTEM CONNECTION
The following equipment can be connected to the input and output terminals. Use the included power cord.
For cables other than the power cord and the RGB cable, use commercially available cables. For details of
operation, refer to the instruction manual of the equipment to be used.
Output Equipment
Video monitor
Projector
AV equipment
RGB monitor
To RGB input terminal
To S-video input terminal or video input terminal
Outputting to a video
monitor
To output to a video monitor,
connect the RE-455X to a
monitor’s video input terminal
using a commercially available
video cable. The video monitor
projects images from the camera
head, regardless of the selected
input equipment.
Use XGA-compatible
projectors and RGB
monitors.
When using video
output and S-video
output, dark areas
may appear on the
periphery of the
screen.
Video
cable
RGB cable
S-video cable
Rear panel
RGB IN
RGB OUT
VIDEO
OUT
S VIDEO
OUT
To AC
power outlet
RS-232C
AC INLET
Power cord
RS-232C cable
RGB cable
NOTICE
15
When connecting to equipment such as a video monitor or a
VCR, check if your RE-455X model uses NTSC or PAL
format, and use equipment compatible with the appropriate
format.
Computer
To control with a computer
To control the RE-455X remotely with a computer, proceed in
the following order.
1) Connect the unit to the computer with a RS-232C cable.
2) Turn the unit and computer power ON.
3) Operate the computer.
Please consult your dealer for details.
Changing to Sources via External Input Equipment
If you connect a computer or other equipment to the RGB input terminal, you can project images from that
equipment simply by pressing a button.
Camera of the RE-455X
Projector
RGB OUT
IZER
RE-350
VIDEO VISUAL
RGB IN
External
input
INPUT SELECT button
Computer
To switch to images from external input equipment such as a
computer, press the RGB IN button. The RGB IN indicator lights up,
and images from the equipment connected to the RGB input
terminal will be projected.
E
Operation panel
POWER
LIGHT
INPUT SELECT
CAMERA
RGB IN
WHITE BALANCE
AUTO
MANUAL
RED
BLUE
EXPOSURE
WHITE
PAPER
LOW
HIGH
To return to images from the RE-455X camera head, press the
CAMERA button.
CAUTION
• Depending on the computer or projector, images may appear
distorted and switching of image sources cannot be done
properly.
• Images may appear in a slightly different position between the
RE-455X camera head and a computer.
Regardless of the selected input equipment, images from the camera head will
be output to the video output terminal and S-video output terminal.
16
Recording Images on AV Equipment
If you want to record using AV equipment, connect the RE-455X to the AV equipment using a commercially
available video cable. For operating details for the equipment being used, refer to the instruction manual
that came with the equipment.
AV equipment
(DVD recorder, VCR, etc.)
To VIDEO IN
terminal
Video cable
Rear panel
RGB OUT
VIDEO
OUT
S VIDEO
OUT
RS-232C
NOTICE
Check if your RE-455X model is uses
NTSC or PAL format, and use an AV
equipment compatible with the
appropriate format.
When you use AV equipment with a S-video outlet, use a S-video cable to
connect to the S-video outlet. This will enable you to project high-quality
images.
Transferring Images to Computers (Image Input)
If you want to transfer images from the RE-455X to a computer, you can do so by simply using a video cable
to connect the unit to an AV-capable computer. If your computer is not AV-capable, a video capture board is
required to convert the video signal (analog signal) to a digital signal suitable for a computer. Contact the
manufacturer of your computer or a store for details.
Video capture board
Video cable
RE-450X
Computer
Use an XGA-compatible computer.
17
Functions Controlled by a Computer
The RE-455X can be controlled remotely with a computer through various commands. See the table below
for functions that can be controlled remotely. For more information including control methods, please contact
your dealer.
Category
Meaning
Zoom lens control
Zoom STOP
Zoom TELE
Zoom WIDE
Zoom positioning default position
Zoom positioning A4 landscape
Zoom positioning
Zoom speed
The zoom lens stops.
Moves the zoom lens toward telephoto.
Moves the zoom lens toward wide-angle.
Moves the zoom lens to default position.
Moves the zoom lens to A4 landscape position.
Moves the zoom lens to specified position.
Sets lens zooming speed.
Focus control
Focus AF
Focus ONE SHOT
Focus MANUAL
Focus STOP
Focus NEAR
Focus FAR
Switches to auto focus mode.
Switches to one-shot focus mode.
Switches to manual focus mode.
Stops lens focus movement.
Moves lens focus closer.
Moves lens focus farther.
White balance setting
White balance AUTO
White balance MANUAL
White balance value designation
Adjusts white balance automatically.
Adjusts white balance manually.
Specifies white balance target value.
Exposure compensation
Exposure value designation
Exposure mode NORMAL
Exposure mode WHITE PAPER
Specifies exposure value.
Switches exposure to NORMAL mode.
Switches exposure to WHITE PAPER mode.
Still picture
Still picture ON
Still picture OFF
Turns STILL PICTURE mode ON.
Turns STILL PICTURE mode OFF.
Outline adjustment
DETAIL setting
Sets image quality adjustment values.
Input signal selection
Input selection CAMERA
Input selection EXTERNAL
Selects the internal camera head as the input signal.
Selects external signal as the input signal.
Illumination control
Lights ON
Lights OFF
Turns the illumination lamps on.
Turns the illumination lamps off.
Control mode selection
Host control mode
Local control mode
Switches the RE-455X to be controlled by a computer.
Cancels the Host Control Mode.
Information output
Model name request
ROM version request
Reads the RE-455X model information.
Reads ROM version information.
Camera
control
System
control
Abbreviation
E
18
5 TROUBLESHOOTING
If the RE-455X does not function properly, check the following points before contacting your dealer.
Problem
Possible cause
Reference
page
• The lens cap has not been removed.
• The power of the RE-455X or other equipment has not been
turned ON.
• Connection may be incorrect.
• The input source is not selected correctly.
15
16
The image cannot be
focused correctly
•
•
•
•
•
12
12
12
12
13
The zoom function
doesn’t work
• The image is frozen.
13
Images appear
reddish/bluish
• The white balance has been adjusted manually.
• The color tone of the video monitor is not correct.
13
—
Images are too
bright/dark
• The WHITE PAPER button is on.
• Exposure of the RE-455X or monitor has not been adjusted
correctly.
• The object is not illuminated properly.
14
14
• The power of the RE-455X or other equipment has not been
turned ON.
• Connection may be incorrect.
11
The screen doesn’t
change
• The image is frozen.
13
The illumination lamps
do not light up
immediately when the
LIGHTS button is
pressed
• To protect the lamps, the system preheats for 3 seconds,
then the lamps light up. During preheating, the LIGHT
indicator flashes. This is not a malfunction.
—
The RE-455X cannot be
controlled by a
computer
• The power of the RE-455X or other equipment has not been
turned ON.
• Connection may be incorrect.
• Incorrect operation may be the cause.
No image appears on
the monitor
The input source
cannot be changed
The document may be too dark or glowing.
Strong light may be reflected on the screen.
The object has low contrast.
Focusing has been set in manual mode.
The image is frozen.
8
11
—
15
11
15
—
If the problem cannot be solved after checking the above points, please contact your dealer.
The fluorescent illumination lamps are consumables. Replace with a
new lamp if a lamp starts flickering or becomes dark. For details of
replacement, please consult your dealer.
19
6 SPECIFICATIONS
Signal output method
Image device
Effective pixels
Synchronization
Resolution
Imaging speed
Projection lens
Projection range
Zoom
Focusing
Iris adjustment
(exposure)
White balance
Illumination lamps
Input sources
Input/output terminals
•
•
•
•
XGA output (VESA compliant)
1/3" CCD
Horizontal 1,024 pixels × Vertical 768 pixels
Internal synchronization only (XGA output and NTSC/PAL output are asynchronous)
XGA output 520 horizontal TV lines or more, 450 vertical TV lines or more
XGA output 15 frames/sec.
F=5.4mm–64.8mm F1.8-F2.8 10 element, 8 group design
(Maximum) 306 × 230mm – 31.5 × 23.7mm
12× power zoom with PRESET ZOOM button for A4 size
Power auto/manual
Power auto/manual with WHITE PAPER button for white documents
Auto/manual
6W fluorescent lamp × 2, high-frequency lighting, angle-adjustable
Can be switched between internal camera head/external input equipment for XGA only
RGB input (XGA) D-SUB 15-pin × 1, input impedance: 75Ω
RGB output (XGA) D-SUB 15-pin × 1, output impedance: 75Ω
Video output RCA pin jack × 1, output impedance: 75Ω
S-video output 4-pin mini-DIN × 1, output impedance: 75Ω
RS-232C serial interface × 1
AC input × 1
Power source
AC100-120V
AC200-240V
Power consumption
NTSC: Approx. 23W
PAL: Approx. 25W
Dimensions
Operating position: 722 (W) × 525 (D) × 556 (H)mm
Folded position: 486 (W) × 525 (D) × 183 (H)mm
Weight
Operating environment
Approx. 9.4kg
E
50/60Hz (USA and Canada)
50/60Hz (Continental Europe)
Temperature: +5°C – +35°C (4°F - 95°F)
Relative humidity: 20% – 85% (no condensation)
Weight and dimensions are approximate.
Errors and omissions excepted.
Specifications and design of the product are subject to change without notice.
Canon is a registered trademark of Canon Inc.
20
Français
Visualiseur Canon
RE-455X
MODE D’EMPLOI
NTSC/PAL
F
INTRODUCTION
Nous vous remercions d’avoir fait l’acquisition du Visualiseur Canon RE-455X.
Le RE-455X est un appareil portatif et pratique permettant la saisie d’images grâce à sa caméra qui est
munie d’un objectif zoom x12. Il assure la projection de documents plats, d’objets tridimensionnels, de films,
etc., sur un moniteur vidéo. Ses principales particularités sont les suivantes:
• Des images de qualité peuvent être projetées immédiatement par les fonctions de mise au point, de
balance des blancs et de diaphragme automatique (exposition automatique). Cet appareil est capable de
projeter sur l’écran une large gamme de supports allant des documents plats aux objets en trois
dimensions.
• Cet appareil est pourvu de nombreuses prises, y compris des prises RGB OUT pour projecteurs à
cristaux liquides XGA haute définition et autres équipements, des prises RGB IN, VIDEO OUT et SVIDEO OUT.
• Diverses commandes sont disponibles pour contrôler l’appareil à distance.
• Veuillez remarquer que les fonctions suivantes ne sont pas disponibles.
• Il ne possède pas de fonction de rétroéclairage, et ne convient donc pas à la projection de
transparents comme les rétroprojecteurs ou les diapositives.
• Il ne possède pas de fonction de rotation d’image.
• Il ne possède pas de fonction d’enregistrement d’image.
Pour tirer le meilleur parti de cet appareil, veuillez prendre la peine de lire
attentivement ce mode d’emploi.
Ce mode d’emploi s’applique aussi bien au modèle NTSC qu’au modèle PAL.
Assurez-vous que l’emballage contient les éléments suivants:
1. Visualiseur Canon RE-455X
2. Câble d’alimentation × 1
3. Câble RGB × 1
4. Housse
5. Mode d’emploi
© Copyright 2005 CANON INC.
TOUS DROITS RÉSERVÉS
1
INSTRUCTIONS D’UTILISATION IMPORTANTES
ATTENTION:
POUR RÉDUIRE LES RISQUES DE SECOUSSE
ÉLECTRIQUE, NE PAS EXPOSER CET
APPAREIL À LA PLUIE OU À L’HUMIDITÉ.
ATTENTION:
POUR RÉDUIRE LES RISQUES DE SECOUSSE
ÉLECTRIQUE, ET ÉVITER LES BROUILLAGES
INTEMPESTIFS, N’UTILISEZ QUE LES
ACCESSOIRES CONSEILLÉS.
ATTENTION:
LES LAMPES FLUORESCENTES SONT CHAUDES
QUAND ELLES SONT ALLUMÉES OU
IMMÉDIATEMENT APRÈS LEUR EXTINCTION. NE
LES TOUCHEZ PAS DIRECTEMENT. SOYEZ
PRUDENT SURTOUT AU MOMENT DE LES
REPLIER APRÈS L’EMPLOI.
Respecte les exigences de la classe B de la NMB-003 du Canada.
F
REMARQUE POUR LES CLIENTS DES ÉTATS-UNIS
LA OU LES LAMPES À L’INTÉRIEUR DE CE PRODUIT CONTIENNENT DU
MERCURE ET DOIVENT ÊTRE RECYCLÉES OU MISES AU REBUT
CONFORMÉMENT À LA LÉGISLATION LOCALE, DES ÉTATS OU FÉDÉRALES.
Ce numéro de série de cet appareil se trouve sur le panneau arrière.
Le numéro de série est unique. Nous vous conseillons d’inscrire ci-dessous ce numéro ainsi que
les autres renseignements importants et de conserver ce document qui est une preuve de votre
achat et aidera à son identification en cas de vol.
Date d’achat
Distributeur ou revendeur
Adresse du distributeur ou du revendeur
Numéro de téléphone du distributeur ou du revendeur
Numéro de modèle RE-455X
Numéro de série
2
INSTRUCTIONS IMPORTANTES RELATIVES À LA SÉCURITÉ
Le terme “appareil” est utilisé dans ce qui suit pour désigner le Visualiseur Canon RE-455X et
ses accessoires.
1. Prenez connaissance du mode d’emploi —Vous
devez lire toutes les instructions relatives à la
sécurité et au fonctionnement avant de faire usage
de l’appareil.
2. Conservez le mode d’emploi — De manière à
pouvoir vous y reporter ultérieurement, conservez
soigneusement les instructions relatives à la
sécurité et au fonctionnement.
8. Installation et transport — Ne déposez pas l’appareil
sur une table, un chariot, un support, un trépied, une
console instables. L’appareil pourrait tomber, être
gravement endommagé ou sérieusement blesser
quelqu’un. L’ensemble chariot et
appareil doit être mû avec
précaution. Arrêts brusques, forces
excessives et surfaces inégales
peuvent entraîner le renversement
du chariot et la chute de l’appareil.
3. Observez les mises en garde — Toutes les mises
en garde apposées sur l’appareil ou mentionnées
dans le mode d’emploi doivent être observées.
4. Respectez les instructions — Toutes les instructions
de fonctionnement et d’entretien doivent être
respectées.
5. Nettoyage — Débranchez la fiche du câble
d’alimentation avant de nettoyer cet appareil.
Essuyez l’appareil à l’aide d’un chiffon doux et propre.
Le cas échéant, humectez le chiffon dans une solution
étendue de détergent neutre et essorez-le
soigneusement avant de nettoyer l’appareil. Enfin,
séchez l’appareil au moyen d’un chiffon propre et sec.
N’utilisez ni essence, ni diluant, ni produits volatils ou
chimiques qui peuvent endommager la finition de
l’appareil. Si vous désirez utiliser un chiffon de
nettoyage imprégné d’un agent convenable, respectez
les instructions qui l’accompagnent.
BENZEN
6. Accessoires: — N’utilisez aucun accessoire autre
que ceux qui sont approuvés par Canon car cela
pourrait être dangereux. Par ailleurs, n’utilisez que
les câbles de liaison prescrits et veillez à ce que les
divers équipements soient reliés comme il convient.
7. Eau et humidité — Risque de secousse électrique
— N’utilisez pas cet appareil près d’un point d’eau ni
dans une atmosphère très humide. Évitez de placer
l’appareil à proximité d’un radiateur.
3
9. Alimentation — Cet appareil ne doit être alimenté
qu’à partir d’une source conforme à l’indication que
porte la plaquette signalétique. Si vous ne
connaissez pas la nature de la source, prenez
conseil du distributeur ou de la compagnie
d’électricité.
10.Mise à la terre — Cet appareil est muni d’une fiche
à 3 broches permettant sa mise à la terre.
Cette fiche à 3 broches ne peut être branchée que
sur une prise secteur possédant elle-même une
borne de mise à la terre. Cette disposition vise à la
sécurité. Si vous n’êtes pas en mesure de brancher
la fiche dans la prise secteur, demandez à un
électricien compétent de remplacer la prise secteur
qui est vraisemblablement d’un modèle périmé. Ne
tentez pas de passer outre à la sécurité qu’apporte
la fiche à 3 broches.
11.Protection du câble d’alimentation — Le câble
d’alimentation doit cheminer de manière qu’on ne
puisse pas le piétiner, ni qu’il soit écrasé par un
meuble ou un objet lourd. Examinez soigneusement
le cheminement du câble d’alimentation près de la
prise secteur et au point de sortie de l’appareil.
12.Mise à la terre de l’antenne extérieure — Si, pour
une raison quelconque, une antenne extérieure est
reliée au produit, veillez à ce que cette antenne soit
mise à la masse de manière à réaliser une
protection contre les impulsions de tension et les
charges d’électricité statique. La Section 810 du
Code National de l’Électricité, ANSI/NFPA No. 70 —
1984, fournit toute information requise en matière de
mise à la terre du mât et de la structure porteuse de
l’antenne ainsi que du câble de liaison à une boîte
de décharge, en matière de section du conducteur
de terre, de l’emplacement de la boîte de décharge
d’antenne, de la manière d’effectuer le
raccordement aux électrodes de masse et de
caractéristiques de l’électrode de masse. Reportezvous à la figure 1.
Fig. 1
Exemple d’une antenne mise à
la terre conformément au Code
National de l’Électricité
17.Réparation — Ne tentez pas de réparer cet appareil
par vous-même car l’ouverture ou la dépose des
capots peut vous exposer à des tensions
dangereuses ou à d’autres risques. Faites entretenir
l’appareil par du personnel qualifié pour cela.
Boite d’entretien
électrique
Collier de mise à
la terre
Câble de liaison
Boîte de décharge
d’antenne (CNE
Section 810-20)
Câbles de mise à la terre
(CNE Section 810-21)
Collier de mise à la terre
CNE: Code National
de l’Électricité
Électrode de mise à la terre
de l’alimentation électrique
(CNE Art. 250, Partie H)
13.Orage — Par mesure de protection complémentaire,
débranchez la fiche du câble d’alimentation dès que
survient un orage, ou encore si vous n’envisagez
pas d’utiliser l’appareil pendant une longue période.
Vous éviterez ainsi qu’il ne soit endommagé par une
surtension du secteur due à la foudre.
18.Endommagement entraînant une réparation —
Dans l’un des cas ci-dessous, débranchez la fiche
du câble d’alimentation et faites vérifier ou réparer
l’appareil par du personnel qualifié pour cela:
a. Le câble ou la fiche d’alimentation sont
endommagés.
b. Un liquide a été renversé sur l’appareil, ou
encore un objet étranger a été introduit dans
l’appareil par une de ses ouvertures.
c. L’appareil a été exposé à la pluie ou à l’eau.
14.Lignes électriques — Une antenne extérieure ne
doit pas être installée à proximité d’une ligne
aérienne de distribution d’énergie électrique, ni d’un
appareillage électrique; elle ne doit pas être montée
de telle manière qu’elle puisse, en tombant, venir en
contact avec cette ligne ou cet appareillage. Lors de
l’installation d’une antenne extérieure, veillez tout
particulièrement à ne toucher ni ligne de distribution
ni appareillage électrique car le contact pourrait être
mortel.
15.Surcharge — Ne surchargez pas les prises secteur
ou les rallonges car cela peut entraîner un incendie,
ou encore vous exposer à une secousse électrique.
16.Introduction d’objets étrangers ou de liquide —
N’introduisez aucun objet dans les ouvertures de
l’appareil car ils pourraient toucher un composant
porté à une tension dangereuse, ce qui pourrait
entraîner un incendie, ou encore vous exposer à
une secousse électrique. Par ailleurs, veillez à ne
renverser aucun liquide sur l’appareil.
F
d. L’appareil ne fonctionne pas normalement bien
que vous respectiez les instructions du mode
d’emploi et que vous n’agissiez que sur les
commandes mentionnées dans ce document.
Sachez que toute action sur les autres
commandes peut endommager l’appareil et
entraîne, le plus souvent, l’intervention
coûteuse d’un technicien qualifié à fin de
rétablir les conditions normales de
fonctionnement.
e. L’appareil est tombé, ou sa carrosserie a été
endommagée.
f. Les performances de l’appareil se sont
nettement dégradées et son entretien devient
nécessaire.
19.Pièces de rechange — Si une pièce doit être
remplacée, assurez-vous auprès du service de
réparation qu’elle le sera par la pièce prescrite par
Canon ou une pièce ayant des caractéristiques
identiques. L’utilisation d’une pièce non conforme à
l’original peut entraîner un incendie, ou vous
exposer à une secousse électrique ou à d’autres
dangers.
20.Contrôle de sécurité — Après toute intervention sur
cet appareil, exigez du service de réparation qu’il
effectue un contrôle de sécurité afin de s’assurer
que l’appareil peut être utilisé sans danger.
4
SOMMAIRE
INSTRUCTIONS IMPORTANTES
RELATIVES À LA SÉCURITÉ ……………………3
1.
NOMENCLATURE ET FONCTIONS …………………6
2.
MONTAGE, RANGEMENT ET
RACCORDEMENTS ………………………………… 8
3.
FONCTIONNEMENT …………………………………11
Mise au point manuelle …………………………………12
Reprise du réglage de la balance des blancs ………13
Changement d’angle au format Lettre/A4………………13
Gel de l’image sortie ………………………………………13
Projection de documents blancs ………………………14
Réglage de la luminosité et de la contraste de
l’image ………………………………………………………14
4.
CONFIGURATION D’UN SYSTÈME ………………15
Sortie à un moniteur vidéo ………………………………15
Commande à partir d’un ordinateur ……………………15
Changement de source avec un équipement
d’entrée extérieur …………………………………………16
Enregistrement d’images à l’aide d’un équipement
audiovisuel …………………………………………………17
Transférer des images vers des ordinateurs
(Entrée d’image) ……………………………………………17
Commande de l’appareil à partir d’un ordinateur ……18
5
5.
GUIDE DE DÉPANNAGE ……………………………19
6.
CARACTÉRISTIQUES TECHNIQUES ……………20
1
NOMENCLATURE ET FONCTIONS
Module de prise de vues
Lampe d’éclairage
Bras
Capuchon
d’objectif
Panneau arrière
Les lampes d’éclairage sont destinées
à permettre la projection des
documents réfléchissants.
La mise sous tension des lampes
s’obtient en appuyant sur la touche
LIGHTS. Les lampes sont orientables.
Plateau porte-document
RE-350 UALIZER
VIDEO VIS
Bouton de
libération du bras
Appuyez pour plier
ou déplier le bras
Panneau de commande
Poignée de transport
Interrupteur d’alimentation
(reportez-vous à la page 11)
Tirez cette poignée à vous lorsque
vous désirez l’utiliser.
REMARQUE
NOTE
Après mise hors tension, attendez au moins 5 secondes avant toute remise
sous tension, faute de quoi une anomalie de fonctionnement peut survenir.
F
Les lampes d’éclairage ne s’éclairent pas immédiatement après que vous
appuyez sur la touche LIGHTS. En effet, pour protéger les lampes, elles sont
préchauffées pendant 3 secondes avant d’être portées à la tension nominale.
Panneau arrière
Pour la configuration d’un système, reportez-vous à la page 15.
Prise de sortie S-vidéo (S-VIDEO OUT)
Prise de sortie vidéo (VIDEO OUT)
Prise RS-232C
Prises de sortie RVB
(RGB OUT)
RGB IN
RGB OUT
VIDEO
OUT
S VIDEO
OUT
Utilisez cette prise lorsque vous contrôler le RE-455X à
distance avec un ordinateur utilisant diverses commandes
(reportez-vous à la page 15, 18).
RS-232C
AC INLET
Entrée secteur
Prise RGB IN
6
Panneau de commande
Touche et témoin d’éclairage (LIGHTS)
Bouton de réglage de l’image (DETAIL)
Appuyez sur cette touche pour mettre en
service les lampes afin de permettre la
projection d’un document réfléchissant. Le
témoin clignote pendant le préchauffage puis
demeure éclairé.
Agissez sur ce bouton pour obtenir une image plus ou
moins détaillée (reportez-vous à la page 14). Tournez le
bouton vers HARD pour souligner les contours, ou vers
SOFT pour les adoucir.
Touche et témoin CAMERA
Appuyez sur cette touche pour passer des images d’une entrée
externe (comme un ordinateur) aux images du module de prise de
vues de l’appareil (reportez-vous à la page 16). Le témoin est
éclairé lorsque la caméra est sélectionnée.
Touches et témoin de mise au point
(FOCUS)
Appuyez sur cette touche pour mettre au point
automatiquement ou manuellement (reportezvous à la page 12). Le témoin est éclairé
lorsque l’autofocus est sélectionné.
Touche et témoin RGB IN
Appuyez sur cette touche pour passer des images du module de
prise de vues de l’appareil aux images via une entrée externe
(comme un ordinateur) (reportez-vous à la page 16). Le témoin est
éclairé lorsque l’entrée externe est sélectionnée.
Touche, témoin et bouton de balance des
blancs (WHITE BALANCE)
Touches de variation de focale
(ZOOM)
Utilisez cette touche et ce bouton pour régler la
tonalité des couleurs (reportez-vous à la page
13).
POWER
LIGHT
INPUT SELECT
CAMERA
RGB IN
WHITE BALANCE
AUTO
MANUAL
RED
EXPOSURE
Appuyez sur la touche WIDE pour
passer au grand angle. Appuyez
sur la touche TELE pour passer au
téléobjectif.
AUTO
BLUE
NEAR
HIGH
STILL
MANUAL
WIDE
LOW
ZOOM
PRESET
ZOOM
FOCUS
DETAIL
WHITE
PAPER
TELE
FAR
SOFT HARD
Témoin d’alimentation POWER
Il s’éclaire lorsque l’appareil est sous
tension ( reportez-vous à la page 11).
Touche/témoin de préréglage zoom (ZOOM PRESET)
Touche/témoin WHITE PAPER
Appuyez sur cette touche pour régler l’angle pour le papier de
format lettre/A4 (reportez-vous à la page 13). Le témoin est
éclairé quand la touche est pressée.
Utilisez cette touche pour rendre plus
blanc un document papier sur le
plateau. Le témoin est éclairé quand
cette fonction est activée.
Bouton de commande de l’exposition (EXPOSURE)
Utilisez ce bouton pour régler la luminosité de l’image
(reportez-vous à la page 14).
7
Touche/témoin d’image fixe (STILL PICTURE)
Appuyez sur la touche STILL PICTURE pour geler
une image de sortie animée (reportez-vous à la page
13). Le témoin est éclairé quand l’image est gelée.
2
MONTAGE, RANGEMENT ET RACCORDEMENTS
Montage
1
2
Dépliez les deux supports des lampes d’éclairage.
Soulevez tout d’abord le support droit puis le support gauche
( / ).
Appuyez sur le bouton de libération du bras de
manière à le redresser.
REMARQUE
3
Bouton de libération du bras
Tenez bien le bras en appuyant sur le bouton de libération
du bras. Sinon, le bras sautera vers le haut, ce qui peut
entraîner des blessures ou un mauvais fonctionnement.
Relevez-le lentement.
Dirigez le module de prise de vues vers le plateau
porte-document.
F
4
Retirez le capuchon d’objectif.
Rangez soigneusement ce capuchon.
8
Rangement
1
Posez le capuchon sur l’objectif.
REMARQUE
2
3
Dirigez le module de prise de vues vers le côté
jusqu’à ce qu’il vienne en butée.
Saisissez le bras avec la main droite, appuyez sur le
bouton de libération du bras puis repliez
soigneusement le bras vers le plateau portedocument.
REMARQUE
4
Veiller à bien déconnecter l’alimentation de l’appareil avant
de ranger celui-ci.
Bouton de libération du bras
Tenez bien le bras pour le ranger. Sinon, il sautera vers le
haut, ce qui peut entraîner des blessures ou un mauvais
fonctionnement. Rangez-le lentement.
Replacez les deux lampes d’éclairage dans leur
position d’origine; opérez avec beaucoup de soin.
Abaissez tout d’abord le support gauche puis le support droit
( / ).
Ne touchez pas les lampes fluorescentes
immédiatement après leur extinction car elles
peuvent être chaudes.
ATTENTION
NOTE
Quand vous ne l’utilisez pas, couvrez l’appareil au moyen de la housse fournie.
Cette housse est munie d’une poche pour le rangement des câbles.
ATTENTION
9
・ Assurez-vous que l’appareil est bien refroidi avant de retirer le
couvercle.
・ Placez l’appareil à l’horizontale lorsque vous l’entreposez. Si
l’appareil est entreposé verticalement, il peut tomber, entraînant
des blessures ou un dysfonctionnement.
・ Pour transporter l’appareil, coupez l’alimentation, débranchez les
câbles, repliez l’appareil et tirez la poignée de transport.
Raccordements
Pour relier le RE-455X à un projecteur, utilisez le câble RGB fourni avec l’appareil. Utilisez le câble
d’alimentation fourni avec l’appareil.
Vers la prise d’entrée RGB
Câble RGB (fourni)
Projecteur
Vers RGB OUT
RGB IN
Panneau arrière
RGB OUT
VIDEO
OUT
S VIDEO
OUT
RS-232C
AC INLET
Vers une
prise secteur
F
Câble d’alimentation
(fourni)
REMARQUE
De façon à protéger le RE-455X et éventuellement les autres équipements,
n’oubliez pas de les mettre hors tension avant de débrancher les câbles. Pour
débrancher un câble, saisissez sa fiche mais ne tirez pas sur le câble luimême.
NOTE
• Utilisez un projecteur compatible XGA.
• Pour le raccordement des équipements, reportez-vous à la page 15. Pour de
plus amples détails sur le fonctionnement des équipements, reportez-vous à
leur mode d’emploi.
10
3
1
FONCTIONNEMENT
Mettez l’appareil sous tension.
POWER
Lorsque le RE-455X est sous tension, le témoin POWER du
panneau de commande s’éclaire.
NOTE
2
3
• A la mise sous tension, il faut environ 20 secondes avant
qu’une image apparaisse.
• A la mise sous tension, la balance des blancs et la mise au
point sont automatiquement réglées.
Interrupteur
d’alimentation
Panneau de commande
Mettez sous tension l’équipement associé.
Si vous le désirez, cette mise sous tension peut être effectuée préalablement.
Placez le document au centre du plateau portedocument.
Plateau portedocument
Si aucune image ne s’affiche, assurez-vous que le capuchon de
l’objectif a bien été retiré.
4
5
Mise au point.
L’autofocus s’active lorsque l’alimentation est allumée.
Si la fonction autofocus ne met pas le sujet au point, passez en mise au point manuelle.
Lorsque vous ne désirez plus utiliser l’appareil,
mettez-le hors tension.
POWER
Le témoin POWER s’éteint. Les lampes d’éclairage s’éteignent
(si elles sont allumées). N’omettez pas de mettre hors tension
les autres équipements.
REMARQUE
Après mise hors tension, attendez au moins 5 secondes
avant toute remise sous tension, faute de quoi une anomalie
de fonctionnement peut survenir.
NOTE
11
Le RE-455X doit être mis hors tension quand vous ne l’utilisez pas. En outre,
débranchez la fiche du câble d’alimentation si vous n’envisagez pas d’utiliser
l’appareil pendant une longue période.
Mise au point manuelle
Lorsque l’autofocus n’effectue pas correctement la mise au point ou lorsque vous effectuez la mise au point
sur un endroit précis d'un objet tridimensionnel, vous pouvez effectuer la mise au point manuellement. Cette
mise au point peut être effectuée jusqu’à une hauteur d’environ 65mm du plateau porte-document. A cause
de la profondeur de champ, il est possible qu’une mise au point minutieuse ne soit pas réalisable pour la
totalité de la zone de l'objet tridimensionnel.
Suivez les étapes ci-dessous.
Appuyez sur la touche
FOCUS pour passer en
mode de mise au point
manuelle.
Appuyez sur la touche NEAR
ou sur la touche FAR pour
ajuster la mise au point.
Pour revenir en mise au point
automatique, appuyez sur la
touche FOCUS.
NOTE
Panneau de commande
AUTO
ZOOM
PRESET
ZOOM
FOCUS
DETAIL
STILL
MANUAL
WIDE
NEAR
TELE
FAR
SOFT HARD
Touche FOCUS
• Quand vous appuyez sur la touche FOCUS pendant au moins 2 secondes, le
mode passe en autofocus à partir d’un cliché (AF à partir d’un cliché : une fois
la mise au point effectuée sur le sujet, elle est verrouillée dans ce mode). Ce
mode est conseillé lorsque vous changez souvent de sujet.
• Lorsque vous basculez entre une projection tridimensionnelle et des
documents papier et dans d’autre cas similaires, passez d’abord en mode AF
à partir d’un cliché, puis appuyez sur la touche FOCUS pour parvenir à la mise
au point.
• Le témoin FOCUS clignote en mode AF à partir d’un cliché, puis il s’éteint
lorsque le sujet est correctement mis au point.
• Pour revenir au mode autofocus normal à partir du mode AF à partir d’un
cliché, appuyez sur la touche FOCUS pendant au moins 2 secondes.
F
■ Objets indésirables pour la mise au point
Des objets tels que ceux énumérés ci-dessous peuvent présenter certaines difficultés de mise au point. Si
cela se produit, mettez l’objectif au point manuellement.
1.
2.
3.
4.
5.
Objets peu réfléchissants (étoffe sombre, cheveux etc.)
Objets à surface luisante ou réfléchissante (verre etc.)
Objets vus à travers une vitre
Objets à faible contraste
Des objets avec des lignes horizontales ou diagonales
12
Reprise du réglage de la balance des blancs
Cette opération est nécessaire si la tonalité des couleurs ne semble pas naturelle ou si vous souhaitez
obtenir une tonalité particulière.
Suivez les étapes ci-dessous.
Appuyez sur la touche WHITE BALANCE (pour activer le mode manuel).
Tournez le bouton WHITE BALANCE pour obtenir la tonalité des couleurs
souhaitée. Tournez-le vers RED pour augmenter la composante rouge, ou
vers BLUE pour augmenter la composante bleue.
Si vous ne pouvez pas reprendre le réglage de la tonalité des couleurs, retirez
le document, appuyez sur la touche WHITE BALANCE, pus exécutez à
nouveau les étapes et .
Panneau de commande
POWER
LIGHT
INPUT SELECT
CAMERA
WHITE BALANCE
RGB IN
AUTO
MANUAL
RED
EXPOSURE
WHITE
PAPER
BLUE
LOW
HIGH
Changement d’angle au format Lettre/A4
Pour adapter la vue au format Lettre/A4, appuyez sur la touche ZOOM PRESET. La taille de l’image de
sortie passe au format Lettre/A4.
Si vous appuyez sur la touche ZOOM PRESET le témoin s’allume.
Panneau de commande
Utilisez les touches ZOOM pour modifier l’angle.
AUTO
ZOOM
PRESET
ZOOM
FOCUS
STILL
MANUAL
WIDE
NEAR
TELE
FAR
D
NOTE
L’angle réglé peut être légèrement différent du format Lettre/A4.
Gel de l’image sortie
Pour mettre en pause une image animée sortie, appuyez sur la touche STILL PICTURE. L’image sortie
passe d'une image animée à une image gelée.
Le témoin STILL PICTURE est éclairé pendant le gel de l’image.
Panneau de commande
Appuyez une seconde fois sur la touche STILL PICTURE, et l’image gelée se
remettra à défiler.
AUTO
MANUAL
WIDE
NEAR
D
NOTE
13
Les réglages tels que zoom, mise au point ou balance des blancs sont
impossibles pendant le gel de l’image.
ZOOM
PRESET
ZOOM
FOCUS
FAR
TELE
STILL
Projection de documents blancs
Si vous appuyez sur la touche WHITE PAPER lors de la projection de documents textuels sur un fond
blanc, le mode s’ajuste automatiquement de sorte que la projection des parties blanches d’un document
apparaissent beaucoup plus blanches.
A la pression de la touche, le témoin WHITE PAPER s’éclaire.
Panneau de commande
Appuyez une seconde fois, le témoin s’éteindra et l’appareil reviendra en
fonctionnement ordinaire.
POWER
LIGHT
INPUT SELECT
CAMERA
RGB IN
WHITE BALANCE
AUTO
MANUAL
RED
EXPOSURE
WHITE
PAPER
BLUE
LOW
HIGH
L’efficacité peut varier selon le document, y compris son degré
d’assombrissement.
NOTE
Réglage de la luminosité et du contraste de l’image
Si vous souhaitez projeter un document noir ou sombre, ou que l’objet projeté est petit et à fort contraste
par rapport au fond, il sera possible de contrôler la luminosité (régler l’exposition) en agissant sur le bouton
EXPOSURE pour accroître la netteté de l’image.
Si le fond est blanc et que le sujet est sombre, la qualité de l’image pourra parfois être améliorée en le
plaçant sur du papier noir lors de la projection.
Tournez-le vers HIGH pour accroître la luminosité, ou vers LOW pour la
décroître.
Agissez sur le bouton DETAIL pour obtenir une image plus ou moins détaillée.
Tournez le bouton vers HARD pour souligner les contours, ou vers SOFT pour
les adoucir.
NOTE
F
Panneau de commande
EXPOSURE
E
FO
DETAIL
AUTO
WHITE
PAPER
LOW
HIGH
NE
SOFT HARD
Le réglage de la luminosité avec le bouton EXPOSURE peut ne
pas être efficace si l’image est trop sombre.
14
4
CONFIGURATION D’UN SYSTÈME
Les équipements suivants peuvent être raccordés aux prises d’entrée et de sortie. Utilisez le câble
d’alimentation fourni. Pour les câbles autres que le câble d’alimentation et le câble RGB fournis, utilisez des
câbles disponibles dans le commerce. Pour de plus amples détails sur le fonctionnement des équipements,
reportez-vous à leur mode d’emploi.
Équipements de sortie
Sortie à un moniteur vidéo
Moniteur vidéo
Projecteur
Equipement
audiovisuel
Moniteur RVB
Vers la prise d’entrée RGB
Vers la prise d’entrée S-vidéo ou vidéo
Pour la sortie à un moniteur
vidéo, reliez le RE-455X à la
prise d’entrée vidéo du moniteur
avec un câble vidéo disponible
dans le commerce. Le moniteur
vidéo projettera les images du
module de prise de vues, quel
que soit l’équipement d’entrée
sélectionné.
NOTE
Câble
vidéo
Câble RVB
Câble S-vidéo
Panneau arrière
RGB IN
RGB OUT
VIDEO
OUT
S VIDEO
OUT
Utilisez des projecteurs
compatibles XGA et
des écrans RGB.
A l’utilisation d’une
sortie vidéo ou d’une
sortie S-vidéo, des
zones sombres peuvent
apparaître
à
la
périphérie de l’écran.
Vers une
prise secteur de,
CA
Câble
d’alimentation
RS-232C
AC INLET
Câble RS-232C
Câble RVB
REMARQUE
15
Au raccordement d’un équipement tel que moniteur vidéo ou
magnétoscope, vérifiez si votre modèle RE-455X utilise le
format NTSC ou PAL, et employez un équipement compatible
avec le format concerné.
Ordinateur
Pour contrôler à l’aide d’un ordinateur
Pour contrôler le RE-455X à distance avec un ordinateur,
procédez dans l’ordre suivant.
1) Connectez l’appareil à l’ordinateur à l’aide d’un câble
RS-232C.
2) Allumez l’appareil et l’ordinateur.
3) Utilisez l’ordinateur.
Veuillez contacter votre distributeur pour plus de détails.
Changement de source avec un équipement d’entrée extérieur
En raccordant un ordinateur ou un autre équipement à la prise d’entrée RGB, vous pouvez projeter des
images de cet équipement en appuyant simplement sur une touche.
Par la caméra du RE-455X
Projecteur
RGB OUT
IZER
RE-350
VIDEO VISUAL
RGB IN
Touche de sélection d’entrée (INPUT SELECT)
Appareil extérieur
Ordinateur
Pour commuter aux images d’un équipement d’entrée extérieur, comme un
ordinateur, appuyez sur la touche RGB IN. Le témoin RGB IN s’éclaire et les
images sont projetées depuis l’équipement raccordé à la prise d’entrée RGB.
Appuyez sur la touche CAMERA pour revenir aux images du module de
prise de vues du RE-455X.
ATTENTION
NOTE
Panneau de commande
POWER
LIGHT
INPUT SELECT
CAMERA
RGB IN
WHITE BALANCE
AUTO
MANUAL
RED
BLUE
EXPOSURE
WHITE
PAPER
LOW
HIGH
F
・ En fonction de l’ordinateur ou du projecteur, les images peuvent
apparaître déformées et le basculement entre les sources
d’images ne peut pas se faire correctement.
・ Les images peuvent apparaître dans une position légèrement
différente entre le module de prise de vues du RE-455X et un
ordinateur.
Les images du module de prise de vues seront sorties à la prise de sortie vidéo
et à la prise de sortie S-vidéo quel que soit l’équipement d’entrée sélectionné.
16
Enregistrement d’images à l’aide d’un équipement audiovisuel
Si vous souhaitez enregistrer avec un équipement audiovisuel, connectez-y le RE-455X avec un câble
vidéo disponible dans le commerce. Pour de plus amples détails concernant l’utilisation de l’équipement
utilisé, reportez-vous au mode d'emploi fourni avec l'équipement.
Equipement audiovisuel
(Graveur de DVD, magnétoscope, etc.)
Vers la prise
VIDEO IN
Câble vidéo
Panne au arrière
RGB OUT
VIDEO
OUT
S VIDEO
OUT
RS-232C
REMARQUE
NOTE
Vérifiez si votre modèle RE-455X est de
format NTSC ou PAL et utilisez un
équipement audiovisuel compatible avec
le format concerné.
Si vous utilisez un équipement audiovisuel pourvu d’une prise S-vidéo, utilisez
un câble S-vidéo pour relier cette prise de manière à projeter des images de
haute qualité.
Transférer des images vers des ordinateurs (Entrée d'image)
Si vous souhaitez transférer des images du RE-455X vers un ordinateur, vous pouvez le faire en utilisant
simplement un câble vidéo pour connecter l’appareil à un ordinateur à capacité audiovisuelle. Si votre
ordinateur n’a pas de capacité audiovisuelle, une carte de capture vidéo est nécessaire pour convertir le
signal vidéo (signal analogique) en signal numérique convenant à un ordinateur. Contactez le fabriquant de
votre ordinateur ou un magasin pour plus de détails.
Carte de capture vidéo
Câble vidéo
RE-450X
NOTE
17
Ordinateur
Utilisez un ordinateur compatible XGA.
Commande de l’appareil à partir d’un ordinateur
Le RE-455X peut être contrôlé à distance par un ordinateur grâce à diverses commandes. Reportez-vous
au tableau ci-dessous pour les fonctions qui peuvent être contrôlées à distance. Pour plus d’informations y
compris les méthodes de contrôle, veuillez contacter votre distributeur.
Catégorie
Signification
Commande de
l’objectif zoom
Zoom STOP
Zoom TELE
Zoom WIDE
Positionnement zoom, position par défaut
Positionnement zoom, paysage A4
Positionnement zoom
Vitesse zoom
Le zoom s’arrête.
Le zoom passe en téléobjectif.
Le zoom passe en grand angulaire.
Le zoom passe à la position par défaut.
Le zoom passe à la position paysage A4.
Le zoom passe à la position spécifiée.
Règle la vitesse du zoom.
Commande de la
mise au point
Mise au point AF
Mise au point ONE SHOT
Mise au point MANUAL
Mise au point STOP
Mise au point NEAR
Mise au point FAR
Commute à la mise au point automatique.
Bascule en mode de mise au point à partir d’un cliché.
Commute à la mise au point manuelle.
Arrête la mise au point.
Met au point sur un objet plus proche.
Met au point sur un objet plus éloigné.
Réglage de la
balance des
blancs
Balance des blancs AUTO
Balance des blancs MANUAL
Balance des blancs, indication de valeur
Règle automatiquement la balance des blancs.
Règle manuellement la balance des blancs.
Spécifie la valeur cible de balance des blancs.
Correction de
l’exposition
Exposition, indication de valeur
Mode d’exposition NORMAL
Mode d’exposition WHITE PAPER
Règle la valeur d’exposition.
Commute l’exposition au mode NORMAL.
Commute l’exposition au mode WHITE PAPER.
Image fixe
Image fixe ON
Image fixe OFF
Met ON le mode STILL PICTURE.
Met OFF le mode STILL PICTURE.
Réglage du
contour
Réglage DETAIL
Règle la qualité de l’image.
Sélection du
signal d’entrée
Sélection d’entrée CAMERA
Sélection d’entrée EXTERNAL
Sélectionne le module de prise de vues comme signal
d’entrée.
Sélectionne un signal extérieur comme signal d’entrée.
Commande de
l’éclairement
Eclairage ON
Eclairage OFF
Met sous tension les lampes d’éclairage.
Met hors tension les lampes d’éclairage.
Sélection du
mode de
commande
Mode de commande hôte
Mode de commande local
Commute le RE-455X à la commande à partir de l’ordinateur.
Annule le mode de commande par l’hôte.
Sortie
d’informations
Demande de nom de modèle
Demande de version ROM
Lit les informations de modèle du RE-455X.
Lit les informations de version ROM.
Commande
de la
caméra
Commande
du système
Abréviations
F
18
5
GUIDE DE DÉPANNAGE
Si vous avez l’impression que le RE-455X ne fonctionne pas normalement, procédez aux vérifications
suivantes avant de prendre contact avec le distributeur.
Anomalie
Cause probable
Page de
référence
Le moniteur n’affiche
aucune image
•
•
•
•
Le capuchon d’objectif n’a pas été retiré.
Le RE-455X et les autres équipements ne sont pas sous tension.
Les raccordements sont incorrects.
La source d’images n’est pas correctement choisie.
8
11
15
16
La mise au point de
l’image est impossible
•
•
•
•
•
Le document ou trop sombre, ou bien luisant.
Un éclairage puissant illumine l’écran.
L’objet projeté manque de contraste.
La mise au point a été effectuée manuellement.
L’image est gelée.
12
12
12
12
13
La fonction zoom est
inopérante
• L’image est gelée.
13
L’image semble rougeâtre
ou bleuâtre
• La balance des blancs a été réglée manuellement.
• La tonalité dews couleurs du moniteur n’est pas correcte.
—
14
Les images sont trop
brillantes ou trop sombres
• La touche WHITE PAPER est ON.
• Le réglage du RE-455X ou du moniteur n’est pas correctement
effectué.
• L’objet n’est pas convenablement éclairé.
14
14
La source d’images ne
peut pas être choisie
• Le RE-455X et les autres équipements ne sont pas sous tension.
• Les raccordements sont incorrects.
11
15
L’écran ne change pas
• L’image est gelée.
13
Les lampes d’éclairage ne
s’éclairent pas
immédiatement après une
pression sur la touche
LIGHTS
• Pour protéger les lampes, un préchauffage est réalisé pendant 3
secondes. Il ne s’agit donc pas d’une anomalie. Le témoin LIGHT
clignote pendant le préchauffage.
—
Le RE-455X ne peut pas
être commandé par un
ordinateur
• Le RE-455X et les autres équipements ne sont pas sous tension.
• Les raccordements sont incorrects.
• Utilisation incorrecte de l’appareil.
11
15
—
—
Si les vérifications ci-dessus ne vous permettent pas de résoudre le problème, consultez le distributeur.
NOTE
19
Les lampes d’éclairage fluorescentes sont des consommables. Mettez
en place une lampe neuve si l’une d’elles commence à clignoter ou
devient sombre. Pour plus de détails concernant le remplacement,
veuillez consulter votre distributeur.
6
•
•
•
•
CARACTÉRISTIQUES TECHNIQUES
Sortie du signal
Dispositif d’image
Pixels efficaces
Synchronisation
Définition
Vitesse d’image
Objectif de projection
Plage de projection
Zoom
Mise au point
Réglage du diaphragme
(exposition)
Balance des blancs
Lampes d’éclairage
Sources d’entrée
Sortie XGA (conforme à VESA)
Prises d’entrée/sortie
1 entrée RGB (XGA), D-SUB 15 broches, impédance d’entrée: 75 Ω
1 sortie RGB (XGA), connecteur D-SUB 15 broches, impédance de sortie: 75 Ω
1 sortie vidéo, connecteur à broches RCA, impédance de sortie: 75 Ω
1 sortie S-vidéo, connecteur min-DIN 4 broches, impédance de sortie: 75 Ω
1 interface série RS-232C
Entrée d’alimentation secteur 1
Alimentation
100 - 120 V CA 50/60Hz (Etats-Unis et Canada)
200 - 240 V CA 50/60Hz (Europe continentale)
Consommation
NTSC: Env. 23 W
PAL: Env. 25 W
Dimensions
Position de fonctionnement: 722 × 525 × 556 mm (l×p×h)
Position de rabattement: 486 × 525 × 183 mm (l×p×h)
Poids
Conditions ambiantes
de fonctionnement
Env. 9.4 kg
CCD 1/3 pouce
Horizontalement 1.024 pixels x verticalement 768 pixels
Interne seulement (sortie XGA et sortie NTSC/PAL asynchrones)
Sortie XGA 520 lignes de télévision horizontales ou plus, 450 lignes de télévision verticales ou plus
Sortie XGA, 15 images/sec.
F = 5,4 mm – 64,8 mm, F1,8 - F2,8, 10 éléments en 8 groupes
(maximum) 306 × 230 mm – 31,5 × 23,7 mm
Zoom motorisé × 12 avec touche PRESET ZOOM pour le format A4
Automatique motorisée/manuelle
Automatique motorisé/manuel avec touche WHITE PAPER pour les documents blancs
Automatique/manuelle
2 lampes fluorescentes 6 W, éclairage haute fréquence, orientables
Commutable entre le module de prise de vues intérieur/l’équipement d’entrée extérieur pour XGA
seulement
F
Température: 5˚C – 35˚C (41˚F – 95˚F)
Humidité relative: 20 - 85% maximum (sans condensation)
Poids et dimensions sont approximatifs.
Sauf erreurs ou omissions.
Les caractéristiques et la présentation peuvent être modifiées sans avis préalable.
Canon est une marque de fabrique déposée de Canon Inc.
20
Deutsch
Canon Visualizer
RE-455X
BEDIENUNGSANLEITUNG
NTSC/PAL
De
EINFÜHRUNG
Vielen Dank für das Vertrauen, das Sie unseren Produkten mit dem Kauf des Canon Visualizer RE-455X
entgegengebracht haben.
Der RE-455X ist ein benutzerfreundliches tragbares Bildwiedergabesystem mit integrierter Videokamera
und einem Zwölffach-Zoomobjektiv. Das Gerät ermöglicht die Wiedergabe von flachen Vorlagen (z.B. Film)
oder auch dreidimensionalen Objekten auf dem Bildschirm eines Videomonitors. Folgende Hauptmerkmale
zeichnen das Gerät aus:
• Sofortige Wiedergabe von hochwertigen Bildern mit Hilfe der Funktionen automatische Fokussierung,
automatischer Weißabgleich und Blendenautomatik (automatische Belichtung). Möglichkeit zur
Projektion vieler verschiedener Vorlagen auf dem Monitor von Papierdokumenten bis zu
dreidimensionalen Objekten.
• Verfügbarkeit einer ganzen Reihe von Video-Ein-/Ausgängen, u.a. RGB OUT für hochauflösende XGALCD-Projektoren und andere Komponenten sowie RGB IN, VIDEO OUT und S-VIDEO OUT.
• Eine Fernbedienung des Geräts über verschiedene Befehle ist möglich.
• Beachten Sie bitte, dass die folgenden Funktionen nicht verfügbar sind:
• Funktion für Hintergrundbeleuchtung; daher eignet es sich nicht zur Projektion transparenter Vorlagen
wie etwa OHP-Folien oder Dias.
• Keine Funktion zur Drehung von Bildern
• Keine Funktion zur Speicherung von Bildern
Machen Sie sich bitte vor Inbetriebnahme des Geräts gründlich mit dem Inhalt der
vorliegenden Bedienungsanleitung vertraut, damit stets eine sachgemäße
Handhabung gewährleistet ist.
Diese Anleitung gilt sowohl für NTSC- als auch PAL-Modelle.
Lieferumfang des Geräts (im Versandkarton):
1. Canon Visualizer RE-455X
2. Netzkabel ×1
3. RGB-Kabel ×1
4. Geräteabdeckung
5. Bedienungsanleitung
© Copyright 2005 CANON INC.
ALLE RECHTE VORBEHALTEN
1
WICHTIGE HINWEISE ZUM GEBRAUCH DES GERÄTS
ACHTUNG:
DAS GERÄT DARF WEDER REGEN NOCH
FEUCHTIGKEIT AUSGESETZT WERDEN, DA
SONST BRANDGEFAHR BZW. GEFAHR
ELEKTRISCHER SCHLÄGE BESTEHT.
ACHTUNG:
NUR VOM HERSTELLER EMPFOHLENES
ZUBEHÖR VERWENDEN, DA SONST DIE
GEFAHR VON ELEKTRISCHEN SCHLÄGEN
UND STÖRABSTRAHLUNGEN DROHT.
ACHTUNG:
WÄHREND DES BETRIEBS BZW. DIREKT NACH
DEM AUSSCHALTEN SIND LEUCHTRÖHREN
SEHR HEISS UND DÜRFEN DAHER DANN
KEINESFALLS DIREKT BERÜHRT WERDEN.
BEIM EINKLAPPEN NACH GEBRAUCH
BESONDERS VORSICHTIG VORGEHEN.
Der Netzanschluß sollte in der Nähe des Visualizers installiert und leicht erreichbar sein. Bitte vor
dem Reinigen oder Warten den Netzstecker ziehen.
De
Dieses Produkt verwendet einen Mikrocomputer. Externe Hochfrequenzenergie usw. kann
Bildstörungen verursachen; verwenden Sie daher dieses Produkt nicht in einer derartigen
Umgebung.
2
WICHTIGE SICHERHEITSHINWEISE
Im folgenden bezieht sich der Ausdruck “Gerät” auf den Canon Visualizer RE-455X und sein
Zubehör.
1. Gründliche Lektüre der Bediengsanleitung —
Machen Sie sich vor der Inbetriebnahme des Geräts
gründlich mit dem Inhalt der vorliegenden
Bedienungsanleitung vertraut.
2. Sichere Aufbewahrung der Bedienungsanleitung —
Die Bedienungsanleitung sicher aufbewahren, damit
sie stets zum Nachschlagen zur Hand ist.
3. Beachtung der Warnhinweise — Unbedingt alle
Warnhinweise auf dem Gerät und in der
Bedienungsanleitung beachten.
8. Transport oder Wechsel des Aufstellorts — Zu diesem
Zweck keinesfalls unstabile Transportwagen, Ständer,
Stative, Halterungen oder Tische nutzen. Anderfalls
drohen schwere Personen- oder Sachschäden — z.B.
durch Umstürzen des Geräts. Beim Transport des
Geräts auf einem Transportwagen vorsichtig
vorgehen. Plötzliches Abbremsen,
übermäßiger Kraftaufwand und
Bodenunebenheiten können zum
Umkippen von Wagen und Gerät
führen.
4. Beachtung der Anweisungen — Unbedingt alle
Anweisungen zur Bedienung und Instandhaltung
des Geräts beachten.
5. Reinigung — Unbedingt vor der Reinigung des
Geräts den Netzstecker ziehen.
Das Gerät mit einem sauberen, weichen Tuch
abwischen. Gegebenenfalls ein mit Spülmittellösung
angefeuchtetes und gut ausgewrungenes Tuch
verwenden. In diesem Fall zum Schluß mit einem
sauberen, trockenen Tuch trockenreiben. Keinesfalls
flüchtige Lösungsmittel wie Waschbenzin oder
Farbverdünner zur Reinigung verwenden, da sonst die
Oberfläche des Geräts angegriffen wird. Bei
Verwendung von handelsüblichen Reinigungstüchern
unbedingt die Gebrauchsanleitung beachten.
BENZEN
6. Gerätezubehör — Nur solche Zubehörteile
verwenden, die von der Firma Canon zugelassen
sind, da bei andersartigen Teilen Gefährdungen
drohen. Stets die vorgeschriebenen Verbindungskabel
verwenden, und unbedingt auf korrekten Anschluß
achten.
7. Wasser und Feuchtigkeit/Stromschlaggefahr — Das
Gerät keinesfalls in der Nähe von Wasser oder bei
hoher Feuchtigkeit einsetzen. Auch die
Nachbarschaft von Heizkörpern eignet sich nicht als
Aufstellort für das Gerät.
3
9. Stromversorgung — Das Gerät darf nur mit der auf
dem Typenschild angegebenen Netzspannung
betrieben werden. Bei Fragen zur Netzspannung vor
Ort wenden Sie sich bitte an den Fachhändler oder
den zuständigen Elektrizitätsversorger.
10.Erdung — Das Gerät ist mit einem Netzstecker mit
drei Kontakten ausgestattet (der dritte Kontakt dient
zur Schutzerdung).
Der Anschluß darf ausschließlich an eine
entsprechende Steckdose erfolgen. Bei Problemen
wenden Sie sich bitte an einen Elektriker. Die
Schutzerdung des Steckers darf keinesfalls
aufgehoben werden.
11.Schutz des Netzkabels — Das Netzkabel ist so zu
verlegen, daß es nicht zum Stolperdraht oder durch
Gegenstände eingeklemmt/umgeknickt wird. Dabei
vedienen der Netzstecker und die Austrittsstelle des
Netzkabels aus dem Gerät besondere Beachtung.
12.Blitzschlag — Als zusätzliche Schutzmaßnahme
während eines Gewitters oder vor längerem
Nichtgebrauch den Netzstecker aus der Steckdose
ziehen. Dadurch werden Geräteschäden durch
Blitzschlag und Überspannungen im Stromnetz
verhindert.
13.Stromversorgungsleitungen — Außenantennen
dürfen nicht an Orten in der Nähe von StromnetzFreileitungen und anderen Stromversorgungsleitungen oder elektrischer Beleuchtung installiert
sein oder an Orten, wo sie auf solche Leitungen
umstürzen können. Bei der Installation von
Außenantennen ist daher unbedingt dafür zu
sorgen, daß wegen der schwerwiegenden Folgen
jeder Kontakt mit den obengenannten Leitungen
ausgeschlossen ist.
14.Überlastung — Jede Übelastung von Steckdosen
und Verlängerungskabeln vermeiden, da sonst
Brand- oder Stromschlaggefahr droht.
15.Eindringen von Fremdkörpern und Flüssigkeiten —
Unbedingt vermeiden, daß durch die Gehäuseöffnungen Fremkörper in das Innere des Geräts
eindringen. Andernfalls droht Brand- oder
Stromschlaggefahr aufgrund von Kurzschluß oder
Kontakt mit spannungsführenden Teilen. Keinesfalls
Flüssigkeit auf dem Gerät verschütten.
16.Servicearbeiten — Überlassen Sie alle Servicearbeiten am Gerät dem Fachmann. Denn beim
Öffnen des Geräts oder Abnehmen von
Geräteabdeckungen drohen dem Laien gefährliche
Stromschläge und andere Gefahren.
d. Auch bei Fehlfunktionen des Geräts trotz
korrekter Bedienung ausschließlich die
Bedienteile handhaben, die in der
Bedienungsanleitung angesprochen werden.
Die unsachgemäße Handhabung anderer
Bedien-/Einstellteile führt u.U. zu
Geräteschäden und erfordert ggf. umfangreiche
Einstellarbeiten durch einen qualifizierten
Techniker.
e. Umstürzen des Geräts oder Beschädigung des
Gerätegehäuses
f. Deutliches Nachlassen der Geräteleistung
g. Falls das Produkt Rauch, ungewöhnliche
Gerüche oder Betriebsgeräusche entwickelt
18.Ersatzteile — Beim Austausch von Teilen im
Rahmen von Reparaturen dürfen nur von Canon
zugelassene oder äquivalente Ersatzteile verwendet
werden. Bei Einsatz unzulässiger Ersatzteile drohen
Gefährdungen wie Brand und Stromschlag.
19.Prüfung auf Betriebssicherheit — Nach dem
Abschluß von Service- oder Reparaturmaßnahmen
ist stets eine Prüfung des Geräts auf
Betriebssicherheit durch den Servicetechniker
erforderlich.
De
17.Reparatur — In den nachstehend aufgeführten
Fällen das Gerät vom Netz trennen und zur
Reparatur an einen qualifizierten Servicetechniker
abgeben.
a. Beschädigung von Netzkabel oder -stecker
b. Verschütten von Flüssigkeit auf dem Gerät oder
Eindringen von Fremdkörpern in das Gerät
c. Einwirkung von Regen oder Wasser auf das
Gerät
4
INHALTSVERZEICHNIS
WICHTIGE SICHERHEITSHINWEISE ………3
1.
TEILEBEZEICHNUNGEN UND FUNKTIONEN ……6
2.
AUFBAU, ABBAU/LAGERUNG UND
ANSCHLUSS …………………………………………… 8
3.
BEDIENUNG …………………………………………11
Manuelle Scharfeinstellung ……………………………12
Korrektur des Weißabgleichs ……………………………13
Wechsel des Objektivwinkel auf Blattformat Letter/A4 …13
Anhalten von Ausgabebildern (Standbildanzeige) …13
Projektion von Schwarzweiß-Textvorlagen ……………14
Einstellung von Helligkeit und Kontrast ………………14
4.
SYSTEMKONFIGURATION …………………………15
Bildwiedergabe über Videomonitor ……………………15
Steuerung über Computer ………………………………15
Umschaltung auf Bildeingabe von externen Komponenten …16
Bildaufzeichnung mit AV-Komponenten ………………17
Bildübertragung an Computer (Bildeingabe) …………17
Computersteuerbare Funktionen ………………………18
5
5.
FEHLERSUCHE ………………………………………19
6.
TECHNISCHE DATEN ………………………………20
1
TEILEBEZEICHNUNGEN UND FUNKTIONEN
Videokamera
Kameratragarm
Beleuchtungslampe
Objektivkappe
Beleuchtungslampe für reflektierende
Vorlagen. Durch Drücken der Taste
LIGHTS am Bedienfeld wird die Lampe
eingeschaltet. Der Abstrahlungswinkel
der Lampe ist einstellbar.
Rückwand
Vorlagentisch
Entriegelungshebel
für Kameratragarm
RE-350
VISUALIZER
VIDEO
Zum Ein-/Ausklappen
des Kameratragarms
drücken.
Bedienfeld
Tragegriff
Netzschalter (Siehe Seite 11)
Zum Tragen des Geräts ausziehen.
HINWEIS
Nach dem Ausschalten der Stromversorgung mindestens 6 Sekunden bis zum
erneuten Einschalten des Geräts warten. Bei vorzeitigem Einschalten der
Stromversorgung ist eine Fehlfunktion möglich.
MEMO
Die Beleuchtungslampen leuchten nicht direkt nach dem Drücken der Taste
LIGHTS auf. Zum Schutz der Lampen wird eine Vorwärmzeit von 3 Sekunden
eingehalten.
De
Rückwand
Zur Systemkonfiguration siehe Seite 15.
Ausgang S-VIDEO OUT
Schnittstellenanschluß
RS-232C
Ausgang VIDEO OUT
Dient zur Steuerung des RE-455X über einen Computer
anhand verschiedener Befehle (siehe Seite 15 und 18).
Ausgang RGB OUT
RGB IN
RGB OUT
VIDEO
OUT
S VIDEO
OUT
RS-232C
AC INLET
Netzspannungseingang
Eingang RGB IN
6
Bedienfeld
Taste/Anzeige LIGHTS
Regler DETAIL
Einschalten der Beleuchtungslampen zur
Wiedergabe reflektierender Vorlagen. Die
Anzeige blinkt während der Vorwärmzeit und
geht anschließend auf Dauerleuchten über.
Einstellung der Bildqualität (siehe Seite 14). Durch
Drehen des Reglers zur Seite HARD werden die Konturen
stärker hervorgehoben, während sie beim Drehen zur
Seite SOFT weicher gezeichnet erscheinen.
Taste/Anzeige CAMERA
Umschaltung zwischen externer Bildsignaleingabe (z. B. über
PC) und interner über die Videokamera (siehe Seite 16). Die
Anzeige leuchtet bei Wahl der internen Kamera.
Taste/Anzeige FOCUS
Automatische oder manuelle Scharfeinstellung
(siehe Seite 12). Die Anzeige leuchtet bei
Wahl der automatischen Scharfeinstellung
(Autofokus-Funktion).
Taste/Anzeige RGB IN
Umschaltung zwischen interner Bildsignaleingabe über die Kamera
und externer Bildsignaleingabe (z.B. über Computer) (siehe Seite
16). Die Anzeige leuchtet bei Wahl der externen Bildsignaleingabe.
Taste/Anzeige/Regler WHITE BALANCE
Korrektureinstellung des
Taste/Regler (siehe Seite 13).
Farbtons
mit
Tasten im Feld ZOOM
Mit Taste WIDE das Objektiv in
Weitwinkelstellung und mit Taste
TELE in Teleaufnahmestellung
bringen.
POWER
LIGHT
INPUT SELECT
CAMERA
RGB IN
WHITE BALANCE
AUTO
MANUAL
RED
EXPOSURE
AUTO
BLUE
HIGH
STILL
MANUAL
WIDE
LOW
ZOOM
PRESET
ZOOM
FOCUS
DETAIL
WHITE
PAPER
NEAR
TELE
FAR
SOFT HARD
Anzeige POWER
Leuchtet bei eingeschalteter
Stromversorgung (siehe Seite 11).
Taste/Anzeige WHITE PAPER
Betont die weiße Fläche von
Schwarzweiß-Papiervorlagen. Ist diese
Funktion aktiviert, so leuchtet die
zugehörige Anzeige.
Regler EXPOSURE
Einstellung der Bildhelligkeit
(siehe Seite 14).
7
Taste/Anzeige ZOOM PRESET
Einstellung des Objektivwinkels für
Blattformat Letter/A4 (siehe Seite 13). Bei
gedrückter Taste leuchtet die zugehörige
Anzeige.
Taste/Anzeige STILL PICTURE
Drücken der Taste zur Anzeige von
Standbildern bei Bewegtbildeingabe (siehe
Seite 13). Bei Standbildanzeige leuchtet die
zugehörige Anzeige.
2
AUFBAU, ABBAU/LAGERUNG UND ANSCHLUSS
Aufbau
1
2
Die beiden Beleuchtungslampen nach oben klappen.
4
Zunächst die rechte Beleuchtungslampe und dann die linke
nach oben klappen ( / ).
Auf den Entriegelungshebel für Kameratragarm
drücken, und den Arm bis zum Anschlag nach oben
klappen.
HINWEIS
3
Entriegelungshebel für
Kameratragarm
Beim Drücken des Entriegelungshebel unbedingt den
Kameratragarm festhalten. Andernfalls droht durch
Hochspringen des Arms die Gefahr von Verletzungen und
Beschädigungen. Den Arm allmählich wieder loslassen.
Die Videokamera auf den Vorlagentisch ausrichten.
Die Objektivkappe abziehen.
De
Die Objektivkappe sicher aufbewahren.
8
Abbau/Lagerung
1
Die Objektivkappe auf das Objektiv aufsetzen.
HINWEIS
2
3
Geräts
unbedingt
die
Die Videokamera bis zum Anschlag zur Seite drehen.
Den Kameratragarm mit der rechten Hand halten,
und gleichzeitig auf den Entriegelungshebel
drücken; danach den Tragarm äußerst behutsam
zum Vorlagentisch hin ziehen.
HINWEIS
4
Vor Abbau/Lagerung des
Stromversorgung ausschalten.
Entriegelungshebel für
Kameratragarm
Beim Einklappen den Kameratragarm unbedingt fest halten.
Andernfalls droht durch Hochspringen des Arms die Gefahr
von Verletzungen und Beschädigungen. Den Arm allmählich
einklappen.
Die beiden Beleuchtungslampen äußerst behutsam
zusammenklappen.
Zunächst die linke Beleuchtungslampe und dann die rechte
nach oben klappen ( / ).
Keinesfalls die Beleuchtungslampen direkt nach
dem Ausschalten berühren, da sie immer noch
sehr heiß sein können.
ACHTUNG
MEMO
Während des Nichtgebrauchs die Geräteabdeckung über den RE-455X ziehen.
Die Geräteabdeckung verfügt über eine Tasche zur Aufbewahrung der Kabel.
ACHTUNG
9
• Vor dem Aufsetzen der Abdeckung sicherstellen, dass das Gerät
ausreichend abgekühlt ist.
• Das Gerät stets in horizontaler Lage aufbewahren. Wird das Gerät
hochkant gelagert, so drohen Personen- und Sachschäden durch
Umkippen.
• Zum Transport des Geräts die Stromversorgung ausschalten, die
Kabel abtrennen, das Gerät einklappen und den Tragegriff
herausziehen.
Anschluß
Der Anschluß des RE-455X an einen Projektor erfolgt über das mitgelieferte RGB-Kabel. Und zum
Anschluß ans Stromnetz dient das mitgelieferte Netzkabel.
RGB-Kabel (mitgeliefert)
An RGB-Eingang
Projektor
An Ausgang RGB OUT
RGB IN
Rückwand
RGB OUT
VIDEO
OUT
S VIDEO
OUT
RS-232C
AC INLET
An Netzsteckdose
Netzkabel
(mitgeliefert)
HINWEIS
MEMO
Zum Schutz des RE-455X und anderer eingesetzter Geräte sicherstellen, daß
vor dem Herstellen der Kabelverbindungen die Stromversorgung aller Geräte
ausgeschaltet ist. Beim Verbinden/ Abtrennen die Kabel stets am Stecker
fassen.
De
• Einen XGA-kompatiblen Projektor verwenden.
• Zum Anschluß verschiedener Komponenten siehe Seite 15. Näheres zur
Bedienung findet sich in der Bedienungsanleitung der jeweiligen
Komponente.
10
3
1
BEDIENUNG
Die Stromversorgung des Geräts einschalten.
POWER
Sobald die Stromversorgung des RE-455X eingeschaltet
worden ist, leuchtet die Anzeige POWER am Bedienfeld auf.
MEMO
2
3
4
5
• Nach Einschalten der Stromversorgung dauert es etwa 20
Sekunden bis zur Bildanzeige.
• Beim Einschalten der Stromversorgung erfolgen
automatisch Weißabgleich und Scharfeinstellung.
Netzschalter
Bedienfeld
Die Stromversorgung der anderen angeschlossenen Bildsignalquellen einschalten.
Dabei ist die Einschaltreihenfolge der Geräte beliebig.
Die Vorlage mittig auf den Vorlagentisch legen.
Vorlagentisch
Wird kein Bild auf dem Monitorschirm angezeigt, sicherstellen,
daß die Objektivkappe abgenommen worden ist.
Scharfeinstellung.
Beim Einschalten der Stromversorgung wird die Autofokus-Funktion aktiviert.
Lässt sich die Vorlage mit der Autofokus-Funktion nicht scharf einstellen, auf manuelle Scharfeinstellung
umschalten.
Ist der Bedienvorgang abgeschlossen, die
Stromversorgung ausschalten.
POWER
Daraufhin erlöschen die Anzeige POWER und die
Beleuchtungslampen (sofern aktiviert). Die Stromversorgung
der anderen Geräte ebenfalls ausschalten.
HINWEIS
Nach dem Ausschalten der Stromversorgung mindestens 5
Sekunden bis zum erneuten Einschalten warten. Durch
vorzeitiges Einschalten der Stromversorgung droht eine
Fehlfunktion des Geräts.
MEMO
11
Bei Nichtgebrauch des RE-455X muß das Gerät ausgeschaltet sein, und bei
längerem Nichtgebrauch ist außerdem der Netzstecker zu ziehen.
Manuelle Scharfeinstellung
Bei mangelhafter automatischen Fokussierung bzw. zur Fokussierung auf bestimmte Stellen von
dreidimensionalen Objekten ist manuelle Scharfeinstellung möglich. Die manuelle Scharfeinstellung ist bis
zu einer Höhe von ca. 65 mm über dem Vorlagentisch möglich. Wegen der Schärfentiefe ist eine
Scharfeinstellung u. U. nicht über die gesamte Oberfläche eines dreidimensionalen Objekts möglich.
Zur Scharfeinstellung wie folgt
vorgehen.
Zum Umschalten auf
manuelle Fokussierung die
Taste FOCUS drücken.
Zur Fokussierung die Taste
NEAR oder FAR drücken.
Bedienfeld
AUTO
ZOOM
PRESET
ZOOM
FOCUS
DETAIL
STILL
MANUAL
WIDE
NEAR
TELE
FAR
SOFT HARD
Zum
Rückschalten
auf
automatische Scharfeinstellung
die Taste FOCUS drücken.
Taste FOCUS
MEMO
• Wird Taste FOCUS mindestens zwei Sekunden lang gedrückt, so erfolgt
Umschaltung auf Festeinstellungs-Autofokus (Feststell-AF-Modus: d. h. nach
erfolgter Scharfeinstellung auf das Objekt bleibt dieser Wert anschließend
fest eingestellt). Diese Betriebsart empfiehlt sich bei häufigem Objektwechsel.
• Bei Umschaltung der Projektion zwischen dreidimensionalen Objekten und
Papiervorlagen bzw. in vergleichbaren Fällen zunächst Feststell-AF-Modus
wählen und dann durch Drücken der Taste FOCUS die Scharfeinstellung
vornehmen.
• Im Feststell-AF-Modus blinkt die Anzeige FOCUS so lange, bis das Objekt
einwandfrei fokussiert ist und erlischt dann.
• Zum Rückschalten vom Feststell-AF- auf normalen Autofokus-Modus Taste
FOCUS mindestens zwei Sekunden lang drücken.
■ Zur Fokussierung ungeeignete Objekte
Bei den nachstehend aufgeführten Gegenständen ist u. U. bei der Scharfeinstellung mit Schwierigkeiten zu
rechnen. In solchen Fällen ist auf manuelle Fokussierung des Objektivs überzugehen.
1.
2.
3.
4.
5.
Objekte mit niedrigem Reflexionsvermögen (z.B. dunkler Stoff oder Haare)
Objekte mit glänzender oder reflektierender Oberfläche (z.B. Gegenstände aus Glas)
Durch Glas betrachtete Objekte
Objekte mit niedrigem Kontrast
Objekte nur mit horizontalen oder diagonalen Konturlinien
De
12
Korrektur des Weißabgleichs
Bei unnatürlich wirkenden Farbtönen oder Wunsch nach Wechsel des Farbtons ist eine Korrektur des
Weißabgleichs von Hand erforderlich.
Zur Korrektur des Weißabgleichs wie folgt vorgehen.
Taste WHITE BALANCE drücken (zum Umschalten auf manuellen Betrieb).
Mit dem Regler im Feld WHITE BALANCE die gewünschten Farbtöne
einstellen. Durch Drehen des Reglers zur Seite RED wird der Rotanteil betont
und durch Drehen zur Seite BLUE der Blauanteil,
Wenn keine Farbtonkorrektur möglich ist, entfernen Sie das Dokument,
drücken die Taste WHITE BALANCE und wiederholen die Schritte und .
Bedienfeld
POWER
LIGHT
INPUT SELECT
CAMERA
WHITE BALANCE
RGB IN
AUTO
MANUAL
RED
EXPOSURE
WHITE
PAPER
BLUE
LOW
HIGH
Wechsel des Objektivwinkel auf Blattformat Letter/A4
Um den Objektivwinkel an Blattformat Letter/A4 anzupassen, Taste ZOOM PRESET drücken. Das
Ausgabebild nimmt das Format Letter/A4 an.
Bei gedrückter Taste ZOOM PRESET leuchtet die zugehörige Anzeige.
Bedienfeld
Mit den ZOOM-Tasten ist die Änderung des Objektivwinkels möglich.
ZOOM
PRESET
ZOOM
FOCUS
AUTO
STILL
MANUAL
WIDE
NEAR
TELE
FAR
D
MEMO
Der eingestellte Winkel kann geringfügig vom Format Letter/A4 abweichen.
Anhalten von Ausgabebildern (Standbildanzeige)
Um eingehende Bewegtbilder anzuhalten, Taste STILL PICTURE drücken.
Daraufhin bleibt das Ausgabebild still stehen.
Solange das Bild stillsteht, leuchtet die Anzeige im Feld STILL PICTURE.
Bedienfeld
Durch erneutes Drücken der Taste STILL PICTURE wird die Bewegtbildausgabe
fortgesetzt.
MANUAL
WIDE
NEAR
D
MEMO
13
Bei Standbildanzeige sind Funktionen wie Zoomen, Fokussieren oder
Weißabgleich nicht möglich.
ZOOM
PRESET
ZOOM
FOCUS
AUTO
FAR
TELE
STILL
Projektion von Schwarzweiß-Textvorlagen
Durch Drücken von Taste WHITE PAPER werden die weißen Flächen von Textvorlagen bei der Projektion
automatisch deutlich hervorgehoben.
Beim Drücken der Taste leuchtet die zugehörige Anzeige auf.
Bedienfeld
Bei erneutem Drücken der Taste erlischt die Anzeige und das Gerät schaltet auf
Normalbetrieb zurück.
POWER
LIGHT
INPUT SELECT
CAMERA
RGB IN
WHITE BALANCE
AUTO
MANUAL
RED
MEMO
BLUE
EXPOSURE
WHITE
PAPER
LOW
HIGH
Die Effizienz dieser Funktion richtet sich danach, wie dunkel die Vorlage
erscheint.
Einstellung von Helligkeit und Kontrast
Bei einer schwarzen oder dunklen Vorlage oder einem kleinen Objekt mit erheblichem Kontrast gegenüber
dem Hintergrund ist im Interesse eines deutlicheren Bildes u.U. die Einstellung der Helligkeit (Belichtung)
mit Regler EXPOSURE möglich.
Bei weissem Hintergrund und dunklem Objekt lässt sich u.U. die Bildqualität verbessern, wenn das Objekt
während der Projektion auf schwarzes Papier gesetzt wird.
Bei Drehen zur Seite HIGH wird das Bild aufgehellt und bei Drehen zur Seite
LOW abgedunkelt.
Der Regler DETAIL dient zur Einstellung der Bildqualität. Zur Hervorhebung
der Konturen einer Vorlage den Regler zur Seite HARD drehen, für Konturen
mit weicherer Zeichnung dagegen den Regler zur Seite SOFT drehen.
MEMO
Bedienfeld
EXPOSURE
E
FO
DETAIL
AUTO
WHITE
PAPER
LOW
HIGH
NE
SOFT HARD
De
Bei zu dunklem Bild ist u.U. eine effektive Helligkeitseinstellung
mit Regler EXPOSURE nicht möglich.
14
4
SYSTEMKONFIGURATION
Die nachstehend aufgeführten Komponenten können mit den Ein- und Ausgängen des Geräts verbunden
werden. Verwenden Sie unbedingt das mitgelieferte Netzkabel und RGB-Kabel sowie handelsübliche
Verbindungskabel. Näheres zur Bedienung der einzelnen Komponenten finden Sie in den zugehörigen
Bedienungsanleitungen.
Bildausgabegeräte
Videomonitor
Projektor
AVKomponente
RGB-Monitor
An RGB-Eingang
An S-Videoeingang oder Videoeingang
Bildwiedergabe über
Videomonitor
Zur Bildwiedergabe über
Videomonitor den RE-455X über
ein handelsübliches Videokabel
mit dem Videoeingang des
Monitors verbinden. Der
Videomonitor gibt unabhängig
von
der
gewählten
Eingangssignalquelle stets die
Bilder der internen Videokamera
wieder.
MEMO
Videokabel
RGB-Kabel
S-Videokabel
XGA-kompatible
Projektoren und RGBMonitore einsetzen.
Bei Nutzung von Videound S-Videoausgang
können
an
der
Bildschirmperipherie
dunkle
Flächen
erscheinen.
Rückwand
An Netz 220 V
RGB IN
RGB OUT
VIDEO
OUT
S VIDEO
OUT
RS-232C
Netzkabel
AC INLET
RS-232C-Kabel
RGB-Kabel
HINWEIS
15
Bei Anschluß an Komponenten wie Videomonitor oder
Videorecorder zunächst feststellen, ob RE-455X ein NTSCoder PAL-Modell ist, und dann formatkompatible
Komponenten nutzen.
Computer
Steuerung über Computer
Zur Steuerung des RE-455X über Computer ist in der
folgenden Abfolge vorzugehen:
1) Das Gerät über ein RS-232C-Kabel mit dem Computer
verbinden.
2) Die Stromversorgung von Gerät und Computer
einschalten.
3) Den Computer bedienen.
Näheres dazu erfahren Sie bei Ihrem Fachhändler.
Umschaltung auf Bildeingabe von externen Komponenten
Nach Anschluß eines Rechners oder anderen Geräts an den RGB-Eingang ist die Projektion der Bilder
dieser externen Komponenten einfach auf Tastedruck möglich.
Kamera des RE-455X
Projektor
Ausgang RGB OUT
IZER
RE-350
VIDEO VISUAL
Eingang RGB IN
Externes Signal
INPUT SELECT
Taste
Computer
Zur Umschaltung auf die Bildeingabe von externen Komponenten wie etwa
einem Computer die Taste RGB IN drücken. Daraufhin leuchtet die Anzeige
RGB IN auf und die Eingabebilder von der Komponente am RGB-Eingang
werden auf den Bildschirm projiziert.
Bedienfeld
POWER
LIGHT
INPUT SELECT
CAMERA
Zum Umschalten auf Bildeingabe von der Kamera RE-455X erneut die Taste
CAMERA drücken.
ACHTUNG
MEMO
RGB IN
WHITE BALANCE
AUTO
MANUAL
RED
BLUE
EXPOSURE
WHITE
PAPER
LOW
HIGH
• Je nach Computer oder Projektor erscheinen die Bilder u. U.
verzerrt und ist eine einwandfreie Umschaltung der
Bildsignalquellen nicht möglich.
• Die Positionen der Bilder auf dem RE-455X-Kamerakopf und dem
Computer können leicht voneinander abweichen.
De
Unabhängig von der gewählten Bildsignalquelle werden die Bilder der
Videokamera stets über Videoausgang und S-Videoausgang ausgegeben.
16
Bildaufzeichnung mit AV-Komponenten
Zur Bildaufzeichnung mit AV-Komponenten ist die RE-455X über ein handelsübliches Videokabel an das
jeweilige Gerät anzuschließen. Näheres über die Bedienung des verwendeten Geräts findet sich in der
zugehörigen Bedienungsanleitung.
AV-Komponente
(z. B. DVD-Rekorder oder Videorekorder)
An Eingang
VIDEO IN
Videokabel
Rückwand
RGB OUT
VIDEO
OUT
S VIDEO
OUT
RS-232C
HINWEIS
MEMO
Stellen Sie zunächst fest, ob es sich bei
Ihrer RE-455X um ein NTSC- oder PALModell handelt und verwenden Sie dann
eine mit dem jeweiligen Format kompatible
AV-Komponente.
Bei Einsatz einer AV-Komponente mit S-Videoausgang sind S-Videokabel zum
Anschluss erforderlich. Dadurch ist bei der Projektion eine hohe Bildqualität
garantiert.
Bildübertragung an Computer (Bildeingabe)
Sollen Bilder von der RE-455X an einen Computer übertragen werden, so ist dies einfach über ein
Videokabel möglich, das das System mit einem AV-kompatiblen Computer verbindet. Ist der genutzte
Computer nicht AV-kompatibel, so ist eine Videodigitizerkarte erforderlich zur Umsetzung der (analogen)
Videosignale in digitale Form, die vom Computer verarbeitet werden kann. Näheres hierzu erfahren Sie
beim Computerhersteller oder dem Händler, bei dem der Computer bezogen wurde.
Videodigitizerkarte
Videokabel
RE-450X
MEMO
17
Computer
Einen XGA-kompatiblen Computer verwenden.
Computersteuerbare Funktionen
RE-455X lässt sich über verschiedene Befehle durch einen Computer steuern. Die Funktionen, bei denen
diese Art der Fernbedienung möglich ist, sind aus der nachstehenden Tabelle ersichtlich. Nähere
Informationen zu diesem Thema erfahren Sie bei Ihrem Fachhändler.
Kategorie
Bedeutung
Steuerung des
Zoomobjektivs
STOP
TELE
WIDE
Positionierung, Ausgangsstellung
Positionierung, A4-Querformat
Positionierung
Geschwindigkeit
Das Zoomobjektiv hält an.
Das Zoomobjektiv bewegt sich in die Teleaufnahmestellung.
Das Zoomobjektiv bewegt sich in die Weitwinkelstellung.
Das Zoomobjektiv bewegt sich in die Ausgangsstellung.
Das Zoomobjektiv bewegt sich in die Position für A4-Querformat.
Das Zoomobjektiv bewegt sich in die Vorgabeposition.
Einstellung der Geschwindigkeit beim Zoomen.
Scharfeinstellung
AF
ONE SHOT
MANUAL
STOP
NEAR
FAR
Umschaltung auf automatische Fokussierung
Umschaltung auf Feststell-AF-Modus
Umschaltung auf manuelle Fokussierung
Stoppen der Objektivfokussierung
Fokussierung auf nahen Bereich
Fokussierung auf fernen Bereich
Weißabgleich
AUTO
MANUAL
Wertzuweisung
Automatische Einstellung des Weißabgleichs
Manuelle Einstellung des Weißabgleichs
Festlegung des Zielwerts des Weißabgleichs
Belichtungskorrektur
Wertzuweisung
NORMAL
WHITE PAPER
Festlegung des Belichtungswerts
Umschaltung der Belichtung auf NORMAL-Modus
Umschaltung der Belichtung auf WHITE PAPER-Modus
Standbildanzeige
ON
OFF
Einschalten des STILL PICTURE-Modus
Ausschalten des STILL PICTURE-Modus
Einstellung der Bildkonturen
DETAIL: Einstellung
Einstellung der Bildqualität-Korrekturwerte
Wahl der Bildsignalquelle
INPUT SELECT: Kamera
INPUT SELECT: Externe
Komponente
Wahl der internen Videokamera als Bildsignalquelle
Wahl einer externen Komponente als Bildsignalquelle
Beleuchtungseinstellung
LIGHT: Ein
LIGHT: Aus
Einschalten der Beleuchtungslampen
Ausschalten der Beleuchtungslampen
Wahl des Steuermodus
Rechnersteuerung
Steuerung über Gerät
Umschaltung des RE-455X auf PC-Steuerung
Ausschalten der PC-Steuerung
Informationsausgabe
Abruf modellbezogener Informationen
Abruf der ROM-Version
Auslesen der Informationen über Modell RE-455X
Auslesen der Informationen über ROM
Kamerast
euerung
Systemste
uerung
Abkürzung
De
18
5
FEHLERSUCHE
Bei Betriebsstörungen des RE-455X gehen Sie bitte zunächst gemäß der folgenden Fehlersuchtabelle vor,
bevor Sie sich an einen Fachhändler oder den Kundendienst wenden.
Siehe
Seite
Fehlersymptom
Mögliche Ursache
Keine Bildwiedergabe auf
dem Monitorschirm
• Objektivkappe nicht abgenommen.
• Stromversorgung des RE-455X oder der anderen angeschlossenen
Geräte nicht eingeschaltet.
• Falsch angeschlossene Verbindungskabel.
• Falsche Wahl der Bildsignalquelle.
8
11
Korrekte Fokussierung
des Bildes unmöglich
•
•
•
•
•
12
12
12
12
13
Keine
Zoomobjektivfunktion
• Standbildanzeige
13
Bildwiedergabe mit Rot/Blaustich
• Manuelle Einstellung des Weißabgleichs
• Falsche Farbtoneinstellung des Videomonitors.
13
—
Bild zu hell/dunkel
• Taste WHITE PAPER betätigt.
• Keine korrekte Belichtungseinstellung von RE-455X oder Monitor.
• Mangelhafte Ausleuchtung der Vorlage.
14
14
—
Umschaltung zwischen
den Bildsignalquellen
unmöglich
• Stromversorgung von RE-455X oder anderen angeschlossenen
Geräten nicht eingeschaltet.
• Falsch angeschlossene Verbindungskabel.
11
15
Kein Wechsel der
Schirmanzeige
• Standbildanzeige
13
Kein direktes Einschalten
der Beleuchtungslampen
nach Drücken der
LIGHTS-Taste
• Zum Schutz der Lampen wird bis zu ihrem Aufleuchten eine
Vorwärmzeit von 3 Sekunden eingehalten. Das Blinken der
Anzeige LIGHT während dieser Vorwärmzeit ist kein Hinweis auf
eine Fehlfunktion.
—
Computersteuerung des
RE-455X unmöglich
• Stromversorgung von RE-455X oder anderen angeschlossenen
Geräten nicht eingeschaltet.
• Falsch angeschlossene Verbindungskabel.
• Bedienfehler.
11
Vorlage zu dunkel oder leuchtend.
Reflexion von stark einfallendem Außenlicht auf dem Schirm.
Vorlage mit zu niedrigem Kontrast.
Einstellung auf manuelle Fokussierung.
Standbildanzeige
15
16
15
—
Läßt sich der Fehler anhand der obigen Tabelle nicht beheben, so wenden Sie sich bitte an den Fachhändler oder
Kundendienst.
MEMO
19
Die Leuchtstoffröhren zur Beleuchtung sind Verschleißteile und
müssen daher ausgetauscht werden, sobald sie flackern oder dunkel
werden. Näheres zum Lampenaustausch erfahren Sie bei Ihrem
Fachhändler.
6
•
•
•
•
TECHNISCHE DATEN
Signalausgabe
Bildwandler
Auflösungsvermögen
Synchronisierung
Auflösung
Bildfolgefrequenz
Projektionsobjektiv
Projektionsbereich
Zoom
Scharfeinstellung
Blendenregelung
(Belichtung)
Weißabgleich
Beleuchtungslampe
Bildsignalquelle
Ein-/Ausgänge
XGA-Format (nach VESA)
Anschlußwerte
Leistungsaufnahme
Abmessungen
200-240 V AC 50/60Hz
Gewicht
Betriebsbedingungen
ca. 9,4 kg
1/3* CCD
1024 Pixel (horizontal) × 760 Pixel (vertikal)
Nur intern (XGA- und NTSC/PAL-Ausgangssignal asynchron)
XGA: min. 520 TV-Zeilen horizontal, min. 450 TV-Zeilen vertikal
XGA: 15 Vollbilder/s
f = 5,4 bis 64,8 mm, Blende 1,8 bis 2,8, 10 Elemente in 8 Gruppen
(max.) 306 × 230 mm bis 31,5 × 23,7 mm
12fache Vergrößerung mit Taste PRESET ZOOM für Format A4
Automatisch/manuell
Automatisch/manuell mit Taste WHITE PAPER für Schwarzweiß-Vorlagen
Automatisch/manuell
6-W-Leuchtstoffröhre ×2, Hochfrequenzbeleuchtung, Beleuchtungswinkel einstellbar
Umschaltung zwischen interner Videokamera und externer Komponente (nur XGA-Norm)
RGB-Eingang (XGA), 15pol. D-SUB ×1, Eingangsimpedanz: 75
RGB-Ausgang (XGA), 15pol. D-SUB ×1, Ausgangsimpedanz: 75
Videoausgang, Cinch-Buchse ×1, Ausgangsimpedanz: 75
S-Videoausgang, 4pol. Mini-DIN ×1, Ausgangsimpedanz: 75
Serielle Schnittstelle RS-232C ×1
Netzspannungseingang ×1
ca. 25 W
Betriebsposition (B/T/H): 722 × 525 × 556 mm
Einklapposition (B/T/H): 486 × 525 × 183 mm
Temperatur: 5 bis 35 C
Relative Luftfeuchte: 20 bis 85 % (keine Kondensation)
Gewicht und Abmessungen sind Näherungswerte
Irrtümer und Auslassungen vorbehalten.
Änderungen bei technischen Daten und Konstruktion des Produkts vorbehalten.
Canon ist ein eingetragenes Warenzeichen der Firma Canon Inc.
De
20
Italiano
Visualizzatore Canon
RE-455X
MANUALE D’ISTRUZIONI
NTSC/PAL
I
INTRODUZIONE
Grazie per l’acquisto del Visualizzatore Canon RE-455X.
Il modello RE-455X è un apparecchio per immissione immagini portatile e facile da usare con
una videocamera incorporata e un obiettivo Zoom di potenza 12×. Esso proietta immagini di
documenti piatti, oggetti tridimensionali, pellicole, etc., su un monitor video. Ecco di seguito le
sue caratteristiche principali:
• Immagini di qualità possono essere proiettate immediatamente grazie alle funzioni di messa a
fuoco automatica, bilanciamento automatico del bianco e regolazione automatica dell’iride
(esposizione automatica). Questo apparecchio è in grado di proiettare sul monitor un’ampia
gamma di supporti, dai documenti piatti a oggetti tridimensionali.
• Questo apparecchio possiede molti terminali, quali RGB OUT per proiettori a cristalli liquidi
XGA ad alta definizione e altri dispositivi, RGB IN, VIDEO OUT e S-VIDEO OUT.
• Sono disponibili vari comandi per controllare l’unità in remoto.
• Le seguenti funzioni non sono disponibili:
• Non dispone di una funzione di retroilluminazione, pertanto l’unità non è idonea alla proiezione
di documenti trasparenti quali lucidi OHP o diapositive.
• Non dispone di una funzione di rotazione delle immagini.
• Non dispone di una funzione di salvataggio delle immagini.
Per usare correttamente questo prodotto, leggere attentamente questo manuale
d’istruzioni prima dell’uso.
Questo manuale d’istruzioni vale sia per il modello NTSC che per il modello PAL.
Verificare che il pacco contenente il prodotto includa le voci seguenti.
1. Visualizzatore Canon RE-455X
2. Cavo di alimentazione elettrica × 1
3. Cavo RGB × 1
4. Copertura dell’unità
5. Manuale d’istruzioni
1
© Copyright 2005 CANON INC.
TUTTI I DIRITTI RISERVATI
IMPORTANTI ISTRUZIONI PER L’USO
AVVERTENZA:
PER RIDURRE I RISCHI DI SCOSSA
ELETTRICA, NON SOTTOPORRE QUESTO
PRODOTTO A PIOGGIA O UMIDITÀ.
ATTENZIONE:
LE LAMPADE FLUORESCENTI SONO CALDE
DA SCOTTARE QUANDO SONO ACCESE O
SUBITO DOPO ESSERE STATE SPENTE. NON
TOCCARLE SENZA OPPORTUNA PROTEZIONE.
FARE MOLTA ATTENZIONE NEL RIPIEGARLE
DOPO L’USO.
I
2
INDICE
1.
NOMENCLATURA E FUNZIONI …………………4
2.
PER MONTARE, METTERE VIA E PER COLLEGARE …6
3.
FUNZIONAMENTO …………………………………9
Messa a fuoco manuale …………………………………10
Ulteriore regolazione del bilanciamento del bianco …11
Per cambiare l’angolazione per il formato Lettera/A4 …11
Per bloccare un’immagine visualizzata ………………11
Per proiettare documenti bianchi ………………………12
Come regolare la luminosità e il contrasto dell’immagine…12
4.
COLLEGAMENTO DI SISTEMA ………………13
Per visualizzare su un monitor video …………………13
Per il comando dal computer ……………………………13
Per cambiare in sorgenti via apparecchio collegato a
ingresso esterno……………………………………………14
Per registrare immagini su un’apparecchiatura
audiovisiva …………………………………………………15
Per trasferire immagini a un computer
(Immagini in ingresso) ……………………………………15
Funzioni comandate da un computer …………………16
3
5.
GUIDA ALLA SOLUZIONE DEI PROBLEMI DI
FUNZIONAMENTO ………………………………17
6.
DATI CARATTERISTICI …………………………18
1 NOMENCLATURA E FUNZIONI
Testa di videocamera
Braccio
Lampada d’illuminazione
Copriobiettivo
Lampada d’illuminazione per copie via
riflessione.
Premendo il tasto LIGHTS sul pannello
dei comandi la lampada si accende.
L’angolazione della lampada si può
regolare.
Pannello posteriore
Tavola di esposizione
documento
RE-350 UALIZER
VIDEO VIS
Leva di sgancio
blocco braccio
Premere per
piegare/dispiegare il
braccio
Pannello dei comandi
Maniglia di trasporto
Interruttore di accensione (vedere a pagina 9)
AVVISO
Estrarla per trasportare l’unità.
Dopo aver spento l’unità, attendere almeno 5 secondi prima di riaccenderla.
Accenderla troppo presto può essere causa di malfunzionamento.
Le lampade d’illuminazione non si accendono immediatamente appena si
preme il tasto LIGHTS. Per proteggere le lampade, il sistema rimane in
preriscaldamento per 3 secondi, dopo di che le lampade si accendono.
Pannello posteriore
Vedere a pagina 13 per quanto riguarda la costruzione del sistema.
I
Terminale S-VIDEO OUT
Terminale RS-232C
Terminale VIDEO OUT
Terminale RGB OUT
RGB IN
RGB OUT
VIDEO
OUT
S VIDEO
OUT
Utilizzare questo terminale quando si desidera
controllare l’unità RE-455X in remoto da un computer
utilizzando vari comandi (vedere a pagina 13, 16).
RS-232C
AC INLET
Ingresso per c.a.
(AC INLET)
Terminale RGB IN
4
Pannello dei comandi
Tasto/indicatore LIGHTS
Comando DETAIL
Usare questo tasto per accendere le
lampade d’illuminazione per copie via
riflessione. L’indicatore lampeggia
durante il preriscaldamento e rimane
acceso al termine del preriscaldamento.
Usare questo comando per regolare la qualità
dell’immagine (vedere a pagina 12).
Girare il comando verso il lato HARD per evidenziare i
contorni, girare il comando verso il lato SOFT per
attenuare i contorni.
Tasto/indicatore CAMERA
Usare questo tasto per passare dalla visualizzazione di
immagini tramite un dispositivo a ingresso esterno (ad es.
un computer) alla visualizzazione tramite la testa della
videocamera dell’unità (vedere a pagina 14). L’indicatore si
accende quando la videocamera è selezionata.
Tasti/indicatore FOCUS
Tasto/indicatore RGB IN
Usare questo tasto per la messa a fuoco
automatica o manuale (vedere a pagina 10).
L’indicatore si accende quando la messa a
fuoco automatica è selezionata.
Usare questo tasto per passare dalla visualizzazione di
immagini tramite la testa della videocamera dell’unità alla
visualizzazione tramite un dispositivo a ingresso esterno (ad es.
un computer) (vedere a pagina 14). L’indicatore si accende
quando il dispositivo a ingresso esterno è selezionato.
Tasti ZOOM
Tasto/indicatore/comando
WHITE BALANCE
Premere il tasto WIDE per
cambiare
l’immagine
in
grandangolare. Premere il tasto
TELE per cambiare l’immagine in
teleobiettivo.
Usare questo tasto/manopola per regolare la
tonalità dei colori (vedere a pagina 11).
POWER
LIGHT
INPUT SELECT
CAMERA
RGB IN
WHITE BALANCE
AUTO
MANUAL
RED
EXPOSURE
AUTO
BLUE
HIGH
STILL
MANUAL
WIDE
LOW
ZOOM
PRESET
ZOOM
FOCUS
DETAIL
WHITE
PAPER
NEAR
TELE
FAR
SOFT HARD
Indicatore POWER
Si accende quando l’unità è
accesa (vedere a pagina 9).
Tasto/indicatore WHITE PAPER
Usare questo tasto per far apparire un
documento di carta sulla tavola più chiaro.
L’indicatore si accende quando questa
funzione è attivata.
Comando EXPOSURE
Usare questo manopola per regolare la
luminosità dell’immagine (vedere a pagina 12).
5
Tasto/indicatore ZOOM PRESET
Usare questo tasto per modificare la
visualizzazione per il formato lettera/A4
(vedere a pagina 11). L’indicatore si
accende quando il tasto è premuto.
Tasto/indicatore STILL PICTURE
Premere il tasto STILL PICTURE per bloccare
un’immagine visualizzata in movimento (vedere a
pagina 11). L’indicatore si accende quando
l’immagine è bloccata.
2 PER MONTARE, METTERE VIA E PER COLLEGARE
Per montare
1
Dispiegare e sollevare la coppia di lampade
d’illuminazione.
Sollevare prima la lampada d’illuminazione destra, quindi poi la
lampada d’illuminazione sinistra ( / ).
2
Premere la leva di sgancio blocco braccio e
sollevare il braccio fino a che si ferma.
AVVISO
3
4
Leva di sgancio blocco braccio
Mantenere il braccio mentre si preme la leva di sgancio
blocco braccio. Se la leva viene premuta senza mantenere il
braccio, il braccio salta in su e potrebbe essere causa di
infortunio o malfunzionamento. Sollevare il braccio
lentamente.
Rivolgere la testa di videocamera verso la
tavola di esposizione documento.
Rimuovere il copriobiettivo.
Conservare il copriobiettivo in un posto sicuro.
I
6
Per mettere via
1
Mettere il copriobiettivo sull’obiettivo.
AVVISO
2
3
Girare su un fianco la testa di videocamera fino
a che si ferma.
Sorreggere il braccio con la mano destra e
premere la leva di sgancio blocco braccio,
quindi abbassare, con cura, il braccio sulla
tavola di esposizione documento.
AVVISO
4
Impostare su OFF e spegnere l’unità, prima di metterla via.
Leva di sgancio blocco braccio
Sorreggere il braccio nel ripiegarlo. Se il braccio viene
ripiegato senza essere mantenuto, salta su e potrebbe
essere causa di infortunio o malfunzionamento. Ripiegarlo
con cura.
Piegare con cura la coppia di lampade
d’illuminazione.
Piegare prima la lampada d’illuminazione sinistra, quindi poi la
lampada d’illuminazione destra ( / ).
Non toccare le lampade fluorescenti dopo lo
spegnimento delle lampade d’illuminazione,
potrebbero essere calde da scottare.
ATTENZIONE
Quando si prevede di non usarla, ricoprire la RE-455X con la copertura fornita
in dotazione. La copertura dell’unità possiede una tasca per conservare i cavi
con spine.
ATTENZIONE
7
• Accertarsi che l’unità si sia raffreddata prima di porre sopra di essa
la copertura.
• Conservare l’unità in posizione orizzontale. Se l’unità venisse
conservata in verticale, potrebbe cadere e causare infortunio o
malfunzionamento.
• Per trasportare l’unità, spegnerla (OFF), scollegare le spine dei
cavi, ripiegarla ed estrarre la maniglia di trasporto.
Per collegare
Per collegare l’unità RE-455X a un proiettore, usare il cavo RGB compreso nella confezione. Usare il cavo
di alimentazione elettrica compreso nella confezione.
Al terminale di ingresso RGB
Cavo RGB (in dotazione)
Proiettore
Alla presa RGB OUT
Pannello posteriore
RGB IN
RGB OUT
VIDEO
OUT
S VIDEO
OUT
RS-232C
AC INLET
Alla presa a muro
della rete in c.a.
Cavo di alimentazione
elettrica (in dotazione)
AVVISO
Per proteggere l’unità RE-455X e gli altri apparecchi in uso, accertarsi che (se
ce ne sono) siano tutti spenti (OFF), prima di collegare i cavi. Afferrare sempre
la spina, non il cavo, per collegare/scollegare un cavo dalla presa.
• Utilizzare un proiettore compatibile con il formato XGA.
• Vedere a pagina 13 per collegare i vari apparecchi. Per i dettagli riguardanti il
funzionamento, far riferimento al manuale di istruzioni dell’apparecchio da
usare.
I
8
3 FUNZIONAMENTO
1
Accendere (ON).
POWER
Quando RE-455X è acceso, l’indicatore POWER sul pannello
dei comandi è acceso.
• All’accensione, ci vogliono circa 20 secondi perché
un’immagine venga visualizzata.
• All’accensione, il bilanciamento del bianco e la messa a
fuoco vengono regolati automaticamente.
Interruttore di accensione
2
3
Pannello dei comandi
Accendere l’altro apparecchio da usare.
Accendere prima, indifferentemente, o l’RE-455X o l’altro apparecchio.
Mettere il documento al centro della tavola di
esposizione documento.
Tavola di esposizione documento
Se non viene visualizzata nessuna immagine, accertarsi che il
copriobiettivo sia stato rimosso.
4
5
Messa a fuoco.
La messa a fuoco automatica si attiva all’accensione dell’apparecchio.
Se con la modalità di messa a fuoco automatica si dovesse riscontrare difficoltà nella messa a fuoco del
soggetto, passare alla modalità di messa a fuoco manuale.
Quando l’operazione è stata completata,
spegnere l’unità.
POWER
L’indicatore POWER si spegne. Le lampade d’illuminazione si
spengono (se accese). Spegnere anche l’altro apparecchio.
AVVISO
Dopo aver spento l’unità, attendere almeno 5 secondi prima di
riaccenderla. Accenderla troppo presto può essere causa di
malfunzionamento.
Bisogna spegnere l’RE-455X quando non si pensa di usare ancora l’unità.
Scollegare la spina del cavo di alimentazione elettrica se si prevede di non
usare l’unità per un periodo di tempo piuttosto lungo.
9
Messa a fuoco manuale
Quando la messa a fuoco automatica non risulta essere precisa o per mettere a fuoco un punto particolare
di oggetti tridimensionali, è possibile effettuare la messa a fuoco manuale. La messa a fuoco manuale è
praticabile fino a circa 65 mm sopra la tavola di esposizione del documento. A causa della profondità di
campo, non è possibile ottenere una messa a fuoco nitida per l’intera area dell’oggetto tridimensionale.
Seguire le procedure indicate di
seguito.
Premere il tasto FOCUS
per passare alla modalità
di messa a fuoco manuale.
Premere il tasto NEAR o il
tasto FAR per regolare la
messa a fuoco.
Per ritornare alla modalità di
messa a fuoco automatica,
premere il tasto FOCUS.
Pannello dei comandi
ZOOM
PRESET
ZOOM
FOCUS
DETAIL
STILL
MANUAL
AUTO
WIDE
NEAR
TELE
FAR
SOFT HARD
Tasto FOCUS
• Quando il tasto FOCUS viene premuto per due o più secondi, si attiva la
modalità di messa a fuoco automatica One Shot (AF One Shot: una volta
eseguita la messa a fuoco del soggetto, tale modalità viene mantenuta). Si
consiglia tale modalità quando si cambia spesso soggetto.
• Quando si passa dalla proiezione di oggetti tridimensionali a documenti
cartacei e in altri casi simili, passare prima alla modalità AF One Shot, quindi
premere il tasto FOCUS per eseguire la messa a fuoco.
• L’indicatore FOCUS lampeggia quando è in modalità AF One Shot e si
spegne una volta che il soggetto è stato messo a fuoco.
• Per tornare dalla modalità AF One Shot alla modalità di messa a fuoco
normale, premere il tasto FOCUS per due o più secondi.
■ Oggetti difficili da mettere a fuoco
Gli oggetti quali quelli elencati di seguito possono presentare alcune difficoltà durante la messa a fuoco. Se
questo dovesse accadere, eseguire la messa a fuoco manuale dell’obiettivo.
1.
2.
3.
4.
5.
Oggetti con un fattore di riflessione basso (quali un panno scuro, capelli, etc.)
Oggetti che hanno una superficie lucente o riflettente (articoli di vetro, etc.)
Oggetti visti attraverso occhiali.
Oggetti a basso contrasto.
Oggetti che hanno solo righe orizzontali o verticali.
I
10
Ulteriore regolazione del bilanciamento del bianco
Regolare di nuovo, in modo manuale, il bilanciamento del bianco quando i colori hanno tonalità non naturali
o se si desidera cambiarla in una tonalità che si preferisce.
Seguire le procedure indicate di seguito.
Premere il tasto WHITE BALANCE (per attivare la modalità di
regolazione manuale).
Girare la manopola WHITE BALANCE per ottenere le tonalità
dei colori desiderate. Girando la manopola verso il lato RED,
aumentano le tonalità dei rossi. Girando la manopola verso il
lato BLUE, aumentano le tonalità dei blu.
Se non si riesce a regolare la tonalità del colore, rimuovere il
documento, premere il tasto WHITE BALANCE ed eseguire
nuovamente i passi e .
Pannello dei comandi
POWER
LIGHT
INPUT SELECT
CAMERA
WHITE BALANCE
RGB IN
AUTO
MANUAL
RED
EXPOSURE
WHITE
PAPER
BLUE
LOW
HIGH
Per cambiare l’angolazione per il formato Lettera/A4
Per fare in modo che la visualizzazione si adatti al formato lettera/A4, premere il tasto ZOOM PRESET.
Mediante questa selezione il formato dell’immagine visualizzata diventa lettera/A4.
Quando il tasto ZOOM PRESET è premuto, l’indicatore si accende.
Pannello dei comandi
Usare i tasti di zoom per cambiare l’angolazione.
ZOOM
PRESET
ZOOM
FOCUS
AUTO
STILL
MANUAL
WIDE
NEAR
TELE
FAR
D
L’angolazione impostata potrebbe essere leggermente differente da quella per
Formato Lettera/A4.
Per bloccare un’immagine visualizzata
Per mettere in pausa un'immagine visualizzata in movimento, premere il tasto STILL PICTURE. L’immagine
visualizzata si trasforma da un film ad un’immagine bloccata.
L’indicatore STILL PICTURE si accende intanto che l’immagine è
bloccata.
Pannello dei comandi
AUTO
WIDE
Non è possibile eseguire regolazioni quali di zoom, messa a fuoco, o
bilanciamento del bianco intanto che un’immagine è bloccata.
11
MANUAL
NEAR
D
ZOOM
PRESET
ZOOM
FOCUS
Se si preme di nuovo il tasto STILL PICTURE, l’immagine bloccata
riprende a muoversi.
FAR
TELE
STILL
Per proiettare documenti bianchi
Quando il tasto WHITE PAPER è premuto durante la proiezione di documenti di testo su di uno sfondo
bianco, questa modalità effettua una regolazione automatica che consente una proiezione delle parti
bianche di un documento in modo che risultino ancora più bianche.
Se si preme il tasto, l’indicatore WHITE PAPER si accende.
Pannello dei comandi
Se si preme di nuovo il tasto, l’indicatore si spegne e ritorna la
modalità di proiezione normale.
POWER
LIGHT
INPUT SELECT
CAMERA
RGB IN
WHITE BALANCE
AUTO
MANUAL
RED
BLUE
EXPOSURE
WHITE
PAPER
LOW
HIGH
L’efficacia potrebbe variare a seconda del documento, ad esempio, da quanto
è scuro.
Come regolare la luminosità e il contrasto dell’immagine
Se bisogna proiettare un documento nero o scuro, o quanto deve essere proiettato è di dimensioni piccole
ed è in forte contrasto rispetto allo sfondo, potrebbe essere possibile regolare la luminosità (regolare
l’esposizione) usando la manopola EXPOSURE per rendere l'immagine più chiara.
Quando lo sfondo è bianco e il soggetto è scuro, a volte la qualità dell’immagine può migliorare
appoggiando l’oggetto su un foglio nero prima di eseguire la proiezione.
Girare manopola verso il lato HIGH per rendere l’immagine più
luminosa. Girare manopola verso il lato LOW per rendere
l’immagine più scura.
Pannello dei comandi
EXPOSURE
Usare il comando DETAIL per regolare la qualità dell’immagine.
Girare il comando verso il lato HARD per evidenziare i contorni di
un oggetto. Girare il comando verso il lato SOFT per attenuare i
contorni.
FO
DETAIL
AUTO
WHITE
PAPER
E
LOW
HIGH
NE
SOFT HARD
I
Se l’immagine è troppo scura, la luminosità potrebbe non essere
regolata bene usando la manopola EXPOSURE.
12
4 COLLEGAMENTO DI SISTEMA
L’apparecchio seguente può essere collegato ai terminali di ingresso e di uscita. Usare il cavo di
alimentazione elettrica fornito. Per gli altri cavi a parte il cavo di alimentazione elettrica e il cavo RGB, usare
cavi disponibili in commercio. Per i dettagli riguardanti il funzionamento, far riferimento al manuale di
istruzioni dell’apparecchio da usare.
Apparecchio di visualizzazione
Monitor video Apparecchiatura
audiovisiva
Proiettore
Monitore RGB
Al terminale di ingresso RGB
Al terminale di ingresso S-video o al terminale di ingresso video
Per visualizzare su un
monitor video
Per visualizzare su un monitor
video, collegare l’RE-455X a un
terminale di ingresso di un
monitor video utilizzando un
cavo video disponibile in
commercio. Il monitor video
proietta immagini dalla testa di
videocamera, a prescindere
dall’apparecchio di ingresso
selezionato.
Utilizzare proiettori
compatibili con il formato
XGA e monitor RGB.
Quando si utilizzano
uscita video e uscita Svideo, nelle zone
periferiche dello schermo
potrebbero apparire delle
parti scure.
Cavo
video
Cavo RGB
Cavo S-video
Alla presa a
muro della
rete in c.a.
Pannello posteriore
RGB IN
RGB OUT
VIDEO
OUT
S VIDEO
OUT
RS-232C
AC INLET
Cavo di
alimentazio
ne elettrica
Cavo RS-232C
Cavo RGB
AVVISO
13
In caso di collegamento a un apparecchio quale un monitor
video o un videoregistratore, controllare se il vostro modello
RE-455X utilizza il formato NTSC o PAL e usare
l’apparecchio compatibile avente il formato appropriato.
Computer
Controllo tramite computer
Per controllare l'unità RE-455X in remoto da un computer,
procedere secondo l’ordine seguente.
1) Collegare l’unità al computer tramite un cavo RS-232C.
2) Accendere sia l’unità che il computer.
3) Utilizzare il computer.
Per ulteriori dettagli, rivolgersi al rivenditore di fiducia.
Per cambiare in sorgenti via apparecchio collegato a ingresso esterno
Se si collega un computer o un altro apparecchio al terminale di ingresso RGB, è possibile proiettare
immagini da quell’apparecchio semplicemente premendo un tasto.
Videocamera dell’RE-455X
Proiettore
Uscita RGB
IZER
RE-350
VIDEO VISUAL
Ingresso RGB
Ingresso
esterno
Tasto INPUT SELECT
Computer
Per visualizzare immagini da un apparecchio collegato all’ingresso
esterno quale un computer, premere il tasto RGB IN. L’indicatore
RGB IN si accende e le immagini vengono proiettate tramite
l'apparecchio collegato al terminale di ingresso RGB.
Pannello dei comandi
POWER
LIGHT
INPUT SELECT
CAMERA
RGB IN
WHITE BALANCE
AUTO
MANUAL
RED
BLUE
EXPOSURE
WHITE
PAPER
LOW
HIGH
Per tornare a visualizzare le immagini dalla testa della videocamera
RE-455X, premere il tasto CAMERA.
ATTENZIONE
• A seconda del computer o del proiettore, le immagini possono
risultare distorte e il passaggio ad altre sorgenti di visualizzazione
può non avvenire correttamente.
• Le immagini possono apparire in una posizione leggermente
diversa a seconda se visualizzate tramite la testa della
videocamera RE-455X o tramite computer.
A prescindere dall’apparecchio di ingresso selezionato, le immagini dalla testa
di videocamera vengono trasmesse al terminale di uscita video e al terminale di
uscita S-video.
I
14
Per registrare immagini su un’apparecchiatura audiovisiva
Se si desidera effettuare la registrazione utilizzando un’apparecchiatura audiovisiva, collegare l’RE-455X
all’apparecchiatura audiovisiva utilizzando un cavo video disponibile in commercio. Per i dettagli relativi al
funzionamento dell’apparecchio utilizzato, fare riferimento al manuale di istruzioni fornito con l’apparecchio.
Apparecchiatura audiovisiva
(registratore DVD, videoregistratore, ecc.)
Al terminale
VIDEO IN
Cavo video
Pannello posteriore
RGB OUT
VIDEO
OUT
S VIDEO
OUT
RS-232C
AVVISO
Verificare se il modello RE-455X utilizza il
formato NTSC o PAL, quindi utilizzare
un’apparecchiatura
audiovisiva
compatibile con il formato.
Quando si utilizza un’apparecchiatura audiovisiva con una presa S-video,
utilizzare cavi S-video per il collegamento alla relativa presa. Questo consentirà
di proiettare immagini di elevata qualità.
Per trasferire immagini a un computer (Immagini in ingresso)
Se si desidera trasferire immagini dal RE-455X ad un computer, è sufficiente utilizzare un cavo video per
collegare l’unità ad un computer dotato di ingressi audio/video. Se il computer non dispone di ingressi
audio/video, è necessaria una scheda di acquisizione video per convertire il segnale video (segnale
analogico) in un segnale digitale idoneo per il computer. Per ulteriori informazioni, contattare il produttore o
un punto vendita.
Scheda di acquisizione video
Cavo video
RE-450X
Computer
Utilizzare un computer compatibile con il formato XGA.
15
Funzioni comandate da un computer
L'unità RE-455X può essere controllata in remoto da un computer utilizzando vari comandi. Per le funzioni
controllate in remoto, fare riferimento alla tabella seguente. Per ulteriori informazioni compresi i metodi di
controllo, rivolgersi al rivenditore di fiducia.
Categoria
Comando obiettivo zoom
Significato
Zoom STOP
Zoom TELE
Zoom WIDE
Posizionamento zoom
posizione predefinita
Posizionamento zoom
panorama A4
Posizionamento zoom
Velocità zoom
L’obiettivo zoom si arresta.
Sposta l’obiettivo zoom verso teleobiettivo.
Sposta l’obiettivo zoom verso grandangolare.
Sposta l’obiettivo zoom sulla posizione predefinita.
Comando messa a fuoco
Focus AF
Focus ONE SHOT
Focus MANUAL
Focus STOP
Focus NEAR
Focus FAR
Cambia in modalità di messa a fuoco automatica.
Cambia in modalità di messa a fuoco One Shot.
Cambia in modalità di messa a fuoco manuale.
Arresta il movimento di messa a fuoco dell’obiettivo.
Avvicina la messa a fuoco dell’obiettivo.
Allontana la messa a fuoco dell’obiettivo.
Impostazione
bilanciamento del bianco
Bilanciamento del bianco AUTO
Bilanciamento del bianco MANUAL
Designazione valore bilanciamento
del bianco
Regola il bilanciamento del bianco in modo automatico.
Regola il bilanciamento del bianco in modo manuale.
Specifica il valore da raggiungere in bilanciamento del
bianco.
Compensazione
dell’esposizione
Designazione valore di esposizione
Modalità di esposizione NORMAL
Modalità di esposizione
WHITE PAPER
Specifica il valore d’esposizione.
Cambia l’esposizione su modalità NORMAL.
Cambia l’esposizione su modalità WHITE PAPER.
Fermo immagine
Fermo immagine ON
Fermo immagine OFF
Attiva la modalità STILL PICTURE.
Disattiva la modalità STILL PICTURE.
Regolazione contorni
Impostazione DETAIL
Imposta i valori di regolazione della qualità dell’immagine.
Selezione segnale di
ingresso
Selezione ingresso CAMERA
Selezione ingresso EXTERNAL
Seleziona la testa di videocamera interna come segnale
di ingresso.
Seleziona il segnale esterno come segnale di ingresso.
Comando
dell’illuminazione
Luci accese (ON)
Luci spene (OFF)
Accende le lampade d’illuminazione.
Spegne le lampade d’illuminazione.
Selezione modalità di
comando
Modalità comando da computer
Modalità comando locale
Cambia perché l’RE-455X possa essere comandato da
un computer.
Cancella la modalità comando da computer.
Richiesta nome modello
Richiesta versione ROM
Legge le informazioni del modello RE-455X.
Legge le informazioni della versione ROM.
Comando
videocamera
Comando
sistema
Abbreviazione
Visualizzazione
informazioni
Sposta l’obiettivo zoom sulla posizione Panorama A4.
Sposta l’obiettivo zoom sulla posizione specificata.
Imposta la velocità di zoom dell’obiettivo.
I
16
5 GUIDA ALLA SOLUZIONE DEI PROBLEMI DI FUNZIONAMENTO
Se l’RE-455X non funziona correttamente, prima di rivolgersi al rivenditore di fiducia, controllare i punti
seguenti.
Problema
Causa possibile
Sul monitor non appare
l’immagine.
•
•
•
•
Non è possibile mettere
bene a fuoco
l’immagine.
• Il documento potrebbe essere troppo scuro o troppo
luminoso.
• Forse lo schermo è esposto a una forte luce riflessa.
• L’oggetto ha poco contrasto.
• È stata impostata la modalità di regolazione manuale
della messa a fuoco.
• L’immagine è bloccata.
10
10
10
La funzione di zoom
non funziona.
• L’immagine è bloccata.
11
Le immagini appaiono
rossastre/bluastre.
• Il bilanciamento del bianco è stato regolato in modo
manuale.
• La tonalità dei colori del monitor video non è corretta.
11
• Il tasto WHITE PAPER è in posizione di attivazione.
• Errata regolazione dell’esposizione dell’RE-455X o del
monitor.
• L’oggetto non è illuminato bene.
12
12
Non è possibile
cambiare la sorgente di
ingresso.
• Mancata accensione dell’RE-455X, o dell’altro apparecchio.
• Forse c’è un errore di collegamento.
9
13
La schermata non
cambia.
• L’immagine è bloccata.
11
Le lampade
d’illuminazione non si
accendono
immediatamente
quando si preme il
tasto LIGHTS.
• Per proteggere le lampade, il sistema rimane in
preriscaldamento per 3 secondi, dopo di che le lampade si
accendono. Durante il preriscaldamento, l’indicatore LIGHT
lampeggia. Non è un malfunzionamento.
—
Non è possibile
comandare l’RE-455X
da un computer.
• Mancata accensione dell’RE-455X, o dell’altro apparecchio.
• Forse c’è un errore di collegamento.
• La causa potrebbe essere un’operazione errata.
9
13
—
Le immagini sono
troppo chiare/scure.
Non è stato rimosso il copriobiettivo.
Non si accende l’RE-455X o l’altro apparecchio.
Il collegamento potrebbe non essere corretto.
La sorgente di ingresso non è stata selezionata
correttamente.
Pagina di
riferimento
6
9
13
14
10
11
—
—
Se il problema non può essere risolto dopo che i punti sopra sono stati controllati, chiedere al rivenditore di
fiducia.
Le lampade d’illuminazione fluorescenti sono parti deteriorabili.
Quando una lampada inizia a dare segni di sfarfallio o si annerisce,
sostituirla con una nuova lampada. Per i dettagli relativi alla
sostituzione, rivolgersi al rivenditore di fiducia.
17
6 DATI CARATTERISTICI
Metodo di uscita segnale
Dispositivo d’immagine
Pixel effettivi
Sincronizzazione
Risoluzione
Velocità di visualizzazione
immagini
Obiettivo di proiezione
Gamma di proiezione
Zoom
Messa a fuoco
Regolazione dell’iride
(esposizione)
Bilanciamento del bianco
Lampade d’illuminazione
Sorgenti di ingresso
CCD 1/3"
1.024 pixel orizzontale × 768 pixel verticali
Solo sincronizzazione interna (l’uscita XGA e l’uscita NTSC/PAL sono asincrone)
Uscita XGA 520 linee TV orizzontali o più, 450 linee TV verticali o più
Uscita XGA 15 fotogrammi/sec.
F=5,4mm – 64,8mm; F1,8 - F2,8 progetto 10 elementi, 8 gruppi
(Massimo) 306 × 230 mm – 31,5 × 23,7 mm
Zoom di potenza 12× con tasto PRESET ZOOM per formato A4
Automatica motorizzata/manuale
Automatica motorizzata/manuale con tasto WHITE PAPER per documenti bianchi
Automatico/manuale
Lampada fluorescente di 6 W × 2, illuminazione ad alta frequenza, angolazione regolabile
Selezionabili a scelta tra testa di videocamera interna/apparecchio collegato a ingresso
esterno solo per XGA
Terminali di ingresso/uscita
Ingresso RGB (XGA) D-SUB a 15 pin × 1, impedenza di ingresso: 75Ω
Uscita RGB (XGA) D-SUB a 15 pin × 1, impedenza di uscita: 75Ω
Uscita video presa a spinotto RCA × 1, impedenza di uscita: 75Ω
Uscita S-video a 4 pin mini-DIN × 1, impedenza di uscita: 75Ω
Interfaccia seriale RS-232C × 1
Ingresso CA × 1
Tensione di rete di
alimentazione
Potenza assorbita
Dimensioni
200 - 240V CA 50/60Hz
Peso
Condizioni ambientali di
funzionamento
•
•
•
•
Uscita XGA (conformità VESA)
Circa 25 W
Posizione di funzionamento: 722 (L) × 525 (P) × 556 (A) mm
Posizione unità ripiegata: 486 (L) × 525 (P) × 183 (A) mm
Circa 9,4 kg
Temperatura: +5 °C – +35 °C (4°F - 95°F)
Umidità relativa: 20% – 85% (senza condensa)
Il peso e le dimensioni sono approssimati.
Salvo errori e omissioni.
I dati caratteristici e il design del prodotto sono soggetti a modifiche senza preavviso.
Canon è un marco di fabbrica registrato di Canon Inc.
I
18
Español
Visualizador Canon
RE-455X
MANUAL DE INSTRUCCIONES
NTSC/PAL
Es
INTRODUCCION
Muchas gracias por su compra del Visualizador RE-455X de Canon
El RE-455X es un equipo de entrada de imágenes portátil, fácil de usar, con una videocámara y
objetivo zoom 12× integrados. Proyecta imágenes de documentos planos, objetos
tridimensionales, película, etc. en un monitor de video. Aquí están las principales características:
• Pueden proyectarse inmediatamente imágenes de calidad con las funciones de enfoque
automático, balance del blanco automático e iris automático (exposición automática). Este
equipo puede proyectar una amplia gama de materiales, desde documentos planos hasta
objetos tridimensionales en el monitor.
• Este equipo tiene muchos terminales, incluyendo RGB OUT para proyectores de cristal líquido
XGA de alta definición y otros equipos, RGB IN, VIDEO OUT y S-VIDEO OUT.
• Hay varios comandos disponibles para controlar la unidad a distancia.
• Tenga en cuenta que las siguientes funciones no están disponibles:
• No tiene una función de contraluz, por tanto no es adecuado para proyectar documentos
transparentes como OHP o diapositivas.
• No tiene una función para rotar imágenes.
• No tiene una función para guardar imágenes.
Para utilizar correctamente este producto, lea cuidadosamente este manual de
instrucciones antes de hacer funcionar.
Este manual de instrucciones se aplica tanto al modelo NTSC como al modelo PAL.
Confirme que el paquete contiene los siguientes ítems:
1. Visualizador RE-455X de Canon.
2. Cable eléctrico × 1
3. Cable RGB × 1
4. Cubierta de la unidad
5. Manual de instrucciones
© Derechos de autor 2005 CANON INC.
TODOS LOS DERECHOS RESERVADOS.
1
INSTRUCCIONES IMPORTANTES PARA EL USO
ADVERTENCIA:
PARA REDUCIR EL PELIGRO DE DESCARGA
ELECTRICA, NO EXPONGA ESTE PRODUCTO
A LA LLUVIA O HUMEDAD.
PRECAUCION:
LAS LAMPARAS FLUORESCENTES ESTAN
CALIENTES CUANDO ESTAN ENCENDIDAS O
INMEDIATAMENTE DESPUES DE APAGARLAS.
NO LAS TOQUE DIRECTAMENTE. TENGA
ESPECIAL CUIDADO CUANDO LAS PLIEGUE
DESPUES DEL USO.
AVISO A LOS CLIENTES DE LOS EE.UU.
LA O LAS LÁMPARAS DEL INTERIOR DE ESTE PRODUCTO CONTIENEN
MERCURIO Y DEBEN SER RECICLADAS, O DEBE DISPONERSE DE ELLAS,
CUMPLIENDO CON LAS LEYES LOCALES, ESTATALES O FEDERALES.
Es
2
INDICE
1.
NOMBRE Y FUNCIONES DE LAS PIEZAS …4
2.
ARMADO, ALMACENAMIENTO Y CONEXION …6
3.
FUNCIONAMIENTO ………………………………9
Enfoque manual ……………………………………………10
Vuelva a ajustar el balance del blanco…………………11
Cambio del ángulo al tamaño carta/A4 ………………11
Congelación de una imagen producida ………………11
Proyección de documentos blancos …………………12
Ajuste del brillo y contraste de la imagen ……………12
4.
CONEXION DEL SISTEMA ……………………13
Salida a un monitor de video ……………………………13
Para controlar con un ordenador ………………………13
Cambio de fuentes utilizando un equipo de entrada de fuente…14
Grabación de imágenes en un equipo de AV…………15
Transferencia de imágenes a ordenadores
(Entrada de imagen) ………………………………………15
Funciones controladas por un ordenador ……………16
3
5.
LOCALIZACION DE AVERIAS ………………17
6.
ESPECIFICACIONES …………………………18
1 NOMBRE Y FUNCIONES DE LAS PIEZAS
Cabeza de la cámara
Brazo
Luz de iluminación
Tapa del
objetivo
Luz de iluminación para reflexión de
copias.
Presione el botón LIGHTS en el tablero de
controles para encender la lámpara. Se
puede ajustar el ángulo de la lámpara.
Panel trasero
Mesa de documentos
RE-350
VISUALIZER
Palanca de
apertura del
seguro del brazo
VIDEO
Tablero de controles
Presione para plegar/
desplegar el brazo
Mango de transporte
Interruptor principal (vea la página 9)
Saque para transportar la unidad.
AVISO
Después de desconectar el interruptor, espere por lo menos 5 segundos antes
de volver a conectarlo. Si vuelve a conectar el interruptor antes de tiempo
puede provocar un mal funcionamiento.
NOTA
Las lámparas de iluminación no se encienden inmediatamente después de
presionar el botón LIGHTS. Para proteger las lámparas, el sistema se
precalienta durante 3 segundos y después se encienden las lámparas.
Panel trasero
Vea la página 13 para el diseño del sistema.
Terminal S-VIDEO OUT
Terminal RS-232C
Terminal VIDEO OUT
Terminales RGB OUT
RGB IN
RGB OUT
VIDEO
OUT
S VIDEO
OUT
Utilice este terminal al controlar el RE-455X a
distancia con un ordenador utilizando varios
comandos (vea las páginas 13, 16).
Es
RS-232C
AC INLET
Enchufe de CA
Terminal RGB IN
4
Tablero de controles
Botón/indicador LIGHTS
Control DETAIL
Utilice este botón para que se
enciendan las lámparas de
iluminación para reflexión de
las copias. El indicador destella
durante el precalentamiento y
luego se enciende.
Utilice este control para ajustar la calidad de la imagen
(vea la página 12). Gire el control al lado HARD para dar
énfasis al contorno y al lado SOFT para un contorno más
suave.
Botón/indicador CAMERA
Utilice este botón para cambiar de las imágenes por una
entrada externa (por ejemplo un ordenador) a las imágenes por
la cabeza de la cámara de la unidad (vea la página 14). Se
enciende el indicador cuando se selecciona la cámara.
Botones/indicador FOCUS
Botón/indicador RGB IN
Utilice
este
botón
para
enfocar
automáticamente o manualmente (vea la
página 10). Se enciende el indicador cuando
se selecciona enfoque automático.
Utilice este botón para cambiar de las imágenes por la
cabeza de la cámara de la unidad a las imágenes por
una entrada externa (por ejemplo un ordenador) (vea la
página 14). Se enciende el indicador cuando se
selecciona la entrada externa.
Botones ZOOM
Presione el botón WIDE para
cambiar la imagen al gran angular.
Presione el botón TELE para
cambiar la imagen a teleobjetivo.
Botón/indicador/control WHITE
BALANCE
Utilice este botón/perilla para ajustar el tono del
color (vea la página 11).
POWER
LIGHT
INPUT SELECT
CAMERA
RGB IN
WHITE BALANCE
AUTO
MANUAL
RED
EXPOSURE
AUTO
BLUE
HIGH
STILL
MANUAL
WIDE
LOW
ZOOM
PRESET
ZOOM
FOCUS
DETAIL
WHITE
PAPER
NEAR
TELE
FAR
SOFT HARD
Indicador POWER
Se enciende cuando se
conecta el interruptor
principal (vea la página
9).
Botón/indicador WHITE PAPEL
Utilice el botón para que un documento
en papel en la mesa aparezca más
blanco. Se enciende el indicador cuando
se activa esta función.
Control EXPOSURE
Utilice esta perilla para ajustar el brillo de la
imagen (vea la página 12).
5
Botón/indicador ZOOM PRESET
Utilice este botón para cambiar el ángulo
para papel de tamaño carta/A4 (vea la
página 11). Se enciende el indicador
cuando se presiona el botón.
Botón/indicador STILL PICTURE
Presione el botón STILL PICTURE para
congelar una imagen producida en
movimiento (vea la página 11). Se
enciende el indicador cuando se ha
congelado la imagen.
2 ARMADO, ALMACENAMIENTO Y CONEXION
Armado
1
Despliegue y levante el par de lámparas de
iluminación.
Levante primero la lámpara de iluminación derecha y después
la lámpara de iluminación izquierda. ( / )
2
Presione la palanca de apertura del seguro del
brazo y levante el brazo hasta su tope.
AVISO
3
4
Palanca de apertura del seguro
del brazo
Asegúrese de sujetar el brazo cuando presione la palanca
de apertura del seguro del brazo. Si se presiona la palanca
sin sujetar el brazo, el brazo salta hacia arriba y puede
provocar heridas o mal funcionamiento. Levante lentamente
el brazo.
Apunte la cabeza de la cámara hacia la mesa
de documentos.
Abra la tapa del objetivo
Guarde la tapa del objetivo en un lugar seguro.
Es
6
Almacenamiento
1
Ponga la tapa del objetivo en el objetivo.
AVISO
2
3
Mueva la cabeza de la cámara hacia un lado
hasta su tope.
Sujete el brazo con su mano derecha y
presione la palanca de apertura del seguro del
brazo y después baje muy cuidadosamente el
brazo hacia abajo hacia la mesa de
documentos.
AVISO
4
Asegúrese de desconectar el interruptor principal antes de
guardar la unidad.
Palanca de apertura del seguro
del brazo
Asegúrese de sujetar el brazo mientras lo guarda. Si se
guarda el brazo sin sujetarlo, el brazo salta y puede
provocar heridas o mal funcionamiento. Guarde lentamente.
Pliegue muy cuidadosamente el par de lámparas
de iluminación.
Pliegue primero la lámpara de iluminación izquierda y después
la lampara de iluminación derecha ( / ).
No toque las lámparas fluorescentes después de
que se apaguen las lámparas de iluminación ya
que pueden estar todavía calientes.
PRECAUCION
NOTA
Ponga la cubierta de la unidad suministrada en el RE-455X cuando no lo
utilice. La cubierta de la unidad tiene un bolsillo para guardar los cables.
PRECAUCION
7
• Antes de poner la cubierta asegúrese de que la unidad se haya
enfriado adecuadamente.
• Coloque la unidad horizontalmente cuando la guarde. Si se guarda
la unidad verticalmente, puede caerse provocando heridas o mal
funcionamiento.
• Para transportar la unidad, apague la alimentación, desenchufe los
cables, pliegue la unidad y saque el mango de transporte.
Conexión
Para conectar el RE-455X a un proyector, utilice el cable RGB incluido en el paquete. Utilice el cable
eléctrico incluido en el paquete.
Al terminal de entrada RGB
Cable RGB (incluido)
Proyector
Al RGB OUT
Panel trasero
RGB IN
RGB OUT
VIDEO
OUT
S VIDEO
OUT
RS-232C
AC INLET
Al tomacorriente
de CA
Cable eléctrico
(incluido)
AVISO
Para proteger el RE-455X y otros equipos utilizados, asegúrese de que se ha
desconectado el interruptor principal del equipo (si está instalado) antes de
conectar cables. Sujete de la sección del enchufe para enchufar/desenchufar
los cables.
NOTA
• Utilice un proyector compatible con XGA.
• Vea la página 13 para conectar distintos equipos. Para más detalles del
funcionamiento, consulte el manual de instrucciones del equipo a utilizar.
Es
8
3 FUNCIONAMIENTO
1
Conecte el interruptor principal.
POWER
Cuando se conecta el interruptor principal del RE-455X, se
enciende el indicador POWER en el tablero de controles.
NOTA
• Cuando se conecta el interruptor principal, demora unos 20
segundos para que aparezca la imagen.
• Cuando se conecta el interruptor principal, se ajustan
automáticamente el balance del blanco y el enfoque.
Interruptor principal
2
3
Tablero de controles
Conecte el interruptor principal del otro equipo a utilizar.
Puede conectar primero el interruptor eléctrico del RE-455X o del otro equipo.
Ponga el documento en el centro de la mesa de
documentos.
Mesa de documentos
Si no aparece ninguna imagen, verifique que se abrió la tapa del
objetivo.
4
5
Enfoque.
El enfoque automático se activará cuando se conecte el interruptor principal.
Si con el enfoque automático no se logra enfocar el objetivo, cambie a enfoque manual.
Cuando se completó la operación, desconecte
el interruptor principal.
POWER
Se apaga el indicador POWER. Se apagarán las lámparas de
iluminación (si están encendidas). Desconecte también el
interruptor principal de otro equipo.
AVISO
Después de desconectar el interruptor, espere por lo menos 5
segundos antes de volver a conectarlo. Si vuelve a conectar
el interruptor antes de tiempo puede provocar un mal
funcionamiento.
NOTA
9
Debe desconectar el interruptor principal del RE-455X cuando no se utiliza la
unidad. Desconecte el cable eléctrico si no se va a utilizar la unidad durante un
largo período de tiempo.
Enfoque manual
Cuando el enfoque automático no enfoque correctamente o cuando intente enfocar sobre un punto
particular de un objeto tridimensional puede enfocar manualmente. El enfoque manual está disponible
hasta aprox. 65 mm por encima de la mesa de documentos. Debido a la profundidad de campo, no es
posible conseguir un enfoque nítido de toda el área de un objeto tridimensional.
Siga el procedimiento
explicado a continuación.
Presione el botón
FOCUS para cambiar al
modo de enfoque
manual.
Presione el botón NEAR
o el botón FAR para
ajustar el enfoque.
Tablero de controles
ZOOM
PRESET
ZOOM
FOCUS
DETAIL
STILL
MANUAL
AUTO
WIDE
NEAR
TELE
FAR
SOFT HARD
Botón FOCUS
Para volver al modo de
enfoque
automático,
presione el botón FOCUS.
NOTA
• Cuando el botón FOCUS se presiona durante dos segundos o más, el modo
cambiará a enfoque automático de una toma (enfoque automático de una
toma: una vez que se logra el enfoque del objetivo, el enfoque se fijará en
este modo). Este modo es recomendable cuando se cambia frecuentemente
de objetivos.
• Cuando se cambia la proyección entre objetos tridimensionales y
documentos y en otros casos similares, primero cambie al modo de enfoque
automático de una toma y después presione el botón FOCUS para lograr el
enfoque.
• En el modo de enfoque automático de una toma el indicador FOCUS destella
y se apaga una vez que el objeto está enfocado correctamente.
• Para volver del modo de enfoque automático de una toma al modo de
enfoque automático normal, presione el botón FOCUS durante dos segundos
o más.
■ Objetos que no desea enfocar
Hay objetos como los de la siguiente lista que pueden tener dificultades para ser enfocados. En este caso,
enfoque manualmente el objetivo.
1.
2.
3.
4.
5.
Objetos con bajo factor de reflexión (tales como tela oscura, cabello, etc.
Objetos con superficie brillante o con reflexión (objetos de cristal, etc.)
Objetos vistos a través del vidrio.
Objetos con bajo contraste.
Objetos con sólo líneas horizontales o líneas diagonales.
Es
10
Vuelva a ajustar el balance del blanco
Vuelva a ajustar manualmente el balance del blanco cuando el tono de color se ve poco natural o si desea
cambiarlo al tono deseado.
Siga el procedimiento explicado a continuación.
Presione el botón WHITE BALANCE (para activar el modo
manual).
Gire la perilla WHITE BALANCE para ajustar a los tonos de
color deseado. Gire la perilla hacia el lado RED para aumentar
los tonos rojos. Gire la perilla hacia el lado BLUE para aumentar
los tonos azules.
Si no puede volver a ajustar el tono de color, retire el
documento, presione el botón WHITE BALANCE y vuelva a
realizar los pasos y .
Tablero de controles
POWER
LIGHT
INPUT SELECT
CAMERA
WHITE BALANCE
RGB IN
AUTO
MANUAL
RED
EXPOSURE
WHITE
PAPER
BLUE
LOW
HIGH
Cambio del ángulo al tamaño carta/A4
Para que el ángulo se ajuste al tamaño carta/A4, presione el botón ZOOM PRESET. El tamaño de la
imagen producida se convierte a carta/A4.
Si se presiona el botón ZOOM PRESET, destella el indicador.
Tablero de controles
Utilice los botones ZOOM para cambiar el ángulo.
ZOOM
PRESET
ZOOM
FOCUS
AUTO
STILL
MANUAL
WIDE
NEAR
TELE
FAR
D
NOTA
El ángulo fijado puede ser ligeramente diferente del tamaño carta/A4.
Congelación de una imagen producida
Para hacer una pausa en una imagen producida en movimiento, presione el botón STILL PICTURE. La
imagen producida cambiará de movimiento a imagen congelada.
Se enciende el indicador STILL PICTURE cuando se congela la
imagen.
Tablero de controles
NOTA
11
AUTO
MANUAL
WIDE
NEAR
D
No puede hacer ajustes tales como el zoom, enfoque o balance del blanco con
una imagen congelada.
ZOOM
PRESET
ZOOM
FOCUS
Si vuelve a presionar el botón STILL PICTURE, la imagen
congelada volverá a moverse.
FAR
TELE
STILL
Proyección de documentos blancos
Si se presiona el botón WHITE PAPER cuando se proyectan documentos con texto sobre un fondo blanco,
este modo ajusta automáticamente la proyección de forma que las partes blancas de un documento
aparezcan mucho más blancas.
Si se presiona el botón, se enciende el indicador WHITE PAPER.
Tablero de controles
Si se vuelve a presionar el botón, se apaga el indicador y vuelve al
modo normal.
POWER
LIGHT
INPUT SELECT
CAMERA
RGB IN
WHITE BALANCE
AUTO
MANUAL
RED
NOTA
BLUE
EXPOSURE
WHITE
PAPER
LOW
HIGH
La efectividad puede cambiar según el documento, incluyendo su oscuridad.
Ajuste del brillo y contraste de la imagen
Si desea proyectar un documento negro u oscuro, o cuando el ítem proyectado es pequeño y tiene gran
contraste comparado con el fondo, puede controlar el brillo (ajuste de exposición) utiliando la perilla
EXPOSURE para que la imagen se vea más nítida.
Si el fondo está blanco y el sujeto está oscuro, a veces la calidad de la imagen mejora si se coloca sobre un
papel negro al proyectar.
Gire la perilla hacia el lado HIGH para que brille la imagen. Gire la
perilla hacia el lado LOW para que la imagen sea más oscura.
Utilice el control DETAIL para ajustar la calidad de la imagen. Gire
el control hacia el lado HARD para dar énfasis al contorno. Gire el
control al lado SOFT para un contorno más suave.
NOTA
Tablero de controles
EXPOSURE
E
FO
DETAIL
AUTO
WHITE
PAPER
LOW
HIGH
NE
SOFT HARD
El brillo no se ajustará efectivamente utilizando la perilla
EXPOSURE si la imagen está demasiado oscura.
Es
12
4 CONEXION DEL SISTEMA
Se puede conectar el siguiente sistema a los terminales de entrada y salida Utilice el cable eléctrico
incluido. Para otros cables que no sea el cable eléctrico y el cable RGB, utilice cables de venta en los
comercios. Para más detalles del funcionamiento, consulte el manual de instrucciones del equipo a utilizar.
Equipo de salida
Salida a un monitor de
video
Monitor de video
Proyector
Equipo de AV
Monitor RGB
Al terminal de entrada RGB
Al terminal de entrada S-video o terminal de entrada de video
Para que salga a un monitor de
video, conecte el RE-455X a un
terminal de entrada de video del
monitor utilizando un cable de
video de venta en los comercios.
El monitor de video proyecta
imágenes de la cabeza de la
cámara sin tener en cuenta el
equipo de entrada seleccionado.
NOTA
Cable de
video
Cable RGB
Cable S-video
Panel trasero
RGB IN
RGB OUT
VIDEO
OUT
S VIDEO
OUT
Utilice proyectores
compatibles con XGA
y monitores RGB.
Cuando utilice la
salida de video y la
salida S-video, las
zonas
oscuras
pueden aparecer en
la periferia de la
pantalla.
Al tomacorriente
de CA
RS-232C
AC INLET
Cable eléctrico
Cable RS-232C
Cable RGB
AVISO
13
Cuando se conecta a un equipo como un monitor de video o
una videograbadora, verifique que su modelo RE-455X utiliza
el formato NTSC o PAL y utilice un equipo compatible con el
formato adecuado.
Ordenador
Para controlar con un ordenador
Para controlar el RE-455X a distancia con un ordenador, siga
el siguiente procedimiento.
1) Conecte la unidad al ordenador con un cable RS-232C.
2) Encienda la unidad y el ordenador.
3) Haga funcionar el ordenador.
Para los detalles, consulte con su distribuidor.
Cambio de fuentes utilizando un equipo de entrada de fuente
Si conecta un ordenador u otro equipo en el terminal de entrada RGB, puede proyectar imágenes de ese
equipo simplemente presionando un botón.
Cámara del RE-455X
Proyector
Salida RGB
IZER
RE-350
VIDEO VISUAL
Entrada RGB
Entrada
externa
Botón INPUT SELECT
Ordenador
Para cambiar a las imágenes de un equipo de entrada externo
como por ejemplo un ordenador, presione el botón RGB IN. Se
enciende el indicador RGB IN, y se proyectarán las imágenes del
equipo conectado al terminal de entrada RGB.
Tablero de controles
POWER
LIGHT
INPUT SELECT
CAMERA
RGB IN
WHITE BALANCE
AUTO
MANUAL
RED
BLUE
EXPOSURE
WHITE
PAPER
LOW
HIGH
Para volver a las imágenes de la cabeza de la cámara RE-455X,
presione el botón CAMERA.
PRECAUCION
NOTA
• Dependiendo del ordenador o del proyector, las imágenes pueden
aparecer distorsionadas y el cambio de fuentes de imágenes
puede no hacerse adecuadamente.
• Las imágenes pueden aparecer en una posición ligeramente
diferente entre la cabeza de la cámara del RE-455X y un
ordenador.
Sea cual sea el equipo de entrada seleccionado, las imágenes de la cabeza de
la cámara saldrán al terminal de salida de video y terminal de salida S-video.
Es
14
Grabación de imágenes en un equipo de AV
Si desea grabar utilizando un equipo de AV, conecte el RE-455X al equipo de AV utilizando un cable de
video de venta en los comercios. Para los detalles del funcionamiento del equipo utilizado, consulte el
manual de instrucciones que se entrega con el equipo.
Equipo de AV
(grabadora DVD, videograbadora, etc.)
Al terminal
VIDEO IN
Cable de video
Panel trasero
RGB OUT
VIDEO
OUT
S VIDEO
OUT
RS-232C
AVISO
NOTA
Verifique si su modelo RE-455X utiliza el
formato NTSC o PAL, y utilice un equipo
de AV compatible con el formato
adecuado.
Al utilizar un equipo de AV con una salida S-video, utilice un cable S-video
para conectar a la salida S-video. Esto le permitirá proyectar imágenes de alta
calidad.
Transferencia de imágenes a ordenadores (Entrada de imagen)
Si desea transferir imágenes del RE-455X a un ordenador, puede hacerlo fácilmente utilizando un cable de
video para conectar el equipo a un ordenador con capacidades de AV. Si su ordenador no tiene
capacidades de AV, se requiere una tarjeta de captura de video para convertir la señal de video (señal
analógica) a una señal digital apropiada para un ordenador. Para más detalles, consulte con el fabricante
de su ordenador o con la tienda.
Tarjeta de captura de video
Cable de video
RE-450X
NOTA
15
Ordenador
Utilice un ordenador compatible con XGA.
Funciones controladas por un ordenador
El RE-455X puede controlarse a distancia con un ordenador mediante diversos comandos. Para las
funciones que pueden controlarse a distancia, vea la siguiente tabla. Para más información incluyendo los
métodos de control, hable con su distribuidor.
Categoría
Control
de la
cámara
Control
del
sistema
Abreviación
Significado
Control del objetivo zoom
Zoom STOP
Zoom TELE
Zoom WIDE
Posición de zoom posición por omisió
Posición de zoom A4 horizontal
Posición de zoom
Velocidad de zoom
Se detiene el objetivo zoom.
El objetivo zoom se mueve al teleobjetivo.
El objetivo zoom se mueve al gran angular.
Mueve el objetivo zoom a la posición por omisión.
Mueve el objetivo zoom a la posición de A4 horizontal.
Mueve el objetivo zoom a la posición especificada.
Ajusta la velocidad del zoom.
Control de enfoquel
Enfoque AF
Enfoque ONE SHOT
Enfoque MANUAL
Enfoque STOP
Enfoque NEAR
Enfoque FAR
Cambia al modo de enfoque automático.
Cambia al modo de enfoque de una toma.
Cambia al modo de enfoque manual.
Detiene el movimiento del enfoque del objetivo.
Acerca el enfoque del objetivo.
Aleja el enfoque del objetivo.
Ajuste de balance del
blanco
Balance de blanco AUTO
Balance de blanco MANUAL
Determinación de valor de balance
del blanco
Ajusta automáticamente el balance del blanco.
Ajusta manualmente el balance del blanco.
Especifica el valor objeto del balance del blanco.
Compensación de la
exposición
Determinación de valor de exposición
Modo de exposición NORMAL
Modo de exposición WHITE PAPER
Especifica el valor de la exposición.
Cambia la exposición al modo NORMAL.
Cambia la exposición al modo de papel blanco.
Imagen fija
Imagen fija ON
Imagen fija OFF
Activa el modo STILL PICTURE.
Desactiva el modo STILL PICTURE.
Ajuste de contorno
Ajuste DETAIL
Ajusta los valores de ajuste de calidad de la imagen.
Selección de señal de
entrada
Selección de entrada CAMERA
Selección de entrada EXTERNAL
Selecciona la cabeza de cámara interna como señal de entrada.
Selecciona la señal externa como señal de entrada.
Control de iluminación
Luces ON
Luces OFF
Enciende las lámparas de iluminación.
Apaga las lámparas de iluminación.
Selección de modo de
control
Modo de control Host
Modo de control local
Cambia el RE-455X para controlarse por un ordenador.
Cancela el modo de control Host.
Salida de información
Solicitud de nombre de modelo
Solicitud de versión ROM
Lee la información del modelo RE-455X.
Lee la información de versión ROM.
Es
16
5 LOCALIZACION DE AVERIAS
Si el RE-455X no funciona correctamente, verifique los siguientes puntos antes de conectar su distribuidor.
Problema
Causa posible
Página de
referencia
No aparece imagen en
el monitor
•
•
•
•
No se abrió la tapa del objetivo.
No se conectó la alimentación del RE-455X u otro equipo.
La conexión puede ser incorrecta
La fuente de entrada no se seleccionó correctamente
6
9
13
14
La imagen no puede
enfocarse
correctamente
•
•
•
•
•
El documento puede ser demasiado oscuro o brillante.
Una luz fuerte puede reflejarse en la pantalla.
El objeto tiene bajo contraste.
Se ajustó el enfoque en el modo manual.
La imagen está congelada.
10
10
10
10
11
La función de zoom no
funciona
• La imagen está congelada.
11
Las imágenes aparecen
rojizas/azuladas
• El balance del blanco se ajustó manualmente.
• El tono de color del monitor de video no es el correcto.
11
—
Las imágenes son muy
brillantes/oscuras
• El botón WHITE PAPER está activado.
• La exposición del RE-455X o el monitor no se ajustó
correctamente.
• El objeto no está correctamente iluminado.
12
12
• No se conectó el interruptor principal del RE-455X o de
otro equipo.
• La conexión puede ser incorrecta.
9
13
La pantalla no cambia.
• La imagen está congelada.
14
Las lámparas de
iluminación no se
encienden
inmediatamente
cuando se presiona el
botón LIGHTS
• Para proteger las lámparas, el sistema se precalienta
durante 3 segundos y después se enciende. Durante el
precalentamiento, destella el indicador LIGHTS.
Esto no es un mal funcionamiento.
—
El RE-455X no puede
controlarse por un
ordenador.
• No se conectó el interruptor principal del RE-455X
o de otro equipo.
• La conexión puede ser incorrecta.
• Una operación incorrecta puede ser la causa.
No puede cambiarse la
fuente de entrada
—
9
13
—
Si no puede resolverse el problema después de verificar los puntos anteriores, hable con su distribuidor.
NOTA
17
Las lámparas de iluminación fluorescentes son consumibles. Cambie
por una nueva lámpara si una lámpara empieza a parpadear o se
oscurece. Para detalles sobre el cambio, consulte con su distribuidor.
6 ESPECIFICACIONES
Método de salida de
señal
Equipo de imagen
Pixeles efectivos
Sintonización
Resolución
Velocidad de imagen
Objetivo de proyección
Gama de proyección
Zoom
Enfoque
Ajuste de iris
(exposición)
Balance del blanco
Lámparas de iluminación
Fuentes de entrada
Terminales de
entrada/salida
•
•
•
•
Salida XGA (cumple con VESA)
CCD de 1/3 pulg
1.024 pixeles horizontales × 768 pixeles verticales
Sólo sincronización interna (las salidas XGA y salida NTSC/PAL sin asincrónicas)
Salida XGA con 520 líneas de TV horizontal y 450 líneas de TV verticales o más
Salida XGA de 15 fotogramas/seg.
F=5,4 mm 64,8mm, F1,8-F2,8 con un diseño de 10 elementos, 8 grupos
(Máximo) 306 × 230 mm - 31,5 × 23,7 mm
Zoom eléctrico 12x con botón PRESET ZOOM para tamaño A4
Eléctrico automático/manual
Eléctrico automático/manual con botón WHITE PAPER para los documentos blancos
Automático/manual
Lámpara fluorescente de 6W × 2, luces de alta frecuencia, ajuste de ángulo
Puede cambiarse entre la cabeza de cámara interna/equipo de entrada externa sólo para XGA
Entrada RGB (XGA) D-SUB de 15 patillas × 1, impedancia de entrada: 75Ω
Salida RBG (XGA) D-SUB de 15 patillas × 1, impedancia de salida: 75Ω
Enchufe de patilla RCA de salida de video ×1, impedancia de salida: 75Ω
Mini DIN de 4 patillas de salida S-video ×1, impedancia de salida: 75Ω
Interfase de serie RS-232C ×1
Entrada de CA ×1
Fuente eléctrica
100-120V CA 50/60Hz (EE.UU. y Canadá)
200-240V CA 50/60Hz (Europa continental)
Consumo eléctrico
NTSC: Aprox. 23W
PAL: Aprox. 25W
Dimensiones
Posición de funcionamiento: 722 (Al) × 525 (Prof) × 556 (Al) mm
Posición plegada: 486 (An) × 525 (Prof) × 183 (Al) mm
Peso
Ambiente de
funcionamiento
Aprox. 9,4 kg
Temperatura: +5ºC – +35ºC
Humedad relativa: 20% – 85% (sin condensación)
El peso y las dimensiones son aproximados.
Se exceptúan los errores y omisiones.
Las especificaciones y el diseño del producto están sujetos a cambios sin previo aviso.
Canon es una marca registrada de Canon Inc.
Es
18
CANON INC.
30-2, Shimomaruko 3-chome, Ohta-Ku, Tokyo 146-8501, Japan
CANON U.S.A., INC.
One Canon Plaza Lake Success, NY 11042 U.S.A.
CANON CANADA INC.
6390 Dixie Road Mississauga, Ontario L5T 1P7 Canada
CANON EUROPA N.V.
P.O.Box 2262, 1180 EG Amstelveen, The Netherlands
CANON EUROPE LTD.
6 Roundwood Avenue, Stockley Park Uxbridge Middlesex UB11 1JA United Kingdom
CANON MEXICANA, S. DE R.L. DE C.V.
Blvd. Manuel Avila Camacho No. 138, Piso 17 Col. Lomas de Chapultepec C.P. 11000 Mexico, D.F. Mexico
CANON HONG KONG CO., LTD.
19/F., The Metropolis Tower, 10 Metropolis Drive, Hunghom, Kln., H. K.
CANON SINGAPORE PTE. LTD.
1 HarbourFront Avenue #04-01, Keppel Bay Tower Singapore 098632
CANON AUSTRALIA PTY. LTD.
1 Thomas Holt Drive North Ryde N.S.W. 2113 Australia
CANON SALES CO., INC.
16-6 Kohnan, 2-chome, Minato-ku, Tokyo, 108-8011, Japan
お問い合わせ先
キヤノンお客様相談センター(全国共通番号)
050-555-90071
[受付時間]〈平日〉9:00∼12:00 / 13:00∼17:00
(土日祝日と年末年始弊社休業日は休ませていただきます)
※上記番号をご利用いただけない方は 043-211-9348 をご利用ください。
※上記番号はIP電話プロバイダーのサービスによりつながらない場合があります。
※受付時間は予告なく変更する場合があります。あらかじめ御了承ください。
この使用説明書は100%再生紙及び揮発性有機化合物(VOC)ゼロのインキを使用しています。
YT1-7317-000
0000Ni0.0
© CANON INC. 2005
PRINTED IN JAPAN
