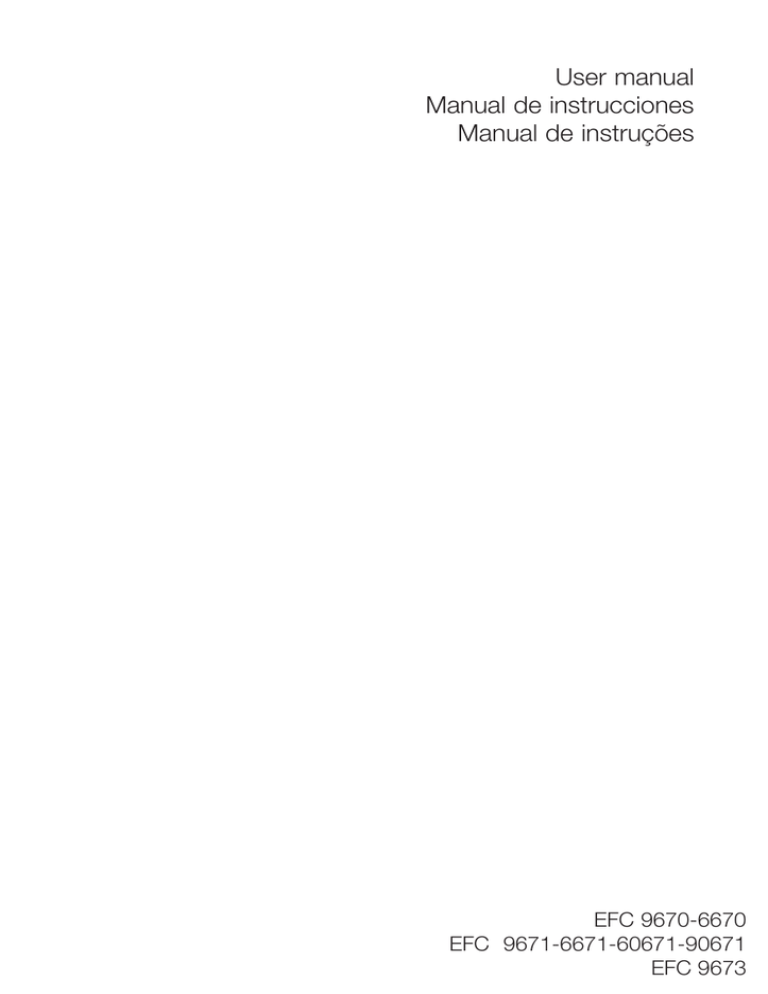

Electrolux EFC 60670 User manual

User manual
Manual de instrucciones
Manual de instruções
EFC 9670-6670
EFC 9671-6671-60671-90671
EFC 9673
electrolux
Welcome to the world of Electr
olux
Electrolux
Thank you for choosing a first class
product from Electrolux, which
hopefully will provide you with lots of
pleasure in the future. The Electrolux
ambition is to offer a wide variety of
quality products that make your life
more comfortable. You find some
examples on the cover in this manual.
Please take a few minutes to study this
manual so that you can take advantage
of the benefits of your new machine.
We promise that it will provide a
superior User Experience delivering
Ease-of-Mind.
Good luck!
3
GB
4
electr
olux contents
electrolux
Contents
GB
Safety warnings ................................ 5
Description of the Appliance ............. 7
Control Panel .................................... 8
Maintenance and Care ................... 14
Special accessories ........................ 19
Something Not Working .................. 19
Installation ...................................... 20
The following symbols are used in this user manual:
Important information concerning your personal safety and information on
how to avoid damaging the appliance.
General information and tips.
Environmental information.
electrolux safety warnings
5
GB
Safety warnings
For the user
• The cooker hood is designed to
extract unpleasant odours from the
kitchen, it will not extract steam.
• Always cover lighted elements, to
prevent excess heat from damaging
the appliance. In the case of oil, gas
and coal fired cookers it is essential
to avoid open flames.
• Also, when frying, keep the deep
frying pan on the cooker top/cooker
under careful control.
• The hot oil in the frying pan might
ignite due to overheating.
• The risk of self-ignition increases
when the oil being used is dirty.
• It is extremely important to note that
overheating can cause a fire.
• Never carry out any flambé cooking
under the hood.
om the
• Always disconnect the unit fr
from
power supply befor
e carrying out
before
any work on the hood, including
replacing the light bulb (take the
cartridge fuse out of the fuse holder
or switch off the automatic circuit
breaker).
• It is very important to clean the hood
and rreplace
eplace the filter at the
recommended intervals. Failur
e to
Failure
do so could cause gr
ease deposits
grease
to build up, rresulting
esulting in a fir
e hazar
d.
fire
hazard.
• The appliance is not intended for use
by young children or infirm persons
without supervision.
• Older children must be supervised if
using the appliance.
• Young children should be supervised
to ensure that they do not play with
the appliance.
• WARNING - Ensure that the
appliance is switched off before
replacing the lamp to avoid the
possibility of electric shock.
This appliance is marked according to
the European directive 2002/96/EC on
Waste Electrical and Electronic
Equipment (WEEE).
By ensuring this product is disposed of
correctly, you will help prevent potential
negative consequences for the
environment and human health, which
could otherwise be caused by
inappropriate waste handling of this
product.
The symbol
on the product, or on
the documents accompanying the
product, indicates that this appliance
may not be treated as household
waste. Instead it should be taken to the
appropriate collection point for the
recycling of electrical and electronic
equipment.
Disposal must be carried out in
accordance with local environmental
regulations for waste disposal.
For more detailed information about
treatment, recovery and recycling of
this product, please contact your local
council, your household waste disposal
service or the shop where you
purchased the product.
6
GB
electr
olux safety warnings
electrolux
For the installer
• When used as an extractor unit, the
hood must be fitted with a hose
having preferably the same diameter
as the outlet hole.
Attention: The hose is not supplied
and must be purchased separately.
• When installing the hood, make sur
e
sure
you observe the following minimum
distance fr
om the top edge of the
from
cooking hob/ring surfaces:
electric cookers
500 mm
gas cookers
650 mm
If the instructions for installation for
the gas hob specify a greater
distance, this must be adhered to.
• The national Standard on fuelburning systems specifies a maximum depression of 0.04 mbar in
such rooms.
• The air outlet must not be connected
to chimney flues or combustion gas
ducts. The air outlet must under no
circumstances be connected to
ventilation ducts for rooms in which
fuel-burning appliances are installed.
• The air outlet installation must comply
with the regulations laid down by the
relevant local authorities.
• When the unit is used in extraction
mode, a sufficiently large ventilation
hole must be provided, with
dimensions that are approximately
the same as the outlet hole.
• National and regional building
regulations impose a number of
restrictions on using hoods and fuelburning appliances connected to a
chimney, such as coal or oil roomheaters and gas fires, in the same
room.
• Hoods can only be used safely with
appliances connected to a chimney if
the room and/or flat (air/environment
combination) is ventilated from
outside using a suitable ventilation
hole approximately 500-600 cm2
large to avoid the possibility of a
depression being created during
operation of the hood.
• If you have any doubts, contact the
relevant controlling authority or
building inspector’s office.
• Since the rule for rooms with fuel
burning appliances is “outlet hole of
the same size as the ventilation hole”,
a hole of 500-600 cm2, which is to
say a larger hole, could reduce the
performance of the extractor hood.
• If the hood is used in its recirculation
mode, it will operate simply and safely
in the above conditions without the
need for any of the aforementioned
measures.
• When the hood is used in its
extraction mode, the following rules
must be followed to obtain optimal
operation:
- short and straight outlet hose
- keep bends in outlet hose to a
minimum
- never install the hoses with an
acute angle, they must always
follow a gentle curve.
- keep the hose as large as possible
(preferably the same diameter as
the outlet hole).
- the length should be no more than:
3 metres with one 90° bend
2 metres with two 90° bends
Bends of more than 90° will reduce
the efficiency of the hood and
reduce the airflow.
• Failure to observe these basic
instructions will drastically reduce the
performance and increase the noise
levels of the extractor hood.
electrolux description of the appliance
Description of the Appliance
7
Coupling ring
GB
• The cooker hood is designed to
extract unpleasant odours fr
om the
from
kitchen, it will not extract steam.
• The hood is supplied as an extractor
unit and can also be used with a
recirculation mode by fitting a
charcoal filter.
• Only for EFC 60671-90671: The
cooker hood is supplied ready for use
as a recirculation hood and may be
used for extraction by removing the
charcoal filters.
Extraction mode
• In this mode fumes are extracted to
the outside via a hose connected to
the coupling ring
ring.
• In order to obtain the best performance the hose should have a diameter
equal to the outlet hole.
Recir
culation mode
Recirculation
coal
• The air is filtered through a char
charcoal
filter and returned to the kitchen.
• You will need an original charcoal filter
for the recirculation mode. (See
Special Accessories).
8
electr
olux control panel
electrolux
Control Panel
GB
• Best results are obtained by using a
low speed for normal conditions and
a high speed when odours are more
concentrated.
Turn the hood on a few minutes
before you start cooking.
The hood should be left on after
cooking for about 15 minutes or until
all the odours have disappeared.
Y EFC 9671-6671-9673 • ONL
ONLY
60671-90671 models: The hood can
also be commanded from the control
panel or the remote control. (the
remote control is a special accessory
and is ordered separately).
ect ventilation: If the cooker
• Corr
Correct
hood is to work correctly there must
be an under pressure in the kitchen.
It is important to keep the kitchen
windows closed and have a window
in an adjacent room open.
• The control switches are located on
the hood’s front panel
electrolux control panel
9
Model EFC 9670-6670
GB
Light switch
(ON/OFF)
Push-button 1
(ON/OFF)
ON/OFF motor
speed key
• Light switch (ON/OFF): this switch is
used to turn the light fitted in the
hood on and off.
• ON/OFF motor speed key: serves to
enable and disenable the speed
selection keys.
• Push-button 1 (ON/OFF): used to set
the fan to speed 1.
• Push-button 2 (ON/OFF): used to set
the fan to speed 2.
• Push-button 3 (ON/OFF): used to set
the fan to speed 3.
Push-button 3
(ON/OFF)
Push-button 2
(ON/OFF)
10
electr
olux control panel
electrolux
Modell EFC 9671-66719671-6671-60671-90671
GB
6
1
1.
2.
3.
4.
5.
6.
2
3
4
5
Lights key ON/OFF
Motor stand-by/OFF key:
Stand-by (dot in the lit display): all the commands are enabled for functioning,
press the key for more than 1 second to set the hood on OFF.
OFF (display off): and the commands with the exception of the ON/OFF lights
key are disenabled. Press the key for more than 1 second to set the hood in
Stand-by.
Selection and aspiration speed (power) and timer key: press to select the
1-2-3-1aspiration speed (power) or set the hood in stand-by in the sequence:1-2-3-12-.....
T imer (ON/OFF): once the speed (power) has been selected, pressing
successively for 2 seconds activates (ON – flashing dot on the display) or
deactivates (OFF) the timer function. This allows the aspiration speed (power)
selected for a predetermined time to function:
Aspiration Speed (power) 1: 20 minutes
Aspiration Speed (power) 2: 15 minutes
Aspiration Speed (power) 3: 10 minutes
After which the hood goes into stand-by.
Intensive aspiration (power) key (timed) ON (flashing dot on the display)/OFF:
/OFF:
press to select the intensive aspiration speed (power). It will function for 5
minutes after which the hood goes into stand-by
stand-by.
Pressing before the five minutes have passed, the hood returns to the
previously set speed.
Filters saturation rreset
eset key: see the relative text on the following pages.
Display
Should the hood or the controls fail to operate: disconnect the power supply for at
least 5 seconds. After reconnecting the power supply wait 15 seconds and then
check that the cooker hood is now operating
correctly.
electrolux control panel
Gr
ease and char
coal filter
Grease
charcoal
maintenance indicator
This hood is fitted with a device that
indicates when it is necessary to clean
the grease filter or the charcoal filter (if
the hood is used in the recirculation
version with a charcoal filter).
EFC 9670-9671-9673- 6670
On delivery, the hood is not supplied
with a charcoal filter, so the saturation
indicator will be disabled.
If the hood is to be used with a
charcoal filter (EFC 90670-60670: the
hood is supplied with a charcoal filter),
the saturation
indicator light must be enabled as
follows:
OFF
Set in "OFF
OFF" the hood.
Press buttons 4 and 5 simultaneously
and hold them for 3 seconds. At first
only the grease filter LED F will light up,
but when the charcoal filter LED C
lights up the saturation indicator will be
enabled.
To disable it: Press buttons 4 and 5
again simultaneously and hold
them for 3 seconds, until the charcoal
filter LED goes out.
11
Grease filter LED (F)
LED F will start to flash when it is time
to clean the grease filter.
Cleaning will be necessary after 40
working hours. Always comply with the
maintenance instructions for the grease
filter.
Charcoal filter LED (C)
The charcoal filter LED C will start to
flash when the charcoal filter needs to
be replaced.
This operation is necessary after
approximately 160 working hours.
Resetting the saturation indicator
After cleaning or replacing the filters,
press button 5 for 3 seconds until the
grease filter LED F or the charcoal filter
LED C stops flashing.
GB
12
electr
olux control panel
electrolux
Model EFC 9673
GB
b
1
2
3
7
a
4
5
6
1. Light switch, ON/OFF
2. Mains switch, ON/OFF
stand
Press for less than 1 1/2 seconds and the cooker hood goes into the "stand
by
by" position (dot “a” on display is illuminated).
Press for more than 1 1/2 seconds and the cooker hood turns OFF, ALL the
controls (except the light push button) are disabled (the display is off).
Press again for more than 1 1/2 seconds to reset the cooker hood to "stand
by".
3. Filters saturation rreset
eset key: see the relative text on the following pages.
4. Start and choice of motor speed 1-2-3-1-2...
5. Intensive speed ON/OFF: The Intensive speed runs for 5 minutes:
If the hood is on when the Intensive speed is activated, the hood will revert to
previous speed after 5 minutes. If the hood is off when the Intensive speed is
activated, the hood will automatically turn off after 5 minutes.
The letter P appears on the display and the remaining time (the dot “b” on
display is flashing), if interrupted an acoustic signal is heard.
6. Self-T
imer ON/OFF: times all the speed levels (the dot “a” on display is
Self-Timer
flashing), and then the cooker hood switches off:
The self-timer is set as follows:
1st speed level 20 minutes
2nd speed level 15 minutes
3rd speed level 10 minutes
The display shows the remaining operation time, at the end of the time an
acoustic signal is heard. Depressing the push-button again exits the function.
7. Display
Should the hood or the controls fail to operate: disconnect the power supply for at
least 5 seconds. After reconnecting the power supply wait 15 seconds and then
check that the cooker hood is now operating correctly.
electrolux control panel
Gr
ease and char
coal filter
Grease
charcoal
maintenance indicator
This hood is fitted with a device that
indicates when it is necessary to clean
the grease filter or the charcoal filter (if
the hood is used in the recirculation
version with a charcoal filter).
On delivery, the hood is not supplied
with a charcoal filter, so the saturation
indicator will be disabled.
If the hood is to be used with a
charcoal filter, the saturation
indicator light must be enabled as
follows:
OFF
Set in "OFF
OFF" the hood.
Press buttons 3 and 4 simultaneously
and hold them for 3 seconds. At first
only the grease filter LED F will light up,
but when the charcoal filter LED C
lights up the saturation indicator will be
enabled.
To disable it: Press buttons 3 and 4
again simultaneously and hold
them for 3 seconds, until the charcoal
filter LED goes out.
13
Grease filter LED (F)
LED F will start to flash when it is time
to clean the grease filter.
Cleaning will be necessary after 40
working hours. Always comply with the
maintenance instructions for the grease
filter.
Charcoal filter LED (C)
The charcoal filter LED C will start to
flash when the charcoal filter needs to
be replaced.
This operation is necessary after
approximately 160 working hours.
Resetting the saturation indicator
After cleaning or replacing the filters,
press button 3 for 3 seconds until the
grease filter LED F or the charcoal filter
LED C stops flashing.
GB
14
electr
olux maintenance and care
electrolux
Maintenance and Care
GB
• Befor
e performing any maintenance operation, isolate the hood fr
om the
Before
from
electrical supply by switching of
emoving the
offf at the connector and rremoving
connector fuse.
Or if the appliance has been connected thr
ough a plug and socket, then the
through
plug must be rremoved
emoved fr
om the socket.
from
Air suction panels
EFC 9673 only
Remove the perimeter air suction
panels to access the grease filters.
The perimeter air suction panels are
attached to the cooker hood by a
series of pins and coupling springs
springs;
pull them outwards and detach them
from the fastening cable
cable.
Clean the perimeter air suction panels
as often as the grease filters (for more
information about gentle cleaning
methods, read the paragraph
“Cleaning” in the pages that follow).
When refitting the perimeter air suction
panels, ALWAYS reattach the fastening
cables.
Make sure the panels are attached to
the cooker hood properly (snapfastened).
x4
electrolux maintenance and care
15
Metal gr
ease filter
grease
• The purpose of the grease filters is to
absorb grease particles which form
during cooking and it must always be
used, either in the external extraction
or internal re-circulation function.
GB
Attention: the metal grease filters
must be removed and washed, either
by hand or in the dishwasher, every
four weeks.
Removing the metal gr
ease filter
grease
• Use the spring handle and remove
the filter downward.
Hand washing
Soak grease filters for about one hour
in hot water with a grease-loosening
cleaner, then rinse off thoroughly with
hot water. Repeat the process if
necessary. Refit the grease filters
when they are dry.
Dishwasher
Place grease filters in the dishwasher.
Select most powerful washing
programme and highest temperature,
at least 65°C. Repeat the process.
Refit the grease filters when they are
dry.
When washing the metal grease filter
in the dishwasher a slight
discolouration of the filter can occur,
this does not have any impact on its
performance.
• Clean the inner housing using a hand
hot solution only(never use caustic
detergents, abrasive powders or
brushes).
16
GB
electr
olux maintenance and care
electrolux
Char
coal filter
Charcoal
• The charcoal filter should only be
used if you want to use the hood in
recirculation mode.
• To do this you will need an original
charcoal filter (available from your
local Service Force Centre).
eplacing the char
coal filter
• Cleaning/r
Cleaning/replacing
charcoal
Unlike other charcoal filters, the
LONGLIFE charcoal filter can be
cleaned and reactivated.
With normal use the filter should be
cleaned every second month (when
using the hood 2.5 hours per day,on
avarage). The best way to clean the
filter is in the dishwasher. Use normal
detergent and choose the highest
temperature (65º C). Wash the filter
separately so that no food parts gets
stuck on the filter and later causes bad
odours. To reactivate the charcoal, the
filter should be dried in an oven for 10
minutes with a maximum temperature
of 100º C.
After approximately three years of use,
the charcoal filter should be replaced
with a new one, as the odour reduction
capacity will be reduced.
• Fitting
Position the carbon filter inside the
hood to cover the protection grill of
the motor.
Fix the filter with 2 lateral knobs.
emove proceed in the reverse
• To rremove
order.
• Always specify the hood model code
number and serial number when
ordering replacement filters. This
information is shown on the rating
plate located on the inside of the unit.
• The charcoal filter can be ordered
from your local Service Force Centre.
electrolux maintenance and care
17
War
ning
arning
GB
• Failure to observe the instructions on
cleaning the unit and changing the
filters will cause a fire hazard. You are
therefore strongly recommended to
follow these instructions.
• The manufacturer declines all
responsibility for any damage to the
motor or any fire damage linked to
inappropriate maintenance or failure
to observe the above safety
recommendations.
Changing the light bulb(s)
om
• Disconnect the cooker hood fr
from
the mains supply
supply..
• Prior to touching the light bulbs
ensur
e they ar
e cooled down.
ensure
are
• EFC 9670-6670 Model: remove the
overhead light, removing the fixing
clips.
• All models: Replace the old bulb with
a new one of the same type.
• EFC 9670-6670 Model: mount the
overhead light again and fix it in its
place with the clips.
• If the light does not come on, make
sure the bulb has been inserted in
correctly before contacting your local
Service Force Centre.
EFC 9671 - 6671- 9673 -60671-90671:
20W max GU4 - 12 V - Ø 35mm - 30°
Dichroic
EFC 9670-6670: 11W max - G23
18
electr
olux maintenance and care
electrolux
Cleaning the hood
GB
• Clean the outside of the hood using a
damp cloth and a solution of water
and mild washing up liquid.
• Never use corrosive, abrasive or
flammable cleaning products or
products containing bleach.
• Never insert pointed objects in the
motor’s protective grid.
• Only ever clean the switch panel and
filter grill using a damp cloth and mild
washing up liquid.
• Clean all the plastic parts with a soft
cloth soaked in warm water and
neutral soap.
• It is extremely important to clean the
unit and change the filters at the
recommended intervals. Failure to do
so will cause grease deposits to build
up that could constitute a fire hazard.
electrolux special accessories
19
Special accessories
GB
Char
coal filter Type 967
Charcoal
Remote contr
ol RM 6940
control
E-Nr. 942 122 002
Something Not Working
If your appliance fails to work properly please carry out the following checks.
Symptom
Solution
The cooker hood will not start...
Check that: The hood is connected
to the electricity supply.
Check that a fan speed has been
selected.
The cooker hood is not working
Check that: The fan speed is set high
enough for the task.
The grease filters are clean.
The kitchen is adequately vented to
allow the entry of fresh air.
If set up for recirculation, check that
the charcoal filter is still effective.
If set up for extraction, check that the
ducting and outlets are not blocked.
The cooker hood has switched off
during operation...
The safety cut-out device has been
tripped. Turn off the hob and then wait
for the device to reset. If the hood has
been installed below the heights
indicated in the installation instructions
the motor will cut-out frequently which
will damage the hood.
If after all these checks, the problem persists, contact your local Service Centre,
quoting the model and serial number.
Please note that it will be necessary to provide proof of purchase for any inguarantee service calls.
In-guarantee customers should ensure that the above checks have been made as
the engineer will make a charge if the fault is not a mechanical or electrical
breakdown.
20
electr
olux installation
electrolux
Installation
GB
Technical Details
EFC 9670
EFC 9671-90671
(EFC 6670)
(EFC 6671-60671)
EFC 9673
Dimensions (in cm):
Height (Extract. mode): 73-116
73-116
73-116
Height (Recirc. mode): 84,5-126
84,5-126
84,5-126
Width:
89,8 (59,8)
89,8 (59,8)
89,8
Depth:
45
45
45
Max. absorb. power:
185 W
310 W(290 W)
310 W
Motor:
170 W
250 W
250 W
Lighting:
11 W
3 x20 W (2 x 20 W)
3 x20 W
Length of the cable:
150 cm
150 cm
150 cm
Electrical connection: 220-240 V
220-240 V
220-240 V
Fuse rating:
5A
T
5AT
5A T
5A T
Mounting accessories included
1 deflector (with extensions)
1 Allan wrench for torx screws
1 fixing bracket for motor unit
1 support bracket for flues (3 pieces to assemble)
5 screws 5 x 45 mm
5 dowels Ø 8 mm
2 screws 2.9 x 6.5
8 screws 3.5 x 6.5
4 screws 4 x 8
EFC 60671-90671: 1 reduction flange Ø 125-120 mm
electrolux installation
21
Electrical connection
(not for UK)
Electrical connection for
UK only
Safety war
nings for the electrician
warnings
Before connecting the appliance to the
power supply, check that the voltage
indicated on the rating plate
corresponds to the mains power supply
available. Appliances fitted with a plug
can be connected to any standard
power socket within easy access.
Should it be necessary to provide a
fixed connection, the hood must only
be installed by an electrician authorised
by the local electricity board. When
installing, an omnipolar disconnector
with a distance of at least 3 mm
between contacts must be provided.
Fixed connection of the appliance must
only be carried out by an authorised
electrician.
Safety war
nings for the electrician
warnings
Connect the hood to the mains supply
via a double pole switch which has 3
mm minimum separation between the
contacts.
The switch must be accessible at all
times.
The following is valid in the United
Kingdom only:
- the wire which is coloured green and
yellow must be connected to the
terminal which is marked with the
),
letter E or by the earth symbol (
or coloured green or green and
yellow;
- the wire which is coloured blue must
be connected to the terminal which is
marked with the letter N or coloured
black, - the wire which is coloured brown
must be connected to the terminal
which is marked with the letter L or
coloured red.
GREEN & YELLOW
5AT
BROWN
BLUE
CORD CLAMP
GB
22
GB
electr
olux installation
electrolux
B
First decide which functioning
version is better for you
If you decide to use the hood in
exhausting version we suggest you
position the upper section of the
chimney so that the oulet slots are not
visible once installation has ended, on
the contrary if it is decided to use the
hood in recycling version BE SURE that
the side with the slots is upright (see
also A-B-C sequence).
180°
A
C - OK!
4 x Ø 4x8
G
=
Assembling the chimney flue
support/bracket (3 parts)
The three parts should be fixed with 4
screws, the support extension is
adjustable and should correspond to
the internal width of the telescopic
chimney flue.
X
=
X
=
X
=
F
Assembling the deflector (3 parts –
only for filter version):
The three parts should be fixed with 2
screws, the deflector extension is
adjustable and should correspond to
the width of the chimney flue support,
to which it is then fixed.
6x
Ø 3,5 x 6,5
F
G
electrolux installation
23
Installation
GB
Make sur
e that the cooker hood is disconnected fr
om the power supply befor
e
sure
from
before
carrying out the installation.
Remove the perimeter air suction panels (EFC 9673 only) and the grease filters.
1). Position
• Mark a central line on the wall to facilitate the installation procedure (1
the drilling template so that the median line printed on it corresponds to the
central line marked previously, and so that the lower side of the template
2).
corresponds to the lower part of the cooker hood once it has been fitted (2
• Make 3 holes with Ø 8 mm (2 on top and 1 underneath) and fit 3 rawl plugs into
3).
them (3
4).
• Fix the motor assembly support bracket in place using 2 screws (4
• Make two holes with Ø 8 mm near the ceiling and use them to fix the support
bracket of flue G in place (use the bracket as a template – rest it against the wall
5) (install deflector
which joins onto the ceiling). Insert 2 rawl plugs into the holes (5
F underneath the bracket using 4 screws if you wish to use the cooker hood as
6).
a filter version) and fix the bracket in place using 2 screws (6
7) and adjust its position (8-9
8-9
• Fit the cooker hood (7
8-9).
10
• Fix the cooker hood in place (10
10).
11
• Install the exhaust tube (11
11) leading from cooker hood exhaust outlet B to the
outside environment (ducted version) or deflector F (filter version).
12
• Perform all necessary electrical connections (12
12).
24
GB
electr
olux installation
electrolux
4 x Ø 3,5x6,5
G
F
5
G
2 x Ø 5x45
2xØ8
6
12
1
11
2
7
2xØ8
3
B
4
2x
Ø 5x45
3
8
9
10
1 x Ø 5x45
1xØ8
electrolux installation
25
13
• Pull out the upper flue and, at the top, fix it to bracket G using 2 screws (13
13).
14
• Fix the lower flue in place from inside the cooker hood using 2 screws (14
14).
Mount the grease filter and (EFC
only) the perimeter air suction panels.
EFC 9673 only
EFC 9673-EFC 9671-EFC 6671-EFC
Connect the hood to the mains electricity (EFC
60671- EFC 90671: wait about 15 seconds, the time needed to calibrate the
electronic device that controls the functioning of the hood), and check, finally, that
it is functioning well.
Only for EFC 60671- EFC 90671:
The charcoal filter saturation indicator is
disabled.
To enable it please read page 11.
GB
26
electr
olux installation
electrolux
GB
G
2 x Ø 2,9x6,5
13
13
14
2 x Ø 3,5x6,5
14
14
electrolux
Bienvenido al mundo Electr
olux
Electrolux
Gracias por elegir un producto
Electrolux de primera clase, el cual
esperamos le proporcione una gran
satisfacción en el futuro. Electrolux
ambiciona ofrecerle una amplia
variedad de productos de calidad que
haga su vida más cómoda. Usted
encontrará algunos ejemplos en la
portada de este manual. Por favor,
tómese unos minutos para estudiar
este manual de modo que pueda
aprovecharse de los beneficios de su
nueva máquina. Nosotros prometemos
proporcionarle una experiencia superior
como usuario y mucha tranquilidad.
¡Buena suerte!
27
E
28
electr
olux indice
electrolux
Indice
Recomendaciones de seguridad ...... 29
Descripción del aparato ................... 32
Funcionamiento de la campana ....... 33
Mantenimiento y cuidado ................. 39
Accesorios especiales ..................... 44
Instalación ....................................... 45
E
En este manual se utiliza los siguientes simbolos :
Informaciones importantes que corresponden a la seguridad personal e
informaciones para evitar daños al aparato.
Informaciones generales y consejos :
Informaciones sobre la conservación ambiental.
electrolux recomendaciones de seguridad
29
Recomendaciones de seguridad
para el usuario
• Se recomienda no dejar los fuegos
encendidos sin cubrir, ya que el
excesivo calor dañaría el aparato. En
caso de cocinas de gas, gasóleo o
carbón, evitar absolutamente las
llamas libres.
• De colocarse una freidora encima de
la cocina o del plano de
cocción, mantenerla bajo control.
• El aceite que contiene la freidora
podría incendiarse espontáneamente
a causa de un exceso de temperatura.
• El riesgo de autocombustión aumenta si se utiliza aceite sucio.
• Tener siempre presente que el
exceso de temperatura puede ser
causa de incendio.
• No cocinar a la llama (flambé) bajo la
encimera.
ealizar cualquier operación en
• Para rrealizar
la campana, aun la simple
sustitución de la bombilla,
desconectar el aparato de la
alimentación eléctrica (extraer los
fusibles de tapón del portafusibles o
desconectar el interruptor
automático).
espetar los intervalos
• Es importante rrespetar
de limpieza y sustitución del filtr
o.
filtro.
De no hacerse así, la grasa
depositada puede causar un incendio.
Este aparato lleva el marcado CE en
conformidad con la Directiva 2002/96/
EC del Parlamento Europeo y del
Consejo sobre residuos de aparatos
eléctricos y electrónicos (RAEE).
La correcta eliminación de este
producto evita consecuencias
negativas para el medioambiente y la
salud.
El símbolo
en el producto o en los
documentos que se incluyen con el
producto, indica que no se puede
tratar como residuo doméstico. Es
necesario entregarlo en un punto de
recogida para reciclar aparatos
eléctricos y electrónicos.
Deséchelo con arreglo a las normas
medioambientales para eliminación de
residuos.
Para obtener información más
detallada sobre el tratamiento,
recuperación y reciclaje de este
producto, póngase en contacto con el
ayuntamiento, con el servicio de
eliminación de residuos urbanos o la
tienda donde adquirió el producto.
E
30
electr
olux recomendaciones de seguridad
electrolux
para el montador de muebles
• En caso de funcionamiento de
aspiración, salida libre, el tubo de
descarga debe tener el mismo
diámetro del anillo de conexión.
Atención: tubo no suministrado, se
puede adquirir separadamente.
E
• Al montar la campana, respetar las
siguientes distancias mínimas desde
el borde superior de los quemadores
o placas:
cocinas eléctricas
500 mm
cocinas de gas
650 mm
Si las instrucciones para la instalación
del dispositivo para cocinar con gas
especifican una distancia mayor, hay
que tenerlo en consideración.
• El decreto sobre equipos de
combustión admite, para estos
ambientes, una depresión máxima de
0,04 mbar.
• La salida de aire no debe conectarse
a chimeneas ni a conductos de
evacuación de gases de combustión.
No se debe bajo ninguna
circunstancia conectar la salida de
aire a un conducto que sirva para
ventilar habitaciones donde funcionen
aparatos de combustión.
• Ante la posibilidad de conexión de la
salida de aire a una chimenea o
conducto de evacuación de gases de
combustión fuera de servicio, solicite
la autorización del organismo de
control competente. Para la
conducción de la salida de aire,
atengase a las prescripciones de las
autoridades competentes.
• Si el aparato se utiliza para
funcionamiento de aspiración,
preparar un orificio de ventilación de
diámetro suficiente, prácticamente
igual al de descarga.
• Las disposiciones nacionales y
locales de construcción, imponen
unas serie de normas para la
instalación conjunta en la misma
habitación de una campana y otros
aparatos de combustión conectados
a chimeneas (tales como estufas de
carbón, gasóleo o gas).
• El uso conjunto de campanas y
aparatos de combustión conectados
a chimeneas tiene garantía de
seguridad sólo si la habitación y/o
piso (combinación aire/ambiente)
reciben ventilación del exterior a
través de un orificio adecuado
(aproximadamente 500-600 cm2 ),
para evitar que se genere una
depresión durante el funcionamiento
de la campana.
• En caso de dudas, dirigirse al
organismo de control competente o
al departamento de obras de
construcción.
• En los ambientes donde haya
aparatos de combustión instalados,
se aplica la regla : “medida del orificio
de salida = a la medida del orificio de
ventilación” o sea un orificio de 500600 cm2, por lo que un orificio mayor
puede perjudicar el funcionamiento
de la campana.
• El uso de la campana en el modo de
recirculación resulta sencillo y seguro,
no haciendo falta respetar las
prescripciones anteriormente dichas.
electrolux recomendaciones de seguridad
• El funcionamiento de la campana en
modo extractor resultará óptimo
siempre que se respeten la siguientes
condiciones :
- montar el tubo de salida con
tramos cortos y rectos
- realizar el menor número de codos
posible
- no colocar los tubos en ángulos
agudos, sino ligeramente
arqueados
- si es posible, utilizar tubo de
diámetro grande (mínimo el mismo
diámetro del anillo de conexión).
• La no observación de estas reglas
básicas provocará drásticas
disminuciones de rendimiento y un
funcionamiento más ruidoso.
31
E
32
electr
olux descripción del aparato
electrolux
Descripción del aparato
E
• La campana se entrega en modo
extractor, pudiendo utilizarla también
en modo de recirculación, instalando
para ello un filtro de carbón activado
(accesorio especial).
• Para esta función, es necesario un
filtro de carbón activo original (véase
el párrafo «Accesorios especiales»).
• Ùnicamente por EFC 60671 y EFC
90671: esta campana incluye 1 filtro
de carbón.
Funcionamiento extractor
• El aire se extrae al exterior mediante
un tubo conectado al anillo de
conexión..
• Para un mejor rendimiento , el tubo
tiene que tener el mismo diámetro
que el orificio de salida.
Funcionamiento de rrecir
ecir
culación
ecirculación
• El filtro de carbón filtra el aire que
pasa de nuevo a la cocina a través
de la rejilla superior de la chimenea
de aspiración.
• Para esta función, es necesario un
filtro de carbón activo original (véase
el párrafo «Accesorios especiales»).
anillo de conexión
electrolux funcionamiento de la campana
33
Funcionamiento de la campana
• La campana está dotada de velocidad regulable.
Se aconseja activar la campana unos minutos antes de comenzar la cocción y
dejarla en marcha hasta 15 minutos después de terminarla para eliminar completamente los olores.
• Modelo EFC 9671, EFC 6671,EFC 9673, EFC 60671 y EFC 90671 : La
campana puede comandarse también mediante el panel de mandos o el control
remoto (el control remoto es un accesorio y debe ordenarse separadamente,
véase párrafo “Accesorios especiales”).
• Ventilación adecuada
adecuada: Para que la campana actúe adecuadamente deberá
mantener las ventanas de la cocina cerradas. En su lugar abra la ventana de
una habitación adyacente.
• Los interruptores se encuentran en el frontal del aparato.
E
34
electr
olux funcionamiento de la campana
electrolux
Modelo EFC 9670 y EFC 6670
Interruptor de la luz
(ON/OFF)
E
Tecla ON/OFF
velocidad motor
Pulsador 1 (ON/OFF)
Pulsador 3 (ON/OFF)
Pulsador 2 (ON/OFF)
• Interruptor de la luz (ON-OFF) : sirve para encender y apagar la bombilla.
• Tecla ON/OFF velocidad motor:
motor:sirve para encender y apagar las teclas de
selección de la velocidad.
• Pulsador 1 (ON-OFF) : selecciona la velocidad 1 del ventilador.
• Pulsador 2 (ON-OFF) : selecciona la velocidad 2 del ventilador.
• Pulsador 3 (ON-OFF) : selecciona la velocidad 3 del ventilador.
electrolux funcionamiento de la campana
35
Modelo EFC 9671-66719671-6671-60671-90671
6
1
2
3
4
5
1. Botón ON/OFF Luces
2. Botón Stand by (posición de espera)/OFF motor:
Stand by- Posición de espera (punto en la pantalla encendida): todos los
mandos están habilitados al funcionamiento, pulse el botón más de un
segundo para ajustar la campana en OFF.
OFF (pantalla apagada): todos los mandos excepto el del botón ON/OFF
luces, están deshabilitados, pulse el botón más de un segundo para ajustar la
campana en Stand by.
3. Botón de selección y velocidad (potencia) de aspiración y temporizador:
pulse para escoger la velocidad (potencia) de aspiración o ajuste la campana
en stand by según la secuencia: 1-2-3-1-2-.....
Temporizador (ON/OFF): una vez seleccionada la velocidad (potencia) de
aspiración, pulse repetidamente por más de 2 segundos, se activa (ON punto en la pantalla intermitente) o se desactiva (OFF) la función temporizador,
la cual permite el funcionamiento de la velocidad (potencia) de aspiración
escogida por un tiempo predeterminado:
Velocidad (potencia) de aspiración 1: 20 minutos
Velocidad (potencia) de aspiración 2: 15 minutos
Velocidad (potencia) de aspiración 3: 10 minutos
Después, la campana pasa al modo stand by (posición de espera).
4. Botón de selección velocidad (potencia) de aspiración intensiva
(temporizada) ON (punto en la pantalla intermitente)/OFF:
/OFF: pulse para escoger
la velocidad (potencia) de aspiración intensiva, funcionará durante 5 minutos,
después la campana pasa al modo stand by (posición de espera).
Pulsando antes que hayan transcurrido los 5 minutos de temporización, la
campana regresa a la velocidad establecida antecedentemente.
5. Botón de rreiniciación
einiciación saturación filtr
os: véase el texto relativo en las paginas
filtros:
siguientes .
6. Pantalla
Si la campana o los demás componentes no funcionaran bien: desconecte la
corriente electrica durante al menos 5 segundos, despues vuelva a encender la
campana. Espere al menos 15 segundos para comprobar que la campana está
funcionando correctamente.
E
36
electr
olux funcionamiento de la campana
electrolux
Dispositivo de contr
ol para el filtr
o
control
filtro
antigrasa y para el filtr
o al carbón
filtro
activo
E
Esta campana posee un dispositivo
que avisa cuando hay que limpiar el
filtro antigrasa o cuando hay que
cambiar el filtro al carbón activo [para la
función de recirculación con el filtro al
carbón activo]
EFC 9670-9671-9673- 6670
Esta campana viene de fábrica sin el
filtro al carbón activo, por lo tanto el
aviso de saturación no está activo.
EFC 90671-60671
Si la campana viene de fábrica con el
filtro al carbón activo se puede poner
en funcionamiento esta función que
avisa de la saturación de la siguiente
manera:
OFF
Coloque la campana en «OFF
OFF».
hay que pulsar a la vez los botones 4 y
5 durante 3 segundos.
Al principio se illumina solamente el
PILOTO F que avisa del filtro antigrasa,
e inmediatamente despues se
enciende tambien el PILOTO C que
avisa del filtro al carbón activo y de esa
manera se pone en marcha la función
que avisa de la saturación.
Para desactivarla pulse otra vez los
botones 4 y 5 a la vez hasta que se
ilumine el PILOTO C que avisa del filtro
al carbón.
PILOTO [F] que avisa del filtro
antigrasa.
El PILOTO F se ilumina cuando hay que
limpiar el filtro antigrasa. Esto se
produce cuando hayan pasado
aproximadamente 40 horas de uso.
Lea las instrucciones sobre el
mantenimiento del filtro antigrasa.
PILOTO [C] que avisa del filtro al
carbón activo
El PILOTO C se ilumina cuando hay
que limpiar el filtro al carbón activo.
Esto se produce cuando hayan pasado
160 horas de uso.
Lea las instrucciones para cambiar el
filtro al carbón.
Resetear la señal de saturación
Despues de limpiar o volver a colocar
los filtros , apriete el botón 5 durante 3
segundos hasta que el filtro antigrasa
PILOTO F o el filtro al carbón activo
PILOTO C dejen de parpadear.
electrolux funcionamiento de la campana
37
Modelo EFC 9673
b
1
2
3
7
a
4
5
6
1. Boton ON/OFF luz
2. Botón principal se enciende y se apaga la campana.
Mantenga apretado durante menos de 1,5 segundos, la campana se pone en
Stand by
posición de espera (Stand
by) ( el punto “a” está encendido).
Mantenga apretado durante mas de 1,5 segundos, la campana se apagará
OFF
(OFF
OFF), TODOS los controles (excepto el que enciende la luz) están
desconectados ( el display está completamente apagado).
Vuelva a apretar de nuevo durante mas de 1,5 segundos para poner de nuevo
la campana en posición de stand-by.
3. Botón de rreiniciación
einiciación saturación filtr
os: véase el texto relativo en las paginas
filtros:
siguientes.
4. Arranca y selecciona la velocidad del motor 1-2-3-1-2...
5. Se enciende y se apaga la velocidad intensiva. La velocidad intensiva
funciona durante 5 minutos: Si la campana está encendida cuando la
velocidad intensiva está activada, la campana transcurridos 5 minutos vuelve a
la velocidad inicial.
Si la campana está apagada cuando la velocidad intensiva está activada, la
campana transcurridos 5 minutos se apaga automáticameante.
La letra P aparece en el display y el tiempo que queda ( el punto “b”
parpadea), hasta el final el sistema emite una señal acústica.
6. T imer ON/OFF: mide el tiempo de las velocidades ( el punto “a” parpadea)y
entonces la campana se apaga:
1° velocidad 20 minutos
2° velocidad 15 minutos
3° velocidad 10 minutos
El display muestra el tiempo que queda para el final, el sistema emite una
señal acustica. Manteniendo apretado el botón de nuevo finaliza la función.
7. Display
Si la campana o los demás componentes no funcionaran bien: desconecte la
corriente electrica durante al menos 5 segundos, despues vuelva a encender la
campana. Espere al menos 15 segundos para comprobar que la campana está
funcionando correctamente.
E
38
electr
olux funcionamiento de la campana
electrolux
Dispositivo de contr
ol para el filtr
o
control
filtro
antigrasa y para el filtr
o al carbón
filtro
activo.
E
Esta campana posee un dispositivo
que avisa cuando hay que limpiar el
filtro antigrasa o cuando hay que
cambiar el filtro al carbón activo [para la
función de recirculación con el filtro al
carbón activo]
Esta campana viene de fábrica sin el
filtro al carbón activo, por lo tanto el
aviso de saturación no está activo.
Si la campana viene de fábrica con el
filtro al carbón activo se puede poner
en funcionamiento esta función que
avisa de la saturación de la siguiente
manera:
OFF
Coloque la campana en «OFF
OFF».
hay que pulsar a la vez los botones 3 y
4 durante 3 segundos.
Al principio se illumina solamente el
PILOTO F que avisa del filtro antigrasa,
e inmediatamente despues se
enciende tambien el PILOTO C que
avisa del filtro al carbón activo y de esa
manera se pone en marcha la función
que avisa de la saturación.
Para desactivarla pulse otra vez los
botones 3 y 4 a la vez hasta que se
ilumine el PILOTO C que avisa del filtro
al carbón.
PILOTO [F] que avisa del filtro
antigrasa.
El PILOTO F se ilumina cuando hay que
limpiar el filtro antigrasa. Esto se
produce cuando hayan pasado
aproximadamente 40 horas de uso.
Lea las instrucciones sobre el
mantenimiento del filtro antigrasa.
PILOTO [C] que avisa del filtro al
carbón activo
El PILOTO C se ilumina cuando hay
que limpiar el filtro al carbón activo.
Esto se produce cuando hayan pasado
160 horas de uso.
Lea las instrucciones para cambiar el
filtro al carbón.
Resetear la señal de saturación
Despues de limpiar o volver a colocar
los filtros , apriete el botón 3 durante 3
segundos hasta que el filtro antigrasa
PILOTO F o el filtro al carbón activo
PILOTO C dejen de parpadear.
electrolux mantenimiento y cuidado
39
Mantenimiento y cuidado
ealizar cualquier trabajo de mantenimiento, desconectar la campa• Antes de rrealizar
na de la alimentación eléctrica.
Paneles de aspiración
EFC 9673
Para acceder a los filtros antigrasa, es
necesario mover previamente los
paneles de aspiración perimetral.
Los paneles de aspiración perimetral
están fijados a la campana mediante
nos y muelles de
un sistema de per
pernos
enganche
enganche: es suficiente tirar hacia
afuera con decisión y desengancharlos
etención.
del cable de rretención.
Los paneles de aspiración tienen que
limpiarse con la misma frecuencia que
la de los filtros antigrasa (para la
limpieza véase el apartado “Limpieza”
en las páginas siguientes).
Al volver a colocar los paneles de
aspiración perimetral, SIEMPRE hay
que enganchar los cables de retención.
Controlar que los paneles queden
efectivamente fijados a la campana
(enganche a presión).
E
x4
40
electr
olux mantenimiento y cuidado
electrolux
Filtr
o grasa
Filtro
• El propósito del filtro antigrasas es la
absorción de partículas de grasa que
se forman durante la cocción y éste
debe utilizarse siempre, sea en modo
extractor al exterior o en modo de
recirculación interna.
E
El filtro antigrasa metálico tiene que
extraerse y lavarse a mano o en el
lavavajillas cada cuatro semanas.
Extracción del filtr
o antigrasa
filtro
metálico
· Accionar la manilla y desenganchar el
filtro hacia abajo.
Lavado a mano
Sumergir el filtro antigrasa en agua
caliente con un detergente
desengrasante y dejarlo sumergido
durante una media hora antes de
aclararlo con abundante agua
caliente. Si es necesario, repetir el
procedimiento. Volver a montar el
filtro antigrasa cuando esté seco.
Lavavajillas
Poner el filtro antigrasa en el
lavavajillas. Seleccionar el programa
de lavado más enérgico y la temperatura más elevada (al menos 65°C). Si
es necesario, repetir el
procedimiento. Montar el filtro
cuando esté seco.
Con el lavado en lavavajillas, el
filtr
o antigrasa puede
filtro
descolor
earse ligeramente per
o no
descolorearse
pero
pier
de su eficacia.
pierde
• Limpiar el alojamiento interior del filtro
exclusivamente con una solución de
detergente y agua caliente (no utilizar
detergentes cáusticos, polvo abrasivo o cepillos).
electrolux mantenimiento y cuidado
41
Filtr
o de carbón activado
Filtro
• El filtro de carbón activado solo se
utiliza para la función de recirculación.
• Instalar siempre un filtro de carbón
activado original. (véase el párrafo
«Accesorios especiales»).
o de
• Limpieza\sustitución del filtr
filtro
carbón
Al contrario de otros tipos, el filtro de
carbón, el filtro al carbón LONGLIFE
se puede limpiar y volverlo a poner en
la campana.
Se aconseja, en un uso normal,
limpiar el filtro cada dos meses. El
lavado en lavavajillas es la mejor
manera para limpiarlo.Use un detergente normal y seleccione la temperatura más alta (65°C). Lave el filtro
por separado para evitar que se
peguen restos de comida y puedan
causar mal olor. Para poderlo usar
otra vez, métalo en el horno durante
10 minutos a una temperatura
máxima de 100°C.
Se aconseja cambiar el filtro al
carbón después de 3 años
aproximadamente porque la
capacidad de absorción de los olores
podría disminuir.
E
• Montaje
Posicione el filtro al carbón en el
interior de la campana en la cubierta
de la rejilla de protección del motor.
Fije el filtro con 2 pomos laterales.
• Para el desmontaje
desmontaje, efectuar las
operaciones anteriores en orden
inverso.
• Cuando se vaya a pedir un filtro de
recambio, indicar el modelo y el
número de producto. Estos datos
pueden leerse en la placa de
características colocada en la parte
interna del aparato.
• El filtro de carbón activado puede
solicitarse al servicio de asistencia
técnica.
42
electr
olux mantenimiento y cuidado
electrolux
Atención
E
• De no observarse las instrucciones
dadas para limpiar el aparato y
sustituir el filtro, puede producirse un
incendio. El fabricante recomienda
leerlas y respetarlas atentamente.
• El fabricante no se hace responsable
por los daños al motor o los incendios provocados en el aparato
debido a intervenciones de mantenimiento incorrectas o al incumplimiento de las normas de seguridad
proporcionadas.
Sustitución de la bombillas
• Desconectar el aparato de la
alimentación eléctrica.
• Antes de tocar las bombillas
asegurarse que esten frias.
• EFC 9670: quite el plafón extrayendo
el clip de fijación.
• Cambie la bombilla antigua por una
nueva del mismo tipo.
• EFC 9670:
9670:volver a montar el plafón
fijandolo en su lugar mediante el clip
EFC 9671 - 6671- 9673 -60671-90671:
20W max GU4 - 12 V - Ø 35mm - 30°
Dichroic
• Si la bombilla no se enciende, antes
de llamar al servicio de asistencia
técnica, controlar que esté bien
ajustada.
EFC 9670-6670: 11W max - G23
electrolux mantenimiento y cuidado
43
Limpieza
• Atención : antes de limpiar la campana, desconectarla de la alimentación
eléctrica. No introducir objetos con
punta en la rejilla de protección del
motor.
• Lavar las partes externas con una
solución detergente suave.
Evitar el uso de detergentes cáusticos, cepillos y polvos abrasivos.
• Limpiar el panel de los interruptores y
la rejilla del filtro únicamente con un
paño húmedo y detergentes suaves.
• Limpiar todas las partes de plástico
con un paño suave rociado con agua
tibia y jabón neutro.
• Es importante respetar los intervalos
de limpieza y de sustitución del filtro.
De no hacerse así, la grasa depositada puede causar un incendio.
E
44
electr
olux accesorios especiales
electrolux
Accesorios especiales
Filtr
o de carbón activado
Filtro
Type 967
Contr
ol rremoto
emoto
Control
RM 6940
E
E-Nr. 942 122 002
electrolux instalación
45
Instalación
Características técnicas
EFC 9670
EFC 9671-90671
EFC 9673
EFC 6670
(EFC 6671-60671)
Altura (Func. extractor):
73-116
73-116
73-116
Altura (Func. de recirc.):
84,5-126
84,5-126
84,5-126
Ancho:
89,8 (59,8)
89,8 (59,8)
89,8
Profundidad:
45
45
45
Consumo total:
185 W
310 W(290 W)
310 W
Absorción de motor :
170 W
250 W
250 W
Iluminación:
11 W
3 x20 W (2 x 20 W) 3 x20 W
Longitud de cable:
150 cm
150 cm
150 cm
Conexión eléctrica:
220-240 V
220-240 V
220-240 V
Dimensiones (en cm):
Accesorios/Piezas de montaje incluidas
1 deflector (con prolongador)
1 llave para tornillos torx
1 perfil para la fijación para el grupo motor
1 estribo de soporte chimenea (3 piezas para unir)
5 tornillos 5x45 mm
5 bulones Ø 8 mm
2 tornillos 2,9 x 6,5
8 tornillos 3,5 x 9,5
4 tornillos 4 x 8
EFC 60671-90671: 1 reductor Ø 125-120 mm
E
46
electr
olux instalación
electrolux
Conexión eléctrica
E
Recomendaciones para el electricista
Antes de conectar el aparato, controlar
que la tensión de la red y la indicada en
la placa de características sean iguales.
Si el aparato es conectado a un
enchufe, se puede conectar a cualquier
toma accesible que esté instalada
según normas. Si fuera necesario
realizar una conexión fija, confiar el
trabajo exclusivamente a un electricista
autorizado por la compañía de
electricidad competente. Para la
instalación se requiere un interruptor
bipolar con una separación mínima de
los contactos de 3 mm.
El fabricante no asume responsabilidad
alguna por anomalías que deriven de la
no observación de las indicaciones
dadas.
La conexión fija debe ser realizada
exclusivamente por un electricista
autorizado.
electrolux instalación
B
Primer
o decidir que versión es la
Primero
más adecuada para usted
Si decide utilizar la campana en versión
aspirante, le aconsejamos que coloque
en la parte superior de la chimenea de
manera que los orificios de salida no
se vean una vez que se haya montado
la campana; por el contrario, si usted
decide instalar una campana en versión
filtrante, ASEGURESE de que la parte
de la campana donde se encuentran
los orificios esté arriba (ver la secuencia
A-B-C).
180°
A
C - OK!
E
4 x Ø 4x8
G
=
X
Monte el soporte de la chimenea
Hay que sujetar las tres partes con 4
tornillos, la extensión del soporte se
puede ajustar y tiene que coincidir con
la anchura de la chimenea telescópica.
=
X
=
X
=
F
Monte el deflector
Hay que sujetar las tres partes con 2
tornillos , la extensión del deflector se
puede ajustar y tiene que coincidir con
la anchura del soporte de la chimenea
al que está sujeto.
47
6x
Ø 3,5 x 6,5
F
G
48
electr
olux instalación
electrolux
Instalación
E
Antes de rrealizar
ealizar la instalación asegurarse que el aparato sea desconectado de
la rred
ed eléctrica.
Desmontar los paneles de aspiración perimetral (EFC 9673)
9673), y los filtros de grasa.
• Marque en la pared una línea central para facilitar el montaje (1)
(1), coloque la
plantilla de perforación de modo tal que, la línea media impresa en la misma,
coincida con la línea central marcada precedentemente y la parte inferior de la
plantilla coincida con la parte inferior de la campana después que ha sido
montada (2)
(2).
• Realice 3 orificios de Ø 8mm (2 arriba y 1 abajo) e introduzca 3 tacos de pared
(3)
(3),
• Fije la abrazadera de sostén del grupo motor con 2 tornillos (4)
(4).
• Realice dos orificios de Ø 8mm cerca del techo para fijar la abrazadera de
sostén de la chimenea G (utilice la abrazadera como plantilla – apóyela a la
pared adherida al techo), introduzca 2 tacos (5) (si desea utilizar la campana en
versión filtrante, instale el deflector F debajo de la abrazadera con 4 tornillos) y
fije la abrazadera con 2 tornillos (6)
(6).
• Enganche la campana (7) y regule su posición (8-9)
(8-9).
• Fije definitivamente la campana (10)
• Instale un tubo de descarga (11) para conectar el orificio de descarga B de la
campana con el exterior (Versión aspirante) o el deflector F (Versión filtrante).
• Realice la conexión eléctrica (12)
(12).
electrolux instalación
49
4 x Ø 3,5x6,5
G
F
5
G
2 x Ø 5x45
2xØ8
E
6
12
1
11
2
7
2xØ8
3
B
4
2x
Ø 5x45
3
8
9
10
1 x Ø 5x45
1xØ8
50
electr
olux instalación
electrolux
• Extraiga la chimenea superior y fíjela (arriba) a la abrazadera G con 2 tornillos
13
(13
13).
14
• Fije la chimenea inferior con 2 tornillos desde el interior de la campana (14
14).
Vuelva a montar los filtros de grasa y (EFC 9673) los paneles de aspiración
perimetral.
EFC 9673-EFC 9671-EFC 6671-EFC
Conectar la campana a la red eléctrica (EFC
60671- EFC 90671: esperar 15 segundos alrededor, el tiempo necesario para la
conexión), luego verificar el correcto funcionamiento.
E
Ùnicamente por
EFC 60671- EFC 90671:
¡Atención! el dispositivo que marca la
saturación del filtro de carbón activo se
encuentra desactivado.
Para activarlo favor de consultar la pag.
36 del instructivo.
electrolux instalación
51
G
2 x Ø 2,9x6,5
13
E
13
14
2 x Ø 3,5x6,5
14
14
52
electr
olux
electrolux
Bem-vindo ao mundo Electr
olux
Electrolux
Obrigado por ter escolhido adquirir um
produto de primeira classe da
Electrolux, que esperamos lhe traga
muito prazer no futuro. A ambição da
Electrolux é oferecer uma vasta
variedade de produtos de qualidade
que tornem a sua vida ainda mais
confortável. Pode encontrar alguns
exemplos na capa deste manual. Tire
alguns minutos para estudar este
manual para que possa começar a tirar
partido dos benefícios do seu novo
aparelho. Nós prometemos que lhe irá
proporcionar uma experiência superior
e confortante como utilizador.
Boa sorte!
P
electrolux índice
53
Índice
ndicações de segurança .................. 54
Informações gerais .......................... 57
Uso do exaustor .............................. 58
Manutenção .................................... 64
Acessórios ...................................... 69
Instalação ........................................ 70
I
P
Neste manual são utilizados os seguintes símbolos:
Informações importantes que se referem à segurança pessoal e informações
sobre como evitar danos ao aparelho
Informações gerais e conselhos
Informações sobre a conservação ambiental
54
electr
olux indicações de segurança
electrolux
Indicações de segurança
P
para o utilizador
• Todas as reparações devem ser feitas
exclusivamente por um técnico
especializado. Em caso de avaria,
dirija-se ao nosso Serviço de
Assistência Pós-venda ou ao seu
revendedor.
• Certifique-se de que a chama fique
coberta durante o funcionamento do
exaustor para evitar que o calor
excessivamente intenso possa
danificá-lo. É terminantemente
proibido usar o exaustor com a
chama não coberta nos fogões a
gás, a nafta e a carvão.
• Durante o funcionamento do
exaustor é necessário manter as
frigideiras sempre sob controlo.
• O óleo e a gordura aquecidos
inflamam-se com extrema
facilidade… Tome sempre muito
cuidado durante o funcionamento do
exaustor.
• A utilização de óleo usado pode
provocar mais facilmente fenómenos
de autocombustão.
• Lembre-se de que os fenómenos de
aquecimento excessivo podem ser
causa de incêndios.
oibido
• É terminantemente pr
proibido
flambear alimentos em baixo do
exaustor
exaustor..
• Antes de mexer no exaustor
exaustor, inclusive para a substituição de uma
lâmpada, é necessário desligar isolar
o apar
elho da fonte de alimentação
aparelho
eléctrica (extraia os fusíveis ou abra
os interruptores automáticos).
espeitar os
• É muito importante rrespeitar
intervalos de limpeza e de
substituição do filtr
o.
filtro.
O não cumprimento desta indicação
pode ser causa de incêndios
decorr
entes da acumulação de
decorrentes
gor
duras no filtr
o.
gorduras
filtro.
Este aparelho está classificado de
acordo com a Directiva Europeia 2002/
96/EC sobre Resíduos de equipamento
eléctrico e electrónico (REEE).
Ao garantir a eliminação adequada
deste produto, estará a ajudar a evitar
potenciais consequências negativas
para o ambiente e para a saúde
pública, que poderiam derivar de um
manuseamento de desperdícios
inadequado deste produto.
O símbolo
no produto, ou nos
documentos que acompanham o
produto, indica que este aparelho não
pode receber um tratamento
semelhante ao de um desperdício
doméstico.
Pelo contrário, deverá ser depositado
no respectivo centro de recolha para a
reciclagem de equipamento eléctrico e
electrónico.
A eliminação deverá ser efectuada em
conformidade com as normas
ambientais locais para a eliminação de
desperdícios.
Para obter informações mais
detalhadas sobre o tratamento, a
recuperação e a reciclagem deste
produto, contacte o Departamento na
sua localidade, o seu serviço de
eliminação de desperdícios domésticos
ou a loja onde adquiriu o produto.
electrolux indicações de segurança
para o instalador dos móveis de
cozinha
• O tubo de evacuação do ar deve ter
um diâmetro identico aquele do furo
de saída.
Atenção: O tubo não é fornecido e
deve ser adquirido separadamente.
•
•
• No momento da montagem do
exaustor respeite as distâncias
mínimas indicadas a seguir entre a
superfície da placa de cozedura e a
borda inferior do exaustor:
Placa de cozedura eléctrica 500 mm
Placa de cozedura a gás 650 mm
Se as instruções de instalação do
dispositivo de cozimento a gás
especificarem uma distância maior,
deve-se levar em conta esta
indicação.
• A depressão do ar no ambiente onde
são instalados sistemas de
aquecimento não deve ser superior a
4 Pa (4x10 -5 bars), quando
funcionam simultaneamente quer o
exaustor com evacuação do ar, quer
os sistemas de aquecimento.
• O ar aspirado não deve ser eliminado
através de chaminés. Além disso, é
proibido evacuar o ar através de
condutas de ventilação dos
ambientes dentro das quais estejam
instalados sistemas de aquecimento.
• Para evacuar o ar aspirado através
de uma chaminé não utilizada há
muito tempo, será preciso obter o
parecer positivo de um limpachaminés qualificado.
A evacuação do ar aspirado deverá
ser feita de acordo com as
•
•
•
•
55
prescrições das normas locais
vigentes.
Quando o exaustor for utilizado no
modo de evacuação, será necessário
prever no ambiente uma abertura,
com dimensões suficientes, para a
entrada do ar (aproximadamente as
mesmas dimensões do furo de
evacuação).
Algumas normas locais da
construção civil apresentam
restrições para o uso simultâneo,
num mesmo ambiente, de
exaustores de aspiração e de
sistemas de aquecimento ligados a
uma chaminé, tais como
aquecedores a carvão, a nafta ou a
gás.
O funcionamento simultâneo e sem
riscos de aparelhos ligados a
chaminés e de exaustores só pode
ser garantido se o ambiente e/ ou o
apartamento (com aposentos
comunicantes) tiver uma entrada de
ar adequada de cerca de 500-600
cm2, para impedir uma depressão
durante o funcionamento do
exaustor.
Se tiver dúvidas, solicite o parecer e a
aprovação de um limpa- chaminés
qualificado da sua região ou da
entidade local competente.
Visto que para os ambientes onde
não estão instalados sistemas de
aquecimento vale a regra de prever
uma abertura para a entrada do ar de
dimensões iguais às da abertura de
evacuação, o rendimento do sistema
de evacuação pode resultar reduzido
se a entrada do ar for superior a 500600 cm2 .
O funcionamento do exaustor com
P
56
electr
olux indicações de segurança
electrolux
circulação do ar não apresenta
nenhum tipo de perigo nas
condições conhecidas, não estando
por isto sujeito a nenhuma das
prescrições indicadas acima.
• As condições óptimas para o
funcionamento do exaustor com
evacuação do ar são garantidas se
forem respeitadas as seguintes
indicações:
- prever um traçado breve e directo
- utilizar o menor número possível de
cotovelos nos tubos
- instalar os tubos com curvas de raio
largo em vez de usar ângulos
rectos
- utilizar tubos com o maior diâmetro
possível (mín. deve ter um diâmetro
identico aquele do furo de saída).
• O não cumprimento destas regras de
base provocará uma perda sensível
de potência e um aumento do ruído
emitido pelo aparelho.
P
electrolux informações gerais
Informações gerais
57
tubo de aspiração
• O exaustor de aspiração destina-se à
evacuação do ar mas, graças ao uso
de um filtro de carvão activo
(acessório), pode ser utilizado como
aparelho para a circulação do ar.
• Neste último caso, será preciso
utilizar um filtro de carvão activo
original (ver “Acessórios”).
• SOMENTE para EFC 60671-90671:
A coifa é fornecida pronta para o uso
como uma coifa de recirculação e
pode ser usada na versão aspirante
removendo-se os filtros de carvão
activado.
Sistema de aspiração do ar
• O ar é evacuado para o exterior
através de uma conduta ligada ao
tubo de aspiração.
• Para obter a melhor performance, o
tubo de descarga deveria ter um
diâmetro idêntico àquele do anel de
conexão.
Sistema de cir
culação do ar
circulação
• Neste caso, o ar atravessa um filtro
de carvão activo e é reintroduzido no
ambiente.
• Para o funcionamento com
circulação do ar é preciso utilizar o
filtro de carvão activo (ver
“Acessórios”).
P
58
electr
olux uso do exaustor
electrolux
Uso do exaustor
• A coifa é dotada de um motor com
velocidade regulável. Aconselha-se
ligar a coifa alguns minutos antes de
iniciar o cozimento e faze-la funcionar
por mais 15 minutos após o fim do
cozimento de modo a eliminar com
segurança todos os odores.
• SOMENTE modelos 9671-66719673 -60671-90671: A coifa pode
também ser comandada por meio do
painel de comandos ou o controlo
remoto (o controlo remoto é um
acessório e deve ser encomendado
separadamente, ver parágrafo
“Acessórios”).
P
ecta: Para que o
• Ventilação corr
correcta:
exaustor de cozinha funcione
correctamente, as janelas da cozinha
deverão estar fechadas. Em vez
disso, deverá estar aberta uma janela
numa divisão adjacente.
• Os comandos se encontram na parte
frontal da coifa.
electrolux uso do exaustor
59
Modelo EFC 9670-6670
Tecla luz
(ON-OFF)
Velocidade 1
(ON/OFF)
Tecla ON/OFF
velocidade motor
• Tecla luz (ON-OFF): esta tecla serve
para ligar e desligar a luz
• Tecla ON/OFF velocidade motor:
serve para habilitar e desabilitar as
teclas de selecção das velocidades.
• Velocidade 1 (ON/OFF): Esta tecla
serve para seleccionar a velocidade/
potência de aspiração 1.
• Velocidade 2 (ON/OFF):: Esta tecla
serve para seleccionar a velocidade/
potência de aspiração 2.
• Velocidade 3 (ON/OFF):: Esta tecla
serve para seleccionar a velocidade/
potência de aspiração 3.
Velocidade 3
(ON/OFF)
Velocidade 2
(ON/OFF)
P
60
electr
olux uso do exaustor
electrolux
Modell EFC 9671-66719671-6671-60671-90671
6
1
1.
2.
3.
P
4.
5.
6.
2
3
4
5
Tecla ON/OFF Luzes
Tecla Stand by/OFF motor:
Stand by (ponto no display aceso): todos os comandos estão habilitados ao
funcionamento, pressionar a tecla por mais de 1 segundo para programar a
coifa em OFF.
OFF (display desligado): todos os comandos, excepto a tecla ON/OFF luzes,
estão desabilitados, pressionar a tecla por mais de 1 segundo para programar
a coifa em Stand by.
Tecla de selecção e velocidade (potência) de aspiração e timer: pressionar
para seleccionar a velocidade (potência) de aspiração ou programar a coifa em
stand by seguindo a sequência: 1-2-3-1-2-.....
T imer (ON/OFF): uma vez seleccionada a velocidade (potência) de aspiração,
pressionar novamente por mais de 2 segundos, se activa (ON - ponto
lampejante no display) ou se desactiva (OFF) a função timer, esta permite fazer
funcionar a velocidade (potência) de aspiração seleccionada por um tempo
predeterminado:
Velocidade (potência) de aspiração 1: 20 minutos
Velocidade (potência) de aspiração 2: 15 minutos
Velocidade (potência) de aspiração 3: 10 minutos
Em seguida a coifa entra em stand by.
Tecla de selecção velocidade (potência) de aspiração intensiva
/OFF: pressionar para
(temporizada) ON (ponto lampejante no display)/OFF:
seleccionar a velocidade (potência) de aspiração intensiva, funcionará por 5
minutos e, em seguida, a coifa entra em stand by
by.
Pressionando antes que tenham passado os 5 minutos da temporização, a
coifa volta para a velocidade anteriormente programada.
Tecla de rreset
eset saturação filtr
os: ver texto relativo nas páginas sucessivas.
filtros:
Display
Caso a coifa ou os controles não funcionem: desconectar a alimentação por
aproximadamente 5 segundos. Após a reconexão aguardar 15 segundos e
verificar se a coifa está operando correctamente.
electrolux uso do exaustor
Dispositivos de contr
olo saturação
controlo
filtr
o gor
duras e de carvão activo
filtro
gorduras
Esta coifa é fornecida com um dispositivo que permite ao usuário ser
advertido quando é necessário limpar o
filtro gorduras e substituir o filtro de
carvão activado, se instalado.
EFC 9670-9671-9673- 6670
A coifa é fornecida sem filtro de carvão
activo; por essa razão o dispositivo de
sinalização saturação do filtro de
carvão activo está desactivado.
Caso se deseje instalar um filtro de
carvão activador (Somente EFC
60671-90671
60671-90671:a coifa é fornecida com
filtro de carvão activo), ligar o dispositivo de sinalização saturação filtro de
carvão activado:
OFF
Posicionar a coifa em “OFF
OFF”, pressionar
contemporaneamente as teclas 4 e 5
por 3 segundos: no início deste procedimento lampejará somente o LED F,
passados 3 segundos iniciará a
lampejar também o LED C para indicar
que o dispositivo de controlo saturação
filtro de carvão activador está agora
activo.
Para desactivá-lo pressionar
novamente as duas teclas 4 e 5: após
3 segundos o LED C parará de
lampejar, o dispositivo está
desactivado.
61
Led de sinalização saturação filtro
gorduras (F)
O lampejar deste led adverte o operador
que os filtros gorduras necessitam ser
lavados. Isso ocorre a cada 40 horas de
utilização da coifa.
Para a limpeza dos filtros gorduras ler
cuidadosamente as instruções relativas
à manutenção.
Led de sinalização saturação filtro
de carvão activado (C)
O lampejar deste led adverte o operador
que o filtro carvão activador deve ser
substituído.
Isso ocorre a cada 160 horas de
utilização da coifa.
Ler cuidadosamente as instruções
relativas à substituição do filtro carvão
activado.
Reset sinalização saturação filtro
gorduras e filtro de carvão activado
Uma vez efectuada a limpeza dos filtros
gorduras ou a substituição do filtro de
carvão activador pressionar a tecla 5 por
3 segundos até que o led F ou o led C
não pare de lampejar.
P
62
electr
olux uso do exaustor
electrolux
Modelo EFC 9673
b
1
P
2
3
7
a
4
5
6
1. Botão luzes, ON/OFF
2. Botão principal, ON/OFF
standPressionar por menos de 1 1/2 segundos e a coifa fica na posição de “standby
a” ilumina-se).
by” (ponto “a
OFF
Pressionar por mais 1 1/2 segundos e a coifa desliga (OFF
OFF); TODOS os
controlos (excepto o botão de acendimento da iluminação) são desabilitados
(o display está desligado). Para reposicionar a coifa em “Stand by” pressionar
por mais 1,5 segundos.
3. Tecla de rreset
eset saturação filtr
os: ver texto relativo nas páginas sucessivas.
filtros:
4. Põe em funcionamento e selecciona a velocidade do motor 1-2-3-1-2...
5. Velocidade intensiva ON/OFF: A velocidade intensiva funciona por 5 minutos:
Se a coifa está ligada quando a velocidade intensiva é activada a coifa, após 5
minutos, reverterá para a velocidade anterior.
Se a coifa está desligada quando a velocidade intensiva é activada a coifa
desligará automaticamente após 5 minutos.
b” lampeja),
A letra P e o tempo remanescente aparecem no display (o ponto “b
em caso de interrupção ouve-se um sinal acústico.
6. T
imer ON/OFF: temporiza todos os níveis de velocidade (o ponto “a
a” lampeja)
Timer
e a coifa desliga:
o timer está ajustado como segue:
1º nível de velocidade 20 minutos
2º nível de velocidade 15 minutos
3º nível de velocidade 10 minutos
O display mostra o tempo residual de operação e, no fim deste tempo ouve-se
um sinal acústico. Pressionando-se novamente este botão se sai desta
função.
7. Display
Caso a coifa ou os controles não funcionem: desconectar a alimentação por
aproximadamente 5 segundos. Após a reconexão aguardar 15 segundos e
verificar se a coifa está operando correctamente.
electrolux uso do exaustor
Dispositivos de contr
olo saturação
controlo
filtr
o gor
duras e de carvão activo
filtro
gorduras
Esta coifa é fornecida com um dispositivo que permite ao usuário ser
advertido quando é necessário limpar o
filtro gorduras e substituir o filtro de
carvão activado, se instalado.
A coifa é fornecida sem filtro de carvão
activo; por essa razão o dispositivo de
sinalização saturação do filtro de
carvão activo está desactivado.
Caso se deseje instalar um filtro de
carvão activador, ligar o dispositivo de
sinalização saturação filtro de carvão
activado:
OFF
Posicionar a coifa em “OFF
OFF”, pressionar
contemporaneamente as teclas 3 e 4
por 3 segundos: no início deste procedimento lampejará somente o LED F,
passados 3 segundos iniciará a
lampejar também o LED C para indicar
que o dispositivo de controlo saturação
filtro de carvão activador está agora
activo.
Para desactivá-lo pressionar
novamente as duas teclas 3 e 4: após
3 segundos o LED C parará de
lampejar, o dispositivo está
desactivado.
63
Led de sinalização saturação filtro
gorduras (F)
O lampejar deste led adverte o
operador que os filtros gorduras
necessitam ser lavados. Isso ocorre a
cada 40 horas de utilização da coifa.
Para a limpeza dos filtros gorduras ler
cuidadosamente as instruções relativas
à manutenção.
Led de sinalização saturação filtro
de carvão activado (C)
O lampejar deste led adverte o
operador que o filtro carvão activador
deve ser substituído.
Isso ocorre a cada 160 horas de
utilização da coifa.
Ler cuidadosamente as instruções
relativas à substituição do filtro carvão
activado.
Reset sinalização saturação filtro
gorduras e filtro de carvão activado
Uma vez efectuada a limpeza dos filtros
gorduras ou a substituição do filtro de
carvão activador pressionar a tecla 3
por 3 segundos até que o led F ou o
led C não pare de lampejar.
P
64
electr
olux manutenção
electrolux
Manutenção
• Isole o exaustor da fonte de alimentação eléctrica antes de efectuar
qualquer operação de manutenção.
Painéis de aspiração
Somente EFC 9673
P
Para ter acesso aos filtros de gorduras,
remova primeiro os painéis de
aspiração perimetral.
Os painéis de aspiração perimetral são
ligados ao exaustor por meio de um
nos e molas de engate
engate,
sistema de per
pernos
puxe com decisão para o lado externo
e desenganche-os do cabo de
retenção.
Os painéis de aspiração devem ser
limpos com a mesma frequência dos
filtros de gorduras (para as
modalidades de limpeza leia o
parágrafo “Limpeza” nas próximas
páginas).
Ao montar novamente os painéis de
aspiração perimetral engate SEMPRE
os cabos de retenção.
Verifique que os painéis tenham-se
efectivamente engatado ao exaustor
(engate por pressão).
x4
electrolux manutenção
65
Filtr
o metálico antigor
dura
Filtro
antigordura
• A finalidade dos filtros metálicos é a
de reter as partículas de gordura que
se formam durante a cozedura dos
alimentos. Os filtros podem ser
utilizados quer no modo de
funcionamento com evacuação, quer
no modo de funcionamento com
circulação do ar.
Os filtros metálicos antigordura
devem ser removidos de quatro em
quatro semanas e lavados manualmente ou na máquina de lavar louça.
Remoção do filtr
o metálico de
filtro
duras
gorduras
gor
• Accionar a alça com mola e
desenganchar o filtro puxando-o para
baixo.
Lavagem manual
Mergulhar o(s) filtro(s) metálico(s) de
gorduras por aproximadamente uma
hora em água quente com um
detergente para gorduras, então,
enxaguar com muita água quente. Se
necessário repetir o procedimento.
Remontar os filtros de gorduras
quando estes estiverem secos.
Máquina de lavar louças
Colocar os filtros de gorduras na
máquina de lavar louças. Seleccionar
o programa de limpeza mais potente
e na mais alta temperatura, no
mínimo 65 °C. Repetir o procedimento. Remontar os filtros de gorduras
quando estes estiverem secos.
P
Quando os filtros metálicos de
gorduras são lavados em máquina
de lavar louças pode ocorrer uma
pequena descoloração dos mesmos,
este facto não tem nenhuma
influência em sua performance.
• Limpar internamente a caixa
utilizando apenas uma solução
quente de detergente (nunca utilizar
detergentes cáusticos, pós abrasivos
ou escovas).
66
electr
olux manutenção
electrolux
Filtr
o de carvão activo
Filtro
• O filtro de carvão activo é utilizado
quando o exaustor funciona na
versão com circulação do ar.
• Deverão sempre ser utilizados filtros
de carvão activo originais (ver
“Acessórios”).
o de
• Limpeza/substituição do filtr
filtro
carvão activo
Diferentemente de outros filtros do
mesmo tipo, o filtro de carvão LONG
LIFE pode ser limpo e reutilizado.
P
Em condições de uso normais, é
preciso limpar o filtro de dois em dois
meses (em caso de utilização da
coifa por 2,5 horas por dia em
média).
Aconselhamos lavar o filtro em
máquina de lavar louça à temperatura máxima e utilizando um detergente
normal. Quando lavar o filtro, não
ponha na máquina de lavar louça
nenhum utensílio de cozinha para
evitar que partículas de alimentos se
depositem no filtro, com o risco de
provocar maus cheiros. Para reactivar
o carvão, basta secar o filtro no
forno. Regule a temperatura do forno
para 100 °C e deixe secar durante 10
minutos.
Depois de cerca de três anos, o filtro
deve ser substituído porque terá
perdido grande parte da sua
capacidade de reter os odores.
• Montagem
Posicionar o filtro de carvão activado
no interior da coifa como cobertura
da grelha de protecção do motor.
Fixar o filtro com 2 puxadores
laterais.
• Para a rremoção
emoção efectue as
operações descritas acima na ordem
inversa.
• No momento de encomendar um
filtro de reposição, indique o modelo
e o número de referência do produto.
Estes dados estão indicados na
placa posta no interior do aparelho.
• Os filtros de reposição podem ser
encomendados ao Serviço de
Assistência Pós-venda.
electrolux manutenção
67
Atenção
• O não cumprimento das instruções
fornecidas para a limpeza do
aparelho e para a limpeza ou
substituição do filtro pode provocar
riscos de incêndio.
• O fabricante declina toda e qualquer
responsabilidade pelos danos ao
motor ou decorrentes de incêndio,
provocados por uma manutenção
inadequada ou pelo não
cumprimento das indicações de
segurança citadas anteriormente.
Substituição da lâmpada
superior
es e inferior
es
superiores
inferiores
• Desligue o exaustor da rrede
ede
eléctrica de alimentação tirando a
ficha da tomada de corr
ente.
corrente.
• Antes de tocar as lâmpadas, certificar
-se que as mesmas estejam frias.
car-se
• Modelo EFC 9670-6670: remover a
protecção das lâmpadas tirando os
grampos de fixação.
• Todos os modelos: Substitua a
lâmpada defeituosa por outra do
mesmo tipo.
• Modelo EFC 9670-6670: remontar a
protecção das lâmpadas e fixá-la em
seu lugar com os grampos.
• Se a lâmpada não se acender,
verifique se está fixada correctamente
antes de se dirigir ao Serviço de
Assistência Pós-venda.
P
EFC 9671 - 6671- 9673 -60671-90671:
20W max GU4 - 12 V - Ø 35mm - 30°
Dichroic
EFC 9670-6670: 11W max - G23
68
electr
olux manutenção
electrolux
Limpeza
P
• Atenção: desligue o exaustor da
alimentação eléctrica antes de
efectuar as operações de limpeza.
Não introduza objectos pontiagudos
na grade de protecção do motor.
• Limpe as partes exteriores com um
detergente delicado. Evite o uso de
detergentes corrosivos, escovas ou
palhas de aço.
• Limpe o painel de comando e a
grade do filtro antigordura com um
pano levemente embebido num
detergente líquido delicado.
• Limpar todas as partes de plástico
com um pano macio humedecido
em água morna e sabão neutro.
• É muito importante que sejam
respeitados os intervalos de limpeza
e de substituição do filtro. O não
cumprimento destas regras pode
provocar riscos de incêndio
causados pela acumulação de
substâncias gordurosas no filtro.
electrolux acessórios
69
Acessórios
Filtr
o de carvão activo
Filtro
Type 967
Contr
olo rremoto
emoto
Controlo
RM 6940
E-Nr. 942 122 002
P
70
electr
olux instalação
electrolux
Instalação
Dados T
écnicos
Técnicos
EFC 9670
EFC 9671-90671
(EFC 6670)
(EFC 6671-60671)
EFC 9673
Dimensões (in cm):
P
Altura (aspiração do ar): 73-116
73-116
73-116
Altura (circulação do ar): 84,5-126
84,5-126
84,5-126
Largura:
89,8 (59,8)
89,8 (59,8)
89,8 (59,8)
Profund.:
45
45
45
Potência nominal total: 185 W
310 W(290 W)
310 W
Potência ventilação:
170 W
250 W
250 W
Iluminação:
11 W
3 x20 W (2 x 20 W) 3 x20 W
Cabo de alimentação: 150 cm
150 cm
150 cm
Ligação:
220-240 V
220-240 V
220-240 V
Acessórios incluídos
1 Deflector (com extensões)
1 Chave Allen para parafusos torx
1 Elemento de fixação para o conjunto motor
1 Elemento de suporte chaminés (3 peças a serem montadas)
5 Parafusos 5 x 45 mm
5 Buchas Ø 8 mm
2 Parafusos 2,9 x 6,5
8 Parafusos 3,5 x 6,5
4 Parafusos 4 x 8
EFC 60671-90671: 1 redutor Ø 150-125-120 mm
electrolux instalação
71
Ligação eléctrica
Indicações de segurança para o
electricista
Antes de ligar o aparelho verifique
se a tensão indicada na placa de
identificação coincide com a
tensão da rede. Se o aparelho
estiver equipado com uma ficha de
alimentação eléctrica, esta poderá
ser introduzida numa tomada
qualquer que tenha sido instalada
em conformidade com as normas,
num local de fácil acesso.
Se for necessário efectuar uma
ligação fixa, esta deverá ser feita
por um electricista qualificado. A
ligação deverá ser feita através de
um dispositivo de protecção que
actua em todos os pólos cujos
contactos tenham uma abertura
não inferior a 3 mm.
O fabricante declina toda e
qualquer responsabilidade pelos
defeitos decorrentes do não
cumprimento das instruções acima
indicadas.
P
72
electr
olux instalação
electrolux
B
Escolher
Escolher,, primeiramente, a versão
considerada mais adequada
Decidindo usar a coifa na versão
aspirante é aconselhável posicionar a
secção superior da chaminé de modo
que os rasgos de evacuação não
sejam visíveis após o término da
instalação, entretanto, escolhendo a
versão filtrante, CERTIFICAR-SE que o
lado com os rasgos esteja em cima (ver
também a sequência A-B-C).
180°
A
C - OK!
4 x Ø 4x8
Montar o suporte chaminé (3
partes)
As três partes devem ser fixadas entre
si com 4 parafusos, a extensão do
suporte é regulável e deve
corresponder à largura interna da
chaminé telescópica.
G
=
X
=
X
P
=
Montar o deflector (3 partes –
somente para versão filtrante)
As três partes devem ser fixadas entre
si com 2 parafusos, a extensão do
deflector é regulável e deve
corresponder à largura do suporte da
chaminé, ao qual é fixado em seguida.
X
=
F
6x
Ø 3,5 x 6,5
F
G
electrolux instalação
73
Instalação
Antes de executar a instalação certificar
-se que o apar
elho esteja
certificar-se
aparelho
desconectado da rrede
ede eléctrica.
Remova os painéis de aspiração perimetral (somente
somente EFC 9673)
9673 e os filtros de
gorduras.
• Trace na parede uma linha central para facilitar a montagem (1)
(1), posicione o
gabarito de perfuração de modo que a linha mediana impressa sobre ele
corresponda à linha central marcada anteriormente e o lado inferior do gabarito
corresponda à parte inferior do exaustor, uma vez montado (2)
(2).
• Efectue 3 furos de Ø 8 mm (2 no alto e 1 embaixo) e coloque 3 buchas no
muro (3)
(3).
• Fixe o suporte do grupo motor com 2 parafusos (4)
(4).
• Realize dois furos de Ø 8 mm perto do tecto para a fixação do suporte da
chaminé G (utilize o suporte como gabarito, apoie-o na parede aderente ao
tecto), insira as duas buchas (5)
(5). Instale o deflector F abaixo do suporte com 4
parafusos se desejar utilizar o exausto na versão filtrante e fixe o suporte com 2
parafusos (6)
(6).
• Enganche o exaustor (7) e regule a sua posição (8-9)
(8-9).
• Fixe definitivamente o exaustor (10)
(10).
• Instale um tubo de descarga (11) para unir o furo de descarga B do exaustor
com o externo (versão aspirante) ou o deflector F (versão filtrante).
• Efectue a conexão eléctrica (12)
(12).
P
74
electr
olux instalação
electrolux
4 x Ø 3,5x6,5
G
F
5
G
2 x Ø 5x45
2xØ8
6
12
1
11
P
2
7
2xØ8
3
B
4
2x
Ø 5x45
3
8
9
10
1 x Ø 5x45
1xØ8
electrolux instalação
75
• Extraia a chaminé superior e fixe-a no alto no suporte G com 2 parafusos (13)
(13).
• Fixe a chaminé inferior com 2 parafusos por dentro do exaustor (14)
(14).
somente EFC 9673
Remontar os filtros de gorduras e (somente
9673) os painéis de aspiração
perimetral.
EFC 9673-EFC 9671-EFC 6671-EFC 60671Conectar a coifa à rede eléctrica (EFC
EFC 90671: aguardar cerca de 15 segundos, tempo necessário para a calibração
da electrónica que controla as funcionalidades da coifa) enfim, verificar seu bom
funcionamento.
SOMENTE para
EFC 60671- EFC 90671:
O dispositivo de sinalização saturação
do filtro de carvão activo está
desactivado.
Para activá-lo ler página 61.
P
76
electr
olux instalação
electrolux
G
2 x Ø 2,9x6,5
13
13
P
14
2 x Ø 3,5x6,5
14
14
electrolux
77
78
electr
olux
electrolux
LI217B Ed. 04/07
