English

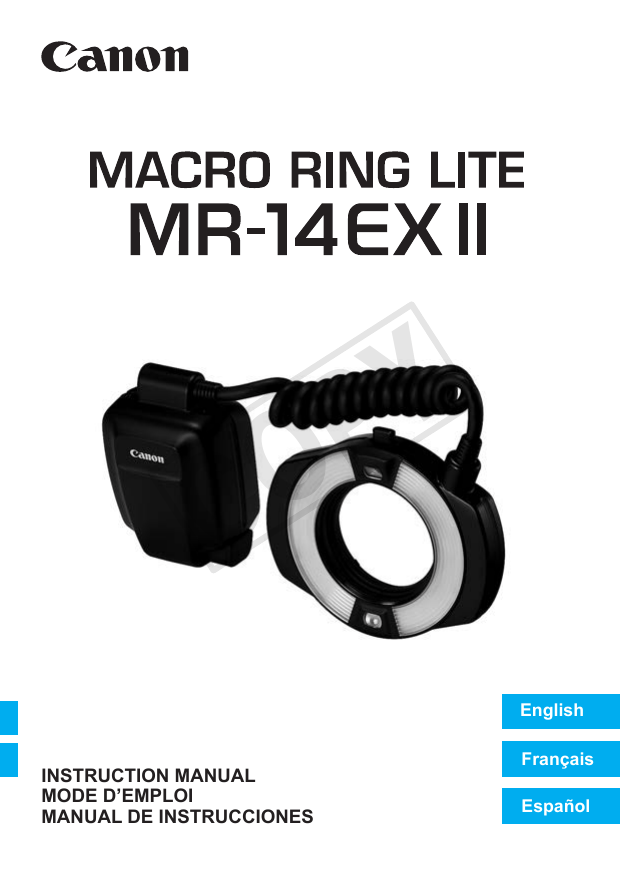

INSTRUCTION MANUAL
MODE D’EMPLOI
MANUAL DE INSTRUCCIONES
Français
Español
C
Y
P
O
C
Y
P
O
English
Introduction
The Canon Macro Ring Lite MR-14EX II is a flash unit for shooting
close-ups with Canon EOS cameras, compatible with E-TTL II/E-TTL/
TTL autoflash systems. The flash unit is equipped with various
functions suitable for a wide range of shooting objectives, from simple
shooting to advanced shooting. It has functions to control the flash ratio
between flash tubes A and B, single-side firing, wireless multiple flash
shooting using additional slave flash units, and manual flash.
Read this instruction manual while also referring to your
camera’s instruction manual.
Before using the product, read this instruction manual and your
camera’s instruction manual to familiarize yourself with their
operations.
Y
P
O
Using the MR-14EX II with a Camera
Using with an EOS DIGITAL camera (Type-A camera)
You can use the MR-14EX II for easy macro flash shooting by
autoflash control in the same way as a camera’s built-in flash.
C
Using with an EOS film camera
Camera with an E-TTL II/E-TTL autoflash system (Type-A
camera)
You can use the MR-14EX II for easy macro flash shooting by
autoflash control in the same way as a camera’s built-in flash.
Camera with a TTL autoflash system (Type-B camera)
See page 76.
* This instruction manual assumes that the MR-14EX II is used with a
Type-A camera.
2
Item Check List
Before starting, check that all the following items are included with your
MR-14EX II. If anything is missing, contact your dealer.
Lens Cap
MR-14EX II
Case
(p.16)
* Be careful not to lose any of the above items.
C
Y
P
O
3
Conventions Used in this Manual
Icons in this Manual
9
: Indicates the Select dial.
8
: Indicates the Set button.
3/1/4/ : Indicates that the respective function remains active for
7/2
4 sec., 6 sec., 8 sec., 10 sec., or 16 sec. after you let go
of the button.
(p.**)
: Reference page numbers for more information.
: Warning to prevent shooting problems.
: Supplemental information.
M
: M shown to the right of the page title indicates that the
function is performed when the camera’s shooting
mode is set to <d/s/f/a/F> (Creative Zone
mode).
Basic Assumptions
Y
P
O
The operation procedures assume that both the camera and the
MR-14EX II’s power switches are set to <K>.
The icons used for buttons, dials and symbols in the text match the
icons found on the camera and the MR-14EX II.
The operation procedures assume that the menu and Custom
Functions of the camera, and the Custom Functions and Personal
Functions of the MR-14EX II are at their default settings.
All figures are based on the use of four AA/LR6 alkaline batteries
and Canon’s testing standards.
The operation procedures assume that a macro lens is used.
C
4
Chapters
Introduction
2
1
Getting Started with Macro Flash Shooting
2
Setting Flash Functions with Camera Operations
3
Preparations for macro flash shooting and basic shooting
Setting the flash functions from the camera’s menu screen
13
37
Wireless Multiple Flash Shooting
Y
P
O
Wireless multiple flash shooting using additional slave units with
optical transmission
4
Customizing the MR-14EX II
5
Reference
Customizing with Custom Functions and Personal Functions
C
System map, FAQ, use with a type-B camera
43
57
67
5
Contents
Introduction
2
Item Check List................................................................................. 3
Conventions Used in this Manual..................................................... 4
Chapters........................................................................................... 5
Nomenclature ................................................................................... 8
1
Getting Started with Macro Flash Shooting
13
Installing the Batteries .................................................................... 14
Attaching the Control Unit to the Camera ...................................... 15
Y
P
O
Attaching the Flash Unit to the Lens .............................................. 16
Turning on the Power ..................................................................... 18
Fully Automatic Flash Shooting...................................................... 20
Using E-TTL II and E-TTL Autoflash by Shooting Mode ................ 21
Effective Flash Range (Reference) ................................................ 24
C
l Setting the Flash Ratio..................................................... 25
f Flash Exposure Compensation ................................................. 27
g FEB .......................................................................................... 28
7: FE Lock .................................................................................. 29
c High-speed Sync ....................................................................... 30
r Second-curtain Sync ............................................................... 31
q: Manual Flash ............................................................................ 32
Clearing MR-14EX II Settings ........................................................ 36
2
Setting Flash Functions with Camera Operations
37
Flash Control from the Camera’s Menu Screen ............................. 38
6
Contents
3
Wireless Multiple Flash Shooting
43
: Wireless Multiple Flash Shooting............................................. 44
Wireless Settings ............................................................................ 47
a: Multiple Flash Shooting with Slave C Added ..................... 49
a: Advanced Multiple Flash Shooting with
Slave A, B, and C Added ................................................................53
q: Wireless Multiple Flash Shooting with Manual Flash Output .... 55
4
Customizing the MR-14EX II
Y
P
O
57
C / >: Setting Custom and Personal Functions..................... 58
C: Setting Custom Functions ..................................................... 61
>: Setting Personal Functions.................................................... 65
Memory Function ............................................................................ 66
5
6
Reference
C
67
MR-14EX II System ........................................................................68
Flash Firing Restriction due to Temperature Increase.................... 69
Troubleshooting Guide....................................................................71
Specifications..................................................................................73
Using MR-14EX II with a Type-B Camera ...................................... 76
Index ............................................................................................... 81
7
Nomenclature
Flash Unit
Front
Connecting cord
Release button (p.16)
Focusing lamp (p.22)
Flash tube B
Lens cap/
Filter thread (p.16-17)
Y
P
O
Flash tube A
Focusing lamp (p.22)
C
Rear
<h> Indicator
8
<i> Indicator
Nomenclature
Control Unit
Function button 3
LCD panel
Function button 2
Function button 4
Function button 1
<f>
Flash ratio setting/
Flash tube select button
(p.25, 32, 47, 49,
53, 55)
<d>
Focusing lamp button
(p.22)
<E>
Flash mode button
(p.20, 32, 49, 55)
<Q>
Flash-ready lamp/
Test flash button
(p.18, 50, 61-63)
C
MODE
Mounting foot lock lever (p.15)
Lock-release button (p.15)
Y
P
O
Power switch (p.18)
<K>
: Power on
<a> : Button/
dial lock
(Power on)
<J> : Power off
Flash exposure confirmation
lamp (p.20)
<9> Select dial
<8> Set button
Mounting foot (p.15)
Contacts
Terminal cover
Battery compartment
cover (p.14)
External power
source socket
Battery compartment cover
lock-release lever (p.14)
Locking pin
9
Nomenclature
LCD Panel
E-TTL II/E-TTL/TTL autoflash (p.21)
G : Battery indicator (p.18)
a : E-TTL II/E-TTL
autoflash
b : TTL autoflash
c : High-speed sync
(p.30, 40)
r : Second-curtain
sync (p.31, 40)
u: Custom
Functions
(p.61)
j: Normal shooting
t: Temperature
increase (Firing
restriction/p.69)
Flash exposure level
Y
P
O
Aperture
f : Flash exposure
compensation (p.27, 40)
Flash exposure compensation
amount
C
T: Personal
Functions
(p.65)
FEB sequence (p.62)
g : FEB (p.28, 40)
,:
Flash ratio setting
Firing group
Flash ratio
l : Fire A:B
(flash ratio control)
4 : Fire A (single-side firing)
5 : Fire B (single-side firing)
The screens shown are examples. The display will show only the settings
currently applied.
The functions, such as <=> and <@>, displayed above function
buttons 1 to 4, change according to the settings.
When a button or dial is operated, the LCD panel illuminates (p.19).
10
Nomenclature
Manual flash (p.32)
q : Manual flash
Manual flash
output
Firing group
4 : Fire A
5 : Fire B
C
Y
P
O
Wireless multiple flash shooting with optical transmission
(p.43)
g : Wireless shooting
(master)
Firing group
l : Fire A:B (flash
ratio control)
4 : Fire A
5 : Fire B
6 : Fire C
(slave C)
j : Fire A, B, and C
(only when C.Fn-15 is set to 1)
M : Master
: : Optical
transmission
wireless shooting
* : Transmission
channel
11
Cautions for firing continuous flashes
To avoid degrading and damaging the flash unit due to overheating,
do not fire more than 20 continuous flashes. After 20 continuous
flashes, allow a rest time of at least 10 min.
If you fire 20 continuous flashes, and then fire the flash again
repeatedly in short intervals, the safety function may activate and
restrict flash firing. While flash firing is restricted, the firing interval is
automatically set to a time between approx. 8 and 15 sec. If this
happens, allow a rest time of at least 10 min.
For details, see “Flash Firing Restriction due to Temperature
Increase” on page 69.
C
12
Y
P
O
1
Getting Started with
Macro Flash Shooting
Y
P
O
This chapter describes the preparations before starting
macro flash shooting and the basic shooting operations.
C
Conditions of the subject greatly influence the exposure when
shooting close-ups. Therefore, it is recommended to shoot the
same subject with different exposures (p.27) and check the
exposure immediately after shooting.
When the camera’s shooting mode is set to a fully automatic
mode or an Image Zone mode, the functions with M added to
the right side of the page title cannot be set. Set the camera’s
shooting mode to d/s/f/a/F (Creative Zone mode) to
enable all the operations in this chapter.
13
Installing the Batteries
Use four AA/LR6 batteries.
1
Open the cover.
Slide the lock-release lever to the left
as shown in the illustration, slide the
cover down, then open the battery
compartment cover.
the batteries.
2 Install
Make sure the “+” and “-” battery
contacts are correctly oriented as
shown in the battery compartment.
The grooves on the side surfaces of
the battery compartment indicate “-”.
This is convenient when replacing the
batteries in a dark place.
Y
P
O
the cover.
3 Close
Close the battery compartment cover
and slide it up.
X When it clicks in place, the battery
compartment cover is locked.
C
Firing Interval and Number of Flashes
Firing Interval
Quick Flash
Normal Flash
Approx. 0.1 to 3.3 sec. Approx. 0.1 to 5.5 sec.
Number of Flashes
Approx. 100 to 700
Based on new AA/LR6 alkaline batteries, both sides firing, and Canon’s testing
standards.
The Quick flash function enables flash shooting before the flash is fully charged
(p.18).
Using AA/LR6 batteries other than the alkaline type may cause improper
battery contact due to the irregular shape of the battery contacts.
Be aware that the batteries may become hot, if you change batteries after
firing flashes continuously.
Batteries are required by the flash unit even when an external power
source (p.68) is used.
14
Attaching the Control Unit to the Camera
When <!> is displayed, or the LCD panel display turns off during
recycling, replace the batteries with new ones.
Use a new set of four batteries of the same brand. When replacing the
batteries, replace all four at one time.
AA/LR6 Ni-MH or lithium batteries can also be used.
Attaching the Control Unit to the Camera
1
Attach the control unit.
Slip the control unit’s mounting foot
all the way into the camera’s hot
shoe.
Y
P
O
the control unit.
2 Secure
Slide the mounting foot lock lever to
the right.
C
X When the lock lever clicks in place, it
is locked.
the control unit.
3 Detach
While pressing the lock-release
button, slide the lock lever to the left
and detach the control unit.
Be sure to turn off the MR-14EX II before attaching or detaching it.
15
Attaching the Flash Unit to the Lens
Attach the flash unit to the front of the macro lens.
Attach the flash unit to the front
of the lens while holding down
the release button.
Make sure that the flash unit is
securely attached.
When rotating the flash unit, lightly
press the release button while
rotating it.
Detach the flash unit while holding
down the release button.
Attaching the Lens Cap
Y
P
O
Attach the provided lens cap to the flash unit when it is not used in order
to protect the lens.
A 67 mm diameter filter can also be
attached to the flash unit (p.17).
C
Be sure to attach the flash unit to the lens when shooting. Shooting while
holding the flash unit in your hand may result in a low temperature burn.
Do not touch the flash unit or batteries immediately after continuous flash
firing or modeling flash (p.23). Touching them may result in a burn. Make
sure that the flash unit has cooled before detaching the flash unit or
replacing batteries.
When using the following lenses, attach the Macrolite Adapter (sold
separately) to the front of the lens (filter thread) and then attach the flash
unit.
• EF100mm f/2.8L Macro IS USM: Macrolite Adapter 67
• EF180mm f/3.5L Macro USM: Macrolite Adapter 72C
16
Attaching the Flash Unit to the Lens
Using a Filter
A commercially-available filter can be
used during flash shooting. A filter can
be attached, using the two procedures
described below. Filters may not be used
together with some macro lenses.
(1) Attach a 67 mm filter on the front face of the flash unit (see the
above illustration).
(2) Attach the flash unit to the lens with the filter attached to the front of
the lens (filter thread).
Macro Lens
EF50mm f/2.5 Compact Macro
EF100mm f/2.8 Macro
EF100mm f/2.8 Macro USM
C
Y
P
O
EF100mm f/2.8L Macro IS USM
EF180mm f/3.5L Macro USM
EF-S60mm f/2.8 Macro USM
Filter Compatibility
(1)
(2)
No*
Yes
Yes
MP-E65mm f/2.8 1-5x Macro Photo
* The lens cannot be used with a filter, since focusing is interrupted by an attached
filter touching the front of the lens. Also, filter may be damaged or the lens
malfunction may result.
Using a Hood
If you want to use a dedicated hood with the MP-E65mm f/2.8 1-5x
Macro Photo (sold separately), attach the flash unit after attaching
the hood to the lens.
A hood cannot be attached when using any other macro lens.
17
Turning on the Power
1
Set the power switch to <K>.
X The flash recycling starts.
X During recycling, <G> is
displayed on the LCD panel. When
flash recycling is completed, this
indicator disappears.
that the flash is ready.
2 Check
The state of the flash-ready lamp
changes from off to green (Quick
flash ready) to red (fully charged).
Press the test flash button (flashready lamp) to fire a test flash.
Quick Flash
Y
P
O
The Quick flash function enables flash shooting when the flash-ready
lamp is lit green (before the flash is fully charged). It is available when
the camera’s drive mode is set to single shooting. The flash output will
be approx. 1/2 to 1/5 of the full output, but it is effective for shooting with
a shorter firing interval.
Note that you cannot use Quick flash when continuous shooting, FEB,
manual flash, or wireless multiple flash shooting is set.
C
Auto Power Off
To save battery power, the power will turn off automatically after approx.
90 sec. of idle use. To turn on the MR-14EX II again, press the camera’s
shutter button halfway, or press the test flash button (flash-ready lamp).
Quick flash cannot be used when the flash mode is set to <b>.
A test flash cannot be fired when the camera’s 3/1/4/7/2
timer is active.
18
Turning on the Power
Lock Function
By setting the power switch to <a>, you can disable the flash’s
buttons and dial operations. It is effective when you want to prevent the
flash function settings from being accidentally changed after you set
them.
If you operate a button or dial, <LOCKED> is displayed on the LCD
panel. (The functions displayed above function buttons 1 to 4, such as
<=> and <@>, are not displayed.)
LCD Panel Illumination
When a button or dial is operated, the LCD panel illuminates for 12 sec.
If you operate them when the LCD panel is illuminated, duration of the
illumination will be extended.
C
Y
P
O
The flash settings will remain in effect even after the power is turned off.
To retain the settings when replacing the batteries, replace the batteries
within 1 min. after turning off the power switch and removing the
batteries.
When the temperature of the flash unit has risen due to continuous flash
firing, the time until auto power off takes effect may increase.
You can fire a test flash or turn on/off the focusing lamp while the power
switch is set to the <a> position. Also, when a button or dial is
operated, the LCD panel illuminates.
You can fire Quick flash during continuous shooting (C.Fn-06/p.62).
Auto power off can be disabled (C.Fn-01/p.61).
You can select the charging method to be used when an external power
source is used (C.Fn-12/p.63).
You can change the setting of the LCD panel illumination (C.Fn-22/p.64).
You can change the color of the LCD panel illumination (P.Fn-03/p.65).
19
Fully Automatic Flash Shooting
When you set the camera’s shooting mode to <d> (Program AE) or a
fully automatic mode, you can shoot in the E-TTL II/E-TTL fully
automatic flash mode.
1
Set the flash mode to <a>.
Press the <E> button and set to
<a>.
Check that <M> is not
displayed.
on the subject.
2 Focus
Press the shutter button halfway to
focus.
Y
P
O
X The shutter speed and aperture are
displayed in the viewfinder.
Check that <Q> is lit in the viewfinder.
C
the picture.
3 TakeWhen
you press the shutter button
completely, the flash will fire and the
picture will be taken.
X If a standard flash exposure was
obtained, the flash exposure
confirmation lamp lights for 3 sec.
Even when attached to a camera that supports the E-TTL II autoflash,
<a> is displayed on the LCD panel.
If the flash exposure confirmation lamp does not light or if the subject is
dark (underexposed) when you check the image on the camera’s LCD
monitor, move closer to the subject and shoot again. You can also set a
higher ISO speed when using a digital camera.
“Fully automatic mode” refers to <A>, <1>, and <C> shooting
modes.
20
Using E-TTL II and E-TTL Autoflash by Shooting Mode
Simply set the camera’s shooting mode to <f> (aperture-priority AE)
or <a> (manual exposure) and you can perform advanced macro flash
shooting using E-TTL II/E-TTL autoflash.
You can perform flash shooting while obtaining a standard exposure of
both the main subject and background while considering the depth of
field.
Select this mode when you want to set the aperture manually. The
camera will then automatically set the shutter speed, matching the
aperture to obtain a standard exposure. If the scene is dark, a slow
sync speed will be used to obtain a standard exposure for both the
f main subject and background. Standard exposure of the main subject
is obtained with the flash, while a standard exposure of the background
is obtained with a long exposure using a slow shutter speed.
Since a slow shutter speed will be used for low-light scenes, using a
tripod is recommended.
If the shutter speed display blinks, it means that the background
exposure will be underexposed or overexposed. Adjust the aperture
until the shutter speed display stops blinking.
Y
P
O
Select this mode if you want to set both the shutter speed and aperture
manually.
a Standard exposure of the main subject is obtained with the flash. The
exposure of the background is obtained with the shutter speed and
aperture combination you set.
C
When the shutter speed is manually set with the shooting mode set to <s>
(Shutter-priority AE), the aperture will be set automatically. However, this is not
recommended because the aperture cannot be set manually.
If you use the <Z> or <Y> shooting mode, the result will be the same as
using the <d> (Program AE) mode.
Flash Sync Speeds and Apertures Used
Shutter Speed
Aperture
Automatically set (1/X sec. to 1/60 sec.)
Automatically set
f
Automatically set (1/X sec. to 30 sec.)
Manually set
a
Manually set (1/X sec. to 30 sec., Bulb)
Manually set
d
1/X sec. is the camera’s maximum flash sync speed.
21
Using E-TTL II and E-TTL Autoflash by Shooting Mode
Focusing Lamp
Press the <d> button to light the
focusing lamp for 20 sec., making
focusing easier. Press the button again
to turn off the lamp.
The focusing lamp turns off automatically
when you press the shutter button on the
camera completely.
C
Y
P
O
Note that looking closely at the focusing lamp may cause vision damage.
If you shoot when the focusing lamp is lit, underexposure may occur. If
necessary, set the exposure compensation or flash exposure
compensation.
Under conditions where the flash is not fired, such as in Flash Off mode
or during movie shooting, the focusing lamp will not turn off automatically
even if you press the shutter button completely.
You can change the lighting method of the focusing lamp (C.Fn-18/p.64).
You can change the brightness of the focusing lamp (P.Fn-01/p.65).
22
Using E-TTL II and E-TTL Autoflash by Shooting Mode
Modeling FlashN
When the camera’s depth-of-field preview button is pressed, the flash
fires continuously for 1 sec. This feature is called “modeling flash.” This
is effective for checking shadow effects on the subject and the lighting
balance. Modeling flash can be fired during wireless multiple flash
shooting (p.44) as well.
To avoid degrading and damaging the flash unit due to overheating, do
not fire the modeling flash more than 20 times continuously. After firing it
20 times continuously, allow a rest time for at least 10 min.
If the modeling flash is fired more than 20 times continuously, the safety
function may activate and restrict flash firing. If this happens, allow a rest
time for at least 10 min.
During Live View shooting, firing modeling flash (by operating the camera)
is not possible.
Modeling flash (by operating the camera) is disabled when using the flash
unit with EOS M2, EOS M, EOS Elan II/Elan II E/50/50E, EOS REBEL K2/
3000V, EOS REBEL XS N/REBEL G II/3000N/66, EOS REBEL 2000/300,
EOS REBEL G/500N, EOS IX, or EOS IX Lite/IX 7. Set C.Fn-02 to 1 or 2
(p.61), and fire modeling flash using the test flash button.
C
Y
P
O
Modeling flash can be fired using the test flash button (C.Fn-02/p.61).
Color Temperature Information Transmission
This function optimizes the white balance during flash shooting by
transmitting the color temperature information to the EOS DIGITAL
camera when the flash fires. When you set the camera’s white balance
to <A> or <Q>, the function is enabled automatically.
See the specifications in your camera’s instruction manual to find out if
it is compatible with this function.
23
Effective Flash Range (Reference)
EF50mm f/2.5 Compact Macro
ISO100
EF100mm f/2.8 Macro/
EF100mm f/2.8 Macro USM/
EF100mm f/2.8L Macro IS USM
ISO400
Aperture
Aperture
45
32
22
16
11
8
5.6
4
3.2
2.8
2.5
1 2 3 4
Magnification
5 1
C
2
3
ISO400
Y
P
O
1
EF-S60mm f/2.8 Macro USM
ISO400
4
Aperture
Aperture
16
11
8
5.6
4
2.8
ISO100
ISO100
0.33 0.5 0.7 1 0.33 0.5 0.7
Magnification
0.13 0.2 0.3 0.5
0.13 0.2 0.3 0.5
+Life-Size Converter EF 0.5 0.67 1
0.5 0.67 1
Magnification
MP-E65mm f/2.8 1-5x Macro Photo
32
22
16
11
8
5.6
4
2.8
5
32
22
16
11
8
5.6
4
2.8
ISO100
ISO400
0.25 0.33 0.5 0.67 1 0.25 0.33 0.5 0.67 1
Magnification
EF180mm f/3.5L Macro USM
Aperture
32
22
16
11
8
5.6
4
3.5
ISO100
0.1 0.2 0.3 0.5 0.7
Magnification
24
ISO400
1 0.1 0.2 0.3 0.5 0.7
1
: Effective flash range
(both sides firing)
l Setting the Flash RatioN
You can adjust the flash ratio between flash tubes A and B, or fire only
one of them. This can create shadows on the subject to give a more
sculptural look. The flash ratio can be set in half-stop increments as
follows: 8:1 to 1:1 to 1:8 (13 settings).
A:B = 4:1
Flash tube B only
Y
P
O
Flash with the A:B Flash Ratio Set
1
C
Set to <l>.
Press the <,> button to display
<%> and <l>.
the <F> button.
2 Press
Press function button 3 <F>.
X The flash ratio is highlighted.
the flash ratio.
3 SetTurn
<9> to set the A:B flash ratio,
then press <8>.
25
l Setting the Flash RatioN
Single-side Firing
Set <4> or <5>.
Press the <,> button to display
<_> and <4> or
<_> and <5>.
Flash tube
A only
Flash tube
B only
C
Y
P
O
Flash ratio control is not available on the models listed below. Both sides will
fire at the same flash output, or single-side firing will apply.
EOS Elan II/Elan II E/50/50E, EOS REBEL XS N/REBEL G II/3000N/66,
EOS REBEL 2000/300, EOS REBEL G/500N, EOS IX, EOS IX Lite/IX 7
The flash ratio of 8:1 to 1:1 to 1:8 is equivalent to 3:1 to 1:1 to 1:3 (1/2stop increments) when converted to the number of f/stops.
The details of the flash ratio settings are as follows.
When <l>, <4>, or <5> is not displayed, flash tubes
A and B will fire at the same flash output.
When the flash mode is set to <a>, see pages 32-34.
26
f Flash Exposure CompensationN
In the same way as normal exposure compensation, you can set
exposure compensation for flash. The flash exposure compensation
amount can be set up to ±3 stops in 1/3-stop increments.
1
Press the <@> button or
<8>.
Press function button 2 <@> or
<8>.
X <f> is displayed and the flash
exposure compensation amount is
highlighted.
Y
P
O
the flash exposure
2 Set
compensation amount.
C
Turn <9> to set the flash exposure
compensation amount, then press
<8>.
X The flash exposure compensation
amount is set.
“0.3” indicates 1/3 stops, and “0.7”
indicates 2/3 stops.
To cancel flash exposure
compensation, return the
compensation amount to “±0”.
Generally, set an increased exposure compensation for bright subjects,
and set a decreased exposure compensation for dark subjects.
If the camera’s exposure compensation is set to 1/2-stop increments, flash
exposure compensation will be up to ±3 stops in 1/2-stop increments.
When the flash exposure compensation is set on both the flash and the
camera, priority is given to the flash setting.
The flash exposure compensation amount can be set directly with <9>
without pressing the function button 2 <@> or <8> (C.Fn-13/p.63).
27
g FEBN
You can take three shots while automatically changing the flash output.
This is called “FEB (Flash Exposure Bracketing)”. The settable range is
±3 stops in 1/3-stop increments.
1
Press the <E> button.
Press function button 3 <E>.
X <g> is displayed.
Y
P
O
the FEB level.
2 SetTurn
<9> to set the FEB level, then
press <8>.
X The FEB level is set.
C
“0.3” indicates 1/3 stops and “0.7”
indicates 2/3 stops.
When used together with flash
exposure compensation, FEB
shooting is performed based on the
flash exposure compensation
amount.
When the FEB range exceeds ±3
stops, the end of the flash exposure
level shows <I> or <J>.
After the three shots are taken, FEB is canceled automatically.
Before shooting with FEB, it is recommended to set the camera’s drive
mode to single shooting, and check that the flash is recycled for each shot.
You can use FEB together with flash exposure compensation or FE lock.
If the camera’s exposure compensation is set to 1/2-stop increments, flash
exposure compensation will be up to ±3 stops in 1/2-stop increments.
You can set FEB to remain active after shooting the three shots (C.Fn-03/p.61).
You can change the FEB shooting sequence (C.Fn-04/p.62).
28
7: FE LockN
FE (Flash Exposure) lock locks the correct flash exposure setting for
any part of the scene.
While <a> is displayed on the LCD panel, press the camera’s
<B> button. For cameras without a <B> button, press the
<A> (AE lock) or <7> button.
1
Focus on the subject.
Y
P
O
the <B> button. (8)
2 Press
Aim the center of the viewfinder over
C
the subject and press the <B>
button.
X The MR-14EX II fires a preflash, and
the flash output required for the
subject is retained in the memory.
X “FEL” will be displayed in the
viewfinder for 0.5 sec.
Each time you press the <B>
button, a preflash will be fired and the
new flash output required at that time
is retained in the memory.
If a correct exposure cannot be obtained when FE lock is performed, <Q>
blinks in the viewfinder. Move closer to the subject, open the aperture,
and perform FE lock again. You can also set a higher ISO speed and
perform FE lock again when using a digital camera.
If the target subject is too small in the viewfinder, FE lock may not be
effective.
29
c High-speed SyncN
With high-speed sync, the flash can synchronize with all shutter
speeds. This is convenient when you want to shoot in the aperturepriority AE (f) mode (open aperture) with background blur.
Display <c>.
Press function button 4 <Y> to
display <c>.
Check that <F> is lit in the
viewfinder.
C
Y
P
O
With high-speed sync, the faster the shutter speed, the lower the guide
number will be.
If the set shutter speed is slower than the maximum flash sync speed,
<F> is not displayed in the viewfinder.
To return to normal flash shooting, press function button 4 <Y> to
turn off <c>.
30
r Second-curtain SyncN
Shooting with a slow shutter speed and second-curtain sync captures
the trajectory of the light source of a moving subject in a natural way.
The flash fires right before the exposure finishes (shutter closes).
Display <r>.
Press function button 4 <Y> to
display <r>.
C
Y
P
O
Second-curtain sync works well when the camera’s shooting mode is set
to <F> (bulb shooting).
To return to normal flash shooting, press function button 4 <Y> to
turn off <r>.
When the flash mode is set to <a>, the flash fires twice. The first
flash is a preflash to determine the flash output. It is not a malfunction.
Second-curtain sync is disabled during wireless multiple flash shooting
(p.44).
31
q: Manual FlashN
You can set the flash output from 1/1 full output to 1/128 power in 1/3stop increments. The flash can be fired in one of the following three
ways: Flash tubes A and B fired at the same output, A and B fired at
different outputs, Only A or B fired.
Setting the camera’s shooting mode to <f> or <a> is
recommended. First, take a test shot to check the exposure.
Firing Flash Tubes A and B at the Same Flash Output
1
Set the flash mode to <q>.
Press the <E> button and set to
<q>.
Y
P
O
off <,>.
2 TurnPress
the <,> button to turn off
C
<,>.
the flash output.
3 SetPress
function button 2 <@> or
<8>.
X The flash output level is highlighted.
Turn <9> to set the flash output,
then press <8>.
If high-speed sync is set, the setting range will be 1/1 - 1/64.
The guide number will differ between both sides firing and single-side
firing even when the flash output settings are the same (p.75).
You can set the flash output directly by turning <9>, instead of pressing
the function button 2 <@> or <8> (C.Fn-13/p.63).
32
q: Manual FlashN
Firing Flash Tubes A and B at a Different Flash Output
1
Set <4> and <5>.
Press the <,> button to display
<%>, <4>, and
5.
a flash unit.
2 Select
Press function button 3 <F> or
<8> and turn <9> to select flash
unit A or B.
Y
P
O
the flash output.
3 SetPress
function button 3 <1> or
C
<8>.
Turn <9> to set the flash output,
then press <8>.
Repeat steps 2 and 3 to set the flash
output for flash tubes A and B.
33
q: Manual FlashN
Single-side Firing
1
Flash tube
A only
Set <4> or <5>.
Press the <,> button to display
<_> and <4> or
<_> and <5>.
Flash tube
B only
Y
P
O
the flash output.
2 SetPress
function button 3 <@> or
C
34
<8>.
Turn <9> to set the flash output,
then press <8>.
q: Manual FlashN
Metered Manual Flash Exposures
When using an EOS-1D series camera, the flash exposure level can be
manually set before shooting. This is convenient for shooting at a short
distance from the subject. Use a 18% gray reflector (commercially
available) and shoot as follows.
1
Configure the camera and MR-14EX II settings.
Set the camera’s shooting mode to <a> or <f>.
Set the MR-14EX II’s flash mode to <a>.
2 Focus on the subject.
Focus manually.
Y
P
O
3 Set up an 18% gray reflector.
Place the gray reflector at the subject’s position.
Aim the camera so that the entire spot metering circle at the
viewfinder center is over the gray reflector.
4 Press the <B>, <P>, or <7> button. (8)
C
X The MR-14EX II will fire a preflash and the required flash output
for the correct flash exposure is retained in memory.
X On the right side of the viewfinder, the exposure level indicator
will show the flash exposure level against the standard exposure.
5 Set the flash exposure level.
Adjust the MR-14EX II’s manual flash level and the
aperture so that the flash exposure level aligns with
the standard exposure index.
6 Take the picture.
Remove the gray reflector and take the picture.
Metered manual flash exposure is available only with EOS-1D series
cameras.
35
Clearing MR-14EX II SettingsN
You can return the settings of the MR-14EX II shooting functions and
wireless multiple flash shooting settings to their default settings.
Press function buttons 2 and 3
simultaneously for 2 seconds or
longer.
X The MR-14EX II settings are cleared
and the settings will return to normal
shooting and <a> flash mode.
C
Y
P
O
Even when the settings have been cleared, the transmission channel during
wireless multiple flash shooting as well as the Custom Function and
Personal Function settings (p.58) will not be canceled.
36
2
Setting Flash Functions
with Camera Operations
Y
P
O
This chapter describes how to set the flash functions
from the camera’s menu screen.
C
When the camera’s shooting mode is set to a fully automatic
mode or an Image Zone mode, the operations in this chapter are
not available. Set the camera’s shooting mode to d/s/f/a/
F (Creative Zone mode).
37
Flash Control from the Camera’s Menu Screen
When using EOS DIGITAL cameras released since 2007, you can set
flash functions or Custom Functions from the camera’s menu screen.
For the camera operations, see the camera’s instruction manual.
Flash Function Settings
1
Select [External Speedlite
control].
Select [External Speedlite control]
or [Flash control].
[Flash function settings].
2 Select
Select [Flash function settings] or
Y
P
O
[External flash func. setting].
X The setting screen is displayed.
the function.
3 SetThe
setting screen and items
C
Example 1
38
displayed vary depending on the
camera.
Select an item and set the function.
Example 2
Flash Control from the Camera’s Menu Screen
Settings Available in the Flash Function Settings Screen
The main settable functions from the Camera’s [Flash function
settings] or [External flash func. setting] screen are as follows. The
settings available vary by the camera used, flash mode, etc. For details,
see the next page.
Flash firing
Enable / Disable
E-TTL II flash metering
Evaluative / Average
Flash synchronization speed in Av mode
Flash mode
E-TTL II (autoflash) / Manual flash
Shutter synchronization
1st curtain / 2nd curtain / Hi-speed
Flash exposure compensation
Y
P
O
FEB
Clear (flash) settings
Note that you cannot set “Flash ratio control” or “Wireless multiple flash
shooting” with C.Fn-15-0 setting. Set them by operating the MR-14EX II.
For details on restrictions (functions that cannot be set), see page 42.
However, you can set other functions from the screen.
C
When the flash exposure compensation is set on the flash unit, flash
exposure compensation cannot be performed from the camera. If both are
set at the same time, priority is given to the setting on the flash unit.
[Flash firing] and [E-TTL II meter.] are displayed in step 2 or step 3 on
the preceding page (vary by the camera).
When [Flash sync. speed in Av mode] is not displayed, it can be set
with the camera’s Custom Function.
39
Flash Control from the Camera’s Menu Screen
Flash firing
To perform flash shooting, set to [Enable].
E-TTL II flash metering
For normal exposures, set it to [Evaluative]. If [Average] is set, the
flash exposure will be averaged for the entire scene metered by the
camera. Flash exposure compensation may be necessary
depending on the scene. This setting is for advanced users.
Flash synchronization speed in Av mode
You can set the flash synchronization speed when shooting in
aperture-priority AE (f) mode with flash.
Flash mode
You can select [E-TTL II] or [Manual flash] according to your
shooting objective.
Y
P
O
Shutter synchronization
You can select the flash firing timing/method from [1st curtain], [2nd
curtain] and [High-speed synchronization]. To perform normal
flash shooting, set [1st curtain].
C
Flash exposure compensation
In the same way as normal exposure compensation, you can set
exposure compensation for flash. The flash exposure compensation
amount can be set up to ±3 stops in 1/3-stop increments.
FEB
You can take three shots while automatically changing the flash
output. The settable range is up to ±3 stops in 1/3-stop increments.
Clear (flash) settings
You can return the settings for flash units to their default settings.
40
Flash Control from the Camera’s Menu Screen
Flash Custom Function Settings
You can set Custom Functions for flash units from the camera’s menu
screen. The details displayed vary by the camera. If C.Fn-22 is not
displayed, set it by operating the flash unit. For the Custom Functions,
see pages 61-64.
1
Select [Flash C.Fn settings].
Select [Flash C.Fn settings] or
[External flash C.Fn setting].
X The flash Custom Function settings
screen is displayed.
Y
P
O
the Custom Function.
2 SetSelect
the Custom Function number
and set the function.
C
To clear all the Custom Function
settings, select [Clear all Speedlite
C.Fn’s] or [Clear ext. flash C.Fn
set.] in step 1.
When using a camera released in 2011 or earlier, or EOS REBEL T5/
1200D, the C.Fn-22 settings are not cleared even if [Clear all Speedlite
C.Fn’s] or [Clear ext. flash C.Fn set.] is selected. When the procedure
described in “Clearing All the Custom/Personal Functions” on page 60 is
performed, all the Custom Functions are cleared.
You cannot set or clear Personal Functions (P.Fn/p.65) from the camera’s
menu screen. Set them by operating the flash unit.
41
Flash Control from the Camera’s Menu Screen
Functions Which Cannot Be Set from the Flash Function
Settings Screen
Some of the following functions as in the tables below cannot be set
from the camera’s flash function settings screen (p.38). In such a case,
set it by operating the MR-14EX II.
When Custom Function C.Fn-15-0 is set
E-TTL autoflash
Functions Which Cannot Be Set From Camera
Operation on MR-14EX II
A:B flash ratio (control)
Page 25
Y
P
O
Wireless multiple flash shooting
• Transmission channel
• A:B flash ratio (control)
• Flash exposure compensation amount for
slave C
Manual flash
C
Pages 48-50
Functions Which Cannot Be Set From Camera
Operation on MR-14EX II
Flash output for flash tube B when tubes
A and B are fired
Page 33
Wireless multiple flash shooting
• Transmission channel
• Flash output for tube B
• Flash output for slave C
Pages 48, 55-56
When Custom Function C.Fn-15-1 is set
All the functions such as wireless multiple flash shooting can be set
from the flash function settings screen.
Single-side firing (p.26) is not possible when C.Fn-15-1 is set, since C.Fn15-1 is a setting for wireless multiple flash shooting.
For Custom Function C.Fn-15 (Macro: Wireless control), see page 63.
42
3
Wireless Multiple Flash
Shooting
Y
P
O
This chapter describes how to perform wireless multiple
flash shooting with optical transmission, using an EXseries Speedlite (sold separately) equipped with
wireless slave function.
C
For the accessories required for wireless multiple flash
shooting, see the system map on page 68.
When the camera’s shooting mode is set to a fully automatic
mode or an Image Zone mode, the operations in this chapter are
not available. Set the camera’s shooting mode to d/s/f/a/
F (Creative Zone mode).
The MR-14EX II attached to the camera is called “master”, and
the Speedlite (external flash unit) controlled wirelessly is called
“slave”.
43
: Wireless Multiple Flash Shooting
Using an EX-series Speedlite equipped with optical transmission
wireless slave function, you can easily perform wirelessly-controlled
photography lit with multiple flashes.
The system is designed so that the settings of the MR-14EX II (master)
attached to the camera are automatically applied to the slave flash unit.
Therefore, you do not need to operate the slave unit while shooting. You
can then perform wireless multiple flash shooting, using E-TTL II/E-TTL
autoflash by simply setting the master unit to <a>.
Positioning and Operation Range
(Wireless multiple flash shooting examples)
Multiple flash shooting with slave C added (p.49)
Y
P
O
You can perform multiple flash shooting, using flash tubes A and B
of the master unit and a slave unit set to firing group C (slave C).
Slave C is automatically controlled to obtain a standard exposure by
firing group C alone. Therefore, it can be used to eliminate shadows
on the subject or create an accent light.
C
Indoors
C
Outdoors
M
Approx. 80°
Transmission range
44
Approx. 3 m
(9.8 ft.)
Approx. 5 m
(16.4 ft.)
: Wireless Multiple Flash Shooting
Advanced multiple flash shooting with slave A, B, and C added
(p.53)
This section describes multiple flash shooting with slave C where
slave A and B are also added. Slave A is controlled to fire with flash
tube A and slave B to fire with flash tube B as a group (as a single
flash unit).
C
A
Y
P
O
B
C
Shooting with firing group C pointed directly toward the main subject may
result in overexposure.
Before shooting, perform a test flash (p.18) and test shooting.
To avoid interfering with transmission, do not place any obstacles
between the master unit and slave units.
Position the sensor of the slave unit pointed toward the master unit, using
the mini stand provided with the slave flash unit.
When shooting indoors, since the transmission signal is reflected off the
walls, operation may be possible even with slightly imprecise positioning.
45
: Wireless Multiple Flash Shooting
Slave Group Control
Slave A is controlled to fire with flash tube A and slave B to fire with
flash tube B as a group (as a single flash unit). Multiple units can be
used as slave C. There is no limit for the number of units that can be
used as slave A, B, or C.
Slave C
Y
P
O
Firing group C
Slave B
C
Firing group B
Flash tube B
46
Slave A
Firing group A
Flash tube A
Wireless Settings
To perform wireless multiple flash shooting with E-TTL II/E-TTL
autoflash, set the master unit and slave unit with the following
procedure.
Master Unit Setting
Display <:> and <M>.
Press the <,> button to display
<:> (optical transmission wireless)
and <M>.
When C.Fn-15 is set to 0 (p.63), check that <^>,
<l>, and <6> are displayed (p.49).
When C.Fn-15 is set to 1 (p.63), press the <,> button and
select the flash method from the options below (p.53).
• <_> and <j>
• <%> and <l>
• <^> and <l> <6>
C
Slave Unit Setting
Y
P
O
Set firing groups (A, B, and C) for the slave flash units, referring to the
instruction manual of the EX-series Speedlite equipped with the slave
function.
To perform normal flash shooting, press the <,> button to clear the
settings for the master unit.
47
Wireless Settings
Transmission Channel Setting
To avoid interference with optical transmission wireless systems used
by other photographers, you can change the transmission channel. Set
the same channel for both the master unit and slave unit.
1
Press function button 4.
Press function button 4 <]> to
display <C> at the position
above function button 1.
a channel.
2 SetPress
function button 1 <C>.
Y
P
O
Turn <9> to select a channel from
1 to 4, then press <8>.
C
If the transmission channels of the master unit and slave unit are different,
the slave unit will not fire. Set both to the same number.
For information on how to configure the slave communication channel, refer
to the instruction manual of the EX-series Speedlite equipped with the slave
function.
48
a: Multiple Flash Shooting with Slave C Added
This section describes multiple flash
shooting where slave C is added to flash
tubes A and B.
C
1
Set the flash mode to <a>.
Press the <E> button and set to
<a>.
Y
P
O
<l> and <6>.
2 SetPress
the <,> button to display
C
<^>, <l>, and
<6>.
Check that <:> and <M>
are displayed.
the transmission channel.
3 Check
If the channels of the master unit and
slave unit are different, set them to
the same number (p.48).
C and position it.
4 SetSetslave
the firing group of the slave unit to
C, and position the unit within the
range shown on page 44.
49
a: Multiple Flash Shooting with Slave C Added
the A:B flash ratio.
5 SetPress
function button 3 <F>,
turn <9>, select <l>, then
press <8>.
Turn <9> to set the A:B flash ratio,
then press <8>.
the flash exposure
6 Set
compensation amount for slave C.
Turn <9>, select <6>, then
press <8>.
Turn <9> to set the flash exposure
compensation amount, then press
<8>.
Y
P
O
that the flash is ready.
7 Check
Check that the flash-ready lamp of
C
the master unit is lit.
Check that the slave unit is fully
charged.
the operation.
8 Check
Press the master unit’s test flash
button.
X Slave C fires a flash. If it does not fire,
check that it is placed within the
operation range.
picture.
9 TakeSetthe
the camera and take the picture,
in the same way as with normal flash
shooting.
X If a standard flash exposure was
obtained, the flash exposure
confirmation lamp lights for 3 sec.
50
a: Multiple Flash Shooting with Slave C Added
Shooting with firing group C pointed directly toward the main subject may
result in overexposure.
On the models listed below, wireless multiple flash shooting adding slave
C is not available when the <a> mode is set (with C.Fn-15-0). When
the <q> mode is set, wireless multiple flash shooting can be performed
on all type-A cameras (p.2).
EOS Elan II/Elan II E/50/50E, EOS REBEL XS N/REBEL G II/3000N/
66, EOS REBEL 2000/300, EOS REBEL G/500N, EOS IX, EOS IX Lite/
IX 7
If there is a fluorescent light or computer monitor near a slave unit, the
presence of the light source may cause the slave unit to malfunction and
fire inadvertently.
If you shoot or fire the test flash with slave A and B positioned when
C.Fn-15-0 is set, slave A and B may fire. Turn off the slave A and B.
Y
P
O
You can fire the modeling flash even during wireless multiple flash
shooting (p.23).
If the slave unit’s auto power off takes effect, press the master unit’s test
flash button to turn on the slave unit. Note that the test flash cannot be
fired when the camera’s 3/1/4/7/2 timer is operating.
C
51
a: Multiple Flash Shooting with Slave C Added
Multiple Flash Shooting Using Wireless Functions
Flash exposure compensation and other settings set on the master unit
will be automatically set to the slave unit(s). You do not need to operate
the slave unit. Wireless multiple flash shooting with the following
settings can be performed in the same way as normal flash shooting.
• Flash exposure compensation
(@/p.27)
• High-speed sync
(Y/p.30)
• FEB (E/p.28)
• Manual flash (p.32, 55)
• FE lock (p.29)
C
Y
P
O
<Y> and <E> are displayed when function button 4 <]> is
pressed.
52
a: Advanced Multiple Flash Shooting
with Slave A, B, and C Added
When C.Fn-15 is set to 1 (p.63), multiple
flash shooting can be performed not only
with slave C but also with slave A and B.
For an outline of controlling flash, see
“Slave Group Control” on page 46.
Multiple flash shooting can be performed
with flash tubes A and B as well as the
slave unit(s) firing at the same output, or
with only slave A or B added, regardless
of the slave’s firing group settings (p.54).
C
A
B
1
C
Y
P
O
Set <l> and <6>.
Check that the flash mode is set to
<a>.
Press the <,> button to display
<^> and <l>
<6>.
Check that <:> and <M>
are displayed.
and position slave A, B, and
2 Set
C.
Check that the same transmission
channel is set for all slave units and
the master unit.
Set slave units as A, B, or C
respectively and place them in
position.
53
a: Advanced Multiple Flash Shooting with Slave A, B, and C Added
picture.
3 TakeSetthe
the flash ratio for the firing group
(flash tube + slave) A:B and the flash
exposure compensation amount for
slave C, following the procedure
described in “Multiple Flash Shooting
with Slave C Added” (p.49), then take
the picture.
C
Y
P
O
To fire flash tubes A and B and the slave unit at the same flash output, set
<_> and <j> in step 1. You can set any of A, B, or C
as the firing group for the slave units.
To add slave A and B only, set <%> and <l> in step 1.
54
q: Wireless Multiple Flash Shooting with
Manual Flash Output
This section describes wireless multiple flash shooting using manual
flash. You can shoot with a different flash output setting for each firing
group. Set all the parameters on the master unit.
1
Set the flash mode to <q>.
Press the <E> button and set to
<q>.
the firing group.
2 SetPress
the <,> button to display
<:> (optical transmission wireless)
and <M>.
Y
P
O
When C.Fn-15 is set to 0 (p.63), check that <]> and
<4> <5> <6> are displayed. You can perform
wireless multiple flash shooting with slave C added.
When C.Fn-15 is set to 1 (p.63), press the <,> button and
select the flash method from the options below. You can perform
wireless multiple flash shooting with slave A, B, and C added.
• <_> and <j>
• <%> and <4> <5>
• <]> and <4> <5> <6>
C
a firing group.
3 Select
When you selected <4>
<5> or <4> <5>
<6> in step 2, press function
button 3 <F> or <8> and turn
<9> to select the group you want to
set the flash output for.
55
q: Wireless Multiple Flash Shooting with Manual Flash Output
the flash output.
4 SetPress
function button 3 <1> or
<8>.
Turn <9> to set the flash output,
then press <8>.
Repeat steps 3 and 4 to set the flash
output for all groups.
the picture.
5 Take
X Each group fires at the set flash
output.
C
Y
P
O
If you shoot or fire the test flash with slave A and B positioned when C.Fn15-0 is set, slave A and B may fire. Turn off the slave A and B.
When <j> is set with C.Fn-15 set to 1, you can set any of A, B, or C
as the firing group for the slave units. Each group will fire according to the
set flash output.
56
4
Customizing the
MR-14EX II
Y
P
O
This chapter describes how to customize the MR-14EX
II with the Custom Functions (C.Fn) and Personal
Functions (P.Fn).
C
When the camera’s shooting mode is set to a fully automatic
mode or an Image Zone mode, the operations in this chapter are
not available. Set the camera’s shooting mode to d/s/f/a/
F (Creative Zone mode).
57
C / >: Setting Custom and Personal Functions
You can customize the MR-14EX II features to suit your shooting preferences
with Custom Functions and Personal Functions. Note that the Personal
Functions provide you with customized settings unique to the MR-14EX II.
C: Custom Functions
1
Display the Custom Functions
screen.
Hold down function button 1 <=>
until the screen is displayed.
X The Custom Functions screen is displayed.
an item to set.
2 Select
Turn <9> to select an item
Y
P
O
(number) to set.
3
Change the setting.
Press <8>.
X The setting item is displayed.
C
Turn <9> to select the setting you
want, then press <8>.
Press function button 4 <?> to
return to the shooting-ready state.
>: Personal Functions
1
Display the Personal Functions
screen.
After performing step 1 in the Custom
Functions procedure, press function
button 1 <<>.
X The Personal Functions screen is
displayed.
2 SetSetthethefunction.
Personal Function in the
same way as steps 2 and 3 for the
Custom Function.
58
C / >: Setting Custom and Personal Functions
Custom Function List
Number
Function
#
Auto power off
C.Fn-02
$
Modeling flash
C.Fn-03
(
C.Fn-01
p.61
FEB auto cancel
C.Fn-04
)
C.Fn-05
*
C.Fn-06
+
C.Fn-07
,
C.Fn-12
3
Flash recycle with external power source
C.Fn-13
6
Flash exposure metering setting
C.Fn-15
H
C.Fn-18
I
C.Fn-22
<
FEB sequence
Flash metering mode
p.62
Quick flash with continuous shot
Test firing with autoflash
Y
P
O
Macro: Focusing lamp on/off
LCD panel illumination
C
P.Fn-01
K
P.Fn-02
@
P.Fn-03
A
p.63
Macro: Wireless control
Personal Function List
Number
Page
Function
p.64
Page
Focusing lamp brightness
LCD panel display contrast
p.65
LCD panel illumination color
If the Custom Functions screen is not displayed even if you hold down the
function button 1 <=>, set the camera’s power switch to <2>, or
remove the MR-14EX II from the camera and operate.
59
C / >: Setting Custom and Personal Functions
Clearing All the Custom/Personal Functions
By pressing function button 2 <3> and then function button 1
<;> on the Custom Functions screen, you can clear the Custom
Functions that have been set.
Similarly, by performing the same operations on the Personal Functions
screen, you can clear the Personal Functions that have been set.
C
Y
P
O
If C.Fn-22 is not displayed after setting the flash unit’s Custom Functions
from the camera’s menu screen, set them using the operations described on
page 58.
You can set or clear all Custom Functions of the flash unit from the camera’s
menu screen (p.41).
60
C: Setting Custom Functions
C.Fn-01: # (Auto power off)
When the MR-14EX II is not operated for approx. 90 seconds, the power
turns off automatically to save energy. You can disable this function.
0: ON (Enabled)
1:
OFF (Disabled)
When the temperature of the flash unit rises due to continuous flash firing
etc., the time until auto power off takes effect may become longer.
C.Fn-02: $ (Modeling flash)
0:
1:
2:
3:
% (Enabled (Depth-of-field preview button))
Press the camera’s depth-of-field preview button to fire the modeling
flash.
& (Enabled (Test firing button))
Press the MR-14EX II’s test flash button to fire the modeling flash.
' (Enabled (with both buttons))
Press the camera’s depth-of-field preview button or the MR-14EX II’s
test flash button to fire the modeling flash.
OFF (Disabled)
Disables the modeling flash.
C
Y
P
O
When 3/1/4/7/2 timer on the camera is operating, firing
modeling flash with test flash button is not possible.
C.Fn-03: ( (FEB auto cancel)
You can set whether or not to cancel FEB automatically after shooting three
shots with FEB.
0: ON (Enabled)
1:
OFF (Disabled)
61
C: Setting Custom Functions
C.Fn-04: ) (FEB sequence)
You can change the shooting order of the FEB sequence: 0: Standard
exposure, -: Decreased exposure (darker) and +: Increased exposure
(brighter).
0: 0 – +
1: – 0 +
C.Fn-05: * (Flash metering mode)
You can change the automatic flash metering mode for flash shooting.
0: E-TTL II/E-TTL
1:
TTL
Y
P
O
When using an EOS DIGITAL camera or EOS REBEL T2/EOS 300X, do not
set to 1. Depending on the camera model, the flash metering may not be
controlled correctly; for example, the flash may not fire, or it may always fire
at full output. Also, wireless multiple flash shooting cannot be performed.
When setting functions from the camera’s menu, [2: Auto external flash
metering] and [3: Manual external flash metering] may be displayed in
gray. In this case, they cannot be selected.
C
1 is the setting for shooting with TTL autoflash on Type-A EOS film
cameras or using Type-B EOS film cameras.
When using a Type-B camera, you cannot perform E-TTL II/E-TTL
autoflash shooting even when 0 is set.
C.Fn-06: + (Quick flash with continuous shot)
You can set whether or not to fire Quick flash (to perform firing when the
flash-ready lamp lights in green) in continuous shooting.
0: OFF (Disabled)
1:
ON (Enabled)
When Quick flash (p.18) is fired during continuous shooting, underexposure
may occur since the effective flash range becomes shorter. Setting 1 is
recommended only when you want to shorten the shooting interval.
62
C: Setting Custom Functions
C.Fn-07: , (Test firing with autoflash)
You can change the flash output when firing the test flash in E-TTL II/
E-TTL/TTL autoflash mode.
0: 1/32 (1/32)
1:
1/1 (Full output)
C.Fn-12: 3 (Flash recycle with external power source)
0:
1:
1 (External & internal power)
Charges in parallel, using both internal and external power sources.
2 (External power only)
You can minimize the consumption of the internal power source by
using only external power source to charge for firing the flash, while
internal power source is required to control the MR-14EX II.
Y
P
O
C.Fn-13: 6 (Flash exposure metering setting)
0:
4 (Speedlite button and dial)
1:
5 (Speedlite dial only)
You can set the flash exposure compensation or flash output by directly
turning <9>, instead of pressing the <@> button.
C
C.Fn-15: H (Macro: Wireless control)
0:
1:
C (Slave C)
During wireless multiple flash shooting, slave units set in firing group C
can be wirelessly-controlled.
ALL (Slave A, B and C)
During wireless multiple flash shooting, slave units set in firing group A
and B, as well as slave units set in firing group C can be fired as a
group linked with master unit flash tube A and B, respectively.
When 1 is set, single-side firing is not possible.
63
C: Setting Custom Functions
C.Fn-18: I (Macro: Focusing lamp on/off)
0:
1:
LAMP (With focusing lamp button)
Press the <d> button to turn on/off the focusing lamp.
J (Half press shutter button twice)
Press the shutter button halfway twice quickly (double-click) to turn on/
off the focusing lamp. This function is convenient when you do not
have a free hand during shooting. You can also switch on/off the
focusing lamp by pressing the <d> button.
If you use AF to focus with this function set to 1, be careful how you press
the shutter button. The focusing lamp may turn on accidentally.
If you use this flash unit with EOS D60 or EOS D30, it will not operate
properly even if you press the shutter button halfway twice quickly
(double-click). Use the <d> button to switch on/off the lamp.
Y
P
O
C.Fn-22: B (LCD panel illumination)
When a button or dial is operated, the LCD panel illuminates. You can
change this illumination setting.
0: 12sec (On for 12 sec.)
C
1:
OFF (Disable panel illumination)
2:
ON (Illumination always on)
64
>: Setting Personal Functions
P.Fn-01: K (Focusing lamp brightness)
You can adjust the brightness of the focusing
lamp in 5 levels.
P.Fn-02: @ (LCD panel display contrast)
You can adjust the contrast of the LCD panel
in 5 levels.
Y
P
O
P.Fn-03: A (LCD panel illumination color)
C
You can select the color of the LCD panel illumination.
0: GREEN (Green)
1:
ORANGE (Orange)
65
Memory Function
You can save the settings in the MR-14EX II and recall the settings
later. The memory function can be used whenever <]> is
displayed on the screen, such as when the settings are configured to
wireless multiple flash shooting by pressing the <,> button, or
during normal shooting when flash ratio control or single-side firing is
set.
1
Press function button 4.
Press function button 4 <]> to
display <L> at the position of
function button 3.
Y
P
O
or load the settings.
2 Save
Press function button 3 <L>.
Save
Press function button 1 <V>.
X The settings are saved (stored in the
memory).
Load
Press function button 2 <J>.
X The settings that were saved are set.
C
For Custom Functions, only C.Fn-15 settings are saved. Settings for
Personal Functions are not saved.
Multiple settings cannot be saved. If you perform the saving operation
again, the new setting will overwrite the previous setting.
66
5
Reference
Y
P
O
This chapter provides a system map, FAQ, and a
description of using the MR-14EX II with a Type-B
camera.
C
67
MR-14EX II System
"
Wireless Flash Shooting
Speedlite with slave function
$
#
%
" Macro Ring Lite MR-14EX II
Y
P
O
# Compact Battery Pack CP-E4
An external power source that uses eight AA/LR6 batteries.
C
$ Speedlite with optical transmission wireless slave function
600EX-RT, 600EX, 580EX II, 580EX, 550EX, 430EX II, 430EX,
420EX, 320EX, 270EX II
% Macrolite Adapter
An adapter to attach the flash unit to the lens (p.16).
For external power source, use the Compact Battery Pack CP-E4. Using
a non-Canon external power source may result in a malfunction.
Speedlite units without the function to switch firing groups (A, B, and C)
listed in $ can be used as slave A during wireless multiple flash
shooting. (They cannot be used as slave B or C.)
68
Flash Firing Restriction due to Temperature Increase
When continuous flash or modeling flash is repeatedly fired in short
intervals, the temperature of the MR-14EX II may increase. Repeated
firings of the flash activates the flash firing restriction automatically to
avoid degrading and damaging the flash unit due to overheating. While
flash firing is restricted, the warning is displayed to indicate the increase
in temperature, and the firing interval is automatically set to approx.
from 8 up to 15 sec.
Temperature Increase Warning
When the internal temperature of the flash unit increases, the warning is
displayed in two levels.
Display
Level 1
Level 2
(Firing Interval: Approx. 8 sec.) (Firing Interval: Approx. 15 sec.)
Y
P
O
Icon
#
LCD panel
Red (lit)
f
Red (blinking)
Number of Continuous Flashes and Rest Time
C
The following table shows the number of continuous flashes until the
warning is displayed indicating the Level 1 warning, and the necessary
rest time until normal flash shooting can be performed.
Function
Continuous flash*
Modeling flash (p.23)
Number of Continuous Flashes
Necessary Rest Time
to Reach Level 1 Warning
(Guideline)
(Guideline)
48 times or more
10 min. or longer
* At full output
69
Flash Firing Restriction due to Temperature Increase
Even when Level 1 warning is not displayed, the firing interval will be
extended as the flash unit begins to heat up.
If Level 2 warning is displayed, allow a rest time for at least 15 min.
For cautions on the number of flash firings, see page 12 (continuous
flashes) or page 23 (modeling flash).
Do not touch the flash unit or batteries immediately after firing continuous
flashes or modeling flash. Touching them may result in a burn. Before
detaching the flash unit or replacing batteries, make sure that the flash
unit has cooled.
When C.Fn-22-1 is set (p.64), the warning with red illumination of LCD
panel will not be displayed even if the temperature of the flash unit rises.
C
70
Y
P
O
Troubleshooting Guide
If a problem occurs with the flash, first refer to this Troubleshooting
Guide. If this Troubleshooting Guide does not resolve the problem,
contact your dealer or nearest Canon Service Center.
Normal Shooting
The power does not turn on.
Make sure that the batteries are installed in the correct orientation (p.14).
Make sure that the battery compartment cover is closed (p.14).
Replace the batteries with new ones.
Insert batteries into the flash unit, even when using an external power
source (p.68).
Y
P
O
The MR-14EX II does not fire.
Insert the mounting foot into the camera’s hot shoe all the way, slide the
lock lever to the right, and secure the control unit to the camera (p.15).
If the <G> indication remains displayed for 30 sec. or longer,
replace the batteries (p.14).
If the electrical contacts of the control unit or camera are dirty, wipe the
contacts (p.9) using a dry cloth.
C
The power turns off by itself.
The MR-14EX II’s auto power off has activated. Press the shutter button
halfway, or press the test flash button (p.18).
Pictures are underexposed or overexposed.
If there is a highly reflective object in the picture, use FE lock (p.29).
If the main subject looks very dark or very bright, set flash exposure
compensation (p.27).
With high-speed sync, the faster the shutter speed, the lower the guide
number will be. Move closer to the subject (p.30).
Do not fire slave C directly pointing toward the main subject (p.44).
71
Troubleshooting Guide
The picture is very blurred.
When the shooting mode is set to the aperture-priority AE (f) mode
and the scene is dark, slow sync is enabled automatically (the shutter
speed becomes slower). Use a tripod, or set the shooting mode to the
program AE (d) or fully automatic mode (p.21). Note that you can also
set the sync speed in [Flash sync. speed in Av mode] (p.40).
Flash ratio, flash exposure compensation, or FEB cannot be set.
Set the shooting mode to d/s/f/a/F (Creative Zone mode) (p.13).
Wireless Multiple Flash Shooting with Optical
Transmission
Y
P
O
Wireless multiple flash shooting is disabled or
single-side firing is disabled.
Flash ratio control and wireless multiple flash shooting are disabled when
the flash mode is set to TTL autoflash. Set C.Fn-05 to 0 (p.62).
C
The slave unit does not fire.
Check that <:> and <M> are displayed on the master unit’s
screen (p.47).
Check that the firing group of the slave unit is set properly.
Set the transmission channels of the master unit and slave unit to the
same numbers (p.48).
Check that the slave unit is within the transmission range of the master
unit (p.44).
Point the wireless sensor of the slave unit toward the master unit (p.44).
If the master unit and slave unit are too close, the transmission may not
operate properly (p.74).
72
Specifications
Type
Type:
Compatible cameras:
E-TTL II/E-TTL/TTL autoflash
Ring-type flash unit for close-ups
Type-A EOS cameras (E-TTL II/E-TTL autoflash)
Type-B EOS cameras (TTL autoflash)
Flash Unit
Guide No.:
Both sides firing: Approx. 14/45.9 (ISO 100, in meters/feet)
Single-side firing: Approx. 10.5/34.4 (ISO 100, in meters/feet)
Flash coverage:
Approx. 80° vertically, 80° horizontally
Flash time:
Normal flash: Approx. 1.8 ms or shorter, Quick flash: Approx.
2.3 ms or shorter
Color temperature
Flash color temperature information transmitted to camera
information transmission: when flash is fired
Filter:
A 67 mm filter can be attached on the front face of the flash unit
Focusing lamp:
Coverage
• Upper lamp: Approx. 60° vertically and 60° horizontally
• Lower lamp: Approx. 45° vertically and 45° horizontally
Light intensity: Adjustable
Exposure Control
Y
P
O
Exposure control system: E-TTL II/E-TTL/TTL autoflash, manual flash
Effective flash range:
Normal flash: Approx. 20 mm - 5 m / 0.79 in. - 16.4 ft.
Quick flash: Approx. 20 mm - 2.7 m / 0.79 in. - 8.8 ft. (at
Guide No. 7.5/24.6, in meters/feet)
High-speed sync: Approx. 20 mm - 2.7 m / 0.79 in - 8.8 ft. (at
1/250 sec.)
* Both sides firing, with f/2.8 lens, ISO 100
* Distance from the flash unit
Flash mode:
Both sides firing, single-side firing
Flash ratio control:
8:1 - 1:1 - 1:8, 1/2-stop increments
Flash exposure
±3 stops in 1/3- or 1/2-stop increments
compensation:
FEB:
±3 stops in 1/3- or 1/2-stop increments (when used with flash
exposure compensation)
FE lock:
Enabled with the camera’s Multi-function button or FE lock/
AE lock buttons
High-speed sync:
Enabled
Manual flash:
Normal flash: 1/1 - 1/128 power (1/3-stop increments)
High-speed sync: 1/1 - 1/64 power (1/3-stop increments)
Flash exposure
Flash exposure confirmation lamp lights
confirmation:
Modeling flash:
Fired with camera’s depth-of-field preview button or
MR-14EX II’s test flash button
C
73
Specifications
Flash Recycling
Firing interval
(recycling time):
Normal flash: Approx. 0.1 - 5.5 sec.
Quick flash: Approx. 0.1 - 3.3 sec.
* When using AA/LR6 alkaline batteries
Flash-ready lamp display: Lights in red: normal flash available
Lights in green: Quick flash available
Optical Transmission Wireless Master Function
Connection method:
Channel:
Slave unit control:
Transmission range:
Optical pulse
Ch. 1 - 4
Up to 3 groups (A, B, C)
Indoors: Approx. 0.2 - 5 m / 0.66 - 16.4 ft. (at the front)
Outdoors: Approx. 0.2 - 3 m / 0.66 - 9.8 ft. (at the front)
Approx. 60° vertically and 80° horizontally
Customizable Functions
Custom Functions:
Personal Functions:
12
3
Power Source
Y
P
O
MR-14EX II power source: Four AA/LR6 alkaline batteries
* AA/LR6 Ni-MH and AA/LR6 lithium batteries also usable
Battery life
Approx. 100 - 700 flashes
(number of flashes):
* When using AA/LR6 alkaline batteries
Power saving:
Power off after approx. 90 sec. of idle operation
External power source:
Compact Battery Pack CP-E4 can be used
C
Dimensions and Weight
Dimensions (W x H x D):
Weight:
Flash unit:
Approx. 129.6 x 112.1 x 25.3 mm / 5.10 x 4.41 x 1.00 in.
Control unit:
Approx. 69.6 x 118.8 x 71.4 mm / 2.74 x 4.68 x 2.81 in.
Approx. 455 g / 16.05 oz. (MR-14EX II only, excluding
batteries)
All specifications above are based on Canon’s testing standards.
Product specifications and external appearance are subject to change without
notice.
74
Specifications
Guide Number (Approx., ISO 100, in meters/feet)
Normal Flash
Flash
Output
1/1
1/2
1/4
1/8
1/16
1/32
1/64
1/128
High-speed Sync (at full output)
Both Sides Single-side
Firing
Firing
Shutter
Speed
Both Sides
Firing
Single-side
Firing
14.0 / 45.9
9.9 / 32.5
7.0 / 23.0
4.9 / 16.2
3.5 / 11.5
2.5 / 8.1
1.8 / 5.7
1.2 / 4.1
1/125
1/160
1/200
1/250
1/320
1/400
1/500
1/640
1/800
1/1000
1/1250
1/1600
1/2000
1/2500
1/3200
1/4000
1/5000
1/6400
1/8000
8.9 / 29.2
8.5 / 27.9
8.0 / 26.2
7.6 / 24.9
6.2 / 20.3
5.5 / 18.0
4.9 / 16.1
4.4 / 14.4
3.9 / 12.8
3.5 / 11.5
3.1 / 10.2
2.7 / 8.9
2.4 / 7.9
2.2 / 7.2
1.9 / 6.2
1.7 / 5.6
1.5 / 4.9
1.4 / 4.6
1.2 / 3.9
6.6 / 21.7
6.3 / 20.7
6.0 / 19.7
5.7 / 18.7
4.6 / 15.1
4.1 / 13.5
3.7 / 12.1
3.3 / 10.8
3.1 / 10.2
2.6 / 8.5
2.3 / 7.5
2.1 / 6.9
1.8 / 5.9
1.6 / 5.2
1.5 / 4.9
1.3 / 4.3
1.2 / 3.9
1.0 / 3.3
0.9 / 3.0
10.5 / 34.4
7.4 / 24.4
5.3 / 17.2
3.7 / 12.2
2.6 / 8.6
1.9 / 6.1
1.3 / 4.3
0.9 / 3.0
C
Y
P
O
75
Using MR-14EX II with a Type-B Camera
This section describes the functions that are available or unavailable
when using the Macro Ring Lite MR-14EX II with a Type-B camera
(EOS film camera supporting TTL autoflash).
When the MR-14EX II is used with autoflash with a Type-B camera,
<b> is displayed on the flash unit’s LCD panel.
Functions Available with Type-B Cameras
TTL autoflash
Both sides/single-side firing
Flash exposure compensation
FEB
Manual flash
Second-curtain sync
Wireless multiple flash shooting: Manual flash
Y
P
O
Functions not Available with Type-B Cameras
E-TTL II/E-TTL autoflash
Flash ratio control
FE lock
High-speed sync
Wireless multiple flash shooting: Autoflash shooting
Quick flash
Modeling flash
C
When using with some Type-B EOS film cameras, flash exposure
compensation, FEB, second-curtain sync., and other functions may be
disabled.
76
This device complies with Part 15 of the FCC Rules. Operation is subject to the
following two conditions: (1) This device may not cause harmful interference,
and (2) this device must accept any interference received, including
interference that may cause undesired operation.
Do not make any changes or modifications to the equipment unless otherwise
specified in the manual. If such changes or modifications should be made, you
could be required to stop operation of the equipment.
NOTE: This equipment has been tested and found to comply with the limits for
a Class B digital device, pursuant to part 15 of the FCC Rules. These
limits are designed to provide reasonable protection against harmful
interference in a residential installation.
This equipment generates, uses and can radiate radio frequency
energy and, if not installed and used in accordance with the
instructions, may cause harmful interference to radio communications.
However, there is no guarantee that interference will not occur in a
particular installation. If this equipment does cause harmful interference
to radio or television reception, which can be determined by turning the
equipment off and on, the user is encouraged to try to correct the
interference by one or more of the following measures:
— Reorient or relocate the receiving antenna.
— Increase the separation between the equipment and receiver.
— Connect the equipment into an outlet on a circuit different from that
to which the receiver is connected.
— Consult the dealer or an experienced radio/TV technician for help.
C
CAN ICES-3 (B)/NMB-3(B)
Y
P
O
77
The apparatus shall not be exposed to dripping or splashing.
Batteries shall not be exposed to excessive heat such as sunshine, fire or the
like.
Dry batteries shall not be subjected to charging.
Only for European Union and EEA (Norway, Iceland and
Liechtenstein)
This symbol indicates that this product is not to be disposed of with
your household waste, according to the WEEE Directive (2012/19/
EU) and national legislation. This product should be handed over to
a designated collection point, e.g., on an authorized one-for-one
basis when you buy a new similar product or to an authorized
collection site for recycling waste electrical and electronic
equipment (EEE). Improper handling of this type of waste could
have a possible negative impact on the environment and human
health due to potentially hazardous substances that are generally
associated with EEE. At the same time, your cooperation in the
correct disposal of this product will contribute to the effective usage
of natural resources. For more information about where you can
drop off your waste equipment for recycling, please contact your
local city office, waste authority, approved WEEE scheme or your
household waste disposal service. For more information regarding
return and recycling of WEEE products, please visit
www.canon-europe.com/weee.
C
78
Y
P
O
MEMO
C
Y
P
O
79
MEMO
C
80
Y
P
O
Index
4 sec., 6 sec., 8 sec., 10 sec.,
Flash exposure level ................ 10, 35
16 sec. timer .....................................4
Flash firing restriction ..................... 69
A
Flash function settings.................... 37
Auto power off...........................18, 61
Flash metering mode................ 40, 62
Av (Aperture-priority AE).................21
Flash mode......................... 10, 11, 40
Flash output.............................. 32, 55
B
Batteries..........................................14
Flash positions ............................... 44
Flash ratio control
C
A:B ....................................... 25, 50
A:B and C............................. 49, 53
RATIO button ....................... 25, 33
C.Fn ..........................................58, 61
Case..................................................3
Y
P
O
Clearing settings .......................36, 40
Flash sync. shutter speed ........ 21, 40
Color temperature information
Flash sync. speed in Av mode ....... 40
transmission....................................23
Flash unit.................................... 8, 16
Creative Zone mode .............4, 13, 72
Select ................................... 26, 34
Custom Functions (C.Fn)..........58, 61
Flash-ready lamp................ 18, 50, 62
E
C
Effective flash range .......................24
E-TTL II (flash metering) .................40
E-TTL II/E-TTL autoflash ................21
External power source ..............63, 68
F
Focusing lamp .................... 22, 64, 65
Fully automatic flash shooting ........ 20
G
Guide number................................. 75
H
High-speed sync............................. 30
FE lock ............................................29
Hood............................................... 17
FEB ...........................................28, 40
Hot shoe ......................................... 15
Filter ................................................17
L
Firing group...................44, 46, 53, 55
LCD panel ...................................... 10
Firing interval ......................12, 14, 69
Flash control ...................................38
Contrast ..................................... 65
Illumination..................... 19, 64, 65
Flash exposure compensation ..27, 40
Lens cap......................................... 16
Flash exposure confirmation
Lock function .................................. 19
lamp ..........................................20, 50
81
Index
M
S
M (Manual exposure)......................21
Second-curtain sync................. 31, 40
Macrolite Adapter......................16, 68
Shutter speed................................. 21
Manual flash .............................32, 55
Shutter sync. .................................. 40
Flash output..........................32, 55
Single-side firing.........................34
Wireless multiple flash
shooting......................................55
Single-side firing....................... 26, 34
Master.......................................43, 47
Memory function .............................66
Slave flash unit............................... 43
Battery check ............................. 50
Slave unit setting ....................... 47
Slave group control ........................ 46
System ........................................... 68
Metered manual flash .....................35
N
Number of flashes...........................14
C
Optical transmission wireless .........43
P
P (Program AE) ........................20, 21
Personal Function (P.Fn) ..........58, 65
Power switch...................................18
Q
Quick flash ................................14, 18
R
Ratio .......................25, 47, 49, 53, 55
Recycling ........................................18
Release button................................16
82
Temperature increase .................... 69
Test flash ...................... 18, 50, 61, 63
Normal flash..............................14, 75
O
T
Y
P
O
Modeling flash...........................23, 61
Transmission channel .................... 48
Transmission distance.................... 44
TTL autoflash ........................... 62, 76
Tv (Shutter-priority AE) .................. 21
Type-A camera................................. 2
Type-B camera............................... 76
W
Warning .......................................... 69
Wireless multiple flash shooting..... 43
A:B C ............................. 47, 49, 53
Manual flash .............................. 55
Wireless settings ............................ 47
MEMO
C
Y
P
O
83
C
Y
P
O
The cameras and accessories referred to in this Instructions booklet are current as
of January 2014. For information on compatibility with the cameras and
accessories marketed after this date, contact your nearest Canon Service Center.
C
Y
P
O
Français
Introduction
Le Flash Macro Annulaire Canon MR-14EX II est un flash permettant
de prendre des gros plans avec les appareils photo Canon EOS,
compatibles avec les systèmes de flash automatique E-TTL II/E-TTL/
TTL. Le flash offre différentes fonctions adaptées à un large éventail
d’intentions photographiques, de la prise de vue élémentaire à la prise
de vue avancée. Il intègre des fonctions de contrôle du rapport de flash
entre les tubes de flash A et B, le déclenchement d’un seul côté, la
prise de vue avec plusieurs flashs sans fil au moyen de flashs asservis
supplémentaires et le flash manuel.
Lisez ce mode d’emploi et reportez-vous également au mode
d’emploi de votre appareil photo.
Avant d’utiliser le produit, lisez ce mode d’emploi ainsi que le mode
d’emploi de votre appareil photo afin de vous familiariser avec leurs
fonctions.
Y
P
O
Utilisation du MR-14EX II avec un appareil photo
Utilisation avec un appareil photo EOS DIGITAL (appareil photo
de type A)
Vous pouvez utiliser le MR-14EX II pour prendre facilement des
photos avec flash en macro par contrôle du flash automatique de la
même manière qu’avec le flash intégré de l’appareil photo.
C
Utilisation avec un appareil photo argentique EOS
Appareil photo avec un système de flash automatique
E-TTL II/E-TTL (appareil photo de type A)
Vous pouvez utiliser le MR-14EX II pour prendre facilement des
photos avec flash en macro par contrôle du flash automatique de
la même manière qu’avec le flash intégré de l’appareil photo.
Appareil photo avec un système de flash automatique TTL
(appareil photo de type B)
Voir page 76.
* Ce mode d’emploi suppose que vous utilisez le MR-14EX II avec un
appareil photo de type A.
2
Liste de vérification des éléments
Avant de commencer, vérifiez que tous les éléments suivants sont
fournis avec le MR-14EX II. Si un élément est manquant, prenez
contact avec votre revendeur.
Bouchon d’objectif
MR-14EX II
Étui
(p. 16)
Y
P
O
* Veillez à ne perdre aucun des accessoires ci-dessus.
C
3
Conventions utilisées dans ce mode d’emploi
Icônes utilisées dans ce mode d’emploi
9
: Indique la molette de sélection.
8
: Indique le bouton de réglage.
3/1/4/ : Indique que la fonction concernée reste active
7/2
pendant 4, 6, 8, 10 ou 16 secondes, après avoir relâché
le bouton.
(p. **)
: Numéros des pages de référence pour de plus amples
informations.
: Avertissement pour éviter les problèmes d’utilisation.
: Informations supplémentaires.
M
: M affiché à droite du titre de la page indique que la
fonction est exécutée lorsque le mode de prise de vue
de l’appareil photo est réglé sur <d/s/f/a/F>
(Mode de la zone de création).
Suppositions de base
Y
P
O
Les instructions d’utilisation supposent que l’appareil photo et le
MR-14EX II sont tous les deux sous tension (<K>).
Les icônes utilisées dans le texte pour illustrer les boutons, molettes
et symboles correspondent aux icônes que vous trouverez sur
l’appareil photo et sur le MR-14EX II.
Les instructions d’utilisation supposent que le menu et les fonctions
personnalisées de l’appareil photo ainsi que les fonctions
personnalisées et les fonctions personnelles du MR-14EX II sont
réglés à leur valeur par défaut.
Tous les chiffres sont basés sur l’utilisation de quatre piles alcalines
AA/LR6 et les normes d’essai de Canon.
Les instructions d’utilisation supposent qu’un objectif macro est
utilisé.
C
4
Chapitres
Introduction
1
2
3
4
5
2
Guide de mise en route pour la prise de vue avec
flash en macro
13
Préparatifs pour la prise de vue avec flash en macro et la prise de vue élémentaire
Réglage des fonctions du flash depuis l’appareil
37
Réglage des fonctions du flash depuis l’écran de menu de l’appareil photo
Prise de vue avec plusieurs flashs sans fil
Y
P
O
Prise de vue avec plusieurs flashs sans fil au moyen de flashs
asservis supplémentaires par transmission optique
43
Personnalisation du MR-14EX II
Personnalisation des fonctions personnalisées et des fonctions
personnelles
C
Références
Cartographie du système, FAQ, utilisation avec un appareil photo
de type B
57
67
5
Table des matières
Introduction
2
Liste de vérification des éléments .................................................... 3
Conventions utilisées dans ce mode d’emploi ................................. 4
Chapitres .......................................................................................... 5
Nomenclature ................................................................................... 8
1
Guide de mise en route pour la prise de vue avec
flash en macro
13
Mise en place des piles .................................................................. 14
Y
P
O
Fixation de l’unité de commande à l’appareil photo ...................... 15
Fixation du flash sur l’objectif ......................................................... 16
Mise sous tension........................................................................... 18
Prise de vue avec flash entièrement automatique ......................... 20
Utilisation des flashs automatiques E-TTL II et E-TTL selon
C
le mode de prise de vue ................................................................. 21
Portée effective du flash (Référence)............................................. 24
l Réglage du rapport de flash............................................. 25
f Correction d’exposition au flash ................................................ 27
g Bracketing d’exposition au flash (FEB) .................................... 28
7 : Mémorisation d’exposition au flash ....................................... 29
c Synchronisation à haute vitesse ................................................ 30
r Synchronisation sur le deuxième rideau.................................. 31
q : Flash manuel ........................................................................... 32
Réinitialisation des réglages du MR-14EX II .................................. 36
2
Réglage des fonctions du flash depuis l’appareil
37
Commande du flash depuis l’écran de menu de l’appareil photo... 38
6
Table des matières
3
Prise de vue avec plusieurs flashs sans fil
43
: Prise de vue avec plusieurs flashs sans fil .............................. 44
Réglages sans fil............................................................................. 47
a : Prise de vue avec plusieurs flashs avec le flash
asservi C ajouté ..............................................................................49
a : Prise de vue avancée avec plusieurs flashs avec
les flashs asservis A, B et C ajoutés...............................................53
q : Prise de vue avec plusieurs flashs sans fil et puissance
du flash manuel...............................................................................55
4
Y
P
O
Personnalisation du MR-14EX II
57
C / > : Réglage des fonctions personnalisées et
personnelles.................................................................................... 58
C : Réglage des fonctions personnalisées ................................ 61
C
> : Réglage des fonctions personnelles.....................................65
Fonction Mémoire ...........................................................................66
5
6
Références
67
Système du MR-14EX II .................................................................68
Restriction de déclenchement du flash suite à une hausse de
température.....................................................................................69
Guide de dépannage ...................................................................... 71
Caractéristiques techniques............................................................ 73
Utilisation du MR-14EX II avec un appareil photo de type B .......... 76
Index ............................................................................................... 81
7
Nomenclature
Flash
Avant
Cordon de
raccordement
Bouton de déverrouillage
(p. 16)
Voyant de mise au
point (p. 22)
Tube de flash B
Filetage pour bouchon
d’objectif/filtre
(p. 16-17)
Voyant de mise au point
(p. 22)
Y
P
O
Tube de flash A
C
Arrière
Indicateur <h>
8
Indicateur <i>
Nomenclature
Unité de commande
Bouton de fonction 3
Écran LCD
Bouton de fonction 2
Bouton de fonction 4
Bouton de fonction 1
<f>
Bouton de réglage du
rapport de flash/de
sélection du tube de flash
(p. 25, 32, 47, 49, 53, 55)
<d>
Bouton du voyant de
mise au point
(p. 22)
<E>
Bouton du mode de flash
(p. 20, 32, 49, 55)
<Q>
Voyant de flash recyclé/
Bouton de flash test
(p. 18, 50, 61-63)
C
MODE
Taquet de verrouillage du
sabot de fixation (p. 15)
Bouton de verrouillagedéverrouillage (p. 15)
Sabot de fixation (p. 15)
Couvre-bornes
Prise d’alimentation
externe
Y
P
O
Commutateur d’alimentation (p. 18)
<K>
: Sous tension
<a> : Verrouillage des
boutons/molettes
(Sous tension)
<J> : Hors tension
Voyant de confirmation
d’exposition au flash (p. 20)
<9> Molette de sélection
<8> Bouton de réglage
Contacts
Couvercle du
compartiment à piles
(p. 14)
Taquet de verrouillagedéverrouillage du couvercle du
compartiment à piles (p. 14)
Griffe de verrouillage
9
Nomenclature
Écran LCD
Flash automatique E-TTL II/E-TTL/TTL (p. 21)
c : Synchronisation
à haute vitesse
(p. 30, 40)
r : Synchronisation
sur le deuxième
rideau (p. 31, 40)
G : Voyant des piles (p. 18)
a : Flash automatique
E-TTL II/E-TTL
b : Flash automatique
TTL
u : Fonctions
personnalisées
(p. 61)
j : Prise de vue normale
t : Hausse de
température
(Restriction du
déclenchement/p. 69)
Niveau d’exposition au
flash
Ouverture
f : Correction d’exposition
au flash (p. 27, 40)
C
Valeur de correction d’exposition
au flash
Y
P
O
T : Fonctions
personnelles
(p. 65)
Séquence de bracketing d’exposition
an flash (p. 62)
g : Bracketing d’exposition
au flash (FEB) (p. 28, 40)
,:
Réglage du rapport
de flash
Groupe de flashs
Rapport de flash
l : Déclenchement A:B (contrôle du rapport de flash)
4 : Déclenchement A (déclenchement d’un seul côté)
5 : Déclenchement B (déclenchement d’un seul côté)
Les écrans illustrés sont fournis à titre d’exemple uniquement. Seuls les
réglages actuellement appliqués s’affichent à l’écran.
Les fonctions, comme <=> et <@>, affichées au-dessus des
boutons de fonction 1 à 4, changent selon les réglages.
L’écran LCD s’allume lors de l’utilisation d’un bouton ou d’une molette
(p. 19).
10
Nomenclature
Flash manuel (p. 32)
q : Flash manuel
Puissance du flash
manuel
Groupe de flashs
4 : Déclenchement A
5 : Déclenchement B
C
Y
P
O
Prise de vue avec plusieurs flashs sans fil par transmission
optique (p. 43)
g : Prise de vue sans
fil (flash maître)
Groupe de flashs
l : Déclenchement A:B
(contrôle du rapport
de flash)
4 : Déclenchement A
5 : Déclenchement B
6 : Déclenchement C (flash asservi C)
j : Déclenchement A, B et C (uniquement lorsque
C.Fn-15 est réglé sur 1)
M : Flash maître
: : Prise de vue sans
fil par transmission
optique
* : Canal de
transmission
11
Précautions lors du déclenchement de flashs consécutifs
Pour éviter qu’une surchauffe détériore ou endommage le flash, ne
déclenchez pas plus de 20 flashs consécutifs. Après 20 flashs
consécutifs, laissez reposer le flash pendant au moins 10 minutes.
Si vous déclenchez 20 flashs consécutifs, puis à nouveau plusieurs
flashs à de brefs intervalles, la fonction de sécurité peut s’activer et
limiter le déclenchement du flash. Pendant la restriction de
déclenchement du flash, l’intervalle de déclenchement est
automatiquement réglé sur un délai compris entre 8 et 15 secondes
approximativement. Le cas échéant, laissez reposer le flash pendant
au moins 10 minutes.
Pour en savoir plus, reportez-vous à « Restriction de déclenchement
du flash suite à une hausse de température » à la page 69.
C
12
Y
P
O
1
Guide de mise en route pour la
prise de vue avec flash en macro
Y
P
O
Ce chapitre décrit les préparatifs nécessaires à la prise
de vue avec flash en macro et aux opérations de base
de la prise de vue.
C
Les conditions du sujet influencent considérablement
l’exposition lors des prises de vue en gros plan. Par
conséquent, il est recommandé de photographier le même
sujet avec différentes expositions (p. 27) et de vérifier
l’exposition juste après la prise de vue.
Lorsque le mode de prise de vue de l’appareil photo est réglé
sur un mode entièrement automatique ou un mode de zone
dédiée à l’image, les fonctions avec un M à droite du titre de
la page ne peuvent pas être réglées. Réglez le mode de prise
de vue de l’appareil photo sur d/s/f/a/F (mode de la
zone de création) pour activer toutes les opérations de ce
chapitre.
13
Mise en place des piles
Utilisez quatre piles AA/LR6.
1
Ouvrez le couvercle.
Faites glisser le taquet de verrouillagedéverrouillage vers la gauche comme
sur l’illustration, poussez le couvercle
vers le bas, puis ouvrez le couvercle
du compartiment à piles.
les piles en place.
2 Mettez
Assurez-vous que les bornes « + » et « – »
des piles sont orientées correctement,
comme indiqué dans le compartiment à piles.
Les rainures sur les surfaces latérales du
compartiment à piles indiquent la borne
« – ». Ceci est pratique si vous devez
remplacer les piles dans le noir.
Y
P
O
le couvercle.
3 Fermez
Fermez le couvercle du compartiment
à piles et poussez-le vers le haut.
X Si vous entendez un déclic, cela
indique que le couvercle du
compartiment à piles est verrouillé.
C
Intervalles de déclenchement et nombre de flashs
Intervalle de déclenchement
Flash rapide
Flash normal
Nombre de flashs
Environ 0,1 à 3,3 secondes Environ 0,1 à 5,5 secondes Environ 100 à 700
Basé sur des piles alcalines AA/LR6 neuves, un déclenchement des deux
côtés et les normes d’essai de Canon.
La fonction Flash rapide active la prise de vue avec flash avant la recharge
complète du flash (p. 18).
L’utilisation de piles non-alcalines AA/LR6 peut être à l’origine d’un
mauvais contact des piles en raison de la forme irrégulière de leurs
bornes.
Sachez que les piles peuvent chauffer si vous les remplacez après le
déclenchement consécutif du flash.
Le flash doit contenir des piles même si une source d’alimentation
externe est utilisée (p. 68).
14
Fixation de l’unité de commande à l’appareil photo
Lorsque <!> s’affiche, ou que l’affichage de l’écran LCD s’éteint
pendant le recyclage du flash, remplacez les piles par des neuves.
Utilisez quatre piles neuves de la même marque. Lorsque vous procédez
au remplacement des piles, remplacez les quatre en même temps.
Des piles AA/LR6 Ni-MH ou des piles au lithium peuvent aussi être
utilisées.
Fixation de l’unité de commande à l’appareil photo
1
Fixez l’unité de commande.
Insérez complètement le sabot de
fixation de l’unité de commande dans
la griffe porte-accessoires de
l’appareil photo.
Y
P
O
l’unité de commande en
2 Fixez
place.
C
Faites glisser le taquet de
verrouillage du sabot de fixation vers
la droite.
X Le déclic indique que le taquet est
verrouillé.
l’unité de commande.
3 Retirez
Tout en appuyant sur le bouton de
verrouillage-déverrouillage, faites
glisser le taquet de verrouillage vers
la gauche pour retirer l’unité de
commande.
Veillez à mettre le MR-14EX II hors tension avant de le fixer ou de le retirer.
15
Fixation du flash sur l’objectif
Fixez le flash sur l’avant de l’objectif macro.
Fixez le flash sur l’avant de l’objectif
tout en maintenant enfoncé le
bouton de déverrouillage.
Assurez-vous que le flash est
fermement fixé en place.
Lorsque vous tournez le flash,
appuyez délicatement sur le bouton
de déverrouillage tout en le tournant.
Retirez le flash tout en maintenant
enfoncé le bouton de déverrouillage.
Y
P
O
Fixation du bouchon d’objectif
Fixez le bouchon d’objectif fourni au flash lorsque vous ne l’utilisez pas
afin de protéger l’objectif.
Un filtre de 67 mm de diamètre peut
également être fixé au flash (p. 17).
C
Veillez à fixer le flash sur l’objectif lors de la prise de vue. Si vous
photographiez en tenant le flash à la main, vous risquez de vous brûler
légèrement.
Ne touchez pas le flash ou les piles immédiatement après le
déclenchement consécutif du flash ou la fonction d’éclairage pilote du
flash (p. 23). Vous risqueriez de vous brûler en les touchant. Assurezvous que le flash a refroidi avant de retirer le flash ou de remplacer les
piles.
Lorsque vous utilisez les objectifs suivants, fixez l’adaptateur Macro Lite (vendu
séparément) sur l’avant de l’objectif (filetage du filtre), puis fixez le flash.
• EF100mm f/2,8L Macro IS USM : Adaptateur Macro Lite 67
• EF180mm f/3,5L Macro USM : Adaptateur Macro Lite 72C
16
Fixation du flash sur l’objectif
Utilisation d’un filtre
Un filtre en vente dans le commerce peut
être utilisé pendant la prise de vue avec
flash. Il est possible de fixer un filtre au
moyen des deux procédures décrites cidessous. Il se peut que les filtres ne
puissent pas être utilisés avec certains
objectifs macro.
(1) Fixez un filtre de 67 mm sur la face avant du flash (voir l’illustration
ci-dessus).
(2) Fixez le flash sur l’objectif avec le filtre fixé sur l’avant de l’objectif
(filetage du filtre).
Objectif macro
Y
P
O
EF50mm f/2,5 Compact Macro
EF100mm f/2,8 Macro
EF100mm f/2,8 Macro USM
EF100mm f/2,8L Macro IS USM
EF180mm f/3,5L Macro USM
EF-S60mm f/2,8 Macro USM
MP-E65mm f/2,8 1-5x Macro Photo
C
Compatibilité avec filtre
(1)
(2)
Non*
Oui
Oui
* L’objectif ne peut pas être utilisé avec un filtre, car la mise au point est
interrompue par un filtre installé touchant l’avant de l’objectif. Par ailleurs, le filtre
peut être endommagé ou l’objectif peut mal fonctionner.
Utilisation d’un pare-soleil
Si vous voulez utiliser un pare-soleil conçu spécialement pour
l’objectif MP-E65mm f/2,8 1-5x Macro Photo (vendu séparément),
fixez le flash après avoir mis en place le pare-soleil sur l’objectif.
Un pare-soleil ne peut pas être fixé lors de l’utilisation de tout autre
objectif macro.
17
Mise sous tension
1
Mettez le commutateur
d’alimentation sur <K>.
X La recharge du flash commence.
X Pendant la recharge du flash,
<G> s’affiche sur l’écran LCD.
Une fois la recharge du flash
terminée, cet indicateur disparaît.
que le flash est prêt.
2 Vérifiez
L’état du voyant de flash recyclé
passe d’éteint à vert (Flash rapide
prêt) à rouge (complètement chargé).
Appuyez sur le bouton de flash test
(voyant de flash recyclé) pour
déclencher un flash test.
Flash rapide
Y
P
O
La fonction Flash rapide permet de prendre des photos avec flash alors
que le voyant de flash recyclé est allumé en vert (avant que le flash soit
complètement chargé). Elle est disponible lorsque le mode d’acquisition
de l’appareil photo est réglé sur la prise de vue image par image. La
puissance du flash sera comprise entre 1/2 et 1/5 environ de la
puissance totale, mais cette fonction s’avère efficace pour
photographier avec un intervalle de déclenchement plus court.
Veuillez noter que le flash rapide ne peut pas être utilisé lorsque la prise
de vue en rafale, le bracketing d’exposition au flash, le flash manuel ou
la prise de vue avec plusieurs flashs sans fil est réglé.
C
Coupure alimentation automatique
Pour économiser l’alimentation des piles, le MR-14EX II se met
automatiquement hors tension au bout d’environ 90 secondes d’inactivité. Pour
remettre sous tension le MR-14EX II, enfoncez à mi-course le déclencheur de
l’appareil photo ou appuyez sur le bouton de flash test (voyant de flash recyclé).
Le flash rapide ne peut pas être utilisé lorsque le mode flash est réglé sur <b>.
Un flash test ne peut pas être déclenché si la minuterie 3/1/4/
7/2 de l’appareil photo est active.
18
Mise sous tension
Fonction de verrouillage
Vous pouvez désactiver le fonctionnement des boutons et des molettes
du flash en plaçant le commutateur d’alimentation sur <a>. Cette
fonction s’avère efficace pour éviter de modifier par inadvertance les
réglages de fonction du flash que vous avez définis.
Si vous essayez d’utiliser un bouton ou une molette, <LOCKED>
s’affiche sur l’écran LCD. (Les fonctions affichées au-dessus des
boutons de fonction 1 à 4, comme <=> et <@>, ne s’affichent
pas.)
Éclairage de l’écran LCD
Y
P
O
L’écran LCD s’éclaire pendant 12 secondes lors de l’utilisation d’un
bouton ou d’une molette. Si vous les utilisez alors que l’écran LCD est
éclairé, la durée de l’éclairage sera prolongée.
C
Les réglages du flash restent en vigueur même après l’avoir éteint. Pour
conserver les réglages lors du remplacement des piles, remplacez les
piles dans la minute suivant la mise hors tension et le retrait des piles.
Si la température du flash augmente en raison d’un déclenchement
consécutif du flash, il se peut que l’extinction automatique prenne plus de
temps à s’activer.
Vous pouvez déclencher un flash test ou allumer/éteindre le voyant de
mise au point avec le commutateur d’alimentation placé sur <a>.
Par ailleurs, l’écran LCD s’éclaire lors de l’utilisation d’un bouton ou d’une
molette.
Vous pouvez déclencher le flash rapide pendant la prise de vue en rafale
(C.Fn-06/p. 62).
Vous pouvez désactiver l’extinction automatique (C.Fn-01/p. 61).
Vous pouvez sélectionner la méthode de charge à utiliser lorsqu’une
source d’alimentation externe est utilisée (C.Fn-12/p. 63).
Vous pouvez modifier le réglage de l’éclairage de l’écran LCD (C.Fn-22/
p. 64).
ous pouvez modifier la couleur de l’éclairage de l’écran LCD (P.Fn-03/
p. 65).
19
Prise de vue avec flash entièrement automatique
Lorsque vous réglez le mode de prise de vue de l’appareil photo sur
<d> (Programme d’exposition automatique) ou sur un mode
entièrement automatique, il est possible de prendre des photos en
mode de flash entièrement automatique E-TTL II/E-TTL.
1
Réglez le mode de flash sur
<a>.
Appuyez sur le bouton <E> et
sélectionnez <a>.
Assurez-vous que <M> ne
s’affiche pas.
la mise au point sur le
2 Faites
sujet.
Y
P
O
Appuyez à mi-course sur le
déclencheur afin d’effectuer la mise
au point.
X La vitesse d’obturation et l’ouverture
s’affichent dans le viseur.
Vérifiez que <Q> s’allume dans le
viseur.
C
la photo.
3 Prenez
Lorsque vous enfoncez
complètement le déclencheur, le flash
est déclenché et la photo est prise.
X Si une exposition normale au flash
est obtenue, le voyant de
confirmation d’exposition au flash
s’allume pendant 3 secondes.
Même si le flash est monté sur un appareil photo prenant en charge le
système de flash automatique E-TTL II, <a> s’affiche sur l’écran
LCD.
Si le voyant de confirmation d’exposition au flash ne s’allume pas ou si le
sujet est sombre (sous-exposé) lorsque vous vérifiez l’image sur le
moniteur LCD de l’appareil photo, rapprochez-vous du sujet et reprenez
la photo. Vous pouvez également régler une sensibilité ISO plus élevée
si vous utilisez un appareil photo numérique.
Le « mode entièrement automatique » fait référence aux modes de prise
de vue <A>, <1> et <C>.
20
Utilisation des flashs automatiques E-TTL II et E-TTL selon le mode de prise de vue
Il vous suffit de régler le mode de prise de vue de l’appareil photo sur
<f> (exposition automatique avec priorité à l’ouverture) ou <a>
(exposition manuelle) pour utiliser la prise de vue avancée avec flash
en macro au moyen du flash automatique E-TTL II/E-TTL.
Vous pouvez utiliser la prise de vue avec flash tout en obtenant une
exposition normale à la fois du sujet principal et de l’arrière-plan tenant
compte de la profondeur de champ.
Sélectionnez ce mode lorsque vous souhaitez régler l’ouverture
manuellement. L’appareil photo réglera alors automatiquement la
vitesse d’obturation correspondant à l’ouverture afin d’obtenir une
exposition normale. Si la scène est sombre, une vitesse de
synchronisation lente sera utilisée pour obtenir une exposition normale
f à la fois pour le sujet principal et pour l’arrière-plan. L’exposition
normale du sujet principal est obtenue grâce au flash, tandis que
l’exposition normale de l’arrière-plan est obtenue avec une exposition
longue en utilisant une vitesse d’obturation lente.
Une vitesse d’obturation lente étant utilisée pour les scènes
faiblement éclairées, l’utilisation d’un trépied est recommandée.
Si l’indication de vitesse d’obturation clignote, cela signifie que
l’arrière-plan sera sous-exposé ou surexposé. Réglez l’ouverture
jusqu’à ce que le clignotement s’arrête.
C
Y
P
O
Sélectionnez ce mode si vous souhaitez régler manuellement la
vitesse d’obturation et l’ouverture.
a Une exposition normale du sujet principal est obtenue grâce au flash.
L’exposition de l’arrière-plan est obtenue en fonction de la combinaison
de la vitesse d’obturation et de l’ouverture que vous avez réglées.
Si la vitesse d’obturation est réglée manuellement avec le mode de prise de
vue réglé sur <s> (exposition automatique avec priorité à l’obturation),
l’ouverture sera réglée automatiquement. Toutefois, ceci n’est pas
recommandé, car l’ouverture ne pourra pas être réglée manuellement.
Si vous utilisez le mode de prise de vue <Z> ou <Y>, le résultat sera le
même que si vous utilisez le mode <d> (Programme d’exposition automatique).
Vitesses de synchronisation du flash et ouvertures utilisées
Vitesse d’obturation
d
Ouverture
Réglée automatiquement (1/X seconde à 1/60 seconde) Réglée automatiquement
f Réglée automatiquement (1/X seconde à 30 secondes) Réglée manuellement
a Réglée manuellement (1/X seconde à 30 secondes, pose longue) Réglée manuellement
1/X seconde correspond à la vitesse maximum de synchronisation du flash de l’appareil photo.
21
Utilisation des flashs automatiques E-TTL II et E-TTL selon le mode de prise de vue
Voyant de mise au point
Appuyez sur le bouton <d> pour
allumer le voyant de mise au point
pendant 20 secondes afin de faciliter la
mise au point. Appuyez à nouveau sur le
bouton pour éteindre le voyant.
Le voyant de mise au point s’éteint
automatiquement si vous enfoncez
complètement le déclencheur sur
l’appareil photo.
C
Y
P
O
Prenez note que regarder de près le voyant de mise au point peut
entraîner des lésions oculaires.
Si vous photographiez lorsque le voyant de mise au point est allumé, la
photo risque d’être sous-exposée. Au besoin, réglez la correction
d’exposition ou la correction d’exposition au flash.
Dans des conditions où le flash n’est pas déclenché, en mode de flash
désactivé ou pendant l’enregistrement vidéo par exemple, le voyant de
mise au point ne s’éteindra pas automatiquement même si vous
enfoncez complètement le déclencheur.
Vous pouvez changer de méthode d’éclairage pour le voyant de mise au
point (C.Fn-18/p. 64).
Vous pouvez changer la luminosité du voyant de mise au point (P.Fn-01/
p. 65).
22
Utilisation des flashs automatiques E-TTL II et E-TTL selon le mode de prise de vue
Fonction d’éclairage pilote du flashN
Lorsque le bouton de contrôle de la profondeur de champ de l’appareil
photo est enfoncé, le flash se déclenche continuellement pendant une
seconde. Cette fonction est appelée « fonction d’éclairage pilote du flash ».
Elle s’avère efficace pour vérifier les effets d’ombre sur le sujet et l’équilibre
de la lumière. La fonction d’éclairage pilote du flash peut également être
déclenchée pendant la prise de vue avec plusieurs flashs sans fil (p. 44).
Pour éviter qu’une surchauffe détériore ou endommage le flash, ne
déclenchez pas la fonction d’éclairage pilote du flash plus de 20 fois de
suite. Après l’avoir déclenchée 20 fois de suite, laissez le flash reposé
pendant au moins 10 minutes.
Si la fonction d’éclairage pilote du flash est déclenchée plus de 20 fois de
suite, la fonction de sécurité peut s’activer et restreindre le
déclenchement du flash. Le cas échéant, laissez reposer le flash pendant
au moins 10 minutes.
Pendant la prise de vue avec Visée par l’écran, il n’est pas possible d’utiliser
la fonction d’éclairage pilote du flash (en commandant l’appareil photo).
La fonction d’éclairage pilote du flash (en commandant l’appareil photo)
est désactivée lorsque vous utilisez le flash avec un appareil photo EOS
M2, EOS M, EOS Elan II/Elan II E/50/50E, EOS REBEL K2/3000V, EOS
REBEL XS N/REBEL G II/3000N/66, EOS REBEL 2000/300, EOS
REBEL G/500N, EOS IX ou EOS IX Lite/IX 7. Réglez C.Fn-02 sur 1 ou 2
(p. 61) et déclenchez la fonction d’éclairage pilote du flash avec le bouton
de flash test.
C
Y
P
O
La fonction d’éclairage pilote du flash peut être déclenchée au moyen du
bouton de flash test (C.Fn-02/p. 61).
Transmission des informations sur la température de couleur
Cette fonction optimise la balance des blancs pendant la prise de vue
avec flash en transmettant les informations sur la température de
couleur à l’appareil photo EOS DIGITAL lorsque le flash se déclenche.
Lorsque vous réglez la balance des blancs de l’appareil photo sur
<A> ou <Q>, la fonction est automatiquement activée.
Voir les caractéristiques techniques dans le mode d’emploi de votre
appareil photo pour savoir s’il est compatible avec cette fonction.
23
Portée effective du flash (Référence)
EF50mm f/2,5 Compact Macro
EF100mm f/2,8 Macro/
EF100mm f/2,8 Macro USM/
EF100mm f/2,8L Macro IS USM
ISO400
Ouverture
Ouverture
45
32
22
16
11
8
5,6
4
3,2
2,8
2,5
ISO100
ISO100
1 2 3 4 5 1
Agrandissement
C
2
3
ISO400
Y
P
O
1
EF-S60mm f/2,8 Macro USM
ISO400
4
Ouverture
Ouverture
16
11
8
5,6
4
2,8
ISO100
0,33 0,5 0,7 1 0,33 0,5 0,7
Agrandissement
0,13 0,2 0,3 0,5
0,13 0,2 0,3 0,5
+Life-Size Converter EF 0,5 0,67 1
0,5 0,67 1
Agrandissement
MP-E65mm f/2,8 1-5x Macro Photo
32
22
16
11
8
5,6
4
2,8
5
32
22
16
11
8
5,6
4
2,8
ISO100
ISO400
0,25 0,33 0,5 0,67 1 0,25 0,33 0,5 0,67 1
Agrandissement
EF180mm f/3,5L Macro USM
Ouverture
32
22
16
11
8
5,6
4
3,5
ISO100
0,1 0,2 0,3 0,5 0,7
Agrandissement
24
ISO400
1 0,1 0,2 0,3 0,5 0,7
1
: Portée effective du
flash
(déclenchement des
deux côtés)
l Réglage du rapport de flashN
Il est possible de régler le rapport de flash entre les tubes de flash A et
B ou de ne déclencher qu’un seul d’entre eux. Ceci créera des ombres
sur le sujet pour donner un aspect plus sculptural. Le rapport de flash
peut être défini par paliers de demi-valeur comme suit : 8:1 à 1:1 à 1:8
(13 réglages).
A:B = 4:1
Tube de flash B uniquement
Y
P
O
Flash avec le rapport de flash A:B réglé
1
C
Réglez sur <l>.
Appuyez sur le bouton <,>
pour afficher <%> et
<l>.
sur le bouton <F>.
2 Appuyez
Appuyez sur le bouton de fonction 3
<F>.
X Le rapport de flash est mis en
surbrillance.
le rapport de flash.
3 Réglez
Tournez <9> pour régler le rapport
de flash A:B, puis appuyez sur
<8>.
25
l Réglage du rapport de flashN
Déclenchement d’un seul côté
Réglez <4> ou <5>.
Appuyez sur le bouton <,>
pour afficher <_> et
<4> ou <_> et
<5>.
Tube de flash
A uniquement
Tube de flash
B uniquement
C
Y
P
O
Le contrôle du rapport de flash n’est pas disponible sur les modèles
répertoriés ci-dessous. Les deux côtés se déclencheront avec la même
puissance de flash, ou le déclenchement d’un seul côté sera appliqué.
EOS Elan II/Elan II E/50/50E, EOS REBEL XS N/REBEL G II/3000N/66,
EOS REBEL 2000/300, EOS REBEL G/500N, EOS IX, EOS IX Lite/IX 7
Les valeurs de rapport de flash 8:1 à 1:1 à 1:8 sont équivalentes aux
valeurs 3:1 à 1:1 à 1:3 (par palier d’une demi-valeur) lorsqu’elles sont
converties en nombres f.
Vous trouverez ci-dessous les réglages du rapport de flash.
Si <l>, <4> ou <5> ne s’affiche pas, les tubes de
flash A et B se déclenchent avec la même puissance de flash.
Si le mode de flash est réglé sur <a>, voir les pages 32-34.
26
f Correction d’exposition au flashN
Vous pouvez régler la correction d’exposition au flash de la même façon que
pour la correction d’exposition normale. La valeur de correction d’exposition
au flash peut être réglée jusqu’à ±3 valeurs par palier d’un tiers de valeur.
1
Appuyez sur le bouton <@>
ou <8>.
Appuyez sur le bouton de fonction 2
<@> ou <8>.
X <f> s’affiche et la valeur de
correction d’exposition au flash est
mise en surbrillance.
Y
P
O
la valeur de correction
2 Réglez
d’exposition au flash.
C
Tournez <9> pour régler la valeur
de correction d’exposition au flash,
puis appuyez sur <8>.
X La valeur de correction d’exposition
au flash est réglée.
« 0.3 » indique une valeur d’1/3 et
« 0.7 » une valeur de 2/3.
Pour annuler la correction
d’exposition au flash, ramenez la
valeur de correction à « ±0 ».
En principe, réglez une correction d’exposition plus importante pour les sujets
clairs et une correction d’exposition moins importante pour les sujets sombres.
Si la correction d’exposition de l’appareil photo est réglée par paliers
d’une demi-valeur, la correction d’exposition au flash est réglée jusqu’à
±3 par paliers d’une demi-valeur.
Si la correction d’exposition au flash est réglée à la fois sur le flash et sur
l’appareil photo, la priorité est donnée au réglage du flash.
La valeur de correction d’exposition au flash peut être réglée directement
avec <9> sans appuyer sur le bouton de fonction 2 <@> ou <8>
(C.Fn-13/p. 63).
27
g Bracketing d’exposition au flash (FEB)N
Vous pouvez prendre trois photos tout en changeant automatiquement la
puissance du flash. Cette fonction est appelée « Bracketing d’exposition au flash
(FEB) ». La plage de réglage est de ±3 valeurs par paliers d’un tiers de valeur.
1
Appuyez sur le bouton <E>.
Appuyez sur le bouton de fonction 3
<E>.
X <g> s’affiche.
Y
P
O
le niveau FEB.
2 Réglez
Tournez <9> pour régler le niveau
FEB, puis appuyez sur <8>.
X Le niveau FEB est réglé.
C
« 0.3 » indique une valeur d’1/3 et
« 0.7 » une valeur de 2/3.
Si vous l’utilisez avec la correction d’exposition
au flash, la prise de vue avec bracketing
d’exposition au flash est exécutée d’après la
valeur de correction d’exposition au flash.
Lorsque la plage FEB dépasse ±3 valeurs, la
fin du niveau d’exposition au flash indique <I>
ou <J>.
Après la prise des trois photos, le bracketing d’exposition au flash est automatiquement annulé.
Avant de photographier avec le bracketing d’exposition au flash, il est
recommandé de placer le mode d’acquisition de l’appareil photo sur prise de
vue image par image et de vérifier que le flash est prêt pour chaque prise.
Vous pouvez utiliser le bracketing d’exposition au flash avec la correction
d’exposition au flash ou la mémorisation d’exposition au flash.
Si la correction d’exposition de l’appareil photo est réglée par paliers d’une demi-valeur,
la correction d’exposition au flash est réglée jusqu’à ±3 par paliers d’une demi-valeur.
Vous pouvez régler le bracketing d’exposition au flash pour qu’il reste actif
après avoir pris les trois photos (C.Fn-03/p. 61).
Vous pouvez modifier la séquence de prise de vue avec bracketing
d’exposition au flash (C.Fn-04/p. 62).
28
7 : Mémorisation d’exposition au flashN
La mémorisation d’exposition au flash (FE) vous permet de verrouiller
l’exposition correcte du flash pour n’importe quelle portion de la scène.
Alors que <a> est affiché sur l’écran LCD, appuyez sur le bouton
<B> de l’appareil photo. Pour les appareils photo non pourvus d’un
bouton <B>, appuyez sur le bouton <A> (Mémorisation
d’exposition) ou le bouton <7>.
1
Faites la mise au point sur le
sujet.
Y
P
O
sur le bouton <B>.
2 Appuyez
(8)
C
Placez le centre du viseur sur le sujet
et appuyez sur le bouton <B>.
X Le MR-14EX II déclenche un préflash
et la puissance du flash requise pour
le sujet est gardée en mémoire.
X L’indication « FEL » apparaît dans le
viseur durant 0,5 seconde.
Chaque fois que vous appuyez sur le
bouton <B>, un préflash est émis
et la nouvelle puissance du flash
requise à ce moment est gardée en
mémoire.
Si une exposition correcte ne peut pas être obtenue pendant la
mémorisation d’exposition au flash, <Q> clignote dans le viseur.
Rapprochez-vous du sujet, utilisez une valeur d’ouverture plus grande et
effectuez à nouveau la mémorisation d’exposition au flash. Vous pouvez
également régler une sensibilité ISO plus élevée et effectuer à nouveau
la mémorisation d’exposition au flash si vous utilisez un appareil photo
numérique.
Si le sujet visé est trop petit dans le viseur, la mémorisation d’exposition
au flash pourrait ne pas être efficace.
29
c Synchronisation à haute vitesseN
Avec la synchronisation à haute vitesse, le flash peut être synchrone
avec toutes les vitesses d’obturation. Ceci se révèle pratique si vous
voulez photographier en mode d’exposition automatique avec priorité à
l’ouverture (f) (ouverture ouverte) avec un arrière-plan flou.
Affichez <c>.
Appuyez sur le bouton de fonction 4
<Y> pour afficher <c>.
Vérifiez que <F> s’allume dans le
viseur.
C
Y
P
O
Avec la synchronisation à grande vitesse, plus la vitesse d’obturation est
rapide, plus le nombre-guide est petit.
Si la vitesse d’obturation réglée est inférieure à la vitesse de
synchronisation maximum du flash, <F> ne s’affiche pas dans le viseur.
Pour revenir à la prise de vue avec flash normale, appuyez sur le bouton
4 <Y> pour éteindre <c>.
30
r Synchronisation sur le deuxième rideauN
Prendre des photos avec une vitesse d’obturation lente et la
synchronisation sur le deuxième rideau permet de capturer de manière
naturelle la trajectoire de la source lumineuse d’un sujet en
mouvement. Le flash se déclenche juste avant que l’exposition se
termine (l’obturateur se ferme).
Affichez <r>.
Appuyez sur le bouton de fonction 4
<Y> pour afficher <r>.
C
Y
P
O
La synchronisation sur le deuxième rideau est efficace lorsque le mode
de prise de vue de l’appareil photo est réglé sur <F> (prise de vue avec
pose longue).
Pour revenir à la prise de vue avec flash normale, appuyez sur le bouton
de fonction 4 <Y> pour éteindre <r>.
Avec le mode de flash réglé sur <a>, le flash se déclenche deux
fois. Le premier flash est un préflash déterminant la puissance du flash. Il
ne s’agit pas d’un dysfonctionnement.
La synchronisation sur le deuxième rideau est désactivée pendant la
prise de vue avec plusieurs flashs sans fil (p. 44).
31
q : Flash manuelN
Vous pouvez régler la puissance du flash de 1/1 de la puissance totale
à 1/128 par paliers d’un tiers de valeur. Le flash peut être déclenché de
l’une des trois façons suivantes : Tubes de flash A et B déclenchés à la
même puissance, A et B déclenchés à des puissances différentes, seul
A ou B est déclenché.
Il est recommandé de régler le mode de prise de vue de l’appareil photo
sur <f> ou <a>. Commencez par des prises de vue de test pour
vérifier l’exposition.
Déclenchement des tubes de flash A et B à la même
puissance de flash
1
Réglez le mode de flash sur <q>.
2
Désactivez <,>.
Y
P
O
Appuyez sur le bouton <E> et
sélectionnez <q>.
C
Appuyez sur le bouton <,>
pour désactiver <,>.
la puissance du flash.
3 Réglez
Appuyez sur le bouton de fonction 2
<@> ou <8>.
X Le niveau de puissance du flash est
mis en surbrillance.
Tournez <9> pour régler la
puissance du flash, puis appuyez sur
<8>.
Si la synchronisation à grande vitesse est réglée, la plage de réglage
sera de 1/1 à 1/64.
Le nombre-guide sera différent pour le déclenchement des deux côtés et
le déclenchement d’un seul côté même si les réglages de puissance du
flash sont les mêmes (p. 75).
Vous pouvez régler directement la puissance du flash en tournant <9>, au
lieu d’appuyer sur le bouton de fonction 2 <@> ou <8> (C.Fn-13/p. 63).
32
q : Flash manuelN
Déclenchement des tubes de flash A et B à une
puissance de flash différente
1
Réglez <4> et <5>.
Appuyez sur le bouton <,>
pour afficher <%>,
<4> et 5.
un flash.
2 Sélectionnez
Appuyez sur le bouton de fonction 3
<F> ou <8> et tournez <9>
pour sélectionner le flash A ou B.
Y
P
O
la puissance du flash.
3 Réglez
Appuyez sur le bouton de fonction 3
C
<1> ou <8>.
Tournez <9> pour régler la
puissance du flash, puis appuyez sur
<8>.
Répétez les étapes 2 et 3 pour régler
la puissance du flash pour les tubes
de flash A et B.
33
q : Flash manuelN
Déclenchement d’un seul côté
1
Tube de flash
A uniquement
Réglez <4> ou <5>.
Appuyez sur le bouton <,>
pour afficher <_> et
<4> ou <_> et
<5>.
Tube de flash
B uniquement
Y
P
O
la puissance du flash.
2 Réglez
Appuyez sur le bouton de fonction 3
C
34
<@> ou <8>.
Tournez <9> pour régler la
puissance du flash, puis appuyez sur
<8>.
q : Flash manuelN
Exposition au flash manuelle mesurée
Lorsque vous utilisez un appareil photo de la série EOS-1D, le niveau
d’exposition au flash peut être réglé manuellement avant la prise de
vue. Ceci se révèle pratique pour photographier à une courte distance
du sujet. Utilisez un réflecteur de gris 18 % (en vente dans le
commerce) et photographiez comme suit.
1
Configurez les réglages de l’appareil photo et du MR14EX II.
Réglez le mode de prise de vue de l’appareil photo sur <a> ou <f>.
Réglez le mode de flash du MR-14EX II sur <a>.
Y
P
O
2 Faites la mise au point sur le sujet.
Faites la mise au point manuellement.
3 Préparez un réflecteur de gris 18 %.
Placez le réflecteur de gris sur l’emplacement du sujet.
Dirigez l’appareil photo de sorte que l’intégralité du cercle de mesure
spot au centre du viseur se trouve sur le réflecteur de gris.
C
4 Appuyez sur le bouton <B>, <P> ou <7>. (8)
X Le MR-14EX II déclenche un préflash et la puissance du flash
requise pour l’exposition au flash correcte est gardée en mémoire.
X Dans l’angle droit du viseur, l’indicateur du niveau d’exposition
affiche le niveau d’exposition au flash pour l’exposition normale.
5 Réglez le niveau d’exposition au flash.
Ajustez le niveau du flash manuel du MR-14EX II et la
valeur d’ouverture de sorte que le niveau d’exposition
au flash s’aligne sur le repère d’exposition normale.
6 Prenez la photo.
Retirez le réflecteur de gris et prenez la photo.
L’exposition au flash manuelle mesurée n’est disponible qu’avec un appareil
photo de la série EOS-1D.
35
Réinitialisation des réglages du MR-14EX IIN
Vous pouvez ramener les réglages des fonctions de prise de vue du
MR-14EX II et les réglages de prise de vue avec plusieurs flashs sans
fil à leurs valeurs par défaut.
Appuyez sur les boutons de
fonction 2 et 3 simultanément
pendant au moins 2 secondes.
X Les réglages du MR-14EX II sont
réinitialisés et la prise de vue normale
et le mode de flash <a> sont
rétablis.
C
Y
P
O
Même lorsque les réglages ont été réinitialisés, le canal de transmission
pendant la prise de vue avec plusieurs flashs sans fil ainsi que les réglages
des fonctions personnalisées et des fonctions personnelles (p. 58) ne seront
pas annulés.
36
2
Réglage des fonctions du
flash depuis l’appareil photo
Y
P
O
Ce chapitre explique comment régler les fonctions du
flash depuis l’écran de menu de l’appareil photo.
C
Lorsque le mode de prise de vue de l’appareil photo est réglé sur
un mode entièrement automatique ou un mode de zone dédiée à
l’image, les opérations de ce chapitre ne sont pas disponibles.
Réglez le mode de prise de vue de l’appareil photo sur d/s/
f/a/F (mode de la zone de création).
37
Commande du flash depuis l’écran de menu de l’appareil photo
Si vous utilisez un appareil photo EOS DIGITAL commercialisé à partir
de 2007, vous pouvez régler les fonctions du flash ou les fonctions
personnalisées depuis l’écran de menu de l’appareil photo.
Pour les opérations de l’appareil photo, reportez-vous au mode
d’emploi de l’appareil photo.
Réglages des fonctions du flash
1
Sélectionnez [Contrôle Speedlite
externe].
Sélectionnez [Contrôle Speedlite
externe] ou [Contrôle du flash].
Y
P
O
[Réglage fonctions
2 Sélectionnez
flash].
Sélectionnez [Réglage fonctions
flash] ou [Réglage fonct. flash
externe].
X L’écran de réglage est affiché.
C
la fonction.
3 Réglez
L’écran de réglage et les éléments
Exemple 1
38
affichés dépendent de l’appareil
photo.
Sélectionnez un élément et réglez la
fonction.
Exemple 2
Commande du flash depuis l’écran de menu de l’appareil photo
Réglages disponibles sur l’écran des réglages de
fonction du flash
Les principales fonctions réglables depuis l’écran [Réglage fonctions
flash] ou [Réglage fonct. flash externe] de l’appareil photo sont les
suivantes. Les réglages disponibles dépendent de l’appareil photo
utilisé, du mode de flash, etc. Pour en savoir plus, voir page suivante.
Émission de l’éclair
Activée / Désactivée
Mesure au flash E-TTL II
Évaluative / Moyenne
Vitesse de synchronisation du flash en mode Av
Mode flash
E-TTL II (flash automatique) / Flash manuel
Synchronisation de
l’obturateur
1er rideau / 2e rideau / Hte-vitesse
Y
P
O
Correction d’exposition au flash
Bracketing d’exposition au flash (FEB)
Réinitialisation des réglages (flash)
C
Veuillez noter que vous ne pouvez pas régler le « Contrôle du rapport
de flash » ou la « Prise de vue avec plusieurs flashs sans fil » avec le
réglage C.Fn-15-0. Réglez-les sur le MR-14EX II.
Pour en savoir plus sur les restrictions (fonctions non réglables), voir
page 42. Toutefois, vous pouvez régler d’autres fonctions depuis
l’écran.
Lorsque la correction d’exposition au flash est réglée sur le flash, elle ne
peut pas être exécutée depuis l’appareil photo. Si les deux sont réglés
simultanément, la priorité est donnée au réglage sur le flash.
[Émission éclair] et [Mesure E-TTL II] s’affichent à l’étape 2 ou à l’étape
3 de la page précédente (dépend de l’appareil photo).
Si [Vitesse synchro en mode Av] ne s’affiche pas, il peut être réglé avec
la fonction personnalisée de l’appareil photo.
39
Commande du flash depuis l’écran de menu de l’appareil photo
Émission de l’éclair
Pour prendre des photos avec flash, réglez cette option sur [Activée].
Mesure au flash E-TTL II
Pour les expositions normales, réglez-la sur [Évaluative]. Si
[Moyenne] est sélectionné, l’exposition au flash est calculée selon une
moyenne pour l’ensemble de la scène mesurée par l’appareil photo. La
correction d’exposition au flash peut s’avérer nécessaire pour certaines
scènes. Ce réglage est destiné aux utilisateurs avancés.
Vitesse de synchronisation du flash en mode Av
Vous pouvez régler la vitesse de synchronisation du flash lorsque
vous photographiez en mode d’exposition automatique avec priorité
à l’ouverture (f) avec le flash.
Y
P
O
Mode flash
Vous pouvez sélectionner [E-TTL II] ou [Flash manuel] selon la
prise de vue souhaitée.
Synchronisation de l’obturateur
Vous pouvez sélectionner le moment ou la méthode de
déclenchement du flash parmi [1er rideau], [2e rideau] et
[Synchronisation haute vitesse]. Pour la prise de vue avec flash
normale, sélectionnez [1er rideau].
C
Correction d’exposition au flash
Vous pouvez régler la correction d’exposition au flash de la même
façon que pour la correction d’exposition normale. La valeur de
correction d’exposition au flash peut être réglée jusqu’à ±3 valeurs
par palier d’un tiers de valeur.
Bracketing d’exposition au flash (FEB)
Vous pouvez prendre trois photos tout en changeant
automatiquement la puissance du flash. La plage de réglage va
jusqu’à ±3 valeurs par paliers d’un tiers de valeur.
Réinitialisation des réglages (flash)
Vous pouvez ramener les réglages du flash à leurs valeurs par défaut.
40
Commande du flash depuis l’écran de menu de l’appareil photo
Réglages des fonctions personnalisées du flash
Vous pouvez régler les fonctions personnalisées pour les flashs depuis
l’écran de menu de l’appareil photo. Les détails affichés dépendent de
l’appareil photo. Si C.Fn-22 ne s’affiche pas, réglez-le sur le flash. Pour
en savoir plus sur les fonctions personnalisées, voir pages 61 à 64.
1
Sélectionnez [Réglages C.Fn
flash].
Sélectionnez [Réglages C.Fn flash]
ou [Réglages C.Fn flash externe].
X L’écran des réglages des fonctions
personnalisées du flash s’affiche.
Y
P
O
la fonction personnalisée.
2 Réglez
Sélectionnez le numéro de la fonction
personnalisée et réglez-la.
C
Pour effacer tous les réglages des
fonctions personnalisées,
sélectionnez [Réinit toutes C.Fn
Speedlite] ou [Réinit C.Fn flash
externe] à l’étape 1.
Lors de l’utilisation d’un appareil photo commercialisé en 2011 ou avant
ou d’un EOS REBEL T5/1200D, les réglages C.Fn-22 ne sont pas
réinitialisés même si [Réinit toutes C.Fn Speedlite] ou [Réinit C.Fn
flash externe] est sélectionné. Lorsque la procédure décrite dans la
section « Effacement de toutes les fonctions personnalisées/
personnelles » à la page 60 est effectuée, toutes les fonctions
personnalisées sont réinitialisées.
Il n’est pas possible de régler ou de réinitialiser les fonctions
personnelles (P.Fn/p. 65) depuis l’écran de menu de l’appareil photo.
Réglez-les en utilisant le flash.
41
Commande du flash depuis l’écran de menu de l’appareil photo
Fonctions non réglables à partir de l’écran de réglage de
fonction du flash
Certaines des fonctions suivantes tel qu’indiqué dans les tableaux cidessous ne peuvent pas être réglées depuis l’écran des réglages de
fonction du flash de l’appareil photo (p. 38). Dans ce cas, réglez-les sur
le MR-14EX II.
Avec la fonction personnalisée C.Fn-15-0 réglée
Flash automatique E-TTL
Fonctions non réglables depuis l’appareil photo
Page 25
Rapport de flash A:B (contrôle)
Y
P
O
Prise de vue avec plusieurs flashs sans fil
• Canal de transmission
• Rapport de flash A:B (contrôle)
• Valeur de correction d’exposition au flash pour le
flash asservi C
Flash manuel
C
Opération sur le
MR-14EX II
Fonctions non réglables depuis l’appareil photo
Pages 48-50
Opération sur le
MR-14EX II
Puissance du flash pour le tube de flash B lorsque les
tubes A et B sont déclenchés
Page 33
Prise de vue avec plusieurs flashs sans fil
• Canal de transmission
• Puissance du flash pour le tube B
• Puissance du flash pour le flash asservi C
Pages 48, 55-56
Avec la fonction personnalisée C.Fn-15-1 réglée
Toutes les fonctions comme la prise de vue avec plusieurs flashs sans
fil peuvent être réglées depuis l’écran des réglages de fonction du
flash.
Le déclenchement d’un seul côté (p. 26) n’est pas possible si C.Fn-15-1 est
réglé, étant donné que C.Fn-15-1 est un réglage pour la prise de vue avec
plusieurs flashs sans fil.
Pour en savoir plus sur la fonction personnalisée C.Fn-15 (Macro : contrôle
sans fil), voir page 63.
42
3
Prise de vue avec
plusieurs flashs sans fil
Y
P
O
Ce chapitre explique comment procéder à la prise de
vue avec plusieurs flashs sans fil par transmission
optique, au moyen d’un flash Speedlite de la série EX
(vendu séparément) doté d’une fonction de flash
asservi sans fil.
C
Pour connaître les accessoires nécessaires à la prise de vue
avec plusieurs flashs sans fil, voir la cartographie du système
à la page 68.
Lorsque le mode de prise de vue de l’appareil photo est réglé sur
un mode entièrement automatique ou un mode de zone dédiée à
l’image, les opérations de ce chapitre ne sont pas disponibles.
Réglez le mode de prise de vue de l’appareil photo sur d/s/
f/a/F (mode de la zone de création).
Le MR-14EX II fixé sur l’appareil photo est appelé « flash
maître », tandis que le flash Speedlite (flash externe) contrôlé
sans fil est appelé « flash asservi ».
43
: Prise de vue avec plusieurs flashs sans fil
L’utilisation d’un flash Speedlite de la série EX doté d’une fonction de
flash asservi sans fil par transmission optique vous permet de prendre
facilement par contrôle sans fil des photos éclairées par plusieurs flashs.
Le système est conçu pour que les réglages du MR-14EX II (flash
maître) fixé à l’appareil photo soient automatiquement appliqués au flash
asservi. Vous n’avez donc pas besoin d’effectuer les opérations sur le
flash asservi pendant la prise de vue. Il vous suffit alors de régler le flash
maître sur <a> pour procéder à la prise de vue avec plusieurs
flashs sans fil, au moyen du flash automatique E-TTL II/E-TTL.
Emplacement et champ d’action
(Exemples de prise de vue avec plusieurs flashs sans fil)
Y
P
O
Prise de vue avec plusieurs flashs avec le flash asservi C
ajouté (p. 49)
Vous pouvez procéder à la prise de vue avec plusieurs flashs au
moyen des tubes de flash A et B du flash maître et d’un flash asservi
réglé sur le groupe de flashs C (flash asservi C).
Le flash asservi C est automatiquement contrôlé pour obtenir une
exposition normale en déclenchant le groupe de flashs C seul. Par
conséquent, il peut être utilisé pour éliminer les ombres sur le sujet
ou créer une lumière d’accentuation.
C
À l’intérieur
C
À l’extérieur
M
Environ 80°
Plage de transmission
44
Environ 3 m
Environ 5 m
: Prise de vue avec plusieurs flashs sans fil
Prise de vue avancée avec plusieurs flashs avec les flashs
asservis A, B et C ajoutés (p. 53)
Cette section décrit la prise de vue avec plusieurs flashs avec le
flash asservi C où les flashs asservis A et B sont également ajoutés.
Le flash asservi A est contrôlé pour se déclencher avec le tube de
flash A et le flash asservi B pour se déclencher avec le tube de flash
B en groupe (comme flash unique).
C
A
Y
P
O
B
C
Photographier en pointant le groupe de flashs C directement vers le sujet
principal peut provoquer une surexposition.
Avant la prise de vue, effectuez un flash test (p. 18) et un essai de prise
de vue.
Pour éviter de gêner la transmission, ne placez pas d’obstacles entre le
flash maître et les flashs asservis.
Placez le capteur du flash asservi en direction du flash maître au moyen
du mini-socle fourni avec le flash asservi.
Lorsque vous photographiez à l’intérieur, étant donné que le signal de
transmission est réfléchi sur les murs, le fonctionnement est possible
même avec un positionnement légèrement imprécis.
45
: Prise de vue avec plusieurs flashs sans fil
Gestion des groupes asservis
Le flash asservi A est contrôlé pour se déclencher avec le tube de flash
A et le flash asservi B pour se déclencher avec le tube de flash B en
groupe (comme flash unique). Plusieurs flashs peuvent être utilisés en
tant que flash asservi C. Il n’y a pas de limite pour le nombre de flashs
pouvant être utilisés en tant que flash asservi A, B ou C.
Flash asservi C
Y
P
O
Groupe de
flashs C
Flash
asservi B
C
Groupe de
flashs B
Tube de flash B
46
Flash
asservi A
Groupe de
flashs A
Tube de flash A
Réglages sans fil
Pour la prise de vue sans fil avec plusieurs flashs par flash automatique
E-TTL II/E-TTL, réglez le flash maître et le flash asservi en procédant
comme suit.
Réglage du flash maître
Affichez <:> et <M>.
Appuyez sur le bouton <,>
pour afficher <:> (sans fil par
transmission optique) et <M>.
Avec C.Fn-15 réglé sur 0 (p. 63), vérifiez que <^>,
<l> et <6> s’affichent (p. 49).
Avec C.Fn-15 réglé sur 1 (p. 63), appuyez sur le bouton <,>
et sélectionnez la méthode de flash parmi les options ci-dessous
(p. 53).
• <_> et <j>
• <%> et <l>
• <^> et <l> <6>
C
Y
P
O
Réglage du flash asservi
Réglez les groupes de flashs (A, B et C) pour les flashs asservis en
vous reportant au mode d’emploi des flashs Speedlite de la série EX
dotés de la fonction de flash asservi.
Pour la prise de vue avec flash normale, appuyez sur le bouton <,>
pour réinitialiser les réglages du flash maître.
47
Réglages sans fil
Réglage du canal de transmission
Pour éviter les interférences avec les systèmes sans fil de transmission
optique utilisés par d’autres photographes, vous pouvez changer de
canal de transmission. Réglez le même canal pour le flash maître et
le flash asservi.
1
Appuyez sur le bouton de
fonction 4.
Appuyez sur le bouton de fonction 4
<]> pour afficher <C> sur
la position au-dessus du bouton de
fonction 1.
Y
P
O
un canal.
2 Réglez
Appuyez sur le bouton de fonction 1
C
<C>.
Tournez <9> pour sélectionner un
canal de 1 à 4, puis appuyez sur
<8>.
Si les canaux de transmission du flash maître et du flash asservi sont
différents, le flash asservi ne se déclenchera pas. Réglez-les sur le même
numéro.
Pour des informations sur la manière de configurer le canal de
communication du flash asservi, consultez le mode d’emploi du flash
Speedlite de la série EX doté de la fonction de flash asservi.
48
a : Prise de vue avec plusieurs flashs avec le flash asservi C ajouté
Cette section décrit la prise de vue avec
plusieurs flashs où le flash asservi C est
ajouté aux tubes de flash A et B.
C
1
Réglez le mode de flash sur
<a>.
Y
P
O
Appuyez sur le bouton <E> et
sélectionnez <a>.
<l> et <6>.
2 Réglez
Appuyez sur le bouton <,>
C
pour afficher <^>,
<l> et <6>.
Vérifiez que <:> et <M>
s’affichent.
le canal de transmission.
3 Vérifiez
Si les canaux du flash maître et du
flash asservi sont différents, réglezles sur le même numéro (p. 48).
le flash asservi C et
4 Réglez
positionnez-le.
Réglez le groupe de flashs du flash
asservi sur C et positionnez-le dans
la plage illustrée sur la page 44.
49
a : Prise de vue avec plusieurs flashs avec le flash asservi C ajouté
le rapport de flash A:B.
5 Réglez
Appuyez sur le bouton de fonction 3
<F>, tournez <9> et
sélectionnez <l>, puis
appuyez sur <8>.
Tournez <9> pour régler le rapport
de flash A:B, puis appuyez sur <8>.
la valeur de correction
6 Réglez
d’exposition au flash pour le flash
asservi C.
Tournez <9>, sélectionnez
<6>, puis appuyez sur <8>.
Tournez <9> pour régler la valeur
de correction d’exposition au flash,
puis appuyez sur <8>.
Y
P
O
que le flash est prêt.
7 Vérifiez
Vérifiez que le voyant de flash recyclé
C
du flash maître est allumé.
Vérifiez que le flash asservi est
complètement chargé.
le fonctionnement.
8 Vérifiez
Appuyez sur le bouton de flash test
du flash maître.
X Le flash asservi C émet un éclair. S’il
ne se déclenche pas, vérifiez qu’il se
trouve dans la portée d’utilisation.
la photo.
9 Prenez
Placez l’appareil photo et prenez la
photo comme pour une prise de vue
avec flash normale.
X Si une exposition normale au flash
est obtenue, le voyant de
confirmation d’exposition au flash
s’allume pendant 3 secondes.
50
a : Prise de vue avec plusieurs flashs avec le flash asservi C ajouté
Photographier en pointant le groupe de flashs C directement vers le sujet
principal peut provoquer une surexposition.
Sur les modèles répertoriés ci-dessous, la prise de vue avec plusieurs
flashs sans fil en ajoutant le flash asservi C n’est pas disponible lorsque
le mode <a> est réglé (avec C.Fn-15-0). Lorsque le mode <q> est
réglé, la prise de vue avec plusieurs flashs sans fil peut être exécutée sur
tous les appareils photo de type A (p. 2).
EOS Elan II/Elan II E/50/50E, EOS REBEL XS N/REBEL G II/3000N/
66, EOS REBEL 2000/300, EOS REBEL G/500N, EOS IX, EOS IX Lite/
IX 7
En présence d’une lampe fluorescente ou d’un moniteur d’ordinateur à
proximité d’un flash asservi, cette source lumineuse peut être à l’origine
d’un dysfonctionnement du flash asservi et de son déclenchement
inopiné.
Si vous photographiez ou déclenchez le flash test avec les flashs
asservis A et B positionnés avec C.Fn-15-0 réglé, les flashs asservis A et
B peuvent se déclencher. Désactivez les flashs asservis A et B.
Y
P
O
Vous pouvez déclencher la fonction d’éclairage pilote du flash même
pendant la prise de vue avec plusieurs flashs sans fil (p. 23).
Si la fonction d’extinction automatique du flash asservi s’active, appuyez
sur le bouton de flash test du flash maître pour allumer le flash asservi.
Notez que le flash test ne peut pas être déclenché pendant que la
programmation de l’appareil photo 3/1/4/7/2 est activée.
C
51
a : Prise de vue avec plusieurs flashs avec le flash asservi C ajouté
Prise de vue avec plusieurs flashs au moyen des fonctions sans fil
La correction d’exposition au flash et les autres réglages effectués sur
le flash maître seront automatiquement réglés sur le ou les flashs
asservis. Il n’est pas nécessaire d’effectuer les opérations sur le flash
asservi. La prise de vue avec plusieurs flashs sans fil avec les réglages
suivants peut être effectuée de la même façon que pour la prise de vue
avec flash normale.
• Correction d’exposition au
flash (@/p. 27)
• Synchronisation à haute vitesse
(Y/p. 30)
• Bracketing d’exposition au
flash (E/p. 28)
• Flash manuel (p. 32, 55)
• Mémorisation d’exposition au
flash (p. 29)
C
Y
P
O
<Y> et <E> s’affichent lorsque vous appuyez sur le bouton de
fonction 4 <]>.
52
a : Prise de vue avancée avec plusieurs
flashs avec les flashs asservis A, B et C ajoutés
Lorsque C.Fn-15 est réglé sur 1 (p. 63),
la prise de vue avec plusieurs flashs
peut être effectuée non seulement avec
le flash asservi C, mais également avec
les flashs asservis A et B. Pour un
aperçu du contrôle des flashs, voir
« Gestion des groupes asservis » à la
page 46.
La prise de vue avec plusieurs flashs
peut être effectuée avec les tubes de
flash A et B ainsi qu’avec le ou les flashs
asservis se déclenchant à la même
puissance, ou avec seulement le flash
asservi A ou B ajouté, indépendamment
des réglages du groupe de flashs
asservis (p. 54).
C
A
B
1
C
Y
P
O
Réglez <l> et <6>.
Vérifiez que le mode de flash est
réglé sur <a>.
Appuyez sur le bouton <,>
pour afficher <^> et
<l> <6>.
Vérifiez que <:> et <M>
s’affichent.
et positionnez les flashs
2 Réglez
asservis A, B et C.
Vérifiez que le même canal de
transmission est réglé pour tous les
flashs asservis et le flash maître.
Réglez les flashs asservis en tant que
A, B ou C respectivement et
positionnez-les en place.
53
a : Prise de vue avancée avec plusieurs flashs avec les flashs asservis A, B et C ajoutés
la photo.
3 Prenez
Réglez le rapport de flash pour le
groupe de flashs (tube de flash +
flash asservi) A:B et la valeur de
correction d’exposition au flash pour
le flash asservi C en suivant les
indications fournies dans « Prise de
vue avec plusieurs flashs avec le
flash asservi C ajouté » (p. 49), puis
prenez la photo.
C
Y
P
O
Pour déclencher les tubes de flash A et B et le flash asservi avec la
même puissance de flash, réglez <_> et <j> à
l’étape 1. Vous pouvez régler A, B ou C comme groupe de flashs pour les
flashs asservis.
Pour ajouter uniquement les flashs asservis A et B, réglez
<%> et <l> à l’étape 1.
54
q : Prise de vue avec plusieurs flashs sans
fil et puissance du flash manuel
Cette section décrit la prise de vue avec plusieurs flashs sans fil en
utilisant un flash manuel. Vous pouvez photographier avec un réglage
de puissance de flash différent pour chaque groupe de flashs. Réglez
tous les paramètres sur le flash maître.
1
Réglez le mode de flash sur <q>.
Appuyez sur le bouton <E> et
sélectionnez <q>.
le groupe de flashs.
2 Réglez
Appuyez sur le bouton <,>
pour afficher <:> (sans fil par
transmission optique) et <M>.
Y
P
O
Avec C.Fn-15 réglé sur 0 (p. 63), vérifiez que <]> et
<4> <5> <6> s’affichent. Vous pouvez exécuter
la prise de vue avec plusieurs flashs sans fil avec le flash asservi C
ajouté.
Avec C.Fn-15 réglé sur 1 (p. 63), appuyez sur le bouton <,>
et sélectionnez la méthode de flash parmi les options ci-dessous.
Vous pouvez exécuter la prise de vue avec plusieurs flashs sans fil
avec les flashs asservis A, B et C ajoutés.
• <_> et <j>
• <%> et <4> <5>
• <]> et <4> <5> <6>
C
un groupe de flashs.
3 Sélectionnez
Une fois que vous avez sélectionné
<4> <5> ou <4>
<5> <6> à l’étape 2,
appuyez sur le bouton de fonction 3
<F> ou <8> et tournez <9>
pour sélectionner le groupe pour
lequel vous souhaitez régler la
puissance du flash.
55
q : Prise de vue avec plusieurs flashs sans fil et puissance du flash manuel
la puissance du flash.
4 Réglez
Appuyez sur le bouton de fonction 3
<1> ou <8>.
Tournez <9> pour régler la
puissance du flash, puis appuyez sur
<8>.
Répétez les étapes 3 et 4 pour régler
la puissance du flash pour tous les
groupes.
la photo.
5 Prenez
X Chaque groupe se déclenche selon la
puissance de flash définie.
C
Y
P
O
Si vous photographiez ou déclenchez le flash test avec les flashs asservis A
et B positionnés avec C.Fn-15-0 réglé, les flashs asservis A et B peuvent se
déclencher. Désactivez les flashs asservis A et B.
Lorsque <j> est réglé avec C.Fn-15 réglé sur 1, vous pouvez régler
A, B ou C comme groupe de flashs pour les flashs asservis. Chaque groupe
se déclenchera selon la puissance de flash définie.
56
4
Personnalisation du
MR-14EX II
Y
P
O
Ce chapitre explique comment personnaliser le MR14EX II avec les fonctions personnalisées (C.Fn) et les
fonctions personnelles (P.Fn).
C
Lorsque le mode de prise de vue de l’appareil photo est réglé sur
un mode entièrement automatique ou un mode de zone dédiée à
l’image, les opérations de ce chapitre ne sont pas disponibles.
Réglez le mode de prise de vue de l’appareil photo sur d/s/
f/a/F (mode de la zone de création).
57
C / > : Réglage des fonctions personnalisées et personnelles
Vous pouvez personnaliser les fonctions du MR-14EX II selon vos
préférences en matière de prise de vues avec les fonctions personnalisées et
les fonctions personnelles. Veuillez noter que les fonctions personnelles vous
offrent des réglages personnalisés propres au MR-14EX II.
C : Fonctions personnalisées
1
Affichez l’écran Fonctions
personnalisées.
Maintenez enfoncé le bouton de
fonction 1 <=> jusqu’à ce que
l’écran s’affiche.
X L’écran Fonctions personnalisées s’affiche.
Y
P
O
un élément à régler.
2 Sélectionnez
Tournez <9> pour sélectionner un
élément (numéro) à régler.
le réglage.
3 Changez
Appuyez sur <8>.
C
X L’option de réglage est affichée.
Tournez <9> pour sélectionner le
réglage souhaité, puis appuyez sur
<8>.
Appuyez sur le bouton de fonction 4 <?>
pour revenir à l’état prêt-à-photographier.
> : Fonctions personnelles
1
Affichez l’écran Fonctions
personnelles.
Après l’étape 1 de la procédure
Fonctions personnalisées, appuyez
sur le bouton de fonction 1 <<>.
X L’écran Fonctions personnelles s’affiche.
la fonction.
2 Réglez
Réglez la fonction personnelle en
procédant comme aux étapes 2 et 3
pour la fonction personnalisée.
58
C / > : Réglage des fonctions personnalisées et personnelles
Liste des fonctions personnalisées
Numéro
Fonction
C.Fn-01
#
C.Fn-02
$
C.Fn-03
(
C.Fn-04
)
C.Fn-05
*
C.Fn-06
+
C.Fn-07
,
Page
Coupure alimentation automatique
Fonction lampe pilote
p. 61
Annulation automatique bracketing
d’exposition au flash
Séquence bracketing automatique du
flash
Mode mesure flash
p. 62
Flash rapide prise de vue en continu
Test de portée en flash automatique
Y
P
O
C.Fn-12
3
Recyclage flash par source
d’alimentation externe
C.Fn-13
6
Réglage mesure exposition au flash
C.Fn-15
H
C.Fn-18
I
C.Fn-22
<
p. 63
Macro : Contrôle sans fil
Macro : Voyant de mise au point marche/
arrêt
C
p. 64
Rétroéclairage panneau LCD
Liste des fonctions personnelles
Numéro
P.Fn-01
Fonction
K
P.Fn-02
@
P.Fn-03
A
Page
Luminosité du voyant de mise au point
Contraste affichage écran LCD
p. 65
Couleur de l’éclairage de l’écran LCD
Si l’écran des fonctions personnalisées ne s’affiche pas même en
maintenant enfoncé le bouton de fonction 1 <=>, placez le
commutateur d’alimentation de l’appareil photo sur <2> ou bien retirez
le MR-14EX II de l’appareil photo et opérez.
59
C / > : Réglage des fonctions personnalisées et personnelles
Effacement de toutes les fonctions personnalisées/personnelles
En appuyant sur le bouton de fonction 2 <3> puis sur le bouton de
fonction 1 <;> sur l’écran des fonctions personnalisées, vous
pouvez réinitialiser les fonctions personnalisées réglées.
De la même manière, en procédant aux mêmes opérations sur l’écran
des fonctions personnelles, vous pouvez réinitialiser les fonctions
personnelles réglées.
C
Y
P
O
Si C.Fn-22 ne s’affiche pas après le réglage des fonctions personnalisées
du flash depuis l’écran de menu de l’appareil photo, réglez-les en procédant
comme décrit en page 58.
Vous pouvez régler ou réinitialiser toutes les fonctions personnalisées du
flash depuis l’écran de menu de l’appareil photo (p. 41).
60
C : Réglage des fonctions personnalisées
C.Fn-01 : # (Coupure alimentation automatique)
Si vous n’utilisez pas le MR-14EX II pendant 90 secondes environ, il
s’éteint automatiquement pour économiser l’énergie. Vous pouvez
désactiver cette fonction.
0 : ON (Activée)
1 : OFF (Désactivée)
Si la température du flash augmente en raison d’un déclenchement
consécutif du flash ou autre, il se peut que l’extinction automatique
prenne plus de temps à s’activer.
C.Fn-02 : $ (Fonction lampe pilote)
Y
P
O
0 : % (Activée (par touche PDC))
Appuyez sur le bouton de contrôle de la profondeur de champ de
l’appareil photo pour déclencher la fonction d’éclairage pilote du flash.
1 : & (Activée (touche test flash))
Appuyez sur le bouton de flash test du MR-14EX II pour déclencher la
fonction d’éclairage pilote du flash.
2 : ' (Activée (par les 2 touches))
Appuyez sur le bouton de contrôle de la profondeur de champ de
l’appareil photo ou sur le bouton de flash test du MR-14EX II pour
déclencher la fonction d’éclairage pilote du flash.
3 : OFF (Désactivée)
Désactive la fonction d’éclairage pilote du flash.
C
Lorsque la programmation 3/1/4/7/2 sur l’appareil photo est
activée, la fonction d’éclairage pilote du flash avec le bouton de flash test
n’est pas disponible.
C.Fn-03 : ( (Annulation automatique
bracketing d’exposition au flash)
Vous pouvez régler ou non l’annulation automatique du bracketing
d’exposition au flash après avoir pris trois photos avec cette fonction.
0 : ON (Activée)
1 : OFF (Désactivée)
61
C : Réglage des fonctions personnalisées
C.Fn-04 : ) (Séquence bracketing automatique du flash)
Vous pouvez modifier l’ordre de prise de vue de la séquence du bracketing
d’exposition au flash : 0 : exposition normale, - : sous-exposition (plus
sombre) et + : surexposition (plus clair).
0: 0–+
1: –0+
C.Fn-05 : * (Mode mesure flash)
Vous pouvez modifier le mode de mesure automatique de portée du flash
pour la prise de vue avec flash.
0 : E-TTL II/E-TTL
1 : TTL
Y
P
O
Si vous utilisez un appareil photo EOS DIGITAL ou l’EOS REBEL T2/EOS 300X,
ne réglez pas sur 1. Selon le modèle d’appareil photo, la mesure de portée du
flash peut ne pas être contrôlée correctement. Par exemple, le flash peut ne pas
se déclencher ou il peut se déclencher continuellement à pleine puissance. Par
ailleurs, la prise de vue avec plusieurs flashs sans fil ne peut pas être effectuée.
Lors du réglage des fonctions depuis le menu de l’appareil photo, [2 : Mesure
flash externe auto] et [3 : Mesure flash externe manuelle] peuvent
s’afficher en gris. Le cas échéant, ils ne peuvent pas être sélectionnés.
C
1 correspond au réglage pour photographier avec le flash automatique TTL sur
les appareils photo argentiques EOS de type A ou au moyen des appareils
photo argentiques EOS de type B.
Si vous utilisez un appareil photo de type B, vous ne pourrez pas prendre de
photos avec flash automatique E-TTL II/E-TTL même si 0 est sélectionné.
C.Fn-06 : + (Flash rapide prise de vue en continu)
Vous pouvez régler ou non le déclenchement du flash rapide (pour
procéder au déclenchement alors que le voyant de flash recyclé s’allume
en vert) avec la prise de vue en rafale.
0 : OFF (Désactivé)
1 : ON (Activé)
Si le flash rapide (p. 18) est déclenché pendant la prise de vue en rafale,
une sous-exposition est possible étant donné que la portée effective du
flash diminue. Le réglage 1 est recommandé uniquement lorsque vous
souhaitez réduire l’intervalle de prise de vue.
62
C : Réglage des fonctions personnalisées
C.Fn-07 : , (Test de portée en flash automatique)
Vous pouvez modifier la puissance du flash lors du déclenchement du flash
test en mode flash automatique E-TTL II/E-TTL/TTL.
0 : 1/32 (1/32)
1 : 1/1 (Pleine puissance)
C.Fn-12 : 3 (Recyclage du flash par source
d’alimentation externe)
0 : 1 (Alimentation externe & interne)
Se charge en parallèle en utilisant à la fois les sources d’alimentation
interne et externe.
1 : 2 (Alimentation externe uniquement)
Vous pouvez réduire la consommation de la source d’alimentation
interne en utilisant uniquement la source d’alimentation externe pour
charger le déclenchement du flash, tandis que la source d’alimentation
interne sert à contrôler le MR-14EX II.
Y
P
O
C.Fn-13 : 6 (Réglage mesure exposition au flash)
C
0 : 4 (Touche Speedlite + molette)
1 : 5 (Molette Speedlite uniquement)
Vous pouvez régler la correction d’exposition au flash ou la puissance du flash
en tournant directement <9> au lieu d’appuyer sur le bouton <@>.
C.Fn-15 : H (Macro : contrôlé sans fil)
0 : C (Esclave C)
Pendant la prise de vue avec plusieurs flashs sans fil, les flashs asservis
réglés dans le groupe de flashs C peuvent être contrôlés sans fil.
1 : ALL (Esclaves A, B et C)
Pendant la prise de vue avec plusieurs flashs sans fil, les flashs
asservis réglés dans le groupe de flashs A et B ainsi que les flashs
asservis réglés dans le groupe de flashs C peuvent être déclenchés en
tant que groupe lié aux tubes de flash maître A et B, respectivement.
Si 1 est réglé, le déclenchement d’un seul côté n’est pas possible.
63
C : Réglage des fonctions personnalisées
C.Fn-18 : I (Macro : lampe map on/off)
0 : LAMP (Avec touche lampe de map)
Appuyez sur le bouton <d> pour allumer ou éteindre le voyant de
mise au point.
1 : J (Enfoncer le déclencheur à mi-course deux fois)
Appuyez deux fois rapidement (double clic) sur le déclencheur à micourse pour allumer ou éteindre le voyant de mise au point. Cette
fonction se révèle pratique si votre main n’est pas libre pendant la prise
de vue. Vous pouvez également activer ou désactiver le voyant de
mise au point en appuyant sur le bouton <d>.
Si vous utilisez la mise au point par autofocus avec cette fonction réglée
sur 1, prenez garde à la façon dont vous appuyez sur le déclencheur. Le
voyant de mise au point peut s’allumer inopinément.
Si vous utilisez ce flash avec l’EOS D60 ou l’EOS D30, il ne fonctionnera
pas correctement, même si vous appuyez sur le déclencheur à mi-course
deux fois rapidement (double-clic). Utilisez le bouton <d> pour
allumer ou éteindre le voyant.
C
Y
P
O
C.Fn-22 : B (Rétroéclairage panneau LCD)
L’écran LCD s’allume lors de l’utilisation des boutons ou des molettes.
Vous pouvez modifier ce réglage d’éclairage.
0 : 12sec (Allumé 12 secondes)
1 : OFF (Rétroéclairage désactivé)
2 : ON (Rétroéclairage toujours activé)
64
> : Réglage des fonctions personnelles
P.Fn-01 : K (Luminosité du voyant de mise au
point)
Vous pouvez ajuster la luminosité du voyant
de mise au point selon 5 niveaux.
P.Fn-02 : @ (Contraste affichage écran LCD)
Vous pouvez ajuster le contraste de l’écran
LCD selon 5 niveaux.
Y
P
O
P.Fn-03 : A (Couleur de l’éclairage de l’écran LCD)
C
Vous pouvez sélectionner la couleur de l’éclairage de l’écran LCD.
0 : GREEN (Vert)
1 : ORANGE (Orange)
65
Fonction Mémoire
Vous pouvez sauvegarder les réglages sur le MR-14EX II pour y
accéder ultérieurement. La fonction de mémoire peut être utilisée
chaque fois que <]> est affiché sur l’écran, par exemple lorsque
les réglages sont configurés sur la prise de vue avec plusieurs flashs
sans fil en appuyant sur le bouton <,> ou pendant la prise de
vue normale lorsque le contrôle du rapport de flash ou le
déclenchement d’un seul côté est réglé.
1
Appuyez sur le bouton de
fonction 4.
Appuyez sur le bouton de fonction 4
<]> pour afficher <L> sur
l’emplacement du bouton de fonction 3.
Y
P
O
ou chargez les
2 Sauvegardez
réglages.
Appuyez sur le bouton de fonction 3
<L>.
C
Enregistrer
Appuyez sur le bouton de fonction 1
<V>.
X Les réglages sont sauvegardés (mis
en mémoire).
Charger
Appuyez sur le bouton de fonction 2
<J>.
X Les réglages sauvegardés sont
définis.
Pour les fonctions personnalisées, seuls les réglages C.Fn-15 sont
sauvegardés. Les réglages pour les fonctions personnelles ne sont pas
sauvegardés.
Des réglages multiples ne peuvent pas être sauvegardés. Si vous
effectuez à nouveau la sauvegarde, le nouveau réglage remplacera le
réglage précédent.
66
5
Références
Y
P
O
Ce chapitre fournit une cartographie du système, une
foire aux questions (FAQ) et une description sur
l’utilisation du MR-14EX II avec un appareil photo de
type B.
C
67
Système du MR-14EX II
"
Prise de vue avec flash sans fil
Speedlite avec fonction asservie
$
#
%
Y
P
O
" Flash Macro Annulaire MR-14EX II
# Alimentation compacte CP-E4
Une source d’alimentation externe utilisant huit piles AA/LR6.
C
$ Speedlite avec fonction asservie sans fil par transmission
optique
600EX-RT, 600EX, 580EX II, 580EX, 550EX, 430EX II, 430EX,
420EX, 320EX, 270EX II
% Adaptateur Macro Lite
Un adaptateur pour fixer le flash sur l’objectif (p. 16).
Utilisez l’alimentation compacte CP-E4 comme source d’alimentation
externe. Si vous utilisez une source d’alimentation externe de marque
autre que Canon, un dysfonctionnement peut se produire.
Les flashs Speedlite non dotés de la fonction de changement de groupes
de flashs (A, B et C) répertoriés en $ peuvent être utilisés comme flash
asservi A pendant la prise de vue avec plusieurs flashs sans fil. (Ils ne
peuvent pas être utilisés comme flash asservi B ou C.)
68
Restriction de déclenchement du flash suite à une hausse de température
Lorsque le flash consécutif ou l’éclairage pilote du flash est déclenché de
manière répétée à de courts intervalles, la température du MR-14EX II
peut augmenter. Les déclenchements répétés du flash activent
automatiquement la restriction de déclenchement du flash pour éviter
que la surchauffe ne détériore et n’endommage le flash. Pendant la
restriction de déclenchement du flash, l’avertissement s’affiche pour
indiquer la hausse de la température et l’intervalle de déclenchement est
automatiquement réglé entre 8 et 15 secondes maximum environ.
Avertissement de hausse de la température
Lorsque la température interne du flash augmente, l’avertissement
s’affiche à deux niveaux.
Affichage
Y
P
O
Niveau 1
(Intervalle de déclenchement :
Environ 8 secondes)
Icône
#
Écran LCD
Rouge (allumé)
C
Niveau 2
(Intervalle de déclenchement :
Environ 15 secondes)
f
Rouge (clignote)
Nombre de flashs consécutifs et temps de repos
Le tableau suivant indique le nombre de flashs consécutifs jusqu’à
l’affichage de l’avertissement indiquant l’avertissement de niveau 1 et le
temps de repos nécessaire jusqu’à ce que la prise de vue avec flash
normale puisse reprendre.
Fonction
Nombre de flashs consécutifs
pour atteindre l’avertissement
de niveau 1 (indication)
Temps de repos
nécessaire
(indication)
48 fois ou plus
10 min ou plus
Flashs consécutifs*
Fonction d’éclairage
pilote du flash (p. 23)
* À pleine puissance
69
Restriction de déclenchement du flash suite à une hausse de température
Même si l’avertissement de niveau 1 n’est pas affiché, l’intervalle de
déclenchement est prolongé à mesure que le flash commence à chauffer.
Si l’avertissement de niveau 2 s’affiche, attendez au moins 15 minutes
avant d’utiliser l’appareil photo.
Pour les précautions sur le nombre de déclenchements du flash, voir
page 12 (flashs consécutifs) ou page 23 (fonction d’éclairage pilote du
flash).
Ne touchez pas le flash ou les piles immédiatement après le
déclenchement consécutif du flash ou la fonction d’éclairage pilote du
flash. Vous risqueriez de vous brûler en les touchant. Avant de retirer le
flash ou de remplacer les piles, assurez-vous que le flash a refroidi.
Lorsque C.Fn-22-1 est réglé (p. 64), l’avertissement avec l’éclairage
rouge de l’écran LCD ne s’affiche pas même si la température du flash
augmente.
C
70
Y
P
O
Guide de dépannage
En cas de problème avec le flash, consultez d’abord ce guide de
dépannage. Si ce guide de dépannage ne vous permet pas de résoudre
le problème, adressez-vous à votre revendeur ou au Service clientèle
Canon le plus proche.
Prise de vue normale
L’alimentation ne s’allume pas.
Veillez à insérer les piles dans le bon sens (p. 14).
Assurez-vous que le couvercle du compartiment à piles est fermé (p. 14).
Remplacez les piles par des neuves.
Insérez les piles dans le flash, même lorsque vous utilisez une source
d’alimentation externe (p. 68).
Y
P
O
Le MR-14EX II ne se déclenche pas.
Insérez complètement le sabot de fixation sur la griffe porte-accessoire de
l’appareil photo, faites glisser le taquet de verrouillage vers la droite et
fixez solidement l’unité de commande sur l’appareil photo (p. 15).
Si l’indication <G> reste affichée pendant 30 secondes ou plus,
remplacez les piles (p. 14).
Si les contacts électriques de l’unité de commande ou de l’appareil photo
sont sales, essuyez-les (p. 9) avec un chiffon sec.
C
L’appareil s’éteint automatiquement.
La fonction d’extinction automatique du MR-14EX II s’est activée.
Appuyez sur le déclencheur à mi-course ou appuyez sur le bouton de
flash test (p. 18).
Les images sont sous-exposées ou surexposées.
Si un objet fortement réfléchissant se trouve dans le champ, utilisez la
mémorisation d’exposition au flash (p. 29).
Si le sujet principal apparaît très sombre ou très clair, réglez la correction
d’exposition au flash (p. 27).
Avec la synchronisation à haute vitesse, plus la vitesse d’obturation est
rapide, plus le nombre-guide est petit. Rapprochez-vous du sujet (p. 30).
Ne déclenchez pas le flash asservi C directement en le dirigeant vers le
sujet principal (p. 44).
71
Guide de dépannage
La photo est très floue.
Lorsque le mode de prise de vue est réglé sur l’exposition automatique
avec priorité à l’ouverture (f) et que la scène est sombre, la
synchronisation lente est automatiquement activée (la vitesse
d’obturation est plus lente). Utilisez un trépied ou réglez le mode de prise
de vue sur Programme d’exposition automatique (d) ou le mode
entièrement automatique (p. 21). Veuillez noter que vous pouvez
également régler la vitesse de synchronisation dans [Vitesse synchro en
mode Av] (p. 40).
Le rapport de flash, la correction d’exposition au flash ou le
bracketing d’exposition au flash ne peuvent pas être réglés.
Y
P
O
Réglez le mode de prise de vue sur d/s/f/a/F (Mode de la zone
de création) (p. 13).
Prise de vue avec plusieurs flashs sans fil par
transmission optique
C
La prise de vue avec plusieurs flashs sans fil est désactivée ou
le déclenchement d’un seul côté est désactivé.
Le contrôle du rapport de flash et la prise de vue avec plusieurs flashs
sans fil sont désactivés lorsque le mode de flash est réglé sur le flash
automatique TTL. Réglez C.Fn-05 sur 0 (p. 62).
Le flash asservi ne se déclenche pas.
Vérifiez que <:> et <M> s’affichent sur l’écran du flash maître
(p. 47).
Vérifiez que le groupe de flashs du flash asservi est correctement réglé.
Réglez les canaux de transmission du flash maître et du flash asservi sur
les mêmes numéros (p. 48).
Vérifiez que le flash asservi se trouve dans la portée de transmission du
flash maître (p. 44).
Dirigez le capteur sans fil du flash asservi vers le flash maître (p. 44).
Si le flash maître et le flash asservi sont trop proches, il se peut que la
transmission ne fonctionne pas correctement (p. 74).
72
Caractéristiques techniques
Type
Type :
Appareils photo
compatibles :
Flash automatique E-TTL II/E-TTL/TTL
Flash de type annulaire pour gros plans
Appareils photo EOS de type A (flash automatique E-TTL II/E-TTL)
Appareils photo EOS de type B (flash automatique TTL)
Flash
Nombre guide :
Couverture du flash :
Durée du flash :
Déclenchement des deux côtés : Environ 14 (100 ISO, en mètres)
Déclenchement d’un seul côté : Environ 10,5 (100 ISO, en mètres)
Environ 80° à la verticale, 80° à l’horizontale
Flash normal : Environ 1,8 ms ou plus court,
Flash rapide : Environ 2,3 ms ou plus court
Informations sur la température de couleur du flash
transmises à l’appareil photo lorsque le flash se déclenche
Transmission des
informations sur la
température de couleur :
Filtre :
Un filtre de 67 mm peut être fixé sur la face avant du flash
Voyant de mise au point : Couverture
• Lampe supérieure : Environ 60° à la verticale et 60° à l’horizontale
• Lampe inférieure : Environ 45° à la verticale et 45° à l’horizontale
Intensité de la lumière : Réglable
Contrôle de l’exposition
Y
P
O
Système du contrôle de
Flash automatique E-TTL II/E-TTL/TTL, flash manuel
niveau d’exposition :
Portée effective du flash : Flash normal : Environ 20 mm - 5 m
Flash rapide : Environ 20 mm - 2,7 m (au nombre guide 7,5, en mètres)
Synchronisation à haute vitesse : Environ 20 mm - 2,7 m (à
1/250 seconde)
* Déclenchement des deux côtés, avec un objectif f/2,8, 100 ISO
* Distance depuis le flash
Mode flash :
Déclenchement des deux côtés, déclenchement d’un seul côté
Contrôle du rapport de flash :8:1 - 1:1 - 1:8, par palier d’une demi-valeur
Correction d’exposition au flash : ±3 valeurs par paliers d’un tiers ou d’une demi-valeur
Bracketing d’exposition au ±3 valeurs par paliers d’un tiers ou d’une demi-valeur
flash (FEB) :
(lorsqu’il est utilisé avec la correction d’exposition au flash)
Mémorisation d’exposition Activé avec le bouton multifonction ou les boutons de
au flash :
mémorisation d’exposition au flash/mémorisation
d’exposition de l’appareil photo
Synchronisation à haute vitesse : Activée
Flash manuel :
Flash normal : Puissance 1/1 - 1/128 (par palier d’un tiers de valeur)
Synchronisation à haute vitesse : Puissance 1/1 - 1/64 (par
palier d’un tiers de valeur)
Confirmation d’exposition Le voyant de confirmation d’exposition au flash s’allume
au flash :
Fonction d’éclairage pilote Déclenchée avec le bouton de contrôle de la profondeur de champ
de l’appareil photo ou le bouton de flash test du MR-14EX II
du flash :
C
73
Caractéristiques techniques
Recharge du flash
Intervalle de
déclenchement (temps de
recharge) :
Affichage du voyant de
flash recyclé :
Flash normal : Environ 0,1 - 5,5 secondes
Flash rapide : Environ 0,1 - 3,3 secondes
* Avec des piles alcalines AA/LR6
S’allume en rouge : flash normal disponible
S’allume en vert : flash rapide disponible
Fonction flash maître sans fil par transmission optique
Méthode de connexion :
Canal :
Commande du flash
asservi :
Plage de transmission :
Impulsion optique
Canaux 1 à 4
Jusqu’à 3 groupes (A, B, C)
À l’intérieur : Environ 0,2 à 5 m (devant)
À l’extérieur : Environ 0,2 à 3 m (devant)
Environ 60° à la verticale et 80° à l’horizontale
Fonctions personnalisables
Fonctions personnalisées : 12
Fonctions personnelles : 3
Source d’alimentation
Source d’alimentation du
MR-14EX II :
Y
P
O
Quatre piles alcalines AA/LR6
* Il est également possible d’utiliser des piles AA/LR6 Ni-MH
et AA/LR6 au lithium
Durée de vie des piles
Environ 100 à 700 flashs
(nombre de flashs) :
* Avec des piles alcalines AA/LR6
Mode Économie d’énergie :Extinction après environ 90 secondes d’inactivité
Source d’alimentation
Une alimentation compacte CP-E4 peut être utilisée
externe :
C
Dimensions et poids
Dimensions (L x H x P) :
Poids :
Flash : Environ 129,6 x 112,1 x 25,3 mm
Unité de commande : Environ 69,6 x 118,8 x 71,4 mm
Environ 455 g (MR-14EX II uniquement, sans les piles)
Toutes les spécifications ci-dessus sont basées sur les normes d’essai de
Canon.
Les spécifications et l’aspect extérieur du produit sont susceptibles d’être
modifiés sans préavis.
74
Caractéristiques techniques
Nombre-guide (Environ, 100 ISO, en mètres)
Flash normal
Synchronisation à haute vitesse
(à pleine puissance)
Puissance du Déclenchement Déclenchement
flash
des deux côtés d’un seul côté
1/1
1/2
1/4
1/8
1/16
1/32
1/64
1/128
14,0
9,9
7,0
4,9
3,5
2,5
1,8
1,2
10,5
7,4
5,3
3,7
2,6
1,9
1,3
0,9
C
Vitesse
d’obturation
Déclenchement des
deux côtés
Déclenchement
d’un seul côté
1/125
1/160
1/200
1/250
1/320
1/400
1/500
1/640
1/800
1/1000
1/1250
1/1600
1/2000
1/2500
1/3200
1/4000
1/5000
1/6400
1/8000
8,9
8,5
8,0
7,6
6,2
5,5
4,9
4,4
3,9
3,5
3,1
2,7
2,4
2,2
1,9
1,7
1,5
1,4
1,2
6,6
6,3
6,0
5,7
4,6
4,1
3,7
3,3
3,1
2,6
2,3
2,1
1,8
1,6
1,5
1,3
1,2
1,0
0,9
Y
P
O
75
Utilisation du MR-14EX II avec un appareil photo de type B
Cette section décrit les fonctions disponibles ou pas lors de l’utilisation
du Flash Macro Annulaire MR-14EX II avec un appareil photo de type B
(appareil photo argentique EOS prenant en charge le flash automatique
TTL).
Lorsque le MR-14EX II est utilisé avec le flash automatique avec un
appareil photo de type B, <b> s’affiche sur l’écran LCD du flash.
Fonctions disponibles avec les appareils photo de type B
Flash automatique TTL
Déclenchement des deux côtés/d’un seul côté
Correction d’exposition au flash
Bracketing d’exposition au flash (FEB)
Flash manuel
Synchronisation sur le deuxième rideau
Prise de vue avec plusieurs flashs sans fil : Flash manuel
Y
P
O
Fonctions non disponibles avec les appareils photo de type B
Flash automatique E-TTL II/E-TTL
Contrôle du rapport de flash
Mémorisation d’exposition au flash
Synchronisation à haute vitesse
Prise de vue avec plusieurs flashs sans fil : Prise de vue avec flash
automatique
Flash rapide
Fonction d’éclairage pilote du flash
C
Lors de l’utilisation avec certains appareils photo EOS argentiques de type
B, la correction d’exposition au flash, le bracketing d’exposition au flash, la
synchronisation sur le deuxième rideau et d’autres fonctions peuvent être
désactivés.
76
CAN ICES-3 (B) / NMB-3 (B)
Ne pas exposer l’appareil aux gouttes ni aux éclaboussements d’eau.
Ne pas exposer les piles à une chaleur excessive, par exemple en plein soleil.
Ne pas recharger des piles sèches.
Union Européenne, Norvège, Islande et Liechtenstein
uniquement.
Ce symbole indique que ce produit ne doit pas être jeté avec les
ordures ménagères, conformément à la directive DEEE (2012/19/
UE) et à la réglementation de votre pays. Ce produit doit être
confié au distributeur à chaque fois que vous achetez un produit
neuf similaire, ou à un point de collecte mis en place par les
collectivités locales pour le recyclage des Déchets des
Équipements Électriques et Électroniques (DEEE). Le traitement
inapproprié de ce type de déchet risque d’avoir des répercussions
sur l’environnement et la santé humaine, du fait de la présence de
substances potentiellement dangereuses généralement associées
aux équipements électriques et électroniques. Parallèlement, votre
entière coopération dans le cadre de la mise au rebut correcte de
ce produit favorisera une meilleure utilisation des ressources
naturelles. Pour plus d’informations sur les points de collecte des
équipements à recycler, contactez vos services municipaux, les
autorités locales compétentes, le plan DEEE approuvé ou le
service d’enlèvement des ordures ménagères. Pour plus
d’informations sur le retour et le recyclage des produits DEEE,
consultez le site:
www.canon-europe.com/weee.
C
Y
P
O
77
MÉMO
C
78
Y
P
O
MÉMO
C
Y
P
O
79
MÉMO
C
80
Y
P
O
Index
A
Emplacements du flash .................. 44
Appareil photo de type A...................2
E-TTL II (mesure de portée du flash)
....................................................... 40
Appareil photo de type B.................76
Étui ................................................... 3
Av (exposition automatique avec
priorité à l’ouverture) .......................21
Filtre ............................................... 17
Adaptateur Macro Lite...............16, 68
Avertissement .................................69
B
Bouchon d’objectif...........................16
Bouton de déverrouillage ................16
Bracketing d’exposition au flash (FEB)
..................................................28, 40
C
F
Flash........................................... 8, 16
Sélection .............................. 26, 34
Flash asservi .................................. 43
Réglage du flash asservi............ 47
Vérification de la pile.................. 50
Flash automatique E-TTL II/E-TTL
....................................................... 21
Y
P
O
Flash automatique TTL ............ 62, 76
C.Fn ..........................................58, 61
Flash maître ............................. 43, 47
Canal de transmission ....................48
Flash manuel............................ 32, 55
Déclenchement d’un seul côté... 34
Prise de vue avec plusieurs flashs
sans fil........................................ 55
Puissance du flash............... 32, 55
Flash manuel mesuré..................... 35
Commande du flash........................38
C
Commutateur d’alimentation ...........18
Contrôle du rapport de flash
A:B........................................25, 50
A:B et C ................................49, 53
Bouton RATIO ......................25, 33
Correction d’exposition au flash
..................................................27, 40
Coupure alimentation automatique
..................................................18, 61
D
Déclenchement d’un seul côté
..................................................26, 34
Distance de transmission................44
E
Écran LCD ......................................10
Contraste ....................................65
Éclairage.........................19, 64, 65
Flash normal............................. 14, 75
Flash rapide.............................. 14, 18
Flash test...................... 18, 50, 61, 63
Fonction d’éclairage pilote du flash
................................................. 23, 61
Fonction de verrouillage ................. 19
Fonction Mémoire........................... 66
Fonctions personnalisées (C.Fn)
................................................. 58, 61
Fonctions personnelles (P.Fn)
................................................. 58, 65
G
Gestion des groupes asservis ........ 46
81
Index
Griffe porte-accessoires..................15
Groupe de flashs ..........44, 46, 53, 55
R
Rapport .................. 25, 47, 49, 53, 55
Recharge du flash .......................... 18
H
Hausse de température ..................69
Réglages des fonctions du flash .... 37
Réglages sans fil............................ 47
I
Intervalle de déclenchement
............................................12, 14, 69
M
M (exposition manuelle)..................21
Mémorisation d’exposition au flash
........................................................29
Restriction de déclenchement du flash
....................................................... 69
Retardateur de 4, 6, 8, 10 ou
16 secondes..................................... 4
S
Sans fil par transmission optique ... 43
Y
P
O
Mode de la zone de création
..............................................4, 13, 72
Mode flash ..........................10, 11, 40
Mode mesure flash ...................40, 62
N
Réinitialisation des réglages .... 36, 40
Source d’alimentation
externe ..................................... 63, 68
Synchro .......................................... 40
Synchronisation à haute vitesse .... 30
Niveau d’exposition au flash .....10, 35
Synchronisation sur le deuxième
rideau ....................................... 31, 40
Nombre de flashs............................14
Système ......................................... 68
C
Nombre-guide .................................75
P
P (Programme d’exposition
automatique).............................20, 21
Pare-soleil.......................................17
Piles ................................................14
Portée effective du flash .................24
Prise de vue avec flash entièrement
automatique ....................................20
Prise de vue avec plusieurs flashs
sans fil.............................................43
A:B C ..............................47, 49, 53
Flash manuel..............................55
Puissance du flash....................32, 55
T
Transmission des informations sur la
température de couleur .................. 23
Tv (exposition automatique avec
priorité à l’obturation) ..................... 21
V
Vitesse d’obturation........................ 21
Vitesse d’obturation de synchro du
flash.......................................... 21, 40
Vitesse synchro en mode Av.......... 40
Voyant de confirmation d’exposition au
flash.......................................... 20, 50
Voyant de flash recyclé ...... 18, 50, 62
Voyant de mise au point..... 22, 64, 65
82
MÉMO
C
Y
P
O
83
C
Y
P
O
Les appareils photo et les accessoires mentionnés dans ce mode d’emploi datent
de janvier 2014. Pour obtenir des informations sur la compatibilité avec des
appareils photo et des accessoires vendus après cette date, contactez le Service
clientèle Canon le plus proche de chez vous.
C
Y
P
O
Español
Introducción
El Flash Macro Ring Lite Canon MR-14EX II es una unidad de flash
para la fotografía de primeros planos con cámaras Canon EOS,
compatible con los sistemas de flash automático E-TTL II/E-TTL/TTL.
La unidad de flash está equipada con diversas funciones adecuadas
para una amplia gama de propósitos fotográficos, desde la fotografía
más simple hasta la más avanzada. Tiene funciones para controlar la
proporción de flash entre los tubos de flash A y B, el disparo de un solo
lado, el disparo con varios flashes inalámbricos utilizando unidades de
flash secundarias adicionales y el flash manual.
Lea estas Instrucciones consultando al mismo tiempo las
Instrucciones de su cámara.
Antes de usar el producto, lea estas Instrucciones y las Instrucciones
de su cámara para familiarizarse con sus operaciones.
Y
P
O
Uso del MR-14EX II con una cámara
Uso con una cámara EOS DIGITAL (Cámara de tipo A)
Puede utilizar el MR-14EX II para fotografiar fácilmente con flash
macro usando el control de flash automático, de la misma manera
que con el flash incorporado de una cámara.
C
Uso con una cámara de película EOS
Cámara con sistema de flash automático E-TTL II/E-TTL
(Cámara de tipo A)
Puede utilizar el MR-14EX II para fotografiar fácilmente con flash
macro usando el control de flash automático, de la misma manera
que con el flash incorporado de una cámara.
Cámara con sistema de flash automático TTL (Cámara de
tipo B)
Consulte la página 76.
* En estas Instrucciones se asume que el MR-14EX II se utiliza con una
cámara de tipo A.
2
Lista de comprobación de elementos
Antes de empezar, compruebe que el MR-14EX II incluye todos los
elementos siguientes. Si falta algo, póngase en contacto con el
distribuidor.
Tapa de objetivo
MR-14EX II
Funda
(p. 16)
Y
P
O
* Procure no perder ninguno de los elementos mencionados.
C
3
Convenciones utilizadas en este manual
Iconos de este manual
9
: indica el dial de selección.
8
: indica el botón de ajuste.
3/1/4/ : indica que la función correspondiente permanece
7/2
activa durante 4 seg., 6 seg., 8 seg., 10 seg. o 16 seg.
después de soltar el botón.
(p. **)
: números de las páginas de referencia para obtener
más información.
: advertencia para evitar problemas con el disparo.
: información complementaria.
M
: cuando se muestra M a la derecha del título de la
página, indica que la función se realiza cuando el modo
de disparo de la cámara está ajustado en <d/s/f/
a/F> (modo de la zona creativa).
Supuestos básicos
Y
P
O
En los procedimientos operativos se asume que tanto el interruptor
de alimentación de la cámara como el del MR-14EX II están
situados en <K>.
Los iconos utilizados para botones, diales y símbolos en el texto
coinciden con los iconos que se encuentran en la cámara y en el
MR-14EX II.
En los procedimientos operativos se asume que los ajustes del menú
y de las funciones personalizadas de la cámara, y de las funciones
personalizadas y las funciones personales del MR-14EX II, son los
predeterminados.
Todas las cifras se basan en el uso de cuatro pilas alcalinas AA/LR6
y en los métodos de comprobación estándar de Canon.
En los procedimientos operativos se asume que se utiliza un
objetivo macro.
C
4
Capítulos
Introducción
1
2
3
4
5
2
Introducción a la fotografía con flash macro
Preparativos para la fotografía con flash macro y la fotografía
básica
Ajuste de las funciones del flash con operaciones
de la cámara
13
37
Ajuste de las funciones del flash desde la pantalla de menús de la cámara
Disparo con varios flashes inalámbricos
Disparo con varios flashes inalámbricos usando unidades
secundarias adicionales con transmisión óptica
Y
P
O
Personalización del MR-14EX II
Personalización con funciones personalizadas y funciones
personales
Referencia
C
Mapa del sistema, preguntas frecuentes, uso con una cámara de
tipo B
43
57
67
5
Índice
Introducción
2
Lista de comprobación de elementos............................................... 3
Convenciones utilizadas en este manual ......................................... 4
Capítulos .......................................................................................... 5
Nomenclatura ................................................................................... 8
1
Introducción a la fotografía con flash macro
13
Instalación de las pilas ................................................................... 14
Montaje de la unidad de control en la cámara .............................. 15
Y
P
O
Montaje de la unidad de flash en el objetivo .................................. 16
Encendido de la alimentación ........................................................ 18
Disparo totalmente automático del flash ........................................ 20
Uso del flash automático E-TTL II y E-TTL por modo de
disparo............................................................................................ 21
C
Alcance efectivo del flash (Referencia) .......................................... 24
l Ajuste de la proporción de flash....................................... 25
f Compensación de la exposición con flash ................................ 27
g FEB .......................................................................................... 28
7: Bloqueo FE ............................................................................ 29
c Sincronización de alta velocidad ............................................... 30
r Sincronización a la segunda cortina ........................................ 31
q: Flash manual ............................................................................ 32
Borrado de ajustes del MR-14EX II................................................ 36
2
Ajuste de las funciones del flash con operaciones
de la cámara
37
Control del flash desde la pantalla de menús de la cámara........... 38
6
Índice
3
Disparo con varios flashes inalámbricos
43
: Disparo con varios flashes inalámbricos .................................44
Ajustes inalámbricos .......................................................................47
a: Disparo con varios flashes añadiendo flash
secundario C................................................................................... 49
a: Disparo avanzado con varios flashes añadiendo flashes
secundarios A, B y C ...................................................................... 53
q: Disparo con varios flashes inalámbricos con potencia de flash
manual ............................................................................................55
4
Y
P
O
Personalización del MR-14EX II
57
C / >: Ajuste de funciones personalizadas y personales ...... 58
C: Ajuste de las funciones personalizadas ................................ 61
C
>: Ajuste de funciones personales............................................. 65
Función de memoria .......................................................................66
5
Referencia
67
Sistema MR-14EX II .......................................................................68
Restricción del disparo del flash debido al aumento de la
temperatura.....................................................................................69
Guía de solución de problemas ......................................................71
Especificaciones ............................................................................. 73
Uso del MR-14EX II con una cámara de tipo B .............................. 76
Índice .............................................................................................. 81
7
Nomenclatura
Unidad de flash
Parte frontal
Cable de
conexión
Botón de liberación (p. 16)
Lámpara de
enfoque (p. 22)
Tubo de flash B
Rosca para filtro/
tapa de objetivo
(p. 16-17)
Lámpara de enfoque
(p. 22)
Y
P
O
Tubo de flash A
C
Parte trasera
Indicador <h>
8
Indicador <i>
Nomenclatura
Unidad de control
Botón de función 3
Panel LCD
Botón de función 2
Botón de función 4
Botón de función 1
<d>
Botón de la lámpara de
enfoque (p. 22)
<E>
Botón de modo de flash
(p. 20, 32, 49, 55)
<Q>
Lámpara de flash listo/
Botón de flash de prueba
(p. 18, 50, 61-63)
C
MODE
Palanca de bloqueo del pie de
montaje (p. 15)
Botón de liberación de bloqueo
(p. 15)
<f>
Botón de ajuste de la
proporción de flash/
selección de tubo de flash
(p. 25, 32, 47, 49,
53, 55)
Interruptor de alimentación
(p. 18)
<K>
: Encendido
<a> : Bloqueo de botón/dial
(Encendido)
<J> : Apagado
Y
P
O
Lámpara de confirmación de la
exposición con flash (p. 20)
<9> Dial de selección
<8> Botón de ajuste
Pie de montaje (p. 15)
Contactos
Tapa de terminales
Tapa del
compartimento de las
pilas (p. 14)
Toma de alimentación
eléctrica externa
Clavija de bloqueo
Palanca de liberación de bloqueo
de la tapa del compartimento de
las pilas (p. 14)
9
Nomenclatura
Panel LCD
Flash automático E-TTL II/E-TTL/TTL (p. 21)
c : Sincronización
de alta velocidad
(p. 30, 40)
r : Sincronización a
la segunda
cortina (p. 31, 40)
G : Indicador de pilas (p. 18)
a : Flash automático
E-TTL II/E-TTL
b : Flash automático
TTL
u: Funciones
personalizadas
(p. 61)
j: Disparo normal
t: Aumento de
temperatura
(Restricción del
disparo/p. 69)
f : Compensación de la
exposición con flash
(p. 27, 40)
Cantidad de compensación de
la exposición con flash
Nivel de exposición del
flash
Abertura
C
Y
P
O
,:
Ajuste de la proporción
de flash
Grupo de disparo
T: Funciones
personales
(p. 65)
Secuencia FEB (p. 62)
g : FEB (p. 28, 40)
Proporción de flash
l : Disparar A:B (control de la proporción de flash)
4 : Disparar A (disparo de un solo lado)
5 : Disparar B (disparo de un solo lado)
Las pantallas que se muestran son solo ejemplos. La pantalla mostrará
solo los ajustes aplicados actualmente.
Las funciones, como <=> y <@>, que se muestran sobre los
botones de función 1 a 4 cambian según los ajustes.
Cuando se acciona un botón o un dial, el panel LCD se ilumina (p. 19).
10
Nomenclatura
Flash manual (p. 32)
q: Flash manual
Potencia del flash
manual
Grupo de disparo
4 : Disparar A
5 : Disparar B
C
Y
P
O
Disparo con varios flashes inalámbricos con transmisión
óptica (p. 43)
g : Disparo inalámbrico
(principal)
Grupo de disparo
M : Principal
: : Disparo inalámbrico
mediante
transmisión óptica
* : Canal de
transmisión
l : Disparar A:B
(control de la
proporción de
flash)
4 : Disparar A
5 : Disparar B
6 : Disparar C (flash secundario C)
j : Disparar A, B y C (solo cuando C.Fn-15 está ajustado en 1)
11
Precauciones para disparar flashes continuos
Para evitar degradar y dañar la unidad de flash debido al
sobrecalentamiento, no dispare más de 20 flashes de manera
continua. Después de 20 flashes continuos, deje un tiempo de
descanso de al menos 10 minutos.
Si dispara 20 flashes de manera continua y, a continuación, vuelve a
disparar el flash repetidamente con intervalos cortos, es posible que
se active la función de seguridad y restrinja el disparo del flash.
Mientras el disparo del flash está restringido, el intervalo de disparo
se ajusta automáticamente en un tiempo de entre aproximadamente 8
y 15 segundos. Si ocurre así, deje un tiempo de descanso de al menos
10 minutos.
Para obtener información detallada, consulte “Restricción del disparo
del flash debido al aumento de la temperatura” en la página 69.
C
12
Y
P
O
1
Introducción a la
fotografía con flash macro
Y
P
O
En este capítulo se describen los preparativos antes de
iniciar la fotografía con flash macro, así como las
operaciones de disparo básicas.
C
Las condiciones del motivo afectan mucho a la exposición en
la fotografía de primeros planos. En consecuencia, se
recomienda fotografiar el mismo motivo con diferentes
exposiciones (p. 27) y comprobar la exposición
inmediatamente después de disparar.
Cuando el modo de disparo de la cámara se ajusta en un
modo totalmente automático o en un modo de la zona de
imagen, las funciones a las que se ha añadido M en el lado
derecho del título de la página no se pueden ajustar. Ajuste el
modo de disparo de la cámara en d/s/f/a/F (modo de
la zona creativa) para activar todas las operaciones de este
capítulo.
13
Instalación de las pilas
Use cuatro pilas AA/LR6.
1
Abra la tapa.
Deslice la palanca de liberación de
bloqueo hacia la izquierda como se
muestra en la ilustración, deslice la
tapa hacia abajo y, a continuación, abra
la tapa del compartimento de las pilas.
las pilas.
2 Instale
Asegúrese de que los contactos “+” y
“-” de las pilas estén correctamente
orientados, como se muestra en el
compartimento de las pilas.
Los surcos en las superficies laterales
del compartimento de las pilas indican
“-”. Esto es útil cuando se sustituyen
las pilas en un lugar oscuro.
Y
P
O
la tapa.
3 Cierre
Cierre la tapa del compartimento de
C
las pilas y deslícela hacia arriba.
X Cuando encaje en su lugar, la tapa
del compartimento de las pilas
quedará bloqueada.
Intervalo de disparo y número de flashes
Intervalo de disparo
Flash rápido
Flash normal
Aprox. 0,1 a 3,3 seg.
Aprox. 0,1 a 5,5 seg.
Número de flashes
Aprox. 100 a 700
Con pilas alcalinas nuevas AA/LR6, disparando ambos lados y según los
métodos de comprobación estándar de Canon.
La función de flash rápido permite disparar con flash antes de que el flash esté
completamente cargado (p. 18).
El uso de pilas AA/LR6 que no sean alcalinas puede provocar un contacto
incorrecto, debido a la forma irregular de los contactos de las pilas.
Si cambia las pilas después de disparar flashes de manera continua,
tenga en cuenta que las pilas pueden calentarse.
La unidad de flash necesita pilas incluso cuando se utiliza una fuente de
alimentación externa (p. 68).
14
Montaje de la unidad de control en la cámara
Cuando se muestre <!> o se apague la pantalla del panel LCD durante
la recarga, cambie las pilas por otras nuevas.
Utilice un juego nuevo de cuatro pilas de la misma marca. Cuando
cambie las pilas, cambie las cuatro a la vez.
También pueden emplearse pilas AA/LR6 de Ni-MH o litio.
Montaje de la unidad de control en la cámara
1
Monte la unidad de control.
Deslice a fondo el pie de montaje de
la unidad de control en la zapata de la
cámara.
Y
P
O
la unidad de control.
2 Sujete
Deslice la palanca de bloqueo del pie
de montaje hacia la derecha.
C
X Cuando la palanca de bloqueo encaje
en su lugar quedará bloqueada.
la unidad de control.
3 Desmonte
Mientras presiona el botón de
liberación de bloqueo, deslice la
palanca de bloqueo hacia la izquierda
y desmonte la unidad de control.
No olvide apagar el MR-14EX II antes de montarlo o desmontarlo.
15
Montaje de la unidad de flash en el objetivo
Monte la unidad de flash en la parte frontal del objetivo macro.
Monte la unidad de flash en la
parte frontal del objetivo mientras
mantiene presionado el botón de
liberación.
Asegúrese de que la unidad de flash
esté firmemente montada.
Cuando gire la unidad de flash,
presione ligeramente el botón de
liberación mientras la hace girar.
Desmonte la unidad de flash mientras
mantiene presionado el botón de
liberación.
Y
P
O
Montaje de la tapa de objetivo
Monte la tapa de objetivo que se proporciona en la unidad de flash
mientras no la utilice, para proteger el objetivo.
La unidad de flash también permite
montar un filtro de 67 mm de
diámetro (p. 17).
C
No olvide montar la unidad de flash en el objetivo cuando vaya a
fotografiar. Si dispara sosteniendo la unidad de flash en la mano puede
provocarse quemaduras de baja temperatura.
No toque la unidad de flash ni las pilas inmediatamente después del
disparo continuo del flash o de usar el flash de modelado (p. 23). Si los
toca, puede provocarse una quemadura. Asegúrese de que la unidad de
flash se haya enfriado antes de desmontarla o de reemplazar las pilas.
Cuando utilice los objetivos siguientes, monte el adaptador Macrolite (se
vende por separado) en la parte frontal del objetivo (rosca para filtro) y, a
continuación, monte la unidad de flash.
• EF100 mm f/2,8L Macro IS USM: adaptador Macrolite 67
• EF180 mm f/3,5L Macro USM: adaptador Macrolite 72C
16
Montaje de la unidad de flash en el objetivo
Uso de un filtro
Durante el disparo con flash se puede
usar un filtro disponible en el mercado.
Se puede montar un filtro, usando los
dos procedimientos que se describen a
continuación. Con algunos objetivos
macros es posible que no se puedan
usar filtros.
(1) Monte un filtro de 67 mm en la cara frontal de la unidad de flash (vea
la ilustración de arriba).
(2) Monte la unidad de flash en el objetivo con el filtro montado en la
parte frontal del objetivo (rosca para filtro).
Objetivo macro
Y
P
O
EF50 mm f/2,5 Compact Macro
EF100 mm f/2,8 Macro
EF100 mm f/2,8 Macro USM
C
EF100 mm f/2,8L Macro IS USM
EF180 mm f/3,5L Macro USM
EF-S60 mm f/2,8 Macro USM
Compatibilidad con filtros
(1)
(2)
No*
Sí
Sí
MP-E65 mm f/2,8 1-5x Macro Photo
* El objetivo no se puede usar con un filtro, dado que el enfoque se ve
interrumpido cuando el filtro montado toca la parte delantera del objetivo.
Además, como resultado es posible que se dañe el filtro o se averíe el objetivo.
Uso de un parasol
Si desea usar un parasol dedicado con el MP-E65 mm f/2,8 1-5x
Macro Photo (se vende por separado), monte la unidad de flash
después de montar el parasol en el objetivo.
Cuando se utiliza cualquier otro objetivo macro, no se puede montar
un parasol.
17
Encendido de la alimentación
1
Sitúe el interruptor de
alimentación en <K>.
X Se inicia la recarga del flash.
X Durante la recarga, se muestra
<G> en el panel LCD. Cuando
se completa la recarga del flash, este
indicador desaparece.
si el flash está listo.
2 Compruebe
El estado de la lámpara de flash listo
cambia de apagada a verde (Flash
rápido listo) y rojo (completamente
cargado).
Presione el botón de flash de prueba
(lámpara de flash listo) para disparar
un flash de prueba.
Flash rápido
Y
P
O
La función de flash rápido permite disparar con flash cuando la lámpara
de flash listo está iluminada en verde (antes de que el flash esté
completamente cargado). Está disponible cuando el modo de avance
de la cámara está ajustado en disparo único. La potencia del flash será
aprox. 1/2 a 1/5 de la potencia máxima, pero es efectivo para disparar
con un intervalo de disparo más corto.
Tenga en cuenta que no se puede utilizar el flash rápido cuando se ha
ajustado disparos en serie, FEB, flash manual o disparo con varios
flashes inalámbricos.
C
Desconexión automática
Para ahorrar energía de las pilas, la alimentación se apagará automáticamente
después de 90 segundos de inactividad, aproximadamente. Para encender de
nuevo el MR-14EX II, presione el disparador de la cámara hasta la mitad, o
presione el botón de flash de prueba (lámpara de flash listo).
No se puede utilizar el flash rápido cuando el modo de flash se ha
ajustado en <b>.
No se puede disparar un flash de prueba cuando el temporizador 3/
1/4/7/2 de la cámara está activo.
18
Encendido de la alimentación
Función de bloqueo
Puede situar el interruptor de alimentación en <a> para desactivar
el funcionamiento del dial y los botones del flash. Es efectivo cuando se
desea evitar que los ajustes de las funciones del flash cambien
accidentalmente después de ajustarlas.
Si acciona un botón o dial, se mostrará <LOCKED> en el panel LCD.
(Las funciones que se muestran sobre los botones de función 1 a 4,
como <=> y <@>, no se muestran.)
Iluminación del panel LCD
Cuando se acciona un botón o un dial, el panel LCD se ilumina durante
12 segundos. Si los acciona cuando el panel LCD esté iluminado, la
duración de la iluminación se prolongará.
C
Y
P
O
Los ajustes del flash seguirán teniendo efecto incluso después de apagar
la alimentación. Para conservar los ajustes al reemplazar las pilas,
reemplácelas antes de 1 min. tras apagar el interruptor de alimentación y
retirarlas.
Cuando la temperatura de la unidad de flash se haya elevado debido al
disparo continuo del flash, es posible que se prolongue el tiempo que
transcurre hasta que se produce la desconexión automática.
Puede disparar un flash de prueba o encender y apagar la lámpara de
enfoque mientras el interruptor de alimentación está situado en la
posición <a>. Además, cuando se acciona un botón o un dial, el
panel LCD se ilumina.
Puede disparar el flash rápido durante los disparos en serie (C.Fn-06/
p. 62).
La desconexión automática se puede desactivar (C.Fn-01/p. 61).
Puede seleccionar el método de carga a usar cuando se utiliza una
fuente de alimentación externa (C.Fn-12/p. 63).
Puede cambiar el ajuste de la iluminación del panel LCD (C.Fn-22/p. 64).
Puede cambiar el color de la iluminación del panel LCD (P.Fn-03/p. 65).
19
Disparo totalmente automático del flash
Cuando ajuste el modo de disparo de la cámara en <d> (AE
programada) o un modo totalmente automático, puede disparar en
modo de flash totalmente automático E-TTL II/E-TTL.
1
Ajuste el modo de flash en
<a>.
Presione el botón <E> y ajústelo
en <a>.
Compruebe que no se muestre
<M>.
el motivo.
2 Enfoque
Presione el disparador hasta la mitad
Y
P
O
para enfocar.
X La velocidad de obturación y la
abertura se muestran en el visor.
Asegúrese de que en el visor se
ilumine <Q>.
C
la foto.
3 Tome
Cuando se presiona el disparador
hasta el fondo, se disparará el flash y
se tomará la fotografía.
X Si se ha obtenido una exposición
estándar con flash, la lámpara de
confirmación de la exposición con flash
se encenderá durante 3 segundos.
Incluso cuando se monta en una cámara compatible con el flash
automático E-TTL II, en el panel LCD se muestra <a>.
Si la lámpara de confirmación de la exposición con flash no se ilumina o
el motivo está oscuro (subexpuesto) cuando se examina la imagen en el
monitor LCD de la cámara, acérquese al motivo y dispare de nuevo.
También puede ajustar una sensibilidad ISO mayor, si está utilizando una
cámara digital.
“Modo totalmente automático” hace referencia a los modos de disparo
<A>, <1> y <C>.
20
Uso del flash automático E-TTL II y E-TTL por modo de disparo
Ajuste simplemente el modo de disparo de la cámara en <f> (AE
con prioridad a la abertura) o <a> (exposición manual) y podrá
realizar fotografías avanzadas con flash macro usando el flash
automático E-TTL II/E-TTL.
Puede fotografiar con flash obteniendo una exposición estándar tanto
del motivo principal como del fondo y teniendo en cuenta la
profundidad de campo.
Seleccione este modo cuando desee ajustar manualmente la abertura.
La cámara, entonces, ajustará automáticamente la velocidad de
obturación adecuada a la abertura para obtener una exposición
estándar. Si la escena es oscura, se utilizará una velocidad de
sincronización lenta para obtener una exposición estándar tanto del
f
motivo principal como del fondo. La exposición estándar del motivo
principal se obtiene con el flash, mientras que la del fondo se obtiene
con una exposición larga, utilizando una velocidad de obturación lenta.
Dado que en escenas poco iluminadas se utilizará una velocidad de
obturación lenta, se recomienda el uso de un trípode.
Si el indicador de velocidad de obturación parpadea, significa que el
fondo quedará sobreexpuesto o subexpuesto. Ajuste la abertura
hasta que el indicador de velocidad de obturación deje de parpadear.
C
Y
P
O
Seleccione este modo cuando desee ajustar manualmente la
velocidad de obturación y la abertura.
a La exposición estándar del motivo principal se obtiene con el flash. La
exposición del fondo se obtiene con la combinación elegida de
velocidad de obturación y abertura.
Cuando se ajusta manualmente la velocidad de obturación con el modo de
disparo ajustado en <s> (AE con prioridad a la obturación), la abertura se
ajustará automáticamente. Sin embargo, esto no es recomendable, porque la
abertura no se puede ajustar manualmente.
Si utiliza el modo de disparo <Z> o <Y>, el resultado será el mismo que
cuando se utiliza el modo <d> (AE programada).
Velocidades de sincronización del flash y aberturas utilizadas
Velocidad de obturación
Abertura
Se ajusta automáticamente (1/X seg. a 1/60 seg.)
Se ajusta automáticamente
f
Se ajusta automáticamente (1/X seg. a 30 seg.)
Se ajusta manualmente
a
Se ajusta manualmente (1/X seg. a 30 seg., Bulb)
Se ajusta manualmente
d
1/X seg. es la máxima velocidad de sincronización del flash de la cámara.
21
Uso del flash automático E-TTL II y E-TTL por modo de disparo
Lámpara de enfoque
Presione el botón <d> para
iluminar la lámpara de enfoque durante
20 seg. y facilitar el enfoque. Presione
otra vez el botón para apagar la lámpara.
La lámpara de enfoque se apaga
automáticamente cuando se presiona
completamente el disparador en la
cámara.
C
Y
P
O
Tenga en cuenta que si se mira de cerca a la lámpara de enfoque
pueden producirse daños en la visión.
Si dispara cuando la lámpara de enfoque esté encendida puede
producirse subexposición. Si es necesario, ajuste la compensación de la
exposición o la compensación de la exposición con flash.
Bajo condiciones en las que no se dispare el flash, como el modo flash
desactivado o durante la grabación de vídeo, la lámpara de enfoque no
se apagará automáticamente aunque se presione por completo el
disparador.
Puede cambiar el método de iluminación de la lámpara de enfoque
(C.Fn-18/p. 64).
Puede cambiar la luminosidad de la lámpara de enfoque (P.Fn-01/p. 65).
22
Uso del flash automático E-TTL II y E-TTL por modo de disparo
Flash de modeladoN
Cuando se presione el botón de previsualización de la profundidad de
campo en la cámara, el flash disparará de forma continua durante
1 seg. Esta función se denomina “flash de modelado”. Es efectiva para
comprobar los efectos de sombra en el motivo, así como el balance de
iluminación. El flash de modelado también se puede disparar durante el
disparo con varios flashes inalámbricos (p. 44).
Para evitar degradar y dañar la unidad de flash debido al
sobrecalentamiento, no dispare el flash de modelado más de 20 veces
seguidas. Después de dispararlo 20 veces seguidas, deje un tiempo de
descanso de al menos 10 minutos.
Si dispara el flash de modelado más de 20 veces seguidas, es posible
que se active la función de seguridad y restrinja el disparo del flash. Si
ocurre así, deje un tiempo de descanso de al menos 10 minutos.
Durante el disparo con Visión en Directo, no es posible disparar el flash de
modelado (manejando la cámara).
El flash de modelado (manejando la cámara) se desactiva cuando se usa
la unidad de flash con una EOS M2, EOS M, EOS Elan II/Elan II E/50/
50E, EOS REBEL K2/3000V, EOS REBEL XS N/REBEL G II/3000N/66,
EOS REBEL 2000/300, EOS REBEL G/500N, EOS IX o EOS IX Lite/IX
7. Ajuste C.Fn-02 en 1 o 2 (p. 61) y dispare el flash de modelado con el
botón de prueba del flash.
C
Y
P
O
El flash de modelado se puede disparar utilizando el botón de flash de
prueba (C.Fn-02/p. 61).
Transmisión de información sobre la temperatura de color
Esta función optimiza el balance de blancos durante el disparo con
flash transmitiendo la información de temperatura de color a la cámara
EOS DIGITAL cuando se dispara el flash. Cuando ajuste el balance de
blancos de la cámara en <A> o <Q>, la función se activará
automáticamente.
Consulte las especificaciones en las Instrucciones de la cámara para
averiguar si es compatible con esta función.
23
Alcance efectivo del flash (Referencia)
EF50 mm f/2,5 Compact Macro
EF100 mm f/2,8 Macro/
EF100 mm f/2,8 Macro USM/
EF100 mm f/2,8L Macro IS USM
ISO400
Abertura
Abertura
45
32
22
16
11
8
5,6
4
3,2
2,8
2,5
ISO100
ISO100
1 2 3 4
Ampliación
5 1
C
2
3
ISO400
Y
P
O
1
EF-S60 mm f/2,8 Macro USM
ISO400
4
Abertura
Abertura
16
11
8
5,6
4
2,8
ISO100
0,33 0,5 0,7 1 0,33 0,5 0,7
Ampliación
0,13 0,2 0,3 0,5
0,13 0,2 0,3 0,5
+Life-Size Converter EF 0,5 0,67 1
0,5 0,67 1
Ampliación
MP-E65 mm f/2,8 1-5x Macro Photo
32
22
16
11
8
5,6
4
2,8
5
32
22
16
11
8
5,6
4
2,8
ISO100
ISO400
0,25 0,33 0,5 0,67 1 0,25 0,33 0,5 0,67 1
Ampliación
EF180 mm f/3,5L Macro USM
Abertura
32
22
16
11
8
5,6
4
3,5
ISO100
0,1 0,2 0,3 0,5 0,7
Ampliación
24
ISO400
1 0,1 0,2 0,3 0,5 0,7
1
: Alcance efectivo del
flash
(disparando ambos
lados)
l Ajuste de la proporción de flashN
Puede ajustar la proporción de flash entre los tubos de flash A y B o
disparar solo uno de ellos. Esto puede crear sombras sobre el motivo
para darle un aspecto más escultórico. La proporción de flash se puede
ajustar en incrementos de medio punto, de la manera siguiente: 8:1 a
1:1 a 1:8 (13 ajustes).
A:B = 4:1
Solo el tubo de flash B
Y
P
O
Flash con la proporción de flash A:B ajustada
1
C
Ajuste en <l>.
Presione el botón <,> para
mostrar <%> y
<l>.
el botón <F>.
2 Presione
Presione el botón de función 3
<F>.
X La proporción de flash se resalta.
la proporción de flash.
3 Ajuste
Gire <9> para ajustar la proporción
de flash A:B y, a continuación,
presione <8>.
25
l Ajuste de la proporción de flashN
Disparo de un solo lado
Ajuste <4> o <5>.
Presione el botón <,> para
mostrar <_> y <4>
o <_> y <5>.
Solo el tubo
de flash A
Solo el tubo
de flash B
C
Y
P
O
El control de la proporción de flash no está disponible en los modelos
enumerados a continuación. Ambos lados dispararán con la misma
potencia de flash o se aplicará el disparo de un solo lado.
EOS Elan II/Elan II E/50/50E, EOS REBEL XS N/REBEL G II/3000N/66,
EOS REBEL 2000/300, EOS REBEL G/500N, EOS IX, EOS IX Lite/IX 7
La proporción de flash de 8:1 a 1:1 a 1:8 equivale a 3:1 a 1:1 a 1:3 (en
incrementos de 1/2 punto) cuando se convierte en el número de puntos f/.
Los detalles de los ajustes de la proporción de flash son los siguientes.
Cuando no se muestre <l>, <4> o <5>, los tubos
de flash A y B dispararán con la misma potencia de flash.
Cuando se ajuste el modo de flash en <a>, consulte las páginas 32-34.
26
f Compensación de la exposición con flashN
Puede ajustar la compensación de la exposición para el flash de la
misma manera que la compensación de la exposición normal. La
cantidad de compensación de la exposición con flash puede ajustarse
hasta ±3 puntos en incrementos de 1/3 de punto.
1
Presione el botón <@> o
<8>.
Presione el botón de función 2
<@> o <8>.
X Se mostrará <f> y se resaltará la
cantidad de compensación de la
exposición con flash.
Y
P
O
la cantidad de compensación
2 Ajuste
de la exposición con flash.
C
Gire <9> para ajustar la cantidad de
compensación de la exposición con
flash y, a continuación, presione <8>.
X Se ajusta la cantidad de compensación
de la exposición con flash.
“0.3” indica 1/3 de punto, y “0.7”
indica 2/3 de punto.
Para cancelar la compensación de la
exposición con flash, devuelva la
cantidad de compensación a “±0”.
En general, ajuste una compensación de la exposición aumentada para
los motivos claros y una compensación de la exposición reducida para
los motivos oscuros.
Si se ajusta la compensación de exposición de la cámara en incrementos
de 1/2 punto, la compensación de la exposición con flash será hasta
±3 puntos en incrementos de 1/2 punto.
Cuando se ajusta la compensación de la exposición con flash tanto en el
flash como en la cámara, se da prioridad al ajuste del flash.
La cantidad de compensación de la exposición con flash se puede ajustar
directamente con <9> sin presionar el botón de función 2 <@> o
<8> (C.Fn-13/p. 63).
27
g FEBN
Se pueden hacer tres disparos cambiando automáticamente la
potencia del flash. Esto se denomina “FEB (Flash Exposure Bracketing,
Ahorquillado de la exposición con flash)”. El intervalo ajustable es de
±3 puntos en incrementos de 1/3 de punto.
1
Presione el botón <E>.
Presione el botón de función 3
<E>.
X Se muestra <g>.
Y
P
O
el nivel de FEB.
2 Ajuste
Gire <9> para ajustar el nivel de FEB
y, a continuación, presione <8>.
X El nivel de FEB queda establecido.
C
“0.3” indica 1/3 de punto, y “0.7”
indica 2/3 de punto.
Cuando se utiliza junto con la compensación
de la exposición con flash, el disparo FEB
se realiza sobre la base de la cantidad de
compensación de la exposición con flash.
Cuando el intervalo de FEB supera
±3 puntos, el extremo del nivel de
exposición del flash muestra <I> o <J>.
Después de tres disparos, FEB se cancela automáticamente.
Antes de disparar con FEB, es recomendable ajustar el modo de avance de la
cámara en disparo único y comprobar que el flash esté cargado para cada disparo.
Puede utilizar FEB junto con la compensación de la exposición con flash
o el bloqueo FE.
Si se ajusta la compensación de exposición de la cámara en incrementos
de 1/2 punto, la compensación de la exposición con flash será hasta
±3 puntos en incrementos de 1/2 punto.
Puede ajustar FEB de modo que permanezca activo después de realizar los
tres disparos (C.Fn-03/p. 61).
Puede cambiar la secuencia de disparo de FEB (C.Fn-04/p. 62).
28
7: Bloqueo FEN
El bloqueo FE (exposición con flash) bloquea el ajuste de exposición
correcta con flash para cualquier parte de la escena.
Mientras se muestra <a> en el panel LCD, presione el botón
<B> de la cámara. Para cámaras que carezcan de botón
<B>, presione el botón <A> (bloqueo AE) o <7>.
1
Enfoque el motivo.
Y
P
O
el botón <B>. (8)
2 Presione
Sitúe el centro del visor sobre el
motivo y presione el botón <B>.
X El MR-14EX II dispara un flash
C
previo, y la potencia de flash
necesaria para el motivo se conserva
en la memoria.
X “FEL” se mostrará en el visor durante
0,5 seg.
Cada vez que presione el botón
<B>, se disparará un flash previo
y se conservará en la memoria la
nueva potencia de flash necesaria.
Si no se puede obtener una exposición correcta cuando se realiza el
bloqueo FE, en el visor parpadea <Q>. Acérquese al motivo, aumente la
abertura y realice de nuevo el bloqueo FE. También puede ajustar una
sensibilidad ISO más alta y realizar de nuevo el bloqueo FE, si está
utilizando una cámara digital.
Si el motivo de la toma es demasiado pequeño en el visor, es posible que
el bloqueo FE no sea efectivo.
29
c Sincronización de alta velocidadN
Con la sincronización de alta velocidad, el flash puede sincronizarse
con todas las velocidades de obturación. Esto es útil cuando se desea
disparar en modo AE con prioridad a la abertura (f) (diafragma
abierto) con desenfoque del fondo.
Muestre <c>.
Presione el botón de función 4
<Y> para mostrar <c>.
Compruebe que <F> esté iluminado
en el visor.
C
Y
P
O
Con la sincronización de alta velocidad, cuanto más rápida sea la velocidad
de obturación más bajo será el número guía.
Si la velocidad de obturación ajustada es más lenta que la velocidad
máxima de sincronización del flash, no se muestra <F> en el visor.
Para volver al disparo con flash normal, pulse el botón de función 4
<Y> para apagar <c>.
30
r Sincronización a la segunda cortinaN
Cuando se dispara con una baja velocidad de obturación y
sincronización a la segunda cortina, la trayectoria de las fuentes de luz
de los motivos móviles se capturan de manera natural. El flash se
dispara justo antes de que finalice la exposición (se cierre el obturador).
Muestre <r>.
Presione el botón de función 4
<Y> para mostrar <r>.
C
Y
P
O
La sincronización a la segunda cortina funciona bien cuando se ajusta el
modo de disparo de la cámara en <F> (disparos “B”).
Para volver al disparo con flash normal, pulse el botón de función 4
<Y> para apagar <r>.
Cuando se ajusta el modo de flash en <a>, el flash dispara dos
veces. El primer destello es un flash previo para determinar la potencia
del flash. No es una avería.
La sincronización a la segunda cortina se desactiva durante el disparo
con varios flashes inalámbricos (p. 44).
31
q: Flash manualN
La potencia del flash se puede ajustar entre 1/1 (plena potencia) y
1/128 en incrementos de 1/3 de punto. Hay tres maneras de disparar el
flash: disparar los tubos de flash A y B con la misma potencia, disparar
A y B con diferentes potencias y disparar solo A o solo B.
Se recomienda ajustar el modo de disparo de la cámara en <f> o
<a>. Primero, tome una foto de prueba para comprobar la exposición.
Disparo de los tubos de flash A y B con la misma potencia de flash
1
Ajuste el modo de flash en <q>.
Presione el botón <E> y ajústelo
en <q>.
Y
P
O
<,>.
2 Desactive
Presione el botón <,> para
C
desactivar <,>.
la potencia del flash.
3 Ajuste
Presione el botón de función 2
<@> o <8>.
X El nivel de potencia del flash se
resalta.
Gire <9> para ajustar la potencia
del flash y, a continuación, presione
<8>.
Si se ajusta la sincronización de alta velocidad, el intervalo de ajuste será
de 1/1 a 1/64.
El número guía será diferente entre el disparo de ambos lados y el
disparo de un solo lado, aunque los ajustes de potencia del flash sean
los mismos (p. 75).
Puede ajustar la potencia del flash directamente girando <9>, en lugar de
presionar el botón de función 2 <@> o <8> (C.Fn-13/p. 63).
32
q: Flash manualN
Disparo de los tubos de flash A y B con diferente potencia de flash
1
Ajuste <4> y <5>.
Presione el botón <,> para
mostrar <%>, <4>
y 5.
una unidad de flash.
2 Seleccione
Presione el botón de función 3
<F> o <8> y gire <9> para
seleccionar la unidad de flash A o B.
Y
P
O
la potencia del flash.
3 Ajuste
Presione el botón de función 3
C
<1> o <8>.
Gire <9> para ajustar la potencia
del flash y, a continuación, presione
<8>.
Repita los pasos 2 y 3 para ajustar la
potencia del flash para los tubos de
flash A y B.
33
q: Flash manualN
Disparo de un solo lado
1
Solo el tubo
de flash A
Ajuste <4> o <5>.
Presione el botón <,> para
mostrar <_> y <4>
o <_> y <5>.
Solo el tubo
de flash B
Y
P
O
la potencia del flash.
2 Ajuste
Presione el botón de función 3
C
34
<@> o <8>.
Gire <9> para ajustar la potencia
del flash y, a continuación, presione
<8>.
q: Flash manualN
Exposiciones con medición manual del flash
Cuando use una cámara de la serie EOS-1D, puede ajustar
manualmente el nivel de exposición del flash antes de disparar. Esto es
útil para disparar a corta distancia del motivo. Utilice un reflector gris al
18% (disponible en el mercado) y dispare de la manera siguiente.
1
Configure los ajustes de la cámara y del MR-14EX II.
Ajuste el modo de disparo de la cámara en <a> o <f>.
Ajuste el modo de flash del MR-14EX II en <a>.
2 Enfoque el motivo.
Enfoque manualmente.
Y
P
O
3 Prepare un reflector gris al 18%.
Coloque el reflector gris en la posición del motivo.
Apunte la cámara de modo que todo el círculo de medición
puntual situado en el centro del visor esté sobre el reflector gris.
4 Presione el botón <B>, <P> o <7>. (8)
C
X El MR-14EX II disparará un flash previo, y la potencia de flash
necesaria para la exposición correcta con el flash se conservará
en la memoria.
X A la derecha del visor, el indicador del nivel de exposición
mostrará el nivel de exposición del flash respecto a la exposición
estándar.
5 Ajuste el nivel de exposición del flash.
Ajuste el nivel de flash manual del MR-14EX II y la
abertura de modo que el nivel de exposición del flash
se alinee con el índice de exposición estándar.
6 Tome la foto.
Retire el reflector gris y tome la foto.
La exposición con medición manual del flash solo está disponible con
cámaras de la serie EOS-1D.
35
Borrado de ajustes del MR-14EX IIN
Puede devolver los ajustes de las funciones de disparo y los ajustes de
disparo con varios flashes inalámbricos del MR-14EX II a sus ajustes
predeterminados.
Presione los botones de función
2 y 3 simultáneamente durante
2 segundos o más.
X Los ajustes del MR-14EX II se borran
y vuelven al disparo normal y al modo
de flash <a>.
C
Y
P
O
Aunque se hayan borrado los ajustes, el canal de transmisión durante el
disparo con varios flashes inalámbricos, así como los ajustes de las
funciones personalizadas y las funciones personales (p. 58), no se
cancelarán.
36
2
Ajuste de las funciones del flash
con operaciones de la cámara
Y
P
O
En este capítulo se describe cómo ajustar las funciones
del flash desde la pantalla de menús de la cámara.
C
Cuando el modo de disparo de la cámara se ajuste en el modo
totalmente automático o un modo de la zona de imagen, las
operaciones de este capítulo no estarán disponibles. Ajuste el
modo de disparo de la cámara en d/s/f/a/F (modo de la
zona creativa).
37
Control del flash desde la pantalla de menús de la cámara
Cuando utilice cámaras EOS DIGITAL presentadas a partir de 2007,
puede ajustar funciones del flash o funciones personalizadas desde la
pantalla de menús de la cámara.
Para ver las operaciones de la cámara, consulte las Instrucciones de la
cámara.
Ajustes de funciones del flash
1
Seleccione [Control del flash
externo].
Seleccione [Control del flash
externo] o [Control del flash].
Y
P
O
[Ajustes funciones
2 Seleccione
del flash].
Seleccione [Ajustes funciones del
flash] o [Aj. func. flash externo].
X Se muestra la pantalla de ajustes.
C
la función.
3 Ajuste
La pantalla de ajustes y los
Ejemplo 1
38
elementos que se muestran varían
en función de la cámara.
Seleccione un elemento y ajuste la
función.
Ejemplo 2
Control del flash desde la pantalla de menús de la cámara
Ajustes disponibles en la pantalla de ajustes de funciones del flash
Las principales funciones ajustables desde la pantalla de la cámara
[Ajustes funciones del flash] o [Aj. func. flash externo] son las
siguientes. Los ajustes disponibles varían según la cámara utilizada, el
modo de flash, etc. Para ver información detallada, consulte la página
siguiente.
Destello del flash
Activado / Desactivado
Medición de flash E-TTL II
Evaluativa / Promediada
Velocidad de sincronización del flash en modo Av
Modo de flash
E-TTL II (flash automático) / Flash manual
Sincronización del obturador 1ª cortina / 2ª cortina / Alta velocidad
Y
P
O
Compensación de la exposición con flash
FEB
Borrado de ajustes (flash)
Tenga en cuenta que no se puede ajustar “Control de la proporción de
flash” ni “Disparo con varios flashes inalámbricos” con el ajuste C.Fn15-0. Haga los ajustes manejando el MR-14EX II.
Para ver información detallada acerca de las restricciones (funciones
que no se pueden ajustar), consulte la página 42. No obstante, puede
ajustar otras funciones desde la pantalla.
C
Cuando se ajusta la compensación de la exposición con flash en la unidad
de flash, la compensación de la exposición con flash no se puede ajustar
desde la cámara. Si se ajustan ambas al mismo tiempo, se da prioridad al
ajuste en la unidad de flash.
En el paso 2 ó 3 de la página anterior se muestra [Destello flash] y
[Med. E-TTL II] (varía según la cámara).
Cuando no se muestra [Sincro. de flash en modo Av], se puede ajustar
con la función personalizada de la cámara.
39
Control del flash desde la pantalla de menús de la cámara
Destello del flash
Para fotografiar con flash, ajuste la opción en [Activado].
Medición de flash E-TTL II
Para exposiciones normales, ajústela en [Evaluativa]. Si se ajusta
[Promediada], la exposición del flash se promediará para toda la
escena medida por la cámara. En función de la escena, puede que
sea necesaria la compensación de la exposición con flash. Este
ajuste es para usuarios avanzados.
Velocidad de sincronización del flash en modo Av
Puede ajustar la velocidad de sincronización del flash cuando
fotografíe en el modo AE con prioridad a la abertura (f) con flash.
Y
P
O
Modo de flash
Puede seleccionar [E-TTL II] o [Flash manual] según su propósito
fotográfico.
Sincronización del obturador
Puede seleccionar el momento o el método de disparo del flash
entre [1a cortina], [2a cortina] y [Sincronización alta velocidad].
Para fotografiar normalmente con flash, ajuste [1a cortina].
C
Compensación de la exposición con flash
Puede ajustar la compensación de la exposición para el flash de la
misma manera que la compensación de la exposición normal. La
cantidad de compensación de la exposición con flash puede
ajustarse hasta ±3 puntos en incrementos de 1/3 de punto.
FEB
Se pueden hacer tres disparos cambiando automáticamente la
potencia del flash. El intervalo ajustable es de hasta ±3 puntos en
incrementos de 1/3 de punto.
Borrado de ajustes (flash)
Puede devolver los ajustes de las unidades de flash a sus ajustes
predeterminados.
40
Control del flash desde la pantalla de menús de la cámara
Ajustes de funciones personalizadas del flash
Puede ajustar funciones personalizadas para unidades de flash desde
la pantalla de menús de la cámara. Los detalles que se muestran
varían según la cámara. Si no se muestra C.Fn-22, ajústela manejando
la unidad de flash. Consulte las páginas 61-64 para ver información
sobre las funciones personalizadas.
1
Seleccione [Ajustes C.Fn flash].
Seleccione [Ajustes C.Fn flash] o
[Ajuste C.Fn flash externo].
X Se mostrará la pantalla de ajustes de
funciones personalizadas del flash.
Y
P
O
la función personalizada.
2 Ajuste
Seleccione el número de función
C
personalizada y ajuste la función.
Para borrar los ajustes de las
funciones personalizadas, seleccione
[Borrar todas C.Fn Speedlite] o
[Borrar ajus. C.Fn flash ext.] en el
paso 1.
Cuando se utiliza una cámara presentada en 2011 o antes, o la EOS
REBEL T5/1200D, los ajustes de C.Fn-22 no se borran aunque se
seleccione [Borrar todas C.Fn Speedlite] o [Borrar ajus. C.Fn flash
ext.]. Cuando se realiza el procedimiento descrito en “Borrado de todas
las funciones personalizadas y personales” en la página 60, todas las
funciones personalizadas se borran.
No se puede ajustar ni borrar ninguna función personal (P.Fn/p. 65)
desde la pantalla de menús de la cámara. Ajústelas manejando la unidad
de flash.
41
Control del flash desde la pantalla de menús de la cámara
Funciones que no se pueden ajustar desde la pantalla de
ajustes de las funciones del flash
Algunas de las funciones siguientes, según las tablas que se muestran
a continuación, no se podrán ajustar desde la pantalla de ajustes de las
funciones del flash de la cámara (p. 38). En tal caso, ajústelas
manejando el MR-14EX II.
Cuando se ajusta la función personalizada C.Fn-15-0
Flash automático E-TTL
Funciones que no se pueden ajustar desde la
cámara
Página 25
Proporción de flash A:B (control)
Y
P
O
Disparo con varios flashes inalámbricos
• Canal de transmisión
• Proporción de flash A:B (control)
• Cantidad de compensación de la exposición con
flash para el flash secundario C
Flash manual
C
Operación en el
MR-14EX II
Funciones que no se pueden ajustar desde la
cámara
Páginas 48-50
Operación en el
MR-14EX II
Potencia del flash para el tubo de flash B cuando se
disparan los tubos A y B
Página 33
Disparo con varios flashes inalámbricos
• Canal de transmisión
• Potencia del flash para el tubo B
• Potencia del flash para el flash secundario C
Páginas 48, 55-56
Cuando se ajusta la función personalizada C.Fn-15-1
Todas las funciones tales como el disparo con varios flashes
inalámbricos se pueden ajustar desde la pantalla de ajustes de
funciones del flash.
El disparo de un solo lado (p. 26) no es posible cuando se ajusta C.Fn-15-1,
puesto que C.Fn-15-1 es un ajuste para el disparo con varios flashes inalámbricos.
Para la función personalizada C.Fn-15 (Macro: control inalámbrico),
consulte la página 63.
42
3
Disparo con varios
flashes inalámbricos
Y
P
O
En este capítulo se describe cómo realizar el disparo
con varios flashes inalámbricos mediante transmisión
óptica, utilizando un Speedlite serie EX (se vende por
separado) equipado con función de flash secundario
inalámbrico.
C
Para ver los accesorios necesarios para el disparo con varios
flashes inalámbricos, consulte el mapa del sistema en la
página 68.
Cuando el modo de disparo de la cámara se ajuste en el modo
totalmente automático o un modo de la zona de imagen, las
operaciones de este capítulo no estarán disponibles. Ajuste el
modo de disparo de la cámara en d/s/f/a/F (modo de la
zona creativa).
El MR-14EX II montado en la cámara se denomina “flash
principal” y el Speedlite (unidad de flash externa) controlado de
manera inalámbrica se denomina “flash secundario”.
43
: Disparo con varios flashes inalámbricos
Si utiliza un Speedlite serie EX equipado con la función de flash secundario
inalámbrico mediante transmisión óptica, puede fotografiar fácilmente con
iluminación de varios flashes controlados de manera inalámbrica.
El sistema se ha diseñado de modo que los ajustes del MR-14EX II
(flash principal) montado en la cámara se apliquen automáticamente a
la unidad de flash secundaria. En consecuencia, no es necesario
realizar ninguna operación en la unidad secundaria mientras se
fotografía. Así se puede usar el disparo con varios flashes
inalámbricos, utilizando flash automático E-TTL II/E-TTL con solo
ajustar la unidad principal en <a>.
Posición y alcance de funcionamiento
Y
P
O
(Ejemplos de disparo con varios flashes inalámbricos)
Disparo con varios flashes añadiendo flash secundario C
(p. 49)
Puede disparar con varios flashes utilizando los tubos de flash A y B
de la unidad principal y una unidad secundaria ajustada en el grupo
de disparo C (flash secundario C).
El flash secundario C se controla automáticamente para obtener
una exposición estándar disparando solo el grupo C. En
consecuencia, se puede utilizar para eliminar las sombras del
motivo o para crear una luz de acento.
C
En interiores
C
En exteriores
M
Aprox. 80°
Alcance de transmisión
44
Aprox. 3 m
Aprox. 5 m
: Disparo con varios flashes inalámbricos
Disparo avanzado con varios flashes añadiendo flashes
secundarios A, B y C (p. 53)
En esta sección se describe el disparo con varios flashes con flash
secundario C, añadiendo también flash secundario A y B. El control
del disparo del flash secundario A se realiza con el tubo de flash A y
el del flash secundario B con el tubo de flash B de manera agrupada
(como una única unidad de flash).
C
A
Y
P
O
B
C
Si se dispara con el grupo de disparo C apuntando directamente hacia el
motivo principal, puede producirse sobreexposición.
Antes de disparar, realice un flash de prueba (p. 18) y un disparo de
prueba.
Para evitar interferir con la transmisión, no coloque ningún obstáculo
entre la unidad principal y las unidades secundarias.
Coloque el sensor de la unidad secundaria apuntando hacia la unidad
principal, utilizando el minisoporte que se proporciona con la unidad de
flash secundaria.
Cuando se dispara en interiores, dado que la señal transmitida se refleja
en las paredes, puede que el funcionamiento sea posible aunque la
colocación no sea muy precisa.
45
: Disparo con varios flashes inalámbricos
Control de grupos secundarios
El control del disparo del flash secundario A se realiza con el tubo de
flash A y el del flash secundario B con el tubo de flash B de manera
agrupada (como una única unidad de flash). Se pueden utilizar varias
unidades como flash secundario C. No hay límite para el número de
unidades que se pueden utilizar como flash secundario A, B o C.
Flash
secundario C
Y
P
O
Grupo de
disparo C
C
Flash
secundario B
Grupo de
disparo B
Tubo de flash B
46
Flash
secundario A
Grupo de
disparo A
Tubo de flash A
Ajustes inalámbricos
Para usar el disparo con varios flashes inalámbricos mediante flash
automático E-TTL II/E-TTL, ajuste la unidad principal y la unidad
secundaria con el procedimiento siguiente.
Ajuste de la unidad principal
Muestre <:> y <M>.
Presione el botón <,> para
mostrar <:> (inalámbrico mediante
transmisión óptica) y <M>.
Cuando se ajuste C.Fn-15 en 0 (p. 63), compruebe que se
muestren <^>, <l> y <6> (p. 49).
Cuando C.Fn-15 se ajuste en 1 (p. 63), presione el botón
<,> y seleccione el método de flash desde las opciones
siguientes (p. 53).
• <_> y <j>
• <%> y <l>
• <^> y <l> <6>
C
Y
P
O
Ajuste de la unidad secundaria
Ajuste los grupos de disparo (A, B y C) para las unidades de flash
secundarias consultando las Instrucciones del Speedlite serie EX
equipado con la función de flash secundario.
Para disparar normalmente con flash, presione el botón <,> para
borrar los ajustes de la unidad principal.
47
Ajustes inalámbricos
Ajuste del canal de transmisión
Para evitar interferencias con sistemas inalámbricos mediante
transmisión óptica utilizados por otros fotógrafos, puede cambiar el
canal de transmisión. Ajuste el mismo canal para la unidad principal
y la unidad secundaria.
1
Presione el botón de función 4.
Presione el botón de función 4
<]> para mostrar <C> en
la posición sobre el botón de función 1.
Y
P
O
un canal.
2 Ajuste
Presione el botón de función 1
C
<C>.
Gire <9> para seleccionar un canal
del 1 al 4 y, a continuación, presione
<8>.
Si los canales de transmisión de la unidad principal y la unidad secundaria
son diferentes, la unidad secundaria no disparará. Ajuste en ambas el
mismo número.
Para ver información sobre cómo configurar el canal de comunicación de
flash secundario, consulte las Instrucciones del Speedlite serie EX
equipado con la función de flash secundario.
48
a: Disparo con varios flashes añadiendo flash secundario C
En esta sección se describe el disparo
con varios flashes añadiendo flash
secundario C a los tubos de flash A y B.
C
1
Ajuste el modo de flash en
<a>.
Y
P
O
Presione el botón <E> y ajústelo
en <a>.
<l> y <6>.
2 Ajuste
Presione el botón <,> para
C
mostrar <^>,
<l> y <6>.
Compruebe que se muestren <:>
y <M>.
el canal de
3 Compruebe
transmisión.
Si los canales de la unidad principal y
la unidad secundaria son diferentes,
ajústelos en el mismo número (p. 48).
el flash secundario C y
4 Ajuste
colóquelo.
Ajuste el grupo de disparo de la
unidad secundaria en C y colóquela
dentro del alcance que se muestra en
la página 44.
49
a: Disparo con varios flashes añadiendo flash secundario C
la proporción de flash A:B.
5 Ajuste
Presione el botón de función 3 <F>,
gire <9>, seleccione <l> y, a
continuación, presione <8>.
Gire <9> para ajustar la proporción
de flash A:B y, a continuación,
presione <8>.
la cantidad de compensación
6 Ajuste
de la exposición con flash para el
flash secundario C.
Gire <9>, seleccione <6> y,
a continuación, presione <8>.
Gire <9> para ajustar la cantidad de
compensación de la exposición con
flash y, a continuación, presione <8>.
Y
P
O
si el flash está listo.
7 Compruebe
Compruebe que la lámpara de flash listo
C
de la unidad principal esté iluminada.
Compruebe que la unidad secundaria
esté completamente cargada.
el funcionamiento.
8 Compruebe
Presione el botón de flash de prueba
de la unidad principal.
X El flash secundario C dispara un
flash. Si no dispara, compruebe que
esté colocada dentro del alcance de
funcionamiento.
la foto.
9 Tome
Ajuste la cámara y tome la foto, de la
misma manera que con el disparo
con flash normal.
X Si se ha obtenido una exposición
estándar con flash, la lámpara de
confirmación de la exposición con flash
se encenderá durante 3 segundos.
50
a: Disparo con varios flashes añadiendo flash secundario C
Si se dispara con el grupo de disparo C apuntando directamente hacia el
motivo principal, puede producirse sobreexposición.
En los modelos que se muestran a continuación, el disparo con varios
flashes inalámbricos añadiendo el flash secundario C no está disponible
cuando se ajusta el modo <a> (con C.Fn-15-0). Cuando se ajusta
el modo <q>, el disparo con varios flashes inalámbricos se puede
realizar en todas las cámaras de tipo A (p. 2).
EOS Elan II/Elan II E/50/50E, EOS REBEL XS N/REBEL G II/3000N/
66, EOS REBEL 2000/300, EOS REBEL G/500N, EOS IX, EOS IX Lite/
IX 7
Si hay luz fluorescente o un monitor de ordenador cerca de la unidad
secundaria, es posible que la presencia de la fuente de luz provoque un
mal funcionamiento de la unidad secundaria y haga que se dispare de
manera inadvertida.
Si fotografía o dispara el flash de prueba con los flashes secundarios A y
B colocados cuando se haya ajustado C.Fn-15-0, es posible que los
flashes secundarios A y B disparen. Desactive los flashes secundarios A
y B.
C
Y
P
O
Puede disparar el flash de modelado incluso durante el disparo con
varios flashes inalámbricos (p. 23).
Si se activa la desconexión automática de la unidad secundaria, presione
el botón de flash de prueba de la unidad principal para activar la unidad
secundaria. Tenga en cuenta que el flash de prueba no se puede
disparar cuando el temporizador 3/1/4/7/2 de la cámara
está activo.
51
a: Disparo con varios flashes añadiendo flash secundario C
Disparo con varios flashes utilizando funciones inalámbricas
La compensación de la exposición con flash y los demás ajustes
establecidos en la unidad principal se ajustarán también
automáticamente en las unidades secundarias. No es necesario
realizar ninguna operación en la unidad secundaria. El disparo con
varios flashes inalámbricos con los ajustes siguientes puede realizarse
de la misma manera que el disparo con flash normal.
• Compensación de la exposición
con flash (@/p. 27)
• Sincronización de alta velocidad
(Y/p. 30)
• FEB (E/p. 28)
• Flash manual (p. 32, 55)
• Bloqueo FE (p. 29)
C
Y
P
O
Cuando se presiona el botón de función 4 <]>, se muestran <Y>
y <E>.
52
a: Disparo avanzado con varios flashes
añadiendo flashes secundarios A, B y C
Cuando se ajusta C.Fn-15 en 1 (p. 63),
el disparo con varios flashes se puede
realizar no solo con flash secundario C,
sino también con flash secundario A y B.
Para ver una descripción del control del
flash, consulte “Control de grupos
secundarios” en la página 46.
Se puede disparar con varios flashes con
los tubos de flash A y B, así como con las
unidades secundarias, disparando con la
misma potencia o añadiendo solo flash
secundario A o B, independientemente
de los ajustes de grupo de disparo de la
unidad secundaria (p. 54).
C
A
B
1
C
Y
P
O
Ajuste <l> y <6>.
Compruebe que el modo de flash
esté ajustado en <a>.
Presione el botón <,> para
mostrar <^> y
<l> <6>.
Compruebe que se muestren <:>
y <M>.
y coloque los flashes
2 Ajuste
secundarios A, B y C.
Compruebe que se haya ajustado el
mismo canal de transmisión en todas
las unidades secundarias y en la
unidad principal.
Ajuste las unidades secundarias
como A, B o C respectivamente y
colóquelas en sus posiciones.
53
a: Disparo avanzado con varios flashes añadiendo flashes secundarios A, B y C
la foto.
3 Tome
Ajuste la proporción de flash para el
grupo de disparo (tubo de flash +
flash secundario) A:B y la cantidad de
compensación de la exposición con
flash para el flash secundario C
siguiendo el procedimiento que se
describe en “Disparo con varios
flashes añadiendo flash secundario
C” (p. 49) y, a continuación, tome la
foto.
C
Y
P
O
Para disparar los tubos de flash A y B y la unidad secundaria con la misma
potencia de flash, ajuste <_> y <j> en el paso 1.
Puede ajustar cualquiera de los grupos A, B o C como grupo de disparo
para las unidades secundarias.
Para añadir solo flashes secundarios A y B, ajuste <%> y
<l> en el paso 1.
54
q: Disparo con varios flashes inalámbricos
con potencia de flash manual
En esta sección se describe el disparo con varios flashes inalámbricos
utilizando flash manual. Puede disparar con un ajuste de potencia de
flash diferente para cada grupo de disparo. Ajuste todos los parámetros
en la unidad principal.
1
Ajuste el modo de flash en <q>.
Presione el botón <E> y ajústelo
en <q>.
el grupo de disparo.
2 Ajuste
Presione el botón <,> para
mostrar <:> (inalámbrico mediante
transmisión óptica) y <M>.
Y
P
O
Cuando se ajuste C.Fn-15 en 0 (p. 63), compruebe que se
muestren <]> y <4> <5> <6>.
Puede realizar el disparo con varios flashes inalámbricos añadiendo
el flash secundario C.
Cuando C.Fn-15 se ajuste en 1 (p. 63), presione el botón
<,> y seleccione el método de flash desde las opciones
siguientes. Puede realizar el disparo con varios flashes inalámbricos
añadiendo los flashes secundarios A, B y C.
• <_> y <j>
• <%> y <4> <5>
• <]> y <4> <5> <6>
C
un grupo de disparo.
3 Seleccione
Cuando seleccione <4>
<5> o <4> <5>
<6> en el paso 2, presione el
botón de función 3 <F> o <8>
y gire <9> para seleccionar el
grupo para el que desee ajustar la
potencia de flash.
55
q: Disparo con varios flashes inalámbricos con potencia de flash manual
la potencia del flash.
4 Ajuste
Presione el botón de función 3
<1> o <8>.
Gire <9> para ajustar la potencia
del flash y, a continuación, presione
<8>.
Repita los pasos 3 y 4 para ajustar la
potencia de flash para todos los
grupos.
la foto.
5 Tome
X Cada grupo dispara con la potencia
de flash ajustada.
C
Y
P
O
Si fotografía o dispara el flash de prueba con los flashes secundarios A y B
colocados cuando se haya ajustado C.Fn-15-0, es posible que los flashes
secundarios A y B disparen. Desactive los flashes secundarios A y B.
Cuando se ajuste <j> con C.Fn-15 ajustada en 1, puede ajustar
cualquiera de A, B o C como grupo de disparo para las unidades
secundarias. Cada grupo disparará de acuerdo con la potencia de flash
ajustada.
56
4
Personalización del
MR-14EX II
Y
P
O
En este capítulo se describe cómo personalizar el
MR-14EX II con las funciones personalizadas (C.Fn) y
las funciones personales (P.Fn).
C
Cuando el modo de disparo de la cámara se ajuste en el modo
totalmente automático o un modo de la zona de imagen, las
operaciones de este capítulo no estarán disponibles. Ajuste el
modo de disparo de la cámara en d/s/f/a/F (modo de la
zona creativa).
57
C / >: Ajuste de funciones personalizadas y personales
Puede personalizar las funciones del MR-14EX II para que se ajusten a
sus preferencias de disparo con funciones personalizadas y funciones
personales. Tenga en cuenta que las funciones personales
proporcionan ajustes personalizados exclusivos del MR-14EX II.
C: Funciones personalizadas
1
Muestre la pantalla funciones
personalizadas.
Mantenga presionado el botón de
función 1 <=> hasta que se
muestre la pantalla.
X Se mostrará la pantalla funciones
personalizadas.
Y
P
O
un elemento para ajustarlo.
2 Seleccione
Gire <9> para seleccionar un
elemento (número) para ajustarlo.
3
Cambie la configuración.
Presione <8>.
X Se muestra el elemento de ajuste.
Gire <9> para seleccionar el ajuste
que desee y, a continuación, presione
<8>.
Presione el botón de función 4 <?>
para volver al estado listo para disparar.
C
>: Funciones personales
1
Muestre la pantalla funciones personales.
Después de realizar el paso 1 del
procedimiento funciones personalizadas,
presione el botón de función 1 <<>.
X Se mostrará la pantalla funciones
personales.
la función.
2 Ajuste
Ajuste la función personal de la
misma manera que en los pasos 2 y 3
para funciones personalizadas.
58
C / >: Ajuste de funciones personalizadas y personales
Lista de funciones personalizadas
Número
C.Fn-01
Función
C.Fn-02
$
C.Fn-03
(
C.Fn-04
)
C.Fn-05
*
C.Fn-06
+
C.Fn-07
,
Página
Desconexión automática
#
Flash de modelado
p. 61
Cancelar FEB automático
Secuencia FEB
Modo de medición del flash
p. 62
Flash rápido en serie
Prueba con flash automático
C.Fn-12
3
Recarga del flash con corriente de
alimentación externa
C.Fn-13
6
Ajuste de medición de exposición del
flash
C.Fn-15
H
C.Fn-18
I
C.Fn-22
<
Y
P
O
p. 63
Macro: control inalámbrico
Macro: lámpara de enfoque on/off
Iluminación del panel LCD
C
p. 64
Lista de funciones personales
Número
P.Fn-01
K
Función
Página
Luminosidad de la lámpara de enfoque
P.Fn-02
@
Contraste de pantalla del panel LCD
P.Fn-03
A
Color de iluminación del panel LCD
p. 65
Si no se muestra la pantalla funciones personalizadas aunque mantenga
presionado el botón de función 1 <=>, sitúe el interruptor de
alimentación de la cámara en <2> o retire el MR-14EX II de la cámara y
realice la operación.
59
C / >: Ajuste de funciones personalizadas y personales
Borrado de todas las funciones personalizadas y personales
Si presiona el botón de función 2 <3> y, a continuación, el botón
de función 1 <;> en la pantalla de funciones personalizadas,
puede borrar las funciones personalizadas que haya ajustado.
De manera similar, si realiza las mismas operaciones en la pantalla de
funciones personales, puede borrar las funciones personales que haya
ajustado.
C
Y
P
O
Si no se muestra C.Fn-22 después de ajustar las funciones personalizadas
de la unidad de flash desde la pantalla de menús de la cámara, ajústelas
mediante las operaciones descritas en la página 58.
Puede ajustar o borrar todas las funciones personalizadas de la unidad de
flash desde la pantalla de menús de la cámara (p. 41).
60
C: Ajuste de las funciones personalizadas
C.Fn-01: # (Desconexión automática)
Cuando no se acciona el MR-14EX II durante, aproximadamente,
90 segundos, la alimentación se apaga automáticamente para ahorrar
energía. Puede desactivar esta función.
0: ON (Activada)
1: OFF (Desactivada)
Cuando la temperatura de la unidad de flash se eleve debido al disparo
continuo del flash, etc., es posible que se prolongue el tiempo que
transcurre hasta que se produce la desconexión automática.
C.Fn-02: $ (Flash de modelado)
0:
1:
2:
3:
Y
P
O
% (Activado (botón de previsualización de la profundidad de campo))
Presione el botón de previsualización de la profundidad de campo de la
cámara para disparar el flash de modelado.
& (Activado (botón de disparo de prueba))
Presione el botón de flash de prueba del MR-14EX II para disparar el
flash de modelado.
' (Activado (con ambos botones))
Presione el botón de previsualización de la profundidad de campo de la
cámara o el botón de flash de prueba del MR-14EX II para disparar el
flash de modelado.
OFF (Desactivado)
Desactiva el flash de modelado.
C
Cuando el temporizador 3/1/4/7/2 de la cámara está en
funcionamiento, no es posible disparar el flash de modelado con el botón de
flash de prueba.
C.Fn-03: ( (Cancelar FEB automático)
Puede ajustar si se cancelará FEB automáticamente después de hacer
tres tomas con FEB.
0: ON (Activado)
1: OFF (Desactivado)
61
C: Ajuste de las funciones personalizadas
C.Fn-04: ) (Secuencia FEB)
Puede cambiar el orden de disparos de la secuencia FEB: 0: Exposición estándar,
-: Exposición reducida (más oscura) y +: Exposición aumentada (más clara).
0: 0 – +
1: – 0 +
C.Fn-05: * (Modo de medición del flash)
Puede cambiar el modo de medición automática del flash para fotografiar
con flash.
0: E-TTL II/E-TTL
1:
TTL
Y
P
O
Cuando utilice una cámara EOS DIGITAL o EOS REBEL T2/EOS 300X,
no la ajuste en 1. En función del modelo de la cámara, es posible que la
medición del flash no se controle correctamente; por ejemplo, puede que
el flash no dispare, o que dispare siempre a plena potencia. Además, no
es posible usar el disparo con varios flashes inalámbricos.
Al ajustar funciones desde el menú de la cámara, es posible que
[2: Medición autom. flash externo] y [3: Medición manual flash
externo] se muestren en gris. En este caso, no se pueden seleccionar.
C
1 es el ajuste para disparar con flash automático TTL en cámaras de
película EOS de tipo A o usando cámaras de película EOS de tipo B.
Si utiliza una cámara de tipo B, no podrá fotografiar con flash automático
E-TTL II/E-TTL cuando se ajuste 0.
C.Fn-06: + (Flash rápido en serie)
Puede ajustar si el flash rápido se disparará o no (para realizar el disparo
cuando la lámpara de flash listo se ilumine en verde) durante los disparos
en serie.
0: OFF (Desactivado)
1:
ON (Activado)
Cuando se dispara el flash rápido (p. 18) durante los disparos en serie puede
producirse subexposición, dado que el alcance efectivo del flash se acorta. El
ajuste 1 solo se recomienda cuando se desee acortar el intervalo de disparo.
62
C: Ajuste de las funciones personalizadas
C.Fn-07: , (Prueba con flash automático)
Puede cambiar la potencia del flash cuando se dispara el flash de prueba
en el modo de flash automático E-TTL II/E-TTL/TTL.
0: 1/32 (1/32)
1:
1/1 (Plena potencia)
C.Fn-12: 3 (Recarga del flash con corriente de
alimentación externa)
0:
1:
1 (Alimentación externa e interna)
Se carga en paralelo utilizando tanto fuentes de alimentación internas
como externas.
2 (Sólo alimentación externa)
Puede minimizar el consumo de la fuente de alimentación interna
utilizando solo una fuente de alimentación externa para cargar para
disparar el flash, mientras que se necesita la fuente de alimentación
interna para controlar el MR-14EX II.
Y
P
O
C.Fn-13: 6 (Ajuste de medición de exposición del flash)
C
0:
4 (Botón y dial Speedlite)
1:
5 (Sólo dial Speedlite)
Puede ajustar la compensación de la exposición con flash o la potencia del
flash girando directamente <9>, en lugar de presionar el botón <@>.
C.Fn-15: H (Macro: control inalámbrico)
0:
1:
C (Esclavo C)
Durante el disparo con varios flashes inalámbricos, las unidades
secundarias ajustadas en el grupo de disparo C se pueden controlar
de manera inalámbrica.
ALL (Esclavo A, B y C)
Durante el disparo con varios flashes inalámbricos, las unidades
secundarias ajustadas en los grupos de disparo A y B, así como las
unidades secundarias ajustadas en el grupo C, se pueden disparar
como un grupo vinculado al tubo A y B, respectivamente, de la unidad
de flash principal.
Cuando se ajusta 1, no es posible el disparo de un solo lado.
63
C: Ajuste de las funciones personalizadas
C.Fn-18: I (Macro: lámpara de enfoque on/off)
0:
1:
LAMP (Con botón de la lámpara de enfoque)
Presione el botón <d> para encender o apagar la lámpara de
enfoque.
J (Disparador a mitad 2 veces)
Presione el disparador hasta la mitad dos veces rápidamente (doble
clic) para encender o apagar la lámpara de enfoque. Esta función es
cómoda cuando no se tiene una mano libre durante el disparo.
También puede encender o apagar la lámpara de enfoque presionando
el botón <d>.
Si utiliza AF para enfocar con esta función ajustada en 1, tenga cuidado
con cómo presiona el disparador. Es posible que la lámpara de enfoque
se encienda accidentalmente.
Si utiliza esta unidad de flash con la EOS D60 o la EOS D30, no
funcionará correctamente aunque presione rápidamente el disparador
dos veces hasta la mitad (doble clic). Utilice el botón <d> para
encender o apagar la lámpara.
C
Y
P
O
C.Fn-22: B (Iluminación del panel LCD)
Cuando se acciona un botón o un dial, el panel LCD se ilumina. Puede
cambiar este ajuste de iluminación.
0: 12sec (Activada 12 segundos)
1:
OFF (Desactivar iluminación del panel)
2:
ON (Iluminación siempre activa)
64
>: Ajuste de funciones personales
P.Fn-01: K (Luminosidad de la lámpara de enfoque)
Puede ajustar la luminosidad de la lámpara
de enfoque en 5 niveles.
P.Fn-02: @ (Contraste de pantalla del panel LCD)
Puede ajustar el contraste del panel LCD en
5 niveles.
Y
P
O
P.Fn-03: A (Color de iluminación del panel LCD)
C
Puede seleccionar el color de la iluminación del panel LCD.
0: GREEN (Verde)
1:
ORANGE (Naranja)
65
Función de memoria
Puede guardar los ajustes del MR-14EX II y recuperarlos más tarde. La
función de memoria se puede usar siempre que se muestre <]>
en la pantalla, por ejemplo cuando se configuren los ajustes para el
disparo con varios flashes inalámbricos presionando el botón
<,> o durante el disparo normal cuando se haya ajustado el
control de la proporción de flash o el disparo de un solo lado.
1
Presione el botón de función 4.
Presione el botón de función 4
<]> para mostrar <L> en
la posición del botón de función 3.
Y
P
O
o cargue los ajustes.
2 Guarde
Presione el botón de función 3
<L>.
Guardar
Presione el botón de función 1
<V>.
X Los ajustes se guardan (se
almacenan en la memoria).
Cargar
Presione el botón de función 2
<J>.
X Se establecen los ajustes guardados.
C
Para las funciones personalizadas, solo se guardan los ajustes de
C.Fn-15. Los ajustes de las funciones personales no se guardan.
No se pueden guardar varios ajustes. Si realiza de nuevo la operación de
guardar, el nuevo ajuste sobrescribirá el ajuste anterior.
66
5
Referencia
Y
P
O
En este capítulo se proporciona un mapa del sistema,
preguntas frecuentes y una descripción del uso del
MR-14EX II con una cámara de tipo B.
C
67
Sistema MR-14EX II
"
Disparo con flash inalámbrico
Speedlite con función de unidad
secundaria
$
#
%
Y
P
O
" Flash Macro Ring Lite MR-14EX II
# Batería compacta CP-E4
Una fuente de alimentación externa que utiliza ocho pilas AA/LR6.
C
$ Speedlite con función de unidad secundaria inalámbrica
mediante transmisión óptica
600EX-RT, 600EX, 580EX II, 580EX, 550EX, 430EX II, 430EX,
420EX, 320EX, 270EX II
% Adaptador Macrolite
Un adaptador para montar la unidad de flash en el objetivo (p. 16).
Para la fuente de alimentación externa, utilice la Batería compacta CP-E4.
El uso de una fuente de alimentación externa que no sea Canon puede
provocar una avería.
Las unidades Speedlite que no muestren la función de cambio de grupos
de disparo (A, B y C) en $ se pueden usar como flashes secundarios A
durante el disparo con varios flashes inalámbricos. (No se pueden utilizar
como flashes secundarios B o C.)
68
Restricción del disparo del flash debido al aumento de la temperatura
Cuando se dispare el flash continuo o el flash de modelado
repetidamente a intervalos cortos, es posible que aumente la
temperatura del MR-14EX II. El disparo repetido del flash activa
automáticamente la restricción del disparo del flash para evitar que la
unidad de flash se degrade y se dañe debido al sobrecalentamiento.
Cuando se restringe el disparo del flash, se muestra la advertencia
para indicar el aumento de temperatura y el intervalo de disparo se
ajusta automáticamente entre, aproximadamente, 8 y 15 seg.
Advertencia de aumento de temperatura
Cuando la temperatura interna de la unidad de flash aumente, se
mostrará la advertencia en dos niveles.
Indicación
Y
P
O
Nivel 1
(Intervalo de disparo: aprox. 8 seg.)
Icono
#
Panel LCD
Rojo (iluminado)
C
Nivel 2
(Intervalo de disparo: aprox. 15 seg.)
f
Rojo (intermitente)
Número de flashes continuos y tiempo de descanso
En la tabla siguiente se muestra el número de flashes continuos hasta
que se muestra la advertencia de Nivel 1 y el tiempo de descanso
necesario hasta poder disparar normalmente con flash.
Función
Número de flashes continuos
para llegar a la advertencia de
Nivel 1 (orientativo)
Tiempo de descanso
necesario
(orientativo)
48 disparos o más
10 min. o más
Flash continuo*
Flash de modelado
(p. 23)
* A plena potencia
69
Restricción del disparo del flash debido al aumento de la temperatura
Aunque no se muestre la advertencia de Nivel 1, el intervalo de disparo
se ampliará cuando la unidad de flash empiece a calentarse.
Si se muestra la advertencia de Nivel 2, deje un tiempo de descanso de
al menos 15 min.
Para ver precauciones sobre el número de disparos de flash, consulte la
página 12 (flashes continuos) o la página 23 (flash de modelado).
No toque la unidad de flash ni las pilas inmediatamente después de
disparar el flash de manera continua o de usar el flash de modelado. Si
los toca, puede provocarse una quemadura. Antes de desmontar la
unidad de flash o de reemplazar las pilas, asegúrese de que la unidad de
flash se haya enfriado.
Cuando se ajuste C.Fn-22-1 (p. 64), la advertencia con iluminación en
rojo del panel LCD no se mostrará aunque la temperatura de la unidad de
flash se eleve.
C
70
Y
P
O
Guía de solución de problemas
Si se produce algún problema con el flash, consulte primero esta guía
de solución de problemas. Si la guía de solución de problemas no
resuelve el problema, póngase en contacto con el distribuidor o con el
centro de asistencia de Canon más cercano.
Disparo normal
La alimentación no se enciende.
Asegúrese de que las pilas se hayan instalado con la orientación correcta
(p. 14).
Asegúrese de que la tapa del compartimento de las pilas esté cerrada (p. 14).
Sustituya las pilas por otras nuevas.
Inserte pilas en la unidad de flash, aunque esté utilizando una fuente de
alimentación externa (p. 68).
El MR-14EX II no dispara.
Y
P
O
Inserte a fondo el pie de montaje en la zapata de la cámara, deslice la
palanca de bloqueo hacia la derecha y sujete la unidad de control a la
cámara. (p. 15).
Si se continúa mostrando la indicación <G> durante 30 seg. o más,
reemplace las pilas (p. 14).
Si los contactos eléctricos de la unidad de control o de la cámara están
sucios, límpielos (p. 9) con un paño seco.
C
La unidad se apaga por sí sola.
Se ha activado la función de desconexión automática del MR-14EX II. Presione
el disparador hasta la mitad, o presione el botón de flash de prueba (p. 18).
Las fotos están subexpuestas o sobreexpuestas.
Si hay en la foto algún objeto que refleje mucha luz, utilice el bloqueo FE
(p. 29).
Si el motivo principal aparece muy oscuro o muy claro, ajuste la
compensación de la exposición con flash (p. 27).
Con la sincronización de alta velocidad, cuanto más rápida sea la velocidad
de obturación, más bajo será el número guía. Acérquese al motivo (p. 30).
No dispare el flash secundario C apuntando directamente hacia el motivo
principal (p. 44).
71
Guía de solución de problemas
La foto sale muy movida.
Cuando se ajusta el modo de disparo en AE con prioridad a la abertura
(f) y la escena es oscura, se activa automáticamente la sincronización
lenta (la velocidad de obturación se hace más lenta). Utilice un trípode o
ajuste el modo de disparo en AE programada (d) o en el modo totalmente
automático (p. 21). Tenga en cuenta que también puede ajustar la
velocidad de sincronización en [Sincro. de flash en modo Av] (p. 40).
No se puede ajustar la proporción de flash, la compensación de
la exposición con flash o FEB.
Ajuste el modo de disparo en d/s/f/a/F (modo de la zona
creativa) (p. 13).
Y
P
O
Disparo con varios flashes inalámbricos mediante
transmisión óptica
El disparo con varios flashes inalámbricos está desactivado o el
disparo de un solo lado está desactivado.
C
El control de la proporción de flash y el disparo con varios flashes
inalámbricos se desactivan cuando se ajusta el modo de flash en flash
automático TTL. Ajuste C.Fn-05 en 0 (p. 62).
La unidad secundaria no se dispara.
Compruebe que se muestren <:> y <M> en la pantalla de la
unidad principal (p. 47).
Compruebe que el grupo de disparo de la unidad secundaria se haya
ajustado correctamente.
Ajuste los canales de transmisión de la unidad principal y la unidad
secundaria en los mismos números (p. 48).
Compruebe que la unidad secundaria esté dentro del alcance de
transmisión de la unidad principal (p. 44).
Apunte el sensor inalámbrico de la unidad secundaria hacia la unidad
principal (p. 44).
Si la unidad principal y la unidad secundaria están demasiado cerca, es
posible que la transmisión no funcione correctamente (p. 74).
72
Especificaciones
Tipo
Tipo:
Cámaras compatibles:
Flash automático E-TTL II/E-TTL/TTL
Unidad de flash de tipo anular para primeros planos
Cámaras EOS de tipo A (flash automático E-TTL II/E-TTL)
Cámaras EOS de tipo B (flash automático TTL)
Unidad de flash
Número guía:
Cobertura del flash:
Duración del destello:
Transmisión de
información sobre la
temperatura de color:
Filtro:
Lámpara de enfoque:
Disparo de ambos lados: aprox. 14 (ISO 100, en metros)
Disparo de un solo lado: aprox. 10,5 (ISO 100, en metros)
Aprox. 80° en vertical, 80° en horizontal
Flash normal: aprox. 1,8 ms o más corto,
Flash rápido: aprox. 2,3 ms o más corto
La información de temperatura de color del flash se
transmite a la cámara al disparar el flash
Se puede montar un filtro de 67 mm en la cara frontal de la
unidad de flash
Cobertura
• Lámpara superior: aprox. 60° en vertical y 60° en horizontal
• Lámpara inferior: aprox. 45° en vertical y 45° en horizontal
Intensidad de luz: ajustable
Control de exposición
Y
P
O
Sistema de control de la Flash automático E-TTL II/E-TTL/TTL, flash manual
exposición:
Alcance efectivo del flash: Flash normal: aprox. 20 mm - 5 m
Flash rápido: aprox. 20 mm - 2,7 m (con Número guía 7,5, en metros)
Sincronización de alta velocidad: aprox. 20 mm - 2,7 m (a 1/250 seg.)
* Disparo de ambos lados, con objetivo f/2,8, ISO 100
* Distancia desde la unidad de flash
Modo de flash:
Disparo de ambos lados, disparo de un solo lado
Control de la proporción de flash:8:1 - 1:1 - 1:8, incrementos de 1/2 punto
Compensación de la
±3 puntos en incrementos de punto de 1/3 ó 1/2
exposición con flash:
FEB:
±3 puntos en incrementos de punto de 1/3 ó 1/2 (cuando se
utiliza con compensación de la exposición con flash)
Bloqueo FE:
Se activa con el botón multifunción o con los botones de
bloqueo FE/bloqueo AE de la cámara
Sincronización de alta velocidad: Activada
Flash manual:
Flash normal: 1/1 - 1/128 de potencia (en incrementos de 1/3 de punto)
Sincronización de alta velocidad: 1/1 - 1/64 de potencia (en
incrementos de 1/3 de punto)
Confirmación de la
La lámpara de confirmación de la exposición con flash se
exposición con flash:
ilumina
Flash de modelado:
Se dispara con el botón de previsualización de la profundidad de
campo de la cámara o el botón de flash de prueba del MR-14EX II
C
73
Especificaciones
Recarga del flash
Intervalo de disparo
(tiempo de recarga):
Flash normal: aprox. 0,1 - 5,5 seg.
Flash rápido: aprox. 0,1 - 3,3 seg.
* Cuando se utilizan pilas alcalinas AA/LR6
Indicación de lámpara de Iluminada en rojo: disponible el flash normal
flash listo:
Iluminada en verde: disponible el flash rápido
Función de flash principal inalámbrico mediante transmisión óptica
Método de conexión:
Canal:
Control de unidades
secundarias:
Alcance de transmisión:
Pulso óptico
Canal 1 a 4
Hasta 3 grupos (A, B, C)
En interiores: aprox. 0,2 - 5 m (por la parte delantera)
En exteriores: aprox. 0,2 - 3 m (por la parte delantera)
Aprox. 60° en vertical y 80° en horizontal
Funciones personalizables
Funciones personalizadas: 12
Funciones personales:
3
Alimentación eléctrica
Fuente de alimentación
del MR-14EX II:
Duración de la pila
(número de flashes):
Ahorro de energía:
Fuente de alimentación
externa:
Dimensiones y peso
Dimensiones
(An x Al x Pr):
Peso:
Y
P
O
Cuatro pilas alcalinas AA/LR6
* También se pueden emplear pilas de Ni-MH AA/LR6 y litio
AA/LR6
Aprox. 100 - 700 flashes
* Cuando se utilizan pilas alcalinas AA/LR6
Desconexión después de aprox. 90 seg. de inactividad
Se puede utilizar la Batería compacta CP-E4
C
Unidad de flash: aprox. 129,6 x 112,1 x 25,3 mm
Unidad de control: aprox. 69,6 x 118,8 x 71,4 mm
Aprox. 455 g (solo el MR-14EX II, sin incluir las pilas)
Todas las especificaciones se basan en los estándares de comprobación de
Canon.
Las especificaciones y el aspecto externo del producto están sujetos a
cambios sin previo aviso.
74
Especificaciones
Número guía (aprox., ISO 100, en metros)
Flash normal
Sincronización de alta velocidad
(a plena potencia)
Potencia Disparo de Disparo de
del flash ambos lados un solo lado
1/1
1/2
1/4
1/8
1/16
1/32
1/64
1/128
14,0
9,9
7,0
4,9
3,5
2,5
1,8
1,2
10,5
7,4
5,3
3,7
2,6
1,9
1,3
0,9
C
Velocidad de Disparo de Disparo de un
obturación ambos lados
solo lado
1/125
1/160
1/200
1/250
1/320
1/400
1/500
1/640
1/800
1/1000
1/1250
1/1600
1/2000
1/2500
1/3200
1/4000
1/5000
1/6400
1/8000
8,9
8,5
8,0
7,6
6,2
5,5
4,9
4,4
3,9
3,5
3,1
2,7
2,4
2,2
1,9
1,7
1,5
1,4
1,2
Y
P
O
6,6
6,3
6,0
5,7
4,6
4,1
3,7
3,3
3,1
2,6
2,3
2,1
1,8
1,6
1,5
1,3
1,2
1,0
0,9
75
Uso del MR-14EX II con una cámara de tipo B
En esta sección se describen las funciones disponibles o no
disponibles cuando se utiliza el Flash Macro Ring Lite MR-14EX II con
una cámara de tipo B (cámara de película EOS compatible con flash
automático TTL).
Cuando se utiliza el MR-14EX II con flash automático con una cámara
de tipo B, se muestra <b> en el panel LCD de la unidad de flash.
Funciones disponibles con las cámaras de tipo B
Flash automático TTL
Disparo de ambos lados/disparo de un solo lado
Compensación de la exposición con flash
FEB
Flash manual
Sincronización a la segunda cortina
Disparo con varios flashes inalámbricos: flash manual
Y
P
O
Funciones no disponibles con las cámaras de tipo B
Flash automático E-TTL II/E-TTL
Control de la proporción de flash
Bloqueo FE
Sincronización de alta velocidad
Disparo con varios flashes inalámbricos: disparo con flash automático
Flash rápido
Flash de modelado
C
Cuando se utiliza con algunas cámaras de película EOS de tipo B, es
posible que la compensación de la exposición con flash, FEB, la
sincronización a la segunda cortina y otras funciones se desactiven.
76
Sólo para la Unión Europea y el Área Económica Europea
(Noruega, Islandia y Liechtenstein)
Este símbolo indica que este producto no debe desecharse con
los desperdicios domésticos, de acuerdo con la directiva RAEE
(2012/19/UE) y con la legislación nacional. Este producto debe
entregarse en uno de los puntos de recogida designados, como
por ejemplo, entregándolo en el lugar de venta al comprar un
producto similar o depositándolo en un lugar de recogida
autorizado para el reciclado de residuos de aparatos eléctricos y
electrónicos (RAEE). La manipulación inapropiada de este tipo de
desechos podría tener un impacto negativo en el entorno y la
salud humana, debido a las sustancias potencialmente peligrosas
que normalmente están asociadas con los RAEE. Al mismo
tiempo, su cooperación a la hora de desechar correctamente este
producto contribuirá a la utilización eficaz de los recursos
naturales. Para más información sobre cómo puede eliminar el
equipo para su reciclado, póngase en contacto con las
autoridades locales, con las autoridades encargadas de los
desechos, con un sistema de gestión RAEE autorizado o con el
servicio de recogida de basuras doméstico. Si desea más
información acerca de la devolución y reciclado de RAEE, visite
la web
www.canon-europe.com/weee.
C
Y
P
O
77
NOTAS
C
78
Y
P
O
NOTAS
C
Y
P
O
79
NOTAS
C
80
Y
P
O
Índice
A
Disparo totalmente automático del
Adaptador Macrolite..................16, 68
flash................................................ 20
Advertencia .....................................69
Distancia de transmisión ................ 44
Ajustes de funciones del flash ........37
Ajustes inalámbricos .......................47
Alcance efectivo del flash ...............24
Aumento de la temperatura ............69
Av (AE con prioridad a la abertura)
........................................................21
B
E
E-TTL II (medición de flash) ........... 40
F
FEB .......................................... 28, 40
Filtro ............................................... 17
Flash automático E-TTL II/E-TTL ... 21
Flash automático TTL............... 62, 76
Bloqueo FE .....................................29
Flash con medición manual............ 35
Borrado de ajustes....................36, 40
Flash de modelado................... 23, 61
Botón de liberación .........................16
Flash de prueba ........... 18, 50, 61, 63
C
Y
P
O
Flash manual............................ 32, 55
C.Fn ..........................................58, 61
Cámara de tipo A ..............................2
C
Cámara de tipo B ............................76
Canal de transmisión ......................48
Compensación de la exposición con
flash ..........................................27, 40
Control de grupos secundarios .......46
Control de la proporción de flash
A:B........................................25, 50
A:B y C .................................49, 53
Botón RATIO ........................25, 33
Control del flash ..............................38
D
Desconexión automática...........18, 61
Disparo con varios flashes
inalámbricos....................................43
Disparo con varios flashes
inalámbricos............................... 55
Disparo de un solo lado ............. 34
Potencia del flash................. 32, 55
Flash normal............................. 14, 75
Flash rápido.............................. 14, 18
Fuente de alimentación externa
................................................. 63, 68
Función de bloqueo........................ 19
Función de memoria....................... 66
Función personal (P.Fn) ........... 58, 65
Funciones personalizadas (C.Fn)
................................................. 58, 61
Funda ............................................... 3
G
Grupo de disparo.......... 44, 46, 53, 55
A:B C ..............................47, 49, 53
Flash manual ..............................55
Disparo de un solo lado ............26, 34
81
Índice
I
R
Inalámbrico mediante transmisión
Recarga.......................................... 18
óptica ..............................................43
Restricción del disparo del flash .... 69
Interruptor de alimentación .............18
Intervalo de disparo ............12, 14, 69
S
Sincronización a la segunda cortina
................................................. 31, 40
L
Lámpara de confirmación de la
Sincronización de alta velocidad.... 30
exposición con flash .................20, 50
Sincronización del obturador.......... 40
Lámpara de enfoque...........22, 64, 65
Sistema .......................................... 68
Lámpara de flash listo.........18, 50, 62
M
T
Tapa de objetivo ............................. 16
M (exposición manual)....................21
Temporizador de 4 seg., 6 seg.,
Modo de flash .....................10, 11, 40
8 seg., 10 seg., 16 seg..................... 4
Modo de la zona creativa......4, 13, 72
Transmisión de información sobre la
Modo de medición del flash ......40, 62
temperatura de color ...................... 23
Y
P
O
Tv (AE con prioridad a la obturación)
N
Nivel de exposición del flash ....10, 35
C
Número de flashes..........................14
Número guía ...................................75
P
P (AE programada)...................20, 21
....................................................... 21
U
Unidad de flash .......................... 8, 16
Seleccionar .......................... 26, 34
Unidad de flash secundaria............ 43
Ajuste de la unidad secundaria
................................................... 47
Comprobación de batería .......... 50
Panel LCD ......................................10
Contraste....................................65
Iluminación .....................19, 64, 65
Parasol............................................17
Pilas ................................................14
Posiciones del flash ........................44
Potencia del flash .....................32, 55
Principal ....................................43, 47
Proporción ..............25, 47, 49, 53, 55
V
Velocidad de obturación................. 21
Velocidad de obturación de
sincronización del flash ............ 21, 40
Velocidad de sincronización del flash
en modo Av .................................... 40
Z
Zapata ............................................ 15
82
NOTAS
C
Y
P
O
83
C
Y
P
O
Las cámaras y accesorios a los que hace referencia este folleto de instrucciones
están actualizados a fecha de enero de 2014. Para obtener información sobre la
compatibilidad con las cámaras y accesorios comercializados después de esta
fecha, póngase en contacto con el Centro de servicio Canon más cercano.
C
Y
P
O
C
Y
P
O
C
Y
P
O
C
Y
P
O
C
Y
P
O
C
CPA-L109-000
Y
P
O
© CANON INC. 2014
