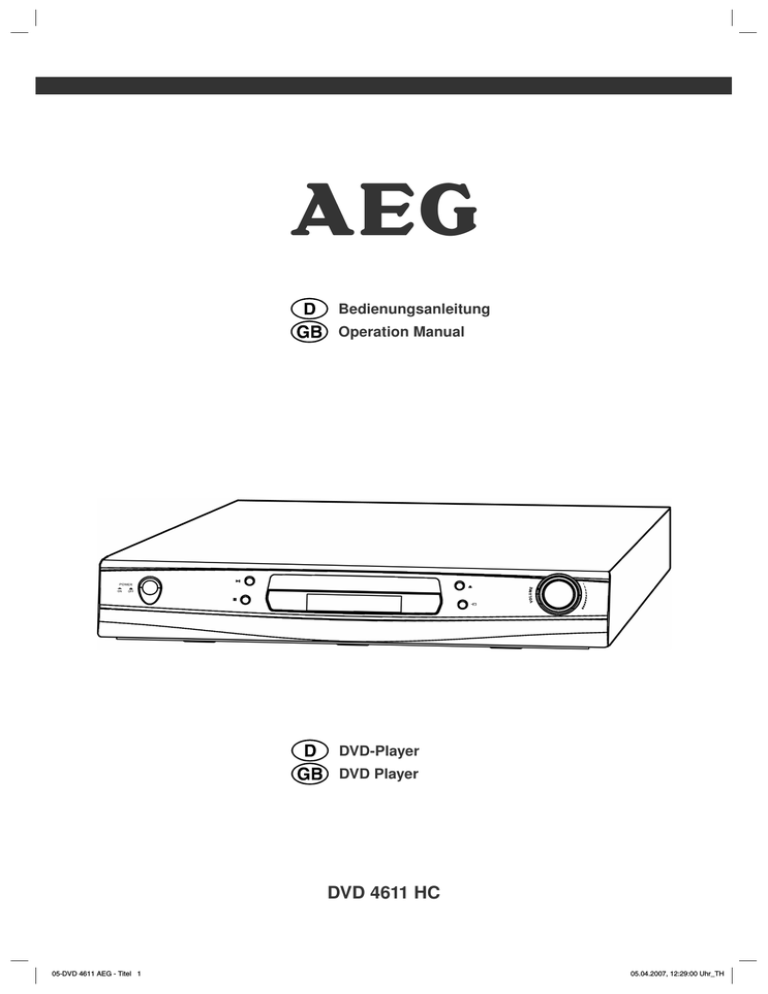

Bedienungsanleitung
Operation Manual
DVD-Player
DVD Player
DVD 4611 HC
05-DVD 4611 AEG - Titel 1
05.04.2007, 12:29:00 Uhr_TH
Bedienungsanleitung ............................................................................................4 - 41
Operating Manual .................................................................................................42- 76
2
05-DVD 4611 AEG - Titel 2
25.01.2007, 8:21:03 Uhr
Abb./Fig. 1
Abb./Fig. 2
Abb./Fig. 3
3
05-DVD 4611 AEG - Titel 3
25.01.2007, 8:21:04 Uhr
Geräteteile (Abb. 1 / Abb. 2)
1 VOLUME Lautstärkeregler
12 Composite-Video-Ausgang
2 Display
13 S-Video-Ausgang
3 CD/DVD-Fach
14 SCART-Ausgang
4 Taste „Öffnen/Schließen“ ()
15 Digitaler-Audio-Ausgang
5 Taste „Wiedergabe/Pause“ (II)
16 FM/AM Antenneneingang
6 Taste „Funktionsauswahl“
(
) Zur Auswahl zwischen
DVD/AUX1/AUX2 und TUNER
17 SPEAKERS OUT
Lautsprecher-Anschlüsse
7 Taste „Stopp“ ()
18 2CH Audio-Eingänge
8 USB Schnittstelle
19 POWER ON/OFF Schalter
(Netz Ein-/Aus)
9 SD/MS/MMC Card-Schlitz
20 IR Empfänger
10 Kontrollleuchte Standby
21 2CH Audio-Ausgänge
11 Komponenten-Video-Ausgang
4
05-DVD 4611 AEG - D 4
25.01.2007, 8:26:50 Uhr
Fernbedienung (Abb. 3)
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
„ “ STANDBY:
Standby-Modus aktivieren.
GOTO:
Passage der CD/DVD direkt
ansteuern.
„II“:
Die Wiedergabe starten. Bild
anhalten. Film weiter abspielen mit
der Taste „II“.
SETUP:
Setup-Menü starten.
:
Schnellvorlauf. Im Radiomodus
zum Einstellen/Suchen eines
Radiosenders.
-: Lautstärke vermindern.
:
Schnellrücklauf. Im Radiomodus
zum Einstellen/Suchen eines
Radiosenders.
TIT LE / AM/FM:
Playback-Control bei VCD anzeigen.
Schalten zwischen dem FM und AM
Frequenzband im Radiomodus um.
Richtungstasten:
Navigation im Bildschirmmenü.
AUDIO/MEMORY:
Audio-Einstellungen verändern. Im
Radiomodus zum Speichern von
Radiosendern.
ANGLE:
Bildwinkel auswählen.
A-MODE:
5.1CH/2CH Umschaltung.
PROG:
Playlist aufrufen.
CH-LEVEL:
Lautsprecherpegel einstellen.
Drücken Sie mehrmals die Taste,
um die Lautstärke der einzelnen
Lautsprecher einzustellen. Mit den
+/- Tasten (24/6) nehmen Sie die
Einstellungen vor.
S.EFFECT:
Hallmodus einstellen.
USB:
USB / CARD / DVD Umschaltung.
REPEAT:
Titel, Kapitel, etc. wiederholen.
A-B:
Auswahl der zu wiederholenden
Passage.
19 „“ OPEN/CLOSE:
CD/DVD-Fach öffnen bzw. schießen.
20 Zifferntasten:
Direkte Anwahl der Kapitel oder
Lied-Nummer.
21 10+:
Zur Auswahl der Kapitel/Tracks
über 9. Erneuter Druck erhöht um
jeweils 10.
22 „ “: Stummschalten.
23 I/RADIO+:
Sprung zum nächsten Kapitel
oder Lied. Im Radiomodus zum
Durchschalten der gespeicherten
Radiosender.
24 +: Lautstärke erhöhen.
25 I/RADIO-:
Sprung zum vorherigen Kapitel
oder Lied. Im Radiomodus zum
Durchschalten der gespeicherten
Radiosender.
26 SUBTITLE/AUTO:
Untertitel anzeigen/ausblenden. Im
Radiomodus zum Aktivieren des
automatischen Sendersuchlaufs.
27 ENTER:
Die Eingabe bestätigen.
28 MENU / MO/ST:
Hauptmenü der DVD/VCD anzeigen.
Im Radiomodus zum Unschalten
zwischen Stereo und Mono.
29 V-MODE:
Progressive scan/Interlace
Umschaltung.
30 OSD:
Wiedergabestatus auf Bildschirm
anzeigen.
31 SOURCE SELECT:
Zur Auswahl zwischen DVD/AUX1/
AUX2 und TUNER.
32 TONE:
Bässe und Höhen einstellen. Mit den
+/- Tasten (24/6) nehmen Sie die
Einstellungen vor.
33 STEP:
Bild anhalten. Erneuter Druck
zeigt das nächste Bild. Film weiter
abspielen mit der Taste „II“.
34 ZOOM:
Ein- oder Auszoomen.
35 „“: Wiedergabe stoppen.
5
05-DVD 4611 AEG - D 5
25.01.2007, 8:26:53 Uhr
Technische Daten
Geräteart
Modell
Spannung
Leistung
Abmessungen (B x H x T)
Gewicht
Laser
Signalformat
Signal-Rauschabstand
Video-Ausgang
Analoger Audio-Ausgang
S-Video-Ausgang
DVD-Player
DVD 4611 HC
230 V, 50 Hz
95 W
400 x 70 x 330 mm
10 kg
Halbleiter-Laser
PAL/NTSC
>= 80 dB
1,0 V (P-P) 75 Ω
2,0 V (rms)
(Y) 1,0 V (P-P), 75 Ω
Betriebsumgebung
Kompatible Medien
(C) 286 mV (P-P), 75 Ω
0°C bis 40°C, ebener Untergrund
DVD-Video (DVD Disc, DVD ±R/RW)
MPEG-4 Video (von CD/DVD Disc,
DVD±R/RW, CD-R/RW)
Audio CD (von CD Disc, CD-R/RW)
Video CD (von CD Disc, CD-R/RW)
Total Surround Sound
Subwoofer
MP3 files (von CD/DVD Disc,
DVD±R/RW, CD-R/RW)
2 (= Europa, Grönland, Südafrika, Ägypten
und Naher Osten, Japan)
500 W (PMPO)
200 W (PMPO)
Center-Lautsprecher
Front-Lautsprecher
Rear-Lautsprecher
60 W (PMPO)
2 x 60 W (PMPO)
2 x 60 W (PMPO)
Regionalcode
6
05-DVD 4611 AEG - D 6
25.01.2007, 8:26:55 Uhr
Inhaltsverzeichnis
Geräteteile............................................................................................4
Fernbedienung ...................................................................................5
Technische Daten ..............................................................................6
Sicherheitshinweise ..........................................................................9
Aufstellen und Anschließen ...........................................................11
Inbetriebnahme ................................................................................13
Über den DVD-Player .......................................................................18
Medien wiedergeben .......................................................................19
Im Dateimodus arbeiten ..................................................................24
Voreinstellungen ändern .................................................................27
Radioprogramme einstellen ...........................................................36
Fehlerbehebung ...............................................................................38
Entsorgung .......................................................................................39
Garantie .............................................................................................40
Konformitätserklärung ....................................................................40
OSD-Menü-Übersicht........................................................................41
7
05-DVD 4611 AEG - D 7
25.01.2007, 8:26:56 Uhr
Vielen Dank!
Es freut uns, dass Sie sich für den DVD-Spieler DVD 4611 HC entschieden
haben!
Wir wünschen Ihnen viel Freude mit dem Gerät und danken Ihnen für den
Kauf!
Symbole in dieser
Bedienungsanleitung
Wichtige Hinweise für Ihre Sicherheit sind besonders gekennzeichnet.
Beachten Sie diese Hinweise unbedingt, um Unfälle und Schäden am Gerät
zu vermeiden:
WARNUNG:
Warnt vor Gefahren für Ihre Gesundheit und zeigt mögliche Verletzungsrisiken auf.
ACHTUNG:
Weist auf mögliche Gefährdungen für das Gerät oder andere Gegenstände
hin.
HINWEIS:
Hebt Tipps und Informationen für Sie hervor.
Service Hotline
Bei technischen Fragen oder Problemen mit dem Gerät, die Sie mit Hilfe
dieser Bedienungsanleitung nicht lösen können, wenden Sie sich bitte an
unsere Service Hotline:
Telefon: + 49 2152 2006 666
Herstelleranschrift
ETV
Elektro-technische Vertriebsgesellschaft mbH
Industriering Ost 40
47906 Kempen
Telefon: + 49 2152 2006 666
Mail: hotline@etv.de
Im Zuge ständiger Produktverbesserungen behalten wir uns technische und
gestalterische Änderungen vor.
8
05-DVD 4611 AEG - D 8
25.01.2007, 8:26:57 Uhr
Sicherheitshinweise
Sicherheitshinweise
Bedienungsanleitung
Lesen Sie diese Bedienungsanleitung vollständig durch, bevor Sie das Gerät
verwenden.
Bewahren Sie die Anleitung gut auf. Falls Sie das Gerät an Dritte weitergeben,
geben Sie auch die Bedienungsanleitung mit.
Die Nichtbeachtung dieser Anleitung kann zu schweren Verletzungen oder
Schäden am Gerät führen.
Für Schäden, die aufgrund der Nichtbeachtung dieser Bedienungsanleitung
entstehen, übernehmen wir keine Haftung.
Das Gerät darf nur im Haushalt für die private Nutzung eingesetzt werden. Es
ist für eine gewerbliche Nutzung nicht geeignet.
Kinder
Lassen Sie das Gerät nicht unbeaufsichtigt und verwenden Sie es nicht,
wenn Kinder oder Personen, die die Gefahren nicht einschätzen können,
in der Nähe sind.
Kinder oder Personen, die die Gefahren nicht einschätzen können, dürfen
das Gerät nicht benutzen. Bewahren Sie es unzugänglich auf.
Verpackungsmaterialien dürfen nicht zum Spielen verwendet werden. Es
besteht Erstickungsgefahr.
Stromversorgung
Das Gerät wird mit elektrischem Strom betrieben, daher besteht grundsätzlich
die Gefahr eines elektrischen Schlags. Achten Sie daher besonders auf
Folgendes:
Fassen Sie den Stecker niemals mit nassen Händen an.
Wenn Sie den Stecker aus der Steckdose herausziehen wollen, ziehen Sie
immer direkt am Stecker. Ziehen Sie niemals am Kabel, es könnte reißen.
Achten Sie darauf, dass das Stromkabel nicht geknickt, eingeklemmt,
überfahren wird, oder mit Hitzequellen in Berührung kommt.
Stellen Sie das Gerät beim Betrieb nicht auf das Stromkabel.
Verwenden Sie nur Verlängerungskabel, die für die Leistungsaufnahme
des Gerätes ausgelegt sind.
Halten Sie das Gerät von Regen und aller Feuchtigkeit fern.
Betreiben Sie das Gerät nur, wenn die auf dem Typenschild
des Gerätes angegebene elektrische Spannung mit der Spannung
Ihrer Steckdose übereinstimmt. Eine falsche Spannung kann das Gerät
zerstören.
Stellen Sie keinesfalls Blumenvasen etc. auf das Gerät. Wasser könnte in
das Gerät gelangen.
Öffnen Sie das Gerät nicht.
Ziehen Sie den Netzstecker, wenn Sie das Gerät längere Zeit nicht
verwenden.
Achten Sie darauf, dass das Stromkabel keine Stolperfalle darstellt.
9
05-DVD 4611 AEG - D 9
25.01.2007, 8:26:58 Uhr
Sicherheitshinweise
Laser
Dieses Gerät ist als Laser-Gerät der Klasse 1 (CLASS 1 LASER) klassifiziert.
Das zugehörige Etikett befindet sich außen auf dem Gerät.
Laser-Strahlen können die Augen schädigen. Beachten Sie daher Folgendes:
Öffnen Sie auf keinen Fall das Gerät. Versuchen Sie nicht, das Gerät zu
zerlegen.
Um Gefährdungen zu vermeiden: Lassen Sie Wartungsarbeiten nur durch
den Hersteller oder seinen Kundendienst durchführen.
Transport
Um eine Beschädigung der DVD zu vermeiden, entnehmen Sie diese vor
dem Transport aus dem Gerät.
Bewegen Sie das Gerät nicht, wenn es in Betrieb ist.
Standort
Der sichere Betrieb des Gerätes setzt einen dem Gerät angemessenen
Standort voraus. Beachten Sie daher Folgendes:
Schützen Sie das Gerät vor Witterungseinflüssen. Verwenden Sie es nie
im Freien.
Schützen Sie das Gerät vor Feuchtigkeit.
Stellen Sie das Gerät nie auf oder in der unmittelbaren Nähe von Wärmequellen wie z.B. Herdplatten, Öfen, etc. auf.
Stellen Sie das Gerät nicht in direktes Sonnenlicht.
Stellen Sie das Gerät so auf, dass eine ausreichende Luftzufuhr gewährleistet ist. So vermeiden Sie einen Wärmestau im Inneren des Gerätes.
Achten Sie dazu darauf, dass die Lüftungsschlitze nicht blockiert werden.
Schützen Sie das Gerät vor mechanischen Erschütterungen.
Stellen Sie das Gerät auf eine stabile Unterlage, so dass es nicht herabstürzen kann.
Schützen Sie die Fernbedienung vor Witterungseinflüssen, Feuchtigkeit
und hohen Temperaturen (z.B. durch direktes Sonnenlicht).
Betrieb
Das Gerät kann ein Standbild unbeschränkte Zeit auf dem Fernsehschirm/Bildschirm anzeigen. Hierbei können Schäden am Bildschirm
entstehen. Aktivieren Sie daher ggf. den Bildschirmschoner ➯ Seite 29,
„Allgemeines Setup-Menü“.
Erhöhen Sie die Lautstärke nicht, wenn gerade eine sehr leise Passage
wiedergegeben wird. Der Lautsprecher könnte beschädigt werden, wenn
plötzlich die Wiedergabe einer sehr lauten Passage beginnt.
Bewegen Sie das Gerät nicht, wenn sich eine DVD im Gerät befindet. Die
DVD könnte beschädigt werden.
Stecken Sie die Hand nicht in das DVD-Fach. Sie könnte verletzt werden.
Legen Sie ausschließlich DVDs bzw. CDs in das DVD-Fach, das Gerät
könnte sonst beschädigt werden.
Schalten Sie das Gerät am Netz-Ein-/Aus-Schalter aus, wenn Sie es
längere Zeit nicht verwenden.
Ziehen Sie bei Gewitter den Netzstecker aus.
10
05-DVD 4611 AEG - D 10
25.01.2007, 8:26:59 Uhr
Aufstellen und Anschließen
Bestimmungsgemäße
Verwendung
Der DVD-Player ist ausschließlich für die folgenden Aufgaben bestimmt:
Abspielen von Video-DVDs/Video CDs.
Abspielen von Audio-CDs.
Empfang von Radioprogrammen.
Jede weitere Verwendung gilt als nicht bestimmungsgemäß und ist untersagt.
Defekt
Sollte das Gerät einmal defekt sein:
Wenn die Netzanschlussleitung dieses Gerätes beschädigt wird, muss
sie durch den Hersteller oder seinen Kundendienst ersetzt werden, um
Gefährdungen zu vermeiden.
Sollte Flüssigkeit in das Gerät gelangt sein oder wurde das Gerät
fallengelassen oder anderweitig beschädigt, muss das Gerät von einem
autorisierten Fachhändler überprüft werden. Trennen Sie das Gerät vom
Stromnetz und setzen Sie sich mit einem autorisierten Fachhändler in
Verbindung.
Setzen Sie sich mit der Service-Hotline in Verbindung
➯ Seite 8, „Service Hotline“.
Viele Probleme können über diesen Weg gelöst werden.
Aufstellen und Anschließen
Auspacken
Packen Sie das Gerät und alle Zubehörteile aus und überprüfen Sie den Inhalt
auf Vollständigkeit.
ACHTUNG:
Transportieren/versenden Sie das Gerät grundsätzlich immer in der
Originaverpackung, damit es keinen Schaden nimmt. Heben Sie dazu die
Verpackung auf. Entsorgen Sie nicht mehr benötigtes Verpackungsmateriaentsprechend der in Ihrem Land geltenden Vorschriften.
HINWEIS:
Sollten Sie einen Transportschaden bemerken, wenden Sie sich umgehend
an Ihren Händler.
Aufstellen
1. Stellen Sie das Gerät auf eine stabile, waagerechte und ebene Fläche.
Halten Sie einen Abstand von mindestens 10 cm zu Wänden oder Gegenständen.
2. Schließen Sie das Gerät an eine vorschriftsmäßig installierte Steckdose
an.
11
05-DVD 4611 AEG - D 11
25.01.2007, 8:27:01 Uhr
Aufstellen und Anschließen
Aufstellen der Lautsprecher
HINWEIS:
Stecken Sie den Stecker des DVD Players erst in die Steckdose, wenn alle
Lautsprecherboxen und Anschlüsse korrekt verkabelt sind!
1. Entfernen Sie ca. 1,5 cm der Kabelisolierung.
2. Verdrehen Sie das Kabelende.
3. Öffnen Sie die Kabelklemme, indem Sie auf die Lasche drücken.
4. Klemmen Sie nun das beiliegende Lautsprecherkabel an die Lautsprecher
an. Achten Sie dabei auf die richtige Polarität (schwarz an schwarz und rot
an rot).
5. Schließen Sie nun das andere Kabelende entsprechend an den
SPEAKERS OUT des DVD Players an. Gehen Sie vor, wie unter Schritt
1-4 beschrieben.
HINWEIS:
Achten Sie darauf, dass sich blanke Drähte nicht berühren/kreuzen.
Kurzschlussgefahr!
Die richtige Konfiguration und Anordnung eines Surround-Sound-Systems ist
entscheidend für das Klangerlebnis. Um eine maximale Klangleistung zu erzielen, sollten vor dem Anschluss der Lautsprecher die Anweisungen bezüglich
der Anordnung der Lautsprecher befolgt werden.
Front-/Hauptlautsprecher (rechts und links, Center-Lautsprecher)
Diese drei Lautsprecher liefern ein exzellentes Klangbild und erhöhen den
dynamischen Effekt der Audiowiedergabe. Der Hauptdialog eines Films wird
über diese Lautsprecher wiedergegeben.
Rear- oder Surround-Lautsprecher
Diese beiden Lautsprecher bieten dynamische 3-D-Klageffekte und schaffen
eine räumlichen Klangwiedergabe, da sie Hintergrundgeräusche hinzufügen.
Subwoofer-Lautsprecher
Der Subwoofer ist ein kräftiger Bass-Lautsprecher, durch den noch mehr
Realitätsnähe geschaffen wird.
HINWEIS:
Um einen optimalen 3-D-Klangeffekt zu erzielen, wird die Ausgabe der
Center- und Subwoofer-Lautsprecher auch über die Front- und RearLautsprecher ausgegeben.
Die Surround-, sowie der Center-Lautsprecher funktionieren nur im
Surround-Betrieb.
Anordnung der Lautsprecher
Die ideale Konfiguration des Surround-Sound-Systems hängt von der
Raumgröße und dem Wandmaterial ab. Die Abbildung (siehe nächste Seite)
zeigt eine typische Anordnung der verschiedenen Lautsprecher.
12
05-DVD 4611 AEG - D 12
25.01.2007, 8:27:02 Uhr
Inbetriebnahme
HINWEIS:
Front-/Hauptlautsprecher und Center-Lautsprecher sollten auf derselben
Höhe platziert werden. Sie werden auf den Zuhörer ausgerichtet.
3-D-Surround- bzw. Rear-Lautsprecher sollten hinter dem Zuhörer und
zwar über der Ohrhöhe des Zuhörers an der Wand angebracht werden.
Der Subwoofer kann irgendwo im Raum aufgestellt werden, da die tiefen
Töne vom menschlichen Ohr nicht zu orten sind.
Eine optimale Aufstellung der Lautsprecherboxen kann wie folgt
aussehen:
Inbetriebnahme
Batterien in
Fernbedienung einsetzen
WARNUNG:
Austretende Batteriesäure kann zu gesundheitlichen Schäden führen.
Entnehmen Sie die Batterien aus dem Batteriefach, sobald sie verbraucht
sind oder die Fernbedienung voraussichtlich längere Zeit nicht benutzt wird.
Austretende Batteriesäure sofort mit einem Tuch entfernen. Bei Hautkontakt
betroffene Stelle sofort waschen. Bei Verschlucken sofort Arzt aufsuchen.
Bei Augenkontakt Augen auswaschen und Arzt aufsuchen.
ACHTUNG:
Ungleiche Batterietypen oder neue und gebrauchte Batterien dürfen nicht
zusammen verwendet werden. Unterschiedliche Batterietypen weisen
unterschiedliche Eigenschaften auf. Verwenden Sie alte und neue Batterien
nicht zusammen. Ein gemeinsamer Einsatz alter und neuer Batterien kann
die Lebensdauer der neuen Batterien verkürzen und eventuell ein Auslaufen
der alten Batterien zur Folge haben. Beachten Sie beim Entsorgen alter
Batterien die im jeweiligen Land geltenden gesetzlichen Vorschriften und
Umweltbestimmungen. Werfen Sie Batterien niemals ins Feuer!
13
05-DVD 4611 AEG - D 13
25.01.2007, 8:27:03 Uhr
Inbetriebnahme
HINWEIS:
Die Lebensdauer der beiliegenden Batterien kann lagerungsbedingt verkürzt
sein.
1. Öffnen und entfernen Sie den Batteriefachdeckel.
2. Legen Sie zwei Batterien Typ AAA/R03 (1,5 V) polaritätsrichtig (+ und -) in
das Batteriefach ein. Beginnen Sie jeweils mit dem negativen Polende (-).
3. Setzen Sie den Batteriefachdeckel auf und schließen Sie ihn.
HINWEIS:
Die Signale der Fernbedienung werden mit Infrarotlicht an den DVD-Player
übertragen. Achten Sie daher darauf, dass der DVD-Player nicht in direktem
Sonnenlicht steht. Die Übertragung der Signale von der Fernbedienung zum
DVD-Player könnte unmöglich sein.
Wirkungskreis der Fernbedienung
Zur Benutzung der Fernbedienung richten Sie diese auf den Fernbedienungssensor an der Vorderseite des Gerätes. Der Abstand von der Fernbedienung
zum Sensor sollte 7 Meter nicht überschreiten. Der Winkel der Fernbedienung
zum Fernbedienungssensor sollte nach rechts, links, oben und unten 30° nicht
überschreiten.
Videokabel anschließen
Mit dem Videokabel werden die Bilddaten von Ihrem DVD-Player zu ihrem
Fernsehgerät oder Video-Projektor übertragen.
Sie haben vier verschiedene Möglichkeiten, den DVD-Player mit ihrem
Fernseher/Video-Projektor zu verbinden. Wählen Sie in Abhängigkeit von
Ihrem Wiedergabegerät eine Möglichkeit aus.
HINWEIS:
Sofern Sie keine SCART- Verbindung verwenden, müssen Sie in jedem Fall
auch eine zusätzliche Audio-Verbindung zur Übertragung der Audio-Daten
(also des Tons) herstellen.
SCART
Mit SCART werden sowohl Video- als auch Audio-Daten übertragen.
1. Stecken Sie den SCART-Stecker fest in die Buchse auf der Rückseite des
Gerätes.
2. Stecken Sie den SCART-Stecker in die entsprechende Buchse ihres
Wiedergabegerätes.
Abb. 2/14
14
05-DVD 4611 AEG - D 14
25.01.2007, 8:27:04 Uhr
Inbetriebnahme
Komponenten-Video
Eine Verbindung mit einem Komponenten-Video-Kabel bietet die Gewähr für
eine sehr gute Wiedergabequalität.
Mit Komponenten-Video werden nur Video-Signale übertragen.
1. Stecken Sie jeden der drei Stecker in die entsprechende Buchse des DVDPlayers.
Abb. 2/11
2. Stecken Sie die Stecker in die entsprechenden Buchsen Ihres Wiedergabegerätes.
Wählen Sie im Menü „Videoeinstellungen“ das Untermenü „Video
Ausgang.“ aus. Hier können Sie die Einstellungen „Aus“, „YUV“ und „PYUV“ auf Ihr angeschlossenes Wiedergabegerät einstellen. Die korrekte
Einstellung entnehmen Sie bitte der Bedienungsanleitung des angeschlossenen Gerätes.
S-Video
Eine Verbindung mit einem S-Video-Kabel gewährleistet eine sehr gute
Wiedergabequalität.
Mit S-Video werden nur Video-Signale übertragen.
1. Stecken Sie den S-Video-Stecker in die Buchse auf der Rückseite des
Gerätes.
2. Stecken Sie den S-Video-Stecker in die entsprechende Buchse Ihres
Wiedergabegerätes.
Abb. 2/13
Composite-Video
Mit Composite-Video werden nur Video-Daten übertragen.
1. Stecken Sie den Composite-Video-Stecker in die Buchse auf der Rückseite des Gerätes.
2. Stecken Sie den Composite-Stecker in die entsprechende Buchse Ihres
Wiedergabegerätes.
Abb. 2/12
Audio-Kabel anschließen
Sie können zwischen drei Übertragungsverfahren für die Ton-Signale wählen.
Grundsätzlich müssen Sie zunächst wählen, ob der Ton über Ihr Fernsehgerät oder über einen Stereo- bzw. 5.1-Verstärker ausgegeben werden soll.
Entsprechend schließen Sie dann das Audio-Kabel an den Fernseher oder an
einen Verstärker an.
15
05-DVD 4611 AEG - D 15
25.01.2007, 8:27:06 Uhr
Inbetriebnahme
HINWEIS:
Sofern Ihr Verstärker über einen digitalen Eingang verfügt, sollten Sie
diesen verwenden. Sie erzielen so eine bessere Tonqualität, zudem ist die
Installation einfacher.
Stereo
Verbinden Sie die beiden Audio-Kabel für den rechten und den linken Lautsprecher mit Ihrem Wiedergabegerät oder Ihrem Verstärker.
1. Stecken Sie die Audio-Stecker in die Buchse auf der Rückseite des
Gerätes (L1/R1 oder L2/R2).
2. Stecken Sie die Audio-Stecker in die entsprechende Buchsen ihres
Wiedergabegerätes oder Ihres Verstärkers.
Abb. 2/21
5.1-Audio-Signal (Anschluss der mitgelieferten Lautsprecher)
Verwenden Sie eine Audio-Ausgabe über ein 5.1-Audio-Signal, wenn Sie eine
besonders natürliche Wiedergabe erzielen wollen.
Bei diesem Verfahren verwenden Sie die 6 mitgelieferten Lautsprecher. Vier
Lautsprecher werden hierbei in jede Ecke des Raumes platziert. Ein Lautsprecher wird in der Nähe des Wiedergabegerätes positioniert. Der sechste
Lautsprecher dient der Wiedergabe der tiefen Töne. Durch diese Verteilung
der Lautsprecher werden sehr natürlich wirkende Raumklangeffekte erzielt.
Verbinden Sie den SPEAKERS OUT Anschluss auf der Rückseite des DVDPlayers mit den entsprechenden Anschlüssen auf der Rückseite der einzelnen
Lautsprecher.
Abb. 2/17
Gehen Sie folgendermaßen vor:
1. Schließen Sie das Kabelende an die Buchse auf der Rückseite des
Gerätes an. Achten Sie auf die richtige Anordnung:
-
(1) Anschluss Subwoofer: Basslautsprecher
(2) Anschluss Center-Lautsprecher
(3) Lautsprecher rechts hinten
(4) Lautsprecher links hinten
(5) Lautsprecher rechts vorne
(6) Lautsprecher links vorne
2. Schließen Sie das andere Kabelende an die entsprechenden Buchsen
ihres Wiedergabegerätes oder Ihres Verstärkers.
16
05-DVD 4611 AEG - D 16
25.01.2007, 8:27:07 Uhr
Inbetriebnahme
Digital
Verbinden Sie das Koaxial-Kabel zur Übertragung des digitalen Audiosignals
mit Ihrem Wiedergabegerät oder Ihrem Verstärker.
1. Stecken Sie den Audio-Stecker in die Buchse auf der Rückseite des
Gerätes.
2. Stecken Sie den Audio-Stecker in die entsprechende Buchse Ihres
Wiedergabegerätes oder Ihres Verstärkers.
Abb. 2/15
2CH AUDIO IN - Eingang
Verbinden Sie die beiden Audio-Kabel für den rechten und den linken Tonkanal
mit Ihrem Ausgabegerät (L1/R1 oder L2/R2).
1. Stecken Sie die Audio-Stecker in die Buchse auf der Rückseite des
Gerätes.
2. Stecken Sie die Audio-Stecker in die entsprechende Buchsen Ihres
Ausgabegerätes.
Abb. 2/18
Antennenanschlüsse
Antenneneingang
Dieses Gerät verfügt über einen eingebauten FM/AM Radioempfänger.
FM/UKW Empfang:
Verbinden Sie das Kabel Ihrer Antennenanlage mit der FM Buchse auf der
Rückseite des Gerätes.
AM/MW Empfang:
Verbinden Sie eine Mittelwellenantenne mit den AM Buchsen auf der
Rückseite des Gerätes.
Abb. 2/16
17
05-DVD 4611 AEG - D 17
25.01.2007, 8:27:08 Uhr
Über den DVD-Player
Eingänge an der Geräteseite
USB Eingang (auf der linken Geräteseite)
Verbinden Sie ein USB-Kabel zur Übertragung von Audio- und Videodaten
eines Ausgabegerätes.
1. Stecken Sie den Stecker in die Buchse auf der linken Seite des Gerätes.
2. Stecken Sie den Stecker in die entsprechende Buchse Ihres Ausgabegerätes.
Abb. 1/8
Speicherkarten Einschub (auf der linken Geräteseite)
Schieben Sie eine MMC/SD bzw. MS Speicherkarte in den Karteneinschub auf
der linken Seite des Gerätes.
Abb. 1/9
Gerät einschalten
Schalten Sie den Hauptschalter des DVD-Players ein, indem Sie den NetzEin-/Aus-Schalter „POWER“ auf der Vorderseite des Gerätes betätigen.
Abb. 2/19
Über den DVD-Player
Sie können mit dem DVD-Player eine Vielzahl von DVD-Formaten abspielen ➯
Seite 6, „Technische Daten“.
Beachten sollten Sie jedoch, dass DVDs in vielen Fällen mit einem sogenannten „Regionalcode“ versehen sind. Dieser gibt an, für welche Weltregion
die DVD bestimmt ist. So kennzeichnet der Regionalcode „1“ beispielsweise
DVDs, die für die USA und Kanada bestimmt sind. Der Regionalcode „2“
hingegen kennzeichnet DVD, die für Europa bestimmt sind.
18
05-DVD 4611 AEG - D 18
25.01.2007, 8:27:09 Uhr
Medien wiedergeben
HINWEIS:
Sie können mit dem DVD-Player nur solche DVDs abspielen, die mit dem
Regionalcode 2 gekennzeichnet sind. Es gibt sowohl eine Vielzahl von
Brenn- und Komprimierungsverfahren als auch große Qualitätsunterschiede
bei (gebrannten) CDs/DVDs. Darüber hinaus hält die Musikindustrie keine
festen Standards beim Kopierschutz ein. Aus diesen Gründen kann es in
seltenen Fällen zu Problemen bei der Wiedergabe von CDs, DVDs und MP3
CDs kommen. Dies ist keine Fehlfunktion des Gerätes.
Darüber hinaus kann es in Einzelfällen problematisch sein, CDs oder DVDs
abzuspielen, die auf einem Computer erzeugt wurden (z.B. Urlaubsbilder).
Überprüfen Sie im Falle von Problemen die Einstellungen des DVD-Brennprogrammes auf Ihrem Computer. Stellen Sie insbesondere sicher, dass die DVD
finalisiert wurde. Weitere Informationen hierzu finden Sie in der Bedienungsanleitung Ihres Aufnahmegerätes.
Eingabe nicht möglich
Ist eine von Ihnen gewählte Funktion oder Eingabe nicht möglich, erscheint auf
dem Bildschirm das nebenstehend abgebildete Zeichen.
Begriffe
Track: Mit „Track“ werden die Abschnitte einer Audio-CD bezeichnet. Hierbei kann es sich beispielsweise um ein Lied, den Satz einer Symphonie,
etc. handeln.
Titel/Kapitel: Video-DVDs werden in „Titel“ und „Kapitel“ unterteilt. Ein
„Titel“ kann dabei z.B. ein bestimmter Film sein, die „Kapitel“ hingegen
Unterabschnitte dieses Films.
MPEG4: Ihr DVD-Player ist weiterhin für die Wiedergabe von Dateien
geeignet, die MPEG-4 (kurz für Moving Picture Experts Group-4) komprimiert sind. MPEG-4 ist eine Kompressionsmethode, durch die große
Datenmengen reduziert werden können, ohne merkliche Qualitätsverluste
für Bild und Ton.
Medien wiedergeben
Fernbedienung verwenden
Sie übermitteln dem DVD-Player Befehle mit der Fernbedienung. Es ist dabei
wichtig, dass das Ende der Fernbedienung in Richtung des DVD-Players zeigt.
CD/DVD laden
1. Drücken Sie auf die Fernbedienungs-Taste OPEN/CLOSE (Abb. 3/19).
Das CD/DVD-Fach öffnet sich.
2. Legen Sie die CD/DVD in das Fach.
3. Drücken Sie noch einmal auf die Taste OPEN/CLOSE (Abb. 3/19). Das
CD/DVD-Fach wird geschlossen. Auf dem Display (Abb. 1/2) erscheint zunächst die Anzeige „LOAD“. Nach kurzer Zeit wird der Typ des geladenen
Mediums angezeigt (z.B. „DVD“).
19
05-DVD 4611 AEG - D 19
25.01.2007, 8:27:10 Uhr
Medien wiedergeben
Bildschirmanzeige
CD-Menü verstehen
Werden CDs abgespielt, so werden folgende Statusinformationen auf dem
Bildschirm angezeigt:
Aktueller Track/Gesamtanzahl der Tracks (1).
Zeit (2): Hier finden Sie Angaben zur Spieldauer, sowie zur verbleibender Spielzeit. Standardmäßig wird die bisherige Wiedergabedauer des
aktuellen Tracks angezeigt. Die Anzeige erfolgt in Stunden, Minuten und
Sekunden. Drücken Sie einmal oder mehrfach auf die Taste OSD (Abb.
3/30) der Fernbedienung, um sich weitere Zeitanzeigen anzeigen zu
lassen.
Folgende Möglichkeiten stehen zur Auswahl
-
Bildschirmanzeige
DVD-Menü verstehen
verbleibende Zeit bis zum Track-Ende,
bisherige Wiedergabedauer der CD,
verbleibende Zeit bis zum CD-Ende.
Verwenden Sie DVDs, so können Sie sich das Bildschirmmenü mit einem
Druck auf die Taste OSD (Abb. 3/30) anzeigen lassen.
DVD-Menü
Aktueller Titel/Gesamtanzahl der Titel (1).
Aktuelles Kapitel/Gesamtanzahl der Kapitel (2).
Zeit (3): Hier finden Sie Angaben zur Spieldauer, sowie zur verbleibender Spielzeit. Standardmäßig wird die bisherige Wiedergabedauer des
aktuellen Titels angezeigt. Die Anzeige erfolgt in Stunden, Minuten und
Sekunden. Drücken Sie einmal oder mehrfach auf die Taste OSD (Abb.
3/30) der Fernbedienung, um sich weitere Zeitanzeigen anzeigen zu
lassen.
Folgende Möglichkeiten stehen zur Auswahl
-
Wiedergabe starten
verbleibende Zeit bis zum Titel-Ende,
bisherige Wiedergabedauer des Kapitels,
verbleibende Zeit bis zum Kapitel-Ende.
1. Legen Sie eine CD/DVD in das CD/DVD-Fach ➯ Seite 19, „CD/DVD
laden“.
2. Drücken Sie auf die Taste „II“ (Abb. 3/3) der Fernbedienung.
HINWEIS:
Startet die Wiedergabe nicht oder ist die Qualität der Wiedergabe unbefriedigend, dann sollten Sie die Voreinstellungen des DVD-Players überprüfen.
Wiedergabe unterbrechen
1. Drücken Sie auf die Taste „II“ (Abb. 3/3) der Fernbedienung. Die Wiedergabe wird unterbrochen, das aktuell sichtbare Bild wird „eingefroren“.
2. Drücken Sie auf die Taste „II“ (Abb. 3/3) der Fernbedienung, um die
„normale“ Wiedergabe wieder zu starten.
20
05-DVD 4611 AEG - D 20
25.01.2007, 8:27:12 Uhr
Medien wiedergeben
Audio-Sprache/
Audio-Modus ändern
Drücken Sie mehrfach auf die Taste AUDIO (Abb. 3/10), um die Audio-Sprache zu ändern. Die zur Auswahl stehenden Audio-Sprachen sind abhängig
von der DVD.
HINWEIS:
Sofern das Medium dies nicht unterstützt (z.B. bei einer CD), können Sie
mit dieser Taste den Audiomodus ändern und diese z.B. auf „Mono“ oder
„Stereo“ einstellen.
Untertitel anzeigen
Drücken Sie mehrfach auf die Taste SUBTITLE (Abb. 3/26), wenn Sie die
Untertitelausgabe aktivieren, deaktivieren oder wenn Sie eine andere Untertitelsprache auswählen wollen. Die zur Auswahl stehenden Untertitel-Sprachen
sind abhängig von der DVD.
Wiedergabe stoppen
Drücken Sie während der Wiedergabe auf die Taste „“ (Abb. 3/35). Die
Wiedergabe wird angehalten.
Drücken Sie noch einmal auf die Taste „II“ (Abb. 3/3), um die Wiedergabe von der letzten Position fortzusetzen.
Drücken Sie zweimal auf die Taste „“ (Abb. 3/35), um die Wiedergabe
vollständig zu stoppen. Drücken Sie nun noch einmal auf die Taste „II“
(Abb. 3/3), so wird die CD/DVD von vorn abgespielt.
Vorheriges Kapitel/
Track auswählen
Drücken Sie die Taste I (Abb. 3/25), um zum Beginn des vorherigen
Kapitels oder Tracks zu springen.
Nächstes Kapitel/
Track auswählen
Drücken Sie die Taste I (Abb. 3/23), um zum Beginn des nächsten
Kapitels oder Tracks zu springen.
Track direkt auswählen
Tippen Sie die Nummer des gewünschten Kapitels/Tracks mit Hilfe der Zifferntasten der Fernbedienung ein (Abb. 3/20).
Nach kurzer Zeit wird die Wiedergabe dieses Kapitels/Tracks gestartet.
Passage über
Menü ansteuern
Über das Bildschirmmenü können Sie komfortabel beliebige Passagen eines
Mediums ansteuern. Gehen Sie hierzu folgendermaßen vor:
1. Drücken Sie auf die Taste GOTO (Abb. 3/2). Das GOTO Menü erscheint
auf dem Bildschirm.
2. Bewegen Sie diese mit den Richtungstasten (Abb. 3/9) in die gewünschte Rubrik (z.B. „Kapitel“). Drücken Sie anschließend die Taste ENTER
(Abb. 3/27).
3. Geben Sie nun den Punkt an, von dem die Wiedergabe starten soll. In
Abhängigkeit vom Typ des Mediums kann es sich dabei beispielsweise um
eine Tracknummer, ein Kapitel oder auch die Zeit handeln. Die Eingabe
nehmen Sie über die Zifferntasten (Abb. 3/20) vor. Nach kurzer Zeit
beginnt die Wiedergabe.
4. Drücken Sie erneut auf die GOTO Taste um das Menü auszublenden.
21
05-DVD 4611 AEG - D 21
25.01.2007, 8:27:13 Uhr
Medien wiedergeben
DVD-Titel/
Kapitel wiederholen
1. Wählen Sie das Kapitel oder den Titel aus, der wiederholt werden soll.
2. Drücken Sie auf die Taste REPEAT (Abb. 3/17). Auf dem Bildschirm
erscheint die Meldung „Kapitel“.
3. Drücken Sie erneut auf die Taste REPEAT, bis Sie die Anzeige „Titel“ oder
„Alle“ auf dem Bildschirm sehen.
CD-Track wiederholen
1. Wählen Sie den Track aus, der wiederholt werden soll.
2. Drücken Sie auf die Taste REPEAT (Abb. 3/17). Auf dem Bildschirm
erscheint die Meldung „Stück“.
CD wiederholen
Drücken Sie so oft auf die Taste REPEAT (Abb. 3/17), bis auf dem Bildschirm
die Meldung „Alle“ erscheint.
Wiederholen beenden
Drücken Sie so oft auf die Taste REPEAT (Abb. 3/17), bis auf dem Bildschirm
keine Meldung mehr erscheint.
Passage zum
Wiederholen auswählen
Sie können eine frei gewählte Passage definieren, die automatisch wiederholt
werden soll.
Gehen Sie hierzu folgendermaßen vor:
1. Markieren Sie den Beginn der zu wiederholenden Passage. Drücken Sie
dazu während der Wiedergabe einmal auf die Taste A-B (Abb. 3/18) der
Fernbedienung. Auf dem Bildschirm sehen Sie die Anzeige „A“.
2. Markieren Sie das Ende der zu wiederholenden Passage, indem Sie
ein zweites Mal auf die Taste A-B der Fernbedienung drücken. Auf dem
Bildschirm erscheint die Anzeige „A B“. Der zuvor markierte Abschnitt wird
nun wiederholt.
Sie beenden die Wiederholung, indem Sie noch einmal auf die Taste A-B
drücken.
HINWEIS:
Bei MP3 CDs muss die zu wiederholende Passage innerhalb eines Tracks
liegen.
DVD-Menü verwenden
Normalerweise weist jede DVD ein eigenes Menü auf. Hier können Sie Kapitel
auswählen, Einstellungen vornehmen, etc. Dieses Menü ist DVD-spezifisch
und kann daher hier nicht näher beschrieben werden.
Drücken Sie auf die Taste MENU (Abb. 3/28), um das DVD-Menü zu starten.
Navigieren Sie im Menü mit den Richtungstasten (Abb. 3/9). Bestätigen Sie
die Eingabe mit der Taste ENTER (Abb. 3/27).
Befinden Sie sich in einem Menü-Bereich, in dem Sie direkt ein Kapitel auswählen können, so können Sie dessen Nummer über die Zifferntasten (Abb.
3/20) der Fernbedienung eingeben.
22
05-DVD 4611 AEG - D 22
25.01.2007, 8:27:15 Uhr
Medien wiedergeben
Schnell-Vor- oder
Zurücklauf durchführen
Der DVD-Player verfügt über die Möglichkeit, einen Schnell-Vor-oder Zurücklauf durchzuführen.
1. Drücken Sie auf die Taste (Abb. 3/5) bzw. (Abb. 3/7), um einen
Schnellvorlauf bzw. Schnellrücklauf zu starten. Auf dem Bildschirm wird
nun die aktuelle Wiedergaberichtung und Geschwindigkeit angezeigt, z.B.
„Vorwärts x [2]“.
2. Drücken Sie mehrfach auf die Taste bzw. , um die Geschwindigkeit zu verändern. Die Geschwindigkeit kann um den Faktor 2, 4, 8, 16
oder 32 beschleunigt erfolgen.
3. Drücken Sie auf die Taste „II“ (Abb. 3/3), um beim Erreichen der gesuchten Passage die normale Wiedergabe zu starten.
Bildausschnitt vergrößern
Sie können beim Betrachten von DVDs, VCDs bzw. Bildern den Bildausschnitt
verändern.
Drücken Sie auf die Taste ZOOM (Abb. 3/34), um den Bildausschnitt zu verändern. Drücken Sie mehrfach auf die Taste, um den geeigneten Zoom-Faktor
auszuwählen bzw. um den ursprünglichen Zoom-Faktor wieder einzustellen.
Bildwinkel ändern
Einige DVDs bieten Ihnen die Möglichkeit den Bildwinkel selber auszuwählen.
Drücken Sie auf die Taste ANGLE (Abb. 3/11), um den Bildwinkel zu ändern.
HINWEIS:
Ist ein Wechsel des Bildwinkels nicht möglich, so erscheint auf dem Bildschirm die Meldung „ “.
Drücken Sie wiederholt auf die Taste, um einen anderen Bildwinkel zu wählen
oder zu dem ursprünglichen Bildwinkel zurückzuspringen.
Lautstärke einstellen
Drücken Sie auf die Taste + (Abb. 3/24), um die Lautstärke zu erhöhen.
Drücken Sie auf die Taste - (Abb. 3/6), um die Lautstärke zu vermindern.
HINWEIS:
Denken Sie jedoch daran, dass Sie so lediglich die Ausgabelautstärke
des DVD-Players verändern. Um die Lautstärke Ihren Wünschen gemäß
einzustellen, müssen Sie ggf. noch die Lautstärke des Wiedergabegerätes
anpassen.
Playlist erstellen (CD/DVD)
Unter Umständen möchten Sie die Titel z.B. einer CD nicht in der vom Hersteller vorgegebenen Reihenfolge hören. Mit der Funktion „Playlist erstellen“
können Sie sich eine eigene Wiedergabereihenfolge erstellen.
Gehen Sie hierzu folgendermaßen vor:
CD:
1. Drücken Sie auf die Taste PROG (Abb. 3/13). Sie sehen nun eine Tabelle.
Hier geben Sie die gewünschte Reihenfolge der Tracks (bei CDs) bzw. der
Kapitel/Titel (bei DVDs) ein.
HINWEIS:
Ihre Playlist geht sowohl beim Ausschalten des DVD-Players als auch
beim Einlegen einer neuen CD/DVD verloren.
23
05-DVD 4611 AEG - D 23
25.01.2007, 8:27:16 Uhr
Im Dateimodus arbeiten
DVD:
2. In der Tabelle navigieren Sie mit den Richtungstasten (Abb. 3/9).
3. Geben Sie an der jeweiligen Tabellenposition den gewünschten Track
(bei CDs) bzw. den gewünschten Titel und das Kapitel (bei DVDs) ein.
Verwenden Sie hierzu die Zifferntasten (Abb. 3/20).
4. Speichern Sie Ihre Eingabe, indem Sie mit den Richtungstasten (Abb.
3/9) am unteren Rand der Tabelle den Befehl „Start“ auswählen.
5. Bestätigen Sie den Befehl, indem Sie auf die Taste ENTER (Abb. 3/27)
der Fernbedienung drücken.
Playlist löschen (CD/DVD)
1. Drücken Sie auf die Taste PROG Sie sehen nun eine Tabelle (Abb. CD
bzw. Abb. DVD).
2. Steuern Sie mit den Richtungstasten (Abb. 3/9) den Befehl „Ende“ am
unteren Ende der Tabelle an.
3. Bestätigen Sie den Befehl, indem Sie auf die Taste ENTER (Abb. 3/27)
der Fernbedienung drücken.
4. Drücken Sie zum Beenden die Taste PROG.
Im Dateimodus arbeiten
Neben der Möglichkeit, „normale“ Filme oder Musik von CDs/DVDs wiederzugeben, haben Sie bei diesem DVD-Player zudem die Möglichkeit Video- oder
Audio-Dateien von CDs oder DVDs, wiederzugeben, die in Dateisystemen
gespeichert sind. Solche Medien liegen häufig dann vor, wenn Sie CDs mit
Digitalfotos oder MP3-Musik auf ihrem Computer erstellen.
CD/DVD verwenden
1. Legen Sie die CD oder DVD in das Laufwerk ➯ Seite 19, „CD/DVD laden“.
2. Wählen Sie die gewünschte(n) Datei(en) aus und starten Sie die Wiedergabe ➯ Seite 25, „Datei/Verzeichnis auswählen und Wiedergabe starten“.
Speicherkarte verwenden
Folgende Speicherkarten können Sie verwenden:
SD-Card
Multi Media Card
Memory-Stick
1. Stecken Sie die Speicherkarte in den Kartenleser (Abb. 1/9).
2. Drücken Sie auf die Taste USB (Abb. 3/16) der Fernbedienung, um den
DVD-Player in den Dateimodus zu schalten.
3. Wählen Sie die gewünschte(n) Datei(en) aus und starten Sie die Wiedergabe ➯ Seite 25, „Datei/Verzeichnis auswählen und Wiedergabe starten“.
4. Wollen Sie wieder in den DVD Modus wechseln, drücken Sie erneut auf
die USB Taste (Abb. 3/16).
24
05-DVD 4611 AEG - D 24
25.01.2007, 8:27:18 Uhr
Im Dateimodus arbeiten
HINWEIS:
Um herauszufinden, welche abspielbaren Dateien hier zu finden sind,
untersucht der DVD-Player nun den Inhalt des Speichermediums. Dieser
Vorgang kann bei großen Speichermedien lange dauern. Sie sehen
während dieser Zeit auf dem Bildschirm die Statusmeldung „WAITING“.
Haben Sie auch ein Ausgabegerät an den USB Anschluss angeschlossen, so wird dessen Inhalt zuerst angezeigt. Drücken Sie ein weiteres
Mal auf die Taste USB (Abb. 3/16) um den Inhalt der Speicherkarte
angezeigt zu bekommen.
Der Dateimodus kann nur angewählt werden, wenn sich das Gerät im
DVD Modus befindet.
USB-Medium verwenden
Über den USB-Anschluss können Sie zahlreiche Geräte mit dem DVDPlayer verbinden. Beispiele für solche Geräte sind USB-Speichersticks oder
Digitalkameras.
Dieses Gerät ist nach den letzten Stand der technischen Entwicklungen im
USB Bereich entwickelt worden. Die große Anzahl von verschiedenen USB
Speichermedien jeglicher Art die heute angeboten werden, erlauben es leider
nicht, eine volle Kompatibilität mit allen USB Speichermedien zu gewährleisten. Aus diesem Grund kann es in seltenen Fällen zu Problemen bei der
Wiedergabe von USB Speichermedien kommen. Dies ist keine Fehlfunktion
des Gerätes.
1. Stecken Sie ein USB-Speichermedium in den entsprechenden Anschluss
des DVD-Players (Abb. 1/8).
2. Drücken Sie auf die Taste USB (Abb. 3/16) der Fernbedienung, um den
DVD-Player in den Dateimodus zu schalten.
HINWEIS:
Um herauszufinden, welche abspielbaren Dateien hier zu finden
sind, untersucht der DVD-Player nun den Inhalt des Speichermediums. Dieser Vorgang kann bei großen Speichermedien lange
dauern. Sie sehen während dieser Zeit auf dem Bildschirm die
Statusmeldung „WAITING“.
Der Dateimodus kann nur angewählt werden, wenn sich das Gerät
im DVD Modus befindet.
3. Wählen Sie die gewünschte(n) Datei(en) aus und starten Sie die Wiedergabe ➯ Seite 25, „Datei/Verzeichnis auswählen und Wiedergabe starten“.
4. Wollen Sie wieder in den DVD Modus wechseln, drücken Sie erneut auf
die USB Taste (Abb. 3/16).
Datei/Verzeichnis auswählen
und Wiedergabe starten
Medien können zahlreichen Daten/Dateien und Verzeichnisse enthalten. Sie
müssen daher zunächst bestimmen, welche Dateien wiedergegeben werden
sollen.
1. Sofern dies noch nicht geschehen ist, legen Sie die CD oder DVD in der
Laufwerk oder schließen Sie ein USB Speichermedium an.
2. Es erscheint ein zweispaltiges Menüfenster in dem auf der linken Seite
die Verzeichnisse (wenn Verzeichnisse vorhanden) oder die Dateien
aufgelistet sind.
25
05-DVD 4611 AEG - D 25
25.01.2007, 8:27:19 Uhr
Im Dateimodus arbeiten
3. Wählen Sie mit den Richtungstasten (Abb. 3/9) in der linken Liste das
gewünschte Verzeichnis oder die Datei aus.
4. Drücken Sie zur Auswahl die Taste ENTER (Abb. 3/27).
Datei: Haben Sie eine Datei angewählt wird diese nun direkt angezeigt bzw.
abgespielt.
Verzeichnis: Haben Sie ein Verzeichnis aufgerufen, öffnet sich nun eine Liste
von Dateien.
Auch hier können Sie die gewünschte Datei mit den Richtungstasten und der
Taste ENTER (Abb. 3/27) auswählen. Haben Sie eine Datei angewählt, wird
diese nun angezeigt bzw. abgespielt.
Bitte beachten Sie:
Es gibt eine Vielzahl von Brenn- und Komprimierungsverfahren, sowie Qualitätsunterschiede bei CDs/DVDs und gebrannten CDs/DVDs.
Aus diesen Gründen kann es in seltenen Fällen zu Problemen bei der Wiedergabe von Dateien kommen (Dateien werden z.B. angezeigt, können aber nicht
abgespielt werden). Dies ist keine Fehlfunktion des Gerätes.
HINWEIS:
Mit der Taste „“ (Abb. 3/9) können Sie aus den Dateien zu den Verzeichnissen zurückkehren.
Wiedergabe beenden
Drücken Sie auf die Taste „“ (Abb. 3/35) der Fernbedienung, um die
Wiedergabe zu beenden.
Bilder wiedergeben
Der DVD-Player ist geeignet Ihre Digitalfotos wiederzugeben.
Diese Fotos können auf einem beliebigen, vom DVD-Player unterstützen
Medium (DVD, CD, etc.), gespeichert sein.
HINWEIS:
g
Achten Sie dabei auf eine angemessene Größe der Fotos. Zu große Fotos
werden unter Umständen sehr langsam oder gar nicht angezeigt. Günstig
ist, wenn die Größe der Fotos dem Bildformat des Wiedergabegerätes
entspricht. Dieses beträgt bei Fernsehern normalerweise 1024x576 Pixel
(Seitenverhältnis 16:9) oder 768x576 (Seitenverhältnis 4:3).
g
Bitte beachten Sie, dass jegliche Konvertierung (Umwandlung) im allgemeinen immer einen Informationsverlust, im Bezug auf das ursprüngliche Format zur Folge hat.
Starten Sie die Bildwiedergabe, indem Sie die Datei auswählen, mit der die
Wiedergabe beginnen soll ➯ Seite 25, „Datei/Verzeichnis auswählen und
Wiedergabe starten“.
HINWEIS:
Nach einigen Sekunden erscheint auf der rechten Seite im zweispaltigen
Menüfenster ein Vorschaubild.
26
05-DVD 4611 AEG - D 26
25.01.2007, 8:27:21 Uhr
Voreinstellungen ändern
Blättern
Manuell: Drücken Sie auf die Taste I (Abb. 3/25) oder I (Abb.
3/23) der Fernbedienung, um vor oder zurück zu blättern.
Automatisch: Drücken Sie die Taste ENTER (Abb. 3/27).
Der Bildwechsel erfolgt automatisch.
Bild drehen
Mit den Richtungstasten können Sie Bilder während der Wiedergabe drehen:
Um 90° im Uhrzeigersinn drehen: Richtungstaste „“
Um 90° gegen den Uhrzeigersinn drehen: Richtungstaste „“
Voreinstellungen ändern
Zahlreiche Voreinstellungen können Sie komfortabel über das BildschirmMenü verändern.
Sie starten das Menü zum Ändern der Voreinstellungen, indem Sie auf die
Taste SETUP (Abb. 3/4) der Fernbedienung drücken.
HINWEIS:
Viele der Voreinstellungen können Sie sowohl über die Fernbedienung als
auch über das Menü ändern. Der Unterschied ist: Ändern Sie die Vorsteinstellungen über die Fernbedienung, so haben die Änderungen nur bis zum
Ausschalten des DVD-Players oder bis zum Entfernen der DVD Bestand.
Änderungen, die im Menü vorgenommen werden, sind hingegen dauerhaft.
Menü-Aufbau verstehen
Im Setup-Menü finden Sie zwei Menü-Ebenen:
Hauptmenü: Die Hauptebene wird durch graphische Symbole dargestellt.
Untermenü: Unter jedem Hauptmenü-Eintrag finden Sie die zugehörigen
Untermenüeinträge.
Menü verwenden
Navigation und Auswahl
Im Hauptmenü bewegen Sie sich mit den Richtungstasten (Abb. 3/9) der
Fernbedienung ( / ).
Im Untermenü hingegen bewegen Sie sich mit den Richtungstasten
(/).
Einen Menüpunkt wählen Sie mit der Taste ENTER (Abb. 3/27) aus.
Eine Option (z.B. „PAL“ in der Abbildung links) wählen Sie ebenfalls mit
der Taste ENTER aus. Die ausgewählte Option (im Beispiel PAL) ist nun
hervorgehoben.
27
05-DVD 4611 AEG - D 27
25.01.2007, 8:27:22 Uhr
Voreinstellungen ändern
Schieberegler
In zahlreichen Menüs finden Sie Schieberegler, mit denen Sie z.B. die Lautstärke oder Bildschirmhelligkeit einstellen können. Sie verwenden den Regler
folgendermaßen:
1. Wählen Sie ihn mit der Taste ENTER aus.
2. Bewegen Sie den Regler mit den Richtungstasten (/).
3. Bestätigen Sie Ihre Eingabe mit der Taste ENTER.
Überblick über das Hauptmenü
Allgemeine Einstellungen (1)
Audioeinstellungen (2)
Videoeinstellungen (3)
Voreinstellungen (4)
Kennwort Funktionen (5)
Einstellmenü verlassen (6)
HINWEIS:
Einige der Menüeinstellungen sind nur im Stopp-Modus anwählbar (DVD
abhängig).
Allgemeine Einstellungen
TV Bildschirm
Hier können Sie die Ausgabe des DVD-Players an das Seitenverhältnis Ihres
Wiedergabegerätes anpassen.
Zum Hintergrund: Sofern Sie keinen Wide-Screen-Fernseher haben, weist Ihr
Fernsehbild ein Seitenverhältnis von 4:3 auf. Die meisten Spielfilme weisen
jedoch ein Seitenverhältnis von 16:9 auf, deren Bild ist also zu breit für einen
Fernseher.
Hier können Sie angeben, wie die Wiedergabe des Films an Ihr Wiedergabegerät angepasst wird:
4:3 Panscan: Sie sehen nur den mittleren Bereich des Films. Die Ränder
werden abgeschnitten.
4:3 Letterbox: Sie sehen den gesamten Bereich des Films. Hierzu wird
dieser verkleinert, wodurch über und unter dem Film schwarze Balken
erscheinen.
16:9 Wide: Wählen Sie diese Option, wenn Sie ein Wide-Screen-Fernseher zur Wiedergabe verwenden. Beachten Sie dabei, dass Filme, die mit
einem Seitenverhältnis von 4:3 aufgezeichnet wurden, nach wie vor im
Verhältnis 4:3 angezeigt werden. Es wird also nicht die gesamte Fläche
des Wide-Screen-Fernsehers zur Wiedergabe verwendet.
Wide Squeeze: Wählen Sie diese Option, wenn Sie ein Wide-ScreenFernseher zur Wiedergabe verwenden. Bei dieser Einstellung werden
Filme im 4:3 Format an das Seitenverhältnis des Wide-Screen-Fernsehers
angepasst.
28
05-DVD 4611 AEG - D 28
25.01.2007, 8:27:23 Uhr
Voreinstellungen ändern
HINWEIS:
Die Einstellung „4:3 Panscan“ wird nicht von allen DVDs unterstützt.
Winkelzeichen (Kamerawinkel)
Falls die DVD Sequenzen enthält, die von unterschiedlichen Kamerawinkeln
aus aufgenommen wurden, können Sie mittels der Taste ANGLE (Abb. 3/11)
die verschiedenen Kamerawinkel auswählen. Diese Funktion steht nur zur
Verfügung, wenn die DVD Szenen mit verschiedenen Kamerawinkeln enthält.
Bevor Sie die Funktion nutzen können, müssen Sie diese zuerst aktivieren.
Ein: Das Winkelzeichen wird im Bildschirm angezeigt.
Aus: Es wird kein Winkelzeichen im Bildschirm angezeigt.
OSD Sprache
Wählen Sie hier die Sprache der Bildschirm-Anzeigen aus.
Gehörlos Titel (Kommentare)
Auf manchen DVDs befinden sich filmbegleitende Kommentare, wie z.B.
Untertitel für Hörgeschädigte.
Ein: Die Kommentare werden angezeigt.
Aus: Es werden keine Kommentare angezeigt.
Bildschirmschoner
Das Gerät kann ein Standbild beliebig lange auf dem Bildschirm anzeigen.
Hierbei können Schäden am Bildschirm entstehen. Es ist daher sinnvoll, den
Bildschirmschoner zu aktivieren.
Folgende Optionen stehen zur Auswahl:
Ein: Der Bildschirmschoner ist aktiviert (Standardeinstellung).
Aus: Der Bildschirmschoner ist deaktiviert.
Letzter Speicherplatz
Bestimmen Sie, wie sich der DVD-Player verhalten soll, wenn der
Benutzer während der Wiedergabe auf die Taste „“ (Abb. 3/35) drückt.
Ein: Wird das Abspielen einer DVD, CD oder VCD angehalten und danach
wieder gestartet, beginnt das Abspielen an der letzten Position.
Aus: Wird das Abspielen einer DVD, CD oder VCD angehalten und
danach wieder gestartet, beginnt das Abspielen wieder am Anfang des
Medium.
29
05-DVD 4611 AEG - D 29
25.01.2007, 8:27:25 Uhr
Voreinstellungen ändern
Audioeinstellungen
Lautsprecher Einrichten
Downmix
Verändern Sie die Charakteristik der Lautsprecherausgabe:
L/R: Wählen Sie diese Einstellung, wenn Sie die DVD im Pro Logic
Dolby Stereoeffekt abspielen wollen. Hierdurch entsteht ein realitätsnaher
2-Kanal-Wiedergabeeffekt.
Stereo: Wählen Sie diese Einstellung, wenn eine DVD, die im 5.1-AudioFormat aufgenommen wurde, als 2-Kanal-Stereoton ausgegeben werden
soll.
3D SURROUND: Möglicherweise verfügen Sie nicht über eine 5.1-Audioanlage. In diesem Fall können Sie mit der Einstellung „3D SURROUND“
einen entsprechenden Klang simulieren lassen.
5.1 Kanal: Wählen Sie diese Einstellung, um das Audiosignal unverändert
an das Ausgabegerät zu leiten.
Front LS; Center LSPR; Effekt Lautspr.; Subwoofer
HINWEIS:
Das Menü „Center LSPR“ und „Effekt Lautspr.“ sind nur anwählbar, wenn im
Menü „Downmix“ die Option „5.1 Kanal“ aktiviert ist.
Hier haben Sie die Möglichkeit die Eigenschaften der Lautsprecher einzustellen.
Gross: Der Lautsprecher gibt Bass und Höhen aus.
Klein: Der Lautsprecher gibt nur die Höhen aus.
Aus: Der Lautsprecher gibt keine Audiosignale aus.
Dialogpegel
HINWEIS:
Das Menü „Dialogpegel“ ist nur anwählbar, wenn im Menü „Downmix“ die
Option „L/R“ oder die Option „Stereo“ aktiviert ist.
Im Menü „Dialogpegel“ besteht die Möglichkeit, die Lautsprecher der Dialoge
einzustellen. Erhöhen Sie die Lautstärke der Dialoge mit der Richtungstaste
„“ oder verringern Sie die Lautstärke mit der Richtungstaste „“.
D.K. (Pegelbegrenzung)
Mit dieser Funktion können Sie die maximal einstellbare Lautstärke einschränken, um die Schäden an Ihren Lautsprechern zu vermeiden.
Ein: Die maximal einzustellende Lautstärke wird eingeschränkt.
Aus: Die Einschränkung für die maximal einstellbare Lautstärke wird
ausgeschaltet.
30
05-DVD 4611 AEG - D 30
25.01.2007, 8:27:27 Uhr
Voreinstellungen ändern
ACHTUNG:
Bei ausgeschalteter „Pegelbegrenzung“ kann die Lautstärke so laut
eingestellt werden, dass die Lautsprecher Schaden nehmen können.
Auto: Automatische Einschränkung der maximal einstellbaren Lautstärke.
Digital Audio
Digitalausgang
Hier werden die Einstellungen für den digitalen Audio-Ausgang festgelegt.
SPDIF Aus: Es wird ein analoges und kein digitales Audio-Signal ausgegeben.
Alle: Es wird ein digitales Audiosignal ausgegeben. Verwenden Sie diese
Einstellung, sofern es sich beim Verstärker nicht um einen Stereo-Zweikanal-Verstärker handelt.
Nur PCM: Es wird ein digitales Audiosignal ausgegeben, das in ein 2Kanal-Signal umgewandelt wird. Verwenden Sie diese Einstellung, sofern
es sich beim Verstärker um einen Stereo-Zweikanal-Verstärker handelt.
HINWEIS:
Erfolgt keine Audioausgabe, obwohl Sie den DVD-Player an einen Verstärker
angeschlossen haben, so haben Sie vermutlich für den Audio-Ausgang eine
falsche Einstellung gewählt.
LPCM Ausgang
HINWEIS:
Das Menü „LPCM Ausgang“ ist nur anwählbar, wenn im Menü "Digitalausgang“ die Option „Nur PCM“ aktiviert ist.
Hier können Sie die Abtastrate des Audiosignals festlegen. Im Allgemeinen ist
es so, dass eine höhere Abtastfrequenz zu einem besseren Audiosignal führt.
Dolby Digital Setup
Mono/Stereo
Normalerweise erfolgt die Tonausgabe als Stereo-Ausgabe. Hier haben Sie
die Möglichkeit, anstelle der Stereo-Ausgabe eine Mono-Ausgabe zu wählen.
Stereo: Die Ausgabe erfolgt als Stereo-Ausgabe (Voreinstellung).
L-Mono: Die Ausgabe erfolgt als Mono-Ausgabe. Hierbei wird auf allen
Lautsprechern das Signal des „linken“ Stereo-Kanals ausgegeben.
R-Mono: Die Ausgabe erfolgt als Mono-Ausgabe. Hierbei wird auf allen
Lautsprechern das Signal des „rechten“ Stereo-Kanals ausgegeben.
Mix Mono: Die Ausgabe erfolgt als Mono-Ausgabe. Hierbei wird auf allen
Lautsprechern das Signal „beider“ Stereo-Kanäle ausgegeben.
31
05-DVD 4611 AEG - D 31
25.01.2007, 8:27:28 Uhr
Voreinstellungen ändern
Dynamik
Mit dem Begriff „Dynamik“ (Dynamikumfang) wird das Verhältnis vom leisesten
zum lautesten Ton beschrieben. Ist der Dynamikumfang sehr groß, so gibt es
sowohl sehr leise als auch sehr laute Töne.
Unter Umständen stellt dies ein Wiedergabeproblem dar. Angenommen, Sie
sehen eine DVD in relativ lauter Umgebung. Sie können die Lautstärke nun
erhöhen, um auch die leisen Passagen hören zu können, was allerdings den
Nachteil hat, dass die lauten Passagen unangemessen laut werden. Sinnvoll
ist es hier, den Dynamikumfang zu komprimieren (also zu reduzieren) und
zugleich die Ausgabelautstärke zu erhöhen.
FULL -3/4: Der Dynamikumfang wird etwas (3/4) bis maximal komprimiert
(FULL).
OFF: Der Dynamikumfang wird nicht komprimiert (Voreinstellung).
Kanalverzögerung
Verwenden Sie eine 5.1-Audioanlage, so können Verzerrungen des Klangeindrucks aufgrund der unterschiedlichen Entfernung der Lautsprechergruppen
vom Hörer entstehen. Klänge, die gleichzeitig vom Hörer vernommen werden
sollten, treffen so nacheinander ein.
Sie können hier die Ausgabe des zentralen, der rückwärtigen Lautsprecher
bzw. des Subwoofers verzögern, um beim Zuhörer einen ausgewogenen
Klangeindruck zu erzielen.
Die einzelnen Lautsprecher steuern Sie mit den Richtungstasten (/)
an.
Mit den Richtungstasten ( / ) nehmen Sie die Einstellung vor.
Klangeinstellung
In diesem Menü können Sie verschiedene Klangoptionen einstellen.
3D-Verarbeitung
Pro Logic II
Die Funktion „Pro Logic II“ wandelt Stereo-Signale wie z.B. auf Audio-CDs,
MP3, VCD oder SVCDs in realitätsnahe und räumliche Fünf-Kanal-Klangerlebnisse um.
HINWEIS:
Das Menü „Pro Logic II“ ist nur anwählbar, wenn im Menü „Downmix“ die
Option „5.1 Kanal“ aktiviert ist.
Ein: Pro Logic II ist aktiviert und Sie können das Fünf-Kanal-Klangerlebniss genießen.
Aus: Pro Logic II ist deaktiviert.
Auto: Pro Logic II wird automatisch aktiv, wenn die Eigenschaften des
abzuspielenden Mediums eine Pro Logic II Umwandlung zulassen.
32
05-DVD 4611 AEG - D 32
25.01.2007, 8:27:30 Uhr
Voreinstellungen ändern
HINWEIS:
Das Menü „Mode“, „Panorama“, „Dimension“, Center Width“ ist nur
anwählbar, wenn im Menü „Pro Logic II“ die Option „Ein“ oder die Option
„Auto“ aktiviert ist.
Mode
Music: Der Musik-Modus eignet sich speziell für die natürliche SurroundWiedergabe von Musikprogrammen.
Movie: Der Film-Modus eignet sich speziell für die natürliche SurroundWiedergabe von Filmen.
Pro Logic: Dieser Modus eignet sich speziell zur Dekodierung von Filmen
und Musikaufzeichnungen in Original Dolby Surround.
Auto: Wenn die Funktion „Pro Logic II“ eingeschaltet ist, wird automatisch
ein passender Modus aktiviert.
Panorama
Der Panorama-Modus sorgt für einen weiträumigen Surround-Effekt. Sie
haben die Möglichkeit, den Panorama-Modus ein- oder auszuschalten.
Dimension
Mit „Dimension“ können Sie die Tiefen des Surround-Klangbildes einstellen.
Center Width
Mit „Center Width“ können Sie die Balance zwischen Center- und den vorderen
Lautsprechern einstellen.
Hallmodus
Mit der Funktion „Hallmodus“ kann eine Umgebungsakustik erzeugt werden,
so dass Sie z.B. einer Konzert- oder Kirchenatmosphäre entspricht.
HDCD
Sie haben die Möglichkeit HDCD-codierte CDs und DVDs mit diesem Gerät
abzuspielen. Mit der Funktion „HDCD“ haben Sie dann die Möglichkeit einen
hochwertigen Klang mit größerer Detailfülle zu erreichen. Im Allgemeinen gilt,
je größer die HDCD-Filterung, um so hochwertiger der Klang.
33
05-DVD 4611 AEG - D 33
25.01.2007, 8:27:31 Uhr
Voreinstellungen ändern
Videoeinstellungen
Video Ausgang
Wählen Sie die Videoausgangsoption für das angeschlossene und zu verwendende Wiedergabegerät aus. Die Wahl des richtigen Signalformats ist vom
verwendeten Anschluss und Wiedergabegerät abhängig (vgl. Sie hierzu bitte
die Bedienungsanleitung des Wiedergabegerätes).
Aus: Wählen Sie diese Option, wenn Ihr Wiedergabegerät über den Composit-Video- und/oder S-Video-Anschluss mit dem DVD-Player verbunden
ist.
P-YUV: Wählen Sie diese Option, wenn Ihr Wiedergabegerät progressive
Signale unterstützt und es mit einem Komponenten-Video-Kabel an den
DVD-Player angeschlossen ist.
YUV: Wählen Sie diese Option, wenn Ihr Wiedergabegerät über den
Komponenten-Video-Anschluss mit dem DVD-Player verbunden ist.
RGB: Wählen Sie diese Option, wenn Ihr Wiedergabegerät über den
Scart-Anschluss mit dem DVD-Player verbunden ist.
P-RGB: Wählen Sie diese Option, wenn Ihr Wiedergabegerät progressive
Signale unterstützt und es mit einem Scart-Kabel an den DVD-Player
angeschlossen ist.
HINWEIS:
Wenn Sie die Einstellung „RGB“ wählen möchten, stellen Sie sicher,
dass Ihr Wiedergabegerät diese Einstellung unterstützt.
Wenn im Menü die Option „P-YUV“ oder „P-RGB“ aktiviert ist, Ihr Wiedergabegerät jedoch keine Progressive-Scan Signale unterstützt, wird
kein Bild angezeigt.
Durch Drücken der Taste V-MODE (Abb. 3/29) können Sie ebenfalls
zwischen den Videoausgangsoptionen umschalten.
Qualität
In diesem Menü haben Sie die Möglichkeit, diverse Einstellungen vorzunehmen, um das Videosignal anzupassen.
Voreinstellungen
TV-Typ
Passen Sie die Ausgabe des DVD-Players an das Farbübertragungssystem
Ihres Wiedergabegerät an.
Folgende Optionen stehen zur Auswahl:
PAL: In Europa verbreitetes System.
Multi: Wählen Sie diese Einstellung, wenn es sich bei Ihrem Wiedergabegerät um ein Multisystemgerät handelt.
NTSC: Primär in Nordamerika verbreitetes System.
34
05-DVD 4611 AEG - D 34
25.01.2007, 8:27:33 Uhr
Voreinstellungen ändern
PBC
Durch PBC (Playback-Control), werden die auf den DVD‘s bzw. VCD‘s befindlichen, vom Hersteller vorgegebenen interaktiven Menüs automatisch gestartet.
Wenn Sie die Option PBC auf „Aus“ schalten, werden die Tracks automatisch
der Reihe nach von der DVD bzw. VCD abgespielt.
HINWEIS:
Wenn die DVD oder VCD‘s nicht PBC kompatibel ist, wird kein Auswahlmenü angezeigt, auch wenn die Funktion „PBC“ eingeschaltet ist.
Audiomenü; Untertitel; Disk Menü
Audiomenü: Wählen Sie hier die bevorzugte Sprache der Audio-Ausgabe
aus.
Untertitel: Wählen Sie hier die bevorzugte Sprache der filmbegleitenden
Untertitel aus.
Disk Menü: Wählen Sie hier die bevorzugte Sprache der DVD Menüs aus.
Jugendschutz
Manche DVDs weisen Informationen zur Zielgruppe auf. Das Vorgehen gleicht
hierbei der Freigabe für Kinofilme („Freigegeben ab 12 Jahren“ z.B.).
Haben Sie die Kinderschutz-Option aktiviert, so wird, sofern vorhanden, die
entsprechende Information von der DVD ausgelesen und mit dem von Ihnen
voreingestellten Wert verglichen. Ist eine DVD für eine ältere Altersgruppe
vorgesehen als es von Ihnen voreingestellt wurde, so kann die DVD nicht
abgespielt werden.
Folgendende Kinderschutz-Optionen können ausgewählt werden:
Kind.Sicher: Kindergeeignet.
O. Altersb.: Für alle Altersgruppen geeignet.
Frei ab 6: Elterliche Begleitung wird empfohlen. Manche Passagen können
für kleine Kinder unangemessen sein.
Frei ab 12: Eine elterliche Begleitung wird dringend empfohlen. Manche
Passagen können für Kinder unter 12 Jahren unangemessen sein.
Frei ab 16: Eine elterliche Begleitung ist notwendig.
N.Frei u.16: Jugendliche unter 16 Jahren dürfen den Film nur in Begleitung
eines Erwachsenen sehen.
N.Frei u.18: Kinder und Jugendliche unter 18 Jahren dürfen den Film nicht
sehen.
Erwachsene: Der Film darf nur von Erwachsenen gesehen werden.
Grundeinstellung
Wählen Sie den Befehl „Grundeinst/Rückstellen“, wenn Sie das Gerät wieder
auf die werkseitigen Voreinstellungen zurücksetzen möchten.
Alle Einstellungen, die von Ihnen vorgenommen wurden, gehen dabei verloren.
35
05-DVD 4611 AEG - D 35
25.01.2007, 8:27:34 Uhr
Radioprogramme einstellen
Kennwort Funktion
Möchten Sie den DVD-Player mit einer Kindersicherung versehen, so müssen
Sie zuvor ein Kennwort vergeben. Mit dem Kennwortschutz werden die
Einstellungen zur Kindersicherung geschützt, so dass diese nur von Ihnen
verändert werden können.
Kennwortmodus
EIN: Bei jedem Änderungswunsch der Jugendschutzfunktion wird die
Eingabe des Kennwortes verlangt.
AUS: Die Jugendschutzfunktion kann ohne die Eingabe eines Kennwortes
geändert werden.
Passwort
In diesem Menü haben Sie die Möglichkeit das Kennwort für die Jugendschutzfunktion zu ändern.
Um das Kennwort zu ändern, müssen Sie das aktuelle Kennwort eingeben.
Das Master-Kennwort ist „136900“.
HINWEIS:
Haben Sie Ihr Kennwort vergessen, so können Sie mit diesem Masterkennwort den Jugendschutz deaktivieren.
Gehen Sie folgendermaßen vor, um das Kennwort zu ändern:
1. Geben Sie das aktuelle Kennwort, in der Zeile „Altes Passwort“, mit den
Zifferntasten (Abb. 3/20) der Fernbedienung ein.
Damit das Kennwort nicht von Unbefugten gelesen werden kann, werden
auf dem Bildschirm lediglich die Zeichen „XXXXX“ angezeigt.
2. Geben Sie das neue Kennwort, in der Zeile „Neues Passwort“, mit den
Zifferntasten der Fernbedienung ein.
3. Geben Sie zur Bestätigung das neue Kennwort, in der Zeile „PW Bestätigen“,
erneut ein. Bestätigen Sie Ihre Eingabe mit der Taste ENTER (Abb. 3/27).
Radioprogramme einstellen
Dieses Gerät verfügt über einen eingebauten FM/AM Radioempfänger. Sie
haben 2 verschiedene Möglichkeiten Radiosender zu suchen: Automatischer
Suchlauf und Manueller Suchlauf.
Automatischer Suchlauf
1. Wählen Sie mit der Taste SOURCE SELECT (Abb. 3/31) den „TUNER“
Modus aus.
2. Wählen Sie mit der Taste FM/AM (Abb. 3/8) das gewünschte Frequenzband aus.
3. Drücken Sie die Taste AUTO/SUBTITLE (Abb. 3/26). Das Gerät sucht
nun das aktuelle Frequenzband nach Sendern ab und speichert diese
automatisch.
HINWEIS: Eine Änderung der Senderreihenfolge ist nicht möglich.
36
05-DVD 4611 AEG - D 36
25.01.2007, 8:27:36 Uhr
Radioprogramme einstellen
Manueller Suchlauf
1. Wählen Sie mit der Taste SOURCE SELECT (Abb. 3/31) den TUNER
Modus aus.
2. Drücken Sie die „ / “ Tasten (Abb. 3/5, 7) um einen Sender
zu suchen. Betätigen Sie die entsprechende Taste so oft, bis Sie den
gewünschten Radiosender gefunden haben.
3. Zum Abspeichern des gefunden Radiosenders drücken Sie die Taste
MEMORY/AUDIO (Abb. 3/10), im Display erscheint „- -“.
4. Geben Sie anschließend mit den Zifferntasten (Abb. 3/20) den gewünschten Speicherplatz ein.
Um die abgespeicherten Radiosender anzuwählen, drücken Sie die Tasten
„I / I“ (Abb. 3/23, 25) bzw. geben Sie den Speicherplatz mit den
Zifferntasten (Abb. 3/20) ein.
37
05-DVD 4611 AEG - D 37
25.01.2007, 8:27:37 Uhr
Fehlerbehebung
Fehlerbehebung
Bevor Sie das Gerät an den Kundendienst einschicken, überprüfen Sie anhand der folgenden Tabelle, ob Sie den Fehler
selbst beseitigen können.
Sollten Sie dennoch das Problem nicht beheben können, rufen Sie bitte zunächst die untenstehende Hotline an.
Hotline 0 21 52/20 06-666
oder per E-Mail:
Fehler
Netzanzeige leuchtet
nicht
Es wird kein Bild
angezeigt
hotline@etv.de
Mögliche Ursache
keine Stromversorgung
keine Stromversorgung/ Netzschalter ausgeschaltet
Videokabel nicht richtig verbunden
keine DVD/CD eingelegt
DVD/CD nicht kompatibel
Keine Reaktion auf
Tastendruck
Kein Ton
DVD/CD liegt verkehrt herum im
CD/DVD-Fach
CD/DVD ist verschmutzt
CD/DVD ist beschädigt
Voreinstellungen falsch
Kindersicherung ist aktiviert
Ein falscher TV Modus wurde
ausgewählt. (Kein P-SCAN
fähiges Wiedergabegerät.)
Probleme mit der Stromversorgung oder statische Aufladung
des Gerätes
Audiokabel wurde nicht angeschlossen
Verstärker ausgeschaltet
Voreinstellungen falsch
Lösung
WARNUNG:
Bevor Sie sich auf Fehlersuche begeben, schalten Sie das
Gerät aus.
Setzen Sie den Netzstecker richtig ein, prüfen Sie ggf. die
Steckdose mit einem anderen Gerät auf Funktionsfähigkeit.
Schalten Sie das Gerät mit dem Netzschalter ein (Abb. 1/19).
WARNUNG:
Bevor Sie sich auf Fehlersuche begeben, schalten Sie das
Gerät aus.
Überprüfen Sie den richtigen Sitz des Video-Kabels
➯ „Videokabel anschließen“. Stellen Sie sicher, dass die
Stecker fest in den Buchsen sitzen.
Legen Sie eine CD/DVD ein.
Verwenden Sie nur kompatible Medien
(siehe ➯ „Technische Daten“).
Drehen Sie die CD/DVD herum.
Reinigen Sie die CD/DVD ➯ „CD/DVD-Behandlung“.
Verwenden Sie eine andere CD/DVD.
Überprüfen Sie die Vorseinstellungen des DVD-Players.
Deaktivieren Sie den Kinderschutz ➯ „Jugendschutz“.
Drücken Sie die Taste V-Mode (Abb. 3/29), um den TV
Modus zu wechseln (Zeilensprung).
Schalten Sie den Hauptschalter aus und ziehen Sie den Netzstecker. Stecken Sie den Netzstecker wieder in die Steckdose
und schalten Sie das Gerät wieder ein.
WARNUNG:
Bevor Sie sich auf Fehlersuche begeben, schalten Sie das
Gerät aus.
Sofern Sie zur Übertragung des Video-Signals keinen
SCART-Stecker oder Composite-Video-Stecker verwenden,
müssen Sie zusätzlich zum Video-Kabel noch ein AudioKabel verwenden ➯ „Audio-Kabel anschließen“.
Sofern Sie einen Verstärker zur Audio-Ausgabe verwenden:
überprüfen Sie, ob der Verstärker eingeschaltet ist.
Überprüfen Sie die Voreinstellungen des DVD-Players.
38
05-DVD 4611 AEG - D 38
25.01.2007, 8:27:38 Uhr
Entsorgung / Ersatzteile
Fehler
Mögliche Ursache
Fernbedienung funktio- falsche Haltung
niert nicht
zu weit entfernt
Batterien leer
Titel werden in falscher Playlist wird verwendet
Reihenfolge gespielt
DVD kann nicht abDVD nicht finalisiert
gespielt werden
Kein Radioempfang.
Das Antennenkabel ist nicht
angeschlossen.
Schlechter Radioemp- Der empfangene Radiosender ist
fang.
zu schwach für einen Stereobetrieb.
Im automatischen
Die Sendesignale sind zu
Suchmodus stoppt
schwach.
das Radio bei keiner
Senderstation.
Lösung
Die Fernbedienung zeigt nicht auf den DVD-Player.
Stellen Sie sicher, dass die Fernbedienung nicht weiter als
7 Meter vom Gerät entfernt ist.
Wechseln Sie die Batterien der Fernbedienung
➯ „Batterien in Fernbedienung einsetzen“.
Löschen Sie die Playlist ➯ „Playlist löschen“.
Verwenden Sie eine finalisierte DVD.
Das Antennenkabel fest in die Antennenbuchse des Gerätes
stecken.
Stellen Sie das Gerät durch Drücken der Taste MENU /
MO/ST (Abb. 3/28) auf Monobetrieb.
Manuell eine Senderstation einstellen.
Entsorgung
Wenn das Gebrauchsende erreicht ist, insbesondere, wenn Funktionsstörungen auftreten, machen Sie das ausgediente Gerät unbrauchbar, indem Sie
den Netzstecker aus der Steckdose ziehen und das Stromkabel durchtrennen.
Entsorgen Sie das Gerät entsprechend der in Ihrem Land geltenden Umweltvorschriften. Elektrische Abfälle dürfen nicht zusammen mit Haushaltsabfällen
entsorgt werden. Wenden Sie sich für Ratschläge bezüglich des Recyclings an
Ihre Kommunalbehörde oder Ihren Händler.
Ersatzteile
Zubehör und Ersatzteile können nachbestellt werden, soweit deren Einbau
nicht durch einen Fachbetrieb notwendig ist.
Die Bestellung von Ersatzteilen richten Sie an:
ETV
Elektro-technische Vertriebsgesellschaft mbH
Service Center
Industriering Ost 40
47906 Kempen
Tel.: 0 21 52 - 20 06 666
Mail: hotline@etv.de
www.etv.de
39
05-DVD 4611 AEG - D 39
25.01.2007, 8:27:39 Uhr
Garantie / Nach der Garantie / Konformitätserklärung
Garantie
Wir übernehmen für das von uns vertriebene Gerät eine Garantie von
24 Monaten ab Kaufdatum (Kassenbon).
Innerhalb der Garantiezeit beseitigen wir unentgeltlich die Mängel des Gerätes
oder des Zubehörs, die auf Material- oder Herstellungsfehler beruhen, durch
Reparatur oder, nach unserem Ermessen, durch Umtausch. Garantieleistungen bewirken weder eine Verlängerung der Garantiefrist, noch beginnt
dadurch ein Anspruch auf eine neue Garantie!
Als Garantienachweis gilt der Kaufbeleg. Ohne diesen Nachweis kann ein
kostenloser Austausch oder eine kostenlose Reparatur nicht erfolgen.
Im Garantiefall geben Sie bitte das komplette Gerät in der Originalverpackung
zusammen mit dem Kassenbon an Ihren Händler.
Sowohl Defekte an Verbrauchszubehör bzw. Verschleißteilen, als auch Reinigung, Wartung oder der Austausch von Verschleißteilen, fallen nicht unter die
Garantie und sind deshalb kostenpflichtig!
Die Garantie erlischt bei Fremdeingriff.
Kostenlose Hotline*
Haben Sie Fragen zu Ihrem neuen Gerät? Unser Serviceteam steht gerne für
Sie bereit.
Kleinere Probleme lassen sich oft schon telefonisch lösen.
Rufen Sie deshalb bitte zunächst die untenstehende Hotline an.
Im Falle einer vermuteten Betriebsstörung Ihres Gerätes setzen Sie sich mit
unserer Service-Hotline in Verbindung.
ETV
Elektro-technische Vertriebsgesellschaft mbH
Service Center
Industriering Ost 40
47906 Kempen
Tel.:+49 21 52 - 20 06-666
E-Mail: hotline@etv.de
Mo. - Do. 8.30 - 17.00 Uhr
Fr.
8.00 - 17.00 Uhr
(* bei entsprechendem Telekommunikationstarif).
Nach der Garantie
Nach Ablauf der Garantiezeit können Reparaturen kostenpflichtig vom entsprechenden Fachhandel oder Reparaturservice ausgeführt werden.
Konformitätserklärung
Hiermit erklärt die Firma ETV - Elektro-Technische Vertriebsgesellschaft mbH,
dass sich das Gerät DVD 4611 HC in Übereinstimmung mit den grundlegenden Anforderungen, der europäischen Richtlinie für elektromagnetische
Verträglichkeit (89/336/EWG) und der Niederspannungsrichtlinie (93/68/EWG
und 2006/95/EG) befindet.
Eine Kopie der Konformitätserklärung können Sie über die angegebene
Anschrift anfordern.
40
05-DVD 4611 AEG - D 40
25.01.2007, 8:27:41 Uhr
OSD-Menü Übersicht
OSD-Menü Übersicht
** ALLGEMEINES SETUP MENÜ **
TV-BILDSCHIRM
4:3 PANSCAN
4:3 LETTERBOX
16:9
Wide Squeeze
WINKELZEICHEN
EIN
AUS
OSD SPRACHE
GEHÖRLOS TITEL
EIN
AUS
BILDS.SCHONER
EIN
AUS
LETZTER SPEICHERPLATZ EIN
AUS
** VIDEO SETUP **
VIDEO-AUSGANG
AUS
YUV
P_YUV
RGB
P_RGB
FARBEINSTELLUNG
SCHÄRFE
HELL
KONTRAST
GAMMA
** AUDIO SETUP MENÜ **
ANALOG AUDIO EINSTELL DOWNMIX
FRONT LAUTSPR
CENTER LSPR
EFFEKT LAUTSPR
SUBWOOFER
DIALOGPEGEL
D.K.
DIGITAL AUDIO EINSTELL
HOCH
MITTEL
NIEDRIG
HOCH
MITTEL
NIEDRIG
KEINE
FARBTON
FARBSÄTTIGUNG
LUMAVERZÖGERUNG 0 T
1T
** VORZUGSEINSTELLUNGEN **
PAL
MULTI
NTSC
PBC
EIN
AUS
AUDIOMENÜ
UNTERTITEL
DISK-MENÜ
KI.SICHERUNG
1 KIND.-SICHER
2 O. ALTERSB.
3 FREI AB 6
4 FREI AB 12
5 FREI AB 16
6 N.FREI U.16
7 N.FREI U.18
8 ERWACHSENE
GRUNDEINST.
RÜCKSTELLEN
DIGITALAUSGANG
LPCM-AUSGANG
SETUP DOLBY DIGITAL
DOPPELTES MONO
L/R
STEREO
3D SURROUND
5.1. KANAL
GROSS
KLEIN
GROSS
KLEIN
AUS
GROSS
KLEIN
AUS
EIN
AUS
EIN
AUS
AUTO
SPDIF AUS
ALLE
NUR PCM
48K
96K
STEREO
L-MONO
R-MONO
MIX-MONO
DYNAMIK
KANALVERZÖG.
KANAL EQUALIZER
TV TYP
3D-VERARBEITUNG
KLANGMODUS
AUS
ROCK
POP
LIVE
DANCE
TECHNO
KLASSIK
LEISE
BASSVERSTÄRKUNG EIN
AUS
SUPER-BASS
EIN
AUS
VERSTÄRKUNG
EIN
LÖSCHEN
AUS
PRO LOGIC II
PRO LOGIC II
MODE
PANORAMA
** PASSWORT SETUP MENÜ **
KENNWORT MODUS
EIN
AUS
PASSWORT
ÄNDERN
HALLMODUS
HDCD
FILTER
EIN
AUS
AUTO
MUSIC
MOVIE
PRO LOGIC
AUTO
EIN
AUS
DIMENSION
CENTER WIDTH
AUS
KONZERTSAAL
WOHNZIMMER
HALLE
BADEZIMMER
HÖHLE
ARENA
KIRCHE
AUS
1x
2x
41
05-DVD 4611 AEG - D 41
25.01.2007, 8:27:42 Uhr
Themen
Device parts (Fig. 1 / Fig. 2)
1 VOLUME control
11 Component Video output
2 Display
12 Composite Video output
3 CD/DVD tray
13 S-Video output
4 „Open/Close“ () button
14 SCART output
5 „Play/Pause“ (II) button
15 Digital Audio output
6 „Function selection“ (
)
button - For selecting between
DVD/AUX1/AUX2 and TUNER
16 FM/AM antenna input
7 „Stop“ () button
8 USB interface
9 SD/MS/MMC Card slot
10 Standby control lamp
17 SPEAKERS OUT
Loudspeaker connections
18 2CH Audio input
19 POWER ON/OFF switch
20 IR Receiver
21 2CH Audio output
42
05-DVD 4611 AEG - GB 42
25.01.2007, 8:47:25 Uhr
Themen
Remote (Fig. 3)
1
2
3
4
5
6
7
8
9
10
11
12
13
„ “ STANDBY:
To activate standby mode.
GOTO:
For direct accessing of a section on
the CD/DVD.
„II“:
Start playback. To freeze the picture.
Press the „II“ button to continue
the film.
SETUP:
To start the setup menu.
:
Fast forward. In radio mode: for
tuning in to /searching for a radio
station.
-: To reduce the volume.
:
Fast reverse. In radio mode: for tuning
in to /searching for a radio station.
TITLE / AM/FM:
To show the Playback-Control for
VCD. In radio mode: for activating the
automatic station search.
Cursor buttons:
Navigation in screen menu.
AUDIO/MEMORY:
To change the Audio settings. In radio
mode: for storing radio stations.
ANGLE:
To select the viewing angle.
A-MODE:
5.1CH/2CH switching.
PROG:
Calling up the play list.
14 CH-LEVEL:
Set the loudspeaker level. Press the
button several times to set the volume
of the individual loudspeakers.
The adjustments are made with the
+/- buttons (24/6).
15 S.EFFECT:
Set the reverb mode.
16 USB:
USB / CARD / DVD switching.
17 REPEAT:
To repeat title, chapters, etc.
18 A-B:
To select the section to be repeated.
19 „“ OPEN/CLOSE:
To open or close the CD/DVD tray.
20 Numerical buttons:
For direct selection of chapter or song
number.
21 10+:
For selecting the chapters/tracks
above 9. Pressing again increases by
a further 10.
22 „ “: To switch of the sound.
23 I/RADIO+:
To jump to the next chapter or song.
In radio mode: for running through the
stored radio stations.
24 +: To increase the volume.
25 I/RADIO-:
To return to the previous chapter
or song. In radio mode: for running
through the stored radio stations.
26 SUBTITLE/AUTO:
To show/hide subtitles. In radio mode:
for activating the automatic station
search.
27 ENTER:
Confirm the input.
28 MENU / MO/ST:
To display the main menu of the DVD/
VCD. In radio mode: for switching
between stereo and mono.
29 V-MODE:
Progressive scan/interlace switching.
30 OSD:
To display the play status on screen.
31 SOURCE SELECT:
For selecting between DVD/AUX1/
AUX2 and TUNER.
32 TONE:
Set the bass and treble levels.
The adjustments are made with the
+/- buttons (24/6).
33 STEP:
To freeze the picture. Press the „II“
button to continue the film.
34 ZOOM:
To zoom in or out.
35 „“: Stop play.
43
05-DVD 4611 AEG - GB 43
25.01.2007, 8:47:27 Uhr
Themen
Technical data
Type of equipment
Model
Voltage
Output
Dimensions (W x H x D)
Weight
Laser
Signal format
Signal noise distance
Video output
Analogue Audio output
S-Video output
DVD-Player
DVD 4611 HC
230 V, 50 Hz
150 W
400 x 70 x 330 mm
10 kg
Semiconductor laser
PAL/NTSC
>= 80 dB
1,0 V (P-P) 75 Ω
2,0 V (rms)
(Y) 1,0 V (P-P), 75 Ω
Operating environment
Compatible media
(C) 286 mV (P-P), 75 Ω
0°C bis 40°C, level base
DVD-Video (DVD Disc, DVD ±R/RW)
MPEG-4 Video (von CD/DVD Disc,
DVD±R/RW, CD-R/RW)
Audio CD (von CD Disc, CD-R/RW)
Video CD (von CD Disc, CD-R/RW)
Total Surround Sound
Subwoofer
MP3 files (von CD/DVD Disc,
DVD±R/RW, CD-R/RW)
2 (= Europe, Greenland, South Africa, Egypt
and Middle East, Japan)
500 W (PMPO)
200 W (PMPO)
Center loudspeaker
Front loudspeaker
Rear loudspeaker
60 W (PMPO)
2 x 60 W (PMPO)
2 x 60 W (PMPO)
Regional
44
05-DVD 4611 AEG - GB 44
25.01.2007, 8:47:29 Uhr
Themen
Table of Contents
Device parts ......................................................................................42
Remote control .................................................................................43
Technical data ..................................................................................44
Safety instructions............................................................................47
Setting up and connecting ..............................................................49
Starting up ........................................................................................51
About the DVD-Player ......................................................................56
Playing media ...................................................................................57
Working in file mode ........................................................................61
Changing the default settings ........................................................64
Radio Station Set-up.........................................................................73
Troubleshooting ...............................................................................74
Disposal ............................................................................................75
Guarantee ..........................................................................................75
Declaration of conformity ...............................................................75
OSD Menu overview .........................................................................76
45
05-DVD 4611 AEG - GB 45
25.01.2007, 8:47:30 Uhr
Themen
Many thanks!
We are glad that you have made a decision in favour of the DVD-Player DVD
4611 HC!
We would like to wish you much joy with your machine and thank you for your
purchase!
Symbols in this
operating manual
Important instructions for your safety are especially marked. You must follow
these instructions to avoid accidents and damage to the machine:
WARNING:
Warns against dangers to your health and indicates potential risks of injury.
ATTENTION:
Indicates potential hazards for the player or other objects.
NOTE: Highlights tips and information for you.
Manufacturer address
ETV
Elektro-technische Vertriebsgesellschaft mbH
Industriering Ost 40
47906 Kempen
Phone: + 49 2152 2006 666
Mail: hotline@etv.de
We reserve the right to make technical and design-related changes in the
course of ongoing product improvements.
46
05-DVD 4611 AEG - GB 46
25.01.2007, 8:47:31 Uhr
Safety instructions
Themen
Safety instructions
Operating manual
Read the complete operating manual before using the player.
Keep the manual in a safe place. If you pass the player on to a third party, pass
on the operating manual as well.
Non-compliance with this manual can lead to severe injuries or damage to the
machine.
We assume no liability for damage caused as a result of non-compliance with
this operating manual.
The player may only be used in households for private use. It is not suitable for
commercial use.
Children
Do not leave the machine unattended, and do not use it if children or
persons who cannot assess the risk are nearby.
Children or persons who cannot assess the risks are not allowed to use
the player. Keep the player out of reach.
Packaging material must not be used to play with. There is a risk of
suffocation.
Power supply
The machine is operated with electrical current, which means there is in
principle a risk of electric shock. For this reason, pay particular attention to the
following:
Never touch the plug with wet hands.
If you want to pull the plug out of the plug socket, always pull directly on
the plug. Never pull on the cable as it could tear.
Make sure that the power cable is not bent, caught or run over and that it
does not come into contact with heat sources.
Never place the machine on the power cable while it is being operated.
Only use extension cables that are designed for the power consumption
level of the machine.
Keep the appliance away from rain and any moisture.
Only operate the machine if the electrical voltage stated on the type plate
at the machine agrees with the voltage on your plug socket. The
wrong voltage can destroy the machine.
Do not stand vases etc. on the appliance. Water could seep into the
appliance.
Do not open the appliance.
Pull out the mains plug if the appliance is not to be used over a longer
period of time.
Take care that nobody can trip over the power supply cable.
47
05-DVD 4611 AEG - GB 47
25.01.2007, 8:47:32 Uhr
Themeninstructions
Safety
Laser
This appliance is classified as laser appliance of class 1 (CLASS 1 LASER).
The associated label is attached to the outside of the appliance.
Laser beams can damage the eyes. Therefore observe the following:
Do not open the appliance. Do not attempt to dismantle the appliance.
In order to avoid any danger: Have service work only carried out by the
manufacturer or an authorized service workshop.
Transport
In order to avoid damage to the DVD, you should remove it before transporting the appliance.
Never move the machine when it is in operation.
Where to position the appliance
Safe operation of the appliance presupposes that it is positioned in an appropriate place. Therefore observe the following:
Protect the appliance against the influence of weather. Never use it in the
open-air.
Protect the appliance against moisture.
Never place the appliance on or in direct vicinity of heat sources, such as
e.g. hobs, ovens, etc.
Do not expose the appliance to direct sunlight.
Place the appliance so that a sufficient air supply is assured. This is to
avoid a build up of heat inside the appliance. Make sure that the ventilation
slots are not blocked.
Protect the appliance against the mechanical vibrations.
Stand the appliance on a solid base so that it cannot drop down.
Protect the remote control against weather influences, moisture and high
temperatures (e.g. by direct sunlight).
Operation
The player is able to show a still image on the TV-screen/monitor over
an unlimited period of time. This can cause damage to the screen. It is
therefore advisable to activate the screen saver
➯ Page 66, „General Setup“.
Do not increase the volume when the player is just playing very quiet
sections. This could damage the speaker if very loud passages start all of
a sudden after the quiet section.
Do not move the player with a DVD inserted. This could damage the DVD.
Do not put your hands into the DVD-slot. You could be injured.
Place only DVDs or CDs on the DVD-tray, as otherwise the player may be
damaged.
Switch the player off by the On/Off-switch if it is not going to be used for a
longer period of time.
Please disconnect the mains plug during thunderstorms.
48
05-DVD 4611 AEG - GB 48
25.01.2007, 8:47:33 Uhr
Setting up and connecting
Themen
Intended use
The DVD-Player is solely intended for the following tasks:
Playing of Video DVD/Video CD.
Playing of Audio-CD,
Reception of radio programmes.
Any other use is considered non-intended use and is prohibited.
Defect
If the machine should become defective at some point:
If the power supply cable for this appliance is damaged, it must be
replaced by the manufacturer or his customer services, in order to avoid
hazards.
Should fluid have seeped into the player or if the player has been dropped
down or damaged in any other way, the player must be examined by
an authorized dealer. Disconnect the player from the power supply and
consult an authorized dealer.
Setting up and connecting
Unpacking
Unpack the appliance and all accessories and check that the contents are
complete.
ATTENTION:
Always transport/send the player in its original packaging to prevent it from
being damaged. Keep the packaging for this purpose. Dispose of unnecessary packaging material in accordance with the regulations applicable in your
country.
NOTE:
Get in touch with your dealer immediately if you notice damage caused by
transport.
Setting up
1. Place the player on a stable, heat resistant, horizontal and level surface.
Keep a distance of at least 10 cm from walls and objects.
2. Connect the device to a properly installed power socket.
49
05-DVD 4611 AEG - GB 49
25.01.2007, 8:47:35 Uhr
Themenup and connecting
Setting
Setting up the Loudspeakers
NOTE:
Do not insert the plug of the DVD player into the socket until all loudspeakers
and connections have been correctly made!
1. Remove approximately 1,5 cm of the cable insulation.
2. Turn over the cable end.
3. Open the cable clamp by pressing the lug.
4. Now connect the loudspeaker cable supplied to the loudspeaker. Ensure
the correct polarity (connect black to black and red to red).
5. Now connect the other end of the cable accordingly to the SPEAKERS
OUT of the DVD player. Please proceed as described under steps 1-4.
NOTE:
Please ensure that exposed wires do not touch or cross each other.
Danger of short-circuiting!
The correct configuration and arrangement of a surround sound system is
decisive for the sound that is produced. In order to achieve the best possible
sound, the instructions concerning the arrangement of the loudspeakers
should be followed before they are connected.
Front/Main Loudspeakers (Right and Left, Centre Loudspeakers)
These three loudspeakers produce excellent sound characteristics and increase the dynamic effect of audio playback. The main dialogue of a film is heard
through these loudspeakers.
Rear or Surround Loudspeakers
These two loudspeakers offer dynamic 3-D sound effects and create spatial
sound playback as they add background noises to the main speakers.
Subwoofer Loudspeaker
The subwoofer is a powerful bass loudspeaker which gives the sound even
more realistic characteristics.
NOTE:
In order to achieve an optimum 3-D sound effect, the output from the
centre and subwoofer loudspeaker is is also heard through the front and
rear loudspeakers.
The surround and centre loudspeakers only work when the system is
turned to surround sound.
Arranging the Loudspeakers
The ideal configuration of the surroundsound system depends on the size of
the room and the wall materials. The illustration below shows a typical arrangement of the various loudspeakers.
50
05-DVD 4611 AEG - GB 50
25.01.2007, 8:47:35 Uhr
Starting
Themen
up
NOTE:
Front/main loudspeakers and centre loudspeakers should be placed at
the same height. They are pointed in the direction of the listeners.
3-D surround and rear loudspeakers should be attached to the wall
behind the listeners above the level of their ears.
The subwoofer can be set up anywhere in the room as the bass sounds
cannot be localised by the human ear.
For optimum installation of the loudspeakers, please follow the instructions below:
Starting up
Remote control
battery installation
WARNING:
Leaking out battery acid can damage your health. Remove the battery from
the battery compartment as soon as it is exhausted or if the remote control is
not going to be used for a longer period of time. Wipe up leaked out battery
acid with a cloth. In case of skin contact immediately wash the affected area.
Seek medical advice if battery acid has been swallowed.In case of contact
with your eyes wash out the eyes and seek medical advice.
ATTENTION:
Mismatching battery types or new and used batteries must never be used
together. Different battery types have different properties. Do not use old and
new batteries together. The mutual use of old and new batteries can shorten
the lifetime of the new batteries and possibly result in leakage of the old
batteries. When disposing of old batteries you should strictly comply with the
legal and environmental regulations applicable in your country. Do not throw
batteries into fire!
NOTE:
The lifetime of the enclosed batteries may be shortened because of storage.
51
05-DVD 4611 AEG - GB 51
25.01.2007, 8:47:37 Uhr
Themen up
Starting
1. Open and remove the battery compartment cover.
2. Insert two batteries of type AAA/R03 (1.5 V), ensure correct polarity
(+ and -). Start with the negative pole (-).
3. Attach and close the battery compartment cover.
NOTE:
The signals from the remote control are transmitted to the DVD-Player by
infrared light. You should therefore take care that the DVD-Player is not
exposed to the direct sunlight. This could make the transmission of signals
from the remote control to the DVD-Player impossible.
Effective range of the remote control
If you want to use the remote control it has to be pointed at the remote control
sensor on the front of the device. The distance between remote control and
sensor should not exceed 7m. The angle of the remote control to the remote
control sensor to right, left, top and bottom should not exceed 30°.
Connecting the Video cable
The video cable transmits the video data from your DVD-Player to the TV or
the Video-Projector.
There are four different ways of connecting the DVD-Player with your TV/
Video-Projector. Select one of these possibilities to suit your replay unit.
NOTE:
If you do not use a SCART connection it is necessary to make an additional
audio connection for the transmission of the audio data (i.e. the sound).
SCART
SCART is used to transmit both Video and Audio data.
1. Plug the SCART jack firmly into the socket on the back of the player.
2. Plug the SCART jack into the corresponding socket on your playback
device.
Fig. 2/14
52
05-DVD 4611 AEG - GB 52
25.01.2007, 8:47:38 Uhr
Starting
Themen
up
Component Video
Connection using a Component Video cable ensures a very high replay quality.
Component Video transmits only Video signals.
1. Plug each of the three jacks into the corresponding sockets on the DVDPlayer.
2. Plug the jacks into the corresponding socket on your playback device.
Fig. 2/11
Select „Video Output“ from the menu „Video Setup Page“. Here you can
change the settings „Off“, „YUV and „P-YUV“ on the playback device that
you have connected. Please see the operating instructions of the connected device for the correct setting.
S-Video
Connection using a S-Video cable ensures a very high replay quality.
Component Video transmits only Video signals.
1. Plug the S-Video jack into the socket on the back of the player.
2. Plug the S-Video jack into the corresponding socket on your playback
device.
Fig. 2/13
Composite-Video
Composite-Video is used to transmit both Video data.
1. Plug the Composite-Video jack into the socket on the back of the player.
2. Plug the Composite-Video jack into the corresponding socket on your
playback device.
Fig. 2/12
Connecting the Audio cable
You can choose from three transmission methods for audio signals.
You must generally choose first whether you would like to have the sound
coming from your TV, or through a Stereo or 5.1-Amplifier. The Audio cable
must then be connected to the TV or an amplifier accordingly.
NOTE:
If your amplifier is equipped with a digital output, you should use the
amplifier. You will experience a much better audio quality, and the installation
is much easier.
53
05-DVD 4611 AEG - GB 53
25.01.2007, 8:47:39 Uhr
Themen up
Starting
Stereo
Connect both Audio cables for the right and the left speakers to your playback
device or your amplifier.
1. Plug the Audio jacks into the sockets on the back of the player (L1/R1 or
L2/R2).
2. Plug the Audio jacks into the corresponding sockets on your playback
device or your amplifier.
Fig. 2/21
5.1-Audio signal (Connecting the Loudspeakers Supplied)
If you would like to achieve a replay of almost original quality you should use
an Audio output by means of a 5.1-Audio signal.
Here you should use the 6 loudspeakers supplied. Four of these speakers are
placed in the four corners of the room. One speaker is positioned close to the
playback device. The sixth speaker serves the output of very low tones. With
this arrangement of speakers a very natural stereophonic sound is achieved.
Connect the SPEAKERS OUT connection on the rear of the DVD player to the
corresponding connections on the rear of the individual loudspeakers.
Proceed as follows:
Fig. 2/17
1. Connect the end of the cable to the socket on the rear of the device.
Please ensure the correct configuration:
-
(1) Connection for Subwoofer: Bass
(2) Connection for Center speaker
(3) Speaker rear right
(4) Speaker rear left
(5) Speaker front right
(6) Speaker front left
2. Connect the other end of the cable to the corresponding sockets of your
playback device or amplifier.
Digital
Connect the Coaxial cable for transmission of digital Audio signals to your
playback device or your amplifier.
1. Plug the Audio jack into the socket on the back of the player.
2. Plug the Audio jack into the corresponding socket on your playback device
or your amplifier.
Fig. 2/15
54
05-DVD 4611 AEG - GB 54
25.01.2007, 8:47:40 Uhr
Starting
Themen
up
2CH AUDIO IN - Input
Connect the two audio leads for the right-hand and left-hand sound channel to
your output device (L1/R1 or L2/R2).
1. Insert the audio plugs into the socket on the rear of the device.
2. Insert the audio plugs into the corresponding sockets of your output
device.
Fig. 2/18
Antenna connections
Antenna Input
This device has a built-in FM/AM radio receiver.
FM reception:
Connect the cable of your antenna system to the FM socket on the rear of
the device.
AM reception:
Connect a medium wave aerial to the AM sockets on the back of the
device.
Fig. 2/16
Inputs on the side of the device
USB Input (on the left-hand side of the device)
Connect a USB cable for the transmission of audio and video data from an
output device.
1. Insert the plug into the socket on the left-hand side of the device.
2. Insert the plug into the corresponding plug of your output device.
Fig. 1/8
55
05-DVD 4611 AEG - GB 55
25.01.2007, 8:47:41 Uhr
Themen
About
the DVD-Player
Memory Card Slot (on the left-hand side of the device)
Insert an MMC/SD or MS storage card into the card slot on the left-hand side
of the device.
Fig. 1/9
Switching on the player
Turn on the main switch of the DVD player by pressing the „POWER“ on/off
switch on the front of the machine.
Fig. 2/19
About the DVD-Player
With this DVD-Player you can play a vast variety of DVD-formats
➯ Page 44, „Technical data“.
However, you must be aware that in many cases DVDs are encrypted with
a so-called “Regional Code”. This specifies for which region in the world the
DVD is intended. As an example, the DVDs marked with regional code “1” are
intended for the USA and Canada. DVDs with regional code “2” are for use in
Europe.
NOTE:
With your DVD-Player you can only play DVDs with regional code “2”. There
are both lots of burning and compressing methods as well as high quality
differences in (burned) CDs/DVDs. Moreover, the music industry has not yet
agreed on a fixed standard for copy protection. This may, in very isolated
cases, result in problems when relaying CDs, DVDs and MP3 CDs. This is
no malfunction of the player.
Furthermore, there may be isolated problems when playing CDs or DVDs
which were created on a PC (e.g. holiday photographs). In case of problems
check the settings of the DVD writing program on your computer. You should in
particular make sure that the DVD has been finalized. For further information
on this matter please refer to the operating manual of your recorder.
56
05-DVD 4611 AEG - GB 56
25.01.2007, 8:47:42 Uhr
Playing
Themen
media
Input Not Possible
If a function or input selected by you is not possible, the adjacent symbol is
shown on the screen.
Terminology
Track: ”Track” is the designation for sections on an Audio-CD. This may
be a song, the set of a symphony, etc.
Title/Chapter: Video-DVDs are divided into “Title” and „Chapters“. A „Title“
may be e.g. a particular film, the „Chapters“ may be subsections of this
film.
MPEG4: Your DVD player is also suitable for playing back files that have
been compressed using the MPEG-4 system (short for Moving Picture
Experts Group-4). MPEG-4 is a compression method by means of which
large quantities of data can be reduced without any noticeable loss of
picture and sound quality.
Playing media
Using the remote control
You transmit commands to the DVD-Player via remote control. It is thus important to point the end of the remote control towards the DVD-Player.
Loading a CD/DVD
1. Press the remote control button OPEN/CLOSE (Fig. 3/19). The CD/DVD tray
opens.
2. Place the CD/DVD on the tray.
3. Press the remote control button OPEN/CLOSE (Fig. 3/19) again. The
CD/DVD tray closes. The display (Fig. 1/2) first shows „LOAD“. After a
short while the type of the loaded medium is displayed (e.g. „DVD“).
Understanding the
onscreen CD-menu
When playing CDs the following status information is displayed on screen:
Current track/total number of tracks (1).
Time (2): This provides information about the duration and the remaining
play time. By standard the play time expired of the current track is displayed. The display is in hours, minutes and seconds. Press the OSD-button
(Fig. 3/30) once or several times to have further times displayed.
The following possibilities are available for selection
-
Understanding the
onscreen DVD-menu
time remaining to the end of the track,
playback time of the CD so far,
time remaining to the end of the CD.
When playing DVDs you can view the on-screen menu by pressing the OSDbutton (Fig. 3/30).
DVD-menu
Current title/total number of titles (1).
Current chapter/total number of chapters (2).
57
05-DVD 4611 AEG - GB 57
25.01.2007, 8:47:43 Uhr
Themenmedia
Playing
Time (3): This provides information about the duration and the remaining
play time. By standard the play time expired of the current title is displayed.
The display is in hours, minutes and seconds. Press the OSD-button (Fig.
3/30) once or several times to have further times displayed. The following
possibilities are available for selection
-
Starting the replay
time remaining to the end of the title,
expired playing time of the chapter,
time remaining to the end of the chapter.
1. Place the CD/DVD on the CD/DVD-tray ➯ Page 57, „Loading a CD/DVD“.
2. Press the „II“-button (Fig. 3/3) on the remote control.
NOTE:
If the replay does not start or the replay is of poor quality, you should check
the default settings of the DVD-Player.
Interrupting the replay
1. Press the „II“-button (Fig. 3/3) on the remote control. The replay is
interrupted, the currently visible image is „frozen“.
2. Press the „II“-button (Fig. 3/3) on the remote control to restart the
„normal“ replay.
Changing Audio-Language/
Audio-Mode
Press the AUDIO-button (Fig. 3/10) several times to change the Audio language. The available audio languages depend on the DVD.
NOTE:
If the medium does not support this function (e.g. a CD), you can use this
button to change the Audio mode and set it e.g. to „Mono“ or „Stereo“.
Showing subtitles
Press the SUBTITLE-button (Fig. 3/26) to display the current subtitle status.
Press the button several times if you would like to activate or deactivate the
subtitle function or if you want to choose a different subtitle language. The
available subtitle languages depend on the DVD.
Stopping the replay
Press the „“-button (Fig. 3/35) during replay. The replay stops.
Press the „II“-button (Fig. 3/3) again, to continue the replay from the last
position.
Press the „“-button (Fig. 3/35) twice to stop the replay completely. Press
the „II“-button (Fig. 3/3) again, to replay the CD/DVD from the beginning.
Selecting previous chapter/track
Press the I button (Fig 3/25) to jump to the start of the previous chapter
or track.
Selecting next chapter/track
Press the I button (Fig 3/23) to jump to the start of the next chapter or
track.
58
05-DVD 4611 AEG - GB 58
25.01.2007, 8:47:44 Uhr
Playing
Themen
media
Selecting track directly
Enter the number of the desired chapter/track with the Numerical Buttons on
the remote control (Fig. 3/20).
Replay of the chapter/track starts after a short while.
Accessing a section via menu
The on-screen menu enables comfortable access to any sections of a medium. To do this, proceed as follows:
1. Press the GOTO button (Fig.3/2). The GOTO menu appears on the
screen.
2. Use the Cursor Buttons (Fig. 3/9) to move it to the desired subject (e.g.
„Chapter“). Then press the ENTER button (Fig. 3/27).
3. Now move to the point from which the replay should start. Depending on
the type of medium this may be a track number, a chapter or even a point
in time. The input must be made with the Numerical Buttons (Fig. 3/20).
Playback begins after a short time.
4. Press the GOTO button again to hide the menu.
Repeating DVD-title/chapter
1. Choose the chapter or title to be repeated.
2. Press the REPEAT-button (Fig. 3/17). The message “Chapter” appears on
the screen.
3. Press the REPEAT-button again, until the message “Title” or “All” is
displayed.
Repeating track on CD
1. Select the track to be repeated.
2. Press the REPEAT-button (Fig. 3/17). The message „Track“ appears on
the screen.
Repeating CD
Keep pressing the REPEAT-button (Fig. 3/17), until the message „All“ is
displayed on screen.
Stopping repeat
Press the REPEAT (Fig. 3/17) repeatedly until the message disappears from
the screen.
Selecting a section
to be repeated
You can define a freely selected section to be automatically repeated.
To do this, proceed as follows:
1. Mark the beginning of the section to be repeated. During repetition press
the button A-B (Fig. 3/18) on the remote control once. The message „A“
appears on the screen.
2. Mark the end of the section to be repeated by pressing the A-B-button on
the remote control once again. The message „A B“ appears on the screen.
The previously marked section is now repeated.
Press the A-B-button again to stop the repetition.
NOTE: On MP3 CDs the section to be repeated must be within a track.
59
05-DVD 4611 AEG - GB 59
25.01.2007, 8:47:45 Uhr
Themenmedia
Playing
Using the DVD-menu
Normally each DVD has its own menu. Here you can choose chapters, make
settings, etc. This menu is specific for the DVD and can thus not be explained
in detail.
Press the MENU-button (Fig. 3/28) to access the DVD-menu. Use the Cursor
Buttons (Fig. 3/9) to navigate in the Menu. Press the ENTER-button (Fig.
3/27) to confirm.
If you are in a menu area for direct chapter selection, you can enter the
number of this chapter with the Numerical Buttons (Fig. 3/20) on the remote
control.
Using fast forward or reverse
The DVD-Player has a fast forward and a fast reverse feature.
1. Press the (Fig. 3/5) or -button (Fig. 3/7) to start fast forward or
fast reverse. The current replay direction and the speed, e.g. „Forward x
[2]“ is now displayed on screen.
2. Press the or -button several times in order to change the speed.
The speed can be accelerated by factor 2, 4, 8, 16 or 32.
3. Press the „II“-button (Fig. 3/3) to restart the “normal” replay when the
desired section is reached.
Enlarging a screen section
You can change the screen section when viewing DVDs, VCDs or images.
Press the ZOOM-button (Fig. 3/34) to change the screen section. Press the
button several times to select the suitable zoom factor or to return to the
original zoom factor.
Changing the viewing angle
Some DVDs offer the possibility to select the viewing angle.
Press the ANGLE-button (Fig. 3/11) to change the viewing angle.
NOTE:
If changing the Viewing Angle is not possible, the message „
displayed.
“ will be
Repeat pressing the the button to choose a different viewing angle, or to return
to the original viewing angle.
Adjusting the volume
Press the + button (Fig. 3/24) to increase the volume.
Press the - button (Fig. 3/6) to reduce the volume.
NOTE:
Please remember, that this will only change the output volume of the DVDPlayer. In order to adjust the volume to your requirements you may also have
to change the volume of the playback device.
Creating a playlist (CD/DVD)
You may want to replay the titles, e.g. on a CD, in a different order to the order
determined by the producer. The function „Create Playlist“ you can create your
own playing order.
60
05-DVD 4611 AEG - GB 60
25.01.2007, 8:47:47 Uhr
Working in fiThemen
le mode
CD:
To do this, proceed as follows:
1. Press the PROG-button (Fig. 3/13). A table is displayed. Here you can
enter the desired order of the tracks (in the case of CDs) or chapters/titles
(for DVDs).
NOTE:
However, your playlist will be lost when switching off the DVD-Players or
when inserting a new CD/DVD.
DVD:
2. Use the Cursor Buttons (Fig. 3/9) to navigate in the table.
3. Enter the desired track (in the case of CDs) or the desired title and chapter
(for DVDs) at the appropriate position in the table. Use the Numerical
Buttons (Fig. 3/20) for this purpose.
4. Use the Cursor Buttons (Fig. 3/9) to select the command “Start” at the
bottom of the screen to save the input.
5. Press the ENTER-button (Fig. 3/27) on the remote control to confirm this
command.
Deleting a playlist (CD/DVD)
1. Press the PROG-button. You will now see a table (Fig. CD or Fig. DVD).
2. Use the Cursor Buttons (Fig. 3/9) to manoeuvre to the command “Stop”
at the bottom of the table.
3. Press the ENTER-button (Fig. 3/27) on the remote control to confirm this
command.
4. Press the PROG button to terminate this procedure.
Working in file mode
As well as being able to play back „normal“ films or music from CDs/DVDs, this
DVD player is also able to play back video or audio files from CDs or DVDs
which are stored in the file system. Such media are frequently available if you
create CDs of digital photographs or MP3 music on your computer.
Using CD/DVD
1. Place the CD or DVD on the tray ➯ Page 57, „Loading a CD/DVD“.
2. Select the desired file(s) and start the replay ➯ Page 62, „Selecting file/
directory and starting replay“.
Using a memory card
The following memory cards can be used:
SD-Card
Multi Media Card
Memory-Stick
1. Insert the memory card into the card reader (Fig. 1/9).
2. Press the USB button (Fig. 3/16) on the remote control in order to turn the
DVD player to the file mode.
61
05-DVD 4611 AEG - GB 61
25.01.2007, 8:47:48 Uhr
Themen in file mode
Working
3. Select the desired file(s) und start playback ➯ Page 62, „Selecting a
file/directory and starting playback“.
4. If you would like to change back to DVD mode, press the USB button (Fig.
3/16) again.
NOTE:
In order to find out which files can be played back the DVD player now
reads the contents of the storage medium. In the case of large storage
media this procedure may take a long time. During this time you will see
the words „WAITING“ on the screen.
If you have connected an output device to the USB socket its content is
displayed first. Press the USB (Fig. 3/16) button a second time to display
the contents of the memory card.
The file mode can only be selected if the device is in DVD mode.
Using a USB medium
By means of the USB connection you can connect numerous devices to the
DVD Player. Examples of such devices are USB memory sticks or digital
cameras.
This device has been developed in accordance with the latest technical
developments in the USB field. Unfortunately the large number of different
types of USB storage media on offer today makes it impossible to guarantee
full compatibility with all USB storage media. For this reason there may be
problems in rare cases with playing back from USB storage media. This is not
a malfunction of the device.
1. Insert a USB storage medium into the corresponding connection of the
DVD player (Fig. 1/8).
2. Press the USB button (Fig. 3/16) on the remote control in order to switch
the DVD player to the file mode.
NOTE:
In order to find out which files can be played back the DVD player
now reads the contents of the storage medium. In the case of large
storage media this procedure may take a long time. During this time
you will see the words „WAITING“ on the screen.
The file mode can only be selected if the device is in DVD mode.
3. Select the desired file(s) and start playback ➯ Page 62, „Selecting a file/
directory and starting playback“.
4. If you would like to return to DVD mode, press the USB button (Fig. 3/16)
again.
Selecting file/directory and
starting replay
Media may contain numerous data/files and directories. You must therefore
first determine the data to be played.
1. If necessary, insert the CD or DVD into the drive or connect a USB storage
medium.
2. A two-column menu window appears in which the directories (if there are
any directories present) or the files are listed on the left.
62
05-DVD 4611 AEG - GB 62
25.01.2007, 8:47:50 Uhr
Working in fiThemen
le mode
3. Use the Cursor buttons (Fig. 3/9) to select the desired directory of file in
the left-hand list.
4. Select this by pressing the ENTER button (Fig. 3/27).
File: Once you have selected a file, this is now displayed directly or played
back.
Directory: If you have called up a directory, a list of files now opens.
Here too you can select the desired file with the Cursor buttons and the
ENTER button (Fig. 3/27). If you have selected a file, this is now displayed or
played back.
Please note:
There are both lots of burning and compressing methods as well as high
quality differences in CDs/DVDs and burned CDs/DVDs.
For this reason there may occasionally be problems when files are played
back (for example files are displayed but cannot be played back). This is no
malfunction of the player.
NOTE:
With the „“ button (Fig. 3/9) you can return from the files to the directories.
Stopping the replay
Press the „“-button (Fig. 3/35) on the remote control to stop the replay.
Viewing pictures
The DVD player is suitable for viewing digital photographs. These photos
may be stored only any medium (DVD, CD, etc.) supported by the DVD
player.
NOTE:
g
Please ensure a suitable size of the photos. Large size photos may take
some time to be displayed or may not be displayed at all. It is of advantage
if the size of the photo corresponds with the screen size of the playback
device. For TVs this is normally 1024x576 pixel (TV-aspect 16:9) or 768x576
(TV-aspect 4:3).
g
Please note: generally any conversion (transformation) entails always
an information loss in reference to the original format.
Start the replay of photos by selecting the file from which the replay shall start
➯ Page 62, „Selecting file/directory and starting replay“.
NOTE:
After a few seconds a preview picture appears on the right-hand side in the
two-column menu window.
Scrolling
Manual: Press the I (Fig. 3/25) or I -button (Fig. 3/23) on the
remote control to scroll forward or back.
Automatic: Press the ENTER button (Fig. 3/27). The pictures change
automatically.
63
05-DVD 4611 AEG - GB 63
25.01.2007, 8:47:51 Uhr
Themen the default settings
Changing
Rotating a photo
You can use the Cursor buttons to rotate a photo during replay:
Rotate clockwise for 90°: Cursor Button „“
Rotate counter-clockwise for 90°: Cursor Button „“
Changing the default settings
A large number of default settings can be comfortably changed via the screen
menu.
Press the SETUP-button (Fig. 3/4) on the remote control to start the menu for
changing the default settings.
NOTE:
Many of these default settings can be changed via both the remote control
and the menu. The difference is: If you change the default settings via the
remote control, these changes will only be valid until the DVD-Player is
switched off or the DVD is changed.
However, any changes made in the menu are permanent.
Understanding
the menu structure
The Setup menu has two menu levels:
Main menu: The main level is represented by graphical symbols.
Sub-menu: The corresponding sub-menu options can be found under
each of the main menu options.
Using the menu
Navigation and selection
Use the Cursor Buttons (Fig. 3/9) ( / ) on the remote control to
browse through the main menu.
In contrast to this, you must use the Cursor Buttons (/) to move in
the sub-menu.
Select a menu option with the ENTER-button (Fig. 3/27).
Use the ENTER-button also to select an option (e.g. “PAL” in the illustration
on the left). The selected option (in the example „PAL”) is now highlighted.
Slide control
In many menus you will find slide controls to adjust e.g. the volume or the
brightness of the screen. The slide control is used as follows:
1. Select with the ENTER-button.
2. Move the control with the Cursor Buttons (/).
3. Confirm the entry with the ENTER-button.
64
05-DVD 4611 AEG - GB 64
25.01.2007, 8:47:52 Uhr
Changing the defaultThemen
settings
Overview of the main menu
General Setup (1)
Audio Setup Page (2)
Video Setup Page (3)
Preference Page (4)
Password Setup Page (5)
Exit Setup (6)
NOTE:
Some of the menu settings are only available in stop mode (depending on
the DVD).
System settings
TV Display
Here you can adapt the output of the DVD-Player to the TV-aspect.
Concerning the background: If you do not have a wide screen TV the TVaspect will be 4:3. However, most feature films have an aspect of 16:9, the
image is therefore too wide for the TV-screen.
Here you can specify how the replay of the film is to be adapted to the
playback device:
4:3 Panscan: You will only see the middle section of the film. The borders
will be cut off.
4:3 Letterbox: You will see the complete width of the film. The film is thus
reduced in size, whereby black bars appear below and above the film
16:9 Wide: Select this option if you use a wide screen TV for replay.
Please note that films, that have been recorded with TV-aspect 4:3 can still
be replayed using aspect 4:3. This means, that replaying this film will not
require the complete wide screen area of the television.
Wide Squeeze: Select this option if you use a wide screen TV for replay.
This setting is used to adapt films in 4:3 format to the aspect ratio of the
widescreen television set.
NOTE: The setting „4:3 Panscan“ is not supported by all DVDs.
Angle Mark (Camera Angle)
If the DVD contains sequences recorded from different camera angles you
can use the ANGLE button (Fig. 3/11) to select the various camera angles.
This function is only available if the DVD contains scenes with various camera
angles.
Before you can use this function it has to be activated.
On: The angle symbol is shown on the screen.
Off: No angle symbol is shown on the screen.
65
05-DVD 4611 AEG - GB 65
25.01.2007, 8:47:53 Uhr
Themen the default settings
Changing
OSD Language
Here you can select the language of the on-screen displays.
Closed Captions
Some DVDs contain commentaries that accompany the film, e.g. subtitles for
the hard of hearing.
On: The commentary is displayed.
Off: No commentaries are displayed.
Screen saver
The player is able to display a still image for any time on the screen. This can
cause damage to the screen. It is therefore recommended to activate the
screen saver.
The following options are available:
On: The screen saver is activated (default setting).
Off: The screen saver is deactivated.
Last Memory
Here you can define how the DVD player should behave if the user presses the
„“ button (Fig. 3/35) during playback.
On: If the playback of a DVD, CD or VCD is stopped and then restarted,
playback begins from the previous position.
Off: If the playback of a DVD, CD or VCD is stopped and then restarted,
playback begins from the beginning of the medium.
Audio Setup
Speaker Setup
Downmix
Change the characteristics of the speaker output:
LT/RT: Choose this setting if you want to play the DVD with the Pro Logic
Dolby stereo effect. This produces a almost real 2-channel replay effect.
Stereo: Choose this setting if you want to play a DVD, that has been
produced in the 5.1-Audio format, as 2-channel stereo sound.
3D SURROUND: You may probably not have a 5.1-Audio system. In this
case you can use the „3D SURROUND“-setting to simulate a similar sound
effect.
5.1 CH: Select this setting to transmit the Audio signal to the output device
without changes.
66
05-DVD 4611 AEG - GB 66
25.01.2007, 8:47:55 Uhr
Changing the defaultThemen
settings
Front Speaker; Center Speaker; Rear Speaker; Subwoofer
NOTE:
The „Center Speaker” and “Rear Speaker” menus can only be selected if the
“5.1 CH” option is activated in the “Downmix” menu.
Here you can set the characteristics of the loudspeakers.
Large: The loudspeaker produces bass and treble sounds.
Small: The loudspeaker produces only treble sounds.
Off: The loudspeaker does not produce any audio signals.
Dialog
NOTE:
The „Dialog“ menu is only available if the „LT/RT“ option or the „Stereo“
option is activated in the „Downmix” menu.
In the „Dialog“ menu it is possible to adjust the loudspeakers of the dialogs.
Increase the volume of the dialogs with the Cursor button „“ or reduce the
volume with the Cursor button „“.
D.R.C.
With this function you can limit the maximum volume that can be set in order to
prevent damage to your loudspeakers.
On: The maximum volume that can be set is limited.
Off: The limit for the maximum volume that can be set is switched off.
ATTENTION:
If „DRC” is switched off it is possible to turn up the volume to such an
extent that the loudspeakers may be damaged.
Auto: Automatic restriction of the maximum volume that can be set.
Digital Audio
Digital Output
Here you specify the settings for the digital Audio output.
SPDIF Off: Output of an analogue Audio signal, but no digital signal.
All: Output of a digital Audio signal. Use this setting if your amplifier is no
two-channel stereo amplifier.
PCM only: Output of a digital Audio signal that is converted to a 2-channel
signal. Use this setting if your amplifier is a two-channel stereo amplifier.
67
05-DVD 4611 AEG - GB 67
25.01.2007, 8:47:57 Uhr
Themen the default settings
Changing
NOTE:
If there is no Audio output, even though you connected the DVD-Player to an
amplifier, you will most likely have chosen an incorrect setting for the Audio
output.
LPCM Output
NOTE:
The „LPCM Output“ menu is only available if the „ PCM only “ option is
activated in the „ Dialog Output ” menu.
Here you can set the sampling rate of the audio signal. Generally speaking, a
higher sampling frequency produces a better audio signal.
Dolby Digital Setup
Dual Mono
The Audio output is normally in stereo. Here you have the possibility to choose
Mono-output instead of Stereo-output.
Stereo: The Audio output is in Stereo (default).
L-Mono: The Audio output is in Mono. In this case the signal of the „left“
stereo channel is transmitted to all speakers.
R-Mono: The Audio output is in Mono. In this case the signal of the „right“
stereo channel is transmitted to all speakers.
Mix Mono: The Audio output is in Mono. In this case the signal of the
„both“ stereo channel is transmitted to all speakers.
Dynamic
The term „Dynamic“ (Dynamic Range) describes the ratio of quietest and
loudest sound. If the dynamic range is very large, you will experience very
quiet and very loud sounds.
This may cause replay problems. Let us assume that you are watching a DVD
in a relatively loud environment. You can now increase the volume to be able
to hear also the very quiet passages, however with the disadvantage that
loud passages will be unacceptably loud. In this case it would make sense to
compress the dynamic range (i.e. reduce) and increase the output volume at
the same time.
FULL -3/4: The dynamic range is compressed slightly (3/4) to full (FULL).
OFF: The dynamic range is not compressed at all (default).
Channel Delay
If you use a 5.1-Audio system, you may experience a distortion of the sound
impression caused by the distance differences between speaker groups and
listener. Sounds that should be heard by the listener at the same time arrive
successively.
Here you can delay the sound produced by the central and rear loudspeakers
or subwoofer in order to produce a more balanced sound for the listener.
68
05-DVD 4611 AEG - GB 68
25.01.2007, 8:47:58 Uhr
Changing the defaultThemen
settings
Select the individual loudspeakers with the Cursor buttons (/).
Use the Cursor buttons ( / ) to perform the adjustments.
Equalizer
In this menu you can set various sound options.
3D Processing Page
Pro Logic II
The „Pro Logic II“ function converts stereo signals such as those on audio
CDs, MP3, VCD or SVCDs into a realistic three-dimensional five-channel
sound experience.
NOTE:
The „Pro Logic II“ menu is only available if the “5.1 CH” option is activated in
the “Downmix” menu.
On: Pro Logic II is activated and you can enjoy the five-channel sound
experience.
Off: Pro Logic II is deactivated.
Auto: Pro Logic II is activated automatically if the properties of the medium
to be played back permit Pro Logic II conversion.
NOTE:
The „Mode“, „Panorama“, „Dimension“, „Center Width“ menu is only available
if the „On“ option or the „Auto“ option is activated in the „Pro Logic II“ menu.
Mode
Music: The music mode is particularly suitable for the natural surround
playback of music programmes.
Movie: The film mode is particularly suitable for the natural surround
playback of films.
Pro Logic: This mode is particularly suitable for decoding films and music
recordings in Original Dolby Surround.
Auto: If the „Pro Logic II“ function is switched on a suitable mode is
activated automatically.
Panorama
The panorama mode provides a spacious surround effect. The panorama
mode can be switched on or off.
Dimension
With the „Dimension“ function you can set the bass sounds of the surround
sound acoustics.
69
05-DVD 4611 AEG - GB 69
25.01.2007, 8:48:00 Uhr
Themen the default settings
Changing
Center Width
With „Center Width“ you can adjust the balance between the center and front
loudspeakers.
Reverb Mode
With the „Reverb Mode“ function it is possible to produce surrounding acoustics similar to those found in a concert hall or church.
HDCD
It is possible to play back HDCD-encoded CDs and DVDs with this device.
With the „HDCD“ function you can then listen to high-quality sound with a
greater degree of detail. Generally speaking, the greater the level of HDCD
filtering, the better the quality of the sound.
Video Setup
Video Output
Select the video output option for the playback device that is connected and
which you wish to use. Choosing the right signal format depends on the type
of connection and the playback device (see also the operating manual of the
replay unit).
Off: Select this option if your playback device is connected to the DVD
player via the composite video and/or S-video connection.
YUV: Select this option if your playback device is connected to the DVD
player via the component video connection.
P-YUV: Choose this option if your playback device supports progressive
signals and is connected to the DVD-Player by means of a ComponentVideo cable.
RGB: Select this option if your playback device is connected to the DVD
player via the SCART connection.
P-RGB: Select this option if your playback device supports progressive
signals and it is connected to the DVD player with a scart cable.
NOTE:
If you would like to select the „RGB“ setting, please ensure that your
playback device supports this setting.
If the „P-YUV“ or „P-RGB“ option is activated but your playback device
does not support Progressive Scan signals, no picture is displayed.
By pressing the V-MODE button (Fig. 3/29) you can also switch between
the video output options.
70
05-DVD 4611 AEG - GB 70
25.01.2007, 8:48:01 Uhr
Changing the defaultThemen
settings
Quality
In this menu it is possible to perform various settings to adapt the video signal.
Preference Page
TV Type
Match the output of the DVD-Player to the colour transfer system of your
playback device.
The following options are available:
PAL: A system commonly used in Europe.
Multi: Select this setting if your playback device is a multi-system unit.
NTSC: A system primarily used in North America.
PBC
By means of the PBC (Playback Control) function the interactive menus
specified by the manufacturer on the DVDs or VCDs are started automatically.
If you turn the PBC option to „Off“ the tracks are played automatically in order
from the DVD or VCD.
NOTE:
If the DVD or VCD is not PBC-compatible no selection menu is displayed
even if the „PBC“ function is switched on.
Audio; Subtitle; Disc Menu
Audio: Here you can select the preferred audio language.
Subtitle: Here you can select the preferred language for the film subtitles.
Disc Menu: Here you can select the preferred language for the DVD
menus.
Parental
Some DVD contain information concerning the target group. This method is
comparable with the rating of cinema films („Suitable only for persons of 12
years and over“ e.g.).
If you have the child lock option activated a probably existing corresponding
information is read from the DVD and compared with the value pre-set by you.
If a DVD is intended for an older age group than the one pre-set by you, the
DVD cannot be played.
The following child lock options are available:
Kid Saf: Suitable for children.
G: Suitable for all age groups.
71
05-DVD 4611 AEG - GB 71
25.01.2007, 8:48:03 Uhr
Themen the default settings
Changing
PG: The presence of parents is recommended. Some scenes may be
unsuitable for children.
PG 13: The presence of parents is strictly recommended. Some scenes
may be unsuitable for children under the age of 13.
PGR: The presence of parents is strictly necessary.
R: Young persons under the age of 17 may only view this film in the
presence of an adult.
NC17: Children and juveniles under the age of 17 are not allowed to watch
this film.
Adult: The film must only be watched by adults.
Default
Select the command „Default/Reset“ if you want to reset the player to the
factory implemented default settings.
Any settings you have made will be lost.
Password Setup
If you want to operate the DVD-Player with a child lock system, you must first
enter a password. This password safeguards the settings for the child lock
system, so that it can only be changed by yourself.
Password Mode
On: A password has to be entered whenever an attempt is made to modify
the child lock function.
Off: The child lock system can be changed without a password being
required.
Password
In this menu you can change the password for the child lock system.
In order to change the password, you must first enter the current password.
The master password is „136900“.
NOTE:
If you forgot your password, you can deactivate the child lock system with
this password.
Proceed as follows to change the password:
1. Enter the present password in the „Old Password“ line with the Numerical
buttons (Fig. 3/20) of the remote control.
To prevent the password from being read by unauthorized persons only
the characters “XXXXX” will appear on the screen.
2. Enter the new password in the „New Password“ line with the Numerical
buttons of the remote control.
72
05-DVD 4611 AEG - GB 72
25.01.2007, 8:48:04 Uhr
Radio StationThemen
Set-up
3. Confirm the new password by entering it again in the „Confirm“ line.
Confirm your entry with the ENTER button (Fig. 3/27).
Radio Station Set-up
This device has a built-in FM/AM radio receiver. There are 2 different ways to
search for radio stations: automatic station finding and manual station finding.
Automatic Station Finding
1. Use the SOURCE SELECT (Fig. 3/31) button to select the “TUNER”
mode.
2. Select the desired frequency band with the FM/AM button (Fig. 3/8).
3. Press the AUTO/SUBTITLE (Fig. 3/26) button. The device searches the
current frequency band for stations and stores them automatically.
쫵 NOTE: It is not possible to change the order of the stations.
Manual Station Finding
1. Use the SOURCE SELECT (Fig. 3/31) button to select the TUNER mode.
2. Press the „왘왘 / 왗왗“ buttons (Fig. 3/5, 7) to search for a station. Press
the corresponding button repeatedly until you have found the desired radio
station.
3. In order to store the radio station press the MEMORY/AUDIO (Fig. 3/10)
button; “- -” appears in the display.
4. Then enter the desired storage location by means of the Numerical
buttons (Fig. 3/20).
In order to select the stored radio stations press the „왘왘I / I왗왗“ (Fig. 3/23,
25) button or enter the storage location with the Numerical buttons (Fig.
3/20).
73
05-DVD 4611 AEG - GB 73
25.01.2007, 14:02:02 Uhr
Themen
Troubleshooting
Troubleshooting
Before sending the machine to the Customer Services, use the following table to check whether you can rectify the fault
yourself.
Fault
The power supply light
does not light
No image displayed on
screen
No response when
pressing button
No sound
Possible cause
No power supply
no power supply/ mains switch
switched off
Video cable not correctly connected
no DVD/CD inserted
DVD/CD not compatible
DVD/CD incorrectly placed in
CD/DVD-tray
CD/DVD is dirty
CD/DVD is damaged
Incorrect settings
The child lock system is activated
The wrong TV mode has been selected (no P-SCAN-capable playback
device).
Power supply problem or static
charging of appliance
Audio cable not connected
Amplifier switched off
The remote control does
not work
Incorrect settings
wrong direction
too far away
Batteries empty
Titles are played in wrong
order
DVD cannot be played
No radio reception.
Poor radio reception.
In automatic search
mode the radio does
not stop at a transmitting station.
Playlist is used
DVD has not been finalized
The antenna cable is not connected.
The received radio station is too
weak for a stereo operation.
The transmission signals are too
weak.
Solution
WARNING: Before troubleshooting, switch the player off.
Put the mains plug in correctly, if necessary, check the socket is
working with another appliance.
Switch the player on by the mains switch (Fig. 1/19).
WARNING: Before troubleshooting, switch the player off.
Check the correct fit of the Video cable „Connecting the Video cable“.
Make sure that the jacks are tightly in the sockets.
Insert a CD/DVD.
Use only compatible media (see „Technical data“).
Turn the CD/DVD around.
Clean the CD/DVD around ➯ „Handling CD/DVD“.
Use a different CD/DVD.
Check the settings of your DVD-Player.
Deactivate the child lock „Parental“.
Press the V-Mode button (Fig. 3/29) to change the TV mode
(interlace).
Switch off the main switch and pull out the mains plug. Insert the
mains plug into the socket and switch the player on again.
WARNING: Before troubleshooting, switch the player off.
Video plug for transmission of the Video signal, you must use and
Audio cable in addition to the Video cable ➯ „Connecting the Audio
cable“.
If you use an amplifier for Audio output: check whether the amplifier
is switched on.
Check the settings of your DVD-Player.
The remote control is not pointed towards the DVD-Player.
Make sure that the remote control is not further than
7 m away from the player.
Replace the batteries in the remote control ➯ „Remote control battery
installation“.
Delete the playlist ➯ „Deleting a Playlist“.
Use a finalized DVD.
Insert the antenna cable firmly into the antenna socket of the device.
Adjust the device to mono operation by pressing the MENU /
MO/ST button (fig. 3/28).
Tune in to a radio station manually.
74
05-DVD 4611 AEG - GB 74
25.01.2007, 8:48:07 Uhr
Disposal / Guarantee / Declaration of conformity
Themen
Disposal
At the end of the service life of the appliance, in particular if it is malfunctioning,
make the appliance unusable by pulling the mains plug out of the socket and
separating the power cable. Dispose of the appliance according to the environmental regulations applicable in your country. Electrical waste may not be
disposed of together with household waste. For any advice regarding recycling,
contact your local municipal authorities or your dealer.
Guarantee
The device supplied by our Company is covered by a 24 month guarantee
starting on the date of purchase (receipt).
During the life of the guarantee any fault of the device or its accessories ascribable to material or manufacturing defects will be eliminated free of charge by
repairing or, at our discretion, by replacing it. The guarantee services do not
entail an extension of the life of the guarantee nor do they give rise to any right
to a new guarantee!
Proof of the guarantee is provided by the proof of purchase. Without proof of
purchase no free replacement or repair will be carried out.
If you wish to make a claim under the guarantee please return the entire
machine in the original packaging to your dealer together with the receipt.
Defects to consumables or parts subject to wearing as well as cleaning, maintenance or the replacement of said parts are not covered by the guarantee and
hence are to be paid!
The guarantee lapses in case of unauthorized tampering.
After the expiry of the guarantee
After the expiry of the guarantee repairs can be carried by the competent
dealer or repair service against the payment of the ensuing costs.
Declaration of conformity
ETV - Elektro-Technische Vertriebsgesellschaft mbH hereby declares that
the device DVD 4611 HC is in conformity with the basic requirements of the
European guideline for electromagnetic compatibility (89/336/EWG) and the
low voltage guideline (93/68/EWG and 2006/95/EG).
75
05-DVD 4611 AEG - GB 75
25.01.2007, 8:48:08 Uhr
OSD Menu overview
Themen
OSD Menu overview
-- GENERAL SETUP PAGE -TV DISPLAY
4:3 PANSCAN
4:3 LETTERBOX
16:9
Wide Squeeze
ANGLE MARK
ON
OFF
OSD LANG
CLOSED CAPTIONS
ON
OFF
SCREEN SAVER
ON
OFF
LAST MEMORY
ON
OFF
-- VIDEO SETUP PAGE -VIDEO OUTPUT
OFF
YUV
P_YUV
RGB
P_RGB
COLOR SETTING
SHARPNESS
BRIGHTNESS
CONTRAST
GAMMA
HUE
STATURATION
LUMA DELAY
TV TYPE
PBC
AUDIO
SUBTITLE
DISC MENU
PARENTAL
DEFAULT.
-- AUDIO SETUP PAGE -ANALOG AUDIO SETUP
DOWNMIX
FRONT SPEAKER
CENTER SPEAKER
REAK SPEAKER
SUBWOOFER
DIALOG
D.R.C
DIGITAL AUDIO SETUP
HIGH
MEDIUM
LOW
LPCM OUTPUT
DOLBY DIGITAL SETUP
HIGH
MEDIUM
LOW
NONE
DIGITAL OUTPUT
DUAL MONO
ON
OFF
AUTO
SPDIF OFF
ALL
PCM only
48K
96K
STEREO
L-MONO
R-MONO
MIX-MONO
DYNAMIC
CHANNEL DELAY
EQUALIZER
SOUND MODE
0T
1T
-- PREFERENCE PAGE -PAL
MULTI
NTSC
ON
OFF
BASS BOOST
SUPER BASS
TREBLE BOOST
1 KID SAF
2G
3 PG
4 PG 13
5 PGR
6R
7 NC 17
8 ADULT
RESET
LT/RT
STEREO
3D SURROUND
5.1CH
LARGE
SMALL
LARGE
SMALL
OFF
LARGE
SMALL
OFF
ON
OFF
3D PROCESSING
PRO LOGIC II
NORMAL
ROCK
POP
LIVE
DANCE
TECHNO
CLASSIC
SOFT
ON
OFF
ON
OFF
ON
OFF
PRO LOGIC II
MODE
PANORAMA
-- PASSWORD SETUP PAGE -PASSWORD MODE
ON
OFF
PASSWORD
CHANGE
REVERB MODE
HDCD
FILTER
ON
OFF
AUTO
MUSIC
MOVIE
PRO LOGIC
AUTO
ON
OFF
DIMENSION
CENTER WIDTH
NORMAL
CONCERT
LIVING ROOM
HALL
BATHROOM
CAVE
ARENA
CHURCH
OFF
1x
2x
76
05-DVD 4611 AEG - GB 76
25.01.2007, 8:48:09 Uhr
Themen
77
05-DVD 4611 AEG - GB 77
25.01.2007, 8:48:13 Uhr
GARANTIE-KARTE
Garantiebewijs • Carte de garantie
Certificato di garanzia • Tarjeta de garantia
Cartão de garantia • Guarantee card
Garantikort • Karta gwarancyjna • Záruční list
Garancia lap • Гарантийная карточка
DVD 4611 HC
24 Monate Garantie gemäß Garantie-Erklärung • 24 maanden
garantie overeenkomstig schriftelijke garantie • 24 mois de garantie
conformément à la déclaration de garantie • 24 meses de garantie
según la declaratión de garantía • 24 meses de garantia, conforme a
declaração de garantia • 24 mesi di garanzia a seconda della spiegazione
della garanzia • 24 months guarantee according to guarantee declaration
24 måneders garanti i henhold til garantierklæring • 24 miesiące
gwarancji na podstawie karty gwarancyjnej • Záruka 24 mésíců podle
prohlášení o záruce • A garanciát lásd a használati utasításban
Гарантийные обязательства – смотри руководство пользователя
Kaufdatum, Händlerstempel, Unterschrift • Koopdatum, Stempel van de leverancier,
Handtekening • Date d‘achat, cachet du revendeur, signature • Fecha de compra,
Sello del vendedor, Firma • Data de compra, Carimbo do vendedor, Assinatura • Data
dell‘aquisto, timbro del commerciante, firma • Purchase date, Dealer stamp, Signature •
Kjøpsdato, stempel fra forhandler, underskrift • Data kupna, Piecz tka sklepu, Podpis • Datum koup , Razítko prodejce, Podpis • A vásárlási dátum, a vásárlási hely bélyegz je, aláirás
Дата покупки, печать торговца, подпись
D-47906 Kempen/Germany · Industriering Ost 40
Hotline@etv.de
05-DVD 4611 AEG - Titel 78
Stünings Medien · Krefeld · 01/2007
Elektro-technische
Vertriebsgesellschaft mbH
Industriering Ost 40
47906 Kempen
25.01.2007, 8:21:04 Uhr
