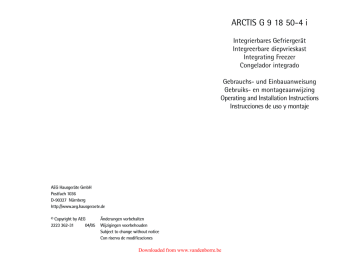

AEG ARCTIS G 9 18 50-4 i Operating instructions

ARCTIS G 9 18 50-4 i
Integrierbares Gefriergerät
Integreerbare diepvrieskast
Integrating Freezer
Congelador integrado
Gebrauchs- und Einbauanweisung
Gebruiks- en montageaanwijzing
Operating and Installation Instructions
Instrucciones de uso y montaje
AEG Hausgeräte GmbH
Postfach 1036
D-90327 Nürnberg
http://www.aeg.hausgeraete.de
© Copyright by AEG
2223 362-31
04/05
Änderungen vorbehalten
Wijzigingen voorbehouden
Subject to change without notice
Con riserva de modificaciones
Downloaded from www.vandenborre.be
Seguridad
Geachte klant,
Lees eerst aandachtig de gebruiksaanwijzing door voordat u uw nieuwe
koelapparaat in gebruik neemt. Hierin staat belangrijke informatie over een
veilig gebruik, over het opstellen en over het onderhoud van het apparaat.
De gebruiksaanwijzing s.v.p. bewaren voor latere naslag. Aan eventuele volgende bezitters van het apparaat doorgeven.
Deze gebruiksaanwijzing is voor meerdere, technisch vergelijkbare modellen
in diverse uitvoeringen bestemd. S.v.p. alleen op de aanwijzingen letten die
op Uw apparaat betrekking hebben.
Met de waarschuwingsdriehoek en/of door signaalwoorden (Waarschuwing!, Voorzichtig!, Let op!) wordt de aandacht gevestigd op aanwijzingen die belangrijk zijn voor uw veiligheid of voor het juist functioneren
van het apparaat. Hier absoluut op letten.
Na dit symbool wordt uitleg gegeven over de bediening en het prak-tisch
gebruik van het apparaat.
Met het klaverblad worden tips en aanwijzingen voor een econo-mischen
milieuvriendelijk gebruik van het apparaat aangegeven.
Voor eventueel optredende storingen staan in de handleiding aanwijzingen
om deze zelf op te lossen, zie Hoofdstuk "Wat te doen als...". Als deze aanwijzingen niet voldoende informatie bieden staat onze klantendienst u te allen
tijde ter beschikking.
La seguridad de nuestros aparatos cumple los reglamentos técnicos aprobados y la ley de seguridad de los aparatos. No obstante esto, consideramos
oportuno facilitar vuestra familiaridad con las siguientes advertencias:
Utilización conforme a la finalidad prevista
• El aparato frigorífico es apto para una utilización doméstica. Es apto para
enfriar, congelar y sobrecongelar productos alimentarios y para preparar
helados. Es apto para congelar y conservar productos alimentarios y helados.
• Por motivos de seguridad no se permite en ningún caso aportar modificaciones o transformaciones al aparato.
• Si se desea utilizar el aparato frigorífico en ámbito empresarial o para finalidades que no sean la refrigeración o congelación de productos alimentarios, se ruega ajustarse a las disposiciones de ley vigentes para vuestro
sector.
Antes de la primera puesta en servicio
• Verificar que el aparato no presente eventuales daños debidos al transporte. ¡No conectar a la red, en ningún caso, un aparato estropeado! Si
presenta daños dirigirse al proveedor.
Sustancia refrigerante
El aparato contiene, en el circuito refrigerante, un gas natural denominado
Isobutano (R600a), altamente tolerado por el medio ambiente, pero que de
todas maneras es inflamable.
• Durante el transporte y la instalación del aparato se debe prestar atención
en no estropear ningún elemento del circuito refrigerante.
• En caso de daños al circuito refrigerante:
– evitar terminantemente las llamas libres y las fuentes de ignición;
– proporcionar a una buena ventilación en el sitio donde se encuentra el
aparato.
Seguridad de los niños
Gedrukt op milieuvriendelijk vervaardigd papier
wie ecologisch denkt, handelt ook zo ...
18
• Los elementos del embalaje (por ej. hojas de plástico, poliestireno) pueden
ser peligrosos para los niños. ¡Peligro de sofocación! ¡Mantener el material de embalaje fuera del alcance de los niños!
• Los aparatos que no se van a utilizar más, antes de desguazarlos, se deben
poner inutilizables. Desenchufar la clavija, cortar el cable de red, sacar o
destruir los eventuales cierres de bloqueo. De esta manera se evita que
Downloaded from www.vandenborre.be
51
Indice
Inhoud
Seguridad. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .51
Eliminación . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .53
Información sobre el embalaje del aparato . . . . . . . . . . . . . . . . . . . . . .53
Desguace de los aparatos viejos . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .53
Quitar el seguro para el transporte . . . . . . . . . . . . . . . . . . . . . . . . .53
Instalación . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .54
Lugar de instalación . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .54
El aparato necesita ventilación . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .55
Medidas del espacio . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .55
Conexión eléctrica . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .55
Antes de la puesta en servicio . . . . . . . . . . . . . . . . . . . . . . . . . . . . .55
Panel de mandos . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .56
Teclas de regulacion de la temperatura . . . . . . . . . . . . . . . . . . . . . . . . .56
Pantalla de la temperatura . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .57
Puesta en ejercicio- Regulacion de la temperatura . . . . . . . . . . . . . . .57
Masa eutectica . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .57
Frostmatic . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .57
Teclas de regulacion de la temperatura . . . . . . . . . . . . . . . . . . . . . . . . .58
Tecla de desactivacion de la alarma . . . . . . . . . . . . . . . . . . . . . . . . . . .58
Apagado del aparato . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .58
Congelación y sobrecongelación . . . . . . . . . . . . . . . . . . . . . . . . . . . .59
Calendario de productos congelados . . . . . . . . . . . . . . . . . . . . . . . . . . .60
Cubitos de hielo . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .60
Descongelación . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .60
Apagado del aparato . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .61
Limpieza y cuidados . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .61
Consejos para ahorrar energía . . . . . . . . . . . . . . . . . . . . . . . . . . . . .62
Qué hacer si... . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .62
Remedio en caso de inconvenientes . . . . . . . . . . . . . . . . . . . . . . . . . . . .62
Disposiciones, Normas, Directivas . . . . . . . . . . . . . . . . . . . . . . . . . .64
Veiligheid . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .20
Weggooien . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .22
Informatie over de verpakking van het apparaat . . . . . . . . . . . . . . . . .22
Weggooien van oude apparaten . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .22
Transportbescherming verwijderen . . . . . . . . . . . . . . . . . . . . . . . . . .22
Opstellen . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .23
Opstelplaats . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .23
Zorg voor een goede ventilatie rond het apparaat . . . . . . . . . . . . . . . .24
Nismaten . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .24
Elektrische aansluiting . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .24
Voor ingebruikname . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .24
Bedienings- en kontroleinrichting . . . . . . . . . . . . . . . . . . . . . . . . . .25
In gebruik nemen - temperatur instellen . . . . . . . . . . . . . . . . . . . .26
Invriezen en diepgevroren opslaan . . . . . . . . . . . . . . . . . . . . . . . . . .28
Symbolen bewaarde producten/ Diepvrieskalender . . . . . . . . . . . . .29
Het maken van ijsblokjes . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .29
Ontdooien van het apparaat . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .29
Reiniging en onderhound . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .30
Apparaat uitzetten . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .31
Tips om energie te besparen . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .31
Wat te doen als . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .31
Hulp bij storingen . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .31
Doel, normen, richtlijnen . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .33
19
50
Downloaded from www.vandenborre.be
Queridos clientes,
Veiligheid
De veiligheid van onze koelapparaten voldoet aan de Europese en Nederlandse normen. Desondanks zien wij ons genoodzaakt u met de volgende
veiligheidsaanwijzingen vertrouwd te maken:
Reglementaire toepassing
• Het koelapparaat is voor huishoudelijk gebruik bestemd. Het is geschikt
voor het invriezen en diepgevroren bewaren van levensmiddelen en voor
het maken van ijs. Als het apparaat voor andere doeleinden gebruikt
wordt kan de fabrikant geen verantwoording nemen voor eventuele schaden.
• Het ombouwen van of veranderingen aan het koelapparaat aanbrengen
is uit veiligheidsoverwegingen niet toegestaan.
• Als het koelapparaat commercieel of voor andere doeleinden dan voor
diepgevroren bewaren en invriezen van levensmiddelen gebruikt wordt,
s.v.p. letten op de hiervoor van kracht zijnde wettelijke bepalingen.
Voordat het apparaat voor de eerste keer in gebruik
genomen wordt
• Controleer het koelapparaat op transportschaden. Een beschadigd apparaat in geen geval aansluiten! Wend u in geval van schade tot de leverancier.
Koelmiddelen
Antes de poner en servicio vuestro nuevo aparato refrigerador, os rogamos
que leáis detenidamente estas instrucciones de uso. Contienen información
importante para una utilización segura, para la instalación y para el cuidado del aparato.
Guardad siempre las instrucciones de uso para consultarlas cada vez que lo
consideréis conveniente en el futuro. Entregad este manual al eventual
futuro propietario del aparato.
Advertencia: Este manual vale para modelos técnicos parecidos, que se
distinguen sólo en los accesorios. Prestad atención a las referencias que
atañen a vuestro aparato.
Con el triángulo de aviso y/o mediante señales con palabras (¡Advertencia!,
¡Precaución!, ¡Atención!), se resaltan algunas advertencias muy importantes
para vuestra seguridad o para la funcionalidad de vuestro aparato. Es terminantemente necesario ajustarse a cuanto sigue.
Después de este signo hay informaciones muy importantes acerca del control y las utilizaciones prácticas del aparato.
Con la flor se indican consejos y advertencias importantes acerca de una utilización económica y tolerable para el medio ambiente.
Si se presentaran eventuales inconvenientes, en las instrucciones de uso
encontraréis unas advertencias acerca de reparaciones que podéis efectuar
por cuenta vuestra; ver epígrafe “Qué hacer si...”. Si dichas advertencias no
bastaran, nuestro Servicio Técnico está siempre a completa disposición vuestra.
Het apparaat bevat in het koelvloeistofcircuit de koelvloeistof Isobutan
(R600a), een natuurlijk, zeer milieuvriendelijk gas, dat echter wel brandbaar
is.
• Bij het transport en het opstellen van het apparaat erop letten dat geen
onderdelen van het koelvloeistofcircuit beschadigd worden.
• Bij beschadiging van het koelvloeistofcircuit:
– open vuur en brandhaarden absoluut vermijden;
– het vertrek waar het apparaat staat goed ventileren.
Veiligheid van kinderen
• Verpakkingsdelen (bijv. foliën, piepschuim) kunnen voor kinderen gevaarlijk zijn. Stikgevaar! Verpakkingsmateriaal van kinderen weghouden!
• Oude apparaten voor het weggooien onbruikbaar maken. Stekker uit het
stopcontact trekken, stroomkabel doorknippen, eventueel aanwezige
SImpreso sobre papel ecocompatible
Quien piensa en la ecología trata de igual manera también...
20
Downloaded from www.vandenborre.be
49
Malfunction
Possible Cause
Remedy
The appliance is near a heat
source.
Please look in the "Installation
location" section.
The freezer temperature is not
Switch on the fast freeze
sufficient, red light lights up,
switch, keep the freezer clotemperature signal sounds
Disturbance on the appliance
sed, inform your customer
service
Carefully warm the leaking
sections of the door seal with
Door seal is not air tight (pos- a hair dryer (not hotter than
Heavy build up of frost, possisibly after changing over the approx. 50 °C). At the same
bly also on the door seal.
time shape the warmed door
hinges).
seal by hand such that it sits
correctly.
Appliance is not level.
Unusual noises.
The appliance is touching the
wall or other objects.
A component, e.g. a pipe, on
the rear of the appliance is
touching another part of the
appliance or the wall.
The compressor does not start
This is normal, no error has
immediately after changing
occurred.
the temperature setting.
Readjust the feet.
Move the appliance slightly.
If necessary, carefully bend
the component out of the
way.
The compressor starts after a
period of time.
Regulations, Standards, Guidelines
This appliance was designed for household use and was manufactured in
accordance with the appropriate standards. The necessary measures in
accordance with appliance safety legislation regulations (GSG), accident
prevention regulations for refrigeration appliances (VBG 20) and the regulations of the German Society of Electrical Engineers (VDE) were observed in
the manufacture of this appliance.
The refrigerant circuit has been checked for leaks.
This appliance is in accordance with the following EU guidelines:
– 73/23/EWG dated 19 February 1973 - low voltage guidelines.
– 89/336/EWG dated 3 May 1989
(including guideline change notice 92/31/EWG) - EMV guideline
snap– of grendelsloten verwijderen of kapotmaken. Daardoor wordt
voorkomen dat spelende kinderen in het apparaat opgesloten raken (stikgevaar!) of in andere levensgevaarlijke situaties terecht komen.
• Kinderen kunnen gevaren die in het omgaan met huishoudelijke apparaten schuilen vaak niet herkennen. Zorg daarom voor de nodige toezicht en
laat kinderen niet met het apparaat spelen.
Bij dagelijks gebruik
• Containers met brandbare gassen of vloeistoffen kunnen lek raken door de
inwerking van koude. Explosiegevaar! Leg geen containers met brandbare
stoffen zoals bijv. spraybussen, aanstekers, navullin-gen van aanstekers etc.
in het koelapparaat.
• Flessen en blikken mogen niet in het vriesvak. Ze kunnen springen als de
inhoud bevriest – bij koolzuurhoudende inhoud zelfs exploderen! Leg noit
limonades, sappen, bier, wijn, champagne etc. in het vriesvak. Uitzondering: sterke drank met een zeer hoog alcohol percentage kan in het vriesvak gelegd worden.
• Consumptie-ijs en ijsblokjes niet direct vanuit de vriesruimte in de mond
steken. Zeer koud ijs kan aan de lippen of de tong vastvriezen en verwondingen veroorzaken.
• Niet met natte handen aan diepvriesartikelen komen. De handen kunnen
daaraan vastvriezen.
• Geen elektrische apparaten (bijv. elektrische ijsmachines, mixers etc.) in het
koelapparaat gebruiken.
• Voor het schoonmaken het apparaat altijd uitzetten en de stekker uit het
stopcontact trekken of de zekering in de woning uitschakelen c.q. er uit
draaien.
• De stekker altijd aan de stekker zelf uit het stopcontact trekken, nooit aan
het snoer.
Bij storing
• Als er een storing aan het apparaat optreedt eerst in de gebruiks-aanwijzing kijken onder “Wat te doen als ...”. Als de daar gegeven aanwijzingen
niet verder helpen zelf niet verder aan het apparaat werken.
• Koelapparaten mogen alleen dooor geschoold personeel gerepareerd worden. Door ondeskundige reparaties kunnen grote gevaren ont-staan. Wend
u zich bij reparaties tot uw vakhandel of tot onze klantendienst.
21
48
Downloaded from www.vandenborre.be
Weggooien
What to do if ...
Informatie over de verpakking van het apparaat
Alle gebruikte grondstoffen zijn milieuvriendelijk! Ze kunnen zonder gevaar
weggegooid of in de vuilverbrandingsoven verbrand worden!
De grondstoffen: de kunststoffen kunnen ook opnieuw gebruikt worden en
worden als volgt gekarakteriseerd:
>PE< voor polyethyleen, bijv. bij de buitenste verpakking en de zakken binnenin.
>PS< voor schuimpolystyrol, bijv. bij de bekledingsdelen, in principe FCKWvrij.
De kartonnen delen zijn van oud papier gemaakt en kunnen ook weer bij
het oud-papier gedaan worden.
Correcting Malfunctions
A malfunction may be caused by only a minor fault that you can rectify
yourself using the following instructions. Do not perform any other work on
the appliance if the following information does not provide assistance in
your specific case.
Warning! Repairs to refrigerators/freezers may only be performed by qualified service engineers. Improper repairs can give rise to significant hazards
for the user. If your appliance needs repairing, please contact your specialist dealer or our Customer Service.
Weggooien van oude apparaten
Wegens milieuredenen dienen koelapparaten vakkundig ontmanteld te
worden. Dit geldt voor uw huidige apparaat en - als het ook aan vervanging
toe is - ook voor uw nieuwe apparaat.
Waarschuwing! Apparaten die hun tijd gehad hebben onbruikbaar maken
voordat ze weggegooid worden. Stekker er afhalen, netsnoer doorknippen,
eventuele snap- of grendelsloten verwijderen of kapot-maken. Hierdoor
wordt voorkomen dat spelende kinderen in het apparaat opgesloten worden (verstikkingsgevaar!) of in andere levensgevaarlijke situaties terechtkomen.
Malfunction
Remedy
Appliance is not switched on Switch on the appliance.
Appliance does not work, no
pilot light is illuminated.
Aanwijzingen voor het weggooien:
Mains plug is not plugged in
Insert mains plug.
or is loose.
Check fuse, replace if necesFuse has blown or is defective.
sary.
Mains malfunctions are to be
Socket is defective.
corrected by an electrician.
• Het apparaat mag niet bij het huis- of grofvuil gezet worden.
• Het koelvloeistofcircuit, in het bijzonder de warmtewisselaar aan de achterkant, mag niet beschadigd worden.
Green light does not light up,
yellow light lights up when
Green light faulty.
fast freeze fuction is activated, appliance is on.
Please inform your customer
service
• Het symbool
op het product of op de verpakking wijst erop dat dit
product niet als huishoudafval mag worden behandeld, maar moet worden afgegeven bij een verzamelpunt waar elektrische en elektronische
apparatuur wordt gerecycled. Als u ervoor zorgt dat dit product op de juiste manier wordt verwijderd, voorkomt u mogelijk negatieve gevolgen
voor mens en milieu die zich zouden kunnen voordoen in geval van
verkeerde afvalverwerking. Voor gedetailleerdere informatie over het
recyclen van dit product, kunt u contact opnemen met de gemeente, de
gemeentereiniging of de winkel waar u het product hebt gekocht.
Yellow light does not light up,
when fast freeze fuction is
Yellow light faulty.
activated, appliance is on.
Please inform your customer
service
Transportbescherming verwijderen
22
Possible Cause
Het apparaat alsmede de onderdelen van het interieur zijn voor het transport beschermd.
• Alle plakband alsmede bekledingsdelen uit het interieur verwijderen.
Turn the temperature regulator to a warmer setting temporarily.
Temperature is not properly Please look in the "Initial Start
adjusted.
Up" section.
Open the door only as long as
Door was open for an extennecessary. Press the fast freeThe freezer temperature is not
ded period.
ze switch
sufficient, red light lights up,
temperature signal sounds
A large quantity of warm
food was placed in the
Press the fast freeze switch
appliance within the last 24
hours.
Appliance cools too much.
Downloaded from www.vandenborre.be
Temperature is set too cold.
47
lead to the damage of plastic parts.
• The appliance must be dry before it is placed back into service.
Attention!
1.
2..
3.
4.
• Ethereal oils and organic solvents can attack plastic parts, e.g.
– lemon juice or the juice from orange peals;
– butyric acid;
– cleansers which contain acetic acid.
Do not allow such substances to come into contact with appliance parts.
• Do not use any abrasive cleansers.
Remove frozen food and the food from the refrigerator. Wrap frozen food
in several layers of newspaper. Store it in a cool place, well covered.
Switch the appliance off and remove the plug from the mains, or switch off
or turn out the circuit breaker or fuse.
Clean the appliance and the interior accessories with a cloth and lukewarm
water. Commercially available dish washing detergents may also be used.
After cleaning wipe with fresh water and rub dry.
Accumulation of dust at the condenser increases energy consumption. For
this reason carefully clean the condenser at the back of the appliance once
a year with a soft brush or a vacuum cleaner.
Energy Saving Tips
• Do not install the appliance near cookers, radiators or other sources of
warmth. High ambient temperatures cause longer, more frequent operation of the compressor.
• Ensure sufficient air circulation and exhaust at the appliance base and at
the back wall of the appliance. Never cover air vent openings.
• Do not place warm foods into the appliance. Allow warm foods to cool
first.
• Only leave door open as long as necessary.
• Do not set temperature any colder than necessary.
• Put frozen food in the fridge to defrost. The cold in the frozen food will
then be used to cool the fridge.
• Keep the heat emitting condenser, the metall grille on the rear wall of
your appliance, always clean.
46
Opstellen
Opstelplaats
Het apparaat in een goed geventileerde en droge ruimte neerzetten.
De omgevingstemperatuur heeft invloed op het stroomverbruik.
Het apparaat daarom
– niet aan directe straling van de zon blootstellen;
– niet bij radiatoren, naast een kachel of andere warmtebronnen plaatsen;
– alleen op een plaats neerzetten waarvan de omgevingstemperatuur overeenkomt met de klimaatcategorie waarvoor het apparaat is ont-worpen.
De klimaatcategorieën staan op het merk- en type-aanduidingsplaatje dat
zich links aan de binnenkant van het apparaat bevindt.
De volgende tabel geeft aan welke omgevingstemperatuur bij welke klimaatcategorie behoort:
Klimaatcategorie
voor een omgevingstemperatuur van
SN
+10 tot +32 °C
N
+16 tot +32 °C
ST
+18 tot +38 °C
T
+18 tot +43 °C
Als het onvermijdelijk is het apparaat naast een warmtebron te plaat-sen,
aan weerszijden minimaal de volgende afstanden aanhouden:
– tot elektrische kachels 3 cm;
– tot olie- en kolenkachels 30 cm.
Als men zich niet aan deze afstanden kan houden, is een warmte-isolatieplaat tussen kachel en koelapparaat aan te bevelen.
Als het koelapparaat naast een ander koel- of diepvriesapparaat staat, is een
afstand van 5 cm aan weerszijden aan te bevelen, zodat zich geen condens
vormt aan de buitenkant van de apparaten.
"Montage rechtstreeks onder een kookplaat is niet toegestaan. De temperaturen van de kookplaat, die op sommige plaatsen hoog zijn, kunnen het
apparaat beschadigen.
Indien een kookplaat in de buurt van het apparaat geïnstalleerd wordt, dienen de betreffende montage- en veiligheidsvoorschriften in acht genomen
te worden. Gezien de veelzijdigheid van de mogelijke installatievoorwaarden is het onmogelijk hier gedetailleerde informatie te verschaffen.
Men dient te voorkomen dat de ijskast warm wordt, door een geschikte
afstand van de warmtebron aan te houden en door middel van het gebruik
van een geschikte isolatieplaat. Bovendien dient een correcte ventilatie van
het apparaat gegarandeerd te worden."
Downloaded from www.vandenborre.be
23
Storage Goods Symbols/Freezing Calendar
Zorg voor een goede ventilatie rond het apparaat
50 mm
Om veiligheidsredenen moet de
ventilatie zodanig zijn als in Figur
aangegeven.
Attentie: zorg ervoor dat de
ventilatie openingen tijdens
gebruik niet worden afgedekt.
2
• The symbols on the drawers show
different types of frozen goods.
• The numbers indicate storage times
in months for the appropriate
types of frozen goods.
Whether the upper or lower value of the indicated storage time is valid
depends on the quality of the foods and pre-treating before freezing. The
lower value applies to foods with high fat content.
min.
200 cm2
Nismaten
Hoogte
Breedte
Diepte
min.
200 cm
1780 mm
550 mm
560 mm
Defrosting
D567
Elektrische aansluiting
Freezer
The inner walls of the freezer are automatically defrosted.
Voor de elektrische aansluiting is een volgens de voorschriften geïnstalleerde beschermcontactdoos vereist.
De contactdoos moet zodanig worden geïnstalleerd, dat de steker altijd uit
de contactdoos kan worden getrokken.
De elektrische zekering dient minstens 10 Ampère te zijn.
Indien het stopcontact bij een ingebouwd apparaat niet meer toegan-kelijk
is, dient een maatregel in de elektrische installatie er voor te zorgen dat het
apparaat van de stroom kan worden afgesloten (bijv. zekering, beveiligingsschakelaar, aardlekschakelaar of dergelijke met een contactopeningsbreedte van minimaal 3 mm).
• Voor ingebruikneming op het merk– en type–aanduidingsplaatje van het
apparaat controleren of de netspanning en stroomsoort over-eenkomen
met de waarden van het lichtnet op de plaats waar het apparaat komt te
staan.
Bijv.: AC 220 ... 240 V 50 Hz of
220 ... 240 V~ 50 Hz
(d.w.z. 220 tot 240 Volt wisselstroom, 50 Hertz)
Het typeplaatje bevindt zich links aan de binnenkant van het apparaat.
Voor ingebruikname
• Het interieur van het apparaat en alle accessoires schoonmaken voor het
eerste gebruik (zie Hoofdstuk “Reiniging en Onderhoud”).
Switching off the appliance
1.
2.
3.
4.
5.
If the appliance is not going to be used for an extended period:
Remove all deep-frozen packages as well as ice trays.
Switch off the appliance by holding down the ON/OFF button.
Remove the mains plug or switch off or turn out the circuit breaker or fuse.
Defrost freezer compartment and clean thoroughly (see section: “Cleaning
and Care”).
Leave the door open to avoid the build up of odours.
Cleaning and Care
For hygienic reasons the appliance interior, including interior accessories,
should be cleaned regularly.
Warning!
• The appliance may not be connected to the mains during cleaning. Danger
of electrical shock! Before cleaning switch the appliance offand rem ve the
plug from the mains, or switch off or turn out the circuit breaker or fuse.
• Never clean the appliance with a steam cleaner. Moisture could accumulate in electrical components, danger of electrical shock! Hot vapours can
24
Downloaded from www.vandenborre.be
45
1.
2.
3.
• Please observe the freezing capacity given on the rating plate. The freezing capacity is the maximum quantity of fresh food that can be frozen
within a period of 24 hours. If you wish to freeze food several days in a
row, please observe a maximum capacity of only 2/3 to 3/4 of that on the
rating plate. The quality of the food is best preserved when it is frozen
right through to the core as quickly as possible.
• Allow warm food to cool down before freezing. The warmth will cause
increased ice formation and increase the power consumption.
• Please note the maximum storage times specified by the manufacturer.
• Thawed foods which have not been processed further (cooked into meals)
may not under any circumstances be frozen a second time.
• Containers with flammable gases or liquids can leak at low temperatures.
There is a risk of an explosion! Do not store any containers with flammable materials such as, for example, spray cans, fire extinguisher refill cartridges etc in the refrigerator/freezer.
• Bottles and cans must not be placed in the freezer. They can burst when
the contents freeze, high carbonate content drinks can even explode!
Never store lemonade, juices, beer, wine, sparkling wine etc. in the freezer. Exception: high alcohol content spirits can be stored in the freezer.
• All foods must be packed air tight prior to freezing, so that they do not
dry out or lose their flavour, and so that no flavour contamination of
other frozen goods occurs.
Caution! Do not touch frozen food with wet hands. Your hands could freeze to the food.
Place the packed food in the drawers. Place food to be frozen. Unfrozen
food must not touch items already frozen, otherwise the frozen food could
begin to defrost.
Press the fast freeze button 24 hours before introducing fresh food for freezing of fresh food. The yellow light comes on.
Place frozen foods in the drawers sorted by type, as far as possible.
Preparation of Ice Cubes
1.
2.
Fill the ice cube tray 3/4 full with cold water, place it in the freezer compartment and leave to freeze.
To loosen the frozen cubes, either bend the ice cube tray or hold it under
running water for a few seconds.
Important! Never try to free an ice tray that is frozen to the freezer compartment using pointed or sharp edged objects. Use the ice scraper supplied.
Bedienings- en kontroleinrichting
°C
°C
ON/OFF
A
A.
B.
C.
D.
E
F.
G.
H.
I.
B
-
+
C
FROSTMATIC ALARMOFF
D
E
F
G
H
I
netcontrole-indicatie (groen)
toets ON/OFF van de diepvriezer
toets voor temperatuurinstelling (+)
temperatuurindicatie van de diepvriezer
toets voor temperatuurinstelling (-)
indicatie voor ingeschakelde FROSTMATIC-functie (geel)
Toets FROSTMATIC
Alarmcontrolelampje
Toets om het alarm uit te schakelen
Toetsen voor temperatuurinstelling
•
•
De temperatuur wordt ingesteld via de toetsen „C“ en „E“ De toetsen staan
in verbinding met de temperatuurindicatie.
Door te drukken op één van de twee toetsen „C“ of „E“ wordt de temperatuurindicatie van de WERKELIJKE temperatuur (temperatuurindicatie
brandt) op de GEWENSTE temperatuur (temperatuurindicatie knippert)
omgeschakeld.
Met elke verdere druk op één van beide toetsen wordt de GEWENSTE temperatuur 1 °C verder gesteld. De GEWENSTE temperatur dient binnen 24 uur
te worden bereikt.
Als geen toets wordt ingedrukt, schakelt de temperatuurindicatie na korte
tijd (ca. 5 sec.) automatisch weer op de WERKELIJKE temperatuur terug.
GEWENSTE temperatuur betekent:
De temperatuur die in de diepvriezer moet heersen. De GEWENSTE temperatuur wordt met knipperende cijfers aangegeven.
WERKELIJKE temperatuur betekent:
De temperatuurindicatie geeft de temperatuur aan die op dat moment
werkelijk in de diepvriezer heerst. De WERKELIJKE temperatuur wordt met
brandende cijfers aangegeven.
25
44
Downloaded from www.vandenborre.be
Temperatuurindicatie
•
•
De temperatuurindicatie kan meerdere soorten informatie aangeven.
Bij normaal gebruik wordt de temperatuur aangegeven die op dat moment
in de diepvriezer heerst (WERKELIJKE temperatuur).
Tijdens de temperatuurinstelling wordt knipperend de op dat moment ingestelde diepvriezer temperatuur aangegeven (GEWENSTE temperatuur).
2.
Alarm reset button
In the event of an abnormal temperature rise inside the freezer (e.g. power
cut) warning light (H) will start to flash and a buzzer will sound.
After the temperature has returned to normal, the warning light (H) will
continue to flash, although the buzzer has stopped.
When the alarm button is pressed, the warmest temperature reached in the
compartment flashes on the indicator.(max. 5 seconds).
To stop the buzzer push the button “I”.
In gebruik nemen - temperatuur instellen
1.
2.
3.
4.
5.
Stekker in stopcontact steken.
Toets Vriezer ON/OFF indrukken. Het groene lichtnetlampje gaat branden.
HEt alarmcontrolelampje (O) knippert zodra de ingestelde temperatuur
bereikt worden. Het geluidsalarm wordt ingeschakeld.
Druk op de toetsen „C” of „E“ De temperatuurindicatie schakelt om en geeft
knipperend de op dat moment ingestelde GEWENSTE temperatuur aan.
Gewenste temperatuur door indrukken van de toetsen „C“ en „E“ instellen
(zie hoofdstuk "Toetsen voor temperatuurinstelling"). De temperatuurindicatie geeft direct de gewijzigde instelling aan. Met elke druk op de toets
wordt de temperatuur 1 °C hoger ingesteld.
Uit voedingswetenschappelijk standpunt is -18 °C voor de diepvriezer koud
genoeg als bewaartemperatuur.
Het geluidsalarm wordt uitgeschakeld zodra de ingestelde temperatuur
bereikt worden. Druk op de alarmtoers om het alarmcontrolelampje uit te
schakelen.
Koude-accu
FROSTMATIC
1.
Switching the Appliance off
1.
In één van de laden van de vriesruimte bevindt zich twee koude-accus.
Als de stroom uitvalt of bij een storing aan het apparaat verlengt de koude-accu de tijd tot de diepvriesartikelen te warm worden met meerdere
uren. De koude-accu kan dit echter alleen optimaal doen als ze in de bovenste la vooraan boven op de diepvriesartikelen gelegd wordt. De koude-accu
kan tijdelijk ook als koelelement voor koeltassen gebruikt worden.
nics switch off the FROSTMATIC function after 52 hours. The yellow light
goes out.
The FROSTMATIC function can be ended manually at any time by pressing
the FROSTMATIC button again. The yellow light goes out.
2.
3.
4.
To switch off, hold down the ON/OFF button for approx. 3 seconds. This will
result in a countdown from "3" to "1" taking place in the temperature
display. On reaching "1" the fridge will switch off. The temperature display
will go off.
Note:
The appliance cannot be switched on or off if unplugged, or if there is no
power being supplied to it. Following connection to the mains power supply, the appliance returns to the same operating state as before the interruption of main power.
If the appliance is not going to be used for an extended period:
Switch off the appliance, holding down the ON/OFF button until the display
goes off (see above).
Remove the mains plug or switch off or turn out the circuit breaker or fuse.
Defrost the freezer compartment and clean the appliance thoroughly (see
section: “Cleaning and Maintenance”).
Finally, leave the doors open so as to avoid a build up of odours.
Freezing and storing frozen food
De FROSTMATIC-functie versnelt het invriezen van verse levensmiddelen en
beschermt tegelijkertijd de reeds ingevroren waren tegen ongewenste
verwarming.
Door te drukken op de FROSTMATIC toets wordt de FROSTMATIC-functie
ingeschakeld. Het gele lampje gaat branden.
Als de FROSTMATIC-functie niet handmatig beëindigd wordt, schakelt de
You can use your freezer for freezing fresh food yourself.
Important!
• The temperature in the freezer compartment must be –18 °C or colder
before freezing food.
26
Downloaded from www.vandenborre.be
43
ACTUAL temperature means:
The temperature display indicates the current temperature inside the freezer.
The ACTUAL temperature is indicated with illuminated numbers.
Temperature display
•
•
The temperature display can indicate several pieces of information.
During normal operation, the temperature currently present in the freezer
(ACTUAL temperature) is displayed.
When the temperature is being adjusted a flashing display indicates the
freezer temperature currently set (DESIRED temperature).
2.
Toets om het alarm uit te schakelen
Een abnormale verhoging van de temperatuur in de diepvries (bijv. uitvallen van de elektriciteit) wordt aangeduid door het knipperen van het controlelampje (H) en door een geluidsignaal.
Wanneer de normale omstandigheden hersteld worden, gaat het geluidsalarm uit, terwijl het alarmcontrolelampje blijft knipperen.
Door op alarmtoets (I) te drukken, verschijnt op de aanduiding (D) gedurende
enkele seconden de hoogste temperatuur die in de diepvriezer ontstaan is.
(approx. 5 seconden).
Starting Up - Setting the Temperature
1.
2.
3.
4.
5.
Plug the mains plug into the mains socket.
If the display is OFF, press ON/OFF button. The green mains pilot indicator
illuminates. The alarm light flashes and the buzzer sounds.
Press the “I” button to stop the buzzer, the light still flashes since the temperatur is reached.
Press either the „C“ or „E“ button. The temperature display switches over and
the DESIRED temperature currently set flashes on the temperature display.
Set the required temperature by pressing the „C“ or „E“ buttons (see section
"Temperature setting buttons"). The temperature display will immediately
show the changed setting. Each time the button is pressed the temperature is adjusted by 1 °C.
From a food safety point of view -18 °C should be considered sufficiently
cold for storing food in the freezer.
Ice pack
Apparaat uitschakelen
1.
There are two ice packs in one drawer of the freezer.
In the event of a power failure or malfunction, the ice pack will lengthen
the amount of time it takes for the frozen food to become too warm by
several hours. The ice pack can only fulfil this task optimally if it is placed in
the uppermost drawer, at the front, above the frozen food. You can use the
ice pack for cooling cold bags.
elektronica van het apparaat de FROSTMATIC-functie na 52 uur uit. Het gele
lampje gaat uit.
Door opnieuw op de FROSTMATIC toets te drukken kan de FROSTMATICfunctie te allen tijde handmatig beëindigd worden. Het gele lampje gaat uit.
2.
3.
4.
Om uit te schakelen toets ON/OFF ca. 3 seconden ingedrukt houden. In de
temperatuurindicatie begint een "count down", daarbij wordt van "3" naar
"1" teruggeteld. Bij bereiken van "1" schakelt de koelruimte uit. De temperatuurindicatie gaat uit.
Aanwijzing:
De instelling van het apparaat kan niet veranderd worden, als de stekker uit
het stopcontact getrokken is of als er anderszins geen elektriciteit aanwezig
is. Na aansluiting op het elektriciteitsnet start het apparaat weer op de stand
waar het voor de stroomonderbreking op stond.
Als het apparaat gedurende langere tijd niet gebruikt wordt:
Apparaat uitschakelen door toets ON/OFF in te drukken tot de indicatie uitgaat (zie boven).
Stekker uit het stopcontact halen of zekering uitschakelen, er resp. uithalen.
Vriesvak ontdooien en apparaat grondig reinigen (zie hoofdstuk "Reiniging
en onderhoud").
Daarna de deuren open laten staan om reukvorming te voorkomen.
FROSTMATIC
1.
The FROSTMATIC function accelerates the freezing of fresh food and, at the
same time, protects foodstuffs already stored from undesirable warming.
The FROSTMATIC function is switched on by pressing the FROSTMATIC button. The yellow light illuminates.
If the FROSTMATIC function is not ended manually, the appliance electro27
42
Downloaded from www.vandenborre.be
Invriezenen en diepgevroren opslaan
1.
2.
3.
Operating and indicator panel
In uw diepvrieskast kunt u diepvriesprodukten bewaren en verse levensmiddelen zelf invriezen.
Attentie!
• Voor het invriezen van levensmiddelen dient de temperatuur in de vriesruimte –18 °C of lager te zijn.
• Let op het op het typebordje aangegeven vriesvermogen. Het vries-vermogen is de maximale hoeveelheid verse waren die binnen 24 uur ingevroren kunnen worden. Als er gedurende meerdere dagen achter elkaar
ingevroren wordt, neem dan slechts 2/3 tot 3/4 van de hoeveelheid aangegeven op het typebordje. De kwaliteit is beter, als de levensmiddelen
snel tot in de kern bevriezen.
• Warme levensmiddelen voor het invriezen laten afkoelen. De warmte leidt
tot verhoogde ijsvorming en verhoogt het energieverbruik.
• Bij het bewaren van kantenklare diepvriesprodukten dient u zich beslist
aan de door de fabrikant opgegeven bewaartijd te houden.
• Eenmaal ontdooide levensmiddelen zonder verdere verwerking (bereiden
tot panklare gerechten) in geen geval een tweede keer invriezen.
• Containers met brandbare gassen of vloeistoffen kunnen lek raken door
de inwerking van koude. Explosiegevaar! Leg geen containers met brandbare stoffen zoals bijv. spraybussen, aanstekers, navullin-gen van aanstekers etc. in het vriesapparaat.
• Flessen en blikken mogen niet in de vriesruimte. Ze kunnen springen als
de inhoud bevriest – bij koolzuurhoudende inhoud zelfs exploderen! Leg
noot limonades, sappen, bier, wijn, champagne etc. in de vriesruimte. Uitzondering: sterke drank met een zeer hoog alcohol percentage kan in de
vriesruimte gelegd worden.
• Als u de maximale invrieskapaciteit wilt benutten, moet u 24 uur van te
voren (bij kleinere hoeveelheden 4 tot 6 uur) de snelinvriesschakelaar
inschakelen.
Voorzichtig! Diepvriesartikelen niet met natte handen aanraken. De handen
kunnen daaraan vast vriezen.
De verpakte levensmiddelen in de laden leggen. De in te vriezen levensmiddelen in de korven. Niet bevroren artikelen mogen niet in aanraking komen
met reeds bevroren waren omdat anders de bevroren artikelen ontdooien
kunnen.
Wilt U de max. hoeveelheid invriezen,dan dient u de snelvriesschakelaar in
te schakelen.
Diepvriesartikelen het liefst naar soort apart in de laden leggen.
°C
°C
ON/OFF
A
A.
B.
C.
D.
E.
F.
G.
H.
I.
B
-
+
C
FROSTMATIC ALARMOFF
D
E
F
G
H
I
Mains pilot indicator (green)
Freezer button ON/OFF
Temperature setting button (+)
Temperature display
Temperature setting button (-)
FROSTMATIC function "on" indicator (yellow)
FROSTMATIC button
Alarm reset light
Alarm reset button
Temperature setting buttons
•
•
The temperature is adjusted using the „C“ and „E“ buttons. These buttons are
connected to the temperature display.
The temperature display is switched over from the display of the ACTUAL
temperature (Temperature display is illuminated) to the display of the DESIRED temperature (Temperature display flashes) by pressing one of the two
buttons, „C“ or „E“.
Each time one of the two buttons is pressed again the DESIRED temperature is adjusted by 1 °C. The DESIRED temperature must be reached within 24
hours.
If neither button is pressed, the temperature display automatically switches
back after a short period (approx. 5 sec.) to the display of the ACTUAL temperature.
DESIRED temperature means:
The temperature that has been selected for inside the freezer. The DESIRED
temperature is indicated by flashing numbers.
28
Downloaded from www.vandenborre.be
41
Your appliance needs air
50 mm
For safety reasons, minimum
ventilationmust be as shown Fig.
Attention: keep ventilation openings clear of obstruction;
1780 mm
550 mm
560 mm
2
• De symbolen op de laden geven de diverse soorten diepvriesproducten
aan.
• De getallen geven voor iedere
soort
diepvriesproduct
de
opslagtijd in maanden aan. Of de
hoogste of de laagste waarde van
de aangegeven opslagtijd geldt,
hangt af van de kwaliteit van de
levens-middelen en de behandeling voorafgaand aan het invriezen. Voor levensmiddelen met
een hoog vetgehalte geldt altijd
de laagste waarde.
min.
200 cm2
Housing dimensions
Height
Depth
Width
Symbolen bewaarde producten/Diepvrieskalender
min.
200 cm
D567
Electrical connection
Before initial start-up, refer to the appliance rating plate to ascertain if supply voltage and current values correspond with those of the mains at the
installation location.
e.g.:
AC
220 ... 240 V
50 Hz or
220 ... 240 V~ 50 Hz
(i.e. 220 to 240 volts alternating current, 50 Hertz)
The rating plate is inside the appliance on the left.
A correctly installed, earthed socket is required for the electrical supply. The
supply must have a fuse rating of at least 10 Amps.
If the socket is not accessible once the appliance is built in, the electrical
installation must include suitable means of isolating the appliance from the
mains (e.g. fuse, cut-out, current trip or similar with a minimum contact
separation of 3 mm).
Attention: The mains connection cable may only be replaced by a skilled
electrician. Please contact your dealer or our customer service department
for repairs.
Het maken van ijsblokjes
1.
2.
IJsbakje voor 3/4 met koud water vullen, in de vriesruimte plaatsen en laten
bevriezen.
Om de ijsblokjes los te maken het ijsbakje omdraaien of kort onder stromend
water houden.
Attentie! Een eventueel vastgevroren ijsbakje in geen geval met spitse of
scherpe voorwerpen losmaken. Gebruik de bijgevoegde ijsschraper.
Ontdooien van het apparaat
Vriesruimte
De ontdooiing van de vriesruimte heeft automatisch plaats.
Prior to Initial Start–Up
• Please clean the appliance interior and all accessories prior to initial startup (see section: “Cleaning and Care”).
29
40
Downloaded from www.vandenborre.be
Reiniging en onderhoud
Installation
Installation Location
Om hygiënische redenen dient het apparaat aan de binnenkant met toebehoren geregeld gereinigd te worden.
Waarschuwing!
• Het apparaat mag tijdens het schoonmaken niet op het elektriciteitsnet
aangesloten zijn. Gevaar voor schokken! Zet voor het schoonmaken het
apparaat uit en trek de stekker uit het stopcontact of schakel de zekering
uit.
• Het apparaat nooit met stoomreinigingsapparaten schoonmaken. Er kan
vocht in de elektrische onderdelen komen. Gevaar voor schokken! Hete
damp kan kunstof onderdelen beschadigen.
• Het apparaat dient droog te zijn voordat het weer in gebruik genomen
wordt.
The appliance should be set up in a well ventilated, dry room.
Energy use is affected by the ambient temperature. The appliance should
therefore
– not be exposed to direct sunlight;
– not be installed next to radiators, cookers or other sources of heat;
– only be installed at a location whose ambient temperature corresponds to
the climate classification, for which the appliance is designed.
The climate classification can be found on the serial plate, which is located
at the left on the inside of the appliance.
The following table shows which ambient temperature is correct for each
climate classification: each climate classification:
Climate classification
for an ambient temperature of
SN
+10 bis +32 °C
N
+16 bis +32 °C
ST
+18 bis +38 °C
T
+18 bis +43 °C
Let op!
1.
2.
3.
4.
5.
6.
• Etherische oliën en organische oplosmiddelen kunnen kunststof onderdelen aantasten, bijv.
– Sap van citroen– of sinaasappelschillen;
– boterzuur;
– schoonmaakmiddelen die azijnzuren bevatten.
Dergelijke substanties niet in contact brengen met apparaatonderdelen.
• Geen schurende schoonmaakmiddelen gebruiken.
Koel– en diepvriesartikelen er uit halen. Diepvriesartikelen in meerdere
lagen kranten verpakken. Alles afgedekt op een koele plaats leggen.
Vriesvak voor het schoonmaken ontdooien (zie hoofdstuk “Ontdooien”).
Apparaat uitzetten en de stekker uit het stopcontact halen of de zekering
in de huisinstallaieuitschakelen.
Apparaat en interieur met een doek en lauwwarm water schoonmaken.
Eventueel een beetje normaal afwasmiddel gebruiken.
Daarna met schoon water afnemen en droogmaken.
Stof op de condensor verhoogt het energieverbruik. Daarom eenmaal per
jaar de condensor aan de achterkant van het apparaat met een zachte borstel of met de stofzuiger voorzichtig schoonmaken.
Het dooiwaterafvoergat aan de achterwand van de koelruimte controleren.
Een verstopt dooiwaterafvoergat met behulp van het groene stopje dat met
het apparaat is meegeleverd schoonmaken.
If installation next to a source of heat is unavoidable, the following minimum clearances must be maintained at the sides of the appliance:
– for electric cookers 3 cm;
– for oil and coal fired ranges 30 cm.
If these clearances cannot be maintained a heat insulating pad is required
between the cooker and the refrigeration appliance.
If the refrigeration appliance is installed next to another refrigerator or freezer a clearance of 5 cm at the sides is required, in order to prevent the formation of condensation on the outside of the appliance.
"Installation directly under a hob is not allowed. The temperatures of the
hob, which in part are quite high, may damage the appliance.
If a hob is installed near the appliance, the corresponding installation and
safety instructions must be adhered to. Considering the numerous installation conditions which are possible, there is no way of providing detailed
information here.
It is necessary to avoid overheating of the refrigerator by maintaining adequate distances from heat sources and by the use of a suitable thermal insulation plate. Proper ventilation of the appliance must also be ensured."
30
Downloaded from www.vandenborre.be
39
Disposal
Apparaat uitzetten
Appliance Packaging Information
All materials are environmentally sound! They can be dumped or burned at
an incinerating plant without danger!
About the materials: The plastics can be recycled and are identified as follows:
>PE< for polyethylene, e.g. the outer covering and the bags in the interior.
>PS< for polystyrene foam, e.g. the pads, which are all free of chlorofluorocarbon.
The carton parts are made from recycled paper and should be disposed of
at a waste-paper recycling collection location.
Disposal of old Appliances
For environmental reasons, refrigeration appliances must be disposed of
properly. This applies to your old appliance, and - at the end of its service
life - for your new appliance as well.
Warning! Before disposing of old appliances make them inoperable. Remove plug from mains, sever the power cable, remove or destroy any snap or
latch closures. This eliminates the danger that playing children lock themselves into the appliance (danger of suffocation!) or place themselves into
other life-endangering situations.
Disposal:
• The appliance may not be disposed of with domestic waste or bulky refuse.
• The refrigerant circuit, especially the heat exchanger at the back of the
appliance, may not be damaged.
• The symbol
on the product or on its packaging indicates that this
product may not be treated as household waste. Instead it shall be handed over to the applicable collection point for the recycling of electrical
and electronic equipment. By ensuring this product is disposed of correctly, you will help prevent potential negative consequences for the
environment and human health, which could otherwise be caused by
inappropriate waste handling of this product. For more detailed information about recycling of this product, please contact your local city
office, your household waste disposal service or the shop where you purchased the product.
Remove transport safeguard
The appliance and the interior fittings are protected for transport.
• Pull off the adhesive tape on the left and right side of the door.
• Remove all adhesive tape and packing pieces from the interior of the
appliance.
38
1.
2.
3.
4.
5.
Als het apparaat gedurende langere tijd niet gebruikt wordt:
Levensmiddelen uit vriesruimte nemen.
Apparaat uitzetten.
Stekker uit het stopcontact halen of zekering uitschakelen, er resp. uithalen.
Diepvriesruimte ontdooien en grondig reinigen (zie hoofdstuk “Ontdooien
en reinigen”).
Deuren daarna open laten om geurvorming te voorkomen.
Tips om energie te besparen
• Het apparaat niet in de buurt van kachels, verwarmingselementen of
andere warmtebronnen plaatsen. Bij een hoge omgevingstempera-tuur
werkt de compressor vaker en langer.
• Zorgen voor voldoende be- en ontluchting aan de onderkant van het
apparaat. Ventilatieopeningen nooit afdekken.
• Geen warme spijzen in het apparaat zetten. Warme spijzen eerst laten
afkoelen.
• Deur slechts zo lang open laten als nodig is.
• De temperatuur niet lager dan nodig instellen.
• Kontroleer de bewaartemperatuur met behulp van de thermometer.
• Diepvriesartikelen voor het ontdooien in de koelkast leggen. De koude in
de diepvriesartikelen wordt zo voor koeling van de koelkast gebruikt.
• Houd de warmte afgevende verdamper, het metalen rooster aan de achterzijde van het toestel, schoon.
Wat te doen als ...
Hulp bij storingen
Het kan bij een storing om kleine defecten gaan die kunt oplossen zelf aan
de hand van de volgende aanwijzingen. Voer zelf geen verdere werkzaamheden uit als de volgende informatie in concrete gevallen niet verder
helpt.
Waarschuwing! Reparaties aan het koelapparaat mogen alleen door
geschoold personeel uitgevoerd worden. Door ondeskundige reparaties kunnen grote gevaren ontstaan voor de gebruiker. Wend u bij reparatie tot onze
klantendienst.
Downloaded from www.vandenborre.be
31
Storing
Mogelijke oorzaken
Apparaat is niet aangezet.
Verhelpen
Apparaat aanzetten.
Stekker zit niet in het stopconStekker in stopcontact steken.
tact of zit los.
Apparaat werkt niet, geen conZekering controleren, eventueel
Zekering is los of kapot.
trolelampje brandt
vernieuwen.
Storingen in het lichtnet door
Uw electrovakman laten verhelStopcontact is kapot.
pen.
Groene lampje brandt niet, gele
lampje brandt bij ingeschakelde Groene lampje defect.
Klantendienst informeren.
snelvriesfunctie.
Gele lampje brandt niet bij
ingeschakelde snelvriesfunctie, Gele lampje defect.
Klantendienst informeren.
apparaat werkt.
Temperatuur is te laag ingeTenmperatuurregelaar tijdelijk
Apparaat koelt te sterk.
steld.
op een hogere stand zetten.
Temperatuur is niet juist ingeZie hoofdstuk “Ingebruikname”.
steld.
Deur slechts zo lang open laten
Deur heeft te lang opengeals nodig is. Snelvriesschakelaar
staan.
gebruiken.
De temperatuur in de vriesruim- In de laatste 24 uur zijn grotere
te is niet voldoende, rode
hoeveelheden warme levenSnelvriesschakelaar gebruiken.
lampje brandt.
smiddelen opgeslagen.
Het apparaat staat naast een
Zie hoofdstuk “Opstelplaats”.
warmtebron.
Snelvriesschakelaar aanzetten,
vrieskast gesloten houden,
Storing aan het apparaat
klantendienst informeren.
Op de ondichte plaatsen de
deurafdichting voorzichtig met
Sterke rijpvorming in het appa- Deurafdichting is lek (eventueel een föhn verwarmen (niet heter
raat, eventueel ook aan de deu- na het verwisselen van de deu- dan ca. 50 °C). Tegelijkertijd de
verwarmde deurafdichting met
rafdichting.
raanslag).
de hand zo in vorm trekken dat
hij weer helemaal sluit.
fridge when playing (there is risk of suffocation!)or get themselves into
other dangerous situations.
• Often children cannot recognise the hazards present in household
appliances. It is therefore important that you ensure adequate supervision
and never let children play with the appliance!
Daily Operation
• Containers with flammable gases or liquids can leak at low temperatures.
There is a risk of an explosion! Do not store any containers with flammable materials such as, for example, spray cans, fire extinguisher refill cartridges etc in the refrigerator/freezer.
• Bottles and cans must not be placed in the freezer compartment. They can
burst when the contents freeze, high carbonate content drinks can even
explode! Never store lemonade, juices, beer, wine, sparkling wine etc. in
the freezer compartment. Exception: high alcohol content spirits can be
stored in the freezer compartment.
• Do not put ice creams or ice cubes in the mouth immediately after removal from the freezer compartment. Very cold ice can freeze to the lips or
tongue and cause injury.
• Do not touch frozen food with wet hands. Your hands could freeze to the
food.
• Do not operate any electrical appliances in the refrigerator/freezer (e.g.
electric ice cream makers, mixers etc.).
• Before cleaning the appliance, always switch off the appliance and unplug
it, or pull the house fuse or switch off the circuit breaker.
• When unplugging always pull the plug from the mains socket, do not pull
on the cable.
In case of malfunction
• If the a malfunction occurs on the appliance, please look first in the "What
to do if ..." section of these instructions. If the information given there
does not help, please do not perform any further repairs yourself.
• Refrigerators/freezers may only be repaired by qualified service engineers.
Improper repairs can give rise to significant hazards. If your appliance
needs repairing, please contact your specialist dealer or our Customer Service.
32
Downloaded from www.vandenborre.be
37
Storing
Safety
Mogelijke oorzaken
Apparaat staat niet recht.
The safety aspects of our refrigerators/freezers comply with accepted technical standards and the German Appliance Safety Law. Nevertheless, we
consider it our obligation to make you aware of the following safety information:
Ongewone geluiden.
Intended use
• The refrigerator is intended for use in the home. It is suitable for the cooling, freezing and storing of frozen food, as well as for making ice. If the
appliance is used for purposes other than those intended or used incorrectly, no liability can be accepted by the manufacturer for any damage
that may be caused.
• Alterations or changes to the freezer are not permitted for reasons of
safety.
• If you use the refrigerator in a commercial application or forpurposes
other than the cooling, freezing or frozen storage of foods,please observe all valid legal regulations for your application.
Prior to initial start–up
• Check the refrigerator for transport damage. Under no circumstance
should a damaged appliance be plugged in! In the event of damage, please
contact the vendor.
Refrigerant
The refrigerant isobutane (R600a) is contained within the refrigerant circuit
of the appliance, a natural gas with a high level of environmental compatibility, which is nevertheless flammable.
• During transportation and installation of the appliance, be certain that
none of the components of the refrigerant circuit become damaged.
• If the refrigerant circuit should become damaged:
– avoid open flames and sources of ignition;
– thoroughly ventilate the room in which the appliance is situated.
Na het wijzigen van de temperatuurinstelling start de compressor niet direct.
Verhelpen
Instelvoetjes bijstellen.
Apparaat komt tegen de muur
of tegen andere voorwerpen
Apparaat iets wegtrekken.
aan.
Een onderdeel, bijv. een leiding,
aan de achterkant van het
Dit onderdeel voorzichtig wegapparaat komt tegen een ander
buigen.
onderdeel van het apparaat
aan of tegen de muur.
Dit is normaal, het betreft geen De compressor start na enige
storing.
tijd automatisch.
Doel, normen, richtlijnen
Het koelapparaat is voor huishoudelijk gebruik bestemd en is met in-achtneming van de voor deze apparaten geldende normen gemaakt. Bij de
fabricage zijn speciaal die maatregelen genomen die vereist zijn volgens de Duitse wet op de veiligheid van toestellen (GSG), volgens de
Duitse voorschriften ter voorkoming van ongevallen bij koudeinstallaties (VBG 20) en volgens de bepalingen van de ver-eniging
van Duitse elektotechnici (VDE). De koudecirculatie is op dichtheid
getest.
Dit apparaat voldoet aan de volgende EG-richtlijnen:
– 73/23/EWG van 19.2.1973 - Laagspanningsrichtlijn0
– 89/336/EWG van 3.5.1989
(met inbegrip van Wijzigingsrichtlijn 92/31/EWG) - EMC-richtlijn
Safety of children
• Packaging (e.g. wraps, polystyrene) can be dangerous for children. There is
a risk of suffocation! Keep packaging material away from children!
• Please make old appliances unusable prior to disposal. Pull out the mains
plug, cut off the mains cable, break or remove spring or boltcatches, if fitted. By doing this you ensure that children cannot lock themselves in the
33
36
Downloaded from www.vandenborre.be
Contents
Dear customer,
Before placing your new refrigerator/freezer into operation please read
these operating instructions carefully. They contain important information
for safe use, for installation and for care of the appliance.
Please keep these operating instructions for future reference. Pass them on
to possible new owners of the appliance.
These operating instructions are for use with several technically comparable models with varying accessories. Please observe the notes which apply
to your model.
Notes which are important for your safety or for the proper functioning of
the appliance are stressed with a warning triangle and/or with signal words
(Warning!, Caution!, Attention!). Please observe the following carefully.
Supplementary information regarding operation and practical applications
of the appliance appear after this symbol.
Tips and notes concerning economical and environmentally sound use of
the appliance are marked with the cloverleaf.
The operating instructions contain instructions for the correction of possible malfunctions by the user in the section "What to do if ...". If these
instructions should not be sufficient, our customer service department is
always available to you.
Safety . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .36
Disposal . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .38
Appliance Packaging Information . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .38
Disposal of old Appliances . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .38
Remove transport safeguard . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .38
Installation . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .39
Installation Location . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .39
Your refrigerator needs air . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .40
Housing dimensions . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .40
Electrical Connection . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .40
Prior to Initial Start–Up . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .40
Operating and indicator panel . . . . . . . . . . . . . . . . . . . . . . . . . . . . .41
Starting up -setting the temperature . . . . . . . . . . . . . . . . . . . . . . .42
Freezing and storing frozen food . . . . . . . . . . . . . . . . . . . . . . . . . .43
Preparation of Ice Cubes . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .44
Storage goods symbols/ Freezing Calendar . . . . . . . . . . . . . . . . . . .45
Defrosting . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .45
Switching off the appliance . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .45
Cleaning and Care . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .45
Energy Saving Tips . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .46
What to do if . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .47
Correcting Malfunctions . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .47
Regulations, Standards, Guidelines . . . . . . . . . . . . . . . . . . . . . . . . .48
Printed on paper manufactured with environmentally sound processes.
who thinks ecologically acts accordingly ...
34
Downloaded from www.vandenborre.be
35
