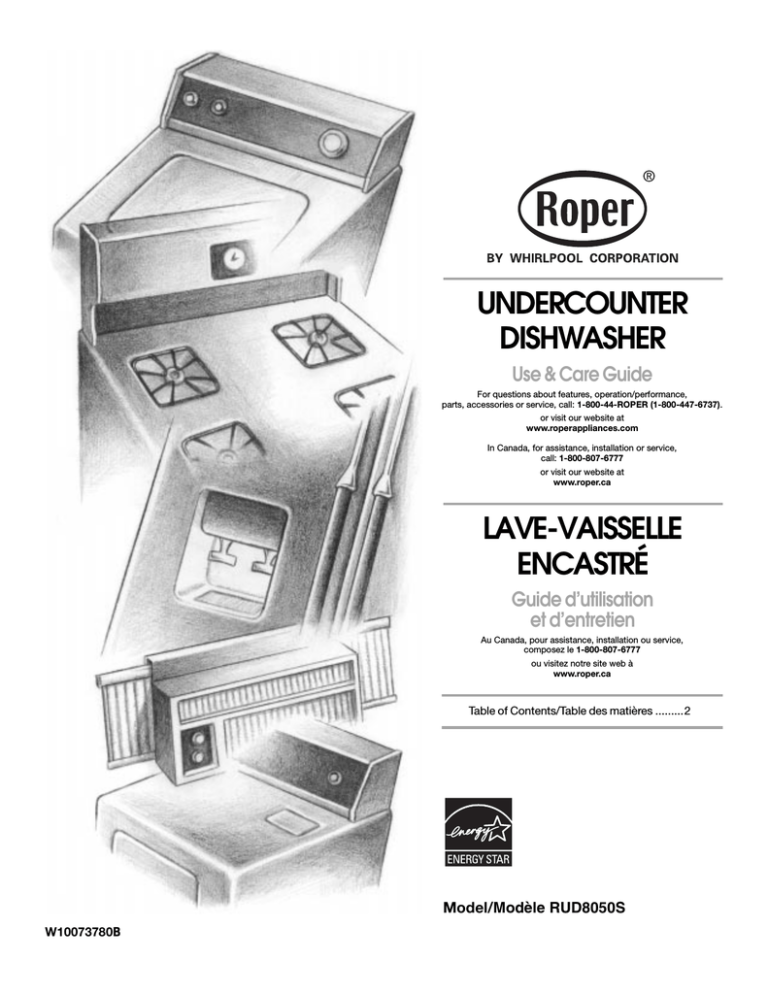

Roper RUD8050S Use & care guide

UNDERCOUNTER
DISHWASHER
Use & Care Guide
For questions about features, operation/performance,
parts, accessories or service, call: 1-800-44-ROPER (1-800-447-6737).
or visit our website at
www.roperappliances.com
In Canada, for assistance, installation or service,
call: 1-800-807-6777
or visit our website at
www.roper.ca
LAVE-VAISSELLE
ENCASTRÉ
Guide d’utilisation
et d’entretien
Au Canada, pour assistance, installation ou service,
composez le 1-800-807-6777
ou visitez notre site web à
www.roper.ca
Table of Contents/Table des matières .........2
Model/Modèle RUD8050S
W10073780B
TABLE OF CONTENTS
TABLE DES MATIÈRES
DISHWASHER SAFETY .................................................................3
Before Using Your Dishwasher....................................................4
PARTS AND FEATURES................................................................5
START-UP GUIDE ..........................................................................6
Using Your New Dishwasher .......................................................6
Stopping Your Dishwasher ..........................................................6
DISHWASHER LOADING..............................................................6
Loading Suggestions ...................................................................6
Loading Top Rack........................................................................7
Loading Bottom Rack ..................................................................7
Loading Silverware Basket ..........................................................8
DISHWASHER USE ........................................................................8
Detergent Dispenser ....................................................................8
Rinse Aid Dispenser .....................................................................9
Dishwasher Efficiency Tips ........................................................10
Cycle Selection Charts...............................................................10
Canceling a Cycle ......................................................................11
Changing a Cycle or Setting ......................................................11
Adding Items During a Cycle .....................................................11
Option Selections.......................................................................11
Cycle Status Indicators ..............................................................12
Sensor System ...........................................................................12
Drying System ............................................................................12
Overfill Protection Float..............................................................12
WASHING SPECIAL ITEMS.........................................................13
DISHWASHER CARE ...................................................................14
Cleaning......................................................................................14
Drain Air Gap..............................................................................14
Storing ........................................................................................14
TROUBLESHOOTING ..................................................................15
ASSISTANCE OR SERVICE.........................................................17
In the U.S.A. ...............................................................................17
In Canada ...................................................................................17
WARRANTY ..................................................................................18
SÉCURITÉ DU LAVE-VAISSELLE ...............................................19
Avant d’utiliser le lave-vaisselle .................................................20
PIÈCES ET CARACTÉRISTIQUES ..............................................21
GUIDE DE MISE EN MARCHE ....................................................22
Utilisation de votre nouveau lave-vaisselle................................22
Arrêt du lave-vaisselle ................................................................22
CHARGEMENT DU LAVE-VAISSELLE .......................................22
Suggestions de chargement ......................................................22
Chargement du panier supérieur ...............................................23
Chargement du panier inférieur .................................................23
Chargement du panier à couverts .............................................24
UTILISATION DU LAVE-VAISSELLE...........................................24
Distributeur de détergent ...........................................................24
Distributeur d'agent de rinçage..................................................25
Conseils d’efficacité pour le lave-vaisselle ................................26
Tableaux de sélection de programmes .....................................26
Annulation d’un programme ......................................................27
Changement d’un programme ou réglage ................................27
Addition de vaisselle durant un programme..............................28
Sélection d’options.....................................................................28
Indicateurs d’état d’avancement du programme ......................29
Système de détection ................................................................29
Système de séchage..................................................................29
Dispositif de protection contre le débordement........................29
LAVAGE D’ARTICLES SPÉCIAUX ..............................................30
ENTRETIEN DU LAVE-VAISSELLE.............................................31
Nettoyage ...................................................................................31
Dispositif anti-refoulement .........................................................31
Remisage....................................................................................31
DÉPANNAGE.................................................................................32
ASSISTANCE OU SERVICE.........................................................34
GARANTIE.....................................................................................35
2
DISHWASHER SAFETY
Your safety and the safety of others are very important.
We have provided many important safety messages in this manual and on your appliance. Always read and obey all safety
messages.
This is the safety alert symbol.
This symbol alerts you to potential hazards that can kill or hurt you and others.
All safety messages will follow the safety alert symbol and either the word “DANGER” or “WARNING.”
These words mean:
DANGER
WARNING
You can be killed or seriously injured if you don't immediately
follow instructions.
You can be killed or seriously injured if you don't follow
instructions.
All safety messages will tell you what the potential hazard is, tell you how to reduce the chance of injury, and tell you what can
happen if the instructions are not followed.
IMPORTANT SAFETY INSTRUCTIONS
WARNING: When using the dishwasher, follow basic precautions, including the following:
■
Read all instructions before using the dishwasher.
■
Do not tamper with controls.
■
Use the dishwasher only for its intended function.
■
■
Use only detergents or rinse agents recommended for use
in a dishwasher, and keep them out of the reach of children.
When loading items to be washed:
1) Locate sharp items so that they are not likely to damage
the door seal; and
2) Load sharp knives with the handles up to reduce the risk
of cut-type injuries.
Do not wash plastic items unless they are marked
“dishwasher safe” or the equivalent. For plastic items not so
marked, check the manufacturer's recommendations.
Do not touch the heating element during or immediately
after use.
Do not operate the dishwasher unless all enclosure panels
are properly in place.
Do not abuse, sit on, or stand on the door, lid, or dish racks
of the dishwasher.
To reduce the risk of injury, do not allow children to play in
or on the dishwasher.
Under certain conditions, hydrogen gas may be produced in
a hot water system that has not been used for two weeks or
more. HYDROGEN GAS IS EXPLOSIVE. If the hot water
system has not been used for such a period, before using
the dishwasher turn on all hot water faucets and let the
water flow from each for several minutes. This will release
any accumulated hydrogen gas. As the gas is flammable,
do not smoke or use an open flame during this time.
Remove the door or lid to the washing compartment
when removing an old dishwasher from service or
discarding it.
■
■
■
■
■
■
■
SAVE THESE INSTRUCTIONS
3
Before Using Your Dishwasher
WARNING
GROUNDING INSTRUCTIONS
■
Tip Over Hazard
Do not use dishwasher until completely installed.
Do not push down on open door.
Doing so can result in serious injury or cuts.
WARNING: Improper connection of the
equipment-grounding conductor can result in a risk of
electric shock. Check with a qualified electrician or
service representative if you are in doubt whether the
dishwasher is properly grounded. Do not modify the
plug provided with the dishwasher; if it will not fit the
outlet, have a proper outlet installed by a qualified
electrician.
WARNING
■
Electrical Shock Hazard
Electrically ground dishwasher.
Connect ground wire to green ground connector in
terminal box.
Do not use an extension cord.
Failure to follow these instructions can result in death,
fire, or electrical shock.
■
Install where dishwasher is protected from the elements.
Protect against freezing to avoid possible rupture of fill valve.
Such ruptures are not covered by the warranty. See “Storing”
section for winter storage information.
■
Install and level dishwasher on a floor that will hold the
weight, and in an area suitable for its size and use.
■
Remove all shipping plugs from hoses and connectors (such
as the cap on the drain outlet) before installing. See
Installation Instructions for complete information.
4
For a grounded, cord-connected dishwasher:
The dishwasher must be grounded. In the event of a
malfunction or breakdown, grounding will reduce the
risk of electric shock by providing a path of least
resistance for electric current. The dishwasher is
equipped with a cord having an equipment-grounding
conductor and a grounding plug. The plug must be
plugged into an appropriate outlet that is installed and
grounded in accordance with all local codes and
ordinances.
For a permanently connected dishwasher:
The dishwasher must be connected to a grounded
metal, permanent wiring system, or an equipmentgrounding conductor must be run with the circuit
conductors and connected to the equipmentgrounding terminal or lead on the dishwasher.
SAVE THESE INSTRUCTIONS
PARTS AND FEATURES
A
B
K
C
D
E
F
G
L
H
M
I
N
J
A. Upper level wash
B. Top rack
C. Lower spray arm
D. Bottom rack
E. Model and serial number label
F. Heating element
G. Water inlet opening (in tub wall)
H. Silverware basket
I. Detergent dispenser
J. Vent
K. Top spray arm
L. Filter module
M. Overfill protection float
N. Rinse aid dispenser
Control Panel
5
START-UP GUIDE
Before using your dishwasher, remove all packaging materials. Read this entire Use and Care Guide. You will find important safety
information and useful operating tips.
Using Your New Dishwasher
1. Scrape large food soil and hard items (toothpicks or bones)
from dishes.
2. Properly load the dishwasher. (See “Dishwasher Loading.”)
Make sure nothing keeps the spray arm(s) from spinning
freely.
5. Select the desired cycle and options. (See “Dishwasher
Use.”)
3. Add detergent and check the rinse aid dispenser. Add rinse
aid if needed. (See “Dishwasher Use.”)
6. Press START/RESUME.
NOTE: If the door is opened during a cycle or the power is
interrupted, the Start/Resume indicator flashes. The cycle will not
resume until the door is closed, and Start/Resume is pressed.
Stopping Your Dishwasher
4. Push door firmly closed. The door latches automatically. Run
hot water at the sink nearest your dishwasher until the water
is hot. (See “Dishwasher Efficiency Tips.”) Turn off water.
You can stop your dishwasher anytime during a cycle.
1. Open the door slightly.
2. Wait for the spraying action to stop. Then open the door all
the way, if needed.
Close the door and press START/RESUME to continue the cycle.
OR
Press CANCEL/DRAIN. A 2-minute drain starts.
DISHWASHER LOADING
Loading Suggestions
■
Remove leftover food, bones, toothpicks and other hard
items from the dishes. It is not necessary to rinse the dishes
before putting them into the dishwasher. The wash module
removes food particles from the water. The module contains a
chopping device which will reduce the size of food items.
NOTE: If hard items such as fruit seeds, nuts, and eggshells
enter the wash module, you might hear chopping, grinding,
crunching, or buzzing sounds. These sounds are normal
when hard items enter the module. To avoid damage to the
dishwasher, do not let metallic items (such as pot handle
screws) get into the wash module.
■
It is important for the water spray to reach all soiled surfaces.
■
Load dishes so they are not stacked or overlapping, if
possible. For best drying, water must be able to drain from all
surfaces.
■
Make sure pot lids and handles, pizza pans, cookie sheets,
etc., do not interfere with the spray arm rotation.
■
Run a rinse cycle to keep dishes moist if you do not plan to
wash them soon. Foods such as eggs, rice, pasta, spinach,
and cooked cereals may be hard to remove if they are left to
dry over a period of time.
Quiet operating tips
To avoid thumping/clattering noises during operation:
■ Make sure lightweight load items are secured in the racks.
■
Make sure pot lids and handles, pizza pans, cookie sheets,
etc., do not touch interior walls or interfere with the rotation of
the spray arm.
■
Load dishes so they do not touch one another.
NOTE: For built-in models, keep sink drain plugs closed during
dishwasher operation to avoid noise transfer through drains.
6
■
Do not load glasses, cups, or plastic items in the bottom
rack. Load small items in the bottom rack only if they are
secured in place.
■
Load plates, soup bowls, etc., between tines.
■
Overlap the edges of plates for large loads.
■
Load soup, cereal, and serving bowls in the rack in a variety
of ways depending upon their size and shape. Load bowls
securely between the rows of tines. Do not nest bowls
because the spray will not reach all surfaces.
Loading Top Rack
The top rack is designed for cups, glasses, and smaller items.
Many items, up to 9" (22 cm), fit in the top rack. (See
recommended loading patterns shown.)
NOTE: The features on your dishwasher rack may vary from the
drawings shown.
10 place setting
■
Place items so open ends face down for cleaning and
draining.
■
Load glasses in top rack only. The bottom rack is not
designed for glasses. Damage can occur.
■
Place cups and glasses in the rows between tines. Placing
them over the tines can lead to breakage and water spots.
■
China, crystal, and other delicate items must not touch each
other during dishwasher operation. Damage may occur.
■
Load lightweight plastic items in the top rack only. Only
plastic items marked “dishwasher safe” are recommended.
■
Load plastic items so the force of the spray does not move
them during the cycle.
■
To avoid chipping, do not let stemware touch other items.
■
Small bowls, pans, and other utensils can be placed in the
top rack. Load bowls in the center section for best stability.
Utensil load
■
Loading Bottom Rack
The bottom rack is designed for plates, pans, casseroles, and
utensils. Many items, up to 13" (33 cm) tall, fit in the bottom rack.
(See recommended loading patterns shown.)
NOTE: The features on your dishwasher rack may vary from the
drawings shown.
Load cookie sheets, cake pans, and other large items at the
sides and back. Loading such items in front can keep the
water spray from reaching the detergent dispenser.
Mixed load
■
Secure heavily soiled cookware face down in the rack.
■
Make sure pot handles and other items do not stop rotation
of the spray arm(s). The spray arm(s) must move freely.
■
Do not load items between the bottom rack and the side of
the dishwasher tub because they might block the water inlet
opening.
10 place setting
7
Loading Silverware Basket
Load the silverware basket while it is in the dishwasher or take
the basket out for loading on a counter or table top.
NOTE: Unload or remove the basket before unloading the racks
to avoid spilling water droplets onto the silverware.
IMPORTANT: Always load items (knives, skewers, etc.) pointing
down.
NOTES:
■ Do not load silver or silver-plated silverware with stainless
steel. These metals can be damaged by contact with each
other during washing.
Mix items in each section of the basket with some pointing up
and some down to avoid nesting. Spray cannot reach nested
items.
■
Some foods (such as salt, vinegar, milk products, fruit juices,
etc.) can pit or corrode silverware. Run a rinse cycle if you do
not have a full load to wash immediately.
DISHWASHER USE
Detergent Dispenser
The detergent dispenser has two sections. The smaller Pre-Wash
section empties detergent into the dishwasher when you close
the door. The larger Main Wash section automatically empties
detergent into the dishwasher during the wash. (See the “Cycle
Selection Charts.”)
Filling the dispenser
1. If the dispenser cover is closed, open the cover by moving
the cover latch to the right.
A
Hard Water
Soft Water
Hard Water
Soft Water
B
MAIN WASH
PREWASH
C
Hard Water
Soft Water
MAIN WASH
A. Cover latch
B. Main Wash section
C. Pre-Wash section
■
Use automatic dishwashing detergent only. Other detergents
can produce excessive suds that can overflow out of the
dishwasher and reduce washing performance.
■
Add detergent just before starting cycle.
■
Store tightly closed detergent in a cool, dry place. Fresh
automatic dishwasher detergent results in better cleaning.
NOTE: Do not use detergent with a rinse cycle.
8
Hard Water
Soft Water
PREWASH
2. Add the correct amount of detergent to the Main Wash
section of the dispenser according to the chart below. If you
are using a tablet detergent, it must be placed in the Main
Wash section. (See “How much detergent to use.”)
3. Add the correct amount of detergent to the Pre-Wash section
of the dispenser, if needed, according to the chart below.
4. Close the dispenser cover.
It is normal for the cover to open partially when dispensing
detergent.
NOTE: See the “Cycle Selection Charts” for which section to fill
depending on the cycle selected.
How much detergent to use
■
The amount of detergent to use depends on the soil level of your dishes, hardness of your water, and the type of detergent. If you
use too little, dishes will not be clean. If you use too much in soft water, glassware will etch.
■
Water hardness can change over a period of time. Find out your water’s hardness by asking your local water department, water
softener company, or county extension agent
Detergent Dispenser fill recommendations per dish load soil level and water hardness
Light Soil or Prerinsed
Water Hardness
Normal Soil
Heavy Soil
Main Wash
section
Pre-Wash
section
Main Wash
section
Pre-Wash
section
Main Wash
section
Pre-Wash
section
Soft
(0-2 grains per
U.S. gallon)
4 tsp (20 mL)
Fill to Soft Water
line
Empty
6 tsp (30 mL)
Fill above the
Soft Water line
2 tsp (10 mL)
Fill to Soft Water
line
9 tsp (45 mL)
Fill cup
completely
7 tsp (35 mL)
Fill cup
completely
Medium
(2-6 grains per
U.S. gallon)
6 tsp (30 mL)
Fill above the
Soft Water line
2 tsp (10 mL)
Fill to Soft Water
line
6 tsp (30 mL)
Fill above the
Soft Water line
4 tsp (20 mL)
Fill to Hard Water
line
9 tsp (45 mL)
Fill cup
completely
7 tsp (35 mL)
Fill cup
completely
Hard
(7 grains per U.S.
gallon and above)
8 tsp (40 mL)
Fill to Hard Water
line
4 tsp (20 mL)
Fill to Hard Water
line
9 tsp (45 mL)
Fill cup
completely
7 tsp (35 mL)
Fill cup
completely
9 tsp (45 mL)
Fill cup
completely
7 tsp (35 mL)
Fill cup
completely
NOTE: Fill amounts shown are for standard powdered detergent. Amounts may vary if you use liquid or concentrated powdered
detergent. Tablet detergents should be placed in the main wash section of the detergent dispenser with the cover closed. Follow
instructions on the package when using liquid dishwasher detergent, concentrated powdered detergent or tablet detergent.
Rinse Aid Dispenser
IMPORTANT: Your dishwasher is designed to use a liquid rinse aid. The use of rinse aids greatly improves drying by allowing water to
drain from the dishes after the final rinse. They also keep water from forming droplets that can dry as spots or streaks. Do not use a
solid or bar-type rinse aid.
4. Clean up any spilled rinse aid with a damp cloth.
Filling the dispenser
5. Place the knob back into the opening and turn to the “Lock”
position.
The rinse aid dispenser holds 5 oz (150 mL) of rinse aid. Under
normal conditions, this will last for about 1 to 3 months.
Rinse aid setting
1. Make sure the dishwasher door is fully open.
2. Turn the dispenser knob to “Open” and lift it out.
The amount of rinse aid released into the final rinse can be
adjusted. For most water conditions, the factory setting of 2 will
give good results. If you have hard water or notice rings or
calcium spots on your glasses or dishes, try a higher setting.
USE RINSE AID FOR
BETTER DRYING
Full
Lock
B
Lock
C
Add
Open
ll
-
-- 6 5 4
x
m
a
1
-
Open
2
A
3
fi
-
-
-
-
A. Dispenser knob
B. Indicator
C. Indicator window
3. Pour rinse aid into the opening until the indicator points to
“Full.” Take care not to overfill. (When the rinse aid indicator
drops to the “Add” level, add more rinse aid.)
Full
- - -
-
To adjust the setting
1. Remove the dispenser knob.
2. Turn the arrow adjuster inside the dispenser to the desired
setting by either using your fingers or inserting a flat-blade
screwdriver into the center of the arrow and turning.
3. Replace the dispenser knob.
Add
9
Dishwasher Efficiency Tips
Cycle Selection Charts
Hot water dissolves and activates the dishwashing detergent.
Hot water also dissolves grease on dishes and helps glasses dry
spot-free. For best dishwashing results, water should be 120°F
(49°C) as it enters the dishwasher. Loads may not wash as well if
the water temperature is too low. Water that is too hot can make
some soils harder to remove and cause certain detergent
ingredients not to function. If your water heater is located far from
the dishwasher, it may be necessary to run the hot water at the
faucet closest to the dishwasher to minimize the amount of cold
water in the water line.
Select the wash cycle and options desired and press START/
RESUME. The dishwasher starts filling once you press START/
RESUME, unless you select a delay wash. You can change
cycles and options as the machine is filling.
After completing a wash cycle, the dishwasher remembers the
cycle and options. It uses the same cycle and options again in
the next wash cycle, if you press only START/RESUME.
NOTE: If the door is opened during a cycle or the power is
interrupted, the Start/Resume indicator flashes. The cycle will not
resume until the door is closed and Start/Resume is pressed.
To check water temperature
1. Run hot water at the faucet closest to your dishwasher for at
least 1 minute.
2. Place a candy or meat thermometer in a glass measuring
cup.
3. Check the temperature on the thermometer as the water is
running into the cup.
Additional efficiency tips
■
■
■
■
■
■
■
■
10
To save water and energy and time, do not rinse dishes
before putting them into the dishwasher.
Use a low energy, quick, or short cycle whenever possible.
These cycles use less hot water and energy than a normal
cycle.
Use a delay feature (on some models) to run your dishwasher
during off-peak hours. Local utilities recommend avoiding
heavy usage of energy at certain times of day.
During the summer, run your dishwasher at night. This
reduces daytime heat buildup in the kitchen.
Use the energy-saving dry option whenever possible. Allow
longer drying times (overnight) when using these options. Use
a rinse aid to improve drying.
Use cycles or options that add extra heat to the wash or rinse
portion of the cycle only when needed.
Run your dishwasher with full loads. Run a rinse cycle after
meals until the dishwasher is full.
If your home is equipped with a water softener, you may want
to avoid starting the dishwasher during the regeneration of
the softener, since this may contribute to poor wash
performance.
A “●” shows what steps are in each cycle. Your model may have
some or all of the cycles shown.
Display time is for models with the dual digit display on the
console.
These models meet the ENERGY STAR® guidelines for energy
efficiency.
Temperatures indicate where extra heat is added. The cycle
countdown (on some models) pauses at these points until water
reaches the temperature.
Water usage is shown in U.S. gallons/liters.
Pots & Pans
Use this cycle for hard-to-clean, heavily soiled pots, pans,
casseroles, and regular tableware. During the wash, the wash
action will repeatedly pause for several seconds.
Initial display time after rotating clock pattern: 92-99 min.
Use both detergent dispenser sections.
PreWash
Main
Wash
Rinse
●
●
140°F
(60°C)
●
Rinse
Final
Heated
Rinse
Dry
Minimum
Time
(min)
Water
Usage
(gal/L)
●
140°F
(60°C)
●
99*
Light
soil
6.9-7.8/
26.1-29.6
Normal
Use this cycle for loads with normal amounts of food soil. (The
energy-usage label is based on this cycle.) During the wash, the
wash action will repeatedly pause for several seconds.
Initial display time after rotating clock pattern: 64-84 min.
Use both detergent dispenser sections.
PreWash
Main
Wash
Purge
●
●
120°F
(49°C)
●
Rinse
Final
Heated
Rinse
Dry
Minimum
Time
(min)
Water
Usage
(gal/L)
●
140°F
(60°C)
●
71*
Light
soil
5.6-6.8/
21.2-25.7
Rinse Only
Use this rinse cycle for rinsing dishes, glasses, and silverware
that will not be washed right away.
Initial display time after rotating clock pattern: 3 min.
Do not use detergent with this cycle.
Adding Items During a Cycle
You can add an item anytime before the main wash starts. Open
the door and check the detergent dispenser. If the cover is still
closed, you can add items.
To add items
*If the incoming water is less than the recommended temperature
or food soils are heavy, the cycle will automatically compensate
by adding time, heat, and water as needed.
1. Lift up the door latch to stop the cycle. Wait for the spraying
action to stop before opening the door.
2. Open the door. If the detergent dispenser cover is still closed,
add the item.
3. Close the door firmly until it latches.
4. Press START/RESUME. The dishwasher resumes the cycle
after a 5-second pause.
Canceling a Cycle
Option Selections
Anytime during a cycle, press CANCEL/DRAIN. Your dishwasher
starts a 2-minute drain, if needed, and clears all indicators. Let
the dishwasher drain completely.
NOTE: If your dishwasher does not need draining, the
dishwasher stops and clears all indicators.
You can customize your cycles by pressing an option. If you
change your mind, press the option again to turn off the option,
or select a different option if desired.
You can change an option anytime before the selected option
begins. For example, you can turn off the drying option anytime
before drying begins.
After a wash cycle, the dishwasher remembers the options used.
It uses the same options in the next wash cycle, if you press only
START/RESUME.
PreWash
Main
Wash
Rinse
Rinse
Final
Heated
Rinse
Dry
●
Time
(min)
Water
Usage
(gal/L)
10
1.8-/6.8
To stop the drain
You can press CANCEL/DRAIN again to stop the drain
immediately. Be sure to drain the dishwasher before starting a
new cycle.
To clear the indicators
Press CANCEL/DRAIN before starting the dishwasher to clear all
options and cycles.
Changing a Cycle or Setting
During the first fill of a cycle
1. Press a new cycle and/or options.
2. Check the detergent dispensers. They must be filled properly
for the new cycle.
3. Press START/RESUME.
After the first fill of a cycle
1. Press CANCEL/DRAIN. Your dishwasher starts a 2-minute
drain, if needed, and clears all indicators. Let the dishwasher
drain completely.
NOTE: If your dishwasher does not need draining, the
dishwasher stops and clears all indicators.
Hi-Temp Wash
Select this option to increase the target water temperature during
the wash portions of the cycle. Hi-Temp Wash raises the target
water temperature to 145ºF (63ºC) in the main wash. Heating the
water helps improve washing results. Hi-Temp Wash is useful
when loads contain baked-on food.
This option adds heat, wash time and water to the cycle.
NOTE: Hi-Temp Wash is an option with Pots & Pans and Normal
cycles.
Heated Dry
Select this option to dry dishes with heat.
Switching off Heated Dry skips the dry period. This is useful when
loads contain plastic dinnerware that may be sensitive to high
temperatures. The dishes take longer to dry, and some spotting
may occur. Some items (such as plastics) may need towel drying.
For best drying, use a liquid rinse aid.
NOTE: Heated Dry is an option with all cycles, except the Rinse
Only cycle. Heated Dry begins automatically with all cycles
unless you switch it off.
2. Check the detergent dispensers. They must be filled properly
for the new cycle.
3. Press a new cycle and/or options.
4. Press START/RESUME. (The door must be closed.)
11
Lock
Sensor System
Use the lock to avoid unintended use of the dishwasher. You can
also use the lock feature to avoid unintended cycle or option
changes during a cycle.
When the lock is lit, all buttons are disabled.
NOTES:
■ The dishwasher door can be opened while the controls are
locked.
You can turn on the lock while the dishwasher is running. If
you open the door, unlock the controls and press START/
RESUME to restart. You can lock controls again, if desired.
■
To turn on the lock
Press and hold HEATED DRY for 4 seconds. The lock glows.
If you press any pad while your dishwasher is locked, the light
flashes 3 times and the selection is ignored.
To turn off the lock
This dishwasher is equipped with an optical sensor wash that
detects water temperature, soil and detergent amount. Wash
cycles are adjusted based on what is sensed.
The dishwasher “senses” wash water quality during a series of
pauses in the wash cycle. The sensor monitors water
temperature and the amount of soil and detergent appearing in
the wash water. It automatically adjusts the wash cycle for the
best wash. Lightly soiled dishes will use less water and energy.
Heavily soiled dishes will get more water and increased
temperature and wash time. This dishwasher will automatically
adjust the sensor approximately once a year to your water
quality.
IMPORTANT: The very first wash cycle after installation in your
home will be adjusted to include an additional 2 rinses. This cycle
must not be interrupted for proper sensor adjustment. If this
adjustment cycle is canceled or stopped before the Clean light
comes on at the end of the cycle, the next wash cycle will repeat
this sensor adjustment.
Press and hold HEATED DRY for 4 seconds. The light turns off.
Drying System
Delay start
Select this option to run your dishwasher at a later time or during
off-peak hours. You can add items to the load anytime during the
delay countdown. After adding items, close the door firmly until it
latches. The delay countdown will not continue if the door is not
latched. Press START/RESUME. If the door is unlatched, the
Start/Resume indicator flashes. The delay countdown stops until
you latch the door and press START/RESUME.
During drying, you can see steam escaping through the vent at
the upper left corner of the door. This is normal as the heat dries
your dishes.
To delay the start
1. Press DELAY for a 4-hour delay. The number above or to the
left of the 4 Hour Delay pad glows.
2. Select a wash cycle and option or skip to Step 3 to use the
cycle and options selected for last cycle.
3. Press START/RESUME. (The door must be closed.) The delay
countdown starts, and the cycle will begin after 4 hours.
NOTES:
■ To cancel the delay and cycle, press CANCEL/DRAIN.
IMPORTANT: The vapor is hot. Do not touch the vent
during drying.
Overfill Protection Float
The overfill protection float (in the front right corner of the
dishwasher tub) keeps the dishwasher from overfilling. It must be
in place for the dishwasher to operate.
To cancel the delay and start the cycle, press START/
RESUME.
■
Cycle Status Indicators
Follow the progress of your dishwasher with the Cycle Status
Indicators. Clean glows when a cycle is finished. The light turns
off when you open the door or press CANCEL/DRAIN.
Washing
Washing glows while the dishwasher is washing or rinsing the
dishes.
Drying
Drying glows while the dishwasher is drying your dishes.
Clean
Clean glows when a cycle is finished. The light turns off when you
open the door or press CANCEL/DRAIN.
12
Check under the float for objects that may keep the protector
from moving up or down.
WASHING SPECIAL ITEMS
If you have doubts about washing a particular item, check with the manufacturer to see if it is dishwasher safe.
Material
Dishwasher Safe?/Comments
Material
Dishwasher Safe?/Comments
Aluminum
Yes
High water temperature and detergents
can affect finish of anodized aluminum.
Pewter, Brass,
Bronze
No
High water temperatures and detergent
can discolor or pit the finish.
Disposable
Aluminum
No
Do not wash throwaway aluminum pans
in the dishwasher. These might shift
during washing and transfer black marks
to dishes and other items.
Disposable
Plastics
No
Cannot withstand high water
temperatures and detergents.
Plastics
Yes
Always check manufacturer’s
recommendations before washing.
Plastics vary in their capacity to
withstand high temperatures and
detergents. Load plastics in top rack
only.
Stainless Steel
Yes
Run a rinse cycle if not washing
immediately. Prolonged contact with
food containing salt, vinegar, milk
products, or fruit juice can damage
finish.
Sterling Silver or
Silver Plate
Yes
Run a rinse cycle if not washing
immediately. Prolonged contact with
food containing salt, acid, or sulfide
(eggs, mayonnaise, and seafood) can
damage finish.
Tin
No
Can rust.
Wooden Ware
No
Wash by hand. Always check
manufacturer’s instructions before
washing. Untreated wood can warp,
crack, or lose its finish.
Bottles and Cans
No
Wash bottles and cans by hand. Labels
attached with glue can loosen and clog
the spray arms or pump and reduce
washing performance.
Cast Iron
No
Seasoning will be removed, and iron will
rust.
China/
Stoneware
Yes
Always check manufacturer’s
recommendations before washing.
Antique, hand-painted, or over-the-glaze
patterns may fade. Gold leaf can discolor
or fade.
Crystal
Yes
Always check manufacturer’s
recommendations before washing. Some
types of leaded crystal can etch with
repeated washing.
Gold
No
Gold-colored flatware will discolor.
Glass
Yes
Milk glass yellows with repeated
dishwasher washing.
Hollow-Handle
Knives
No
Handles of some knives are attached to
the blade with adhesives which can
loosen if washed in the dishwasher.
13
DISHWASHER CARE
Cleaning
Cleaning the exterior
In most cases, regular use of a soft, damp cloth or sponge and a
mild detergent is all that is necessary to keep the outside of your
dishwasher looking nice and clean. If your dishwasher has a
stainless steel exterior, a stainless steel cleaner is recommended.
Cleaning the interior
Hard water minerals can cause a white film to build up on the
inside surfaces, especially just beneath the door area.
Do not clean the dishwasher interior until it has cooled. You may
want to wear rubber gloves. Do not use any type of cleanser
other than dishwasher detergent because it may cause foaming
or sudsing.
To clean interior
Make a paste with powdered dishwasher detergent on a damp
sponge and clean.
OR
Use liquid automatic dishwasher detergent and clean with a
damp sponge.
OR
See the vinegar rinse procedure in “Spotting and filming on
dishes” in “Troubleshooting.”
NOTE: Run a normal cycle with detergent after cleaning the
interior.
Drain Air Gap
Check the drain air gap anytime your dishwasher isn’t draining
well.
Some state or local plumbing codes require the addition of a
drain air gap between a built-in dishwasher and the home drain
system. If a drain is clogged, the drain air gap protects your
dishwasher from water backing up into it.
The drain air gap is usually located on top of the sink or
countertop near the dishwasher. To order a drain air gap, contact
your local dealer; or call us or your designated service center and
ask for Part Number 300096. For more information, see
“Assistance or Service.”
NOTE: The drain air gap is an external plumbing device that is
not part of your dishwasher. The warranty provided with your
dishwasher does not cover service costs directly associated with
the cleaning or repair of the external drain air gap.
To clean the drain air gap
Clean the drain air gap periodically to ensure proper drainage of
your dishwasher. Follow the cleaning instructions provided by the
manufacturer. With most types, you lift off the chrome cover.
Unscrew the plastic cap. Then check for any soil buildup. Clean if
necessary.
Storing
Storing for the summer
Protect your dishwasher during the summer months by turning
off the water supply and power supply to the dishwasher.
Winterizing your dishwasher
Protect your dishwasher and home against water damage due to
freezing water lines. If your dishwasher is left in a seasonal
dwelling or could be exposed to near freezing temperatures, have
your dishwasher winterized by authorized service personnel.
14
TROUBLESHOOTING
First try the solutions suggested here and possibly avoid the cost of a service call...
■
Dishwasher is not operating properly
■
Are dishes washed only every 2 or 3 days? Run a rinse cycle
once or twice a day until you have a full load.
Dishwasher does not run or stops during a cycle
Does the dishwasher have a new plastic smell? Run a vinegar
rinse as described in “Spotting and filming on dishes” later in
this Troubleshooting guide.
Is the Start/Resume indicator flashing? Opening the door or
interrupting the power stopped the cycle. Close the door and
press START/RESUME.
Does the Start/Resume indicator flash 3 times when you
press START/RESUME? The dishwasher is waiting for you to
open the door after the last cycle. Open and close the door,
then press START/RESUME.
Odor in the dishwasher
■
Condensation on the kitchen counter (built-in models)
Is the dishwasher aligned with the countertop? Moisture from
the vent in the dishwasher console can form on the counter.
Refer to the Installation Instructions for more information.
Is the door closed tightly and latched?
(NOTE: On models with a dual-digit display, the control
displays “- -” during a cycle if it believes the door is not
latched.)
Dishes are not completely clean
■
Is the dishwasher loaded correctly? Refer to the “Dishwasher
Loading” section.
Is the right cycle selected? Refer to the “Cycle Selection
Charts.”
Is the water temperature too low? For best dishwashing
results, water should be 120°F (49°C) as it enters the
dishwasher. Refer to the “Dishwasher Efficiency
Tips” section.
Is there power to the dishwasher? Has a household fuse
blown, or has a circuit breaker tripped? Replace the fuse or
reset the circuit breaker. If the problem continues, call an
electrician.
Did you use the correct amount of fresh detergent? Use
recommended dishwasher detergents only. Refer to the
“Detergent Dispenser” section. Detergent must be fresh to be
effective. Store detergent in a cool, dry area. Heavy soil and/
or hard water generally require extra detergent.
Has the motor stopped due to an overload? The motor
automatically resets itself within a few minutes. If it does not
restart, call for service.
Is the water shutoff valve (if installed) turned on?
Do you have hard water? You may need to increase the
amount of detergent you are using. Refer to the “Detergent
Dispenser” section. Also, you may need to switch to a
detergent with a phosphorus content of 8.7%.
It is normal for certain cycles to repeatedly pause for several
seconds during the main wash.
■
Clean light is flashing
The dishwasher has malfunctioned. Call for service to check
heater circuit.
■
■
Dishwasher will not fill
Is detergent caked in dispenser? Use fresh detergent only. Do
not allow detergent to sit for several hours in a wet dispenser.
Clean dispenser when caked detergent is present.
Is the overfill protection float able to move up and down
freely? Press down to release.
Is the pump or spray arm clogged by labels from bottles and
cans?
Dishwasher seems to run too long
Is the home water pressure high enough for proper
dishwasher filling? Home water pressure should be 20 to
120 psi (138 to 828 kPa) for proper dishwasher fill. If you have
questions about your water pressure, call a licensed, qualified
plumber.
Is the water supplied to the dishwasher hot enough? The
dishwasher runs longer while heating water. Refer to the
“Dishwasher Efficiency Tips” section.
A delay automatically occurs in some wash and rinse cycles
until the water reaches the proper temperature.
■
Food soil left on the dishes
Are high suds slowing the wash arm? Do not use soap or
laundry detergents. Use recommended dishwasher
detergents only.
Water remains in the dishwasher
Is the cycle complete?
■
Detergent remains in the covered section of the
dispenser
Is the cycle complete?
Is the detergent lump-free? Replace detergent if necessary.
■
White residue on the front of the access panel
Was too much detergent used? Refer to the “Detergent
Dispenser” section.
Is the brand of detergent making excess foam? Try a different
brand to reduce foaming and eliminate buildup.
Spots and stains on dishes
■
Spotting and filming on dishes
Is your water hard or is there a high mineral content in your
water? Conditioning the final rinse water with a liquid rinse
aid helps eliminate spotting and filming. Keep the rinse aid
dispenser filled.
Is the water temperature too low? For best dishwashing
results, water should be 120°F (49°C) as it enters the
dishwasher. Refer to the “Dishwasher Efficiency
Tips” section.
15
Did you use the correct amount of effective detergent? Use
recommended dishwasher detergents only. Refer to the
“Detergent Dispenser” section. Detergent must be fresh to be
effective. Store detergent in a cool, dry area. Heavy soil and/
or hard water generally require extra detergent.
Is the home water pressure high enough for proper
dishwasher filling? Home water pressure should be 20 to
120 psi (138 to 828 kPa) for proper dishwasher fill. If you have
questions about your water pressure, call a licensed, qualified
plumber.
■
Are aluminum items rubbing dishes during washing?
Disposable aluminum items can break down in the
dishwasher and cause marking. Hand wash these items.
Remove aluminum markings by using a mild abrasive cleaner.
■
■
Dishes do not dry completely
■
■
Are the plastics wet? Plastics often need towel drying.
Is the rinse aid dispenser empty? Refer to the “Rinse Aid
Dispenser” section.
Did you use an air-dry or energy-saving dry option? Use a
heated drying option for dryer dishes.
Dishes are damaged during a cycle
■
White spots on cookware with nonstick finish
NOTE: Antiques, feather-edged crystal, and similar types of
china and glassware might be too delicate for automatic
dishwashing. Wash by hand.
16
Noises
Brown stains on dishes and dishwasher interior
Does your water have high iron content? Rewash dishes
using 1-3 tsp (5-15 mL) of citric acid crystals added to the
covered section of the detergent dispenser. Do not use
detergent. Follow with a Normal wash cycle with detergent. If
treatment is needed more often than every other month, the
installation of an iron removal unit is recommended.
Chipping of dishes
Did you load the dishwasher properly? Load the dishes and
glasses so they are stable and do not strike together from
washing action. Minimize chipping by moving the rack in and
out slowly.
Has the dishwasher detergent removed cookware
seasoning? Reseason cookware after washing in the
dishwasher.
■
Dishes are not dry
Did you load your dishwasher to allow proper water
drainage? Do not overload. Refer to the “Dishwasher
Loading” section. Use a liquid rinse aid to speed drying.
Sometimes there is a water/chemical reaction with certain
types of glassware. This is usually caused by some
combination of soft or softened water, alkaline washing
solutions, insufficient rinsing, overloading the dishwasher,
and the heat of drying. It might not be possible to avoid the
problem, except by hand washing.
To slow this process use a minimum amount of detergent but
not less than 1 tb (15 g) per load. Use a liquid rinse aid and
underload the dishwasher to allow thorough rinsing. Silica
film and etching are permanent and cannot be removed. Do
not use heated drying.
Orange stains on plastic dishes or dishwasher interior
Are large amounts of tomato-based foods on dishes placed
in the dishwasher? Stains gradually fade over time. Regular
use of heated drying will slow fading. Stains will not affect
dishwasher performance. Regular use of a rinse cycle and an
air-dry or energy-saving dry option will reduce the likelihood
of staining.
NOTE: To remove spots and film from dishes, try a white
vinegar rinse. This procedure is intended for occasional use
only. Vinegar is an acid, and using it too often could damage
your dishwasher.
1. Wash and rinse dishes. Use an air-dry or an energy saving
dry option. Remove all silverware or metal items.
2. Put 2 cups (500 mL) white vinegar in a glass or
dishwasher-safe measuring cup on the bottom rack.
3. Run the dishwasher through a complete washing cycle
using an air-dry or an energy saving dry option. Do not
use detergent. Vinegar will mix with the wash water.
Silica film or etching (silica film is a milky, rainbowcolored deposit; etching is a cloudy film)
Black or gray marks on dishes
■
Grinding, grating, crunching or buzzing sounds
A hard object has entered the wash module (on some
models). When the object is ground up, the sound should
stop. If the noise persists after a complete cycle, call for
service.
ASSISTANCE OR SERVICE
Before calling for assistance or service, please check
“Troubleshooting.” It may save you the cost of a service call. If
you still need help, follow the instructions below.
When calling, please know the purchase date and the complete
model and serial number of your appliance. This information will
help us to better respond to your request.
If you need replacement parts
If you need to order replacement parts, we recommend that you
use only FSP® replacement parts. These parts will fit right and
work right because they are made with the same precision used
to build every new ROPER® appliance.
To locate FSP® replacement parts in your area, call us or your
nearest designated service center.
In Canada, call 1-800-807-6777, or your nearest designated
service center.
In the U.S.A.
Call the Roper Customer eXperience Center toll free:
1-800-44-ROPER (1-800-447-6737).
Our consultants provide assistance with:
■ Features and specifications on our full line of appliances.
■
Installation information.
■
Use and maintenance procedures.
■
Accessory and repair parts sales.
■
Specialized customer assistance (Spanish speaking,
hearing impaired, limited vision, etc.).
■
Referrals to local dealers, repair parts distributors, and
service companies. Roper designated service technicians are
trained to fulfill the product warranty and provide afterwarranty service, anywhere in the United States.
To locate the Roper designated service company in your
area, you can also look in your telephone directory Yellow
Pages.
For further assistance
If you need further assistance, you can write to us with any
questions or concerns at:
Roper Brand Home Appliances
Customer eXperience Center
553 Benson Road
Benton Harbor, MI 49022-2692
Please include a daytime phone number in your correspondence.
In Canada
Call our Whirlpool Canada LP Customer Interaction Centre
toll free: 1-800-807-6777 or visit our website at www.roper.ca
Our consultants provide assistance with:
■ Features and specifications on our full line of appliances.
■
Warranty information.
■
Use and maintenance procedures.
■
Accessory and repair parts sales.
■
Referrals to local dealers, repair parts distributors, and
service companies. Whirlpool Canada LP designated service
technicians are trained to fulfill the product warranty and
provide after-warranty service, anywhere in Canada.
For further assistance
If you need further assistance, you can write to us with any
questions or concerns at:
Customer Interaction Centre
Whirlpool Canada LP
1901 Minnesota Court
Mississauga, Ontario L5N 3A7
Please include a daytime phone number in your correspondence.
17
WHIRLPOOL CORPORATION MAJOR APPLIANCE WARRANTY
ONE YEAR LIMITED WARRANTY
For one year from the date of purchase, when this major appliance is operated and maintained according to instructions attached to or
furnished with the product, Whirlpool Corporation or Whirlpool Canada LP (hereafter “Whirlpool”) will pay for Factory Specified Parts
and repair labor to correct defects in materials or workmanship. Service must be provided by a Whirlpool designated service company.
This limited warranty applies only when the major appliance is used in the country in which it was purchased.
ITEMS WHIRLPOOL WILL NOT PAY FOR
1. Service calls to correct the installation of your major appliance, to instruct you how to use your major appliance, to replace or repair
house fuses or to correct house wiring or plumbing.
2. Service calls to repair or replace appliance light bulbs, air filters or water filters. Those consumable parts are excluded from warranty
coverage.
3. Repairs when your major appliance is used for other than normal, single-family household use.
4. Damage resulting from accident, alteration, misuse, abuse, fire, flood, acts of God, improper installation, installation not in
accordance with electrical or plumbing codes, or use of products not approved by Whirlpool.
5. Any food loss due to refrigerator or freezer product failures.
6. Replacement parts or repair labor costs for units operated outside the United States or Canada.
7. Pickup and delivery. This major appliance is designed to be repaired in the home.
8. Repairs to parts or systems resulting from unauthorized modifications made to the appliance.
9. Expenses for travel and transportation for product service in remote locations.
10. The removal and reinstallation of your appliance if it is installed in an inaccessible location or is not installed in accordance with
published installation instructions.
11. Replacement parts or repair labor costs when the major appliance is used in a country other than the country in which it was
purchased.
DISCLAIMER OF IMPLIED WARRANTIES; LIMITATION OF REMEDIES
CUSTOMER'S SOLE AND EXCLUSIVE REMEDY UNDER THIS LIMITED WARRANTY SHALL BE PRODUCT REPAIR AS PROVIDED
HEREIN. IMPLIED WARRANTIES, INCLUDING WARRANTIES OF MERCHANTABILITY OR FITNESS FOR A PARTICULAR PURPOSE,
ARE LIMITED TO ONE YEAR OR THE SHORTEST PERIOD ALLOWED BY LAW. WHIRLPOOL SHALL NOT BE LIABLE FOR
INCIDENTAL OR CONSEQUENTIAL DAMAGES. SOME STATES AND PROVINCES DO NOT ALLOW THE EXCLUSION OR LIMITATION
OF INCIDENTAL OR CONSEQUENTIAL DAMAGES, OR LIMITATIONS ON THE DURATION OF IMPLIED WARRANTIES OF
MERCHANTABILITY OR FITNESS, SO THESE EXCLUSIONS OR LIMITATIONS MAY NOT APPLY TO YOU. THIS WARRANTY GIVES
YOU SPECIFIC LEGAL RIGHTS AND YOU MAY ALSO HAVE OTHER RIGHTS, WHICH VARY FROM STATE TO STATE OR PROVINCE
TO PROVINCE.
Outside the 50 United States and Canada, this warranty does not apply. Contact your authorized Whirlpool dealer to determine if
another warranty applies.
If you need service, first see the “Troubleshooting” section of the Use & Care Guide. After checking “Troubleshooting,” additional help
can be found by checking the “Assistance or Service” section or by calling Whirlpool. In the U.S.A., call 1-800-253-1301. In Canada,
call 1-800-807-6777.
12/05
Keep this book and your sales slip together for future
reference. You must provide proof of purchase or installation
date for in-warranty service.
Write down the following information about your major appliance
to better help you obtain assistance or service if you ever need it.
You will need to know your complete model number and serial
number. You can find this information on the model and serial
number label located on the product.
Dealer name____________________________________________________
Address ________________________________________________________
Phone number __________________________________________________
Model number __________________________________________________
Serial number __________________________________________________
Purchase date __________________________________________________
18
SÉCURITÉ DU LAVE-VAISSELLE
Votre sécurité et celle des autres est très importante.
Nous donnons de nombreux messages de sécurité importants dans ce manuel et sur votre appareil ménager. Assurez-vous de
toujours lire tous les messages de sécurité et de vous y conformer.
Voici le symbole d’alerte de sécurité.
Ce symbole d’alerte de sécurité vous signale les dangers potentiels de décès et de blessures graves à vous
et à d’autres.
Tous les messages de sécurité suivront le symbole d’alerte de sécurité et le mot “DANGER” ou
“AVERTISSEMENT”. Ces mots signifient :
DANGER
AVERTISSEMENT
Risque possible de décès ou de blessure grave si vous ne
suivez pas immédiatement les instructions.
Risque possible de décès ou de blessure grave si vous
ne suivez pas les instructions.
Tous les messages de sécurité vous diront quel est le danger potentiel et vous disent comment réduire le risque de blessure et
ce qui peut se produire en cas de non-respect des instructions.
IMPORTANTES INSTRUCTIONS DE SÉCURITÉ
AVERTISSEMENT : Lors de l’utilisation du lave-vaisselle, suivre les précautions élémentaires dont les suivantes :
■
■
■
■
■
■
Lire la totalité des instructions avant d’utiliser le
lave-vaisselle.
N’utiliser le lave-vaisselle que pour laver la vaisselle.
■
Utiliser les détersifs ou agents de rinçage recommandés
pour lave-vaisselle et les garder hors de la portée des
enfants.
Lorsque vous chargez le lave-vaisselle :
1) Placer les objets coupants de façon qu’ils ne puissent
endommager le joint de la porte; et
2) Placer les couteaux le manche vers le haut de façon à ne
pas vous couper.
Ne pas laver d’articles en plastique à moins qu’ils ne soient
marqués “Peut aller au lave-vaisselle” ou l’équivalent. Si
l’article ne porte aucune indication, vérifier auprès du
fabricant.
Ne pas toucher l’élément chauffant pendant le
fonctionnement ou immédiatement après.
■
■
■
■
■
Ne pas faire fonctionner le lave-vaisselle si tous les
panneaux de l’enceinte ne sont pas en place.
Ne pas jouer avec les commandes.
Ne pas abuser, vous asseoir ni monter sur la porte,
le couvercle ou les paniers du lave-vaisselle.
Pour éviter tout risque d’accident, ne pas laisser les
enfants jouer dans ou sur le lave-vaisselle.
Sous certaines conditions, de l’hydrogène peut se former
dans un réseau d’eau chaude inutilisé depuis deux
semaines ou plus. L’HYDROGÈNE EST UN GAZ
EXPLOSIBLE. Si le système d’eau chaude n’a pas été
utilisé depuis un certain temps, laisser couler l’eau chaude
des robinets pendant quelques minutes avant de faire
fonctionner le lave-vaisselle. Cette mesure permettra à
l’hydrogène de s’évaporer. Ce gaz étant inflammable, ne
pas fumer ni utiliser de flamme nue pendant cette période.
Enlever la porte ou le couvercle du compartiment de lavage
lorsque vous remplacez ou mettez au rebut un vieux
lave-vaisselle.
CONSERVEZ CES INSTRUCTIONS
19
Avant d’utiliser le lave-vaisselle
AVERTISSEMENT
INSTRUCTIONS DE MISE À LA TERRE
■
Le lave-vaisselle doit être relié à la terre. En cas d'un
mauvais fonctionnement ou d'une panne, la mise à terre
réduira le risque d'un choc électrique en fournissant le
moins de résistance pour le courant électrique. Le lavevaisselle est équipé d'un cordon avec un conducteur
pour relier les appareils à la terre. La fiche doit être
branchée sur une prise appropriée, installée et reliée à la
terre conformément aux codes et règlements locaux.
Risque de basculement
Ne pas utiliser le lave-vaisselle jusqu’à ce qu’il soit
complètement installé.
Ne pas appuyer sur la porte ouverte.
Le non-respect de ces instructions peut causer des
blessures graves ou des coupures.
AVERTISSEMENT
■
Risque de choc électrique
Relier le lave-vaisselle à la terre d’une méthode
électrique.
Brancher le fil relié à la terre au connecteur vert relié à
la terre dans la boîte de la borne.
Ne pas utiliser un câble de rallonge.
Le non-respect de ces instructions peut causer
un décès, un incendie ou un choc électrique.
■
Installer le lave-vaisselle dans un endroit à l’abri des
intempéries. Protéger l’appareil contre le gel pour éviter une
rupture possible du robinet de remplissage. De telles ruptures
ne sont pas couvertes par la garantie. Voir la section
“Remisage” pour la préparation du remisage en hiver.
■
Installer et niveler le lave-vaisselle sur un plancher qui pourra
en supporter le poids, et dans un espace convenable pour
ses dimensions et son utilisation.
■
Enlever tous les bouchons d’expédition des tuyaux et des
raccords (tel que le capuchon sur l’ouverture de vidange)
avant l’installation. Voir les instructions d’installation pour des
renseignements complets.
20
Pour un lave-vaisselle relié à la terre, branché avec
un cordon :
AVERTISSEMENT : La connexion incorrecte
du conducteur pour relier les appareils à la terre peut
causer le risque de choc électrique. Vérifier avec un
électricien compétent ou un représentant de service si
vous avez des doutes si le lave-vaisselle est
correctement relié à la terre. Ne pas modifier la fiche
fournie avec le lave-vaisselle; si elle n'entre pas dans la
prise, faire installer une prise appropriée par un
électricien compétent.
Pour un lave-vaisselle branché en permanence :
Le lave-vaisselle doit être branché à un système
d'installation électrique permanent en métal relié à la
terre, ou un conducteur pour relier les appareils doit être
relié avec les conducteurs du circuit et branché à une
borne pour relier les appareils à la terre ou au cordon
d'alimentation électrique avec le lave-vaisselle.
CONSERVEZ CES INSTRUCTIONS
PIÈCES ET CARACTÉRISTIQUES
A
B
K
C
D
E
F
G
L
H
M
I
N
J
A. Lavage au niveau supérieur
B. Panier supérieur
C. Bras d’aspersion inférieur
D. Panier inférieur
E. Plaque signalétique des numéros
de modèle et de série
F. Élément chauffant
G. Ouverture d’arrivée d’eau
(dans la paroi de la cuve)
H. Panier à couverts
I. Distributeur de détergent
J. Évent
K. Bras d’aspersion supérieur
L. Module du filtre
M. Dispositif de protection contre
le débordement
N. Distributeur d’agent de rinçage
Tableau de commande
21
GUIDE DE MISE EN MARCHE
Avant d’utiliser le lave-vaisselle, enlever tous les matériaux d’emballage. Lire ce guide d’utilisation et d’entretien au complet. Vous y
trouverez des renseignements de sécurité importants ainsi que des conseils d’utilisation utiles.
5. Choisir le programme et les options désirés. (Voir “Utilisation
du lave-vaisselle”.)
Utilisation de votre nouveau lave-vaisselle
1. Ôter les particules alimentaires et articles durs (cure-dents ou
os) de la vaisselle.
2. Bien charger le lave-vaisselle. (Voir “Chargement du lavevaisselle”.) S’assurer que rien n’empêche le ou les bras
d’aspersion de tourner librement.
3. Ajouter le détergent à vaisselle et contrôler le niveau d’agent
de rinçage dans le distributeur. Ajouter l’agent de rinçage au
besoin. (Voir “Utilisation du lave-vaisselle”.)
4. Bien fermer la porte. Le verrou de la porte s’engage
automatiquement. Laisser l’eau couler du robinet le plus près
du lave-vaisselle jusqu’à ce qu’elle soit chaude. (Voir
“Conseils d’efficacité pour le lave-vaisselle”.) Fermer le
robinet.
6. Appuyer sur START/RESUME (Mise en marche/
réinitialisation).
REMARQUE : Si la porte est ouverte au cours d'un programme
ou si le courant est interrompu, le témoin lumineux Start/Resume
(mise en marche/réinitialisation) clignotera. Le programme ne
reprendra pas tant que la porte n'est pas fermée et que l'on n'a
pas appuyé sur Start/Resume (mise en marche/réinitialisation).
Arrêt du lave-vaisselle
On peut interrompre le fonctionnement du lave-vaisselle à tout
moment au cours de l’exécution d’un programme.
1. Entrouvrir légèrement la porte.
2. Attendre la fin de l’aspersion. Ouvrir complètement la porte,
au besoin.
Refermer ensuite la porte et appuyer sur START/RESUME pour
continuer le programme.
OU
Appuyer sur la touche CANCEL/DRAIN (annulation/vidange). Une
opération de vidange de 2 minutes commence alors.
CHARGEMENT DU LAVE-VAISSELLE
Suggestions de chargement
■
■
■
22
Enlever de la vaisselle les restes alimentaires, os, cure-dents
et autres articles durs. Il n’est pas nécessaire de rincer la
vaisselle avant de la placer dans le lave-vaisselle. Le module
de lavage sépare les particules alimentaires de l’eau. Le
module contient un dispositif de hachage qui réduit la
grosseur des particules alimentaires.
REMARQUE : Si des articles durs tels que graines de fruits,
noix et coquilles d’oeufs pénètrent dans le module de lavage,
il est possible que l’on entende des bruits de hachage,
broyage ou bourdonnement. Ces bruits sont normaux
lorsque des articles durs pénètrent dans le module. Pour
éviter d’endommager le lave-vaisselle, ne pas laisser
d’articles métalliques (tels que des vis de poignées de
casserole) pénétrer dans le module de lavage.
Il est important que le jet d’eau atteigne toutes les surfaces
sales.
Si possible, charger la vaisselle de telle sorte qu’elle ne soit
pas empilée ou en chevauchement. Pour le meilleur résultat
de séchage, l’eau doit pouvoir s’écouler de toutes les
surfaces.
■
■
S’assurer que les couvercles et poignées de casseroles,
plaques à pizza ou à biscuits, etc. n’entravent pas la rotation
des bras d’aspersion.
Utiliser un programme de rinçage pour garder la vaisselle
légèrement mouillée si vous n’avez pas l’intention de la laver
bientôt. Les aliments tels que les oeufs, riz, pâtes
alimentaires, épinards et céréales cuites peuvent être
difficiles à enlever si on les laisse sécher pendant quelque
temps.
Conseils de fonctionnement silencieux
Pour éviter les bruits de choc et d’entrechoc durant le
fonctionnement :
■ S’assurer que les articles légers sont bien retenus dans les
paniers.
■ S’assurer que les couvercles et poignées de casseroles,
plaques à pizza et à biscuits, etc. ne touchent pas les parois
intérieures ou n’entravent pas la rotation du bras d’aspersion.
■
Charger la vaisselle pour que les articles ne se touchent pas
les uns les autres.
REMARQUE : Pour les modèles encastrés, boucher les orifices
d’évacuation des éviers avec leurs bondes pendant les
opérations de lavage pour éviter le transfert du bruit par les
canalisations.
Chargement du panier supérieur
Le panier supérieur est conçu pour le chargement des tasses,
verres et petits articles. De nombreux articles jusqu’à 9"
(22 cm) de hauteur conviennent dans le panier supérieur. (Voir les
modèles de chargement recommandés ci-dessous.)
REMARQUE : Les caractéristiques du panier de votre lavevaisselle peuvent différer des illustrations.
Charge pour 10 couverts
■
■
■
■
Ne pas charger dans le panier inférieur des articles comme
verres, tasses ou articles de plastique. Ne charger de petits
articles dans le panier inférieur que s’ils sont bien fixés en
place.
Charger les assiettes, bols à soupe, etc. entre les tiges de
séparation.
Pour une charge importante, placer les bords des assiettes
en chevauchement.
Charger les bols à soupe, à céréales et de service dans le
panier de diverses façons selon leur taille et forme. Charger
les bols solidement entre les rangées de tiges. Ne pas
imbriquer les bols car le jet d’eau n’atteindra pas toutes les
surfaces.
Charge pour 10 couverts
■
■
■
■
■
■
■
■
Pour faciliter le nettoyage et le drainage, orienter la cavité
ouverte des articles vers le bas.
Charger les verres dans le panier supérieur seulement. Le
panier inférieur n’est pas conçu pour les verres. Ils pourraient
y subir des dommages.
Placer les tasses et verres dans les rangées entre les tiges.
Ces articles placés sur les tiges peuvent se casser et
comporter des taches d’eau.
Veiller à ce qu’il n’y ait aucun contact entre les articles de
porcelaine, de cristal et autres articles délicats. Ils pourraient
subir des dommages.
Mettre les articles en plastique légers uniquement dans le
panier supérieur. Ne laver des articles de plastique au lavevaisselle que s’ils sont identifiés comme “lavable au lavevaisselle”.
Placer les articles de plastique pour que la force du jet d’eau
ne les déplace pas durant le lavage.
Pour éviter l’écaillage, veiller à ce que les verres à pied ne
touchent pas les autres articles.
On peut placer dans le panier supérieur de petits bols ou
moules et autres petits ustensiles. Placer les bols dans la
section centrale pour une meilleure stabilité.
Charge d’ustensiles
■
Charger les plaques à biscuits, moules à gâteaux et autres
gros articles sur les côtés et à l’arrière. Le chargement de tels
articles à l’avant peut empêcher le jet d’eau d’atteindre le
distributeur de détergent.
Chargement du panier inférieur
Le panier inférieur est conçu pour les assiettes, casseroles et
ustensiles. De nombreux articles jusqu’à 13" (33 cm) de hauteur
conviennent dans le panier inférieur. (Voir les modèles de
chargement recommandés ci-dessous.)
REMARQUE : Les caractéristiques du panier de votre lavevaisselle peuvent différer des illustrations.
Charge mixte
■
■
■
Immobiliser les ustensiles de cuisson très sales dans le
panier, cavité vers le bas.
Veiller à ce que les poignées des ustensiles et autres articles
n’entravent pas la rotation du ou des bras d’aspersion. Le ou
les bras d’aspersion doivent pouvoir tourner librement.
Ne pas charger d’articles entre le panier inférieur et la paroi
latérale de la cuve du lave-vaisselle. Cela risque de bloquer
l’arrivée d’eau.
23
Chargement du panier à couverts
Charger le panier à couverts alors qu’il est dans le lave-vaisselle
ou le retirer pour le charger sur un comptoir ou sur une table.
REMARQUE : Décharger ou sortir le panier à couverts avant de
décharger les autres paniers afin d’éviter que des gouttes d’eau
tombent sur les couverts.
IMPORTANT : Toujours charger les articles (couteaux,
brochettes, etc.) pointés vers le bas.
REMARQUES :
■ Ne pas charger d’ustensiles en argent ou plaqués argent avec
des articles en acier inoxydable. Ces métaux peuvent être
endommagés s’ils se touchent durant le lavage.
■
Assortir les articles dans chaque section du panier, certains vers
le haut et d’autres vers le bas afin que les articles ne s’imbriquent
pas. Le jet d’eau ne peut atteindre les articles imbriqués.
Certains aliments (tels que le sel, le vinaigre, les produits
laitiers, les jus de fruits, etc.) peuvent causer des piqûres ou
de la corrosion sur les couverts. Effectuer un programme de
rinçage si la charge n’est pas assez pleine pour un lavage
immédiat.
UTILISATION DU LAVE-VAISSELLE
Distributeur de détergent
Le distributeur de détergent comporte 2 sections. La section plus
petite du prélavage vide le détergent dans le lave-vaisselle lors
de la fermeture de la porte. La partie plus grande pour le lavage
principal vide automatiquement le détergent dans le lavevaisselle au cours du programme de lavage. (Voir les “Tableaux
de sélection de programmes”.)
Remplissage du distributeur
1. Si le couvercle du distributeur est fermé, l'ouvrir en déplaçant
le loquet du couvercle vers la droite.
A
Hard Water
Soft Water
B
MAIN WASH
Hard Water
Soft Water
Hard Water
Soft Water
PREWASH
C
A. Loquet du couvercle
B. Section du lavage principal
C. Section du prélavage
■
Utiliser uniquement du détergent pour lave-vaisselle
automatique. Les autres détergents peuvent produire une
mousse excessive qui risque de déborder du lave-vaisselle et
réduire la performance de lavage.
■
Verser le détergent juste avant de mettre le lave-vaisselle en
marche.
■
Conserver le récipient du détergent bien fermé dans un lieu
sec et frais. Pour l'obtention de meilleurs résultats, un
détergent à lave-vaisselle automatique frais est meilleur.
REMARQUE : Ne pas utiliser de détergent avec un programme
de rinçage.
24
MAIN WASH
Hard Water
Soft Water
PREWASH
2. Verser la quantité adaptée de détergent dans la section de
lavage principal du distributeur en vous référant au tableau
ci-dessous. En cas d'utilisation de détergent en pastilles,
celles-ci doivent être placées dans la section de lavage
principal. (Voir “Quantité de détergent à utiliser”.)
3. Si nécessaire, verser la quantité adaptée de détergent dans la
section de prélavage du distributeur en vous référant au
tableau ci-dessous.
4. Fermer le couvercle du distributeur.
Il est normal que le couvercle s'ouvre partiellement lors de la
distribution du détergent.
REMARQUE : Voir les “Tableaux de sélection de programmes”
pour savoir quelle section remplir selon le programme
sélectionné.
Quantité de détergent à utiliser
■
La quantité de détergent à utiliser dépend du degré de saleté de la vaisselle, de la dureté de l'eau et du type de détergent. Si on
n'utilise pas assez de détergent, la vaisselle ne sera pas parfaitement lavée. Si on utilise trop de détergent dans une eau douce,
la solution attaquera les articles en verre.
■
La dureté de l'eau peut changer au cours d'une période de temps. Pour déterminer la dureté de l'eau, consulter le service local
de distribution d'eau potable ou une entreprise d'adoucissement de l'eau.
Recommandations pour le remplissage du distributeur de détergent en fonction du degré de saleté de la charge de vaisselle
et de la dureté de l'eau
Dureté de l'eau
Vaisselle légèrement sale
ou prérincée
Vaisselle normalement sale
Vaisselle très sale
Section de
lavage principal
Section de
prélavage
Section de
lavage principal
Section de
prélavage
Section de
lavage principal
Section de
prélavage
Eau douce
(0 à 2 grains par
gallon US)
4 c. à thé (20 mL)
Remplir jusqu'à la
ligne Soft Water
(eau douce)
Vide
6 c. à thé (30 mL)
Remplir audessus de la ligne
Soft Water
2 c. à thé (10 mL)
Remplir jusqu'à la
ligne Soft Water
(eau douce)
9 c. à thé (45 mL)
Remplir
complètement
7 c. à thé (35 mL)
Remplir
complètement
Moyenne
(2 à 6 grains par
gallon US)
6 c. à thé (30 mL)
Remplir audessus de la ligne
Soft Water
2 c. à thé (10 mL)
Remplir jusqu'à la
ligne Soft Water
(eau douce)
6 c. à thé (30 mL)
Remplir audessus de la ligne
Soft Water
4 c. à thé (20 mL)
Remplir jusqu'à la
ligne Hard Water
(eau dure)
9 c. à thé (45 mL)
Remplir
complètement
7 c. à thé (35 mL)
Remplir
complètement
Eau dure
(7 grains par
gallon US et plus)
8 c. à thé (40 mL)
Remplir jusqu'à la
ligne Hard Water
(eau dure)
4 c. à thé (20 mL)
Remplir jusqu'à la
ligne Hard Water
(eau dure)
9 c. à thé (45 mL)
Remplir
complètement
7 c. à thé (35 mL)
Remplir
complètement
9 c. à thé (45 mL)
Remplir
complètement
7 c. à thé (35 mL)
Remplir
complètement
REMARQUE : Les quantités indiquées correspondent à l'emploi d'un détergent en poudre standard. La quantité peut varier si on utilise
un détergent en poudre concentré ou un détergent liquide. Les détergents en pastilles doivent être ajoutés à la section de lavage
principal du distributeur de détergent avec le couvercle fermé. Lors de l'utilisation d'un détergent en poudre concentré, d'un détergent
liquide ou d'un détergent en pastilles, procéder conformément aux instructions indiquées sur l'emballage.
Distributeur d'agent de rinçage
IMPORTANT : Votre lave-vaisselle est conçu pour utiliser un agent de rinçage liquide. L'utilisation des agents de rinçage améliore
nettement le séchage en permettant à l'eau de s'écouler de la vaisselle après le rinçage final. Ils empêchent aussi l'eau de former des
gouttelettes qui peuvent sécher en laissant des taches ou coulées. Ne pas utiliser un agent de rinçage solide ou en forme de barre.
3. Verser l'agent de rinçage dans l'ouverture jusqu'à ce que
Remplissage du distributeur
l'indicateur soit sur “Full” (plein). Prendre soin de ne pas trop
remplir. (Lorsque l'indicateur atteint le niveau marqué “Add”,
ajouter de l'agent de rinçage.)
La capacité du distributeur d'agent de rinçage est de 5 oz
(150 mL). Dans des conditions normales, cette quantité devrait
Full
durer 1 à 3 mois environ.
1. S'assurer que la porte du lave-vaisselle est complètement
ouverte.
2. Tourner le bouton du distributeur à “Open” (ouvert) et le
Add
soulever.
USE RINSE AID FOR
BETTER DRYING
Full
Lock
B
4. Absorber tout agent de rinçage renversé avec un chiffon
humide.
5. Remettre le bouton du distributeur dans l'ouverture et le
tourner à la position “Lock” (verrouillée).
C
Add
Open
A
A. Bouton du distributeur
B. Indicateur
C. Fenêtre de l'indicateur
25
Réglage de la quantité d'agent de rinçage
Il est possible de régler la quantité d'agent de rinçage libéré lors
du rinçage final. Pour une majorité de types d'eau, le réglage
effectué à l'usine à 2 donnera de bons résultats. En cas d'eau
dure ou d'observation d'anneaux ou dépôts de calcaire sur les
verres et la vaisselle, essayer un réglage plus élevé.
Conseils d’efficacité supplémentaires
■
■
■
Lock
ll
-
■
-- 6 5 4
x
a
1
m
2
-
Open
3
fi
■
-
-
-
-
- - -
-
■
Ajustement du réglage
■
1. Enlever le bouton du distributeur.
2. Tourner l'ajusteur à flèche à l'intérieur du distributeur à la
position désirée, soit à la main, soit en insérant un tournevis à
lame plate au centre de la flèche et en tournant.
3. Replacer le bouton du distributeur.
■
Conseils d’efficacité pour le lave-vaisselle
L’eau chaude dissout et active le détergent de lavage de la
vaisselle. L’eau chaude dissout également la graisse sur la
vaisselle et contribue au séchage sans taches des verres. Pour
les meilleurs résultats de lavage, l’eau devrait être à 120°F (49°C)
à son entrée dans le lave-vaisselle. Les charges peuvent ne pas
être lavées aussi bien si la température de l’eau est trop basse.
L’eau trop chaude peut rendre certaines saletés plus difficiles à
enlever et empêcher certains ingrédients du détergent de faire
effet. Si le chauffe-eau se trouve loin du lave-vaisselle, il peut être
nécessaire de faire couler l’eau chaude au robinet le plus près du
lave-vaisselle pour minimiser la quantité d’eau froide dans la
canalisation d’eau.
Contrôle de la température de l’eau
1. Laisser couler l’eau chaude par le robinet le plus proche du
lave-vaisselle pendant au moins 1 minute.
2. Placer un thermomètre à viande ou à confiserie dans une
tasse à mesurer en verre.
3. Vérifier la température sur le thermomètre pendant que l’eau
coule dans la tasse.
26
Pour économiser de l’eau, de l’énergie et du temps, ne pas
rincer la vaisselle avant de la placer dans le lave-vaisselle.
Utiliser un programme de faible énergie, rapide ou court
chaque fois que c’est possible. Ces programmes utilisent
moins d’eau chaude et d’énergie que le programme Normal.
Utiliser la caractéristique de mise en marche différée (sur
certains modèles) pour faire fonctionner votre lave-vaisselle
en dehors des heures de pointe. Les services publics locaux
recommandent d’éviter l’emploi intense d’énergie à certaines
heures du jour.
Durant l’été, faire fonctionner le lave-vaisselle la nuit pour
réduire l’accumulation de chaleur dans la cuisine durant la
journée.
Utiliser l’option de séchage éconergique chaque fois que
c’est possible. Lors de l’utilisation de ces options, prévoir des
durées de séchage plus longues (la nuit). Utiliser un agent de
rinçage pour améliorer le séchage.
Utiliser les programmes ou les options qui ajoutent un
supplément de chaleur au lavage ou à la section de rinçage
du programme seulement lorsque cela s’impose.
Utiliser le lave-vaisselle avec des charges complètes. Utiliser
un programme de rinçage après les repas jusqu’à ce que le
lave-vaisselle soit plein.
Si votre domicile est équipé d’un adoucisseur d’eau, vous
voudrez peut-être éviter de mettre le lave-vaisselle en marche
durant la régénération de l’adoucisseur, laquelle pourrait
entraîner une mauvaise performance de lavage.
Tableaux de sélection de programmes
Choisir le programme de lavage et les options désirés et appuyer
sur START/RESUME (mise en marche/réinitialisation). Le lavevaisselle commence à se remplir lorsque vous appuyez sur
START/RESUME (mise en marche/réinitialisation), excepté si
vous choisissez un lavage différé. On peut changer les
programmes de lavage et les options pendant que le lavevaisselle se remplit.
À la fin du programme de lavage, le lave-vaisselle garde en
mémoire le dernier programme et les dernières options choisis.
Les mêmes options et programme seront exécutés lors du
prochain programme de lavage si on appuie seulement sur
START/RESUME (mise en marche/réinitialisation).
REMARQUE : Si la porte est ouverte au cours du programme ou
si une panne de courant survient, le témoin lumineux Start/
Resume (mise en marche/réinitialisation) clignotera. Le
programme ne reprendra pas tant que la porte ne sera pas
fermée et que l'on n'aura pas appuyé sur Start/Resume (mise en
marche/réinitialisation).
Le “●” indique les étapes de chaque programme. Votre modèle
peut comporter certains ou l’ensemble des programmes
indiqués.
La durée affichée est pour les modèles à affichage binaire sur la
console.
Ces modèles sont conformes aux directives d’économie
d’énergie ENERGY STAR®.
Les températures indiquent lorsque la chaleur augmente. Le
compte à rebours du programme (sur certains modèles) fait une
pause à ce moment là et reprend lorsque l'eau a atteint la
température requise.
La consommation d’eau est indiquée en gallons américains/litres.
Pots & Pans/casseroles
Utiliser ce programme pour les casseroles, plats et la vaisselle
ordinaire difficiles à nettoyer et très sales. Lors du lavage,
l’action de lavage fera des pauses répétées pendant quelques
secondes.
Durée initiale affichée après la rotation du motif de l’horloge :
92-99 min.
Utiliser les deux sections du distributeur de
détergent.
Prélavage
Lavage
principal
Rinçage
●
●
140°F
(60°C)
●
Rinçage
Rinçage
final
chauffé
Séchage
Durée
minimum
(min)
Consommation
d’eau
(gal/L)
●
140°F
(60°C)
●
99*
Saleté
légère
6,9-7,8/
26,1-29,6
Utiliser ce programme pour des charges comportant des
quantités normales de débris alimentaires. (L’étiquette de
consommation d’énergie est basée sur ce programme.) Lors du
lavage, l’action de lavage fera des pauses répétées pendant
quelques secondes.
Durée initiale affichée après la rotation du motif de l’horloge :
64-84 min.
Utiliser les deux sections du distributeur de
détergent.
●
Lavage
principal
Vidange
●
120°F
(49°C)
●
Rinçage
Rinçage
final
chauffé
Séchage
●
140°F
(60°C)
●
Durée
minimum
(min)
Consommation
d’eau
(gal/L)
71*
Saleté
légère
5,6-6,8/
21,2-25,7
Rinse Only/rinçage seulement
Utiliser ce programme de rinçage pour rincer la vaisselle, les
verres et les couverts qui ne seront pas lavés immédiatement.
Durée initiale affichée après la rotation du motif de l’horloge :
3 min.
Ne pas utiliser de détergent avec ce
programme.
Prélavage
Lavage
principal
Rinçage
Rinçage
●
Rinçage
final
chauffé
Séchage
Pour arrêter la vidange
On peut appuyer de nouveau sur CANCEL/DRAIN (annulation/
vidange) pour arrêter la vidange immédiatement. Ne pas oublier
de vidanger le lave-vaisselle avant de commencer un nouveau
programme.
Pour annuler les indicateurs
Normal
Prélavage
Annulation d’un programme
En tout temps au cours d’un programme, appuyer sur CANCEL/
DRAIN (annulation/vidange). Le lave-vaisselle effectue une
vidange pendant 2 minutes, au besoin, et l'affichage s'efface.
Laisser le lave-vaisselle se vidanger complètement.
REMARQUE : Si le lave-vaisselle n’a pas besoin d’être vidangé,
le lave-vaisselle s'arrête et l'affichage s'efface.
Durée
(min)
Consommation
d’eau
(gal/L)
10
1,8/6,8
Appuyer sur CANCEL/DRAIN (annulation/vidange) avant de
mettre le lave-vaisselle en marche pour annuler l’ensemble des
options et programmes.
Changement d’un programme ou réglage
Durant le premier remplissage d’un programme
1. Appuyer sur une nouvelle touche de programme et/ou
d’options.
2. Vérifier les distributeurs de détergent. Ils doivent être bien
remplis pour le nouveau programme.
3. Appuyer sur START/RESUME.
Après le premier remplissage d’un programme
1. Appuyer sur CANCEL/DRAIN (annulation/vidange). Le lavevaisselle effectue une vidange pendant 2 minutes, au besoin,
et l'affichage s'efface. Laisser le lave-vaisselle se vidanger
complètement.
REMARQUE : Si le lave-vaisselle n’a pas besoin d’être
vidangé, le lave-vaisselle s'arrête et l'affichage s'efface.
2. Vérifier les distributeurs de détergent. Ils doivent être bien
remplis pour le nouveau programme.
3. Appuyer sur une nouvelle touche de programme et/ou
d’options.
4. Appuyer sur START/RESUME. (La porte doit être fermée.)
*Si la température de l’eau à l’entrée est inférieure à la
température recommandée ou si la vaisselle est très sale, le
programme compensera automatiquement en augmentant la
durée du programme, la température et la quantité d’eau, si
nécessaire.
27
Addition de vaisselle
durant un programme
On peut ajouter un article n’importe quand avant le début du
lavage principal. Ouvrir la porte et vérifier le distributeur de
détergent. Si le couvercle est encore fermé, on peut ajouter des
articles.
Pour ajouter des articles
1. Déverrouiller la porte pour interrompre l’exécution du
programme. Attendre quelques instants jusqu’à l’arrêt des
bras d’aspersion avant d’ouvrir la porte.
2. Ouvrir la porte. Si le couvercle du distributeur de détergent
est encore fermé, ajouter l’article.
3. Pousser fermement sur la porte jusqu’à ce qu’elle
s’enclenche.
4. Appuyer sur START/RESUME. Le lave-vaisselle se remet
alors automatiquement en marche après une pause d’environ
5 secondes.
Sélection d’options
Il est possible de personnaliser les programmes en appuyant sur
une option. Si on change d’idée, appuyer de nouveau sur l’option
pour l’annuler ou sélectionner une option différente si désiré.
Vous pouvez changer une option en tout temps avant que
l’option choisie ne commence. Par exemple, on peut annuler
l'option de séchage à tout moment avant que celle-ci ne débute.
À la fin du programme de lavage, le lave-vaisselle garde en
mémoire les dernières options choisies. Les mêmes options
seront exécutées lors du prochain programme de lavage si on
appuie seulement sur START/RESUME (mise en marche/
réinitialisation).
Heated Dry/séchage avec chaleur
Choisir cette option pour le séchage avec chaleur.
En arrêtant le séchage avec chaleur, on évite la période de
séchage. C’est utile quand la charge contient de la vaisselle en
plastique qui peut être sensible à des températures élevées. La
vaisselle prend plus de temps à sécher et certaines taches
peuvent survenir. Certains articles (en plastique notamment)
peuvent nécessiter un séchage à la main.
Pour obtenir les meilleurs résultats de séchage, utiliser un agent
de rinçage liquide.
REMARQUE : L’option Heated Dry fonctionne avec tous les
programmes sauf le programme Rinse Only (rinçage seulement).
Heated Dry (séchage avec chaleur) est automatiquement inclus
avec tous les programmes à moins qu'il soit désactivé.
Lock /verrouillage
Utiliser le verrouillage pour éviter l’utilisation non intentionnelle du
lave-vaisselle. Le verrouillage peut aussi être utilisé pour éviter
les changements non intentionnels de programme ou d’option
durant un programme.
Lorsque le témoin lock (verrouillage) est illuminé, tous les
boutons sont désactivés.
REMARQUES :
■ On peut ouvrir la porte du lave-vaisselle lorsque les
commandes sont verrouillées.
■
On peut enclencher le dispositif de verrouillage lorsque le
lave-vaisselle est en marche. Si on ouvre la porte,
déverrouiller les commandes et appuyer sur START/RESUME
(mise en marche/réinitialisation) pour réactiver le lavevaisselle. On peut verrouiller les commandes à nouveau, au
besoin.
Pour enclencher le verrouillage
Hi-Temp Wash/lavage à haute temp.
Sélectionner cette option pour augmenter la température cible de
l’eau durant les portions de lavage du programme. Hi-Temp
Wash (lavage à haute temp.) augmente la température cible de
l’eau à 145ºF (63ºC), dans le lavage principal. Le chauffage de
l’eau aide à améliorer les résultats de lavage. La fonction
Hi-Temp Wash (lavage à haute temp.) est utile lorsque des
aliments cuits adhèrent à la vaisselle.
Cette option augmente la température de l'eau, la durée de
lavage et la consommation en eau du programme.
REMARQUE : Hi-Temp Wash (lavage à haute temp.) est une
option avec les programmes Pots & Pans (casseroles) et Normal.
28
Appuyer sur la touche HEATED DRY (séchage avec chaleur)
pendant 4 secondes. L’indicateur lock (verrouillage) s’allume.
Si on appuie sur une touche quelconque pendant que le lavevaisselle est verrouillé, le témoin clignote 3 fois et la sélection est
ignorée.
Pour désactiver le verrouillage des commandes
Appuyer sur la touche HEATED DRY (séchage avec chaleur)
pendant 4 secondes. L’indicateur lumineux s’éteint.
Delay start/mise en marche différée
Choisir cette option pour mettre en marche le lave-vaisselle plus
tard ou en dehors des heures de pointe. On peut également
ajouter des articles à la charge à n’importe quel moment pendant
le décompte du lavage différé. Après avoir ajouté des articles,
veiller à bien refermer la porte. Le décompte du lavage différé ne
se poursuivra pas si la porte n’est pas bien fermée. Appuyer sur
START/RESUME (mise en marche/réinitialisation). Si la porte
n'est pas enclenchée, le témoin Start/Resume clignote.
L'affichage du compte à rebours de la mise en marche différée
cessera tant que la porte ne sera pas enclenchée et qu'on n'aura
pas appuyé sur START/RESUME (mise en marche/
réinitialisation).
Pour différer la mise en marche
1. Appuyer sur la touche DELAY pour différer la mise en marche
de 4 heures. Le chiffre au-dessus ou à gauche de la touche
de délai de 4 heures s'illuminera.
2. Choisir un programme de lavage et les options ou passer à
l'étape 3 pour utiliser le programme et les options du dernier
programme de lavage.
3. Appuyer sur START/RESUME (mise en marche/
réinitialisation). (La porte doit être fermée.) Le compte à
rebours débute et le programme sera mis en marche dans
4 heures.
REMARQUES :
■ Pour annuler le lavage différé et le programme, appuyer sur
CANCEL/DRAIN (annulation/vidange).
■
Pour annuler le lavage différé et commencer le programme,
appuyer sur START/RESUME (mise en marche/
réinitialisation).
Indicateurs d’état d’avancement
du programme
On peut suivre la progression du programme du lave-vaisselle en
vérifiant les indicateurs d’état d’avancement du programme.
L’indicateur Clean (propre) s’allume lorsque le programme
sélectionné est terminé. Cet indicateur s’éteint lorsqu’on ouvre la
porte ou appuie sur CANCEL/DRAIN (annulation/vidange).
Système de détection
Ce lave-vaisselle est équipé d’un capteur optique qui détecte la
température de l’eau, le degré de saleté et la quantité de
détergent. Les programmes de lavage sont ajustés sur la base de
ce qui est détecté.
Le lave-vaisselle “détecte” la qualité de l’eau de lavage au cours
d’une série de pauses dans le programme de lavage. Le capteur
contrôle la température de l’eau, le degré de saleté et la quantité
de détergent détectés dans l’eau de lavage. Il ajuste
automatiquement le programme de lavage pour un lavage
optimal. Une vaisselle légèrement sale utilisera moins d’eau et
moins d’énergie. La vaisselle très sale nécessitera davantage
d’eau et la température et la durée de lavage augmenteront. Ce
lave-vaisselle ajustera automatiquement le capteur à la qualité de
votre eau environ une fois par an.
IMPORTANT : Le tout premier programme de lavage suivant
l’installation à votre domicile sera ajusté pour comporter
2 rinçages supplémentaires. Pour un ajustement correct du
capteur, ce programme ne doit pas être interrompu. Si ce
programme d’ajustement est annulé ou arrêté avant l’allumage
du témoin Clean (propre) à la fin du programme, le programme de
lavage suivant répétera l’opération d’ajustement du capteur.
Système de séchage
Durant le séchage, vous pouvez voir de la vapeur s’échapper par
l’évent du coin supérieur gauche de la porte. Ceci est normal car
la chaleur sèche la vaisselle.
Washing/lavage
Washing (lavage) s'allume pendant que le lave-vaisselle lave ou
rince la vaisselle.
Drying/séchage
Drying (séchage) s'allume pendant que le lave-vaisselle sèche la
vaisselle.
Clean/propre
L’indicateur Clean (propre) s’allume lorsque le programme
sélectionné est terminé. Cet indicateur s’éteint lorsqu’on ouvre la
porte ou appuie sur CANCEL/DRAIN (annulation/vidange).
IMPORTANT : La vapeur est chaude. Ne pas toucher l’évent
durant le séchage.
Dispositif de protection
contre le débordement
Le dispositif de protection contre le débordement (au coin avant
droit de la cuve du lave-vaisselle) empêche le lave-vaisselle de
déborder. Il faut qu’il soit en place pour que le lave-vaisselle
fonctionne.
S’assurer qu’il n’y a pas en dessous des objets qui puissent
empêcher le dispositif de monter ou de descendre.
29
LAVAGE D’ARTICLES SPÉCIAUX
En cas de doute au sujet du lavage d’un article particulier, consulter le fabricant pour déterminer si l’article est lavable au lave-vaisselle.
Matériau
Lavable au lave-vaisselle?/
Commentaires
Matériau
Lavable au lave-vaisselle?/
Commentaires
Aluminium
Oui
L’eau chaude et les détergents peuvent
affecter la finition de l’aluminium anodisé.
Étain, laiton,
bronze
Non
L’eau chaude et les détergents peuvent
modifier la couleur et la finition.
Aluminium
jetable
Non
Ne pas laver les plats d’aluminium
jetables au lave-vaisselle. Ils risquent de
se déplacer durant le lavage et de
transférer des marques noires à la
vaisselle et à d’autres articles.
Plastiques jetables
Non
Ce matériau ne peut pas résister aux
effets de l’eau chaude et des
détergents.
Plastiques
Oui
Consulter toujours les
recommandations du fabricant avant le
lavage. La résistance des articles de
plastique à l’eau chaude et aux
détergents est variable. Charger les
articles de plastique seulement dans le
panier supérieur.
Acier inoxydable
Oui
Si le lavage n’est pas effectué
immédiatement, exécuter un
programme de rinçage. Le contact
prolongé avec des résidus alimentaires
contenant sel, vinaigre, produits laitiers
ou jus de fruit peut endommager la
finition.
Argent sterling ou
plaqué
Oui
Si le lavage n’est pas effectué
immédiatement, exécuter un
programme de rinçage. Le contact
prolongé avec des résidus alimentaires
contenant sel, acide ou sulfure (oeufs,
mayonnaise et fruits de mer) peut
endommager la finition.
Fer blanc
Non
Possibilité de rouille.
Ustensiles de bois
Non
Laver manuellement. Consulter toujours
les recommandations du fabricant avant
le lavage. Le bois non traité peut se
déformer, se fissurer ou perdre sa
finition.
Bouteilles et
cannettes
Non
Laver manuellement les bouteilles et
cannettes. Les étiquettes peuvent se
détacher dans le lave-vaisselle et
obstruer les orifices des bras d’aspersion
ou la pompe, et réduire la performance de
lavage.
Fonte
Non
La patine sera éliminée et la fonte
rouillera.
Porcelaine/grès
Oui
Consulter toujours les recommandations
du fabricant avant le lavage. La
décoration des articles antiques, peints à
la main ou l’émaillage peut se détériorer.
Les dorures peuvent se dissiper ou
changer de couleur.
Cristal
Or
Oui
Consulter toujours les recommandations
du fabricant avant le lavage. Après
plusieurs lavages, la solution de détergent
peut attaquer certains types de cristal au
plomb.
Non
Les couverts dorés subiront un
changement de couleur.
Verre
Oui
Le verre opaque jaunit après de
nombreux lavages au lave-vaisselle.
Coutellerie à
manche creux
Non
Les manches de certains couteaux sont
fixés à la lame au moyen d’un adhésif qui
peut se dégager lors du lavage au lavevaisselle.
30
ENTRETIEN DU LAVE-VAISSELLE
Nettoyage
Nettoyage de l’extérieur
Dans la plupart des cas, il suffit d’utiliser un linge doux, humide
ou une éponge et un détergent doux pour nettoyer les surfaces
extérieures du lave-vaisselle et préserver son aspect de
produit neuf. Si l’extérieur du lave-vaisselle est en acier
inoxydable, un nettoyant pour acier inoxydable est recommandé.
Nettoyage de l’intérieur
Les composés minéraux présents dans l’eau dure peuvent
provoquer l’accumulation d’un film blanchâtre sur les surfaces
intérieures, particulièrement juste au-dessous de la porte.
Ne pas nettoyer les surfaces internes du lave-vaisselle avant
qu’elles aient refroidi. Vous voudrez peut-être porter des gants en
caoutchouc. Ne pas utiliser un produit de nettoyage autre que le
détergent pour lave-vaisselle car cela pourrait provoquer un
moussage excessif.
Nettoyage des surfaces internes
Faire une pâte avec un détergent pour lave-vaisselle en poudre
sur une éponge humide et nettoyer.
OU
Utiliser un détergent liquide pour lave-vaisselle automatique, et
nettoyer avec une éponge humide.
OU
Voir la méthode de rinçage au vinaigre à la section “Taches et
films sur la vaisselle” à “Dépannage”.
REMARQUE : Effectuer un programme de lavage normal avec
détergent après avoir nettoyé l’intérieur.
Dispositif anti-refoulement
Vérifier le dispositif anti-refoulement lorsque votre lave-vaisselle
ne se vidange pas bien.
Certains codes de plomberie provinciaux ou locaux exigent
l’installation d’un dispositif anti-refoulement entre un lavevaisselle encastré et le système de canalisation du domicile. En
cas d’obstruction d’une canalisation, le dispositif antirefoulement protège votre lave-vaisselle contre le refoulement de
l’eau.
Le dispositif anti-refoulement se trouve habituellement sur le
dessus de l’évier ou du comptoir près du lave-vaisselle. Pour
commander un dispositif anti-refoulement, contacter le
marchand local, nous contacter ou appeler le centre de service
désigné le plus proche et demander la pièce numéro 300096.
Pour plus de renseignements, voir “Assistance ou service”.
REMARQUE : Le dispositif anti-refoulement est un article de
plomberie externe qui ne fait pas partie de votre lave-vaisselle. La
garantie fournie avec votre lave-vaisselle ne couvre pas les coûts
de service directement associés au nettoyage ou à la réparation
d’un dispositif anti-refoulement externe.
Nettoyage du dispositif anti-refoulement
Nettoyer le dispositif anti-refoulement périodiquement pour
assurer la vidange adéquate de votre lave-vaisselle. Suivre les
instructions de nettoyage fournies par le fabricant. Pour la
plupart des types, il suffit de soulever le couvercle chromé, de
dévisser le capuchon de plastique, puis de vérifier s’il y a une
accumulation de saleté. Nettoyer au besoin.
Remisage
Remisage pour l’été
Protéger le lave-vaisselle au cours des mois d’été en fermant
l’approvisionnement d’eau et en déconnectant le lave-vaisselle
de l’alimentation électrique.
Hivérisation du lave-vaisselle
Protéger le lave-vaisselle et le domicile contre les dommages par
l’eau, attribuables au gel des conduits d’eau. Si le lave-vaisselle
est laissé dans une résidence saisonnière ou risque d’être
exposé à des températures près du degré de congélation, faites
hivériser le lave-vaisselle par un technicien de service agréé.
31
DÉPANNAGE
Essayer d’abord les solutions suggérées ici; elles pourraient vous éviter le coût d’une visite de service...
■
Le lave-vaisselle ne fonctionne pas correctement
■
A-t-on utilisé une quantité excessive de détergent? Voir la
section “Distributeur de détergent”.
Le lave-vaisselle ne fonctionne pas ou s’arrête au cours
d’un programme
Le témoin Start/Resume clignote-t-il? L’ouverture de la porte
ou une panne de courant interrompt le programme. Fermer la
porte et appuyer sur START/RESUME (mise en marche/
réinitialisation).
La marque de détergent utilisée produit-elle trop de mousse?
Essayer une marque de détergent différente pour réduire le
moussage et éliminer l’accumulation.
■
Le lave-vaisselle a-t-il une odeur de plastique neuf? Effectuer
un rinçage au vinaigre décrit à “Taches et films sur la
vaisselle” plus loin dans ce guide de dépannage.
■
(REMARQUE : Sur les modèles avec affichage binaire, la
commande affiche “--” durant un programme si elle croit que
la porte n’est pas verrouillée.)
Le moteur s’est-il arrêté par suite d’une surcharge? Le
moteur se réactive automatiquement après quelques
minutes. S’il ne se remet pas en marche, contacter le service
de dépannage.
Le robinet d’arrêt (le cas échéant) est-il ouvert?
Il est normal pour certains programmes de faire des pauses
répétées pendant quelques secondes lors du lavage
principal.
■
Le témoin lumineux Clean (propre) clignote
Il y a eu un dysfonctionnement du lave-vaisselle. Appeler le
service technique pour vérifier le circuit de chauffage.
■
Le lave-vaisselle ne se remplit pas
Le dispositif de protection contre le débordement peut-il
monter et descendre librement? Appuyer pour le libérer.
■
La durée d’exécution du programme semble être
trop longue
L’eau fournie au lave-vaisselle est-elle suffisamment chaude?
Le lave-vaisselle fonctionne plus longtemps durant le
chauffage de l’eau. Voir la section “Conseils d’efficacité pour
le lave-vaisselle”.
Une période d’attente s’ajoute automatiquement dans
certains programmes de lavage et de rinçage jusqu’à ce que
l’eau atteigne la température correcte.
■
Résidus d’eau dans le lave-vaisselle
Le programme est-il terminé?
■
Résidus de détergent dans la section avec couvercle du
distributeur
Le programme est-il terminé?
Le détergent est-il libre de grumeaux? Remplacer le
détergent au besoin.
32
Condensation sur le comptoir de la cuisine
(modèles encastrés)
Le lave-vaisselle est-il aligné avec le dessus du comptoir?
L’humidité sortant de l’évent de la console du lave-vaisselle
peut se former sur le comptoir. Voir les instructions
d’installation pour plus de renseignements.
A-t-on sélectionné le bon programme? Consulter les
“Tableaux de sélection de programmes”.
Le lave-vaisselle est-il alimenté par le courant électrique? Un
fusible est-il grillé ou un disjoncteur s’est-il déclenché?
Remplacer le fusible ou réenclencher le disjoncteur. Si le
problème persiste, appeler un électricien.
Odeur dans le lave-vaisselle
La vaisselle est-elle lavée tous les 2 ou 3 jours? Exécuter un
programme de rinçage une ou deux fois par jour jusqu’à ce
qu’une charge complète soit accumulée.
Est-ce que le témoin Start/Resume a clignoté 3 fois lorsqu'on
a appuyé sur START/RESUME (mise en marche/
réinitialisation)? Le lave-vaisselle attend qu'on ouvre la porte
suite au dernier programme. Ouvrir puis refermer la porte,
puis appuyer sur START/RESUME (mise en marche/
réinitialisation).
La porte est-elle bien fermée et enclenchée?
Apparition d’un résidu blanc à l’avant du panneau d’accès
Vaisselle pas complètement nettoyée
■
Résidus de produits alimentaires sur la vaisselle
La vaisselle est-elle chargée correctement? Voir la section
“Chargement du lave-vaisselle”.
La température de l’eau est-elle trop basse? Pour les
meilleurs résultats de lavage, l'eau devrait être à 120°F (49°C)
à son entrée dans le lave-vaisselle. Voir la section “Conseils
d’efficacité pour le lave-vaisselle”.
A-t-on utilisé la bonne quantité de détergent frais? Utiliser
seulement les détergents recommandés pour lave-vaisselle.
Voir la section “Distributeur de détergent”. Pour qu’il soit
efficace, il faut que le détergent soit frais. Remiser le
détergent dans un endroit frais et sec. Une vaisselle très sale
et/ou une eau dure nécessitent généralement un supplément
de détergent.
L’eau que vous utilisez est-elle dure? Il se peut que vous ayez
besoin d’augmenter la quantité de détergent que vous
utilisez. Consulter la section “Distributeur de détergent”. Il se
peut également que vous ayez besoin de changer et de
choisir un détergent avec un contenu de phosphore
de 8,7 %.
Y a-t-il des grumeaux de détergent dans le distributeur?
Utiliser uniquement un détergent frais. Ne pas laisser le
détergent pendant plusieurs heures dans un distributeur
humide. Nettoyer le distributeur lorsqu’il s’y trouve des
grumeaux de détergent.
La pompe ou le bras d’aspersion est-elle/il obstrué(e) par des
étiquettes de bouteilles et de cannettes?
La pression d’eau du domicile est-elle suffisamment élevée
pour un remplissage convenable du lave-vaisselle? La
pression d’eau du domicile devrait être de 20 à 120 lb/po2
(138 à 828 kPa). Si vous avez des questions au sujet de la
pression de votre eau, appeler un plombier qualifié agréé.
Une accumulation de mousse ralentit-elle le bras
d’aspersion? Ne pas utiliser de savon ou de détergent à
lessive. Utiliser uniquement les détergents recommandés
pour lave-vaisselle.
■
Présence de taches sur la vaisselle
■
L’eau comporte-t-elle une concentration de fer élevée? Laver
de nouveau la vaisselle après avoir versé 1 à 3 c. à thé
(5-15 mL) de cristaux d’acide citrique dans la section fermée
du distributeur de détergent. Ne pas utiliser de détergent.
Exécuter ensuite un programme de lavage Normal avec
détergent. Si ce traitement est nécessaire plus fréquemment
qu’à intervalles de deux mois, on recommande l’installation
d’un dispositif d’élimination du fer.
Taches et films sur la vaisselle
L’eau est-elle dure ou contient-elle une concentration élevée
de minéraux? Le conditionnement de l’eau de rinçage final
avec un agent de rinçage liquide favorise l’élimination des
taches et films. Veiller à ce que le distributeur soit toujours
rempli d’un agent de rinçage.
La température de l’eau est-elle trop basse? Pour les
meilleurs résultats de lavage, l’eau devrait être à 120°F (49°C)
à son entrée dans le lave-vaisselle. Voir la section “Conseils
d’efficacité pour le lave-vaisselle”.
A-t-on utilisé la bonne quantité de détergent efficace? Utiliser
seulement les détergents recommandés pour lave-vaisselle.
Voir la section “Distributeur de détergent”. Pour qu’il soit
efficace, il faut que le détergent soit frais. Remiser le
détergent dans un endroit frais et sec. Une vaisselle très sale
et/ou une eau dure nécessitent généralement un supplément
de détergent.
■
■
Il y a parfois une réaction chimique de l’eau avec certains
types de verres. Ceci est habituellement imputable à
certaines combinaisons d’eau douce ou adoucie, solutions
de lavage alcalines, rinçage insuffisant, chargement excessif
du lave-vaisselle, et la chaleur de séchage. Il peut être
nécessaire de laver manuellement ces articles pour éliminer
complètement le problème.
Vaisselle pas complètement sèche
■
Les articles de plastique sont-ils humides? Il est
souvent nécessaire de sécher les articles de plastique
avec une serviette.
Le distributeur d’agent de rinçage est-il vide? Voir la section
“Distributeur d’agent de rinçage”.
A-t-on utilisé un séchage à l’air ou une option de séchage
économique? Utiliser une option de séchage avec chaleur
pour une vaisselle plus sèche.
Vaisselle endommagée au cours d’un programme
■
Écaillage de la vaisselle
A-t-on chargé le lave-vaisselle correctement? Charger la
vaisselle et les verres de telle manière qu’ils soient stables et
qu’ils ne s’entrechoquent pas lors du lavage. Minimiser
l’écaillage en déplaçant lentement les paniers.
REMARQUE : Les antiquités, le cristal très mince et certains
types de porcelaine et de verre peuvent être trop délicats
pour le lavage automatique. Laver à la main.
Taches blanches sur les ustensiles de cuisson à
revêtement antiadhésif
Le détergent du lave-vaisselle a-t-il éliminé la patine? Générer
une nouvelle patine après le lavage au lave-vaisselle.
La vaisselle n’est pas sèche
Le lave-vaisselle a-t-il été chargé de manière à permettre un
drainage adéquat de l’eau? Ne pas charger excessivement.
Voir la section “Chargement du lave-vaisselle”. Utiliser un
agent de rinçage liquide pour accélérer le séchage.
Pour ralentir ce processus, utiliser la quantité minimale de
détergent, mais pas moins d’une cuillerée à soupe (15 g) par
charge. Utiliser un agent de rinçage liquide, et ne pas trop
charger le lave-vaisselle pour permettre un rinçage à fond. Il
n’est pas possible d’éliminer le film de silice ou l’effet de
l’attaque chimique qui demeurent en permanence. Ne pas
utiliser un séchage avec chaleur.
■
Taches orange sur les articles de plastique ou les
surfaces internes du lave-vaisselle
Place-t-on dans le lave-vaisselle de la vaisselle sur laquelle il
y a une quantité considérable de résidus alimentaires à base
de tomates? Les taches peuvent se dissiper graduellement à
la longue. L’utilisation fréquente du séchage avec chaleur
peut ralentir le processus de dissipation des taches. Les
taches n’affectent pas la performance du lave-vaisselle. Pour
réduire le risque de formation de taches, utiliser
régulièrement un programme de rinçage et un séchage à l’air
ou une option de séchage économique.
REMARQUE : Pour éliminer les taches et films sur la
vaisselle, essayer un rinçage avec de l’eau vinaigrée. Cette
méthode ne devrait être utilisée qu’occasionnellement. Le
vinaigre est un acide et son utilisation trop fréquente pourrait
endommager le lave-vaisselle.
■
Marques noires ou grises sur la vaisselle
Des articles d’aluminium frottent-ils contre la vaisselle durant
le lavage? Les articles d’aluminium jetables peuvent se
détériorer dans le lave-vaisselle et causer des marques. Laver
ces articles à la main. Pour éliminer les marques d’aluminium,
employer un produit de nettoyage moyennement abrasif.
La pression d’eau du domicile est-elle suffisamment élevée
pour un remplissage convenable du lave-vaisselle? La
pression d’eau du domicile devrait être de 20 à 120 lb/po2
(138 à 828 kPa). Si vous avez des questions au sujet de la
pression de votre eau, appeler un plombier qualifié agréé.
1. Laver et rincer la vaisselle. Utiliser le séchage à l’air ou
une option de séchage économique. Enlever tous les
couverts ou articles métalliques.
2. Ajouter 2 tasses (500 mL) de vinaigre blanc dans une
tasse à mesurer lavable au lave-vaisselle et la placer dans
le panier inférieur.
3. Faire exécuter au lave-vaisselle un programme de lavage
complet et un séchage à l’air ou une option de séchage
économique. Ne pas utiliser de détergent. Le vinaigre se
mélangera à l’eau de lavage.
Film de silice ou attaque (le film de silice est un dépôt
blanc irisé; l’attaque produit l’apparence d’un film
translucide)
Taches marron sur la vaisselle et les surfaces internes du
lave-vaisselle
Bruits
■
Émission de bruits de broyage ou de bourdonnement
Un objet dur a pénétré dans le module de lavage (sur certains
modèles). Le bruit devrait cesser après le broyage de l’objet.
Si le bruit persiste après un programme complet, faire un
appel de service.
33
ASSISTANCE OU SERVICE
Avant de demander une assistance ou un service, veuillez vérifier
la section “Dépannage”. Cette vérification peut vous faire
économiser le coût d’une visite de réparation. Si vous avez
encore besoin d’aide, suivre les instructions ci-dessous.
Lors d’un appel, veuillez connaître la date d’achat et les numéros
au complet de modèle et de série de votre appareil. Ces
renseignements nous aideront à mieux répondre à votre
demande.
Si vous avez besoin de pièces de rechange
Si vous avez besoin de commander des pièces de rechange,
nous vous recommandons d’utiliser seulement les pièces de
rechange FSP®. Ces pièces conviendront bien et fonctionneront
bien parce qu’elles sont fabriquées selon les mêmes
spécifications précises utilisées pour construire chaque nouvel
appareil ROPER®.
Pour localiser les pièces de rechange FSP® dans votre région,
nous appeler ou téléphoner au centre de service désigné le plus
proche.
Pour l’assistance
Téléphoner sans frais au Centre d’interaction avec la clientèle de
Whirlpool Canada LP au : 1-800-807-6777 ou visitez notre site
web à www.roper.ca
34
Nos consultants fournissent l’assistance pour :
■ Caractéristiques et spécifications de notre gamme complète
d’appareils électroménagers.
■
Renseignements sur la garantie.
■
Utilisation et consignes d'entretien.
■
Ventes d'accessoires et pièces de rechange.
■
Références aux marchands locaux, aux distributeurs de
pièces de rechange et aux compagnies de service. Les
techniciens de service désignés par Whirlpool Canada LP
sont formés pour remplir la garantie des produits et fournir un
service après garantie partout au Canada.
Pour plus d’assistance
Si vous avez besoin de plus d’assistance, vous pouvez nous
écrire en soumettant toute question ou préoccupation au :
Centre d’interaction avec la clientèle
Whirlpool Canada LP
1901 Minnesota Court
Mississauga, Ontario L5N 3A7
Dans votre correspondance, veuillez indiquer un numéro de
téléphone où l’on peut vous joindre dans la journée.
GARANTIE DES GROS APPAREILS MÉNAGERS
WHIRLPOOL CORPORATION
GARANTIE LIMITÉE DE UN AN
Pendant un an à compter de la date d'achat, lorsque ce gros appareil ménager est utilisé et entretenu conformément aux instructions
jointes à ou fournies avec le produit, Whirlpool Corporation ou Whirlpool Canada LP (ci-après désignées “Whirlpool”) paiera pour les
pièces spécifiées par l'usine et la main-d'oeuvre pour corriger les vices de matériaux ou de fabrication. Le service doit être fourni par
une compagnie de service désignée par Whirlpool. Cette garantie limitée s’applique exclusivement lorsque l’appareil est utilisé dans le
pays où il a été acheté.
WHIRLPOOL NE PRENDRA PAS EN CHARGE
1. Les visites de service pour rectifier l'installation du gros appareil ménager, montrer à l'utilisateur comment utiliser l'appareil,
remplacer ou réparer des fusibles ou rectifier le câblage ou la plomberie du domicile.
2. Les visites de service pour réparer ou remplacer les ampoules électriques de l'appareil, les filtres à air ou les filtres à eau. Ces
pièces consomptibles ne sont pas couvertes par la garantie.
3. Les réparations lorsque le gros appareil ménager est utilisé à des fins autres que l'usage unifamilial normal.
4. Les dommages imputables à : accident, modification, usage impropre ou abusif, incendie, inondation, actes de Dieu, installation
fautive ou installation non conforme aux codes d'électricité ou de plomberie, ou l'utilisation de produits non approuvés par
Whirlpool.
5. Toute perte d'aliments due à une défaillance du réfrigérateur ou du congélateur.
6. Le coût des pièces de rechange et de la main-d'œuvre pour les appareils utilisés hors des États-Unis ou du Canada.
7. Le ramassage et la livraison. Ce gros appareil ménager est conçu pour être réparé à domicile.
8. Les réparations aux pièces ou systèmes résultant d'une modification non autorisée faite à l'appareil.
9. Les frais de transport pour le service d'un produit dans les régions éloignées.
10. La dépose et la réinstallation de votre appareil si celui-ci est installé dans un endroit inaccessible ou n'est pas installé
conformément aux instructions d'installation fournies.
11. Le coût des pièces de rechange et de la main-d'œuvre lorsque l’appareil est utilisé dans un pays autre que le pays où il a été
acheté.
CLAUSE D'EXONÉRATION DE RESPONSABILITÉ AU TITRE DES GARANTIES IMPLICITES; LIMITATION DES RECOURS
LE SEUL ET EXCLUSIF RECOURS DU CLIENT DANS LE CADRE DE LA PRÉSENTE GARANTIE LIMITÉE CONSISTE EN LA
RÉPARATION PRÉVUE CI-DESSUS. LES GARANTIES IMPLICITES, Y COMPRIS LES GARANTIES APPLICABLES DE QUALITÉ
MARCHANDE ET D'APTITUDE À UN USAGE PARTICULIER, SONT LIMITÉES À UN AN OU À LA PLUS COURTE PÉRIODE AUTORISÉE
PAR LA LOI. WHIRLPOOL N'ASSUME AUCUNE RESPONSABILITÉ POUR LES DOMMAGES FORTUITS OU INDIRECTS. CERTAINES
JURIDICTIONS NE PERMETTENT PAS L'EXCLUSION OU LA LIMITATION DES DOMMAGES FORTUITS OU INDIRECTS, OU LES
LIMITATIONS DE LA DURÉE DES GARANTIES IMPLICITES DE QUALITÉ MARCHANDE OU D'APTITUDE À UN USAGE PARTICULIER,
DE SORTE QUE CES EXCLUSIONS OU LIMITATIONS PEUVENT NE PAS S'APPLIQUER DANS VOTRE CAS. CETTE GARANTIE VOUS
CONFÈRE DES DROITS JURIDIQUES SPÉCIFIQUES ET VOUS POUVEZ ÉGALEMENT JOUIR D'AUTRES DROITS QUI PEUVENT
VARIER D'UNE JURIDICTION À UNE AUTRE.
À l'extérieur du Canada et des 50 États des États-Unis, cette garantie ne s'applique pas. Contacter votre marchand Whirlpool autorisé
pour déterminer si une autre garantie s'applique.
Si vous avez besoin de service, voir d'abord la section “Dépannage” du Guide d'utilisation et d'entretien. Après avoir vérifié la section
“Dépannage”, de l'aide supplémentaire peut être trouvée en vérifiant la section “Assistance ou service” ou en appelant Whirlpool. Aux
É.-U., composer le 1-800-253-1301. Au Canada, composer le 1-800-807-6777.
12/05
Conservez ce manuel et votre reçu de vente ensemble pour
référence ultérieure. Pour le service sous garantie, vous
devez présenter un document prouvant la date d'achat ou
d'installation.
Inscrivez les renseignements suivants au sujet de votre gros
appareil ménager pour mieux vous aider à obtenir assistance ou
service en cas de besoin. Vous devrez connaître le numéro de
modèle et le numéro de série au complet. Vous trouverez ces
renseignements sur la plaque signalétique située sur le produit.
Nom du marchand ______________________________________________
Adresse ________________________________________________________
Numéro de téléphone ___________________________________________
Numéro de modèle______________________________________________
Numéro de série ________________________________________________
Date d’achat____________________________________________________
35
W10073780B
© 2007 Whirlpool Corporation.
All rights reserved.
® Registered Trademark/TM Trademark of Whirlpool, U.S.A., Whirlpool Canada LP Licensee in Canada
Tous droits réservés.
® Marque déposée/TM Marque de commerce de Whirlpool, U.S.A., emploi licencié par Whirlpool Canada LP au Canada
6/07
Printed in U.S.A.
Imprimé aux É.-U.
