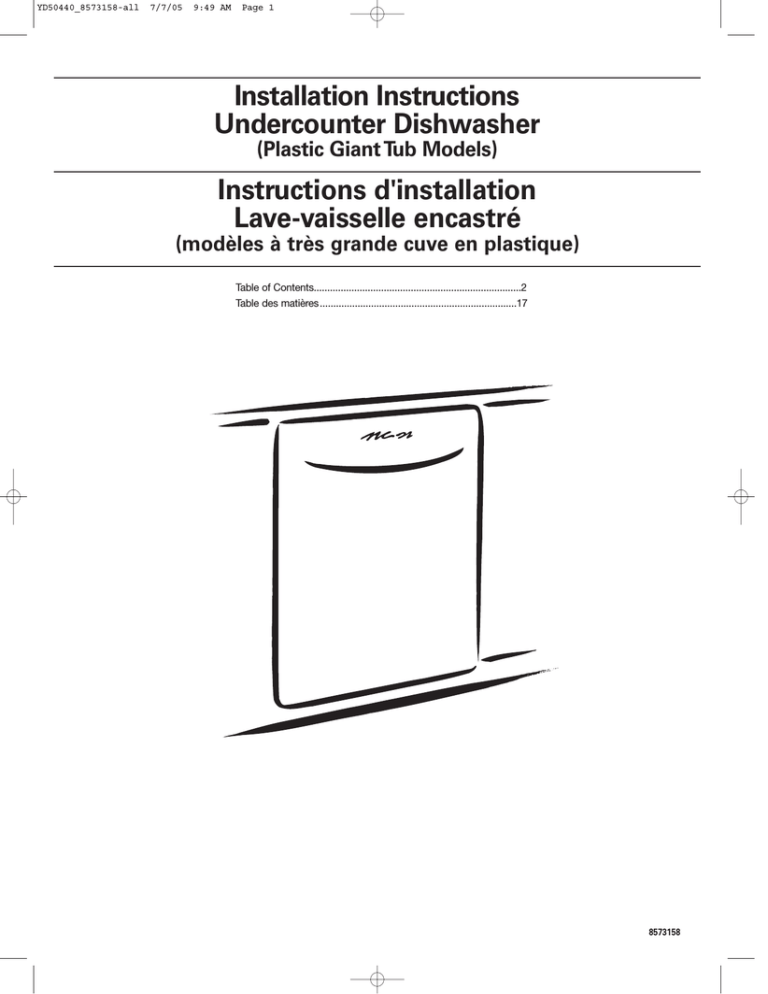

Installation Instructions

Undercounter Dishwasher

(Plastic Giant Tub Models)

Instructions d'installation

Lave-vaisselle encastré

(modèles à très grande cuve en plastique)

Table of Contents.............................................................................2

Table des matières .........................................................................17

8573158

YD50440_8573158-all 7/7/05 9:49 AM Page 2

Table of Contents

Dishwasher Safety . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 2

Installation Requirements . . . . . . . . . . . . . . . . . . . . . . . . . . . 3

Tools and parts . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 3

Location Requirements . . . . . . . . . . . . . . . . . . . . . . . . . . 3

Drain Requirements . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 5

Water Supply Requirements . . . . . . . . . . . . . . . . . . . . . . 5

Electrical Requirements . . . . . . . . . . . . . . . . . . . . . . . . . . 5

Installation Instructions. . . . . . . . . . . . . . . . . . . . . . . . . . . . . 6

Prepare cabinet opening using existing utility hookups . . . . . . . . . . . . . . . . . . . . . 6

Prepare cabinet opening where there are no existing utility hookups. . . . . . . . . . 7

Prepare dishwasher . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 9

Make electrical connection . . . . . . . . . . . . . . . . . . . . . . . 11

Connect to water supply . . . . . . . . . . . . . . . . . . . . . . . . 12

Connect to drain . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 13

Secure dishwasher in cabinet opening. . . . . . . . . . . . . 13

Dishwasher Safety

Your safety and the safety of others are very important.

We have provided many important safety messages in this manual and on your appliance. Always read and obey all safety messages.

This is the safety alert symbol.

This symbol alerts you to potential hazards that can kill or hurt you and others.

All safety messages will follow the safety alert symbol and either the word “DANGER” or “WARNING.”

These words mean:

DANGER

You can be killed or seriously injured if you don't immediately follow instructions.

WARNING

You can be killed or seriously injured if you don't follow instructions.

All safety messages will tell you what the potential hazard is, tell you how to reduce the chance of injury, and tell you what can happen if the instructions are not followed.

WARNING

Tip Over Hazard

Do not use dishwasher until completely installed.

Do not push down on open door.

Doing so can result in serious injury or cuts.

You need to:

• Slowly open dishwasher door while someone grasps the rear of the dishwasher. Remove shipping materials, drain hose and lower rack. Close dishwasher door until latched.

• Observe all governing codes and ordinances.

• Install this dishwasher as specified in these instructions.

• Installation should be performed by a qualified service technician. The dishwasher must be installed to meet all electrical and plumbing national and local codes and ordinances.

2

YD50440_8573158-all 7/7/05 9:49 AM Page 3

Installation Requirements

Tools and Parts

Gather the required tools and parts before starting installation.

All installations

Tools needed:

• pliers

• Phillips screwdriver

• 5/16" and 1/4" nut drivers or hex sockets

• measuring tape or ruler

• 10" adjustable wrench that opens to 1-1/8" (2.9 cm)

• flat-blade screwdriver

• utility knife

• 2 twist-on wire connectors which are the proper size to connect your household wiring to 16-gauge wiring in dishwasher

• small level

• flashlight

• shallow pan

• 5/8" open-end wrench

• bath towel

• wood block

Parts needed:

• 90° elbow with 3/8" N.P.T.

external threads on one end. (The other end must fit your water supply line.)

• Teflon ® tape or pipe joint compound

• shims (if installed with built-up floor)

In addition, for new installations

Tools needed:

• electric drill with 1/2", 3/4" and 1-1/2" hole saw bits

• small tubing cutter

• wire stripper

• 1-1/2"-2" screw-type clamp if connecting to waste-tee

Parts needed:

• copper tubing (3/8" recommended) or flexible stainless steel braided fill line

• clamp connector or conduit connector to fit a

7/8" (2.2 cm) diameter hole

Parts supplied

A. 2 – drain hose clamps, 1 large and 1 small

B. 2 – # 10 x 1/2" Phillips-head screws

C. drain hose

Location Requirements

Do not run drain lines, water lines or electrical wiring where they can interfere with or contact dishwasher motor or legs.

The location where the dishwasher will be installed must provide clearance between motor and flooring. Motor should not touch the floor.

Do not install dishwasher over carpeted flooring.

Protect dishwasher and water lines leading to dishwasher against freezing. Damage from freezing is not covered by the warranty.

A side panel kit is available from your dealer for installing your dishwasher at the end of your cabinetry.

A moisture barrier accessory (Part No. 4396277) is available from your dealer for installing underneath the countertop, but is not required.

Check location where dishwasher will be installed. The location must provide:

• easy access to water, electricity and drain.

• convenient access for loading and unloading dishes.

Corner locations require a 2" (5.1 cm) minimum clearance between the side of the dishwasher door and the wall or cabinet.

• square opening for proper operation and appearance.

• cabinet front perpendicular to floor.

• level floor. (If floor at front of opening is not level with floor at rear of opening, shims may be needed to level dishwasher.)

NOTE: To prevent shifting during dishwasher operation, shims must be securely attached to the floor.

If dishwasher will be left unused for a period of time or in a location where it may be subject to freezing, have it winterized by authorized service personnel.

Make sure pipes, wires and drain hose are within the shaded area shown in the “Cutout dimensions” section.

Helpful Tip: If the floor in the dishwasher opening is uneven (example: tile flooring only partway into opening) you will need to take special care in measuring dimensions and in leveling dishwasher.

A

B

C

Make sure all these parts are included.

See separate parts list for accessories available for your dishwasher.

® Teflon is a registered trademark of E.I. Du Pont de Nemours and

Company.

3

YD50440_8573158-all 7/7/05 9:49 AM Page 4

Product dimensions

3/4" (1.9 cm) insulation – may be compressed

(not used on all models)

25-1/4" (64.1 cm)

24-1/2" (62.2 cm)

33-7/8"

(86 cm) min.

with wheels removed

21" (53.3 cm)

SIDE VIEW

23-7/8" (60.6 cm)

Cutout dimensions

24" (61 cm)**

All surfaces must be free from intrusions

24"

(61 cm) min.

34"

(86.4 cm) min.*

1-3/4"

(4,4 cm)‡

2-1/2"

(6,4 cm)‡ 6-1/4"

(15,9 cm)***

4"

(10,2 cm)‡

3"

(7,6 cm)‡

1-3/4"

(4,4 cm)‡

4-1/4"

(10,8 cm)‡

9"

(22,9 cm)

2"

(5,1 cm)‡

6-1/4"

(15,9 cm)‡***

2"

(5,1 cm)

10"

(25,4 cm) clear area‡ aire libre‡

Cut holes in shaded area of cabinet walls or floor as specified below: water line – 1/2" (1.3 cm) drain line – 1-1/2" (3.8 cm) direct wire – 3/4" (1.9 cm) power supply cord – 1-1/2" (3.8 cm)

* Measured from the lowest point on the underside of countertop. May be reduced to 33-7/8" (86 cm) by removing wheels from dishwasher.

** Minimum, measured from narrowest point of opening.

*** May be increased to 6-7/8" (17.5 cm) if height of opening is 34-1/2" (87.6 cm) at its lowest point.

‡ Both sides

REAR VIEW

4

YD50440_8573158-all 7/7/05 9:49 AM Page 5

Drain Requirements

• Use the new drain hose supplied with your dishwasher.

If this is not long enough, use a new drain hose with a maximum length of 12 feet (3.7 m) that meets all current AHAM/IAPMO test standards, is resistant to heat and detergent, and fits the 1" (2.5 cm) drain connector of the dishwasher.

• Connect drain hose to waste tee or disposer inlet above drain trap in house plumbing and 20" (50.8 cm) minimum above the floor. It is recommended that the drain hose either be looped up and securely fastened to the underside of the counter, or be connected to an air gap.

air gap

• Use an air gap if the drain hose is connected to house plumbing lower than 20" (50.8 cm) above subfloor or floor.

• Use 1/2" minimum I.D. drain line fittings.

Water Supply Requirements

• A hot water line with 20-120 psi (138-862 kPa) water pressure.

• 120°F (49°C) water at dishwasher.

• 3/8" O.D. copper tubing with compression fitting or flexible stainless steel braided fill line (1/2" minimum plastic tubing is not recommended).

• A 90° elbow with 3/8" N.P.T. external pipe threads on one end.

Do not solder within 6" (15.2 cm) from water inlet valve.

Electrical Requirements

Contact a qualified electrician.

Assure that the electrical installation is adequate and in conformance with all national and local codes and ordinances.

You must have:

• 120-volt, 60 Hz, AC-only, 15 or 20 amp., fused electrical supply.

• Copper wire only.

We recommend:

• A time-delay fuse or circuit breaker.

• A separate circuit.

If direct wiring dishwasher:

• Use flexible, armored or non-metallic sheathed, copper wire with grounding wire that meets the wiring requirements for your home and local codes and ordinances.

• Use strain relief method provided with house wiring junction box or install a U.L.-listed/CSA-certified clamp connector to the house wiring junction box. If using conduit, use a U.L.-listed/CSA-certified conduit connector.

If connecting dishwasher with a power supply cord:

• Use Power Supply Cord Kit (Part No. 4317824) marked for use with dishwashers. Kit contents include:

– Volex, Inc., UL listed 16 gauge 3 wire power supply cord with 3 prong grounded plug.

– Neer C-500 7/8 inch strain relief.

– 3 wire connectors.

– Part No. 302797 grommet

Follow the kit instructions for installing the power supply cord.

• Power supply cord must plug into a mating three prong, grounded outlet, located in the cabinet next to the dishwasher opening. Outlet must meet all local codes and ordinances.

5

YD50440_8573158-all 7/7/05 9:49 AM Page 6

Installation Instructions

WARNING

Install the drain hose

IMPORTANT: Always use a new drain hose even when installing a new replacement dishwasher.

1. Drill a 1-1/2" (3.8 cm) diameter hole in cabinet wall or floor on the side of the opening closest to the sink.

Electrical Shock Hazard

Disconnect electrical power at the fuse box or circuit breaker box before installing dishwasher.

Failure to do so can result in death or electrical shock.

1. Disconnect power.

2. Turn off water supply.

Prepare cabinet opening using existing utility hookups

• Follow the steps in this section if you are installing the dishwasher in an existing cabinet opening with utility hookups.

• If you are installing the dishwasher in a cabinet opening that does not have hookups, follow the steps under

"Prepare cabinet opening where there are no existing utility hookups" section.

1. Check that the water line reaches to the front left of opening where the water connection will be made.

water line direct wire

2. Check that the direct wire reaches to the front right of opening where the electrical connection will be made.

6" (15.2 cm)

If the water line and the direct wire reach far enough into the opening, proceed to the next section “Install the drain hose.“ If they do not reach far enough, follow the steps under “Prepare cabinet opening where there are no existing utility hookups.”

2. Connect drain hose to waste tee or waste disposer using one of the following methods:

• Option 1, Waste disposer – with air gap

• Option 2, No waste disposer – with air gap

• Option 3, Waste disposer – no air gap*

• Option 4, No waste disposer – no air gap*

*an air gap is recommended

Helpful Tip: To reduce the vibration of the hose, keep the hose away from the floor and the edge of the hole where it passes through the cabinet.

Option 1, Waste disposer – with air gap:

1. Remove the disposer knockout plug. Cut end of drain hose if needed (do not cut ribbed section).

2. Attach drain hose to air gap with large spring-type clamp. If the drain hose was cut, use a 1-1/2" to 2"

(3.8 to 5 cm) screw-type clamp*.

3. Use a rubber hose connector* with spring or screwtype clamps* to connect air gap to disposer inlet.

This connection must be before the drain trap and at least 20" (50.8 cm) above the floor where dishwasher will be installed.

drain hose – cut here if needed rubber hose connector spring or screw-type clamps air gap large spring-type clamp disposer inlet drain trap

4. Insert drain hose through hole cut in cabinet to the front center of opening where drain connection will be made.

drain hose

* Parts available from local plumbing supply stores drain hose

6

YD50440_8573158-all 7/7/05 9:49 AM Page 7

Option 2, No waste disposer – with air gap:

1. Cut end of drain hose if needed (do not cut ribbed section).

2. Attach drain hose to air gap with large spring-type clamp. If the drain hose was cut, use a 1-1/2" to 2"

(3.8 to 5 cm) screw-type clamp*.

3. Use a rubber hose connector* with spring or screwtype clamps* to connect air gap to waste tee.

This connection must be before the drain trap and at least 20" (50.8 cm) above the floor where dishwasher will be installed. drain hose – cut here if needed rubber hose connector air gap spring or screw-type clamps large spring-type clamp waste tee drain trap drain hose

Option 4, No waste disposer – no air gap:

1. Cut end of drain hose if needed (do not cut ribbed section).

2. Attach drain hose to waste tee with 1-1/2" to 2"

(3.8 to 5 cm) screw-type clamp*.

This connection must be before the drain trap and at least 20" (50.8 cm) above the floor where dishwasher will be installed. It is recommended that the drain hose be looped up and securely fastened to the underside of the counter. drain hose – cut here if needed screw-type clamp waste tee drain hose drain trap

3. Insert drain hose through hole cut in cabinet to the front center of opening where drain connection will be made.

drain hose

* Parts available from local plumbing supply stores

4. Insert drain hose through hole cut in cabinet to the front center of opening where drain connection will be made.

drain hose

* Parts available from local plumbing supply stores

Option 3, Waste disposer – no air gap:

1. Remove the disposer knockout plug. Do not cut end of drain hose.

2. Attach drain hose to disposer inlet with large springtype clamp.

This connection must be before the drain trap and at least 20" (50.8 cm) above the floor where dishwasher will be installed. It is recommended that the drain hose be looped up and securely fastened to the underside of the counter. large spring-type clamp drain hose disposer inlet drain trap

3. Insert drain hose through hole cut in cabinet to the front center of opening where drain connection will be made.

drain hose

Prepare cabinet opening where there are no existing utility hookups

Electrical connection

Option1, Direct wire method:

Helpful Tip: Wiring the dishwasher will be easier if you route wire into the cabinet opening from the right side.

1. Drill a 3/4" (1.9 cm) hole in right-hand cabinet side, rear or floor. Preferred and optional locations are shown.

2. Wood cabinet: Sand hole until smooth.

optional locations preferred locations

Metal cabinet: Cover hole with grommet, not provided.

3. Run wire into house wiring junction box.

4. Install a U.L.-listed/CSA-certified clamp connector

(strain relief) for flexible-type wire. If installing conduit, attach a U.L.-listed/CSA-certified conduit connector to the junction box.

5. Run other end of wire through cabinet hole.

Cable must extend to the right front of cabinet opening.

7

YD50440_8573158-all 7/7/05 9:49 AM Page 8

Option 2, Power supply cord method:

NOTE: A mating, three prong, ground-type wall receptacle is required in a cabinet next to the dishwasher opening.

1. Drill a 1-1/2"

(3.8 cm) hole in the cabinet rear or side. Preferred and optional locations are shown.

optional locations preferred locations

2. Wood cabinet:

Sand hole until smooth.

Metal cabinet: Cover hole with grommet (Part No.

302797) included with power supply cord kit.

Install the water line

Helpful Tip: Routing the water line through the left side of cabinet opening will make water connection easier.

1. Drill a minimum 1/2" (1.3 cm) hole in the cabinet side, rear or floor. Preferred and optional locations are shown.

preferred locations optional locations

2. Measure overall length of copper tubing required.

3. Attach copper tubing to the water line with a manual shutoff valve. copper tubing

4. Slowly feed copper tubing through hole in cabinet. Copper tubing will bend and kink easily, so be gentle. The copper tubing should be far enough into the cabinet opening to connect it to dishwasher inlet on the front left of the dishwasher.

5. Turn water shutoff valve to “ON” position. Flush water into a shallow pan to get rid of particles that may clog the inlet valve.

6. Turn shutoff valve to “OFF” position.

Install the drain hose

IMPORTANT: Always use a new drain hose.

1. Drill a 1-1/2" (3.8 cm) diameter hole in cabinet wall or floor on the side of the opening closest to the sink.

2. Connect drain hose to waste tee or waste disposer using one of the following methods:

• Option 1, Waste disposer – with air gap

• Option 2, No waste disposer – with air gap

• Option 3, Waste disposer – no air gap*

• Option 4, No waste disposer – no air gap*

*an air gap is recommended

Helpful Tip: To reduce the vibration of the hose, keep the hose away from the floor and the edge of the hole where it passes through the cabinet.

Option 1, Waste disposer – with air gap:

1. Remove the disposer knockout plug. Cut end of drain hose if needed (do not cut ribbed section).

2. Attach drain hose to air gap with large spring-type clamp. If the drain hose was cut, use a 1-1/2" to 2"

(3.8 to 5 cm) screw-type clamp*.

3. Use a rubber hose connector* with spring or screwtype clamps* to connect air gap to disposer inlet.

This connection must be before the drain trap and at least 20" (50.8 cm) above the floor where dishwasher will be installed.

drain hose – cut here if needed rubber hose connector air gap spring or screw-type clamps large spring-type clamp disposer inlet drain trap

4. Insert drain hose through hole cut in cabinet to the front center of opening where drain connection will be made.

drain hose

* Parts available from local plumbing supply stores drain hose

8

YD50440_8573158-all 7/7/05 9:49 AM Page 9

Option 2, No waste disposer – with air gap:

1. Cut end of drain hose if needed (do not cut ribbed section).

2. Attach drain hose to air gap with large spring-type clamp. If the drain hose was cut, use a 1-1/2" to 2"

(3.8 to 5 cm) screw-type clamp*.

3. Use a rubber hose connector* with spring or screwtype clamps* to connect air gap to waste tee.

This connection must be before the drain trap and at least 20" (50.8 cm) above the floor where dishwasher will be installed. drain hose – cut here if needed rubber hose connector air gap spring or screw-type clamps large spring-type clamp waste tee drain trap drain hose

Option 4, No waste disposer – no air gap:

1. Cut end of drain hose if needed (do not cut ribbed section).

2. Attach drain hose to waste tee with 1-1/2" to 2"

(3.8 to 5 cm) screw-type clamp*.

This connection must be before the drain trap and at least 20" (50.8 cm) above the floor where dishwasher will be installed. It is recommended that the drain hose be looped up and securely fastened to the underside of the counter. drain hose – cut here if needed screw-type clamp waste tee drain trap

3. Insert drain hose through hole cut in cabinet to the front center of opening where drain connection will be made.

drain hose

* Parts available from local plumbing supply stores drain hose

4. Insert drain hose through hole cut in cabinet to the front center of opening where drain connection will be made.

drain hose

* Parts available from local plumbing supply stores

Option 3, Waste disposer – no air gap:

1. Remove the disposer knockout plug. Do not cut end of drain hose.

2. Attach drain hose to disposer inlet with large springtype clamp.

This connection must be before the drain trap and at least 20" (50.8 cm) above the floor where dishwasher will be installed. It is recommended that the drain hose be looped up and securely fastened to the underside of the counter. large spring-type clamp drain hose disposer inlet

Prepare dishwasher

WARNING

Tip Over Hazard

Do not use dishwasher until completely installed.

Do not push down on open door.

Doing so can result in serious injury or cuts.

drain trap

3. Insert drain hose through hole cut in cabinet to the front center of opening where drain connection will be made.

drain hose

WARNING

Excessive Weight Hazard

Use two or more people to move and install dishwasher.

Failure to do so can result in back or other injury.

1. Grasp sides of dishwasher door frame and put dishwasher on its back.

9

YD50440_8573158-all 7/7/05 9:49 AM Page 10

2. Remove two screws attaching access panel and lower panel to dishwasher using a 1/4" hex socket, nut driver or Phillips screwdriver.

3. Remove panels and set panels aside on a protective surface.

4. Check that grounding clip is attached to the lower panel.

access panel lower panel grounding clip water inlet valve

5. Apply Teflon

® tape or pipe joint compound to 90° elbow fitting and connect fitting to water inlet valve.

6. Tighten elbow until snug, and be sure that it faces to the rear.

7.

Remove terminal box cover. elbow

– If you are direct wiring: install a U.L.-listed/CSAcertified clamp connector to the terminal box. If using conduit, use a U.L.-listed/CSA-certified conduit connector.

– If you are installing a power supply cord kit, do so now, following kit instructions. terminal box cover

ADVERTENCIA

AVERTISSEMENT

cable clamp connector dishwasher wires

Helpful Tip: Put cardboard under dishwasher until it is installed in cabinet opening. The cardboard will help protect floor covering during installation.

8. Measure height of cabinet opening from underside of countertop to floor where dishwasher will be installed (you need the lowest point). Check chart for that height opening. Put wheels in the required position.

Minimum cutout height

34" (86.4 cm)

34-1/4" (87 cm)

34-1/2" (87.6 cm)

Wheel position

Number of turns on front leg

1

2

3

10

5

0

3

2

1

9. Turn both front leveler legs to the same height.

If the minimum cutout height is less than

34" (86.4 cm), the rear wheels can be removed for additional clearance. This will allow the dishwasher to fit into a 33-7/8"

(86 cm) high cutout, but the dishwasher will be more difficult to move into front leg position. If the wheels are removed, protect the floor when moving the dishwasher.

If you have built-up floors

countertop

1. Measure height of opening from underside of countertop to built-up floor. If the height is at least 33-3/4" (85.7 cm), the dishwasher will fit into the opening without modification to the countertop or flooring.

shim

2. Put wheels in position 1 and turn the front leveler legs up all the way.

33-3/4"

(85.7 cm) min.

built-up floor

3. Add shims as needed in the area shown to bring dishwasher up to proper height.

NOTE: Shims must be securely attached to floor to prevent their movement when the dishwasher is operated.

2"

(5.1 cm) shim shim

2-3/4"

(7.0 cm)

6"

(15.2 cm)

2-3/4"

(7.0 cm)

10

YD50440_8573158-all 7/7/05 9:49 AM Page 11

Check door spring tension

With another person holding the dishwasher to prevent it from tipping, open and close the door a few times. If the door closes or falls open under its own weight, the door tension will need to be adjusted.

If the door closes too quickly, decrease the spring tension by moving the spring end toward the front of the dishwasher.

If the door falls open, increase the spring tension by moving the spring end toward the back of the dishwasher.

Springs should be in the same notches on left and right sides.

spring move spring end

Level the dishwasher

1. Align front of dishwasher door panel with cabinet doors. You may need to adjust alignment to be even with your cabinets.

Helpful Tip: Prop up one side of frame to hold dishwasher up off floor when adjusting front legs.

With some installations, it may be easier to adjust the front leg using the 3/16" hex head.

2. Check that leveling legs are firmly against the floor.

3. Close and latch the door, and place level against the front panel. Check that dishwasher is plumb. If needed, adjust leveling leg or add shims under rear wheel until dishwasher is plumb.

Move dishwasher into cabinet opening

WARNING

Excessive Weight Hazard

Use two or more people to move and install dishwasher.

Failure to do so can result in back or other injury.

1. Using two or more people, stand the dishwasher up.

2. Grasp the sides of the dishwasher at the edges of the door panel.

3. Tilt dishwasher backwards on wheels and move dishwasher close to cabinet opening. Do not push on the front of the panel or on the console—they may dent.

4. If dishwasher has a power supply cord, insert power supply cord into hole cut into cabinet.

If using direct wire, check that it is on the right front side of opening.

5. Check that water line is on the left side of opening and drain hose is near the center of the hole in the cabinet.

6. Slowly move dishwasher completely into cabinet opening. Do not kink or pinch copper tubing, drain hose, power supply cord or direct wire between dishwasher and cabinet.

Helpful Tip: Once the dishwasher is in position, you may have to support the front of the dishwasher by raising, lowering or shimming front feet.

7.

Remove cardboard from under dishwasher.

NOTE: It is all right if dishwasher fits tightly into cabinet opening. Do not remove insulation blanket —the blanket reduces the sound level.

4. Repeat for other side of dishwasher.

NOTE: Shims must be securely attached to floor to prevent their movement when the dishwasher is operated.

5. Place level against top front opening of tub. Check that dishwasher is level from side to side. If dishwasher is not level, adjust front legs up or down until dishwasher is level.

Make Electrical Connection

Check “Electrical requirements” section.

You need to:

• have the correct electrical supply and recommended grounding method.

If you are:

• direct wiring, use Option 1

• using a power supply cord, use Option 2

Option 1, Direct wire method

1. Route direct wire so that it does not touch dishwasher motor or lower part of dishwasher tub.

2. Pull direct wire through hole in terminal box.

11

YD50440_8573158-all 7/7/05 9:49 AM Page 12

Helpful Tip:

• Select the proper size twist-on connectors to connect your household wiring to 16-gauge dishwasher wiring.

• Insert wire ends into twist-on connector. Do not pre-twist bare wire.

• Twist connector.

• Gently tug on wires to be sure both are secured.

3. Connect the wires as follows using twist-on connectors sized to connect direct wire to 16-gauge dishwasher wire:

Power supply wire: white black ground wire

Terminal box wire: white black ground connector

WARNING

Electrical Shock Hazard

Electrically ground dishwasher.

Connect ground wire to green ground connector in terminal box.

Do not use an extension cord.

Failure to follow these instructions can result in death, fire, or electrical shock.

4. Form bare ground wire into a U-shaped hook. Wrap ground wire hook clockwise around ground connector and under the washer.

5. Securely tighten ground connector. ground wire washer ground connector

Option 2, Power supply cord method

WARNING

Electrical Shock Hazard

Plug into a grounded 3 prong outlet.

Do not remove ground prong.

Do not use an adapter.

Do not use an extension cord.

Failure to follow these instructions can result in death, fire, or electrical shock.

1. Plug into a grounded 3 prong outlet.

2. Check that power supply cord does not touch dishwasher motor or lower part of dishwasher tub.

Connect to water supply

Helpful Tip:

Compression fittings: a. Slide nut onto copper tubing about 1" (2.5 cm). b. Slide ferrule onto the tubing. Do not position ferrule on the end of the tubing.

c. Put the tubing into the elbow as far as it will go.

d. Slide the nut and ferrule forward and start the nut onto the elbow threads. Be gentle when handling and positioning the copper tubing, it bends and kinks easily.

nut ferrule elbow

1. To prevent vibration during operation, route the water supply line so that it does not touch the dishwasher base, frame or motor.

2. With copper tubing pushed into compression fitting as far as it will go, use a wrench and tighten compression fitting nut to elbow on water inlet valve. Do not use

Teflon

® tape with compression fittings.

ground wire

6. Tighten clamp connector or conduit connector screws.

screws

7.

Reinstall terminal box cover with wires inside terminal box.

The cover must be outside the box on the left side.

8. Make sure no wires are pinched by cover.

ADVERTENCIA

AVERTISSEMENT

12

3. Place paper towel under elbow. Turn on water supply and check for leaks.

YD50440_8573158-all 7/7/05 9:49 AM Page 13

Connect to drain

1. To help minimize vibration, route drain hose to avoid contact with motor, door springs, water line, cabinet, flooring or the edge of the hole where it passes through the cabinet.

drain loop

2. Do not remove drain loop from side of dishwasher.

3. Place pan under end of drain hose. Pan will collect any water in drain hose.

4. Place the smaller drain hose clamp onto the small end of the drain hose. hose clamp

5. Push the drain hose into the connector up to the stop on the drain hose.

connector stop

Secure dishwasher in cabinet opening

WARNING

Tip Over Hazard

Do not use dishwasher until completely installed.

Do not push down on open door.

Doing so can result in serious injury or cuts.

1. If you have not already done so, open dishwasher door and place towel over pump assembly and spray arm of dishwasher. This will prevent screws from falling into pump area when securing dishwasher to countertop.

2. Check that dishwasher is still level and centered side to side in the opening.

3. Secure dishwasher to countertop with two, #10 x 1/2"

Phillips-head screws. The dishwasher must be secured to keep it from tipping when door is opened. Do not drop screws into bottom of dishwasher.

6. Use pliers to open clamp and slide clamp onto connector between stops on connector as shown.

hose clamp stops screw to countertop

4. Open door about 3 inches (7.6 cm) and check that space between inner door and tub is equal on both sides. If spacing is not equal, loosen bracket screws and shift tub. Tighten bracket screws.

5. Check that top of door does not contact screws, brackets, or countertop. If it does, dishwasher must be lowered and re-leveled.

6. Remove towel from dishwasher.

7.

Reinstall the lower dishrack.

13

YD50440_8573158-all 7/7/05 9:49 AM Page 14

Complete installation

1. Check that grounding clip is attached to the lower panel.

2. Place the lower panel behind the access panel. Some models have insulation on the access panel which must fall behind the insulation on the lower panel.

Direct wire method:

WARNING

access panel lower panel grounding clip

3. Hold the two panels together and place them against dishwasher leg.

4. Reinstall the screws through the holes in the access panel and the slots in the lower panel. Install right side screw first.

Electrical Shock Hazard

Electrically ground dishwasher.

Connect ground wire to green ground connector in terminal box.

Do not use an extension cord.

Failure to follow these instructions can result in death, fire, or electrical shock.

Power supply cord method:

WARNING

5. Check that the lower edge of the lower panel contacts the floor.

6. Tighten the screws.

Electrical Shock Hazard

Plug into a grounded 3 prong outlet.

Do not remove ground prong.

Do not use an adapter.

Do not use an extension cord.

Failure to follow these instructions can result in death, fire, or electrical shock.

7.

Reconnect power or plug in dishwasher.

Check operation

1. Read the Use and Care Guide that came with your dishwasher.

2. Check that all parts have been installed and no steps were skipped.

3. Check that you have all the tools you used.

4. Start dishwasher and allow it to complete the shortest wash cycle. After the first two minutes, unlatch door, wait five seconds, then open door.

5. Check to see that there is water in the bottom of the dishwasher tub. Check that dishwasher is working properly.

6. If not, disconnect power or unplug dishwasher and see

“If dishwasher does not operate” section.

14

YD50440_8573158-all 7/7/05 9:49 AM Page 15

If dishwasher does not operate

First try the solutions suggested here to possibly avoid the cost of a service call.

• Has the circuit breaker tripped or the house fuse blown?

• Is the door closed tightly and latched?

• Has the cycle been set correctly to start the dishwasher?

• Is the water turned on?

If none of these work, call 1-800-253-1301, or in Canada, call 1-800-807-6777.

For Roper models, call 1-800-447-6737, or in Canada, call 1-800-807-6777.

15

YD50440_8573158-all 7/7/05 9:49 AM Page 16

8573158

© 2005

Printed in U.S.A.

07/2005

YD50440_8573158-all 7/7/05 9:49 AM Page 17

Table des matières

Sécurité du lave-vaisselle . . . . . . . . . . . . . . . . . . . . . . . . . .17

Exigences d’installation . . . . . . . . . . . . . . . . . . . . . . . . . . . .18

Outillage et pièces . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 18

Emplacement d’installation . . . . . . . . . . . . . . . . . . . . . . 18

Spécifications de la canalisation d’évacuation . . . . . . 20

Spécifications de l’alimentation en eau . . . . . . . . . . . . 20

Spécifications électriques . . . . . . . . . . . . . . . . . . . . . . . 20

DANGER

Instructions d'installation . . . . . . . . . . . . . . . . . . . . . . . . . . 21

Préparation des ouvertures dans les placards – utilisation des modes de raccordement existants pour canalisations et câblage . . . . . . . . . . . . . . . . . . . . 21

Préparation de l’emplacement d’installation entre les placards lorsque les canalisations et câbles n’ont pas été installés . . . . . . . . . . . . . . . . . . . . . . . . . . 22

Préparation du lave-vaisselle . . . . . . . . . . . . . . . . . . . . 24

Raccordement électrique . . . . . . . . . . . . . . . . . . . . . . . . 27

Raccordement à la canalisation d’eau . . . . . . . . . . . . . 28

Raccordement à la canalisation d’évacuation . . . . . . . 28

Immobilisation du lave-vaisselle dans l’espace d’installation . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 29

Sécurité du lave-vaisselle

Votre sécurité et celle des autres est très importante.

Nous donnons de nombreux messages de sécurité importants dans ce manuel et sur votre appareil ménager. Assurez-vous de toujours lire tous les messages de sécurité et de vous y conformer.

Voici le symbole d’alerte de sécurité.

Ce symbole d’alerte de sécurité vous signale les dangers potentiels de décès et de blessures graves à vous et à d’autres.

Tous les messages de sécurité suivront le symbole d’alerte de sécurité et le mot “DANGER” ou

“AVERTISSEMENT”. Ces mots signifient :

Risque possible de décès ou de blessure grave si vous ne suivez pas immédiatement les instructions.

AVERTISSEMENT

Risque possible de décès ou de blessure grave si vous ne suivez pas les instructions.

Tous les messages de sécurité vous diront quel est le danger potentiel et vous disent comment réduire le risque de blessure et ce qui peut se produire en cas de non-respect des instructions.

AVERTISSEMENT

Risque de basculement

Ne pas utiliser le lave-vaisselle jusqu’à ce qu’il soit complètement installé.

Ne pas appuyer sur la porte ouverte.

Le non-respect de ces instructions peut causer des blessures graves ou des coupures.

Tenir compte de ceci :

• Ouvrir lentement la porte du lave-vaisselle tandis qu’une autre personne saisit l’arrière de l’appareil. Retirer les matériaux d’emballage, le tuyau de décharge et le panier inférieur. Fermer la porte du lave-vaisselle et verrouiller le loquet.

• Respecter les dispositions de tous les codes et règlements en vigueur.

• Installer le lave-vaisselle conformément aux prescriptions des présentes instructions.

• L’installation devrait être exécutée par un technicien qualifié. Veiller à respecter les dispositions de tous les codes et règlements locaux et nationaux régissant les installations de plomberie et d’électricité.

17

YD50440_8573158-all 7/7/05 9:49 AM Page 18

Exigences d’installation

Outillage et pièces

Rassembler tous les outils et pièces nécessaires avant de commencer l’installation.

Pour toutes les configurations d’installation

Outillage nécessaire :

• pince

• tournevis Phillips

• tourne-écrou ou clé à douille – douilles hexagonales 5/16" ou 1/4"

• mètre-ruban ou règle

• clé à molette de 10"

(ouverture jusqu’à 2,9 cm

[1 1/8"])

• tournevis à lame plate

• couteau utilitaire

• 2 connecteurs de fils de taille appropriée pour le raccordement des conducteurs de l’appareil

(calibre 16) au câblage de la maison

• petit niveau

• lampe torche

• plat peu profond

• clé plate 5/8"

• serviette de bain

• cale de bois

Pièces nécessaires :

• raccord 90° avec filetage externe de 3/8" NPT à une extrémité. (La configuration de l’autre extrémité doit

être adaptée à celle de la canalisation d’arrivée d’eau.)

• ruban de Teflon® ou composé d’étanchéité pour tuyauteries

• cales (pour l’installation sur un plancher à rehaussement partiel)

Outillage et pièces supplémentaires pour l’installation dans un local neuf

Outillage nécessaire :

• perceuse électrique avec scies à trous de 1/2", 3/4" et

1 1/2"

• petit coupe-tube

• pince à dénuder

• bride de tuyau à vis 1 1/2 –

2" pour raccordement à la canalisation d’égout sur un raccord T

Pièces fournies

Pièces nécessaires :

• tube de cuivre (3/8" recommandé) ou conduit de raccordement flexible avec tresse d’acier inoxydable

• serre-câble ou connecteur de conduit utilisable sur un trou de diamètre 2,2 cm (7/8")

A. 2 brides pour tuyau de décharge - 1 grosse, 1 petite

B. 2 vis Phillips n° 10 x 1/2"

C. Tuyau de décharge

B

A

C

Emplacement d’installation

Ne pas placer canalisation d’évacuation, canalisation d’eau ou câblage électrique à un endroit où cela susciterait interférence ou contact avec les pieds ou le moteur du lave-vaisselle.

À l’emplacement d’installation du lave-vaisselle, on doit pouvoir établir le dégagement approprié entre le moteur et le plancher. Le moteur ne doit pas toucher le plancher.

Ne pas installer le lave-vaisselle par-dessus un tapis.

Protéger du gel le lave-vaisselle et les canalisations d’eau qui l’alimentent; la garantie de l’appareil ne couvre pas les dommages imputables au gel.

Un ensemble “panneau latéral” est disponible chez les revendeurs pour l’installation du lave-vaisselle à l’extrémité d’une rangée de placards.

Un accessoire pare-vapeur (produit n° 4396277) est disponible chez les revendeurs pour l’installation de l’appareil sous le plan de travail. Cependant l’utilisation de cet accessoire n’est pas indispensable.

Inspecter l’emplacement d’installation du lave-vaisselle; il doit comporter les caractéristiques suivantes :

• facilité d’accès aux canalisations d’eau et d’égout et à la source d’électricité.

• accès facile pour chargement et déchargement de la vaisselle. Dans le cas de l’installation dans un angle, on doit pouvoir établir un dégagement de 5,1 cm (2") ou plus entre le côté de la porte du lave-vaisselle et le mur ou le placard.

• ouverture carrée offrant l’esthétique appropriée et permettant un fonctionnement correct.

• façade des placards perpendiculaire au plancher.

• plancher horizontal et plat (s’il y a un écart de niveau entre l’avant et l’arrière sur le plancher de l’emplacement d’installation, il pourrait être nécessaire d’utiliser des cales pour établir l’aplomb de l’appareil).

NOTE : Pour éviter tout déplacement des cales durant le fonctionnement de l’appareil, il est nécessaire de fixer les cales au plancher.

Si le lave-vaisselle ne doit pas être utilisé pendant une période prolongée ou s’il est laissé à un endroit qui pourrait être exposé au gel, veiller à faire exécuter les opérations de pré-hivernage par un technicien compétent.

Veiller à ce que les canalisations d’eau et d’évacuation et les câbles électriques soient dans la zone marquée en gris dans la section “Dimensions de l’emplacement d’installation”.

Conseil utile : Si le plancher de l’espace d’installation n’est pas parfaitement horizontal et plat (exemple : garnissage de carrelage sur une partie seulement), on devra accorder une attention particulière aux détails lors du relevé des dimensions, pour pouvoir établir l’aplomb correct du lave-vaisselle.

Vérifier la présence de toutes ces pièces.

Voir la liste séparée des pièces et accessoires disponibles pour le lave-vaisselle.

®Teflon est une marque déposée de Du Pont de Nemours and Company.

YD50440_8573158-all 7/7/05 9:49 AM Page 19

Dimensions du produit

1,9 cm (3/4")

Le matériau isolant (pas utilisé sur tous les modèles) pourrait être comprimé

64,1 cm (25-1/4")

62,2 cm (24-1/2")

53,3 cm (21")

VUE LATÉRALE

60,6 cm (23-7/8")

Dimensions de l’espace d’installation

86 cm (33-7/8") min., avec roues enlevées

24" (61 cm)**

Toutes les surfaces doivent

être exemptes de protubérances.

24"

(61 cm) min.

34"

(86.4 cm) min.*

1-3/4"

(4,4 cm)‡

4"

(10,2 cm)‡

3"

(7,6 cm)‡

1-3/4"

(4,4 cm)‡

4-1/4"

(10,8 cm)‡

2-1/2"

(6,4 cm)‡ 6-1/4"

(15,9 cm)***

9"

(22,9 cm)

2"

(5,1 cm)‡

6-1/4"

(15,9 cm)‡***

2"

(5,1 cm)

10"

(25,4 cm) zone dégagée‡

Découper les trous dans la zone marquée en gris du plancher, du mur ou des parois des placards, selon les spécifications ci-dessous :

Canalisation d’eau – 1,3 cm (1/2")

Canalisation d’évacuation – 3,8 cm (1-1/2")

Câble pour câblage direct – 1,9 cm (3/4")

Cordon d’alimentation – 3,8 cm (1-1/2")

* Mesure depuis le point le plus bas de la face inférieure du plan de travail.

Cette dimension peut être réduite à 86 cm (33-7/8") si on retire les roues du lave-vaisselle.

** Dimension minimale mesurée au point le plus étroit de l’ouverture.

*** Cette dimension peut être portée à 17,5 cm (6-7/8") si la hauteur de l’ouverture est de 34-1/2" (87,6 cm) au point le plus bas.

‡ Des deux côtés

VUE ARRIÈRE

YD50440_8573158-all 7/7/05 9:49 AM Page 20

Spécifications de la canalisation d’évacuation

• Utiliser le tuyau d’évacuation neuf fourni avec le lavevaisselle. Si ce tuyau n’est pas suffisamment long, utiliser un tuyau d’évacuation neuf de longueur maximale 3,7 m

(12 pi) qui satisfait les critères de la norme AHAM/IAPMO en vigueur, résistant à la chaleur et aux détergents, et qui pourra être connecté sur le raccord de sortie de 2,5 cm

(1") du lave-vaisselle.

• Connecter le conduit d’évacuation à la canalisation d’égout par l’intermédiaire d’un raccord T ou du raccord d’un broyeur à déchets situé plus haut que le siphon du circuit de plomberie de la maison, et à au moins 50,8 cm

(20") au-dessus du sol. On recommande de lover le tuyau d’évacuation et de le fixer solidement sur la face inférieure du plan de travail, ou de le raccorder à un dispositif brise-siphon.

brise-siphon

• Utiliser un dispositif brise-siphon si le tuyau d’évacuation est connecté à la canalisation d’égout de la maison à moins de 50,8 cm (20") au-dessus du sous-plancher ou du plancher.

• Utiliser un raccord de diamètre intérieur de 1/2" ou plus.

Spécifications de l’alimentation en eau

• Canalisation d’eau chaude, sous pression de 20 à 120 lb/po 2 (138–862 kPa).

• Température de 49°C (120°F) à l’entrée du lave-vaisselle.

• Canalisation de cuivre de diamètre externe 3/8" avec raccord à compression, ou conduit de raccordement flexible à tresse d’acier inoxydable (l’emploi d’un tube de plastique de 1/2" minimum est possible, mais déconseillé).

• raccord 90° avec filetage externe de 3/8" NPT à une extrémité.

Ne pas exécuter de raccordement par soudure à moins de

15,2 cm (6") de l’électrovanne d’admission d’eau.

Spécifications électriques

Contacter un électricien qualifié.

Vérifier que l’installation électrique est adéquate et qu’elle satisfait les exigences de tous les codes et règlements locaux et nationaux en vigueur.

Caractéristiques exigées :

• 120 volts CA, 60 Hz; protection par fusible 15 ou 20 A.

• conducteurs de cuivre seulement

On recommande :

• un fusible temporisé ou disjoncteur.

• une alimentation par un circuit indépendant.

Pour le raccordement direct du lave-vaisselle :

• Utiliser un câble flexible blindé ou à gaine non métallique, de conducteurs de cuivre, satisfaisant les exigences des codes et règlements locaux.

• Arrimer le câble avec le dispositif fourni sur la boîte de connexion de la maison, ou installer un serre-câble

(homologation UL ou CSA) sur la boîte de connexion de la maison. Dans le cas de l’emploi d’un conduit, utiliser un connecteur de conduit (homologation UL ou CSA).

Alimentation de l’appareil par un cordon d’alimentation :

• Utiliser le cordon d’alimentation (produit n° 4317824) identifié pour l’utilisation avec un lave-vaisselle.

L’ensemble comprend :

- cordon d’alimentation Volex Inc., avec 3 conducteurs de calibre 16 (homologation UL) et fiche de branchement à 3 broches pour liaison à la terre.

- serre-câble 7/8" Neer C-500

- 3 connecteurs de fils

- bague de protection n° 302797

Pour l’installation du cordon d’alimentation, procéder conformément aux instructions fournies avec l’ensemble.

• La fiche du cordon d’alimentation devra être branchée sur une prise de courant à 3 alvéoles de configuration correspondante, reliée à la terre, installée dans le placard

à côté de l’emplacement d’installation du lave-vaisselle.

La prise de courant doit satisfaire les exigences de tous les codes et règlements locaux.

YD50440_8573158-all 7/7/05 9:49 AM Page 21

Instructions d’installation

AVERTISSEMENT

Installation du tuyau d’évacuation

IMPORTANT : On doit toujours utiliser un tuyau d’évacuation neuf, même pour l’installation d’un lavevaisselle de remplacement.

1. Percer un trou de diamètre 3,8 cm (1 1/2") dans la paroi du placard ou dans le plancher sur le côté de l’espace d’installation le plus proche de l’évier.

Risque de choc électrique

Interrompre l'alimentation électrique avant d'installer le lave-vaisselle (au niveau du tableau de distribution - fusible ou disjoncteur)

Le non-respect de cette instruction peut causer un décès ou on choc électrique.

1. Interrompre l’alimentation électrique.

2. Fermer l’arrivée d’eau

Préparation des ouvertures dans les placards – utilisation des modes de raccordement existants pour canalisations et câblage

• Procéder conformément aux instructions de cette section pour l’installation de l’appareil à un emplacement déjà doté de moyens de raccordement.

• Pour l’installation de l’appareil à un emplacement où les canalisations et le câblage n’ont pas déjà été installés, procéder conformément aux instructions présentées à la section “Préparation de l’emplacement canalisation d’eau câble pour raccordement direct d’installation entre les placards lorsque les canalisations et câbles n’ont pas été installés”.

15,2 cm (6")

1. Vérifier que la canalisation d’eau atteint le côté avant gauche de l’espace d’installation (endroit où le raccordement à l’appareil sera effectué).

2. Vérifier que le câble d’alimentation atteint l’angle avant droit de l’espace d’installation (endroit où le raccordement à l’appareil sera effectué).

Si la canalisation d’eau et le câble de raccordement

électrique sont suffisamment longs, passer à la section suivante “Installation du tuyau d’évacuation”. Si la canalisation d’eau et le câble électrique ne sont pas suffisamment longs, procéder conformément aux instructions de la section “Préparation de l’emplacement d’installation entre les placards lorsque les canalisations et câbles n’ont pas été installés”.

2. Employer l’une des méthodes suivantes pour raccorder le tuyau d’évacuation sur un raccord T ou sur un broyeur

à déchets.

• Option 1 - broyeur à déchets – avec brise-siphon

• Option 2 - pas de broyeur à déchets – avec brise-siphon

• Option 3 - broyeur à déchets – sans brise-siphon*

• Option 4 - pas de broyeur à déchets – sans brisesiphon*

* on recommande qu’un brise-siphon soit disponible

Conseil utile : Pour réduire les effets de vibration du tuyau durant le fonctionnement, maintenir une séparation entre le tuyau et le plancher et entre le tuyau et la circonférence du trou de passage à travers le placard.

Option 1 - broyeur à déchets – avec brise-siphon :

1. Ôter l’opercule arrachable sur le broyeur à déchets. Si nécessaire, couper l’extrémité du tuyau d’évacuation (ne pas couper dans la section ondulée).

2. Connecter le tuyau d’évacuation sur le dispositif brisesiphon avec la grosse bride à ressort. Si le tuyau d’évacuation a été coupé, utiliser une bride à vis* de 3,8

à 5 cm (1 1/2 à 2").

3. Utiliser un raccord en caoutchouc* avec une bride à ressort ou à vis* pour raccorder le dispositif brisesiphon à l’entrée du broyeur à déchets.

Ce raccordement doit être réalisé en amont du siphon du circuit d’évacuation et à au moins 50,8 cm (20") au-dessus du plancher de l’espace d’installation du lave-vaisselle.

raccord en caoutchouc brides à ressort ou à vis dispositif brise-siphon grosse bride

à vis tuyau d’évacuation couper ici si nécessaire entrée du broyeur à déchets siphon du circuit d’évacuation

4. Insérer le tuyau d’évacuation à travers le trou découpé dans le placard et acheminer le tuyau jusqu’à l’emplacement de raccordement au lave-vaisselle.

tuyau d’évacuation tuyau d’évacuation

*Pièces disponibles dans un magasin local de fournitures de plomberie

21

YD50440_8573158-all 7/7/05 9:49 AM Page 22

Option 2 - pas de broyeur à déchets – avec brise-siphon :

1. Si nécessaire, couper l’extrémité du tuyau d’évacuation

(ne pas couper dans la section ondulée).

2. Connecter le tuyau d’évacuation sur le dispositif brisesiphon avec la grosse bride à ressort. Si le tuyau d’évacuation a été coupé, utiliser une bride à vis* de 3,8

à 5 cm (1 1/2 à 2").

3. Utiliser un raccord de caoutchouc* avec bride à ressort ou à vis* pour le raccordement entre le dispositif brisesiphon et le raccord T du circuit d’évacuation.

Ce raccordement doit être réalisé en amont du siphon du circuit d’évacuation et à au moins 50,8 cm (20") audessus du plancher de l’espace d’installation du lavevaisselle.

raccord en caoutchouc dispositif brise-siphon brides à ressort ou à vis grosse bride

à vis tuyau d’évacuation couper ici si nécessaire raccord T du circuit d’évacuation tuyau d’évacuation siphon du circuit d’évacuation

4. Insérer le tuyau d’évacuation à travers le trou découpé dans le placard et acheminer le tuyau jusqu’à l’emplacement de raccordement au lave-vaisselle.

tuyau d’évacuation

* Pièces disponibles dans un magasin local de fournitures de plomberie

Option 3 - broyeur à déchets – sans brise-siphon :

1. Ôter l’opercule arrachable du broyeur à déchets. Ne pas couper l’extrémité du tuyau d’évacuation.

2. Connecter le tuyau d’évacuation sur le broyeur à déchets avec la grosse bride à ressort.

Ce raccordement doit être réalisé en amont du siphon du circuit d’évacuation et à au moins 50,8 cm (20") au-dessus du plancher de l’espace d’installation du lave-vaisselle. On recommande de lover le tuyau d’évacuation et de le fixer solidement sur la face inférieure du plan de travail.

grosse bride à vis tuyau d’évacuation entrée du broyeur à déchets siphon du circuit d’évacuation

3. Insérer le tuyau d’évacuation à travers le trou découpé dans le placard et acheminer le tuyau jusqu’à l’emplacement de raccordement au lave-vaisselle.

tuyau d’évacuation

Option 4 - pas de broyeur à déchets – sans brise-siphon :

1. Si nécessaire, couper l’extrémité du tuyau d’évacuation

(ne pas couper dans la section ondulée).

2. Connecter le tuyau d’évacuation sur le raccord T du circuit d’évacuation avec une bride à vis* de 3,8 à 5 cm

(1 1/2 à 2")*.

Ce raccordement doit être réalisé en amont du siphon du circuit d’évacuation et à au moins 50,8 cm (20") au-dessus du plancher de l’espace d’installation du lavevaisselle. On recommande de lover le tuyau d’évacuation et de le fixer solidement sur la face inférieure du plan de travail. tuyau d’évacuation couper ici si nécessaire grosse bride à vis raccord T du circuit d’évacuation tuyau d’évacuation siphon du circuit d’évacuation

3. Insérer le tuyau d’évacuation à travers le trou découpé dans le placard et acheminer le tuyau jusqu’à l’emplacement de raccordement au lave-vaisselle.

tuyau d’évacuation

* Pièces disponibles dans un magasin local de fournitures de plomberie

Préparation de l’emplacement d’installation entre les placards lorsque les canalisations et câbles n’ont pas été installés

Raccordement électrique

Option 1 - raccordement direct :

Conseil utile : Le raccordement au lave-vaisselle sera plus facile si on achemine le câble par le côté droit de l’espace d’installation.

autres emplacements possibles emplacements préférentiels

1. Percer un trou de 1,9 cm

(3/4") dans la paroi du placard, le mur arrière ou le plancher, sur le côté droit de l’espace d’installation. Les emplacements préférentiels ainsi que les autres emplacements possibles sont identifiés sur l’illustration.

2. Placard de bois : poncer la rive du trou percé pour produire une surface lisse.

Placard métallique : garnir la circonférence du trou percé avec une bague de protection (non fournie).

3. Acheminer le câble jusqu’à la boîte de connexion

(tableau de distribution de la maison).

4. Pour un câble flexible, installer un serrecâble (homologation UL ou CSA). Dans le cas d’un conduit, installer un connecteur de conduit sur la boîte de connexion

(homologation UL ou CSA).

5. Faire passer l’autre extrémité du câble à travers le trou percé dans le placard. L’extrémité du câble doit pouvoir parvenir jusqu’à l’angle avant droit de l’espace d’installation.

YD50440_8573158-all 7/7/05 9:49 AM Page 23

Option 2 - raccordement par cordon d’alimentation :

NOTE : La fiche du cordon d’alimentation devra être branchée sur une prise de courant à 3 alvéoles de configuration correspondante, reliée à la terre, installée dans le placard, à côté de autres emplacements possibles emplacements préférentiels l’emplacement d’installation du lave-vaisselle.

1. Percer un trou de 3,8 cm

(1 1/2") dans la paroi du placard ou le mur arrière.

Les emplacements préférentiels ainsi que les autres emplacements possibles sont identifiés sur l’illustration.

2. Placard de bois : poncer la rive du trou percé pour produire une surface lisse.

Placard métallique : garnir la circonférence du trou percé avec la bague de protection (pièce n° 302797) fournie avec l’ensemble du cordon d’alimentation.

Installation de la canalisation d’eau

Conseil utile : Le raccordement au lave-vaisselle sera plus facile si on achemine la canalisation d’eau par le côté gauche de l’espace d’installation.

1. Percer un trou de diamètre 1,3 cm ou plus (1/2") dans la paroi du placard, le mur arrière ou le plancher. Les emplacements préférentiels ainsi que les autres emplacements possibles sont identifiés sur l’illustration.

emplacements préférentiels autres emplacements posibles

Installation du tuyau d’évacuation

IMPORTANT : Utiliser toujours un tuyau d’évacuation neuf.

1. Percer un trou de diamètre 3,8 cm (1 1/2") dans la paroi du placard ou dans le plancher sur le côté de l’espace d’installation le plus proche de l’évier.

2. Employer l’une des méthodes suivantes pour raccorder le tuyau d’évacuation sur un raccord T ou sur un broyeur

à déchets.

• Option 1 - broyeur à déchets – avec brise-siphon

• Option 2 - pas de broyeur à déchets – avec brise-siphon

• Option 3 - broyeur à déchets – sans brise-siphon*

• Option 4 - pas de broyeur à déchets – sans brisesiphon*

* on recommande qu’un brise-siphon soit disponible

Conseil utile : Pour réduire les effets de vibration du tuyau durant le fonctionnement, maintenir une séparation entre le tuyau et le plancher et entre le tuyau et la circonférence du trou de passage à travers le placard.

Option 1 - broyeur à déchets – avec brise-siphon :

1. Ôter l’opercule arrachable sur le broyeur à déchets. Si nécessaire, couper l’extrémité du tuyau d’évacuation (ne pas couper dans la section ondulée).

2. Connecter le tuyau d’évacuation sur le dispositif brisesiphon avec la grosse bride à ressort. Si le tuyau d’évacuation a été coupé, utiliser une bride à vis* de 3,8

à 5 cm (1 1/2 à 2").

3. Utiliser un raccord en caoutchouc* avec une bride à ressort ou à vis* pour raccorder le dispositif brisesiphon à l’entrée du broyeur à déchets.

Ce raccordement doit être réalisé en amont du siphon du circuit d’évacuation et à au moins 50,8 cm (20") audessus du plancher de l’espace d’installation du lavevaisselle.

tuyau d’évacuation – couper ici si nécessaire raccord en caoutchouc dispositif brise-siphon brides à ressort ou à vis grosse bride à vis

2. Mesurer la longueur totale de tube de cuivre nécessaire.

tube de cuivre

3. Connecter le tube de cuivre à la canalisation d’eau par l’intermédiaire d’un robinet d’arrêt manuel.

4. Enfiler doucement le tube de cuivre à travers le trou percé dans le placard. On doit travailler prudemment; le tube de cuivre est malléable et on peut facilement le déformer et même l’écraser. Vérifier que le tube de cuivre atteint le côté avant gauche de l’espace d’installation (endroit où le raccordement à l’appareil sera effectué).

5. Ouvrir le robinet d’arrêt pour éliminer les particules et débris qui pourraient encrasser l’électrovanne d’admission d’eau récupérer l’eau qui s’écoule dans un plat peu profond.

6. Fermer le robinet d’arrêt. entrée du broyeur à déchets tuyau d’évacuation siphon du circuit d’évacuation

4. Insérer le tuyau d’évacuation à travers le trou découpé dans le placard et acheminer le tuyau jusqu’à l’emplacement de raccordement au lave-vaisselle.

tuyau d’évacuation

* Pièces disponibles dans un magasin local de fournitures de plomberie

YD50440_8573158-all 7/7/05 9:49 AM Page 24

Option 2 - pas de broyeur à déchets – avec brise-siphon :

1. Si nécessaire, couper l’extrémité du tuyau d’évacuation

(ne pas couper dans la section ondulée).

2. Connecter le tuyau d’évacuation sur le dispositif brisesiphon avec la grosse bride à ressort. Si le tuyau d’évacuation a été coupé, utiliser une bride à vis* de 3,8

à 5 cm (1 1/2 à 2").

3. Utiliser un raccord de caoutchouc* avec bride à ressort ou à vis* pour le raccordement entre le dispositif brisesiphon et le raccord T du circuit d’évacuation.

Ce raccordement doit être réalisé en amont du siphon du circuit d’évacuation et à au moins 50,8 cm (20") audessus du plancher de l’espace d’installation du lavevaisselle.

tuyau d’évacuation – couper ici si nécessaire raccord en caoutchouc brise-siphon spring or screw-type clamps grosse bride à vis raccord T du circuit d’évacuation siphon du circuit d’évacuation tuyau d’évacuation

4. Insérer le tuyau d’évacuation à travers le trou découpé dans le placard et acheminer le tuyau jusqu’à l’emplacement de raccordement au lave-vaisselle.

* Pièces disponibles dans un magasin local de fournitures de plomberie tuyau d’évacuation

Option 3 - broyeur à déchets – sans brise-siphon :

1. Ôter l’opercule arrachable du broyeur à déchets. Ne pas couper l’extrémité du tuyau d’évacuation.

2. Connecter le tuyau d’évacuation sur le broyeur à déchets avec la grosse bride à ressort.

Ce raccordement doit être réalisé en amont du siphon du circuit d’évacuation et à au moins 50,8 cm (20") audessus du plancher de l’espace d’installation du lavevaisselle. On recommande de lover le tuyau d’évacuation et de le fixer solidement sur la face inférieure du plan de travail. grosse bride à vis tuyau d’évacuation entrée du broyeur à déchets siphon du circuit d’évacuation

3. Insérer le tuyau d’évacuation à travers le trou découpé dans le placard et acheminer le tuyau jusqu’à l’emplacement de raccordement au lave-vaisselle.

tuyau d’évacuation

Option 4 - pas de broyeur à déchets – sans brise-siphon :

1. Si nécessaire, couper l’extrémité du tuyau d’évacuation

(ne pas couper dans la section ondulée).

2. Connecter le tuyau d’évacuation sur le raccord T du circuit d’évacuation avec une bride à vis* de 3,8 à 5 cm (1 1/2 à 2")*.

Ce raccordement doit être réalisé en amont du siphon du circuit d’évacuation et à au moins 50,8 cm (20") au-dessus du plancher de l’espace d’installation du lave-vaisselle. On recommande de lover le tuyau d’évacuation et de le fixer solidement sur la face inférieure du plan de travail. tuyau d’évacuation – couper ici si nécessaire grosse bride à vis raccord T du circuit d’évacuation siphon du circuit d’évacuation

3. Insérer le tuyau d’évacuation à travers le trou découpé dans le placard et acheminer le tuyau jusqu’à l’emplacement de raccordement au lave-vaisselle.

* Pièces disponibles dans un magasin local de fournitures de plomberie tuyau d’évacuation

Préparation du lave-vaisselle

AVERTISSEMENT

Risque de basculement

Ne pas utiliser le lave-vaisselle jusqu’à ce qu’il soit complètement installé.

Ne pas appuyer sur la porte ouverte.

Le non-respect de ces instructions peut causer des blessures graves ou des coupures.

tuyau d’évacuation

AVERTISSEMENT

Risque du poids excessif

Utiliser deux personnes ou plus pour déplacer et installer le lave-vaisselle.

Le non-respect de cette instruction peut causer une blessure au dos ou d'autre blessure.

1. Saisir les côtés du cadre de porte du lave-vaisselle et placer le lave-vaisselle en appui sur la face arrière.

24

YD50440_8573158-all 7/7/05 9:49 AM Page 25

2. Ôter les deux vis fixant le panneau de l’ouverture d’accès et le panneau inférieur sur le lave-vaisselle – utiliser une clé à douille de 1/4", un tourne-écrou ou un tournevis Phillips.

3. Placer les panneaux déposés à part, sur une surface protégée.

4. Vérifier que l’agrafe de liaison à la terre est fixée sur le panneau inférieur. panneau de l’ouverture d’accès panneau inférieur agrafe de liaison

à la terre

5. Garnir le filetage du raccord

90° de ruban de Téflon ® ou de composé d’étanchéité pour tuyauteries; connecter le raccord sur l’électrovanne d’admission d’eau.

électrovanne d’admission d’eau

6. Serrer le raccord sans forcer; veiller à orienter la sortie du raccord vers l’arrière.

7. Ôter le couvercle de la boîte de connexion. raccord 90°

– Dans le cas du câblage direct, installer un serre-câble

(homologation UL ou CSA) sur la boîte de connexion.

Dans le cas de l’utilisation d’un conduit, installer un connecteur de conduit (homologation UL ou CSA).

– Si l’appareil doit être alimenté par un cordon d’alimentation, installer maintenant le cordon d’alimentation conformément aux instructions fournies avec l’ensemble.

couvercle de la boîte de connexion

ADVERTENCIA

AVERTISSEMENT

8. Mesurer la hauteur libre de l’espace d’installation, sous le plan de travail

(au niveau du point le plus bas).

Consulter le tableau ci-dessous.

Placer les roues de l’appareil à la position appropriée, selon la hauteur mesurée.

Hauteur libre minimale

86.4 cm (34")

87 cm (34-1/4")

87.6 cm (34-1/2")

Position des roues

Nombre de tours de vissage pour les pieds avant

1

2

3

10

5

0

3

2

1

9. Ajuster les pieds de réglage de l’aplomb à l’avant (même hauteur).

Si la hauteur libre minimale est inférieure

à 86,4 cm (34"), on peut enlever les roues arrière pour pouvoir faire passer le lavevaisselle sous le plan de travail. On pourra ainsi installer le lave-vaisselle sous le plan de travail si la hauteur libre est de 86 cm (33 7/8"); il sera cependant plus difficile de placer le lave-vaisselle à pied de réglage de l’aplomb (avant) sa position de service finale. Si on enlève les roues, on devra veiller à protéger le plancher lors des déplacements du lave-vaisselle.

Plancher rehaussé

1. Mesurer la hauteur libre sous le plan de travail audessus de l’espace d’installation (entre la face inférieure du plan de travail, et le matériau superficiel du plancher. Si la hauteur libre est de

84,5 cm (33-3/4") ou plus, on pourra insérer le lavevaisselle dans l’espace d’installation sans modification du plan de travail ou du plancher.

cale plan de travail

85,7 cm

(33-3/4") min.

matériau superficiel du plancher rehaussé

2. Placer les roues à la position 1, et visser (enfoncer) complètement les pieds de réglage de l’aplomb.

3. Ajouter des cales selon le besoin dans la zone indiquée pour placer le lave-vaisselle à la hauteur appropriée.

NOTE : Les cales devront être fixées au plancher pour qu’elles ne puissent bouger durant le fonctionnement du lave-vaisselle.

5,1 cm (2") cale cale serre-câble conducteurs du lave-vaisselle

Conseil utile : Conserver une feuille de carton sous le lave-vaisselle jusqu’à son installation dans l’espace d’installation entre les placards. La feuille de carton protégera le plancher durant l’installation.

7 cm

(2-3/4")

15,2 cm

(6")

7 cm

(2-3/4")

25

YD50440_8573158-all 7/7/05 9:49 AM Page 26

Contrôle de la tension des ressorts de la porte

Alors qu’une autre personne retient l’appareil pour l’empêcher de basculer, ouvrir et refermer la porte plusieurs fois. Si la porte peut se fermer ou s’ouvrir sous l’effet de son propre poids, il sera nécessaire d’ajuster la tension des ressorts.

Si la porte se referme trop vite, diminuer la tension des ressorts en déplaçant l’extrémité des ressorts vers l’avant du lave-vaisselle.

Si la porte reste ouverte, augmenter la tension des ressorts en déplaçant l’extrémité des ressorts vers l’arrière du lave-vaisselle.

Les ressorts devraient être placés dans les mêmes encoches à gauche et à droite.

ressort déplacer l’extrémité du ressort

6. Insérer lentement et complètement le lave-vaisselle dans l’espace d’installation entre les placards. Veiller à ne pas coincer le tube de cuivre, le tuyau d’évacuation, le cordon d’alimentation ou le câble de raccordement direct entre le lave-vaisselle et le placard. Veiller à ne pas déformer le tube de cuivre ou le tuyau d’évacuation.

Conseil utile : Lorsque le lave-vaisselle est à sa position de service, il peut être nécessaire de soutenir l’avant – soulever/abaisser ou caler les pieds avant.

7. Enlever la feuille de carton placée sous le lave-vaisselle pour la protection du plancher.

NOTE : Il n’y a pas d’objection à ce qu’il n’y ait que peu d’espace entre le lave-vaisselle et les placards. Ne pas enlever le garnissage d’insonorisation/isolation.

Établissement de l’aplomb du lave-vaisselle

1. Aligner l’avant du panneau de porte du lave-vaisselle avec les portes des placards. Cela pourrait nécessiter un léger déplacement du lave-vaisselle.

Conseil utile : Durant le réglage de la hauteur des pieds avant, soulever un côté du châssis du lave-vaisselle pour séparer le pied du plancher. Avec certaines installations, il peut être plus facile de régler le pied avant à l’aide d’une clé à tête hexagonale de 3/16".

Insertion du lave-vaisselle dans l’espace d’installation

AVERTISSEMENT

Risque du poids excessif

Utiliser deux personnes ou plus pour déplacer et installer le lave-vaisselle.

Le non-respect de cette instruction peut causer une blessure au dos ou d'autre blessure.

1. À deux personnes ou plus, placer le lave-vaisselle en position verticale.

2. Saisir les côtés du lave-vaisselle, par les bords du panneau de porte.

3. Incliner le lave-vaisselle vers l’arrière sur ses roues, et approcher l’appareil de l’ouverture d’insertion. Ne pas pousser sur l’avant du panneau ou sur la console – ceci pourrait faire subir des dommages à l’appareil.

4. Si le lave-vaisselle est alimenté par un cordon d’alimentation, insérer le cordon d’alimentation dans le trou découpé dans le placard.

Dans le cas du câblage direct, vérifier que le câble d’alimentation est sur le côté avant droit de l’espace d’installation.

5. Vérifier que la canalisation d’eau est sur le côté gauche de l’espace d’installation, et que le tuyau d’évacuation est près du centre du trou percé dans le placard.

2. Vérifier que chaque pied de réglage de l’aplomb est fermement en appui sur le sol.

3. Fermer et verrouiller la porte; placer un niveau contre le panneau avant. Vérifier l’aplomb du lave-vaisselle. Si nécessaire, ajuster la hauteur des pieds de réglage de l’aplomb ou ajouter des cales sous les roues arrière pour

établir l’aplomb correct du lave-vaisselle.

4. Répéter ces opérations pour l’autre côté du lavevaisselle.

NOTE : Pour éviter tout déplacement des cales durant le fonctionnement du lave-vaisselle, il est nécessaire de fixer fermement les cales au plancher.

YD50440_8573158-all 7/7/05 9:49 AM Page 27

5. Placer le niveau contre la partie supérieure de la cuve, à l’avant; vérifier l’aplomb transversal de l’appareil. Si le lave-vaisselle n’est pas d’aplomb, ajuster la hauteur des pieds réglables avant pour

établir l’aplomb.

Raccordement électrique

Voir la section “Spécifications électriques”.

On doit disposer :

• d’une source d’électricité appropriée, et d’une liaison à la terre selon la méthode recommandée.

• pour le câblage direct, utiliser l’option 1.

• pour l’alimentation par un cordon d’alimentation, utiliser l’option 2.

Option 1 - Câblage direct

1. Acheminer le câble d’alimentation de telle manière qu’il ne touche pas le moteur du lave-vaisselle ni la partie inférieure de la cuve du lave-vaisselle.

2. Insérer les conducteurs du câble dans la boîte de connexion, à travers le trou.

AVERTISSEMENT

Risque de choc électrique

Relier le lave-vaisselle à la terre d’une méthode

électrique.

Brancher le fil relié à la terre au connecteur vert relié à la terre dans la boîte de la borne.

Ne pas utiliser un câble de rallonge.

Le non-respect de ces instructions peut causer un décès, un incendie ou un choc électrique.

4. À l’extrémité du conducteur nu de liaison à la terre, former un crochet en U; placer le crochet du conducteur de liaison à la terre (dans le sens horaire) sur la vis de liaison à la terre et sous la rondelle.

5. Serrer fermement la vis de liaison à la terre. conducteur de liaison à la terre rondelle vis de liaison à la terre

Conseil utile :

• Sélectionner des connecteurs de fils de taille appropriée pour le raccordement des conducteurs de l’appareil

(calibre 16) au câblage de la maison.

• Insérer les extrémités des conducteurs dans le connecteur. Ne pas pré-torsader les conducteurs nus.

• Visser le connecteur.

• Tirer doucement sur les conducteurs pour vérifier la solidité de la connexion.

3. Utiliser des connecteurs de fils de taille appropriée pour le raccordement des conducteurs de l’appareil (calibre 16) au câblage de la maison, et réaliser les raccordements comme suit :

Câble d’alimentation blanc noir

Liaison à la terre

Conducteur dans la boîte de connexion blanc noir

Connecteur de liaison à la terre conducteur de liaison à la terre

6. Serrer les vis de bridage du serre-câble ou du connecteur de conduit.

vis

7. Réinstaller le couvercle de la boîte de connexion – enfermer les conducteurs à l’intérieur de la boîte.

Le couvercle doit être placé à l’extérieur de la boîte de connexion, sur le côté gauche.

ADVERTENCIA

AVERTISSEMENT

8. Veiller à ce qu’aucun conducteur ne soit coincé entre le couvercle et la boîte.

27

YD50440_8573158-all 7/7/05 9:49 AM Page 28

Option 2 - Raccordement par cordon d’alimentation

AVERTISSEMENT

Risque de choc électrique

Brancher sur une prise à 3 alvéoles reliée à la terre.

Ne pas enlever la broche de liaison à la terre.

Ne pas utiliser un adaptateur.

Ne pas utiliser un câble de rallonge.

Le non-respect de ces instructions peut causer un décès, un incendie ou un choc électrique.

1. Brancher la fiche sur une prise de courant à 3 alvéoles, reliée à la terre.

2. Vérifier l’absence de tout contact entre le cordon d’alimentation et le moteur du lave-vaisselle ou la partie inférieure de la cuve du lave-vaisselle.

Raccordement à la canalisation d’eau

Conseil utile :

Raccord à compression : a. Enfiler l’écrou sur le tube de cuivre, sur environ

2,5 cm (1").

b. Enfiler la virole sur le tube. Ne pas positionner la virole à l’extrémité du tube.

c. Insérer le tube dans le raccord coudé, aussi loin qu’il peut aller.

d. Faire glisser l’écrou et la virole vers l’avant et visser l’écrou sur le filetage du raccord coudé. Manipuler délicatement le tube de cuivre lors de l’opération de positionnement; il est malléable et il peut facilement se déformer.

virole

écrou raccord coudé

3. Placer une serviette de papier sous le raccord coudé.

Ouvrir l’arrivée d’eau et inspecter pour identifier toute fuite.

Raccordement à la canalisation d’évacuation

1. Pour minimiser toute vibration, acheminer le conduit d’évacuation de telle manière qu’il n’y ait aucun contact avec le moteur, les ressorts de la porte, la canalisation d’eau, le placard, le plancher ou la circonférence du trou de passage à travers la paroi du placard.

boucle du tuyau d’évacuation

2. Ne pas détacher du lave-vaisselle la boucle formée par le tuyau d’évacuation sur le côté de l’appareil.

3. Placer un plat sous l’extrémité du tuyau d’évacuation pour y recueillir toute eau qui s’écoulerait du tuyau.

4. Placer la petite bride sur la petite extrémité du tuyau d’évacuation.

bride de tuyau

5. Enfoncer le tuyau d’évacuation dans le raccord de connexion, jusqu’à la butée.

raccord de connexion butée

6. Avec une pince, ouvrir la bride de serrage et placer la bride sur le raccord de connexion, entre les butées (voir l’illustration).

bride de tuyau butées

1. Pour réduire les effets de vibration du tuyau durant le fonctionnement, maintenir une séparation entre le tuyau et le moteur, la base ou le châssis de l’appareil.

2. Alors que le tube de cuivre a été enfoncé aussi loin qu’il pouvait aller dans le raccord, utiliser une clé pour serrer l’écrou sur le raccord coudé installé sur l’électrovanne d’admission d’eau. Ne pas utiliser de ruban adhésif

Teflon ® avec les raccords de compression.

YD50440_8573158-all 7/7/05 9:49 AM Page 29

Immobilisation du lave-vaisselle dans l’espace d’installation

AVERTISSEMENT

Dernières opérations de l’installation

1. Vérifier que l’agrafe de liaison à la terre est fixée sur le panneau inférieur.

2. Placer le panneau inférieur derrière le panneau de l’ouverture d’accès. Sur certains modèles, il y a sur le panneau de l’ouverture d’accès un matériau isolant qui devra être inséré derrière l’isolant du panneau inférieur.

Risque de basculement

Ne pas utiliser le lave-vaisselle jusqu’à ce qu’il soit complètement installé.

Ne pas appuyer sur la porte ouverte.

Le non-respect de ces instructions peut causer des blessures graves ou des coupures.

1. Si cela n’a pas déjà été fait, ouvrir la porte du lavevaisselle et placer une serviette sur la pompe et la rampe d’aspersion; ceci empêchera une vis qui tomberait dans la cuve d’atteindre la zone de la pompe.

2. Contrôler le bon aplomb du lave-vaisselle, et le centrage latéral de l’appareil dans l’ouverture.

3. Assujettir le lave-vaisselle sur le plan de travail ou sur les côtés des placards avec deux vis Phillips n° 10 x 1/2". Il faut que le lave-vaisselle soit immobilisé pour qu’il ne bascule pas lors de l’ouverture de la porte. Veiller à ne laisser tomber aucune vis dans le lave-vaisselle.

panneau de l’ouverture d’accès panneau inférieur agrafe de liaison

à la terre

3. Maintenir les deux panneaux ensemble et placer les deux panneaux contre les pieds du lave-vaisselle.

4. Réinstaller les vis à travers les trous du panneau de l’ouverture d’accès et les fentes du panneau inférieur.

Installer d’abord la vis du côté droit.

fixation sur le plan de travail (vis)

4. Entrouvrir la porte d’environ 7,6 cm (3"); vérifier que l’espace entre la doublure interne de la porte et la cuve est identique des deux côtés. Si l’espace n’est pas identique des deux côtés, desserrer les vis des brides d’arrimage et déplacer légèrement la cuve. Resserrer les vis.

5. Vérifier qu’il n’y a aucun contact entre le sommet de la porte et les vis, les brides ou le plan de travail. S’il y a un contact, on doit abaisser le lave-vaisselle puis établir de nouveau l’aplomb de l’appareil.

5. Vérifier que le bord inférieur du panneau inférieur est au contact du plancher.

6. Serrer les vis.

6. Retirer la serviette du lave-vaisselle.

7. Réinstaller le panier à vaisselle inférieur

29

YD50440_8573158-all 7/7/05 9:49 AM Page 30

Alimentation de l’appareil par câblage direct :

AVERTISSEMENT

Risque de choc électrique

Relier le lave-vaisselle à la terre d’une méthode

électrique.

Brancher le fil relié à la terre au connecteur vert relié à la terre dans la boîte de la borne.

Ne pas utiliser un câble de rallonge.

Le non-respect de ces instructions peut causer un décès, un incendie ou un choc électrique.

Alimentation de l’appareil par cordon d’alimentation :

AVERTISSEMENT

Contrôle du fonctionnement

1. Lire le manuel d’utilisation et d’entretien fourni avec l’appareil.

2. Vérifier que toutes les pièces ont été installées et qu’aucune étape n’a été omise.

3. Vérifier la présence de tous les outils utilisés.

4. Mettre le lave-vaisselle en marche et commander l’exécution complète du programme de lavage le plus court. Après les deux premières minutes, déverrouiller la porte; attendre cinq secondes, puis ouvrir la porte.

5. Vérifier qu’il y a bien de l’eau au fond de la cuve du lave-vaisselle. Vérifier que le lave-vaisselle fonctionne correctement.

6. Si ce n’est pas le cas, déconnecter la source de courant

électrique ou débrancher le lave-vaisselle et voir la section “Si le lave-vaisselle ne fonctionne pas correctement”.

Si le lave-vaisselle ne fonctionne pas correctement

Essayer d’abord les solutions suggérées ici pour éviter une coûteuse intervention de dépannage.

• Disjoncteur ouvert ou fusible grillé?

• Porte bien fermée et verrouillée?

• Sélection correcte du programme sur l’appareil?

• Arrivée d’eau ouverte?

Si aucune des solutions suggérées ne permet de régler le problème, composer le 1-800-253-1301, ou au Canada, le 1-800-807-6777.

Pour les modèles Roper, composer le 1-800-447-6737, ou au Canada, le 1-800-807-6777.

Risque de choc électrique

Brancher sur une prise à 3 alvéoles reliée à la terre.

Ne pas enlever la broche de liaison à la terre.

Ne pas utiliser un adaptateur.

Ne pas utiliser un câble de rallonge.

Le non-respect de ces instructions peut causer un décès, un incendie ou un choc électrique.

7. Rebrancher l’appareil ou reconnecter la source de courant électrique.

YD50440_8573158-all 7/7/05 9:49 AM Page 31

NOTES

YD50440_8573158-all 7/7/05 9:49 AM Page 32

8573158

© 2005

Imprimé aux É.-U.

07/2005

Was this manual useful for you? yes no
Thank you for your participation!

* Your assessment is very important for improving the work of artificial intelligence, which forms the content of this project
