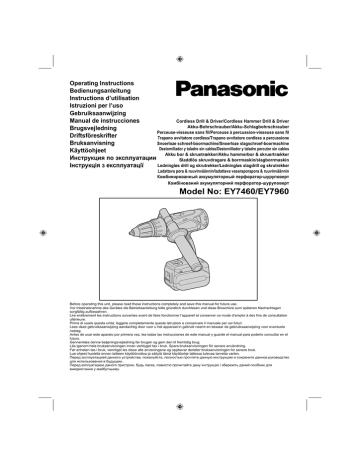

Panasonic EY7460, EY7960 Operating instructions

Panasonic EY7460, EY7960 Operating instructions

Operating Instructions

Bedienungsanleitung

Instructions d’utilisation

Istruzioni per l’uso

Gebruiksaanwijzing

Manual de instrucciones

Brugsvejledning

Driftsföreskrifter

Cordless Drill & Driver/Cordless Hammer Drill & Driver

Akku-Bohrschrauber/Akku-Schlagbohrschrauber

Perceuse-visseuse sans fil/Perceuse à percussion-visseuse sans fil

Trapano avvitatore cordless/Trapano avvitatore cordless a percussione

Bruksanvisning

Käyttöohjeet

Инструкция по эксплуатации

Snoerloze schroef-boormachine/Snoerloze slagschroef-boormachine

Destornillador y taladro sin cables/Destornillador y taladro percutor sin cables

Akku bor & skruetrækker/Akku hammerbor & skruertrækker

Sladdlös skruvdragare & borrmaskin/slagborrmaskin

Iнструкцiя з експлуатації

Ledningløs drill og skrutrekker/Ledningløs slagdrill og skrutrekker

Ladattava pora & ruuvinväännin/ladattava vasaraporapora & ruuvinväännin

Комбинированный аккумуляторный перфоратор-шуруповерт

Комбінований акумуляторний перфоратор-шуруповерт

Model No: EY7460/EY7960

Before operating this unit, please read these instructions completely and save this manual for future use.

Vor Inbetriebnahme des Gerätes die Betriebsanleitung bitte gründlich durchlesen und diese Broschüre zum späteren Nachschlagen sorgfältig aufbewahren.

Lire entièrement les instructions suivantes avant de faire fonctionner l’appareil et conserver ce mode d’emploi à des fins de consultation ultérieure.

Prima di usare questa unità, leggere completamente queste istruzioni e conservare il manuale per usi futuri.

Lees deze gebruiksaanwijzing aandachtig door voor u het apparaat in gebruik neemt en bewaar de gebruiksaanwijzing voor eventuele naslag.

Antes de usar este aparato por primera vez, lea todas las instrucciones de este manual y guarde el manual para poderlo consultar en el futuro.

Gennemlæs denne betjeningsvejledning før brugen og gem den til fremtidig brug.

Läs igenom hela bruksanvisningen innan verktyget tas i bruk. Spara bruksanvisningen för senare användning.

Før enheten tas i bruk, vennligst les disse alle anvisningene og oppbevar deretter bruksanvisningen for senere bruk.

Lue ohjeet huolella ennen laitteen käyttöönottoa ja säilytä tämä käyttöohje tallessa tulevaa tarvetta varten.

Перед эксплуатацией данного устройства, пожалуйста, полностью прочтите данную инструкцию и сохраните данное руководство для использования в будущем..

Перед екплуатацiєю даного пристрою, будь ласка, повнiстю прочитайте дану iнструкцiю i збережiть даний посiбник для використання у майбутньому.

Index/Index/Index/Indice/Index/Indice/Indeks/Index/Indeks/Hakemisto/

Индекс/Індекс

Page

Deutsch:

Français: 32

Italiano: Pagina 45

Nederlands: Bladzijde 57

Español: Página 69

Dansk: Side

Svenska:

Norsk: Side

Suomi: Sivu 115

Русский: Страница 126

Українська: Сторiнка 138

FUNCTIONAL DESCRIPTION

FUNKTIONSBESCHREIBUNG

DESCRIPTION DES FONCTIONS

DESCRIZIONE DELLE FUNZIONI

FUNCTIEBESCHRIJVING

DESCRIPCIÓN FUNCIONAL

FUNKTIONSBESKRIVELSE

FUNKTIONSBESKRIVNING

FUNKSJONSBESKRIVELSE

TOIMINTAKUVAUS

ФУНКЦИОНАЛЬНОЕ ОПИСАНИЕ

ФУНКЦIОНАЛЬНИЙ ОПИС

(A) (B) (C)

(J)

(K) (L)

(I)

(H)

(G)

(F)

(M)

(E)

(D)

(E)

(N)

(R)

(Q)

(P)

Ni-MH

Ni-Cd

(O)

- 2 -

(A)

(C)

(E)

(G)

(I)

Keyless drill chuck

Schlüsselfreies Bohrfutter

Mandrin porte-foret sans fil

Mandrino autoserrante

Boorkop zonder sleutel

Mandril sin llave

Nøglefri borepatron

Nyckellös borrchuck

Nøkkelfri drillchuck

Avaimeton poran kiinnityslaite

Бесключевой зажимной патрон

Безключовий затискний патрон

Speed selector switch

Bereichsschalter

Interrupteur de sélection de vitesse

Regolatore di velocità

Snelheidskeuzeschakelaar

Interruptor selector de velocidad

Hastighedsvælger

Hastighetsomkopplare

Hastighetskontroll

Nopeuden valintakytkin

Переключатель выбора скорости

Перемикач вибору швидкості

Alignment marks

Ausrichtmarkierungen

Marques d’alignement

Marcature allineamento

Uitlijntekens

Marcas de alineación

Flugtemærker

Anpassningsmärken

Opprettingsmerke

Sovitusmerkit

Метки совмещения

Мітки вирівнювання

Battery pack (EY9L60)

Akku (EY9L60)

Batterie autonome (EY9L60)

Pacco batteria (EY9L60)

Accu (EY9L60)

Batería (EY9L60)

Batteripakning (EY9L60)

Batteri (EY9L60)

Batteripakke (EY9L60)

Akku (EY9L60)

Батарейный блок (EY9L60)

Батарейний блок (EY9L60)

Overheat warning lamp (battery/motor)

Überhitzungs-Warnlampe (Akku/motor)

Témoin d’avertissement de surchauffe (batterie/moteur)

Spia avvertenza surriscaldamento (batteria/motore)

Oververhitting-waarschuwingslampje (accu/motor)

Luz de advertencia de sobrecalentamiento (batería/motor)

Advarselslamp til overophedning (batteri/motoren)

Varningslampa för överhettning (batteri/motorn)

Varsellampe for overoppheting (batteri/motor)

Ylikuumenemisen varoituslamppu (akku/moottoria)

Предупреждающая лампочка перегрева

(батареи/мотор)

Попереджувальна лампочка перегріву (батареї/мотор)

(B)

(D)

(F)

(H)

(J)

- 3 -

Clutch handle

Kupplungsring

Poignée de l’embrayage

Impugnatura frizione

Koppelingshandgreep

Mango de embrague

Koblinghåndtag

Kopplingshandtag

Koblingshåndtak

Kytkimen kahva

Рукоятка муфты

Рукоятка муфти

Forward/Reverse lever

Rechts/Linkslauf Schalter

Levier d’inversion marche avant-marche arrière

Leva di avanzamento/inversione

Voorwaarts/achterwaarts-hendel

Palanca de avance/inversión

Greb til forlæns/baglæns retning

Riktningsomkopplare

Forover/Revers bryter

Eteenpäin/taaksepäin vipu

Рычаг переключения вперед/назад

Важіль перемикання вперед/назад

Battery pack release button

Akku-Entriegelungsknopf

Bouton de libération de batterie autonome

Tasto di rilascio pacco batteria

Accu-ontgrendeltoets

Botón de liberación de batería

Udløserknap til batteripakning

Frigöringsknapp för batteri

Utløserknapp for batteripakke

Akkupaketin irrotuspainike

Кнопка освобождения батарейного блока

Кнопка вивільнення батарейного блоку

Control panel

Bedienfeld

Panneau de commande

Pannello di controllo

Bedieningspaneel

Panel de controle

Kontrolpanel

Kontrollpanel

Kontrollpanel

Säätöpaneeli

Панель управления

Панель управління

LED light on/off button

LED-Leuchten-EIN/AUS-Taste

Bouton Marche/Arrêt de la lumière DEL

Tasto di accensione e spegnimento della luce LED

Aan/uit-toets (ON/OFF) voor LED-lampje

Botón ON/OFF de luz LED

TÆND/SLUK-knap til LED-lys

Strömbrytare för LED-ljus

PÅ/AV-knapp for LED-lys

LED-valon kytkin/katkaisupainike

Кнопка включения/выключения светодиодной подсветки

Кнопка ввімкнення/вимкнення світлодіодного підсвічування

(K)

(M)

(O)

(Q)

LED light

LED-Leuchte

Lumière DEL

Luce LED

LED-lampje

Luz indicadora

LED-lys

LED-ljus

LED-lys

LED-valo

Светодиодная подсветка

Світлодіодне підсвічування

Variable speed control trigger

Betriebsschalter

Gâchette de commande de vitesse

Grilletto di controllo velocità variable

Startschakelaar variabele snelheid

Disparador del control de velocided variable

Kontroludløser for variabel hastighed

Steglös varvtalsreglerare

Hovedbryter, trinnløs

Nopeudensäätökytkin

Переключатель регулировки переменной скорости

Перемикач регулювання змінної швидкості

Battery charger (EY0L80)

Ladegerät (EY0L80)

Chargeur de batterie (EY0L80)

Caricabatterie (EY0L80)

Acculader (EY0L80)

Cargador de batería (EY0L80)

Batterioplader (EY0L80)

Batteriladdare (EY0L80)

Batterilader (EY0L80)

Akkulaturi (EY0L80)

Зарядное устройство (EY0L80)

Зарядний пристрій (EY0L80)

Ni-MH/Ni-Cd battery pack dock

Ni-MH/Ni-Cd-Akkuladeschacht

Poste d’accueil de la batterie autonome Ni-MH/Ni-Cd

Spazio raccordo pacco batteria Ni-MH/Ni-Cd

Ni-MH/Ni-Cd accuhouder

Enchufe de carga de batería Ni-MH/Ni-Cd

Ni-MH/Ni-Cd batteripakningsdok

Docka för NiMH/NiCd-batteri

Dokk for Ni-MH/Ni-Cd-batteripakke

Ni-MH/Ni-Cd akun liitin

Углубление для установки никель-металлогидридного батарейного блока/никель-кадмиевого батарейного блока

Заглиблення для встановлення нікель-метал-гідридного батарейного блоку/нікель-кадмієвого батарейного блоку

(L)

(N)

(P)

(R)

Battery low warning lamp

Akkuladungs-Warnlampe

Témoin d’avertissement de batterie basse

Spia avvertenza batteria scarica

Waarschuwingslampje voor lage accuspanning

Luz de aviso de baja carga de batería

Advarselslampes batterieffekt lav

Varningslampa för svagt batteri

Varsellampe for at batteriet er for lavt

Alhaisen akkujännitteen varoituslamppu

Предупреждающая лампочка низкого заряда батареи

Попереджувальна лампочка низького заряду батареї

Support handle

Zusatzgriff

Manche de support

Maniglia di sostegno

Steungreep

Mango de soporte

Hjælpehåndtag

Stödhandtag

Støttehåndtak

Tukikahva

Поддерживающая рукоятка

Підтримуюча рукоятка

Battery pack cover

Akkuabdeckung

Couvercle de la batterie autonome

Coperchio pacco batteria

Accudeksel

Cubierta de batería

Akkuafdækning

Batterilock

Batteripakkedeksel

Akun kansi

Крышка аккумуляторной батареи

Кришка акумуляторної батареї

Li-ion battery pack dock

Li-Ion-Akkuladeschacht

Poste d’accueil de la batterie autonome Li-ion

Spazio raccordo pacco batteria Li-ion

Li-ion accuhouder

Enchufe de carga de batería Li-ión

Li-ion batteripakningsdok

Docka för litiumjonbatteri

Dokk for Li-ion-batteripakke

Li-ioniakun liitin

Углубление для установки литий-ионного батарейного блока

Заглиблення для встановлення літій-іонного батарейного блоку

- 4 -

I. INTENDED USE

These tools can be used to tighten screws in clutch mode and to drill holes in wood and metal in drill mode. Additionally, model EY7960 can be used to drill holes in soft concrete and similar materials in hammer mode.

Read the Safety Instructions booklet and the following before using.

II. ADDITIONAL

SAFETY RULES

1) Wear ear protectors.

Exposure to noise can cause hearing loss.

2) Use auxiliary handle supplied

with the tool.

Loss of control can cause personal injury.

3) Hold power tools by insulated

gripping surfaces when performing an operation where the cutting tool may contact hidden

wiring; contact with a “live” wire will make exposed metal parts of the tool “live” and shock the operator.

4) Wear a dust mask, if the work causes dust.

5) Be aware that this tool is always in an operating condition, since it does not have to be plugged into an electrical outlet.

6) When drilling or driving into walls, floors, etc., "live" electrical wires may be encountered. DO NOT

TOUCH THE CHUCK OR ANY

FRONT METAL PARTS OF THE

TOOL! Hold the tool only by the plastic handle to prevent electric shock in case you drill or drive into a "live" wire.

7) If the bit becomes jammed, immediately turn the trigger switch off to prevent an overload, which can damage the battery pack or motor.

Use reverse motion to loosen jammed bits.

Do NOT operate the

Forward/Reverse lever when the trigger switch is on. The battery will discharge rapidly and damage to the unit may occur.

9) During charging, the charger may become slightly warm. This is normal. Do NOT charge the battery for a long period.

10) When storing or carrying the tool, set the Forward/Reverse lever to the center position (switch lock).

11) Do not strain the tool by holding the speed control trigger halfway

(speed control mode) so that the motor stops.

12) Do not operate the speed selector switch (LOW-HIGH) while pulling on the speed control trigger. This can cause the rechargeable battery to wear quickly or damage the internal mechanism of the motor.

- 5 -

Symbol Meaning

V Volts

Direct current n

0

No load speed

…min

-1

Ah

Revolutions or reciprocations per minutes

Electrical capacity of battery pack

Forward rotation

Reverse rotation

Rotation only

Read the operating instructions before use.

For indoor use only.

WARNING:

Do not use other than the

Panasonic battery packs that are designed for use with this rechargeable tool.

• Do not dispose of the battery pack in a fire, or expose it to excessive heat.

• Do not drive the likes of nails into the battery pack, subject it to shocks, dismantle it, or attempt to modify it.

• Do not allow metal objects to touch the battery pack terminals.

• Do not carry or store the battery pack in the same container as nails or similar metal objects.

• Do not charge the battery pack in a high-temperature location, such as next to a fire or in direct sunlight.

Otherwise, the battery may overheat, catch fire, or explode.

• Never use other than the dedicated charger to charge the battery pack.

Otherwise, the battery may leak, overheat, or explode.

• After removing the battery pack from the tool or the charger, always reattach the pack cover. Otherwise, the battery contacts could be shorted, leading to a risk of fire.

- 6 -

III. ASSEMBLY

Attaching or Removing Bit

NOTE:

When attaching or removing a bit, disconnect battery pack from tool or place the switch in the center position

(switch lock).

This tool is equipped with a keyless drill chuck.

1. Attachment

Insert the bit and turn the lock collar clockwise (looking from the front) to tighten firmly until it stops clicking.

Attaching or Removing Battery Pack

1. To connect the battery pack:

Line up the alignment marks and attach the battery pack.

• Slide the battery pack until it locks into position.

Alignment marks

2. To remove the battery pack:

Push on the button from the front to release the battery pack.

Lock collar

Button

2. Removal

Turn the lock collar counterclockwise (looking from the front), then remove the bit.

Support handle

Place the support handle at your favorite position and tighten the handle securely.

NOTE:

If excessive play occurs in the chuck, secure the drill in place and open the chuck jaws by turning the lock collar and tighten the screw

(left-handed screw) with a screwdriver by turning it counterclockwise (viewed from the front).

Tighten

Loosen

Remove the handle when placing the tool in the storage case.

- 7 -

IV. OPERATION

[Main Body]

Switch Operation

The speed increases with the amount of depression of the trigger.

When beginning work, depress the trigger slightly to start the rotation slowly.

2. A feedback electronic controller is used to give a strong torque even in low speed. trigger is released and the motor stops immediately.

NOTE:

When the brake operates, a braking sound may be heard. This is normal.

Switch and Forward/Reverse

Lever Operation

Forward Reverse

Switch lock

CAUTION:

To prevent damage, do not operate

Forward/Reverse lever until the bit comes to a complete stop.

Forward Rotation Switch Operation

1. Push the lever for forward rotation.

2. Depress the trigger switch slightly to start the tool slowly. amount of depression of the trigger for efficient tightening of screws and drilling. The brake operates and the chuck stops immediately when the trigger is released.

4. After use, set the lever to its center position (switch lock).

Reverse Rotation Switch

Operation

1. Push the lever for reverse rotation.

Check the direction of rotation before use.

2. Depress the trigger switch slightly to start the tool slowly.

3. After use, set the lever to its center position (switch lock).

Clutch Torque Setting

Adjust the torque to one of the 18 clutch settings or " " position

(EY7460).

Adjust the torque to one of the 18 clutch settings or " ", " " position

(EY7960).

NOTE:

Always make sure to stop operation of the tool and disengage it from the work, when you select

Hammering mode from Drilling mode or when you shift to Drilling mode from Hammering mode by rotating clutch handle.

- 8 -

CAUTION:

Set the clutch setting at this mark ( ) before actual operation.

Speed Selection

Choose a low or high speed to suit the use.

HIGH

LOW

Bit-locking Function

1. With the trigger switch not engaged and a screwdriver bit locked in place, the tool can be used as a manual screwdriver (up to 40 N

408 k g f-cm, 353 in-lbs).

· m,

There will be a little play in the chuck, but this is not a malfunction.

2. This feature is handy for tightening screws that require more torque than the maximum torque of the driver (position on the clutch), for confirming the tightness of a screw or to loosen an extremely tight screw.

The more the variable speed control trigger is pulled, the higher the speed becomes.

CAUTION:

• Check the speed selector switch before use.

• Use at low speed when high torque is needed during operation. (Using at high speed when high torque is required may cause a motor breakdown.)

• Do not operate the speed selector switch (LOW-HIGH) while pulling on the speed control trigger. This can cause the rechargeable battery to wear quickly or damage the internal mechanism of the motor.

See specifications for "MAXIMUM

RECOMMENDED CAPACITIES".

CAUTION:

To prevent excessive temperature increase of the tool surface, do not operate the tool continuously using two or more battery packs. The tool needs cool-off time before switching to another pack.

• Do not close up vent holes on the sides of the body during operation.

Otherwise, the machine function is adversely affected to cause a failure.

• Do NOT strain the tool (motor). This may cause damage to the unit.

• Use the tool in such a way as to prevent the air from the body vent holes from blowing directly onto your skin. Otherwise, you may get burned.

- 9 -

Control Panel

(1)

(1) LED light

(3)

(2)

Before the use of LED light, always pull the power switch once.

Press button.

the LED light

The light illuminates with very low current, and it does not adversely affect the performance of the tool during use or its battery capacity.

CAUTION:

• The built-in LED light is designed to illuminate the small work area temporarily.

• Do not use it as a substitute for a regular flashlight, since it does not have enough brightness.

• LED light turns off when the tool has not been used for 5 minutes.

Caution: DO NOT STARE INTO BEAM.

Use of controls or adjustments or performance of procedures other than those specified herein may result in hazardous radiation exposure.

(2) Overheat warning lamp

(3) Battery low warning lamp

Off

Flashing

(normal

(No charge) operation)

Battery protection feature active

Excessive (complete) discharging of lithium ion batteries shortens their service life dramatically. The driver includes a battery protection feature designed to prevent excessive discharging of the battery pack.

Off

(normal operation)

Illuminated:

Overheat

(motor)

Flashing:

Overheat

(battery)

Indicates operation has been halted due to motor or battery overheating.

To protect the motor or battery, be sure to note the following when carrying out this operation.

• If the motor or battery becomes hot, the protection function will be activated and the motor or battery will stop operating. The overheat warning lamp on the control panel illuminates or flashes when this feature is active.

• If the overheating protection feature activates, allow the tool to cool thoroughly (at least 30 minutes). The tool is ready for use when the overheat warning lamp goes out.

• Avoid using the tool in a way that causes the overheating protection feature to activate repeatedly.

• If the tool is operated continuously under high-load conditions or if it is used in hot-temperature conditions

(such as during summer), the overheating protection feature may activate frequently.

• If the tool is used in cold-temperature conditions (such as during winter) or if it is frequently stopped during use, the overheating protection feature may not activate. activates immediately before the battery loses its charge, causing the battery low warning lamp to flash.

• If you notice the battery low warning lamp flashing, charge the battery pack immediately.

[Battery Pack]

For Appropriate Use of

Battery pack

Li-ion Battery pack (EY9L60)

• For optimum battery life, store the

Li-ion battery pack following use without charging it.

• When charging the battery pack, confirm that the terminals on the battery charger are free of foreign substances such as dust and water etc. Clean the terminals before charging the battery pack if any foreign substances are found on the terminals.

The life of the battery pack terminals may be affected by foreign substances such as dust and water etc. during operation.

• When battery pack is not in use, keep it away from other metal objects like: paper clips, coins, keys, nails, screws, or other small metal objects that can make a connection from one terminal to another.

- 10 -

Shorting the battery terminals together may cause sparks, burns or a fire.

• When operating the battery pack, make sure the work place is well ventilated.

• When the battery pack is removed from the main body of the tool, replace the battery pack cover immediately in order to prevent dust or dirt from contaminating the battery terminals and causing a short circuit.

Common Cautions for the

Li-ion/Ni-MH/Ni-Cd Battery Pack

• The ambient temperature range is between 0°C (32°F) and 40°C

(104°F).

If the battery pack is used when the battery temperature is below 0°C (32°F), the tool may fail to function properly.

• When charging a cool battery pack

(below 0°C (32°F)) in a warm place, leave the battery pack at the place and wait for more than one hour to warm up the battery to the level of the ambient temperature.

Battery Pack Life

The rechargeable batteries have a limited life. If the operation time becomes extremely short after recharging, replace the battery pack with a new one.

Battery Recycling

ATTENTION:

For environmental protection and recycling of materials, be sure that it is disposed of at an officially assigned location, if there is one in your country.

[Battery Charger]

Charging

Cautions for the Li-ion Battery

Pack

• If the temperature of the battery pack falls approximately below −10°C

(14°F), charging will automatically stop to prevent degradation of the battery. charging more than two battery packs consecutively. contact hole, when holding charger or any other occasions.

CAUTION:

To prevent the risk of fire or damage to the battery charger.

• Do not use power source from an engine generator.

• Do not cover vent holes on the charger and the battery pack.

• Unplug the charger when not in use.

- 11 -

Li-ion Battery Pack

NOTE:

Your battery pack is not fully charged at the time of purchase.

Be sure to charge the battery before use.

Battery charger (EY0L80)

1. Plug the charger into the AC outlet.

NOTE:

Sparks may be produced when the plug is inserted into the AC power supply, but this is not a problem in terms of safety.

2. Insert the battery pack firmly into the charger.

1. Line up the alignment marks and place the battery onto the dock on the charger.

2. Slide forward in the direction of the arrow.

Alignment marks

6. If the temperature of the battery pack is 0°C or less, charging takes longer to fully charge the battery pack than the standard charging time.

Even when the battery is fully charged, it will have approximately 50% of the power of a fully charged battery at normal operating temperature.

7. If the power lamp does not light immediately after the charger is plugged in, or if after the standard charging time the charging lamp does not flash quickly in green, consult an authorized service center.

8. If a fully charged battery pack is inserted into the charger again, the charging lamp lights up. After several minutes, the charging lamp may flash quickly to indicate the charging is completed.

9. Remove the battery pack while the battery pack release button is held up.

Battery pack release button

3. During charging, the charging lamp will be lit.

When charging is completed, an internal electronic switch will automatically be triggered to prevent overcharging.

• Charging will not start if the battery pack is warm (for example, immedi-

Ni-MH/Ni-Cd Battery Pack

NOTE:

When you charge the battery pack for the first time, or after prolonged storage, charge it for about 24 hours to bring the battery up to full capacity.

Battery charger (EY0L80)

ately after heavy-duty operation).

The orange standby lamp will be flashing until the battery cools down.

Charging will then begin automatically.

4. The charge lamp (green) will flash slowly once the battery is approximately 80% charged.

1. Plug the charger into the AC outlet.

NOTE:

Sparks may be produced when the plug is inserted into the AC power supply, but this is not a problem in terms of safety.

5. When charging is completed, the charging lamp will start flashing quickly in green color.

- 12 -

2. Insert the battery pack firmly into the charger.

3. During charging, the charging lamp will be lit.

When charging is completed, an internal electronic switch will automatically be triggered to prevent overcharging.

• Charging will not start if the battery pack is warm (for example, immediately after heavy-duty operation).

The orange standby lamp will be flashing until the battery cools down.

Charging will then begin automatically.

4. When charging is completed, the charging lamp will start flashing quickly in green color.

5. If the charging lamp does not light immediately after the charger is plugged in, or if after the standard charging time the charging lamp does not flash quickly in green, consult an authorized service center.

6. If a fully charged battery pack is inserted into the charger again, the charging lamp lights up. After several minutes, the charging lamp may flash quickly to indicate the charging is completed.

- 13 -

LAMP INDICATIONS

Green Lit

Charger is plugged into the AC outlet.

Ready to charge.

Green Flashing Quickly

Charging is completed. (Full charge.)

Green Flashing

Battery is approximately 80% charged. (Usable charge.

Li-ion only.)

Green Lit

Now charging.

Orange Lit

Battery pack is cool.

The battery pack is being charged slowly to reduce the load on the battery. (Li-ion only.)

Orange Flashing

Battery pack is warm. Charging will begin when temperature of battery pack drops.

If the temperature of the battery pack is –10°C or less, the charging status lamp (orange) will also start flashing.

Charging will begin when the temperature of the battery pack goes up (Li-ion only).

Charging Status Lamp

Left: green Right: orange will be displayed.

Both Orange and Green Flashing Quickly

Charging is not possible. Clogged with dust or malfunction of the battery pack.

- 14 -

Information for Users on Collection and Disposal of Old

Equipment and used Batteries

These symbols on the products, packaging, and/or accompanying documents mean that used electrical and electronic products and batteries should not be mixed with general household waste.

For proper treatment, recovery and recycling of old products and used batteries, please take them to applicable collection points, in accordance with your national legislation and the Directives 2002/96/EC and

2006/66/EC.

By disposing of these products and batteries correctly, you will help to save valuable resources and prevent any potential negative effects on human health and the environment which could otherwise arise from inappropriate waste handling.

For more information about collection and recycling of old products and batteries, please contact your local municipality, your waste disposal service or the point of sale where you purchased the items.

Penalties may be applicable for incorrect disposal of this waste, in accordance with national legislation.

For business users in the European Union

If you wish to discard electrical and electronic equipment, please contact your dealer or supplier for further information.

[Information on Disposal in other Countries outside the

European Union]

These symbols are only valid in the European Union. If you wish to discard these items, please contact your local authorities or dealer and ask for the correct method of disposal.

Note for the battery symbol (bottom two symbol examples):

This symbol might be used in combination with a chemical symbol. In this case it complies with the requirement set by the Directive for the chemical involved.

- 15 -

V. MAINTENANCE

Use only a dry, soft cloth for wiping the unit. Do not use a damp cloth, thinner, benzine, or other volatile solvents for cleaning.

VI. ACCESSORIES

Use only bits suitable for size of drill's chuck.

VII. APPENDIX

MAXIMUM RECOMMENDED CAPACITIES

Screw driving

Drilling

Machine screw

Wood screw

Self-drilling screw

For Wood

For Metal

For Masonry

VIII. SPECIFICATIONS

MAIN UNIT

---

Motor voltage

No load speed

Blows Rate Per Minute

Chuck capacity

Clutch torque

Low

High

Low

High

Overall length

Weight (with battery pack: EY9L60)

M8

ø 10 mm (3/8")

ø 6 mm (15/64")

ø 38 mm (1-1/2")

ø 13 mm (1/2")

13 mm (1/2")

---

---

21.6 V DC

100 - 400 min

-1

(rpm)

350 - 1500 min

-1

(rpm)

1800 - 7200 min

-1

6300 - 27000 min

-1

(bpm)

(bpm)

ø 1.5 mm - ø 13 mm (1/16" - 1/2")

Approx. 1.0 N

· m (10 k g f-cm, 8.8 in-lbs) –

6.9 N

· m (70 k g f-cm, 61 in-lbs)

232 mm (9-1/8") 245 mm (9-5/8")

2.45 k g

(5.39 lbs) 2.55 k g

(5.61 lbs)

- 16 -

BATTERY PACK

Model

Storage battery

Battery voltage

EY9L60

Li-ion Battery

21.6 V DC (3.6 V x 6 cells)

Capacity

BATTERY CHARGER

Model

3 Ah

EY0L80

Rating

See the rating plate on the bottom of the charger.

Weight

[Li-ion battery pack]

Charging time

3 Ah

14.4 V

EY9L40

Usable: 35 min.

Full: 50 min.

[Ni-Cd/Ni-MH battery pack]

7.2 V 9.6 V

1.2 Ah

EY9065

EY9066

EY9080

EY9086

20 min.

0.95 kg (2.1 lbs)

21.6 V

EY9L60

Usable: 45 min.

Full: 60 min.

12 V

EY9001

EY9006

15.6 V

28.8 V

EY9L80

Usable: 55 min.

Full: 70 min.

18 V 24 V

1.7 Ah

EY9180

EY9182

25 min.

EY9101

EY9103

Charging time

2 Ah

EY9168 EY9188

EY9106

EY9107

EY9108

30 min.

EY9136

EY9116

EY9117

60 min.

3 Ah

EY9200 EY9230

45 min.

EY9210

90 min.

3.5 Ah

EY9201 EY9231

55 min.

EY9251

65 min.

NOTE: This chart may include models that are not available in your area.

Please refer to the latest general catalogue.

NOTE: For the dealer name and address, please see the included warranty card.

- 17 -

ONLY FOR U. K.

IX. ELECTRICAL

PLUG

INFORMATION

FOR YOUR SAFETY PLEASE READ

THE FOLLOWING TEXT CAREFULLY

This appliance is supplied with a moulded three pin mains plug for your safety and convenience.

A 5 amp fuse is fitted in this plug.

Should the fuse need to be replaced please ensure that the replacement fuse has a rating of 5 amp and that it is approved by

ASTA or BSI to BS1362.

Check for the ASTA mark or the BSI mark

on the body of the fuse.

If the plug contains a removable fuse cover you must ensure that it is refitted when the fuse is replaced.

If you lose the fuse cover the plug must not be used until a replacement cover is obtained.

A replacement fuse cover can be purchased from your local Panasonic Dealer.

IF THE FITTED MOULDED PLUG IS

UNSUITABLE FOR THE SOCKET OUTLET

IN YOUR HOME THEN THE FUSE

SHOULD BE REMOVED AND THE PLUG

CUT OFF AND DISPOSED OF SAFELY.

THERE IS A DANGER OF SEVERE

ELECTRICAL SHOCK IF THE CUT OFF

PLUG IS INSERTED INTO ANY 13 AMP

SOCKET.

If a new plug is to be fitted please observe the wiring code as shown below.

If in any doubt please consult a qualified electrician.

- 18 -

IMPORTANT:

The wires in this mains lead are coloured in accordance with the following code:

Blue: Neutral

Brown: Live

As the colours of the wire in the mains lead of this appliance may not correspond with the coloured markings identifying the terminals in your plug, proceed as follows.

The wire which is coloured BLUE must be connected to the terminal in the plug which is marked with the letter N or coloured

BLACK.

The wire which is coloured BROWN must be connected to the terminal in the plug which is marked with the letter L or coloured RED.

Under no circumstances should either of these wires be connected to the earth terminal of the three pin plug, marked with the letter E or the Earth Symbol .

How to replace the fuse: Open the fuse compartment with a screwdriver and replace the fuse and fuse cover if it is removable.

Fuse Cover

I. BESTIMMUNGSGEMÄSSE

VERWENDUNG DER

MASCHINE

Diese Werkzeuge können zum

Festziehen der Schrauben im

Kupplungsmodus und zum Bohren von Löchern in Holz und Metall im

Bohrmodus verwendet werden. Mit dem Modell EY7960 lassen sich außerdem im Hammermodus Löcher in weichen Beton oder ähnliche

Materialien bohren.

Lesen Sie bitte vor der ersten

Inbetriebnahme dieses Gerätes das separate Handbuch „Sicherheitsmaßregeln“ sorgfältig durch.

II. WEITERE WICHTIGE

SICHERHEITSREGELN

1) Geeigneten Gehörschutz tragen.

Lärmeinwirkung kann zu Gehörverlust führen.

DAHER NIE DAS SCHNELL-

SPANNFUTTER ODER ANDERE

VORDERE METALLTEILE BERÜH-

REN! Das Werkzeug beim

Schrauben nur am Kunststoffgriff halten, um in solchen Fällen vor elektrischen Schlägen geschützt zu sein.

7) Falls das Bit stecken bleibt, lassen

Sie sofort den Elektronikschalter los, um eine Überlastung zu verhüten, die den Akku oder Motor beschädigen kann.

Verwenden Sie die Rückwärtsdrehung, um klemmende Bits zu lösen.

8) Betätigen Sie den Rechts-/Linkslauf-

Umschalthebel NICHT, wenn der

Hauptschalter eingeschaltet ist. Der

Akku entlädt sich sonst schnell, und das Gerät kann beschädigt werden.

Beim Aufladen kann sich das

Lade-gerät etwas erhitzen. Dies ist normal. Den Akku daher NICHT

über lange Zeit aufladen.

2) Verwenden Sie den mit dem

Werkzeug gelieferten Zusatzgriff.

Verlust der Kontrolle kann Verletzungen verursachen.

3) Halten Sie Elektrowerkzeuge an

den isolierten Griffflächen, wenn

Sie eine Arbeit durchführen, bei der die Maschine auf verborgene

Kabel treffen könnte; bei Kontakt mit stromführenden Kabeln werden die freiliegenden Metallteile der

Maschine ebenfalls stromführend und der Benutzer erleidet einen elektrischen Schlag.

4) Tragen Sie eine Staubmaske, falls bei der Arbeit Staub anfällt.

Denken Sie daran, dass das

Werkzeug ständig betriebsbereit ist, da es nicht an die Steckdose angeschlossen werden muss.

Beim Bohren oder Schrauben in

Wände, Fußböden usw. können stromführende Kabel berührt werden.

- 19 -

10) Stellen Sie den Rechts-/Linkslauf-

Umschalthebel zum Lagern oder

Tragen des Werkzeugs auf die

Mittenstellung (Schaltersperre).

11) Belasten Sie das Werkzeug nicht, indem Sie den Elektronikschalter halb gedrückt halten (Drehzahlregelmodus), sodass der Motor stehen bleibt.

12) Verstellen Sie den Drehzahl-Wahlschalter (LOW-HIGH) nicht, während

Sie den Elektronikschalter betätigen.

Dies kann zu schneller Abnutzung der wiederaufladbaren Batterie oder zu einer Beschädigung des internen

Motormechanismus führen.

Symbol

V

Bedeutung

Volt

Gleichstrom n

0

… min

-1

Ah

Leerlaufdrehzahl

Drehzahl oder Hubzahl pro

Minute

Akkukapazitat in Ampere

Stunden

Rechtslauf

Linkslauf

Schlagbohren

Bohren

Lesen Sie die Bedienungsanleitung vor Gebrauch.

Nur für Inneneinsatz.

WARNUNG:

• Bitte verwenden Sie für dieses wiederaufladbare Gerät nur die von

Panasonic vorgesehenen Akkus.

• Entsorgen Sie diesen Akku niemals im Feuer und setzen Sie ihn keinesfalls starker Hitze aus.

Versuchen Sie niemals, Gegenstände wie Nägel in den Akku zu schlagen, dies könnte zu einem elektrischen Schlag führen. Sehen

Sie außerdem davon ab, den Akku zu zerlegen oder zu verändern.

• Achten Sie darauf, dass keine metallischen Gegenstände mit den

Anschlüssen des Akkus in Verbindung kommen.

• Der Akku darf nicht im selben Behälter wie Nägel oder ähnliche metallische Gegenstände transportiert oder gelagert werden.

• Laden Sie den Akku niemals an einem Ort mit hoher Temperatur, beispielsweise neben einem Feuer oder direkter Sonneneinstrahlung.

Andernfalls kann dies zu Überhitzung, einem Brand oder einer Explosion führen.

• Laden Sie den Akku ausschließlich mit dem dafür vorgesehenen Ladegerät. Andernfalls kann dies zu einem Auslaufen des Akkus, einem

Brand oder einer Explosion führen.

• Nachdem Sie den Akku von der

Maschine oder dem Ladegerät abgenommen haben, bringen Sie stets die Akkuabdeckung wieder an.

Anderenfalls könnten die

Akkukontakte kurzgeschlossen werden, was zu einem Brand führen kann.

- 20 -

III. BAUGRUPPE

Anbringen oder Abnehmen des Bits

HINWEIS:

Trennen Sie vor dem Anbringen oder

Abnehmen eines Bits den Akku vom

Werkzeug ab, oder stellen Sie den

Elektronikschalter auf die Mittelstellung (Schaltersperre).

Dieses Werkzeug ist mit einem schlüssellosen Bohrfutter ausgestattet.

1. Anbringen

Das Bit einführen, und den Knebelring zum Anziehen im Uhrzeigersinn drehen (von vorn gesehen), bis das

Klicken aufhört.

Anbringen oder Abnehmen des Akkus

1. Zum Anschließen des Akkus:

Die Ausrichtmarkierungen aufeinander ausrichten, und den Akku anbringen.

• Den Akku einschieben, bis er einrastet.

Ausrichtmarkierungen

2. Zum Entfernen des Akkus:

Zum Abnehmen des Akkus den

Knopf an der Vorderseite drücken.

Knebelring

2. Abnehmen

Den Knebelring entgegen dem

Uhrzeigersinn drehen (von vorn gesehen), dann das Bit abnehmen.

Knopf

Zusatzgriff

Bringen Sie den Zusatzgriff an Ihrer bevorzugten Position an, und ziehen

Sie den Griff fest an.

HINWEIS:

Wenn starkes Spiel im Futter auf-tritt, den Bohrer sichern, dann die

Futterklauen durch Drehen der Sperrhülse öffnen und die Schraube

(Linksgewinde) durch Drehen entgegen dem Uhrzeigersinn (von vorn gesehen) mit einem Schraubenzieher anziehen.

Festziehen

Lösen

Entfernen Sie den Griff, wenn Sie die

Maschine in die Aufbewahrungsschachtel legen.

- 21 -

IV. BETRIEB

[Hauptteil]

Schalterfunktion

1. Die Drehzahl erhöht sich, je stärker der Elektronikschalter gedrückt wird.

Drücken Sie den Elektronikschalter zu Beginn der Arbeit nur leicht, um mit langsamer Drehung zu beginnen.

2. Ein elektronischer Feedback-Controller wird verwendet, um auch bei niedriger

Drehzahl ein starkes Drehmoment zu erhalten.

Beim Loslassen des Elektronikschalters wird die Bremse betätigt und der Motor sofort angehalten.

Elektronikschalter gedrückt wird, um effizientes Anziehen von Schrauben und Bohren zu ermöglichen. Beim

Loslassen des Schalters wird die

Bremse betätigt und das Futter sofort angehalten.

4. Nach der Verwendung den Hebel auf die Mitten-position zurückstellen

(Schaltersperre).

Linkslauf – Schalterbetätigung

1. Für Linkslauf den Hebel drücken.

Die Drehrichtung vor dem Betrieb prüfen.

2. Drücken Sie den Schalter leicht, um das Werkzeug langsam zu starten.

3. Nach der Verwendung den Hebel auf die Mitten-position zurückstellen (Schaltersperre).

HINWEIS:

Bei der Betätigung der Bremse kann ein

Bremsgeräusch hörbar sein.

Dies ist normal.

Einstellung des Kupplungsdrehmoments

Umschalten und Betätigung des Rechts-/Linkslauf-

Umschalthebels

Stellen Sie das Drehmoment auf eine der 18 Kupplungsstufen oder die

Position ein (EY7460).

Stellen Sie das Drehmoment auf eine der 18 Kupplungsstufen oder die

Position “„ “, ein (EY7960).

Rechts

Schaltersperre

Links

HINWEIS:

Schalten Sie stets die Maschine aus und nehmen Sie sie vom Werkstück ab, wenn Sie durch Drehen des

Kupplungsgriffs vom Bohrmodus auf den Schlagbohrmodus oder umgekehrt umschalten.

VORSICHT:

Stellen Sie die Kupplungseinstellung vor dem tatsächlichen Betrieb auf dieses Zeichen ( ).

VORSICHT:

Nicht den Rechts-/Linkslauf- Umschalthebel betätigen, bevor der Bit vollständig zur Ruhe gekommen ist, um Schäden zu ver-hindern.

Rechtslauf – Schalterbetätigung

1. Für Rechtslauf den Hebel drücken.

2. Drücken Sie den Schalter leicht, um das Werkzeug langsam zu starten.

3. Die Drehzahl nimmt zu, je stärker der

- 22 -

Wahl der Drehzahl

Wählen Sie je nach der Arbeit eine niedrige oder hohe Drehzahl.

HOCH

NIEDRIG

• Halten Sie die Maschine so, dass die Abluft von den Ventilations-

öffnungen im Gehäuse nicht direkt auf Ihre Haut bläst. Anderenfalls können Sie sich verbrennen.

Je weiter der stufenlose Elektronikschalter hineingedrückt wird, desto höher wird die Drehzahl.

VORSICHT:

• Überprüfen Sie den Drehzahl-Wahlschalter vor Gebrauch.

Verwenden Sie eine niedrige

Drehzahl, wenn eine große Kraft bei der Arbeit erforderlich ist. (Die

Verwendung einer hohen Drehzahl bei Ausübung einer großen Kraft kann zu einer Beschädigung des

Motors führen.)

• Verstellen Sie den Drehzahl-Wahlschalter (LOW-HIGH) nicht, während Sie den Elektronikschalter betätigen. Dies kann zu schneller

Abnutzung der wiederaufladbaren

Batterie oder zu einer Beschädigung des internen Motormechanismus führen.

* Siehe die technischen Daten für

„MAXIMAL ZULÄSSIGE KAPAZI-

TÄTEN“.

Bitverriegelungsfunktion

Wenn der Elektronikschalter bei eingesetztem Schraubendreherbit ausgerückt ist, kann das Werkzeug wie ein manueller Schraubendreher verwendet werden (bis zu 40 N·m,

408 k gf·cm, 353 in-lbs).

Es kann etwas Spiel im Futter vor-handen sein, was jedoch keine

Funk-tionsstörung ist.

2. Dieses Merkmal ist praktisch, um

Schrauben anzuziehen, die ein höheres Drehmoment als das maximale

Drehmoment des Schraubers benötigen (Position an der Kupp-lung), um die Festigkeit einer Schraube zu

überprüfen, oder um eine sehr fest angezogene Schraube zu lösen.

VORSICHT:

Um übermäßigen Temperaturanstieg der Werkzeugoberfläche zu vermeiden, sollte das Werkzeug nicht kontinuierlich mit zwei oder mehr Akkus betrieben werden. Das

Werkzeug muss vor dem Akkuwechsel abkühlen.

• Blockieren Sie nicht die Ventilations-

öffnungen an den Seiten des

Gehäuses während des Betriebs.

Anderenfalls wird die Maschinenfunktion beeinträchtigt, was zu einem

Ausfall führen kann.

• Belasten Sie das Werkzeug (den

Motor) NICHT übermäßig. Es kann sonst zu einer Beschädigung der

Maschine kommen.

Bedienfeld

(1)

(3)

(2)

- 23 -

(1) LED-Leuchte

Vor Verwendung der

LED-Leuchte muss immer der Netzschalter einmal gezogen werden.

Drücken Sie die

LED-Leuchtentaste .

Die Leuchte braucht nur einen sehr geringen Strom, so dass die Leistung des

Werkzeugs und die

Akkukapazität nicht beeinträchtigt wird.

VORSICHT:

• Die eingebaute LED-Leuchte ist für kurzzeitige Beleuchtung eines kleinen Arbeitsbereichs ausgelegt.

• Verwenden Sie sie nicht als Ersatz für eine normale Taschenlampe, weil sie nicht hell genug ist.

• Die LED-Leuchte schaltet sich aus, wenn das Tool während 5 Minuten nicht verwendet wurde.

• Falls die Überhitzungs-Schutzfunktion aktiviert wird, lassen Sie das Tool gründlich abkühlen (mindestens 30

Minuten). Das Tool ist wieder einsatzbereit, wenn die

Überhitzungs-Warnlampe erlischt.

• Verwenden Sie das Tool so, dass die

Überhitzungs-Schutzfunktion nicht wiederholt aktiviert wird.

• Falls das Werkzeug kontinuierlich unter starker Belastung oder bei hoher Umgebungstemperatur im

Sommer verwendet wird, kann die

Überhitzungs-Schutzfunktion öfters ansprechen.

• Falls das Werkzeug bei niedriger

Umgebungstemperatur im Winter oder jeweils nur kurzzeitig verwendet wird, spricht die Überhitzungs-Schutzfunktion nicht an.

(3) Akkuladungs-Warnlampe

Vorsicht: SEHEN SIE NICHT IN DEN STRAHL.

Die Verwendung von Bedienelementen, Ein-stellungen oder Vorgängen außer den hier beschriebenen kann zur Freisetzung gefährlicher

Strahlung führen.

(2) Überhitzungs-Warnlampe

Aus

(normaler

Betrieb)

Leuchten:

Überhitzung

(motor)

Blinken:

Überhitzung

(akku)

Zeigt an, dass der

Betrieb wegen Motor- oder Akkuüberhitzung

Zum Schutz des Motors und des

Akkus müssen beim Betrieb die folgenden Punkte beachtet werden.

• Bei einer Motor- oder Akkuüberhitzung spricht die Schutzschaltung an, um den Betrieb des Motors bzw. des

Akkus zu unterbrechen. Die

Überhitzungswarnleuchte auf dem

Bedienungsfeld leuchtet oder blinkt bei aktivierter Funktion.

Aus

(normaler

Betrieb)

Blinken

(Keine Ladung)

Akkuschutzfunktion aktiv

Übermäßiges (vollständiges) Entla-den von Li-Ion-Akkus führt zu einer erheblichen Verkürzung ihrer Lebensdauer. Der Schrauber ist mit einer

Akkuschutzfunktion ausgestattet, die

übermäßiges Entladen des Akkus verhindert.

• Die Akkuschutzfunktion wird unmittelbar vor der Erschöpfung des

Akkus aktiviert und bewirkt Blinken der Akkuladungs-Warnlampe.

• Wenn Sie bemerken, dass die Akkuladungs-Warnlampe blinkt, laden Sie den Akku unverzüglich auf.

- 24 -

[Akku]

Für richtigen Gebrauch des

Akkus

Li-Ion-Akku (EY9L60)

• Um eine möglichst lange Lebensdauer des Li-Ion-Akkus zu erzielen, lagern Sie ihn nach dem Gebrauch, ohne ihn aufzuladen.

• Achten Sie beim Laden des Akkus darauf, dass die Kontakte am Ladegerät frei von Fremdstoffen, wie z. B.

Staub und Wasser usw., sind.

Reinigen Sie die Kontakte vor dem

Laden des Akkus, falls Fremdstoffe auf den Kontakten vorhanden sind.

Die Lebensdauer der Akkukontakte kann durch Anhaften von Fremdstoffen, wie z. B. Staub und Wasser usw., während des Betriebs beeinträchtigt werden.

• Wenn Sie den Akku nicht benutzen, halten Sie ihn von Metallgegenständen fern: Büroklammern, Münzen,

Schlüssel, Nägel, Schrauben oder andere kleine Metallgegenstände können die Kontakte kurzschließen.

Das Kurzschließen der Akkukontakte kann Funken, Verbrennungen oder einen Brand verursachen.

• Sorgen Sie bei Benutzung des Akkus für ausreichende Belüftung des

Arbeitsplatzes. zeug-Hauptteil abgenommen wird, ist die Akkuabdeckung sofort anzubringen, um zu verhüten, dass die

Akkukontakte durch Staub oder

Schmutz verunreinigt werden und ein

Kurzschluss verursacht wird.

- 25 -

Lebensdauer des Akkus

Der Akku hat nur eine begrenzte Lebensdauer. Wenn auch nach einer ordnungsgemäßen Ladung die

Betriebszeit extrem kurz ist, muss der

Akku erneuert werden.

Batterie-Recycling

ACHTUNG

:

Um Umweltschutz und Material-

Recycling zu gewährleisten, müssen Sie die Batterie zur

örtlichen Entsorgungsstelle bringen, falls eine solche in Ihrem Land vorhanden ist.

[Ladegerät]

Laden

Vorsichtsmaßnahmen für

Li-Ion-Akku

unter etwa −10°C abfällt, wird der

Ladevorgang automatisch unterbrochen, um eine Schwächung des Akkus zu verhüten.

Allgemeine Vorsichtsmaßnahmen für Li-Ion/Ni-MH/Ni-Cd-Akkus

• Der Umgebungstemperaturbereich liegt zwischen 0°C und 40°C.

Wenn der Akku bei einer Akkutemperatur unter 0°C benutzt wird, funktioniert die Maschine möglicherweise nicht einwandfrei.

• Wenn ein kalter Akku (von etwa 0°C oder weniger) in einem warmen

Raum aufgeladen werden soll, lassen

Sie den Akku für min-destens eine

Stunde in dem Raum und laden Sie ihn auf, wenn er sich auf Raumtemperatur erwärmt hat.

• Den Akku abkühlen lassen, wenn er mehr als 2× hintereinander aufgeladen wurde.

• Stecken Sie Ihre Finger nicht in die

Kontaktöffnung, um das Ladegerät festzuhalten oder bei anderen Gelegenheiten.

VORSICHT:

Um die Gefahr eines Brandes oder

Schadens am Ladegerät zu verhindern.

• Keinen Motorgenerator als Spannungsquelle benutzen.

• Decken Sie die Entlüftungsöffnungen des Ladegerätes und den Akku nicht ab.

• Trennen Sie das Ladegerät vom

Stromnetz, wenn es nicht benutzt wird.

Li-Ion-Akku

HINWEIS:

Beim Kauf ist Ihr Akku nicht voll auf-geladen. Laden Sie daher den

Akku vor Gebrauch auf.

Ladegerät (EY0L80)

1. Ladegerät an Wandsteckdose anschlie-

ßen.

HINWEIS

:

Beim Einführen des Steckers in eine Netzsteckdose können Funken erzeugt werden, was jedoch in

Bezug auf die Sicherheit kein

Problem darstellt.

2. Akku fest in das Ladegerät schieben.

Die Ausrichtmarkierungen ausrichten, und den Akku in den

Schacht des Ladegerätes einsetzen.

2. In Pfeilrichtung nach vorn schieben.

Ausrichtmarkierungen

Die Bereitschaftslampe blinkt in

Orange, bis der Akku abgekühlt ist.

Das Laden beginnt dann automatisch.

4. Die Ladekontrolllampe (grün) blinkt langsam, wenn der Akku zu etwa 80% aufgeladen ist.

5. Wenn der Ladevorgang beendet ist, beginnt die Ladekontrolllampe schnell in Grün zu blinken.

6. Falls die Akkutemperatur 0°C oder weniger beträgt, dauert der Ladevorgang bis zur vollen Aufladung des

Akkus länger als die normale Ladezeit.

Selbst wenn der Akku voll aufgeladen ist, hat er nur etwa 50% der Leistung eines voll aufgeladenen Akkus bei normaler Betriebstemperatur.

Falls die Betriebslampe nicht unmittelbar nach dem Anschluss des

Ladegeräts aufleuchtet oder die

Ladekontrolllampe nach Ablauf der normalen Ladezeit nicht schnell in

Grün blinkt, konsultieren Sie ein autorisiertes Kundendienstzentrum.

8. Wird ein voll aufgeladener Akku erneut in das Ladegerät eingesetzt, leuchtet die

Ladekontrolllampe auf. Nach einigen

Minuten beginnt die Ladekontrolllampe rascher zu blinken und zeigt an, dass der

Ladevorgang abgeschlossen ist.

Nehmen Sie den Akku bei angehobenem

Akku-Entriegelungsknopfab.

Akku-

Entriegelungsknopf

3. Während des Ladens leuchtet die

Lade-kontrolllampe.

Mit Erreichen der vollen Ladung spricht automatisch eine interne, elektronische Schaltung an, die ein

Überladen verhindert.

• Das Laden beginnt nicht, solange der Akku noch heiß ist (wie z.B. unmittelbar nach intensivem Gebrauch).

- 26 -

Ni-MH/Ni-Cd-Akku

HINWEIS:

Beim ersten Aufladen der Akkus oder beim Aufladen nach längerer

Ruhezeit die Akkus etwa 24

Stunden lang aufladen, um die volle Kapazität zu erreichen.

Ladegerät (EY0L80)

1. Ladegerät an Wandsteckdose anschließen.

HINWEIS:

Beim Einführen des Steckers in eine Netzsteckdose können Funken erzeugt werden, was jedoch in

Bezug auf die Sicherheit kein

Problem darstellt.

2. Akku fest in das Ladegerät schieben.

3. Während des Ladens leuchtet die

Ladekontrolllampe.

Mit Erreichen der vollen Ladung spricht automatisch eine interne, elektronische Schaltung an, die ein

Überladen verhindert.

• Das Laden beginnt nicht, solange der Akku noch heiß ist (wie z.B. unmittelbar nach intensivem Gebrauch).

Die Bereitschaftslampe blinkt in

Orange, bis der Akku abgekühlt ist.

Das Laden beginnt dann automatisch.

4. Wenn der Ladevorgang beendet ist, beginnt die Ladekontrolllampe schnell in Grün zu blinken.

5. Wenn die Ladekontrolllampe nicht unmittelbar nach dem Anschließen des

Ladegerätenetzkabels aufleuchtet oder nach Ablauf der normalen Ladezeit nicht in rascher Folge in Grün blinkt, wenden Sie sich bitte an ein autorisiertes Kundendienstzentrum.

6. Wird ein voll aufgeladener Akku erneut in das Ladegerät eingesetzt, leuchtet die Ladekontrolllampe auf.

Nach einigen Minuten beginnt die

Ladekontrolllampe rascher zu blinken und zeigt an, dass der Ladevorgang abgeschlossen ist.

- 27 -

ANZEIGELAMPEN

Leuchten in Grün

Das Ladegerät ist an eine Netzsteckdose angeschlossen.

Ladebereitschaft hergestellt.

Schnelles Blinken in Grün

Ladevorgang ist abgeschlossen. (Volle Ladung)

Blinken in Grün

Der Akku ist zu etwa 80 % aufgeladen. (Nutzbare Ladung.

Nur Li-Ion)

Leuchten in Grün

Ladevorgang läuft.

Leuchten in Orange

Akku ist kalt.

Der Akku wird langsam geladen, um seine Belastung zu reduzieren (nur Li-Ion).

Blinken in Orange

Der Akku ist warm geworden. Der Ladevorgang beginnt wieder, wenn dieTemperatur des Akku gefallen ist.

Beträgt die Temperatur des Akkus –10°C oder weniger, beginnt die Ladekontrolllampe (orange) ebenfalls zu blinken. Der

Ladevorgang beginnt, wenn die Temperatur des Akkus steigt (nur Li-Ion).

Ladezustandslampe

Links: Grün Rechts: Orange wird angezeigt.

Schnelles Blinken in Orange und Grün

Keine Ladung möglich. Verstaubt oder Defekt des Akkus.

- 28 -

Benutzerinformation zur Sammlung und Entsorgung von veralteten Geräten und benutzten Batterien

Diese Symbole auf den Produkten, Verpackungen und/oder Begleitdokumenten bedeuten, dass benutzte elektrische und elektronische Produkte und

Batterien nicht in den allgemeinen Hausmüll gegeben werden sollen.

Bitte bringen Sie diese alten Produkte und Batterien zur Behandlung, Aufarbeitung bzw. zum Recycling gemäß Ihrer Landesgesetzgebung und den

Richtlinien 2002/96/EG und 2006/66/EG zu Ihren zuständigen Sammelpunkten.

Indem Sie diese Produkte und Batterien ordnungsgemäß entsorgen, helfen

Sie dabei, wertvolle Ressourcen zu schützen und eventuelle negative Auswirkungen auf die menschliche Gesundheit und die Umwelt zu vermeiden, die anderenfalls durch eine unsachgemäße Abfallbehandlung auftreten können.

Wenn Sie ausführlichere Informationen zur Sammlung und zum Recycling alter Produkte und Batterien wünschen, wenden Sie sich bitte an Ihre

örtlichen Verwaltungsbehörden, Ihren Abfallentsorgungsdienstleister oder an die Verkaufseinrichtung, in der Sie die Gegenstände gekauft haben.

Gemäß Landesvorschriften können wegen nicht ordnungsgemäßer

Entsorgung dieses Abfalls Strafgelder verhängt werden.

Für Geschäftskunden in der Europäischen Union

Bitte treten Sie mit Ihrem Händler oder Lieferanten in Kontakt, wenn Sie elektrische und elektronische Geräte entsorgen möchten. Er hält weitere Informationen für sie bereit.

[Informationen zur Entsorgung in anderen Ländern außerhalb der Europäischen Union]

Dieses Symbol ist nur in der Euro-päischen Union gültig.

Bitte treten Sie mit Ihrer Gemeindeverwaltung oder Ihrem Händler in Kontakt, wenn

Sie dieses Produkt entsorgen möchten, und fragen Sie nach einer Entsorgungsmöglichkeit.

Hinweis zum Batteriesymbol (unten zwei Symbolbeispiele):

Dieses Symbol kann in Kombination mit einem chemischen Symbol verwendet werden. In diesem Fall erfüllt es die Anforderungen derjenigen Richtlinie, die für die betreffende Chemikalie erlassen wurde.

- 29 -

V. WARTUNG

Das Gerät nur mit einem trockenen, weichen Lappen abwischen. Verwenden Sie zum Reinigen keine feuchten Lappen oder flüchtige Lösungsmittel wie

Farbverdünner oder Benzin.

VI. ZUBEHÖR

Verwenden Sie nur für die Futtergröße passende Bits.

VII. ANHANG

MAXIMAL ZULÄSSIGE KAPAZITÄTEN

Schrauben eindrehen

Bohren

Maschinenschraube

Holzschraube

Selbstbohrende

Schraube

Für Holz

Für Metall

For Masonry ---

VIII. TECHNISCHE DATEN

M8

ø 10 mm (3/8”)

ø 6 mm (15/64”)

ø 38 mm (1-1/2”)

ø 13 mm (1/2”)

HAUPTGERÄT

Drehzahl ohne Last

Schlagzahl/Min

Futterkapazität

Kupplungsdrehmoment

Niedrig

Hoch

Niedrig

Hoch

---

---

100 – 400 min

-1

(rpm)

350 – 1500 min

-1

(rpm)

1800 – 7200 min

-1

(bpm)

6300 – 27000 min

-1

(bpm)

ø 1,5 mm – ø 13 mm (1/16” – 1/2”)

Ca. 1,0 N·m (10 kgf-cm, 8,8 in-lbs) –

6,9 N·m (70 kgf-cm, 61 in-lbs)

Gewicht (mit Akku: EY9L60) 2,45 kg (5,39 lbs) 2,55 kg (5,61 lbs)

- 30 -

AKKU

Modell

Akku

Akkuspannung

Kapazität

AKKU-LADEGERÄT

Modell

Nennleistung

Gewicht

[Li-Ion-Akku]

EY9L60

Li-Ion-Akku

21,6 V DC (3,6 V × 6 Zellen)

3 Ah

EY0L80

Siehe Leistungsschild auf der Unterseite des Ladegerätes.

0,95 kg (2,1 lbs)

Ladezeit

3 Ah

14,4 V

Full: 50 Min.

21,6 V

Full: 60 Min.

28,8 V

EY9L40 EY9L60 EY9L80

Nutzbar: 35 Min.

Nutzbar: 45 Min.

Nutzbar: 55 Min.

Full: 70 Min.

[Ni-MH/Ni-Cd-Akku]

1,2 Ah

7,2 V

EY9065

EY9066

9,6 V

EY9080

EY9086

20 Min.

12 V

EY9001

15,6 V 18 V 24 V

1,7 Ah

EY9180

EY9182

25 Min.

EY9101

EY9103

Ladezeit

2 Ah

3 Ah

EY9106

EY9168 EY9188 EY9107

EY9108

30 Min.

EY9136

EY9200 EY9230

45 Min.

EY9116

EY9117

60 Min.

EY9210

90 Min.

3,5 Ah

EY9201 EY9231

55 Min.

EY9251

65 Min.

HINWEIS:

Diese Tabelle kann Modelle enthalten, die möglicherweise in Ihrem Wohngebiet nicht angeboten werden.

Bitte nehmen Sie auf den neusten Generalkatalog Bezug.

HINWEIS: Name und Adresse des Händlers entnehmen Sie bitte der beiliegenden

Garantiekarte.

- 31 -

Ces outils peuvent être utilisés pour serrer des vis en mode embrayé, et pour percer des trous dans du bois et du métal en mode perceuse. Le modèle EY7960 peut aussi être utilisé pour percer des trous dans du béton mou et des matériaux similaires en mode percussion.

Veuillez lire la brochure “Instructions de sécurité” et ce qui suit avant d’utiliser l’appareil.

1) Portez des protections auditives.

L'exposition au bruit risquerait de vous détériorer l'ouïe.

2) Utilisez la poignée auxiliaire four-

nie avec l'outil.

Une perte de contrôle risquerait de vous blesser.

3) Maintenez l’outil par ses surfa-

ces de prise isolées si vous exécutez un perçage au cours duquel l’outil tranchant pourrait entrer en

contact avec un câble encastré; le contact avec un câble “sous tension” transmettra l’électricité aux parties métalliques et exposera l’opérateur à une décharge électrique.

4) Mettez un masque antipoussière, si les travaux produisent de la poussière.

5) N’oubliez pas que cet outil est toujours en état de fonctionner puisqu’il est alimenté par batterie.

6) Lors du perçage ou du vissage dans des murs, des planchers, etc., des câbles électriques sous tension peuvent être rencontrés. NE TOUCHEZ

NI AU MANDRIN HEXAGONAL RA-

PIDE NI AUX PARTIES METALLI-

QUES DE L’OUTIL! Tenez l’outil au moyen de la poignée en matière plastique afin d’éviter toute secousse électrique si la mèche venait en contact avec un fil électrique.

7) Si la mèche est coincée, mettez immédiatement le commutateur de la gâchette hors tension afin de prévenir une surcharge pouvant endommager la batterie autonome ou le moteur.

Dégagez la mèche en inversant le sens de rotation.

8) NE manipulez PAS le levier d’inversion marche avant-marche arrière lorsque le commutateur de la gâchette est sur la position de marche. La batterie se déchargerait rapidement et l’appareil serait endommagé.

9) La température du chargeur peut s’élever en cours d’utilisation. Ce n’est pas là le signe d’une anomalie de fonctionnement. NE chargez PAS la batterie pendant une longue période.

10) Lorsque vous rangez ou transportez l’outil, mettez le levier d’inversion marche avant-marche arrière sur la position centrale (verrouillage du commutateur).

11) Ne forcez pas l’outil en maintenant la gâchette du contrôle de vitesse à micourse (commande de vitesse) pour arrêter le moteur.

12) Ne faites pas fonctionner le commutateur du sélecteur de vitesse (BAS-

HAUT) tout en tirant sur la gâchette du contrôle de vitesse. Cela peut entraîner l’usure rapide de la batterie rechargeable ou endommager le mécanisme interne du moteur.

Symbole Signification

V Volts n

0

Courant continu

Vitesse sans charge

… min -1

Ah

Révolutions ou alternances par minute

Capacité électrique de la batterie autonome

Rotation en sens normal

- 32 -

Rotation en sens inverse

Rotation avec martelage

Rotation seulement

Lisez les instructions de fonctionnement avant l’utilisation.

Pour l’utilisation à l’intérieur seulement.

AVERTISSEMENT!

N'utilisez que les batteries autonomes de Panasonic car elles sont conçues pour cet outil rechargeable.

Ne mettez pas la batterie autonome dans le feu, ne la placez pas près d'une source de chaleur excessive.

N'enfoncez pas de clou ou autre dans la batterie autonome, ne la secouez pas, ne la démontez pas, n'essayez pas de la modifier.

Ne mettez pas d'objets métalliques en contact avec les bornes de la batterie autonome.

Ne placez pas la batterie autonome dans le même contenant que des clous ou des objets métalliques semblables.

Ne chargez pas la batterie autonome dans un endroit où la température est

élevée, comme près d'un feu ou au contact direct des rayons du soleil.

Sinon la batterie pourrait surchauffer, s'enflammer ou exploser.

N'utilisez jamais un autre chargeur pour charger la batterie autonome.

Sinon la batterie pourrait fuir, surchauffer ou exploser.

A p r è s a v o i r r e t i r é l a b a t t e r i e autonome de l’outil ou du chargeur, remettez toujours le couverclede la batterie autonome en place. Sinon, les contacts de la batterie peuvent se mettre en court-circuit, entraînant le risque d’un incendie.

Fixation ou retrait d’une mèche

REMARQUE:

Lors de l’installation ou de l’enlèvement d’une mèche, débranchez la batterie autonome de l’outil ou placez le commutateur sur la position centrale

(verrouillage du commutateur).

Cet outil est équipé d’un mandrin de perçage sans clé.

1. Accessoire

Insérez la mèche et faites tourner le collier de verrouillage dans le sens des aiguilles d’une montre (en regardant depuis l’avant) pour serrer fermement jusqu’à ce qu’il s’arrête de cliqueter.

Collier de verrouillage

2. Enlèvement

Faites tourner le collier de verrouillage dans le sens inverse des aiguilles d’une montre

(en regardant depuis l’avant) puis retirez la mèche.

REMARQUE:

Si le mandrin présente un jeu excessif, fixez la mèche en place et ouvrez les mâchoires du mandrin en faisant tourner le collier de verrouillage et serrez la vis (vis tournant à gauche) avec un tournevis en la faisant tourner dans le sens inverse des aiguilles d’une montre (en regardant depuis l’avant).

- 33 -

Fixation ou retrait de la batterie autonome

1. Pour raccorder la batterie autonome:

Alignez les marques d’alignement et fixez la batterie autonome.

• Faites glisser la batterie autonome jusqu’à ce qu’elle se verrouille en position.

Marques d’alignement

2. Pour retirer la batterie autonome:

Appuyez sur le bouton depuis l’avant pour libérer la batterie autonome.

Bouton

[Corps principal]

Fonctionnement du commutateur

1. La vitesse augmente à mesure où la gâchette est enfoncée. Lors du début d’un travail, appuyez légèrement sur la gâchette pour commencer par une rotation lente.

2. Un contrôleur électronique de retour est utilisé pour donner un couple de serrage fort, même à basse vitesse.

3. Le frein fonctionne lorsque la gâchette est relâchée et le moteur s’arrête immédiatement.

REMARQUE:

Lorsque le frein fonctionne, un bruit de freinage peut se faire entendre. Ceci est normal.

Manche de support

Placez le manche de support à votre position préférée, et serrez le manche fermement.

Utilisation du commutateur et du levier d’inversion marche avant-marche arrière

Rotation en sens normal

Rotation en sens inverse

Serrez

Desserrez

Retirez la poignée lorsque vous rangez l’outil dans la boîte de rangement.

Verrouillage du commutateur

MISE EN GARDE:

Pour prévenir tout dégât, n’actionnez pas le levier d’inversion marche avantmarche arrière tant que la mèche n’a pas complètement terminé de tourner.

- 34 -

Utilisation du commutateur pour une rotation en sens normal

1. Poussez le levier pour obtenir une rotation en sens normal.

2. Appuyez légèrement sur la gâchette pour que l’outil commence à tourner lentement.

3. La vitesse augmente à mesure où la gâchette est enfoncée pour un serrage de vis et un perçage efficaces. Le frein fonctionne et le mandrin s’arrête immédiatement lorsque la gâchette est relâchée.

4. Ramenez le levier en position centrale lorsque vous n’utilisez plus l’outil (verrouillage du commutateur).

Utilisation du commutateur de rotation en sens inverse

1. Poussez le levier pour obtenir une rotation en sens inverse. Avant d’utiliser l’outil, vérifiez le sens de rotation.

2. Appuyez légèrement sur la gâchette pour que l’outil commence à tourner lentement.

3. Ramenez le levier en position centrale lorsque vous n’utilisez plus l’outil (verrouillage du commutateur).

Réglage du couple de serrage de l’embrayage

Ajustez le couple de serrage sur l’un des 18 réglages de l’embrayage ou sur la position “ ” (EY7460).

Ajustez le couple de serrage sur l’un des 18 réglages de l’embrayage ou sur la position “ ”, “ ” (EY7960).

REMARQUE:

Veillez à toujours arrêter le fonctionnement de l’outil et à le dégager de l’ouvrage lorsque vous sélectionnez le mode de percussion à partir du mode de perçage, ou lorsque vous faites passer la perceuse du mode de percussion au mode de perçage en tournant la poignée d’embrayage.

MISE EN GARDE:

Réglez l’embrayage sur cette marque ( ) avant l'utilisation réelle.

Sélection de la vitesse

Choisissez une vitesse basse ou haute correspondant à l’utilisation désirée.

HAUT

BAS

Plus la gâchette de contrôle de vitesse variable est tirée, plus la vitesse augmente.

MISE EN GARDE:

Vérifiez le commutateur de sélection de vitesse avant l’utilisation.

Utilisez à basse vitesse lorsqu’un couple de serrage élevé est nécessaire pendant le fonctionnement.

(L’utilisation à haute vitesse lorsqu’un couple de serrage élevé est nécessaire peut entraîner une panne du moteur.)

Ne faites pas fonctionner le commutateur du sélecteur de vitesse

(BAS-HAUT) en tirant sur la gâchette de contrôle de vitesse. Cela peut entraîner l’usure rapide de la batterie autonome ou endommager le mécanisme interne du moteur.

* Reportez-vous aux caractéristiques techniques pour les “CAPACITES

MAXIMUM RECOMMANDEES”.

- 35 -

MISE EN GARDE:

Afin d’empêcher la température de la surface de l’outil d’augmenter excessivement, ne faites pas fonctionner l’outil continuellement en utilisant deux batteries autonomes ou plus. L’outil a besoin d’une période de refroidissement avant de passer à une autre batterie autonome.

Ne fermez pas les évents sur le côté du corps de l’outil pendant le fonctionnement. Sinon le fonctionnement de la machine peut être affecté négativement et une panne peut s’ensuivre.

NE forcez PAS l’outil (le moteur). Cela peut endommager l’appareil.

Utilisez l’outil de façon à ce que l’air des évents ne soit pas soufflé directement sur votre peau. Sinon, cela peut vous brûler.

Fonction de verrouillage de la mèche

1. Sans engager le commutateur de la gâchette et avec un mèche tournevis verrouillée en place, l’outil peut être utilisé comme un tournevis manuel (jusqu’à 40

N·m, 408 k /cm, 353 po-lbs).

Le mandrin présentera un peu de jeu, mais ceci n’est pas un mauvais fonctionnement.

2. Cette caractéristique est pratique pour serrer les vis qui nécessitent un couple de serrage plus important que le couple de serrage maximum du tournevis (position sur l’embrayage), pour s’assurer du serrage d’une vis ou pour desserrer une vis extrêmement serrée.

Panneau de commande

(1)

(3)

(2)

(1) Lumière DEL

Avant d'utiliser la lumière

DEL, tirez toujours une fois l'interrupteur d'alimentation.

Appuyez sur la touche de la lumière DEL .

La lumière éclaire avec un courant de très faible intensité qui n’affecte pas négativement la performance de l'outil ou la capacité de la batterie pendant son utilisation.

MISE EN GARDE:

La lumière DEL incorporée est conçue pour éclairer temporairement la petite zone de travail.

Ne l’utilisez pas comme remplacement d’une torche normale, elle n’est pas assez lumineuse.

La lumière DEL s'éteint quand l'outil n'est pas utilisé pendant 5 minutes.

Mise en garde : NE REGARDEZ PAS

DIRECTEMENT LE FAISCEAU.

L’utilisation de commandes ou de réglages ou l’exécution de procédures autres que ceux spécifiés dans ce manuel peut entraîner l’exposition à de dangereuses radiations.

- 36 -

(2) Témoin d’avertissement de surchauffe

(3) Témoin d’avertissement de batterie basse

Arrêt

(fonctionnement normal)

Allumé:

Surchauffe

(moteur)

Clignotant:

Surchauffe

(batterie)

Indique que le fonctionnement a été arrêté à la suite d'une surchauffe du moteur ou de la batterie.

Pour protéger le moteur ou la batterie, veillez à bien noter les points suivants lorsque vous effectuez cette opération.

• Si le moteur ou la batterie deviennent chauds, la fonction de protection sera activée et le moteur ou la batterie cesseront de fonctionner. Le témoin d'avertissement de surchauffe s'allume ou clignote sur le panneau de commande lorsque cette caractéristique est active.

Si la caractéristique de protection contre la surchauffe s'active, laissez l'outil se refroidir complètement (au moins 30 minutes). L'outil est prêt à

être utilisé lorsque le témoin d'avertissement de surchauffe s'éteint.

Evitez d'utiliser l'outil d'une façon qui activerait de façon répétée la caractéristique de protection contre la surchauffe.

Si l'outil est utilisé de façon continue sous haute charge, ou s'il est utilisé dans un environnement chaud (en été par exemple), il est possible que la caractéristique de protection contre la surchauffe s'active fréquemment.

Si l'outil est utilisé dans un environnement froid (en hiver par exemple), ou s'il est arrêté fréquemment pendant l'utilisation, il est possible que la caractéristique de protection contre la surchauffe ne s'active pas.

Arrêt

(fonctionnement normal)

Clignotant

(Pas de charge)

Caractéristique de protection de la batterie active.

Une décharge excessive (totale) des batteries aux ions de lithium réduit leur durée de vie de façon notable. L’outil comprend une caractéristique de protection de la batterie conçue pour empêcher une décharge excessive de la batterie autonome.

• La caractéristique de protection de la batterie s’active automatiquement avant que la batterie ne perde sa charge, entraînant le clignotement du témoin d’avertissement de batterie basse.

• Dès que vous remarquez le clignotement du témoin d’avertissement de batterie basse, rechargez immédiatement la batterie autonome.

[Batterie]

Pour une utilisation correcte de la batterie autonome

Batterie autonome Li-ion

(EY9L60)

Pour une longévité optimale de la batterie, rangez la batterie autonome Li-ion sans la charger après l’avoir utilisée.

Lors de la charge de la batterie autonome, assurez-vous que les bornes du chargeur de batterie sont libres de tout corps étranger comme de la poussière et de l’eau, etc. Nettoyez les bornes avant de charger la batterie autonome si des corps étrangers se trouvent sur les bornes.

La durée de vie des bornes de la batterie autonome peut être affectée par des corps étrangers comme de la poussière et de l’eau, etc. pendant le fonctionnement.

- 37 -

• Lorsque vous n’utilisez pas la batterie autonome, éloignez-la d’autres objets métalliques tels que : trombones, pièces de monnaie, clés, clous, vis et autres petits objets métalliques susceptibles de connecter les bornes entre elles.

Si vous court-circuitez les bornes de

• la batterie, vous risquez de causer des étincelles, de vous brûler ou de provoquer un incendie.

Lors de l’utilisation de la batterie autonome, assurez-vous de la bonne ventilation du lieu de travail.

Lorsque la batterie autonome est retirée du corps de l’outil, replacez immédiatement le couvercle de la batterie autonome afin d’empêcher la poussière ou la crasse de contaminer les bornes de la batterie et de provoquer un court-circuit.

Longévité des batteries autonomes

Les batteries rechargeables ont une longévité limitée. Si le temps de fonctionnement devient très court après la recharge, remplacez la batterie autonome par une neuve.

Recyclage de la batterie autonome

ATTENTION:

Pour la protection de l'environnement naturel et le recyclage des matériaux, veillez à mettre la batterie au rebut à un endroit prévu officiellement à cet effet, s’il y en a un dans votre pays.

[Chargeur de batterie]

Recharge

Mises en garde pour la batterie autonome Li-ion

Mises en garde communes pour la batterie autonome Li-ion/Ni-

MH/Ni-Cd

Si la température de la batterie autonome chute au-dessous d’environ

-10ºC, la charge s’arrête automatiquement pour empêcher la détérioration de la batterie.

Le niveau de température ambiante moyenne se situe entre 0°C (32°F) et 40°C (104°F). i la batterie autonome est utilisée alors que sa température est inférieure à 0°C (32°F), l’outil pourrait ne pas fonctionner correctement.

Lorsqu’une batterie autonome froide (en-dessous de 0°C (32°F)) doit

être rechargée dans une pièce chaude, laissez la batterie autonome dans la pièce pendant une heure au moins et rechargez-la quand elle a atteint la température ambiante.

Laissez refroidir le chargeur quand vous rechargez plus de deux batteries autonomes à la suite.

Ne mettez pas vos doigts dans les trous des connecteurs lorsque vous prenez les chargeurs ou à n’importe quelle occasion.

MISE EN GARDE:

Pour éviter les risques d’incendie ou d’endommagement du chargeur de batterie.

N’utilisez pas de source d’alimentation provenant d’un générateur de moteur.

Ne bouchez pas les trous d’aération du chargeur et de la batterie autonome.

Débranchez le chargeur lorsque vous ne l’utilisez pas.

Batterie autonome Li-ion

REMARQUE:

Votre batterie autonome n’est pas complètement chargée au moment de l’achat. Veillez à bien charger complètement la batterie avant son utilisation.

- 38 -

Chargeur de batterie (EY0L80)

1. Branchez le cordon d’alimentation du chargeur dans une prise secteur.

REMARQUE:

Des étincelles peuvent être produites lorsque la fiche est introduite dans la prise d’alimentation secteur; toutefois, ceci ne pose aucun problème de sécurité.

2. Introduisez soigneusement la batterie autonome dans le chargeur.

1. Alignez les marques d’alignement et placez la batterie dans le poste d’accueil sur le chargeur.

2. Faites glisser vers l’avant dans le sens de la flèche.

Marques d’alignement

7. Lorsque le témoin d'alimentation ne s'allume pas immédiatement après avoir branché le chargeur, ou si après la durée de charge standard, le témoin de charge ne clignote pas rapidement en vert, consultez un concessionnaire autorisé.

8. Si une batterie complètement chargée est à nouveau insérée dans le chargeur, le témoin de charge s’allume.

Après quelques minutes, le voyant de charge risque de clignoter rapidement pour indiquer que la charge est terminée.

9. Retirez la batterie lorsque le bouton de dégagement de la batterie est en position haute.

Bouton de dégagement de la batterie

3. Pendant la charge, le témoin s’allume.

Lorsque la charge est terminée, un interrupteur électronique s’actionne pour protéger la batterie.

• La charge ne peut pas être réalisée si la batterie autonome est chaude (par exemple, à la suite d’un long travail de perçage).

Le témoin d’attente orange clignote jusqu’à ce que la batterie se soit refroidie. La charge commence alors automatiquement.

4. Le témoin de charge (vert) clignote lentement dès que la batterie est chargée à environ 80%.

5. Lorsque la charge est terminée, le témoin de charge se met à clignoter rapidement en vert.

6. Lorsque la température de la batterie autonome est de 0ºC ou moins, la batterie autonome prend plus longtemps à charger que la durée standard.

Même lorsque la batterie est complètement chargée, elle n’aura qu’environ 50% de la puissance d’une batterie complètement chargée à une température de fonctionnement normale.

Batterie autonome Ni-MH/Ni-Cd

REMARQUE:

Chargez une nouvelle batterie autonome, ou une batterie autonome qui n’a pas été utilisée pendant une période prolongée, pendant 24 heures pour lui redonner sa pleine capacité.

Chargeur de batterie (EY0L80)

1. Branchez le cordon d’alimentation du chargeur dans une prise secteur.

REMARQUE:

Des étincelles peuvent être produites lorsque la fiche est introduite dans la prise d’alimentation secteur; toutefois, ceci ne pose aucun problème de sécurité.

2. Introduisez soigneusement la batterie autonome dans le chargeur.

3. Pendant la charge, le témoin s’allume.

Lorsque la charge est terminée, un interrupteur électronique s’actionne pour protéger la batterie.

- 39 -

• La charge ne peut pas être réalisée si la batterie autonome est chaude (par exemple, à la suite d’un long travail de perçage).

Le témoin d’attente orange clignote jusqu’à ce que la batterie se soit refroidie. La charge commence alors automatiquement.

4. Lorsque la charge est terminée, le témoin de charge se met à clignoter rapidement en vert.

5. Si le témoin de charge ne s'allume pas immédiatement après le branchement du chargeur ou, si après la durée de charge standard, le témoin ne s'éteint pas, consultez un revendeur agréé pour de l'assistance technique.

6. Si une batterie complètement chargée est à nouveau insérée dans le chargeur, le témoin de charge s’allume.

Après quelques minutes, le voyant de charge risque de clignoter rapidement pour indiquer que la charge est terminée.

- 40 -

INDICATION DU VOYANT

Allumé en vert

Le chargeur est branché dans la prise secteur.

Prêt pour la charge.

Clignotant rapidement en vert

Chargement terminé. (Pleine charge)

Clignotant en vert

La batterie est chargée à environ 80%. (Charge utile. Li-ion seulement)

Allumé en vert

Chargement en cours.

Allumé en orange

La batterie autonome est froide

La batterie autonome est chargée lentement pour réduire l’effort de la batterie. (Li-ion seulement)

Clignotant en orange

La batterie autonome est chaude. La charge commence lorsque la température de la batterie autonome descend.

Lorsque la température de la batterie autonome est de –

10ºC ou moins, le témoin de charge (orange) se met également à clignoter. La charge commence lorsque la température de la batterie autonome augmente (Li-ion seulement).

Témoin de l’état de charge

Gauche: vert Droite: orange s’affichent.

Clignotant rapidement en orange et en vert

Impossible de charger. Colmatage par la poussière ou mauvais fonctionnement de la batterie autonome.

- 41 -

Avis aux utilisateurs concernant la collecte et l’élimination des piles et des appareils électriques et électroniques usagés

Apposé sur le produit lui-même, sur son emballage, ou figurant dans la documentation qui l’accompagne, ce pictogramme indique que les piles et appareils électriques et électroniques usagés doivent être séparés des ordures ménagères.

Afin de permettre le traitement, la valorisation et le recyclage adéquats des piles et des appareils usagés, veuillez les porter à l’un des points de collecte prévus, conformément à la législation nationale en vigueur ainsi qu’aux directives 2002/96/CE et 2006/66/CE.

E n é lim i n ant p ile s e t a ppa r e ils us agés c onf orm émen t à la réglementation en vigueur, vous contribuez à prévenir le gaspillage de ressources précieuses ainsi qu’à protéger la santé humaine et l’environnement contre les effets potentiellement nocifs d’une manipulation inappropriée des déchets.

Pour de plus amples renseignements sur la collecte et le recyclage des piles et appareils usagés, veuillez vous renseigner auprès de votre mairie, du service municipal d’enlèvement des déchets ou du point de vente où vous avez acheté les articles concernés.

Le non-respect de la réglementation relative à l’élimination des déchets est passible d’une peine d’amende.

Pour les utilisateurs professionnels au sein de l’Union européenne

Si vous souhaitez vous défaire de pièces d’équipement électrique ou électronique, veuillez vous renseigner directement auprès de votre détaillant ou de votre fournisseur.

[Information relative à l’élimination des déchets dans les pays extérieurs à l’Union européenne]

Ce pictogramme n’est valide qu’à l’intérieur de l’Union européenne. Pour connaître la procédure applicable dans les pays hors Union Européenne, veuillez vous renseigner auprès des autorités locales compétentes ou de votre distributeur.

Note relative au pictogramme à apposer sur les piles (voir les 2 exemples ci-contre)

Le pictogramme représentant une poubelle sur roues barrée d’une croix est conforme à la réglementation. Si ce pictogramme est combiné avec un symbole chimique, il remplit également les exigences posées par la Directive relative au produit chimique concerné.

- 42 -

Nettoyez l’appareil au moyen d’un chiffon sec et propre. N’utilisez ni eau, ni solvant, ni produit de nettoyage volatile.

Utilisez uniquement des mèches convenant à la taille du mandrin utilisé.

CAPACITES MAXIMUM RECOMMANDEES

Modèle

Vissage de vis

Perçage

Vis pour machine

Vis à bois

Vis auto perçante

Pour le bois

Pour le métal

Pour la maçonnerie

EY7460

---

EY7960

M8

ø 10 mm (3/8")

ø 6 mm (15/64")

ø 38 mm (1-1/2")

ø 13 mm (1/2")

13 mm (1/2")

UNITE PRINCIPALE

Modèle

Tension du moteur

Vitesse sans charge

Bas

Haut

Vitesse de percussion souffl erie par minute

Bas

Haut

Capacité du mandrin

Couple de serrage de l’embrayage

Longueur totale

Poids (avec la batterie autonome: EY9L60)

EY7460

---

EY7960

21,6 V CC

100 – 400 min

-1

(t/mn)

350 – 1500 min -1 (t/mn)

1800 – 7200 min

-1

(t/mn)

--6300 – 27000 min -1 (t/mn)

ø 1,5 mm – ø 13 mm (1/16" – 1/2")

Environ 1,0 N·m (10 k f/cm, 8,8 po-lbs) –

6,9 N·m (70 k f/cm, 61 po-lbs)

232 mm (9-1/8") 245 mm (9-5/8")

2,45 k (5,39 lbs) 2,55 k (5,61 lbs)

- 43 -

BATTERIE AUTONOME

Modèle

Stockage de la batterie

Tension de la batterie

Capacité

EY9L60

Batterie Li-ion

21,6 V CC (3,6 V × 6 piles)

3 Ah

CHARGEUR DE BATTERIE

Modèle

EY0L80

Puissance nominale Voir la plaque signalétique se trouvant sur le côté inférieur du chargeur.

Poids

0,95 k (2,1 lbs)

[Batterie autonome Li-ion]

Durée de

chargement 3 Ah

14,4 V

EY9L40

Utilisable: 35 minutes

Plein: 50 minutes

21,6 V

EY9L60

Utilisable: 45 minutes

Plein: 60 minutes

28,8 V

EY9L80

Utilisable: 55 minutes

Plein: 70 minutes

[Batterie autonome Ni-MH/Ni-Cd]

Durée de chargement

1,2 Ah

1,7 Ah

2 Ah

3 Ah

3,5 Ah

7,2 V

EY9065

EY9066

9,6 V

EY9080

EY9086

20 min.

12 V

EY9001

EY9006

EY9180

EY9182

25 min.

EY9101

EY9103

EY9168 EY9188

EY9106

EY9107

EY9108

30 min.

15,6 V

EY9136

18 V

EY9200 EY9230

45 min.

EY9201 EY9231 EY9251

55 min.

65 min.

24 V

EY9116

EY9117

60 min.

EY9210

90 min.

REMARQUE: Ce tableau peut inclure des modèles non disponibles dans votre région.

Veuillez vous reporter au catalogue général le plus récent.

REMARQUE: Pour obtenir le nom et l'adresse du revendeur, veuillez consulter la carte de garantie incluse.

- 44 -

Questi utensili possono essere utilizzati per serrare viti e per eseguire fori nel legno, a seconda della modalità selezionata. Il modello EY7960 può inoltre essere utilizzato per eseguire fori in calcestruzzo soffice e materiali simili in modalità martello.

Leggere le “Istruzioni per la Sicurezza” ed i seguenti punti, prima di utilizzare l’apparecchio.

II. NORME DI SICUREZ-

ZA SUPPLEMENTARI

1) Indossare delle protezioni uditive.

L'esposizione al rumore può causare la perdita dell'udito.

2) Utilizzare l'impugnatura ausiliaria

fornita con l'utensile.

La perdita del controllo può causare danni personali.

3) Quando esiste la possibilità che

l'utensile di taglio entri a contatto con fili elettrici nascosti, afferrare gli utensili alimentati elettricamente per mezzo di apposite superfici iso-

lanti: il contatto con un filo elettrico “attivo” può “attivare” le parti metalliche esposte dell'utensile e provocare scosse elettriche a carico dell'operatore.

4) Se il lavoro produce polvere, indossare una mascherina.

5) Tenere presente che lo strumento è sempre pronto per l’uso, poiché non

è necessario collegarlo ad una presa di corrente.

6) Durante la trapanatura o l’avvitamento su pareti, pavimenti, ecc. si potrebbero incontrare fili elettrici in tensione. NON TOCCARE IL MANDRI-

NO RAPIDO ESAGONALE O QUAL-

SIASI ALTRA PARTE METALLICA

SULLA PARTE ANTERIORE DEL-

L’UTENSILE! Tenere l’attrezzo esclusivamente per l’impugnatura di plastica, per evitare scosse nel caso di trapanatura di un cavo sotto tensione.

7) Se la punta dovesse incastrarsi, spegnere immediatamente l’utensile con l’interruttore a scatto, così da evita-

- 45 - re un sovraccarico che potrebbe danneggiare il pacco batteria o il motore.

Utilizzare il movimento inverso per rimuovere i bit incastrati.

8) NON utilizzare la leva di avanzamento/inversione quando l’interruttore principale è su ON. La batteria si scarica rapidamente e l’apparecchio può subire dei danni.

9) Durante la ricarica, il caricabatteria potrebbe riscaldarsi leggermente.

Questo è normale. NON ricaricare la batteria troppo a lungo.

10) Quando si ripone o si trasporta l’utensile, regolare la leva di avanzamento/inversione nella posizione centrale

(blocco interruttore).

11) Non sottoporre lo strumento a sforzi tenendo premuto a metà il grilletto di controllo velocità (modalità di controllo della velocità) in modo che il motore si arresti.

12) Non utilizzare il selettore di velocità

(BASSO-ALTO) mentre si tira il grilletto di controllo velocità. Questo comporterebbe un rapido consumo della batteria ricaricabile o un danneggiamento del meccanismo interno del motore.

Simbolo Significato

V Volt

Corrente diretta n

0

… min

Ah

-1

Velocità senza carico

Giri o reciprocazioni per minuto

Capacità elettrica del pacco batteria

Rotazione in avanti

Rotazione indietro

Rotazione con martellatura

Solo rotazione

Leggere le istruzioni per l’uso prima dell’impiego.

Solo per uso interno.

AVVERTIMENTO!

Non utilizzare pacchi batteria diversi da quelli Panasonic, appositamente progettati per l’uso con questo utensile ricaricabile.

Non smaltire il pacco batteria nel fuoco e non esporlo a eccessi di calore.

Non introdurre chiodi nel pacco batteria, non sottoporlo a urti, non smontarlo e non tentare di modificarlo.

Evitare che oggetti metallici entrino a contatto con i terminali del pacco batteria.

Non trasportare né conservare il pacco batteria nello stesso contenitore in cui sono presenti chiodi o oggetti metallici simili.

Non ricaricare il pacco batteria in un luogo esposto ad alte temperature, per es. vicino ad un fuoco o alla luce solare diretta. In caso contrario la batteria può surriscaldarsi, prendere fuoco o esplodere.

Per ricaricare il pacco batteria utilizzare esclusivamente il caricabatteria dedicato. In caso contrario la batteria potrebbe perdere, surriscaldarsi o esplodere.

Dopo aver rimosso il pacco batteria dall’attrezzo o dal caricabatteria, rimontare sempre il coperchio del pacco batteria. In caso contrario, i contatti della batteria potrebbero andare in cortocircuito, con conseguente rischio d’incendio.

Questo utensile è dotato di un mandrino senza chiave.

1. Installazione

Inserire la punta e girare il collarino di blocco in senso orario (posizionandosi frontalmente) per serrare saldamente finché non si sente un click.

Collarino di blocco

2. Rimozione

Girare il collarino di blocco in senso antiorario (posizionandosi frontalmente), quindi rimuovere la punta.

NOTA:

In caso di gioco eccessivo sul mandrino, posizionare saldamente il trapano e aprire le ganasce girando il collarino di blocco e serrare la vite (vite di sinistra) mediante un cacciavite girando in senso antiorario (posizionandosi frontalmente).

Applicazione e rimozione del bit

NOTA:

Quando si installano o si rimuovono le punte, scollegare il pacco batteria dall’utensile oppure posizionare l’interruttore nella posizione centrale (blocco interruttore).

Applicazione o rimozione del pacco batteria

1. Per collegare il pacco batteria:

Installare il pacco batteria, allineandosi con le marcature.

• Far scorrere il pacco batteria finché non si blocca in posizione.

Marcature allineamento

2. Per rimuovere il pacco batteria:

Premere il tasto sulla parte anteriore per rilasciare il pacco batteria.

- 46 -

Uso della leva di avanzamento/inversione

Tasto

Avanti Inversione

Maniglia di sostegno

Collocare la maniglia di sostegno nella vostra posizione preferita e stringere la maniglia in modo ben saldo.

Stringere

Allentare

Rimuovere il manico quando si ripone l’attrezzo nella custodia.

[Corpo principale]

Uso dell’interruttore

1. La velocità aumenta proporzionalmente alla pressione del grilletto. All’inizio dei lavori, premere leggermente il grilletto per iniziare lentamente la rotazione.

2. Viene impiegato un controller elettronico di reazione per garantire una coppia elevata anche in caso di bassa velocità.

3. Il freno si attiva quando il grilletto viene rilasciato e il motore si ferma immediatamente.

NOTA:

Quando il freno si attiva, si potrebbe udire un rumore di frenata. È normale.

Blocco interruttore

PRECAUZIONE:

Per evitare danni, non usare la leva di avanzamento/inversione finché il bit non si arresta completamente.

Uso dell’interruttore di rotazione in avanti

1. Spingere la leva per la rotazione in avanti.

2. Premere leggermente il grilletto per avviare lentamente l’utensile.

3. La velocità aumenta proporzionalmente alla pressione del grilletto, per un serraggio delle viti e una trapanatura efficaci. Il freno si attiva e il mandrino si ferma immediatamente quando il grilletto viene rilasciato.

4. Dopo l’uso, riportare la leva nella posizione centrale (blocco interruttore).

Uso dell’interruttore di rotazione all’indietro

1. Spingere la leva per la rotazione all’indietro. Controllare la direzione di rotazione prima dell’uso.

2. Premere leggermente il grilletto per avviare lentamente l’utensile.

3. Dopo l’uso, riportare la leva nella posizione centrale (blocco interruttore).

- 47 -

Impostazione coppia mandrino

Regolare la coppia su una delle 18 impostazioni per mandrino o sulla posizione “ ” (EY7460).

Regolare la coppia su una delle 18 impostazioni per mandrino o sulla posizione “ ”, “ ” (EY7960).

NOTA:

Assicurarsi sempre di interrompere il funzionamento dell’attrezzo e di allontanarlo dal lavoro, quando dal modo trapanatura si seleziona il modo percussione oppure quando si passa dal modo trapanatura al modo percussione ruotando la leva di innesto.

PRECAUZIONE:

Impostare la frizione su questa marcatura ( ) prima dell'uso.

Selezione velocità

Scegliere una velocità alta o bassa in base all’uso.

BASSO

ALTO

Più si tira il grilletto di controllo velocità variabile, più aumenta la velocità.

PRECAUZIONE:

Verificare il selettore di velocità prima dell’uso.

Utilizzare ad una velocità bassa quando si necessita di una coppia elevata durante l’uso. L’uso ad una velocità alta quando si necessita di una coppia elevata potrebbe portare ad un arresto del motore.

• Non utilizzare il selettore di velocità

(BASSO-ALTO) mentre si tira il grilletto di controllo velocità. Questo comporterebbe un rapido consumo della batteria ricaricabile o un danneggiamento del meccanismo interno del motore.

* Si vedano le specifiche “CAPACITÀ

MASSIME CONSIGLIATE”.

PRECAUZIONE:

Onde evitare l’aumento eccessivo della temperatura della superficie dell’utensile, non utilizzare l’utensile consecutivamente mediante l’uso di due o più pacchi batteria.

L’utensile necessita di un periodo di raffreddamento prima di passare ad un altro pacco batteria.

Durante l’uso, non ostruire i fori di ventilazione posti ai lati dell’alloggiamento. In caso contrario, l’apparecchio potrebbe non funzionare correttamente e guastarsi.

NON sottoporre lo strumento (motore) a sforzi. In caso contrario, l’apparecchio potrebbe subire danni.

Usare l’utensile in modo tale che l’aria che fuoriesce dai fori di ventilazione non sia a contatto diretto con la pelle. In caso contrario, ci si potrebbe bruciare.

Funzione blocco punta

1. Con l’interruttore a scatto non ingranato e una punta per cacciavite in posizione, l’utensile può essere utilizzato come un cacciavite manuale (fino a 40 N·m, 408 k f-cm, 353 in-lbs).

Ci sarà un po’ di gioco sul mandrino; non si tratta di un’anomalia.

2. Questa caratteristica è utile per il serraggio di viti che necessitano di una coppia più elevata rispetto alla coppia massima dell’avvitatore (posizione sulla frizione), per rafforzare il serraggio di una vite o per allentare una vite estremamente serrata.

- 48 -

Pannello di controllo

(1)

(3)

(2)

(1) Luce LED

Prima dell'uso della luce

LED, premere sempre l'interruttore una volta.

Premere il pulsante della luce LED.

La luce illumina grazie ad un consumo minimo e non influenza negativamente la prestazione dell'utensile, né la capacità della batteria.

PRECAUZIONE:

La luce LED incorporata è stata realizzata per l’illuminazione temporanea di un’area di lavoro ridotta.

Non utilizzarla in sostituzione di una luce normale: la luminosità sarà insufficiente.

La luce LED si spegne se l’utensile non viene utilizzato per 5 minuti.

Precauzione: NON FISSARE DIRET-

TAMENTE IL RAGGIO

L’utilizzo di comandi, regolazioni e l’attuazione di istruzioni diversi da quelli qui riportati potrebbero provocare un’esposizione pericolosa alle radiazioni.

(2) Spia avvertenza surriscaldamento

Per proteggere il motore o la batteria, tenere presente quanto segue nell'esecuzione del lavoro.

• Se il motore o la batteria si scurriscal-

• dano verrà attivata la funzione di protezione, che comporta l'arresto del motore o della batteria. Quando questa funzione è attiva, sul pannello di controllo lampeggia la spia di avvertenza da surriscaldamento.

Se si attiva la protezione da surriscaldamento, lasciare raffreddare comple-

• tamente l’utensile (per almeno 30 minuti). Quando la spia di avvertenza da surriscaldamento si spegne, l'utensile sarà pronto per l'uso.

Evitare un uso dell’utensile che porti all’attivazione ripetuta della protezione da surriscaldamento.

Se l'utensile viene utilizzato in modo continuato in condizioni di intenso lavoro o di temperature elevate (ad esempio in estate), la funzione di protezione da surriscaldamento potrebbe attivarsi di frequente.

Se l'utensile viene utilizzato in condizioni di temperature molto basse (ad esempio in inverno) o viene utilizzato con intervalli frequenti, la funzione di protezione da surriscaldamento potrebbe non attivarsi.

(3) Spia avvertenza batteria scarica

Spenta

(funzionamento normale)

Lampeggiante

(no carica)

Funzione protezione batteria attiva

Spenta

(funzionamento normale)

Acceso: surriscaldamento

(motore)

Lampeggiante: surriscaldamento

(batteria)

Indica che il funzionamento

è stato interrotto a causa del surriscaldame nto della batteria.

- 49 -

Lo scaricarsi eccessivo (totale) delle batterie a ioni di litio diminuisce drasticamente la loro autonomia. L’avvitatore

è dotato di una funzione di protezione della batteria realizzata per evitare lo scaricarsi eccessivo del pacco batteria.

• La funzione di protezione della batteria si attiva immediatamente prima che la batteria perda la carica, così da far lampeggiare la spia di avvertenza batteria scarica.

• Se si nota la spia di avvertenza batteria scarica, caricare immediatamente il pacco batteria.

[Pacco batteria]

Per un uso corretto del pacco batteria

Pacco batteria Li-ion (EY9L60)

Per una conservazione ottimale della batteria, riporre il pacco batteria agli ioni di litio dopo l’uso senza ricaricarlo.

Quando il pacco batteria viene caricato, assicurarsi che i terminali sul caricabatteria siano privi di sostanze estranee, quali polvere, acqua, ecc. Pulire i terminali prima di caricare il pacco batteria, qualora vengano trovate sostanze estranee sui terminali.

La durata dei terminali del pacco batteria può essere influenzata da so-

• stanze estranee, quali polvere, acqua, ecc. durante il funzionamento.

Quando il pacco batteria non viene usato, tenerlo lontano da altri oggetti metallici come: clip, monetine, chiavi, chiodi, viti o altri piccoli oggetti metallici che potrebbero creare un collegamento da un terminale all’altro.

Cortocircuitare i terminali del pacco batteria potrebbe causare scintille,

• ustioni oppure un incendio.

Quando si usa il pacco batteria, assi-

• curarsi che il luogo di lavoro sia ben ventilato.

Quando si rimuove il pacco batteria dall’alloggiamento principale dell’utensile, riposizionare immediatamente il coperchio del pacco batteria, onde evitare che polvere e sporcizia contaminino i terminali della batteria e causino un cortocircuito.

Riciclo batteria

ATTENZIONE:

Per ragioni relative alla protezione dell’ambiente e al riciclaggio dei materiali, assicurarsi che lo smaltimento del prodotto avvenga in un luogo ufficialmente preposto a tale fine (ammesso che esista nell’area dell’utente).

[Caricabatterie]

Ricarica

Avvertenze per il pacco batteria Li-ion

• Se la temperatura del pacco batteria scende al di sotto dei −10°C (14°F) circa, il caricamento s’interrompe automaticamente per evitare la degradazione della batteria.

Avvertenze generiche per il pacco batteria Li-ion/Ni-MH/

Ni-Cd

• La temperatura ambientale si deve aggirare tra 0°C (32 °F) e 40 °C

(104 °F).

Se il pacco batteria è usato quan-

• do la temperatura è al di sotto di 0°C

(32 °F), lo strumento smetterà di funzionare correttamente.

Per caricare un pacco batteria freddo (al di sotto di 0°C (32 °F)) in un luogo caldo, lasciare il pacco batteria nel locale per oltre un’ora per permettere allo stesso di raggiungere la tempera-

• tura ambiente.

Lasciate raffreddare il caricatore quando caricate più di due pacchi batterie consecutivamente.

Non infilate le dita nel foro di contatto per tenere in mano il caricabatterie o altro scopo.

Durata del pacco batteria

Le batterie ricaricabili posseggono una durata limitata. Se il tempo di funzionamento diventa estremamente breve dopo la ricarica, sostituire il pacco batteria con uno nuovo.

- 50 -

PRECAUZIONE:

Onde evitare il rischio d’incendio o il danneggiamento del caricabatteria:

• Non usate l’energia fornita da un

• generatore a motore.

Non coprite le prese d’aria di caricabatteria e pacco batteria.

• Scollegare il caricabatteria se non in uso.

Pacco batteria Li-ion

NOTA:

Al momento dell’acquisto, il pacco batteria non è carico. Assicurarsi di caricare la batteria prima dell’uso.

Caricabatteria (EY0L80)

1. Collegare il caricatore alla presa di corrente.

NOTA:

L’inserimento della spina nella presa di corrente c.a. potrebbe provocare delle scintille, ma questo non è un problema in termini di sicurezza.

2. Inserire saldamente il pacco batteria nel caricabatteria.

1. Allineare le marcature e collocare la batteria nel raccordo del caricatore.

2. Far scorrere nella direzione indicata dalla freccia.

Marcature allineamento

6. Qualora la temperatura del pacco batteria raggiunga gli 0°C o meno, il tempo di ricarica è maggiore rispetto al tempo di ricarica normale.

Anche a batteria completamente carica, l’utensile dispone di circa il 50% dell’energia di cui dispone una batteria carica alla temperatura di esercizio normale.

7. Qualora la spia di accensione non si dovesse accendere immediatamente dopo il collegamento del caricatore o qualora, trascorso il tempo di ricarica normale, la spia di caricamento non dovesse lampeggiare rapidamente in verde, si prega di rivolgersi ad un rivenditore autorizzato.

8. Se un pacco batteria completamente ricaricato viene inserito di nuovo nel caricabatteria, la spia di carica si illumina. Dopo alcuni minuti la spia di caricamento inizierà a lampeggiare rapidamente per indicare che il caricamento è completato.

9. Rimuovere il pacco batteria tenendo il pulsante di rilascio sollevato.

Tasto di rilascio pacco batteria

3. Durante la ricarica, la spia di carica si accende.

Quando la ricarica è stata completata, un interruttore elettronico interno scatta automaticamente per evitare la sovraccarica.

• La ricarica non avviene se il pacco batteria è caldo (per esempio, subito dopo l’uso per un lavoro pesante).

La spia di standby arancione lampeggia mentre la batteria si sta raffreddando.

La ricarica comincia poi automaticamente.

4. La spia di carica (verde) lampeggia lentamente quando la batteria è carica per l’80% circa.

5. Quando la batteria è completamente carica, la spia verde lampeggia rapidamente.

Pacco batteria Ni-MH/Ni-Cd

NOTA:

Caricare un pacco batteria nuovo o un pacco batteria che non è stato usato per un lungo periodo, per circa 24 ore per riportare la batteria alla sua piena capacità.

Caricabatteria (EY0L80)

1. Collegare il caricatore alla presa di corrente.

NOTA:

L’inserimento della spina nella presa di corrente c.a. potrebbe provocare delle scintille, ma questo non è un problema in termini di sicurezza.

- 51 -

2. Inserire saldamente il pacco batteria nel caricabatteria.

3. Durante la ricarica, la spia di carica si accende.

Quando la ricarica è stata completata, un interruttore elettronico interno scatta automaticamente per evitare la sovraccarica.

• La ricarica non avviene se il pacco batteria è caldo (per esempio, subito dopo l’uso per un lavoro pesante).

La spia di standby arancione lampeggia mentre la batteria si sta raffreddando. La ricarica comincia poi automaticamente.

4. Quando la batteria è completamente carica, la spia verde lampeggia rapidamente.

5. Se la spia di caricamento non si accende immediatamente dopo aver collegato il caricabatteria oppure se la spia non si spegne al termine del caricamento standard, rivolgetevi ad un rivenditore autorizzato.

6. Se un pacco batteria completamente ricaricato viene inserito di nuovo nel caricabatteria, la spia di carica si illumina. Dopo alcuni minuti la spia di caricamento inizierà a lampeggiare rapidamente per indicare che il caricamento è completato.

- 52 -

SEGNALI SPIE

Luce verde

Il caricatore è stato collegato alla presa murale.

E’ pronto per il caricamento.

Luce verde lampeggiante rapida

Il caricamento è completato. (Carica completa)

Luce verde lampeggiante

Batteria carica all’80% circa (Carica utilizzabile. Solo Li-ion)

Luce verde

In fase di caricamento.

Luce arancione

Pacco batteria freddo.

La ricarica del pacco batteria avviene lentamente per ridurre il peso sulla batteria (solo Li-ion).

Luce arancione lampeggiante

Il pacco batteria è caldo. Il caricamento avrà inizio appena la temperatura del pacco batteria sarà scesa.

Qualora la temperatura del pacco batteria raggiunga i -10°C o meno, anche la spia di ricarica arancione inizia a lampeggiare. La ricarica inizia quando la temperatura del pacco batteria aumenta (solo Li-ion).

Spia stato ricarica

Sinistra: verde Destra: arancione

Luce arancione e verde lampeggianti rapide

Non è possibile effettuare il caricamento. Il pacco batteria è impolverato o guasto.

- 53 -

Informazioni per gli utenti sulla raccolta e l’eliminazione di vecchie apparecchiature e batterie usate

Questi simboli sui prodotti, sull’imballaggio, e/o sulle documentazioni o manuali accompagnanti i prodotti indicano che i prodotti elettrici, elettronici e le batterie usate non devono essere buttati nei rifiuti domestici generici.

Per un trattamento adeguato, recupero e riciclaggio di vecchi prodotti e batterie usate, vi preghiamo di portarli negli appositi punti di raccolta, secondo la legislazione vigente nel vostro Paese e le Direttive 2002/96/

EC e 2006/66/EC.

Smaltendo correttamente questi prodotti e le batterie, contribuirete a salvare importanti risorse e ad evitare i potenziali effetti negativi sulla salute umana e sull’ambiente che altrimenti potrebbero verificarsi in seguito ad un trattamento inappropriato dei rifiuti.

Per ulteriori informazioni sulla raccolta e sul riciclaggio di vecchi prodotti e batterie, vi preghiamo di contattare il vostro comune, i vostri operatori per lo smaltimento dei rifiuti o il punto vendita dove avete acquistato gli articoli.

Sono previste e potrebbero essere applicate sanzioni qualora questi rifiuti non siano stati smaltiti in modo corretto ed in accordo con la legislazione nazionale.

Per utenti commerciali nell’Unione Europea

Se desiderate eliminare apparecchiature elettriche ed elettroniche, vi preghiamo di contattare il vostro commerciante od il fornitore per maggiori informazioni.

[Informazioni sullo smaltimento rifiuti in altri Paesi fuori dall’Unione Europea]

Questi simboli sono validi solo all’interno dell’Unione Europea. Se desiderate smaltire questi articoli, vi preghiamo di contattare le autorità locali od il rivenditore ed informarvi sulle modalità per un corretto smaltimento.

Nota per il simbolo delle batterie (esempio con simbolo chimico riportato sotto il simbolo principale):

Questo simbolo può essere usato in combinazione con un simbolo chimico; in questo caso è conforme ai requisiti indicati dalla Direttiva per il prodotto chimico in questione.

- 54 -

Per la pulizia dell’apparecchio, utilizzare un panno morbido ed asciutto. NON usare un panno bagnato, solventi, benzina od altre sostanze volatili per la pulizia.

Utilizzare solo i bit adatti per la dimensione del mandrino.

CAPACITÀ MASSIME CONSIGLIATE

Modello EY7460

Avvitamento viti

Trapanatura

Vite a ferro

Vite da legno

Vite autoforante

Per legno

Per metallo

Per lavori di muratura

---

M8

ø 10 mm (3/8")

ø 6 mm (15/64")

ø 38 mm (1-1/2")

ø 13 mm (1/2")

EY7960

13 mm (1/2")

APPARECCHIO PRINCIPALE

Modello

Tensione motore

In assenza di carico

Numero di colpi al minuto

Capacità mandrino

Basso

Alto

Basso

Alto

Coppia frizione

Lunghezza totale

Peso

(con pacco batteria: EY9L60)

EY7460 EY7960

---

---

21,6 V DC

100 – 400 min

-1

(giri/min.)

350 – 1500 min -1 (giri/min.)

1800 – 7200 min

6300 – 27000 min

ø 1,5 mm – ø 13 mm (1/16" – 1/2")

-1

-1

(bpm)

(bpm)

Capacità circa 1,0 N·m (10 k f-cm, 8,8 in-lbs) –

6,9 N·m (70 k f-cm, 61 in-lbs)

232 mm (9-1/8") 245 mm (9-5/8")

2,45 k (5,39 lbs) 2,55 k (5,61 lbs)

- 55 -

PACCO BATTERIA

Modello

Accumulatore

Tensione batteria

Capacità

EY9L60

Batteria Li-ion

21,6 V DC (3,6 V × 6 celle)

3 Ah

CARICABATTERIA

Modello

Valori

Peso

EY0L80

Vedere la targhetta dei valori sul fondo del caricabatteria.

0,95 k (2,1 lbs)

[Pacco batteria Li-ion]

Tempo di

caricamento 3 Ah

14,4 V

EY9L40

Utilizzabile: 35 min.

Completa: 50 min.

21,6 V

EY9L60

Utilizzabile: 45 min.

Completa: 60 min.

28,8 V

EY9L80

Utilizzabile: 55 min.

Completa: 70 min.

[Pacco batteria Ni-MH/Ni-Cd]

Tempo di caricamento

1,2 Ah

1,7 Ah

2 Ah

3 Ah

3,5 Ah

7,2 V

EY9065

EY9066

9,6 V

EY9080

EY9086

20 min.

12 V

EY9001

EY9006

EY9180

EY9182

25 min.

EY9101

EY9103

EY9168 EY9188

EY9106

EY9107

EY9108

30 min.

15,6 V

EY9136

18 V

EY9200 EY9230

45 min.

EY9201 EY9231 EY9251

55 min.

65 min.

24 V

EY9116

EY9117

60 min.

EY9210

90 min.

NOTA: Questa tabella può includere dei modelli non disponibili nella propria area.

Fare riferimento al catalogo generale più recente.

NOTA: Per il nome e l'indirizzo del rivenditore, consultare la scheda di garanzia acclusa.

- 56 -

Deze gereedschappen kunnen gebruikt worden voor het vastdraaien van schroeven in de draaierstand en voor het boren van gaten in hout en metaal in de boorstand. Bovendien kan model

EY7960 worden gebruikt voor het boren van gaten in zacht beton en soortgelijk materiaal in de klopboorstand.

Lees de “Veiligheidsadviezen” in het afzonderlijke boekje en de onderstaande voorschriften alvorens gebruik.

II. E X T R A V E I L I G -

H E I D S V O O R -

SCHRIFTEN

1) Draag oorbeschermers.

Blootstelling aan lawaai kan gehoorverlies veroorzaken.

2) Gebruik de extra handgreep die

met het gereedschap is meegeleverd.

Verlies van controle kan letsel veroorzaken.

3) Houd elektrisch gereedschap vast

aan de daarvoor bestemde geïsoleerde grepen als het snijgereedschap in contact kan komen met

verborgen bedrading. Als het gereedschap in contact komt met bedrading waar stroom op staat, kan de gebruiker via de metalen delen van het gereedschap een elektrische schok krijgen.

4) Draag een stofmasker als het werk stof veroorzaakt.

5) Denk eraan dat dit gereedschap altijd gebruiksklaar is zonder dat er een stekker in het stopcontact gestoken hoeft te worden.

6) Bij het boren of schroeven in muren en vloeren is het mogelijk dat u elektriciteitsdraden raakt. RAAK DERHAL-

VE NOOIT DE ZESKANTBOORKOP

OF ANDERE METALEN ONDERDE-

LEN VAN HET GEREEDSCHAP AAN!

Houd het gereedschap alleen aan de plastic handgreep vast zodat u geen elektrische schok krijgt als u per ongeluk een elektriciteitsdraad raakt.

- 57 -

7) Laat de startschakelaar onmiddellijk los als de bit vast komt te zitten. Op deze manier kunt u voorkomen dat de motor overbelast wordt en de motor of de accu wordt beschadigd.

Draai een vastzittende bit in omgekeerde draairichting los.

8) Bedien de links/rechtsschakelaar NIET zolang de startschakelaar is ingedrukt.

Anders wordt de accu snel ontladen en kan het gereedschap worden beschadigd.

9) De acculader wordt tijdens het opladen warm. Dit is normaal. Laad de accu echter NIET te lang op.

10) Zet de links/rechtsschakelaar in de middelste stand (schakelaarvergrendeling) indien u het gereedschap opbergt of meeneemt.

11) Overbelast het gereedschap niet door de startschakelaar (toerentalregeling) slechts zo ver in te drukken dat de motor tot stilstand komt.

12) Bedien de snelheidskeuzeschakelaar

(LAAG-HOOG) niet terwijl u de startschakelaar indrukt. Dit kan resulteren in een snelle uitputting van de oplaadbare accu of beschadiging van het interne mechanisme van de motor.

Symbool

V

Betekenis

Volt

Gelijkstroom n

0

Onbelast

… min

-1

Ah

Omwentelingen of toeren per minuut

Elektrische capaciteit van de accu

Voorwaartse rotatie

Achterwaartse rotatie

Klopboren

Alleen draaien

Lees voor gebruik de gebruiksaanwijzing.

Alleen voor gebruik binnenshuis.

WAARSCHUWING!

Gebruik uitsluitend Panasonic-accu's die bestemd zijn voor gebruik met dit oplaadbare gereedschap.

Accu's niet verbranden of aan extreme hitte blootstellen.

Accu's niet doorboren met voorwerpen als spijkers, niet blootstellen aan harde schokken, niet demonteren en niet wijzigen.

Laat geen metalen voorwerpen in contact komen met de aansluitingen van de accu.

De accu niet opbergen of vervoeren in dezelfde verpakking als spijkers of vergelijkbare metalen voorwerpen.

De accu niet opladen bij grote hitte, zoals naast een vuur of in direct zonlicht. De accu kan hierdoor oververhit raken, in brand vliegen of exploderen.

Gebruik uitsluitend de bijbehorende lader voor het opladen van de accu. De accu kan anders gaan lekken, oververhit raken of exploderen.

Bevestig altijd het accudeksel nadat u de accu van het gereedschap of de acculader hebt losgemaakt. Het is anders mogelijk dat de accupolen kortgesloten worden met mogelijk brand tot gevolg.

1. Bevestigen

Steek de bit naar binnen en draai de vergrendelkraag rechtsom (gezien vanaf de voorkant) totdat deze geen klikgeluiden meer maakt en de bit stevig vastzit.

Vergrendelkraag

2. Verwijderen

Draai de vergrendelkraag linksom (gezien vanaf de voorkant) en verwijder dan de bit.

OPMERKING:

Als de bit erg veel speling in de boorkop heeft, zet u het gereedschap vast en opent dan de boorkopklauwen door aan de vergrendelkraag te draaien, waarna u de schroef (linksdraaiende schroefdraad) met een schroevendraaier linksom draait (gezien vanaf de voorkant).

Bevestigen of verwijderen van de bit

OPMERKING:

Voordat u de bit bevestigt of verwijdert, moet u de accu losmaken van het gereedschap of de schakelaar in de middenstand zetten (schakelaarvergrendeling).

Dit gereedschap is uitgerust met een sleutelloze boorkop.

Bevestigen en verwijderen van de accu

1. Bevestigen van de accu:

Zet de uitlijntekens tegenover elkaar en bevestig de accu.

• Schuif de accu op het gereedschap totdat deze op de plaats vastklikt.

Uitlijntekens

2. Verwijderen van de accu:

Duw vanaf de voorkant tegen de knop om de accu los te maken.

- 58 -

Bediening van de startschakelaar en de links/rechtsschakelaar

Knop

Steungreep

Zet de steungreep op de machine en draai de steungreep stevig vast.

Rechts Links

Vergrendelstand

Vastdraaien

Lossen

Verwijder de hand greep wanneer u het gereedschap in de opbergdoos doet.

[Op het gereedschap]

Bediening van de schakelaar

1. De draaisnelheid neemt toe naarmate de startschakelaar verder wordt ingedrukt. Wanneer u begint, drukt u de startschakelaar een klein stukje in zodat de snelheid niet meteen te hoog is.

2. Aangezien er een elektronische regeleenheid met terugkoppeling is toegepast, zal er ook bij lage snelheid een sterk draaimoment zijn.

3. De rem treedt in werking wanneer de startschakelaar wordt losgelaten, waardoor de motor meteen stopt.

OPMERKING:

Wanneer de rem in werking treedt, is het mogelijk dat u een remgeluid hoort. Dit is normaal.

OPGELET:

Bedien de links/rechtsschakelaar niet voordat de bit volledig tot stilstand is gekomen, om beschadiging van de motor te voorkomen.

Bediening van de schakelaar voor rechtsomdraaien

1. Druk de schakelaar voor rechtsomdraaien in.

2. Druk de startschakelaar iets in om het gereedschap langzaam te laten beginnen met draaien.

3. Naarmate de startschakelaar dieper wordt ingedrukt, neemt het toerental toe om de schroeven op efficiënte wijze vast te draaien en te boren. De rem treedt in werking en de boorkop komt vrijwel onmiddellijk tot stilstand wanneer de startschakelaar wordt losgelaten.

4. Zet de schakelaar na gebruik in de middelste stand (vergrendelstand).

Bediening van de schakelaar voor linksomdraaien

1. Druk de schakelaar voor linksomdraaien in. Controleer vóór gebruik de draairichting van de boorkop.

2. Druk de startschakelaar iets in om het gereedschap langzaam te laten beginnen met draaien.

- 59 -

3. Zet de schakelaar na gebruik in de middelste stand (vergrendelstand).

Instellen van het koppelingsdraaimoment

Stel het draaimoment in op een van de

18 koppelingsstanden of kies de “ ” stand. (EY7460).

Stel het draaimoment in op een van de

18 koppelingsstanden of kies de “ ” , “

” stand. (EY7960).

OPMERKING:

Stop de werking van het gereedschap en neem dit van het materiaal af wanneer u vanaf de boorfunctie naar de hamerfunctie overschakelt of wanneer u vanaf de hamerfunctie overschakelt op de boorfunctie door aan de koppelingshendel te draaien.

OPGELET:

Zet de koppelingsinstelling op deze markering

( ) alvorens het gereedschap feitelijk in gebruik te nemen.

Instellen van de snelheid

Kies een hoge of lage snelheid, afhankelijk van de klus.

LAAG

HOOG

Hoe dieper de startschakelaar met variabele snelheidsregeling wordt ingedrukt, hoe sneller het gereedschap zal draaien.

OPGELET:

Controleer voor gebruik de instelling van de snelheidskeuzeschakelaar.

Gebruik een lage snelheid wanneer een hoog draaimoment is vereist bij de karwei. (Bij gebruik van een

• hoge snelheid wanneer een hoog draaimoment is vereist, kan de motor defect raken.)

Bedien de snelheidskeuzeschakelaar (LAAG-HOOG) niet terwijl u de startschakelaar indrukt. Dit kan resulteren in een snelle uitputting van de oplaadbare accu of beschadiging van het interne mechanisme van de motor.

* Zie de technische gegevens voor de

“AANBEVOLEN MAXIMALE CAPACI-

TEITEN”.

OPGELET:

Om te voorkomen dat de behuizing van het gereedschap te heet wordt, mag het gereedschap niet zo lang gebruikt worden dat er twee of meer accu's achter elkaar nodig zijn. Laat het gereedschap tussen twee accu's door voldoende afkoelen.

Zorg dat de ventilatiegaten aan de zijkanten van het gereedschap tijdens het gebruik niet afgedekt worden.

Dit om te voorkomen dat het gereedschap door onvoldoende koeling defect raakt.

Zorg dat u het gereedschap (motor)

NIET overbelast. Dit kan resulteren in beschadiging.

Hanteer het gereedschap op zodanige wijze dat lucht die uit de ventilatiegaten wordt geblazen niet direct op de huid wordt geblazen. Dit om brandwonden te voorkomen.

Bit-vergrendelfunctie

1. Wanneer een schroefbit in het gereedschap vergrendeld is, kan het gereedschap als gewone schroevendraaier worden gebruikt zonder dat de schakelaar wordt ingedrukt (maximaal aandraaimoment 40 N·m, 408 k f-cm, 353 in-lbs).

In de boorkop is een geringe speling voelbaar, maar dit is geen defect.

- 60 -

2. Deze functie is handig wanneer schroeven moeten worden ingedraaid met een groter aandraaimoment dan het gereedschap kan leveren (stand op de koppeling), om te controleren of een schroef goed vastzit of om een schroef die extreem vastzit los te draaien.

(2) O v e r v e r h i t t i n g - w a a r s c h u wingslampje

Bedieningspaneel

(1)

(1) LED-lampje

(3)

(2)

Alvorens het LED-lampje te gebruiken, altijd eenmaal de hoofdschakelaar aantrekken.

Druk op de LED lampje knop.

Het lampje verbruikt erg weinig stroom en zal de prestatie van het gereedschap en de capaciteit van de accu bijna niet beïnvloeden.

OPGELET:

Het ingebouwde LED-lampje is slechts bedoeld om het werkgebied kortstondig te verlichten.

Gebruik het lampje niet als vervanging voor een normale zaklantaarn, want het licht is niet sterk genoeg.

Het LED-lampje wordt uitgeschakeld wanneer het gereedschap gedurende 5 minuten niet is gebruikt.

Opgelet: KIJK NIET RECHTSTREEKS

IN DE LICHTSTRAAL.

Ander gebruik van de bedieningsorganen, andere afstellingen of procedures dan hier beschreven kunnen leiden tot blootstelling aan gevaarlijke straling.

Uit

(normale werking)

Verlicht:

Oververhitting (motor)

Knippert:

Oververhitting (accu)

De werking van het gereedschap is gestopt omdat de motor of de accu te heet is geworden.

Let bij het gebruik van het gereedschap op deze wijze op het volgende om de motor en de accu te beschermen.

• Als de motor of de accu oververhit

• raakt, wordt de beveiligingsfunctie geactiveerd en zal de motor of de accu stoppen met werken. Het oververhitting-waarschuwingslampje op het bedieningspaneel brandt of knippert wanneer deze beveiligingsfunctie is geactiveerd.

Wanneer de oververhitting-beveili-

• gingsfunctie is geactiveerd, moet u het gereedschap goed laten afkoelen (minstens 30 minuten). Het gereedschap kan weer gebruikt worden wanneer het oververhitting-waarschuwingslampje uitgaat.

Zorg ervoor dat u het gereedschap niet zodanig gebruikt dat de oververhitting-beveiligingsfunctie veelvuldig in werking treedt.

Als het gereedschap continu wordt gebruikt onder omstandigheden met hoge belasting of bij hoge omgevingstemperaturen (zoals in de zomer), bestaat de kans dat de oververhittingbeveiligingsfunctie veelvuldig in werking treedt.

Als het gereedschap wordt gebruikt bij lage omgevingstemperaturen (zoals in de winter) of als deze tijdens gebruik veelvuldig wordt stopgezet, bestaat de kans dat de oververhitting-beveiligingsfunctie niet in werking treedt.

- 61 -

(3) Waarschuwingslampje voor lage accuspanning

Uit

(normale werking)

Knippert

(Accu is ontladen)

De accu-beveiligingsfunctie is geactiveerd.

Wanneer de aansluitpunten van de accu worden kortgesloten, kan dit resulteren in vonken, brandwonden of zelfs brand.

Zorg er bij gebruik van de accu voor dat de werkplaats goed geventileerd is.

Wanneer de accu van het gereedschap wordt losgemaakt, moet u meteen het accudeksel op de accu aanbrengen om te voorkomen dat er stof en vuil op de accu-aansluitingen komt waardoor er kortsluiting kan ontstaan.

Buitensporige (volledige) ontlading van een Li-ion accu heeft een zeer nadelige invloed op de levensduur van de accu.

Het gereedschap is uitgerust met een accu-beveiligingsfunctie om buitensporige ontlading van de accu te voorkomen.

• De accu-beveiligingsfunctie wordt geactiveerd meteen voordat de accu ontladen is en zorgt ervoor dat het waarschuwingslampje voor lage accuspanning begint te knipperen.

• Als u ziet dat het waarschuwingslampje voor lage accuspanning knippert, moet u de accu meteen opladen.

[Accu]

Voor een juist gebruik van de accu

Li-ion accu (EY9L60)

Voor een optimale levensduur van de

Li-ion accu moet u de accu na gebruik opbergen zonder dat u deze oplaadt.

Kijk bij het laden van de accu of de aansluitingen op de acculader vrij zijn van vreemde bestanddelen zoals stof en water, enz. Reinig de aansluitingen als u vreemde bestanddelen op de aansluitingen aantreft.

De levensduur van de accu-aansluitingen kan tijdens gebruik nadelig beinvloed worden door vreemde be-

• standdelen zoals stof en water, enz.

Wanneer de accu niet wordt gebruikt, dient u deze uit de buurt van metalen voorwerpen te houden zoals paperclips, munten, sleutels, nagels, schroeven of andere kleine metalen voorwerpen die de aansluitpunten van de accu met elkaar in contact kunnen brengen.

Levensduur van de accu

De levensduur van de oplaadbare accu is niet onbeperkt. U dient een nieuwe accu aan te schaffen indien de gebruikstijd na de accu geladen te hebben aanzienlijk korter wordt.

Recyclen van de accu

ATTENTIE:

Om het milieu te beschermen en nogmaals bruikbare materialen te recyclen, dient u de accu naar een hiervoor bestemd inzamelpunt te brengen.

Li-ion accu EY9L60

Bij dit product zijn batterijen geleverd.

Wanneer deze leeg zijn, moet u ze niet weggooien maar inleveren als KCA.

[Acculader]

Opladen

Belangrijke informatie voor Liion accu's

• Als de temperatuur van de accu onder ongeveer −10°C komt, zal het laden automatisch stopgezet worden om beschadiging van de accu te voorkomen.

- 62 -

Belangrijke informatie voor Liion/Ni-MH/Ni-Cd accu's

• De optimale omgevingstemperatuur is tussen 0°C (32°F) en 40°C (104°F).

Als de accu wordt gebruikt terwijl de temperatuur van de accu lager is dan

0°C (32°F), kan het voorkomen dat het elektrisch gereedschap niet goed functioneert.

Laat een koude accu (kouder dan 0°C

(32°F)), voordat deze wordt opgeladen in een warme omgeving, eerst minimaal een uur in deze ruimte liggen om op temperatuur te komen.

Laat de lader afkoelen wanneer u meer dan twee accu’s na elkaar oplaadt.

Steek uw vingers niet in de contactopening wanneer u de lader vastpakt.

OPGELET:

Om brandgevaar en beschadiging van de acculader te voorkomen.

Gebruik geen stroom van een motorgenerator.

Voorkom dat de ventilatiegaten van de lader en de accu worden

• bedekt.

Maak de acculader los wanneer deze niet wordt gebruikt.

Li-ion accu

OPMERKING:

De accu is niet volledig opgeladen wanneer u deze koopt. Laad de accu daarom voor gebruik op.

Acculader (EY0L80)

1. Steek de lader in een stopcontact.

OPMERKING:

Wanneer de stekker in het stopcontact wordt gestoken, kunnen er vonken zijn, maar dit is niet gevaarlijk.

2. Plaats de accu goed in de lader.

1. Zet de uitlijntekens tegenover elkaar en plaats de accu in de acculader.

2. Schuif de accu in de richting van de pijl naar voren.

Uitlijntekens

3. De laadindicator licht op tijdens het laden.

Wanneer de accu is geladen, wordt automatisch een interne elektronische schakeling geactiveerd die voorkomt dat de accu wordt overladen.

• Wanneer de accu warm is, zal deze niet worden opgeladen (bijvoorbeeld direct na intensief gebruik).

De oranje standby-indicator knippert tot de accu is afgekoeld.

Vanaf dat moment wordt de accu automatisch opnieuw geladen.

4. De laadindicator (groen) knippert langzaam wanneer de accu ongeveer

80% is opgeladen.

5. Wanneer het opladen is voltooid, zal de laadindicator snel groen gaan knipperen.

6. Als de temperatuur van de accu minder dan 0°C is, zal het volledig opladen van de accu langer duren dan de standaard oplaadtijd.

Zelfs nadat de accu volledig is opgeladen, zal deze in dit geval slechts ongeveer 50% van het accuvermogen hebben in vergelijking met een accu die bij normale bedrijfstemperatuur volledig is opgeladen.

7. Als de spanningsindicator niet meteen oplicht nadat de acculader op een stopcontact is aangesloten of als de laadindicator niet snel groen knippert nadat de standaard oplaadtijd is verstreken, moet u contact opnemen met een officiëel onderhoudscentrum.

8. Als een volledig opgeladen accu opnieuw in de acculader wordt geplaatst, zal het oplaadlampje oplichten. Na enkele minuten kan het oplaadindicatielampje snel gaan knipperen om aan te geven dat het opladen is voltooid.

- 63 -

9. Verwijder de accu terwijl u de accu- ontgrendeltoets omhoog houdt.

Accu-ontgrendeltoets

6. Als een volledig opgeladen accu opnieuw in de acculader wordt geplaatst, zal het oplaadlampje oplichten. Na enkele minuten kan het oplaadindicatielampje snel gaan knipperen om aan te geven dat het opladen is voltooid.

Ni-MH/Ni-Cd accu

OPMERKING:

Laad een nieuwe accu, of een accu die u voor een lange tijd niet heeft gebruikt, ca. 24 uur op voor het verkrijgen van een optimale gebruikstijd.

Acculader (EY0L80)

1. Steek de lader in een stopcontact.

OPMERKING:

Wanneer de stekker in het stopcontact wordt gestoken, kunnen er vonken zijn, maar dit is niet gevaarlijk.

2. Plaats de accu goed in de lader.

3. De laadindicator licht op tijdens het laden.

Wanneer de accu is geladen, wordt automatisch een interne elektronische schakeling geactiveerd die voorkomt dat de accu wordt overladen.

• Wanneer de accu warm is, zal deze niet worden opgeladen (bijvoorbeeld direct na intensief gebruik).

De oranje standby-indicator knippert tot de accu is afgekoeld. Vanaf dat moment wordt de accu automatisch opnieuw geladen.

4. Wanneer het opladen is voltooid, zal de laadindicator snel groen gaan knipperen.

5. Als de laadindicator niet meteen oplicht nadat de acculader op een stopcontact is aangesloten of als de laadindicator niet snel groen knippert nadat de standaard oplaadtijd is verstreken, moet u contact opnemen met een officiëel onderhoudscentrum.

- 64 -

LAMPINDICATIES

Brandt groen

Lader is aangesloten op een stopcontact.

Klaar om op te laden.

Knippert snel groen

Opladen voltooid. (Volledig opgeladen.)

Knippert groen

De accu is ongeveer 80% opgeladen. (Voldoende opgeladen. Alleen Li-ion)

Brandt groen

Aan het opladen.

Brandt oranje

De accu is koud.

De accu wordt langzaam opgeladen om de belasting van de accu te verminderen. (Alleen Li-ion)

Knippert oranje

De accu is warm. Het opladen zal beginnen wanneer de temperatuur van de accu is gedaald.

Als de temperatuur van de accu minder dan -10°C is, zal de laadindicator (oranje) ook gaan knipperen. Het opladen begint wanneer de statustemperatuur van de accu hoger wordt.

(Alleen Li-ion)

Laadstatusindicator

De aanduiding is Links: groen en Rechts: oranje.

Knippert snel oranje en groen

Opladen is niet mogelijk. Stof op de accu of accu defect.

- 65 -

Informatie voor gebruikers betreffende het verzamelen en verwijderen van oude uitrustingen en lege batterijen

Deze symbolen op de producten, verpakkingen, en/of begeleidende documenten betekenen dat gebruikte elektrische en elektronische producten en batterijen niet met het algemene huishoudelijke afval gemengd mogen worden.

Voor een correcte behandeling, recuperatie en recyclage van oude producten en lege batterijen moeten zij naar de bevoegde verzamelpunten gebracht worden in overeenstemming met uw nationale wetgeving en de Richtlijnen 2002/96/EC en 2006/66/EC.

Door deze producten en batterijen correct te verwijderen draagt u uw steentje bij tot het beschermen van waardevolle middelen en tot de preventie van potentiële negatieve effecten op de gezondheid van de mens en op het milieu die anders door een onvakkundige afvalverwerking zouden kunnen ontstaan.

Voor meer informatie over het verzamelen en recycleren van oude producten en batterijen, gelieve contact op te nemen met uw plaatselijke gemeente, uw afvalverwijderingsdiensten of de winkel waar u de goederen gekocht hebt.

Voor een niet-correcte verwijdering van dit afval kunnen boetes opgelegd worden in overeenstemming met de nationale wetgeving.

Voor zakengebruikers in de Europese Unie

Indien u elektrische en elektronische uitrusting wilt vewijderen, neem dan contact op met uw dealer voor meer informatie.

[Informatie over de verwijdering in andere landen buiten de Europese Unie]

Deze symbolen zijn enkel geldig in de Europese Unie. Indien u wenst deze producten te verwijderen, neem dan contact op met uw plaatselijke autoriteiten of dealer, en vraag informatie over de correcte wijze om deze producten te verwijderen.

Opmerking over het batterijensymbool (beneden twee voorbeelden):

Dit symbool kan gebruikt worden in verbinding met een chemisch symbool. In dat geval wordt de eis, vastgelegd door de Richtlijn voor de betrokken chemische producten vervuld.

- 66 -

Maak het gereedschap met een droge, zachte doek schoon. Gebruik nooit een vochtige doek, witte spiritus, benzine of andere ontvlambare middelen om het gereedschap schoon te maken.

Gebruik alleen bits die geschikt zijn voor de maat van de boorkop.

AANBEVOLEN MAXIMALE CAPACITEITEN

Model

Schroeven

Boren

Machineschroef

Houtschroef

Zelfborende schroef

In hout

In metaal

Voor metselwerk

EY7460

---

EY7960

M8

ø 10 mm (3/8")

ø 6 mm (15/64")

ø 38 mm (1-1/2")

ø 13 mm (1/2")

13 mm (1/2")

GEREEDSCHAP

Model

Motorspanning

Onbelast toerental

Aantal kloppen per minuut

Boorkopcapaciteit

Laag

Hoog

Laag

Hoog

Koppelingsdraaimoment

Totale lengte

Gewicht (met accu: EY9L60)

EY7460

21,6 V gelijkstroom

100 – 400 min

-1

(tpm)

350 – 1500 min -1 (tpm)

EY7960

---

---

1800 – 7200 min

-1

(bpm)

6300 – 27000 min -1 (bpm)

ø 1,5 mm – ø 13 mm (1/16" – 1/2")

Ong. 1,0 N·m (10 k f-cm, 8,8 in-lbs) –

6,9 N·m (70 k f-cm, 61 in-lbs)

232 mm (9-1/8") 245 mm (9-5/8")

2,45 k (5,39 lbs) 2,55 k (5,61 lbs)

- 67 -

ACCU

Model

Soort accu

Accuspanning

Capaciteit

EY9L60

Li-ion accu

21,6 V gelijkstroom (3,6 V × 6 cellen)

3 Ah

ACCULADER

Model

Toelaatbaar vermogen

Gewicht

[Li-ion accu]

EY0L80

Zie het specificatieplaatje op de onderkant van de acculader.

0,95 k (2,1 lbs)

Laadtijd

3 Ah

14,4 V

EY9L40

Bruikbaar: 35 min.

Vol: 50 min.

21,6 V

EY9L60

Bruikbaar: 45 min.

Vol: 60 min.

28,8 V

EY9L80

Bruikbaar: 55 min.

Vol: 70 min.

[Ni-MH/Ni-Cd accu]

Laadtijd

1,2 Ah

1,7 Ah

2 Ah

3 Ah

3,5 Ah

7,2 V

EY9065

EY9066

9,6 V

EY9080

EY9086

20 min.

12 V

EY9001

EY9006

EY9180

EY9182

25 min.

EY9101

EY9103

EY9168 EY9188

EY9106

EY9107

EY9108

30 min.

15,6 V

EY9136

18 V

EY9200 EY9230

45 min.

EY9201 EY9231 EY9251

55 min.

65 min.

24 V

EY9116

EY9117

60 min.

EY9210

90 min.

OPMERKING: In deze tabel zijn mogelijk modellen opgenomen die niet in de handel verkrijgbaar zijn.

Zie de meest recente algemene catalogus.

OPMERKING: Zie de ingesloten garantiekaart voor de naam en het adres van de dealer.

- 68 -

Estas herramientas se pueden usar para apretar tornillos en el modo de acoplamiento y para perforar orificios de madera y metal en el modo taladro. Además, se puede usar el modelo EY7960 para perforar orificios en concreto suave y materiales similares en modo de martillo.

Lea el folleto de las “Instrucciones de seguridad” y lo que se describe a continuación, antes de usarlo.

II. REGLAS DE SEGURI-

DAD ADICIONALES

1) Use auriculares protectores.

La exposición al ruido puede provocar una pérdida auditiva.

2) Utilice el mango auxiliar entregado

con la herramienta.

Una pérdida de control puede causar provocarle heridas.

3) Las herramientas eléctricas deben

sujetarse por las superficies de empuñadura aisladas cuando se realice una operación en la que la herramienta de corte pueda entrar en con-

tacto con cableado oculto; el contacto con un cable portador de corriente provocará la transmisión de la corriente a las partes metálicas expuestas de la herramienta y el operador podría sufrir una descarga eléctrica.

4) Utilice una máscara de polvo, si el trabajo produce polvo.

5) Tenga en cuenta que esta herramienta está siempre en estado de funcionamiento, dado que no necesita enchufarse a ninguna toma eléctrica.

6)

Al taladrar o atornillar en paredes, pisos, etc. puede haber cables eléctricos “con corriente”. ¡NO TOQUE EL

PORTABROCAS RÁPIDO HEXÁGO-

NAL NI NINGUNA PIEZA METÁLICA

DELANTERA DE LA HERRAMIENTA!

Sujete la herramienta sólo por la empuñadura plástica para evitar sacudidas eléctricas en caso de que atornille o clave algún cable de electricidad.

7) Si la broca se atasca, desconecte inmediatamente el disparador para evitar una sobrecarga que pudiera da-

- 69 -

ñar la batería o el motor.

Utilice la marcha atrás para aflojar las brocas atascadas.

8) NO utilice la palanca de avance/marcha atrás cuando esté activado el interruptor principal. La batería se descargará rápidamente y la unidad puede dañarse.

9) Puede que el cargador se caliente ligeramente durante la operación de carga, pero esto es normal. NO cargue la batería durante largos periodos de tiempo.

10) Cuando guarde o transporte la herramienta, coloque la palanca de avance/marcha atrás en la posición central (bloqueo del interruptor).

11) No fuerce la herramienta manteniendo parcialmente presionado el disparador de control de velocidad (modo de control de velocidad) para parar el motor.

12) No haga funcionar el selector de velocidad (interruptor BAJO-ALTO) mientras tira del disparador de control de velocidad. Esto puede desgastar rápidamente la batería recargable o da-

ñar el mecanismo interno del motor.

Símbolo Significado

V Voltios

Corriente continua n

0

Ah

Velocidad sin carga

… min

-1

Revoluciones o reciprocaciones por minuto

Capacidad eléctrica del bloque de batería

Rotación en avance

Rotación en inversión

Rotación con martilleo

Solo rotacion

Lea el manual de instrucciones antes de utilizar.

Sólo para uso en interiores.

¡ADVERTENCIA!

Utilice siempre las baterías Panasonic diseñadas para su uso con esta herramienta recargable.

No tire la batería al fuego ni la exponga a temperaturas elevadas.

No perfore la batería con clavos o similar, ni la golpee, la desmonte ni intente modificarla.

Evite el contacto de los terminales de la batería con objetos metálicos.

No transporte ni guarde la batería en el mismo lugar que clavos u objetos metálicos similares.

No cargue la batería en un lugar sometido a altas temperaturas, por ejemplo cerca del fuego o bajo luz solar directa; la batería podría sobrecalentarse, incendiarse o incluso explotar.

Utilice siempre el cargador diseñado para tal fin para cargar la batería.

De no ser así, la batería podría presentar fugas, sobrecalentarse o incluso explotar.

Después de extraer el paquete de baterías de la herramienta o el cargador, siempre reinstale la cubierta del paquete. De otra manera, los contactos de la batería podrían ser cortados, causando el riesgo de fuego.

1. Colocación

Inserte la broca y gire el collar de bloqueo en sentido horario (visto desde adelante) para apretar firmemente hasta que deje de hacer chasquidos.

Collar de bloqueo

2. Desmontaje

Gire el collar de bloqueo en sentido antihorario (visto desde adelante) y desmonte la broca.

NOTA:

Si hay un juego excesivo en la broca, asegure el taladro en su lugar y abra las garras de la broca girando el collar de bloqueo y apriete el tornillo (tornillo de rosca a la izquierda) con un destornillador girando en sentido antihorario (visto desde adelante).

Colocación o extracción de la broca

NOTA:

Al poner o extraer una broca o cubo, desconecte la batería de la herramienta o coloque el interruptor en la posición central (bloqueo de interruptor).

Esta herramienta está equipada con un portabrocas de taladro sin llave.

Colocación y extracción de la batería

1. Para conectar la batería:

Alinee las marcas de alineación y coloque las baterías.

• Deslice la batería hasta que se bloquee en su posición.

Marcas de alineación

2. Para extraer la batería:

Presione el botón desde el frente para soltar la batería.

- 70 -

Funcionamiento del interruptor y de la palanca de avance/ marcha atrás

Botón

Mango de soporte

Posicione el mango de soporte en la posición que más le acomode y ajústela firmemente de manera segura.

Avance Marcha atrás

Bloqueo del interruptor

Apriete

Afloje

Desmonte el mango cuando coloque la herramienta en la caja de guardado.

[Cuerpo principal]

Funcionamiento del interruptor

1. La velocidad aumenta de acuerdo con la fuerza a la que presiona el disparador. Cuando empiece el trabajo, presione ligeramente el disparador para empezar una rotación lenta.

2. Se utiliza un controlador electrónico de realimentación para darle una fuerte torsión incluso a bajas velocidades.

3. El freno funciona cuando se suelta el disparador y el motor se para inmediatamente.

NOTA:

Cuando el freno funciona, puede escucharse un sonido de frenado. Esto es normal.

PRECAUCIÓN:

Para impedir que se produzcan da-

ños, no utilice la unidad de palanca de avance/marcha atrás; la broca se detiene del todo.

Funcionamiento del interruptor de rotación de avance

1. Empuje la palanca para que se produzca una rotación de avance.

2. Apriete ligeramente el gatillo del disparador para iniciar la herramienta con lentitud.

3. La velocidad aumenta con la fuerza con la que presiona el disparador para un eficiente apriete de tornillos y taladrado.

El freno funciona y la broca se para inmediatamente cuando se suelta el disparador.

4. Tras utilizarlo, coloque la palanca en su posición central (bloqueo del interruptor).

Funcionamiento del interruptor de rotación inversa

1. Empuje la palanca para que se produzca una rotación inversa. Compruebe la dirección de la rotación antes de utilizarlo.

2. Apriete ligeramente el gatillo del disparador para iniciar la herramienta con lentitud.

- 71 -

3. Tras utilizarlo, coloque la palanca en su posición central (bloqueo del interruptor).

Ajuste de torsión del embrague

Ajuste la torsión a uno de los 18 ajustes de embrague o a la posición “ ”

(EY7460).

Ajuste la torsión a uno de los 18 ajustes de embrague o a la posición “ ”, “ ”

(EY7960).

NOTA:

Asegúrese siempre de parar el funcionamiento de la herramienta y desconectarlo del trabajo cuando seleccione el modo de Martilleo con respecto al modo de taladrado o cuando cambie al modo de taladrado del modo de

Martilleo por rotación del mando del embrague.

PRECAUCIÓN:

Realice el ajuste del embrague en esta marca ( ) antes de usar.

Selección de velocidad

Elija una alta o baja velocidad de acuerdo al uso.

BAJA

ALTA

A medida que aumenta la fuerza de presión del disparador de control de velocidad variable, mayor es la velocidad.

PRECAUCIÓN:

• Inspeccione el interruptor selector de velocidad antes de utilizar.

Utilice a baja velocidad cuando necesite una alta torsión durante el funcionamiento (El uso a alta velocidad cuando se necesita una alta torsión puede provocar una avería del motor.)

No haga funcionar el interruptor selector de velocidad (BAJO-AL-

TO) mientras presiona el disparador de control de velocidad. Esto puede desgastar rápidamente la batería recargable o dañar el mecanismo interno del motor.

* Vea las especificaciones para “MÁXI-

MAS CAPACIDADES RECOMENDA-

DAS”.

PRECAUCIÓN:

Para evitar un aumento excesivo de temperatura de la superficie de la herramienta, no haga funcionar la herramienta continuamente utilizando dos o más baterías. Es necesario que la herramienta tenga un tiempo de enfriamiento antes de poder cambiar por otra batería.

No cierre los orificios de ventilación en los lados del cuerpo durante el funcionamiento. De lo contrario, se ve afectado adversamente el funcionamiento de la máquina y se produce una avería.

No manche la herramienta (motor).

Esto puede dañar la unidad.

Utilice la herramienta de tal forma que se evite que el aire que sale por los orificios de ventilación del cuerpo sople directamente sobre su piel. De lo contrario, puede quemarse.

Función de bloqueo de broca

1. Con el interruptor disparador no activado y una broca de destornillador bloqueada en su posición, la herramienta puede utilizarse como un destornillador manual (hasta 40 N·m, 408 k f-cm, 353 pulg.-lbs.)

Habrá un ligero juego en la broca pero esto no es un mal funcionamiento.

2. Esta función es útil para apretar tornillos que necesiten una mayor torsión que la torsión máxima del destornillador (posición en el embrague), para confirmar el apriete de un tornillo o para aflojar un tornillo demasiado apretado.

- 72 -

(2) Luz de advertencia de sobrecalentamiento

Panel de controle

(1)

(3)

(2)

(1) Luz LED

Antes de usar la luz LED, tire siempre del interruptor de alimentación una vez. Presione el botón de luz LED .

La luz se enciende con muy poca corriente y no afecta adversamente el funcionamiento de la herramienta durante el uso o la capacidad de la batería.

PRECAUCIÓN:

La luz LED integrada se ha diseñado para iluminar la pequeña área de trabajo temporalmente.

No lo utilice en lugar de una linterna normal ya que no tiene suficiente brillo.

La luz LED se apaga cuando la herramienta no se ha usado por 5 minutos.

Precaución: NO MIRE FIJAMENTE EL

HAZ DE LUZ.

El uso de controles o ajustes o la realización de otros procedimientos que no sean los especificados puede producir una exposición a radiación peligrosa.

Apagado

(funcionamiento normal)

Iluminado:

Sobrecalentamiento

(motor)

Destella:

Sobrecalentamiento

(batería)

Indica que se detuvo el funcionamiento por un sobrecalentamiento de la batería o el motor.

Para proteger el motor o la batería, asegúrese de observar lo siguiente cuando efectúe esta operación.

• Si el motor o la batería se calienta, se

• activará la función de protección y el motor o la batería dejará de funcionar. La lámpara de advertencia de sobrecalentamiento en el panel de control se ilumina o destella cuando esta característica está activada.

Si se activa la función de protección de sobrecalentamiento, espere hasta

• que la herramienta se haya enfriado completamente (por lo menos 30 minutos). La herramienta está lista para usar cuando se apaga la luz de advertencia de sobrecalentamiento.

Evite utilizar la herramienta de tal forma que la función de protección de sobrecalentamiento se active repetidamente.

Si la herramienta funciona continuamente bajo condiciones de carga pesada o si se usa en condiciones de alta temperatura (tal como durante el verano), la protección contra sobrecalentamiento puede activarse frecuentemente.

Si la herramienta se usa en condiciones de temperatura fría (tal como durante el invierno) o si se detiene con frecuencia durante el uso, la protección contra sobrecalentamiento quizás no se active.

- 73 -

(3) Luz de advertencia de batería baja

Apagado (funcionamiento normal)

Destella (Sin carga)

Se activó la función de protección de la batería

Un cortocircuito entre los terminales de la batería pueden ocasionar chis-

• pas, quemaduras o incendios.

Cuando haga funcionar con la batería,

• asegúrese que el lugar de trabajo está bien ventilado.

Cuando se saca la batería del cuerpo principal de la herramienta, vuelva a cerrar inmediatamente la cubierta de batería, para evitar que el polvo o la suciedad puedan ensuciar los terminales de batería y provocar un cortocircuito.

Una descarga excesiva (completa) de las baterías de Li-ión acorta dramáticamente su vida de servicio. El destornillador contiene una función de protección de batería diseñada para evitar una descarga excesiva de la batería.

• La función de protección de batería se activa inmediatamente antes de que la batería se quede completamente sin carga haciendo que destelle la luz de advertencia batería baja.

• Si se da cuenta que destella la luz de advertencia de batería baja, cargue inmediatamente la batería.

[Bloque de pilas]

Para un uso adecuado de la batería

Batería de Li-ión (EY9L60)

Para una vida óptima de la batería, guarde la batería de Li-ión siguiendo el uso sin carga.

Cuando cargue la caja de batería, confirme que los terminales en el cargador de batería estén libres de materias extrañas tales como polvo y agua, etc.

Limpie los terminales antes de cargar la caja de batería si hay materias extra-

ñas en los terminales.

La vida de los terminales de la caja de batería puede verse afectada por

• materias extrañas tales como polo y agua, etc. durante su funcionamiento.

Cuando no se utiliza la batería, manténgala separada de otros objetos metálicos, como: clips de papel, monedas, llaves, clavos, tornillos u otros objetos metálicos pequeños que pueden actuar de conexión entre un terminal y el otro.

Vida útil de la batería

Las baterías recargables tienen una vida útil limitada. Si el tiempo de funcionamiento se acorta mucho tras la recarga, sustituya la batería por una nueva.

Reciclado de la batería

ATENCIÓN:

Para la protección del medio ambiente y reciclado de materiales, asegúrese de que la desecha en un lugar especificado oficialmente, si hay uno en su país.

[Cargador de la batería]

Carga

Precauciones para las baterías

Li-ión

• Si la temperatura de la caja de batería cae unos −10°C (14°F), la carga se parará automáticamente para evitar un deterioro de la batería.

Precauciones comunes para las baterías Li-ión/Ni-MH/Ni-Cd

• La variación de temperatura ambiente es de entre 0°C (32°F) y 40°C

(104°F).

Si la batería se utiliza cuando la temperatura de la batería es inferior a

0°C (32°F), la herramienta puede no funcionar correctamente.

- 74 -

Cuando se vaya a cargar una batería fría (unos 0°C (32°F) o menos) en un cuarto cálido, deje la batería en la habitación durante al menos una hora y cárguela cuando se haya calentado a la temperatura de la habitación.

Deje que se enfríe el cargador al cargar más de dos baterías de forma consecutiva.

No introduzca sus dedos dentro del hueco del contacto, cuando esté sujetando el cambiador o en ninguna otra ocasión.

PRECAUCIÓN:

Para impedir el riesgo de incendio o daños del cargador de batería.

No utilice una fuente de alimentación de un generador motorizado.

No tapone los orificios de ventilación del cargador y la batería.

Desenchufe el cargador cuando no lo utilice.

Batería de Li-ión

NOTA:

Su batería no está totalmente cargada al momento de comprarla. Asegúrese de cargar la batería antes de utilizarla.

Cargador de batería (EY0L80)

1. Enchufe el cargador en la fuente de alimentación de CA.

NOTA:

Se pueden producir chispas cuando se inserta el enchufe en la alimentación eléctrica de CA pero este no es un problema en términos de seguridad.

2. Meta firmemente la batería en el cargador.

1. Alinee las marcas de alineación y coloque la batería en el enchufe del cargador.

2. Deslice hacia adelante en el sentido de la flecha.

Marcas de alineación

3. La luz indicadora de carga permanecerá encendida durante la carga.

Cuando haya terminado la carga, se accionará automáticamente un conmutador electrónico interno para impedir cualquier sobrecarga.

• No podrá cargar la batería si ésta está todavía caliente (por ejemplo, inmediatamente después de haber trabajado mucho).

La luz de espera naranja seguirá destellando hasta que se enfríe la batería.

La carga comenzará automáticamente.

4. La luz de carga (verde) destellará lentamente cuando la batería se haya cargado a un 80%.

5. Cuando se completa la carga, la luz de carga empezará a destellar rápidamente en color verde.

6. Si la temperatura de la batería es de

0°C o menos, la batería demora más en cargarse completamente que el tiempo de carga normal.

Incluso cuando la batería esté completamente cargada, tendrá aproximadamente 50% de la carga de una batería totalmente cargada a la temperatura de funcionamiento normal.

7. Si la luz de carga no se enciende inmediatamente después de enchufar el cargador o si la luz de carga no empieza a destellar rápidamente en verde después del tiempo de carga normal, consulte con un concesionario autorizado.

8. Si se vuelve a colocar una batería totalmente cargada en el cargador, se encenderá la luz de carga. Luego de algunos minutos, la lámpara de carga destellará rápidamente para indicar que la carga se ha completado.

9. Extraiga la batería mientras mantiene levantado el botón de desbloqueo de la batería.

Botón de desbloqueo de la batería

- 75 -

Batería Ni-MH/Ni-Cd

NOTA:

Cargue una nueva batería, o una batería que no haya sido utilizado durante mucho tiempo durante 24 horas seguidas para que la batería se cargue totalmente.

Cargador de batería (EY0L80)

1. Enchufe el cargador en la fuente de alimentación de CA.

NOTA:

Se pueden producir chispas cuando se inserta el enchufe en la alimentación eléctrica de CA pero este no es un problema en términos de seguridad.

2. Meta firmemente la batería en el cargador.

6. Si se vuelve a colocar una batería totalmente cargada en el cargador, se encenderá la luz de carga. Luego de algunos minutos, la lámpara de carga destellará rápidamente para indicar que la carga se ha completado.

3. La luz indicadora de carga permanecerá encendida durante la carga.

Cuando haya terminado la carga, se accionará automáticamente un conmutador electrónico interno para impedir cualquier sobrecarga.

• No podrá cargar la batería si ésta está todavía caliente (por ejemplo, inmediatamente después de haber trabajado mucho).

La luz de espera naranja seguirá destellando hasta que se enfríe la batería. La carga comenzará automáticamente.

4. Cuando se completa la carga, la luz de carga empezará a destellar rápidamente en color verde.

5. Si la lámpara de carga no se enciende inmediatamente después de enchufar el cargador, o si después del tiempo de carga estándar, la lámpara no destella rápidamente de verde, consulte con un distribuidor autorizado.

- 76 -

INDICACIÓN DE LA LÁMPARA

Se enciende en verde

Se ha enchufado el cargador en la fuente de alimentación de CA. Está preparado para cargar.

Destella rápidamente en verde

La carga ha sido completada. (Carga completa.)

Destella en verde

La batería se cargó en aproximadamente 80%. (Carga utilizable sólo Li-ión)

Se enciende en verde

Ahora cargando.

Se enciende en naranja

La batería está fría.

La batería se esta cargando lentamente para reducir la carga de la batería. (sólo Li-ión)

Destella en naranja

La batería está caliente. La carga comenzará cuando baje la temperatura de la batería.

Si la temperatura de la batería es de –10°C o menos, la luz de carga (naranja) también empezará a destellar. La carga empezará cuando sube la temperatura de la batería (sólo Li-ión).

Luz de estado de carga

Aparecerá Izquierda: verde Derecha: naranja

Destellan rápidamente en naranja y verde

No es posible realizar la carga. Existe un bloqueo de polvo o una falla de la batería.

- 77 -

Información para Usuarios sobre la Recolección y Eliminación de aparatos viejos y baterías usadas

Estos símbolos en los productos, embalajes y/o documentos adjuntos, significan que los aparatos eléctricos y electrónicos y las baterías no deberían ser mezclados con los desechos domésticos.

Para el tratamiento apropiado, la recuperación y el reciclado de aparatos viejos y baterías usadas, por favor, observe las normas de recolección aplicables, de acuerdo a su legislación nacional y a las

Directivas 2002/96/CE y 2006/66/CE.

Al desechar estos aparatos y baterías correctamente, Usted estará ayudando a preservar recursos valiosos y a prevenir cualquier potencial efecto negativo sobre la salud de la humanidad y el medio ambiente que, de lo contrario, podría surgir de un manejo inapropiado de los residuos.

Para mayor información sobre la recolección y el reciclado de aparatos y baterías viejos, por favor, contacte a su comunidad local, su servicio de eliminación de residuos o al comercio donde adquirió estos aparatos.

Podrán aplicarse penas por la eliminación incorrecta de estos residuos, de acuerdo a la legislación nacional.

Para usuarios empresariales en la Unión Europea

Si usted desea descartar aparatos eléctricos y electrónicos, por favor contacte a su distribuidor o proveedor a fin de obtener mayor información.

[Informacion sobre la Eliminación en otros Países fuera de la Unión

Europea]

Estos símbolos sólo son válidos dentro de la Unión Europea. Si desea desechar estos objetos, por favor contacte con sus autoridades locales o distribuidor y consulte por el método correcto de eliminación.

Nota sobre el símbolo de la bateria (abajo, dos ejemplos de símbolos):

Este símbolo puede ser usado en combinación con un símbolo químico. En este caso, el mismo cumple con los requerimientos establecidos por la Directiva para los químicos involucrados.

- 78 -

Utilice sólo un paño suave y seco para limpiar la herramienta. No utilice paños húmedos, bencina, diluyentes u otros disolventes volátiles de limpieza.

Utilice sólo brocas adecuadas al tamaño del portabrocas.

MÁXIMAS CAPACIDADES RECOMENDADAS

Modelo

Apriete de tornillo

Taladrado

Tornillo de máquina

Tornillo para madera

Tornillo autorroscante

Para madera

Para metal

Para albañilería

EY7460

---

M8

ø 10 mm (3/8")

EY7960

ø 6 mm (15/64")

ø 38 mm (1-1/2")

ø 13 mm (1/2")

13 mm (1/2")

APPARECCHIO PRINCIPALE

Modelo

Voltaje del motor

Sin velocidad de carga

Velocidad de soplado por minuto

Baja

Alta

Baja

Alta

Capacidad de broca

Torsión de embrague

Longitud total

EY7460 EY7960

21,6 V CC

100 – 400 min -1 (rpm)

350 – 1500 min

-1

(rpm)

1800 – 7200 min -1 (bpm) ---

--6300 – 27000 min

ø 1,5 mm – ø 13 mm (1/16" – 1/2")

-1

(bpm)

Aprox. 1,0 N·m (10 k f-cm, 8,8 pulg.-lbs) –

6,9 N·m (70 k f-cm, 61 pulg.-lbs)

232 mm (9-1/8") 245 mm (9-5/8")

Peso (con batería: EY9L60)

2,45 k (5,39 lbs) 2,55 k (5,61 lbs)

- 79 -

BATERÍA

Modelo

Batería de almacenaje

Tensión de batería

Capacidad

EY9L60

Batería Li-ión

21,6 V CC (3.6 V × 6 celdas)

3 Ah

CARGADOR DE BATERÍA

Modelo

Régimen

Peso

EY0L80

Vea la placa de especificaciones en la parte inferior del cargador.

0,95 k (2,1 lbs)

[Batería de Li-ión]

Tiempo de carga

3 Ah

14,4 V

EY9L40

Utilizable: 35 min.

Completa: 50 min.

21,6 V

EY9L60

Utilizable: 45 min.

Completa: 60 min.

28,8 V

EY9L80

Utilizable: 55 min.

Completa: 70 min.

[Batería Ni-MH/Ni-Cd]

Tiempo de carga

1,2 Ah

1,7 Ah

2 Ah

3 Ah

3,5 Ah

7,2 V

EY9065

EY9066

9,6 V

EY9080

EY9086

20 min.

12 V

EY9001

EY9006

EY9180

EY9182

25 min.

EY9101

EY9103

EY9168 EY9188

EY9106

EY9107

EY9108

30 min.

15,6 V

EY9136

18 V

EY9200 EY9230

45 min.

EY9201 EY9231 EY9251

55 min.

65 min.

24 V

EY9116

EY9117

60 min.

EY9210

90 min.

NOTA: Este cuadro puede contener modelos no disponibles en su país.

Consulte el más reciente catálogo general.

NOTA: Puede consultar el nombre y la dirección del concesionario en la tarjeta de garantía que se incluye.

- 80 -

Disse maskiner kan anvendes til at stramme skruer i koblingsindstilling og til at bore huller i træ og metal i boreindstilling. Derudover kan model EY7960 anvendes til at bore huller i blød beton og lignende materialer i hammerindstilling.

Læs hæftet med “Sikkerhedsinstruktioner” samt det følgende før brug.

II. EKSTRA SIKKER-

HEDSREGLER

1) Anvend høreværn.

Udsættelse for støj kan føre til høresvækkelse.

2) Anvend støttehåndtaget, som føl-

ger med dette værktøj.

Hvis herredømemt mistes, kan man komme til skade.

3) Hold værktøjer under strøm ved

deres isolerede gribeflader, når der udføres arbejde, hvor skæreværktøjer kan komme i kontakt med

skjulte ledninger; kontakt med en strømførende ledning sætter udsatte metaldele i værktøjet under strøm og giver operatøren elektrisk stød.

4) Brug støvmaske, hvis arbejdet frembringer støv.

5) Vær opmærksom på, at dette værktøj altid er klar til at kunne betjenes, da det ikke skal sættes i en stikkontakt.

6) Når der skrues eller bores ind i vægge, gulve el.lign., kan man støde på strømførende ledninger. BERØR IKKE

DEN HEXAGONALE BOREPATRON

ELLER NOGEN AF DE FORRESTE

METALDELE PÅ VÆRKTØJET! Hold kun værktøjet i plastichåndtaget for at forhindre elektrisk stød, hvis du skulle skrue eller bore ind i en strømførende ledning.

7) Hvis bitset sætter sig fast, skal det straks afbrydes med triggeren for at forhindre overbelastning, som kan øve skade på batteripakningen eller motoren.

Anvend baglæns rotation til at løsne bor, der har sat sig fast.

- 81 -

8) Anvend IKKE grebet til forlæns/baglæns retning, når hovedafbryderen er aktiveret. Batteriet vil hurtig blive afladet og der kan opstå skade på værktøjet.

9) Under opladning kan det ske, at opladeren bliver en smule varm. Dette er normalt. Oplad IKKE batteriet over en længere periode.

10) Når værktøjet opbevares eller transporteres, skal grebet til forlæns/baglæns retning sættes i midterstillingen

(omskifterlås).

11) Belast ikke værktøjet ved at holde hastighedskontroltriggeren halvt ned

(hastighedskontrolfunktion), således at motoren stopper.

12) Anvend ikke hastighedsvælgeren

(LAV- HØJ), mens hastighedskontroltriggeren trykkes ind. Dette kan bevirke, at det genopladelige batteri hurtigt bliver udtjent eller at der øves skade på motorens interne mekanisme.

Symbol

V

Betydning

Volt

Jævnstrøm n

0

Ubelastet hastighed

… min

-1

Ah

Omdrejninger eller slag pr. minut

Batteripakningens elektriske kapacitet

Forlæns rotation

Modsat rotation

Rotation med hamring

Kun rotation

Læs brugsvejledningen inden brug

Kun til indendørs brug

ADVARSEL!

Brug kun Panasonic batteripakninger, som er konstrueret til brug med dette genopladelige værktøj.

Bortskaf ikke batteripakningen ved at brænde den, og udsæt den ikke for overdreven varme.

Slå ikke søm eller lignende ind i batteripakningen, udsæt den ikke for stød, og prøv ikke på at demontere eller

ændre den.

Lad ikke metalgenstande komme i berøring med batteripakningens terminaler.

Transporter ikke batteripakningen og opbevar den ikke i samme beholder som søm eller lignende metalgenstande.

Oplad ikke batteripakningen på et sted med høje temperaturer, som for eksempel i nærheden af åben ild eller i direkte sollys. Ellers kan batteriet overophedes, bryde i brand eller eksplodere.

Brug altid kun den dertil hørende oplader til at oplade batteripakningen.

Ellers kan batteriet lække, overophedes, eller eksplodere.

Når batteripakningen er taget af værktøjet eller opladeren, skal man altid huske at sætte pakningsdækslet på.

Hvis dette ikke gøres, er der risiko for, at batterikontakterne kortsluttes, hvilket kan være årsag til brandfare.

Dette værktøj er udstyret med en nøgleløs borepatron.

1. Montering

Sæt bitset ind og drej låsemanchetten med uret (set forfra) for at stramme godt til, indtil den holder op med at klikke.

Låsemanchet

2. Afmontering

Drej låsemanchetten mod uret (set forfra), og tag derefter bitset ud.

BEMÆRK:

Hvis der forekommer ekstremt slør i borepatronen, skal du fastgøre boret på plads og åbne borkæberne ved at dreje låsemanchetten og stramme skruen (skrue med venstregevind) med en skruetrækker ved at dreje den mod uret (set forfra).

Montering eller afmontering af bit

BEMÆRK:

Når et bit monteres eller afmonteres, skal batteripakningen tages af værktøjet, eller triggeren skal stilles i midterstilling (omskifterlås).

Isætning og udtagning af batteripakningen

1. Tilslutning af batteripakningen:

Sæt flugtemærkerne på linje og sæt batteripakningen på.

• Skyd batteripakningen i stilling, indtil den klikker på plads.

Flugtemærker

2. Udtagning af batteripakningen:

Tryk på knappen forfra for at frigøre batteripakningen.

- 82 -

Anvendelse af grebet til forlæns/baglæns retning

Knap

Forlæns Baglæns

Hjælpehåndtag

Anbring hjælpehåndtaget i den ønskede position og spænd håndtaget godt til.

Omskifterlås

Fastspænd

Løsn

Tag håndtagene af, inden værktøjet lægges i opbevaringskassen.

[Hoveddel]

Omskifterbetjening

1. Hastigheden øges i takt med, hvor meget man trykker på triggeren. Når du påbegynder arbejdet, skal du trykke triggeren en smule ned for at starte rotationen langsomt.

2. En elektronisk kontrolenhed med feedback anvendes til at opnå et kraftigt moment, selv ved lave hastighed.

3. Bremsen fungerer, når triggeren slippes, og motoren stopper med det samme.

BEMÆRK:

Når bremsen fungerer, vil en bremselyd muligvis kunne høres. Dette er normalt.

FORSIGTIG:

For at forhindre skade må grebet til forlæns/baglæns retning ikke anvendes, før bitset er helt stoppet.

Forlæns rotation – betjening af omskifter

1. Tryk på grebet, hvis du ønsker forlæns rotation.

2. Tryk let på triggeren for at starte værktøjet langsomt.

3. Hastigheden øges i takt med, at triggeren trykkes ind, således at iskruning af skruer og boring kan ske effektivt. Bremsen virker, og bitset stopper straks, og borholderen stopper straks, når triggeren slippes.

4. Efter brugen skal grebet sættes i midterstillingen (omskifterlås).

Baglæns rotation – betjening af omskifter

1. Tryk på grebet, hvis du ønsker baglæns rotation. Kontroller rotationsretningen inden brugen.

2. Tryk let på triggeren for at starte værktøjet langsomt.

3. Efter brugen skal grebet sættes i midterstillingen (omskifterlås).

- 83 -

Indstilling af koblingsmoment

Indstil momentet til en af de 18 koblingsindstillinger eller “ ” stillingen

(EY7460).

Indstil momentet til en af de 18 koblingsindstillinger eller “ ”, “ ” stillingen (EY7960).

FORSIGTIG:

Hold op med at anvende værktøjet og fjern det fra arbejdsemnet, når der skiftes fra hammerindstilling til boreindstilling eller når der skiftes til boreindstilling fra hammerindstilling ved at koblingshåndtaget drejes.

FORSIGTIG:

Sæt koblingsindstillingen til dette mærke ( ), inden maskinen betjenes.

Valg af hastighed

Vælg en lav eller høj hastighed, alt efter arbejdets karakter.

LAV

HØJ

Jo mere den variable hastighedskontroltrigger trykkes ind, desto højere bliver hastigheden.

FORSIGTIG:

Kontroller hastighedsvælgeren før brugen.

Anvend ved lav hastighed, når et højt moment er påkrævet under arbejdet. (Anvendelse med høj hastighed, når et højt moment er påkrævet, kan bevirke, at motoren bryder sammen).

• Drej ikke hastighedsvælgeren (LAV-

HØJ), mens du trykker hastighedskontroltriggeren ind. Dette kan bevirke, at det genopladelige batteri hurtigere udtjenes eller at motorens interne mekanisme lider skade.

* Se spedifikationerne for “MAKS. TIL-

LADTE KAPACITETER”.

FORSIGTIG:

For at forhindre, at værktøjets overflade bliver for varm, må man ikke anvende værktøjet uafbrudt med brug af to eller flere batteripakninger. Værktøjet har behov for afkølingstid, inden det skifter til en anden batteripakning.

Lad være med at blokere ventilationsåbningerne på siderne af værktøjet under anvendelsen. Dette kan bevirke, at maskinens funktion påvirkes negativt, så maskinen ikke fungerer som den skal.

Belast IKKE værktøjet (motoren).

Dette kan bevirke, at værktøjet lider skade.

Anvend værktøjet på en sådan måde, at luft fra ventilationsåbningerne forhindres i at blæse direkte på din hud.

Dette kan giver forbrændinger.

Bitlåsefunktion

1. Når triggeren ikke er aktiveret og et skruetrækkerbit er låst på plads, kan værktøjet anvendes som en almindelig, manuel skruetrækker (op til 40 N·m, 408 k f-cm, 353 in-lbs).

Der vil være en smule slør i boreholderen, men dette er normalt.

2. Denne egenskab er praktisk til stramning af skruer, som kræver et større moment end det maksimale moment for en skruetrækker (stilling på koblingen), til bekræftelse af en skrues stramning eller til at løsne en ekstremt stram skrue.

- 84 -

Kontrolpanel

(1)

(3)

(2)

(1) LED-lys

Inden anvendelse af LEDlyset, skal der altid trækkes en gang i afbryderen. Tryk på LED-lysknappen.

Lyset lyser med en meget lav strøm, og det påvirker ikke maskinens ydelse negativt under brug eller dens batterikapacitet.

FORSIGTIG:

Det indbyggede LED-lys er beregnet til at oplyse et lille arbejdsområde midlertidigt.

Anvend det ikke som erstatning for en almindelig lommelygte, da det ikke har tilstrækkelig lysstyrke.

LED-lyset slukker, hvis værktøjet ikke har været anvendt i 5 minutter.

Forsigtig: UNDLAD AT STIRRE IND I

STRÅLEN

Anvendelse af kontroller eller justeringer eller udførelser af andre procedurer end de heri specificerede, kan medføre farlig udsættelse for stråling.

(2) Advarselslampe for overophedning

For at beskytte motoren og batteriet, skal man være opmærksom på følgende, når denne operation udføres.

• Hvis motoren eller batteriet bliver var-

• me, vil beskyttelseskredsløbet blive aktiveret og motoren eller batteriet vil holde op med at fungere. Advarselslampen til overophedning på kontrolpanelet lyser eller blinker, når denne egenskab er aktiveret.

Hvis overophedningsbeskyttelsesfunktionen aktiveres, skal du give værktøjet

• tid til at køle helt af (mindst 30 minutter).

Værktøjet er klar til brug igen, når advarselslampen til overophedning slukker.

Undgå at anvende værktøjet på en sådan måde, at overophedningsbeskyttelsesfunktionen aktiveres gentagne gange.

Hvis værktøjet anvendes kontinuerligt ved høj belastning eller den anvendes under forhold med høje temperaturer

(som f.eks. om sommeren), kan overophedningsbeskyttelsesfunktionen blive aktiveret hyppigt.

Hvis værktøjet anvendes under forhold med lave temperaturer (som f.eks. om vinteren) eller hvis den stoppes hyppigt under brug, vil overophedningsbeskyttelsesfunktionen måske ikke blive aktiveret.

(3) Luz de advertencia de batería baja

Fra

(normal anvendelse)

Blinker

(ingen opladning)

Batteribeskyttelsesfunktionen er aktiveret

Fra

(normal anvendelse)

Lyser:

Overophedning

(motor)

Blinker:

Overophedning

(batteri)

Betyder, at anvendelsen er blevet stoppet på grund af overophedning af motoren eller batteriet.

Ekstrem (fuld) afledning af Li-ion batterier vil afkorte deres levetid betragteligt. Skruetrækkeren er udstyret med en batteribeskyttelsesfunktion til forhindring af ekstrem afladning af batteripakningen.

• Batteribeskyttelsesfunktionen aktiveres umiddelbart inden batteriet mister sin effekt, hvilket bevirker, at advarselslampen for lav batterieffekt begynder at blinke.

- 85 -

• Hvis du bemærker, at advarselslampen for lav batterieffekt blinker, skal du straks oplade batteripakningen.

[Batteripakning]

Korrekt brug af batteripakningen

Li-ion batteripakning (EY9L60)

Opbevar Li-ion batteripakningen efter brugen uden at oplade den, således at optimal batterilevetid opnås.

Når du oplader batteripakningen, skal du bekræfte at terminalerne på batteriopladeren er fri for uvedkommende substanser, som for eksempel støv og vand etc. Rengør terminalerne inden du oplader batteripakningen, hvis uvedkommende substanser observeres på terminalerne.

Levetiden for batteripakningens termi-

• naler kan påvirkes af uvedkommende substanser, som for eksempel støv og vand etc., under brugen.

Når batteriet ikke anvendes, skal det holdes på god afstand af andre metalgenstande som for eksempel papirclips, mønter, nøgler, søm, skruer og andre mindre metalgenstande, som kan forårsage en tilslutning fra en terminal til en anden.

Kortslutning af batteriterminalerne kan frembringe gnister, forbrændinger el-

• ler ildebrand.

Når du anvender batteripakningen, skal du sørge for, at arbejdsstedet er velventileret.

Når batteripakningen er taget af værktøjet, skal batteripakningens dæksel straks sættes på for at forhindre, at støv og snavs forurener batteriterminalerne og forårsager kortslutning.

Genbrug af batterier

OBS:

For at beskytte miljøet og genbruge materialer, skal du altid huske at bortskaffe udtjente batterier på forskriftsmæssig vis, dvs. indlevere dem til et sted, der er godkendt af myndighederne, hvis et sådant forefindes i dit land.

[Batterioplader]

Opladning

Sikkerhedsforskrifter for Li-ion batteripakning

• Hvis batteripakningens temperatur falder til under cirka -10°C, vil opladning automatisk stoppe for at forhindre forringelse af batteriet.

Almindelige sikkerhedsforskrifter for Li-ion/Ni-MH/Ni-Cd batteripakning

• Det omgivende temperaturområde er mellem 0˚C (32˚F) og 40˚C (104˚F).

Hvis batteripakken anvendes, når batteritemperaturen er under 0˚C (32˚F),

• kan der opstå problemer i værktøjets funktion.

Når man vil oplade en kold batteripakning (under 0˚C (32˚F)) i et varmt rum, så anbring batteripakningen i rummet mindst en time, så dens temperatur kan komme på niveau med rummets, inden den oplades.

Lad opladeren køle ned ved genopladning af flere end to batteripakninger efter hinanden.

Sæt ikke fingrene ind i kontaktåbningen, når ladeaggreatet holdes i hænderne eller flyttes.

Batteripakningens levetid

De udskiftbare batterier har en begrænset levetid. Hvis betjeningstiden bliver meget kort efter opladningen, skal batteripakningen udskiftes med en ny.

- 86 -

FORSIGTIG:

Forebyggelse af risiko for brand eller skade på batteriopladeren.

Anvend ikke strøm fra en generator på en motor.

Tildæk ikke ventalitationshullerne på ladeaggregatet og på batte-

• ripakken.

Tag opladeren ud af forbindelse, når den ikke skal anvendes.

Li-ion batteripakning

BEMÆRK:

Batteripakningen er ikke fuldt opladet på købstidspunktet. Sørg for at oplade batteriet før brugen.

Batterioplader (EY0L80)

1. Stik opladerens stik ind i en stikkontakt fra lysnettet.

BEMÆRK:

Der kan opstå gnister, når stikket sættes i stikkontakten, men dette er ikke noget sikkerhedsproblem.

2. Sæt batteripakningen helt ind i opladeren.

1. Sæt flugtemærkerne på linje og anbring batteriet på dokken på opladeren.

2. Tryk fremad i pilens retning.

Flugtemærker

det have omkring 50% af effekten i et fuldt opladet batteri ved normal brugstemperatur.

7. Hvis driftslampen ikke tændes straks, efter at opladeren er sat i forbindelse, eller hvis opladelampen efter standardopladetiden ikke blinker hurtigt i grønt, skal du rådføre dig med en autoriseret forhandler.

8. Hvis en fuldt opladet batteripakning sættes ind i opladeren igen, vil opladelampen begynde at lyse. Efter nogle minutter vil ladelampen blinke hurtigt for at indikere at opladningen er afsluttet.

9. Fjern batteripakningen, mens batteripakningens udløserknap holdes oppe.

Udløserknap på batteripakningen

Ni-MH/Ni-Cd batteripakning

3. Under opladningen vil opladelampen lyse.

Når opladningen er afsluttet, vil en indre elektronisk omskifter automatisk udløses til forhindring af overopladning.

• Opladningen starter ikke, hvis batteripakningen er varm (for eksempel, umiddelbart efter ekstra svær betjening.)

Den orangefarvede lampe blinker, indtil batteriet er kølet af.

Opladningen begynder straks derefter.

4. Opladelampen (grøn) blinker langsomt, når batteriet er omkring 80% opladet.

5. Når opladningen er færdig, vil opladelampen begynde at blinke hurtigt i grøn farve.

6. Hvis temperaturen af batteripakningen er 0°C eller mindre, vil det tage længere at oplade batteripakningen helt, sammenlignet med standardopladetiden.

Selv hvis batteriet er fuldt opladet, vil

- 87 -

BEMÆRK:

Oplad en nyt batteripakning, eller en batteripakning, der ikke har været anvendt i længere tid, i ca. 24 timer, så batteriet oplades helt.

Batterioplader (EY0L80)

1. Stik opladerens stik ind i en stikkontakt fra lysnettet.

BEMÆRK:

Der kan opstå gnister, når stikket sættes i stikkontakten, men dette er ikke noget sikkerhedsproblem.

2. Sæt batteripakningen helt ind i opladeren.

3. Under opladningen vil opladelampen lyse.

Når opladningen er afsluttet, vil en indre elektronisk omskifter automatisk udløses til forhindring af overopladning.

• Opladningen starter ikke, hvis batteripakningen er varm (for eksempel, umiddelbart efter ekstra svær betjening.)

Den orangefarvede lampe blinker, indtil batteriet er kølet af. Opladningen begynder straks derefter.

4. Når opladningen er færdig, vil opladelampen begynde at blinke hurtigt i grøn farve.

5. Hvis opladelampen ikke tændes straks, efter at opladeren er sat i forbindelse, eller hvis opladelampen efter standardopladetiden ikke blinker hurtigt i grønt, skal du rådføre dig med en autoriseret forhandler.

6. Hvis en fuldt opladet batteripakning sættes ind i opladeren igen, vil opladelampen begynde at lyse. Efter nogle minutter vil ladelampen blinke hurtigt for at indikere at opladningen er afsluttet.

- 88 -

LAMPEINDIKERINGER

Lyser grønt

Opladeren er sat i lysnetadapteren.

Klar til opladning.

Blinker hurtigt i grønt

Opladning er afsluttet. (Fuld opladning)

Blinker grønt

Batteriet er omkring 80% opladet. (Brugbar opladning. Kun

Li-ion batteri)

Lyser grønt

Lader.

Lyser orange

Batteripakningen er kold.

Batterpakningen oplades langsomt for at reducere belastningen af batteriet (kun Li-ion batteri).

Blinker orange

Batteripakningen er varm. Opladningen vil begynde, så snart batteripakningens temperatur er faldet.

Hvis batteripakningens temperatur er -10°C eller derunder, vil opladelampen (orange) også begynde at blinke. Opladningen vil begynde, når batteripakningens statustemperatur stiger (kun Li-ion batteri).

Ændring af statuslampen

Venstre: grøn Højre: orange vil blive vist

Blinker hurtigt i både orange og grønt

Opladning ikke mulig. Batteripakningen er tilsmudset eller defekt.

- 89 -

Brugerinformation om indsamling og bortskaffelsse af elektronikskrot og brugte batterier

Disse symboler på produkter, emballage og/eller ledsagedokumenter betyder, at brugte elektriske og elektroniske produkter og batterier ikke må smides ud som almindeligt husholdningsaffald. Sådanne gamle produkter og batterier skal indleveres til behandling, genvinding resp. recycling i henhold til gældende nationale bestemmelser samt direktiverne 2002/96/EF og 2006/66/EF.

Ved at bortskaffe sådanne produkter og batterier på korrekt vis hjælper du med til at beskytte værdifulde ressourcer og imødegå de negative påvirkninger af det menneskelige helbred og miljøet, som vil kunne være følgen af usagkyndig affaldsbehandling.

Ønsker du mere udførlig information om indsamling og recycling af gamle produkter og batterier, kan du henvende dig til din kommune, deponeringsselskabet eller stedet, hvor du har købt produkterne.

Usagkyndig bortskaffelse af elektronikskrot og batterier kan eventuelt udløse bødeforlæg.

For kommercielle brugere i Den Europæiske Union

Når du ønsker at kassere elektriske eller elektroniske apparater, bedes du henvende dig til din forhandler eller leverandør for nærmere information.

[Information om bortskaffelse i lande uden for Den Europæiske

Union]

Disse symboler gælder kun inden for Den Europæiske Union. Ønsker du at kassere sådanne produkter, bedes du forhøre dig hos din forhandler eller kommune med henblik på en hensigtsmæssig bortskaffelse.

Information om batterisymbol (to eksempler nedenfor):

Dette symbol kan optræde sammen med et kemisk symbol. I så fald opfylder det kravene for det direktiv, som er blevet fastlagt for det pågældende kemikalie.

- 90 -

Brug kun er tør, blød klud til at tørre apparatet af med. Brug ikke en fugtig klud, fortynder, benzin eller andre flygtige opløsningsmidler til rengøringen.

Anvend kun bits, som passer til størrelsen af borpatronen.

MAKS. TILLADTE KAPACITETER

Model EY7460

Skrueidrivning

Boring

Maskinskrue

Træskrue

Selvborende skrue

Til træ

Til metal

Til murværk ---

EY7960

M8

ø 10 mm (3/8")

ø 6 mm (15/64")

ø 38 mm (1-1/2")

ø 13 mm (1/2")

13 mm (1/2")

HOVEDENHED

Model

Motorspænding

Ubelastet hastighed

Slaghastighed per minut

Lav

Høj

Lav

Høj

Borepatron-kapacitet

Koblingsmoment

Længde i alt

Vægt (med batteripakning:

EY9L60)

EY7460 EY7960

21,6 V DC

100 – 400 min -1 (omdr./min.)

350 – 1500 min -1 (omdr./min.)

--1800 – 7200 min -1 (bpm)

--6300 – 27000 min -1 (bpm)

ø 1,5 mm – ø 13 mm (1/16" – 1/2")

Ca. 1,0 N·m (10 k f-cm, 8,8 in-lbs) –

6,9 N·m (70 k f-cm, 61 in-lbs)

232 mm (9-1/8") 245 mm (9-5/8")

2,45 k (5,39 lbs) 2,55 k (5,61 lbs)

- 91 -

BATTERIPAKNING

Model

Opbevaringsbatteri

Batterispænding

Kapacitet

EY9L60

Li-ion batteri

21,6 V DC (3,6 V × 6 celler)

3 Ah

BATTERIOPLADER

Model

Mærkedata

Vægt

EY0L80

Se mærkepladen på undersiden af opladeren.

0,95 k (2,1 lbs)

[Li-ion batteripakning]

Opladningstid

3 Ah

14,4 V

EY9L40

Brugbar: 35 min.

Fuld: 50 min.

21,6 V

EY9L60

Brugbar: 45 min.

Fuld: 60 min.

28,8 V

EY9L80

Brugbar: 55 min.

Fuld: 70 min.

[Ni-MH/Ni-Cd batteripakning]

Opladningstid

1,2 Ah

1,7 Ah

2 Ah

3 Ah

3,5 Ah

7,2 V

EY9065

EY9066

9,6 V

EY9080

EY9086

20 min.

12 V

EY9001

EY9006

EY9180

EY9182

25 min.

EY9101

EY9103

EY9168 EY9188

EY9106

EY9107

EY9108

30 min.

15,6 V

EY9136

18 V

EY9200 EY9230

45 min.

EY9201 EY9231 EY9251

55 min.

65 min.

24 V

EY9116

EY9117

60 min.

EY9210

90 min.

BEMÆRK: Denne oversigt kan inkludere modeller, der ikke fås i dit område.

Se venligst det nyeste, almindelige katalog.

BEMÆRK: Med hensyn til forhandlernavn og adresse henvises til det vedlagte garantikort.

- 92 -

AVSEDD ANVÄND-

NING

Dessa verktyg kan användas för att dra fast skruvar i kopplingsläget samt för att borra hål i trä och metall i borrläget.

Dessutom kan EY7960 användas för att borra hål i mjuk betong och liknande material i slagborrläget.

Læs hæftet med “Sikkerhedsinstruktioner” samt det følgende før brug.

II. EKSTRA SIKKER-

HEDSREGLER

1) Använd öronskydd.

Buller kan leda till hörselskador.

2) Använd det extrahandtag som

medföljer verktyget.

Förlorad kontroll kan orsaka personskador.

3) Håll i de isolerade ytorna på elverk-

tyg när arbeten utförs där skärdonet kan komma i kontakt med

dolda ledningar. Om det kommer i kontakt med en strömförande ledning kommer de bara metallytorna på verktyget att bli strömförande vilket kan ge användaren en elektrisk stöt.

4) Använd en ansiktsmask, om arbetet

är dammigt.

5) Observera att verktyget alltid är i driftstillstånd, eftersom det inte behöver vara nätanslutet.

6) Tänk på att strömförande ledningar kan förekomma vid borrning eller skruvdragning i väggar, golv o.s.v. VIDRÖR INTE

SNABBCHUCKEN ELLER NÅGON

ANNAN AV VERKTYGETS FRÄMRE

METALLDELAR! Håll endast i plasthandtaget på verktyget för att undvika risk för elstötar i händelse av att en strömförande ledning skulle råka stötas på vid skruvning eller indrivning.

7) Om bitset kör fast, så slå släpp genast upp avtryckaren för att förhindra överbelastning, vilket kan skada batteriet eller motorn.

Använd motsatt rörelse för att lossa bitsar som fastnat.

- 93 -

8) Ändra INTE riktningsomkopplaren medan huvudströmbrytaren är i påslaget läge. Det gör att batteriet laddas ur väldigt snabbt och kan orsaka skador på verktyget.

9) Vid laddning kan det hända att laddaren blir varm, vilket är fullt normalt.

Ladda INTE upp batteriet under för lång tid.

10) Ställ riktningsomkopplaren i mittläget

(låst läge) vid förvaring eller flyttning av verktyget.

11) Ansträng inte verktyget genom att hålla varvtalsregleraren halvvägs intryckt (i läget för varvtalsreglering), så att motorn stannar.

12) Ändra inte varvtalsomkopplarens (LÅ-

GA VARVTAL-HÖGA VARVTAL) läge medan varvtalsregleraren hålls intryckt. Det kan orsaka snabbt slitage på det laddningsbara batteriet eller skador på motorns inre mekaniska delar.

Symbol Betydelse

V Volt

Direkt ström n

0

… min

Ah

-1

Tomgångsvarv

Varv eller pendlingar per minut

Batteriets elektriska kapacitet

Medsols rotation

Motsols rotation

Slagborr

Endast rotation

Läs igenom driftsföreskrifterna före användning.

Endast för inomhusbruk.

VARNING!

Använd inte andra batterier än Panasonic-batterier som är utformade för det laddningsbara verktyget.

Kasta inte batterier i eld eller utsätt dem för hög värme.

Slå inte in spikar i batteriet eller utsätt det för stötar. Ta inte isär det eller försök ändra på det.

Låt inte metallföremål komma i kontakt med batteripolerna.

Bär eller förvara inte batterier på samma ställe som spikar eller liknande metallföremål.

Ladda inte batteriet på en plats med hög temperatur, t.ex. i närheten av öppen eld eller i direkt solljus. Det kan göra att batteriet överhettas, fattar eld eller exploderar.

Använd inte någon annan laddare än den avsedda när batteriet laddas. Det kan göra att batteriet läcker, överhettas eller exploderar.

Sätt alltid på batteriskyddet efter att det laddningsbara batteriet har demonterats från verktyget eller laddaren. Annars kan det hända att batterikontakterna kortsluts, vilket medför risk för eldsvåda.

1. Isättning av bits

För in bitset och vrid låsringen medurs (sett framifrån). Dra åt ordentligt tills klickandet upphör.

Låsring

2. Urtagning av bits

Vrid låsringen moturs (sett framifrån) och dra sedan ut bitset.

OBSERVERA:

Om spelrummet i chucken blir för stort, så justera detta genom att spänna fast borren och öppna chuckbackarna genom att vrida på låsringen och dra åt skruven (vänstergängad) med en skruvmejsel genom att skruva den moturs (sett framifrån).

Isättning/urtagning av bits

OBSERVERA:

Koppla loss batteriet från verktyget eller ställ omkopplaren i mittläget (låst läge), när ett bits ska sättas i eller tas ur.

Verktyget är försett med en spärrfri borrchuck.

Montering/demontering av batteri

1. För att sätta fast batteriet:

Placera anpassningsmärkena mot varandra och sätt fast batteriet.

• Skjut batteriet bakåt tills det hakar fast i korrekt läge.

Anpassningsmärken

2. För att ta loss batteriet:

Tryck in frigöringsknappen framifrån för att ta loss batteriet.

- 94 -

Användning av riktningsomkopplaren och avtryckaren

Frigöringsknapp

Framåt Bakåt

Stödhandtag

Placera stödhandtaget i önskat läge och dra åt handtaget ordentligt.

Spänn

Lossa

Ta av handtaget när verktyget placeras i dess förvaringsväska.

[Verktygshuset]

Omkoppling

1. Varvtalet ökar i förhållande till hur mycket avtryckaren trycks in. Påbörja ett arbete genom att trycka in avtryckaren en liten bit för att starta med långsam rotation.

2. En elektronisk återkopplingsstyrenhet sörjer för stark åtdragning även vid lågt varvtal.

3. En broms kopplas in när avtryckaren släpps upp, varpå motorn omedelbart stannar.

OBSERVERA:

När bromsen kopplas in kan ett inbromsningsljud höras. Det är helt normalt.

Låst läge

VIKTIGT:

Ändra inte riktningsomkopplarens läge förrän bitset har stannat helt för att undvika skador.

Drift med rotation framåt

1. Tryck riktningsomkopplaren till läget för rotation framåt.

2. Tryck in avtryckaren en liten bit för att sakta starta verktyget.

3. Varvtalet ökar i förhållande till hur mycket avtryckaren trycks in för effektiv skruvdragning och borrning. Bromsen kopplas in och chucken stannar omedelbart, när avtryckaren släpps upp.

4. Ställ riktningsomkopplaren i mittläget

(låst läge) efter avslutat arbete.

Drift med rotation bakåt

1. Tryck riktningsomkopplaren till läget för rotation bakåt. Kontrollera rotationsriktningen innan arbetet påbörjas.

2. Tryck in avtryckaren en liten bit för att sakta starta verktyget.

3. Ställ riktningsomkopplaren i mittläget

(låst läge) efter avslutat arbete.

Inställning av kopplingens

åtdragningsmoment

Ställ in kopplingens åtdragningsmoment i något av de 18 olika lägena eller läget

“ ” (EY7460).

Ställ in kopplingens åtdragningsmoment i något av de 18 olika lägena eller läget

“ ”, “ ” (EY7960).

- 95 -

OBSERVERA:

Var alltid noga med att stoppa verktyget och ta bort det från arbetsstycket innan du ändrar från borrläget till slagläget eller från slagläget till borrläget genom att vrida på kopplingshandtaget.

VIKTIGT:

Sätt kopplingsinställningen vid denna märkning ( ) innan du börjar användningen.

Varvtalsomkoppling

Välj lämpligt läge för låga eller höga varvtal i enlighet med aktuellt arbete.

LÅGA

VARVTAL

HÖGA

VARVTAL

Ju mer avtryckaren (steglös varvtalsreglerare) trycks in, desto högre blir varvtalet.

VIKTIGT:

Använd inte verktyget under alltför lång tid i sträck med hjälp av två eller fler batterier, eftersom det kan göra att verktygshusets ytterhölje blir väldigt hett. Verktyget behöver svalna mellan varje batteribyte.

Täck inte för ventilationsöppningarna i sidan på verktygshuset under pågående drift, eftersom det kan leda till funktionsfel.

Överansträng INTE verktyget (motorn), eftersom det kan leda till skador på verktyget.

Se vid användning av verktyget till att hålla det på ett sätt som förhindrar att luft från verktygshusets ventilationsöppningar blåser direkt mot huden, eftersom det kan orsaka brännskador.

Bitslåsningsfunktion

1. Med avtryckaren vilande och ett skruvmejselbits isatt och spärrat kan verktyget användas som en manuell skruvmejsel (upp till 40 N·m, 408 k f-cm).

Ett litet glapp uppstår i chucken, men det tyder inte på något fel.

2. Denna funktion kan vara praktisk vid åtdragning av skruvar som kräver större åtdragningsmoment än maximalt åtdragningsmoment vid skruvdragning (läget på kopplingen), vid kontroll av en skruvs åtdragning eller vid lossning en skruv som dragits åt för hårt.

VIKTIGT:

Kontrollera varvtalsomkopplarens läge före användning.

Använd ett lågt varvtal för ett arbete som kräver ett högt åtdragningsmoment. (Användning av ett högt varvtal för ett arbete som kräver ett högt åtdragningsmoment kan resultera i motorhaveri.)

• Ändra inte varvtalsomkopplarens

(LÅGA VARVTAL-HÖGA VARVTAL) läge medan varvtalsregleraren hålls intryckt. Det kan orsaka snabbt slitage på det laddningsbara batteriet eller skador på motorns inre mekaniska delar.

* L ä s s p e c i f i k a t i o n e r n a u n d e r

”REKOMMENDERADE SKRUV- OCH

BULTSTORLEKAR”.

Kontrollpanel

(1)

(3)

(2)

- 96 -

(1) LED-ljus

Drag alltid en gång i strömbrytaren före användning av

LED-ljuset.Tryck på för att tända LED-ljusknappen.

Ljuset förbrukar väldigt lite ström och har ingen negativ påverkan på verktygets prestanda under användning och inte heller på batteriets kapacitet.

VIKTIGT:

Det inbyggda LED-ljuset är avsett för temporär belysning av ett litet arbetsområde.

Använd inte LED-ljuset som ersättning för en vanlig ficklampa, eftersom dess ljusstyrka inte räcker till för det.

Lysdiodljuset släcks när verktyget inte har använts under 5 minuter.

Viktigt: TITTA INTE RAKT IN I STRÅLEN.

Användning av reglage, justeringar eller utförande av åtgärder utöver vad som beskrivs häri kan resultera i exponering för farlig strålning.

(2) Varningslampa för överhettning

Om motorn eller batteriet överhettas, aktiveras skyddsfunktionen och då slutar motorn eller batteriet att fungera. Varningslampan för överhettning på kontrollpanelen lyser eller blinkar när denna funktion har aktiverats.

Om skyddsfunktionen för överhettning har aktiverats, så låt verktyget svalna ordentligt (i minst 30 minuter).

Verktyget kan användas igen efter att varningslampan för överhettning har slocknat.

Undvik att använda verktyget på ett sätt som medför att skyddsfunktionen för överhettning aktiveras upprepade gånger.

Om verktyget används kontinuerligt med hög belastning eller när temperaturen är hög (t.ex. under sommaren), kan skyddsfunktionen för överhettning aktiveras upprepade gånger.

Om verktyget används när temperaturen är låg (t.ex. under vintern), eller om den stoppas ofta under användning, kan det hända att skyddsfunktionen för överhettning inte aktiveras.

(3) Varningslampa för svagt batteri

Släckt

(normal drift)

Blinkande

(ingen laddning)

Batteriets skyddsfunktion aktiverat

Släckt

(normal drift)

Lyser:

Överhettning

(motor)

Blinkande:

Överhettning

(batteri)

Anger att driften har avbrutits på grund av överhettning av motor eller batteri.

För att skydda motorn och batteriet, skall du komma ihåg följande vid denna användning.

För mycket (fullständig) urladdning av ett litiumjonbatteri förkortar dess livslängd väsentligt. Verktyget inkluderar en skyddsfunktion för batteriet avsett att förhindra alltför stor urladdning av batteriet.

• Batteriets skyddsfunktion aktiveras strax innan batteriet förlorar sin laddning, varpå varningslampan för svagt batteri börjar blinka.

• Ladda genast upp batteriet vid upptäckt av att varningslampan för svagt batteri blinkar.

- 97 -

[Batteri]

Korrekt hantering av batteri

Litiumjonbatteri (EY9L60)

Förvara litiumjonbatteriet utan att ladda upp det efter användning för att erhålla optimal batterilivslängd.

Kontrollera vid laddning av batteriet att polerna på batteriladdaren är fria från främmande ämnen, såsom damm eller vatten. Rengör polerna innan batteriet laddas, om något främmande ämne återfinns på polerna. Batteripolernas livslängd kan vid drift påverkas av främmande ämnen, såsom damm eller vatten.

När batteriet inte används ska det hållas borta från mynt, nycklar, gem, spikar, skruvar och andra små metallföremål som kan orsaka kortslutning genom att vidröra kontakterna.

En kortslutning av batteriets kontakter kan orsaka gnistor, brand eller brännskador.

Se till att arbetsområdet har god ventilation vid användning av batteriet.

Sätt genast på batteriskyddet igen efter att batteriet har tagits loss från verktygshuset för att förhindra ansamling av damm eller smuts på batteripolerna och kortslutning.

Batteriets livslängd

Batteriet har en begränsad livslängd.

Om batteriets kapacitet är extremt kort efter att ha laddats ordentligt, skall det bytas ut mot ett nytt.

Batteriåtervinning

ANMÄRKNING:

Se till att batteriet lämnas på anvisad plats för återvinning, när sådan finns, för att bidra till att skydda miljön.

[Batteriladdare]

Laddning

Försiktighetsåtgärder för litiumjonbatterier

• Om batteriets temperatur sjunker till under cirka −10°C, så avbryts laddning automatiskt för att förhindra försämring av batteriets prestanda.

Gemensamma försiktighets-

åtgärder för litiumjon- och

NiMH/NiCd-batterier

Om batteriet används under fryspunkten

0˚C, kan verktyget fungera onormalt.

Temperaturen i omgivningen skall vara mellan 0˚C och 40˚C.

När du ska ladda ett kallt batteri (under 0°C) på ett varmt ställe, ska du låta batteriet ligga på detta ställe minst en timme i förväg så att batteriet får rumstemperatur.

Kyl ner laddaren om du tänker ladda mer än två batteri i följd.

Stick inte in fingrarna i kontakthålet när du håller laddaren i handen eller vid andra tidpunkter.

VIKTIGT:

Iaktta följande för att förhindra brand och andra skador.

Använd inte en motordriven generator som strömkälla.

Täck inte över ventilationshålen på laddaren och batteriet.

• Koppla loss batteriladdaren från vägguttaget, när den inte ska användas.

Litiumjonbatteri

OBSERVERA:

Batteriet är inte helt uppladdat när det säljs. Se till att ladda upp batteriet före användning.

Batteriladdare (EY0L80)

1. Anslut laddaren till ett vägguttag.

OBSERVERA:

Det kan uppstå gnistor när kontakten

är ansluten till ett vägguttag, men detta utgör inte något säkerhetsproblem.

- 98 -

2. Sätt i batteriet ordentligt i laddaren.

1. Placera batteriet i dockan på laddaren med anpassningsmärkena placerade mot varandra.

2. Skjut batteriet framåt i pilens riktning.

Anpassningsmärken

9. Tryck upp batteripaketets lossningsknapp och ta bort batteripaketet.

Lossningsknapp för batteripaket

3. Under laddningen lyser laddningslampan.

För att förhindra överladdning kopplar en inbyggd brytare automatiskt bort laddningsfunktionen när laddningen är färdig.

• Om batteriet är för vamt (t.ex. direkt efter tungt arbete) startar inte laddningen.

Den orange standby-lampan blinkar tills batteriet har svalnat.

Därefter påbörjas laddningen automatiskt.

4. Den gröna laddningslampan börjar blinka långsamt när batteriet har nått cirka 80 % laddning.

5. När laddningen är klar börjar den gröna laddningslampan blinka intensivt.

6. Om batteriets temperatur är 0°C eller lägre, så tar det längre tid än normalt att ladda upp batteriet helt.

Även när batteriet har laddats upp helt har det bara cirka 50% av den styrka som gäller för ett batteri som laddats upp helt vid normala temperaturförhållanden.

7. Om strömindikatorn inte tänds omedelbart efter att laddaren har anslutits till ett nätuttag eller om den gröna laddningslampan inte börjar blinka snabbt efter normal laddningstid, så kontakta en auktoriserad serviceverkstad.

8. Vid isättning av ett fulladdat batteri i laddaren på nytt kommer laddningslampan att tändas. Efter några minuter börjar laddningslampan blinka snabbt för att visa att laddningen är klar.

NiMH/NiCd-batteri

OBSERVERA:

När batteriet laddas för första gången, eller efter lång lagring, skall det laddas under 24 timmar för att nå full effekt.

Batteriladdare (EY0L80)

1. Anslut laddaren till ett vägguttag.

OBSERVERA:

Det kan uppstå gnistor när kontakten

är ansluten till ett vägguttag, men detta utgör inte något säkerhetsproblem.

2. Sätt i batteriet ordentligt i laddaren.

3. Under laddningen lyser laddningslampan.

För att förhindra överladdning kopplar en inbyggd brytare automatiskt bort laddningsfunktionen när laddningen är färdig.

• Om batteriet är för vamt (t.ex. direkt efter tungt arbete) startar inte laddningen.

Den orange standby-lampan blinkar tills batteriet har svalnat. Därefter påbörjas laddningen automatiskt.

4. När laddningen är klar börjar den gröna laddningslampan blinka intensivt.

5. Om laddningslampan inte tänds omedelbart efter att laddaren har anslutits till ett nätuttag, eller om den inte börjar blinka snabbt med grönt sken efter normal laddningstid, så kontakta en auktoriserad serviceverkstad.

6. Vid isättning av ett fulladdat batteri i laddaren på nytt kommer laddningslampan att tändas. Efter några minuter börjar laddningslampan blinka snabbt för att visa att laddningen är klar.

- 99 -

LAMPINDIKATIONER

Lysande grön

Laddaren är ansluten till vägguttaget.

Redo för laddning.

Intensivt blinkande grön

Laddningen är klar (batteriet helt uppladdat).

Blinkande grön

Batteriet är uppladdat till cirka 80 % (användbar laddning, gäller endast litiumjonbatteri).

Lysande grön

Laddning pågår.

Lysande orange

Batteriet är kallt.

Batteriet laddas upp långsamt för att minska belastningen på batteriet (gäller endast litiumjonbatteri).

Blinkande orange

Batteriet är för varmt. Laddningen startar när batteriet har svalnat.

Om batteriets temperatur är –10°C eller lägre, så börjar den orange laddningslampan också att blinka. Laddningen startar då efter att batteriet har värmts upp en aning (gäller endast litiumjonbatteri).

Laddningslampor (för laddningstillstånd)

Vänster: grön lampa; Höger: orange lampa

Intensivt blinkande både orange och grön

Laddningen kan inte starta. För mycket damm eller felaktigt batteri.

- 100 -

Information för användare om hopsamling och avfallshantering av gammalt material och använda batterier

Dessa symboler på produkter, förpackningar och/eller medföljande dokument betyder att man inte ska blanda elektriska och elektroniska produkter eller batterier med vanliga hushållssopor.

För att gamla produkter och använda batterier ska hanteras och

återvinnas på rätt sätt ska man ta dem till passande uppsamlingsställe i enlighet med nationella bestämmelser och direktiven 2002/96/EC och

2006/66/EC.

När du kasserar dessa produkter och batterier på rätt sätt hjälper du till att spara på värdefulla resurser och förebygga en potentiell negativ inverkan på människors hälsa och på miljön som annars skulle kunna uppstå p.g.a. otillbörlig avfallshantering.

För mer information om uppsamling och återvinning av gamla produkter och batterier, var god kontakta din kommun, din avfallshanterare eller det försäljningsställe där du köpte din artikel.

Olämplig avfallshantering kan beläggas med straff i enlighet med nationella bestämmelser.

För affärsanvändare inom den Europeiska Unionen

Om du vill kassera elektrisk eller elektronisk utrustning, var god kontakta din

återförsäljare eller leverantör för ytterligare information.

[Information om avfallshantering i länder utanför den Europeiska unionen]

Dessa symboler är endast giltiga inom den Europeiska Unionen. Om du vill kassera dessa föremål, var god kontakta dina lokala myndigheter eller din lokala

återförsäljare och fråga efter rätt metod för avfallshantering.

Notering till batterisymbolen (nedtill, två symbolexempel):

Denna symbol kan användas i kombination med en kemisk symbol. I detta fall iakttar den de krav som ställs upp i direktivet för den aktuella kemikalien.

- 101 -

Använd endast en torr, mjuk trasa till att torka rent verktyget med. Använd inte en fuktig trasa, thinner, bensin eller något annat flyktigt lösningsmedel vid rengöring.

Använd endast bits som är anpassade till storleken på slagskruvdragarens chuck.

REKOMMENDERADE SKRUV- OCH BULTSTORLEKAR

Modell

Skruvdragning

Borrning

Maskinskruv

Träskruv

Självdragande skruv

I trä

I metall

För murverk

EY7460

---

EY7960

M8

ø 10 mm (3/8")

ø 6 mm (15/64")

ø 38 mm (1-1/2")

ø 13 mm (1/2")

13 mm (1/2")

SLAGSKRUVDRAGARE

Modell

Motorspänning

Tomgångsvarvtal

Låga varvtal

Höga varvtal

Slagtakt per minut

Låga varvtal

Höga varvtal

Chuckens storlekskapacitet

Kopplingens åtdragningsmoment

Total längd

Vikt (inkl. batteriet: EY9L60)

EY7460 EY7960

21,6 V likström

100 – 400 min -1

(varv/min.)

350 – 1500 min -1 (varv/min.)

--1800 – 7200 min -1 (bpm)

--6300 – 27000 min -1 (bpm)

ø 1,5 mm – ø 13 mm (1/16" – 1/2")

Ca 1,0 N·m (10 k f-cm, 8,8 in-lbs) –

6,9 N·m (70 k f-cm, 61 in-lbs)

232 mm (9-1/8") 245 mm (9-5/8")

2,45 k (5,39 lbs) 2,55 k (5,61 lbs)

- 102 -

BATTERI

Modell

Ackumulatorbatteri

Batterispänning

Kapacitet

EY9L60

Litiumjonbatteri

21,6 V likström (3,6 V × 6 celler)

3 Ah

BATTERILADDARE

Modell

Märkdata

Vikt

[Litiumjonbatteri]

Laddningstid

3 Ah

EY0L80

Se märkplåten på undersidan av laddaren.

0,95 k (2,1 lbs)

14,4 V

EY9L40

Användbar uppladdning: 35 min.

Fullständig uppladdning: 50 min.

21,6 V

EY9L60

Användbar uppladdning: 45 min.

Fullständig uppladdning: 60 min.

28,8 V

EY9L80

Användbar uppladdning: 55 min.

Fullständig uppladdning: 70 min.

[NiMH/NiCd-batteri]

Laddningstid

1,2 Ah

1,7 Ah

2 Ah

3 Ah

3,5 Ah

7,2 V

EY9065

EY9066

9,6 V

EY9080

EY9086

20 min.

12 V

EY9001

EY9006

EY9180

EY9182

25 min.

EY9101

EY9103

EY9168 EY9188

EY9106

EY9107

EY9108

30 min.

15,6 V

EY9136

EY9200 EY9230

45 min.

18 V

EY9201 EY9231 EY9251

55 min.

65 min.

24 V

EY9116

EY9117

60 min.

EY9210

90 min.

OBSERVERA: Schemat kan innehålla modeller som inte säljs i ditt område.

Vi hänvisar till senast allmäna katalog.

OBSERVERA: Återförsäljarens namn och adress anges på det medföljande garantikortet.

- 103 -

Disse verktøyene kan brukes til skruing i clutchmodus, og til boring i tre og metall i boremodus. I tillegg kan modell

EY7960 brukes til å bore hull i lettbetong og tilsvarende materialer i slagmodus.

Les heftet “Sikkerhetsveiledning” og følgende før du tar i bruk verktøyet.

II. EKSTRA SIKKER-

HETSREGLER

1) Bruk hørselsvern.

Støyeksponering kan føre til tap av hørsel.

2) Bruk hjelpehåndtaket (støttehånd-

taket) som følger med verktøyet.

Tap av kontroll kan føre til personskade.

3) Hold kun på elektriske verktøys

isolerte håndtak/ gripeoverflater når du utfører en jobb der verktøyets kuttefunksjon kan komme i kontakt med skjulte elektriske an-

legg/ ledninger. Slik kontakt kan føre til at verktøyet leder strøm og gi brukeren farlige elektriske støt.

4) Bruk støvmaske hvis arbeidet forårsaker støv.

5) Vær klar over at dette verktøyet alltid er klart til bruk, da det ikke må tilkoples et vegguttak for strøm.

6) Når du borer i vegger, gulv, etc., kan du komme i kontakt med strømførende elektriske ledninger. IKKE BE-

RØR HEXCHUCKEN ELLER NO-

EN ANNEN METALLDEL FORAN

PÅ VERKTØYET! Hold kun verktøyet i plasthåndtaket, slik at du ikke får elektrisk støt dersom du skrur verktøyet inn i strømførende elektriske ledninger.

7) Dersom en bit ikke roterer mer, må du slå av hovedbryteren med en gang for å unngå overbelastning på motoren, ellers kan det skade batteripakken eller motoren.

Bruk bakoverrotasjon for å løsne fastklemte bits.

8) Bruk IKKE forover-/bakoverbryteren så lenge hovedbryteren er slått på.

Batteriet vil bli raskt utladet og det kan oppstå skader på verktøyet.

9) Under opplading kan laderen bli litt varm. Dette er normalt. IKKE lad opp batteriet over lang tid.

10) Under lagring eller transport av verktøyet skal forover-/bakoverbryteren settes i midtstilling (bryterlås).

11) Ikke belast verktøyet ved å holde hovedbryteren halvveis inne (hastighetskontroll) slik at motoren stanser.

12) Bruk ikke hastighetsvelgeren (LAV –

HØY) mens du holder hovedbryteren inne. Det kan forårsake at batteriet slites for raskt eller at motorens indre mekanisme blir beskadiget.

Symbol

V

Betydning

Volt

Likestrøm n

0

Ah

Hastighet uten belastning

… min

-1

Omdreininger eller vekselgang per minutt

Elektrisk kapasitet av batteripakke

Forover rotasjon

Revers rotasjon

Rotasjon med slag

Kun rotasjon

Les bruksanvisningen før bruk.

For kun bruk inne i huset.

- 104 -

ADVERSEL!

Ikke bruk andre batteripakker enn dem fra Panasonic som er utviklet til å brukes i dette oppladbare verktøyet.

Batteripakken må ikke kastes på bål eller utsettes for overdreven varme.

Det skal ikke slås spiker inn i batteripakken og det skal heller ikke gjøres forsøk på å modifisere den, utsette den for støt eller demontere den.

Ikke la metallgjenstander komme i berøring med polene på batteripakken.

Ikke oppbevar eller frakt batteripakken i samme beholder som spiker eller lignende metallgjenstander.

Batteripakken må ikke lades på et sted med høy temperatur, for eksempel ved siden av åpen flamme eller i direkte sollys. Dette kan føre til overoppheting av batteriet, og det kan ta fyr eller eksplodere.

Bruk aldri noen annen lader enn den som er anvist for lading av batteripakken. Dette kan føre til batterilekkasje, overoppheting eller eksplosjon.

Etter at batteriet er tatt ut av verktøyet eller laderen, må du alltid sette pakkedekselet på plass. Dersom ikke det gjøres kan kontaktene kortsluttes, noe som medfører brannrisiko.

Verktøyet er utstyrt med en nøkkelløs borchuck.

1. Montering

Innsett biten og drei låsekragen med urviserne (sett fra forsiden) inntil kragen klikker på plass.

Låsekrage

2. Demontering

Drei låsekragen mot urviserne (sett fra forsiden) og trekk av biten.

MERK:

Dersom du finner usedvanlige bevegelser i chucken, legg verktøyet på et sted og åpne chuckbakken ved å dreie låsekragen og trekk skruen til

(venstregjenget skrue) med en skrutrekker mot urviserne (sett fra forsiden).

Montere eller demontere en bit

MERK:

Før du skal montere eller fjerne en bit må du koble batteripakken fra verktøyet eller sette hovedbryteren i midtstilling (bryterlås).

Montere eller demontere batteripakken

1. For å kople til batteripakken:

Oppstill opprettingsmerkene og monter batteripakken.

• Skyv batteripakken inntil den sitter på plass.

Opprettingsmerkene

- 105 -

2. For å fjerne batteripakken:

Trykk på knappen for å fjerne batteripakken.

Bruk av forover-/bakoverbryter

Knapp

Forover Bakover

Støttehåndtak

Plasser støttehåndtaket i ønsket posisjon og stram skikkelig til.

Bryterlås

Strammer

Lösner

Demonter håndtaket når verktøyet legges i oppbevaringskassen.

[Hoveddel]

Betjening av bryteren

1. Hastigheten øker etterhvert som du trykker inn hovedbryteren. Når du begynner arbeidet, trykk ned hovedbryteren litt for

å starte rotasjonen sakte.

2. En tilbakekoplet elektronisk styreenhet er utstyrt for å gi et høyt dreiemoment med en lav hastighet.

3. Bremsen fungerer og motoren stanser så snart du slipper hovedbryteren.

MERK:

Når bremsen fungerer, kan du høre en bremselyd. Dette er normalt.

FORSIKTIG:

For å unngå skader må du ikke bruke forover-/bakoverbryteren før biten er helt stanset.

B r y t e r b e t j e n i n g v e d forover rotasjon

1. Skyv retningshendelen i stilling for rotasjon forover.

2. Trykk lett på hovedbryteren for å starte verktøyet med lav hastighet.

3. Hastigheten øker etterhvert som du trykker inn hovedbryteren for effektiv boring og tilstramming av skruer. Bremsen fungerer og chucken stanser så snart du slipper hovedbryteren.

4. Etter bruk setter du retningsbryteren i midtstilling (bryterlås).

Bryterbetjening ved bakover rotasjon

1. Skyv retningshendelen i stilling for rotasjon bakover. Kontroller innstillingen før du tar i bruk verktøyet.

2. Trykk lett på hovedbryteren for å starte verktøyet med lav hastighet.

3. Etter bruk setter du retningsbryteren i midtstilling (bryterlås).

- 106 -

Innstilling av clutchdreiemoment

Innstill dreiemomentet til en av de 18 clutchinnstillingene eller til “ ” posisjon

(EY7460).

Innstill dreiemomentet til en av de 18 clutchinnstillingene eller til “ ”, “ ” posisjon (EY7960).

MERK:

Verktøyet må alltid stanses og fjernes fra arbeidsemnet når en skifter funksjon fra slag til boring eller fra boring til slag ved å rotere clutchhåndtaket.

FORSIKTIG:

Still inn clutchinnstillingen på dette merket ( ) før arbeidet starter.

Valg av hastighet

Velg en lav eller høy hastighet etter arbeidet som gjøres.

LAV

HØY

Hastigheten øker etterhvert som du trykker inn hovedbryuteren.

FORSIKTIG:

Kontroller hastighetsvelger før bruk.

Velg lav hastighet når det kreves et høyere moment under arbeidet.

(Arbeid med høy hastighet og høy dreiemoment samtidig kan forårsake motorskade.)

Bruk ikke hastighetsvelgeren (LAV

– HØY) mens du holder hovedbryteren inne. Det kan forårsake at batteriet slites for raskt eller at motorens indre mekanisme blir beskadiget.

* Se spesifikasjon for “STØRSTE AN-

BEFALTE KAPASITETER”.

FORSIKTIG:

For å unngå for høy temperaturøkning på verktøyets overflate, må du ikke bruke verktøyet i lange tidsperioder av gangen (bruke to eller flere batteripakker på rad). Verktøyet trenger tid på å bli avkjølt før du bytter ut batteripakken.

Tildekk ikke helt ventilasjonsåpningen på siden av hoveddelen under arbeidet. I så fall kan ikke verktøyet fungere riktig og det fører til feil.

IKKE belast verktøyet (motor) unødvendig. Det kan forårsake motorskade.

Forsikre deg om du bruker verktøyet slik at blåseluften fra ventilasjonsåpningen ikke kommer i kontakt med din hud. Blåseluften kan brenne deg.

Bitlåsfunksjon

1. Mens hovedbryteren ikke er i funksjon og skrutrekkerbiten er låst på plass, kan verktøyet brukes som en manuell skrutrekker (opp til 40 N·m, 408 k f-cm).

Det vil være et lite slark i chucken, men det er ikke en funksjonsfeil.

2. Denne funksjon er praktisk for tilstramming av skruer som trenger et høyere dreiemoment enn det høyeste dreimoment som er tillat for skrutrekkeren (posisjon på clutchen), f.eks. når du vil være sikker på at skruen er fastspent eller du vil løsne hardtspente skruer.

- 107 -

Kontrollpanel

(1)

(3)

(2)

(1) LED-lys

Trekk alltid én gang i strømbryteren før LED-lyset brukes. Trykk på LED-lysknappen .

Lyset trekker svært lite strøm, og vil ikke påvirke motorytelsen under bruk eller batterikapasiteten nevneverdig.

FORSIKTIG:

Det innbygde LED-lyset er laget for midlertidig belysning av et mindre arbeidsområde.

Bruk ikke LED-lyset som en erstattning for en lommelykt fordi det ikke gir nok lys.

LED-lyset slår seg av når verktøyet ikke er blitt brukt på 5 minutter.

Hvis motoren eller batteriet blir opphetet vil beskyttelsesfunksjonen tre i funksjon og motoren eller batteriet slutter å virke. Varsellampen for overoppheting på kontrollpanelet vil lyse eller blinke når denne funksjonen er aktiv.

Dersom beskyttelsesfunksjonen mot overoppheting blir aktivert må verktøyet få tid til avkjøling (minst 30 minutter). Når varsellampen har slokket er verktøyet er klart til bruk igjen.

Unngå å bruke verktøyet slik at beskyttelsesfunksjonen mot overoppheting aktiveres gjentatte ganger.

Hvis verktøyet brukes kontinuerlig under forhold med stor belastning eller om det brukes under forhold med høy temperatur (f.eks. om sommeren), kan beskyttelsesfunksjonen mot overoppheting aktivert gjentatte ganger.

Hvis verktøyet brukes kontinuerlig under forhold med lav temperatur (f.eks. om vinteren) eller om det ofte stopper under bruk, kan det skyldes at beskyttelsesfunksjonen mot overoppheting ikke aktiveres.

(3) Varsellampe for at batteriet er for lavt

Forsiktig: IKKE SE INN I LYSSTRÅLEN.

Bruk av kontroller eller justeringer eller prosessytelse annet enn de som er spesifisert herved kan føre til at man blir utsatt for farlig stråling.

(2) Varsellampe for overoppheting

Av

(normalt arbeid)

Blink

(For lite strøm)

Funksjon for batteribeskyttelse er aktiv

Av

(normalt arbeid)

Lyser:

Overoppheting (motor)

Blinker:

Overoppheting (batteri)

Viser at arbeidet ble avbrutt pga. overoppheting av batteriet.

For å beskytte motoren eller batteriet, pass på følgende når dette arbeidet utføres.

Fullstendig utladning av Li-ion-batteri reduserer dets levetid oppsiktsvekkende. Derfor er batteribeskyttelsesfunksjon innebygd i verktøyet for å hindre fullstendig utlading av batteripakken.

• Funksjonen for batteribeskyttelse kommer i funksjon like før batteriet blir helt tømt, og varsellampen begynner å blinke.

• Dersom varsellampen for lavt batteri blinker, skal batteripakken lades opp umidderbart.

- 108 -

[Batteripakke]

For riktig bruk av batteripakke

Li-ion-Batteripakke (EY9L60)

Oppbevar batteriet etter bruk uten å lade opp for å sikre lengre levetid.

Ved oppladning av batteripakken, kontroller at polene på batteriladeren er fri for fremmedlegemer så som støv eller vann. Rens polene før du lader opp batteripakken hvis du finner fremmedlegemer på polene.

Batteripakkepolenes levetid kan bli påvirket av fremmedlegemer så som

• støv eller vann mens de er i bruk.

Når du ikke bruker batteripakken, skal den oppbevares borte fra metallgjenstandene som binders, mynter, nøkler, spiker, skruer osv., fordi de kan ha en elektrisk forbindelse med batteripakken.

Kortslutningen kan forårsake gnister,

• forbrenning eller brann.

Forsikre deg om arbeidsrommet er

• godt ventilert under bruk av batteripakken.

Når du fjerner batteripakken fra verktøyet, skal batteripakkedekselet lukkes for å hindre at batteripolene blir forurenset av støv eller skitt, noe som kan føre til kortslutning.

[Batterilader]

Lading

Forsiktighetsregler for Li-ion-

Batteripakken

• Hvis batteripakkens temperatur faller under omtrent −10°C (14°F), stopper oppladningen automatisk for å forhindre at batteriet tar skade.

Felles forsiktighetsregler for Liion/Ni-MH/Ni-Cd-Batteripakken

• Temperaturen må være mellom 0˚C

(32˚F). og 40˚C (104˚F).

Dersom du forsøker å bruke batteripakken når batteritemperaturen er un-

• der 0˚C (32˚F), kan det være at verktøyet ikke fungerer skikkelig.

Ved opplading av et kaldt batteri (under 0°C (32°F)) på et varmt sted, la batteriet stå der og vent i over en time for å varme opp batteriet til riktig temperatur.

Kjøl ned laderen når det lades mer enn to batteripakker etter hverandre.

Ikke stikk fingrene inn i kontakthullet når du holder laderen eller under andre omstendigheter.

Oppbevaring av batteriet

Oppladbare batterier har en begrenset levetid. Hvis brukstiden er uvanlig kort selv etter en korrekt opplading, bør batteriet byttes ut med et nytt.

Resirkulering av batteri

LEGG MERKE TIL:

For å resirkulere materialer og beskytte miljøet, sørg for å avhende batteriet på et offisielt godkjent sted hvis et slikt finnes i ditt land.

FORSIKTIG:

For å forhindre brann eller skade på laderen,

Ikke bruk strøm fra en motorgenerator.

Ikke dekk til ventilasjonshullene på laderen og batteripakken.

Trekk laderen ut av kontakten når den ikke er i bruk.

Li-ion-Batteripakke

MERK:

Batteripakken er ikke ladet helt opp fra fabrikken. Forsikre deg om å opplade batteriet før det tas i bruk.

Batterilader (EY0L80)

1. Laderen tilkobles nettstrøm.

MERK:

Det kan oppstå gnister når støpslet settes i vekselstrømskontakten, men dette er ikke noe sikkerhetsmessig problem.

- 109 -

2. Sett batteriet i laderen. Trykk helt ned.

1. Oppstill opprettingsmerkene og sett batteriet i dokken på laderen.

2. Skyv batteriet forover i retning som pilen viser.

Opprettingsmerkene

9. Fjerne batteripakken mens utløserknappen for batteripakken er oppe.

Batteripakkesikringen/

-løsnemekanisme

3. Under lading lyser ladelampen hele tiden.

Når ladingen er fullført, sørger automatikk i lade-elektronikken for å forhindre overlading.

• Lading vil ikke skje hvis batteriet er for varmt (for eksempel som rett etter ekstremt tunge belastninger).

Den oransjegule ventelampen vil fortsette å blinke inntil at batteriet er avkjølt.

Lading vil da gjenopptas automatisk.

4. Ladelampen (grøn) vil blinke sakte inntil batteriet er ladet opp ca. 80%.

5. Når batteriet er ladet helt opp, vil ladelampen begynne å blinke raskt i grøn farge.

6. Dersom temperaturen på batteripakken er 0˚C eller under, tar det lengre tid til å lade batteriet helt opp enn vanlig.

Selv om batteriet er ladet helt opp, ville det gi ca. 50% av ytelsen som er oppladet på normal arbeidstemperatur.

7. Dersom strømlampen ikke tennes umiddelbart etter at laderen er koblet til, eller ladelampen ikke blinker raskt med grønn farge etter en vanlig ladetid, må du ta kontakt med en autorisert forhandler.

8. Når du setter en ferdigoppladet batteripakke i batteriladeren igjen, vil indikatorlampen lyse. Etter noen minutter kan ladelampen begynne å blinke raskt for å vise at ladingen er ferdig.

Ni-MH/Ni-Cd-Batteripakk

MERK:

Når du lader batteripakken for første gang eller etter lengre tids lagring, må det lades i 24 timer for å oppnå full kapasitet.

Batterilader (EY0L80)

1. Laderen tilkobles nettstrøm.

MERK:

Det kan oppstå gnister når støpslet settes i vekselstrømskontakten, men dette er ikke noe sikkerhetsmessig problem.

2. Sett batteriet i laderen. Trykk helt ned.

3. Under lading lyser ladelampen hele tiden.

Når ladingen er fullført, sørger automatikk i lade-elektronikken for å forhindre overlading.

• Lading vil ikke skje hvis batteriet er for varmt (for eksempel som rett etter ekstremt tunge belastninger).

Den oransjegule ventelampen vil fortsette å blinke inntil at batteriet er avkjølt.

Lading vil da gjenopptas automatisk.

4. Når batteriet er ladet helt opp, vil ladelampen begynne å blinke raskt i grøn farge.

5. Dersom ladelampen ikke tennes umiddelbart etter at laderen er koblet til, eller ladelampen ikke blinker raskt med grønn farge etter en vanlig ladetid, må du ta kontakt med en autorisert forhandler.

6. Hvis en ferdigoppladet batteripakke er satt i batteriladeren igjen, vil indikatorlampen lyse. Etter noen minutter kan ladelampen begynne å blinke raskt for å vise at ladingen er ferdig.

- 110 -

LAMPEINDIKATORER

Lyser grønt

Laderen koples til vekselstrømskontakten.

Klar til lading.

Blinker raskt i grøn

Ladingen er ferdig. (Ladet helt opp)

Blinker grønt

Batteriet er oppladet ca. 80%. (Arbeidsklar oppladning. Kun

Li-ion)

Lyser grønt

Lading pågår.

Lyser oransjegult

Batteripakke er avkjølt.

Oppladingen av batteripakke foregår langsomt for å redusere belastning på batteriet (Kun Li-ion).

Blinker oransjegult

Batteripakken er varm. Ladingen vil starte når batteripakkens temperatur synker.

Dersom temperaturen på batteripakken er –10°C eller under, vil ladelampen (oransje) også begynne å blinke. Opladingen vil starte igjen når temperaturen på batteripakken stiger (Kun Li-ion).

Ladestatuslampe

Det lyser grønt (til venstre) og oransjegult (til høyre).

Blinker raskt både grønt og oransjegult

Lading ikke mulig. Tett av støv eller feil med batteripakken.

- 111 -

Brukerinformasjon om innsamling og håndtering av gammelt utstyr og brukte batterier

Slike symboler på produkter, emballasje, og/eller på medfølgende dokumenter betyr at brukte elektriske/elektroniske produkter og batterier ikke må blandes med vanlig husholdningsavfall.

For riktig håndtering og gjenvinning av gamle produkter og brukte batterier, vennligst lever dem til anvendelige innsamlingssteder, i samsvar med nasjonal lovgivning og direktivene 2002/96/EC og

2006/66/EC.

Ved riktig håndtering av disse produktene og batteriene, hjelper du til med å spare verdifulle ressurser og forhindre potensielle negative effekter på menneskers helse og miljøet, som ellers kan oppstå ved uriktig avfallshåndtering.

For mer informasjon om innsamling og gjenvinning av gamle produkter og batterier, vennligst ta kontakt med kommunen, ditt renovasjonsselskap eller stedet der du kjøpte gjenstandene.

Ukorrekt håndtering av dette avfallet kan medføre straffansvar, i overensstemmelse med nasjonal lovgivning.

For forretningsdrivende brukere i EU

Dersom du ønsker å kaste elektrisk og elektronisk utstyr, vennligst ta kontakt med din forhandler eller leverandør for videre informasjon.

(Informasjon om håndtering i land utenfor EU)

Disse symbolene gjelder bare innenfor EU. Ønsker du å kaste slike gjenstander, vennligst kontakt dine lokale myndigheter eller forhandler og spør etter riktig fremgangsmåte for håndtering.

Merknader for batterisymbol (to nederste symbol-eksempler):

Dette symbolet kan bli brukt i kombinasjon med et kjemisk symbol. I dette tilfellet etterkommer det kravet satt av direktivet for det kjemikaliet det gjelder.

- 112 -

Bruk kun en tørr, myk klut til å tørke av enheten. Bruk ikke en fuktig klut, tynner, bensin eller andre flyktige løsemidler til rengjøring.

Bruk kun biter som passer til maskinens størrelse.

STØRSTE ANBEFALTE KAPASITETER

Modell

Skrutrekking

Boring

Maskinskrue

Treskrue

Selvborende skrue

For tre

For metall

For murverk

EY7460

---

EY7960

M8

ø 10 mm (3/8")

ø 6 mm (15/64")

ø 38 mm (1-1/2")

ø 13 mm (1/2")

13 mm (1/2")

HOVEDENHET

Modell

Motorspenning

Hastighet uten belastning

Slaghastinghet

Lav

Høy

Lav

Høy

Chuckkapasitet

Clutchdreiemoment

Total lengde

Vekt (med batteripakke:

EY9L60)

EY7460

21,6 V likestrøm

100 – 400 min

-1

(opm)

350 – 1500 min -1 (opm)

EY7960

---

---

1800 – 7200 min

-1

(bpm)

6300 – 27000 min -1 (bpm)

ø 1,5 mm – ø 13 mm (1/16" – 1/2")

Ca. 1,0 N·m (10 k f-cm, 8,8 in-lbs) –

6,9 N·m (70 k f-cm, 61 in-lbs)

232 mm (9-1/8") 245 mm (9-5/8")

2,45 k (5,39 lbs)

2,55 k (5,61 lbs)

- 113 -

BATTERIPAKKE

Modell

Batteritype

Batterispenning

Kapasitet

EY9L60

Li-ion-Batteri

21,6 V likestrøm (3,6 V × 6 celler)

3 Ah

BATTERILADER

Modell

Merkedata

Vekt

EY0L80

Se merkeplaten på bunnen av laderen.

0,95 k (2,1 lbs)

[Li-ion-Batteripakke]

Ladetid

3 Ah

14,4 V

EY9L40

Brukbar: 35 min.

Fullt ladet: 50 min.

21,6 V

EY9L60

Brukbar: 45 min.

Fullt ladet: 60 min.

28,8 V

EY9L80

Brukbar: 55 min.

Fullt ladet: 70 min.

[Ni-MH/Ni-Cd-Batteripakk]

Ladetid

1,2 Ah

1,7 Ah

2 Ah

3 Ah

3,5 Ah

7,2 V

EY9065

EY9066

9,6 V

EY9080

EY9086

20 min.

12 V

EY9001

EY9006

EY9180

EY9182

25 min.

EY9101

EY9103

EY9168 EY9188

EY9106

EY9107

EY9108

30 min.

15,6 V

EY9136

18 V

EY9200 EY9230

45 min.

EY9201 EY9231 EY9251

55 min.

65 min.

24 V

EY9116

EY9117

60 min.

EY9210

90 min.

MERK: Modell- og tilbehør-utvalg kan variere fra land til land. Ikke alle varianter som er vist her selges i Norge. Se den nyeste hovedkatalog.

MERK: Forhandlerens navn og adresse står på det vedlagte garantibeviset.

- 114 -

I. KÄYTTÖTARKOI-

TUS

Näitä työkaluja voidaan käyttää ruuvien kiristykseen kytkinmuodolla ja reikien poraamiseen puuhun ja metalliin porausmuodolla. Lisäksi mallia EY7960 voidaan käyttää reikien poraamiseen pehmeään betoniin ja muuhun samantapaiseen materiaaliin vasaramuodolla.

Pyydämme lukemaan kirjasen “Turvallisuusohjeet” ja seuraavan ennen käytön aloittamista.

II. LISÄTURVAOHJEITA

1) Käytä kuulosuojaa.

Altistuminen kovalle melulle saattaa aiheuttaa kuulon menetyksen.

2) Käytä työkalun mukana toimitettua

lisäkahvaa.

Hallinnan menetys saattaa aiheuttaa henkilövahinkoja.

3) Pidä kiinni sähkötyökalujen eris-

tetystä tartuntapinnasta suorittaessasi toimenpidettä, jossa leikkaava työkalu saattaa joutua kosketukseen peitossa olevan sähkö-

johdon kanssa. Kosketus sähköistettyyn sähköjohtoon sähköistää työkalun metalliosat, jolloin käyttäjä saa sähköiskun.

4) Käytä kasvoilla pölysuojaa, jos työskenneltäessä syntyy pölyä.

5) Huomioi, että tämä työkalu on jatkuvasti toimintakunnossa, koska se ei toimi verkkovirralla.

6) Porattaessa seinään, lattiaan jne. on otettava huomioon, että pinnan alla saattaa olla “jännitteisiä” sähköjohtoja. ÄLÄ KOSKE KUUSIOPIKAISTUK-

KAAN TAI MUIHIN METALLIOSIIN!

Pidä kiinni vain muovikahvasta sähköiskun välttämiseksi, mikäli vahingossa poraat sähköjohtoon.

7) Jos terä juuttuu kiinni, vapauta heti liipaisin ylikuormituksen estämiseksi, joka saattaa vahingoittaa akkua tai moottoria.

Irrota tarttuneet poranterät käyttämällä laitetta vastakkaiseen suuntaan.

- 115 -

8) ÄLÄ käytä eteenpäin/taaksepäin vipua istukan vielä pyöriessä. Akku kuluu nopeasti ja laite saattaa vahingoittua.

9) Latauslaite voi lämmetä latauksen aikana. Tämä on normaalia. ÄLÄ lataa akkua pitkään.

10) Kun työkalu asetetaan säilöön tai sitä kuljetetaan, aseta eteenpäin/taaksepäin vipu keskiasentoon (kytkinlukko).

11) Älä kuormita työkalua pitämällä nopeudensäätökytkintä puolessa välissä (nopeuden säätömuoto) niin, että moottori pysähtyy.

12) Älä käytä nopeusalueen valitsinta

(PIENI-SUURI), kun vedät nopeudensäätökytkintä. Tämä saattaa aiheuttaa ladattavan akun kulumisen nopeasti tai vahingoittaa moottorin sisäistä mekanismia.

Tunnus Merkitys

V Volttia

Suora virta n

0

Nopeus ilman kuormaa

… min

-1

Kierrokset tai iskut per minuutti

Ah Akun sähkökapasiteetti

Eteenpäin suunta

Taaksepäin suunta

Kiertovasara

Vain pyörintä

Lue käyttöohjeet ennen käyttöä.

Vain sisäkäyttöön.

VAROITUS!

Älä käytä muita kuin Panasonicin tähän ladattavaan tuotteeseen suunniteltuja akkusarjoja.

Älä hävitä akkusarjaa polttamalla tai altista sitä suurelle kuumuudelle.

Älä lyö nauloja akkusarjaan, altista sitä iskuille, pura sitä tai yritä muuntaa sitä.

Älä anna metalliesineiden koske akkusarjan napoja.

Älä kuljeta tai säilytä akkusarjaa samassa tilassa naulojen ja vastaavien metalliesineiden kanssa.

Älä lataa akkusarjaa kuumassa tilassa esim. tulen äärellä tai suorassa auringonvalossa. Muussa tapauksessa akku voi ylikuumentua, syttyä tuleen tai räjähtää.

Käytä vain lataukseen tarkoitettua laturia akkusarjan lataamiseen. Muussa tapauksessa akku voi vuotaa ylikuumentua tai räjähtää.

Kun akku on irrotettu työkalusta tai laturista, pane aina akun kansi paikalleen. Muuten akun liittimet saattavat mennä oikosulkuun, jolloin seurauksena on tulipalovaara.

2.

Irrottaminen

Käännä lukkorengasta vastapäivään

(edestä katsottuna) ja irrota terä.

HUOMAUTUS:

Jos kiinnityslaite on hyvin väljä, kiinnitä terä paikalleen ja avaa istukan kiinnikkeet kääntämällä lukkorengasta ja kiristä ruuvi (vasemmanpuoleinen ruuvi) ruuviavaimella kääntämällä sitä vastapäivään (edestä katsottuna).

Akun kiinnittäminen tai irrottaminen

1. Akun liittäminen:

Aseta sovitusmerkit kohdakkain ja kiinnitä akku.

• Siirrä akku paikalleen niin, että se lukkiutuu.

Sovitusmerkit

Terän kiinnittäminen tai irrottaminen

HUOMAUTUS:

Kun kiinnität tai irrotat terän, irrota akku työkalusta tai aseta kytkin keskiasentoon (kytkinlukko).

Tässä työkalussa on pikaistukka.

1.

Kiinnitys

Aseta terä paikalleen ja kiristä kääntämällä lukkorengasta myötäpäivään

(edestä katsottuna), kunnes sen naksunta lakkaa.

2. Akun irrottaminen:

Vapauta akku painamalla edessä olevaa painiketta.

Painike

Lukkorengas

- 116 -

Tukikahva

Aseta tukikahva haluamaasi asentoon ja kiristä kädensija tiukasti.

Kiristä

Löysennä

Ota kahva pois, kun asetat työkalun säilytyskoteloon.

[Päärunko]

Kytkimen toiminta

1. Nopeus suurenee liipaisimen painovoiman mukaisesti. Kun työskentely aloitetaan, paina liipaisinta kevyesti, jotta pyörintä alkaa hitaasti.

2. Elektronista takaisinsyöttösäätäjää käytetään suuren vääntömomentin saamiseen pienillä nopeuksilla.

3. Jarru toimii, kun liipaisin vapautetaan ja moottori sammuu välittömästi.

HUOMAUTUS:

Kun jarru toimii, saattaa kuulua jarrutusääni. Se on normaalia.

Toimintakytkimen ja eteenpäin/taaksepäin vivun toiminta

Eteenpäin Taaksepäin

TÄRKEÄ HUOMAUTUS:

Älä käytä eteenpäin/taaksepäin vipua ennen kuin terä pysähtyy kokonaan.

Eteenpäin tapahtuvan p y ö r i n n ä n k y t k i m e n käyttö

1. Paina vipua eteenpäin tapahtuvaa pyörimistä varten.

2. Paina liipaisinta kevyesti ja käynnistä pyörintä hitaasti.

3. Nopeus suurenee liipaisimen painovoiman mukaisesti, jotta ruuvien kiristys ja poraus käy tehokkaasti. Jarru toimii ja kiinnityslaite pysähtyy heti, kun liipaisin vapautetaan.

4. Aseta vipu käytön jälkeen keskiasentoon

(kytkinlukko).

Taaksepäin tapahtuvan pyörinnän kytkimen käyttö

1. Paina vipua taaksepäin tapahtuvaa pyörimistä varten. Varmista pyörimissuunta ennen käyttöä.

2. Paina liipaisinta hitaasti, jotta työkalu käynnistyy hitaasti.

3. Aseta vipu käytön jälkeen takaisin keskiasentoon (kytkinlukko).

Kytkimen vääntömomentin säätö

Säädä vääntömomentti johonkin 18 kytkimen asennosta tai asentoon “ ”

(EY7460).

Säädä vääntömomentti johonkin 18 kytkimen asennosta tai asentoon “ ”, “

” (EY7960).

HUOMAUTUS:

Lopeta aina työkalun käyttö ja irrota se työstökappaleesta, kun valitset iskumuodon porausmuodolta tai kun vaihdat porausmuodolle iskumuodolta pyörittämällä kytkimen kahvaa.

Kytkinlukko

- 117 -

TÄRKEÄ HUOMAUTUS:

Aseta asteikko tämän merkin kohdalle ( ) ennen varsinaista käyttöä.

Nopeuden valinta

Valitse pieni tai suuri nopeus käytön mukaisesti.

PIENI

SUURI

ÄLÄ kuormita työkalua (moottoria).

Laite saattaa vahingoittua.

Käytä työkalua niin, että ilmanvaihtoaukoista tuleva ilma ei kohdistu suoraan iholle. Saatat saada palovammoja.

Terän lukitus

1. Kun liipaisin ei ole kytkeytynyt ja ruuviavaimen terä on lukittu paikalleen, työkalua voidaan käyttää manuaalisena ruuviavaimena (40 N·m, 408 k f-cm, 353 inlbs saakka).

Kiinnityslaitteessa on hieman väljyyttä, mutta se on normaalia.

2. Tämä toiminto on kätevä sellaisten ruuvien kiristykseen, jotka tarvitsevat suuremman vääntömomentin kuin ruuvinvääntimen suurin vääntömomentti

(asento kytkimessä), ruuvin kireyden tarkistamiseen tai erittäin tiukan ruuvin irrotukseen.

Mitä voimakkaammin nopeuden säätökytkintä painetaan, sitä suurempi nopeus.

TÄRKEÄ HUOMAUTUS:

Tarkista nopeusalueen valitsin ennen käyttöä.

Käytä laitetta pienellä nopeudella, kun tarvitaan suurta vääntömomenttia. (Jos käytetään suurta nopeutta suurta vääntömomenttia tarvittaessa, moottori saattaa rikkoutua.)

• Älä käytä nopeusalueen valitsinta

(PIENI-SUURI), kun painat nopeudensäätökytkintä. Tämä saattaa aiheuttaa ladattavan akun kulumisen nopeasti tai vahingoittaa moottorin sisäistä mekanismia.

* Katso tekniset tiedot kohdasta “SUU-

RIMMAT SUOSITELLUT KAPASI-

TEETIT”.

TÄRKEÄ HUOMAUTUS:

Jotta työkalun pinnan liiallinen kuumeneminen saadaan estettyä,

älä käytä työkalua jatkuvasti kahdella tai useammalla akulla. Työkalun on saatava jäähtyä ennen akun vaihtamista.

Älä tuki sivuilla olevia ilmanvaihtoaukkoja käytön aikana. Jos aukot tukitaan, laitteen toimintakyky heikkenee ja seurauksena saattaa olla epäkuntoon meneminen.

Säätöpaneeli

(1)

(3)

(2)

(1) LED-valo

Vedä ennen LED-valon käyttöä virtakytkintä kerran.

Paina LED-valon painiketta.

Valo palaa erittäin pienellä jännitteellä eikä heikennä työkalun toimintaa käytön aikana eikä vaikuta akun kapasiteettiin.

TÄRKEÄ HUOMAUTUS:

• Yhdysrakenteinen LED-valo on suunniteltu pienen työskentelyalueen tilapäiseen valaisuun.

- 118 -

Älä käytä sitä korvaamaan tavallista taskulamppua, sillä sen kirkkaus ei ole riittävä.

LED-valo sammuu, jos työkalua ei ole käytetty 5 minuuttiin.

(3) Akun alhaisen jännitteen varoitusvalo

Tärkeä huomautus : ÄLÄ KATSO SÄ-

TEESEEN.

Muiden kuin tässä kuvattujen säätimien tai säätöjen käyttö tai toimenpiteiden suorittaminen saattaa altistaa vaaralliselle säteilylle.

(2) Ylikuumenemisen varoitusvalo

Sammunut

(normaali toiminta)

Valaistu:

Kuumentunut liikaa

(moottori)

Vilkkuu:

Kuumentunut liikaa

(akku)

Osoittaa, että toiminta on pysäytetty johtuen moottorin tai akun liiallisesta kuumenemisesta.

Moottorin tai akun suojaamiseksi ota huomion seuraavat seikat, kun suoritat tätä toimenpidettä.

• Jos moottori tai akku kuumenee, suo-

• jatoiminto käynnistyy ja moottori tai akku lakkaa toimimasta. Säätöpaneelin ylikuumenemisen varoitusvalo palaa tai vilkkuu, kun tämä toiminto on käynnissä.

Jos ylikuumenemisen suojatoiminto käynnistyy, anna työkalun jäähtyä tarpeeksi (ainakin 30 minuuttia). Työkalu on valmis käyttöön, kun ylikuumene-

• misen varoitusvalo on sammunut.

Vältä työkalun käyttöä tavalla, joka kytkee ylikuumenemisen suojatoiminnon toistuvasti.

Jos työkalua käytetään jatkuvasti raskaasti kuormitetussa tilassa tai jos sitä käytetään kuumassa ympäristössä (esim. kesähelteellä), ylikuumenemisen suojatoiminto saattaa käynnistyä usein.

Jos työkalua käytetään kylmässä ympäristössä (kuten talvella) tai jos se pysäytetään usein käytön aikana, ylikuumenemisen suojatoiminto ei kenties käynnisty.

- 119 -

Sammunut

(normaali toiminta)

Vilkkuu

(Ei varausta)

Akun suojatoiminto käynnistynyt

Litiumioniakun liiallinen (täydellinen) purkautuminen lyhentää akun käyttöikää huomattavasti. Ruuvinvääntimessä on suojatoiminto, joka estää akun liiallisen purkautumisen.

• Akun suojatoiminto kytkeytyy ennen kuin akku menettää varauksensa ja alhaisen akkujännitteen varoitusvalo vilkkuu.

• Jos huomaat, että alhaisen akkujännitteen varoitusvalo vilkkuu, vaihda akku välittömästi.

[Akku]

Akun oikea käyttö

Li-ioniakku (EY9L60)

Jotta li-ioniakku kestää mahdollisimman pitkään, pane se säilöön käytäön jälkeen lataamatta sitä.

Kun akku ladataan, varmista, että akkulaturin liittimissä ei ole vieraita aineita kuten pölyä tai vettä. Jos liittimistä löytyy vieraita aineita, puhdista liittimet ennen akun lataamista.

Akkuliittimissä käytön aikana olevat vieraat aineet kuten pöly ja vesi saat-

• tavat heikentää akun käyttöikää.

Kun akkua ei käytetä, pidä se poissa metalliesineiden kuten paperiliittimien, kolikoiden, avainten, naulojen, ruuvien tai muiden pienten metalliesineiden lähettyviltä, jotka saattavat aiheuttaa liitännän liittimestä toiseen.

Akkuliittimien saattaminen oikosulkuun saattaa aiheuttaa kipinöitä, palovammoja tai tulipalon.

• Kun käytät akkua, varmista, että työskentelypaikassa on hyvä ilmanvaihto.

• Kun akku otetaan pois työkalusta, pane akkukotelon kansi heti kiinni, jotta akkuliittimiin ei pääse pölyä tai likaa eikä synny oikosulkua.

Akun kestoikä

Ladattavien akkujen käyttöaika on rajoitettu. Jos käyttöaika on erittäin lyhyt kunnollisen latauksen jälkeen, vaihda akku uuteen.

Akun kierrätys

HUOMIO:

Ympäristön suojelemiseksi ja materiaalien kierrättämiseksi akku on vietävä hävitettäväksi erityiseen keräyspisteeseen, jos sellainen on maassasi.

[Akkulaturi]

Lataus

Yleisiä huomautuksia koskien

Li-ioni akkuja

• Jos akun lämpötila laskee alle −10°C

(14°F), lataus loppuu automaattisesti, jotta saadaan estettyä akun heikkeneminen.

Yleisiä huomautuksia koskien

Li-ioni/Ni-MH/Ni-Cd akkuja

• Käyttöympäristö: 0°C (32°F) −40°C

(104°F).

Jos akkua käytetään alle 0°C (32°F) lämpötilassa, laitteessa saattaa ilmetä

• toimintahäiriöitä.

Kun kylmää akkua (alle 0°C (32°F)) ladataan lämpimässä paikassa, on hyvä antaa akun lämmetä ennen latausta

Anna laturin jäähtyä ladatessasi kahta tai useampaa akkua peräkkäin.

Älä missään tapauksessa työnnä sormiasi latauspesään.

TÄRKEÄ HUOMAUTUS:

Tulipalovaaran ja akkulaturin vahingoittumisen estämiseksi:

- 120 -

Älä käytä moottorin generaattoria virtalähteenä.

Älä peitä laturin tai akkuyksikön tuuletusaukkoja.

Irrota laturi verkosta, kun sitä ei käytetä.

Li-ioniakku

HUOMAUTUS:

Akkua ei ole ladattu kokonaan liikkeessä. Akku on ladattava ennen käyttöä.

Latauslaite (EY0L80)

1. Kytke laturin pistoke vaihtovirtaverkon pistorasiaan.

HUOMAUTUS:

Pieniä kipinöitä saattaa syntyä, kun pistoke kytketään verkkoon, mutta turvallisuuden kannalta tässä ei ole mitään vaarallista.

2. Paina akku riittävän syvälle latauslaitteeseen.

1. Aseta sovitusmerkit vastakkain ja aseta akku laturin liittimeen.

2. Siirrä eteenpäin nuolen osoittamaan suuntaan.

Sovitusmerkit

3. Latauksen merkkivalo palaa latauksen aikana.

Kun akku on ladattu, latauksen merkkivalo alkaa vilkkua nopeasti ja laitteen sisäänrakennettu kytkin katkaisee latauksen automaattisesti estäen ylilatautumisen.

• Latausta ei tapahdu, jos akku on liian lämmin. Oranssi valmiusvalo syttyy ja palaa siihen asti, kunnes akku jäähtyy.

Oranssi valmiustilan lamppu vilkkuu, kunnes akku on jäähtynyt.

Lataus alkaa sitten automaattisesti.

4. Latauslamppu (vihreä) vilkkuu hitaasti, kun akku on latautunut noin 80%.

5. Kun lataus on suoritettu, latauslamppu alkaa vilkkua nopeasti vihreänä.

6. Jos akun lämpötila on 0°C astetta tai sitä vähemmän, täyteen lataus kestää tavallista kauemmin.

Vaikka akku on ladattu täyteen, sen teho on noin 50% tavallisessa lämpötilassa ladattuun täyteen akkuun verrattuna.

7. Jos virran merkkivalo ei syty välittömästi sen jälkeen, kun laturi on kytketty pistorasiaan tai jos latauslamppu ei vilku nopeasti vihreänä normaalin latausajan jälkeen, pyydä neuvoa valtuutetulta huoltokeskukselta.

8. Jos kokonaan ladattu akku asetetaan uudelleen laturiin, latauslamppu saattaa syttyä palamaan. Muutaman minuutin kuluttua latauslamppu vilkkuu jälleen nopeasti, mikä tarkoittaa, että lataus on valmis.

9. Poista akku pitäessäsi akun vapautuspainiketta ylhäällä.

Akun vapautuspainike

Ni-MH/Ni-Cd akku

HUOMAUTUS:

Kun lataat akkupakettia ensimmäistä kertaa tai pitkällisen säilytyksen jälkeen, lataa sitä noin 24 tunnin ajan, jotta akkujen koko kapasiteetti saadaan käyttöön.

Latauslaite (EY0L80)

1. Kytke laturin pistoke vaihtovirtaverkon pistorasiaan.

HUOMAUTUS:

Pieniä kipinöitä saattaa syntyä, kun pistoke kytketään verkkoon, mutta turvallisuuden kannalta tässä ei ole mitään vaarallista.

2. Paina akku riittävän syvälle latauslaitteeseen.

3. Latauksen merkkivalo palaa latauksen aikana.

Kun akku on ladattu, latauksen merkkivalo alkaa vilkkua nopeasti ja laitteen sisäänrakennettu kytkin katkaisee latauksen automaattisesti estäen ylilatautumisen.

• Latausta ei tapahdu, jos akku on liian lämmin. Oranssi valmiusvalo syttyy ja palaa siihen asti, kunnes akku jäähtyy.

Oranssi valmiustilan lamppu vilkkuu, kunnes akku on jäähtynyt.

Lataus alkaa sitten automaattisesti.

4. Kun lataus on suoritettu, latauslamppu alkaa vilkkua nopeasti vihreänä.

5. Jos latauslamppu ei syty välittömästi sen jälkeen, kun laturi on kytketty pistorasiaan tai jos latauslamppu ei vilku nopeasti vihreänä normaalin latausajan kuluttua, pyydä neuvoa valtuutetulta huoltokeskukselta.

6. Jos kokonaan ladattu akku asetetaan uudelleen laturiin, latauslamppu saattaa syttyä palamaan. Muutaman minuutin kuluttua latauslamppu vilkkuu jälleen nopeasti, mikä tarkoittaa, että lataus on valmis.

- 121 -

LAMPUN MERKINNÄT

Palaa vihreänä

Laturi on kytketty verkkoon.

Valmis lataukseen.

Vilkkuu nopeasti vihreänä

Lataus on valmis. (Täysi lataus)

Vilkkuu vihreänä

Akku on latautunut noin 80%. (Käyttö mahdollista. Vain Liion.)

Palaa vihreänä

Lataa parhaillaan.

Palaa oranssina

Akku on viileä.

Akku latautuu hitaasti akun kuormituksen vähentämiseksi.

(Vain Li-ion.)

Vilkkuu oranssina

Akkupaketti on lämmin. Lataus alkaa, kun akkupaketin lämpötila laskee.

Jos akun lämpötila on -10°C astetta tai vähemmän, latauslamppu (oranssi) alkaa myös vilkkua. Lataus alkaa, kun akun tilan lämpötila nousee. (Vain Li-ion.)

Lataustilan lamppu

Vasen: vihreä Oikea: oranssi näkyy.

Sekä oranssi että vihreä vilkkuvat nopeasti

Akkupaketti on lämmin. Lataus alkaa, kun akkupaketin lämpötila laskee.

- 122 -

Tietoja vanhojen laitteiden ja käytettyjen paristojen keräyksestä ja hävittämisestä

N ä m ä m e r k i n n ä t t u o t t e i s s a , p a k k a u k s i s s a j a / t a i n i i h i n liitetyissä dokumenteissa tarkoittavat, että käytettyjä sähkö- ja elektroniikkalaitteita sekä paristoja ei tule sekoittaa tavalliseen kotitalousjätteeseen. Vanhojen tuotteiden ja käytettyjen paristojen asianmukainen käsittely, talteen ottaminen ja kierrätys edellyttävät niiden viemistä tarjolla oleviin keräyspisteisiin kansallisten määräysten sekä direktiivien 2002/96/EC ja 2006/66/EC mukaisesti.

Kun hävität tuotteet ja paristot asianmukaisesti, autat säilyttämään arvokkaita luonnonvaroja sekä ehkäisemään ihmisen terveydelle ja ympäristölle haitallisia vaikutuksia, joita vääränlainen jätteenkäsittely voi aiheuttaa.

Ota yhteys asuinkuntasi viranomaisiin, jätteenkäsittelystä vastaavaan tahoon tai tuotteiden ostopaikkaan saadaksesi lisätietoja vanhojen tuotteiden ja paristojen keräyksestä ja kierrätyksestä.

Tuotteiden epäasianmukaisesta hävittämisestä saattaa seurata kansallisessa lainsäädännössä määrätty rangaistus.

Yrityksille Euroopan unionissa

Lisätietoja sähkö- ja elektroniikkalaitteiden hävittämisestä saat jälleenmyyjältä tai tavarantoimittajalta.

[Tietoja hävittämisestä Euroopan unionin ulkopuolella]

Nämä merkinnät ovat voimassa ainoastaan Euroopan unionin alueella. Ota yhteys paikallisiin viranomaisiin tai jälleenmyyjään saadaksesi tietoja oikeasta jätteenkäsittelymenetelmästä.

Paristomerkintää koskeva huomautus (alla kaksi esimerkkiä merkinnöistä):

Tämä merkki voi olla käytössä yhdessä kemiallisen merkinnän kanssa. Siinä tapauksessa merkki noudattaa kyseistä kemikaalia koskevan direktiivin vaatimuksia.

- 123 -

Puhdista laite pyyhkimällä se pehmeällä, kuivalla kankaalla. Älä käytä märkää kangasta tai bensiiniä, tinneriä tai muita haihtuvia aineita puhdistukseen.

Käytä ainoastaan istukan koolle sopivia hylsyjä ja bitsiadaptereita.

SUURIMMAT SUOSITELLUT KAPASITEETIT

Malli

Ruuvaus

Poraus

Koneruuvi

Puuruuvi

Itseporautuva ruuvi

Puu

Metalli

Muuraustyöhön

EY7460

---

EY7960

M8

ø 10 mm (3/8")

ø 6 mm (15/64")

ø 38 mm (1-1/2")

ø 13 mm (1/2")

13 mm (1/2")

PÄÄLAITE

Malli

Moottorin jännite

Nopeus ilman kuormaa

Iskumäärä per minuutti

Pieni

Suuri

Pieni

Suuri

Kiinnityslaitteen kapasiteetti

Kytkimen vääntömomentti

Kokonaispituus

Paino (akku mukaan luettuna:

EY9L60)

EY7460 EY7960

Tasavirta 21,6 V

100 – 400 min

-1

(kierrosta minuutissa)

350 – 1500 min -1 (kierrosta minuutissa)

---

---

180 – 7200 min

-1

(bpm)

6300 – 27000 min -1 (bpm)

ø 1,5 mm – ø 13 mm (1/16" – 1/2")

Noin 1,0 N·m (10 k f-cm, 8,8 in-lbs) –

6,9 N·m (70 k f-cm, 61 in-lbs)

232 mm (9-1/8") 245 mm (9-5/8")

2,45 k (5,39 lbs)

2,55 k (5,61 lbs)

- 124 -

AKKUPAKETTI

Malli

Akun säilytys

Akun jännite

Kapasiteetti

EY9L60

Li-ioniakku

Tasavirta 21,6 V (3,6 V × 6 kennoa)

3 Ah

AKKULATURI

Malli

Teho

Paino

[Li-ioniakku]

EY0L80

Katso laturin pohjassa olevaa arvokilpeä.

0,95 k (2,1 lbs)

Latausaika

3 Ah

14,4 V

EY9L40

Käytettävissä: 35 min.

Täysi: 50 min.

21,6 V

EY9L60

Käytettävissä: 45 min.

Täysi: 60 min.

28,8 V

EY9L80

Käytettävissä: 55 min.

Täysi: 70 min.

[Ni-MH/Ni-Cd akku]

Latausaika

1,2 Ah

1,7 Ah

2 Ah

3 Ah

3,5 Ah

7,2 V

EY9065

EY9066

9,6 V

EY9080

EY9086

20 min.

12 V

EY9001

EY9006

EY9180

EY9182

25 min.

EY9101

EY9103

EY9168 EY9188

EY9106

EY9107

EY9108

30 min.

15,6 V

EY9136

18 V

EY9200 EY9230

45 min.

EY9201 EY9231 EY9251

55 min.

65 min.

24 V

EY9116

EY9117

60 min.

EY9210

90 min.

HUOMAUTUS: Taulukko saattaa sisältää malleja, jotka eivät ole myynnissä

Suomessa. Katso tietoja uusimmasta yleisesitteestä.

HUOMAUTUS: Katso jälleenmyyjän yhteystiedot oheisesta takuukortista.

- 125 -

Эти инструменты можно использовать для вворачивания шурупов в режиме захвата и сверления отверстий в дереве и металле в режиме сверления. Модель EY7960 дополнительно может использоваться для сверления отверстий в мягком бетоне и подобных материалах в ударном режиме.

Перед использованием прочтите брошюру “Инструкция по технике безопасности”, а также следующее.

ПРАВИЛА ТЕХНИКИ

БЕЗОПАСНОСТИ

1) Пользуйтесь средствами защиты

слуха.

Шум может стать причиной потери слуха.

2) Используйте дополнительную

рукоятку, поставляемую с инструментом.

Потеря контроля может привести к травме.

3) При работе на механизирован-

ных инструментах, где режущий инструмент может войти в контакт со скрытой электропроводкой, удерживайте эти инструменты за изолированные поверхнос-

ти (ручки и т.д.); контакт с проводом под напряжением передаст напряжение на открытые металлические части инструмента, и оператор получит электрический удар.

4) Используйте противопылевую маску, если в ходе работе образуется пыль.

5) Помните, что данный инструмент всегда находится в рабочем состоянии, поскольку его не требуется включать в электрическую розетку.

6) При сверлении отверстий или завинчивании шурупов внутрь стен, полов и т.п. инструмент может коснуться электрических проводов, находящихся под напряжением.

- 126 -

НЕ КАСАЙТЕСЬ ШЕСТИГРАННО-

ГО ПАТРОНА БЫСТРОГО ПОДСО-

ЕДИНЕНИЯ, А ТАКЖЕ КАКИХ-ЛИ-

БО ДРУГИХ ПЕРЕДНИХ МЕТАЛЛИ-

ЧЕСКИХ ДЕТАЛЕЙ ИНСТРУМЕН-

ТА! Если Вы завинчиваете шуруп или забиваете его внутрь провода, находящегося под напряжением, во избежание поражения электрическим током удерживайте инструмент только за пластмассовую рукоятку.

7) Если насадка была зажата, немедленно выключите главный выключатель во избежание перегрузки, которая может повредить батарейный блок или мотор.

Для освобождения заклинившихся насадок используйте реверсивное движение.

8) НЕ используйте рычаг переключения вперед/назад, когда главный выключатель находится во включенном положении. Батарея быстро разрядится, а устройство может быть повреждено.

9) Во время зарядки зарядное устройство может слегка нагреться.

Это нормально.НЕ заряжайте батарею в течение длительного периода времени.

10) При хранении или переноске инструмента, установите рычаг переключения вперед/назад в центральное (нейтральное) положение.

11) Не перегружайте инструмент, удерживая переключатель регулировки скорости в промежуточном положении (режим регулировки скорости), что приведет к остановке мотора.

12) Не используйте селекторный переключатель скорости (НИЗКАЯ-ВЫ-

СОКАЯ), одновременно нажимая на переключатель регулировки скорости. Это может привести к быстрой разрядке батареи или к повреждению внутреннего механизма мотора.

13) В соответствии с Федеральным Законом России “О защите прав потребителей”, срок службы для данного изделия равен 7 годам, 1200

зарядкам (только для батарейного блока) с даты производства при условии, что изделие используется в строгом соответствии с настоящей инструкцией по эксплуатации и применимыми техническими стандартами.

Панасоник Электрик Воркс Ко.,

Лтд.

Символ

V

Значение

Вольты

Постоянный ток n

0

… мин

-1

Скорость без нагрузки

Число оборотов или возвратно-поступательных движений в минуту

Вращение вперед

Вращение назад

Вращение с долблением

Только вращение.

Перед использованием прочтите инструкцию по эксплуатации.

Только для использования внутри помещений.

ОСТОРОЖНО!

Не используйте другие батарейные блоки, кроме блоков фирмы Panasonic, которые разработаны специально для аккумуляторных инструментов.

Не бросайте батарейный блок в огонь и не подвергайте его действию высоких температур.

Не вставляйте в батарейный блок, например, гвозди, не подвергайте его ударам, не разбирайте и не пытайтесь модифицировать.

Не допускайте контакта металлических предметов с контаками батарейного блока.

Не переносите и не храните батарейный блок в одной сумке с гвоздями или другими металлическими предметами.

Не заряжайте батарейный блок в помещении с высокой температурой, возле источников тепла или на солнце. В противном случае блок может перегреться, загореться или взорваться.

Всегда используйте для зарядки только специальное зарядное устройство. В противном случае блок может потечь, загореться или взорваться.

После снятия батарейного блока с инструмента или зарядного устройства, всегда устанавливайте на место крышку блока. В противном случае контакты батареи могут быть замкнуты, что может привести к пожару.

- 127 -

Закрепление или снятие насадки

ПРИМЕЧАНИЕ:

При закреплении или снятии насадки отсоедините батарейный блок от инструмента или переместите рычаг в центральное положение (нейтральное).

Данный инструмент оснащен бесключевым зажимным патроном.

1. Закрепление

Вставьте насадку и поверните блокирующую втулку по часовой стрелке (если смотреть спереди), чтобы надежно затянуть ее, пока она не перестанет щелкать.

Закрепление или снятие батарейного блока

1. Для подсоединения батарейного блока:

Поравняйте метки совмещения и прикрепите батарейный блок.

• Сдвиньте батарейный блок, пока он не зафиксируется на месте.

Метки совмещения

2. Для снятия батарейного блока:

Нажмите на кнопку спереди, чтобы освободить батарейный блок.

Кнопка

Блокирующая втулка

2. Снятие

Поверните блокирующую втулку против часовой стрелки (если смотреть спереди), а затем снимите насадку.

Поддерживающая рукоятка

Установите поддерживающую рукоятку в удобное для Вас положение, и надежно затяните ее.

ПРИМЕЧАНИЕ:

Если в патроне появится чрезмерный люфт, зафиксируйте дрель на месте, и откройте губки патрона, повернув блокирующую втулку, и затяните винт (левосторонний винт), поворачивая его с помощью отвертки против часовой стрелки (если смотреть спереди).

Затянуть

Ослабить

Снимите рукоятку при помещении инструмента в футляр для хранения.

- 128 -

IV. ФУНКЦИОНИРО-

ВАНИЕ

[Главный блок]

Функционирование переключателя

1. Скорость возрастает с увеличением нажима на переключатель. Начиная работу, слегка нажмите на переключатель, чтобы медленно начать вращение.

2. Электронный контроллер отдачи придает сильный крутящий момент даже при низкой скорости.

3. При отпускании переключателя срабатывают тормоза и мотор немедленно останавливается.

ПРИМЕЧАНИЕ:

При срабатывании тормозов может быть слышен звук торможения. Это является нормальным явлением.

Функционирование пускового выключателя и рычага переключения вперед/назад

Вперед Назад

Нейтральное

ВНИМАНИЕ:

Для предотвращения повреждения не используйте рычаг переключения вперед/назад до тех пор, пока насадка полностью не остановится.

Ф у н к ц и о н и р о в а н и е переключателя вращения вперед

1. Нажмите рычаг для вращения вперед.

2. Слегка нажмите пусковой выключатель, чтобы начать медленное вращение инструмента.

3. Скорость возрастает с увеличением нажима на переключатель для эффективной затяжки шурупов и сверления. При отпускании переключателя срабатывают тормоза и патрон немедленно останавливается.

4. После использования установите рычаг в центральное (нейтральное) положение.

Функционирование переключателя вращения назад

1. Нажмите рычаг для вращения назад.

Перед использованием проверьте направление вращения.

2. Слегка нажмите пусковой выключатель, чтобы начать медленное вращение инструмента.

3. После использования установите рычаг в центральное (нейтральное) положение.

Установка крутящего момента муфты

Установите значение крутящего момента в одну из 18 установок муфты или в положение “ ” (EY7460).

Установите значение крутящего момента в одну из 18 установок муфты или в положение “ ”, “ ” (EY7960).

ПРИМЕЧАНИЕ:

Всегда убеждайтесь в том, что инструмент остановлен и выведен из рабочего положения, перед тем, как выбрать режим долбления, находясь в режиме сверления, или переключиться в режим сверления из режима долбления путем вращения рукоятки муфты.

- 129 -

ВНИМАНИЕ:

Перед началом работы установите захват муфты возле этой метки ( ).

Выбор скорости

Выберите низкую или высокую скорость в соответствии с применением.

НИЗКАЯ

ВЫСОКАЯ

Чем сильнее нажимается переключатель регулировки переменной скорости, тем выше становится скорость.

ВНИМАНИЕ:

Проверьте селекторный переключатель скорости перед его использованием.

Используйте низкую скорость вращения, если во время работы нужен высокий крутящий момент. (Использование высокой скорости в случае, если требуется высокий крутящий момент, может привести к поломке мотора).

Не используйте селекторный переключатель скорости (НИЗКАЯ-

ВЫСОКАЯ), одновременно нажимая на переключатель регулировки скорости. Это может привести к быстрой разрядке батареи или к повреждению внутреннего механизма мотора.

* Информацию о технических характеристиках см. в пункте “МАКСИ-

МАЛЬНЫЕ РЕКОМЕНДУЕМЫЕ НА-

ГРУЗКИ”.

ВНИМАНИЕ:

Для предотвращения чрезмерного повышения температуры поверхности инструмента не работайте с инструментом непрерывно с использованием двух или более батарейных блоков. Перед переключением на другой батарейный блок требуется некоторое время для остывания инструмента.

Не закрывайте вентиляционные отверстия по бокам корпуса во время работы. В противном случае функционирование машины будет подвергаться негативному влиянию, что может привести к ее повреждению.

НЕ подвергайте инструмент (мотор) чрезмерной нагрузке. Это может привести к повреждению устройства.

Используйте инструмент таким образом, чтобы предотвратить попадание воздуха из вентиляционных отверстий на корпусе прямо на кожу. В противном случае это может вызвать ожоги.

Функция блокировки насадкиn

1. С выключенным пусковым переключателем и зафиксированной на месте насадкой-отверткой, данный инструмент может использоваться в качестве ручной отвертки (до 40 Н·м, 408 кгс-см).

В патроне будет присутствовать небольшой люфт, что не является неисправностью.

2. Данная особенность удобна для затягивания шурупов, которые требуют большего крутящего момента, чем максимальный крутящий момент дрели (положение на муфте), для усиления затяжки шурупа или для ослабления чрезмерно затянутого шурупа.

- 130 -

Панель управления (2) Предупреждающая лампочка перегрева

(1)

(3)

(2)

(1) Светодиодная подсветка

Перед использованием светодиодной подсветки всегда однократно отключайте питание.

Нажмите кнопку светодиодной подсветки.

Подсветка горит при очень низком токе и не оказывает неблагоприятного воздействия на производительность инструмента во время работы или на емкость его батареи.

ВНИМАНИЕ:

Встроенная светодиодная подсветка предназначена для временного освещения небольшой рабочей зоны.

Не используйте ее в качестве замены постоянного фонарика, так как она не обладает достаточной яркостью.

Светодиодная лампа выключается, если инструмент не используется в течение 5 минут.

Внимание : НЕ СМОТРЕТЬ НА ЛУЧ.

Использование органов управления или регулировок, либо выполнение процедур иным образом, чем указано в данной инструкции, может привести к попаданию под воздействие опасного излучения.

Выключена

(обычная работа)

Светящийся:

Перегрев

(двигателя)

Мигает:

Перегрев

(батарея)

Указывает на то, что работа была остановлена из-за перегрева батареи.

Для защиты двигателя и батереи, выполняйте следующее при проведении этой операции.

• Если двигатель или батеря стали

• горячими, сработает защита от перегрева и двигатель или батарея завершат работу. При срабатывании защиты на панели управления начнет светиться или мигать предупреждающая ламочка.

В случае включения функции защиты от перегрева дайте инструмен-

• ту основательно остыть (по меньшей мере в течение 30 минут). Инструмент будет готов к работе после выключения предупреждающей лампочки.

Избегайте использования инструмента таким образом, чтобы это приводило к неоднократному включению функции защиты от перегрева.

Если инструмент постоянно работает в режиме высокой нагрузки или используется при высокой температуре (например, летом), защита от перегрева будет срабатывать чаще.

Если инструмент используется при низкой температуре (например, зимой) или часто останавливается при работе, функция защиты от перегрева включаться не будет.

- 131 -

(3) Предупреждающая лампочка низкого заряда батареи

Выключена

(обычная работа)

Мигает

(Зарядка не производится)

Включена функция защиты батареи

Чрезмерная (полная) разрядка литий-ионных батарей резко сокращает срок их службы. Данная дрель оснащена функцией защиты батареи, которая предназначена для предотвращения чрезмерной разрядки батарейного блока.

• Функция защиты батареи активируется непосредственно перед тем, как батарея потеряет свой заряд, что заставляет мигать предупреждающую лампочку низкого заряда батареи.

• Если вы заметили, что предупреждающая лампочка низкого заряда батареи мигает, немедленно зарядите батарейный блок.

[Батарейный блок]

Для надлежащего использования батарейного блока

Литий-ионный батарейный блок (EY9L60)

Для достижения оптимального срока службы батареи храните литийионный батарейный блок в следующих условиях, не заряжая его.

При замене батарейного блока убедитесь в том, что на клеммах зарядного устройстве батареи нет посторонних веществ, таких как пыли и воды и т.п. Очищайте клеммы перед зарядкой батарейного блока, если на них обнаружены посторонние вещества.

Такие посторонние вещества, как пыль и вода, могут влиять на срок работы клемм батарейного блока.

• Если батарейный блок не используется, храните его подальше от таких металлических предметов, как скрепки, монеты, ключи, гвозди, шурупы, или других мелких металлических предметов, которые могут привести к контакту одной клеммы с другой.

Хранение батарейных блоков вместе может стать причиной возникно-

• вения искр, ожогов или пожара.

Во время работы с батарейным

• блоком убедитесь, что рабочее помещение хорошо проветривается.

При извлечении батарейного блока из основного корпуса инструмента, немедленно замените крышку батарейного блока для предотвращения загрязнения клемм батареи пылью и грязью, что может вызвать короткое замыкание.

Срок службы батарейного блока

Аккумуляторные батареи имеют ограниченный срок службы. Если после зарядки время функционирования становится чрезмерно коротким, замените батарейный блок на новый.

Утилизация батареи

ВНИМАНИЕ:

В целях защиты окружающей среды и утилизации материалов, убедитесь, что она утилизирована в официально предназначенном месте, если таковые есть в Вашей стране.

- 132 -

[Зарядное устройство]

Зарядка

Общие меры предосторожности для литий-ионного/никельметаллогидридного/ никелькадмиевого батарейного блока

• Если температура батарейного блока опустится ниже приблизительно

−10°C (14°F), зарядка автоматически прекратится для предотвращения ухудшения характеристик батареи.

Общие меры предосторожности для литий-ионного/никельметаллогидридного/никелькадмиевого батарейного блока

• Диапазон температуры окружающей среды составляет от 0°C (32°F) до 40°C (104°F).

Если батарейный блок будет ис-

• пользоваться при температуре батареи ниже 0°C (32°F), инструмент может не функционировать надлежащим образом.

При зарядке холодного батарейного блока (с температурой ниже

0°C (32°F)) в теплом месте, оставьте батарейный блок в этом месте и

• подождите более одного часа, пока батарея нагреется до уровня температуры окружающей среды.

Охладите зарядное устройство при последовательной зарядке более чем двух батарейных блоков.

Не вставляйте Ваши пальцы в контактные отверстия, когда Вы держите зарядное устройство, а также в других случаях.

Литий-ионный батарейный блок

ПРИМЕЧАНИЕ:

Ваш батарейный блок не является полностью заряженным во время покупки. Не забудьте зарядить его перед использованием.

Зарядное устройство (EY0L80)

1. Включите зарядное устройство в штепсельную розетку переменного тока.

ПРИМЕЧАНИЕ:

При подключении штепсельной вилки к источнику питания переменного тока могут появиться искры, но это не представляет проблему с точки зрения безопасности.

2. Плотно вставьте батарейный блок в зарядное устройство.

1. Поравняйте метки совмещения и поместите батарею в углубление на зарядном устройстве.

2. Сдвиньте его вперед в направлении стрелки.

Метки совмещения

ВНИМАНИЕ:

Для предотвращения риска пожара или повреждения зарядного устройства.

Не используйте в качестве источника питания генератор двигателя.

Не блокируйте вентиляционные отверстия на зарядном устройстве и батарейном блоке.

Выключите зарядное устройство из штепсельной розетки, если оно не используется.

- 133 -

3. Во время зарядки будет гореть лампочка зарядки.

После завершения зарядки автоматически сработает внутренний электронный переключатель, предотвращая чрезмерную зарядку.

• Зарядка не начнется, если батарейный блок слишком горячий (например, непосредственно после функционирования при большой нагрузке).

Оранжевая лампочка режима ожидания будет мигать, пока батарея не остынет.

Затем зарядка начнется автоматически.

4. Лампочка зарядки (зеленая) будет медленно мигать, как только батарея будет заряжена примерно на 80%.

5. После завершения зарядки лампочка зарядки начнет быстро мигать зеленым светом.

6. Если температура батарейного блока составляет 0ºC или меньше, полная зарядка батарейного блока займет больше времени, чем обычное время зарядки.

Даже после полной зарядки батарея будет иметь приблизительно

50% мощности батареи, полностью заряженной при обычной рабочей температуре.

7. Если лампочка питания не загорится немедленно после включения зарядного устройства, или если по истечении стандартного времени лампочка не начнет быстро мигать зеленым светом, обратитесь в уполномоченный сервисный центр.

8. Если полностью заряженный батарейный блок снова вставить в зарядное устройство, загорится лампочка зарядки. Через несколько минут лампочка зарядки может начать быстро мигать, показывая, что зарядка завершена.

9. Извлеките аккумуляторный блок, пока кнопка деблокировки аккумуляторного блока находится в выдвинутом положении.

Кнопка деблокировки аккумуляторного блока

Никель-металлогидридный/ никель-кадмиевый батарейный блок

ПРИМЕЧАНИЕ:

При первой зарядке батарейного блока, или после длительного хранения, заряжайте его в течение около 24 часов, чтобы довести батарею до полной зарядной емкости.

Зарядное устройство (EY0L80)

1. Включите зарядное устройство в штепсельную розетку переменного тока.

ПРИМЕЧАНИЕ:

При подключении штепсельной вилки к источнику питания переменного тока могут появиться искры, но это не представляет проблему с точки зрения безопасности.

2. Плотно вставьте батарейный блок в зарядное устройство.

3. Во время зарядки будет гореть лампочка зарядки.

После завершения зарядки автоматически сработает внутренний электронный переключатель, предотвращая чрезмерную зарядку.

• Зарядка не начнется, если батарейный блок слишком горячий (например, непосредственно после функционирования при большой нагрузке).

Оранжевая лампочка режима ожидания будет мигать, пока батарея не остынет.

4. После завершения зарядки лампочка зарядки начнет быстро мигать зеленым светом.

5. Если лампочка зарядки не загорится немедленно после включения зарядного устройства, или если по истечении стандартного времени лампочка не начнет быстро мигать зеленым светом, обратитесь в уполномоченный сервисный центр.

6. Если полностью заряженный батарейный блок снова вставить в зарядное устройство, загорится лампочка зарядки. Через несколько минут лампочка зарядки может начать быстро мигать, показывая, что зарядка завершена.

- 134 -

СВЕТОВЫЕ ИНДИКАТОРЫ

Высвечивание зеленым светом

Зарядное устройство подключено к штепсельной розетке переменного тока. Готово к зарядке.

Быстрое мигание зеленым светом

Зарядка завершена. (Полная зарядка.)

Мигание зеленым светом

Батарея заряжена приблизительно на 80%. (Пригодная к использованию зарядка. Только литий-ионная батарея)

Высвечивание зеленым светом

Выполняется зарядка.

Высвечивание оранжевым светом

Батарейный блок холодный.

Батарейный блок заряжается медленно, чтобы снизить нагрузку на батарею. (Только литий-ионная батарея)

Мигание оранжевым светом

Батарейный блок горячий. Зарядка начнется, когда температура батарейного блока упадет.

Если температура батарейного блока составляет -10ºC или меньше, лампочка зарядки (оранжевая) также начнет мигать. Зарядка начнется тогда, когда температура батарейного блока повысится. (Только литий-ионная батарея).

Лампочка состояния зарядки

Левая: зеленая Правая: оранжевая будут высвечиваться.

Быстрое мигание одновременно оранжевым и зеленым светом

Зарядка невозможна. Батарейный блок засорен пылью или неисправен.

Информация по обращению с отходами для стран, не входящих в Европейский Союз

Действие этих символов распространяется только на Европейский Союз.

Если Вы собираетесь выбросить данные элементы, узнайте в местных органах власти или у дилера, как следует поступать с отходами такого типа.

- 135 -

Для протирания устройства используйте сухую мягкую ткань. Не используйте для очистки влажную ткань, разбавитель, бензин или прочие летучие растворители.

Используйте только насадки, подходящие по размеру к зажимному патрону.

МАКСИМАЛЬНЫЕ РЕКОМЕНДУЕМЫЕ НАГРУЗКИ

Модель

Завинчивание шурупа

Сверление

Крепежный винт

Шуруп для дерева

Шуруп-саморез

Для дерева

Для металла

Для кирпичной кладки

EY7460

---

M8

ø 10 мм (3/8")

ø 6 мм (15/64")

ø 38 мм (1-1/2")

ø 13 мм (1/2")

EY7960

13 мм (1/2")

ОСНОВНОЕ УСТРОЙСТВО

Модель

Напряжение электромотора

Скорость без нагрузк

Низкая

Высокая

Число ударов в минуту

Низкая

Высокая

Диапазон размеров зажимного патрона

Крутящий момент муфты

Общая длина

Вес (с батарейным блоком:

EY9L60)

EY7460 EY7960

Постоянного тока 21,6 В

100 – 400 мин -1 (об/мин)

350 – 1500 мин -1 (об/мин)

---

---

1800 – 7200 мин -1 (удар/мин)

6300 – 27000 мин

-1

(удар/мин)

ø 1,5 мм – ø 13 мм (1/16" – 1/2")

Приблиз. 1,0 Н·м (10 кгс-см, 8,8 дюйм-фунт) –

6,9 Н·м (70 кгс-см, 61 дюйм-фунт)

232 мм (9-1/8") 245 мм (9-5/8")

2,45 кг (5,39 фунта) 2,55 кг (5,61 фунта)

БАТАРЕЙНЫЙ БЛОК

Модель

Используемая батарея

Напряжение батареи

Емкость

EY9L60

Литий-ионная батарея

21,6 В постоянного тока (3,6 В × 6 элементов)

3 Амперчас

- 136 -

ЗАРЯДНОЕ УСТРОЙСТВО

Модель

Параметры

Вес

EY0L80

См. табличку с электрическими параметрами на нижней поверхности зарядного устройства.

0,95 кг (2,1 фунта)

[Литий-ионный батарейный блок]

Время зарядки

3 Амперчас

14,4 B

EY9L40

Пригодное для применения: 35 мин.

Полное: 50 мин.

21,6 B

EY9L60

Пригодное для применения: 45 мин.

Полное: 60 мин.

28,8 B

EY9L80

Пригодное для применения: 55 мин.

Полное: 70 мин.

[Никель-металлогидридный/никель-кадмиевый батарейный блок]

Время зарядки

1,2 Амперчас

1,7 Амперчас

2 Амперчас

3 Амперчас

3,5 Амперчас

7,2 B

EY9065

EY9066

9,6 B

EY9080

EY9086

20 мин

12 B

EY9001

EY9006

EY9180

EY9182

25 мин

EY9101

EY9103

EY9168 EY9188

EY9106

EY9107

EY9108

30 мин

15,6 B

EY9136

18 B

EY9200 EY9230

45 мин

EY9201 EY9231 EY9251

55 мин 65 мин

24 B

EY9116

EY9117

60 мин

EY9210

90 мин

ПРИМЕЧАНИЕ: Данная таблица может включать модели, которые отсутствуют в

Вашем регионе. Пожалуйста, обратитесь к каталогу.

Пожалуйста, обратитесь к самому последнему общему каталогу.

ПРИМЕЧАНИЕ: Имя и адрес дилера см. в прилагаемом гарантийном формуляре

- 137 -

ВИКОРИСТАННЯ

ЗА ПРИЗНАЧЕН-

Ці інструменти можна використовувати для вкручування шурупів в режимі захвату і свердління отворів в дереві і металі в режимі свердління. Модель

EY7960 додатково може використовуватися для свердління отворів в м'якому бетоні і подібних матеріалах в ударному режимі.

Перед використанням прочитайте брошуру “Інструкція з техніки безпеки”, а також наступне.

II. ДОДАТКОВІ ПРА-

ВИЛА З ТЕХНІКИ

БЕЗПЕКИ

1) Користуйтеся засобами захисту

слуху.

Шум може призвести до втрати слуху.

2) Користуйтеся додатковою руко-

яткою, що постачається з інструментом.

Втрата контролю може призвеcти до травми.

3) При виконанні робіт у місцях, де

інструмент може контактувати із прихованою проводкою, слід тримати його лише за ізольовані поверхні.

У протилежному випадку контакт з дротом під напругою спричинить її появу на відкритих металевих частинах перфоратора, що загрожує користувачу ураженням електричним струмом.

4) Користуйтеся маскою проти пилу, якщо робота супроводжується утворенням пилу.

5) Пам’ятайте, що даний інструмент завжди перебуває у робочому стані, оскільки його не треба вмикати в електричну розетку.

6) При свердлінні отворів або загвинчуванні шурупів всередину стін, підлог і т.і. інструмент може доторкнутися електричних проводів, які перебувають під напругою. НЕ ТОРКАЙ-

ТЕСЬ ШЕСТИГРАННОГО ПАТРО-

НУ ШВИДКОГО ПРИЄДНАННЯ, А

ТАКОЖ БУДЬ-ЯКИХ ІНШИХ ПЕРЕД-

НІХ МЕТАЛЕВИХ ДЕТАЛЕЙ ІНСТРУ-

МЕНТУ! Якщо Ви загвинчуєте шуруп або забиваєте його всередину проводу, що знаходиться під напругою, з метою запобігання ураження електричним струмом тримайте інструмент лише за пластмасову рукоятку.

7) Якщо насадка була затиснута, негайно вимкніть головний вимикач з метою запобігання перенавантаження, що може пошкодити батарейний блок або мотор.

Для вивільнення насадок, що заклинилися використовуйте реверсивний рух.

8) НЕ використовуйте важіль перемикання вперед/назад, коли головний вимикач перебуває у ввімкненому положенні. Батарея швидко розрядиться, а пристрій може бути пошкоджено.

9) Під час зарядження зарядний пристрій може злегка нагрітись. Це є нормальним. НЕ заряджайте батарею протягом тривалого проміжку часу.

10) При зберіганні або перенесенні інструменту, установіть важіль перемикання вперед/назад в центральне (нейтральне) положення.

11) Не перенавантажуйте інструмент, утримуючи перемикач регулювання швидкості у проміжному положенні (режим регулювання швидкості), що призведе до зупинки мотора.

12) Не використовуйте селекторний перемикач швидкості (НИЗЬКА-ВИ-

СОКА), одночасно натискаючи на перемикач регулювання швидкості.

Це може призвести до швидкої розрядки батареї або до пошкодження внутрішнього механізму мотору.

- 138 -

13) Інформація щодо терміну служ-

би (придатності)

Встановлений виробником термін служби (придатності) цього виробу дорівнює 7 рокам з дати виготовлення за умови, що виріб використовується у суворій відповідності до дійсної інструкції з експлуатації та технічних стандартів, що застосовуються до цього виробу.

Термін служби батарейних блоків дорівнює: 500 зарядкам (тільки для нікель-кадмієвого батарейного блоку), 1200 зарядкам (тільки для нікель-метал-гідридного батарейного блоку) з дати виробництва за тих самих умов.

Панасонiк Електрик Воркс Ko., Лтд.

Осака, Японія

Символ

V

Значення

Вольти n

0

… хв

-1

Амперодина

Постійний струм

Швидкість без навантаження

Кількість обертів або зворотно-поступальних рухів на хвилину

Електрична емкiсть батарейного блоку

Обертання вперед

Обертання назад

Обертання з довбанням

Лише обертання.

Перед використанням прочитайте інструкцію з експлуатації.

Для використанні лише всередині приміщень.

ОБЕРЕЖНО!

Не використовуйте інші батарейні блоки, окрім блоків фірми Panasonic, що були розроблені спеціально для акумуляторних інструментів.

Не кидайте батарейний блок у вогонь й не піддавайте його дії високих температур.

Не вставляйте в батарейний блок, наприклад, цвяхи, не піддавайте його дії ударів, не розбирайте та не намагайтеся модифікувати.

Не допускайте контакту металічних предметів з контактами батарейного блоку.

Не переносьте й не зберігайте батарейний блок разом з цвяхами або іншими металічними предметами.

Не заряджайте батарейний блок у приміщенні з високою температурою, біля джерел тепла або на сонці. В іншому випадку блок може перегрітися, спалахнути й вибухнути.

Завжди використовуйте для зарядки тільки спеціальний зарядний пристрій. В іншому випадку блок може потекти, спалахнути й вибухнути.

Після зняття батарейного блоку з інструменту або зарядного пристрою, завжди встановлюйте на місце кришку блоку. Інакше може трапитися коротке замикання контактів батареї, що може призвести до пожежі.

- 139 -

Закріплення або знімання насадки

ПРИМІТКА:

При закріпленні або зніманні насадки від’єднайте батарейний блок від інструменту або перемістіть важіль в центральне положення (нейтральне).

Даний інструмент оснащений безключовим затискним патроном.

1. Закріплення

Вставте насадку і оберніть блокуючу втулку за годинниковою стрілкою

(якщо дивитися спереду), щоб надійно затягнути її, доки вона не перестане тріщати.

Закріплення або знімання батарейного блоку

1. Для приєднання батарейного блоку:

Зрівняйте мітки вирівнювання і закріпіть батарейний блок.

• Змістіть батарейний блок, доки він не за фіксується на місці.

Мітки вирівнювання

2. Для знімання батарейного блоку:

Натисніть на кнопку спереду, щоб звільнити батарейний блок.

Кнопка

Блокуюча втулка

2. Зняття

Оберніть блокуючу втулку проти годинникової стрілки (якщо дивитися спереду), а потім зніміть насадку.

Підтримуюча рукоятка

Встановіть підтримуючу рукоятку в зручне для Вас положення, і надійно затягнiть її.

ПРИМІТКА:

Якщо в патроні з'явиться надмірний люфт, зафіксуйте дриль на місці, і

відкрийте губки патрону, обернувши блокуючу втулку, та затягніть гвинт (лівосторонній гвинт), обертаючи його за допомогою викрутки проти годинникової стрілки (якщо дивитися спереду).

Затягнути

Ослабити

Зніміть рукоятку під час вкладення інструменту у футляр для зберігання.

- 140 -

IV. Ф У Н К Ц І О Н У -

ВАННЯ

[Головний блок]

Функціонування перемикача

1. Швидкість зростає зі збільшенням натиснення на перемикач. Починаючи роботу, злегка натисніть на перемикач, щоб повільно почати обертання.

2. Електронний контролер віддачі надає сильного крутильного моменту навіть при низькій швидкості.

3. При відпусканні перемикача спрацьовують гальма і мотор негайно зупиняється.

ПРИМІТКА:

Під час спрацьовування гальм може бути чутно звук гальмування. Це є нормальним явищем.

Функціонування пускового вимикача і важеля перемикання вперед/назад

Вперед Назад

Нейтральне

УВАГА:

Для уникнення пошкодження не використовуйте важіль перемикання вперед/назад до тих пір, поки насадка повністю не зупиниться.

Функціонування перемикача обертання вперед

1. Натисніть важіль для обертання вперед.

2. Злегка натисніть пусковий вимикач, щоб почати повільне обертання інструменту.

3. Швидкість зростає зі збільшенням натиснення на перемикач для ефективного затягування шурупів і свердління. При відпусканні перемикача спрацьовують гальма і патрон негайно зупиняється.

4. Після використання встановіть важіль в центральне (нейтральне) положення.

Функціонування перемикача обертання назад

1. Натисніть важіль для обертання назад. Перед використанням перевірте напрямок обертання.

2. Злегка натисніть пусковий вимикач, щоб почати повільне обертання інструменту.

3. Після використання встановіть важіль в центральне (нейтральне) положення.

Встановлення крутильного моменту муфти

Встановіть значення крутильного моменту в одну з 18 установок муфти або в положення “ ” (EY7460).

Встановіть значення крутильного моменту в одну з 18 установок муфти або в положення “ ”, “ ” (EY7960).

ПРИМІТКА:

Завжди переконуйтесь в тому, що інструмент зупинений i виведений з робочого положення, перед тим, як вибрати режим довбання, знаходячись в режимі свердлення, або переключитися в режим свердлення з режиму довбання шляхом обертання рукоятку муфти.

- 141 -

УВАГА:

Перед початком роботи встановіть захват муфти біля цієї мітки ( ).

Вибір швидкості

Оберіть низьку або високу швидкість відповідно до застосування.

ВИСОКА

НИЗЬКА

Чим сильніше натискається перемикач регулювання змінної швидкості, тим вищою стає швидкість.

УВАГА:

Перевірте селекторний перемикач швидкості перед його використанням.

Використовуйте низьку швидкість обертання, якщо під час роботи потрібен високий крутильний момент. (Використання високої швидкості у випадку, коли потрібен високий крутильний момент, може призвести до пошкодження мотору).

Не використовуйте селекторний перемикач швидкості (НИЗЬКА-

ВИСОКА), одночасно натискаючи на перемикач регулювання швидкості. Це може призвести до швидкої розрядки батареї або до пошкодження внутрішнього механізму мотору.

* Інформацію про технічні характеристики див. у пункті “МАКСИМАЛЬ-

НІ НАВАНТАЖЕННЯ, ЩО РЕКО-

МЕНДУЮТЬСЯ”.

УВАГА:

Для запобігання надмірно підвищення температури поверхні інструменту не працюйте з інструментом безперервно з використанням двох або більше батарейних блоків. Перед переключенням на інший батарейний блок потрібний деякий час для охолодження інструменту.

Не закривайте вентиляційних отворів по бокам корпусу під час роботи. У протилежному випадку функціонування машини буде піддаватися негативному впливу, що може призвести до її пошкодження.

НЕ піддавайте інструмент (мотор) надмірному навантаженню. Це може призвести до пошкодження пристрою.

Використовуйте інструмент таким чином, щоб відвернути потрапляння повітря з вентиляційних отворів на корпусі прямо на шкіру. В протилежному випадку це може викликати опіки.

Функція блокування насадки

1. З вимкненим пусковим перемикачем і зафіксованою на місці насадкою-викруткою, даний інструмент може використовуватися в якості ручної викрутки (до 40 Н·м, 408 кгс-см).

В патроні поме бути присутній невеликий люфт, що не є несправністю.

2. Дана особливість є зручною для затягування шурупів, що потребують більшого крутильного моменту, ніж максимальний крутильний момент дриля

(положення на муфті), для підсилення затяжки шурупа або для ослаблення надмірно затягнутого шурупа.

- 142 -

Панель управління (2) Попереджувальна лампочка перегріву

(1)

(3)

(2)

(1) Світлодіодне підсвічування

Перед використанням світло-діодного підсвічування завжди одноразово вимикайте живлення.

Натисніть кнопку світлодіодного підсвічування.

Підсвічування горить при дуже низькому струмі і не впливає негативно на продуктивність інструменту під час роботи або на ємність його батареї.

УВАГА:

Вбудоване світлодіодне підсвічування призначене для тимчасового освітлення невеликої робочої зони.

Не використовуйте його у якості заміни постійного ліхтарика, так як воно не має достатньої яскравості.

Світлодіодна лампа відключається в разі, якщо інструмент не використовується протягом 5 хвилин.

Увага : НЕ ДИВИТИСЯ НА ПРОМІНЬ.

Використання органів управління або регулювань, або виконання процедур іншим чином, яніж вказано в даній інструкції, може призвести до потрапляння під вплив небезпечного випромінювання.

Вимкнена

(звичайна робота)

Світиться:

Перегрів

(двигун)

Блимає:

Перегрів

(батарея)

Вказує на те, що роботу було зупинено через перегрів батареї.

Для захисту двигуна чи батерєї, виконуйте наступне при проведенні цієї операції.

• Якщо двигун або батеря стали га-

• рячими, спрацює захист від перегріву і двигун або батарея завершать роботу. При спрацьовуванні захисту на панелі управління почне світитися або блимати застережлива ламочка.

У випадку ввімкнення функції захисту від перегріву дайте інстру-

• менту достатньо охолонути ( щонайменше на протязі 30 хвилин).

Інструмент буде готовий до роботи після вимкнення попереджувальної лампочки.

Уникайте використання інструмента таким чином, щоб це призводило до неодноразового ввімкнення попереджувальної лампочки.

Якщо інструмент постійно працює в режимі високого навантаження або використовується при високій температурі (наприклад, влітку), захист від перегріву спрацьовуватиме частіше.

Якщо інструмент використовується при низькій температурі (наприклад, взимку) або часто зупиняється під час роботи, функція захисту від перегріву включатися не буде.

- 143 -

(3) Попереджувальна лампочка низького заряду батареї

Вимкнена (звичайна робота)

Мигає (Зарядження не відбувається)

Ввімкнена функція захисту батареї або інших дрібних металевих речей, які можуть призвести до контакту однієї клеми з іншою.

Зберігання батарейних блоків ра-

• зом може стать причиною виникнення іскр, опіків або пожежі.

Під час роботи з батарейним блоком переконайтесь, що робоче при-

• міщення добре провітрюється.

При витягуванні батарейного блоку з основного корпусу інструменту, негайно замініть кришку батарейного блоку для запобігання забруднення клем батареї пилом та брудом, що може викликати коротке замикання.

Надмірне (повне) розрядження літійіонних батарей різко скорочує строк їхньої служби. Даний дриль оснащений функцією захисту батареї, яка призначена для попередження надмірного розрядження батарейного блоку.

• Функція захисту батареї активується безпосередньо перед тим, як батарея втратить свій заряд, що змушує мигати попереджувальну лампочку низького заряду батареї.

• Якщо ви помітили, що попереджувальна лампочка низького заряду батареї мигає, негайно зарядіть батарейний блок.

[Батарейний блок]

Для належного використання батарейного блоку

Літій-іонний батарейний блок (EY9L60)

Щоб досягнути оптимального строку служби батареї, зберігайте літійіонний батарейний блок в зазначених умовах, не заряджаючи його.

При заміні батарейного блоку переконайтеся в тому, що на клемах зарядного пристрою батареї немає сторонніх речовин, таких як пил і вода і т.п. Очищайте клеми перед зарядкою батарейного блоку, якщо на них виявлені сторонні речовини.

Такі сторонні речовини, як пил і во-

• да, можуть впливати на термiн роботи клем батарейного блоку.

Якщо батарейний блок не використовується, зберігайте його подалі від таких металевих речей, як скріпки, монети, ключі, цвяхи, шурупи,

- 144 -

Термін служби батарейного блоку

Акумуляторні батареї мають обмежений термін служби. Якщо після зарядки час функціонування стає надмірно коротким, замініть батарейний блок на новий.

Утилізація батареї

УВАГА:

З метою захисту навколишнього середовища та утилізації матеріалів, переконайтеся, що вона утилізована в офіційно визначеному місці, якщо такі є у Вашій країні.

[Зарядний пристрiй]

Зарядка

Загальні застережні заходи щодо літій-іонного/нікель-металогідридного/ нікель-кадмієвого батарейного блоку

• Якщо температура батарейного блоку впаде нижче приблизно

−10°C (14°F), зарядку буде автоматично перервано, щоб відвернути погіршення характеристик батареї.

Загальні застережні заходи щодо літій-іонного/нікель-металогідридного/нікель-кадмієвого батарейного блоку

• Діапазон температури навколишнього середовища складає від 0°C

(32°F) до 40°C (104°F).

Якщо батарейний блок буде використовуватись при температурі батареї нижче 0°C (32°F), інструмент може не функціонувати належним чином.

• При зарядці холодного батарейного блоку (з температурою нижче 0°C

(32°F)) в теплому місці, залиште батарейний блок в цьому місці та по-

• чекайте понад одну годину, доки батарея нагріється до рівня температури навколишнього середовища.

Охолодіть зарядний пристрій при послідовній зарядці більш ніж двох батарейних блоків.

Не вставляйте Ваші пальці в контактні отвори, коли Ви тримаєте зарядний пристрій, а також в інших випадках.

УВАГА:

Для уникнення ризику пожежі або пошкодження зарядного пристрою.

• Не використовуйте в якості дже-

• рела живлення генератор двигуна.

Не блокуйте вентиляційні отвори на зарядному пристрої та батарейному блоці.

Вимкніть зарядний пристрій з штепсельної розетки, якщо він не використовується.

Літій-іонний батарейний блок

ПРИМІТКА:

Ваш батарейний блок не є повністю зарядженими під час придбання. Не забудьте зарядити його перед використанням.

Зарядний пристрій (EY0L80)

1. Ввімкніть зарядний пристрій в штепсельну розетку змінного струму.

ПРИМІТКА:

При підключенні штепсельної вилки до джерела живлення змінним струмом можуть з’явитися іскри, але це не створую проблему з точки зору безпеки.

2. Щільно вставте батарейний блок в зарядний пристрій.

1. Зрівняйте мітки вирівнювання і розмістіть батарею у заглибленні на зарядному пристрої.

2. Зсуньте його вперед у напрямку стрілки.

Мітки вирівнювання

3. Під час зарядки буде горіти лампочка зарядки.

Після завершення зарядки автоматично спрацює внутрішній електронний перемикач, запобігаючи надмірній зарядці.

• Зарядка не почнеться, якщо батарейний блок є надто гарячим (наприклад, безпосередньо після функціонування при великому навантаженні).

Оранжева лампочка режиму очікування буде мигати, доки батарея не охолоне.

Далі зарядка почнеться автоматично.

4. Лампочка зарядки (зелена) буде повільно мигати, як тільки батарея буде заряджена приблизно на 80%.

5. Після завершення зарядки лампочка зарядки почне швидко мигати зеленим світлом.

6. Якщо температура батарейного блоку складає 0ºC або менше, повна зарядка батарейного блоку займе більше часу, ніж звичайний час зарядки.

Навіть після повної зарядки батарея буде мати приблизно 50% потужності батареї, яка була повністю заряджена за звичайної робочої температури.

- 145 -

7. Якщо лампочка живлення не загориться негайно після включення зарядного пристрою, або якщо після закінчення стандартного часу лампочка не почне швидко мигати зеленим світлом, зверніться до уповноваженого сервісного центру.

8. Якщо повністю заряджений батарейний блок знову вставити в зарядний пристрій, загориться лампочка зарядки. Через декілька хвилин лампочка зарядки може почати швидко мигати, показуючи, що зарядка завершена.

9. TВиймайте батарейний блок, тримаючи натиснутою кнопку вивільнення.

Кнопка вивільнення батарейного блока

Нікель-металогідридний/ нікель-кадмієвий батарейний блок

ПРИМІТКА:

При першому зарядженні батарейного блоку, або після тривалого зберігання, заряджуйте його протягом 24 годин, щоб довести батарею до повної зарядної ємкість.

Зарядний пристрій (EY0L80)

1. Ввімкніть зарядний пристрій в штепсельну розетку змінного струму.

ПРИМІТКА:

При підключенні штепсельної вилки до джерела живлення змінним струмом можуть з’явитися іскри, але це не створую проблему з точки зору безпеки.

2. Щільно вставте батарейний блок в зарядний пристрій.

3. Під час зарядки буде горіти лампочка зарядки.

Після завершення зарядки автоматично спрацює внутрішній електронний перемикач, запобігаючи надмірній зарядці.

• Зарядка не почнеться, якщо батарейний блок є надто гарячим (наприклад, безпосередньо після функціонування при великому навантаженні).

Оранжева лампочка режиму очікування буде мигати, доки батарея не охолоне. Далі зарядка почнеться автоматично.

4. Після завершення зарядки лампочка зарядки почне швидко мигати зеленим світлом.

5. Якщо лампочка зарядки не засвітиться безпосередньо після вмикання зарядного пристрою, або якщо після закінчення стандартного часу лампочка не почне швидко блимати зеленим світлом, зверніться до уповноваженого сервісного центру.

6. Якщо повністю заряджений батарейний блок знову вставити в зарядний пристрій, загориться лампочка зарядки. Через декілька хвилин лампочка зарядки може почати швидко мигати, показуючи, що зарядка завершена.

- 146 -

LAMPINDIKATIONER

Висвічування зеленим світлом

Зарядний пристрій підключений до штепсельної розетки змінного струму. Готовий до зарядки.

Швидке мигання зеленим світлом

Зарядка завершена. (Повна зарядка)

Мигання зеленим світлом

Батарея заряджена приблизно на 80%. (Придатна для використання зарядка. Лише літій-іонна батарея)

Висвічування зеленим світлом

Виконується зарядка.

Висвічування оранжевим світлом

Батарейний блок холодний.

Батарейний блок заряджається повільно, щоб знизити навантаження на батарею. (Лише літій-іонна батарея)

Мигання оранжевим світлом

Батарейний блок гарячий. Зарядження почнеться, коли температура батарейного блока впаде.

Якщо температура батарейного блоку складає -10ºC або менше, лампочка зарядки (оранжева) також почне мигати. Зарядка почнеться тоді, коли температура батарейного блоку підвищиться. (Лише літій-іонна батарея)

Лампочка стану зарядки

Ліва: зелена Права: оранжева будуть висвічуватися.

Швидке мигання одночасно оранжевим і зеленим світлом

Зарядження є неможливим. Батарейний блок засмічений пилом або несправний.

Інформація щодо утилізації в країнах, які не входять в

Європейський Союз

Дані символи дійсні тільки на території Європейського Союзу.

При потребі утилізації даних елементів зверніться до місцевого керівництва або дилера щодо правильного методу її здійснення.

- 147 -

Для протирання пристрою використовуйте суху м’яку тканину. Не використовуйте для очищення вологу тканину, розріджувач, бензин або інші летучі розчинники.

Використовуйте лише насадки, що підходять за розміром до затискного патрону.

МАКСИМАЛЬНІ НАВАНТАЖЕННЯ, ЩО РЕКОМЕНДУЮТЬСЯ

Модель

Загвинчування шурупа

Свердління

Гвинт для кріплення

Шуруп для дерева

Шуруп-саморіз

Для дерева

Для металу

Для цегельної кладки

EY7460

---

M8

ø 10 мм (3/8")

ø 6 мм (15/64")

ø 38 мм (1-1/2")

ø 13 мм (1/2")

EY7960

13 мм (1/2")

ОСНОВНИЙ ПРИСТРІЙ

Модель

Напруга мотору

Швидкість без навантаження

Кількість ударів за хвилину

Низька

Висока

Низька

Висока

Діапазон розмірів затискного патрону

Крутильний момент муфти

Загальна довжина

Вага (з батарейним блоком:

EY9L60)

EY7460

---

---

EY7960

21,6 В постійного струму

100 – 400 хв

-1

(об/хв)

350 – 1500 хв

-1

(об/хв)

1800 – 7200 хв

-1

(удар/хв)

6300 – 27000 хв -1 (удар/хв)

ø 1,5 мм – ø 13 мм (1/16" – 1/2")

Приблиз. 1,0 Н·м (10 кгс-см, 8,8 дюйм-фунт) –

6,9 Н·м (70 кгс-см, 61 дюйм-фунт)

232 мм (9-1/8") 245 мм (9-5/8")

2,45 кг (5,39 фунта) 2,55 кг (5,61 фунта)

- 148 -

БАТАРЕЙНИЙ БЛОК

Модель

Батарея, що використовується

Напруга батареї

Ємність

EY9L60

Літій-іонна батарея

21,6 В постійного струму (3,6 В × 6 елементів)

3 Ампергодина

ЗАРЯДНИЙ ПРИСТРIЙ

Модель

Параметри

Вага

EY0L80

Див. табличку з електричними параметрами на нижній поверхні зарядного пристрою.

0,95 кг (2,1 фунта)

[Літій-іонний батарейний блок]

Час зарядки

3 Ампергодина

14,4 В

EY9L40

Придатний для використання: 35 хв.

Повний: 50 хв.

21,6 В

EY9L60

Придатний для використання: 45 хв.

Повний: 60 хв.

28,8 В

EY9L80

Придатний для використання: 55 хв.

Повний: 70 хв.

[Нікель-металогідридний/нікель-кадмієвий батарейний блок]

Час зарядки

1,2 Ампергодина

1,7 Ампергодина

2 Ампергодина

3 Ампергодина

3,5 Ампергодина

7,2 В

EY9065

EY9066

9,6 В

EY9080

EY9086

20 хв.

12 В

EY9001

EY9006

EY9180

EY9182

25 хв.

EY9101

EY9103

EY9168 EY9188

EY9106

EY9107

EY9108

30 хв.

15,6 В

EY9136

18 В

EY9200 EY9230

45 хв.

EY9201 EY9231 EY9251

55 хв.

65 хв.

24 В

EY9116

EY9117

60 хв.

EY9210

90 хв.

ПРИМІТКА: Дана таблиця може містити моделі, що відсутні у Вашому регіоні.

Будь ласка, зверніться до найостаннішого загального каталогу.

ПРИМІТКА: Назва та адреса дилера наведені у гарантійній картці, що додається.

- 149 -

-MEMO-

- 150 -

-MEMO-

- 151 -

EN. GR. FR. IT. ND. ES. DN. SW. NR. FN. RUS. Uk

EY971074601 H2008 Printed in China

Was this manual useful for you? yes no
Thank you for your participation!

* Your assessment is very important for improving the work of artificial intelligence, which forms the content of this project

Download PDF

advertisement
