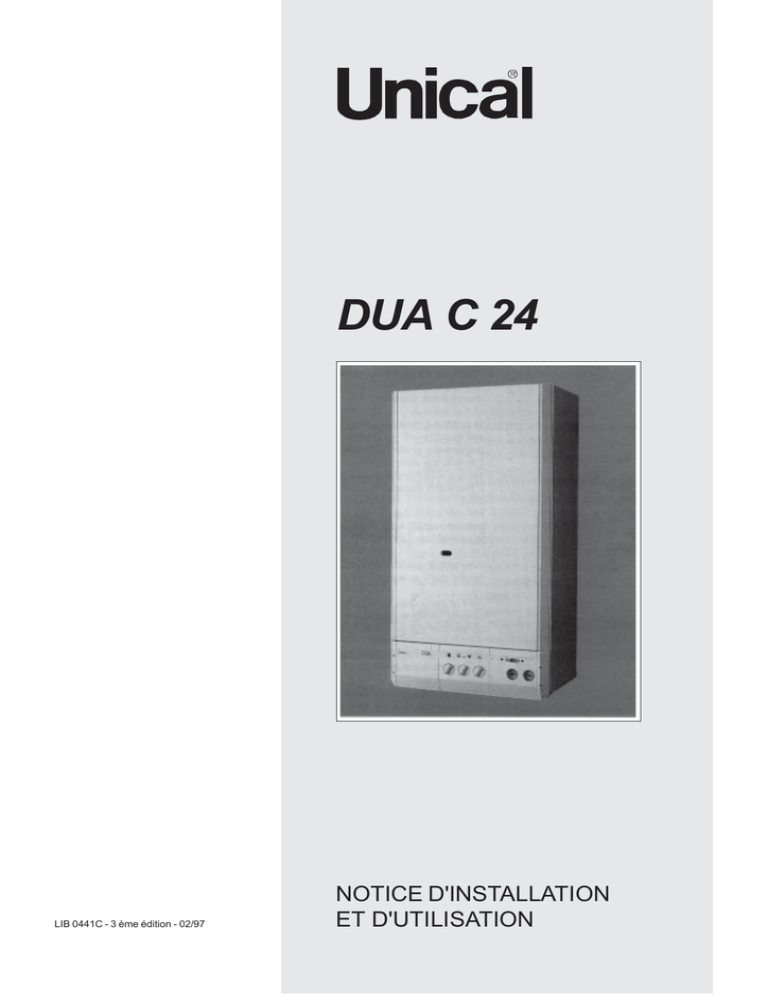

UNICAL caldaia dua c 24

DUA C 24

LIB 0441C - 3 ème édition - 02/97

NOTICE D'INSTALLATION

ET D'UTILISATION

2

IMPORTANT

LE LIVRET D’INSTRUCTION fait partie intégrante du produit et doit être impérativement remis à l’utilisateur.

Lire attentivement les avertissements contenus dans le présent livret car ils fournissent des indications importantes au niveau de la sécurité d’utilisation et de manutention. Conserver ce livret afin de pouvoir toujours le reconsulter.

L’installation doit être effectuée, conformément aux normes en vigueur et en respectant les instructions du fabricant, par une personne professionnellement qualifiée.

Par “personne professionnellement qualifiée”, il s’entend une personne ayant des compétences techniques dans le secteur des composants et des installations de chauffage et de production d’eau chaude à usage sanitaire; plus particulièrement les services d’assistance autorisés UNICAL.

Un défaut dans l’installation peut entraîner des dommages sur des personnes, animaux ou objets pour lesquels le fabricant ne saurait être tenu responsable.

Après avoir retiré l’emballage de la chaudière, s’assurer de l’état du contenu.

Avant de raccorder l’appareil, s’assurer que les données fournies par UNICAL sont compatibles avec l’installation à réaliser dans les limites maximales autorisées.

Au préalable de toute opération d’entretien, de manutention ou de réparation sur l’appareil, couper l’alimentation électrique sur ce dernier.

En cas de panne et/ou de fonctionnement anormal de l’appareil, n’envisager aucune tentative de réparation ou d’intervention directe, mais faire appel à une personne professionnelle compétente.

L’éventuelle intervention de réparation devra être effectuée par un service d’assistance autorisé qui utilisera exclusivement des pièces de remplacement d’origine.

Le non respect des clauses décrites ci-dessus peut compromettre la sécurité d’utilisation de l’appareil.

Pour garantir l’efficience de l’appareil et pour son fonctionnement correct, il est indispensable de faire effectuer un entretien périodique de ce dernier en se conformant aux instructions fournies par UNICAL.

Dans le cas où l’appareil devrait être vendu ou transféré chez un utilisateur différent, s’assurer toujours que ce livret accompagne le matériel afin que le nouveau propriétaire ou l’installateur puissent le consulter.

Pour tous les appareils vendus avec des options, il devra être fourni uniquement des pièces d’origine.

Cet appareil devra être destiné exclusivement à l’usage pour lequel il a été conçu; toute autre utilisation aléatoire devra être considérée comme impropre et dangereuse.

Sont excluses toutes responsabilités contractuelles ou extracontractuelles d’UNICAL pour des dommages causés suite à des erreurs d’installation et d’utilisation, ou par un non respect des instructions fournies par UNICAL ou des normes d’installation en vigueur concernant le matériel en objet.

1

2

3

CARACTERISTIQUES TECHNIQUES ET

DIMENSIONS

....................................................................... pag.

4

1.1

Caracteristiques techniques .................................................... pag.

1.2

Dimensions .............................................................................. pag.

1.3

Circuits hydrauliques ............................................................... pag.

1.4

Données de fonctionnement .................................................. pag.

1.5

Spécifications générales ......................................................... pag.

5

7

4

4

7

INSTRUCTIONS POUR

L’INSTALLATEUR

............................................................. pag.

8

2.1

Condition d’installation ............................................................ pag.

2.2

Installation ............................................................................... pag.

2.2.1

Emballage ................................................................... pag.

2.2.2

Fixation de la plaque de raccordement ...................... pag.

2.2.3

Mise en place de la chaudière .................................... pag.

2.2.4

Ventilation des locaux ................................................. pag.

2.2.5

Systèmes d'évacuation des fumées ........................... pag.

2.2.6

Alimentation en gaz .................................................... pag.

2.2.7

Alimentation électrique ............................................... pag.

2.2.8

Alimentation hydraulique ............................................ pag.

2.3

Schémas électriques ............................................................... pag.

2.4

Remplissage en eau de l'installation ....................................... pag.

2.5

Premier allumage .................................................................... pag.

2.6

Réglage de la veilleuse ........................................................... pag.

2.7

Réglage du brûleur .................................................................. pag.

2.8

Adaptation à l'utilisation d'autres gaz ...................................... pag.

2.9

Recherche des pannes ........................................................... pag.

24

24

25

27

28

14

14

15

24

10

10

10

13

8

9

8

8

INSTRUCTIONS POUR L’USAGER

................... pag.

33

3.1

Le tableau de bord ................................................................... pag.

33

3.2

Allumage et extinction ............................................................. pag.

3.3

Remarques .............................................................................. pag.

34

35

3

1

CARACTERISTIQUES TECHNIQUES

ET DIMENSIONS

1.1 - CARACTERISTIQUES

TECHNIQUES

La gamme des chaudières DUA 24 se compose de deux versions :

TN

Tirage naturel

TFS

Tirage forcé par microventouse.

DUA RTN 24

Chaudière de chauffage à tirage naturel à allumage par veilleuse

DUA RTN 24 AE

Chaudière de chauffage à tirage naturel à allumage

électronique touse (TFS), l'aspiration de l'air et l'évacuation des gaz de la combustion sont assurées, ou par un conduit coaxial, dont la longueur peut varier de 0,5 m à 3 m, ou par des conduits séparés, dont la perte de charge maximale doit

être de 0,8 mbar.

Ce type de chaudière devra être destiné uniquement à l'usage pour lequel il a été conçu.

Ces versions existent uniquement en:

-Allumage par veilleuse

AE

Allumage électronique.

DUA RTFS 24

Chaudière de chauffage à tirage forcé à allumage par veilleuse

IMPORTANT

Ce qui implique les dénominations suivantes :

DUA CTN 24

DUA CTFS 24

Chaudière de chauffage et

E.C.S. à tirage naturel à allumage par veilleuse

DUA CTN 24 AE

Chaudière de chauffage et

E.C.S. à tirage naturel à allumage électronique

Chaudière de chauffage et

E.C.S. à tirage forcé à allumage par veilleuse

DUA CTFS 24 AE

Chaudière de chauffage et

E.C.S. à tirage forcé à allumage électronique

DUA RTFS 24 AE

Chaudière de chauffage à tirage forcé à allumage

électronique

La puissance utile de la DUA 24 est, pour tous les modèles de la gamme énumérée ci-dessus, de 24,4 kW.

La platine de contrôle électronique de la chaudière ajuste, au moyen d'une modulation continue de la vanne gaz, la puissance du brûleur en fonction de la demande effective.

De plus, cette même platine de contrôle assure la priorité de la production d'eau chaude sanitaire sur le chauffage (Seulement pour les modèles "C": Chauffage et E.C.S.).

Dans la version à tirage forcé par microven-

La chaudière DUA 24 est prévue pour chauffer de l'eau à une température inférieure à celle correspondant à l'ébullition sous la pression atmosphérique. Elle doit être raccordée à une installation de chauffage à circuit fermé et à un réseau de distribution sanitaire, compatibles avec sa puissance et ses prestations techniques.

La chaudière, fournie complètement assemblée, comprend une pompe de circulation, un thermomètre, un manomètre, une soupape de sécurité chauffage, un purgeur d'air automatique et un vase d'expansion sous pression d'azote.

La DUA 24, complétée par un habillage en tôle d'acier vernie au four, de couleur blanche, est fournie emballée dans un carton très résistant.

1.2 - DIMENSIONS

4

450

345

fig. 1

1.3 - CIRCUITS HYDRAULIQUES

DUA CTN 24

11

10

9

4

3

2

1

6

5

8

7

10

9

8

7

25

6

5

4

3

24

2

1

DUA CTN 24 AE

11

G C F M R

12

13

14

15

16

17

18

19

20

21

22

23

12

13

14

15

16

26

18

19

20

21

22

23

fig. 2

1 = Limiteur thermostatique de débit

2 = Filtre eau sanitaire

3 = Vanne gaz

4 = Pressostat de priorité E.C.S.

5 = Micro-interrupteur du pressostat de priorité

E.C.S.

6 = Limiteur de débit eau sanitaire

7 = Injecteurs brûleur

8 = Electrode d'allumage

9 = Capteur de température E.C.S.

10 = Echangeur de chaleur

11 = Antirefouleur

12 = Thermostat des fumées

13 = Purgeur d'air automatique

14 = Valve de remplissage vase d'expansion

15 = Vase d'expansion

16 = Thermostat de sécurité

17 = Electrode d'ionisation

18 = Capteur de température chauffage

19 = Circulateur chauffage - sanitaire

20 = Vanne thermostatique à 3 voies

21 = Pressostat de sécurité contre le manque d'eau

22 = Soupape de sécurité à 3 bar

23 = By-pass

24 = Bouton poussoir d'allumage

25 = Thermocouple

26 = Veilleuse

C = Départ eau chaude sanitaire

F = Entrée eau froide

G = Alimentation gaz

M = Départ chauffage

R = Retour chauffage

G C F M R

fig. 3

5

6

DUA CTFS 24

14

13

12

11

10

4

3

29

2

1

9

8

7

30

6

5

G C F M R

DUA CTFS 24 AE

14

13

12

11

10

9

8

7

6

5

4

3

2

1

G C F M R

15

16

17

22

23

24

18

19

20

21

25

26

27

28

15

16

17

18

19

20

21

31

23

24

25

26

27

28

fig. 4

1 = Limiteur thermostatique de débit

2 = Filtre eau sanitaire

3 = Vanne gaz

4 = Pressostat de priorité E.C.S.

5 = Micro-interrupteur du pressostat de priorité

E.C.S.

6 = Limiteur de débit eau sanitaire

7 = Injecteurs brûleur

8 = Electrode d'allumage

9 = Capteur de température E.C.S.

10 = Echangeur de chaleur

11 = Chambre de combustion étanche

12 = Prise de pression sur circuit fumées

13 = Ventilateur d'extraction

14 = Conduit d'aspiration et évacuation des fumées

15 = Micro-interrupteur pressostat fumées

16 = Pressostat de sécurité du circuit fumées

17 = Prise de pression sur circuit fumées

18 = Purgeur d'air automatique

19 = Valve de remplissage vase d'expansion

20 = Vase d'expansion

21 = Thermostat de sécurité

22 = Electrode d'ionisation

23 = Capteur de température chauffage

24 = Circulateur chauffage - sanitaire

25 = Vanne thermostatique à 3 voies

26 = Pressostat de sécurité contre le manque d'eau

27 = Soupape de sécurité à 3 bar

28 = By-pass

29 = Bouton poussoir d'allumage

30 = Thermocouple

31 = Veilleuse

C = Départ eau chaude sanitaire

F = Entrée eau froide

G = Alimentation gaz

M = Départ chauffage

R = Retour chauffage fig. 5

1.4 - DONNEES DE FONCTIONNEMENT

Les pressions au brûleur reportées dans le tableau suivant devront être vérifiées après 3 minutes de fonctionnement de la chaudière.

FONCTION

CHAUFFAGE

SANITAIRE

DUA CTN 24 - DUA CTN 24 AE - DUA RTN 24 - DUA RTN 24 AE

PUISSANCE

UTILE

(kW)

24,4

24,4

DEBIT

THERMIQUE

(kW)

27,1

27,1

PRESSION BRULEUR

(mbar)

GAZ H*

13,2

13,2

GAZ L*

16,5

16,5

PRESSION BRULEUR

(mbar)

GAZ B*

23,2

23,2

GAZ P*

27,7

27,7

DUA CTFS 24 - DUA CTFS 24 AE - DUA RTFS 24 - DUA RTFS 24 AE

FONCTION

CHAUFFAGE

SANITAIRE

PUISSANCE

UTILE

(kW)

24,4

24,4

DEBIT

THERMIQUE

(kW)

27,1

27,1

Production d’eau chaude sanitaire avec

∆ T de 45°C = 7,8 l/min.

Production d’eau chaude sanitaire avec

∆ T de 40°C = 8,7 l/min.

Production d’eau chaude sanitaire avec

∆ T de 35°C = 10,0 l/min.

Production d’eau chaude sanitaire avec

∆ T de 30°C = 11,6 l/min.**

PRESSION BRULEUR

(mbar)

GAZ H*

13,9

13,9

GAZ L*

17,6

17,6

PRESSION BRULEUR

(mbar)

GAZ B*

24,0

24,0

GAZ P*

27,8

27,8

* Gaz H = Gaz de Lacq

Gaz L = Gaz de Groningue

Gaz B = Butane

Gaz P = Propane

** Eau mélangée

1.5 - SPECIFICATIONS GENERALES

Injecteur principal du brûleur

Débit minimal du circuit chauffage

Pression minimale circuit chauffage

Pression maximale circuit chauffage

Alimentation électrique Tension/Fréquence

Fusible sur alimentation

N° l/min bar bar

V/Hz

A (F)

W Puissance maximale absorbée maxi (Version TN)

(Version TFS)

Consommation G20 (Gaz H - Lacq)

Consommation G25 (Gaz L - Groningue)

Consommation G30 (Gaz B - Butane)

Consommation G31 (Gaz P - Propane)

W m m

3

3

/h *

/h * kg/h

Température maxi de fonctionnement

Capacité totale du vase d’expansion

Débit thermique minimal

(pour le réglage mécanique de la vanne) kg/h

°C litres kW

Classification N.R.T. selon la norme NF D 30 - 002 : (Version TN)

(Version TFS)

* Valeurs mesurées à 15°C - 1013 mbar

75

110

2,70

3,13

2,12

2,08

14

7,5

0,5

3

230/50

4

90

7

12,5

B 500

B 300

7

8

2

INSTRUCTIONS POUR

L’INSTALLATEUR

2.1 - CONDITION

D’INSTALLATION

BATIMENTS D’HABITATION

L’installation et l’entretien de la chaudière doivent être effectués par une personne professionnellement qualifiée et en conformité avec les normes et règles de l’art en vigueur décrites ci-dessous:

Arrêté du 2 Août 1977

Règles Techniques et de Sécurité applicables aux installations de gaz combustibles et d’hydrocarbures liquéfiés situées à l’intérieur des bâtiments d’habitation et de leur dépendances.

Norme DTU P 45-204 “Installations de gaz”

(anciennement DTU N° 61-1 “Installations de gaz d’Avril 1982"+ additif N°1-Juillet

1984 + additif modificatif N°2-Février 1989

+ additif modificatif N°3-Décembre 1990), en particulier pour les chaudières à tirage naturel raccordées à un conduit de cheminée:

. le volume du local

. les surfaces ouvrant sur l'extérieur

. l'évacuation des produits de combustion

Règlement Sanitaire Départemental. Entre autres: la présence, sur l’installation, d’une fonction de disconnection de type CB, à zones de pression différentes non contrôlables, répondant aux exigences fonctionnelles de la norme NF P 43-011, destinée

à éviter les retours d’eau de chauffage vers le réseau d’eau potable, est requise par les articles 16.7 et 16.8 du Règlement Sanitaire Départemental-type.

Pour les appareils raccordés au réseau électrique:

Norme NF C 15-100, pour les raccordements électriques et, en particulier, l’obligation de raccordement à une prise de terre.

ETABLISSEMENTS RECEVANT DU PU-

BLIC

L’installation et l’entretien de l’appareil doivent

être effectués conformément aux textes réglementaires et règles de l’art en vigueur, notamment:

Règlement de sécurité contre l’incendie et la panique dans les établissements recevant du public:

a) Prescriptions générales

Pour tous les appareils:

Articles GZ: “Installations aux gaz combustibles et hydrocarbures liquéfiés”

Ensuite, suivant l’usage:

Articles CH: “Chauffage, ventilation, réfrigération, conditionnement d’air et production de vapeur et d’eau chaude sanitaire”

b) Prescriptions particulières à chaque type d’établissements recevant du public (hôpitaux, magasins, etc. .)

Une installation non conforme aux Normes cidessus peut être à l’origine de dommages sur des personnes ou des animaux de compagnie, qui ne sauraient être imputables à la responsabilité d’UNICAL

2.2 - INSTALLATION

2.2.1 - EMBALLAGE

La chaudière DUA 24 est livrée dans un emballage en carton. Après l’avoir déballée, s’assurer de son intégrité. Les différents éléments constituant l’emballage (agrafes, sachets en plastique, polystyrène, etc.) ne doi-

vent pas être laissés à la portée des en-

fants.

385

950

460

fig. 6

2.2.2 - FIXATION DE LA PLAQUE

DE RACCORDEMENT

Déterminer la position de la chaudière en ayant soin:

De réserver une distance latérale minimale d'environt 50 mm de chaque côté de l'appareil afin de préserver l'accessibilité.

D'assurer la bonne fixation de la barrette de support de la chaudiere.

D'éviter de placer la chaudière au-dessus d'un appareil dont l'usage serait préjudiciable (cuisinière émettant des vapeurs grasses, machine à laver de linge, etc ...) ou dans un local dont l'atmosphère serait corrosive ou chargée de poussières abondantes.

La plaque de raccordement permet de réaliser tous les raccordements et d'effectuer les essais d'étanchéité sans que la chaudière soit en place. Le gabarit de positionnement vous donne toutes les indications nécessaires à la fixation de la barrette de support de la chaudière et de la plaque de raccordement.

Si la chaudière n'est pas mise en place immédiatement, protéger les différents raccords afin que plâtre et peinture ne puissent compromettre l'étanchéité du raccordement ultérieur.

GABARIT DE POSITIONNEMENT

TFS

TN

ø 8

ø 125 (24 Kw)

ø 140 (30 Kw)

DUA C-R

ø 110

ø 8

G C F

162

M R

168

S S

G

65

C

65

F

40

ø 8

105

M

65

R

ø 8

G = Entrée gaz

C = Sortie eau chaude

F

= Entrée eau froide

M = Départ installation

3/4"

1/2"

1/2"

3/4"

R = Retour installation 3/4"

S

= Décharge soupape de sécurité fig. 7

2.2.3 - MISE EN PLACE DE LA

CHAUDIERE

Avant d'effectuer toute opération, il est nécessaire de procéder au nettoyage soigné des canalisations à l'aide d'un produit approprié afin d'éliminer les impuretés telles que limailles, soudures, huiles et graisses diverses pouvant

être présentes.

Ces corps étrangers seraient susceptibles d'être entraînés dans la chaudière, ce qui en perturberait le fonctionnement.

NB: Un produit solvant risque d'endommager le circuit.

Engager la partie supérieure de la chaudière sur la barrette de support.

Laisser descendre la chaudière.

Visser les différents raccords entre la chaudière et la plaque de raccordement.

Brancher la fiche dans la prise de courant.

9

2.2.4 - VENTILATION DES LOCAUX

La chaudière doit être installée dans un local adapté, conformément aux normes et prescriptions en vigueur et en particulier:

CHAUDIERE A TIRAGE NATUREL

RACCORDEE A UN CONDUIT DE

CHEMINEE

La chaudière modèle DUA R/CTN est à chambre de combustion ouverte et prévue pour être raccordée à un conduit d'évacuation des produits de la combustion vers l'extérieur du local: l'air comburant est prélevé directement dans l'ambiance dans laquelle l'appareil est installé.

Les locaux d'installation pourront comporter une aération directe (avec une prise d'air directement sur l'extérieur) ou une aération indirecte (avec une prise d'air sur un local contigu) dans la mesure où toutes les conditions

énumérées ci-après seront respectées:

Aération directe:

Le local doit avoir une ouverture correspondant à 6 cm

2

par kW installé et dans tous les cas jamais inférieure à 100 cm 2 .

L'ouverture devra être pratiquée directement dans un mur donnant sur l'extérieur et être située le plus près possible du sol.

Elle doit être non obstruable et protégée par une grille qui ne doit pas réduire la section utile de passage d'air.

Une aération correcte peut être obtenue à partir de plusieurs ouvertures dont la somme des sections équivaut à celle demandée.

Dans le cas d'impossibilité de réaliser l'ouverture près du sol, il est nécessaire d'augmenter la section de celle-ci d'au moins 50%.

Si, dans le local, d'autres appareils nécessitent un apport d'air pour fonctionner, la section de l'ouverture devra tenir compte de ce dernier.

Une cheminée ouverte (âtre, cassette) doit avoir sa propre amenée d'air sinon un appareil de type TN ne peut être installé dans le même local.

Aération indirecte:

Dans le cas où il n'est pas possible d'effectuer une aération directe du local d'installation, il est possible de recourir à la ventilation indirecte, c'est-à-dire de prélever l'air dans un local contigu au travers d'une ouverture adéquate pratiquée dans la partie basse de la porte.

Cette solution est possible seulement si:

Le local contigu est doté d'une aération directe adéquate (Voir: Aération directe)

Le local contigu ne doit pas être une chambre

Le local contigu ne doit pas être une partie commune de l'immeuble ou une ambiance avec risque d'incendie (par exemple un dépôt de combustible, un garage, etc.).

CHAUDIERE A TIRAGE FORCE AVEC

MICROVENTOUSE

La chaudière DUA R/CTFS est un appareil dans lequel le circuit de combustion (amenée d'air comburant, chambre de combustion,

échangeur, évacuation des produits de la combustion) est étanche par rapport au local dans lequel il est installé.

Cet appareil n'a pas besoin de l'air du local d'installation pour fonctionner et par conséquent ce dernier ne nécessite pas d'aération particulière.

Pour ce qui concerne les systèmes d'aspiration d'air et d'évacuation des fumées, se reporter aux indications ci-après.

2.2.5 - SYSTEMES D'EVACUATION

DES FUMEES

CHAUDIERE A TIRAGE NATUREL

Raccordement à la cheminée

Le conduit de cheminée à une importance fondamentale pour le fonctionnement correct de la chaudière. Il doit par conséquent répondre aux critères suivants :

Etre constitué par un matériau imperméable résistant à la température des fumées et aux condensats formés.

Etre d'une résistance mécanique suffisante et d'une basse conductibilité thermique.

Etre le plus vertical possible et avoir une pression statique suffisante pour assurer une efficiente et constante évacuation des gaz produits par la combustion.

Avoir un diamètre jamais inférieur à celui de la buse de la chaudière.

Dépasser le faîtage du toit d'au moins 0,40 m.

Un tuyau vertical de longueur minimale égale à 3 fois le diamètre de la buse doit être placé en sortie de chaudière avant le raccordement dans le conduit de fumées principal.

Dans tous les cas, la réalisation du conduit de cheminée doit être conforme au DTU 24.1

"TRAVAUX DE FUMISTERIE" de Mai 1976.

ATTENTION

EQUIPEMENT DE BASE

Dans la chaudière est installé un dispositif de

COTES DIMENSIONNELLES POUR LE RACCORDEMENT

AU CONDUIT DES FUMEES

210

Ø 125

sécurité contre le refoulement des produits de combustion dans l'habitation.

Dans le cas de déclenchement de ce dispositif, il faut attendre environ 10 minutes avant d'appuyer sur le bouton de réarmément manuel

(bouton rouge) disposé en partie supérieure de l'antirefouleur (voir fig. 9).

Il est strictement interdit de schunter ou démonter ce dispositif.

Dans le cas de mise en sécurité successives, il est indispensable de faire contrôler le conduit d'évacuation des gaz brûlés par un personnel technique qualifié.

EQUIPEMENT SPECIFIQUE VMC COLLEC-

TIVE NF D 35-337: DUA CTN 24 AE VMC

Dans une installation qui utilise un ensemble extraction collectif des gaz brûlés, il est également prévu un dispositif de sécurité collective qui arrête la chaudière en cas d'anomalie sur le dispositif général d'extraction conforme

à la norme NF D 35-337.

L'appareil se remet automatiquement en service sans aucune intervention dès que le système de sécurité l'autorise.

DANS LES 2 CAS

Toute responsabilité d'UNICAL est exclue pour des dommages causés suite à des erreurs d'installation, d'utilisation, de transformation d'appareil, ou par un non respect des instructions fournies par UNICAL ou des normes d'installation en vigueur concernant le matériel en objet.

10

450

345

fig. 8 fig. 9

CHAUDIERE A TIRAGE FORCE

MICROVENTOUSE CONCENTRIQUE

(Accessoire de type A - XX)

Kit microventouse de base:

Terminal d’évacuation de 1 m

Coude coaxial à 90° avec bride

Joint en néoprène raccordement chaudière

Joint en caoutchouc Ø 100 mm

Collier de maintien des tubes Ø 100 mm

Enjoliveur en PVC

Kit rallonge de ventouse:

Rallonge coaxiale de 1 m mâle/femelle

Kit coude:

Coude coaxial à 90°

Joints en caoutchouc Ø 100 mm (2x)

Collier de maintien des tubes Ø 100 mm (2x)

NB: La longueur maximale admissible de la ventouse concentrique est de 3 m.

Jusqu’à une longueur de 1 m, il faut installer le diaphragme, fourni de série dans l’emballage de la chaudière, à l'intérieur du conduit d'évacuation des fumées du ventilateur (voir fig. 10).

Toutes les fois qu’un coude supplémentaire est nécessaire, la longueur maximale doit être réduite d’un mètre.

Joint

Jusqu'à 1 m

Diaphragme

COTES DIMENSIONNELLES DES RACCORDS DE LA

MICROVENTOUSE CONCENTRIQUE

175

Diaphragme

fig. 10

450

345

fig. 10/a

11

MICROVENTOUSE A CIRCUITS

DISTINCTS

(Accessoire de type B - XY)

(A utiliser seulement après autorisation ministerielle)

Kit microventouse de base :

Tubes terminaux Ø 80 mm

Joints néoprène raccordement chaudière

Terminaux d’aspiration et d’évacuation

Ø 80 mm

Adaptateur d’aspiration et d’évacuation

Ø 80 mm

Enjoliveurs en PVC

Kit rallonge de ventouse :

Tube en aluminium Ø 80 mm

Joint en caoutchouc Ø 80 mm

Collier de maintien des tubes Ø 80 mm

Kit coude :

Coude en aluminium Ø 80 mm à 90°

Joint en caoutchouc Ø 80 mm

Collier de maintien des tubes Ø 80 mm

NB: La perte de charge maximale admissible au niveau des conduits séparés est de 80 Pa. Jusqu’à une perte de charge de 40 Pa, il faut installer le diaphragme, fourni de série dans l'emballage de la chaudiére, entre la chambre étanche et l'adaptateur (voir fig. 11).

Jusqu'à

COTES DIMENSIONNELLES DES RACCORDS DE LA

MICROVENTOUSE CONCENTRIQUE

120 120

170

Ø 80

∆∆∆∆∆P = 40 Pa

Diaphragme

Joint

Diaphragme

fig.11

Ø 80

12

450

345

fig. 11/a

POSITIONNEMENT DES TERMINAUX DE MICROVENTOUSES

Position des terminaux

A Sous une fenêtre

B Sous une bouche d’aération

C Sous une gouttière

D Sous un balcon

E D’une fenêtre adjacente

F D’une bouche d’aération adjacente

G De tubes d’évacuation verticaux ou horizontaux

H D’un angle de l’édifice

I D’une rentrée de l’édifice

L Du sol ou d’un autre étage

M Entre deux terminaux verticaux

N Entre deux terminaux horizontaux

Distance minimale en mm

600

600

300

300

400

600

600

300

1000

1800

1500

1000

POSITIONNEMENT DES TERMINAUX

G

N

C

E

F

A

B

M

D

I

H

L

fig. 12

2.2.6 - ALIMENTATION EN GAZ

Au préalable de l’installation, nous conseillons d’effectuer un nettoyage interne complet de toutes les tuyauteries d’alimentation en combustible, afin de supprimer les éventuels résidus pouvant compromettre le bon fonctionnement de la chaudière.

Avant la mise en route de la chaudière, faire vérifier par une personne qualifiée les critères suivants:

Contrôler l’étanchéité des raccords sur la tuyauterie d’alimentation en gaz

Vérifier la valeur du débit de gaz en fonction de la puissance demandée par la chaudière

Vérifier que le gaz distribué corresponde aux caractéristiques indiquées sur la plaque signalétique de la chaudière.

Vérifier que la pression d’alimentation du gaz correspond aux valeurs reportées sur la plaque signalétique.

Vérifier le dimensionnement correct des tuyauteries d’alimentation en gaz par rapport au débit nécessaire au fonctionnement de la chaudière.

13

14

2.2.7 - ALIMENTATION ELECTRIQUE

La sécurité dans le fonctionnement électrique de la chaudière ne peut être obtenue que si cette dernière comporte une mise à la terre efficace et que les raccordements

électriques sont réalisés conformément aux

Normes électriques NF C 15-100.

L’alimentation de la chaudière s’effectue en

230 V - 50 Hz et cela directement sur une prise de courant (prohiber toute rallonge de câble importante, raccordement sur une multiprise, etc.).

Une installation non conforme peut être à l’origine de dommages sur des personnes ou des animaux de compagnie qui ne sauraient être imputables à la responsabilité d’UNICAL.

NB: Eviter absolument d’utiliser des tuyauteries de l’installation comme prise de terre électrique ou téléphonique (les tuyauteries ne sont absolument pas conçues à cet effet).

2.2.8 - ALIMENTATION

HYDRAULIQUE

Les raccordements hydrauliques doivent

être effectués de façon rationnelle en utilisant les raccords prévus sur la chaudière.

CHAUFFAGE

Pour le dimensionnement des tuyauteries du circuit chauffage, il est nécessaire de prendre en compte les pertes de charge induites par les radiateurs, les robinets thermostatiques éventuels, les vannes d’arrêt des radiateurs, les vannes de régulation et la configuration propre de l’installation concernée.

Raccorder obligatoirement à l’égoût la décharge de la soupape de sécurité du circuit chauffage, déjà montée dans la chaudière.

En cas de présence d’eau dans le local par absence de raccordement de la décharge à l’égoût, UNICAL décline toute responsabilité.

Le graphique ici à côté (fig. 13) détermine les caractéristiques disponibles des circulateurs montés d’origine à l’intérieur de la chaudière.

ATTENTION

Dans les tubes DEPART/RETOUR installation de la chaudière, est installé un dispositif automatique de BY-PASS (soupape différentielle), qui permet de toujours assurer un débit d’eau minimum dans le corps de chauffe, même si par exemple tous les robinets thermostatiques de l’installation sont fermés simultanément.

Le réglage de ce dispositif de BY-PASS pour augmenter la pression disponible pour l’installation, est possible par l’intermédiaire de la vis prévue à cet effet (Voir figure 14).

SANITAIRE

La chaudière est reliée au réseau par l’intermédiaire du raccord F (Entrée d’eau froide).

Vérifier que la pression d’eau du réseau d’alimentation à l’entrée de la chaudière ne soit pas supérieure à la pression de service maximale indiquée sur la plaque signalétique de la chaudière (si cela est le cas, prévoir un réducteur de pression en amont de la chaudière).

DIAGRAMME DEBIT/PRESSION

DISPONIBLE POUR L’INSTALLATION

3

2

1

6

5

4

0

0

Débit (Q) l/h

500

= By-Pass FERME

- - - - - - - - = By-Pass OUVERT

1000

By-Pass OUVERT

(Position d'origine)

By-Pass FERME

1500

fig. 13 fig. 14

2.3 - SCHEMAS ELECTRIQUES

SCHEMA ELECTRIQUE DE PRINCIPE

DUA CTN 24 - DUA CTN 24 AE

DK

E - I

F1

F2

F3

GA

IG

L1

= Pressostat de sécurité contre le manque d’eau

= Commutateur Eté - Hiver

= Fusible de ligne (4A F)

= Fusible alimentation transformateur (125 mA F)

= Fusible circuit 24 Vac (315 mA T)

= Groupe d’allumage

= Interrupteur général

= Led rouge (Demande de chauffa-

L2

L3

LL

MD

P

PDS

P3 ge)

= Led jaune (Brûleur en fonctionn.)

= Led vert (Demande d'E.C.S.)

= Témoin vert d’alimentation

électrique

= Bobine modulante

= Pompe de circulation

= Pressostat de priorité E.C.S.

= Régulateur puissance chauffage (scellé en usine à la

RTR

RTS

SR

SS

TA

TF valeur maximale)

= Régulateur température chauffage

= Régulateur température E.C.S.

= Sonde chauffage

= Sonde E.C.S.

= Thermostat d’ambiance

= Thermostat de sécurité fumées fig. 15

15

SCHEMA DE RACCORDEMENT PRATIQUE

DUA CTN 24 - DUA CTN 24 AE

RELE' K3

ALIMENTATION

230 V - 50 Hz

AU GROUPE

D'ALLUMAGE

16

F3

IG

L1

L2

L3

LL

A1...A7 = Connecteurs

DK = Pressostat de sécurité contre le manque d’eau

E - I

F1

F2

=

=

=

Commutateur Eté - Hiver

Fusible de ligne (4A F)

Fusible alimentation transforma-

MD

P teur (125 mA F)

= Fusible circuit 24 Vac (315 mA T)

= Interrupteur général

= Led rouge (Demande de chauffage)

= Led jaune (Brûleur en fonctionn.)

= Led vert (Demande d'E.C.S.)

= Témoin vert d’alimentation

électrique

= Bobine modulante

= Pompe de circulation

PDS

RPR

RTR

RTS

SR

SS

SW1

TA

TF

= Pressostat de priorité E.C.S.

= Régulateur puissance chauffage

(scellé en usine à la valeur maximale)

= Régulateur température chauffage

= Régulateur température E.C.S.

= Sonde chauffage

= Sonde E.C.S.

= Prédisposition du fonctionnement pompe chauffage (voir NB)

= Thermostat d’ambiance

= Thermostat de sécurité fumées

NB:

SW1

Pont sur ON = Post-Circulation de la pompe de ~200 sec. (Condition de livraison)

Pont sur OFF= Pompe en fonctionnement continue fig. 16

SCHEMA ELECTRIQUE DE PRINCIPE

DUA CTFS 24 - DUA CTFS 24 AE

DK

E - I

F1

F2

F3

GA

IG

L1

= Pressostat de sécurité contre le manque d’eau

= Commutateur Eté - Hiver

= Fusible de ligne (4A F)

= Fusible alimentation transformateur et basse vitesse ventilateur

(125 mA F)

= Fusible circuit 24 Vac (315 mA T)

= Groupe d’allumage

= Interrupteur général

= Led rouge (Demande de chauf-

L2

L3

LL

MD

P

PDS

PV

P3 fage)

= Led jaune (Brûleur en fonctionn.)

= Led vert (Demande d'E.C.S.)

= Témoin vert d’alimentation

électrique

= Bobine modulante

= Pompe

= Pressostat de priorité E.C.S.

= Pressostat sécurité circuit fumées

= Régulateur puissance chauffa-

RTR

RTS

SR

SS

TA

V ge (scellé en usine à la valeur maximale)

= Régulateur température chauffage

= Régulateur température E.C.S.

= Sonde chauffage

= Sonde E.C.S.

= Thermostat d’ambiance

= Ventilateur fig. 17

17

SCHEMA DE RACCORDEMENT PRATIQUE

DUA CTFS 24 - DUA CTFS 24 AE

RELE' K4

RELE' K3

ALIMENTATION

230 V - 50 Hz

AU GROUPE

D'ALLUMAGE

18

A1...A7 = Connecteurs

DK = Pressostat de sécurité contre le

E - I

F1 manque d’eau

= Commutateur Eté - Hiver

= Fusible de ligne (4A F)

F2

F3

IG

L1

= Fusible alimentation transformateur et basse vitesse ventilateur

(125 mA F)

= Fusible circuit 24 Vac (315 mA T)

= Interrupteur général

L2

L3

LL

= Led rouge (Demande de chauffage)

= Led jaune (Brûleur en fonctionn.)

= Led vert (Demande d'E.C.S.)

= Témoin vert d’alimentation

MD

P

électrique

= Bobine modulante

= Pompe

PDS

PV

P3

RTR

RTS

SR

SS

SW1

SW2

TA

V

NB:

= Pressostat de priorité E.C.S.

= Pressostat sécurité circuit fumées

= Régulateur puissance chauffage (scellé en usine à la valeur maximale)

= Régulateur température chauffa-ge

= Régulateur température E.C.S.

= Sonde chauffage

= Sonde E.C.S.

= Prédisposition du fonctionnement pompe chauffage (voir NB)

= Prédisposition du fonctionnement ventilateur (voir NB)

= Thermostat d’ambiance

= Ventilateur

SW1

Pont sur ON = Post-Circulation de la pompe de ~200 sec. (Condition de livraison)

Pont sur OFF = Pompe en fonctionnement continue

SW2

Pont sur ON = Ventilateur en vitesse minimale pendant le temps d’arrêt du brûleur (Condition de livraison)

Pont sur OFF = Ventilateur arrêté pendant le temps d’arrêt du brûleur fig. 18

SCHEMA ELECTRIQUE DE PRINCIPE

DUA RTN 24 - DUA RTN 24 AE

DK

F1

F2

F3

GA

IG

MD

= Pressostat de sécurité contre le manque d’eau

= Fusible de ligne (4A F)

= Fusible alimentation transformateur (125 mA F)

= Fusible circuit 24 Vac (315 mA T)

= Groupe d’allumage

= Interrupteur général

= Bobine modulante

L1

L2

LL

P

P3

= Led rouge (Demande de chauffage)

= Led jaune (Brûleur en fonctionn.)

= Témoin vert d’alimentation

électrique

= Pompe de circulation

= Régulateur puissance chauffage (scellé en usine à la valeur maximale)

RTR

SR

TA

TF

= Régulateur température chauffage

= Sonde chauffage

= Thermostat d’ambiance

= Thermostat de sécurité fumées fig. 19

19

SCHEMA DE RACCORDEMENT PRATIQUE

DUA RTN 24 - DUA RTN 24 AE

RELE' K3

ALIMENTATION

230 V - 50 Hz

AU GROUPE

D'ALLUMAGE

20

A1...A7 = Connecteurs

DK = Pressostat de sécurité contre le manque d’eau

F1

F2

F3

IG

=

=

Fusible de ligne (4A F)

Fusible alimentation transformateur (125 mA F)

= Fusible circuit 24 Vac (315 mA T)

= Interrupteur général

L1

L2

LL

= Led rouge (Demande de chauffage)

= Led jaune (Brûleur en fonctionn.)

= Témoin vert d’alimentation

électrique

MD

P

P3

RTR

SR

SW1

TA

TF

= Bobine modulante

= Pompe de circulation

= Régulateur puissance chauffage

(scellé en usine à la valeur maximale)

= Régulateur température chauffage

= Sonde chauffage

= Prédisposition du fonctionnement pompe chauffage (voir NB)

= Thermostat d’ambiance

= Thermostat de sécurité fumées

NB:

SW1

Pont sur ON = Post-Circulation de la pompe de ~200 sec. (Condition de livraison)

Pont sur OFF= Pompe en fonctionnement continue fig. 20

SCHEMA ELECTRIQUE DE PRINCIPE

DUA RTFS 24 - DUA RTFS 24 AE

DK

F1

F2

F3

GA

IG

= Pressostat de sécurité contre le manque d’eau

= Fusible de ligne (4A F)

= Fusible alimentation transformateur et basse vitesse ventilateur

(125 mA F)

= Fusible circuit 24 Vac (315 mA T)

= Groupe d’allumage

= Interrupteur général

L1

L2

LL

MD

P

PV

= Led rouge (Demande de chauffage)

= Led jaune (Brûleur en fonctionn.)

= Témoin vert d’alimentation

électrique

= Bobine modulante

= Pompe

= Pressostat sécurité circuit fumées

P3

RTR

SR

TA

V

= Régulateur puissance chauffage (scellé en usine à la valeur maximale)

= Régulateur température chauffage

= Sonde chauffage

= Thermostat d’ambiance

= Ventilateur fig. 21

21

SCHEMA DE RACCORDEMENT PRATIQUE

DUA RTFS 24 - DUA RTFS 24 AE

RELE' K4

RELE' K3

ALIMENTATION

230 V - 50 Hz

AU GROUPE

D'ALLUMAGE

22

A1...A7 = Connecteurs

DK = Pressostat de sécurité contre le

F1

F2 manque d’eau

= Fusible de ligne (4A F)

= Fusible alimentation transformateur et basse vitesse ventilateur

(125 mA F)

F3

GA

IG

L1

L2

LL

MD

=

=

=

=

Fusible circuit 24 Vac (315 mA T)

Groupe d’allumage

Interrupteur général

Led rouge (Demande de chauffage)

= Led jaune (Brûleur en fonctionn.)

= Témoin vert d’alimentation

électrique

= Bobine modulante

P

PV

P3

RTR

SR

SW1

SW2

TA

V

NB:

= Pompe

= Pressostat sécurité circuit fumées

= Régulateur puissance chauffage (scellé en usine à la valeur maximale)

= Régulateur température chauffa-ge

= Sonde chauffage

= Prédisposition du fonctionnement pompe chauffage (voir NB)

= Prédisposition du fonctionnement ventilateur (voir NB)

= Thermostat d’ambiance

= Ventilateur

SW1

Pont sur ON = Post-Circulation de la pom-

Pont sur OFF = Pompe en fonctionnement continue

SW2 pe de ~200 sec. (Condition de livraison)

Pont sur ON = Ventilateur en vitesse minimale pendant le temps d’arrêt du brûleur (Condition de livraison)

Pont sur OFF = Ventilateur arrêté pendant le temps d’arrêt du brûleur fig. 22

GROUPE D'ALLUMAGE ELECTRONIQUE GROUPE D'ALLUMAGE

AVEC VEILLEUSE

X1..X6 = Connecteurs

CA = Carte d’allumage électronique

E.ACC. = Electrode d’allumage

E.RIV. = Electrode d’ionisation

LB = Témoin de mise en sécurité brûleur

PB

TL

VG

= Bouton poussoir de réarmement

= Thermostat de sécurité

= Vanne gaz fig. 23

E.ACC. = Electrode d’allumage

FP = Veilleuse

T = Allumeur piézo

TC

TL

VG

= Thermocouple

= Thermostat de sécurité

= Vanne gaz fig. 24

TABLEAU DES RESISTANCES POUR LA SONDE CHAUFFAGE (SR) ET LA SONDE SANITAIRE (SS)

40

50

60

70

80

90

100

T°C

0

10

20

30

0

33242

19947

12394

7947

5242

3548

2459

1740

1256

923

690

1

31534

18992

11839

7614

5036

3417

2373

1683

1217

896

671

2

29925

18088

11313

7297

4839

3291

2291

1628

1180

870

652

3

28409

17233

10813

6995

4651

3171

2212

1576

1143

845

634

4

26980

16425

10338

6707

4471

3056

2136

1524

1109

820

617

5

25633

15659

9888

6433

4300

2945

2063

1475

1075

797

600

6

24361

14934

9459

6171

4136

2840

1994

1428

1042

774

584

7

23161

14247

9052

5922

3979

2738

1926

1383

1011

752

568

Relation entre la température (°C) et la résistance nominale (Ohm) de la sonde chauffage (SR) et la sonde sanitaire (SS)

Exemple: A 25°C, la résistance est de 9888 Ohm

A 90°C, la résistance est de 923 Ohm

8

22028

13596

8665

5685

3829

2641

1862

1339

981

730

553

9

20958

12979

8297

5458

3685

2548

1800

1297

952

710

538

23

24

2.4 - REMPLISSAGE EN

EAU DE

L'INSTALLATION

Une fois effectués tous les raccordements hydrauliques, il est possible de procéder au remplissage en eau de l'installation.

L'opération de remplissage doit être effectuée lentement selon le processus suivant:

• ouvrir les vannes de purge des radiateurs et aussi le purgeur automatique de la chaudière;

• ouvrir progressivement les robinets de remplissage (voir fig. 34) en vérifiant le bon fonctionnement du purgeur automatique de la chaudière et de ceux montés, éventuellement, sur l'installation;

• fermer les vannes de purge radiateurs et chaudière dès l'apparition de l'eau;

• sur le manomètre contrôler la montée de pression jusqu'à ce qu'elle atteigne la valeur de 0,8/1 bar;

• fermer les robinets de remplissage et laisser à nouveau s'échapper l'air contenu dans la chaudière par sa propre vanne de purge prévue sur la vanne trois voies (fig.

25).

NB: Pendant l'opération de remplissage faire fonctionner le circulateur de façon intermittente.

• Allumer la chaudière et laisser se réchauffer l'installation pendant un certain temps en répétant les opérations de purge d'air, après avoir arrêté le circulateur; laisser refroidir l'installation et rétablir la pression à 0,8/1 bar.

Vanne de purge

Position de fermeture

Position de purge

fig. 25

2.5 - PREMIER ALLUMAGE

Le premier allumage de la chaudière doit être effectué par une personne professionnellement qualifiée.

La transformation éventuelle d’un gaz d’une famille (gaz naturel ou gaz liquéfié) à un gaz d’une autre famille qui peut être effectuée sur une chaudière installée, doit être exécutée par une personne professionnellement qualifiée.

CONTROLES PRELIMINAIRES

Au préalable de la mise en marche de la chaudière, il est indispensable de procéder aux vérifications suivantes:

Que l'installation de chauffage soit bien remplie d'eau.

Que le gaz qui sera utilisé corresponde à celui qui est inscrit sur la plaque signalétique de la chaudière (Voir la plaque collée sur la chaudière). Dans le cas contraire, il est indispensable de procéder aux opérations d'adaptation à l'utilisation d'un autre gaz (Voir "ADAPTATION A L'UTILI-

SATION D'AUTRES GAZ"). Ces opérations devront être effectuées par une personne qualifiée.

Que le robinet d'alimentation en gaz soit ouvert.

Qu'aucune fuite de gaz n'existe sur la conduite.

Que la soupape de sécurité de l'installation ne soit pas bloquée.

Que le conduit d'évacuation des fumées, les éventuelles prises d'air du local dans lequel la chaudière est installée soient conformes aux normes en vigueur (Voir

"SYSTEMES D'EVACUATION DES FUME-

ES").

Que la tension d'alimentation électrique soit conforme aux spécifications techniques de la chaudière.

Qu'aucune fuite d'eau n'existe sur le circuit hydraulique.

ALLUMAGE ET EXTINCTION

Pour l'allumage et l'extinction de la chaudière voir INSTRUCTION POUR L'USAGER.

2.6 - REGLAGE DE LA

VEILLEUSE

La flamme de la veilleuse doit envahir l'extrémité du thermocouple sur environ 10 à

15 mm. Le réglage du débit de la veilleuse peut être effectué en agissant sur la vis de réglage prévue à cet effet sur la vanne gaz

(voir fig. 27)

10/15 mm

fig. 26

2.7 - REGLAGE DU

BRULEUR

La vérification de la pression du gaz à l’entrée de la vanne gaz modulante doit être faite, sur la prise de pression alimentation gaz prévue à cet effet, au moins trois minutes après l’allumage de la chaudière. Par contre,

étant donné qu’un diaphragme est monté à la sortie de la vanne gaz, la pression au brûleur doit être prise conformement aux indications données à la page suivante.

VANNE GAZ

DUA CTN 24

DUA CTFS 24

DUA RTN 24

DUA RTFS 24

Bouton d'allumage

Prise de pression alimentation gaz

(1) Réglé en usine

VANNE GAZ

DUA CTN 24 AE

DUA CTFS 24 AE

DUA RTN 24 AE

DUA RTFS 24 AE

Clapet de sécurité gaz

Prise de pression alimentation gaz

(1) Réglé en usine

Réglage pression max. (1)

Réglage pression min. (1)

Bobine de modulation

Vis de réglage veilleuse

fig. 27

Réglage pression max. (1)

Réglage pression min. (1)

Bobine de modulation

Opérateur

fig. 28

25

26

REGLAGE

Toutes les instructions, données ciaprès, sont à usage exclusif du personnel technique du service aprèsvente autorisé. On doit s’en servir dans le cas de réglage d’une nouvelle vanne gaz après remplacement.

Toutes les chaudières sortant de la ligne de production sont essayées et préréglées. Il est tout de même conseillé, une fois la chaudière installée, d’effectuer un contrôle général et quelquefois, de modifier les réglages de base (changement de gaz, adaptation aux conditions particulières du réseau d’alimentation en gaz). Pour cela, procéder de la façon suivante:

Puissance minimale

Vérifier la valeur de la pression de alimentation en amont de la vanne gaz (Voir tableau "Injecteurs - Diaphragmes - Pressions").

Retirer un fil électrique sur la bobine modulante de la vanne gaz.

Raccorder le manomètre en U en se conformant aux instructions données à la figure 30 selon le type de chaudière (TN ou TFS).

Mettre le bouton de réglage chauffage au maximum.

Mettre le commutateur à 3 positions sur

Hiver.

Vérifier que le contact du thermostat d'ambiance TA soit fermé.

Une fois que le brûleur est allumé agir sur l’écrou “A” (fig.29) dans le sens :

HORAIRE = Pour augmenter la pression

ANTI-HORAIRE = Pour diminuer la pression

Puissance maximale

Remettre en place le fil électrique sur la bobine modulante de la vanne gaz

Agir sur l’écrou “B” (fig.29) dans le sens

:

HORAIRE = Pour augmenter la pression

ANTI-HORAIRE = Pour diminuer la pression

Conclusion des tarages de base

Contrôler les valeurs de la pression minimale et maximale de la vanne gaz modulante.

Procéder aux éventuelles retouches.

Protéger les vis de réglage en utilisant le capot prévu à cet effet.

Réfermer la vis des prises de pression concernées.

BOBINE MODULANTE

PRISE DE MESURE

B

A

fig. 29

MP

RMP

Brancher le manomètre sur MP pour version TN

Brancher le manomètre sur MP et RMP pour version TFS

MP = point de mesure

RMP = point de mesure de réf.

fig. 30

2.8 - ADAPTATION A

L’UTILISATION

D’AUTRES GAZ

Les chaudières sont fournies pour fonctionner avec le type de gaz spécifique défini lors de la commande. Les éventuelles modifications pouvant intervenir par la suite, devront être effectuées par une personne professionnellement qualifiée en fonction des données fournies par UNICAL.

TRANSFORMATION DE GAZ NATUREL

A G.P.L.

1 - Procéder au démontage du brûleur.

2 - Remplacer les 14 injecteurs (1) du brûleur.

3 - Remplacer le diaphragme (2) placé à la sortie de la vanne gaz (Voir tableau

“Injecteurs - Diaphragmes - Pressions”).

4 - Remonter le brûleur.

5 - Vérifier la valeur de la pression en amont de la vanne gaz (Voir tableau “Injecteurs

- Diaphragmes - Pressions”) ci-dessous, et procéder au réglage de la pression au brûleur comme indiqué au paragraphe RE-

GLAGE DU BRULEUR.

6 - Remplacer l'injecteur de la veilleuse (si applicable).

7 - Vérifier le fonctionnement correct du brûleur.

1

fig. 31

TRANSFORMATION DE G.P.L. A GAZ NA-

TUREL

1 - Procéder au démontage du brûleur.

2 - Remplacer les 14 injecteurs (1) du brûleur.

3 - Remplacer le diaphragme (2) placé à la sortie de la vanne gaz (Voir tableau

“Injecteurs - Diaphragmes - Pressions”).

4 - Remonter le brûleur.

5 - Vérifier la valeur de la pression en amont de la vanne gaz (Voir tableau “Injecteurs

- Diaphragmes - Pressions”) ci-dessous, et procéder au réglage de la pression au brûleur comme indiqué au paragraphe RE-

GLAGE DU BRULEUR.

6 - Remplacer l'injecteur de la veilleuse (si applicable).

7 - Vérifier le fonctionnement correct du brûleur.

INJECTEURS - DIAPHRAGMES - PRESSIONS

DUA CTN 24 - DUA CTN 24 AE - DUA RTN 24 - DUA RTN 24 AE

TYPE DE GAZ

Gaz de Lacq - H

Gaz de Groningue - L

P. AMONT

(mbar)

20

25

Ø INJ. BRULEUR

( m m )

1,15

1,15

Ø INJ. VEILLEUSE

( m m )

0,27 (2x)

0,27 (2x)

Ø DIAPHRAGMES

( m m )

6,2

6,2

Gaz Butane - B

Gaz Propane - P

28

37

0,75

0,75

0,22 (1x)

0,22 (1x)

4,9

4,9

2

fig. 32

P. BRÛLEUR

(mbar)

3,0 - 13,2

4,3 - 16,5

5,0 - 23,2

6,6 - 27,7

TYPE DE GAZ

Gaz de Lacq - H

Gaz de Groningue - L

Gaz Butane - B

Gaz Propane - P

DUA CTFS 24 - DUA CTFS 24 AE - DUA RTFS 24 - DUA RTFS 24 AE

P. AMONT Ø INJ. BRULEUR Ø INJ. VEILLEUSE Ø DIAPHRAGMES

(mbar) ( m m ) ( m m ) ( m m )

20 1,15 0,27 (2x) 6,4

25

28

37

1,15

0,75

0,75

0,27 (2x)

0,22 (1x)

0,22 (1x)

6,4

5,0

5,0

P. BRÛLEUR

(mbar)

3,1 - 13,9

4,6 - 17,6

5,2 - 24,0

6,8 - 27,8

27

28

2.9 - RECHERCHE DES PANNES

Dans le tableau de recherche des pannes, nous voulons donner quelques informations techniques relatives aux solutions des éventuelles pannes de fonctionnement et des problèmes qui peuvent être rencontrés.

SYMPTOMES

Le témoin vert d'alimentation électrique LL ne s'allume pas

Led rouge ou vert de la carte de fonctionnement ne s'allument pas

La chaudière ne fonctionne pas en chauffage

(continue . . .)

CAUSES PROBABLES

a) Pas d'alimentation électrique 230 Vac b) Le témoin LL ne fonctionne pas a) Pas d'alimentation électrique 24 Vac b) Manque d'eau dans le circuit c) Intervention du thermostat de sécurité du circuit fumées TF (seulement pour chaudières

TN) a) Le pressostat PDS de priorité E.C.S. ne fonctionne pas b) Le commutateur E/I ne fonctionne pas

REMEDES

a) Vérifier que la prise de courant soit alimentée en 230 Vac.

Remettre la fiche dans la prise de courant et vérifier que la tension entre les bornes

A1-3 et A1- 4 soit de 230 Vac.

Vérifier que la tension entre les bornes A1-

1 et A1-4 soit de 230 Vac. Si aucune tension n’est mesurée, vérifier d’abord le fusible F1( 4A F) et éventuellement contrôler que le commutateur Marche/Arrêt - Eté/Hiver, soit en position Eté ou Hiver.

Contrôler les câblages électriques du commutateur et, si nécessaire remplacer ce dernier.

b) Si au contraire on a tension et la lampe témoin d’alimentation n’est pas allumée, remplacer la lampe.

a) Contrôler les fusibles F2 et F3 (respectivement d’une valeur de 125 mA F et 315 mA

T). Les remplacer si nécessaire.

Mesurer la tension entre les bornes A4-6 et

A4-7: Elle doit être d’environ 24 Vac. Si la tension n’a pas cette valeur, remplacer la platine de fonctionnement.

b) Remplir l'installation pour obtenir une pression d'eau d'au moins 0,8/1 bar à froid.

Vérifier que le contact du pressostat de sécurité contre le manque d’eau soit bien fermé au niveau des bornes:

A4-1 et A4-2 pour chaudières TFS

A4-1 et TF pou chaudières TN

Si la continuité n’est pas assurée entre ces bornes, vérifier les raccordements électriques et remplacer éventuellement le pressostat de sécurité contre le manque d’eau

DK.

c) Le contact du thermostat de sécurité du circuit fumées (TF) n'est pas fermé: Pas de continuité électrique entre les bornes

A4-2 et DK:

Vérifier que le thermostat ne soit pas déclenché en appuyant sur le bouton poussoir rouge de réarmement manuel situé sur ce même thermostat.

Vérifier la correcte évacuation des fumées et la suffisante ventilation du local.

Vérifier la continuité des câblages électriques.

a) Le contact du pressostat de priorité E.C.S.

doit être ouvert: la continuité du courant n’est pas assurée entre les bornes A3-1 et

A3-2 (led rouge = allumé):

Si le contact du pressostat est fermé, vérifier le câblage et le fonctionnement correct de ce pressostat. Le remplacer si nécessaire.

b) Le commutateur Eté/Hiver doit être positionné sur Hiver. La continuité du courant

électrique est assurée entre les bornes A4-

4 et A4-5 (led rouge = allumé):

Si le contact est ouvert, contrôler le câblage et le fonctionnement correct du commutateur. Le remplacer si nécessaire.

SYMPTOMES

La chaudière ne fonctionne pas en chauffage

La chaudière ne fonctionne pas en sanitarie

La pompe de circulation ne fonctionne pas

CAUSES PROBABLES

c) Le thermostat d'ambiance TA ne fonctionne pas

REMEDES

d) La sonde de température SR ne fonctionne pas a) Le pressostat PDS de priorité E.C.S. ne fonctionne pas b) a) b) c)

La sonde de température SS ne fonctionne pas

Manque d'eau dans le circuit

Pas d'alimentation électrique 230 Vac

Pompe bloquée c) Régler la consigne du thermostat d’ambiance sur une valeur de température supérieure à celle de la pièce dans laquelle il est installé. La continuité du courant

électrique doit être alors assurée entre les bornes A3-4 et A3-5 (Led rouge = allumé):

Si le contact est ouvert, contrôler le câblage et le fonctionnement correct du thermostat d’ambiance. Le remplacer si nécessai-re.

d) Vérifier que la sonde de température SR ne soit pas en court-circuit (voir le tableau

°C/Ohm - Pag. 23).

a) Le contact du pressostat de priorité E.C.S.

doit être fermé: La continuité du courant entre les bornes A3-1 et A3-2 est assurée

(Led vert = allumé):

Si le contact du pressostat est ouvert, vérifier le câblage et le fonctionnement correct.

Le remplacer si nécessaire.

b) Verifier que la sonde de température SS ne soit pas en court-circuit (voir le tableau °C/

Ohm - Pag. 23).

a) Remplir l'installation pour obtenir une pression d'eau d'au moins 0,8/1 bar à froid.

Vérifier que le contact du pressostat de sécurité contre le manque d’eau soit bien fermé au niveau des bornes:

A4-1 et A4-2 pour chaudières TFS

A4-1 et TF pou chaudières TN

Si la continuité n’est pas assurée entre ces bornes, vérifier les raccordements électriques et remplacer éventuellement le pressostat de sécurité contre le manque d’eau

DK.

b) Vérifier la présence de la tension 230 Vac entre les bornes A1-8 et A1-9: En cas d’absence de tension, remplacer la platine de fonctionnement.

c) Si la tension est correcte, vérifier le câblage et le fonctionnement correct de la pompe. La remplacer si nécessaire.

Le ventilateur ne fonctionne pas a) b)

Pas d'alimentation électrique 230 Vac

Ventilateur bloqué

Le ventilateur tourne toujours à la vitesse minimale (continue . . .) a) Le contact du pressostat de sécurité circuit fumées n’est pas en position de repos b) Régulation du pressostat de sécurité circuit fumées a) Créer une demande d’allumage de la chaudière: Led vert (E.C.S.) ou rouge (Chauffage) allumé.

Vérifier la présence de la tension 230 Vac entre les bornes A2-5 et A2-6: En cas d’absence de tension, remplacer la platine de fonctionnement.

Si la tension est correcte, vérifier le câblage. Le remplacer si nécessaire.

b) Vérifier que le ventilateur ne soit pas bloqué. Le remplacer si nécessaire.

a) Vérifier que le contact du pressostat est fermé entre les bornes A2-1 et A2-2.

b) Vérifier le réglage du pressostat de sécurité circuit fumées (valeur d’ouverture = 0,4 mbar) et le câblage de ce dernier.

Procéder éventuellement au réglage ou au remplacement du pressostat.

NB: BRANCHEMENT DU MICRO-INTER-

RUPTEUR A LA PLATINE:

A2-2 est relié au COM

A2-1 est relié au NC

A2-3 est relié au NO

29

30

SYMPTOMES

Le ventilateur tourne toujours à la vitesse minimale

Témoin de mise en sécurité brûleur: LB allumée

L'électrode d'allumage ne donne pas d'étincelle a) Pas d'alimentation électrique 230 Vac

LB éteint; pas de tentative d’allumage

CAUSES PROBABLES

c) Platine de fonctionnement a) Manque de gaz b) Le contact du thermostat limiteur (105°/230 V) est ouvert pour excès de température et a bloqué le cycle de la carte d’allumage CA b) Electrode d'allumage ou ses raccordements

Témoin de mise en sécurité brûleur LB ne fonctionne pas

L'électrode d'allumage donne des étincelles mais le brûleur ne s'allume pas (continue . . .) a) Pas d'alimentation électrique à la vanne gaz

REMEDES

c) Le contact du pressostat de sécurité du ventilateur PV est en condition de repos:

Le contact entre les bornes A2-1 et A2-2 est fermé, mais le ventilateur ne passe pas sur la grande vitesse de rotation.

Vérifier que la tension entre les bornes A2-5 et A2-6 soit de 230 Vac.

En cas d’absence de tension, procéder au remplacement de la platine de fonctionnement.

Si la tension est correcte, vérifier le bon fonc-tionnement du ventilateur. Le remplacer si nécessaire.

a) Vérifier que le robinet de barrage du gaz est ouvert.

Purger correctement la conduite d’alimentation en gaz car elle peut contenir des bulles d’air.

b) Vérifier la continuité électrique entre les bornes X1-3 et X1-5 de la carte d’allumage.

Attendre que la température de la chaudière descende au-dessous de 80°C: On doit avoir une continuité electrique entre le bornes X1-6 et la vanne gaz. Si cela ne se vérifie pas contrôler le thermostat limiteur et ses raccordements: Le remplacer si nécessaire.

La coupure par le thermostat peut être causée par les défauts décrits ci-après:

La pompe du circuit chauffage ou sanitaire ne fonctionne pas

La vanne gaz reste ouverte en permanence. Vérifier la présence du courant

230 V à la bobine de la vanne gaz. Si

OUI, vérifier le circuit électrique, si NON, remplacer la vanne gaz.

Présence d’air: Purger l’air éventuellement au niveau des radiateurs de l’installation.

a) Vérifier la tension entre les bornes X1-1 et

X2-3: Elle doit être de 230 Vac.

En cas d’absence de tension:

.

Vérifier la tension entre les bornes A1-6 et A1-7: elle doit être de 230 Vac.

Dans le cas contraire, remplacer la platine de fonctionnement.

.

Vérifier la continuité des câblages électriques.

Si la tension est correcte:

.

Vérifier le fusible F1 (4A F).

.

Vérifier la continuité des câblages électriques entre les bornes X1-3 et X1-5.

b) Vérifier que l’électrode d’allumage ou ses raccordements ne soient pas en court-circuit avec la masse de la chaudière.

Dans le cas où une tension de 230 Vac est mesurée entre les bornes X1-2 et X2-2 de la carte d’allumage et le témoin de mise en sécurité brûleur n’est pas allumé, procéder au remplacement de la lampe de ce dernier.

Si aucune tension 230 Vac n’est mesurée au niveau du témoin de blocage du brûleur, vérifier que le contact du bouton de réarmement soit ouvert: la continuité n’est pas assurée entre les bornes X1-7 et X2-2. Dans le cas contraire, vérifier le bouton de réarmement et ses raccordements: le remplacer si nécessaire.

a) Vérifier la tension entre les bornes X1-6 et X2-1: elle doit être de 230 Vac.

Si la tension est correcte, vérifier la présence de tension sur les bornes de l'opérateur principal de la vanne gaz.

SYMPTOMES

L'électrode d'allumage donne des étincelles mais le brûleur ne s'allume pas

Le brûleur principal s’allume, mais ensuite, après

+/- 10 secondes, il s’éteint et le système d’allumage entre en sécurité (LB = Allumé) a) Inversion de l'alimentation électrique phase/ neutre de la chaudière

La veilleuse ne s'allume pas (continue . . .)

CAUSES PROBABLES

b) Manque de gaz

Le ventilateur tourne à la grande vitesse mais le brûleur n'est pas allumé

Le pressostat de sécurité du ventilateur ne commute pas son contact b) Alimentation phase/phase c) Présence de tension sur le fil de mise à la terre d) Non correct positionnement de l'électrode d'ionisation a) Manque de gaz b) Le contact du thermostat limiteur (105°/millivolt) est ouvert et a interrompu l'alimentation

à la bobine de sécurité de la vanne gaz.

REMEDES

En cas d'absence de tension directement sur l'opérateur, vérifier la continuité du câblage électrique.

Si la tension est correcte, mais la vanne gaz ne s’ouvre pas pour permettre le passage du gaz, vérifier la valeur de réglage de la pression minimale au brûleur qui doit être proche de la valeur indiquée au tableau pag. 27.

Procéder éventuellement au réglage de la pression minimale ou remplacer la vanne gaz.

b) Vérifier que le robinet de barrage du gaz est ouvert.

Purger correctement la conduite d’alimentation en gaz car elle peut contenir des bulles d’air.

Le contact entre le bornes A2-2 et A2-3 doit être fermé:

Vérifier la valeur de la pression sur le pressostat au moyen d’un manodéprimomètre en se ser-

vant des tubes de raccordement du pressostat: la valeur minimale ne doit pas être inférieure à

0,6 mbar.

Si la valeur mesurée est inférieure, vérifier:

Le système d’évacuation des fumées (nettoyer éventuellement le conduit)

-

Le ventilateur (le nettoyer éventuellement)

Les tubes du pressostat (les nettoyer éventuellement).

Si la valeur mesurée est supérieure, vérifier:

Le réglage du pressostat (valeur d’ouverture = 0,4 mbar)

Les câblages électriques.

Procéder éventuellement au remplacement des pièces défectueuses.

a) Vérifier la polarité phase/neutre de l’alimentation électrique de la chaudière qui doit correspondre à celle du câblage interne de cette dernière. Intervertir les fils d’alimentation éventuellement.

b) Dans le cas d’une alimentation 230 Vac phase/phase, vérifier que la différence de tension entre une phase et l’autre ne soit pas supérieure à 30 Vac.

c) Vérifier de ne pas avoir de tension sur le fil de mise à la terre.

d) Vérifier le positionnement de l’électrode d’ionisation par rapport à la flamme et la continuité des câblages électriques. Procéder

éventuellement au remplacement de l’électrode d’ionisation.

Vérifier la valeur du courant d’ionisation en insérant un micro-ampèremètre entre l’électrode d’ionisation et la borne X3: la valeur minimale du courant d’ionisation doit

être de 2 microA:

.

Si la valeur mesurée est inférieure, vérifier les points précédents

.

Si la valeur mesurée est supérieure, remplacer la carte d’allumage.

a) Vérifier que le robinet de barrage du gaz est ouvert.

Purger correctement la conduite d’alimentation en gaz car elle peut contenir des bulles d’air.

b) Jusqu'à ce que la valeur de la température de la chaudière redescend en-dessous de

90°C, il n'est pas possible de rallumer la veil-leuse.

31

32

SYMPTOMES

La veilleuse ne s'allume pas

CAUSES PROBABLES

Après avoir relâché le bouton d'allumage situé sur la vanne gaz, la flamme de la veilleuse s'éteint a) La flamme de la veilleuse n'envahit pas suffisamment le thermocouple.

b) La valeur de la tension au thermocouple est insuffisante pour garantir un fonctionnement correct de la vanne

REMEDES

Vérifier le bon fonctionnement du thermostat limiteur et les raccordements électriques de ce dernier. Le remplacer si nécessaire.

a) Régler la pression d'alimentation de la veilleuse pour obtenir une flamme plus ou moins importante.

b) Mesurer la tension au niveau du thermocouple. La tension minimale au thermocouple doit être de 20 mV. Si cette tension a une valeur inférieure, remplacer le thermocouple. La dispersion maximale induite au travers du thermostat limiteur

(105°/millivolt) doit être inférieure à 3 mV.

La valeur minimale de la tension du circuit thermocouple sur la vanne gaz ne doit pas

être inférieure à 10 mV.

Si elle est inférieure, remplacer le câblage et/ou le thermostat limiteur TL. Si elle est supérieure, remplacer la vanne gaz.

Si la flamme de la veilleuse reste allumée mais s'éteint lorsque le brûleur principal s'allume, vérifier qu'il y ait:

.

étanchéité du conduit d'alimentation en gaz

.

absence d'air dans les tuyauteries de gaz

.

ouverture complète de la vanne d'arrêt en aval du compteur de gaz

.

pression en aval du détendeur gaz correcte

.

valeur des pertes de charge sur les tuyauteries d'alimentation correcte au regard du diamètre et/ou de la longueur de ces dernières.

3

INSTRUCTION POUR L’USAGER

3.1 - LE TABLEAU DE BORD

B F E

C A D G

A =

B =

C =

D =

E =

F =

G =

H =

Commutateur Eté-Arrêt-Hiver (Seulement pour version CTN/CTFS)

Commutateur Arrêt-Hiver (Seulement pour version RTN/RTFS)

Témoin vert d’alimentation électrique

Bouton de réglage consigne température chauffage

Bouton de réglage consigne température eau sanitaire (Seulement pour version CTN/CTFS)

Témoin de mise en sécurité brûleur (Seulement pour version AE)

Bouton poussoir de l'allumeur piézo (Seulement pour version avec veilleuse)

Bouton de réarmement manuel (Seulement pour version AE)

Manomètre

Thermomètre

Commutateur Eté-Arrêt-Hiver

En agissant sur le commutateur on sélectionne le mode de fonctionnement:

Le commutateur dans la position

Eté, la chaudière est prête à fonctionner seulement pour la production d’E.C.S.

Le commutateur dans cette position, la chaudière est hors de service.

Le commutateur dans la position

Hiver, la chaudière est prête à fonc-tionner soit pour le chauffage, soit pour la production d’E.C.S.

Dans la version RTN/RTFS la chaudière est prête pour fonctionner seulement en mode chauffage.

Témoin vert d’alimentation

électrique

La fonction de ce témoin est celle de signaler la présence de tension à la chaudière; on en obtient l’allumage en sélectionnant le fonctionnement en mode Eté ou en mode Hiver.

Bouton de réglage consigne température chauffage

Au moyen de ce bouton il est possible de choisir la température maximale de la chaudière quand elle fonctionne en mode CHAUF-

FAGE.

La plage de réglage est comprise entre un minimum de 50°C et un maximum de 90°C.

En tournant le bouton complètement dans le sens ANTI-HORAI-

RE on obtient la température minimale (50°C)

En tournant le bouton complètement dans le sens HORAIRE on obtient la température maximale (90°C)

Bouton de réglage consigne température eau sanitaire

(Seulement pour version

CTN/CTFS)

Au moyen de ce bouton il est possible de choisir la température de l’eau sanitaire .

La plage de réglage est compri-

H

fig. 33

se entre un minimum de 40°C et un maximum de 60°C.

En tournant le bouton complètement dans le sens ANTI-HORAI-

RE on obtient la température minimale (40°C)

En tournant le bouton complètement dans le sens HORAIRE on obtient la température maximale

(60°C)

Témoin de mise en sécurité brûleur (Seulement version

AE)

La fonction de ce témoin est de signaler l’intervention du dispositif de mise en sécurité du brûleur, due au manque de gaz ou à l’inversion entre Phase et Neutre.

Dans le premier cas, dans lequel on n’aura eu aucun allumage du brûleur, il suffira de vérifier que le robinet de barrage du gaz est ouvert.

Par contre, dans le deuxième cas, dans lequel on aura l'allumage du brûleur qui s’éteint après 10 sec. environ, il suffira d’inverser la Phase et le Neutre,

33 en tournant la fiche du câble d’alimentation sur sa prise de cou-

Bouton de réarmement manuel (Seulement version

AE)

Dans les deux cas ci-dessus, pour remettre la chaudière en marche, il faudra pousser le bouton de réarmement en utilisant quelque chose de pointu.

Bouton poussoir de l'allumeur piézo (Seulement version avec veilleuse)

En poussant ce bouton on produit l'étincelle nécessaire pour l'allumage de la veilleuse du brûleur principal.

M a n o m è t r e

Il indique la pression de l’eau à l’intérieur du circuit de chauffage, dont la valeur, à froid, ne peut pas être inférieure à 0,8/1 bar.

A noter que si la pression descend au-dessous de 0,4/0,6 bar la chaudière entre en sécurité ne permettant pas l’allumage du brûleur.

A ce moment-là il faudra, donc, rétabilir la pression minimale de remplissage requise (0,8/1 bar) en se conformant aux instructions données à la figure 34.

T h e r m o m è t r e

Au moyen du thermomètre il est possible de vérifier la température de travail de la chaudière qui, quand la chaudière travaille en mode E.C.S., peut différer par rapport à la température de consigne choisie au moyen du bouton “C”.

3.2 - ALLUMAGE ET

EXTINCTION

CHAUDIERE A ALLUMAGE

ELECTRONIQUE

PHASE D'ALLUMAGE

Sélectionner au moyen du commutateur

à 3 positions "A", le mode de fonctionnement:

= Production d'eau chaude sanitaire seule

34

= Chauffage et production d'eau chaude sanitaire

Uniquement quand la chaudière reste inutilisée durant une longue période, il peut se créer une formation d'air dans la conduite d'alimentation en gaz. Par conséquent le gaz n'arrivera réellement au brûleur qu'après quelques secondes.

Tourner le bouton de réglage de la consigne de température sanitaire "D"sur la valeur désirée. Si la chaudière est en fon-

Groupe de remplissage avec disconnecteur

(Seulement pour version DUA CTN/CTFS)

ction chauffage, régler aussi la température de consigne désirée sur le bouton de réglage "C"prévu à cet effet.

NB: Si un thermostat d'ambiance existe sur l'installation, vérifier qu'il soit réglé sur la température

de consigne désirée.

PHASE D'EXTINCTION

Couper la tension électrique en agissant sur le commutateur (Position )

Fermer le robinet d'alimentation en gaz situé en amont de la chaudière si cette dernière doit rester inutilisée durant une longue période.

CHAUDIERE AVEC VEILLEUSE

PHASE D'ALLUMAGE

Sélectionner au moyen du commutateur

à 3 positions, le mode de fonctionnement:

= Production d'eau chaude sanitaire seule

Pour fermer les robinets tourner en sens horaire

Pour le remplissage tourner en sens anti-horaire

fig. 34

NB: Dans le cas d'une chaudière étanche selectionner le mode Eté, ce pour garantir la ventilation nécessaire au brûleur.

= Chauffage et production d'eau chaude sanitaire

Appuyer ensuite à fond sur le bouton d'allumage situé sur la vanne gaz

Enfoncer plusieurs fois le bouton poussoir de l'allumeur piézo situé sur la façade du tableau de commande jusqu'à ce que la veilleuse soit allumée.

Après environ 20 secondes, relâcher lentement le bouton d'allumage en contrôlant que la veilleuse reste allumée. Si tel n'est pas le cas, répéter les opérations d'allumage sus-décrites en tenant enfoncé davantage le bouton d'allumage.

Tourner le bouton de réglage de la consigne de température sanitaire "D" sur la valeur désirée. Si la chaudière est en fonction chauffage, régler aussi la température de consigne désirée sur le bouton de réglage "C"prévu à cet effet.

existe sur l'installation, vérifier qu'il soit réglé sur la température de consigne désirée.

Les allumages succesifs du brûleur s'effectueront par l'intermédiaire de la veilleuse.

PHASE D'EXTINCTION

Tourner, dans le sens HORAIRE, le bouton poussoir situé sur la vanne gaz jusqu'à son arrêt.

Couper la tension électrique en agissant sur le commutateur (position )

Fermer le robinet d'alimentation en gaz situé en amont de la chaudière si cette dernière doit rester inutilisée durant une longue période.

Uniquement quand la chaudière reste inutilisée durant une longue période, il peut se créer une formation d'air dans la conduite d'alimentation en gaz. Par conséquent, le gaz n'arrivera réellement au brûleur qu'après quelques secondes.

3.3 - REMARQUES

Il faut procéder, au moins une fois par an, au nettoyage de la chaudière et à la vérification de ses appareillages.

ATTENTION :

Dans le cadre de l'entretien d'une chaudière dont l'évaquation des produits de combustion est raccordée sur une installation VMC, il y a lieu de prévoir à chaque entretien annuel:

le réglage et l'entretien de la bouche d'extraction

le côntrole de réglage du débit VMC

la vérification du dispositif d'asserviment

VMC (à froid) par obturation du conduit d'extraction (dispositif interne à la chaudière)

attendre 10 min avant le réenclenchement de ce dispositif

Lorsque la chaudière fonctionne, en cas de coupure du dispositif de sécurité interne à la chaudière, attendre 10 min avant de réenclencher ce dispositif.

Si la panne est répétitive, contacter de toute urgence un Service Relais Assistance (SRA) autorisé par UNICAL.

Au moins une fois par mois, il est nécessaire de s'assurer du bon fonctionnement de la soupape de sécurité en ouvrant le robinet quelques secondes: de l'eau doit s'évacuer sous pression.

Quand la chaudière reste inutilisée durant une longue période, avant de la mettre en marche il faut vérifier que le circulateur n'est pas bloqué.

Pour le débloquer, introduire un tournevis dans la fente prévue à cet effet sous la vis de protection située au centre du circulateur et faire tourner manuellement la turbine dans le sens horaire. Une fois cette opération de déblocage terminée, remettre en place la vis de protection et vérifier qu'il n'y ait pas de fuite d'eau à ce niveau.

Seules des personnes professionnellement qualifiées peuvent faire des interventions sur la régulation de la vanne gaz.

Contrôler de temps en temps la pression de remplissage de l’installation de chauffage au moyen du manomètre “G” et, le cas échéant, en rétablir la valeur optimale (0.8/1 bar à froid).

S’il arrive qu'une chaudière avec allumage

électronique, c. à d. dans la version AE, en phase d’allumage, entre en sécurité, signalée par le témoin E”, il faudra attendre au moins

10/15 sec. avant de réarmer sur le bouton

F”.

Voir aussi le point à la page 33.

Si l’inconvénient se répète il faut s’adresser

à un Service Relais Assistance (SRA) autorisé par UNICAL.

La chaudière est équipée d'un système automatique de protection antigel: Ce système intervient quand la température du circuit chauffage descend au dessous de 6°C; dans ce cas soit le brûleur que le circulateur sont mis en marche jusqu'au moment où l'eau contenue dans le circuit chauffage, atteint la température de 16°C.

NB: Le système de protection antigel est opérant seulement si la chaudière est alimentée en gaz et en tension, et le commutateur "A" est placé dans la position Hiver ou dans la position Eté .

35

FRANCE S.A.

36

Z.I. de Sure - 01390 ST. ANDRE DE CORCY

Téléphone: 0472268100 - Fax: 0472264748

Unical décline toute responsabilité dans le cas d'erreur d'impression ou de traduction. Nous nous réservons le droit de modifier sans préavis les indications reportées dans la présente notice si cela nous semble opportun, tout en laissant les caractéristiques essentielles inchangées.

PIN: 63AP7848

Was this manual useful for you? yes no
Thank you for your participation!

* Your assessment is very important for improving the work of artificial intelligence, which forms the content of this project

Download PDF

advertisement
