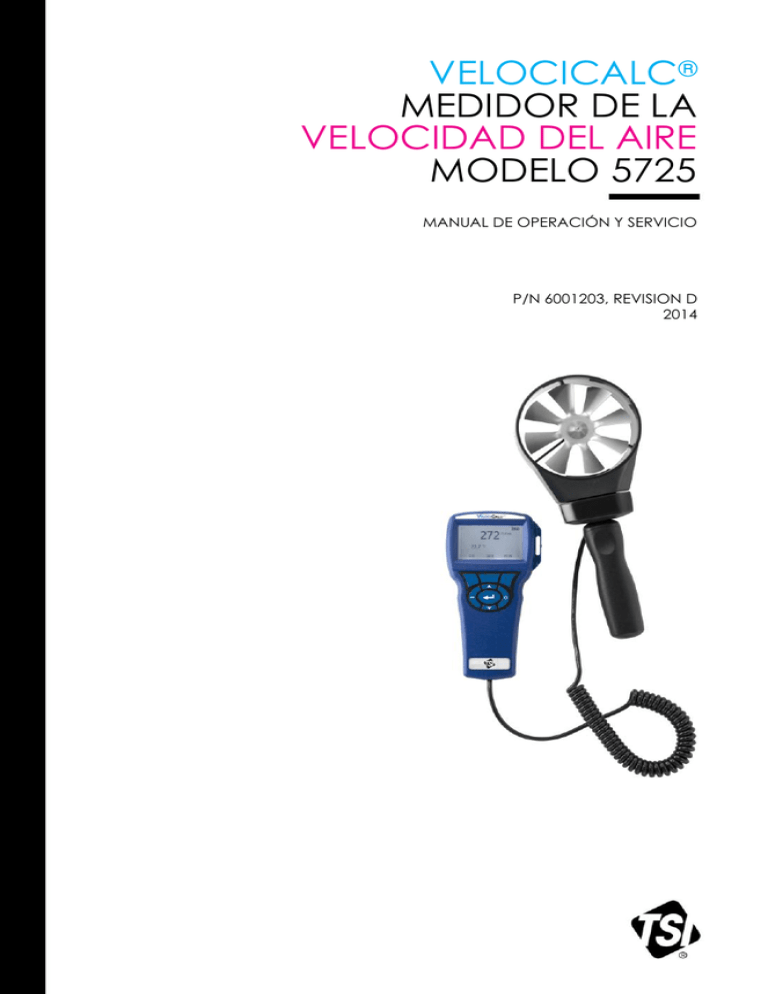

VELOCICALC

®

MEDIDOR DE LA

VELOCIDAD DEL AIRE

MODELO 5725

MANUAL DE OPERACIÓN Y SERVICIO

P/N 6001203, REVISION D

2014

Copyright

TSI Incorporated / 2007-2014 / Todos los derechos reservados.

Dirección

TSI Incorporated / 500 Cardigan Road / Shoreview, MN 55126 / EE.UU.

Nº de fax

(651) 490-3824

LIMITE DE GARANTÍA Y RESPONSABILIDAD (efectivo desde abril de 2014)

(Específicos de cada país los términos y condiciones fuera de los EE.UU., por favor visite www.tsi.com

.)

El Vendedor garantiza que los productos que aquí se venden, a excepción del software, no tienen defectos de material y mano de obra, siempre que se realice un uso normal y se realice el mantenimiento descrito en el manual del operario, durante un periodo de veinticuatro (24) meses o menos, o el tiempo que se especifique en el manual del operario, a partir de la fecha de envío al cliente. Este periodo de garantía incluye cualquier garantía legal. Esta garantía limitada queda sujeta a las exclusiones y excepciones siguientes: a. Los sensores de alambre caliente o de película caliente que se utilizan con anemómetros de investigación, y algunos otros componentes así indicados en las especificaciones, tienen una garantía de 90 días desde su envío; b. Las bombas tienen una garantía según el número de horas de operación que se especifican en el manual del producto o del operario; c. Las piezas que se reparen o sustituyan durante el mantenimiento tienen una garantía de defectos o mano de obra, bajo un uso normal, de 90 días desde la fecha de envío; d. El Vendedor no ofrece ninguna garantía sobre productos terminados fabricados por otros o sobre fusibles, baterías u otros materiales consumibles. Solo será de aplicación la garantía del fabricante; e. Esta garantía no cubre los requerimientos de calibración y el Vendedor únicamente garantiza que el instrumento o producto está adecuadamente calibrado en el momento de su fabricación. Los instrumentos enviados de vuelta para su calibración no están cubiertos por esta garantía; f. Esta garantía es NULA si el instrumento es abierto por cualquier persona ajena al centro de servicio autorizado por la fábrica, con la única excepción de que los requerimientos descritos en el manual del operario permitan a un operador reemplazar el bien de consumo o realizar la limpieza recomendada; g. Esta garantía es NULA si el producto ha sido utilizado incorrectamente, negligentemente, sujeto a daños accidentales o intencionados o si no se instalara, mantuviera o limpiara adecuadamente conforme a los requerimientos descritos en el manual. Salvo que así se autorice específicamente en un escrito distinto por el

Vendedor, el Vendedor no realiza ninguna garantía con respecto a, ni tendrá responsabilidad relacionada con, los productos que se incorporen en otros productos o equipos, o que modifique cualquier tercero distinto del Vendedor.

Lo siguiente se establece EN LUGAR DE todas las demás garantías y queda sujeto a las LIMITACIONES que aquí se establecen. EN LO QUE RESPECTA AL

INCUMPLIMIENTO DEL VENDEDOR DE LA GARANTÍA IMPLÍCITA CONTRA

INFRACCIONES, DICHA GARANTÍA SE LIMITA A RECLAMACIONES DE

INFRACCIÓN DIRECTA Y EXCLUYE RECLAMACIONES DE INFRACCIONES

CONTRIBUYENTES O INDUCIDAS. EL ÚNICO REMEDIO DEL COMPRADOR SERÁ

LA DEVOLUCIÓN DEL PRECIO DE COMPRA, MENOS UN DESCUENTO POR USO

Y DESGASTE RAZONABLES, O, A DISCRECIÓN DEL VENDEDOR, EL

REEMPLAZO DE LOS PRODUCTOS POR PRODUCTOS NO INFRACTORES.

HASTA DONDE LO PERMITA LA LEY, EL ÚNICO REMEDIO DEL USUARIO O

COMPRADOR, Y EL LÍMITE DE RESPONSABILIDAD DEL VENDEDOR POR

CUALQUIER PÉRDIDA, LESIÓN O DAÑO RELATIVO A LOS PRODUCTOS i

(INCLUYENDO LAS RECLAMACIONES BASADAS EN EL CONTRATO,

NEGLIGENCIA, AGRAVIO, RESPONSABILIDAD ESTRICTA U OTROS) SERÁ LA

DEVOLUCIÓN DE LOS PRODUCTOS AL VENDEDOR Y EL REEMBOLSO DEL

PRECIO DE COMPRA O, SI ASÍ LO ELIGIERA EL VENDEDOR, LA REPARACIÓN O

SUSTITUCIÓN DE LOS PRODUCTOS. EN EL CASO DE SOFTWARE, EL

VENDEDOR REPARARÁ O REEMPLAZARÁ EL SOFTWARE DEFECTUOSO O, SI

ES INCAPAZ DE HACERLO, REEMBOLSARÁ EL PRECIO DE COMPRA DEL

SOFTWARE. EN NINGÚN CASO EL VENDEDOR SERÁ RESPONSABLE POR

PÉRDIDAS DE GANANCIAS, INTERRUPCIÓN DEL NEGOCIO O NINGÚN DAÑO

ESPECIAL, INDIRECTO, RESULTANTE O FORTUITO. EL VENDEDOR NO SERÁ

RESPONSABLE DE LOS COSTES O CARGOS POR MONTAJE, DESMONTAJE O

NUEVOS MONTAJES. No se podrá ejecutar acción alguna, independientemente de su forma, contra el Vendedor, pasados 12 meses desde el suceso. Los productos devueltos bajo garantía a la fábrica del Vendedor serán a riesgo del Comprador, y si acaso, se devolverán a riesgo del Vendedor.

Se considera que el Comprador y todos los usuarios han aceptado esta LIMITACIÓN

DE LA GARANTÍA Y RESPONSABILIDAD, que contiene la garantía completa y exclusiva del Vendedor. Esta LIMITACIÓN DE LA GARANTÍA Y RESPONSABILIDAD no podrá cambiarse, modificarse o dispensados sus términos, salvo que los firme por escrito un Responsable del Vendedor.

Política de servicio

Sabiendo que los instrumentos inoperativos o defectuosos son tan perjudiciales para

TSI como lo son para nuestros clientes, nuestra política de servicio está diseñada para proporcionar rápida atención a cualquier problema. Si descubre alguna anomalía, por favor póngase en contacto con su oficina de ventas o representante más cercano, o llame al departamento de Servicio al Cliente en él número (800) 874-2811 (EE.UU.) o

(1) 651-490-2811 (internacional). ii

CONTENIDO

CAPÍTULO 1 DESEMPAQUETADO E IDENTIFICACIÓN

DE LAS PIEZAS .................................................................................. 1

CAPÍTULO 2 CONFIGURACIÓN ....................................................... 3

Alimentación eléctrica para el modelo de la 5725 .......................... 3

Instalación de las pilas .............................................................. 3

Utilización del adaptador CA opcional ...................................... 3

Conexión del asa ....................................................................... 3

Uso de la extensión articulada opcional .................................... 3

Utilización del cono de aire (opcional) ...................................... 4

Conexión con un ordenador ........................................................... 4

CAPÍTULO 3 OPERACIÓN ................................................................ 5

Funciones del teclado ..................................................................... 5

Términos comunes ......................................................................... 5

Menús ............................................................................................. 6

CONFIGURACIÓN DE LA PANTALLA ..................................................... 6

CONFIGURACIÓN ............................................................................... 6

CONFIGURACIÓN DEL FLUJO .............................................................. 7

REGISTRO DE DATOS ........................................................................ 7

Mediciones ................................................................................ 7

Modo registro / Configuración del registro ................................ 7

Eliminar datos ............................................................................ 7

% de memoria ........................................................................... 7

Software de descarga LogDat2™ .................................................. 8

CAPÍTULO 4 MANTENIMIENTO ....................................................... 9

Recalibración .................................................................................. 9

Estuches o cajas ............................................................................. 9

Almacenamiento ........................................................................... 10

CAPÍTULO 5 RESOLUCIÓN DE PROBLEMAS ............................. 11

APÉNDICE A ESPECIFICACIONES ............................................... 13

iii

Capítulo 1

Desempaquetado e identificación de las piezas

Desempaquete cuidadosamente el instrumento y accesorios del contendedor de transporte. Compruebe las piezas individuales cotejándolas con la lista de componentes que aparece a continuación. Si falta alguna pieza o está dañada, notifique inmediatamente a TSI.

1. Caja de transporte

2. Instrumento

3. Cable USB

4. CD-ROM con software de descarga

1

Capítulo 2

Configuración

Alimentación eléctrica para el modelo de la 5725

El Modelo 5725 V

ELOCI

C

ALC

del Medidor de Velocidad del Aire funciona con cuatro pilas AA.

Instalación de las pilas

Inserte las cuatro pilas AA, como se indica en el diagrama ubicado en el interior del compartimiento para las pilas. El modelo 5725 está diseñado para operar con pilas recargables alcalinas o de NiMH., aunque no recarga las pilas de NiMH. La vida de las pilas será más corta si se usan pilas de NiMH. Si se usan pilas de NiMH se tendrá que cambiar el interruptor PLD.

Las pilas de carbón y zinc no son recomendadas debido al peligro de fuga del ácido de la pila.

Utilización del adaptador CA opcional

Al usar el adaptador de corriente alterna (CA), no se pasará a través de las pilas (si están instaladas). Asegúrese de proporcionar el voltaje y frecuencia correctos, que están marcados en la parte posterior del adaptador CA.

Conexión del asa

Para conectar el asa, atorníllela a la parte inferior del cabezal giratorio del aspa hasta que quede fija. Retire el asa después del uso para evitar que se dañe o que se dañe el cabezal.

Uso de la extensión articulada opcional

La extensión articulada le permite fijar el cabezal del aspa en casi cualquier ángulo. Una vez conectada la extensión articulada, podrá desenroscar el perno de ajuste giratorio y ajustar el ángulo del codo. Entonces podrá ajustar la posición pivotante del cabezal desenroscándolo parcialmente del asa y apretándolo con la perilla moleteada, ubicada debajo del mismo.

3

Utilización del cono de aire (opcional)

Los conos son un medio rápido et preciso de maximizar la utilidad del anemómetro a hélice de 100 mm (4 in.) transformándolo en una herramienta de balanceo de flujo de aire.

El kit comporta un cono rectangular de 285 mm x 235 mm (11.2 in. x 9.2 in.) y un cono circular de 180 mm (7.1 in.) de diámetro.

Inserte el cabezal del anémomètre dentro del cono para realizar medidas de alimentación o de retorno o extracción de aire.

Incluye manual de operación.

Conexión con un ordenador

Use el cable USB para interfaz de ordenador, que se proporciona con el modelo 5725, para conectar el instrumento a un ordenador con el fin de descargar los datos almacenados o para realizar un sondeo remoto.

Para obtener más información sobre cómo descargar datos

almacenados, consulte la sección del capítulo 3 titulada Software de descarga L ogDat2™ Downloading Software

.

Precaución: Este símbolo se usa para indicar que el puerto de datos del modelo 5725 no está pensado para la conexión a una red de telecomunicaciones pública.

Conecte el puerto de datos USB solamente a otro puerto

USB.

4

Capítulo 3

Operación

Funciones del teclado

Tecla ON/OFF

Púlsela para encender y apagar el modelo

5725. Durante la secuencia de encendido la pantalla mostrará lo siguiente: Número de modelo, número de serie, Revisión del software y Última fecha de calibración.

Teclas de flecha

()

Tecla (Enter)

Púlselas para desplazarse por las diferentes elecciones cuando está configurando un parámetro.

Púlsela para aceptar un valor o condición.

Teclas virtuales

de flecha (o ) y

de Menú

Modo de barrido

Pulse y mantenga pulsada la tecla  para empezar el muestreo. Si la tecla no se suelta al cabo de un segundo, el instrumento entra en el modo de barrido y continuará el muestreo hasta que se suelte la tecla  . El valor muestreado aparecerá una vez que haya finalizado el muestreo. El valor muestreado representa la media de los valores medidos durante el período de muestreo. Este modo funciona como si la constante del tiempo se hubiese cambiado a la duración del tiempo durante el cual se pulsa la tecla.

Pulse las teclas de flecha para cambiar de elección cuando está configurando un parámetro. Pulse la tecla virtual

Menú para hacer las selecciones del menú, que son

Configuración de pantalla, Configuración,

Configuración del flujo, Registro de datos e

Calibración.

Términos comunes

En este manual hay varios términos que se usan en diferentes lugares. A continuación se muestra una breve explicación de los significados de esos términos.

5

Muestra

ID de prueba

Constante de tiempo

Consiste en todos los parámetros de medición almacenados al mismo tiempo.

Un grupo de muestras. Las estadísticas

(promedio, mínimo, máximo y recuento) son calculadas para cada ID de prueba. El número máximo de ID de pruebas es 100.

La constante de tiempo es un periodo promediado. Si está experimentando flujos fluctuantes, una constante de tiempo más larga ralentizará esas fluctuaciones. La visualización en pantalla se actualizará cada segundo, pero la lectura que se visualiza será la promedio durante el último periodo de constante de tiempo. Por ejemplo, si la constante de tiempo es de 10 segundos, la pantalla se actualizará cada segundo, pero la lectura visualizada será la promedio de los

últimos 10 segundos. A esto se le denomina también “promedio móvil”.

Menús

CONFIGURACIÓN DE LA PANTALLA

Él menú de configuración de la pantalla es donde configurará los parámetros deseados que se van a visualizar en la pantalla de proceso. Con un parámetro seleccionado puede entonces usar la tecla virtual ON para que se muestre en la pantalla de proceso o seleccionar la tecla virtual OFF para desactivar el parámetro. Utilice la tecla virtual PRIMARIO para que un parámetro se muestre en la pantalla de proceso con una visualización más grande. Solamente se puede seleccionar un parámetro como primario y se pueden seleccionar hasta 2 parámetros secundarios al mismo tiempo.

CONFIGURACIÓN

El menú Configuración es donde puede establecer los parámetros de configuración generales. Entre éstos se incluyen Idioma, Busca,

Seleccionar Unidades, Constante de tiempo, Contraste, Definir hora,

Definir fecha, Formato de hora, Formato de fecha, Luz de fondo y

Auto Off. Use las teclas virtuales  o  para ajustar la configuración en cada opción y use la tecla  para aceptar la configuración.

6

CONFIGURACIÓN DEL FLUJO

En el modo

Configuración del flujo hay 5 tipos: Conducto redondo,

Conducto rectangular, Área del conducto, Sirena y Factor K. Use las teclas virtuales  o  para desplazarse por los tipos y luego pulse la tecla  para aceptar el tipo deseado. Para cambiar el valor, seleccione la opción

Introducir Configuración y pulse la tecla .

REGISTRO DE DATOS

Mediciones

Las mediciones que se van a registrar son independientes de las mediciones visualizadas en pantalla, por tanto deben seleccionarse en REGISTRO DE DATOS  Mediciones.

Modo registro / Configuración del registro

Puede fijar el modo Registro a modo Manual o modo Guardado automático.

El modo Manual no guarda los datos automáticamente, sino que le pide al usuario que guarde una muestra.

En el modo de Guardado automático, el usuario manualmente toma muestras que son registradas automáticamente.

En el modo Clave constante (Cont-key), el usuario comienza a tomar lecturas y registrarlas presionando la tecla . El instrumento continuará tomando mediciones hasta que se presione otra vez la tecla .

Los modos Guardado automático y Clave constante tienen la siguiente configuración adicional de Registro:

Modo

Guardado automático

Clave constante

Configuración del registro

Intervalo de registros

Intervalo de registros

Eliminar datos

Utilice esta función para eliminar todos los datos, eliminar la prueba o eliminar la muestra.

% de memoria

Esta opción muestra la memoria disponible. La función Eliminar todo, dentro de Eliminar datos, borrará la memoria y restablecerá la memoria disponible.

7

Software de descarga LogDat2

El producto V

ELOCI

C

ALC

Model 5725 viene con un software especial denominado LogDat2 Downloading Software, que está diseñado para proporcionarle la máxima flexibilidad y potencia. Para instalar este software en su ordenador, siga las instrucciones que vienen en la etiqueta del software LogDat2 CD-ROM.

Para descargar los datos del modelo 5725, conecte el cable USB suministrado al modelo 5725 y al puerto USB de un ordenador.

Luego ejecute el software LogDat2. En el software LogDat2, seleccione las pruebas a descargar o haga doble clic en la prueba que desee abrir.

8

Capítulo 4

Mantenimiento

El modelo 5725 requiere muy poco mantenimiento para que continúe funcionando bien.

Recalibración

Para mantener un alto grado de precisión en las mediciones, recomendamos que devuelva su modelo 5725 a TSI para su recalibración anual. Póngase en contacto con una de las oficinas de

TSI o con su distribuidor local para organizar dicho servicio y para recibir un número de Autorización de devolución del material (RMA).

Para rellenar un formulario RMA online, visite el sitio Web de TSI, http://service.tsi.com

.

EE.UU. y ámbito internacional

TSI Incorporated

500 Cardigan Road

Shoreview MN 55126-3996

Tel: (800) 874-2811

(651) 490-2811

Fax: (651) 490-3824

El modelo 5725 puede también ser recalibrado fuera de los centros de TSI, utilizando el menú CALIBRACIÓN. Estos ajustes realizados fuera de los centros están pensados para realizar cambios de calibración poco importantes, que concuerden con los estándares de calibración del usuario. El ajuste realizado por su cuenta NO está pensado como una función de calibración completa. Para una completa calibración y certificación, de múltiples puntos, el instrumento debe ser enviado a la fábrica.

Estuches o cajas

Si la caja del instrumento o su alojamiento de almacenaje necesitan limpieza, límpielos con un paño blando y alcohol isopropílico o un detergente suave. Nunca sumerja el modelo 5725. Si la caja de éste o el adaptador de corriente AC se rompen, deben ser sustituidos inmediatamente para evitar que se entre en contacto con voltajes peligrosos.

9

Almacenamiento

Quite las pilas cuando vaya a almacenar la unidad durante más de un mes, con el fin de evitar que se produzcan daños debidos a fugas en las pilas.

10

Capítulo 5

Resolución de problemas

La tabla 5-1 lista los síntomas, las causas posibles y las soluciones recomendadas en relación con los problemas encontrados con el modelo 5725. Si su síntoma no aparece en la lista, o si ninguna de las soluciones resuelve su problema, póngase en contacto con TSI.

Tabla 5-1: Resolución de problemas con el modelo 5725

Síntoma

Sin visualización en pantalla

Causas posibles

La unidad no está encendida

Pilas con poca carga o agotadas

Acción correctiva

Encienda la unidad.

La lectura de la velocidad fluctúa de forma inestable

Suciedad en los contactos de las pilas

Un flujo fluctuante

Sustituya las pilas o enchufe la unidad con el adaptador CA.

Limpie los contactos de las pilas

Vuelva a colocar la sonda en una zona de flujo menos turbulento o use una constante de tiempo más larga

Aparece un mensaje de error del instrumento

La memoria está llena Descargue datos si así lo desea y a continuación ELIMINE

TODO en la memoria.

Fallo en el instrumento Es necesario enviar el instrumento a la fábrica para mantenimiento

ADVERTENCIA

Cuando la temperatura sea excesiva, retire la sonda inmediatamente: el calor excesivo puede dañar el sensor. Los límites de la

temperatura de funcionamiento los puede encontrar en Apéndice A,

Especificaciones .

11

Apéndice A

Especificaciones

Las especificaciones están sujetas a cambio sin previo aviso.

Velocidad:

Rango:

Precisión:

0,25 a 30 m/s

±1% de lectura o ±0,02 m/s

Tamaño del conducto:

Rango: 0 a 46.45 m

2

Capacidad de flujo volumétrico:

Rango: El rango real es una función de la velocidad real y del

área del conducto.

Temperatura:

Rango:

Precisión

1

De 5 a 45°C

: ±1°C

Resolución: 0,1°C

Rango de temperatura del instrumento:

Funcionando (Electrónica): De 5 a 45°C

Almacenamiento: De -20 a 60°C

Condiciones de operación del instrumento:

Altitud hasta 4000 metros

Humedad relativa de hasta 80%, sin condensación

Grado de polución 1 conforme a la normativa IEC 664

Sobretensiones pasajeras de categoría II

Capacidades de almacenamiento de datos:

Rango: 12.700+ muestras y 100 identificadores (ID) de pruebas

(una muestra puede contener catorce tipos de mediciones)

Intervalo de registros:

Intervalos: 1 segundo a 1 hora

Constante de tiempo:

Seleccionable por el usuario

Dimensiones externas del medidor:

8,4 cm

17,8 cm

4,4 cm.

Peso del medidor:

Peso con pilas: 0,27 kg

13

Requisitos de potencia eléctrica:

Cuatro pilas de tamaño AA (incluidas) o adaptador CA (opcional) de 9

VDC, 300 mA, 4-18 vatios (el voltaje y la frecuencia de entrada varían en función del adaptador que se use)

14

TSI Incorporated

– Visit our website www.tsi.com for more information.

USA

UK

Tel: +1 800 874 2811

Tel: +44 149 4 459200

France

Tel: +33 4 91 11 87 64

India

China

Tel: +91 80 67877200

Tel: +86 10 8219 7688

Singapore Tel: +65 6595 6388

Germany Tel: +49 241 523030

P/N 6001203 Rev D ©2014 TSI Incorporated Printed in U.S.A.

Was this manual useful for you? yes no
Thank you for your participation!

* Your assessment is very important for improving the work of artificial intelligence, which forms the content of this project
