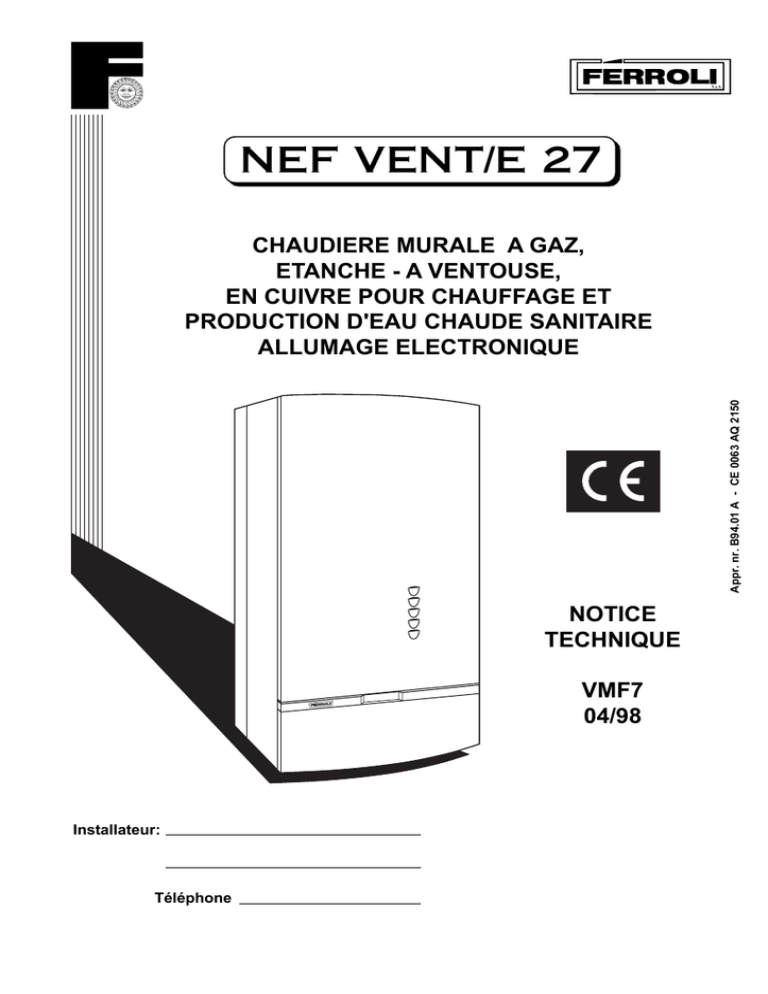

30R0047-0_0

NEF VENT/E 27

CHAUDIERE MURALE A GAZ,

ETANCHE - A VENTOUSE,

EN CUIVRE POUR CHAUFFAGE ET

PRODUCTION D'EAU CHAUDE SANITAIRE

ALLUMAGE ELECTRONIQUE

NOTICE

TECHNIQUE

VMF7

04/98

Installateur:

Téléphone

2

NEF VENT/E 27

SOMMAIRE

1

1.1.

1.2.

1.3.

1.4.

GÉNÉRALITÉS

Conditions réglementaires d'installation ...................................................................... Page

Caractéristiques techniques .......................................................................................... Page

Caractéristiques dimensionnelles ................................................................................. Page

Description générale

1.4.1.

Colisage ............................................................................................................................. Page

1.4.2.

Généralités ........................................................................................................................ Page

1.4.3.

Descriptif des principaux composants ............................................................................... Page

1.5.

1.6.

1.4.4.

Schéma de principe et des principaux composants .......................................................... Page

Performances E.C.S. ....................................................................................................... Page

Caractéristiques du circulateur ...................................................................................... Page

2.

2.1.

2.2.

2.3.

2.4.

2.5.

2.6.

INSTALLATION

Textes réglementaires sur l'installation des chaudières ventouse ............................ Page

Installations type des tuyauteries, du by-pass et du vase d'expansion .................... Page additionnel sur le circuit chauffage

Dosseret de montage

2.3.1.

Côtes d'incombrement - Gabarit de pose .......................................................................... Page

2.3.2.

Montage des raccordements eau et gaz ........................................................................... Page

Remplissage du circuit chauffage ................................................................................. Page

Détartrage du circuit E.C.S. ............................................................................................ Page

Mise en route

2.6.1.

Précautions et vérifications de mise en route .................................................................... Page

2.6.2.

Explication des différents modes de fonctionnement ........................................................ Page

3.

3.1.

3.2.

3.3.

3.4.

EXEMPLES DE RACCORDEMENTS VENTOUSE POSSIBLES

Ventouse horizontale type C12 ...................................................................................... Page

3.1.1.

Raccordement classique ................................................................................................... Page

3.1.2.

Raccordement horizontal avec coude de dévoiement ....................................................... Page

3.1.3.

Sortie ventouse horizontale avec départ vertical ............................................................... Page

3.1.4.

Tableau d'équivalence des pertes de charges des accessoires ventouse coaxiaux ........ Page

Ventouse verticale sortie toiture type C32 .................................................................... Page

3.2.1

Description des composants ............................................................................................. Page

3.2.2.

Mise en oeuvre .................................................................................................................. Page

3.2.3.

Contraintes d'installations .................................................................................................. Page

3.2.4.

Exemples de solutions extrêmes ....................................................................................... Page

Raccordement sur système ventouse 3 CE type C42 .................................................. Page

3.3.1.

Principe du système 3 CE ................................................................................................. Page

3.3.2.

Montage ............................................................................................................................. Page

3.2.3.

Contraintes d'installations .................................................................................................. Page

Accessoires ventouse ..................................................................................................... Page

4.

5.

4.1.

4.2.

4.3.

4.4.

4.5.

4.6.

4.7.

4.8.

4.9.

4.10.

5.1.

5.2.

5.3.

5.4.

INFORMATIONS TECHNIQUES SPECIFIQUES

Réglage de la puissance du circuit chauffage .............................................................. Page

Réglages pour le passage d'un gaz à l'autre ................................................................ Page

Réglage de la pression min. et de la pression max. avec H. VR 4605 NA 4003 ......... Page

Positionnement des électrodes d'allumage et de détection de flamme..................... Page

Positionnement des thermostat sécurité et antigel...................................................... Page

Caractéristiques de variation de puissance en fonction du gaz ................................. Page

Détail concernant les différents pressostats d'air possibles ...................................... Page

Alimentation électrique et raccordements régulation ................................................. Page

Schéma électrique ........................................................................................................... Page

Détection d'anomalies ..................................................................................................... Page

ENTRETIEN ET SERVICE APRES-VENTE

Entretien général ............................................................................................................. Page

Entretien annuel .............................................................................................................. Page

Détection des principales anomalies de fonctionnement ........................................... Page

Liste partielle des pièces détachées ............................................................................. Page

14

15

16

17

18

19

22

23

23

24

24

20

21

21

22

25

26

26

27

28

29

30

31

32

33

33

34

34

35

36

37

38

38

38

39

8

10

11

6

7

7

3

4

5

12

13

NEF VENT/E 27

1. GENERALITES

1.1. CONDITIONS REGLEMENTAIRES D'INSTALLATION

Ces réglements sont spécifiques des bâtiments où sont installés les appareils.

1) Conditions réglementaires d'installation et d'entretien dans les bâtiments d'habitation

L'installation et l'entretien de l'appareil doivent être effectués par un professionnel qualifié conformément aux textes réglementaires et règles de l'art, en vigueur, notamment:

Arrêté du 2 août 1977

Règles techniques et de sécurité applicables aux installations de gaz combustible et d'hydrocarbures liquéfiés situées à l'intérieur des bâtiments d'habitation et de leurs dépendances.

Normes DTU P 45-204

Installations de gaz (anciennement DTU n

°

61-1-Installation de gaz - avril 1982 + additif n

°

1 juillet

1984)

Réglement sanitaire départemental

Norme NFC 15-100

Installation électrique à basse tension - Règles

2) Conditions réglementaires d'installation dans les établissements recevant du public

L'installation et l'entretien de l'appareil doivent être effectués conformément aux textes réglementaires, règles de l'art, en vigueur, notamment:

Réglement de sécurité contre l'incendie et la panique dans les établissement recevant du public: a) Prescriptions générales:

• pour tous les appareils:

Articles GZ (installations aux gaz, combustibles et hydrocarbures liquéfiés)

• Suivant l'usage de l'appareil:

Articles CH (chauffage ventilation, réfrigération, conditionnement d'air et production de vapeur et

d'eau chaude sanitaire)

Articles GC (installations d'appareils de cuisson destinés à la restauration).

b) Prescriptions particulières à chaque type d'établissement recevant du public (hôpitaux, magasins, etc...)

3

4

NEF VENT/E 27

1.2. Caractéristiques techniques

Débit calofique nominal (PCS)

Débit calofique minimum (PCS)

Débit calofique nominal (PCI)

Débit calofique minimum (PCI)

Puissance nominal

Puissance minimum

G20

34.8 kW

15.1 kW

31.3 kW

13.6 kW

27.9 kW

11.8 kW

Débit du gaz

Pression brûleur maximum

Pression brûleur minimum

Ø Collecteur inyecteurs principaux

Diaphragme

Dimensions (hors tout)

- Hauteur sans coude

- Hauter totale

- Largeur

- Profondeur

Poids (net)

Poids (brut)

Tuyau d'air: taille nominale

Alimentation électrique

Puissance fusibles

- Alimentation

- Circuit imprimé

Puissance absorbée

Débit d'eau chaude sanitaire

- montée en temp. de 30

°

C

Débit d'alimentation minimum

Pression maximale d'entrée eau sanitaire (pour E.C.S.)

Pression maximale du circuit chauffage

Température de sortie (débit maximum)

Température de sortie (débit minimum)

Capacité en eau de la chaudière

Diamètre de raccordement des tuyauteries

- Gaz

- Arrivée eau froide sanitaire

- Sortie eau froide sanitaire

- Départ circuit chauffage

- Retour circuit chauffage

- Soupape de sécurité

Volume de dégagement nécessaire

- Côté gauche

- Côté droit

Hauteur minimum de la base de la chaudière au plan de travail

Vase d'expansion - capacité

- pression

3.3 m 3 /h

15 mbar

3,0 mbar

1.15 mm

7.1

3 Amp.

2 Amp. (direct)

150 Watt

13,4 l/min.

2,5 l/min.

10,0 bar

3,0 bar

80

°

C

85

°

C

2,0 litres

3/4" cu 18

1/2" cu 14

1/2" cu 14

3/4" cu 18

3/4" cu 18

1/2" F.

20 mm

20 mm

300 mm

7 litre

1 bar

G25

34.8 kW

15.1 kW

31.3 kW

13.6 kW

27.9 kW

11.8 kW

3.7 m 3 /h

18.7 mbar

4.4 mbar

1.15 mm

7.1

900 mm

1051 mm

480 mm

370 mm

51 kg

53 kg

100 mm

230 V - 50 Hz

G31

34.0 kW

14.8 kW

31.3 kW

13.6 kW

27.9 kW

11.8 kW

2.39 kg/h

34.5 mbar

6.9 mbar

0.72 mm

_

ATTENTION: Cette chaudière est équipée d'un disconnecteur de type CB

La NEF VENT E 27 est réglée pour une utilisation en chauffage central.

La puissance du circuit chauffage est pré-réglée.

NEF VENT/E 27

1.3. Caractéristiques dimensionnelles

Côtes (en mm)

312

235

480

70 370

1 2 3 4 5 6 7

97.5

50 50 80 75 50 77.5

Fig. 1

1. Câble d'alimentation électrique

2. Arrivée gaz en 3/4" cu 18

3. Sortie eau chaude sanitaire en 1/2" cu 14

4. Arrivée eau froide sanitaire en 1/2" cu 14

5. Soupape de sécurité sur la sortie du circuit chauffage en 1/2" F

6. Sortie circuit chauffage en 3/4" cu 18

7. Retour circuit chauffage en 3/4" cu 18

Nota: La chaudière NEF VENT/E 27 est toujours équipée d'un vase d'expansion 7 litres incorporé.

5

6

B)

C)

NEF VENT/E 27

1.4. Description générale

1.4.1. Colisage

La chaudière NEF VENT/E 27 est livrée en 4 colis séparés.

A: La chaudière emballée sous carton

B: Son coude de sortie coaxial (code 1KWMA35U)

Ce coude est orientable sur 8 positions espacées chacune l'une de l'autre de 45

°

.

C: Un tube ventouse 1 m coaxial Ø 60 - 100 mm avec son terminal emballé sous carton (code 1KWMO56A)

D: Un dosseret de montage comportant le kit raccordement vannes et douilles pour le gaz, le sanitaire et le chauffage, sous emballage carton.

A) Ref. 1BALO56A (Gaz Naturel)

Ref. 1BCLO56A (Gaz Propane)

Ref. 1KWMA35U

Ref. 1KWMO56A

D) Ref. 1KWMO53S

NEF VENT/E 27

1.4.2. Généralités

La chaudière NEF VENT/E 27 est un appareil à ventouse, donc avec chambre de combustion étanche. L'air nécessaire à la combustion est aspiré de l'extérieur. La chaudière est composée de:

Un échangeur en cuivre formé de trois tubes ailettés avec un serpentin pour chaque tube avec fonction d'échangeur pour l'eau chaude sanitaire • Une chambre de combustion étanche isolée avec fibre en céramique • 16 brûleurs en acier inoxydable • Un ventilateur pour l'aspiration de l'air carburant et pour l'évacuation forcé des gaz de combustion • Un conduit des fumées formé de deux tubes coaxiaux pour l'évacuation des fumées et l'aspiration de l'air carburant • Un pressostat d'air différentiel, qui permet l'allumage du brûleur seulement si le ventilateur fonctionne régulièrement • Une chambre étanche en acier anti-corrosion • Une vanne gaz modulante • Une électrode d'allumage • Une électrode d'ionisation • Un coffret de commande d'allumage • Un fluxomètre de priorité à l'eau chaude sanitaire • Une soupape de sécurité côté eau chauffage • Un vase d'expansion fermé • Un circulateur à vitesse variable • Un aquastat de régulation, limiteur, de sécurité et minimal (antigel).

La chaudière se compose, sur le devant, de deux panneaux:

- Un panneau supérieur (facilement démontable en le tirant à soi) avec un hublot flamme, renfermant les composants mécaniques et la plaque signalétique.

- Un panneau inférieur à charnières (renfermant les instructions de fonctionnement), permettant d'accéder aux organes de contrôle.

1.4.3. Description des principaux composants

16.

Un ventilateur pour le transport de l'air extérieur vers le compartiment étanche de la chaudière et l'extraction des gaz brûlés vers le conduit d'évacuation.

22.

Des brûleurs en acier inoxydable (16) pour la combustion totale du gaz naturel et propane.

27.

Un échangeur de chaleur en cuivre pour C.C. et E.C.S. L'eau du chauffage central et celle à usage domestique sont montées directement en température par la flamme (bien entendu par circuits séparés). Ce procédé apporte des réponses rapides (instantanées), évite les pertes calorifiques et permet d'avoir un chauffage central et une production d'eau chaude sanitaire indépendants.

31.

Un clapet de contrôle de pression d'air. Il permet ainsi de maintenir la combustion à son plus haut rendement, indépendamment de la longueur d'évacuation, de l'influence du vent et de la vitesse du ventilateur.

32.

Un circulateur à 3 vitesses sur le circuit chauffage qui s'adapte parfaitement à une installation de chauffage central. Il évite un consommation électrique élevée et les problèmes acoustiques. Un interrupteur marche/arrêt de circulateur asservi à l'horloge et/ou au thermostat d'ambiance 24 Volts

(si installé). L'interrupteur du circulateur a une temporisation de 6 minutes.

44.

Un bloc gaz, permettant le démarrage, l'arrêt et la régulation de la température d'eau sur le circuit chauffage et sur l'eau chaude sanitaire 'à fonctionnement MODULANT).

51.

Un thermostat antigel pour protéger la chaudière en hiver.

Note -Un thermostat antigel séparé devra être installé (si nécessaire) pour protéger l'installation.

61 .

Sélecteur 4 positions:

1 Arrêt

2 Eau chaude sanitaire

3 Eau chaude sanitaire + chauffage

4 Allumage + contrôle

68.

Un boîtier de contrôle (non indiqué) avec circuit imprimé électronique pour la régulation du brûleur.

La puissance du chauffage central est pré-réglée en usine au maximum.

136. Un fluxomètre. A son signal (débit supérieur à 2,5 litre/min. Le circulateur C.C. s'arrête pour permettre une puissance maximale du brûleur pour la production d'eau chaude sanitaire.

7

8

NEF VENT/E 27

1.4.4. Schéma de principe et des principaux composants

NEF VENT/E 27

Légende

1. Point de fixation

5. Compartiment étanche

6. Panneau de contrôle

7. Alimentation gaz

8. Sortie eau chaude sanitaire

9. Arrivée d'eau froide sanitaire

10. Départ circuit chauffage central

11. Retour circuit chauffage sanitaire

14. Soupape de sécurité circuit

chauffage central

16. Ventilateur

19. Chambre de combustion

20. Bloc brûleur

21.

Collecteur injecteurs brûleur principal

22. Brûleur principal (16)

26. Isolation chambre de combustion

27. Echangeur de chaleur en cuivre pour

E.C.S. + C.C.

28. Conduit de l'échangeur au collecteur

29. Sortie interne collecteur fumée

30. Collecteur gaz brûlés / exces d'air

31. Clapet de contrôle de pression d'air

32. Circulateur chauffage central

34. Sonde de température d'eau

sur le circuit chauffage

35. Séparateur d'air

36. Purgeur d'air automatique

37. Filtre sur l'arrivée d'eau froide

39. Limiteur du débit d'eau froide

42. Sonde de température de l'E.C.S.

43. Pressostat d'air

44. Bloc gaz

45. Bouton poussoir sur bloc

46. Vanne de réglage gaz

47. Vanne de régulation (Modureg)

48. Contrôle de la pression du brûleur

49. Sécurité de surchauffe

50. Thermostat de sécurité échangeur 85

°

C

51. Thermostat antigel échangeur

53. Purge échangeur

54. Bulbe du thermomètre

56. Vase d'expansion

57. Contrôle de la pression d'entrée

d'air au ventilateur

61. Sélecteur

63. Thermostat réglage température C.C.

64. Thermomanomètre

66. Microswitch du bloc gaz

67. Transformateur d'allumage

68. Boîtier de contrôle avec circuit imprimé

71. Tuyau d'équilibrage

74. Disconnecteur

80. Bornier 230 V + thermostat ambiance

81. Electrode d'allumage

82. Electrode d'ionisation

83. Coffret de commande

87. Contrôle pression VENTURI

90. Contrôle presison fumée

91. Contrôle pression air

114. Dispositif contre le manque d'eau

129. Bouton de deverrouillage avec lampe temoin

136. Fluxomètre

157. Thermostat réglage température E.C.S.

9

NEF VENT/E 27

1.5. Performances eau chaude sanitaire

Courbe de performance de l'eau chaude sanitaire

Perte de charge sur l'E.C.S. en fonction du débit

A. Avec régulation de débit d'eau froide

(standard à 10 litres/min.)

B. Sans régulateur de débit d'eau froide

Fig. 1

Fig. 2

90

80

70

60

50

40

30

20

10

B

A litres/min

0 1 2 3 4 5 6 7 8 9 10 11 12

Température de l'E.C.S. en fonction du débit

A. Entrée d'eau froide à 15

°

C

B. Entrée d'eau froide à 5

°

C

10

NEF VENT/E 27

1.6. Caractéristiques du circulateur

p chaudière

NOTE - Les graphiques ci-dessus montrent la puissance manomètrique effective en colonne d'eau (C.E.). Ce graphique nous démontre la différence entre la puissance manométrique du circulateur et la propre perte de pression de la chaudière (

∆ p).

mce

Fig. 1

Vase d'expansion et bypass

Un vase d'expansion additionnel (si nécessaire), doit être installé sur le retour du circuit chauffage.

Si les radiateurs sont équipés de robinets thermostatiques, prévoir un bypass aussi éloigné que possible de la chaudière.

Vérifier la purge automatique.

Vérifier toujours que l'axe du circulateur ne soit pas bloqué.

Régler le C.C. à la pression minimale d'un bar (plutôt que 1,5 bar).

Fig. 2 Fig. 3

11

NEF VENT/E 27

2. Installation

2.1. Textes reglémentaires sur l'installation des chaudières ventouse

1) Les orifices d'évacuation des appareils étanche rejetant les gaz brûlés

à travers une paroi extérieure doivent être situés à 0,40 mètre au moins de toute baie ouvrante et à 0,60 mètre de tout orifice d'entrée d'air de ventilation.

2) Les orifices d'évacuation et de prise d'air des apparils à circuit

étanche débouchant à moins de 1,80 mètres du sol doivent être protégés efficacement contre toute intervention extérieure susceptible de nuire à leur fonctionnement normal.

3) Les orifices d'évacuation débouchant directement sur une circulation extérieure à moins de 1,80 mètre au dessus du sol, doivent, hormis les appareils à condensation comporter un déflecteur inamovible donnant aux gaz évacués une direction sensiblement parallèle au mur (Arrêté DU 28.10.93)

Ventouse

1,8 m

0,6 m

0,4 m

Il faut entendre par voie publique ou privée, où débouche une ventouse, tout passage, tel que:

- trottoir public ou privé

- rue piétonne

- allée de circulation

- coursive

- escalier (paliers et marches y compris)

- Respecter les 3 distances réglementaires (arrêté du 2 Août 1977, modifié par les arrêtés du 23/11/92 et du 28/10/93 et D.T.U. 61.1)

Orifices d'entrée d'air de ventilation

Baie ouvrante

(fentêtre, vasistas, porte, etc)

Voie publique ou privée

Fig. 1

Dégagement minimum (mm)

Surface minimum des aérations nécessaires

(à seule fin de refroidissement)

SYSTEM

D'EVACUATION

SITUATION

DE

L'APPAREIL

COMPART. ETANCHE

SURFACE

RESERVEE

A L'AERATION

DANS UNE PIECE AUCUNE

DANS UN LOCAL

DONNANT SUR UNE

PIECE

DANS UN LOCAL

DONNANT SUR

L'EXTERIEUR

AERATION

SUPERIEURE

252 cm

2

INFERIEURE

252 cm

2

AERATION

AERATION

AERATION

SUPERIEURE

126 cm 2

INFERIEURE

126 cm 2

Fig. 2

Fig. 3

Note: Laisser toujours bien accessible le devant de la chaudière pour l'entretien.

12

NEF VENT/E 27

2.2. Installation type des tuyauteries, du bypass et du vase d'expansion additionnel sur le circuit chauffage

Gaz eau froide

Point remplissage C.C.

Vase d'expansion additionnel

By-pass

Fig. 1

Important: Si les radiateurs sont équipés de robinets thermostatiques, monter le bypass aussi loin que possible de la chaudière.

CAPACITES DES VASES D'EXPANSION ADDITIONNELS

A partir des données ci-dessus, déduire 7 L. pour le vase fourni.

NOTE:

1. Remplir l'installation C.C. jusqu'à 1 bar mini de pression

2. Choisir de préférence le vase d'expansion qui acceptera une montée en pression de 2 bar

3. Le vase d'expansion doit être monté sur le retour du circuit chauffage

4. Le vase d'expansion standard de

7 L. gonflé à 1 bar

REGLAGE DE LA SOUPAPE

DE SECURITE (bar)

PRESSION D'AIR

DANS LE VASE (bar)

PRESSION D'EAU

DANS LE CIRCUIT (bar)

CAPACITE TOTALE

EN EAU DU CIRCUIT

LITRES

25

50

75

100

125

150

175

200

Pour les capacités autres que celles indiquées ci-dessus, multiplier cette capacité par le coefficient correspondant ci-contre

1.0

3.5

7.0

10.5

14.0

17.5

21.0

24.5

28.

0.140

0.5

1.5

6.5

12.9

19.4

25.9

32.4

38.8

45.

51.8

0.259

2.0

13.7

27.5

41.3

55.1

68.9

82.6

96.4

110.2

0.551

3.0

1.5

1.0

2.0

CAPACITES DES VASES D'EXPANSION (en litres)

4.7

9.5

14.2

19.0

23.7

28.5

33.2

38.0

0.190

10.3

20.6

30.9

41.2

51.5

61.8

72.1

82.4

0.412

1.5

2.0

0.33

8.3

16.5

24.8

33.1

41.3

49.6

57.9

66.2

13

2.3. Dosseret de montage

2.3.1. Côtes d'encombrenent

NEF VENT/E 27

14

Epaisseur = 70 mm

NEF VENT/E 27

2.3.2. Montage des raccordements eau et gaz

Remarque importante: Utiliser toujours deux clefs pour éviter de tordre les tubes cuivre.

1 = Alimentation électrique

2 = Alimentation gaz

3 = Sortie eau chaude sanitaire

4 = Arrivée eau froide sanitaire

5 = Soupape de sécurité sur départ C.C.

6 = Départ circuit chauffage central

7 = Retour circuit chauffage central

Note - Avant d'installer la chaudière, vérifier le bon fonctionnement de la soupape de sécurité.

2 - 6 - 7 = 3/4" cu 18 3 - 4 - 5 = 1/2" cu 14

2 Alimentation gaz 3/4" cu 18

3 Sortie eau chaude sanitaire 1/2" cu 14

4 Arrivée eau froide sanitaire 1/2" cu 14

5 Soupape de sécurité sur départ

C.C. 1/2" F

6 Départ circuit C.C. 3/4" cu 18

7 Retour circuit C.C. 3/4" cu 18

Livraison - Le kit de raccordement vannes, douilles cuivre, et joints est livré dans le colis dosseret.

15

NEF VENT/E 27

2.4. Remplissage circuit de chauffage

Afin d'éviter les retours de l'eau de chauffage dans le réseau d'eau potable, la fonction disconnexion (norme

NFP 43011) au dispositif de remplissage de la chaudière est incorporée dans l'appareil.

ATTENTION: La commande du dispositif de décharge du disconnecteur est à sécurité positive, aussi l'orifice de décharge 3/8" doit être connecté (sans obturer même partiellement les deux prises d'air) à un tube relié vers l'évacuation des eaux usées, sans point haut par rapport aux deux prises d'air de l'appareil.

Remplissage normal du circuit de chauffage de la chaudière: Ouvrir les deux robinets de remplissage en amont et en aval du disconnecteur, puis lorsque la pression est atteinte (entre 1 et 2 bar) refermer soigneusement le robinet amont. Le robinet en aval est réglable par tournevis.

ARRIVEE GAZ SORTIE EAU CHAUDE ARRIVEE EAU FROIDE

ROBINET

DISCONNECTEUR

ROBINET

DEPART CHAUFFAGE RETOUR CHAUFFAGE

Disconnecteur de type CB

Conditions réglementaires d'utilisation:

1) Ce disconnecteur CB certifié NF Antipollution, est destiné, dans les limites définies par l'autorité sanitaire, à la protection des réseaux d'eau potable contre les retours de fluides pollués provenant des circuits de chauffage ne mettant en oeuvre que des produits ayant reçu un avis favorable d'utilisation par le Conseil

Supérieur d'Hygiène Publique de France. Il équipe tous les dispositifs de remplissage en eau de chauffage des chaudières à une ou deux fonctions (Chauffage seul ou avec production d'eau chaude sanitaire) d'une puissance maximale égale à 70 kW avec température limitée à 110

°

C.

2) Cet appareil doit obligatoirement être associé à deux dispositifs d'isolement, l'un situé prés de son amont, l'autre prés de son aval.

Caractéristique téchniques:

- Raccordement amont: Entrée Mâle 1/2" gaz.

- Raccordement aval: Sortie Mâle 1/2" gaz.

- Raccordement de décharge: Sortie Mâle G 3/8".

- Pression de fonctionnement: ISO PN 10 (toutes pressions de 0 à 10 bar).

- Fonctionnement en position horizontale.

- Température maximum de service: 70

°

C.

Règle de pose/fonctionnement:

- Cet appareil fonctionne sans modification, ni réglage et l'accès aux pièces internes est interdit.

- La commande du dispositif de décharge est à sécurité positive, aussi l'orifice de décharge doit être connecté

(sans obturer même partiellement les deux prises d'air) à un tube relié vers l'évacuation des eaux usées, sans point haut par rapport aux deux prises d'air de l'appareil.

- Le tube relié à l'orifice de décharge doit obligatoirement permettre l'évacuation d'un débit équivalent à 20 litres par minute.

- Avant la mise sous pression et l'utilisation de l'appareil pour le premier remplissage d'un circuit de chauffage, il est nécessaire de s'assurer de la propreté des conduites d'eau en amont et d'effectuer un rinçage de ces dernières.

- Il est recommandé à l'utilisateur de manoeuvrer une fois par mois les deux robinets d'isolement de l'appareil

(remplissage) afin de mettre ce dernier sous pression quelques instants pour le faire débiter.

16

NEF VENT/E 27

2.5. Détartrage du circuit E.C.S.

Très important - Au moment du détartrage du circuit d'eau chaude sanitaire de la chaudière avec un détergent, démonter le fluxomètre. La garantie sur le fluxomètre sera perdue si'l y a eu contact avec le détergent.

Généralités

1. Le circuit chauffage devra être rempli d'eau très lentement en évitant les poches d'air, en utilisant le robinet

de remplissage du disconnecteur (pression: 1 bar).

2. Purger les radiateurs du circuit chauffage

3. L'échangeur de chaleur peut être purgé par son purgeur (53 page 10) (ne pas le déviser complétement).

4. Desserrer le bouchon du purgeur automatique (36 page 10) de façon que l'air puisse s'échapper.

5. Ne pas utiliser la soupape de sécurité (14 page 10) du circuit chauffage comme point de purge.

6. Il est conseillé de vidanger et remplir le circuit chauffage une journée après que l'installation complète ait fonctionnée à température maximale.

17

NEF VENT/E 27

2.6. Mise en route

2.6.1 Précautions et vérifications de mise en route

1 Contrôle général avant mise en route 3 Contrôle général

1.1

1.2

1.3

1.4

1.5

1.6

1.7

1.8

1.9

2

Les vannes d'arrêt sur le dosseret sont ouvertes

Le circuit chauffage central est rempli à la pression min. de 1 bar

Le circulateur de chauffage central est débloqué

L'échangeur de chaleur est purgé

Le débit min. d'E.C.S. est de 2,5 L./min.

Le radiateurs de chauffage sont purgés

Le bypass sur circuit chauffage est ouvert

L'alimentation gaz est purgée

Le bouchon de purgeur automatique est dévissé

Allumage

Avant l'allumage, vérifier une nouvelle fois si la pression du circuit chauffage central est de 1 bar min.

2.1

Vérifier que les alimentations électriques, gaz et eau sont ouvertes

2.2

Mettre le sélecteur en position test et positionner le potentiomètre 63 au maximum.

2.3

Régler le thermostat d'ambiance à une valeur de température désirée.

2.4

Régler le thermostat de chaudière au maximum.

2.5

Le ventilateur fonctionnera à grande vitesse.

2.6

Le brûleur s'allume automatiquement.

2.7

Si il n'y a pas l'allumage du brûleur dans 10 secondes, la lampe temoin s'éclaire.

2.8

Attendre 10 secondes et appuyer le bouton de déverrouillage.

2.9

La chaudière commence à effectuer la sequence d'allumage

2.10 Ne pas laisser sur la position test. Mettre le sélecteur en position soit hiver soit été.

2.11 En position hiver, une temporisation de 3 minutes empêche le fonctionnement en court-cycle.

2.12 Après allumage procéder au réglage de la température sur le thermostat de la chaudière et le thermostat d'ambiance s'il est monté

4

5

6

3.1

Fermer les robinets d'eau chaude

3.2

Le sélecteur de la chaudière est sur la position: eau chaude et chauffage central. Le thermostat d'ambiance est réglé au maximum. Le thermostat chaudière est réglé à une température supérieure à 50

°

C.

3.3

Après 2 sec. le ventilateur fonctionne à grande vitesse.

Le circulateur fonctionne.

Le brûleur principal s'allume.

3.4

Le thermostat de chaudière est réglé au minimum

Le brûleur principal s'éteint

Le ventilateur s'arrête.

Le circulateur C.C. continue à fonctionner

3.5

Un robinet d'eau chaude est ouvert

Débit minimum: 2,5 litres/min.

Après 2 sec. le ventilateur fonctionne à grande vitesse

Le circulteur de C.C. s'arrête

Le brûleur principal s'allume

3.6

Les robinets d'eau chaude sont fermés

Le brûleur principal s'éteint

Le ventilateur s'arrête.

Le circulateur C.C. recommence à fonctionner

3.7

Le thermostat d'ambiance est réglé au minimum

Le circulateur C.C. s'arrête après 6 min.

Réglage du circuit Chauffage Central

Expliquer et montrer à l'utilisateur comment procéder pour allumer et arrêter son installation

Il est conseillé de vidanger et remplir le circuit de chauffage central une journée après que l'installation complète ait fonctionnée à température maximale

18

NEF VENT/E 27

2.6.2 Explication des différents modes de fonctionnement

Le sélecteur 61 comporte 4 positions:

- Position 0: arrêt de la chaudière

- Position été: position sanitaire seule

- Position hiver: position chauffage

+ sanitaire

- Position test: position pour l'allumage

et le contrôle

129

61

63 157

64

1.

2.

Le sélecteur 61 est sur la position ARRET. L'appareil est hors service

Le sélecteur 61 est sur la position ETE (Eau Chaude Sanitaire seulement)

2.1.

Les robinets d'eau chaude sont fermés (après au moins 10 minutes)

• le ventilateur fonctionne en petite vitesse

• Le circulateur du chauffage central est arrêté

• Le thermostat antigel (dans la chaudière) peut activer la chaudière

2.2.

Un robinet d'eau chaude est ouvert (débit d'au moins 2,5 litres/min.)

• En ouvrant un robinet d'eau chaude, le ventilateur fonctionnera et le brûleur principal s'allumera

• La chaudière est régulée de façon à maintenir l'eau chaude à la température pré-réglée en usine de 55

°

C (si le débit dans la chaudière n'est pas suffisant, voir la courbe de performance)

• Le thermostat d'ambiance (si installé) ne joue aucun rôle sur le fonctionnement.

3.

Le sélecteur 61 est sur la position Eau Chaude Sanitaire et Chauffage Central continu (HIVER)

3.1.

Les robinets d'eau chaude sont fermés

3.1.1. Le thermostat d'ambiance est en demande de chaleur

• Le circulateur du chauffage central fonctionnera continuellement

• le thermostat de chaudière 63 régule la température de la chaudière par la vanne modulante

3.1.2. Si le thermostat coupe (température trop élevée dans la pièce)

• Le brûleur s'arrête immédiatement

• Le circulateur du chauffage central s'arrête après environ 6 minutes

3.2.

Un robinet d'eau chaude est ouvert (débit d'au moins 2,5 litres/min.)

• Le circulateur du chauffage central s'arrête immédiatement (s'il est en marche)

4.

• Le brûleur est régulé de façon à maintenir l'eau chaude à la température pré-réglée en usine de

55

°

C (si le débit dans la chaudière n'est pas suffisant, voir la courbe de performance de l'E.C.S.)

Le sélecteur 61 est sur la position TEST = contrôle. La chaudière se met en route en chauffage.

NOTA: En position chauffage, la chaudière comporte une temporisation d'environ 3 minutes qui empêche le fonctionement en court cycle. Cette temporisation est shuntée en position test.

19

NEF VENT/E 27

3. Exemples de raccordements ventouse

Chaque chaudière murale est livrée systématiquement avec:

* Un dosseret de montage

* Un coude de sortie

* Un tube ventouse 1 mètre

Code N

°

1KWMO52S

Code N

°

1KWMA35U

Code N

°

1081211/1KWMO56A

La coude de sortie à 90

°

est orientable sur 8 positions possibles:

45

°

3.1. Ventouse horizontale type C12

Toutes les chaudières murales ventouse FERROLI ont fait l'objet d'un marquage CE sont homologuées pour fonctionner avec une configuration maximale équivalente à 3 mètres linéaires de conduits

coaxiaux Ø 60 - 100 mm en plus du coude de sortie chaudière.

Pour éviter toute entrée d'eau provenant des condensats éventules ou des intempéries par exemple, il est indispensable de prévoir une pente minimum de 3 mm/ m vers l'extérieur.

20

3.1.1. Raccordement classique

Schéma de principe du montage

Détail du coude de sortie

NEF VENT/E 27

COUDE DE SORTIE

Code N

°

1KWMA35U

TUBE VENTOUSE

Remarque: La longueur du tube ventouse est à adapter en fonction de l'installation dans les limites de la configuration maximale autorisée.

Prévoir de commander un tube ventouse de longueur supérieure à 1 mètre si nécessaire.

3.1.2. Raccordement horizontal avec coude de dévoiement

Tube ventouse

Tube ventouse

Coude de dévoiement à 90

°

Code: 39801730

Coude de sortie

Code: 1KWMA35U

La longueur des 2 tubes ventouse est à adapter en fonction des contraintes de l'installation dans les limites de la configuration maximale autorisée.

Prévoir de commander un tube ventouse supplémentaire de longueur adaptée si la somme des 2 longueurs de tube est supérieure à 1 mètre

21

NEF VENT/E 27

3.1.3. Sortie ventouse horizontale avec départ vertical

Scéma de principe du montage

Tube ventouse

Coude coaxial 90

Code N

°

°

39801730

Tube ventouse

Pièce de sortie droite

Code N

°

39802795

Détail de la pièce de sortie droite

Remarque: La longueur des tubes ventouse est à adapter en fonction de l'installation dans les limites de la configuration maximale autorisée.

3.1.4. Tableau d'équivalence des pertes de charges des accessoires ventouse

TYPE

Coude de sortie à 90

°

Pièce de sortie droite

Tube ventouse 1 mètre

2 mètres

3 mètres

Coude de dévoiement coaxial à 90

°

Coude de dévoiement coaxial à 45

°

Code FERROLI

1KWMA35U

39802795

1081211

1081212

1081213

39801730

39801910

P en m Linéaire

équivalent

1 mL

_

1 mL

2 mL

3 mL

2 mL

1 mL

22

NEF VENT/E 27

3.2. Ventouse verticale sortie toiture tpe C32

Toute les chaudières murales ventouse FERROLI ont fait l'objet d'un marquage CE et sont homologuées pour fonctionner avec une configuration maximale équivalente à 7 mètres linéaires de conduits

coaxiaux Ø 80 - 125 mm.

3.2.1. Description des composants:

Le raccordemente de la chaudière ventouse FERROLI en sortie verticale se fera selon le schéma de principe suivant:

Terminal toiture

(Non fourni par FERROLI)

Conduit de raccordement diamètre 80-125 mm

(Non fourni par FERROLI)

Chaudière

étanche

Pièce d'adaptation ventouse verticale

Code N

°

39801745

(Fourniture FERROLI)

Cela nécessitera par conséquent les pièces suivantes:

1) Une pièce d'adaptation fournie par FERROLI à positionner directement en sortie de chaudière avec un tube d'évacuation des condensats sur l'orifice prévu à cet effet.

Référence Pièce d'Adaptation: Code 39801745

Il est impératif de raccorder sur la sortie d'évacuation des condensats un tuyau d'évacuation pour éviter toute circulation d'eau dans les parties de la chaudière non prévues à cet effet.

Ce tuyau pourra par exemple être raccordé au siphon de la soupape chauffage.

23

NEF VENT/E 27

2) Un ensemble de conduits et de coudes Ø 80-125 mm adaptés non fournis par FERROLI.

3) L'un des terminaux toiture homologués pour nos chaudières et non fournis par FERROLI, à savoir:

Marque UBBINK

Marque POUJOULAT

Terminal Type ROLUX 3G

Terminal Type GASALU Concentrique

3.2.2. Mise en oeuvre

Les différents composants de la ventouse verticale se raccordent par emboîtement à joint étanche donc sanssoudure et sans nocessité d'outillage au montage.

Le type du terminal toiture (à définir selon les marques des fournisseurs avec lesquels FERROLI a un agrément et la nature du toit), le nombre de coudes et de rallonges seront à définir en fonction des caractéristiques de l'installation.

3.2.3. Contraintes d'installation

Les chaudières murales ventouses FERROLI modèles NEF VENT CE et NEF VENT/E CE ont été marquées

CE par le GASTE N

°

de certificat: CE 0063AQ2150 pour notamment une évacuation de type C32 avec les configurations minimale et maximale suivantes:

Configuration Minimale:

Chaudière Ventouse FERROLI + Pièce d'adaptation ventouse verticale fournie par FERROLI

+ 1 coude à 90

°

+ 1 Terminal toiture type ROLUX 3G de chez UBBINK ou GASALU

Concentrique de chez POUJOULAT.

Configuration maximale:

La configuration maximale peut atteindre 5 mètres avec 4 coudes à 45

°

ou 2 coudes à 90

°

et

avec le terminal toiture, ou 7 mètres sans coude avec terminal.

Il est également dans cette configuration indispensable d'utiliser la pièce d'adaptation ventouse verticale fournie par FERROLI.

24

NEF VENT/E 27

3.2.4. Exemples de solutions extrèmes

A1

Pièce d'adaptation

Ventouse verticale

Code 39801745

A1 = 7 mètres

A

C

C1

Pièce d'adaptation

Ventouse verticale

Code 39801745

A + C + C1 = 6 mètres

A1 + B + B1 = 5 mètres

A1 B

B1

Pièce d'adaptation

Ventouse verticale

Code 39801745

25

NEF VENT/E 27

3.3. Raccordement sur système ventouse 3 CE type C42

Toutes les chaudières murales ventouse FERROLI ont fait l'objet d'un marquage CE et sont homologuées pour fonctionner avec une configuration maximale équivalente à 3 mètres linéaires de conduits

coaxiaux Ø 60 - 100 mm en plus du coude de sortie chaudière et de la pièce de raccordement sur un système combiné type 3CE

3.3.1. Principe du système 3 CE

Un système 3 CE (Conduit Collectif pour Chaudière Etanches) est un dispositif d'évacuation des produits de combustion et d'amenée d'air comburant déstiné aux générateurs haut rendement à gaz, individuels,

étanches et motorisés, fonctionnant en tirage naturel. Il est essentiellement composé de 2 conduits verticaux débouchant en toiture.

Un premier conduit assure l'alimentation en air comburant des appareils raccordés.

Le second conduit évacue les produits de combustion des appareils raccordés.

Le schéma de principe général est le suivant:

Diffuseur

Conduit collecteur

Appareil à circuit

étanche motorisé

Conduit d'amenée d'air

Dispositif d'équilibrage des pressions

Trappe di visite

26

NEF VENT/E 27

3.3.2. Montage

a) Description des composants:

Le raccordement de la chaudière ventouse FERROLI sur un système sombiné type 3 CE se fera selon le schéma de principe suivant:

Conduit collectif

Coude de sortie

Pièce de raccordement sur système 3 CE

Cela nécessitera par conséquent les pièces suivantes:

1) Une pièce d'adaptation 3 CE fournie par FERROLI permettant de réaliser le raccordement entre le système 3 CE et la sortie de la chaudière ventouse équipée de ses conduits individuels.

Référence Adaptateur Femelle/Femelle: Code 39801755

A utiliser si la terminaison conduits individuels est un tube, donc de type mâle.

Référence Adaptateur Mâle/Femelle: Code 39801750

A utiliser si la terminaison conduits individuels est un coude de dévoiement, donc de type femelle.

2) Un ensemble de coude de sortie, conduits et coudes de dévoiement coaxiaux diamètre 60-

100 mm, de fourniture FERROLI.

3) L'un des terminaux et conduits 3 CE homologués pour nos chaudières et non fournis par

FERROLI, à savoir:

Marque ALDES

Marque UBBINK

Marque SCHIEDEL

Type SPIRAL GAZ 3 CE

Type ROLUX 3 CE

Type QUADRO 3 CE

27

NEF VENT/E 27 b) Mise en oeuvre

Les différents composants de conduits individuels (tube concentrique et coude de dévoiement à 45 et 90

°

) se raccordent par emboîtement à joint étanche donc sans soudure et sans nécessité d'outillage au montage.

Le type du système combiné 3 CE (à définir selon les marques des fournisseurs avec lesquels FERROLI a un agrément), le nombre de coudes et de rallonges seront à définir en fonction des caractéristiques de l'installation.

3.3.3. Contraintes d'installations

Les chaudières murales ventouses FERROLI modèles NEF VENT/E 27 ont été marquées CE par le

GASTEC N

°

de certificat: CE 0063AQ2150 pou rnotamment une évacuation de type C42 avece les configurations minimale et maximale suivantes:

Configuration Minimale:

Chaudière Ventouse FERROLI + Coude de sortie + 0,40 m de tube coaxial Ø 60-100 mm

+ 1 pièce de raccordement sur système combiné type 3 CE + 1 Terminal toiture.

Configuration maximale:

Chaudière Ventouse FERROLI + Coude de sortie + 1 ensemble de tubes et coudes

coaxiaux Ø 60 - 100 mm fournis par FERROLI (équivalent de 3 mètres linéaires maxi) +

1 pièce de raccordement sur système combiné type 3 CE + 1 Terminal toiture.

28

NEF VENT/E 27

3.4. Accessoires

Tube coaxial ventouse

Coude de sortie coaxial

Pièce de sortie coaxial

Ø 125

Ø 80

Coude à 45

°

Coude à 90

°

60-100 mm

Adaptateur 3 CE femelle/femelle

TYPE ACCESSOIRE

Coude de sortie coaxial Ø 60-100 mm

Pièce de sortie droite coaxiale Ø 60-100 mm

Tube ventouse 1 m

Tube ventouse 2 m

Tube ventouse 3 m

Coude de dévoiement à 90

°

coaxial Ø 60-100 mm

Coude de dévoiement à 45

°

coaxial Ø 60-100 mm

Pièce d'adaptation ventouse verticale coaxiale Ø 80-125 mm

Adaptateur 3 CE Femelle/Femelle

Adaptateur 3 CE Mâle/Femelle

Ø 138

Pièce d'adaptation ventouse verticale

Adaptateur 3 CE

Mâle/Femelle

Code emballage Code FERROLI

1KWMA35U

1KWMA36U

1KWMO56A

1KWMO57A

1KWMO58A

1KWMA81A

1KWMA64A

-

-

-

1KWMA35U

39802795

1081211

1081212

1081213

39801730

39801910

39801745

39801755

39801750

29

NEF VENT/E 27

4. Informations techniques spécifiques

4.1. Réglage de la puissance du circuit chauffage

L'appareil est préréglé d'usine au niveau de la puissance minimale (11.8 kW) d'une part et au niveau de la puissance maximale (27.9 kW) d'autre part.

X1

12 11 10 9 8 7 6 5 4 3 2 1 4 3 2 1

X2

13 12 10 9 7 6 5 3 2 1

X3

P1 P2

X5

X4

6 5 4 2 1

230V

50Hz

9 8 7 6 5 4 3 2 1

2 1

3

X7

1

X6

2AT

L7

F1

RY4

RY1

RY2

JP4

JP1

X8

TR1

Fig. 2 - Vue de devant du circuit imprimé dans le boîtier de contrôle

Fig. 1 - Bloc gaz

44 - Bloc gaz

47 - MODUREG

48 - Contrôle de pression du brûleur

71 - Tuyau d'équilibrage

85 -

Electroaimant de la vanne gaz

P1 P2

Fig. 3

P1 PUISSANCE MAX. CHAUFFAGE

P2 TEMPÉRATURE EAU CHAUDE SANITAIRE

La température de l'E.C.S. est pré-réglé au départ de l'usine à 55

°

C par le potentiomètre P3. Suivant les besoins de l'usage, cette valeur est réglable.

30

NEF VENT/E 27

4.2. Réglage pour le passage d'un gaz à l'autre (à effectuer seulement par un installateur qualifié)

Les chaudières NEF VENT/E 27 sont réglées d'usine sur commande pour un fonctionnement au gaz naturel ou pour un fonctionnement au propane.

a) pour passer du Gaz Naturel au Propane

- Changer la plaque support d'injecteurs principaux.

- Enlever le diaphragme

- Mettre le retardateur réservé au G.P.L. sur la vanne gaz

- Régler pression min. sur Modureg: Propane 7 mbar.

b) Pour passer du Propane au Gaz Naturel (lacq ou Gron.)

- Il faut faire la même opération en utilisant la plaque support d'injecteurs prévue pour le gaz Naturel.

- Mettre le diaphragme spécifique pour un fonctionnement au gaz naturel Ø = 5,8 mm

- Régler pression min. sur Modureg: GN = 4 mbar.

- Retirer le retardateur

Lorsque la plaque support d'injecteur est remplacée, il est necessaire de repositionner avec soins le joint d'étanchéité entre celle-ci et le collecteur afin d'éviter d'éventuelles fuites. Reserrer à fond les vis de fixation de la plaque support.

Réglages:

Le régulateur Modulant (Modureg) est pré-réglé d'usine pour Gaz Naturel.

Pour passer du Gaz Naturel à Gaz propane:

1. Laisser fonctionner le brûleur à puissance minimum: débrancher une des bornes du Modureg!

2. Régler avec écrou 4 la pression minimum.

Note: écrou 3 (pression max.) normalement est réglé au maximum: vérifier en poussant legèrement sur axe 2

Note: Mise en route des chaudières NEF VENT/E 27 sur une cuve propane neuve.

Il est nécessaire de purger la cuve propane soigneusement afin d'évacuer l'air de celle-ci.

Il est normal pendant les premiers jours de fonctionnement d'observer une perte de puissance de l'appareil le temps de purger complètement le circuit gaz.

31

NEF VENT/E 27

4.3. Réglage de la pression minimale et de la pression maximale avec la vanne Honeywell type VR 4605 NA 4003

1 - Avec brûleur allumé:

2 - Raccorder un manomètre à la prise de pression "B" de la vanne gaz.

3 - Débrancher le tuyau d'équilibrage de pression air "H".

4 - débrancher les fils de la bobine "C" du modureg.

5 - Enlever le couvercle de protection "D".

6 - Enlever la bobine "C" en agissant sur le clip de maintien "I".

7 - Visser complètement l'ecrou de réglage du minimum "E".

8 - Dévisser l'écrou de blocage "F" du tube "G".

9 - Régler la pression maximale en tournant le tube "G" dans le sens horlogique pour augmenter la pression et dans le sens contraire pour la diminuer.

10 - Serrer l'écrou de blocage "F" en vérifiant après cette opération que la valeur de la pression est bien celle demandée.

11 - Régler la pression minimale en tournant l'écrou "E" dans le sens contraire horlogique jusqu'à obtenir la valeur désirée.

D

12 - Monter la bobine "C" sur le tube en le pressant et en le tournant légèrement jusqu'à sentir le blocage par le clip de maintien "I".

13 - Eteindre et allumer le brûleur en contrôlant que la pression minimale reste stable.

14 - Rebrancher les fils sur la bobine "C" du modureg.

15 - Mettre le sélecteur de position en TEST et contrôler la valeur de la pression gaz en chauffage .

16 - Mettre le sélecteur sur la position normale de fonctionnement.

17 - Rebrancher le tuyau d'équilibrage de pression air "H".

18 - Remettre le capuchon de protection "D".

I

C

E

G

F

Note: Si on debranche les fils de la bobine "C" du modureg, la chaudière fonctionne à la pression minimale

H

Légende:

A Prise de pression en amont

B Prise de pression en aval

C Modureg

D Capuchon de protection

E Vis de réglage pression minimum

F

Ecrou de blocage

G Tube

H Tuyau d'équilibrage

I

Clip de maintien

L

Raccord “Retardateur” (seulement pour version G.P.L.)

A

L

B

32

NEF VENT/E 27

4.4. Positionnement desélectrode d'allumage et de détection de flamme (fig. 2)

Légende

1 Electrode d'allumage

2 Electrode d'ionisation

4.5. Positionnement des thermostats sécurité et antigel

Fig. 2

50. Thermostat de sécurité échangeur (cable) - 85

°

C

51. Thermostat antigel échangeur (cable blanc) -

(ou 4-15

°

C)

Fig. 1

33

NEF VENT/E 27

4.6. Caractéristiques de variation de puissance en fonction du gaz

Graphique des pressions et des puissances avec gaz

G20 et G25 (gaz Naturels)

Graphique des pressions et des puissances avec gaz G31 (Propane)

20

11

10

9

8

15

14

13

12

7

6

5

4

3

19

18

17

16

G25

G20

kW kcal/h x 1000

11 12 13 14 15 16 17 18 19 20 21 22 23 24

25 26 27 28

29

10 11 12 13 14 15 16 17 18 19 20 21 22 23 24 25

35

30

25

20

15

10

5

G

31

kW kcal/h

X 1000

11 12 13 14 15 16 17

10 11 12 13 14 15

18 19 20 21 22 23

16 17 18 19 20

24 25 26 27 28 29

21 22 23 24 25

4.7. Détail concernant des différents pressostats d'air possibles

BRUN

3

KROMSCHRODER

DL 1E

1

2

2

3 1

NOIR

BLEU

HUBA 605

BLEU

3

1

2

3

1

2

NOIR

BRUN

HUBA 602

KROMSCHRODER

HUBA 605

HUBA 602

3

1

BLEU

2

3 2

NOIR

BRUN

1

Les différents pressostats sont interchangeables entre eux

34

NEF VENT/E 27

4.8. Alimentation électrique et raccordements régulations

Attention - Cet appareil doit obligatoirement être relié à la terre

Un bornier est placé à l'intérieur de la chaudière

• 3 pôles en 230 V

• 2 pôles en 24 V

Ils sont accessibles en enlevant le panneau blanc inférieur de la chaudière.

• L'alimentation en 230V (externe à la chaudière) doit être protégée par un fusible 3 Amp. (elle est precâblée)

• Un shunt en 4 et 5 est monté d'origine en attente du thermostat d'ambiance.

• Utiliser seulement un organe de régulation à 2 fils. Ne jamais brancher le Neutre dans cette régulation.

• Pour brancher un thermostat d'ambiance à 2 fils, enlever le shunt entre 4 et 5 et raccorder le thermostat.

Important - Toute régulation se fera par contact sec (voltage 0)

Attention - Tout raccordement en 230 V (ou en-dessous) au bornier 24 V ou aux branchements internes de la chaudière endommagera le circuit imprimé du boîtier de contrôle. Dans ce cas toute garantie du boîtier de contrôle prend fin.

35

NEF VENT/E 27

4.9. schéma életrique

34.

36.

42.

43.

44.

47.

49.

14.

16.

22.

27.

32.

Soupape de sécurité C.C.

Ventilateur

Brûleur principal

Echangeur de chaleur en cuivre

Circulateur chauffage central

50.

51.

52.

56.

61.

63.

64.

68.

Sonde de température d'eau sur le C.C.

Purgeur d'air automatique

Sonde de température de l'E.C.S.

Pressostat d'air

Vanne gaz

Vanne de regulation du bloc gaz (Modureg)

Sécurité de surchauffe 100

°

C

Thermostat de sécurité échangeur 85

°

C

Thermostat antigel échangeur

Sécurité contre le manque d'eau (0,5 bar)

Vase d'expansion

Sélécteur été/hiver

Bouton réglage température C.C.

Thermomanomètre

Boîte de contrôle avec circuit imprimé

72.

74.

80.

81.

Thermostat d'ambiance

Disconnecteur

Bornier 220V + thermostat d'ambiance 24V

Electrode d'allumage

82.

83.

Electrode de ionisation

Coffret de commande

84-85. Electroaimants de la vanne gaz

101.

Circuit imprimé

114.

Dispositif contre le manque d'eau

129.

Bouton de deverrouillage avec lampe témoin

136.

Fluxmètre

157.

Bouton réglage température E.C.S.

X1

12 11 10 9 8 7 6 5 4 3 2 1 4 3 2 1

X2

P1

101

13 12 10 9 7 6 5

X8

3 2 1

X3

JP1 - JP4 Jumpers

P2

JP1

JP1 ne pas shunter

JP4 ne pas shunter

P1 = Puissance E.C.S.

P2 = Température E.C.S.

X7

X5

X4

6 5 4 2 1

230V

50Hz

9 8 7 6 5 4 3 2 1

2 1

3 1

X6

2AT

L7 F1

RY4

RY1

RY2

TR1

JP4

24 V 230V ~ 50 Hz.

81

82

1 2 3 5 6 7 8 9

83

12 13 14

X6

X5

X4

X3

42 34

47

114 50 51

-

136

OUT

+

X1

12 11 10 9 8 7 6 5 4 3 2 1 4 3 2 1

X2

13 12 11 10 9 8 7 6 5 3 2 1

X3

2 1

4 3

129

2 1

X4

6 5 4

X5

9 8 7 6 5 4 3 2 1

X7

2 1

X6

3 2 1

16

43

32

49

84

85

2

1

61 a b

CONNECTEUR X2

LE FUXOMETRE

(ALLUME-ETEINTE) PEUT

ETRE CONNECTE AUX

TERMINALS 1 ET3

CONNECTEUR X3

PONTER 12-13

- LA CHAUDIERE FONCTIONNERA

EN CHAUFFAGE

- TEMPS D'ATTENTE EST EXCLU

- PRESSION BRULEUR MAX

CHAUFFAGE PEUT ETRE

VERIFIEE/REGLEE AVEC P1

80

L

N

230V

NOTE:

LE TRANSFORMATEUR SUR LE CIRCUIT IMPRI-

ME A UNE PROTECTION DE SURCHAUFFE IN-

CORPOREE. SI CELLE CI EST OUVERTE, TOUTES

LES LEDS SONT ETEINTES MAIS LE

CIRCULATEUR CHAUFFAGE (32) FONCTIONNE.

ARRETER LA CHAUDIERE AU MINIMUM 20

MINUTES

63 157

3 c

4 d

4

80

5

24V

72

X8

VMF7

CONNECTEUR X7

01-02 = 230 V

L1

LD2

L2 L3 L4 L5 L6

1

X1

8

ELEMENT D'ANTICIPATION DU THERMOSTAT

D'AMBIANCE (72)

REGLER A0,12 Amp.

36

NEF VENT/E 27

4.10. Détection d'anomalies

* Le circulateur chauffage (32) fonctionnera si la température sur le thermostat limite échangeur (50) est trop élévée

* Le thermostat antigel (51) laisse fonctionner la chaudière en chauffage si la température est trop basse.

* Le fusible sur le circuit imprimé est 2 Amp.

RY non activé

RY activé

Sonde temp.

temp.

10

°

C

25

°

C

60

80

°

°

C

C

RELAY RY

RY1 circulateur chauffage

RY2 relais allumée/éteinte

RY3 -

RY4 ventilateur

LED n

°

1

2

3

4

5

6

signification:

Alimentation électrique 230 V / Alimentation basse tension

Demande - Débit E.C.S. supérieur à 2,5 l/min.

Contact thermostat d'ambiance (72) fermé (LED 5 éteinte)

Sonde température en demande (34) ou (42)

Temps d'attente chauffage, 3 minutes max. après une coupure du thermostat

Chaudière (63) le thermostat d'ambiance (72) ou la fermeture E.C.S.

Demande de chaleur - le relais (RY2) sera activé

Note

Si relais RY1 n'est pas activé le circulateur chauffage (32) doit fonctionner

Ohm

890 ohm

1000 ohm

1300 ohm

1490 ohm

7

Jumpers JP1 - JP4 monté

JP1 Temps préventilation

avant allumage = 0 sec.

JP4 Contrôle ventilateur

Petite/Grande vitesse

Contact pressostat d'air (43) est fermé C - N.O.

non monté

Temps préventilation avant allumage = 20 sec.

Contrôle ventilateur

Arrêt/Grande vitesse seulement

Une Led référénce 7 de couleur blanche est montée d'origine sur la platine. Elle indique (en position allumée) l'autorisation du pressostat d'air pour le démarrage brûleur

Vérifier le fonctionnement en utilisant les LED's comme indication pour la détection d'anomalies.

Vérifier A, puis B, puis C et enfin D 0 = LED éteinte 1 = LED allumée x = LED allumée/éteinte n'a pas d'importance

A

ROBINET E.C.S. OUVERT

LED

1

2

3

4

5

6

OK

1

1

X

1

0

1

DEBIT SUPERIEUR A 2,5 L/min

ANOMALIE

0

0

X

0

1

0

CAUSE POSSIBLE POUR L'ANOMALIE

vérifier alimentation électrique, selecteur, fusibles fluxmètre (136) ne fonctionne pas pas demande en E.C.S.

- sonde de température E.C.S. (42) pas connectée ou température E.C.S. trop élevée

- temps d'attente chauffage fonctionne: remplacer le circuit imprimé court-circuit sur sonde E.C.S. (42) ou résistance inférieure à 500 ohm

- Thermostat de sécurité echangeur (50) ouvre circuit (circulateur fonctionne)

- Pression circuit chauffage trop bas (114 ouvre circuit)

B

CHAUFFAGE CENTRAL ACTIVE THERMOSTAT D'AMBIANCE (72) EN DEMANDE, ROBINETS E.C.S. FERMES

LED

1

2

3

4

5

6

OK

1

0

1

1

0

1

ANOMALIE

0

1

0

0

1

0

CAUSE POSSIBLE POUR L'ANOMALIE

vérifier alimentation électrique, selecteur, fusibles robinet E.C.S. ouvert, contact fluxmètre (136) fermée contacts thermostat d'ambiance (72) sans demande ou LED 5 allumée

- sonde chauffage (34) pas connectée

- température chauffage trop élevée

- thermostat chauffage (63) réglé trop bas temps d'attente avant allumage (max. 3 minutes)

- sonde chauffage (34) en court-circuit ou résistance inférieure à 500 ohm

- Thermostat de sécurité echangeur (50) ouvre circuit (circulateur fonctionne)

- Pression circuit chauffage trop bas (114 ouvre circuit)

C

TEST GENERAL POUR E.C.S. ET CHAUFFAGE CENTRAL (VERIFIER PREMIEREMENT A ET B CI-DESSUS)

LED/REL.

OK ANOMALIE CAUSE POSSIBLE POUR L'ANOMALIE

RY2

RY4

7

ACTIVE

1

NON ACTIVE

0

Vérifier A et puis B contact pressostat d'air (43) n'est pas en position NC ou defaut de cablage

- vérifier cablage

- ventilateur (16) en petite vitesse - Retirer shunt sur JP4

- ventilateur (16) ne fonctionne pas à grande vitesse

- débit d'air insuffisant:

- anomalie sur pressostat d'air (43)

D

ALLUMAGE DU BRULEUR (ALLUMAGE ELECTRONIQUE)

1 Le ventilateur (16) est en grande vitesse (ouvrir les robinets

E.C.S. ou contrôler s'il y a demande de chaleur).

2 Contrôler avant A, B et C (LED 6 est allumé?)

3 Contrôler l'allumage et l'électrode d'allumage (81)

4 Contròler la position de l'électrode d'ionisation

5 Contrôler la pression aux brûleurs pendant l'allumage

37

NEF VENT/E 27

5. Entretien etservice apres-vente

5.1. Entretien

Vidange en cas de gel - En cas de non utilisation en Hiver avec risque de gel, il convient de vidanger la chaudière en procédant de la façon suivante: après avoir mis la chaudière en position arrêt prolongé il convient de procéder à la vidange du circuit sanitaire et du circuit chauffage après avoir fermé tous les robinets d'arrêt à l'arrière de la chaudière.

Vidange sur circuit sanitaire - Dévisser les 2 vis de vidange sanitaires placées sous la chaudière.

Vidange circuit chauffage chaudière - Actionner la molette de la soupape de sécurité.

5.2. Entretien annuel

Il convient d'effectuer ou de faire effectuer par une société de service après vente agréée un entretien complet de l'appareil une fois par an après chaque saison de chauffe.

L'entretien comportera les opérations suivantes:

Nettoyage du corps de chauffe (ne pas utiliser de produits chimiques ou de brosse métallique).

Nettoyage du brûleur.

Vérification et nettoyage ventouse.

Contrôle et vérification du bon fonctionnement des organes électriques de commande et de sécurité

(aquastat commande et sécurité, ventilateur, pressostat, circulateur).

Contrôle du bon fonctionnement de l'appareillage gaz.

Contrôle hydraulique (vase d'expansion et fonctionnement soupape sécurité).

Contrôle complet de l'appareil suivant chapitre 5 de la notice.

Détection des principales anomalies de fonctionnement

5.3. Pour l'utilisation/installateur. Avant d'appeler le service Entretien, vérifier:

1. L'alimentation gaz (contrôle en cuisine)

2. L'alimentation électrique (en contrôlant un autre appareil électrique)

3. La pression d'eau du circuit chauffage (1 bar min. au manomètre)

4. Le débit d'eau chaude sanitaire (2,5 litres/min. minimum) (remplissage d'un litre en un peu moins de 30 sec.)

5. La position du sélecteur chaudière sur "chauffage central continu"

6. Le bon fonctionnement du circulateur

7. Si l'entrée/sortie d'air n'est pas obstruée

8. Si tous les robinets sont ouverts

9. Si au moins un robinet de radiateur ou le bypass du chauffage est ouvert

Relais en repos

Relais activé

Important- Voir également la page "Remplissage C.C. - Vidange

C.C. - Détartrage E.C.S."

Pour le service Entretien:

Suivre toujours le déroulement complet du test général afin de vous assurer qu'aucune panne ne subsiste.

Ne jamais débrancher un fil sans test préalable. Il est possible qu'une panne disparaisse après avoir déconnecté puis rebranché une cosse.

Cette panne réapparaîtra ultérieurement.

Ne jamais tirer sur les cosses. Pour débrancher une cosse, la saisir avec des pinces au niveau de sa protection et tenir poussé le bornier avec un tournevis.

38

NEF VENT/E 27

5.4. Liste partielle des pièces détachées

101

136

REPERE

81

82

83

101

51

61

63

64

114

136

36

39

42

43

44

49

50

14

16

21

32

34

CODE

3980013/0

3980026/0

-

3980062/0

3980031/0

3980116/0

3980122/0

3980031/0

3980014/0

3980054/0

3980124/0

3980016/0

3980018/0

3980123/0

3980126/0

3980030/0

3980144/0

3980143/0

3980241/0

3980341/0

3980110/0

3980343/0

N

°

1

1

1

1

1

1

1

1

1

1

1

1

1

2

1

1

1

1

1

1

1

2

DESIGNATION

SOUPAPE DE SECURITE CHAUFFAGE CENTRAL

VENTILATEUR

INJECTEUR PRINCIPAL

CIRCULATEUR CHAUFFAGE CENTRAL

SONDE DE TEMPERATURE CHAUFFAGE

PURGEUR D'AIR AUTOMATIQUE

LIMITEUR DU DEBIT D'EAU FROIDE 10 lt./min.

SONDE DE TEMPERATURE E.C.S.

PRESSOSTAT D'AIR

BLOC GAZ

SECURITE DE SURCHAUFFE

THERMOSTAT DE SECURITE 85

°

THERMOSTAT ANTIGEL EXCHANGEUR

SELECTEUR

THERMOSTAT DE REGLAGE TEMP. C.C.

THERMOMANOMETRE

ELECTRODE D'ALLUMAGE

ELECTRODE DE IONISATION

COFFRET DE COMMANDE

CIRCUIT IMPRIME PRINCIPAL VMF7

SECURITÉ CONTRE LE MANQUE D'EAU

FLUXMETRE

81

39

12 Avenue Condorcet

Techniparc - Z.A.C. de la Noue Rousseau

91240 Saint-Michel sur Orge

Tél. 01 69 46 56 46 - Fax: 01 69 46 19 17

RC. Corbeil B 311 383 186

Was this manual useful for you? yes no
Thank you for your participation!

* Your assessment is very important for improving the work of artificial intelligence, which forms the content of this project

Download PDF

advertisement
