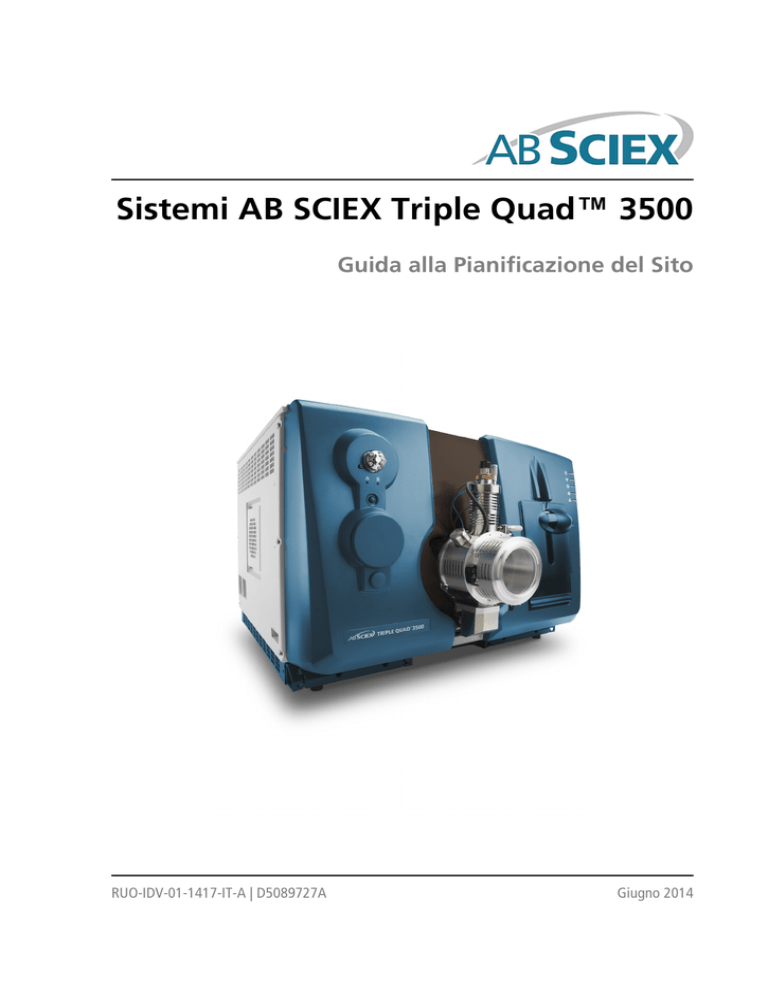

Sistemi AB SCIEX Triple Quad

3500

Guida alla Pianificazione del Sito

RUO-IDV-01-1417-IT-A | D5089727A Giugno 2014

Il presente documento è fornito ai clienti che hanno acquistato le apparecchiature AB Sciex come guida per l’uso e il funzionamento di queste ultime. Il presente documento è protetto da copyright e la sua riproduzione, parziale o integrale,

è severamente vietata, salvo autorizzazione scritta da parte di AB Sciex.

Il software menzionato nel presente documento viene fornito con un contratto di licenza. La copia, le modifiche e la distribuzione del software attraverso qualsiasi mezzo sono vietate dalla legge, salvo diversa indicazione presente nel contratto di licenza. Inoltre il contratto di licenza può vietare che il software venga disassemblato, sottoposto a reverse engineering o decompilato per qualsiasi fine. Le garanzie sono indicate nel presente documento.

Alcune parti di questo documento possono far riferimento a produttori terzi e/o ai loro prodotti, che possono contenere parti i cui nomi siano registrati e/o siano usati come marchi registrati dai rispettivi proprietari. Tali riferimenti mirano unicamente a designare i prodotti di terzi forniti da AB Sciex e incorporati nelle sue apparecchiature e non implicano alcun diritto e/o licenza circa l'utilizzo o il permesso concesso a terzi di utilizzare i nomi di tali produttori e/o dei loro prodotti come marchi registrati.

Le garanzie di AB Sciex sono limitate alle garanzie espresse fornite al momento della vendita o della licenza dei propri prodotti e costituiscono le uniche ed esclusive dichiarazioni, garanzie e obblighi di AB Sciex. AB Sciex non concede altre garanzie di nessun tipo, né espresse né implicite, comprese, a titolo esemplificativo, garanzie di commerciabilità o di idoneità per uno scopo particolare, derivanti da leggi o altri atti normativi o dovute a pratiche ed usi commerciali, tutte espressamente escluse, né si assume alcuna responsabilità o passività potenziale, compresi danni indiretti o conseguenti, per qualsiasi utilizzo da parte dell’acquirente o per eventuali circostanze avverse conseguenti.

Solo per scopi di ricerca. Non usare nelle procedure diagnostiche.

I marchi registrati menzionati nel presente documento sono di proprietà di AB Sciex Pte. Ltd. o dei rispettivi proprietari.

AB SCIEX ™ è utilizzato su licenza.

© 2014 AB Sciex Pte. Ltd.

AB Sciex Pte. Ltd.

Blk 33, #04-06

Marsiling Ind Estate Road 3

Woodlands Central Indus. Estate.

SINGAPORE 739256

Sistemi AB SCIEX Triple Quad

3500

2 di 31

Guida alla Pianificazione del Sito

RUO-IDV-01-1417-IT-A | D5089727A

Contenuto

Capitolo 1 Responsabilità del cliente e del Responsabile dell'Assistenza Tecnica

(FSE)........................................................................................................................................................5

Responsabilità del referente per la pianificazione del sito del cliente.........................................................................5

Responsabilità del Responsabile dell'Assistenza Tecnica (FSE)...................................................................................6

Durante l'Installazione..........................................................................................................................................6

Breve Formazione dell'operatore..........................................................................................................................7

Assistenza Tecnica......................................................................................................................................................7

Capitolo 2 Lista di controllo per la pianificazione del sito.................................................................8

Informazioni sul cliente...............................................................................................................................................8

Requisiti......................................................................................................................................................................8

Requisiti della pianta del sito................................................................................................................................8

Requisiti elettrici...................................................................................................................................................9

Requisiti di erogazione del gas...........................................................................................................................10

Requisiti di ventilazione e raccolta dei residui....................................................................................................11

Requisiti del computer e di rete..........................................................................................................................11

Requisiti ambientali............................................................................................................................................12

Requisiti banco spettrometro di massa...............................................................................................................12

Apparecchiature e soluzioni fornite dal cliente...................................................................................................13

Pianificazione supplementare del sito.................................................................................................................13

Per conoscere il prodotto....................................................................................................................................13

Commenti.................................................................................................................................................................14

Eccezioni...................................................................................................................................................................14

Conclusione..............................................................................................................................................................14

Appendice A Requisiti del sito...........................................................................................................15

Requisiti della pianta del sito....................................................................................................................................15

Disposizioni laboratorio e spazi liberi del sito.....................................................................................................15

Dimensioni fisiche...............................................................................................................................................16

Banco e carico sul pavimento.............................................................................................................................16

Requisiti elettrici.......................................................................................................................................................17

Connessione alla rete elettrica............................................................................................................................17

Messa a terra......................................................................................................................................................20

Gruppo di continuità o stabilizzatore di corrente................................................................................................20

Specifiche elettriche del sistema.........................................................................................................................20

Requisiti di erogazione del gas.................................................................................................................................22

Generatori di gas opzionali.................................................................................................................................24

Requisiti di ventilazione e raccolta dei residui..........................................................................................................24

Requisiti del computer e di rete................................................................................................................................26

Computer per l'acquisizione................................................................................................................................26

Requisiti della stampante....................................................................................................................................26

Connessione LAN (opzionale).............................................................................................................................26

Requisiti ambientali..................................................................................................................................................27

Requisiti di biosicurezza......................................................................................................................................27

Livello di pressione sonora..................................................................................................................................28

Guida alla Pianificazione del Sito

RUO-IDV-01-1417-IT-A | D5089727A

Sistemi AB SCIEX Triple Quad

3500

3 di 31

Contenuto

Vibrazioni............................................................................................................................................................28

Apparecchiature e soluzioni fornite dal cliente.........................................................................................................29

Appendice B Categorie di sicurezza delle apparecchiature.............................................................30

Cronologia delle revisioni...................................................................................................................31

Sistemi AB SCIEX Triple Quad

3500

4 di 31

Guida alla Pianificazione del Sito

RUO-IDV-01-1417-IT-A | D5089727A

Responsabilità del cliente e del

Responsabile dell'Assistenza

Tecnica (FSE)

1

Questa guida è per il referente per la pianificazione del sito, ossia il responsabile della preparazione della struttura per l'installazione AB SCIEX dei sistemi Triple Quad

3500.

Per informazioni su normative e sicurezza, fare riferimento alla Guida per l’Utente del Sistema AB

SCIEX Triple Quad ™

3500 disponibile su www.absciex.com

.

Nota: Se le attività di preparazione del sito non sono state completate quando il Responsabile dell'Assistenza

Tecnica (o FSE, Field Service Employee) di AB SCIEX si reca sul posto, l'installazione in programma sarà rinviata.

Responsabilità del referente per la pianificazione del sito del cliente

Completare la

Lista di controllo per la pianificazione del sito a pagina 8

, in consultazione con

il personale di assistenza utenze (gas, elettrico, ventilazione e IT) e restituirla al Responsabile dell'Assistenza

Tecnica (FSE) prima della data di completamento. Fare riferimento a

Conclusione a pagina 14

.

Nota: Il Responsabile dell'Assistenza Tecnica (FSE) prenderà i provvedimenti del caso se la lista di controllo non sarà stata ricevuta prima della data dell'installazione in programma.

• Verificare che vi siano gli spazi richiesti e sistemi di ricezione delle merci adeguati. Fare riferimento a

Requisiti della pianta del sito a pagina 15

.

Fornire tutte le prese elettriche necessarie. Fare riferimento a

Requisiti elettrici a pagina 17

.

• Fornire tutti i regolatori, le valvole di chiusura e i gas necessari. Fare riferimento a

Requisiti di erogazione del gas a pagina 22

.

• Fornire e installare tutti i dispositivi di ventilazione e le bocchette necessarie. Fare riferimento a

Requisiti di ventilazione e raccolta dei residui a pagina 24

.

• Fornire una stampante e (opzionale) una connessione LAN attiva e funzionante. Fare riferimento a

Requisiti del computer e di rete a pagina 26

.

Verificare che tutti i requisiti sull'ambiente di lavoro siano soddisfatti. Fare riferimento a

Requisiti ambientali a pagina 27

.

Guida alla Pianificazione del Sito

RUO-IDV-01-1417-IT-A | D5089727A

Sistemi AB SCIEX Triple Quad

3500

5 di 31

Responsabilità del cliente e del Responsabile dell'Assistenza Tecnica (FSE)

• Fornire tutte le soluzioni e le attrezzature di laboratorio necessarie, compresi tutti i raccordi e i tubi di campionamento per le apparecchiature di cromatografia liquida (LC), a meno che non siano stati acquistati presso AB SCIEX. Fare riferimento a

Apparecchiature e soluzioni fornite dal cliente a pagina

29

.

Attenzione: Rischio di danni al sistema: Non aprire gli imballaggi della cassa dello spettrometro di massa o le scatole dei computer. Il Responsabile dell'Assistenza

Tecnica (FSE) aprirà gli imballaggi e trasporterà lo spettrometro di massa durante l'installazione.

• Quando il prodotto viene consegnato, ispezionare la confezione e contattare il Servizio Assistenza clienti

AB SCIEX o il Responsabile dell'Assistenza Tecnica (FSE) locale per programmare l’installazione.

• Se disponibile (o applicabile) un operaio addetto alla manutenzione qualificato (QMP), che è adeguatamente consapevole dei rischi elettrici e chimici associati alle attrezzature di laboratorio di assistenza. L'FSE esaminerà la guida per l'addetto alla manutenzione qualificato con questa persona durante l'installazione.

Responsabilità del Responsabile dell'Assistenza

Tecnica (FSE)

• Rivedere l'elenco di controllo e discutere le questioni in sospeso con il pianificatore del sito.

• Fornire tutti gli attacchi, le spine e i cavi necessari per collegare lo spettrometro di massa alle prese elettriche e ai regolatori. Le prese elettriche devono essere entro le distanze massime descritte nel presente documento.

• Assemblare e sistemare gli eventuali banchi AB SCIEX ordinati con lo spettrometro di massa.

• Disimballare e configurare lo spettrometro di massa e il computer.

• Disimballare e configurare le apparecchiature LC opzionali vendute da AB SCIEX e coperte dal servizio assistenza della società. Integrare le altre apparecchiature LC coperte dal servizio assistenza.

• Disimballare e configurare i generatori di gas opzionali acquistati presso AB SCIEX.

• Testare e qualificare il sistema secondo le specifiche contenute nella Lista di Controllo e nel Registro

Dati dell'Installazione.

Durante l'Installazione

Il Responsabile dell'Assistenza Tecnica (FSE) si occupa di disimballare il sistema (con l’aiuto del personale del sito), lo configura, quindi conferma il funzionamento. Quando il sistema raggiungerà il giusto livello di vuoto, il Responsabile dell'Assistenza Tecnica (FSE) effettua le prove di prestazione del sistema.

Nota: Il Responsabile dell'Assistenza Tecnica (FSE) impiegherà diversi giorni per configurare il sistema e confermare il funzionamento.

Sistemi AB SCIEX Triple Quad

3500

6 di 31

Guida alla Pianificazione del Sito

RUO-IDV-01-1417-IT-A | D5089727A

Responsabilità del cliente e del Responsabile dell'Assistenza Tecnica (FSE)

Breve Formazione dell'operatore

Durante l'installazione il Responsabile dell'Assistenza Tecnica (FSE) effettuerà una presentazione del sistema e del software, analizzerà i dati e offrirà una breve formazione di base agli operatori. La formazione sui dispositivi ausiliari forniti da altri costruttori non è offerta dal Responsabile dell'Assistenza Tecnica (FSE).

Nota: La formazione online è disponibile all'indirizzo www.absciex.com/training .

Assistenza Tecnica

AB SCIEX e i suoi rappresentanti si affidano a uno staff di tecnici di manutenzione e assistenza formati e qualificati, presenti in tutto il mondo. Saranno felici di rispondere a domande sul sistema o su eventuali problemi tecnici che potrebbero sorgere. Per ulteriori informazioni visitare il sito Web all'indirizzo www.absciex.com

.

Guida alla Pianificazione del Sito

RUO-IDV-01-1417-IT-A | D5089727A

Sistemi AB SCIEX Triple Quad

3500

7 di 31

Lista di controllo per la pianificazione del sito

Informazioni sul cliente

Organizzazione

Indirizzo

Telefono

Nome del referente per la pianificazione del sito

Indirizzo email

CAP/Codice di avviamento postale

Fax

Requisiti

Requisiti della pianta del sito

Fare riferimento a

Requisiti della pianta del sito a pagina 15

.

Requisito

Gli spazi liberi misurati negli edifici permettono il trasporto delle apparecchiature e degli imballaggi (casse).



Se i requisiti non possono essere soddisfatti, contattare il Responsabile dell'Assistenza

Tecnica (FSE).

Completato

2

Sistemi AB SCIEX Triple Quad

3500

8 di 31

Guida alla Pianificazione del Sito

RUO-IDV-01-1417-IT-A | D5089727A

Lista di controllo per la pianificazione del sito

Requisiti elettrici

Fare riferimento a

Requisiti elettrici a pagina 17

.

Requisito

Installazione di forniture elettriche ed elementi dell'impianto in conformità ai regolamenti locali e alle norme di sicurezza.

Un circuito derivato viene fornito per lo spettrometro di massa. La presa di alimentazione principale è posta a meno di 1,6 m (63") dallo spettrometro di massa.

È necessaria una presa. La presa è accessibile in modo che lo spettrometro di massa possa essere scollegato in caso di emergenza.





Completato

Un circuito derivato viene fornito per la pompa per vuoto. La presa di alimentazione principale per la pompa per vuoto primaria è posta a meno di 1,6 m (63") dalla pompa stessa. È necessaria una presa.



(Opzionale) Se necessario, per il generatore di gas viene fornito un circuito derivato con una o più prese. Per ulteriori informazioni, contattare il produttore del generatore di gas.



Un circuito derivato viene fornito per il computer per l’acquisizione, il monitor e gli elementi opzionalicome il banco dello spettrometro di massa. Per il computer e il monitor sono necessarie almeno due prese.



Per l’apparecchiatura LC e altri elementi opzionali, contattare il produttore per maggiori informazioni.

La sorgente di tensione di rete principale CA non fluttua per più del ±10% dalla tensione nominale.





N/A

Nota: I dispositivi periferici potrebbero avere limiti di fluttuazione dell'alimentazione di rete differenti. Confermare i limiti di fluttuazione dell'alimentazione di rete con il fornitore di ogni dispositivo periferico che sarà usato con lo spettrometro di massa.

La rete elettrica include un messa a terra correttamente installato.

(Opzionale) Per il sistema è previsto un gruppo di continuità o uno stabilizzatore di corrente fornito dal cliente. Dovrà fornire 230 V CA, 50 Hz o 60 Hz, 4.000 VA

(almeno). Fare riferimento a

Gruppo di continuità o stabilizzatore di corrente a pagina 20

.





Un elettricista qualificato ha determinato la configurazione corretta della rete elettrica CA in base alle specifiche elettriche del sistema che si trovano in

Specifiche elettriche del sistema a pagina 20

.





Guida alla Pianificazione del Sito

RUO-IDV-01-1417-IT-A | D5089727A

Sistemi AB SCIEX Triple Quad

3500

9 di 31

Lista di controllo per la pianificazione del sito

Requisiti elettrici (America del Nord)

Fare riferimento a

Requisiti elettrici a pagina 17

.

Requisito

I circuiti derivati per lo spettrometro di massa e la pompa per vuoto sono di 15 A,

220 V CA (da 208 V CA a 240 V CA), (fluttuazioni di tensione tra 180 V CA e 264 V

CA), 50 Hz o 60 Hz.



Completato

I circuiti derivati per il computer, il monitor e le apparecchiature opzionali vanno da 15 A 100 V CA a 240 V CA (di solito 120 V CA), 50 Hz o 60 Hz.

Per i requisiti per l’apparecchiatura LC, contattare il produttore.







N/A

Requisiti di erogazione del gas

Fare riferimento a

Requisiti di erogazione del gas a pagina 22

.

Requisito

Installazione dei tubi e delle connessioni per l'erogazione del gas in conformità ai regolamenti locali e alle norme di sicurezza.

Gas 1/Gas 2 è disponibile:

• Aria zero grade o un generatore di gas consigliato da AB SCIEX

• Pressione di mandata da 100 psi (6,89 bar) a 105 psi (7,25 bar) con flussi fino a 22 L/min.





Completato N/A

Curtain Gas

TM

e l’erogazione di gas CAD sono disponibili:

• Pressione di mandata massima di 60 psi (4,14 bar) con flussi fino a 10 L/min.



È disponibile il gas di scarico della sorgente:

• Aria asciutta, priva di umidità, pulita e priva di olio o azoto ultra puro UHP

(99,999%) o un generatore di gas raccomandato da AB SCIEX

• Pressione di mandata da 55 psi (3,79 bar) a 60 psi (4,14 bar) con flussi fino a

10 L/min.



(Opzionale) Se si usa un generatore di gas raccomandato da AB SCIEX o un banco per spettrometro di massa, è fornita l'erogazione di aria compressa priva di olio a una pressione di mandata di 120 psi (8,3 bar).

(Opzionale) Se si usa un generatore di gas senza compressore, è fornita l'erogazione di aria compressa priva di olio. Contattare il produttore per maggiori informazioni.









Sistemi AB SCIEX Triple Quad

3500

10 di 31

Guida alla Pianificazione del Sito

RUO-IDV-01-1417-IT-A | D5089727A

Lista di controllo per la pianificazione del sito

Requisiti di ventilazione e raccolta dei residui

Fare riferimento a

Requisiti di ventilazione e raccolta dei residui a pagina 24

.

Requisito

L'installazione di impianti idraulici e di ventilazione deve essere conforme alle normative locali in tema di rischio biologico e agli standard di sicurezza.



Completato

La ventilazione dell'ambiente di laboratorio in cui verrà utilizzato lo spettrometro di massa deve essere conforme alle normative locali, e il tasso di ricambio dell'aria deve essere appropriato per il lavoro svolto.



Viene fornita un’aerazione con flusso d'aria negativo con una portata totale di 283 L/min

(10 cfm), come misurato all’ingresso nel sistema di ventilazione del laboratorio.



Un raccordo liscio è fornito per la pompa per vuoto, con un OD (diametro esterno) di 3,2 cm (1,25 pollici). La bocca di aspirazione si trova a 1,5 m (60 pollici) dall’attacco di scarico della pompa per vuoto, e ad almeno 1 m (40 pollici) in altezza rispetto al pavimento.



È fornito un raccordo per il contenitore di raccolta della sorgente con un OD di 2,5 cm

(1,0 pollici). La bocca di aspirazione si trova a una distanza di 1,5 m (60 pollici) dal contenitore di scarico della sorgente.



Requisiti del computer e di rete

Fare riferimento a

Requisiti del computer e di rete a pagina 26

.

Requisito

É fornito un tavolo per la postazione di acquisizione dati, da collocare entro 3 m

(120 pollici) dallo spettrometro di massa.

Sono disponibili un nome per il computer e una password.

(Opzionale) Uno specialista IT o di rete è a disposizione per installare di sicurezza il software in presenza del Responsabile dell'Assistenza Tecnica (FSE).

É disponibile una stampante di rete o una stampante dedicata, completa dei driver necessari.









Completato N/A



(Opzionale) É disponibile una connessione LAN attiva e testata.

(Opzionale) Il nome per il computer e la password forniti sono un nome per il computer di rete e una password di dominio.

(Opzionale) Uno specialista IT o di rete è a disposizione per collegare il computer alla rete LAN aziendale in presenza del Responsabile dell'Assistenza Tecnica (FSE).













Guida alla Pianificazione del Sito

RUO-IDV-01-1417-IT-A | D5089727A

Sistemi AB SCIEX Triple Quad

3500

11 di 31

Lista di controllo per la pianificazione del sito

Requisiti ambientali

Fare riferimento a

Requisiti ambientali a pagina 27

.

Requisito

Viene mantenuta una temperatura ambiente da 15 °C a 30 °C (da 59 °F a 86 °F).

Col tempo la temperatura rimane entro una gamma di 4 °C (7,2 °F), con un cambio di temperatura non superiore a 2 °C (3,6 °F) all’ora. Le fluttuazioni di temperatura ambiente che superano i limiti potrebbero causare cambiamenti di massa nello spettro.



Completato N/A

Nota: I dispositivi periferici potrebbero avere requisiti d'esercizio ambientali differenti. Confermare i requisiti di esercizio ambientali con il fornitore di ogni dispositivo periferico che sarà usato con il sistema.

L’umidità relativa va dal 35% al 50%, non condensante.

L'aria condizionata fornisce un minimo di 6.500Btu/h (solo spettrometro di massa e pompa per vuoto primaria).





(Opzionale) Un pannello di insonorizzazione fornito dal cliente è installato dietro lo spettrometro di massa per ridurre il rumore.



Requisiti di biosicurezza

Fare riferimento a

Requisiti di biosicurezza a pagina 27

.

Requisito

Il sito non è designato come Livello di Biosicurezza 3 (BSL-3) o Livello di Biosicurezza 4

(BSL-4).



Completato

Requisiti banco spettrometro di massa

Fare riferimento a

Requisiti della pianta del sito a pagina 15

.

Requisito

Un banco mobile o fisso che soddisfa i requisiti fisici (dimensioni e massa) del sistema

elencati in

Disposizioni laboratorio e spazi liberi del sito a pagina 15

viene fornito per lo spettrometro di massa con 1 m (40 pollici) di spazio su tutti i lati per l’accesso per l’assistenza.



Completato

Nota: Se il banco è mobile, assicurarsi che sia fissato durante il normale utilizzo.

Sistemi AB SCIEX Triple Quad

3500

12 di 31

Guida alla Pianificazione del Sito

RUO-IDV-01-1417-IT-A | D5089727A

Lista di controllo per la pianificazione del sito

Apparecchiature e soluzioni fornite dal cliente

Fare riferimento a

Apparecchiature e soluzioni fornite dal cliente a pagina 29

.

Requisito

Tutte le soluzioni e le bottiglie necessarie sono disponibili.

Tutte le apparecchiature e i materiali necessari per la LC sono disponibili.





Completato

Pianificazione supplementare del sito

Requisito

La pianificazione del sito per unità periferiche opzionali e software è completa, come opportuno.



Completato N/A



Per conoscere il prodotto

Requisito

Andare al portale di AB SCIEX www.training.absciex.com

e fare clic sul collegamento per richiedere un account. Una volta ricevute le informazioni relative al proprio account, completare i moduli di istruzione online.



Ottenere e consultare la documentazione di sistema. Andare a www.absciex.com/userguides .



Completato N/A

(Opzionale) Un operaio addetto alla manutenzione qualificato (QMP), che è adeguatamente consapevole dei rischi elettrici e chimici associati alle attrezzature di laboratorio di assistenza, è disponibile per la revisione delle procedure di servizio con il il Responsabile dell'Assistenza Tecnica (FSE).



Guida alla Pianificazione del Sito

RUO-IDV-01-1417-IT-A | D5089727A

Sistemi AB SCIEX Triple Quad

3500

13 di 31

Lista di controllo per la pianificazione del sito

Commenti

Eccezioni

Conclusione

Nome del referente per la pianificazione del sito

Data di completamento

(aaaa-mm-gg)

Io sottoscritto prendo atto che tutti i requisiti di installazione, come specificati nel presente documento, sono stati soddisfatti.



Data di invio

(aaaa-mm-gg)

Nome del Responsabile dell'Assistenza Tecnica

(FSE)

Indirizzo email del

Responsabile dell'Assistenza Tecnica

(FSE)

Sistemi AB SCIEX Triple Quad

3500

14 di 31

Guida alla Pianificazione del Sito

RUO-IDV-01-1417-IT-A | D5089727A

Requisiti del sito

A

Requisiti della pianta del sito

Torna alla lista di controllo

.

Disposizioni laboratorio e spazi liberi del sito

Assicurarsi che il sito soddisfi le distanze di costruzione necessarie per l'accesso per l'installazione e l'assistenza.

Fare riferimento alla

Figura A-1

.

Figura A-1 Disposizione del laboratorio

Elemento

1

2

3

4

5

Descrizione

Distanza dalla parete, minima 1 m (40 pollici)

Computer per l'acquisizione

Distanza dal computer, fino a circa 3 m (120 pollici)

Sistema LC opzionale

Spettrometro di massa (parte frontale), 79 cm × 79 cm (32 pollici × 32 pollici)

Guida alla Pianificazione del Sito

RUO-IDV-01-1417-IT-A | D5089727A

Sistemi AB SCIEX Triple Quad

3500

15 di 31

Requisiti del sito

Dimensioni fisiche

Torna alla lista di controllo

.

Fare riferimento alla

Tabella A-2

per i pesi e le dimensioni e assicurarsi che sia possibile trasportare il sistema

nel sito di installazione. Assicurarsi che il sito di installazione possa accogliere le apparecchiature in termini di dimensioni, peso, e spazi liberi richiesti.

Lo spettrometro di massa è stato progettato per supportare 77,5 kg (170 lb). Il banco AB SCIEX opzionale è progettato per supportare il peso dello spettrometro di massa più il suo carico associato, le pompe per vuoto e ulteriori 77,5 kg (170 lb).

Tabella A-1 Pesi e dimensioni

Apparecchiature

Cassa

Spettrometro di massa

Pompa per vuoto

Banco spettrometro di massa

Cassa accessori

Altezza

85 cm

(34 pollici)

59 cm

(24 pollici)

Width

112 cm (44 pollici)

79 cm (32 pollici)

22 cm (9 pollici) 30 cm (12 pollici)

78 cm

(31 pollici)

129,5 cm

(51 pollici)

100 cm (40 pollici)

104 cm (41 pollici)

Lunghezza

100 cm (39 pollici)

79 cm (32 pollici)

42 cm (17 pollici)

84 cm (34 pollici)

132 cm (52 pollici)

Peso

88 kg (194 lb)

130 kg (285 lb)

34 kg (75 lb)

120 kg (265 lb)

178 kg (391 lb)

Banco e carico sul pavimento

Torna alla lista di controllo

.

Consultare la

Tabella A-2

per i pesi e le dimensioni e verificare che sia possibile trasportare il sistema al sito di installazione. Assicurarsi che il sito di installazione possa accogliere le apparecchiature in termini di dimensioni, peso, e spazi liberi richiesti.

Lo spettrometro di massa è stato progettato per supportare 77,5 kg (100 lb). Il banco è progettato per supportare il peso dello spettrometro di massa più il suo carico associato, le pompe per vuoto e ulteriori 77,5 kg (170 lb).

Sistemi AB SCIEX Triple Quad

3500

16 di 31

Guida alla Pianificazione del Sito

RUO-IDV-01-1417-IT-A | D5089727A

Requisiti del sito

Tabella A-2 Banco e carico sul pavimento (configurazione carico min.)

Apparecchiature Carico (kg/m2) Peso totale (kg)

130

283

Peso puntuale (kg) per ruota basato su quattro ruote

32,5

70,75

Spettrometro di massa 208,3

Spettrometro di massa, banco per spettrometro di massa e pompa per vuoto primaria

336,9

Generatore gas AB-3G

Per altri modelli, consultare le specifiche del produttore.

214 145 36,25

Requisiti elettrici

Torna alla lista di controllo

.

AVVERTENZA! Pericolo di Scosse Elettriche: Rivolgersi solo a personale qualificato per l'installazione di tutte le apparecchiature elettriche e gli elementi dell'impianto, e assicurarsi che tutte le installazioni siano in conformità con le normative in vigore in loco.

Il consumo totale combinato del sistema (spettrometro di massa e pompa per vuoto) è 2.200 VA (50 Hz o 60

Hz) a 230 V CA. Non è necessario un trasformatore esterno per lo spettrometro di massa, il banco opzionale dello spettrometro di massa o la pompa per vuoto. Se la tensione cambia per più del 10% in 24 ore, usare uno stabilizzatore di corrente.

Connessione alla rete elettrica

Torna alla lista di controllo

.

AVVERTENZA! Pericolo di Scosse Elettriche: assicurarsi che lo spettrometro di massa possa essere scollegato dalla presa della rete CA in caso di emergenza.

Non bloccare la presa della rete CA.

Fornire un minimo di tre circuiti derivati. Fare riferimento alla

Figura A-2

.

• Un circuito derivato per lo spettrometro di massa.

• Un circuito derivato per la pompa per vuoto.

• (Opzionale) Un circuito derivato con una o due uscite per il generatore di gas indipendente opzionale. Per ulteriori informazioni, contattare il produttore del generatore di gas.

• Un circuito derivato per il computer per l’acquisizione, il monitor, la stampante, la sorgente di ionizzazione opzionale NanoSpray

®

e il sistema LC. Contattare il produttore LC per i requisiti specifici.

Guida alla Pianificazione del Sito

RUO-IDV-01-1417-IT-A | D5089727A

Sistemi AB SCIEX Triple Quad

3500

17 di 31

Requisiti del sito

Per i requisiti elettrici per i componenti forniti da AB SCIEX, fare riferimento a

Specifiche elettriche del sistema a pagina 20

. Per altri componenti, contattare il produttore.

Nota: Utilizzare prese conformi alle norme locali. Le prese sono illustrate nella

Figura A-2

sono solo rappresentazioni.

Figura A-2 Configurazione circuito di diramazione

Elemento

1

2

3

4

Descrizione

Circuito derivato per lo spettrometro di massa. È necessaria una presa. Deve essere a una distanza di 1,6 m (63 pollici) dallo spettrometro di massa.

Circuito derivato per la pompa per vuoto primaria. È necessaria una presa. Deve essere a una distanza di 1,6 m (63 pollici) dalla pompa per vuoto. Il banco opzionale per lo spettrometro di massa può essere collegato a questo circuito derivato.

(Opzionale) Un circuito derivato con una o due uscite per il generatore di gas opzionale. Per ulteriori informazioni, contattare il produttore del generatore di gas. Il banco opzionale per lo spettrometro di massa può essere collegato a questo circuito derivato.

Circuito derivato aggiuntivo per il computer per l’acquisizione, il monitor e gli elementi opzionali, come il la sorgente di ionizzazione NanoSpray

®

banco opzionale per lo spettrometro di massa e apparecchiature LC.

Nota: Il banco opzionale per lo spettrometro di massa può essere collegato ai circuiti derivati 2, 3 o

4.

Sistemi AB SCIEX Triple Quad

3500

18 di 31

Guida alla Pianificazione del Sito

RUO-IDV-01-1417-IT-A | D5089727A

Requisiti del sito

Requisiti internazionali

Torna alla lista di controllo

.

• Per le installazioni al di fuori del Nord America, usare collegamenti e cavi approvati in conformità con gli standard locali.

Requisiti America del Nord

Torna alla lista di controllo

.

• I circuiti derivati per lo spettrometro di massa e la pompa per vuoto (circuiti derivati 1 e 2 nella

Figura

A-2 a pagina 18

) devono essere di 15 A 208 V CA (da 180 V CA a 240 V CA), 50 Hz o 60 Hz. Le prese

sono dotate di fori per prese a lamelle dritte CSA/NEMA 6-15R. Fare riferimento alla

Figura A-3 a pagina 19

.

• Per il generatore di gas opzionale potrebbe essere necessario un circuito derivato con una o più prese

(circuito derivato 3 nella

Figura A-2 a pagina 18

).Per i circuiti derivati e le prese necessari qualora si utilizzi il generatore di gas, fare riferimento alla documentazione del produttore.

• Il circuito derivato per il computer e il monitor di acquisizione (circuito derivato 4 nella

Figura A-2 a pagina 18

) può essere di 15 A 120 V CA.

Figura A-3 Presa duplex e spina

Fluttuazioni dell'alimentazione di rete

Torna alla lista di controllo

.

In zone dove la rete elettrica è soggetta a fluttuazioni di tensione che eccedono il ±10% della tensione nominale

(da 200 V CA a 240 V CA), potrebbe essere necessario uno stabilizzatore di corrente. Tensioni più alte o più basse potrebbero avere effetti negativi sulle componenti elettroniche dello spettrometro di massa. Fare

riferimento a

Gruppo di continuità o stabilizzatore di corrente a pagina 20

.

Nota: I dispositivi periferici potrebbero avere limiti di fluttuazione dell'alimentazione di rete differenti.

Confermare i limiti di fluttuazione dell'alimentazione di rete con il fornitore di ogni dispositivo periferico che sarà usato con lo spettrometro di massa.

Guida alla Pianificazione del Sito

RUO-IDV-01-1417-IT-A | D5089727A

Sistemi AB SCIEX Triple Quad

3500

19 di 31

Requisiti del sito

Messa a terra

Torna alla lista di controllo

.

AVVERTENZA! Pericolo di Scosse Elettriche: non interrompere intenzionalmente il messa a terra. Ogni interruzione del messa a terra può rendere l'installazione pericolosa.

La rete elettrica deve includere un messa a terra installato correttamente, che deve essere installato o controllato da un elettricista qualificato prima di essere connesso allo spettrometro di massa.

Gruppo di continuità o stabilizzatore di corrente

Torna alla lista di controllo

.

Usare un gruppo di continuità (UPS) a onda sinusoidale pura o uno stabilizzatore di corrente per assicurare la continuità dell'alimentazione del sistema (spettrometro di massa, computer, monitor e pompa per vuoto) durante le interruzioni di corrente.

Se il sistema è alimentato da un UPS o da uno stabilizzatore di corrente, deve soddisfare le seguenti specifiche.

Tabella A-3 Requisiti dell'UPS e dello stabilizzatore di corrente

Specifica

Tensione in uscita

Protezione in uscita

Requisito minimo di potenza

Requisito

Da 200 V CA a 240 V CA True on line (doppia conversione)

Frequenza

Forma d'onda

50 Hz o 60 Hz

Onda sinusoidale pura

Corrente di picco minima 3 × corrente nominale

Distorsione tensione di uscita

< 3%

Interruttore

4000 VA

Specifiche elettriche del sistema

Torna alla lista di controllo

.

Queste tabelle contengono le specifiche per l'elettricità per lo spettrometro di massa, la pompa per vuoto, il computer e il monitor.

Nota: Le specifiche sono soggette a cambiamenti senza preavviso.

Sistemi AB SCIEX Triple Quad

3500

20 di 31

Guida alla Pianificazione del Sito

RUO-IDV-01-1417-IT-A | D5089727A

Tabella A-4 Specifiche elettriche dello spettrometro massa

Specifica

Tensione di ingresso nominale

Frequenza

Corrente in ingresso massima

Potenza in ingresso massima

Valore

da 200 V CA a 240 V CA

50 Hz o 60 Hz

10 A

1.000 VA

Tabella A-5 Specifiche elettriche della pompa per vuoto

Specifica

Tensione di ingresso nominale

Frequenza

Corrente in ingresso massima

Potenza in ingresso massima

Valore

da 200 V CA a 240 V CA

50 Hz o 60 Hz

4,2 A (50 Hz)

1.420 VA (50 Hz)

Tabella A-6 Specifiche elettriche del computer

Specifica

Tensione di ingresso nominale

Frequenza

Corrente in ingresso massima

Potenza in ingresso massima

Valore

da 115 V CA a 230 V CA

50 Hz o 60 Hz

6 A (50 Hz), 3 A (60 Hz)

690 VA

Requisiti del sito

Guida alla Pianificazione del Sito

RUO-IDV-01-1417-IT-A | D5089727A

Sistemi AB SCIEX Triple Quad

3500

21 di 31

Requisiti del sito

Tabella A-7 Specifiche elettriche del banco del sistema

Specifica

Tensione di ingresso nominale

Frequenza

Corrente in ingresso massima

Potenza in ingresso massima

Valore

da 200 V CA a 240 V CA

50 Hz o 60 Hz

1A

240 VA

Requisiti di erogazione del gas

Torna alla lista di controllo

.

AVVERTENZA! Pericolo di contaminazione da radiazioni, rischio biologico o di esposizione ad agenti chimici tossici: rivolgersi solo a personale qualificato per l'installazione di tutte le apparecchiature e collegamenti per il gas e assicurarsi che tutte le installazioni siano in conformità ai regolamenti locali e alle norme di sicurezza.

Attenzione: Rischio di danni al sistema: ogni erogazione deve essere regolata separatamente nello spettrometro di massa, altrimenti la pressione eccessiva può danneggiare lo spettrometro di massa.

Attenzione: Rischio di contaminazione del sistema: usare raccordi a compressione per i collegamenti della linea del gas. Non usare sigillante liquido per tubi. Se devono essere utilizzati raccordi filettati, può essere utilizzato un nastro in Teflon per sigillare le filettature. Non utilizzare raccordi saldati a meno che il tubo non venga pulito a fondo in seguito.

Sistemi AB SCIEX Triple Quad

3500

22 di 31

Guida alla Pianificazione del Sito

RUO-IDV-01-1417-IT-A | D5089727A

Figura A-4 Collegamenti del gas consigliati

Requisiti del sito

Elemento

1

2

3

Gas

Gas 1/Gas 2

Curtain Gas

TM supply

(Erogazione

Curtain Gas

);

Gas CAD

Scarico della sorgente

Descrizione

Aria di zero o

N

2

Solo N

2

Pressione

Aria ambiente, aria di zero o

N

2

Da 55 psi (3,79 bar) a 60 psi

(4,14 bar)

Velocità di flusso (max)

22 L/min Da 100 psi (6,89 bar) a 105 psi

(7,25 bar)

Da 55 psi (3,79 bar) minimo a 60 psi (4,14 bar) massimo

10 L/min

10 L/min

Tubo

1/4 pollici (0,64 cm)

1/4 pollici (0,64 cm)

1/4 pollici (0,64 cm)

Nota: Utilizzare azoto ultra puro UHP (99,999%) o generatore di gas raccomandato da AB SCIEX.

Nota: Se si utilizza la sorgente di ionizzazione Turbo V

Non utilizzare UHP N

2 danneggiare la punta di emissione.

TM

, si potrebbe utilizzare UHP N

2

per Gas 1 e Gas 2.

con la sorgente di ionizzazione, poiché aumenta il rischio di scarica a corona, che può

Nota: Per l’erogazione di Curtain Gas e del gas di scarico sorgente, il raccordo di ingresso sul pannello posteriore è di tipo a connessione rapida, come mostrato nella

Figura A-5

. Per Gas 1/Gas 2, il raccordo di

ingresso è Swagelok da 1/4”, come mostrato nella

Figura A-6

.

Guida alla Pianificazione del Sito

RUO-IDV-01-1417-IT-A | D5089727A

Sistemi AB SCIEX Triple Quad

3500

23 di 31

Requisiti del sito

Figura A-5 Raccordo a connessione rapida sul pannello posteriore

Figura A-6 Collegamenti e tubi Swagelok

Generatori di gas opzionali

Torna alla lista di controllo

.

I generatori di gas sono disponibili presso AB SCIEX. Fare riferimento alla documentazione del costruttore consegnata insieme al generatore per le specifiche del sistema. Per informazioni sul numero e sul tipo di prese necessarie, fare riferimento alla documentazione del produttore.

Requisiti di ventilazione e raccolta dei residui

Torna alla lista di controllo

.

AVVERTENZA! Pericolo di Contaminazione da Radiazioni o Esposizione ad

Agenti Tossici Chimici e Biologici: Assicurarsi che il laboratorio sia dotato di un sistema di ventilazione adeguato. Un'adeguata ventilazione del laboratorio è necessaria per controllare le emissioni di solventi e campioni e per un funzionamento sicuro dello spettrometro di massa.

AVVERTENZA! Pericolo di Contaminazione da Radiazioni o Esposizione ad

Agenti Tossici Chimici e Biologici: Rivolgersi solo a personale qualificato per l'installazione di tutte le apparecchiature idrauliche e di ventilazione, e assicurarsi che tutte le installazioni siano in conformità con le leggi in vigore in loco e con le normative in tema di rischio biologico.

Sistemi AB SCIEX Triple Quad

3500

24 di 31

Guida alla Pianificazione del Sito

RUO-IDV-01-1417-IT-A | D5089727A

Requisiti del sito

Attenzione: Rischio di danni al sistema: Non collegare il tubo di scarico della sorgente alla bocca di aspirazione. Far fare la connessione a un tecnico FSE qualificato.

• Fornire un impianto di aerazione a flusso d'aria negativo con una portata totale di 283 L/min (10 cfm)

all'elemento 1 della

Figura A-7

.

• Fornire un raccordo liscio per la pompa per vuoto, con diametro esterno (OD) di 3,2 cm (1,25 pollici). La bocca di aspirazione deve essere a una distanza di 1,5 m (60 pollici) dall’attacco di scarico della pompa per vuoto, e ad almeno 1 m (40 pollici) in altezza rispetto al pavimento. Fare riferimento alla

Figura A-7

.

• Fornire un raccordo per il contenitore di scarico della sorgente, con diametro OD di 2,5 cm (1.0"). La bocca di aspirazione deve essere a una distanza di 1,5 m (60 pollici) dal contenitore di scarico della sorgente.

Fare riferimento alla

Figura A-7

.

Figura A-7 Collegamenti all'impianto di ventilazione

Elemento

3

4

1

2

5

Descrizione

Bocca di aspirazione

Tubo di scarico della sorgente: diametro interno (ID) 2,5 cm (1 pollice)

Tubo di scarico della pompa per vuoto: ID 3,2 cm (1,25")

Contenitore di raccolta scarichi della sorgente

Tubo di scarico della sorgente: ID 1,6 cm (0,625")

Guida alla Pianificazione del Sito

RUO-IDV-01-1417-IT-A | D5089727A

Sistemi AB SCIEX Triple Quad

3500

25 di 31

Requisiti del sito

Requisiti del computer e di rete

Torna alla lista di controllo

.

Computer per l'acquisizione

Il computer per l’acquisizione e il monitor sono forniti con lo spettrometro di massa. Serve per controllare lo spettrometro di massa. Questo computer deve essere usato esclusivamente per l’acquisizione dei dati.

• Fornire un tavolo per il computer per l’acquisizione e il monitor, da collocare entro 3 m (120 pollici) dallo spettrometro di massa.

• Fornire un nome del computer e una password che siano conformi a queste linee guida:

• Il nome del computer non deve avere spazi.

• La password per il computer non può essere vuota.

Nota: Se il computer per l’acquisizione verrà collegato alla LAN, questo deve essere un nome per il

computer di rete e una password. Fare riferimento a

Connessione LAN (opzionale) a pagina

26

.

Attenzione: Rischio di danni al sistema: nel computer per l’acquisizione non installare altro software eccetto che il software di sicurezza. Le modifiche al software configurato possono invalidare la garanzia del sistema e causarne l'arresto del funzionamento.

• Se è richiesto un software di sicurezza, assicurarsi che uno specialista IT sia presente per installare il software di sicurezza (anti-virus, anti-malware o software di backup), in presenza del Responsabile dell'Assistenza Tecnica (FSE).

Requisiti della stampante

Torna alla lista di controllo

.

Il sistema può essere connesso a una stampante di rete o dedicata.

Nota: Per utilizzare una stampante di rete collegare il computer alla rete aziendale.

• Prima dell'installazione in programma assicurarsi che siano disponibili una stampante e i driver associati.

Connessione LAN (opzionale)

Torna alla lista di controllo

.

Se si desidera collegare il computer per l’acquisizione alla rete, procedere come segue.

• Assicurarsi che una connessione LAN attiva e testata sia in funzione prima della data dell'installazione in programma.

Sistemi AB SCIEX Triple Quad

3500

26 di 31

Guida alla Pianificazione del Sito

RUO-IDV-01-1417-IT-A | D5089727A

Requisiti del sito

• Fornire credenziali di rete per il computer per l’acquisizione che siano conformi alle indicazioni fornite per il nome e la password del computer, come sopra specificato.

Nota: Non modificare il nome del computer di rete dopo che il software è stato installato.

• Assicurarsi che uno specialista IT sia presente per collegare i computer alla LAN in presenza del Responsabile dell'Assistenza Tecnica (FSE).

Requisiti ambientali

Torna alla lista di controllo

.

PERICOLO! Pericolo di Esplosione: Non usare il sistema in un ambiente che contiene gas esplosivi. Il sistema non è progettato per essere usato in ambienti contenenti gas esplosivi.

• Temperatura ambiente compresa tra 15 °C e 30 °C (59 °F e 86 °F)

Col tempo la temperatura deve rimanere entro una gamma di 4 °C (7,2 °F), con un cambio di temperatura non superiore a 2 °C (3,6 °F) all’ora. Le fluttuazioni di temperatura ambiente che superano i limiti potrebbero causare cambiamenti di massa nello spettro.

• Umidità relativa dal 35% all'50%, non condensante

• Impianto di condizionamento per lo spettrometro di massa e la pompa per vuoto: 6.500 Btu/h

Attenzione: Rischio di danni al sistema: Non posizionare la pompa per vuoto in un'area chiusa e non ventilata. In caso contrario la pompa per vuoto si romperà prematuramente o si fermerà a causa del surriscaldamento e potrà causare gravi danni allo spettrometro di massa.

Nota: Il funzionamento dello spettrometro di massa ad altitudini superiori a 2.000 m (6.400 piedi) sopra il livello del mare potrebbe incidere sul funzionamento stesso.

Nota: I dispositivi periferici potrebbero avere requisiti d'esercizio ambientali differenti. Verificare i requisiti ambientali di esercizio con il costruttore di ogni dispositivo periferico che sarà usato con lo spettrometro di massa.

Requisiti di biosicurezza

Torna alla lista di controllo

.

Il sito non deve essere designato come Livello di Biosicurezza 3 (BSL-3) o Livello di Biosicurezza 4 (BSL-4).

AB SCIEX non installa, ripara o effettua alcuna manutenzione sugli spettrometri di massa AB SCIEX in aree designate BSL-3 o BSL-4.

Guida alla Pianificazione del Sito

RUO-IDV-01-1417-IT-A | D5089727A

Sistemi AB SCIEX Triple Quad

3500

27 di 31

Requisiti del sito

Livello di pressione sonora

Torna alla lista di controllo

.

Pressione Sonora

Livello di pressione sonora media a 1 m (40 pollici) dallo spettrometro di massa

Valore

66 dBA

Un livello di pressione sonora di 85 dBA al di sopra di una pressione sonora di riferimento di 20 μPa è attualmente considerato da molte autorità come la soglia alla quale può presentarsi un pericolo. Mezzi speciali, come l'uso di cuffie di protezione, possono rendere un livello di pressione sonora più alto non pericoloso per l'operatore.

AB SCIEX consiglia all'utente di misurare o di calcolare il livello di pressione sonora sia nella postazione dell'operatore durante il normale utilizzo sia in qualsiasi punto a 1 m dalla zona dell'apparecchiatura che abbia

il livello di pressione sonora più alto. Fare riferimento a

Disposizioni laboratorio e spazi liberi del sito a pagina 15

per minimizzare i livelli di pressione sonora per l'operatore. Per minimizzare i livelli di

pressione sonora possono essere utilizzati altri metodi, come l'introduzione di barriere acustiche o l'installazione di diaframmi o cappe per la riduzione del rumore.

Vibrazioni

Torna alla lista di controllo

.

• Lo spettrometro di massa imballato è stato testato per verificare che gli effetti del trasporto non abbiano influito sulla prestazioni dello spettrometro di massa al momento dell'arrivo a destinazione dal cliente.

• Lo spettrometro di massa è progettato per funzionare in un qualsiasi ambiente di laboratorio con strumentazione analitica di precisione.

Sistemi AB SCIEX Triple Quad

3500

28 di 31

Guida alla Pianificazione del Sito

RUO-IDV-01-1417-IT-A | D5089727A

Requisiti del sito

Apparecchiature e soluzioni fornite dal cliente

Torna alla lista di controllo

.

AVVERTENZA! Pericolo di Esposizione ad Agenti Chimici Tossici: Seguire tutte le linee guida sulla sicurezza mentre si maneggiano, conservano e smaltiscono prodotti chimici.

Nota: Non utilizzare vials o bottiglie in polietilene.

• Guanti senza polvere (consigliati in neoprene)

• Acetato d’ammonio per HPLC (100 mg)

• Acetonitrile per MS (2 L)

• Metanolo per MS (2 L)

• Acqua deionizzata per HPLC (2 L)

• Acido formico, 99% o maggiore (50 mL)

• Sistema LC, inclusi i contenitori di raccolta residuo e tubi necessari e la taglierina, a meno che non siano stati ordinati presso AB SCIEX.

Per i requisiti e le specifiche del sistema LC, contattare il produttore.

• Refrigerazione per il kit di prodotti chimici MS PPG fornito da AB SCIEX.

• Pipettatori (20 µL, 100 o 200 µL, 1 mL) e punte

• Banco per spettrometro di massa, a meno che non sia stato ordinato presso AB SCIEX

Guida alla Pianificazione del Sito

RUO-IDV-01-1417-IT-A | D5089727A

Sistemi AB SCIEX Triple Quad

3500

29 di 31

Categorie di sicurezza delle apparecchiature

Descrizione

Grado di inquinamento delle apparecchiature

Sovratensioni transitorie alimentazione di rete

Categoria

Grado di inquinamento 2

Categoria di sovratensione II

Per ulteriori informazioni, fare riferimento agli standard IEC 61010-1 e IEC 60364 della Commissione

Elettrotecnica Internazionale.

B

Sistemi AB SCIEX Triple Quad

3500

30 di 31

Guida alla Pianificazione del Sito

RUO-IDV-01-1417-IT-A | D5089727A

Cronologia delle revisioni

Revisione

A

Motivazione della modifica

Prima versione del documento.

Data

Giugno 2014

Guida alla Pianificazione del Sito

RUO-IDV-01-1417-IT-A | D5089727A

Sistemi AB SCIEX Triple Quad

3500

31 di 31

Was this manual useful for you? yes no
Thank you for your participation!

* Your assessment is very important for improving the work of artificial intelligence, which forms the content of this project

Download PDF

advertisement

Table of contents
