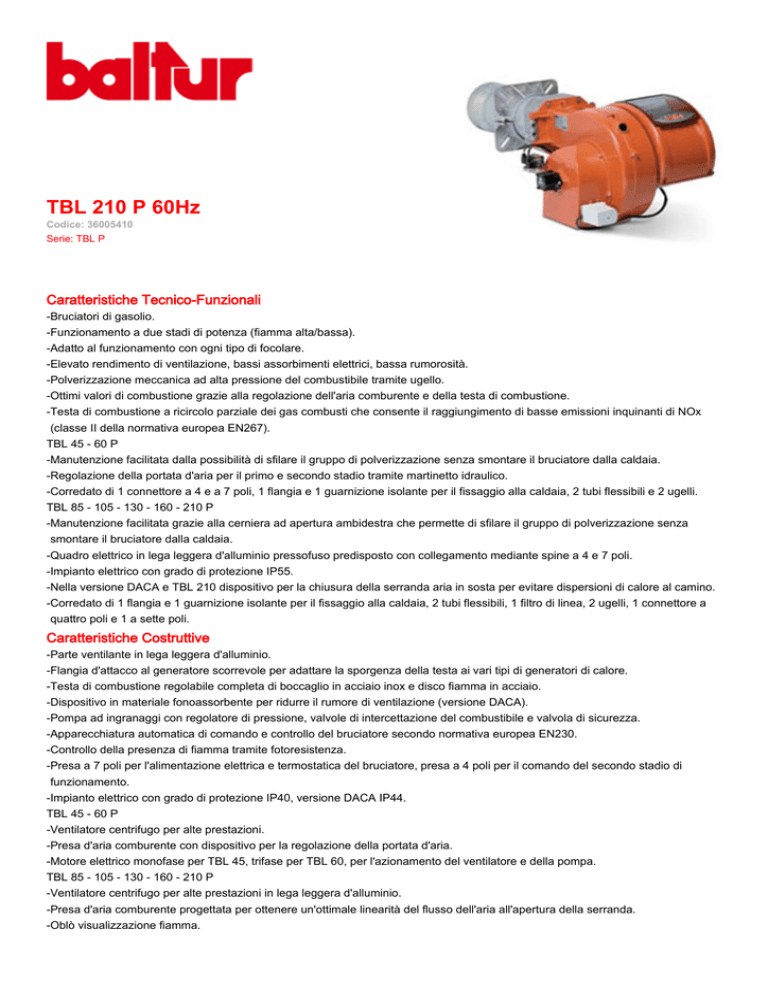

BALTUR bruciatore TBL 210P 60Hz

BALTUR bruciatore TBL 210P 60Hz
TBL 210 P 60Hz
Codice: 36005410
Serie: TBL P
Caratteristiche Tecnico-Funzionali
-Bruciatori di gasolio.
-Funzionamento a due stadi di potenza (fiamma alta/bassa).
-Adatto al funzionamento con ogni tipo di focolare.
-Elevato rendimento di ventilazione, bassi assorbimenti elettrici, bassa rumorosità.
-Polverizzazione meccanica ad alta pressione del combustibile tramite ugello.
-Ottimi valori di combustione grazie alla regolazione dell'aria comburente e della testa di combustione.
-Testa di combustione a ricircolo parziale dei gas combusti che consente il raggiungimento di basse emissioni inquinanti di NOx
(classe II della normativa europea EN267).
TBL 45 - 60 P
-Manutenzione facilitata dalla possibilità di sfilare il gruppo di polverizzazione senza smontare il bruciatore dalla caldaia.
-Regolazione della portata d'aria per il primo e secondo stadio tramite martinetto idraulico.
-Corredato di 1 connettore a 4 e a 7 poli, 1 flangia e 1 guarnizione isolante per il fissaggio alla caldaia, 2 tubi flessibili e 2 ugelli.
TBL 85 - 105 - 130 - 160 - 210 P
-Manutenzione facilitata grazie alla cerniera ad apertura ambidestra che permette di sfilare il gruppo di polverizzazione senza
smontare il bruciatore dalla caldaia.
-Quadro elettrico in lega leggera d'alluminio pressofuso predisposto con collegamento mediante spine a 4 e 7 poli.
-Impianto elettrico con grado di protezione IP55.
-Nella versione DACA e TBL 210 dispositivo per la chiusura della serranda aria in sosta per evitare dispersioni di calore al camino.
-Corredato di 1 flangia e 1 guarnizione isolante per il fissaggio alla caldaia, 2 tubi flessibili, 1 filtro di linea, 2 ugelli, 1 connettore a
quattro poli e 1 a sette poli.
Caratteristiche Costruttive
-Parte ventilante in lega leggera d'alluminio.
-Flangia d'attacco al generatore scorrevole per adattare la sporgenza della testa ai vari tipi di generatori di calore.
-Testa di combustione regolabile completa di boccaglio in acciaio inox e disco fiamma in acciaio.
-Dispositivo in materiale fonoassorbente per ridurre il rumore di ventilazione (versione DACA).
-Pompa ad ingranaggi con regolatore di pressione, valvole di intercettazione del combustibile e valvola di sicurezza.
-Apparecchiatura automatica di comando e controllo del bruciatore secondo normativa europea EN230.
-Controllo della presenza di fiamma tramite fotoresistenza.
-Presa a 7 poli per l'alimentazione elettrica e termostatica del bruciatore, presa a 4 poli per il comando del secondo stadio di
funzionamento.
-Impianto elettrico con grado di protezione IP40, versione DACA IP44.
TBL 45 - 60 P
-Ventilatore centrifugo per alte prestazioni.
-Presa d'aria comburente con dispositivo per la regolazione della portata d'aria.
-Motore elettrico monofase per TBL 45, trifase per TBL 60, per l'azionamento del ventilatore e della pompa.
TBL 85 - 105 - 130 - 160 - 210 P
-Ventilatore centrifugo per alte prestazioni in lega leggera d'alluminio.
-Presa d'aria comburente progettata per ottenere un'ottimale linearità del flusso dell'aria all'apertura della serranda.
-Oblò visualizzazione fiamma.
-Motore elettrico trifase per l'azionamento del ventilatore e della pompa.
-Regolazione della portata dell'aria per il primo e secondo stadio tramite martinetto idraulico, nella versione DACA e TBL 210 con
servomotore elettrico.
-Quadro comandi con sinottico di funzionamento con spie luminose di funzionamento e di blocco, interruttore marcia/arresto e
pulsante di sblocco.
-Collegamenti elettrici ricavati su circuito stampato comprendente selettore 1°/2° stadio, presa a 7 poli per il collegamento
termostatico del bruciatore e presa a 4 poli per il comando del secondo stadio di funzionamento.
Versioni a Richiesta
-Dispositivo per la chiusura della serranda aria in sosta per evitare dispersioni di calore al camino, funzionamento a biodiesel.
Dati Tecnici - TBL 210 P 60Hz:
Potenza Termica Minima
Potenza Termica Massima
Portata Gasolio Minima
Portata Gasolio Massima
Viscosità max Combustibile
Potenza elettrica motore
Alimentazione Elettrica Fase
Alimentazione Elettrica Frequenza
Alimentazione Elettrica Tipo
Alimentazione Elettrica Tensione
Peso
Larghezza Imballo
Altezza Imballo
Profondità Imballo
Peso Imballo
800
2100
67
177
1,5
1,5
3
60
AC
400
73
1080
700
770
94
kW
kW
kg/h
kg/h
°E
kW
N
Hz
V
kg
mm
mm
mm
kg
