ARE

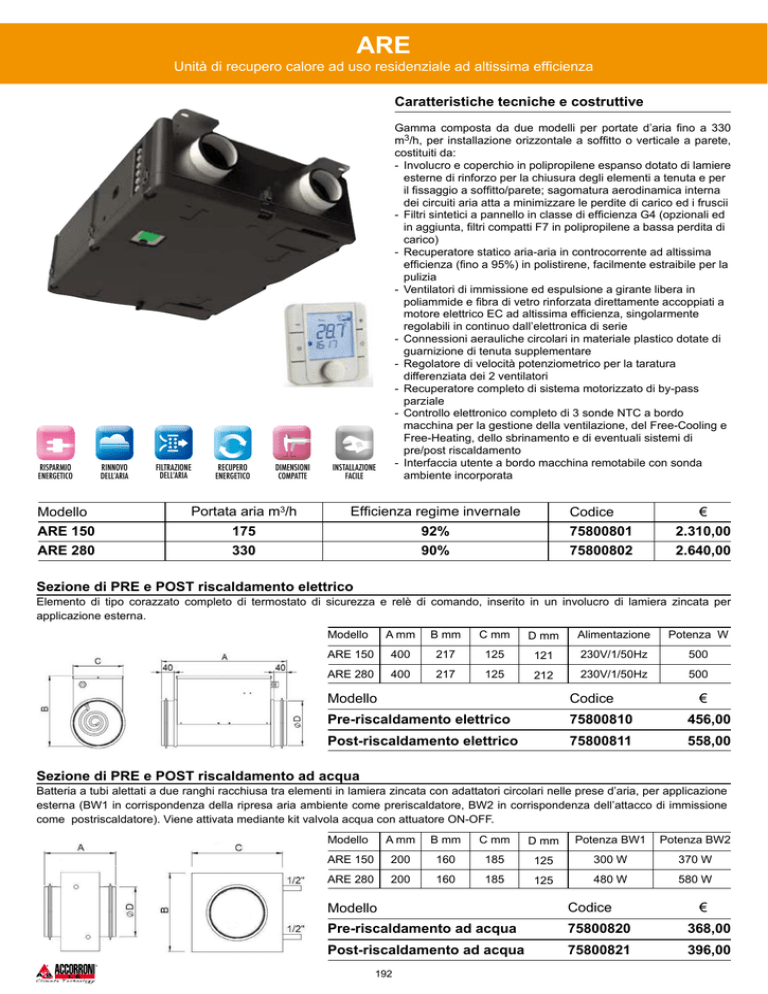

Unità di recupero calore ad uso residenziale ad altissima efficienza
Caratteristiche tecniche e costruttive
RISPARMIO
ENERGETICO
Modello
ARE 150
ARE 280
RINNOVO
DELL’ARIA
FILTRAZIONE
DELL’ARIA
RECUPERO
ENERGETICO
DIMENSIONI
COMPATTE
Portata aria m3/h
175
330
Gamma composta da due modelli per portate d’aria fino a 330
m3/h, per installazione orizzontale a soffitto o verticale a parete,
costituiti da:
- Involucro e coperchio in polipropilene espanso dotato di lamiere
esterne di rinforzo per la chiusura degli elementi a tenuta e per
il fissaggio a soffitto/parete; sagomatura aerodinamica interna
dei circuiti aria atta a minimizzare le perdite di carico ed i fruscii
- Filtri sintetici a pannello in classe di efficienza G4 (opzionali ed
in aggiunta, filtri compatti F7 in polipropilene a bassa perdita di
carico)
- Recuperatore statico aria-aria in controcorrente ad altissima
efficienza (fino a 95%) in polistirene, facilmente estraibile per la
pulizia
- Ventilatori di immissione ed espulsione a girante libera in
poliammide e fibra di vetro rinforzata direttamente accoppiati a
motore elettrico EC ad altissima efficienza, singolarmente
regolabili in continuo dall’elettronica di serie
- Connessioni aerauliche circolari in materiale plastico dotate di
guarnizione di tenuta supplementare
- Regolatore di velocità potenziometrico per la taratura
differenziata dei 2 ventilatori
- Recuperatore completo di sistema motorizzato di by-pass
parziale
- Controllo elettronico completo di 3 sonde NTC a bordo
macchina per la gestione della ventilazione, del Free-Cooling e
Free-Heating, dello sbrinamento e di eventuali sistemi di
pre/post riscaldamento
- Interfaccia utente a bordo macchina remotabile con sonda
ambiente incorporata
INSTALLAZIONE
FACILE
Efficienza regime invernale
92%
90%
Codice
75800801
75800802
€
2.310,00
2.640,00
Sezione di PRE e POST riscaldamento elettrico
Elemento di tipo corazzato completo di termostato di sicurezza e relè di comando, inserito in un involucro di lamiera zincata per
applicazione esterna.
Modello
A mm
B mm
C mm
D mm
Alimentazione
Potenza W
ARE 150
400
217
125
121
230V/1/50Hz
500
ARE 280
400
217
125
212
230V/1/50Hz
500
€
Modello
Codice
Pre-riscaldamento elettrico
75800810
456,00
Post-riscaldamento elettrico
75800811
558,00
Sezione di PRE e POST riscaldamento ad acqua
Batteria a tubi alettati a due ranghi racchiusa tra elementi in lamiera zincata con adattatori circolari nelle prese d’aria, per applicazione
esterna (BW1 in corrispondenza della ripresa aria ambiente come preriscaldatore, BW2 in corrispondenza dell’attacco di immissione
come postriscaldatore). Viene attivata mediante kit valvola acqua con attuatore ON-OFF.
Modello
A mm
B mm
C mm
D mm
Potenza BW1
Potenza BW2
ARE 150
200
160
185
125
300 W
370 W
ARE 280
200
160
185
125
480 W
580 W
€
Modello
Codice
Pre-riscaldamento ad acqua
75800820
368,00
Post-riscaldamento ad acqua
75800821
396,00
192
ARE
Unità di recupero calore ad uso residenziale ad altissima efficienza
Silenziatore circolare a canale
Realizzato in acciaio zincato e rivestito internamente in lana minerale e lamiera forata. Spessore isolamento 25 mm.
Modello
D mm D1 mm L mm
ARE 150
400
400
400
ARE 280
400
400
400
Frequenza centrale banda d’ottava
Attenuazione
acustica
63
2
125 250 500
5
7
11
1K
25
2K
38
Codice
4K
26
€
75800830
86,00
75800840
364,00
mod. 150
75800850
1.508,00
mod. 300
75800851
1.508,00
Kit valvola acqua con attuatore ON-OFF
Il kit consente la regolazione
ON - OFF della batteria ausiliaria
ad acqua calda BW1/BW2.
Il kit è composto da:
- valvola a 2 vie
- servomotore ON - OFF
- raccorderia idraulica
Filtro compatto F7
Trova spazio a bordo macchina in aggiunta ed in
successione al filtro standard G4, su entrambe le
prese aspiranti.
È costituito da media filtrante in carta composita in
polipropilene e telaio in acciaio zincato, in grado di
limitare fortemente le perdite di carico, consentendo
un sensibile risparmio energetico rispetto a filtri
tradizionali di pari efficienza.
Dimensioni ARE 150 - 280
193
Modello
U.M.
150
280
A
mm
874
874
A1
mm
972
972
B
mm
240
300
C
mm
655
655
C1
mm
360
360
D
mm
125
125
D1
mm
16
16
Peso
Kg
12
17
ARE
Unità di recupero calore ad uso residenziale ad altissima efficienza
Curve portata / pressione statica utile ARE 150 - 280
150
Pressione statica utile Pa
Pressione statica utile Pa
mod.
350
dB(A) 1 m lato aspirazione
46,3
300
250
mod.
400
dB(A) 1 m lato aspirazione
51,2
300
50,5 dB(A)
46,0 dB(A)
200
40,8
200
46,7
150
45,2
0,6
Corrente assorbita max A
Corrente assorbita max A
280
100
0,4
36,3
43,4
50
0,2
38,1
33,1
0
49,9
1,8
1,6
48,4
1,4
38,3
1,2
44,0
0
1,0
0,0
40
60
80
100
120
140
160
Portata aria
45,9
100
100
180
150
200
250
m3/h
300
Portata aria
Dati tecnici ARE 150 - 280
Modello
U.M.
ARE 150
ARE 280
Portata aria max
m3/h
175
330
Portata aria nominale
m3/h
100
200
Pa
210
250
dB(A)
46
50
Pressione statica nominale
Livello di pressione sonora
(1)
Limiti di funzionamento
°C
-15 ÷ 45
VENTILATORI
Alimentazione elettrica
230V/1/50Hz
Corrente assorbita max
A
0,52
1,50
Potenza assorbita max
W
54
170
Grado di protezione
IP 54
Segnale di controllo
0÷10 Vdc
RECUPERATORE DI CALORE
Regime invernale
(2)
Efficienza
%
92,1
90,0
Potenza recuperata
W
778
1520
°C / %
18,0 / 16
17,4 / 17
Efficienza
%
87,5
83,9
Potenza recuperata
W
174
334
°C / %
26,8 / 68
27,0 / 67
Aria immessa
Regime estivo
Aria immessa
(1)
(2)
(3)
(3)
Valori riferiti a 1 metro dall’unità nel condotto di immissione alla portata d’aria nominale; il livello di rumore operativo si discosta
in genere dai valori indicati a seconda delle condizioni di funzionamento, del rumore riflesso e del rumore periferico
Condizioni nominali invernali: aria esterna -5°C, UR 80%, aria ambiente 20°C, UR 50%
Condizioni nominali estive: aria esterna 32°C, UR 50%, aria ambiente 26°C, UR 50%
194
