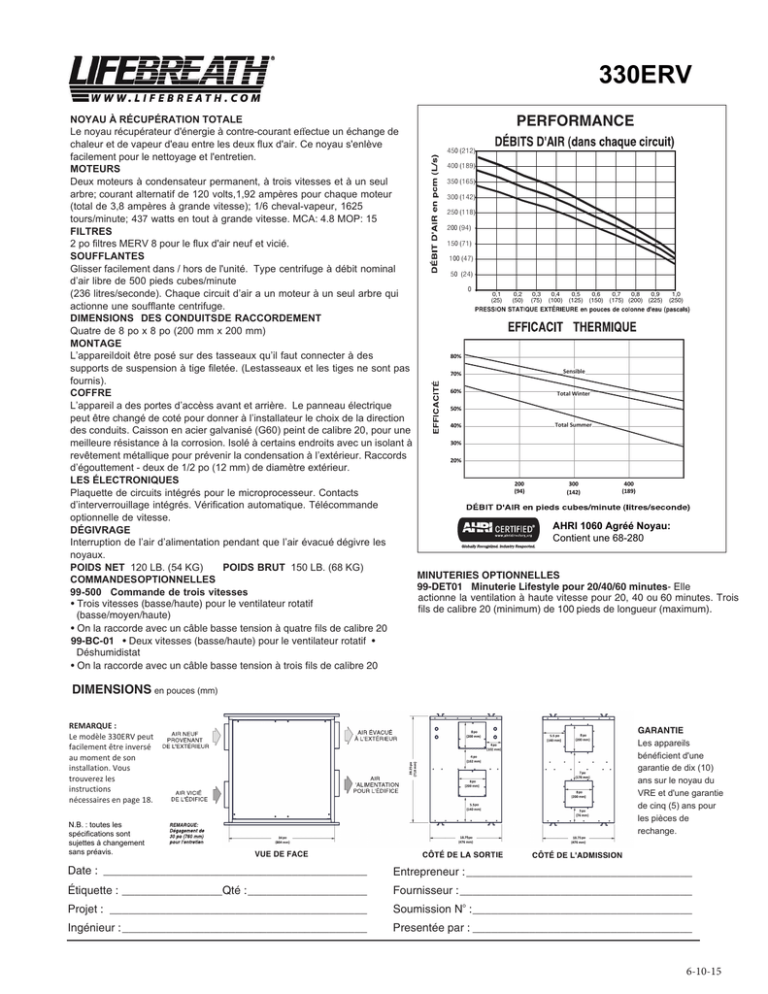

Fiche technique 330 VRE (06

Fiche technique 330 VRE (06
330ERV
NOYAU À RÉCUPÉRATION TOTALE
Le noyau récupérateur d'énergie à contre-courant effectue un échange de
chaleur et de vapeur d'eau entre les deux flux d'air. Ce noyau s'enlève
facilement pour le nettoyage et l'entretien.
MOTEURS
Deux moteurs à condensateur permanent, à trois vitesses et à un seul
arbre; courant alternatif de 120 volts,1,92 ampères pour chaque moteur
(total de 3,8 ampères à grande vitesse); 1/6 cheval-vapeur, 1625
tours/minute; 437 watts en tout à grande vitesse. MCA: 4.8 MOP: 15
FILTRES
2 po filtres MERV 8 pour le flux d'air neuf et vicié.
SOUFFLANTES
Glisser facilement dans / hors de l'unité. Type centrifuge à débit nominal
d’air libre de 500 pieds cubes/minute
(236 litres/seconde). Chaque circuit d’air a un moteur à un seul arbre qui
actionne une soufflante centrifuge.
DIMENSIONS DES CONDUITSDE RACCORDEMENT
Quatre de 8 po x 8 po (200 mm x 200 mm)
MONTAGE
L’appareil doit être posé sur des tasseaux qu’il faut connecter à des
supports de suspension à tige filetée. (Lestasseaux et les tiges ne sont pas
fournis).
COFFRE
L’appareil a des portes d’accèss avant et arrière. Le panneau électrique
peut être changé de coté pour donner à l’installateur le choix de la direction
des conduits. Caisson en acier galvanisé (G60) peint de calibre 20, pour une
meilleure résistance à la corrosion. Isolé à certains endroits avec un isolant à
revêtement métallique pour prévenir la condensation à l’extérieur. Raccords
d’égouttement - deux de 1/2 po (12 mm) de diamètre extérieur.
LES ÉLECTRONIQUES
Plaquette de circuits intégrés pour le microprocesseur. Contacts
d’interverrouillage intégrés. Vérification automatique. Télécommande
optionnelle de vitesse.
DÉGIVRAGE
Interruption de l’air d’alimentation pendant que l’air évacué dégivre les
noyaux.
POIDS NET 120 LB. (54 KG)
POIDS BRUT 150 LB. (68 KG)
COMMANDESOPTIONNELLES
99-500 Commande de trois vitesses
• Trois vitesses (basse/haute) pour le ventilateur rotatif
(basse/moyen/haute)
• On la raccorde avec un câble basse tension à quatre fils de calibre 20
99-BC-01 • Deux vitesses (basse/haute) pour le ventilateur rotatif •
Déshumidistat
• On la raccorde avec un câble basse tension à trois fils de calibre 20
PERFORMANCE
450 (212)
400 (189)
350 (165)
300 (142)
250 (118)
200 (94)
150 (71)
100 (47)
50 (24)
0
0,1
(25)
0,2
(50)
0,3
(75)
0,4
(100)
0,5
(125)
0,6
(150)
0,7
0,8
0,9
(175) (200) (225)
1,0
(250)
80%
70%
Sensible
60%
Total Winter
50%
Total Summer
40%
30%
20%
200
(94)
300
(142)
400
(189)
AHRI 1060 Agréé Noyau:
Contient une 68-280
MINUTERIES OPTIONNELLES
99-DET01 Minuterie Lifestyle pour 20/40/60 minutes- Elle
actionne la ventilation à haute vitesse pour 20, 40 ou 60 minutes. Trois
fils de calibre 20 (minimum) de 100 pieds de longueur (maximum).
DIMENSIONS en pouces (mm)
REMARQUE :
Le modèle 330ERV peut
facilement être inversé
au moment de son
installation. Vous
trouverez les
instructions
nécessaires en page 18.
N.B. : toutes les
spécifications sont
sujettes à changement
sans préavis.
GARANTIE
Les appareils
bénéficient d'une
garantie de dix (10)
ans sur le noyau du
VRE et d'une garantie
de cinq (5) ans pour
les pièces de
rechange.
VUE DE FACE
Date : __________________________________________
Entrepreneur :____________________________________
Étiquette : ________________Qté :___________________
Fournisseur :_____________________________________
Projet : _________________________________________
Soumission No :___________________________________
Ingénieur :_______________________________________
Presentée par : ___________________________________
6-10-15
