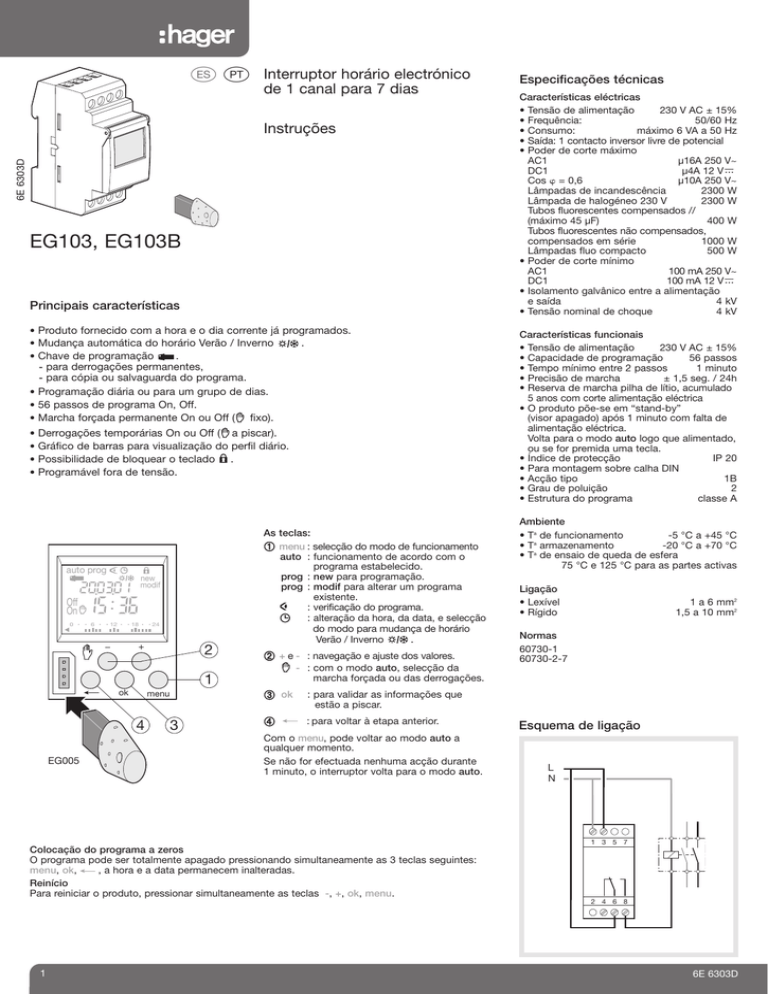

ß ® Interruptor horário electrónico
Especificações técnicas
de 1 canal para 7 dias
Características eléctricas
• Tensão de alimentação
230 V AC ± 15%
• Frequência:
50/60 Hz
• Consumo:
máximo 6 VA a 50 Hz
• Saída: 1 contacto inversor livre de potencial
• Poder de corte máximo
AC1
µ16A 250 V~
DC1
µ4A 12 V
Cos φ = 0,6
µ10A 250 V~
Lâmpadas de incandescência
2300 W
Lâmpada de halogéneo 230 V
2300 W
Tubos fluorescentes compensados //
(máximo 45 µF)
400 W
Tubos fluorescentes não compensados,
compensados em série
1000 W
Lâmpadas fluo compacto
500 W
• Poder de corte mínimo
AC1
100 mA 250 V~
DC1
100 mA 12 V
• Isolamento galvânico entre a alimentação
e saída
4 kV
• Tensão nominal de choque
4 kV
6E 6303D
Instruções
EG103, EG103B
Principais características
• Produto fornecido com a hora e o dia corrente já programados.
• Mudança automática do horário Verão / Inverno
.
• Chave de programação
.
- para derrogações permanentes,
- para cópia ou salvaguarda do programa.
Características funcionais
• Tensão de alimentação
230 V AC ± 15%
• Capacidade de programação
56 passos
• Tempo mínimo entre 2 passos
1 minuto
• Precisão de marcha
± 1,5 seg. / 24h
• Reserva de marcha pilha de lítio, acumulado
5 anos com corte alimentação eléctrica
• O produto põe-se em “stand-by”
(visor apagado) após 1 minuto com falta de
alimentação eléctrica.
Volta para o modo auto logo que alimentado,
ou se for premida uma tecla.
• Índice de protecção
IP 20
• Para montagem sobre calha DIN
• Acção tipo
1B
• Grau de poluição
2
• Estrutura do programa
classe A
à 40 %
• Programação diária ou para um grupo de dias.
• 56 passos de programa On, Off.
• Marcha forçada permanente On ou Off ( fixo).
•
•
•
•
Derrogações temporárias On ou Off ( a piscar).
Gráfico de barras para visualização do perfil diário.
Possibilidade de bloquear o teclado .
Programável fora de tensão.
à 40 %
auto prog
new
modif
Off
On
0
6
12
18
24
+
2
1
ok
menu
4
EG005
3
As teclas:
menu : selecção do modo de funcionamento
auto : funcionamento de acordo com o
programa estabelecido.
prog : new para programação.
prog : modif para alterar um programa
existente.
: verificação do programa.
produit à l'éch.
: alteração da hora, da data, e selecção
do modo para mudança
écrandeàhorário
18 %
Verão / Inverno
.
+e
1
: navegação e ajuste dos valores.
40 %
- : com o modo àauto,
selecção da
marcha forçada ou das derrogações.à 40 %
ok
Ligação
• Lexível
• Rígido
1 a 6 mm2
1,5 a 10 mm2
Normas
60730-1
60730-2-7
: para validar as informações que
estão a piscar.
: para voltar à etapa anterior.
Com o menu, pode voltar ao modo auto a
qualquer momento.
Se não for efectuada nenhuma acção durante
1 minuto, o interruptor volta para o modo auto.
Colocação do programa a zeros
O programa pode ser totalmente apagado pressionando simultaneamente as 3 teclas seguintes:
menu, ok,
, a hora e a data permanecem inalteradas.
Reinício
Para reiniciar o produto, pressionar simultaneamente as teclas -, +, ok, menu.
1
Ambiente
-5 °C a +45 °C
• Ta de funcionamento
• Ta armazenamento
-20 °C a +70 °C
a
• T de ensaio de queda de esfera
75 °C e 125 °C para as partes activas
Esquema de ligação
L
N
1 3 5 7
2 4 6 8
6E 6303D
Programação: prog new
Chave
A programação pode ser feita diariamente, ou
por grupo de dias. Nesse caso, as consignações são as mesmas para vários dias.
Os dias: 1 = segunda-feira, 2 = terça-feira,
3 = quarta-feira… 7 = domingo.
prog
new
ok
On
0
6
12
18
24
1. Seleccionar o modo prog com o menu
e validar ok.
O número de passos livres do programa
aparece uns instantes.
2. Seleccionar o(s) dia(s) com + ou -. Validar
com ok.
3. O ok pisca. Validar o grupo do dia com a
tecla ok.
- ou
para refazer o grupo de dias, caso
seja necessário.
4. Com + ou -, escolher o estado da consignação: On, Off.
5. Introduzir a hora da comutação com + ou -.
Validar com ok.
6. Introduzir os minutos com + ou -. Validar
com ok.
Programar as outras consignações do grupo
de dias repetindo as operações 3 a 6.
Podem ser alterados o dia ou o grupo de dias
na fase 3 premindo +, - ou
.
No final do programa, voltar para o modo auto
com o menu.
Com esse modo também é possível acrescentar
uma consignação ao programa estabelecido.
Respeitar o procedimento supra mencionado.
Visualização
Para verificar o perfil diário programado, sem
risco de alteração ou supressão.
Seleccionar o modo
com o menu e ok.
O primeiro passo da segunda-feira aparece,
bem como o perfil diário.
Duas possibilidades para visualizar:
1. Premindo + ou -: passagem de um dia para
o outro. Nesse caso, só é visualizado o
primeiro passo do dia, bem como o perfil
diário.
2. Premindo o ok: os passos de cada dia
desfilam uns atrás dos outros.
Alteração ou supressão de um passo do
programa:
prog modif
Seleccionar o modo prog com menu e ok
Seleccionar o modo modif com + ou -.
Validar com ok
O número de passos de programa restantes
aparecem durante uns instantes.
O primeiro passo do primeiro dia ou grupo de
dias aparece.
Premindo várias vezes o ok, deixar desfilar um
a um todos os passos programados.
Qualquer campo a piscar (estado, hora, minutos)
pode ser alterado com o + ou -, e finalmente,
validar premindo ok.
Quando o cursor está colocado no ok, por trás
do grupo de dias, pode deixar desfilar os dias
ou grupo de dias para chegar directamente
com o + ou -, ao elemento a ser alterado.
Para suprimir um passo de programa:
seleccionar o estado da via (On ou Off),
premir simultaneamente + e -.
Clear aparece no visor. Validar com ok.
2
Estado forçado – Derrogação
Logo que a chave estiver presente no interruptor
aparecerá no visor.
Existem dois tipos de funcionamento:
A. Derrogação permanente:
Introduzir a chave no interruptor.
Após 10 segundos, executar-se-á o programa
contido na chave sem apagar o já existente no
aparelho.
Ao retirar a chave, valida-se novamente o programa
do interruptor horário.
B. Cópia (load) / Salvaguarda (save):
A chave permite salvaguardar um programa contido
no interruptor horário.
Também é possível copiar o conteúdo da chave
para o relógio.
1. Introduzir a chave e esperar 2 seg.
2. Com o menu,
seleccionar o modo:
à 40 %
save para salvaguardar um programa contido no
produto,
load para carregar o programa da chave no interruptor horário,
para verificar o programa contido na chave.
3. Validar a selecção efectuada com ok.
4. Para save e load voltar a confirmar com ok.
Premindo sucessivamente o
-.
Se o estado da saída for On:
1ª pressão : derrogação temporária. Off e
piscam. Volta-se para o modo
automático com o passo de
programa seguinte.
2ª pressão: estado forçado permanente. On
e
estão fixos. Esse estado
deve ser anulado manualmente.
3ª pressão: estado forçado permanente. Off
et
estão fixos. Esse estado
deve ser anulado manualmente.
4ª pressão: retorno em modo automático.
Bloqueio
Para evitar qualquer manipulação inoportuna,
o teclado do interruptor horário pode ser bloqueado com uma chave EG004.
à 40 % maneira.
O desbloqueio efectua-se da mesma
Podem aparecer no visor as mensagens de erro
seguintes:
no prog: a chave está vazia, não contém nenhum
programa.
Error: a chave é a de um interruptor de duas vias.
Em ambos casos:
• Só é possível o modo save.
• A mensagem de erro permanece no visor
enquanto a chave estiver presente, mas o
programa do interruptor é executado.
Colocação da hora e do dia
Mudança de horário Verão / Inverno
Seleccionar o modo
com o menu e ok.
Alterar o dia, o mês, o ano, a hora e os minutos
premindo + ou - e ok.
O interruptor horário propõe depois as mudanças
à 40 %
de horário Verão / Inverno
.
Seleccionar o tipo de mudança requerida premindo
+ ou - . Validar depois com ok.
à 40 %
à 40 %
à 40 %
O tipo de mudança depende da área geográfica.
Diferentes tipos disponíveis :
Início da hora de
Verão
Europa Último Domingo
de Março
*
Segundo domingo
USA
de Março
Primeiro domingo
AUS
de Outubro
Data livremente
USER
programada
Início da hora de
Inverno
Último Domingo
de Outubro
Primeiro domingo
de Novembro
Primeiro domingo
de Abril
Data livremente
programada
No
Sem mudança
Tipo
Sem mudança
Área de
aplicação
União
Europeia
América do
Norte
Austrália
* tipo Europa programado por defeito
A mudança ocorre sempre entre as 2h e as 3h da
manhã.
Se for escolhido o tipo USER :
1. Introduzir o dia e o mês da data para a mudança
da hora de Verão (+1h) premindo + ou - e ok.
2. Introduzir o dia e o mês da data para a mudança
da hora de Inverno (-1h) premindo + ou - e ok.
O interruptor horário vai verificar os dias e as
semanas que correspondem às datas, e aplicará as
mudanças, nos devidos períodos, para os anos
seguintes independentemente da data.
Utilizável em toda a Europa
å e na Suíça
Aparelho a ser instalado apenas por um
técnico habilitado de acordo com as
normas de instalação em vigor no pais.
® Garantia
24 meses contra defeitos dos materiais ou de fabrico, a
partir da data de produção. No caso de avaria, o produto
deve ser enviado ao seu distribuidor habitual.
A garantia só é válida se forem respeitados todos os
procedimentos de devolução, instalador via distribuidor, se
os nossos serviços de controlo de qualidade não detectarem
más ligações e/ou uma utilização não conforme com as
regras de arte. Todas as informações que expliquem o
defeito deverão acompanhar o produto.
6E 6303D
® ß Interruptor horario electrónico
Características técnicas
1 vía semanal
Características eléctricas
• Tensión de alimentación
230 V AC ± 15%
• Frecuencia
50/60 Hz
• Consumo
máx 6 VA a 50 Hz
• Salida 1 contacto inversor libre de potencial
• Poder de corte máx
AC1
µ16A 250 V~
DC1
µ4A 12 V
Cos φ = 0,6
µ16A 250 V~
Lámparas de incandescencia
2300 W
Lámparas halógenas 230 V
2300 W
Tubos fluorescentes compensados //
(máx 45 µF)
400 W
Tubos fluorescentes no compensados,
compensados a la salida
1000 W
Lámparas fluorescentes compactas 500 W
• Poder de corte mínimo
AC1
100 mA 250 V~
DC1
100 mA 12 V
• Aislamiento galvánico entre alimentación y
salida
4 kV
• Tensión de choque asignada
4 kV
Instrucciones de uso
6E 6303D
X40 %
EG103, EG103B
Características principales
• El producto viene ya con la hora y el día corriente ajustados.
• Cambio automático de hora verano-invierno
.
• Llave de programación
.
Ech. 1
- para las derogaciones permanentes,
- para la copia o el almacenamiento del programa.
Características funcionales
• Capacidad de programación
56 pasos
• Tiempo mínimo entre dos pasos
1 minuto
• Precisión de marcha
± 1,5 sec / 24h
• Reserva de marcha
pila de litio
5 años de reserva en caso de corte de la red
• El producto se inactiva (visualizador
apagado) 1 minuto después de una
interrupción de la red Retorno al modo auto
desde la restauración de la tensión o cuando
se pulsa una tecla cualquiera.
• Indice de protección
IP 20
• Para el montaje en perfile DIN
• Acción de tipo
1B
• Grado de contaminación
2
• Estructura del software
clase A
à 40 %
• Programación por día o por grupo de días.
• 56 pasos de programa On, Off.
• Forzados permanentes On o Off ( fijo).
•
•
•
•
Derogaciones temporales On o Off ( parpadeante).
Gráfico de barra de visualización del perfil diario para las dos vías.
Posibilidad de bloquear el teclado .
Programable fuera de tensión.
à 40 %
auto prog
Teclas:
menu : selección de modo de funcionamiento.
auto : funcionamiento según el programa
establecido.
prog : new para la programación.
prog : modif para modificar un programa
existente.
: verificación del programa.
produit à l'éch.
: Modificación de la hora, fecha y
horario verano/invierno
écran à .18 %
new
modif
Off
On
0
6
12
18
24
+
2
1
ok
menu
4
EG005
3
+y
: navegación o ajuste de los valores.
- : en modo auto, selección de los
forzamientosà 40o%derogación.
ok
Entorno
• Temperatura de funcionamiento
-5 °C a +45 °C
• Temperatura de almacenamiento
-20 °C a +70 °C
• Temperatura de ensayo de bola
75°C y 125°C para las partes activas
1
Conexión por terminales de jaula
• Capacidad flexible
1 a 6 mm2
• Capacidad rígida
1,5 a 10 mm2
Normas
60730-1
60730-2-7
à 40 %
: validación de los datos
parpadeantes.
: regresar a la etapa precedente.
Se puede retornar al modo auto en cualquier
momento con menu.
Si no se ejecuta ninguna acción durante
1 minuto el interruptor se coloca en modo auto.
Esquema de conexión
L
N
1 3 5 7
Puesta a cero del programa
El programa puede borrarse totalmente, pulsando simultáneamente los tres botones siguientes:
menu, ok,
, se mantienen la hora y la fecha.
Volver a poner en marcha
Pulsando simultáneamente los botones -, +, ok, menu se puede volver a poner en marcha el
producto.
3
www.hager.com
2 4 6 8
6E 6303D
Llave
prog
new
ok
On
0
6
12
18
24
1. Seleccionar el modo prog mediante la tecla
menu y pulsar ok.
El número de pasos de programa disponibles aparece durante algunos momentos en
el visualizador.
2. Seleccionar el o los días mediante las teclas +
o - .Validar con ok.
3. ok parpadea. Validar el grupo de días
mediante la tecla ok.
-y
permiten redefinir el grupo de días
si necesario.
4. Seleccionar mediante + o -, el estado de la
consigna: On, Off.
5. Introducir la hora de la conmutación
mediante + o -. Validar con ok.
6. Introducir los minutos mediante + o -. Validar
con ok.
Programar las otras consignas del grupo de
días. Para esto repetir las operaciones 3 a 6.
El día o el grupo de días puede ser modificado
durante la etapa 3 por medio de las teclas +, - y
.
Al final de la programación retornar al modo
auto con la tecla menu.
En este modo se puede añadir una consigna al
programa establecido. Proceder como indicado
más arriba.
Visualización
Para verificar el perfil diario programado sin
ningún riesgo de modificación o de supresión.
Seleccionar el modo
(menu y ok).
El primer paso del lunes aparece en el visualizador así como el perfil diario.
Dos posibilidades para visualizar:
1. Mediante las teclas + y -: salto de un día al
otro. En este caso sólo el primer paso del
día y el perfil diario son visualizados.
2. Mediante la tecla ok: todos los pasos de
cada día desfilan en la pantalla.
Modificación o supresión de un paso
de programa:
prog modif
Seleccionar el modo prog (menu y ok).
Seleccionar el modo modif con + y -. Validar
con ok.
El número de pasos de programa utilizados
aparece durante algunos momentos en el
visualizador.
El primer paso del primer día o grupo de día
es visualizado.
Una serie de presiones sucesivas de la tecla ok
provoca el desfile de todos los pasos programados.
Todo campo que parpadea (estado, hora,
minutos) puede ser modificado mediante las
teclas + y -. Utilizar ok para validar.
Cuando el cursor se encuentra posicionado en
ok situado detrás del grupo de día se puede,
hacer desfilar los días o grupos de días para
acceder directamente con + o -, al que se
desea modificar.
Para suprimir un paso de programa:
seleccionar el estado de la vía (On, Off ), y
pulsar simultáneamente + y -.
Clear aparece en el visualizador. Validar con ok.
4
Desde que se coloca la llave en el interruptor el
símbolo
aparece en el visualizador.
Dos tipos de funcionamiento:
A. Derogación permanente:
Introducir la llave en el interruptor.
10 segundos más tarde el programa contenido en la
llave será ejecutado sin borrar el registrado en el
aparato.
El hecho de retirar la llave valida de nuevo el
programa del interruptor horario.
B. Copia (load) / Registro (save):
La llave permite guardar un programa contenido en
el interruptor horario.
Se puede además copiar el contenido de la llave en
el reloj.
1. Introducir la
llave.
Esperar dos segundos.
à 40
%
2. Con el menú seleccionar el modo:
save para guardar un programa contenido en el
producto,
load para cargar el programa de la llave en el
interruptor horario,
para verificar el programa contenido en la
llave.
3. Validar la selección mediante la tecla ok.
4. Para save y load ratificar su selección con ok.
Esta función se obtiene mediante pulsaciones
sucesivas de la tecla
-.
Si el estado de la salida es On:
1° pulsación : derogación temporal. Off y
parpadean. El retorno al modo
automático se efectuará con el
paso de programa siguiente.
2° pulsación: forzamiento permanente. On y
permanecen encendidos fijos.
Este forzamiento debe se debe
cancelar manualmente.
°
3 pulsación: forzamiento permanente. Off y
permanecen encendidos fijos.
Este forzamiento debe se debe
cancelar manualmente.
4° pulsación: retorno al modo automático.
Bloqueo
Para evitar toda manipulación intempestiva el
teclado del interruptor horario se puede
bloquear por medio de una llave EG004.
40 %
El desbloqueo se efectúa deà la
misma manera.
Los mensajes de error siguientes pueden aparecer
en el visualizador:
no prog: la llave, no contiene ningún programa.
Error: la llave es la del interruptor 2 vías.
En estos dos casos:
• Sólo el modo save es posible.
• El mensaje de error permanece en el visualizador
hasta que se retire la llave pero el programa
ejecutado es el del interruptor.
Ajuste de la hora y del día
Cambio de hora verano/invierno
Seleccionar el modo
con la tecla menu. Validar
con ok.
Modificar el día, el mes, el año, la hora y los
minutos mediante las teclas + y -. Validar con ok.
à 40 %
El interruptor horario propone luego los cambios
de
hora verano/invierno
.
Seleccionar el tipo de cambio deseado mediante
las teclas + y -. Validar con ok.
à 40 %
à 40 %
à 40 %
El tipo de cambio depende del área geográfica.
Tipos disponibles:
Inicio de la hora
de verano
Euro Ultimo domingo
de marzo
*
Segundo domingo
USA
de marzo
Primer domingo
AUS
de octubre
Fecha de
USER
programación libre
Ningún
No
cambio
Typo
Inicio de la hora
de invierno
Ultimo domingo
de octubre
Primer domingo
de noviembre
Primer domingo
de abril
Fecha deprogramación
libre
Ningún
cambio
Zona de
aplicación
Unión Europea
América del
Norte
Australia
* tipo por defecto
El cambio se produce siempre entre las 02:00 y las
03:00.
Cuando se selecciona la opción USER:
1. Introducir el día seguido del mes de la fecha de
cambio a la hora de verano (+ 1 hora) con + y -.
Validar con ok.
2. Introducir el día seguido del mes de la fecha de
cambio a la hora de invierno (- 1 hora) con + y -.
Validar con ok.
El interruptor horario determina a que días de qué
semanas corresponden esas fechas y aplica esos
cambios a los mismos períodos de los años
siguientes independientemente de la fecha.
Utilizable en Europa
å y en Suiza
Este aparato debe ser instalado
obligatoriamente por un electricista
cualificado según as normas
de instalación vigentes en el país.
ß Garantía
Válida 24 meses contra todos los defectos de material o
fabricación. En caso de defecto, el producto debe ser
retornado a su distribuidor habitual. La garantía no será
válida si el procedimiento de retorno no se realiza vía instalador
y distribuidor o si nuestro servicio de control de calidad detecta
un defecto debiso a la mala utilización o a una
instalación no conforme con la hoja de instrucciones y de
montajes. La devolución del producto deberá ir acompañada
de un informe, detallando los motivos de la devolución.
6E 6303D
OCOM 114286
La programación se efectúa por día o por grupo
de días. En este último caso las consignas son
comunes a varios días. Los días: 1 = lunes, 2 =
martes, 3 = miércoles… 7 = domingo.
Forzado – Derogación
Hager 07.2012
Programación: prog new
Was this manual useful for you? yes no
Thank you for your participation!

* Your assessment is very important for improving the work of artificial intelligence, which forms the content of this project

Download PDF

advertisement
