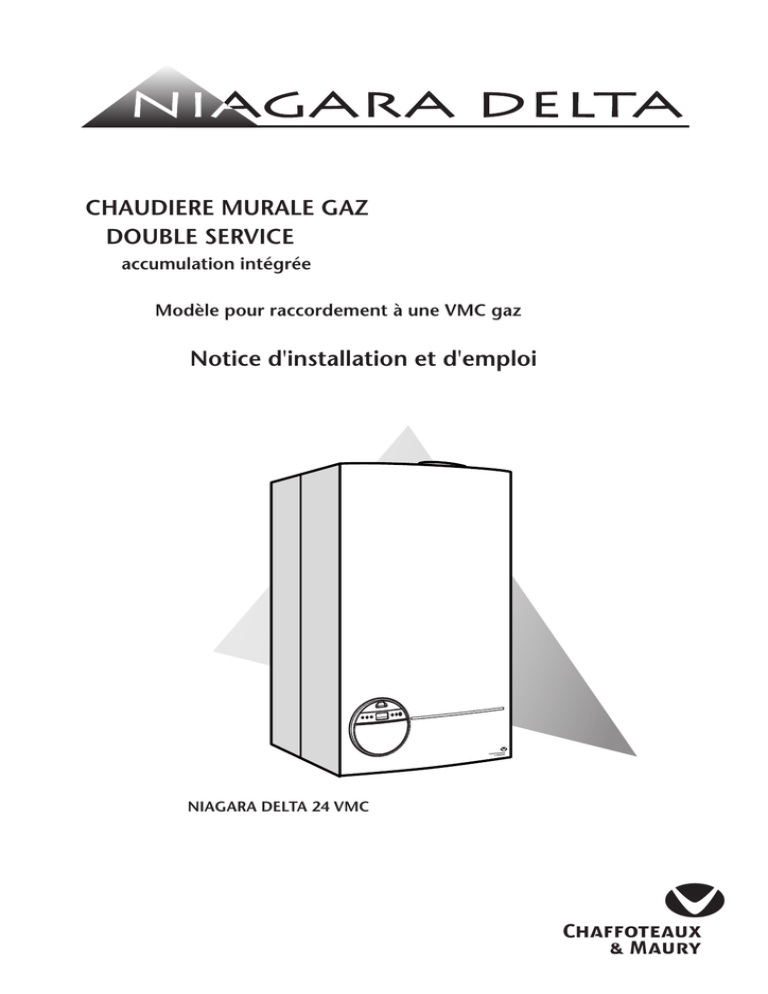

CHAUDIERE MURALE GAZ
DOUBLE SERVICE
accumulation intégrée
Modèle pour raccordement à une VMC gaz
Notice d'installation et d'emploi
NIAGARA DELTA 24 VMC
C
C
Dénomination de la chaudière :
NIAGARA DELTA 24 VMC
Cette notice d’installation et d’emploi est destinée aux appareils installés en France
2
Sommaire
Instructions destinées à l’installateur
Page
1 description ...........................................................................................................
2 caractéristiques dimensionnelles ........................................................................
3 caractéristiques hydrauliques..............................................................................
4 conditions d’installation .......................................................................................
5 pose de la chaudière ...........................................................................................
6 démontage et montage de l’habillage - maintenance .........................................
7 raccordements électriques ..................................................................................
9
8 mise en service ...................................................................................................
10
9 réglages ..............................................................................................................
11
10 incidents de fonctionnement ...............................................................................
16
11 - transformation de gaz .........................................................................................
17
6
7
8
3
4
5
Instructions destinées à l’usager
Page
12 commande ..........................................................................................................
18
13 conduite...............................................................................................................
18
14 entretien ..............................................................................................................
20
15 sécurité VMC gaz ................................................................................................
20
16 garantie ...............................................................................................................
21
17 conseils pratiques ...............................................................................................
21
18 changement de gaz.............................................................................................
21
19 caractéristiques techniques.................................................................................
22
20 incidents de fonctionnement ...............................................................................
23
9
16
17
15
19
7
21
1
Fig.1
11
Instructions destinées à l’installateur
Description
20
12
2
18
8
10
1
3
14
13
4
5
6
1. - châssis en tôle d’acier
2. - vase d’expansion sous pression
3. - coupe-tirage antirefouleur
4. - échangeur principal en cuivre
5. - chambre de combustion
6. - brûleur multigaz en acier inoxydable comportant :
• une nourrice démontable équipée des injecteurs
• deux électrodes d’allumage
• une électrode de détection de flamme
7. - bloc gaz comprenant :
• deux électrovannes de sécurité
• une électrovanne de régulation
8. - dégazeur automatique
9. - ballon eau chaude sanitaire inox
10. - circulateur
11. - boîtier électronique (fig. 2)
12. - allumeur
13. - sécurité de surchauffe
14. - sécurité VMC gaz
15. - thermistance ballon
16. - thermistance chauffage départ
17. - thermistance chauffage retour
18. - vanne distributrice
19. - échangeur sanitaire à plaques inox
20. - débistat sanitaire
21. - thermistance sanitaire
24
25 26 30 27 28 29
32
31
22. - commutateur chauffage : Arrêt / mini / maxi
23. - commutateur sanitaire : Arrêt / mini/
éco / confort
24. - voyant vert de mise sous tension
25. - voyant orange de fonctionnement brûleur
26. - voyant vert de mode chauffage
27. - voyant vert de mode sanitaire
28. - voyant rouge de mise en sécurité
29. - bouton poussoir de réarmement
30. - manomètre circuit chauffage
31. - afficheur
32. - boutons poussoirs de réglage mode installateur
22
Fig.2
23
3
2 Caractéristiques dimensionnelles
Ø142
Ø*
218
500
950
1015
925
4
Fig. 3
141
470
57
450 mini pour entretien
595
317
135
54 172
80
54 54 145
43
42
38
41
40 39
44
188
280
Ø
*
- virole d’adaptation pour un Ø du conduit 125 mm
(livrée avec l’appareil)
Poids à vide : 52 kg
39
Arrivée gaz
40
Retour chauffage
41
Départ chauffage
42
Arrivée eau froide
43
Départ eau chaude ballon
38
Soupape ballon
44
Soupape chauffage
3 Caractéristiques hydrauliques
La chaudière est livrée de série avec un by-pass automatique et un circulateur 2 vitesses.
Le diagramme (fig. 4) indique la courbe de la pression disponible en fonction du débit (en sortie de chaudière).
Le débit minimal de l’installation pour assurer un bon fonctionnement doit être de 300 l/h. (Robinets thermostatiques fermés).
Capacité en eau de l’installation.
La chaudière est équipée d’un vase d’expansion sous pression.
Volume maxi du vase d’expansion : 7,1 litres.
Pression de gonflage : 0,7 bar.
La capacité d’expansion du vase d’une installation sous pression varie avec (fig. 5):
- la température moyenne de fonctionnement en °C,
- la hauteur statique qui correspond à la différence de niveau en mètres, entre le point le plus haut de l’installation et l’axe du vase d’expansion
La pression de remplissage.devra toujours être supérieure à la hauteur statique (exprimée en mètres) divisée par 10 (préconisée entre 1 et 1,5 bars)
1
0
3
2 mCE
6
Pression disponible
Débit mini (robinets thermostatiques fermés)
5
4
GV
PV
100
200
300
400
500
600
700
800
900
1000
1100
1200 l/h
Fig. 4
Pression à froid pour le circuit chauffage (en bar)
2,0
1,9
1,8
1,7
1,6
1,5
1,4
50°C
40°C
1,3
60°C
1,2
70°C
1,1
80°C
1,0
0,9
0,8
0,7
20 40 60 80 100 120 140 160 180 200 220 240 260
C
Fig. 5
- Pf = Pression du vase d’expansion, en bar
- C = Capacité de l'installation, en litres.
5
6
4 Conditions d’installation
4.1 RAPPEL DE LA REGLEMENTATION
BATIMENTS D'HABITATION
CONDITIONS REGLEMENTAIRES D'INSTALLATION ET D'EN-
TRETIEN
L’installation et l'entretien de l'appareil doivent être effectués par un professionnel qualifié conformément aux textes réglementaires et règles de l'art en vigueur, notamment :
- arrêté du 2 août 1977
Règles Techniques et de Sécurité applicables aux installations de gaz combustibles et d'hydrocarbures liquéfiés situées à l'intérieur des bâtiments et de leur dépendances.
Notamment : le local doit posséder :
- un volume d'au moins 8 m 3
- un ouvrant de 0,40 m 2 mini.
- des orifices obligatoires d’aération à maintenir en bon état de fonctionnement.
- arrêté du 5 février 1999 modificatif de l’arrêté du 2 août 1977
Après remplacement d’une chaudière à l’identique ( axe et emprise de l’appareil antérieur ), l’installateur est tenu d’établir un certificat de conformité « modèle 4 ».
- norme DTU P 45-204 - Installations de gaz (anciennement DTU n°61-1 - Installations de gaz - Avril 1982 + additif n°1 de juillet 1984).
- règlement Sanitaire Départemental.
Protection du réseau d’eau potable
• la présence sur l’installation d’une fonction de disconnection du type CB à zones de pressions différentes non contrôlables répondant aux exigences fonctionnelles de la norme NF P 43-011, destinée à éviter les retours d’eau de chauffage vers le réseau d’eau potable est requise par les articles 16-7 et 16-8 du Règlement Sanitaire Départemental.
• un disconnecteur NF est placé sur la barrette robinetterie de la chaudière.
• norme NF C 15-100 - Installations électriques à basse tension - Règles.
ETABLISSEMENTS RECEVANT DU PUBLIC
CONDITIONS REGLEMENTAIRES D'INSTALLATION
L’installation et l'entretien de l'appareil doivent être effectués par un professionnel qualifié conformément aux textes réglementaires et règles de l'art en vigueur, notamment :
- règlement de sécurité contre l'incendie et la panique dans les établissements recevant du public : a) Prescriptions générales
pour tous les appareils :
• articles GZ
Installations aux gaz combustibles et hydrocarbures liquéfiés.
• articles CH
Chauffage, ventilation, réfrigération, conditionnement d'air et production de vapeur et d'eau chaude sanitaire.
b) Prescriptions particulières à chaque type d'établissements recevant du public (hôpitaux, magasins, etc...).
Recommandation :
si la région est exposée aux risques de foudre (installation isolée en bout de ligne EDF,...) prévoir un parafoudre.
Notre garantie est subordonnée à cette condition.
4.2 PRECONISATION D’INSTALLATION
Implantation de la chaudière
- placer la chaudière à proximité du conduit d’évacuation des produits de combustion.
- ne pas installer la chaudière au dessus des plaques de cuisson, du four, et en général au dessus de tout équipement produisant des vapeurs grasses qui risqueraient, par encrassement, d’en altérer le fonctionnement.
- prévoir une paroi et des fixations permettant de supporter le poids de la chaudière (poids : 130 kg environ).
- prendre des précautions pour limiter les nuisances acoustiques.
Circuit d’eau chaude sanitaire
Dans le cas d'une dureté de l'eau supérieure à TH 25, prévoir un traitement de l'eau.
Voir norme DTU sanitaire.
Circuit de chauffage central
Débit de circulation : lors du dimensionnement, bien veiller au respect du débit minimal : 300 I/h, robinets thermostatiques fermés.
Précautions contre la corrosion
Des incidents de fonctionnement, dûs à la corrosion sont susceptibles de se produire lorsque l’installation est réalisée avec des éléments hétérogènes.
Pour éviter ces problèmes il est souhaitable d’utiliser un inhibiteur de corrosion.
Prendre toute précaution pour éviter que l’eau traitée ne devienne agressive.
Installation ancienne : placer un pot de décantation sur le retour et au point bas, et prévoir un traitement approprié du circuit.
Recommandation : prévoir des purgeurs sur tous les radiateurs et aux points hauts de l’installation ; ainsi que des robinets de vidange aux points bas.
Evacuation des gaz brûlés
Voir DTU 24-6 et règles techniques
Cette chaudière, Cat. II 2E+ 3+ correspond à la norme francaise NF D 35 337.
Elle est équipée d’un dispositif spécial, permettant le raccordement à une installation d’évacuation mécanique des produits de combustion (VMC gaz).
Le raccordement est prévu pour l’emboîtement du tuyau ou du coude Ø 125 à l’intérieur de la buse de sortie de l’antirefouleur.
bouche VMCgaz
Ø 125
5 Pose de la chaudière
GABARIT DE POSE
- présenter le gabarit papier fourni pour la préfabrication à l'endroit retenu et suivre les recommandations de celui-ci.
- tenir compte des conditions d’installation § 4.
RACCORDEMENT DES CANALISATIONS
Les douilles de raccordement sont fournies dans un colis séparé de l’appareil.
Divers jeux de raccords sont disponibles chez les grossistes.
- 1ère installation
- remplacement de chaudières Chaffoteaux & Maury
- remplacement de chaudières autres marques
- kit d’écartement mural (dans le cas de passage des tubes par l’arrière)
- mettre en place (fig. 6):
- les différents robinets, robinets 3/4 sur gaz (robinet manette jaune, couple de serrage mini 10 mN), départ et retour chauffage, robinets 1/2 sur eau froide sanitaire, et durit sortie ballon 46
- joints et douilles de raccordement, douilles 3/4 sur gaz, départ et retour chauffage, douille 1/2 sur eau froide et eau chaude sanitaire
- un joint filtre F1 est placé sur le robinet gaz, un filtre eau F2 sur l’alimentation eau froide sanitaire et un filtre chauffage
F3 sur le bloc chauffage
- Le tuyau de vidange de la soupape de sécurité 44 (tube translucide), de la soupape ballon 38 et celui du disconnecteur
45 doivent obligatoirement être raccordés à une canalisation d'eau usée.
- terminer par le raccordement au conduit de fumée :
- utiliser un tuyau ou un coude de raccordement agréé ”spécial-gaz”.
- le raccordement est prévu pour l’emboîtement du tuyau ou du coude à l’intérieur de la buse de sortie de l’antirefouleur de la chaudière
NETTOYAGE ET TRAITEMENT DE L’INSTALLATION
Les raccordements hydrauliques terminés, il est indispensable de procéder au nettoyage de l’installation avec un produit approprié (dispersant) afin d'éliminer les limailles, soudures, huiles d'usinage et graisses diverses. Proscrire tout solvant ou hydrocarbure aromatique (essence, pétrole...).
Le traitement complet de l’installation est conseillé dès la mise en service afin de maintenir un PH entre 9 et 9,5.
Le montage de l’habillage est impératif pour un fonctionnement correct de l’appareil.
Pour la pose de la chaudière, il n’est pas nécessaire d’enlever l’habillage.
F3
44
45
46
F2
38
Fig. 6
F1
1/4
7
6 Démontage et montage de l’habillage - maintenance
A
A
Démontage de l’habillage
- dévisser les 4 vis A de fixation de l’habillage
(fig. 7)
- dégager les clips
- enlever l’habillage
8
A
A
Fig. 8
A
A
Maintenance
Pour la maintenance de l’appareil, il y a possibilité de déplacer le boîtier électrique sans avoir à effectuer de déconnexion. Boîtier électrique clipé sur tube départ chauffage ou fond inférieur du châssis - (fig. 9).
détail
Fig. 7
A
A
Montage de l’habillage
Retirer le film protecteur
- présenter l’habillage (fig. 8)
- engager les 2 clips dans l'habillage (voir détail)
- visser les 4 vis de fixation A de la façade
Fig. 9
7 Raccordements électriques
Emplacement des raccordements :
- le raccordement électrique du TA s'effectue sous la chaudière, sur la tôle de fond.
- les arrivées des câbles d'alimentation secteur et du thermostat d'ambiance doivent être prévues au mur à la hauteur définie par le gabarit de pose
- l’alimentation secteur de la chaudière s’effectue avec un câble 2 P + T livré avec l’appareil. Le cable du TA est non fourni.
Nota : les 2 câbles, secteur et TA, doivent être 2 câbles séparés
Important :
- conformément à la réglementation, un dispositif de séparation bipolaire, ayant une distance d'ouverture des contacts d'au moins 3 mm doit être prévu dans l'installation fixe d'alimentation de la chaudière
C
Raccordement secteur
Le câble 3 conducteurs C est précablé au niveau du boîtier
électrique de l’appareil. Raccorder ce câble au réseau de distribution 230 V protégé.(fig. 10)
Raccordement d'un thermostat d'ambiance
Ouvrir le bornier B à l’aide d’un tournevis (fig. 11)
Le raccordement d'un thermostat d’ambiance se fait sur ce connecteur B. (fig. 12)
- ôter le shunt S.
- raccorder le thermostat
à la place du shunt S
Fig. 10
B
Raccordement TA
Connecteur
B
S
Fig. 11
Raccordement coté boitier électronique pré-cablé
Fig. 12
9
10
8 Mise en service
Mise en pression
(fig. 13)
Circuit sanitaire
- ouvrir le robinet d’eau froide 36
- purger le ballon et l’installation en puisant aux différents robinets d’eau chaude
Circuit chauffage
- vérifier que les robinets départ chauffage 35 et retour chauffage 34 sont ouverts
- ouvrir les robinets de remplissage 37
- refermer ces robinets lorsque l’aiguille du manomètre 30 se situe à la pression déterminée au § 3
- purger l'installation et rétablir la pression à
Circuit gaz
- ouvrir le robinet gaz 33
- purger le circuit gaz
- vérifier les étanchéités sur toute la ligne gaz
30
37
36
35
34
33
Fig. 13
9 Réglages
L’appareil en sortie d’usine est préréglé. La valeur de ces réglages est spécifiée dans les menus 3 et 4
Tous les réglages peuvent être modifiés par l’installateur ou un professionnel qualifié. Les réglages et informations sur la chaudière sont accessibles en basculant la porte P du boîtier électrique et en retirant le cache D (fig. 14).
Afficheur
D
Fig. 14
P
Fig. 15
Touche menu Touche - Touche + Touche réglage
Elément 3
Elément 2
AFFICHEUR
Elément 1
Pour accéder aux menus, appuyer sur les touches s’affiche.
Changement de menu :
Appuyer sur la touche Menu et simultanement pendant environ 5 secondes (fig.15). Le menu 1
(fig.15). Le numéro du menu s’affiche pendant 3 secondes . Pour accéder au menu suivant, appuyer de nouveau sur la touche Menu
.
Changement de rubriques à l’intérieur d’un menu :
Appuyer sur la touche ou sur la touche pour monter ou descendre les rubriques.
Remarque : lorsqu’on est sur la dernière rubrique, on reboucle sur la 1ère si on exécute un +, et lorsqu’on est sur la première, on reboucle sur la dernière si on exécute un -
Modification des paramètres d’une rubrique (
ne concerne que les menus 3 et 4) :
Appuyer sur la touche Réglage pour passer en mode de réglage, les éléments 2 et 3 clignotent, appuyer ensuite sur ou pour modifier les paramètres de réglage. Appuyer sur la touche Réglage sortir du mode Réglage, les éléments 2 et 3 s’arrêtent de clignoter . pour valider les modifications et
Retour à la configuration de sortie usine :
Se positionner dans les menus 3 ou 4 et appuyer sur la touche indique CM et Réglage en clignotant pendant quelques instants lorsque cela est effectué.
pendant 10 secondes. L’afficheur
Remise à zéro de l’historique des défauts :
Se positionner dans le menu 1 et appuyer sur la touche
CM
et Réglage en clignotant pendant quelques instants lorsque cela est effectué.
pendant 10 secondes. L’afficheur indique
Nota : Pour sortir du mode installateur, l’afficheur rebascule en mode utilisateur au bout d’1 minute environ après le dernier appui sur les touches.
11
12
ACTION ETAT
5 ”
Menu - 1 - Historique Défaut
indique les 10 derniers défauts
x fois
Rubrique
Dernier défaut apparu
Avant dernier défaut apparu
...
Dernier défaut apparu avant le précédent
Elément 1 Elément 2 et 3
code de 01 à 99 0
•
1
•
...
code de 01 à 99 code de 01 à 99
9
• code de 01 à 99
Remarque : L’afficheur indique -- s’il n’y a pas eu de code défaut enregistré
AFFICHEUR
x x x x x x
Menu - 2 - Etat Chaudière
indique l’état ou la configuration de la chaudière
1 fois
Rubrique
Version du logiciel
x fois
Puissance nominale de la chaudière en kW
Type d’évacuation de fumées
Elément 1 Elément 2 et 3
10 à 99
1
•
2
•
2
•
1
•
1
•
0
•
1
•
18
24
28
30
0 : CF
1 : FF
vitesse variable
2
•
2
•
2 : VMC
3 : FF
vitesse fixe
Demande TA présente
Position théorique de la vanne distributrice
Température départ Sanitaire (en °C)
Température ballon (en ° C)
Température départ chauffage (en ° C)
Température retour chauffage (en ° C)
7
•
8
•
5
•
6
•
4
•
4
•
3
•
3
•
0 : non
1 : oui
0 : sanitaire
1 : chauffage
de 0 à 99 de 0 à 99 de 0 à 99 de 0 à 99 x x x x x x x x
ACTION ETAT
Menu - 3 - Réglages chaudière
1 fois x fois
Rubrique
Module chaleur douce
Température de sécurité sanitaire
Consigne ECS fixe à 60° pas d’affichage de la consigne
Action du programmateur
Elément
1
0
Elément
2 et 3
0 : non
1 : oui
1
0 : non
2
2
1
2
2
1 : oui
0 : sur les 2
1 :
2 :
sur réchauffage ballon sur le chauffage
3 : sur aucun
AFFICHEUR
par pas de 1 kW
18 kW
24 kW
28 kW
30 kW
3
3
3
3 la puissance
13 à 18 kW
18 à 24 kW
21 à 28 kW
22 à 30 kW
13
14
ACTION ETAT
Menu - 4 - Réglages pour le chauffage
1 fois x fois
Rubrique
Fonctionnement coupe-pompe
Vitesse de pompe
Durée de la post-circulation de pompe
0 à 5 minutes par pas de 1/2 minute
Consigne chauffage en Manuel
Automatique
Maximum de la consigne chauffage
2 réglages : 85 ou 90°C
Réglage du seuil de temps pour l’état ouvert 5
0 à 60 minutes par pas de 1 minute 5
4
4
3
3
2
2
Elément Elément
1 2 et 3
0
0
0 : non
1 : oui
2
2
1
1
0 : Grande
1 : Petite
0 mn
0,5 mn
1,0 mn
5 mn
0 : manuel
1 : auto
85°C
90°C
de 5 à 60 mn de 5 à 60 mn Réglage du seuil de temps pour l’état fermé 6
0 à 60 minutes par pas de 1 minute 6
Fonctionnement Normal
Tout ou Rien
7
7
TAC
0 à 7 minutes par pas de 1/2 minute
8
8
8
8
Puissance gaz max. en chauffage par pas de 1 kW
18 kW
NOTA :
P max. voir menu 3 rubrique 3
24 kW
28 kW
30 kW
9
9
9
9
0 : non
1 : oui
0 mn
0,5 mn
2,5 mn
5 mn
Valeur de la puissance
6 kW à P max.
8 kW à P max.
9 kW à P max.
10 kW à P max.
AFFICHEUR
x x x x
9 Exemple de réglages (suite)
Réglage du TAC :
Si l’on veut modifier le réglage du TAC (Temporisation Anti Cycle chauffage) à 3 minutes.
(rappel : réglage d’usine à 2 mn 30 s / voir tableau installateur menu 4 rubrique 8).
Procéder comme suit :
1
- passer en mode installateur, touche et appuyée pendant
5 secondes, l’afficheur indique :
-1- puis 0
•
-- s’il n’y a pas de défaut ou un code correspondant au dernier défaut
1
2
- appuyer sur la touche menu trois fois pour arriver au menu -4-, l’afficheur indique :
-4- puis le réglage de la rubrique 0 soit 0 0 ou 0 1
2
3
- passer à la rubrique 8 (réglage du
TAC) en appuyant sur la touche
8 fois , l’afficheur indique :
82.5 (ce qui correspond au réglage usine 2 mn 30 s)
8 = rubrique 8
2.5 = 2,5 mn - soit 2 mn 30 secondes
4
- appuyer sur la touche réglage une fois, les éléments 2 et 3 clignotent, puis sur la touche jusqu’à faire apparaître 3.0 sur les
éléments 2 et 3, l’afficheur indique :
83.0 valider en appuyant sur la touche réglage une fois. Les
éléments 2 et 3 ne clignotent plus.
Le réglage est terminé.
L’afficheur rebascule en mode utilisateur au bout d’1 minute environ.
Une fois les différents réglages terminés, remettre le cache D et refermer la porte P (fig.14).
3
4
5 ” x 3 x 8
Afficheur ou
15
10 Incidents de fonctionnement
En cas d’anomalie de fonctionnement ou d’information, l’afficheur indique un code sur 2 chiffres en clignotant. Se reporter au tableau ci-dessous pour diagnostiquer le problème.
Pour les défauts 1, 3 et 19 l’appareil se verrouille, voyant rouge 28 allumé (fig.16).
28
Exemple : Mise en sécurité par surchauffe
DEFAUT
Fig. 16
16
Codage afficheur
17
18
19
20
11
12
13
14
07
08
09
10
01
03
05
06
25
26
27
31
32
21
22
23
24
Intitulé du défaut Information
Mise en sécurité par surchauffe
Mise en sécurité par défaut d’allumage
Absence circulation d’eau
Défaut de circulation d’eau primaire
Thermistance sanitaire ouverte
Thermistance sanitaire court-circuitée
Thermistance départ chauffage ouverte
Thermistance départ chauffage court-circuitée
Thermistance retour chauffage ouverte
Thermistance retour chauffage court-circuitée
Mise à l’arrêt par défaut de débordement fumées (Spott) (CF) ou fusible 1,25 A
Hors-gel pompe
Hors-gel brûleur
Tentative de réallumage
Mise en sécurité par débordement fumées (VMC)
Problème de cablage (FF) ou fusible 1,25 A
Absence de débit d’extraction (FF)
Défaillance du dispositif de détection d’extraction (FF)
Vitesse d’extracteur faible (FF)
Défaut de contrôle de fonctionnement de l’extracteur (FF)
Thermistance ballon ouverte
Thermistance ballon court circuitée
Température ballon hors limite
Problème de communication avec la carte d’affichage
Défaut de communication avec la carte principale
Réglage de la puissance gaz au brûleur
Les valeurs figurant dans les tableaux ci-dessous sont données à titre indicatif pour une pression gaz nominale de distribution, pour effectuer un ajustement éventuel de la puissance chauffage de la chaudière en fonction des besoins de l’installation.
Elles ne peuvent servir à calculer la puissance exacte réglée de la chaudière.
Gaz :
P. utile
(kW)
8
12
16
20
24
G20
Pression nourrice
(mm CE)
14
21
37
59
85
Niagara Delta 24 VMC
G25
Pression nourrice
(mm CE)
/
/
/
/
/
PROPANE
Pression nourrice
(mm CE)
/
/
/
/
/
BUTANE
Pression nourrice
(mm CE)
31
58
104
163
235
11 Transformation de gaz
En cas d’adaptation à un gaz autre que celui pour lequel la chaudière est équipée, il sera procédé au remplacement des pièces livrées avec le kit de transformation.
17
12
Instructions destinées à l’usager
Commandes
24 25 26 30 27 28 29
31
22 23
Fig. 17
Tableau de bord
22. - commutateur chauffage : 0 / mini / maxi
23. - commutateur sanitaire : 0 / mini / éco / confort
24. -
25. -
26. voyant vert de mise sous tension voyant orange de fonctionnement brûleur voyant vert de mode chauffage
27. - voyant vert de mode sanitaire
28. - voyant rouge de mise en sécurité
29. - bouton poussoir reset
30. - manomètre circuit chauffage
31. - afficheur
13 Conduite
18
Mise en route
(fig. 17)
1. Vérifier que la pression dans le circuit de chauffage est suffisante : I’aiguille du manomètre au minimum 1 bar avec
1,5 bar à froid maxi. Dans le cas contraire voir § 3.
2. S’assurer que le robinet d’arrêt de gaz général de l’installation est ouvert et que la chaudière est sous tension, le voyant vert 24 s’allume.
3. Ouvrir le robinet gaz 33 (fig.13).
Votre chaudière est prête à fonctionner.
Attention : lors de la mise en marche après un arrêt prolongé, une présence d’air dans la canalisation de gaz peut contrarier les premiers allumages. Voir § 20 “Incidents de fonctionnement”.
13 Conduite (suite)
Mode chauffage autorisé seul
Le voyant 26 est allumé et l’afficheur indique la température départ chauffage , ex.
Le commutateur 22 permet d’ajuster la température de l’eau du circuit départ chauffage en fonction des besoins saisonniers :
- vers maxi par temps froid
- vers mini par temps doux
La demande TA est visualisée par un point en bas à droite de l’afficheur
Mode sanitaire autorisé seul
Le voyant 27 est allumé et :
1er cas : pas de puisage et pas de réchauffage ballon l’afficheur indique en fixe
2ème cas : réchauffage ballon l’afficheur indique défilement des segments dans le sens horaire
3ème cas : puisage l’afficheur indique défilement des segments dans le sens horaire
Le commutateur 23 permet d’ajuster la température de l’eau sanitaire entre les positions mini et confort.
Pendant ce réglage, l’afficheur clignote et indique la température moyenne de consigne de stockage de l’eau chaude sanitaire.
Lorsque le commutateur est situé dans la zone Delta Safe (ballon à 60°C minimum), le risque de développement de bactéries de type légionnelle est évité.
Mode sanitaire et chauffage autorisés
Les voyants 26 et 27 sont allumés et :
1er cas : pas de puisage et pas de réchauffage ballon l’afficheur indique la température départ chauffage , ex.
2ème cas : réchauffage ballon l’afficheur indique défilement des segments dans le sens horaire
3ème cas : puisage l’afficheur indique défilement des segments dans le sens horaire
19
13 Conduite (suite)
Mode veille
Segment milieu fixe + voyant de mise sous tension 24 allumé
Mise en veille de la chaudière et fonction hors gel
Placer les commutateurs chauffage 22 et sanitaire 23 en position O
Les voyants verts 26 et 27 s’éteignent
Pendant ce mode, 1 minute de fonctionnement du circulateur et un basculement de la vanne distributrice intervient toutes les 23 heures.
Attention : dans ce mode la fonction hors gel du TA est inopérente.
Fonction hors gel chaudière : à 7°C déclenchement de la pompe
à 4°C déclenchement du brûleur
Pour assurer la fonction hors gel du TA laisser la chaudière en position chauffage
Arrêt complet de la chaudière
- placer les commutateurs 22 et 23 en position O extinction des voyants verts 26 et 27
- couper l’alimentation électrique de l’appareil
- fermer le robinet gaz 33 (fig. 13)
Nota : dans cette position le hors gel n’est pas assuré
14 Entretien
L’entretien annuel de votre chaudière est obligatoire aux termes de la législation en vigueur.
Faites effectuer, une fois par an, une vérification, par un professionnel qualifié.
Pour toutes les opérations d’entretien de votre chaudière, des formules de contrat d’entretien annuel peuvent vous être proposées par des prestataires de services. Consultez votre installateur ou nos services commerciaux.
La garantie du constructeur, qui couvre les défauts de fabrication, ne doit pas être confondue avec les opérations d'entretien.
15 Sécurité VMC gaz
20
Ventilation Mécanique Contrôlée (VMC) :
Cette chaudière est équipée d’un dispositif spécial, permettant le raccordement à une installation d’évacuation mécanique des produits de combustion. Son principe est le suivant :
- Un thermostat est placé dans l’antirefouleur spécial VMC.
- Lorsque le brûleur est allumé et que la ventilation fonctionne normalement, le thermostat est balayé par l’air ambiant.
- Si la ventilation devient défaillante (soit par une panne du ventilateur, une obstruction de la gaine ou de la bouche d’extraction, soit par toute autre cause), le débit d’air ambiant diminue, la température du mélange air-gaz brûlés augmente aussitôt, le thermostat coupe le circuit électrique, entraînant le verrouillage de l’arrivée du gaz.
L’appareil est désarmé et ne pourra se remettre en marche que sur intervention manuelle.
Compteur des communs Après vérification du circuit de ventilation (gaine, extracteur, etc...) il sera possible de réarmer la chaudière (en agissant sur le bouton 29 fig. 17), le thermostat, refroidi, aura remis le circuit et la température d’extraction des produits de combustion sera normale.
Dispositif de sécurité collective VMC
Cette chaudière peut être, lorsqu’il existe, raccordée au dispositif de sécurité collective VMC gaz (ce dispositif ne se substitue en aucun cas au dispositif intégré à la chaudière).
L’alimentation électrique (230 V 50 Hz) de la chaudière se fait par une ligne spécifique, commandée par un relais de sécurité, indépendante de la chaudière et située dans le local à chauffer. Le relais de sécurité est lui-même piloté par le dispositif de contrôle
(pressostat, tachymètre,…) de la VMC collective.
En cas de panne de cette dernière, I’alimentation électrique de la chaudière sera interrompue entraînant l’interruption de l’arrivée du gaz au brûleur.
L’appareil est en position d’arrêt et se remettra automatiquement en marche après la disparition du défaut.
Wh
Compteur du logement
Wh
Détecteur de défaut de la VMC
Organe de coupure
Tableau abonné
Chaudière
Relais de sécurité
Fusible
Disjoncteur
230 V ~
Gaine
évacuation
VMC
16 Garantie
Votre chaudière est garantie pendant une période spécifiée sur le certificat de garantie qui vous précise les modalités : assurez-vous que le volet détachable de ce certificat a bien été retourné à Chaffoteaux & Maury.
Pour bénéficier de la garantie, un professionnel qualifié doit avoir installé, réglé et opéré la mise en service de votre installation. C’est pour vous l’assurance qu’il s’est conformé à la notice d’installation et que les conditions réglementaires et de sécurité ont été respectées.
Le premier contrôle technique de votre chaudière peut être fait gracieusement à votre demande par un professionnel qualifié
«station technique Chaffoteaux & Maury».
17 Conseils pratiques
Précautions en cas de gel
Nous vous conseillons de consulter votre installateur ou votre service après-vente qui vous indiqueront les mesures les plus adaptées à votre situation.
• Circuit sanitaire
La vidange du circuit sanitaire de la chaudière s'effectue après avoir fermé, au compteur d’eau, le robinet d’eau froide de l'installation, puis :
- ouvrir un robinet d'eau chaude,
- actionner la vanne d’évacuation de la soupape ballon 38 (fig. 18). L’eau s’écoule par l’orifice de vidange.
• Circuit chauffage
Prendre l'une des dispositions suivantes :
- 1) Vidanger le circuit de l'installation de chauffage
- 2) Protéger l'installation de chauffage avec un produit antigel. La vérification périodique du niveau de protection apporté par cet antigel est une garantie supplémentaire.
- 3) Laisser tourner votre installation au ralenti en réglant le thermostat d’ambiance sur la position “hors-gel” (entre 5 et 10°C).
Attention : laisser la chaudière en position chauffage
34
Fig. 18
38
18 Changement de gaz
Ces appareils sont prévus pour fonctionner soit au gaz naturel soit au gaz butane-propane.
Le changement de gaz doit être effectué par un professionnel qualifié.
21
22
19 Caractéristiques techniques
Modèle....................................................................
Puissance chauffage .......................................................
Puissance eau chaude sanitaire variable ..............maxi :
Solution Technique RT 2000 .......................................
Classe I - Type VMC
(raccordement à une ventilation mécanique contrôlée).
Catégorie .........................................................................
Niagara delta 24 VMC
7,8 à 24 kW
24 kW référence
II 2E+3+
Débit d’évacuation à 15°C 1013 mbar normal ....................................................................
diminué...................................................................
augmenté ...............................................................
Débit spécifique eau chaude sanitaire (
∆T: 30 K) ...........
Débit d’allumage eau chaude sanitaire ...........................
Débit minimal du circuit chauffage central ......................
Pression minimale d’enclenchement sanitaire ................
Pression maximale circuit sanitaire .................................
Pression maximale circuit chauffage ..............................
Température au départ chaudière réglable .....................
Température E-C-S moyenne de stockage ....................
Contenance circuit sanitaire.............................................
103,2 m
74,4 m
136,8 m
3
3
3
/h
/h
/h
17,0 I/min.
1,9 l/min.
300 I/h
0,5 bar
7 bar
3 bar de 40 à 85°C de 45 à 70°C
60 litres
Tension électrique............................................................
Puissance électrique absorbée ........................................
230 volts mono - 50 Hz
90 W
Protection électrique ........................................................
Débit nominal de gaz (15°C-1013 mbar) .......................
Débit maxi.
IP 44
Débit mini.
G 20 (GN H - Lacq) ..............34,02 MJ/m
G 25 (GN L - Groningue) ......29,25 MJ/m
3
3 sous 20 mbar sous 25 mbar
27,0 kW
2,86 m 3 /h
3,04 m 3 /h
G 30 (butane) ..................45,6 MJ/kg sous 28-30 mbar 2,13 kg/h
G 31 (propane) .....................46,4 MJ/kg sous 37 mbar 2,09 kg/h
9,5 kW
1,00 m 3 /h
1,06 m 3 /h
0,74 kg/h
0,72 kg/h
Nat
Repérage nourrice .........................................................
G20-G25
Marquage ...................................................................
1305214 NAT
Injecteurs en 1/100 de mm.........................................
118
Nb d’injecteurs............................................................
18
Diaphragme
Diamètre/repérage en mm ...............................................
Ensemble électrovanne
Repérage....................................................................
Couleur du siège de clapet.........................................
5,0
GAZ NAT noir
Prop
G30-G31
1305433 PRO
68
18
4,6
BUT/PROP jaune
Niagara delta 28 VMC
7,75 à 28 kW
28 kW référence
II 2E+3+
? m 3 /h
? m 3 /h
? m 3 /h
20,0 I/min.
1,9 l/min.
300 I/h
0,5 bar
7 bar
3 bar de 35 à 85°C de 40 à 60°C
60 litres
230 volts mono - 50 Hz
90 W
IP 44
Débit maxi.
31,1 kW
3,29 m
3,50 m
3 /h
3 /h
2,06 kg/h
2,02 kg/h
Débit mini.
9,5 kW
1,00 m 3 /h
1,06 m 3 /h
0,74 kg/h
0,72 kg/h
Nat
G20-G25
1306987 NAT
118
18
Prop
G30-G31
1011167 PRO
72
16
8
GAZ NAT noir sans
BUT/PROP jaune
20 Incidents de fonctionnement
Incidents
La chaudière ne se met pas en marche
Voyant rouge allumé ; mise en sécurité
Bruits dans l’installation de chauffage
Réchauffage des radiateurs en fonctionnement ETE
Causes
Absence de gaz, Absence d’eau
Absence d’électricité
Présence d’air dans le circuit gaz
Coupure par le thermostat d’ambiance
Présence d’air ou pression insuffisante
Phénomène de thermosiphon au départ du circuit chauffage
Solutions
Faîtes les vérifications qui s’imposent
(arrivée de gaz, présence d’eau, disjoncteurs, fusibles...)
Peut survenir après un arrêt prolongé.
Recommencer les opérations de mise en service, voir § 8
Réglez le thermostat d’ambiance.
Attendre quelques minutes.
Appuyez sur le bouton reset 29 (fig. 17) : le voyant rouge s’éteint, le cycle d’allumage recommence.
En cas de persistance de mise en
“sécurité”, faîtes intervenir un professionnel qualifié.
Purgez l’installation de chauffage ou rétablissez la pression, voir § 8
En été, fermer le robinet départ chauffage 34 (fig. 18) , ne pas oublier de le rouvrir en début de saison.
Si toutefois ces solutions restaient sans résultat, faites appel à un professionnel qualifié.
23
C
BP 64 - 78403 - CHATOU CEDEX
Tél. : 01 34 80 59 00
Fax. Services commerciaux : 01 34 80 59 28
Fax. Services techniques : 01 34 80 57 07 http://www.chaffoteaux-maury.com
* Your assessment is very important for improving the work of artificial intelligence, which forms the content of this project
Related manuals
advertisement
